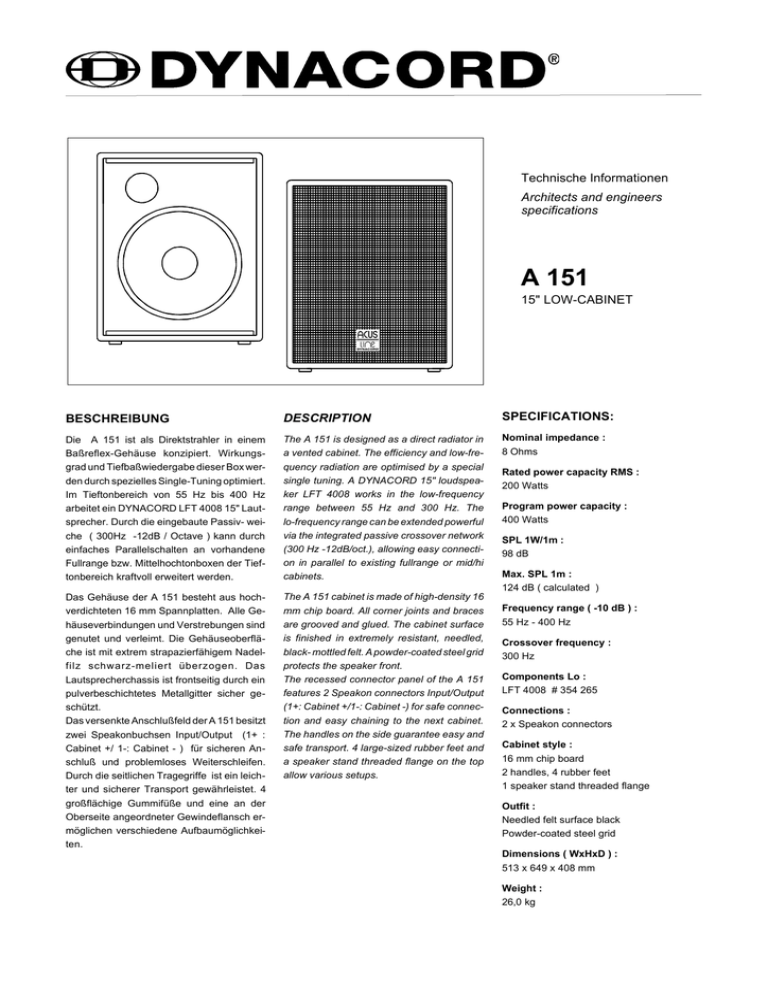

Technische Informationen
Architects and engineers
specifications
A 151
15" LOW-CABINET
BESCHREIBUNG
DESCRIPTION
SPECIFICATIONS:
Die A 151 ist als Direktstrahler in einem
Baßreflex-Gehäuse konzipiert. Wirkungsgrad und Tiefbaßwiedergabe dieser Box werden durch spezielles Single-Tuning optimiert.
Im Tieftonbereich von 55 Hz bis 400 Hz
arbeitet ein DYNACORD LFT 4008 15" Lautsprecher. Durch die eingebaute Passiv- weiche ( 300Hz -12dB / Octave ) kann durch
einfaches Parallelschalten an vorhandene
Fullrange bzw. Mittelhochtonboxen der Tieftonbereich kraftvoll erweitert werden.
The A 151 is designed as a direct radiator in
a vented cabinet. The efficiency and low-frequency radiation are optimised by a special
single tuning. A DYNACORD 15" loudspeaker LFT 4008 works in the low-frequency
range between 55 Hz and 300 Hz. The
lo-frequency range can be extended powerful
via the integrated passive crossover network
(300 Hz -12dB/oct.), allowing easy connection in parallel to existing fullrange or mid/hi
cabinets.
Nominal impedance :
8 Ohms
Das Gehäuse der A 151 besteht aus hochverdichteten 16 mm Spannplatten. Alle Gehäuseverbindungen und Verstrebungen sind
genutet und verleimt. Die Gehäuseoberfläche ist mit extrem strapazierfähigem Nadelfilz schwarz-meliert überzogen. Das
Lautsprecherchassis ist frontseitig durch ein
pulverbeschichtetes Metallgitter sicher geschützt.
Das versenkte Anschlußfeld der A 151 besitzt
zwei Speakonbuchsen Input/Output (1+ :
Cabinet +/ 1-: Cabinet - ) für sicheren Anschluß und problemloses Weiterschleifen.
Durch die seitlichen Tragegriffe ist ein leichter und sicherer Transport gewährleistet. 4
großflächige Gummifüße und eine an der
Oberseite angeordneter Gewindeflansch ermöglichen verschiedene Aufbaumöglichkeiten.
The A 151 cabinet is made of high-density 16
mm chip board. All corner joints and braces
are grooved and glued. The cabinet surface
is finished in extremely resistant, needled,
black- mottled felt. A powder-coated steel grid
protects the speaker front.
The recessed connector panel of the A 151
features 2 Speakon connectors Input/Output
(1+: Cabinet +/1-: Cabinet -) for safe connection and easy chaining to the next cabinet.
The handles on the side guarantee easy and
safe transport. 4 large-sized rubber feet and
a speaker stand threaded flange on the top
allow various setups.
Rated power capacity RMS :
200 Watts
Program power capacity :
400 Watts
SPL 1W/1m :
98 dB
Max. SPL 1m :
124 dB ( calculated )
Frequency range ( -10 dB ) :
55 Hz - 400 Hz
Crossover frequency :
300 Hz
Components Lo :
LFT 4008 # 354 265
Connections :
2 x Speakon connectors
Cabinet style :
16 mm chip board
2 handles, 4 rubber feet
1 speaker stand threaded flange
Outfit :
Needled felt surface black
Powder-coated steel grid
Dimensions ( WxHxD ) :
513 x 649 x 408 mm
Weight :
26,0 kg
Frequenzgang / Frequency response
on axis 1W/1m
k2 / 10W
Amessungen / Dimensions (in mm)
GARANTIE
Das Werk leistet Garantie für alle nachweisbaren Material- und Fertigungsfehler für die
Dauer von 36 Monaten ab Verkauf. Garantieleistungen werden nur dann anerkannt,
wenn gültige, d.h. vollständig ausgefüllte
Garantieunterlagen vorliegen. Von der Garantie ausgenommen sind alle Schäden, die
durch falsche oder unsachgemäße Bedienung verursacht werden. Bei Fremdeingriffen oder eigenmächtigen Änderungen
erlischt jeder Garantieanspruch.
WARRANTY
The factory grants warranty covering all verifiable material and manufacturing faults for
a period of 36 months after purchase. Warranty claims will only be upheld if valid, i.e.
fully completed warranty forms, are submitted. This warranty shall not cover damage
caused by incorrect or improper operation.
Any claim to warranty shall become null and
void in the event of modifications to the
equipment being made by third parties or the
purchaser himself.
GmbH • Hirschberger Ring 45 • 94315 Straubing •Telefon (09421) 706-0 •Telefax (09421) 706-265
Änderungen vorbehalten. Subject to change without prior notice.
Printed in Germany 15. 05. 1999 /355 050
