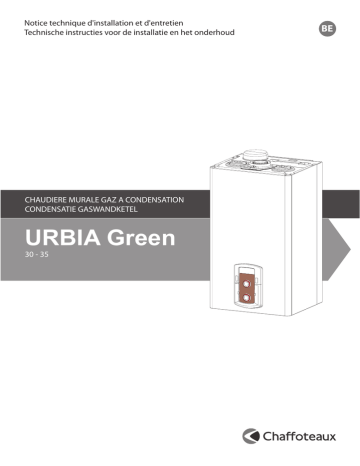

Notice technique d'installation et d'entretien
Technische instructies voor de installatie en het onderhoud
CHAUDIERE MURALE GAZ A CONDENSATION
CONDENSATIE GASWANDKETEL
URBIA Green
30 - 35
BE
généralités
Verklaring van overeenstemming K.B. 08/01/2004 – BE
Déclaration de conformité A.R. 08/01/2004 – BE
Konformitätserklärung K.E. 08/012004 – BE
Fabrikant / Fabricant / Hergestellt von:
Name:
:
:
Merloni TermoSanitari S.p.A.
Viale A. Merloni 45 – 60044 Fabriano
0039(0)7326011 – 0039(0)717200558
0039(0)732602331 – 0039(0)717200581
Op de markt gebracht door / Mise en circulation par / In den Verkehr gebracht durch
Name:
:
:
MTS Benelux
Zoning Industriel – 5020 Malonne
+32 (0)81 448 311
+32 (0)81 448 400
Met deze verklaren we dat de reeks toestellen zoals hierna vermeld, in overeenstemming zijn met
het type model beschreven in de CE-verklaring van overeenstemming, geproduceerd en verdeeld
volgens de eisen van het K.B. van 8 januari 2004.
Nous certifions par la présente que la série des appareils spécifiée ci-après est
conforme au modèle type décrit dans la déclaration de conformité CE, qu’il est
fabriqué et mis en circulation conformément aux exigences définies dans l’A.R. du 8
janvier 2004.
Wir bestätigen hiermit, dass die nachstehende Geräteserie dem in der CE-Konformitätserklärung
beschriebenen Baumuster entspricht und dass sie im Einklang mit den Anforderungen des K.E.
vom 8. Januar 2004 hergestellt und in den Verkehr gebracht wird.
Type product / Type du produit / Produktart :
Model / Modèle / Modell :
Toegepaste norm / Norme appliquée / Angewandte Norm
Type C combi boilers (Condensing)
URBIA GREEN 25, 30, 35
EN 483, EN 677
Keuringsorganisme / Organisme de contrôle / Kontrollorganismus:
PV van / Procès-Verbal du / Protokoll vom
Datum /
Date /
Datum:
23.04.2007
Merloni Termosanitari S.p.a.
DVGW
0085BR0347
Handtekening*
/ Signature* /
Unterschrift*:
Viale Aristide Merloni 45
60044 Fabriano (AN)
Telefono (0732) 6011
Telefax (0732) 602331
Telex 560160
C.F. e P.IVA IT 01026940427
Sede legale in Fabriano
Cap. Soc. L. 36.426.680.000
Trib. Ancona Reg. Soc. 15306
C.C.I.A.A. Ancona 104629
généralités
SOMMAIRE
Généralités
Certificat de conformité........................................ 2
Normes de sécurité................................................. 4
Avertissements
Avertissements avant l’installation................... 5
Réglementation à respecter - conseils
de sécurité................................................................. 6
Nettoyage de l’installation de chauffage........ 7
Installations avec plancher chauffant.............. 7
Marquage CE............................................................. 7
Plaque signalétique................................................ 7
Raccordement des conduits d’arrivée d’air
et évacuation des gaz brûlés............................... 8
Type de raccordement de la chaudière au
tuyau d’évacuation de fumées........................... 8
Raccordement électrique..................................... 8
Description du produit
Vue globale................................................................ 9
Schéma de principe................................................ 9
Dimensions..............................................................10
Distances minimales pour l’installation........10
Gabarit de pose ....................................................11
Installation
Pose de la barrette robinetterie.......................12
Préfabrication.........................................................12
Raccordement des canalisations.....................12
Nettoyage de l’installation.................................12
Description de la barrette robinetterie.........12
Instructions pour démontage de
l’habillage................................................................13
Pose de la chaudière............................................14
Evacuation de la condensation........................15
Raccordement fumées........................................16
Type d’évacuation coaxial..................................17
Type d’évacuation bi-flux...................................18
Raccordement électrique...................................20
Raccordement des périphériques...................20
Raccordement thermostat d’ambiance........20
Schéma électrique................................................21
Mise en route
Circuit sanitaire......................................................22
Circuit chauffage...................................................22
Circuit gaz................................................................22
Circuit électrique...................................................22
Fonction dégazage...............................................22
Réglage et mise en route....................................23
Tableau de commande........................................23
Réglages
Afficheur...................................................................24
Fonction Ramonage et analyse de
la combustion.........................................................25
Vérification du réglage gaz................................25
Analyse de la combustion au débit
gaz maxi....................................................................25
Fonction Ramonage.............................................25
Analyse de la combustion au débit
gaz mini....................................................................26
Réglage de la puissance chauffage
maximale..................................................................27
Allumage lent.........................................................27
Réglage du retard à l’allumage chauffage...27
Tableau réglage gaz.............................................27
Affichage - réglage - diagnostique.................28
Info...........................................................................37
Fonction SRA...........................................................38
Système de protection de la chaudière
Conditions d’arrêt de sécurité de l’appareil39
Arrêt de sécurité....................................................39
Arrêt verrouillé.......................................................39
Fonction Hors-gel..................................................39
Tableau des codes erreur....................................40
Entretien
Remarques générales..........................................41
Nettoyage échangeur primaire........................41
Nettoyage du siphon...........................................41
Test de fonctionnement......................................41
Opérations de vidange........................................42
Informations pour l’usager................................42
Caractéristiques techniques
Tableau des caractéristiques techniques......43
généralités
Normes de sécurité
Légende des symboles :
Le non-respect des avertissements comporte un risque
de lésions et peut même entraîner la mort.
Le non-respect de l’avis de danger peut porter atteinte
et endommager, gravement dans certains cas, des
biens, plantes ou animaux.
************
Installer l’appareil sur une paroi solide, non soumise
aux vibrations.
Fonctionnement bruyant
Ne pas endommager, lors du forage de la paroi, les
câbles électriques ou les tuyaux.
Electrocution par contact avec des conducteurs sous
tension. Explosions, incendies ou intoxications en cas
de fuite de gaz émanant des conduites endommagées.
Dommages aux installations existantes. Inondations en
cas de fuite d’eau provenant des conduites endommagées.
Effectuer les raccordements électriques à l’aide de
conducteurs de section adéquate.
Incendie suite à surchauffe provoquée par le passage
de courant électrique dans des câbles sous dimensionnés.
Protéger les câbles de raccordement de manière à
éviter qu’ils ne soient endommagés.
Electrocution par contact avec des conducteurs sous
tension. Explosions, incendies ou intoxications suite
à une fuite de gaz émanant des conduites endommagées. Inondations suite à une fuite d’eau provenant des
conduites endommagées.
S’assurer que la pièce et les installations auxquelles
l’appareil sera raccordé sont bien conformes aux réglementations applicables en la matière.
Electrocution par contact avec des conducteurs sous
tension mal installés. Dommages à l’appareil en raison
de conditions de fonctionnement inadéquates.
Utiliser des accessoires et du matériel manuel propre
à l’utilisation (veiller à ce que l’outil de ne soit pas détérioré et que la poignée soit correctement fixée et
en bon état), utiliser correctement ce matériel, protéger contre toute chute accidentelle, ranger après
utilisation.
Lésions personnelles provoquées par la projection
d’éclats ou de fragments, inhalation de poussières, cognements, coupures, piqûres, abrasions Dommages à
l’appareil ou aux objets à proximité en raison de projection de débris ou de fragments, coups, incisions.
Utiliser des équipements électriques adéquats (s’assurer notamment que le câble et la fiche d’alimentation sont en bon état et que les parties à mouvement
rotatif ou alternatif sont bien fixées). Les employer
correctement. Ne pas gêner pas le passage en laissant traîner le câble d’alimentation. Les fixer pour
éviter toute chute. Les débrancher et les ranger
après utilisation.
Lésions personnelles provoquées par la projection
d’éclats ou de fragments, inhalation de poussières,
cognements, coupures, piqûres, abrasions, bruit, vibrations. Dommages à l’appareil ou aux objets à proximité en raison de projection de débris ou de fragments,
coups, incisions.
Assurez-vous de la stabilité des échelles portatives,
de leur résistance, du bon état des marches et de
leur adhérence. Veiller à ce qu’une personne fasse
en sorte qu’elles ne soient pas déplacées quand
quelqu’un s’y trouve.
Lésions provoquées par chute d’une hauteur élevée ou
par coupure (échelle pliante).
Veiller à ce que les échelles mobiles soient stables,
suffisamment résistantes, avec des marches en bon
état et non glissantes, qu’elles disposent de gardefou le long de la rampe et sur la plate-forme.
Lésions provoquées par la chute d’une hauteur élevée.
Faire en sorte que, lors de travaux en hauteur (généralement en cas d’utilisation en présence de dénivelés supérieurs à 2 m), une rambarde de sécurité
encadre la zone de travail ou que les équipements
individuels permettent de prévenir toute chute,
que l’espace parcouru en cas de chute ne soit pas
encombré d’objets dangereux, et que l’impact éventuel soit amorti par des supports semi-rigides ou
déformables.
Lésions provoquées par la chute d’une hauteur élevée.
S’assurer que le lieu de travail dispose de conditions hygiéniques et sanitaires adéquates en ce qui
concerne l’éclairage, l’aération, la solidité des structures, les issues de secours.
Lésions personnelles provoquées par cognements, trébuchements, etc.
Protéger par du matériel adéquat l’appareil et les
zones à proximité du lieu de travail.
Endommagement de l’appareil ou des objets avoisinants par projection d’éclats, coups, entailles.
Déplacer l’appareil avec les protections qui s’imposent et un maximum de précaution.
Endommagement de l’appareil ou des objets avoisinants par suite de heurts, coups, entailles, écrasement.
Pendant les travaux, se munir de vêtements et
d’équipements de protection individuels.
Lésions personnelles provoquées par électrocution,
projection d’éclats ou de fragments, inhalation de poussières, cognements, coupures, piqûres, abrasions, bruit,
vibrations.
Faire en sorte que le rangement du matériel et
des équipements rende leur manutention simple
et sûre, éviter de former des piles qui risquent de
s’écrouler.
Endommagement de l’appareil ou des objets avoisinants par suite de heurts, coups, entailles, écrasement.
Les opérations internes à l’appareil doivent être effectuées avec le soin nécessaire permettant d’éviter
de brusques contacts avec des pièces pointues.
Lésions personnelles par suite de coupures, piqûres,
abrasions.
Rétablir toutes les fonctions de sécurité et de contrôle concernées par une intervention sur l’appareil et
s’assurer de leur bon fonctionnement avant toute
remise en service.
Explosions, incendies ou intoxications dus à des fuites de gaz ou à une mauvaise évacuation des fumées.
Dommages ou blocage de l’appareil en raison de conditions de fonctionnement incontrôlées.
Vider les composants pouvant contenir de l’eau
chaude, activer au besoin les évents, avant toute
intervention.
Lésions personnelles dues à brûlures.
Procéder au détartrage des composants en suivant
les recommandations de la fiche de sécurité du produit utilisé, aérer la pièce, porter des vêtements de
protection, éviter de mélanger des produits entre
eux, protéger l’appareil et les objets avoisinants.
Lésions personnelles par contact de la peau et des yeux
avec des substances acides, inhalation ou ingestion
d’agents chimiques nocifs. Dommages à l’appareil ou
aux objets à proximité en raison de la corrosion par des
substances acides.
En cas de présence d’une odeur de brûlé ou de fumée s’échappant de l’appareil, couper l’alimentation électrique, ouvrir les fenêtres et appeler un
technicien.
Lésions personnelles en raison de brûlures, inhalation
de fumée, intoxication.Explosions, incendies ou intoxications.
avertissements
Avertissements avant l’installation
Cet appareil sert à produire de l’eau chaude à
usage domestique.
Il doit être raccordé à une installation de chauffage et à un réseau de distribution d’eau chaude
adapté à ses performances et à sa puissance.
Toute utilisation autre que celle prévue est interdite. Le fabricant ne peut en aucun cas être
tenu responsable de dommages dérivant d’une
utilisation incorrecte ou du non-respect des instructions contenues dans cette notice.
L’installation, l’entretien et toute autre intervention doivent être effectués conformément aux
normes en vigueur et aux indications fournies
par le fabricant. Le fabricant décline toute responsabilité en cas de dommages subis par des
personnes, des animaux ou des biens des suites
d’une mauvaise installation de l’appareil.
En cas de panne et/ou de mauvais fonctionnement, éteindre l’appareil et fermer le robinet
du gaz. Ne pas essayer de le réparer soi-même,
faire appel à un professionnel qualifié.
Avant toute intervention d’entretien/réparation
de la chaudière, couper l’alimentation électrique en plaçant l’interrupteur bipolaire extérieur
à la chaudière sur “OFF”.
Pour toute réparation, faire appel à un professionnel qualifié et exiger l’utilisation de pièces
détachées originales. Le non-respect de ce qui
précède peut compromettre la sécurité de l’appareil et faire déchoir toute responsabilité du
fabricant.
En cas de travaux ou d’opérations d’entretien
de structures placées près des conduits ou des
dispositifs d’évacuation de fumées et de leurs
accessoires, éteindre l’appareil en plaçant l’interrupteur bipolaire extérieur sur OFF et en fermant le robinet du gaz. Une fois que les travaux
sont terminés, faire vérifier par un professionnel
le bon état de fonctionnement des conduits et
des dispositifs.
Pour le nettoyage des parties extérieures, éteindre la chaudière et placer l’interrupteur extérieur sur “OFF”.
Nettoyer avec un chiffon imbibé d’eau savonneuse. Ne pas utiliser de détergents agressifs,
d’insecticides ou de produits toxiques.
Pour un fonctionnement sûr, écologique et une
économie d’énergie, veiller au respect de la réglementation en vigueur. En cas d’utilisation de kits
ou d’options, il est recommandé de n’utiliser que
des produits ou accessoires CHAFFOTEAUX.
Avant de raccorder la chaudière, il est nécessaire :
• d'éviter l’installation de l’appareil dans des zones où l’air de combustion contient des taux de
chlore élevés (ambiance de type piscine), et/ou
d’autres produits nuisibles tels que l’ammoniac
(salon de coiffure), les agents alcalins (laverie)...
• de vérifier la prédisposition de la chaudière
pour le fonctionnement avec le type de gaz
disponible (lire les indications figurant sur l’étiquette de l’emballage et sur la plaque portant
les caractéristiques de la chaudière)
• de vérifier à l’aide des étiquettes apposées
sur l’emballage et de la plaque signalétique sur
l’appareil que la chaudière est destinée au pays
dans lequel elle devrait être installée et que la
catégorie de gaz pour laquelle la chaudière a
été conçue correspond à l’une des catégories
autorisées dans le pays de destination.
Le taux de soufre du gaz utilisé doit être inférieure aux normes européennes en vigueur :
maximum de pointe dans l’année pendant un
court temps : 150 mg/m3 de gaz et moyenne
dans l’année de 30 mg/m3 de gaz
Le circuit d’alimentation du gaz doit être réalisé
selon les normes spécifiques et ses dimensions
doivent être conformes. Il faut également considérer la puissance maximale de la chaudière et
veiller à ce que les dimensions et le raccordement du robinet de fermeture soient conformes.
Avant l’installation, il est conseillé de procéder à
un nettoyage minutieux de l’arrivée de gaz afin
de retirer les éventuels résidus qui pourraient
compromettre le fonctionnement de la chaudière.
Il est également important de vérifier que la
pression du gaz à la chaudière soit conforme.
Vérifier que la pression maximale de l’alimentation en eau ne dépasse pas 5 bars. Dans le cas
contraire, il est nécessaire d’installer un réducteur de pression.
Dans le cas d’une dureté de l'eau supérieure à
20°f, prévoir un traitement de l'eau.
avertissements
Réglementation à respecter - conseils de sé- reils en question, ne pourraient être invoquées,
curité
en cas de problème consécutif à toute forme de
surpression.
REGLEMENTATION
Les mesures préconisées rentrent de plain-pied
Seul un installateur qualifié peut installer et dans les “règles de l’art” à suivre lors de l’installamettre en service cet appareil, en se conformant tion de la chaudière.
aux règles de l’art.
Protection du réseau d’eau potable
Notre garantie est subordonnée à cette condi- Une protection conforme à l'article 27 du règletion.
ment BELGAQUA est à prévoir.
La chaudière doit être installée selon les normes Cette chaudière est équipée d'un disconnecteur
en vigueur : NBN D 51-003, NBN B 61-002, R.G.I.E à zones de pressions différentes répondant aux
et les prescriptions de BELGAQUA.
exigences fonctionnelles de la norme, destiné à
Lors de l’installation, il y a lieu de prévoir immé- éviter les retours d'eau du chauffage vers le rédiatement en amont de l’appareil un robinet seau d'eau potable.
d’arrêt gaz agréé AGB (non fourni).
Ce disconnecteur doit faire l’objet d'un contrôle
Dans le cas d’installation d’une chaudière dans annuel d’entretien.
une salle de bain ou dans une salle d’eau, elle Il est recommandé de manoeuvrer une fois par
doit être installée en dehors du gabarit de sécu- mois le robinet de remplissage de la chaudière
rité, se conformer au R.G.I.E.
afin d’éviter un éventuel gommage du mécaLe local doit comporter les orifices obligatoires nisme.
d’aération, à maintenir en bon état de fonctionnement (NBN 51-003 dernier indice).
Recommandation : si la région est exposée aux
orages et si les risques de foudre sont prévisibles
(région réceptive aux orages, installation isolée
en bout de ligne, etc.), prévoir une protection
spécifique de l’installation car notre garantie ne
peut s’appliquer aux composants électroniques
que si l’installation est munie d’un parafoudre
ou d’un régulateur de tension.
Remarque importante pour les appareils
destinés à être installés en Belgique
L’expérience nous a révélé que des surpressions
intervenaient régulièrement dans les circuits
hydrauliques en Belgique, notamment suite à
des coups de bélier. Il est donc impératif, lors
de l’installation de notre matériel, de monter
en amont de nos boilers ou chaudières, un réducteur de pression limitant cette pression au
maximum prévu dans la notice, une marge d’un
bar n’étant d’ailleurs pas superflue.
Par ailleurs, il y a également impérativement
lieu d’installer un clapet anti-retour.
A noter qu’en cas ou les présentes recommandations n’auraient pas été suivies à la lettre, ni la
garantie, ni la responsabilité de notre firme en
tant que constructeur ou importateur des appa
avertissements
Nettoyage de l’installation de chauffage
Dans le cas d’une installation ancienne il est
conseillé de procéder à un nettoyage de l’installation afin de retirer les éventuels résidus qui
pourraient compromettre le fonctionnement
de la chaudière. Veiller à ce que le vase d’expansion dispose d’une capacité suffisante pour le
volume d’eau de l’installation.
Marquage CE
La marque CE garantit que l’appareil répond
aux exigences de la directive :
- 90/396/CEE
sur les appareils à gaz
- 2004/108/CEE
sur la compatibilité électromagnétique
- 92/42/CEE
Installations avec plancher chauffant
sur le rendement énergétique
Dans les installations avec plancher chauffant, - 2006/95/CEE
monter un organe de sécurité sur le départ sur la sécurité électrique.
chauffage du plancher. Pour la connexion élec- Plaque signalétique
trique du thermostat voir paragraphe “Raccor2
dements Electriques”.
1
Dans le cas d’une température départ trop éle4
3
5
vée, la chaudière s’arrêtera aussi bien en sanitai6
re qu’en chauffage et sur l’afficheur apparaît le
code erreur 1 16 “thermostat plancher ouvert”.
7
La chaudière redémarre à la fermeture du therMAX
MIN
8
14
mostat à réarmement automatique.
12
9
15
13
L’installation et la première mise en servi
16
17
18
11
10
ce de la chaudière doivent être effectuées
Gas
mbar
par un professionnel conformément aux ré20
19
Gas
21
glementations en matière d’installation en
mbar
22
vigueur dans le pays et aux réglementations
éventuelles des autorités locales et des organismes préposés à la santé publique.
ATTENTION
Aucun objet inflammable ne doit se trouver
à proximité de la chaudière.
S’assurer que l’environnement de l’appareil
et les installations où il sera raccordé, sont
conformes aux normes en vigueur.
Si des poussières et/ou vapeurs nocives se
trouvent dans le local où la chaudière est installée, celle-ci devra fonctionner à l’aide d’un
autre circuit d’air.
Légende :
1. Marque
2. Fabricant
3. Modèle - N° de série
4. Référence commerciale
5. Numéro homologation
6. Pays de destination - catégorie gaz
7. Réglage Gaz
8. Type installation
9. Données électriques
10. Pression maxi sanitaire
11. Pression maxi chauffage
12. Type de chaudière
13. Classe NOx/Efficience
14. Débit calorifique nominal chauffage
15. Puissance utile chauffage
16. Débit spécifique
17. Rendement puissance chaudière
18. Débit calorifique nominal sanitaire
19. Gaz utilisable
20. Température ambiente de fonctionnement
21. Température maxi chauffage
22. Température maxi sanitaire.
avertissements
Raccordement des conduits d’arrivée d’air et évacuation des gaz brûlés
La chaudière est prévue pour le fonctionnement de
type B par prélèvement de l’air ambiant et de type C
par prélèvement de l’air à l’extérieur.
Lors de l’installation d’un système d’évacuation, faire
attention à l’étanchéité pour éviter l’infiltration de fumée dans le circuit d’air.
Les raccords installés à l’horizontale doivent être inclinés de 3 % vers la chaudière pour évacuer les condensats..
En cas d’installation de type B, le local où est installée
la chaudière doit disposer d’une amenée d’air adéquate dans le respect des normes en vigueur en matière d’aération. Dans les pièces soumises à un risque
de vapeur corrosive (lavoirs, salons de coiffure, entreprises de galvanisation...), il est très important d’utiliser l’installation de type C avec prélèvement d’air pour
la combustion à l’extérieur. De cette manière, la chaudière est protégée contre les effets de la corrosion.
Les appareils de type C, dont la chambre de combustion et le circuit d’alimentation d’air sont étanches, ne
présentent aucune limitation due aux conditions d’aération et au volume de la pièce.
Pour ne pas compromettre le fonctionnement de la
chaudière, le lieu de l’installation doit correspondre
à la température limite de fonctionnement et être
protégé de manière à ce que la chaudière n’entre pas
directement en contact avec les agents atmosphériques.
Une ouverture respectant les distances minimales
a été prévue pour permettre l’accès aux pièces de la
chaudière.
Pour la réalisation des systèmes d’aspiration/évacuation de type coaxial, des accessoires d’origine doivent
être utilisés.
En cas de fonctionnement à la puissance thermique
nominale, les températures des gaz évacués ne dépassent pas 80°C. Veiller néanmoins à respecter les
distances de sécurité en cas de passage à travers des
parois ou des matériaux inflammables.
La jonction des tubes d’évacuation des fumées est
réalisée à l’aide d’une connexion mâle-femelle et
d’un joint d’étanchéité. Les branchements doivent
être disposés à l’inverse du sens d’écoulement de la
condensation.
Type de raccordement de la chaudière au tuyau
d’évacuation de fumées
- raccordement coaxial de la chaudière au tuyau
d’évacuation de fumées d’aspiration/évacuation,
-raccordement double de la chaudière au tuyau
d’évacuation de fumées avec aspiration d’air de
l’extérieur,
- raccordement double de la chaudière au tuyau
d’évacuation de fumées avec aspiration d’air de
l’environnement.
Pour le raccordement de la chaudière au tuyau d’évacuation de fumées, il faut toujours utiliser des produits résistant à la condensation. Pour la longueur
et les changements de direction des raccordements,
consulter le tableau reprenant les types d’évacuation.
Les kits de raccordement aspiration/évacuation des
fumées sont fournis séparément en fonction des exigences d’installation. La chaudière est prévue pour
un raccordement à un système coaxial d’aspiration et
d’évacuation des fumées.
En cas de perte de charge dans les conduits, consulter
le catalogue des accessoires. La résistance supplémentaire doit être prise en considération pour ces
dimensions.
Pour la méthode de calcul, les valeurs des longueurs
équivalentes et les exemples, consulter le catalogue
des accessoires.
ATTENTION
S’assurer que les passages d’évacuation et de ventilation ne soient pas obstrués.
S’assurer que les conduits de d’évacuation n’aient
pas de pertes.
Raccordement électrique
Pour une plus grande sécurité, faire effectuer un
contrôle rigoureux de l’installation électrique par un
personnel qualifié.
Le constructeur n’est pas responsable des éventuels
dommages provoqués par une installation qui n’a pas
été reliée à la terre ou en raison d’anomalies au niveau
de l’alimentation électrique.
Vérifier que l’installation est adaptée à la puissance
maximale absorbée par la chaudière et indiquée sur
la plaque signalétique.
Le raccordement électrique doit être réalisés à l’aide
d’un raccordement fixe (ne pas utiliser de prise mobile) et dotés d’un interrupteur bipolaire disposant
d’une distance d’ouverture des contacts d’au moins
3 mm.
Veiller à ce que la section des câbles soit supérieure
ou égale à 0,75 mm2.
Il est indispensable de relier l’appareil à une installation de mise à la terre efficace pour garantir la sécurité
de l’appareil.
Raccorder le câble d’alimentation fourni à un réseau
230V-50Hz et veiller à respecter la polarisation L-N et
le raccordement à la terre.
120
H05V2V2-F
140
Important : Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son
service après vente ou une personne de qualification similaire afin d’éviter un danger.
Les prises multiples, rallonges et adaptateurs sont interdits.
Il est interdit d’utiliser les tubes de l’installation hydraulique, de chauffage ou du gaz pour la mise à la
terre de l’appareil.
La chaudière n’est pas protégée contre la foudre.
S’il faut changer les fusibles, utiliser des fusibles de
type rapides.
description
Vue globale
Schéma de principe
28
1
27
26
2
25
3
24
4
23
22
6
5
7
21
8
20
19
9
10
11
12
18
17
16
15
13
A
1. collecteur sortie fumée
2. purgeur manuel
3. brûleur
4. électrode d’ionisation
5. sécurité de surchauffe
6. sonde entrée échangeur principal
7. sonde sortie échangeur principal
8. vanne gaz
9. échangeur sanitaire
10. sonde sanitaire
11. siphon
12. soupape chauffage
13. boîtier électrique
15. filtre chauffage
16. débistat sanitaire
17. circulateur
18. soupape sanitaire
19. capteur de pression
20. vanne distributrice
21. silencieux (suivant modèle)
22. ventilateur
23. électrodes d’allumage
B
C
D
E
A. Départ chauffage
B. Sortie eau chaude sanitaire
C. Entrée gaz
D. Entrée eau froide
E. Retour chauffage
24. allumeur
25. fusible thermique
26. prise analyse fumées
27. vase d'expansion
28. réserve sanitaire
mCE
Pression disponible
5,0
4,5
4,0
3,5
3,0
2,5
2,0
18-24 kW
1,5
30 kW
1,0
35 kW
0,5
0,0
l/h
0
100
200
300
400
500
600
700
800
900
1000
1100
1200 1300
description
Dimensions
440
ø 100
ø 60
24
246
120
120
600
520
745
370
4,5
28
60
320
232
54 54 54 54
388 (25 kW)
458 (30-35 kW)
A. Départ chauffage
B. Sortie eau chaude sanitaire
C. Entrée gaz
D. Entrée eau froide
E. Retour chauffage
300
450
300
10
Distances minimales pour
l’installation
Afin de permettre l’entretien
de la chaudière, il est nécessaire de respecter les distances minimales figurant dans le
schéma.
Pour positionner la chaudière
correctement, utiliser un niveau.
description
Gabarit de pose
PIGMA / PIGMA GREEN 25 kW
PIGMA GREEN 30 kW
MIRA C/MIRA C GREEN 25 kW
MIRA C GREEN 30 kW
ALIXIA 25 kW
INOA 25/30 kW
TALIA SYSTEM/ TALIA GREEN SYSTEM 12/15/18/25 kW
TALIA SYSTEM 30/35 kW
TALIA GREEN SYSTEM 30/35 kW
TALIA/ TALIA GREEN 25 kW
TALIA 30/35 kW
TALIA GREEN 30/35 kW
URBIA / URBIA GREEN 25 kW
URBIA 30/35 kW
URBIA GREEN 30/35 kW
SERELIA / SERELIA GREEN 25 kW
SERELIA 30/35 kW
A
180
180
180
180
180
246
246
246
246
246
246
246
246
246
246
339
339
B
166
166
166
166
166
232
232
232
232
232
232
232
232
232
232
325
325
11
C
319
388
319
388
319
385
388
388
458
388
388
458
388
388
458
481
481
installation
Pose de la barrette robinetterie et de la patte d'accrochage
En cas de passage de tuyauteries derrière la chaudière, il est nécessaire d’utiliser le kit d’écartement mural (disponible chez votre grossiste)
Préfabrication
Pour la pose de la barrette robinetterie et de la patte d’accrochage :
- présenter le gabarit papier fourni pour la préfabrication à l'endroit retenu et suivre les recommandations de celui-ci (gabarit ci-contre à titre indicatif).
Raccordement des canalisations
Les douilles de raccordement ne sont pas incluses dans le kit de préfabrication.
Divers jeux de douilles sont disponibles chez les grossistes.
- 1ère installation
- remplacement de chaudière Chaffoteaux
- remplacement de chaudière autres marques
Une fois la barrette fixée au mur, vous avez la possibilité de régler l'écartement de la position des
robinets de la barrette en dévissant les 2 vis latérales, ensuite vous pouvez raccorder les douilles de
raccordements et procéder au remplissage de l'installation ainsi qu'à la vérification de l'étanchéité
des circuits eau et gaz sans avoir à raccorder la chaudière.
Nettoyage de l’installation
Les raccordements hydrauliques terminés, il est indispensable de procéder au nettoyage de l’installation avec un produit approprié (dispersant) afin d'éliminer les limailles, soudures, huiles d'usinage et graisses diverses.
Proscrire tout solvant ou hydrocarbure aromatique (essence, pétrole...).
Le traitement complet de l’installation de chauffage est conseillé dès la mise en service afin de
maintenir un PH entre 9 et 9,5.
Description de la barrette robinetterie
Robinets représentés OUVERT
30
31
32
33
34
35
36
36
30. Robinet départ chauffage
31. Départ eau chaude sanitaire
32. Raccord gaz)
33. Robinet d’alimentation eau-froide
34. Robinet retour chauffage
35. Disconnecteur
36. Robinets de remplissage et d’isolement du circuit chauffage (boutons gris)
12
installation
Instructions pour démontage de l’habillage
et inspection de l’appareil.
Avant toute intervention dans la chaudière,
couper l’alimentation électrique par l’interrupteur bipolaire extérieur et fermer le robinet
gaz.
Pour accéder à l’intérieur de la chaudière :
- dévisser les deux vis du panneau avant (a), tirer le panneau vers l’avant et le décrocher des
pions supérieurs (b),
- pivoter le boîtier électronique en le tirant vers
l’avant (c),
- déclipper les deux clips situés en bas du couvercle de caisson de la chambre de combustion, tirer le vers l’avant et le décrocher des
pions supérieurs (d).
c
a
d
b
13
installation
Pose de la chaudière
- déposer la façade de l'appareil
- dévisser les 2 vis B, retirer le peigne 37 de la barrette pour libérer les raccords et le jeter
- présenter la chaudière au dessus de la barrette, la laisser descendre en appui sur celle-ci.
- mettre en place les différents joints
- serrer les robinets et raccords de la barrette sur les raccords de la platine de la chaudière
L’orifice de vidange du disconnecteur 35, la soupape
de sécurité chauffage 12 et la soupape sanitaire 18
18
doivent obligatoirement être raccordés à une canalisation d'eau usée.
12
B
B
37
14
installation
Evacuation de la condensation
Pour évacuer les condensats produits par la
combustion de la chaudière, raccorder un tuyau
plastique au siphon d’évacuation de l'appareil.
Respecter les normes d’installation en vigueur
dans le pays d’installation et se conformer aux
réglementations éventuelles des autorités locales et des organismes préposés à la santé publique.
Avant la première mise en route de l’appareil, il est impératif de remplir le siphon de la chaudière 11 avec de l’eau.
Pour cela, mettre environ 1/4 de litre
d’eau par l’orifice d’évacuation des gaz
brûlés avant de monter le dispositif
d’évacuation ou dévisser le siphon placé sous la chaudière, le remplir d’eau et
le remettre en place
Attention ! le manque d’eau dans le
siphon provoque la fuite des fumées
dans l’air ambiant
11
I
15
installation
Raccordement fumées
La chaudière doit être installée uniquement avec un dispositif d’entrée d’air frais et de sorties de
fumées fournit par le constructeur de la chaudière.
Ces kits sont fournis séparément de l’appareil pour pouvoir répondre aux différentes solutions
d’installation. Pour plus d’informations concernant les accessoires entrée/sortie consulter le catalogue accessoire et les instructions d’installation contenues à l’intérieur des kits. La chaudière
est prédisposée pour le raccordement à un système d’aspiration et de sortie de fumées coaxial
et biflux. Pour les chaudières à condensation, respecter une pente de 3 % de manière que les
condensats s'évacuent vers la chaudière.
Utiliser exclusivement un kit spécifique condensation.
Raccordement conduits de fumées
Conditions d’installation
Le dispositif ventouse prenant l’air frais et rejetant également les produits de combustion à l’extérieur, il y a lieu d'observer les prescriptions d'implantation ci-dessous. L'illustration reprise cidessous est donnée à titre d'exemple; pour toutes autres configurations, consulter nos services
techniques.
A = 0,40 m - Distance minimum de l'axe de l'orifice d’évacuation des gaz brûlés à tout ouvrant.
B = 0,60 m - Distance minimum de l’axe de l'orifice d’évacuation des gaz brûlés à tout autre orifice
d'amenée d'air (ventilation et sortie de ventouse).
C = 1,80 m - Les orifices d'évacuation et de prise d’air des appareils à circuit étanche débouchant
à moins de 1,80 mètre au-dessus du sol doivent être protégés efficacement contre toute intervention extérieure susceptible de nuire à leur fonctionnement normal.
D = 0,30 m - Entre-axe de l'orifice d'évacuation des gaz brûlés au sol, au rebord du toit ou au-dessous d'un balcon.
E = 0,10 m - Entre-axe de l'orifice d'évacuation des gaz brûlés à une gouttière ou une tuyauterie
verticale.
F = 2 m - Distance de l'orifice d'évacuation des gaz brûlés à toute plantation .
G et H = Proximité d'un angle de mur à 90° sans ouvrant :
- si H ≤ 0,50 m alors G ≥ 0,15 m
- si H ≥ 0,50 m alors G ≥ 0,80 m
G et H = Proximité d’un angle de mur à 90° avec ouvrant :
- G ≥ 1,0 m (quelle que soit la longueur de H)
- Avec déflecteur G ≥ 0,15 m (quelle que soit la longueur de H)
A
B
F
D
D
A
E
C
A
D
16
B
G
B
H
installation
Type d'évacuation coaxial
LONGUEUR DIAMETRE
MAXI
CONDUIT
25
12 m
36 m
60/100
80/125
30
10 m
30 m
60/100
80/125
35
8m
24 m
60/100
80/125
25
12 m
42 m
60/100
80/125
30
10 m
35 m
60/100
80/125
35
8m
28 m
60/100
80/125
25
12 m
60/100
30
TYPOLOGIE
10 m
60/100
35
SYSTEME COAXIAL
8m
60/100
C13
Sortie de fumées et aspiration d’air à travers
une paroi externe dans la même zone de
pression
C 33
Sortie de fumées et aspiration d’air externe
avec un terminal en toiture dans la même zone
de pression
C43
Sortie de fumées et aspiration d’air à travers un
conduit de fumée individuel ou collectif intégré
au batiment
17
installation
Type d'évacuation bi-flux
La chaudière est prévue pour le branchement à un
système d’aspiration et d’évacuation de fumées
coaxial 60/100. Pour l’utilisation d’aspiration et
d’évacuation bi-flux, il est nécessaire d’utiliser une
des deux prises d’air.
Ôter le bouchon en dévissant les vis et insérer le
raccord pour prise d’air en la fixant avec les vis
fournies.
1, 18, , 0 & FF
mètres
80
70
Longueur max. fumées
60
50
40
30
35 kW
30 kW
25 kW
18 kW
12 kW
20
Zone de
fonctionnement
10
0
0
10
20
30
40
50
60
Longueur max. air
18
70
80
90
100
110
mètres
installation
LONGUEUR DIAMETRE
MAXI
CONDUIT
25
36 m
(S1=S2)
30
30 m
(S1=S2)
35
24 m
(S1=S2)
25
60 m
(S1=S2)
30
50 m
(S1=S2)
35
40 m
(S1=S2)
25
84 m
(S1+S2)
30
70 m
(S1+S2)
35
56 m
(S1+S2)
25
S1=1 m
(S2=83 m)
30
S1=1 m
(S2=69 m)
35
S1=1 m
(S2=55 m)
25
137 Pa*
84 m
30
TYPOLOGIE
141 Pa*
70 m
35
SYSTEME BI-FLUX
128 Pa*
56 m
C13
Sortie de fumées et aspiration d’air à travers
une paroi externe dans la même zone de
pression
C 33
Sortie de fumées et aspiration d’air externe
avec un terminal en toiture dans la même zone
de pression
C53
Sortie de fumées externe et aspiration d’air à
travers une paroi externe dans une zone de
pression différente
C83
Sortie de fumées à travers un conduit de fumée
individuel ou collectif intégré au batiment
Aspiration d’air à travers une paroi externe
80/80
80/80
80/80
80/80
B23/B23p
Sortie de fumées externe
Aspiration d’air ambiant
S1 = Aspiration S2 = Evacuation fumée * Pression air disponible P
80/80
19
installation
Raccordement électrique
Raccordement thermostat d'ambiance
- le raccordement du TA se fait à l'intérieur du
Avant toute intervention dans la chaubornier situé en dessous du boîtier électridière, couper l’alimentation électrique
que
en plaçant l’interrupteur bipolaire exté- basculer le boîtier électrique vers l’avant
rieur sur “OFF”.
- ouvrir le bornier à l'aide d'un tournevis
Respecter les connections neutre phase.
Alimentation 230 V + terre
Le raccordement s'effectue avec un câble 2 P+ T
fourni avec l'appareil, connecté sur la carte principale du boîtier électrique.
Raccordement des périphériques
Pour accéder à la barrette de raccordement des
périphériques procéder comme suit :
- basculer le boîtier électrique vers l’avant
- dévisser les trois vis du couvercle arrière du
boîtier électrique
- raccorder le TA à la place du shunt S sur le domino
20
S
On y trouve les connexions pour :
le thermostat de sécurité pour plancher
chauffant ou Thermostat ambiance
Sonde extérieure
Il y a également la possibilité d’insérer d’autres
carte optionnelles pour d'autres accessoires :
- fiche Bus pour liaison boîtier déporté "commande à distance" (carte A)
- sonde d’ambiance
- carte optionnelle (carte B)
Pour plus d’informations sur les accessoires
disponibles, consulter nos catalogues spécifiques
- refermer le bornier, rebasculer le boîtier électrique et remonter la façade.
CN22
Ventilateur
B- Platine autres options
Thermofusible
échangeur
Sonde retour
circuit primaire
Sonde départ
circuit primaire
Sonde pression
circuit primaire
Sonde sanitaire
13 12 11 10 9 8 7 6 5 4 3 2 1
P
Sécurité
surchauffe
Sonde ballon
B
A- Platine e-bus (option)
Débistat
sanitaire
A
1
ZONE + FILLING
11 10 9 8 7 6 5 4 3 2 1
2
8 7 6 5 4 3 2 1
13 12 11 10 9 8 7 6 5 4 3 2 1
CN14
CN25
Thermostat
plancher Sonde
chauffant extérieure
6
FAN
PUMP + SPEED
CN4
1
11 10 9 8 7 6 5 4 3 2 1
DIVERTR VALVE
CN7
Sonde solaire
CN4
1
8
CN22
FLOW
CN24
CN9
DIVERTER
VALVE
2
CN6
4
Commande
à distance
1
CN12
2 3
CN15
TIMER
Circulateur
REMOTE CONTROL
FET5
1
FILLING EXT. P.
Electrovanne
remplissage
4 3 2 1
5
6
FET3
1
DISPLAY
FET2
Vanne Gaz
Affichage
CN18
5
FET4
CN10
4
Vanne
distributrice
6 5 4 3 2 1
CN3
2 3
PUMP
FAN PUMP SPEED
1
CN11
EPROM KEY CN2
L
CN17
Electrode
ionisation
CN5
EARTH
FET1
230 V - 2A
Fusible de protection
Allumeur
FLAME
CN19
N
CN17
FAST FUSE 2A
CN20
Thermostat
d’ambiance
(option)
installation
ROOM
FLOOR
OTS
CN16
CN1
CN21
21
mise en route
Préparation à la mise en route
Circuit sanitaire
- ouvrir le robinet d’eau froide 33
- purger le ballon et l’installation en puisant aux différents robinets d’eau chaude et vérifier les
étanchéités
Circuit chauffage
- ouvrir les robinets départ chauffage 30 et retour chauffage 34
- ouvrir les robinets de remplissage 36
- refermer ces robinets lorsque l’aiguille du manomètre se situe à la pression désirée
- purger l'installation, rétablir la pression et vérifier les étanchéités
Circuit gaz
- ouvrir le robinet gaz de l'installation
- purger le circuit gaz
- vérifier les étanchéités sur toute la ligne gaz
30
32
36
33
34
36
Circuit électrique
- vérifier que la tension et la fréquence d’alimentation coïncident avec les données rapportées sur
la plaque de la chaudière.
- basculer le commutateur bipolaire externe sur ON.
Fonction Dégazage
S’assurer que la chaudière est en Stand-by, sans aucune demande chauffage ou sanitaire.
Appuyer sur la touche Esc sur le tableau de bord pendant 5 secondes, la chaudière active un cycle
de dégazage d’environ 7 minutes. La fonction peut être interrompue en appuyant sur la touche
Esc. Si nécessaire il est possible d’activer un nouveau cycle.
22
mise en route
Réglages et mise en route
Tableau de commande
1
Chauffage
2
13
3
4
12
5
11
6
10
7
9
8
1. Afficheur
2. Touche ON/OFF
3. Bouton de réglage de la température
chauffage + encodeur programmation
4. Touche de sélection du MODE de fonctionnement
5. Touche de programmation du maintien
en température de la réserve sanitaire
6. Touche de programmation horaire chauffage
7. Touche SRA (Activation de la thermorégulation)
8. Bouton de réglage de la température sanitaire
9. Manomètre
10. Touche INFO
11. Touche ECHAPPE
12. Touche de sélection du MENU et de validation pour la programmation
13. Touche RESET Presser la touche MARCHE / VEILLE 2 l'afficheur
s'allume.
b XX - Réchauffage ballon
h XX - Post-circulation sanitaire
F XX - Hors gel pompe actif
- Hors gel brûleur actif
* les deux lettres clignotent alternativement
Les deuxième et troisième chiffres indiquent :
- en absence de demande, la température de
sortie d’échangeur principal.
- en mode chauffage, la température de sortie
d’échangeur principal.
- en demande sanitaire (instantanée, avec ballon ou solaire), la température eau chaude
sanitaire réglée.
- en fonctionnement Hors-gel, la température
de sortie d’échangeur principal.
Eté
Les modalités de fonctionnement sont visualisées à travers ces 3 chiffres.
Le premier chiffre indique l’état de fonctionnement de l’appareil :
0 XX - En attente de fonctionnement. Le commentaire sur l'afficheur indique le mode de
fonctionnement sélectionné, "Eté" ou "Hiver"
C XX - Demande chauffage
c XX - Post-circulation chauffage
d XX - Demande eau chaude sanitaire
Mettre en fonction la chaudière en activant le
fonctionnement Eté, Hiver ou Hors gel par la
touche MODE 4
23
réglages
Afficheur
ABCDEFGHIL123456
Programmation horaire
Jour de la semaine (lundi, mardi....dimanche)
Indication zone relative à la visualisation du réglage de la programmation
horaire
(zone 1 ou zone 2) pour le chauffage
Indication de la programmation horaire pour le réchauffage sanitaire
Date et heure
Programmation horaire activée et/ou réchauffage sanitaire
Chiffre pour indication:
- statut chaudière et indication température
- réglage menu
- signalisation code d'erreur
- température ambiante (si raccordé à un périphérique BUS)
- température externe (si raccordé à une sonde externe)
Manomètre digital
Demande de pression touche Reset (chaudière en blocage)
Demande intervention assistance technique
Signalisation présence flamme avec indication puissance utilisée et
blocage fonctionnement
Fonctionnement en chauffage avec indication du niveau de température
réglée
Fonctionnement en sanitaire avec indication du niveau de température
réglée
ABCDE...
Menu déroulant
Affichage fonction sanitaire Comfort ou Eco activée
Menu Info
Fonction SRA activée (Thermorégulation activée) avec indication
éventuel sonde interne (bus) ou externe
Kit solaire raccordé (option)
Fixe = clip-in solaire
Clignotant = utilisation de l'énergie solaire activée
24
réglages
Fonction Ramonage et analyse de la combustion
La chaudière possède sur la partie extérieure du
collecteur des fumées deux prises de pression
pour mesurer la température des gaz de combustion et de l’air comburant et les concentrations d’O2 et CO2.
Pour accéder à ces prises de pression, dévisser
la vis maintenant l’obturateur avec son joint.
Fonction ramonage
La carte électronique permet de forçer
l'appareil à la puissance mini ou maxi.
Activer la fonction ramonage en appuyant
sur la touche Reset 13 pendant 5 secondes,
la chaudière passe à la puissance maxi
chauffage, sur l'afficheur apparaît :
Maximum Chauffage
Pour sélectionner la fonction à la puissance
maxi sanitaire, tourner l’encodeur, sur
l'afficheur apparaît :
Maximum Sanitaire
Pour sélectionner la fonction à la puissance
mini, tourner l’encodeur, sur l'afficheur
apparaît :
Puissance Minimum
Vérification du réglage gaz
Pour exécuter les analyses de combustion, on
doit activer la fonction ramonage.
Analyse de la combustion au débit gaz maxi
Activer la fonction ramonage à la puissance
maxi chauffage ou à la puissance maxi sanitaire est effective avec une demande de chaleur
correspondante (Ex : hiver / demande TA, été
/ puisage)
Attendre que la chaudière se stabilise avant de
réaliser les analyses de combustion. Vérifier la
valeur de CO2 suivant le tableau suivant.
Important : ne pas enlever le silencieux 21
CO2 maximum
ou minimum
25
30
35
G20
G31
G25
9,0 ± 0,2
10,7 ± 0,2
8,6 ± 0,2
CO2 (%)
9,0 ± 0,2
10,0 ± 0,2
8,6 ± 0,2
9,0 ± 0,2
10,0 ± 0,2
8,6 ± 0,2
La fonction se désactive automatiquement
après 10 minutes ou en appuyant sur la
touche Reset 13.
Nota: il est possible forçer l'appareil à la
puissance mini ou maxi à partir du menu 7
(voir paragraphe menu affichage - réglage diagnostic).
ATTENTION! En activant la fonction ramonage,
la température de l'eau envoyée dans
l'installation est limitée à 88°C, il faut donc
faire attention dans le cas des installations
basse température.
Nota : lorsque le caisson est ouvert, la valeur
de CO2 baisse de 0,3 %.
Si les valeurs relevées diffèrent du tableau,
régler la vanne gaz en suivant la procédure cidessous.
Ajuster la teneur du CO2 à ± 0,2 en tournant la
vis de réglage 50 (clé 6 pans 2.5)
- visser pour baisser la valeur de CO2
- dévisser pour augmenter la valeur de CO2
Effectuer le réglage par rotation successive
d’environ 1/4 de tour et attendre après chaque
changement de position environ 1 minute que
la valeur de CO2 soit stabilisée.
25
réglages
21
8
2
50
Seule une clé
de 2,5 doit
être utilisée
Analyse de la combustion au débit gaz mini
Activer la fonction ramonage à la puissance
mini soit en chauffage soit en sanitaire.
Attendre que la chaudière se stabilise avant de
réaliser les analyses de combustion. Vérifier la
valeur de CO2 suivant le tableau de réglage de
CO2.
Important : ne pas enlever le silencieux 21
Nota : lorsque le caisson est ouvert, la valeur
de CO2 baisse de 0,3 %.
Si les valeurs relevées diffèrent du tableau, régler la vanne gaz en suivant la procédure ci-dessous.
Pour régler la valeur de CO2, enlever le bouchon
2, ajuster la teneur du CO2 à ± 0,2 en tournant la
vis de réglage 51 (clé 6 pans 4)
- dévisser pour baisser la valeur de CO2
- visser pour augmenter la valeur de CO2
Effectuer le réglage par rotation successive
d’environ 1/4 de tour et attendre après chaque
changement de position environ 1 minute que
la valeur de CO2 soit stabilisée.
Les réglages et analyses terminées, sortir du
mode ramonage, et repositionner correctement
l’obturateur avec son joint.
Après le réglage du CO2, s'assurer que
la valeur de CO (monoxyde de carbone)
reste inférieure à 150 ppm
26
51
Seule une clé
de 4 doit être
utilisée
réglages
menu 2 - Paramètre chaudière
sous-menu 3 - paramètre 1
Réglage puissance chauffage maxi
sous-menu 2 - paramètre 0
Réglage allumage lent
sous-menu 3 - paramètre 5
Réglage retard allumage chauffage
Allumage lent
Ce paramètre limite la puissance utile de la
chaudière en phase d’allumage.
Le pourcentage équivaut à une valeur de puissance utile comprise entre la puissance mini (0)
et la puissance maxi (99)
Pour contrôler l'allumage lent de la chaudière,
accéder au menu 2/sous menu 2/paramètre 0.
Réglage de la puissance chauffage maximale
Ce paramètre limite la puissance utile de la
chaudière.
Le pourcentage équivaut à une valeur de puissance comprise entre la puissance mini (0) et
la puissance nominale (99) indiqué dans le graphique ci-dessous.
Pour contrôler la puissance maxi chauffage de
la chaudière, accéder au menu 2/sous menu
3/paramètre 1.
Réglage du retard à l'allumage chauffage
Ce paramètre - menu 2/sous menu 3/paramètre 5, permet de régler en manuel (0) ou en
automatique (1) le temps d’attente avant un
prochain réallumage du brûleur après extinction afin de se rapprocher de la température de
consigne.
En sélectionnant manuel, il est possible de régler l’anticycle sur le paramètre 2/sous menu
3/paramètre 6 de 0 à 7 minutes
En sélectionnant automatique, l’anticycle sera
calculé automatiquement par la chaudière sur
la base de la température de consigne.
35
30
Changement de gaz
Le changement de gaz est interdit. Seul
le constructeur est autorisé à procéder
à une transformation de l’appareil.
25
18
12
Tableau réglage gaz
Paramètre
Indice de Wobbe inférieur
(15°C, 1013 mbar) ( MJ/m3)
25 kW
30 kW
35 kW
G20
G31
G20
G25
G31
G20
G25
G31
45,67
70,69
45,67
37,38
70,69
45,67
37,38
70,69
Allumage lent
220
50
60
50
60
50
Vitesse ventilateur mini (%)
233
05
05
01
01
01
01
01
60
01
Vitesse ventilateur maxi chauffage (%)
234
85
85
80
80
80
80
80
80
Vitesse ventilateur maxi sanitaire (%)
232
98
98
89
89
89
89
89
89
Diaphragme vanne gaz (ø)
NON
3,80
NON
NON
4,50
NON
NON
5,20
max sanitaire
Débit gaz max/min
(15°C, 1013 mbar)
max chauffage
(nat - m3/h) (GPL - kg/h)
min
2,65
1,94
3,17
3,08
2,33
3,65
3,57
2,68
2,33
1,71
2,96
2,86
2,17
3,28
3,21
2,41
0,58
0,43
0,69
0,66
0,50
0,74
0,73
0,54
27
réglages
Accès au menu de :
Affichage - réglage - diagnostique
La chaudière permet de gérer de manière complète le
système de chauffage et de production d'eau chaude
à usage sanitaire.
La navigation à l'intérieur des menus permet de personnaliser le système de la chaudière + les périfériques connectés en optimisant le fonctionnement
pour un maximum de confort et d'économie.
En outre, il donne des informations importantes au
bon fonctionnement de la chaudière.
Les paramètres relatifs à chaque menu sont rapportés
dans les pages suivantes.
L’accès et la modification des divers paramètres est
effectué à travers la touche MENU et l’encodeur 3.
Sur l'afficheur sera visualisé la description des menus
et des différents paramètres.
Le numéro des menus et des paramètres correspondants est indiqué sur le repère A de l’afficheur. Un
commentaire dans la zone B y est généralement associé. (voir fig. ci-dessous).
Les menus disponibles sont les suivants :
0
0
0
0
1
2
2
2
2
2
2
2
3
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
5
7
8
8
8
8
8
8
8
8
8
8
28
Langue-Date-Heure - voir notice usager
0 Selection Langue Afficheur
1 Réglage Date et Heure
2 Mise à jour automatique de l'heure légale
Programmaton horaire - voir notice usager
Paramètre chaudière
1 Code d’accès (réservé technicien qualifié)
2 Réglage Général
3 Paramètre chaudière partie 1
4 Paramètre chaudière partie 2
5 Paramètre Sanitaire
9 Reset Menu 2
Solaire & Ballon
0 Réglage Général
1 Code d’accès (réservé technicien qualifié)
2 Réglage special
Paramètre Zone 1
0 Réglage Température zone 1
1 Code d’accès (réservé technicien qualifié)
2 Réglage zone 1
3 Diagnostique
4 Gestion dispositif zone 1
Paramètre Zone 2
0 Réglage Température zone 2
1 Code d’accès (réservé technicien qualifié)
2 Réglage zone 2
3 Diagnostique
4 Gestion dispositif zone 2
5 Multizone
Test & Utilités
Paramètre assistance
1 Code d’accès (réservé technicien qualifié)
2 Chaudière
3 Température chaudière
4 Solaire et ballon (si présent)
5 Service - Assistence Technique
6 Statistique
7 Téléservice [email protected] (si présent)
8 Liste erreur
9 Données Centre Assistance
Repère A
Repère B
Chauffage
Touche
Menu/OK
Encodeur
(Encodeur : Bouton de réglage permettant d’augmenter ou diminuer la valeur de réglage)
ABCDEFGHIL123456
réglages
Pour accéder au Menu ouvrir les mini portes du boîtier et procéder comme suit :
Légende des chiffres sur l’afficheur
0, représentation d'un numéro fixe
0, représentation d'un numéro clignotant
1. appuyer sur la touche MENU, sur l'afficheur clignote le premier chiffre 000
2. tourner l’encodeur pour sélectionner un menu, le texte sur l'afficheur indique le titre du menu
choisi "ex : 200 - Paramètres chaudière "
3. appuyer sur la touche MENU, sur l'afficheur clignotent le deuxième chiffre et est demandé le
code d’accès "ex : 210 - Code d’accès"
Attention ! Les menus réservés au technicien qualifié sont accessibles seulement après avoir
rentrer le code d’accès.
4. appuyer sur la touche MENU, l'afficheur indique 222
5. tourner l’encodeur en sens horaire pour sélectionner le code 234 appuyer sur la touche MENU,
- Code correct
6. appuyer sur la touche MENU pour accéder au sous-menu, clignotent le deuxième chiffre "ex :
220"
7. tourner l’encodeur pour sélectionner un sous- menu, le texte sur l'afficheur indique le titre du
sous-menu choisi "ex : 230 - Chauffage Partie 1"
8. appuyer sur la touche MENU pour accéder au paramètre du sous-menu, clignotent les trois
chiffres "ex : 230"
9. tourner l’encodeur pour sélectionner un paramètre, le texte sur l'afficheur indique le titre du
paramètre choisi "ex : 231 - Max Puissance CH réglable"
10. appuyer sur la touche MENU pour accéder au paramètre, l'afficheur visualise la valeur "ex : 60"
Note : La valeur du paramètre est visualisée pendant 20 secondes, ensuite clignotent
alternativement les indications du paramètre "ex : 60 > 220"
11. tourner l’encodeur pour sélectionner la nouvelle valeur "ex : 75"
12. appuyer sur la touche MENU pour mémoriser la modification ou sur la touche ESC pour sortir
sans mémoriser.
Pour sortir appuyer sur la touche ESC jusqu’à revenir à la visualisation normale.
Pour les menus qui ne demandent pas de code d’accès, le passage de menu à sous- menu est
direct.
29
0
1
2
2
description
REGLAGE LANGUE - DATE - HEURE
ProgrammaTIon HORAIRE
REGLAGE Parametre CHAUDIERE
1 Insertion code d’accès
valeur
Voir manuel utilisateur
Voir manuel utilisateur
222 tournerl’encodeurensenshoraire
pour sélectionner 234 et appuyer
sur la touche Menu
2 2 REGLAGE General CHAUDIERE
2 2 0 Allumage lent
de 0 à 99
2 2 1 Température ambiante minimum pour de 2 à 10 °C
activation antigel
2 2 2 NON PRESENT
2 2 3 Sélection Thermostat plancher ou
Thermostat Ambiance zone 2
2 2 4 NON PRESENT
2 2 5 Retard allumage chauffage
réglage
d'usine
menu
sous-menu
paramètre
réglages
5
voir tableau réglage gaz
Activé seulement avec
périphérique modulant
(optionnel)
0 = Th. de sécurité plancher
1 = Th. Ambiance zone 2
0
0 = Désactivé
1 = 10 secondes
2 = 90 secondes
3 = 210 secondes
0
Activé seulement avec interface
zone 2 (optionnel)
de 0 à 5
3
RESERVE AU SAT Seulement en
cas de changement de carte
électronique
2 2 6 NON PRESENT
2 2 7 NON PRESENT
2 2 8 Version Chaudière
NON MODIFIABLE
2 3 Parametre CHAUFFAGE - PartIE 1
2 3 0 NON PRESENT
2 3 1 Réglage puissance chauffage max.
2 3 2 Pourcentage RPM Max Sanitaire
NON MODIFIABLE
2 3 3 Pourcentage RPM min
NON MODIFIABLE
2 3 4 Pourcentage RPM Max Chauffage
NON MODIFIABLE
2 3 5 Sélection Type retard à l'allumage en
chauffage
2 3 6 Réglage temporisation retard à
l'allumage en chauffage
2 3 7 Post-circulation en chauffage
de 0 à 99
voir tableau réglage gaz
paragraphe Mise en fonction
RESERVEAUSATSeulementencas
de changement de gaz ou carte
électronique
voir tableau réglage gaz
de 0 à 99
de 0 à 99
de 0 à 99
0 = Manuel
1 = automatique
de 0 à 7 minutes
de 0 à 15 minutes ou CO (en
continu)
2 3 8 Type de fonctionnement du circulateur 0 = Petite Vitesse
1 = Grande Vitesse
2 = Modulant
2 3 9 Réglage du Delta T
de 10 à 30 °C
Modulation circulateur
1
3
3
2
20
A régler avec fonctionnement du
circulateur en mode modulant
Ces paramètres permettent de régler la différence de température de départ et retour qui déterminent la
commutation de petite à grande vitesse du circulateur
Ex : param. 239 = 20 et ∆T > de 20 °C le circulateur tourne en grande vitesse. Si ∆T < di 20 - 2°C le circulateur
tourne en petite vitesse. Le temps d'attente minimal de changement de vitesse est de 5 minutes.
30
description
2 4 PARAMETRE CHAUFFAGE PARTIE 2
2 4 0 NON PRESENT
2 4 1 Réglage de la pression circuit
chauffage pour signaler la demande
de remplissage
2 4 2 NON PRESENT
2 4 3 Post-ventilation après demande
chauffage
2 4 4 Temporisation après augmentation
température chauffage
2 4
2 4
2 4
2 4
2 5
2 5
valeur
réglage
d'usine
menu
sous-menu
paramètre
réglages
de 4 à 8 (bar/10)
6
0 = OFF (5 secondes)
1 = ON (3 minutes)
de 0 à 60 minutes
0
16 activé seulement avec TA On/Off
et thermorégulation activé
(paramètre 421 ou 521 = 01
Ce paramètre permet d’établir le temps d’attente avant l’augmentation automatique de la température de départ
calculée par pas de 4°C (max 12°C). Si ce paramètre reste avec la valeur 00 cette fonction n’est pas active.
5 NON PRESENT
6 NON PRESENT
7 Indication dispositif pour pression
0 = sonde température seule 2 RESERVE AU SAT Seulement en
circuit chauffage
1 = pressostat au minimum
cas de changement de carte
2 = capteur de pression
électronique
8 NON PRESENT
Parametre SANITAIRE
0 Fonction COMFORT
0 = désactivée
2 Programmation : Permet une
gestion horaire/hebdomadaire
1 = temporisé
du maintien en température de la
2 = toujours active
réserve sanitaire. La fonction sanitaire
3 = temporisé
instantanée reste active.
L’appareil permet d’assurer le confort d’eau chaude sanitaire en stockant de l’eau chaude dans la réserve sanitaire.
0 = désactivée / La réserve d’eau n’est pas maintenue en température.
1 = temporisé / COMFORT programmé : la réserve d’eau est maintenue en température pendant des périodes
programmées (voir menu 1).
2 = toujours active / COMFORT : la réserve d’eau est maintenue en température 24 heures sur 24, 7 jours sur 7
3 = temporisé / ECO programmé : la réserve d’eau est maintenue en température pendant des périodes programmées
(voir menu 1) en adoptant des stratégies qui permettent de diminuer la consommation gaz.
2 5 1 Anticyclage Comfort
2 5 2 Retard départ sanitaire
2 5 3 Extinction du brûleur en sanitaire
2 5 4 Post-circulation et post-ventilation
après un puisage sanitaire
2 5 5 Temporisation sanitaire
2 5 6 Celectic
2 9 RETABLISSEMENT EN AUTOMATIQUE
DES REGLAGES D'USINE DU MENU 2
de 0 à 120 minutes
0
de 5 à 200 (de 0,5 à 20
5 Anti coup de bélier
secondes)
0 = anti-calcaire (arrêt à >
1
67°C)
1 = + 4°C /réglage
0 = OFF
0
1 = ON
OFF = 3 minutes de post-circulation et post-ventilation après
un puisage sanitaire si la température relevée de la chaudière le
demande.
ON = toujours activé à 3 minutes de post-circulation et postventilation après un puisage sanitaire.
de 0 à 30 minutes
0
0 = OFF
1 = ON
Remise à zéro
OK = oui
ESC = non
0
Pour remettre à zéro tous les
paramètres du réglage usine,
appuyer sur la touche MENU
31
réglage
d'usine
menu
sous-menu
paramètre
réglages
description
valeur
3 CHAUDIERE AVEC BALLON (INTERNE OU EXTERNE) ET RACCORDEMENT INSTALLATION SOLAIRE
3 1 Insertion code d’accès
222 tourner l’encodeur en sens
horaire pour sélectionner 234
et appuyer sur la touche Menu
3 2 REGLAGE SPECIAL
3 2 0 Fonction Anti-légionelle
ON ou OFF
OFF Cette fonction prévient la
formation de la bactérie
de la légionelle qui se
développe parfois dans
les tuyaux et les réservoirs
d'eau où la température
est comprise entre 20 et
40 °C. Si la température
de la réserve sanitaire
reste plus de 100 heures
< 59 °C et si la fonction
est activée, la chaudière
s'allume et l'eau de la
réserve sanitaire est
chauffée jusqu'à 65 °C
pendant 30 minutes.
3 2 1 NON PRESENT
3 2 2 NON PRESENT
3 2 3 Delta T collecteur pour
De 0 à 30 °C
8
démarrage pompe
3 2 4 Delta T collecteur pour arrêt
De 0 à 30 °C
2
3 2 5 Température minimum
collecteur pour démarrage
pompe
2 2 6 Coup au collet
3 2 7 Fonction "Recooling"
3 2 8 Delta T fonction minimum
3 2 9 Température antigel collecteur
De 10 à 90 °C
30
pompe
32
activé avec kit solaire
raccordé (optionnel)
Symbole sur afficheur
ON ou OFF
ON ou OFF
De 0 à 20 °C
De -20 à +5 °C
OFF
OFF
10
-20
description
4 PARAMETRE ZONE 1
4 1 Insertion code d’accès
réglage
d'usine
menu
sous-menu
paramètre
réglages
valeur
222 tourner l’encodeur en sens
horaire pour sélectionner 234 et
appuyer sur la touche Menu
1
sélectionner sur la base de la
typologie de l'installation
1
Pour activer la thermorégulation,
appuyer sur la touche SRA. Sur
l'afficheur s'allume le symbole
1_5
3.5 3.0
2.5
2.0
1.5
1.2
1.0
0.8
0.6
40
0.4
0.2
30
2
5
v
temaleur
2
10
pér de c 0
atu on
1
e a sign 5 °C
mb e
ian
te
5
0
-5
-10
-15
haute température
température de départ de l’installation
0 = de 20 à 45°C (basse
température)
1 = de 35 à 85°C (haute
température)
4 2 1 Sélection type de thermorégulation 0 = température de départ fixe
debaseenfonctiondespériphériques 1 = dispositif On/Off
connectés
2 = sonde ambiante seule
3 = sonde externe seule
4 = sonde ambiante + sonde
externe
4 2 2 Pente
de 0_2 à 3_5
Dans le cas d'utilisation de la sonde
°C 100
externe, la chaudière calcule la
90
température de départ la plus
adaptée en tenant compte de la
80
température extérieure et du type de
70
l'installation.
Le type de courbe doit être choisi
60
en fonction du type d'emmetteur
50
de l'installation et de l'isolation de
l'habitation.
basse température
4 2 REGLAGE ZONE 1
4 2 0 Réglage valeur température
installation de chauffage
-20 °C
température externe
4 2 3 Décallage parallèle
de - 20 à + 20
0
Pour adapter la courbe thermique aux exigences de l'installation il est possible de décaler parallèlement la
courbe de façon à modifier la température de départ calculée et par conséquent la température ambiante.
La valeur de déplacement est affichée sur l'afficheur de - 20 à + 20. Chaque étage correspond à une
augmentation de 1°C de la température de départ par rapport au réglage initial.
4 2 4 Compensation
de 0 à + 20
20
si réglage = 0, la température relevée de la sonde ambiante n'influe pas sur
le calcul du réglage. Si réglage = 20, la température relevée a une influence
maximum sur le réglage.
4 2 5 Réglage température maximum
de 35 à + 82 °C
82 si paramètre 420 = 1
chauffage zone 1
de 20 à + 45 °C
45 si paramètre 420 = 0
4 2 6 Réglage température minimum
de 35 à + 82 °C
35 si paramètre 420 = 1
chauffage zone 1
de 20 à + 45 °C
20 si paramètre 420 = 0
4 3 DIAGNOSTIC
visualisation seulement
4 3 0 Température ambiante zone 1
Activé seulement avec
dispositif modulant raccordé
4 3 1 Température chauffage réglé
(option)
zone 1
4
4
4
4
3
3
4
4
2 Statut demande chauffage zone 1
3 Statut pompe supplémentaire
GESTION DISPOSITIF DE ZONE
0 Contrôle pompe supplémentaire
ON ou OFF
Activé seulement avec MCD
ON ou OFF
Activé seulement avec MCD
33
description
5 PARAMETRE ZONE 2
5 1 Insertion code d’accès
5 2 REGLAGE ZONE 2
5 2 0 Réglage valeur température
installation de chauffage
valeur
réglage
d'usine
menu
sous-menu
paramètre
réglages
222 tournerl’encodeurensenshoraire
pour sélectionner 234 et appuyer
sur la touche Menu
0 = de 20 à 45°C (basse
1
température)
1 = de 35 à 85°C (haute
température)
5 2 1 Sélection type de thermorégulation 0 = température de départ fixe
0
debaseenfonctiondespériphériques 1 = dispositif On/Off
connectés
2 = sonde ambiante seule
3 = sonde externe seule
4 = sonde ambiante + sonde
externe
5 2 2 Pente
de 0_2 à 3_5
1_5
Dans le cas d'utilisation de la sonde externe, la chaudière calcule la température
de départ la plus adaptée en tenant compte de la température extérieure et du
type de l'installation.
Le type de courbe doit être choisi en fonction du type d'emmetteur de
l'installation et de l'isolation de l'habitation.
sélectionner sur la base de la
typologie de l'installation
Pour activer la thermorégulation,
appuyer sur la touche SRA. Sur
l'afficheur s'allume le symbole
voir courbe page précédente
5 2 3 Décallage parallèle
de - 20 à + 20
0
Pour adapter la courbe thermique aux exigences de l'installation il est possible de décaler parallèlement la
courbe de façon à modifier la température de départ calculée et par conséquent la température ambiante.
La valeur de déplacement est affichée sur l'afficheur de - 20 à + 20. Chaque étage correspond à une
augmentation de 1°C de la température de départ par rapport au réglage initial.
5 2 4 Compensation
de 0 à + 20
20
si réglage = 0, la température relevée de la sonde ambiante n'influe pas sur
le calcul du réglage. Si réglage = 20, la température relevée a une influence
maximum sur le réglage.
5 2 5 Réglage température maximum
de 35 à + 82 °C
82 si paramètre 520 = 1
chauffage zone 2
de 20 à + 45 °C
45 si paramètre 520 = 0
5 2 6 Réglage température minimum
de 35 à + 82 °C
35 si paramètre 520 = 1
chauffage zone 2
de 20 à + 45 °C
20 si paramètre 520 = 0
5 3 DIAGNOSTIC
5 3 0 Température ambiante zone 2
Statut demande chauffage
zone 1
5 3 1 Température départ chauffage
Activé seulement avec MCD
5 3 2 Température retour chauffage
5 3 3 Température chauffage réglé
Statut demande chauffage
zone 2
zone 1
5 3 4 Statut demande chauffage zone 2 ON ou OFF
5 3 5 Statut pompe supplémentaire
Activé seulement avec MCD
5 4 GESTION DISPOSITIF DE ZONE
5 4 0 Opération mode test
5 4 1 Contrôle vanne
Activé seulement avec MCD
5 4 2 Contrôle pompe
5 5 MULTIZONE
5 5 0 Température collecteur chauffage
Activé seulement avec MCD
5 5 1 Correction température départ
de 0 à + 40 °C
5
34
description
7 TEST & UTILITÉS
7 0 0 Fonction test - Ramonage
tournerl'encodeurpoursélectionner
le mode de fonctionnement
valeur
t-- = fonct. à la P Ch maxi
t-- = fonct. à la P San maxi
t-- = fonct. à la P mini
7 0 1 Cycle purge
appuyant sur Menu
8 PARAMETRE POUR ASSISTANCE TECHNIQUE
8 1 Insertion code d’accès
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
2
2
2
2
2
2
2
2
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
ON ou OFF
8 5 2 Effacement de l'avertissement
Remise à zéro
OK = oui
ESC = non
d'entretien
5
5
5
5
t--
222
CHAUDIERE
0 NON PRESENT
1 Etat ventilateur
ON ou OFF
2 Vitesse ventilateur (x100)rpm
0-28
3 Vitesse circulateur
OFF - PV - GV
4 Position vanne distributrice
Sanitaire - Chauffage
5 Débit sanitaire (l/min)
6 NON PRESENT
TEMPERATURE CHAUDIERE
0 Température réglage chauffage (°C)
1 Température départ chauffage (°C)
2 Température retour chauffage (°C)
3 Température eau chaude sanitaire (°C)
SOLAIRE ET BALLON
0 Température mesurée accumulée
1 Température collecteur solaire
2 Température entrée sanitaire solaire
3 Température sonde ballon basse solaire
4 Température réglé ballon stratifié
5 Temporisation totale de fonctionnement du circulateur pour solaire (heure/10)
6 Temporisation totale relevé de surchauffe du collecteur solaire (heure/10)
SERVICE - ASSISTANCE TECHNIQUE
0 Réglage durée restante pour
de 0 à 60 (mois)
24
prochain entretien
8 5 1 Habilitation avertissement
d'entretien
8
8
8
8
réglage d'usine
menu
sous-menu
paramètre
réglages
3
4
5
6
OFF
activation obtenue
également en pressant
pendant 10 secondes la
touche Reset. La fonction se
désactive après 10 min. ou
en appuyant sur Reset
tourner l’encodeur en sens
horaire pour sélectionner
234 et appuyer sur la touche
Menu
activé seulement avec kit
solaire connecté
une fois réglé le paramètre,
la chaudière signalera à
l'utilisateur l'échéance du
prochain entretien
l'entretien effectué, régler
le paramètre pour effacer
l'avertissement
NON PRESENT
Version matériel carte électronique
Version logiciel carte électronique
Version logiciel interface périphérique BUS
35
réglage
d'usine
menu
sous-menu
paramètre
réglages
description
valeur
STATISTIQUE
0 Nombre heures fonctionnement brûleur en chauffage (xxh)
1 Nombre heures fonctionnement brûleur en sanitaire (xxh)
2 Nombre décollement de flamme
3 Nombre de cycles d'allumage
4 NON PRESENT
5 Durée moyenne de demande chauffage (minutes)
NON ACTIF
0
1
LISTE ERREUR
0 10 dernières erreurs
de E00 à E99
Ce paramètre permet de visualiser les 10 dernières erreurs signalées de la chaudière en indiquant le jour, le mois et
l'année.
En accédant au paramètre, les erreurs sont visualisés en séquence de E00 à E99.
Pour chaque erreur il est visualisé en séquence :
E00 - nombre erreur
108 - code de l’erreur
A15 - A = jour sur lequel s'est produit l’erreur E00
B09 - B = mois sur lequel s'est produit l’erreur E00
C06 - C = année sur lequel s'est produit l’erreur E00
8 8 1 Reset liste erreur
Remise à zéro
OK = oui
ESC = non
8 9 DONNEES - CENTRE ASSISTANCE
8 9 0 Rentrer le nom et le numéro du centre d'assistance - il sera visualisé en cas de panne non déverrouillable par
la touche Reset
Sur l'afficheur apparait "Nom Centre Assistance", presser la touche MENU et commencer l’insertion
des lettres en tournant l’encodeur. À chaque lettre inséré presser la touche MODE pour confirmer
et poursuivre l’insertion de la lettre suivante. Presser la touche MENU et tourner l'encodeur, sur
l'afficheur apparait "Téléphone Centre Assistance", presser la touche MENU et commencer l’insertion
des chiffres en tournant l’encodeur. À chaque chiffre inséré presser la touche MODE pour
confirmer et poursuivre l’insertion des chiffres suivants.
Presser la touche MENU pour mémoriser
8
8
8
8
8
8
8
8
8
8
8
8
36
6
6
6
6
6
6
6
7
7
7
8
8
réglages
INFO
Visualisation des données seules
- accessible en pressant la touche
Chauffage
Liste des informations visualisées
Heure de la journée
Pression circuit chauffage (bar)
Température externe (°C)
- seulement avec sonde externe raccordée (option)
Température interne (°C)
- seulement avec sonde ambiante modulante raccordée
(option)
Débit eau sanitaire (l/mn)
Température réglage chauffage (°C)
Température réglage sanitaire (°C)
Mois restant pour la prochaine maintenance
téléphone et nom SAT
(sera visualisé si données rentrées aux paramètre 8 9 0)
Température comfort sanitaire (°C)
Fonction SRA
Activé ou désactivé si symbole allumé sur afficheur
Température accumulation °C
seulement pour chaudière avec ballon
37
réglages
Fonction SRA
Fonction qui permet à la chaudière d’adapter
en toute autonomie son régime de fonctionnement (température des éléments chauffants)
aux conditions extérieures pour régler et maintenir les conditions de température ambiante
demandées.
Selon les périphériques connectés et du nombre des zones gérées, la chaudière règle automatiquement la température départ.
Agir donc sur les réglages des divers paramètres intéressés (voir menu régulations).
Pour activer ou désactiver la fonction appuyer
sur la touche SRA.
Chauffage
Pour plus d'informations consulter le Manuel
de thermorégulation CHAFFOTEAUX.
Exemple 1 :
Installation simple zone (haute température)
avec thermostat d'ambiance On/OFF.
Dans ce cas, il est nécessaire de régler les paramètres suivants
4 2 1 - Activation thermorégulation à travers les
sondes - sélectionner 1 = thermorégulation de base.
2 4 4 - Boost Time (option)
Permet d'établir le temps d’attente
avant l'augmentation automatique de
la température de départ par pas de 4°C
de la température départ (max 12°C). La
valeur varie selon le type de logement
et d’installation.
Si ce paramètre est = 00 cette fonction
n’est pas active.
38
Exemple 2 :
Installation simple zone (haute température)
avec thermostat d'ambiance On/OFF + sonde
externe.
Dans ce cas, il est nécessaire de régler les paramètres suivants
4 2 1 - Activation thermorégulation à travers les
sondes
- sélectionner 3 = sonde extérieure
seule
4 2 2 - sélection courbe thermorégulation
- sélectionner la courbe intéressée sur
la base du type de logement, d’installation, d’isolation thermique du logement etc..
4 2 3 - Décallage parallèle de la courbe si nécessaire, qui permet de déplacer parallèlement la courbe en augmentant ou en
diminuant la température de consigne.
Exemple 3 :
Installation simple zone (haute température)
avec sonde d'ambiance + sonde externe.
Dans ce cas, il est nécessaire de régler les paramètres suivants
4 2 1 - Activation thermorégulation à travers les
sondes
- sélectionner 4 = sonde extérieure +
sonde ambiante
4 2 2 - sélection courbe thermorégulation
- sélectionner la courbe intéressée sur
la base du type de logement, d’installation, d’isolation thermique du logement etc..
4 2 3 - Décallage parallèle de la courbe si nécessaire, qui permet de déplacer parallèlement la courbe en augmentant ou en
diminuant la température de consigne.
4 2 4 - Influence de la sonde ambiante
- permet de régler l’influence de la sonde ambiante sur le calcul de la température de consigne départ (20 = maximum 0 = minimum)
système de protection de la chaudière
Conditions d’arrêt de sécurité de l’appareil
La chaudière est sécurisée grâce à des contrôles internes réalisés par la carte électronique,
qui placent la chaudière en arrêt lorsqu’un
disfonctionnement apparaît. Un code clignote alors sur l’afficheur à l’emplacement indiquant la cause qui a généré l’arrêt.
Il en existe plusieurs types :
Arrêt de sécurité
Sur l’afficheur le symbole
accompagne
le code clignotant.
C’est un arrêt "VOLATILE", c’est-à-dire qu’il est
automatiquement éliminé lors d’une coupure
de l’alimentation électrique.
D’autre part dans la plupart des cas, dès que la
cause de l’arrêt disparaît, l’appareil redémarre
et reprend un fonctionnement normal.
Dans le cas contraire, mettre l’interrupteur bipolaire externe en position OFF, fermer le robinet gaz et contacter un technicien qualifié.
Nota : en cas d’erreur 1 08 - Arrêt pour insuffisance pression eau, il suffit de rétablir la pression de la chaudière.
Arrêt verrouillé
Sur l’afficheur le symbole
accompagne le
code clignotant.
C’est un arrêt "NON VOLATILE". Une coupure
de l’alimentation électrique ne suffit pas pour
relancer une tentative d’allumage. Il faut déverrouiller par l’enfoncement de la touche
Reset 13 après plusieurs tentatives de déverrouillage et si le verrouillage se répète,
l’intervention d’un technicien qualifié est nécessaire.
Important
Pour des raisons de sécurité, la chaudière ne
permettra que 5 tentatives au maximum de
déverrouillage en 15 minutes (pressions sur la
touche Reset 13). Ensuite, elle se bloque totalement. Pour la débloquer couper et remettre
l’alimentation électrique à l’aide de l’interrupteur bipolaire externe.
Le première chiffre du code d’erreur (Ex : 1
01) indique de quel groupe fonctionnel de la
chaudière provient le problème
1 - Circuit Primaire
2 - Circuit Sanitaire
3 - Carte Electronique
4 - Carte Electronique
5 - Allumage
6 - Entrée air- sortie fumées
7 - Multizone chauffage.
Fonction hors-gel
La chaudière est équipée d’un dispositif qui
contrôle la température de sortie de l’échangeur telle que si la température descend sous
les 8°C, il démarre la pompe (circulation dans
installation de chauffage) pour 2 minutes.
Après les deux minutes de circulation :
a) si la température est d’au moins 8°C la pompe s’arrête,
b) si la température est entre 4°C et 8°C, la circulation continue 2 minutes de plus,
c) si la température est inférieure à 4°C, le
brûleur s’allume en chauffage à la puissance
minimale jusqu’à ce que la température de
sortie atteigne 33°C. Le brûleur s’éteint alors
et la pompe continue à fonctionner encore
deux autres minutes.
Si la chaudière est équipée d’un ballon, un
second dispositif contrôle la température
sanitaire. Si celle-ci devient inférieure à 8°C,
la vanne distributrice bascule en position sanitaire et le brûleur s’allume jusqu’à ce que
la température atteigne 12°C. Cela est suivi
d’une post-circulation de 2 minutes.
La fonction hors-gel ne peut fonctionner correctement que si :
- la pression de l’installation est correcte,
- la chaudière est alimentée électriquement,
- la chaudière est alimentée en gaz,
- aucun arrêt de sécurité ou verrouillage n’est
en cours.
39
système de protection de la chaudière
Tableau des codes erreur
Afficheur
1 01
1 02
1 03
1 04
1 05
1 06
1 07
1 08
1 09
1 10
1 12
1 14
1 16
1 18
1 P1
1 P2
1 P3
1 P4
2
2
2
2
2
2
2
2
01
02
03
04
05
07
08
09
3
3
3
3
3
3
3
01
02
03
05
06
07
P9
4 07
40
5
5
5
5
5
01
02
P1
P2
P3
6
6
6
6
05
09
10
P9
7
7
7
7
7
7
7
01
02
03
04
05
06
07
Circuit primaire
Description
Surchauffe
Capteur de pression court-circuité ou non connecté
Circulation insuffisante
Manque d’eau (demande de remplissage)
Pression installation > 3 bar
Sonde sortie échangeur principal ouverte court-circuitée
Sonde entrée échangeur principal ouverte court-circuitée
Sonde externe chauffage ouverte court-circuitée
Thermostat plancher ouvert
Problème sur sonde circuit primaire
Circulation insuffisante
Manque d’eau (demande de remplissage)
Circuit sanitaire
Sonde sanitaire ouverte court-circuitée
Sonde ballon solaire ouverte court-circuitée (kit solaire)
Sonde ballon ouverte court-circuitée
Sonde collecteur solaire ouverte court-circuitée (kit solaire)
Sonde d’entrée sanitaire ouverte court-circuitée (kit solaire)
Surchauffe collecteur solaire (kit solaire)
Température basse sur le collecteur solaire (kit solaire)
Surchauffe ballon
Carte électronique (interne)
Erreur EEPROM
Erreur de communication
Erreur carte principale
Erreur sur la carte principale
Erreur sur la carte principale
Erreur sur la carte principale
Prévoir maintenance
Carte électronique (externe)
Sonde d’ambiance ouverte court-circuitée
Allumage
Absence de flamme
Détection de flamme avec la vanne gaz fermée
Echec lors de la première tentative d’allumage
Echec lors de la deuxième tentative d’allumage
Décollement de flamme
Entrée air / sortie fumées
Sonde fumée ouverte court-circuitée
Surchauffe fumée
Thermofusible ouvert
Surchauffe fumée
Périphérique (MCD)
Sonde départ chauffage zone 2 ouverte court-circuitée
Sonde retour chauffage zone 2 ouverte court-circuitée
Sonde départ chauffage zone 3 ouverte court-circuitée
Sonde retour chauffage zone 3 ouverte court-circuitée
Sonde séparateur hydraulique ouverte court-circuitée
Surchauffe zone 2
Surchauffe zone 3
entretien
L’entretien est une opération essentielle pour la
sécurité, le bon fonctionnement et la durée de
vie de la chaudière. Il doit être effectué conformément aux réglementations en vigueur. Il est
conseillé d’effectuer périodiquement l’analyse de
la combustion pour contrôler le rendement et la
pollution générés par la chaudière en fonction des
normes en vigueur.
Avant de procéder aux opérations d’entretien :
- couper l’alimentation électrique en positionnant
l’interrupteur bipolaire externe à la chaudière sur
OFF,
- fermer le robinet gaz
- fermer les robinets d’eau du circuit de chauffage
et d’eau chaude sanitaire.
Remarques générales
Il est recommandé d’effectuer au moins une fois
par an les contrôles suivants :
1. Contrôle visuel de l’état général de l’appareil.
2. Contrôle de l’étanchéité du circuit d’eau avec
éventuellement changement des joints et
contrôle de l’étanchéité.
3. Contrôle de l’étanchéité du circuit de gaz avec
éventuellement changement des joints et
contrôle de l’étanchéité.
4. Contrôle visuel de la combustion et au besoin,
démontage et nettoyage du brûleur et des injecteurs.
5. Nettoyage de l’oxydation sur la sonde de détection de flamme à l’aide d’une toile émeri.
6. Démontage et nettoyage, si besoin est de la
chambre de combustion.
7. Nettoyage de l’échangeur principal.
8. Contrôle du fonctionnement du système de sécurité du chauffage :
- sécurité température limite.
9. Contrôle du fonctionnement du système de sécurité du circuit gaz :
- sécurité absence de gaz ou de flamme (ionisation).
10. Contrôle de l’efficacité de la production d’eau
chaude (vérification du débit et de la température).
11. Contrôle général du fonctionnement de l’appareil.
Nettoyage de l’échangeur primaire
Pour accéder à l’échangeur principal, il faut déposer le brûleur. Laver le avec de l’eau et du détergent
en se servant d’un pinceau non métallique. Rincer
à l’eau.
Nettoyage du siphon
Pour accéder au siphon, dévisser le système de récupération de la condensation situé en bas à gauche. Laver avec de l’eau et du détergent.
Remonter le dispositif de récupération de la
condensation à l’emplacement voulu.
Nota. En cas d’arrêt prolongé de l’appareil, remplir
le siphon avant tout nouvel allumage.
L’absence de rétablissement du niveau de l’eau
dans le siphon peut s’avérer dangereuse car des
gaz brûlés peuvent envahir la pièce.
Test de fonctionnement
Après avoir effectué des opérations d’entretien, reremplir éventuellement le circuit de chauffage à la
pression recommandée et purger l’installation.
41
entretien
Vidange du circuit chauffage ou utilisation de
produit antigel
La vidange de l’installation doit être effectuée comme suit :
- arrêter la chaudière et mettre l’interrupteur bipolaire externe en position OFF.
- fermer le robinet gaz,
- libérer la soupape automatique de dégazage,
- ouvrir la soupape de l’installation,
- ouvrir le robinet de purge de la chaudière avec
une clé 6 pans de 8
- ouvrir les différentes purges aux points les plus
bas de l’installation (prévus à cet effet).
S’il est prévu de garder l’installation à l’arrêt dans
des régions où la température ambiante peut
descendre en hiver au-dessous de 0°C, nous
conseillons d’ajouter du liquide antigel dans l’eau
de l’installation de chauffage pour éviter d’avoir à
procéder à des vidanges répétés. En cas d’utilisation d’un tel liquide, contrôler sa compatibilité avec
l’acier inox dont est constitué l’échangeur principal
de la chaudière.
Nous conseillons l’utilisation de produits antigels
contenant du GLYCOL de la série PROPYLENIQUE
anti-corrosif (par exemple le CILLICHEMIE CILLIT cc
45 qui est atoxique et qui possède en même temps
une fonction d’antigel, anti-incrustation et anticorrosion) selon les doses prescrites par le fabricant et
en fonction de la température minimum prévue.
Contrôler périodiquement le pH du mélange eauantigel dans le circuit et le remplacer lorsque la valeur mesurée est inférieure à la limite prescrite par
le producteur de l’antigel.
appropriés.
Vidange de l’installation sanitaire
Dès qu’il existe un risque de gel, l’installation sanitaire doit être vidangée de la manière suivante :
- fermer le robinet d’arrivée eau de l’installation,
- ouvrir tous les robinets de l’eau chaude et de l’eau
froide,
- vider par les points les plus bas de l’installation (s’il
y en a de prévus).
ATTENTION
Vider les composants qui pourraient contenir de
l’eau chaude en activant la vidange avant de les
manipuler.
Retirer le calcaire des composants en suivant les
indications figurant dans la fiche de sécurité du
produit utilisé. Effectuer cette opération dans une
zone aérée, en portant les vêtements de protection
nécessaires, en évitant de mélanger des produits et
en protégeant l’appareil et les objets à proximité.
Refermer hermétiquement les ouvertures permettant la lecture des indications de pression ou de
régulation du gaz.
Veiller à ce que la buse soit compatible avec le gaz.
En cas de présence d’une odeur de brûlé, de gaz
ou de fumée libérée par l’appareil, couper l’alimentation électrique à l’aide de l’interrupteur bipolaire
externe, fermer le robinet d’arrivée de gaz, ouvrir
les fenêtres et contacter un professionnel qualifié.
Informations pour l’Usager
Informer l’usager sur les modalités de fonctionnement de l’installation. En particulier lui délivrer le
manuel d’instruction, en l’informant qu’il doit être
conservé à proximité de l’appareil.
En outre, informer l’usager sur les tâches qui lui incombent :
- Contrôler périodiquement la pression de l’eau de
l’installation,
- Rétablir la pression et dégazer l’installation si besoin,
- Régler les consignes et les dispositifs de régulation pour une correcte et plus économique gestion de l’installation,
- Faire exécuter, comme la réglementation le préNE PAS MÉLANGER DIFFÉRENTS TYPES D’ANTIvoit, l’entretien périodique de l’installation,
GEL.
- Ne modifier, en aucun cas, les réglages d’alimenLe constructeur n’est pas responsable en cas de
tation d’air de combustion et du gaz de combusdommages causés à l’appareil ou à l’installation en
tion.
raison d’une utilisation d’antigels ou d’additifs non
42
CARACTERISTIQUES ENERGETIQUES
NOTE GEN.
caractéristiques techniques
Modèle URBIA Green
EMISSIONS
B23 B23p B33 C13 C33 C43 C53 C83
Débit calorifique nominal max/min (Pci) G20-G25
Qn
kW
28/6,5 - 23,3/5,4
31/7 - 26,1/5,9
Débit calorifique nominal max/min (Pcs) G20-G25
Qn
kW
31,1/7,2 - 25,8/6
34,4/7,8 - 29/6,6
Débit calorifique nominal sanitaire max/min (Pci) G20-G25
Qn
kW
30/6,5 - 25/5,4
34,5/7 - 29/5,9
Débit calorifique nominal sanitaire max/min (Pcs) G20-G25
Qn
kW
33,3/7,2 - 27,8/6 38,3/7,8 - 32,2/6,6
Puissance utile max/min (80°C-60°C) G20-G25
Pn
kW
27,4/6,2 - 22,8/5,2 30,3/6,7 25,5/5,6
Puissance utile max/min (50°C-30°C) G20-G25
Pn
kW
29,5/6,9 - 24,5/5,7 33,1/7,4 - 27,9/6,3
Puissance utile max/min sanitaire G20-G25
Pn
kW
30/6 - 25,8/5
Rendement de combustion (aux fumées)
%
97,9
97,8
Rendement au débit calorifique nominal (60/80°C) Hi/Hs
%
98/88,2
97,6/87,9
Rendement débit calorifique nominal (30/50°C) (condensation) Hi/Hs
%
105,3/94,8
106,9/96,3
Rendement à 30 % à 30°C (condensation) Hi/Hs
%
110,3/99,3
107,2/96,5
Rendement à 30 % à 47°C Hi/Hs
%
98,2/88,4
98,9/89,1
Rendement au débit calorifique minimum (60/80°C) Hi/Hs
%
95,6/86,1
95/85,5
Etoiles de Rendement (dir. 92/42/EEC)
étoile
****
****
Classe Sedbuk
classe
A
A
%
0,1
0,1
35/6 - 29,9/5,5
Perte au niveau des fumées brûleur en fonctionnement
%
2,1
2,2
Pression air disponible
Pa
141
128
Température des fumées (G20-G25) (80°C-60°C)
Teneur en CO2 (G20-G25) (80°C-60°C)
Teneur en CO (0%O2) (80°C-60°C)
Teneur en O2 (G20) (80°C-60°C)
classe
5
5
°C
63 - 70
65 - 70
%
9-7
9-7
ppm
< 100
< 100
%
4,5
4,5
Kg/h
49,4 - 51,6
54,7 - 59,8
Excès d’air (80°C-60°C)
%
27
27
Pression de gonflage vase d’expansion
bar
1
1
Pression maximum de chauffage
bar
3
3
Capacité vase d’expansion
l
6
6
Contenance maximum d’eau dans l’installation (75°C-35°C)
l
100/300
100/300
Température de chauffage min/max (plage haute température)
°C
35/82
35/82
Température de chauffage min/max (plage basse température)
°C
20/45
20/45
Température sanitaire min/max
°C
40/65
40/65
Débit spécifique en sanitaire (∆T=30°C)
l/mn
15,3
18,0
Quantité d’eau chaude ∆T=25°C
l/mn
18,4
21,6
Quantité d’eau chaude ∆T=35°C
l/mn
13,1
15,4
Etoile comfort sanitaire (EN13203)
étoile
***
***
Débit minimum d’eau chaude
l/mn
<2
<2
Pression eau sanitaire max/min
bar
7/0,3
7/0,3
Débit maxi des fumées (G20-G25) (80°C-60°C)
CIRCUIT CHAUFFAGE
I2E(S)B / G20,G25 ### I3P / G31
Type chaudière
Classe Nox
CIRCUIT SANITAIRE
35
0085BR0347
Catégorie
Perte à l’arrêt (∆T = 50°C)
ELECTRIQUE
30
Certification CE (pin)
Tension/fréquence d’alimentation
V/Hz
230/50
230/50
Puissance électrique absorbée totale
W
115
115
Température ambiante minimum d’utilisation
°C
5
5
Niveau de protection de l’installation électrique
IP
X5D
X5D
Poids
kg
46
46
43
