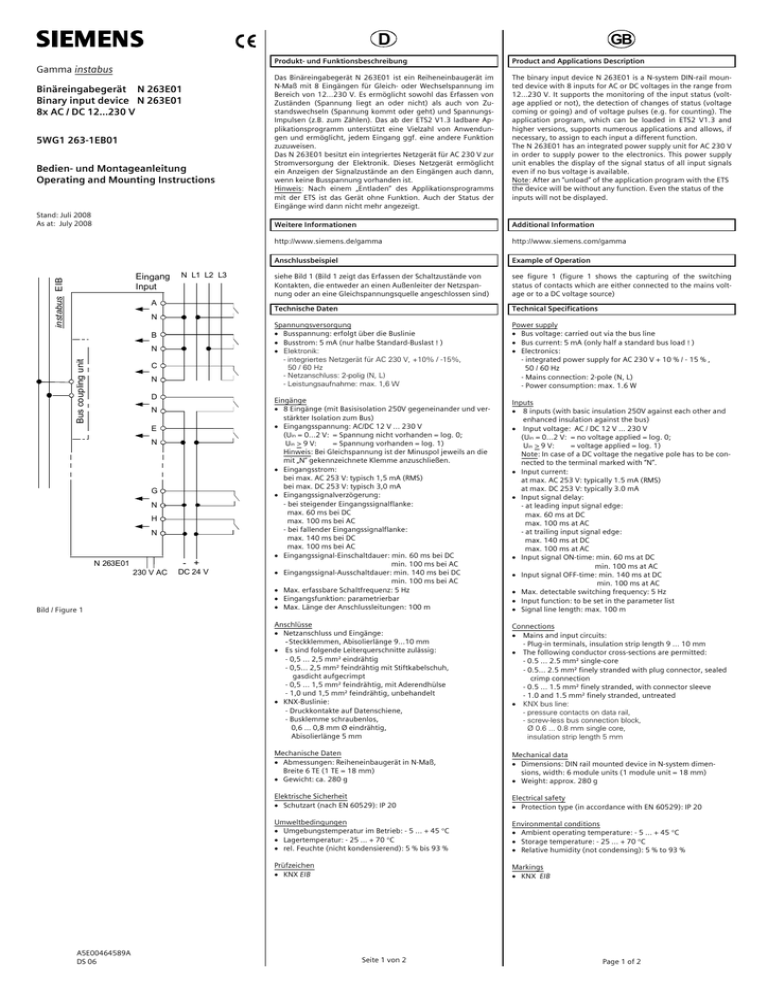

D
Gamma instabus
Binäreingabegerät N 263E01
Binary input device N 263E01
8x AC / DC 12…230 V
5WG1 263-1EB01
Bedien- und Montageanleitung
Operating and Mounting Instructions
Stand: Juli 2008
As at: July 2008
instabus EIB
Eingang
Input
N L1 L2 L3
A
N
B
Bus coupling unit
N
C
N
D
N
E
N
G
N
H
N
- +
N 263E01
230 V AC
Bild / Figure 1
A5E00464589A
DS 06
DC 24 V
GB
Produkt- und Funktionsbeschreibung
Product and Applications Description
Das Binäreingabegerät N 263E01 ist ein Reiheneinbaugerät im
N-Maß mit 8 Eingängen für Gleich- oder Wechselspannung im
Bereich von 12...230 V. Es ermöglicht sowohl das Erfassen von
Zuständen (Spannung liegt an oder nicht) als auch von Zustandswechseln (Spannung kommt oder geht) und SpannungsImpulsen (z.B. zum Zählen). Das ab der ETS2 V1.3 ladbare Applikationsprogramm unterstützt eine Vielzahl von Anwendungen und ermöglicht, jedem Eingang ggf. eine andere Funktion
zuzuweisen.
Das N 263E01 besitzt ein integriertes Netzgerät für AC 230 V zur
Stromversorgung der Elektronik. Dieses Netzgerät ermöglicht
ein Anzeigen der Signalzustände an den Eingängen auch dann,
wenn keine Busspannung vorhanden ist.
Hinweis: Nach einem „Entladen“ des Applikationsprogramms
mit der ETS ist das Gerät ohne Funktion. Auch der Status der
Eingänge wird dann nicht mehr angezeigt.
The binary input device N 263E01 is a N-system DIN-rail mounted device with 8 inputs for AC or DC voltages in the range from
12…230 V. It supports the monitoring of the input status (voltage applied or not), the detection of changes of status (voltage
coming or going) and of voltage pulses (e.g. for counting). The
application program, which can be loaded in ETS2 V1.3 and
higher versions, supports numerous applications and allows, if
necessary, to assign to each input a different function.
The N 263E01 has an integrated power supply unit for AC 230 V
in order to supply power to the electronics. This power supply
unit enables the display of the signal status of all input signals
even if no bus voltage is available.
Note: After an “unload” of the application program with the ETS
the device will be without any function. Even the status of the
inputs will not be displayed.
Weitere Informationen
Additional Information
http://www.siemens.de/gamma
http://www.siemens.com/gamma
Anschlussbeispiel
Example of Operation
siehe Bild 1 (Bild 1 zeigt das Erfassen der Schaltzustände von
Kontakten, die entweder an einen Außenleiter der Netzspannung oder an eine Gleichspannungsquelle angeschlossen sind)
see figure 1 (figure 1 shows the capturing of the switching
status of contacts which are either connected to the mains voltage or to a DC voltage source)
Technische Daten
Technical Specifications
Spannungsversorgung
• Busspannung: erfolgt über die Buslinie
• Busstrom: 5 mA (nur halbe Standard-Buslast ! )
• Elektronik:
- integriertes Netzgerät für AC 230 V, +10% / -15%,
50 / 60 Hz
- Netzanschluss: 2-polig (N, L)
- Leistungsaufnahme: max. 1,6 W
Power supply
• Bus voltage: carried out via the bus line
• Bus current: 5 mA (only half a standard bus load ! )
• Electronics:
- integrated power supply for AC 230 V + 10 % / - 15 % ,
50 / 60 Hz
- Mains connection: 2-pole (N, L)
- Power consumption: max. 1.6 W
Eingänge
• 8 Eingänge (mit Basisisolation 250V gegeneinander und verstärkter Isolation zum Bus)
• Eingangsspannung: AC/DC 12 V ... 230 V
(Uin = 0...2 V: = Spannung nicht vorhanden = log. 0;
Uin > 9 V:
= Spannung vorhanden = log. 1)
Hinweis: Bei Gleichspannung ist der Minuspol jeweils an die
mit „N“ gekennzeichnete Klemme anzuschließen.
• Eingangsstrom:
bei max. AC 253 V: typisch 1,5 mA (RMS)
bei max. DC 253 V: typisch 3,0 mA
• Eingangssignalverzögerung:
- bei steigender Eingangssignalflanke:
max. 60 ms bei DC
max. 100 ms bei AC
- bei fallender Eingangssignalflanke:
max. 140 ms bei DC
max. 100 ms bei AC
• Eingangssignal-Einschaltdauer: min. 60 ms bei DC
min. 100 ms bei AC
• Eingangssignal-Ausschaltdauer: min. 140 ms bei DC
min. 100 ms bei AC
• Max. erfassbare Schaltfrequenz: 5 Hz
• Eingangsfunktion: parametrierbar
• Max. Länge der Anschlussleitungen: 100 m
Inputs
• 8 inputs (with basic insulation 250V against each other and
enhanced insulation against the bus)
• Input voltage: AC / DC 12 V … 230 V
(Uin = 0...2 V: = no voltage applied = log. 0;
Uin > 9 V:
= voltage applied = log. 1)
Note: In case of a DC voltage the negative pole has to be connected to the terminal marked with “N”.
• Input current:
at max. AC 253 V: typically 1.5 mA (RMS)
at max. DC 253 V: typically 3.0 mA
• Input signal delay:
- at leading input signal edge:
max. 60 ms at DC
max. 100 ms at AC
- at trailing input signal edge:
max. 140 ms at DC
max. 100 ms at AC
• Input signal ON-time: min. 60 ms at DC
min. 100 ms at AC
• Input signal OFF-time: min. 140 ms at DC
min. 100 ms at AC
• Max. detectable switching frequency: 5 Hz
• Input function: to be set in the parameter list
• Signal line length: max. 100 m
Anschlüsse
• Netzanschluss und Eingänge:
- Steckklemmen, Abisolierlänge 9…10 mm
• Es sind folgende Leiterquerschnitte zulässig:
- 0,5 ... 2,5 mm² eindrähtig
- 0,5... 2,5 mm² feindrähtig mit Stiftkabelschuh,
gasdicht aufgecrimpt
- 0,5 ... 1,5 mm² feindrähtig, mit Aderendhülse
- 1,0 und 1,5 mm² feindrähtig, unbehandelt
• KNX-Buslinie:
- Druckkontakte auf Datenschiene,
- Busklemme schraubenlos,
0,6 … 0,8 mm Ø eindrähtig,
Abisolierlänge 5 mm
Connections
• Mains and input circuits:
- Plug-in terminals, insulation strip length 9 ... 10 mm
• The following conductor cross-sections are permitted:
- 0.5 ... 2.5 mm² single-core
- 0.5... 2.5 mm² finely stranded with plug connector, sealed
crimp connection
- 0.5 ... 1.5 mm² finely stranded, with connector sleeve
- 1.0 and 1.5 mm² finely stranded, untreated
• KNX bus line:
- pressure contacts on data rail,
- screw-less bus connection block,
Ø 0.6 ... 0.8 mm single core,
insulation strip length 5 mm
Mechanische Daten
• Abmessungen: Reiheneinbaugerät in N-Maß,
Breite 6 TE (1 TE = 18 mm)
• Gewicht: ca. 280 g
Mechanical data
• Dimensions: DIN rail mounted device in N-system dimensions, width: 6 module units (1 module unit = 18 mm)
• Weight: approx. 280 g
Elektrische Sicherheit
• Schutzart (nach EN 60529): IP 20
Electrical safety
• Protection type (in accordance with EN 60529): IP 20
Umweltbedingungen
• Umgebungstemperatur im Betrieb: - 5 ... + 45 °C
• Lagertemperatur: - 25 ... + 70 °C
• rel. Feuchte (nicht kondensierend): 5 % bis 93 %
Environmental conditions
• Ambient operating temperature: - 5 ... + 45 °C
• Storage temperature: - 25 ... + 70 °C
• Relative humidity (not condensing): 5 % to 93 %
Prüfzeichen
• KNX EIB
Markings
• KNX EIB
Seite 1 von 2
Page 1 of 2
D
A1
Ph ys. Ad r.
A3
A7
A4
A5
A6
L
N
Lage und Funktion der Anzeige- und Bedienelemente
Location and Function of the Display and Operating Elements
siehe Bild 2
see figure 2
A1
A1
Button for toggling between normal / addressing mode
for transferring the physical address
A2
LED for displaying normal mode (LED off) or addressing
mode (LED on); it is automatically extinguished once the
physical address has been transferred
Plug for bus connecting terminal
LEDs for displaying the status of inputs A to H
Terminals for inputs A to H
Terminals for the L-conductor (L) and for the neutral
conductor (N) for the power supply of the electronics
LED for displaying the operating voltage
A2
A3
A4
A5
A6
A7
Bild 2 / Figure 2
C2
B2
B1
C1
C3
Taste zum Umschalten zwischen Normalmodus und Adressiermodus zur Übernahme der physikalischen Adresse.
LED zur Anzeige Normalmodus (LED Aus) oder Adressiermodus (LED Ein); sie erlischt automatisch nach Übernahme der physikalischen Adresse
Stecker für Busanschlussklemme
LEDs zur Zustandsanzeige der Eingänge A bis H
Anschlüsse für die Eingänge A bis H
Anschlussklemmen für Außenleiter (L) und Neutralleiter
(N) zur Spannungsversorgung der Elektronik
LED zur Anzeige der Betriebsspannung
Das Gerät kann für feste Installation in trockenen Innenräumen,
zum Einbau in Starkstromverteiler oder Kleingehäuse auf Hutschienen EN 60715-TH35-7,5 verwendet werden.
The device may be used for permanent interior installations in
dry locations within distribution boards or small casings with
DIN rail EN 60715-TH35-7.5.
Montage und Demontage des Gerätes: siehe Bild 3
Mounting / dismounting the device: see figure 3
Busleitung anschließen und abklemmen: siehe Bild 4
Connecting / disconnecting the bus cable: see figure 4
Montieren der Isolierkappe
Soll das Gerät auf einer Hutschiene ohne eingeklebte Datenschiene montiert werden, so ist das Kontaktsystem mit der mitgelieferten Isolierkappe abzudecken.
Mounting the insulating cap
If the device should be mounted on a DIN rail without a data
rail, the contact system must be covered with the supplied insulating cap.
Abnehmen der Fixierung: siehe Bild 5
Removing the locating clamp: see figure 5
-
Die Fixierung (E3) umschließt das Kontaktsystem (E2) auf
der Rückseite des Gerätes (E1).
-
-
The locating clamp (E3) encloses the contact system (E2) on
the rear of the device (E1).
Den Schraubendreher zwischen dem Reiheneinbaugerät
(E1) und der Fixierung (E3) einführen und die Fixierung herausziehen.
-
Insert the screwdriver between the DIN rail mounted device
(E1) and the locating clamp (E3) and remove the clamp.
-
D2.3
D2
D2.1 D2.2
D2.4
D2
5 mm
A7
Mounting and wiring
Aufschnappen der Isolierkappe: siehe Bild 5
D2
A3
A4
A5
A6
Montage und Verdrahtung
Bild 3 / Figure 3
D1
GB
A2
Die Isolierkappe (E4) auf das Kontaktsystem (E2) stecken
und durch Drücken aufschnappen.
V
Clipping on the insulation cap: see figure 5
-
Place the insulating cap (E4) on the contact system and press
so that it snaps in place.
V
GEFAHR
DANGER
• Das Gerät darf nur von einer zugelassenen Elektrofachkraft
installiert und in Betrieb genommen werden.
• Bei Anschluss des Gerätes ist darauf zu achten, dass das Gerät freigeschaltet werden kann.
• Das Gerät darf nicht geöffnet werden.
• Bei der Planung und Errichtung von elektrischen Anlagen
sind die einschlägigen Richtlinien, Vorschriften und Bestimmungen des jeweiligen Landes zu beachten.
• The device must be mounted and commissioned by an
authorised electrician.
• When connecting the device, it should be ensured that the
device can be isolated.
• The device must not be opened.
• For planning and construction of electric installations, the relevant guidelines, regulations and standards of the respective country are to be considered.
Allgemeine Hinweise
General Notes
• Die Bedienungsanleitung ist dem Kunden auszuhändigen.
• Ein defektes Gerät ist an die zuständige Geschäftsstelle der
Siemens AG zu senden.
• Bei zusätzlichen Fragen zum Produkt wenden Sie sich bitte
an unseren Technical Support:
℡ +49 (0) 180 50 50-222
" +49 (0) 180 50 50-223
! www.siemens.de/automation/support-request
• The operating instructions must be handed over to the client.
• Any faulty devices should be returned to the local Siemens
office.
• If you have further questions concerning the product please
contact our technical support:
℡ +49 (0) 180 50 50-222
" +49 (0) 180 50 50-223
! www.siemens.com/automation/support-request
D2
D2.4
Bild 4 / Figure 4
E1
E3
E2
E2
E4 E1
Bild 5 / Figure 5
A5E00464589A
DS 06
Seite 2 von 2
Page 2 of 2
