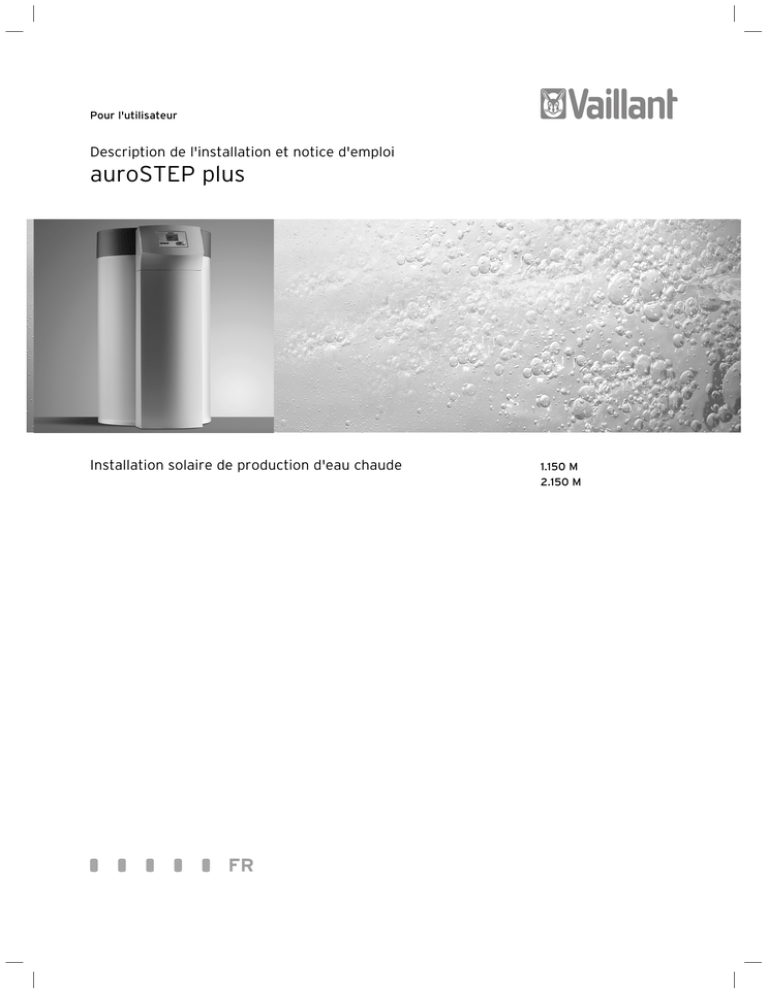

Pour l'utilisateur

Description de l'installation et notice d'emploi

auroSTEP plus

Installation solaire de production d'eau chaude

1.150 M

2.150 M

FR

Pour l'utilisateur

Description de l'installation

auroSTEP plus

Table des matières

1 Remarques relatives à la documentation ........ 2

1.1 Conservation ...................................2

1.3 Validité de la notice .....................................................2

2.4 Fonction du régulateur solaire .................................4

2.5 Structure ....................................6

2.7 Caractéristiques du fluide caloporteur...................8

2.8 Protection antigel et anticorrosion du circuit solaire..............................................................................8

2.9 Capteurs plans auroTHERM classic VFK 135 D .....9

Description de l'installation auroSTEP plus 0020081694_00

1

2

1 Remarques relatives à la documentation

2 Description de l'installation

1 Remarques relatives à la documentation

Les consignes suivantes vous permettront de vous orienter dans l‘ensemble de la documentation.

D'autres documents doivent être observés en liaison avec la présente description de l'installation et notice d'emploi.

Nous déclinons toute responsabilité en cas de dommages imputables au non-respect de ces instructions.

1.3 Validité de la notice

La présente description de l'installation s'applique uniquement pour les références d'appareils suivantes :

Type d'appareil

auroSTEP plus VIH SN 150/3 M i

Tab. 1.1 Validité de la notice

Référence

0010007369

La référence de votre appareil apparaît sur la plaque signalétique.

Documents applicables

Pour l'utilisateur de l'installation :

– Description de l'installation et notice d'emploi

– Certificat de garantie

N° 0020081694

N° 0020065948

Pour l'installateur spécialisé :

– Notice d'installation et de maintenance N° 0020081695

2 Description de l'installation

Cette description de l'installation est destinée à l'utilisateur de l'installation auroSTEP plus.

Elle contient des informations relatives à l'installation et a pour vocation de compléter la notice d'installation. La description de l'installation figure au début de cette notice afin que vous la lisiez avant toutes les autres notices.

solaire auroTHERM classic VFK 135 D

Montage sur toiture/sur toit plat

Montage intégré au toit

N° 0020057142

N° 0020057147

1.1 Conservation documents

Veuillez conserver cette description de l'installation et la notice d‘emploi ainsi que tous les documents d‘accompagnement applicables afin qu’ils soient à disposition en cas de besoin.

Transmettez-les au nouvel utilisateur en cas de déménagement ou de vente de l‘appareil.

L'installation solaire auroSTEP plus est un dispositif permettant la préparation d'eau chaude potable par énergie solaire.

Elle se compose d'un ballon, d'un champ de capteurs comprenant 1 ou 2 capteurs et d'une conduite de connexion qui relie le ballon au champ de capteurs.

Veuillez respecter les consignes de sécurité de cette description de l'installation lors de l'utilisation de l'appareil !

d

Danger !

Danger de mort et risque de blessures !

e

Danger !

Danger de mort par électrocution !

H

Danger !

Risque de brûlures et d'échaudures !

a

Attention !

Danger potentiel pour le produit et l'environnement !

h

Remarque !

Ce symbole signale des informations importantes.

• Ce symbole indique une activité nécessaire

Description de l'installation auroSTEP plus 0020081694_00

Description de l'installation 2

2.2 Ballon

La plupart des composants de l'installation solaire compacte sont intégrés dans le ballon d’eau chaude sanitaire. L'installation comporte un régulateur intégré permettant la commande de l'installation solaire et le réchauffement, en fonction des besoins, pour les appareils de chauffage Vaillant.

Les unités de ballon Vaillant VIH SN 150 M, 250 M et

350 M sont des ballons solaires à chauffage indirect, pour l'approvisionnement en eau chaude à appoint solaire. La seule différence entre ces modèles est le volume du ballon.

Afin de leur garantir une grande longévité, les ballons et les serpentins de chauffage sont émaillés côté eau potable. Chaque ballon est protégé contre la corrosion par une anode de protection en magnésium. Pour assurer une protection durable contre la corrosion, procédez à un entretien annuel de cette anode de protection.

2.3 Principe fonctionnement

Le principe de fonctionnement de l'installation solaire auroSTEP plus se distingue des nombreuses autres installations solaires.

L'installation solaire auroSTEP plus n'est pas remplie de fluide caloporteur et n'est pas sous pression. C'est pourquoi les pièces habituellement intégrées aux installations solaires, telles que le vase d'expansion, le manomètre et le purgeur ne se trouvent pas sur celle-ci.

1

6

2

Les ballons solaires à apport indirect fonctionnent en circuit fermé, c’est-à-dire que l’eau contenue dans le ballon n’est pas en contact avec l'air. Lorsque vous ouvrez la soupape de distribution d’eau chaude, l’eau chaude est évacuée du ballon sous la pression de l’eau froide entrant dans le ballon.

5

3

L'échangeur solaire se trouve dans la partie inférieure, celle-ci étant froide. Les températures relativement basses de l’eau dans la partie inférieure garantissent une transmission optimale de la chaleur du circuit solaire à l’eau du ballon, même en cas de faible rayonnement solaire.

Lorsque l'ensoleillement n'est pas suffisant au réchauffement de l'eau potable du ballon ou que le besoin en eau chaude est important, l'emploi d'un autre système de chauffage s'avère nécessaire. L'appareil de chauffage est contrôlé par le dispositif de réglage intégré au ballon.

Les ballons VIH SN 150, 250 et 350 M peuvent être utilisés en combinaison avec un appareil de réchauffement.

Votre centre de distribution Vaillant vous fournira une liste des appareils de réchauffement autorisés.

Le ballon solaire dispose d'une ou de deux pompe(s) de circulation qui permet une adaptation optimale de la quantité de pompage requise ainsi que de la puissance de la pompe.

La régulation du débit nominal est effectuée par le régulateur ; il n'est pas nécessaire de procéder manuellement. Le seul réglage devant être effectué sur l'installation est d'indiquer s'il s'agit d'un système à 1 ou 2 capteurs.

4

Fig. 2.1 Répartition du fluide caloporteur en cas d'arrêt de la/ des pompe(s) du capteur

Légende

1 Champ de capteurs

2 Conduite de départ solaire

3 Partie supérieure du serpentin

4 Pompe du circuit solaire 1

5 Pompe du circuit solaire 2 (version P uniquement)

6 Conduite de retour solaire

Lors de l'arrêt de la/des pompe(s) du capteur (4, 5) le fluide caloporteur se répartit dans le serpentin de chauffage (3), dans la/les pompe(s) du capteur et dans la tuyauterie solaire au niveau du ballon. C'est pourquoi il est important d'installer le champ de capteurs (1) et toutes les conduites solaires (2) et (6) de manière à ce que le fluide caloporteur puisse s'écouler dans le ballon par l'inclinaison en place. Les conduites solaires et le champ des capteurs sont alors remplis d'air.

Une préparation spéciale à base d'eau et de glycol constitue le fluide caloporteur. Le ballon est déjà rempli de ce mélange lors de la livraison.

Description de l'installation auroSTEP plus 0020081694_00

3

2 Description de l'installation

7

6

5

1

2

3

4

Fig. 2.2 Répartition du fluide caloporteur en cas de fonctionnement de la/des pompe(s) du capteur

Les conditions suivantes découlent du principe de fonctionnement précité :

– Étant donné que l'installation solaire est en arrêt pendant les saisons fraîches et que le capteur et les conduites solaires ne contiennent que de l'air, il est nécessaire de prendre des mesures de protection contre le gel, uniquement pour le lieu où le ballon est entreposé.

– L'installation prescrite du champ de capteurs ainsi que des conduites solaires et plus particulièrement l'inclinaison des conduites constituent une condition indispensable afin de garantir un fonctionnement parfait de l'installation solaire.

– Le volume de liquide du champ de capteurs ainsi que des conduites solaires doit être parfaitement adapté à l'installation solaire. C'est pour cette raison que les conduites solaires ne peuvent pas avoir une longueur supérieure ou inférieure aux valeurs limites prescrites, leur diamètre intérieur ne peut être divergent et la construction ainsi que le nombre de capteurs ne peuvent être modifiés.

– Les propriétés physiques du fluide caloporteur comptent également parmi les conditions indispensables au bon fonctionnement de l'installation. Aussi, si le fluide doit être renouvelé, il convient d'utiliser exclusivement le fluide caloporteur original Vaillant, sans aucun additif.

Légende

1 Champ de capteurs

2 Conduite de départ solaire

3 Partie supérieure du serpentin

4 Partie inférieure du serpentin

5 Pompe du circuit solaire 1

6 Pompe du circuit solaire 2 (version P uniquement)

7 Conduite de retour solaire

Lorsque le régulateur solaire met en marche la/les pompe(s) du capteur (5, 6), la/les pompes envoie(nt) le fluide caloporteur du serpentin de chauffage (4) par la conduite de retour (7) dans le champ de capteurs (1).

C'est à cet endroit que le fluide est réchauffé et reconduit au ballon par la conduite de départ solaire (2).

Le volume du fluide contenu dans les conduites solaires et dans le champ de capteurs est minime comparé à celui contenu dans le serpentin de chauffage du ballon,

étant donné la minceur des conduites et l'épaisseur du serpentin. Ainsi, le niveau du fluide caloporteur ne diminue que très peu lors du fonctionnement de la/des pompe(s) du capteur. La partie supérieure (3) du serpentin de chauffage recueille l'air refoulé par les conduites solaires et le champ de capteurs.

En cas de réchauffement du système, le fluide caloporteur et l'air se dilatent quelque peu. La pression de l'air contenu dans l'installation solaire augmente alors légèrement. La bulle d'air contenue dans l'installation accomplit la tâche d'une cuve de compensation. Cette pression est indispensable et ne doit en aucun cas s'évacuer. C'est pourquoi aucun purgeur ne peut être monté sur l'installation solaire.

Lorsque la/les pompe(s) du capteur est/sont en marche, le fluide caloporteur contenu dans la partie supérieure

(3) du serpentin de chauffage est en contact permanent avec l'air.

2.4 Fonction du régulateur solaire

Le réglage des installations solaires auroSTEP plus est effectué par un régulateur solaire à micro-processeur.

L'appareil de régulation permet donc de régler la température d'attente du ballon ou la température maximale du ballon.

Le régulateur solaire intégré est un système de réglage totalement équipé pour le réglage d'un champ de capteurs muni de 1 à 3 capteurs et d'un ballon.

Le régulateur fournit à l'installation une zone de raccordement suffisante et dispose d'un écran de taille conséquente ainsi que d'éléments de commande pour l'affichage des données et la saisie de tous les paramètres nécessaires.

Régulation à température différentielle

Le régulateur active la/les pompe(s) du capteur dès que la différence de température (température capteur - température ballon) est supérieure à la différence de mise en marche.

Le régulateur arrête la/les pompe(s) du capteur dès que la différence de température (température capteur - température ballon) est inférieure à la différence de mise hors tension.

La différence de température à la mise en marche est calculée en fonction des courbes mémorisées dans le régulateur ; il existe différentes courbes pour les systèmes, selon qu'ils aient un ou deux capteurs.

4

Description de l'installation auroSTEP plus 0020081694_00

Description de l'installation 2

Fonction de recharge

Le réchauffage sert à chauffer l'eau du ballon préchauffée par le système solaire à une température supérieure, par exemple lorsque le rendement solaire est insuffisant. Le réchauffage s'effectue grâce à un chauffe-eau branché en aval, par ex. un chauffe-bain instantané ou un chauffe-eau à gaz.

h

Remarque !

Veuillez noter qu‘en cas de panne de courant, le régulateur ne dispose que d‘une autonomie de

30 min. L‘horloge interne s‘arrête au bout de

30 min. et le calendrier ne redémarre pas après la reprise de l‘alimentation. Dans ce cas, il faut procéder à un nouveau réglage de l'heure et à une vérification de la date actuelle.

Temporisation de la recharge

Pour éviter une recharge inutile par un générateur externe, le régulateur est équipé d'une temporisation de recharge. La recharge est retardée de 30 min max. au cas où la ou les pompe(s) du capteur fonctionne(nt) et qu'un rendement solaire est donc assuré. Si la/les pompe(s) du capteur reste(nt) immobile(s) ou si la température souhaitée du ballon n'est pas atteinte, une fois le temps de temporisation atteint, la recharge du ballon est réalisée par le générateur externe de chaleur.

La temporisation de la recharge est déterminée dans le menu réservé à l‘installateur.

Protect. anti-légionelles

Pour la protection anti-légionelles, le client doit installer, la pompe à légionelles, proposée par Vaillant comme accessoire.

La fonction anti-légionelles sert à détruire les germes dans le réservoir et dans les conduites.

Lorsque la fonction est activée, le ballon et les conduites correspondantes d’eau chaude sont portés une fois par semaine (mercredi à 14:00 h) à une température de

70 °C.

Ensuite, la fonction tente d‘atteindre, grâce au seul rendement solaire, la température de consigne pendant

90 min. Si ce n'est pas le cas, la protection anti-légionelles s'effectue par le biais d'un générateur de chaleur externe. La fonction Protection anti-légionelles est désactivée lorsqu'une température d'au moins 68 °C est mesurée pendant 30 min.

L‘installateur active la fonction Protection anti-légionelles dans le niveau réservé à l‘installateur et règle le chauffage sur 15 h 30 ou sur 4 h de la nuit suivante afin de bénéficier d‘un tarif de nuit éventuellement plus avantageux.

Protection antiblocage des pompes

Une activation de pompe d‘environ trois secondes a lieu pour toutes les pompes raccordées au bout d‘une immobilisation de 23 heures afin d‘éviter un blocage de celles-ci.

Mode de remplissage/de service

Pour garantir un remplissage rapide de l'installation après le démarrage de la/des pompe(s) du capteur, le régulateur est équipé d'une fonction « Mode de remplissage ». À chaque démarrage, la/les pompe(s) fonctionne(nt) en mode de remplissage avec puissance réglée. La régulation différentielle n'est pas active pendant cette durée, ce qui évite l'arrêt de la/des pompe(s), même en dessous du seuil de mise à l'arrêt. Pendant les premières 20 sec., la pompe de circuit solaire 1 accélère jusqu'à 50 % de sa puissance, puis le cas échéant (version « P » uniquement), la pompe de circuit solaire 2 est mise en marche à 50 % de sa puissance. Pendant les

20 sec. suivantes, la pompe de circuit solaire 1 accélère

à 100 % de sa puissance. La pompe de circuit solaire 2

(version « P » uniquement) atteint ensuite également

100 % de sa puissance. En conséquence, la pompe ou les deux pompes fonctionnent à 100 % de leur puissance afin de garantir un remplissage pendant la durée restante du mode remplissage.

Le mode de service succède au mode de remplissage, une fois ce dernier terminé. Afin d'éviter une mise à l'arrêt prématurée de la/des pompe(s) du capteur en cas de faible rendement solaire, la/les pompe(s) fonctionne(nt) tout d'abord pendant un certain moment en puissance minimale, et ce indépendamment de la régulation différentielle. La durée du fonctionnement de la pompe est déterminée par votre installateur lors du montage de l'installation solaire. Après écoulement de ce délai, la régulation différentielle définit la durée du fonctionnement ultérieure et la puissance de la (des) pompe(s) du circuit solaire. Ce faisant, la puissance s'accélère lorsque la différence de température augmente entre la sonde du capteur et la sonde inférieure du ballon pendant la durée de fonctionnement ou la puissance est jugulée si la différence de température diminue.

Fonction d'arrêt occasionnel

L‘activation de la fonction Arrêt occasionnel débloque la fonction de recharge, c‘est-à-dire que la température de consigne du ballon est maintenue en permanence, en l‘occurrence par la recharge.

Éphéméride

Le régulateur est équipé d'une éphéméride permettant un passage automatique en heure d'été/d'hiver. Pour l‘activer, il suffit de saisir une seule fois la date actuelle dans le menu réservé à l‘installateur.

Recharge unique

En activant la recharge unique, le ballon est chauffé une seule fois à la valeur de consigne réglée.

5

Description de l'installation auroSTEP plus 0020081694_00

2 Description de l'installation

6

Fonction Vacances

L'activation de cette fonction met, pour la durée réglée des vacances (1...99 jours), le mode de fonctionnement sur . Le rendement solaire, mais aussi la fonction de recharge sont ainsi désactivées.

Légende

1 Conduite de départ solaire

3 Régulation

4 Conduite d'eau chaude

5 Préparateur d'eau chaude

6 Mitigeur

7 Sonde supérieure du ballon

L'installation solaire auroSTEP plus est une installation solaire thermique permettant la production d'eau chaude. En cas d'arrêt de l'installation solaire, le fluide caloporteur contenu dans les capteurs et les conduites regagne le ballon solaire. Les dégâts dus au gel et à un excès de chaleur peuvent être évités de cette manière. Une protection antigel supplémentaire garantit l'efficacité du mélange eau-glycol constituant le fluide caloporteur.

9 Sonde du ballon inférieure

10 Tubage solaire intégré

12 Robinet de vidange/de remplissage inférieur

13 Pompe du capteur

14 Robinet de vidange/de remplissage supérieur

15 Pompe de capteur (version P uniquement)

16 Conduite de retour solaire

17 Champ de capteurs

18 Sonde du capteur

18

17

2

Le système se compose de trois éléments principaux :

A 1-2 capteurs,

B le tubage isolé et

C un ballon solaire avec pompe(s) intégrée(s) et commande.

17

16

B

1

A

1

2

4

3

5

6

7

15

14

13

12

C

8

11

10

9

Fig. 2.3 Principaux composants de l'installation auroSTEP plus avec ballon VIH SN 150 M i (schéma de principe, accessoires de raccordement non compris)

Capteurs A

Il s'agit de capteurs plans auroTHERM VFK 135 D (17) avec absorbeurs à serpentin. Une sonde de capteur (18) fixée dans le capteur supérieur mesure la température du capteur.

Tubage B

La tuyauterie du système se compose de la conduite de départ (1) et de la conduite de retour (16). Dans la maison, les conduites sont installées l'une à côté de l'autre dans une isolation couvrant également la conduite pour la sonde de capteur (18). Ce module porte également le nom de « tube solaire en cuivre 2 en 1 ». Afin d'établir une connexion avec le toit, les conduites en cuivre sont dégagées de leur isolation, allongées en conséquence, isolées individuellement, et fixées sur le capteur au moyen de vis de serrage.

h

Remarque !

Étant donné le dimensionnement de la tuyauterie, veillez à utiliser exclusivement un tube en cuivre au diamètre intérieur de 8,4 mm pour l'installation.

Vaillant recommande le « tube solaire en cuivre

2 en 1 », disponible comme accessoire, en longueur 10 m (n° réf. 302359) ou 20 m.

(n° réf. 302360). Il est facile à monter et permet à l'installation de fonctionner de manière optimale et sécurisée

Ballon solaire C

Les ballons monovalents VIH SN 150, 250 et 350 M ont un volume de remplissage d'environ 150 l, 250 l ou

350 l. Ils sont équipés d'un échangeur thermique.

L'échangeur thermique solaire (8) se situe dans la partie inférieure du ballon. Cet échangeur est connecté au

Description de l'installation auroSTEP plus 0020081694_00

Description de l'installation 2 circuit de capteurs. Le préparateur d'eau chaude (5) sert au réchauffement de l'eau accumulée, au cas où l'ensoleillement serait trop faible. Il est monté en série

(principe de débit).

Les deux sondes du ballon (7) et (9) indiquent les températures relevées sur le régulateur (3) intégré au ballon. Les autres pièces intégrées au ballon de stockage sont les pompe(s) du capteur (13, 15), qui assure(nt) la circulation du fluide caloporteur dans le circuit solaire, une soupape de sécurité (11) et deux robinets de remplissage et de vidange (12) et (14). Le ballon sert à l'approvisionnement en eau sanitaire qui entre par la conduite d'eau froide (2) et s'écoule par la conduite d'eau chaude (4).

Circuit solaire

Le circuit solaire contient 1-2 capteurs (17) dans lesquels l'extrémité du tube supérieur est raccordée à la conduite de départ solaire en cuivre (1). L'autre extrémité de cette conduite est connectée au raccordement supérieur de l'échangeur thermique solaire (8). Le raccord inférieur de l'échangeur thermique solaire passe par une partie du tubage solaire (10) intégré au ballon pour déboucher sur le côté admission de la pompe(s) du capteur (13, 15). La/les pompe(s) aspire(nt) le liquide caloporteur dans le tube en cuivre solaire (16), relié au raccord situé le plus en bas du champ de capteurs (17).

La tuyauterie solaire (10) intégrée au ballon contient

également les robinets de remplissage et de vidange

(12) et (14) ainsi que la soupape de sécurité (11).

Le circuit solaire renferme un mélange de fluide caloporteur et d'air. Le fluide caloporteur se compose d'une préparation à base de mélange eau-glycol contenant

également des inhibiteurs. L'injection du fluide caloporteur doit être effectuée de manière à ce que seul l'échangeur solaire (8) contienne le fluide caloporteur lorsque l'installation est à l'arrêt. En revanche, les capteurs (17) et les tubes de départ solaire en cuivre (1) et

(16) ne contiennent que de l'air.

Il n'est pas indispensable d'intégrer un vase d'expansion au circuit solaire puisque le circuit solaire n'est pas entièrement rempli de fluide caloporteur. Il faut plutôt que l'air du circuit soit en quantité suffisante afin de compenser l'expansion du volume du fluide caloporteur chauffé. L'air contenu dans le circuit revêt donc une importance fonctionnelle. Le montage d'un conduit d'évacuation sur l'installation est hors de question puisque l'air doit impérativement rester dans l'installation.

L'air contenu jusqu'à présent dans les capteurs (17) est

éjecté des capteurs et redirigé, en passant par la conduite de refoulement du tube en cuivre solaire (1) dans l'échangeur solaire (8). La plupart de l'air est ensuite recueillie dans les spires supérieures du serpentin de chauffage de l'échangeur thermique solaire. Le fluide caloporteur est maintenu dans la partie restante de l'échangeur solaire, puisque les contenus des capteurs

(17) et des tubes solaires en cuivre (1) et (16) sont inférieurs en volume à celui de l'échangeur solaire (8) dans le ballon.

Dès que les capteurs (17) et les tubes solaires en cuivre

(1) et (16) sont remplis de fluide caloporteur, le régime de la/des pompe(s) diminue, puisque les colonnes de fluide ascendant et descendant se compensent en raison du très petit diamètre des tubes solaires en cuivre.

Par conséquent, la/les pompe(s) doit/doivent plus que canaliser la résistance hydraulique de l'installation.

Si, après une certaine période de service, la différence de température entre la sonde du capteur (18) et la sonde inférieure du ballon (9) passe en-dessous d'une température déterminée sur la base des courbes mémorisées, la régulation (3) arrête la/les pompe(s) du capteur. Le fluide caloporteur regagne alors l'échangeur thermique solaire (8) via la conduite de retour solaire

(16) et la/les pompe(s). L'air auparavant contenu par la partie supérieure de l'échangeur solaire est réinjecté simultanément par la conduite de refoulement du tube solaire en cuivre (1), par les capteurs (17) et par la conduite de trajet de retour du tube solaire en cuivre

(16).

Équipement

Le ballon solaire est livré complètement monté et est déjà rempli de fluide caloporteur lors de la livraison. Il n'est donc pas nécessaire de le remplir lors de la mise en fonctionnement.

Afin de leur garantir une grande longévité, les réceptacles et les serpentins de chauffage sont émaillés côté eau potable. Une anode de magnésium effectuant la tâche d'une anode active a été installée en série pour protéger l'installation de la corrosion. Pour assurer une protection durable contre la corrosion, procédez à un entretien annuel de cette anode active.

Fonctionnement de l'installation solaire

Lorsque la différence de température entre la sonde de capteur (18) et la sonde de capteur inférieure (9) dépasse une valeur limite déterminée, la/les pompe(s) du capteur (13, 15) se met(tent) en marche. Elle(s) aspire(nt) le fluide caloporteur de l'échangeur thermique solaire (8) via la conduite de retour du tube en cuivre solaire (16), par les capteurs (17) et par le retour du tube en cuivre solaire (1) pour injecter le fluide dans l'échangeur solaire du ballon.

Protection contre le gel

Si le ballon reste pendant une longue période hors service dans une pièce non chauffée (par ex. pendant les vacances d'hiver), vidangez-le entièrement pour éviter des dommages causés par le gel. N'oubliez pas de vidanger aussi l'échangeur de réchauffage car celui-ci ne contient pas de fluide caloporteur antigel.

Description de l'installation auroSTEP plus 0020081694_00

7

8

2 Description de l'installation

Prévention des brûlures

L'eau contenue par le ballon peut, indépendamment du rendement solaire et du réchauffage, atteindre 80 °C.

H

Danger !

Risque de brûlure

Si la température de l'eau qui sort des points de puisage est supérieure à 60 °C, il existe un risque de brûlure.

Installez un mélangeur thermostatique dans la conduite d'eau chaude, tel que décrit dans la notice d'installation et de maintenance. Réglez le mélangeur thermostatique sur < 60 °C puis contrôlez la température au point de puisage de l'eau chaude.

– Seuls des raccords à vis dont la température autorisée par le fabricant s'élève à 200 °C peuvent être utilisés.

Dans ce cas également, nous recommandons d'utiliser les bagues à sertir comprises dans les accessoires

« tube solaire en cuivre 2 en 1 », longueur 10 m

(n° réf. 302359) et « tube solaire en cuivre 2 en 1 », longueur 20 m (n° réf. 302360) !

e

Danger !

Danger de mort par électrocution !

Raccordez le circuit solaire à la terre afin d’éviter les variations de potentiel. Montez par exemple à cet effet des colliers de mise à la terre sur les conduites du circuit de capteurs et raccordez ces premiers à l’aide d’un câble de

16-mm

2

à un rail de liaison équipotentielle.

Les ballons à apport indirect fonctionnent en circuit fermé, c’est-à-dire que l’eau contenue dans le ballon n’est pas en contact avec l'air. Lorsque vous ouvrez la vanne de prise d’eau chaude, l’eau chaude sort du ballon sous la pression de l’eau froide entrant dans le ballon.

Le chauffage de l'eau potable s'effectue de la manière suivante :

L'échangeur solaire situé dans la partie inférieure froide du ballon assiste la poussée de la chaleur vers le haut grâce à sa tuyauterie horizontale en spirale. La température relativement basse de l’eau dans la partie inférieure du ballon garantit une transmission optimale de la chaleur du circuit solaire à l’eau du ballon, même en cas de faible ensoleillement.

Lorsque votre maison est déjà équipée d’un paratonnerre, raccordez les capteurs à ce dernier.

2.7 Caractéristiques du fluide caloporteur

Les données ci-dessous se rapportent au fluide caloporteur Vaillant.

Le fluide caloporteur Vaillant est un produit antigel et anticorrosion prêt à l'emploi. Il présente une résistance aux chocs thermiques très élevée et peut être utilisé en association avec des capteurs plans Vaillant.

Le fluide caloporteur présente en outre une thermique

élevée.

Les inhibiteurs garantissent une protection anticorrosion efficace sur tous les métaux employés (installations mixtes).

L'installation solaire Vaillant est un système hydraulique fermé dans lequel la transmission de chaleur vers les consommateurs d'énergie ne peut s'effectuer que par le biais des échangeurs, et cela en raison de la spécificité du liquide caloporteur. Veillez à ce que les conditions suivantes soient réunies afin de garantir un fonctionnement irréprochable tout en optimisant la consommation d'énergie : a

Attention !

Risque d'endommagement.

Le remplacement du fluide caloporteur Vaillant par de l'eau ou d'autres liquides, peut entraîner la destruction des capteurs ou d'autres pièces de l'installation par le gel ou la corrosion.

Ne remplissez l'installation que par le fluide caloporteur Vaillant.

Vous pouvez conserver indéfiniment le fluide caloporteur Vaillant dans un récipient fermé et étanche à l'air.

– Pour le tubage solaire, vous ne pouvez utiliser qu'un tube en cuivre d'un diamètre intérieur de 8,4 mm.

En raison de son montage facile et rapide, nous conseillons le « tube solaire en cuivre 2 en 1 », disponible en accessoire, en longueur de 10 m

(n° réf. 302359) pour installation en toiture ou en longueur de 20 m (n° réf. 302360) pour installation dans la cave. Les deux tubes en cuivre composant la conduite de refoulement et la conduite de retour du

« tube solaire en cuivre 2 en 1 » sont déjà isolés et contiennent en plus la conduite pour la sonde de capteur.

Le contact du produit avec la peau est en principe sans danger ; en cas de contact avec les yeux, une légère irritation est à craindre ; rincez-vous immédiatement les yeux avec de l'eau. Veuillez observer la fiche technique de sécurité, voir paragraphe 3.1.2 de la notice d'installation et de maintenance.

2.8 Protection antigel et anticorrosion du circuit solaire

Afin de protéger l'installation solaire de manière fiable contre le gel et la corrosion, vous devez remplir l'installation avec le fluide caloporteur Vaillant non dilué.

Description de l'installation auroSTEP plus 0020081694_00

Description de l'installation 2 h

Remarque !

Une installation remplie de fluide caloporteur

Vaillant peut résister à des températures allant jusqu'à environ -28 °C. Même en cas de températures extérieures plus basses, le gel ne cause pas de dommages immédiats car l'effet d'éclatement de l'eau est réduit. Contrôlez l'effet de la protection antigel d'abord après remplissage de l'installation, puis une fois par an.

Pour un contrôle rapide et simple, nous vous recommandons le réfractomètre Vaillant.

Il est en outre possible d'utiliser un contrôleur de protection contre le gel classique.

Suivez les notices d'emploi associées.

2.9 Capteurs plans auroTHERM classic VFK 135 D

Sécurité

H

Danger !

Danger de brûlure !

L'intérieur des capteurs peut atteindre une température de 200 °C en cas de rayonnement solaire. Une fois la mise en fonctionnement du système solaire effectuée, retirez le film de protection solaire installé en usine.

Fig. 2.4 1er champ de capteurs auroTHERM en montage sur toiture

Danger de brûlure !

L'intérieur des capteurs peut atteindre une température de 200 °C en cas de rayonnement solaire.

Évitez d'effectuer des travaux de maintenance en plein soleil.

h

Remarque !

Les capteurs de l'installation solaire auroSTEP plus ne peuvent être disposés qu'en position horizontale.

Fig. 2.5 2nd champ de capteurs auroTHERM en montage sur toiture

9

Description de l'installation auroSTEP plus 0020081694_00

2 Description de l'installation

1

2

3

4

5

Fig. 2.6 Coupe d'un capteur plan Vaillant auroTHERM classic VFK 135 D

Légende

1 Verre solaire de sécurité

2 Absorbeur

3 Isolation de laine minérale (laine minérale)

Les capteurs plans Vaillant auroTHERM classic VFK 135 D sont équipés d'un cadre aluminium résistant à l'eau de mer et d'un absorbeur à surface d'aluminium avec revêtement sous vide sélectif et verre solaire de sécurité.

L'isolation thermique des deux capteurs est excellente et durable ; elle ne contient pas de CFC et l'isolation de laine minérale résiste aux températures de l'installation hors fonctionnement. Tous les raccordements ont été prévus afin de pouvoir procéder à un montage flexible des jonctions par brasage ou des raccords à rondelle de serrage recommandés par Vaillant. La douille de la sonde étant intégrée dans une position centrale et la structure interne symétrique, vous pouvez varier l'agencement du champ de capteurs.

10

Notice d'installation et de maintenance auroSTEP plus 0020081694_00

Pour l'utilisateur

Notice d'emploi

auroSTEP plus

Table des matières

1 Remarques relatives à la documentation ........ 2

1.1 Conservation ...................................2

1.3 Validité de la notice .....................................................2

1.5 Marquage .................................................................2

3

4.1

4.2

Vue d'ensemble des éléments de commande ......5

Mesures à prendre avant la mise en fonctionnement ............................................................5

Remarques relatives au fonctionnement ........ 3

4.3.2 Vue d'ensemble de l'écran ........................................6

4.3.4 Niveau de commande principal ................................7

4.3.5 Niveau d'information...................................................8

3.3 Utilisation conforme de l'appareil............................4

3.6 Recyclage et mise au rebut .......................................4

4.8 Maintenance et service après-vente .......................9

4.9 Contrôle de la soupape de sécurité ...................... 10

3.7 Conseils en matière d'économie d'énergie ...........5

Notice d'installation et de maintenance auroSTEP plus 0020081694_00

1

2

1 Remarques relatives à la documentation

2 Sécurité

1 Remarques relatives à la documentation

Les consignes suivantes vous permettront de vous orienter dans l‘ensemble de la documentation.

En liaison avec la présente notice d'emploi, d’autres documents doivent également être observés.

Nous déclinons toute responsabilité en cas de dommages imputables au non-respect de ces instructions.

h

Remarque !

Ce symbole signale des informations importantes.

• Ce symbole indique une activité nécessaire

1.3 Validité de la notice

La présente notice d'utilisation est valable exclusivement pour les appareils présentant les références suivantes :

Documents applicables

Pour l'utilisateur de l'installation :

– Description de l'installation et notice d'emploi

– Certificat de garantie

N° 0020081694

N° 0020065948

Pour l'installateur spécialisé :

– Description de l'installation et notice d'emploi

– Notice d'installation et de maintenance

N° 0020081694

N° 0020081695 du capteur plan solaire auroTHERM classic VFK 135 D

Montage sur toiture / sur toit plat N° 0020057142

Montage intégré au toit N° 0020057147

Type d'appareil

auroSTEP plus VIH SN 150/3 M i

Tab. 1.1 Validité de la notice

Référence

0010007369

La référence de votre appareil apparaît sur la plaque signalétique.

Les plaques signalétiques de l'installation solaire auroSTEP plus sont apposées au capteur et au ballon de stockage.

Le marquage CE atteste que l'installation solaire auroSTEP plus satisfait aux exigences élémentaires des directives européennes.

Lors de l’utilisation de l'installation solaire auroSTEP plus, veuillez respecter toutes les notices d’emploi des

éléments et composants de l'installation. Ces notices d'emploi sont fournies avec les différents éléments et

équipements complémentaires de l'installation.

1.1 Conservation documents

Conservez la présente notice d'emploi ainsi que tous les documents applicables à portée de main afin qu'ils soient disponibles en cas de besoin.

Transmettez-les au nouvel utilisateur en cas de déménagement ou de vente de l‘appareil.

2 Sécurité

Les installations solaires Vaillant auroSTEP plus ont été conçues selon les techniques et les règles de sécurité en vigueur. Une utilisation non conforme peut néanmoins avoir les conséquences suivantes : constituer une source de danger pour la vie et la santé de l'utilisateur ou d'un tiers ; occasionner des dommages à l'appareil comme à d'autres biens matériels.

Veuillez respecter les consignes de sécurité de cette notice d'emploi lors de l'utilisation de l'appareil !

a

Attention !

Les composants de l'installation auroSTEP doivent être utilisés exclusivement pour le chauffage de l'eau sanitaire.

d e

H

Danger !

Danger de mort et risque de blessures !

Danger !

Danger de mort par électrocution !

Danger !

Risque de brûlures et d'échaudures !

a

Attention !

Danger potentiel pour le produit et l'environnement !

Montage

Seul un installateur qualifié, se portant garant du respect des prescriptions, règles et directives en vigueur, est autorisé à installer l'installation solaire auroSTEP plus.

Si vous souhaitez bénéficier de la garantie constructeur, l‘appareil doit impérativement avoir été installé par un installateur qualifié et agréé.

Celui-ci est également responsable de l’inspection/de la maintenance, des réparations et des modifications effectuées sur les ballons.

Notice d'installation et de maintenance auroSTEP plus 0020081694_00

Sécurité 2

Remarques relatives au fonctionnement 3

Soupape de sécurité et conduite de purge

Lors du chauffage de l’eau chaude dans le ballon, le volume de l’eau augmente. Chaque ballon doit donc être

équipé d’une soupape de sécurité et d’une conduite de purge.

Pendant l’opération de chauffage, de l’eau sort de la conduite de purge.

fonctionnement

h

Remarque !

En présence d’un vase d’expansion d'eau chaude, il ne sort pas d’eau de la conduite de purge pendant l’opération de chauffage.

a

Attention !

Risque d'endommagement.

Si la soupape de sécurité est fermée ou si la conduite de purge est fermée, il peut se créer une surpression dans le ballon solaire qui peut entraîner l'endommagement du ballon.

Ne fermez jamais la soupape de sécurité ni la conduite de purge.

Nous assurons la garantie des appareils Vaillant dans le cadre de la législation en vigueur (loi 78-12 du 4/10/78).

Pour bénéficier de la garantie légale de deux ans, l’appareil doit impérativement être installé par un professionnel qualifié, suivant les règles de l’art et normes en vigueur. La garantie est exclue si les incidents sont consécutifs à une utilisation non-conforme de notre matériel et en particulier en cas d’erreurs de branchement, de montage ou de défaut d’entretien. Cette garantie de deux ans est obligatoirement subordonnée à un entretien annuel effectué par un professionnel qualifié des la première année d’utilisation (circulaire ministérielle du

09/08/78 -JO du 13/09/78).

H

Danger !

Risque de brûlures.

La température de l’eau sortant de la soupape de sécurité ou de la conduite de purge peut atteindre 80 °C.

Évitez tout contact avec ces composants ou avec l'eau qui sort de ces composants.

Assurance

Il est conseillé de déclarer à l'assurance l'installation solaire comme objet de grande valeur et de l'assurer explicitement contre les dommages causés par la chute de la foudre. Une assurance contre les dommages causés par la grêle est de plus judicieuse si vous habitez dans une région particulièrement exposée.

Ballon de stockage et installation solaire

Risque de gel

Si vous laissez le ballon dans une pièce non chauffée sans l’utiliser pendant une longue période (p. ex. pendant les vacances d’hiver, etc.), vous devez auparavant vidanger le ballon complètement.

Modifications

Il est strictement interdit de modifier les composants de l'installation (à l'exception des modifications décrites dans la présente notice).

H

Danger !

Risque de brûlures

Les composants conducteurs de fluide caloporteur tels que les capteurs et les conduites solaires, ainsi que les conduites d'eau chaude sont brûlants en mode solaire.

Vérifiez la température avant de toucher à ces composants.

a

Attention !

Risques de dommages en cas de modifications non conformes !

Ne procédez jamais vous-même à des interventions ou des manipulations sur le ballon ou la régulation, sur les conduites d’eau et de courant, sur la conduite de purge, sur la soupape de sécurité pour l'eau du ballon ou sur d’autres parties de l’installation.

a

Attention !

Risque de blessures en cas de modification inappropriée.

Toute modification inappropriée sur l'installation solaire peut entraîner une sortie de vapeur, un risque d'explosion ou un endommagement de l'installation.

Ne procédez à aucune modification sur le ballon ou le régulateur, les conduites d’eau et de courant (le cas échéant), la conduite de purge et la soupape de sécurité.

Fuites

En cas de pertes dans la zone de conduite d'eau chaude entre le ballon et le point de puisage, il est nécessaire de fermer la soupape d’arrêt d'eau froide montée sur place sur le ballon, et de faire réparer les défauts d’étanchéité par votre installateur agréé.

L'installation fonctionne de manière autonome après le réglage. Les possibilités de réglage sont décrites au chapitre 4.

3

Notice d'installation et de maintenance auroSTEP plus 0020081694_00

4

3 Remarques relatives au fonctionnement

Veuillez suivre les consignes suivantes pour un fonctionnement irréprochable de votre installation solaire

Vaillant :

• N'éteignez jamais l'installation, même avant de partir en vacances ou si vous soupçonnez une panne.

Dans ce cas, observez les remarques figurant au chapitre 4.5.

• Ne retirez pas le fusible.

• Ne remplissez sous aucun prétexte le circuit de capteurs vous-même.

3.3 Utilisation conforme de l'appareil

L'installation solaire Vaillant auroSTEP plus a été conçue selon les techniques et les règles de sécurité en vigueur.

Toutefois, une utilisation incorrecte ou non conforme peut être à l'origine d'un risque corporel ou mettre en danger la vie de l'utilisateur comme d'un tiers ; des répercussions négatives sur l'appareil ou d'autres matériaux pourraient aussi s'ensuivre.

La conception des composants de l'installation solaire auroSTEP plus ne permet pas que des personnes (y compris des enfants) dont la mobilité et les capacités sensorielles ou mentales sont réduites puissent l'utiliser ; cette restriction concerne également celles qui ne disposent pas de l'expérience ou des connaissances requises, à moins qu'elles ne reçoivent l'assistance de personnes qui se porteront garantes de leur sécurité et les instruiront sur le maniement des composants de l'installation solaire auroSTEP plus.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec les composants de l'installation solaire auroSTEP plus.

Les installations solaires Vaillant auroSTEP plus servent exclusivement à l’alimentation en eau sanitaire chauffée jusqu’à 80 °C des bâtiments privés et professionnels.

Toute autre utilisation est considérée comme non conforme à l'usage. Le constructeur/fournisseur décline toute responsabilité pour les dommages en résultant.

L'utilisateur en assume alors l'entière responsabilité.

L'utilisation conforme de l'appareil comprend : le respect de la notice d'emploi et d'installation ; le respect de tous les documents associés ; le respect des conditions d'inspection et d'entretien.

3.4 Choix l'emplacement

Le lieu de montage doit être complètement protégé contre le gel. Si vous ne pouvez garantir cette protection, observez les mesures de protection contre le gel

(voir section 4.7).

h

Remarque !

De plus, un espace séparant l'appareil de matières combustibles ou d'éléments composés de matières combustibles n'est pas nécessaire, puisque, la température de la surface de l'appareil ne peut dépasser la température autorisée de 85 °C.

Un espace d'au moins 35 cm doit être libéré au-dessus du ballon de stockage afin de pouvoir procéder au changement de l'anode protection en magnésium lors de l'entretien annuel de l'appareil.

3.5 Nettoyage

Nettoyez les éléments extérieurs de votre ballon de stockage à l’aide d’un chiffon humide (éventuellement trempé dans de l’eau savonneuse).

h

Remarque !

Afin de ne pas endommager l’habillage de votre appareil, n’utilisez jamais des produits de nettoyage agressifs ou des solvants (produits abrasifs de tout type, essence, etc.).

Le nettoyage des capteurs n'est pas nécessaire. Les capteurs solaires se salissent au même titre que les lucarnes. Cependant, la pluie s'avère être à elle seule un agent nettoyant efficace et naturel.

3.6 Recyclage et mise au rebut

Votre installation solaire est composée pour la plus grande partie de matières premières recyclables.

3.6.1 Appareil

Votre ballon de stockage auroSTEP plus, comme tous les accessoires, ne peut être mis au rebut avec les ordures ménagères. Veillez à ce que l'appareil usagé et les accessoires installés soient mis au rebut conformément aux prescriptions en vigueur.

a

Attention !

Toute utilisation abusive est interdite !

H

Danger !

Risque de brûlures.

Dans le cas du ballon de stockage auroSTEP plus, la température de l'eau sortant des puisages peut atteindre 80 °C.

Vérifiez la température de l'eau qui s'écoule avant d'y toucher.

Tous les capteurs solaires de Vaillant GmbH répondent aux exigences du label écologique allemand « Blauer

Engel » (Ange Bleu). Dans ces conditions, nous sommes assignés le devoir, en tant que fabricant, de reprendre les pièces et de les recycler après des années de bon fonctionnement.

3.6.3 Emballage

Veuillez confier le recyclage de l’emballage de transport au spécialiste qui a installé l’appareil.

Notice d'installation et de maintenance auroSTEP plus 0020081694_00

Remarques relatives au fonctionnement 3

Utilisation 4 h

Remarque !

Veuillez respecter les prescriptions légales en vigueur dans votre pays.

3.7 Conseils en matière d'économie d'énergie

Comportement responsable vis-à-vis de la consommation d’eau

Une consommation modérée de l'eau peut contribuer à une réduction considérable des coûts de consommation.

Par exemple : douchez-vous au lieu de prendre des bains. Avec une douche moderne, équipée d'une robinetterie économisant l'eau, vous ne consommerez qu'un tiers des 150 litres d’eau nécessaires au remplissage d'une baignoire.

En outre : Un robinet qui goutte se traduit par un gaspillage annuel pouvant atteindre 2 000 litres d’eau, une chasse d’eau qui fuit, 4 000 litres. en revanche, un nouveau joint ne coûte que quelques centimes.

4 Utilisation

4.1 Vue d'ensemble des éléments de commande

1

Fig. 4.2 Soupape de vidange pour ballon d'eau potable

• S'il ne coule pas d’eau au niveau du point de puisage d’eau chaude, vérifiez que la soupape de vidange (1) du ballon est fermée et ouvrez ensuite le dispositif de coupure de la conduite d’eau froide.

• Ouvrez un point de puisage d’eau chaude et laissez sortir l’air de la conduite jusqu’à ce que l’eau sortant du point de puisage ne présente plus de bulles d’air.

1

2

h

Remarque !

En cas de fuite sur les conduites d’eau chaude situées entre l’appareil et l’endroit de puisage, veuillez fermer aussitôt le dispositif de coupure d’eau froide devant être monté par le client sur la conduite d’eau froide. Faites colmater les fuites par votre spécialiste agréé.

Fig. 4.1 Panneau de commande

4.3 Mise fonctionnement

• Mettez l'installation solaire auroSTEP plus en marche en activant l'alimentation électrique de l'installation sur le dispositif de séparation (par ex. fusible ou commutateur de puissance) devant être monté sur place par votre installateur et sélectionnez l'un des modes de fonctionnement , (voir section 4.3.4).

• Au cas où l'alimentation électrique aurait été coupée pendant plus de 30 min., vous devriez alors entrer la date actuelle et l'heure.

Légende :

1 Écran

2 Bouton de réglage (tourner et cliquer)

F Touche fonctions spéciales

P Touche de programmation

4.2 Mesures à prendre avant la mise en fonctionnement

Lors de la mise en fonctionnement de votre ballon de stockage (p. ex. après sa coupure et sa vidange en raison d'une absence prolongée), procédez comme suit :

• Avant le premier chauffage, ouvrez un point de puisage d’eau chaude afin de vérifier que le ballon est rempli d’eau et que le dispositif de coupure de la conduite d’eau froide n’est pas fermé.

4.3.1 Aide l'utilisation

Le régulateur dispose d‘un écran composé de symboles et est conçu selon le concept de commande spécifique à

Vaillant « Tourner et cliquer ». Vous pouvez cliquer sur le dispositif de réglage et les différentes valeurs s'afficheront. Tournez le dispositif de réglage pour modifier la valeur affichée. Trois touches de sélection vous permettent d'accéder à d'autres niveaux de commande et d'affichage.

5

Notice d'installation et de maintenance auroSTEP plus 0020081694_00

4 Utilisation

4.3.2 Vue d'ensemble de l'écran

13

12

11

10

9

8

Fig. 4.3 Écran

Légende

Signification des symboles figurant sur l'écran

Programmation horaire :

n'est pas nécessaire pour cette version.

Modes de fonctionnement :

Appareil en service

Appareil en service

Appareil en service

Appareil éteint

Fonctions spéciales :

n'est pas nécessaire pour cette version.

n'est pas nécessaire pour cette version.

n'est pas nécessaire pour cette version.

6

7

1

2

3

4

5

Il existe 4 niveaux différents au total :

– Niveau de commande principale

– Niveau d‘information

– Fonctions spéciales

– Niveau de programmation

Il existe également le niveau de diagnostic/service et le niveau réservé à l'installateur. Ces niveaux sont réservés à l'installateur spécialisé. Si vous accédez à l'un de ces deux niveaux à la suite d'une fausse manipulation des touches de sélection, ne modifiez en aucun cas les valeurs existantes ! Quittez immédiatement ces niveaux en appuyant sur la touche de programmation P.

L'affichage revient sur le niveau de commande principale.

Affichage niveau de commande principal

Le niveau de commande principal s'affiche lorsque vous allumez l'appareil. La section 4.3.4 détaille comment procéder au réglage et à la modification des valeurs.

6

5

4

3

Fig. 4.4 Écran du niveau de commande principal

Légende

1

2

pour afficher la température de consigne et la modifier)

Affichage niveau d'info

L'accès au niveau d'info s'effectue en appuyant sur le bouton d'info. L'écran représenté ci-dessous s'affiche tout d'abord. L'accès à d'autres informations s'effectue en appuyant à plusieurs reprises sur la touche Info (voir section 4.3.5). Les informations auxquelles l'accès a été requis s'affichent à l'écran pendant cinq secondes environ, suite à quoi le niveau de commande principal s'affiche à nouveau.

6

Notice d'installation et de maintenance auroSTEP plus 0020081694_00

Utilisation 4

Fig. 4.5 Écran du niveau d'information

Légende

3

1

2

2 Affichage rendement solaire (pompe(s) capteur en marche)

3 Température de consigne du ballon

Affichage des fonctions spéciales

L'accès au niveau des fonctions spéciales s'effectue en appuyant sur la touche F. Toutefois, dans le cadre de l'auroSTEP plus VSL SN 150/3 M i, les fonctions spéciales ne sont pas utilisées. Le niveau de commande principal s'affiche au bout de 10 sec. env.

Affichage niveau de programmation

Les fonctions du niveau de programmation ne sont pas utilisées sur l'auroSTEP VIH SN 150/3 M i. L'accès au niveau de programmation s'effectue en appuyant sur la touche de programmation P.

L'accès au niveau de commande principal s'effectue en appuyant une nouvelle fois sur la touche de programmation P.

Écran d'affichage Étapes nécessaires

Cliquez sur le dispositif de réglage ; après 3 sec., le curseur met en évidence l‘affichage de la température qui de plus clignote.

Réglez la valeur de température de consigne du ballon en tournant le dispositif de réglage.

Cliquez sur le dispositif de réglage ; le curseur met en évidence les modes de fonctionnement. Le mode de fonctionnement sélectionné clignote.

Sélectionnez un mode de fonctionnement en tournant le dispositif de réglage.

Cliquez sur le dispositif de réglage ; le curseur met en évidence les jours de la semaine. Le jour de la semaine sélectionné clignote.

Sélectionnez le jour de la semaine en cours en tournant le dispositif de réglage.

Cliquez sur le dispositif de réglage ; le curseur met en évidence l‘affichage des heures et des minutes.

Sélectionnez l'heure actuelle en tournant le dispositif de réglage.

Tab. 4.1 Réglages du niveau de commande principal

4.3.4 Niveau de commande principal

Le niveau de commande principal vous permet de procéder aux réglages suivants : déconnexion de la recharge du ballon) h

Remarque !

Comme votre installation auroSTEP plus n'est plus équipée de la fonction « Recharge », la valeur de consigne réglée de température du ballon n'a pas d'influence sur la valeur réelle de la température du ballon. La valeur réelle de température du ballon peut être nettement supérieure ! Le réglage de la température maximale du ballon est expliqué dans la notice d'installation et de maintenance.

Le réglage auquel l‘accès a été requis s‘affiche à l‘écran et peut être modifié pendant cinq secondes environ, suite à quoi le niveau de commande principal apparaît à nouveau dans l‘affichage de base. Cliquez sur le dispositif de réglage dans l‘intervalle de ces cinq sec. afin d‘accéder à la valeur de réglage suivante.

7

Notice d'installation et de maintenance auroSTEP plus 0020081694_00

8

4 Utilisation

Vous pouvez accéder aux valeurs sélectionnées en appuyant à plusieurs reprises sur la touche d'info.

Les informations auxquelles l‘accès a été requis s‘affichent à l‘écran pendant cinq secondes environ, suite à quoi le menu de commande principal s‘affiche à nouveau.

Écran d'affichage Réglages

Valeur de consigne de la température du ballon a

Attention !

Risque d'endommagement en cas de maintenance incorrecte.

Une réparation ou une maintenance effectuée de manière inappropriée peut endommager votre appareil.

N’essayez jamais d‘entreprendre vous-même des réparations ou des travaux d’entretien sur votre appareil. Confiez ces tâches à un installateur agréé. Nous vous recommandons pour cela de conclure un contrat d‘entretien pour votre installation solaire avec votre spécialiste agréé.

Température sonde du ballon 1

(sonde supérieure du ballon)

Le tableau suivant détaille la signification des messages.

Écran d'affichage Message/signification du message

Erreur sur la sonde du capteur 1

Cette erreur advient lorsque la sonde raccordée est défectueuse ou manquante.

Température sonde du ballon 2

(sonde inférieure du ballon)

Erreur sur la sonde du ballon 1

Cette erreur advient lorsque la sonde raccordée est défectueuse.

Température sonde du capteur 1

Erreur sur la sonde du ballon 2

Cette erreur advient lorsque la sonde raccordée est défectueuse ou manquante.

Programme horaire Plage de chauffage 1 :

Période de mise en route de la recharge, p. ex. lundi de 6:00 à 8:00

Blocage des erreurs

Fonction de protection : La pompe du capteur s'éteint lorsque la température de la sonde du ballon 2 est trop élevée.

Tab. 4.2 Valeurs de réglage et de service

Tab. 4.3 Messages d'erreur

D'autres programmes vous sont proposés ici selon le nombre de programmes que vous avez déjà réglés (voir section 4.3.5).

4.5 Dépannage

En cas de pannes dans l'installation, le régulateur solaire affiche des messages d'erreur dans le niveau de commande principal.

Lors de la mise en fonctionnement de l'appareil, p. ex. suite à une interruption et une remise en marche de l'alimentation, la configuration de la sonde est systématiquement déterminée à nouveau. Le régulateur reconnaît au réglage du schéma hydraulique s'il y a erreur ou si cette sonde n'est pas nécessaire au fonctionnement de l'appareil.

h

Remarque !

Remarque : en cas de fuites au niveau des conduites d'eau situées entre le ballon et le robinet, veuillez fermer le robinet d'arrêt d'eau froide du ballon. Dans le cas contraire, des dégâts des eaux pourraient s'ensuivre. Faites colmater la fuite par votre spécialiste agréé.

Notice d'installation et de maintenance auroSTEP plus 0020081694_00

Utilisation 4

Le robinet d'arrêt d'eau froide se trouve au niveau du raccordement tuyaux entre l'arrivée domestique d'eau et le ballon (raccordement eau froide), à proximité du ballon.

Que faire quand ...

des gouttes de liquide s'écoulent de l'installation ?

Solution

Récupérez-le autant que faire se peut (avec un seau) et appelez un professionnel.

du liquide/de la vapeur s'échappe de la soupape de sécurité au niveau de la conduite d'eau potable ?

le régulateur affiche « sonde défectueuse » ou « câble brisé » ?

la vitre d'un capteur plan est brisée ?

Appelez un professionnel

Appelez un professionnel le ballon ne fournit pas assez d'eau chaude ?

Ne touchez pas à l'intérieur du capteur. Appelez un professionnel.

Vérifiez que le réglage de la température d'attente du ballon est correct (nous conseillons env. 60 °C).

Contrôlez le réglage du mélangeur thermostatique d'eau chaude (nous conseillons env.

60 °C).

Si les réglages sont corrects, c'est que le ballon est probablement entartré. Ensuite : Appelez un professionnel

Tab. 4.4 Dépannage

Fig. 4.6 Vidange du ballon

d

Danger !

Danger de mort en cas d'interventions inappropriées.

Tous travaux effectués de manière incorrecte sur l'installation solaire peut entraîner un danger de mort.

N'essayez jamais de réparer vous-même votre installation solaire. Faites appel à un professionnel agréé en cas de panne.

• Sélectionnez le mode de fonctionnement dans le niveau de commande principal (voir section 4.3.4).

Si vous éteignez l'installation pendant les saisons les plus froides de l'année, veuillez consulter les informations relatives à la protection contre le gel, voir section 4.7.

• Fixez un tuyau adéquat à la soupape de vidange du ballon.

• Amenez l’extrémité libre du tuyau à un endroit adéquat pour l’écoulement.

• Ouvrez la soupape de vidange.

• Ouvrez le point de puisage d’eau chaude le plus haut du circuit afin de purger et de vidanger complètement les conduites d’eau.

H

Danger !

Risque de brûlures.

Dans le cas du ballon de stockage auroSTEP plus, la température de l’eau sortant de la soupape de vidange peut atteindre 80 °C.

Évitez tout contact avec l'eau qui s'écoule.

• Lorsque l'eau s'est complètement écoulée, refermez la soupape de vidange et le point de puisage d’eau chaude.

• Retirez le tuyau de la soupape de vidange.

Si votre ballon solaire est monté dans une pièce qui n’est pas protégée contre le gel et n’est pas chauffée, celui-ci risque de geler en hiver. Dans ce cas, vidangez votre ballon solaire en hiver.

• Mettez le ballon hors service comme décrit dans la section 4.6.

• Fermez le dispositif de coupure de la conduite d’arrivée d'eau froide du ballon.

4.8 Maintenance et service après-vente

Une inspection/un entretien réguliers de l'installation solaire auroSTEP plus par un technicien est nécessaire pour garantir un fonctionnement, une fiabilité durables et une grande longévité.

9

Notice d'installation et de maintenance auroSTEP plus 0020081694_00

4 Utilisation a

Attention !

Risque d'endommagement en cas de maintenance incorrecte.

Une réparation ou une maintenance effectuée de manière inappropriée peut endommager votre appareil.

N’essayez jamais d‘entreprendre vous-même des réparations ou des travaux d’entretien sur votre appareil. Confiez ces tâches à un installateur agréé. Nous vous recommandons pour cela de conclure un contrat d‘entretien pour votre installation solaire avec votre spécialiste agréé.

4.9 Contrôle de la soupape de sécurité

Une soupape de sécurité est montée à proximité du ballon, sur la conduite d’alimentation en eau froide.

• Vérifiez le bon fonctionnement de la soupape de sécurité à intervalles réguliers, en l’ouvrant une fois.

d

Danger !

Si les inspections/les entretiens ne sont pas effectués, la sécurité d’exploitation de l’appareil peut être altérée et entraîner des dommages du matériel et des personnes.

Le rendement de l'installation risque de plus de ne pas répondre aux attentes.

h

Remarque !

Lorsque la teneur en calcaire de l'eau est très

élevée, il est recommandé de détartrer régulièrement le ballon.

Entretien du ballon

Comme pour l'ensemble du système, une inspection/un entretien annuel(le) de votre ballon Vaillant, effectué(e) par un professionnel est la condition garantissant un fonctionnement et une sécurité durables, une fiabilité et une longévité véritables.

Le colisage du ballon Vaillant comporte une anode de magnésium. Un professionnel devra impérativement contrôler son degré de corrosion dans le cadre de l'entretien/l'inspection annuel(le). L'installateur devra au besoin remplacer l'anode de magnésium usée, et cela exclusivement avec une pièce de rechange originale.

Lorsque la teneur en calcaire de l'eau est très élevée, il est recommandé de détartrer régulièrement le ballon. Si votre ballon ne fournit pas assez d'eau chaude, cela peut indiquer qu'il est entartré. Confiez le détartrage du ballon à un professionnel. Il déterminera les intervalles de détartrage.

Entretien de l'installation solaire

Il faut changer le fluide caloporteur tous les trois ans.

Cette activité fait normalement partie du contrat d'entretien conclu avec votre entreprise spécialisée.

10

Notice d'installation et de maintenance auroSTEP plus 0020081694_00

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
