A380 manual

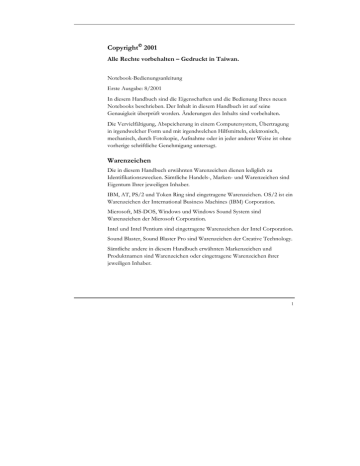

Copyright© 2001
Alle Rechte vorbehalten – Gedruckt in Taiwan.
Notebook-Bedienungsanleitung
Erste Ausgabe: 8/2001
In diesem Handbuch sind die Eigenschaften und die Bedienung Ihres neuen
Notebooks beschrieben. Der Inhalt in diesem Handbuch ist auf seine
Genauigkeit überprüft worden. Änderungen des Inhalts sind vorbehalten.
Die Vervielfältigung, Abspeicherung in einem Computersystem, Übertragung
in irgendwelcher Form und mit irgendwelchen Hilfsmitteln, elektronisch,
mechanisch, durch Fotokopie, Aufnahme oder in jeder anderer Weise ist ohne
vorherige schriftliche Genehmigung untersagt.
Warenzeichen
Die in diesem Handbuch erwähnten Warenzeichen dienen lediglich zu
Identifikationszwecken. Sämtliche Handels-, Marken- und Warenzeichen sind
Eigentum Ihrer jeweiligen Inhaber.
IBM, AT, PS/2 und Token Ring sind eingetragene Warenzeichen. OS/2 ist ein
Warenzeichen der International Business Machines (IBM) Corporation.
Microsoft, MS-DOS, Windows und Windows Sound System sind
Warenzeichen der Microsoft Corporation.
Intel und Intel Pentium sind eingetragene Warenzeichen der Intel Corporation.
Sound Blaster, Sound Blaster Pro sind Warenzeichen der Creative Technology.
Sämtliche andere in diesem Handbuch erwähnten Markenzeichen und
Produktnamen sind Warenzeichen oder eingetragene Warenzeichen ihrer
jeweiligen Inhaber.
1
N
otebook Handbuch
FCC Benutzerinformationen
Sicherheits- und Pflege-Anweisungen
Unabhängig davon, wie gut Sie sich mit Computern auskennen, lesen Sie bitte
die Sicherheits- und Pflege-Anweisungen genau durch. Diese Informationen
können helfen, Sie vor möglichen Verletzungen bzw. Ihren Computer vor
möglicher Beschädigung zu schützen.
Radio und Fernseh-Störungen
Warnung:
Benutzen Sie die vorgeschriebenen Kabel, damit die Signale dieses Computers
nicht die Signale von Radio und Fernsehen stören. Wenn Sie andere Kabel
benutzen, könnte es durch Interferenzen zu Störungen im Radio und FernsehEmpfang kommen.
Diese Anforderungen gewährleisten angemessenen Schutz gegen
Empfangsstörungen im Wohnbereich. Das Gerät erzeugt und verwendet
Signale im Frequenzbereich von Rundfunk und Fernsehen und kann diese
abstrahlen. Wenn das Gerät nicht gemäß den Anweisungen installiert und
betrieben wird, kann es Störungen im Empfang verursachen. Es kann jedoch
nicht in jedem Fall garantiert werden, dass bei ordnungsgemäßer Installation
keine Empfangsstörungen auftreten. Wenn das Gerät Störungen im Rundfunk
oder Fernsehempfang verursacht, was durch vorübergehendes Ausschalten des
Gerätes überprüft werden kann, versuchen Sie die Störung durch eine der
folgenden Maßnahmen zu beheben:
2
•
Verändern Sie die Ausrichtung oder den Standort der Empfangsantenne.
•
Erhöhen Sie den Abstand zwischen dem Gerät und Ihrem Rundfunkoder Fernsehempfänger.
•
Schließen Sie das Gerät an einen anderen Hausstromkreis an, als den
Rundfunk oder Fernsehempfänger.
•
Wenden Sie sich an Ihren Händler oder einen ausgebildeten Rundfunkund Fernsehtechniker.
Im folgende Prospekt, von der Federal Communications Commission
zusammengestellt, finden Sie weitere nützliche Informationen: Interferenz
Handbuch (Lager-Nummer 004-000-00345-4). Dieses Prospekt wird von der
amerikanischen Regierung, Abteilung Drucke, bereitgestellt. (Washington,
DC20402)
Warnung: Der Benutzer darf den Computer nicht ohne Genehmigung
modifizieren oder ändern. Modifikationen bedeuten ein Erlöschen der
Garantie.
Hinweis zu abgeschirmten Kabel
Um die FCC-Vorschriften zu erfüllen, dürfen nur abgeschirmte Kabel für
Anschlüsse an andere Computergeräte verwendet werden.
Hinweis zu Peripheriegeräten
Nur Peripheriegeräte (Eingabe-/Ausgabe-Geräte, Terminals, Drucker usw.),
die mit den Grenzwerten für ein digitales Gerät der Klasse B übereinstimmen,
dürfen an dieses Gerät angeschlossen werden.
Der Betrieb von nicht zugelassenen Geräten kann zu Störungen des Radiound Fernsehempfangs führen.
Hinweis zu CD-ROM, DVD-ROM, CD-RW-Laufwerk
Die CD-ROM, DVD-ROM, CD-RW-Laufwerk ist ein Laserprodukt der
Klasse 1.
Vorsicht
Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller
genehmigt worden sind, heben vielleicht die Befugnis des Benutzers auf,
welche von der FCC genehmigt ist, diesen Computer zu verwenden.
3
N
otebook Handbuch
Erklärung für Europa
Produkte, die das CE-Zeichen tragen, entsprechen den Anforderungen der
EMC-Richtlinie (89/336/EEC) und der Niederspannungsrichtlinie
(73/23/EEC) der EU-Kommission
Dieses Produkt entspricht folgenden europäischen Richtlinien:
4
•
EN55022 (Störaussendung)
•
EN 61000-3-2/EN 61000-3-3 (Netzrückwirkungen)
•
EN55024 Elektromagnetische Störfestigkeit
•
EN60950 Elektrische Sicherheit
Einleitung
Wir gratulieren Ihnen recht herzlich zum Kauf Ihres neuen
Professional Multimedia-Notebooks. Dieses Notebook ist mit
den leistungsstärksten Merkmalen, in denen die neuesten
Technologien der Notebook-Industrie integriert sind,
ausgeliefert worden.
Dieses Notebook bietet nicht nur die Möglichkeit, mit den
heutigen Multimedia-Anwendungsprogrammen zu arbeiten,
sondern kann ebenfalls für die neuen Softwareprogramme von
morgen benutzt werden.
5
N
otebook Handbuch
Angaben zum Handbuch
In diesem Handbuch wird davon ausgegangen, dass Sie mit
den Grundfunktionen von DOS, Windows und des PCs
vertraut sind. Wir wünschen Ihnen bei der Bedienung dieses
Notebooks viel Spaß.
Dieses Handbuch ist in acht Kapitel unterteilt.
Kapitel 1 Führt Sie in die Funktionen Ihres Computers ein.
Kapitel 2 Beinhaltet Anleitungen die Schritt-für-Schritt
erklären, wie Sie Ihr Notebook
sobald wie
möglich in Betrieb nehmen
können.
Kapitel 3 Beschreibt die Anwendung der
Standardfunktionsmerkmale Ihres
Computers.
Kapitel 4 Veranschaulicht die Integration des Video- und
Soundchips in beeindruckenden
Präsentationen.
Kapitel 5 Veranschaulicht das Anschließen externer Geräte
an Ihren Computer.
Kapitel 6 Erklärt das BIOS-Setup-Programm.
Kapitel 7 Erklärt die Benutzung des Geräteschachts und
der internen Modul-Optionen Ihres
Computers.
Kapitel 8 Gibt Hinweise zur Pflege und zum Umgang mit
Ihrem Notebook.
6
INHALT
1
EINFÜHRUNG ........................................................................................................13
1.1
HAUPTMERKMALE ......................................................................................14
1.2
AUSPACKEN DES NOTEBOOKS .............................................................................16
1.3
DIE INNENSEITE DES NOTEBOOKS ...............................................................18
Energie Status Symbole .............................................................................................21
Statusanzeige-Symbole...............................................................................................22
Die Funktion der Easy Buttons ..................................................................................23
1.4
DIE VORDERSEITE DES NOTEBOOKS ...........................................................24
1.5
DIE RÜCKSEITE DES NOTEBOOKS................................................................26
1.6
DIE LINKE SEITE DES NOTEBOOKS ..............................................................29
1.7
DIE RECHTE SEITE DES NOTEBOOKS ...........................................................30
1.8
DIE UNTERSEITE DES NOTEBOOKS ..............................................................32
1.9
DAS NOTEBOOK-ZUBEHÖR .........................................................................33
1.10
NOTEBOOK-OPTIONEN ................................................................................34
2
ZU BEGINN .........................................................................................................37
2.1
DAS BENUTZEN DES BATTERIEPACKES .......................................................38
Das Verlängern der Batterieleistung .........................................................................41
2.2
DAS ANSCHLIEßEN DER EXTERNEN STROMVERSORGUNG......................................41
2.3
DAS STARTEN IHRES COMPUTERS ..............................................................43
2.4
DAS EINSTELLEN DER BILDSCHIRMKONTROLLEN .......................................44
2.5
INSTALLATION DER NOTEBOOK-GERÄTETREIBER .......................................44
Starten des Phdisk-Suspend-Hilfsprogramms............................................................45
Starten der PHDISK /Create /Partition .....................................................................46
Starten der PHDISK /Create /File .............................................................................46
Aktivieren des DMA Kanals für beste Leistungsausnutzung....................................48
Installieren Des WINDOWS 2000 Service Pakets2 ...................................................49
Installieren Des DirectX Treibers ..............................................................................50
7
N
otebook Handbuch
Installation der VIA INF Chip Treiber ...................................................................... 50
Installation der AGP VxD Treiber ............................................................................. 50
Installation des VGA-Gerätetreibers ......................................................................... 51
Installation des Modem-Gerätetreibers ..................................................................... 52
Installation des LAN-Treibers ................................................................................... 53
Installation der LAN- und Modem-Gerätetreiber für Two-in-One Combo Karte ..... 55
Installation des Audiogerätetreibers ......................................................................... 59
Installation des EzSystem treibers ............................................................................. 61
Installation des Easy Mail Light Treibers für Windows 2000 ................................... 62
Installation Snaptics – Touch Pad Treiber für Windows 98/Me/2000 ...................... 63
2.6
DEN COMPUTER AUSSCHALTEN .................................................................. 63
3
BETRIEB ................................................................................................................. 67
3.1 DAS STARTEN IHRES BETRIEBSSYSTEMS .................................................................. 68
3.2
DER STATUS IHRES COMPUTERS ..................................................................... 68
3.3
DIE TASTATUR-FUNKTIONEN ..................................................................... 70
Grundfunktionen der Tastatur ................................................................................... 72
Cursor Bewegungs-Tasten ......................................................................................... 74
Screen Control Keys .................................................................................................. 75
Windows Hot Keys ..................................................................................................... 75
Besondere Funktionstasten ........................................................................................ 76
3.4
DAS BENUTZEN DES "GLIDE PADS" ............................................................ 77
3.5
KONFIGURATION DES BILDSCHIRMES............................................................. 79
Mögliche Bildschirm-Konfigurationen ...................................................................... 80
Das Ändern der Bildschirm-Eigenschaften unter Windows ...................................... 81
3.6
DIE STROMSPAR-MERKMALE ..................................................................... 82
3.7
DIE VERWENDUNG DES FDD ...................................................................... 84
3.8
DIE VERWENDUNG DER EINGEBAUTEN FESTPLATTE ................................... 86
3.9
VERWENDUNG DES CD-ROM/DVD-ROM/CD-RW-LAUFWERKS ............. 87
3.10
DIE VERWENDUNG VON PCMCIA KARTEN ............................................... 89
Was ist PCMCIA? ...................................................................................................... 89
8
Was ist CardBus?.......................................................................................................92
Einstellen des PCMCIA Controllers ..........................................................................92
Einbauen und Entfernen von PCMCIA Karten ..........................................................92
PC Karten Funktionieren Lassen...............................................................................94
„Hot Swapping" .........................................................................................................95
4
SPAß MIT MULTIMEDIA.............................................................................................97
4.1
DIE MULTIMEDIAEIGENSCHAFTEN DES NOTEBOOKS ..............................................98
4.2
DAS AUDIOSYSTEM ....................................................................................98
4.3
EINRICHTEN DER AUDIOTREIBER ................................................................99
4.4
WINDOWS MULTIMEDIAPROGRAMME .........................................................99
4.5
TONAUFNAHMEN ......................................................................................101
Verwenden des eingebauten Mikrofons ...................................................................104
Verwenden eines externen Mikrofons ......................................................................105
Verwenden des eingebauten CD-ROM/DVD-ROM/CD-RW-Laufwerks .....................105
4.6
TONWIEDERGABE......................................................................................107
Verwendung der Windows Medienwiedergabe ........................................................107
4.7
WIEDERGABE VON VIDEO- UND MPEG-DATEIEN ....................................108
4.8
VERWENDUNGVONDVD ....................................................................................109
5
PERIPHERIEGERÄTE ANSCHLIEßEN .........................................................111
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
6
VERWENDEN EINER SERIELLEN MAUS ......................................................112
VERWENDEN EINER EXTERNEN TASTATUR (PS/2) ....................................113
VERWENDEN DES USB-ANSCHLUSSES .....................................................114
ANSCHLIEßEN EINES PARALLEL-DRUCKERS .............................................115
VERWENDEN EINES EXTERNEN MONITORS (VGA-ANSCHLUSS) ...............117
VERWENDEN DES IR-ANSCHLUSSES (OPTIONAL).....................................118
DEN TV-ANSCHLUSS VERWENDEN ...........................................................119
VERWENDEN DEN IEEE 1394 ANSCHLUSS ...............................................120
VERWENDEN EINES EXTERNEN AUDIO-SYSTEMS ......................................121
DAS INDIVIDUELLE ANPASSEN DES NOTEBOOKS..................................123
9
N
otebook Handbuch
6.1
DASSTARTENDESBIOSHILFSPROGRAMMS ........................................................ 124
6.2
DAS MAIN-KONFIGURATIONS-MENÜ ................................................................ 126
6.2.1
Internes HDD-/Sekundäres Master-Submenü.................................... 129
6.3
DAS ADVANCED CMOS SETUP.......................................................................... 130
6.3.1
Peripherie-Untermenü ................................................................... 131
6.4
SECURITY-MENÜ SETUP ........................................................................... 134
6.5
DAS BOOT SETUP ..................................................................................... 136
6.6
BEENDEN DES HILFSPROGRAMM ........................................................................ 137
6.7
AKTUALISIEREN DES BIOS ....................................................................... 138
7
WEITERE OPTIONEN ........................................................................................ 139
7.1
LAN-MODUL-OPTION .............................................................................. 140
Anschluss des Internen LAN-Moduls ....................................................................... 140
7.2
MODEM-MODUL-OPTION ......................................................................... 141
Das interne Modem anschliessen ............................................................................ 142
7.3
DAS SYSTEM AUFRÜSTEN ......................................................................... 143
Vorgang zum Aufrüsten des Speichers .................................................................... 143
Das Speichermodul installieren............................................................................... 144
8
PFLEGE IHRES NOTEBOOKS ......................................................................... 147
8.1
8.2
8.3
8.4
8.5
8.6
WICHTIGE SICHERHEITS-ANWEISUNGEN .............................................. 148
REINIGUNG IHRES NOTEBOOKS ................................................................ 150
ERHALTUNGDERBILDSCHIRMQUALITÄT .................................................................. 151
WARTUNG IHRER FESTPLATTE ................................................................. 151
RICHTLINIEN ZUR BATTERIEPFLEGE ......................................................... 152
AUF REISEN .............................................................................................. 153
ANHANG A HARDWARE SYSTEM INFORMATIONEN ..................................... 155
A.1
SYSTEM SPEZIFIKATIONEN....................................................................... 156
Prozessor ................................................................................................................. 156
System Speicher ....................................................................................................... 156
10
LCD-Anzeige ............................................................................................................156
VGA System..............................................................................................................157
Laufwerke.................................................................................................................157
Audio System ............................................................................................................157
PCMCIA...................................................................................................................158
TouchPad .................................................................................................................158
Tastatur ....................................................................................................................158
Flash BIOS...............................................................................................................158
I/O Anschlüsse .........................................................................................................159
Infrarot Anschluss ....................................................................................................159
AC/DC Strom-Anpassungsvorrichtung ....................................................................159
Batterie.....................................................................................................................159
Gewicht und Dimensionen .......................................................................................160
A.2
VERWENDETE IRQS ..................................................................................160
A.3
VERWENDETE ISA DMA KANÄLE............................................................160
11
N
otebook Handbuch
12
Einführung
1
1
Einführung
Dieses Notebook ist ein vollständig IBMkompatibler tragbarer Personal Computer. Die
neusten Merkmale mobiler Computergeräte und der
Multimedia-Technologie machen dieses Notebook zu
einem idealen Reisegefährten. Dieses Notebook ist
nicht nur kompakt, sondern funktioniert auch mit
einer großen Auswahl an allgemeinen Anwendungen
zur geschäftlichen und privaten Nutzung, zur
Unterhaltung sowie zu professionellen
Anwendungen. Es eignet sich ideal für den Betrieb im
Büro, zu Hause und unterwegs.
Dank seines kompakten Designs und der integrierten
Funktionalität müssen keine externen Geräte
ausgetauscht werden. Ihr Notebook ist die optimale
Wahl für Anwendungen im Büro, im Klassenzimmer,
unterwegs und für alle anderen Gelegenheiten.
13
N
otebook Handbuch
1.1
Hauptmerkmale
Vor der genauen Beschreibung eines jeden Bauteils dieses Notebooks folgt
eine Einführung der besonderen Merkmale dieses Computers.
CPU
•
Dieses Notebook arbeitet mit einem Intel Pentium III, Intel Celeron oder
VIA Cyrix/Samuel2 Mikroprozessor. Der Intel Pentium III Mikroprozessor besitzt einen integrierten 256KB L2 Cache-Speicher; bzw. der
Intel Celeron Mikroprozessor einen integrierten 128 KB L2 CacheSpeicher. Wenden Sie sich an Ihren Händler bezüglich des CPU-Typs und
der Geschwindigkeit.
•
Vollständige Kompatibilität mit einer ganzen Palette an PC-Software, die
auf Betriebssystemen wie MS-DOS, Windows 98/Me und Windows
NT/2000 basiert. Es funktioniert ebenfalls mit zukünftigen WindowsVersionen.
Speicher
Dieses Notebook ist mit einer Speicher-Steckfassung ausgerüstet, die eine
Installierung der 144poligen SODIMM-Module bis zu 512MB, d.h. für
64MB-, 128MB- und 256MB-SDRAM-Modulen, ermöglicht.
PCMCIA
Zwei PCMCIA-Steckfassungen zur Installation von zwei Karten des Typs II
oder einer Karte des Typs III.
14
Einführung
1
IEEE 1394
Bietet einen IEEE 1394 Port für schnelle Datenübertragung für eine externe
Festplatte oder digitales Video.
AGP-Local-Bus-Architektur
•
AGP-4X-Video-Localbus und 2D/3D Graphik-Maschine mit 32MB
VRAM
Architektur des lokalen PCI-Bus
•
AGP-2X-Video-Localbus und 2D/3DGrafikbeschleuniger mit 8MB
VDRAM.
•
32-Bit-PCI erweiterte IDE, welche die Datenübertragung zwischen der
CPU und den Laufwerken optimiert. Dabei werden Ultra-DMA33/66
PIO-Modus bis zum PIO-Modus 4 Bus Mastering für LBA unterstützt.
•
32-Bit-PCMCIA-CardBus-PCI-Technologie, die auch mit 16-Bit-PCKarten abwärts kompatibel ist.
Audio-System
16-Bit-Vollduplex-Stereo-Audio-System mit Wavetable-Funktion mit Woofer
Heave Bass Voice Output. Kompatibel mit Sound Blaster und Sound Blaster
Pro.
Audio DJ zur Audio-CD Wiedergabe mit dem CD Player ohne Einschalten
des Computers.
Flash-BIOS
Das Flash-EPROM-BIOS ermöglicht ein einfaches Aktualisieren des SystemBIOS mit dem Phoenix-Flash-Hilfsprogramm.
15
N
otebook Handbuch
Energie- und Systemverwaltung
1.2
•
Integrierter SMM (System Management Mode) auf dem System-Chipset,
welcher jene Komponenten abschaltet, die nicht aktiv sind, um die
Stromaufnahme zu minimieren. Um das Energie Management
durchzuführen, können Sie die Parameter in der Systemsteuerung unter
Energie Optionen einstellen.
•
Mit der Suspendfunktion kann der Systembetrieb augenblicklich
ausgesetzt und durch erneutes Drücken der Netztaste wieder
aufgenommen werden.
•
Das BIOS-SETUP-Programm hat die Fähigkeit zur Bestimmung eines
System-Kennwortes für Benutzer und einer Aufsichtspersonen, um Ihren
Computer vor einem unberechtigtem Gebrauch zu schützen.
Auspacken des Notebooks
Der Computer wird in einer sicher verpackten und robusten
Kartonverpackung geliefert. Öffnen Sie die Kartonverpackung und nehmen
Sie den Inhalt sorgfältig heraus. Neben dem Benutzerhandbuch müssen in der
Kartonverpackung folgende Artikel vorhanden sein:
16
;
Der Notebook-Computer
;
Ein Netzteil und ein Wechselstrom-Netzkabel
;
Li-Ionen- oder NiMH-Akku
;
Disketten/CD mit Hilfsprogrammen
;
Handbuch mit Kurzeinführung/E-Book
Einführung
;
1
Handbuch zur schnellen Installation
Überprüfen Sie den Inhalt auf dessen Vollständigkeit und/oder
Beschädigungen. Fehlt einer dieser Artikel oder weist einer davon
Beschädigungen auf, wenden Sie sich umgehend an Ihren Händler. Bewahren
Sie das Verpackungsmaterial und den Karton für den Fall auf, dass Sie den
Computer versenden müssen, oder diesen aufbewahren wollen.
17
N
otebook Handbuch
1.3
Die Innenseite des Notebooks
Werfen Sie zuerst einen Blick auf die Innenseite des Systems. In den folgenden
Abschnitten werden die Merkmale der Innenseite beschrieben.
1. Das LCD-Farbdisplay
2. Easy Taste
3. Einschalt-/Betriebsaufnahme-Taste 4. Touchpad
5. LED-Betriebsanzeige
6. LED-Statusanzeigefeld
7. Tastatur
8. Integriertes Mikrofon
18
Einführung
•
1
Das LCD-Farbdisplay
Der Notebook-Computer ist mit einem LCD-Farbdisplay ausgerüstet,
welches sich, für optimale Ansicht, in einem beliebigen Winkel einstellen
lässt. Die LCD-Anzeige kann eine 12,1-Zoll/TFT (DünnschichtTransistor) Farb-LVDS mit einer Auflösung von 800x600 SVGA (SuperVideo-Grafikgruppe), 13.3’’/14.1’’ TFT Color LVDS mit Panels einer
Auflösung von 1024x768 XGA (Extended Graphics Array) oder 15’’ TFT
Color Dual LVDS mit 1240x1024 SXGA Auflösung. Die Merkmale der
LCD-Farbanzeige werden im folgenden zusammengefasst:
TFT-Farb-LVDS mit einer Auflösung von 800x600 SVGA,
1024x768 XGA oder 1240x1024 SXGA resolution panels.
Möglichkeit zur Anzeige von 64K-Farben (32-Bit-True-Farbe) auf
SVGA-XGA-oder-SXGA LVDS-Anzeige.
Zugriffstasten der LVDS-Anzeigesteuerung zum Einstellen des
Kontrasts auf der LCD-Anzeige.
Möglichkeit zur gleichzeitigen Anzeige auf LCD- und externem
Desktop-Computer-Monitor.
Der LCD-Schirm kann von 12,1", 13.3", 14.1" oder 15" TFT
nachgerüstet werden.
•
Easy Buttons
Es gibt drei Tasten, zwei für sofortigen und leichten Zugriff auf Internet
und E-Mail. Die andere Taste lässt sich frei für bestimmte Funktionen
definieren. Beschreibungen zu den Easy Buttons befinden sich im letzten
Teil dieses Kapitels.
•
Einschalt-/Betriebsaufnahme-Taste
Damit wird der Computer ein- oder ausgeschaltet oder der Betrieb nach
dem Einschalten des Suspend-Modus wieder aufgenommen.
19
N
otebook Handbuch
•
Touchpad (Cursorsteuerungsfeld, Glide Pad)
Ist mit einer Microsoft und IBM PS/2 Maus kompatibel und hat drei
ausgewählte Tasten, eine als Rolltaste und zwei als Touchpad Steuertasten.
Diese drei Tasten befindet sich unter dem Touchpad. Die Mittlere Taste
ist als Rolltaste ausgeführt, die die Scroll-Funktion ausführt. Die zwei
Steuertasten links und rechts von der Rolltaste unterstützen die Funktion
Auswählen und Ziehen. Die Steuerungstasten funktionieren wie, die einer
Standard-Computer-Maus. Einfach die Fingerspitze leicht über das
Cursorsteuerungsfeld bewegen, um den Cursor zu bewegen. Mit den
Steuerungstasten unterhalb des Cursorsteuerungsfeldes wählen Sie die
Menüelemente aus. (oder leicht auf das Steuerungsfeld tippen)
•
LED-Betriebsanzeige
Informiert Sie über den aktuellen Energie-Status des Notebook
Computers. Beschreibungen der Status-Symbole erscheinen im letzten Teil
dieses Kapitels.
•
LED-Statusanzeigefeld
Es informiert Sie über den aktuellen Status des Notebook Computers.
Beschreibungen der Status-Symbole erscheinen im letzten Teil dieses
Kapitels.
•
Tastatur
•
20
Standard-QWERTY-Tastenanordnung und Tastatur natürlicher
Größe mit 87/90 Tasten und Windows-System-Zugriffstasten,
integriertem numerischen Tastenfeld, 12 Funktionstasten, CursorPfeiltasten in umgekehrter T-Anordnung und separaten
Seitensteuertasten.
Mit zusätzlichem Platz unterhalb der Tastatur zur bequemen Ablage
Ihres Handgelenks oder Ihrer Handfläche während dem Schreiben.
Integriertes Mikrofon
Das integrierte Mono-Mikrofon ermöglicht eine sofortige Aufnahme
sowie simultane Kommunikation.
Einführung
1
ENERGIE STATUS SYMBOLE
1. Betriebsanzeige-LED
3. Mail LED
•
•
2. Batterieaufladeanzeige-LED
Betriebsanzeige-LED
Diese zeigt an, dass das System eingeschaltet ist und mit Strom versorgt
wird. Diese LED-Anzeige ist immer ersichtlich, selbst wenn das LVDSDisplay geöffnet oder geschlossen ist.
Leuchtet grün, wenn das System über den Wechselstrom-Adapter
(Netzteil) oder die Batterie mit Strom versorgt wird.
Blinkt grün bei Suspend to RAM (oder Suspend to Disk, falls schon
eine Save to Disk Partition/Datei im HDD Modus erstellt wurde),
oder bei kritsch niedrigem Batterieladezustand. Es wird empfohlen,
eine Suspend-to-Disk-Partition (nur für Windows 98 oder
DOS)/Datei zu erstellen, da dadurch ein Datenverlust bei kritisch
niedriger Batterieladung vermieden werden kann.
Leuchtet grün und orange, wenn der Batterieladezustand niedrig ist.
Leuchtet rot, wenn der Batterieladezustand kritisch niedrig ist.
Batterieaufladeanzeige-LED
Leuchtet die Anzeige, wird die Batterie aufgeladen.
Leuchtet rot, wenn die Batterie aufgeladen wird.
Leuchtet nicht, wenn die Batterie voll aufgeladen oder keine Batterie
vorhanden ist.
21
N
otebook Handbuch
•
Mail LED
Blinkt orange, um anzuzeigen, daß eine neue Mail angekommen ist.
Der Notebook Computer benutzt die Statuslichter, die mit Symbolen
gekennzeichnet werden, um den Systemstatus mitzuteilen. Sehen Sie die
folgende Abbildung und die Liste für jede Bedeutung.
STATUSANZEIGE-SYMBOLE
Das Panel des Status LED informiert Sie über den aktuellen Status des
Notebooks. Jede LED ist mit einem Symbol gekennzeichnet, um den
Systemstatus zu kennzeichnen.
1. Laufwerkszugriff
2. Zugriff aufs Diskettenlaufwerk
3. Feststelltaste
4. Rollen-Taste
5. Num-Taste
Symbole der LED-Statusanzeige
22
•
Laufwerkszugriff
Wenn die LED-Anzeige grün leuchtet, greift das System auf die HDD,
das CD-ROM- oder auf das DVD-ROM/CD-RW-Laufwerk zu.
•
Zugriff aufs Diskettenlaufwerk
Wenn die LED-Anzeige grün leuchtet, greift das System auf die Daten des
Floppylaufwerks zu oder schreibt gerade Daten auf dieses.
Einführung
1
•
Feststelltaste
Wenn die LED-Anzeige grün leuchtet, ist die Feststelltaste auf der
Tastatur aktiviert und alle geschriebenen alphabetischen Zeichen
erscheinen als Großbuchstaben.
•
Rollen-Taste
Wenn die LED-Anzeige grün leuchtet, ist die Rollen-Taste auf der
Tastatur aktiviert. Je nach Software, mit der Sie arbeiten, hat die RollenTaste verschiedene Funktionen.
•
Num-Taste
Wenn die LED-Anzeige grün leuchtet, ist die Num-Taste auf der Tastatur
aktiviert und der integrierte numerische Tastenblock aktiviert.
DIE FUNKTION DER EASY BUTTONS
1. Die Internet-Taste
3. Benutzerdefinierbare Taste
•
2. Die E-Mail-Taste
Die Internet-Taste
Mit dieser neuesten Technik wird eine besonders einfache Art zum
Verbinden mit dem Internet ermöglicht. Dafür muss jeweils nur die
Internet-Taste gedrückt werden, wie dies in den Grafiken gezeigt wird.
Weitere Einzelheiten hierzu sind im Abschnitt 2.5 enthalten, in dem
ebenfalls die Installationsvorgänge der zum Aktivieren der Internet-Taste
benötigten Treiber beschrieben sind.
23
N
otebook Handbuch
1.4
•
Die E-Mail-Taste
Diese Taste ist die schnellste und einfachste Möglichkeit für den Zugang
zu Ihrem E-Mail-Programm. Durch einfaches Drücken dieser Taste
können mehrere Vorgänge umgangen werden, die notwendig sind, um
z.B. in die Outlook-Umgebung zu gelangen.
•
Benutzerdefinierbare Taste
Sie können die spezifische Funktion selbst definieren um ein Programm
zu aktivieren.
Die Vorderseite des Notebooks
1.(11). Woofer
3. Verriegelungsschalter
5. Abdeckungsverriegelung
7. Vorwärtstaste
9. Play/Pause-Taste
24
2.(10). Eingebauter Stereo-Lautsprecher
4. Rücklauftaste
6. Audio-DJ Anzeige
8. STOP-Taste
•
Woofer
Diese Lautsprecher produzieren kräftige Bässe für den Musikgenuss.
•
Eingebaute Stereo-Lautsprecher
Der integrierte linke und rechte Mini-Stereo-Lautsprecher dient zur
Wiedergabe von Klängen und der Sprachausgabe für Ihre MultimediaPräsentationen oder zu Ihrem Hörvergnügen.
Einführung
1
•
Verriegelungsschalter (Lock/On Off Switch)
Dieser Verriegelungsschalter dient als Netzschalter (Ein/Aus) des Audio
DJ CD Players und zum Verriegeln oder Entriegeln des Audio DJ Status.
Um den Audio DJ CD Player ein- oder auszuschalten, schieben Sie den
Schalter nach rechts.
Zum Verriegeln oder Entriegeln des Audio DJ Status, schieben Sie den
Schalter nach links. Ist der Audio DJ bei laufender Musik verriegelt, wird
die Musik nicht unterbrochen, egal welche Taste gedrückt wird. Die
Funktion dieses Schalters ist es, Sie vor dem versehentlichen Berühren
irgendeiner Tasten zu hindern
•
Rücklauftaste (Rewind Button)
Betätigen Sie die Taste kurz, um zum vorhergehenden Musiktitel
zurückzukehren. Betätigen Sie die Taste und halten Sie sie gedrückt, um
die Audio CD schnell zurück laufen zu lassen.
•
Abdeckungsverriegelung (Cover Switch )
Die Abdeckung (LCD-Panel) ist verriegelt, wenn sie geschlossen ist.
Schieben Sie die Verriegelung nach rechts, um die Abdeckung zu
entriegeln.
•
Audio DJ Anzeige (Audio DJ Display)
Die Bildschirmanzeige zeigt die Zahl des aktuell laufenden Musiktitels.
•
VorwärtsTaste (Forward Button)
Betätigen Sie die Taste um den nächsten Musiktitel zu spielen. Betätigen
Sie die Taste und halten Sie sie gedrückt, um die Audio CD schnell
vorwärts laufen zu lassen.
•
STOP-Taste (Stop Button)
Beendet das Musikabspielen.
25
N
otebook Handbuch
•
Play/Pause Taste (Play Button)
Startet das Abspielen der Audio-CD, bzw. des Musiktitels oder aktiviert
beim Abspielen der Audio-CD eine Pause.
Der Audio DJ arbeitet nur in Windows system,
oder wenn das Notebook ausgeschaltet ist. Um diese Funktion auszuführen,
müssen Sie zuerst die EZsystem Treiber installieren. Bitte beziehen Sie sich auf
Teil 5 von Kapitel 2 für die Installationshinweise. Wenn Ihr Betreibssystem
Windows 98 ist, sollten Sie den "Windows Media Player 7" von der Microsoft
Webseite runterladen und installieren, um die Funktion zu aktivieren.
1.5
Die Rückseite des Notebooks
Die Anschlüsse des Systems auf der Rückseite des Notebooks dienen dem
Anschluss von verschiedenen Geräten (wie etwa Drucker oder externen
Monitor). Jeder Anschluss wird in Folge beschrieben.
1. Netzteilanschluss
3. TV Anschluss
5. Monitor-(VGA)-Anschluss
7. LAN-Anschluss
9. 1394 FireWire-Anschluss
•
26
Netzteilanschluss
2. Parallelanschluss
4. Kühlventilatoröffnung
6. Serieller Anschluss
8. Modem-Anschluss
10. USB-Anschluss
Einführung
1
Daran kann das Netzteil zur kontinuierlichen Stromversorgung Ihres
Notebooks, sowie zum Wiederaufladen der Batterie angeschlossen
werden.
•
Parallelanschluss
An diesen Anschluss können ein Paralleldrucker oder andere Parallelgeräte
angeschlossen werden. Dieser Parallelanschluss unterstützt die Norm für
erweiterte Fähigkeiten (ECP). Diese Norm ermöglicht eine schnellere
Verarbeitungsgeschwindigkeit als jene des herkömmlichen
Parallelanschlusses. Dieser Anschluss unterstützt ebenfalls bidirektionale
und unidirektionale Protokolle.
Die Standardeinstellung für den Parallelanschluss
Ihres Notebook-Computers ist auf den Anschluss für erweiterte Fähigkeiten
(ECP) eingestellt. Unter Umständen funktionieren bestimmte ältere
Parallelgeräte nicht mit dieser ECP-Standardeinstellung. Möglicherweise muss
die Einstellung durch Ändern der BIOS-Einstellung geändert werden, damit Ihr
Parallelgerät angeschlossen werden kann.
•
TV Anschluss
Ermöglicht den Anschluss Ihres Notebooks an einen RCA-Video TV; für
Präsentation oder zum VCD, DVD schauen.
•
Kühlventilatoröffnung
Durch diese Öffnung entweicht die Hitze im Inneren des Computers und
hält diesen auf der zulässigen Betriebstemperatur.
27
N
otebook Handbuch
Die Kühlventilatoröffnung während des Betriebs
des Notebooks stets freihalten.
28
•
Monitor-(VGA)-anschluss
Hier kann ein externer Monitor für eine größere Anzeige angeschlossen
werden. Dabei können entweder gleichzeitig die LCD-Anzeige und ein
externer Bildröhren-Monitor oder die Anzeige mit Hilfe der AnzeigenKombinationstaste zw. Bildröhren-Monitor und LCD-Anzeige gewechselt
werden.
•
Serieller Anschluss
Daran kann ein externes 9poliges Zeigergerät, wie z.B. ein
Hochgeschwindigkeits-Modem, eine Maus oder andere serielle Geräte
angeschlossen werden.
•
LAN-Anschluss
Falls Sie ein Notebook mit internen 10-Base-T/100-Base-TX-LAN-Modul
gekauft haben, kann Ihr Computer durch ein lokales Netz (LAN) mit
anderen Computern/Netzwerken verbunden werden.
•
Modem-Anschluss
Falls Sie ein Notebook mit internen Faxmodem gekauft haben, ist ein
internes Fax-/Daten-Modem mit 56K installiert. Damit können Sie eine
Verbindung in das Internet herstellen.
•
1394 Fire Wire-Anschluss
IEEE 1394-Anschluss ist ein Hochgeschwindigkeits-I/O Anschluss, der
große Mengen von Daten in Echtzeit, z.B. bei externen Festplatten oder
Digital Video Kameras übertragen kann.
Einführung
•
1.6
1
USB-Anschluss
An den Anschluss des Universellen Seriellen Bus (USB) können bis zu 127
mit USB ausgestattete Peripheriegeräte (beispielsweise Drucker, Monitore,
Scanner usw.) an Ihr Notebook angeschlossen werden.
Die linke Seite des Notebooks
Die Merkmale auf der linken Seite Ihres Notebooks werden in der
nachstehenden Abbildung gezeigt.
1. Kensington-Sperrigel
3. Diskettenlaufwerk
2. CD-ROM/DVD-ROM/CD-RW
Merkmale auf der linken Seite
•
Kensington-Sperrigel
Daran kann eine Kensington- oder eine kompatible Verriegelung befestigt
werden, um den Notebook-Computer vor Diebstahl zu schützen.
•
CD-ROM/DVD-ROM/CD-RW
Damit können Programme von einer Compact Disk (CD) oder einer
Digitalen Video-CD (DVD) geladen und gestartet, sowie herkömmliche
Musik-CDs abgespielt werden.
•
Diskettenlaufwerk
Im Notebook-Computer ist ein 3,5“-Floppylaufwerk eingebaut. Das
Disketten mit 1.44MB akzeptiert.
29
N
otebook Handbuch
1.7
Die rechte Seite des Notebooks
Die Merkmale auf der rechten Seite Ihres Notebook-Computers werden in der
nachstehenden Abbildung gezeigt.
1. BlueTooth LED
3. IR-Anschluss
5. Mikrofon-Anschlussbuchse
7. USB-Anschluss
9. Luftansaugöffnung
2. PCMCIA-Steckfassung
4. Lautstärkenregelung
6. Kopfhörer-Anschluss
8. PS/2-Anschluss
Merkmale auf der rechten Seite
•
BlueTooth LED (optional)
Die LED leuchtet, wenn Sie die Bluetooth-Funktion aktivieren.
•
•
30
PCMCIA-Steckfassung
Darin können unterschiedliche PC-Karten, wie z.B. Modemkarten,
Ethernet-LAN-Karten und SCSI-Karten installiert werden.
Doppeldeck-PCMCIA-Steckfassungen, in die gleichzeitig zwei
PC-Karten des Typs II, oder eine PC-Karte des Typs III in die
untere Steckfassung installiert werden können.
Unterstützt beide, 3V, 5V und 12V 16-Bit-CardBus sowie 32-Bit-PCKarten.
IR-Anschluss
Einführung
1
Dieser Anschluss dient zur kabellosen Übertragung von Daten und
Dateien zwischen Ihrem Notebook-Computer und einem mit IR
ausgestatteten Gerät oder Notebook-Computers. Damit kann ebenfalls
mit Druckern, die mit IR ausgerüstet sind, ausgedruckt werden, ohne dass
Kabel benötigt werden.
•
Lautstärkenregelung
Erlaubt Ihnen, die Lautstärke der Lautsprecher zu steuern
•
Mikrofon-Anschlussbuchse
Zum Anschließen eines externen Mikrofons für Mono-Aufnahmen.
Durch Anschließen eines externen Mikrofons wird das eingebaute
Mikrofon ausgeschaltet.
•
Kopfhörer-Anschluss
Zum Anschließen eines Stereo-Kopfhörers, von Lautsprechern oder
einem Ohrknopf mit 3,5mm-Stecker. Sie können das Audiogerät mit dem
mit dem SPDIF-Anschluss verbinden. Informieren Sie sich in dem
Handbuch, dass dem Programm des Audiogeräts beigelegt ist.
•
USB-Anschluss
An den Anschluss des universellen seriellen Bus (USB) können bis zu 127
mit USB ausgestattete Peripheriegeräte (beispielsweise Drucker, Monitore,
Scanner usw.) an Ihr Notebook angeschlossen werden.
•
PS/2-Anschluss
Daran können eine externe PS/2-Maus, eine PS/2-Tastatur oder ein
numerischer PS/2-Tastenblock ans System angeschlossen werden. Mit
einem optionalen Dreiwegkabel können ebenfalls zwei dieser Geräte
gleichzeitig an den Adapter angeschlossen werden.
•
Luftansaugöffnung
Durch diese Öffnungen wird Luft angesaugt um das Notebook auf
Betriebstemperatur zu halten .
31
N
otebook Handbuch
1.8
Die Unterseite des Notebooks
Auf der Unterseite weist das Notebook folgende Merkmale auf.
1. Neigungsstütze
3. Batterie-Verriegelung
5. Neigungsstütze
2. Speicherfach
4. Batterieschacht
6. Modem oder LAN-Schacht
Unterseite des Notebooks
32
•
Neigungsstütze
Für einen flexiblen Winkel der Tastatur.
•
Speicherfach
In diesem Fach befinden sich zwei DIMM-Steckfassungen. In einem ist
eine werkseitig konfigurierte SDRAM-Speicherplatine installiert. Die
andere Steckfassung ist frei und dient zum Aufrüsten des Systems.
•
Batterie-Verriegelung
Drücken Sie den Riegel nach links um den Akku zu entnehmen.
•
Batterieschacht
Darin befindet sich eine wiederaufladbare Nickel-Metall-Hydrid-(NiMH)-
Einführung
1
oder eine Lithium-Ion-(Li-Ion)-Batterie.
•
1.9
Modem oder LAN-Schacht
Hier kann das Modem, LAN, oder Combo-Card eingebaut werden.
Das Notebook-Zubehör
Netzteil (Wechselstrom-Adapter)
Das Netzteil stellt die externe Stromversorgung Ihres Notebook-Computers
sicher und lädt gleichzeitig die interne Batterie auf. Das Netzteil besitzt einen
automatischen Schalter, dank dem er an einen Netzanschluss von 100V bis
240V (Wechselstrom) angeschlossen werden kann. Falls Sie Ihr Notebook in
Ländern mit einer anderen Netzsteckdose benutzen, wechseln Sie einfach das
Netzkabel aus oder benutzen Sie einen entsprechenden Adapter.
Beim Anschließen des Wechselstrom-Adapters wird die Batterie geladen, egal
ob der Notebook-Computer ein- oder ausgeschaltet ist.
Akkupack
Außer mit dem Netzteil kann Ihr Notebook-Computer ebenfalls mit einer
internen Batterie betrieben werden. Für den Batteriepack werden
wiederaufladbare Nickel-Metall-Hydrid-(NiMH)- oder Lithium-Ion-(Li-Ion)Batteriezellen verwendet, die eine lange Betriebsdauer gewährleisten, wenn die
Batterie vollständig aufgeladen und das Power-Management aktiviert ist.
Lassen Sie die Batterie stets in Ihrem Notebook, auch wenn Sie ihn mit dem
Netzteil betreiben, da die Batterie ebenfalls als Reserve-Stromversorgung im
Fall einer Unterbrechung der Stromversorgung durch das Netzteil dient. Der
Akkupack muss ebenfalls stets geladen sein, um eine Beeinträchtigung der
Batteriezelle zu vermeiden.
33
N
otebook Handbuch
Auto Adapter
Dieses Zusatzgerät erlaubt Ihnen, Ihren Notebook Computer in Ihrem Auto
anzuschalten, indem Sie das eine Ende in den Zigarettenanzünder und das
andere Ende in Netzteilanschluss stecken.
1.10 Notebook-Optionen
DVD-ROM-Geräteeinheit
Diese Geräteoption lässt sich in den Geräte-Einbauschacht (linker Schacht)
einbauen und dient zum Lesen oder Abspielen von DVDs. Die DVD-ROMLaufwerke sind abwärts kompatibel, daher können Audio-CDs, Video-CDs,
Photo-CDs und selbst bespielte CDs (CD-R´s) ebenfalls benutzt werden.
CD-RW Geräteeinheit
Diese Geräteoption kann Daten auf CD-R´s oder CD-RW´s schreiben, um
z.B. Daten zu sichern.
Audio DJ
Das Notebook besitzt ein eingebautes des Audio DJ Panel. Es kann Ihre
Audio-CD wie ein CD Player spielen, ohne den Computer einzuschalten.
Internes Ethernet-LAN-Modul
Dieses Notebook ist mit einem 10-Base-T/100-Base-TX-LAN-Modul
ausgestattet, durch welches Datenübertragungsraten von 10Mbps bis zu
100Mbps unterstützt werden.
Internes Modem-Modul
Das Notebook ist mit einem 56K-fähigen internen Fax-/Daten-Modem
ausgerüstet, das für Fax, und Online-Dienste eine Verbindung ermöglicht.
34
Einführung
1
Bluetooth Modul
Das Notebook ist für den Betrieb mit der Technologie Bluetooth
betriebsbereit. Es ist ein drahtloser Anschlußstandard in einer short-range
Radiotechnologie. Es zielt auf das Vereinfachen der Kommunikation zwischen
jeder Einheit mit Bluetooth Modul. Bluetooth ist im Grunde eine “PersonalArea Netzwerk” Technologie zum Anschluss von Computern an
Peripheriegeräte und Mobiltelefone.
35
N
otebook Handbuch
36
Zu Beginn
2
2
Zu Beginn
Ihr Notebook ist entworfen und vorkonfiguriert,
um Ihnen die weiteren Einstellungen und die
Verwendung zu erleichtern. Dieses Kapitel beschreibt
die Installationsschritte, welchen Sie folgen sollten,
um mit Ihrem Notebook so schnell wie möglich
arbeiten zu können. Fragen Sie Ihren Händler, ob er
alle benötigten Treiber vorinstalliert hat, oder ob es
eine Aktualisierung für die Treiber-Installation des
Notebooks gibt.
N
otebook Handbuch
2.1
Das Benutzen des Batteriepackes
Das Notebook ist entworfen, um mit einer der folgenden Stromversorgungen
zu arbeiten:
•
Mit Wechselstrom durch das Netzteil, welches mit einer Steckdose
verbunden wird.
•
Mit einem Nickel Metal-Hydride (NiMH) oder Lithium-Ion (Li-Ion)
Batteriepack.
Wenn es möglich ist, sollten Sie zum Arbeiten immer den Netzadapter
verwenden, und sich nur auf den Batteriepack verlassen, wenn kein
Wechselstrom verfügbar ist.
Bevor Sie Ihren Notebook Computer zum ersten mal benutzen, bauen Sie den
Batteriepack ein und laden in vollständig auf. Der aufladbare Ni-MH oder LiIon Batteriepack erlaubt Ihnen, das Notebook ohne eine externe
Stromversorgung zu verwenden. Wenn Sie den Netzadapter anschließen,
beginnt dieser sofort die Batterie nachzuladen. Die Ladezeit für einen
normalen Lithium-Ion (Li-Ion) Batteriepack beträgt 2 ~ 2.5 Stunden, wenn Ihr
Notebook ausgeschaltet ist.
Für maximale Batterie-Leistung entleeren Sie die Batterie vollständig, bevor Sie
sie nachladen. Dafür ziehen Sie den Netzadapter heraus, schalten die Energie
Management Merkmale aus (durch Konfiguration von Windows), und schalten
das System ein. Sobald die Batterie vollständig entleert ist, stecken Sie die das
Netzteil wieder ein, und laden die Batterie nach.
Wenn Sie die Batterie nicht ganz leeren, wird Sie nicht vollständig aufgeladen.
38
Zu Beginn
2
Für Li-Ion Batterien ist es nicht notwendig, die
Batterie erst zu entladen, bevor Sie Sie wieder aufladen.
Jedoch ist die Li-Ion Batterie empfindlicher als eine Ni-MH Batterie, gegenüber
einem Aufladen mit einem anderen Ladegerät, als welches mitgeliefert wird, da
dies Feuer oder einen Explosion verursachen kann.
Das Installieren des Batteriepackes
Dieses Notebook ermöglicht Ihnen auf einfache Art den Batteriepack in Ihrem
Computer zu installieren. Stecken Sie den Batteriepack mit der Ausbuchtung
nach vorne in das Fach hinein.
Das Entfernen des Batteriepackes
Um den Batteriepack zu entfernen, schieben Sie die Sperre nach links und
halten Sie sie, während Sie den Akku mit den Fingern entfernen.
N
otebook Handbuch
Das Austauschen des Batteriepackes
Wenn Ihr Notebook erkennt, dass die Batterie nur noch für einige Minuten
Energie hat, wird es Sie vor dem niedrigen Batteriestand warnen. Die BatterieSymbol-LED blinkt, und ein Batterie-Warnsignal wird ertönen. Wenn Sie auf
energieintensive Ressourcen zugreifen, wie das Benutzen des Audio Systems,
Zugriff auf PCMCIA-Karten, die Festplatte oder das Floppydisk Laufwerk,
sowie CD-ROM Laufwerke (DVD ROM, oder CD-RW Laufwerk), könnte die
Energie viel schneller zu ende gehen, als erwartet. Sobald Ihr Notebook einen
niedrigen Batteriestand anzeigt, sollten Sie es sofort an den Netzstrom
anschließen, es ausschalten oder in den "Suspend-to-Disk“-Modus wechseln.
Wenn Sie dies nicht machen, wird das Notebook automatisch in den
"Suspend-to-Disk“-Modus wechseln und sich ausschalten. Der Inhalt des
Speichers wird in der Suspend-to-Disk-Partition gespeichert. Es ist nicht
möglich das Notebook wieder einzuschalten, bis es an das Netz angeschlossen
ist, oder Sie eine volle Batterie eingesetzt haben. Um den Batteriepack zu
ersetzen, beziehen Sie sich auf die oben angeführten Kapitel "Das Installieren
des Batteriepackes“ und "Das Entfernen des Batteriepackes.“
40
Zu Beginn
2
Wenn Sie keine “Suspend-to-Disk" Aufteilung
haben, und die Batterie schwach wird, wird das System nicht fähig sein
"Suspend-to-Disk" zu veranlassen, und wird ein "Suspend-to-RAM“
durchführen. Der Inhalt wird hier im Arbeitsspeicher gesichert, und Sie müssen
sofort das Netzteil anschließen, um einen Datenverlust zu verhindern.
Achten Sie darauf Ihre Daten zu sichern, bevor Sie den Batteriepack ersetzen,
oder das Netzteil anschließen. Nichtbeachtung führt zu Datenverlust!
DAS VERLÄNGERN DER BATTERIELEISTUNG
Sie sollten die einfachsten Regeln für das Verlängern der Batterielebensdauer
des Systems kennen, wenn Sie unterwegs sind. Suchen Sie eine Arbeitstelle, wo
die externe Beleuchtung nicht zu hell ist und Sie die Bildschirmhelligkeit und
den Kontrast vermindern können. Damit können Sie viel Energie sparen.
Beziehen Sie sich bitte auch auf Kapitel 6 „Das Individuelle Anpassen des
Notebooks“ für Details über das Energiemanagement und die verfügbaren
Modi.
2.2
Das Anschließen der externen
Stromversorgung
Das Netzteil ist die externe Stromversorgung für Ihren Computer. Das
Netzteil ist für den Anschluss an Steckdosen von 100VAC ~ 240VAC
ausgelegt und passt sich automatisch an.
Um das Netzteil anzuschließen gehen Sie wie folgt vor:
1.
Stecken Sie das Wechselstrom-Netzkabel in den passenden Anschluss am
Netzteil.
N
otebook Handbuch
2.
Stecken Sie das andere Ende des Wechselstrom--Netzkabels in eine
Steckdose.
3.
Stecken Sie den Verbindungsstecker des Netzteiles in den
Netzteilanschluss auf der Rückseite des Computers.
Wenn es möglich ist, ist es empfehlenswert, das
Netzteil immer angeschlossen zu lassen, und den Akku eingesetzt zu lassen.
Dies stellt ununterbrochene Stromversorgung sicher und verhindert einen
Datenverlust, der aufgrund eines Stromausfalles eintreten kann.
y
y
y
42
Für die Stromversorgung dieses Gerätes ist ein geprüftes
Stromkabel notwendig.
Stellen Sie sicher, dass die Steckdose und die Stromkabel der vollen
Belastung aller angeschlossenen Geräten standhalten können.
Bevor Sie den Computer, reinigen stellen Sie bitte sicher, dass er von
allen externen Stromquellen getrennt ist (z.B. Netzteil oder Auto
Adapter).
Zu Beginn
2.3
2
Das Starten Ihres Computers
Der Power/Resume Knopf ist oben auf der Basiseinheit zu finden. Drücken
Sie den Power/Resume Knopf, um Ihren Computer zu starten, und schauen
Sie danach auf die Betriebsanzeige- LED, ob der Computer mit Energie
versorgt wird.
Nach einigen Sekunden wird sich der Bildschirm des Computers einschalten,
und Ihr Computer wird anfangen, den "Power On Self Test“ (POST)
auszuführen, um zu kontrollieren, ob alle Systembestandteile richtig laufen.
Irgendwelche Fehler, die während der Prüfung gefunden werden, werden auf
dem Bildschirm angezeigt und werden von einem akustischem Signal begleitet.
Nach der Prüfung wird der Bildschirm auch eine Mitteilung Press < F2 > to
enter SETUP zeigen. Sie brauchen im Moment dieses Programm nicht zu
starten, weil Ihr Händler die notwendigen Voreinstellungen für die optimale
Bedienung Ihres Computers bereits gemacht hat. Lesen Sie später im Kapitel 6
das Starten und Einrichten des Setup-Programms nach.
Nach der Prüfung wird Ihr Computer beginnen, das Betriebssystem auf Ihrer
Festplatte zu suchen und zu laden. Der Notebook-Computer ist normalerweise
mit einem vorinstallierten Windows 98/Me/2000 Betriebssystem ausgestattet.
N
otebook Handbuch
Konsultieren Sie das Windows Handbuch, wie das Programm zu bedienen ist;
oder fragen Sie Ihren Händler um Hilfe.
2.4
Das Einstellen der
Bildschirmkontrollen
Die Einstellung der LCD Helligkeit erfolgen durch die < Fn > + < F8>/<Fn
> + < F9 > Tasten. Sie müssen nach dem Einschalten Ihres Notebooks diese
"Hot Keys“ (= spezielle Funktionstasten) drücken, um Ihre individuellen
Einstellungen nach Belieben vornehmen zu können.
Für TFT Farbmonitore sind nur die HelligkeitsHot-Keys zweckmäßig.
Die Helligkeits-Hot Keys stellen die Helligkeit auf dem LCD ein. Diese Hot
Keys werden den LCD nicht vollkommen dunkel oder hell stellen; es ist
genügend Beleuchtung für den LCD vorhanden, um ihn an die externe
Beleuchtung der Umgebung anpassen zu können. Je heller das Zimmer, desto
mehr müssen Sie die Helligkeit des LCD erhöhen.
2.5
Installation der NotebookGerätetreiber
Falls bereits ein Betriebssystem wie DOS oder Windows auf Ihrem NotebookComputer installiert wurde, ist es notwendig, die benötigten Gerätetreiber für
die eingebauten Geräte in Ihrem Computer zu installieren. Klären Sie vor dem
Installieren der Treiber mit Ihrem Händler ab, ob diese zusammen mit dem
Betriebssystem bereits installiert wurden. Wenn nicht, gehen Sie wie
nachstehend beschrieben vor:
44
Zu Beginn
2
STARTEN DES PHDISK-SUSPEND-HILFSPROGRAMMS
Das PHDISK-Hilfsprogramm des Notebooks ermöglicht ein Erstellen einer
„Suspend-to-Disk“-Partition (STD) oder einer „Suspend-to-Disk“-Datei, die
beim Aktivieren des STD-Modus oder beim Ausschalten des Computers zum
Speichern der geöffneten Dateien benutzt wird. Wenn Sie Windows ME oder
Windows 2000 verwenden, wird beim Installieren bereits eine „Suspend-toDisk“-Datei erstellt. Zum Anwenden des STD-Funktion muss zuerst das
PHDISK-Hilfsprogramms gestartet werden. Es kann eine der folgenden
Optionen zum Ausführen der PHDISK-Hilfsprogramms genutzt werden:
1.
PHDISK /Create /Partition – Zum Speichern Ihrer Arbeit in eine
zugeteilte feste Festplattenpartition kann das Suspend-to-Disk gestartet
werden. Diese Option muss vor dem Partitionieren und Formatieren der
Festplatte ausgeführt werden. Der Vorteil dieser Option ist, dass die in der
separaten Partition gespeicherten Dateien sicherer sind und ein
versehentliches Löschen ausgeschlossen werden kann. Der Nachteil dabei
ist, dass genügend Platz für zukünftige Erweiterungen des Speichers
zugeteilt werden müssen. Die STD-Partition muss immer größer als der
RAM-Systemspeicher sein.
2.
PHDISK /Create /File – Das "Suspend-to-Disk“ kann ausgewählt und
Ihre Arbeit in eine STD-Datei gespeichert werden. Zum Starten dieser
Option muss keine zusätzliche Festplattenenpartition zugeteilt werden.
Der Nachteil dieser Option ist, dass sie weniger Schutz vor einem Löschen
der STD-Datei bietet, obwohl die Datei versteckt ist.
Falls Sie unter Windows ME/2000 oder höher
arbeiten, kann der Ruhezustand (Hibernate) den STD-Modus ersetzen, so wird
ein Installieren des PHDISK-Hilfsprogramms unnötig.
N
otebook Handbuch
STARTEN DER PHDISK /CREATE /PARTITION
Vor dem Starten dieser Option muss gründlich überlegt werden, wie viel Platz
auf der Festplatte für die STD-Partition zugeteilt werden soll. Die STDPartition muss größer als der installierte Systemspeicher - RAM sein. Falls der
Speicher in Zukunft erweitert werden soll, muss auch mehr Platz auf der
Festplatte zugeteilt werden. Lassen Sie FDISK unter Nur
Eingabeaufforderung für abgesicherten Modus (gilt nur bei Windows 98
und niedriger, um bei Windows ME ein FDISK durch führen zu können
benötigen Sie eine bootfähige Startdiskette mit einem CD-ROM Treiber)
laufen und beachten Sie, dass die Speicherkapazität größer als der
Systemspeicher - RAM für Non-DOS Partition ist. Diese wird später zum
Erstellen der STD-Partition durch PHDISK gebraucht.
Falls FDISK bereits zuvor gestartet wurde, muss die ursprüngliche Partition
auf der Festplatte gelöscht werden.
Die Notebook-Treiber-CD einlegen und nach der PHDISK-Programmdatei
suchen. Dann “PHDISK /Create /Partition" oder “PHDISK/C/P"
starten. Das PHDISK-Hilfsprogramm wird automatisch den Platz auf der
Festplatte mit Bezugnahme auf den installierten RAM zuteilen, der für die
STD-Partition erforderlich ist. Nachdem die STD-Partition durch PHDISK
erstellt wurde, werden Sie aufgefordert, das System neu zu starten.
STARTEN DER PHDISK /CREATE /FILE
Das Erstellen einer STD-Datei ist deutlich einfacher, da dafür keine zusätzliche
Partition auf der Festplatte erstellt werden muss. Einfach die NotebookTreiber-CD einlegen und nach der PHDISK-Programmdatei suchen. Dann
“PHDISK /Create /File" oder “PHDISK /C /F" starten. PHDISK erstellt
die SAVE2DSK.BIN-Datei auf der Festplatte. Die Größe dieser Datei hängt
dabei vom installierten RAM-Speicher in Ihrem Notebook ab. Überprüfen Sie,
ob genügend Platz auf der Festplatte vorhanden ist, damit diese Datei erstellt
46
Betrieb
3
werden kann. Diese Datei ist ebenfalls versteckt und schreibgeschützt und darf
nicht gelöscht werden.
Beim Einschalten oder Neustarten wird das
System nachprüfen, ob die STD-Partition oder Datei vorhanden ist. Wenn nicht,
erscheint ein roter Dialogkasten mit der Nachricht “Save-to-Disk Partition Not
Present“ (STD-Partition nicht vorhanden) und “Save-to-Disk Feature Disabled“
(STD ausgeschalten). Diese Warnmeldung kann über "Advanced", "Save to
Disk Warning" der BIOS Einstellungen deaktiviert werden, in die man mit dem
Drücken von F2 beim Systemstart gelangt.
Bei jedem Erweitern des Speichers muss die
vorhandene STD-Partition oder Datei gelöscht werden, um je nach der Größe
des erweiterten Speichers eine Neue zu erstellen. Zum Löschen der
vorhandenen STD-Partition oder Datei muss PHDISK /Delete /Partition oder
PHDISK /Delete /File gestartet werden
Installieren von Windows 2000 von der CD-ROM oder
DVD ROM
Um Windows 2000 direkt von Ihrer CD-ROM oder DVD-ROM zu
installieren, muss man zum BIOS-Setup-Menü gehen. Im Boot-Menü das
“ATAPI CD-ROM-Laufwerk" als Startgerät auswählen. Dann zum
Exit-Menü gehen und „Exit Saving Changes“ (Beenden und Änderungen
speichern) auswählen. Legen Sie die Installation-CD von Windows 2000 in
das CD-ROM-oder DVD-ROM-Laufwerk ein. Beim Booten des Computers
wird das Windows 2000 Setup ausgeführt .Folgen Sie den
Programmanweisungen.
47
N
otebook Handbuch
Installation von Windows ME/98 von der CD-ROM oder
DVD-ROM
Windows ME/98 kann auf einfachste Weise mit dem Starten von der
Windows-Startdiskette installiert werden. Mit der Windows-Startdiskette muss
kein CD-ROM-Treiber installiert werden, da die Startdiskette praktisch alle
CD-ROM-Geräte unterstützt. Die Windows-Installations-CD in das CD-ROM
oder DVD-ROM-Laufwerk einlegen und “setup.exe" starten.
Steht keine Windows 98/ME Start-up Diskette zu Verfügung , kann eine
solche durch das Klicken auf „Start“ – „Systemsteuerung", und auf das
"Software" Symbol in Windows erstellt werden.
AKTIVIEREN DES DMA KANALS FÜR BESTE
LEISTUNGSAUSNUTZUNG
Das Notebook unterstützt DMA Funktion für schnellste
Datenbusübertragung. Windows aktiviert diese Funktion bei der Installation
nicht. Ein manuelles Aktivieren dieser Funktion ist zum reibungslosen
Betreiben des Notebooks, zum Musikhören und Abspielen von DVD und
VCD nötig
DMA aktivieren unter Windows 2000
48
1.
Klicken Sie die folgenden Tasten Start Æ EinstellungenÆ
Systemsteuerung Æ System Æ Hardware Æ Geräte-Manager.
2.
Wählen und klicken Sie auf IDE ATA/ATAPI Controller, es erscheinen
Primärer IDE Kanal und Sekundärer IDE Kanal. Klicken Sie zuerst
auf Primärer IDE Kanal.
3.
Klicke Sie auf Erweiterte Einstellungen. Ändern Sie die Einstellung von
Transfer Modus zu DMA, wenn verfügbar bei Gerät 0 und Gerät 1.
Betrieb
3
4.
Kehren Sie zur vorherigen Ebene zurück und ändern Sie die Einstellungen
von Sekundärer IDE Kanal wie oben erklärt.
5.
Starten Sie das Notebook neu, um die Einstellungen wirksam werden zu
lassen.
DMA aktivieren unter Windows ME/98
1.
Klicken Sie auf Start Æ Einstellungen Æ SystemsteuerungÆ System
Æ Geräte-Manager.
2.
Wählen und klicken Sie auf CD-ROM, und wählen Sie den Namen des
CD-ROM/DVD-ROM/CD-RW.
3.
Klicken Sie Einstellungen und aktivieren Sie die DMA Funktion im Feld
Optionen.
4.
Kehren Sie zur vorherigen Ebene zurück (Geräte-Manager), wählen und
klicken Sie auf Laufwerke, auf der Laufwerks-Ebene, klicken Sie dann
den Namen der Festplatte (z.B.: „Generic IDE Disk Type 01“).
5.
Ändern Sie die Einstellungen der Laufwerke, wie oben erklärt.
6.
Starten Sie das Notebook neu, um die Einstellungen wirksam werden zu
lassen.
INSTALLIEREN DES WINDOWS 2000 SERVICE PAKETS2
Wenn Sie das Betriebssystem Windows 2000 benutzen, empfehlen wir Ihnen,
das Service Paket 2 (SP2) von Windows 2000 zu installieren. Das SP2 wird von
der Microsoft Corporation herausgegeben. Lesen Sie bitte die Anweisung und
laden Sie den entsprechenden Treiber von der Webseite von Microsoft
herunter.
49
N
otebook Handbuch
INSTALLIEREN DES DIRECTX TREIBERS
Für eine bessere Video Wiedergabe empfehlen wir Ihnen, DirectX 7.0 oder
eine neuere Version zu installieren. Der DirectX Treiber wird von der
Microsoft Corporation herausgegeben. Lesen Sie bitte die Anweisung und
laden Sie den entsprechenden Treiber von der Webseite von Microsoft
herunter.
INSTALLATION DER VIA INF CHIP TREIBER
Der VIA Chip erzielt seine beste Leistung, wenn Sie den VIA Treiber
installieren. Folgen Sie den unten aufgeführten Anweisungen zur Installation
des Chip Treibers.
Installation der VIA Chiptreiber für Windows 98/Me/2000
1.
Boot Windows von Ihrer Festplatte und setzen Sie die Platte ein, die den
Chiptreiber für Windows enthält.
2.
Klicken Sie den Start Tasten an und klicken Sie dann Run. Im Run dialogfeld
klicken Sie Browse Taste und steuert zum Verzeichnis als
"E:\Drivers\Chipset\VIA INF driver\setup.exe", wo der Chiptreiber
lokalisiert wird.
3.
Das System kann Sie auffordern die Meldung, den Computer wiederzubeginnen,
um die Installation zu beenden.
INSTALLATION DER AGP VXD TREIBER
Die beste und schnellste Leistung des Video AGP erreichen Sie, wenn Sie den
Treiber von AGP VxD installieren. Folgen Sie den unten auf geführten
Anweisungen zur Installation des AGP VxD Treibers.
50
Betrieb
3
Installation der AGP VxD treiber für Windows 98/Me/2000
1.
Boot Windows von Ihrer Festplatte und setzen Sie die Platte ein, die den AGP
VxD treiber für Windows enthält.
2.
Klicken Sie den Start Tasten an und klicken Sie dann Run. Im Run dialogfeld
klicken Sie Browse Taste und steuert zum Verzeichnis als
"E:\Drivers\Chipset\AGP VxD driver\setup.exe", wo der AGP VxD
treiber lokalisiert wird.
3.
Wählen Sie „AGP 4X/133 Treiber im Turbo Modus Installieren“ und
klicken Sie dann auf „Weiter“, um die Installation zu beenden.
4.
Das System kann Sie auffordern die Meldung, den Computer wiederzubeginnen,
um die Installation zu beenden.
INSTALLATION DES VGA-GERÄTETREIBERS
Darauf folgt das Verfahren zur Installation des ATI VGA Treibers in Ihrem
Computer.
Installation des VGA-Treibers für Windows 98/Me/2000
1.
Boot Windows von Ihrer Festplatte und setzen Sie die Platte ein, die den
VGAtreiber für Windows enthält.
2.
Klicken Sie den Start Tasten an und klicken Sie dann Run. Im Run dialogfeld
klicken Sie Browse Taste und steuert zum Verzeichnis als "
E:\Drivers\Win98\VGA\setup.exe ", wo der VGAtreiber lokalisiert wird.
Für Windows Me/2000, ändern Sie bitte das " Win98 " im Verzeichnis
"E:\Drivers\Win98\VGA\setup.exe " zu Win2000 oder zu WinMe für die
Einpassung des Betriebssystems, das Sie benutzen.
51
N
otebook Handbuch
3.
Das System kann Sie auffordern die Meldung, den Computer wiederzubeginnen,
um die Installation zu beenden.
INSTALLATION DES MODEM-GERÄTETREIBERS
Falls das Notebook nur die Modemfunktionen unterstützt, folgen Sie den
Anweisungen zur Installation der Lucent Daten Fax Modemtreiber:
Installation des Modem-Treibers für Windows 98/ME/2000
1.
Starten Sie Windows von Ihrer Festplatte und legen Sie die Driver-CD mit dem
Modem-Treiber für Windows ein.
2.
Klicken Sie auf Start und dann auf Ausführen. Im Ausführen-Dialogfeld klicken
Sie Durchsuchen und wählen das Verzeichnis
„D:\Drivers\Win98\modem\setup.exe ", wo der Modemtreiber lokalisiert
wird. Für Windows ME/2000, ändern Sie bitte „Win98“ im Verzeichnis
„E:\Drivers\Win98\modem\setup.exe“ auf Win2000 oder auf WinME zur
Anpassung an das Betriebssystems, das Sie benutzen. Klicken Sie auf OK.
3.
52
Das System kann Sie auffordern den Computer neu zu starten, um die
Installation zu beenden.
Zu Beginn
2
INSTALLATION DES LAN-TREIBERS
Falls das Notebook nur die LAN-Funktionen aktiviert, folgen Sie den
Anweisungen zur Installation der LAN-Treiber:
Installation des LAN-Treibers für Windows 2000
1.
Auf Start klicken. Dann zu Einstellungen gehen und auf Systemsteuerung
klicken.
2.
Auf das System-Symbol doppelklicken und die Registerkarte Hardware wählen,
und dann auf die Registerkarte Geräte-Manager klicken.
3.
Unter der Andere Geräte finden Sie Ethernet Controller. Rechter Mausklick und
Deinstallieren wählen, dann OK und dann Rechter Mausklick und auf Nach
geänderter Hardware suchen klicken, damit der Dialogkasten Neue
Hardwarekomponente gefunden erscheint.
4.
Im Dialogkasten des Hardware-Assistenten wird angezeigt, daß der Ethernet
Controller Treiber gesucht wird. Auf Weiter klicken, um zum nächsten Schritt zu
gelangen.
5.
„Nach passenden Treiber für das Gerät suchen“ auswählen und dann auf
Weiter klicken.
6.
"Andere Quelle angeben“ auswählen. Dann auf Weiter und Durchsuchen
klicken und zum Standort des LAN-Treibers „D:\Drivers\Win2000\LAN“
gehen. Auf OK und Weiter klicken, um mit der Suche nach dem Treiber zu
beginnen.
7.
Unter Hardware wird Intel (R) PRO 100B PCI Adapter... gefunden. Zum
Installieren des Treibers auf Weiter klicken.
8.
Auf Fertig stellen klicken, um den Vorgang zur Installation des LAN Treibers zu
beenden.
N
otebook Handbuch
Installation des LAN-Treibers für WinME
1.
Starten Sie Windows ME von Ihrer Festplatte und legen Sie die Driver-CD mit
dem LAN-Treiber für Windows ME ein. Die Meldung „Neue Hardware
Komponente gefunden.“ erscheint.
2.
Es wird Ihnen die Meldung Suche PCI Ethernet Controller Device Treiber
angezeigt. Daraufhin erscheint der Assistent für Gerätetreiber – Updates.
3.
Wählen Sie „Position des Treibers angeben“ und klicken Sie auf „Weiter“.
4.
Hacken Sie „Geben Sie eine Position an:“ an. . Dann klicken Sie auf
Durchsuchen und geben den LAN-Treiberstandort mit
„D:\Drivers\WinME\LAN“ an. Klicken Sie auf Weiter, damit das System den
Treiber zu suchen beginnt.
5.
Das System wird den Intel PRO PCI Adapter... finden. Klicken Sie auf Weiter,
um die neue Hardwarekomponente zu installieren.
6.
Klicken Sie auf Fertig stellen, um die Installation des LAN-Treibers zu beenden.
7.
Klicken Sie auf JA, um das Notebook neu zu starten.
Installation des LAN-Treibers für Windows 98
1.
Starten Sie Windows 98 von Ihrer Festplatte und legen Sie die Driver-CD mit dem
LAN-Treiber für Windows 98 ein.
2.
Klicken Sie auf Start, Einstellungen, und Systemsteuerung. Klicken Sie doppelt
auf das System-Symbol und dann auf die Registerkarte Geräte-Manager. Unter
Andere Komponenten erscheint PCI Ethernet Controller. Diesen auswählen
und auf Entfernen klicken.
54
Betrieb
3.
3
Auf Aktualisieren klicken. Der PCI Ethernet Controller wird durch die Hardware
entdeckt. Auf Weiter klicken, um nach dem Treiber zu suchen.
4.
Zum Fortfahren auf Weiter klicken.
5.
Standort angeben wählen und auf Suchen klicken. Dann zu
„D:\Drivers\Win98\LAN“ gehen und auf Weiter klicken.
6.
Zum Akzeptieren des aktualisierten Treibers für Intel 82559-Fast-Ethernet-LANTreibers auf Weiter klicken.
7.
Zum Fortfahren der Installation des LAN-Treibers auf Weiter klicken.
8.
Legen Sie den „Windows 98 Second Edition CD-ROM“ ein, und klicken Sie
OK.
9.
Tippen Sie „D:\Win98“ ein und klicken Sie OK.
10. Zum Abschließen der Installation auf Beenden klicken.
11. Den Computer neustarten, um die Installation des LAN-Treibers zu beenden.
INSTALLATION DER LAN- UND MODEMGERÄTETREIBER FÜR TWO-IN-ONE COMBO KARTE
Falls das Notebook mit einer Two-in-One Combo Card ausgerüstet ist, mit
deren Hilfe LAN- und Modemfunktionen aktiviert werden können, installieren
Sie die entsprechenden LAN- und Modemtreiber. Für LAN, folgen Sie den
Anweisungen zur Installation des Askey 10/100 Mini PCI Ethernet LAN der
Combo Card:
Installation des LAN-Treibers für die Combo Karte für
Windows 2000
Die Installation des 3Com 10/100 Mini PCI -LAN-Treibers wird nachstehend
beschrieben:
55
N
otebook Handbuch
1.
Auf Start klicken. Dann zu Einstellungen gehen und auf Systemsteuerung
klicken.
2.
Auf das System-Symbol doppelklicken und die Registerkarte Hardware wählen,
und dann auf die Registerkarte Geräte-Manager klicken.
3.
Unter der Andere Geräte finden Sie Ethernet Controller. Rechter Mausklick und
Deinstallieren wählen, dann OK und dann Rechter Mausklick und auf Nach
geänderter Hardware suchen klicken, damit der Dialogkasten Neue
Hardwarekomponente gefunden erscheint.
4.
Im Dialogkasten des Hardware-Assistenten wird angezeigt, daß der Ethernet
Controller Treiber gesucht wird. Auf Weiter klicken, um zum nächsten Schritt zu
gelangen.
5.
„Nach passenden Treiber für das Gerät suchen“ auswählen und dann auf
Weiter klicken.
6.
"Andere Quelle angeben“ auswählen. Dann auf Weiter und Durchsuchen
klicken und zum Standort des LAN-Treibers
„D:\Drivers\Win2000\Combo\LAN“ gehen. Auf OK und Weiter klicken, um
mit der Suche nach dem Treiber zu beginnen.
7.
Unter Hardware wird Accton EN2242 Series Mini PCI Fast Ethernet
Adapter gefunden. Zum Installieren des Treibers auf Weiter klicken.
8.
Auf Fertig stellen klicken, um den Vorgang zur Installation des LANtreibers zu
beenden.
Installation des LAN-Treibers für Combo für WinME
1.
Starten Sie Windows ME von Ihrer Festplatte und legen Sie die Driver-CD mit
dem LAN-Treiber für Windows ME ein. Die Meldung „Neue Hardware
Komponente gefunden.“ erscheint.
56
Zu Beginn
2.
2
Es wird Ihnen die Meldung Suche PCI Ethernet Controller Device Treiber
angezeigt. Daraufhin erscheint der Assistent für Gerätetreiber – Updates.
3.
Wählen Sie „Position des Treibers angeben“ und klicken Sie auf „Weiter“.
4.
Hacken Sie „Geben Sie eine Position an:“ an. . Dann klicken Sie auf
Durchsuchen und geben den LAN-Treiberstandort mit
„D:\Drivers\WinME\Combo\LAN“ an. Klicken Sie auf Weiter, damit das
System den Treiber zu suchen beginnt..
5.
Das System wird den Accton EN2242 Series Mini PCI Fast Ethernet Adapter
finden. Klicken Sie auf Weiter, um die neue Hardwarekomponente zu installieren.
6.
Klicken Sie auf Fertig stellen, um die Installation des LAN-Treibers zu beenden.
7.
Klicken Sie auf JA, um das Notebook neu zu starten.
Installation des LAN-Treibers für Combo für Windows 98
1.
Starten Sie Windows 98 von Ihrer Festplatte und legen Sie die Driver-CD mit dem
LAN-Treiber für Windows 98 ein.
2.
Klicken Sie auf Start, Einstellungen, und Systemsteuerung. Klicken Sie doppelt
auf das System-Symbol und dann auf die Registerkarte Geräte-Manager. Unter
Andere Komponenten erscheint PCI Ethernet Controller. Diesen auswählen
und auf Entfernen klicken.
3.
Auf Aktualisieren klicken. Der PCI Ethernet Controller wird durch die Hardware
entdeckt. Auf Weiter klicken, um nach dem Treiber zu suchen.
4.
Zum Fortfahren auf Weiter klicken.
5.
Standort angeben wählen und auf Suchen klicken. Dann zu
„D:\Drivers\Win98\Combo\LAN“ gehen und auf Weiter klicken.
N
otebook Handbuch
6.
Zum Akzeptieren des aktualisierten Treibers für Accton EN2242 Series Mini
PCI Fast Ethernet Adapter Ethernet-LAN-Treibers auf Weiter klicken.
7.
Zum Fortfahren der Installation des LAN-Treibers auf Weiter klicken.
8.
Legen Sie den "Windows 98 Second Edition CD-ROM" Diskette ein, und
klicken Sie OK.
9.
Tippen Sie „D:\Win98“ ein und klicken Sie „OK“.
10. Zum Abschließen der Installation auf Beenden klicken.
11. Den Computer neustarten, um die Installation des LAN zu beenden.
Für Modemtreiber, folgen Sie den Anweisungen zur Installation der Lucent
Data Fax Modemtreiber:
Installation des Modemtreibers für Combo für
Windows 98/ME/2000
1.
Starten Sie Windows von Ihrer Festplatte und legen Sie die Driver-CD mit dem
Modem-Treiber für Windows ein.
2.
Klicken Sie auf Start und dann auf Ausführen. Im Ausführen-Dialogfeld klicken
Sie Durchsuchen und wählen das Verzeichnis
„D:\Drivers\Win98\Combo\Modem\setup.exe“, wo der Modemtreiber
lokalisiert wird. Für Windows ME/2000, ändern Sie bitte „Win98“ im
Verzeichnis „D:\Drivers\Win98\Combo\modem\setup.exe“ auf Win2000
oder auf WinME zur Anpassung des Betriebssystems, das Sie benutzen. Klicken
Sie auf OK.
3.
Das System kann Sie auffordern den Computer neu zu starten, um die Installation
zu beenden.
58
Zu Beginn
2
INSTALLATION DES AUDIOGERÄTETREIBERS
Dieser Notebook-Computer arbeitet mit dem VIA-PCI-Audio-Controller, der
im VIA-Chipset integriert ist.
Installation des Audiogerätetreibers für Windows 2000
1.
Auf Start klicken. Dann zu Einstellungen gehen und auf Systemsteuerung
klicken.
2.
Auf das System-Symbol doppelklicken und die Registerkarte Hardware wählen,
und dann auf die Registerkarte Geräte-Manager klicken.
3.
Unter der Andere Geräte finden Sie Audiocontroller für Multimedia. Rechter
Mausklick und Deinstallieren wählen, dann OK und dann Rechter Mausklick und
auf Nach geänderter Hardware suchen klicken, damit der Dialogkasten Neue
Hardwarekomponente gefunden erscheint.
4.
Im Dialogkasten des Hardware-Assistenten wird angezeigt, dass der
Audiocontroller für Multimedia Treiber gesucht wird. Auf Weiter klicken,
um zum nächsten Schritt zu gelangen.
5.
"Andere Quelle angeben“ auswählen. Dann auf Weiter und Durchsuchen
klicken und zum Standort des Audio-Treibers „D:\Drivers\Win2000\Audio“
gehen. Auf OK und Weiter klicken, um mit der Suche nach dem Treiber zu
beginnen
6.
Die Hardwareerkennung wird den Treiber für den SoundMAX Integrated
Digital Audio finden. Klicken Sie auf Weiter den Treibern zu installieren.
7.
Zum Installieren des Treibers auf Weiter klicken
8.
Auf Fertig stellen klicken, um den Vorgang zur Installation des Audiotreibers zu
beenden.
N
otebook Handbuch
Installation des Audiogerätetreibers für Windows ME
1.
Starten Sie Windows ME von Ihrer Festplatte und legen Sie die Driver-CD mit
dem Audio-Treiber für Windows ME ein.
2.
Klicken Sie auf Start, Einstellungen, und dann auf Systemsteuerung. Klicken
Sie doppelt auf das System-Symbol und dann auf die Registerkarte GeräteManager. Unter Andere Komponenten erscheint PCI Multimedia Audio
Device. Wählen Sie dieses aus und klicken Sie doppelt auf diesen Eintrag.
3.
Wählen Sie Treiber und klicken dann auf Treiber aktualisieren, wählen Sie die
„Position des Treibers angeben (Erweitert)“ und klicken Sie auf Weiter.
4.
5.
Wählen Sie „Geben Sie eine Position an“, und klicken Sie auf „Durchsuchen“.
Lokalisieren Sie den Standort des Audio-Treibers „D:\Drivers\WinME\Audio“.
Auf OK und dann auf Weiter klicken, um mit der Suche nach dem Treiber zu
beginnen.
6.
Der Assistent für Gerätetreiber-Updates wird SoundMAX Integrated Digital
Audio finden. Auf Weiter klicken.
7.
Zum Abschließen der Installation auf Fertig stellen klicken.
Installation des Audiogerätetreibers für Windows 98
1.
Starten Sie Windows 98 von Ihrer Festplatte und legen Sie die Driver-CD mit dem
Audio-Treiber für Windows 98 ein.
2.
Klicken Sie auf Start, Einstellungen, und dann auf Systemsteuerung. Klicken
Sie doppelt auf das System-Symbol und dann auf die Registerkarte GeräteManager. Unter Andere Komponenten erscheint PCI Multimedia Audio
Device. Wählen Sie dieses aus und klicken Sie doppelt auf diesen Eintrag.
3.
Wählen Sie Treiber und klicken dann auf Treiber aktualisieren, wählen Sie die
„Position des Treibers angeben (Erweitert)“ und klicken Sie auf Weiter.
60
Betrieb
3
4.
Wählen Sie „Geben Sie eine Position an“, und klicken Sie auf „Durchsuchen“.
5.
Lokalisieren Sie den Standort des Audio-Treibers „D:\Drivers\Win98\Audio“.
Auf OK und dann auf Weiter klicken, um mit der Suche nach dem Treiber zu
beginnen.
6.
Der Assistent für Gerätetreiber-Updates wird SoundMAX Integrated Digital
Audio finden. Auf Weiter klicken.
7.
Zum Abschließen der Installation auf Fertig stellen klicken.
INSTALLATION DES EZSYSTEM TREIBERS
Das Folgen ist die Prozedur für das Installieren der Internet, Email und Audio DJ
Taste.
Installation des EzSystem Treibers für Windows Me/2000/98
1.
Boot Windows von Ihrer Festplatte und setzen Sie die Platte ein, die den treiber
für Windows enthält.
2.
Klicken Sie den Start Tasten an und klicken Sie dann Run. Im Run dialogfeld
klicken Sie Browse Taste und steuert zum Verzeichnis als "
E:\Drivers\Win98\EzSystem\setup.exe ", wo der EzSystemtreiber lokalisiert
wird.
Für Windows Me/2000, ändern Sie bitte das " Win98 " im Verzeichnis "
E:\Drivers\Win98\EzSystem\setup.exe " zu Win2000 oder zu WinMe für
die Einpassung des Betriebssystems, das Sie benutzen.
3.
Das System kann Sie auffordern die Meldung, den Computer wiederzubeginnen,
um die Installation zu beenden.
61
N
otebook Handbuch
INSTALLATION DES EASY MAIL LIGHT TREIBERS FÜR
WINDOWS 2000
1.
Boot Windows von Ihrer Festplatte und setzen Sie die Platte ein, die den
Easy Mail Light treiber enthält.
2.
Klicken Sie den Start Taste, dann zeigen Sie auf Settings und Klicken
Control Panel.
3.
Klicken Sie Add-/Remove Hardware und folgen den Jobsteps unten,
Next -> Add/Troubleshoot a device -> Next -> Add a new device > Next -> No, I want to Select the hardware from a list -> Next >Other devices -> Next ->Have Disk
4.
Dann stöbern Sie den Pfad
"E:\Drivers\Win2000\EzMail\Genport.inf" durch und folgt der
Beschreibung des Systems zum Ende und beginnt den Computer wieder.
5.
Nachdem es wiederbegonnen ist, klicken Sie den Start Taste, dann klicken
Run an. Im Run dialogfeld klicken BrowseTaste und steuert zum
Verzeichnis als "E:\Drivers\Win2000\EzMail\EzMail V 1.03.exe".
6.
Lassen Sie den Befehl laufen und beenden Sie die Installation.
Installation des Easy Mail Light Treibers für Windows 98/WinMe
62
1.
Boot Windows von Ihrer Festplatte und setzen Sie die Platte ein, die den
Ez Mail Light Treiber enthält.
2.
Klicken Sie den Start Taste an, klicken Sie dann Run. Im Run dialogfeld
klicken Browse Taste und steuert zum Verzeichnis als
"E:\Drivers\Win98\EzMail\EzMail V 1.03.exe",
"E:\Drivers\WinMe\EzMail\EzMail V 1.03.exe",
3.
Lassen Sie die Ausführungdatei für das Installieren des Ezsystem Treibers
Betrieb
3
laufen, und klicken Sie dann Finish nach komplettem die installierende
Prozedur.
INSTALLATION SNAPTICS – TOUCH PAD TREIBER FÜR
WINDOWS 98/ME/2000
1. Klicken Sie den Start Taste an, zeigen Sie dann auf Run, um zu
erscheinen das Run-dialogfeld.
2. Klicken Sie die Browse-taste an, um das Verzeichnis als
"E:\Drivers\Win98\Touch Pad\Setup.exe"
"E:\Drivers\WinMe\Touch Pad\Setup.exe"
"E:\Drivers\Win2000\Touch Pad\Setup.exe " zu spezifizieren,
2.6
3.
Führen Sie das Installation Programm durch und dann erscheint das
Welcome Dialogfeld
4.
Wählen Sie die Sprachversion, die Sie installieren wollen und klicken Sie
dann auf „OK“ um fortzufahren.
5.
Klicken Sie Next ununterbrochen dreimal an, als der Bildschirm die
NextTaste erscheint.
6.
Klicken OK. zum Wiederbeginnen Ihres Systems.
Den Computer ausschalten
Wird der Computer für eine Weile nicht gebraucht, sollte dieser ausgeschaltet
werden. Vor dem Ausschalten müssen zuerst sämtliche
Anwendungsprogramme geschlossen und dann das Betriebssystem beendet
werden. Dann den Netzschalter drücken, um die Stromzufuhr zum Computer
abzuschalten. Falls Sie unter Windows 98 oder neueren Versionen arbeiten,
wird das System nach dem Beenden des Betriebssystems von selbst
ausgeschaltet.
63
N
otebook Handbuch
Machen Sie es sich zur Gewohnheit, den LVDS-Deckel nach dem Ausschalten
des Computers eine Weile geöffnet zu lassen, vor allem nachdem dieser über
64
Zu Beginn
2
eine längere Zeit benutzt wurde, um die inneren Bauteile des Computers
abkühlen zu lassen. Durch Schließen des Deckels wird die Wärme im Inneren
behalten und gegen den LCD-Bildschirm gedrückt. Dies kann zu einer
Beeinträchtigung des LCD-Schirms führen, falls der Deckel nach jedem
längeren Betrieb gleich geschlossen wird. Der LVDS-Deckel darf auch niemals
über längere Zeit geschlossen werden, wenn der Computer eingeschaltet ist
und die Energiesparfunktionen deaktiviert sind.
N
otebook Handbuch
66
Betrieb
3
3 Betrieb
Dieses Kapitel beschreibt, wie die üblichen eingebauten
Bestandteile und Eigenschaften des Notebooks, die Sie in
Ihrer täglichen Computerarbeit benutzen, zu bedienen
sind. Wenn Sie im Umgang mit Computern und Ihrem
Betriebssystem unerfahren sind, müssen Sie auch das
Handbuch für das Betriebssystem lesen, um zu lernen, wie
Ihr Computer zu bedienen ist. Es ist sehr wichtig mit dem
Betriebssystem vertraut zu sein. Das folgende Kapitel wird
Ihnen zeigen, wie Sie über Ihre Grundkenntnisse hinaus
arbeiten können, damit Ihnen weitere aufregende
Möglichkeiten zur Verfügung stehen.
67
N
otebook Handbuch
3.1 Das Starten Ihres Betriebssystems
Das Betriebssystem ist ein unverzichtbarer Bestandteil für die Benutzung Ihres
Computers. Ein Computer ohne ein Betriebssystem ist wie Schach spielen
ohne das Schachbrett. Es ist jene Plattform, worauf all Ihre SoftwareAnwendungen und Programme laufen. Das populärste Betriebssystem heute
ist Microsoft Windows. Sie sollten dieses Betriebssystem von Ihrem Händler
installieren lassen, außer Sie sind ein sachkundiger Computerbenutzer oder
brauchen ein anderes Betriebssystem. Wenn Sie schon ein Betriebssystem auf
Ihrem Computer installiert haben, ist er betriebsbereit sobald Sie ihn gestartet
haben und das System geladen wurde. Sehen Sie im Handbuch Ihres
Betriebssystems nach, wie es zu bedienen ist.
3.2
Der Status Ihres Computers
Die Statusanzeige, die sich oben auf dem Basisgerät befindet, zeigt mehrere
graphische Symbole mit LED`s (Leuchtdioden), welche die Aktivität Ihres
Systems und den Status zeigen, blicken Sie von Zeit zu Zeit flüchtig auf diese,
wenn Sie Ihren Computer benutzen.
68
Betrieb
1. Laufwerkszugriff
2. Diskettenlaufwerkszugriff
3. Caps Lock
4. Scroll Lock
3
5. Num. Lock
Status LED Icons
•
Laufwerkszugriff
Dieses Laufwerkssymbol zeigt, dass das System entweder auf die
Festplatte, das CD-ROM, oder das DVD-ROM/CD-RW zugreift.
•
Diskettenlaufwerkszugriff
Dieses Laufwerkssymbol zeigt, dass das System auf das Diskettenlaufwerk
zugreift. Wenn diese LED aufleuchtet, speichert das Notebook Daten
oder ladet Daten von einer Diskette.
•
Caps Lock
Das Caps Lock-Symbol zeigt, dass die Caps Lock Taste auf der Tastatur
aktiviert ist. Wenn aktiviert, werden alle getippten Alphabet-Tasten
großgeschrieben.
•
Scroll Lock
Das Scroll Lock-Symbol zeigt, dass die Scroll Lock-Taste auf der Tastatur
aktiviert ist. Die Scroll Lock-Taste hat verschiedene Funktionen, welche
von der benutzen Software abhängen.
69
N
otebook Handbuch
•
Num Lock
Das Num Lock-Symbol zeigt, dass die Num Lock-Taste auf der Tastatur
aktiviert ist. Wenn aktiviert, dann ist der Ziffernblock auf der Tastatur
eingeschalten.
3.3
Die Tastatur-Funktionen
Ihr Notebook ist mit einer 87/90 teiligen Tastatur ausgestattet, welche die
gleiche Funktionalität bereitstellt, wie eine 101 oder 102 teilige IBM Tastatur.
Außer der üblichen Schreibmaschinentastatur gibt es zahlreiche extra
Merkmale und Funktions-Tasten, einschließlich der Windows „Hot Keys“.
70
1. Funktions-Tasten
2. Kontroll-Taste
3. Windows Start Menü-Taste
4. Alt-Tasten
5. Windows Shortcut Taste
6. Cursor-Tasten
Betrieb
3
Tastatur
Die Tastenfunktionen und deren Bedienungen werden im Folgenden
beschrieben:
•
Funktions-Tasten
Die Funktions-Tasten, wie zum Beispiel F1 bis F12, sind von der
jeweiligen Anwendung abhängig. In Verbindung mit der Fn Taste erfüllen
Sie verschiedene Funktionen. Einige Tasten (in blau auf die Tasten gedruckt) sind mit doppelten Funktionen vorprogrammiert.
•
Windows 95/98 Tasten
Benutzen Sie die folgenden zwei Tasten, um Ihre Arbeit zuerleichtern:
•
Start-Menü-Taste
Zeigt das Startmenü.
Shortcut- Taste
Stellt einen schnellen Zugang zum Menü bereit. Diese Taste
entspricht einem Klick auf die rechte Maus-Taste.
Cursor Tasten
Die Cursortasten ermöglichen es Ihnen, den Cursor dorthin auf den
Bildschirm zu bewegen, wo Sie wollen. Im Bildschirm ist der Cursor ein
blinkender Block, ein waagrechter oder ein senkrechter Strich, abhängig
von der Anwendung. Der Cursor zeigt, wo der nächste getippte Text
erscheinen wird.
•
Schreibmaschinen-Tasten
Schreibmaschinen- Tasten, auch alphanumerische Tasten genannt, werden
benutzt, um Text und Zeichen einzugeben. Tasten mit blauem Aufdruck
bewirken etwas anderes, wenn Sie mit Steuerungstasten kombiniert
71
N
otebook Handbuch
werden.
•
Steuerungstasten — Ctrl, Alt, Fn, und Shift sind Steuerungstasten, die
in Verbindung mit anderen Tasten eine andere Funktion erfüllen. Die
Steuerungstasten muss man gedrückt halten, während die andere Taste
ebenfalls gedrückt wird. Zum Beispiel „Strg C“ bedeutet, die Strg-Taste
niederzuhalten, und gleichzeitig ein C zu tippen. Die Funktionen der
Kombinations- Tasten sind abhängig von der aktuellen Anwendung.
GRUNDFUNKTIONEN DER TASTATUR
Tasten
Funktionsbeschreibung
<Enter> Taste. Führt einen Befehl aus.
Innerhalb vieler Textanwendungsprogramme
funktioniert die < Enter > Taste wie eine
Zeilenumschaltung, ähnlich wie bei der
herkömmlichen Schreibmaschine.
<Esc> Taste. Drücken Sie diese Taste, um einen
Befehl oder eine Funktion abzubrechen.
<Druck> Taste (Bildschirmdruck). Drücken Sie
diese Taste, um den vollständigen Bildschirm
abzubilden, um Speicher für Ihren spezifischen
Verbrauch zu teilen
<S-Abf > Taste. Anwendung in Multitasking
Betriebssystemen.
<Pause Untbr> Taste. Drücken Sie diese Taste,
um die Ausführung eines Befehles vorübergehend
anzuhalten. Das Drücken irgendeiner anderen
Taste wird die Weiter-ausführung dieses Befehles
zur Folge haben.
72
Betrieb
Tasten
3
Funktionsbeschreibung
<Einfg> Taste. Bekannt als die Einfüge-Taste.
Drücken Sie diese Taste um zwischen „Daten
Einfügen“ und „Daten Überschreiben“ zu
wechseln.
<Entf> Taste. Bekannt als die Entfernen-Taste.
Drücken Sie diese Taste, um das Zeichen rechts
vom Cursors, den markierten Text oder
Gegenstände zu löschen.
<Backspace> Taste. Drücken Sie diese Taste,
um das Zeichen links vom Cursor zu löschen.
<Shift> Taste. Drücken Sie diese Taste in
Kombination mit Buchstaben, um Großbuchstaben zu tippen. Benutzen Sie diese Taste in
Kombination mit den Doppelfunktions- Tasten
(Sie finden diese auf der zweiten Reihe der
Tastatur), um die oberen Zeichen auf der Taste zu
schreiben. Viele Anwendungsprogramme
benutzen die Shift- Taste in Kombination mit
anderen Tasten, um einen bestimmten Befehl
auszuführen.
<Tab> Taste. Drücken Sie diese Taste, um den
Cursor zum nächsten Tabullator -Stop nach
rechts zu verlagern. Diese Taste funktioniert
gleich wie bei einer gewöhnlichen
Schreibmaschine.
<Strg> Taste. Bekannt als die Steuerungstaste.
Wird in den meisten Anwendungsprogrammen in
Kombination mit anderen Tasten benutzt, um
einen bestimmten Befehl auszuführen.
73
N
otebook Handbuch
Tasten
Funktionsbeschreibung
<Alt> Taste. Bekannt als die ALT-Taste. Wird in
den meisten Anwendungsprogrammen in
Kombination mit anderen Tasten benutzt, um
einen bestimmten Befehl auszuführen.
<Num Lock> Taste. Aktiviert die eingebetteten
15-Tasten des Ziffernblocks. Diese Tasten sind
blau gekennzeichnet.
<Caps Lock> Taste. Wird in den meisten
Anwendungsprogrammen benutzt, um
Großbuchstaben zu aktivieren.
CURSOR BEWEGUNGS-TASTEN
Keypad
Funktionsbeschreibung
Pfeil nach oben - Taste. Bewegt den Cursor eine
Zeile höher.
Pfeil nach unten - Taste. Bewegt den Cursor
eine Zeile runter.
Pfeil nach links - Taste. Bewegt den Cursor
einen Schritt nach links.
Pfeil nach rechts - Taste. Bewegt den Cursor
einen Schritt nach rechts.
74
Betrieb
3
SCREEN CONTROL KEYS
Keypad
Funktionsbeschreibung
<Pos1> Taste. Bewegt den Cursor zum Anfang
des Bildschirms oder einer Zeile.
<Bild nach oben> Taste. Bewegt den Cursor
zum Seitenanfang.
<Bild nach unten> Taste. Bewegt den Cursor
zum Seitenende.
<Ende> Taste. Bewegt den Cursor zum Ende
einer Seite oder einer Zeile.
WINDOWS HOT KEYS
Taste
Funktionsbeschreibung
<Start Menü> Taste. Ruft das Windows Start
Menü auf.
75
N
otebook Handbuch
Taste
Funktionsbeschreibung
<Shortcut> Taste. Ersetzt den rechten
Mausklick.
BESONDERE FUNKTIONSTASTEN
Das Notebook hat besondere System-Funktionstasten mit doppelten
Funktionen. Wenn diese in Verbindung mit der < Fn > Taste gedrückt
werden, stellen diese Tasten bestimmte Systemparameter ein, und werden
auch “Hot Keys“ genannt.
Taste
+
Funktionsbeschreibung
Schaltet zwischen den verschiedenen
Anzeigemodi (nur LCD, nur CRT, oder
LCD und CRT) um.
+
Wechseln Sie den LCD Bildschirm Modus
zwischen expandiert, und nicht-expandiert.
Diese Kombination funktioniert nur in
einer 640x480 und 800x600 Auflösung.
+
Aktivieren oder deaktivieren Sie den
eingebauten System Lautsprecher.
(Stummschaltung)
Der LCD Bildschirm wird heller.
+
76
Betrieb
Taste
3
Funktionsbeschreibung
Der LCD Bildschirm wird dunkler.
+
+
3.4
<Scroll Lock> Taste. Wird in den meisten
Programmen benutzt um Bildschirm nach
unten zu scrollen, ohne den Cursor
bewegen zu müssen.
Das Benutzen des "Glide Pads"
Ihr Computer hat ein eingebautes Glide Pad (Touchpad) Zeigegerät, das in der
Mitte der Handauflagefläche zu finden ist.
Das Touchpad bietet eine Vielzahl von Möglichkeiten, welche Sie individuell
programmieren können. Um auf diese Möglichkeiten zuzugreifen, öffnen Sie
bitte die Systemsteuerung, und doppelklicken Sie auf das Maus-Symbol. Hier
können Sie die Größe und die Farbe des Cursors, Cursorgeschwindigkeit, die
akzeptierte Doppelklick-Geschwindigkeit, und die Auswahlknopf Orientierung
einstellen.
Das Touchpad ist Maus-Ersatz, der unter einem Windows-basierenden
Betriebssystem benutzt wird. Vor der Benutzung des Touchpads müssen Sie
zuerst den Geräte-Treiber installieren und laden, um das Gerät zu aktivieren.
Sie können auch den üblichen Microsoft oder IBM PS/2 Treiber benutzen, der
mit dem Touchpad kompatibel ist und normal unter einem Windows-basierten
Betriebssystem funktioniert. Wenn Sie die extra Merkmale des Touchpads
verwenden wollen, sollten Sie vielleicht den geeignten Geräte-Treiber
installieren. Dieser Treiber bietet extra Funktionen für ein verbessertes
Funktionieren des Gerätes.
77
N
otebook Handbuch
1. Linker Auswahltaste
3. Touchpad
2. Rechter Auswahltaste
4.Scroll-Taste
Touchpad-Merkmale
Hier wird Ihnen gezeigt, wie das Touchpad zu verwenden ist:
78
1.
Bei der rechteckigen Oberfläche handelt es sich um ein kleines Duplikat
Ihres Bildschirmes. Um den Maus-Cursor zu bewegen, setzen Sie den
Finger leicht auf die Sensor-Fläche und bewegen Sie Ihren Finger in die
gewünschte Richtung. Wenn Sie das Ende der Fläche erreichen, heben Sie
Ihren Finger und setzen ihn neu an.
2.
Um einen Gegenstand auszuwählen, klicken Sie auf den Gegenstand
durch das Drücken der linken Auswahltaste oder durch einmaliges
Antippen auf die Sensor-Oberfläche. Ein leichtes, schnelles Tippen
funktioniert immer am besten. Um eine Anwendung auszuführen, klicken
Sie zweimal auf die linke Auswahltaste oder Sie machen einen schnellen
Betrieb
3
doppelten Tipper auf die Sensor-Oberfläche.
3.
Um eine Maus-Taste gut zu simulieren (Markieren und Ziehen),
verwenden Sie die Tippen-und-Ziehen-Funktion. Diese funktioniert
ähnlich einem Doppelklick, außer, dass der Finger nach dem zweiten
Tippen auf dem Sensor bleibt: tippen, aufheben, tippen, und ziehen. Sie
können das Icon nun solange ziehen, wie Sie auf der Oberfläche bleiben.
4.
Um den Bilschirm nach oben bzw. nach unten zuscrollen (Rollen), können
Sie die Scroll-Taste (4) oben bzw. unten drücken.
Vermeiden Sie es, irgendwelche Flüssigkeiten auf
der Sensor-Oberfläche zu verschütten. Halten Sie die Sensor-Oberfläche immer
frei von Schweiß. Legen Sie keinen magnetischen Gegenstand in seine Nähe.
3.5
Konfiguration des Bildschirmes
Die VGA Bildschirm Funktion Ihres Notebooks, die auf einem HochleistungsAGP VGA Local Bus Controller basiert, ist völlig IBM VGA kompatibel.
Dieser Controller bietet eine große Wahl von erweiterten Funktionen und
höheren Auflösungen, besonders nützlich, wenn Sie einen externen
Hochauflösenden- oder Hochfrequenz Bildschirm anschließen.
Beziehen Sie sich auf Sektion 5 „Das Installieren der Notebook-GeräteTreiber“ von Kapitel 2 in diesem Handbuch, wie der VGA Geräte Treiber
unter Windows zu installieren ist. Nach der Installation der VGA Treiber
können Sie die Bildschirm-Auflösung oder die Bildschirmgröße konfigurieren,
um Sie Ihrem LCD Display anzupassen. Dieses Notebook-Computer-Modell
ermöglicht sowohl 800x600, sowie 1024x768 LVDS Auflösungen. Sie können
79
N
otebook Handbuch
auch die Anzahl der Farben verändern, um Bilder und Fotos scharf darstellen
zu können.
MÖGLICHE BILDSCHIRM-KONFIGURATIONEN
Die untenstehende Tabelle zeigt Ihnen mögliche Bildschirm-Auflösungen,
wenn Sie entweder einen, oder beide Bildschirme verwenden, oder nur der
externe Monitor (CRT) benutzt wird:
Bildschirm
Mögliche Auflösung
Maximale Farben
800x600
SVGA LCD
640x480
800x600
1024x768*
640x480
800x600
1024x768
640x480
800x600
1024x768
1240x1024
640x480
800x600
1024x768
640x480
800x600
1024x768* (SVGA LCD)
1024x768 (XGA LCD)
16 Millionen Farben
16 Millionen Farben
16 Millionen Farben
16 Millionen Farben
16 Millionen Farben
16 Millionen Farben
16 million colors
16 million colors
16 million colors
16 million colors
16 Millionen Farben
16 Millionen Farben
16 Millionen Farben
65,536 Farben
65,536 Farben
65,536 Farben
65,536 Farben
1024x768
XGA LCD
1240x1024
XGA LCD
Nur CRT
Beide
80
Betrieb
3
* bedeutet eine Einstellung, die höhere
Auflösungen erlaubt, als auf dem LCD oder CRT angezeigt werden können. In
dieser Einstellung wird ein Teil eines größeren Bildschirmes gezeigt und es wird
automatisch horizontal oder vertikal gescrollt, wenn die Maus den Rand des
Bildschirmes erreicht.
65,536 (64K) Farben entsprechen 16-Bit Farben, während 16 Millionen (16M)
Farben 32-Bit entsprechen.
Sie können die < Fn > + < F3 > "Hot-Keys“ benutzen, um die Anzeige
zwischen nur LCD, nur CRT, oder LCD und CRT Bildschirm zu wechseln.
DAS ÄNDERN DER BILDSCHIRM-EIGENSCHAFTEN
UNTER WINDOWS
Um die Eigenschaften Ihres Bildschirmes unter Windows System zu ändern,
machen Sie einen Rechtsklick auf den Desktop, und wählen Sie Eigenschaften.
Die Dialog Box „Eigenschaften von Anzeige“ wird auf Ihrem Bildschirm
erscheinen. Klicken Sie auf die Registerkarte „Einstellungen“, um Ihre
gewünschte Konfiguration einzustellen.
Wenn Sie die Bildschirm-Eigenschaften nicht
konfigurieren können, ändern Sie bitte zuerst den Bildschirm-Treiber, wie dies
in Sektion 5 „Das Installieren der Notebook-Gerätetreiber“ von Kapitel 2 in
diesem Handbuch beschrieben ist. Konsultieren Sie Ihren Händler für den
neuesten Windows AGP VGA Treiber.
81
N
otebook Handbuch
3.6
Die Stromspar-Merkmale
Eine der Vorzüge Ihres Notebooks ist die Fähigkeit, Energie zu sparen. Ihr
Computer integriert intelligente und anspruchsvolle Energie-ManagementFunktionen, welche den Strom der meisten Bestandteile wegschaltet, wenn das
System im Leerlauf oder nicht in Gebrauch ist. Es beeinflusst die Leistung
Ihres Systems nicht, da es die Aktivitäten des Computers überwacht, und die
Stromzufuhr und Rechenleistung wiederaufnimmt, wenn Aktivitäten entdeckt
werden. Dieses Merkmal garantiert Ihnen nicht nur längere Arbeitszeiten,
sondern auch ein kühleres System. Zu mehr Information über die Energie
Managementeigenschaften Ihres Computers, finden Sie in Windows in der
Systemsteuerung unter Energieoptionen.
Die Energie-Management-Modi arbeiten wie folgt:
Immer an (Full-On Mode)
Kein Gerät im System wird mit Energiemanagement betrieben. Alle Teile des
Systems arbeiten zu jeder Zeit mit maximaler Leistung.
Standby Modus
Wenn die CPU-Taktung stoppt, wird der LCD-Bildschirm und die HDD
abgeschaltet und alle weiteren Einheiten gehen in einen niedrigeren
Energieverbrauchszustand. Um den Vollleistungs-Zustand wieder herzustellen,
drücken Sie irgendeine Taste.
82
Betrieb
3
Ruhezustand (Hibernate)
Wird der Ruhezustand aktiviert, schaltet das Notebook alle Geräte ab. Es wird
je nach Einstellung ein Suspend to RAM oder ein Suspend to Disk
durchgeführt. Bei beiden Möglichkeiten kehrt das System nach betätigen des
Einschaltknopfes wieder in den Vollleistungs-Zustand zurück.
Suspend to RAM Modus
Alle Geräte werden ausgeschaltet, außer die Teile des Systems, wo Ihre jetzige
Arbeit gespeichert wird. Sie können diesen Modus durch das Drücken des
Einschaltknopfes aktivieren (einstellbar in der Systemsteuerung unter
Energieoptionen) oder durch die Zeiteinstellung für den Ruhezustand in den
Energieoptionen in der Systemsteuerung. Um in den Vollleistungs-Zustand
zurückzukommen, brauchen Sie nur auf den Einschaltknopf zu drücken.
Suspend to Disk Modus
Wenn dieser Modus aktiviert wird, wird der Inhalt des ganzen
Systemsspeichers auf die Festplatte geschrieben, alle Bestandteile und Geräte
werden ausgeschaltet, und die Taktung angehalten (außer die Systemuhr bzw.
RTC). Ein Aktivieren geschieht durch das Setzen des Suspend (Windows 98)
oder Ruhezustand (Windows ME/2000) Modus der Energieoption in der
Systemsteuerung unter Windows. Das Drücken der Netztaste führt zur
Wiederaufnahme der normalen Funktionen.
Für Windows 98 muss die PHDISK Utility
installiert sein, um Suspend-to-Disk aktivieren zu können. Für Windows 2000
und Windows ME benutzen Sie hingegen den Ruhezustand Modus.
83
N
otebook Handbuch
Sleep Modus
Dieser Modus ist ähnlich wie der Suspend to Disk Modus, außer das der Inhalt
des Speichers nicht auf die Festplatte gesichert wird. Aus dem Sleep Modus
kann man durch Drücken irgendeiner Taste wieder in den normalen Betreib
zurückkehren.
Sie müssen zuerst das PHDISK Hilfsprogramm
starten, bevor Sie den Suspend-to-Disk-Modus aktivieren können.
Mechanisches AUS (Mechanical Off Modus)
Der gesamte Strom, außer der für den RTC (Systemuhr), wird vom System
ausgeschaltet. Einschließlich der externen AC-Versorgung und BatterieVersorgung.
3.7
Die Verwendung des FDD
Ihr System wird mit einem Standard-3.5-“, 1.44-MB Disketten-Laufwerk
(FDD) geliefert. Das FDD Laufwerk wird meistens mit A: gekennzeichnet.
Das Disketten-Laufwerk (FDD) ist ein 3.5“ Disketten-Laufwerk, welches
Disketten mit „Hoher Dichte“ (HD) 1,44MB und „Doppelter Dichte“ 720KB
beschreiben und lesen kann. Die Diskette hat einen aufgedruckten Pfeil auf der
linken oberen Ecke, und eine bewegliche Schreibschutzvorrichtung auf der
linken unteren Ecke der Diskette. Wenn diese geöffnet ist, verhindert diese
Verriegelung das Schreiben oder Löschen der Daten auf der Diskette. Diese
Verriegelung schützt Ihre Diskette auch vor Virenbefall, wenn Ihre Diskette
auf anderen Computern verwendet wird.
84
Betrieb
3
Stecken Sie die Diskette mit der Aufschrift nach oben, in Pfeilrichtung ein.
Schieben Sie die Diskette bis zum Anschlag in das Laufwerk und der
Auswurfknopf sichtbar wird.
Um die Diskette auszuwerfen oder zu entfernen, vergewissern Sie sich zuerst,
dass das System nicht gerade auf das Disketten-Laufwerk zugreift. Beobachten
Sie die LED-Anzeige, ob das Laufwerks-Symbol aktiv ist, oder nicht. Wenn
nicht, können Sie auf den Auswurfknopf des Laufwerks drücken, und die
Diskette zu entfernen.
Entfernen Sie immer die Disketten aus dem
Laufwerk, wenn Sie das Notebook in die Tragetasche für den Transport legen.
Überprüfen Sie die Diskette immer auf Viren, bevor Sie diese verwenden.
85
N
otebook Handbuch
3.8
Die Verwendung der eingebauten
Festplatte
Ihr Notebook-Computer ist mit einem 2.5“ IDE Festplattenlaufwerk
ausgestattet. Hier können Sie Ihr Computer Betriebssystem und alle
Anwendersoftware-Programme speichern. Die Festplatte befindet sich
unterhalb der linken Handablagefläche. Sie müssen die Festplatte formatieren,
bevor Sie sie verwenden. Die Festplatte wird normal nach dem Formatieren als
Laufwerk C: angesprochen. Manchmal wird Sie auch in zwei oder mehrere
Partitionen (Unterteilungen) aufgeteilt, und somit wird das Laufwerk D usw.
hinzugefügt. Weil Ihr Computer mehrere Festplatten-Kapazitäten unterstützt
(bis zu 20GB oder mehr), müssen Sie zuerst die Type im BIOS SETUP
Programm Ihres Computers angeben, bevor Sie Ihr Laufwerk formatieren
können. Standardmäßig ist die automatische Erkennung eingestellt, daher
müssen Sie den Festplattentyp nicht von Hand einstellen. Ihr Händler sollte all
dies schon für Sie gemacht haben. Bitte lesen Sie im Kapitel 6 nach, wie das
BIOS SETUP Programm zu bedienen ist.
Sie können die Speicherkapazität des Systems vergrößern, indem Sie das
übliche Festplattenlaufwerk durch ein Laufwerk größerer Speicher-kapazität
ersetzen.
Wenn Sie Ihre Festplatte austauschen möchten,
kontaktieren Sie bitte Ihren Händler für weitere Informationen. Schalten Sie
Ihren Computer immer aus, bevor Sie das Festplattenlaufwerk entfernen. Sonst
könnte der Computer und die Festplatte beschädigt werden. Vermeiden Sie,
dass der Computer Vibrationen oder Bewegungen ausgesetzt ist, während auf
die Festplatte zugegriffen wird.
86
Betrieb
3.9
3
Verwendung des CD-ROM/DVDROM/CD-RW-Laufwerks
Ihr System ist mit einem 24X CD-ROM, 8X CD-RW, oder 8X DVD-ROM
Laufwerk ausgestattet, welches sich auf der linken Seite des Computers
befindet. Normalerweise benutzen Sie das CD-ROM für die Installation von
Programmen.
Einlegen und entfernen einer CD:
1.
Stellen Sie sicher, dass der Computer eingeschaltet ist. Drücken Sie auf
dem Auswurfknopf, welcher sich auf der Abdeckung des CD-ROMs
befindet. Der CD Schlitten wird leicht und langsam herauskommen,
ziehen Sie ihn bis zum Anschlag vorsichtig heraus.
2.
Legen Sie die CD oben auf den Schlitten mit der Aufschrift nach oben.
Drücken Sie die CD sanft auf die Zentrums-Spindel, um die CD zu
arretieren.
3.
Um die CD zu entfernen, drücken Sie auf die Zentrums-Spindel und
ziehen Sie die CD an den Seiten hoch, bis Sie aus dem Spindel-Schloss
springt.
87
N
otebook Handbuch
Wenn die Auswurffunktion von der Software
gesperrt ist, oder ein Stromausfall passiert ist, können Sie die CD immer noch
von Hand aus dem CD-ROM entfernen, indem Sie das Notfall Auswurfloch
benutzen.
4.
Um das CD-ROM Laufwerk zu schließen, schieben Sie den CD-Schlitten
einfach hinein. Die CD-ROM LED wird aufleuchten, wenn eine CD
entdeckt wird. Warten Sie bitte, bis die LED ausgeht, bevor Sie auf Daten
von der CD zugreifen.
Die oben genannten Prozeduren treffen auch auf CD-RW oder
ROM zu.
DVD-
Pflege der CD
Wenn Sie CD’s benutzen, beachten Sie bitte folgende Richtlinien:
•
Heben Sie die CD immer an deren Rändern auf.
•
Vermeiden Sie, die unbedruckte Seite der CD zu zerkratzen, zu
beschmutzen, oder zu beschreiben.
•
Beschreiben Sie die CD nicht, und kleben Sie keine Aufkleber auf eine der
beiden Seiten.
•
Halten Sie die CD fern von direktem Sonnenlicht oder hohen
Temperaturen.
•
Entfernen Sie Fingerabdrücke oder Staub von der CD indem Sie sie mit
einem weichen Stofftuch abwischen.
Die oben genannten Punkte treffen auch auf CD-RW oder DVD-ROM zu.
Das CD-ROM ist ein Laserprodukt der Klasse 1.
88
Betrieb
3
3.10 Die Verwendung von PCMCIA
Karten
WAS IST PCMCIA?
PCMCIA, oder Personal Computer Memory Card International Association,
ist ein non-profit Berufsverband und eine Standards-Institution,
zusammengesetzt aus über 500 Mitglied-Gesellschaften, welche die
Industriestandards für die PC Karten Technologie definieren. Das Ziel von
PCMCIA ist sicherzustellen, dass irgendeine PC_Karte in irgendeinem MobilComputer funktioniert, solange der mit einem PCMCIA Slot ausgestattet ist.
Eine PC Karte ist ein elektronisches Gerät, welches die Fähigkeiten Ihres
Notebooks vielfältig erweitern kann, einschließlich Speicher, Massenspeicher,
LAN, Fax/ Modem, drahtlose Kommunikation und Multimediafunktionen.
Die in PCMCIA vereinheitlichte PC Karte hat ungefähr die Dimensionen einer
Kreditkarte, und hat einen 68-Pin-Verbindungsstecker an einem Ende. Die
Hauptnutzen vom PC-Karten sind deren niedriger Stromverbrauch, geringe
Größe, und Robustheit.
Um Herstellern zu erlauben, der PC Karte neue Funktionen und Technologien
hinzuzufügen, hat PCMCIA zwei PC Karten Typen definiert:
Typ
Typ II
Type III
Dicke
5,0 mm
10.5 mm
Übliche Geräte
Fax/Modem & Netzwerkkarten
Festplatten (ATA Cards)
Typ II Karten
Die Typ II Karte hat eine Dicke von 5,0 Millimetern (mm), sind oft Speicheroder Kommunikationskarten wie batterieschonende statische
89
N
otebook Handbuch
Direktzugriffsspeicher (SRAM), nur auslesbare Speicher (ROM), FlashSpeicher, LAN, und Small Computer System Interface (SCSI-Schnittstellen).
Typischen Typ II Karten schließen Input/Output (I/O) Merkmale ein, wie
Modems und LANs. Hier sind die Merkmale für Typ II Karten aufgezählt:
•
Viele Typ II PC Karten sind Typ II „Extended“ (erweiterte) Karten. Diese
erweiterten Karten haben einen zusätzlichen physischen Bestandteil, der
über die traditionelle Kartengröße herausragt. Die Vergrößerung kann in
etwa 40 mm tief und 9,65 mm hoch sein. Diese Vergrößerung beinhaltet
zusätzliche Elektronik, sowie Platz für externe Verbindungsstecker.
•
Kommunikations-Karten.
Beides Netzwerk PC-Karten und Fax-/Modemkarten können Sie mit
Ihrem Notebook verwenden. Jedoch wenn Sie die eingebauten LAN/Modemoptionen des Notebooks verwenden, ist es nicht notwendig, jene
Karten zu benutzen. Wenn Sie die LAN-/Modemanwendung starten,
ohne die Fax-/Modemkarte einzusetzen, oder die eingebauten LAN/Modemoptionen installiert und aktiv sind, findet die Anwendung
gewöhnlich keine Karte.
•
Speicher-Karten
Wenn Sie eine Speicher PC-Karte, oder einen PC-Karten Adapter für
andere Speicherkarten (z.B.: Compact Fresh Card, Smart Media Card...)
oder kleine Festplattenkarten im Notebook verwenden, erscheint diese als
unabhängiges Laufwerk, je nach Typ der Karte und des benutzten
Steckplatzes.
Die folgende Tabelle zeigt Ihnen Beispiele von Laufwerksbezeichnungen:
Laufwerks-Bezeichnungen
90
Betrieb
Buchstabe
C:
D:
E:
F:
G:
3
Lage/Gerät
Eingebaute Festplatte
Eingebaute Festplatte, 2. Partition
CD-ROM Laufwerk
Schlitz 1, IDE/ATA Festplatte
Schlitz 0, Hochgeschwindigkeits-Speicherkarte
Type III Karten
Typ III Karten sind dicker (10,5 mm) als Typ II Karten und erlauben keine
Erweiterungen. Typ III Karten vereinen Funktions-I/O-Karten mit
zusätzlichen Merkmalen, wie Multimodus-Karten ein (Karten mit mehr als
einer Funktion, wie kombinierte LAN/Modem- Karten), und kleine
Festplattenkarten.
Andere Karten
Andere Typen von PC Karten welche Notebook-Benutzern zur Verfügung
stehen.
•
•
•
•
Globales Positionierungs-System (GPS) Karten
ermöglicht das Auffinden von entfernten, mit GPS ausgerüsteten,
Einheiten (zum Beispiel Liefer-LKWs). Dieses Gerät ist auch hilfreich
beim Kartenlesen.
Link Karten
Verbindung und Kommunikation zwischen dem Notebook und einem
Handheld, wie etwa PDA, Mobiltelefon, Videogame, usw...
Paging Karten
Diese empfängt Paging-Meldungen und kontrolliert das Notebook
ferngesteuert.
Multimedia Karten
91
N
otebook Handbuch
•
Kombiniert Animation und Klang
Video Karten
Aufnehmen und Wiedergabe von Filmen und Videos
Für weitere Informationen zu PCMCIA
besuchen Sie die PCMCIA Homepage unter http://www.pc-card.com.
WAS IST CARDBUS?
CardBus ist die Hochleistung 32-Bit PCI Bus Master Verbindung zu PCMCIA.
Es arbeitet mit bis zu 33MHz Taktfrequenz und nur 3,3V. Ihr Notebook
beinhaltet den CardBus mit einem doppelten PCMCIA Einschub, der
entweder eine Typ III Karte oder zwei Typ II Karten gleichzeitig aufnehmen
kann. Außer 3,3V CardBus PC Karten können Sie auch die existierenden 5V
16-Bit PC Karten einstecken, welche auch von Ihrem Computer unterstützt
werden.
EINSTELLEN DES PCMCIA CONTROLLERS
Damit Ihr Computer die PC Karten richtig identifizieren und konfigurieren
kann, müssen Sie zuerst sicherstellen, dass Sie die Karte und die PCMCIA
Treiber Software richtig installiert haben.
EINBAUEN UND ENTFERNEN VON PCMCIA KARTEN
Die in Ihrem Computer eingebauten „Double-deck“ PCMCIA Schächte
unterstützen zwei PCMCIA Typen. Entweder gleichzeitig zwei Typ II Karten,
oder eine Typ III Karte. Der „Double-deck“ PCMCIA Schacht hat einen
oberen, und einen unteren Schlitz. Ihr Computer besitzt auch die "Hot
swapping“ Funktion, welche Ihnen erlaubt, Karten während dem Betriebes des
Computers zu tauschen, um diese sofort zu benutzen.
92
Betrieb
3
Einbauen von PC Karten
Um eine PC Karte in den PCMCIA Schlitz hineinzustecken:
1.
Lokalisieren Sie die Einschübe, welche durch eine Abdeckung geschützt
sind.
2.
Stecken Sie die Seite der PC Karte mit dem 68-Pin Stecker voran in den
Einschub. Die Aufschrift der Karte muss oben sein. Sie können entweder
zwei Type II oder eine Type III Karte einstecken.
3.
Wenn beinahe die ganze Karte im Einschub ist, drücken Sie weiter fest
aber vorsichtig, bis Sie vollständig im Schlitz ist. Die PC Karte wird nun
vom Betriebssystem erkannt. Sobald der Treiber installiert wurde, ertönt
ein Signal um zu anzeigen, dass die Karte nun aktiv ist.
Entfernen von PC Karten
Um eine PC Karte vom PCMCIA Schlitz zu entfernen, sollten Sie zuerst die
folgende Einstellungen wie beschrieben vornehmen:
1.
Drücken Sie in Windows auf Start, klicken Sie dann auf Einstellungen,
und auf die Systemsteuerung.
93
N
otebook Handbuch
2.
Machen Sie einen Doppelklick auf das PC Karte(PCMCIA) Symbol, um
die PC Karten Eigenschaften aufzurufen.
3.
Wählen Sie jene Karte, aus der Liste, welche Sie entfernen wollen, und
klicken Sie auf Anhalten. Das System deaktiviert dann die PCMCIA
Karte.
4.
Danach können Sie die PC Karte entfernen. Drücken Sie den Knopf auf
der linken Seite des Einschubes, um den Auswurfknopf freizulegen. Dann
drücken Sie diesen, um die PC Karte auszuwerfen.
5.
Wenn die PC Karte etwas aus dem Einschub herausragt, kann Sie an den
Seiten vorsichtig herausgezogen werden.
PC KARTEN FUNKTIONIEREN LASSEN
Weil PC Karten in vielen Typen und Marken vorkommen, kann es schwierig
sein, das jede Karte auf Ihren Computer funktioniert. Außer Speicherkarten
und Fax/Modem-Karten brauchen andere PC Karten, wie Netzwerk-, SCSIoder Multifunktions-Karten (MFC), zusätzliche Treiber-Installationen und
Konfigurationen, damit die Karte funktioniert. Dieser zusätzliche Treiber ist
vielleicht schon im Windows System vorhanden, und Windows wird diesen
94
Betrieb
3
suchen, und Sie fragen, ob Sie diesen Treiber installieren wollen. Wenn der
Treiber nicht unter Windows vorhanden ist, verwenden Sie die, vom PC Karte
Hersteller mitgelieferte Treiber-CD oder Treiberdiskette, um den Treiber unter
Windows zu installieren. Sie müssen im Handbuch der PC Karte nachlesen,
wie Sie die Karte richtig konfigurieren, um mit ihr arbeiten können.
Einige PC Karten benötigen zusätzliche
Ressourcen. Vor dem Einsetzen einer PC-Karte kann es nötig sein entweder den
USB Port oder das 56K interne Mode zu deaktivieren. Kontrollieren Sie im
Geräte-Manager, ob ein Ressourcen-Konflikt vorliegt.
„HOT SWAPPING"
Ähnlich einem Diskettenlaufwerk erlaubt Ihnen Ihr PCMCIA Einschub PC
Karten während des Betrieb ein- und auszubauen. Sie müssen jedoch darauf
achten, dass keine Karte entfernt wird, die gerade im Betrieb ist. Nachstehend
sind einige Beispiele, die bei "Hot Swapping“ zu beachten sind:
•
Entfernen Sie keine Netzwerkkarte, während Ihr System auf das Netzwerk
zugreift.
•
Entfernen Sie keine Fax/Modem-Karte, während die Karte Daten
empfängt bzw. sendet.
•
Entfernen Sie keine Festplatte oder ATA Karte, während Ihr Computer
auf diese Karte zugreift.
PC Karten verbrauchen Energie, sogar wenn Sie
nicht in Verwendung sind. Um Energie zu sparen, drücken Sie bitte auf dem
Auswurfknopf um die Karte zu deaktivieren, wenn sie nicht im Gebrauch ist. Sie
können die Karte im Schlitz lassen, während Sie deaktiviert ist.
95
Spaß mit Multimedia
4
4 Spaß mit Multimedia
Dieses Kapitel zeigt Ihnen, wie Sie alle
Multimediaeigenschaften Ihres Coputers für Spaß
und aufregende Unterhaltung während der Arbeit
oder in Ihrer Freizeit für sich nutzen können. Sie
werden lernen, wie Sie das eingebaute Soundsystem
nutzen, wie Sie CD´s über den Audio Dj spielen,
ohne den Computer einzuschalten, und wie Sie das
CD-ROM/DVD-ROM/CD-RW-Laufwerk für
spannende Multimediapräsentation einsetzen
können.
97
N
otebook Handbuch
4.1
Die Multimediaeigenschaften des
Notebooks
Ihr Notebook ist reichlich ausgestattet mit Multimediaeigenschaften, die den
Umgang mit dem Notebook vergnüglich, praktisch, aufregend und leicht
machen. Weit über die Funktionen des Standard-Multimedia Personal
Computers (MPC) hinausgehend, kann Ihr Computer alle Multimediaaufgaben
mittels der folgenden Eigenschaften bewältigen:
4.2
•
Intel Pentium III/Intel Celeron oder VIA Cyrix/Samuel2 CPU.
•
64/128/256MB RAM oder mehr
•
24X-CD-ROM-Laufwerk oder 8X-DVD-ROM-Laufwerk oder 8x CDRW-Laufwerk
•
AGP 4X VGA Graphics Controller
•
16-Bit Plug-and-Play Audiosystem mit eingebautem Lautsprecher, Woofer
und Mikrofon
•
Audio-DJ-Panel, das eine CD spielen kann, ohne den Computer
einzuschalten
Das Audiosystem
Ihr Computer verfügt über einen eingebauten 16-Bit Stereo-Soundcontroller,
mit dem Sie Ton, Musik und andere Soundeffekte mittels eingebautem Mixer
aufnehmen, speichern und wiedergeben können. Ein integriertes
Vollduplexmikrofon und zwei Mini-Lautsprecher und Woofer sind in Ihren
Computer eingebaut und erlauben Ihnen jederzeit und überall eine
Tonaufnahme und Tonwiedergabe.
98
Spaß mit Multimedia
4
Auf der rechten Seite Ihres Computers finden Sie die folgenden
Audiobuchsen:
4.3
•
Externe 3,5mm Mikrofonbuchse, die den Vollduplex-Monomodus oder
den Halbduplex-Stereomodus unterstützt
•
Kopfhörer- oder Kopfhörerbuchse mit SPDIF für persönlichen
Hörgenuss
•
Externe Lautstärkeregelung
Einrichten der Audiotreiber
Bevor Sie mit der Anwendung der Audioeigenschaften Ihres Computers
beginnen können, müssen Sie zunächst die Audiotreiber einrichten, nachdem
Sie Windows installiert haben. Wenn Windows schon auf Ihrem Computer
vorinstalliert war, hat Ihr Händler wahrscheinlich schon die Audiotreiber für
Sie installiert. Wenn nicht, sollten Sie in Kapitel 2 nachlesen, wie die
Audiotreiber für Windows zu installieren sind.
4.4
Windows Multimediaprogramme
Windows bietet verschiedene Multimediaprogramme, die Sie direkt auf Ihrem
Computer ausführen können. Die Multimedia-Programmgruppe finden Sie,
indem Sie zuerst auf „Start“ klicken, dann auf „Programme“ zeigen, und
dann „Zubehör“ und danach „Unterhaltungsmedien“ wählen. Es erscheint
dann folgendes Bild vor Ihnen:
99
N
otebook Handbuch
Bild 4-1 Multimedia-Programmgruppe von Windows ME
Standard-Multimediakomponenten:
•
Windows Media Player - zum Abspielen von Ton-, Video- und
Animationsdateien
•
Audiorecorder - zur Tonaufnahme und -wiedergabe
•
Lautstärkeregelung - zur Einstellung der Mixerlautstärke
Für mehr Information zur Bedienung dieser
Multimediakomponenten führen Sie das Programm aus und klicken auf das
Hilfemenü.
100
Spaß mit Multimedia
4.5
4
Tonaufnahmen
Mit Ihrem Computer können Sie Stimmen und andere Sounds auf
verschiedene Weisen aufnehmen und als Dateien auf Ihrer Festplatte
speichern. Diese Tondateien können dann über die internen Lautsprecher oder
mittels der Ausgangsbuchsen über externe Lautsprecher oder Kopfhörer
wiedergegeben werden. Sie können die Dateien auch in vielen
Anwendungsprogrammen als Sprachanmerkungen für realistischere
Präsentationen verwenden. Dieser Abschnitt beschreibt kurz, wie Sie Sounds
unter Windows aufnehmen können.
Zur Aufnahme von Sounds müssen Sie das Programm „Audiorecorder“ in der
Multimedia-Programmgruppe ausführen. Die Bedienelemente des
Audiorecorders sind leicht zu verstehen, Sie bestehen aus Rücklauf, Vorlauf,
Wiedergabe, Stop und Aufnahme. Klicken Sie auf das Hilfemenü für
Informationen zur Bedienung des Audiorecorders.
Bild 4-2
Audiorecorder
101
N
otebook Handbuch
Mit dem Audiorecorder können Sie Sounds aus verschiedenen
Audioeingangsquellen aufnehmen, z.B.:
•
Vom eingebauten Mikrofon
•
Von einem externen Mikrofon
•
Vom CD-ROM/DVD-ROM/CD-RW-Laufwerk
Weil Sie Sound von verschiedenen Eingangsquellen aufnehmen können,
müssen Sie zuerst das entsprechende Audioeingangsgerät im Feld „Aufnahme“
einstellen. Gehen Sie hierzu wie folgt vor:
1. Klicken Sie doppelt auf den Lautstärkeregler in der Task-Leiste oder
klicken Sie die Start-Schaltfläche, dann Programme, Zubehör,
Unterhaltungsmedien, und dann Lautstärkeregelung.
2. Klicken Sie auf Eigenschaften im Optionen Haupt Menü.
3. Klicken Sie auf die Schaltfläche „Aufnehmen“ und rufen Sie alle
Lautstärkeregler für jede Komponente auf.
102
Spaß mit Multimedia
Bild 4-3
4
Audio-Lautstärkeeigenschaften
4. Klicken Sie OK, und das Dialogfeld „Aufnahmesteuerung“ erscheint. Hier
wählen Sie das Eingangsgerät für die Aufnahmequelle. Voreingestellt ist das
Mikrofon, das nur Sound über das Mikrofon aufnimmt. Wenn Sie Musik
vom CD-ROM/DVD-ROM/CD-RW -Laufwerk aufnehmen wollen,
müssen Sie „CD-Player“ wählen.
103
N
otebook Handbuch
Bild 4-4
Regelung der Aufnahmelautstärke
VERWENDEN DES EINGEBAUTEN MIKROFONS
Normalerweise verwenden Sie das Mikrofon zur Stimmaufnahme und
speichern die Datei für Stimmanmerkungen in Ihren
Anwendungsprogrammen. Ihr Computer besitzt ein eingebautes Mikrofon, das
sich in der unteren rechten Ecke der Tastatur befindet.
Zur Aufnahme mit dem eingebauten Mikrofon:
1. Aktivieren Sie die Mikrofonlautstärke unter „Aufnahme“, wie oben
beschrieben.
2. Führen Sie das Programm „Audiorecorder“ aus und klicken auf die
Schaltfläche „Aufnehmen“.
3. Sprechen Sie in das eingebaute Mikrofon und klicken auf „Stop“ wenn Sie
die Aufnahme beenden wollen.
104
Spaß mit Multimedia
4
4. Klicken Sie auf „Wiedergabe“, um zu hören, was Sie gerade aufgenommen
haben.
5. Um das Ergebnis als Datei zu speichern klicken Sie auf „Speichern“ im
Dateimenü.
VERWENDEN EINES EXTERNEN MIKROFONS
Ihr Computer erlaubt Ihnen weiterhin den Anschluss eines externen Mikrofons
für Aufnahmen höherer Qualität. Die externe Mikrofonbuchse befindet sich
auf der rechten Seite Ihres Notebooks und deaktiviert automatisch das
eingebaute Mikrofon, wenn ein externes Mikrofon angeschlossen wird.
Verwenden Sie nur Mikrofone mit 3,5mm Klinken-stecker. Gehen Sie zum
Aufnehmen genauso, wie oben beschrieben vor.
VERWENDEN DES EINGEBAUTEN CD-ROM/DVDROM/CD-RW-LAUFWERKS
Sie können das CD-ROM/DVD-ROM/CD-RW -Laufwerk zum Speichern
von Audio-CD´s nutzen. Gehen Sie wie folgt vor:
1. Aktivieren Sie den CD-Player unter „Aufnahme“ wie oben beschrieben.
2. Führen Sie das Programm „Audiorecorder“ aus.
3. Legen Sie die Audio-CD in das CD-ROM/DVD-ROM/CD-RW Laufwerk. Wenn Sie die Funktion zur automatischen Benachrichtigung
beim Einlegen von CDs nicht deaktiviert haben, sollte die CD-Wiedergabe
automatisch starten, nachdem Sie eine Audio-CD eingelegt haben.
4. Starten Sie den Windows Media Player (z.B. bei WinME) wie in folgender
Abbildung gezeigt, und betätigen Sie CD Audio.
105
N
otebook Handbuch
Bild 4-5 CD-Wiedergabe z.B. unter Windows ME
5. Stellen Sie den Punkt ein, an dem Sie mit der Aufnahme beginnen wollen.
6. Gehen Sie zum Audiorecorder und klicken auf „Aufnahme“.
7. Gehen Sie sofort zur Windows Mediaspieler zurück und klicken
„Wiedergabe“. Sie können die Lautstärke so einstellen, dass Sie die
Aufnahme zugleich hören können.
106
Spaß mit Multimedia
4.6
4
Tonwiedergabe
Das Notebook ist mit eingebauten Twin-Lautsprechern und 2 Woofern für
Audio und Sound ausgerüstet. Ein manuelles Regeln der Lautstärke gelingt mit
dem Daumenradregler an der rechten Seite des Computers.
Für Tonwiedergabe höherer Qualität können Sie auch externe AktivLautsprecher an die Ausgangsbuchse auf der rechten Seite Ihres Computers
anschließen. Sie können weiterhin auch Ohr- oder Kopfhörer anschließen.
High Quality SPDIF Anschluss. Informieren Sie sich im Handbuch, dass dem
Audiogerät beigelegt ist. Minimieren Sie die Lautstärke immer, bevor Sie Ohroder Kopfhörer an Ihre Ohren führen.
VERWENDUNG DER Windows MEDIENWIEDERGABE
Die einfachste Art, Multimediadateien wiederzugeben, ist über das Programm
„Windows Media Player“. Gehen Sie wie folgt vor:
1. Klicken Sie „Start“, dann „Programme“, „Zubehör“ und
„Unterhaltungsmedien “.
2. Klicken Sie „Windows Media Player“, um das Programm zu starten.
107
N
otebook Handbuch
Bild 4-6
4.7
Medienwiedergabe unter Windows ME
3.
Klicken Sie auf das Dateimenü und wählen Sie die Datei aus, die Sie
spielen möchten.
4.
Wenn die Datei erkannt und geöffnet wurde, klicken Sie „Wiedergabe“,
um mit der Wiedergabe zu beginnen.
Wiedergabe von Video- und MPEGDateien
Ihr Computer kann Videodateien sowie MPEG (Motion Picture Expert
Group) Dateien von HDD, CD, DVD, oder CD-R/RW abspielen. Unter
Verwendung eines Software-MPEG-Programms wie dem Windows Media
Player in der Programme-Gruppe Unterhaltungsmedien, können alle
Standard Mediadateien gezeigt werden.
108
Spaß mit Multimedia
4.8
4
Verwendung von DVD
DVD ist der neueste Durchbruch auf dem Gebiet der Wiedergabe erstklassiger
Filme. Eine DVD kann bis zu 4.7GB Information aufnehmen, d.h. einen
ganzen Film in voller Länge mit Soundtracks, Untertiteln und in verschiedenen
Sprachen. Obendrein ist das DVD-ROM-Laufwerk Ihres Computers
abwärtskompatibel zu allen CD-ROM-Laufwerken, daher können Sie darin
auch jegliche beliebige CD verwenden. Es funktioniert genauso wie ein CDROM-Laufwerk.
Zur Wiedergabe von DVDs brauchen Sie eine MPEG-2-Programm-Software
und das optionale DVD-ROM.
Mit MPEG-2-Programmen erfolgt eine Medienwiedergabe nur, wenn Ihr
Computer mindestens mit einer Intel Pentium II - 266MHz CPU oder höher
mit kompatiblen Grafikbeschleuniger ausgestattet ist. Computer mit CPUs
unter Intel Pentium II - 266MHz, garantieren keine gute Medienperformance.
Die beste DVD Wiedergabe wird durch ein
Aktivieren verschiedener Einstellungen erreicht. Setzten Sie die Grösse der
Bildwiederholspeicher in BIOS auf zumindest 16MB. Details zur Änderung
finden Sie im Kapitel 6. Aktivieren Sie die DMA Funktion des Notebooks.
Informationen zum Aktivieren des DMA-Kanals für CD-ROM und Festplatte
finden Sie in Treiberinstallation im Abschnitt 5 Kapitel 2. Es ist auch möglich
Hardware-Beschleuniger zu aktivieren, falls die Software des benutzten MPEG2 Spielers diese Fuktion unterstützt.
109
N
otebook Handbuch
4.10 Verwenden CD-RW
Das CD-RW Laufwerk ist eine Einheit, die digitale Daten auf CD-RW (wieder
beschreibbare CD´s) und CD-R (beschreibbare CD´s)schreiben kann. Mit
solch einem Laufwerk, können Sie beispielsweise Ihre Daten wie schon
erwähnt entweder auf einer CD-R oder einer CD-RW sichern, also eine
Backup Kopie erstellen.
Auf eine CD-R kann mehrmals geschrieben werden, so oft bis die CD-R voll
ist, die CD-RW kann wiederholt beschreiben und gelöscht werden. Genauere
Informationen dazu finden Sie sicher im Benutzerhandbuch der CD-RW
Software.
Bitte beachten Sie unbedingt das Copyright von
Software oder Daten, die Sie auf CD-R oder CD-RW schreiben möchten. Diverse
Software ist in der Regel durch das Urheberrecht geschützt. Das Speichern oder
Weitergeben von Software oder bestimmten Daten ist meist rechtswidrig. Bitte
beachten Sie immer die gesetzlichen Bestimmungen.
110
Peripheriegeräte anschliessen
5
5 Peripheriegeräte anschließen
In diesem Kapitel wird das Anschließen der
Peripheriegeräte an Ihr Notebook beschrieben.
Dabei können Sie einen Drucker, eine Maus, einen
externen Monitor, eine externe Tastatur oder andere
Peripheriegeräte anschließen. Die Anleitung zur
Verwendung dieser Peripheriegeräte wird Ihnen in
diesem Kapitel Schritt für Schritt gegeben.
111
N
otebook Handbuch
5.1
Verwenden einer seriellen Maus
Zum Anschließen einer externen seriellen Maus, eines PDA oder eines
Modems ist Ihr Computer mit einem 9poligen seriellen Anschluss ausgerüstet.
Der serielle Anschluss (RS232) Ihres Computers wird allgemein als COM1
bezeichnet. Wenn Sie mit Ihrem Computer auf einem Tisch arbeiten, können
Sie anstelle des Touchpads eine externe serielle Maus benutzen. Falls Sie
ebenfalls ein Modem benutzen wollen, sollten Sie eine Fax-/Modem-PC-Karte,
die den PCMCIA-Slot benutzt, installieren.
Fortgeschrittenere Betriebssysteme, wie Windows ME erkennen und
installieren den geeigneten Treiber, wenn eine serielle Maus an das Notebook
angeschlossen wird. Wenn Ihr Betriebssystem diese Funktion nicht unterstützt
gehen Sie wie folgt vor:
112
1.
Den Computer ausschalten.
2.
Das Anschlusskabel der seriellen Maus an den seriellen Anschluss auf der
Rückseite Ihres Computers anschließen und den Anschlussstecker mit
dessen Schrauben gut befestigen.
3.
Computer einschalten.
4.
Die Maus wird automatisch aktiviert, wenn dies nicht der Fall ist, klicken
Sie auf Start, Einstellungen, Systemsteuerung. Klicken Sie doppelt auf
das Hardware-Symbol.
Peripheriegeräte anschliessen
5.
5.2
5
Folgen Sie den Aufforderungen welche die Hardware-Erkennung an Sie
stellt.
Verwenden einer externen Tastatur
(PS/2)
Auf der rechten Ihres Computers finden Sie den 6poligen Mini-DINAnschluss zum Anschließen einer PS/2-Tastatur oder PS/2-Maus. An diesen
Anschluss können Sie eine externe PS/2-Desktop-Tastatur, sowie eine externe
PS/2-Maus anschließen. Es wird empfohlen, nur dann eine externe PS/2-Maus
zu benutzen, wenn Sie keine externe PS/2-Tastatur anschließen wollen. Falls
Sie eine externe PS/2-Maus und eine Tastatur benutzen wollen, benötigen Sie
ein PS/2-Dreiwegkabel, welches bei Ihrem Händler erhältlich ist.
Bei Ihrem Computer-Händler ist ebenfalls ein Tastaturen-Adapter erhältlich,
mit dem Sie 5polige Standard-DIN-Desktop-Tastaturen anschließen können.
Im Vergleich zu PS/2-Tastaturen werden diese Tastaturen weitgehend für
Desktop-PCs benutzt.
Fortgeschrittenere Betriebssysteme, wie Windows ME erkennen und
installieren den geeigneten Treiber, wenn eine PS/2 Maus an das Notebook
angeschlossen wird. Wenn Ihr Betriebssystem diese Funktion nicht unterstützt
gehen Sie wie folgt vor:
1.
Den Computer ausschalten.
2.
Die PS/2-Tastatur direkt an den PS/2-Anschluß anschließen. Falls Sie
eine 5polige Standard-DIN-Tastatur benutzen, schließen Sie die Tastatur
zuerst an den Tastaturen-Adapter und danach an den PS/2-Anschluss an.
Windows-95/98-Tastaturen werden ebenfalls unterstützt.
3.
Den Computer einschalten. Die integrierte und die externe Tastatur sind
nun aktiviert und können gleichzeitig benutzt werden.
113
N
otebook Handbuch
Die externe Tastatur nicht abtrennen oder
anschließen, wenn der Computer eingeschaltet ist. Dazu muss zuerst der
Computer ausgeschaltet werden. Eine externe Tastatur oder ein externer
Tastenblock kann nur dann angeschlossen werden, wenn das System
ausgeschalten ist.
Zum Anschließen einer PS/2-Maus gehen Sie wie oben beschrieben vor. Wenn
Sie das PS/2-Maus-Feld auf Both im Advanced Menü des BIOS-Setup
einstellen, arbeiten die PS/2 Maus und das Touchpad gleichzeitig.
5.3
Verwenden des USB-Anschlusses
USB, oder universeller serieller Bus, ist ein Peripherie-Bus-Standard, der durch
Compaq, DEC, IBM, Intel, Microsoft, NEC und durch die Northern Telecom
entwickelt wurde. Computer, die mit USB ausgerüstet sind, ermöglichen ein
automatisches Konfigurieren der Peripheriegeräte, sobald diese physisch
angeschlossen werden – ohne dass das System dafür neugestartet oder ein
Setup gestartet werden muss. Durch USB wird ebenfalls eine gleichzeitige
Inbetriebnahme von mehreren Geräten, die an einem Computer angeschlossen
sind, ermöglicht. Diese Peripheriegeräte können Digitalkameras, Scanner,
114
Peripheriegeräte anschliessen
5
Drucker, CD-ROM-Laufwerke, Modem, Tastaturen, Telefonapparate und
Monitore sein.
Je nach Ihren Betriebsanforderungen können Sie
den USB-Anschluss deaktivieren, um die Systemressourcen für andere Geräte
freizuhalten.
5.4
Anschließen eines Parallel-Druckers
Der Parallelanschluss (LPT1) besitzt eine 25polige Steckfassung auf der
Rückseite Ihres Computers. Daran wird kann ein paralleler Drucker
angeschlossen.
Vorgang zum Anschließen eines Druckers:
1.
Den Drucker mit dem 25poligen Anschlussstecker an den
Parallelanschluss anschließen und diesen Stecker mit dessen Schrauben gut
befestigen.
2.
Dann das andere Ende des Kabels ausrichten und an den Parallelanschluss
des Gerätes anschließen und den Anschlussstecker mit dessen
Anschlussklemmen befestigen.
115
N
otebook Handbuch
3.
Das Netzkabel an das Gerät und an eine Steckdose mit sachgerechtem
Erdanschluss anschließen.
4.
Den Computer und den Drucker einschalten.
5.
Der Drucker wird selbstständig einem Selbsttest durchführen.
6.
Das richtige Druckermodell in Ihrem System einstellen, damit der
angeschlossene Drucker erkannt werden kann.
7.
Ist das Modell Ihres Druckers nicht aufgelistet, dann fragen Sie Ihren
Händler nach dem notwendigen Treiber oder nach einem Treiber der mit
dem Gerät kompatibel ist.
8.
Die Online- Tasten des Druckers aktivieren (falls vorhanden).
Vergewissern Sie sich beim Anschließen eines
Druckers, dass Sie den richtigen Druckertreiber in der WindowsSystemsteuerung installiert haben.
Stellen Sie sicher, dass das Gerät online ist, bevor Sie versuchen, dieses in
Betrieb zu nehmen. Weitere Einzelheiten dazu finden Sie in der Anleitung, die
mit dem Gerät geliefert wurde.
116
Peripheriegeräte anschliessen
5.5
5
Verwenden eines externen Monitors
(VGA-Anschluss)
Ihr Computer ist mit einem 15poligen VGA-Anschluss ausgestattet, an den ein
externer VGA-Farbmonitore mit einer maximalen Schirmauflösung von
1024x768 True Color (32 Bit) angeschlossen werden kann. Dazu wird ein
Bildschirmsignalkabel benötigt (welches normalerweise mit dem Monitor
geliefert wird). Ein Ende dieses Kabels muss mit einem 15poligen
Anschlussstecker versehen sein.
Vorgang zum Anschließen eines externen Monitors:
1.
Den Computer ausschalten und sicherstellen, dass der Monitor mit dessen
Netzschalter ausgeschaltet wurde.
Vor dem Anschließen des Monitors muss der
Notebook-Computer ausgeschaltet oder in den Standby-Modus geschaltet
werden. Das Anschlusskabel des Monitors an den VGA-Anschluss auf der
Rückseite Ihres Computers anschließen. Den Stecker des Kabels mit dessen
Schrauben befestigen.
2.
Das Monitor-Netzkabel anschließen.
3.
Den Monitor einschalten.
4.
Dann den Computer einschalten. Das Bild erscheint dann sowohl auf dem
LCD-Display, als auch auf dem Monitorbildschirm. Ihr Computer wurde
so eingestellt, damit ein gleichzeitiger Anzeigemodus gestartet wird.
117
N
otebook Handbuch
5.
Falls das Bild nur auf dem externen Monitor erscheinen und das LCDDisplay abgeschaltet werden soll, können Sie die Anzeige auf dem Schirm
zwischen der LCD-Anzeige und dem Monitorbildschirm durch Drücken
der Tastenkombination <Fn> + <F3> wechseln. Halten Sie die
Tastenkombination solange gedrückt, bis das Bild nur auf dem
Monitorbildschirm erscheint.
Die möglichen VGA-Auflösungsvermögen und die
Anleitung zum Ändern der Bildschirmeigenschaften finden Sie in Kapitel 3.
5.6
Verwenden des IR-Anschlusses
(Optional)
Ihr Computer besitzt einen IR-Anschluss, mit dem eine erweiterte kabellose
Verbindung mit Geräten, die über einen integrierten Infrarotanschluss
verfügen, hergestellt werden kann, wie z.B. mit PDAs, elektronischen
Organizern, Druckern und tragbaren Computern. Der IR-Anschluss ist
kompatibel zur Infrarot-Daten-Assoziation-Norm (IrDA), durch welche der
zweite COM-Anschluss oder der COM2 Ihres Computers benötigt wird. Die
Übertragungsraten beim SIR (Serieller Infrarot-Standard) beträgt
115.2KBit/Sek.
118
Peripheriegeräte anschliessen
5
Vorgang zum Verbinden mit einem anderen Infrarot-Gerät:
5.7
1.
Den Computer und das Zielgerät richtig hinstellen. Dazu muss das
Zielgerät in einer Linie zu Ihrem Notebook aufgestellt werden. Der
Abstand zwischen dem Zielgerät und dem Notebook darf nicht mehr als
80 cm betragen. Im Benutzerhandbuch des Zielgerätes finden Sie die
Anleitung zum Aktivieren der IR-Funktion.
2.
Den Computer einschalten
3.
Nach dem Einstellen beider Geräte für den Betrieb mit der IR-Funktion
starten Sie das Anwendungsprogramm, mit welchem Sie den IR-Anschluss
benutzen wollen.
4.
Das Übertragungsprotokoll oder das Gerät auf COM2 stellen oder durch
das Windowssystem spezifizieren lassen. Dabei sicherstellen, dass dadurch
kein Konflikt mit anderen vorinstallierten Fax/ Modem-PC-Karten
entsteht.
Den TV-Anschluss verwenden
Auf der hintere Seite Ihres Computers befindet sich auch ein RCA Anschluss.
So stellen Sie Ihren Computerschirm auf einen Fernseher da:
119
N
otebook Handbuch
5.8
1.
Den Computer ausschalten und das Ende vom RCA Kabel am
Videoeingang Ihres Fernsehers anschließen.
2.
Den Computer und Fernseher einschalten.
3.
Auf den „Start“ klicken, dann auf „Einstellungen“ und schließlich auf
„Systemsteuerung“ klicken.
4.
Auf das „Anzeige“ Icon doppelklicken, und auf „Einstellungen“
wechseln.
5.
Auf „Weitere Optionen“ klicken und auf „Display“ wechseln.
6.
Den „TV“ Knopf wählen und „OK“ klicken. Windows wird jetzt
automatisch den Fernseher entdecken und diese Funktion ermöglichen.
Verwenden den IEEE 1394
Anschluss
IEEE 1394 (FireWire) ist ein neuer I/O Standard, der von Windows 98
(zweite Ausgabe) oder neueren Windows-Versionen unterstützt wird. Durch
die hohe Übertragungsgeschwindigkeit und der konstanten Datenrate, können
Sie digitale Videoclips speichern, oder sie direkt über den an der Rückseite des
120
Peripheriegeräte anschliessen
5
Notebooks befindlichen IEEE 1394 Anschluss laden. IEEE 1394 ist ideal für
große Datenmengen, die in Real-Time (Echtzeit) übertragen werden müssen.
Über den eingebautem IEEE 1394 Anschluss aktiviert das Notebook die
Peripheriegeräte, wenn er digitale Videodaten oder Backup Daten überträgt.
Wie der IEEE 1394 Anschluss-Treiber zu installieren ist, schlagen Sie bitte im
Handbuch von Windows 98 (zweite Ausgabe) oder einer neueren Windows
Version nach. Windows erkennt automatisch, ob der passende Treiber
installiert ist. Für Information zu früheren, oder anderen Versionen von
Windows, besuchen Sie bitte die Web Seite von Microsoft.
Weiters sollten Sie den Treiber des Peripheriegeräts installieren, um dieses an
den IEEE 1394 Anschluss anschließen zu können. Weitere Details dazu finden
Sie im Handbuch Ihres Peripheriegerätes.
5.9
Verwenden eines externen Audiosystems
Auf der rechten Seite Ihres Computers finden Sie eingebaute AudioAnschlüsse. An diese Audio-Eingangsbuchse kann ein Mikrofon angeschlossen
werden. An die Audio-Ausgangsbuchse können externe Lautsprecher oder
Kopfhörer angeschlossen werden.
Vorgang zum Verbinden mit einer Audio-Buchse:
121
N
otebook Handbuch
1.
Den Audio-Anschluss lokalisieren (Mikrofon, Kopfhörer bzw.
Lautsprecher), den Sie benutzen wollen.
2.
Den Stecker an den Anschluss auf der rechten Seite des Systems
anschließen.
Falls während dem Betrieb mit externen
Lautsprechern der Klang verzerrt oder rückgekoppelt wird, stellen Sie die
Lautstärke niedriger ein. Oft wird dies durch einen zu geringen Abstand
zwischen dem Mikrofon und den Lautsprechern verursacht.
122
Das individuelle Anpassen des Notebooks
6
6 Das individuelle Anpassen des
Notebooks
Ihr Computer verwendet das Phönix BIOS
Hilfsprogramm, welches Ihnen erlaubt, mehrere
Systemkonfigurationen vorzunehmen.
Ihre Systemzeit und -Datum, DiskettenlaufwerkKonfiguration, Passwort-Konfiguration, und
Energie-Management-Einstellungen sind dabei
eingeschlossen. Diese Informationen werden dann
permanent im CMOS RAM gespeichert. Dieses
Kapitel zeigt Ihnen, wie Sie in das BIOS Setup
Programm einsteigen können, und wie Sie die
Systemkonfiguration ändern. Achten Sie darauf, dass
Sie den Computer richtig konfigurieren, damit Ihr
System stabil läuft. Wenn Sie sich bei irgendwelchen
Einstellungen nicht sicher sind, verständigen Sie bitte
Ihren Händler.
123
N
otebook Handbuch
6.1
Das Starten des BIOS Hilfsprogramms
Ihr Notebook ist wahrscheinlich von Ihrem Händler schon richtig konfiguriert
worden. Sollten jedoch Änderungen notwendig sein, können Sie mit dem
BIOS (Basic Input Output System) Hilfsprogramm des Computers arbeiten.
Damit können Sie die System-Konfigurations-Informationen, wie das Datum
und die Zeit, oder den Typ der Festplatten ändern. Auf das BIOS Setup
Programm kann zugegriffen werden, indem Sie das System einschalten, und die
<F2> Taste drücken.
Die Einstellungen, die Sie innerhalb des BIOS Setup Programms eingegeben
haben, werden in das CMOS RAM gespeichert. Dieser Speicher wird von
einer eigenen Batterie gespeist, damit er nicht gelöscht werden kann, wenn Sie
das System ausschalten oder neu starten. Jedes mal, wenn Sie den Computer
einschalten, wird das System die im CMOS RAM gespeicherten Einstellungen
auslesen, und wird diese mit dem Power On Self Test (POST) vergleichen.
Wenn ein Fehler vorkommt, wird eine Fehlermitteilung auf dem Bildschirm
angezeigt.
Der POST (Power On Self Test) läuft während des Boot Up, hierbei wird der
Bildschirm die folgende Mitteilung zeigen:
Press <F2> to enter SETUP
Drücken Sie die <F2> Taste, um das BIOS Setup Programm zu starten. Das
BIOS Setup Programm ist in fünf Unterpunkten organisiert, die Sie durch die
Å und Æ Taste auswählen können. Um von einem Menüpunkt zu einem
anderen zu kommen, können Sie die Pfeil Hoch und Runter Taste benutzen,
während Sie die Tastenkombination <F5> und <F6>, oder <+>und <->
benutzen, um die Einstellungen zu ändern. Auf der rechten Seite des
Bildschirmes sind einige kurze Hilfestellungen für jeden Punkt angegeben, die
Sie ändern wollen.
124
Das individuelle Anpassen des Notebooks
6
Im BIOS Setup Programm werden Sie die folgenden Ausschnitte auf dem
Bildschirm finden:
•
Item Specific Help (Bereich für die spezifische Hilfe):
Auf der rechten Seite des Bildschirmes. Dieses Gebiet beschreibt jeden
Parameter und seine verfügbaren Einstellungen. Die Beschreibungen an
dieser Stelle dienen als Hilfe für die Auswahl der Parameter.
•
Menü-Balken
Obere Linien des Bildschirmes. Jede der fünf Auswahlmöglichkeiten
beinhaltet ein eigenes Menü.
ƒ
Parameter
Linke Seite des Bildschirmes. Dieses Gebiet beschreibt jeden Parameter
und zeigt seine momentane Einstellungen.
ƒ
Status-Balken
Der untere Teil des Bildschirmes. Diese Zeilen zeigen die verfügbare
Optionen, um den Cursor zu bewegen, eine besondere Funktion
auszuwählen und mehr.
Um das BIOS Setup Programm zu beenden, drücken Sie einfach auf die
<Esc> Taste, und wählen Sie beim Exit-Menü, ob Sie die Änderungen
speichern wollen oder nicht.
125
N
otebook Handbuch
6.2
Das Main-Konfigurations-Menü
P h o e n i x BI O S S e t u p U t i l i t y
Main
Advanced
Security
Boot
Exit
Item Specific Help
4
[12 :00 :00]
<Tab>, <Shift-Tab>,
System Date:
[08/10/2000]
or <Enter> selects
Language:
[English (US)]
field.
Diskette A:
[1.44/1.25MB, 3½”]
Internal HDD
[20004MB]
Internal CD/DVD-ROM
Installed
Boot Display Device:
[Both]
System Memory:
640 KB
Extended Memory:
261120 KB
CPU Type:
Intel ® Pentium ® III CPU
CPU Speed:
1133 MHz
BIOS Version:
A.4A-6000-0713
F1 Help
ÇÈ
Select Item
-/+
Esc Exit
ÅÆ
Select Menu
Enter Select Sub-Menu F10 Save and Exit
•
126
System Time:
Change Values
F9
Setup Defaults
System Time (System-Zeit)
Läßt Ihnen die Systemzeit des Computers ändern. Die Systemzeit wird im
Stunde:Minute:Sekunde-Format dargestellt. Geben Sie die aktuelle Zeit für
jedes Feld ein, um von einem Feld zum anderen zu gelangen benutzen Sie
die <Tab>, <Shift>+ < Tab>, oder <Enter> Taste. Sie können die
Systemzeit auch von Ihrem Betriebssystem aus ändern.
Das individuelle Anpassen des Notebooks
6
•
System-Date (System-Datum)
Erlaubt Ihnen, das Systemdatum zu ändern. Das Systemdatum wird im
Monat/Datum/Jahr-Format angegeben. Geben Sie das aktuelle Datum für
jedes Feld ein, und benutzen Sie die <Tab>, <Shift>+< Tab>, oder <
Enter> Tasten, um sich von einem Feld zum anderen zu gelangen. Sie
können auch das Systemdatum von Ihrem Betriebssystem aus ändern.
ƒ
Language
Erlaubt Ihnen, die Bildschirmsprache zu wählen für die Englische oder
Japanische Version des BIOS Setup Programmes.
ƒ
Diskette A:
Dieser Punkt schaltet das Floppydiskettenlaufwerk aus (disabled) oder ein.
ƒ
Internal HDD (Interne Festplatte)
Dieses Feld zeigt verschiedene Parameter für die Festplatte. Wenn
Typ[Auto] ausgewählt wird, wird das System automatisch diese Parameter
einstellen. Ist Typ [User] ausgewählt, können die Parameter wie Zylinder,
Köpfe und Sektoren und die Zugangsmodi verändert werden.
•
Internal CD/DVD-ROM (Internes CD- oder DVD-ROM)
Dieses Feld zeigt verschiedene Parameter für die zweite Festplatte oder
für das CD-ROM- oder DVD-ROM-Laufwerk. Einige Felder zeigen nur
Informationen an, die das BIOS automatisch erkennt bzw. festlegt. Diese
können nicht verändert werden.
ƒ
Boot Display Device (Anzeige beim Hochfahren)
Lässt Sie das aktive Display beim Start auswählen.
•
System Memory (Systemspeicher)
Dieses Feld zeigt die System-Speichergröße, welche vom BIOS während
des Power On Self-Tests (POST) gefunden wurde.
127
N
otebook Handbuch
128
•
Extended Memory (Erweiterter Speicher)
Dieses Feld zeigt die Speichergröße des erweiterten Speichers, welche vom
BIOS während des Power On Self-Tests (POST) gefunden wurde.
•
CPU Type
Dieses Feld zeigt die CPU Type, welche vom BIOS während des Power
On Self-Tests (POST) gefunden wurde.
•
CPU Speed
Dieses Feld zeigt die CPU Geschwindigkeit, welche vom BIOS während
des Power On Self-Tests (POST) festgestellt wurde.
•
BIOS Version
Dieses Feld enthält Informationen über die BIOS Version, welche
während des Power-On Self-Tests (POST) festgestellt wurde.
Das individuelle Anpassen des Notebooks
6
6.2.1 INTERNES HDD-/SEKUNDÄRES MASTER-SUBMENÜ
P h o e n i x BI O S S e t u p U t i l i t y
Main
Advanced
Security
Internal HDD: [20004MB]
Boot
Exit
Item Specific Help
Type:
[User]
User = you enter
Cylinders:
[16383]
parameters of hard-
Heads:
[16]
disk drive installed
Sectors:
[63]
at the Connection.
Maximum Capacity:
8455MB
Auto = autotypes
Hard-disk drive
Multi-Sector Transfers:
[16 Sectors]
installed here.
LBA Mode Control:
[Enabled]
None = no device is
32 Bit I/O:
[Disabled]
installed here.
Transfer Mode:
[Fast PIO 4 / DMA2]
CD-ROM = a CD-
SMART Monitoring:
Enabled
ROM drive is
Ultra DMA Mode:
[Mode 4]
installed here.
F1 Help
ÇÈ
Select Item
-/+
Change Values
F9
Setup Defaults
Esc Exit
ÅÆ
Select Menu
Enter Select Sub-Menu F10 Save and Exit
Um in dieses Untermenü des Main Menüs zu kommen, wählen sie „Internal
HDD“ aus und drücken Sie Enter.
Benutzen Sie das Type-Feld, um die installierte Laufwerks-Typen auszuwählen.
Sie können andere Laufwerk-Typen, wie CD-ROM, User, Auto oder None
durch drücken der < Space> Taste auswählen. Stellen Sie diese Möglichkeit
auf Auto, damit Ihr Computer die Laufwerks-Typen automatisch erkennt.
Stellen Sie diese Möglichkeit auf None, wenn Ihr Computer keine Geräte
installiert hat. Drücken Sie die < Esc > Taste, um zum Hauptmenü
zurückzukommen.
129
N
otebook Handbuch
6.3
Das Advanced CMOS Setup
P h o e n i x BI O S S e t u p U t i l i t y
Main
Advanced
Security
Boot
Exit
Item Specific Help
BootUp Num-Lock
[LockOff]
PS/2 Mouse:
[Auto]
Suspend Warning Tone:
[On]
LCD Panel View Expansion:
[Enabled]
Save to Disk Warning:
[Disabled]
Silent Boot:
[Enabled]
Selects Power on state for
Numlock.
4
130
I/O Device Configuration
F1 Help
ÇÈ
Select Item
-/+
Change Values
F9 Setup Defaults
Esc Exit
ÅÆ
Select Menu
Enter
Select Sub-Menu F10 Save and Exit
•
BootUp Num-Lock
Ermöglicht die Wahl zwischen Enabled und Disabled zur Aktivierung
oder Deaktivierung der Num-Lock Funktion beim Bootvorgang.
•
PS/2 Mouse
[Disabled] deaktiviert die angeschlossene PS/2 Maus aus. [Enabled]
aktiviert die angeschlossene externe PS/2 Maus.
•
Suspend Warning Tone
Aktivierte oder sperrte den warnenden Ton verschieben, wenn das System
in den Suspend modus einsteigt.
Das individuelle Anpassen des Notebooks
6
•
LCD Panel View Expansion:
Bietet die Wahl zwischen voller Bildschirmgröße oder reduzierter
Bildschirmgröße im Displaymodus.
•
Save to Disk Warning
Mit Enabled oder Disabled können Sie entscheiden, ob gegebenenfalls die
Warnmeldung aktiviert wird, die angibt, daß beim Booten des Systems die
‘save to disk partition’ nicht zugewiesen wurde.
•
Silent Boot (Anzeige während des Starten)
Lässt Sie den Boot-Bildschirm ändern: Die Möglichkeiten sind [Enabled]
(ein Logo wird angezeigt), [Disabled] (die POST-Meldungen werden
angezeigt) oder [Black] (schwarzer Bildschirm wird angezeigt)
•
I/O Device Configuration (Eingabe/Ausgabe Geräte-Konfiguration)
Lässt Ihnen Input/Output-Geräte, sowie den Seriellen Anschluss, den
Infrarot Anschluss, den Parallelen Anschluss, und den Floppy-DiskController konfigurieren. Durch Drücken der Enter-Taste gelangen Sie in
das I/O Device Configuration-Untermenü (Peripherie-Untermenü).
6.3.1 PERIPHERIE-UNTERMENÜ
P h o e n i x BI O S S e t u p U t i l i t y
Advanced
I/O Device Configuration
Serial port A:
Item Specific Help
[Auto]
Configure serial port A
Infrared port:
[Auto]
[Disabled]
Mode:
[IrDA]
Parallel port:
Mode:
Floppy disk controller:
[Auto]
[Bi-directional]
[Enable]
No configuration,
[Enabled]
User configuration,
[Auto]
131
N
otebook Handbuch
BIOS or OS chooses
configuration,
F1 Help
ÇÈ
Select Item
-/+
Esc Exit
ÅÆ
Select Menu
Enter Select Sub-Menu F10 Save and Exit
F9
Setup Defaults
•
Serial Port A (Serieller Anschluss A)
Drücken Sie die < Enter> Taste um die Enabled, Disabled, oder Auto
Möglichkeiten auszuwählen. Sie können den Anschluss aktivieren
[Enabled] oder deaktivieren [Disabled] oder Sie überlassen diese
Einstellung dem BIOS bzw. dem Betriebssystem [Auto].
•
Infrarot Port
Dieser kann Aktiviert [Enabled], Deaktiviert [Disabled] werden, oder auf
Automatisch [Auto] gesetzt werden. Bei Auto wird der Port von BIOS
oder dem Betriebssystem automatisch erkannt.
•
•
Mode
Dient der Auswahl des IR Modus
Parallel Port (parallele Schnittstelle)
Drücken Sie die < Enter> Taste um die Enabled, Disabled, oder Auto
Möglichkeit auszuwählen. Sie können den Anschluss aktivieren [Enabled]
oder deaktivieren [Disabled] oder Sie überlassen diese Einstellung dem
BIOS oder dem Betriebssystem [Auto].
•
132
Change Values
Mode (Modus der parallelen Schnittstelle)
Durch Drücken der < Enter> Taste wählen Sie zwischen dem
Modus Uni-direktional (nur in eine Richtung), EPP, oder ECP. Wenn
Sie den parallelen Anschluss auf Enabled statt auf Auto konfiguriert
haben, sollten Sie auch die Parameter der
Base I/O address
für diesen Anschluss angeben.
Das individuelle Anpassen des Notebooks
•
6
Floppy Disk Controller
Durch drücken der <Enter> Taste ändern Sie die Einstellungen des
Floppy Disk Controllers.
133
N
otebook Handbuch
6.4
Security-Menü Setup
PhoenixBIOS Setup Utility
Main
Advanced
Security
Boot
Exit
Item Specific Help
Set Supervisor Password:
[Enter]
Supervisor Password
Set User Password:
[Enter]
controls access to the
setup utility.
[Disabled]
Fixed disk boot sector:
[Normal]
Diskette access:
[Supervisor]
F1 Help
ÇÈ
Select Item
-/+
Change Values
Esc Exit
ÅÆ
Select Menu
Enter
Select Sub-Menu F10 Save and Exit
•
134
Password on boot:
F9
Setup Defaults
Set Supervisor Password (Setzen des Supervisor Passwortes)
Das Supervisor Passwort gibt Ihnen die Autorität beim Zugang zum Setup
Hilfsprogramm. Sie müssen dieses Kennwort auch beim Booten des
Betriebssystems und bei der Rückkehr aus dem Suspend Modus eintragen.
Wenn Sie in diesem Feld auf < Enter> drücken, wird die Set Supervisor
Passwort Dialog Box erscheinen. Geben Sie jetzt ein neues Passwort mit
bis zu 8 alpha-numerischen Buchstaben ein, und geben Sie dann dieses
neue Passwort nochmals als Bestätigung ein.
Das individuelle Anpassen des Notebooks
6
•
Set User Password (Setzen des Benutzer-Passwortes)
Dieses Feld ist nur verfügbar, wenn Sie vorher das Supervisor Passwort
eingegeben haben. Sie müssen das Benutzerpasswort eingeben, wenn das
System gestartet wird oder wenn Sie aus dem Suspend Modus
zurückkehren.
Wenn Sie Write Protect
im Fixed Disk Boot Sector einstellen, müssen Sie ein Passwort
eingeben, wenn der Boot Sektor beschrieben wird, um diesen vor Viren
zu schützen
•
Password on Boot (Passwort beim Hochstarten)
Wenn Sie dieses Feld auf Enabled einstellen, wird Ihr Computer jedes
Mal, wenn Sie Ihren Computer starten, um das Passwort bitten.
•
Fixed Disk Boot Sector
Wenn Sie dieses Feld auf Write Protect einstellen, wird der Write Protect
Sektor auf der Festplatte vor Viren geschützt. In diesem Fall kann nur der
Supervisor zugreifen.
•
Diskette Access (Zugriff auf das Floppy Laufwerk)
Wenn Sie dieses Feld auf Supervisor einstellen, kann nur der Supervisor
auf das Disketten-Laufwerk zugreifen. Wenn Sie diese auf User einstellen,
können sowohl der Supervisor als auch der Benutzer zugreifen.
135
N
otebook Handbuch
6.5
Das Boot Setup
Dieses Menü erlaubt Ihnen, die „search drive sequence“ (in welcher
Reihenfolge das System nach einer Startpartition sucht) einzustellen.
P h o e n i x BI O S S e t u p U t i l i t y
Main
Advanced
Security
Boot
Exit
Item Specific Help
CD-ROM Drive
Use <Ç> or <È> to
+Diskette Drive
select a device, then
+Hard Drive
press <+> to move it
up to the list, or <-> to
move it down to the
list. Press <ESC> to
exit from this menu.
F1 Help
Ç È Select Item
Esc Exit
ÅÆ Select Menu Enter Select Sub-Menu
-/+
Change Values
F9
Setup Defaults
F10 Save and Exit
Um das Boot Setup auszuwählen, können Sie auf die Pfeil Tasten drücken.
Drücken Sie dann < + > (blau) in Kombination mit der Taste <Fn>, um das
Gerät in der Liste nach oben zu bewegen, oder <-> in Kombination mit der
Taste <Fn>, um das Gerät in der Liste nach unten zu bewegen.
Um das BIOS-Setup Menü zu beenden drücken Sie bitte < Esc > oder Sie
gehen mit den Pfeil-Tasten zum Exit-Menü.
136
Das individuelle Anpassen des Notebooks
6.6
6
Beenden des Hilfsprogramm
Es gibt drei Möglichkeiten, um das Setup Programm zu verlassen.
PhoenixBIOS Setup Utility
Main
Advanced
Security
Boot
Exit
Item Specific Help
Exit Saving Changes
Exit System Setup and
Exit Discarding Changes
and save your
Load Setup Defaults
changes to CMOS.
Discard Changes
Save Changes
Battery Refresh
F1 Help
Ç È Select Item
-/+
Esc Exit
ÅÆ Select Menu
Enter Execute Command
Change Values
F9
Setup Defaults
F10
Save and Exit
•
Exit Saving Changes (Ende und Änderungen speichern)
Diese Möglichkeit wird alle Änderungen in das CMOS speichern und das
Setup Programm verlassen.
•
Exit Discarding Changes (Ende und Änderungen verwerfen)
Diese Möglichkeit wird alle Änderungen verwerfen und das Setup
Programm verlassen.
•
Load Ship Defaults
Ladet die Standard Werte.
•
Discard Changes
Die vorherigen Einstellungen werden wieder geladen.
137
N
otebook Handbuch
6.7
•
Save Changes
Schreibt die Setup Datei in das CMOS.
•
Battery Refresh
Erfrischt die Batterie, damit die Batterie vollständig aufgeladen werden
kann. Diese Funktion gilt nur für NiMH Batterien.
Aktualisieren des BIOS
Ihr Computer benutzt einen EPROM Flash BIOS Chip, der Ihnen erlaubt, das
BIOS Programm leicht zu aktualisieren. Wenn Sie das BIOS aktualisieren,
werden alle, von Ihnen gemachten individuelle Einstellungen, verworfen.
Um das BIOS zu aktualisieren:
1.
Stecken Sie die bootfähige BIOS Update Diskette in das DiskettenLaufwerk.
2.
Schalten Sie das System ein.
3.
Bei der DOS Eingabeaufforderung, tippen Sie bitte den Befehl.
A:\>PHLASH XXXXXX.ROM (BIOS FILENAME)
4. Drücken Sie <Enter> um dieses BIOS Hilfsprogramm zu starten.
Nachdem das System dieses Programm erfolgreich durchlaufen hat, wird
eine Mitteilung, ähnlich der folgenden erscheinen:
Flash memory has been successfully programmed,
press any key to restart the system. If the
system does not restart, turn it off, then turn
on again.
5.
Drücken Sie irgendeine Taste, um das System neu zu starten.
Fragen Sie Ihren Händler für bestimmte BIOS Updates.
138
Weitere Optionen
7
7 Weitere Optionen
In diesem Kapitel werden die neusten Merkmale
und die erweiterbare Architektur Ihres Notebooks
beschrieben. Das optionale interne Modem und die
LAN-Module ermöglichen ein einfaches Ausführen
jeder Funktion, indem Sie lediglich das Kabel an das
Modem oder an den LAN-Anschluss anschließen.
Die Speichergröße kann ebenfalls für bestimmte
Anforderungen erweitert werden.
139
N
otebook Handbuch
7.1
LAN-Modul-Option
Dieses Notebook ist mit einem optionalen internen 10Base-T/100Base-TXLAN-Modul ausgestattet, mit dem Sie Ihren PC über ein lokales Netz (LAN)
mit anderen PCs/Netzwerken verbinden können. Hierbei wird eine
Datenübertragungsgeschwindigkeit von 10Mbps und bis zu 100Mbps
unterstützt. Der 10Base-T-Standard, auch als Twisted-Pair-Ethernet
bezeichnet, wird an die RJ-45-Anschlüsse angeschlossen. Das 100Base-TX
basiert auf den älteren Ethernet-Standard. Es wird als Fast-Ethernet
bezeichnet, da es 10 Mal schneller funktioniert als das Ethernet selbst.
ANSCHLUSS DES INTERNEN LAN-MODULS
Das eingebaute LAN-Modul ist mit einem Standard-RJ-45-Anschluss
ausgerüstet.
Vorgang zum Anschließen des Twisted-Pair Kabels an den LAN-Anschluss:
140
1.
Nehmen Sie ein Twisted-Pair Kabel dies hat an jedem Ende einen
45-Stecker.
RJ-
2.
Ein Ende des Kabels an die Netzwerksteckdose oder an den HUB
anschließen.
3.
Dann das andere Ende des Kabels an den RJ-45-LAN-Anschluss des PCs
anschließen.
Weitere Optionen
7
Wir liefern einen säuleförmigen
Rundfunkverdünner aus, um das LAN Kabel einzuwickeln und den radio
Eingriff zu verringern. Bitte stellen Sie diesen Verdünner in der nähe von der RJ45 Anschlußstelle für die größte Leistungsfähigkeit. Sie schieben einfach den
Verdünner, in dem Kabel einzuschließen. Sie können den Schnappriegel des
Verdünners öffnen, so daß der Verdünner von dem Kabel aufschließt.
7.2
Modem-Modul-Option
Dieses Notebook ist ebenfalls mit einem internen 56K- Fax-/Daten-Modem
ausgerüstet, dank dem Sie mit anderen via Fax oder E-Mail kommunizieren
oder eine Verbindung mit einem Online-Dienst herstellen können. Das
Modem-Modul ist als Option erhältlich.
141
N
otebook Handbuch
DAS INTERNE MODEM ANSCHLIESSEN
Das eingebaute Fax-/Daten-Modem ist mit einer StandardTelefonanschlußbuchse ausgestattet.
Vorgang zum Anschließen des analogen Telefonkabels an Ihr Modem:
1.
Nehmen die das Telefonkabel, jedes Ende des Kabels ist mit einem RJ-11Anschluß versehen.
2.
Ein Ende des Kabels an eine Standard-Wandsteckdose anschließen.
3.
Dann das andere Ende des Kabels an den Modem-Anschluss des PCs
anschließen.
Die Geschwindigkeit der Datenübertragung hängt
von der Qualität der Telefonleitungen ab. Einzelheiten über die
Geschwindigkeit der Datenübertragung können Sie bei Ihrem Dienstanbieter
einholen.
Das analoge Telefonkabel ist ein Industrienorm-Kabel. Längere Kabel sind bei
Ihrem Elektronikwaren-Händler erhältlich.
Wenn Sie ein Telefonkabel kaufen, beachten Sie bitte, dass Sie nur Telefonkabel
die der Nr. 26 entsprechen, an Ihren Computer anschließen können.
142
Weitere Optionen
7.3
7
Das System aufrüsten
In diesem Abschnitt wird kurz die Systemaufrüstung für Ihr Notebook
beschrieben. Der Aufrüstvorgang umfasst folgende Schritte:
VORGANG ZUM AUFRÜSTEN DES SPEICHERS
Ihr Notebook ist mit 64-Bit-Speichersteckfassungen für die Verwendung von
144poligen SODIMMs (Doppelreihenanschluß-Speichermodul) für mindestens
64MB, 128MB oder 256MB SDRAM´s ausgestattet. Das Speicherfach befindet
sich auf der Unterseite Ihres Notebook-Computers.
Hauptspeicher
Installierbarer
Speicher
Total
64 MB
0 MB
64 MB
64 MB
64 MB
128 MB
64 MB
128 MB
192 MB
64 MB
256 MB
320 MB
128 MB
0 MB
128 MB
128 MB
64 MB
192 MB
128 MB
128 MB
256 MB
128 MB
256 MB
384 MB
256 MB
0 MB
256 MB
256 MB
64 MB
320 MB
256 MB
128 MB
384 MB
256 MB
256 MB
512 MB
143
N
otebook Handbuch
DAS SPEICHERMODUL INSTALLIEREN
Ihr Notebook-Computer ist mit einem synchronen 64/128/256MB-StandardDRAM (SDRAM) ausgerüstet. Der Speicher des Systems kann bis maximal
512 MB aufgerüstet werden. Dazu installieren Sie ein weiteres
Doppelreihenanschluss-Speichermodul (SO-DIMM) zum bereits installierten
Hauptspeicher im System.
Erhältlich sind ein 64MB-, 128MB- und 256MB-Speichermodule.
Vorgang zum Installieren des Speichermoduls:
144
1.
Sicherstellen, dass das System ausgeschaltet ist und keine Peripheriegeräte
angeschlossen sind.
2.
Das Notebook umdrehen und die Schraube suchen, mit dem der Deckel
des DIMM-Faches auf der Unterseite des Notebooks montiert ist.
3.
Lösen Sie die Schraube und öffnen Sie die DIMM-Abdeckung durch
Ihren Finger.
Weitere Optionen
4.
7
Stecken Sie das Speichermodul in den leeren Speichermodul-steckplatz.
(In der Steckfassung Ihres Notebook-Computers wurde bereits ein Modul
installiert.)
Berühren Sie möglichst nicht die freigelegten
Bauteile im Innern des Systems, da dadurch das System beschädigt werden
kann.
5.
Das einzubauende Modul kann nur in eine Richtung eingebaut werden.
Das Speichermodul hat eine Ausbuchtung, die Sie nach der Kerbe in der
Steckfassung ausrichten und das Modul wie folgt einsetzen:
y Das Speichermodul in einem Winkel von 30 Grad halten und
nach der Steckfassung im System ausrichten.
Dann das Modul in die Steckfassung einschieben.
y Das Speichermodul niederdrücken, bis die beiden Verriegelungen
des Steckplatzes einrasten und so das Modul festhalten.
6.
Die DIMM-Abdeckung wieder anbringen und die Schraube wieder
einschrauben.
7.
Das Notebook wieder umdrehen.
Zum Herausnehmen des SODIMMs drücken Sie die Verriegelung von den
Seiten des Moduls weg, bis dieses herausspringt. Dann den SODIMM
herausnehmen.
145
N
otebook Handbuch
146
Pflege Ihres Notebooks
8
8 Pflege Ihres Notebooks
Ihr Notebook ist ein voll IBM kompatibler tragbarer
Personal Computer. Ausgerüstet mit den neuesten
Errungenschaften der mobilen Computer und
Multimediatechnologie, leistet dieses Notebook sogar
mehr als die meisten heutigen Desktop PC´s. Ihr leichtes
und kompaktes Notebook bietet Ihnen eine breite
Palette von Anwendungsprogrammen und ist daher ideal
fürs Büro, für Zuhause und für Reisen.
Ausgestattet mit neuester Modulararchitektur bietet
Ihnen Ihr Notebook auch viele Erweiterungsmöglichkeiten, die bis dato nur in einem Desktop PC
möglich waren.
147
N
otebook Handbuch
8.1
Wichtige SicherheitsAnweisungen
Dieser Teil gibt Ihnen ausführliche Hinweise für den richtigen Betrieb Ihres
Notebooks. Bitte lesen Sie sich diese Punkte genau durch, um eine maximale
Sicherheit zu garantieren.
148
•
Vor dem Reinigen des Notebook , stellen Sie bitte sicher, dass es von allen
externen Stromquellen (d.h. Netzteil, Auto-Netzteil, etc. abtrennen)
getrennt ist.
•
Bei der Reinigung benutzen Sie bitte keine Reinigungsmittel, sondern ein
feuchtes Tuch oder ein Stofftuch.
•
Die Steckdose sollte in der Nähe vom Notebook und leicht zugänglich
sein.
•
Schützen Sie Ihr Notebook bitte vor zu hoher Luftfeuchtigkeit.
•
Platzieren Sie das Notebook auf einer festen und stabilen Oberfläche.
Durch herunterfallen kann das Notebook zerstört werden.
•
Die Öffnungen im Gehäuse sind für die Luftzirkulation, diese schützen
das Notebook vor überhitzen. DECKEN SIE DIESE ÖFFNUNGEN
NICHT AB.
•
Seien Sie vorsichtig bei der Wahl der Energieversorgung. Das Notebook
stellt bestimmte Anforderungen an die Stromversorgung.
•
Benutzen Sie nur jenes Netzteil, das für die Verwendung mit diesem
Notebook genehmigt ist.
•
Beim Trennen der Stromverbindung, fassen Sie diese immer am Stecker
an, niemals am Kabel.
Pflege Ihres Notebooks
8
•
Stellen Sie sicher, dass die Steckdose und irgendwelche
Verlängerungskabel, die Sie vielleicht benutzen, die aktuelle Last aller
verbundenen Geräte aushalten.
•
Obwohl Ihr Netzteil für universale internationale Spannung geeignet ist,
erfordert es doch eine stabile und dauernde Stromversorgung. Stellen Sie
die Spannung der Stromquelle sicher, wenn Sie das Notebook an die
Steckdose anschließen. Sollten Sie sich über die örtlichen Stromangaben
nicht sicher sind, konsultieren Sie bitte einen lokalen Händler oder die
Stromgesellschaft.
•
Verlegen Sie das Netzkabel so, dass keine Personen gefährdet werden.
Stellen Sie keine Gegenstände auf das Netzkabel.
•
Alle Bemerkungen und Warnungen zu Ihrem Notebook sollten unbedingt
eingehalten werden.
•
Wenn das Notebook für längere Zeit nicht genutzt wird, trennen Sie es
bitte vom Netzstrom, um möglichen Schäden durch eine plötzliche
Überspannung zu vermeiden.
•
Leeren Sie keine Flüssigkeit in die Öffnungen, da es dadurch zu Feuer
oder elektrischen Schlägen kommen kann.
•
Öffnen Sie das Notebook nie. Aus Sicherheitsgründen sollte das
Notebook nur von qualifiziertem Personal geöffnet werden.
•
Wenn eine der folgenden Situationen entsteht, lassen Sie den Notebook
bitte von qualifizierten Personal begutachten:
Das Netzkabel oder der Stecker sind beschädigt.
Flüssigkeit ist in das Notebook gelangt.
Das Notebook ist feucht geworden.
149
N
otebook Handbuch
Das Notebook arbeitet nicht korrekt, oder Sie können es trotz der
Anweisungen im Handbuch nicht betreiben.
Das Notebook ist hinunter gefallen und wurde beschädigt.
Das Notebook hat offensichtliche Anzeichen eines Bruchs.
•
Lassen Sie das Notebook nicht in einer unklimatisierte Umgebung.
Lagerungstemperaturen von über 60ºC (140ºF) können das Notebook
beschädigen.
•
Ein geprüftes Netzkabel muss für die Stromversorgung des Notebooks
benutzt werden. Für gemessene Strömung bis zu 6A, und einem
Ausrüstungsgewicht von mehr als 3 kg, soll ein Netzkabel nicht kleiner als
H05VV-F, 2G, 0.75mm2, benutzt werden.
•
Um Schäden an den inneren Teilen zu vermeiden, sollten Sie das Netzteil
und den Batteriepack immer zuerst von Ihrem Notebook entfernen, bevor
Sie neue Module einsetzen.
Der Geräuschpegel bei der Benutzung ist laut IEC 60704-1 gleich oder weniger
als 70dB(A).
8.2
Reinigung Ihres Notebooks
Wenn es notwendig wird, das Plastikgehäuse und die Tastatur zu reinigen,
verwenden Sie ein weiches, staubfreies Tuch, das Sie vorher mit einer milden
Reinigungslösung befeuchtet haben, oder verwenden Sie ein im Handel
erhältliches Spezialmittel zur Computerreinigung.
Verwenden Sie nie Alkohol, auf Petroleum basierende Lösungsmittel oder
scharfe Reiniger zur Säuberung des Notebooks. Sprühen Sie keine
Flüssigkeiten direkt auf das Gehäuse, die Tastatur oder den Bildschirm. Wenn
der Flüssigkristall-(LCD-) Bildschirm verschmiert oder staubig ist, reinigen Sie
150
Pflege Ihres Notebooks
8
den Bildschirm zuerst mit einem milden Glasreiniger auf einem weichen,
sauberen, staubfreien Tuch und wischen Sie das Glas vorsichtig ab. Tragen Sie
die Flüssigkeiten nie direkt auf die Bildschirmoberfläche auf. Verwenden Sie
keine Papiertücher zum Reinigen, da diese die Bildschirmoberfläche
zerkratzen können.
8.3
Erhaltung der Bildschirmqualität
Bei Bildschirmproblemen spielt die Hitze eine große Rolle. Nach längerem
Arbeiten mit dem Notebook ist es üblich, dieses abzuschalten und den Deckel
zu schließen. Jedoch geben das Display - egal welcher Typ und die
Komponenten im Innern des Notebooks Wärme ab, dadurch kommt es
innerhalb des Geräts zu einem Hitzestau. Machen Sie es sich zur Gewohnheit,
den Deckel des Notebooks für ca. zehn Minuten geöffnet zu lassen, damit das
Gerät abkühlen kann.
Sie sollten auch das Strommanagement Ihres Computers zum Abschalten des
LCD-Stroms verwenden, wenn das System für einige Zeit inaktiv ist. Die
Anwendung von Bildschirmschonern ist auch akzeptabel.
Befolgen Sie die oben erwähnten Richtlinien zur allgemeinen Sicherheit und
zur Reinigung Ihres Notebooks.
8.4
Wartung Ihrer Festplatte
Der Verlust von Daten hat dieselben Konsequenzen wie ein
Systemzusammenbruch. Sie sollten es sich zur Gewohnheit machen, Ihre
Festplatte mindestens jede Woche einmal zu warten. Hier einige Tipps:
•
Fertigen Sie immer Sicherheitskopien von den Dateien auf Ihrer Festplatte
an.
151
N
otebook Handbuch
8.5
•
Installieren Sie ein Antivirenprogramm, um Viren zu erkennen und zu
beseitigen.
•
Mit dem Befehl SCANDISK korrigieren Sie Fehler in den Verzeichnissen
und der File Allocation Table (FAT), dadurch schaffen Sie auch mehr
Platz auf nicht verwendeten Sektoren.
•
Bewegen Sie oder heben Sie das Notebook nie an, wenn es auf die
Festplatte zugreift. Besonders wichtig: Setzen Sie die Festplatte keinen
Erschütterungen aus, da dies die Festplatte zum Abstürzen bringen kann.
•
Benutzen Sie Wartungsprogrammen für Festplatten, wie DEFRAG oder
Norton Utilities SPEED-DISK. Diese organisieren Ihre Festplatte neu,
indem Sie Fragmentteile neu anordnen und dadurch die Zugriffszeit auf
Ihre Festplatte beschleunigen.
•
Richten Sie ein Systempasswort auf Ihrem Notebook ein, damit andere
Personen Ihre Festplatte nicht verwenden können.
Richtlinien zur Batteriepflege
Der Akku in Ihrem Notebook verlangt eine gewisse Wartung und Behandlung,
um einen effizienten Betrieb und eine maximale Lebensdauer zu gewährleisten.
Bei unsachgemäßer Behandlung des Akkus besteht Brand- und
Verätzungsgefahr.
Um sicherzugehen, dass der Akku einen normalen Lebenszyklus genießt,
achten Sie beim Umgang mit dem Akku auf folgende Punkte:
•
152
Gehen Sie mit den Batterien immer vorsichtig um. Nicht auseinander
nehmen, öffnen, oder werfen! Schließen Sie keine externen Kontakte kurz,
werfen Sie den Akku nicht ins Wasser oder Feuer und setzen Sie die
Batterie keinen Temperaturen über 60° C aus.
Pflege Ihres Notebooks
8.6
8
•
Laden Sie die Batterien nur wie in diesem Handbuch beschrieben auf,
und nur in einem gut gelüfteten Umfeld. Verwenden Sie nie ein anderes
Ladegerät als das, welches zu Ihrem Notebook gelieferte wurde.
•
Lassen Sie keine Batterien für mehr als einen oder zwei Tage an heißen
Orten.
•
Lassen Sie Ihre Batterie nie länger als eine Woche in Ihrem Notebook,
ohne das Netzteil anzuschließen.
•
Die Batterien dürfen nicht länger als ein Monat ohne Aufladen gelagert
werden. Durch unnötiges zu langes Aufladen kann die Batterie kaputt
gehen.
•
Entsorgen Sie „defekte“ Batterien umweltfreundlich. Batterien enthalten
gefährliche Chemikalien und sollten daher nicht in den Haushalts- oder
Büromüll geworfen werden.
•
Entladen Sie die Batterie komplett, bevor Sie diese neu laden, um die
Batterieleistung zu verbessern.
•
Bei Erstinbetriebnahme der Batterie oder bei einmonatiger
Nichtbenützung muss die Batterie von BIOS "Battery Refresh" völlig
entleert werden, um Sie danach komplett neu aufzuladen.
Auf Reisen
Für Sicherheit und Bequemlichkeit beim Reisen beachten Sie bitte folgendes:
•
Vor Reisenbeginn kopieren Sie alle Dateien von Ihrer Festplatte.
•
Laden Sie die Batterie über Nacht auf, um bei Abfahrt auf die volle
Batterieleistung zurückgreifen zu können.
153
N
otebook Handbuch
154
•
Vergessen Sie nicht, den Netzadapter und einen Extra-Akku
mitzunehmen.
•
Nehmen Sie, wenn möglich auch die Backupsoftware mit.
•
Informieren Sie sich über die Netzspannung und den Steckdosentyp Ihres
Reiseziels. Sollte das Netzkabel des Adapters Unterschiede aufweisen,
benötigen Sie einen passenden, diesen erhalten Sie im Fachhandel.
•
Geben Sie das Notebook nie als Gepäck auf, sondern tragen Sie Ihr
Notebook immer in einer Tragetasche oder in einem Aktenkoffer.
•
Denken Sie daran, die Stromsparfunktionen und -techniken zum
Einsparen von Batteriestrom anzuwenden.
ANHANG A Hardware System Informationen
A
ANHANG A Hardware System
Informationen
Dieser Anhang gibt Ihnen Informationen über die
Hardware Ihres Computers. Beachten Sie bitte, dass
diese hier aufgeführten Informationen vielleicht
nicht genau den Spezifikationen Ihres Computers
entsprechen, da Spezifikationen sich ohne
Benachrichtigung oder Modifizierung des
Handbuches ändern können.
Ihr Notebook ist mit einer anspruchsvollen
modularen Architektur entworfen, damit Sie
individuelle Anpassung und Erweiterungen, die
vorher nur auf Desktop PCs verfügbar waren,
durchführen können.
155
N
otebook Handbuch
A.1 System Spezifikationen
PROZESSOR
•
FC-PGA CPU Socket
•
Unterstützt CPU Geschwindigkeiten über 800MHz Pentium III/700MHz
Celeron
•
256KB integrierter L2 Speicher für Pentium III/128KB integrierter L2
Speicher für Celeron
•
Unterstützt CPU Geschwindigkeiten über 533MHz VIA-CYRIX III
/700MHz VIA-SAMUEL2
SYSTEM SPEICHER
•
Zwei 64-bit 144-pin Speicher Slots
•
Nachrüstbar bis Maximum 512MB mit 144-pin SODIMM, 64MB, 128MB
und 256MB Module
•
PC100/133 SDRAM Module
LCD-ANZEIGE
156
•
12.1" SVGA (800x600), 13.3"/14.1" XGA (1024x768) oder 15.1" SXGA
(1240x1024) Farben-TFT LCD
•
Maximum 32Bit TrueColor auf allen LCD Bildschirmen
ANHANG A Hardware System Informationen
A
VGA SYSTEM
•
4X AGP Local Bus VGA Accelerator (32-Bit intern)
•
Integrierter ATI M6-P mit maximal 32MB VRAM
•
Simultane LCD und externe (CRT) Bildschirmwiedergabe
•
Maximal 16 Mio. Farben LCD Display, mit 800x600 für 12.1" LCD,
1024x768 Auflösung für 13.3”/14.1” LCD und 1240x1024 Auflösung für
15"(Nicht-Interlaced)
•
Maximale Auflösung bei 1024x768 auf CRT Bildschirm bei 16M Farben
LAUFWERKE
•
32-Bit PCI Enhanced IDE Interface mit LBA Modus
•
24X-speed Enhanced IDE bootfähige CD-ROM Modul
•
Eingebaute und vom Benutzer nachrüstbare 2.5“ IDE Festplatte
•
Optionales DVD-ROM, das anstatt des CD-ROM Laufwerks eingebaut
werden kann.
•
Optionales CD-RW, das anstatt des CD-ROM Laufwerks eingebaut
werden kann.
AUDIO SYSTEM
•
Audio-DJ-Panel, das CD abspielen kann, ohne den Computer
einzuschalten
•
Full-Duplex 16-bit stereo Audio und kräftiger Bass-Woofer mit Wavetable
Unterstützung und Plug-and-Play Merkmalen
•
H/W Audio Sound Blaster 16 Kompatibel
•
Eingebaute Stereo-Lautsprecher
157
N
otebook Handbuch
•
Integriertes Full-Duplex Mikrofon
•
Audio Input Eingangsbuchse für Mikrofon (MIC)
•
Audio Ausgangsbuchse mit SPDIF für externe Lautsprecher oder
Kopfhörer(Line-Out)
•
externe Lautstärkenregelung
PCMCIA
•
32-Bit CardBus PCI Local Bus PCMCIA Controller
•
Double-deck PCMCIA Steckplätze, unterstützt zwei Type II PC Karten
gleichzeitig oder eine Type III PC Karte
•
Unterstützt 32-Bit CardBus Karten, und 16-Bit PC Karten
TOUCHPAD
•
Integriertes Touch Pad (PS/2 maus) mit berührungsintensiver Oberfläche.
Linke Auswahltatse, Rechte Auswahltaste und Scroll-Taste
TASTATUR
•
Full-sized 87/90- Tasten Tastatur mit Windows System Hot-Keys,
inversen T-Cursor Tasten, 7 Hot-Tastaten, 12 Funktions-Tasten, und
eingebetteten numerischen Ziffernblock
FLASH BIOS
•
158
512K Flash ROM BIOS für einfache BIOS Nachrüstung
ANHANG A Hardware System Informationen
A
I/O ANSCHLÜSSE
•
2 x Universal Serielle Bus (USB)
•
1 x 9-Pin RS-232 Seriell (COM1)
•
1 x 25-Pin Parallel (LPT1)
•
1 x 15-Pin VGA (CRT)
•
1 x RCA-TV
•
1 x PS/2
•
1 x IEEE 1394
•
1 x Bluetooth-Modul (optional)
INFRAROT ANSCHLUSS
•
1 x IR Anschluss
AC/DC STROM-ANPASSUNGSVORRICHTUNG
•
Universal 60W (100V~240V) Netzteil, 19V, 3.16A
BATTERIE
•
Wiederaufladbarer 8 Cells NiMH oder Li-Ion Batteriepack mit Smart
Batterie Funktion
•
Mehr als 2-2.5 Arbeitsstunden (getestet mit ZD Batterie Mark Diagnostik
Programm)
•
2.5 - 3.5 Stunden Ladevorgang (Computer ausgeschaltet)
159
N
otebook Handbuch
GEWICHT UND DIMENSIONEN
•
308 mm x 268 mm x 39 mm (Vorderseite)
•
6.6 lbs (~3.3 kg)
A.2 Verwendete IRQs
IRQ#
IRQ 0
IRQ 1
IRQ 2
IRQ 3
IRQ 4
IRQ 5
IRQ 6
IRQ 7
IRQ 8
IRQ 9
IRQ10
IRQ11
IRQ12
IRQ13
IRQ14
IRQ15
Description
System Timer
Keyboard
[Cascade]
LAN/MODEM
Serial Port 1
Audio/VGA/USB
Floppy Disk Drive
Parallel Port
RTC Alarm
ACPI
LAN/MODEM/ PCMCIA card
CARDBUS
PS/2 Mouse
FPU
Hard Disk Drive
CD-ROM or DVD-ROM
A.3 Verwendete ISA DMA Kanäle
DMA Channel
DMA 0
160
Device
MODEM
ANHANG A Hardware System Informationen
DMA 1
ECP
DMA 2
Floppy Disk
DMA 3
AUDIO
DMA 4
[Cascade]
DMA 5
Unused
DMA 6
Unused
DMA 7
Unused
A
161
N
otebook Handbuch
162
