Spec Sheet (Chinese)

Spec Sheet (Chinese)

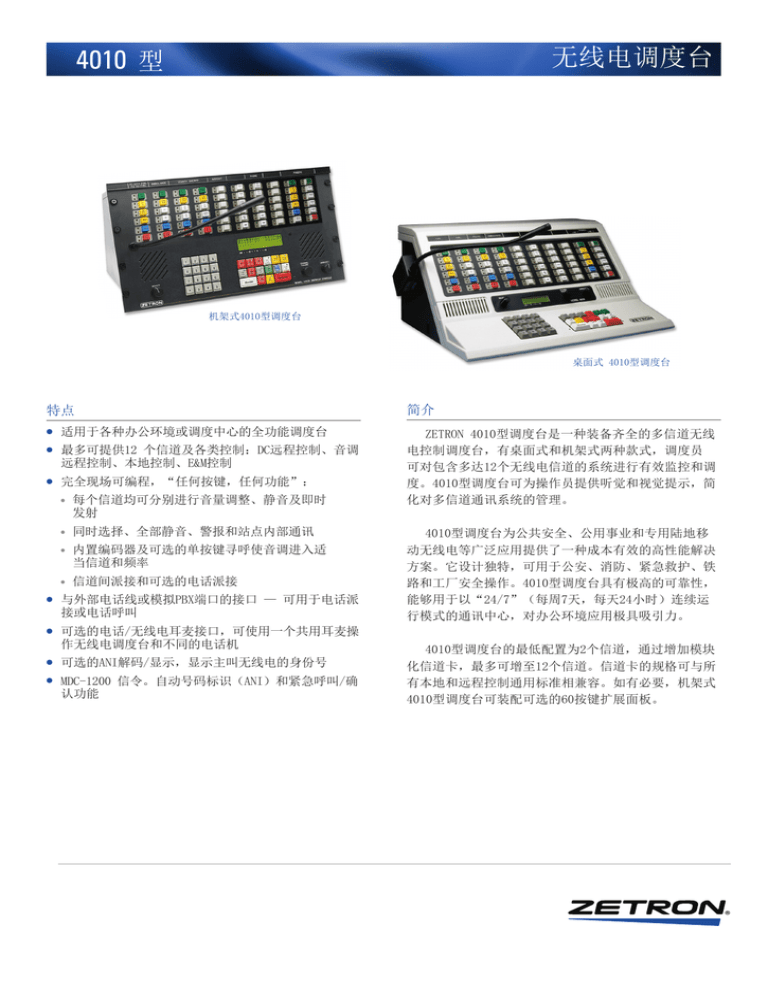

4010 型
无线电调度台
机架式4010型调度台
桌面式 4010型调度台
特点
●
适用于各种办公环境或调度中心的全功能调度台
●
最多可提供12 个信道及各类控制:DC远程控制、音调
远程控制、本地控制、E&M控制
●
完全现场可编程,“任何按键,任何功能”:
每个信道均可分别进行音量调整、静音及即时
发射
●
●
●
●
同时选择、全部静音、警报和站点内部通讯
内置编码器及可选的单按键寻呼使音调进入适
当信道和频率
信道间派接和可选的电话派接
●
与外部电话线或模拟PBX端口的接口 — 可用于电话派
接或电话呼叫
●
可选的电话/无线电耳麦接口,可使用一个共用耳麦操
作无线电调度台和不同的电话机
●
可选的ANI解码/显示,显示主叫无线电的身份号
●
MDC-1200 信令。自动号码标识(ANI)和紧急呼叫/确
认功能
简介
ZETRON 4010型调度台是一种装备齐全的多信道无线
电控制调度台,有桌面式和机架式两种款式,调度员
可对包含多达12个无线电信道的系统进行有效监控和调
度。4010型调度台可为操作员提供听觉和视觉提示,简
化对多信道通讯系统的管理。
4010型调度台为公共安全、公用事业和专用陆地移
动无线电等广泛应用提供了一种成本有效的高性能解决
方案。它设计独特,可用于公安、消防、紧急救护、铁
路和工厂安全操作。4010型调度台具有极高的可靠性,
能够用于以“24/7”(每周7天,每天24小时)连续运
行模式的通讯中心,对办公环境应用极具吸引力。
4010型调度台的最低配置为2个信道,通过增加模块
化信道卡,最多可增至12个信道。信道卡的规格可与所
有本地和远程控制通用标准相兼容。如有必要,机架式
4010型调度台可装配可选的60按键扩展面板。
操作
4010型调度台的设计简化了多信道系统操作,使操
作员能够集中精力处理调度活动的通话。
多功能液晶显示器 ─ 背光广视角液晶显示器具有多种
功能。在正常情况下,它可显示时间和音频电平。在寻
呼时,它显示被发射的寻呼机代码。当出现自诊断问题
时,显示器以简单易懂的英文对问题加以说明。也可显
示自动号码标识(ANI)。
按键 ─ 按键功能都很清楚在键面上用标签标明,并用
不同颜色标记,以方便功能联想。所有主要功能均可通
过单次按键执行。
指示灯 ─ 位于按键旁边的按键功能指示灯用于方便联
想。对于双功能,临近的LED指示灯使用不同的颜色确
保有效识别。广视角确保了极好的可视性,甚至在整个
操作室内都可看得见。
选择/非选择喇叭 ─ 两个喇叭提供了左/右音效,使其
易于区分呼叫是来自主要(选择的)信道还是来自其它
信道。选择一个信道会将其监控音频转至选择喇叭。
单个信道音量/静音 ─ 每个信道的音量可独立设置,
操作员能够根据音量确定接听的优先顺序。液晶显示器
能显示音量百分数,可进行精确设置。单按键静音会立
即将一个信道的音量降至预先设定的水平。
合控制装置(如灯、门锁和Voter控制器)。在调度台
上可监控外部输入(如Voter显示器和警报器)。
即时呼叫寻呼 ─ 操作员可通过按下单个即时呼叫按
键发出一整个寻呼序列。寻呼序列被自动发送至正确
的信道和频率,避免潜在的人为错误。寻呼序列可能
含有用于指示特定类型事件的自触发警报音调。按键
指示器提供“检查表”用于验证已发射正确的寻呼。
具有多格式功能,不再需要为各种类型的寻呼机/解码
器提供不同的编码器。
编程
4010型系统其中一个独特的特点是可使用调度台
编程系统(CPS)和IBM兼容个人计算机实现完全现场
可编程。调度台编程系统不仅能够对信道进行配置以
适用于各类基站,还可将任何可用功能分配给任何按
键。这样避免了昂贵的升级成本,并可随时对按键重
新配置以提供新的操作程序或对无线电系统进行改
变。键面标签可移除,不需要刻印在上面,使键非常
易于重新标签和编程。Zetron提供标准键面图示,同
时,也可使用透明键面建立用户自定义图示。
调度台出厂时根据客户规格进行编程和标签,磁
Zetron Model 4010 Console Programming System
Select [E] Read Write Drive New Edit List Upload Program ? Help
KEY DEFINITION
SYSTEM FUNCTIONS
Key Number 12
Channel Mute / Adjust
for next channel key pressed
呼叫 ─ 当信道有呼叫时,信道的“CALL(呼叫)”指
示灯闪烁,可容易的确定呼叫来源。如果操作员正忙于
另一呼叫,呼叫停止后,呼叫指示会保持数秒。
派接 ─ 单工声控(VOX)派接可将信道与信道或将信
道与电话线派接在一起。操作员可监控派接并操作其它
信道。
发射 ─ 操作员可按下“发射”按键或按下可选的脚控
发射开关,通过选择信道进行发射。操作员可按下“即
时发射”按键,通过一个非选择信道进行发射来应答呼
叫,而不需改变信道选择。
监听 ─ 操作员能够在选择信道关闭编码静噪,以在发
射前监听信道通话。
警报 ─ 可发射4种不同警报音调指示调度应遵循的优
先权类型。
辅助输入/输出 ─ 操作员可从调度台控制各种触点闭
[D]
Define
Erase
Move
Copy
Spare
[X]
[X]
[X]
[ ]
[X]
[ ]
[X]
[X]
[X]
[ ]
[ ]
[ ]
[X]
[X]
[X]
[ ]
[ ]
[ ]
[X]
[X]
[X]
[ ]
[ ]
[ ]
[X]
[X]
[X]
[ ]
[ ]
[ ]
[X]
[X]
[X]
[ ]
[ ]
[ ]
A. Transmit Keys
B. Monitor
C. Site Intercom
D.Alert
E. Mute Keys
F. Simultaneous Select
G. Group Keys
H. Priority Marker
I.Speaker/Headset
J. Diagnostics Reset
K. Clock Set
L. ANI Keys
M.Channel Test
N.Phone Keys
O. Paging Keys
P. Burst Tone Select Key
Selection [E]
盘内含有调度台编程系统和工厂编程文件。调度台编
程系统在DOS下运行,最低配置要求:内存512K,1个
3.5” 磁盘驱动器和1个RS-232 串行端口。
改变键的功能非常简单,只需使用光标从计算机
屏幕上的菜单式列表选择新的功能。当完成了所有选
择,新的配置被保存在磁盘上并打印成纸印本。在就
绪后,所存储的配置可在数秒内下载至调度台。配置
也可从调度台上传至个人计算机存储或修改。
安装和维护
4010型调度台装备齐全,不需要任何外部电子设
备。它使用工业标准 25对电缆和分线盒与无线电和租
用线相连。可提供标准或防雷连接分线盒。也可连接桌
面式麦克风和耳麦连接盒等外部可选件。通过后面板可
对所有线路调节器、状态 LED和配置开关进行操作,而
无需拆卸。
桌面式麦克风 ─ 全向性动圈桌面式麦克风,自身拥
有发射和监听键。
手持话筒和话筒架 ─ 当PTT手持话筒置于调度台上
的话筒架上时,调度台的“选择”扬声器保持使用状
态。当拿起手持话筒时,“选择”音频转至手持话
筒。
耳麦连接盒 ─ 耳麦连接盒可安装在调度台侧面或桌
面书写区域下面。当耳麦未插入连接盒时,调度台
的“选择”扬声器保持使用状态;当耳麦插入连接盒
时,“选择”音频转至耳麦。
调度台操作电压为12 VDC(可由Zetron通用电源提
供),并可接受任何95-250 VAC、47 -440 Hz 的电
压。通用电源符合UL、CSA和VDE 标准。
桌面式 4010型调度台采用“蛤壳式”设计,而机架
式调度台的后板和顶板非常易于拆卸,操作方便,易于
维护和升级。所有信道电子设备均包含在插件式电路卡
上,易于更换或扩展。整个调度台的音频均为模拟音频
而非数字音频,这样除了可以提供极佳的音频保真度,
还使音频故障解决更为简单。服务手册包括完整的示意
图、零件标识、零件列表和操作原理。可提供工厂服
务、备用板和备用零件工具包。
电话无线电耳麦接口 ─ 电话无线电耳麦接口能够使
无线电和电话使用一个共用耳麦,并分别使用一个音
量控制器。当电话机显示其连接至一条线路时(摘
机),共用耳麦将转换至电话,调度台的“选择”扬
声器开始处于使用状态。如果操作员在调度台上进行
发射,耳麦将立即转换回无线电调度台。当电话断开
线路连接时,耳麦将转回调度台,调度台的“选择”
扬声器将开始处于静音状态。需要有来自电话的摘机
触点闭合。
脚踏开关 ─ 脚踏开关可用于控制选择信道发射和监
控,实现免手动操作。
自动号码标识(ANI) ─ 当4010型调度台安装自动
号码标识(ANI)解码器时,移动或便携式无线电生
成的自动号码标识(ANI)代码将显示在调度台的液
晶显示器上。
电话派接 ─ 电话派接可选件使调度台操作员能够在
任何无线电信道和任何电话线间建立派接。这一可选
件还可使操作员使用调度台发送和应答电话呼叫。
可选件 4010型调度台可提供各种可选件,使它能够适应任
何调度环境。
MDC-1200信令 ─ 可使每次用键操作无线电时发射识别
码,使用户可识别每个无线电。可对识别码发射进行编
程,使之在发射开始时和/或完成时发射。当与紧急警
报/确认信令结合使用时,安装MDC-1200协议的移动和
便携式无线电可通过按下按键发射紧急自动号码标别
(ANI)信号请求立即帮助。MDC-1200信令为调度员接
收标识信息、向无线电发送响应以及对紧急情况做出反
应提供了有效的途径。
曲颈麦 ─ 单向性12英寸曲颈麦,直接安装在4010型调
度台上。
寻呼格式 ─ 内置寻呼编码器能够生成所有常用信令
格式。其中两种最常用的Motorola/GE双音调信令和
双音调多频率(DTMF)信令为标准格式。可选格式包
括1500 Hz或2805 Hz旋转拨号、Plectron、QuickCall I(2+2)和5 /6音调信令。
扩展面板 ─ 4115调度台扩展器提供了60个额外的可
编程键,用于控制无线电信道和即时呼叫寻呼功能。
安装了扩展面板的4010R调度台具有136个可编程键。
规格
其它电气规格
发射电气规格
信道接口 Tx/Rx 音频对(2w/4w)
Rx 音频对(4w)
音频输出
最大+10dBm输出至600 Ω线
路
PTT继电器触点
输出阻抗
发射时:600 Ω平衡输出阻抗
忙时输出
空闲时:600或3500Ω
忙时输入/ X-静音输入
失真 全输出时<2%。交流声
(Hum)、多方通话
监控控制/ 主备
在全输出时均为-50 dB
录音器输出
麦克风输入
全输出时-65 dBm
辅助麦可风输入
全输出时-20 dBm
信道控制
本地控制、E&M控制、音调
远程控制,DC远程控制、电
话控制(尖/环)
寻呼/备用输入
-15 dBm,未压缩
频率响应 -3至+1dB,250至5000Hz
(保护音调陷波除外)
本地控制
PTT正常打开继电器触点
(额定1.0 A@24 VAC/DC)
压缩 输入电平相对于压缩拐点增
加30dB导致 <3dB的输出增加
E&M控制
通过PTT继电器进行Tx控
制,需要外部48V电压
音调控制
支持15种标准音调,可编程
(无微调电容调节器)
650-2050 Hz。高电平保护音
调时间120-600ms。功能音调
时间40ms。保护音调频率
2175 Hz(可变)。音调频率
精度+/-0.2%;定时精度 +/1.0 %
DC控制
+/-2.5、5.5、6.0、
11、12.5和
15.5 mA可编程。可操作最大
8KΩ的环路电阻
接收电气规格
输入阻抗
600或10KΩ(4线)
3500 Ω(2线)
线路平衡 1000 Hz时66 dB
Rx灵敏度
调)
压缩拐点时最大-30 dBm(可
频率响应 -3至1dB,250-5000 Hz(保护
音调陷波除外)
压缩 输入电平相对于压缩拐点增
加30dB导致<3dB的输出增加
失真 <2%
呼叫灯 灵敏度低于压缩拐点20dB
音频输出
5W输出至4Ω线路
静音 0至-28 dB可编程或完全静音
“全部静音” 时间可编程
物理规格
尺寸:桌面式
9”高x 18”宽x 14”深
机架式 10.5”高x 19”宽x 10.5”深
重量
15磅
防灰尘/液体进入
NEMA 1,IEC 60529 IP 30
操作温度 5至50℃
精度 +/-.25mA
繁忙信道检测 本地交叉繁忙检测;保护音
调
或DC控制检测(LOTL)
可选
功率输入
11.5-15 VDC,最大3.5A或
95-250 VAC,47-440 Hz
最大64W
辅助输出
4个C型触点(额定0.5A)
4开路集电极输出(额定
0.25A)
辅助输入 8-TTL输入(0-5 VDC)
如需了解关于本产品和其它Zetron产品的更多信息,请联系:
ZETRON AMERICAS
PO Box 97004, Redmond, WA USA 98073-9704
(P) +1 425 820 6363
(F) +1 425 820 7031
(E) [email protected]
ZETRON EMEA
27-29 Campbell Court, Bramley, Hampshire RG26 5EG, United Kingdom
(P) +44 1256 880663
(F) +44 1256 880491
(E) [email protected]
ZETRON AUSTRALASIA
PO Box 3045, Stafford Mail Centre, Stafford QLD 4053, Australia
(P) +61 7 3856 4888
(F) +61 7 3356 6877
(E) [email protected]
©Zetron, Inc. All rights reserved. Zetron® and
Zetron and Design® are registered trademarks of
Zetron, Inc. All other trademarks are properties
of their respective owners. NEXEDGE® is a
trademark of Kenwood Corporation.
See Zetron price list for option pricing.
Specifications subject to change without notice.
www.zetr on.com
005-1380B October 2013
