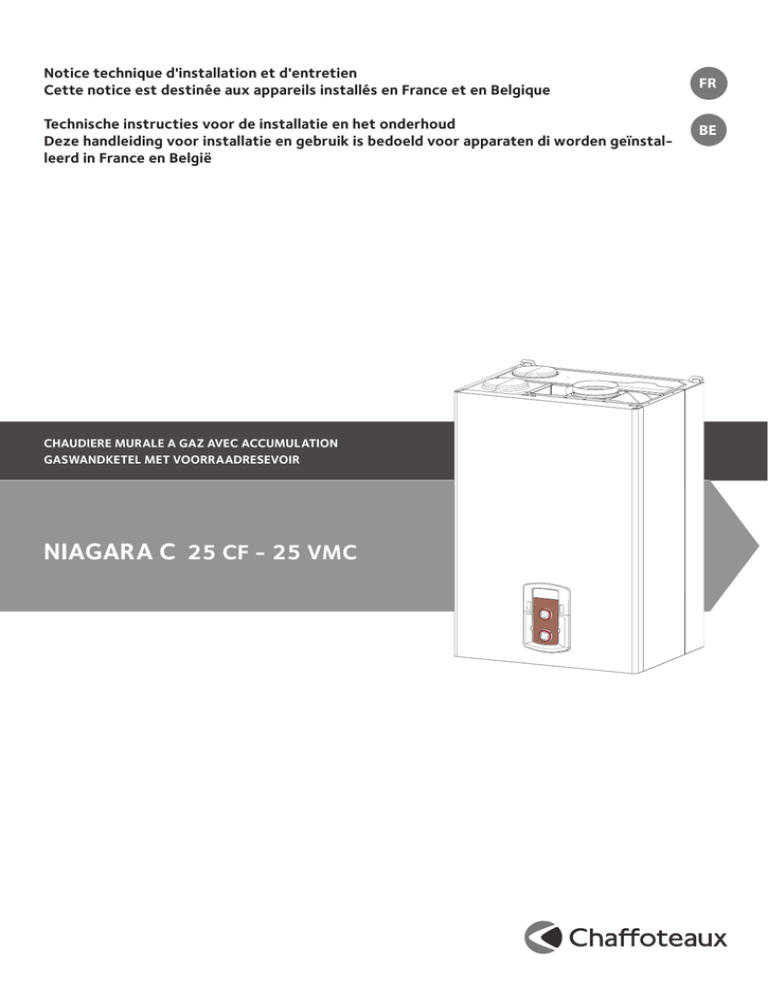

Notice technique d'installation et d'entretien
Cette notice est destinée aux appareils installés en France et en Belgique
Technische instructies voor de installatie en het onderhoud
Deze handleiding voor installatie en gebruik is bedoeld voor apparaten di worden geïnstalleerd in France en België
CHAUDIERE MURALE A GAZ AVEC ACCUMULATION
GASWANDKETEL MET VOORRAADRESEVOIR
NIAGARA C 25 CF - 25 VMC
FR
BE
Généralités
SOMMAIRE
Généralités
Normes de sécurité..........................................................3
Avertissements
FR
Avertissements avant l’installation............................4
Principe de fonctionnement des sécurités VMC...4
Réglementation à respecter - conseils de
sécurité.................................................................................5
Chaudières atmosphériques type B11 (sans ventilateur) et appareils d’extraction d’air........................5
Raccordement à une VMC.............................................5
Réglementation à respecter - Belgique....................5
Nettoyage de l’installation de chauffage ...............6
Marquage CE......................................................................6
Plaque signalétique.........................................................6
Raccordement évacuation............................................7
Raccordement électrique..............................................7
Description
Vue globale.........................................................................8
Schéma de principe.........................................................8
Dimensions.........................................................................9
Distances minimales pour l’installation...................9
Gabarit de pose.............................................................. 10
Installation
Pose de la barrette robinetterie et de la patte
d'accrochage................................................................... 11
Préfabrication................................................................. 11
Raccordement des canalisations............................. 11
Nettoyage de l’installation......................................... 11
Description de la barrette robinetterie................. 11
Instructions pour démontage de l’habillage et
inspection de l’appareil............................................... 12
Pose de la chaudière.................................................... 13
Raccordement électrique . ........................................ 14
Raccordement des périphériques........................... 14
Raccordement du thermostat d'ambiance.......... 14
Schéma électrique chaudière................................... 15
Mise en route
Préparation à la mise en route.................................. 16
Circuit sanitaire.............................................................. 16
Circuit chauffage........................................................... 16
Circuit gaz........................................................................ 16
Circuit électrique........................................................... 16
Fonction Dégazage...................................................... 16
Réglages et mise en route.......................................... 16
Tableau de commande................................................ 16
Réglages
Afficheur........................................................................... 17
Anomalie évacuation fumées modèle CF............ 18
Dispositif de controle d’évacuation des fumées
pour le modèle VMC..................................................... 18
Fonction ramonage...................................................... 18
Vérification du réglage gaz seulement pour la
France................................................................................ 19
Contrôle de la pression d’alimentation................. 19
Contrôle de la pression maximale sanitaire......... 19
Contrôle de la puissance minimale......................... 19
Réglage de la puissance chauffage maximale.... 20
Allumage lent................................................................. 20
Réglage du retard à l'allumage chauffage........... 20
Réglage de la puissance chauffage absolue........ 20
Changement de Gaz - FRANCE................................. 20
Changement de Gaz - Belgique............................... 20
Pression gaz Chauffage.............................................. 21
Tableau récapitulatif transformation gaz............. 21
Affichage - réglage - diagnostique......................... 22
INFO................................................................................... 31
Fonction SRA................................................................... 31
Système de protection de la chaudière
Conditions d’arrêt de sécurité de l’appareil......... 32
Arrêt de sécurité............................................................ 32
Arrêt verrouillé............................................................... 32
Fonction hors-gel.......................................................... 32
Tableau des codes erreur............................................ 32
Entretien
Remarques générales.................................................. 33
Nettoyage de l’échangeur primaire........................ 33
Test de fonctionnement.............................................. 33
Vidange du circuit chauffage ou utilisation de
produit antigel............................................................... 33
Belgique............................................................................ 33
Vidange de l’installation sanitaire........................... 33
Informations pour l’Usager........................................ 33
Caractéristiques techniques
Tableau des caractéristiques techniques.............. 34
Généralités
Normes de sécurité
Légende des symboles :
Le non-respect des avertissements comporte un risque de lésions et peut même entraîner la mort.
Le non-respect de l’avis de danger peut porter atteinte et endommager, gravement dans certains cas, des biens, plantes ou
animaux.
************
Installer l’appareil sur une paroi solide, non soumise aux vibrations.
Fonctionnement bruyant
Ne pas endommager, lors du forage de la paroi, les câbles
électriques ou les tuyaux.
Electrocution par contact avec des conducteurs sous tension.
Explosions, incendies ou intoxications en cas de fuite de gaz
émanant des conduites endommagées. Dommages aux installations existantes. Inondations en cas de fuite d’eau provenant des
conduites endommagées.
Effectuer les raccordements électriques à l’aide de conducteurs de section adéquate.
Incendie suite à surchauffe provoquée par le passage de courant
électrique dans des câbles sous dimensionnés.
Protéger les câbles de raccordement de manière à éviter
qu’ils ne soient endommagés.
Electrocution par contact avec des conducteurs sous tension.
Explosions, incendies ou intoxications suite à une fuite de gaz
émanant des conduites endommagées. Inondations suite à une
fuite d’eau provenant des conduites endommagées.
S’assurer que la pièce et les installations auxquelles l’appareil sera raccordé sont bien conformes aux réglementations
applicables en la matière.
Electrocution par contact avec des conducteurs sous tension
mal installés. Dommages à l’appareil en raison de conditions de
fonctionnement inadéquates.
Utiliser des accessoires et du matériel manuel propre à l’utilisation (veiller à ce que l’outil de ne soit pas détérioré et que
la poignée soit correctement fixée et en bon état), utiliser correctement ce matériel, protéger contre toute chute accidentelle, ranger après utilisation.
Lésions personnelles provoquées par la projection d’éclats ou
de fragments, inhalation de poussières, cognements, coupures,
piqûres, abrasions Dommages à l’appareil ou aux objets à proximité en raison de projection de débris ou de fragments, coups,
incisions.
Utiliser des équipements électriques adéquats (s’assurer notamment que le câble et la fiche d’alimentation sont en bon
état et que les parties à mouvement rotatif ou alternatif sont
bien fixées). Les employer correctement. Ne pas gêner pas le
passage en laissant traîner le câble d’alimentation. Les fixer
pour éviter toute chute. Les débrancher et les ranger après
utilisation.
Lésions personnelles provoquées par la projection d’éclats ou
de fragments, inhalation de poussières, cognements, coupures,
piqûres, abrasions, bruit, vibrations. Dommages à l’appareil ou
aux objets à proximité en raison de projection de débris ou de
fragments, coups, incisions.
Assurez-vous de la stabilité des échelles portatives, de leur
résistance, du bon état des marches et de leur adhérence.
Veiller à ce qu’une personne fasse en sorte qu’elles ne soient
pas déplacées quand quelqu’un s’y trouve.
Lésions provoquées par chute d’une hauteur élevée ou par coupure (échelle pliante).
Veiller à ce que les échelles mobiles soient stables, suffisamment résistantes, avec des marches en bon état et non glissantes, qu’elles disposent de garde-fou le long de la rampe
et sur la plate-forme.
Lésions provoquées par la chute d’une hauteur élevée.
Faire en sorte que, lors de travaux en hauteur (généralement
en cas d’utilisation en présence de dénivelés supérieurs à 2
m), une rambarde de sécurité encadre la zone de travail ou
que les équipements individuels permettent de prévenir
toute chute, que l’espace parcouru en cas de chute ne soit
pas encombré d’objets dangereux, et que l’impact éventuel
soit amorti par des supports semi-rigides ou déformables.
Lésions provoquées par la chute d’une hauteur élevée.
S’assurer que le lieu de travail dispose de conditions hygiéniques et sanitaires adéquates en ce qui concerne l’éclairage,
l’aération, la solidité des structures, les issues de secours.
Lésions personnelles provoquées par cognements, trébuchements, etc.
Protéger par du matériel adéquat l’appareil et les zones à
proximité du lieu de travail.
Endommagement de l’appareil ou des objets avoisinants par
projection d’éclats, coups, entailles.
Déplacer l’appareil avec les protections qui s’imposent et un
maximum de précaution.
Endommagement de l’appareil ou des objets avoisinants par
suite de heurts, coups, entailles, écrasement.
Pendant les travaux, se munir de vêtements et d’équipements de protection individuels.
Lésions personnelles provoquées par électrocution, projection
d’éclats ou de fragments, inhalation de poussières, cognements,
coupures, piqûres, abrasions, bruit, vibrations.
Faire en sorte que le rangement du matériel et des équipements rende leur manutention simple et sûre, éviter de former des piles qui risquent de s’écrouler.
Endommagement de l’appareil ou des objets avoisinants par
suite de heurts, coups, entailles, écrasement.
Les opérations internes à l’appareil doivent être effectuées
avec le soin nécessaire permettant d’éviter de brusques
contacts avec des pièces pointues.
Lésions personnelles par suite de coupures, piqûres, abrasions.
Rétablir toutes les fonctions de sécurité et de contrôle
concernées par une intervention sur l’appareil et s’assurer
de leur bon fonctionnement avant toute remise en service.
Explosions, incendies ou intoxications dus à des fuites de gaz ou
à une mauvaise évacuation des fumées. Dommages ou blocage
de l’appareil en raison de conditions de fonctionnement incontrôlées.
Vider les composants pouvant contenir de l’eau chaude, activer au besoin les évents, avant toute intervention.
Lésions personnelles dues à brûlures.
Procéder au détartrage des composants en suivant les recommandations de la fiche de sécurité du produit utilisé,
aérer la pièce, porter des vêtements de protection, éviter de
mélanger des produits entre eux, protéger l’appareil et les
objets avoisinants.
Lésions personnelles par contact de la peau et des yeux avec des
substances acides, inhalation ou ingestion d’agents chimiques
nocifs. Dommages à l’appareil ou aux objets à proximité en raison de la corrosion par des substances acides.
En cas de présence d’une odeur de brûlé ou de fumée
s’échappant de l’appareil, couper l’alimentation électrique,
ouvrir les fenêtres et appeler un technicien.
Lésions personnelles en raison de brûlures, inhalation de fumée,
intoxication. Explosions, incendies ou intoxications.
FR
Avertissements
Avertissements avant l’installation
FR
Cet appareil sert à produire de l’eau chaude à usage domestique.
Il doit être raccordé à une installation de chauffage et à un réseau de
distribution d’eau chaude adapté à ses performances et à sa puissance.
Toute utilisation autre que celle prévue est interdite. Le fabricant
ne peut en aucun cas être tenu responsable de dommages dérivant d’une utilisation incorrecte ou du non-respect des instructions
contenues dans cette notice.
L’installation, l’entretien et toute autre intervention doivent être effectués conformément aux normes en vigueur et aux indications
fournies par le fabricant. Le fabricant décline toute responsabilité
en cas de dommages subis par des personnes, des animaux ou des
biens des suites d’une mauvaise installation de l’appareil.
En cas de panne et/ou de mauvais fonctionnement, éteindre l’appareil et fermer le robinet du gaz. Ne pas essayer de le réparer soimême, faire appel à un professionnel qualifié.
Avant toute intervention d’entretien/réparation de la chaudière,
couper l’alimentation électrique en plaçant l’interrupteur bipolaire
extérieur à la chaudière sur “OFF”.
Pour toute réparation, faire appel à un professionnel qualifié et exiger l’utilisation de pièces détachées originales. Le non-respect de ce
qui précède peut compromettre la sécurité de l’appareil et faire déchoir toute responsabilité du fabricant.
En cas de travaux ou d’opérations d’entretien de structures placées
près des conduits ou des dispositifs d’évacuation de fumées et de
leurs accessoires, éteindre l’appareil en plaçant l’interrupteur bipolaire extérieur sur OFF et en fermant le robinet du gaz. Une fois que
les travaux sont terminés, faire vérifier par un professionnel le bon
état de fonctionnement des conduits et des dispositifs.
Pour le nettoyage des parties extérieures, éteindre la chaudière et
placer l’interrupteur extérieur sur “OFF”.
Nettoyer avec un chiffon imbibé d’eau savonneuse. Ne pas utiliser
de détergents agressifs, d’insecticides ou de produits toxiques.
Pour un fonctionnement sûr, écologique et une économie d’énergie,
veiller au respect de la réglementation en vigueur. En cas d’utilisation
de kits ou d’options, il est recommandé de n’utiliser que des produits
ou accessoires CHAFFOTEAUX.
Avant de raccorder la chaudière, il est nécessaire :
• d'éviter l’installation de l’appareil dans des zones où l’air de combustion contient des taux de chlore élevés (ambiance de type piscine), et/ou d’autres produits nuisibles tels que l’ammoniac (salon
de coiffure), les agents alcalins (laverie)...
• de vérifier la prédisposition de la chaudière pour le fonctionnement
avec le type de gaz disponible (lire les indications figurant sur l’étiquette de l’emballage et sur la plaque portant les caractéristiques
de la chaudière)
• de vérifier à l’aide des étiquettes apposées sur l’emballage et de
la plaque signalétique sur l’appareil que la chaudière est destinée
au pays dans lequel elle devrait être installée et que la catégorie de
gaz pour laquelle la chaudière a été conçue correspond à l’une des
catégories autorisées dans le pays de destination.
Le circuit d’alimentation du gaz doit être réalisé selon les normes
spécifiques et ses dimensions doivent être conformes. Il faut également considérer la puissance maximale de la chaudière et veiller à
ce que les dimensions et le raccordement du robinet de fermeture
soient conformes.
Avant l’installation, il est conseillé de procéder à un nettoyage minutieux de l’arrivée de gaz afin de retirer les éventuels résidus qui
pourraient compromettre le fonctionnement de la chaudière.
Il est également important de vérifier que la pression du gaz à la
chaudière soit conforme.
Vérifier que la pression maximale de l’alimentation en eau ne dépasse pas 5 bars. Dans le cas contraire, il est nécessaire d’installer un
réducteur de pression.
Dans le cas d’une dureté de l'eau supérieure à 20°f, prévoir un traitement de l'eau.
Les chaudières de type B11bs sont à chambre de combustion ouverte et sont prévues pour être raccordées à un conduit d’évacuation
des produits de combustion. L’air comburant est prélévé directement dans le local dans lequel l’appareil est installé. Ce type de
chaudière ne peut être installé dans un local ne répondant pas aux
prescriptions de ventilation appropriées.
L’évacuation des fumées est à tirage naturel. De plus, ce type de
chaudière est équipé d’un dispo-sitif de contrôle de l’évacuation
correcte des produits de combustion.
Les chaudières de type B11 VMC sont à chambre de combustion ouverte et sont prévues pour être raccordées à un conduit de Ventilation Mécanique Controlée conforme aux réglementations et recommandations en vigueur.
L’air comburant est prélevé directement dans le local où la chaudière
est installée. Les conditions de ventilation, les débits d’air extraits
par la ventilation mécanique sont définis par la réglemen-tation en
fonction de la puissance thermique de l’appareil installé.Le débit
d’extraction doit obligatoirement être réglé et contrôlé par l’installateur avant la mise en service de la chaudière.
Le fonctionnement des appareils à gaz raccordés à un conduit de
VMC doit être asservi au bon fonctionnement de l’extraction (dispositif de sécurité collectif ).
Les chaudières prévues pour être raccordées à un conduit de VMC
sont munies d’un dispositif de sécurité qui bloque le fonctionnement de l’appareil lorsque les conditions provoquent des refoulements partiels (dispositif de sécurité individuel).
Principe de fonctionnement des sécurités VMC
Le dispositif de sécurité individuel est composé d’une sonde de température (thermostat) placée dans le coupe tirage qui, en cas de refoulement, est réchauffée par les produits de combustion et coupe
l’alimentation électrique de l’électrovanne du bloc gaz.
Cela interdit tout allumage du brûleur et provoque une mise en sécurité de la chaudière.
Après refroidissement de la sonde, une intervention manuelle (sur le
bouton de réarmement de la sécurité) est nécessaire pour la remise
en fonction de la chaudière.
La chaudière doit aussi être arrêtée par le disp-sitif de sécurité collectif de l’immeuble en cas de déclenchement de celui-ci. En cas de
défaut, ce dispositif non fourni, doit couper l’alimentation électrique
de la chaudière.
La chaudière redémarre automatiquement dès que la sécurité collective a rétabli l’alimentation.
La chaudière doit être installée sur un mur en bon état. Il ne doit pas
permettre l’accès aux parties électriques sous tension par l’arrière
de la chaudière.
Pour ne pas entraver le fonctionnement correct de la chaudière, l’endroit prévu pour son installation doit respecter les valeurs limites de
température et être protégé des conditions atmosphériques.
Les distances minimales qui permettent l’accès aux différentes parties de l’appareil doivent être respectées.
Il est également important de vérifier que la pression du gaz à la
chaudière soit conforme.
Vérifier que la pression maximale de l’alimentation en eau ne dépasse pas 5 bars. Dans le cas contraire, il est nécessaire d’installer un
réducteur de presssion.
Dans le cas d’une dureté de l’eau supérieure à 20°f, prévoir un traitement de l’eau.
Avertissements
Réglementation à respecter - conseils de sécurité
France
1. Bâtiments d'habitation
Conditions réglementaires d'installation et d'entretien
L'installation et l'entretien de l'appareil doivent être effectués par un
professionnel qualifié, conformément aux textes réglementaires et
règles de l'art en vigueur notamment :
- Arrêté du 2 août 1977 modifié
Règles Techniques et de Sécurité applicables aux installations de
gaz combustible et hydrocarbures liquéfiés situées à l'intérieur
des bâtiments d'habitation et de leurs dépendances
- Norme DTU P 45-204
Installations de gaz (anciennement DTU 61-1 - Installations de gaz
- Avril 1982 + additif n° 1 juillet 1984)
- Règlement Sanitaire Départemental
Pour les appareils raccordés au réseau électrique :
- Norme NF C 15-100
Installations électriques à basse tension-Règles.
2. Etablissements recevant du public
Conditions réglementaires d'installation
L'installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règles de l'art en vigueur, notamment :
Règlement de sécurité contre l'incendie et la panique dans les
établissements recevant du public :
a) Prescriptions générales :
- Articles GZ
Installations aux gaz combustibles et hydrocarbures liquéfiés
- Articles CH
Chauffage, ventilation, réfrigération, conditionnement d'air et
production de vapeur et d'eau chaude sanitaire
b) Prescriptions particulières à chaque type d'établissements
recevant du public (hôpitaux, magasins, etc...).
Chaudières atmosphériques type B11 (sans ventilateur) et appareils d’extraction d’air
Si des appareils d’extraction d’air vers l’extérieur (hottes aspirantes,
extracteurs d’air, etc...) sont installés, ne pas oublier que l’aspiration
ne doit pas créer de dépression dans la pièce où se trouve la chaudière.
Si un de ces appareils fonctionne en même temps que la chaudière,
il risquerait de se produire un refoulement des fumées. Dans ce cas,
l’implantation d’un dispositif de verrouillage est indispensable.
Raccordement à une VMC
(modèle VMC-gaz uniquement)
Respecter les textes réglementaires suivants :
- Décret n° 69-596 du 14 juin 1969
- Arrêté du 22 octobre 1969
- Arrêté du 24 mars 1982
- Arrêté du 30 mai 1989
- DTU 68.1 Installations VMC (conception)
- DTU 68.2 Installations VMC (excécution)
Réglementation à respecter - Belgique
Seul un installateur qualifié peut installer et mettre en service cet
appareil, en se conformant aux règles de l’art.
Notre garantie est subordonnée à cette condition.
L’installation des chaudières à gaz est régie par les normes NBN D 51003 et D 30-003 concernant les installations de gaz (dernier indice)
et prescriptions locales.
Lors de l’installation, il y a lieu de prévoir immédiatement en amont
de l’appareil un robinet d’arrêt gaz agréé AGB (non fourni).
Dans le cas d’installation d’une chaudière dans une salle de bain ou
dans une salle d’eau, elle doit être installée en dehors du gabarit de
sécurité, se conformer au R.G.I.E.Le local doit comporter les orifices
obligatoires d’aération, à maintenir en bon état de fonctionnement
(NBN 51-003 dernier indice).
Recommandation : si la région est exposée aux orages et si les risques
de foudre sont prévisibles (région réceptive aux orages, installation
isolée en bout de ligne, etc.), prévoir une protection spécifique de
l’installation car notre garantie ne peut s’appliquer aux composants
électroniques que si l’installation est munie d’un parafoudre ou d’un
régulateur de tension.
Remarque importante pour les appareils destinés à être installés en
Belgique.
L’expérience nous a révélé que des surpressions intervenaient régulièrement dans les circuits hydrauliques en Belgique, notamment
suite à des coups de bélier. Il est donc impératif, lors de l’installation
de notre matériel, de monter en amont de nos boilers ou chaudières,
un réducteur de pression limitant cette pression au maximum prévu
dans la notice, une marge d’un bar n’étant d’ailleurs pas superflue.
Par ailleurs, il y a également impérativement lieu d’installer un clapet
anti-retour.
A noter qu’en cas ou les présentes recommandations n’auraient pas
été suivies à la lettre, ni la garantie, ni la responsabilité de notre firme
en tant que constructeur ou importateur des appareils en question,
ne pourraient être invoquées, en cas de problème consécutif à toute
forme de surpression.
Les mesures préconisées rentrent de plain-pied dans les “règles de
l’art” à suivre lors de l’installation de la chaudière.
Protection du réseau d’eau potable. Une protection conforme à
l’article 27 du règlement BELGAQUA est à prévoir. Cette chaudière
est équipée d’un disconnecteur à zones de pressions différentes
répondant aux exigences fonctionnelles de la norme, destiné à
éviter les retours d’eau du chauffage vers le réseau d’eau potable.
Ce disconnecteur doit faire l’objet d’un contrôle annuel d’entretien.
Il est recommandé de manoeuvrer une fois par mois le robinet de
remplissage de la chaudière afin d’éviter un éventuel gommage du
mécanisme.
Pour l’installation en Belgique : Avertissements avant l’installation. La chaudière doit être installée selon les normes en
vigueur : NBN D 51-003, NBN B 61-002, R.G.I.E. et les prescriptions de BELGAQUA.
FR
Avertissements
Nettoyage de l’installation de chauffage
Dans le cas d’une installation ancienne il est conseillé de procéder à
un nettoyage de l’installation afin de retirer les éventuels résidus qui
pourraient compromettre le fonctionnement de la chaudière. Veiller
à ce que le vase d’expansion dispose d’une capacité suffisante pour
le volume d’eau de l’installation.
L’installation et la première mise en service de la chaudière
doivent être effectuées par un professionnel conformément
aux réglementations en matière d’installation en vigueur
dans le pays et aux réglementations éventuelles des autorités locales et des organismes préposés à la santé publique.
FR
Marquage CE
La marque CE garantit que l’appareil répond aux exigences de la directive :
-
-
-
-
90/396/CEE
sur les appareils à gaz
2004/108/CEE
sur la compatibilité électromagnétique
92/42/CEE
sur le rendement énergétique
2006/95/CEE
sur la sécurité électrique
Plaque signalétique
FRANCE
Par application de l'article 25 de l'arrêté du 2/08/77 modifié
et de l'article 1 de l'arrêté modificatif du 5/02/99, l'installateur est tenu d'établir des certificats de conformité approuvés par les ministres chargés de la construction et de la sécurité du gaz:
- de modèles distincts (modèles 1, 2 ou 3) après réalisation
d'une installation de gaz neuve,
- de "modèle 4" après remplacement en particulier d'une
chaudière par une nouvelle.
ATTENTION
Aucun objet inflammable ne doit se trouver à proximité de
la chaudière.
S’assurer que l’environnement de l’appareil et les installations où il sera raccordé, sont conformes aux normes en vigueur.
Si des poussières et/ou vapeurs nocives se trouvent dans le
local où la chaudière est installée, celle-ci devra fonctionner
à l’aide d’un autre circuit d’air.
2
1
4
3
5
6
7
MAX
8
12
9
10
Gas
mbar
Gas
mbar
11
13
16
14
15
MIN
17
19
Légende :
1. Marque
2. Fabricant
3. Modèle - N° de série
4. Référence commerciale
5. Numéro homologation
6. Pays de destination - catégorie gaz
7. Réglage Gaz
8. Type installation
9. Données électriques
10. Pression maxi sanitaire
11. Pression maxi chauffage
12. Type de chaudière
13. Classe NOx/Efficience
14. Débit calorifique nominal chauffage
15. Puissance utile chauffage
16. Débit spécifique
17. Rendement puissance chaudière
18. Débit calorifique nominal sanitaire
19. Gaz utilisable
20. Température ambiente de fonctionnement
21. Température maxi chauffage
22. Température maxi sanitaire.
18
20
21
22
Avertissements
Raccordement évacuation
La chaudière doit être raccordée à un conduit d’évacuation des gaz
brûlés conforme aux réglementations applicables en la matière.
Contrôlez la bonne évacuation des gaz brûlés et mesurez le contenu
de CO2 au débit thermique nominal.
Cette valeur ne doit pas dépasser la valeur indiquée dans le tableau
des CARACTERISTIQUES TECHNIQUES.
Si cette valeur s’avère supérieure, faites procéder à un contrôle de
l’efficacité du système d’évacuation des gaz brûlés.
Au cas où vous n’arriveriez pas à ramener la valeur de CO2 aux niveaux indiqués par le tableau CARACTERISTIQUES TECHNIQUES, ne
mettez pas en marche l’appareil.
ATTENTION
S’assurer que les passages d’évacuation et de ventilation ne
soient pas obstrués.
S’assurer que les conduits de d’évacuation n’aient pas de pertes.
Raccordement électrique
Pour une plus grande sécurité, faire effectuer un contrôle rigoureux
de l’installation électrique par un personnel qualifié.
Le constructeur n’est pas responsable des éventuels dommages
provoqués par une installation qui n’a pas été reliée à la terre ou en
raison d’anomalies au niveau de l’alimentation électrique.
Vérifier que l’installation est adaptée à la puissance maximale absorbée par la chaudière et indiquée sur la plaque signalétique.
Le raccordement électrique doit être réalisés à l’aide d’un raccordement fixe (ne pas utiliser de prise mobile) et dotés d’un interrupteur
bipolaire disposant d’une distance d’ouverture des contacts d’au
moins 3 mm.
Veiller à ce que la section des câbles soit supérieure ou égale à 0,75
mm2.
Il est indispensable de relier l’appareil à une installation de mise à la
terre efficace pour garantir la sécurité de l’appareil.
Raccorder le câble d’alimentation fourni à un réseau 230V-50Hz et
veiller à respecter la polarisation L-N et le raccordement à la terre.
120
H05V2V2-F
140
Important : Si le câble d’alimentation est endommagé, il doit
être remplacé par le fabricant, son service après vente ou une
personne de qualification similaire afin d’éviter un danger.
Les prises multiples, rallonges et adaptateurs sont interdits.
Il est interdit d’utiliser les tubes de l’installation hydraulique, de
chauffage ou du gaz pour la mise à la terre de l’appareil.
La chaudière n’est pas protégée contre la foudre.
S’il faut changer les fusibles, utiliser des fusibles de type rapides.
FR
Description
Vue globale
29
FR
1
24
2
3
27
4
5
22
6
8
21
7
10
23
20
9
11
19
18
17
12
1. collecteur sortie fumée
2. détecteur d'anomalie de tirage (25 CF)
2. thermostat de sécurité VMC (25 VMC)
3. hotte fumée
4. échangeur primaire
5. sécurité de surchauffe
6. sonde sortie échangeur principal
7. brûleur
8. électrodes d’allumage
9. vanne gaz
10. allumeur
11. échangeur sanitaire
12. soupape chauffage
13. sonde sanitaire
14. circulateur sanitaire
15. boîtier de raccordement électrique
16. filtre chauffage
17. débistat sanitaire
18. circulateur chauffage
19. soupape sanitaire
20. vanne distributrice
21. électrode d’ionisation
22. chambre de combustion
23. sonde entrée échangeur principal
24. vase d'expansion chauffage
27. réserve sanitaire isolée
28. sonde ballon
29. vase d'expansion sanitaire
16
28
13
14
Schéma de principe
15
mCE
Pression disponible
5,0
4,5
4,0
3,5
3,0
2,5
2,0
18-24 kW
1,5
30 kW
1,0
35 kW
0,5
0,0
l/h
0
100
200
300
400
500
600
700
800
900
1000
1100
1200 1300
A. Départ chauffage
B. Sortie eau chaude sanitaire
C. Entrée gaz
D. Entrée eau froide
E. Retour chauffage
B
D
A
E C
Description
Dimensions
600
ø 125
130
324
FR
875
900
100
54
124
137
191
48 54 54
474
A. Départ chauffage
B. Sortie eau chaude sanitaire
C. Entrée gaz
D. Entrée eau froide
E. Retour chauffage
300
Distances minimales pour l’installation
Afin de permettre l’entretien de la chaudière, il est nécessaire
de respecter les distances minimales figurant dans le schéma.
Pour positionner la chaudière correctement, utiliser un niveau.
20
450
300
Description
Gabarit de pose
90
ø 80
FR
ø 125
ø 80
ø 100
120
78
195
120
ø 80
105
550
ø 14
100
ø 80 + 80
ø 60/100 - ø 80/125
x
x
105
195 *
105
900
895
* 3CEP = 315
120
867
972
200
600
137
191
474
137
191
474
ø 125/130
x
200
974
24 kW CF
24/30 kW
35 kW
X
324
312
242
164
294
124
48
54
54
600
10
420020041500
48
54
Installation
Pose de la barrette robinetterie et de la patte d'accrochage
En cas de passage de tuyauteries derrière la chaudière, il est nécessaire d’utiliser le kit d’écartement mural (disponible chez votre grossiste)
Préfabrication
Pour la pose de la barrette robinetterie et de la patte d’accrochage :
- présenter le gabarit papier fourni pour la préfabrication à l'endroit retenu et suivre les recommandations de celui-ci.
Raccordement des canalisations
FR
Un jeu de douilles droites est fourni dans le kit de préfabrication.
Divers jeux de douilles sont disponibles chez les grossistes.
- 1ère installation
- remplacement de chaudière Chaffoteaux
- remplacement de chaudière autres marques
Nettoyage de l’installation
Les raccordements hydrauliques terminés, il est indispensable de procéder au nettoyage de l’installation avec un produit approprié (dispersant) afin d'éliminer les limailles, soudures, huiles d'usinage et graisses diverses.
Proscrire tout solvant ou hydrocarbure aromatique (essence, pétrole...).
Le traitement complet de l’installation de chauffage est conseillé dès la mise en service afin de maintenir un PH entre 9 et 9,5.
Description de la barrette robinetterie
Robinets représentés OUVERT
B
A - Robinet départ chauffage
B - Départ eau chaude sanitaire
C - Robinet gaz (manette jaune)
D - Robinet d’alimentation eau-froide
E - Robinet retour chauffage
D
A
E
C
Emplacement du limiteur / anti-retour
11
Installation
Instructions pour démontage de l’habillage et inspection de l’appareil.
FR
c
Avant toute intervention dans la chaudière, couper l’alimentation
électrique par l’interrupteur bipolaire extérieur et fermer le robinet
gaz.
Pour accéder à l’intérieur de la chaudière :
- dévisser les deux vis du panneau avant (a), tirer le panneau vers
l’avant et le décrocher des pions supérieurs (b),
- déplacer le panneau de contrôle sur la tôle de fond, pivoter le boîtier électronique en le tirant vers l’avant (c).
a
Vidange des ballons
1
2
3
4
b
12
Installation
Pose de la chaudière
Pour la pose de la chaudière, il n'est pas nécessaire d'enlever l'habillage.
- présenter la chaudière au dessus de la barrette, la laisser descendre sur la patte d'accrochage,
- dévisser les 2 vis A, retirer le peigne 37 de la barrette pour libérer les raccords et jeter le peigne,
- mettre en place les différents joints,
- serrer les robinets et raccords de la barrette sur les raccords de la platine de la chaudière.
L’orifice de vidange du disconnecteur 35, la soupape de sécurité chauffage 12 et la soupape sanitaire 10 doivent obligatoirement être raccordés à une canalisation d'eau usée.
10
12
A
A
37
230V
35
13
FR
Installation
Raccordement électrique
Avant toute intervention dans la chaudière, couper l’alimentation électrique en plaçant l’interrupteur bipolaire extérieur sur “OFF”.
Respecter les connections neutre phase.
FR
Alimentation 230 V + terre
Le raccordement s'effectue avec un câble 2 P+ T fourni avec l'appareil, connecté sur la carte principale du boîtier électrique.
Il y a également la possibilité d’insérer d’autres cartes optionnelles
pour d'autres accessoires :
- sonde d’ambiance
- carte optionnelle (carte B)
Pour plus d’informations sur les accessoires disponibles, consulter nos catalogues spécifiques.
Raccordement du thermostat d'ambiance
- ôter le shunt TA1,
- raccorder le TA à la place du shunt TA1 sur le domino.
Raccordement des périphériques
Pour accéder à la barrette de raccordement des périphériques procéder comme suit :
- couper l’alimentation électrique de la chaudière au moyen de l’interrupteur bipolaire
- dévisser le couvercle du boîtier de raccordement électrique qui se
trouve sous l'appareil
- ouvrir le couvercle
L
E-BUS
T
230V
On y trouve les connexions pour :
le thermostat d'ambiance
le thermostat plancher chauffant
la sonde extérieure
la connexion E-Bus pour liaison boîtier déporté "commande à distance" (carte A)
L
E-BUS
T
14
B
N
TA2
FLOOR
TA1
1
2
3
4
SE
5
6
B
N
TA2
FLOOR
TA1
1
2
3
4
SE
5
6
1
Sonde solaire
1110 9 8 7 6 5 4 3 2 1
CN04
N
N
2
CN17
CN22
P
Vanne gaz
Sonde pression
circuit primaire
Sonde sanitaire
Sonde ballon
Thermostat
surchauffe
B
B
1
TA1
2
Débistat
sanitaire
3
4
TA2
FLOOR
N
5
SE
6
A
2 1
Vanne
distributrice
B- Platine autres options A- Platine e-bus (option)
Sonde fumée
Sonde départ
circuit primaire
Sonde retour
circuit primaire
121110 9 8 7 6 5 4 3 2 1
Bl
Bl
M
M
N
R
E-BUS
V
V
R
N
B
Bl
N
N
Commande
à distance
N
B
M
N
G
G
N
Bl
Bl
N
OTS
M
11 10 9 8 7 6 5 4 3 2 1
ROOM
12 11 10 9 8 7 6 5 4 3 2 1
CN01
6
L
1
N
CN25
CN16
CN14
CN15
CN21
B
B
CN04
M
DIVERTR VALVE
B
Circulateur
M
FAN
N
CN9
DIVERTER
VALVE
Thermostat
d’ambiance
(option)
4 3 2 1
CN02
G
PUMP + SPEED
CN22
FAST FUSE 2A
5
N
Circulateur
sanitaire
1
DISPLAY
CN12
4
FLOW
G
M
Affichage
CN08
CN10
1
3
FILLING EXT. P.
2
5
6
PUMP
SPEED
TIMER
EARTH
Allumeur
Electrode
ionisation
G
B
N
CN13
CN3
4
PUMP
2 3
FAN
1
Thermostat
plancher chauffant
CN5
L
CN17
G
FLAME
N
T
Sonde
extérieure
230 V - 2A
Fusible de protection
N = Noir
B = Bleu
Bl= Blanc
R = Rouge
V = Vert
M = Marron
G = Gris
Installation
Schéma électrique chaudière
Pour une plus grande sécurité faîtes effectuer par une personne qualifié un contrôle minutieux de l’installation électrique.
Le constructeur n’est pas responsable d’éventuels dommages causés par le manque de mise à la terre de l’installation ou d’anomalie
d’alimentation electrique.
FR
CN11
CN24
15
CN19
CN20
Mise
Miseen
enroute
route
Préparation à la mise en route
Réglages et mise en route
Circuit sanitaire
Tableau de commande
- ouvrir le robinet d’eau froide 33
- purger le ballon et l’installation en puisant aux différents robinets
d’eau chaude et vérifier les étanchéités
1
- ouvrir les robinets départ chauffage 30 et retour chauffage 34
- ouvrir les robinets de remplissage 36
- refermer ces robinets lorsque l’aiguille du manomètre se situe à
la pression désirée
- purger l'installation, rétablir la pression et vérifier les étanchéités
Circuit gaz
- ouvrir le robinet gaz 32
- purger le circuit gaz
- vérifier les étanchéités sur toute la ligne gaz
2
13
3
4
12
5
11
6
10
9
7
2
3
1
FR
ABCDEFGHIL123456
Circuit chauffage
8
bar
230V
36
36
33
30
34
32
35
Circuit électrique
- vérifier que la tension et la fréquence d’alimentation coïncident
avec les données rapportées sur la plaque de la chaudière.
- basculer le commutateur bipolaire externe sur ON.
1. Afficheur
2. Touche ON/OFF
3. Bouton de réglage de la température chauffage + encodeur
programmation
4. Touche de sélection du MODE de fonctionnement
5. Touche de programmation du maintien en température de la
réserve sanitaire
6. Touche de programmation horaire chauffage
7. Touche SRA (Activation de la thermorégulation)
8. Manomètre
9. Bouton de réglage de la température sanitaire
10. Touche INFO
11. Touche ECHAPPE
12. Touche de sélection du MENU et de validation pour la programmation
13. Touche RESET
Presser la touche MARCHE / VEILLE 2 l'afficheur s'allume.
Fonction Dégazage
S’assurer que la chaudière est en Stand-by, sans aucune demande
chauffage ou sanitaire.
Appuyer sur la touche Esc sur le tableau de bord pendant 5 secondes,
la chaudière active un cycle de dégazage d’environ 7 minutes. La
fonction peut être interrompue en appuyant sur la touche Esc. Si
nécessaire il est possible d’activer un nouveau cycle.
16
Eté
Les modalités de fonctionnement sont visualisées à travers ces 3
chiffres.
Le premier indique l’état de fonctionnement de l’appareil :
0 XX - En attente de fonctionnement. Le commentaire sur l'afficheur
indique le mode de fonctionnement sélectionné, "Eté" ou "Hiver"
C XX - Demande chauffage
c XX - Post-circulation chauffage
d XX - Demande eau chaude sanitaire
b XX - Réchauffage ballon
h XX - Post-circulation sanitaire
F XX - Hors gel pompe actif
- Hors gel brûleur actif
les deux chiffres clignotent alternativement
Les deuxième et troisième indiquent :
- en absence de demande, la température de sortie d’échangeur
principal.
- en mode chauffage, la température de sortie d’échangeur principal.
- en demande sanitaire (instantanée, avec ballon ou solaire), la
température eau chaude sanitaire réglée.
- en fonctionnement Hors-gel, la température de sortie d’échangeur principal.
Mettre en fonction la chaudière en activant le fonctionnement Eté,
Hiver ou Hors gel par la touche MODE 4.
Réglages
Réglages
Afficheur
FR
ABCDEFGHIL123456
Programmation horaire
Jour de la semaine (lundi, mardi....dimanche)
Indication zone relative à la visualisation du réglage de la programmation horaire
(zone 1 ou zone 2) pour le chauffage
Indication de la programmation horaire pour le réchauffage sanitaire
Date et heure
Programmation horaire activée et/ou réchauffage sanitaire
Chiffre pour indication:
- statut chaudière et indication température
- réglage menu
- signalisation code d'erreur
- température ambiante (si raccordé à un périphérique BUS)
- température externe (si raccordé à une sonde externe)
Manomètre digital
Demande de pression touche Reset (chaudière en blocage)
Demande intervention assistance technique
Signalisation présence flamme avec indication puissance utilisée et blocage fonctionnement
Fonctionnement en chauffage avec indication du niveau de température réglée
Fonctionnement en sanitaire avec indication du niveau de température réglée
ABCDE...
Menu déroulant
Affichage fonction sanitaire Comfort ou Eco activée
Menu Info
Fonction SRA activée (Thermorégulation activée) avec indication éventuel sonde interne (bus) ou
externe
Kit solaire raccordé (option)
Fixe = Clip-in solaire
Clignotant = utilisation de l'énergie solaire activée
17
Réglages
Anomalie évacuation fumées modèle CF
FR
Ce contrôle sert à bloquer la chaudière en cas d’anomalie concernant
l’évacuation des fumées.
Le blocage de l'appareil est momentané et est signalé par le code
d'erreur 6 01.
Au bout de 12 minutes la chaudière met en marche sa procédure
d’allumage ; si les conditions sont redevenues normales, la chaudière redémarre normalement, autrement elle se bloque et le cycle
est répété.
ATTENTION
En cas de mauvais fonctionnement ou d’interventions répétées,
coupez l’alimentation électrique en amenant l'interrupteur extérieur
sur la position « OFF », fermez le robinet du gaz et appelez le service
après-vente ou un professionnel du secteur pour vérifi- er la cause
du mauvais fonctionnement et remédier au défaut d’évacuation des
gaz brûlés.
En cas d’opération d’entretien sur le dispositif, n’utilisez que des
pièces de rechange d’origine et suivez attentivement les instructions
correspondantes.
Ce dispositif ne doit jamais être mis hors service, sous peine de
porter atteinte à la sécurité de l’utilisateur.
Dispositif de controle d’évacuation des fumées pour
le modèle VMC
Cette chaudière est équipée d’un dispositif de sécurité VMC
individuel qui, en cas d’émission dans la pièce de produits de
combustion, coupe l’alimentation électrique du bloc gaz. Cela
interdit tout l’allumage du brûleur et provoque une mise en sécurité
de la chaudière.
L’arrêt de l’appareil est signalé par affichage du code 6 02. Après
refroidissement de la sonde (environ 12 minutes), pour débloquer la
chaudière, il faut enfoncer et relâcher le bouton RESET.
Si la mise en sécurité se répète contacter un professionnel agréé qui
contrôlera l’extraction des produits de combustion et la ventilation
de la pièce.
La chaudière peut aussi être arrêtée par le dispositif de sécurité
collectif de l’immeuble. En cas de défaut, ce dispositif coupe
l’alimentation électrique de la chaudière et l’afficheur s’éteint. La
chaudière redémarre automatiquement dès que la sécurité collective
a rétabli son alimentation.
18
Fonction ramonage
La carte électronique permet de forçer l'appareil à la puissance
mini ou maxi.
Activer la fonction ramonage en appuyant sur la touche Reset
13 pendant 5 secondes, la chaudière passe à la puissance maxi
chauffage, sur l'afficheur apparaît :
Maximum Chauffage
Pour sélectionner la fonction à la puissance maxi sanitaire,
tourner l’encodeur, sur l'afficheur apparaît :
Maximum Sanitaire
Pour sélectionner la fonction à la puissance mini, tourner
l’encodeur, sur l'afficheur apparaît :
Puissance Minimum
La fonction se désactive automatiquement après 10 minutes ou
en appuyant sur la touche Reset 13.
Nota: il est possible de forçer l'appareil à la puissance mini ou
maxi à partir du menu 7 (voir paragraphe menu affichage réglage - diagnostic).
ATTENTION! En activant la fonction ramonage, la température de
l'eau envoyée dans l'installation est limitée à 88°C, il faut donc
faire attention dans le cas des installations basse température.
Réglages
Vérification du réglage gaz seulement pour la France
(a)
Contrôle de la pression d’alimentation
1. Desserrer la vis 1 (fig. a) et insérer le tuyau de raccordement du
manomètre dans la prise de pression.
2. Faire fonctionner la chaudière à sa puissance maximum (activer
la fonction ”ramonage”, appuyer sur la touche RESET pendant 5
secondes, il y a affichage de t--). La pression d’alimentation doit
correspondre à celle prévue pour le type de gaz pour lequel la
chaudière a été conçue.
3. Une fois le contrôle terminé, serrer la vis 1 et vérifier l’étanchéité.
4. La fonction de ramonage est automatiquement désactivée au
bout de 10 minutes.
FR
1
Contrôle de la pression maximale sanitaire
1. Pour contrôler la puissance maximale insérer le tuyau de
raccordement du manomètre dans la prise de pression 2.
2. Déconnecter le tuyau de compensation de la chambre à air.
3. Faire fonctionner la chaudière à sa puissance maximum sanitarie.
Activer la fonction ”ramonage” (appuyer sur la touche RESET
pendant 5 secondes, l’afficheur indique t --) et appuyer sur la
touche ”+” ,sur l'afficheur apparaît t--.
La pression d’alimentation doit correspondre à celle prévue
dans le tableau “réglage du gaz” pour le type de gaz pour lequel
la chaudière a été conçue. Si les données ne correspondent pas,
retirer le couvercle de protection et tourner la vis de réglage 3
(fig. c).
4. Remonter le couvercle de protection du modulateur.
5. Reconnecter le tube de compensation.
6. La fonction de ramonage est automatiquement désactivée au
bout de 5 minutes.
(b)
2
(c)
Contrôle de la puissance minimale
1. Pour contrôler la puissance minimale, insérer le tuyau de
raccordement du manomètre dans la prise de pression.
2. Déconnecter le tuyau de compensation de la chambre à air.
3. Activer la fonction ”ramonage” (appuyer sur la touche RESET
pendant 5 secondes, l’afficheur indique t --) et appuyer sur la
touche ”-”, sur l'afficheur apparaît t--.
Déconnecter un câble du modulateur (figure d). La pression
d’alimentation doit correspondre à celle prévue dans le tableau
“réglage du gaz” pour le type de gaz pour lequel la chaudière a
été conçue. Si les données ne correspondent pas, tourner la vis de
réglage 4 (fig. d).
4. Reconnecter le câble du modulateur.
5. Reconnecter le tube de compensation.
6. La fonction de ramonage est automatiquement désactivée au bout de 5
minutes.
7. Reconnecter le tube de compensation.
ATTENTION
Refermer hermétiquement les ouvertures permettant la lecture
des indications de pression ou de régulation du gaz.
3
(d)
4
19
Réglages
FR
menu 2 - Paramètre chaudière
sous-menu 3 - paramètre 1
Réglage puissance chauffage maxi
sous-menu 2 - paramètre 0
Réglage allumage lent
sous-menu 3 - paramètre 5
Réglage retard allumage chauffage
sous-menu 3 - paramètre 0
Réglage puissance chauffage absolue
Réglage de la puissance chauffage maximale
Ce paramètre limite la puissance utile de la chaudière.
Le pourcentage équivaut à une valeur de puissance comprise entre
la puissance mini (0) et la puissance nominale (99) indiqué dans le
graphique ci-dessous.
Pour contrôler la puissance maxi chauffage de la chaudière, accéder
au menu 2/sous menu 3/paramètre 1.
Allumage lent
Ce paramètre limite la puissance utile de la chaudière en phase d’allumage.
Le pourcentage équivaut à une valeur de puissance utile comprise
entre la puissance mini (0) et la puissance maxi (99).
Pour contrôler l'allumage lent de la chaudière, accéder au menu 2/
sous menu 2/paramètre 0.
Réglage du retard à l'allumage chauffage
Ce paramètre - menu 2/sous menu 3/paramètre 5, permet de régler
en manuel (0) ou en automatique (1) le temps d’attente avant un
prochain réallumage du brûleur après extinction afin de se rapprocher de la température de consigne.
En sélectionnant manuel, il est possible de régler l’anticycle sur le
paramètre 2/sous menu 3/paramètre 6 de 0 à 7 minutes.
En sélectionnant automatique, l’anticycle sera calculé automatiquement par la chaudière sur la base de la température de consigne.
20
Réglage de la puissance chauffage absolue
(Seulement en cas de changement de carte électronique)
Pour régler/modifier la puissance chauffage absolue, accéder à la
vanne gaz et procéder comme suit :
1. Insérer le tuyau de raccordement du manomètre dans la prise de
pression.
2. Déconnecter le tuyau de compensation de la chambre à air.
3. Faire fonctionner la chaudière à sa puissance maximum
chauffage. Activer la fonction ”ramonage” (appuyer sur
la touche RESET pendant 5 secondes, l’afficheur indique
t --) et appuyer sur la touche”+” , sur l'afficheur apparaît t--. La
pression d’alimentation doit correspondre à celle prévue dans
le tableau “réglage du gaz” pour le type de gaz pour lequel la
chaudière a été conçue. Pour contrôler la puissance chauffage
absolue de la chaudière, accéder au menu 2/sous menu 3/
paramètre 0.
4. Reconnecter le tube de compensation.
5. La fonction de ramonage est automatiquement désactivée au
bout de 5 minutes.
Changement de Gaz - FRANCE
Ces appareils sont prévus pour fonctionner soit au gaz naturel soit
au gaz propane. Le changement de gaz doit être effectué par un
professionnel qualifié.
Lire les instructions contenues dans le kit de transformation.
Changement de Gaz - Belgique
Le changement de gaz est interdit. Seul le constructeur est autorisé
à procéder à une transformation de l'appareil.
Réglages
Le tableau indique la relation existant entre la pression du gaz au brûleur et la puissance de la chaudière en mode chauffage
NIAGARA C 25 CF - 25 VMC
Pression gaz Chauffage
Gaz
Puissance chaudière (kW)
9,9
12
14
16
18
20
22
23,7
G20
mbar
3,2
4,7
6,4
8,3
10,5
11,6
14,1
16,3
Puissance Chauffage Réglable (*)
G25
G30
mbar
43
49
55
60
63
68
71
5,7
7,8
10,1
12,8
15,3
18,6
21,5
Puissance Chauffage Réglable (*)
40
47
54
59
65
70
75
79
mbar
5,5
8,0
11,0
14,3
18,1
18,9
22,9
26,5
Puissance Chauffage Réglable (*)
G31
0
3,9
0
54
61
67
73
75
80
84
mbar
6,0
8,8
12,0
15,6
19,8
23,5
28,5
33,0
Puissance Chauffage Réglable (*)
49
56
63
70
76
80
87
93
FR
(*) Réglable avec le paramètre 2 3 1
Tableau récapitulatif transformation gaz
NIAGARA C 25 CF - 25 VMC
Indice de Wobbe inférieur
(15°C;1013mbar) (MJ/m3)
Pression alimentation gaz
G20/G25
G30
G31
45,67/37,38
80,58
70,69
20 / 25
28 / 30
37
Pression gaz au brûleur maximale - minimale (mbar)
maxi sanitaire
18,4 / 23,0
27,8
35,4
maxi chauffage absolue
16,3 / 21,1
(64) / (79)
26,5
(84)
33,2
(93)
mini
3,2 / 3,9
5,5
8,0
Allumage lent mbar
3,2 / 3,9
(/) / (40)
5,5
(/)
8,0
(/)
49 / 60
74
71
(menu 2/ sousmenu 3/ parametro 0)
(menu 2/ sousmenu 2/ parametre 0)
Puissance chauffage maximale
(menu 2/ sous-menu 3/ parametre 1)
Retard à l'allumage chauffage
automatique
(menu 2/ sousmenu 3/ parametre 5)
N° injecteur
13
Opercule du bloc gaz diamètre
8,3
ø injecteur(mm)
1,25
0,75
0,75
max sanitaire
2,86/ 3,32
2,13
2,10
max CH
2,73 / 3,18
2,03
2,00
min
1,16 / 1,35
0,87
0,85
Consommation
(15°C, 1013 mbar)
(G.N.= m3/h) (GPL =
Kg/h)
sans
21
Réglages
Accès au menu de :
Affichage - réglage - diagnostique
FR
La chaudière permet de gérer de manière complète le système de
chauffage et de production d'eau chaude à usage sanitaire.
La navigation à l'intérieur des menus permet de personnaliser le système de la chaudière + les périfériques connectés en optimisant le
fonctionnement pour un maximum de confort et d'économie.
En outre, il donne des informations importantes au bon fonctionnement de la chaudière.
Les menus disponibles sont les suivants :
0
0
0
0
1
2
2
2
2
2
2
2
3
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
5
7
8
8
8
8
8
8
8
8
8
8
22
Langue-Date-Heure - voir notice usager
0
Selection Langue Afficheur
1
Réglage Date et Heure
2
Mise à jour automatique de l'heure légale
Programmaton horaire - voir notice usager
Paramètre chaudière
1
Code d’accès (réservé technicien qualifié)
2
Réglage Général
3
Paramètre chaudière partie 1
4
Paramètre chaudière partie 2
5
Paramètre Sanitaire
9
Reset Menu 2
Solaire & Ballon
0
Réglage Général
1
Code d’accès (réservé technicien qualifié)
2
Réglage special
Paramètre Zone 1
0
Réglage Température zone 1
1
Code d’accès (réservé technicien qualifié)
2
Réglage zone 1
3
Diagnostique
4
Gestion dispositif zone 1
Paramètre Zone 2
0
Réglage Température zone 2
1
Code d’accès (réservé technicien qualifié)
2
Réglage zone 2
3
Diagnostique
4
Gestion dispositif zone 2
5
Multizone
Test & Utilités
Paramètre assistance
1
Code d’accès (réservé technicien qualifié)
2
Chaudière
3
Température chaudière
4
Solaire et ballon (si présent)
5
Service - Assistence Technique
6
Statistique
7
Téléservice [email protected] (si présent)
8
Liste erreur
9
Données Centre Assistance
Les paramètres relatifs à chaque menu sont rapportés dans les pages
suivantes.
L’accès et la modification des divers paramètres est effectué à travers
la touche MENU et l’encodeur 3.
Sur l'afficheur sera visualisé la description des menus et des différents
paramètres.
Le numéro des menus et des paramètres correspondants est indiqué sur le repère A de l’afficheur. Un commentaire dans la zone B y
est généralement associé. (voir fig. ci-dessous).
(Encodeur : Bouton de réglage permettant d’augmenter ou diminuer la valeur de réglage).
Repère A
Repère B
Chauffage
Touche
Menu/OK
Encodeur
ABCDEFGHIL123456
Réglages
Pour accéder au Menu ouvrir les mini portes du boîtier et procéder comme suit :
Légende des chiffres sur l’afficheur
0, représentation d'un numéro fixe
0, représentation d'un numéro clignotant
1. appuyer sur la touche MENU, sur l'afficheur clignote le premier chiffre 000
2. tourner l’encodeur pour sélectionner un menu, le texte sur l'afficheur indique le titre du menu choisi "ex : 200 - Paramètres chaudière "
3. appuyer sur la touche MENU, sur l'afficheur clignote le deuxième chiffre et est demandé le code d’accès "ex : 210 - Code d’accès"
Attention ! Les menus réservés au technicien qualifié sont accessibles seulement après avoir rentrer le code d’accès.
4. appuyer sur la touche MENU, l'afficheur indique 222
5. tourner l’encodeur en sens horaire pour sélectionner le code 234 appuyer sur la touche MENU, - Code correct
6. appuyer sur la touche MENU pour accéder au sous-menu, clignotent le deuxième chiffre "ex : 220"
7. tourner l’encodeur pour sélectionner un sous- menu, le texte sur l'afficheur indique le titre du sous-menu choisi "ex : 230 - Chauffage
Partie 1"
8. appuyer sur la touche MENU pour accéder au paramètre du sous-menu, clignote les trois chiffres "ex : 230"
9. tourner l’encodeur pour sélectionner un paramètre, le texte sur l'afficheur indique le titre du paramètre choisi "ex : 231 - Max Puissance
CH réglable"
10. appuyer sur la touche MENU pour accéder au paramètre, l'afficheur visualise la valeur "ex : 60"
Note : La valeur du paramètre est visualisée pendant 20 secondes, ensuite clignotent alternativement les indications du paramètre "ex : 60
> 220"
11. tourner l’encodeur pour sélectionner la nouvelle valeur "ex : 75"
12. appuyer sur la touche MENU pour mémoriser la modification ou sur la touche ESC pour sortir sans mémoriser.
Pour sortir appuyer sur la touche ESC jusqu’à revenir à la visualisation normale.
Pour les menus qui ne demandent pas de code d’accès, le passage de menu à sous- menu est direct.
23
FR
FR
0
description
REGLAGE LANGUE - DATE - HEURE
1
ProgrammaTIon HORAIRE
2
2
REGLAGE Parametre CHAUDIERE
1 Insertion code d’accès
Voir manuel utilisateur
Voir manuel utilisateur
222
Tourner l’encodeur en sens horaire
pour sélectionner 234 et appuyer sur
la touche Menu
2
2
2
2
2
2
1
Température ambiante minimum pour de 2 à 10 °C
activation antigel
2
2
2
NON PRESENT
2
2
3
0 = Th. de sécurité plancher
1 = Th. Ambiance zone 2
0
2
2
4
Sélection Thermostat plancher ou
Thermostat Ambiance zone 2
NON PRESENT
2
2
5
Retard allumage chauffage
0 = Désactivé
1 = 10 secondes
2 = 90 secondes
3 = 210 secondes
0
Activé seulement avec interface
zone 2 (optionnel)
2
2
6
NON PRESENT
2
2
7
NON PRESENT
2
2
8
Version Chaudière
NON MODIFIABLE
de 0 à 5
5
RESERVE AU SAT Seulement en cas de
changement de carte électronique
2
2
3
3
2
3
1
Réglage puissance chauffage max.
2
3
2
NON PRESENT
2
3
3
NON PRESENT
2
3
4
NON PRESENT
2
3
5
2
3
6
2
3
7
Sélection Type retard à l'allumage en
chauffage
Réglage temporisation retard à
l'allumage en chauffage
Post-circulation en chauffage
2
3
8
Type de fonctionnement du
circulateur
2
3
9
Réglage du Delta T
20 A régler avec fonctionnement du
Modulation circulateur
circulateur en mode modulant
Ces paramètres permettent de régler la différence de température de départ et retour qui déterminent la commutation
de petite à grande vitesse du circulateur
Ex : param. 239 = 20 et ∆T > de 20 °C le circulateur tourne en grande vitesse. Si ∆T < di 20 - 2°C le circulateur tourne en
petite vitesse. Le temps d'attente minimal de changement de vitesse est de 5 minutes.
24
REGLAGE General CHAUDIERE
0 Allumage lent
valeur
réglage d'usine
paramètre
sous-menu
menu
Réglages
Parametre CHAUFFAGE - PartIE 1
0 Réglage de la puissance chauffage
absolue
de 0 à 99
5
de 0 à 99
RESERVE AU SAT
Voir tableau Réglage gaz
Activé seulement avec périphérique
modulant (optionnel)
RESERVE AU SAT Seulement en cas
de changement de gaz ou carte
électronique
Voir tableau Réglage gaz
Voir tableau Réglage gaz
de 0 à 99
0 = Manuel
1 = automatique
de 0 à 7 minutes
1
de 0 à 15 minutes ou CO (en
continu)
0 = Petite Vitesse
1 = Grande Vitesse
2 = Modulant
de 10 à 30 °C
3
Voir paragraphe Réglage gaz
3
2
4
4
2
4
1
2
4
2
2
4
2
description
PARAMETRE CHAUFFAGE PARTIE 2
0 NON PRESENT
valeur
réglage d'usine
sous-menu
2
2
paramètre
menu
Réglages
FR
Réglage de la pression circuit
chauffage pour signaler la demande
de remplissage
NON PRESENT
de 4 à 8 (bar/10)
3
Post-ventilation après demande
chauffage
0 = OFF (5 secondes)
1 = ON (3 minutes)
4
4
Temporisation après augmentation
température chauffage
de 0 à 60 minutes
2
4
5
NON PRESENT
2
4
6
NON PRESENT
2
4
7
Indication dispositif pour pression
circuit chauffage
2
4
8
NON PRESENT
2
2
5
5
2
5
1
2
5
2
Programmation : Permet une gestion
horaire/hebdomadaire du maintien
2 en température de la réserve
sanitaire. La fonction sanitaire
instantanée reste active.
L’appareil permet d’assurer le confort d’eau chaude sanitaire en stockant de l’eau chaude dans la réserve sanitaire.
0 = désactivée / La réserve d’eau n’est pas maintenue en température.
1 = temporisé / COMFORT programmé : la réserve d’eau est maintenue en température pendant des périodes
programmées (voir menu 1).
2 = toujours active / COMFORT : la réserve d’eau est maintenue en température 24 heures sur 24, 7 jours sur 7
3 = temporisé / ECO programmé : la réserve d’eau est maintenue en température pendant des périodes programmées
(voir menu 1) en adoptant des stratégies qui permettent de diminuer la consommation gaz.
Anticyclage Comfort
de 0 à 120 minutes
0
Retard départ sanitaire
de 5 à 200 (de 0,5 à 20 secondes)
5 Anti coup de bélier
2
5
3
Extinction du brûleur en sanitaire
2
5
4
Post-circulation et post-ventilation
après un puisage sanitaire
2
5
5
Temporisation sanitaire
2
5
6
Celectic
2
9
6
0
Activé seulement avec TA On/Off et
16 thermorégulation activé (paramètre
421 ou 521 = 01
Ce paramètre permet d’établir le temps d’attente avant l’augmentation automatique de la température de départ
calculée par pas de 4°C (max 12°C). Si ce paramètre reste avec la valeur 00 cette fonction n’est pas active.
Parametre SANITAIRE
0 Fonction COMFORT
RETABLISSEMENT EN AUTOMATIQUE DES
REGLAGES D'USINE DU MENU 2
0 = sonde température seule
1 = pressostat au minimum
2 = capteur de pression
2
RESERVE AU SAT Seulement en cas de
changement de carte électronique
0 = désactivée
1 = temporisé
2 = toujours active
3 = temporisé
0 = anti-calcaire (arrêt à > 67°C)
1
1 = + 4°C /réglage
0 = OFF
0
1 = ON
OFF = 3 minutes de post-circulation et post-ventilation après un puisage sanitaire
si la température relevée de la chaudière le demande.
ON = toujours activé à 3 minutes de post-circulation et post-ventilation après un
puisage sanitaire.
de 0 à 30 minutes
0
0 = OFF
1 = ON
Remise à zéro
OK = oui
ESC = non
0
Pour remettre à zéro tous les
paramètres du réglage usine, appuyer
sur la touche MENU
25
sous-menu
paramètre
3
2
0
Fonction Anti-légionelle
3
2
1
NON PRESENT
3
2
2
NON PRESENT
3
2
3
De 0 à 30 °C
3
2
4
Delta T collecteur pour démarrage
pompe
Delta T collecteur pour arrêt pompe
3
2
5
De 10 à 90 °C
2
2
6
Température minimum collecteur
pour démarrage pompe
Coup au collect
ON ou OFF
OFF Symbole sur afficheur
3
2
7
Fonction "Recooling"
ON ou OFF
OFF
3
2
8
Delta T fonction minimum
De 0 à 20 °C
10
3
2
9
Température antigel collecteur
De -20 à +5 °C
-20
menu
FR
réglage d'usine
Réglages
3
3
3
26
description
valeur
CHAUDIERE AVEC BALLON (INTERNE OU EXTERNE) ET RACCORDEMENT INSTALLATION SOLAIRE
1 Insertion code d’accès
Tourner l’encodeur en sens horaire
222 pour sélectionner 234 et appuyer sur
la touche Menu
2 REGLAGE SPECIAL
ON ou OFF
De 0 à 30 °C
OFF Cette fonction prévient la formation
de la bactérie de la légionelle qui se
développe parfois dans les tuyaux et
les réservoirs d'eau où la température
est comprise entre 20 et 40 °C. Si la
température de la réserve sanitaire
reste plus de 100 heures < 59 °C et si
la fonction est activée, la chaudière
s'allume et l'eau de la réserve
sanitaire est chauffée jusqu'à 65 °C
pendant 30 minutes.
8
2
30
Activé avec kit solaire raccordé
(optionnel).
4
2
4
2
0
4
2
1
4
2
réglage d'usine
paramètre
description
PARAMETRE ZONE 1
1 Insertion code d’accès
valeur
Tourner l’encodeur en sens horaire
222 pour sélectionner 234 et appuyer
sur la touche Menu
REGLAGE ZONE 1
2
Réglage valeur température
installation de chauffage
Sélection type de thermorégulation
de base en fonction des
périphériques connectés
Pente
0 = de 20 à 45°C (basse température)
1 = de 35 à 85°C (haute température)
0 = température de départ fixe
1 = dispositif On/Off
2 = sonde ambiante seule
3 = sonde externe seule
4 = sonde ambiante + sonde externe
de 0_2 à 3_5
température de départ
de l’installation
Dans le cas d'utilisation de la sonde
externe, la chaudière calcule la
température de départ la plus
adaptée en tenant compte de la
température extérieure et du type de
l'installation.
Le type de courbe doit être choisi
en fonction du type d'emmetteur
de l'installation et de l'isolation de
l'habitation.
1
1
Sélectionner sur la base de la
typologie de l'installation
Pour activer la thermorégulation,
appuyer sur la touche SRA. Sur
l'afficheur s'allume le symbole
1_5
3.5 3.0
°C 100
2.5
2.0
90
1.5
80
1.2
70
1.0
60
haute température
4
4
sous-menu
menu
Réglages
50
40
30
10
5
0
-5
-10
-15
-20 °C
température externe
4
2
3
Décallage parallèle
de - 20 à + 20
4
2
4
Compensation
de 0 à + 20
4
2
5
Réglage température maximum
chauffage zone 1
6
0
Pour adapter la courbe thermique aux exigences de l'installation il est possible de décaler parallèlement la courbe de
façon à modifier la température de départ calculée et par conséquent la température ambiante.
La valeur de déplacement est affichée sur l'afficheur de - 20 à + 20. Chaque étage correspond à une augmentation de 1°C
de la température de départ par rapport au réglage initial.
4
2
4
3
4
3
0
Température ambiante zone 1
4
3
1
4
3
2
Température chauffage réglé
zone 1
Statut demande chauffage zone 1
4
3
3
Statut pompe supplémentaire
4
4
4
4
Réglage température minimum
chauffage zone 1
20
si réglage = 0, la température relevée de la sonde ambiante n'influe pas sur le calcul
du réglage. Si réglage = 20, la température relevée a une influence maximum sur
le réglage.
de 35 à + 82 °C
82 si paramètre 420 = 1
de 20 à + 45 °C
de 35 à + 82 °C
de 20 à + 45 °C
DIAGNOSTIC
45
35
20
si paramètre 420 = 0
si paramètre 420 = 1
si paramètre 420 = 0
visualisation seulement
Activé seulement avec dispositif
modulant raccordé (option)
ON ou OFF
Activé seulement avec MCD
GESTION DISPOSITIF DE ZONE
0
Contrôle pompe supplémentaire
ON ou OFF
Activé seulement avec MCD
27
FR
FR
5
5
description
PARAMETRE ZONE 2
1 Insertion code d’accès
valeur
réglage d'usine
paramètre
sous-menu
menu
Réglages
Tourner l’encodeur en sens horaire
222 pour sélectionner 234 et appuyer
sur la touche Menu
5
2
5
2
0
Réglage valeur température
installation de chauffage
5
2
1
2
Sélection type de thermorégulation
0 = température de départ fixe
de base en fonction des périphériques 1 = dispositif On/Off
connectés
2 = sonde ambiante seule
3 = sonde externe seule
4 = sonde ambiante + sonde externe
Pente
de 0_2 à 3_5
3
Dans le cas d'utilisation de la sonde externe, la chaudière calcule la température de Voir courbe page précédente
départ la plus adaptée en tenant compte de la température extérieure et du type de
l'installation.
Le type de courbe doit être choisi en fonction du type d'emmetteur de l'installation
et de l'isolation de l'habitation.
Décallage parallèle
de - 20 à + 20
0
4
Pour adapter la courbe thermique aux exigences de l'installation il est possible de décaler parallèlement la courbe de façon
à modifier la température de départ calculée et par conséquent la température ambiante.
La valeur de déplacement est affichée sur l'afficheur de - 20 à + 20. Chaque étage correspond à une augmentation de 1°C
de la température de départ par rapport au réglage initial.
Compensation
de 0 à + 20
20
si réglage = 0, la température relevée de la sonde ambiante n'influe pas sur le calcul
du réglage. Si réglage = 20, la température relevée a une influence maximum sur
le réglage.
de 35 à + 82 °C
82 si paramètre 520 = 1
5
5
5
2
2
2
REGLAGE ZONE 2
0 = de 20 à 45°C (basse température)
1 = de 35 à 85°C (haute température)
1
Sélectionner sur la base de la
typologie de l'installation
0
Pour activer la thermorégulation,
appuyer sur la touche SRA. Sur
l'afficheur s'allume le symbole
1_5
5
2
5
Réglage température maximum
chauffage zone 2
5
2
6
Réglage température minimum
chauffage zone 2
5
3
5
3
0
Température ambiante zone 2
Statut demande chauffage zone 1
5
3
1
Température départ chauffage
Activé seulement avec MCD
5
3
2
Température retour chauffage
5
3
3
5
3
4
Température chauffage réglé
zone 2
Statut demande chauffage zone 2
5
3
5
Statut pompe supplémentaire
5
4
5
4
0
Opération mode test
5
4
1
Contrôle vanne
5
4
2
Contrôle pompe
5
5
5
5
0
Température collecteur chauffage
5
5
1
Correction température départ
28
de 20 à + 45 °C
45
si paramètre 520 = 0
de 35 à + 82 °C
35
si paramètre 520 = 1
de 20 à + 45 °C
20
si paramètre 520 = 0
DIAGNOSTIC
Statut demande chauffage zone 1
ON ou OFF
Activé seulement avec MCD
GESTION DISPOSITIF DE ZONE
Activé seulement avec MCD
MULTIZONE
de 0 à + 40 °C
5
Activé seulement avec MCD
7
7
description
TEST & UTILITÉS
0
0 Fonction test - Ramonage
tourner l'encodeur pour sélectionner
le mode de fonctionnement
7
8
8
0
1 Cycle purge
PARAMETRE POUR ASSISTANCE TECHNIQUE
1 Insertion code d’accès
valeur
t-- = fonct. à la P Ch maxi
t-- = fonct. à la P San maxi
t-- = fonct. à la P mini
réglage d'usine
paramètre
sous-menu
menu
Réglages
t--
Activation obtenue également en
pressant pendant 10 secondes la
touche Reset. La fonction se désactive
après 10 min. ou en appuyant sur
Reset.
appuyant sur Menu
222 Tourner l’encodeur en sens horaire
pour sélectionner 234 et appuyer sur
la touche Menu
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
2
2
2
2
2
2
2
2
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
CHAUDIERE
0 NON PRESENT
1 Etat ventilateur
ON ou OFF
2 Vitesse ventilateur (x100)rpm
3 Vitesse circulateur
OFF - PV - GV
4 Position vanne distributrice
Sanitaire - Chauffage
5 Débit sanitaire (l/min)
6 NON PRESENT
TEMPERATURE CHAUDIERE
0 Température réglage chauffage (°C)
1 Température départ chauffage (°C)
2 Température retour chauffage (°C)
3 Température eau chaude sanitaire (°C)
SOLAIRE ET BALLON
0 Température mesurée accumulée
1 Température collecteur solaire
2 Température entrée sanitaire solaire
3 Température sonde ballon basse solaire
4 Température réglé ballon stratifié
5 Temporisation totale de fonctionnement du circulateur pour solaire
6 Temporisation totale relevé de surchauffe du collecteur solaire
SERVICE - ASSISTANCE TECHNIQUE
0 Réglage durée restante pour prochain de 0 à 60 (mois)
entretien
8
5
1
Habilitation avertissement d'entretien ON ou OFF
8
5
2
Effacement de l'avertissement
d'entretien
8
8
8
8
5
5
5
5
3
4
5
6
NON PRESENT
Version matériel carte électronique
Version logiciel carte électronique
Version logiciel interface périphérique BUS
Activé seulement avec kit solaire
connecté.
24 Une fois réglé le paramètre, la
chaudière signalera à l'utilisateur
l'échéance du prochain entretien.
OFF L'entretien effectué, régler le paramètre
pour effacer l'avertissement.
Remise à zéro
OK = oui
ESC = non
29
FR
6
6
6
6
6
6
6
7
7
7
8
8
8
8
8
9
9
FR
8
30
réglage d'usine
sous-menu
8
8
8
8
8
8
8
8
8
8
8
8
paramètre
menu
Réglages
description
valeur
STATISTIQUE
0 Nombre heures fonctionnement brûleur en chauffage (xxh)
1 Nombre heures fonctionnement brûleur en sanitaire (xxh)
2 Nombre décollement de flamme
3 Nombre de cycles d'allumage
4 NON PRESENT
5 Durée moyenne de demande chauffage (minutes)
NON ACTIF
0
1
LISTE ERREUR
0 10 dernières erreurs
de E00 à E99
Ce paramètre permet de visualiser les 10 dernières erreurs signalées de la chaudière en indiquant le jour, le mois et
l'année.
En accédant au paramètre, les erreurs sont visualisés en séquence de E00 à E99.
Pour chaque erreur il est visualisé en séquence :
E00 - nombre erreur
108 - code de l’erreur
A15 - A = jour sur lequel s'est produit l’erreur E00
B09 - B = mois sur lequel s'est produit l’erreur E00
C06 - C = année sur lequel s'est produit l’erreur E00
1 Reset liste erreur
Remise à zéro
OK = oui
ESC = non
DONNEES - CENTRE ASSISTANCE
0 Rentrer le nom et le numéro du centre d'assistance - il sera visualisé en cas de panne non déverrouillable par la touche
Reset.
Sur l'afficheur apparait "Nom Centre Assistance", presser la touche MENU et commencer l’insertion des lettres en tournant
l’encodeur. À chaque lettre inséré presser la touche MODE pour confirmer et poursuivre l’insertion de la lettre suivante.
Presser la touche MENU et tourner l'encodeur, sur l'afficheur apparait "Téléphone Centre Assistance", presser la touche
MENU et commencer l’insertion des chiffres en tournant l’encodeur. À chaque chiffre inséré presser la touche MODE pour
confirmer et poursuivre l’insertion des chiffres suivants.
Presser la touche MENU pour mémoriser.
INFO
Visualisation des données seules
- accessible en pressant la touche
Liste des informations visualisées
Heure de la journée
Pression circuit chauffage (bar)
Température externe (°C)
- seulement avec sonde externe raccordée (option)
Température interne (°C)
- seulement avec sonde ambiante modulante
raccordée (option)
Chauffage
FR
Débit eau sanitaire (l/mn)
Température réglage chauffage (°C)
Température réglage sanitaire (°C)
Mois restant pour la prochaine maintenance
Téléphone et nom SAT
(sera visualisé si données rentrées aux paramètre
8 9 0)
Température comfort sanitaire (°C)
Fonction SRA
Activé ou désactivé si symbole allumé sur afficheur
Température accumulation °C
seulement pour chaudière avec ballon
Fonction SRA
Fonction qui permet à la chaudière d’adapter en toute autonomie
son régime de fonctionnement (température des éléments chauffants) aux conditions extérieures pour régler et maintenir les conditions de température ambiante demandées.
Selon les périphériques connectés et du nombre des zones gérées,
la chaudière règle automatiquement la température départ.
Agir donc sur les réglages des divers paramètres intéressés (voir
menu régulations).
Pour activer ou désactiver la fonction appuyer sur la touche SRA.
Pour plus d'informations consulter le Manuel de thermorégulation
CHAFFOTEAUX.
Chauffage
Exemple 2 :
Installation simple zone (haute température) avec thermostat d'ambiance On/OFF + sonde externe.
Dans ce cas, il est nécessaire de régler les paramètres suivants
4 2 1 - Activation thermorégulation à travers les sondes
- sélectionner 3 = sonde extérieure seule
4 2 2 - sélection courbe thermorégulation
- sélectionner la courbe intéressée sur la base du type de
logement, d’installation, d’isolation thermique du logement
etc..
4 2 3 - Décallage parallèle de la courbe si nécessaire, qui permet de
déplacer parallèlement la courbe en augmentant ou en diminuant la température de consigne.
Exemple 3 :
Installation simple zone (haute température) avec sonde d'ambiance + sonde externe.
Dans ce cas, il est nécessaire de régler les paramètres suivants
4 2 1 - Activation thermorégulation à travers les sondes
- sélectionner 4 = sonde extérieure + sonde ambiante
4 2 2 - sélection courbe thermorégulation
- sélectionner la courbe intéressée sur la base du type de
logement, d’installation, d’isolation thermique du logement
etc..
4 2 3 - Décallage parallèle de la courbe si nécessaire, qui permet de
déplacer parallèlement la courbe en augmentant ou en diminuant la température de consigne.
4 2 4 - Influence de la sonde ambiante
- permet de régler l’influence de la sonde ambiante sur le
calcul de la température de consigne départ (20 = maximum
0 = minimum).
Exemple 1 :
Installation simple zone (haute température) avec thermostat d'ambiance On/OFF.
Dans ce cas, il est nécessaire de régler les paramètres suivants
4 2 1 - Activation thermorégulation à travers les sondes - sélectionner 1 = thermorégulation de base.
2 4 4 - Boost Time (option)
Permet d'établir le temps d’attente avant l'augmentation
automatique de la température de départ par pas de 4°C de
la température départ (max 12°C). La valeur varie selon le
type de logement et d’installation.
Si ce paramètre est = 00 cette fonction n’est pas active.
31
Système
Systèmede
deprotection
protectionde
delalachaudière
chaudière
Conditions d’arrêt de sécurité de l’appareil
La chaudière est sécurisée grâce à des contrôles internes réalisés
par la carte électronique, qui placent la chaudière en arrêt lorsqu’un
disfonctionnement apparaît. Un code clignote alors sur l’afficheur à
l’emplacement indiquant la cause qui a généré l’arrêt.
Il en existe plusieurs types :
FR
Arrêt de sécurité
Sur l’afficheur le symbole
accompagne le code clignotant.
C’est un arrêt "VOLATILE", c’est-à-dire qu’il est automatiquement éliminé lors d’une coupure de l’alimentation électrique.
D’autre part dans la plupart des cas, dès que la cause de l’arrêt disparaît, l’appareil redémarre et reprend un fonctionnement normal.
Dans le cas contraire, mettre l’interrupteur bipolaire externe en position OFF, fermer le robinet gaz et contacter un technicien qualifié.
Nota : en cas d’erreur 1 08 - Arrêt pour insuffisance pression eau, il
suffit de rétablir la pression de la chaudière.
Arrêt verrouillé
Sur l’afficheur le symbole accompagne le code clignotant.
C’est un arrêt "NON VOLATILE". Une coupure de l’alimentation électrique ne suffit pas pour relancer une tentative d’allumage. Il faut déverrouiller par l’enfoncement de la touche Reset 13 après plusieurs
tentatives de déverrouillage et si le verrouillage se répète, l’intervention d’un technicien qualifié est nécessaire.
Important
Pour des raisons de sécurité, la chaudière ne permettra que 5 tentatives au maximum de déverrouillage en 15 minutes (pressions
sur la touche Reset 13). Ensuite, elle se bloque totalement. Pour la
débloquer couper et remettre l’alimentation électrique à l’aide de
l’interrupteur bipolaire externe.
Le première chiffre du code d’erreur (Ex : 1 01) indique de quel groupe fonctionnel de la chaudière provient le problème
1 - Circuit Primaire
2 - Circuit Sanitaire
3 - Carte Electronique
4 - Carte Electronique
5 - Allumage
6 - Entrée air- sortie fumées
7 - Multizone chauffage.
Fonction hors-gel
La chaudière est équipée d’un dispositif qui contrôle la température
de sortie de l’échangeur telle que si la température descend sous les
8°C, il démarre la pompe (circulation dans installation de chauffage)
pour 2 minutes. Après les deux minutes de circulation :
a) si la température est d’au moins 8°C la pompe s’arrête,
b) si la température est entre 4°C et 8°C, la circulation continue 2
minutes de plus,
c) si la température est inférieure à 4°C, le brûleur s’allume en chauffage à la puissance minimale jusqu’à ce que la température de sortie atteigne 33°C. Le brûleur s’éteint alors et la pompe continue à
fonctionner encore deux autres minutes.
Si la chaudière est équipée d’un ballon, un second dispositif contrôle
la température sanitaire. Si celle-ci devient inférieure à 8°C, la vanne
distributrice bascule en position sanitaire et le brûleur s’allume jusqu’à ce que la température atteigne 12°C. Cela est suivi d’une postcirculation de 2 minutes.
La fonction hors-gel ne peut fonctionner correctement que si :
- la pression de l’installation est correcte,
- la chaudière est alimentée électriquement,
- la chaudière est alimentée en gaz,
- aucun arrêt de sécurité ou verrouillage n’est en cours.
32
Tableau des codes erreur
Afficheur
1 01
1 02
1 03
1 04
1 05
1 06
1 07
1 08
1 09
1 10
1 12
1 14
1 18
1 P1
1 P2
1 P3
1 P4
2
2
2
2
2
2
2
2
01
02
03
04
05
07
08
09
3
3
3
3
3
3
3
01
02
03
05
06
07
P9
4 07
5
5
5
5
5
01
02
P1
P2
P3
6
6
6
6
05
09
10
P9
7
7
7
7
7
7
7
01
02
03
04
05
06
07
Circuit primaire
Description
Surchauffe
Capteur de pression court-circuité ou non connecté
Circulation insuffisante
Manque d’eau (demande de remplissage)
Pression installation > 3 bar
Sonde sortie échangeur principal ouverte court-circuitée
Sonde entrée échangeur principal ouverte court-circuitée
Sonde externe chauffage ouverte court-circuitée
Problème sur sonde circuit primaire
Circulation insuffisante
Manque d’eau (demande de remplissage)
Circuit sanitaire
Sonde sanitaire ouverte court-circuitée
Sonde ballon solaire ouverte court-circuitée (kit solaire)
Sonde ballon ouverte court-circuitée
Sonde collecteur solaire ouverte court-circuitée (kit solaire)
Sonde d’entrée sanitaire ouverte court-circuitée (kit solaire)
Surchauffe collecteur solaire (kit solaire)
Température basse sur le collecteur solaire (kit solaire)
Surchauffe ballon
Carte électronique (interne)
Erreur EEPROM
Erreur de communication
Erreur carte principale
Erreur sur la carte principale
Erreur sur la carte principale
Erreur sur la carte principale
Prévoir maintenance
Carte électronique (externe)
Sonde d’ambiance ouverte court-circuitée
Allumage
Absence de flamme
Détection de flamme avec la vanne gaz fermée
Echec lors de la première tentative d’allumage
Echec lors de la deuxième tentative d’allumage
Décollement de flamme
Entrée air / sortie fumées
Sonde fumée ouverte court-circuitée
Surchauffe fumée
Thermofusible ouvert
Surchauffe fumée
Périphérique (MCD)
Sonde départ chauffage zone 2 ouverte court-circuitée
Sonde retour chauffage zone 2 ouverte court-circuitée
Sonde départ chauffage zone 3 ouverte court-circuitée
Sonde retour chauffage zone 3 ouverte court-circuitée
Sonde séparateur hydraulique ouverte court-circuitée
Surchauffe zone 2
Surchauffe zone 3
Entretien
L’entretien est une opération essentielle pour la sécurité, le bon
fonctionnement et la durée de vie de la chaudière. Il doit être effectué conformément aux réglementations en vigueur. Il est conseillé
d’effectuer périodiquement l’analyse de la combustion pour contrôler le rendement et la pollution générés par la chaudière en fonction
des normes en vigueur.
Avant de procéder aux opérations d’entretien :
- couper l’alimentation électrique en positionnant l’interrupteur bipolaire externe à la chaudière sur OFF,
- fermer le robinet gaz
- fermer les robinets d’eau du circuit de chauffage et d’eau chaude
sanitaire.
Remarques générales
Il est recommandé d’effectuer au moins une fois par an les contrôles
suivants :
1. Contrôle visuel de l’état général de l’appareil.
2. Contrôle de l’étanchéité du circuit d’eau avec éventuellement
changement des joints et contrôle de l’étanchéité.
3. Contrôle de l’étanchéité du circuit de gaz avec éventuellement
changement des joints et contrôle de l’étanchéité.
4. Contrôle visuel de la combustion et au besoin, démontage et nettoyage du brûleur et des injecteurs.
5. Nettoyage de l’oxydation sur la sonde de détection de flamme à
l’aide d’une toile émeri.
6. Démontage et nettoyage, si besoin est de la chambre de combustion.
7. Nettoyage de l’échangeur principal.
8. Contrôle du fonctionnement du système de sécurité du chauffage :
- sécurité température limite.
9. Contrôle du fonctionnement du système de sécurité du circuit gaz :
- sécurité absence de gaz ou de flamme (ionisation).
10. Contrôle de l’efficacité de la production d’eau chaude (vérification du débit et de la température).
11. Contrôle général du fonctionnement de l’appareil.
Nettoyage de l’échangeur primaire
Pour accéder à l’échangeur principal, il faut déposer le brûleur. Laver
le avec de l’eau et du détergent en se servant d’un pinceau non métallique. Rincer à l’eau.
Test de fonctionnement
Après avoir effectué des opérations d’entretien, reremplir éventuellement le circuit de chauffage à la pression recommandée et purger
l’installation.
Vidange du circuit chauffage ou utilisation de produit antigel
La vidange de l’installation doit être effectuée comme suit :
- arrêter la chaudière et mettre l’interrupteur bipolaire externe en
position OFF.
- fermer le robinet gaz,
- libérer la soupape automatique de dégazage,
- ouvrir la soupape de l’installation,
- ouvrir le robinet de purge de la chaudière avec une clé 6 pans de 8
- ouvrir les différentes purges aux points les plus bas de l’installation
(prévus à cet effet).
Nous conseillons l’utilisation de produits antigels contenant du GLYCOL de la série PROPYLENIQUE anti-corrosif (par exemple le CILLICHEMIE CILLIT cc 45 qui est atoxique et qui possède en même temps
une fonction d’antigel, anti-incrustation et anticorrosion) selon les
doses prescrites par le fabricant et en fonction de la température
minimum prévue.
Contrôler périodiquement le pH du mélange eau-antigel dans le
circuit et le remplacer lorsque la valeur mesurée est inférieure à la
limite prescrite par le producteur de l’antigel.
NE PAS MÉLANGER DIFFÉRENTS TYPES D’ANTIGEL.
Le constructeur n’est pas responsable en cas de dommages causés à
l’appareil ou à l’installation en raison d’une utilisation d’antigels ou
d’additifs non appropriés.
Belgique
En cas d'utilisation des produits antigel, nous vous conseillons d'utiliser des produits conforme catégorie 3, suivant les prescriptions
Belgaqua (NBN EN 1717).
Vidange de l’installation sanitaire
Dès qu’il existe un risque de gel, l’installation sanitaire doit être vidangée de la manière suivante :
- fermer le robinet d’arrivée eau de l’installation,
- ouvrir tous les robinets de l’eau chaude et de l’eau froide,
- vider par les points les plus bas de l’installation (s’il y en a de prévus).
ATTENTION
Vider les composants qui pourraient contenir de l’eau chaude en activant la vidange avant de les manipuler.
Retirer le calcaire des composants en suivant les indications figurant
dans la fiche de sécurité du produit utilisé. Effectuer cette opération
dans une zone aérée, en portant les vêtements de protection nécessaires, en évitant de mélanger des produits et en protégeant l’appareil et les objets à proximité.
Refermer hermétiquement les ouvertures permettant la lecture des
indications de pression ou de régulation du gaz.
Veiller à ce que la buse soit compatible avec le gaz.
En cas de présence d’une odeur de brûlé, de gaz ou de fumée libérée
par l’appareil, couper l’alimentation électrique à l’aide de l’interrupteur bipolaire externe, fermer le robinet d’arrivée de gaz, ouvrir les
fenêtres et contacter un professionnel qualifié.
Informations pour l’Usager
Informer l’usager sur les modalités de fonctionnement de l’installation. En particulier lui délivrer le manuel d’instruction, en l’informant
qu’il doit être conservé à proximité de l’appareil.
En outre, informer l’usager sur les tâches qui lui incombent :
- Contrôler périodiquement la pression de l’eau de l’installation,
- Rétablir la pression et dégazer l’installation si besoin,
- Régler les consignes et les dispositifs de régulation pour une correcte et plus économique gestion de l’installation,
- Faire exécuter, comme la réglementation le prévoit, l’entretien périodique de l’installation,
- Ne modifier, en aucun cas, les réglages d’alimentation d’air de combustion et du gaz de combustion.
S’il est prévu de garder l’installation à l’arrêt dans des régions où la
température ambiante peut descendre en hiver au-dessous de 0°C,
nous conseillons d’ajouter du liquide antigel dans l’eau de l’installation de chauffage pour éviter d’avoir à procéder à des vidanges
répétés. En cas d’utilisation d’un tel liquide, contrôler sa compatibilité avec l’acier inox dont est constitué l’échangeur principal de la
chaudière.
33
FR
Caractéristiques
Caractéristiquestechniques
techniques
NOTE GEN.
Tableau des caractéristiques techniques
CARACTERISTIQUES ENERGETIQUES
FR
Modèle NIAGARA C
Certification CE (pin)
Catégorie
Type chaudière
Débit calorifique nominal max/min (Pci)
Débit calorifique nominal max/min (Pcs)
Qn
Qn
kW
kW
Débit calorifique nominal sanitaire max/min (Pci)
Qn
kW
27/11
Débit calorifique nominal sanitaire max/min (Pcs)
Qn
kW
30/12,2
Puissance utile max/min (80°C-60°C)
Pn
kW
23,7/9,9
Puissance utile max/min sanitaire
Pn
kW
25,5/9,9
Rendement de combustion (aux fumées)
%
93,0
Rendement au débit calorifique nominal (60/80°C) Hi/Hs
%
91,9/82,8
Rendement à 30 % à 47°C Hi/Hs
%
91,2/82,1
Rendement au débit calorifique minimum (60/80°C) Hi/Hs
%
90,2/81,2
Etoiles de Rendement (dir. 92/42/EEC)
étoile
Classe Sedbuk
classe
**
D/80,3
%
0,6
%
Pa
classe
7,0
3
3
°C
118
Teneur en CO2 (G20)
%
5,8
Teneur en CO (0%O2)
ppm
53
Perte à l’arrêt (∆T = 30°C)
EMISSIONS
Perte au niveau des fumées brûleur en fonctionnement
Tirage minimum
Classe Nox
Température des fumées (G20)
Teneur en O2 (G20)
%
10,1
Kg/h
63,6
Excès d’air
%
93
Pression de gonflage vase d’expansion
bar
1
Pression maximum de chauffage
bar
3
Capacité vase d’expansion
l
10
Contenance maximum d’eau dans l’installation (75°C-35°C)
l
190/500
Température de chauffage min/max
°C
35/85
Température sanitaire min/max
°C
40/65
l
40
Débit spécifique en sanitaire (∆T=30°C)
l/min
19,0
Quantité d’eau chaude ∆T=25°C
l/mn
22,8
Quantité d’eau chaude ∆T=35°C
l/mn
16,3
Etoile comfort sanitaire (EN13203)
étoile
***
Débit minimum d’eau chaude
l/mn
0,1
CIRCUIT SANITAIRE
CIRCUIT CHAUFFAGE
Débit maxi des fumées (G20)
Capacité réserve sanitaire
ELECTRIQUE
Pression eau sanitaire max/min
34
25 CF - 25 VMC
1312BR4794
FR II2E+3+
BE I3+/I2E - LU I2E
B11Bs
25,8/11
28,7/12,2
bar
7
V/Hz
230/50
Puissance électrique absorbée totale
W
116
Température ambiante minimum d’utilisation
°C
5
Niveau de protection de l’installation électrique
IP
X4D
Poids
kg
52
Tension/fréquence d’alimentation
Verklaring van overeenstemming K.B. 08/01/2004 – BE
Déclaration de conformité A.R. 08/01/2004 – BE
Konformitätserklärung K.E. 08/012004 – BE
Fabrikant / Fabricant / Hergestellt von:
Name:
:
:
Merloni TermoSanitari S.p.A.
Viale A. Merloni 45 – 60044 Fabriano
0039(0)7326011 – 0039(0)717200558
0039(0)732602331 – 0039(0)717200581
Op de markt gebracht door / Mise en circulation par / In den Verkehr gebracht durch
Name:
:
:
MTS Benelux
Zoning Industriel – 5020 Malonne
+32 (0)81 448 311
+32 (0)81 448 400
