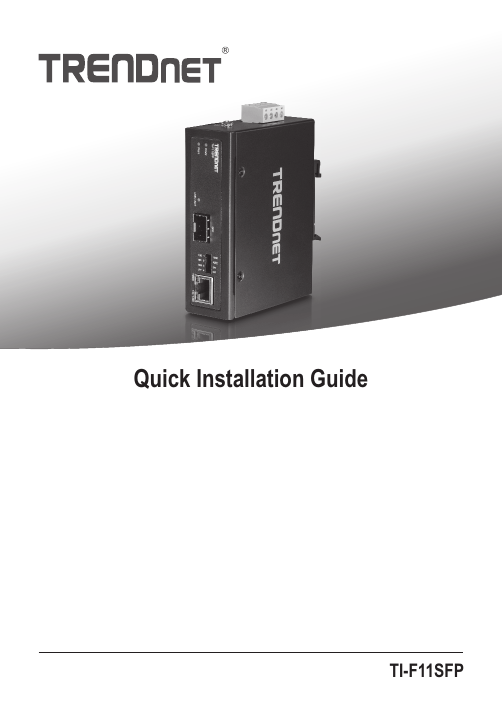

Trendnet TI-F11SFP Hardened Industrial 100/1000 Base-T to SFP Media Converter Quick Installation Guide
Quick Installation Guide TI-F11SFP PORTUGUÊS 1. Antes de Começar Conteúdo da Embalagem ŸTI-F11SFP ŸGuia de instalação rápida ŸBloco de terminais removível ŸMontagem em trilho DIN ŸPlacas de montagem na parede Requisitos mínimos ŸRede existente ŸFonte de alimentação (TI-M6024) 2. Consulta rápida TV-IP322WI 1 ŸO TI-F11SFP pode ser colocado sobre uma mesa, parede ou montado em um trilho DIN. Instruções de montagem em trilho DIN 1. Fixe o suporte de montagem em trilho DIN no conversor de mídia. 2. Posicione o unidade na frente do trilho DIN e enganche o suporte de montagem na parte superior do trilho. 3. Gire o conversor de mídia para baixo na direção do trilho para travá-lo no local adequado. Você saberá que ele está seguro quando ouvir um clique Montagem do unidade Liberação do unidade 4. Para remover o unidade, pressione para baixo para afastar a parte inferior do trilho DIN e gire, afastando-o do trilho. 2 PORTUGUÊS 3. Instalação de hardware PORTUGUÊS Instruções de montagem na parede 1. Fixe as placas de montagem na parede no conversor de mídia. 2. Monte o unidade. Nota de segurança ! ŸDesligue a energia antes de conectar qualquer módulo ou fio. A tensão correta da fonte de alimentação (12 a 56 VCC ou 18 a 36 VCA) está indicada na etiqueta do produto. Verifique a tensão de sua fonte de energia para certificar-se de que está usando a peça correta. NÃO use uma tensão maior do que 12 – 56 VCC ou 18 – 36 VCA conforme especificado na etiqueta do produto. ŸCalculo a corrente máxima possível em cada fio de energia e fio comum. Siga todos os códigos elétricos que ditam a corrente máxima permissível para cada bitola de fio. Se a corrente ultrapassar a classificação máxima, a fiação pode superaquecer causando sérios danos ao seu equipamento. 3 1. Conecte o fonte de alimentação (vendido separadamente) ao bloco de terminais incluído (como exibido abaixo) e fixe com parafusos. Nota: As polaridades devem coincidir. 2. Fixe o bloco de terminais na unidade, conecte o fio neutro ao aterramento e a fonte de alimentação ao adaptador de energia. 3. Conecte seu cabo Ethernet, instale um módulo SFP e conecte um cabo de fibra ao conversor de mídia. Verifique os LEDs para confirmar se as conexões estão estabelecidas. Sua instalação está concluída. 4 PORTUGUÊS Aplicação de energia PORTUGUÊS 4. Informação adicional 1. Interruptor DIP LIGADO 1 DESLIGADO 2 3 4 Velocidade Ligado: 100M Desligado: 1000M SFP Ligado: Desligado Desligado: Auto Ligado: Con. Modo switch / Conversor Desligado: SW LFP (Link Fault Pass through) Ligado: LFP Desligado: Desligado 5 TI-F11SFP Limited Warranty TRENDnet warrants its products against defects in material and workmanship, under normal use and service. Specific warranty periods are listed on each of the respective product pages on the TRENDnet website. Garantie Limitée TRENDnet garantit ses produits contre les problèmes de matériel ou de fabrication, dans des conditions normales d'utilisation et de service. Les périodes de garanties précises sont mentionnées sur chacun des pages produits du site web de TRENDnet. Eingeschränkte Garantie TRENDnet gewährt eine Garantie für seine Produkte im Falle von Material- und Bearbeitungsdefekten, bei normaler Verwendung und Wartung. Spezielle Garantiezeiträume werden auf jeder Produktseite auf der Website von TRENDnet genannt. Garantía limitada TRENDnet garantiza que sus productos carecen de defectos en el material y la fabricación, en condiciones de uso y funcionamiento normales. Los periodos específicos de garantía figuran en cada una de las páginas de producto del sitio web de TRENDnet. Ограниченная гарантия Компания TRENDnet предоставляет гарантию на свои изделия от дефектов материалов и сборки при нормальном использовании и обслуживании. Конкретные гарантийные сроки указаны на странице каждого продукта на сайте компании TRENDnet. Garantia Limitada A TRENDnet garante seus produtos contra defeitos de material e mão de obra sob condições normais de uso e serviço. Os períodos de garantia específicos estão listados em cada uma das páginas dos respectivos produtos no site da TRENDnet. Piiratud garantii TRENDneti garantii hõlmab materjali- ja koostamisdefekte, mis ilmnevad toote tavapärasel kasutamisel. Garantiiaja täpne pikkus konkretse toote puhul on leitav TRENDneti kodulehelt vastava toote infolehelt. Garanzia limitata TRENDnet garantisce i propri prodotti da difetti di materiali e manodopera, in condizioni di normale uso ed esercizio. I periodi di garanzia specifici sono elencati sulle rispettive pagine di prodotto sul sito TRENDnet. TI-F11SFP Обмежена гарантія TRENDnet надає гарантію на свою продукцію щодо відсутності дефектів матеріалів та роботи за умови її належного використання та обслуговування. Конкретні гарантійні періоди перелічені на сторінці кожного виробу на сайті компанії TRENDnet. Certifications This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference. (2) This device must accept any interference received. Including interference that may cause undesired operation. Waste electrical an electronic products must not be disposed of with household waste. Please recycle where facilities exist. Check with your Local Authority or Retailer for recycling advice. Applies to PoE Products Only: This product is to be connected only to PoE networks without routing to the outside plant. Note The Manufacturer is not responsible for any radio or TV interference caused by unauthorized modifications to this equipment. Such modifications could void the user’s authority to operate the equipment. Advertencia En todos nuestros equipos se mencionan claramente las caracteristicas del adaptador de alimentacón necesario para su funcionamiento. El uso de un adaptador distinto al mencionado puede producir daños fisicos y/o daños al equipo conectado. El adaptador de alimentación debe operar con voltaje y frecuencia de la energia electrica domiciliaria exitente en el pais o zona de instalación. Technical Support If you have any questions regarding the product installation, please contact our Technical Support. Toll free US/Canada: 1-866-845-3673 Regional phone numbers available at www.trendnet.com/support Product Warranty Registration Please take a moment to register your product online. Go to TRENDnet’s website at: http://www.trendnet.com/register TRENDnet 20675 Manhattan Place, Torrance, CA 90501. USA Copyright © 2015. All Rights Reserved. TRENDnet. TI-F11SFP (V1) /08.12.2015
