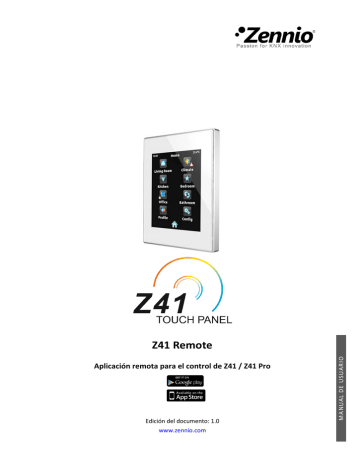

Z41 Remote

Aplicación remota para el control de Z41 / Z41 Pro

Edición del documento: 1.0 www.zennio.com

Z41 Remote

CONTENIDO

Contenido ...................................................................................................................................... 2

Novedades ..................................................................................................................................... 3

Novedades en Z41 Remote iOS ............................................................................................. 3

Novedades en Z41 Remote Android ..................................................................................... 4

Introducción .................................................................................................................................. 5

Instalación ..................................................................................................................................... 6

Instalación en dispositivos iOS .............................................................................................. 6

Instalación en dispositivos Android ...................................................................................... 7

Menú principal .............................................................................................................................. 9

Emparejamiento de dispositivos ................................................................................................. 14

Control del dispositivo ................................................................................................................ 16

Notificaciones push ..................................................................................................................... 22

Perfiles de usuario ....................................................................................................................... 23

Resolución de problemas ............................................................................................................ 24

http://www.zennio.com

Soporte técnico: http://support.zennio.com

2

NOVEDADES

NOVEDADES EN Z41 REMOTE IOS

Versión de la ap.

2.0.4

Novedades

Compatibilidad con Z41 Pro versión 1.1.0.

1.4.7

Soporte para notificaciones push.

Compatibilidad con el cronotermostato y con Z41 3.3.

Soporte multilenguaje.

Soporte para monitorización de gas y agua.

Soporte para dispositivos de 64 bits.

Compatibilidad con iPhone 6 e iPhone 6 Plus.

Mejoras en la resolución de imágenes e iconos.

Correcciones menores. 1.0.14

1.0.12

1.0.11

1.0.9

1.0.6

1.0.4

0.2

0.1

Actualizaciones de seguridad.

Mejoras en los mensajes de notificación.

Soporte para sistema operativo iOS 7.

Inclusión de nuevos iconos.

Mejoras en la seguridad de las comunicaciones.

Mejoras de usabilidad e interfaz de usuario.

Mejoras de usabilidad e interfaz de usuario.

Actualización de las condiciones de uso.

Inclusión de nuevos controles e indicadores.

Versión inicial

Páginas

-

-

-

-

-

-

-

-

-

-

Z41 Remote http://www.zennio.com

Soporte técnico: http://support.zennio.com

3

NOVEDADES EN Z41 REMOTE ANDROID

Versión de la ap.

2.0.6

1.5.6

Novedades

Compatibilidad con Z41 Pro versión 1.1.0.

Optimizaciones relativas a Google Play Services

1.5.0

1.4.2

Soporte para notificaciones push.

Mejoras en la compatibilidad de la interfaz gráfica.

Compatibilidad con el cronotermostato y con Z41 3.3.

Soporte para monitorización de gas y agua.

Cambios en el formato de energía, CO

2

y coste.

Ordenación alfabética de los dispositivos

1.2.2 Versión inicial

Páginas

-

-

-

-

-

Z41 Remote http://www.zennio.com

Soporte técnico: http://support.zennio.com

4

INTRODUCCIÓN

Z41 Remote

Las versiones 3.0 y siguientes de Z41, así como las versiones 1.1 y siguientes de Z41

Pro, incorporan una función de control remoto mediante la cual podrá actuarse sobre la pantalla por medio de dispositivos móviles remotos basados en Android e iOS, de forma equivalente a como se haría in situ.

El presente documento se ofrece como guía de referencia para el integrador que desee configurar Z41 o Z41 Pro para controlarse desde estas aplicaciones remotas, por lo que se recomienda su lectura conjuntamente con la del manual de usuario de

Z41 o Z41 Pro. http://www.zennio.com

Soporte técnico: http://support.zennio.com

5

INSTALACIÓN

Z41 Remote

INSTALACIÓN EN DISPOSITIVOS IOS

La aplicación Z41 Remote se encuentra disponible en App Store. Desde iPhone / iPad bastará con acceder y localizar la aplicación Z41 Remote, pulsando a continuación sobre el botón de descarga.

Figura 1 Instalación de Z41 Remote en iOS

Si se desea realizar la instalación a través de un PC/Mac conectado al terminal, se debe acceder a la página de la aplicación y pulsar sobre el botón “Descargar”. http://www.zennio.com

Figura 2 Aplicación Z41 Remote en App Store.

Soporte técnico: http://support.zennio.com

6

Z41 Remote

Hecho esto, accederemos a la sección de aplicaciones de nuestro iPhone o iPad y pulsaremos sobre el botón Instalar. Esto modificará el texto del botón por “Se instalará”, permitiendo sincronizar iTunes con nuestro dispositivo pulsando el botón

“Aplicar”, instalando Z41 Remote en nuestro dispositivo móvil tal y como se muestra en

la Figura 3:

Figura 3 Instalación de Z41 Remote iOS desde iTunes para Mac/PC

Una vez instalada en el terminal, podrá lanzarse pulsando sobre su icono, similar al

logotipo que aparece en la Figura 2

INSTALACIÓN EN DISPOSITIVOS ANDROID

La aplicación Z41 Remote está disponible en la Google Play Store para cualquier dispositivo móvil con sistema operativo Android 4.0.0 o superior.

Una vez localizada la aplicación en el buscador, se debe pulsar sobre el botón

“Instalar, aceptar la descarga y esperar a que el proceso finalice, tal y como se

muestra en la Figura 4:

http://www.zennio.com

Soporte técnico: http://support.zennio.com

7

Z41 Remote

Figura 4 Instalación de Z41 Remote en Android

Para instalar la aplicación desde un PC/Mac, basta con identificarse en Google Play, acceder a la web de la aplicación y pulsar sobre el botón “Instalar”, seleccionando el dispositivo en el cual quiere instalarse la aplicación. http://www.zennio.com

Figura 5 Instalación de Z41 Remote desde Google Play

Soporte técnico: http://support.zennio.com

8

MENÚ PRINCIPAL

Z41 Remote

Al ejecutar la aplicación Z41 Remote por primera vez se mostrarán los términos y las condiciones de uso:

Figura 6 Términos y condiciones de uso.

Una vez aceptados los términos legales, se accederá a la ventana principal de la

aplicación, similar a la Figura 7:

http://www.zennio.com

Figura 7 Pantalla principal de iOS / Android.

Soporte técnico: http://support.zennio.com

9

Z41 Remote

Pueden distinguirse cuatro elementos principales:

Lista de dispositivos (Device list): listado de los dispositivos con los que la aplicación ya ha sido emparejada. Inicialmente esta lista no contiene elementos.

Añadir dispositivo (Add device): botón que despliega la ventana de emparejamiento de nuevos dispositivos (ver más abajo).

Nota: la versión de Android de la aplicación Z41 Remote permite también añadir

nuevos emparejamientos mediante el botón

, tal y como se muestra en la Figura 7

.

Preferencias (Preferences): botón que despliega la ventana de configuración de la aplicación, desde la que pueden configurarse las siguientes opciones:

Figura 8 Preferencias

Sonido de teclas (Key press sound): habilita o inhabilita las señales acústicas que la aplicación emite cuando el usuario efectúa pulsaciones, de manera remota, sobre los botones de Z41 o Z41 Pro.

Contraseña (Password): habilita o inhabilita la protección por contraseña del arranque de la aplicación. En caso de habilitar esta opción, sólo podrá accederse a la aplicación si se conoce la contraseña.

Nota: si la función de contraseña se encuentra activa y el usuario la teclea

incorrectamente tres veces seguidas durante el arranque de la aplicación, ésta quedará en espera durante 60 segundos antes de volver a permitir un nuevo

intento, para lo cual se mostrará al usuario una advertencia y una cuenta atrás. http://www.zennio.com

Soporte técnico: http://support.zennio.com

10

Z41 Remote

Al habilitar esta función se muestra un diálogo emergente en el que teclear la contraseña deseada (una combinación de cuatro dígitos). A continuación deberá teclearse una segunda vez a modo de confirmación.

Figura 9 Elección de la contraseña

Nota: para poder desactivar la protección por contraseña será necesario teclear la

contraseña en uso.

Acerca de (About): despliega la ventana de información de la aplicación

(versión, identificación del fabricante, etc.), desde donde es posible, además, volver a consultar los términos y las condiciones de uso. http://www.zennio.com

Soporte técnico: http://support.zennio.com

11

Z41 Remote

Figura 10 Ventana "Acerca de"

Nota: para acceder a esta funcionalidad en la versión para Android de la aplicación Z41

Remote es necesario pulsar el botón , situado en la esquina superior derecha, tal y

como se muestra en la Figura 11

.

Figura 11 Acceso a preferencias y menú de información desde Z41 Remote Android

Ordenar alfabéticamente (Order alphabetically): activando esta opción, el listado de dispositivos enlazados se mostrará ordenado alfabéticamente en lugar de hacerlo según los últimos usos, como ocurre por defecto. Esta opción sólo está disponible en la versión para Android. http://www.zennio.com

Soporte técnico: http://support.zennio.com

12

Z41 Remote

Código de usuario (User Code) e IP: estos campos están reservados para

su utilización a petición de Zennio. Ver sección Perfiles de usuario.

Nota: el campo Código de usuario en los dispositivos iOS se encuentra dentro de la sección

“Z41 Remote” de la configuración general, tal y como muestra la Figura 12

.

Figura 12 Código de usuario en dispositivos iOS http://www.zennio.com

Soporte técnico: http://support.zennio.com

13

EMPAREJAMIENTO DE DISPOSITIVOS

Z41 Remote

Una vez en la ventana principal (Figura 3), el usuario podrá añadir tantas Z41 como desee, para lo cual se debe pulsar sobre Añadir dispositivo (Add Device). A

continuación aparecerá una ventana emergente como en la Figura 13

Figura 13 Añadir dispositivo

El emparejamiento de la aplicación con un cierto dispositivo Z41 o Z41 Pro requiere cumplimentar los siguientes campos:

Nombre (Name): identificador con que se desea que ese dispositivo en particular figure en la lista de dispositivos de la aplicación. Puede ser cualquier nombre, pero se recomienda que resulte suficientemente descriptivo, especialmente si se van a emparejar muchos dispositivos con la aplicación.

Nota (Note): descripción del dispositivo que está siendo emparejado. Desde

la lista de dispositivos de la ventana principal de la aplicación (Figura 7)

podrá accederse a la nota descriptiva de cada uno de los dispositivos que

hayan sido emparejados (Figura 17).

Dispositivo (Device): nombre del dispositivo móvil que está siendo emparejado a la pantalla Z41 o Z41 Pro remota. Por defecto coincidirá con el http://www.zennio.com

Soporte técnico: http://support.zennio.com

14

Z41 Remote nombre elegido por el usuario en la configuración de iOS o con el código de dispositivo proporcionado por el fabricante en el caso de Android, pero podrá indicarse otro nombre si así se desea. Al término del proceso de emparejamiento y a modo de confirmación, Z41 (o Z41 Por) mostrará en pantalla el nombre del dispositivo móvil con que ha sido emparejada, tal y

como haya sido establecido en este campo y según muestra la Figura 14.

Figura 14 Emparejamiento correcto con Z41

Código (Code): código de emparejamiento unívoco que le indicará al dispositivo móvil cuál es el dispositivo Z41 o Z41 Pro concreto con el que deberá emparejarse. Este código deberá obtenerse desde éste último, que lo mostrará en pantalla previa solicitud al servicio de códigos de emparejamiento, tal como se describe en “Proceso de emparejamiento”, en

el Anexo I de su manual de usuario y como se ilustra en la Figura 15.

http://www.zennio.com

Figura 15 Ingreso del código de emparejamiento de Z41

Soporte técnico: http://support.zennio.com

15

Z41 Remote

Una vez establecidos los parámetros anteriores, debe pulsarse sobre Guardar (Save).

Nota: el botón de guardado en Android se corresponde con el icono .

En ausencia de errores de comunicación entre el dispositivo móvil y Z41 o Z41 Pro, la lista de dispositivos de la ventana principal mostrará al dispositivo recién emparejado:

Figura 16 Dispositivo emparejado

CONTROL DEL DISPOSITIVO

En la lista de dispositivos emparejados, es posible acceder a la información detallada de cualquiera de ellos (incluida la fecha en que se accedió a él desde este dispositivo móvil) pulsando sobre su correspondiente icono , con lo que se mostrará una

ventana similar a la Figura 17. Desde esta ventana es posible modificar el nombre y la

nota asignados, y asimismo eliminar el emparejamiento con el dispositivo, con lo que

éste desaparecerá de la lista de dispositivos disponibles. http://www.zennio.com

Soporte técnico: http://support.zennio.com

16

Z41 Remote

Figura 17 Detalle del emparejamiento

En iOS también es posible eliminar un dispositivo desde la propia ventana principal de la aplicación, simplemente pulsando sobre el dispositivo y arrastrándolo hacia la izquierda, lo que hará que se muestre el botón Eliminar (Delete), tal como se ve en la

Figura 18.

Además, debe tenerse en cuenta que en iOS la lista de dispositivos sólo mostrará los

cinco emparejamientos que más recientemente se hayan utilizado. En el caso de tener muchos dispositivos emparejados, los que lleven más tiempo sin utilizarse remotamente no estarán visibles por defecto. Será necesario pulsar en el botón

Mostar todos (Show all) que a tal efecto se muestra cuando existen más de cinco

dispositivos, tal y como ilustra la Figura 19.

http://www.zennio.com

Soporte técnico: http://support.zennio.com

17

Z41 Remote

Figura 18 Eliminación de emparejamientos en iOS http://www.zennio.com

Figura 19 Visualización de todos los dispositivos enlazados en iOS

Soporte técnico: http://support.zennio.com

18

Z41 Remote

Para iniciar una sesión de control remoto con alguno de los dispositivos emparejados, bastará con pulsar sobre su nombre, siempre y cuando los indicadores

(que indica que el dispositivo se encuentra activo y funcionando con normalidad) o

(que indica que el dispositivo se encuentra activo pero con alguna alarma activa) se muestren a su izquierda (en caso de que el dispositivo no se encontrase disponible en el momento en que se cargó la lista de dispositivos aparecerá el indicador ; es posible actualizar la lista mediante el icono de la esquina superior derecha).

Transcurridos unos segundos se mostrará una representación virtual de la página de

Menú del dispositivo Z41 remoto (Figura 20), totalmente análoga a la que el usuario se

encuentra en el caso de un control in situ.

Figura 20 Conexión a Z41

A partir de aquí, la aplicación se comporta como si del dispositivo real se tratara, lo que evita al usuario la necesidad de familiarizarse con una interfaz nueva. Asimismo, cualquier acción que implique cambios en un control o un indicador será notificada al dispositivo real, en cuya pantalla quedarán reflejados esos mismos cambios, y que además enviará al bus KNX los objetos pertinentes, si procede.

Téngase en cuenta que algunas funciones específicas de Z41 o Z41 Pro no pueden

controlarse de forma remota (en tal caso, los iconos e indicadores se mostrarán con un color atenuado). Son las siguientes: http://www.zennio.com

Soporte técnico: http://support.zennio.com

19

Z41 Remote

Dentro de la página de Perfil: no están disponibles de forma remota los controles de contraste, brillo y señal acústica, aunque sí el de selección de tema de color.

Dentro de la página de Configuración: no están disponibles de forma remota el control del LED de programación, el reinicio del dispositivo ni el acceso a la función de emparejamiento. Sí están disponibles, en cambio, la puesta en hora, el registro de alarmas y la calibración de la sonda

(suponiendo que hayan sido habilitados en ETS).

Figura 21 Controles no disponibles en Z41 Remote

Una vez terminada la interacción con el dispositivo remoto, deberá cerrarse la sesión mediante el botón Cerrar (Close), ubicado en la esquina superior derecha de la

aplicación. Al cerrar la sesión, la aplicación vuelve a la pantalla principal (Figura 7).

Nota: en la versión para Android, el botón para cerrar la sesión se corresponde con el icono

.

http://www.zennio.com

Soporte técnico: http://support.zennio.com

20

Z41 Remote

Nota: si se inicia una nueva sesión de control remoto con el mismo dispositivo antes de

transcurrir treinta segundos desde que se cerró la sesión anterior, podrá retomarse el control a partir del punto en el que quedó interrumpido. Transcurridos más de treinta segundos tras la

interrupción, cualquier nueva sesión se iniciará desde la página de Menú de Z41 o Z41 Pro.

En caso de que la aplicación pase a ejecutarse en un segundo plano en el dispositivo móvil, se

cancelará cualquier sesión de control remoto activa en ese momento. http://www.zennio.com

Soporte técnico: http://support.zennio.com

21

NOTIFICACIONES PUSH

Z41 Remote

Las versiones 3.3 y posteriores de Z41 y 1.1 o posteriores de Z41 Pro, junto con las versiones 1.4.7 o posterior de Z41 Remote para iOS y 1.5.0 o posterior de Z41 Remote para Android proporcionan una función de notificación “push”, lo que hace posible que el usuario remoto reciba un mensaje emergente en su dispositivo móvil tan pronto como tenga lugar un evento de alarma (activación, confirmación o desactivación) en cualquiera de las Z41 o Z41 Pro con las que el dispositivo se encuentre emparejado.

Estas notificaciones aparecerán incluso aunque la aplicación Z41 Remote no se encuentre en ejecución en el momento en que tenga lugar el evento de alarma.

Para más detalles sobre esta funcionalidad y sobre los eventos de alarma que se notifican, consúltese por favor el manual específico de Z41 o Z41 Pro.

Figura 22 Notificaciones push

Notas:

No se mostrarán estos mensajes en caso de que las notificaciones “push” se

encuentren desactivadas en la configuración del sistema operativo del dispositivo. Se

recomienda consultar la documentación técnica proporcionada por el fabricante.

Zennio Avance y Tecnología S.L. no se hace responsable de la pérdida de

notificaciones push debidas a fallos en la red, hardware o software.

http://www.zennio.com

Soporte técnico: http://support.zennio.com

22

PERFILES DE USUARIO

Z41 Remote

Nota: esta función se ofrece únicamente para su utilización a petición de Zennio.

La aplicación Z41 Remote permite la selección de un cierto perfil de usuario en función del contexto en que vaya a utilizarse. Los diferentes perfiles no suponen ningún cambio de funcionalidad ni ninguna implicación para el usuario, pero permiten aislar los datos de los usuarios de un cierto perfil (por ejemplo, usuarios que están probando la aplicación) y los de los usuarios de otro perfil (por ejemplo, los que la utilicen con normalidad), evitando que interfieran entre sí o que, por necesidades puntuales, los usuarios regulares experimenten una interrupción en el servicio.

Así pues, si a petición de Zennio el usuario necesita establecer un determinado perfil, será necesario hacer uso de la herramienta de configuración específica, disponible en el panel de configuración de iOS, junto con las herramientas de configuración de las

demás aplicaciones instaladas (ver Figura 12).

Para cambiar de perfil de usuario en la aplicación para Android, es necesario acceder

a la pantalla de Preferencias (Figura 8) y pulsar cualquiera de las teclas de volumen

del terminal móvil un total de diez veces. Acto seguido se habilitará el campo Código de usuario (User Code), en el que deberán introducirse los datos proporcionados por

Zennio. En caso de ser necesario, se habilitará también el campo IP.

http://www.zennio.com

Soporte técnico: http://support.zennio.com

23

RESOLUCIÓN DE PROBLEMAS

Z41 Remote

La siguiente tabla refleja los problemas más frecuentes durante el emparejamiento de los dispositivos y el acceso remoto. Si las comprobaciones propuestas no resuelven el problema, contacte con el Soporte Técnico en http://support.zennio.com

.

Dispositivo

Dispositivo móvil

(iOS o

Android)

Z41

(o Z41 Pro)

http://www.zennio.com

Mensaje / Evento

Error de emparejamiento

Código de emparejamiento no válido

No hay conexión a Internet

Z41 no disponible

Z41 no emparejada con este dispositivo

Error de comunicación

Tiempo de espera excedido

Comprobación

Código expirado. Solicite un nuevo código de emparejamiento desde su Z41.

Asegúrese de teclear correctamente en el dispositivo el código proporcionado por su Z41. Compruebe que su Z41 tiene el firmware más reciente disponible en la web de Zennio.

Compruebe la conectividad a Internet del dispositivo y la velocidad de la conexión (3G / WiFi). ¿Tiene su

Z41 acceso al servidor? Compruebe el icono mostrado (ver más abajo).

El dispositivo intenta acceder a una Z41 con la que ya no tiene emparejamiento (quizá se eliminó el emparejamiento desde Z41). Elimine el emparejamiento en el dispositivo e intente emparejar de nuevo.

Ocurrió un error interno en las comunicaciones entre el dispositivo y Z41. Reinicie la aplicación Z41

Remote.

¿Tiene su Z41 acceso al servidor? Compruebe el icono mostrado (ver más abajo)

Mensaje de error durante el emparejamiento

¿Tiene su Z41 acceso al servidor?

Compruebe la conectividad a Internet.

Compruebe el icono mostrado (ver más abajo)

Iconos mostrados por Z41 (casilla de emparejamiento de dispositivos):

Sin conexión a Internet.

Compruebe que el router ha asignado una dirección

IP (Z41 muestra la dirección IP durante el arranque).

¿Hay otro dispositivo con esa misma dirección IP en la red?

Sin acceso al servidor.

Conecte el mismo cable Ethernet a un PC y compruebe si hay acceso a Internet.

Sin acceso al servicio.

¿Está el reloj interno de Z41 en hora? La fecha debe ser posterior al 31/ Nov / 2013.

Conexión correcta. Todo correcto.El servicio está disponible.

Control remoto en curso. Todo correcto. Acceso remoto establecido.

Soporte técnico: http://support.zennio.com

24

Únete y envíanos tus consultas

sobre los dispositivos Zennio: http://support.zennio.com

Zennio

Avance y Tecnología S.L.

C/ Río Jarama, 132. Nave P-8.11

45007 Toledo (Spain).

Tel. +34 925 232 002.

Fax. +34 925 337 310.

www.zennio.com

[email protected]zennio.com

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
