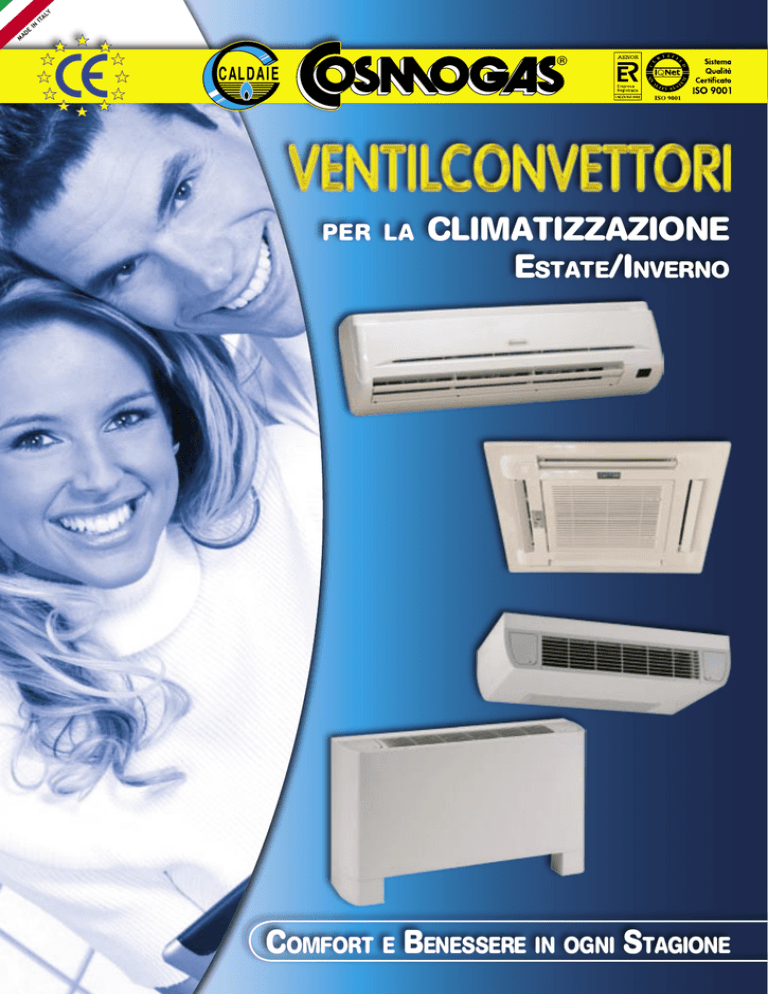

COSMOGAS Depliant ventilconvettori

COSMOGAS Depliant ventilconvettori

M

AD

E

IN

IT

AL

Y

CALDAIE

PER LA

CLIMATIZZAZIONE

E

STATE

/I

NVERNO

C

OMFORT E

B

ENESSERE IN OGNI

S

TAGIONE

FANNY VM con piedini (a richiesta)

IDEALI per il riscaldamento invernale e la climatizzazione estiva di abitazioni, uffici, negozi, alberghi, scuole, ecc. Con mobile o senza per l’installazione degli apparecchi in nicchie.

GAMMA DI MODELLI

FANNY 0: da controsoffitto, senza mobile

FANNY 0M: da soffitto con mobile

FANNY V: da incasso a parete, senza mobile

FANNY VM: da parete con mobile

FANNY V-VM sono disponibili in 5 potenzialità diverse

FANNY O-OM sono disponibili in 4 potenzialità diverse

TECNOLOGIE D’AVANGUARDIA

Silenziosi, di design sobrio ed elegante, facilmente installabili e con manutenzione limitata, sono la soluzione ideale per ogni tipo di ambiente e di arredamento.

BATTERIA DI SCAMBIO in tubi di rame, con alettatura in alluminio ad alta efficienza, prevista per il funzionamento ad acqua calda e/o fredda. Ha una grande superficie di scambio e una ottima capacità di raffreddamento o riscaldamento e presenta basse perdite di carico sul circuito idraulico. È completa di collettori 1/2” e valvoline di sfiato manuali. Le batterie di serie sono a 3 ranghi. Di serie gli attacchi idraulici sono sulla sinistra, ma ruotando la batteria, i collettori possono essere posizionati anche a destra.

STRUTTURA portante e robusta intelaiatura facilmente smontabile per l’alloggiamento dei vari componenti. Il mantello di copertura è in lamiera d’acciaio zincato prerivestita da un film in polivinile. Posteriormente è aperto per eseguire gli allacciamenti idraulici ed elettrici. La parte anteriore comprende la griglia di mandata in ABS e gli sportelli di accesso ai comandi. Il mobile di copertura può essere rimosso facilmente per la manutenzione. I colori di serie sono: RAL 9010 (bianco) per il mantello e

RAL 7035 (grigio chiaro) per la griglia.

FILTRO ARIA in fibra sintetica, consente di trattenere il pulviscolo presente nell’ambiente. È estraibile per la pulizia, lavabile, con telaio e rete di protezione.

GRUPPO VENTILANTE composto, in base al modello, da 1 o 2 ventilatori centrifughi a doppia aspirazione. Le coclee e giranti sono in ABS bilanciate per un funzionamento corretto e silenzioso. Anche il gruppo ventilante è facilmente estraibile per le operazioni di pulizia.

MOTORE ELETTRICO

Monofase 230 volt 50 Hz a più velocità. È montato su supporti elastici antivibrazione.

CARATTERISTICHE TECNICHE

MODELLI

Potenza frigorifera

totale

(batteria 3R) (1)

Portata H

2

O (4)

Perdite di carico (5)

Potenza termica

(batteria 3R) (2)

FANNY V - VM verticale

FANNY O - OM orizzontale

max

kW med min max

frig/h med min l/h kPa max

kW med min max

kcal/h med min

Portata H

2

O (4)

Perdite di carico (5)

l/h kPa

Potenza frigorifera

sensibile

(batteria 3R) (1)

Portata aria nominale (3)

Superficie batteria

Potenza assorbita (3)

Corrente assorbita (3)

RES Resistenza elettrica

Numero motori

Numero ventilatori

Contenuto acqua batteria

Livelli sonori (6)

Peso netto modello FANNY VM

Peso netto modello FANNY OM

Dimensioni modello FANNY VM

max

kW med min max

frig/h med min max

m

3

/h med min

W

N° m

2

W

A l max

dB (A) med min kg kg

L

H

P

Dimensioni modello FANNY OM

Diametro attacchi

L

H

P

Ø

18,5

5,51

4,90

3,91

4.739

4.214

3.354

475

2

2,53

2,30

1,90

POTENZIALITÀ

3

3,75

3,45

2,89

4

5,52

5,08

4,25

2.176

1.978

1.634

3.225

2.967

2.485

4.747

4.369

3.655

435 645 950

35,0

7,98

7,26

5,90

6.863

6.244

5.074

687

29,4

12,16

11,06

9,00

10.458

9.512

7.740

1.046

27,8

4,60

4,14

3,31

3.956

3.560

2.847

26,0

29,3

1.270

470

220

1.270

470

220

1/2”

2

1,53

43

38

32

975

829

585

0,20

120

0,55

3.000

1

31,0

3,08

2,78

2,22

2.649

2.391

1.909

22,5

25,2

1.070

470

220

1.070

470

220

1/2”

2

1,22

42

36

30

647

550

389

0,16

85

0,40

1.500

1

17,2

2,07

1,85

1,43

1.780

1.591

1.230

16,4

18,5

870

470

220

870

470

220

1/2”

1

0,92

40

35

29

435

361

248

0,12

65

0,30

1.500

1

13,4

1,29

1,15

0,89

1.109

989

765

13,5

15,0

670

470

220

670

470

220

1/2”

1

0,61

38

34

28

350

290

199

0,08

45

0,20

1.500

1

13,1

3,43

3,05

2,43

2.950

2.623

2.090

296

1

1,50

1,36

1,12

1.290

1.170

963

258

DATI TECNICI riferiti alle seguenti condizioni: alimentazione elettrica 230 V. (1), (2), (3), (4), (5): dati tecnici nominali alla velocità massima ed unità a bocca libera.

(1) raffreddamento: aria 27 °C/48 % UR - acqua 7/12 °C. (2) riscaldamento: aria 20 °C - acqua 70/60 °C. (6) pressione sonora in campo libero, distanza 2 metri. Valori calcolati da potenza sonora rilevata in camera riverberante, rif. norme ISO 3741 - ISO 3742. Valori rilevati rif. norme AMCA 210-74 e condotto più diaframma rif. norme CNR-UNI 10023.

POTENZIALITÀ DISPONIBILE SOLO PER MODELLI V - VM

36,1

17,02

15,65

13,10

14.637

13.459

11.266

1.464

5

7,53

7,01

6,10

6.476

6.029

5.246

1.296

35,9

6,43

5,85

4,89

5.530

5.031

4.205

30,0

33,9

1.470

470

220

1.470

470

220

1/2”

2

1,83

49

44

37

1.431

1.245

930

0,24

140

0,65

3.000

1

ACCESSORI

MODELLO

VELOCITÀ

POTENZA FRIGORIFERA TOTALE

POTENZA FRIGORIFERA SENSIBILE

POTENZA TERMICA

PORTATA ARIA

PRESSIONE STATICA DISPONIBILE - RIDUZIONE PORTATA ARIA - RIDUZIONE POTENZA

FANNY 1 - 2 FANNY 3 - 4

Pa max med min max med min max med min max med min

20

0,93

0,80

0,58

0,88

0,69

0,40

0,94

0,83

0,63

0,92

0,79

0,55

0

1,0

0,89

0,71

1,0

0,83

0,57

1,0

0,91

0,75

1,0

0,89

0,69

60

0,66

-

-

0,5

-

-

0,71

-

-

0,64

-

-

40

0,86

0,73

0,49

0,78

0,59

0,30

0,88

0,77

0,55

0,85

0,71

0,46

20

0,95

0,85

0,68

0,92

0,77

0,52

0,96

0,88

0,72

0,95

0,84

0,65

0

1,0

0,91

0,74

1,0

0,85

0,60

1,0

0,92

0,77

1,0

0,90

0,72

40

0,74

0,45

-

0,61

0,26

-

0,78

0,51

-

0,73

0,42

-

0

1,0

0,92

0,77

1,0

0,87

0,65

1,0

0,93

0,81

1,0

0,91

0,76

FANNY 5

20

0,97

0,89

0,74

0,95

0,82

0,61

0,97

0,91

0,78

0,97

0,88

0,73

40

0,92

0,83

0,68

0,87

0,74

0,53

0,93

0,86

0,73

0,91

0,82

0,66

60

0,83

0,71

0,50

0,73

0,56

0,32

0,85

0,75

0,57

0,82

0,69

0,48

DATI TECNICI VENTILCONVETTORE FANNY

Modello

L - mm

A - mm

B - mm

VM 1

670

400

425

VM 2 - OM 2

870

600

625

VM 3 - OM 3 VM 4 - OM 4 VM 5 - OM 5

1.070

1.270

1.470

800

825

1.000

1.025

1.200

1.225

ACCESSORI PER VENTILCONVETTORE FANNY

Termostato ambiente reversibile E/I

Solo per FANNY OM, O, V

Cod.

62101022

Comando a distanza con termostato ambiente reversibile E/I + interruttore ON/OFF + commutatore 3 velocità completo di sonda batteria alettata

Solo per FANNY OM, O, V

Cod.

62101065

Valvola a 4 vie + raccordi

Da abbinare solo al quadro di comando CV 5 o con comando

Cod. 62101065

Piedi di sostegno Colore RAL

9010 (Bianco) H 90 mm

Solo per FANNY VM

Cod.

62913095

Cod.

62909022

ACCESSORI

ACCESSORI VENTILCONVETTORE FANNY

MODELLO FANNY

ZLG - Zoccolo + griglia aspirazione

VM 1

-

VM 2

OM 2

VM 3

OM 3

VM 4

OM 4

VM 5

OM 5

Cod.

62913001 Cod. 62913002 Cod. 62913003 Cod. 62913004 Cod. 62913005

SAM-V - Serranda presa aria esterna manuale Cod. 62913011 Cod. 62913012 Cod. 62913013 Cod. 62913014 Cod. 62913015

SAA-V - Serranda presa aria esterna automatica

E - Dimensione in mm

Cod. 62913016 Cod. 62913017 Cod. 62913018 Cod. 62913019 Cod. 62913020

400 600 800 1.000

1.200

TM

QUADRI COMANDO PER FANNY VM

TA

TA

TM

T A

TM

1

1

2

0

3

0

1

1

2

0

3

0

1

1

2

0

3

0

1

1

2

0

3

0

CV 1

CV 2 CV 3 CV 4

CV 5

• Commutatore a 3 velocità

DI SERIE

• Commutatore a 3 velocità

• Deviatore E/I

• Termostato di consenso (TM)

• Commutatore a 3 velocità

• Deviatore E/I

• Termostato ambiente a bulbo (TA)

• Commutatore a 3 velocità

• Deviatore E/I

• Termostato ambiente a bulbo (TA)

• Termostato di consenso (TM) opzione 07

Cod.

62101053 opzione 09

Cod.

62101054 opzione 55

Cod.

62101055

• Commutatore a 3 velocità e automatico

• Deviatore E/I

• Termostato ambiente (TA)

• Termostato di consenso (TM)

• Controllo valvola a

2/4 vie opzione 90

Cod.

62101067

ACCESSORI

PLENUM E GRIGLIE PER FANNY IN VERSIONE DA INCASSO

MODELLO FANNY

PLENUM E GRIGLIE PER FANNY IN VERSIONE DA INCASSO

V 1

-

V 2

O 2

V 3

O 3

V 4

O 4

V 5

O 5

Cod. 62913021 Cod. 62913022 Cod. 62913023 Cod. 62913024 Cod. 62913025

RM - Plenum diritto

RA - Plenum diritto di aspirazione aria

Cod.

62913026 Cod. 62913027 Cod. 62913028 Cod. 62913029 Cod. 62913030

R90 M - Plenum a 90° di mandata

R90 A - Plenum a 90° di aspirazione aria

RT - Prolunga telescopica 0-100 mm

RCA - Plenum di mandata aria con attacchi circolari

RCA - Plenum di mandata o aspirazione aria con attacchi circolari e filtro

GRM - Griglia di mandata senza filtro

GRA - Griglia di aspirazione con filtro

L - Dimensioni in mm

N° e diametro attacchi circolari RCM/RCA

Cod. 62913031 Cod. 62913032 Cod. 62913033 Cod. 62913034 Cod. 62913035

Cod. 62913036 Cod. 62913037 Cod. 62913038 Cod. 62913039 Cod. 62913040

Cod.

62913041 Cod. 62913042 Cod. 62913043 Cod. 62913044 Cod. 62913045

Cod. 62913046 Cod. 62913047 Cod. 62913048 Cod. 62913049 Cod. 62913050

Cod. 62913051 Cod. 62913052 Cod. 62913053 Cod. 62913054 Cod. 62913055

Cod.

62913056 Cod. 62913057 Cod. 62913058 Cod. 62913059 Cod. 62913060

Cod.

62913061 Cod. 62913062 Cod. 62913063 Cod. 62913064 Cod. 62913065

400

1x200

600

2x200

800

2x200

1.000

3x200

1.200

4x200

ACCESSORI

PANNELLO DI CHIUSURA PER FANNY DA INCASSO SU NICCHIA

Pannelli in lamiera preverniciata, idonei per l’installazione su versione da incasso verticale V o su versione da incasso orizzontale O.

NOTA: per il montaggio dei pannelli PNA

è necessario l’accessorio R90M (plenum

90° di mandata aria).

• Le griglie di aspirazione e mandata aria sono estraibili e possono ruotare di 180° consentendo l’orientamento del flusso aria in 2 diverse direzioni.

• Il pannello PNA si può facilmente asportare per eventuali operazioni di manutenzione sull’unità.

• La griglia di aspirazione estraibile permette una facile pulizia del filtro.

• Il pannello viene fissato direttamente sull’unità ad incasso, quindi non necessita di alcun telaio o supporto murale (per il montaggio NON è necessario il falso telaio FTZ): è sufficiente realizzare una nicchia con dimensioni precise.

MODELLO FANNY

PANNELLO DI CHIUSURA PER FANNY DA INCASSO SU NICCHIA

V 1 V 2 - O 2 V 3 - O 3

PNA - Pannello SENZA sportellini quadro comando (solo per FANNY V)

V 4 - O 4 V 5 - O 5

Cod. 62913066 Cod. 62913067 Cod. 62913068 Cod. 62913069 Cod. 62913070

FTZ - Falso telaio in lamiera zincata (adatto per pannelli PNA) (solo per FANNY V)

Dimensioni pannello PNA -

L mm

Dimensioni nicchia e accesorio FTZ - Ln mm

Cod.

62913071 Cod. 62913072 Cod. 62913073 Cod. 62913074 Cod. 62913075

700

650

900

850

1.100

1.050

1.300

1.250

1.500

1.450

Il falso telaio “FTZ” NON è necessario, ma è consigliato per garantire: • veloce realizzazione di una nicchia con le corrette dimensioni necessarie • rapida installazione dell’unità e dei pannelli “PNA”.

MORSETTIERE PER COLLEGAMENTO A COMANDO REMOTO (FORNITE MONTATE SULL'UNITÀ) PER FANNY V, OM, O

FANNY OM

FANNY O

FANNY V

DI SERIE FANNY O, OM, V sono corredati di morsettiera MRS 3 con coperchio

Ventilconvettore da parete con telecomando a raggi infrarossi. Funziona ad acqua pertanto deve essere collegato con tubazioni coibentate, che si usano normalmente per gli impianti di riscaldamento, alla caldaia COSMOGAS e/o al

FRYO.

Agua Split è dotato di un controllo elettronico a microprocessore e le funzioni, studiate appositamente da COSMOGAS, lo rendono unico per prestazioni di comfort e funzionalità. Sono di serie il termostato di consenso sul ventilatore, collegamenti elettrici specifici per spegnere e accendere il FRYO o la caldaia, funzioni di sicurezza alle minime e massime temperature dell’acqua, predisposizioni ai collegamenti elettrici per inserire, all’interno del mobile, la valvola a 4 vie.

Elegante nella sua estetica, compatto nelle dimensioni,

Agua Split privilegia la silenziosità senza compromettere potenza ed affidabilità.

La struttura portante è in abs rinforzato

(ogni

Agua Split è dotato di staffa di supporto in acciaio zincato per il fissaggio del terminale al muro).

Il mantello è dotato di sportello per accedere al vano filtri aria.

Il telecomando a raggi infrarossi, semplice e funzionale racchiude una moderna tecnologia per raggiungere il massimo comfort climatico. Compatto ed elegante, il telecomando con display a cristalli liquidi consente il controllo di tutte le funzioni di cui

è dotato

Agua Split:

• regolazione della velocità del ventilatore manuale o automatica

• regolazione della temperatura ambiente

• orologio programmatore per impostare l’ora di accensione e spegnimento

• tasto Raffrescamento - Riscaldamento -

Ventilazione

• tasto Sleep per un funzionamento notturno ottimizzato

• tasto On/Off

• regolazione dei deflettori motorizzati

(Swing)

• visualizzazione di: ora, temperatura impostata e funzioni attive.

Disponibili 3 modelli: AS1, AS2, AS3.

1 - Tubi di mandata e ritorno

circuito idraulico

2 - Alimentazione elettrica

3 - Cassetta di predisposizione

attacchi a muro

4 - Tubo di scarico condensa

5 - Eventuale predisposizione per

prolunga sonda temperatura

6 - Tubazioni corrugate per

impianti elettrici

Agua Split è sicuro; circolando solo acqua nell’abitazione le pressioni nei circuiti sono modeste e non ci sono pericoli di perdite.

Agua Split è ecologico in quanto il gas refrigerante è utilizzato in piccole quantità solo nel generatore esterno.

Agua Split è un terminale installabile in numero variabile e a notevole distanza dal Fryo o dalla caldaia.

Agua Split consente di riscaldare o condizionare gli ambienti, con lo stesso impianto, in modo semplice e funzionale.

CARATTERISTICHE TECNICHE

MODELLO

Portata aria (mc/h)

Potenza frigorifera nominale (kW)

Potenza frigorifera sensibile (kW)

Portata d’acqua raffreddamento(velocità max)

Potenza termica nominale (kW) ✸✸

Portata d’acqua riscaldamento(velocità max)

Rumorosità a 1 metro dB(A)

Motore ventilatore

Dimensioni

Alimentazione elettrica

Potenza

Assorbimento

Ingresso acqua

Connessione batteria Uscita acqua

Condensa

Valvola (3 vie - 4 uscite)

Perdita di carico max (flessibili compresi)

Altezza

Larghezza

Profondità

Peso netto

(H)

(L)

(P) med min l/h max med min l/h max max med min max med min max med min

V/Ph/Hz

W

A

Ø kPa mm mm mm kg

AS1

390

350

320

1,6

1,5

1,4

1,3

1,2

1,1

280

3,4

3,0

2,8

292

35

34

32

230/1/50

28

0,13

1/2”

1/2”

1/2”

1/2”

19

270

870

176

11,5

AS2

675

644

628

2,2

2,1

2,0

1,5

1,5

1,4

380

5,2

4,8

4,5

447

38

35

32

230/1/50

41

0,20

1/2”

1/2”

1/2”

1/2”

16,5

320

1.030

196

13,5

Raffrescamento: 7°C acqua in ingresso, 12°C acqua in uscita, 27°C b.s. aria. ✸✸ Riscaldamento: 20°C b.s. aria in ingresso, 70°C acqua in ingresso, 60°C acqua in uscita.

37

35

230/1/50

58

0,28

3/4”

3/4”

3/4”

3/4”

25

330

1.160

198

16,5

3,1

3,0

2,1

2,0

1,9

550

6,7

6,5

6,3

576

41

AS3

920

910

890

3,2

20 15

L

L3

DIMENSIONI DI INGOMBRO E POSIZIONE ATTACCHI

P

A - Scarico condensa attacco ø16/30

B - Mandata 1/2” F

C - Ritorno 1/2” F

D - Valvola sfiato aria

E - Valvola a 4 vie (a richiesta)

F - Comando manuale

G - Collegamenti elettrici

H - Indicatori verde/rosso

I - Valvola di scarico della batteria

L2

L1

100 mm

DISTANZE DI RISPETTO

100 mm

Agua Split deve essere installato rispettando le distanze minime da pareti, angoli, oggetti che possono modificare o ostruire il flusso dell’aria.

Per una buona climatizzazione degli ambienti, si consiglia l’installazione dell’apparecchio ad una altezza massima di 3 metri dal pavimento alla bocca di uscita dell’aria dell’

Agua

Split.

ACCESSORI

COMANDO A PARETE

Incorpora tutte le funzioni del telecomando. Lunghezza del cavo di collegamento 10 metri.

VALVOLA A 4 VIE 1/2”

Il kit comprende: valvola, attuatore e tubi flessibili di collegamento all’impianto già posizionati

ALL’INTERNO DELLE TUBAZIONI

CIRCOLA SOLO

ACQUA

BATTERIA DI SCAMBIO

in tubi di rame, con alettatura turbolenziata in alluminio ad alta efficienza, prevista per il funzionamento ad acqua calda o fredda. Ha una grande capacità di raffreddamento e deumidificazione ed è collegata con tubi flessibili a doppio strato (interno EPDM, esterno acciaio INOX) che riportano gli attacchi di mandata e ritorno nella parte bassa dell’apparecchio per facilitare le operazioni di installazione.

DEFLETTORI

motorizzati (Swing): due deflettori in dotazione ai modelli AS2 e AS3 e uno al modello AS1. Per la distribuzione dell’aria nell’ambiente e uniformarne la temperatura è possibile bloccare i deflettori nella posizione desiderata o lasciarli in movimento. Oltre ai deflettori motorizzati sono presenti anche i deflettori manuali per indirizzare il getto d’aria a destra o a sinistra.

FILTRI ARIA

realizzati in fibra sintetica, consentono di trattenere il pulviscolo presente nell’ambiente. I filtri sono estraibili e lavabili.

GRUPPO VENTILANTE

montato su supporti antivibranti e dotato di ventola tangenziale bilanciata e motore a tre velocità, con variazione manuale o automatica, per un funzionamento silenzioso e distribuzione ottimale dell’aria.

RACCORDI IDRAULICI

Il collegamento idraulico all’

Agua Split è facilitato per la presenza di tubazioni di mandata e ritorno flessibili e raccordi girevoli da 1/2”.

ATTENZIONE: lo scarico condensa deve essere raccordato ad una tubazione adeguata.

COLLEGAMENTI ELETTRICI

L’

Agua Split

è dotato di morsettiera a 8 poli per l’alimentazione elettrica a 230 V/Hz, i collegamenti ausiliari per pilotare il FRYO o la caldaia e per l’eventuale alimentazione della valvola a 4 vie. È obbligatorio il collegamento a monte di un interruttore generale e il collegamento a terra.

BACINELLA DI RACCOLTA CONDENSA

Raccoglie tutta l’acqua condensata, nella batteria e nei raccordi interni, convogliandola tramite una tubazione coibentata nella parte bassa dell’apparecchio.

MODELLO

Velocità ventilatore

Potenza totale raffreddamento (1)

Potenza sensibile raffreddamento (1)

Portata acqua (1)

Perdite di carico (1)

Potenza termica riscaldamento (2)

Portata acqua (2)

Perdite di carico (2)

Potenza termica riscaldamento (3)

Portata acqua (3)

Perdite di carico (3)

Portata aria

Livello sonoro

Contenuto acqua batteria

Dimensione della cassetta (HxLxL) kW kW l/h kPa kW l/h kPa kW l/h kPa m

3

/h dB(A)

MAX

2,4

1,9

3,4

2,3

558

38

PPC-03

MED

2,2

1,6

406

7,5

3,2

294

4,0

2,1

393

7,4

480

37

1,1

213x580x580

700x700x23

29

MIN

2,0

1,3

3,0

1,9

422

30

MAX

4,0

3,3

3,9

2,8

808

40

PPC-06

MED

3,5

3,0

688

22

3,7

332

5,0

2,7

481

11

731

38

1,47

263x580x580

700x700x23

31

MIN

3,0

2,8

3,5

2,4

644

33

Dimensione del pannello (LxLxH)

Peso l mm mm kg

Diametro attacchi

Diametro attacco scarico condensa

Tensione di alimentazione

Potenza elettrica assorbita

” mm

V

W

3/4

19

230

62

3/4

19

230

75

Colore RAL 9002 9200

Condizioni di funzionamento - (1) Raffrescamento: aria in entrata 27°C b.s./19°C b.u., acqua in entrata

7°C, acqua in uscita 12°C - (2) Riscalamento: aria in entrata 20°C b.s., acqua in entrata 60°C, acqua in uscita 50°C - (3) Riscaldamento: aria in entrata 20°C b.s., acqua in entrata 45°C, acqua in uscita 40°C.

COMANDO A PARETE

(OPTIONAL)

cod.

6211418

1

1

U.F.O. (Unità Fancoil

Orizzontale) il ventilconvettore ad acqua, a cassetta per controsoffitti è ideale per la climatizzazione estiva e invernale di abitazioni, negozi, hotels, centri commerciali, ecc. da collegare a refrigeratori o pompe di calore

FRYO e a caldaie COSMOGAS.

L’installazione in controsoffitto permette di nascondere la macchina che rimane visibile solo per la presenza della griglia di aspirazione e uscita dell’aria.

La griglia di dimensioni contenute e dalla linea estetica arrotondata e moderna si inserisce perfettamente in qualsiasi controsoffitto.

U.F.O. è dotato di serie di:

• telecomando a raggi infrarossi

• pompa di raccolta condensa

• valvola a 3 vie

Dal telecomando a raggi infrarossi si controllano le seguenti funzioni:

• regolazione di velocità del ventilatore

• orologio programmatore per impostare l’ora di accensione e spegnimento

• tasto sleep per un funzionamento notturno ottimizzato

• tasto louver per mantenere i deflettori in movimento o fissi nella posizione desiderata.

ATTENZIONE: quando il ventilconvettore

U.F.O. è utilizzato anche per il riscaldamento posizionare la sonda di temperatura ambiente (2) a 1,5 metri dal pavimento. Il porta sonda (di serie) può essere impiegato nei copriforo delle normali placche per impianti elettrici.

3

4

2

2

5

1 - U.F.O (modello PCC-03)

2 - SONDA DI TEMPERATURA AMBIENTE

3 - TUBAZIONI DI MANDATA E RITORNO

4 - CALDAIA CIELO (per riscaldamento e produzione A.C.S)

5 - REFRIGERATORE FRYO (modello 7S)

SCARICA QUESTO DEPLIANT SU:

www.cosmogas.com

Certificazioni Internazionali COSMOGAS

Paesi CEE Angelo Blu Polonia Lettonia Croazia Repubblica Ceca Ucraina Russia USA

RIVENDITORE AUTORIZZATO

USA Canada

COSMOGAS srl • Via L. da Vinci, 16 • 47014 MELDOLA (FC) ITALY • Tel. 0543.49.83.83 • Fax 0543.49.83.93

Ordini caldaie 0543.49.83.80 • Ricambi 0543.49.83.75 • www.cosmogas.com • [email protected]

M

AD

E

IN

IT

AL

Y

CALDAIE

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
