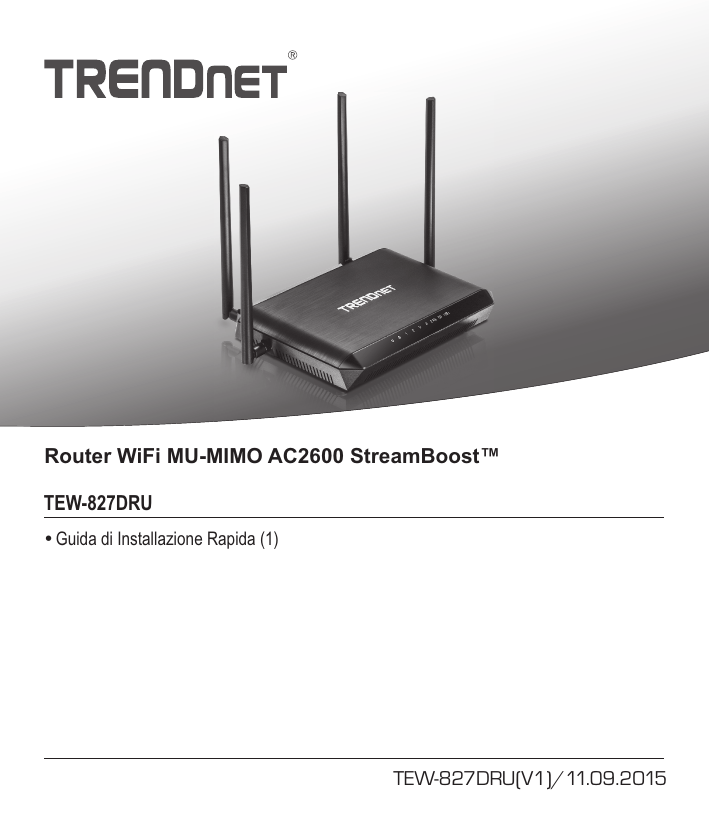

Trendnet RB-TEW-827DRU AC2600 StreamBoost™ MU-MIMO WiFi Router Manuel utilisateur

Router WiFi MU-MIMO AC2600 StreamBoost™

TEW-827DRU

Ÿ Guida di Installazione Rapida (1)

TEW-827DRU(V1)/11.09.2015

1. Prima di cominciare

Contenuto della Confezione

Ÿ TEW-827DRU

Ÿ Guida di installazione rapida

Ÿ CD-ROM (utility e guida utente)

Ÿ Cavo di rete (1.5 m / 5 ft.)

Ÿ Alimentatore (12 V DC, 3A)

Requisiti per l'installazione

Ÿ Un computer con adattatore di rete su cavo o wireless ed un web browser

Ÿ Internet a larga banda

Ÿ Modem installato

1

2. Installazione

Nota: Si raccomanda di configurare il router wireless da un computer connesso su cavo.

1. Inserite le antenne sul retro e sui fianchi del router e posizionatele per avere la migliore copertura

WiFi. Si raccomanda di orientare le antenne verticalmente come mostrato.

2. Usando un computer connesso in rete via cavo o wireless, verificate di avere una connessione ad

Internet tramite il vostro router o modem esistente.

3. Spegnete il modem.

Nota: Se il modem contiene una batteria di emergenza, rimuovete anche la batteria.

4. Scollegate l'alimentazione e tutti i cavi tra il modem ed il router esistente.

5. Collegate il vostro modem alla porta Internet (gialla) del TEW-827DRU, posata sul retro dell'unità,

usando il cavo di rete incluso.

2

6. Usando un diverso cavo di rete, collegate il vostro computer ad una delle 4 porte di rete del router

wireless, poste sul retro dell'unità.

TEW-827DRU

Internet

6 5

7. Collegate l'alimentatore sul retro del router e quindi ad una presa di corrente. Premete il tasto tondo

di accensione sul retro del router sulla posizione “On”.

8. Accendete il vostro modem. Attendete finchè le luci LED sul modem indichino che è completamente

avviato (approssimativamente 2-3 minuti). Per maggiori informazioni sulle luci LED del vostro

modem, prego fate riferimento alla relativa guida utente.

9. Verificate che siano accese le luci LED blu di stato sul frontale del router (Power, Internet, 2,4G,

5G) e la luce della porta su cui è collegato il vostro computer (1, 2, 3, o 4).

Internet

USB 3.0/2.0 port

5GHz WiFi

2.4GHz WiFi

3

Power Gigabit LAN ports 1-4

10. Aprite il web browser sul computer collegato; apparirà automaticamente il wizard. Selezionate la

lingua desiderata e quindi cliccate Next. Se il wizard non appare, digitate http://tew-827dru nella

barra indirizzi del vostro web browser e premete invio.

Nota: Potete accedere al dispositivo anche usando l'indirizzo IP di fabbrica http://192.168.10.1).

11. Selezionate la vostra lingua dal menù a tendina e cliccate “Next”.

12. Prego attendete che il router wireless rilevi la connessione ad Internet.

13. Cliccate Save.

4

14. Prego attendete che le modifiche vengano salvate. La configurazione è terminata.

Nota:

Ÿ Se non vedete la schermata “Confirm Settings”, prego contattate il vostro provider internet per avere informazioni circa il tipo di connessione e l'account.

Ÿ Abbiamo pre-crittografato il TEW-827DRU con un nome WiFi (SSID) ed una chiave WiFi (WiFi password) univoci. Potete trovare questi paramentri preconfigurati sulle etichette poste sul fianco e sul fondo del router. Userete queste informazioni per collegarvi al router via wireless. Per cambiare la chiave WiFi, fate riferimento alla guida utente. Se il router wireless viene resettato, anche il nome WiFi e la chiave WiFi verranno riportati ai valori preconfigurati di fabbrica

Ÿ Per entrare di nuovo nella interfaccia di gestione del router wireless, avrete bisogno di conoscere la username e password di accesso del router. Potete trovare username e password di fabbrica sulle etichette poste sopra e sul fondo del router.

Preset

Wireless Settings

Wi-Fi Name/SSID

(AC/N)

TRENDnet827_5GHz_XXXX

(N/B/G)

TRENDnet827_2.4GHz_XXXX

Wi-Fi Password

XXXXXXXXXXXXX

Management Login

http://tew-827dru

username: admin

password: XXXXX

15. Aprite un web browser ed inserite un indirizzo web (per esempio www.trendnet.com) per verificare

di avere connessione ad Internet.

L'installazione del router wireless è ora completa.

Per informazioni dettagliate riguardo alla configurazione del router wireless e per i parametri avanzati, prego fate riferimento alla guida utente su CD-ROM

5

Informations générales GPL/LGPL

Ce produit TRENDnet comprend un logiciel libre gratuit par des programmeurs tiers. Ces codes sont sujet à la GNU General Public

License ("GPL" Licence publique générale GNU) ou à la GNU Lesser General Public License ("LGPL" Licence publique générale limitée

GNU). Ces codes sont distribués SANS GARANTIE et sont sujets aux droits d'auteurs des programmeurs. TRENDnet ne fournit pas d'assistance technique pour ces codes. Les détails concernant les GPL et LGPL GNU sont repris sur le CD-ROM du produit.

Veuillez également vous rendre en (http://www.gnu.org/licenses/gpl.txt) ou en (http://www.gnu.org/licenses/lgpl.txt) pour les conditions spécifiques de chaque licence.

Les codes source sont disponibles au téléchargement sur le site Internet de TRENDnet web site

(http://trendnet.com/downloads/list_gpl.asp) durant au moins 3 ans à partir de la date d'expédition du produit.

Vous pouvez également demander les codes source en contactant TRENDnet.

20675 Manhattan Place, Torrance, CA 90501, USA. Tel: +1-310-961-5500 Fax: +1-310-961-5511

Limited Warranty

TRENDnet warrants its products against defects in material and workmanship, under normal use and service, for the following length of time from the date of purchase. Warranty: 3 year limited warranty (When Applicable: 1 year warranty for power adapter, power supply, and cooling fan components.) Visit TRENDnet.com to review the full warranty policy, rights, and restrictions for this product.

Garantie Limitée

TRENDnet garantit ses produits contre les défauts matériels et de fabrication, dans des conditions normales d’utilisation et de service, pour les durées suivantes, à compter de la date de leur achat. Limitée: 3 ans de garantie limitée (Si applicable: 1 an de garantie sur l’adaptateur secteur, l’alimentation en énergie et les composants du ventilateur de refroidissement.) Visitez TRENDnet.com pour lire la politique complète de garantie, les droits et les restrictions s’appliquant à ce produit.

Begrenzte Garantie

TRENDnet garantiert, dass seine Produkte bei normaler Benutzung und Wartung während der nachfolgend genannten Zeit ab dem

Kaufdatum keine Material- und Verarbeitungsschäden aufweisen. Garantie: 3-Jahres-Garantie (Soweit zutreffend: 1 Jahr Garantie für

Netzteil, Stromkabel und Ventilator.) Alle Garantiebedingungen, Rechte und Einschränkungen für dieses Produkt finden Sie auf

TRENDnet.com.

Garantía Limitada

TRENDnet garantiza sus productos contra defectos en los materiales y mano de obra, bajo uso y servicio normales, durante el siguiente periodo de tiempo a partir de la fecha de compra. Garantía: 3 años (Cuando proceda: 1 año de garantía para componentes de adaptadores de corriente, fuente de alimentación y ventiladores de refrigeración.) Visite TRENDnet.com para revisar la política de garantía, derechos y restricciones para este producto.

Ограниченная гарантия

Гарантия компании TRENDnet распространяется на дефекты, возникшие по вине производителя при соблюдении условий эксплуатации и обслуживания в течение установленного периода с момента приобретения (Продукт: Ограниченная гарантия: Трехлетняя ограниченная гарантия (Распространяется: На протяжении 1 года на силовые адаптеры, источники питания и компоненты вентилятора охлаждения. Полную версию гарантийных обязательств, а также права пользователя и ограничения при эксплуатации данного продукта смотрите на вебсайте www.trendnetrussia.ru

Garantia Limitada

TRENDnet garante seus produtos contra defeitos em material e mão de obra, sob condições normais de uso e serviço, pelo seguinte tempo a partir da data da compra. Garantia: Garantia limitada de 3 anos. (Quando aplicável: 1 ano de garantia para adaptador de tensão, fonte e componentes de ventoinhas). Visite TRENDnet.com para conhecer a política de garantia completa, direitos e restrições para este produto.)

Piiratud garantii

TRENDneti tavatingimustes kasutatavatel ja hooldatavatel toodetel on järgmise ajavahemiku jooksul (alates ostukuupäevast) tootmis-ja materjalidefektide garantii. garantii: 3-aastane piiratud garantii. (Garantii kohaldatakse: toiteadapteri, toiteallika ja jahutusventilaatori osadel on 1-aastane garantii.) Täisgarantii põhimõtete, õiguste ja piirangute kohta leiate lisateavet saidilt

TRENDnet.com.

TEW-827DRU

Гарантія компанії

Гарантія компанії TRENDnet поширюється на дефекти, що виникли з вини виробника, при дотриманні умов експлуатації та обслуговування протягом встановленого періоду з моменту придбання. (Продукт: Обмежена гарантія: 3 роки обмеженої гарантії (Поширюється: Протягом 1 року на силові адаптери, джерела живлення і компоненти вентилятора охолодження)

Повну версію гарантійних зобов'язань, а також права користувача та обмеження при експлуатації даного продукту дивіться на вебсайті TRENDnet.com.

Certifications

This device can be expected to comply with Part 15 of the

FCC Rules provided it is assembled in exact accordance with the instructions provided with this kit.

Operation is subject to the following conditions:

(1) This device may not cause harmful interference

(2) This device must accept any interference received including interference that may cause undesired operation.

Applies to PoE Products Only: This product is to be connected only to PoE networks without routing to the outside plant.

Note

The Manufacturer is not responsible for any radio or TV interference caused by unauthorized modifications to this equipment. Such modifications could void the user’s authority to operate the equipment.

Waste electrical an electronic products must not be disposed of with household waste. Please recycle where facilities exist. Check with your

Local Authority or Retailer for recycling advice.

Advertencia

En todos nuestros equipos se mencionan claramente las caracteristicas del adaptador de alimentacón necesario para su funcionamiento. El uso de un adaptador distinto al mencionado puede producir daños fisicos y/o daños al equipo conectado. El adaptador de alimentación debe operar con voltaje y frecuencia de la energia electrica domiciliaria exitente en el pais o zona de instalación.

Technical Support

If you have any questions regarding the product installation, please contact our Technical Support.

Toll free US/Canada: 1-866-845-3673

Regional phone numbers available at www.trendnet.com/support

Product Warranty Registration

Please take a moment to register your product online. Go to TRENDnet’s website at:

http://www.trendnet.com/register

TRENDnet

20675 Manhattan Place, Torrance, CA 90501. USA

Copyright © 2015. All Rights Reserved. TRENDnet.

TEW-827DRU (V1) /11.09.2015
