FERROLI caldaia DIVATOP ST F32

FERROLI caldaia DIVATOP ST F32

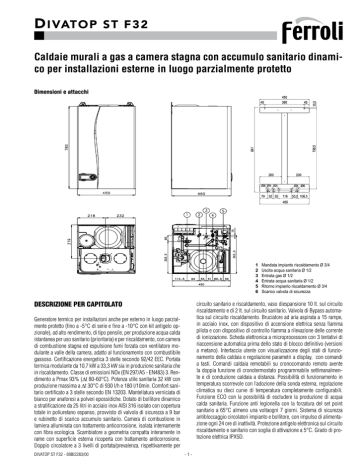

D IVATOP
ST F32
Caldaie murali a gas a camera stagna con accumulo sanitario dinamico per installazioni esterne in luogo parzialmente protetto
Dimensioni e attacchi
1
2
3
4
5
6
DESCRIZIONE PER CAPITOLATO
circuito sanitario e riscaldamento, vaso diespansione 10 lt. sul circuito
riscaldamento e di 2 lt. sul circuito sanitario. Valvola di Bypass automatica sul circuito riscaldamento. Bruciatore ad aria aspirata a 15 rampe,
in acciaio inox, con dispositivo di accensione elettrica senza fiamma
pilota e con dispositivo di controllo fiamma a rilevazione delle corrente
di ionizzazione. Scheda elettronica a microprocessore con 3 tentativi di
riaccensione automatica prima dello stato di blocco definitivo (versioni
a metano). Interfaccia utente con visualizzazione degli stati di funzionamento della caldaia e regolazione parametri a display, con comandi
a tasti. Comandi caldaia remotabili su cronocomando remoto avente
la doppia funzione di cronotermostato programmabile settimanalmente e di conduzione caldaia a distanza. Possibilità di funzionamento in
temperatura scorrevole con l’adozione della sonda esterna, regolazione
climatica su dieci curve di temperatura completamente configurabili.
Funzione ECO con la possibilità di escludere la produzione di acqua
calda sanitaria. Funzione anti legionella con la forzatura del set point
sanitario a 65°C almeno una voltaogni 7 giorni. Sistema di sicurezza
antibloccaggio circolatori impianto e bollitore, con impulso di alimentazione ogni 24 ore di inattività. Protezione antigelo elettronica sul circuito
riscaldamento e sanitario con soglia di attivazione a 5°C. Grado di protezione elettrica IPX5D.
Generatore termico per installazioni anche per esterno in luogo parzialmente protetto (fino a -5°C di serie e fino a -10°C con kit antigelo opzionale), ad alto rendimento, di tipo pensile, per produzione acqua calda
istantanea per uso sanitario (prioritaria) e per riscaldamento, con camera
di combustione stagna ed espulsione fumi forzata con ventilatore modulante a valle della camera, adatto al funzionamento con combustibile
gassoso. Certificazione energetica 3 stelle secondo 92/42 EEC. Portata
termica modulante da 10,7 kW a 33,3 kW sia in produzione sanitaria che
in riscaldamento. Classe di emissioni NOx (EN 297/A5 - EN483) 3. Rendimento a Pmax 93% (Dt 80-60°C). Potenza utile sanitaria 32 kW con
produzione massima a Dt 30°C di 930 l/h e 180 l/10min. Comfort sanitario certificato a 3 stelle secondo EN 13203. Mantellatura verniciata di
bianco per anaforesi a polveri epossidiche. Dotato di bollitore dinamico
a stratificazione da 25 litri in acciaio inox AISI 316 isolato con copertura
totale in poliuretano espanso, provvisto di valvola di sicurezza a 9 bar
e rubinetto di scarico accumulo sanitario. Camera di combustione in
lamiera alluminata con trattamento anticorrosione, isolata internamente
con fibra ecologica. Scambiatore a geometria compatta interamente in
rame con superficie esterna ricoperta con trattamento anticorrosione.
Doppio circolatore a 3 livelli di portata/prevalenza, rispettivamente per
DIVATOP ST F32 - 89BI2283/00
Mandata impianto riscaldamento Ø 3/4
Uscita acqua sanitaria Ø 1/2
Entrata gas Ø 1/2
Entrata acqua sanitaria Ø 1/2
Ritorno impianto riscaldamento Ø 3/4
Scarico valvola di sicurezza
-1-
D I VAT O P
S T F32
VISTA GENERALE E COMPONENTI PRINCIPALI
5 Camera stagna
7 Entrata gas
8 Uscita acqua sanitaria
9 Entrata acqua sanitaria
10 Mandata impianto
11 Ritorno impianto
14 Valvola di sicurezza
16 Ventilatore
19 Camera combustione
20 Gruppo bruciatori
21 Ugello principale
22 Bruciatore
26 Isolante camera di combustione
27 Scambiatore in rame
29 Collettore uscita fumi
32 Circolatore riscaldamento
36 Sfiato aria automatico
37 Filtro entrata acqua
40 Vaso espansione sanitario
42 Sensore di temperatura sanitaria
44 Valvola gas
47 Modureg
56 Vaso di espansione
72 Termostato ambiente
73 Termostato antigelo (opzionale)
74 Rubinetto di riempimento impianto
81 Elettrodo d’accensione/rilevazione
95 Valvola deviatrice
97 Anodo magnesio
130 Circolatore sanitario
138 Sonda esterna
139 Cronocomando remoto (OpenTherm)
145 Manometro
194 Scambiatore
195 Accumulo
241 By-pass automatico
243 Sonda temperatura sanitario
246 Trasduttore di pressione
278 Sensore doppio (Sicurezza + Riscaldamento)
297 Trasduttore di pressione aria
SCHEMA ELETTRICO
DIVATOP ST F32 - 89BI2283/00
-2-
D I VATOP
ST F32
SCHEMA IDRAULICO
NOTA: Vedi legenda pagina 2
PREVALENZE CIRCOLATORE - PERDITE DI CARICO CALDAIA
A
Perdite di carico caldaia
1-2-3 Velocità circolatore
DIVATOP ST F32 - 89BI2283/00
-3-
D I VAT O P
TABELLA DATI TECNICI
DIVATOP ST
F32
max
min
max
min
max
min
max
min
Pmax
Pmin
30% Pmax
Portata termica riscaldamento
Portata termica sanitario
Potenza termica riscaldamento
Potenza termica sanitario
Remdimento (80-60°C)
Rendimento
Marcatura energetica (direttiva 92/42ECC)
Classe emissioni NOx (direttiva EN 297/A5)
max
min
Portata gas G20
Pressione di alimentazione G20
max
min
Portata gas G31
Pressione di alimentazione G31
Temperatura max di esercizio riscald.
max
min
Pressione di esercizio riscaldamento
Contenuto acqua circuito riscald.
Capacità vaso di espansione riscald.
Pressione di precarica vaso riscald.
max
min
Pressione di esercizio sanitario
Contenuto acqua sanitario
Capacità vaso di espansione sanitario
Pressione di precarica vaso sanitario
Dt 30°C
Dt 30°C
Produzione sanitaria
Classe sanitario EN 13203
Grado di protezione
Tensione di alimentazione
Potenza elettrica assorbita
Potenza elettrica assorbita sanitario
Peso a vuoto
Rendimento di combustione Pmax
Rendimento di combustione Pmin
Perdite al camino bruciatore on Pmax
Perdite al camino bruciatore on Pmin
Perdite al camino bruciatore off
Perdite al mantello bruciatore on Pmax
Temperatura fumi Pmax
Temperatura fumi Pmin
Portata fumi Pmax
Portata fumi Pmin
CO2 Pmax
CO2 Pmin
CO O2=0% Pmax
CO O2=0% Pmin
CO O2=0% ponderato
NOx O2=0% Pmax
NOx O2=0% Pmin
NOx O2=0% ponderato
Massima prevalenza camino
DIVATOP ST F32 - 89BI2283/00
kW
kW
kW
kW
kW
kW
kW
kW
%
%
%
m3/h
m3/h
mbar
kg/h
kg/h
mbar
°C
bar
bar
litri
litri
bar
bar
bar
litri
litri
bar
l/10 min
l/h
IP
V/Hz
W
W
kg
%
%
%
%
%
%
°C
°C
kg/h
kg/h
%
%
mg/kWh
mg/kWh
mg/kWh
mg/kWh
mg/kWh
mg/kWh
pascal
-4-
34,4
11,5
34,4
11,5
32,0
10,5
32,0
10,6
93,1
86,1
92,7
***
3,0
3,64
1,22
20
2,69
0,9
37
90
3
0,8
1,2
10
1
9
0,25
25
2,0
3,0
180
930
***
X5D
230/50
135
135
52
94,6
94,2
5,4
5,8
0,05
1,5
116,0
71,0
66,6
46,3
7,70
3,5
189,0
58,0
39,0
220,0
135,0
147,0
140,0
S T F32
