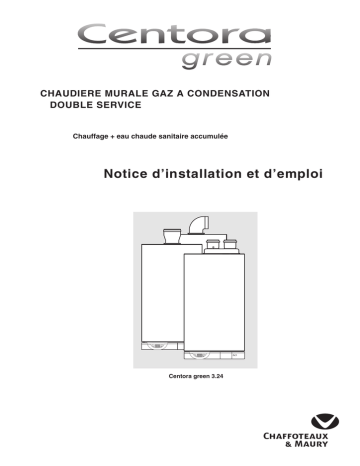

CHAUDIERE MURALE GAZ A CONDENSATION

DOUBLE SERVICE

Chauffage + eau chaude sanitaire accumulée

Notice d’installation et d’emploi

Centora green 3.24

C

2

Sommaire

NOTICE DESTINEE A L’INSTALLATEUR

Page

1- Description .....................................................................................................................................................3

2- Caractéristiques dimensionnelles ..................................................................................................................4

3- Caractéristiques hydrauliques ........................................................................................................................4

4- Conditions d’installation .................................................................................................................................5

5- Pose de la barrette robinetterie et des pattes .................................................................................................6

6- Pose de la chaudière .....................................................................................................................................7

7- Raccordements électriques ...........................................................................................................................8

8- Mise en service ..............................................................................................................................................9

9- Montage de l’habillage ...................................................................................................................................9

10- Réglage.........................................................................................................................................................10

11- Incidents de fonctionnement.........................................................................................................................15

12- Changement de gaz .....................................................................................................................................16

NOTICE DESTINEE A L’UTILISATEUR

Page

13- Commandes ................................................................................................................................................18

14- Conduite ......................................................................................................................................................19

15- Entretien ......................................................................................................................................................20

16- La garantie ...................................................................................................................................................20

17- Conseils pratiques .......................................................................................................................................21

18- Changement de gaz ....................................................................................................................................21

19- Incidents de fonctionnement ........................................................................................................................21

20- Caractéristiques techniques ........................................................................................................................22

Cette notice d’installation et d’emploi est destinée aux appareils installés en France

15

13

12

6

10

7

2

3

8

1

Fig. 1

NOTICE DESTINEE A L’INSTALLATEUR

Description

11

9

4

5

51

1.- châssis en tôle d’acier

2.- caisson étanche

3.- ensemble brûleur échangeur

4.- ensemble liaison air gaz

5.- ventilateur 24 V

6.- vanne gaz

7.- électrodes d’allumage

8.- électrode de détection de flamme

9.- transfo d’allumage

10.- boîtier de fumées

11.- transformateur 24 V

12.- siphons

13.- boîtier électronique

14.- circulateur

15.- plaque shunt

16.- manomètre circuit chauffage

17.- vanne 3 voies

18.- purgeur automatique

19 - débistat chauffage

20.- thermistance chauffage

21.- sécurité de surchauffe

51.- silencieux

52 - by-pass.

1

14

21

20

17

16

Fig. 2

34 33 36

24.- afficheur

25.- touche de fonctionnement sanitaire

26.- voyant vert de fonctionnement sanitaire

27.- touche de température sanitaire -

28.- touche de température sanitaire +

29.- touche de fonctionnement chauffage

30.- voyant vert de fonctionnement chauffage

31.- touche de température chauffage -

32.- touche de température chauffage +

33.- voyant vert de mise sous tension

34.- voyant orange de fonctionnement brûleur

35.- voyant rouge de verrouillage

36.- touche de réarmement

35

Fig 3 32 31

29

30 24 26 25 27 28

3

18

19

52

2

Fig. 4

3 solutions de raccordement au choix :

• type C 13

• type C 33

• type C 53

212

Caractéristiques dimensionnelles

380

105

130 maxi

130 maxi

Cotes en mm

Poids à vide :

3.24 : 43 kg

450 mini pour entretien

440

368

270

190

I

évacuation soupape sécurité

J

départ chauffage

K

L

N

départ réchauffage ballon arrivée gaz retour chauffage

J K L N I

26

54 54 108

68

Ø 100

Ø 60 axe soupape chauffage

Ø 80

*

Ø 125

*

(* ou 100/60)

Ø 80

120

Ø 80

250 250

3 Caractéristiques hydrauliques

Hauteur manométrique mCE

6

Débit mini (robinets thermostatiques fermés)

5

GVF

4

3

2

GV

O

PVF

1

0

PV

O

100

200

300

400

500

600

700

800

900

1000

1100 l/h

4

Fig. 5

Diagramme de la pression disponible en fonction du débit (en sortie de chaudière).

Pf

2,0

Pression à froid pour le circuit chauffage (en bar)

1,9

1,8

1,7

1,6

1,5

1,4

50°C

40°C

1,3

1,2

1,1

1,0

0,9

0,8

0,7

20 40 60

80°C

70°C

60°C

80 100 120 140 160 180 200 220 240 260

Diagramme de contenance en eau

Fig. 6

C litre

La chaudière est livrée de série avec un circulateur 2 vitesses et un by-pass réglable.

Sur le diagramme (fig. 5) GV et PV indiquent les courbes de fonctionnement à grande et petite vitesse du circulateur,

O et F correspondent à by-pass ouvert ou fermé.

Réglages : voir § 8

Le débit minimal de l’installation pour assurer un bon fonctionnement doit être de 300 l/h. (Robinets thermostatiques fermés).

Capacité en eau de l’installation.

La chaudière est équipée d’un vase d’expansion sous pression.

Volume maxi du vase d’expansion : 7,1 litres.

Pression de gonflage : 0,7 bar.

Note : - Pf = Pression du vase d’expansion, en bar

- C = Capacité de l'installation,en litres.

La capacité d’expansion du vase d’une installation sous pression varie avec :

- la température moyenne de fonctionnement en °C

- la hauteur statique (qui correspond à la différence de niveau en mètres, entre le point le plus haut de l’installation et l’axe du vase d’expansion).

La pression minimale de remplissage à froid de l’installation est de 0,7 bar (préconisée entre 1 et 1,5 bars).

La pression du vase d’expansion devra toujours être supérieure à la hauteur statique (exprimée en mètres) divisée par 10.

4 Conditions d’installation

4.1 RÉGLEMENTATION

BATIMENTS D'HABITATION

CONDITIONS REGLEMENTAIRES D'INSTALLATION ET

D'ENTRETIEN

L’installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

- Arrêté du 2 août 1977

Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments et de leur dépendances.

- Arrêté du 5 février 1999 modificatif de l’arrêté du

2 août 1977

Après remplacement d’une chaudière à l’identique ( axe et emprise de l’appareil antérieur ), l’installateur est tenu d’établir un certificat de conformité « modèle 4 ».

- Norme DTU P 45-204 - Installations de gaz (anciennement

DTU n°61-1 - Installations de gaz - Avril 1982 + additif n°1 de juillet 1984).

- Règlement Sanitaire Départemental.

Protection du réseau d’eau potable

La présence sur l’installation d’une fonction de disconnection du type CB à zones de pressions différentes non contrôlables répondant aux exigences fonctionnelles de la norme

NF P 43-011, destinée à éviter les retours d’eau de chauffage vers le réseau d’eau potable est requise par les articles 16-7 et 16-8 du Règlement Sanitaire Départemental.

Un disconnecteur NF doit être placé sur le raccordement de remplissage du circuit de chauffage

- Norme NF C 15-100 - Installations électriques à basse tension - Règles.

ETABLISSEMENTS RECEVANT DU PUBLIC

CONDITIONS REGLEMENTAIRES D'INSTALLATION

L’installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

- Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public : a) Prescriptions générales

pour tous les appareils :

- Articles GZ

Installations aux gaz combustibles et hydrocarbures liquéfiés.

- Articles CH

Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.

b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...).

Recommandation :

Si la région est exposée aux risques de foudre (installation isolée en bout de ligne EDF,...) prévoir un parafoudre.

Notre garantie est subordonnée à cette condition.

4.2 PRECONISATION D’INSTALLATION

Implantation de la chaudière

- l’axe de la ventouse extérieure doit être placé à une distance de 0,40 m au moins de toute baie ouvrante et à une distance de 0,60 m minimum de tout orifice de ventilation (selont le type de sortie choisi, se reporter à la notice du kit d’évacuation)

- éviter l’installation de l’appareil dans des zones où l’air de combustion contient des taux de chlore élevés (ambiance de type piscine) et/ou d’autres produits nuisibles tels que l’ammoniac (salon de coiffure), les agents alcalins (laverie)...

- dans le cas d’installation d’une chaudière dans une salle d’eau, se conformer aux règles particulières de sécurité de la norme NF C 15-100 (chapitre 7)

- ne pas installer la chaudière au dessus des plaques de cuisson, du four et en général au dessus de tout équipement produisant des vapeurs grasses qui risqueraient, par encrassement, d’en altérer le fonctionnement

- prévoir une paroi et des fixations permettant de supporter le poids de la chaudière (poids : 50 kg environ)

- prendre des précautions pour limiter les nuisances acoustiques.

Circuit d’eau chaude sanitaire (sur le ballon)

Dans le cas d'une dureté de l'eau supérieure à TH 25, prévoir un traitement de l'eau.

En cas de présence d’un clapet anti-retour, un dispositif permettant l’expansion est nécessaire (disponible en option).

Voir norme DTU sanitaire

Circuit de chauffage central

Débit de circulation : lors du dimensionnement, bien veiller au respect du débit minimal : 300 I/h, robinets thermostatiques fermés.

Circuit de réchauffage du ballon

Lors du dimensionnement, tenir compte des pertes de l’échangeur du ballon et de l’installation en respectant également le débit minimal de 300 l/h.

Le raccordement du retour réchauffage ballon s’effectue, en plaçant un té de raccordement le plus près possible de la chaudière, sur le retour du circuit de chauffage (voir schéma ci-dessous) retour ballon mini 20 cm retour chauffage

Précautions contre la corrosion

Des incidents de fonctionnement, dûs à la corrosion sont susceptibles de se produire lorsque l’installation est réalisée avec des éléments hétérogènes.

Pour éviter ces problèmes il est souhaitable d’utiliser un inhibiteur de corrosion.

Prendre toute précaution pour éviter que l’eau traitée ne devienne agressive.

Installation ancienne : placer un pot de décantation sur le retour et au point bas, et prévoir un traitement approprié du circuit.

Recommandation : prévoir des purgeurs sur tous les radiateurs et aux points hauts de l’installation ; ainsi que des robinets de vidange aux points bas.

Circuit de combustion

Le taux de soufre du gaz utilisé doit être inférieure aux normes européennes en vigueur : maximum de pointe dans l’année pendant un court temps : 150 mg/m

3 de gaz et moyenne dans l’année de 30 mg/m

3 de gaz.

5

6

5 Pose de la barrette robinetterie et des pattes

5.1 PREFABRICATION

Pour la pose de la barrette robinetterie et des pattes d’accrochage :

- présenter le gabarit papier fourni pour la préfabrication à l'endroit retenu et suivre les recommandations de celui-ci.

- tenir compte des conditions d’installation § 4.

5.2 RACCORDEMENT DES CANALISATIONS

Lors de la fourniture, les douilles de raccordement ne sont pas incluses dans le kit de préfabrication.

Divers jeux de raccords sont disponibles chez les grossistes.

- 1ère installation

- remplacement de chaudières Chaffoteaux & Maury

- remplacement de chaudières autres marques

Soupape de sécurité et condensat

L’orifice de vidange de la soupape de sécurité 41 et les siphons de récupération des condensats 12 (fig. 1) doivent obligatoirement être raccordés à une canalisation d'eau usée.

Vérifier la mise en place du tube d’évacuation des condensats (fig. 8) :

- il ne doit pas être pincé lors du raccordement

- il ne doit pas former un col de cygne

- veiller à le faire déboucher à l’air libre dans le syphon

Pour l’évacuation des condensats, utiliser uniquement des canalisations correspondants aux normes.

Le débit des condensats peut atteindre 2 litres / heures. Les condensats étant de nature acide (PH voisin de 2), il conviendra de prendre toutes les précautions avant intervention.

Nettoyage de l’installation

Les raccordements hydrauliques terminés, il est indispensable de procéder au nettoyage de l’installation avec un produit approprié (dispersant) afin d'éliminer les limailles, soudures, huiles d'usinage, graisses diverses et boues noires dite “magnétite”.

Proscrire tout solvant ou hydrocarbure aromatique

(essence, pétrole...).

Le traitement complet de l’installation est conseillé dès la mise en service afin de maintenir un PH entre 9 et 9,5.

Description de la barrette robinetterie

Robinets représentés OUVERT

37

38

39

40

41

Fig. 7

37. Robinet départ chauffage

38. Robinet départ réchauffage ballon

39. Robinet gaz avec prise de pression (manette jaune)

40. Robinet retour chauffage

41.Soupape de sécurité chauffage

Fig. 8

6 Pose de la chaudière

- dévisser les 4 vis A (fig. 9) de fixation de l’habillage

- enlever l’habillage

- présenter la chaudière au dessus de la barrette, la laisser descendre en appui sur celle-ci (fig. 10), les pattes d’accrochage sont destinées à éviter le basculement de l’appareil

- mettre en place les différents joints, G (caoutchouc) sur le gaz et serrer les raccords des tubes de liaison en commençant par le tube gaz (fig. 11)

Avant la première mise en route de l’appareil, il est impératif de remplir le siphon 12 (fig. 1) avec de l’eau, pour cela, mettre environ 1/4 de litre d’eau par l’orifice d’évacuation des gaz brûlés avant de monter le dispositif d’évacuation (Fig.12).

- effectuer le montage du dispositif d’évacuation selon le type de raccordement choisi, en se reportant à la notice de montage livrée avec le kit

Utiliser exclusivement un kit spécifique condensation.

Fig. 9

A

A A

A

G

Fig.11

Fig. 10

Fig.12

7

8

7 Raccordements électriques

Recommandations :

Conformément à la réglementation, un dispositif de séparation omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe d'alimentation de la chaudière.

La chaudière doit être raccordée à une canalisation fixe.

Emplacement des raccordements :

Le raccordement électrique du TA (Thermostat d’Ambiance) s'effectue à l'arrière du boîtier électronique de la chaudière.

Les arrivées d'alimentation secteur, de la thermistance du ballon et du thermostat d'ambiance doivent être prévues au mur à la hauteur définie par le gabarit de pose.

• l’alimentation secteur de la chaudière s’effectue avec un câble 2 P + T

• le raccordement (2 fils) de la thermistance du ballon

• le thermostat d’ambiance avec un câble 2 fils

Pour le câble TA laisser une longueur libre de 50 cm minimum à partir du mur.

Accès au raccordement TA de la chaudière :

- abaisser le boîtier électronique en libérant les pions de verrouillage latéraux P, pour accéder à la face arrière

- dévisser les deux vis V (fig.13) de fixation du capot de protection, ôter le capot.

Le raccordement TA est alors accessible.

Raccordement secteur et terre par le câble C prévu à cet effet en J1. La terre est raccordée à la barrette T sur le boîtier

électronique.

Raccordement d'un thermostat d'ambiance

A sa sortie d'usine, la chaudière est réglée pour fonctionner sans thermostat d'ambiance, un shunt S est placé sur le connecteur J9 (fig.14).

Le raccordement d'un thermostat d’ambiance se fait sur le connecteur :

- ôter le shunt S et raccorder le TA à la place.

Le raccordement de la thermistance ballon :

- raccorder le câble F de la thermistance du ballon sur le domino E fixé sur le tube gaz (fig. 13).

P

Fig. 13

E

P

V

F

vers thermistance ballon

C

J

J

C82

T14

C34

C51

C25

C84

1

R14 R15

T13

R16

R64

R59

R63

R9 R8

C26

R11

R10

J12

C27

R12

R13

R27

PROG

1

R23

R24

R136

D31

1

J5

MOTEUR

J6

R137

TH3

TA

MCD

J9

BUS 1

Z7

Z7A

D16

Z6

OFF ON

12

11

1.23

SW1

SW2 2

1

OFF ON

CALYDRA

12

11

R129

D41

R107

T

D43

T12

RL9

D42

T15

C78

RL7

D46

T10

D14

R19

D40

Z4

U9

R113

C75

C74

D36

R7

1

R7a

RL8

J2

RL10

J3

VITESSE

1

1 230V

1

J4

J1

Z4A

T2A

1

J7

1

T9

C73

R112

D35

RL6

F1

C1

J 1

Fig. 14

8 Mise en service

MISE EN PRESSION

Circuit sanitaire (ballon)

- ouvrir le robinet d’alimentation en eau froide du ballon et un robinet de puisage d’eau chaude pour obtenir l’évacuation de l’air.

Le ballon est rempli lorsque l’eau coule au robinet. Refermer ce robinet.

- purger l’installation en puisant aux différents robinets d’eau chaude

Circuit chauffage et réchauffage ballon

- vérifier que les robinets départ chauffage 37, départ réchauffage ballon 38 et retour chauffage 40 (fig. 15) sont bien ouverts

- ouvrir le robinet de remplissage de l’installation

- refermer le robinet lorsque l’aiguille du manomètre 16 (fig. 15) se situe à la pression déterminée au § 3

- purger l'installation et la chaudière et rétablir la pression

Circuit gaz

- ouvrir le robinet d’arrivée de gaz 39 (fig. 15)

- purger le circuit gaz

- vérifier les étanchéités, sur toute la ligne gaz

DÉBIT DU CIRCUIT CHAUFFAGE

Le circulateur comporte 2 vitesses de fonctionnement, petite et grande vitesse :

- GV, courbes fig. 16 (réglage d’usine)

- PV, courbes fig. 17

Réglage du by-pass circuit chauffage

La chaudière est équipée d'un by-pass réglable qui permet d'ajuster le débit du circuit chauffage en fonction des caractéristiques de l'installation. Réglage d’usine : ouvert de 4 tours.

Agir sur la vis D (fig.15 de réglage du by-pass, visible sous la barrette hydraulique (dévisser pour ouvrir) afin d'adapter la hauteur manométrique disponible aux pertes de charge de l'installation, selon les courbes des diagrammes GV ou PV (fig. 16 ou 17).

Repérage des courbes sur les diagrammes :

- GVF : circulateur sur grande vitesse, by-pass fermé.

- 2T, 4T : réglages intermédiaires en dévissant de 2 et 4 tours

- GVO : circulateur sur grande vitesse, by-pass ouvert en grand.

- PVF : circulateur sur petite vitesse, by-pass fermé.

- PVO : circulateur sur petite vitesse, by-pass ouvert en grand.

37

38

39

D

40

0

1 bar

3

4 mCE

6

5

2

1

0

4

3

Débit mini (robinets thermostatiques fermés)

2T

4T

GVF

GV

O

100

200

300

400

500

600

700

800

900

1000

1100

16

Fig. 15

GV l/h

Fig. 16 mCE

6

5

2

1

0

4

3

Débit mini (robinets thermostatiques fermés)

2T

4T

PVF

100

200

PV

O

300

400

500

600

700

800

900

1000

1100

PV l/h

Fig. 17

9 Montage de l’habillage

Montage de l'habillage

Retirer le film protecteur de l'habillage :

- présenter l’habillage (fig. 19)

- engager les 2 encoches de coté sur les tenons T du châssis

- vérifier que le centrage et l'aplomb sont corrects

- visser les 4 vis A de fixation de l’habillage, situées en partie inférieure

(fig. 18).

T

1

T

2

Fig.18

A A

A

A

Fig. 19

9

10 Réglage

L’appareil en sortie d’usine est préréglé. La valeur de ces réglages est spécifiée dans les menus 3 et 4.

Tous les réglages peuvent être modifiés par l’installateur ou un professionnel qualifié. Les réglages et informations sur la chaudière sont accessibles en relevant la porte P du boîtier électrique (fig. 20).

P

Afficheur

Touche menu

Touche réglage

Fig. 20

Touches fonction chauffage

Touches fonction sanitaire

Accès au menu

&

Touches +/de modification de paramètre

Elément 3

Elément 2

AFFICHEUR

Elément 1

Pour accéder aux menus, appuyer sur les touches secondes (fig.20). Le menu 1 s’affiche.

Changement de menu :

Appuyer sur la touche Menu (touche et de la fonction sanitaire simultanement pendant environ 5 de la fonction chauffage) (fig.20). Le numéro du menu s’affiche pendant 3

10

Changement de rubriques à l’intérieur d’un menu :

Appuyer sur la touche ou sur la touche de la fonction sanitaire pour monter ou descendre les rubriques.

Remarque : lorsqu’on est sur la dernière rubrique, on reboucle sur la 1ère si on exécute un +, et lorsqu’on est sur la première, on reboucle sur la dernière si on exécute un -.

Modification des paramètres d’une rubrique (

ne concerne que les menus 3 et 4) :

Appuyer sur la touche Réglage (touche de la fonction chauffage) pour passer en mode de réglage, les éléments 2 et

3 clignotent. Appuyer ensuite sur ou de la fonction sanitaire pour modifier les paramètres de réglage. Appuyer sur la touche Réglage pour valider les modifications et sortir du mode Réglage, les éléments 2 et 3 s’arrêtent de clignoter .

Retour à la configuration de sortie usine :

Se positionner dans les menus 3 ou 4 et appuyer simultanement sur la touche

Réglage pendant 5 secondes. L’afficheur indique CM de la fonction sanitaire et la touche en clignotant pendant quelques instants lorsque cela est effectué.

Remise à zéro de l’historique des défauts :

Se positionner dans le menu 1 et appuyer simultanement sur la touche pendant 5 secondes. L’afficheur indique CM de la fonction sanitaire et la touche Réglage en clignotant pendant quelques instants lorsque cela est effectué.

Nota : L’afficheur bascule en mode utilisateur au bout d’une minute environ après le dernier appui sur une touche.

ACTION ETAT

5 ”

Menu - 1 - Historique Défaut

indique les 10 derniers défauts

x fois

Rubrique

Dernier défaut apparu

Avant dernier défaut apparu

...

Dernier défaut apparu avant le précédent

Elément 1 Elément 2 et 3

code de 01 à 99 0

1

...

code de 01 à 99 code de 01 à 99

9

code de 01 à 99

Remarque : l’afficheur indique -- s’il n’y a pas eu de code défaut enregistré

AFFICHEUR

Menu - 2 - Etat Chaudière

indique l’état ou la configuration de la chaudière

1 fois x fois

Rubrique

Version du logiciel carte affichage

Type d’évacuation de fumées

Demande TA présente

Position théorique de la vanne distributrice

Température départ Sanitaire (en °C)

Température ballon (en °C)

Température départ chauffage (en ° C)

Version du logiciel carte principale

Elément 1 Elément 2 et 3

10 à 99

0

2

1 : FF

vitesse variable

7

9

5

6

4

4

3

3

0 : non

1 : oui

0 : sanitaire

1 : chauffage

de 00 à 99 de 00 à 99 de 00 à 99

10 à 99

11

12

ACTION ETAT

Menu - 3 - Réglages chaudière

Rubrique

1 fois

Module chaleur douce

Elément

1

0

Elément

2 et 3

0 : non

1 : oui

x fois

AFFICHEUR

ACTION ETAT x fois

Menu - 4 - Réglages pour le chauffage

Rubrique

1 fois

Fonctionnement coupe-pompe

Vitesse de pompe

Durée de la post-circulation de pompe

0 à 5 minutes par pas de 1/2 minute

Maximum de la consigne chauffage

2 réglages : 50°C (de 25 à 50 °C)

80°C (de 25 à 80 °C)

TAC

(Temporisation Anti-cycle Chauffage)

0 à 7 minutes par pas de 1/2 minute

8

8

8

8

4

4

2

2

Elément Elément

1 2 et 3

0

0

0 : non

1 : oui

2

2

1

1

0 : Grande

1 : Petite

0 mn

0,5 mn

1,0 mn

5 mn

50°C

80°C

0 mn

0,5 mn

2,5 mn

5 mn

Puissance gaz max. en chauffage

Modèle 3.24

de niveau 0 (P.min.) 8 kW

à niveau 10 (P.max.) 24 kW

9 Valeur entre

0 et10

AFFICHEUR

ACTION ETAT

Menu - 5 - Mode Ramonage

1 fois

Effet

5 ”

Mode Ramonage non activé

Afficheur

AFFICHEUR

1 fois

Activation du mode Ramonage à la puissance maximale réglée dans le menu 4 rubrique 9.

Indique la température départ chauffage au degré près.

Les 3 points indiquent le forçage à la puissance maximale

X X

1 fois

Bascule le mode Ramonage à la puissance minimale de l’appareil.

Indique la température départ chauffage au degré près.

Le seul point indique le forçage à la puissance minimale

X X

1 fois

Bascule le mode Ramonage à la puissance maximale réglée dans le menu 4 rubrique 9.

Indique la température départ chauffage au degré près.

Les 3 points indiquent le forçage à la puissance maximale

X X

Sortie du mode Ramonage pour aller dans un autre menu.

1 fois

Conditions d’interdiction ou d’arrêt du mode ramonage

- chaudière en veille

- mode sanitaire avec puisage

- mode chauffage avec demande TA et température départ chauffage atteint la consigne chauffage

- mode chauffage sans demande TA

- chaudière en arrêt de sécurité

- chaudière verrouillée

- à la suite d’une remise à zéro ou d’une coupure secteur

- sur ordre du technicien en sortant du menu 5

- au bout de 15 minutes sinon

Nota : Dès que le mode ramonage est activé, les touches de mode sanitaire et mode chauffage sont inactives.

13

14

10 Exemple de réglages (suite)

Réglage de la puissance gaz chauffage:

(rappel : réglage d’usine à 18 kW / voir tableau installateur menu 4 rubrique 9).

Procéder comme suit :

1

- passer en mode installateur, touche et de la fonction sanitaire appuyée pendant 5 secondes, l’afficheur indique :

-1- puis 0

-- s’il n’y a pas de défaut ou un code correspondant au dernier défaut

2

- appuyer sur la touche menu ( touche de la fonction chauffage) trois fois pour arriver au menu -4-, l’afficheur indique :

-4- puis le réglage de la rubrique 0 soit

0 0 ou 0 1

1

2

3

- passer à la rubrique 9 (réglage puissance gaz) en appuyant sur la touche de la fonction sanitaire 9 fois , l’afficheur indique :

906 (ce qui correspond au réglage usine 18 kW)

9 = rubrique 9 06 = 18 kW

4

- appuyer sur la touche réglage

(touche de la fonction chauffage) une fois, les éléments 2 et 3 clignotent, puis sur la touche ou de la fonction sanitaire pour choisir le niveau de puissance entre 00 et 10 , valider en appuyant sur la touche

réglage une fois. Les éléments 2 et 3 ne clignotent plus.

Le réglage est terminé.

L’afficheur rebascule en mode utilisateur au bout d’1 minute environ.

Une fois les différents réglages terminés, refermer la porte P (fig.21).

3

4

5 ” x 3 x 9

ou

Afficheur

11 Incidents de fonctionnement

En cas d’anomalie de fonctionnement ou d’information, l’afficheur indique un code sur 2 chiffres en clignotant. Se reporter au tableau ci-dessous pour diagnostiquer le problème.

Pour les défauts 01 et 03 l’appareil se verrouille, voyant rouge 35 allumé (fig.21).

Exemple : Mise en sécurité par surchauffe

DEFAUT

35

Fig. 21

Codage afficheur

25

26

29

31

32

18

20

23

24

07

08

11

12

01

03

05

06

Intitulé du défaut

Mise en sécurité par surchauffe

Mise en sécurité par défaut d’allumage

Absence circulation d’eau

Défaut de circulation d’eau primaire

Thermistance départ chauffage ouverte

Thermistance départ chauffage court-circuitée

Problème de cablage

Vitesse d’extracteur faible (FF)

Défaut de controle de fonctionnement de l’extracteur (FF)

Thermistance ballon ouverte

Thermistance ballon court-circuitée

Vanne 3 voies bloquée en chauffage

Problème de communication avec la carte d’affichage

Défaut de communication avec la carte principale

Information

Hors-gel pompe

Hors-gel brûleur

Tentative de réallumage

15

16

12

Changement de gaz

En cas d’adaptation à un autre gaz que celui pour lequel la chaudière est équipée, il sera procédé :

- soit au remplacement des pièces livrées avec le kit de transformation.(transformation de gaz G 20 à G 31)

- soit au réglage de la vanne gaz comme indiqué ci-dessous (transformation de gaz G 20 en G 25 ou réciproquement)

Pour transformer l’appareil de G20 en G25 il est nécessaire de régler la vanne gaz 6 (fig. 22) à l’aide d’un analyseur CO/CO2.

- déposer l’habillage en dévissant les 4 vis A de fixation, situées en partie inférieure (fig. 23)

- déposer le panneau avant du caisson étanche (fig. 22)

- vérifier dans le menu 4 rubrique 9 que la valeur est bien 10 (puissance maximum chauffage)

Puissance gaz max. en chauffage

Modèle 3.24

de niveau 0 (P.min.) 8 kW

à niveau 10 (P.max.) 24 kW

9 Valeur entre

0 et10

- aller dans le menu 5 (mode ramonage)

- activer le mode ramonage à la puissance maxi en appuyant sur la touche de la fonction chauffage.

- La température départ chauffage clignote ainsi que les 3 points sur l’afficheur

X X

- attendre que l’appareil soit stabilisé en température. Mesurer la teneur en CO2 sur la prise de combustion (fig.22) accessible après avoir ôté l’ensemble (vis + bouchon + joint) R (fig.22). La mesure est à prendre sur l’orifice qui se trouve à gauche.

Important : ne pas enlever le silencieux 51.

ajuster la teneur du CO2 à 9 % ± 0,2 en tournant la vis de réglage 50 (fig.24) transformation de G20 en G25 transformation de G25 en G20

☞ dévisser

☞ visser

Effectuer le réglage par rotation successive d’environ 1/4 de tour et attendre après chaque changement de position environ 1 minute que la valeur de CO2 soit stabilisée.

Le réglage terminé, sortez du mode ramonage, remonter l’ensemble R, le panneau avant du caisson ainsi que l’habillage.

- régler ensuite l’appareil à sa puissance chauffage d’origine.

12

Changement de gaz (suite)

Orifice pour prise de mesure de CO2

R

51

6

A A

Fig. 23

A

A

Fig. 22

50

Fig. 24

17

13

NOTICE DESTINEE A L’UTILISATEUR

34

Commandes

33

36

35

24

16

32

31

29

30 26 25

Tableau de bord (fig. 25)

16.- manomètre du circuit chauffage

24.- afficheur

25.- touche de fonctionnement sanitaire

26.- voyant vert de fonctionnement sanitaire

27.- touche de température sanitaire

28.- touche de température sanitaire

29.- touche de fonctionnement chauffage

27

28

30.- voyant vert de fonctionnement chauffage

31.- touche de température chauffage

32.- touche de température chauffage

33.- voyant vert de mise sous tension

34.- voyant orange de fonctionnement brûleur

35.- voyant rouge de mise en sécurité

36.- reset touche de réarmement

Fig. 25

18

37

+

38

39

+

STOP

+

Fig. 26 - Vues de dessus et de face

Barrette robinetterie (fig. 26)

37 : robinet départ chauffage

38 : robinet départ réchauffage ballon

39 : robinet gaz

40

+

41

40 : robinet retour chauffage

41 : soupage de sécurité chauffage

14 Conduite

Mise en route

1. Vérifier que la pression dans le circuit de chauffage est suffisante : I’aiguille du manomètre au minimum 1 bar avec

1,5 bar à froid maxi. Dans le cas contraire voir § 3.

2. S’assurer que le robinet d’arrêt de gaz général de l’installation est ouvert et que la chaudière est sous tension.

Le voyant vert 33 s’allume.

3. Ouvrir le robinet gaz 39 (fig.26).

Votre chaudière est prête à fonctionner.

Attention : lors de la mise en marche après un arrêt prolongé, une présence d’air dans la canalisation de gaz peut contrarier les premiers allumages. Voir § 19 “Incidents de fonctionnement”.

Mode chauffage seul

Appuyer sur la touche 29 départ chauffage , ex.

, le voyant 30 s’allume et l’afficheur indique la température

Les touches 31 et 32 permettent d’ajuster la température de l’eau du circuit départ chauffage en fonction des besoins saisonniers :

• vers par temps froid

• vers par temps doux

Pendant ces réglages, l’afficheur clignote

La demande TA est visualisée par un point en bas à droite de l’afficheur

Mode sanitaire seul

Appuyer sur la touche 25

1er cas : pas de puisage l’afficheur indique

2ème cas : puisage l’afficheur indique

, le voyant 26 s’allume et : en fixe défilement des segments dans le sens horaire

Les touches 27 et 28 permettent d’ajuster la température de l’eau sanitaire dans la limite de la puissance disponible.

Pendant ces réglages, l’afficheur clignote et indique la température de consigne de l’eau chaude sanitaire.

Remarque: Dans certains cas d’installation, il est possible qu’il se produise, après puisage d’eau chaude, un léger

réchauffement de la canalisation (et éventuellement d’un radiateur). Pour l’éviter, il suffit de fermer le robinet départ chauffage

37 (fig. 26. Ne pas oublier de l’ouvrir en début de saison de chauffage, lorsque l’on autorise à nouveau le mode chauffage.

Mode sanitaire et chauffage

Appuyer sur la touche 29

Appuyer sur la touche 25

Le voyant 30 s’allume

Le voyant 26 s’allume

1er cas : pas de puisage l’afficheur indique la température départ chauffage , ex.

2ème cas : puisage l’afficheur indique défilement des segments dans le sens horaire

19

20

14 Conduite (suite)

Mode veille

Segment milieu fixe et voyant de mise sous tension 33 allumé

Mise en veille de la chaudière et fonction hors gel :

Appuyer sur les touches 29 et 25

, les voyants verts 30 et 26 s’éteignent.

Pendant ce mode, 1 minute de fonctionnement du circulateur et un basculement de la vanne distributrice interviennent toutes les 23 heures.

Attention : dans ce mode la fonction hors gel du TA est inopérente.

Fonction hors gel chaudière : à 7°C déclenchement de la pompe

à 4°C déclenchement du brûleur

Pour assurer la fonction hors gel du TA laisser la chaudière en position chauffage.

Arrêt complet de la chaudière

- Appuyer sur les touches 29 et 25

, les voyants verts 30 et 26 s’éteignent

- couper l’alimentation électrique de l’appareil

- fermer le robinet gaz 39 (fig. 26)

Nota : dans cette position le hors gel n’est pas assuré

15 Entretien

L’entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur.

Faites effectuer, une fois par an, une vérification, par un professionnel qualifié.

Pour toutes les opérations d’entretien de votre chaudière, des formules de contrat d’entretien annuel peuvent vous être proposées par des prestataires de services. Consultez votre installateur ou nos services commerciaux.

La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations d'entretien.

16 Garantie

Votre chaudière est garantie pendant une période spécifiée sur le certificat de garantie qui vous précise les modalités : assurez-vous que le volet détachable de ce certificat a bien été retourné à Chaffoteaux & Maury.

Pour bénéficier de la garantie, un professionnel qualifié doit avoir installé, réglé et opéré la mise en service de votre installation. C’est pour vous l’assurance qu’il s’est conformé à la notice d’installation et que les conditions réglementaires et de sécurité ont été respectées.

Le premier contrôle technique de votre chaudière peut être fait gracieusement à votre demande par un professionnel qualifié

«station technique Chaffoteaux & Maury».

17 Conseils pratiques

Système de dégommage pompe

La chaudière sous tension (voyant 33 allumé), le circulateur fonctionne pendant 1 minute après tout arrêt supérieur à

23 heures quel que soit le fonctionnement de la chaudière, ceci pour éviter les gommages de pompe.

Précautions en cas de gel

Nous vous conseillons de consulter votre installateur ou votre service après-vente qui vous indiqueront les mesures les plus adaptées à votre situation.

• Circuit sanitaire

La vidange du circuit sanitaire de la chaudière s'effectue après avoir fermé le compteur d’eau et le robinet d’eau froide de l'installation :

- ouvrir un robinet d'eau chaude

- actionner la vanne d’évacuation du groupe de sécurité. L’eau s’écoule par l’orifice de vidange.

• Circuit chauffage

Prendre l'une des dispositions suivantes :

- 1) vidanger le circuit de l'installation de chauffage

- 2) protéger l’installation de chauffage avec un produit antigel. La vérification périodique du niveau de protection apporté par cet antigel est une garantie supplémentaire.

- 3) laisser tourner votre installation au ralenti en réglant le thermostat d’ambiance sur la position “hors-gel” (entre 5 et

10°C).

- 4) laisser la chaudière sous tension, elle est munie d’un dispositif antigel qui met en route le circulateur, puis le brûleur.

18

Changement de gaz

Ces appareils sont prévus pour fonctionner soit au gaz naturel G20, gaz naturel G25 ou gaz propane.

Le changement de gaz doit être effectué par un professionnel qualifié.

19 Incidents de fonctionnement

Incidents

La chaudière ne se met pas en marche

Voyant rouge allumé ; verrouillage

Bruits dans l’installation de chauffage

Réchauffage des radiateurs en fonctionnement ETE

Causes

Absence de gaz, Absence d’eau

Absence d’électricité

Présence d’air dans le circuit gaz

Coupure par le thermostat d’ambiance

Présence d’air ou pression insuffisante

Phénomène de thermosiphon au départ du circuit chauffage

Solutions

Faîtes les vérifications qui s’imposent

(arrivée de gaz, présence d’eau, disjoncteurs, fusibles...)

Peut survenir après un arrêt prolongé.

Recommencer les opérations de mise en service, voir § 8

Réglez le thermostat d’ambiance.

Attendre quelques minutes.

Appuyez sur le bouton de réarmement

36 (fig. 25) : le voyant rouge s’éteint, le cycle d’allumage recommence.

En cas de persistance de mise en

“sécurité”, faîtes intervenir un professionnel qualifié.

Purgez l’installation de chauffage ou rétablissez la pression, voir § 8

En été, fermer le robinet départ chauffage 37 (fig. 26) , ne pas oublier de le rouvrir en début de saison.

Si toutefois ces solutions restaient sans résultat, faites appel à un professionnel qualifié.

21

22

20 Caractéristiques techniques

Modèle

Plage de puissance utile chauffage ........................................................80°C/60°C

Plage de puissance utile chauffage ........................................................50°C/30°C

Catégorie de performance selon RT 2000................................................................

Catégorie ..................................................................................................................

Type étanche à flux forcé

- C13 en sortie horizontale concentrique Ø 100/60 mm

- C33 en sortie verticale concentrique Ø 100/60 mm

- C33 en sortie verticale concentrique Ø 125/80 mm

- C53 en sortie verticale parallèle bi-flux Ø 80/80 mm

Débit d'air neuf requis pour l'alimentation en air de combustion ..............................

Capacité utile du ballon DUO associé..........................................................en litres

Déperdition du ballon ...................................................................................en Watt

Débit spécifique eau chaude sanitaire (∆T: 30 K) ............................................l/min

Débit minimal du circuit chauffage central ...............................................................

Débit minimal du circuit réchauffage ballon .............................................................

Pression maximale circuit sanitaire du ballon ...........................................................

Pression maximale circuit chauffage .......................................................................

Température départ chauffage réglable ..................................................................

Température E.C.S. réglable

- DUO 55...................................................................................................................

- DUO 80/100/150/200..............................................................................................

Tension électrique ....................................................................................................

Puissance électrique absorbée.................................................................................

Protection électrique .................................................................................................

Débit nominal de gaz (15°C-1013 mbar)

Débit maxi. Chauffage ..............................................................................................

- G 20 (GN H - Lacq) .....................................................34,02 MJ/m 3 sous 20 mbar

- G 25 (GN L - Groningue) ............................................29,25 MJ/m 3 sous 25 mbar

- G 31 (propane) ............................................................46,4 MJ/kg sous 37 mbar

Débit maxi.Sanitaire..................................................................................................

- G 20 (GN H - Lacq) .....................................................34,02 MJ/m 3 sous 20 mbar

- G 25 (GN L - Groningue) ............................................29,25 MJ/m 3 sous 25 mbar

- G 31 (propane) ............................................................46,4 MJ/kg sous 37 mbar

Débit mini. CH & San. ...............................................................................................

- G 20 (GN H - Lacq) .....................................................34,02 MJ/m 3 sous 20 mbar

- G 25 (GN L - Groningue) ............................................29,25 MJ/m 3 sous 25 mbar

- G 31 (propane) ............................................................46,4 MJ/kg sous 37 mbar

Diaphragme Diamètre (mm)/repérage

G 20 ..........................................................................................................................

G 25 ..........................................................................................................................

G 31 (propane) ........................................................................................................

Centora green

3.24

8 à 24 kW

9 à 26 kW

Condensation

II

2E

SI

3P

55

57

11,6

80 100 150 200

84 81 95 104

13

35 m 3 /h

15

300 I/h

17 19

300 l/hr

7 bar

3 bar de 25 à 80°C de 50 à 70°C de 40 à 65°C

230 volts mono - 50 Hz

150 W

IP 444

25 kW

2,64 m 3 /h

3,07 m 3 /h

1,94 kg/h

25 kW

2,64 m 3 /h

3,07 m 3 /h

1,94 kg/h

8,3 kW

0,87 m 3 /h

1,02 m 3 /h

0,64 kg/h sans sans

4,40

23

C

47 rue Aristide Briand

92532 LEVALLOIS PERRET Cedex

Tél. Accueil Consommateur : 01 47 59 80 60

Tél. Assistance Technique Professionnels : 01 47 59 80 20

Fax Services Commerciaux : 01 47 59 80 01

Fax Services Techniques : 01 47 59 80 02 www.chaffoteaux-maury.fr

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
