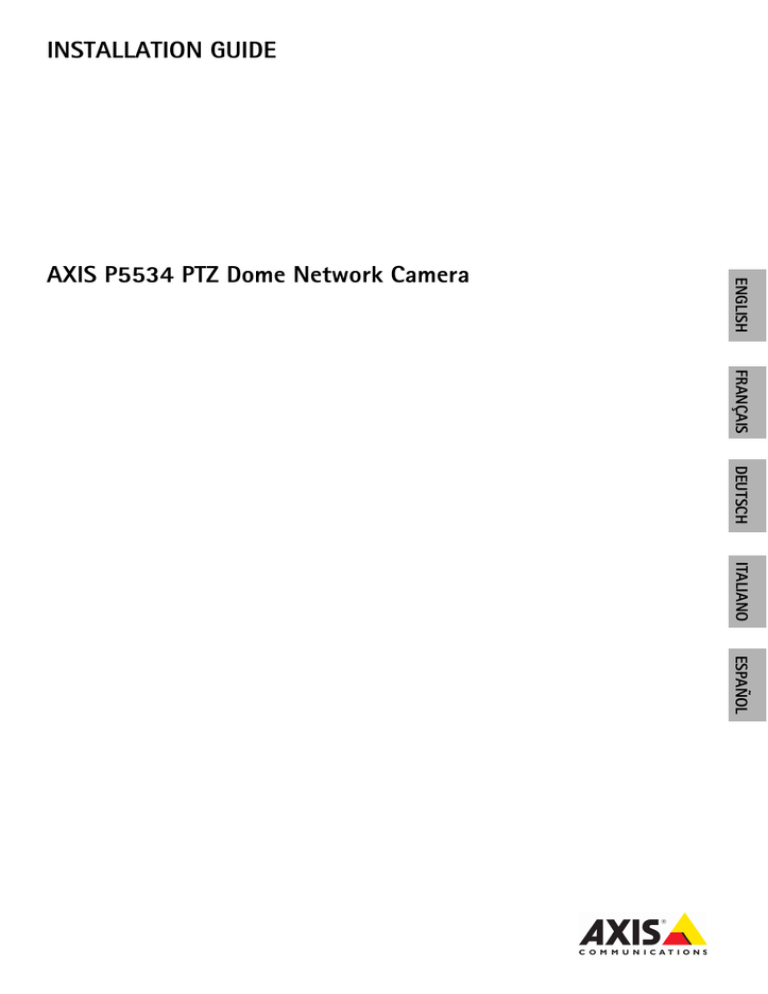

INSTALLATION GUIDE

AXIS P5534 PTZ Dome Network Camera

Legal Considerations

Video and audio surveillance can be prohibited by laws that vary from country to country. Check the laws in your local region before using this product for surveillance purposes.

This product includes one (1) H.264 decoder license. To purchase further licenses, contact your reseller.

Electromagnetic Compatibility (EMC)

This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation.

If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Re-orient or relocate the receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment to an outlet on a different circuit to the receiver. Consult your dealer or an experienced radio/TV technician for help. Shielded (STP) network cables must be used with this unit to ensure compliance with EMC standards.

USA -

This equipment has been tested and found to comply with the limits for a Class B computing device pursuant to Subpart B of Part 15 of FCC rules, which are designed to provide reasonable protection against such interference when operated in a commercial environment. Operation of this equipment in a residential area is likely to cause interference, in which case the user at his/her own expense will be required to take whatever measures may be required to correct the interference.

Canada

-

This Class B digital apparatus complies with

Canadian ICES-003

Europe - This digital equipment fulfills the requirements for radiated emission according to limit B of EN55022, and the requirements for immunity according to

EN55024 residential and commercial industry.

Japan - This is a class B product based on the standard of the Voluntary Control Council for Interference from

Information Technology Equipment (VCCI). If this is used near a radio or television receiver in a domestic environment, it may cause radio interference. Install and use the equipment according to the instruction manual.

Australia - This electronic device meets the requirements of the Radio communications

(Electromagnetic Compatibility) Standard AS/NZS

CISPR22:2002.

Korea - Class B: As this equipment has obtained EMC registration for household use, it can be used in any area including residential areas.

Safety

Complies to EN 60950-1 (IEC 60950-1), Safety of

Information Technology Equipment.

Equipment Modifications

This equipment must be installed and used in strict accordance with the instructions given in the user documentation. This equipment contains no user-serviceable components. Unauthorized equipment changes or modifications will invalidate all applicable regulatory certifications and approvals.

Liability

Every care has been taken in the preparation of this document. Please inform your local Axis office of any inaccuracies or omissions. Axis Communications AB cannot be held responsible for any technical or typographical errors and reserves the right to make changes to the product and documentation without prior notice. Axis Communications AB makes no warranty of any kind with regard to the material contained within this document, including, but not limited to, the implied warranties of merchantability and fitness for a particular purpose. Axis

Communications AB shall not be liable nor responsible for incidental or consequential damages in connection with the furnishing, performance or use of this material.

RoHS

This product complies with both the European

RoHS directive, 2002/95/EC, and the Chinese

RoHS regulations, ACPEIP.

WEEE Directive

The European Union has enacted a Directive

2002/96/EC on Waste Electrical and Electronic

Equipment (WEEE Directive). This directive is applicable in the European Union member states.

The WEEE marking on this product (see right) or its documentation indicates that the product must not be disposed of together with household waste. To prevent possible harm to human health and/or the environment, the product must be disposed of in an approved and environmentally safe recycling process. For further information on how to dispose of this product correctly, contact the product supplier, or the local authority responsible for waste disposal in your area.

Business users should contact the product supplier for information on how to dispose of this product correctly.

This product should not be mixed with other commercial waste.

Support

Should you require any technical assistance, please contact your Axis reseller. If your questions cannot be answered immediately, your reseller will forward your queries through the appropriate channels to ensure a rapid response. If you are connected to the Internet, you can:

• download user documentation and firmware updates

• find answers to resolved problems in the FAQ database.

Search by product, category, or phrases

• report problems to Axis support by logging in to your private support area.

AXIS P5534 uses a 3.0V CR2032 Lithium battery, for

more information please see page 111.

AXIS P5534 Installation Guide Page 3

AXIS P5534 Installation Guide

This installation guide provides instructions for installing an AXIS P5534 PTZ Dome Network

Camera on your network. For all other aspects of using the product, please see the User’s Manual, available on the CD included in this package, or from www.axis.com

Installation Steps

1. Check the package contents against the list below.

2. Hardware overview. See page 4.

3. Install the hardware. See page 6.

• Prepare for installation, see page 6.

• Hard ceiling mount, see page 7.

• Drop ceiling mount, see page 8.

• Bracket mount (optional accessory), see page 10.

Important!

This product must be used in compliance with local laws and regulations.

• Install the AXIS T8123 High PoE Midspan 1-port, see page 11.

4. Assign an IP address. See page 12.

5. Set the password. See page 15.

Package Contents

Item

Network camera

Dome covers

Mounting kit

High PoE Midspan

CD

Printed materials

Optional accessories

Models/variants/notes

AXIS P5534

Clear transparent cover (pre-mounted)

Smoked transparent cover

Mounting kit for hard ceilings and drop ceilings

AXIS T8123

AXIS Network Video Product CD, including product documentation, installation tools and other software.

AXIS P5534 Network Camera Installation Guide (this document)

Axis Warranty Document

Drill template

Extra serial number labels (2x)

AXIS T91A Mounting Accessories

Multi-connector cable for connection of I/O, audio, and power.

See www.axis.com for information on power accessories and outdoor housings.

Page 4

Hardware Overview

Camera unit

Control button

SDHC card slot

Status indicator LED

Restart button

AXIS P5534 Installation Guide

Dome cover

Dome ring screws (6)

Dome ring

Dome cover Top cover

Sealing ring

AXIS P5534 Installation Guide

Hard ceiling mount

Drop ceiling mount

Page 5

Mounting plate

Mounting plate screws

(3)

Bracket arm

(3)

Bracket arm screw (3)

Plastic dome cover

Safety wire

Unit holders (3)

Camera base lid

Camera base lid screws (4)

Hook for safety wire

Part number (P/N) & Serial number (S/N).

The serial number may be required during the installation.

Cable tracks

Foam gasket

Network connector

Multi-connector

Top cover screws (4)

Top cover

Page 6 AXIS P5534 Installation Guide

Install the hardware

The network camera can be mounted with the cables routed through or along the wall or ceiling.

!

IMPORTANT! - To use AXIS P5534 outdoors, it must be installed in an approved outdoor housing. Please see www.axis.com for more information on outdoor housing.

Prepare for installation

Read all the instructions before preparing to install AXIS P5534 since several installation preparation steps require removing the top cover and would benefit from being completed together.

• Follow the instructions

Remove the protective packaging

packing before installing AXIS P5534.

, below to remove the protective

• The AXIS P5534 is supplied with a clear transparent cover and a smoked transparent cover.

If required, follow the instructions

Replace the clear/smoked dome cover (optional)

, below to replace the dome cover.

• A standard or high capacity SD card (not included) is required to store images locally in the network camera. Follow the instructions top cover and install an SD card.

Install an SD card (optional)

, below to remove the

Remove the protective packaging

1. Loosen the 4 top cover screws and remove the top cover, see illustration on page 5.

2. Remove the protective packaging.

Protective packaging

3. If replacing the clear/smoked dome cover or installing an SD card, refer to the instructions

Replace the clear/smoked dome cover (optional)

and

Install an SD card (optional)

, below.

4. Put the top cover back in its original position and fasten the screws.

AXIS P5534 Installation Guide Page 7

Replace the clear/smoked dome cover (optional)

1. Loosen the 4 top cover screws and remove the top cover, see illustration on page 5.

2. Remove the 6 dome ring screws and remove the dome ring from the top cover.

3. Attach the dome ring and the dome cover to the top cover and secure by tightening the 6 screws.

4. If installing an SD card, refer to the instructions

Install an SD card (optional)

, below.

5. Put the top cover back in its original position and fasten the screws.

Note:

Be careful not to scratch or damage the dome cover. Use a soft cloth to wipe clean before attaching the dome cover to the camera unit.

Install an SD card (optional)

1. Loosen the 4 top cover screws and remove the top cover, see illustration on page 5.

2. Insert an SD card (not included) into the SDHC (Secure Digital High Capacity) card slot.

3. Put the top cover back in its original position and fasten the screws.

Notes:

The SD card is automatically mounted when inserted into the SDHC card slot. However, before removing the SD card it should be unmounted through the camera’s web pages. Go to

Setup > System Options > Storage > SD Card and click Unmount. For more information, please see the User’s Manual available from the AXIS Network Video Product CD supplied with this product or from the website at www.axis.com

Hard ceiling mount

1. Prepare the ceiling for installation of the mounting plate, use the supplied drill template to position the holes. Make sure to use drill bits, screws, and plugs that are appropriate for the material.

2. Install the mounting plate.

Mounting plate

Security wire

3. Loosen the 4 camera base lid screws and remove the camera base lid, see illustration on page 5.

Page 8 AXIS P5534 Installation Guide

4. Route and connect the network cable and the multi-connector cable, if applicable, to the network camera. Be careful not to damage the cables when connecting them. Make sure the foam gasket holes are aligned with the cable tracks and, if applicable, remove the cut-out piece for the multi-connector cable from the foam gasket.

5. Put the camera base lid back in its original position and fasten the screws.

6. Secure the camera using the supplied safety wire.

7. Slide the unit holders on the network camera into the slots on the mounting plate and rotate the camera unit.

8. Install the High PoE Midspan 1-Port, see page 11.

Install the AXIS T8123 High PoE Midspan 1-port,

on

9. Check that the indicator LEDs on the midspan indicate the correct conditions, see the table on

page 21 for further details.

Drop ceiling mount

1. Remove the ceiling tile in which the drop ceiling mount is to be fitted.

2. Use the supplied template to mark the position for the 210 mm (8.3 in.) hole in the ceiling tile.

Cut around the template.

Ceiling tile

Hole diameter

210 mm (8.3 in.)

Notes:

• The combined weight of the camera and ceiling mount is approximately 2.3 kg (5.1 lb.). Check that the ceiling material is strong enough to support this weight.

• The ceiling tile should be 5 mm–60 mm (0.2 in.–2.4 in.) thick.

3. Put the ceiling bracket into the ceiling tile, see illustration on page 9.

4. Tighten the bracket arm screws using a torx 20 screwdriver head.

5. Loosen the 4 camera base lid screws and remove the camera base lid, see illustration on page 5.

AXIS P5534 Installation Guide Page 9

6. Route and connect the network cable and the multi-connector cable, if applicable, to the network camera. Be careful not to damage the cables when connecting them. Make sure the foam gasket holes are aligned with the cable tracks and, if applicable, remove the cut-out piece for the multi-connector cable from the foam gasket.

Multi-connector cable

Network cable

7. Put the camera base lid back in its original position and fasten the screws.

8. Secure the camera using the supplied safety wire.

Ceiling bracket

Safety wire

Ceiling tile

9. Slide the unit holders on the network camera into the slots on the mounting plate and rotate the camera unit.

10. Install the High PoE Midspan 1-Port, see page 11.

Install the AXIS T8123 High PoE Midspan 1-port,

on

11. Check that the indicator LEDs on the midspan indicate the correct conditions. See the table on

page 21 for further details.

12. Install the ceiling tile, with the camera mounted, into the ceiling.

Page 10 AXIS P5534 Installation Guide

13. Place the plastic dome cover over the ceiling bracket and snap it into place.

Plastic dome cover

Bracket mount (optional accessory)

1. Install the selected bracket according to the instructions supplied with the bracket. If drilling is required, make sure to use drill bits, screws, and plugs that are appropriate for the material.

2. Loosen the 4 camera base lid screws and remove

the camera base lid, see illustration on page 4.

3. Route the network cable and the multi-connector cable, if applicable, through the holes in the mounting bracket.

Safety wire

4. Hook the camera to the safety wire on the bracket.

5. Connect the network cable and, if applicable, the multi-connector cable to the network camera.

Wall bracket (mounting example)

6. Install AXIS T8123, see

Install the AXIS T8123 High PoE Midspan 1-port,

on page 11.

Torx T30

Screws

Slots for unit holders

7. Put the camera base lid back in its original position.

8. Slide the unit holders on the network camera into the slots on the bracket and rotate the camera unit.

9. Secure the network camera to the mounting bracket by fastening the 3 screws (Torx T30).

AXIS P5534 Installation Guide Page 11

Install the AXIS T8123 High PoE Midspan 1-port

AXIS T8123 High PoE Midspan 1-port enables Axis network video products with high power consumption to receive data and power over the same Ethernet cable. Follow these instructions to connect AXIS T8123.

1. Connect AXIS T8123 (Data in) to the network switch using a standard network cable.

2. Connect AXIS T8123 (Data and Power Out) to the network camera, using the network cable that has been connected to the camera.

3. Connect AXIS T8123 to an AC outlet (100–240 V AC), using the supplied power cable.

AXIS T8123

Port connectivity indicator

Data &

Power out Data in

AC Input connectivity indicator

Network camera Ethernet

For information on the LEDs on the midspan, see

AXIS T8123 Status indicators,

on page 21.

Page 12 AXIS P5534 Installation Guide

Assign an IP Address

Most networks today have a DHCP server that automatically assigns IP addresses to connected devices. If your network does not have a DHCP server the network camera will use 192.168.0.90 as the default IP address.

If you would like to assign a static IP address, the recommended method in Windows is either

AXIS

IP Utility or AXIS Camera Management. Depending on the number of cameras you wish to install, use the method that best suits your purpose.

Both of these free applications are available on the AXIS Network Video Product CD supplied with this product, or they can be downloaded from www.axis.com

Method

AXIS IP Utility

See page 13

AXIS Camera Management

See page 14

Recommended for

Single camera

Small installations

Multiple cameras

Large installations

Installation on a different subnet

Operating system

Windows

Windows 2000

Windows XP Pro

Windows 2003 Server

Windows Vista

Notes:

• If assigning the IP address fails, check that there is no firewall blocking the operation.

• For other methods of assigning or discovering the IP address, e.g. in other operating systems, see

page 17.

AXIS P5534 Installation Guide Page 13

AXIS IP Utility - single camera/small installation

AXIS IP Utility automatically discovers and displays Axis devices on your network. The application can also be used to manually assign a static IP address.

Note that the computer running AXIS IP Utility must be on the same network segment (physical subnet) as the network camera.

Automatic discovery

1. Check that the network camera is connected to the network and that power has been applied.

2. Start AXIS IP Utility.

3. When the camera appears in the window, double-click it to open its home page.

4. See page 15 for instructions on how to assign the password.

Assign the IP address manually (optional)

1. Acquire an unused IP address on the same network segment as your computer.

2. Select the network camera in the list.

3. Click the

Assign new IP address to the selected device button and enter the IP address.

4. Click Assign and follow the on-screen instructions. Note that the camera must be restarted within 2 minutes for the new IP address to be set.

5. Click Home Page to access the camera’s web pages.

6. See page 15 for instructions on how to set the password.

Page 14 AXIS P5534 Installation Guide

AXIS Camera Management - multiple cameras/large installations

AXIS Camera Management can automatically discover multiple Axis devices, show connection status, manage firmware upgrades and set IP addresses.

Automatic discovery

1. Check that the camera is connected to the network and that power has been applied.

2. Start AXIS Camera Management. When the network camera appears in the window, right-click the link and select

Live View Home Page.

3. See page 15 for instructions on how to set the password.

Assign an IP address in a single device

1. Select the network camera in AXIS Camera Management and click the

Assign IP button.

2. Select

Assign the following IP address and enter the IP address, subnet mask and default router the device will use.

3. Click

OK.

Assign IP addresses in multiple devices

AXIS Camera Management speeds up the process of assigning

IP addresses to multiple devices, by suggesting IP addresses from a specified range.

1. Select the devices you wish to configure (different models can be selected) and click the

Assign IP button.

2. Select Assign the following IP address range and enter the range of IP addresses, the subnet mask and default router the devices will use.

3. Click

Update. Suggested IP addresses are listed under New

IP Addresses and can be edited by selecting a device and clicking

Edit.

4. Click OK.

AXIS P5534 Installation Guide Page 15

Set the Password

To gain access to the product, the password for the default administrator user

root must be set. This is done in the ‘

Configure Root Password’ dialog, which is displayed when the network camera is accessed for the first time.

To prevent network eavesdropping when setting the root password, this can be done via an encrypted HTTPS connection, which requires an HTTPS certificate.

Note: HTTPS (Hypertext Transfer Protocol over SSL) is a protocol used to encrypt the traffic between web browsers and servers. The HTTPS certificate controls the encrypted exchange of information.

To set the password via a standard HTTP connection, enter it directly in the first dialog shown below.

To set the password via an encrypted HTTPS connection, follow these steps:

1. Click the Create self-signed certificate button.

2. Provide the requested information and click

OK. The certificate is created and the password can now be set securely. All traffic to and from the network camera is encrypted from this point on.

3. Enter a password and then re-enter it to confirm the spelling. Click

OK. The password has now been configured.

To create an HTTPS connection, start by clicking this button.

To configure the password directly via an unencrypted connection, enter the password here.

4. To log in, enter the user name “root” in the dialog as requested.

Note: The default administrator user name root cannot be deleted.

5. Enter the password as set above, and click OK.

Note: If the password is lost, the camera must be reset to the factory default settings. See page 22.

Page 16 AXIS P5534 Installation Guide

Access the video stream

The Live View page of the network camera is displayed, with links to the Setup tools, which allow you to customize the camera.

If required, click

Yes to install AMC (AXIS Media Control), which allows viewing of the video stream in Internet Explorer. You will need administrator rights on the computer to do this.

If required, click the link to install missing decoders.

Note: To install AMC in Windows Vista, you must run Internet Explorer as an administrator. Right-click the Internet Explorer icon and select Run as administrator.

Setup - Provides all the tools for configuring the camera to requirements.

Help - Displays online help on all aspects of using the camera.

AXIS P5534 Installation Guide Page 17

Other Methods of Setting the IP address

The table below shows the other methods available for setting or discovering the IP address. All methods are enabled by default, and all can be disabled.

AVHS Service

Connection

UPnP™

Bonjour

AXIS Dynamic

DNS Service

ARP/Ping

View DHCP server admin pages

Use in operating system

Notes

All

Windows

MAC OSX

(10.4 or later)

All

All

All

To connect the camera to an AVHS server, refer to the server provider´s

Installation guide. For information and help to find a local AVHS

Service Provider go to www.axis.com

When enabled on your computer, the camera is automatically detected and added to “My Network Places.”

Applicable to browsers with support for Bonjour. Navigate to the

Bojour bookmark in your browser (e.g. Safari) and click on the link to access the camera’s web pages.

A free service from Axis that allows you to quickly and simply install your camera. Requires an Internet connection with no HTTP proxy. See www.axiscam.net for more information

See below. The command must be issued within 2 minutes of connecting power to the camera.

To view the admin pages for the network DHCP server, see the server’s own documentation.

Page 18 AXIS P5534 Installation Guide

Set the IP address with ARP/Ping

1. Acquire an IP address on the same network segment your computer is connected to.

2. Locate the serial number (S/N) on the product label on the camera.

3. Open a command prompt on your computer and enter the following commands:

Windows syntax: arp -s <IP Address> <Serial Number> ping -l 408 -t <IP Address>

UNIX/Linux/Mac syntax: arp -s <IP Address> <Serial Number> temp ping -s 408 <IP Address>

Windows example: arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125

UNIX/Linux/Mac example: arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

4. Check that the network cable is connected to the camera and then start/restart the camera, by disconnecting and reconnecting power.

5. Close the command prompt when you see ‘Reply from 192.168.0.125: ...’ or similar.

6. In your browser, type in http://<IP address> in the Location/Address field and press Enter on your keyboard.

Notes:

• To open a command prompt in Windows: from the Start menu, select Run... and type cmd. Click OK.

• To use the ARP command in WIndows Vista, right-click the command prompt icon and select

Run as

administrator.

• To use the ARP command on a Mac OS X, use the Terminal utility in Application > Utilities.

AXIS P5534 Installation Guide Page 19

Unit Connectors

Network connector – RJ-45 Ethernet connector. Supports High PoE (Power over Ethernet, class 4).

Use AXIS T8123 High PoE Midspan 1-port (included). Shielded cables should be used to comply with EMC.

Multi-connector – Terminal connector for connection of external equipment:

• Audio equipment

• Input/output (I/O) devices

• AC/DC power supply

When connecting external equipment to AXIS P5534, a multi-connector cable is required in order to maintain the IP51 rating. The multi-connector cable can be purchased from your Axis reseller.

For more information, please see the User’s Manual available from the AXIS Network Video Product

CD supplied with this product or from the website at www.axis.com

SDHC card slot – A standard or high capacity SD card (not included) is required to store images locally in the network camera. To insert and remove the SD card, the camera’s top cover must be

removed, see

Install an SD card (optional),

on page 7.

Note:

Before removal, the SD card should be unmounted to prevent corruption of recordings. To unmount the SD card, go to

Setup > System Options > Storage > SD Card and click

Unmount. For more information, please see the User’s Manual available from the AXIS Network Video Product CD supplied with this product or from the website at www.axis.com

Page 20 AXIS P5534 Installation Guide

Multi-connector cable (not included)

When connecting external equipment to AXIS P5534, a multi-connector cable is required in order to maintain the camera’s IP51 rating. The multi-connector cable can be purchased from your Axis reseller.

Connect the multi-connector cable to the camera’s multi connector, see illustration on page 5 and

instructions on page 7 and page 8. The cable provides the following connectors:

Power connector – 3-pin terminal block used for power input.

DC power input

24-34 V DC, max 17.1 W

AC power input

20-24 V AC, max 33.6 VA

Audio in (pink) – 3.5 mm input for a mono microphone, or a line-in mono signal (left channel is used from a stereo signal).

Audio out (green) – 3.5 mm output for audio (line level) that can be connected to a public address

(PA) system or an active speaker with a built-in amplifier. A pair of headphones can also be attached. A stereo connector must be used for the audio out.

I/O terminal connector – Used in applications for e.g. motion detection, event triggering, time lapse recording and alarm notifications. In addition to an auxiliary power and a GND pin, the I/O terminal connector has 4 pins that can be configured as either input or output. These pins provide the interface to:

• Digital output - For connecting external devices such as relays and LEDs. Connected devices can be activated by the VAPIX® Application Programming Interface, output buttons on the

Live View page or by an Event Type. The output will show as active (shown under

Events > Port Status if the alarm device is activated.

AXIS P5534 Installation Guide Page 21

• Digital input - An alarm input for connecting devices that can toggle between an open and closed circuit, for example: PIRs, door/window contacts, glass break detectors, etc. When a signal is received the state changes an the input becomes active (shown under

Events > Port Status).

Function Pin Notes Specifications

GND

3.3 V DC

Power

Configurable

(input or

Output)

1

2

Ground

Can be used to power auxiliary equipment.

Note: This pin can only be used as power out.

3-6 Digital input – Connect to GND to activate, or leave floating

(unconnected) to deactivate.

Digital output – Uses an open-drain NFET transistor with the source connected to GND. If used with an external relay, a diode must be connected in parallel with the load, for protection against voltage transients.

Max. load = 250 mA

Max. load = -40 V DC

Max. input = +40 V DC

Max. load = 100 mA

Max. voltage = +40 V DC

AXIS P5534 Status indicators

Color

Unlit

Amber

Amber/red

Red

Green

Indication

Steady connection/normal operation

Steady during system initiating and reset to factory default. Flashes during firmware upgrade.

No network connection

Firmware upgrade failure

Steady for 10 sec. after successful restart

Note:

For more information on the AXIS P5534 status indicators, please see the User’s Manual available from the AXIS Network Video Product CD supplied with this product or from the website at www.axis.com

AXIS T8123 Status indicators

LED

Port

AC input

Color

Unlit

Flashing

Green

Steady green

Indication

No camera connected

Power overload or other input voltage error

Camera connected, normal behavior

AC power connected

Page 22 AXIS P5534 Installation Guide

Resetting to the Factory Default Settings

To reset the camera to the original factory default settings, use the control button and the restart

button on the side of the camera, see

Hardware Overview,

on page 4, as described below:

Using the control and restart buttons will reset all the parameters, including the IP address, to the factory default settings:

1. Remove the top cover, see

Remove the protective packaging,

on page 6.

2. Press and hold the control button and the restart button at the same time.

3. Release the restart button but continue to hold down the control button.

4. Continue to hold down the control button until the status indicator color changes to amber

(this may take up to 15 seconds).

5. Release the control button.

6. When the status indicator changes to green (which may take up to 1 minute), the process is complete and the camera has been reset. The unit now has the default IP address 192.168.0.90

7. Put the top cover back in its original position.

8. Re-assign the IP address, using one of the methods described in

Assign an IP Address,

on page

12.

It is also possible to reset parameters to the original factory default settings via the web interface.

For more information, please see the online help or the User’s Manual available from the AXIS

Network Video Product CD supplied with this product.

Accessing the Camera from the Internet

Once installed, your network camera is accessible on your local network (LAN). To access the camera from the Internet, network routers must be configured to allow incoming traffic, which is usually done on a specific port.

• HTTP port (default port 80) for viewing and configuration

• RTSP port (default port 554) for viewing H.264 video streams

Please refer to the documentation for your router for further instructions. For more information on this and other topics, visit the Axis Support Web at www.axis.com/techsup

Further Information

The User’s Manual is available from the Axis Web site at www.axis.com or from the AXIS Network

Video Product CD supplied with this product.

Tip!

Visit www.axis.com/techsup to check if there is updated firmware available for your network camera. To see the currently installed firmware version, see Setup > About.

AXIS P5534 Guide d'installation Page 23

AXIS P5534 Guide d’installation

Ce guide d’installation explique comment installer la Caméra réseau à dôme AXIS P5534 PTZ sur votre réseau. Pour toute autre question concernant l’utilisation du produit, reportez-vous au manuel de l’utilisateur du produit, que vous trouverez sur le CD joint ou sur le site www.axis.com

Procédure d’installation

1. Vérifiez le contenu de l’emballage par rapport

à la liste ci-dessous.

2. Vue d’ensemble du matériel. Reportez-vous à la page 24.

3. Installation du matériel. Reportez-vous à la page 26.

• Préparation de l’installation, reportez-vous à la

page 26.

• Fixation au plafond, reportez-vous à la page 27.

Important !

Ce produit doit être utilisé conformément aux lois et dispositions locales en vigueur.

• Fixation au faux-plafond, reportez-vous à la page 28.

• Fixation du support (accessoire en option), reportez-vous à la page 30.

• Installation de l’injecteur High PoE AXIS T8123 à 1 port, reportez-vous à la page 31.

4. Attribution d’une adresse IP. Reportez-vous à la page 32.

5. Configuration du mot de passe. Reportez-vous à la page 35.

Contenu de l’emballage

Article

Caméra réseau

Bulle de Dôme

Kit de montage

Injecteur High PoE

CD

Documentation imprimée

Accessoires en option

Modèles/variantes/remarques

AXIS P5534

Bulle transparente non fumée (prémontée)

Bulle transparente fumée

Kit de fixation au plafond et au faux-plafond

AXIS T8123

CD du produit de vidéo sur IP AXIS comprenant la documentation, les outils d’installation et les autres logiciels.

AXIS P5534 Guide d’installation de la Caméra réseau (le présent document)

Document de garantie d’Axis

Gabarit de perçage

Étiquettes de numéro de série supplémentaires (2x)

Accessoires de montage AXIS T91A

Câble multi-connexion pour la connexion d’E/S, audio et d’alimentation.

Pour plus d’informations sur les accessoires d’alimentation et les boîtiers d’extérieur, visitez le site www.axis.com.

Page 24

Présentation du matériel

Caméra

Bouton de commande

Logement de carte SDHC

Voyant d’état

Bouton Redémarrer

AXIS P5534 Guide d'installation

Bulle du dôme

Anneau du dôme vis (6) Anneau du dôme Bulle du dôme Couvercle supérieur Anneau d’étanchéité

AXIS P5534 Guide d'installation

Fixation au plafond

Fixation au faux-plafond

Page 25

Plaque de fixation

Supports de rack (3)

Couvercle de base de la caméra

Vis du couvercle de base de la caméra (4)

Crochet pour fil de sécurité

Référence et numéro de série.

Le numéro de série peut

être demandé pendant l'installation.

Passages pour câble

Joint en mousse

Connecteur réseau

Multi-connexion

Vis du couvercle supérieur (4)

Couvercle supérieur

Vis de la plaque de fixation (3)

Bras du support (3)

Vis du bras du support

(3)

Couvercle du la bulle en plastique

Fil de sécurité

Page 26 AXIS P5534 Guide d'installation

Installation du matériel

La caméra réseau peut être montée avec les câbles d’alimentation acheminés à travers le mur ou le plafond ou le long de l’un d’eux.

!

IMPORTANT ! - Pour pouvoir utiliser la caméra AXIS P5534 à l’extérieur, elle doit être placée dans un boîtier d’extérieur homologué. Visitez le site www.axis.com pour plus d’informations sur le boîtier d’extérieur.

Préparation de l’installation

Lisez toutes les instructions avant de préparer l’installation la caméra AXIS P5534. En effet, de nombreuses étapes de cette préparation requièrent le retrait du couvercle supérieur et il serait plus judicieux de les effectuer ensemble.

• Suivez les instructions décrites dans la section

Enlèvement de l’emballage de protection

ciaprès pour enlever l’emballage de protection avant d’installer la caméra AXIS P5534.

• La caméra AXIS P5534 est fournie avec deux bulles transparentes (non fumée et fumée). Si

• nécessaire, suivez les instructions décrites dans la section

Remplacement de la bulle du dôme fumée/non fumée (facultatif)

ci-après pour replacer le couvercle du dôme.

• Une carte SD standard ou haute capacité (non fournie) est requise pour stocker des images

en local sur la caméra réseau. Suivez les instructions décrites dans la section

Installation d’une carte SD (facultatif)

ci-après pour retirer le couvercle supérieur et installer la carte

SD.

Enlèvement de l’emballage de protection

1. Desserrez les quatre vis du couvercle supérieur et retirez-le, voir l’illustration à la page 25.

2. Enlèvement de l’emballage de protection.

Emballage de protection

3. Si vous remplacez la bulle du dôme fumée/non fumée ou installez la carte SD, suivez les

instructions décrites dans les sections

Remplacement de la bulle du dôme fumée/non fumée

(facultatif)

et

Installation d’une carte SD (facultatif)

ci-après.

4. Remettez en place le couvercle supérieur, puis serrez les vis.

AXIS P5534 Guide d'installation Page 27

Remplacement de la bulle du dôme fumée/non fumée (facultatif)

1. Desserrez les quatre vis du couvercle supérieur et retirez-le, voir l’illustration à la page 25.

2. Desserrez les six vis de l’anneau du dôme, puis retirez ce dernier du couvercle supérieur.

3. Fixez l’anneau et la bulle du dôme sur le couvercle supérieur, puis serrez les six vis.

4. En cas d’installation de la carte SD, reportez-vous aux instructions décrites dans la section

Installation d’une carte SD (facultatif)

ci-après.

5. Remettez en place le couvercle supérieur, puis serrez les vis.

Remarque :

Veillez à ne pas rayer ou endommager la bulle du dôme. Utilisez un chiffon doux pour nettoyer la bulle du dôme avant de la fixer à la caméra.

Installation d’une carte SD (facultatif)

1. Desserrez les quatre vis du couvercle supérieur et retirez-le, voir l’illustration à la page 25.

2. Insérez une carte SD (non fournie) dans le logement de carte SDHC (Secure Digital High

Capacity).

3. Remettez en place le couvercle supérieur, puis serrez les vis.

Remarques :

La carte SD est automatiquement installée une fois insérée dans le logement de carte

SDHC. Il est cependant nécessaire de désinstaller la carte SD à partir des pages Web de la caméra avant de la retirer. Choisissez Setup > System Options > Storage > SD Card

(Configuration/Options système/Stockage/Carte SD), puis cliquez sur

Unmount

(Désinstaller). Pour plus d’informations, consultez le manuel de l’utilisateur, disponible sur le CD du produit de vidéo sur IP AXIS, fourni avec le produit ou en téléchargement sur le site Web www.axis.com

Fixation au plafond

1. Préparez le plafond pour monter la plaque de fixation. Marquez les emplacements des trous à l’aide du gabarit de perçage fourni. Vérifiez que les forets, vis et chevilles à utiliser sont appropriés pour le matériau.

2. Installez la plaque de fixation.

Plaque de fixation

Security wire

Page 28 AXIS P5534 Guide d'installation

3. Desserrez les quatre vis du couvercle de base de la caméra, puis retirez le couvercle, voir l’illustration à la page 25.

4. Acheminez le câble réseau et le câble multi-connexion, le cas échéant, puis branchez-les à la caméra réseau. Veillez à ne pas endommager les câbles lors du branchement. Vérifiez que les trous sur le joint en mousse sont alignés aux passages pour câble et, le cas échéant, enlevez l’échancrure du joint en mousse pour laisser passer le câble multi-connexion.

5. Remettez en place le couvercle de base de la caméra, puis serrez les vis.

6. Fixez la caméra à l’aide du fil de sécurité fourni.

7. Glissez les supports de rack de la caméra réseau dans les logements de la plaque de fixation, puis tournez la caméra.

8. Installez l’injecteur High PoE à 1 port, reportez-vous à la section

Installation de l’injecteur High

PoE AXIS T8123 à 1 port,

page 31.

9. Vérifiez que les voyants lumineux sur l’injecteur indiquent les conditions correctes. Pour plus

d’informations, reportez-vous au tableau à la page 43.

Fixation au faux-plafond

1. Retirez la plaque de plafond sur laquelle le kit de montage doit être fixé.

2. Utilisez le modèle fourni pour marquer l’emplacement du trou de 210 mm (8,3 po) dans la plaque de plafond. Faites un trou suivant le contour du modèle.

Plaque de plafond

Diamètre du trou

210 mm (8,3 po)

Remarques :

• Le poids total de la caméra plus le kit de montage est environ 2,3 kg (5,1 livres). Assurez-vous que le matériau du plafond est suffisamment solide pour supporter ce poids.

• L’épaisseur de la plaque de plafond doit être entre 5 mm et 60 mm (0,2 po et 2,4 po).

3. Posez le support sur la plaque de plafond, voir l’illustration à la page 29.

4. Serrez les vis du bras de support à l’aide d’un tournevis torx 20.

5. Desserrez les quatre vis du couvercle de base de la caméra, puis retirez le couvercle, voir l’illustration à la page 25.

AXIS P5534 Guide d'installation Page 29

6. Acheminez le câble réseau et le câble multi-connexion, le cas échéant, puis branchez-les à la caméra réseau. Veillez à ne pas endommager les câbles lors du branchement. Vérifiez que les trous sur le joint en mousse sont alignés aux passages pour câble et, le cas échéant, enlevez l’échancrure du joint en mousse pour laisser passer le câble multi-connexion.

Câble multi-connexion

Câble réseau

7. Remettez en place le couvercle de base de la caméra, puis serrez les vis.

8. Fixez la caméra à l’aide du fil de sécurité fourni.

Plaque de plafond

Fil de sécurité

Support sur la plaque

9. Glissez les supports de rack de la caméra réseau dans les logements de la plaque de fixation, puis tournez la caméra.

10. Installez l’injecteur High PoE à 1 port, reportez-vous à la section

Installation de l’injecteur High

PoE AXIS T8123 à 1 port,

page 31.

11. Vérifiez que les voyants lumineux sur l’injecteur indiquent les conditions correctes. Pour plus

d’informations, reportez-vous au tableau de la page 43.

12. Installez la plaque de plafond (avec la caméra déjà montée) dans le plafond.

Page 30 AXIS P5534 Guide d'installation

13. Placez le couvercle de dôme en plastique sur le support, puis insérez-le.

Couvercle en plastique

Fixation du support (accessoire en option)

1. Installez le support choisi conformément aux instructions fournies avec le support. S’il s’avère nécessaire de percer, vérifiez que les forets, vis et chevilles à utiliser sont appropriés pour le matériau.

2. Desserrez les quatre vis du couvercle de base de la caméra, puis retirez le couvercle, voir l’illustration à

la page 24.

3. Acheminez le câble réseau et le câble multiconnexion, le cas échéant, dans les trous du support de fixation.

Fil de sécurité

Logements p supports de

Support mural (exemple de fixation)

Vis Torx

T30

4. Accrochez la caméra au fil de sécurité du support.

5. Branchez le câble réseau et le câble multi-connexion, le cas échéant, à la caméra réseau.

6. Installez l’injecteur AXIS T8123, reportez-vous à la section

Installation de l’injecteur High PoE

AXIS T8123 à 1 port,

page 31.

7. Remettez en place le couvercle de base de la caméra.

8. Glissez les supports de rack de la caméra réseau dans les logements du support, puis tournez la caméra.

9. Fixez la caméra réseau au support de fixation à l’aide des trois vis (Torx T30).

AXIS P5534 Guide d'installation Page 31

Installation de l’injecteur High PoE AXIS T8123 à 1 port

L’injecteur High PoE AXIS T8123 à 1 port permet aux produits de vidéo sur IP Axis consommant une quantité importante d’énergie de recevoir des données et de l’alimentation via le même câble

Ethernet. Procédez comme suit pour brancher l’injecteur AXIS T8123 :

1. Branchez l’injecteur AXIS T8123 (Données d’entrée) au commutateur réseau via un câble réseau standard.

2. Branchez l’injecteur AXIS T8123 (Données et alimentation de sortie) à la caméra réseau, via un câble réseau déjà branché à la caméra.

3. Branchez l’injecteur AXIS T8123 à une prise CA (100–240 V CA), à l’aide du câble d’alimentation fourni.

AXIS T8123

Indicateur de connexion de port

Données et alimentation de sortie Données d’entrée

Indicateur de connexion d’entrée CA

Caméra réseau Ethernet

Pour plus d’informations sur les voyants lumineux de l’injecteur, reportez-vous à la section

Voyants d’état AXIS T8123,

page 43.

Page 32 AXIS P5534 Guide d'installation

Attribution d’une adresse IP

Aujourd’hui, la plupart des réseaux sont équipés d’un serveur DHCP qui attribue automatiquement des adresses IP aux périphériques connectés. Si votre réseau ne possède pas de serveur DHCP, la caméra réseau utilise l’adresse IP 192.168.0.90 comme adresse IP par défaut.

Si vous souhaitez paramétrer une adresse IP statique, sous Windows nous recommandons l’utilisation de l’application

AXIS IP Utility ou de l’application AXIS Camera Management. Selon le nombre de caméras à installer, utilisez la méthode qui vous convient le mieux.

Ces deux applications gratuites sont disponibles sur le CD du produit de vidéo sur IP AXIS fourni avec ce produit. Vous pouvez également les télécharger à partir du site www.axis.com

Méthode Recommandée pour Système d’exploitation

Windows AXIS IP Utility

Reportez-vous à la page 33

AXIS Camera Management

Reportez-vous à la page 34

Une seule caméra

Petites installations

Plusieurs caméras

Grandes installations

Installation sur un autre sousréseau

Windows 2000

Windows XP Pro

Windows 2003 Server

Windows Vista

Remarques :

• En cas d’échec de l’attribution d’adresse IP, vérifiez qu’aucun pare-feu ne bloque l’opération.

• Pour connaître les autres méthodes d’attribution ou de détection de l’adresse IP, par exemple sous

d’autres systèmes d’exploitation, reportez-vous à la page 38.

AXIS P5534 Guide d'installation Page 33

AXIS IP Utility : une seule caméra et une petite installation

AXIS IP Utility détecte automatiquement les périphériques Axis de votre réseau et les affiche. Cette application sert également à attribuer manuellement une adresse IP statique.

Notez que l’ordinateur exécutant l’application AXIS IP Utility doit se trouver sur le même segment de réseau (sous-réseau physique) que la caméra réseau.

Recherche automatique

1. Vérifiez que la caméra réseau est connectée au réseau et qu’elle se trouve sous tension.

2. Lancez AXIS IP Utility.

3. Lorsque l’icône de la caméra apparaît dans la fenêtre, double-cliquez dessus pour ouvrir la page d’accueil correspondante.

4. Reportez-vous à la page 35 pour savoir comment configurer le mot de passe.

Attribution manuelle de l’adresse IP (facultatif)

1. Trouvez une adresse IP inutilisée sur le même segment de réseau que celui de votre ordinateur.

2. Sélectionnez la caméra réseau dans la liste.

3. Cliquez sur le bouton Assign new IP address to the selected device (Attribuer une nouvelle adresse IP au périphérique sélectionné) , puis saisissez l’adresse IP.

4. Cliquez sur le bouton Assign (Attribuer) et suivez les instructions qui s’affichent à l’écran. La caméra doit être redémarrée dans les 2 minutes pour que la nouvelle adresse IP soit prise en compte.

5. Cliquez sur le bouton

Home Page (Page d’accueil) pour accéder aux pages Web de la caméra.

6. Reportez-vous à la page 35 pour savoir comment configurer le mot de passe.

Page 34 AXIS P5534 Guide d'installation

AXIS Camera Management : plusieurs caméras et de grandes installations

AXIS Camera Management peut détecter automatiquement plusieurs dispositifs Axis, afficher les

états de connexion, gérer les mises à niveau du microprogramme et définir les adresses IP.

Recherche automatique

1. Vérifiez que la caméra est connectée au réseau et sous tension.

2. Lancez AXIS Camera Management. Lorsque la caméra réseau apparaît dans la fenêtre, cliquez sur le lien avec le bouton droit de la souris, puis sélectionnez

Live View Home Page (Page d’accueil – Vidéo en direct).

3. Reportez-vous à la page 35 pour savoir comment configurer le mot de passe.

Attribution d’une adresse IP à un seul périphérique

1. Sélectionnez la caméra réseau dans l’application AXIS Camera

Management, puis cliquez sur le bouton

Assign IP (Attribuer une adresse IP).

2. Sélectionnez

Assign the following IP address (Attribuer l’adresse IP suivante) et saisissez l’adresse IP, le masque de sous-réseau et le routeur par défaut que le périphérique utilisera.

3. Cliquez sur

OK.

AXIS P5534 Guide d'installation Page 35

Attribution d’adresses IP à plusieurs périphériques

AXIS Camera Management accélère le processus d’attribution d’adresses IP à plusieurs périphériques en suggérant des adresses IP parmi une plage spécifiée.

1. Sélectionnez les périphériques à configurer (il peut s’agir de plusieurs modèles), puis cliquez sur le bouton Assign IP

(Attribuer une adresse IP).

2. Sélectionnez

Assign the following IP address range

(Attribuer la plage d’adresses IP suivante) et saisissez la plage d’adresses IP, le masque de sous-réseau et le routeur par défaut que les périphériques utiliseront.

3. Cliquez sur

Update (Mettre à jour). Les adresses IP suggérées sont énumérées sous le champ

New IP Addresses (Nouvelles adresses IP) et peuvent être modifiées en sélectionnant un périphérique et en cliquant sur le bouton

Edit (Modifier).

4. Cliquez sur OK.

Configuration du mot de passe

Pour accéder au produit, le mot de passe par défaut de l’administrateur,

root, doit être configuré.

Pour ce faire, utilisez la boîte de dialogue Configure Root Password (Configurer le mot de passe root) qui s’affiche lors du premier accès à la caméra réseau.

Pour éviter les écoutes électroniques lors de la configuration du mot de passe root, utilisez une connexion HTTPS cryptée nécessitant un certificat HTTPS.

Remarque : Le protocole HTTPS (Hypertext Transfer Protocol over Secure Socket Layer) est utilisé pour crypter le trafic entre les navigateurs Web et les serveurs. Le certificat HTTPS contrôle l’échange crypté des informations.

Pour configurer le mot passe avec une connexion HTTP standard, saisissez directement le mot de passe dans la première boîte de dialogue représentée ci-dessous.

Pour configurer le mot passe avec une connexion HTTPS cryptée, procédez comme suit :

1. Cliquez sur le bouton

Create self-signed certificate (Créer un certificat autosigné).

2. Saisissez les informations demandées, puis cliquez sur OK. Le certificat est créé et le mot de passe peut maintenant être configuré en toute sécurité. Tout le trafic vers et depuis la caméra réseau est désormais crypté.

Page 36 AXIS P5534 Guide d'installation

3. Saisissez un mot de passe, puis saisissez-le de nouveau pour confirmation. Cliquez sur

OK. Le mot de passe est maintenant configuré.

Pour créer une connexion HTTPS, cliquez sur ce bouton.

Pour configurer directement le mot de passe via une connexion cryptée, saisissez le mot de passe à cet

4. Pour vous connecter, saisissez le nom d’utilisateur « root » dans la boîte de dialogue à l’invite.

Remarque :Le nom d’utilisateur par défaut de l’administrateur est root et il ne peut pas être supprimé.

5. Saisissez le mot de passe configuré ci-dessus et cliquez sur OK.

Remarque :Si vous avez oublié votre mot de passe, vous devrez rétablir les paramètres d’usine par

défaut de votre caméra. Reportez-vous à la page 43.

AXIS P5534 Guide d'installation Page 37

Accès au flux de données vidéo

La page Live View (Vidéo en direct) de la caméra réseau s’affiche, avec des liens vers les outils de configuration, lesquels vous permettent d’adapter la caméra à vos besoins.

Si nécessaire, cliquez sur

Yes (Oui) pour installer AMC (AXIS Media Control) afin de visualiser le flux de données vidéo dans Internet Explorer. Vous devez pour cela avoir des droits d’administrateur sur cet ordinateur.

Si nécessaire, cliquez sur le lien pour installer les décodeurs manquants.

Remarque :Pour installer AMC sous Windows Vista, vous devez exécuter Internet Explorer en tant qu’administrateur. Cliquez avec le bouton droit de la souris sur l’icône Internet Explorer et sélectionnez Run as administrator (Exécuter en qu’administrateur).

Setup (Configuration) : contient tous les outils nécessaires pour

Help (Aide) : affiche l’aide en ligne sur tout ce qui a trait à

Page 38 AXIS P5534 Guide d'installation

Autres méthodes de configuration de l’adresse IP

Le tableau ci-dessous indique les autres méthodes permettant de configurer ou de déterminer l’adresse IP. Toutes les méthodes sont activées par défaut et peuvent être désactivées.

AVHS Service

Connection

UPnP™

Bonjour

AXIS Dynamic

DNS Service

ARP/Ping

Affichage des pages administratives du serveur DHCP

Utilisation sous le système d’exploitation

Remarques

Tous

Windows

MAC OS X

(10.4 ou version ultérieure)

Tous

Tous

Tous

Permet de connecter la caméra à un serveur AVHS. Consultez le guide d’installation du fournisseur de serveur. Pour plus d’informations et pour rechercher un fournisseur de service AVHS local, visitez le site www.axis.com

Lorsque la caméra est activée sur votre ordinateur, elle est détectée automatiquement et vient s’ajouter au dossier Favoris réseau.

Pour les navigateurs compatibles avec Bonjour : Accédez au signet de

Bonjour dans votre navigateur (par exemple Safari), puis cliquez sur le lien permettant d’accéder aux pages Web de la caméra.

Service Axis gratuit vous permettant d’installer rapidement et facilement votre caméra. Nécessite une connexion Internet sans proxy

HTTP. Pour plus d’informations, visitez le site www.axiscam.net

Reportez-vous aux instructions ci-dessous. La commande doit être saisie dans les deux minutes suivant la mise sous tension de la caméra.

Pour consulter les pages administratives du serveur DHCP réseau, reportez-vous à la documentation du serveur.

AXIS P5534 Guide d'installation Page 39

Définition de l’adresse IP à l’aide d’ARP/Ping

1. Trouvez une adresse IP sur le même segment de réseau que celui de votre ordinateur.

2. Repérez le numéro de série (S/N) sur l’étiquette de la caméra.

3. Ouvrez une invite de commande sur votre ordinateur et saisissez les commandes suivantes :

Syntaxe pour Windows : arp -s <Adresse IP> <Numéro de série> ping -l 408 -t <Adresse IP>

Exemple pour Windows : arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125

Syntaxe pour UNIX/Linux/Mac : Exemple pour UNIX/Linux/Mac : arp -s <Adresse IP> <Numéro de série> temp ping -s 408 <Adresse IP> arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

4. Vérifiez que le câble réseau est branché à la caméra, puis démarrez/redémarrez cette dernière en débranchant puis en rebranchant l’alimentation.

5. Fermez l’invite de commande quand vous voyez « Reply from 192.168.0.125:... » (Réponse de

192.168.0.125 : ...) ...’ ou un message similaire.

6. Dans votre navigateur, tapez http://<Adresse IP> dans le champ Emplacement/Adresse, puis appuyez sur la touche Entrée de votre clavier.

Remarques :

• Ouvrir une invite de commande sous Windows : dans le menu Démarrer, sélectionnez Exécuter… et tapez cmd. Cliquez sur OK.

• Pour utiliser la commande ARP sous Windows Vista, cliquez avec le bouton droit de la souris sur l’icône d’invite de commande et sélectionnez Run as administrator (Exécuter en tant qu’administrateur).

• Pour utiliser la commande ARP sous Mac OS X, utilisez l’utilitaire Terminal dans Application >

Utilitaires.

Page 40 AXIS P5534 Guide d'installation

Connecteurs de l’appareil

Connecteur réseau : connecteur Ethernet RJ-45. Prend en charge High PoE (alimentation par

Ethernet, classe 4). Utilisez l’injecteur High PoE AXIS T8123 à 1 port (fourni). Des câbles blindés doivent être utilisés par souci de conformité aux normes EMC.

Multi-connecteur : connecteur pour terminaux pour une connexion à l’équipement externe :

• Équipement audio

• Périphériques d’entrée ou de sortie (E/S)

• Bloc d’alimentation CA/CC

Lors du branchement d’un équipement externe à l’injecteur AXIS P5534, un câble multi-connexion est requis afin de maintenir la classification IP51. Le câble multi-connexion est disponible auprès de votre revendeur Axis. Pour plus d’informations, consultez le manuel de l’utilisateur, disponible sur le

CD du produit de vidéo sur IP AXIS, fourni avec le produit ou en téléchargement sur le site Web www.axis.com

Logement de carte SDHC : une carte mémoire SD standard ou haute capacité (non fournie) est requise pour stocker des images en local sur la caméra réseau. Pour insérer et retirer la carte SD, il est indispensable de retirer le couvercle supérieur de la caméra, reportez-vous à la section

Installation d’une carte SD (facultatif),

page 27.

Remarque :

Vous devez désinstaller la carte SD avant de la retirer pour éviter que les enregistrements soient corrompus. Pour désinstaller la carte SD, choisissez

Setup > System Options > Storage > SD Card (Configuration/Options système/Stockage/

Carte SD), puis cliquez sur

Unmount (Désinstaller). Pour plus d’informations, consultez le manuel de l’utilisateur, disponible sur le CD du produit de vidéo sur IP AXIS, fourni avec le produit ou en téléchargement sur le site Web www.axis.com

AXIS P5534 Guide d'installation Page 41

Câble multi-connexion (non fourni)

Lors de la connexion d’un équipement externe à l’injecteur AXIS P5534, un câble multi-connexion est requis afin de maintenir la classification IP51 de la caméra. Le câble multi-connexion est disponible auprès de votre revendeur Axis.

Branchez le câble multi-connexion au port multi-connexion, voir l’illustration à la page 25 et les

instructions à la page 27 et à la page 28. Les connecteurs que comprend le câble sont les suivants :

Connecteur d’alimentation : bloc terminal à trois broches utilisé pour la puissance d’entrée.

Alimentation en CC

24-34 V CC, max 17,1 W

Alimentation en CA

20-24 V CA, max 33,6 VA

Entrée audio (rose) : entrée de 3,5 mm pour microphone mono ou signal d’entrée mono (le canal de gauche est utilisé pour le signal stéréo).

Sortie audio (vert) : sortie de 3,5 mm pour audio (niveau de ligne) qui peut être connectée à un système d’annonce publique (PA) ou haut-parleur actif avec amplificateur intégré. Une paire d’écouteurs peut être connectée également. Un connecteur stéréo doit être utilisé pour la sortie audio.

Connecteur pour terminaux d’E/S : utilisé dans le cadre d’applications telles que la détection de mouvement, le déclenchement d’événements, l’enregistrement à intervalles et les notifications d’alarme. En plus d’une alimentation auxiliaire et d’une broche de terre, le connecteur pour terminaux d’E/S possède 4 broches qui peuvent être configurées comme entrées ou sorties. Ces broches assurent l’interface avec :

• Sortie numérique : permet de connecter des dispositifs externes, comme des relais ou des voyants lumineux. Les dispositifs connectés peuvent être activés à l’aide de l’interface de programmation VAPIX®, des boutons de sortie sur la page Live View (Vidéo en direct) ou à l’aide d’un

type d’événement. La sortie est considérée comme étant active (ce qui est visible dans Events > Port Status (Événements - État du port) si le dispositif d’alarme est activé.

Page 42 AXIS P5534 Guide d'installation

• Entrée numérique : entrée d’alarme utilisée pour connecter des dispositifs pouvant passer d’un circuit ouvert à un circuit fermé, par exemple : Détecteurs infrarouge passifs, contacts de porte/fenêtre, détecteurs de bris de verre, etc. Lorsqu’un signal est reçu, l’état change et l’entrée devient active (sous

Events > Port Status (Événements/État du port)).

Fonction Broche Remarques Caractéristiques techniques

Terre

3.3Alimentation

V CC

Configurable

(entrée ou sortie)

1

2

3-6

Terre

Cette broche peut également servir à l’alimentation du matériel auxiliaire.

Remarque : Cette broche ne peut être utilisée que comme sortie d’alimentation.

Entrée numérique : connectez-la à la terre pour l’activer ou laissez-la flotter (ou déconnectée) pour la désactiver.

Sortie numérique : utilise un transistor NFET à drain ouvert avec la source connectée à la terre.

En cas d’utilisation avec un relais externe, une diode doit être connectée en parallèle avec la charge, en guise de protection contre les tensions transitoires.

Charge maximale = 250 mA

Charge maximale = -40 V CC

Entrée maximale = +40 V CC

Charge maximale = 100 mA

Tension maximale = +40 V CC

AXIS P5534 Voyants d’état

Couleur Indication

Éteint

Orange

Connexion stable/fonctionnement normal

En continu pendant l’initialisation du système et le rétablissement des valeurs d’usine par défaut. Clignote pendant les mises à niveau du microprogramme.

Orange/rouge Pas de connexion au réseau.

Rouge Échec de la mise à niveau du microprogramme

Vert Continu pendant 10 s après avoir redémarré avec succès

Remarque :

Pour plus d’informations sur les voyants d’état AXIS P5534, consultez le manuel de l’utilisateur, disponible sur le CD du produit de vidéo sur IP AXIS, fourni avec le produit ou en téléchargement sur le site Web www.axis.com

AXIS P5534 Guide d'installation Page 43

Voyants d’état AXIS T8123

Témoin

Indicateur

Entrée CA

Couleur

Éteint

Clignotement

Vert

Vert continu

Indication

Aucune caméra connectée

Surcharge de l’alimentation ou autre erreur de tension d’entrée

Caméra connectée, fonctionnement normal

Alimentation CA connectée

Rétablissement des paramètres d’usine par défaut

Pour rétablir les paramètres d’usine par défaut de la caméra, utilisez le bouton de commande et le bouton de redémarrage situés sur le côté de la caméra, reportez-vous à la section

Présentation du matériel,

page 24, comme décrit ci-après :

Les boutons de commande et de redémarrage permettent de rétablir les paramètres par défaut définis en usine et de réinitialiser l’adresse IP :

1. Retirez le couvercle supérieur, reportez-vous à la section

Enlèvement de l’emballage de protection,

page 26.

2. Appuyez sur le bouton de commande et le bouton de redémarrage en même temps et maintenez-les enfoncés.

3. Relâchez le bouton de redémarrage, mais maintenez le bouton de commande enfoncé.

4. Maintenez le bouton de commande enfoncé jusqu’à ce que la couleur du témoin d’état change en orange (cela peut prendre jusqu’à 15 secondes).

5. Relâchez le bouton de commande.

6. Lorsque le voyant d’état change en vert (ce qui peut prendre 1 minute), les paramètres par défaut de la caméra ont été rétablis. L’adresse IP de la caméra est maintenant 192.168.0.90

7. Remettez en place le couvercle supérieur de la caméra.

8. Attribuez à nouveau l’adresse IP selon une des méthodes décrites dans la section

Attribution d’une adresse IP,

page 32.

Il est également possible de rétablir les paramètres d’usine par défaut d’origine à partir de l’interface Web. Pour plus d’informations, consultez l’aide en ligne ou le manuel de l’utilisateur, disponible sur le CD du produit de vidéo sur IP AXIS fourni avec le produit.

Page 44 AXIS P5534 Guide d'installation

Accès à la caméra via Internet

Une fois installée, votre caméra réseau est accessible sur votre réseau local (LAN). Pour accéder à la caméra via Internet, les routeurs réseau doivent être configurés pour autoriser le trafic entrant, ce qui est généralement réalisé sur un port spécifique.

• Le port HTTP (port 80 par défaut) pour l’affichage et la configuration

• Le port RTSP (port 554 par défaut) pour l’affichage des flux de données vidéo H.264

Pour plus d’informations, consultez la documentation du routeur. Pour plus d’informations à ce sujet ou pour toute autre question, consultez la page Assistance technique du site Web d’Axis à l’adresse www.axis.com/techsup.

Plus d’informations

Le manuel de l’utilisateur est disponible sur le site Web d’Axis (www.axis.com) et sur le CD du produit de vidéo sur IP AXIS fourni avec le produit.

Conseil :

Visitez le site www.axis.com/techsup pour vérifier si des micrologiciels mis à jour sont disponibles pour votre caméra réseau. Pour connaître la version du micrologiciel

AXIS P5534 Installationsanleitung Seite 45

AXIS P5534 Installationsanleitung

In dieser Anleitung wird die Installation der AXIS P5534 PTZ-Dome-Netzwerk-Kamera in einem

Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im

Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Website unter „www.axis.com“ zur Verfügung steht.

Installationsschritte

1. Prüfen Sie, ob alle in der nachfolgenden Liste aufgeführten Komponenten vorhanden sind.

2. Sehen Sie sich die Hardwareübersicht an. Siehe Seite

46.

3. Installieren Sie die Hardware. Siehe Seite 48.

• Vorbereitung der Installation, siehe Seite 48.

• Deckenmontage, siehe Seite 50.

• Hängedeckenmontage, siehe Seite 51.

Wichtig!

Verwenden Sie dieses Produkt unter Beachtung der geltenden rechtlichen Bestimmungen.

• Montagehalterung (Sonderzubehör), siehe Seite 53.

• Installation des AXIS T8123 High PoE Midspan (1 Anschluss), siehe Seite 54.

4. Weisen Sie eine IP-Adresse zu. Siehe Seite 55.

5. Legen Sie das Kennwort fest. Siehe Seite 58.

Lieferumfang

Komponente

Netzwerk-Kamera

Kuppelabdeckungen

Montagesatz

High PoE Midspan

CD-ROM

Gedruckte Dokumente

Optionales Zubehör

Modell/Varianten/Anmerkungen

AXIS P5534

Transparente Klarglasabdeckung (vormontiert)

Getönte transparente Abdeckung

Montagesatz für die Befestigung an Decken und in Hängedecken

AXIS T8123

CD für AXIS-Netzwerkvideoprodukte einschließlich Produktdokumentation,

Installationswerkzeugen und anderer Software.

AXIS P5534 Netzwerk-Kamera-Installationshandbuch (dieses Dokument)

Axis-Garantieerklärung

Bohrschablone

Zwei zusätzliche Etiketten mit der Seriennummer

AXIS T91A Montagezubehör

Mehrfachanschlusskabel zum Anschluss von E/A- und Audiogeräten sowie für die Stromversorgung.

Weitere Informationen zu Zubehör für die Stromversorgung und

Außengehäusen finden Sie unter „www.axis.com“.

Seite 46

Hardwareübersicht

Kameraeinheit

Steuertaste

SDHC-Speicherkarteneinschub

Statusanzeige (LED)

Neustarttaste

AXIS P5534 Installationsanleitung

Kuppelabdeckung

Kuppelring schrauben (6)

Kuppelring

Kuppelabdeckung Obere Abdeckung

Dichtungsring

AXIS P5534 Installationsanleitung

Deckenmontage

Hängedeckenmontage

Seite 47

Montageplatte

Kamerabefestigungen (3)

Kameragrundplatte

Schrauben für die Kameragrundplatte (4)

Haken für Sicherheitsdraht

Artikelnummer (P/N) und Seriennummer (S/N).

Die Seriennummer wird für die Installation benötigt.

Kabelführungen

Schaumstoffdichtung

Netzwerkanschluss

Mehrfachanschluss

Schrauben für obere Abdeckung (4)

Obere Abdeckung

Schrauben für Montageplatte (3)

Halterungsarm (3)

Schrauben für

Halterungsarm (3)

Kunststoff-

Kuppelabdeckung

Sicherheitsdraht

Seite 48 AXIS P5534 Installationsanleitung

Installieren der Hardware

Für die Montage der Netzwerk-Kamera können die Kabel durch oder entlang der Wand oder Decke verlegt werden.

!

WICHTIG! - Um die AXIS P5534 im Freien zu verwenden, muss sie in einem zugelassenen Außengehäuse installiert werden. Auf unserer Homepage unter

„www.axis.com“ finden Sie weitere Informationen über Außengehäuse.

Vorbereitung der Installation

Lesen Sie zunächst alle Anweisungen, bevor Sie mit der Installationsvorbereitung der AXIS P5534 beginnen. Bei einigen Vorbereitungsschritten muss die obere Abdeckung abgenommen werden, sodass es sinnvoll ist, diese Schritte zusammen durchzuführen.

• Führen Sie die unter

Entfernen der Schutzfolien

beschriebenen Schritte zur Entfernung der

Schutzfolien aus, bevor Sie mit der Installation der AXIS P5534 beginnen.

• Im Lieferumfang der AXIS P5534 ist eine transparente Abdeckung in Klarglas und in

Rauchglas enthalten. Führen Sie bei Bedarf die Anweisungen unter

Austauschen der klaren/ getönten Kuppelabdeckung (optional)

aus, um die Kuppelabdeckung auszutauschen.

• Wenn Sie Bilder lokal in der Netzwerk-Kamera speichern möchten, benötigen Sie eine SD-

Speicherkarte mit normaler oder hoher Kapazität (separat erhältlich). Führen Sie die unter

Installation einer SD-Speicherkarte (optional)

beschriebenen Schritte aus, um die obere

Abdeckung zu entfernen und eine SD-Speicherkarte zu installieren.

Entfernen der Schutzfolien

1. Lösen Sie die vier Schrauben der oberen Abdeckung und nehmen Sie die Abdeckung ab. Siehe

Abbildung auf Seite 47.

2. Entfernen Sie die Schutzfolien.

Schutsfolien

3. Wenn Sie die klare bzw. getönte Kuppelabdeckung austauschen oder eine SD-Speicherkarte installieren möchten, führen Sie die Anweisungen unter

Austauschen der klaren/getönten

Kuppelabdeckung (optional)

bzw. unter

Installation einer SD-Speicherkarte (optional)

aus.

AXIS P5534 Installationsanleitung Seite 49

4. Bringen Sie die obere Abdeckung wieder an der ursprünglichen Position an und ziehen Sie die

Schrauben fest.

Austauschen der klaren/getönten Kuppelabdeckung (optional)

1. Lösen Sie die vier Schrauben der oberen Abdeckung und nehmen Sie die Abdeckung ab. Siehe

Abbildung auf Seite 47.

2. Lösen Sie die 6 Schrauben des Kuppelrings und entfernen Sie den Kuppelrung von der oberen

Abdeckung.

3. Bringen Sie den Kuppelring und die Kuppelabdeckung an der oberen Abdeckung an und befestigen Sie diese, indem Sie die sechs Schrauben anziehen.

4. Zur Installation einer SD-Speicherkarte führen Sie die unter

Installation einer SD-Speicherkarte

(optional)

beschriebenen Schritte aus.

5. Bringen Sie die obere Abdeckung wieder an der ursprünglichen Position an und ziehen Sie die

Schrauben fest.

Hinweis:

Achten Sie darauf, die Kuppelabdeckung nicht zu zerkratzen oder zu beschädigen. Säubern

Sie die Kuppelabdeckung mit einem weichen Tuch, bevor Sie sie an der Kameraeinheit anbringen.

Installation einer SD-Speicherkarte (optional)

1. Lösen Sie die vier Schrauben der oberen Abdeckung und nehmen Sie die Abdeckung ab. Siehe

Abbildung auf Seite 47.

2. Schieben Sie eine SD-Speicherkarte (separat erhältlich) in den SDHC-Speicherkartenschacht.

3. Bringen Sie die obere Abdeckung wieder an der ursprünglichen Position an und ziehen Sie die

Schrauben fest.

Hinweise:

Die SD-Speicherkarte wird automatisch aktiviert, wenn Sie sie in den SDHC-

Speicherkarteneinschub einsetzen. Bevor Sie die SD-Speicherkarte entfernen, müssen Sie sie über die Webseiten der Kamera deaktivieren. Wählen Sie hierzu

Setup > System Options > Storage > SD Card (Setup > Systemoptionen > Speicher > SD-

Speicherkarte) und klicken Sie auf

Unmount (Deaktivieren). Weitere Informationen hierzu finden Sie im Benutzerhandbuch, das sich auf der mitgelieferten CD für Axis-

Netzwerkvideoprodukte befindet und auf der Website unter „www.axis.com“ erhältlich ist.

Seite 50 AXIS P5534 Installationsanleitung

Deckenmontage

1. Bereiten Sie die Befestigung der Montageplatte an der Decke vor. Markieren Sie die Position der

Bohrlöcher mithilfe der mitgelieferten Bohrschablone. Stellen Sie sicher, dass die Bohrerspitzen,

Schrauben und Dübel für den Baustoff der Decke geeignet sind.

2. Bringen Sie die Montageplatte an der Decke an.

Montageplatte

Sicherheitsdraht

3. Lösen Sie die vier Schrauben der Kameragrundplatte und nehmen Sie die Grundplatte ab. Siehe

Abbildung auf Seite 47.

4. Verbinden Sie das Netzwerkkabel und bei Bedarf das Mehrfachanschlusskabel mit der

Netzwerk-Kamera. Achten Sie darauf, die Kabel beim Anschließen nicht zu beschädigen.

Vergewissern Sie sich, dass die Schaumstofflöcher auf die Kabelführungen ausgerichtet sind und entfernen Sie ggf. das herausnehmbare Teil für das Mehrfachanschlusskabel aus der

Schaumstoffdichtung.

5. Bringen Sie die Kameragrundplatte wieder an der ursprünglichen Position an und ziehen Sie die

Schrauben fest.

6. Sichern Sie die Kamera mit dem mitgelieferten Sicherheitsdraht.

7. Schieben Sie die Kamerabefestigungen an der Netzwerk-Kamera in die Aussparungen in der

Montageplatte und drehen Sie die Kameraeinheit.

8. Installieren Sie den High PoE Midspan (1 Anschluss), siehe

Installation des AXIS T8123 High

PoE Midspan (1 Anschluss),

auf Seite 54.

9. Überprüfen Sie, ob die LED-Anzeigen die Betriebszustände korrekt angeben. Weitere

Informationen hierzu finden Sie in der Tabelle auf Seite 66.

AXIS P5534 Installationsanleitung Seite 51

Hängedeckenmontage

1. Nehmen Sie die Deckenplatte ab, in der die Halterung für Hängedecken angebracht werden soll.

2. Markieren Sie mithilfe der mitgelieferten Schablone die Position des 210-mm-Lochs in der

Deckenplatte. Schneiden Sie das Loch entlang der Schablone aus.

Deckenplatte

Lochdurchmesser

210-mm

Hinweise:

• Das Gesamtgewicht von Kamera und Deckenhalterung beträgt etwa 2,3 kg. Vergewissern Sie sich, dass das Deckenmaterial stabil genug ist, um dieses Gewicht zu tragen.

• Die Stärke der Deckplatte sollte 5 mm bis 60 mm betragen.

3. Bringen Sie die Deckenhalterung in der Deckenplatte an. Siehe Abbildung auf Seite 52

4. Ziehen Sie die Schrauben des Halterungsarms mit einem Torx-Schraubenzieher für Torx 20-

Schrauben fest.

5. Lösen Sie die vier Schrauben der Kameragrundplatte und nehmen Sie die Grundplatte ab. Siehe

Abbildung auf Seite 47.

6. Verbinden Sie das Netzwerkkabel und bei Bedarf das Mehrfachanschlusskabel mit der

Netzwerk-Kamera. Achten Sie darauf, die Kabel beim Anschließen nicht zu beschädigen.

Vergewissern Sie sich, dass die Schaumstofflöcher auf die Kabelführungen ausgerichtet sind und entfernen Sie ggf. das herausnehmbare Teil für das Mehrfachanschlusskabel aus der

Schaumstoffdichtung.

Mehrfachanschlusskabel

Netzwerkkabel

7. Bringen Sie die Kameragrundplatte wieder an der ursprünglichen Position an und ziehen Sie die

Schrauben fest.

Seite 52 AXIS P5534 Installationsanleitung

8. Sichern Sie die Kamera mit dem mitgelieferten Sicherheitsdraht.

Deckenhalterung

Sicherheitsdraht

Deckenplatte

9. Schieben Sie die Kamerabefestigungen an der Netzwerk-Kamera in die Aussparungen in der

Montageplatte und drehen Sie die Kameraeinheit.

10. Installieren Sie den High PoE Midspan (1 Anschluss), siehe

Installation des AXIS T8123 High

PoE Midspan (1 Anschluss),

auf Seite 54.

11. Überprüfen Sie, ob die LED-Anzeigen auf dem Midspan die Betriebszustände korrekt angeben.

Weitere Informationen hierzu finden Sie in der Tabelle auf Seite 66.

12. Montieren Sie die Deckenplatte mit der montierten Kamera in die Decke.

13. Platzieren Sie die Kunststoff-Kuppelabdeckung auf der Deckenhalterung und befestigen Sie sie.

Kunststoff-Kuppelabdeckung

AXIS P5534 Installationsanleitung Seite 53

Montagehalterung (Sonderzubehör)

1. Montieren Sie die gewünschte Halterung gemäß den im Lieferumfang des Montagesatzes enthaltenen Anweisungen. Falls das Bohren von

Löchern erforderlich ist, stellen Sie sicher, dass die

Bohrerspitzen, Schrauben und Dübel für den

Baustoff der Wand geeignet sind.

2. Lösen Sie die vier Schrauben der Kameragrundplatte und nehmen Sie die Grundplatte ab. Siehe

Abbildung auf Seite 46.

3. Führen Sie das Netzwerkkabel und bei Bedarf das

Mehrfachanschlusskabel durch die Löcher in der

Halterung.

Sicherheitsdraht

Wandhalterung (Montagebeispiel)

Torx T30

Schraube

Aussparunge

Kamerabefes

4. Haken Sie die Kamera in den Sicherheitsdraht an der Halterung ein.

5. Verbinden Sie das Netzwerkkabel und bei Bedarf das Mehrfachanschlusskabel mit der

Netzwerk-Kamera.

6. Installieren Sie den AXIS T8123, siehe

Installation des AXIS T8123 High PoE Midspan (1

Anschluss),

auf Seite 54.

7. Bringen Sie die Kameragrundplatte wieder an der ursprünglichen Position an.

8. Schieben Sie die Kamerabefestigungen an der Netzwerk-Kamera in die Aussparungen in der

Halterung und drehen Sie die Kameraeinheit.

9. Befestigen Sie die Netzwerk-Kamera an der Halterung, indem Sie die drei Schrauben (Torx T30) anziehen.

Seite 54 AXIS P5534 Installationsanleitung

Installation des AXIS T8123 High PoE Midspan (1 Anschluss)

Mit dem AXIS T8123 High PoE Midspan (1 Anschluss) können Netzwerk-Videoprodukte von Axis mit einem großen Stromverbrauch über dasselbe Ethernet-Kabel sowohl mit Daten als auch mit Strom versorgt werden. Führen Sie zum Verbinden des AXIS T8123 die folgenden Schritte aus.

1. Verbinden Sie den AXIS T8123 (Dateneingang) über ein Standard-Netzwerkkabel mit dem

Netzwerk-Switch.

2. Verbinden Sie den AXIS T8123 (Daten- und Stromausgang) über das zuvor an die Kamera angeschlossene Netzwerkkabel mit der Netzwerk-Kamera.

3. Schließen Sie den AXIS T8123 über das mitgelieferte Netzkabel an eine Netzsteckdose (100 bis

240 V Wechselstrom) an.

AXIS T8123

Port verbindungsanzeige

Daten- und

Stromausgang Dateneingang

Netzeingangsverbindungsanzeige

Netzwerk-Kamera Ethernet

Informationen zu den LEDs auf dem Midspan finden Sie unter

AXIS T8123 Statusanzeigen,

auf

Seite 66.

AXIS P5534 Installationsanleitung Seite 55

Zuweisen einer IP-Adresse

In den meisten Netzwerken ist heutzutage ein DHCP-Server eingebunden, der angeschlossenen

Geräten automatisch IP-Adressen zuweist. Wenn Ihr Netzwerk über keinen DHCP-Server verfügt, wird für die Netzwerk-Kamera die Standard-IP-Adresse 192.168.0.90 verwendet.

Zum Zuweisen einer statischen IP-Adresse stehen unter Windows die Programme

AXIS IP Utility und

AXIS Camera Management zur Verfügung. Verwenden Sie die Methode, die für die gewünschte

Anzahl der zu installierenden Kameras geeignet ist.

Beide Anwendungen stehen kostenlos auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte zur Verfügung oder können unter „www.axis.com“ heruntergeladen werden.

Methode

AXIS IP Utility

Siehe Seite 56

AXIS Camera Management

Siehe Seite 57

Empfohlen für

Einzelne Kamera

Kleine Installationen

Mehrere Kameras

Große Installationen

Installation in einem anderen

Subnetz

Betriebssystem

Windows

Windows 2000

Windows XP Pro

Windows 2003 Server

Windows Vista

Hinweise:

• Falls eine Festlegung der IP-Adresse nicht möglich ist, müssen ggf. die Einstellungen der Firewall

überprüft werden.

• Weitere Informationen zu alternativen Methoden zum Festlegen der IP-Adresse, z. B. in anderen

Betriebssystemen, finden Sie auf Seite 61.

Seite 56 AXIS P5534 Installationsanleitung

AXIS IP Utility - einzelne Kamera/kleine Installation

AXIS IP Utility erkennt automatisch die im Netzwerk vorhandenen Axis-Geräte und zeigt diese an.

Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden.

Beachten Sie, dass sich der Computer, auf dem AXIS IP Utility ausgeführt wird, und die Netzwerk-

Kamera in demselben Netzwerksegment (physischen Subnetz) befinden müssen.

Automatische Erkennung

1. Stellen Sie sicher, dass die Netzwerk-Kamera an das Netzwerk und an die Stromversorgung angeschlossen ist.

2. Starten Sie AXIS IP Utility.

3. Doppelklicken Sie auf das Symbol der Kamera, um die entsprechende Startseite zu öffnen.

4. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 58.

Manuelle Zuweisung der IP-Adresse (optional)

1. Wählen Sie eine nicht zugewiesene IP-Adresse im selben Netzwerksegment, in dem sich Ihr

Computer befindet.

2. Wählen Sie die Netzwerk-Kamera in der Liste aus.

3. Klicken Sie auf die Schaltfläche

Assign new IP address to the selected device button

(Zuweisung einer neuen IP-Adresse an das ausgewählte Gerät) und geben Sie die IP Adresse ein.

4. Klicken Sie auf die Schaltfläche

Assign (Zuweisen) und befolgen Sie die angezeigten

Anweisungen. Beachten Sie, dass die Kamera innerhalb von 2 Minuten neu gestartet werden muss, um die neue IP-Adresse festzulegen.

5. Klicken Sie auf die Schaltfläche Home Page (Startseite), um auf die Webseiten der Kamera zuzugreifen.

6. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 58.

AXIS P5534 Installationsanleitung Seite 57

AXIS Camera Management - mehrere Kameras/große Installationen

Mit AXIS Camera Management können automatisch mehrere Axis-Geräte erkannt, der

Verbindungsstatus angezeigt, die Firmware-Aktualisierungen verwaltet und IP-Adressen festgelegt werden.

Automatische Erkennung

1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung angeschlossen ist.

2. Starten Sie AXIS Camera Management. Wenn die Netzwerk-Kamera im Fenster angezeigt wird, klicken Sie mit der rechten Maustaste darauf und wählen Sie

Live View Home Page (Homepage der Live-Ansicht).

3. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 58.

Zuweisen einer IP-Adresse für ein einzelnes Gerät

1. Wählen Sie in AXIS Camera Management die Netzwerk-

Kamera aus und klicken Sie auf die Schaltfläche

Assign IP (IP-

Adresse zuweisen).

2. Wählen Sie die Option

Assign the following IP address

(Folgende IP-Adresse zuweisen) und geben Sie die IP-Adresse, die Subnetzmaske und den Standardrouter für das Gerät ein.

3. Klicken Sie auf

OK.

Seite 58 AXIS P5534 Installationsanleitung

Zuweisen von IP-Adressen für mehrere

Geräte

AXIS Camera Management beschleunigt die Zuweisung von IP-

Adressen an mehrere Geräte, indem IP-Adressen aus einem angegebenen Bereich vorgeschlagen werden.

1. Wählen Sie die zu konfigurierenden Geräte aus (es können auch unterschiedliche Modelle gewählt werden) und klicken Sie auf die Schaltfläche

Assign IP (IP-Adresse zuweisen).

2. Wählen Sie die Option

Assign the following IP address

range (Folgenden IP-Adressbereich zuweisen) und geben

Sie den IP-Adressbereich, die Subnetzmaske und den Standardrouter für die Geräte ein.

3. Klicken Sie auf Update (Aktualisieren). Die vorgeschlagenen IP-Adressen werden in der Liste

New IP Addresses (Neue IP-Adressen) aufgeführt. Wenn Sie eine IP-Adresse ändern möchten, wählen Sie das Gerät aus und klicken Sie auf die Schaltfläche Edit (Bearbeiten).

4. Klicken Sie auf

OK.

Festlegen des Kennworts

Für den Zugriff auf das Produkt muss das Kennwort für den standardmäßigen Administrator-

Benutzer

root festgelegt werden. Beim erstmaligen Zugriff auf die Netzwerk-Kamera wird das

Dialogfeld Configure Root Password (Root-Kennwort konfigurieren) angezeigt. Dort kann das

Kennwort festgelegt werden.

Um ein Abhören der Netzwerkkommunikation während der Festlegung des Root-Kennworts zu vermeiden, können Sie diesen Vorgang über eine verschlüsselte HTTPS-Verbindung durchführen, die ein HTTPS-Zertifikat erfordert.

Hinweis: Das Protokoll HTTPS (Hypertext Transfer Protocol over SSL) wird verwendet, um den

Datenverkehr zwischen Webbrowsern und Servern zu verschlüsseln. Das HTTPS-Zertifikat steuert den verschlüsselten Informationsaustausch.

Zum Festlegen des Kennworts über eine standardmäßige HTTP-Verbindung geben Sie es direkt in das erste unten abgebildete Dialogfeld ein.

Um das Kennwort über eine verschlüsselte HTTPS-Verbindung festzulegen, führen Sie die folgenden

Schritte aus:

1. Klicken Sie auf die Schaltfläche

Create self-signed certificate (Selbstsigniertes Zertifikat erstellen).

2. Geben Sie die angeforderten Informationen ein und klicken Sie auf

OK. Das Zertifikat wird erstellt, und das Kennwort kann jetzt sicher festgelegt werden. Der gesamte Datenverkehr der

Netzwerk-Kamera wird ab diesem Zeitpunkt verschlüsselt.

AXIS P5534 Installationsanleitung Seite 59

3. Geben Sie ein Kennwort ein, und wiederholen Sie die Eingabe, um die korrekte Schreibweise zu bestätigen. Klicken Sie auf

OK. Damit ist das Kennwort konfiguriert.

Klicken Sie zum Herstellen einer

HTTPS-Verbindung zunächst auf

Um das Kennwort direkt über eine unverschlüsselte Verbindung zu konfigurieren, geben Sie es hier ein.

4. Geben Sie den Benutzernamen „root“ wie erforderlich ein.

Hinweis:Der standardmäßige Administrator-Benutzername „root“ kann nicht gelöscht werden.

5. Geben Sie das zuvor festgelegte Kennwort ein und klicken Sie auf „OK“.

Hinweis:Wenn Sie das Kennwort vergessen haben, muss die Kamera auf die Werkseinstellungen

zurückgesetzt werden. Siehe Seite 66.

Seite 60 AXIS P5534 Installationsanleitung

Zugriff auf den Videostrom

Die Seite „Live View“ (Live-Ansicht) der Netzwerk-Kamera wird geöffnet. Sie enthält Links zu Setup-

Tools, mit denen Sie die Kamera Ihren Bedürfnissen entsprechend anpassen können.

Klicken Sie bei Bedarf auf

Yes (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Videoströme in Internet Explorer anzeigen. Hierzu müssen Sie über

Administratorrechte für den Computer verfügen.

Falls nötig, klicken Sie auf den Link, um fehlende Decoder zu installieren.

Hinweis:Für die Installation von AMC unter Windows Vista müssen Sie Internet Explorer als

Administrator ausführen. Klicken Sie mit der rechten Maustaste auf das Internet Explorer-Symbol und wählen Sie „Als Administrator ausführen“.

Setup: Alle zur benutzerspezifischen

Konfiguration der

Hilfe: Zum

Aufrufen der

Online-Hilfe für die Kamera.

AXIS P5534 Installationsanleitung Seite 61

Andere Methoden zum Festlegen der IP-Adresse

Diese Tabelle bietet einen Überblick über weitere Methoden, die IP-Adresse festzulegen bzw. zu ermitteln. Alle Methoden sind standardmäßig aktiviert und können deaktiviert werden.

Verbindung zum

AVHS-Service

UPnP™

Bonjour

AXIS Dynamic

DNS Service

ARP/Ping

Admin-Seiten des DHCP-Servers anzeigen

Verwendung im

Betriebssystem

Hinweise

Alle

Windows

MAC OSX

(10.4 oder höher)

Alle

Alle

Alle

Informationen zur Verbindung der Kamera mit einem AVHS-Server finden Sie im Installationshandbuch des AVHS-Dienstanbieters.

Informationen zu lokalen AVHS-Dienstanbietern finden Sie unter

„www.axis.com“.

Wenn die Funktion auf dem Computer aktiviert ist, wird die Kamera automatisch erkannt und zu „Netzwerkumgebung“ hinzugefügt.

Kann nur bei Browsern verwendet werden, die Bonjour unterstützen.

Navigieren Sie zum Bonjour-Lesezeichen Ihres Browsers (z. B. Safari) und klicken Sie auf den Link, um auf die Webseiten der Kamera zu gelangen.

Ein kostenloser Service von Axis, mit dem Sie Ihre Kamera schnell und einfach installieren können. Eine Internetverbindung ohne HTTP-

Proxyserver ist Voraussetzung. Weitere Informationen hierzu finden Sie auf „www.axiscam.net“.

Siehe unten. Der Befehl muss innerhalb von 2 Minuten erfolgen, nachdem die Kamera an das Stromnetz angeschlossen wurde.

Hinweise zum Anzeigen der Administrationsseiten des DHCP-Servers im Netzwerk finden Sie in der Serverdokumentation.

Seite 62 AXIS P5534 Installationsanleitung

Zuweisen der IP-Adresse per ARP/Ping

1. Wählen Sie eine IP-Adresse aus dem Netzwerksegment, in dem sich auch Ihr Computer befindet.

2. Suchen Sie die Seriennummer (S/N) auf dem Produktaufkleber an der Kamera.

3. Öffnen Sie auf Ihrem Computer die Eingabeaufforderung, und geben Sie die folgenden Befehle ein:

Windows-Syntax: arp -s <IP-Adresse> <Seriennummer> ping -l 408 -t <IP-Adresse>

Syntax unter UNIX/Linux/Mac: arp -s <IP-Adresse> <Seriennummer> temp ping -s 408 <IP-Adresse>

Beispiel für Windows: arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125

Beispiel für UNIX/Linux/Mac: arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

4. Stellen Sie sicher, dass das Netzwerkkabel mit der Kamera verbunden ist und starten Sie die

Kamera bzw. starten Sie diese neu, indem Sie die Stromversorgung unterbrechen und wiederherstellen.

5. Schließen Sie die Befehlszeile, sobald „Reply from 192.168.0.125:“ ...’ oder eine ähnliche

Meldung erscheint.

6. Starten Sie einen Browser, geben Sie im Adressfeld „http://<IP-Adresse>“ ein und drücken Sie die Eingabetaste auf der Tastatur.

Hinweise:

• So öffnen Sie die Eingabeaufforderung unter Windows: Wählen Sie im Startmenü die Option

„Ausführen...“ und geben Sie „cmd“ ein. Klicken Sie auf OK.

• Klicken Sie zum Eingeben des Befehls „ARP“ unter WIndows Vista mit der rechten Maustaste auf das

Befehlszeilensymbol und wählen Sie Als Administrator ausführen.

• Verwenden Sie zum Eingeben des Befehls „ARP“ unter Mac OS X das Dienstprogramm „Terminal“, das

Sie unter „Anwendung > Dienstprogramme“ finden.

AXIS P5534 Installationsanleitung Seite 63

Geräteanschlüsse

Netzwerkanschluss - RJ-45.Ethernetanschluss. Unterstützt High PoE (Power over Ethernet, Klasse

4). Verwenden Sie den im Lieferumfang enthaltenen AXIS T8123 High PoE Midspan (1 Anschluss).

Zur Einhaltung der Vorschriften über die elektromagnetische Verträglichkeit müssen abgeschirmte

Kabel verwendet werden.

Mehrfachanschluss - Anschluss für externe Geräte:

• Audio-Geräte

• Eingabe-/Ausgabegeräte

• AC/DC-Netzteil

Wenn Sie externe Geräte an die AXIS P5534 anschließen, benötigen Sie ein

Mehrfachanschlusskabel, damit der IP51-Schutz erhalten bleibt. Das Mehrfachanschlusskabel können Sie von Ihrem Axis-Händler erwerben. Weitere Informationen hierzu finden Sie im

Benutzerhandbuch, das sich auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte befindet und auf der Website unter „www.axis.com“ erhältlich ist.

SDHC-Speicherkarteneinschub - Wenn Sie Bilder lokal in der Netzwerk-Kamera speichern möchten, benötigen Sie eine SD-Speicherkarte mit normaler oder hoher Kapazität (separat erhältlich). Zum Einsetzen bzw. Entfernen der SD-Speicherkarte, müssen Sie die obere Abdeckung der Kamera abnehmen. Weitere Informationen hierzu finden Sie unter

Installation einer SD-

Speicherkarte (optional),

auf Seite 49.

Hinweis:

Bevor Sie die SD-Speicherkarte entfernen, müssen Sie diese deaktivieren, um zu verhindern, dass die aufgezeichneten Daten beschädigt werden. Wählen Sie zum Deaktivieren der SD-

Speicherkarte die Option

Setup > System Options > Storage > SD Card (Setup >

Systemoptionen > Speicher > SD-Speicherkarte) und klicken Sie auf

Unmount

(Deaktivieren). Weitere Informationen hierzu finden Sie im Benutzerhandbuch, das sich auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte befindet und auf der Website unter

„www.axis.com“ erhältlich ist.

Seite 64 AXIS P5534 Installationsanleitung

Mehrfachanschlusskabel (separat erhältlich)

Wenn Sie externe Geräte an die AXIS P5534 anschließen, benötigen Sie ein

Mehrfachanschlusskabel, damit der IP51-Schutz erhalten bleibt. Das Mehrfachanschlusskabel können Sie von Ihrem Axis-Händler erwerben.

Schließen Sie das Mehrfachanschlusskabel an den Mehrfachanschluss der Kamera an, siehe die

Abbildung auf Seite 47 und die Anweisungen auf Seite 50 und Seite 51. Das Kabel verfügt über

die folgenden Anschlüsse:

Netzanschluss - 3-poliger Anschlussblock für Netzeingang.

Gleichstromeingang

24-34 V Gleichstrom, max. 17,1 W

Wechselstromeingang

20-24 V Wechselstrom, max. 33,6 VA

Audioeingang (rosa) - 3,5-mm-Anschluss für ein Monomikrofon oder ein Monosignal (linker Kanal wird von einem Stereosignal benutzt).

Audioausgang (grün) - 3,5-mm-Audio-Ausgang (Leistungsstufe) zum Anschließen einer

Rundrufanlage (PA) oder eines Aktivlautsprechers mit integriertem Verstärker. Auch ein Kopfhörer kann angeschlossen werden. Für den Audioausgang muss ein Stereostecker benutzt werden.

E/A-Anschluss - Wird z. B. für Bewegungserkennung, Ereignisauslösung,

Zeitrafferaufnahmen, Alarmbenachrichtigungen usw. verwendet. Außer den

Kontakten für eine Zusatzstromversorgung und Masse verfügt der E/A-Anschluss noch über 4 weitere Kontakte, die entweder als Eingang oder als Ausgang konfiguriert werden können. Diese Kontakte stellen die Schnittstelle für Folgendes bereit:

• Digitalausgang: Zum Anschluss externer Geräte wie Relais und LEDs. Angeschlossene

Geräte können über die VAPIX® API (Application Programming Interface), über die

Ausgabeschaltflächen auf der Seite

Live View (Live-Ansicht) oder durch einen Ereignistyp aktiviert werden. Der Ausgang wird als aktiv [siehe Events > Port Status (Ereignisse > Port-

Status)] angezeigt, wenn die Alarmvorrichtung eingeschaltet ist.

AXIS P5534 Installationsanleitung Seite 65

• Digitaler Eingang - Alarmeingang für den Anschluss von Geräten, die zwischen geöffnetem und geschlossenem Schaltkreis wechseln können, z. B.: PIR-Kameras, Tür/Fensterkontakte,

Glasbruchmelder usw. Bei Empfang eines Signals ändert sich der Status und der Eingang wird aktiviert [siehe

Events > Port Status(Ereignisse > Port-Status)].

Funktion Anschluss Hinweise Spezifikationen

ERDE 1

3.3 V Gleichstrom 2

Konfigurierbar

(Ein- oder

Ausgang)

3-6

Masse

Dieser Kontakt kann auch für die

Stromversorgung von Zusatzgeräten verwendet werden.

Hinweis: Dieser Anschluss kann nur für die Stromversorgung verwendet werden.

Digitaleingang: Zum Aktivieren mit dem Massekontakt verbinden; zum

Deaktivieren nicht anschließen.

Digitalausgang: Verwendet einen

NFET-Transistor mit offener Senke, wobei die Quelle mit der Masse verbunden ist. Zum Schutz vor

Spannungsspitzen muss bei der

Kombination mit einem externen

Relais eine Diode parallel zur Last geschaltet werden.

Max. Stromstärke = 250 mA

Max. Stromstärke = -

40 V Gleichstrom

Max. Eingang = +40 V Gleichstrom

Max. Stromstärke = 100 mA

Max. Spannung = +40 V Gleichstrom

AXIS P5534 Statusanzeigen

Farbe Bedeutung

Leuchtet nicht Konstante Verbindung/Normalbetrieb

Gelb Leuchtet konstant bei der Systeminitialisierung und beim Zurücksetzen auf die

Werkseinstellungen. Blinkt bei der Firmware-Aktualisierung.

Gelb/rot

Rot

Grün

Keine Netzwerkverbindung vorhanden

Firmware-Aktualisierung fehlgeschlagen

Konstant für 10 Sek. nach erfolgreichem Neustart

Hinweis:

Weitere Informationen zu den AXIS P5534 Statusanzeigen finden Sie im

Benutzerhandbuch, das sich auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte befindet und auf der Website unter „www.axis.com“ erhältlich ist.

Seite 66 AXIS P5534 Installationsanleitung

AXIS T8123 Statusanzeigen

LED Farbe

Port Leuchtet nicht

Blinkt

Grün

Netzeingang Konstant grün

Bedeutung

Keine Kamera angeschlossen

Stromüberlast oder anderer Fehler bei der Eingangsspannung

Kamera verbunden, normales Verhalten

Netzstrom verbunden

Wiederherstellen der werkseitigen Standardeinstellungen

Wenn Sie die Kamera auf die Werkseinstellungen zurücksetzen möchten, drücken Sie die

Steuertaste und die Neustarttaste an der Seite der Kamera (siehe

Hardwareübersicht,

auf Seite 46)

wie im Folgenden beschrieben:

So setzen Sie mithilfe der Steuer- und der Neustarttaste sämtliche Parameter einschließlich der IP-

Adresse auf die werkseitigen Standardeinstellungen zurück:

1. Nehmen Sie die obere Abdeckung ab, siehe

Entfernen der Schutzfolien,

auf Seite 48.

2. Drücken Sie gleichzeitig die Steuer- und die Neustarttaste und halten Sie die Tasten gedrückt.

3. Lassen Sie die Neustarttaste los und halten Sie die Steuertaste weiterhin gedrückt.

4. Halten Sie die Steuertaste gedrückt, bis die Statusanzeige gelb leuchtet (dies kann bis zu 15

Sekunden dauern).

5. Lassen Sie die Steuertaste los.

6. Wenn die Statusanzeige grün wird (was bis zu einer Minute lang dauern kann), ist der Vorgang abgeschlossen, und die Kamera wurde zurückgesetzt. Die Kamera hat jetzt die Standard-IP-

Adresse 192.168.0.90.

7. Bringen Sie die obere Abdeckung wieder an der ursprünglichen Position an.

8. Legen Sie die IP-Adresse erneut fest. Wenden Sie dabei eines der unter

Zuweisen einer IP-

Adresse,

auf Seite 55 beschriebenen Verfahren an.

Die Parameter können auch über die Weboberfläche auf die werkseitigen Einstellungen zurückgesetzt werden. Weitere Informationen hierzu finden Sie in der Online-Hilfe und im

Benutzerhandbuch auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte.

AXIS P5534 Installationsanleitung Seite 67

Zugriff auf die Kamera über das Internet

Sobald die Netzwerk-Kamera installiert ist, können Sie in Ihrem lokalen Netzwerk (LAN) darauf zugreifen. Um auch über das Internet auf die Kamera zugreifen zu können, müssen Sie die

Netzwerk-Router so konfigurieren, dass diese den entsprechenden eingehenden Datenverkehr zulassen, was üblicherweise durch Zuweisung eines bestimmten Ports geschieht.

• HTTP-Port (standardmäßig Port 80) für die Anzeige und Konfiguration

• RTSP-Port (standardmäßig Port 554) für die Anzeige von H.264-Videoströmen

Ausführliche Informationen zu diesem Thema finden Sie in der Dokumentation des Routers. Weitere

Informationen zu diesem und zu anderen Themen erhalten Sie auf der Axis Support-Website unter

„www.axis.com/techsup“.

Weitere Informationen

Das Benutzerhandbuch ist auf der Axis Website unter http://www.axis.com erhältlich und befindet sich auch auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte.

Tipp!

Unter „www.axis.com/techsup“ finden Sie Firmware-Aktualisierungen für Ihre Netzwerk-

Kamera. Informationen zur aktuellen Firmware-Version finden Sie unter Setup > Info.

Guida all'installazione AXIS P5534 Pagina 69

AXIS P5534 Guida all'installazione

Questo documento fornisce le istruzioni necessarie per installare un Telecamera di rete PTZ a cupola

AXIS P5534 nella rete in uso. Per ulteriori informazioni sull'utilizzo del prodotto, consultare la Guida per l'utente disponibile sul CD incluso nella confezione oppure visitare il sito web all'indirizzo www.axis.com.

Procedura di installazione

1. Controllare il contenuto della confezione utilizzando l'elenco fornito di seguito.

2. Panoramica dell'hardware. Vedere a pagina 70.

3. Installazione dell'hardware. Vedere a pagina 72.

• Preparazione dell'installazione. Vedere a pagina 72.

• Montaggio su un controsoffitto. Vedere a

pagina 73.

• Montaggio su un soffitto mobile. Vedere a pagina 74.

Importante!

Il prodotto deve essere utilizzato in conformità alle leggi e alle regolamentazioni locali.

• Montaggio su staffa (accessorio opzionale). Vedere a pagina 76.

• Installazione del Midspan AXIS T8123 High PoE a 1 porta. Vedere a pagina 76.

4. Assegnazione di un indirizzo IP. Vedere a pagina 77.

5. Impostazione della password. Vedere a pagina 80.

Contenuto della confezione

Articolo

Telecamera di rete

Coperture a cupola

Kit di montaggio

Midspan High PoE

CD

Documentazione cartacea

Accessori opzionali

Modelli/varianti/note

AXIS P5534

Copertura trasparente chiara (premontata)

Copertura trasparente oscurata

Kit di montaggio per controsoffitti e soffitti mobili

AXIS T8124

CD di AXIS Network Video Product, comprensivo della documentazione del prodotto, utensili di installazione e altro software.

AXIS P5534 Guida all'installazione della Telecamera di rete (questo documento)

Certificato di garanzia Axis

Maschera per la foratura

Etichetta aggiuntiva con numero di serie (2x)

Staffe AXIS T91A

Cavo multiplo per la connessione di I/O, audio e alimentazione.

Per informazioni sugli accessori per l'alimentazione e gli alloggiamenti per esterni, visitare il sito web www.axis.com.

Pagina 70

Panoramica dell'hardware

Telecamera

Pulsante di comando amento scheda SDHC

LED di stato

Pulsante di riavvio

Guida all'installazione AXIS P5534

Copertura a cupola

Viti dell’anello (6) Anello della Cupola Copertura a cupola

Copertura superiore

Guarnizione ad anello

Guida all'installazione AXIS P5534

Montaggio su controsoffitto

Pagina 71

Montaggio su soffitto mobile

Piastra di montaggio

Supporti dell'unità (3)

Coperchio della base della telecamera

Viti del coperchio della base della telecamera (

Gancio del cavo di sicurezza

Codice prodotto (N/P) e numero di serie (N/S)

Il numero di serie è talvolta necessario al momento dell'installazione.

Passaggi dei cavi

Guarnizione in spugna

Connettore di rete

Connettore multiplo

Viti della copertura superiore (4)

Copertura superiore

Viti della piastra di montaggio

(3)

Braccio della staffa

(3)

Vite del braccio della staffa

(3)

Copertura del in plastica

Cavo di sicurezza

Pagina 72 Guida all'installazione AXIS P5534

Installazione dell'hardware

La telecamera di rete può essere montata facendo passare i cavi lungo la parete o il soffitto, oppure attraverso di essi.

!

IMPORTANTE! - Per utilizzare la telecamera AXIS P5534 all'esterno, è necessario installarla in un alloggiamento per esterni approvato. Per ulteriori informazioni sulle custodie per esterni, visitare il sito www.axis.com

Preparazione dell'installazione

Leggere tutte le istruzioni prima di installare l'unita' AXIS P5534 poiche' numerose fasi di preparazione dell'istallazione richiedono la rimozione del coperchio superiore ed e' opportuno che vengano completate nello stesso momento.

• Seguire le istruzioni in

Rimuovere l'imballo protettivo

, più avanti, per rimuovere l'imballo protettivo prima di installare l'unità AXIS P5534.

• L'unità AXIS P5534 viene fornita con una copertura trasparente chiara e una copertura trasparente oscurata. Se necessario, seguire le istruzioni in

Sostituire la copertura a cupola trasparente/oscurata (facoltativo)

, più avanti, per sostituire la copertura a cupola.

• Per memorizzare localmente le immagini riprese dalla macchina fotografica di rete, è necessaria una scheda SD (non inclusa) con capacità standard o elevata. Seguire le istruzioni in

Installazione di una scheda SD (facoltativa)

copertura superiore prima di installare una scheda SD.

, più avanti, per rimuovere la

Rimuovere l'imballo protettivo

1. Allentare le 4 viti della copertura superiore e rimuoverla, come nell'illustrazione a pagina 71.

2. Rimuovere l'imballo protettivo.

Imballo protettivo

3. Se si deve sostituire la copertura a cupola chiara/oscurata o installare una scheda SD, fare riferimento alle istruzioni in e

Sostituire la copertura a cupola trasparente/oscurata (facoltativo)

Installazione di una scheda SD (facoltativa)

, più avanti.

4. Rimontare la copertura superiore nella posizione originale e stringere le viti.

Guida all'installazione AXIS P5534 Pagina 73

Sostituire la copertura a cupola trasparente/oscurata (facoltativo)

1. Allentare le 4 viti della copertura superiore e rimuoverla, come nell'illustrazione a pagina 71.

2. Rimuovere le 6 viti dell'anello della copertura e rimuovere l'anello dalla copertura superiore.

3. Fissare l'anello della cupola e la copertura a cupola sulla copertura superiore serrando le 6 viti.

4. Se si installa una scheda SD, fare riferimento alle istruzioni in

Installazione di una scheda SD

(facoltativa)

, più avanti.

5. Rimontare la copertura superiore nella posizione originale e stringere le viti.

Nota:

Fare attenzione a non graffiare o danneggiare la copertura a cupola. Usare un panno morbido per pulire la copertura a cupola prima di montarla sulla telecamera.

Installazione di una scheda SD (facoltativa)

1. Allentare le 4 viti della copertura superiore e rimuoverla, come nell'illustrazione a pagina 71.

2. Inserire una scheda SD (non inclusa) nell'alloggiamento per la scheda SDHC (Secure Digital

High Capacity).

3. Rimontare la copertura superiore nella posizione originale e stringere le viti.

Note:

La scheda SD viene montata automaticamente quando la si inserisce nell'alloggiamento

SDHC. Tuttavia, prima di rimuovere la scheda SD, questa dovrebbe essere smontata per mezzo delle pagine web della telecamera. Selezionare

Setup

(Configurazione) > System Options (Opzioni di sistema) > Storage

(Archiviazione) > SD Card (Scheda SD) e fare clic su Unmount (Smonta) Per ulteriori informazioni, leggere la Guida per l'utente, disponibile sul CD del prodotto video di rete

AXIS fornito insieme al prodotto, oppure sul sito web di Axis all'indirizzo www.axis.com.

Montaggio su controsoffitto

1. Preparare il soffitto per l'installazione della piastra di montaggio, utilizzando la maschera di foratura fornita per posizionare i fori. Assicurarsi di utilizzare punte, viti e tasselli adatti al materiale.

2. Installare la piastra di montaggio.

3. Allentare le 4 viti del coperchio della base della telecamera e rimuoverlo, come nell'illustrazione a pagina 71.

4. Stendere e collegare alla telecamera il cavo di rete ed il cavo multiplo, se applicabile. Fare attenzione a non danneggiare i cavi mentre se ne esegue la connessione. Assicurarsi che i fori della guarnizione di spugna siano allineati con i passaggi dei cavi e, se necessario, rimuovere dalla guarnizione di spugna il pezzo pretagliato per il cavo multiplo.

5. Rimontare il coperchio della base della telecamera nella posizione originale e stringere le viti.

6. Fissare la telecamera usando il cavo di sicurezza fornito.

7. Far scorrere i supporti della telecamera di rete nelle scanalature della piastra di montaggio e ruotare la telecamera.

Pagina 74 Guida all'installazione AXIS P5534

8. Installare il Midspan High PoE a 1 porta, vedere

porta,

a pagina 76.

Installare il Midspan AXIS T8123 High PoE a 1

9. Controllare che i LED di segnalazione del midspan indichino le condizioni corrette e consultare

la tabella a pagina 87 per ulteriori dettagli.

Montaggio su soffitto mobile

1. Rimuovere il pannello del soffitto su cui deve essere eseguito il montaggio.

2. Utilizzare la maschera fornita per contrassegnare la posizione del foro da 210 mm (8,3 in) nel pannello del soffitto. Tagliare lungo la maschera.

Pannello del soffitto

Diametro del foro

210 mm (8,3 in)

Note:

• Il peso totale della telecamera e degli accessori per il montaggio a soffitto è di circa 2,3 kg (5,1 lb).

Controllare che il materiale del soffitto sia sufficientemente robusto per sostenere tale peso.

• Il pannello del soffitto dovrebbe essere spesso da 5 mm a 60 mm (da 0,2 in a 2,4 in).

3. Inserire la staffa per il soffitto nel pannello, come nell'illustrazione a pagina 75.

4. Stringere le viti del braccio della staffa usando un cacciavite torx 20.

5. Allentare le 4 viti del coperchio della base della telecamera e rimuoverlo, come nell'illustrazione a pagina 71.

6. Stendere e collegare alla telecamera il cavo di rete e il cavo multiplo, se applicabile. Fare attenzione a non danneggiare i cavi mentre se ne esegue la connessione. Assicurarsi che i fori della guarnizione di spugna siano allineati con i passaggi dei cavi e, se necessario, rimuovere dalla guarnizione di spugna il pezzo pretagliato per il cavo multiplo.

Cavo multiplo

Cavo di rete

Guida all'installazione AXIS P5534 Pagina 75

7. Rimontare il coperchio della base della telecamera nella posizione originale e stringere le viti.

8. Fissare la telecamera usando il cavo di sicurezza fornito.

Staffa per il soffitto

Cavo di sicurezza

Pannello del soffitto

9. Far scorrere i supporti della telecamera di rete nelle scanalature della piastra di montaggio e ruotare la telecamera.

10. Installare il Midspan High PoE a 1 porta, vedere

porta,

a pagina 76.

Installare il Midspan AXIS T8123 High PoE a 1

11. Verificare che i LED di segnalazione del midspan indichino le condizioni di funzionamento

corrette. Per ulteriori dettagli, vedere la tabella a pagina 87.

12. Rimontare il pannello nel soffitto, con la telecamera montata.

13. Collocare il coperchio a cupola in plastica sulla staffa per soffitto e farlo scattare in posizione.

Cupola in plastica

Pagina 76 Guida all'installazione AXIS P5534

Montaggio su staffa (accessorio opzionale)

1. Installare la staffa selezionata secondo le istruzioni fornite con la staffa. Se è necessario forare, assicurarsi di utilizzare punte, viti e tasselli adatti al materiale.

2. Allentare le 4 viti del coperchio della base della telecamera e rimuoverlo, come nell'illustrazione a

pagina 70.

3. Stendere il cavo di rete e il cavo multiplo, se applicabile, attraverso i fori della staffa a parete.

4. Agganciare la telecamera al cavo di sicurezza della staffa.

Cavo di sicurezza

Viti

Torx T30

Fessure per i supporti de

Staffa di montaggio a muro (esempio di monta

5. Collegare alla telecamera il cavo di rete e il cavo multiplo, se applicabile.

6. Installare l'unità AXIS T8123, vedere

Installare il Midspan AXIS T8123 High PoE a 1 porta,

a pagina 76.

7. Rimontare il coperchio della base della telecamera nella posizione originale.

8. Far scorrere i supporti della telecamera di rete nelle scanalature della staffa e ruotare la telecamera.

9. Fissare la telecamera di rete alla staffa di montaggio stringendo le 3 viti (Torx T30).

Installare il Midspan AXIS T8123 High PoE a 1 porta

Il Midspan T8123 High PoE a 1 porta consente di alimentare e trasmettere dati ai prodotti video di rete Axis che consumano molta energia, utilizzando un unico cavo Ethernet. Seguire queste istruzioni per connettere l'unità AXIS T8123.

1. Collegare l'unità AXIS T8123 (ingresso dati) allo switch di rete utilizzando un cavo di rete standard.

2. Collegare l'unità AXIS T8123 (uscita dati e alimentazione) alla telecamera di rete, utilizzando il cavo di rete già connesso alla telecamera.

3. Collegare l'unità AXIS T8123 a una presa CA (100-240 V CA) utilizzando il cavo di alimentazione fornito.

AXIS T8123

Indicatore di connettività della porta

Dati e alimentazione Ingresso dati

Indicatore di connettività dell'ingresso CA

Telecamera di rete Ethernet

Per informazioni sui LED del midspan, vedere

Indicatori di stato AXIS T8123,

a pagina 87.

Guida all'installazione AXIS P5534 Pagina 77

Assegnazione di un indirizzo IP

La maggior parte delle reti dispone di un server DHCP che assegna automaticamente gli indirizzi IP alle periferiche connesse. Se la rete non dispone di un server DHCP, per la telecamera di rete viene utilizzato l'indirizzo IP predefinito 192.168.0.90.

Per assegnare un indirizzo IP statico, utilizzare

AXIS IP Utility o AXIS Camera Management in ambiente Windows. In base al numero di videocamere da installare, utilizzare il metodo che meglio si adatta alle proprie esigenze.

Entrambe le applicazioni sono disponibili gratuitamente sul CD del prodotto oppure possono essere scaricate dal sito web all'indirizzo www.axis.com.

Metodo

AXIS IP Utility

Vedere a pagina 78

AXIS Camera Management

Vedere a pagina 79

Consigliato per

Telecamera singola

Piccole installazioni

Sistema operativo

Windows

Più videocamere

Grandi installazioni

Installazione in una diversa subnet

Windows 2000

Windows XP Pro

Windows 2003 Server

Windows Vista

Note:

• Se l'assegnazione dell'indirizzo IP non è riuscita correttamente, verificare che non ci siano firewall che blocchino l'operazione.

• Per altri metodi di assegnazione o rilevazione dell'indirizzo IP, per esempio in altri sistemi operativi,

vedere a pagina 83.

Pagina 78 Guida all'installazione AXIS P5534

AXIS IP Utility: telecamera singola/piccole installazioni

AXIS IP Utility rileva e visualizza automaticamente i dispositivi Axis collegati alla rete.

L’applicazione inoltre può essere utilizzata per assegnare manualmente un indirizzo IP statico.

Si tenga presente che la telecamera di rete deve essere installata sullo stesso segmento di rete

(subnet fisica) del computer sul quale è in esecuzione AXIS IP Utility.

Rilevamento automatico

1. Verificare che la telecamera di rete sia collegata alla rete e alimentata correttamente.

2. Avviare AXIS IP Utility.

3. Quando la telecamera viene visualizzata nella finestra, selezionarla con un doppio clic per aprire la home page.

4. Vedere a pagina 80 per istruzioni su come assegnare la password.

Assegnazione manuale dell'indirizzo IP (opzionale)

1. Acquisire un indirizzo IP non utilizzato sullo stesso segmento di rete del computer.

2. Selezionare la telecamera di rete dall'elenco.

3. Fare clic sul pulsante

Assign new IP address to the selected device (Assegna un nuovo indirizzo IP alla periferica selezionata) e immettere l'indirizzo IP.

4. Fare clic su

Assign (Assegna) e seguire le istruzioni visualizzate. Si tenga presente che la videocamera deve essere riavviata entro due minuti per impostare il nuovo indirizzo IP.

5. Fare clic sul pulsante

Home Page (Pagina home) per accedere alle pagine web della telecamera.

6. Vedere a pagina 80 per le istruzioni sull'impostazione della password.

Guida all'installazione AXIS P5534 Pagina 79

AXIS Camera Management: più telecamere/grandi installazioni

È possibile utilizzare AXIS Camera Management per individuare automaticamente la presenza di più periferiche Axis, mostrare lo stato di connessione, gestire gli aggiornamenti del firmware e impostare gli indirizzi IP.

Rilevamento automatico

1. Verificare che la videocamera sia collegata alla rete e alimentata correttamente.

2. Avviare AXIS Camera Management. Non appena la telecamera di rete viene visualizzata nella finestra, fare clic con il pulsante destro sul collegamento e selezionare

Live View Home Page

(Immagini dal vivo).

3. Vedere a pagina 80 per istruzioni su come impostare la password.

Assegnazione di un indirizzo IP a una singola telecamera

1. Selezionare la telecamera di rete in AXIS Camera Management e fare clic sul pulsante

Assign IP (Assegna IP).

2. Selezionare

Assign the following IP address (Assegna il seguente indirizzo IP) e immettere l’indirizzo IP, la subnet mask e il router predefinito utilizzati dalla periferica.

3. Fare clic su

OK.

Pagina 80 Guida all'installazione AXIS P5534

Assegnazione degli indirizzi IP a più telecamere

AXIS Camera Management facilita il processo di assegnazione degli indirizzi IP di più periferiche, suggerendo gli indirizzi IP in base a un intervallo specifico.

1. Selezionare le periferiche da configurare (è possibile selezionare più modelli) e fare clic sul pulsante

Assign IP

(Assegna IP).

2. Selezionare Assign the following IP address range

(Assegna il seguente intervallo di indirizzi IP) e immettere l'intervallo di indirizzi IP, la subnet mask e il router predefinito utilizzati dalla periferica.

3. Fare clic su Update (Aggiorna). Gli indirizzi IP suggeriti sono elencati sotto a New IP Addresses

(Nuovi indirizzi IP) e possono essere modificati selezionando una periferica e facendo clic su

Edit (Modifica).

4. Fare clic su

OK.

Impostazione della password

Per ottenere l'accesso al prodotto, è necessario impostare la password dell'utente amministratore predefinito

root. Questa operazione può essere effettuata nella finestra di dialogo 'Configure Root

Password' (Configura password root), che viene visualizzata quando si accede alla telecamera per la prima volta.

Per evitare l'interruzione della connessione di rete durante l'impostazione della password root, è possibile eseguire questa operazione tramite la connessione crittografata HTTPS, che richiede un certificato HTTPS.

Nota: HTTPS (Hypertext Transfer Protocol over SSL) è un protocollo utilizzato per crittografare il traffico tra i browser e i server web. Il certificato HTTPS controlla lo scambio crittografato di informazioni.

Per impostare la password tramite una connessione HTTP standard, inserirla direttamente nella prima finestra di dialogo mostrata di seguito.

Per impostare la password tramite una connessione HTTPS crittografata, attenersi alla seguente procedura.

1. Fare clic sul pulsante

Create self-signed certificate (Crea certificato autofirmato).

2. Fornire le informazioni richieste e fare clic su

OK. Il certificato viene creato e la password può essere ora impostata in modo sicuro. Da questo momento in poi tutto il traffico verso e dalla telecamera di rete viene cifrato.

Guida all'installazione AXIS P5534 Pagina 81

3. Inserire una password e reinserirla per confermarla. Fare clic su OK. La password è stata ora configurata.

Per creare una connessione HTTPS, iniziare facendo clic su questo

Per configurare la password direttamente tramite una connessione non crittografata,

4. Per eseguire l'accesso, inserire il nome utente “root” nella finestra di dialogo appena il programma lo richiede.

Nota: non è possibile eliminare il nome utente predefinito dell’amministratore.

5. Inserire la password impostata in precedenza e fare clic su OK.

Nota: Se si dimentica la password, sarà necessario ripristinare le impostazioni predefinite della

telecamera. Vedere a pagina 88.

Pagina 82 Guida all'installazione AXIS P5534

Accesso al flusso video

Viene visualizzata la pagina Live View (Immagini dal vivo) con i collegamenti agli strumenti di configurazione che consentono di personalizzare la telecamera.

Se necessario, fare clic su

Yes (Sì) per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. A questo scopo è necessario disporre dei privilegi di amministratore.

Se necessario, fare clic sul collegamento per installare i decodificatori mancanti.

Nota: Per installare AMC in Windows Vista, è necessario eseguire Internet Explorer come amministratore.

Fare clic con il pulsante destro del mouse sull'icona di Internet Explorer e selezionare Run as administrator (Esegui come amministratore).

Setup (Configurazione): fornisce tutti gli strumenti necessari per configurare la telecamera.

Help (Guida): visualizza la Guida in linea relativa alla modalità di utilizzo della telecamera.

Guida all'installazione AXIS P5534 Pagina 83

Altri metodi di assegnazione dell'indirizzo IP

La seguente tabella descrive gli altri metodi disponibili per assegnare o individuare l'indirizzo IP. Per impostazione predefinita, tutti i metodi sono disponibili e possono essere disabilitati.

Connessione al servizio AVHS

UPnP™

Bonjour

AXIS Dynamic

DNS Service

ARP/Ping

Visualizzazione delle pagine di amministrazione del server DHCP

Utilizzo nel sistema operativo

Tutti i sistemi operativi

Windows

MAC OSX

(versione 10.4 o successive)

Tutti i sistemi operativi

Tutti i sistemi operativi

Tutti i sistemi operativi

Note

Per connettere una telecamera a un server AVHS, fare riferimento alla

Guida per l'installazione del provider del server. Per informazioni su come trovare un provider di servizi AVHS locale, accedere a www.axis.com

Se è abilitata sul computer, la telecamera viene rilevata automaticamente e aggiunta a “Risorse di rete”.

Si applica ai browser con supporto Bonjour. Selezionare il segnalibro

Bonjour nel browser (ad esempio Safari) e fare clic sul collegamento per accedere alle pagine web della telecamera.

Servizio gratuito fornito da Axis che consente di installare la videocamera in modo facile e veloce. È necessaria una connessione a

Internet senza proxy http. Per ulteriori informazioni, visitare il sito web www.axiscam.net

Vedere le sezioni che seguono. È necessario eseguire il comando entro

2 minuti dal collegamento dell'alimentazione alla telecamera.

Per visualizzare le pagine di amministrazione del server DHCP di rete, vedere la documentazione specifica del server.

Pagina 84 Guida all'installazione AXIS P5534

Assegnazione dell'indirizzo IP con ARP/Ping

1. Acquisire un indirizzo IP sullo stesso segmento di rete cui è connesso il computer in uso.

2. Individuare il numero di serie indicato sull’etichetta della telecamera.

3. Aprire una finestra MS-DOS sul computer e digitare i seguenti comandi:

Sintassi di Windows: arp -s <Indirizzo IP> <Numero di serie> ping -l 408 -t <Indirizzo IP>

Sintassi di UNIX/Linux/Mac: arp -s <Indirizzo IP> <Numero di serie> temp ping -s 408 <Indirizzo IP>

Esempio di Windows: arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125

Esempio di UNIX/Linux/Mac arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

4. Verificare che il cavo di rete sia collegato alla telecamera, quindi avviare/riavviare la telecamera, scollegando e ricollegando l’alimentazione.

5. Chiudere la finestra MS-DOS appena viene visualizzato il messaggio ‘Reply from 192.168.0.125:

...’ (Risposta da 192.168.0.125) o altro messaggio simile.

6. Nel browser immettere http://<indirizzo IP> nel campo dell'indirizzo e premere Invio sulla tastiera.

Note:

• Per aprire una finestra MS-DOS in Windows: dal menu Start, scegliere Esegui... e digitare cmd. Fare clic su OK.

• Per usare il comando ARP in Windows Vista, fare clic con il pulsante destro del mouse sull'icona della finestra MS-DOS e selezionare

Esegui come amministratore.

• Per utilizzare il comando ARP in un sistema operativo Mac OS X, usare l’utility Terminal, in

Applicazioni > Utilità.

Guida all'installazione AXIS P5534 Pagina 85

Connettori

Connettore di rete– Connettore Ethernet RJ-45. Supporto High PoE (Power over Ethernet, classe 4):

Utilizzare il Midspan AXIS T8123 High PoE a 1 porta (incluso). Per la conformità EMC, utilizzare cavi schermati.

Connettore multiplo – Connettore terminale per la connessione di dispositivi esterni:

• Dispositivi audio

• Dispositivi di Input/output (I/O)

• Alimentatore CA/CC

Quando si connettono dispositivi esterni all'unità AXIS P5534, è necessario un cavo multiplo per mantenere la classificazione IP51. Il cavo multiplo può essere acquistato dal proprio rivenditore

Axis. Per ulteriori informazioni, leggere la Guida per l'utente, disponibile sul CD del prodotto video di rete AXIS fornito insieme al prodotto, oppure sul sito web di Axis all'indirizzo www.axis.com.

Alloggiamento scheda SDHC – Per memorizzare localmente le immagini riprese dalla macchina fotografica di rete, è necessaria una scheda SD (non inclusa) con capacità standard o elevata. Per inserire o rimuovere la scheda SD, è necessario rimuovere la copertura superiore della telecamera,

vedere

Installazione di una scheda SD (facoltativa),

a pagina 73.

Nota:

Prima della rimozione, la scheda SD dovrebbe essere smontata per evitare di danneggiare le registrazioni. Per smontare la scheda SD, selezionare

Setup

(Configurazione) > System Options (Opzioni di sistema) > Storage

(Archiviazione) > SD Card (Scheda SD) e fare clic su Unmount (Smonta). Per ulteriori informazioni, leggere la Guida per l'utente, disponibile sul CD del prodotto video di rete

AXIS fornito insieme al prodotto, oppure sul sito web di Axis all'indirizzo www.axis.com.

Pagina 86 Guida all'installazione AXIS P5534

Cavo multiplo (non incluso)

Quando si connettono dispositivi esterni all'unità AXIS P5534, è necessario un cavo multiplo per mantenere la classificazione IP51 della telecamera. Il cavo multiplo può essere acquistato dal proprio rivenditore Axis.

Connettere il cavo multiplo al connettore multiplo della telecamera, osservando l'illustrazione a

pagina 71 e le istruzioni a pagina 73 e a pagina 74. Il cavo contiene i seguenti connettori:

Connettore di alimentazione – Morsettiera a 3 pin utilizzata per l'ingresso dell'alimentazione.

Ingresso alimentazione CC

24-34 V CC, max 17,1 W

Ingresso alimentazione CA

20-24 V CA, max 33,6 VA

Ingresso audio (rosa) – Ingresso audio da 3,5 mm per microfono in mono o segnale mono line-in (il canale sinistro è usato da un segnale stereo).

Uscita audio (verde) – Uscita audio da 3,5 mm che può essere connessa a un sistema di indirizzo pubblico (PA), oppure ad un altoparlante con amplificatore integrato. Si possono collegare anche un paio di cuffie. Per l'uscita audio è necessario usare un connettore stereo.

Morsettiera di I/O – Utilizzata per varie applicazioni, come ad esempio la rilevazione del movimento, l'attivazione di eventi, la registrazione continua e la notifica di allarmi. Oltre all'alimentazione ausiliaria e al pin GND, ogni morsettiera ha 4 pin che possono essere configurati come ingressi o uscite. Questi pin forniscono l'interfaccia per:

• Uscita digitale: utilizzabile per collegare periferiche esterne come relè e LED. Le periferiche connesse possono essere attivate mediante la API (Application Programming Interface)

VAPIX® o i pulsanti di controllo nella pagina Live View (Immagini da vivo) oppure tramite

Event Type (Tipo di evento). L'uscita verrà visualizzata come attiva (in Events (Eventi) >

Port Status (Stato porta ) se il dispositivo di allarme si attiva.

Guida all'installazione AXIS P5534 Pagina 87

• Ingresso digitale: ingresso allarme utilizzabile per collegare le periferiche, che può passare dal circuito chiuso al circuito aperto, ad esempio: sensori di movimento (PIR), contatti porta/finestra, rilevatori di rottura vetri e così via. Dopo la ricezione del segnale lo stato cambia e l’ingresso diventa attivo (visualizzato in

Event Configuration (Configurazione

evento) > Port Status (Stato porta)).

Funzione Pin Note Dati tecnici

GND 1

3.3Alimentazione

3,3 V CC

2

Configurabile

(ingresso o uscita)

Terra

Il pin può essere utilizzato anche per alimentare una periferica ausiliaria.

Nota: questo pin può essere usato soltanto come uscita alimentazione.

3-6 Ingresso digitale: collegare a terra (GND) per attivarlo oppure lasciarlo isolato (scollegato) per disattivarlo.

Uscita digitale: utilizza un transistor NFET open-drain con connessione della fonte a terra. Se si utilizza un relè esterno, è necessario collegare un diodo in parallelo al carico per proteggere la periferica da sovratensioni transitorie.

Carico max = 250 mA

Carico max = -40 V CC

Ingresso max = +40 V CC

Carico max = 100 mA

Tensione max = +40 V CC

AXIS P5534 Indicatori di stato

Colore Indicazione

Spento

Giallo

Connessione stabile/funzionamento normale

Stabile durante l'inizializzazione del sistema o il ripristino delle impostazioni predefinite in fabbrica. Lampeggia durante l'aggiornamento del firmware.

Ambra/rosso Connessione di rete non disponibile

Rosso

Verde

Errore durante l'aggiornamento del firmware

Fisso per 10 secondi dopo un riavvio senza errori

Nota:

Per ulteriori informazioni sugli indicatori di stato dell'unità AXIS P5534

,

leggere la Guida per l'utente, disponibile sul CD del prodotto video di rete AXIS fornito insieme al prodotto, oppure sul sito web di Axis all'indirizzo www.axis.com.

Indicatori di stato AXIS T8123

LED

Indicatore

Ingresso CA

Colore

Spento

Lampeggiante

Verde

Verde fisso

Indicazione

Nessuna telecamera connessa

Sovraccarico di alimentazione o altro errore nella tensione di ingresso

Telecamera connessa, condizione normale

Connessione all’alimentazione CA attiva

Pagina 88 Guida all'installazione AXIS P5534

Ripristino delle impostazioni predefinite

Per reimpostare la telecamera alle impostazioni originali predefinite in fabbrica, utilizzare il

pulsante di comando e il pulsante di riavvio sul lato della telecamera, vedere

Panoramica dell'hardware,

a pagina 70, come descritto di seguito:

Utilizzando il pulsante di comando e il pulsante di riavvio, verranno ripristinati tutti i parametri, incluso l'indirizzo IP, alle impostazioni predefinite in fabbrica:

1. Rimuovere la copertura superiore, vedere

Rimuovere l'imballo protettivo,

a pagina 72.

2. Tenere premuti contemporaneamente i pulsanti di comando e di riavvio.

3. Rilasciare il pulsante di riavvio, continuando a tener premuto il pulsante di comando.

4. Continuare a tenere premuto il pulsante di comando fino a quando il colore dell'indicatore di stato non diventa giallo (l'operazione può richiedere fino a 15 secondi).

5. Rilasciare il pulsante di comando.

6. Quando l’indicatore di stato diventa verde (l'operazione può richiedere fino a 1 minuto) la procedura è completata e la telecamera è stata ripristinata. L'unità ha ora l'indirizzo IP predefinito 192.168.0.90

7. Rimontare il coperchio superiore della telecamera nella posizione originale.

8. Riassegnare l'indirizzo IP utilizzando uno dei metodi descritti in

Assegnazione di un indirizzo IP,

a pagina 77.

È possibile inoltre ripristinare le impostazioni predefinite mediante l’interfaccia web. Per ulteriori informazioni, leggere la guida in linea o la Guida per l'utente, disponibile sul CD del prodotto video di rete AXIS fornito insieme al prodotto.

Accesso alla telecamera da Internet

Dopo l'installazione, la telecamera di rete è accessibile dalla rete locale (LAN). Per accedere alla videocamera da Internet, è necessario configurare i router di rete per consentire il traffico in entrata, che di norma avviene su una porta specifica.

• Porta HTTP (porta predefinita 80) per la visualizzazione e la configurazione

• Porta RTSP (porta predefinita 554) per la visualizzazione di flussi video in formato H.264

Per ulteriori istruzioni, consultare la documentazione del router. Per maggiori informazioni su questo e altri argomenti, visitare il sito web per il supporto Axis all’indirizzo www.axis.com/techsup.

Ulteriori informazioni

La Guida per l’utente è disponibile sul sito web di Axis all’indirizzo www.axis.com oppure sul CD del prodotto video di rete AXIS fornito con il prodotto.

Suggerimento

Visitare il sito di Axis all’indirizzo www.axis.com/techsup per verificare se sono stati pubblicati aggiornamenti per la telecamera di rete. Per conoscere la versione installata del

AXIS P5534 Guía de instalación Página 89

AXIS P5534 Guía de instalación

Esta guía de instalación incluye las instrucciones necesarias para instalar una Cámara de red domo

AXIS P5534 PTZ en su red. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete o en la página web www.axis.com.

Pasos para la instalación

1. Verifique el contenido del paquete con la lista que aparece más abajo.

2. Presentación del hardware. Consulte la página 90.

3. Instalación del hardware. Consulte la página 92.

• Preparación para la instalación, consulte la

página 92.

• Montaje en techo duro, consulte la página 93.

Importante:

Este producto debe utilizarse de acuerdo a la legislación y normativas locales.

• Montaje en falso techo, consulte la página 94.

• Montaje con escuadra (accesorio opcional), consulte la página 96.

• Instalación del midspan High PoE AXIS T8123 con 1 puerto, consulte la página 97.

4. Asignación de una dirección IP. Consulte la página 98.

5. Configuración de la contraseña. Consulte la página 101.

Contenido del paquete

Artículo

Cámara de red

Cubiertas de domo

Kit de montaje

Midspan High PoE

CD

Material impreso

Accesorios opcionales

Modelos/variantes/notas

AXIS P5534

Cubierta transparente clara (preinstalada)

Cubierta transparente ahumada

Kit de montaje para techo duro y falso techo

AXIS T8123

CD de los productos de vídeo en red de AXIS, incluida la documentación del producto, herramientas de instalación y otro software

AXIS P5534 Guía de instalación de la Cámara de red (este documento)

Documento de garantía de Axis

Plantilla de taladrado

Etiquetas adicionales con el número de serie (2)

Accesorios de montaje de AXIS T91A

Cable multiconector para la conexión de E/S, audio y alimentación. Consulte nuestra web www.axis.com para obtener información sobre accesorios para alimentación y carcasas para exteriores.

Página 90

Presentación del hardware

Unidad de cámara

Botón de control

Ranura para tarjeta SDHC

LED indicador de estado

Botón de reinicio

AXIS P5534 Guía de instalación

Cubierta del domo

Anillo del domo anillo del domo (6)

Tornillos del

Cubierta del domo Cubierta superior

Anillo de sellado

AXIS P5534 Guía de instalación

Montaje en techo duro

Montaje en falso techo

Página 91

Placa de montaje

Tornillos de la placa de montaje

(3)

Brazo de la escuadra (3)

Tornillos del brazo de la escuadra (3)

Cubierta de plástico del domo

Cable de seguridad

Unidad de soporte (3)

Tapa de la base de la cámara

Tornillos de la tapa de la base de la cámara (4)

Gancho para el cable de seguridad

Referencia (P/N) y número de serie (S/N).

Es posible que necesite el número de serie durante la instalación.

Guías para el cable

Junta de espuma

Conector de red

Multiconector

Tornillos de la cubierta superior (4)

Cubierta superior

Página 92 AXIS P5534 Guía de instalación

Instalación del hardware

La cámara de red se puede montar pasando los cables a través o a lo largo de la pared o el techo.

!

IMPORTANTE: para utilizar la cámara AXIS P5534 en exteriores, debe instalarse en una carcasa protectora para exterior aprobada by ... en una carcasa protectora aprobada para exteriores. Para obtener más información sobre carcasas para exteriores, consulte la página www.axis.com.

Preparación para la instalación

Lea todas las instruciones de instalación antes de prepararse para instalar la cámara AXIS P5534, puesto que varios de los pasos de preparación para la instalación requieren que se retire la cubierta superior y es recomendable llevarlos a cabo todos juntos.

• Siga las instrucciones de la sección

Retirada del embalaje de protección

a continuación para retirar el embalaje de protección antes de instalar la cámara AXIS P5534.

• La cámara AXIS P5534 se suministra con una cubierta transparente clara y otra ahumada.

En caso necesario, siga las instrucciones de la sección

Sustitución de la cubierta clara/ ahumada del domo (opcional)

a continuación para sustituir la cubierta del domo.

• Es necesaria una tarjeta SD estándar o de alta capacidad (no incluida) para guardar las

imágenes localmente en la cámara de red. Siga las instrucciones de la sección

Instalación de una tarjeta SD (opcional)

a continuación para retirar la cubierta superior e instalar una tarjeta SD.

Retirada del embalaje de protección

1. Afloje los 4 tornillos de la cubierta superior y retírela, consulte la ilustración en la página 91.

2. Retire el embalaje de protección.

Embalaje de protección

3. Si va a sustituir la cubierta clara/ahumada del domo o va a instalar una tarjeta SD, consulte las instrucciones de las secciones

Sustitución de la cubierta clara/ahumada del domo (opcional)

Instalación de una tarjeta SD (opcional)

a continuación.

y

4. Vuelva a colocar la cubierta superior en su posición original y apriete los tornillos.

AXIS P5534 Guía de instalación Página 93

Sustitución de la cubierta clara/ahumada del domo (opcional)

1. Afloje los 4 tornillos de la cubierta superior y retírela, consulte la ilustración en la página 91.

2. Quite los 6 tornillos del anillo del domo y retírelo de la cubierta superior.

3. Fije el anillo y la cubierta del domo a la cubierta superior y asegúrelos apretando los 6 tornillos.

4. Si va a instalar una tarjeta SD, consulte las instrucciones de la sección

Instalación de una tarjeta SD (opcional)

a continuación.

5. Vuelva a colocar la cubierta superior en su posición original y apriete los tornillos.

Nota:

Tenga cuidado de no arañar ni dañar la cubierta del domo. Utilice un paño suave para limpiar antes de unir la cubierta del domo a la unidad de cámara.

Instalación de una tarjeta SD (opcional)

1. Afloje los 4 tornillos de la cubierta superior y retírela, consulte la ilustración en la página 91.

2. Inserte una tarjeta SD (no incluida) en la ranura para tarjeta SDHC (Secure Digital High

Capacity).

3. Vuelva a colocar la cubierta superior en su posición original y apriete los tornillos.

Notas:

La tarjeta SD se instala automáticamente al insertarla en la ranura para tarjeta SDHC. No obstante, antes de retirar la tarjeta SD se debería desinstalar mediante las páginas web de la cámara. Vaya a Setup > System Options > Storage > SD Card

(Configuración > Opciones de sistema > Almacenamiento > Tarjeta SD) y haga clic en

Unmount (Desinstalar). Para obtener más información, consulte el Manual del usuario disponible en el CD de productos de vídeo en red de AXIS suministrado con este producto o en el sitio web www.axis.com.

Montaje en techo duro

1. Prepare el techo para la instalación de la placa de montaje; utilice la plantilla de taladrado suministrada para situar los orificios. Asegúrese de utilizar las brocas, los tornillos y los tacos adecuados para el material.

2. Instale la placa de montaje.

Placa de montaje

Cable de seguridad

Página 94 AXIS P5534 Guía de instalación

3. Afloje los 4 tornillos de la tapa de la base de la cámara y retírela, consulte la ilustración en la página 91.

4. Pase el cable de red y el cable multiconector, si procede, y conéctelos a la cámara de red. Tenga cuidado de no dañar los cables al conectarlos. Asegúrese de que los orificios de la junta de espuma coincidan con las guías para el cable y, si procede, retire de la junta de espuma la pieza extraíble para el cable multiconector.

5. Vuelva a colocar la tapa de la base de la cámara en su posición original y apriete los tornillos.

6. Fije la cámara mediante el cable de seguridad suministrado.

7. Deslice los módulos de unidad de la cámara de red por las ranuras de la placa de montaje y gire la unidad de cámara.

8. Instale el midspan High PoE de 1 puerto, consulte la sección

Instalación del midspan High

PoE AXIS T8123 con 1 puerto,

en la página 97.

9. Compruebe que los indicadores LED del midspan indiquen las condiciones correctas, consulte la

tabla de la página 108 para obtener más información.

Montaje en falso techo

1. Retire el azulejo del techo donde se instalará el montaje del techo falso.

2. Utilice la plantilla proporcionada para marcar la posición del orificio de 210 mm (8,3 pulg.) en el azulejo. Recorte la plantilla.

Azulejo del techo

Diámetro del orificio

210 mm (8,3 pulg.)

Notas:

• El peso de la cámara junto con el montaje del techo es de aproximadamente 2,3 kg (5,1 libras).

Asegúrese de que el material del techo puede aguantar este peso.

• El grosor del azulejo del techo debe ser de entre 5 y 60 mm (0,2 pulg.–2,4 pulg.).

3. Coloque la escuadra de techo en el azulejo, consulte la ilustración en la página 95.

4. Apriete los tornillos para el brazo de la escuadra con un destornillador torx 20.

5. Afloje los 4 tornillos de la tapa de la base de la cámara y retírela, consulte la ilustración en la página 91.

AXIS P5534 Guía de instalación Página 95

6. Pase el cable de red y el cable multiconector, si procede, y conéctelos a la cámara de red. Tenga cuidado de no dañar los cables al conectarlos. Asegúrese de que los orificios de la junta de espuma coincidan con las guías para el cable y, si procede, retire de la junta de espuma la pieza extraíble para el cable multiconector.

Cable multiconector

Cable de red

7. Vuelva a colocar la tapa de la base de la cámara en su posición original y apriete los tornillos.

8. Fije la cámara mediante el cable de seguridad suministrado.

Escuadra de techo

Azulejo del techo

9. Deslice los soportes de unidad de la cámara de red por las ranuras de la placa de montaje y gire la unidad de cámara.

10. Instale el midspan High PoE de 1 puerto, consulte la sección

Instalación del midspan High

PoE AXIS T8123 con 1 puerto,

en la página 97.

11. Compruebe que los indicadores LED del midspan indiquen las condiciones adecuadas. Para

obtener información más detallada, consulte la tabla de la página 108.

12. Instale el azulejo, con la cámara montada, en el techo.

Página 96 AXIS P5534 Guía de instalación

13. Coloque la cubierta de plástico del domo sobre la escuadra de techo y presione hasta que encaje.

Cubierta de plástico

Montaje con escuadra (accesorio opcional)

1. Instale la escuadra seleccionada según las instrucciones que se suministran con ella. Si es necesario taladrar, asegúrese de utilizar las brocas, los tornillos y los tacos adecuados para el material.

2. Afloje los 4 tornillos de la tapa de la base de la cámara y retírela, consulte la ilustración en la

página 90.

3. Pase el cable de red y el cable multiconector, si procede, por los orificios de la escuadra de montaje.

4. Enganche la cámara al cable de seguridad de la escuadra.

Tornillos torx T30

Cable de seguridad

Ranuras para soportes de unidad

Escuadra de pared (ejemplo de montaje)

5. Conecte el cable de red y el cable multiconector, si procede, a la cámara de red.

6. Instale el dispositivo AXIS T8123, consulte la sección

Instalación del midspan High PoE AXIS

T8123 con 1 puerto,

en la página 97.

7. Vuelva a colocar la tapa de la base de la cámara en su posición original.

8. Deslice los soportes de unidad de la cámara de red por las ranuras de la escuadra y gire la unidad de cámara.

9. Fije la cámara de red a la escuadra de montaje apretando los 3 tornillos (torx T30).

AXIS P5534 Guía de instalación Página 97

Instalación del midspan High PoE AXIS T8123 con 1 puerto

El midspan High PoE Axis T8123 permite que los productos de vídeo en red de Axis con un consumo eléctrico elevado reciban datos y alimentación por el mismo cable Ethernet. Siga estas instrucciones para conectar el dispositivo AXIS T8123.

1. Conecte el dispositivo AXIS T8123 (entrada de datos) al switch de red mediante un cable de red estándar.

2. Conecte el dispositivo AXIS T8123 (salida de datos y alimentación) a la cámara de red mediante el cable de red que se ha conectado a la cámara.

3. Conecte el dispositivo AXIS T8123 a una toma de corriente CA (100-240 V CA) mediante el cable de alimentación proporcionado.

AXIS T8123

Indicador de conectividad del puerto

Salida de datos y alimentación Entrada de datos

Indicador de conectividad de entrada de CA

Cámara de red Ethernet

Para obtener información sobre los LED del midspan, consulte la sección

Indicadores de estado del dispositivo AXIS T8123,

en la página 108.

Página 98 AXIS P5534 Guía de instalación

Asignación de una dirección IP

Actualmente, la mayoría de redes disponen de un servidor DHCP que asigna direcciones IP a los dispositivos conectados de forma automática. Si su red no dispone de un servidor DHCP, la cámara de red utilizará 192.168.0.90 como dirección IP predeterminada.

Si desea asignar una dirección IP estática, el método recomendado en Windows es

AXIS IP Utility o

AXIS Camera Management. En función del número de cámaras que desee instalar, deberá utilizar el método que se adapte mejor a sus necesidades.

Ambas aplicaciones son gratuitas y están disponibles en el CD de productos de vídeo en red de AXIS suministrado con este producto, o pueden descargarse de www.axis.com.

Método

AXIS IP Utility

Consulte la página 99

AXIS Camera Management

Consulte la página 100

Recomendado para

Cámaras individuales

Instalaciones pequeñas

Varias cámaras

Instalaciones grandes

Instalación en una subred diferente

Sistema operativo

Windows

Windows 2000

Windows XP Pro

Windows 2003 Server

Windows Vista

Notas:

• Si no puede asignar la dirección IP, compruebe que no haya ningún cortafuegos que bloquee la operación.

• Para ver otros métodos de asignar o detectar la dirección IP, p. ej., en otros sistemas operativos,

consulte la página 104.

AXIS P5534 Guía de instalación Página 99

AXIS IP Utility: para cámaras individuales o instalaciones pequeñas

AXIS IP Utility detecta y muestra automáticamente los dispositivos Axis que existen en la red.

Además, esta aplicación puede utilizarse para asignar manualmente una dirección IP estática.

Recuerde que el equipo que ejecute AXIS IP Utility debe instalarse en el mismo segmento de red

(subred física) que la cámara de red.

Detección automática

1. Compruebe que la cámara de red esté conectada a la red y que reciba alimentación.

2. Inicie AXIS IP Utility.

3. Cuando la cámara aparezca en la ventana, haga doble clic en ella para abrir su página de inicio.

4. Consulte la página 101 para obtener instrucciones sobre cómo asignar la contraseña.

Asignación manual de la dirección IP (opcional)

1. Obtenga una dirección IP que no esté en uso y que se encuentre en el mismo segmento de red que su equipo.

2. Seleccione la cámara de red en la lista.

3. Haga clic en el botón Assign new IP address to the selected device (Asignar nueva dirección IP al dispositivo seleccionado) e introduzca la dirección IP.

4. Haga clic en Assign (Asignar) y siga las instrucciones que aparecen en la pantalla. Recuerde que la cámara debe reiniciarse en los dos minutos siguientes a la configuración de la dirección IP.

5. Haga clic en el botón Home Page (Página de inicio) para acceder a las páginas web de la cámara.

6. Consulte la página 101 para obtener instrucciones sobre cómo configurar la contraseña.

Página 100 AXIS P5534 Guía de instalación

AXIS Camera Management: para varias cámaras o instalaciones grandes

AXIS Camera Management puede detectar automáticamente varios dispositivos Axis, mostrar el estado de la conexión, administrar las actualizaciones del firmware y configurar direcciones IP.

Detección automática

1. Compruebe que la cámara esté conectada a la red y que reciba alimentación.

2. Inicie AXIS Camera Management. Cuando la cámara de red aparezca en la ventana, haga clic con el botón derecho en el enlace y seleccione

Live View Home Page (Página de inicio de Live

View).

3. Consulte la página 101 para obtener instrucciones sobre cómo configurar la contraseña.

Asignación de una dirección IP en un dispositivo individual

1. Seleccione la cámara de red en AXIS Camera Management y haga clic en el botón

Assign IP (Asignar IP).

2. Seleccione

Assign the following IP address (Asignar la siguiente dirección IP) e introduzca la dirección IP, la máscara de subred y el router predeterminado que utilizará el dispositivo.

3. Haga clic en

OK (Aceptar).

AXIS P5534 Guía de instalación Página 101

Asignación de direcciones IP en varios dispositivos

AXIS Camera Management acelera el proceso de asignación de direcciones IP en varios dispositivos indicando direcciones IP disponibles dentro de un intervalo especificado.

1. Seleccione los dispositivos que desee configurar (se pueden seleccionar varios modelos) y haga clic en el botón

Assign

IP (Asignar IP).

2. Seleccione

Assign the following IP address range (Asignar el siguiente intervalo de direcciones IP) e introduzca el intervalo de direcciones IP, la máscara de subred y el enrutador predeterminado que utilizará el dispositivo.

3. Haga clic en

Update (Actualizar). Las direcciones IP sugeridas se muestran en New IP Addresses

(Nuevas direcciones IP) y se pueden editar si se selecciona un dispositivo y se hace clic en el botón

Edit (Editar).

4. Haga clic en OK (Aceptar).

Configuración de la contraseña

Para poder acceder al producto, hay que configurar la contraseña del usuario predeterminado para el administrador root. Aparecerá el cuadro de diálogo ‘Configure Root Password’ (Configurar contraseña de root) cuando se acceda a la cámara de red por primera vez.

Para evitar la intercepción de la contraseña de root cuando se configura, este proceso se puede realizar a través de una conexión HTTPS cifrada, que precisa un certificado HTTPS.

Nota: HTTPS (Hypertext Transfer Protocol over SSL) es un protocolo que se utiliza para cifrar el tráfico entre los servidores y los navegadores web. El certificado HTTPS controla el intercambio cifrado de información.

Para configurar la contraseña a través de una conexión HTTP estándar, escríbala directamente en el primer cuadro de diálogo que se muestra a continuación.

Para configurar la contraseña a través de una conexión HTTPS cifrada, siga estos pasos:

1. Haga clic en el botón

Create self-signed certificate (Crear un certificado de autofirma).

2. Proporcione la información que se le solicita y haga clic en OK (Aceptar). Se creará el certificado y se podrá configurar la contraseña con seguridad. Todo el tráfico hacia y desde la cámara de red se cifrará a partir de este punto.

Página 102 AXIS P5534 Guía de instalación

3. A continuación, escriba una contraseña y vuelva a escribirla para confirmarla. Haga clic en

OK

(Aceptar). La contraseña ya se ha configurado.

Para crear una conexión HTTPS, empiece haciendo clic en este

Para configurar directamente la contraseña a través de una conexión sin cifrar, escriba aquí la contraseña.

4. Para iniciar sesión, escriba el nombre de usuario "root" en el cuadro de diálogo.

Nota: El nombre de usuario predeterminado para el administrador root no se puede borrar.

5. Escriba la contraseña que introdujo anteriormente y haga clic en OK (Aceptar).

Nota: Si ha perdido u olvidado la contraseña, la cámara debe restablecerse a los valores iniciales.

Consulte la página 109.

AXIS P5534 Guía de instalación Página 103

Acceso al vídeo continuo

La página Live View de la cámara de red aparece con enlaces a las herramientas de configuración que le permiten personalizar la cámara.

En caso necesario, haga clic en

Yes (Sí) para instalar AMC (AXIS Media Control), lo que permite la visualización de vídeo continuo en Internet Explorer. Para ello debe tener derechos de administrador en su equipo.

Si es necesario, haga clic en el enlace para instalar los decodificadores que falten.

Nota: Para instalar AMC en Windows Vista, debe ejecutar Internet Explorer como administrador. Haga clic con el botón derecho en el icono de Internet Explorer y seleccione Ejecutar como administrador

.

Configuración: proporciona todas las herramientas necesarias

Ayuda: presenta ayuda en línea sobre todos los aspectos del uso

Página 104 AXIS P5534 Guía de instalación

Otros métodos para configurar la dirección IP

En esta tabla se presentan otros métodos disponibles para configurar o detectar la dirección IP.

Todos los métodos están habilitados de forma predeterminada y es posible deshabilitarlos.

Notas

AVHS Service

Connection

Sistema operativo

Todos

UPnP™

Bonjour

Servicio de DNS dinámico de AXIS

MAC OSX

(10.4 o posterior)

Todos

ARP/Ping

Windows

Todos

Acceso a las páginas admin. del servidor DHCP

Todos

Para conectar la cámara a un servidor SVHS, consulte la guía de instalación del proveedor del servidor. Para obtener información y ayuda para buscar un proveedor local de servicios AVHS, visite www.axis.com.

Cuando esta opción está habilitada, el equipo detecta y añade automáticamente la cámara a “Mis sitios de red”.

Aplicable a navegadores compatibles con Bonjour. Navegue hasta el favorito Bonjour del explorador (p. ej., Safari) y haga clic en el enlace para acceder a las páginas web de la cámara.

Servicio gratuito suministrado por Axis que permite instalar la cámara de forma rápida y sencilla. Es necesario disponer de conexión a

Internet sin proxy HTTP. Para obtener más información, consulte www.axiscam.net.

Consulte la información siguiente. El comando debe emitirse en los dos minutos posteriores al encendido de la cámara.

Para acceder a las páginas admin. del servidor DHCP en red, consulte la documentación del servidor.

AXIS P5534 Guía de instalación Página 105

Configuración de la dirección IP con ARP/Ping

1. Adquiera una dirección IP en el mismo segmento de red en el que está conectado su equipo.

2. Localice el número de serie (S/N) en la etiqueta de producto de la cámara.

3. Abra una línea de comando en su equipo y escriba los comandos siguientes:

Sintaxis de Windows: arp -s <Dirección IP> <Número de serie> ping -l 408 -t <Dirección IP>

Ejemplo en Windows: arp -s 192.168.0.125 00-40-8c-18-10-00 ping -l 408 -t 192.168.0.125

Sintaxis de UNIX/Linux/Mac: Ejemplo en UNIX/Linux/Mac: arp -s <Dirección IP> <Número de serie> temp ping -s 408 <Dirección IP> arp -s 192.168.0.125 00:40:8c:18:10:00 temp ping -s 408 192.168.0.125

4. Compruebe que el cable de red esté conectado a la cámara y desconecte y vuelva a conectar la corriente para iniciarla o reiniciarla.

5. Cierre la línea de comando cuando vea “Reply from 192.168.0.125:...” (Respuesta de

192.168.0.125:...) o similar.

6. En el navegador, escriba http://<dirección IP> en el campo Ubicación/Dirección y pulse Intro en el teclado.

Notas:

• Para abrir una línea de comando en Windows: desde el menú Inicio, seleccione Ejecutar... y escriba cmd. Haga clic en Aceptar.

• Para utilizar el comando ARP en Windows Vista, haga clic con el botón derecho del ratón en el icono de línea de comando y seleccione Ejecutar como administrador.

• Para utilizar el comando ARP en un sistema operativo Mac OS X, utilice la herramienta Terminal que se encuentra en Aplicaciones > Utilidades.

Página 106 AXIS P5534 Guía de instalación

Conectores de la unidad

Conector de red: conector Ethernet RJ-45. Admite High PoE (alimentación de alta potencia a través de Ethernet, clase 4). Utilice el midspan High PoE AXIS T8123 de 1 puerto (incluido). Se deben utilizar cables blindados de conformidad con la EMC.

Multiconector: conector terminal para la conexión de equipos externos:

• Equipos de audio

• Dispositivos de entrada/salida (E/S)

• Alimentación eléctrica CA/CC

Para conectar equipos externos a la cámara AXIS P5534 es necesario un cable multiconector a fin de mantener la clasificación IP51. El cable multiconector se puede adquirir en un proveedor de Axis.

Para obtener más información, consulte el Manual del usuario disponible en el CD de productos de vídeo en red de AXIS suministrado con este producto o en el sitio web www.axis.com.

Ranura para tarjeta SDHC: es necesaria una tarjeta SD estándar o de alta capacidad (no incluida) para guardar las imágenes localmente en la cámara de red. Para insertar y sacar la tarjeta SD hay

que retirar la cubierta superior de la cámara, consulte la sección

Instalación de una tarjeta SD

(opcional),

en la página 93.

Nota:

Antes de retirar la tarjeta SD hay que desinstalarla para no dañar las grabaciones. Para desinstalar la tarjeta SD vaya a Setup > System Options > Storage > SD Card

(Configuración > Opciones de sistema > Almacenamiento > Tarjeta SD) y haga clic en

Unmount (Desinstalar). Para obtener más información, consulte el Manual del usuario disponible en el CD de productos de vídeo en red de AXIS suministrado con este producto o en el sitio web www.axis.com.

AXIS P5534 Guía de instalación Página 107

Cable multiconector (no incluido)

Para conectar equipos externos a la cámara AXIS P5534 es necesario un cable multiconector a fin de mantener la clasificación IP51 de la cámara. El cable multiconector se puede adquirir en un proveedor de Axis.

Conecte el cable multiconector al multiconector de la cámara, consulte la ilustración de la

página 91 y las instrucciones de la página 93 y la página 94. El cable incluye los siguientes

conectores:

Conector de alimentación: bloque de terminales de 3 pines para entrada de alimentación.

Entrada de alimentación CC

24-34 V CC, 17,1 W máx.

Entrada de alimentación CA

20-24 V CA, 33,6 VA máx.

Entrada de audio (rosa): conector de 3,5 mm para micrófono mono, o entrada de línea de señal mono (se usa el canal izquierdo de una señal estéreo).

Salida de audio (verde): salida de audio de 3,5 mm (nivel de línea) que se puede conectar a un sistema de megafonía pública o a un altavoz con amplificador incorporado. También pueden conectarse unos auriculares. Debe utilizarse un conector estéreo.

Conector de terminales de E/S: utilizado en aplicaciones como detección de movimiento, activación de eventos, grabación de secuencias y notificaciones de alarma. Además de un pin de alimentación auxiliar y un pin de toma de tierra, el conector de terminales de E/S tiene 4 pines que pueden configurarse como entrada o salida. Estos pines proporcionan la interfaz para:

• Salida digital: para conectar dispositivos externos como relés y LED. Se pueden activar dispositivos conectados mediante la interfaz VAPIX® de programación de aplicaciones, los botones de salida de la página Live View o mediante un tipo de evento. La salida se mostrará activa (en

Events > Port Status [Eventos > Estado del puerto]) si el dispositivo de alarma está activado.

Página 108 AXIS P5534 Guía de instalación

• Entrada digital: una entrada de alarma para conectar dispositivos que puedan alternar entre circuito cerrado y abierto, como por ejemplo: detectores PIR, contactos de puertas y ventanas, detectores de rotura de cristales, etc. Cuando se recibe una señal, el estado cambia y la entrada se vuelve activa (indicado en

Events > Port Status [Eventos > Estado del puerto]).

Función Pines Notas Especificaciones

Toma de tierra GND (toma de tierra)

Alimentación de 3,3 V CC

1

2

Configurable

(entrada o salida)

3-6

Se puede utilizar para alimentar equipos auxiliares.

Nota: Este pin sólo se puede usar como salida de alimentación.

Entrada digital: conecte a GND (toma de tierra) para activarla o déjela suelta (desconectada) para desactivarla.

Salida digital: utilice un transistor NFET de drenaje abierto con la fuente conectada al pin de toma de tierra (GND). Si se utiliza con un relé externo, debe conectarse un diodo en paralelo a la carga como protección ante oscilaciones de tensión.

Carga máx. = 250 mA

Carga máx. = -40 V CC

Entrada máx. = +40 V CC

Carga máx. = 100 mA

Tensión máx. = +40 V CC

Indicadores de estado de la cámara AXIS P5534

Color

Apagado

Ámbar

Ámbar/rojo

Rojo

Verde

Indicación

Fijo: funcionamiento o conexión normales

Fijo durante el inicio del sistema y el restablecimiento de los valores iniciales. Parpadea durante la actualización del firmware

Sin conexión de red

Fallo de actualización de firmware

Fijo durante 10 segundos después de un reinicio correcto

Nota:

Para obtener más información sobre los indicadores de estado de la cámara AXIS P5534, consulte el Manual del usuario disponible en el CD de productos de vídeo en red de AXIS suministrado con este producto o en el sitio web www.axis.com.

Indicadores de estado del dispositivo AXIS T8123

LED Color

Puerto Apagado

Intermitente

Verde

Entrada de CA Verde fijo

Indicación

No se ha conectado ninguna cámara

Sobrecarga eléctrica u otro error de tensión de entrada

Cámara conectada, comportamiento normal

Conectado a la alimentación de CA

AXIS P5534 Guía de instalación Página 109

Restablecimiento de los valores iniciales

Para restablecer la cámara a los valores iniciales, utilice el botón de control y el botón de reinicio

que se encuentran en el lateral de la cámara, consulte la sección página 90 como se describe a continuación:

Presentación del hardware,

en la

Mediante los botones de control y reinicio se restablecerán los valores iniciales de todos los parámetros, incluida la dirección IP:

1. Retire la cubierta superior, consulte la sección página 92.

Retirada del embalaje de protección,

en la

2. Mantenga pulsados al mismo tiempo los botones de control y reinicio.

3. Suelte el botón de reinicio pero siga manteniendo pulsado el de control.

4. Mantenga el botón de control pulsado hasta que el indicador de estado cambie a ámbar (puede tardar hasta 15 segundos).

5. Suelte el botón de control.

6. Cuando el indicador de estado cambie a verde (puede tardar hasta 1 minuto), habrá finalizado el proceso y se habrán restablecido los valores iniciales de la cámara. La unidad tiene ahora la dirección IP predeterminada 192.168.0.90.

7. Vuelva a colocar la cubierta superior en su posición original.

8. Vuelva a asignar la dirección IP mediante uno de los métodos descritos en la sección

Asignación de una dirección IP,

en la página 98.

También es posible restablecer los valores predeterminados de la cámara mediante la interfaz web.

Para obtener más información, consulte la ayuda en línea o el Manual del usuario disponible en el

CD de productos de vídeo en red de AXIS suministrado con este producto.

Acceso a la cámara desde Internet

Una vez instalada, podrá acceder a la cámara de red desde su red local (LAN). Para acceder a la cámara desde Internet, deben configurarse Routers de red que permitan el tráfico entrante, que habitualmente se realiza en un puerto específico.

• Puerto HTTP (puerto 80 predeterminado) para visualización y configuración

• Puerto RTSP (puerto 554 predeterminado) para visualización de secuencias de vídeo H.264

Consulte la documentación de su enrutador para obtener más instrucciones. Para obtener más información sobre éste y otros temas, visite la página web de soporte de Axis en www.axis.com/ techsup.

Más información

El Manual del usuario está disponible en el sitio web de Axis, www.axis.com, o en el CD de productos de vídeo en red de AXIS suministrado con este producto.

Un consejo:

Visite www.axis.com/techsup para comprobar si hay disponible firmware actualizado para su cámara de red. Para consultar la versión firmware que tiene instalada actualmente, vaya

AXIS P5534 Installation Guide Page 111

Safety Notice - Battery Replacement

The AXIS P5534 uses a 3.0V CR2032 Lithium battery as the power supply for its internal real-time clock (RTC).

Under normal conditions this battery will last for a minimum of 5 years. Low battery power affects the operation of the RTC, causing it to reset at every power-up. A log message will appear when the battery needs replacing. The battery should not be replaced unless required!

If the battery does need replacing, please contact www.axis.com/techsup for assistance.

• Danger of Explosion if battery is incorrectly replaced

• Replace only with the same or equivalent battery, as recommended by the manufacturer.

• Dispose of used batteries according to the manufacturer's instructions.

Consignes de sécurité - Remplacement de la pile

L'AXIS P5534 utilise une pile au lithium CR2032 (3 V) pour l'alimentation de son horloge temps réel (HTR) interne. Dans des conditions d'utilisation normales, la durée de vie de cette pile est d'au moins 5 ans. Si la pile est faible, le fonctionnement de l'horloge temps réel est affecté et celle-ci se réinitialise à chaque mise en marche. Un message de journal apparaît lorsqu'il est nécessaire de remplacer la pile. La pile ne doit

être remplacée que si cela s'avère nécessaire !

Si la pile doit être remplacée, veuillez contacter www.axis.com/techsup pour obtenir de l’aide.

• Danger d'explosion si la pile n'est pas remplacée correctement

• Ne remplacez la pile que par le même modèle ou un modèle équivalent recommandé par le fabricant.

• Débarrassez-vous des piles usagées conformément aux instructions du fabricant.

Sicherheitshinweis zum Batterieaustausch

Die AXIS P5534 benötigt eine Lithium-Batterie CR2032 3,0 V, um die interne

Echtzeituhr (RTC) zu versorgen. Die

Lebensdauer dieser Batterie beträgt unter normalen Betriebsbedingungen mindestens 5 Jahre. Bei niedrigem

Batteriestand muss die RTC bei jedem Einschalten nachgestellt werden. Es wird eine Protokollnachricht angezeigt, wenn die Batterie ausgetauscht werden muss. Die Batterie sollte nur wenn unbedingt erforderlich ausgetauscht werden.

Unter www.axis.com/techsup finden Sie Informationen darüber, was Sie beim Austausch der Batterie beachten müssen.

• Es besteht Explosionsgefahr, wenn die Batterie nicht ordnungsgemäß eingesetzt wurde.

• Nur gegen vom Hersteller empfohlene Batterien desselben oder eines ähnlichen Typs austauschen.

• Entsorgen benutzter Batterien gemäß den Herstellervorgaben.

Informazioni sulla sicurezza - Sostituzione della batteria

Per il dispositivo AXIS P5534 viene utilizzata una batteria al litio CR2032 3.0 V per l'alimentazione dell'orologio interno in tempo reale (RTC). In condizioni di normale utilizzo, questa batteria ha una durata minima di 5 anni. Se la carica della batteria non è sufficiente, il dispositivo RTC non funziona correttamente causando il ripristino delle impostazioni ad ogni accensione. Viene visualizzato un messaggio di registro quando è necessario sostituire la batteria. Sostituire la batteria solo quando richiesto.

Se è necessario sostituire la batteria, visitare la pagina Web www.axis.com/techsup per assistenza.

• Pericolo di esplosione se la batteria viene sostituita in modo errato.

• Sostituire la batteria solo con una dello stesso tipo o equivalente, come consigliato dal produttore.

• Smaltire le batterie usate secondo quanto stabilito dal produttore.

Aviso de seguridad - Sustitución de la pila

La AXIS P5534 utiliza una pila de litio CR2032 de 3,0 V como fuente de alimentación para el reloj en tiempo real interno

(RTC). En condiciones normales, esta pila dura 5 años como mínimo. Si la alimentación de la pila es baja, el funcionamiento del RTC se ve afectado y se restablece después de cada arranque. Aparecerá un mensaje de registro cuando sea necesario cambiar la pila. La pila no debe reemplazarse a menos que sea necesario.

Si necesita sustituir la batería, visite la página www.axis.com/techsup para recibir asistencia.

• Existe peligro de explosión si la pila no se cambia de forma correcta

• Sustitúyala sólo con una pila del mismo tipo o equivalente, según la recomendación del fabricante.

Deseche las pilas usadas de acuerdo con las instrucciones del fabricante.

.

Installation Guide

AXIS P5534

© Axis Communications AB, 2009

Ver.1.00

Printed: November 2009

Part No. 36299

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
