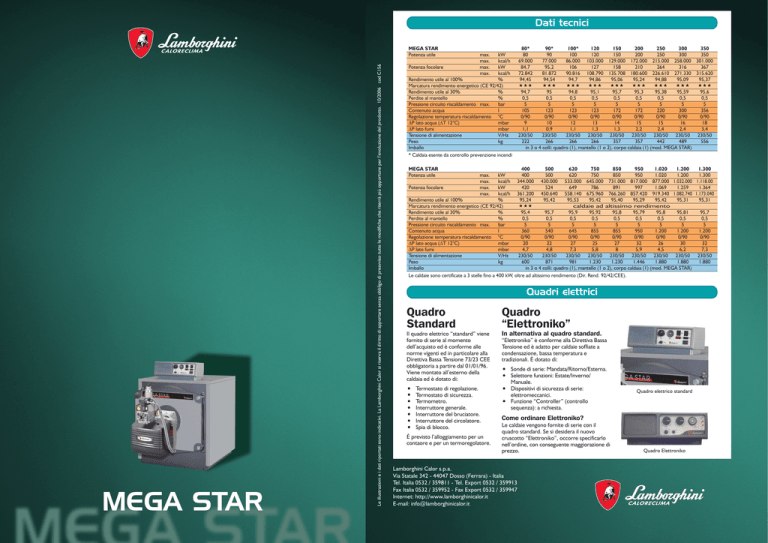

Dati tecnici
MEGA STAR
Le illustrazioni e i dati riportati sono indicativi. La Lamborghini Calor si riserva il diritto di apportare senza obbligo di preavviso tutte le modifiche che riterrà più opportune per l’evoluzione del prodotto. 10/2006 cod C156
MEGA STAR
Potenza utile
kW
kcal/h
Potenza focolare
kW
kcal/h
Rendimento utile al 100%
%
Marcatura rendimento energetico (CE 92/42)
Rendimento utile al 30%
%
Perdite al mantello
%
Pressione circuito riscaldamento max.
bar
Contenuto acqua
l
Regolazione temperatura riscaldamento °C
ΔP lato acqua (ΔT 12°C)
mbar
ΔP lato fumi
mbar
Tensione di alimentazione
V/Hz
Peso
kg
Imballo
* Caldaia esente da controllo prevenzione incendi
MEGA STAR
Potenza utile
max.
max.
max.
max.
80*
90*
100*
120
150
200
250
300
350
80
90
100
120
150
200
250
300
350
69.000
77.000
86.000 103.000 129.000 172.000 215.000 258.000 301.000
84,7
95,2
106
127
158
210
264
316
367
72.842
81.872
90.816 108.790 135.708 180.600 226.610 271.330 315.620
94,45
94,54
94,7
94,86
95,06
95,24
94,88
95,09
95,37









94,7
95
94,8
95,1
95,7
95,3
95,38
95,59
95,6
0,5
0,5
0,5
0,5
0,5
0,5
0,5
0,5
0,5
5
5
5
5
5
5
5
5
5
105
123
123
123
172
172
220
300
356
0/90
0/90
0/90
0/90
0/90
0/90
0/90
0/90
0/90
9
10
12
13
14
15
15
16
18
1,1
0,9
1,1
1,3
1,3
2,2
2,4
2,4
3,4
230/50
230/50
230/50 230/50 230/50 230/50 230/50 230/50 230/50
222
266
266
266
357
357
442
489
556
in 3 o 4 colli: quadro (1), mantello (1 o 2), corpo caldaia (1) (mod. MEGA STAR)
400
500
620
750
850
950
1.020
1.200
1.300
kW
400
500
620
750
850
950
1.020
1.200
1.300
kcal/h 344.000 430.000 533.000 645.000 731.000 817.000 877.000 1.032.000 1.118.00
Potenza focolare
kW
420
524
649
786
891
997
1.069
1.259
1.364
kcal/h 361.200 450.640 558.140 675.960 766.260 857.420 919.340 1.082.740 1.173.040
Rendimento utile al 100%
%
95,24
95,42
95,53
95,42
95,40
95,29
95,42
95,31
95,31
Marcatura rendimento energetico (CE 92/42)

caldaie ad altissimo rendimento
Rendimento utile al 30%
%
95,4
95,7
95,9
95,92
95,8
95,79
95,8
95,81
95,7
Perdite al mantello
%
0,5
0,5
0,5
0,5
0,5
0,5
0,5
0,5
0,5
Pressione circuito riscaldamento max.
bar
5
5
5
5
5
5
5
5
5
Contenuto acqua
l
360
540
645
855
855
950
1.200
1.200
1.200
Regolazione temperatura riscaldamento °C
0/90
0/90
0/90
0/90
0/90
0/90
0/90
0/90
0/90
ΔP lato acqua (ΔT 12°C)
mbar
20
22
27
25
27
32
26
30
32
ΔP lato fumi
mbar
4,7
4,8
7,3
5,8
8
5,9
4,5
6,2
7,3
Tensione di alimentazione
V/Hz
230/50
230/50
230/50 230/50 230/50 230/50 230/50 230/50 230/50
Peso
kg
600
871
981
1.230
1.230
1.446
1.880
1.880
1.880
Imballo
in 3 o 4 colli: quadro (1), mantello (1 o 2), corpo caldaia (1) (mod. MEGA STAR)
Le caldaie sono certificate a 3 stelle fino a 400 kW, oltre ad altissimo rendimento (Dir. Rend. 92/42/CEE).
max.
max.
max.
max.
Quadri elettrici
Quadro
Standard
Il quadro elettrico “standard” viene
fornito di serie al momento
dell’acquisto ed è conforme alle
norme vigenti ed in particolare alla
Direttiva Bassa Tensione 73/23 CEE
obbligatoria a partire dal 01/01/96.
Viene montato all’esterno della
caldaia ed è dotato di:
•
•
•
•
•
•
•
Termostato di regolazione.
Termostato di sicurezza.
Termometro.
Interruttore generale.
Interruttore del bruciatore.
Interruttore del circolatore.
Spia di blocco.
È previsto l’alloggiamento per un
contaore e per un termoregolatore.
Quadro
“Elettroniko”
In alternativa al quadro standard.
“Elettroniko” è conforme alla Direttiva Bassa
Tensione ed è adatto per caldaie soffiate a
condensazione, bassa temperatura e
tradizionali. È dotato di:
•
•
•
•
Sonde di serie: Mandata/Ritorno/Esterna.
Selettore funzioni: Estate/Inverno/
Manuale.
Dispositivi di sicurezza di serie:
elettromeccanici.
Funzione “Controller” (controllo
sequenza): a richiesta.
Quadro elettrico standard
Come ordinare Elettroniko?
Le caldaie vengono fornite di serie con il
quadro standard. Se si desidera il nuovo
cruscotto “Elettroniko”, occorre specificarlo
nell’ordine, con conseguente maggiorazione di
prezzo.
Lamborghini Calor s.p.a.
Via Statale 342 - 44047 Dosso (Ferrara) - Italia
Tel. Italia 0532 / 359811 - Tel. Export 0532 / 359913
Fax Italia 0532 / 359952 - Fax Export 0532 / 359947
Internet: http://www.lamborghinicalor.it
E-mail: [email protected]
Quadro Elettroniko
Nuovi turbolatori ad altissimo rendimento
Caldaie in acciaio MEGA STAR
Caldaie
pressurizzate
L’alto
rendimento
Maggiore
economia
MEGA STAR sono caldaie in
acciaio pressurizzate, ad alto
)e
rendimento (
omologate CE. Funzionanti
con bruciatori di gas ad
aria soffiata di gas sono
ideali per il riscaldamento di
edifici di medio-grandi
dimensioni.
La riduzione delle dispersioni
in ambiente è stata ottenuta
con un’attenta coibentazione,
invece per abbassare la
temperatura dei fumi è stato
studiato un opportuno
dimensionamento delle
superfici di scambio e
soprattutto è stato utilizzato
un nuovissimo e originale
turbolatore che ha permesso
una grande ottimizzazione
della velocità dei fumi.
Per un ulteriore risparmio
energetico, le caldaie MEGA
STAR sono predisposte per
l’installazione (a richiesta) di
un kit quadro Elettroniko
climatico (con la possibilità di
gestire, con un ulteriore “kit
centralina di cascata”) per il
controllo in sequenza di più
caldaie installate nello stesso
impianto.
La porta a
registrazione
totale
La porta anteriore assicura un
ottimo accoppiamento con la
camera di combustione che si
trova in pressione, evitando
ogni minimo trafilamento e
fuoriuscita di gas ad alta
temperatura con conseguenti
deformazioni della porta
stessa.
La particolare costruzione
della porta, regolabile in
qualsiasi posizione (si può
alzare, abbassare ed inclinare)
e l’isolamento in fibra
ceramica (che consente una
bassa inerzia termica e
favorisce il rendimento),
garantiscono una perfetta
tenuta.
Marcatura
Energetica
L’isolamento delle caldaie
MEGA STAR è costituito da un
materassino di lana di vetro ad
alta densità dello spessore di
80 mm. posta a contatto con il
corpo caldaia.
Inoltre la caldaia è protetta da
una mantellatura esterna
verniciata a polveri che va
montata dopo l’installazione.
Tutto questo limita le perdite
di calore verso l’ambiente a
beneficio del rendimento.
Turbolatore alettato
Temperatura (°C)
Turbolatore
alettato
230°
190°
150°
110°
70°
Tubo fumo
C
L
M
a2 a3 a5
a1
175
a8
a7
E
H
a6
D
a4
A
A1
B
a1 Mandata Riscaldamento
a2 Ritorno Riscaldamento
TIPO
MEGA STAR 80
MEGA STAR 90
MEGA STAR 100
MEGA STAR 120
MEGA STAR 150
MEGA STAR 200
MEGA STAR 250
MEGA STAR 300
MEGA STAR 350
MEGA STAR 400
MEGA STAR 500
MEGA STAR 620
MEGA STAR 750
MEGA STAR 850
MEGA STAR 950
MEGA STAR 1020
MEGA STAR 1200
MEGA STAR 1300
A
mm.
700
700
700
700
750
750
750
850
850
890
1.100
1.100
1.240
1.240
1.240
1.390
1.390
1.390
a3 Attacco Strumentazione
a4 Scarico caldaia
A1
mm.
750
750
750
750
800
800
800
900
900
940
1.160
1.160
1.290
1.290
1.290
1.440
1.440
1.440
B
mm.
630
755
755
755
1.000
1.000
1.250
1.250
1.500
1.502
1.502
1.792
1.753
1.753
2.003
2.003
2.003
2.003
C
mm.
1.055
1.195
1.195
1.195
1.440
1.440
1.690
1.690
1.940
1.900
1.950
2.240
2.255
2.255
2.500
2.500
2.500
2.500
D
mm.
415
415
415
415
440
440
440
490
490
500
610
610
675
675
675
750
750
750
E
mm.
911
911
911
911
961
961
1.061
1.061
1.061
1.095
1.285
1.285
1.417
1.417
1.417
1.568
1.568
1.568
* Un solo attacco - • Lunghezza boccaglio bruciatore 200÷250 mm.
Azienda certificata UNI EN ISO 9001:2000
Tubo fumo
Dimensioni mm.
Le caldaie MEGA STAR sono
marcate a 3 stelle fino a 400
kW, oltre sono ad altissimo
rendimento (Dir. Rend. 92/42/
CEE).
L’isolamento
Distribuzione del
calore nel tubo fumo
Per migliorare l’efficienza della MEGA STAR, ottenendo
rendimenti nel rispetto del DL 192 del 19 agosto 2005 è stato
studiato uno speciale turbolatore alettato all’interno, inserito a
pressione nel tubo fumo.
I fumi lambendo la superficie alettata cedono calore,
diminuendo notevolmente la temperatura che altrimenti
rimmarebbe elevata fino alla camera fumo con notevoli perdite
di energia al camino a discapito del rendimento.
La manutenzione dei tubi fumi è
facilitata dalla disposizione
longitudinale dell’alettatura. Uno
scovolo con il medesimo disegno
del turbolatore, prevvede alla
pulizia dei residui di combustione.
Grazie alla morfologia del profilo
del turbolatore, risulta facile
drenare la condensa (avviamenti a
freddo) verso la camera fumo
senza pregiudicare l’integrità della
caldaia.
a5 Attacco valvola/e di sicurezza
a6 Attacco camino
H
mm.
855
855
855
855
905
905
1.005
1.005
1.005
1.015
1.205
1.205
1.335
1.335
1.335
1.485
1.485
1.485
L
mm.
240
265
265
265
475
475
725
700
980
850
850
1.150
1.100
1.100
1.200
1.200
1.200
1.200
M
mm.
413
513
513
513
513
513
513
523
523
600
663
663
704
704
704
704
704
704
a1
DN
50
50
50
50
50
50
50
65
65
80
80
80
100
100
100
125
125
125
a2
DN
50
50
50
50
50
50
50
65
65
80
80
80
100
100
100
125
125
125
a3
Ø
1”
1”
1”
1”
1”
1”
1”
1”
1”
1”
1”
1”
1”
1”
1”
1”
1”
1”
a7 Attacco bruciatore
a8 Pozzetti portabulbi
a4
Ø
1”
1”
1”
1”
1”
1”
1”
1”
1”
1”
1 1/4”
1 1/4”
1 1/4”
1 1/4”
1 1/4”
1 1/4”
1 1/4”
1 1/4”
a5
Ø
1 1/4”*
1 1/4”
1 1/4”
1 1/2”
1 1/2”
1 1/2”
1 1/2”
1 1/2”
1 1/2”
a6
Ø
200
200
200
200
250
250
250
250
250
250
300
300
350
350
350
400
400
400
a7
Ø
130•
130•
130•
130•
160•
160•
160•
180•
180•
225
225
225
280
280
280
280
280
280
a8
Ø
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
1/2”
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
