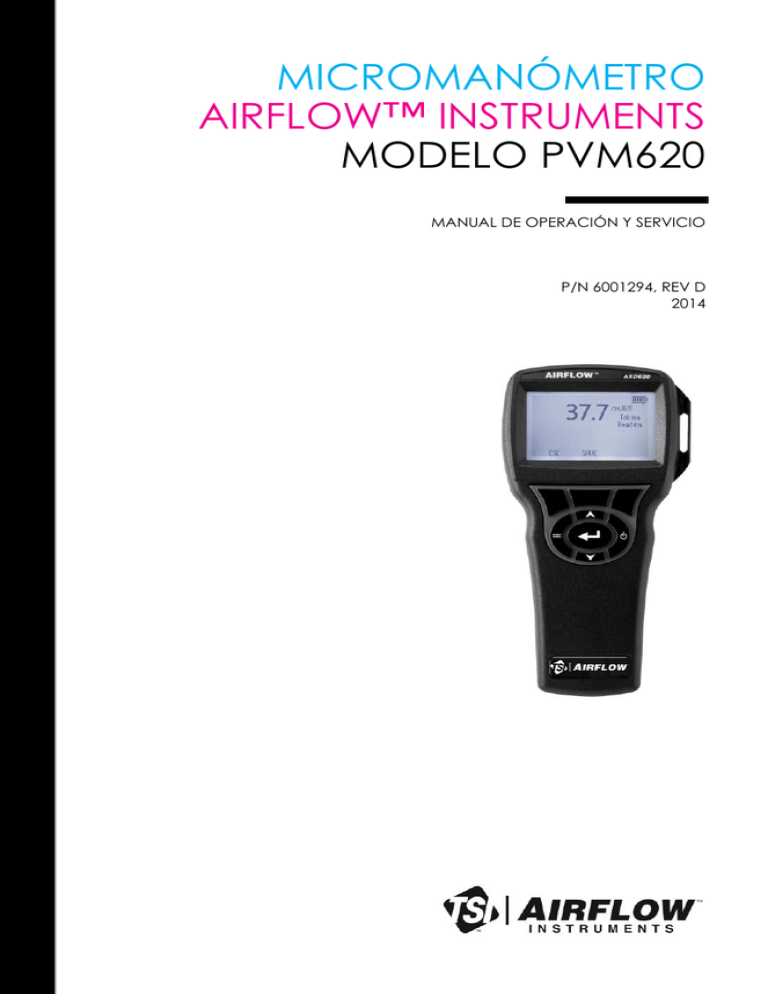

MICROMANÓMETRO

AIRFLOW™ INSTRUMENTS

MODELO PVM620

MANUAL DE OPERACIÓN Y SERVICIO

P/N 6001294, REV D

2014

Copyright

TSI Incorporated / 2007-2014 / Todos los derechos reservados.

Dirección

TSI Incorporated / 500 Cardigan Road / Shoreview, MN 55126 / EE.UU.

Nº de fax

(651) 490-3824

LIMITE DE GARANTÍA Y RESPONSABILIDAD (efectivo desde abril de 2014)

(Específicos de cada país los términos y condiciones fuera de los EE.UU., por favor visite www.tsi.com

.)

El Vendedor garantiza que los productos que aquí se venden, a excepción del software, no tienen defectos de material y mano de obra, siempre que se realice un uso normal y se realice el mantenimiento descrito en el manual del operario, durante un periodo de veinticuatro (24) meses o menos, o el tiempo que se especifique en el manual del operario, a partir de la fecha de envío al cliente. Este periodo de garantía incluye cualquier garantía legal. Esta garantía limitada queda sujeta a las exclusiones y excepciones siguientes: a. Los sensores de alambre caliente o de película caliente que se utilizan con anemómetros de investigación, y algunos otros componentes así indicados en las especificaciones, tienen una garantía de 90 días desde su envío; b. Las bombas tienen una garantía según el número de horas de operación que se especifican en el manual del producto o del operario; c. Las piezas que se reparen o sustituyan durante el mantenimiento tienen una garantía de defectos o mano de obra, bajo un uso normal, de 90 días desde la fecha de envío; d. El Vendedor no ofrece ninguna garantía sobre productos terminados fabricados por otros o sobre fusibles, baterías u otros materiales consumibles. Solo será de aplicación la garantía del fabricante; e. Esta garantía no cubre los requerimientos de calibración y el Vendedor únicamente garantiza que el instrumento o producto está adecuadamente calibrado en el momento de su fabricación. Los instrumentos enviados de vuelta para su calibración no están cubiertos por esta garantía; f. Esta garantía es NULA si el instrumento es abierto por cualquier persona ajena al centro de servicio autorizado por la fábrica, con la única excepción de que los requerimientos descritos en el manual del operario permitan a un operador reemplazar el bien de consumo o realizar la limpieza recomendada; g. Esta garantía es NULA si el producto ha sido utilizado incorrectamente, negligentemente, sujeto a daños accidentales o intencionados o si no se instalara, mantuviera o limpiara adecuadamente conforme a los requerimientos descritos en el manual. Salvo que así se autorice específicamente en un escrito distinto por el

Vendedor, el Vendedor no realiza ninguna garantía con respecto a, ni tendrá responsabilidad relacionada con, los productos que se incorporen en otros productos o equipos, o que modifique cualquier tercero distinto del Vendedor.

Lo siguiente se establece EN LUGAR DE todas las demás garantías y queda sujeto a las

LIMITACIONES que aquí se establecen. EN LO QUE RESPECTA AL INCUMPLIMIENTO

DEL VENDEDOR DE LA GARANTÍA IMPLÍCITA CONTRA INFRACCIONES, DICHA

GARANTÍA SE LIMITA A RECLAMACIONES DE INFRACCIÓN DIRECTA Y EXCLUYE

RECLAMACIONES DE INFRACCIONES CONTRIBUYENTES O INDUCIDAS. EL ÚNICO

REMEDIO DEL COMPRADOR SERÁ LA DEVOLUCIÓN DEL PRECIO DE COMPRA,

MENOS UN DESCUENTO POR USO Y DESGASTE RAZONABLES, O, A DISCRECIÓN

DEL VENDEDOR, EL REEMPLAZO DE LOS PRODUCTOS POR PRODUCTOS NO

INFRACTORES.

HASTA DONDE LO PERMITA LA LEY, EL ÚNICO REMEDIO DEL USUARIO O

COMPRADOR, Y EL LÍMITE DE RESPONSABILIDAD DEL VENDEDOR POR

CUALQUIER PÉRDIDA, LESIÓN O DAÑO RELATIVO A LOS PRODUCTOS

(INCLUYENDO LAS RECLAMACIONES BASADAS EN EL CONTRATO, NEGLIGENCIA,

AGRAVIO, RESPONSABILIDAD ESTRICTA U OTROS) SERÁ LA DEVOLUCIÓN DE LOS i

PRODUCTOS AL VENDEDOR Y EL REEMBOLSO DEL PRECIO DE COMPRA O, SI ASÍ

LO ELIGIERA EL VENDEDOR, LA REPARACIÓN O SUSTITUCIÓN DE LOS

PRODUCTOS. EN EL CASO DE SOFTWARE, EL VENDEDOR REPARARÁ O

REEMPLAZARÁ EL SOFTWARE DEFECTUOSO O, SI ES INCAPAZ DE HACERLO,

REEMBOLSARÁ EL PRECIO DE COMPRA DEL SOFTWARE. EN NINGÚN CASO EL

VENDEDOR SERÁ RESPONSABLE POR PÉRDIDAS DE GANANCIAS, INTERRUPCIÓN

DEL NEGOCIO O NINGÚN DAÑO ESPECIAL, INDIRECTO, RESULTANTE O FORTUITO.

EL VENDEDOR NO SERÁ RESPONSABLE DE LOS COSTES O CARGOS POR

MONTAJE, DESMONTAJE O NUEVOS MONTAJES. No se podrá ejecutar acción alguna, independientemente de su forma, contra el Vendedor, pasados 12 meses desde el suceso.

Los productos devueltos bajo garantía a la fábrica del Vendedor serán a riesgo del

Comprador, y si acaso, se devolverán a riesgo del Vendedor.

Se considera que el Comprador y todos los usuarios han aceptado esta LIMITACIÓN DE

LA GARANTÍA Y RESPONSABILIDAD, que contiene la garantía completa y exclusiva del

Vendedor. Esta LIMITACIÓN DE LA GARANTÍA Y RESPONSABILIDAD no podrá cambiarse, modificarse o dispensados sus términos, salvo que los firme por escrito un

Responsable del Vendedor.

Política de servicio

Sabiendo que los instrumentos inoperativos o defectuosos son tan perjudiciales para

TSI como lo son para nuestros clientes, nuestra política de servicio está diseñada para proporcionar rápida atención a cualquier problema. Si descubre alguna anomalía, por favor póngase en contacto con su oficina de ventas o representante más cercano, o llame al departamento de Servicio al Cliente en él número (800) 874-2811 (EE.UU.) o

(1) 651-490-2811 (internacional). ii

CONTENIDO

CAPÍTULO 1 DESEMPAQUETADO E IDENTIFICACIÓN

DE LAS PIEZAS .................................................................................. 1

CAPÍTULO 2 CONFIGURACIÓN ....................................................... 2

Alimentación eléctrica para el modelo de PVM620 del

Micromanómetro ............................................................................. 2

Instalación de las pilas .............................................................. 2

Utilización del adaptador CA opcional ...................................... 2

Conexión con un ordenador ........................................................... 2

CAPÍTULO 3 OPERACIÓN ................................................................ 3

Funciones del teclado ..................................................................... 3

Términos comunes ......................................................................... 3

Menús ............................................................................................. 4

CONFIGURACIÓN DE LA PANTALLA ..................................................... 4

PRESIÓN CERO ................................................................................. 4

CONFIGURACIÓN ............................................................................... 4

CONFIGURACIÓN DEL FLUJO .............................................................. 5

CONFIGURACIÓN REAL / ESTÁNDAR ................................................... 5

REGISTRO DE DATOS ........................................................................ 6

Mediciones ................................................................................ 6

Modo registro / Configuración del registro ................................ 6

Eliminar datos ............................................................................ 6

% de memoria ........................................................................... 7

TM

Software de descarga LogDat2 Downloading Software ............. 7

CAPÍTULO 4 MANTENIMIENTO ....................................................... 8

Recalibración .................................................................................. 8

Estuches o cajas ............................................................................. 8

Almacenamiento ............................................................................. 9

CAPÍTULO 5 RESOLUCIÓN DE PROBLEMAS ............................. 10

APÉNDICE A ESPECIFICACIONES ............................................... 11

iii

Capítulo 1

Desempaquetado e identificación de las piezas

Desempaquete cuidadosamente el instrumento y accesorios del contendedor de transporte. Compruebe las piezas individuales cotejándolas con la lista de componentes que aparece a continuación. Si falta alguna pieza o está dañada, notifique inmediatamente a TSI.

1. Caja de transporte

2. Instrumento

3. Tubo de presión

4. Punta de presión estática

5. Cable USB

6. CD-ROM con software de descarga

1

Capítulo 2

Configuración

Alimentación eléctrica para el modelo de PVM620 del

Micromanómetro

El Modelo PVM620 funciona con cuatro pilas AA.

Instalación de las pilas

Inserte las cuatro pilas AA, como se indica en el diagrama ubicado en el interior del compartimiento para las pilas. El modelo PVM620 está diseñado para operar con pilas recargables alcalinas o de NiMH, aunque no recarga las pilas de NiMH. La vida de las pilas será más corta si se usan pilas de NiMH. Las pilas de carbón y zinc no son recomendadas debido al peligro de fuga del ácido de la pila.

Utilización del adaptador CA opcional

Al usar el adaptador de corriente alterna (CA), no se pasará a través de las pilas (si están instaladas). Asegúrese de proporcionar el voltaje y frecuencia correctos, que están marcados en la parte posterior del adaptador CA.

Conexión con un ordenador

Use el cable USB para interfaz de ordenador, que se proporciona con el modelo PVM620, para conectar el instrumento a un ordenador con el fin de descargar los datos almacenados o para realizar un sondeo remoto.

Para obtener más información sobre cómo descargar datos almacenados, consulte la sección del capítulo 3 titulada Software de

descarga

LogDat2™ Downloading Software

.

Precaución: Este símbolo se usa para indicar que el puerto de datos del modelo PVM620 no está pensado para la conexión a una red de telecomunicaciones pública. Conecte el puerto de datos USB solamente a otro puerto USB.

2

Capítulo 3

Operación

Funciones del teclado

Tecla ON/OFF

Púlsela para encender y apagar el modelo

PVM620. Durante la secuencia de encendido la pantalla mostrará lo siguiente: Número de modelo, número de serie, y Revisión del software.

Teclas de flecha

()

Tecla (Enter)

Teclas virtuales

de flecha (o ) y

de Menú

Púlselas para desplazarse por las diferentes elecciones cuando está configurando un parámetro.

Púlsela para aceptar un valor o condición.

Pulse las teclas de flecha para cambiar de elección cuando está configurando un parámetro. Pulse la tecla virtual

Menú para hacer las selecciones del menú, que son

Configuración de pantalla, Presión cero,

Configuración, Configuración del flujo,

Configuración real/estándar, Registro de datos e Calibración.

Términos comunes

En este manual hay varios términos que se usan en diferentes lugares. A continuación se muestra una breve explicación de los significados de esos términos.

Muestra

Consiste en todos los parámetros de medición almacenados al mismo tiempo.

ID de prueba

Un grupo de muestras. Las estadísticas

(promedio, mínimo, máximo y recuento) son calculadas para cada ID de prueba. El número máximo de ID de pruebas es 100.

3

Constante de tiempo

Intervalo de registros

La constante de tiempo es un periodo promediado. Si está experimentando flujos fluctuantes, una constante de tiempo más larga ralentizará esas fluctuaciones. La visualización en pantalla se actualizará cada segundo, pero la lectura que se visualiza será la promedio durante el último periodo de constante de tiempo. Por ejemplo, si la constante de tiempo es de 10 segundos, la pantalla se actualizará cada segundo, pero la lectura visualizada será la promedio de los

últimos 10 segundos. A esto se le denomina también “promedio móvil”.

El intervalo de registros es un periodo de frecuencia en el que el instrumento registra lecturas. Por ejemplo, si el intervalo de registros está establecido en 30 minutos, cada muestra será el promedio de los últimos

30 minutos.

Menús

CONFIGURACIÓN DE LA PANTALLA

Él menú de configuración de la pantalla es donde configurará los parámetros deseados que se van a visualizar en la pantalla de proceso. Con un parámetro seleccionado puede entonces usar la tecla virtual ON para que se muestre en la pantalla de proceso o seleccionar la tecla virtual OFF para desactivar el parámetro. Utilice la tecla virtual PRIMARIO para que un parámetro se muestre en la pantalla de proceso con una visualización más grande. Solamente se puede seleccionar un parámetro como primario y se pueden seleccionar hasta 2 parámetros secundarios al mismo tiempo.

PRESIÓN CERO

Pare poner a cero la lectura de la presión, seleccione el menú

Presión cero. El instrumento indicará si la puesta a cero de la presión ha tenido éxito.

CONFIGURACIÓN

El menú Configuración es donde puede establecer los parámetros de configuración generales. Entre éstos se incluyen Idioma, Busca,

Seleccionar Unidades, Constante de tiempo, Contraste, Definir hora,

Definir fecha, Formato de hora, Formato de fecha, Luz de fondo y

4

Auto Off. Use las teclas virtuales  o  para ajustar la configuración en cada opción y use la tecla  para aceptar la configuración.

CONFIGURACIÓN DEL FLUJO

En el modo

Configuración del flujo hay 4 tipos: Conducto redondo,

Conducto rectangular, Área del conducto y Factor K. Use las teclas virtuales  o  para desplazarse por los tipos y luego pulse la tecla  para aceptar el tipo deseado. Para cambiar el valor, seleccione la opción

Introducir Configuración y pulse la tecla .

Pulsar/Kfact permite calcular el caudal del flujo de los difusores o estaciones de flujo con tapones de presión utilizando los puertos de presión del aparato y los factoresK. Los factoresK se obtienen del fabricante del difusor o estación de flujo

.

Para más información, consultar la Nota de aplicaciones TSI-114 .

Pueden pre-ajustarse hasta 5 conductos redondos, 5 areas de conducto y 5 factores K para un empleo más rápido en el lugar de trabajo.

Cuando se establece el flujo como la medición primaria en el menú de configuración de la pantalla, también se mostrarán las dimensiones o el factor K.

Al medir el flujo como la medición primaria, los parámetros pueden cambiarse rápidamente presionando las teclas  o  desde la pantalla de medición principal. Realice ajustes con las flechas  o  y presione para aceptar, o introduzca el menú de seleccionar

conducto o seleccionar factor K para elegir un valor o dimensión de flujo pre-ajustado diferente.

CONFIGURACIÓN REAL / ESTÁNDAR

En el menú Real/Estándar puede elegir las mediciones y parámetros reales o estándar. En este menú el usuario puede también seleccionar la Temperatura estándar, la Presión estándar y una fuente de la temperatura real. El modelo PVM620 mide la presión barométrica real. El rango de temperatura entrada es a partir de -40 a 1000°C .

5

REGISTRO DE DATOS

Mediciones

Las mediciones que se deban registrar en la memoria son independientes de las mediciones de la pantalla, y por tanto deben seleccionarse en

DATA LOGGINGMeasurements

(REGISTRO DE DATOS Mediciones).

Cuando se establece en

ON, la medición se registrará en la memoria.

Cuando se establece en

DISPLAY (PANTALLA), la medición se registrará en la memoria si está visible en la pantalla en ejecución principal.

Cuando se establece en

OFF, la medición no se registrará en la memoria.

Modo registro / Configuración del registro

Puede establecer el Modo de registro como Manual, Guardado automático o Cont-tecla.

El modo Manual no guarda los datos automáticamente, sino que le pide al usuario que guarde una muestra.

En el modo de Guardado automático, el usuario manualmente toma muestras que son registradas automáticamente.

En el modo Cont-tecla, el usuario comienza a realizar lecturas y registros presionando la tecla  . El instrumento continuará realizando mediciones hasta que se vuelva a presionar la tecla .

Los modos Guard auto y Cont-tecla cuentan con los siguientes ajustes de registro adicionales:

Mode

Guard auto

Cont.-tecla

Log Settings

Tiempo Muestro

Interv Registro

Presionando las teclas  de forma simultánea, el teclado se bloqueará para evitar ajustes no autorizados en los instrumentos. Para desbloquear el teclado, basta con presionar de nuevo las teclas  simultáneamente.

Eliminar datos

Utilice esta función para eliminar todos los datos, eliminar la prueba o eliminar la muestra.

6

% de memoria

Esta opción muestra la memoria disponible. La función Eliminar todo, dentro de Eliminar datos, borrará la memoria y restablecerá la memoria disponible.

Software de descarga LogDat2

TM

Downloading Software

El producto Modelo PVM620 viene con un software especial denominado LogDat2 Downloading Software, que está diseñado para proporcionarle la máxima flexibilidad y potencia. Para instalar este software en su ordenador, siga las instrucciones que vienen en la etiqueta del software LogDat2 CD-ROM.

Para descargar los datos del modelo PVM620, conecte el cable USB suministrado al modelo PVM620 y al puerto USB de un ordenador. A continuación ejecute el software de descarga LogDat2. En el software LogDat2, seleccione las pruebas a descargar o haga doble clic en la prueba que desee abrir.

7

Capítulo 4

Mantenimiento

El modelo PVM620 requiere muy poco mantenimiento para que continúe funcionando bien.

Recalibración

Para mantener un alto grado de precisión en las mediciones, recomendamos que devuelva su modelo PVM620 a TSI para su recalibración anual. Póngase en contacto con una de las oficinas de

TSI o con su distribuidor local para organizar dicho servicio y para recibir un número de Autorización de devolución del material (RMA).

Para rellenar un formulario RMA online, visite el sitio Web de TSI, http://service.tsi.com

.

TSI Instruments Ltd.

Stirling Road

Cressex Business Park

High Wycombe

Bucks

HP12 3ST United Kingdom

Tel: +44 (0) 149 4 459200

Fax: +44 (0) 149 4 459700

El modelo PVM620 puede también ser recalibrado fuera de los centros de TSI, utilizando el menú CALIBRACIÓN. Estos ajustes realizados fuera de los centros están pensados para realizar cambios de calibración poco importantes, que concuerden con los estándares de calibración del usuario. El ajuste realizado por su cuenta NO está pensado como una función de calibración completa. Para una completa calibración y certificación, de múltiples puntos, el instrumento debe ser enviado a la fábrica.

Estuches o cajas

Si la caja del instrumento o su alojamiento de almacenaje necesitan limpieza, límpielos con un paño blando y alcohol isopropílico o un detergente suave. Nunca sumerja el modelo PVM620. Si la caja de

éste o el adaptador de corriente AC se rompen, deben ser sustituidos inmediatamente para evitar que se entre en contacto con voltajes peligrosos.

8

Almacenamiento

Quite las pilas cuando vaya a almacenar la unidad durante más de un mes, con el fin de evitar que se produzcan daños debidos a fugas en las pilas.

9

Capítulo 5

Resolución de problemas

La tabla 5-1 lista los síntomas, las causas posibles y las soluciones recomendadas en relación con los problemas encontrados con el modelo PVM620. Si su síntoma no aparece en la lista, o si ninguna de las soluciones resuelve su problema, póngase en contacto con

TSI.

Tabla 5-1: Resolución de problemas con el modelo PVM620

Síntoma

Sin visualización en pantalla

La lectura de la

Causas posibles

velocidad fluctúa de forma inestable

El teclado no responde

Aparece un mensaje de error del instrumento

La unidad no está encendida

Pilas con poca carga o agotadas

Acción correctiva

Encienda la unidad.

Sustituya las pilas o enchufe la unidad con el adaptador CA.

Suciedad en los contactos de las pilas

Un flujo fluctuante

El teclado está bloqueado

Limpie los contactos de las pilas

Vuelva a colocar la sonda en una zona de flujo menos turbulento o use una constante de tiempo más larga

Desbloquee el teclado presionado las teclas

 simultáneamente.

La memoria está llena Descargue datos si así lo desea y a continuación ELIMINE

TODO en la memoria.

Fallo en el instrumento Es necesario enviar el instrumento a la fábrica para mantenimiento

ADVERTENCIA

El sensor de presión está protegido de daños hasta una presión de 7

PSI (48 kPa o 360 mmHg). ¡A una presión más alta puede explotar!

10

Apéndice A

Especificaciones

Las especificaciones están sujetas a cambio sin previo aviso.

Presión estática / diferencial:

Rango

1

: -15 a +15 pulg. H

2

O (-28,0 a +28,0 mm Hg, -3735 a

+3735 Pa)

Precisión: ±1% de lectura ±0,005 pulg. H

2

O (±1 Pa, ±0,01 mm

Hg) ±0,02%/°F (±0,03%/°C)

Resolución: 0,001 pulg. H

2

O (0,1 Pa, 0,01 mm Hg)

Velocidad (tubo piloto):

Rango

2

: De 1,27 a 78,7 m/s

Precisión

3

: 10,16 m/s

Resolución: 0,01 m/s

Tamaño del conducto:

Rango: De 2,5 a 1270 cm en incrementos de 0,1 cm

Capacidad de flujo volumétrico:

Rango: El rango real es una función de la velocidad real, la presión, el tamaño del conducto y el factor K

Rango de temperatura del instrumento:

Funcionando (Electrónica): De 5 a 45°C

Almacenamiento: De -20 a 60°C

Condiciones de operación del instrumento:

Altitud hasta 4000 metros

Humedad relativa de hasta 80%, sin condensación

Grado de polución 1 conforme a la normativa IEC 664

Sobretensiones pasajeras de categoría II

Capacidades de almacenamiento de datos:

Rango: 12.700+ muestras y 100 identificadores (ID) de pruebas

Intervalo de registros:

Intervalos: 1 segundo a 1 hora

Constante de tiempo:

Intervalos: Seleccionable por el usuario

Dimensiones externas del medidor:

8,4 cm

17,8 cm

4,4 cm

Peso del medidor:

Peso con pilas: 0,27 kg

11

Requisitos de potencia eléctrica:

Cuatro pilas de tamaño AA (incluidas) o adaptador CA (opcional) de

9 VDC, 300 mA, 4-18 vatios (el voltaje y la frecuencia de entrada varían en función del adaptador que se use)

1

Rango de sobrepresión = 190 pulg. H

2

O (7 psi, 360 mmHg, 48 kPa).

2

No se recomienda hacer mediciones de la velocidad de la presión por debajo de 5 m/s, ya que están mejor indicadas para velocidades superiores 10 m/s. El rango puede variar en función de la presión barométrica.

3

La precisión es una función de conversión de presión a velocidad. La precisión de la conversión mejora cuando se incrementan los valores reales de la presión.

12

Airflow Instruments, TSI Instruments Ltd.

Visit our website at www.airflowinstruments.co.uk

for more information.

UK

France

Tel: +44 149 4 459200

Tel: +33 491 11 87 64

Germany Tel: +49 241 523030

P/N 6001294 Rev D (ES) ©2014 TSI Incorporated Printed in U.S.A.

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
