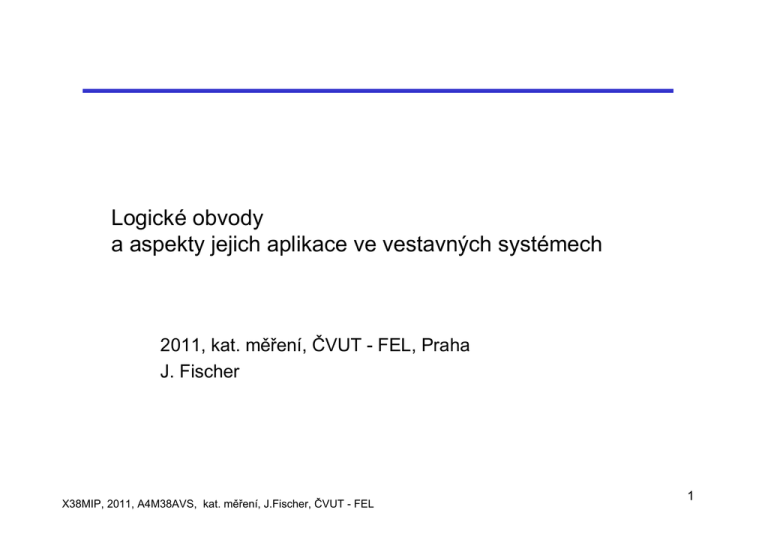

Logické obvody
a aspekty jejich aplikace ve vestavných systémech
2011, kat. měření, ČVUT - FEL, Praha
J. Fischer
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
1
Informace
Tento materiál slouží jako grafický podklad k přednáškám v předmětu
A4M38AVS v r. 2011,seznámení se s ním bez dalšího studia však
nenahrazuje plný výklad z přednášek, kde se principy dokumentují i na
dalších firemních katalogových materiálech.
doc. Ing. Jan Fischer, CSc., katedra měření, ČVUT FEL, Praha
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
2
Polovodiče pro logické obvody, silně zjednodušený pohled
detaily viz. kniha- Vobecký, Záhlava: Elektronika
Polovodičový materiál pro log. obvody - křemík, Si, čtyřmocný
4 elektrony v el. obalu. atomu křemíku
intrinzický polovodičový materiál - krystalová struktura bez defektů,
kovalentní vazba - silná, dodáním energie - přibl. 1,1 eV uvolnění el. z el.
obalu, generace párů, rekombinace - zánik v rovnováze.
vznik volného páru elektron - díra, za pokojové teploty - malý počet párů
Působení napětí - proud- vodivost způsobují elektrony i díry
vlastní (intrinzická) vodivost polovodiče, za pokojové teploty - velmi nízkávodivost, s rostoucí teplotou - vlastní vodivost roste, tepelná aktivace
intrinzický polovodič
díra
elektron
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
U
3
Polovodič Si
Intrinzický polovodič, pouze jeden prvek, čistý materiál, ideální krystalová
struktury bez poruch (dislokací) krystalové struktury
Vodivost – intrinzická vodivost – pouze tepelně generovanými páry elektron
díra
Si
Si
Si
Si
Si
Si
společné valenční
elektrony
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
Si
Si
Si
Si
4
Polovodič Si
Dodání tepelné energie
– kmity, možnost uvolnění elektronu
z elektronového obalu,
vznik páru elektron - díra
Si
volný
elektron
díra
Intrinzická vodivost
– pouze tepelně generovanými páry elektron - díra
elektron při působení vnějšího elektrického pole
– pohyb ve směru el. pole.
Růst intr. vodivosti s teplotou
Uspořádaný pohyb elektronů – elektrický proud,
Díry – též pohyb při působení vnějšího el. pole,
Si
tepelná
energie
Pohyblivost elektronu - trojnásobná oproti pohyblivosti díry v (Si materiálu)
(důsledek – vliv na volbu šířky tranzistoru NMOS a PMOS ve struktuře CMOS
(PMOS – volby 3x širší pro dosažení stejného odporu)
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
5
Nevlastní polovodič typu N a P
Dotace prvky V nebo III skupiny , zvýšení vodivosti (5 el. v obalu, 3 el. v
obalu)
nevlastní vodivost, nevlastní polovodič
způsobená působením příměsí
Polovodič typu N (pátý elektron atomu dopantu – vázán slabě k jádru, dodání
malé energie – možnost uvolnění elektronu, za pokojové teploty – atom
dopantu – volný elektron)
Polovodič typu P (3 elektrony v obalu, chybí jeden el. pro kovalentní vazbu,
toto místo může zastoupit jiný elektron (analogie – hra s chybějící židlí).
Pohyb díry
volný
elektron
Si
Si
As
Si
Si
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
díra
B
Si
Si
Si
a)
Si
b)
6
Nevlastní polovodič typu N
Zvýšení vodivosti polovodiče - zvýšení počtu volných nosičů náboje
polovodič typu N, příměsi ze skupiny V (5- mocné, 5 el. v obalu)
Dopant - donor - dárce- poskytuje elektron
Přidání příměsí - difuzí, iontovou implantací,…
4 el. vázané ve struktuře pevně, pátý el. vázán slabě,
dodání malé ionizační energie (řádu desítek meV) na uvolnění elektronu
Za pokojové teploty - všechny atomy donorů - ionizovány
Elektronová vodivost materiálu, nevlastní polovodič typu N
Polovodič N - majoritní nosiče - elektrony, minoritní nosiče díry
Polovodič N je navenek ale stále elektricky neutrální
počet kladně a záporně nabitých částic je shodný
Pokud elektron opustí atom donoru - ionizovaný atom donoru - představuje
místo kladného „fixovaného“ náboje
Vyšší koncentrace volných elektronů- vyšší vodivost
Velmi vysoká koncentrace dopantů, degenerovaný polovodič N+
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
7
Nevlastní polovodič typu P
Polovodič typu P, příměsi - ze skupiny III (3- mocné, 3 el. v obalu)
Dopant - akceptor - příjemce, může přijmout elektron - příjemce
není úplná kovalentní vazba, chybí pro ni elektron
Elektron se může přijmout z vedlejšího atomu Si, zde pak chybí elektron ve
vazbě- díra se posune, tato díra se takto může pohybovat dále
Děrová vodivost, materiál typu P
Pohyblivost díry je 1/3 oproti pohyblivosti elektronu - vodivost materiálu typu
P je 1/3 oproti typu N při stejné koncentraci volných nosičů
polovodič P - majoritní nosiče - díry, minoritní nosiče - elektrony
Polovodič P je ale stále elektricky neutrální, počet kladně a záporně
nabitých částic je opět shodný
Pohyb díry - Ionizovaný atom akceptoru - představuje místo záporného
„fixovaného“ náboje
Velmi vysoká koncentrace dopantů akceptorů - degener. polovodič P+
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
8
Přechod PN
Polovodiče P a N na sobě
difůze elektronů z oblasti N do oblasti P, děr z P do N, rekombinace
(difůzní délka - střední dráha nosiče, než rekombinuje )
Vznik chuzené oblasti - bez volných nosičů - elektronů, nebo děr, oblast
prostorového náboje (OPN) vyprázdněná oblast, (depletion region)
- oblast PN přechodu
Po „odešlých“ děrách a elektronech zůstávají ionizované atomy donorů
a akceptorů, představují místa „fixovaných“ záporných a kladných
nábojů, elektrická dvouvrstva
PN přechod - uspořádání i P+ na N, nebo N+ na P
čím vyšší koncentrace dopantů- kratší dif. délka, menší OPN
difuze el. a děr
P
ochuzená oblast
N
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
P
N
elektrická dvouvrstva
9
Dioda s přechodem PN
Dioda s přechodem PN, Si materiál, napětí v předním směru, 0,6 až 0,7 V
Zapojení diody v propustném směru – nutnost překonat působení
elektrického -elektrické dvouvrstvy v oblasti přechodu.
Průchod elektronů a děr do oblasti přechodu PN, rekombinace. uvolnění
energie ve formě tepelné energie.
Schottkyho dioda přechod Kov – polovodič, napětí v předním směru 0, 3
V (příklad Schottkyho diody –např.m dioda BAT 46)
Závěrný proud Si diody s přechodem PN, roste s teplotou, způsoben
tepelnou genereací párů elektron – díra
problém klidových proudů obvodů CMOS s bateriovým napájením. ( i
omezení funkce obrazových senzorů CMOS)
Světloemitující dioda – LED, zapojení v předním směru – působení
vnějšího pole – napájecí obvod - příchod elektronů a děr do oblasti
přechodu PN, rekombinace, uvolnění energie - částečně ve formě
optické – nebo světlo, částečně ve formě tepelné
napětí v předním směru LED – přibl. 2 V ( červená LED),
zelená – vyšší 2 – 2, 5 V, bílá LED – 3 V a více
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
10
Návrh obvodu s diodami LED
Návrh- výklad
výstupní napětí obvodu, napětí v předním směru LED, volby proudu,
výpočet odporu zvoleného rezistoru.
Dioda Si – jako ochranný prvek
dioda do série s napájením
dioda antiparalelně
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
11
MOS tranzistor s indukovaným kanálem N
Substrát , polovodič P, izolant SiO2, Gate - polykrystalická Si elektroda
MOS Tranzistor
M - Metal poly Si (dříve i Al), izolant O - Oxid, S- Silicon substrát křemík
UG kladné, „přitahování“ elektronů, až počet elektronů přesáhne počet děr,
Při UG > UT - prahové napětí, vznik inverzní vrstvy pod G
indukovaný kanál n
tranzistor NMOS elektrody G- gate, S - Source („zdroj nosičů!), D – Drain
(„odvaděč nosičů“), pomocí oblastí N+ , kontakt –substrát P+
poly - Si
substrát
UG =0
G
UG > UT
SiO2
P - Si
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
G
N+ - Si
substrát
N+ - Si
P - Si
inverzní
oblast
indukovaný
kanál n
12
Tranzistor NMOS s indukovaným kanálem - vlastnosti
Napětí mezi elektrodami Gate a Source
UGS > UT (prahové napětí - threshold)
V log. obvodech - MOS tranzistor jako spínač
IDS
UT
spínač „proti zemi“, UG - UGS = UG - 0 > UT,
elementární N- MOS invertor
UGS
U GS = U G - U S > U T
D - drain
S -source
UG
N + - Si
N + - Si
+ Ucc
D
US
U2
substrát
P - Si
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
U1
S
13
Tranzistor NMOS jako spínač ve vzorkovači
G
+ Ucc
S
D
U2
U1
D
D
G
B- sub.
S
S
Kanál n, elektrony, US nižší napětí oproti UD, symetrická
konstrukce, záměna funkce S a D podle připojeného napětí
NMOS jako spínač - vzorkovač UG - US > UT , pozor UG > US + UT
! Diody tvořené D a S proti substrátu- musí být v záv. směru- substrát
zapojit na „ nejzápornější“ napětí vyskytující se v obvodu tranzistoru
Spínání napětí (-2 V až +2 V), substrát -2V, napětí UG ( -2V vyp, + 5 V zap.)
Pro přepínač, vzorkovač - použitelný pouze typ se samostatně vyvedeným
substrátem,
Pozor - substrátová dioda MOS tranzistorů
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
14
Tranzistor PMOS s indukovaným kanálem P jako spínač
D - drain
S -source
UG
P+
P + - Si
+ Ucc
S
- Si
B- sub.
S
U1
US
D
N - Si
D
G
U2
R
substrát
+ Ucc
0
Kanál P, nosiče náboje díry, zdroj nosičů source S - na vyšší (kladné) napětí
oproti D - drain,
Symetrická konstrukce, záměna funkce S a D podle orientace připojeného
napětí mezi elektrodami
U1 = Ucc PMOS rozepnut - nevede , U1 = 0 PMOS sepnut - vede
! Diody tvořené D a S proti B -substrátu- musí být v záv. směruB - zapojit na „ nejkladnější“ napětí vyskytující se v obvodu tranzistoru
PMOS s kanálem P
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
15
Invertor CMOS
CMOS - komplementární MOS logika využívající kombinaci
NMOS a PMOS tranzistorů
Sp
invertor CMOS
(není CMOS tranzistor !)
+ Ucc
p kanál
nosiče - díry
Dp
Dn
n kanál,
nosiče - el.
Sn
výstup
invertoru
vstup
+ Ucc
UG
P+
N+
(kontakt)
GND
P+
N+
N+
(N - kanál)
P - kanál
vana P - Si
substrát
P+
(kontakt)
N - Si
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
16
Invertor CMOS
CMOS - komplementární MOS logika využívající kombinaci
NMOS a PMOS tranzistorů
+ Ucc
Sp
D2
CMOS invertor
( není CMOS tranzistor !)
D1
Dn
Dn
D3
Sn
výstup
invertoru
vstup
+ Ucc
UG
P+
N+
(kontakt)
GND
P+
N+
(N - kanál)
P - kanál
substrát
N+
D2
N - Si
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
D3
vana P - Si
P+
(kontakt)
D1
17
Invertor CMOS
Důsledky
V každém logickém obvodu CMOS je záporně polarizovaný PN přechod
mezi svorkami Ucc – napájení a GND – zem.
Při přepólování napájení – v propustném směru
Pro uživení zařízení – použít zdroj s omezením proudu
CMOS - komplementární MOS logika využívající kombinaci
Tyto závěrně polarizované přechody PN- závěrný proud – problém
klidového odběru – „Stand By“ režim procesorů pro bateriové
napájení- při požadavku na etrémně malé klidové odběry- řádu uA.
(Příklad- měřidla, rozpočítávací měřidlo topných nákladů - požadavek na
funkci 10 let z jediné baterie, el. vodoměr,…)
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
18
Náhradní schéma výstupu CMOS
Sériově zapojené tranzistory PMOS a NMOS,
Klidový stav Rp,nebo Rn se blíží nekonečnu – rozepnutý stav
+UCC
Druhý tranzistor – sepnutý RON
CMOS invertor
RP
( není CMOS tranzistor !)
Náhradní schéma:
Zdroj UCC do série RP_ON
nebo GND ( 0 V) do série RN_ON
u řady HCMOS a dalších ,
odpory 100 Ohmů a nižší
( 74LVCxxx RN_ON ~15 Ohmů, podle typu)
Při změně stavu,
malý okamžik vedou oba tranzistory
proudový impuls mezi UCC a GND
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
RN
U2
GND
RP_ON
RN_ON
+UCC
U2
GND
19
Logický obvod jako dvojbran- statické parametry 1
Ucc napájení ( UDD),
Ucc
zem- GND- (ground)
Vstup, Ui, Ii vstupní napětí, proud
Výstup UO, IO, výstupní napětí, proud
Pozor na orientaci výstupního proudu.
Ii
Io
Ui
Uo
Kladný výstupní proud IO - „vtéká“ do výstupu (proud z výstupu přes rezistor
do GND - záporný) důležité kvůli orientaci v katalogových údajích
(pozn. v aglosaské lit. napětí onačeno jako V -Voltage, tedy Vi, VO,,....)
(u STM32 a dalších proc. označení VDD - napájení , VSS - zem)
Pomůcka pro zapamatování označení - Ucc ( bipolární log. obvody, NPN
tranzistory, kolektory na kladné napět) UCC U - colector, colector
Podobně NMOS logika, Drain na kladné napětí
tedy UDD (napětí U -Drain, Drain - UDD, jako UCC kladné napájení)
U STM32F103,..logika společné elektrody Source ( USS - source, source) ekvivalent GND.
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
20
Logický obvod jako dvojbran- statické parametry 2
Ucc
Ii
Charakteristické parametry obvodu
Ui
Io
Uo
UiH - vstup. napětí pro vysokou log. úroveň - High
UiHmin - minimální vstupní napětí pro vysokou log. úroveň - High !!!
(které obvod vyhodnotí jako úroveň High)
UiL - vstup. napětí pro nízkou log. úroveň - Low ,
UiLmax - maximální vstupní napětí pro nízkou log. úroveň - Low !!!
(které obvod vyhodnotí jako úroveň Low)
UOH - napětí na výstupu obvodu generujícího vysokou úroveň - High
UOL - napětí na výstupu obvodu generujícího nízkou úroveň - Low
IiH - vstupní proud pro vysokou log. úroveň High připojenou na vstup
IiL- vstupní proud pro nízkou log. úroveň Low připojenou na vstup
IOH - výstupní proud při vysoké úrovni - H High
IOL - výstupní proud při nízké úrovni - L Low
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
21
Dynamické parametry - odezva na změnu na vstupu
vstup
Um
tPLH
tPHL
UOH
výstup
ve fázi
Um
tPHL
výstup
v protifázi
Ui (3V - TTL )
(1,5 V - TTL)
0V
tPLH
UOL
UOH
Um
UOL
tPLH - zpoždění odezvy při změně z nízké na vysokou úroveň ( Low - High)
tPHL - zpoždění odezvy při změně z vysoké na nízkou (High - Low)
Um (nebo také Ut) rozhodovací úroveň
tPLH Propagation delay time, low-to-high-level output
tPHL Propagation delay time, high-to-low-level output
tpd Propagation delay time, obecně doba zpoždění odezvy obvodu
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
22
Dynamické vlastnosti - předstih a přesah dat
řídicí
vstup
UH
0V
tS
datový
vstup
tH
UH
0V
ts (set - up time) předstih datového signálu vůči hodinovému řídicímu) sig.
tH (hold time) přesah datového signálu vůči hodinovému (řídícímu) signálu
vyjadřuje dobu, po kterou musí být datový log. signál v klidu před
testováním a po testování v okamžiku určeném příslušnou aktivní hranou
hodinového signálu
význam, specifikace klopné obvody, posuvné registry, paměti,...
příklad specifikace u 74HCT595 ,
SH_CP – hod. sig. ,DS- datový vstup
posuvný registr (úloha - cvičení)
(analogie – snímek – s bleskem,
zde náběžná hrana hod. sig. - blesk)
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
23
Bipolární logické obvody
Logika TTL (nepoužívá se),
význam - definice standardu a úrovní
napájení Ucc = + 5V proti zemi - GND
příklad - obvod NAND 7400
vstupy A, B, výstup Y, Y = /(AxB)
Ucc
T1
130
1k6
T4
A
B
Vstup na UIL - nízká úroveň,
vstupní proud IIL - záporný (= -1,6 mA) , vytéká
z emitoru T1 a vtéká do výstupu budicího obvodu
4k
T2
D
Y
T3
1k
GND
pro TTL logiku - kritický parametromezení počtu vstupů, které může výstup ve stavu L budit; snaha snížit IIL
Vstup na UIH - úroveň H, vtéká nulový nebo malý kladný proud do vstupu
UOH omezeno. Úbytek na UAK na diodě D a UCET4 (emitorový sledovač T4)
UOH < UCC - UCET4= 5 V - 0,7 V- 0,7 V= 3,6 V
- důsledek na výstupu Y hradla TTL není ve stavu H napětí 5 V ale nižší
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
24
Bipolární logické obvody TTL -LS a TTL - ALS
Snížení IIL i dalších proudů v obvodu, řady bipolárních log. obvodů
TTL - LS ( Low Power Schottky)
ALS (Advanced Low Power Schottky)
Ucc
20k
Ucc
120
8k
37k
50k
14k
50
A
Y
B
4k
5k
12k
Y
A
1k5
3k
B
2k8
5k6
GND
GND
IIL - záporný (= -0,4 mA)
IIL - záporný (= -0,1 mA)
Při definici paramtrů CMOS log obvodů ( např. i mikroprocesorů) často odkaz
na parametry TTL, nebo TTL - LS, např. formou, že výstupu uP je schopen
budit vstup jednoho TTL hradla ( „to drive one TTL load“),
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
25
Pouzdro log. obvodu, číslování vývodů
indexová značka
14
1
UCC
7400
směr číslování
vývodů
Číslování vývodů na pouzdře logického obvodu
proti směru hodinových ručiček
Vývod č. 1 umístěn vlevo od indexové značky
směr platí i u pouzder pro SMD (povrch. montáž)
Přívody napájení UCC a GND u TTL, TTL - LS,...,
CD4000, 74HC, 74HCT,..
GND 7
8
- vlevo dole GND, vpravo nahoře UCC,
pouzdro 14 vývodů GND pin 7, Ucc pin 14
pouzdro 16 vývodů GND pin 8, Ucc pin 16
platí také u některých procesorů ( AT89C51,...)
pouzdro DIL 40 vývodů GND pin 20, Ucc pin 40
neplatí však obecně, např. ATmega32,,,,,a další s vnitřním převodníkem A/D
svorky UCC a GND uprostřed na stranách pouzdra, pro zkrácení vnitřních
přívodů v nitřních přívodů v pouzdře a snížení jejich impedance
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
26
Parametry řad bipolárních log. obvodů
Důležité údaje:
UILmax max. napětí pro úroveň L (nízká úroveň na vstupu)
UIHmin min. napětí pro úroveň H (vysoká úroveň na vstupu)
IILmax - vstupní proud pro UIL - nízkou úroveň na vstupu
Ut - rozhodovací napěťová úroveň na vstupu
UCC - napájecí napětí – typicky + 5 V ( + 4,75 až + 5,25 V)
UILmax
IILmax
UIHmin
IIH
[V]
[mA]
[V]
[uA]
[mA]
TTL
0,8
- 1,6
2
40
LS - TTL
0,8
- 0,4
2
S TTL
0,8
-2
FAST
0,8
ALS
0,8
řada
IOLmax UOLmax
IOH
UOHmin
tPD
Ut
ICCL
[V]
[mA]
[V]
[ns]
[V]
[mA]
16
0,4
- 0,4
2,4
10
1,3
3
20
8
0,5
- 0,4
2,7
10
1,1
0,6
2
50
20
0,5
-1
2,4
4,7
1,3
5
- 0,6
2
20
20
0,4
-2
3
3,3
1,5
1,4
- 0,1
2
20
8
0,5
- 0,4
3
6
1,4
0,4
pro TTL: UILmax = 0,8 V, UIHmin= 2 V, IILmax = 1,6mA,
zpoždění tpd - jednotky ns, a více podle typu obvodu.
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
27
Bipolární log. obvody
Nevyužité vstupy – u TTL, TTL – LS, TTL – ALS
Pro stav L – připojit na zem - GND,
Pro stav H připojit na výstup hradla s definovanou úrovní H
(invertor se vstupem na GND) nebo na UCC ( i přes odpor 2 - 5 kOhmů)
Nezapojený vstup TTL, TTL – LS, TTL – ALS se chová jako by byl
připojen na úroveň H – ale není to korektní stav
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
28
Logické obvody v technologii NMOS
Snížení vstupní a napájecích proudů - logické obvody v technologii NMOS
se využívalo pouze tranzistorů MOS s kanálem N
používaná pouze pro specializované obvody a obvody velké integrace
nejsou v obvody s funkcí analogickou obvodům TTL (není hradlo NAND,..)
používáno také u mikroprocesorů Intel 8080, 8086,
ale i jednočipových mikropočítačů Intel 8031, 8051,..
(obdobné mikropočítače v technologii CMOS 80C31, 80C51, 89C51 písmeno C označuje použitou technologii CMOS)
Integrované obvody v technologii NMOS
- stálý statický proudový odběr int. obvodu
např. elementární invertor NMOS
(nyní proto používána pouze technologie CMOS)
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
+ Ucc
D
U2
U1
S
29
Logické obvody v technologii CMOS, řada CD4000
Technologie CMOS s hliníkovým hradlem - elektroda Gate - hliníková
logické obvody řady CD4000 (někdy označované jako high voltage CMOS)
viz WWW.TI.COM
v klidu Icc= 0, proudový odběr především při změnách stavu
napájecí napětí Ucc = 3 až 15 V
+ Ucc
zpoždění invertoru - tpd roste s klesajícím napájecím napětím
Sp
UCC
[V]
5
10
tPD
[ns]
125
50
Obvody pro „pomalé aplikace“
UiHmin = 0,7 x Ucc,
UiLmax = 0,3 x Ucc
15
40
Dp
Dn
Sn
Řada CD 4000 - mnoho typů, široce rozšířené, nejsou kompatibilní s řadou TTL
(jiné rozložení vývodů, jiné funkce)
CD 4011 hradlo NAND rozložení vývodů jiné než u NAND TTL 7400
obecné vlastnosti řady CD4000 viz. dokument family.hef4000.specification.pdf
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
30
Logické obvody v technologii CMOS, řada CD4000
Nevyužité vstupy – připojit !!! na správnou log. úroveň, L, nebo H, svorka GND
nebo Ucc,
Nezapojený vstup – plovoucí – nepředvídatelné chování,
výskyt napětí v zakázané oblasti – zvýšení klidového proudového odběru,
částečně vedou oba tranzistory,
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
31
Logické obvody HC MOS
Rychlé logické obvody CMOS - High Speed CMOS 74HCxx
Technologie CMOS s křemíkovým hradlem (Poly Si Gate)
náhrada za TTL, obdobné označení, funkce i rozložení vývodů
TTL 7400, 74LC00, 74 ALS 00 funkční náhrada 74HC00, atd.
Napájecí napětí UCC = + 2 až + 6V, typicky UCC = + 5V
74HC – odlišné vstupní úrovně od TTL
74HCxxx Um (Ut) = 0,5 Ucc rozhodovací úroveň polovina napájecího napětí
UiHmin = 0,7 x Ucc, 3,5 V !!! (při UCC = 5V)
UiLmax = 0,3 x Ucc 1,5 V
(při UCC = 5V)
Výstup TTL není možno připojit na vstup HC (UCC = +5 V)
UOH TTL obvodu není kompatibilní s UIH min u HC obvodu !
vstupní klidové proudy IIH, IIL velmi malé, typ. 100 nA, zaručováno- menší 1 uA
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
32
Logické obvody HCT MOS
Rychlé logické obvody CMOS - High Speed CMOS 74HCTxx
Úprava vstupu HCT obvodu - kompatibilní s výstupními úrovněmi TTL
posun, zpětná vazba,..
(úprava pouze ve vstup. obvodu, ostatní je jako u HC, žádné další diody)
Sp
+ Ucc
Dp
(Napájení standardně UCC = +5V, rozmezí + 4,5 V až +5,5 V)
Výstupní obvod HCT – vlastnosti - jako výstup HC
74HCTxxx Um (Ut) = 1,3 V rozhodovací úroveň na vstupu
UiLmax = 0,8 V
UiHmin = 2 V !!!
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
Dn
Sn
33
Logické obvody HCT MOS
Pozor, na vstupu 74HCT může být UiH = 2,4 V,
ale roste ICC (vysvětlení – tabule),
Příčný proud- NMOS – již vede,
PMOS – ještě není zcela vypnut
Sp
+ Ucc
Dp
Dn
∆ICC – změna napáj. proudu ICC,
pokud bude jeden vstup na UiH = 2,4 V
u SN74HCT00 (Texas Instruments ∆ICC = typ. 1,4 mA, Philips – NXP 0,6 mA)
Sn
Požadavek strmosti hran vstupního signálu – (stejný důvod) zamezit
výskytu napětí na vstupu v oblasti rozhodovací úrovně, požadavek doba
hran kratší než 500 ns - jinak – nárůst ICC
Pro bateriové napájení – vstupy - úroveň 0, nebo UCC, jinak zvýšení odběru.
Nevyužité vstupy – připojit na GND nebo UCC,
Vysokoimpedanční vstup- nepředvídatelné chování, elektrostatická indukce
úroveň H nebo L.
Nepředvídatelné chování obvodu CMOS - !!!! kontrola vstupů
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
34
Typické vstupní parametry obvodů HC, HCT
Ucc
74HCxxx
Um (Ut) = 0,5 Ucc rozhodovací úroveň
UiHmin = 0,7 x Ucc, 3,5 V !!! (při UCC = 5V)
UiLmax = 0,3 x Ucc 1,5 V
74HCTxxx při Ucc= 5 V
UiHmin = 2 V
UiLmax = 0,8 V
Ii
Io
Ui
Uo
Um (Ut) = 1,4 V rozhodovací úroveň
Ii zbytkový vstupní proud (Input Leakage Current) typ. do 0,1 uA,
CMOS prakticky nulový statický vstupní proud oproti TTL.
(typicky i menší - řádu nA, určen svodovými proudy ochranných diod) (vstup
připojen na Ucc, nebo GND)
Vstupní kapacity Ci = typ. řádově 5 - 10 pF
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
35
Typické výstupní parametry obvodů HC, HCT
Ucc
UOH - určen UCC a velikostí výstupního proudu,
vnitřním odporem RP
naprázdno přibližně UOH = UCC
UOL určeno velikostí výstupního proudu
Ii
Io
Ui
Uo
a vnitřním odporem RN
naprázdno přibližně UOL = 0 V (GND)
Vnitřní odpory , pro odhad napětí - přibližně 100 Ohmů a méně
(R - pro NMOS tranzistor typ 50 Ohmů a méně)
Náhradní schéma výstupu
+UCC
RP
UOL = IO . RN
UOH = UCC – (IO . RN)
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
RN
UO
GND
36
Mezní parametry obvodů HC, HCT
ICC , IGND , IO , IiK , IOK
(absolute maximum) překročením hrozí poškození
Ucc
Ii
Ui
ICC, IGND - proud svorkou UCC nebo GND
= 50 mA (70mA - bus typy) !!!
IO - výstupní proud = ± 25 mA (±
± 35 mA bus typy)
(output source or sink current)
IIK proud vstupními záchytnými diodami ±20 mA (input diode current)
při (UOi < −0.5 V nebo UOi > UCC + 0.5 V)
(vstup „zápornější“, než GND; „kladnější“ než Ucc)
Io
Uo
IOK output diode current (UO < −0.5 V to UO > UCC + 0.5 V)
proud výstupními (parazitními) diodami − ±20 mA
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
37
Mezní parametry obvodů HC, HCT, důsledky
Ucc
ICC , IGND , IO , IiK , IOK
Ii
Ui
Io
Uo
Příklad - posuvný registr 74HCT595 , (74HC_HCT595_4.pdf, hc595.pdf vysvětlení
mezních parametrů absol, maximum ratings, vysvětlení klíč. slov na dokumentech)
použit pro buzení 7- segment LED, výstupy buzení LED proti UCC (úloha cvič.)
jak volit proud? IO ?? 10mA, katalog IOmax = 25 mA, ANO - OK
10 mA méně než 25 mA,
ale !!!
7x 10 mA = 70 mA = IGND max .absolutní pro 74HCT595 je právě 70 mA NE!!!
volit nižší proud, např. 5 mA (7x 5 mA = celkem 35 mA)
analogicky úvahy u jednočip. mikropočítače
D. úkol. - nalézt příslušné parametry a omezení pro AT89C2051 a AT89S8252,
STM32F103.
Jak by bylo možno budit připojené LED (max. velikost proudů)?
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
38
Mezní parametry konkrétních obvodů
Způsob orientace v katalogovém listu obvodu – přednáška s využitím
katalogového listu HC00, 74HCT00, 74HCT595, AT89C2051, STM32F103
viz. katalog - PDF
Demonstrace typických a mezních parametrů Ui, Iik, IOk, ICCmax, IGND max, IOmax
Vysvětlení způsobu specifikace parametrů obvodu a jak je nalézt v
katalogovém listu viz vysvětlení na přednášce a příslušné katalogové listy.
STM32F100,
hesla: „Absolute maximum ratings“,
General input/output characteristics
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
39
Ochrana vstupů
CMOS log obvody, průrazné napětí izolantu MOS tranzistorů - desítky V,
působení statické elektřiny 10 -ky kV, vstupy bez ochrany - průraz
poškození struktury
UCC
D1
ochrana vstupů,
CMOS
obvod
- záporně polarizované PN přechody D1, D2
U1 D2
Ideové schéma ochrany - obecně
důsledky 0 <Ui < Ucc ;
vstupní napětí nesmí být záporné, ani větší, než napájecí
UCC
příp. omezení velikosti vstup. proudu rezistorem
Ui
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
U2
Rs
1
40
Ochranné diody - model
Ochrany vstupů, různé řešení,
ochrany vstupu 74HCxx
poly- Si
rezistor
UCC
D2
170 Ω
100 Ω
U1
HC MOS
obvod
U2
D1
difundovaný didový rezistor
UCC
D3
U1
D4
D5
CMOS
obvod
D6
U2
D7
Obecně – model s diodami proti GND a UCC.
zjednodušený model (pro zapamatování)
obvodu CMOS z hlediska diod na vstupech a výstupech
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
41
Přídavná ochrana vstupů s rezistorem
Situace s částmi obvodu s různými napájecími zdroji – nebezpečí
částečného výpadku napájení nebo různě rychlého náběhu napájení.
Nebezpečí poškození budicího i buzeného obvodu
UCC1
UCC1
UCC2
R1
1
D
1
1
UCC2
R2
1
Ochranný rezistor R1 (470 Ohmů, - 1 kOhm) kompromis mezi ochranou a
dynamikou, limitně R = 270 ( příp. 220) Ohmů
(5V /270 Ohmů = méně než 20 mA)
Zhoršení dynamiky pro výpočet. čas. konstanty C = 20 - 30 pF
kapacita vstupu obvodu ( až 10 pF) + parazitní kapacity krátkého spoje
čas. konstanta (tau) τ = 470 Ohmů x 20 pF = přibl. 10-8 s
doba náběžné hrany tnab = 2,2 x τ = přibl. 2 x 10-8 s = 20 ns
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
42
Řešení ochrany vstupů
Pokud není možno zajistit správnou sekvenci náběhu napájení - v nouzi
možno použít ochranné rezistory,
UCC1
D
R
1
UCC2
UCC1
UCC2
1
1
R
1
Využívat na cvičení, zamezení poškození procesoru !!!
Volba velikosti ochranného odporu - omezení velikosti vstupního proudu na
bezpečnou velikost, např. 5 mA,
detaily- hledání v katalogu., absolute, max. ratings
výpočet časové konstanty ochranného obvodu, parazitní kapacity vstupu
obvodu a spojů
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
43
Působení diod ve vstupu obvodu CMOS
Zdroj signálu funguje (nechtěně)
jako napáječ obvodu
zatěžování zdroje signálu
jednocestný usměrňovač s D a C
UCC1 = 5V
zdroj
signálu
In
UCC2 < 5V
iv
C +
Un
D
CMOS
log. obv.
CMOS
log. obv.
Pozor na připojení zdroje signálu na vstup procesoru bez napájení
( !!! cvičení, připojení vstupů obvodu 74HC595 bez napájení na výstupy
STM32F103, použít ochranné rezistory)
parazitní napájení obvodu ze zdroje signálu , (příklad , čítač CMOS, viz. výklad)
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
44
Působení diod na výstupu obvodu CMOS
UCC
Působení diody D5 ve výstupní struktuře
(důsledek přítomnosti tranzistoru PMOS ve
výstupní struktuře)
Výpadek napájení UCC2 nebo snížení
napájecího napětí CMOS obvodu (např.
s třístavovým výstupem) – kolize
sběrnice
Nelze paralelně spojit třístavové
výstupy budičů (CMOS) s různým
napájecím napětí, např. 5 V a 3,3V
Obvod s UCC2 by působil jako parazitní
napěťový omezovač.
D5
CMOS
obvod
D3
U1
D4
D6
UCC1 = 5V
UCC2 < 5V
D
D
budič A
budič B
U2
D7
UCC3
iv
přijímač
Řešení: použít obvody 74FCTxxx T, které mají koncový stupeň (analogicky
jako TTL ) pouze s MOS tranzistory jednoho druhu vodivosti NMOS
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
45
Latch - UP efekt, parazitní tyristor ve struktuře CMOS
Přítomnost ochranných diod na vstupu
i parazitních diod na výstupu ve struktuře
CMOS, parazitní tyristor mezi UCC a GND
UCC
P - gate
R - N sub.
T1
Vnucení nadměrného proudu do vstupu nebo
výstupu a tekoucího PN přechody nebezpečí sepnutí parazit. tyristoru mezi UCC
a GND. Tyristor - zůstává sepnutý i po
odeznění spínacího impulsu.
Omezení proudu tyristoru - pouze odporem
přívodů a zdrojem (spálení obvodu).
Vypnutí tyristoru, pouze vypnutím napájení
Latch UP free - struktura odolná Latch UPefektu, omezení proudu ochranným
odporem. u HC - dřívejší zničení vstupní
struktury.
Pozor CMOS - převodníky, progr. obvody,...
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
T2
U1
R - P obl.
N - gate
46
Latch - UP efekt Proudová injektáž – možná i výbojem statické elektřiny do vstupu – u jistých
konstrukcí – možné vyvolání Latch UP a a zničení obvodu (zmínit přiklad
obvodu ….7).
Chránit obvody CMOS před výbojem statické elektřiny a před napěťovými
špičkami , možnost částečného poškození vstup/výst bloku, zvýšení
proudového odběru (ilustrační příklad se STM32F103 ---m.t. )
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
47
Ochrana vstupů 2
UCC
Problém pro vstupní napětí U1 = Ui > Ucc
řešení v některých obvodech
100 Ω
CMOS
náhrada diody MOS tranzistorem
obvod
U
T1
1
vyšší napětí - otevření tranzistoru T1
D1
Uimax = 5 V (5,5 V)
(využití u „5V tolerantních“ obvodů)
pokud není explicitně uvedeno- počítat s diodou mezi vstupem a UCC
CMOS obvody - paměti, mikroprocesory,
jednočip. mikropočítače, převodníky A/D v CMOS technologii,...
přivedení měřeného napětí ( ze zdroje s malým vnitřním odporem) na vstup A/D
převodníku bez napájení - poškození obvodu nadměrným proudem
nutné omezení vstupního proudu II na 10 ( příp. 20 mA), ( proudová injektáž,
„injected current“ u STM32F10x do 5 mA)
řešení - použití vnějšího rezistoru R = cca 1 kOhm (pozor, dynamika)
Pamatovat pojem „5V tolerantní vstup“ , kdy má tento výraz smysl - pouze u
obvodu s napájecím napětím nižším než 5 V.
Umět nalézt tuto informaci v katalogu
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
U2
48
Ochrana vstupů – max. proudová injektáž u STM32F10x
Maxima
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
49
Logické obvody CMOS- „advanced“ varianty
Vývoj log. obvodů řady pro zvýšení rychlosti
AC - Advanced CMOS,
ACT - Advanced CMOS, TTL compatible
AC, AHC, VHC napájení Ucc = +2 až +5,5 V (příp +6 V)
UiLmax = 0,3 x Ucc ; UiHmin = 0,7 x Ucc,
ACT, AHCT, VHCT, FCT typické napájení má Ucc = + 5 V
T značí - obvod je na vstupu kompatibilní s výstupními úrovněmi TTL
UiHmin = 2 V; UiLmax = 0,8 V
Doporučení – řada AHC, kompromis vyšší rychlost než HC, menší rušení a
proudové impulsy než AC.
AHC – má již specifikovány dyn. parametry i pro UCC = +3,3 V
AHCT – vyšší rychlost oproti HCT, avšak ještě únosné proudové špičky
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
50
Parametry log. obvodů CMOS s napájením + 5 V
UCCsp – napájecí nap.,při kterém jsou specifikovány dynamické parametry
UCC
UCCsp
Ut
[V]
[V]
[V]
[V]
[V]
HC
2-6
5
0,5 .UCC
3,5
1,5
+4
-4
ne
HCT
4,5 - 5,5
5
≈ 1,4
2
0,8
+4
-4
-
AHC
2 - 5,5
3,5
1,5
+8
-8
ano
AHCT
4,5-5,5
2
0,8
+8
-8
-
VHC
2 - 5,5
3,5
1,5
+8
-8
ano
2
0,8
+8
-8
-
3,5
1,5
+24
-24
ne
řada
VHCT 4,5 - 5,5
AC
2-6
ACT
4,5 - 5,5
FCT 4,75 -5,25
3,3; 5 0,5. UCC
5
≈ 1,4
3,3; 5 0,5.UCC
5
UIHmin UILmax IOLmax IOHmax 5 V
≈ 1,4
3,3; 5 0,5 .UCC
[mA] [mA] toler.
5
≈ 1,4
2
0,8
+24
-24
-
5
≈ 1,4
2
0,8
+64
-15
-
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
51
Nízkonapěťová logika CMOS
Snižování dynamické výkonové ztráty – snižování napájecího napětí
L – Low Voltage, nízkonapěťová logika.
Významná hodnota napájení UCC = + 3,3 V
Např. signálové procesory, …jádro 1,2V, interface obvody 3,3 V
otázka + 5 V tolerance vstupů
existují řady i s nižším napájecím napětím
Řada 74LVC – výhodná pro aplikace, rychlost, schopnost budit,
+ 5 V tolerance vstupů
LV řady – velmi často pouze v pouzdrech pro povrchovou montáž
(není možno pro škol. lab.)
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
52
Nízkonapěťová logika CMOS – přehled vybraných řad
UCC
UCCopt
Ut
IOLmax
IOHmax
5V tol
[V]
[V]
[V]
[mA]
[mA]
vstup
LV
2 - 5,5
3,3
0,5*UCC
+8
-8
ne
CMOS
LVT
2,7 - 3,6
3,3
≈1,4
+64
-32
ano
BiCMOS
ALVT
2,3 - 3,6
3,3; 2,5
≈1,4
+64
-32
ano
BiCMOS
LVC
2 -3,6
3,3
0,5*UCC
+24
-24
ano
CMOS
0,5*UCC
+24
-24
ne
CMOS
řada
techn.
ALVC
1,65 - 3,6 3,3; 2,5
FCT3
2,7 - 3,6
3,3
≈1,4
+24
-8
ano
CMOS
AVC
1,4 - 3,6
2,5
0,5*UCC
+8
-8
ne
CMOS
LVX
2 -3,6
3,3
0,5*UCC
+4
-4
ano
CMOS
LVQ
2 - 3,6
3,3
0,5*UCC
+12
-12
ne
CMOS
LCX
2- 3,6
3,3
0,5*UCC
+24
-24
ano
CMOS
VCX
1,4 - 3,6
2,5
0,5*UCC
+24
-24
ne
CMOS
AUC
1,1 - 2,7
1,8
0,5*UCC
+8
-8
ne
CMOS
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
53
Společné rysy logických obvodů CMOS
• Ut = 0,5.UCC, UIH min = 0,7.UCC, UILmax = 0,3.UCC (mimo 74**Txx s UCC =5 V)
• Ut ≈ 1,4 V , UIH min = 0,8 V, UILmax = 2 V, pro CMOS TTL komp. ( 74**Txxx)
• Výstup ve stavu H se chová jako zdroj napětí Uout = UCC s vnitřním odporem
25 Ω - 100 Ω (neplatí pro řady 74FCTxxxT se dvěma tranz. NMOS na výst.).
• Výstup ve stavu L se chová jako zdroj napětí Uout = 0 V s RV = 15 Ω až 70 Ω.
• Vstupní klidové proudy jsou velmi malé II < 1 µA.
• Klidový napájecí proud ICC0 - je řádu jednotek, maximálně stovek
mikroampér ( při mezních kladných teplotách +1250 C).
• Na vstupech jsou clamp-diody proti svorce GND (D2, D4 dle ).
• Část obvodů má na vstupech clamp-diody proti svorce UCC (jako D1, D3).
• Max. napětí na vstupu UImax = UCC (s výjimkou 5 V, příp. 3,6 V toler. vstupů)
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
54
Obvody CBT
„Crossbar Switches“, lit. Texas Instruments scdd001b_CBT_Log_Fam.pdf
Tranzistor NMOS (induk. kanál N) symetrická struktura, funkce elektrody
Drain, Source podle orientace napětí,
podmínka sepnutí UGS větší než prahové napětí UT
Spínače sběrnic, převodníky napěťových úrovní
G
S
D
B- sub.
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
55
Obvody CBT
Elementární spínač SN74CBT1G125, SINGLE FET BUS SWITCH
UCC= 5 V
5 Ohmů v sepnutém stavu, pro napěťové úrovně L (0 V)
10 Ohmů v sepnutém stavu, pro napěťové úrovně L (2,4 V)
použitelné i jako rychlý „analogový“ spínač, videosignál,…
(„obousměrný“) spínač sběrnic SN74CBT3245A
pinově kompatibilní se obousměrným budičem
sběrnic 74 HCT245, a dalšími ´245
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
56
CBT jako spínač sběrnice a převodník úrovní
„Podmínka sepnutí tranzistoru UGS >UT (napětí na gate 4,3 V)
vstupní napětí do 3 V – tranzistor vede
- vstupní napětí 5 V – tranzistor „ reguluje (analogie emitorového sledovače)
- na výstupu může být max. napětí UG - UT
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
57
Obvod Bus - Hold
Definice logické úrovně na sběrnici při odpojení všech budičů, zamezení
výskytu nežádoucí napěťové úrovně a případného vzniku kmitů
podstata – bistabilní klopný obvod s invertory CMOS,
zachovává poslední definovanou
obousměrných budičů sběrnic.
logická úroveň na sběrnici při použití
Přepnutí budiče z režimu výstup do vstupního režimu, sběrnice je „plovoucí“
– „floating“
obvodem Bus – Hold, ekvivalent odporu 1 kOhm ve zpětné vazbě
při změně úrovně je nutno budit ( překonat působení)
obsažen v řadě obvodů obousměrných budičů sběrnic (řada obvodů ABT,
LVT, ALVC, LVC,..)
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
58
Důvod použití obvodu Bus hold
Vstup obvodu na napětí v okolí rozhodovací úrovně – částečně vedou oba
tranzistory elementárního invertoru, zvýšení proudového odběru,
změna napětí na vstupu – změna proudu svorkou UCC nebo GND, úbytky na
parazitních indukčnostech přívodů (problém „ground bounce“)
(vysvětlení působení imp. zemního vodiče,….tabule)
vstup L do H, zvýšení proudu do GND, zvýšení úbytku na LGND, pokles
napětí na vstupu (proti GND vývodu obvodu)
je třeba zamezit dlouhodobému výskytu napětí na vstupu
v okolí rozhodovací úrovně
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
59
Proudový odběr logických obvodů
Bipolární log. obvody – statický proudový odběr a jeho růst s frekvencí
Logické obvody CMOS – v klidu
• buzení odporových zátěží – proud zátěží
• zbytkové závěrné proudy přechodů PN, zbytkový proud tepelně
generovanými nosiči, roste s teplotou
Dynamický proudový odběr - přebíjení kapacit
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
60
Dynamická výkonová ztráta obvodů CMOS
Přebíjení kapacity CL frekvencí f
Dynamická výkonová ztráta nezávislá na velikosti odporů RP, RN (ovlivňují
pouze dynamiku)
+UCC
+UCC
RP
Ci
U1
U2
CL
RN
U2
CL
GND
GND
CPD
P = fU
2
CC
CL
2
P = f U CC
∑C
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
61
Dynamická výkonová ztráta obvodů CMOS
Ekvivalentní ztrátová kapacita CPD (power dissipation capacitace),
CPD vyjadřuje parazitní vnitřní kapacity i ztráty proudovým impulsem mezi svorkami
+UCC a GND
2
P = f U CC
CL
2
P = f U CC
∑C
2
PD = f i U CC
( CPD + CL ) + I CC0U CC
2
PD = ( f i CPD + f O CL ) U CC
+ I CC0 U CC
+UCC
U1
U2
Ci
CL
GND
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
62
Snižování dynamického odběru obvodů CMOS
Snižování proudového odběru:
• snižování napájecího napětí
• snižování pracovní frekvence
• zkracování doby aktivní funkce obvodu
(Viz. dig. hodinky, 1,5 V, 32768 Hz XTAL)
Použití obvodů nízkonapětové logiky,
2
P = f U CC
∑C
Snížení odběru mikroprocesorů a mikrořadičů:
Rozdělení – napájení jádra procesoru 2,5 V, 1,8 V, 1,2V ..
napájení budičů výstupů – často stále 3,3 V – kvůli kompatibilitě s další
logikou, ale možno i nižší napětí – viz STM32F103
napájení jádra – nižší napětí, vnější vstup napájecího napětí, někdy vnitřní
regulátor sníženého napětí
Snížení taktovací frekvence jádra (PLL) na nutnou hodnotu, aktivace pouze
periferií a sběrnic potřebných pro činnost (viz STM32F103)
Volba dvou procesorů –výkonný (hlavní) a monitorovací (zap.) viz. výklad
Problematika bateriového napájení, především snížení odběru
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
63
Další výklad
Příklady – kat. listy, orientace údajích a parametrech
Vysvětlení připojení 74HC595
volby rezistorů, ochrany,
transfer gate – 74HC4052
mezní proudy STM32
Motorola HC00, VHC, LV, LC, HC
specifikace úkolu UART RS232,
požadavky na zprávy k úvodním úlohám a projektům 1 a 2
X38MIP, 2011, A4M38AVS, kat. měření, J.Fischer, ČVUT - FEL
64
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
