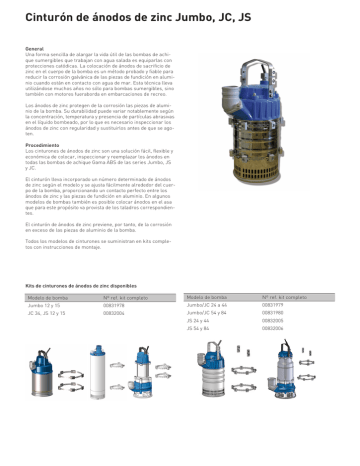

Cinturón de ánodos de zinc Jumbo, JC, JS

Cinturón de ánodos de zinc Jumbo, JC, JS
Cinturón de ánodos de zinc Jumbo, JC, JS
General
Una forma sencilla de alargar la vida útil de las bombas de achique sumergibles que trabajan con agua salada es equiparlas con
protecciones catódicas. La colocación de ánodos de sacrificio de
zinc en el cuerpo de la bomba es un método probado y fiable para
reducir la corrosión galvánica de las piezas de fundición en aluminio cuando están en contacto con agua de mar. Esta técnica lleva
utilizándose muchos años no sólo para bombas sumergibles, sino
también con motores fueraborda en embarcaciones de recreo.
Los ánodos de zinc protegen de la corrosión las piezas de aluminio de la bomba. Su durabilidad puede variar notablemente según
la concentración, temperatura y presencia de partículas abrasivas
en el líquido bombeado, por lo que es necesario inspeccionar los
ánodos de zinc con regularidad y sustituirlos antes de que se agoten.
Procedimiento
Los cinturones de ánodos de zinc son una solución fácil, flexible y
económica de colocar, inspeccionar y reemplazar los ánodos en
todas las bombas de achique Gama ABS de las series Jumbo, JS
y JC.
El cinturón lleva incorporado un número determinado de ánodos
de zinc según el modelo y se ajusta fácilmente alrededor del cuerpo de la bomba, proporcionando un contacto perfecto entre los
ánodos de zinc y las piezas de fundición en aluminio. En algunos
modelos de bombas también es posible colocar ánodos en el asa
que para este propósito va provista de los taladros correspondientes.
El cinturón de ánodos de zinc previene, por tanto, de la corrosión
en exceso de las piezas de aluminio de la bomba.
Todos los modelos de cinturones se suministran en kits completos con instrucciones de montaje.
Kits de cinturones de ánodos de zinc disponibles
Modelo de bomba
Nº ref. kit completo
Modelo de bomba
Nº ref. kit completo
Jumbo 12 y 15
00831978
Jumbo/JC 24 a 44
00831979
JC 34, JS 12 y 15
00832004
Jumbo/JC 54 y 84
00831980
JS 24 y 44
00832005
JS 54 y 84
00832006
Kits de cinturones de ánodos de zinc disponibles
Modelo de bomba
Nº ref. kit completo
Modelo de bomba
Nº ref. kit completo
Jumbo 205
00831981
Jumbo 604
00831983
Jumbo 405
00831982
Composición de cada kit de cinturones
Jumbo 12 y 15
Nº referencia
kit completo
00831978
Longitud y número
de cinturones
0,66 m x 2
Número total de
ánodos en cinturones
10
Número total de
ánodos en el asa
-
Jumbo/JC 24 a 44
00831979
0,72 m x 2
12
4
Jumbo/JC 54 y 84
00831980
0,94 m x 2
14
4
Jumbo 205
00831981
1,40 m x 1
11
4
Jumbo 405
00831982
1,72 m x 1
14
4
Jumbo 604
00831983
2,50 m x 1
29
-
1,12 m x 1
JC 34, JS 12 y 15
00832004
0,44 m x 2
6
-
JS 24 - 44
00832005
0,52 m x 2
8
4
JS 54 - 84
00832006
0,60 m x 1
0,72 m x 1
11
4
Zinc anode belt J, JC, JS 2015-03-26 | We reserve the rights to alter specifications due to technical developments.
Modelo de bomba
