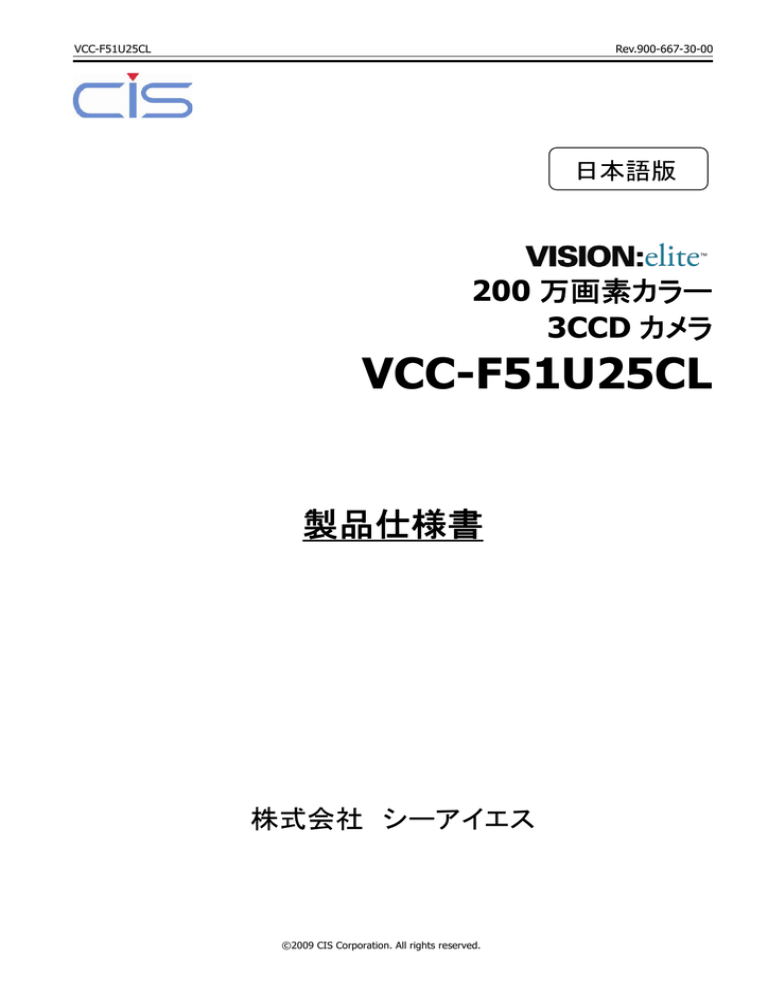

VCC-F51U25CL
VCC-F51U25CL
Rev.900-667-30-00
日本語版
200 万画素カラー
3CCD カメラ
VCC-F51U25CL
製品仕様書
株式会社 シーアイエス
©2009 CIS Corporation. All rights reserved.
VCC-F51U25CL
Rev.900-667-30-00
目次
PAGE
1.
取扱い上の注意事項 ................................................................................................................................................ 2
2.
製品概要 ................................................................................................................................................................. 3
3.
構成 ........................................................................................................................................................................ 3
4.
3.1.
標準構成 .................................................................................................................................................... 3
3.2.
無料ソフトウェア .......................................................................................................................................... 3
3.3.
梱包仕様 .................................................................................................................................................... 3
主要規格 ................................................................................................................................................................. 4
4.1.
一般主要規格 ............................................................................................................................................. 4
4.2.
カメラ入出力信号規格 .................................................................................................................................. 5
4.3.
分光感度特性 ............................................................................................................................................. 6
5.
機能設定
6.
外部接続コネクタ仕様 ............................................................................................................................................... 9
7.
(シリアルコミュニケ-ションを使用してカメラの機能を設定します) .................................................................. 7
6.1.
12 ピン丸型コネクタ HR10-10R-12PA (ヒロセ電機) ........................................................................................ 9
6.2.
Camera Linkコネクタ 12226-1100-00PL(住友 3M) ......................................................................................... 9
タイミングチャート .................................................................................................................................................... 10
7.1.
水平同期タイミング .................................................................................................................................... 10
7.2.
垂直同期タイミング .................................................................................................................................... 10
7.3.
固定トリガーシャッターモード ....................................................................................................................... 11
7.4.
パルス幅トリガーシャッターモード ................................................................................................................. 12
8.
パーシャルスキャンモードの詳細 .............................................................................................................................. 13
9.
リモート通信機能 .................................................................................................................................................... 14
10. 出荷設定 ............................................................................................................................................................... 15
11. CCD位置精度図 ..................................................................................................................................................... 16
12. カメラ外形寸法図 .................................................................................................................................................... 17
13. 保証範囲 ............................................................................................................................................................... 18
14. CCD画素欠陥について ............................................................................................................................................ 18
15. 製品サービス ......................................................................................................................................................... 18
©2009 CIS Corporation. All rights reserved.
1
VCC-F51U25CL
取扱い上の注意事項
【重要】 カメラを正しく使用するため、下記の注意事項をお守りください。
用するため、下記の注意事項をお守りください。
これらの注意事項を守らずに誤った使用をした場合のカメラの故障や不具合は、全て製品保証の対象外となります。
本機は、その故障や誤動作が直接人命を脅かしたり、人体に危害を及ぼす恐れのある装置(原子力、航空宇宙等の特殊な
用途向けの機器)に使用することは出来ません。
・カメラ保護のため、ほこりや湿気の多い場所では使用しないでください。
・カメラには強い衝撃や静電気を与えないよう、取扱いは丁寧にしてください。故障の原因になります。
・CCD 撮像素子保護のため、直射日光や高輝度ライト等を直接撮像しないようにお願いします。
また、ご使用にならない時には、保護キャップをするようにしてください。
・カメラへの接続は、「6.外部接続コネクタ仕様」に従って行ってください。接続を間違えると、カメラ本体が壊れる場合が
あるばかりでなく、接続されている機器に回復不可能な障害を引き起こす場合がありますので、十分ご注意ください。
・カメラに接続する機器(モニター/コンピューター等)からの AC リークがあると、カメラが壊れる場合があります。
相互間のグランド電位を十分確かめた上、問題の無いことを確認後接続してください。
・カメラの電源電圧は、仕様の範囲内で正しく使用してください。仕様を満足しない電源や不安定な電源を使用した場合、
カメラが故障もしくは誤動作することがあります。
・カメラ入力電源 DC+12V±10%のリップルは±50mV 以内で供給してください。画像信号にノイズとして現れることがあります。
・カメラ入力電源電圧の立ち上がり時間は+10V まで Max60ms とします。また、電源立ち上がり時に
チャタリングなどのノイズが無いようにしてください。
12
[V]
11
10
電源 電圧
1.
Rev.900-667-30-00
9
8
7
10
20
30
40
50
60
70
電源 電圧 立ち 上 がり 時間[ ms]
©2009 CIS Corporation. All rights reserved.
2
VCC-F51U25CL
2.
Rev.900-667-30-00
製品概要
本機 VCC-F51U25CL は、Camera Link インターフェース出力対応の 3CCD カメラです。
1/1.8インチ2M Pixel CCDイメージセンサーを用いたカラーカメラで、全画素を読み出すのに要する時間は1/15sです。
特長
□
□
1/15~1/27000sの固定トリガーシャッターモード、1/7.5~1/9000sのパルス幅トリガーシャッターモード。
映像出力
フルフレームスキャンモード時15fps、パーシャルスキャンモード時、約15~43fps
□
□
CLK同期の V-シンクリセット方式トリガー動作。トリガーパルス取り込みから露光開始まで、約1.92μs(69CLK)。
トリガー動作時、画像出力中もトリガー入力可能。
(ただし、露光期間中のトリガーは除く。詳細は7.タイミングチャート参照)
□
3.
RGB24bit/30bit/36bit 切替可能。
構成
3.1. 標準構成
□
カメラ本体
3.2. 無料ソフトウェア
□
※
CIS Control Panel ソフト(評価・デモ用)
※
弊社、営業部までお問い合わせいただくか、弊社ホームページよりダウンロードしてご使用いただけます。
3.3. 梱包仕様
□
□
個装カートン
マスターカートン(20台入)
注)マスターカートンは、出荷台数に応じて変更することがあります。
©2009 CIS Corporation. All rights reserved.
3
VCC-F51U25CL
4.
Rev.900-667-30-00
主要規格
4.1. 一般主要規格
(1)
(2)
(3)
撮像素子
映像出力周波数
同期方式
撮像タイプ
1/1.8 型インターライン転送方式
CCD
SONY
ICX274AL
有効画素
1628(H) × 1236(V)
画素サイズ
4.40μm(H) × 4.40μm(V)
チップサイズ
8.50mm(H) × 6.80mm(V)
画素周波数
36 MHz
水平同期周波数
18.750 kHz
ピクセルクロック数 1920 CLK
垂直同期周波数
フルフレームスキャンモード
14.976 Hz
走査ライン数
1252 H
内部同期方式
(4)
映像出力方式
Camera Link(Base Configuration または、Medium Configuration)
(5)
解像度
1200TV 本
(6)
分解能
RGB 24bit(Base Configuration) または、RGB 30bit/36bit (Medium Configuration) 切替え可能
(7)
標準感度
F8.0
2000lx (シャッタースピード 1/15s(OFF), ゲイン 0dB)
(8)
最低被写体照度
F1.4
20lx (シャッタースピード 1/15s(OFF), ゲイン+12dB)
(9)
光学系ゴミ・シミ
絞り F16 にて画面上にゴミ・シミが見えないこと。
(10) 電源入力電圧
DC+12V±10% (最大電圧は+15V を超えないこと。)
(11) 消費電力
5.0W
(DC+12V IN ,ノーマルモード, フルフレームスキャンモード時)
5.5W
(DC+12V IN ,ノーマルモード, パーシャルスキャンモード時)
(12) 外形寸法
添付カメラ外形寸法図参照 (H:55mm
(13) 質量
約 215g
(14) レンズマウント
C マウント ※カメラ外形寸法図参照
(15) 光軸精度
添付 CCD 位置精度図参照
(16) ゲイン可変範囲
0~+12dB(保障範囲)
(17) ホワイトバランス調整範囲
2800~9000K(保障範囲)
(18) シャッタースピード可変範囲
固定シャッター
W:55mm
D:60mm 突起部含まず)
1/15(OFF),1/30,1/60,1/90,1/120,1/150,1/200,1/250,1/500,1/750,
1/1000,1/1500,1/2500,1/5000,1/10000,1/27000s
パルス幅
1/7.5~1/9000s (トリガー入力のパルス幅:2504H (最大)~2H(最小))
マニュアルシャッター
1/15(OFF)~1/27000s
(19) トリガーモード
固定トリガーシャッターモード (カメラの機能設定にて露光時間を設定します)
(20) 適合規格
UL 準拠の材料を使用。
パルス幅トリガーモード(トリガー信号のパルス幅で露光時間を決めます)
CE 規格
エミッション: EN55022:2006 (Class A)
イミュニティ: EN61000-6-2:2005
RoHS 指令対応
(21) 耐久性
耐振動性
耐衝撃性
加速度
: 21.6m/s2 (2.2G)
周波数
: 7~30 Hz(5 分間で変動する振動に 3 方向それぞれ 15 分間)
方向
: X,Y,Z 3 方向
試験時間
: 各方向 15 分
梱包しない状態で±X,±Y,±Z 6 方向に加えられる最大 490m/s2 (50G)の衝撃に
耐えうること。
(22) 使用環境条件
性能保証温度
動作温度
0 ~ +40℃
湿度 20 ~ 80%RH
但し、結露しないこと。
- 5 ~ +45℃
湿度 20 ~ 80%RH
但し、結露しないこと。
※性能保証温度 : 数値で示した性能を含めて保証する温度範囲。
※動作温度 : カメラの各種機能が全て正常動作する温度範囲。
(23) 保存環境条件
-25 ~ +60℃ 湿度 20 ~ 80%RH
但し、結露しないこと。
©2009 CIS Corporation. All rights reserved.
4
VCC-F51U25CL
4.2.
Rev.900-667-30-00
カメラ入出力信号規格
(1)映像出力データ数
映像出力
(2)同期信号出力
HD(LVAL)
:6 pin
1624(H) × 1224(V)
VD(FVAL)
:7 pin
WEN(DVAL)
:10pin
EXP(Exposure)
:9 pin
フルフレームスキャンモード時
12 ピン丸型コネクタ (TTL Output)
LVAL
Camera Link Output (LVDS)
FVAL
DVAL
SP(Exposure)
(3)トリガー入力
Positive/Negative 切替え
極性
2H 以上(最小)~
パルス幅
2504H 以下(最大)
トリガー入力
12 ピン丸型コネクタ (TTL Input)
:11pin
CC1
(4)シリアル通信
(5)映像信号
Camera Link Input (LVDS)
SerTC (Serial to Camera)
Camera Link Input (LVDS)
SerTFG (Serial to Frame Grabber)
Camera Link Output (LVDS)
ホワイトクリップレベル
Digital 8bit 時
: FFh
セットアップレベル
Digital 8bit 時
: 08h
ダークシェーディング
Digital 8bit 時
: 水平垂直とも 08h±04h 以下
(条件:ゲイン
電源投入後、カメラが正常動作するまで 5 秒必要となりますので考慮してください。
+5.0V(VCC)
HD(LVAL),
VD(FVAL),
WEN(DVAL),
EXP(Exposure)
Output
100Ω
470P
HD74LV1GT32 ACME
(RENESAS)
Voh:3.8V(Min)
Vol:0.55V(Max)
HD74LV1GT14 ACME
(RENESAS)
Vt-:0.5(Min)
Vt+:1.9V(Max)
Trigger
Input
1KΩ
100Ω
470P
※
背面 12 ピン丸型コネクタ IO インターフェース
©2009 CIS Corporation. All rights reserved.
5
0dB)
VCC-F51U25CL
4.3.
Rev.900-667-30-00
分光感度特性
4.3.1 CCD(ICX274AL)分光感度特性
※ただし、レンズ特性および光源特性を除く。
4.3.2 プリズム分光透過特性
©2009 CIS Corporation. All rights reserved.
6
VCC-F51U25CL
5.
機能設定
Rev.900-667-30-00
(シリアルコミュニケ-ションを使用してカメラの機能を設定します)
機能
アドレス
データ
Gain
001
0:
0
dB : Analog Fixed Gain
1:
+ 3
dB : Analog Fixed Gain
dB : Analog Fixed Gain
E-Shutter
002
2:
+ 6
3:
+ 12 dB : Analog Fixed Gain
4:
Manual Gain : 0~+12dB以上(アドレス030&031参照)
0:
1:
1/15s(OFF)
1/30s
2:
1/60s
3:
1/90s
4:
1/120s
5:
1/150s
6:
1/200s
7:
1/250s
8:
1/500s
9:
1/750s
10: 1/1000s
11: 1/1500s
12: 1/2500s
13: 1/5000s
14: 1/10000s
15: 1/27000s
16: Manual Shutter (アドレス009&010参照)
White Balance
003
0:
THRU
1:
3200K
2:
THRU
3:
THRU
4:
Manual White Balance : 調整保証範囲2800~9000K
(アドレス156&157,158&159参照)
Trigger Mode
Manual Shutter Control
004
009&010
0:
ノーマルシャッターモード (トリガーOFF)
1:
固定トリガーシャッターモード(アドレス002でシャッタースピードを設定します。)
2:
パルス幅トリガーシャッターモード(トリガーのパルス幅でシャッタースピードを設定します。)
0~1251:
1/15(OFF) ~ 1/27000s
※アドレス002のデータを016にしてください。
アドレス009がMSBでアドレス010がLSBになり合計16bitになります。
シャッタースピード = (1251 - (009&010))×53.33μs+37.06μs
Max Data = 1251
Trigger Polarity
Trigger Input
Output Data Select
Gamma Mode
011
012
013
014
0:
Positive Input
1:
Negative Input
0:
Camera Link (CC1) Input
1:
12pin Connector(11pin) Input
0:
RGB 24bit Output Data
1:
RGB 30bit Output Data
2:
RGB 36bit Output Data
0:
Gamma OFF(1.0)
1:
Gamma ON(Option)
©2009 CIS Corporation. All rights reserved.
7
VCC-F51U25CL
Rev.900-667-30-00
機能
アドレス
データ
Partial Scan Mode
015
0:
Full Frame Scan Mode
1:
Partial Scan Mode
Partial Scan Start Position
016&017
0~407:
※アドレス015のデータを001にしてください。
アドレス016がMSBでアドレス017がLSBになり合計16bitになります。
Start Position:3 H/step
Min Data:0(0 H) / Max Data:407(1221 H)
Start Position(016&017) + Effective Line(019&020) <= 407であること。
Partial Scan Effective Line
019&020
0~407:
※アドレス015のデータを001にしてください。
アドレス019がMSBでアドレス020がLSBになり合計16bitになります。
Effective Line:3 H/step
Min Data:0(3 H) / Max Data:407(1224 H)
Start Position(016&017) + Effective Line(019&020) <= 407であること。
Partial Scan Total Line
021&022
0~1251: Read Only
Manual Analog Gain
030&031
0~512:
Digital Gain G
126&127
256~512:
256:×1(0dB) ~ 512:×2(+6dB)
Manual White Balance R
156&157
256~1024:
256:×1(0dB) ~ 1024:×4(+12dB)
Partial Scan ModeまたはFull Frame Scan Mode時のTotal Line数 – 1Hが設定されます。
0:0dB ~ 512:+12dB以上(Log リニア)
※アドレス001のデータを004にしてください。
※アドレス003のデータを004にしてください。
Manual White Balance B
158&159
256~1024:
256:×1(0dB) ~ 1024:×4(+12dB)
※アドレス003のデータを004にしてください。
Data Save
※
255
083または053を入力するとEEP-ROMにデータを保存します。
2Byte で設定するデータは、High Byte -> Low Byte の順番で設定してください。
カメラは、Low Byte を受信した際に内部レジスタを書き換えます。
©2009 CIS Corporation. All rights reserved.
8
VCC-F51U25CL
6.
Rev.900-667-30-00
外部接続コネクタ仕様
6.1. 12 ピン丸型コネクタ HR10-10R-12PA (ヒロセ電機)
ピン番号
名称
1
GND
2
Power IN DC +12V
3
GND
4
NC
5
GND
6
HD(LVAL) Output
7
VD(FVAL) Output
8
GND
9
EXP(Exposure) Output
10
WEN(DVAL) Output
11
Trigger Input
12
GND
6.2. Camera Linkコネクタ 12226-1100-00PL(住友 3M)
13
CL
1
RGB 24bit Output
(Base Configuration)
Connector (A)
14
26
RGB 30bit/36bit
Connector (B)
(Medium Configuration)
Connector (A)
ピン
Connector (B)
名 称
番号
ピン
名 称
番号
ピン
名 称
番号
ピン
名 称
番号
1
GND
14
GND
1
NC
14
GND
2
X0-
15
X0+
2
Y0-
15
Y0+
3
X1-
16
X1+
3
Y1-
16
Y1+
4
X2-
17
X2+
4
Y2-
17
Y2+
5
Xclk-
18
Xclk+
5
Yclk-
18
Yclk+
6
X3-
19
X3+
6
Y3-
19
Y3+
7
SerTC+
20
SerTC-
7
100Ω
20
Terminated
8
SerTFC-
21
SerTFC+
8
NC
21
NC
9
CC1- (Trigger IN -)
22
CC1+ (Trigger IN +)
9
NC
22
NC
10
NC (CC2+)
23
NC (CC2-)
10
NC
23
NC
11
NC (CC3-)
24
NC (CC3+)
11
NC
24
NC
12
NC (CC4+)
25
NC (CC4-)
12
NC
25
NC
13
GND
26
GND
13
GND
26
NC
©2009 CIS Corporation. All rights reserved.
9
VCC-F51U25CL
7.
Rev.900-667-30-00
タイミングチャート
7.1.
水平同期タイミング
1920 CLK
Video Output
1624 CLK
LVAL Output
296 CLK
DVAL Output
296 CLK
FVAL Output
1 CLK
CLK 36MHz
7.2.
垂直同期タイミング
フルフレームスキャンモード
Video Output
(CCD Read Out Signal)
12 12
51 52 1
2
3
4
5
6
7
8
9 10 11 12
28 29 30 31 32 33 34 35 36 37 38 39 40
12 12 12 12 12 12 12 12 12 12 12
19 20 21 22 23 24 25 26 27 28 29
12 12
51 52 1
LVAL Output
DVAL Output
FVAL Output
9H(V Sync)
19H(Back proch)
28H
1200H(Active Line)
Total = 1252H
©2009 CIS Corporation. All rights reserved.
10
24H
(Active Line Margin)
2
3
VCC-F51U25CL
7.3.
Rev.900-667-30-00
固定トリガーシャッターモード
□ トリガー動作は、CLK同期の V-シンクリセット方式です。
カメラ内部でトリガーエッジを検出してから露光を開始するまでのDelay時間は、1.92μsです。
□ 画像出力期間中もトリガー入力を受け付けます。
ただし、画像転送が完了しない間に次の画像出力が開始するようなシャッタータイミングの場合は画像が出力されません。
画像出力期間中のトリガー入力は、カメラのLVAL出力の立ち下りエッジに同期したトリガー信号を入力してください。
□ 露光期間(Exposure Time)中のトリガー入力は無視されます。(下図(G))
( Trigger Input)
19H
1224 H
Video Output
1
9
LVAL Output
( CCD Read
out signal )
29
DVAL Output
1252
FVAL Output
1243H
a
( Trigger Input )
b
1.92μs
nHD × 53.33μ s +37.06μs
(Sub Pulse)
3
( CCD Read Out Signal )
66
CLK CLK
a
SP Output
Delay( Fixed )
( Exposure Signal )
b
Exposure Time
Trigger invalid
(Trigger Input )
✖
(F)
(E)
(G)
( Exposure Time )
✖
SP Output
(Exposure Signal)
Video Output
(F)
Exposure Time (Register Set Value)
Exposure Time ( Register Set Value)
(E)
(B)
DVAL Output
©2009 CIS Corporation. All rights reserved.
11
(B)
(F)
VCC-F51U25CL
Rev.900-667-30-00
7.4. パルス幅トリガーシャッターモード
□ トリガー動作は、CLK同期の V-シンクリセット方式です。
カメラ内部でトリガーエッジを検出してから露光を開始するまでのDelay時間は、1.92μsです。
また、トリガーエッジを検出してから露光を終了するまでのDelay時間は、38.97μsです。
□ 画像出力期間中もトリガー入力を受け付けます。
ただし、画像転送が完了しない間に次の画像出力が開始するようなシャッタータイミングの場合は、画像が出力されません。
(下図(C))
画像出力期間中のトリガー入力は、カメラのLVAL出力の立ち下りエッジに同期したトリガー信号を入力してください。
(Trigger Input)
19H
1224H
Video Output
1
9
LVAL Output
(CCD Read
Out Signal)
29
DVAL Output
1252
FVAL Output
1243H
(Trigger Input)
a
1.92μs
b
38.97μs
(Sub Pulse)
3 66
(CCD Read Out Signal)
CLK CLK
a
SP Output
953 450
Delay(Fixed)
CLK CLK
b
Delay(Fixed)
(Exposure Signal)
Exposure Time
(Trigger Input)
(A)
(B)
SP Output
(Exposure Signal)
Trigger invalid
✖
(C)
(D)
(Exposure Time )
(B)
Exposure Time
Exposure Time
(Pulse Width)
Exposure Time
( Pulse Width )
(Pulse Width)
(B)
( Video Output ( C))
✖
Video Output
(A)
(B)
DVAL Output
©2009 CIS Corporation. All rights reserved.
12
(D)
VCC-F51U25CL
8.
Rev.900-667-30-00
パーシャルスキャンモードの詳細
Camera Linkコネクタのシリアルポート経由で取り込みスタート位置および取り込み幅を3H単位で設定可能です。
1252 H
1224 H
Video Output
(Normal Scan)
19 H
LVAL Output
(Normal Scan)
9H
VIDEO Output
(Partial Scan)
High Speed
Transmit Term
Y Offset
19H + Starting Position
(Address016&017)
LVAL Output
(Partial Scan)
High Speed
Transmit Term
Effective Line
(Address 019&020)×3+3H
9H
Total Line(Address 021&022) + 1H
読出し位置レジスタ(Address 016&017) : 0(0 H)~407(1221 H)
3 H/step
有効 Line レジスタ(Address 019&020)
: 0(3 H)~407(1224 H)
3 H/step
Total Line レジスタ(Address 021&022)
: 435 H + (有効 Line レジスタ × 2) + 2
(Read Only)
(ご注意) 読出し位置と有効ラインは下記の条件を充たす必要があります。
読出し位置レジスタ + 有効ラインレジスタ =< 407
上記の条件を充たさない場合、407 – 読出し位置レジスタ の値が有効ラインレジスタに設定されます。
< 設定例 1 > 条件: 読出し位置レジスタ(Address 016&017) = 000
有効Lineレジスタ
有効Line
(Address 019&020)
Total Lineレジスタ
フレームレート
+ 1H
0
3H
438 H
43 fps
・
・
・
・
159
480 H
756 H
25 fps・
・
・
・
・
255
768 H
948 H
20 fps
・
・
・
・
341
1026 H
1120 H
17 fps
・
・
・
・
407
1224 H
1252 H
15 fps
©2009 CIS Corporation. All rights reserved.
13
VCC-F51U25CL
9.
Rev.900-667-30-00
リモート通信機能
Camera Link コネクタのシリアルポートからカメラをコントロールする事が出来ます。
(1)RS232C 通信設定は下記の通りです。
ボーレート
: 9600bps
データ
: 8bit
ストップビット
: 1bit
パリティ
: 無し
XON/XOFF
: 制御無し
(2)制御コード
・制御コードは全部で 14byte で ASCII コードです。
・制御コードはカメラ№・処理コード・リモコンアドレス・リモコンデータ・CR で構成され、パソコンから
カメラに対して R(リード)/W(ライト)すると、C(カメラ)によりデータが返信されます。
1
2
3
4
5
7バイト目
6
カメラ№
処理コード
000000:固定
00EEEE:4桁エラーコード
8
9
10
リモコンアドレス
“R”リードモード
「 5. 機 能 設 定 」
“W”ライトモード
のアドレス表を
“C”返信
参照ください。
“X”エラー応答
0
0
0
11
12
13
14
リモコンデータ
CR
000~255
0Dh
0
0
0
カメラ№
6byte の数字列で、「000000」固定です。
処理コード
R/W/C いずれかを入力します。
R(リードモード)は、リモコンアドレスのデータをリードしたい場合に使用します。ただし、1 命令が
14byte で構成されているため、リモコンデータにはダミーデータを入力してください。
W(ライトモード)は、リモコンアドレスへデータをライトしたい場合に使用します。
ただし、カメラ内部の EEP-ROM に保存はされません。
カメラの電源を入れ直すとデータを書き込む前の状態に戻ります。カメラ内部の EEP-ROM に
データを保存する場合には、「5. 機能設定」を参照してください。
C は、カメラ側からデータを返信する際のコードです。
パソコン側からデータを送信する時には使用しないでください。
X は、カメラ側がエラーを検出した際に返信するコードです。
エラーの内容は、3~6byte 目の 4 桁で確認できます。
0101
アドレス値異常
0102
コマンド異常
0103
データ値異常
0104
データレングス異常(14byte 以上)
リモコンアドレス
指定以外のアドレス番地にデータを書き込むとカメラが正常に動作しなくなりますのでご注意ください。
リモコンデータ
「000~255」の 10 進数を入れます。ただし、リードモード時はダミーデータを入れておきます。
CR
命令の最後を示すために必ず最後に入れてください。
※
2Byte で設定するデータは、High Byte -> Low Byte の順番で設定してください。
カメラは、Low Byte を受信した際に内部レジスタを書き換えます。
©2009 CIS Corporation. All rights reserved.
14
VCC-F51U25CL
Rev.900-667-30-00
10. 出荷設定
機能
アドレス
データ
Gain
001
0:
E-Shutter
002
0:
0
dB
1/15s(OFF)
White Balance
003
1:
3200K
Trigger Mode
004
0:
ノーマルシャッターモード (トリガーモード OFF)
Trigger Polarity
011
0:
Positive Input
Trigger Input
012
0:
Camera Link (CC1) Input
Output Data Select
013
0:
24bit RGB Output Data
Gamma Mode
014
0:
Gamma OFF(1.0)
Partial Scan Mode
015
0:
Full Frame Scan Mode
Partial Scan Total Line
021&022
1251:
Read Only
©2009 CIS Corporation. All rights reserved.
15
VCC-F51U25CL
Rev.900-667-30-00
11. CCD位置精度図
55
60
1.5
27.5
±0.3
(注)
±0.5°以下
55
90
°±
0.
2°
取付基準面Bに
対する光軸の傾き
取付基準面Aに
対する光軸の傾き
取付基準面A
取付基準面B
レンズマウントセンターに対する
有効画素センターはφ0.6以内
.5°
θ=±0
取付基準面Aに対して、有効画素エリアの傾きθは、
θ≦±0.5°
取付基準面A
注)取付基準面Aからレンズマウントセンターまでの寸法。
910-010-00-00
(単位:mm)
©2009 CIS Corporation. All rights reserved.
16
6.3
VCC-F51U25CL
Rev.900-667-30-00
12. カメラ外形寸法図
55
28±0.1
4-M3
深サ4
60
1.5
6.3
3 CCD
2 MEGA PIXEL
0
-0.05
)
CL2
Φ29
C
(注
ント
ウ
マ
4.5±0.1
52
4-M3
深サ4
35±0.1
55
28±0.1
CL1
機銘板貼付
注2)Cマウントネジは、ANSI/ASME B1.1の1-32UN(2B)に準拠しています。
注1)Cマウント式レンズは、レンズマウント面からネジ長4.5mm以下、飛び出し量4.5mm以下の
999-502-00-02
(単位:mm)
レンズを使用してください。
©2009 CIS Corporation. All rights reserved.
17
DC IN
VCC-F51U25CL
Rev.900-667-30-00
13. 保証範囲
本製品の保証期間は弊社出荷後より 1.5 年間です。
この期間中に、弊社の設計上及び製造に起因した故障が発生した場合は、第 15 項の製品サービスに従い
無償修理致します。
但し、お客様の取扱い上の過失あるいは、火災、地震、落雷、風水害等の天変地異や、その他の不可抗力に起因する
破損及び故障は、保証の対象外とさせていただきます。
保証期間経過後の修理につきましては、修理可能な場合に限り有償にて修理致します。
14. CCD画素欠陥について
製品出荷時に目立つ画素欠陥につきましては、補正し出荷しておりますが、製品出荷後、撮像素子固有の
特性により、新たな画素欠陥の発生、また、一部の欠陥レベルが時間経過により増大する場合がございます。
この件に関しては、製品保証の対象から除外させて頂きます。
なお、画素欠陥補正の内容に関しては、弊社営業部までお問い合わせ願います。
15. 製品サービス
製品ご購入後に、何らかの要因により製品が正常に動作しなくなった場合は、ご購入された販売店へ
調査・解析修理について、お問い合わせ願います。
©2009 CIS Corporation. All rights reserved.
18
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
