Naída CI Q90 User Guide

Naída CI Q90 User Guide

029-M497-85 Rev A

©2015 Advanced Bionics AG and affiliates. All rights reserved.

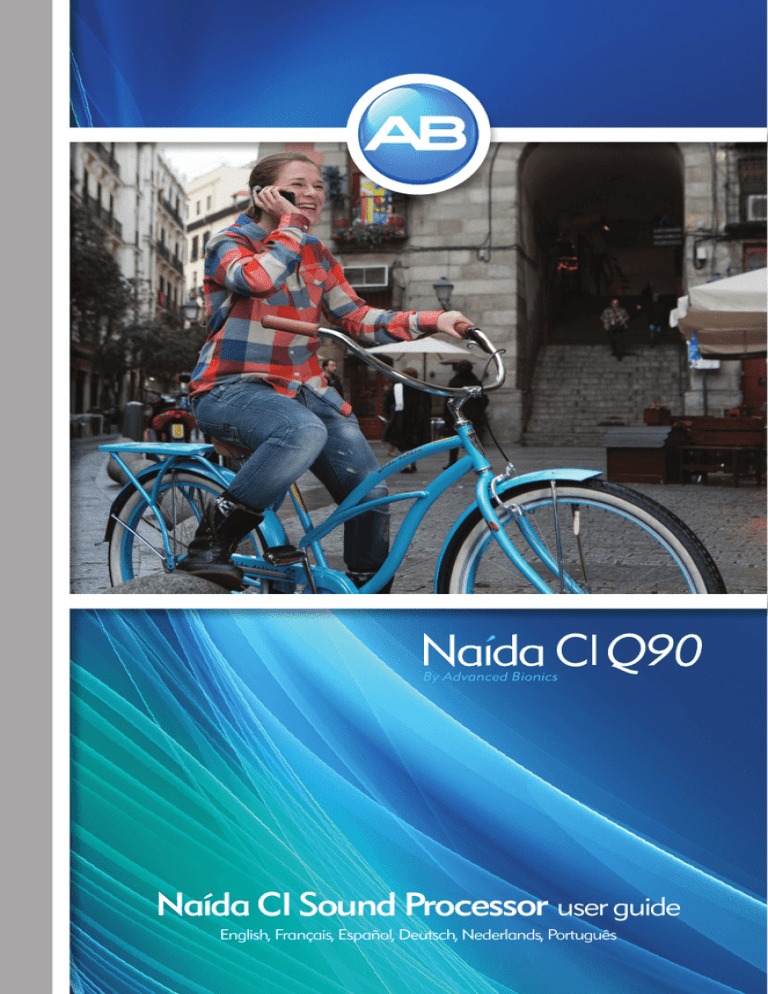

Naída CI Sound Processor user guide

English, Français, Español, Deutsch, Nederlands, Português

user guide

for the Naída CI Q90 Sound Processor

Labeling

Labeling symbols and their meanings:

European Community Mark of Conformity. Authorized to affix the CE Mark in 2015

Model number

Date of manufacture

Serial number

Manufacturer

Type of Protection: B

Store at temperatures between -20˚C (-4˚F) and +55˚C (131˚F)

Fragile

Do not get wet

See Instructions for Use

Suitable for atmospheric range between 70 kPa and 106 kPa, which is equivalent to

3000 m above sea level to 380 m below sea level

Suitable for exposure to relative humidity between 0-95%

IP57

Dispose of in accordance with applicable national and local regulations

The Naída CI Q90 carries a rating of IP57. This rating indicates that the Naída CI Q90 is protected against the following conditions: protection against dust, failure due to one time immersion for 30 minutes to a depth up to 1m and after drying overnight in a dry and store unit

Refurbished*

*Only applicable if ‘refurbished’ is noted on the shipping label

Warning and Cautions

WARNINGS

CHOKING HAZARD

–contains small parts that pose a hazard of inhalation.

Do not use or store the AB myPilot in shirt pockets if the recipient has a pacemaker, as

there is potential for interference. Contact a health care professional for more information.

2 Naída CI Q90 Sound Processor User Guide

Do not use a ComPilot if recipient has a pacemaker, as there is potential for

interference. Contact a health care professional for more information.

Ensure appropriate supervision when child is wearing the Naída CI Q90 sound

processor and accessories.

Keep batteries and accessories out of children’s reach as they may pose a choking hazard.

If any parts are swallowed consult a physician or hospital immediately.

Do not leave children unattended with or allow them to play with batteries.

Do not place batteries in your mouth.

Do not chew or swallow batteries. If this occurs, seek immediate medical attention.

Do not allow children to play with or operate the drying system unattended.

Using your sound processor and accessories in a manner other than their

intended use (e.g. placing them in your mouth or chewing them) may cause

bodily harm.

Do not recharge disposable batteries.

Do not allow leaking battery fluid to come into contact with skin, mouth, or eyes.

Do not expose batteries to heat (e.g., do not store in direct sunlight or in a hot car).

Do not dispose of batteries in fire.

Do not allow children to charge batteries unattended.

Do not use any power supply with the sound processor, AB myPilot remote

control or ComPilot unless it is supplied by Advanced Bionics or Phonak. If

needed, contact Advanced Bionics for a power supply replacement.

Do not use the AB myPilot or the ComPilot when they are plugged in to power

sources such as wall outlets or USB compatible power sources such as laptops.

The ComPilot comes with a neck loop antenna.

Do not touch the neck loop

connectors at the same time.

Power supplies and battery chargers should be operated in an open area to ensure

adequate airflow. While, to date, no injuries have been reported, components may

become hot during normal use or in the event of a fault. If the device’s temperature

results in discomfort or pain when touched, disconnect the power source and

contact your local Advanced Bionics representative.

Naída CI Q90 Sound Processor User Guide

3

CAUTIONS

Remove external equipment to stop stimulation if sounds cause discomfort.

It is important for the headpiece to have the correct magnet strength to

avoid discomfort or retention issues. If an insufficient number of magnets

are used, the headpiece may fall off more than is acceptable. If too many

magnets are used, the recipient may experience irritation or discomfort. Consult

a clinician if there are any concerns regarding magnet strength. If deemed

appropriate, an audiologist may insert additional magnets or remove magnets

from the headpiece. Do not place additional magnets in the headpiece unless

under the direction of a cochlear implant professional. If the recipient experiences

any redness, irritation, or discomfort, discontinue use of the headpiece immediately

and contact a cochlear implant center. See the headpiece Instructions for Use for

additional information regarding adjustment of headpiece magnet strength.

If the sound processor or accessories become unusually hot or warm, discontinue

use immediately and contact Advanced Bionics or a clinician.

Store additional headpieces away from items with magnetic strips (e.g. credit

cards, hotel room key cards), as this may de-magnetize cards.

Portable and mobile RF communications equipment, including radios and

cellular phones, may affect sound quality of the Naída CI Q90 sound processor and

accessories; however, there is no safety hazard associated with such equipment.

The Naída CI Q90 sound processor and accessories should be used in accordance

with the electromagnetic compatibility (EMC) information provided in the Guidance and

Manufacturer’s Declaration section of the Instructions for Use.

Only use the charger provided for charging AB PowerCels. Do not use it to

charge other batteries. Do not try to charge Naída CI Q90 PowerCels using a charger

other than the one provided by Advanced Bionics.

Remove batteries from your sound processor when they are drained to prevent

damage from possible leaking.

Do not expose any part of the Naída CI Q90 sound processor or accessories to

extreme heat, such as an oven, microwave, or hair dryer.

Only charge batteries using charger(s) recommended by the manufacturer.

Do not use your AB myPilot or ComPilot accessories when instructed not to use

wireless electronic devices, such as on airplanes.

The AB myPilot should not come within 1/2” (1 cm) of the Naída CI Q90 processor

4 Naída CI Q90 Sound Processor User Guide

while stimulating the implant. Doing so could cause the implant and sound

processor to lose lock. If this happens, power down the processor and power back

on (by disengaging the battery and reattaching).

The digitally-coded, inductive transmission technology used in this device is

extremely reliable and experiences virtually no interference from other devices.

It should be noted, however, that when operating the device near a computer

terminal or other strong electromagnetic fields, it may be necessary to be at least

24” (60 cm) away to ensure proper operation. If the Naída CI Q90 does not respond

to the implant device because of an unusual field disturbance, move away from

the disturbing field.

If the AB myPilot stops being able to transmit commands to the sound processor,

it may be necessary to re-pair the AB myPilot with your sound processor. Consult the

Pairing to the AB myPilot section of this user manual.

If volume commands from your AB myPilot to your sound processor seem erratic,

re-pair the AB myPilot and the Naída CI Q90.

NOTE:

When streaming audio with the ComPilot, if your headpiece becomes

unlocked, turn off the ComPilot prior to re-locking your headpiece. Not doing so

may prevent the sound processor from communicating with your implant.

Patients are advised that the use of WindBlock, EchoBlock and/or SoundRelax

may affect the quality of sound.

Electrostatic Discharge (ESD)

High levels of static electricity may damage electronic components of your sound processor or implant. Care should be taken to avoid exposure of the system to static electricity. ESD is present when you feel a spark jump from your body or your hair stands on-end.

The following are examples of situations where high levels of electrostatic charge may be created:

Walking, crawling, or sliding on carpets.

Sliding on plastic slides.

Exiting an automobile.

Pulling sweaters on and off.

Touching TV or computer screens.

Removing bedding materials.

Naída CI Q90 Sound Processor User Guide

5

To reduce the likelihood of electrostatic discharge damage:

Touch a person or object with your fingers prior to touching your or your child’s headpiece, cable,

or sound processor.

Touch metal surfaces with your hand prior to allowing equipment to contact the metal surface.

This is particularly important on the playground where high levels of static electricity can be

generated. It is important to discharge any static electricity by touching a metal surface with your hand

prior to allowing the sound processor, cable, or headpiece to come into contact with the metal surface.

Take care to avoid contact between your cochlear implant equipment and metal surfaces

when exiting a vehicle.

Remove cochlear implant equipment prior to removing clothing that may contain electric

charge (e.g. sweaters).

Do not touch TV or computer screens. If screens are touched, be sure to touch an object

other than your implant system to discharge any charge build-up prior to touching any part

of your implant system.

Use fabric softener on clothing and bedding.

Airport Security Metal Detectors

Metal detectors and security scanners, including full body scanners, will not damage your implant system; however, metal detectors may be activated as you pass through. To avoid hearing any unwanted sound when walking through metal detectors or security scanners, you should reduce the volume on the sound processor or remove your headpiece.

Ultrasonic Sensors

Ultrasonic sensors, sometimes used in lighting sensors and security systems, will not damage your implant system; however, they may be picked up by the headpiece microphone and lead to distorted sound quality when you operate your sound processor in the immediate vicinity of such a sensor. Additionally, if the ultrasonic sound is of a very high intensity, the processor system microphone may become damaged. To avoid hearing any unwanted sound, you should reduce the volume on your sound processor or remove your headpiece when passing near an ultrasonic sensor (e.g. in entrances to libraries).

X-ray Machines

X-ray machines will not damage your sound processor or implant, but may damage your Naída

CI Q90 and head piece microphones. Avoid placing any system microphones in any checked or carry-on baggage that is screened with X-ray. During airport security screenings, the sound processor and microphone should be worn through the metal detector or examined by hand.

6 Naída CI Q90 Sound Processor User Guide

Table of Contents

Introduction ...............................................................................................................................10

Purpose of this Guide ..................................................................................................................... 10

About the Naída CI Q90 Sound Processor ......................................................................... 10

The Naída CI Q90 Sound Processor ................................................................................11

The Naída CI Q90 Sound Processor and Accessories Overview ..........................12

The Naída CI Q90 ........................................................................................................................... 12

The Universal Headpiece ............................................................................................................. 13

AB myPilot ............................................................................................................................................ 13

ComPilot ................................................................................................................................................ 14

Naída CI Listening Check ............................................................................................................. 14

AquaCase™ Container ................................................................................................................... 15

Phonak DECT Phone ...................................................................................................................... 15

Naída CI Q90 Sound Processor Features ......................................................................16

auto UltraZoom ................................................................................................................................. 16

StereoZoom ......................................................................................................................................... 16

UltraZoom ............................................................................................................................................ 16

WindBlock ............................................................................................................................................. 16

SoundRelax .......................................................................................................................................... 16

EchoBlock ............................................................................................................................................. 17

DuoPhone ............................................................................................................................................ 17

ZoomControl ....................................................................................................................................... 17

QuickSync ............................................................................................................................................. 17

Assembling the Naída CI Q90 ...........................................................................................17

Connecting the Universal Headpiece (UHP) Color Caps ............................................ 18

Connecting the Headpiece to the Naída CI Q90 ............................................................ 18

Removing the Headpiece from the Naída CI Q90 ......................................................... 19

Connecting the T-Mic™ 2/Earhook .......................................................................................... 19

Removing the T-Mic 2/Earhook................................................................................................. 20

Attaching the T-Mic 2 Cover ....................................................................................................... 21

Removing the T-Mic 2 Cover ...................................................................................................... 21

Wearing the Naída CI Q90 .................................................................................................22

Using the Clip ..................................................................................................................................... 22

Inserting the Naída CI Q90 in the Clip ................................................................................. 23

Removing the Naída CI Q90 from the Clip ........................................................................ 24

Using the Naída CI Q90 Sound Processor ....................................................................24

Powering the Naída CI Q90 ....................................................................................................... 24

Removing the Battery ..................................................................................................................... 25

Replacing the Battery ..................................................................................................................... 26

Understanding Naída CI Q90 LEDs ....................................................................................... 27

Understanding Internal Alarms ................................................................................................. 28

Using Naída CI Headpieces ................................................................................................28

The Universal Headpiece ............................................................................................................. 28

Replacing the RF Cables ............................................................................................................... 28

Adjusting Headpiece Magnet Strength ................................................................................ 29

Removing Headpiece Color Caps ............................................................................................ 30

Adjusting Controls on the Naída CI Q90 .......................................................................30

Changing Programs ........................................................................................................................ 30

Changing Volume............................................................................................................................. 31

Changing Sensitivity ........................................................................................................................ 32

Connectivity ...............................................................................................................................32

Using FM/Roger ................................................................................................................................ 32

Pairing to the AB myPilot .............................................................................................................. 35

The Naída CI Listening Check and Listening Check Earbuds ................................38

Listening to the Microphone(s) and Auxiliary Inputs ..................................................... 38

Using the Telephone ....................................................................................................................... 41

Telephone Tips ................................................................................................................................... 42

Telecoil .................................................................................................................................................... 42

Battery Information ................................................................................................................43

Assembling the PowerCel™ Charger ...................................................................................... 44

Inserting the PowerCels into the Charger ............................................................................ 45

Removing the PowerCels from the Charger........................................................................ 45

The Zn-Air Battery Pak ................................................................................................................... 46

Inserting Zn-Air Batteries .............................................................................................................. 46

Inserting Zn-Air Batteries (Tamperproof Cartridge) ........................................................ 47

Charger LED (Light Emitting Diode) Indicator .................................................................. 48

Warnings ............................................................................................................................................... 49

Cautions ................................................................................................................................................ 49

Using Naída CI Accessories ................................................................................................49

Headpieces .......................................................................................................................................... 50

ComPilot ................................................................................................................................................ 50

Naída CI Listening Check and Listening Check Earbuds............................................. 50

Audio Accessories ............................................................................................................................ 51

Color Customization ........................................................................................................................ 51

Naída CI Carrying Case ................................................................................................................ 52

Drying System ..................................................................................................................................... 52

IP Rating Information ............................................................................................................53

Care of the Naída CI Q90 Sound Processor and Accessories ................................53

Changing Microphone Covers ................................................................................................... 53

Recommended Naída CI Q90 Operating and Storage Temperatures ................ 55

Approved Power Sources .............................................................................................................. 55

Troubleshooting the Naída CI Q90 ..................................................................................55

Troubleshooting Naída CI Q90 LEDs .................................................................................... 57

Troubleshooting Naída CI Q90 Internal Alarms .............................................................. 59

Guidance and Manufacturer’s Declaration ..................................................................60

Electromagnetic Emissions .......................................................................................................... 60

Electromagnetic Immunity .......................................................................................................... 60

Separation Distances between RF Communications

Equipment and Naída CI Q90................................................................................................... 61

Compatibility Tables ........................................................................................................................ 62

Cleaning & Maintenance ............................................................................................................. 63

Performance Data ..................................................................................................................63

HiRes™ and HiRes Fidelity120™ Sound Processing........................................................ 63

Contact Us .................................................................................................................................65

Introduction

Purpose of this Guide

This user guide is designed to help recipients, parents, and caregivers understand the use and care of the Naída CI Q90 sound processor. The Naída CI Q90 sound processor represents the latest in high-performance sound processing from Advanced Bionics. As the most advanced sound as well as the smallest processors ever developed by AB, this latest generation in hearing solutions features state-of-the-art technologies exclusively available from Advanced Bionics and

Phonak for the best possible hearing experience.

The Naída CI Q90 provides access to the latest sound processing innovations by Advanced

Bionics, the market leader in performance. This guide will provide all of the information needed to use and care for the Naída CI Q90 and its accessories. In addition, this guide will provide information for troubleshooting basic issues related to the Naída CI Q90, as well as important safety information. Please read the entire manual prior to using the Naída CI Q90.

About the Naída CI Q90 Sound Processor

The Naída CI Q90 sound processor is one part of a complete cochlear implant system that enables hearing. The other necessary parts of the system are the Implantable Cochlear

Stimulator (ICS), headpiece, and headpiece cable.

Sound Processor

Universal Headpiece (UHP)

Power Source

(PowerCel)

The sound processor consists of two parts: the sound processor and battery power source. There are seven battery options, including two sizes of Lithium Ion rechargeable PowerCel™ batteries*, two sizes of Lithium Ion rechargeable PowerCel Mini batteries* and a Zn-Air Battery Pak. The recipient also has the option of wearing the power source completely off the ear by using either the AAA/03 PowerPak or the Power Adapter. Please refer to the

AAA PowerPak and Power

Adapter Instructions For Use

for more details on these products.

* PowerCels refers to Naída CI PowerCel and Naída CI PowerCel Mini unless otherwise noted

10 Naída CI Q90 Sound Processor User Guide

The Naída CI Q90 includes programmable, multi-color light-emitting diode (LED) indicators and programmable internal alarms for easy status updates and troubleshooting information.

ComPilot

AB myPilot

LEDs

Additional features include remote control access through the AB myPilot remote control and the ability to stream from the Phonak ComPilot.

The Naída CI Q90 Sound Processor

This section will familiarize you with the Naída CI Q90 Sound Processor and Accessories

Volume Control and Tri-Colored LEDs

(green, orange, red)

Program Button

Volume Control

Phonak Dual-Microphone Technology

(front and back microphones)

AB’s Patented T-Mic™ 2 microphone

Sound Processor

Microphone

Battery Cartridge

Headpiece Cable

Universal Headpiece (UHP)

Naída CI Q90 Sound Processor User Guide

11

The Naída CI Q90 Sound Processor and Accessories Overview

The Naída CI Q90 is the newest and most advanced cochlear implant sound processor available.

As evidence of Advanced Bionics’ dedication to providing the best hearing possible, the Naída

CI Q90 provides access to AutoSound™ technology, which dynamically adapts to every listening environment, automatically adjusting volume levels to optimize hearing. The Naída CI Q90 is also capable of utilizing all approved sound processing options offered by Advanced Bionics.

Depending on the country in which you live, this may include HiRes™-S, HiRes™-P, HiRes Fidelity

120™, ClearVoice™, HiRes™ Optima, CIS, and MPS.

The Naída CI Q90

Tri-Colored LEDs

(green, orange, red)

The Naída CI Q90 is a miniature computer that converts sound picked up by the microphone into electrical signals that are used by the cochlear implant to enable hearing. It is able to store up to five (5) user-selectable programs for optimal hearing across all listening environments.

The Naída CI Q90 has diagnostic indicators, such as LEDs and internal audible alarms. The

Naída CI Q90 LEDs provide important information about Naída CI Q90 status, battery life, program position, audio input, and Naída CI Q90 error conditions. Internal alarms provide a discreet way for adult recipients to get important information about battery status, program number, and volume level. For more information, refer to the

Naída CI Q90 LEDs

and

Internal

Alarms

sections of this User Guide.

The Naída CI Q90 can be programmed using Intellilink™ safety feature to prevent use by a cochlear implant other than the one for which it has been programmed. IntelliLink is an important safety feature for very young children and bilateral implant recipients.

The Naída CI Q90 can also be programmed bilaterally allowing the recipient access to up to ten programs on a single processor, up to five programs for the left ear and up to five programs for the right ear. When programmed bilaterally by your clinical professional, the Naída CI Q90 will detect which ear it is worn on and provide access to the appropriate programs for that ear.

12 Naída CI Q90 Sound Processor User Guide

The Universal Headpiece

The Universal Headpiece includes a coil that transmits sound signals and power to the implant, as well as a magnet well, which houses the necessary number of magnets to ensure the headpiece stays on throughout the day. The headpiece is covered by a Color Cap, which snaps securely in place. The headpiece also functions as a sound input source, having a microphone embedded in it. The microphone picks up sound from the environment and transfers it to the sound processor via a detachable cable. Once the sound processor has converted the sound into electric signals, it sends the information to the implant via the cable and headpiece. The cables come in a variety of colors and lengths to suit all needs. The Naída CI Q90 works with the Universal Headpiece.

Color Cap

Microphone

Cable Connection Port

The Universal Headpiece (UHP), works with all Advanced Bionics’ sound processors, and is intended for use with the Naída CI Q90 outside of water environments.

For more information, refer to the

Replacing Headpiece Cables

section of the User Guide or the

UHP and/or Cable Instructions for Use.

AB myPilot

The AB myPilot is an advanced remote control that leverages Phonak technology to enable wireless communication for unilateral and bilateral Naída CI recipients. The AB myPilot provides convenient controls to manipulate program, volume, sensitivity, source-specific listening checks, and ZoomControl for the Naída CI Q90. The AB myPilot also has the ability to provide status and battery information for Naída CI processors. For bilateral Naída CI users, AB myPilot offers one-touch binaural controls, allowing changes to be made to both processors at once.

Naída CI Q90 Sound Processor User Guide

13

ComPilot

The ComPilot allows unparalleled connectivity for Naída CI recipients, connecting them wirelessly to Bluetooth® enabled phones and devices or MP3 players for speech or stereo music.

It is also compatible with Phonak’s portfolio of FM receivers via a euro socket. Additionally, when unpaired, the ComPilot is able to stream to compatible Phonak instruments. This allows bimodal wearers -- people who wear a Naída CI on one ear and a Phonak compatible hearing instrument on the other ear -- access to bilateral wireless streaming.

When the ComPilot is paired to the Naída CI, it provides remote control functions to adjust the

Naída CI for increased listening comfort in addition to wireless streaming. When paired, you are able to make program and volume changes via the ComPilot only to the Naída CI. If you are bilaterally implanted, changes can be made to both Naída CI processors simultaneously. The

ComPilot also connects both Naída CI processors wirelessly to other communication and audio devices, allowing you to hear the signal in both ears.

Naída CI Listening Check

The Naída CI Listening Check’s unique design makes conducting a diagnostic check of the microphone and audio input sources easy and accessible. The Module itself does not have a power source, as it relies solely on power from the Naída CI power sources (PowerCels,

Zn-Air Battery Pak, AAA/03 PowerPak or Off-the-Ear Power Options). The Naída CI Listening

Check allows an unaided listener to listen to the exact microphone configurations the recipient is using. Alternatively, if the recipient owns an AB myPilot, the unaided listener can do a listening check of all audio sources independently by selecting them individually on the AB myPilot menu.

14 Naída CI Q90 Sound Processor User Guide

AquaCase™ Container

The AquaCase delivers a durable, wearable, and swimmable solution for uncompromised hearing in and out of water. The AquaCase carries an IP 68 rating for the ultimate protection against water, sweat, dust, and sand. From farms and construction sites to pools and playgrounds, you can rest assured your processor is protected in any environment.

Phonak DECT Phone

The Phonak DECT phone is a cordless phone that streams wirelessly to one or both implants simultaneously. This phone also has the ability to stream to a compatible Phonak hearing instrument. Apart from the streaming function, the phone has a regular acoustic output and can therefore be used by non-implant users as well. Up to six handsets can be connected to one base providing functionality for both home or small-office use.

Naída CI Q90 Sound Processor User Guide

15

Naída CI Q90 Sound Processor Features

The Naída CI Q90 provides advanced Phonak features, including UltraZoom, auto UltraZoom,

Front/Back ZoomControl, WindBlock, EchoBlock, and SoundRelax. Bilateral Naída CI Q90 users may also access Phonak Binaural VoiceStream Technology™ features , including DuoPhone,

Left/Right ZoomControl, StereoZoom, and QuickSync.

These features are programmed by your implant professional in the SoundWave™ professional suite software.

The Naída CI Q90 includes:

Smallest form factor of the Naída CI series of sound processors.

auto UltraZoom auto UltraZoom is designed to be automatically activated, and like UltraZoom it works adaptively to allow the listener to focus on voices coming from the front.

Even as noise from the side and back moves or changes, it is reduced to allow for easier listening.

StereoZoom (bilateral only feature)

StereoZoom is designed to enable both Naída sound processors to work together to focus on the person directly in front of you allowing you to hear them in very noisy situations.

UltraZoom

UltraZoom works adaptively, and is designed to allow you to focus on voices coming from the front. Even as noise from the side and back moves or changes, it is reduced to allow for easier listening.

WindBlock

WindBlock is designed to reduce interference caused by windy conditions and improve comfort for listeners.

SoundRelax

SoundRelax is designed to soften sudden loud sounds, such as slamming doors or clanking dishes.

16 Naída CI Q90 Sound Processor User Guide

EchoBlock

EchoBlock is designed to remove the disturbing reflections of reverberant sound in places like large halls and places of worship.

DuoPhone

DuoPhone allows bilateral users the ability to hear phone conversations in both ears simultaneously while also reducing surrounding noise. By placing the phone to one ear the conversation is automatically streamed to the other ear as well, giving the user the best possible listening experience.

ZoomControl

When you cannot face the speaker, for example, in a car, ZoomControl can be selected to zoom to the front or the back (for both unilateral and bilateral recipients) or to either side (for bilateral recipients) for effortless understanding.

QuickSync

QuickSync allows for easy, instant, simultaneous adjustments to volume and program settings on two Naída CI Q90 processors so bilateral users can control both processors with one touch.

CAUTIONS:

UltraZoom, StereoZoom, ZoomContol, and auto

Ultrazoom will dampen sounds that are not in front of the recipient.

Do not use UltraZoom, StereoZoom, ZoomControl, or auto

Ultrazoom in an off-the-ear wearing configuration.

not approved for pediatric use in the United States.

Assembling the Naída CI Q90

The Naída CI Q90 Sound Processor and accessories consists of a Naída CI Q90 sound processor, T-Mic™ 2 microphone or earhook option, headpiece, cable, and internal implant.

The Naída CI Q90 has various sound inputs that a hearing care professional can program for use. The Naída CI Q90 allows access to a front and rear microphone, T-Mic 2, and headpiece microphone. It also allows for the ability to use T-coil input, wireless FM, and Roger. The Naída

CI Q90 has the ability to wirelessly stream Bluetooth® and directly connect battery-operated devices via the ComPilot.

The processor provides you with access to the latest in sound processing technology. In addition, the processor offers you a wide range of wearing options that can be customized to fit lifestyle needs.

Naída CI Q90 Sound Processor User Guide

17

Connecting the Universal Headpiece (UHP) Color Caps

WARNING:

Small Parts Hazard: The processor, UHP Color Caps, magnets, and

spacers may cause choking if swallowed.

Attaching the UHP Color Cap

1 2

Align the Color Cap with the headpiece.

Removing the UHP Color Cap

1

Gently press the cap and headpiece together.

The Color Cap will snap into place.

2

Insert the UHP Removal Tool into the slot above the headpiece cable connector.

Connecting the Headpiece to the Naída CI Q90

1

Gently push the tool forward to release the

Color Cap as shown above.

2

Align the pin on the right-angled end of the cable with the cable connection port located below the program button on the body of the processor.

18 Naída CI Q90 Sound Processor User Guide

Press in until you feel it snap into place.

Removing the Headpiece from the Naída CI Q90

1 2

Hold the cable’s connector (the right-angled plastic plug, not the wire).

Connecting the T-Mic 2/Earhook

1

Gently pull the cable’s connector away from the Naída CI.

2

Beginning with either the earhook or

T-Mic 2 disconnected, align the T-Mic 2 or earhook flush with the processor. Hold the T-Mic 2 or earhook firmly at the top and push towards the processor until it meets flush with the processor.

3

Using the provided T-Mic 2/Earhook tool, place one of the pins in the small hole on the side of the tool. This will help to steady the pin as you line it up with the pin hole on the T-Mic 2/Earhook.

4

Line up the pin with the hole in the T-Mic

2/Earhook and gently push it through the hole. The pin will move from one side of the processor, through the T-Mic 2/

Earhook, to the other, holding the T-Mic

2/Earhook in place. The pin should not come out the other side.

If a small portion of the pin extends beyond the processor, use the side of the tool to push the pin inward so it lies flush with the processor.

Naída CI Q90 Sound Processor User Guide

19

5

Pull the tool away from the processor, leaving the pin inside the Naída CI.

Removing the T-Mic 2/Earhook

1 2

Remove the power source. Align the pointed end of the T-Mic 2/Earhook tool with the hole on the processor that contains the pin holding the T-Mic 2/

Earhook on the Naída CI processor.

3

Gently press the tool in the hole, pushing the pin out the other side.

4

The pin does not need to be fully removed from the processor. As long as the tool was pushed in flush on one side of the processor, the pin should be displaced enough for the T-Mic 2/

Earhook to be removed.

20 Naída CI Q90 Sound Processor User Guide

Remove the tool from the Naída CI.

Gently grasp the T-Mic 2/Earhook at the top near where it connects with the processor and pull forward, until it is separated from the processor.

Attaching the T-Mic 2 Cover

1 2

Hold the T-Mic 2 Cover in one hand. In the other hand, hold the T-Mic 2 at the end that houses the microphone. Align the bottom of the T-Mic 2 over the

T-Mic 2 Cover.

3

Gently turn the T-Mic 2 Cover clockwise into the T-Mic 2 Cover. Screw until the parts meet together flush.

Once resistance is felt, stop turning.

Removing the T-Mic 2 Cover

1 2

Grasp the end of the T-Mic 2 where the

T-Mic 2 Cover is located, in one hand.

Firmly hold the T-Mic 2 microphone portion in the other hand.

Turn the hand holding the T-Mic 2 Cover counter-clockwise to slowly unscrew the

T-Mic 2 Cover from the T-Mic 2.

Naída CI Q90 Sound Processor User Guide

21

3

*Enlarged view

Continue turning until the T-Mic 2 Cover separates from the T-Mic 2. Discard used

T-Mic 2 Covers.

CAUTION:

It is recommended to use the T-Mic 2 only when the T-Mic 2 cover is

properly seated. The T-Mic 2 cover should be replaced every 3-4 months or if plugged

by earwax.

Wearing the Naída CI Q90

The Naída CI Q90 has been designed with flexibility in mind. The processor was built to the smallest size possible for user comfort when worn on the ear without compromising performance.

Recipients also have the option to wear the processor completely off the ear, using the clip, or partially off the ear with the power source removed from the processor and securely attached elsewhere on the recipient’s body. These designs ensure the most comfortable, secure, and discreet wearing options possible. Naída CI cables come in a variety of lengths and colors which recipients can change to suit their preference. This section describes a variety of wearing options for the Naída CI Q90.

The Naída CI Q90 processor can be worn in a variety of locations depending on the recipient’s age and preference. Some Naída CI wearing locations may obscure the sound processor LED; therefore, internal alarms may be helpful to notify adult wearers of processor status. Internal alarms can be activated by your hearing care professional.

Using the Clip

Front View

Rear View

22 Naída CI Q90 Sound Processor User Guide

Rear View

The Naída CI Clip comes in left and right configurations to provide improved wearing flexibility and the ability to wear the processor in a secure, completely off-the-ear style. This need is particularly great for small children and many physically active CI users.

The Naída CI Clip is intended to attach directly to clothing, hair, or in a preferred wearing location. There are both left and right sided clips to suit the recipient’s preference.

The Naída CI Clip fits all five sizes of PowerCel rechargeable batteries, as well as the Zn-Air

Battery Pak. The clip also includes a silicon cover for added protection when the T-Mic 2/

Earhook is detached.

Inserting the Naída CI Q90 in the Clip

1 2

Hold the sound processor in one hand and the clip in the other hand.

3

Release

Latch

Gently, but firmly, push the processor into the clip so the portion of the processor that goes over the ear (ear side) slides down into the clip. This portion of the processor is held in place by a release tab.

Align the processor so the button side goes into the back of the clip opening first, making sure the retention arm lies between the volume control and the program button.

4

If the earhook/T-Mic 2 has been removed, secure the silicon cover in the opening that would typically contain the earhook/T-Mic 2.

Naída CI Q90 Sound Processor User Guide

23

5

Depress the spring end of the clip to open and secure the sound processor to the desired location on clothing or in hair.

Removing the Naída CI Q90 from the Clip

1

2

To disengage the Naída CI processor from the clip, first pull back the release tab that is helping to hold the processor in the clip.

Carefully remove the Naída CI, leading with the internal earhook portion. Be careful not to use the PowerCel as a lever to remove the Naída CI; this may damage the battery or the connector on the

Naída CI.

The processor should come out of the clip with the battery still attached to the processor. It is recommended that the T-Mic 2/Earhook be removed from the Naída CI Q90 before wearing the processor completely off the ear. Please see

Removing the T-Mic 2/Earhook.

Using the Naída CI Q90 Sound Processor

Powering the Naída CI Q90

Power supplies and battery chargers should be operated in an open area

to ensure adequate airflow. While, to date, no injuries have been reported, components

may become hot during normal use or in the event of a fault. If the device’s temperature

results in discomfort or pain when touched, disconnect the power source and contact

your local AB representative.

24 Naída CI Q90 Sound Processor User Guide

The processor is turned ‘on’ when a charged battery is attached to the processor. In order to power ‘off’ the processor, the battery cartridge must be removed. When the battery is engaged the orange LED located in the middle of the volume control will flash to indicate battery charge followed by the green LED to indicate program position.

The Naída CI Q90 will always power on in Program 1 with the volume and sensitivity at the default settings.

To power down the Naída CI Q90, simply remove the battery cartridge.

Removing the Battery

1 2

Rotate the RF cable upward to avoid bumping it upon battery removal.

3

Hold the sound processor in one hand. In the other hand hold the battery cartridge.

4

Firmly slide the battery cartridge away from the Earhook or T-Mic 2.

Continue sliding the battery cartridge until it separates from the processor.

Naída CI Q90 Sound Processor User Guide

25

Replacing the Battery

1 2

Hold the Naída CI in one hand. Rotate the RF cable upward to avoid bumping it upon battery placement.

3

Align the battery cartridge connector with the processor housing side of the connector.

Slide the battery onto the processor until it clicks into place.

NOTE:

Do not force the battery cartridge onto the processor. The battery cartridges are

designed to be inserted in only one direction; applying force may damage the equipment.

26 Naída CI Q90 Sound Processor User Guide

Understanding Naída CI LEDs

The Naída CI LEDs are a programmable feature providing visual information about the Naída

CI Q90 status, battery life, program position, and error conditions.

Naída CI Q90 Sound Processor LED Indications

Color Behavior Programmable Indication

Orange Blinks at start-up

Solid

Blinks twice every three seconds

Fades out

No. Battery indicator is only available with use of the rechargeable

PowerCels and AAA

PowerPak. Battery life indicators are not available with use of

Zn-Air batteries.

Yes

Yes

No

4 quick blinks indicate that the

battery is fully charged

2 - 3 quick blinks indicate that the

battery is sufficiently charged to

power the Naída CI Q90

1quick blink indicates that the

battery is nearly depleted

No blinking indicates depleted

battery. Replace with charged or

new battery

The battery is almost depleted

The battery is almost depleted and cannot support stimulation

(Sleep Mode)

The Naída CI Q90 is entering Sleep

Mode

Loss of lock with the implant Red

Blinks once per second

Blinks rapidly (more than once per second)

Solid

Blinks 5 times

Yes

No

No

No-if using AB myPilot this pattern is the default

Intellilink™ enabled and the Naída

CI Q90 is connected to the wrong implant

Sound processor error condition. Fully remove and re-insert the battery to reset processor

Response to AB myPilot’s request to

‘Find Paired Devices’. The Right paired device will identify itself with this LED pattern.

Green

Flickers in response to loud inputs

Blinks at start-up, after battery status, and upon program change

Solid Green

Yes

No

No

The sound processor and microphone are responding to sound

1 blink indicates program one

2 blinks indicate program two

3 blinks indicate program three

4 blinks indicate program four

5 blinks indicate program five

A processor that is not yet programmed

Blinks 4 times No-if using AB myPilot this pattern is the default

Response to AB myPilot’s request to ‘Find

Paired Devices’. The Left paired device will identify itself with this LED pattern.

NOTE:

Use of some Naída CI accessories may obscure the processor LED.

Naída CI Q90 Sound Processor User Guide

27

If the user would like to know the battery status of the Zn-Air Battery Pak they are currently using and have an AB myPilot paired to their device, they can conduct a Battery Check readout of the Naída CI Q90. To ensure an accurate reading of the Zn-Air Battery Pak, wait at least 15 minutes after it has been attached to the Naída CI Q90 before performing a Battery Check readout.

Please see the

Battery Check

section of the

AB myPilot User Guide

for instructions on how to conduct a battery status check using AB myPilot.

Understanding Internal Alarms

Internal alarms are a programmable feature that can be used independently or in conjunction with the Naída CI LEDs to provide important information about Naída CI status and battery life.

Naída CI Internal Alarms

Behavior

Beeps upon program change

Short Beep upon increase/decrease in volume

Long Beep (once every 15 minutes)

Programmable

Yes

Yes

Yes

Indication

1 beep indicates program one

2 beeps indicate program two

3 beeps indicate program three

4 beeps indicate program four

5 beeps indicate program five

Beeps once per press of the volume control either up or down (a double beep will be heard when the following settings are reached: top of the volume range; baseline volume setting; and bottom of the volume range)

Low battery

Using the Naída CI Headpieces:

The Naída CI Q90 works with the Universal Headpiece (UHP)

The Universal Headpiece

The UHP is designed for use with the Naída CI Q90 processor during all daily activities, with the exception of swimming and bathing.

Replacing RF Cables

RF cables are available in a variety of colors and lengths to suit the recipient’s personal wearing preferences. Before you can use the Naída CI Q90 sound processor, you must use the cable

28 Naída CI Q90 Sound Processor User Guide

to connect it to the headpiece. Inspect the cable on a regular basis to ensure it is in good condition. If it appears damaged, replace it with a new cable.

To attach the cable to the headpiece:

1 2

Hold the headpiece in one hand and the cable connector in the other hand.

To attach the cable to the sound processor:

1

Push the cable connector firmly into the headpiece connector.

2

Hold the sound processor in one hand and the cable connector in the other hand.

Push the cable connector firmly into the sound processor connector port.

For assistance in troubleshooting headpiece cables, please refer to the

Troubleshooting

section of the User Guide.

Adjusting Headpiece Magnet Strength

It is important to have the correct magnet strength so the recipient does not experience discomfort or retention issues. If an insufficient number of magnets are used in the headpiece, it may fall off more often than is acceptable. If too many magnets are used , the recipient may experience irritation or discomfort. Consult a hearing care professional if you have any concerns regarding magnet strength. If deemed appropriate, your hearing care professional may insert additional magnets or remove magnets from the headpiece. If the recipient experiences any redness, irritation, or discomfort, discontinue use of the headpiece immediately and contact a cochlear implant center. See the

Headpiece Instructions for Use

for additional information

Naída CI Q90 Sound Processor User Guide

29

regarding adjustment of headpiece magnet strength.

Do not place additional magnets in the headpiece unless under the

direction of a cochlear hearing care professional.

Removing Headpiece Color Caps

The UHP Color Caps are available in a variety of colors to match or coordinate with the Naída

CI sound processor. A Color Cap must be in place at all times when using the headpiece.

Color Caps can be replaced to change the look and style of the headpiece. To remove the headpiece Color Cap, only use the tool provided by Advanced Bionics. See the

Color Cap or

UHP Instructions for Use or the Connecting Universal Headpiece (UHP)

of this User Guide for additional information regarding removal and replacement of headpiece Color Caps.

Adjusting Controls on the Naída CI Q90

Changing Programs

Program Button

The program button is located on the spine of the Naída CI to allow the recipient to easily change the listening program during use. The Naída CI can store up to five programs for optimal listening in a variety of situations. These programs can be updated and changed by the hearing care professional during fitting.

Any changes made to volume or sensitivity will be carried over to subsequent program changes.

This applies to volume changes with either onboard volume controls or the AB myPilot remote control, as well as to sensitivity changes made with the AB myPilot remote control.

To change programs:

Push the program button down briefly and then release the button. Through the push of the button the programs will switch in a chronological order; after the final program, the user will return back to the first program.

30 Naída CI Q90 Sound Processor User Guide

Additional Functionality of the Program Button:

The Program Button also allows the user to enter or exit Standby Mode. Standby Mode is a low power state the Naída CI Q90 can enter to save power without having to be turned off.

Standby mode allows the PowerCel or Zn-Air Battery Pak to remain attached to the processor without causing a major drain on battery life. For example, if a user on a long flight wants to leave the device on his ear but turn off the sound, he can actively put the device in Standby

Mode to conserve power. The benefit of this feature is that the user can quickly resume use of the device and not worry about draining his battery. Standby mode can be enabled or disabled by a hearing care professional in the SoundWave™ fitting software.

Actively Entering Standby Mode:

The user must hold down the program button for four seconds.

Upon entering Standby Mode, an orange LED will briefly light up before fading out. This

indicates the processor has entered Standby Mode.

Passively Entering Standby Mode:

The device will also enter Standby Mode passively if left unlocked for more than five minutes.

Exiting Standby Mode:

To exit Standby mode the user simply presses the program button briefly once.

An orange LED will light up on the device to indicate battery status followed by a blinking green

LED to indicate the current program setting. The device is now fully powered and ready for use.

Changing Volume

Increase

Decrease

Volume Control

The volume control is located on the spine of the Naída CI Q90, just above the program button.

If the hearing care professional has not disabled the volume control, 10 presses on the top portion of the volume control will take the recipient to maximum volume output, while 10 presses on the bottom portion of the volume control from the baseline volume position will take the recipient to the minimum volume output. The Naída CI Q90 processor’s LED is located in the middle of the volume control.

Naída CI Q90 Sound Processor User Guide

31

To change volume:

1 2

Pressing briefly on the top portion of the volume control will increase the volume.

Pressing briefly on the bottom portion of the volume control will decrease the volume.

The volume range available within a program can be changed or disabled by a hearing care professional in the SoundWave™ fitting software. If there are any questions about the specific volume range setting, please contact an implant center.

REMEMBER:

The QuickSync feature allows bilateral wearers to control program

and volume in both devices simultaneously by only touching one Naída CI Q90.

Changing Sensitivity

A change in sensitivity adjusts the softest sound that can be picked up by the microphone. Sensitivity adjustments are either programmed by a hearing care professional in the SoundWave™ fitting software or through the use of the AB myPilot remote control. If you have any questions about the specific sensitivity control settings, please contact an implant center. Please see

Changing

Sensitivity with the AB myPilot Remote Control

in the AB myPilot User Guide.

Connectivity

Using FM/Roger

The FM and Roger features help many cochlear implant users, particularly school-aged children, overcome difficulties hearing a speaker at distance in the presence of noise and reverberation.

The Naída CI Q90 sound processor enables use of wireless FM and Roger systems through three different modes.

The first way to access FM/Roger is by attaching the FM or Roger receiver directly onto the

ComPilot streamer. The signal is then transmitted wirelessly to the Naída CI Q90. This signal can be transmitted to one or two Naída CI Q90 processors for bilateral recipients. FM/Roger signals can also be streamed to a Naída CI Q90 and a Phonak Hearing Instrument simultaneously for bimodal users.

32 Naída CI Q90 Sound Processor User Guide

ComPilot

MLxi

The second method to access FM/Roger is by having a hearing care professional activate the telecoil. The telecoil, used in conjunction with a looped room, Phonak Roger MyLink, or the

Phonak MyLink, will allow the recipient to hear the speaker without the use of connecting wires.

Please see

ComPilot User Guide or AB addendum for ComPilot

for more information.

The third method to access Roger is by attaching the Roger 17 design integrated receiver directly to the underside of the PowerCel 170 battery.

is attached to the PowerCel 170 battery.

MyLink

NOTE:

To avoid any unpleasant sounds, ensure that the sound processor is turned

off before attaching or removing an FM/Roger receiver. Read the operating instructions

provided with the FM/Roger system prior to using FM/Roger with the Naída CI Q90

processor.

Naída CI Q90 Sound Processor User Guide

33

To attach an FM/Roger Receiver to the ComPilot:

1 2

With the ComPilot turned off, hold the

ComPilot in one hand. With the other hand, align the three connector pins with the

Europort on the ComPilot. Take care to ensure that the FM/Roger receiver pins match the size and orientation of the holes on the

ComPilot. Failure to do so may cause damage to the FM/Roger receiver and/or the ComPilot.

Firmly press the FM/Roger receiver into place on the ComPilot.

Adjust the program position on the processor or AB myPilot to the desired program for

FM/Roger use.

Reduce volume settings.

Turn on the ComPilot.

Adjust the volume to the desired level for FM use.

To remove an FM/Roger receiver:

1 2

With the ComPilot turned off, hold the

ComPilot in one hand.

With the other hand, gently pull the FM/

Roger receiver straight out of the Europort.

Readjust the program position and volume to their desired settings for non-FM/Roger use.

For further information regarding FM/Roger use, refer to the

Instructions for Use

included with the

FM/Roger system.

34 Naída CI Q90 Sound Processor User Guide

Pairing to the AB myPilot

In order for the AB myPilot to control the Naída CI(s), it must be paired to the processor/s. The

AB myPilot may be un-paired and paired to multiple Naída CI processors. This allows one AB myPilot to be used with all Naída CI recipients in a classroom. This may also be convenient for a caregiver with several implanted children. They would only need one AB myPilot to have remote control access to everyone.

The AB myPilot must be paired to your Naída CI Q90 within five minutes of the processor starting up. This time period is referred to as the Pairing Window and it begins upon the attachment of the PowerCel or Zn-Air Battery Pak or Power Adapter to the Naída CI Q90.

After the five minute Pairing Window ends, pairing is no longer possible. If you need more time to pair, you must remove and replace the Naída CI battery to begin the Pairing Window again.

Sound input to the processor is not affected during this period. If pairing is not desired, the user can proceed with normal use of the Naída CI Q90 during this time.

To Begin Pairing the AB myPilot to the Naída CI Q90:

Make sure a hearing care professional has enabled remote control functionality on the

Naída CI Q90.

Have the Naída CI Q90 you want to pair within 11 inches (30 cm) of the AB myPilot remote

control.

Attach a PowerCel or Zn-Air Battery Pak to the Naída CI Q90, commencing the Pairing

Window (five minute time out).

4 5

Upon turning on the AB myPilot will read the following, ‘The AB myPilot needs to be paired

with your hearing instruments.’ Press the center button on the remote control.

The main menu will be shown; from this menu, click the downward arrow button to highlight the Pairing option. Press the center button again to select.

Naída CI Q90 Sound Processor User Guide

35

6 7

From this menu press the downward arrow button to highlight the Scan for

Devices option.

8

When the Naída CI Q90 is found, it will show the recipient’s initials on the AB myPilot, as well as the ear it is primarily programmed for.

There will be a green circle with a checkmark in it to show that it is paired.

To un-pair the AB myPilot and Naída CI Q90:

1 2

Using the AB myPilot remote control, press the center button to be taken to the Main Menu. from this menu, click the downward arrow button to highlight the

Setting option. Press the center button again to select.

From the next menu that is shown, use the downward arrow to highlight the

Pairing option and press the center button again to select.

If you wish to un-pair only one of the Naída CIs that you currently have paired, highlight

the Pair Devices option and press the center button.

36 Naída CI Q90 Sound Processor User Guide

The screen will tell you which devices are paired by showing a green circle with a checkmark

in it beside the recipient’s initials. Move to highlight the device you would like to un-pair using

the downward arrow. Press the center button once you have highlighted the device.

The green circle with the checkmark will disappear, and the device will be un-paired and

will no longer be controlled by the AB myPilot remote.

6 7

If you wish to un-pair all devices at once, from the pairing menu, press the downward arrow button to highlight the

Clear Pairing option. Press the center button to select.

8

The device will then ask you to confirm this command. You can confirm it by selecting

Confirm and pressing the center button.

Pressing the center button will clear pairing for all Naída CIs that are paired to the AB myPilot.

Be advised that placing the AB myPilot within a 0.4 inch (1cm) range

of the Naída CI Q90 will cause the Naída CI Q90 to lose communication with

accessory devices such as the AB myPilot and/or the ComPilot. At this time,

the AB myPilot will not be able to communicate with the Naída CI Q90. The

Naída CI Q90 will have to be power cycled (restarted by removing and replacing

the power source) in order for the AB myPilot to resume communication with the

sound processor.

The AB myPilot is intended to work at an arm’s length from the Naída CI Q90.

Naída CI Q90 Sound Processor User Guide

37

The Naída CI Listening Check and Listening Check Earbuds

Listening to the Microphone(s) and Auxiliary Inputs

A convenient test mode is built in to all Naída CI processors to enable individuals with unaided hearing to listen to sound sources. With the AB myPilot Remote Control, all sound sources can be listened to independently. Without the AB myPilot Remote Control, sound sources are listened to on a program-by-program configuration.

Front Mic

Rear Mic

T-Mic 2

Headpiece Mic

The available sound sources are:

Microphones (Front and Rear, Head Piece, T-Mic 2)

FM/Roger receivers

T-coil

Sound being streamed through the ComPilot

To listen to the desired input:

1 2

Remove the battery from the processor

(if not already removed). Hold the

Naída CI Listening Check with one hand using the grip indents on the sides for traction. Using the other hand, grasp the Naída CI Listening Check over the AB logo and pull out.

38 Naída CI Q90 Sound Processor User Guide

Turn the AB logo portion of the Naída CI

Listening Check 90 degrees.

3 4

Insert the AB logo portion into the other portion of the Naída CI Listening Check.

You should feel the two portions snap into place. Once in place, the processor and battery connectors will be exposed.

5

Connect the top of the Naída CI

Listening Check Module to the processor

6

Connect the bottom of the Naída CI

Listening Check to the power source

(PowerCel, Zn-Air Battery Pak, AAA

PowerPak).

Connect the supplied earbuds to the

3.5 mm auxiliary jack on the side of the Naída CI Listening Check.

Place the earbuds in the ears of the unaided listener.

When the Naída CI Listening Check is attached, the processor immediately enters listening check

mode. If you are not using an AB myPilot to select the input sound source, you will be listening to the

input sound source configuration of the first program. If you would like to listen to the other

program sound source configurations, use the program button to cycle through the programs.

If you are using an AB myPilot, select Listening Check from the AB myPilot menu and

select the input sound source to which you would like to listen. Alternatively, if the Naída CI is

already connected to the Naída CI Listening Check and paired to the AB myPilot, the AB myPilot

will go to the Listening Check screen once it communicates with the Naída CI. This can be done

by briefly pressing the power button on the AB myPilot. Once the Listening Check screen is shown,

you can use the left and right arrows to listen to program configurations and the sound

sources independently.

a.

If you select T-coil, make sure you are synced to a loop, myLink, or Roger myLink. Provide

Naída CI Q90 Sound Processor User Guide

39

input to the FM transmitter or Roger Microphone to assess audio quality.

b.

If you select Wireless, you will be listening to whatever audio source is being streamed

through the ComPilot (i.e. Bluetooth device, FM/Roger, battery-operated device, etc.).

To begin the process, have the ComPilot turned on and the desired source streaming. It

is a good idea to turn the volume down on any device that is directly connected to the

ComPilot. If listening to FM/Roger input, connect the wireless FM/Roger receiver to the

Europort located on the ComPilot or to the PowerCel 170 battery and synchronize it with

the FM transmitter or Roger Microphone. Provide input to the FM transmitter or Roger

Microphone to assess audio quality.

10 11

Once the listening check is complete, disconnect the module from the battery.

12

Remove the processor from the module.

Reconnect the battery to the processor, and select the desired settings for use.

13

To close the Naída CI Listening Check when not in use, remove the earbuds and grasp the grip indents on the side of the Naída

CI Listening Check with one hand while grasping the processor and battery interfaces with the other hand. Carefully pull your hands apart until the two pieces disconnect.

Turn one piece 90 degrees, aligning the

AB logo piece to slide into the other piece.

40 Naída CI Q90 Sound Processor User Guide

14

Push them together until they snap into place.

NOTE:

The Naída CI Listening Check requires a charged power source to function

correctly. If the power source being used to conduct the listening check has been

depleted to an inadequate charge level, the user will not be able to complete the task.

If the user attaches a discharged rechargeable PowerCel, AAA PowerPak or Off-the-Ear Power

Option, a solid red LED will light up on the Naída CI Q90.

If the user attaches depleted Zn-Air batteries, the sleep mode LEDs will be shown on the

Naída CI Q90 (orange LED blinks twice every three seconds) or, if the cartridge is completely discharged, no LEDs will be shown and no sound will be heard through the Listening Check earbuds.

Using the Telephone

There are a variety of ways to use the telephone with the Naída CI Q90 sound processor.

Consult a hearing care professional for recommendations regarding telephone use and which of the following options are best:

Use the telephone receiver. The telephone can be used by placing the telephone receiver

directly over the T-Mic 2, processor microphones or headpiece microphone, if activated. It is

sometimes necessary to try different phones and providers, particularly when cellular phones

are used, in order to find the optimal telephone signal.

Use T-coil. The T-coil is programmable by a hearing care professional in the SoundWave™

fitting software. If there are any questions about whether it is activated and in what program,

please contact the implant center. When using the T-coil it may be necessary to move the

phone receiver around the Naída CI Q90 to see where it works best.

Use Bluetooth®. Any Bluetooth compatible device can be synced to the ComPilot to stream

phone calls directly to the Naída CI Q90. The microphone for the speaker is located on the

ComPilot, so the phone can be up to 15 - 30 feet (5 - 10 meters) away and still be in use.

Use DuoPhone (for bilateral recipients). DuoPhone is programmable by your hearing care

Naída CI Q90 Sound Processor User Guide

41

professional in the SoundWave fitting software. With the phone placed to one ear, the conversation

is heard in both ears.

Use a patch cable. A patch cable may be used to connect directly to a cellular or cordless

phone. The patch cable connects to the headset jack of the phone on one end and

the auxiliary jack of the ComPilot on the other. An Audio Interface Cable is available from

AB, or a custom-made patch cable from an independent vendor may be required. Consult

with a hearing care professional or an AB representative for further information regarding

this option.

Use a speaker phone. Using a speaker phone eliminates the need for additional equipment

when using the telephone. Simply turn on the speaker phone and communicate in your

regular manner.

Telephone Tips

Be patient. Remember that phone use takes practice and will improve over time.

Practice listening with familiar speakers, such as family members, friends, your therapist, or

hearing care professional.

It may be helpful to become familiar with the topic of discussion ahead of time. For example,

tell your friend to call you at a specific time to talk about a specific topic (e.g., Call me at 6:00

p.m. to talk about going to the movies).

You may need to practice with several telephones to find one that is right.

When selecting a cellular phone, remember to try the phone first.

For additional telephone support and listening exercises, visit TheListeningRoom.com.

Telecoil

Using the Built-in Telecoil

Telecoils provide wireless access to hearing-aid-compatible telephones and induction-loop systems (found in some public facilities). Telecoils capture electromagnetic fields in the environment and deliver these signals to your processor. A telecoil is built into your processor and is programmed by a hearing care professional. To activate your telecoil, first consult with the hearing care professional to determine if a program in your processor has been created for its use. If so, the telecoil will activate once the processor is switched to the designated program.

For your telecoil to be effective, the recipient must have access to a looped system or a hearing aid-compatible phone. This will allow the telecoil to receive the electromagnetic field generated by these devices. If the recipient is attempting to use the telecoil with a non-compatible audio device, no sound or a low-level humming or buzzing noise may be heard.

42 Naída CI Q90 Sound Processor User Guide

CAUTION:

Telecoils are known to be susceptible to magnetic noise generated by

most industrial lighting fixtures, store and airport security scanners, band scanners,

power transformers, motor starters, and monitor screens.

Battery Information

PowerCel 230

PowerCel 170

PowerCel 110 Mini

Zn-Air

PowerCel 170 Mini

PowerCel 110

Zn-Air (Tamperproof Cartridge)

The Naída CI Q90 sound processor can be used with two disposable Zn-Air batteries, five sizes of rechargeable Lithium Ion PowerCels, the AAA PowerPak, or the Power Adapter. Please refer to the

AAA PowerPak and Power Adapter Instructions For Use

for more details on these products.

AAA PowerPak

Power Adapter

Naída CI Q90 Sound Processor User Guide

43

WARNING:

Do not connect the Zn-Air Battery Pak to the charger. The charger is

to be used with the rechargeable Lithium Ion PowerCels only. All four sizes of Lithium

Ion PowerCels can be used on the PowerCel Charger.

Assembling the PowerCel Charger

Power supplies and battery chargers should be operated in an open area to

ensure adequate airflow. While, to date, no injuries have been reported, during normal

use in the event of a fault, components may become hot. If the device’s temperature

results in discomfort or pain when touched, disconnect the power source and contact AB.

CAUTION:

Only use the charger provided for charging AB PowerCels. Do not use it

to charge other batteries. Do not try to charge Naída CI PowerCels using a charger

other than that provided by Advanced Bionics.

Power Supply Adapters

Battery Charger

USB

Power Supply

The charging system consists of the charger, power supply, and power supply adapters. The charger can also be used with the power supply removed from the cable, exposing the USB jack so it can be powered from any USB port.

Charging Information for Lithium Ion Batteries:

The charger provided with the sound processor is designed to charge up to four PowerCels simultaneously. It takes approximately 2-3 hours to fully charge a depleted PowerCel. This will vary slightly for different PowerCel types.

44 Naída CI Q90 Sound Processor User Guide

The PowerCels do not need to be fully depleted before recharging.

It is recommended that you use and recharge the PowerCel(s) at least once every three months.

Please note that PowerCels will decrease in capacity with age, even if not in use. This is normal for all rechargeable batteries and should not be considered a defect.

NOTE FOR EUROPEAN CUSTOMERS:

For proper disposal of rechargeable batteries in

Europe, please return depleted batteries to the nearest AB representative or a designated

programming/follow-up center.

In the United States and Canada, please call the Rechargeable Battery Recycling Corporation hotline at 877.273.2925 or visit their website at www.call2recycle.org.

Inserting the PowerCels into the Charger

1 2

Locate the slide tracks on the charger.

Position the PowerCel so that the battery contact is facing down toward the base of the charger.

Removing the PowerCels from the Charger

1

Slide the PowerCel along the tracks until it engages. The charger is designed so the PowerCels can only be inserted in one direction.

Gently slide the PowerCel out of the slide tracks of the charger, sliding toward the outer edge of the charger.

Naída CI Q90 Sound Processor User Guide

45

The Zn-Air Battery Pak

The Naída CI Q90 uses size 675 Power Implant disposable batteries (675P). Regular size

675 hearing instrument batteries will not be powerful enough for a cochlear implant.

Inserting Zn-Air Batteries

1 2

Holding the Zn-Air Battery Pak in one hand, gently but firmly push down on the lever on the back of the battery cartridge. This will cause the drawer to pop out of the bottom of the cartridge.

Pull the battery drawer out of the cartridge with the other hand.

3

Remove the Zn-Air batteries from their package, making sure to remove the tape from the flat positive (+) side of the cell. Removing the tape allows oxygen to flow in and activate the battery, so be sure to install it immediately after peeling off the tape.

4 5

Place two Zn-Air batteries, positive (+)

(flat) side up, in the two openings in the battery drawer.

Once the batteries are flush with the top of the battery drawer, gently slide the battery drawer back into the battery cartridge.

Note: If the cells are inserted incorrectly, the battery drawer will not close.

46 Naída CI Q90 Sound Processor User Guide

6

Attach the battery cartridge to the Naída CI following the same instructions as attaching the

PowerCels to the Naída CI in the section

Replacing the Battery.

Inserting Zn-Air Batteries (Tamperproof Cartridge)

1 2

Use the same tool provided for T-Mic 2/

Earhook removal and replacement—Insert the pointed end of the tool into the small hole located on the spine of the Zn-Air

Battery Pak. Note: If you do not have the tool present, any thin pointed device should work to release the drawer.

3

With the tool inserted in the hole, gently push in and downward until you feel the Zn-Air Battery Pak drawer release and the button of the Zn-Air Battery

Pak pops out.

Set the tool aside and grasp the Zn-Air

Battery Pak drawer with your hand and gently pull it the rest of the way out.

To insert the batteries, follow instructions Step 2 to 5 of the previous section

Inserting Zn-Air Batteries.

Naída CI Q90 Sound Processor User Guide

47

Charger LED (Light Emitting Diode) Indicator

LED Port Lights

LED Micro USB Light

The charger has different indicator lights that are located at the base of each PowerCel charging port as well as where the power cable enters the charger. If the green micro USB light is lit, it means the charger is connected to a power source and ready to charge the PowerCels.

The LEDs located at the base of each PowerCel charging port have 3 color options.

Understanding PowerCel Charging Port LEDs

Color

Blue

Green

Red

Indication

PowerCel is charging

PowerCel is fully charged

Fault Condition

If a fault is exhibited by the PowerCel charger, find out if the fault is with the PowerCel or the charger itself by doing the following. Insert a different PowerCel in the charger bay that exhibits the problem. If the red LED is still on, there is a problem with the charger. If the red LED does not light up, there is a problem with the PowerCel. If there is a problem with either the PowerCel or the charger, please contact Advanced Bionics.

The charger LED turns off (or may show a faint blue if the room is very dark to indicate either the battery is fully charged or there is a fault with the battery. The user should wait one full minute. If the LED turns green, the battery is fully charged and ready for use. If the LED does not turn green after one minute, the battery should be considered faulty and you should contact

Advanced Bionics for a replacement.

48 Naída CI Q90 Sound Processor User Guide

WARNINGS:

Do not recharge disposable batteries.

Do not place batteries in mouth.

Do not chew or swallow batteries. If this happens, seek immediate medical attention.

Do not allow leaking battery fluid to come into contact with skin, mouth, or eyes.

Do not dispose of batteries in a fire.

Do not leave children unattended with or allow them to play with batteries.

Do not allow children to charge batteries unattended.

CAUTIONS:

Remove batteries from the sound processor when they are drained to prevent

damage from possible leaking.

If a battery shows visible signs of leakage, dispose of it in accordance with local regulations.

Do not expose batteries to heat (e.g., do not store in direct sunlight or in a hot car).

Carry batteries in the carrying case provided or in a sealed plastic bag. Batteries can

short circuit if they come into contact with metallic objects such as coins or keys.

Do not immerse batteries in water.

Only charge batteries using the charger(s) recommended by the manufacturer.

When Roger is not attached, use clear cover provided to protect pins.

For additional information, refer to the

Approved Power Sources

section of the User Guide.

Using Naída CI Accessories

Advanced Bionics supplies a range of accessories for use with the Naída CI Q90, although not all accessories may be included in the sound processor kit. Discuss with the recipient’s hearing care professional which accessories are included with the Naída CI Q90 sound processor.

For further information regarding the accessories listed below, refer to the

Instructions for Use

included with the product or contact Advanced Bionics.

Naída CI Q90 Sound Processor User Guide

49

Headpieces

The Naída CI Q90 sound processor is designed for use with the Universal Headpiece (UHP).

Universal Headpiece (UHP)

The UHP is intended to be used with the Naída CI Q90 during daily activities outside of water environments.

ComPilot

ComPilot

MLxi

When used with the ComPilot, the Naída CI Q90 is compatible with the Phonak MLxi and

Roger X wireless receivers. For instructions on how to connect a receiver to the ComPilot, refer to the

Using FM or Roger

section of the User Guide or to the

ComPilot Instructions for Use and

AB ComPilot Addendum.

Naída CI Listening Check and Listening Check Earbuds

Listening Check Earbuds

Naída CI Listening Check

50 Naída CI Q90 Sound Processor User Guide

Naída CI Listening Check

The Naída CI Q90 has a convenient monitor mode, accessed by using the Naída CI Listening

Check and Listening Check Earbuds. This mode enables someone with unaided hearing to listen to the Naída CI Q90 input sound sources. For instructions on how to listen to inputs using the Naída CI Listening Check and Listening Check Earphones, refer to the

Listening to the

Microphone(s) and Auxiliary Inputs

section of the User Guide.

Audio Accessories

FM/Roger Input (Euro Socket)

ComPilot

Audio Input

(3.5 mm Auxiliary Jack)

Charging Input (Mini-USB)

The auxiliary jack on the ComPilot allows the recipient to plug directly into battery-operated consumer electronics devices, such as MP3 players, portable DVD players, or handheld gaming devices. When connecting to consumer devices, it may require attenuation to prevent sound from being too loud or distorted. This attenuation can be applied by a hearing care professional during programming so the recipient can fully enjoy the sound from an audio device. Also, a hearing care professional can create a program allowing the recipient to hear both environmental and auxiliary device sounds. Talk to your hearing care professional about which programming options are right for the recipient in this situation.

WARNINGS AND CAUTIONS:

Do not connect to mains powered sound sources (e.g. TV, computer) unless

using a mains isolation cable.

Do not swim or bathe with the ComPilot.

NOTE:

When streaming audio with the ComPilot, if your headpiece becomes

unlocked, turn off the ComPilot prior to re-locking your headpiece. Not doing so

may prevent the sound processor from communicating with your implant.

Color Customization

The Naída CI Q90 comes in a variety of color options, allowing the recipient to customize the look of the sound processor to suit their personal style.

Naída CI Q90 Sound Processor User Guide

51

Naída CI Carrying Case

Naída CI Carrying Case

A carrying case is provided with the Naída CI Q90 for use when traveling or for storage when the sound processor and accessories are not in use. If the Naída CI Q90 is exposed to moisture or high levels of humidity, store components overnight in the drying system provided.

Drying System

A drying system is included with the Naída CI Q90. It is designed to remove moisture from the equipment and is intended for daily use with the Naída CI accessories. For detailed instructions on how to use and care for the drying system, refer to the

Operating Instructions

included in the package. It is important that you read and adhere to the

Warnings and Cautions

prior to and during use.

52 Naída CI Q90 Sound Processor User Guide

IP Rating Information

An ingress protection, or IP, rating is used to specify the strength of an enclosure surrounding electronic equipment. Each IP rating consists of two numbers. The first number indicates the level of protection an enclosure provides against intrusion by solid objects, materials, or dust.

The second number indicates the level of protection against intrusion by water or liquids.

The Naída CI Q90 carries a rating of IP57. This rating indicates that the Naída CI Q90 is protected against the following conditions:

Penetration of solid foreign objects equal to or greater than 1.0 mm in diameter

Failure due to immersion for 30 minutes to a depth up to 1m.

Care of the Naída CI Q90 Sound Processor and Accessories

It is important to properly care for the Naída CI Q90 to ensure optimal hearing at all times. If any part of the Naída CI Q90 needs to be cleaned, use only a damp cloth to wipe the part(s).

Do not expose any part of the sound processor or accessories to additional solvents (e.g. soap, bleach).

Changing Microphone Covers

The Naída CI Q90 has a microphone filter located over the rear microphone to prevent dust and debris from damaging the microphone. Advanced Bionics recommends changing the microphone cover on the Naída CI Q90 every three months, or earlier if there is a notice in the degradation of sound quality.

Removing the Microphone Cover

1 2

Grasp the Naída CI Q90 in one hand while holding the removal tool in the other hand.

Using the end of the tool with the threads on it, screw into and through the microphone cover until the tool is capable of removing the microphone cover.

Naída CI Q90 Sound Processor User Guide

53

3

Carefully pull the tool out of the opening.

The microphone cover should come out with the tool. The cover can be removed from the tool and then disposed of.

Replacing the Microphone Cover

1 2

Grasping the tool in one hand, use the blunt, non-threaded end to put a new microphone cover on the end of the tool. The microphone cover is quite small, so the tool works as a guide to properly and easily replace the cover.

3

With the microphone cover on the end of the tool, hold the Naída CI Q90 in the other hand and carefully align the end of the tool directly over the opening to the microphone.

4

Press the cover into the hole until the tool is flush with the processor.

54 Naída CI Q90 Sound Processor User Guide

Carefully pull the tool away from the processor, leaving the microphone cover correctly seated in the microphone port.

Recommended Naída CI Q90 Operating and Storage Temperatures

Operating and Storage Temperature Ranges

Condition

Operating temperature

Storage temperature

Minimum

0°C (32°F)

-20°C (-4°F)

Maximum

45°C (115°F)

55°C (131°F)

Approved Power Sources

Advanced Bionics has verified the Naída CI Q90 to function with the power sources listed below; behavior when using power sources other than those listed here cannot be guaranteed.

Approved Naída CI Q90 Power Sources

Power Source

PowerCel

PowerCel Mini

Zn-Air

Programming Interface

(used during fitting, only)

Capacity (mAhr)

110

170

230

110

170

1,140

Not Applicable

Approved Naída CI Q90 Power Supplies

Power Supply

PowerCel

Zn-Air

Programming Interface

Rated Voltage

3.7 V

2.8 V

5.0 V

Type

Li-ion (Rechargeable)

Zn-Air (Disposable)

DC

Rated Energy

0.4 Wh – 0.9 Wh

1,240 mWh

1,250 mW

Troubleshooting the Naída CI Q90

If no sound is heard or the red LED is flashing once per second on the Naída CI Q90 processor

LED when the headpiece is in place over the implant, try the following troubleshooting steps:

Visually inspect the cable for any damage or breakage and verify it is firmly attached to

the headpiece and sound processor.

Remove any materials (hat, scarf, headband, etc.) that may be covering the microphone.

Unaided listeners may perform a listening check of the microphones as described in the

Listening to the Microphone and Auxiliary Input

section of the User Guide.

Naída CI Q90 Sound Processor User Guide

55

Replace the cable.

Replace the headpiece.

If these measures do not resolve the problem, contact a hearing care professional or Advanced Bionics immediately for further assistance.

If no sound is heard or a solid red LED is indicated on the Naída CI Q90 processor LED, try the following troubleshooting steps:

Reattach the battery cartridge.

If you are using Zn-Air batteries and steps 1 and 2 do not resolve the problem, replace

with fresh Zn-Air batteries and reattach the battery cartridge.

If you are using PowerCels, try a PowerCel with a known full charge and reattach.

If these measures do not resolve the problem, contact a hearing care professional or Advanced

Bionics immediately for further assistance.

If static or distorted sounds are heard, try the following troubleshooting steps:

Remove any materials (hat, scarf, headband, etc.) that may be covering your microphone.

Visually inspect the cable for any damage or breakage. If any problems are noted, replace cable.

Verify that the cable is firmly attached to the headpiece and sound processor and that the

headpiece is positioned properly on the head.

Verify that the desired program setting and volume level have been correctly set. If synced to

an AB myPilot, do a status read out to confirm correct program, volume, and sensitivity settings.

If the input is from the headpiece microphone and the static or distorted sounds persist,

replace the headpiece cable.

Visually inspect the microphones for signs of debris or wear.

If available, replace the headpiece and/or headpiece Color Cap.

Clean the battery contacts on the processor.

Replace the Microphone Cover.

Replace the T-Mic 2 Cover.

Unaided listeners may perform a listening check of the input sound sources as described

in the

Listening to the Microphone and Auxiliary Inputs

section of the User Guide.

56 Naída CI Q90 Sound Processor User Guide

If these measures do not resolve the problem, contact your hearing care professional or

Advanced Bionics immediately for further assistance.

If sounds are muffled or distorted:

Confirm that no clothing or material is obstructing the microphone opening.

Repeat the troubleshooting steps for when static is heard, listed above.

If the Naída CI battery contacts appear to have rust forming on them:

Clean the contacts with a hearing aid brush or dry cotton swab.

If the Naída CI Q90 sound processor does not power up:

Remove and replace the battery cartridge.

Verify that a charged PowerCel or two fully charged Zn-Air batteries are in place.

Verify that the PowerCel is seated properly or the Zn-Air batteries are inserted correctly.

If the problem continues, contact a hearing care professional or Advanced Bionics for

further assistance.

If no sound is heard with an FM/Roger or auxiliary audio device attached to the ComPilot:

Verify that the FM/Roger receiver and/or auxiliary audio device is attached firmly to the

ComPilot.

Verify that the ComPilot is powered on.

Verify that the FM transmitter, Roger microphone, and/or external audio device are powered.

Verify that you are using a program which allows for auxiliary, or Aux, input to the Naída CI

and that the Naída CI is wireless enabled.

Verify that the FM/Roger receiver has been programmed for use with the Naída CI.

lying approximately mid chest.

If these measures do not resolve the problem, contact a hearing care professional or Advanced

Bionics for further assistance.

Troubleshooting Naída CI LEDs

The Naída CI LEDs are a programmable feature providing diagnostic information regarding battery life, microphone function, pairing capabilities, or processor status. Refer to the

Naída CI Q90 Sound Processor User Guide

57

Understanding Naída CI LEDs

section of the User Guide for an explanation of the expected

LED behavior(s).

If no lights appear:

Check that the LED is not obscured by the user’s clothing, hair, and/or, processor wearing device.

Verify that the PowerCel is seated properly on the processor, or, if using Zn-Air Battery Pak,

verify that the batteries are inserted correctly.

Replace the battery.

If applicable, verify that the Naída CI Q90 is not in Standby Mode by briefly pressing the program button.

If green LED does not flash in response to loud sounds (programmable feature):

Confirm that this feature is enabled on the processor/program.

Verify that the PowerCel is charged and is inserted properly on the processor. If using Zinc

Air Cells, verify that the cells are new and inserted properly within the cartridge.

If paired to an AB myPilot Remote Control, check the sensitivity setting, or try increasing it

slightly for assessment purposes only.

Try another program slot.

Try another audio source (such as the T-Mic 2/processor microphone/headpiece microphone)

Unaided listeners may perform a listening check of the audio inputs as described in the

Listening to the Microphone and Auxiliary Inputs

section of the User Guide.

Try another auxiliary source.

a.

You will need a program which accepts input from external audio sources and to have

wireless enabled on the processor.

b.

If the green LED flashes in response to input from an external audio device, place the

processor and headpiece in the drying system. If the green LED still does not

flash in response to loud sounds following a full drying cycle and when using the usual

microphone input and usual program settings, proceed to the next step.

If the headpiece microphone is the only input that does not show a blinking green LED, replace

the headpiece and/or cable. If T-Mic 2 is the only input that does not show a blinking green

LED, replace the T-Mic 2. If the processor microphones do not show a blinking green LED

with audio input, contact a hearing care professional or Advanced Bionics.

During battery status check, no blink or only one orange blink is observed:

Zn-Air batteries will NOT give the LED battery status upon start

up. Only the rechargeable PowerCels will give the LED battery status read out.

58 Naída CI Q90 Sound Processor User Guide

1

Verify that the PowerCel is seated properly on the processor.

2

Replace with a fully charged PowerCel.

If there are no blinks after the PowerCel replacement, clean the contacts with a hearing aid

brush or dry cotton swab.

If the problem continues, contact a hearing care professional or Advanced Bionics for

further assistance.

If the LED behaves differently following processor replacement or programming:

Verify with the recipient’s implant hearing care professional whether any program changes

have been made which may affect LED behavior.

If these measures do not resolve the problem, contact a hearing care professional or Advanced

Bionics for further assistance.

Troubleshooting Naída CI Q90 Internal Alarms

Internal alarms are a programmable feature which can be used independently or in conjunction with the Naída CI LEDs to provide important information about status and battery life. Refer to the

Understanding Internal Alarms

section of the User Guide for an explanation of the expected internal alarm behavior(s).

If no internal alarm is heard:

Ensure the headpiece is correctly seated over the implant site.

Verify that the battery is inserted properly on the processor.

Verify that the PowerCel or Zn-Air batteries have enough charge to power the Naída CI

Q90 to stimulate the internal implant.

Replace the battery.

Change the program or volume setting to see if the internal alarm can be heard.

Verify with the recipient’s implant hearing care professional whether any program changes

have been made which may affect internal alarm behavior.

Have an unaided listener conduct a listening check to see if they can hear the internal alarms.

Please see

Listening to the Microphone and Auxiliary Inputs

section of the User Guide.

The processor or headpiece should be serviced only by Advanced Bionics.

Do not attempt to open or repair the parts. Do not continue to use the processor or

headpiece if any part of it is damaged. Unauthorized opening of the processor, headpiece,

or other equipment, will void the warranty and may compromise system performance.

Naída CI Q90 Sound Processor User Guide

59

Guidance and Manufacturer’s Declaration

Per IEC 60601-1-2

Electromagnetic Emissions

The Naída CI Q90 is intended for use in the electromagnetic environment specified below. The customer or the user of the Naída CI Q90 should ensure that it is used in such an environment.

Emissions Test

RF emissions

CISPR 11

Compliance

Group 1

Electromagnetic Environment-Guidance

The Naída CI Q90 uses RF energy only for its internal function. Therefore, its RF emissions are very low and are not likely to cause any interference in nearby electronic equipment.

RF emissions

CISPR 11

Harmonic emissions

IEC 61000-3-2

Class B

Not applicable

Voltage fluctuations/ flicker emissions

IEC 61000-3-3

Not applicable

The Naída CI Q90 is suitable for use in all establishments, including domestic establishments and those directly connected to the public low-voltage power supply network that supplies buildings used for domestic purposes.

Electromagnetic Immunity

The Naída CI Q90 is intended for use in the electromagnetic environment specified below. The customer or the user of the Naída CI Q90 should ensure that it is used in such an environment.

Immunity Test

Electrostatic discharge (ESD)

IEC 61000-4-2

Power frequency

(50/60 Hz) magnetic field

IEC 61000-4-8

IEC 60601

Test level

± 6 kV contact

± 8 kV air

3 A/m

Compliance level a

± 6 kV contact

± 8 kV air

3 A/m

Radiated RF

IEC 61000-4-3

3 V/m

80 MHz to

2.5 GHz

3 V/m

Electromagnetic Environment-Guidance

Floors should be wood, concrete or ceramic tile. If floors are covered with synthetic material, the relative humidity should be at least 30%.

Power frequency magnetic fields should be at levels characteristic of a typical location in a typical commercial or hospital environment.

Portable and mobile RF communications equipment should be used no closer to any part of the Naída

CI Q90, including cables, than the recommended separation distance calculated from the equation applicable to the frequency of the transmitter.

Recommended separation distance

d

= 1.2√P < 800 MHz where

P d

= 2.3√P ≥ 800 MHz

is the maximum output power rating of the transmitter in watts (W) according to the transmitter manufacturer and d is the recommended separation distance in metres (m). Field strengths from fixed RF transmitters, as determined by an electromagnetic site survey, b

should be less than the compliance level in each frequency range.

c

Interference may occur in the vicinity of equipment marked with the following symbol:

60 Naída CI Q90 Sound Processor User Guide

NOTE:

These guidelines may not apply in all situations. Electromagnetic propagation

is affected by absorption and reflection from structures, objects and people.

a Essential performance of the Naída CI Q90 per IEC 60601 requirements is defined as auditory

stimulation within safe amplitudes.

b Field strengths from fixed transmitters, such as base stations for radio (cellular/cordless) telephones and

land mobile radios, amateur radio, AM and FM radio broadcast and TV broadcast cannot be predicted

theoretically with accuracy. To assess the electromagnetic environment due to fixed RF transmitters, an

electromagnetic site survey should be considered. If the measured field strength in the location in which

the Naída CI Q90 is used exceeds the applicable RF compliance level above, the Naída CI Q90 should

be observed to verify normal operation.

c Over the frequency range 150 kHz to 80 MHz, field strengths should be less than 3 V/m.

Separation Distances between RF Communications Equipment and Naída CI Q90

Recommended separation distances between portable and mobile

RF communications equipment and the Naída CI Q90

The Naída CI Q90 is intended for use in an electromagnetic environment in which radiated RF disturbances are controlled. The customer or the user of the Naída CI Q90 can help prevent electromagnetic interference by maintaining a minimum distance between portable and mobile RF communications equipment (transmitters) and the Naída CI Q90 as recommended below, according to the maximum output power of the communications equipment.

Rated Maximum Output

Power of Transmitter

(w)

Separation distance according to frequency of transmitter

(m)

d

= 1.2√P < 800 MHz

d

= 2.3√P ≥ 800 MHz

0.01

0.1

1

10

0.12

0.38

1.2

3.8

0.23

0.73

2.3

7.3

100 12 23

For transmitters rated at a maximum output power not listed above, the recommended separation distance d in meters (m) can be estimated using the equation applicable to the frequency of the transmitter, where P is the maximum output power rating of the transmitter in watts (W) according to the transmitter manufacturer.

NOTE:

These guidelines may not apply in all situations. Electromagnetic propagation

is affected by absorption and reflection from structures, objects and people.

Naída CI Q90 Sound Processor User Guide

61

Compatibility Tables

C1

Naída CI Q90

Neptune™ sound processor

Harmony™ processor

Platinum Sound

Processor (PSP)

2

4

1 Requires SoundWave 2.1 or later

2

Requires SoundWave 2.0 or later

3 Requires SoundWave 1.4 or later

4

Requires SCLIN 2000 and CPI-II

5 Requires SoundWave 2.3 or later and CPI-3

Implant Type

CII

5

1

3

HiRes 90K

5

1

3

HiRes 90K Advantage

5

1

1

1

SCLIN 2000

SoundWave 1.4 (or earlier)

SoundWave 2.0

SoundWave 2.1

SoundWave 2.2

SoundWave 2.3

1 Only on Harmony™ processor

C1

1

1

1

1

Implant Type

CII

HiRes 90K

HiRes 90K Advantage

Naída CI Q90

Neptune

Harmony

PSP

Universal Headpiece

(UHP)

1

Requires AquaCase™ container

Headpiece Type

Concave UHP

AquaMic™

Headpiece

1

62 Naída CI Q90 Sound Processor User Guide

CPI-II

CPI-3

1

Only on Harmony

C1

1

Implant Type

CII

HiRes 90K

HiRes 90K Advantage

Cleaning & Maintenance

Clean with a soft cloth. Do not immerse.

Follow suggested routine maintenance of microphone covers for the T-Mic 2 and processor microphone.

The Naída CI Q90 recipient kit includes a drying system; it is recommended that all components (UHP, cable, and sound processor) run through one drying cycle (8 hrs.) overnight on a nightly basis.

PowerCel™ batteries should also be regularly placed in the drying system when not being charged, particularly if exposed to moisture or perspiration.

Batteries should not be loosely carried in pockets or handbags as this may cause debris to accumulate on the connector. Instead, the carrying case included in the Naída CI Q90 kit can be used for transporting batteries. If the case is not available, it is recommended that the

PowerCel batteries be sealed in a small plastic Ziploc bag.

A canned air duster commonly used to clean keyboards or electronic equipment can also be utilized to dry the connector on the Naída CI Q90 processor or blow out foreign debris within the ports. For optimal results, it should also be used in combination with the drying system.

Servicing or modification of the Naída CI Q90 or its accessories by any entity other than

Advanced Bionics is not permitted and will void the manufacturer’s warranty.

Performance Data

The HiRes 90K Advantage implant with the HiFocus Electrode and Naída CI Q90 processor support the HiResolution family of sound processing strategies including HiRes, HiRes with

Fidelity 120 (HiRes 120), and ClearVoice.

HiRes™ and HiRes Fidelity 120™ Sound Processing

A clinical study was conducted in 50 adults implanted with a CII/HiRes 90K device who used a Harmony processor to document the benefits of HiRes 120 and HiRes sound processing.

Performance with HiRes was accessed at the baseline visit and compared with HiRes 120 performance after three months of listening experience. Subsequently, subjects were refit and retested with HiRes. Results showed equivalent mean CNC word recognition scores for the two

Naída CI Q90 Sound Processor User Guide

63

strategies. The mean HINT sentence perception scores in quiet and noise were significantly higher for HiRes 120 compared to baseline with HiRes. For HINT sentences in noise, the mean scores for HiRes 120 were significantly higher than scores after subjects were refit with HiRes.

Mean Speech Scores for HiRes and HiRes 120

HiRes HiRes 120 HiRes

CNC Words

HINT Sentences in Quiet

Baseline

63

3 months

65

88 93*

HINT Sentences in Noise

(+8 dB SNR)

64 70**

* HiRes 120 score significantly different from baseline HiRes score (p<.05)

** HiRes 120 score significantly different from baseline and 3-month HiRes score (p<.05)

3 months

63

91

65

This instrument is certified under:

FCC ID: S2B-ABBTE

IC: 10870A-ABBTE

This device complies with Part 15 of the FCC Rules and with RSS-210 of Industry Canada.

Operation is subject to the following two conditions:

1.

this device may not cause harmful interference, and

2. this device must accept any interference received, including interference that may cause

undesired operation.

Changes or modifications made to this equipment not expressly approved by Advanced

Bionics may void the FCC authorization to operate this equipment.

64 Naída CI Q90 Sound Processor User Guide

Contact Us

Advanced Bionics is committed to providing the highest quality products and service to our customers. We welcome your comments regarding the Naída CI Q90 sound processor or your suggestions to improve our products. Please feel free to contact AB or discuss your suggestions with the recipient’s hearing care professional.

Advanced Bionics AG

Laubisrütistrasse 28

8712 Stäfa, Switzerland

T: +41.58.928.78.00

F: +41.58.928.78.90

[email protected]

Advanced Bionics LLC

28515 Westinghouse Place

Valencia, CA 91355, United States

T: +1.877.829.0026

T: +1.661.362.1400

F: +1.661.362.1500

[email protected]

AdvancedBionics.com

Advanced Bionics, IntelliLink, AutoSound, SoundWave, HiRes, HiRes Fidelity 120, HiRes Optima, CIS, MPS,

ClearVoice, and Built Kid Tough are trademarks of Advanced Bionics in the United States of America and other countries.

VELCRO® is a registered trademark of Velcro Industries B.V.

Bluetooth® is a registered trademark of Bluetooth SIG, Inc.

Naída CI Q90 Sound Processor User Guide

65

Mode d'emploi

du processeur de son Naída CI Q90

Étiquetage

Symboles d'étiquetage et leur signification :

Marquage de conformité de la Communauté européenne. Autorisé à apposer le marquage CE en 2015

Numéro de modèle

Date de fabrication

Numéro de série

Fabricant

Type de protection : B

À entreposer à une température comprise entre -20 ˚C et +55 ˚C

Fragile

Évitez toute exposition à l'eau

Consultez les instructions d'utilisation

Peut être utilisé à une pression atmosphérique comprise entre 70 kPa et 106 kPa, soit entre

3000 m au-dessus du niveau de la mer et 380 m au-dessous du niveau de la mer.

Peut être utilisé à une humidité relative comprise entre 0 et 95 %

Mettre au rebus selon les règlements nationaux et locaux en vigueur

IP57

L'indice IP du Naída CI Q90 est IP57. Il indique que le Naída CI Q90 est protégé contre la poussière, toute défaillance due à une immersion de 30 minutes à une profondeur de 1 m maximum et après avoir passé la nuit dans un dispositif Dry and Store.

Reconditionné*

*Applicable uniquement si la mention « Reconditionné » est indiquée sur le bordereau d’expédition

Avertissements et mises en garde

AVERTISSEMENTS

RISQUE D'ÉTOUFFEMENT

: contient des pièces de petite taille pouvant être inhalées.

N'utilisez ni ne conservez AB myPilot dans les poches de chemises, si l'utilisateur porte un stimulateur cardiaque, car cela pourrait provoquer des interférences.

Contactez un professionnel de la santé pour obtenir de plus amples informations.

2 Mode d'emploi du processeur de son Naída CI Q90

N'utilisez pas le ComPilot si l'utilisateur porte un stimulateur cardiaque car cela pourrait provoquer des interférences. Contactez un professionnel de la santé pour obtenir de plus amples informations.

Assurez la surveillance des enfants utilisant le processeur de son et les accessoires du Naída CI Q90.

Conservez les piles et les accessoires hors de la portée des enfants, car ils constituent un risque d'étouffement.

En cas d’ingestion, consultez immédiatement un médecin ou un service d’urgence hospitalier.

Empêchez les enfants de jouer avec les batteries/piles et évitez de laisser les enfants sans surveillance avec des batteries/piles.

Évitez de mettre les piles/batteries dans la bouche.

Évitez de mâcher ou d'avaler les batteries/piles. Si cela arrive, demandez immédiatement un avis médical.

Évitez de laisser les enfants manipuler le système de séchage sans surveillance.

Toute utilisation de votre processeur de son et des accessoires différente de l'usage prévu (par ex. les placer dans votre bouche ou les mastiquer) peut occasionner des blessures corporelles.

Ne chargez pas des piles jetables.

Veillez à éviter tout contact entre le liquide provenant d'une fuite de batteries/ piles et la peau, la bouche et les yeux.

Évitez toute exposition des batteries/piles à la chaleur (par ex. évitez de les exposer directement à la lumière du soleil ou de les conserver dans une voiture au soleil).

Les piles/batteries ne doivent pas être jetées au feu.

Les enfants ne doivent pas recharger les batteries sans surveillance.

Avec le processeur de son, la télécommande AB myPilot ou le ComPilot, n'utilisez pas d'autre chargeur que ceux fournis par Advanced Bionics ou Phonak.

Si besoin, contactez Advanced Bionics pour faire remplacer le chargeur.

N'utilisez pas l'AB myPilot ou le ComPilot lorsqu'ils sont connectés à des sources d'alimentation telles que des prises murales ou des sources d'alimentation USB, comme par exemple les ordinateurs portables.

Le ComPilot est fourni avec une antenne « collier ». Ne touchez pas en même temps les connecteurs de l' « antenne collier ».

Faites fonctionner les alimentations électriques et les chargeurs de batteries dans un espace ouvert pour garantir une circulation de l’air suffisante. Bien que jusqu'à présent, aucune blessure n'ait été signalée, les composants peuvent chauffer lors d'une utilisation normale ou en cas de dysfonctionnement. Si la température du dispositif vous incommode ou si vous ressentez une douleur quand vous le portez, débranchez la source d'alimentation et contactez votre représentant local

Advanced Bionics.

Mode d'emploi du processeur de son Naída CI Q90

3

MISES EN GARDE

Retirez l'équipement externe pour interrompre la stimulation si les sons sont inconfortables.

Il est important que la force de l'aimant de l'antenne soit correcte afin d'éviter toute gêne ou tout problème de maintien. Si le nombre d'aimants présents est trop faible, l'antenne peut se détacher trop souvent. Si un nombre trop important d'aimants est utilisé, alors l'utilisateur peut ressentir une gêne ou une irritation.

Consultez votre audiologiste en cas de problèmes liés à l'intensité de l'aimant.

Le cas échéant, un audiologiste peut ajouter ou retirer des aimants de l'antenne.

N'ajoutez pas d'aimants supplémentaires à l'antenne sans en avoir reçu la consigne de la part d'un professionnel de l'implantation cochléaire. En cas d'apparition d'une gêne, d'une irritation ou de rougeurs, cessez immédiatement d'utiliser l'antenne et contactez un centre d'implant cochléaire. Pour de plus amples informations concernant le réglage de l'intensité de l'aimant de l'antenne, consultez les Instructions d'utilisation de l'antenne.

Si le processeur de son ou les accessoires chauffent de façon inhabituelle, arrêtez de les utiliser et contactez immédiatement Advanced Bionics ou votre clinicien.

Rangez les antennes de rechange éloignées d'objets comportant des pistes magnétiques (par ex. les cartes de crédit ou les cartes électroniques d'hôtel), car cela pourrait les démagnétiser.

Les dispositifs de communication à radiofréquence portables ou mobiles, y compris les radios et les téléphones portables, peuvent altérer la qualité sonore du processeur de son et des accessoires du Naída CI Q90 ; cependant, il n'y a pas de risque associé à de tels dispositifs.

Le processeur de son et les accessoires Naída CI Q90 doivent être utilisés conformément aux informations relatives à leur compatibilité électromagnétique (CEM) fournies dans la section Recommandations et déclaration du fabricant des instructions d'utilisation.

Utilisez uniquement le chargeur fourni pour charger les batteries AB PowerCel.

Ne l'utilisez pas pour charger d’autres batteries/piles. N’essayez pas de charger les batteries PowerCel du Naída CI Q90 à l’aide d’un chargeur autre que celui fourni par Advanced Bionics.

Retirez les piles usées de votre processeur de son pour éviter tout risque d'endommagement par fuite d'une pile.

Évitez d'exposer les pièces du processeur de son ou des accessoires du Naída CI

Q90 à des températures extrêmes, telles que produites par un four, un microondes ou un sèche-cheveux.

Les piles doivent être rechargées uniquement avec le ou les chargeurs recommandés par le fabricant.

N'utilisez pas vos accessoires AB myPilot ou ComPilot lorsqu'il est interdit d'utiliser des appareils électroniques sans fil, comme dans les avions.

4 Mode d'emploi du processeur de son Naída CI Q90

AB myPilot ne doit pas approcher du processeur Naída CI Q90 à moins de 1 cm

(1/2 po), lorsque l'implant est stimulé. Le non-respect de cette consigne pourrait entraîner la perte du lien entre l'implant et le processeur de son. Si cela se produit,

éteignez le processeur et rallumez-le (en retirant la batterie/le compartiment pile et en la/le replaçant).

La technologie de transmission inductive à codage numérique utilisée dans cet appareil est très fiable et ne subit en principe aucune interférence produite par d’autres appareils. Il faut cependant noter qu’il peut être nécessaire d’éloigner l’appareil d’au moins 60 cm (24 po) d’un équipement informatique ou autres sources de champs électromagnétiques puissants, pour assurer son fonctionnement correct. Si le Naída CI Q90 ne répond pas aux signaux de l'appareil implanté en raison d'un champ électromagnétique perturbant inhabituel, éloignez-vous du champ perturbant.

Si AB myPilot cesse d'émettre les commandes au processeur de son, il peut

être nécessaire de rapparier AB myPilot et votre processeur de son. Consultez la section Appariage au AB myPilot du présent mode d'emploi.

Si les commandes de volume AB myPilot reçues par le processeur de son semblent irrégulières, rappariez AB myPilot et le Naída CI Q90.

REMARQUE : en cas de diffusion audio avec le ComPilot, si votre antenne se déverrouille, désactivez le ComPilot avant de re-verrouiller votre antenne. À défaut, la communication entre le processeur de son et votre implant sera empêchée.

Nous tenons à informer les patients que l'utilisation de WindBlock, EchoBlock et/ ou SoundRelax peut affecter la qualité du son.

Décharge électrostatique (DES)

Des niveaux élevés d'électricité statique peuvent endommager les composants électroniques de votre processeur de son ou de votre implant. Il convient donc de prendre soin d'éviter d'exposer le système à l'électricité statique. Une DES se produit lorsque vous « prenez le jus » ou lorsque vos cheveux se dressent sur votre tête.

Les exemples ci-dessous décrivent des situations propices à la formation d'une charge

électrostatique importante :

Marche, marche à quatre pattes ou glissades sur moquette.

Glissades sur des toboggans en plastique.

Sortie d'une voiture.

Mise et retrait de pulls.

Contact avec des écrans de téléviseur ou d'ordinateur.

Changement de draps et de couvertures.

Mode d'emploi du processeur de son Naída CI Q90

5

Pour réduire le risque de dommages dus à une décharge électrostatique :

Touchez une personne ou un objet avec vos doigts avant de toucher votre antenne, cordon ou processeur de son, ou ceux de votre enfant.

Posez la main sur les surfaces métalliques avant d'y poser les dispositifs électroniques.

Ceci est important notamment dans les zones de jeux pour enfants où des niveaux élevés d'électricité statique peuvent être générés. Il est important de décharger toute électricité statique en plaçant votre main sur une surface métallique avant d'y poser le processeur de son, le cordon ou l'antenne.

Prenez garde d'éviter tout contact entre votre système d'implant cochléaire et des surfaces métalliques lorsque vous sortez d'une voiture.

Retirez votre système d'implant cochléaire avant d'enlever des vêtements pouvant générer des décharges électrostatiques (par ex. des pulls).

Évitez de toucher les écrans de téléviseur ou d'ordinateur. En cas de contact avec un écran, veillez à toucher un objet autre qu'un composant de votre système d'implant cochléaire afin de libérer toute charge électrostatique accumulée avant de toucher votre système d'implant cochléaire.

Utilisez un adoucissant pour tissus pour vos vêtements et votre literie.

Portiques de sécurité dans les aéroports

Les portiques et les scanners de sécurité, y compris les scanners corps entiers, n'endommagent pas votre système d'implant cochléaire ; cependant, l'alarme peut se déclencher lorsque vous passez le portique. Pour éviter d'entendre tout son indésirable lorsque vous traversez un portique ou un scanner de sécurité, réduisez le volume du processeur de son ou retirez votre antenne.

Capteurs à ultrasons

Les capteurs à ultrasons, utilisés parfois en tant que capteurs pour des systèmes d'éclairage ou de sécurité, n'endommagent pas votre système d'implant cochléaire. Cependant, leur présence peut agir sur le microphone de l'antenne et altérer la qualité sonore du processeur du son qui s'en verra déformée à proximité immédiate du capteur. De plus, dans le cas où les ultrasons sont très intenses, ils peuvent endommager le microphone du système de processeur. Pour éviter d'entendre tout son indésirable, réduisez le volume du processeur de son ou retirez votre antenne lorsque vous passez à proximité d'un capteur à ultrasons (par ex. dans les entrées de bibliothèques).

Appareils à rayons X

Les appareils à rayons X n'endommagent pas votre processeur de son ou votre implant, mais peuvent endommager vos Naída CI Q90 et coudes d'antenne. Évitez de ranger les coudes du système dans des bagages enregistrés ou bagages à main qui sont contrôlés par des appareils

à rayons X. Lors des contrôles de sécurité dans les aéroports, prenez le processeur de son et le microphone avec vous pour traverser le portique de détection ou faites-les examiner à la main.

6 Mode d'emploi du processeur de son Naída CI Q90

Table des matières

Introduction ...............................................................................................................................10

Objectifs de ce mode d'emploi .................................................................................................. 10

À propos du processeur de son Naída CI Q90 ................................................................. 10

Le processeur de son Naída CI Q90 ................................................................................11

Présentation du processeur de son Naída CI Q90 et des accessoires ................12

Le Naída CI Q90 .............................................................................................................................. 12

L'antenne universelle ...................................................................................................................... 13

AB myPilot ............................................................................................................................................ 13

ComPilot ................................................................................................................................................ 14

Testeur d'écoute pour Naída CI ................................................................................................. 14

Boîtier AquaCase™ ........................................................................................................................... 15

Téléphone DECT Phonak ............................................................................................................. 15

Caractéristiques du processeur de son Naída CI Q90 ..............................................16

UltraZoom auto ................................................................................................................................. 16

StereoZoom ......................................................................................................................................... 16

UltraZoom ............................................................................................................................................ 16

WindBlock ............................................................................................................................................. 16

SoundRelax .......................................................................................................................................... 16

EchoBlock ............................................................................................................................................. 17

DuoPhone ............................................................................................................................................ 17

ZoomControl ....................................................................................................................................... 17

QuickSync ............................................................................................................................................. 17

Assemblage du Naída CI Q90 ...........................................................................................17

Connexion des caches colorés de l'Antenne Universelle (AU) ................................. 18

Branchement de l’antenne au Naída CI Q90 ................................................................... 18

Retrait de l’antenne du Naída CI Q90 .................................................................................. 19

Connexion du T-Mic™ 2/coude standard ............................................................................. 19

Retrait du T-Mic 2/coude standard .......................................................................................... 20

Fixation du cache du T-Mic 2 ..................................................................................................... 21

Retrait du cache du T-Mic 2 ........................................................................................................ 21

Port du Naída CI Q90 ...........................................................................................................22

Utilisation de la pince ..................................................................................................................... 22

Insertion du Naída CI Q90 dans la pince ............................................................................ 23

Retrait du Naída CI Q90 de la pince ..................................................................................... 24

Utilisation du processeur de son Naída CI Q90 ..........................................................24

Mise sous tension du Naída CI Q90 ...................................................................................... 24

Retrait de la batterie ........................................................................................................................ 25

Remplacement de la batterie ..................................................................................................... 26

Compréhension des voyants du Naída CI Q90 ................................................................ 27

Compréhension des alarmes sonores internes ................................................................. 28

Utilisation des antennes du Naída CI ..............................................................................28

L'antenne universelle ...................................................................................................................... 28

Remplacement des cordons d'antenne ................................................................................ 28

Ajustement de l'intensité de l'aimant de l'antenne ......................................................... 29

Retrait des caches colorés de l'antenne ................................................................................ 30

Ajustement des réglages sur le Naída CI Q90.............................................................30

Sélection des programmes .......................................................................................................... 30

Réglage du volume .......................................................................................................................... 31

Réglage de la sensibilité ................................................................................................................ 32

Connectivité ..............................................................................................................................32

Utilisation des fonctions FM/Roger ......................................................................................... 32

Appariage au AB myPilot ............................................................................................................. 35

Testeur d'écoute du Naída CI et écouteurs pour testeur d'écoute .......................38

Contrôle du/des coude(s) et des entrées auxiliaires ....................................................... 38

Utilisation du téléphone ................................................................................................................ 41

Conseils pour le téléphone ........................................................................................................... 42

Boucle magnétique ......................................................................................................................... 42

Informations relatives à la batterie ..................................................................................43

Assemblage du chargeur PowerCel™ .................................................................................... 44

Insertion des batteries PowerCel dans le chargeur ......................................................... 45

Retrait des batteries PowerCel du chargeur ....................................................................... 45

Le compartiment de piles Zinc/Air ........................................................................................... 46

Insertion des piles Zinc/Air ........................................................................................................... 46

Insertion des piles Zinc/Air (compartiment inviolable) .................................................. 47

Voyant LED (diode électroluminescente) du chargeur ................................................. 48

Avertissements ................................................................................................................................... 49

Mises en garde ................................................................................................................................... 49

Utilisation des accessoires du Naída CI .........................................................................49

Antennes ............................................................................................................................................... 50

ComPilot ................................................................................................................................................ 50

Testeur d'écoute du Naída CI et écouteurs pour testeur d'écoute .......................... 50

Accessoires audio ............................................................................................................................. 51

Personnalisation de la couleur ................................................................................................... 51

Étui de transport Naída CI ........................................................................................................... 52

Système de séchage ........................................................................................................................ 52

Informations relatives à l'indice de protection .............................................................53

Entretien du processeur de son Naída CI Q90 et des accessoires .......................53

Changement de la protection du microphone .................................................................. 53

Températures de fonctionnement et de stockage recommandées du Naída CI Q90 ............................................................................................................................... 55

Sources d'alimentation approuvées ........................................................................................ 55

Dépannage du Naída CI Q90 ............................................................................................55

Dépannage des voyants lumineux du Naída CI Q90 ................................................... 57

Dépannage des alarmes sonores internes du Naída CI Q90 ................................... 59

Recommandations et déclaration du fabricant ...........................................................60

Émissions électromagnétiques .................................................................................................. 60

Immunité électromagnétique .................................................................................................... 60

Distances de séparation entre les communications RF

Équipement et Naída CI Q90 .................................................................................................... 61

Tableaux de compatibilité ............................................................................................................ 62

Nettoyage et entretien ................................................................................................................... 63

Données de performance ....................................................................................................63

Traitement du son HiRes™ et HiRes Fidelity120™ ........................................................... 63

Nous contacter .........................................................................................................................65

Introduction

Objectifs de ce mode d'emploi

Le présent mode d'emploi est conçu pour aider les utilisateurs, parents et soignants à comprendre l'utilisation et l'entretien du processeur de son Naída CI Q90. Le processeur de son Naída CI

Q90 constitue le tout dernier modèle de traitement du son haute performance d'Advanced

Bionics. En tant que processeur de son le plus perfectionné et le plus petit jamais conçu par

AB, cette dernière génération des solutions auditives comporte les technologies de pointe disponibles chez Advanced Bionics et Phonak pour la meilleure expérience d'audition possible.

Le Naída CI Q90 intègre les dernières innovations en matière de traitement du son d'Advanced

Bionics, leader du marché en termes de performances. Ce mode d'emploi contient toutes les informations nécessaires à l'utilisation et à l'entretien du Naída CI Q90 et de ses accessoires.

De surcroît, ce mode d'emploi fournit des informations pour la résolution de problèmes de base associés au Naída CI Q90 ainsi que des informations importantes relatives à la sécurité.

Veuillez lire l'intégralité de ce manuel avant d'utiliser le Naída CI Q90.

À propos du processeur de son Naída CI Q90

Le processeur de son Naída CI Q90 est un des éléments d'un système d'implant cochléaire complet permettant aux personnes malentendantes d'accéder à l'audition. Les autres éléments indispensables de ce système sont le stimulateur cochléaire implantable (ICS), l'antenne et le cordon de l'antenne.

Processeur de son

Antenne universelle (AU)

Source d'alimentation

(PowerCel)

Le processeur de son comprend deux parties : le processeur de son et l'alimentation. Sept options de batteries sont disponibles, notamment deux formats de batteries rechargeables au lithium-ion

PowerCel™*, deux formats de batteries rechargeables au lithium-ion PowerCel Mini* et un compartiment piles Zinc-Air. L'utilisateur peut également porter la source d'alimentation complètement déportée avec le AAA/03 PowerPak ou l'adaptateur d'alimentation. Veuillez consulter les

Instructions d'utilisation du AAA PowerPak et de l'adaptateur d'alimentation

pour plus de détails sur ces produits.

* Le terme PowerCel fait référence aux batteries PowerCel Naída CI et PowerCel Mini Naída CI, sauf indication contraire.

10 Mode d'emploi du processeur de son Naída CI Q90

Le Naída CI Q90 comprend des voyant lumineux (LED) multicolores programmables et des alarmes sonores internes programmables qui indiquent l'état du processeur et des informations utiles pour la résolution de problèmes.

ComPilot

AB myPilot

Voyants

Les autres fonctionnalités comprennent l'accès à distance par le biais de la télécommande du

AB myPilot et la capacité de diffuser à partir du Phonak ComPilot.

Le processeur de son Naída CI Q90

Cette section présente le processeur de son Naída CI Q90 et ses accessoires.

Contrôle du volume et voyants lumineux tricolores (vert, orange, rouge)

Bouton de programme

Contrôle du volume

Technologie double microphone Phonak

(microphones avant et arrière)

Microphone T-Mic™ 2 breveté d'AB

Processeur de son

Microphone

Compartiment de batteries

Cordon d'antenne

Antenne universelle (AU)

Mode d'emploi du processeur de son Naída CI Q90

11

Présentation du processeur de son Naída CI Q90 et des accessoires

Le Naída CI Q90 est le tout dernier et le plus performant des processeurs de son d'implants cochléaires d'AB.

Preuve du dévouement d'Advanced Bionics à fournir la meilleure audition possible, le Naída CI Q90 intègre la technologie AutoSound™, qui s'adapte dynamiquement à chaque situation d'écoute en ajustant automatiquement l'intensité du volume pour optimiser l'audition. Le Naída CI Q90 est également capable d'utiliser toutes les options de traitement du son approuvées qui sont proposées par Advanced Bionics. En fonction de votre pays de résidence, ceci peut inclure

HiRes™-S, HiRes™-P, HiRes Fidelity 120™, ClearVoice™, HiRes™ Optima, CIS et MPS.

Le Naída CI Q90

Voyants lumineux tricolores

(vert, orange, rouge)

Le Naída CI Q90 est un ordinateur miniature qui convertit les sons recueillis par le coude en signaux électriques qui sont utilisés ensuite par l'implant cochléaire pour vous permettre d'entendre. Il peut mémoriser jusqu’à cinq (5) programmes au choix de l'utilisateur afin de permettre une audition optimale dans toutes les situations d'écoute.

Le Naída CI Q90 comprend des indicateurs diagnostiques, tels que des voyants lumineux et des alarmes sonores internes. Les voyants lumineux du Naída CI Q90 fournissent des informations importantes relatives à l'état du Naída CI Q90, à l'autonomie de la batterie, au programme utilisé,

à l'entrée audio et à d'éventuels états d'erreur du Naída CI Q90. Les alarmes sonores internes sont une manière discrète pour les utilisateurs adultes d'obtenir des informations importantes

à propos de l'état des batteries, du numéro de programme et du volume sonore. Pour de plus amples informations, consultez les sections

Voyants lumineux du Naída CI Q90

et

Alarmes sonores internes

du présent mode d'emploi.

Le Naída CI Q90 peut être programmé avec la fonction de sécurité IntelliLink™ pour éviter une utilisation avec un implant cochléaire autre que celui pour lequel il a été programmé. IntelliLink représente un dispositif de sécurité important pour les très jeunes enfants et les utilisateurs d'implants bilatéraux.

Le Naída CI Q90 peut aussi être programmé bilatéralement, permettant à l'utilisateur d'accéder

à un maximum de dix programmes sur un seul processeur, jusqu'à cinq programmes pour l'oreille gauche et jusqu'à cinq programmes pour l'oreille droite. En cas de programmation bilatérale par votre clinicien, le Naída CI Q90 détecte l'oreille sur laquelle il est porté et permet d'accéder aux programmes appropriés pour cette oreille.

12 Mode d'emploi du processeur de son Naída CI Q90

L'antenne universelle

L'antenne universelle comprend une bobine qui transmet les signaux sonores et l'alimentation à l'implant, ainsi qu'un logement pour aimants qui contient le nombre d'aimants nécessaires pour maintenir votre antenne en place tout au long de la journée. L'antenne est recouverte par un cache coloré qui s'emboîte fermement. L'antenne fonctionne aussi comme une source sonore d'entrée, car elle contient un coude intégré. Le microphone recueille les sons environnants et les transfère au processeur de son par l'intermédiaire du cordon amovible. Une fois que le processeur de son a converti les sons en signaux électriques, les informations sont envoyées à l'implant par l'intermédiaire du cordon et de l'antenne. Le cordon est disponible en plusieurs coloris et longueurs pour s'adapter à tous les besoins. Le Naída CI Q90 fonctionne avec l'antenne universelle.

Cache coloré

Microphone

Port de connexion du cordon

L'antenne universelle (AU), compatible avec tous les processeurs de son d'Advanced Bionics, est destinée à être utilisée avec le processeur Naída CI Q90 en dehors de l'eau.

Pour de plus amples informations, consultez la section

Remplacement des cordons d'antenne

de ce mode d'emploi ou les

Instructions d'utilisation de l'AU et/ou du cordon

.

AB myPilot

Le AB myPilot est une télécommande avancée profitant de la technologie Phonak pour fournir la communication sans fil aux utilisateurs unilatéraux et bilatéraux du Naída CI. Le

AB myPilot offre des commandes pratiques pour gérer le programme, le volume, la sensibilité, les testeurs d'écoute spécifiques à la source, ainsi que ZoomControl pour le Naída CI Q90. Le

AB myPilot peut également fournir des informations d'état et de niveau de batteries relatives aux processeurs Naída CI. Pour les utilisateurs bilatéraux de Naída CI, AB myPilot fournit des commandes binaurales à une touche, permettant de modifier les deux processeurs à la fois.

Mode d'emploi du processeur de son Naída CI Q90

13

ComPilot

Le ComPilot offre une connectivité inégalée aux utilisateurs de Naída CI, en les connectant sans fil à des téléphones et dispositifs équipés du Bluetooth® ou des lecteurs MP3 pour la parole ou la musique stéréo. Il est également compatible avec la gamme Phonak de récepteurs FM par le biais d'une prise Euro. De plus, lorsqu'il est déconnecté, le ComPilot peut diffuser aux instruments Phonak compatibles. Cela permet aux porteurs bimodaux - des personnes portant un Naída CI sur une oreille et une aide auditive Phonak compatible sur l'autre oreille - d'accéder

à une diffusion bilatérale sans fil.

Quand le ComPilot est apparié au Naída CI, il fournit des fonctionnalités de télécommande permettant de régler le Naída CI pour un meilleur confort d'écoute en plus de la diffusion sans fil. Lorsqu'il est apparié, vous pouvez uniquement modifier le programme et le volume du

Naída CI par le biais du ComPilot. Si vous êtes implanté bilatéralement, il est possible de modifier le programme et le volume des deux processeurs Naída CI simultanément. Le ComPilot connecte aussi les deux processeurs Naída CI sans fil aux autres dispositifs de communication et audio, vous permettant d'entendre le signal dans les deux oreilles.

Testeur d'écoute pour Naída CI

La conception unique du testeur d'écoute Naída CI rend facile et accessible le contrôle diagnostique du microphone et des sources d'entrée audio. Le module lui-même n'a pas de source d'alimentation, car il se base uniquement sur l'alimentation des sources du Naída CI

(Batterie PowerCels, compartiment pile Zinc/Air, AAA/03 PowerPak ou options d'alimentation déportées). Le testeur d'écoute Naída CI permet à une personne normoentendante d'écouter exactement les configurations de microphone que l'utilisateur utilise. Sinon, si l'utilisateur possède un AB myPilot, la personne normoentendante peut effectuer un test d'écoute de toutes les sources audio de manière indépendante en les sélectionnant individuellement dans le menu AB myPilot.

14 Mode d'emploi du processeur de son Naída CI Q90

Boîtier AquaCase™

L'AquaCase offre une solution durable, portable et étanche pour une audition parfaite à l'extérieur comme à l'intérieur de l'eau. L'AquaCase présente un indice de protection IP68 pour une protection ultime contre l'eau, la transpiration, la poussière et le sable. Des fermes et chantiers de construction, aux piscines en passant par les aires de jeux, soyez sûr(e) que votre processeur reste protégé dans n'importe quel environnement.

Téléphone DECT Phonak

Le téléphone DECT Phonak est un téléphone sans fil qui diffuse sans fil à un ou aux deux implants simultanément. Ce téléphone a également la capacité de diffuser à une aide auditive

Phonak compatible. Outre sa fonction de diffusion, ce téléphone possède une sortie acoustique ordinaire et peut dès lors être aussi utilisé par des personnes ne portant pas d'implants. Jusqu'à six écouteurs peuvent être reliés à une base fonctionnant à la fois pour la maison ou les PME.

Mode d'emploi du processeur de son Naída CI Q90

15

Caractéristiques du processeur de son Naída CI Q90

Le Naída CI Q90 offre des fonctions Phonak avancées, notamment UltraZoom, UltraZoom auto,

Front/Back ZoomControl, WindBlock, EchoBlock et SoundRelax Les utilisateurs d'un Naída CI

Q90 bilatéral peuvent également accéder à des fonctions binaurales VoiceStream Technology™

Phonak, parmi lesquelles DuoPhone, ZoomControl gauche/droite, StereoZoom, et QuickSync.

Ces fonctionnalités programmables sont réglées par votre spécialiste des implants dans la suite logicielle pour professionnels SoundWave™.

Le Naída CI Q90 inclut :

Le format le plus petit de la gamme des processeurs de son Naída CI.

UltraZoom auto

UltraZoom auto est conçu pour s'activer automatiquement et, de la même manière qu'UltraZoom, il s'adapte pour permettre à l'utilisateur de se concentrer sur les voix provenant d'en face. Même à mesure que le bruit provenant du côté et de l'arrière se déplace ou évolue, il est réduit pour permettre une écoute plus aisée.

StereoZoom (fonction bilatérale uniquement)

StereoZoom est conçu pour permettre aux processeurs de son Naída de travailler en synchronisation pour cibler la personne directement en face de vous, ce qui vous permet de l'entendre même dans des environnements très bruyants.

UltraZoom

UltraZoom fonctionne en s'adaptant, et est conçu pour vous permettre de cibler les voix venant de face. Même à mesure que le bruit provenant du côté et de l'arrière se déplace ou évolue, il est réduit pour permettre une écoute plus aisée.

WindBlock

WindBlock est conçu pour réduire les interférences causées par le vent et améliorer le confort des utilisateurs.

SoundRelax

SoundRelax est conçu pour atténuer les sons intenses soudains, comme le claquement d'une porte ou le tintement de la vaisselle.

16 Mode d'emploi du processeur de son Naída CI Q90

EchoBlock

EchoBlock est conçu pour éliminer les réflexions gênantes des sons de réverbération dans des lieux tels que des grandes salles et des lieux de culte.

DuoPhone

DuoPhone permet aux utilisateurs bilatéraux d'écouter les conversations téléphoniques simultanément dans les deux oreilles simultanément, tout en réduisant le bruit environnant. En plaçant le téléphone près d'une oreille, la conversation est automatiquement diffusée aussi à l'autre oreille, offrant la meilleure expérience d'écoute possible.

ZoomControl

Lorsque vous ne pouvez pas faire face à l'orateur, par exemple, dans une voiture,

ZoomControl peut être sélectionné pour cibler vers l'avant ou vers l'arrière (dans le cas des utilisateurs unilatéraux et bilatéraux) ou sur un côté (dans le cas des utilisateurs bilatéraux) pour une compréhension sans effort.

QuickSync

QuickSync permet de régler de manière simple, instantanée et simultanée les paramètres de volume et de programme sur deux processeurs Naída CI

Q90 de façon à ce que les utilisateurs bilatéraux puissent contrôler les deux processeurs d'une seule touche.

MISES EN GARDE :

UltraZoom, StereoZoom, ZoomControl et UltraZoom auto atténuent les sons non situés devant l'utilisateur.

N'utilisez pas UltraZoom, StereoZoom, ZoomControl ou Ultrazoom auto avec une configuration déportée.

REMARQUE :

StereoZoom, auto UltraZoom, SoundRelax, WindBlock et EchoBlock ne sont pas approuvés pour les patients pédiatriques aux États-Unis.

Assemblage du Naída CI Q90

Le processeur de son Naída CI Q90 et ses accessoires se composent d'un processeur de son

Naída CI Q90, d'un coude T-Mic™ 2 ou d'un coude standard, d'une antenne, d'un cordon et d'un implant interne. Le Naída CI Q90 propose diverses entrées sonores qu'un audioprothésiste peut programmer. Le Naída CI Q90 permet d'accéder à un coude avant et arrière, le T-Mic 2, et

à un coude d'antenne. Il permet également d'utiliser l'entrée de la bobine inductive, le système

FM sans fil et la fonction Roger. Le Naída CI Q90 peut recevoir des informations en Bluetooth® et se connecter directement aux dispositifs de la batterie via le ComPilot

Le processeur intègre la toute dernière technologie en matière de traitement du son d'AB. En outre, il propose une vaste gamme d’options de port adaptées à vos besoins et à votre style de vie.

Mode d'emploi du processeur de son Naída CI Q90

17

Connexion des caches colorés de l'Antenne Universelle (AU)

AVERTISSEMENT :

Danger provenant des pièces de petite taille : le processeur, les caches colorés pour AU, les aimants et les espaceurs peuvent provoquer un

étouffement s’ils sont ingérés.

Fixation du cache coloré sur l'AU

1 2

Alignez le cache coloré sur l'antenne.

Retrait du cache coloré de l’AU

1

Appuyez doucement le cache sur l’antenne.

Le cache coloré s'emboîtera automatiquement.

2

Insérez l'outil de retrait de l'AU dans la fente au-dessus du connecteur du cordon de l'antenne.

Branchement de l’antenne au Naída CI Q90

1

Poussez doucement l'outil vers l'avant pour libérer le cache coloré comme indiqué ci-dessus.

2

Alignez l'axe avec l'extrémité à angle droit du cordon, avec le port de connexion du cordon situé sous le bouton de programmation sur le corps du processeur.

18 Mode d'emploi du processeur de son Naída CI Q90

Appuyez jusqu'à ce que vous la sentiez s'emboîter en place.

Retrait de l’antenne du Naída CI Q90

1 2

Tenez le connecteur du cordon (au niveau de la prise en plastique à angle droit et non du fil).

Connexion du T-Mic 2/coude standard

1

Tirez doucement le connecteur du cordon hors du Naída CI.

2

Lorsque le T-Mic 2 ou le coude standard sont déconnectés, alignez le T-Mic 2 ou le coude standard contre le processeur. Maintenez fermement le T-Mic 2 ou le coude standard vers le haut et poussez en direction du processeur, jusqu'à entrer en contact avec celui-ci.

3

À l'aide de l'outil pour T-Mic 2/coude standard fourni, placez l'un des axes dans le petit trou situé sur le côté de l'outil. Cela permet de stabiliser l'axe lorsque vous l'alignez avec le trou situé sur le T-Mic 2/coude standard.

4

Alignez l'axe et le trou du T-Mic 2/coude standard, puis enfoncez-le doucement dans le trou. L'axe passera d'un côté du processeur,

à travers le T-Mic 2/coude standard, jusqu'à l'autre côté, afin de maintenir le T-Mic 2/coude standard en place. L'axe ne doit pas dépasser de l'autre côté.

Si une petite partie de l'axe dépasse du processeur, utilisez le côté de l'outil pour pousser l'axe vers l'intérieur, afin de l'aligner avec le processeur.

Mode d'emploi du processeur de son Naída CI Q90

19

5

Retirez l'outil du processeur en laissant l'axe à l'intérieur du Naída Cl.

Retrait du T-Mic 2/coude standard

1 2

Débranchez la source d’alimentation.

Alignez l'extrémité pointue de l'outil pour

T-Mic 2/coude standard avec le trou du processeur contenant l'axe, qui maintient le T-Mic 2/coude standard sur le processeur

Naída CI.

3

Appuyez doucement l'outil dans le trou, tout en poussant l'axe de l'autre côté.

4

Il n'est pas nécessaire de retirer entièrement l'axe du processeur.

Tant que l'outil est aligné avec un côté du processeur, l'axe devrait être suffisamment déplacé pour pouvoir retirer le T-Mic 2/coude standard.

20 Mode d'emploi du processeur de son Naída CI Q90

Retirez l'outil du Naída CI. Tenez doucement le T-Mic 2/coude standard vers le haut, près de la zone de contact avec le processeur et poussez vers l'avant, afin de le séparer du processeur.

Fixation du cache du T-Mic 2

1 2

Tenez fermement le cache du T-Mic 2 avec une main. De l'autre main, tenez le T-Mic 2 depuis l'extrémité abritant le microphone.

Alignez le bas du T-Mic 2 et le cache du

T-Mic 2.

3

Faites tourner doucement le T-Mic 2 dans le cache du T-Mic 2 dans le sens des aiguilles d'une montre. Vissez, jusqu'à ce que les

éléments soient alignés l'un contre l'autre.

Lorsque vous sentez une résistance, arrêtez de tourner.

Retrait du cache du T-Mic 2

1 2

Tenez l'extrémité du T-Mic 2 équipée du cache d'une main. Maintenez fermement la partie microphone du T-Mic 2 de l'autre.

Tournez la main tenant le cache du T-Mic

2 dans le sens inverse des aiguilles d'une montre pour le dévisser doucement.

Mode d'emploi du processeur de son Naída CI Q90

21

3

*Vue agrandie

Continuez de tourner jusqu'à ce que le cache du T-Mic 2 soit séparé du T-Mic 2. Jetez les caches du T-Mic 2 usagés.

ATTENTION :

nous vous recommandons d'utiliser uniquement le T-Mic 2 lorsque le cache du T-Mic 2 est correctement placé. Le cache du T-Mic 2 doit être remplacé tous les 3 à 4 mois ou s'il est bouché par du cérumen.

Port du Naída CI Q90

Le Naída CI Q90 a été conçu pour être totalement adaptable. La taille du processeur a été réduite au maximum pour le confort des utilisateurs lorsqu'il est porté sur l'oreille, sans compromettre la performance. Les utilisateurs peuvent aussi porter le processeur de manière totalement déportée à l'aide de la pince, ou partiellement déporté avec la source d'alimentation retirée du processeur et solidement fixée ailleurs sur un vêtement de l'utilisateur.

Ces conceptions permettent à chaque utilisateur de le porter de la manière la plus confortable, la plus discrète et la plus sûre, comme il le souhaite. Les cordons Naída CI existent dans diverses couleurs et longueurs, que les utilisateurs peuvent modifier selon leur préférence. Cette section décrit plusieurs options de port possibles pour votre Naída CI Q90.

Le processeur Naída CI Q90 peut être porté à divers endroits en fonction de l'âge et des préférences de l'utilisateur. Certains emplacements du Naída CI peuvent obstruer le témoin lumineux du processeur de son ; c'est pourquoi les alarmes sonores internes peuvent être utiles pour avertir les utilisateurs adultes de l'état du processeur. Les alarmes sonores internes peuvent être activées par votre audioprothésiste.

Utilisation de la pince

Vue avant

Vue arrière

22 Mode d'emploi du processeur de son Naída CI Q90

La pince pour Naída CI existe en version droite ou gauche, permettant une utilisation plus pratique et un port sécurisé du processeur, loin de l'oreille. Cela est particulièrement important pour les jeunes enfants et les utilisateurs d'implants cochléaires très actifs.

La pince Naída CI sert à fixer le processeur directement sur un vêtement, dans les cheveux ou

à l'endroit où vous préférez le porter. Il existe des pinces à placer à droite ou à gauche, selon les préférences de l'utilisateur.

La pince pour Naída CI fonctionne avec les cinq formats de batteries rechargeables PowerCel, ainsi qu'avec le compartiment piles Zinc/Air. La pince comprend également un cache en silicone pour une plus grande protection lorsque le T-Mic 2/coude standard est détaché.

Insertion du Naída CI Q90 dans la pince

1 2

Tenez le processeur de son d'une main et la pince de l'autre.

3

Bouton d'éjection

Alignez le processeur de façon à ce que les boutons latéraux soient placés à l'arrière de la pince, en vous assurant que le bras de la pince de rétention se trouve bien entre le contrôle du volume et le bouton de programmation.

4

Doucement mais fermement, enfoncez le processeur dans la pince, pour que la partie du processeur passant au-dessus de l'oreille

(côté oreille) se glisse dans la pince. Cette partie du processeur est maintenue en place par une languette d'extraction.

Si le coude standard/T-Mic 2 a été retiré, fixez le cache en silicone dans l'ouverture qui contient généralement le coude standard/T-Mic 2.

Mode d'emploi du processeur de son Naída CI Q90

23

5

Appuyez sur l'extrémité de la pince munie du ressort pour l'ouvrir et attachez le processeur de son ainsi retenu à l'emplacement choisi sur un vêtement ou dans les cheveux.

Retrait du Naída CI Q90 de la pince

1

2

Pour désengager le processeur Naída CI de la pince, tirez d'abord la languette d'extraction qui maintient le processeur dans la pince.

Retirez doucement le Naída CI, en commençant par la partie interne du coude standard. Veillez à ne pas utiliser la PowerCel comme levier pour retirer le Naída CI ; cela pourrait endommager la batterie ou le connecteur du Naída CI.

Le processeur doit sortir de la pince avec sa batterie. Nous vous recommandons de retirer le T-Mic 2/coude standard du Naída CI Q90 avant d'éloigner le processeur de l'oreille. Consultez la section

Retrait du T-Mic 2/coude standard.

Utilisation du processeur de son Naída CI Q90

Mise sous tension du Naída CI Q90

ATTENTION : faites fonctionner les alimentations électriques et les chargeurs de piles dans un espace ouvert pour garantir une circulation de l'air suffisante. Bien que jusqu'à présent, aucune blessure n'ait été signalée, les composants peuvent chauffer lors d'une utilisation normale ou en cas de dysfonctionnement. Si la température du dispositif vous incommode ou si vous ressentez une douleur quand vous le portez, débranchez la source d'alimentation et contactez AB.

24 Mode d'emploi du processeur de son Naída CI Q90

Le processeur est allumé lorsqu'une batterie chargée est connectée au processeur. Pour

éteindre le processeur, le compartiment de batterie doit être retiré. Quand la batterie est insérée, le voyant orange situé au milieu de la commande de contrôle du volume clignote pour indiquer la charge de la batterie, suivi du voyant vert pour indiquer le programme utilisé.

Le Naída CI Q90 s'allumera toujours sur le Programme 1, tandis que le volume et la sensibilité seront réglés selon les paramètres par défaut.

Pour mettre le Naída CI Q90 hors tension, retirez tout simplement le compartiment de batterie.

Retrait de la batterie

1 2

Faites tourner le cordon d'antenne vers le haut afin d'éviter de le heurter lors du retrait de la batterie.

3

Tenez le processeur de son d'une main.

De l'autre, tenez fermement le compartiment de batteries.

4

Faites glisser le compartiment de batteries vers l'extérieur du coude standard ou du T-Mic 2.

Continuez de faire glisser le compartiment de batteries, jusqu'à ce qu'il soit séparé du processeur.

Mode d'emploi du processeur de son Naída CI Q90

25

Remplacement de la pile

1 2

Tenez le Naída CI d'une main. Faites tourner le cordon d'antenne vers le haut afin d'éviter de le heurter lors du placement de la batterie.

3

Alignez le connecteur du compartiment de batteries et le côté boitier du connecteur situé sur le processeur.

Faites glisser la batterie dans le processeur jusqu’à ce qu’elle s’emboîte.

REMARQUE :

ne forcez pas le compartiment de batterie sur le processeur. Les boîtiers de batterie sont conçus pour être insérés dans un seul sens. Si vous forcez, vous risquez d’endommager l’appareil.

26 Mode d'emploi du processeur de son Naída CI Q90

Compréhension des voyants lumineux du Naída CI

Les voyants lumineux du Naída CI sont programmables et fournissent des indications visuelles sur l'état du Naída CI Q90, l'autonomie de la batterie, le programme utilisé et d'éventuels états d'erreur.

Indications des voyants lumineux du processeur de son Naída CI Q90

Couleur Effet Programmable Indication

Orange Clignote au démarrage Non. Le voyant de charge n'est disponible que si des PowerCels rechargeables et un AAA PowerPak sont utilisés. Les témoins de charge ne sont pas disponibles si des piles Zinc/Air sont utilisées.

4 clignotements rapides indiquent que

• la batterie est complètement chargée

2 à 3 clignotements rapides indiquent que la batterie est suffisamment chargée pour alimenter le Naída CI Q90

1 flash rapide indique que la batterie est

• quasiment déchargée

L'absence de clignotement indique que la batterie est déchargée. Remplacez par une batterie chargée ou neuve

Continu

Clignote deux fois toutes les trois secondes

Oui

Oui

Rouge

S'éteint progressivement Non

Clignote une fois par seconde

Oui

Non

Clignote rapidement

(plus d'une fois par seconde)

Continu

Non

Vert

La pile est presque déchargée

La pile est presque déchargée et ne peut assurer la stimulation (Mode Veille)

Le Naída CI Q90 entre en mode Veille.

Perte de lien avec l'implant

IntelliLink™ activé et Naída CI Q90 connecté au mauvais implant

Clignote 5 fois

Clignote en réponse à des sons intenses

Clignote au démarrage, après l'état de charge et lors d'un changement de programme

Non

Non : si AB myPilot est utilisé, ce mode est défini par défaut.

Oui

Continu vert

Non

État d'erreur du processeur de son. Retirez complètement la pile et réinsérez-la pour réinitialiser le processeur

Réponse à la requête d'AB myPilot visant à

« Trouver des appareils appariés ». L'appareil apparié de droite sera identifié par ce type de voyant lumineux.

Le processeur de son et le microphone répondent aux sons

1 clignotement indique le programme un

2 clignotements indiquent le programme deux

3 clignotements indiquent le programme trois

4 clignotements indiquent le programme quatre

5 clignotements indiquent le programme cinq

Un processeur qui n'a pas encore été programmé

Clignote 4 fois Non : si AB myPilot est utilisé, ce mode est défini par défaut.

Réponse à la requête d'AB myPilot visant à

« Trouver des appareils appariés ». L'appareil apparié de gauche sera identifié par ce type de voyant lumineux.

REMARQUE : l'utilisation de certains accessoires du Naída CI peut masquer le voyant lumineux du processeur.

Mode d'emploi du processeur de son Naída CI Q90

27

Si l'utilisateur désire connaître l'état de charge du compartiment piles Zinc/Air actuellement utilisé, alors que AB myPilot est apparié à son dispositif, il lui est possible d'effectuer un contrôle des piles du Naída CI Q90. Afin d'assurer une lecture précise du compartiment piles

Zinc/Air, attendez au moins 15 minutes après sa connexion au Naída CI Q90 avant d'effectuer un contrôle des piles.

Veuillez vous reporter à la section

Contrôle des piles

du

Mode d'emploi AB myPilot

pour savoir comment effectuer un contrôle des piles à l'aide de AB myPilot.

Signification des alarmes sonores internes

Les alarmes internes sont programmables et peuvent être utilisées indépendamment ou conjointement avec les voyants lumineux du Naída CI afin de fournir des informations importantes sur l'état du Naída CI et l'autonomie de la batterie.

Alarmes internes du Naída CI

Effet

Bipe lors du changement de programme

Programmable

Oui

Bip court lors de l'augmentation/la diminution du volume

Bip long (une fois toutes les 15 minutes)

Oui

Oui

Indication

1 bip indique le programme un

2 bips indiquent le programme deux

3 bips indiquent le programme trois

4 bips indiquent le programme quatre

5 bips indiquent le programme cinq

Bipe une fois par pression du contrôle du volume (un double bip est perçu lorsque les réglages suivants sont atteints : volume au maximum, volume de base, volume au minimum)

Batterie faible

Utilisation des antennes du Naída CI :

Le Naída CI Q90 fonctionne avec l'antenne universelle (AU)

L'antenne universelle

L'AU est destinée à être utilisée avec le processeur Naída CI Q90 pendant toutes les activités quotidiennes à l'exception de la baignade et du bain.

Remplacement des cordons d'antenne

Les cordons d'antenne sont disponibles en plusieurs coloris et longueurs pour s'adapter à l'option de port préférée de l'utilisateur. Avant de pouvoir utiliser le processeur de son Naída CI Q90, vous

28 Mode d'emploi du processeur de son Naída CI Q90

devez prendre le cordon et le connecter à l'antenne. Examinez le cordon de façon régulière pour vous assurer qu'il est en bon état. S'il semble endommagé, remplacez-le par un cordon neuf.

Pour attacher le cordon à l'antenne :

1 2

Tenez l'antenne dans une main et le connecteur du cordon dans l'autre.

Pour attacher le cordon au processeur de son :

1

Insérez le connecteur du cordon dans le connecteur de l'antenne en poussant fermement.

2

Tenez le processeur de son dans une main et le connecteur du cordon dans l'autre.

Insérez le connecteur du cordon dans le connecteur du processeur de son en poussant fermement.

Pour de l'aide en cas de problèmes avec les cordons d'antenne, consultez la section

Dépannage

de ce mode d'emploi.

Ajustement de l'intensité de l'aimant de l'antenne

Il importe que l'intensité de l'aimant soit appropriée afin d'éviter toute gêne ou tout problème de maintien pour l'utilisateur. Si le nombre d'aimants présents dans l'antenne est trop faible, celle-ci peut se détacher trop souvent. Si un nombre d'aimants trop important est utilisé, alors l'utilisateur peut ressentir une gêne ou une irritation. Consultez votre audioprothésiste en cas de problèmes liés à la force de l'aimant. Le cas échéant, un audioprothésiste peut ajouter ou retirer des aimants de l'antenne. En cas d'apparition d'une gêne, d'une irritation ou de rougeurs, cessez immédiatement d'utiliser l'antenne et contactez un centre d'implant cochléaire. Pour de plus amples informations concernant le réglage de l'intensité de l'aimant de l'antenne, consultez les

Instructions d'utilisation de l'antenne

.

Mode d'emploi du processeur de son Naída CI Q90

29

AVERTISSEMENT : n'ajoutez pas d'aimants supplémentaires à l'antenne sans en avoir reçu la consigne de la part d'un audioprothésiste.

Retrait des caches colorés de l'antenne

Les caches colorés pour l'AU sont disponibles en plusieurs coloris pour s'accorder ou se coordonner avec le processeur de son Naída CI. L'antenne doit toujours être munie d'un cache coloré. Les caches colorés peuvent être remplacés pour modifier l'apparence et le style de l'antenne. Pour retirer le cache coloré de l'antenne, seul l'outil fourni par Advanced Bionics doit

être utilisé. Consultez les

Instructions d'utilisation des caches colorés ou de l'AU, ou la Connexion de l'antenne universelle (AU)

du présent mode d'emploi pour des informations supplémentaires concernant le retrait et le remplacement des caches colorés de l'antenne.

Ajustement des réglages sur le Naída CI Q90

Sélection des programmes

Bouton de programme

Le bouton de programmation se trouve au dos du Naída CI afin de permettre à l'utilisateur de changer facilement le programme d'écoute pendant l'utilisation. Le Naída CI peut enregistrer jusqu’à cinq programmes pour une audition optimale dans différentes situations d'écoute. Ces programmes peuvent être mis à jour et modifiés pendant le réglage par votre audioprothésiste.

Toute modification du volume ou de la sensibilité sera transmise aux changements de programme ultérieurs. Ceci s'applique aux changements de volume avec les commandes de volume intégrées ou la télécommande du AB myPilot, ainsi qu'aux changements de sensibilité effectués avec la télécommande du AB myPilot.

Pour changer de programme :

Enfoncez brièvement le bouton de programmation puis relâchez-le. Lorsque vous enfoncez le bouton, les programmes changent par ordre chronologique ; après le dernier programme, l'utilisateur retourne au premier programme.

30 Mode d'emploi du processeur de son Naída CI Q90

Fonctionnalité supplémentaire du bouton de programmation :

Le bouton de programmation permet également à l'utilisateur d'entrer ou de sortir du mode

Attente. Le mode Attente est un état à faible consommation activé par le Naída CI Q90 pour

économiser de l'énergie sans avoir à s'éteindre. Le mode Attente permet de laisser la PowerCel ou le compartiment pile Zinc/Air connecté au processeur sans épuiser l'autonomie de la batterie. Par exemple, si un utilisateur effectuant un long vol souhaite laisser l'appareil sur son oreille mais éteindre le son, il peut le mettre en mode Attente pour préserver la charge.

L'avantage de cette fonctionnalité est que l'utilisateur peut rapidement reprendre l'utilisation de l'appareil sans craindre d'épuiser sa pile. Le mode Attente peut être activé ou désactivé par un audioprothésiste à l'aide du logiciel de réglage SoundWave™.

Activer le mode Attente :

L'utilisateur doit maintenir le bouton de programmation pendant quatre secondes.

Lors de l'activation du mode Attente, un voyant orange s'allume brièvement avant de s'éteindre. Ceci indique que le processeur est passé en mode Attente.

REMARQUE : les voyants ne s'allument pas en mode Attente.

Entrer passivement en mode Attente :

Le dispositif entrera aussi passivement en mode Attente s'il est déverrouillé pendant plus de cinq minutes.

Désactiver le mode Attente :

Pour quitter le mode Attente, l'utilisateur appuie simplement une fois brièvement sur le bouton de programmation.

Un voyant orange s'allume sur le dispositif pour indiquer l'état de la batterie, suivi d'un voyant vert clignotant pour indiquer le réglage de programme actuel. Le dispositif est à présent entièrement alimenté et prêt à être utilisé.

Réglage du volume

Augmentation

Diminution

Contrôle du volume

Le contrôle du volume est situé au dos du Naída CI Q90, juste au-dessus du bouton de programmation. Si l'audioprothésiste n'a pas désactivé le contrôle du volume, 10 pressions sur la partie supérieure du contrôle du volume règlent le volume au maximum, alors que

10 pressions sur la partie inférieure du contrôle du volume à partir de la position de base du volume règlent le volume au minimum. Le voyant lumineux du processeur Naída CI Q90 est situé au milieu du contrôle du volume.

Mode d'emploi du processeur de son Naída CI Q90

31

Pour régler le volume :

1 2

Une brève pression sur la partie supérieure du contrôle du volume augmente le volume.

Une brève pression sur la partie inférieure du contrôle du volume diminue le volume.

La plage de volume disponible pour un programme peut être modifiée ou désactivée par un audioprothésiste spécialiste de l'implantation cochléaire à l'aide du logiciel de réglage

SoundWave™. Pour toute question concernant le réglage de la plage de volume spécifique, contactez un centre d'implantation.

N'OUBLIEZ PAS :

la fonctionnalité QuickSync permet aux utilisateurs bilatéraux de contrôler le programme et le volume des deux dispositifs simultanément en touchant un seul Naída CI Q90.

Réglage de la sensibilité

Un changement de sensibilité permet de définir le son le plus faible capté par le coude. Les réglages de sensibilité sont soit programmés par un audioprothésiste dans le logiciel de réglage

SoundWave™, soit à l'aide de la télécommande du AB myPilot. Pour toute question concernant le réglage des paramètres de réglage de la sensibilité, contactez votre centre d'implantation.

Veuillez consulter la section

Réglage de la sensibilité avec la télécommande AB myPilot

dans le mode d'emploi du AB myPilot.

Connectivité

Utilisation des fonctions FM/Roger

Les fonctionnalités FM et Roger aident de nombreux porteurs d'implants cochléaires, et plus particulièrement les enfants scolarisés, à surmonter les difficultés liées à l'écoute d'un orateur à distance en présence de bruit et de réverbérations. Le processeur de son Naída CI Q90 permet l'utilisation de systèmes FM sans fil et Roger à travers trois modes différents.

La première manière d'accéder à la FM/Roger est de connecter le récepteur FM ou Roger directement au diffuseur ComPilot. Le signal est ensuite transmis sans fil au Naída CI Q90. Ce signal peut être transmis à un ou deux processeurs Naída CI Q90 dans le cas des utilisateurs bilatéraux. Les signaux FM/Roger peuvent aussi être diffusés simultanément à un Naída CI

Q90 et une aide auditive Phonak dans le cas des utilisateurs bimodaux.

32 Mode d'emploi du processeur de son Naída CI Q90

ComPilot

MLxi

La deuxième méthode d'accès à la FM/Roger est l'activation par un audioprothésiste de la boucle magnétique. La boucle magnétique, utilisée avec une boucle publique (Roger MyLink ou MyLink de Phonak par exemple), permet à l'utilisateur d'entendre l'orateur sans câbles de connexion. Veuillez consulter le

Mode d'emploi de ComPilot ou l'avenant d'AB pour ComPilot

pour de plus amples informations.

La troisième méthode permettant d'accéder à la fonctionnalité Roger consiste à fixer le récepteur intégré Roger 17 directement sous la batterie PowerCel 170.

REMARQUE : les fonctionnalités de traitement en amont seront désactivées lorsque le module Roger 17 sera fixé à la batterie PowerCel 170.

MyLink

REMARQUE :

pour éviter des sons inconfortables, assurez-vous que le processeur de son est bien hors tension avant d'installer ou de retirer le récepteur FM/Roger.

Lisez le mode d'emploi fourni avec le système FM/Roger avant de l'utiliser avec le processeur Naída CI Q90.

Mode d'emploi du processeur de son Naída CI Q90

33

Pour connecter un récepteur FM/Roger au ComPilot :

1 2

Le ComPilot éteint, tenez-le d'une main.

De l'autre main, alignez les trois broches de connexion du récepteur avec le connecteur

Europort sur le ComPilot. Veillez à bien faire correspondre la taille et le sens des broches du récepteur FM/Roger avec les trous sur le ComPilot. Tout mésalignement des broches peut endommager le récepteur FM/Roger et/ ou le ComPilot.

Appuyez fermement le récepteur

FM/Roger à sa place sur le ComPilot.

3

Sur le processeur ou l'AB myPilot, se positionner sur le programme prévu pour l'utilisation de la fonctionnalité FM/Roger.

Réduisez le volume sonore.

Allumez le ComPilot.

Réglez le volume sur le niveau souhaité pour l'utilisation de la FM.

Pour retirer un récepteur FM/Roger :

1 2

Le ComPilot éteint, tenez-le d'une main.

Avec l'autre main, tirez délicatement sur le récepteur FM/Roger sans le tordre pour le sortir du connecteur Europort.

3

Rétablissez le programme et le volume sur les paramètres souhaités pour une utilisation sans FM/Roger.

Pour de plus amples informations concernant l'utilisation du système FM/Roger, consultez les

Instructions d'utilisation

fournies avec le système FM/Roger.

34 Mode d'emploi du processeur de son Naída CI Q90

Appariage au AB myPilot

Pour que le AB myPilot contrôle le(s) Naída CI, ils doivent être appariés aux processeur(s).

Le AB myPilot peut être déconnecté et apparié à plusieurs processeurs Naída CI. Cela permet d'utiliser un AB myPilot avec tous les utilisateurs du Naída CI dans une salle de classe. Cela peut aussi être pratique pour un soignant s'occupant de plusieurs enfants implantés. Il n'aurait besoin que d'un seul AB myPilot afin de pouvoir accéder à tout le monde avec la télécommande.

Le AB myPilot doit être connecté à votre Naída CI Q90 dans les cinq minutes suivant le démarrage du processeur. Cette période se nomme la fenêtre d'appariage et commence dès la connexion de la PowerCel, du compartiment piles Zinc/Air ou de l'adaptateur d'alimentation au Naída CI Q90.

Au terme de la fenêtre d'appariage de cinq minutes, l'appariage n'est plus possible. Si vous avez besoin de plus de temps pour l'appariage, vous devez retirer et replacer la batterie du

Naída CI pour relancer la fenêtre d'appariage.

L'entrée sonore du processeur n'est pas affectée pendant cette période. Si l'appariage n'est pas souhaité, l'utilisateur peut poursuivre l'utilisation normale du Naída CI Q90 pendant ce temps.

Pour commencer l'appariage du AB myPilot au Naída CI Q90 :

1

2

3

Assurez-vous qu'un audioprothésiste a activé la fonctionnalité de la télécommande sur le Naída CI Q90 EAS.

Le Naída CI Q90 que vous voulez apparier doit être situé au maximum à 30 cm (11 pouces) de la télécommande du AB myPilot.

Connectez une batterie PowerCel ou un compartiment piles Zinc/Air au Naída CI Q90, ce qui lance la fenêtre d'appariage (délai de cinq minutes).

4 5

Lors de l'activation, le AB myPilot affiche

« myPilot doit être apparié avec vos aides

auditives ». Appuyez sur le bouton central de la télécommande.

Le menu principal s'affiche ; cliquez sur le bouton fléché vers le bas pour mettre en surbrillance l'option Appariage. Appuyez de nouveau sur le bouton central pour effectuer la sélection.

Mode d'emploi du processeur de son Naída CI Q90

35

6 7

Dans ce menu, appuyez sur la touche fléchée vers le bas pour mettre en surbrillance l'option Rech. Appareils.

8

Une fois le Naída CI Q90 trouvé, les initiales de l'utilisateur apparaîtront sur le AB myPilot, ainsi que l'oreille pour laquelle il est principalement programmé.

Un cercle vert contenant une coche indique qu'il est apparié.

9

Sur le AB myPilot, vous pouvez appuyer sur le bouton central pour retourner à l'écran d'Accueil.

Pour déconnecter le AB myPilot et le Naída CI Q90 :

1 2

Avec la télécommande du AB myPilot, appuyez sur le bouton central pour accéder au menu principal. Cliquez alors sur la touche fléchée vers le bas pour mettre en surbrillance l'option Réglages. Appuyez de nouveau sur le bouton central pour effectuer la sélection.

Dans le menu suivant qui s'affiche, utilisez la flèche vers le bas pour mettre en surbrillance l'option Appariage et appuyez de nouveau sur le bouton central pour effectuer la sélection.

3

Si vous souhaitez déconnecter un seul des appareils Naída CI actuellement appariés, mettez en surbrillance l'option Apparier appareils et appuyez sur le bouton central.

36 Mode d'emploi du processeur de son Naída CI Q90

4

5

L'écran vous indique quels appareils sont appariés en affichant un cercle vert contenant une coche à côté des initiales de l'utilisateur. Mettez ensuite en surbrillance l'appareil que vous voulez déconnecter à l'aide de la flèche vers le bas. Appuyez sur le bouton central après avoir mis le dispositif en surbrillance.

Le cercle vert avec la coche disparaît, le dispositif est déconnecté et n'est plus contrôlé par la télécommande du AB myPilot.

6 7

Si vous souhaitez déconnecter tous les dispositifs à la fois, dans le menu

Appariage, appuyez sur la touche fléchée vers le bas pour mettre en surbrillance l'option

Supp. appariage. Appuyez sur le bouton central pour effectuer la sélection.

8

Le dispositif vous demande ensuite de confirmer cette commande. Vous pouvez la confirmer en sélectionnant Confirmer et en appuyant sur le bouton central.

Le fait d'appuyer sur le bouton central supprime l'appariage pour tous les Naída

CI appariés au AB myPilot.

ATTENTION : notez que le placement du AB myPilot dans une plage de 1 cm

(0,4 pouce) du Naída CI Q90 provoque la perte de communication du Naída CI

Q90 avec des accessoires tels que le AB myPilot et/ou le ComPilot. Pendant ce temps, le AB myPilot ne peut pas communiquer avec le Naída CI Q90. Le Naída CI Q90 doit

être redémarré (en retirant et en remettant la source d'alimentation) pour que le AB myPilot rétablisse la communication avec le processeur de son.

Le AB myPilot est conçu pour fonctionner à une longueur de bras du Naída CI Q90.

Mode d'emploi du processeur de son Naída CI Q90

37

Testeur d'écoute du Naída CI et écouteurs pour testeur d'écoute

Contrôle du/des microphone(s) et des entrées auxiliaires

Un mode de test pratique est intégré à tous les processeurs Naída CI afin de permettre aux personnes normoentendantes d'écouter les sources sonores. Avec la télécommande

AB myPilot, toutes les sources sonores peuvent être entendues individuellement. Sans la télécommande AB myPilot, les sources sonores sont entendues grâce à un programme, en fonction de la configuration de celui-ci.

Micro arrière

Micro avant

T-Mic 2

Micro de l'antenne

Les sources sonores disponibles sont :

Microphones (avant et arrière, antenne, T-Mic 2)

Récepteurs FM/Roger

Bobine inductive

Son diffusé à travers le ComPilot

Pour écouter l'entrée souhaitée :

1 2

Retirez la batterie du processeur (si ce n'est pas déjà fait). Tenez le Testeur d'écoute

Naída CI d'une main à l'aide des crans latéraux pour favoriser la traction. De l'autre main, tenez le Testeur d'écoute Naída CI au-dessus du logo AB et tirez.

38 Mode d'emploi du processeur de son Naída CI Q90

Faites tourner la partie du Testeur d'écoute

Naída CI dotée du logo AB de 90 degrés.

3 4

Insérez la partie dotée du logo AB dans l'autre partie du testeur d'écoute Naída CI.

Vous devez sentir les deux parties s'emboîter parfaitement. Une fois en place, le processeur et les connecteurs des piles seront exposés.

5

Connectez la partie supérieure du module de testeur d'écoute Naída CI au processeur.

6

Connectez le bas du Testeur d'écoute du

Naída CI à la source d'alimentation (PowerCel, compartiment piles Zinc/Air, AAA PowerPak).

Branchez les oreillettes fournies à la prise auxiliaire 3,5 mm située sur le côté du module de Testeur d'écoute du Naída CI.

7

Placez les écouteurs dans les oreilles d'une personne normoentendante.

8

Lorsque le testeur d'écoute de Naída CI est branché, le processeur passe aussitôt en mode

Test d'écoute. Si vous n'utilisez pas AB myPilot pour sélectionner la source sonore d'entrée, vous entendrez la configuration de source sonore d'entrée du premier programme. Si vous désirez entendre les autres configurations de programme de source sonore, utilisez le bouton de programmation pour passer d'un programme à l'autre.

9

Si vous utilisez un AB myPilot, sélectionnez Test audio dans le menu du AB myPilot puis la source d'entrée sonore que vous voulez écouter. Sinon, si le Naída CI est déjà connecté au testeur d'écoute Naída CI et apparié au AB myPilot, ce dernier affiche l'écran de Test audio dès qu'il communique avec le Naída CI. Cela est également possible en appuyant sur le bouton d'allumage de AB myPilot. Une fois l'écran de Test audio affiché, vous pouvez utiliser les flèches droite et gauche pour écouter les configurations et les sources sonores individuellement.

Mode d'emploi du processeur de son Naída CI Q90

39

a.

Si vous sélectionnez Bobine inductive, assurez-vous d'être synchronisé à une boucle,

à myLink ou à Roger myLink. Produisez une entrée sonore au niveau de l'émetteur FM ou du coude Roger afin d'évaluer la qualité audio.

b.

Si vous sélectionnez Sans fil, vous écouterez une source audio diffusée par le ComPilot

(ex. : appareil Bluetooth, FM, appareil à piles FM/Roger, etc.). Pour lancer le processus, allumez le ComPilot et la source de diffusion désirée. Il est préférable de baisser le volume sur tout dispositif directement connecté au ComPilot. Si vous écoutez une entrée FM/

Roger, connectez le récepteur du système FM/Roger sans fil à l'Europort situé sur le ComPilot ou à la batterie PowerCel 170 et synchronisez-le avec l'émetteur FM ou le coude Roger. Produisez une entrée sonore au niveau de l'émetteur FM ou du coude

Roger afin d'évaluer la qualité audio.

10 11

Une fois le test audio terminé, déconnectez le module de la batterie.

12

Retirez le processeur du module. Reconnectez la pile au processeur et sélectionnez les paramètres d'utilisation désirés.

13

Pour fermer le testeur d'écoute Naída CI si celui-ci n'est pas en cours d'utilisation, retirez les écouteurs, puis saisissez les crans latéraux du testeur d'écoute Naída CI d'une main, tout en tenant les interfaces du processeur et de la batterie de l'autre. Écartez doucement vos mains, jusqu'à déconnecter les deux pièces.

Faites tourner une pièce de 90 degrés, en alignant la pièce avec le logo AB pour la faire glisser dans l'autre pièce.

40 Mode d'emploi du processeur de son Naída CI Q90

14

Assemblez les pièces jusqu'à ce qu'elles s'emboîtent.

REMARQUE :

le testeur d'écoute pour Naída CI nécessite une source d'alimentation chargée pour fonctionner correctement. Si la source d'alimentation utilisée pour effectuer le test d'écoute n'est pas assez chargée, l'utilisateur ne pourra pas effectuer le test dans son intégralité.

Si l'utilisateur connecte une batterie PowerCel rechargeable, un AAA PowerPak ou une option d'alimentation déportée déchargés, un voyant lumineux rouge fixe s'allumera sur le Naída CI Q90.

Si l'utilisateur connecte des piles Zinc/Air déchargées, les voyants lumineux du mode Veille s'allument sur le Naída CI Q90 (un voyant orange clignote deux fois toutes les trois secondes) ou si les piles sont complètement déchargées, aucun voyant ne s'allume et aucun son ne sera audible dans les écouteurs du testeur d'écoute.

Utilisation du téléphone

Il est possible d'utiliser le téléphone de plusieurs manières avec votre processeur de son

Naída CI Q90. Discutez avec un audioprothésiste pour obtenir des conseils concernant l'utilisation du téléphone et pour savoir quel mode de fonctionnement vous conviendra le mieux :

Utiliser directement le combiné téléphonique. Le téléphone peut être utilisé en plaçant le haut-parleur du combiné du téléphone directement sur le T-Mic 2, les microphones du processeur ou le microphone d'antenne, s'ils sont activés. Il est parfois nécessaire d'essayer plusieurs téléphones et opérateurs pour obtenir un signal téléphonique optimal, notamment pour ce qui est des téléphones portables.

Utiliser la bobine inductive. La bobine inductive peut être programmée par un audioprothésiste dans le logiciel de réglage SoundWave™. Veuillez contacter le centre d'implantation en cas de questions relatives à l'activation et au programme. Lors de l'utilisation de la bobine inductive, il peut être nécessaire de déplacer le récepteur du téléphone autour du Naída CI

Q90 afin de voir où il fonctionne le mieux.

Utilisation du Bluetooth®. Tout dispositif compatible avec le Bluetooth peut être synchronisé avec le ComPilot pour diffuser les appels téléphoniques directement au Naída CI Q90.

Le microphone du locuteur est situé sur le ComPilot, de façon à ce que le téléphone soit entre 5 et 10 mètres (entre 15 et 30 pieds) de distance lors de l'utilisation.

Mode d'emploi du processeur de son Naída CI Q90

41

Utilisation de DuoPhone (pour les utilisateurs bilatéraux). DuoPhone peut être programmé par un audioprothésiste dans le logiciel de réglage SoundWave. Avec le téléphone placé près d'une oreille, la conversation est audible dans les deux oreilles.

Utiliser un cordon de raccordement. Un cordon de raccordement peut être utilisé pour relier votre processeur directement à un téléphone portable ou sans fil. Le cordon de raccordement s'insère d'un côté dans la prise jack pour écouteurs du téléphone et de l'autre côté dans la prise jack auxiliaire du ComPilot. Un cordon d'interface audio est disponible chez AB, mais il peut être nécessaire d'acheter un cordon de raccordement sur mesure chez un fournisseur indépendant. Discutez avec votre audioprothésiste ou votre représentant local AB pour plus de renseignements concernant cette option.

Utilisation d'un téléphone équipé d'un haut-parleur. L'utilisation d'un téléphone équipé d'un hautparleur évite de recourir à des dispositifs supplémentaires lors de l'utilisation du téléphone. Activez tout simplement le mode haut-parleur du téléphone et communiquez comme d'habitude.

Conseils pour le téléphone

Soyez patient. N'oubliez pas que l'utilisation du téléphone requiert de la pratique et s'améliore avec le temps.

Entraînez-vous à écouter des voix familières : vos proches, vos amis, votre médecin et votre audioprothésiste.

Il peut s’avérer utile de connaître le sujet de la discussion à l’avance. Par exemple, demandez

à un ami de vous téléphoner à une heure précise pour discuter d’un sujet particulier (par exemple, demandez-lui d’appeler à 18h pour une sortie au cinéma).

Il se peut que vous deviez essayer plusieurs téléphones avant de trouver celui qui vous convient.

Lorsque vous choisissez un téléphone portable, pensez à l’essayer.

Pour une aide supplémentaire relative au téléphone et des exercices d'écoute, consultez le site TheListeningRoom.com.

Boucle magnétique

Utilisation de la boucle magnétique intégrée

La boucle magnétique permet un accès sans fil à des téléphones compatibles avec les appareils auditifs et à des systèmes à boucle d’induction (disponibles dans certains lieux publics). Elle capte des champs électromagnétiques environnants et envoie ces signaux à votre processeur. Une boucle magnétique est intégrée à votre processeur et peut être activée par l'audioprothésiste en charge des réglages de votre système. Pour activer la boucle magnétique, consultez d’abord votre audioprothésiste afin de déterminer si votre processeur contient un programme compatible. Si tel est le cas, la boucle magnétique peut être activée une fois que le programme adéquat est activé dans le processeur.

Pour qu’elle fonctionne, l'utilisateur doit avoir accès à un système à boucle ou à un téléphone compatible avec les appareils auditifs. La boucle magnétique peut alors recevoir le champ

42 Mode d'emploi du processeur de son Naída CI Q90

électromagnétique généré par ces dispositifs. Si l'utilisateur essaie d'utiliser la boucle magnétique avec un dispositif audio non compatible, il risque de n'entendre aucun son, ou de percevoir un bruit très faible ou un bourdonnement.

ATTENTION : les boucles magnétiques sont sensibles au bruit magnétique généré par la plupart des appareils d’éclairage industriels fixes, les scanners des aéroports et des magasins, les scanners à bande, les transformateurs, les démarreurs et les écrans.

Informations relatives à la pile

PowerCel 230

PowerCel 170

PowerCel 110 Mini

Zinc/Air

PowerCel 170 Mini

PowerCel 110

Zn-Air (compartiment inviolable)

Le processeur de son Naída CI Q90 peut être utilisé avec deux piles Zinc/Air jetables, cinq formats de batterie au lithium-ion rechargeables PowerCel, le AAA PowerPak ou l'adaptateur d'alimentation. Veuillez consulter les

Instructions d'utilisation du AAA PowerPak et de l'adaptateur d'alimentation

pour plus de détails sur ces produits.

AAA PowerPak

Adaptateur d'alimentation

Mode d'emploi du processeur de son Naída CI Q90

43

AVERTISSEMENT :

ne connectez pas le compartiment pile Zinc/Air au chargeur.

Le chargeur doit être utilisé exclusivement avec les batteries PowerCel lithium-ion rechargeables. Tous les formats de batterie au lithium-ion PowerCel peuvent être utilisées dans le chargeur PowerCel.

Assemblage du chargeur PowerCel

AVERTISSEMENT : faites fonctionner les alimentations électriques et les chargeurs de piles dans un espace ouvert pour garantir une circulation de l'air suffisante. Bien que jusqu'à présent, aucune blessure n'ait été rapportée, les composants peuvent chauffer lors d'une utilisation normale ou en cas de dysfonctionnement. Si la température du dispositif vous incommode ou si vous ressentez une douleur quand vous le portez, débranchez la source d’alimentation et contactez AB.

ATTENTION :

utilisez uniquement le chargeur fourni pour charger les batteries AB

PowerCel. Ne l'utilisez pas pour charger d’autres batteries/piles. N’essayez pas de charger les batteries PowerCel du Naída CI au moyen d’un chargeur autre que celui fourni par Advanced Bionics.

Adaptateurs pour bloc d'alimentation

Chargeur de batterie

USB

Alimentation électrique

Le système de chargement se compose du chargeur, du bloc d’alimentation et des adaptateurs d'alimentation électrique. Le chargeur peut également être utilisé en retirant le cordon d'alimentation, ce qui permet de découvrir la prise USB et de l'utiliser depuis n'importe quel port USB.

Informations relatives au chargement des batteries lithium-ion :

Le chargeur fourni avec le processeur de son est conçu pour charger simultanément jusqu’à quatre batteries PowerCel. Il faut 2 à 3 heures pour charger complètement une batterie

PowerCel déchargée. Cela varie légèrement selon les différents types de batteries PowerCel.

44 Mode d'emploi du processeur de son Naída CI Q90

Il n’est pas nécessaire que les batteries PowerCel soient complètement déchargées pour que vous les rechargiez.

Nous vous recommandons d’utiliser et de recharger les batteries PowerCel au moins une fois tous les trois mois. La capacité des batteries PowerCel diminue avec le temps, même si elles ne sont pas utilisées. Cela est normal pour toutes les batteries rechargeables et ne constitue pas un défaut.

REMARQUE DESTINÉE AUX UTILISATEURS EUROPÉENS : pour mettre correctement au rebut les batteries rechargeables en Europe, renvoyez-les au représentant AB le plus proche ou jetez-les dans un container dédié.

Aux États-Unis et au Canada, veuillez contacter la hotline de la Rechargeable Battery Recycling

Coporation au 877.273.2925 ou consultez leur site Internet à l'adresse www.call2recycle.org.

Insertion de batteries PowerCel dans le chargeur

1 2

Repérez les rainures latérales sur le chargeur.

Placez la PowerCel de sorte que l’élément de contact fasse face à la base du chargeur.

Retrait des batteries PowerCel du chargeur

1

Faites glisser la batterie PowerCel le long des rainures jusqu’à ce qu’elle soit correctement insérée. Le chargeur est conçu de telle sorte que les batteries PowerCel ne peuvent être insérées que dans un seul sens.

Faites doucement glisser la PowerCel hors du chargeur, vers l'extérieur de celui-ci.

Mode d'emploi du processeur de son Naída CI Q90

45

Le compartiment pile Zinc/Air

Le Naída CI Q90 utilise des piles jetables 675 Power Implant (675P). Les piles d'aides auditives normales au format 675 ne seront pas assez puissantes pour un implant cochléaire.

Insertion des piles Zinc/Air

1 2

Tout en tenant le compartiment pile

Zinc/Air d'une main, poussez doucement mais fermement vers le bas le levier situé à l'arrière du compartiment de piles.

Cela fera sortir le tiroir des piles de l'arrière du compartiment.

Sortez le tiroir du compartiment à l'aide de l'autre main.

3

Retirez les piles Zinc/Air de leur emballage, en vous assurant de bien retirer le ruban adhésif du pôle positif (+) plat de la pile. Retirer le ruban adhésif fait entrer de l'oxygène et active la pile, c'est pourquoi vous devez l'installer aussitôt après avoir retiré le ruban adhésif.

4 5

Placez deux piles Zinc/Air, le côté positif (+)

(plat) vers le haut, dans les deux ouvertures du tiroir de piles.

Une fois les piles en contact avec le haut du compartiment de piles, faites doucement glisser le tiroir de piles dans le compartiment.

Remarque : si les piles sont mal insérées, le tiroir ne se refermera pas.

46 Mode d'emploi du processeur de son Naída CI Q90

6

Fixez le compartiment de piles au Naída CI en suivant les mêmes instructions que celles fournies pour fixer les PowerCels au Naída CI dans la section

Remplacement de la batterie.

Insertion des piles Zinc/Air (compartiment inviolable)

1 2

À l'aide du même outil fourni avec le T-Mic 2/ coude standard pour le retrait et le placement du coude standard, insérez l'extrémité en pointe de l'outil dans le petit trou situé au dos du compartiment pile Zinc/Air. Remarque : si vous n'avez pas l'outil en votre possession, tout instrument pointu et fin devrait vous permettre d'éjecter le tiroir.

3

Une fois l'outil inséré dans le trou, poussez doucement vers le bas, jusqu'à sentir le tiroir du compartiment pile

Zinc/Air se déverrouiller et faire sortir le tiroir du compartiment pile Zinc/Air.

Posez l'outil de côté, prenez le tiroir du compartiment pile Zinc/Air avec la main et tirez-le doucement jusqu'à le sortir entièrement.

Pour insérer les piles, suivez les instructions fournies aux étapes 2 à 5 de la section précédente

Insertion des piles Zinc/Air.

Mode d'emploi du processeur de son Naída CI Q90

47

Voyant lumineux (diode électroluminescente) du chargeur

Voyants lumineux du port

Voyant lumineux micro-USB

Le chargeur est doté de différents voyants lumineux situés à la base de chaque port de chargement PowerCel, ainsi qu'au niveau du raccord entre le cordon d'alimentation et le chargeur. Si le voyant micro USB vert est allumé, cela signifie que le chargeur est connecté à une source d'alimentation et est prêt à charger les batteries PowerCel.

Les voyants situés à la base de chaque port de chargement PowerCel peuvent être de 3 couleurs différentes.

Signification des voyants du port de chargement PowerCel

Couleur

Bleu

Vert

Rouge

Indication

La PowerCel est en cours de chargement

La PowerCel est complètement chargée

Dysfonctionnement

Si le chargeur PowerCel présente un dysfonctionnement, vérifiez si celui-ci se situe au niveau de la PowerCel ou du chargeur lui-même en procédant comme suit. Insérez une autre PowerCel dans l'emplacement de chargeur qui pose problème. Si le voyant rouge est toujours allumé, le chargeur a un problème. Si le voyant rouge ne s'allume pas, la PowerCel a un problème. S'il y a un problème avec la PowerCel ou le chargeur, veuillez contacter Advanced Bionics.

Le voyant du chargeur s'éteint (ou s'éclaire légèrement en bleu si la pièce est très sombre) pour indiquer soit que la batterie est entièrement chargée, soit qu'une défaillance de la batterie est survenue. L'utilisateur doit attendre une minute complète. Si le voyant devient vert, la batterie est complètement chargée et prête à être utilisée. Si passée une minute le voyant ne devient pas vert, la batterie doit être considérée comme défaillante et vous devez contacter Advanced

Bionics pour obtenir une batterie de rechange.

48 Mode d'emploi du processeur de son Naída CI Q90

AVERTISSEMENTS :

Ne chargez pas des piles jetables.

Évitez de placer les batteries/piles dans la bouche.

Évitez de mâcher ou d'avaler les batteries/piles. Si cela se produit, demandez immédiatement un avis médical.

Veillez à éviter tout contact entre le liquide provenant d'une fuite de batteries/ piles et la peau, la bouche et les yeux.

Les batteries/piles ne doivent pas être jetées au feu.

Empêchez les enfants de jouer avec les batteries/piles et évitez de laisser les enfants sans surveillance avec des batteries/piles.

Les enfants ne doivent pas recharger les batteries sans surveillance.

MISES EN GARDE :

Retirez les piles usées du processeur de son pour éviter tout risque d'endommagement par fuite d'une pile.

Jetez toutes batteries/piles présentant des signes visibles de fuite conformément

à la réglementation locale.

Évitez toute exposition des batteries/piles à la chaleur (par ex. évitez de les exposer directement à la lumière du soleil ou de les conserver dans une voiture au soleil).

Transportez les batteries/piles dans l'étui de transport fourni ou dans un sac en plastique fermé. Les batteries peuvent court-circuiter si elles entrent en contact avec des objets métalliques telles que des pièces de monnaie ou des clés.

Évitez d'immerger les batteries dans de l'eau.

Les batteries doivent être rechargées uniquement avec le ou les chargeurs recommandés par le fabricant.

Quand le module Roger n'est pas connecté, utilisez le cache transparent fourni pour protéger les broches.

Pour de plus amples informations, consultez la section

Sources d'alimentation approuvées

de ce mode d'emploi.

Utilisation des accessoires du Naída CI

Advanced Bionics propose une gamme d'accessoires pour le Naída CI Q90, bien que certains ne soient pas fournis dans la mallette de votre processeur de son. Discutez avec l'audioprothésiste des accessoires inclus avec le processeur de son Naída CI Q90.

Pour de plus amples informations concernant les accessoires décrits ci-dessous, consultez les

Instructions d'utilisation

fournies avec le produit ou contactez Advanced Bionics.

Mode d'emploi du processeur de son Naída CI Q90

49

Antennes

Le processeur de son Naída CI Q90 est conçu pour être utilisé avec l'antenne universelle (AU).

Antenne universelle (AU)

L'AU est conçue pour être utilisée avec le Naída CI Q90 ors des activités quotidiennes hors de l'eau.

ComPilot

ComPilot

MLxi

Utilisé avec le ComPilot, le Naída CI Q90 est compatible avec les récepteurs sans fil des MLxi et

Roger X de Phonak. Pour les instructions de connexion d'un récepteur au ComPilot, consultez la section

Utilisation des fonctions FM/Roger

du mode d'emploi ou les

Instructions d'utilisation du ComPilot et l'addendum du ComPilot d'AB

.

Testeur d'écoute du Naída CI et écouteurs pour testeur d'écoute

Écouteurs du testeur d'écoute

Testeur d'écoute pour Naída CI

50 Mode d'emploi du processeur de son Naída CI Q90

Antennes

Le processeur de son Naída CI Q90 est conçu pour être utilisé avec l'antenne universelle (AU).

Antenne universelle (AU)

Le Naída CI Q90 est doté d'un mode de contrôle utile accessible grâce au testeur d'écoute

Naída CI et aux écouteurs pour testeur d'écoute. Ce mode permet à une personne non appareillée d'entendre les sources sonores d'entrée du Naída CI Q90. Pour les instructions sur la manière d'écouter les entrées à l'aide du testeur d'écoute Naída CI et des écouteurs pour testeur d'écoute, consultez la section

Contrôle du/des coude(s) et des entrées auxiliaires

du mode d'emploi.

Accessoires audio

Entrée FM/Roger (prise Euro)

ComPilot

L'AU est conçue pour être utilisée avec le Naída CI Q90 ors des activités quotidiennes hors de l'eau.

ComPilot

ComPilot

MLxi

Utilisé avec le ComPilot, le Naída CI Q90 est compatible avec les récepteurs sans fil des MLxi et

Roger X de Phonak. Pour les instructions de connexion d'un récepteur au ComPilot, consultez la section

Utilisation des fonctions FM/Roger

du mode d'emploi ou les

Instructions d'utilisation du ComPilot et l'addendum du ComPilot d'AB

.

Testeur d'écoute du Naída CI et écouteurs pour testeur d'écoute

Écouteurs du testeur d'écoute

Testeur d'écoute pour Naída CI

Entrée audio

(prise jack auxiliaire 3,5 mm)

Entrée de charge (mini-USB)

La prise jack auxiliaire située sur le ComPilot permet le branchement direct d'appareils

électroniques grand public à piles, tels que les lecteurs MP3, les lecteurs DVD portables ou les consoles de jeux de poche. Lors de la connexion de ces appareils électroniques, une atténuation peut être nécessaire pour éviter un son trop intense ou déformé. Cette atténuation peut être effectuée par un audioprothésiste au cours de la programmation, afin que l'utilisateur puisse profiter pleinement du son d'un dispositif audio. Un audioprothésiste peut aussi créer un programme permettant à l'utilisateur d'entendre en même temps les sons de l'environnement et d'un dispositif auxiliaire. Discutez avec votre audioprothésiste des options de programmation adaptées dans cette situation.

AVERTISSEMENTS ET MISES EN GARDE :

Ne reliez pas le système à des sources sonores fonctionnant sur secteur (par ex. téléviseur, ordinateur) à moins d'être connecté par l'intermédiaire d'un câble pour secteur isolant.

Évitez toute exposition du ComPilot à l'eau (piscine, bain, etc.).

REMARQUE : en cas de diffusion audio avec le ComPilot, si votre antenne se déverrouille, désactivez le ComPilot avant de re-verrouiller votre antenne. À défaut, la communication entre le processeur de son et votre implant sera empêchée.

Personnalisation de la couleur

Le Naída CI Q90 est disponible en plusieurs coloris, ce qui permet à l'utilisateur de personnaliser l'apparence du processeur de son selon son style personnel.

Mode d'emploi du processeur de son Naída CI Q90

51

Étui de transport Naída CI

Étui de transport Naída CI

Un étui de transport est fourni avec le Naída CI Q90 pour transporter ou ranger le processeur de son et les accessoires lorsqu'ils ne sont pas utilisés. Si le Naída CI Q90 a été exposé à l'eau ou à des taux d'humidité importants, placez les composants dans le système de séchage toute la nuit.

Système de séchage

Un système de séchage est fourni avec le Naída CI Q90. Il a été conçu pour enlever toute trace d'humidité du matériel et est destiné à être utilisé quotidiennement avec les accessoires

Naída CI. Pour des instructions détaillées concernant l'utilisation et l'entretien du système de séchage, consultez le

Mode d'emploi

fourni avec l'appareil. Il est important de lire et de respecter les

Avertissements et mises en garde

avant et pendant son utilisation.

52 Mode d'emploi du processeur de son Naída CI Q90

Informations relatives à l'indice de protection

L'indice de protection, ou IP, est utilisé pour indiquer la résistance d'un boîtier contenant un dispositif électronique. Chaque indice IP comprend deux chiffres. Le premier chiffre indique le degré de protection du boîtier contre la pénétration de matières solides, de matériaux ou de poussière. Le deuxième chiffre indique le degré de protection contre la pénétration d'eau ou d'autres liquides.

L'indice IP du Naída CI Q90 est IP57. Il indique que le Naída CI Q90 est protégé contre :

La pénétration de corps étrangers solides d'un diamètre supérieur ou égal à 1,0 mm

Toute panne due à une immersion de 30 minutes à une profondeur jusqu'à 1 m.

Entretien du processeur de son Naída CI Q90 et des accessoires

Il est important d'entretenir le Naída CI Q90 correctement pour qu'il vous offre le meilleur de votre audition à tout moment. Si l'une des partie du Naída CI Q90 doit être nettoyée, utilisez uniquement un chiffon humide pour essuyer les pièces. Les pièces du processeur de son ou les accessoires ne doivent pas être exposés à d'autres solvants (par ex. du savon ou de l'eau de Javel).

Changement de la protection du microphone

Le Naída CI Q90 comprend un filtre de coude situé sur le coude arrière pour empêcher la poussière et les impuretés d'endommager le coude. Advanced Bionics recommande de changer tous les trois mois la protection du microphone sur le Naída CI Q90, ou plus tôt en cas de dégradation de la qualité sonore.

Retrait de la protection du microphone

1 2

Prenez le Naída CI Q90 d'une main en tenant l'outil de retrait de l'autre main.

Avec l'extrémité filetée de l'outil, vissez dans et à travers la protection du microphone jusqu'à ce que l'outil puisse retirer la protection du microphone.

Mode d'emploi du processeur de son Naída CI Q90

53

3

Tirez doucement l'outil hors de l'ouverture.

La protection du microphone doit sortir avec l'outil. La protection peut être retirée de l'outil puis jetée.

Remplacement de la protection du microphone

1 2

En tenant l'outil d'une main, utilisez l'extrémité émoussée et non filetée pour placer une nouvelle protection du microphone sur l'extrémité de l'outil.

La protection du microphone est assez petite, l'outil sert donc de guide pour la remplacer correctement et facilement.

3

Avec la protection du microphone sur l'extrémité de l'outil, tenez le Naída CI Q90 de l'autre main et alignez avec précaution l'extrémité de l'outil directement sur l'ouverture du coude.

4

Enfoncez la protection dans le trou jusqu'à ce que l'outil soit contre le processeur.

54 Mode d'emploi du processeur de son Naída CI Q90

Tirez doucement l'outil à l'écart du processeur, en laissant la protection du microphone correctement insérée dans le port du microphone.

Températures de fonctionnement et de stockage recommandées du Naída CI Q90

Plages de température de fonctionnement et de stockage

Condition Minimum Maximum

Température de fonctionnement

Température de stockage

0°C (32°F)

-20°C (-4°F)

45°C (115°F)

55°C (131°F)

Sources d'alimentation approuvées

Advanced Bionics a vérifié le fonctionnement du Naída CI Q90 avec les sources d'alimentation

énumérées ci-dessous. Le comportement du système avec des sources d'alimentation autres que celles énumérées ci-dessous ne peut être garanti.

Sources d'alimentation approuvées pour le Naída CI Q90

Source d'alimentation

PowerCel

PowerCel Mini

Zinc/Air

Interface de programmation

(utilisée uniquement pendant le réglage)

Capacité (mAhr)

110

170

230

110

170

1 140

Non applicable

Alimentations électriques approuvées pour le Naída CI Q90

Alimentation électrique

PowerCel

Zinc/Air

Interface de programmation

Tension nominale

3,7 V

2,8 V

5,0 V

Type

Li-ion (Rechargeable)

Zinc/Air (Jetable)

CC

Énergie nominale

0,4 Wh à 0,9 Wh

1 240 mWh

1 250 mW

Dépannage du Naída CI Q90

Si vous n'entendez aucun son ou si le voyant lumineux du processeur Naída CI Q90 clignote rouge une fois par seconde lorsque l'antenne est en place au-dessus de l'implant, entreprenez les étapes de dépannage suivantes :

1

Inspectez visuellement le cordon à la recherche de tout signe d'endommagement ou de défaut et vérifiez qu'il est bien connecté à l'antenne et au processeur de son.

2

Retirez tout vêtement (chapeau, écharpe, bandeau, etc.) recouvrant le microphone.

3

Un utilisateur normoentendant peut effectuer un test d'écoute des microphones comme décrit

à la section

Contrôle du/des microphone(s) et des entrées auxiliaires

de ce mode d'emploi.

Mode d'emploi du processeur de son Naída CI Q90

55

4

Remplacez le cordon.

5

Remplacez l'antenne.

Si ces étapes ne suffisent pas à résoudre le problème, contactez immédiatement un audioprothésiste ou Advanced Bionics pour solliciter une assistance supplémentaire.

Si vous n'entendez aucun son ou si le voyant lumineux du processeur Naída CI Q90 émet une lumière rouge continue, entreprenez les étapes de dépannage suivantes :

1

Retirez le compartiment de batteries.

2

Reconnectez le compartiment de batteries.

3

Si vous utilisez des piles Zinc/Air et que les étapes 1 et 2 ne résolvent pas le problème, remplacez-les par des piles Zinc/Air neuves et reconnectez le compartiment de piles.

4

Si vous utilisez des batteries PowerCels, essayez une PowerCel pleinement chargée et reconnectez.

Si ces étapes ne suffisent pas à résoudre le problème, contactez immédiatement un audioprothésiste ou Advanced Bionics pour solliciter une assistance supplémentaire.

Si vous entendez des sons déformés ou un bruit de fond, entreprenez les étapes de dépannage suivantes :

1

Retirez tout vêtement (chapeau, écharpe, bandeau, etc.) recouvrant votre microphone.

2 Inspectez visuellement le cordon à la recherche de tout signe d'endommagement ou de défaut. En cas de détection d'un défaut, remplacez le cordon.

3

Vérifiez que le cordon est bien connecté à l'antenne et au processeur de son, et que l'antenne est positionnée correctement sur la tête.

4

Vérifiez que le réglage de programme et le volume sonore souhaités ont été correctement réglés. En cas de synchronisation avec un AB myPilot, effectuez une lecture de l'état pour confirmer les bons réglages du programme, du volume et de la sensibilité.

5

Si l'entrée provient du microphone d'antenne et que les parasites ou les distorsions persistent, remplacez le cordon de l'antenne.

6

Inspectez visuellement les microphones en cherchant d'éventuels signes d'impuretés ou d'usure.

7

Si possible, remplacez l'antenne et/ou le cache coloré de l'antenne.

8

Nettoyez les contacts de la batterie sur le processeur.

9

Remplacez la protection du microphone.

10

Remplacez le cache du T-Mic 2.

11

Une personne normoentendante peut effectuer un test d'écoute des sources d'entrée sonores comme décrit à la section

Contrôle du/des microphone(s) et des entrées auxiliaires

de ce mode d'emploi.

56 Mode d'emploi du processeur de son Naída CI Q90

Si ces étapes ne suffisent pas à résoudre le problème, contactez immédiatement votre audioprothésiste ou Advanced Bionics pour solliciter une assistance supplémentaire.

Si les sons sont feutrés ou déformés :

1

Vérifiez qu'aucun vêtement ou tissu ne bouche l'entrée du microphone-antenne.

2

Répétez les étapes de dépannage décrites ci-dessus visant à résoudre les problèmes liés aux bruits de fond.

Si de la rouille semble se former au niveau des contacts de pile du Naída CI :

1

Nettoyez les contacts à l'aide de la brosse pour aide auditive ou d'un coton-tige sec.

Si vous n'arrivez pas à mettre le processeur de son Naída CI Q90 sous tension :

1

Retirez et remplacez le compartiment de batteries.

2

Vérifiez qu'une PowerCel chargée ou deux piles Zinc/Air entièrement chargées sont insérées.

3

Vérifiez que la PowerCel ou les piles Zinc/Air sont correctement insérés.

4

Si le problème persiste, contactez un audioprothésiste ou Advanced Bionics pour solliciter une assistance supplémentaire.

Si aucun son n'est perçu lorsqu'un système FM/Roger ou un dispositif audio auxiliaire est installé sur ComPilot :

1

Vérifiez que le récepteur FM/Roger et/ou le dispositif audio auxiliaire sont bien fixés au

ComPilot.

2

Vérifiez que le ComPilot est allumé.

3

Vérifiez que l'émetteur FM, le microphone Roger, et/ou le dispositif audio externe sont allumés.

4

Vérifiez que le programme utilisé permet l'utilisation d'entrées auxiliaires (Aux) avec le Naída CI et que ce dernier fonctionne sans fil.

5

Vérifiez que le récepteur FM/Roger a été programmé pour une utilisation avec le Naída CI.

6

Vérifiez que le collier inductif ComPilot est porté correctement autour du cou et que le ComPilot se situe approximativement à mi-hauteur du torse.

Si ces étapes ne suffisent pas à résoudre le problème, contactez un audioprothésiste ou

Advanced Bionics pour solliciter une assistance supplémentaire.

Dépannage des voyants lumineux du Naída CI

Les voyants du Naída CI sont une fonctionnalité programmable fournissant des informations de diagnostic relatives à l'autonomie de la batterie, au fonctionnement du microphone, aux

Mode d'emploi du processeur de son Naída CI Q90

57

capacités d'appariage ou à l'état du processeur. Consultez la section

Compréhension des voyants lumineux du Naída CI

de ce mode d'emploi pour la description du comportement normal des voyants lumineux.

Si les voyants n'émettent aucune lumière :

1

Vérifiez que le voyant n'est pas masqué par un vêtement de l'utilisateur, les cheveux et/ou l'endroit où est porté le processeur.

2 Vérifiez que la PowerCel est correctement installée sur le processeur, ou si vous utilisez un compartiment piles Zinc/Air, que les piles sont correctement insérées.

3

Remplacez la batterie.

4

Le cas échéant, vérifiez que le Naída CI Q90 n'est pas en mode Attente en appuyant brièvement sur le bouton de programmation.

Si le voyant vert ne clignote pas en réponse à des sons intenses (fonction programmable) :

1

Contrôlez que cette fonction est bien activée pour le processeur/programme.

2

Vérifiez que la PowerCel est bien chargée et insérée correctement dans le processeur.

Si vous utilisez des piles Zinc/Air, vérifiez que les piles sont nouvelles et correctement insérées dans le compartiment.

3

En cas d'appariage à une télécommande AB myPilot, vérifiez le réglage de la sensibilité ou essayez de l'augmenter légèrement à des fins d'évaluation uniquement.

4

Essayez un autre emplacement de programme.

5

Essayez une autre source audio (comme le T-Mic 2/microphone du processeur/microphone d'antenne).

6

Une personne normoentendante peut effectuer un test d'écoute des entrées audio comme décrit à la section

Contrôle du/des microphone(s) et des entrées auxiliaires

de ce mode d'emploi.

7

Essayez une autre source auxiliaire.

a.

Vous aurez besoin d'un programme qui accepte l'entrée de sources audio externes ainsi que de l'activation du sans fil sur le processeur.

b.

Si le voyant vert clignote en réponse à une source audio externe, placez le processeur et l'antenne dans le système de séchage. Si le voyant vert ne clignote toujours pas en réponse à des sons intenses à la suite d'un cycle de séchage complet lorsque vous utilisez l'entrée du coude et les réglages de programme habituels, procédez à l'étape suivante.

8

Si le microphone d'antenne est la seule entrée n'ayant pas un voyant clignotant en vert, remplacez l'antenne et/ou le cordon. Si le T-Mic 2 est la seule entrée n'ayant pas un voyant clignotant vert, remplacez le T-Mic 2. Si les microphones du processeur n'ont pas de voyant vert clignotant avec l'entrée audio, contactez votre audioprothésiste ou Advanced Bionics.

Pendant le contrôle de l'état de la batterie, aucun flash ou seulement un seul flash orange est observé :

N'OUBLIEZ PAS : les piles Zinc/Air n'indiquent PAS l'état de la pile sur le voyant lors du démarrage. Seules les PowerCels rechargeables indiquent l'état de la pile sur le voyant.

58 Mode d'emploi du processeur de son Naída CI Q90

1

Vérifiez que la PowerCel est correctement installée sur le processeur.

2

Remplacez par une PowerCel entièrement chargée.

3

Si vous n'observez aucun clignotement après le remplacement de la PowerCel, nettoyez les contacts à l'aide d'une brosse pour aide auditive ou d'un bâtonnet de coton sec.

4

Si le problème persiste, contactez un audioprothésiste ou Advanced Bionics pour solliciter une assistance supplémentaire.

Si le comportement du voyant lumineux est modifié à la suite du remplacement ou de la programmation du processeur :

1

Vérifiez auprès de l'audioprothésiste si des changements de programme pouvant affecter le comportement du voyant ont été effectués.

Si ces étapes ne suffisent pas à résoudre le problème, contactez un audioprothésiste ou

Advanced Bionics pour solliciter une assistance supplémentaire.

Dépannage des alarmes sonores internes du Naída CI Q90

Les alarmes sonores internes sont programmables et peuvent être utilisées indépendamment ou conjointement avec les voyants lumineux du Naída CI afin de fournir des informations importantes sur l'état de l'implant et l'autonomie de la batterie. Consultez la section

Compréhension des alarmes sonores internes

de ce mode d'emploi pour obtenir la description du comportement normal des alarmes sonores internes.

Si aucune alarme sonore interne n'est entendue :

1

Assurez-vous que l'antenne est correctement placée sur l'emplacement de l'implant.

2

Vérifiez que la batterie est correctement insérée dans le processeur.

3

Vérifiez que la PowerCel ou les piles Zinc/Air sont suffisamment chargées pour alimenter le Naída CI Q90 afin de stimuler l'implant interne.

4

Remplacez la batterie.

5

Changez le réglage du programme ou du volume pour vérifier si l'alarme interne est audible.

6

Vérifiez auprès de l'audioprothésiste si des changements de programme pouvant affecter le comportement de l'alarme sonore interne ont été effectués.

7

Demandez à une personne normoentendante d'effectuer un test d'écoute afin de voir si elle entend les alarmes sonores internes. Consultez la section

Contrôle du/des coude(s) et des entrées auxiliaires

du mode d'emploi.

AVERTISSEMENT : seule Advanced Bionics doit assurer la maintenance du processeur ou de l'antenne. N'essayez pas d'ouvrir ou réparer les différents éléments. Arrêtez d'utiliser le processeur ou l'antenne si l'un des éléments est endommagé. Toute ouverture non autorisée du processeur, de l'antenne, ou de tout autre dispositif annulera la garantie et est susceptible de compromettre les performances du système.

Mode d'emploi du processeur de son Naída CI Q90

59

Recommandations et déclaration du fabricant,

conforme à la norme CEI 60601-1-2

Émissions électromagnétiques

Le Naída CI Q90 est destiné à être utilisé dans l'environnement électromagnétique indiqué ci-dessous.

Le client ou l'utilisateur du Naída CI Q90 doit s'assurer qu'il est utilisé dans un tel environnement.

Test d'émissions

Émissions RF

CISPR 11

Conformité Environnement électromagnétique - recommandations

Groupe 1

Le Naída CI Q90 utilise de l'énergie RF uniquement pour son fonctionnement interne.

De ce fait, les émissions RF sont très faibles et ne sont pas susceptibles de provoquer des interférences avec des appareils électroniques à proximité.

Émissions RF

CISPR 11

Émissions harmoniques

CEI 61000-3-2

Fluctuations de la tension/ scintillements CEI 61000-3-3

Classe B

Non applicable

Non applicable

Le Naída CI Q90 peut être utilisé dans tout type d'établissements, y compris à domicile et dans les établissements reliés au réseau électrique public de faible tension qui alimente les bâtiments d'habitation.

Immunité électromagnétique

Le Naída CI Q90 est destiné à être utilisé dans l'environnement électromagnétique indiqué ci-dessous.

Le client ou l'utilisateur du Naída CI Q90 doit s'assurer qu'il est utilisé dans un tel environnement.

Test d'immunité Niveau de test

CEI 60601

Niveau de conformité a

Environnement électromagnétique - recommandations

Décharge

électrostatique

(DES)

CEI 61000-4-2

± 6 kV contact

± 8 kV air

± 6 kV contact

± 8 kV air

Les planchers doivent être en bois, béton ou carrelage céramique. Si le plancher est recouvert d'un matériau synthétique, l'humidité relative doit être d'au moins 30 %.

Fréquence de l'alimentation

électrique

(50/60 Hz) champ magnétique

CEI 61000-4-8

3 A/m 3 A/m

L'intensité de champs magnétiques dus à la fréquence de l'alimentation doit être d'un niveau correspondant à celle rencontrée habituellement sur les lieux de travail ou dans les hôpitaux.

RF émises

CEI 61000-4-3

3 V/m

80 MHz à

2,5 GHz

3 V/m

60 Mode d'emploi du processeur de son Naída CI Q90

La distance entre les dispositifs de communication

RF mobiles et portables et tout élément du

Naída CI Q90, y compris les cordons, ne doit pas être inférieure à la distance de séparation recommandée, calculée à l'aide de l'équation qui s'applique à la fréquence de l'émetteur.

Distance de séparation recommandée

d

= 1,2 √P < 800 MHz

d

= 2,3 √P ≥ 800 MHz où

P

est la puissance maximale de sortie de l'émetteur en watts (W) indiquée par le fabricant de l'émetteur et d la distance de séparation recommandée en mètres (m). L'intensité des champs générés par des émetteurs RF fixes mesurée par une étude électromagnétique sur le terrain b

doit être inférieure au niveau de conformité pour chaque bande passante.

c

Des interférences peuvent se produire à proximité d'appareils portant le symbole suivant :

REMARQUE : ces recommandations pourraient ne pas s'appliquer dans toutes les situations. La propagation des ondes électromagnétiques est influencée par l'absorption et la réflexion de celles-ci par différents objets, structures et personnes.

a Conformément aux exigences de la norme CEI 60601, les performances essentielles de l'aide auditive

Naída CI Q90 sont définies comme la stimulation auditive à des amplitudes sans risque.

b Les intensités de champ d'émetteurs fixes, tels que les bases de radiotéléphones (portables, sans fils) et de radios terrestres mobiles, les radios amateurs, les émissions radio AM et FM et les émissions TV ne peuvent

être estimées précisément par calcul théorique. Afin d'évaluer l'environnement électromagnétique résultant d'émetteurs RF fixes, une étude de terrain électromagnétique est à envisager. Si l'intensité du champ mesuré

à l'endroit où le Naída CI Q90 est utilisé dépasse le niveau de conformité applicable indiqué ci-dessus, le bon fonctionnement du Naída CI Q90 doit être surveillé.

c Au-delà de la bande passante comprise entre 150 kHz et 80 MHz, l'intensité du champ doit être inférieure

à 3 V/m.

Distances de séparation entre les dispositifs de communication RF et le Naída CI Q90

Distances de séparation recommandées entre les dispositifs de communication

RF portables et mobiles et le Naída CI Q90

Le Naída CI Q90 est destiné à être utilisé dans un environnement électromagnétique où les perturbations

RF rayonnées sont contrôlées. Le client ou l'utilisateur du Naída CI Q90 peut éviter les interférences

électromagnétiques en respectant une distance minimale entre les dispositifs de communication RF portables et mobiles (émetteurs) et le Naída CI Q90, comme recommandé ci-dessous et en fonction de la puissance de sortie maximale du dispositif de communication.

Niveau de sortie maximum nominal de l'émetteur

(w)

0,01

0,1

1

Distance de séparation en fonction de la fréquence de l'émetteur

(m)

d

= 1,2 √P < 800 MHz

0,12

0,38

1,2

d

= 2,3 √P ≥ 800 MHz

0,23

0,73

2,3

10

100

3,8

12

7,3

23

Pour des émetteurs dont le niveau de sortie maximal n’est pas indiqué ci-dessus, la distance de séparation recommandée d en (m) peut être estimée à l’aide de l’équation qui s’applique à la fréquence de l’émetteur, où P est le niveau de sortie maximal de l’émetteur en watts (W) fourni par le fabricant de l’émetteur.

REMARQUE : ces recommandations pourraient ne pas s'appliquer dans toutes les situations. La propagation des ondes électromagnétiques est influencée par l'absorption et la réflexion de celles-ci par différents objets, structures et personnes.

Mode d'emploi du processeur de son Naída CI Q90

61

Tableaux de compatibilité

Type d'implant

Naída CI Q90

Processeur de son

Neptune™

Processeur Harmony™

Platinum Sound

Processor (PSP)

C1

2

4

CII

5

1

3

1

Nécessite SoundWave 2.1 ou une version ultérieure

2 Nécessite SoundWave 2.0 ou une version ultérieure

3

Nécessite SoundWave 1.4 ou une version ultérieure

4

Nécessite SCLIN 2000 and CPI-II

5

Nécessite SoundWave 2.3 ou une version ultérieure et CPI-3

HiRes 90K

5

1

3

HiRes 90K Advantage

5

1

1

1

SCLIN 2000

SoundWave 1.4

(ou version antérieure)

SoundWave 2.0

SoundWave 2.1

SoundWave 2.2

SoundWave 2.3

1

Seulement avec processeur Harmony™

1

1

1

1

C1

Type d'implant

CII

Type d'implant

Naída CI Q90

Neptune

Harmony

PSP

1

Nécessite le boîtier AquaCase™

Antenne universelle

(AU)

AU concave

HiRes 90K HiRes 90K Advantage

✓ ✓

Antenne

AquaMic™

1

62 Mode d'emploi du processeur de son Naída CI Q90

C1

Type d'implant

CII HiRes 90K HiRes 90K Advantage

Interface de programmation CPI-II

Interface de programmation CPI-3

1

1

Seulement avec Harmony

Nettoyage et entretien

Nettoyez à l'aide d'un chiffon doux. N'immergez pas l'appareil.

Suivez la maintenance de routine suggérée des protections des microphones pour le T-Mic 2 et le microphone du processeur.

La mallette du Naída CI Q90 inclut un système de séchage ; il est recommandé d'exécuter chaque soir un cycle de séchage (8 heures) pour tous les composants (AU, cordon et processeur de son).

Les batteries PowerCel™ doivent également être placées régulièrement dans le système de séchage lorsqu'elles ne sont pas en cours de chargement, notamment si elles ont été exposées à l'humidité ou à la transpiration.

Les batteries ne doivent pas être conservées telles quelles dans une poche ou dans un sac

à main car des impuretés pourraient s'accumuler au niveau du connecteur. Utilisez plutôt l'étui de transport inclus dans la malette du Naída CI Q90 pour transporter les batteries. Si vous ne disposez pas d'étui, nous vous conseillons d'enfermer les batteries PowerCel dans un petit sachet en plastique Ziploc.

Un gaz dépoussiérant, communément utilisé pour nettoyer les claviers ou tout équipement

électronique, peut également être utilisé pour sécher le connecteur du processeur du Naída

CI Q90 ou pour souffler les impuretés emprisonnées dans les ports. Pour des résultats optimaux, il devra être utilisé en association avec le système de séchage.

La maintenance ou la modification du Naída CI Q90 ou de ses accessoires par toute autre entité qu'Advanced Bionics n'est pas autorisée et annulera la garantie du fabricant.

Données de performance

L'implant HiRes 90K Advantage accompagné de l'électrode HiFocus et du processeur de son

Naída CI Q90 prend en charge toute la gamme HiResolution de stratégies de traitement du son, dont les appareils HiRes, HiRes avec Fidelity 120 (HiRes 120), et ClearVoice.

Traitement du son HiRes™ et HiRes Fidelity 120™

Une étude clinique a été réalisée auprès de 50 adultes porteurs de la famille d'implants CII/

HiRes 90K, qui utilisaient un processeur Harmony, afin de documenter les avantages du traitement du son HiRes et HiRes 120. Les performances du HiRes ont été mesurées lors de la visite préliminaire, puis ont été comparées aux performances du HiRes 120 après trois

Mode d'emploi du processeur de son Naída CI Q90

63

mois d'écoute. Après quoi, les sujets ont été de nouveaux équipés et retestés avec le HiRes.

Les tests ont permis d'obtenir des résultats moyens de reconnaissance de mots équivalents pour les deux stratégies. Les résultats de perception HINT dans le calme et dans le bruit ont

été plus élevés pour le HiRes 120, par rapport au test préliminaire effectué avec le HiRes. Pour les phrases HINT dans le bruit, les résultats moyens avec HiRes 120 étaient bien plus élevés que pour les sujets équipés du HiRes.

Résultats de reconnaissance de la parole pour HiRes et HiRes 120

Voix consonne-voyelle-consonne

Phrases HINT dans le calme

Phrases HINT dans le bruit

(+8 dB du rapport de signal sur bruit)

HiRes

Préliminaire

63

88

64

HiRes 120

3 mois

65

93*

70**

HiRes

3 mois

63

91

65

* Les résultats avec HiRes 120 sont très différents des résultats préliminaires avec HiRes (p<0,05)

** Les résultats avec HiRes 120 sont très différents des résultats préliminaires et sur 3 mois avec HiRes (p<0,05)

Cet appareil est certifié conforme à :

FCC ID : S2B-ABBTE

IC : 10870A-ABBTE

Cet appareil est en conformité avec la section 15 des règlements de la FCC et avec la norme

CNR-210 d’Industrie Canada. L’utilisation est soumise aux deux conditions suivantes :

1.

cet appareil ne doit pas causer d’interférences nocives, et

2. cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant engendrer un fonctionnement indésirable.

Tout changement ou modification fait(e) à cet appareil et non expressément approuvé(e) par

Advanced Bionics peut annuler l’autorisation pour l’utilisateur de faire fonctionner cet appareil.

64 Mode d'emploi du processeur de son Naída CI Q90

Contactez-nous

Advanced Bionics s'engage à proposer à ses clients des produits et des prestations de la meilleure qualité. Nous vous invitons à nous faire part de vos observations concernant le processeur de son Naída CI Q90 ou vos suggestions pour améliorer nos produits. N'hésitez pas à contacter AB ou à discuter de vos suggestions avec l'audioprothésiste de l'utilisateur.

Advanced Bionics AG

Laubisrütistrasse 28

8712 Stäfa, Switzerland

T: +41.58.928.78.00

F: +41.58.928.78.90

[email protected]

Advanced Bionics LLC

28515 Westinghouse Place

Valencia, CA 91355, United States

T: +1.877.829.0026

T: +1.661.362.1400

F: +1.661.362.1500

[email protected]

AdvancedBionics.com

Advanced Bionics, IntelliLink, AutoSound, SoundWave, HiRes, HiRes Fidelity 120, HiRes Optima, CIS, MPS,

ClearVoice et Built Kid Tough sont des marques commerciales d'Advanced Bionics aux États-Unis et dans d'autres pays.

VELCRO® est une marque déposée de Velcro Industries B.V.

Bluetooth® est une marque déposée de Bluetooth SIG, Inc.

Mode d'emploi du processeur de son Naída CI Q90

65

guía de usuario

del procesador de sonido Naída CI Q90

Etiquetado

Símbolos de las etiquetas y sus significados:

Marca de conformidad de la Comunidad Europea. Autorizado para incluir la marca CE en 2015

Número de modelo

Fecha de fabricación

Número de serie

Fabricante

Tipo de protección: B

Almacenar a temperaturas de entre -20 °C (-4 °F) y +55 °C (131 °F)

Frágil

No mojar

Consultar las instrucciones de uso

Adecuado para una presión atmosférica de entre 70 kPa y 106 kPa, con una equivalencia desde 3000 m sobre el nivel del mar hasta 380 m bajo el nivel del mar

Adecuado para la exposición a una humedad relativa de entre 0 y 95 %

Eliminación de acuerdo con las normativas nacionales y locales pertinentes

IP57

El procesador Naída CI Q90 incluye una clasificación de IP57. Esta clasificación indica que el procesador Naída CI Q90 está protegido contra las siguientes condiciones: protección contra el polvo y fallo debido a una sola inmersión durante 30 minutos a una profundidad máxima de 1 m y después de secarlo durante la noche en una unidad de secado y almacenaje.

*Solo se aplica si la etiqueta de envío contiene la palabra "renovado"

Renovado*

Advertencias y precauciones

ADVERTENCIAS

PELIGRO DE ASFIXIA

: contiene partes pequeñas que suponen un peligro de inhalación.

No utilice ni guarde el AB myPilot en los bolsillos de las camisas si el usuario lleva marcapasos, ya que podrían producirse interferencias. Póngase en contacto con un profesional sanitario para obtener más información.

2 Guía de usuario del procesador de sonido Naída CI Q90

No utilice un ComPilot si el usuario lleva marcapasos, ya que podrían producirse interferencias. Póngase en contacto con un profesional sanitario para obtener más información.

Asegúrese de supervisar adecuadamente al niño cuando lleve el procesador de sonido Naída CI Q90 y sus accesorios.

Mantenga las pilas y los accesorios lejos del alcance de los niños, ya que pueden suponer un peligro de asfixia.

En caso de ingestión, consulte inmediatamente a un médico o acuda a un centro hospitalario.

No deje a los niños sin supervisión cuando haya pilas cerca ni les permita que jueguen con las pilas.

No introduzca las pilas en la boca.

No mastique ni trague las pilas. Si esto ocurre, busque atención médica inmediata.

No permita que los niños jueguen con el sistema de secado ni que lo manipulen sin supervisión.

Si utiliza el procesador de sonido o sus accesorios de forma diferente del uso previsto (por ejemplo, si se introducen en la boca o se mastican), podrían producirse daños físicos.

No recargue las pilas desechables.

No permita que el líquido procedente de la fuga de la pila entre en contacto con la piel, la boca o los ojos.

No exponga las pilas al calor (por ejemplo, no las guarde bajo la luz solar directa ni en el interior de un coche caliente).

No tire las pilas al fuego.

No permita que los niños carguen las pilas sin supervisión.

No utilice ninguna otra fuente de alimentación con el procesador de sonido, con el mando a distancia AB myPilot o con ComPilot, a menos que se la proporcione

Advanced Bionics o Phonak. Si es necesario, póngase en contacto con Advanced

Bionics si desea sustituir la fuente de alimentación.

No utilice el AB myPilot ni el ComPilot cuando estén conectados a fuentes de alimentación como, por ejemplo, tomas de corriente o fuentes de alimentación compatibles con USB, como es el caso de los ordenadores portátiles.

El ComPilot incorpora una antena de collar inductivo. No toque los conectores del collar inductivo al mismo tiempo.

las fuentes de alimentación y los cargadores de pilas deben utilizarse en un área abierta para garantizar una ventilación adecuada. Aunque, hasta la fecha, no se ha informado de lesiones, los componentes pueden calentarse durante el uso normal o en caso de que fallen. Si la temperatura del dispositivo causa malestar o dolor al tacto, desconecte la fuente de alimentación y póngase en contacto con su representante local de Advanced Bionics.

Guía de usuario del procesador de sonido Naída CI Q90

3

PRECAUCIONES

Si oye sonidos molestos, retire el equipo externo para detener la estimulación.

Es importante que la antena receptora disponga de imanes con la intensidad correcta para evitar problemas de retención o malestar. Si se utiliza un número insuficiente de imanes, la antena receptora puede desprenderse con más frecuencia de lo que es aceptable. Si se utilizan demasiados imanes, el usuario puede experimentar irritación o malestar. Consulte con un médico si tiene cualquier duda o preocupación relacionada con la intensidad de los imanes. Si se considera apropiado, su audioprotesista puede insertar imanes adicionales o extraer imanes de la antena receptora. Solo debe colocar imanes adicionales en la antena receptora con la ayuda de un profesional especializado en implantes cocleares. Si el usuario experimenta enrojecimiento, irritación o malestar, interrumpa el uso de la antena receptora inmediatamente y pónganse en contacto con el centro de implantes cocleares. Consulte las Instrucciones

de uso de la antena receptora para obtener más información sobre el ajuste de la intensidad de los imanes de la antena receptora.

Si la temperatura del procesador de sonido o de sus accesorios aumenta de forma anormal, interrumpa su uso inmediatamente y pónganse en contacto con

Advanced Bionics o con un médico.

Guarde las antenas receptoras adicionales lejos de artículos con franjas magnéticas (por ejemplo, tarjetas de crédito, llaves electrónicas de habitaciones de hotel), ya que se pueden desmagnetizar las tarjetas.

Los equipos de comunicaciones por RF portátiles y móviles, entre los que se incluyen radios y teléfonos móviles, pueden afectar a la calidad sonora del procesador de sonido Naída CI Q90 y sus accesorios; sin embargo, no existe ningún peligro de seguridad asociado con estos equipos.

El procesador de sonido Naída CI Q90 y sus accesorios deben utilizarse de acuerdo con la información de compatibilidad electromagnética (EMC) proporcionada en la sección Consejos y declaración del fabricante de las Instrucciones de Uso.

Utilice únicamente el cargador proporcionado para cargar las pilas PowerCel de Advanced Bionics. No lo utilice para cargar otras pilas. No intente cargar las pilas PowerCel del procesador Naída CI Q90 con un cargador distinto del proporcionado por Advanced Bionics.

Extraiga las pilas del procesador de sonido cuando estén vacías para evitar daños causados por una posible fuga.

No exponga ningún componente del procesador de sonido Naída CI Q90, así como tampoco sus accesorios, al calor extremo proveniente de un horno, un microondas o un secador de pelo.

Cargue las pilas utilizando solamente los cargadores recomendados por el fabricante.

4 Guía de usuario del procesador de sonido Naída CI Q90

No utilice los accesorios AB myPilot o ComPilot cuando se le pida que no use dispositivos electrónicos inalámbricos, como ocurre en los aviones.

El AB myPilot debe encontrarse a más de 1 cm (1/2 pulgadas) del procesador

Naída CI Q90 mientras se estimula el implante. De lo contrario, el implante y el procesador de sonido podrían perder el bloqueo. Si esto ocurre, apague el procesador y vuelva a encenderlo (para ello, retire la pila y vuelva a colocarla).

La tecnología de transmisión inductiva y codificada digitalmente empleada en este dispositivo es extremadamente fiable y prácticamente no sufre interferencias procedentes de otros dispositivos. No obstante, debe tenerse en cuenta que, si se maneja el dispositivo junto a un terminal informático u otros campos magnéticos potentes, puede que deba situarse a una distancia mínima de 60 cm (24 pulgadas) para asegurar un funcionamiento correcto. Si el Naída

CI Q90 no responde al dispositivo implantado debido a una interferencia de campo inusual, aléjese del campo que genera la interferencia.

Si el AB myPilot deja de transmitir información al procesador de sonido, puede ser necesario volver a vincular el AB myPilot con su procesador de sonido. Consulte la sección Emparejamiento con el AB myPilot de este manual de usuario.

Si los comandos de volumen enviados desde el AB myPilot al procesador de sonido parecen erráticos, vuelva a emparejar el AB myPilot y el procesador

Naída CI Q90.

NOTA:

Si la antena receptora se desbloquea durante la transmisión de sonido con el ComPilot, apague el ComPilot antes de volver a bloquear la antena receptora.

De lo contrario, el procesador de sonido podría no comunicarse con el implante.

Los pacientes deben tener en cuenta que la utilización de las funciones

WindBlock, EchoBlock o SoundRelax puede afectar la calidad del sonido.

Descarga Electrostática

La presencia de altos niveles de electricidad estática puede dañar los componentes electrónicos del procesador de sonido o del implante. Tome las precauciones necesarias para evitar exponer el sistema a electricidad estática. Pueden existir descargas electroestáticas si siente una chispa que salta desde su propio cuerpo o si el vello se le eriza.

Los siguientes ejemplos son situaciones donde pueden crearse altos niveles de carga electrostática:

• andar, gatear o arrastrarse sobre alfombras;

• deslizarse sobre superficies de plástico;

• salir de un automóvil;

• quitarse y ponerse suéteres;

• tocar pantallas de televisión o de ordenador;

• retirar la ropa de cama.

Guía de usuario del procesador de sonido Naída CI Q90

5

Para reducir la posibilidad de daños por descargas electroestáticas:

Toque un objeto o a una persona con los dedos antes de tocar la antena receptora, el cable o el procesador de sonido, ya sean suyos o de su hijo.

Toque las superficies metálicas con la mano antes de permitir el contacto del equipo con estas superficies metálicas. Esto es particularmente importante si se encuentra en el patio de recreo, donde pueden generarse altos niveles de electricidad estática. Es importante descargar cualquier electricidad estática; para ello, toque una superficie metálica con la mano antes de permitir que el procesador de sonido, el cable o la antena receptora entre en contacto con esta superficie metálica.

Procure evitar el contacto entre el equipo del implante coclear y las superficies metálicas al salir de un vehículo.

Extraiga el equipo del implante coclear antes de quitarse ropa que pueda contener carga eléctrica (por ejemplo, los suéteres).

No toque pantallas de televisión o de ordenador. Si se tocan las pantallas, antes de tocar un componente del sistema del implante, asegúrese de tocar un objeto que no sea el sistema del implante para descargar cualquier acumulación de carga.

Utilice suavizante para la ropa de vestir y de cama.

Detectores de metales de seguridad en aeropuertos

Los detectores de metales y los escáneres de seguridad, incluidos los escáneres de cuerpo entero, no dañan el sistema del implante; sin embargo, los detectores de metales se pueden activar cuando se atraviesen. Para evitar oír cualquier sonido indeseado al atravesar los detectores de metales o los escáneres de seguridad, debe reducir el volumen del procesador de sonido o extraer la antena receptora.

Sensores de ultrasonidos

Los sensores de ultrasonidos, utilizados a veces en los sensores luminosos y en los sistemas de seguridad, no dañan el sistema del implante; sin embargo, el micrófono de la antena receptora puede captarlos. Esto puede provocar la distorsión de la calidad sonora si se manipula el procesador de sonido en las inmediaciones de estos sensores. Además, si el sonido ultrasónico tiene una intensidad muy alta, el micrófono del sistema del procesador puede dañarse. Para evitar oír sonidos indeseados, debe reducir el volumen del procesador de sonido o extraer la antena receptora cuando pase cerca de un sensor de ultrasonidos (por ejemplo, las entradas a las bibliotecas).

Máquinas de rayos X

Las máquinas de rayos X no dañarán el procesador de sonido ni el implante, pero pueden dañar los micrófonos de la antena receptora y del procesador Naída CI Q90. Evite colocar los micrófonos del sistema en cualquier equipaje de mano o facturado cuyo contenido se controle mediante rayos X. Durante los controles de seguridad aeroportuaria, el procesador de sonido y el micrófono deben llevarse puestos al atravesar el detector de metales, o bien, pueden ser examinados a mano.

6 Guía de usuario del procesador de sonido Naída CI Q90

Índice

Introducción ..............................................................................................................................10

Objetivo de la guía ........................................................................................................................... 10

Acerca del procesador de sonido Naída CI Q90 ............................................................. 10

El procesador de sonido Naída CI Q90 ..........................................................................11

Descripción general del procesador de sonido Naída CI Q90 y sus accesorios .....12

Naída CI Q90 ..................................................................................................................................... 12

Antena receptora universal ......................................................................................................... 13

AB myPilot ............................................................................................................................................ 13

ComPilot ................................................................................................................................................ 14

Módulo de comprobación de la audición del procesador Naída CI ...................... 14

Estuche AquaCase™ ....................................................................................................................... 15

Teléfono Phonak DECT.................................................................................................................. 15

Características del procesador de sonido Naída CI Q90 ........................................16

UltraZoom automático .................................................................................................................. 16

StereoZoom ......................................................................................................................................... 16

UltraZoom ............................................................................................................................................ 16

WindBlock ............................................................................................................................................. 16

SoundRelax .......................................................................................................................................... 16

EchoBlock ............................................................................................................................................. 17

DuoPhone ............................................................................................................................................ 17

ZoomControl ....................................................................................................................................... 17

QuickSync ............................................................................................................................................. 17

Montaje del procesador de sonido Naída CI Q90......................................................17

Conexión de las carcasas de color de la antena receptora universal (UHP) .... 18

Conexión de la antena receptora al procesador Naída CI Q90 .............................. 18

Extracción de la antena receptora del procesador Naída CI Q90 ......................... 19

Conexión del T-Mic™ 2 o del gancho de la oreja ............................................................. 19

Extracción del T-Mic 2 o del gancho de la oreja .............................................................. 20

Colocación de la cubierta del T-Mic 2 ................................................................................... 21

Extracción de la cubierta del T-Mic 2 ..................................................................................... 21

Colocación del procesador de sonido Naída CI Q90 ................................................22

Uso del clip ........................................................................................................................................... 22

Colocación del procesador Naída CI Q90 en el clip ..................................................... 23

Extracción del procesador Naída CI Q90 del clip ........................................................... 24

Uso del procesador de sonido Naída CI Q90 ...............................................................24

Alimentación del procesador de sonido Naída CI Q90 ............................................... 24

Extracción de la pila ........................................................................................................................ 25

Sustitución de la pila ....................................................................................................................... 26

Cómo funcionan los LED del procesador Naída CI Q90 ............................................ 27

Cómo funcionan las alarmas internas .................................................................................. 28

Uso de las antenas receptoras del procesador Naída CI .........................................28

Antena receptora universal ......................................................................................................... 28

Sustitución de los cables de RF ................................................................................................. 28

Ajuste de la intensidad de los imanes de la antena receptora ................................. 29

Extracción de las carcasas de color de la antena receptora ...................................... 30

Ajuste de los controles del procesador de sonido Naída CI Q90 .........................30

Cambio de programas ................................................................................................................... 30

Cambio del volumen ....................................................................................................................... 31

Cambio de la sensibilidad ............................................................................................................ 32

Conectividad .............................................................................................................................32

Uso de FM/Roger .............................................................................................................................. 32

Emparejamiento con el AB myPilot ......................................................................................... 35

Comprobación de la audición del procesador Naída CI y auriculares de botón para la comprobación de la audición ..........................................................38

Escucha de los micrófonos y las entradas auxiliares ..................................................... 38

Uso del teléfono ................................................................................................................................. 41

Sugerencias de telefonía ............................................................................................................... 42

Bobina inductiva ............................................................................................................................... 42

Información sobre la pila .....................................................................................................43

Montaje del cargador PowerCel™ ............................................................................................ 44

Colocación de las pilas PowerCel en el cargador ............................................................ 45

Extracción de las pilas PowerCel del cargador .................................................................. 45

Paquete de pilas de zinc-aire ...................................................................................................... 46

Colocación de pilas de zinc-aire ............................................................................................... 46

Colocación de pilas de zinc-aire (cartucho antihumedad) ......................................... 47

Indicador LED (diodo emisor de luz) del cargador ......................................................... 48

Advertencias ........................................................................................................................................ 49

Precauciones ....................................................................................................................................... 49

Uso de los accesorios del procesador Naída CI...........................................................49

Antenas receptoras.......................................................................................................................... 50

ComPilot ................................................................................................................................................ 50

Comprobación de la audición del procesador Naída CI y auriculares de botón para la comprobación de la audición ............................................................... 50

Accesorios de audio ........................................................................................................................ 51

Personalización del color .............................................................................................................. 51

Estuche de transporte del procesador Naída CI .............................................................. 52

Sistema de secado .......................................................................................................................... 52

Información sobre la clasificación IP...............................................................................53

Cuidados del procesador de sonido Naída CI Q90 y sus accesorios ...................53

Cambio de las tapas del micrófono ........................................................................................ 53

Temperaturas recomendadas de funcionamiento y almacenamiento del procesador Naída CI Q90.................................................................................................... 55

Fuentes de alimentación aprobadas ...................................................................................... 55

Solución de problemas del procesador de sonido Naída CI Q90 .........................55

Solución de problemas de los LED del procesador Naída CI Q90 ........................ 57

Solución de problemas de las alarmas internas del procesador Naída CI Q90 ......59

Guía y declaración del fabricante .....................................................................................60

Emisiones electromagnéticas ..................................................................................................... 60

Inmunidad electromagnética ..................................................................................................... 60

Distancias de separación entre los equipos de comunicaciones por RF y el procesador de sonido Naída CI Q90 ............................................................................ 61

Tablas de compatibilidad .............................................................................................................. 62

Limpieza y mantenimiento .......................................................................................................... 63

Datos de rendimiento ............................................................................................................63

Procesamiento de sonido HiRes™ y HiRes Fidelity120™ .............................................. 63

Contacto .....................................................................................................................................65

Introducción

Objetivo de la guía

Esta guía de usuario está diseñada para ayudar a los usuarios, los padres y los cuidadores a entender el uso y el cuidado del procesador de sonido Naída CI Q90. El procesador de sonido

Naída CI Q90 representa el procesamientode sonido de alto rendimiento más reciente de

Advanced Bionics. Estas soluciones auditivas de última generación, que ofrecen el sonido más avanzado y los procesadores más pequeños que ha desarrollado AB, incluyen tecnologías innovadoras que solamente se encuentran disponibles en Advanced Bionics y Phonak, y que permiten obtener la mejor experiencia auditiva posible.

El procesador Naída CI Q90 ofrece las últimas innovaciones en procesamiento de sonido de

Advanced Bionics, líder del mercado en cuanto a rendimiento. Esta guía de usuario proporciona toda la información necesaria para la utilización y el cuidado del procesador Naída CI Q90 y sus accesorios. Además, esta guía ofrece información para solucionar problemas básicos relacionados con el procesador Naída CI Q90, así como información de seguridad importante.

Lea todo el manual antes de usar el procesador Naída CI Q90.

Acerca del procesador de sonido Naída CI Q90

El procesador de sonido Naída CI Q90 forma parte de un sistema completo de implantes cocleares que facilita la audición. Las otras partes necesarias del sistema son el estimulador coclear implantable (ICS), la antena receptora y el cable de la antena receptora.

Procesador de sonido

Antena receptora universal

(UHP)

Fuente de alimentación

(PowerCel)

El procesador de sonido se compone de dos partes: el procesador de sonido y la fuente de alimentación de la pila. Existen siete opciones de pilas, incluidos dos tamaños de pilas PowerCel™ recargables de ion de litio*, dos tamaños de pilas mini PowerCel recargables de ion de litio* y un paquete de pilas de zinc-aire. El usuario también tiene la opción de utilizar la fuente de alimentación completamente fuera de la oreja con el adaptador de alimentación o el accesorio

AAA/03 PowerPak. Consulte las

Instrucciones de uso del adaptador de alimentación y del accesorio AAA PowerPak

para obtener más información sobre estos productos.

* Pilas PowerCel se refiere a las pilas PowerCel del procesador Naída CI y a las pilas mini PowerCel del procesador Naída CI, a menos que se indique lo contrario

10 Guía de usuario del procesador de sonido Naída CI Q90

El procesador Naída CI Q90 incluye indicadores LED (diodo emisor de luz) programables de varios colores y alarmas internas programables que permiten obtener de forma sencilla actualizaciones de estado e información de solución de problemas.

ComPilot

AB myPilot

LED

Entre las funciones adicionales, se incluyen el acceso remoto mediante el mando a distancia

AB myPilot y la capacidad de transmitir el sonido desde el ComPilot de Phonak.

El procesador de sonido Naída CI Q90

En esta sección podrá familiarizarse con el procesador de sonido Naída CI Q90 y sus accesorios.

Control de volumen e indicadores LED tricolores (verde, naranja, rojo)

Botón de programa

Control de volumen

Tecnología de doble micrófono de Phonak

(micrófonos trasero y delantero)

Micrófono T-Mic™ 2 patentado de Advanced Bionics

Procesador de sonido

Micrófono

Cartucho de pilas

Cable de la antena receptora

Antena receptora universal (UHP)

Guía de usuario del procesador de sonido Naída CI Q90

11

Descripción general del procesador de sonido Naída CI Q90 y sus accesorios

Naída CI Q90 es el procesador de sonido para implantes cocleares más reciente y avanzado.

Como muestra de la dedicación de Advanced Bionics a la hora de proporcionar la mejor audición posible, el procesador Naída CI Q90 ofrece la tecnología AutoSound™, que se adapta dinámicamente a cada entorno sonoro de forma automática mediante el ajuste de los niveles de volumen. De esta forma, se consigue optimizar la audición. El procesador Naída CI Q90 puede utilizar todas las opciones de procesamiento de sonido aprobadas que ofrece Advanced

Bionics. Según el país en el que viva, dichas opciones pueden incluir HiRes™-S, HiRes™-P,

HiRes Fidelity 120™, ClearVoice™, HiRes™ Optima, CIS y MPS.

Naída CI Q90

Indicadores LED tricolores

(verde, naranja, rojo)

El procesador Naída CI Q90 es un ordenador en miniatura que convierte el sonido percibido por el micrófono en señales eléctricas que el implante coclear utiliza para facilitar la audición. Con el fin de conseguir una audición óptima en todos los entornos sonoros, es posible almacenar hasta cinco (5) programas seleccionables por el usuario.

El procesador Naída CI Q90 dispone de indicadores de diagnóstico como, por ejemplo, indicadores LED y alarmas internas audibles. Los LED del procesador Naída CI Q90 proporcionan información importante sobre el estado del procesador, la duración de la pila, la posición del programa, la entrada de audio y las condiciones de error del dispositivo. Las alarmas internas ofrecen a los usuarios adultos una forma discreta de obtener información importante sobre el estado de la pila, el número de programa y el nivel de volumen. Para obtener más información, consulte las secciones Indicadores

LED del procesador Naída CI Q90

y

Alarmas internas

de esta guía de usuario.

Para evitar su uso con un implante coclear diferente del que se ha programado, el procesador

Naída CI Q90 se puede programar con la ayuda de la función de seguridad Intellilink™. IntelliLink es una función importante de seguridad diseñada para los niños muy pequeños y los usuarios de implantes bilaterales.

El procesador Naída CI Q90 también se puede programar de forma bilateral, lo que permite al usuario acceder a un máximo de diez programas con un solo procesador, es decir, a un máximo de cinco programas para el oído izquierdo y a un máximo de cinco programas para el oído derecho.

Si el profesional clínico lo programa de forma bilateral, el procesador Naída CI Q90 detectará en qué oído se encuentra y proporcionará acceso a los programas adecuados para ese oído.

12 Guía de usuario del procesador de sonido Naída CI Q90

Antena receptora universal

La antena receptora universal incluye una bobina inductiva que transmite las señales sonoras y proporciona alimentación al implante, así como una caja magnética que alberga el número necesario de imanes para garantizar que la antena receptora permanezca en su sitio durante todo el día. La antena receptora está cubierta por una carcasa de color que se ajusta de forma segura. La antena receptora también funciona como una fuente de entrada de sonido con un micrófono integrado. El micrófono recoge el sonido ambiente y lo transfiere al procesador de sonido a través de un cable extraíble. Una vez que el procesador de sonido convierte el sonido en señales eléctricas, envía la información al implante a través del cable y la antena receptora.

Con el fin de adaptarse a todas las necesidades, los cables están disponibles en varios colores y longitudes. El procesador Naída CI Q90 funciona con la antena receptora universal (UHP).

Carcasa de color

Micrófono

Puerto de conexión del cable

La antena receptora universal (UHP) funciona con todos los procesadores de sonido de

Advanced Bionics y está diseñada para ser utilizada con el procesador Naída CI Q90 fuera de los entornos acuáticos.

Para obtener más información, consulte la sección

Sustitución de los cables de la antena receptora

de la guía de usuario o las

Instrucciones de uso de la antena receptora universal o del cable.

AB myPilot

El AB myPilot es un mando a distancia avanzado que aprovecha la tecnología de Phonak para permitir la comunicación inalámbrica a los usuarios unilaterales y bilaterales del procesador

Naída CI. El AB myPilot ofrece controles prácticos para manipular el programa, el volumen, la sensibilidad, las comprobaciones de la audición específicas de las fuentes y la función

ZoomControl del procesador Naída CI Q90. El AB myPilot también ofrece la posibilidad de obtener información sobre el estado y la pila de los procesadores Naída CI. En el caso de los usuarios bilaterales del procesador Naída CI, el AB myPilot ofrece controles binaurales de un solo toque que permiten realizar cambios en ambos procesadores a la vez.

Guía de usuario del procesador de sonido Naída CI Q90

13

ComPilot

El ComPilot ofrece una conectividad sin parangón a los usuarios del procesador Naída CI.

Permite que se conecten de forma inalámbrica a los teléfonos y los dispositivos con Bluetooth®, así como a los reproductores de MP3, con el fin de escuchar conversaciones o música en estéreo. También es compatible con los receptores FM de Phonak con la ayuda de un enchufe europeo. De forma adicional, cuando no está emparejado, el ComPilot puede transmitir el sonido a los audífonos Phonak compatibles. Esto permite a los usuarios bimodales, que llevan un procesador Naída CI en un oído y un audífono Phonak compatible en el otro, tener acceso a la transmisión inalámbrica bilateral.

Cuando el ComPilot se empareja con el procesador Naída CI, proporciona funciones de mando a distancia que permiten ajustar el procesador Naída CI con el fin de incrementar el nivel de comodidad de la audición y facilitar la transmisión inalámbrica. Si se empareja, es posible cambiar el volumen y el programa de solamente el procesador Naída CI mediante el ComPilot.

Si el usuario cuenta con un implante bilateral, los cambios se pueden realizar en ambos procesadores Naída CI de forma simultánea. El ComPilot también conecta de forma inalámbrica los dos procesadores Naída CI a otros dispositivos de audio y comunicación, lo que le permite oír la señal en ambos oídos.

Módulo de comprobación de la audición del procesador Naída CI

El diseño exclusivo del módulo de comprobación de la audición del procesador Naída CI permite que la realización de comprobaciones diagnósticas del micrófono y de las fuentes de entrada de audio sea fácil y accesible. El módulo no dispone de una fuente de alimentación propia, sino que depende exclusivamente de las fuentes de alimentación del procesador Naída CI (pilas PowerCel, paquete de pilas de zinc-aire, accesorio AAA/03 PowerPak u opciones de alimentación fuera de la oreja). El módulo de comprobación de la audición del procesador Naída CI permite a un oyente sin ayuda escuchar las configuraciones exactas del micrófono que el usuario está usando.

De forma alternativa, si el usuario posee un AB myPilot, el oyente sin ayuda puede realizar una comprobación de la audición de todas las fuentes de sonido de forma independiente. Para ello, basta con seleccionarlas a partir del menú del AB myPilot.

14 Guía de usuario del procesador de sonido Naída CI Q90

Estuche AquaCase™

El AquaCase es una solución duradera, lista para colocarse y que permite nadar, sin comprometer la audición tanto dentro como fuera del agua. El AquaCase cuenta con clasificación IP 68 que indica máxima protección contra el agua, el sudor, el polvo y la arena. Tanto si se encuentre en una granja, como en un edificio en construcción, una piscina o en el patio de recreo, tiene la tranquilidad de que su procesador está protegido en cualquier entorno.

Teléfono Phonak DECT

El teléfono Phonak DECT es una teléfono inalámbrico que transmite el sonido a uno de los implantes o a los dos simultáneamente. Este teléfono también puede transmitir sonido a un audífono compatible de Phonak. Además de la función de transmisión, el teléfono tiene una salida acústica regular y, por ello, pueden usarlo también usuarios que no tienen implantes.

Se pueden conectar hasta seis teléfonos a una base, lo que ofrece funcionalidad para el uso en el hogar o en oficinas pequeñas.

Guía de usuario del procesador de sonido Naída CI Q90

15

Características del procesador de sonido Naída CI Q90

El procesador Naída CI Q90 ofrece características avanzadas de Phonak, que incluyen

UltraZoom, UltraZoom automático, ZoomControl delantero/trasero, WindBlock, EchoBlock y

SoundRelax. Los usuarios bilaterales del procesador Naída CI Q90 también pueden acceder a las funciones de la tecnología binaural VoiceStream™, que incluyen DuoPhone, ZoomControl izquierdo/derecho, StereoZoom y QuickSync.

Un profesional especializado en implantes debe configurar estas funciones programables en el software profesional SoundWave™.

El procesador de sonido Naída CI Q90 incluye:

El diseño más pequeño de la serie de procesadores de sonido Naída CI.

UltraZoom automático

UltraZoom automático está diseñado para activarse automáticamente y, al igual que UltraZoom, se adapta para permitir al oyente concentrarse en las voces que provienen del frente. Incluso, a medida que el ruido de los laterales y la parte trasera se mueve o cambia, se reduce para facilitar la audición.

StereoZoom (característica exclusiva para usuarios bilaterales)

StereoZoom está diseñado para permitir que los dos procesadores de sonido Naída funcionen juntos para centrarse en la persona que se encuentra directamente delante de usted, lo que le permitirá escucharle en situaciones de mucho ruido.

UltraZoom

UltraZoom se adapta y está diseñado para permitirle concentrarse en las voces que provienen del frente. Incluso, a medida que el ruido de los laterales y la parte trasera se mueve o cambia, se reduce para facilitar la audición.

WindBlock

WindBlock está diseñado para reducir las interferencias provocadas por el viento y aumentar la comodidad de los oyentes.

SoundRelax

SoundRelax está diseñado para suavizar los sonidos intensos repentinos, como los portazos o el rechinar de los platos.

16 Guía de usuario del procesador de sonido Naída CI Q90

EchoBlock

EchoBlock está diseñado para eliminar las reflexiones de los sonidos reverberantes molestos en lugares como salones amplios y lugares de culto.

DuoPhone

DuoPhone ofrece a los usuarios bilaterales la posibilidad de oír conversaciones telefónicas en ambos oídos de forma simultánea, a la vez que reduce el ruido de fondo. Si el usuario se coloca el teléfono en un oído, la conversación también se transmite automáticamente al otro oído, lo que le proporciona al usuario la mejor experiencia auditiva posible.

ZoomControl

Cuando no puede ubicarse frente al orador, por ejemplo en un automóvil, puede seleccionar ZoomControl para acercar el sonido del frente o de la parte trasera

(para usuarios unilarerales y bilaterales) o de uno de los lados (para usuarios bilaterales), lo que ofrece comprensión verbal sin esfuerzo.

QuickSync

QuickSync permite realizar ajustes inmediatos, sencillos y simultáneos del volumen y el programa de los dos procesadores de sonido Naída CI Q90, para que los usuarios bilaterales puedan controlar ambos procesadores con un solo toque.

PRECAUCIONES:

UltraZoom, StereoZoom, ZoomContol y Ultrazoom automático atenuarán los sonidos que no provengan de la zona situada delante del usuario.

No utilice las funciones UltraZoom, StereoZoom, ZoomControl, o Ultrazoom automático con una configuración fuera de la oreja.

NOTA:

StereoZoom, UltraZoom automático, SoundRelax, WindBlock y EchoBlock no están aprobados para uso pediátrico en Estados Unidos.

Montaje del procesador de sonido Naída CI Q90

El procesador de sonido Naída CI Q90 y sus accesorios constan de un procesador de sonido

Naída CI Q90, un micrófono T-Mic™ 2 o una opción de gancho de la oreja, una antena receptora, un cable y un implante interno. El procesador Naída CI Q90 dispone de varias entradas de sonido. Un audioprotesista puede programar dichas entradas de audio de forma que puedan utilizarse. El procesador Naída CI Q90 proporciona acceso a los micrófonos frontal y trasero, al micrófono T-Mic 2 y al micrófono de la antena receptora. También ofrece la posibilidad de usar una entrada de bobina inductiva, un sistema FM inalámbrico y Roger. El procesador

Naída CI Q90 puede transmitir el sonido de forma inalámbrica mediante Bluetooth®, así como conectarse directamente a dispositivos que funcionen con pilas mediante el ComPilot.

El procesador ofrece al usuario acceso a la tecnología de procesamiento de sonido más avanzada.

Además, el procesador proporciona una amplia variedad de opciones de colocación que pueden personalizarse según las necesidades del estilo de vida del usuario.

Guía de usuario del procesador de sonido Naída CI Q90

17

Conexión de las carcasas de color de la antena receptora universal (UHP)

ADVERTENCIA: peligro por la presencia de piezas pequeñas. El procesador, las carcasas de color para UHP, los imanes y los espaciadores pueden provocar asfixia si se ingieren.

Colocación de la carcasa de color de la antena receptora universal

1 2

Alinee la carcasa de color con la antena receptora.

Presione con cuidado la carcasa y la antena receptora a la vez. La carcasa de color encajará en su posición.

Extracción de la carcasa de color de la antena receptora universal

1 2

Inserte la herramienta de extracción para UHP en la ranura que se encuentra encima del conector del cable de la antena receptora.

Empuje con cuidado la herramienta hacia delante para liberar la carcasa de color, tal como se muestra arriba.

Conexión de la antena receptora al procesador Naída CI Q90

1 2

Alinee la clavija del extremo derecho acodado del cable con el puerto de conexión del cable ubicado debajo del botón de programa del procesador.

18 Guía de usuario del procesador de sonido Naída CI Q90

Presiónela hasta que sienta que encaje correctamente.

Extracción de la antena receptora del procesador Naída CI Q90

1 2

Sujete el conector del cable (el enchufe derecho acodado de plástico, no el cable).

Conexión del T-Mic 2 o del gancho de la oreja

1

Saque con cuidado el conector del cable del procesador Naída CI.

2

Con el T-Mic 2 o el gancho de la oreja desconectados, alinee el T-Mic 2 o el gancho de la oreja con el procesador. Sujete el T-Mic 2 o el gancho de la oreja con firmeza por la parte superior y empuje hacia el procesador hasta que queden alineados.

3

Con la herramienta proporcionada del T-Mic 2 o del gancho de la oreja, coloque una de las clavijas en el pequeño orificio del lateral de la herramienta. Esto ayudará a fijar la clavija mientras la alinea con el orificio del T-Mic 2 o del gancho de la oreja.

4

Alinee la clavija con el orificio del T-Mic 2 o del gancho de la oreja e introdúzcala con cuidado por el orificio. La clavija se moverá de un lado a otro del procesador, por el T-Mic 2 o el gancho de la oreja, y sujetará el T-Mic 2 o el gancho de la oreja en su lugar. La clavija no debe sobresalir por el otro lado.

Si una pequeña parte de la clavija sobresale del procesador, use el lateral de la herramienta para empujarla hacia dentro de manera que quede alineada con el procesador.

Guía de usuario del procesador de sonido Naída CI Q90

19

5

Retire la herramienta del procesador y deje la clavija dentro del Naída CI.

Extracción del T-Mic 2 o del gancho de la oreja

1 2

Retire la fuente de alimentación. Alinee el extremo puntiagudo de la herramienta del T-Mic 2 o del gancho de la oreja con el orificio del procesador que contiene la clavija que sujeta el T-Mic 2 o el gancho de la oreja del procesador Naída CI.

3

Presione con cuidado la herramienta hacia el orificio y empújela hacia fuera por el otro lado.

4

No es necesario extraer completamente la clavija del procesador. Siempre que se haya empujado la herramienta de forma que quede alineada con un lado del procesador, la clavija debería desplazarse lo suficiente para permitir la extracción del T-Mic 2 o del gancho de la oreja.

20 Guía de usuario del procesador de sonido Naída CI Q90

Retire la herramienta del procesador

Naída CI. Sujete con cuidado el T-Mic 2 o el gancho de la oreja por la parte superior, cerca de donde se conecta con el procesador, y tire hacia delante hasta que se separe del procesador.

Colocación de la cubierta del T-Mic 2

1 2

Sujete la cubierta del T-Mic 2 con una mano.

Con la otra mano, sujete el T-Mic 2 por el extremo que contiene el micrófono.

Alinee la parte inferior del T-Mic 2 sobre la cubierta del dispositivo.

3

Gire con cuidado la cubierta del T-Mic 2 hacia la derecha. Gire hasta que los componentes encajen.

Deje de girar en cuanto note resistencia.

Extracción de la cubierta del T-Mic 2

1 2

Con una mano, sujete el extremo del T-Mic 2 por el lugar donde se encuentra la cubierta del dispositivo.

Con la otra mano, sujete firmemente la parte del micrófono T-Mic 2.

Gire la mano que sujeta la cubierta del T-Mic 2 hacia la izquierda para desenroscarla lentamente del T-Mic 2.

Guía de usuario del procesador de sonido Naída CI Q90

21

3

*Vista ampliada

Siga girando hasta que la cubierta del

T-Mic 2 se separe del dispositivo. Deseche las cubiertas usadas del T-Mic 2.

PRECAUCIÓN:

se recomienda usar el T-Mic 2 solamente cuando su cubierta esté correctamente colocada. La cubierta del T-Mic 2 se debe sustituir cada 3 o 4 meses o si se encuentra taponada por la cera de los oídos.

Colocación del procesador de sonido Naída CI Q90

El procesador Naída CI Q90 se ha diseñado para ofrecer la máxima flexibilidad. El procesador se ha fabricado con el tamaño más pequeño posible. De esta forma, se ofrece la máxima comodidad al usuario cuando lo utilice en el oído sin que el rendimiento se vea afectado.

Los usuarios también tienen la opción de utilizar el procesador completamente fuera del oído con el clip o parcialmente fuera del oído si se extrae la fuente de alimentación del procesador y se coloca firmemente en cualquier parte del cuerpo del usuario. Estos diseños garantizan las opciones de colocación más cómodas, seguras y discretas. Los cables del procesador Naída CI están disponibles en varias longitudes y colores que los usuarios pueden cambiar según prefieran.

En esta sección se describen varias opciones de colocación del procesador Naída CI Q90.

Según la preferencia y la edad del usuario, el procesador Naída CI Q90 se puede llevar puesto en distintos lugares. Algunos lugares de colocación del procesador Naída CI pueden ocultar el LED del procesador de sonido. Por este motivo, las alarmas internas pueden resultar útiles a la hora de notificar el estado del procesador a los usuarios adultos. Un audioprotesista puede activar las alarmas internas.

Uso del clip

Vista frontal

Vista trasera

22 Guía de usuario del procesador de sonido Naída CI Q90

El clip del procesador Naída CI ofrece configuraciones tanto para el lado derecho como para el izquierdo. Por consiguiente, se proporciona una mayor flexibilidad durante la colocación, así como la posibilidad de llevar el procesador completamente fuera de la oreja de forma segura.

Esta necesidad es especialmente importante en el caso de niños pequeños y de muchos usuarios de implantes cocleares físicamente activos.

El clip del procesador Naída CI está diseñado para engancharse directamente a la ropa, al pelo o al lugar que se prefiera. Para adaptarse a la preferencia del usuario, existen clips tanto para el lado izquierdo como para el derecho.

El clip del procesador Naída CI se adapta a los cinco tamaños de las pilas recargables PowerCel, así como al paquete de pilas de zinc-aire. El clip incluye también una cubierta de silicio con el fin de proporcionar una mayor protección cuando el T-Mic 2 o el gancho de la oreja se separan.

Colocación del procesador Naída CI Q90 en el clip

1 2

Sujete el procesador de sonido con una mano y el clip con la otra.

3

Pestillo de liberación

Alinee el procesador de forma que el lado del botón quede en la parte trasera del clip que se abre primero y compruebe que el brazo de retención quede entre el control de volumen y el botón de programa.

4

Con cuidado, pero firmemente, introduzca el procesador dentro del clip de forma que la parte del procesador que queda sobre la oreja

(lado de la oreja) se deslice hacia abajo dentro del clip. Esta parte del procesador se mantiene en su sitio con una pestaña de liberación.

Si el gancho de la oreja o el T-Mic 2 se han extraído, sujete la cubierta de silicio en la abertura que normalmente contiene el gancho de la oreja o el T-Mic 2.

Guía de usuario del procesador de sonido Naída CI Q90

23

5

Presione el extremo del muelle del clip para abrir y sujetar el procesador de sonido en el lugar deseado de la ropa o del pelo.

Extracción del procesador Naída CI Q90 del clip

1

2

Para separar el procesador Naída CI del clip, tire primero de la pestaña de liberación que ayuda a sujetar el procesador al clip.

Extraiga con cuidado el procesador Naída CI.

Para ello, comience por la parte interna del gancho de la oreja. No utilice la pila PowerCel como palanca para extraer el procesador

Naída CI, ya que podría dañar la pila o el conector del procesador Naída CI.

El procesador debe separarse del clip con la pila todavía en su interior. Se recomienda extraer el T-Mic 2 o el gancho de la oreja del procesador Naída CI Q90 antes de utilizar el procesador completamente fuera de la oreja. Consulte

Extracción del T-Mic 2 o del gancho de la oreja.

Uso del procesador de sonido Naída CI Q90

Alimentación del procesador de sonido Naída CI Q90

PRECAUCIÓN:

Las fuentes de alimentación y los cargadores de pilas deben utilizarse en un área abierta para garantizar una ventilación adecuada. Aunque, hasta la fecha, no se ha informado de lesiones, los componentes pueden calentarse durante el uso normal o en caso de que fallen. Si la temperatura del dispositivo causa malestar o dolor al tacto, desconecte la fuente de alimentación y póngase en contacto con sus representantes de AB locales.

24 Guía de usuario del procesador de sonido Naída CI Q90

El procesador se enciende cuando se le coloca una pila cargada. Para apagar el procesador, se debe extraer el cartucho de pilas. Cuando la pila esté correctamente colocada, el LED de color naranja ubicado en la sección intermedia del control de volumen parpadeará para indicar la carga de la pila. A continuación, el LED de color verde parpadeará para indicar la posición del programa.

El procesador Naída CI Q90 siempre se enciende en el Programa 1 con los valores por defecto de volumen y sensibilidad.

Para apagar el procesador Naída CI Q90, extraiga simplemente el cartucho de pilas.

Extracción de la pila

1 2

Gire el cable de RF hacia arriba para evitar golpearlo al extraer la pila.

3

Sujete el procesador de sonido con una mano.

Con la otra mano, sujete el cartucho de pilas.

4

Deslice firmemente el cartucho de pilas hacia fuera y sepárelo del gancho de la oreja o del T-Mic 2.

Continúe deslizando el cartucho de pilas hasta que se separe del procesador.

Guía de usuario del procesador de sonido Naída CI Q90

25

Sustitución de la pila

1 2

Sujete el procesador Naída CI con una mano. Gire el cable de RF hacia arriba para evitar golpearlo al colocar la pila.

3

Alinee el conector del cartucho de pilas con el lado de la carcasa del procesador donde se encuentra el conector.

Deslice la pila dentro procesador hasta que encaje correctamente.

NOTA:

no introduzca a la fuerza el cartucho de pilas en el procesador. El cartucho de pilas está diseñado de forma que solo pueda introducirse en una única dirección.

Por tanto, si se aplica una fuerza excesiva, podría dañarse el equipo.

26 Guía de usuario del procesador de sonido Naída CI Q90

Cómo funcionan los LED del procesador Naída CI

Los LED del procesador Naída CI constituyen una función programable que proporciona información visual sobre el estado del procesador Naída CI Q90, la duración de la pila, la posición del programa y las condiciones de error.

Indicaciones de los LED del procesador de sonido Naída CI Q90

Color Comportamiento

Naranja Parpadea durante el encendido

Rojo

Fijo

Parpadea dos veces cada tres segundos

Se atenúa

Programable Indicación

No. El indicador de la pila solo está disponible con las pilas PowerCel recargables y el accesorio AAA

PowerPak. Los indicadores de duración de la pila no están disponibles con las pilas de zinc-aire.

4 parpadeos rápidos indican que la pila

• está totalmente cargada

Entre 2 y 3 parpadeos rápidos indican que la pila está lo suficientemente cargada para que funcione el procesador Naída CI Q90

1 parpadeo rápido indica que la pila está

• casi agotada

Si no observa parpadeos significa que la pila está vacía. Sustitúyala por una pila cargada o nueva.

No

La pila está casi agotada.

La pila está casi agotada y no puede mantener la estimulación (modo de espera).

El procesador de sonido Naída CI Q90 está entrando en el modo de espera.

Pérdida de bloqueo con el implante Parpadea una vez por segundo

Parpadea rápidamente (más de una vez por segundo)

Fijo

No

No

Parpadea 5 veces No -(si usa AB myPilot, se trata del patrón por defecto)

IntelliLink™ está habilitado y el procesador

Naída CI Q90 está conectado al implante incorrecto

Condición de error del procesador de sonido.

Extraiga completamente la pila y vuelva a colocarla para reiniciar el procesador.

Respuesta a la solicitud del AB myPilot para "Buscar dispositivos emparejados".

El dispositivo emparejado derecho se identifica con este patrón de LED.

El procesador de sonido y el micrófono responden al sonido.

Verde

Parpadea en respuesta a los sonidos intensos

Parpadea durante el encendido, después del estado de la pila y al cambiar de programa

Verde fijo

No

No

Parpadea 4 veces No -(si usa AB myPilot, se trata del patrón por defecto)

1 parpadeo indica el programa uno

2 parpadeos indican el programa dos

3 parpadeos indican el programa tres

4 parpadeos indican el programa cuatro

5 parpadeos indican el programa cinco

Un procesador que todavía no se ha programado

Respuesta a la solicitud del AB myPilot para "Buscar dispositivos emparejados".

El dispositivo emparejado izquierdo se identifica con este patrón de LED.

NOTA: el uso de algunos accesorios del procesador Naída CI puede ocultar el LED del procesador.

Guía de usuario del procesador de sonido Naída CI Q90

27

Si el usuario quiere conocer el estado del paquete de pilas de zinc-aire que está usando y emparejar un AB myPilot con el dispositivo, puede realizar una lectura de comprobación de la pila del procesador Naída CI Q90. Antes de realizar una lectura de comprobación de la pila y con el fin de garantizar una lectura precisa del paquete de pilas de zinc-aire, espere al menos

15 minutos después de efectuar la conexión al procesador Naída CI Q90.

Consulte la sección

Comprobación de la pila

de la

Guía de usuario de AB myPilot

para obtener instrucciones sobre cómo realizar la comprobación del estado de la pila con ayuda del AB myPilot.

Cómo funcionan las alarmas internas

Las alarmas internas constituyen una función programable que se puede utilizar independientemente o en combinación con los LED del procesador Naída CI para proporcionar información importante sobre el estado del procesador Naída CI y la duración de la pila.

Alarmas internas del procesador Naída CI

Comportamiento

Emite pitidos al cambiar de programa

Programable

Pitido corto al subir o bajar el volumen

Bip largo (una vez cada 15 minutos)

Indicación

1 pitido indica el programa uno

2 pitidos indican el programa dos

3 pitidos indican el programa tres

4 pitidos indican el programa cuatro

5 pitidos indican el programa cinco

Emite un pitido cada vez que se pulsa el control de volumen hacia arriba o hacia abajo (se oirá un pitido doble cuando se alcancen los siguientes ajustes: máximo del intervalo de volumen, ajuste del volumen inicial y mínimo del intervalo de volumen).

Pila baja

Uso de las antenas receptoras del procesador Naída CI

El procesador Naída CI Q90 funciona con la antena receptora universal (UHP)

Antena receptora universal

La antena receptora universal está diseñada para utilizarse con el procesador Naída CI Q90 durante las actividades diarias, con la excepción de actividades como nadar o bañarse.

Sustitución de los cables de RF

Los cables de RF están disponibles en varios colores y longitudes. Por lo tanto, se adaptan a las preferencias de uso personales del usuario. Antes de que pueda usar el procesador de sonido

Naída CI Q90, debe utilizar el cable para conectarlo a la antena receptora. Examine el cable

28 Guía de usuario del procesador de sonido Naída CI Q90

regularmente para asegurarse de que esté en buenas condiciones. Si parece que está dañado, sustitúyalo por un nuevo cable.

Para conectar el cable a la antena receptora:

1 2

Sostenga la antena receptora con una mano y el conector del cable con la otra.

Para conectar el cable al procesador de sonido:

1

Empuje el conector del cable firmemente hacia el conector de la antena receptora.

2

Sostenga el procesador de sonido con una mano y el conector del cable con la otra.

Introduzca firmemente el conector del cable dentro del puerto del conector del procesador de sonido.

Si desea obtener asistencia para solucionar los problemas de los cables de la antena receptora, consulte la sección

Solución de problemas

de la guía de usuario.

Ajuste de la intensidad de los imanes de la antena receptora

Es importante disponer de imanes con la intensidad correcta para que el usuario no experimente malestar ni problemas de retención. Si se utiliza un número insuficiente de imanes, la antena receptora puede desprenderse con más frecuencia de lo que es aceptable.

Si se utilizan demasiados imanes, el usuario puede experimentar irritación o malestar. Debe consultar a un audioprotesista si tiene dudas con respecto a la intensidad de los imanes. Si se considera apropiado, el audioprotesista puede insertar imanes adicionales o extraer imanes de la antena receptora. Si el usuario experimenta enrojecimiento, irritación o malestar, interrumpa el uso de la antena receptora inmediatamente y pónganse en contacto con el centro de implantes cocleares. Consulte las

Instrucciones de uso de la antena receptora

para obtener más

Guía de usuario del procesador de sonido Naída CI Q90

29

información sobre el ajuste de la intensidad de los imanes de la antena receptora.

ADVERTENCIA: solo deben colocarse imanes adicionales en la antena receptora con la ayuda de un audioprotesista especializado en implantes cocleares.

Extracción de las carcasas de color de la antena receptora

Las carcasas de color para UHPestán disponibles en varios colores que pueden hacer juego o coordinarse con el procesador de sonido Naída CI. Siempre debe colocarse una carcasa de color cuando se utiliza la antena receptora. Las carcasas de color se pueden sustituir para cambiar el aspecto y el estilo de la antena receptora. Para extraer la carcasa de color de la antena receptora, utilice solamente la herramienta proporcionada por Advanced Bionics. Consulte las

Instrucciones de uso de la antena receptora universal o de las carcasas de color o la sección Conexión de la antena receptora universal (UHP)

de esta guía de usuario para obtener más información sobre la extracción y sustitución de las carcasas de color de la antena receptora.

Ajuste de los controles del procesador de sonido Naída CI Q90

Cambio de programas

Botón de programa

El botón de programa está ubicado en el lomo del procesador Naída CI y permite que el usuario pueda cambiar fácilmente el programa de audición durante la utilización del dispositivo. El procesador Naída CI puede almacenar hasta cinco programas para lograr una audición óptima en una gran variedad de situaciones. Durante el proceso de programación, el audioprotesista puede actualizar y cambiar estos programas.

Cualquier modificación del volumen o la sensibilidad conllevará cambios posteriores en los programas. Esto se aplica a los cambios de volumen con los controles de volumen integrados o con el mando a distancia AB myPilot, así como a los cambios de sensibilidad realizados con el mando a distancia AB myPilot.

Para cambiar los programas:

Mantenga apretado el botón de programa brevemente y, a continuación, suéltelo. Al pulsar el botón, los programas cambiarán en orden cronológico, es decir, después del último programa, el usuario volverá al primer programa.

30 Guía de usuario del procesador de sonido Naída CI Q90

Funcionalidad adicional del botón de programa:

El botón de programa también permite que el usuario entre o salga del modo de espera.

El modo de espera es un estado de bajo consumo de energía con el cual el procesador

Naída CI Q90 puede ahorrar energía sin tener que apagarse. El modo de espera permite que las pilas PowerCel o el paquete de pilas de zinc-aire sigan colocados en el procesador sin que su carga disminuya de forma considerable. Por ejemplo, si un usuario, durante un vuelo de larga duración, quiere apagar el sonido y mantener el dispositivo colocado en el oído, puede activar el modo de espera del dispositivo para conservar la carga. La ventaja de esta función es que el usuario puede reanudar rápidamente el uso del dispositivo y no preocuparse de que la pila se agote. Un audioprotesista puede activar o desactivar el modo de espera con ayuda del software de programación SoundWave™.

Para entrar de manera activa en el modo de espera:

El usuario debe mantener pulsado el botón de programa durante cuatro segundos.

Cuando se entre en el modo de espera, el LED de color naranja se iluminará brevemente antes de atenuarse. Esto indica que el procesador se encuentra en el modo de espera.

Para entrar de manera pasiva en el modo de espera:

El dispositivo entrará de manera pasiva en el modo de espera si se mantiene desbloqueado durante más de cinco minutos.

Para salir del modo de espera:

Para salir del modo de espera, el usuario solo tiene que pulsar el botón de programa brevemente y una sola vez.

Se iluminará el LED de color naranja del dispositivo para indicar el estado de la pila. A continuación, el LED de color verde parpadeará para indicar el ajuste del programa actual. El dispositivo está ahora completamente cargado y listo para usarse.

Cambio del volumen

Aumentar

Disminuir

Control de volumen

El control de volumen está ubicado en el lomo del procesador Naída CI Q90, sobre el botón de programa. En caso de que el audioprotesista no haya desactivado el control de volumen, si el usuario pulsa 10 veces sobre la parte superior del control de volumen, se alcanzará la salida de volumen máxima; en cambio, si el usuario pulsa 10 veces sobre la parte inferior del control de volumen desde la posición de volumen inicial, se alcanzará la salida de volumen mínima. El

LED del procesador Naída CI Q90 se ubica en la sección intermedia del control de volumen.

Guía de usuario del procesador de sonido Naída CI Q90

31

Para cambiar el volumen:

1 2

Si pulsa brevemente la parte superior del control de volumen, se incrementará el volumen.

Si pulsa brevemente la parte inferior del control de volumen, se disminuirá el volumen.

Un audioprotesista puede cambiar o desactivar el intervalo de volumen de un programa con ayuda del software de programación SoundWave™. Si tiene preguntas sobre el ajuste específico del intervalo de volumen, póngase en contacto con el centro del implante.

RECUERDE:

la función QuickSync permite a los usuarios bilaterales controlar simultáneamente el programa y el volumen de ambos dispositivos con solo tocar el procesador Naída CI Q90.

Cambio de la sensibilidad

Un cambio de la sensibilidad permite ajustar el sonido más suave que puede percibir el micrófono.

Un audioprotesista puede programar los ajustes de sensibilidad con el software de programación

SoundWave™ o mediante el uso del mando a distancia AB myPilot. Si tiene preguntas sobre el ajuste específico del control de la sensibilidad, póngase en contacto con el centro del implante.

Consulte la sección

Cambio de la sensibilidad con el mando a distancia AB myPilot

de la guía de usuario de AB myPilot.

Conectividad

Uso de FM/Roger

Las funciones FM y Roger sirven de ayuda a muchos usuarios de implantes cocleares, en particular, a niños de edad escolar. Permite superar las dificultades que se presentan a la hora de oír a un orador que se encuentre lejos o en un entorno ruidoso o con reverberaciones. El procesador de sonido Naída CI Q90 permite el uso de sistemas FM y Roger inalámbricos mediante tres modos diferentes.

La primera forma de acceder a un sistema FM/Roger es mediante la conexión del receptor FM o Roger directamente al transmisor ComPilot. A continuación, la señal se transmite de forma inalámbrica al procesador Naída CI Q90. En el caso de los usuarios bilaterales, esta señal se puede transmitir a uno de los procesadores Naída CI Q90 o a los dos. En el caso de los usuarios bimodales, las señales FM/Roger se pueden transmitir también a un audífono Phonak y a un procesador Naída CI Q90 de forma simultánea.

32 Guía de usuario del procesador de sonido Naída CI Q90

ComPilot

MLxi

La segunda forma de acceder a un sistema FM/Roger es mediante la activación por parte del audioprotesista de la bobina inductiva. La bobina inductiva, que se usa con una sala de bucle,

MyLink Roger de Phonak o con el MyLink de Phonak, permitirá que el usuario oiga al orador sin tener que conectar los cables. Consulte la

Guía de usuario de ComPilot o el Apéndice de

ComPilot publicado por Advanced Bionics

para obtener más información.

El tercer método para acceder a Roger es la conexión del receptor integrado Roger 17 directamente en la parte inferior de la pila PowerCel 170.

NOTA:

Las funciones de procesamiento inicial estarán desactivadas mientras el módulo Roger 17 esté conectado a la pila PowerCel 170.

MyLink

NOTA:

Para evitar sonidos desagradables, asegúrese de que el procesador de sonido esté apagado antes de conectar o extraer un receptor FM/Roger. Lea las instrucciones de funcionamiento proporcionadas con el sistema FM/Roger antes de usar dicho sistema con el procesador Naída CI Q90.

Guía de usuario del procesador de sonido Naída CI Q90

33

Para conectar un receptor FM/Roger al ComPilot:

1 2

Apague el ComPilot y sujételo con una mano.

Con la otra mano, alinee las tres clavijas del conector con el Europort del ComPilot.

Asegúrese de que las clavijas del receptor

FM/Roger coincidan con el tamaño y la orientación de los orificios del ComPilot.

De lo contrario, puede causar daños al receptor FM/Roger o al ComPilot.

Presione firmemente el receptor FM/

Roger para conectarlo al ComPilot.

3

Ajuste la posición del programa en el procesador o en el AB myPilot y seleccione el programa con el que desea utilizar el sistema FM/Roger.

Reduzca los ajustes de volumen.

Encienda el ComPilot.

Ajuste el volumen al nivel con el que desea utilizar el sistema FM.

Para extraer un receptor FM/Roger:

1 2

Apague el ComPilot y sujételo con una mano.

Con la otra mano, tire con cuidado del receptor FM/Roger y extráigalo del Europort.

3

Vuelva a ajustar la posición del programa y el volumen a los valores que desee utilizar cuando no haya ningún receptor FM/Roger conectado.

Para obtener más información sobre el uso del sistema FM/Roger, consulte las

Instrucciones de uso

incluidas con el sistema FM/Roger.

34 Guía de usuario del procesador de sonido Naída CI Q90

Emparejamiento con el AB myPilot

Para que el AB myPilot controle los procesadores Naída CI, se debe emparejar con dichos procesadores. El AB myPilot se puede emparejar o desemparejar con varios procesadores

Naída CI. Esto permite que se pueda usar un AB myPilot con todos los usuarios de procesadores

Naída CI que se encuentren en una misma aula. Además, este proceso puede ser muy cómodo para las personas que cuiden de varios niños con implantes. Solo se necesitaría un AB myPilot para que todos tengan acceso al mando a distancia.

El AB myPilot se debe emparejar con el procesador Naída CI Q90 antes de que transcurran cinco minutos desde el inicio del procesador. Este periodo se denomina "plazo de emparejamiento" y comienza tras la colocación del paquete de pilas de zinc-aire o de la pila PowerCel, o bien, cuando se conecta el adaptador de alimentación al procesador Naída CI Q90.

Después de esos cinco minutos, el plazo de emparejamiento finaliza y ya no es posible realizar el emparejamiento. Si necesita más tiempo para realizar el emparejamiento, debe extraer y volver a colocar la pila del procesador Naída CI para que el plazo de emparejamiento se inicie de nuevo.

La entrada de sonido al procesador no se ve afectada durante este periodo. Si no se desea realizar el emparejamiento, el usuario puede continuar utilizando el procesador Naída CI Q90 de forma normal durante este periodo.

Para iniciar el emparejamiento del AB myPilot con el procesador Naída CI Q90:

1

2

3

Asegúrese de que un audioprotesista haya activado la función del mando a distancia en el procesador Naída CI Q90.

Mantenga el procesador Naída CI Q90 que desee emparejar a 30 cm (11 pulgadas) o menos del mando a distancia AB myPilot.

Coloque la pila PowerCel o el paquete de pilas de zinc-aire en el procesador Naída CI Q90; de esta forma, se iniciará el plazo de emparejamiento (este periodo finaliza después de cinco minutos).

4 5

Al encender el AB myPilot, aparecerá lo siguiente: "AB myPilot ha de ser

emparejado con sus audífonos". Pulse el botón central del mando a distancia.

Se mostrará el menú principal; en este menú, haga clic en el botón de la fecha hacia abajo para resaltar la opción Emparejamiento.

Pulse de nuevo el botón central para seleccionar la opción.

Guía de usuario del procesador de sonido Naída CI Q90

35

6 7

En este menú, pulse el botón de la flecha hacia abajo para resaltar la opción Buscar dispositivos.

8

Cuando se encuentre el procesador

Naída CI Q90, se mostrarán las iniciales del usuario en el AB myPilot. Asimismo, se indicará el oído para el cual se ha programado principalmente.

Aparecerá un círculo de color verde con una marca de verificación para mostrar que está emparejado.

9

En el AB myPilot, puede pulsar el botón central para volver a la pantalla principal.

Para desemparejar el AB myPilot y el procesador Naída CI Q90:

1 2

Con el mando a distancia AB myPilot, pulse el botón central para acceder al menú principal. En este menú, haga clic en el botón de la flecha hacia abajo para resaltar la opción Ajuste. Pulse de nuevo el botón central para seleccionar la opción.

En el siguiente menú que aparezca, use la flecha hacia abajo para resaltar la opción

Emparejamiento y pulse de nuevo el botón central para seleccionar la opción.

3

Si desea desemparejar solo uno de los procesadores Naída CI que están emparejados, resalte la opción Emparejar dispositivos y pulse el botón central.

36 Guía de usuario del procesador de sonido Naída CI Q90

4

5

La pantalla le indicará cuáles son los dispositivos que están emparejados mediante un círculo de color verde con una marca de verificación al lado de las iniciales del usuario. Desplácese con la flecha hacia abajo para resaltar el dispositivo que desea desemparejar. Pulse el botón central una vez que haya resaltado el dispositivo.

El círculo de color verde con la marca de verificación desaparecerá; a continuación, el dispositivo se desemparejará y dejará de estar controlado por el mando a distancia AB myPilot.

6 7

Si desea desemparejar todos los dispositivos a la vez, en el menú de emparejamiento, pulse el botón de la flecha hacia abajo para resaltar la opción Borrar emparejamto. Pulse el botón central para seleccionar la opción.

8

A continuación, el dispositivo le solicitará que confirme esta solicitud. Para confirmarla, seleccione Confirmar y pulse el botón central.

Si pulsa el botón central, se borrará el emparejamiento de todos los procesadores

Naída CI que estén emparejados con el AB myPilot.

PRECAUCIÓN:

Tenga en cuenta que si coloca el AB myPilot a una distancia del procesador Naída CI Q90 menor de 1 cm (0,4 pulgadas), provocará que el procesador pierda la comunicación con los accesorios como, por ejemplo, el AB myPilot o el ComPilot. En esta situación, el AB myPilot no podrá comunicarse con el procesador Naída CI Q90. Será necesario apagar y encender el procesador Naída CI

Q90 (para reiniciarlo, la fuente de alimentación debe extraerse y volver a colocarse) para que el AB myPilot reanude la comunicación con el procesador de sonido.

El AB myPilot funciona a una distancia del procesador Naída CI Q90 equivalente a la de un brazo.

Guía de usuario del procesador de sonido Naída CI Q90

37

Comprobación de la audición del procesador Naída CI y auriculares de botón para la comprobación de la audición

Escucha de los micrófonos y las entradas auxiliares

Todos los procesadores Naída CI incorporan un práctico modo de prueba que permite a las personas que no requieren ayuda auditiva escuchar las fuentes de sonido. Con el mando a distancia AB myPilot, se pueden escuchar todas las fuentes de sonido de forma independiente.

Sin el mando a distancia AB myPilot, las fuentes de sonido se escuchan según la configuración de cada uno de los programas.

Micrófono trasero

Micrófono frontal

T-Mic 2

Micrófono de la antena receptora

Las fuentes de sonido disponibles son:

• los micrófonos (frontal y trasero, antena receptora, T-Mic 2);

• los receptores FM/Roger;

• la bobina inductiva;

• el sonido transmitido a través del ComPilot.

Para escuchar la entrada deseada:

1 2

Extraiga la pila del procesador (si no está extraída ya). Sujete el módulo de comprobación de la audición del procesador Naída CI con una mano.

Para conseguir una mayor adherencia, use las hendiduras de agarre de los lados. Con la otra mano, agarre el módulo de comprobación de la audición del procesador Naída CI por el logotipo de Advanced Bionics y tire hacia fuera.

38 Guía de usuario del procesador de sonido Naída CI Q90

Gire unos 90 grados la parte del módulo de comprobación de la audición del procesador Naída CI donde se encuentra el logotipo de Advanced Bionics.

3 4

Introduzca la parte del logotipo de Advanced

Bionics dentro de la otra parte del módulo de comprobación de la audición del procesador

Naída CI. Debe notar que las dos partes encajan correctamente. Una vez en su sitio, los conectores del procesador y de la pila quedan expuestos.

5

Conecte la parte superior del módulo de comprobación de la audición del procesador Naída CI al procesador.

6

Conecte la parte inferior del módulo de comprobación de la audición del procesador

Naída CI a la fuente de alimentación (PowerCel, paquete de pilas de zinc-aire, AAA PowerPak).

Conecte los auriculares de botón suministrados a la clavija auxiliar de 3,5 mm del lateral del módulo de comprobación de la audición del procesador Naída CI.

7

Coloque los auriculares de botón en los oídos del oyente sin ayuda.

8

Cuando se conecta el módulo de comprobación de la audición del procesador Naída CI, el procesador entra inmediatamente en el modo de comprobación de la audición. Si no está usando el AB myPilot para seleccionar la fuente de entrada de sonido, escuchará la configuración de la fuente de entrada de sonido del primer programa. Si desea escuchar otras configuraciones de las fuentes de sonido de los programas, use el botón de programa para cambiar a otro programa.

9

Si está usando un AB myPilot, seleccione Comprobación de la audición a partir del menú del

AB myPilot y elija la fuente de entrada de sonido que desea escuchar. De forma alternativa, si el procesador Naída CI ya está conectado al módulo de comprobación de la audición del procesador Naída CI y se ha emparejado con el AB myPilot, el mando a distancia aparecerá en la pantalla de la comprobación de la audición una vez que se comunique con el procesador

Naída CI. Para ello, pulse brevemente el botón de encendido del AB myPilot. Una vez que se muestre la pantalla de la comprobación de la audición, podrá usar las flechas hacia la izquierda y hacia la derecha para escuchar las configuraciones de los programas y las fuentes de sonido de forma independiente.

Guía de usuario del procesador de sonido Naída CI Q90

39

a.

Si selecciona el programa de la bobina inductiva, asegúrese de estar sincronizado a un bucle, a myLink o a myLink Roger. Proporcione una entrada al transmisor FM o al micrófono Roger para evaluar la calidad sonora.

b.

Si selecciona el programa inalámbrico, escuchará cualquier fuente de sonido que se esté transmitiendo mediante el ComPilot (por ejemplo, un dispositivo Bluetooth, un dispositivo FM/Roger o un dispositivo que funcione con pilas, etc.). Para iniciar el proceso, encienda el ComPilot y comience la transmisión de la fuente deseada. Se recomienda disminuir el volumen del dispositivo que esté conectado directamente al ComPilot. Si está escuchando una entrada de FM/Roger, conecte el receptor FM/Roger inalámbrico al

Europort ubicado en el ComPilot o a la pila PowerCel 170 y sincronícelo con el transmisor

FM o con el micrófono Roger. Proporcione una entrada al transmisor FM o al micrófono

Roger para evaluar la calidad sonora.

10 11

Una vez que el proceso de comprobación de la audición se haya completado, desconecte el módulo de la pila.

12

Extraiga el procesador del módulo.

Vuelva a conectar la pila al procesador y seleccione los ajustes que desee usar.

13

Para cerrar el módulo de comprobación de la audición del procesador Naída CI cuando no se esté usando, retire los auriculares de botón y sujete con una mano las hendiduras de agarre del lateral del módulo de comprobación de la audición mientras sujeta las interfaces del procesador y de la pila con la otra mano. Separe las manos con cuidado hasta que se desconecten las dos piezas.

40 Guía de usuario del procesador de sonido Naída CI Q90

Gire una pieza 90 grados. Para ello, alinee la pieza del logotipo de Advanced

Bionics y deslícela por la otra pieza.

14

Empújelas hasta que encajen correctamente.

NOTA:

El módulo de comprobación de la audición del procesador Naída CI requiere una fuente de alimentación cargada para funcionar correctamente. Si la fuente de alimentación que se usa para efectuar la comprobación de la audición se ha agotado hasta un nivel de carga insuficiente, el usuario no podrá completar esta tarea.

Si el usuario conecta una pila PowerCel recargable, un accesorio AAA PowerPak o una opción de alimentación fuera de la oreja que estén descargados, se iluminará un LED fijo de color rojo en el procesador Naída CI Q90.

Si el usuario conecta pilas de zinc-aire descargadas, se iluminarán los LED del modo de espera en el procesador Naída CI Q90 (el LED de color naranja parpadeará dos veces cada tres segundos). Si el cartucho se ha descargado por completo, no se iluminarán los LED ni se oirá ningún sonido a través de los auriculares de botón para la comprobación de la audición.

Uso del teléfono

Puede utilizar el teléfono con el procesador de sonido Naída CI Q90 de varias maneras.

Consulte a un audioprotesista para obtener recomendaciones con respecto al uso del teléfono y para que le indique cuáles de las siguientes opciones son mejores:

Uso del receptor telefónico. Para usar el teléfono, coloque el receptor telefónico directamente sobre el T-Mic 2, los micrófonos del procesador o el micrófono de la antena receptora, en caso de estar activado. A veces, es necesario probar con diferentes teléfonos y proveedores, particularmente si se utilizan teléfonos móviles, para conseguir la señal telefónica óptima.

Uso de la bobina inductiva. El audioprotesista puede programar la bobina inductiva con el software de programación SoundWave™. Si tiene dudas sobre si está activada y en qué programa se encuentra, póngase en contacto con el centro del implante. Cuando use la bobina inductiva, puede que sea necesario mover el receptor telefónico alrededor del procesador Naída CI Q90 para comprobar dónde funciona mejor.

Uso de Bluetooth®. Cualquier dispositivo compatible con Bluetooth se puede sincronizar con el ComPilot de forma que se transmitan las llamadas telefónicas directamente al procesador

Naída CI Q90. El micrófono del orador se encuentra ubicado en el ComPilot, de manera que el teléfono pueda estar a una distancia de entre 5 y 10 metros (entre 15 y 30 pies) y se pueda seguir usando.

Uso de DuoPhone (para usuarios bilaterales). El audioprotesista puede programar el DuoPhone

Guía de usuario del procesador de sonido Naída CI Q90

41

con el software de programación SoundWave. Aunque el teléfono se coloque sobre una oreja, la conversación se escucha en ambos oídos.

Uso de un cable de conexión. Puede utilizar un cable de conexión para conectarse directamente a su teléfono móvil o inalámbrico. Uno de los extremos del cable de conexión se conecta a la clavija de los auriculares del teléfono, mientras que el otro se conecta a la clavija auxiliar del ComPilot. Advanced Bionics dispone de un cable de interfaz de audio, pero también se puede adquirir un cable de conexión hecho a medida a través de un proveedor independiente. Consulte a un audioprotesista o a un representante de Advanced

Bionics para obtener más información sobre esta opción.

Uso de un teléfono con altavoz. El uso de un teléfono con altavoz elimina la necesidad de un equipo adicional a la hora de utilizar el teléfono. Simplemente, encienda el teléfono con altavoz y comuníquese como de costumbre.

Sugerencias de telefonía

Tenga paciencia. Recuerde que el uso del teléfono requiere práctica y mejorará con el paso del tiempo.

Practique la audición por teléfono con personas conocidas, como familiares, amigos, su terapeuta o su audioprotesista.

Puede resultar útil familiarizarse de antemano con el tema de conversación. Por ejemplo, pídale a un amigo que le llame a una hora determinada para hablar sobre un tema concreto

(por ejemplo, que le llame a las 6 de la tarde para charlar sobre la posibilidad de ir al cine).

Es posible que deba practicar con varios teléfonos hasta que encuentre el más adecuado.

A la hora de elegir un teléfono móvil, no olvide probarlo antes.

Para obtener más ayuda sobre cómo utilizar el teléfono, así como ejercicios de audición, visite TheListeningRoom.com.

Bobina inductiva

Uso de la bobina inductiva integrada

Las bobinas inductivas proporcionan acceso inalámbrico a los teléfonos compatibles con los audífonos y a los sistemas de bucle de inducción (que pueden encontrarse en algunas instalaciones públicas). Las bobinas inductivas capturan los campos electromagnéticos del entorno y transmiten estas señales al procesador. El procesador dispone de una bobina inductiva que el audioprotesista puede programar. Para activar la bobina inductiva, consulte primero al audioprotesista para determinar si se ha creado un programa adecuado en el procesador. En tal caso, la bobina inductiva se activará cuando el procesador cambie al programa correspondiente.

Para poder utilizar la bobina inductiva, el usuario debe tener acceso a un sistema de bucle o a un teléfono compatible con audífonos. Esto permitirá que la bobina inductiva reciba el campo electromagnético que generan estos dispositivos. Si el usuario intenta usar la bobina inductiva con un dispositivo de audio que no sea compatible, es posible que no perciba ningún sonido o que oiga un zumbido.

42 Guía de usuario del procesador de sonido Naída CI Q90

PRECAUCIÓN: las bobinas inductivas son sensibles al ruido magnético que generan la mayoría de los aparatos industriales de iluminación, los escáneres de seguridad de las tiendas y los aeropuertos, los escáneres de banda, los transformadores de energía, los motores de arranque y las pantallas de los monitores.

Información sobre la pila

Mini pila PowerCel 110

Pila PowerCel 170

Pila PowerCel 230

Pila de zinc aire

Mini pila PowerCel 170

PowerCel 110

Pila de zinc-aire (cartucho antihumedad)

El procesador de sonido Naída CI Q90 se puede usar con dos pilas de zinc-aire desechables, con los cinco tamaños de las pilas PowerCel recargables de ion de litio, con el accesorio AAA

PowerPak o con el adaptador de alimentación. Consulte las

Instrucciones de uso del adaptador de alimentación y del accesorio AAA PowerPak

para obtener más información sobre estos productos.

AAA PowerPak

Adaptador de alimentación

Guía de usuario del procesador de sonido Naída CI Q90

43

ADVERTENCIA:

no conecte el paquete de pilas de zinc-aire al cargador. El cargador debe usarse solamente con las pilas PowerCel recargables de ion de litio. Los cuatro tamaños de las pilas PowerCel de ion de litio se pueden usar con el cargador PowerCel.

Montaje del cargador PowerCel

ADVERTENCIA:

Las fuentes de alimentación y los cargadores de pilas deben utilizarse en un área abierta para garantizar una ventilación adecuada. Aunque, hasta la fecha, no se ha informado de lesiones, los componentes pueden calentarse durante el uso normal o en caso de que fallen. Si la temperatura del dispositivo causa incomodidad o dolor, desconecte la fuente de alimentación y póngase en contacto con Advanced Bionics.

PRECAUCIÓN:

utilice únicamente el cargador proporcionado para cargar las pilas

PowerCel de Advanced Bionics. No lo utilice para cargar otras pilas. No intente cargar las pilas PowerCel del procesador Naída CI con un cargador distinto del proporcionado por Advanced Bionics.

Adaptadores de la fuente de alimentación

Cargador de pilas

USB

Fuente de alimentación

El sistema de carga está formado por el cargador, la fuente de alimentación y los adaptadores de la fuente de alimentación. El cargador también se puede usar con la fuente de alimentación extraída del cable. Para ello, exponga el conector USB para que pueda recibir energía desde cualquier puerto USB.

Información sobre la carga de las pilas de ion de litio:

El cargador proporcionado con el procesador de sonido está diseñado para cargar hasta cuatro pilas PowerCel al mismo tiempo. Son necesarias unas 2 o 3 horas para cargar totalmente una pila

PowerCel agotada. Este plazo variará ligeramente en función de los distintos tipos de pilas PowerCel.

44 Guía de usuario del procesador de sonido Naída CI Q90

No es necesario que las pilas PowerCel estén totalmente agotadas para recargarlas.

Se recomienda usar y recargar las pilas PowerCel al menos una vez cada tres meses. Tenga en cuenta que, aunque las pilas PowerCel no se utilicen, su capacidad disminuirá con el tiempo.

Esta disminución es normal en todas las pilas recargables y no se trata de un defecto.

NOTA PARA LOS USUARIOS DE EUROPA:

Para proceder a una eliminación adecuada de las pilas recargables, envíe las pilas agotadas al representante de Advanced Bionics más cercano o al centro especificado de seguimiento o programación.

En los Estados Unidos y Canadá, llame a la línea de asistencia de Rechargeable Battery Recycling

Corporation (Corporación de reciclaje de pilas recargables) al 877.273.2925 o visite su página web en www.call2recycle.org.

Colocación de las pilas PowerCel en el cargador

1 2

Localice los carriles de deslizamiento del cargador. Coloque la pila PowerCel de manera que el contacto de la pila quede orientado hacia la parte inferior del cargador.

Extracción de las pilas PowerCel del cargador

1

Deslice la pila PowerCel por los carriles hasta que quede enganchada. El cargador está diseñado de forma que las pilas PowerCel solo puedan introducirse en una única dirección.

Deslice con cuidado la pila PowerCel fuera de los carriles de deslizamiento del cargador y hacia la parte exterior del cargador.

Guía de usuario del procesador de sonido Naída CI Q90

45

Paquete de pilas de zinc-aire

El procesador Naída CI Q90 utiliza pilas desechables para implantes de tamaño 675P (675

Power). El tamaño normal de las pilas para audífonos, es decir, 675, no tendrá la potencia suficiente para un implante coclear.

Colocación de las pilas de zinc-aire

1 2

Sujete el paquete de pilas de zinc-aire con una mano; a continuación, pulse firmemente y con cuidado la palanca de la parte trasera del cartucho de pilas hacia abajo. Esto hará que el compartimento sobresalga de la parte inferior del cartucho.

Tire con la otra mano del compartimento de las pilas y extráigalo del cartucho.

3

Extraiga las pilas de zinc-aire de su paquete y asegúrese de retirar la cinta del lado plano positivo (+) de las pilas. Al retirar la cinta, comienza a circular el oxígeno y se activan las pilas. Por este motivo, debe asegurarse de colocar las pilas inmediatamente después de retirar la cinta.

4 5

Coloque dos pilas de zinc-are, con el lado positivo (+) (plano) hacia arriba, en las dos aberturas del compartimento de las pilas.

Una vez que las pilas estén alineadas con la parte superior del compartimento de las pilas, deslice con cuidado el compartimento de las pilas de nuevo dentro del cartucho de pilas.

Nota: si las pilas no se insertan correctamente, el compartimento de las pilas no se cerrará.

46 Guía de usuario del procesador de sonido Naída CI Q90

6

Coloque el cartucho de pilas en el procesador Naída CI. Para ello, siga las mismas instrucciones sobre cómo colocar las pilas PowerCel en el procesador Naída CI. Dichas instrucciones se encuentran en la sección

Sustitución de la pila.

Colocación de las pilas de zinc-aire (cartucho antihumedad)

1 2

Use la misma herramienta proporcionada para la extracción y la sustitución del T-Mic 2 o el gancho de la oreja. Introduzca el extremo puntiagudo de la herramienta dentro del pequeño orificio situado en el lomo del paquete de pilas de zinc-aire. Nota: si no dispone de la herramienta, puede utilizar cualquier objeto fino y puntiagudo para separar el compartimento.

3

Una vez que tenga la herramienta dentro del orificio, empuje con cuidado hacia dentro y hacia abajo hasta que note que el compartimento del paquete de pilas de zinc-aire se separa y el botón del paquete de pilas de zinc-aire sale.

Deje la herramienta, sujete el compartimento del paquete de pilas de zinc-aire con una mano y saque la parte restante.

Para colocar las pilas, siga las instrucciones desde el paso 2 al paso 5 de la sección anterior

Colocación de las pilas de zinc-aire.

Guía de usuario del procesador de sonido Naída CI Q90

47

Indicador LED (diodo emisor de luz) del cargador

Luces LED de los puertos

Luz LED del puerto micro-USB

El cargador presenta diferentes luces indicadoras que se encuentran en la base de cada puerto de carga de las pilas PowerCel, así como en el lugar donde el cable de alimentación se conecta al cargador. Si se enciende la luz verde del conector micro-USB, significa que el cargador está conectado a una fuente de alimentación y está listo para cargar las pilas PowerCel.

Los LED, que se encuentran en la base de cada puerto de carga de las pilas PowerCel, tienen tres opciones de color.

Cómo funcionan los LED de los puertos de carga de las pilas PowerCel

Color

Azul

Verde

Rojo

Indicación

La pila PowerCel se está cargando.

La pila PowerCel está completamente cargada.

Estado de error

Si el cargador PowerCel presenta un fallo, averigüe si el fallo se debe a la pila PowerCel o al propio cargador. Para ello, realice el siguiente proceso. Coloque una pila PowerCel diferente en el hueco del cargador que presenta el problema. Si el LED de color rojo continúa encendido, existe un problema con el cargador. En cambio, si el LED de color rojo no se ilumina, el problema se debe a la pila PowerCel. Si el problema se debe tanto al cargador como a la pila PowerCel, póngase en contacto con Advanced Bionics.

Para indicar que la pila está cargada completamente o que existe un fallo de la pila, el LED del cargador se apaga o puede mostrar un azul tenue si la sala está muy oscura. El usuario debe esperar un minuto. Si el LED se vuelve de color verde, significa que la pila está completamente cargada y lista para usarse. Si el LED no se vuelve de color verde después de un minuto, la pila se debe considerar defectuosa y el usuario debe ponerse con contacto con Advanced Bionics para sustituirla.

48 Guía de usuario del procesador de sonido Naída CI Q90

ADVERTENCIAS:

No recargue las pilas desechables.

No introduzca las pilas en la boca.

No mastique ni trague las pilas. Si esto ocurre, busque atención médica inmediata.

No permita que el líquido procedente de la fuga de la pila entre en contacto con la piel, la boca o los ojos.

No tire las pilas al fuego.

No deje a los niños sin supervisión cuando haya pilas cerca ni les permita que jueguen con las pilas.

No permita que los niños carguen las pilas sin supervisión.

PRECAUCIONES:

Extraiga las pilas del procesador de sonido cuando estén vacías para evitar los daños causados por una posible fuga.

Si una pila muestra signos visibles de fuga, deséchela de acuerdo con las normativas locales.

No exponga las pilas al calor (por ejemplo, no las guarde bajo la luz solar directa ni en el interior de un coche caliente).

Lleve las pilas en el estuche de transporte proporcionado o en una bolsa de plástico sellada. Las pilas pueden provocar cortocircuitos si entran en contacto con objetos metálicos como monedas o llaves.

No sumerja las pilas en agua.

Cargue las pilas utilizando solamente los cargadores recomendados por el fabricante.

Si el módulo Roger no está conectado, utilice la cubierta transparente proporcionada para proteger las clavijas.

Para obtener más información, consulte la sección

Fuentes de alimentación aprobadas

de la guía de usuario.

Uso de los accesorios del procesador Naída CI

Advanced Bionics suministra una amplia gama de accesorios que pueden utilizarse con el procesador Naída CI Q90. No obstante, puede que no todos los accesorios se incluyan en el kit del procesador de sonido. Consulte a un audioprotesista para conocer los accesorios que se incluyen con el procesador de sonido Naída CI Q90.

Para obtener más información sobre los accesorios que se indican a continuación, consulte las

Instrucciones de Uso

incluidas con el producto o póngase en contacto con Advanced Bionics.

Guía de usuario del procesador de sonido Naída CI Q90

49

Antenas receptoras

El procesador de sonido Naída CI Q90 está diseñado para utilizarse con la antena receptora universal (UHP).

Antena receptora universal (UHP)

La antena receptora universal está diseñada para ser utilizada con el procesador Naída CI Q90 durante actividades diarias fuera de los entornos acuáticos.

ComPilot

ComPilot

MLxi

Cuando el procesador Naída CI Q90 se usa con el ComPilot, es compatible con los receptores inalámbricos MLxi y Roger X de Phonak. Para obtener instrucciones sobre cómo conectar un receptor al ComPilot, consulte la sección

Uso de FM o Roger

de la guía de usuario o las

Instrucciones de Uso de ComPilot y el Apéndice de ComPilot publicado por Advanced Bionics.

Comprobación de la audición del procesador Naída CI y auriculares de botón para la comprobación de la audición

Auriculares de botón para la comprobación de la audición

Módulo de comprobación de la audición del procesador Naída CI

50 Guía de usuario del procesador de sonido Naída CI Q90

Antenas receptoras

El procesador de sonido Naída CI Q90 está diseñado para utilizarse con la antena receptora universal (UHP).

Antena receptora universal (UHP)

El procesador Naída CI Q90 dispone de un cómodo modo de supervisión al que se accede mediante el módulo de comprobación de la audición del procesador Naída CI y los auriculares de botón para la comprobación de la audición. Este modo permite que una persona que no requiere ayuda auditiva pueda escuchar las fuentes de entrada de sonido del procesador

Naída CI Q90. Para obtener instrucciones sobre cómo escuchar las entradas con el módulo de comprobación de la audición del procesador Naída CI y los auriculares para la comprobación de la audición, consulte la sección

Escucha de los micrófonos y las entradas auxiliares

de la guía de usuario.

Accesorios de audio

Entrada de FM/Roger (enchufe europeo)

ComPilot

La antena receptora universal está diseñada para ser utilizada con el procesador Naída CI Q90 durante actividades diarias fuera de los entornos acuáticos.

ComPilot

ComPilot

MLxi

Cuando el procesador Naída CI Q90 se usa con el ComPilot, es compatible con los receptores inalámbricos MLxi y Roger X de Phonak. Para obtener instrucciones sobre cómo conectar un receptor al ComPilot, consulte la sección

Uso de FM o Roger

de la guía de usuario o las

Instrucciones de Uso de ComPilot y el Apéndice de ComPilot publicado por Advanced Bionics.

Comprobación de la audición del procesador Naída CI y auriculares de botón para la comprobación de la audición

Auriculares de botón para la comprobación de la audición

Módulo de comprobación de la audición del procesador Naída CI

Entrada de audio

(clavija auxiliar de 3,5 mm)

Entrada de carga (mini-USB)

La clavija auxiliar del ComPilot permite al usuario la conexión directa con dispositivos electrónicos de consumo que funcionan con pilas, como reproductores de MP3, reproductores de DVD portátiles o videoconsolas portátiles. Al conectar dispositivos de consumo, puede que se deba atenuar el sonido para evitar que esté demasiado intenso o distorsionado. Un audioprotesista puede aplicar esta atenuación durante la programación. De esta manera, el usuario podrá disfrutar por completo del sonido de un dispositivo de audio. Además, un audioprotesista puede crear un programa que permita al usuario oír tanto los sonidos ambientales como los sonidos del dispositivo auxiliar. Consulte a un audioprotesista sobre cuáles son las opciones de programación adecuadas para el usuario en esta situación.

ADVERTENCIAS Y PRECAUCIONES:

A menos que utilice un cable de alimentación con aislamiento, no conecte el dispositivo a fuentes de sonido alimentadas por la red eléctrica como, por ejemplo, el televisor o el ordenador.

No nade ni se bañe con el ComPilot.

NOTA:

Si la antena receptora se desbloquea durante la transmisión de sonido con el ComPilot, apague el ComPilot antes de volver a bloquear la antena receptora.

De lo contrario, el procesador de sonido podría no comunicarse con el implante.

Personalización del color

El procesador Naída CI Q90 incorpora una variedad de opciones de colores, lo que permite al usuario personalizar el aspecto del procesador de sonido para adaptarlo a su estilo personal.

Guía de usuario del procesador de sonido Naída CI Q90

51

Estuche de transporte del procesador Naída CI

Estuche de transporte del procesador Naída CI

El procesador Naída CI Q90 dispone de un estuche de transporte que puede utilizarse durante los viajes o para guardar el procesador de sonido y los accesorios cuando no se utilicen.

Si el procesador Naída CI Q90 se expone a altos niveles de humedad, puede guardar los componentes durante la noche en el sistema de secado proporcionado.

Sistema de secado

Se incluye un sistema de secado con el procesador Naída CI Q90. El sistema de secado está diseñado para proteger el equipo contra la humedad. Asimismo, puede utilizarse a diario con los accesorios del procesador Naída CI. Para consultar instrucciones detalladas sobre cómo utilizar y cuidar el sistema de secado, lea las

Instrucciones de funcionamiento

incluidas en el paquete. Es importante que lea y respete las

Advertencias y precauciones

antes y durante su utilización.

52 Guía de usuario del procesador de sonido Naída CI Q90

Información sobre la clasificación IP

Una clasificación de protección contra el acceso, o clasificación IP, se utiliza para especificar la fortaleza del recinto que rodea al equipo electrónico. Cada clasificación IP consta de dos números. El primer número indica el nivel de protección que proporciona un recinto contra la intrusión de objetos sólidos, materiales o polvo. El segundo número indica el nivel de protección contra la intrusión de agua o líquidos.

El procesador Naída CI Q90 incluye una clasificación de IP57. Esta clasificación indica que el procesador Naída CI Q90 está protegido contra las siguientes condiciones:

• penetración de objetos extraños sólidos con diámetros iguales o superiores a 1,0 mm;

• fallo debido a una inmersión durante 30 minutos a una profundidad máxima de 1 m.

Cuidados del procesador de sonido Naída CI Q90 y sus accesorios

Es importante cuidar correctamente el procesador Naída CI Q90 para garantizar una audición

óptima en todo momento. Si es necesario limpiar uno de los componentes del procesador

Naída CI Q90, utilice un paño húmedo. No exponga ningún componente del procesador de sonido a disolventes adicionales (por ejemplo, jabón o lejía).

Cambio de las tapas del micrófono

El procesador Naída CI Q90 dispone de un filtro del micrófono ubicado sobre el micrófono trasero para evitar que el polvo y las impurezas dañen el micrófono. Advanced Bionics recomienda que se cambie la tapa del micrófono del procesador Naída CI Q90 cada tres meses o antes si se observa cualquier degradación de la calidad sonora.

Extracción de la tapa del micrófono

1 2

Sostenga el procesador Naída CI Q90 con una mano a la vez que sujeta la herramienta de extracción con la otra.

Enrosque el extremo con forma de rosca de la herramienta en la tapa del micrófono hasta que la herramienta pueda extraer dicha tapa.

Guía de usuario del procesador de sonido Naída CI Q90

53

3

Retire con cuidado la herramienta del orificio.

La tapa del micrófono debe extraerse con la herramienta. La tapa se puede extraer de la herramienta y, a continuación, desecharse.

Sustitución de la tapa del micrófono

1 2

Sujete la herramienta con una mano y use el extremo romo y sin rosca de la herramienta para colocar una nueva tapa del micrófono en el extremo de la herramienta. La tapa del micrófono es muy pequeña; por lo tanto, la herramienta funciona como una guía que permite que la sustitución de la tapa sea correcta y sencilla.

3

Con la tapa del micrófono sujeta al extremo de la herramienta, sujete el procesador

Naída CI Q90 con la otra mano y alinee con cuidado el extremo de la herramienta directamente sobre el orificio del micrófono.

4

Introduzca la tapa dentro del orificio hasta que la herramienta quede alineada con el procesador.

54 Guía de usuario del procesador de sonido Naída CI Q90

Retire con cuidado la herramienta del procesador y asegúrese de que la tapa del micrófono quede bien colocada en el puerto del micrófono.

Temperaturas recomendadas de funcionamiento y almacenamiento del procesador Naída CI Q90

Intervalos de temperatura de funcionamiento y almacenamiento

Condición

Temperatura de funcionamiento

Temperatura de almacenamiento

Mínima

0 °C (32 °F)

-20°C (-4°F)

Máxima

45°C (115°F)

55°C (131°F)

Fuentes de alimentación aprobadas

Advanced Bionics ha comprobado el funcionamiento del procesador Naída CI Q90 con las fuentes de alimentación indicadas a continuación; no puede garantizarse el funcionamiento si se utilizan fuentes de alimentación diferentes de las especificadas.

Fuentes de alimentación aprobadas del procesador Naída CI Q90

Fuente de alimentación

PowerCel

Mini pila PowerCel

Capacidad (mAh)

110

170

230

110

170

1.140

Pila de zinc aire

Interfaz de programación

(utilizada solo durante el proceso de programación)

No aplicable

Fuentes de alimentación aprobadas del procesador Naída CI Q90

Fuente de alimentación

Pila PowerCel

Pila de zinc aire

Interfaz de programación

Tensión nominal

3,7 V

2,8 V

5,0 V

Tipo

Pila de ion litio (recargable)

Pila de zinc aire (desechable)

CC

Potencia nominal

0,4-0,9 Wh

1.240 mWh

1.250 mW

Solución de problemas del procesador de sonido Naída CI Q90

Si no oye ningún sonido o si el LED de color rojo del procesador Naída CI Q90 parpadea una vez por segundo cuando la antena receptora está colocada sobre el implante, siga los siguientes pasos para solucionar el problema:

1

Examine visualmente el cable en busca de daños o roturas; compruebe si el cable está conectado firmemente a la antena receptora y al procesador de sonido.

2

Retire cualquier material (sombrero, bufanda, cinta del pelo, etc.) que pueda cubrir el micrófono.

3

Los oyentes sin ayuda pueden realizar una comprobación de la audición de los micrófonos, tal como se describe en la sección

Escucha de los micrófonos y las entradas auxiliares

de la guía de usuario.

Guía de usuario del procesador de sonido Naída CI Q90

55

4

Sustituya el cable.

5

Sustituya la antena receptora.

Si estas medidas no resuelven el problema, póngase en contacto inmediatamente con un audioprotesista o con Advanced Bionics para obtener ayuda adicional.

Si no oye ningún sonido o si un LED fijo de color rojo se ilumina en el procesador Naída CI Q90, siga los siguientes pasos para solucionar el problema:

1

Extraiga el cartucho de pilas.

2

Vuelva a colocar el cartucho de pilas.

3

Si usa pilas de zinc-aire y los pasos 1 y 2 no resuelven el problema, sustituya las pilas por pilas de zinc-aire nuevas y vuelva a colocar el cartucho de pilas.

4

Si usa pilas PowerCel, coloque una pila PowerCel que esté cargada completamente.

Si estas medidas no resuelven el problema, póngase en contacto inmediatamente con un audioprotesista o con Advanced Bionics para obtener ayuda adicional.

Si oye sonidos estáticos o distorsionados, siga los siguientes pasos para solucionar el problema:

1

Retire cualquier material (sombrero, bufanda, cinta del pelo, etc.) que pueda cubrir el micrófono.

2

Examine visualmente el cable en busca de daños o roturas. Si se observan problemas, substituya el cable.

3

Compruebe que el cable esté conectado firmemente a la antena receptora y al procesador de sonido y que la antena receptora esté colocada correctamente en la cabeza.

4

Compruebe que el ajuste del programa y el nivel de volumen que desea se hayan configurado de forma correcta. Si se ha sincronizado con un AB myPilot, efectúe una lectura del estado para confirmar que los ajustes del programa, del volumen y de la sensibilidad son correctos.

5

Si la entrada procede del micrófono de la antena receptora y el sonido estático o distorsionado persiste, sustituya el cable de la antena receptora.

6

Examine visualmente los micrófonos y compruebe que no haya signos de impurezas ni desgaste.

7

Si se encuentran disponibles, sustituya la antena receptora o la carcasa de color de la antena receptora.

8

Limpie los contactos de la pila del procesador.

9

Sustituya la tapa del micrófono.

10

Sustituya la cubierta del T-Mic 2.

11 Los oyentes sin ayuda pueden realizar una comprobación de la audición de las fuentes de entrada de sonido, tal como se describe en la sección

Escucha de los micrófonos y las entradas auxiliares

de la guía de usuario.

56 Guía de usuario del procesador de sonido Naída CI Q90

Si estas medidas no resuelven el problema, póngase en contacto inmediatamente con un audioprotesista o con Advanced Bionics para obtener ayuda adicional.

Si los sonidos están amortiguados o distorsionados:

1

Compruebe que ni la ropa ni ningún otro material estén obstruyendo la salida del micrófono.

2

Repita los pasos de solución de problemas enumerados anteriormente para las situaciones en las que se oyen sonidos estáticos.

Si existen indicios de que se ha formado óxido en los contactos de la pila del procesador Naída CI:

1

Limpie los contactos con un cepillo para audífonos o con un hisopo de algodón seco.

Si el procesador de sonido Naída CI Q90 no enciende:

1

Extraiga y sustituya el cartucho de pilas.

2

Compruebe que se hayan colocado una pila PowerCel cargada o dos pilas de zinc-aire completamente cargadas.

3

Compruebe que la pila PowerCel o las pilas de zinc-aire estén correctamente colocadas.

4

Si el problema persiste, póngase en contacto con un audioprotesista o con Advanced

Bionics para obtener ayuda adicional.

Si no oye ningún sonido con un dispositivo de audio auxiliar o con un dispositivo FM/Roger conectado al ComPilot:

1

Compruebe que el receptor FM/Roger o el dispositivo de audio auxiliar estén conectados correctamente al ComPilot.

2

Compruebe que el ComPilot esté encendido.

3

Compruebe que el transmisor FM, el micrófono Roger o el dispositivo de audio externo estén encendidos.

4

Compruebe que se esté utilizando un programa que permita una entrada auxiliar (Aux.) al procesador Naída CI y que la opción inalámbrica del procesador esté habilitada.

5

Compruebe que el receptor FM/Roger se haya programado para usarse con el procesador

Naída CI.

6

Compruebe que el collar inductivo del ComPilot esté colocado correctamente alrededor del cuello y que el ComPilot se sitúe aproximadamente en medio del pecho.

Si estas medidas no resuelven el problema, póngase en contacto con un audioprotesista o con

Advanced Bionics para obtener ayuda adicional.

Solución de problemas de los LED del procesador Naída CI

Los LED del procesador Naída CI constituyen una función programable que ofrece información diagnóstica en relación con la duración de la pila, la función del micrófono, las capacidades

Guía de usuario del procesador de sonido Naída CI Q90

57

de emparejamiento o el estado del procesador. Consulte la sección

Cómo funcionan los LED del procesador Naída CI

de la guía de usuario para obtener una explicación sobre los comportamientos previstos de los LED.

Si no aparece ninguna luz:

1

Compruebe que el LED no esté oculto bajo la ropa o el pelo del usuario, o bien, bajo el dispositivo de colocación del procesador.

2

Compruebe que la pila PowerCel o el paquete de pilas de zinc-aire, en caso de utilizarlo, estén colocados correctamente en el procesador.

3

Sustituya la pila.

4

Si corresponde, compruebe que el procesador Naída CI Q90 no se encuentre en el modo de espera. Para ello, pulse brevemente el botón de programa.

Si el LED de color verde no parpadea en respuesta a los sonidos intensos (función programable):

1

Compruebe que esta función esté habilitada en el procesador o en el programa.

2

Compruebe que la pila PowerCel esté cargada y colocada correctamente en el procesador.

Si usa pilas de zinc-aire, compruebe que las pilas sean nuevas y que estén colocadas correctamente dentro del cartucho.

3

4

Si se ha efectuado el emparejamiento con un mando a distancia AB myPilot, compruebe el ajuste de la sensibilidad o, solo para fines de evaluación, intente incrementar la sensibilidad un poco.

Pruebe con otra ranura del programa.

5

Pruebe con otra fuente de audio (por ejemplo, T-Mic 2, el micrófono del procesador o el micrófono de la antena receptora).

6

Los oyentes sin ayuda pueden realizar una comprobación de la audición de las entradas de audio, tal como se describe en la sección

Escucha de los micrófonos y las entradas auxiliares

de la guía de usuario.

7

Pruebe con otra fuente auxiliar.

a.

Necesita un programa que acepte la entrada de fuentes de sonido externas y que la opción inalámbrica del procesador esté habilitada.

b.

Si el LED de color verde parpadea en respuesta a la entrada de un dispositivo de audio externo, coloque el procesador y la antena receptora en el sistema de secado. Si el LED de color verde sigue sin parpadear en respuesta a los sonidos intensos tras un ciclo de secado completo y cuando se utiliza la entrada del micrófono y los ajustes de programas habituales, proceda con el paso siguiente.

8

Si el micrófono de la antena receptora es la única entrada que no provoca que el LED de color verde parpadee, sustituya la antena receptora o el cable. Si el T-Mic 2 es la única entrada que no provoca que el LED de color verde parpadee, sustituya el T-Mic 2. Si los micrófonos del procesador no provocan que el LED de color verde parpadee con la entrada de audio, póngase en contacto con un audioprotesista o con Advanced Bionics.

58 Guía de usuario del procesador de sonido Naída CI Q90

Durante la comprobación del estado de la pila, no se observa ningún parpadeo, o bien, se observa solamente un parpadeo naranja:

RECUERDE: las pilas de zinc-aire NO activarán el LED de estado de la pila después del encendido. Solo las pilas PowerCel recargables activarán el LED de la lectura del estado de la pila.

1

Compruebe que la pila PowerCel esté colocada correctamente en el procesador.

2

Sustitúyala por una pila PowerCel completamente cargada.

3

Si no se produce ningún parpadeo tras la sustitución de la pila PowerCel, limpie los contactos con un cepillo para audífonos o con un hisopo de algodón seco.

4

Si el problema persiste, póngase en contacto con un audioprotesista o con Advanced

Bionics para obtener ayuda adicional.

Si el LED se comporta de modo diferente después de la sustitución o programación del procesador:

1

Consulte al audioprotesista a cargo del implante del usuario si se han realizado cambios en los programas que puedan afectar al comportamiento del LED.

Si estas medidas no resuelven el problema, póngase en contacto con un audioprotesista o con

Advanced Bionics para obtener ayuda adicional.

Solución de problemas de las alarmas internas del procesador Naída CI Q90

Las alarmas internas constituyen una función programable que se puede utilizar independientemente o en combinación con los LED del procesador Naída CI para proporcionar información importante sobre el estado y la duración de la pila. Consulte la sección

Cómo funcionan las alarmas internas

de la guía de usuario para obtener una explicación sobre los comportamientos previstos de las alarmas internas.

Si no se oye ninguna alarma interna:

1

Asegúrese de que la antena receptora esté colocada correctamente sobre el lugar del implante.

2

Compruebe que la pila esté colocada correctamente en el procesador.

3

Compruebe que la pila PowerCel o las pilas de zinc-aire estén lo suficientemente cargadas para alimentar el procesador Naída CI Q90 y estimular el implante interno.

4

Sustituya la pila.

5

Cambie el ajuste del programa o del volumen para comprobar si se oye la alarma interna.

6

Consulte al audioprotesista a cargo del implante del usuario si se han realizado cambios en los programas que puedan afectar al comportamiento de la alarma interna.

7

Solicite a un oyente sin ayuda que lleve a cabo una comprobación de la audición para comprobar si se oyen las alarmas internas. Consulte la sección

Escucha de los micrófonos y las entradas auxiliares

de la guía de usuario.

ADVERTENCIA:

únicamente Advanced Bionics puede reparar el procesador o la antena receptora. No intente abrir ni reparar los componentes. No continúe utilizando el procesador o la antena receptora si algún componente está dañado. La apertura no autorizada del procesador, de la antena receptora o de cualquier otro equipo anulará la garantía y puede comprometer el funcionamiento del sistema.

Guía de usuario del procesador de sonido Naída CI Q90

59

Consejos y declaración del fabricante

de acuerdo con IEC 60601-1-2

Emisiones electromagnéticas

El Naída CI Q90 está diseñado para utilizarse en los entornos electromagnéticos especificados a continuación. El cliente o el usuario del procesador Naída CI Q90 deben asegurarse de que se utiliza en uno de estos entornos.

Prueba de emisiones

Emisiones de RF

CISPR 11

Cumplimiento

Grupo 1

Entorno electromagnético: guía

El procesador Naída CI Q90 utiliza de RF solamente para su función interna. Por lo tanto, sus emisiones de RF son muy bajas y no es probable que causen interferencias en los equipos electrónicos cercanos.

Emisiones de RF

CISPR 11

Emisiones armónicas

IEC 61000-3-2

Fluctuaciones de tensión/emisiones fluctuantes IEC 61000-3-3

Clase B

No aplicable

No aplicable

El procesador Naída CI Q90 está diseñado para utilizarse en todas las instalaciones, incluidas las instalaciones domésticas y aquellas directamente conectadas a la red de trabajo pública de baja tensión que utilizan los edificios destinados a viviendas.

Inmunidad electromagnética

El Naída CI Q90 está diseñado para utilizarse en los entornos electromagnéticos especificados a continuación. El cliente o el usuario del procesador Naída CI Q90 deben asegurarse de que se utiliza en uno de estos entornos.

Prueba de inmunidad

Nivel de prueba

IEC 60601

Nivel de conformidad a

Entorno electromagnético: guía

Descarga electrostática

IEC 61000-4-2 contacto de

± 6 kV aire de ± 8 kV contacto de

± 6 kV aire de ± 8 kV

Los suelos deben ser de madera, de hormigón o de baldosas de cerámica. Si los suelos se cubren con un material sintético, la humedad relativa debe ser al menos del 30 %.

Campo magnético de frecuencia de alimentación

(50/60 Hz)

IEC 61000-4-8

3 A/m 3 A/m

Los campos magnéticos de frecuencia de alimentación deben encontrarse en los niveles característicos de una ubicación normal en un entorno comercial u hospitalario.

RF radiada

IEC 61000-4-3

3 V/m entre 80 MHz y

2,5 GHz

3 V/m

Los equipos de comunicaciones por RF portátiles y móviles deben utilizarse manteniendo la distancia de separación recomendada con respecto a cualquier componente del Naída CI Q90, incluidos los cables.

Esta distancia se calcula a partir de la ecuación correspondiente a la frecuencia del transmisor.

Distancia de separación recomendada

d

= 1,2√P < 800 MHz donde

P d

= 2,3√P ≥ 800 MHz

es la potencia de salida nominal máxima del transmisor en vatios (W) según el fabricante del transmisor y d es la distancia de separación recomendada en metros (m). Las intensidades de campo de los transmisores de RF fijos, según lo determinado por la inspección electromagnética del sitio b , deben ser menores que el nivel de conformidad de cada rango de frecuencia.

c

Pueden producirse interferencias en las inmediaciones de equipos marcados con el siguiente símbolo:

60 Guía de usuario del procesador de sonido Naída CI Q90

NOTA: estas directrices quizás no sean aplicables a todos los contextos. La propagación electromagnética se ve afectada por la absorción y la reflexión de las estructuras, los objetos y las personas.

a El rendimiento esencial del procesador Naída CI Q90 de acuerdo con los requisitos de IEC 60601 se define como estímulo auditivo dentro de amplitudes seguras.

b Las intensidades de campo de los transmisores fijos, como las estaciones base de los radioteléfonos

(móviles/inalámbricos) y las radios móviles terrestres, de los equipos de radioaficionados, de las emisoras de radio AM y FM y de las emisoras de televisión, no se pueden predecir teóricamente con exactitud.

Para evaluar el entorno electromagnético debido a los transmisores de RF fijos, debe realizarse un estudio electromagnético del sitio. Si la intensidad de campo medida en la ubicación donde se utiliza el procesador Naída CI Q90 excede el nivel de conformidad de RF aplicable anterior, debe comprobarse el funcionamiento normal del procesador de sonido Naída CI Q90.

c Sobre el rango de frecuencias entre 150 kHz y 80 MHz, las intensidades de campo deben ser inferiores a 3 V/m.

Distancias de separación entre los equipos de comunicaciones por RF y el procesador

Naída CI Q90

Distancias de separación recomendadas entre los equipos de comunicaciones por RF portátiles y móviles y el procesador Naída CI Q90

El procesador Naída CI Q90 está diseñado para utilizarse en un entorno electromagnético en el que las alteraciones que generan las emisiones de RF irradiada estén controladas. El cliente o el usuario del procesador Naída CI Q90 pueden ayudar a evitar las interferencias electromagnéticas si mantienen una distancia mínima entre los equipos de comunicaciones por RF portátiles y móviles (transmisores) y el procesador Naída CI Q90 según lo recomendado a continuación y de acuerdo con la potencia de salida máxima de los equipos de comunicaciones.

Potencia de salida máxima nominal del transmisor

(W)

Distancia de separación según la frecuencia del transmisor

(m)

d

= 1,2√P < 800 MHz

d

= 2,3√P ≥ 800 MHz

0,01

0,1

1

10

0,12

0,38

1,2

3,8

0,23

0,73

2,3

7,3

100 12 23

Para los transmisores con una potencia de salida máxima no indicada previamente, la distancia de separación recomendada d en metros (m) se puede calcular utilizando la ecuación aplicable a la frecuencia del transmisor, donde P es la potencia de salida máxima del transmisor en vatios (W) según el fabricante del transmisor.

NOTA: estas directrices quizás no sean aplicables a todos los contextos. La propagación electromagnética se ve afectada por la absorción y la reflexión de las estructuras, los objetos y las personas.

Guía de usuario del procesador de sonido Naída CI Q90

61

Tablas de compatibilidad

C1

Naída CI Q90

Procesador de sonido

Neptune™

Procesador Harmony™

Procesador de sonido

Platinum (PSP)

2

4

1

Requiere SoundWave 2.1 o posterior

2 Requiere SoundWave 2.0 o posterior

3

Requiere SoundWave 1.4 o posterior

4 Requiere SCLIN 2000 y CPI-II

5

Requiere SoundWave 2.3 o posterior y CPI-3

Tipo de implante

CII

5

1

3

HiRes 90K

5

1

3

HiRes 90K Advantage

5

1

1

1

C1

Tipo de implante

1

1

1

1

CII

HiRes 90K HiRes 90K Advantage

SCLIN 2000

SoundWave 1.4 (o anterior)

SoundWave 2.0

SoundWave 2.1

SoundWave 2.2

SoundWave 2.3

1

Solamente en procesador Harmony™

Naída CI Q90

Neptune

Harmony

PSP

1

Necesita el envase AquaCase™

Tipo de implante

Antena receptora universal (UHP)

Antena receptora universal cóncava

Antena receptora

AquaMic™

1

62 Guía de usuario del procesador de sonido Naída CI Q90

CPI-II

C1

Tipo de implante

CII

HiRes 90K

HiRes 90K Advantage

CPI-3

1

Solamente en Harmony

Limpieza y mantenimiento

Limpie el aparato con un paño suave. No lo introduzca en agua.

Siga la rutina de mantenimiento que se recomienda para las tapas del T-Mic 2 y el micrófono del procesador.

El kit del usuario del procesador de sonido Naída CI Q90 incluye un sistema de secado; se recomienda realizar en todos los componentes (antena receptora universal, cable y procesador de sonido) un ciclo de secado (8 horas) durante la noche, cada noche.

Las pilas PowerCel™ también deben colocarse regularmente en el sistema de secado cuando no se están cargando, particularmente si están expuestas a humedad o sudor.

Las pilas no deben transportarse sueltas en bolsillos o bolsos de mano, ya que esto podría causar la acumulación de impurezas en el conector. En su lugar, el estuche de transporte que se incluye en el kit del procesador de sonido Naída CI Q90 puede usarse para el transporte de las pilas. Si el estuche no se encuentra disponible, se recomienda sellar las pilas PowerCel en una bolsa plástica pequeña de cierre hermético.

También se puede usar un aerosol de aire comprimido, que comúnmente se usa para limpiar teclados o equipos electrónicos, para secar el conector del procesador Naída CI Q90 o para retirar las impurezas que se encuentran en los puertos. Para optimizar el resultado, debe utilizarse junto con el sistema de secado.

No está permitida la reparación ni la modificación del procesador Naída CI Q90 o sus accesorios por parte de otra entidad que no sea Advanced Bionics. De lo contrario, se anulará la garantía del fabricante.

Datos de rendimiento

El implante HiRes 90K Advantage con el electrodo HiFocus y el procesador Naída CI Q90 funcionan con la familia de estrategias de procesamiento de sonido HiResolution, incluidos

HiRes, HiRes con Fidelity 120 (HiRes 120) y ClearVoice.

Procesamiento de sonido de HiRes™ y HiRes Fidelity 120™

Se realizó un estudio clínico en 50 adultos que disponían de un dispositivo CII/HiRes 90K implantado y usaban un procesador Harmony para documentar las ventajas del procesamiento de sonido de HiRes 120 y HiRes. Se evaluó el rendimiento de HiRes en la visita inicial y se comparó con el rendimiento de HiRes 120 después de tres meses de experiencia auditiva.

Posteriormente, los participantes se sometieron de nuevo al proceso de programación y se

Guía de usuario del procesador de sonido Naída CI Q90

63

volvió a efectuar la prueba con HiRes. Los resultados mostraron unas puntuaciones medias de reconocimiento de palabras CNC equivalentes con las dos estrategias. Las puntuaciones medias de percepción de oraciones HINT en entornos tranquilos y con ruido fueron significativamente mayores con HiRes 120 que con la línea de base de HiRes. En el caso de las oraciones HINT con ruido, las puntuaciones medias con HiRes 120 fueron significativamente mayores que las puntuaciones después de volver a adaptar a los participantes con HiRes.

Puntuaciones verbales medias con HiRes y HiRes 120

Palabras CNC

Oraciones HINT en entornos tranquilos

Oraciones HINT con ruido

(relación señal/ruido de +8 dB)

HiRes

Línea de base

63

88

64

HiRes 120

3 meses

65

93*

70**

HiRes

3 meses

63

91

65

* Puntuación de HiRes 120 significativamente diferente de la puntuación de la línea de base con HiRes (p < 0,05)

** Puntuación de HiRes 120 significativamente diferente de la puntuación de la línea de base y después de tres meses con HiRes (p < 0,05)

Este audífono está certificado según las siguientes normativas:

ID FCC: S2B-ABBTE

IC: 10870A-ABBTE

Este dispositivo cumple con el apartado 15 de las normas de la FCC y con la norma RSS-210 de

Industry Canada. El funcionamiento de este dispositivo está determinado por las dos siguientes condiciones:

1.

el dispositivo no puede provocar interferencias dañinas y

2. este dispositivo debe admitir cualquier tipo de interferencia recibida, incluidas las interferencias que pueden provocar un funcionamiento no deseado.

Los cambios o modificaciones que se hagan en este equipo y que no estén expresamente autorizados por Advanced Bionics pueden anular la autorización de utilización del dispositivo de la FCC.

64 Guía de usuario del procesador de sonido Naída CI Q90

Contacto

Advanced Bionics está comprometido a ofrecer productos y servicios de gran calidad a sus clientes. Agradecemos sus comentarios sobre el procesador de sonido Naída CI Q90 y sus sugerencias para mejorar nuestros productos. No dude en ponerse con contacto con Advanced

Bionics o en comentar sus sugerencias con un audioprotesista.

Advanced Bionics AG

Laubisrütistrasse 28

8712 Stäfa, Switzerland

T: +41.58.928.78.00

F: +41.58.928.78.90

[email protected]

Advanced Bionics LLC

28515 Westinghouse Place

Valencia, CA 91355, United States

T: +1.877.829.0026

T: +1.661.362.1400

F: +1.661.362.1500

[email protected]

AdvancedBionics.com

Advanced Bionics, IntelliLink, AutoSound, SoundWave, HiRes, HiRes Fidelity 120, HiRes Optima, CIS, MPS,

ClearVoice y Built Kid Tough son marcas comerciales de Advanced Bionics en los Estados Unidos de América y en otros países.

VELCRO® es una marca comercial registrada de Velcro Industries B.V.

Bluetooth® es una marca comercial registrada de Bluetooth SIG, Inc.

Guía de usuario del procesador de sonido Naída CI Q90

65

Gebrauchsanweisung

für den Naída CI Q90 Soundprozessor

Produktkennzeichnung

Etikettensymbole und ihre Bedeutung:

EU-Prüfzeichen. Anbringung des CE-Zeichens 2015 genehmigt

Modellnummer

Herstellungsdatum

Serien-Nummer

Hersteller

Schutzart: B

Lagerung bei Temperaturen zwischen -20 ˚C (-4 ˚F) und +55 ˚C (131 ˚F)

Zerbrechlich

Vor Nässe schützen

Siehe Gebrauchsanweisung

Geeignet für atmosphärischen Bereich zwischen 70 kPa und 106kPa (entspricht max. 3000m

über dem Meeresspiegel und max. 380m unter dem Meeresspiegel).

Geeignet für relative Luftfeuchtigkeiten zwischen 0 und 95 %.

Halten Sie sich beim Entsorgen an die vor Ort geltenden gesetzlichen Vorschriften.

IP57

Naída CI Q90 ist der Schutzart IP57 zugeordnet. Naída CI Q90 ist gegen Folgendes geschützt:

Staub, Eindringen von Wasser nach einmaligem Eintauchen für 30 Minuten in bis zu 1m tiefem

Wasser und anschließender Trocknung in einer Dry-and-Store Einheit (über Nacht)

Refurbished*

*Nur anwendbar, wenn auf dem Versandetikett „refurbished“ vermerkt ist

Warn- und Sicherheitshinweise

WARNHINWEISE

ERSTICKUNGSGEFAHR

– enthält Kleinteile, die eine Erstickungsgefahr darstellen, wenn sie inhaliert werden.

Anwender, die einen Herzschrittmacher tragen, dürfen den AB myPilot niemals in der

Brusttasche aufbewahren, da es dadurch zu Interferenzen kommen kann. Wenden

Sie sich für weitere Informationen an Ihre betreuende Klinik.

2 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Der ComPilot darf nicht verwendet werden, wenn der Anwender einen

Herzschrittmacher trägt, da es zu Interferenzen kommen kann. Wenden Sie sich für weitere Informationen an Ihre betreuende Klinik.

Sorgen Sie für die angemessene Aufsicht eines Kindes, das einen Naída CI Q90

Soundprozessor und entsprechendes Zubehör trägt.

Bewahren Sie Batterien und Zubehörteile außerhalb der Reichweite von Kindern auf, da sie eine Erstickungsgefahr darstellen können.

Bei Verschlucken jeglicher Geräteteile suchen Sie sofort einen Arzt oder ein

Krankenhaus auf.

Die Batterien möglichst von Kindern fernhalten. Batterien sind kein Spielzeug!

Batterien niemals in den Mund nehmen.

Niemals auf Batterien beißen oder gar diese schlucken. In einem solchen Fall sofort ärztliche Hilfe holen.

Halten Sie Kinder vom Trocknungsgerät und Trocknungsmittel fern!

Unsachgemäßer Umgang mit dem Soundprozessor und seinem Zubehör (z. B. in den Mund nehmen oder kauen) kann zu Verletzungen führen.

Einwegbatterien nicht wiederaufladen.

Austretende Batterieflüssigkeit darf niemals in Kontakt mit der Haut, dem Mund oder den Augen kommen.

Batterien niemals der Hitze aussetzen (z. B. niemals in der Sonne oder in einem aufgeheizten Auto liegen lassen).

Batterien niemals durch Verbrennung entsorgen.

Kinder niemals unbeaufsichtigt den Akku aufladen lassen.

Verwenden Sie für den Soundprozessor, die AB myPilot Fernsteuerung oder den

ComPilot ausschließlich Netzteile von Advanced Bionics oder Phonak. Wenn Sie ein Ersatznetzteil brauchen, wenden Sie sich direkt an Advanced Bionics.

AB myPilot und ComPilot dürfen nicht verwendet werden, wenn sie an einer

Stromquelle angeschlossen sind, z. B. Steckdose oder USB-Anschluss.

ComPilot wird mit einer Induktionsschleifen-Antenne geliefert. Die beiden

Induktionsschleifenanschlüsse niemals gleichzeitig berühren.

Netzteile und Akku-Ladegeräte sollten nur freistehend verwendet werden, um eine ausreichende Luftzufuhr zu gewährleisten. Einige Komponenten können sich bei normaler Verwendung oder nach einem Defekt erhitzen (keine

Verletzungsfälle bisher bekannt). Wenn die Gerätetemperatur bei Berührung zu

Beschwerden oder Schmerzen führt, trennen Sie das Gerät von der Stromquelle ab und kontaktieren Sie den AB-Kundenservice.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

3

VORSICHT

Wenn der Ton Schmerzen verursacht, entfernen Sie den Prozessor von Ihrem

Ohr, um die Stimulation zu unterbrechen.

Der Überträger muss über die richtige Magnetstärke verfügen, damit er angenehm getragen werden kann und nicht verrutscht. Werden zu wenige

Magneten eingesetzt, fällt der Überträger möglicherweise zu oft ab. Werden zu viele Magnete eingesetzt, kann es zu Irritationen oder einem unangenehmen

Tragegefühl kommen. Bei Problemen mit der Magnetstärke wenden Sie sich an

Ihre betreuende Klinik. Gegebenenfalls muss Ihr Audiologe einen oder mehrere

Magnete herausnehmen oder hinzufügen. Zusätzliche Magnete sollten nur unter Anleitung einer CI-Fachkraft in den Überträger eingesetzt werden. Wenn es aufgrund der Magnetstärke zu Rötungen, Irritationen oder Unbehagen kommt, nehmen Sie den Überträger sofort ab und kontaktieren Sie ein CI-Zentrum.

Weitere Informationen zur Bestimmung der Überträgermagnetstärke finden Sie in der Gebrauchsanweisung des Überträgers.

Wenn sich der Soundprozessor oder dessen Zubehör zu stark erhitzt, sehen Sie sofort von einer weiteren Nutzung ab und wenden Sie sich an Advanced Bionics oder Ihre betreuende Klinik.

Bewahren Sie Ersatz-Überträger stets fern von Gegenständen mit Magnetstreifen auf (z. B. Kreditkarten, Schlüsselkarten von Hotels), da diese dadurch entmagnetisiert werden können.

Tragbare und mobile RF-Kommunikationsgeräte, wie Radios und Mobiltelefone, können die Klangqualität des Naída CI Q90 Soundprozessors und Zubehörs beeinträchtigen. Diese Geräte stellen jedoch kein Sicherheitsrisiko dar.

Soundprozessor und Zubehör des Naída CI Q90 sollten gemäß der elektromagnetischen Verträglichkeit (Electromagnetic Compatibility, EMC) genutzt werden, wie sie im Kapitel Leitlinie und Erklärung des Herstellers beschrieben ist.

Laden Sie mit dem mitgelieferten Ladegerät ausschließlich AB PowerCel-

Akkus auf. Verwenden Sie es NICHT zum Aufladen anderer Akkus/Batterien.

Versuchen Sie nicht, Naída CI Q90 PowerCel-Akkus mit einem anderen als dem von Advanced Bionics mitgelieferten Ladegerät aufzuladen.

Entfernen Sie leere Batterien von Ihrem Soundprozessor, um Schäden durch evtl. austretende Flüssigkeit zu vermeiden.

Soundprozessor und Zubehör des Naída CI Q90 dürfen niemals großer Hitze ausgesetzt werden (z. B. Ofen, Mikrowelle, Haarfön).

Die Batterien stets nur mit dem vom Hersteller empfohlenen Ladegerät laden.

Verwenden Sie AB myPilot oder ComPilot nicht in Umgebungen, in denen die

Nutzung elektronischer Geräte verboten ist, z. B. in Flugzeugen.

4 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Während einer Stimulation des Implantats darf AB myPilot nicht zu nah an den

Naída CI Q90 Soundprozessor gehalten werden (Mindestabstand 1 cm), da sonst die Verbindung zwischen Implantat und Soundprozessor unterbrochen werden kann. Im Falle einer Verbindungsunterbrechung schalten Sie den

Prozessor aus und wieder ein (indem Sie den Batterieeinsatz/Akku abtrennen und wieder anschließen).

Die digitalkodierte, induktive Übertragungstechnologie, die in diesem Gerät verwendet wird, ist äußerst zuverlässig und interferiert sehr selten mit anderen

Geräten. Dennoch sollte der Anwender bei der Verwendung eines Computers oder sonstiger Geräte mit starkem elektromagnetischem Feld einen Abstand von mindestens 60cm zu diesem Gerät einhalten. Wenn die Verbindung zwischen dem Naída CI Q90 und dem Implantat aufgrund einer ungewöhnlichen

Feldstörung unterbrochen wird, entfernen Sie sich aus dem Störfeld.

Wenn vom AB myPilot keine Steuerungssignale mehr an den Soundprozessor

übertragen werden, muss Ihr AB myPilot eventuell erneut mit Ihrem

Soundprozessor gekoppelt werden. Weitere Informationen dazu finden Sie im

Kapitel Mit AB myPilot koppeln.

Wenn sich die Lautstärke des Soundprozessors nicht richtig über AB myPilot einstellen lässt, koppeln Sie AB myPilot erneut mit dem Naída CI Q90.

HINWEIS:

Wenn beim Audio-Streaming mit ComPilot der Überträger entriegelt wird, schalten Sie ComPilot erst aus, bevor Sie den Überträger wieder verriegeln.

Andernfalls kann der Soundprozessor nicht mit Ihrem Implantat kommunizieren.

Hinweis für CI-Anwender: Die Verwendung von WindBlock, EchoBlock und/oder

SoundRelax kann die Klangqualität beeinträchtigen.

Elektrostatische Entladung (ESD)

Starke statische Elektrizität kann elektronische Komponenten des Soundprozessors oder

Implantats beschädigen. Das System sollte keiner statischen Elektrizität ausgesetzt werden. Bei einer elektrostatischen Entladung spüren Sie, dass Ihr Körper einen Funken abgibt oder Ihre

Haare sich sträuben.

Starke elektrostatische Ladung entsteht bekannterweise unter folgenden Umständen:

Laufen, Krabbeln oder Rutschen auf Teppichboden

Rutschen auf einer Kunststoffrutschbahn

Aussteigen aus einem PKW

Aus- und Anziehen eines Pullovers

Berühren eines TV- oder Computerbildschirms

Abziehen von Bettwäsche

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

5

Eine elektrostatische Entladung lässt sich wie folgt verhindern:

Bevor Sie an Ihren Überträger oder den Überträger Ihres Kindes, oder das Kabel oder den

Soundprozessor fassen, berühren Sie eine andere Person oder einen anderen Gegenstand mit den Fingern.

Berühren Sie jede Metalloberfläche zuerst mit der Hand, bevor Sie Soundprozessor/Kabel/

Überträger in Kontakt mit dieser bringen. Dies ist auf dem Spielplatz besonders wichtig, wo schnell starke statische Ladung entstehen kann. Es ist sehr wichtig, zuerst den Leiter (z. B. Metall) zu berühren, bevor Sie Ihren Soundprozessor, Ihre Kabel oder den Überträger in Kontakt mit der

Metalloberfläche bringen.

Vermeiden Sie vor allem beim Aussteigen aus einem Fahrzeug den Kontakt zwischen den

Komponenten Ihres Cochlea-Implantats und den Metallteilen des Fahrzeugs.

Legen Sie, wenn möglich, die externen CI-Teile ab, bevor Sie ein Kleidungsstück ausziehen, das statisch geladen sein kann, z. B. einen Pullover.

Berühren Sie keine TV- oder Computerbildschirme. Wenn Sie einen Bildschirm berührt haben, so berühren Sie anschließend einen Gegenstand, der nicht Ihr CI-Gerät ist, damit Sie sich entladen, bevor Sie Ihr CI-System berühren.

Verwenden Sie Weichspüler zum Waschen Ihrer Kleidung und Bettwäsche.

Metalldetektoren in Flughäfen

Metalldetektoren und Sicherheitsscanner können Ihr Implantat nicht beschädigen.

Das Implantatsystem kann jedoch beim Passieren eines Metalldetektors einen Alarm auslösen.

Wir empfehlen, vor einer Sicherheitskontrolle die Lautstärke des Soundprozessors zu reduzieren oder den Überträger abzunehmen, um unangenehme Töne am Ohr zu vermeiden.

Ultraschallsensoren

Ultraschallsensoren, die manchmal in Lichtsensoren und Sicherheitssystemen verwendet werden, können Ihr Implantat nicht beschädigen. Ultraschall kann jedoch vom Überträgermikrofon erfasst werden, sodass die Klangqualität bei der Verwendung des Soundprozessors in der

Nähe eines solchen Sensors beeinträchtigt werden kann. Darüber hinaus kann das Mikrofon des Prozessorsystems beschädigt werden, wenn der Ultraschall besonders intensiv ist. Wir empfehlen, die Lautstärke an Ihrem Soundprozessor zu reduzieren oder den Überträger abzunehmen, bevor Sie einen Ultraschallsensor passieren (z. B. Bibliothekseingänge), um unangenehme Töne am Ohr zu vermeiden.

Röntgengeräte

Röntgengeräte sind unschädlich für Soundprozessor oder Implantat, können aber Schäden am

Naída CI Q90 oder Überträger-Mikrofon verursachen. Transportieren Sie Ihre Systemmikrofone weder im aufgegebenen Gepäck noch im Handgepäck, da diese mit Röntgenstrahlen durchleuchtet werden. Bei der Sicherheitskontrolle am Flughafen sollten Soundprozessor und

Mikrofon entweder mit einem Metalldetektor oder manuell kontrolliert werden.

6 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Inhalt

Einleitung ...................................................................................................................................10

Zweck dieser Gebrauchsanweisung ....................................................................................... 10

Über den Naída CI Q90 Soundprozessor ............................................................................ 10

Der Naída CI Q90 Soundprozessor .................................................................................11

Der Naída CI Q90 Soundprozessor und Zubehör – Übersicht ..............................12

Naída CI Q90 ..................................................................................................................................... 12

Der Universalüberträger ............................................................................................................... 13

AB myPilot ............................................................................................................................................ 13

ComPilot ................................................................................................................................................ 14

Naída CI Listening Check ............................................................................................................. 14

AquaCase™-Behälter ...................................................................................................................... 15

Phonak DECT-Telefon ..................................................................................................................... 15

Naída CI Q90 Soundprozessor-Funktionen ..................................................................16

auto UltraZoom ................................................................................................................................. 16

StereoZoom ......................................................................................................................................... 16

UltraZoom ............................................................................................................................................ 16

WindBlock ............................................................................................................................................. 16

SoundRelax .......................................................................................................................................... 16

EchoBlock ............................................................................................................................................. 17

DuoPhone ............................................................................................................................................ 17

ZoomControl ....................................................................................................................................... 17

QuickSync ............................................................................................................................................. 17

Naída CI Q90 vorbereiten ...................................................................................................17

Farbkappen des Universalüberträgers (UHP) aufsetzen ............................................. 18

Universalüberträger an Naída CI Q90 anschließen ...................................................... 18

Universalüberträger vom Naída CI Q90 entfernen ........................................................ 19

T-Mic™ 2/Ohrbügel anschließen .............................................................................................. 19

T-Mic 2/ Ohrbügel entfernen ..................................................................................................... 20

Die T-Mic 2 Schutzkappe aufsetzen........................................................................................ 21

Die T-Mic 2 Schutzkappe abnehmen ..................................................................................... 21

Das Naída CI Q90 tragen ....................................................................................................22

Den Clip verwenden ........................................................................................................................ 22

Das Naída CI Q90 in den Clip einfügen .............................................................................. 23

Das Naída CI Q90 aus dem Clip nehmen .......................................................................... 24

Den Naída CI Q90 Soundprozessor verwenden .........................................................24

Das Naída CI Q90 mit Strom versorgen .............................................................................. 24

Den Akku herausnehmen ............................................................................................................ 25

Den Akku wechseln ......................................................................................................................... 26

Bedeutung der Naída CI Q90 LEDs ....................................................................................... 27

Bedeutung der Signaltöne ........................................................................................................... 28

Naída CI-Überträger verwenden .......................................................................................28

Der Universalüberträger ............................................................................................................... 28

RF-Kabel ersetzen ............................................................................................................................ 28

Stärke der Überträgermagneten anpassen ........................................................................ 29

Überträger-Farbkappen abnehmen ....................................................................................... 30

Steuerelemente am Naída CI Q90 anpassen ..............................................................30

Das Programm wechseln .............................................................................................................. 30

Die Lautstärke ändern ................................................................................................................... 31

Die Empfindlichkeit ändern ......................................................................................................... 32

Drahtlose Anbindung ............................................................................................................32

FM/Roger verwenden ..................................................................................................................... 32

Mit AB myPilot koppeln ................................................................................................................. 35

Naída CI Listening Check und Listening Check Ohrhörer ......................................38

Mikrofon(e) und Audioeingänge überprüfen .................................................................... 38

Das Telefon verwenden ................................................................................................................. 41

Telefon-Tipps ....................................................................................................................................... 42

Telefonspule ......................................................................................................................................... 42

Informationen zum Akku .....................................................................................................43

Das PowerCel™-Ladegerät vorbereiten ................................................................................. 44

PowerCel-Akku in das Ladegerät einsetzen ........................................................................ 45

PowerCel-Akku aus dem Ladegerät nehmen .................................................................... 45

Zink-Luft Batterieeinsatz ............................................................................................................... 46

Zink-Luft-Batterien einlegen ........................................................................................................ 46

Zink-Luft-Batterien einlegen (Batteriefach mit Kindersicherung) ............................ 47

Leuchtanzeigen (LEDs) am Ladegerät .................................................................................. 48

Warnhinweise ..................................................................................................................................... 49

Vorsichtshinweise .............................................................................................................................. 49

Naída CI-Zubehör verwenden ............................................................................................49

Überträger ............................................................................................................................................ 50

ComPilot ................................................................................................................................................ 50

Naída CI Listening Check und Listening Check Ohrhörer .......................................... 50

Audio-Zubehör ................................................................................................................................... 51

Individuelle Farbgestaltung ......................................................................................................... 51

Naída CI Tragetasche ..................................................................................................................... 52

Trocknungssystem ............................................................................................................................ 52

Informationen zur IP-Klassifizierung ...............................................................................53

Pflege des Naída CI 90-Soundprozessors und Zubehörs .........................................53

Mikrofonabdeckung wechseln ................................................................................................... 53

Empfohlene Betriebs- und Lagerungstemperaturen für das Naída CI Q90 ...... 55

Zugelassene Energiequellen ....................................................................................................... 55

Fehlerbehebung am Naída CI Q90 .................................................................................55

Fehlerbehebung an den Naída CI Q90-LEDs ................................................................... 57

Fehlerbehebung an den Naída CI Q90-Signaltönen .................................................... 59

Leitlinie und Erklärung des Herstellers ...........................................................................60

Elektromagnetische Emissionen ............................................................................................... 60

Elektromagnetische Immunität ................................................................................................. 60

Trennabstände bei RF-Kommunikationen

Ausrüstung und Naída CI Q90 ................................................................................................. 61

Kompatibilitätstabellen .................................................................................................................. 62

Reinigung & Wartung ..................................................................................................................... 63

Performance-Daten ................................................................................................................63

HiRes™- und HiRes Fidelity 120™-Klangverarbeitung .................................................. 63

Kontakt ........................................................................................................................................65

Einleitung

Zweck dieser Gebrauchsanweisung

In dieser Gebrauchsanweisung erfahren CI-Anwender, Eltern und audiologische Fachkräfte, wie der Naída CI Q90-Soundprozessor optimal verwendet und gepflegt wird. Der Naída CI Q90-

Soundprozessor stellt die neueste Entwicklung von Advanced Bionics im Bereich Hochleistungs-

Klangverarbeitung dar. Diese neueste Generation von Hörlösungen bietet neben herausragender

Klangqualität auch den kleinsten Soundprozessor, der jemals von AB angeboten wurde, sowie moderne Hörfunktionen und Hörtechnologie, die exklusiv über Advanced Bionics und Phonak erhältlich sind.

Der Naída CI Q90 verfügt über modernste Klangverarbeitungstechnologie von Advanced

Bionics, dem führenden Cochlea-Implantat-Hersteller. Diese Gebrauchsanweisung enthält alle

Informationen zur Verwendung und Pflege des Naída CI Q90 und seines Zubehörs. Darüber hinaus sind ein Leitfaden zur Fehlerbehebung und wichtige Sicherheitsinformationen zum

Naída CI Q90 enthalten. Bitte lesen Sie diese Gebrauchsanweisung vor der Verwendung des

Naída CI Q90 vollständig durch.

Über den Naída CI Q90 Soundprozessor

Ein wichtiger Teil des gesamten CI-Systems ist der Naída CI Q90 Soundprozessor. Zu den festen Bestandteilen dieses CI-Systems gehören darüber hinaus der Implantierbare Cochlea-

Stimulator (ICS), der Überträger und das Überträgerkabel.

Soundprozessor

Universalüberträger (UHP)

Energiequelle

(PowerCel)

Der Soundprozessor besteht aus zwei Teilen: Soundprozessor und Akku/Batteriefach. Es gibt sieben Batterie-Optionen, inkl. PowerCel™in zwei Größen*, PowerCel Mini-Akkus in zwei Größen* und Zink-Luft-Batterieeinsatz. Der CI-Anwender hat auch die Möglichkeit, die Energiequelle vollständig ohrfern zu tragen, mithilfe des AAA/03-PowerPak oder des PowerCel-Adapters.

Weitere Informationen zu diesen Optionen finden Sie in den Gebrauchsanweisungen des

AAA-PowerPaks und des PowerCel-Adapters

.

* PowerCels bezieht sich auf Naída CI PowerCel und Naída CI PowerCel Mini, sofern nichts anderes angegeben ist

10 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Das Naída CI Q90 verfügt über programmierbare, mehrfarbige Signalleuchten (LEDs) und

Signaltöne zur Anzeige von Status- und Fehlerinformationen.

ComPilot

AB myPilot

LEDs

Zusätzlich bietet das Naída CI Q90 die Möglichkeit, die Fernsteuerung AB myPilot und das

Streaming-Gerät Phonak ComPilot zu verwenden.

Der Naída CI Q90 Soundprozessor

In diesem Kapitel werden der Naída CI Q90 Soundprozessor und sein Zubehör erklärt

Lautstärkesteller und 3-farbige LEDs

(grün, orange, rot)

Programmtaste

Lautstärkesteller

Phonak Dual-Mikrofon-Technologie

(vorderes und hinteres Mikrofon)

ABs patientiertes T-Mic™ 2 Mikrofon

Soundprozessor

Mikrofon

Batteriefach

Überträgerkabel

Universalüberträger (UHP)

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

11

Der Naída CI Q90 Soundprozessor und Zubehör – Übersicht

Das Naída CI Q90 verfügt über den neuesten und fortschrittlichsten CI-Soundprozessor, den es momentan auf dem Markt gibt.

Advanced Bionics hat sich dem Ziel verschrieben, CI-Trägern beste Hörleistung zu ermöglichen.

Aus diesem Grund enthält das Naída CI Q90 die AutoSound™-Funktion, die das Hören dynamisch an jede Hörumgebung anpasst, indem sie die Lautstärke automatisch auf ein optimales Level einstellt. Das Naída CI Q90 bietet auch alle bewährten Klangverarbeitungsoptionen von

Advanced Bionics: HiRes™-S, HiRes™-P, HiRes Fidelity 120™, ClearVoice™, HiRes™ Optima, CIS,

MPS (Verfügbarkeit länderabhängig).

Naída CI Q90

Dreifarbige LEDs

(grün, orange, rot)

Das Naída CI Q90 ist ein Minicomputer, der den vom Mikrofon aufgenommenen Schall in elektrische Signale umwandelt, um ihn über das Cochlea-Implantat hörbar zu machen. Es stellt bis zu fünf (5) Hörprogramme zur Verfügung, um dem CI-Anwender in verschiedenen

Situationen optimales Hören zu ermöglichen.

Das Naída CI Q90 verfügt über LEDs und Signaltöne, die verschiedene Informationen anzeigen. Die LEDs informieren über den Status und den Batteriestand, die Position des

Programmwahlschalters, Audioeingänge und Fehler am Naída CI Q90. Die Signaltöne zeigen erwachsenen CI-Anwendern wichtige Informationen über den Batteriestand, das Programm und den Lautstärkepegel an. Weitere Informationen dazu finden Sie in den Kapiteln

Naída CI Q90-

LEDs

und

Signaltöne

.

Ihr Naída CI Q90 kann mithilfe der Intellilink™ Sicherheitsfunktion so programmiert werden, dass seine Verwendung mit einem anderen als dem passenden Cochlea-Implantat ausgeschlossen werden kann. IntelliLink ist eine wichtige Sicherheitsfunktion für Kleinkinder und bilateral implantierte Personen.

Das Naída CI Q90 kann auch bilateral programmiert werden, sodass dem Anwender an einem

Prozessor bis zu zehn Programme zur Verfügung stehen (bis zu fünf für das linke und fünf für das rechte Ohr). Wenn Ihr Naída CI Q90 von Ihrem Audiologen bilateral programmiert wurde, erkennt es automatisch das Ohr, an welchem es getragen wird und bietet entsprechend

Zugang zu den für dieses Ohr verfügbaren Programmen.

12 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Universalüberträger

Im Universalüberträger befindet sich eine Spule, die Klangsignale an Ihr Implantat sendet und dieses mit Strom versorgt, sowie ein Magnetschacht, der mit seinen Magneten dafür sorgt, dass Ihr Überträger den ganzen Tag lang sicher haften bleibt. Der Überträger wird mit einer abnehmbaren Farbkappe abgedeckt. Der Überträger verfügt über ein integriertes Mikrofon und kann somit auch als Eingangsquelle genutzt werden. Das Überträger-Mikrofon erfasst

Geräusche aus der Umgebung und überträgt diese über ein abnehmbares Kabel an den

Soundprozessor. Sobald der Soundprozessor den Klang in elektrische Signale umgewandelt hat, werden diese über das Kabel und den Überträger an das Implantat gesendet. Es steht eine große Auswahl an Kabellängen und -farben zur Verfügung. Das Naída CI Q90 verwendet den

Universalüberträger.

Farbkappen

Mikrofon

Kabelanschluss

Der Universalüberträger (UHP) kann mit allen Advanced Bionics-Soundprozessoren verwendet werden und ermöglicht die Nutzung des Naída CI Q90 in trockener Umgebung (außerhalb von Wasser).

Weitere Informationen finden Sie im Kapitel

Überträgerkabel ersetzen

oder in der

UHP- und/ oder Kabel-Gebrauchsanweisung

.

AB myPilot

Der AB myPilot ist eine moderne Fernsteuerung, die Phonak-Technologie nutzt, um unilateral und bilateral versorgten Naída CI-Anwendern eine drahtlose Steuerung Ihrer CIs zu ermöglichen. Mit dem praktischen AB myPilot können Sie am Naída CI Q90 bequem das

Programm, die Lautstärke oder die Empfindlichkeit einstellen, sowie quellenspezifische Listening

Checks durchführen und ZoomControl aktivieren. Der AB myPilot kann auch Status- und

Batterieinformationen der Naída CI Prozessoren anzeigen. Bilateralen Naída CI-Anwendern stellt der AB myPilot einfache binaurale Steuerelemente zur gleichzeitigen Steuerung beider

Prozessoren zur Verfügung.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

13

ComPilot

ComPilot ermöglicht Naída CI-Anwendern eine ausgezeichnete drahtlose Anbindung an Bluetooth®-fähige Kommunikations- und Unterhaltungsgeräte (Telefone, MP3-Player usw.). Über die Euro-Buchse ist ComPilot auch mit Phonak FM-Empfängern kompatibel. In ungekoppeltem Zustand kann ComPilot auch Audio-Streamings auf kompatible Phonak

Hörsysteme durchführen. Dadurch steht bimodalen Anwendern – Personen, die ein Naída CI auf dem einen und ein Phonak Hörgerät auf dem anderen Ohr tragen – die Möglichkeit bilateraler, drahtloser Streamings zur Verfügung.

Ist ComPilot mit dem Naída CI gekoppelt, kann er als Audio-Streamer und als Fernsteuerung verwendet werden. Im gekoppelten Zustand können Sie das Programm oder die Lautstärke des

Naída CI ausschließlich über den ComPilot ändern. Wenn Sie bilateral versorgt sind, können Sie die Änderungen an beiden Naída CI Prozessoren gleichzeitig vornehmen. ComPilot ermöglicht auch die drahtlose Anbindung von zwei Naída CI Prozessoren an Kommunikations- und

Audiogeräte, sodass Sie das Signal auf beiden Ohren hören.

Naída CI Listening Check

Mit dem Naída CI Listening Check können Sie die Mikrofon- und Audioeingänge schnell und einfach überprüfen. Das Modul verfügt nicht über eine eigene Energiequelle. Es bezieht den

Strom aus den Energiequellen des Naída CI (PowerCels, Zink-Luft Batterieeinsatz, AAA/03

PowerPak oder ohrfern getragene Energieoptionen). Normalhörende Personen können mit dem Naída CI Listening Check die Mikrofoneinstellungen des Implantatträgers überprüfen.

Verfügt der Anwender über AB myPilot, kann eine normalhörende Person einen Listening

Check für alle Audioquellen durchführen, indem sie diese jeweils einzeln auf dem AB myPilot

Menü wählt.

14 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

AquaCase™-Behälter

Das AquaCase ist eine langlebige und tragbare Schwimmlösung für optimales Hören im

Wasser und auch in trockener Umgebung. Das AquaCase ist der Schutzart IP68 zugeordnet und bietet so ultimativen Schutz gegen Wasser, Schweiß, Staub und Sand. Ob Bauernhöfe,

Baustellen, Pools oder Spielplätze: Ihr Prozessor ist in jeder Umgebung optimal geschützt.

Phonak DECT-Telefon

Das Phonak DECT ist ein schnurloses Telefon, das gleichzeitig drahtlose Übertragungen auf beide Implantate durchführen kann. Es sind darüber hinaus auch Übertragungen auf ein kompatibles Phonak-Hörgerät möglich. Neben der Übertragungsfunktion besitzt das Telefon einen regulären akustischen Ausgang und kann daher auch von Personen ohne Implantat verwendet werden. Es können bis zu sechs Mobilteile an eine Basis angeschlossen werden, sodass sich diese Telefonlösung optimal für zuhause und für kleine Büros eignet.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

15

Naída CI Q90 Soundprozessor-Funktionen

Das Naída CI Q90 enthält moderne Phonak-Funktionen wie UltraZoom, auto UltraZoom,

ZoomControl (vorne/hinten), WindBlock, EchoBlock und SoundRelax. Bilaterale Naída CI Q90-

Anwender haben darüber hinaus Zugriff auf Funktionen der Phonak Binaural VoiceStream

Technologie™ wie DuoPhone, ZoomControl (links/rechts), StereoZoom und QuickSync.

Diese Funktionen können von einer CI-Fachkraft über die Anpasssoftware SoundWave™ aktiviert und eingestellt werden.

Das Naída CI Q90 umfasst:

Bisher kleinsten Naída CI-Soundprozessor auto UltraZoom auto UltraZoom wird automatisch aktiviert und arbeitet wie UltraZoom adaptiv, so dass sich der Zuhörer auf Stimmen konzentrieren kann, die von vorn kommen.

Auch Störgeräusche von der Seite oder von hinten werden verringert, um eine bessere Hörqualität zu ermöglichen.

StereoZoom (nur bilaterale Funktion)

Mit StereoZoom fokussieren beide Naída-Soundprozessoren Sprecher, die sich in

Blickrichtung des Anwenders befinden. Diese Funktion erleichtert das Hören in sehr lauten Umgebungen.

UltraZoom

UltraZoom arbeitet adaptiv, so dass Sie sich auf Stimmen konzentrieren können, die von vorn kommen. Auch Störgeräusche von der Seite oder von hinten werden verringert, um eine bessere Hörqualität zu ermöglichen.

WindBlock

WindBlock verringert Störungen durch Windgeräusche und verbessert so den

Tragekomfort.

SoundRelax

SoundRelax dämpft plötzlich auftretende laute Geräusche wie zuschlagende

Türen oder klirrendes Geschirr.

16 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

EchoBlock

EchoBlock reduziert Nachhalleffekte, die z.B. in großen Hallen oder Kirchen auftreten.

DuoPhone

DuoPhone ermöglicht bilateralen Anwendern, die Stimme des Anrufers beim

Telefonieren simultan auf beiden Ohren zu hören und reduziert gleichzeitig alle

Umgebungsgeräusche. Die Stimme des Anrufers wird automatisch von der Seite, an der das Telefon gehalten wird, auf die gegenüber liegende Seite übertragen, sodass der Zuhörer diese optimal hört.

ZoomControl

In Situationen, in denen es nicht möglich ist, den Sprecher zu sehen, wie es z. B. in einem Auto der Fall ist, können Sie mithilfe von ZoomControl nach vorn oder nach hinten (sowohl für unilaterale als auch bilaterale Anwender) oder auf eine

Seite zoomen (für bilaterale Anwender) und so mühelos hören.

QuickSync

Mit QuickSync werden Lautstärkeänderungen und Programmwechsel mit einem

Tastendruck an beiden Naída CI Q90-Soundprozessoren vorgenommen.

VORSICHT:

Die Funktionen UltraZoom, StereoZoom, ZoomControl und auto

UltraZoom dämpfen alle Klänge, die nicht vor dem Anwender auftreten.

Verwenden Sie UltraZoom, StereoZoom, ZoomControl oder auto

UltraZoom nicht in einer ohrfern getragenen Konfiguration.

HINWEIS:

StereoZoom, auto UltraZoom, SoundRelax, WindBlock und EchoBlock sind in den USA nicht für die Verwendung bei Kindern zugelassen.

Das Naída CI Q90 vorbereiten

Der Naída CI Q90-Soundprozessor besteht aus den folgenden Teilen (einschl. Zubehör): dem

Naída CI Soundprozessor, dem T-Mic™ 2 oder Ohrbügel, dem Überträger, dem Kabel und dem internen Implantat. Das Naída CI Q90 verfügt über verschiedene Eingänge, die Ihr Audiologe individuell einstellen kann. Das Naída CI Q90 kann mit einem vorderen und einem hinteren

Mikrofon, einem T-Mic 2 und einem Überträger-Mikrofon genutzt werden. Es ermöglicht die Verwendung von T-Spulen, Drahtlos-FM und Roger. Das Naída CI Q90 ermöglicht drahtlose (über

Bluetooth®) oder direkte Audioübertragungen (über ComPilot) von batteriebetriebenen Geräten.

Der Soundprozessor bietet Ihnen Zugang zu den neuesten Errungenschaften der Klangverarbeitungstechnologie. Die verschiedenen Trageoptionen ermöglichen höchsten Tragekomfort für jeden

Lebensstil.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

17

Die Farbkappen des Universalüberträgers (UHP) aufsetzen

WARNUNG:

Gefahr durch kleine Teile: Bei Verschlucken des Prozessors, der

UHP-Farbkappen, der Magnete oder der Einlagen besteht Erstickungsgefahr.

Anbringen der UHP-Farbkappe

1 2

Legen Sie die Farbkappe bündig auf den

Überträger.

Entfernen der UHP-Farbkappe

1

Drücken Sie die Kappe und den Überträger vorsichtig zusammen, Die Überträgerkappe rastet ein.

2

Führen Sie das UHP-Wechselwerkzeug in den Schlitz ein, der sich über dem

Überträgerkabelanschluss befindet.

Universalüberträger an das Naída CI Q90 anschließen

Schieben Sie das Werkzeug vorsichtig vor, bis sich die Farbkappe ablöst (siehe

Abbildung oben).

1 2

Richten Sie den Stift am rechteckigen

Kabelende bündig zur Kabelbuchse aus, die sich unter der Programmtaste des

Prozessors befindet.

18 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Drücken Sie ihn, bis er einrastet.

Universalüberträger vom Naída CI Q90 entfernen

1 2

Halten Sie den Kabelanschluss (den rechteckigen Stecker, nicht das Kabel).

T-Mic 2/Ohrbügel anschließen

1

Ziehen Sie den Kabelstecker vom

Naída CI ab.

2

Richten Sie den Anschluss des T-Mic 2 oder Ohrbügels bündig zum Anschluss des

Prozessormoduls aus. Halten Sie dabei das

T-Mic 2/ den Ohrbügel fest an der Oberseite und drücken Sie es/ihn auf den Prozessor, bis es/er bündig mit dem Prozessor verbunden ist.

3

Führen Sie nun mit dem Werkzeug für das

T-Mic 2/ den Ohrbügel einen der Stifte in das kleine seitliche Loch des Werkzeugs ein.

Dadurch halten Sie den Stift stabil, während

Sie ihn in das entsprechende Stiftloch des

T-Mic 2/ Ohrbügels einführen.

4

Führen Sie den Stift vorsichtig in die

Öffnung des T-Mic 2 oder Ohrbügels ein. Der Stift verläuft von der einen Seite des Prozessors, durch das T-Mic 2 oder den Ohrbügel bis zur anderen Seite des

Prozessors. Der Stift sollte nicht auf der anderen Seite hervortreten.

Wenn der Stift leicht aus dem Prozessor hervortritt, verwenden Sie die Seite des Werkzeugs, um den Stift wieder zurückzudrücken, so dass er wieder bündig zum Prozessor liegt.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

19

5

Legen Sie nun das Werkzeug weg und belassen den Stift im Naída CI.

T-Mic 2/Ohrbügel entfernen

1 2

Entfernen Sie den Akku/das Batteriefach.

Stecken Sie die Spitze des Werkzeugs in das Prozessorloch mit dem Stift, der das

T-Mic 2/den Ohrbügel mit dem Naída CI verbindet.

3

Schieben Sie nun das Werkzeug vorsichtig vor, bis der Stift auf der gegenüberliegenden Seite hervortritt.

4

Der Stift muss nicht vollständig aus dem

Prozessor entfernt werden. Wenn der Stift an einem Ende bündig zur Kante des

Prozessormoduls liegt, kann das T-Mic 2/ der Ohrbügel bereits entfernt werden.

20 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Ziehen Sie das Werkzeug aus dem

Naída CI heraus. Fassen Sie nun mit

Daumen und Zeigefinger das T-Mic 2/ den Ohrbügel an der Kopfseite (an der

Verbindung zum Prozessor) und ziehen

Sie es/ihn vorsichtig ab.

Die T-Mic 2 Schutzkappe aufsetzen

1 2

Halten Sie die T-Mic 2 Schutzkappe mit der einen Hand. Halten Sie mit der anderen

Hand das T-Mic 2 an dem Ende, an dem das Mikrofon angebracht ist. Setzen Sie die

Schutzkappe auf das T-Mic 2 auf.

3

Schrauben Sie nun vorsichtig die Schutzkappe im Uhrzeigersinn auf das T-Mic 2 auf, bis Sie den Anschlag erreichen.

Wenn Sie einen Widerstand verspüren, schrauben Sie nicht mehr weiter.

Die T-Mic 2 Schutzkappe abnehmen

1 2

Fassen Sie mit einer Hand die Schutzkappe des

T-Mic 2 und halten Sie mit der anderen Hand das T-Mic 2 Mikrofon.

Schrauben Sie nun die Schutzkappe des T-Mic 2 vorsichtig gegen den

Uhzeigersinn ab.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

21

3

*Vergrößerte Ansicht

Schrauben Sie weiter, bis sich die T-Mic 2

Schutzkappe vom T-Mic 2 abnehmen lässt.

Entsorgen Sie die benutzten Schutzkappen.

VORSICHT:

Das T-Mic 2 sollte nur verwendet werden, wenn die T-Mic 2 Schutzkappe ordnungsgemäß aufgesetzt ist. Die T-Mic 2 Schutzkappe sollte alle 3-4 Monate ausgewechselt werden bzw. wenn sie verschmutzt ist (v.a. durch Ohrenschmalz).

Das Naída CI Q90 tragen

Das Naída CI Q90 bietet Ihnen höchste Flexibilität. Der extrem kleine Prozessor ermöglicht maximalen Tragekomfort bei gleichzeitig maximaler Leistung. Die Anwender können den

Prozessor an einem Clip komplett ohrfern, oder, durch Anbringung der Energiequelle des

Prozessors an einer anderen Stelle am Körper, teilweise ohrfern tragen. Damit kann es höchst komfortabel, sicher und diskret getragen werden. Die Naída CI Kabel sind auch in verschiedenen

Längen und Farben erhältlich. In diesem Kapitel werden die verschiedenen Trageoptionen des

Naída CI Q90 beschrieben.

Der Naída CI Q90-Prozessor bietet verschiedene Trageoptionen für eine Reihe von

Umgebungen, je nach Alter und Wunsch des Anwenders. Bei einigen Trageoptionen wird die LED des Naída CI Soundprozessors eventuell abgedeckt; in solchen Fällen kann der

Prozessorstatus über die Signaltonfunktion mitgeteilt werden. Die Signaltöne können von

Ihrem Audiologen aktiviert werden.

Der Clip

Vorderansicht

Rückansicht

22 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Rückansicht

Mit dem Naída CI Clip (in links- und rechtsseitiger Konfiguration) erhalten Anwender größere

Trageflexibilität, denn der Soundprozessor kann mithilfe des Clips komplett ohrfern getragen werden. Er ist daher besonders gut für Kleinkinder und sportlich aktive CI-Anwender geeignet.

Der Naída CI Clip kann an einer beliebigen Stelle am Körper befestigt werden (Kleidung, Haar usw.). Er ist sowohl in linksseitiger als auch in rechtsseitiger Ausführung erhältlich.

Der Naída CI Clip kann mit allen fünf PowerCel-Größen und dem Zink-Luft Batterieeinsatz verwendet werden. Der Clip wird mit einer Silikonabdeckung geliefert, mit welcher der Prozessor abgedeckt werden kann, wenn das T-Mic 2/ der Ohrbügel nicht verwendet wird.

Das Naída CI Q90 in den Clip einfügen

1 2

Halten Sie den Soundprozessor in der einen und den Clip in der anderen Hand.

3

Entriegelungs- lasche

Drücken Sie nun den Prozessor vorsichtig aber fest ein, sodass die ohrseitige

Prozessorseite in den Clip gleitet. Dieser

Prozessorteil wird mit einer Entriegelung gesichert.

Richten Sie den Prozessor so aus, dass die Seite mit den Tasten zuerst in den

Clip gleitet. Achten Sie darauf, dass die

Arretierung zwischen Lautstärkesteller und Programmtaste liegt.

4

Decken Sie die Öffnung für den Ohrbügel/ das T-Mic 2 mit der Silikonabdeckung ab, wenn kein Ohrbügel/T-Mic 2 angeschlossen ist.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

23

5

Befestigen Sie den Clip mit dem

Soundprozessor an der gewünschten

Stelle (Kleidung oder Haar).

Das Naída CI Q90 aus dem Clip nehmen

1

2

Ziehen Sie zuerst an der

Entriegelungslasche des Clips, um das

Naída CI aus dem Clip zu lösen.

Entnehmen Sie dann das Naída CI vorsichtig, mit dem internen Ohrbügelteil zuerst. Verwenden Sie nicht den PowerCel-

Akku, um das Naída CI zu entfernen, da dies zu Schäden am PowerCel oder dem

Anschluss am Naída CI führen kann.

Der Prozessor sollte sich zusammen mit dem Akku/Batteriefach vom Clip abtrennen lassen.

Wir empfehlen, das T-Mic 2/den Ohrbügel vom Naída CI Q90 abzutrennen, bevor Sie den

Prozessor komplett ohrfern tragen. Weitere Informationen finden Sie unter

T-Mic 2/Ohrbügel entfernen

.

Naída CI Q90 Soundprozessor verwenden

Naída CI Q90 mit Strom versorgen

VORSICHT:

Netzteile und Akku-Ladegeräte sollten nur freistehend verwendet werden, um eine ausreichende Luftzufuhr zu gewährleisten. Einige Komponenten können sich bei normaler Verwendung oder nach einem Defekt erhitzen (keine

Verletzungsfälle bisher bekannt). Wenn die Temperatur des Gerätes bei Berührung zu Beschwerden oder Schmerzen führt, trennen Sie das Gerät von der Stromquelle ab und setzen sich mit Ihrem AB-Kundenservice in Verbindung.

24 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Der Prozessor wird durch das Anschließen des Akkus/Batteriefachs eingeschaltet. Um den

Prozessor auszuschalten, trennen Sie den Akku/das Batteriefach vom Prozessor. Sobald der

Akku/das Batteriefach richtig eingelegt ist, leuchtet die LED auf dem Lautstärkesteller orange auf und zeigt damit den Ladestand der Batterie an. Im Anschluss zeigt eine grüne LED die

Programmposition an.

Das Naída CI Q90 wählt beim Einschalten automatisch Programm 1 und verwendet die standardmäßigen Lautstärke- und Empfindlichkeitseinstellungen.

Um das Naída CI Q90 auszuschalten, trennen Sie einfach den Akku/das Batteriefach ab.

Batterie herausnehmen

1 2

Drehen Sie den Stecker des Überträgerkabels nach oben, um den Akku/das Batteriefach ungehindert abnehmen zu können.

3

Halten Sie den Soundprozessor mit einer

Hand. Halten Sie mit der anderen Hand den Akku/das Batteriefach.

4

Ziehen Sie den Akku/das Batteriefach vom

Ohrbügel/T-Mic 2 ab, bis es vollständig abgetrennt ist.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

25

Akku/Batteriefach anschließen

1 2

Halten Sie das Naída CI mit einer Hand.

Drehen Sie den Stecker des Überträgerkabels nach oben, um den Akku/das Batteriefach ungehindert anschließen zu können.

3

Setzen Sie den Anschluss des

Akkus/Batteriefachs bündig an den

Anschluss des Prozessors.

Schieben Sie nun den Akku/das Batteriefach auf den Prozessor auf, bis es einrastet.

HINWEIS:

Versuchen Sie nicht, den Akku/das Batteriefach mit Gewalt an den Prozessor anzuschließen. Der Akku/das Batteriefach sind so konstruiert, dass sie nur in einer

Richtung aufgesetzt werden können; durch Gewaltanwendung können Sie das Gerät beschädigen.

26 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Bedeutungen der Naída CI Signalleuchten (LEDs)

Die Naída CI LEDs sind programmierbar und geben visuelle Informationen über Status,

Batteriestand, Programmposition und Fehler am Naída CI Q90.

LED-Anzeigen am Naída CI 90 Soundprozessor

Farbe Verhalten

Orange Blinkt beim Starten

Programmierbar

Nein. Die Batterieanzeige ist nur für wiederaufladbare

PowerCel-Akkus und

AAA-PowerPak Batterien verfügbar.

Die Batterieanzeige ist nicht für Zink-Luft-

Batterien verfügbar.

Bedeutung

4x kurzes Blinken zeigt an, dass die

Batterie voll geladen ist

2 - 3 x kurzes Blinken zeigt an, dass die Batterie ausreichend geladen ist, um das Naída CI Q90 mit Energie

• zu versorgen

1x kurzes Blinken zeigt an, dass die

Batterie fast leer ist

Kein Blinken bedeutet, dass der

Akku/ die Batterie leer ist Setzen

Sie eine neue Batterie oder einen geladenen Akku ein

Die Batterie ist fast leer

Rot

Grün

Dauerhaftes

Leuchten

Blinkt alle drei

Sekunden doppelt

Erlischt

Blinkt 1x pro

Sekunde

Blinkt schnell (mehr als 1x pro Sekunde)

Dauerhaftes

Leuchten

Blinkt 5x

Flackert in Reaktion auf laute Eingänge

Blinkt beim

Einschalten, nach

Batteriestatusanzeige und nach

Programmwechsel

Dauerhaft grün

Blinkt 4x

Ja

Ja

Nein

Ja

Nein

Nein

Nein-Standardeinstellung bei der Verwendung von

AB myPilot

Ja

Nein

Nein

Nein-Standardeinstellung bei der Verwendung von AB myPilot

Die Batterie ist fast leer, es findet keine

Stimulation statt (Schlafmodus)

Das Naída CI Q90 tritt in den

Schlafmodus

Verbindung zum Implantat unterbrochen

IntelliLink™ ist aktiviert und Naída CI

Q90 ist mit dem falschen Implantat verbunden

Fehlermeldung Soundprozessor.

Entfernen Sie die Batterie vollständig und schließen sie anschließend wieder an, um den Soundprozessor neu zu starten.

Antwort auf Befehl von AB myPilot

‘Gekoppelte Geräte finden’. Mit diesem

LED-Muster wird sich das rechte gekoppelte Gerät identifizieren.

Soundprozessor und Mikrofon reagieren auf Klang

1x Blinken = Programm 1

2x Blinken = Programm 2

3x Blinken = Programm 3

4x Blinken = Programm 4

5x Blinken = Programm 5

Der Prozessor wurde noch nicht programmiert.

Antwort auf Befehl von AB myPilot

‘Gekoppelte Geräte finden’. Mit diesem LED-Muster wird sich das linke gekoppelte Gerät identifizieren.

HINWEIS:

Einige Naída CI-Zubehörteile verdecken die LED-Lichter des

Soundprozessors.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

27

Der Anwender kann einen Batteriecheck am Naída CI 90 ausführen, um den Batteriestatus des verwendeten Zink-Luft Batterieeinsatzes abzulesen; Voraussetzung ist, dass das Gerät mit AB myPilot gekoppelt ist. Um ein richtiges Ablesen des Zink-Luft Batterieeinsatzes zu gewährleisten, warten Sie nach dessen Anschluss 15 Minuten ab, ehe Sie den Batteriecheck durchführen.

Im Kapitel

Batteriecheck

der

AB myPilot Gebrauchsanweisung

finden Sie nähere Informationen zur Durchführung des Batteriechecks mit AB myPilot.

Bedeutungen der Signaltöne

Die Signaltöne sind programmierbar und können unabhängig oder ergänzend zu den Naída

CI LEDs verwendet werden, um wichtige Informationen über den System- und Batteriestatus anzuzeigen.

Die Signaltöne des Naída CI

Verhalten

Signalton nach

Programmwechsel

Ja

Programmierbar

Kurzer Signalton nach

Reduzierung/Erhöhung der

Lautstärke

Ja

Langer Signalton (einmal alle 15 Minuten)

Ja

Bedeutung

1x Signalton = Programm 1

2x Signalton = Programm 2

3x Signalton = Programm 3

4x Signalton = Programm 4

5x Signalton = Programm 5

Es wird 1 Signalton ausgegeben, wenn der

Lautstärkesteller nach oben oder unten gedrückt wird (ein doppelter Signalton wird ausgegeben, wenn die folgenden

Einstellungen erreicht werden: max. Lautstärke,

Lautstärkegrundeinstellung und min. Lautstärke).

Niedriger Batteriestand

Naída CI-Überträger verwenden:

Das Naída CI Q90 verwendet den Universalüberträger (UHP).

Universalüberträger

Der UHP ermöglicht die nahezu durchgehende Nutzung des Naída CI Q90 im Alltag (vor dem

Schwimmen und Baden muss der Prozessor allerdings abgenommen werden).

Überträgerkabel ersetzen

Wir bieten Überträgerkabel in verschiedenen Längen und Farben an. Der Naída CI Q90

Soundprozessor muss über ein Kabel mit dem Überträger verbunden sein, ehe er verwendet werden kann. Überprüfen Sie regelmäßig den Zustand des Kabels und ersetzen Sie es, wenn es beschädigt ist.

28 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Das Kabel an den Überträger anschließen:

1 2

Halten Sie den Überträger in einer Hand und den Kabelstecker in der anderen.

Das Kabel am Soundprozessor anschließen:

1

Stecken Sie den Kabelstecker fest in den entsprechenden Überträgeranschluss.

2

Halten Sie den Soundprozessor in einer Hand und den Kabelstecker in der anderen.

Stecken Sie den Kabelstecker in den

Soundprozessoranschluss.

Informationen über mögliche Überträgerkabelfehler und entsprechende Lösungen finden Sie im Kapitel

Fehlerbehebung

.

Stärke der Überträgermagneten anpassen

Es ist wichtig, die richtige Magnetstärke zu bestimmen, damit der Überträger angenehm getragen werden kann und nicht verrutscht. Werden zu wenige Magneten verwendet, fällt der Überträger möglicherweise zu oft ab. Werden zu viele Magnete eingesetzt, kann es zu

Irritationen oder einem unangenehmen Tragegefühl kommen. Wenn Sie sich wegen der

Magnetstärke nicht sicher sind, wenden Sie sich an einen Audiologen. Gegebenenfalls fügt Ihr Audiologe weitere Magnete hinzu oder entnimmt welche. Wenn es aufgrund der

Magnetstärke zu Rötungen, Irritationen oder Unbehagen kommt, nehmen Sie den Überträger sofort ab und kontaktieren Sie ein CI-Zentrum. Weitere Informationen zur Bestimmung der

Überträgermagnetstärke finden Sie in der

Gebrauchsanweisung des Überträgers

.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

29

WARNUNG:

Zusätzliche Magnete sollten nur unter Anleitung einer CI-Fachkraft in den Überträger eingesetzt werden.

Die Überträger-Farbkappen abnehmen

Die UHP-Farbkappen sind in verschiedenen Farben erhältlich, sodass Sie Ihren Überträger farblich passend zu Ihrem Naída CI Soundprozessor gestalten können. Während der

Verwendung des Überträgers muss immer eine Farbkappe aufgesetzt sein. Die Kappen stehen in unterschiedlichen Farben zur Verfügung, um den Überträger je nach Geschmack zu gestalten. Um eine Farbkappe abzunehmen, verwenden Sie ausschließlich das speziell für diesen Zweck gelieferte Werkzeug von Advanced Bionics. Nähere Informationen zur

Verwendung der Farbkappen finden Sie in den Kapiteln

Farbkappen oder Universalüberträger

(UHP) anschließen

oder in der

UHP Gebrauchsanweisung

.

Steuerelemente am Naída CI Q90 anpassen

Das Programm wechseln

Programmtaste

Die Programmtaste befindet sich auf der gewölbten Kante des Naída CI und ermöglicht dem

Anwender dadurch, das Hörprogramm einfach und bequem zu ändern. Ihr Naída CI stellt

Ihnen bis zu fünf Programme zur Auswahl, um Ihr Hörvermögen verschiedenen Hörsituationen optimal anzupassen. Sie können Ihre Programme bei einer Anpasssitzung durch Ihren

Audiologen ändern und aktualisieren lassen.

Eventuell vorgenommene Lautstärke- oder Empfindlichkeitsänderungen werden im neu gewählten Hörprogramm übernommen. Dies findet Anwendung auf Lautstärkeänderungen, die mithilfe des Lautstärkestellers am Gerät oder über die AB myPilot Fernsteuerung vorgenommen wurden und auf Empfindlichkeitsänderungen, die mithilfe der AB myPilot gemacht wurden.

Das Programm wechseln:

Drücken Sie die Programm-Taste kurz. Mit jedem Druck wird das jeweils folgende Programm in der chronologischen Reihenfolge ausgewählt; nach Erreichen des letzten Programms, wird automatisch wieder auf das erste Programm geschaltet.

30 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Zusatzfunktion der Programmtaste:

Die Programmtaste dient auch zur Aktivierung oder Deaktivierung des Standby-Modus. Der

Standby-Modus ist ein Energiesparmodus, in den das Naída CI Q90 versetzt werden kann, um

Energie zu sparen, ohne den Prozessor auszuschalten. Im Standby-Modus kann der PowerCel-

Akku oder Zink-Luft-Batterieeinsatz ohne Auswirkungen auf die Batterielebensdauer am

Prozessor angeschlossen bleiben. So kann der Anwender z.B. auf einem Langstreckenflug das

Gerät ausgeschaltet am Ohr tragen, um Energie zu sparen. Nach der Ankunft kann er das CI dann sofort verwenden, ohne in der Zwischenzeit Energie verbraucht zu haben. Ihr Audiologe kann den Standby-Modus der einzelnen Programme in der SoundWave™ Anpasssoftware aktivieren oder deaktivieren.

Aktiv in den Standby-Modus treten:

Halten Sie die Programmtaste vier Sekunden lang gedrückt.

Sobald der Standby-Modus aktiviert ist, leuchtet eine LED kurz orange auf und erlischt im

Anschluss. Damit wird angezeigt, dass der Prozessor in den Standby-Modus getreten ist.

Passiv in den Standby-Modus treten:

Das Gerät tritt passiv in den Standby-Modus, wenn es länger als 5 Minuten nicht mit dem

Implantat verbunden ist.

Standby-Modus verlassen:

Um den Standby-Modus zu verlassen, drücken Sie die Programmtaste ein Mal kurz.

Auf dem Gerät leuchtet eine orangene LED auf, die den Batteriestatus anzeigt. Im Anschluss blinkt die LED grün, um die aktuelle Programmeinstellung anzuzeigen. Das Gerät kann nun im

Normalbetrieb verwendet werden.

Lautstärke ändern

Leiser

Lauter

Lautstärkeregler

Der Lautstärkesteller befindet sich auf der gewölbten Kante des Naída CI Q90, direkt über der

Programmtaste. Im Normalfall (d. h. wenn der Lautstärkeregler nicht durch den Audiologen deaktiviert wurde) kann durch 10x Drücken an der oberen Seite des Lautstärkereglers die maximale Lautstärke und durch 10x Drücken an der unteren Seite des Reglers die minimale

Lautstärke erreicht werden. Die LED des Naída CI Q90 Prozessors befindet sich in der Mitte des Lautstärkereglers.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

31

Die Lautstärke ändern:

1 2

Durch kurzes Drücken an der oberen Seite des Lautstärkereglers wird die Lautstärke erhöht.

Durch kurzes Drücken an der unteren Seite des Lautstärkereglers wird die Lautstärke reduziert.

Ihr Audiologe kann den Lautstärkebereich der einzelnen Programme in der SoundWave™

Anpasssoftware deaktivieren oder ändern. Wenn Sie Fragen zum Lautstärkebereich haben, wenden Sie sich bitte an Ihr CI-Zentrum.

BITTE BEACHTEN:

Die QuickSync-Funktion ermöglicht bilateralen Anwendern, die

Programme und die Lautstärke über die Steuerung eines Naída CI Q90 an beiden

Geräten gleichzeitig einzustellen.

Empfindlichkeit ändern

Über die Empfindlichkeitsregelung bestimmen Sie den leisesten Ton, den Ihr Mikrofon erfassen können soll. Die Empfindlichkeit wird entweder von einem Audiologen in der SoundWave™

Anpasssoftware oder mithilfe der AB myPilot Fernsteuerung eingestellt. Wenn Sie Fragen zur Empfindlichkeitseinstellung haben, wenden Sie sich bitte an Ihr CI-Zentrum. Weitere

Informationen finden Sie im Kapitel

Empfindlichkeit mit der AB myPilot Fernsteuerung ändern

in der Gebrauchsanweisung der AB myPilot.

Drahtlose Anbindung

FM/Roger verwenden

Die FM- und die Roger-Funktion ermöglichen vielen CI-Anwendern, insbesondere Kindern im

Schulalter, die Stimme eines Sprechers in lauten bzw. nachhallenden Umgebungen zu hören.

Mit dem Naída CI Q90 Soundprozessor können Drahtlos-FM und Roger-Systeme auf drei verschiedene Arten genutzt werden.

Einmal ermöglicht es den Zugang zu FM/Roger über den direkten Anschluss des FM/Roger-

Empfängers an ComPilot. Dadurch wird das Signal drahtlos auf das Naída CI Q90 übertragen.

Das Signal kann sowohl auf ein als auch auf zwei Naída CI Q90-Prozessoren übertragen werden (für bilaterale Anwender). Bimodale Anwender können die FM-Signale auch simultan auf Ihrem Naída CI Q90 und Phonak Hörgerät empfangen.

32 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

ComPilot

MLxi

FM-/Roger-Systeme können auch mittels der Aktivierung der Telefonspule erreicht werden

(nur durch Audiologen). Die Telefonspule wird in Verbindung mit einer Induktionsschleife oder

Phonak Roger MyLink oder Phonak MyLink verwendet und ermöglicht dem Anwender, den

Sprecher ohne die Nutzung von Kabeln zu hören. Weitere Informationen finden Sie in der

Gebrauchsanweisung des ComPilot oder dem AB Addendum für ComPilot

.

Roger kann auch verwendet werden, indem der integrierte Empfänger Roger 17 direkt an die

Unterseite der PowerCel 170 angebracht wird.

HINWEIS:

Frontend-Verarbeitungsfunktionen werden deaktiviert, wenn das Roger

17-Modul an eine PowerCel 170 angeschlossen wird.

MyLink

HINWEIS:

Um unangenehme Töne zu vermeiden, schalten Sie Ihren

Soundprozessor aus, bevor Sie den FM-/Roger-Empfänger anschließen oder entfernen. Lesen Sie die Bedienungsanleitung des jeweiligen FM-Roger-Systems durch, bevor Sie FM/Roger mit Ihrem Naída CI Q90 Prozessor nutzen.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

33

Den FM-/Roger-Empfänger an den ComPilot anschließen:

1 2

Halten Sie den ausgeschalteten ComPilot in einer

Hand. Führen Sie mit der anderen Hand die drei

FM-Stifte über die Euro-Buchse des ComPilot.

Achten Sie darauf, die Stifte des FM-Empfängers in die jeweils richtigen ComPilot-Buchsen zu stecken. Anderenfalls können der FM-Empfänger und/oder der ComPilot beschädigt werden.

Drücken Sie den FM-Empfänger, bis er fest mit dem ComPilot verbunden ist.

3

Wählen Sie am Prozessor oder über AB myPilot das Programm aus, das Sie für die FM-Nutzung verwenden möchten.

Reduzieren Sie die Lautstärke.

Schalten Sie den ComPilot ein.

Stellen Sie die Lautstärke ein.

Den FM-/Roger-Empfänger entfernen:

1 2

Halten Sie den ausgeschalteten ComPilot in einer Hand.

Ziehen Sie mit der anderen Hand den FM-

Empfänger vorsichtig von der Euro-Buchse ab.

3

Stellen Sie wieder das Programm und die Lautstärke ein, die Sie für die normale Nutzung wünschen (nicht FM/Roger).

Weitere Informationen zur Nutzung von FM/Roger erhalten Sie in der

Gebrauchsanweisung

Ihres

FM-/Roger-Systems.

34 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Mit dem AB myPilot koppeln

Damit der AB myPilot das/die Naída CI(s) steuern kann, muss es mit allen Prozessoren gekoppelt werden. Der AB myPilot kann an mehrere Naída CI-Prozessoren gekoppelt und von diesen entkoppelt werden. Dadurch kann der AB myPilot mit allen Naída CI Anwendern in einem Raum verwendet werden (z. B. Klassenraum). Das ist z. B. auch für Lehrer vorteilhaft, die mehrere implantierte Kinder in ihren Klassen haben. Sie können dann über eine AB myPilot

Fernsteuerung alle Anwesenden erreichen.

Der AB myPilot muss innerhalb von fünf Minuten nach dem Einschalten des Prozessors mit dem Naída CI Q90 gekoppelt werden. Dieses Zeitfenster wird auch als "Kopplungsfenster" bezeichnet. Es beginnt direkt nach dem Anschluss des PowerCel-Akkus bzw. Zink-Luft

Batterieeinsatzes an das Naída CI Q90.

Nach Ablauf des fünfminütigen Kopplungsfensters ist keine Kopplung mehr möglich. Wenn

Sie mehr Zeit für die Kopplung brauchen, nehmen Sie einfach den Akku/das Batteriefach ab und schließen es wieder an, um ein neues Kopplungsfenster zu starten.

Die Signaleingänge am Prozessor werden in dieser Zeit nicht beeinträchtigt. Wenn keine

Kopplung gewünscht ist, kann der Anwender mit der normalen Nutzung des Naída CI Q90 fortfahren.

Eine Kopplung zwischen AB myPilot und dem Naída CI Q90 einleiten:

1

2

Stellen Sie sicher, dass der Audiologe die Fernsteuerungsfunktion am Naída CI Q90 EAS aktiviert hat.

Halten Sie das zu koppelnde Naída CI Q90 im Abstand von 30 cm zur AB myPilot Fernsteuerung.

3

Schließen Sie den PowerCel-Akku oder Zink-Luft Batterieeinsatz an das Naída CI Q90 an, um das Kopplungsfenster zu eröffnen (insg. fünf Minuten).

4 5

Nach dem Einschalten des AB myPilot erscheint die folgende Anzeige:

AB myPilot muss mit Ihrer Hörhilfe

gekoppelt werden.’ Drücken Sie die mittlere Taste der Fernsteuerung.

Es erscheint das Hauptmenü; klicken

Sie auf den nach unten zeigenden Pfeil, um die Option Kopplung zu markieren.

Drücken Sie erneut die mittlere Taste, um die Einstellungen zu öffnen.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

35

6 7

Klicken Sie in diesem Menü auf den nach unten zeigenden Pfeil, um die

Option Geräte suchen zu markieren.

8

Sobald das Naída CI Q90 erkannt wird, erscheinen auf dem AB myPilot Bildschirm die Initialen des Anwenders und das Ohr, für welches dieses primär programmiert ist.

Ein grüner Kreis mit einem Häkchen zeigt an, dass das Gerät gekoppelt ist.

9

Drücken Sie die mittlere Taste des AB myPilot, um auf den Hauptbildschirm zurückzukehren.

Um den AB myPilot vom Naída CI Q90 zu entkoppeln:

1 2

Drücken Sie die mittlere Taste der AB myPilot

Fernsteuerung, um in das Hauptmenü zu gelangen. Klicken Sie in diesem Menü auf den nach unten zeigenden Pfeil, um die Option

Einstellungen zu markieren. Drücken Sie erneut die mittlere Taste, um die Einstellungen zu öffnen.

Klicken Sie in diesem Menü auf den nach unten zeigenden Pfeil, um die Option

Kopplung zu markieren und drücken Sie anschließend wieder die mittlere Taste.

3

Wenn Sie nur eines der momentan gekoppelten Naída CIs entkoppeln wollen, markieren

Sie die Option Geräte koppeln und drücken die mittlere Taste.

36 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

4

5

Auf dem Bildschirm wird angezeigt, welche Geräte gekoppelt sind (gekoppelt = neben den

Initialen des Anwenders erscheint ein Häkchen in grünem Kreis). Markieren Sie das Gerät, das

Sie entkoppeln wollen. Verwenden Sie dazu die Pfeiltaste mit dem nach unten zeigenden Pfeil.

Drücken Sie anschließend die mittlere Taste.

Der grüne Kreis mit dem Häkchen erlischt und das Gerät wird entkoppelt. Es kann nicht mehr mit dem AB myPilot gesteuert werden.

6 7

Wenn Sie alle Geräte entkoppeln wollen, drücken Sie im Kopplungs-Menü den nach unten zeigenden Pfeil, um die Option

Kopplung löschen zu markieren. Drücken

Sie erneut die mittlere Taste.

8

Das System wird Sie auffordern, diesen

Befehl zu bestätigen. Wählen Sie zur

Bestätigung die Schaltfläche Bestätigen und drücken Sie die mittlere Taste.

Nach dem Drücken der mittleren Taste werden die Kopplungen aller Naída CIs gelöscht, die mit dem AB myPilot gekoppelt sind.

VORSICHT:

Wird der AB myPilot im Abstand von weniger als 1 cm zum Naída CI

Q90 gehalten, so wird die Kommunikation zwischen dem Naída CI Q90 und dem

AB myPilot und/oder dem ComPilot unterbrochen. Der AB myPilot kommuniziert in einem solchen Fall nicht mit dem Naída CI Q90. Das Naída CI Q90 muss erneut eingeschaltet werden (durch Entfernen und erneutes Anschließen des Akkus/

Batterieeinsatzes), damit der AB myPilot die Kommunikation zum Soundprozessor wieder aufnehmen kann.

Der AB myPilot sollte im Abstand von ca. einer Armlänge zum Naída CI Q90 gehalten werden.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

37

Naída CI Listening Check und Listening Check Ohrhörer

Mikrofon(e) und Audioeingänge überprüfen

Das Naída CI verfügt über ein integriertes Testmodul, das normalhörenden Personen ermöglicht, die Schallquellen zu überprüfen. Mit der AB myPilot Fernsteuerung können alle Audioeingänge separat gehört werden. Ohne die Fernsteuerung AB myPilot können die Audioeingänge gemäß der jeweiligen Programmkonfiguration gehört werden.

Hinteres Mikro

Vorderes Mikro

T-Mic 2

Überträger-Mikro

Folgende Schallquellen können überprüft werden:

Mikrofone (vorderes und hinteres Mikrofon, Überträgermikrofon, T-Mic 2)

FM-/Roger-Empfänger

T-Spule

Über ComPilot übertragener Ton

Um den gewünschten Eingang zu überprüfen:

1 2

Trennen Sie den Akku/das Batteriefach vom

Prozessor ab (wenn es noch nicht abgetrennt ist). Halten Sie das Listening Check Modul mit Daumen und Zeigefinger der einen

Hand an den seitlichen Griffmulden. Greifen

Sie nun mit der anderen Hand den Naída CI

Listening Check am AB Logo und ziehen ihn ab.

38 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Drehen Sie den Teil des Listening Checks, auf dem sich das AB Logo befindet, um

90 Grad.

3 4

Stecken Sie den Teil mit dem AB Logo in den anderen Teil des Naída CI Listening Check.

Die zwei Teile sollten spürbar ineinander einrasten. An der oberen und unteren Seite erscheinen die Anschlüsse für den Prozessor und den Akku/das Batteriefach.

5

Schließen Sie das Naída CI Listening

Check Modul an der oberen Seite an den Prozessor an

6

Schließen Sie die untere Seite des Naída

CI Listening Check an die Energiequelle an

(PowerCel, Zink-Luft-Batterieeinsatz,

AAA-PowerPak).

Schließen Sie die Ohrhörer an der

3,5-mm-Buchse des Listening Check

Moduls an.

7

Bitten Sie eine normalhörende Person, die Ohrhörer aufzusetzen.

8 Sobald der Naída CI Listening Check angeschlossen ist, tritt der Prozessor sofort in den

Listening Check Modus. Ohne AB myPilot können Sie den Eingang nicht wählen. Sie hören dann automatisch die Eingangskonfiguration des ersten Programms. Wenn Sie eine andere

Schallquellenkonfiguration verwenden möchten, schalten Sie mit der Programmtaste das

Programm um.

9

Wenn Sie den AB myPilot verwenden, wählen Sie Listening Check aus dem AB myPilot Menü und die Eingangsquelle, die Sie hören möchten. Wenn das Naída CI bereits mit dem Listening

Check verbunden und mit dem AB myPilot gekoppelt ist, aktiviert der AB myPilot einen Listening

Check Bildschirm, sobald er mit dem Naída CI kommuniziert. Dazu drücken Sie kurz die

Starttaste am AB myPilot. Verwenden Sie den rechten und linken Pfeil auf dem Listening Check

Bildschirm, um die Programmkonfigurationen und einzelnen Audioeingänge separat zu hören.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

39

a.

Achten Sie bei der Wahl der T-Spule darauf, entweder mit einer Induktionsschleife oder mit myLink oder mit Roger myLink synchronisiert zu sein. Sprechen Sie in den FM-Sender oder in das Roger-Mikrofon, um die Audioqualität zu überprüfen.

b.

Über die Option "Drahtlos" können Sie die Audioquellen überprüfen, die über den

ComPilot übertragen werden (z. B. Bluetooth-Gerät, FM/Roger, batteriebetriebenes

Gerät). Um diesen Prozess zu starten, schalten Sie den ComPilot und das Gerät ein, dessen Ton übertragen werden soll. Sie sollten die Lautstärke an jedem Gerät, das direkt mit dem ComPilot verbunden ist, verringern. Wenn Sie einen FM/Roger-Eingang

überprüfen wollen, schließen Sie den Drahtlos-FM-/Roger-Empfänger an die Euro-Buchse des ComPilot oder die PowerCel 170 an und synchronisieren Sie ihn mit dem FM-/Roger-

Sender. Sprechen Sie in den FM-Sender oder in das Roger-Mikrofon, um die Audioqualität zu überprüfen.

10 11

Trennen Sie das Listening Check Modul vom Akku/Batteriefach ab, sobald Sie den

Listening Check abgeschlossen haben.

12

Trennen Sie zuerst das Prozessormodul ab.

Schließen Sie den Akku/das Batteriefach wieder am Prozessor an und nehmen Sie die gewünschten Einstellungen vor.

13

Um das Listening Check Modul in seinen ursprünglichen Zustand zu bringen, entfernen Sie erst die Ohrhörer und greifen dann das Listening Check Modul mit der einen Hand an den Griffmulden und mit der anderen Hand am Prozessor- und Batterie-/

Akkuanschluss. Ziehen Sie dann die zwei

Teile vorsichtig auseinander.

40 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Drehen Sie ein Teil um 90 Grad, sodass das Teil mit dem AB Logo in das andere

Teil eingeführt werden kann.

14

Drücken Sie die Teile zusammen, bis sie ineinander einrasten.

HINWEIS:

Achten Sie darauf, eine möglichst volle Batterie für den Listening Check zu verwenden. Mit einer leeren oder fast leeren Batterie kann der Listening Check nicht ausgeführt werden.

Beim Anschluss eines leeren PowerCel-Akkus, einer leeren AAA PowerPak-Batterie oder ohrfern getragenen Energieoption leuchtet auf dem Naída CI Q90 eine rote LED auf.

Beim Anschluss einer fast leeren Zink-Luft-Batterie, leuchtet die Schlafmodus-LED auf

(orangefarbene LED blinkt alle drei Sekunden zweimal). Bei einer komplett leeren Batterie leuchtet keine LED auf und es ist kein Ton über die Listening Check Ohrhörer zu hören.

Telefonieren

Mit Ihrem Naída CI Q90 Soundprozessor können Sie auf unterschiedliche Weise telefonieren.

Besprechen Sie mit Ihrem Audiologen, welche die für Sie beste Art der Telefonnutzung ist:

Mit dem Telefonhörer telefonieren. Um zu telefonieren, halten Sie den Telefonhörer direkt

über das T-Mic 2, die Prozessormikrofone oder das Überträgermikrofon. Es wird vielleicht erforderlich sein, verschiedene Telefone und Anbieter zu testen, insbesondere Mobiltelefone, um ein optimales Telefonsignal zu finden.

Mit der Telefonspule telefonieren. Die Telefonspule kann von einem Audiologen in der

SoundWave™ Anpasssoftware programmiert werden. Sollten Sie sich nicht sicher sein, ob die Telefonspule aktiviert ist oder wenn ja, für welches Programm, wenden Sie sich bitte an

Ihr CI-Zentrum. Bei der Verwendung der Telefonspule müssen Sie eventuell den Telefonhörer kreisförmig um das Naída CI Q90 bewegen, um herauszufinden, wo der Empfang am besten ist.

Über Bluetooth® telefonieren. Sie können jedes Bluetooth-fähige Gerät mit dem ComPilot synchronisieren, damit Telefonanrufe direkt auf Ihr Naída CI Q90 übertragen werden. Das

Sprechermikrofon befindet sich im ComPilot, sodass das Telefon auch aus einem Abstand von 5 - 10 Metern verwendet werden kann.

DuoPhone verwenden (für bilaterale Anwender). DuoPhone kann von einem Audiologen in der

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

41

SoundWave-Anpasssoftware programmiert werden. Sie halten das Telefon an ein Ohr, hören aber die Stimme des Anrufers auf beiden Seiten.

Ein Verbindungskabel verwenden. Die Anbindung an ein Mobil- oder Schnurlostelefon kann über ein Verbindungskabel erfolgen. Schließen Sie ein Ende des Verbindungskabels am Kopfhörer-Anschluss Ihres Telefons und das andere Ende an der Audio-Buchse Ihres

ComPilot an. Sie können entweder das von AB angebotene Audio-Schnittstellen-Kabel nutzen, oder ein Verbindungskabel von einem anderen Hersteller verwenden. Bei weiteren

Fragen zu dieser Möglichkeit wenden Sie sich bitte an Ihren Audiologen oder den AB-

Kundendienst.

Eine Freisprecheinrichtung verwenden. Wenn Sie beim Telefonieren eine Freisprecheinrichtung verwenden, brauchen Sie kein zusätzliches Zubehör. Einfach die Freisprecheinrichtung einschalten und normal sprechen.

Telefon-Tipps

Haben Sie Geduld. Sie brauchen etwas Zeit und Übung, um das Telefonieren mit einem CI zu erlernen.

Üben Sie das Hören mit vertrauten Stimmen, wie die von Familienangehörigen, Freunden,

Ihrem Therapeuten oder Ihrem Audiologen.

Es kann hilfreich sein, sich vorab über ein geplantes Gesprächsthema zu informieren.

Fordern Sie beispielsweise einen Freund/eine Freundin auf, Sie zu einer bestimmten Uhrzeit anzurufen, um über ein bestimmtes Thema zu sprechen (z. B. Anruf um 18 Uhr, Thema:

Kinobesuch).

Unter Umständen müssen Sie mehrere Telefone ausprobieren, ehe Sie ein passendes finden.

Vergessen Sie beim Kauf eines Mobiltelefons nicht, es erst zu testen.

Weitere Informationen zum Thema Telefonieren, sowie verschiedene Hörübungen, finden

Sie auf TheListeningRoom.com.

Telefonspule

Verwenden der integrierten Telefonspule

Telefonspulen ermöglichen die drahtlose Nutzung hörgerätekompatibler Telefone und

Induktionsschleifensysteme (wie sie in einigen öffentlichen Einrichtungen vorhanden sind).

Telefonspulen sprechen auf elektromagnetische Felder in der Umgebung an und übertragen diese Signale an den Soundprozessor. Der Soundprozessor ist mit einer eingebauten, von Ihrem

Audiologen programmierten Telefonspule ausgestattet. Wenn Sie die Telefonspule aktivieren möchten, fragen Sie zuerst Ihren Audiologen, ob in Ihrem Soundprozessor ein entsprechendes

Programm eingerichtet wurde. Ist dies der Fall, wird die Telefonspule aktiviert, sobald Sie das dafür vorgesehene Programm auf Ihrem Prozessor wählen.

Die Telefonspule kann nur genutzt werden, wenn der Anwender Zugang zu einem

Induktionsschleifensystem oder einem hörgerätekompatiblen Telefon hat. Dadurch kann die

Telefonspule das von diesen Geräten erzeugte elektromagnetische Feld auffangen. Versucht der Anwender, die Telefonspule mit einem nicht-kompatiblen Audiogerät zu verwenden, so hört er wahrscheinlich ein leises Brumm- oder Summgeräusch.

42 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

VORSICHT:

Telefonspulen sind bekanntermaßen empfindlich für magnetisches

Rauschen, das durch die meisten Industrieleuchten, Laden- und Flughafensicherheits-

Scanner, Bandscanner, Transformatoren, Motoranlasser und Bildschirme entsteht.

Informationen zur Batterie

PowerCel 230

PowerCel 170

PowerCel 110 Mini

Zink-Luft

PowerCel 170 Mini

PowerCel 110

Zink-Luft (Batteriefach mit Kindersicherung)

Der Naída CI Q90 Soundprozessor kann mit zwei Zink-Luft-Batterien, Lithium-Ionen PowerCel-

Akkus in fünf Größen, dem AAA PowerPak oder dem PowerCel-Adapter betrieben werden.

Weitere Informationen zu diesen Optionen finden Sie in den Gebrauchsanweisungen des

AAA-PowerPaks und des PowerCel-Adapters

.

AAA PowerPak

Netzadapter

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

43

WARNUNG:

Schließen Sie den Zink-Luft Batterieeinsatz nicht am Ladegerät an. Das

Ladegerät darf nur zum Aufladen von wiederaufladbaren Lithium-Ionen-Batterien

(Akkus) verwendet werden. Am PowerCel-Ladegerät können alle fünf Lithium-Ionen-

Akku-Größen aufgeladen werden.

Das PowerCel-Ladegerät vorbereiten

WARNUNG:

Netzteile und Akku-Ladegeräte sollten nur freistehend verwendet werden, um eine ausreichende Luftzufuhr zu gewährleisten. Einige Komponenten können sich bei normaler Verwendung oder nach einem Defekt erhitzen (keine Verletzungsfälle bisher bekannt). Sollte die Temperatur des Gerätes bei Berührung zu Beschwerden oder Schmerzen führen, trennen Sie es von der Stromquelle ab und setzen sich mit

Ihrer AB-Vertretung vor Ort in Verbindung.

VORSICHT:

Laden Sie mit dem mitgelieferten Ladegerät ausschließlich AB

PowerCel-Akkus auf. Verwenden Sie es NICHT zum Aufladen anderer Akkus/

Batterien. Versuchen Sie nicht, Naída CI PowerCel-Akkus mit einem anderen als dem mitgelieferten Ladegerät aufzuladen.

Netzteiladapter

Batterieladegerät

USB

Netzteil

Das Ladesystem besteht aus dem Ladegerät, einem Netzteil und den Netzteiladaptern.

Der Netzstecker verfügt über einen integrierten USB-Stecker. Um das Ladegerät über einen

USB-Anschluss mit Energie zu versorgen, entfernen Sie einfach das Netzsteckerteil vom Kabel.

Informationen zum Aufladen von Lithium-Ionen-Batterien (Akkus):

Im Lieferumfang Ihres Soundprozessors ist ein Ladegerät enthalten, mit welchem Sie bis zu vier PowerCel-Akkus gleichzeitig aufladen können. Ein leerer PowerCel-Akku wird in ca. 2-3

44 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Stunden voll aufgeladen. Dies hängt vom jeweiligen PowerCel-Typ ab.

Die PowerCel-Akkus müssen vor dem Wiederaufladen nicht ganz leer sein.

Wir empfehlen, nicht verwendete PowerCel-Akkus mindestens einmal alle 3 Monate aufzuladen.

Beachten Sie bitte, dass die Leistung von PowerCel-Akkus nach einer gewissen Zeit nachlässt, selbst wenn sie nicht genutzt werden. Dies gilt für alle Akkus und ist kein Defekt.

HINWEIS FÜR KUNDEN IN EUROPA:

Gemäß europäischer Entsorgungsbestimmungen bitten wir Sie, nicht mehr verwendbare Akkus bei der nächstgelegenen AB-Vertretung oder einem CI-Zentrum abzugeben.

Rufen Sie in den USA und Kanada bitte die Hotline der Rechargeable Battery Recycling

Corporation unter 877.273.2925 an oder besuchen Sie die Website www.call2recycle.org.

PowerCel-Akkus am Ladegerät laden

1 2

Das Ladegerät verfügt über vier Akku-

Steckplätze. Führen Sie den PowerCel Akku an den Steckplatz. Halten Sie den Akku dabei so, dass der Kontaktbereich nach unten und in

Richtung Steckplatz weist.

PowerCel-Akkus vom Ladegerät entfernen

1

Schieben Sie den PowerCel Akku in den

Steckplatz, bis er einrastet. Das Ladegerät ist so ausgelegt, dass die PowerCel Akkus nur in einer

Richtung eingesetzt werden können.

Um den PowerCel-Akku vom Ladegerät zu entfernen, ziehen Sie ihn vorsichtig in

Richtung äußere Kante ab.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

45

Der Zink-Luft Batterieeinsatz

Das Naída CI Q90 wird mit 675er Power-Implantatbatterien (675P) betrieben. Normale

675er Hörgerätebatterien reichen für ein Cochlea-Implantat nicht aus.

Zink-Luft-Batterien einlegen

1 2

Drücken Sie mit Ihrem Finger den Riegel am oberen Rand der Batterie/des Akkus vorsichtig und gleichzeitig fest nach unten.

Dadurch öffnet sich das Batteriefach auf der gegenüberliegenden Seite des Einsatzes.

Ziehen Sie das Batteriefach heraus.

3

Entnehmen Sie die Zink-Luft-Batterien aus der Verpackung. Entfernen Sie den Aufkleber von der positiven (+) flachen Seite der Batterie. Beim Abziehen des Aufklebers wirkt der

Sauerstoff der Luft auf die Batterie und setzt deren Funktion in Gang. Deshalb sollten Sie die

Batterie direkt nach dem Abziehen des Aufklebers einsetzen.

4 5

Setzen Sie zwei Zink-Luft-Batterien, jeweils mit der positiven (+) (flachen) Seite nach oben, in die zwei Einsätze des Batteriefachs ein.

Sobald die Batterien bündig zur

Batteriefachkante liegen, schließen Sie das Batteriefach vorsichtig.

Hinweis: Wenn die Batterien nicht richtig eingesetzt sind, lässt sich das

Batteriefach nicht schließen.

46 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

6

Schließen Sie das Batteriefach am Naída CI an. Folgen Sie dazu den Anweisungen zum

Anschließen des PowerCel-Akkus im Kapitel

Batterie ersetzen.

Zink-Luft-Batterien einlegen (Batteriefach mit Kindersicherung)

1 2

Verwenden Sie das Werkzeug, das für die

Entfernung und den Ersatz des T-Mic 2/

Ohrbügels vorgesehen ist. Führen Sie die Spitze des Werkzeugs in das kleine Loch ein, das sich an der Kante des Zink-Luft Batterieeinsatzes befindet. Hinweis: Wenn Sie das Werkzeug nicht zur Hand haben, können Sie das Batteriefach auch mit einem anderen dünnen, spitzen

Gegenstand öffnen.

3

Schieben Sie das Werkzeug vorsichtig vor und nach unten, bis sich das

Batteriefach an der Unterseite des Zink-

Luft Batterieeinsatzes öffnet.

Legen Sie das Werkzeug weg und ziehen Sie mit der Hand das Batteriefach des Zink-Luft

Batterieeinsatzes vollständig heraus.

Folgen Sie zum Einsetzen der Batterien den Schritten 2 bis 5 aus dem obigen Kapitel

Zink-Luft-

Batterien einlegen.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

47

Leuchtanzeigen (LEDs) am Ladegerät

Steckplatz-LEDs

Micro-USB-LED

Am Ladegerät gibt es mehrere Signalleuchten (je eine an jedem Steckplatz und am

Netzkabeleingang). Grünes Licht am micro-USB bedeutet, dass das Ladegerät an das

Stromnetz angeschlossen und bereit ist, die PowerCels zu laden.

Die Steckplatz-LEDs leuchten in drei verschiedenen Farben auf.

Bedeutungen der LEDs am PowerCel-Ladegerät

Farbe

Blau

Grün

Rot

Bedeutung

PowerCel wird geladen

PowerCel ist vollständig geladen

Defekt

Wenn das PowerCel-Ladegerät einen Defekt anzeigt, finden Sie heraus, ob dieser am Akku oder am Ladegerät liegt. Schließen Sie zunächst einen anderen PowerCel-Akku am Steckplatz an, an welchem der Defekt angezeigt wird. Wenn die LED weiterhin rot leuchtet, ist das Ladegerät defekt. Wenn die LED nicht rot aufleuchtet, ist der PowerCel-Akku defekt. Wenden Sie sich in jedem Fall für weitere Hilfe an Advanced Bionics.

Die LED erlischt (oder leuchtet in einem dunklen Raum schwach blau) und zeigt damit an, dass der Akku voll geladen ist oder dass ein Batteriedefekt vorliegt. Warten Sie mindestens eine

Minute ab. Wenn die LED grün aufleuchtet, ist der Akku voll geladen und einsatzbereit. Wenn die LED nach einer Minute nicht grün leuchtet, liegt womöglich ein Batteriedefekt vor. Wenden

Sie sich an Advanced Bionics, um Ersatz zu erhalten.

48 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

WARNHINWEISE:

Einwegbatterien nicht wiederaufladen.

Batterien niemals in den Mund nehmen.

Niemals auf Batterien beißen oder gar diese schlucken. Wenn dies der Fall ist, sofort ärztliche Hilfe holen.

Austretende Batterieflüssigkeit darf niemals in Kontakt mit der Haut, dem Mund oder den Augen kommen.

Batterien niemals durch Verbrennung entsorgen.

Die Batterien möglichst von Kindern fernhalten. Batterien sind kein Spielzeug!

Kinder niemals unbeaufsichtigt den Akku aufladen lassen.

VORSICHTSHINWEISE:

Entfernen Sie leere Batterien aus Ihrem Soundprozessor, um Schäden durch evtl. austretende Flüssigkeit zu vermeiden.

Wenn Flüssigkeit sichtbar aus einer Batterie getreten ist, ist sie gesondert und nach den gesetzlichen Bestimmungen zu entsorgen.

Batterien niemals der Hitze aussetzen (z. B. niemals in der Sonne oder in einem aufgeheizten Auto liegen lassen).

Batterien immer in der mitgelieferten Tragetasche oder in einem geschlossenen

Plastikbeutel transportieren. Es kann zu einem Kurzschluss kommen, wenn Batterien in Kontakt mit Metallgegenständen, wie Münzen oder Schlüssel, kommen.

Batterien niemals in Wasser eintauchen.

Die Akkus stets nur mit dem vom Hersteller empfohlenen Ladegerät laden.

Wenn das Roger-Modul nicht angeschlossen ist, decken Sie die Stifte mit der mitgelieferten Plastikfolie ab.

Weitere Informationen finden Sie im Kapitel

Zugelassene Energiequellen

.

Naída CI-Zubehör verwenden

Im Lieferumfang des Naída CI Q90 sind verschiedene Zubehörartikel enthalten; jedoch enthält nicht jedes Soundprozessor-Kit jeweils alle Zubehörartikel. Informieren Sie sich bei Ihrem

Audiologen über die in Ihrem Naída CI Q90 Soundprozessor-Kit enthaltenen Zubehörartikel.

Zusätzliche Informationen zu den unten aufgelisteten Zubehörartikeln finden Sie in der jeweiligen

Gebrauchsanweisung

. Sie können sich dazu auch gern an den AB-Kundenservice wenden.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

49

Die Überträger

Der Naída CI Q90 Soundprozessor nutzt den Universalüberträger (UHP).

Universalüberträger (UHP)

Der Universalüberträger ist für die tägliche Nutzung des Naída CI Q90 geeignet (nur in trockenen

Umgebungen).

ComPilot

ComPilot

MLxi

Bei Verwendung des ComPilot ist das Naída CI Q90 mit Phonak MLxi und Roger X, den drahtlosen FM-Empfängern von Phonak, kompatibel. Eine Anleitung zur Anbindung eines

Empfängers an den ComPilot finden Sie im Kapitel

FM oder Roger verwenden

oder in der

Gebrauchsanweisung des

ComPilot und dem AB ComPilot Addendum.

Naída CI Listening Check und Listening Check Ohrhörer

Ohrhörer für den Listening Check

Naída CI Listening Check

50 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Die Überträger

Der Naída CI Q90 Soundprozessor nutzt den Universalüberträger (UHP).

Universalüberträger (UHP)

Mit dem Listening Check und den Listening Check Ohrhörern kann auf den praktischen

Monitormodus des Naída CI Q90 zugegriffen werden. Dieser Modus ermöglicht es normalhörenden Personen, die Eingangssignale des Naída CI Q90 zu überprüfen. Wie Sie den

Naída CI Listening Check und die Listening Check Ohrhörer im Einzelnen verwenden, erfahren

Sie im Kapitel

Mikrofon(e) und Audioeingänge

überprüfen .

Audio-Zubehörteile

FM-/Roger-Eingang (Euro-Buchse)

ComPilot

Der Universalüberträger ist für die tägliche Nutzung des Naída CI Q90 geeignet (nur in trockenen

Umgebungen).

ComPilot

ComPilot

MLxi

Bei Verwendung des ComPilot ist das Naída CI Q90 mit Phonak MLxi und Roger X, den drahtlosen FM-Empfängern von Phonak, kompatibel. Eine Anleitung zur Anbindung eines

Empfängers an den ComPilot finden Sie im Kapitel

FM oder Roger verwenden

oder in der

Gebrauchsanweisung des

ComPilot und dem AB ComPilot Addendum.

Naída CI Listening Check und Listening Check Ohrhörer

Ohrhörer für den Listening Check

Naída CI Listening Check

Audioeingang

(3,5mm-Audioeingang)

Lade-Eingang (Mini-USB)

Über die Audio-Buchse des ComPilot können batteriebetriebene Kommunikations- und

Unterhaltungsgeräte, wie z. B. MP3-Player, tragbare DVD-Player oder manuelle Spielkonsolen, angeschlossen werden. Denken Sie vor dem Anschließen eines Kommunikations- oder

Unterhaltungsgeräts daran, die Lautstärke und/oder Empfindlichkeit zu dämpfen, um zu laute oder verzerrte Klänge zu verhindern. Diese Einstellung kann während einer Anpassungssitzung vom Audiologen vorgenommen werden. Ihr Audiologe kann den Soundprozessor auch so programmieren, dass Sie sowohl die Umgebungsgeräusche als auch den Ton der Audiogeräte hören. Fragen Sie Ihren Audiologen nach den richtigen Programmoptionen für solche Situationen.

WARN- UND SICHERHEITSHINWEISE:

Nicht an Geräte anschließen, die an das Stromnetz angeschlossen sind (z. B. TV,

Computer), es sei denn, Sie nutzen eine Netztrenn-Vorrichtung.

Nicht mit dem ComPilot baden oder schwimmen.

HINWEIS:

Wenn beim Audio-Streaming mit ComPilot der Überträger entriegelt wird, schalten Sie ComPilot erst aus, bevor Sie den Überträger wieder verriegeln.

Andernfalls kann der Soundprozessor nicht mit Ihrem Implantat kommunizieren.

Individuelle Farbgestaltung

Für das Naída CI Q90 gibt es verschiedene Farboptionen, mit denen der Anwender seinen

Soundprozessor individuell gestalten kann.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

51

Naída CI Tragetasche

Naída CI Tragetasche

Im Lieferumfang des Naída CI Q90 ist eine Tragetasche enthalten, die Sie auf Reisen oder für die Aufbewahrung Ihres Soundprozessors und der Zubehörteile nutzen können. Wenn Ihr

Naída CI Q90 hoher (Luft-)feuchtigkeit ausgesetzt war, sollten Sie die Komponenten nachts in das mitgelieferte Trockengerät legen.

Trockengerät

Im Lieferumfang des Naída CI Q90 ist ein Trockengerät enthalten. Es dient zur Trocknung Ihres

Naída CI Q90-Zubehörs und ist für den täglichen Gebrauch geeignet. Wie Sie Ihr Trockensystem genau verwenden und pflegen, erfahren Sie in der beigefügten

Bedienungsanleitung

. WICHTIG:

Bitte lesen Sie vor der Verwendung des Geräts die

Warn- und Vorsichtshinweise

sorgfältig durch und befolgen Sie sie während des Gebrauchs.

52 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Informationen zur IP-Klassifizierung

Die IP-Klassifizierung (Ingress Protection) gibt über die Widerstandsfähigkeit von elektrischen

Betriebsmitteln gegen Wasser und Fremdkörper Auskunft. Jede IP besteht aus zwei Ziffern.

Die erste Ziffer bezeichnet die Widerstandsfähigkeit gegen feste Fremdkörper, Materialien oder Staub. Die zweite Ziffer die Widerstandsfähigkeit gegen das Eindringen von Wasser oder

Flüssigkeiten.

Das Naída CI Q90 ist der Schutzart IP57 zugeordnet. Diese Schutzart zeigt an, dass das

Naída CI Q90 vor den folgenden Bedingungen geschützt ist:

Eindringen eines Fremdkörpers mit einem Durchmesser von 1,0 mm und größer

Defekt aufgrund von Eintauchen in Wasser für die Dauer von 30 Minuten, in einer Tiefe von bis zu 1m.

Pflege des Naída CI Q90-Soundprozessors und Zubehörs

Ihr Naída CI Q90 muss gut gepflegt und gewartet werden, damit Sie möglichst lange beste

Hörleistung genießen können. Reinigen Sie jegliches Teil des Naída CI Q90 bei Bedarf nur mit einem feuchten Tuch. Verwenden Sie niemals Reinigungsmittel wie Seife oder Bleiche, um

Ihren Soundprozessor oder das Zubehör zu reinigen.

Mikrofonabdeckung wechseln

Das Naída CI Q90 verfügt über einen Mikrofonfilter, der am hinteren Mikrofon angebracht ist, um das Mikrofon vor Staub und Schmutz zu schützen. Advanced Bionics empfiehlt, diese

Mikrofonabdeckung des Naída CI 90 alle drei Monate auszuwechseln, oder eher, wenn Sie merken, dass die Klangqualität nachlässt.

Mikrofonabdeckung entfernen

1 2

Halten Sie das Naída CI Q90 in der einen und das Entfernungswerkzeug in der anderen Hand.

Verwenden Sie das gewundene Ende des

Werkzeugs, um die Mikrofonabdeckung abzuschrauben.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

53

3

Ziehen Sie das Werkzeug vorsichtig aus der

Öffnung. Die Mikrofonabdeckung sollte, am Werkzeug haftend, mit herausgezogen werden. Trennen Sie die Schutzkappe vom

Werkzeug ab und entsorgen Sie sie.

Mikrofonabdeckung ersetzen

1 2

Stecken Sie eine neue Mikrofonabdeckung auf das nicht-gewundene Ende des

Werkzeugs. Das Werkzeug ermöglicht einen einfachen und sicheren Wechsel der

Mikrofonabdeckung, da diese sehr klein ist.

3

Halten Sie das Werkzeug mit aufgesetzter

Mikrofonabdeckung in der einen Hand und das Naída CI Q90 in der anderen. Führen

Sie nun vorsichtig das Werkzeugende direkt

über die Mikrofonöffnung.

4

Drücken Sie nun die Schutzkappe in das

Loch, bis es bündig zum Prozessor liegt.

54 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Ziehen Sie das Werkzeug vorsichtig aus dem

Prozessor. Die Mikrofonabdeckung ist jetzt richtig in der Mikrofonbuchse angebracht.

Empfohlene Betriebs- und Lagerungstemperaturen für das Naída CI Q90

Betriebs- und Lagerungstemperaturen

Kondition

Betriebstemperatur

Aufbewahrungstemperatur

Minimum

0 °C

-20 °C (-4 °F)

Maximum

45 °C

55 °C (131 °F)

Zugelassene Energiequellen

Advanced Bionics gewährleistet den richtigen Betrieb des Naída CI Q90 mit den im Folgenden aufgelisteten Energiequellen. Wird eine andere als eine dieser Energiequellen verwendet, so kann der richtige Betrieb nicht garantiert werden.

Zugelassene Energiequellen für das Naída CI Q90

Energiequelle

PowerCel

PowerCel Mini

Zink-Luft

Programmier-Schnittstelle

(nur während der Anpassung)

Zugelassene Netzteile für das Naída CI Q90

Netzteil Nennspannung

PowerCel

Zink-Luft

Programmier-

Schnittstelle

3,7 V

2,8 V

5,0 V

Typ

Li-Ion (Akku)

Zink-Luft (Einweg-Batterie)

DC

Kapazität (mAh)

110

170

230

110

170

1.140

Nicht anwendbar

Wattstunden

0,4 Wh – 0,9 Wh

1.240 mWh

1.250 mW

Fehlersuche beim Naída CI Q90

Wenn kein Ton zu hören ist oder die rote LED des Naída CI Q90 Prozessors im Sekundentakt blinkt, wenn der Überträger über dem Implantat angebracht ist, gehen Sie bitte wie folgt vor:

1

Überprüfen Sie das Kabel auf sichtbare Schäden oder Brüche und stellen Sie sicher, dass es richtig an Überträger und Soundprozessor angeschlossen ist.

2

Entfernen Sie alle Gegenstände, die das Mikrofon bedecken (Hut, Stirnband, Schal usw.).

3 Bitten Sie eine normalhörende Person einen Listening Check am Überträger-Mikrofon durchzuführen, gemäß der Anleitung im Kapitel

Mikrofon(e) und Audioeingänge

überprüfen

.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

55

4

Ersetzen Sie das Kabel.

5

Ersetzen Sie den Überträger.

Sollten all diese Maßnahmen nicht zur Lösung Ihres Problems führen, wenden Sie sich bitte umgehend an Ihren Audiologen oder an den AB-Kundenservice.

Wenn kein Ton zu hören ist oder die LED des Naída CI Q90 Prozessors dauerhaft rot leuchtet, gehen Sie bitte wie folgt vor:

1

Trennen Sie den Akku/das Batteriefach ab.

2

Schließen Sie den Akku/das Batteriefach wieder an.

3

Wenn Sie Zink-Luft-Batterien verwenden und Schritt 1 und 2 nicht zur Lösung des Problems führen, legen Sie neue Zink-Luft-Batterien ein und schließen den Akku/das Batteriefach wieder an.

4

Wenn Sie den PowerCel-Akku verwenden, ersetzen Sie ihn mit einem voll geladenen Akku.

Sollten all diese Maßnahmen nicht zur Lösung Ihres Problems führen, wenden Sie sich bitte umgehend an Ihren Audiologen oder an den AB-Kundenservice.

Wenn dauerhafte oder verzerrte Töne zu hören sind, gehen Sie bitte wie folgt vor:

1

Entfernen Sie alle Gegenstände, die das Mikrofon bedecken (Hut, Stirnband, Schal usw.)

2

Überprüfen Sie das Kabel auf sichtbare Schäden oder Brüche. Ersetzen Sie gegebenenfalls das

Kabel.

3

Stellen Sie sicher, dass das Kabel richtig an Überträger und Soundprozessor angeschlossen ist und dass der Überträger korrekt an Ihrem Kopf angebracht ist.

4

Stellen Sie sicher, dass das gewünschte Programm und die Lautstärke korrekt eingestellt sind.

Ist das Gerät mit AB myPilot synchronisiert, erstellen Sie einen Statusbericht, um zu überprüfen, ob das korrekte Programm und die richtigen Lautstärke- und Empfindlichkeitseinstellungen eingestellt sind.

5

Wenn es sich um einen Eingang vom Überträgermikrofon handelt und der Ton weiterhin statisch oder verzerrt ist, wechseln Sie das Überträgerkabel aus.

6

Überprüfen Sie das Mikrofon auf sichtbare Nutzungs- oder Schmutzspuren.

7

Wechseln Sie, wenn möglich, den Überträger und/oder die Farbkappe des Überträgers aus.

8

Reinigen Sie die Batteriekontakte des Prozessors.

9

Ersetzen Sie die Mikrofon-Schutzkappe.

10

Ersetzen Sie die T-Mic 2 Schutzkappe.

11

Bitten Sie eine normalhörende Person einen Listening Check an den Audioeingängen durchzuführen, gemäß der Anleitung im Kapitel

Mikrofon(e) und Audioeingänge

überprüfen

.

56 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Sollten all diese Maßnahmen nicht zur Lösung Ihres Problems führen, wenden Sie sich bitte umgehend an Ihren Audiologen oder an den AB-Kundenservice.

Wenn Töne gedämpft oder verzerrt sind:

1

Stellen Sie sicher, dass die Mikrofonöffnung nicht durch ein Kleidungsstück oder sonstigem

Material bedeckt wird.

2

Wiederholen Sie die oben genannten Schritte, wenn ein dauerhafter Ton zu hören ist.

Es bildet sich Rost auf den Batteriekontakten des Naída CI:

1

Reinigen Sie die Kontakte mit einer Hörgeräte-Bürste oder einem trockenen Wattestäbchen.

Der Naída CI Q90 Soundprozessor kann nicht eingeschaltet werden:

1

Trennen Sie den Akku/das Batteriefach ab und schließen Sie es wieder an.

2

Setzen Sie entweder einen voll geladenen PowerCel-Akku oder zwei volle Zink-Luft-

Batterien ein.

3

Überprüfen Sie, ob der PowerCel-Akku richtig angebracht oder die Zink-Luft-Batterien richtig eingesetzt sind.

4

Sollte das Problem weiter bestehen, wenden Sie sich an Ihren Audiologen oder den

AB-Kundenservice.

Wenn Sie keinen Ton über FM/Roger oder ein an das ComPilot angeschlossene Audiogerät hören:

1

Überprüfen Sie, ob der FM-Empfänger und/oder das Audiogerät richtig am ComPilot angeschlossen ist.

2

Stellen Sie sicher, dass der ComPilot eingeschaltet ist.

3

Überprüfen Sie, ob der FM-Sender und/oder das externe Audiogerät eingeschaltet ist.

4

Stellen Sie sicher, dass Sie ein Programm nutzen, das einen Audio- bzw. Aux-Eingang für das Naída CI Q90 bereitstellt.

5

Stellen Sie sicher, dass der FM-/Roger-Empfänger für die Nutzung mit dem Naída CI konfiguriert ist.

6

Stellen Sie sicher, dass die Induktionsschlinge des ComPilot richtig um den Hals und der

ComPilot etwa auf der Brustmitte getragen wird.

Sollten all diese Maßnahmen nicht zur Lösung Ihres Problems führen, wenden Sie sich bitte umgehend an Ihren Audiologen oder an den AB-Kundenservice.

Fehlerbehebung an den Naída CI LEDs

Über die programmierbaren Naída CI LEDs werden Informationen zu Batterielebensdauer,

Mikrofonfunktion, Kopplungsfähigkeit oder Prozessorstatus angezeigt. Nähere Informationen zum

Leuchtverhalten der LEDs finden Sie im Kapitel

Bedeutungen der Naída CI Signalleuchten

(LEDs).

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

57

Wenn keine LED leuchtet:

1

Stellen Sie sicher, dass die LEDs nicht durch Kleidung, Haare und/oder die verwendete Trageoption des Prozessors abgedeckt werden.

2

Überprüfen Sie, ob der PowerCel-Akku richtig am Prozessor angebracht ist, oder, wenn Sie einen Zink-Luft Batterieeinsatz verwenden, ob die Batterien richtig eingelegt sind.

3

Wechseln Sie die Batterie aus.

4

Stellen Sie sicher, dass sich das Naída CI Q90 nicht im Standby-Modus befindet; drücken

Sie dazu die Programmtaste kurz.

Wenn die grüne LED bei lauten Geräuschen nicht blinkt (programmierbare Funktion):

1

Stellen Sie sicher, dass diese Funktion in Ihrem Prozessor/Programm aktiviert ist.

2

Überprüfen Sie, ob der PoweCel-Akku geladen und richtig im Prozessor eingelegt ist. Wenn

Sie Zink-Luft-Batterien verwenden, stellen Sie sicher, dass diese neu und richtig eingelegt sind.

3

Wenn das Gerät mit AB myPilot gekoppelt ist, überprüfen Sie die Empfindlichkeitseinstellung oder erhöhen Sie sie leicht, um die Einstellung zu testen.

4

Wählen Sie ein anderes Programm aus.

5 Probieren Sie eine andere Audioquelle aus (z. B. T-Mic 2/Prozessormikrofon/Überträgermikrofon)

6

Bitten Sie eine normalhörende Person einen Listening Check der Audioeingänge durchzuführen, gemäß der Anleitung im Kapitel

Mikrofon(e) und Audioeingänge

überprüfen

.

7

Schließen Sie eine andere Audioquelle an.

a.

Wählen Sie ein Programm, welches Eingänge aus externen Audioquellen akzeptiert und aktivieren Sie die Drahtlos-Funktion auf Ihrem Prozessor.

b.

Wenn als Reaktion auf den Eingang aus einer externen Audioquelle die grüne LED aufleuchtet, legen Sie Ihren Soundprozessor und den Überträger in Ihr Trockensystem.

Wenn die grüne LED auch nach einer vollständigen Trocknung und unter Verwendung eines normalen Mikrofoneingangs und normaler Programmeinstellungen, immer noch nicht bei lauten Geräuschen blinkt, fahren Sie mit dem nächsten Schritt fort.

8

Wenn die grüne LED nur nach Audio-Eingängen aus dem Überträgermikrofon nicht blinkt, ersetzen Sie den Überträger und/oder das Kabel. Wenn die grüne LED nur nach

Audio-Eingängen aus dem T-Mic 2 nicht blinkt, ersetzen Sie das T-Mic 2. Wenn an den

Prozessormikrofonen keine grüne LED leuchtet, um den Audio-Eingang zu bestätigen, wenden Sie sich an einen Audiologen oder an Advanced Bionics.

Wenn während der Überprüfung des Batteriestatus keine LED oder nur eine orangefarbene LED leuchtet:

BITTE BEACHTEN:

Die LEDs zeigen den Batteriestatus der Zink-Luft-Batterien beim

Einschalten NICHT an (die Statusleuchte leuchtet gar nicht). Nur der Batteriestatus der PowerCel-Akkus wird durch die LEDs angezeigt.

58 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

1

Stellen Sie sicher, dass der PowerCel-Akku richtig am Prozessor angebracht ist.

2 Ersetzen Sie den Akku durch einen voll geladenen PowerCel-Akku.

3

Wenn die LED auch nach dem Einsatz eines neuen PowerCel-Akkus nicht blinkt, reinigen

Sie die Kontakte mit einer Hörgeräte-Bürste oder einem trockenen Wattestäbchen.

4

Sollte das Problem weiter bestehen, wenden Sie sich an Ihren Audiologen oder den

AB-Kundenservice.

Wenn sich das Verhalten der LED nach dem Ersetzen oder der Programmierung des Prozessors

ändert:

1

Überprüfen Sie gemeinsam mit Ihrer CI-Fachkraft, ob eventuell vorgenommene

Programmänderungen das Leuchtverhalten der LEDs beeinflusst haben könnten.

Sollten all diese Maßnahmen nicht zur Lösung Ihres Problems führen, wenden Sie sich bitte umgehend an Ihren Audiologen oder an den AB-Kundenservice.

Fehlerbehebung an den Naída CI Q90-Signaltönen

Die Signaltöne sind programmierbar und können unabhängig oder ergänzend zu den Naída

CI LEDs verwendet werden, um wichtige Informationen über den System- und Batteriestatus anzuzeigen. Nähere Informationen zu den Signaltönen des Naída CI finden Sie im Kapitel

Bedeutungen der Naída CI Signaltöne

.

Wenn Sie keinen Signalton hören:

1

Stellen Sie sicher, dass der Überträger genau über dem Implantat angebracht ist.

2

Überprüfen Sie, ob die Batterie richtig eingelegt ist.

3

Stellen Sie sicher, dass der PowerCel-Akku oder die Zink-Luft-Batterien ausreichend geladen sind, um das Naída CI Q90 mit Energie zu versorgen und das interne Implantat zu stimulieren.

4

Wechseln Sie die Batterie aus.

5

Ändern Sie das Programm oder die Lautstärke, um zu überprüfen, ob der Signalton dann zu hören ist.

6

Überprüfen Sie gemeinsam mit Ihrer CI-Fachkraft, ob eventuell vorgenommene

Programmänderungen das Verhalten der Signaltöne beeinflusst haben könnten.

7

Bitten Sie eine normalhörende Person, einen Listening Check durchzuführen, um die Signaltöne zu überprüfen. Nähere Informationen finden Sie im Kapitel

Mikrofon(e) und Audioeingänge

überprüfen

.

WARNUNG:

Prozessoren oder Überträger dürfen nur von Advanced Bionics repariert werden. Versuchen Sie nicht, die Teile selbst zu öffnen oder zu reparieren.

Wenn ein Teil des Soundprozessors oder des Überträgers beschädigt ist, sehen Sie von der weiteren Nutzung ab. Bei nicht genehmigtem Öffnen des Soundprozessors, des Überträgers oder einer anderen Komponente erlischt die Gewährleistung und die Systemleistung kann dadurch beeinträchtigt werden.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

59

Leitlinie und Erklärung des Herstellers

Per IEC 60601-1-2

Elektromagnetische Emissionen

Das Naída CI Q90 ist für die Verwendung in der unten beschriebenen elektromagnetischen

Umgebung vorgesehen. Anwender des Naída CI Q90 sollten darauf achten, es in einer solchen elektromagnetischen Umgebung zu verwenden.

Emissionstest

HF-Emissionen

CISPR 11

HF-Emissionen

CISPR 11

Oberschwingungsemissionen

IEC 61000-3-2

Spannungsschwankungen/

Flimmeremissionen IEC 61000-3-3

Konformität

Gruppe 1

Elektromagnetische Umgebung - Leitlinie

HF-Energie wird nur zum internen Betrieb des

Naída CI Q90 verwendet. Folglich sind die Hochfrequenz-

Emissionen sehr niedrig und dürften zu keiner Interferenz mit benachbarten Geräten führen.

Klasse B

Nicht anwendbar

Nicht anwendbar

Das Naída CI Q90 ist für die Verwendung in allen

Einrichtungen bestimmt, einschließlich dem häuslichen

Gebrauch und dem Gebrauch in allen Gebäuden, die direkt an das öffentliche Niederspannungs-Stromnetz angeschlossen sind, welches die Privathaushalte versorgt.

Elektromagnetische Immunität

Das Naída CI Q90 ist für die Verwendung in der unten beschriebenen elektromagnetischen

Umgebung vorgesehen. Anwender des Naída CI Q90 sollten darauf achten, es in einer solchen elektromagnetischen Umgebung zu verwenden.

Schutztest

Elektrostatische

Entladung (ESD)

IEC 61000-4-2

Netzfrequenz (50/60 Hz)

Magnetisches Feld

IEC 61000-4-8

HF-Strahlung

IEC 61000-4-3

IEC 60601

Testpegel

Übereinstimmungspegel a

± 6 kV

Kontakt

± 8 kV Luft

± 6 kV Kontakt

± 8 kV Luft

3 A/m

3 V/m

80 MHz bis

2,5 GHz

3 A/m

3 V/m

Elektromagnetische Umgebung – Leitlinie

Der Bodenbelag sollte aus Holz, Beton oder

Keramikfliesen bestehen. Wenn die Bodenbeläge aus synthetischen Materialien bestehen, muss die relative Luftfeuchtigkeit mindestens 30% betragen.

Die Qualität der Stromversorgung muss äquivalent zu derjenigen einer typischen Gewerbeumgebung oder Krankenanstalt (Krankenhaus, Klinik) sein.

Zwischen tragbaren/mobilen HF-

Kommunikationsgeräten und dem Naída CI

Q90 (einschl. Kabel) muss immer mindestens der empfohlene Trennabstand eingehalten werden, der mittels einer Gleichung berechnet wird, die für die Frequenz des Senders anwendbar ist.

Empfohlener Trennabstand

d

= 1,2√P < 800 MHz wobei

P d

= 2,3√P ≥ 800 MHz

die maximale Nennleistung des

Senders in Watt (W) gemäß den Spezifikationen des Senderherstellers und d die empfohlene

Mindestentfernung in Meter (m) ist.

Die Intensitäten der elektromagnetischen Felder der festen HF-Sender, wie sie durch eine Messung der elektromagnetischen Umgebung ermittelt werden b

, müssen für jeden Frequenzbereich unter dem Konformitätsniveau liegen.

c

In der Nähe von Geräten, die mit dem folgenden Symbol gekennzeichnet sind, können Interferenzen auftreten:

60 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

HINWEIS:

Es ist möglich, dass diese Spezifikationen nicht für alle Situationen gelten.

Die elektromagnetische Ausbreitung wird durch die Absorption und die Reflexion von

Strukturen, Gegenständen und Personen beeinflusst.

a Die grundsätzliche Leistung des Naída CI Q90 ist, nach IEC 60601 Anforderungen, die auditorische

Stimulation innerhalb von sicheren Amplituden.

b Die Intensitäten der elektromagnetischen Felder von festen HF-Sendern wie Basisstationen für tragbare

Telefone (Handys / drahtlose), Mobilfunkgeräte, Amateurfunkgeräte, Radiosender AM/FM und TV-Sender können nicht exakt vorberechnet werden. Zur Beurteilung der elektromagnetischen Umgebung infolge von festen Hochfrequenz-Sendern muss eine Messung der elektromagnetischen Umgebung ausgeführt werden. Wenn die gemessene HF-Feldstärke in der unmittelbaren Nutzungsumgebung des Naída CI

Q90 den oben genannten HF-Übereinstimmungspegel überschreitet, muss der Betrieb des Naída CI Q90

überprüft werden.

c Im Frequenzbereich 150 kHz bis 80 MHz müssen die elektromagnetischen Felder geringer sein als 3 V/m.

Trennabstände zwischen RF-Kommunikationsgeräten und dem Naída CI Q90

Empfohlene Trennabstände zwischen tragbaren und mobilen

RF-Kommunikationsgeräten und dem Naída CI Q90

Das Naída CI Q90 ist für die Verwendung in einer elektromagnetischen Umgebung vorgesehen, in der Interferenzen aufgrund von HF-Strahlung kontrolliert werden. Anwender des Naída CI Q90 können elektromagnetische Interferenzen vermeiden, indem sie zwischen dem tragbaren und mobilen HF-Kommunikationsgerät (Sender) und dem Naída CI Q90 den unten empfohlenen

Mindestabstand einhalten. Dieser Mindestabstand richtet sich nach der maximalen Ausgangsleistung des Kommunikationsgerätes.

Maximale Ausgangsleistung des Senders (W)

0,01

0,1

1

10

100

Trennabstand entsprechend der Frequenz des Senders (m)

d

= 1,2√P < 800 MHz

0,12

0,38

1,2

3,8

12

d

= 2.3√P ≥ 800 MHz

0,23

0,73

2,3

7,3

23

Für Sender, deren maximale Ausgangsleistung oben nicht angegeben ist, kann der empfohlene

Trennabstand in Metern (m) mittels einer Gleichung, die für die Frequenz des Senders anwendbar ist, geschätzt werden, wobei P die maximale Ausgangsleistung des Senders in Watt (W) nach Angaben des Senderherstellers ist.

HINWEIS:

Es ist möglich, dass diese Spezifikationen nicht für alle Situationen gelten.

Die elektromagnetische Ausbreitung wird durch die Absorption und die Reflexion von

Strukturen, Gegenständen und Personen beeinflusst.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

61

Kompatibilitätstabellen

Implantattyp

Naída CI Q90

Neptune™

Soundprozessor

Harmony™ Prozessor

Platinum

Soundprozessor

(PSP)

C1

2

4

CII

5

1

3

1

SoundWave 2.1 oder neuere Version erforderlich

2 SoundWave 2.0 oder neuere Version erforderlich

3

SoundWave 1.4 oder neuere Version erforderlich

4 SCLIN 2000 und CPI-II erforderlich

5

SoundWave 2.3 oder neuere Version und CPI-3 erforderlich

SCLIN 2000

SoundWave 1.4

(oder ältere Version)

SoundWave 2.0

SoundWave 2.1

SoundWave 2.2

SoundWave 2.3

1

Nur auf Harmony™ Prozessor

1

1

1

1

C1

Implantattyp

CII

Naída CI Q90

Neptune

Harmony

PSP

1 AquaCase™ erforderlich

HiRes 90K

5

1

3

Implantattyp

Universalüberträger

(UHP)

Konkaver

Überträger

HiRes 90K Advantage

5

1

1

1

HiRes 90K HiRes 90K Advantage

✓ ✓

AquaMic™ Überträger

1

62 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

C1

Implantattyp

CII HiRes 90K HiRes 90K Advantage

CPI-II

CPI-3

1

Nur auf Harmony

1

Reinigung & Wartung

Mit einem feuchten Tuch reinigen. Nicht in Wasser eintauchen.

Beachten Sie unsere Empfehlungen für die routinemäßige Wartung der Mikrofonabdeckungen des T-Mic 2 und des Prozessormikrofons.

Das Naída CI Q90-Empfängerkit enthält ein Trockensystem. Es wird empfohlen, alle

Gerätekomponenten (UHP, Kabel und Soundprozessor) regelmäßig über Nacht einem

Trocknungszyklus (8 Std.) zu unterziehen.

Wenn PowerCel™ Akkus nicht gerade geladen werden, sollten sie ebenfalls regelmäßig in das Trocknungsgerät gelegt werden, insbesondere wenn sie Feuchtigkeit oder Schweiß ausgesetzt sind.

Batterien sollten nicht lose in Taschen oder Handtaschen transportiert werden, da der Stecker dadurch verschmutzt werden könnte. Stattdessen sollte für den Batterie- bzw. Akkutransport die im Lieferumfang des Naída CI Q90 enthaltene Tragetasche verwendet werden. Ist diese

Tasche nicht vorhanden, sollten PowerCel Akkus in einem kleinen Ziploc-Beutel verschlossen werden.

Ein Druckluftreiniger zur Reinigung von Tastaturen oder elektronischen Geräten kann dazu verwendet werden, den Stecker auf dem Naída CI Q90-Prozessor zu trocknen oder

Verunreinigungen aus den Anschlüssen zu blasen. Für optimale Ergebnisse sollte er in

Verbindung mit einem Trocknungssystem verwendet werden.

Reparaturen oder Modifizierungen des Naída CI Q90 oder seines Zubehörs dürfen nur von

Advanced Bionics vorgenommen werden; anderenfalls erlischt die Herstellergarantie.

Performance-Daten

Das HiRes 90K Advantage Implantat mit HiFocus Elektrode und der Naída CI Q90 Prozessor unterstützen sämtliche HiResolution Klangverarbeitungsstrategien, einschließlich HiRes, HiRes mit Fidelity 120 (HiRes 120) und ClearVoice.

HiRes™ und HiRes Fidelity 120™ Klangverarbeitung

In einer klinischen Studie testeten 50 Erwachsene mit CII/HiRes 90K Implantat und Harmony-

Prozessor die klangverarbeitenden Strategien HiRes und HiRes 120. Dabei wurde die Leistung von HiRes zu Beginn der Studie (Basislinie) bewertet und mit der Leistung von HiRes 120 nach

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

63

3-monatigem Tragen verglichen. Danach wurden die Testpersonen erneut mit HiRes versorgt und untersucht. Die Strategien wiesen ähnlich hohe CNC Worterkennungsraten auf. Die durchschnittlichen HINT Satzerkennungsraten in Ruhe und im Störgeräusch waren mit HiRes

120 signifikant höher als die entsprechenden Basislinienraten mit HiRes. Die durchschnittliche

Erkennungsrate von HINT-Sätzen im Störgeräusch war nach Anwendung von HiRes 120 signifikant höher als nach der erneuten Versorgung mit HiRes.

Durchschnittlich erreichte Spracherkennungsraten mit HiRes und HiRes 120

HiRes

Basislinie

HiRes 120

3 Monate

HiRes

3 Monate

CNC Wörter

HINT-Sätze in ruhiger Umgebung

63

88

65

93*

63

91

HINT-Sätze im Störgeräusch

(+8 dB SNR)

64 70** 65

*HiRes 120-Rate unterscheidet sich signifikant von HiRes Basislinienrate (p<.05)

**HiRes 120-Rate unterscheidet sich signifikant von HiRes Basislinien- und 3-monatiger Rate (p<.05)

Das Gerät ist wie folgt zertifiziert:

FCC ID: S2B-ABBTE

IC: 10870A-ABBTE

Dieses Gerät entspricht den Anforderungen aus Teil 15 der FCC-Bestimmungen und der

RSS-210 (Industry Canada). Für den Betrieb gelten folgende zwei Bedingungen:

1.

Dieses Gerät darf keine schädlichen Interferenzen verursachen; und

2.

Das Gerät muss den Empfang von Interferenzen zulassen, einschließlich von Interferenzen, die einen unerwünschten Betrieb verursachen können.

Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von Advanced

Bionics genehmigt sind, können dazu führen, dass die FCC die Verwendung des Geräts untersagt.

64 Naída CI Q90 Soundprozessor – Gebrauchsanweisung

Kontakt

Advanced Bionics hat sich verpflichtet, seine Kunden mit Produkten und Service allerhöchster

Qualität zu versorgen. Wir freuen uns über jeden Kommentar zum Naída CI Q90 Soundprozessor oder Ihre Verbesserungsvorschläge für unsere Produkte. Sie können sich gerne an Advanced

Bionics wenden oder Ihre Anregungen mit Ihrem Audiologen besprechen.

Advanced Bionics AG

Laubisrütistrasse 28

8712 Stäfa, Switzerland

T: +41.58.928.78.00

F: +41.58.928.78.90

[email protected]

Advanced Bionics LLC

28515 Westinghouse Place

Valencia, CA 91355, United States

T: +1.877.829.0026

T: +1.661.362.1400

F: +1.661.362.1500

[email protected]

AdvancedBionics.com

Advanced Bionics, IntelliLink, AutoSound, SoundWave, HiRes, HiRes Fidelity 120, HiRes Optima, CIS, MPS,

ClearVoice und Built Kid Tough sind Marken von Advanced Bionics in den USA und anderen Ländern.

VELCRO® ist ein eingetragenes Warenzeichen der Velcro Industries B.V.

Bluetooth® ist ein eingetragenes Warenzeichen von Bluetooth SIG, Inc.

Naída CI Q90 Soundprozessor – Gebrauchsanweisung

65

gebruiksaanwijzing

voor de Naída CI Q90-spraakprocessor

Labeling

Labelsymbolen en betekenissen:

Conformiteitsmarkering van de Europese Gemeenschap. Geautoriseerd om de CE-markering te gebruiken in 2015

Modelnummer

Fabricagedatum

Serienummer

Fabrikant

Beschermingstype: B

Opslaan bij temperaturen tussen -20°C (-4°F) en +55°C (131°F).

Breekbaar

Droog houden

Zie gebruiksaanwijzing

Geschikt voor een atmosferisch bereik tussen 70kPa en 106kPa, wat gelijk staat aan een bereik van 3000 m boven tot 380 m onder zeeniveau.

Geschikt voor blootstelling aan een relatieve luchtvochtigheid tussen 0-95%.

Weggooien in overeenstemming met toepasselijke nationale en lokale voorschriften.

IP57

De Naída CI Q90 heeft een classificatie van IP57. Deze classificatie geeft aan dat de Naída CI Q90 beschermd is tegen de volgende omstandigheden: bescherming tegen stof, defecten vanwege eenmalige onderdompeling gedurende 30 minuten bij een diepte van maximaal 1 m en na te hebben gedroogd in een droogsysteem gedurende een nacht.

Refurbished*

* Alleen van toepassing wanneer er 'refurbished' op het verzendlabel staat vermeld

Waarschuwingen en voorzorgsmaatregelen

WAARSCHUWINGEN

VERSTIKKINGSGEVAAR

–bevat kleine onderdelen die een gevaar kunnen vormen door verstikking.

Maak geen gebruik van de AB myPilot of plaats deze niet in een zakje van een blouse wanneer de gebruiker een pacemaker heeft. Er is namelijk mogelijk kans op interferentie. Neem voor meer informatie contact op met een medisch specialist.

2 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

Maak geen gebruik van een ComPilot als de gebruiker een pacemaker heeft.

Er is namelijk mogelijk kans op interferentie. Neem voor meer informatie contact op met een medisch specialist.

Houd gepast toezicht wanneer een kind de Naída CI Q90-spraakprocessor en accessoires draagt.

Batterijen en accessoires kunnen een verstikkingsgevaar vormen en dienen daarom buiten bereik van kinderen gehouden te worden.

Mochten er onderdelen zijn ingeslikt, vraag dan onmiddellijk om advies bij een arts of het ziekenhuis.

Laat kinderen niet alleen met batterijen en laat ze er ook niet mee spelen.

Stop batterijen niet in uw mond.

Kauw niet op batterijen en slik ze niet door. Raadpleeg onmiddellijk een arts als dit gebeurt.

Laat kinderen niet spelen met het droogapparaat, of deze zonder toezicht bedienen.

Als u uw spraakprocessor en accessoires gebruikt op een andere manier dan waarvoor ze bedoeld zijn (bijv. in de mond plaatsen of erop kauwen), dan kan dit lichamelijk letsel veroorzaken.

Laad wegwerpbatterijen niet op.

Laat lekkende batterijvloeistof niet in contact komen met de huid, mond of ogen.

Stel batterijen niet bloot aan hitte (bijv. niet opslaan in direct zonlicht of in een hete auto).

Werp batterijen niet in het vuur.

Laat kinderen batterijen niet opladen zonder toezicht.

Gebruik geen stroomvoorziening voor de spraakprocessor, de AB myPilotafstandsbediening of de ComPilot, tenzij deze is verstrekt door Advanced Bionics of Phonak. Indien nodig kunt u contact opnemen met uw CI-centrum of Advanced

Bionics voor het vervangen van een stroomvoorziening.

Maak geen gebruik van de AB myPilot of de ComPilot wanneer deze zijn aangesloten op een stroomvoorziening zoals stopcontacten of USB-compatibele stroomvoorzieningen (zoals laptops).

De ComPilot wordt geleverd met een neklusantenne. Raak de aansluitingen van de neklus niet gelijktijdig aan.

Gebruik stroombronnen en batterijladers niet op afgesloten plekken en zorg voor voldoende ventilatie. Tot op heden zijn er nog geen letsels gemeld, maar componenten kunnen heet worden tijdens normaal gebruik of bij optreden van een defect. Als de temperatuur van het toestel bij aanraking ongemak of pijn veroorzaakt, koppel dan de stroombron los en neem contact op met uw CI-centrum.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

3

VOORZORGSMAATREGELEN

Wanneer de geluiden onaangename sensaties veroorzaken, dient u de zendspoel te verwijderen om de stimulatie stop te zetten.

Het is belangrijk dat de zendspoel de juiste magneetsterkte heeft, om zo ongemak of retentieproblemen te voorkomen. Als er onvoldoende magneten in de zendspoel gebruikt worden, kan hij vaker losraken dan acceptabel is. Als er te veel magneten worden gebruikt, kan de gebruiker irritatie of ongemak ervaren. Neem contact op met uw audioloog wanneer u vragen heeft over de magneetsterkte. Als dit nodig is, kan een audioloog extra magneten aanbrengen of magneten uit de zendspoel verwijderen. Plaats alleen extra magneten in de zendspoel onder instructie van een

CI-professional. Als de gebruiker roodheid, irritatie of ongemak ervaart, stop dan onmiddellijk met het gebruik van de zendspoel en neem contact op met het cochleaire implantatiecentrum. Raadpleeg de Gebruiksaanwijzing van de zendspoel voor extra informatie over het aanpassen van de magneetsterkte van de zendspoel.

Als de spraakprocessor of de accessoires ongewoon heet of warm worden, dient u het gebruik onmiddellijk te staken en contact op te nemen met Advanced

Bionics of de CI-professional.

Bewaar extra zendspoelen uit de buurt van voorwerpen met magnetische strips

(bijv. creditcards, sleutelkaarten voor hotelkamers), aangezien deze de kaarten kunnen demagnetiseren.

Draagbare en mobiele RF-communicatie-apparatuur, waaronder radio's en mobiele telefoons, kunnen invloed hebben op de geluidskwaliteit van de

Naída CI Q90-spraakprocessor en accessoires; er is echter geen veiligheidsgevaar in verband met dergelijke apparatuur.

De Naída CI Q90-spraakprocessor en accessoires moeten worden gebruikt in over eenstemming met de elektromagnetische compatibiliteitsinformatie (EMC) in het deel Richtlijnen en verklaring van de fabrikant van de gebruiksaanwijzing.

Gebruik alleen de meegeleverde oplader voor het opladen van de PowerCels van Advanced Bionics. Niet gebruiken om andere batterijen op te laden. Probeer geen Naída CI Q90 PowerCels op te laden met een andere oplader dan die door

Advanced Bionics meegeleverd wordt.

Verwijder batterijen uit uw spraakprocessor als ze leeg zijn om schade door mogelijke lekkage te voorkomen.

Stel geen enkel deel van de Naída CI Q90-spraakprocessor of accessoires bloot aan extreme hitte zoals een oven, magnetron of föhn.

Laad batterijen alleen op met de oplader(s) die worden aanbevolen door de fabrikant.

Gebruik uw AB myPilot- of uw ComPilot-accessoires niet wanneer u wordt verzocht geen draadloze elektronische apparaten te gebruiken, zoals aan boord van een vliegtuig.

4 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

De AB myPilot mag tijdens het stimuleren van het implantaat niet binnen 1 cm van de Naída CI Q90-spraakprocessor komen. Dit kan als gevolg hebben dat het implantaat en de spraakprocessor hun contact verliezen. Mocht dit toch gebeuren, schakel dan de spraakprocessor uit en schakel deze opnieuw in

(door de batterij los te koppelen en opnieuw te bevestigen).

De digitaal gecodeerde, inductieve transmissietechnologie die gebruikt wordt in dit toestel is zeer betrouwbaar en ondervindt bijna geen interferentie met andere apparaten. Desondanks kan het voor een goede werking noodzakelijk zijn om ten minste 60 cm afstand te houden tussen de processor en een computerterminal of een ander sterk elektromagnetisch veld. Wanneer de Naída CI Q90 niet reageert op het implantaat door een ongebruikelijk storingsveld, ga dan verder van het storingsveld weg.

Wanneer de myPilot van Advanced Bionics niet meer in staat is om commando's te verzenden naar de spraakprocessor, dan moet u mogelijk de myPilot opnieuw koppelen met de spraakprocessor. Raadpleeg het deel Koppelen aan de AB

myPilot van deze gebruiksaanwijzing.

Wanneer de volumecommando's van uw AB myPilot naar uw spraakprocessor niet lijken te kloppen, dient u de AB myPilot en de Naída CI Q90 opnieuw aan elkaar te koppelen.

OPMERKING:

Wanneer tijdens het streamen van audio met de ComPilot de zendspoel loslaat, dient u de ComPilot uit te schakelen voordat u de zendspoel opnieuw vast zet. Indien dit niet wordt gedaan, kan dit tot gevolg hebben dat de spraakprocessor niet meer kan communiceren met uw implantaat.

Het gebruik van Windblock, EchoBlock en/of SoundRelax kan de geluidskwaliteit beïnvloeden.

Elektrostatische ontlading (ESD)

Hoge niveaus van statische elektriciteit kunnen elektronische componenten van uw spraakprocessor of implantaat beschadigen. Probeer blootstelling van het systeem aan statische elektriciteit te voorkomen. ESD is aanwezig als u een vonk voelt springen van uw lichaam of uw haar rechtop staat.

Hieronder volgen voorbeelden van situaties waarin zich hoge niveaus van elektrostatische lading kunnen vormen:

Lopen, kruipen of glijden over vloerbedekking.

Glijden op plastic glijbanen.

Uit een auto stappen.

Truien aan- en uittrekken.

Aanraken van tv- of computerschermen.

Afhalen van beddengoed.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

5

Om de kans op schade door elektrostatische ontlading te verkleinen:

Raak een persoon of voorwerp aan met uw vingers voordat u uw zendspoel, kabel of spraakprocessor of die van uw kind aanraakt.

Raak metalen oppervlakken met uw hand aan voordat apparatuur contact maakt met het metalen oppervlak. Dit is vooral belangrijk op speelplaatsen waar hoge niveaus statische elektriciteit kunnen worden gegenereerd. Het is belangrijk om statische elektriciteit te ontladen door een metalen oppervlak met uw hand aan te raken voordat de spraakprocessor, kabel of zendspoel in contact komen met het metalen oppervlak.

Probeer contact te voorkomen tussen de apparatuur van uw cochleair implantaat en metalen oppervlakken als u uit een voertuig stapt.

Verwijder de apparatuur van uw cochleair implantaat voordat u kleding uittrekt die een elektrische lading kan hebben (bijv. truien).

Raak geen tv- of computerschermen aan. Als u een scherm aanraakt, raak dan een voorwerp anders dan uw implantaatsysteem aan om opgebouwde spanning te ontladen voordat u een onderdeel van uw implantaatsysteem aanraakt.

Gebruik wasverzachter voor kleding en beddengoed.

Metaaldetectors op vliegvelden

Metaaldetectors en veiligheidsscanners, inclusief full-body scanners, beschadigen uw implantaatsysteem niet; metaaldetectors kunnen echter geactiveerd worden als u er doorheen loopt. Om te voorkomen dat u ongewenste geluiden hoort terwijl u door een metaaldetector of veiligheidsscanner loopt, moet u het volume van de spraakprocessor verlagen of uw zendspoel verwijderen.

Ultrasone sensoren

Ultrasone sensoren, die soms worden gebruikt in verlichtingssensoren en beveiligingssystemen, beschadigen uw implantaatsysteem niet; ze kunnen echter worden opgevangen door de microfoon van de zendspoel en leiden tot een vervormde geluidskwaliteit als u uw spraakprocessor gebruikt in de onmiddellijke omgeving van een dergelijke sensor. Daarnaast kan de microfoon van het processorsysteem beschadigd raken als het ultrasone geluid een heel hoge intensiteit heeft. Om te voorkomen dat u ongewenst geluid hoort, moet u het volume op uw spraakprocessor verlagen of uw zendspoel verwijderen als u in de buurt van een ultrasone sensor komt (bijv. ingang van bibliotheken).

Röntgenapparatuur

Röntgenapparatuur beschadigt uw spraakprocessor of implantaat niet, maar kunnen uw

Naída CI Q90 en zendspoelmicrofoons beschadigen. Stop geen zendspoelmicrofoons in bagage die u incheckt of in handbagage die wordt gescand met een röntgenmachine. Tijdens veiligheidsscreenings op vliegvelden moeten de spraakprocessor en microfoon door de metaaldetector worden gedragen of handmatig worden onderzocht.

6 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

Inhoudsopgave

Inleiding ......................................................................................................................................10

Doel van deze gids ........................................................................................................................... 10

Over de Naída CI Q90-spraakprocessor .............................................................................. 10

De Naída CI Q90-spraakprocessor ..................................................................................11

Overzicht van de Naída CI Q90-spraakprocessor en accessoires ........................12

De Naída CI Q90 ............................................................................................................................. 12

De universele zendspoel ............................................................................................................... 13

AB myPilot ............................................................................................................................................ 13

ComPilot ................................................................................................................................................ 14

Naída CI Listening Check ............................................................................................................. 14

AquaCase™-houder ......................................................................................................................... 15

Phonak DECT-telefoon .................................................................................................................. 15

Functies Naída CI Q90-spraakprocessor .......................................................................16

auto UltraZoom ................................................................................................................................. 16

StereoZoom ......................................................................................................................................... 16

UltraZoom ............................................................................................................................................ 16

WindBlock ............................................................................................................................................. 16

SoundRelax .......................................................................................................................................... 16

EchoBlock ............................................................................................................................................. 17

DuoPhone ............................................................................................................................................ 17

ZoomControl ....................................................................................................................................... 17

QuickSync ............................................................................................................................................. 17

De Naída CI Q90 in elkaar zetten ....................................................................................17

De kleurkapjes van de universele zendspoel (UHP) bevestigen .............................. 18

Het aansluiten van de zendspoel op de Naída CI Q90 ................................................ 18

De zendspoel verwijderen van de Naída CI Q90 ............................................................ 19

De T-Mic™ 2/oorhaak aansluiten ............................................................................................. 19

De T-Mic 2/oorhaak verwijderen .............................................................................................. 20

De T-Mic 2 cover (beschermkapje) bevestigen ................................................................. 21

De T-Mic 2 cover (beschermkapje) verwijderen ............................................................... 21

De Naída CI Q90 dragen .....................................................................................................22

De clip gebruiken .............................................................................................................................. 22

De Naída CI Q90 in de clip plaatsen ..................................................................................... 23

De Naída CI Q90 uit de clip verwijderen ............................................................................. 24

Gebruik van de Naída CI Q90-spraakprocessor .........................................................24

De Naída CI Q90 aanzetten ....................................................................................................... 24

De batterij verwijderen ................................................................................................................... 25

De batterij vervangen ..................................................................................................................... 26

Naída CI Q90 LED's begrijpen .................................................................................................. 27

De interne alarmen begrijpen .................................................................................................... 28

Naída CI-zendspoelen gebruiken ......................................................................................28

De universele zendspoel ............................................................................................................... 28

De RF-kabels vervangen ............................................................................................................... 28

De magneetsterkte van de zendspoel aanpassen ........................................................... 29

Kleurkapjes van de zendspoel verwijderen ......................................................................... 30

Regelaars op de Naída CI Q90 aanpassen ...................................................................30

Van programma veranderen ...................................................................................................... 30

Het volume veranderen ................................................................................................................. 31

De sensitiviteit veranderen ........................................................................................................... 32

Verbinding ..................................................................................................................................32

FM/Roger gebruiken ....................................................................................................................... 32

Koppelen aan de AB myPilot ...................................................................................................... 35

De Naída CI Listening Check en oordopjes van de Listening Check ...................38

Naar de microfoon(s) en externe invoer luisteren ........................................................... 38

De telefoon gebruiken .................................................................................................................... 41

Telefoontips .......................................................................................................................................... 42

Luisterspoel .......................................................................................................................................... 42

Batterij-informatie ...................................................................................................................43

De PowerCel™-batterijlader in elkaar zetten ....................................................................... 44

De PowerCels in de oplader plaatsen .................................................................................... 45

De PowerCels uit de oplader verwijderen ............................................................................. 45

Het Zn-luchtbatterijpak ................................................................................................................. 46

De Zn-luchtbatterijen plaatsen .................................................................................................. 46

De Zn-luchtbatterijen plaatsen (kindveilige cartridge) ................................................. 47

LED-opladerindicatorlampje ....................................................................................................... 48

Waarschuwingen .............................................................................................................................. 49

Voorzorgsmaatregelen................................................................................................................... 49

Naída CI-accessoires gebruiken ........................................................................................49

Zendspoelen ........................................................................................................................................ 50

ComPilot ................................................................................................................................................ 50

Naída CI Listening Check en oordopjes van de Listening Check ............................ 50

Audio-accessoires ............................................................................................................................. 51

Kleur aanpassen ............................................................................................................................... 51

Naída CI-draagetui .......................................................................................................................... 52

Droogsysteem ..................................................................................................................................... 52

Informatie over de IP-classificatie .....................................................................................53

Onderhoud van de Naída CI Q90-spraakprocessor en accessoires ....................53

Microfooncovers vervangen ........................................................................................................ 53

Aanbevolen temperaturen voor gebruik en opslag van de Naída CI Q90 ........ 55

Goedgekeurde stroombronnen ................................................................................................. 55

Problemen oplossen omtrent de Naída CI Q90 ..........................................................55

Problemen oplossen omtrent de LED-lampjes van de Naída CI Q90 .................. 57

Problemen oplossen omtrent de interne alarmen van de Naída CI Q90 ........... 59

Richtlijnen en verklaring van de fabrikant .....................................................................60

Elektromagnetische emissies ...................................................................................................... 60

Elektromagnetische immuniteit ................................................................................................ 60

Scheidingsafstanden tussen RF-communicatie-

Uitrusting en de Naída CI Q90 ................................................................................................. 61

Tabellen over compatibiliteit ....................................................................................................... 62

Reiniging en onderhoud ............................................................................................................... 63

Prestatiegegevens ...................................................................................................................63

HiRes™- en HiRes 120™-geluidsverwerking ....................................................................... 63

Contact ........................................................................................................................................65

Introductie

Doel van deze gids

Deze gebruiksaanwijzing is ontworpen om gebruikers, ouders en verzorgers te helpen bij het gebruiken en onderhouden van de Naída CI Q90-spraakprocessor. De Naída CI Q90-spraakprocessor is het nieuwste product op het gebiedt van geluidsverwerking van Advanced Bionics met hoge prestaties. De nieuwste generatie in hooroplossingen biedt de meest geavanceerde en kleinste spraakprocessors die ooit door AB ontwikkeld zijn, en bevat grensverleggende technologieën exclusief van Advanced Bionics en Phonak voor de best mogelijke hoorervaring.

De Naída CI Q90 levert de nieuwste innovaties in geluidsverwerking van Advanced Bionics. Deze gebruiksaanwijzing geeft alle informatie die nodig is om de Naída CI Q90 en de accessoires te gebruiken en te verzorgen. Daarnaast geeft deze gebruiksaanwijzing informatie voor het oplossen van problemen met de Naída CI Q90 en belangrijke veiligheidsinformatie. Lees de hele gebruiksaanwijzing voor u de Naída CI Q90 gebruikt.

Over de Naída CI Q90-spraakprocessor

De Naída CI Q90-spraakprocessor is een onderdeel van een volledig cochleair implantaatsysteem dat horen mogelijk maakt. De andere noodzakelijke delen van het systeem zijn de

Implanteerbare Cochleaire Stimulator (ICS), zendspoel en zendspoelkabel.

Spraakprocessor

Universele zendspoel (UHP)

Stroombron

(PowerCel)

De spraakprocessor bestaat uit twee delen: de spraakprocessor en de batterijstroomvoorziening.

Er zijn zeven batterij-opties, waaronder twee formaten oplaadbare lithium-ion PowerCel™batterijen*, twee formaten oplaadbare lithium-ion PowerCel mini-batterijen* en een Zn-luchtbatterijpak. De gebruiker heeft ook de mogelijkheid om de stroomvoorziening volledig van het oor af te dragen door de AAA/03-PowerPak of de stroomadapter te gebruiken. Raadpleeg de

Gebruiksaanwijzing AAA-PowerPak en stroomadapter

voor meer details over deze producten.

* PowerCels verwijst naar zowel de Naída CI PowerCels als de Naída CI PowerCel Mini's, tenzij anders staat aangegeven

10 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

De Naída CI Q90 beschikt over programmeerbare, meerkleurige LED-indicatoren en programmeerbare interne alarmen voor eenvoudige statusupdates en informatie voor het oplossen van problemen.

ComPilot

AB myPilot

LED's

Aanvullende mogelijkheden zijn bediening op afstand via de myPilot-afstandsbediening van

AB en de mogelijkheid om geluid te streamen vanaf de Phonak ComPilot.

De Naída CI Q90-spraakprocessor

Dit deel maakt u vertrouwd met de Naída CI Q90-spraakprocessor en accessoires

Volumeregelaar en driekleurige LED's

(groen, oranje, rood)

Programmaknop

Volumeregelaar

Dubbele microfoontechnologie van Phonak

(microfoons voorin en achterin)

Door Advanced Bionics gepatenteerde

T-Mic™ 2-microfoon

Spraakprocessor

Microfoon

Batterijcartridge

Zendspoelkabel

Universele zendspoel (UHP)

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

11

Overzicht van de Naída CI Q90-spraakprocessor en accessoires

De Naída CI Q90 is de nieuwste en meest geavanceerde cochleair implantaat-spraakprocessor van AB die verkrijgbaar is.

Als bewijs van de toewijding van Advanced Bionics voor het leveren van de best mogelijke hoorprestatie, geeft de Naída CI Q90 toegang tot de AutoSound™-technologie die zich dynamisch aanpast aan elke luisteromgeving, en automatisch de volumeniveaus aanpast om uw gehoor te optimaliseren. De Naída CI Q90 is ook in staat om gebruik te maken van alle goedgekeurde geluidsverwerkingsstrategieën die Advanced Bionics biedt. Afhankelijk van het land waar u woont kan dit HiRes™-S, HiRes™-P, HiRes Fidelity 120™, ClearVoice™, HiRes™ Optima, CIS, en MPS zijn.

De Naída CI Q90

Driekleurige LED's

(groen, oranje, rood)

De Naída CI Q90 is een minicomputer die geluiden die worden opgevangen door de microfoon, omzet in elektrische signalen die door het cochleair implantaat worden gebruikt om horen mogelijk te maken. Hij kan vijf (5) door de gebruiker te selecteren programma's opslaan voor optimaal horen in alle luisteromgevingen.

De Naída CI Q90 heeft diagnose-indicator, zoals LED's en interne hoorbare alarmen. De

LED's van de Naída CI Q90 geven belangrijke informatie over de systeemstatus, batterijstatus, programmapositie, audio input en foutomstandigheden van de Naída CI Q90. Interne alarmen bieden volwassen gebruikers een discrete manier om belangrijke informatie te ontvangen over batterijstatus, programmanummer en volumeniveau. Raadpleeg voor meer informatie de gedeelten

Naída CI Q90 LED's

en

Interne alarmen

van deze gebruiksaanwijzing.

De Naída CI Q90 kan geprogrammeerd worden met de IntelliLink™ veiligheidsfunctie om gebruik door een ander cochleair implantaat dan waar het voor geprogrammeerd is, te voorkomen. IntelliLink is een belangrijke veiligheidsfunctie voor jonge kinderen en mensen met bilaterale implantaten.

De Naída CI Q90 kan ook bilateraal geprogrammeerd worden, zodat de gebruiker tot wel tien programma's op een enkele processor kan gebruiken, vijf programma's voor het linkeroor en vijf programma's voor het rechter. Als de audioloog uw Naída CI Q90 bilateraal geprogrammeerd heeft, dan detecteert de Naída op welk oor deze gedragen wordt en biedt toegang tot de toepasselijke programma's voor dat oor.

12 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

De universele zendspoel

De universele zendspoel bevat een spoel die geluidsignalen en stroom naar het implantaat stuurt, en ook een magneetbehuizing met daarin de benodigde hoeveelheid magneten om ervoor te zorgen dat de zendspoel de gehele dag blijft zitten. De zendspoel wordt bedekt door een kleurkapje dat stevig op zijn plaats geklikt is. De zendspoel functioneert ook als geluidsinputbron dankzij de ingebouwde microfoon. De microfoon pikt signalen uit de omgeving op en verzendt ze naar de spraakprocessor via een kabel die losgekoppeld kan worden. Als de spraakprocessor het geluid heeft omgezet in elektrische signalen, stuurt het de informatie naar het implantaat via de kabel en zendspoel. De kabels zijn verkrijgbaar in verschillende kleuren en lengtes zodat ze bij alle behoeften passen. De Naída CI Q90-spraakprocessor werkt samen met de universele zendspoel.

Kleurkapje

Microfoon

Kabelaansluitpoort

De universele zendspoel (UHP), die met alle spraakprocessors van Advanced Bionics werkt, is bedoeld voor gebruik met de Naída CI Q90-processor buiten het water.

Zie het deel

Zendspoelkabels vervangen

van de gebruiksaanwijzing of de

Gebruiksaanwijzing van de UHP en/of kabel

voor meer informatie.

AB myPilot

De myPilot van AB is een geavanceerde afstandsbediening die Phonak-technologie gebruikt om draadloze communicatie mogelijk te maken voor unilaterale en bilaterale Naída CIgebruikers. De AB myPilot beschikt over handige regelaars voor het programma, het volume, de sensitiviteit, bronspecifieke luistercontroles en de ZoomControl voor de Naída CI Q90.

De AB myPilot beschikt ook over de mogelijkheid om status- en batterij-informatie te geven voor Naída CI-processoren. Voor bilaterale Naída CI-gebruikers biedt AB myPilot binaurale bediening met één knop, zodat wijzigingen bij beide processoren tegelijk mogelijk zijn.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

13

ComPilot

Met de ComPilot is ongeëvenaarde verbinding mogelijk voor Naída CI-gebruikers, zodat ze draadloos verbinding kunnen maken met Bluetooth®-compatibele telefoons en apparaten of mp3-spelers voor spraak of stereomuziek. De ComPilot is ook compatibel met de Phonakportfolio van FM-ontvangers via een euro-aansluiting. Daarnaast kan de ComPilot wanneer deze niet gekoppeld is compatibele Phonak-toestellen streamen. Hierdoor hebben bimodale gebruikers - mensen die een Naída CI op het ene oor dragen en een Phonak-compatibel hoortoestel op het andere - toegang tot bilateraal draadloos streamen.

Wanneer de ComPilot gekoppeld is aan de Naída CI, dan kunt u deze gebruiken als afstandsbediening om de Naída CI aan te passen voor meer luistercomfort naast draadloos streamen.

Als de ComPilot gekoppeld is, kunt u alleen hiermee het programma en volume voor de

Naída CI veranderen en niet voor uw hoortoestel. Als u bilateraal geïmplanteerd bent, dan kunt u de wijzigingen aan beide Naída CI-processors tegelijk doorvoeren. De ComPilot verbindt beide

Naída CI-processors ook draadloos met andere communicatie- en audio-apparaten, zodat u het signaal in beide oren kunt horen.

Naída CI Listening Check

Het unieke ontwerp van de Naída CI Listening Check maakt een diagnosecontrole van de microfoon en audio-inputbronnen gemakkelijk en toegankelijk. De module zelf heeft geen stroomvoorziening, aangezien deze volledig afhankelijk is van de stroomvoorziening van de Naída CI (PowerCels, Zn-luchtbatterijpak, AAA/03-PowerPak of van-het-oor-af stroomopties). Met de Naída CI Listening Check kan iemand zonder CI luisteren naar de exacte microfoonconfiguraties die de gebruiker gebruikt. Als de gebruiker een myPilot van AB heeft, kan iemand zonder CI ook per audiobron een listening check uitvoeren door die bron afzonderlijk te selecteren in het menu van de AB myPilot.

14 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

AquaCase™ houder

De AquaCase biedt een duurzame, draagbare oplossing waarmee gezwommen kan worden voor optimale hoorprestaties in en om het water. De AquaCase heeft een IP 68-classificatie ontvangen voor de optimale bescherming tegen water, transpiratie, stof en zand. Of u nu op de boerderij of een bouwplaats aan het werk bent, of u bevindt zich in het zwembad of de speeltuin, uw processor wordt gegarandeerd goed beschermd in elke omgeving.

Phonak DECT-telefoon

De Phonak DECT-telefoon is een draadloze telefoon die gelijktijdig draadloos geluid naar één of beide implantaten verzendt. Deze telefoon kan ook geluid streamen naar een compatibel

Phonak-hoortoestel. Naast de streamingfunctie, creëert de telefoon een normaal akoestisch geluid en kan daarom ook door mensen die geen implantaten hebben, gebruikt worden.

Er kunnen maximaal 6 handsets aangesloten worden op het basisstation. Deze oplossing is dus heel geschikt voor in huis of in een klein kantoor.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

15

Functies Naída CI Q90-spraakprocessor

De Naída CI Q90 biedt geavanceerde Phonak-functies, waaronder UltraZoom, auto UltraZoom,

ZoomControl voor en achter, WindBlock, EchoBlock en SoundRelax. Bilaterale gebruikers van Naída CI Q90 hebben ook toegang to de Binaural VoiceStream Technology™-functies van Phonak, inclusief DuoPhone, ZoomControl links en rechts, StereoZoom en QuickSync.

Deze functies worden door uw CI-professional ingesteld in de SoundWave™ Profession

Suite-software.

De Naída CI Q90 omvat:

• de kleinste vormfactor van de hele reeks Naída CI-spraakprocessors.

auto UltraZoom

auto UltraZoom is ontworpen om automatisch geactiveerd te worden en net zoals

UltraZoom zichzelf adaptief te richten zodat de luisteraar zich op de stemmen kunnen concentreren van sprekers die voor hun staan Zelfs wanneer ruis vanaf de zijkant of achterkant zich verplaatst of verandert, wordt het onderdrukt waardoor u makkelijker kunt horen.

StereoZoom (dit is alleen een bilaterale functie)

StereoZoom is ontworpen om beide Naída-spraakprocessors te laten samenwerken om zich te richten op de persoon direct voor u, zodat u die persoon goed kunt verstaan in lawaaierige omgevingen.

UltraZoom

UltraZoom past zichzelf automatisch aan en is ontworpen om u te helpen bij het concentreren op stemmen van sprekers die voor u staan. Zelfs wanneer ruis vanaf de zijkant of achterkant zich verplaatst of verandert, wordt het onderdrukt waardoor u makkelijker kunt horen.

WindBlock

WindBlock is ontworpen om interferentie veroorzaakt door de windgeruis te verminderen en om het comfort van luisteraars te verbeteren.

SoundRelax

SoundRelax is ontworpen om plotselinge harde geluiden te dempen, zoals dichtslaande deuren of kletterend servies.

16 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

EchoBlock

EchoBlock is ontworpen om storende echogeluiden weg te nemen in bijvoorbeeld grote hallen of grote gebouwen.

DuoPhone

Met DuoPhone kunnen bilaterale gebruikers telefoongesprekken in beide oren tegelijk horen terwijl ook omgevingsruis verminderd wordt. Door de telefoon bij het ene oor te houden, wordt het gesprek automatisch ook naar het andere oor gestreamd voor de best mogelijke luisterervaring.

ZoomControl

Wanneer u de spreker niet kunt aankijken, bijvoorbeeld in de auto, dan kunt u ZoomControl gebruiken om zich naar voren of naar achteren te richten (voor zowel unilaterale als bilaterale gebruikers) of naar links en rechts (voor bilaterale gebruikers) zodat u alles moeiteloos kunt verstaan.

QuickSync

QuickSync biedt de mogelijkheid om eenvoudig, direct en gelijktijdig aanpassingen te maken in het volume en de programma-instellingen op beide Naída CI Q90spraakprocessors. Bilaterale gebruikers kunnen dus beide processors bedienen met één klik.

VOORZORGSMAATREGELEN:

UltraZoom, StereoZoom, ZoomControl en auto UltraZoom dempen geluiden die niet vanaf de voorkant van de gebruiker afkomstig zijn.

Gebruik UltraZoom, StereoZoom, ZoomControl of auto UltraZoom niet bij een draagconfiguratie die van het oor af is.

OPMERKING:

StereoZoom, auto UltraZoom, SoundRelax, WindBlock, and

EchoBlock zijn niet goedgekeurd voor pediatrisch gebruik in de Verenigde Staten.

De Naída CI Q90 in elkaar zetten

De Naída CI Q90-spraakprocessor en accessoires bestaan uit een Naída CI Q90-spraakprocessor,

T-Mic™ 2-microfoon of -oorhaakoptie, zendspoel, kabel, en intern implantaat. De Naída CI Q90 heeft verschillende geluidsinputmogelijkheden die een audioloog kan programmeren voor gebruik. Bij de Naída CI Q90 hebt u toegang tot een microfoon voor de voor- en achterzijde,

T-Mic 2 en zendspoelmicrofoon. Dit maakt het mogelijk om luisterspoelinput, draadloze FM en Roger te gebruiken. De Naída CI Q90 kan Bluetooth® draadloos streamen en rechtstreeks verbinding maken met apparatuur op batterijen via de ComPilot.

Met de processor beschikt u over de laatste ontwikkelingen in de geluidverwerkingstechnologie.

Bovendien biedt de processor een hele reeks draagopties die kunnen worden aangepast aan uw levensstijl.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

17

De kleurkapjes van de universele zendspoel (UHP) bevestigen

WAARSCHUWING:

Gevaar van kleine onderdelen: De processor, UHP-kleurkapjes, magneten en vilten spacers kunnen bij inslikken verstikking veroorzaken.

Het vastmaken van het UHP-kleurkapje

1 2

Lijn het kleurkapje uit met de zendspoel.

Verwijderen van het UHP-kleurkapje

1

Druk het kapje en de zendspoel zachtjes samen. Het kleurkapje klikt op zijn plaats.

2

Steek het UHP verwijdergereedschap in de poort boven de zendspoelkabelaansluiting.

De zendspoel op de Naída CI Q90 aansluiten

1

Druk het instrument voorzichtig naar voren om het kleurkapje los te maken, zoals hierboven weergegeven.

2

Breng het pinnetje op het rechte uiteinde van de kabel op één lijn met de kabelconnectorpoort die zich onder de programmaknop op de processor bevindt.

18 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

Druk het in tot u het voelt vastklikken.

De zendspoel van de Naída CI Q90 verwijderen

1 2

Houd de stekker van de kabel vast (de rechte plastic plug, niet de draad).

De T-Mic 2/oorhaak aansluiten

1

Trek de stekker van de kabel voorzichtig weg van de Naída CI.

2

Om de T-Mic 2 of oorhaak aan te sluiten, houdt u deze op één lijn voor de processor.

Houd de T-Mic 2 of oorhaak stevig aan de bovenkant vast, en duw deze naar de processor tot ze elkaar recht raken.

3

Maak gebruik van het meegeleverde hulpmiddel voor de T-Mic 2/oorhaak en plaats één van de pinnetjes in de kleine opening aan de zijkant van het hulpmiddel.

Dit helpt het pinnetje stabiel te houden terwijl u deze op één lijn brengt met de pinopening op de T-Mic 2/oorhaak.

4

Breng het pinnetje op één lijn met de opening in de T-Mic 2/oorhaak, en druk deze voorzichtig door de opening. Het pinnetje gaat van de ene zijde van de processor door de T-Mic 2/oorhaak naar de andere zijde, waardoor de T-Mic 2/oorhaak op zijn plaats wordt gehouden. Het pinnetje moet er niet aan de andere kant uitkomen.

Als het pinnetje een klein stukje uit de processor steekt, gebruik dan de zijkant van het hulpmiddel om het pinnetje naar binnen te drukken tot deze niet meer uit de processor steekt.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

19

5

Trek het hulpmiddel weg van de processor, waarbij u het pinnetje in de Naída CI laat zitten.

De T-Mic 2/oorhaak verwijderen

1 2

Verwijder de stroomvoorziening. Houd de punt van het hulpmiddel voor de T-Mic 2/oorhaak recht voor de opening van de processor waarin het pinnetje zit dat de T-Mic 2/oorhaak op de Naída CI-processor houdt.

3

Druk het hulpmiddel voorzichtig in de opening, en druk zo het pinnetje er aan de andere kant uit.

4

Het pinnetje hoeft niet volledig van de processor verwijderd te worden. Als u het hulpmiddel recht in één zijde van de processor duwt, dan zou het pinnetje genoeg moeten verplaatsen om de T-Mic 2/oorhaak te kunnen verwijderen.

Verwijder het hulpmiddel van de Naída CI.

Pak de T-Mic 2/oorhaak voorzichtig beet aan de bovenkant waar deze met de processor verbonden is, en trek naar voren tot de T-Mic 2/oorhaak los is van de processor.

20 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

De T-Mic 2 cover (beschermkapje) bevestigen

1 2

Houd de T-Mic 2 cover in één hand. Houd in de andere hand de T-Mic 2 vast aan het uiteinde waar de microfoon zit. Breng de onderkant van de T-Mic 2 op één lijn met de T-Mic 2 cover.

3

Draai de T-Mic 2 cover voorzichtig rechtsom in de T-Mic 2. Draai tot ze goed tegen elkaar zitten.

Stop met draaien zodra u weerstand voelt.

De T-Mic 2 cover (beschermkapje) verwijderen

1 2

Pak het uiteinde van de T-Mic 2 waar de

T-Mic 2 cover zich bevindt beet met de ene hand. Houd het T-Mic 2 microfoongedeelte stevig vast in de andere hand.

Draai de hand met de T-Mic 2 cover linksom om de T-Mic 2 cover langzaam van de T-Mic 2 te schroeven.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

21

3

*Vergrote weergave

Ga door met draaien tot de T-Mic 2 cover loskomt van de T-Mic 2. Werp gebruikte

T-Mic 2 covers weg.

VOORZICHTIG:

We raden aan de T-Mic 2 alleen te gebruiken als de T-Mic 2 cover correct geplaatst is. De T-Mic 2 cover moet elke 3-4 maanden vervangen worden, of eerder indien verstopt door oorsmeer.

De Naída CI Q90 dragen

De Naída CI Q90 is ontworpen met flexibiliteit in gedachten. De processor is zo klein mogelijk gemaakt voor gebruikerscomfort bij dragen op het oor, zonder de prestatie te beïnvloeden.

Gebruikers kunnen de processor ook volledig van het oor af dragen met behulp van de clip, of gedeeltelijk van het oor af met de stroomvoorziening verwijderd van de processor en goed bevestigd op een andere plaats op het lichaam van de gebruiker. Door deze ontwerpen zijn de meest comfortabele, veilige en discrete draagopties mogelijk. Kabels voor de Naída CI zijn verkrijgbaar in verschillende lengten en kleuren die gebruikers naar eigen wens kunnen aanpassen. In dit gedeelte worden de diverse draagopties van de Naída CI Q90 behandeld.

De Naída CI Q90-processor kan op diverse locaties op uw lichaam worden gedragen, afhankelijk van de leeftijd en de wensen van de gebruiker. Enkele draaglocaties voor de Naída

CI bedekken mogelijk het LED-lampje van de spraakprocessor; daarom zijn de interne alarmen handig voor volwassen gebruikers om op de hoogte te blijven van de processorstatus. Uw audioloog kan de interne alarmen activeren.

De clip gebruiken

Vooraanzicht

Achteraanzicht

22 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

De Naída CI-clip is verkrijgbaar voor linker en rechter configuraties en biedt zo verbeterde draagflexibiliteit en de mogelijkheid om de processor veilig los van het oor te dragen. Deze mogelijkheid is vooral prettig voor kleine kinderen en fysiek actieve CI-gebruikers.

De Naída CI clip is bedoeld om rechtstreeks vast te maken aan uw kleding, in uw haar of op de door u gewenste draaglocatie. Er zijn zowel links- als rechtszijdige clips verkrijgbaar om aan de wensen van de gebruiker tegemoet te komen.

In de Naída CI-clip passen alle vijf de formaten van de PowerCel oplaadbare batterijen, evenals het Zn-luchtbatterijpak. De clip beschikt tevens over een siliconen dekseltje voor extra bescherming wanneer de T-Mic 2/oorhaak losgekoppeld is.

De Naída CI Q90 in de clip plaatsen

1 2

Houd de spraakprocessor in één hand en de clip in de andere hand.

3

Houd de processor zodanig vast dat de knopzijde als eerste in de achterkant van de clipopening gaat. Zorg er hierbij voor dat de retentiearm tussen de volumeregelaar en de programmaknop ligt.

4

Vergrendelings- knop

Druk de processor voorzichtig in de clip, zodat het gedeelte van de processor dat over het oor geplaatst wordt (oorzijde) naar beneden de clip in schuift. Dit gedeelte van de processor wordt op zijn plaats gehouden door een vergrendellipje.

Als de oorhaak/T-Mic 2 verwijderd is, bevestig dan het siliconen dekseltje in de opening waar normaal gesproken de oorhaak/T-Mic 2 zit.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

23

5

Druk het veeruiteinde van de clip in om hem te openen en maak de spraakprocessor vast op de gewenste plek op de kleding of in het haar.

De Naída CI Q90 uit de clip verwijderen

1

2

Om de Naída CI processor los te maken van de clip, trekt u eerst aan het vergrendellipje dat de processor in de clip houdt.

De processor moet uit de clip komen met de batterij nog steeds bevestigd aan de processor.

We raden aan de T-Mic 2/oorhaak te verwijderen van de Naída CI Q90 voordat u de processor volledig van het oor af draagt. Raadpleeg

De T-Mic 2/oorhaak verwijderen.

Gebruik van de Naída CI Q90-spraakprocessor

De Naída CI Q90 aanzetten

VOORZICHTIG:

Gebruik stroombronnen en batterijladers niet op afgesloten plekken en zorg voor voldoende ventilatie. Tot op heden zijn er nog geen letsels gemeld, maar componenten kunnen heet worden tijdens normaal gebruik of bij het optreden van een defect. Als de temperatuur van het toestel bij aanraking ongemak of pijn veroorzaakt, koppel dan de stroombron los en neem contact op met uw plaatselijke vertegenwoordiger van Advanced Bionics.

24 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

Verwijder de Naída CI voorzichtig, beginnend met het interne oorhaakdeel.

Pas op, gebruik de PowerCel niet als handvat om de Naída CI te verwijderen; hierdoor kan de batterij of de aansluiting op de Naída CI beschadigd raken.

De processor is 'aangezet' wanneer er een opgeladen batterij is aangesloten op de processor.

Om de processor 'uit te schakelen' dient de PowerCel-batterij verwijderd te worden. Wanneer de batterij is aangesloten, knippert het oranje LED-lampje in het midden van de volumeregelaar om de batterijstatus aan te geven. Daarna gaat het groene LED-lampje branden om de programmapositie aan te geven.

De Naída CI Q90 start altijd in Programma 1 met het volume en de sensitiviteit in de standaardinstelling.

Om de Naída CI Q90 uit te schakelen, kunt u simpelweg de batterij verwijderen.

De batterij verwijderen

1 2

Roteer de RF-kabel naar boven om er niet tegenaan te stoten bij het verwijderen van de batterij.

3

Houd de spraakprocessor met één hand vast. Houd de PowerCel-batterij in de andere hand.

4

Schuif de PowerCel-batterij krachtig weg van de oorhaak of de T-Mic 2.

Blijf de PowerCel-batterij schuiven tot deze loskomt van de processor.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

25

De batterij vervangen

1 2

Houd de Naída CI in één hand. Roteer de

RF-kabel naar boven om er niet tegenaan te stoten bij het plaatsen van de batterij.

3

Lijn de batterij uit met de zijde van de processorbehuizing van de aansluiting.

Schuif de batterij op de processor tot deze vastklikt.

OPMERKING:

Forceer de batterij niet op de processor. De batterijen zijn zo ontworpen dat deze slechts in één richting kunnen worden geplaatst. Door te forceren, kan het toestel beschadigd raken.

26 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

Naída CI LED's begrijpen

De LED-lampjes van de Naída CI vormen een programmeerbare functie die visuele informatie geeft over de status van de Naída CI Q90, batterijstatus, programmapositie en foutomstandigheden.

LED-indicaties van de Naída CI Q90-spraakprocessor

Kleur

Oranje

Gedrag

Knippert bij opstarten

Programmeerbaar

Nee. De batterij-indicatie is alleen beschikbaar bij gebruik van oplaadbare PowerCels en AAA-PowerPak.

Batterij-indicatie is niet beschikbaar bij gebruik van Zn-luchtbatterijen.

Rood

Continu

Knippert 2x elke 3 seconden

Ja

Ja

Gaat langzaam uit Nee

Knippert één keer per seconde

Ja

Nee Knippert zeer snel

(vaker dan 1x per seconde)

Continu Nee

Indicatie

4x snel knipperen geeft aan dat

• de batterij volledig is opgeladen

2 - 3x snel knipperen geeft aan dat de batterij voldoende is opgeladen om de

Naída CI Q90 van stroom te voorzien

1x snel knipperen geeft aan dat

• de batterij bijna leeg is

Niet knipperen geeft aan dat de batterij leeg is. Vervang door een opgeladen of nieuwe batterij

De batterij is bijna leeg

De batterij is bijna leeg en kan geen stimulatie ondersteunen (Slaapmodus)

De Naída CI Q90 gaat in Slaapmodus

Verlies van contact met implantaat

Groen

Knippert 5x

Knippert als reactie op luide input

Knippert bij het opstarten, na batterijstatus en bij programmawijziging

Continu groen

Ja

Nee

Nee

Knippert 4x

Nee-dit patroon is standaard bij gebruik van

AB myPilot

Nee-dit patroon is standaard bij gebruik van AB myPilot

Intellilink™ ingeschakeld en Naída CI

Q90 is verbonden met het verkeerde implantaat

Foutomstandigheid in spraakprocessor.

De batterij volledig verwijderen en opnieuw plaatsen om processor te resetten

Reactie op het verzoek 'Gekoppelde toestellen vinden' van de AB myPilot. Het rechter gekoppelde toestel identificeert zichzelf met dit LED-patroon.

De spraakprocessor en microfoon reageren op geluid

1x knipperen geeft programma 1 aan

2x knipperen geeft programma 2 aan

3x knipperen geeft programma 3 aan

4x knipperen geeft programma 4 aan

5x knipperen geeft programma 5 aan

Een processor die nog niet is geprogrammeerd

Reactie op het verzoek 'Gekoppelde toestellen vinden' van de AB myPilot.

Het linker gekoppelde toestel identificeert zichzelf met dit LED-patroon.

OPMERKING:

Door het gebruik van sommige Naída CI-accessoires kan het LEDlampje van de processor verborgen worden.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

27

Als de gebruiker een AB myPilot gekoppeld heeft aan zijn/haar toestel en de batterijstatus wil controleren van het Zn-luchtbatterijpak waar op dat moment gebruik van wordt gemaakt, dan kan er een batterijcontrole voor de Naída CI Q90 uitgevoerd worden. Om het Zn-luchtbatterijpak correct te kunnen controleren, dient u minimaal 15 minuten te wachten nadat het batterijpak aangesloten is op de Naída CI Q90 voordat u de batterijcontrole uitvoert.

Raadpleeg het gedeelte

Batterijcontrole

van de

Gebruiksaanwijzing van de AB myPilot

voor instructies hoe u een batterijstatuscontrole kunt uitvoeren met behulp van de AB myPilot.

Interne alarmen begrijpen

Interne alarmen vormen een programmeerbare functie die afzonderlijk van of samen met de Naída CI LED's kunnen worden gebruikt voor het leveren van belangrijke informatie over de status van de Naída CI en de batterijstatus.

Interne alarmen van de Naída CI

Gedrag Programmeerbaar

Pieptonen bij wijzigen van programma

Ja

Korte piep bij het verhogen/verlagen van het volume

Lange pieptoon

(éénmaal elke

15 minuten)

Ja

Ja

Indicatie

1 piepje geeft programma 1 aan

2 piepjes geeft programma 2 aan

3 piepjes geeft programma 3 aan

4 piepjes geeft programma 4 aan

5 piepjes geeft programma 5 aan

Piept 1x bij het omhoog- of omlaagdrukken van de volumeregelaar (een dubbele piep klinkt bij het bereiken van de volgende instellingen: de maximale volumestand, het nulpunt van het volumebereik en de minimale volumestand)

Batterij bijna leeg

De Naída CI-zendspoelen gebruiken:

De Naída CI Q90 werkt met de Universele zendspoel (UHP)

De universele zendspoel

De UHP is ontworpen voor gebruik met de Naída CI Q90-processor tijdens alle dagelijkse activiteiten met uitzondering van zwemmen of baden.

RF-kabels vervangen

RF-kabels zijn verkrijgbaar in verschillende kleuren en lengten die passen bij de persoonlijke draagvoorkeuren van de gebruiker. Voordat u de Naída CI Q90-spraakprocessor kunt gaan gebruiken, dient u het toestel met de kabel op de zendspoel aan te sluiten. Controleer de

28 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

kabel regelmatig om te zien of deze in goede staat is. Als deze beschadigd lijkt, dient u deze te vervangen door een nieuwe kabel.

De kabel met de zendspoel verbinden:

1 2

Houd de zendspoel in één hand en de kabelaansluiting in de andere hand.

De kabel met de spraakprocessor verbinden:

1

Druk de kabelaansluiting stevig in de zendspoelaansluiting.

2

Houd de spraakprocessor in één hand en de kabelaansluiting in de andere hand.

Druk de kabelaansluiting stevig in de spraakprocessoraansluiting.

Voor hulp bij het oplossen van problemen met zendspoelkabels, raadpleeg het gedeelte

Problemen oplossen

van de gebruiksaanwijzing.

De magneetsterkte van de zendspoel aanpassen

Het is belangrijk om de juiste magneetsterkte te hebben, zodat de gebruiker geen ongemak of retentieproblemen ervaart. Als er onvoldoende magneten in de zendspoel gebruikt worden, kan deze vaker losraken dan acceptabel is. Als er te veel magneten worden gebruikt, kan de gebruiker irritatie of ongemak ervaren. Raadpleeg uw audioloog als u vragen hebt over de magneetsterkte. Als dit nodig is, kan uw audioloog extra magneten aanbrengen of magneten uit de zendspoel verwijderen. Als de gebruiker roodheid, irritatie of ongemak ervaart, stop dan onmiddellijk met het gebruik van de zendspoel en neem contact op met het cochleaire implantatiecentrum. Raadpleeg de

Gebruiksaanwijzing van de zendspoel

voor extra informatie over het aanpassen van de magneetsterkte van de zendspoel.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

29

WAARSCHUWING:

Plaats alleen extra magneten in de zendspoel onder instructie van een CI-professional.

Kleurkapjes van de zendspoel verwijderen

De UHP-kleurkapjes zijn verkrijgbaar in verschillende kleuren om te combineren met uw Naída

CI-spraakprocessor. Er moet altijd een kleurkapje geplaatst zijn als u de zendspoel gebruikt.

U kunt de kleurkapjes vervangen om het uiterlijk en de stijl van de zendspoel aan te passen.

Om het kleurkapje van de zendspoel te verwijderen, dient u alleen het gereedschap te gebruiken dat door Advanced Bionics is geleverd. Raadpleeg de

Gebruiksaanwijzing van het kleurkapje of van de UHP of het gedeelte Universele zendspoel (UHP) verbinden

in deze gebruiksaanwijzing voor meer informatie over het verwijderen en vervangen van de kleurenkapjes van de zendspoel.

Regelaars op de Naída CI Q90 aanpassen

Van programma veranderen

Programmaknop

De programmaknop bevindt zich op de rug van de Naída CI, zodat de gebruiker eenvoudig het luisterprogramma kan aanpassen tijdens het gebruik. De Naída CI kan maximaal vijf programma's opslaan voor optimale luisterkwaliteit in verschillende situaties. Deze programma's kunnen tijdens de aanpassing worden bijgewerkt en veranderd door de audicien.

Aanpassingen in het volume of de sensitiviteit worden tevens toegepast bij latere programmawijzingen. Dit geldt voor volumewijzigingen via de volumeregelaars op het toestel of via de

AB myPilot-afstandsbediening en tevens voor wijzigingen in de sensitiviteit met de AB myPilotafstandsbediening.

Van programma wisselen:

Druk de programmaknop kort in. Doordat de gebruiker op de knop drukt, wordt in chronologische volgorde van programma gewisseld; nadat het laatste programma voorbij is gekomen, gaat de gebruiker terug naar het eerste programma.

30 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

Extra functie van de programmaknop:

Met de programmaknop kan de gebruiker ook van en naar de Standby-modus gaan. De Standbymodus is een staat waarin de Naída CI Q90 slechts weinig stroom verbruikt zonder dat de processor uitgeschakeld hoeft te worden. In de Standby-modus kan de PowerCel-batterij of het

Zn-luchtbatterijpak aangesloten blijven op de processor zonder dat de levensduur van de batterij sterk verminderd. Als een gebruiker bijvoorbeeld tijdens een lange vlucht het toestel aan zijn oor wil houden, maar het geluid wil uitschakelen, kan hij zelf het toestel in de Standby-modus zetten om stroom te besparen. Het voordeel van deze functie is dat de gebruiker het toestel snel weer kan gaan gebruiken en zich geen zorgen hoeft de maken dat de batterij leegloopt. De Standbymodus kan worden in- of uitgeschakeld door de audioloog in de SoundWave™-aanpassoftware.

De Standby-modus inschakelen:

De gebruiker dient de programmaknop vier seconden ingedrukt te houden.

Nadat de Standby-modus is ingeschakeld, gaat er kort een oranje LED-lampje branden dat daarna weer langzaam uitgaat. Dit geeft aan dat de processor in de Standby-modus staat.

De Standby-modus passief inschakelen:

Het toestel gaat zelf naar de Standby-modus als het langer dan vijf minuten geen contact heeft met het implantaat.

De Standby-modus verlaten:

Om de Standby-modus te verlaten, drukt de gebruiker simpelweg één keer kort op de programmaknop.

Er gaat een oranje LED-lampje branden, wat de batterijstatus aangeeft. Daarna gaat er een LED-lampje groen knipperen, wat de actuele programma-instelling aangeeft.

Het toestel wordt nu volledig opgestart en gevoed en is klaar voor gebruik.

Het volume veranderen

Verhogen

Verlagen

Volumeregelaar

De volumeregelaar bevindt zich op de rug van de Naída CI Q90, vlak boven de programmaknop.

Als de audioloog de volumeregelaar niet uitgeschakeld heeft, gaat de gebruiker met 10 keer drukken op het bovenste deel van de volumeregelaar naar de maximale volumestand. Met 10 keer drukken op het onderste deel van de volumeregelaar vanuit de nulstand gaat de gebruiker naar de minimale volumestand. Het LED-lampje van de Naída CI Q90-processor bevindt zich in het midden van de volumeregelaar.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

31

Het volume veranderen:

1 2

Door kort te drukken op het bovenste gedeelte van de volumeregelaar wordt het volume verhoogd.

Door kort te drukken op het onderste gedeelte van de volumeregelaar wordt het volume verlaagd.

Het volumebereik binnen een programma kan worden veranderd of uitgeschakeld door uw audioloog in de SoundWave™ aanpassoftware. Neem contact op met uw CI-centrum voor vragen over de specifieke instellingen voor het volumebereik.

ONTHOUD:

de QuickSync-functie stelt bilaterale gebruikers in staat om de programma-instelling en het volume in beide toestellen gelijktijdig te bedienen via slechts één Naída CI Q90.

De sensitiviteit veranderen

Een wijziging in de sensitiviteit past zich aan het zachtste geluid aan dat kan worden opgevangen door de microfoon. Wijzigingen in de sensitiviteit worden door een audioloog in de SoundWave™ aanpassoftware geprogrammeerd of via de AB myPilot-afstandsbediening. Neem contact op met uw CI-centrum voor vragen over de specifieke instellingen voor sensitiviteitsregeling. Raadpleeg het gedeelte

Sensitiviteit wijzigen met de AB myPilot-afstandsbediening

in de gebruiksaanwijzing van de AB myPilot.

Verbinding

FM/Roger gebruiken

De FM- en Roger-functies helpen veel gebruikers van een cochleair implantaat, met name schoolgaande kinderen, bij het overbruggen van problemen met luisteren in een omgeving waarbij er sprake is van afstand tot de spreker en in omgevingen met veel ruis en echo. Met de Naída CI Q90-spraakprocessor kan de gebruiker draadloze FM- en Roger-systemen op drie verschillende manieren gebruiken.

De eerste manier om FM/Roger-signalen te kunnen beluisteren, is het rechtstreeks aansluiten van de FM- of Roger-ontvanger op de ComPilot-streamer. Het signaal wordt dan draadloos verzonden naar de Naída CI Q90. Dit signaal kan naar één of twee Naída CI Q90-processors verzonden worden voor bilaterale gebruikers. FM/Roger-signalen kunnen tevens gelijktijdig worden gestreamd naar een Naída CI Q90 en een hoortoestel van Phonak voor bimodale gebruikers.

32 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

ComPilot

MLxi

Een audioloog de luisterspoel laten activeren is de tweede methode voor het beluisteren van

FM/Roger-signalen. De luisterspoel wordt gebruikt in combinatie met een ringleiding, Phonak

Roger MyLink of de Phonak MyLink en stelt de gebruiker in staat om de spreker te horen zonder aansluitkabels te hoeven gebruiken. Raadpleeg de

Gebruiksaanwijzing ComPilot of AB addendum voor ComPilot

voor meer informatie.

De derde methode om toegang te krijgen tot Roger is de design-geïntegreerde Roger

17-ontvanger direct aan de onderzijde van de PowerCel 170-batterij te bevestigen.

OPMERKING: wanneer de Roger 17 op de PowerCel 170-batterij is bevestigd zijn er verschillende "Front End microfoontechnieken" niet beschikbaar.

MyLink

OPMERKING:

Om onaangename geluiden te voorkomen, dient u ervoor te zorgen dat de spraakprocessor uitstaat voordat u een FM/Roger-ontvanger aansluit of verwijdert. Lees de gebruiksaanwijzing van uw FM/Roger-systeem voordat u de

FM/Roger-functie gebruikt met de Naída CI Q90-processor.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

33

Om een FM/Roger-ontvanger aan te sluiten op de ComPilot:

1 2

Houd de uitgeschakelde ComPilot in een hand. Breng de drie aansluitpinnen met de andere hand op één lijn met de Europoort op de ComPilot. Zorg ervoor dat de pinnen van de FM/Roger-ontvanger overeenkomen met de grootte en de oriëntatie van de gaatjes op de ComPilot. Als dit niet zo is, kan dat schade veroorzaken aan de FM/Roger-ontvanger en/of de ComPilot.

Druk de FM/Roger-ontvanger stevig op zijn plaats op de ComPilot.

3 stelt u de programmapositie op de processor of de AB myPilot in op het gewenste programma voor FM/Roger-gebruik.

Verlaag de instellingen voor het volume.

Zet de ComPilot aan.

Stel het volume op het gewenste niveau voor FM/Roger-gebruik in.

Om FM/Roger-ontvanger te verwijderen:

1 2

Houd de uitgeschakelde ComPilot in een hand.

Trek met de andere hand de FM/Rogerontvanger voorzichtig en in rechte lijn uit de Europoort.

3 stelt u de programmapositie en het volume opnieuw in op de gewenste instellingen voor het gebruik zonder de FM/Roger-functie.

Raadpleeg de

Gebruiksaanwijzing van uw FM/

Roger-systeem voor meer informatie over FM/Rogergebruik. Deze is meegeleverd met het FM/Roger-systeem.

34 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

Koppelen aan de AB myPilot

Voordat u de Naída CI's kunt besturen met de AB myPilot, moet de AB myPilot aan de processor(s) worden gekoppeld. De AB myPilot kan met meerdere Naída CI-processors gekoppeld of ontkoppeld worden. Hierdoor kan er één AB myPilot gebruikt worden voor alle Naída CIgebruikers in een klaslokaal. Dit is tevens handig voor een verzorger met meerdere kinderen met implantaten. Zij hebben slechts één AB myPilot nodig om alle toestellen op afstand te bedienen.

De AB myPilot moet binnen vijf minuten na het opstarten van de processor worden gekoppeld aan uw Naída CI Q90. Deze tijdsperiode wordt ook wel het Koppelvenster genoemd. Dit tijdsvenster start nadat de PowerCel-batterij of het Zn-luchtbatterijpak of de stroomadapter op de Naída CI Q90 is aangesloten.

Wanneer de vijf minuten van het Koppelvenster verstreken zijn, kunt u niet langer koppelen.

Indien u meer tijd nodig hebt voor het koppelen, dient u de batterij van de Naída CI te verwijderen en weer opnieuw te plaatsen. Het Koppelvenster start dan opnieuw.

Geluidsinput naar de processor wordt tijdens deze periode niet beïnvloed. Indien de gebruiker niet wil koppelen, kan hij gedurende deze tijd de Naída CI Q90 normaal gaan gebruiken.

De AB myPilot aan de Naída CI Q90 koppelen:

1

2

3

Zorg ervoor dat uw audioloog de functie voor bediening op afstand heeft ingeschakeld op de Naída CI Q90.

Laat 30 cm ruimte tussen de Naída CI Q90 en de AB myPilot-afstandsbediening die u wilt koppelen.

Bevestig de PowerCel-batterij of het Zn-luchtbatterijpak aan de Naída CI Q90, hierdoor start het Koppelvenster (verstrijkt na vijf minuten).

4 5

Bij het aanzetten zal de AB myPilot het volgende melden: ‘The AB myPilot needs to

be paired with your hearing instruments.'

('De myPilot moet gekoppeld worden met uw hoortoestellen.') Druk op de middelste knop op de afstandsbediening.

Het hoofdmenu zal verschijnen; klik in dit menu op de pijl omlaag om de optie Pairing

(Koppelen) te markeren. Druk opnieuw op de middelste knop om te selecteren.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

35

6 7

Druk in dit menu op de pijl omlaag om de optie Scan for Devices

(Zoek apparaten) te markeren.

8

Wanneer de Naída CI Q90 gevonden is, worden de initialen van de gebruiker op de

AB myPilot weergegeven en ook het oor waarvoor deze geprogrammeerd is.

U ziet een groen rondje met een vinkje om de koppeling aan te geven.

9

Op de AB myPilot kunt u op de middelste knop drukken om terug te keren naar het

Home Screen (Startscherm).

De AB myPilot en de Naída CI Q90 ontkoppelen:

1 2

Druk op de afstandsbediening van de AB myPilot op de middelste knop om naar het Hoofdmenu te gaan. Klik in dit menu op de pijl omlaag om de optie Setting

(Instelling) te markeren. Druk opnieuw op de middelste knop om te selecteren.

In het volgende menu dat verschijnt gebruikt u de pijl omlaag om de optie Pairing (Koppelen) te markeren, vervolgens drukt u opnieuw op de middelste knop om te selecteren.

3

Indien u één van de Naída CI's wilt ontkoppelen die op dit moment gekoppeld is, selecteert u de optie Pair Devices (Apparaten koppelen) en drukt u op de middelste knop.

36 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

4

5

Het scherm geeft aan welke processoren gekoppeld zijn aan de hand van een groene cirkel met een vinkje daarin, naast de initialen van de gebruiker. Selecteer met het pijltje omlaag de processor die u wilt ontkoppelen. Druk op de middelste knop nadat u de processor geselecteerd hebt.

De groene cirkel met het vinkje verdwijnt en de processor wordt ontkoppeld. Deze kan niet langer bediend worden met de AB myPilot-afstandsbediening.

6 7

Indien u alle processoren tegelijk wenst te ontkoppelen, drukt u in het menu

Koppeling op de pijl omlaag om de optie

Koppeling wissen te markeren. Druk op de middelste knop om te selecteren.

8

De afstandsbediening zal u dan vragen om dit commando te bevestigen. U kunt het bevestigen door Confirm (Bevestigen) te selecteren en te drukken op de middelste knop.

Door te drukken op de middelste knop wordt de koppeling gewist voor alle

Naída CI's die gekoppeld zijn aan de AB myPilot.

VOORZICHTIG:

Als u de AB myPilot op 1 cm van de Naída CI Q90 plaatst, gaat de communicatie van de Naída CI Q90 met alle accessoires, zoals de AB myPilot en/of de ComPilot, verloren. De AB myPilot is dan niet in staat om met de Naída CI Q90 te communiceren. De Naída CI Q90 moet in dat geval opnieuw opgestart worden

(verwijderen van en opnieuw verbinden met de stroombron), zodat de AB myPilot de communicatie met de spraakprocessor kan hervatten.

De AB myPilot dient normaal te kunnen functioneren op een armlengte van de Naída CI Q90.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

37

De Naída CI Listening Check en oordopjes van de Listening Check

Naar de microfoon(s) en externe input luisteren

Er is een handige testmodus ingebouwd in alle Naída CI-spraakprocessoren zodat personen zonder CI kunnen luisteren naar geluidsbronnen. Met behulp van de afstandsbediening van de AB myPilot kunnen alle geluidsbronnen afzonderlijk beluisterd worden. Zonder de afstandsbediening van de AB myPilot worden de geluidsbronnen beluisterd via een programmaafhankelijke configuratie.

Micro achteraan

Micro vooraan

T-Mic 2

Micro zendspoel

De beschikbare geluidsbronnen zijn:

Microfoons (Voor- en Achterzijde, Zendspoel, T-Mic 2)

FM/Roger-ontvangers

Luisterspoel

Geluid dat wordt gestreamd door de ComPilot

Om te luisteren naar de gewenste input:

1 2

Verwijder de batterij van de processor (indien niet reeds verwijderd). Houd de Naída CI

Listening Check met één hand vast, gebruik de inkepingen op de zijkanten voor grip. Plaats uw andere hand zo over de Naída CI Listening

Check dat deze het AB-logo bedekt en trek de Listening Check eruit.

38 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

Draai het gedeelte van de Naída CI Listening

Check met het AB-logo 90 graden.

3 4

Steek het deel met het AB-logo in het andere deel van de Naída CI Listening Check. Als het goed is, voelt u de twee gedeelten in elkaar klikken. Wanneer alles op zijn plaats zit, zullen de aansluitingen van de batterij en de processor te zien zijn.

5

Sluit de bovenkant van de Naída CI Listening

Check Module aan op de processor.

6

Sluit de onderzijde van de Naída CI Listening

Check aan op de stroomvoorziening (PowerCel,

Zn-luchtbatterijpak, AAA-PowerPak).

Sluit de meegeleverde oordopjes aan op de 3,5 mm externe ingang op de zijkant van de Naída CI Listening Check.

7

Plaats de oordopjes in de oren van de normaalhorende luisteraar.

8

Wanneer de Naída CI Listening Check verbonden is, start de processor onmiddellijk de modus Listening Check. Wanneer u niet de AB MyPilot gebruikt voor het selecteren van de geluidsbron, zult u op dat moment luisteren naar de configuratie van de inputgeluidsbron van het eerste programma. Mocht u naar de geluidsbronconfiguraties van het andere programma willen luisteren, dan kunt u de programmaknop gebruiken om door de programma's heen te navigeren.

9

Indien u een AB myPilot gebruikt, selecteert u Listening Check in het AB myPilot-menu en selecteert u vervolgens de geluidsbron waarnaar u wenst te luisteren. Als de Naída CI reeds is aangesloten op de Naída CI Listening Check en gekoppeld is aan de AB myPilot, dan zal de AB myPilot naar het scherm van de Listening Check gaan zodra deze communiceert met de Naída

CI. Dit kan worden bereikt door kort op de aan-/uitknop van de AB myPilot te drukken. Als het scherm van de Listening Check wordt weergegeven, kunt u de pijl naar links en pijl naar rechts gebruiken om afzonderlijk naar de programmaconfiguraties en de geluidsbronnen te luisteren.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

39

a.

Zorg ervoor dat u gesynchroniseerd bent met een lus of myLink of Roger myLink wanneer u een luisterspoel selecteert. Spreek en/of maak geluid in de FM-zender of Roger-microfoon om de audiokwaliteit te beoordelen.

b.

Wanneer u Wireless (Draadloos) selecteert, luistert u naar de audiobron die via de ComPilot gestreamd wordt (bijv. Bluetooth-apparaat, FM/Roger, apparaat op batterijen, enz.). Om dit proces te starten, dient u ervoor te zorgen dat de ComPilot aanstaat en de gewenste bron streamt. Het wordt aanbevolen om het volume van elk apparaat dat direct is aangesloten op de ComPilot te verlagen. Wanneer u naar FM/Roger-input luistert, sluit u de draadloze

FM/Roger-ontvanger aan op de Europoort van de ComPilot of de PowerCel 170-batterij en synchroniseert u de ontvanger met de FM-zender of Roger-microfoon. Spreek en/of maak geluid in de FM-zender of Roger-microfoon om de audiokwaliteit te beoordelen.

10 11

Als de listening check voltooid is, dient u de module los te koppelen van de batterij.

12

Verwijder de processor van de module.

Sluit de batterij opnieuw aan op de processor en selecteer de gewenste instellingen voor gebruik.

13

Om de Naída CI Listening Check af te sluiten wanneer deze niet wordt gebruikt, verwijdert u de oordopjes en houdt u de Naída CI

Listening Check met één hand vast aan de zijkant met de inkepingen terwijl u de processor en de batterij-interfaces vastpakt met uw andere hand. Beweeg uw handen voorzichtig uit elkaar zodat de twee delen los van elkaar komen.

40 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

Draai één gedeelte 90 graden zodat het AB-logo weer in het andere gedeelte kan schuiven.

14

Duw ze naar elkaar toe totdat ze vastklikken.

OPMERKING:

De Naída CI Listening Check heeft een geladen stroombron nodig om naar behoren te kunnen functioneren. Als de stroombron die gebruikt wordt voor het uitvoeren van de Listening Check niet meer genoeg is opgeladen, zal de gebruiker niet in staat zijn de taak te voltooien.

Als de gebruiker een lege oplaadbare PowerCel, AAA PowerPak of los-van-het-oor stroomoptie aansluit, zal er een rood LED-lampje continu oplichten op de Naída CI Q90.

Als de gebruiker lege Zn-luchtbatterijen aansluit, zullen de LED-lampjes van de slaapmodus oplichten op de Naída CI Q90 (oranje LED knippert tweemaal elke drie seconden). Als de cartridge echter compleet leeg is, zullen er geen LED-lampjes oplichten en zal er geen geluid te horen zijn via de oordopjes van de Listening Check.

De telefoon gebruiken

Er zijn verschillende manieren om de telefoon te gebruiken met de Naída CI Q90spraakprocessor. Overleg met een audioloog voor aanbevelingen over telefoongebruik en welk van de volgende opties het beste zijn voor u:

De telefoonhoorn gebruiken. De telefoon kan gebruikt worden door de telefoonhoorn direct aan de T-Mic 2, processormicrofoons of zendspoelmicrofoon te houden, indien deze geactiveerd zijn. Soms is het nodig om verschillende telefoons en providers te gebruiken, vooral bij mobiele telefoons, om het optimale telefoonsignaal te vinden.

Luisterspoel gebruiken. De luisterspoel kan geprogrammeerd worden door een audicien in de SoundWave™-aanpassoftware. Indien u twijfelt of deze geactiveerd is en in welk programma, kunt u contact opnemen met uw CI-centrum. Wanneer de luisterspoel gebruikt wordt, kan het nodig zijn om de telefoonhoorn rond de Naída CI Q90 te bewegen om te kijken waar ze het beste werkt.

Bluetooth® gebruiken. Alle Bluetooth-compatibele apparaten kunnen worden gekoppeld met de ComPilot om telefoongesprekken direct naar de Naída CI Q90 te streamen. De microfoon voor de spreker bevindt zich op de ComPilot, dus kan de telefoon zelfs tot op een afstand van 5 - 10 meter (15 - 30 feet) nog worden gebruikt.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

41

DuoPhone gebruiken (voor bilaterale gebruikers). DuoPhone kan geprogrammeerd worden door uw audioloog in de SoundWave-aanpassoftware. Wanneer de telefoon aan een oor geplaatst wordt, is het gesprek in beide oren hoorbaar.

Een audiokabel gebruiken. U kunt een audiokabel gebruiken om rechtstreeks te verbinden met een mobiele of draadloze telefoon. De audiokabel wordt met één zijde aangesloten op de headsetingang van de telefoon en met de andere zijde op de extra ingang van de ComPilot. Er is een audioverbindingskabel verkrijgbaar bij AB, of er kan een op maat gemaakte kabel nodig zijn van een onafhankelijke verkoper. Overleg met uw audicien of

AB-contactpersoon voor meer informatie over deze optie.

Een luidsprekertelefoon gebruiken. Bij een luidsprekertelefoon is er geen extra uitrusting nodig om de telefoon te gebruiken. Zet gewoon de luidsprekertelefoon aan en communiceer op een normale manier.

Telefoontips

Wees geduldig. Vergeet niet dat het gebruik van de telefoon oefening vereist en mettertijd zal verbeteren.

Oefen met het luisteren naar bekende sprekers, zoals familieleden, vrienden, uw therapeut of uw audicien.

Het kan zinvol zijn om vooraf al op de hoogte te zijn van het gespreksonderwerp. Vraag bijvoorbeeld een vriend om u op te bellen op een bepaald tijdstip om over een specifiek onderwerp te praten (bijv. bel me om 18:00 uur op om te overleggen over ons bioscoopbezoek).

U dient wellicht met meerdere telefoons te oefenen om te bepalen welke het beste werkt.

Bij het uitzoeken van een mobiele telefoon mag u niet vergeten de telefoon eerst uit te proberen.

Voor bijkomende ondersteuning voor de telefoon en luisteroefeningen kunt u terecht op

TheListeningRoom.com.

Luisterspoel

Gebruik van de ingebouwde luisterspoel

Met een luisterspoel kan een draadloze verbinding worden gemaakt met hoortoestel-compatibele telefoons en inductieve ringleidingsystemen (in bepaalde openbare gelegenheden). Luisterspoelen vangen elektromagnetische velden in de omgeving op en geven deze signalen door aan uw processor. Er is een luisterspoel in uw processor ingebouwd en deze wordt door uw audioloog geprogrammeerd. Om uw luisterspoel te activeren, raadpleegt u eerst uw audioloog om vast te stellen of er een programma in uw processor is gecreëerd voor het gebruik hiervan. Als dit het geval is, zal de luisterspoel geactiveerd worden zodra de processor naar het betreffende programma is geschakeld.

Om uw luisterspoel te laten functioneren, dient de gebruiker toegang te hebben tot een ringleidingsysteem of een hoortoestel-compatibele telefoon. Zo kan de luisterspoel de door deze apparaten doorgegeven elektromagnetische velden ontvangen. Indien de gebruiker probeert de luisterspoel te gebruiken met een niet-compatibel audioapparaat, kan het zijn dat hij/zij helemaal geen geluid of een laag gonzend of zoemend geluid hoort.

42 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

VOORZICHTIG:

Bekend is dat luisterspoelen gevoelig zijn voor magnetisch ruis die wordt gegenereerd door de meeste industriële lichtnetleidingen, beveiligingsscanners in winkels en luchthavens, bandscanners, stroomomvormers, motorstarters en monitorschermen.

Batterij-informatie

PowerCel 230

PowerCel 170

PowerCel 110 Mini

Zn-lucht

PowerCel 170 Mini

PowerCel 110

Zn-lucht (kindveilige cartridge)

De Naída CI Q90-spraakprocessor kan gebruikt worden met twee Zn-luchtwegwerpbatterijen, vijf afmetingen van oplaadbare lithium-ion PowerCels, de AAA-PowerPak of de stroomadapter.

Raadpleeg de

Gebruiksaanwijzing AAA-PowerPak en stroomadapter

voor meer details over deze producten.

AAA-PowerPak

Stroomadapter

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

43

WAARSCHUWING:

Sluit het Zn-kluchtbatterijpak NIET aan op de oplader. De oplader is alleen bedoeld voor gebruik met de oplaadbare lithium-ion PowerCels. Alle afmetingen van de lithium-ion PowerCels kunnen gebruikt worden in de PowerCelbatterijlader.

Het in elkaar zetten van de PowerCel-batterijlader

WAARSCHUWING:

Gebruik stroombronnen en batterijladers niet op afgesloten plekken en zorg voor voldoende ventilatie. Hoewel tot op heden nog geen melding is gemaakt van letsels, kunnen de componenten erg warm worden tijdens het normale gebruik of bij storingen. Als de temperatuur van het toestel bij aanraking ongemak of pijn veroorzaakt, koppel dan de stroombron los en neem contact op met uw CI-centrum.

VOORZICHTIG:

Gebruik alleen de meegeleverde oplader voor het opladen van de

PowerCels van Advanced Bionics. Niet gebruiken om andere batterijen op te laden.

Probeer geen Naída CI PowerCels op te laden met een andere oplader dan die door

Advanced Bionics meegeleverd wordt.

Transformatoradapters

USB

Oplader

Stroombron

Het oplaadsysteem bestaat uit de oplader, stroomvoorziening en stroomadapters. De oplader kan ook zonder de voeding gebruikt worden. Hiervoor dient de voeding verwijderd te worden van de kabel waardoor de USB-aansluiting zichtbaar wordt. De oplader kan vervolgens worden aangesloten op ieder type USB-poort.

Oplaadinformatie voor lithium-ionbatterijen:

De oplader die meegeleverd is bij de spraakprocessor is ontworpen voor het tegelijkertijd opladen van maximaal vier PowerCels. Het duurt ongeveer 2-3 uur om een lege PowerCel volledig op te laden. Deze tijd kan enigszins variëren afhankelijk van het type PowerCel.

44 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

De PowerCels hoeven niet eerst helemaal leeg te zijn voordat u ze kunt opladen.

Aanbevolen wordt om PowerCel(s) ten minste elke drie maanden te gebruiken en op te laden.

Houd er rekening mee dat de capaciteit van de PowerCels na verloop van tijd afneemt, ook als ze niet gebruikt worden. Dit geldt voor alle oplaadbare batterijen en moet niet als een defect worden beschouwd.

OPMERKING VOOR EUROPESE KLANTEN: voor het deponeren van oplaadbare

PowerCel-batterijen kunt u lege PowerCel-batterijen terugsturen naar uw plaatselijke vertegenwoordiger van Advanced Bionics of het aangewezen CI-centrum.

Neem in de Verenigde Staten en Canada contact op met de Rechargeable Battery Recycling

Coporation via telefoonnummer 877.273.2925 of ga naar www.call2recycle.org.

De PowerCels in de oplader plaatsen

1 2

Zoek de glijgroeven van de oplader op. Plaats de PowerCel zodanig dat het batterijcontact naar de onderkant van de oplader is gericht.

De PowerCels uit de oplader verwijderen

1

Schuif de PowerCel langs de groeven totdat hij vastzit. De oplader is zodanig ontworpen dat de PowerCels maar op

één manier kunnen worden geplaatst.

Schuif de PowerCel voorzichtig uit de glijgroeven van de oplader, richting de buitenrand van de oplader.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

45

Het Zn-luchtbatterijpak

De Naída CI Q90 maakt gebruik van maat 675 Power Implant-wegwerpbatterijen (675P).

De gangbare hoortoestelbatterijen van maat 675 zijn niet krachtig genoeg voor een cochleair implantaat.

Zn-luchtbatterijen plaatsen

1 2

Houd het Zn-luchtbatterijpak in de ene hand, en druk voorzichtig de grendel op de achterzijde van de batterijcartridge naar beneden. Hierdoor komt de lade uit de onderkant van de cartridge.

Trek met de andere hand de batterijlade uit de cartridge.

3

Haal de Zn-luchtbatterijen uit hun verpakking, en verwijder de sticker van de platte positieve

(+) kant van de batterij. Door de sticker te verwijderen, kan er lucht bij de batterij komen en deze activeren. Plaats de batterij dan ook direct nadat u de sticker verwijderd hebt.

4 5

Plaats twee Zn-luchtbatterijen, met de positieve (platte) zijde (+) omhoog, in de twee openingen in de batterijlade.

Als de batterijen gelijk liggen met de bovenkant van de batterijlade, schuif dan de batterijlade voorzichtig terug in de batterijcartridge.

Opmerking: als de batterijen verkeerd geplaatst zijn, gaat de batterijlade niet dicht.

46 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

6

Verbind de batterijcartridge met de Naída CI volgens dezelfde instructies als het verbinden van de PowerCels met de Naída CI in het gedeelte

De batterij vervangen.

Zn-luchtbatterijen plaatsen (kindveilige cartridge)

1 2

Gebruik hetzelfde hulpmiddel dat u gebruikt voor het verwijderen en vervangen van de T-Mic 2/oorhaak; plaats de punt van het hulpmiddel in de kleine opening op de rug van het Zn-luchtbatterijpak.

Opmerking: als u niet beschikt over dit hulpmiddel, dan kunt u iets anders met een puntje gebruiken om de lade vrij te geven.

3

Druk het hulpmiddel in de opening voorzichtig naar binnen en naar beneden, tot u voelt dat de lade van het Zn-luchtbatterijpak vrijkomt en de knop van het Zn-luchtbatterijpak naar buiten springt.

Leg het hulpmiddel opzij, neem de lade van het Zn-luchtbatterijpak met een hand vast en druk die voorzichtig verder los.

Om de batterijen te plaatsen, volgt u de instructiesstappen 2 tot 5 van het vorige gedeelte

Zn-luchtbatterijen plaatsen.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

47

LED-opladerindicator

LED-poortlampjes

LED Micro USB-lampje

De batterijlader heeft verschillende indicatoren op de basis van iedere PowerCel oplaadpoort en bij de aansluiting van de stroomkabel op de oplader. Als het groene lampje van de micro-

USB brandt, dan betekent dit dat de oplader verbonden is met een stroombron en klaar is om

PowerCels op te laden.

De LED-indicatoren op de basis van iedere PowerCel-oplaadpoort hebben 3 kleuropties.

LED's van de PowerCel-oplaadpoort begrijpen

Kleur

Blauw

Groen

Rood

Indicatie

PowerCel wordt opgeladen

PowerCel is volledig opgeladen

Er is een fout opgetreden

Indien een storing wordt weergegeven door de PowerCel-oplader, gaat u na of de storing van de PowerCel komt of de oplader zelf door het volgende te doen. Steek een andere PowerCel in het opladercompartiment dat het probleem weergeeft. Indien het rode LED-lampje nog steeds brandt, is er een probleem met de oplader. Indien het rode LED-lampje niet gaat branden, is er een probleem met de PowerCel. Indien er een probleem is met de PowerCel of de oplader, gelieve dan uw CI-centrum te contacteren.

Het LED-lampje van de oplader gaat uit (of geeft, in een zeer donkere ruimte, een zwak blauw licht af), om aan te geven dat de batterij volledig opgeladen is of dat de batterij een storing heeft. De gebruiker dient een hele minuut te wachten. Als de LED-indicator groen wordt, dan is de batterij volledig opgeladen en klaar voor gebruik. Als de LED na één minuut niet groen wordt, dan is de batterij waarschijnlijk defect en dient u contact op te nemen met uw CI-centrum voor vervanging.

48 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

WAARSCHUWINGEN:

Laad wegwerpbatterijen niet op.

Stop batterijen niet in uw mond.

Kauw niet op batterijen en slik ze niet door. Raadpleeg onmiddellijk een arts als dit gebeurt.

Laat lekkende batterijvloeistof niet in contact komen met de huid, mond of ogen.

Werp batterijen niet in het vuur.

Laat kinderen niet alleen met batterijen en laat ze er ook niet mee spelen.

Laat kinderen batterijen niet opladen zonder toezicht.

VOORZORGSMAATREGELEN:

Verwijder batterijen uit de spraakprocessor als ze leeg zijn om schade door mogelijke lekkage te voorkomen.

Als een batterij zichtbare sporen van lekkage vertoont, gooi deze dan weg in overeenstemming met de lokale voorschriften.

Stel batterijen niet bloot aan hitte (bijv. niet opslaan in direct zonlicht of in een hete auto).

Draag batterijen in de bijgeleverde etui of in een afgesloten plastic zakje. Batterijen kunnen kortsluiten als ze in contact komen met metalen voorwerpen zoals munten of sleutels.

Dompel batterijen niet onder in water.

Laad batterijen alleen op met de oplader(s) die worden aanbevolen door de fabrikant.

Wanneer Roger niet verbonden is, gebruikt u het doorzichtige afdekkapje om de pinnetjes te beschermen.

Zie het deel

Goedgekeurde stroombronnen

van de gebruiksaanwijzing voor meer informatie.

Naída CI-accessoires gebruiken

Advanced Bionics levert een serie accessoires voor gebruik met het Naída CI Q90-systeem, hoewel misschien niet alle accessoires zijn opgenomen in de spraakprocessorset. Bespreek met de audioloog welke accessoires inbegrepen zijn bij de Naída CI Q90-spraakprocessor.

Zie de

Gebruiksaanwijzing

van het product of neem contact op met Advanced Bionics voor meer informatie over de onderstaande accessoires.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

49

Zendspoelen

De Naída CI Q90-spraakprocessor is ontworpen voor gebruik met de Universele zendspoel

(UHP).

Universele zendspoel (UHP)

De UHP is bestemd voor gebruik met de Naída CI Q90 tijdens dagelijkse activiteiten behalve in het water.

ComPilot

ComPilot

MLxi

Bij gebruik met de ComPilot is de Naída CI Q90 compatibel met de Phonak MLxi en draadloze Roger-ontvanger. Zie het deel

FM of Roger gebruiken

van de gebruiksaanwijzing of de

Gebruiksaanwijzing van de ComPilot en ComPilot Addendum van AB

voor meer informatie over het aansluiten van een ontvanger op de ComPilot.

Naída CI Listening Check en oordopjes van de Listening Check

Listening Check oordopjes

Naída CI Listening Check

50 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

Zendspoelen

De Naída CI Q90-spraakprocessor is ontworpen voor gebruik met de Universele zendspoel

(UHP).

Universele zendspoel (UHP)

De Naída CI Q90 beschikt over een handige Microfoontest-modus waar u toegang toe heeft door gebruik te maken van de Naída CI Listening Check en de Listening Check oordopjes. Deze functie zorgt ervoor dat iemand zonder CI Q90 kan luisteren naar de inputgeluidsbronnen van de Naída CI Q90. Zie het deel

Naar microfoon(s) en externe invoer luisteren

van de

Gebruiksaanwijzing voor instructies over het luisteren naar invoer met de Naída CI Listening

Check en de Listening Check koptelefoon.

Audio-accessoires

FM/Roger-ingang (euro-aansluiting)

ComPilot

De UHP is bestemd voor gebruik met de Naída CI Q90 tijdens dagelijkse activiteiten behalve in het water.

ComPilot

ComPilot

MLxi

Bij gebruik met de ComPilot is de Naída CI Q90 compatibel met de Phonak MLxi en draadloze Roger-ontvanger. Zie het deel

FM of Roger gebruiken

van de gebruiksaanwijzing of de

Gebruiksaanwijzing van de ComPilot en ComPilot Addendum van AB

voor meer informatie over het aansluiten van een ontvanger op de ComPilot.

Naída CI Listening Check en oordopjes van de Listening Check

Listening Check oordopjes

Naída CI Listening Check

Audio input

(3,5 mm externe ingang)

Oplaadingang (mini-USB)

Met de extra ingang op de ComPilot kan de gebruiker rechtstreeks verbinding maken met consumentenelektronica op batterijen, zoals mp3-spelers, draagbare dvd-spelers of draagbare spelcomputers. Als u het apparaat verbindt met consumentenelektronica, kunt u demping nodig hebben zodat het geluid niet te hard of vervormd is. Deze demping kan worden ingesteld door uw audioloog tijdens het programmeren, zodat de gebruiker ten volle kan genieten van het geluid van audio-apparatuur. Uw audioloog kan ook een programma maken waarbij de gebruiker zowel de geluiden uit de omgeving als de geluiden van het extra apparaat hoort. Praat met uw audioloog over welke programmaopties het beste zijn voor de gebruiker in deze situatie.

WAARSCHUWINGEN EN VOORZORGSMAATREGELEN:

Sluit geen geluidsbronnen aan die zijn aangesloten op het stopcontact (bijv. tv, computer) tenzij u een isolatiekabel gebruikt.

Zwem niet met de ComPilot en ga er ook niet mee in bad.

OPMERKING:

Wanneer tijdens het streamen van audio met de ComPilot de zendspoel loslaat, dient u de ComPilot uit te schakelen voordat u de zendspoel opnieuw vast zet. Indien dit niet wordt gedaan, kan dit tot gevolg hebben dat de spraakprocessor niet meer kan communiceren met uw implantaat.

Kleur aanpassen

De Naída CI Q90 wordt aangeboden in veel verschillende kleuren, zodat de gebruiker het uiterlijk van de spraakprocessor kan kiezen volgens zijn persoonlijke stijl.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

51

Naída CI-draagetui

Naída CI-draagetui

Er wordt een etui geleverd bij de Naída CI Q90 voor gebruik tijdens reizen of voor opslag als de spraakprocessor en accessoires niet gebruikt worden. Als de Naída CI Q90 blootgesteld is aan vocht of een hoge vochtigheid, moeten de componenten 's nachts worden opgeborgen in het meegeleverde droogsysteem.

Droogsysteem

Er wordt een droogsysteem meegeleverd bij de Naída CI Q90. Dit droogsysteem is ontworpen om vocht uit de apparatuur te halen en is bedoeld voor dagelijks gebruik met de accessoires van Naída CI Q90. Zie de

Gebruiksaanwijzing

in de set voor meer informatie over het gebruiken en verzorgen van het droogsysteem. Het is belangrijk dat u de

Waarschuwingen en voorzorgsmaatregelen

leest voor gebruik en deze naleeft.

52 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

Informatie over de IP-classificatie

Er wordt een IP-classificatie (ingress protection) gebruikt om de sterkte van een omhulsel van elektronische apparatuur aan te geven. Elke IP-classificatie bestaat uit twee cijfers. Het eerste cijfers geeft het beschermingsniveau aan van een omhulsel tegen het binnendringen van vaste voorwerpen, materialen of stof. Het tweede cijfer geeft het beschermingsniveau aan tegen het binnendringen van water of vloeistoffen.

De Naída CI Q90 heeft een classificatie van IP57. Deze classificatie geeft aan dat de Naída CI

Q90 beschermd is tegen de volgende omstandigheden:

Binnendringen van vaste voorwerpen gelijk aan of groter dan 1,0 mm doorsnede

Defecten vanwege onderdompeling gedurende 30 minuten bij een diepte van maximaal 1 m.

Onderhoud van de Naída CI Q90-spraakprocessor en accessoires

Het is belangrijk om goed te zorgen voor de Naída CI Q90 zodat de gebruiker altijd optimaal kan horen. Indien een onderdeel van de Naída CI Q90 gereinigd moet worden, mag enkel een vochtige doek gebruikt worden om de component(en) af te vegen. Stel geen enkel onderdeel van de spraakprocessor of accessoires bloot aan extra oplosmiddelen (bijv. zeep, bleekmiddel).

Microfooncovers vervangen

Bij de Naída CI Q90 is een microfooncover geplaatst over de achterste microfoon om te voorkomen dat stof en vuil de microfoon beschadigen. Advanced Bionics raadt aan de microfooncover op de Naída CI Q90 om de drie maanden te vervangen, of eerder indien een vermindering in geluidskwaliteit bemerkt wordt.

De microfooncover verwijderen

1 2

Neem de Naída CI Q90 in de ene hand vast terwijl u het verwijdergereedschap in de andere hand houdt.

Gebruik het uiteinde van het gereedschap met de schroefdraden erop om in en door de microfooncover te schroeven tot de cover weggehaald kan worden met het gereedschap.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

53

3

Trek het gereedschap voorzichtig uit de opening. De microfooncover moet naar buiten komen samen met het gereedschap.

De cover kan verwijderd worden van het gereedschap en dan worden weggegooid.

De microfooncover vervangen

1 2

Neem het gereedschap vast in een hand en gebruik het botte uiteinde zonder schroefdraad om een nieuwe microfooncover op het uiteinde van het gereedschap te plaatsen. De microfooncover is vrij klein, dus werkt het gereedschap als geleiding voor het juist en vlot opnieuw plaatsen van de cover.

3

Terwijl u de microfooncover aan het uiteinde van het gereedschap in de ene hand hebt, houdt u de Naída CI Q90 in de andere hand en richt u het uiteinde van het gereedschap voorzichtig direct over de opening naar de microfoon uit.

4

Druk de cover in de opening tot het gereedschap gelijk ligt met de processor.

Trek het gereedschap voorzichtig zo weg van de processor dat de microfooncover juist in de microfoonpoort blijft zitten.

54 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

Aanbevolen temperaturen voor gebruik en opslag van de Naída CI Q90

Temperatuurbereik voor gebruik en opslag

Omstandigheid Minimum Maximum

Gebruikstemperatuur

Opslagtemperatuur

0°C (32°F)

-20°C (-4°F)

45°C (115°F)

55°C (131°F)

Goedgekeurde stroombronnen

Advanced Bionics heeft de werking van de Naída CI Q90 gecontroleerd met de hieronder aangegeven stroombronnen; goede werking bij het gebruik van andere stroombronnen dan hier aangegeven, kan niet worden gegarandeerd.

Goedgekeurde stroombronnen voor de Naída CI Q90

Stroombron

PowerCel

PowerCel Mini

Zn-lucht

Programmeerinterface

(alleen gebruikt tijdens aanpassing)

Capaciteit (mAhr)

110

170

230

110

170

1.140

Niet van toepassing

Goedgekeurde stroombronnen voor de Naída CI Q90

Stroombron

PowerCel

Zn-lucht

Programmeerinterface

Nominale spanning

3.7 V

2.8 V

5.0 V

Type

Li-ion (Oplaadbaar)

Zn-lucht (Wegwerp)

DC

Nominaal vermogen

0,4 Wh – 0,9 Wh

1,240 MWh

1.250 mW

Problemen oplossen omtrent de Naída CI Q90

Als u geen geluiden hoort of de rode LED één keer per seconde knippert op de LED van de Naída

CI Q90-processor als de zendspoel over het implantaat is geplaatst, probeert u de volgende stappen om het probleem op te lossen:

1

Inspecteer de kabel visueel op schade of breuken en controleer of hij goed is vastgemaakt aan de zendspoel en spraakprocessor.

2

Verwijder materiaal (hoed, sjaal, hoofdband, enz.) dat de microfoon kan bedekken.

3

Normaalhornede luisteraars kunnen een Listening Check uitvoeren van de microfoons zoals beschreven in het deel

Naar microfoon en externe input luisteren

van de Gebruiksaanwijzing.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

55

4

Vervang de kabel.

5

Vervang de zendspoel.

Als deze maatregelen het probleem niet oplossen, neem dan onmiddellijk contact op met uw

CI-centrum voor verdere hulp.

Als u geen geluid hoort of er een rode LED brandt op de LED van de Naída CI Q90-processor, probeert u de volgende stappen om het probleem op te lossen:

1

Verwijder de batterij.

2

Maak de batterij opnieuw vast.

3

Indien u Zn-luchtbatterijen gebruikt en stap 1 en 2 het probleem niet oplossen, vervang deze dan door nieuwe Zn-luchtbatterijen en maak de batterijcartridge opnieuw vast.

4

Indien u PowerCels gebruikt, probeer het dan met een PowerCel die volledig is opgeladen en maak die opnieuw vast.

Als deze maatregelen het probleem niet oplossen, neem dan onmiddellijk contact op met uw

CI-centrum voor verdere hulp.

Als u ruis of vervormde geluiden hoort, probeert u de volgende stappen om het probleem op te lossen:

1

Verwijder materiaal (hoed, sjaal, hoofdband, enz.) dat uw microfoon kan bedekken.

2

Inspecteer de kabel visueel op schade of breuk. Als u problemen opmerkt, vervangt u de kabel.

3

Controleer of de kabel stevig is aangesloten op de zendspoel en spraakprocessor en of de zendspoel goed op het hoofd geplaatst is.

4

Controleer of de gewenste programma-instelling en het volume juist zijn gekozen. Indien de processor is gesynchroniseerd met een AB myPilot, leest u de status af om te bevestigen dat het programma, volume en de gevoeligheid juist zijn ingesteld.

5

Indien de input komt van de zendspoelmicrofoon en de ruis of vervormde geluiden blijven bestaan, vervangt u de zendspoelkabel.

6

Controleer de microfoons visueel op tekenen van vuil of slijtage.

7

Indien beschikbaar vervangt u de zendspoel en/of het kleurkapje van de zendspoel.

8

Maak de batterijcontactpunten op de processor schoon.

9

Vervang het microfoonfilter.

10 Vervang de T-Mic 2 cover (beschermkapje).

11

Normaalhorende luisteraars kunnen een Listening Check uitvoeren van de inputgeluidsbronnen zoals beschreven in het deel

Naar microfoon en externe invoer luisteren

van de

Gebruiksaanwijzing.

56 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

Als deze maatregelen het probleem niet oplossen, neem dan onmiddellijk contact op met uw

CI-centrum voor verdere hulp.

Als geluiden gedempt of vervormd zijn:

1

Controleer of de microfoonopening niet verstopt wordt door materiaal of kleding.

2

Herhaal de hierboven beschreven stappen voor het oplossen van problemen voor het geval dat ruis of vervormde geluiden gehoord worden.

Als de Naída CI-batterijcontacten roestvorming blijken te hebben:

1

Maak de contacten schoon met een hoortoestelborstel of droog wattenstaafje.

Als de Naída CI Q90-spraakprocessor niet aangaat:

1

Verwijder en vervang de batterij.

2

Controleer of een geladen PowerCel of twee volledig geladen Zn-luchtbatterijen geplaatst zijn.

3

Controleer of de PowerCel goed op zijn plaats zit of dat de Zn-luchtbatterijen juist zijn ingestoken.

4

Neem contact op met uw CI-centrum of met Advanced Bionics voor hulp als het probleem blijft bestaan.

Als u geen geluid hoort met een FM/Roger- of extra audio-apparaat aangesloten op de ComPilot:

1

Controleer of de FM/Roger-ontvanger en/of het extern audio-apparaat goed aangesloten is op de ComPilot.

2

Controleer of de ComPilot aan staat.

3

Controleer of de FM-zender, Roger-microfoon en/of het externe audio-apparaat aan staan

4

Controleer of u een programma gebruikt waarmee input van externe audio, of Aux, in uw

Naída CI mogelijk is, en of de Naída CI draadloos ingeschakeld is.

5

Controleer of de FM/Roger-ontvanger geprogrammeerd is voor gebruik met de Naída CI.

6

Controleer of de neklus van de ComPilot juist rond de nek gedragen wordt en de ComPilot ongeveer halverwege de borst ligt.

Als deze maatregelen het probleem niet oplossen, neem dan contact op met uw CI-centrum voor verdere hulp.

Problemen oplossen omtrent de Naída CI LED's

De LED's van de Naída CI zijn een programmeerbare functie die diagnose-informatie verschaft over de levensduur van de batterij, microfoonwerking, koppelingscapaciteiten of processorstatus. Zie het deel

Naída CI LED's begrijpen

van de Gebruiksaanwijzing voor een uitleg van het verwachte gedrag van de LED's.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

57

Als er geen lampjes branden:

1

Controleer of de LED niet verborgen is door kleding of haren van de gebruiker en/of de draagwijze van de processor.

2

Controleer of de PowerCel juist geplaatst is op de processor of, indien het Zn-luchtbatterijpak gebruikt wordt, of de batterijen juist zijn ingestoken.

3

Vervang de batterij.

4

Controleer, indien van toepassing, of de Naída CI Q90 zich niet in Standby-modus bevindt door kort te drukken op de programmaknop.

Als de groene LED niet knippert in reactie op luide geluiden (programmeerbare functie):

1

Bevestig dat deze functie is ingeschakeld in het betreffende programma.

2

Controleer of de PowerCel geladen is en juist is bevestigd aan de processor. Indien zinkluchtbatterijen gebruikt worden, controleert u of de cellen nieuw zijn en juist zijn ingestoken in de cartridge.

3

Indien gekoppeld aan de afstandsbediening van de AB myPilot, controleert u de ingestelde gevoeligheid of probeert u ze alleen voor evaluatiedoeleinden licht te verhogen.

4

Probeer een ander programma.

5

Probeer een andere audiobron (zoals de T-Mic 2/processormicrofoon/zendspoelmicrofoon)

6

Normaalhorende luisteraars kunnen een Listening Check uitvoeren van de audio-input zoals beschreven in het deel

Naar microfoon en externe invoer luisteren

van de Gebruiksaanwijzing.

7

Probeer een andere externe bron.

a.

U hebt een programma nodig dat input van externe audiobronnen accepteert en de draadloze functionaliteit moet ingeschakeld zijn op de processor.

b.

Als de groene LED knippert in reactie op input van een extern audioapparaat, dient u uw processor en zendspoel in het droogsysteem te plaatsen. Als de groene LED nog steeds niet knippert in reactie op luide geluiden na een volledige droogcyclus en als de gewone microfooningang en normale programma-instellingen gebruikt worden, doorgaan met de volgende stap.

8

Als de zendspoelmicrofoon de enige input is waar geen groene LED voor gaat knipperen, vervang dan de zendspoel en/of kabel. Als de T-Mic 2 de enige input is waar geen groene

LED voor gaat knipperen, vervang dan de T-Mic 2. Als voor de microfoons van de processor geen groene LED gaat branden bij audio-input, dient u contact op te nemen met een audicien of Advanced Bionics.

Tijdens de controle van de batterijstatus knippert er geen LED of knippert de oranje LED één keer:

ONTHOUD:

Zn-luchtbatterijen laten de batterijstatus-LED NIET zien bij het opstarten. Enkel de oplaadbare PowerCels geven de LED-batterijstatus weer.

58 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

1

Controleer of de PowerCel juist geplaatst is op processor.

2

Vervang door een volledig opgeladen PowerCel.

3

Als er geen knipperende lampjes te zien zijn na vervanging van de PowerCel, reinig dan de contacten met een hoortoestelborstel of droog wattenstaafje.

4

Neem contact op met uw CI-centrum of met Advanced Bionics voor hulp als het probleem blijft bestaan.

Als de LED anders reageert na vervanging of programmeren van de processor:

1

Controleer samen met de audioloog of er programmawijzigingen zijn uitgevoerd die het

LED-gedrag kunnen beïnvloeden.

Als deze maatregelen het probleem niet oplossen, neem dan contact op met uw CI-centrum voor verdere hulp.

Problemen oplossen omtrent de interne alarmen van de Naída CI Q90

Interne alarmen zijn een programmeerbare functie die kunnen worden gebruikt afzonderlijk van of samen met de Naída CI LED's voor belangrijke informatie over de status en de levensduur van de batterij. Zie het deel

Interne alarmen begrijpen

van de Gebruiksaanwijzing voor een uitleg van het verwachte gedrag van de interne alarmen.

Als u geen intern alarm hoort:

1

Verzeker dat de zendspoel juist over het implantaatgebied is geplaatst.

2

Controleer of de batterij juist op de processor is geplaatst.

3

Controleer of de PowerCel of Zn-luchtbatterijen voldoende lading hebben om de Naída CI

Q90 te voeden voor het stimuleren van het interne implantaat.

4

Vervang de batterij.

5

Wijzig het ingestelde programma of volume om te kijken of het interne alarm gehoord kan worden.

6

Vraag na bij uw CI-team of er programmawijzigingen zijn uitgevoerd die het gedrag van het interne alarm kunnen beïnvloeden.

7

Laat een normaalhorende luisteraar een Listening Check uitvoeren om na te gaan of hij/ zij de interne alarmen kan horen. Raadpleeg het deel

Naar de microfoon en externe invoer luisteren van

de Gebruiksaanwijzing.

WAARSCHUWING:

De processor of zendspoel mag alleen worden onderhouden door Advanced Bionics. Probeer geen onderdelen te openen of te repareren.

Gebruik de processor of zendspoel niet meer als er een onderdeel beschadigd is.

Het ongeoorloofd openen van de processor, zendspoel of andere apparatuur maakt de garantie ongeldig en kan de prestaties van het systeem in gevaar brengen.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

59

Richtlijnen en verklaring van de fabrikant

per IEC 60601-1-2

Elektromagnetische emissies

De Naída CI Q90 is bedoeld voor gebruik in de hieronder gespecificeerde elektromagnetische omgeving. De gebruiker van de Naída CI Q90 moet ervoor zorgen dat deze in een dergelijke omgeving gebruikt wordt.

Emissietest

RF-emissies

CISPR 11

Overeenstemming

Groep 1

RF-emissies

CISPR 11

Harmonische emissies

IEC 61000-3-2

Spanningsfluctuaties / flikkeremissies IEC 61000-3-3

Klasse B

Niet van toepassing

Niet van toepassing

Elektromagnetische omgeving-Richtlijn

De Naída CI Q90 gebruikt RF-energie alleen voor de interne werking. Daarom zijn de RF-emissies erg laag en veroorzaken waarschijnlijk geen interferentie in nabije elektronische apparatuur.

De Naída CI Q90 is geschikt voor gebruik op alle plekken, inclusief huishoudelijke plekken en plekken die rechtstreeks verbonden zijn met het openbare laagspanningselektriciteitsnetwerk dat gebouwen van stroom voorziet die bedoeld is voor huishoudelijk gebruik.

Elektromagnetische immuniteit

De Naída CI Q90 is bedoeld voor gebruik in de hieronder gespecificeerde elektromagnetische omgeving. De klant of de gebruiker van de Naída CI Q90 moet ervoor zorgen dat deze in een dergelijke omgeving gebruikt wordt.

Immuniteitstest IEC 60601

Testniveau

Elektrostatische ontlading (ESD)

IEC 61000-4-2

± 6 kV contact

± 8 kV lucht

Stroomfrequentie

(50/60 Hz) magneetveld

IEC 61000-4-8

Uitgezonden RF

IEC 61000-4-3

3 A/m

3 V/m

80 MHz tot

2,5 GHz

Overeenstemmingsniveau a

± 6 kV contact

± 8 kV lucht

3 A/m

3 V/m

Elektromagnetische omgeving-Richtlijn

Vloeren moeten gemaakt zijn van hout, beton of keramische tegels. Als vloeren bedekt zijn met synthetisch materiaal, moet de relatieve luchtvochtigheid minimaal 30% zijn.

De magnetische velden van de stroomfrequentie moeten een niveau hebben dat kenmerkend is voor een normale locatie in een normale bedrijfs- of ziekenhuisomgeving.

Draagbare en mobiele RF-communicatieapparatuur mag niet dichter bij een onderdeel van de Naída CI Q90, inclusief kabels, gebruikt worden dan de aanbevolen scheidingsafstand berekend via de vergelijking die van toepassing is op de frequentie van de zender.

Aanbevolen scheidingsafstand

d

= 1,2√P < 800 MHz

Waarbij

P d

= 2,3√P ≥ 800 MHz

de maximale outputstroom is van de zender in watt (W) volgens de fabrikant van de zender en d de aanbevolen scheidingsafstand in meter (m) is.

Veldsterktes van vaste RF-zenders, zoals bepaald door een elektromagnetisch onderzoek van de locatie, frequentiebereik.

c b moet minder zijn dan het conformiteitsniveau binnen elk

Interferentie kan zich voordoen in de omgeving van apparatuur die is gemerkt met het volgende symbool:

60 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

OPMERKING:

Deze richtlijnen zijn niet van toepassing in alle omstandigheden.

Elektromagnetische propagatie wordt beïnvloed door absorptie en reflectie van structuren, objecten en personen.

a Essentiële prestaties van de Naída CI Q90 volgens IEC 60601-vereisten zijn vastgesteld als auditieve stimulering binnen veilige amplitudes.

b Veldsterktes van vaste zenders, zoals basisstations voor radio, (mobiele/draadloze) telefoons en mobiele landtelefoons, zendamateurs, AM- en FM-radio-uitzendingen en TV-uitzendingen kunnen niet theoretisch, accuraat worden voorspeld. Om de elektromagnetische omgeving vanwege vaste RF-zenders te beoordelen, moet een elektromagnetische controle van de locatie worden overwogen. Als de gemeten veldsterkte in de locatie waarin de Nadía CI Q90 wordt gebruikt het toepasselijke RF-conformiteitsniveau overschrijdt, moet de Nadía CI Q90 worden gecontroleerd op normale werking.

c Voor het frequentiebereik 150 kHz tot 80 MHz moeten veldsterktes minder zijn dan 3 V/m.

Scheidingsafstanden tussen RF-communicatieapparatuur en de Naída CI Q90

Aanbevolen scheidingsafstanden tussen draagbare en mobiele

RF-communicatieapparatuur en de Naída CI Q90

De Naída CI Q90 is bedoeld voor gebruik in een elektromagnetische omgeving waarin uitgestraalde

RF-storingen gecontroleerd zijn. De gebruiker van de Naída CI Q90 kan elektromagnetische interferentie helpen voorkomen door een minimale afstand te houden tussen draagbare en mobiele

RF-communicatieapparatuur (zenders) en de Naída CI Q90, zoals hieronder aanbevolen, afhankelijk van het maximale outputvermogen van de communicatieapparatuur.

Nominaal maximaal outputvermogen van de zender

(w)

0,01

0,1

1

10

100

Scheidingsafstand (m) afhankelijk van frequentie van zender

d

= 1,2√P < 800 MHz

0,12

0,38

1,2

3,8

12

d

= 2,3√P < 800 MHz

0,23

0,73

2,3

7,3

23

Voor zenders met een maximum outputvermogen dat niet hierboven wordt genoemd, kan de aanbevolen scheidingsafstand d in meter (m) worden geschat met de vergelijking die van toepassing is op de frequentie van de zender, waarbij P de maximum outputstroom is van de zender in Watt (W) volgens de fabrikant van de zender.

OPMERKING:

Deze richtlijnen zijn niet van toepassing in alle omstandigheden.

Elektromagnetische propagatie wordt beïnvloed door absorptie en reflectie van structuren, objecten en personen.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

61

Tabellen over compatibiliteit

C1

Naída CI Q90

Neptune™spraakprocessor

Harmony™-processor

Platinumspraakprocessor (PSP)

2

4

1

SoundWave 2.1 of later vereist

2 SoundWave 2.0 of later vereist

3

SoundWave 1.4 of later vereist

4 SCLIN 2000 en CPI-II vereist

5

SoundWave 2.3 of nieuwer en CPI-3 vereist

Implantaattype

CII

5

1

3

HiRes 90K

5

1

3

HiRes 90K Advantage

5

1

1

1

SCLIN 2000

SoundWave 1.4 (of nieuwer)

SoundWave 2.0

SoundWave 2.1

SoundWave 2.2

SoundWave 2.3

1

Uitsluitend voor Harmony™-processor

Naída CI Q90

Neptune

Harmony

PSP

1

AquaCase™-houder vereist

C1

1

1

1

1

Implantaattype

CII

HiRes 90K HiRes 90K Advantage

Implantaattype

Universele zendspoel

(UHP)

Concave universele zendspoel (UHP)

AquaMic™-zendspoel

1

62 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

CPI-II

CPI-3

1

Uitsluitend voor Harmony

C1

1

Implantaattype

CII

HiRes 90K

HiRes 90K Advantage

Reiniging en onderhoud

Met een vochtige doek schoonmaken. Niet onderdompelen.

Volg het voorgestelde routine-onderhoud van microfooncovers voor de T-Mic 2 en processormicrofoon.

De gebruikerskit van de Naída CI Q90 bevat een droogsysteem. Wij raden aan alle componenten los te maken (UHP, kabel en spraakprocessor) en deze elke nacht een droogcylcus te laten doorlopen (8 uur).

PowerCel™-batterijen dienen ook regelmatig in het droogsysteem geplaatst te worden wanneer ze niet worden opgeladen, zeker wanneer de batterijen in aanraking zijn geweest met vocht of transpiratie.

Batterijen mogen niet los in een broekzak of handtas vervoerd worden. Hierdoor kan er zich namelijk vuil op de aansluitingen vasthechten. In plaats daarvan kunt u de draagetui die is meegeleverd in de Naída CI Q90-kit gebruiken voor het vervoeren van batterijen. Indien de etui niet gebruikt kan worden, raden we u aan om de PowerCel-batterijen te verpakken in een kleine hersluitbaar plastic zakje.

U kunt voor het reinigen van de aansluiting op de Naída CI Q90-processor en het wegblazen van vuil in de poorten ook gebruikmaken van een stofverwijderingsspuitbus dat ook wel gebruikt wordt voor het reinigen van keyboards en elektronische apparaten. Voor optimale resultaten dient dit echter gebruik te worden in combinatie met het droogsysteem.

De service of wijziging van de Naída CI Q90 of zijn accessoires door een andere entiteit dan Advanced Bionics is niet toegestaan en zal de garantie van de fabrikant doen vervallen.

Prestatiegegevens

Het HiRes 90K Advantage-implantaat met de HiFocus-elektrode en de Naída CI Q90-processor ondersteunt de HiResolution-lijn van geluidsverwerkingstechnologieën, waaronder de HiRes,

HiRes met Fidelity 120 (HiRes 120) en ClearVoice.

HiRes™ en HiRes Fidelity 120™ geluidsverwerking

Om de voordelen van de HiRes 120- en HiRes-geluidsverwerking vast te leggen, is er een klinisch onderzoek uitgevoerd bij 50 volwassenen met een geïmplanteerd CII/HiRes 90K-toestel en die

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

63

gebruikmaakten van een Harmony-processor. De prestaties van de HiRes zijn geraadpleegd bij de "nulpuntbepaling" en vergeleken met de prestaties van de HiRes 120 na drie maanden luisterervaring. Vervolgens hebben de proefpersonen de HiRes gekregen en opnieuw getest.

De resultaten tonen vergelijkbare gemiddelde CVC-woordherkenningsscores voor beide technologieën. De gemiddelde HINT-zinbegripscores bij stilte en ruis waren aanzienlijk hoger met de HiRes 120 in vergelijking met de 'nulpuntbepaling' met de HiRes. Bij HINT-zinnen bij ruis waren de gemiddelde scores van de HiRes 120 aanzienlijk hoger dan de scores nadat proefpersonen de HiRes hadden gekregen.

Gemiddelde spraakverstaanscores voor HiRes en HiRes 120

HiRes

Nulpuntbepaling

HiRes 120

3 maanden

HiRes

3 maanden

CVC-woorden 63 65 63

HINT-zinnen in een rustige omgeving

HINT-zinnen bij ruis

(+8 dB SNR)

88

64

93*

70**

91

65

* HiRes 120-score is aanzienlijk verschillend van de nulpuntscore met de HiRes (p<,05)

** HiRes 120-score is aanzienlijk verschillend van de nulpunt- en de 3-maandenscore met de HiRes (p<,05)

Dit apparaat is gecertificeerd volgens:

FCC-ID: S2B-ABBTE

IC: 10870A-ABBTE

Dit apparaat voldoet aan deel 15 van de FCC-regels en aan RSS-210 van Industry Canada.

De werking is onderhevig aan de volgende twee omstandigheden:

1.

dit apparaat mag geen schadelijke interferentie veroorzaken en

2. dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die mogelijk ongewenste werking veroorzaakt.

Wijzigingen of aanpassingen aan dit toestel die niet uitzonderlijk goedgekeurd zijn door

Advanced Bionics kan de FCC-goedkeuring om dit toestel te mogen hanteren ongeldig maken.

64 Gebruiksaanwijzing Naída CI Q90-spraakprocessor

Contact

Advanced Bionics zet zich in voor het leveren van producten en service van de beste kwaliteit aan haar klanten. Wij stellen het op prijs als u uw opmerkingen met betrekking tot de Naída CI

Q90-spraakprocessor of suggesties ter verbetering van onze producten aan ons doorgeeft.

Neem contact op met AB of bespreek uw suggesties uw CI-centrum.

Advanced Bionics AG

Laubisrütistrasse 28

8712 Stäfa, Switzerland

T: +41.58.928.78.00

F: +41.58.928.78.90

[email protected]

Advanced Bionics LLC

28515 Westinghouse Place

Valencia, CA 91355, United States

T: +1.877.829.0026

T: +1.661.362.1400

F: +1.661.362.1500

[email protected]

AdvancedBionics.com

Advanced Bionics, IntelliLink, AutoSound, SoundWave, HiRes, HiRes Fidelity 120, HiRes Optima, CIS, MPS,

ClearVoice en Built Kid Tough zijn handelsmerken van Advanced Bionics in de Verenigde Staten van Amerika en andere landen.

VELCRO® is een geregistreerd handelsmerk van Velcro Industries B.V.

Bluetooth® is een geregistreerd handelsmerk van Bluetooth SIG, Inc.

Gebruiksaanwijzing Naída CI Q90-spraakprocessor

65

manual do usuário

do processador de Som Naída CI Q90

Etiquetagem

Símbolos das etiquetas e significado:

Marca de conformidade da Comunidade Europeia. Autorizada a afixação da Marca CE em 2015

Número do modelo

Data de fabricação

Número de série

Fabricante

Tipo de Proteção: B

Armazene em temperaturas situadas entre -20˚C (-4 ˚F) e 55 ˚C (131 ˚F)

Frágil

Não molhar

Consulte as Instruções de Uso

Adequado para alcance atmosférico entre 70kPa e 106kPa, que é equivalente a 3000 m acima do nível do mar a 380m abaixo do nível do mar.

Adequado à exposição a uma umidade relativa situada entre 0-95%

IP57

Descartar de acordo com as regulamentações locais e nacionais em vigor

O Naída CI Q90 possui uma classificação IP57. Esta classificação indica que o

Naída CI Q90 é protegido contra as seguintes condições: proteção contra poeira, falha devido à imersão por 30 minutos em uma profundidade de até 1 m com posterior secagem durante a noite em um desumidificador

Remodelado*

*Somente aplicável se "remodelado" estiver indicado na etiqueta de remessa

Advertência e Cuidado

ADVERTÊNCIAS

RISCO DE ASFIXIA

–contém peças pequenas que apresentam risco de inalação.

Não use ou armazene o AB myPilot em bolsos de camisas se o usuário tiver um marca-passo, pode haver interferência. Entre em contato com um profissional de saúde para maiores informações.

2 Manual do Usuário do Processador de Som Naída CI Q90

Não utilize o ComPilot se o usuário tiver um marca-passo, pode haver interferência.

Entre em contato com um profissional de saúde para maiores informações.

Garanta a supervisão apropriada quando crianças usarem o processador de som Naída CI Q90 e acessórios.

Mantenha as pilhas e acessórios fora do alcance de crianças, pois isso pode resultar em riscos de asfixia.

Se qualquer peça for ingerida, consulte um médico ou vá para um hospital imediatamente.

Não permita que crianças sem supervisão brinquem com as pilhas.

Não coloque pilhas na sua boca.

Não mastigue ou engula as pilhas. Na eventualidade de isso ocorrer, procure imediatamente cuidados médicos.

Não permita que as crianças brinquem ou operem o desumidificador sem supervisão.

A utilização do seu processador de som e dos acessórios com uma finalidade contrária ao pretendido (por. ex. colocar na boca, mastigar) poderá causar ferimentos.

Não recarregue pilhas descartáveis.

Não permita que o fluido de pilhas com vazamento entre em contato com a pele, boca ou olhos.

Não exponha as baterias ao calor (ex. não as armazene sob o contato direto do sol ou no interior de um carro sujeito a temperaturas elevadas).

Não jogue as pilhas no fogo.

Não permita que as crianças recarreguem as baterias sem supervisão.

Não utilize nenhum outro tipo de fonte de alimentação com o processador de som, controle remoto AB myPilot ou ComPilot, a não ser que tenham sido fornecidos pela Advanced Bionics ou pela Phonak. Se necessário, entre em contato com a Advanced Bionics para substituição da fonte de alimentação.

Não utilize o AB myPilot ou o ComPilot quando estiverem conectados a fontes de energias, tais como tomadas ou fontes de energia compatíveis com USB, como laptops.

O ComPilot vem junto com uma antena em formato de colar. Não toque os conectores do colar ao mesmo tempo.

Fontes de alimentação e carregadores de baterias devem ser usados em áreas abertas para garantir a ventilação adequada. Apesar de, até o momento, não haver registro de ferimentos, os componentes podem aquecer durante o uso normal ou em caso de falha. Se a temperatura do aparelho causar desconforto ou dor ao ser tocado, desconecte a fonte de energia e entre em contato com seu representante local Advanced Bionics.

Manual do Usuário do Processador de Som Naída CI Q90

3

CUIDADOS

Remova o equipamento externo para parar a estimulação, se os sons causarem desconforto.

É importante que a antena possua a intensidade magnética correta para evitar problemas de desconforto ou retenção. Se for utilizado um número insuficiente de ímãs, a antena poderá cair mais vezes do que o aceitável. Se forem utilizados muitos imãs, o usuário poderá apresentar irritação ou desconforto. Consulte um clínico caso tenha alguma preocupação com relação à intensidade magnética.

Se for considerado adequado, o seu audiologista poderá introduzir imãs adicionais ou retirar imãs da sua antena. Não coloque ímãs adicionais na sua antena, exceto sob a orientação de um profissional de implante coclear. Se o usuário apresentar qualquer vermelhidão, irritação ou desconforto, interrompa imediatamente o uso da antena, e entre em contato com um centro de implante coclear. Consulte as Instruções de Uso da antena para informações adicionais com relação ao ajuste da intensidade magnética da antena.

Se o processador de som ou os acessórios esquentarem ou ficarem mornos de maneira anormal, interrompa imediatamente o seu uso e entre em contato com a Advanced Bionics ou um clínico.

Armazene as antenas adicionais afastadas de itens com faixas magnéticas

(ex. cartões de crédito, chaves de cartão de quartos de hotel), pois isso pode desmagnetizar os cartões.

O equipamento de comunicações RF móvel e portátil, incluindo rádios e celulares, poderá afetar a qualidade sonora do processador de som Naída CI

Q90 e seus acessórios; no entanto, não existe qualquer perigo para a segurança associado a tal equipamento.

O processador de som Naída CI Q90 e seus acessórios deverão ser utilizados de acordo com a compatibilidade eletromagnética (EMC) fornecida na seção

Orientação e Declaração do Fabricante destas Instruções de Uso.

Use somente o carregador fornecido para as PowerCels AB. Não o use para carregar outras baterias. Não tente carregar Naída CI Q90 PowerCels com outros carregadores que não os fornecidos pela Advanced Bionics.

Retire as baterias do seu processador de som quando estiverem descarregadas, para evitar danos por possíveis vazamentos.

Não exponha qualquer parte do processador de som Naída CI Q90 ou seus acessórios ao calor extremo, tal como o de um forno, micro-ondas ou secador de cabelo.

Apenas recarregue as baterias utilizando o(s) carregador(es) recomendado(s) pelo fabricante.

Não utilize os acessórios do seu AB myPilot ou ComPilot quando instruído a não usar dispositivos eletrônicos sem fio, como em aeronaves.

4 Manual do Usuário do Processador de Som Naída CI Q90

O AB myPilot não deve estar mais próximo do que 1 cm (1/2”) do processador

Naída CI Q90 enquanto estimular o implante. Quando isso ocorre, o implante e o processador de som perdem a conexão. Se isso acontecer, desligue o processador e ligue novamente (desconectando e reconectando a bateria ).

A tecnologia de transmissão indutiva, codificada digitalmente, usada nesse dispositivo é extremamente confiável e praticamente não apresenta interferências de outros dispositivos. Deve-se observar, no entanto, que quando se manuseia o dispositivo perto de um terminal de computador ou outros campos eletromagnéticos fortes, pode ser necessário ficar pelo menos a 60 cm (24”) de distância para garantir uma operação adequada. Se o Naída CI Q90 não responder ao dispositivo de implante devido a uma perturbação incomum de campo, afaste-se do campo de perturbação.

Se o AB myPilot não puder mais transmitir os comandos ao processador de som, pode ser necessário realizar um reparo do AB myPilot com o seu processador de som. Consulte a seção de Pareamento do AB myPilot nesse manual do usuário.

Se os comandos de volume do seu AB myPilot para o seu processador de som parecerem falhos, faça novamente o pareamento entre o AB myPilot e o

Naída CI Q90.

OBSERVAÇÃO:

Ao transmitir áudio com o ComPilot, se sua antena perder conexão, desligue o ComPilot antes de colocá-la novamente. Se não fizer isso, pode haver falha de comunicação do processador de som com seu implante.

Os pacientes são avisados que o uso do WindBlock, EchoBlock e/ou SoundRelax pode afetar a qualidade do som.

Descarga Eletrostática (ESD)

Elevados níveis de eletricidade estática poderão danificar os componentes elétricos do seu processador de som ou do seu implante. Deverá ser tomado cuidado para evitar a exposição do sistema à eletricidade estática. Está presente uma ESD quando sentir uma faísca saltar do seu corpo ou o seu cabelo ficar arrepiado.

As seguintes situações são exemplos nos quais podem ser criados elevados níveis de carga eletrostática:

Caminhar, rastejar ou deslizar sobre tapetes.

Deslizar em escorregadores de plástico.

Sair de um automóvel.

Vestir e despir blusas de lã.

Tocar nas telas de computador ou de TV.

Retirar as roupas de cama.

Manual do Usuário do Processador de Som Naída CI Q90

5

Para reduzir a probabilidade de danos devido a uma descarga eletrostática:

Tocar numa pessoa ou objeto com os seus dedos antes de tocar na sua antena (ou na antena da sua criança), cabo ou processador de som.

Toque em superfícies de metal com a sua mão antes de permitir que o equipamento entre em contato com a superfície de metal. Isto é particularmente importante no recreio, local no qual podem ser gerados elevados níveis de eletricidade estática. É importante descarregar qualquer eletricidade estática, tocando uma superfície de metal com a sua mão, antes de permitir que o processador de som, o cabo ou antena entrem em contato com a superfície de metal.

Tenha o cuidado de evitar o contato entre o equipamento do seu implante coclear e superfícies de metal quando sair de um automóvel.

Retire seu equipamento de implante coclear antes de remover as roupas que possam conter carga elétrica (ex. blusas de lã).

Não toque nas telas de computador ou de TV. Se tocar nas telas, certifique-se de tocar em outro objeto que não o seu sistema de implante, com o objetivo de descarregar qualquer acumulação de carga antes de tocar em qualquer parte do seu sistema de implante.

Utilize amaciante no vestuário e nas roupas de cama.

Detectores de Metal no Aeroporto

Os detectores de metal e os scanners de segurança, incluindo os scanners de corpo inteiro, não danificarão o seu sistema de implante; no entanto, os detectores de metal podem ser ativados à medida que se passa por eles. Para evitar escutar qualquer som indesejado quando passar por detectores de metal ou scanners de segurança, você deverá reduzir o volume no processador de som ou remover a sua antena.

Sensores Ultrassônicos

Os sensores ultrassônicos, por vezes utilizados em sensores de luz e sistemas de segurança, não irão danificar o seu sistema de implante; no entanto, podem ser captados pelo microfone da sua antena e conduzir a uma qualidade sonora distorcida, quando utilizar o seu processador de som nas imediações de tal sensor. Além disso, se o som ultrassônico for de intensidade extremamente alta, o microfone do seu processador pode ser danificado. Para evitar escutar qualquer som indesejado, você deverá reduzir o volume no seu processador de som ou remover a sua antena quando passar junto de um sensor ultrassônico (ex. em entradas para bibliotecas).

Máquinas de Raios-X

As máquinas de raios-X não danificarão o seu processador de som ou o seu implante, mas poderão danificar o seu Naída CI Q90 e os microfones da antena. Evite a colocação de quaisquer microfones do sistema em qualquer bagagem portátil verificada que seja submetida a raios-X. Durante as fiscalizações de segurança em aeroportos, o processador de som e o microfone deverão ser utilizados através do detector de metal ou examinados manualmente.

6 Manual do Usuário do Processador de Som Naída CI Q90

Índice

Introdução .................................................................................................................................10

Objetivo deste Guia ......................................................................................................................... 10

Sobre o Processador de Som Naída CI Q90 ...................................................................... 10

O Processador de Som Naída CI Q90 ............................................................................11

Visão Geral do Processador de Som e Acessórios do Naída CI Q90 ..................12

O Naída CI Q90 ................................................................................................................................ 12

A Antena Universal .......................................................................................................................... 13

AB myPilot ............................................................................................................................................ 13

ComPilot ................................................................................................................................................ 14

Verificador de Escuta Naída CI .................................................................................................. 14

Recipiente do AquaCase™ ........................................................................................................... 15

Telefone Phonak DECT .................................................................................................................. 15

Características do Processador de Som Naída CI Q90 ............................................16

auto UltraZoom ................................................................................................................................. 16

StereoZoom ......................................................................................................................................... 16

UltraZoom ............................................................................................................................................ 16

WindBlock (Gerenciador de ruído de vento) ...................................................................... 16

SoundRelax .......................................................................................................................................... 16

EchoBlock (Bloqueador de eco) ................................................................................................ 17

DuoPhone ............................................................................................................................................ 17

ZoomControl ....................................................................................................................................... 17

QuickSync ............................................................................................................................................. 17

Montando o Naída CI Q90 .................................................................................................17

Conectando as Capas de Cor (UHP) da Antena Universal ........................................ 18

Conectando a Antena no Naída CI Q90 ............................................................................. 18

Removendo a Antena do Naída CI Q90 ............................................................................. 19

Conectando o T-Mic™ 2/Gancho ............................................................................................. 19

Removendo o T-Mic 2/Gancho ................................................................................................. 20

Colocando a proteção do T-Mic 2 ........................................................................................... 21

Removendo a proteção do T-Mic 2 ......................................................................................... 21

Usando o Naída CI Q90 .......................................................................................................22

Utilizando o Clip ................................................................................................................................ 22

Colocando o Naída CI Q90 no Clip ....................................................................................... 23

Removendo o Naída CI Q90 do Clip ..................................................................................... 24

Utilizando o Processador de Som Naída CI Q90 ........................................................24

Ligando o Naída CI Q90 .............................................................................................................. 24

Removendo a Bateria ..................................................................................................................... 25

Substituindo a Bateria .................................................................................................................... 26

Entendendo os LEDs do Naída CI Q90 ................................................................................ 27

Entendendo os Alarmes Internos ............................................................................................. 28

Utilizando as Antenas do Naída CI ..................................................................................28

A Antena Universal .......................................................................................................................... 28

Substituindo os Cabos RF ............................................................................................................ 28

Ajustando a Intensidade Magnética da Antena .............................................................. 29

Removendo as Capas de Cor da Antena ............................................................................. 30

Ajustando os Controles do Naída CI Q90 .....................................................................30

Mudando Programas ..................................................................................................................... 30

Alterando o Volume ........................................................................................................................ 31

Alterando a Sensibilidade ............................................................................................................ 32

Conectividade ...........................................................................................................................32

Utilizando FM/Roger ....................................................................................................................... 32

Pareamento com o AB myPilot .................................................................................................. 35

Verificador de Escuta do Naída CI e Fones de Ouvido de Verificação de Escuta ....................................................................................................................................38

Escutando o(s) Microfone(s) e as Entradas Auxiliares .................................................. 38

Usando o Telefone ........................................................................................................................... 41

Dicas do Telefone ............................................................................................................................. 42

Bobina telefônica .............................................................................................................................. 42

Informação sobre a bateria .................................................................................................43

Montando o Carregador PowerCel™ ...................................................................................... 44

Inserindo as PowerCels no Carregador ................................................................................. 45

Removendo as PowerCels do Carregador ........................................................................... 45

Pacote de Pilhas de Zinco-Ar ...................................................................................................... 46

Inserindo as Pilhas de Zinco-Ar ................................................................................................. 46

Inserindo as Pilhas de Zinco-Ar (Compartimento Inviolável) .................................... 47

LED (Light Emitting Diode – Diodo Emissor de Luz) Indicador do Carregador ........48

Advertências ........................................................................................................................................ 49

Cuidados ............................................................................................................................................... 49

Utilizando os Acessórios do Naída CI .............................................................................49

Antenas .................................................................................................................................................. 50

ComPilot ................................................................................................................................................ 50

Verificador de Escuta do Naída CI e Fones de Ouvido de Verificação de Escuta ............................................................................................................... 50

Acessórios Áudio .............................................................................................................................. 51

Personalização de Cores ............................................................................................................... 51

Case Naída CI .................................................................................................................................... 52

Desumidificador ................................................................................................................................ 52

Informação de Classificação IP .........................................................................................53

Cuidados com o Processador de Som e Acessórios do Naída CI Q90................53

Trocando as Tampas do Microfone ......................................................................................... 53

Temperaturas de Operação e Armazenamento Recomendadas do Naída CI Q90 .............................................................................................................................. 55

Fontes de Alimentação Aprovadas ......................................................................................... 55

Solução de Problemas do Naída CI Q90 .......................................................................55

Solução de Problemas dos LEDs do Naída CI Q90 ....................................................... 57

Solução de Problemas dos Alarmes Internos do Naída CI Q90 ............................. 59

Orientação e Declaração do Fabricante ........................................................................60

Emissões Eletromagnéticas ......................................................................................................... 60

Imunidade Eletromagnética ....................................................................................................... 60

Distâncias de Separação entre as Comunicações RF

Equipamento e Naída CI Q90 ................................................................................................... 61

Tabela de Compatibilidade .......................................................................................................... 62

Limpeza e Manutenção ................................................................................................................ 63

Dados de Desempenho.........................................................................................................63

Processamento de Som HiRes™ e HiRes Fidelity120™ ................................................. 63

Entre em Contato Conosco ..................................................................................................65

Introdução

Objetivo deste Guia

Este manual do usuário foi criado para ajudar usuários, pais e profissionais de saúde na compreensão da utilização e cuidados do processador de som Naída CI Q90. O Naída CI Q90 é o processador de som de alto desempenho mais moderno da Advanced Bionics. O processador de som menor e mais avançado já desenvolvido pela AB, a última geração em soluções auditivas apresenta tecnologias de ponta disponíveis exclusivamente pela Advanced Bionics e Phonak, para a melhor experiência de audição possível.

O Naída CI Q90 oferece acesso às mais recentes inovações no processamento de som por parte da Advanced Bionics, a líder do mercado em desempenho. Este manual vai lhe fornecer toda a informação necessária para utilizar e cuidar do Naída CI Q90 e seus acessórios. Além disso, este manual fornece informações para soluções de problemas básicos relacionados ao

Naída CI Q90, assim como informações de segurança importantes. Leia todo o manual antes de utilizar o Naída CI Q90.

Sobre o Processador de Som Naída CI Q90

O processador de som Naída CI Q90 é parte de um completo sistema de implante coclear que permite a audição. As outras peças necessárias do sistema são o Estimulador Coclear

Implantável (ICS), a antena e o cabo da antena.

Processador de Som

Antena Universal (UHP)

Fonte de Energia

(PowerCel)

O processador de som consiste de duas peças: o processador de som e a fonte de alimentação da pilha. Existem sete opções de baterias*, incluindo dois tamanhos de baterias* recarregáveis de

Lítio-Íon PowerCel™, dois tamanhos de PowerCel Mini além de um Pacote de Pilhas de Zinco-Ar.

O usuário também tem a opção de usar a fonte de alimentação completamente fora do ouvido, ao utilizar o AAA/03 PowerPak ou o Adaptador de Energia. Consulte as Instruções de Uso do

AAA PowerPak e Adaptador de Energia

para mais detalhes sobre esses produtos.

* PowerCels refere-se a Naída CI PowerCel e Naída CI PowerCel Mini salvo indicação contrária.

10 Manual do Usuário do Processador de Som Naída CI Q90

O Naída CI Q90 possui indicadores programáveis multicoloridos e emissores de luzes de diodo

(LED), além de alarmes internos programáveis para atualizações de status fáceis e informações sobre soluções de problemas.

ComPilot

AB myPilot

LEDs

Recursos adicionais incluem acesso por controle remoto através do controle remoto AB myPilot e a capacidade de controle pelo Phonak ComPilot.

O Processador de Som Naída CI Q90

Esta seção irá familiarizar você com o Processador de Som Naída CI Q90 e seus Acessórios

Controle de Volume e Luzes de LED de Três Cores (verde, laranja, vermelho)

Botão do Programa

Controle de volume

Tecnologia Microfone Duplo Phonak

(microfones frontal e traseiro)

Microfone T-Mic™ 2 Patenteado pela AB

Processador de Som

Microfone

Compartimento de Pilha

Cabo da Antena

Antena Universal (UHP)

Manual do Usuário do Processador de Som Naída CI Q90

11

Visão Geral do Processador de Som e Acessórios do Naída CI Q90

O Naída CI Q90 é o mais recente e mais avançado processador de som de implante coclear disponível.

Como prova da dedicação da Advanced Bionics em oferecer a melhor audição possível, o

Naída CI Q90 disponibiliza o acesso à tecnologia AutoSound™, que se adapta de forma dinâmica a todos os ambientes auditivos, ajustando automaticamente os níveis de volume para otimizar a audição. O Naída CI Q90 também é capaz de utilizar todas as opções aprovadas de processamento de som oferecidas pela Advanced Bionics. Dependendo do seu país de residência, podem incluir HiRes™-S, HiRes™-P, HiRes Fidelity 120™, ClearVoice™,

HiRes™ Optima, CIS e MPS.

O Naída CI Q90

Luzes de LED de Três Cores

(verde, laranja e vermelho)

O Naída CI Q90 é um computador em miniatura que converte o som captado pelo microfone em sinais elétricos, que são utilizados pelo implante coclear para permitir a audição. É capaz de armazenar até cinco (5) programas selecionáveis pelo usuário para uma audição ideal em todos os ambientes auditivos.

O Naída CI Q90 possui indicadores de diagnósticos, como as luzes de LED e os alarmes sonoros internos. Os LED do Naída CI Q90 oferecem importantes informações acerca do estado do sistema, vida útil da bateria, posição do programa, entrada de áudio e condições de erro do Naída CI Q90. Os alarmes internos oferecem uma maneira discreta para usuários adultos receberem informações importantes acerca do estado da bateria, número do programa e nível do volume. Para maiores informações, consulte as seções

LEDs do Naída CI Q90

e

Alarmes

Internos

deste Manual do Usuário.

O Naída CI Q90 pode ser programado através do recurso de segurança Intellilink™ com o objetivo de impedir a sua utilização por parte de outro implante coclear que não seja aquele para o qual foi programado. IntelliLink é uma importante característica de segurança para crianças e usuários de implantes bilaterais.

O Naída CI Q90 também pode ser programado bilateralmente, permitindo que o usuário acesse até dez programas em um único processador, cinco programas para o ouvido esquerdo e cinco para o direito. Ao ser programado bilateralmente pelo seu audiologista, o Naída CI

Q90 irá detectar em qual ouvido ele está sendo usado e irá fornecer acesso aos programas apropriados para esse ouvido.

12 Manual do Usuário do Processador de Som Naída CI Q90

A Antena Universal

A Antena Universal possui uma bobina, que transmite sinais de som e energia para o implante, assim como imã, que abriga o número necessário de imãs para garantir que a antena permaneça fixada durante todo o dia. A antena é coberta por uma Tampa Colorida que encaixa de forma segura no lugar. A antena também funciona como uma fonte de entrada de som, tendo um microfone incorporado nela. O microfone capta sons do ambiente e transfereos para o processador de som, através de um cabo removível. Assim que o processador de som converter o som em sinais elétricos, enviará a informação para o implante através do cabo e da antena. Existem cabos de várias cores e comprimentos para satisfazer todas as necessidades.

O Naída CI Q90 funciona junto com a Antena Universal (UHP).

Tampa Colorida

Microfone

Porta de Conexão do Cabo

A Antena Universal (UHP) funciona com todos os processadores de som da Advanced Bionics e é feita para ser utilizada com o processador Naída CI Q90 fora de ambientes aquáticos.

Para mais informações, consulte a seção

Substituir os Cabos da Antena

do Manual do Usuário, ou as

Instruções de Uso do UHP e/ou Cabo.

AB myPilot

O AB myPilot é um controle remoto avançado que utiliza a tecnologia Phonak para possibilitar a comunicação sem fio dos usuários Naída CI unilaterais e bilaterais. O AB myPilot possui controles convenientes para controlar o programa, volume, sensibilidade, verificadores de escuta de fonte específica e o ZoomControl do Naída CI Q90. O AB myPilot também possui a capacidade de fornecer informações de status e das pilhas dos processadores Naída CI.

Para usuários bilaterais do Naída CI, o AB myPilot oferece controles de um toque binaural, permitindo alterações em ambos os processadores no mesmo momento.

Manual do Usuário do Processador de Som Naída CI Q90

13

ComPilot

O ComPilot permite conectividade inigualável dos usuários Naída CI, conectando-os sem fio aos telefones com Bluetooth® e dispositivos ou MP3 players para fala ou música estéreo.

O ComPilot também é compatível com a linha Phonak de receptores FM através de plugue euro. Adicionalmente, quando despareado, o ComPilot é capaz de compartilhar com outros instrumentos Phonak compatíveis. Isso permite que usuários bimodais -- pessoas que usam um Naída CI em um ouvido e um aparelho auditivo Phonak no outro ouvido --acesso ao compartilhamento bilateral wireless.

Quando o ComPilot é pareado com o Naída CI, ele fornece funções de controle remoto para ajustar o Naída CI, para maior conforto auditivo, adicionado ao compartilhamento via wireless.

Quando pareado, você pode fazer alterações de programa e volume do Naída CI, somente por meio do ComPilot. Se tiver sido implantado bilateralmente, as alterações poderão ser feitas em ambos os processadores Naída CI simultaneamente. O ComPilot também conecta sem fio ambos os processadores Naída CI a outros dispositivos de comunicação e áudio, permitindo que você escute o sinal em ambas as orelhas.

Verificador de Escuta Naída CI

O design único do Verificador de Escuta Naída CI facilita e torna acessível a condução de uma verificação de diagnóstico do microfone e das fontes de entrada de áudio. O Módulo, por si só, não possui uma fonte de energia, dependendo unicamente das fontes de energia do Naída

CI (PowerCels, Pacote de Bateria Zinco-Ar, AAA/03 PowerPak ou Opções de Energia Fora da

Orelha). O Verificador de Escuta Naída CI permite que o ouvinte ouça sozinho as configurações exatas do microfone que o usuário está usando. De maneira alternativa, se o usuário possuir um

AB myPilot, o ouvinte sozinho poderá realizar uma verificação de escuta de todas as fontes de

áudio de maneira independente, ao selecioná-los individualmente no menu do AB myPilot.

14 Manual do Usuário do Processador de Som Naída CI Q90

Recipiente AquaCase™

O AquaCase oferece uma solução durável, adaptável e aquática para uma audição dentro e fora da água. O AquaCase tem uma classificação IP 68 para uma excelente proteção contra

água, suor, poeira e areia. Desde fazendas e canteiros de obras até piscinas e playgrounds, você pode ter certeza de que o seu processador está protegido em qualquer ambiente.

Telefone Phonak DECT

O telefone DECT Phonak é um telefone sem fio que compartilha via wireless a um ou ambos os implantes simultaneamente. Esse telefone também tem a capacidade de compartilhar com um aparelho auditivo Phonak compatível. Além da função de compartilhamento, o telefone tem uma saída acústica normal e pode, portanto, ser utilizado por usuários sem implantes também. Até seis aparelhos podem ser conectados a uma base que fornece funcionalidade tanto para uso doméstico como para pequenos escritórios.

Manual do Usuário do Processador de Som Naída CI Q90

15

Características do Processador de Som Naída CI Q90

O Naída CI Q90 oferece recursos avançados da Phonak, incluindo UltraZoom, auto

UltraZoom, ZoomControl dianteiro/traseiro, WindBlock, EchoBlock e SoundRelax Usuários

Bilaterais do Naída CI Q90 também pode acessar os recursos da Tecnologia Phonak Binaural

VoiceStream™, incluindo DuoPhone, ZoomControl Esquerda/Direita, StereoZoom e QuickSync.

Esses recursos são programáveis pelo audiologista no software de ajuste SoundWave™.

O Naída CI Q90 inclui:

O menor formato da série de processadores de som Naída CI.

auto UltraZoom auto UltraZoom foi concebido para ser ativado automaticamente e assim como o UltraZoom, funciona de forma adaptativa, para permitir que o ouvinte se concentre nas vozes que vêm pela frente. Mesmo se o ruído lateral ou traseiro se mova ou se altere, ele será reduzido para permitir uma escuta mais fácil.

StereoZoom (recurso apenas bilateral)

StereoZoom foi projetado para permitir que ambos os processadores de som

Naída trabalhem juntos, concentrando-se na pessoa diretamente localizada à sua frente e permitindo que você possa ouvi-la em situações de muito barulho.

UltraZoom

UltraZoom funciona de forma adaptativa e foi projetado para permitir que você se concentre nas vozes vindas pela frente. Mesmo se o ruído lateral ou traseiro se mova ou se altere, ele será reduzido para permitir uma escuta mais fácil.

WindBlock

WindBlock foi projetado para reduzir a interferência causada pelo vento e aumentar o conforto para os ouvintes.

SoundRelax

SoundRelax foi projetado para suavizar sons altos repentinos, como portas batendo ou barulho de pratos.

16 Manual do Usuário do Processador de Som Naída CI Q90

EchoBlock

EchoBlock foi projetado para remover os ecos reverberantes em lugares como grandes salões e locais de culto.

DuoPhone

O DuoPhone permite que usuários bilaterais ouçam conversas telefônicas em ambos os ouvidos, simultaneamente, enquanto reduz os ruídos ao redor. Ao posicionar o telefone em um ouvido, a conversa é automaticamente direcionada para o outro ouvido, dando ao ouvinte a melhor experiência possível de audição.

ZoomControl

Quando você não consegue encarar o interlocutor, por exemplo, em um carro, o ZoomControl pode ser selecionado para aplicar zoom para frente ou para trás

(para ambos os usuários, unilaterais e bilaterais) ou para qualquer um dos lados

(para os usuários bilaterais), facilitando o entendimento de fala.

QuickSync

QuickSync permite ajustes de volume e programa fáceis, instantâneos e simultâneos, nos dois processadores de som Naída CI Q90, para que os usuários bilaterais possam controlar ambos os processadores com apenas um toque.

CUIDADOS:

UltraZoom, StereoZoom, ZoomContol, e auto Ultrazoom amortecem os sons que não estão na frente do usuário.

Não use o UltraZoom, StereoZoom, ZoomControl, ou auto Ultrazoom em uma configuração de uso fora da orelha.

OBSERVAÇÃO:

StereoZoom, auto UltraZoom, SoundRelax, WindBlock, e EchoBlock não são aprovados para uso pediátrico nos Estados Unidos.

Montando o Naída CI Q90

O Processador de Som Naída CI Q90 e seus acessórios consistem de um processador de som

Naída CI Q90, microfone T-Mic™ 2 ou o gancho simples, antena, cabo e implante interno.

O Naída CI Q90 possui diversas entradas de som que um profissional de cuidados auditivos pode programar para o uso. O Naída CI Q90 fornece acesso a um microfone frontal e traseiro, o T-Mic 2, e ao microfone da antena. Ele também permite o uso da entrada da bobina telefônica, do FM sem fios e do Roger. O Naída CI Q90 possui a capacidade de transmissão

Bluetooth® sem fios e de conexão direta de dispositivos à pilha por meio do ComPilot.

O processador traz para você o que há de mais novo em tecnologia de processamento de som.

Além disso, o processador oferece uma grande variedade de opções de uso, que podem ser personalizadas para atender às necessidades de seu estilo de vida.

Manual do Usuário do Processador de Som Naída CI Q90

17

Conectando as Capas de Cor (UHP) da Antena Universal

ADVERTÊNCIA:

Risco com Peças Pequenas: O processador, a Capa de Cor do UHP,

ímãs e espaçadores podem causar asfixia se engolidos.

Colocando a Tampa Colorida da Antena Universal

1 2

Alinhe a Tampa Colorida com a antena.

Removendo a Tampa Colorida da Antena Universal

1

Pressione suavemente a tampa e a antena juntas. A Tampa Colorida irá encaixar no lugar.

2

Insira a Ferramenta de Remoção do UHP na abertura acima do conector do cabo da antena.

Conectando a Antena no Naída CI Q90

1

Empurre suavemente a ferramenta para a frente para soltar a Tampa Colorida, conforme mostrado acima.

2

Alinhe o pino na extremidade angulada da direita do cabo com a porta de conexão do cabo, localizada abaixo do botão do programa no corpo do processador.

18 Manual do Usuário do Processador de Som Naída CI Q90

Pressione até sentir o encaixe no local.

Removendo a Antena do Naída CI Q90

1 2

Segure o conector do cabo (o plugue de plástico angulado da direita, não o fio).

Conectando o T-Mic 2/Gancho

1

Puxe suavemente o conector do cabo para longe do Naída CI.

2

Começando com o gancho standard ou

T-Mic 2 desconectados, alinhe o nível do

T-Mic 2 ou do gancho standard com o processador. Segure o T-Mic 2 ou gancho standard de maneira firme na parte superior, e o empurre até o processador, até que ele esteja no nível do processador.

3

Usando as ferramentas T-Mic 2/Gancho providenciadas, coloque um dos pinos no pequeno buraco, ao lado da ferramenta.

Isso irá ajudá-lo a fixar o pino no buraco, enquanto você o alinha com o buraco do T-Mic 2/Gancho.

4

Alinhe o pino no buraco do T-Mic 2/Gancho, e empurre-o suavemente pelo buraco. O pino irá se mover de um lado do processador, pelo T-Mic 2/Gancho ao outro, mantendo o

T-Mic 2/Gancho no local. O pino não deve sair do outro lado.

Se uma pequena parte do pino se estender além do processador, utilize o lado da ferramenta para empurrar o pino para dentro, assim ele ficará no nível do processador.

Manual do Usuário do Processador de Som Naída CI Q90

19

5

Puxe a ferramenta do processador, deixando o pino dentro do Naída CI.

Removendo o T-Mic 2/Gancho

1 2

Remova a fonte de energia. Alinhe a extremidade pontiaguda da ferramenta

T-Mic 2/Gancho, com o buraco do processador com o pino segurando o

T-Mic 2/Gancho no Naída CI.

3

Pressione suavemente a ferramenta no buraco, empurrando o pino para fora do outro lado.

4

O pino não precisa ser totalmente removido do processador. Assim que a ferramenta for empurrada no nível de um lado do processador, o pino deve ser deslocado o suficiente para remover o

T-Mic 2/Gancho.

20 Manual do Usuário do Processador de Som Naída CI Q90

Remova a ferramenta do Naída CI.

Aperte suavemente o T-Mic 2/Gancho na parte superior, onde ele se conecta com o processador, e puxe para frente até que ele se separe do processador.

Colocando a proteção do T-Mic 2

1 2

Segure o Revestimento do T-Mic 2 em uma mão. Na outra mão, segure o

T-Mic 2 na extremidade que abriga o microfone. Alinhe a parte inferior do

T-Mic 2 sobre o seu Revestimento.

3

Gire suavemente o Revestimento do

T-Mic 2 em sentido horário. Aperte até que as partes estejam niveladas.

Quando sentir resistência, pare de girar.

Removendo a proteção do T-Mic 2

1 2

Aperte a extremidade do T-Mic 2 onde seu protetor está localizado, com uma mão. Segure com firmeza a porção do microfone T-Mic 2 na outra mão.

Gire a mão segurando o protetor do T-Mic 2, em sentido anti-horário, para soltá-lo lentamente do T-Mic 2.

Manual do Usuário do Processador de Som Naída CI Q90

21

3

*Visão ampliada

Continue girando até o protetor se separar do T-Mic 2. Descartar as tampas usadas do T-Mic 2.

ATENÇÃO:

É recomendado utilizar o T-Mic 2 somente quando sua proteção estiver devidamente no lugar. A proteção do T-Mic 2 deve ser substituída a cada 3-4 meses, ou caso esteja tapada por cerume.

Usando o Naída CI Q90

O Naída CI Q90 foi projetado tendo em mente a flexibilidade. O processador foi construído no menor tamanho possível para o conforto do usuário ao usá-lo no ouvido, sem comprometer o desempenho. Os usuários também têm a opção de usar o processador completamente fora do ouvido, usando o clip, ou parcialmente fora com a fonte de energia removida do processador e anexado de maneira segura no corpo do usuário. Estas concepções asseguram as mais confortáveis, seguras e discretas opções de uso. Os cabos Naída CI vêm com uma variedade de comprimentos e cores, que os usuários podem mudar de acordo com a suas preferências.

Esta seção descreve uma variedade de opções de uso para o Naída CI Q90.

O Processador Naída CI Q90 pode ser usado em diversos locais, dependendo da idade e preferência do usuário. Alguns locais de uso do Naída CI podem obscurecer o LED do processador de som; portanto, os alarmes internos podem ser úteis para notificar os usuários adultos sobre o estado do processador. Os alarmes internos podem ser ativados pelo audiologista.

Utilizando o Clip

Visão Frontal

Visão Traseira

22 Manual do Usuário do Processador de Som Naída CI Q90

O Clip do Naída CI vêm nas configurações esquerda ou direita, para fornecer melhor flexibilidade de uso e a capacidade de usar o processador em um estilo seguro, completamente fora da orelha. Essa necessidade é ótima, particularmente para crianças pequenas e muitos usuários ativos de implante.

O Clip Naída CI foi projetado para ser preso diretamente à roupa, cabelo ou no local de uso preferido. Existem dois modelos, esquerdo e direito, para se adequar à preferência do usuário.

O Clip Naída CI se encaixa em todos os cinco tamanhos de baterias recarregáveis PowerCel, assim como no Pacote de Pilha de Zinco-Ar. O clip também possui um revestimento de silicone para maior proteção ao soltar o T-Mic 2/Gancho.

Colocando o Naída CI Q90 no Clip

1 2

Segure o processador de som em uma mão e o clip na outra mão.

3

Trava de

Liberação

Alinhe o processador, assim o botão inferior se alinha à primeira abertura do clip, garantindo que o braço de retenção fique entre o controle de volume e o botão do programa.

4

Gentilmente, mas com firmeza, empurre o processador no clip, assim a porção do processador que vai sobre a orelha

(lateral da orelha) desliza para baixo do clip. Essa porção do processador é mantida no local por um separador.

Se o gancho/T-Mic 2 for removido, segure o revestimento de silício na abertura que iria reter o gancho/T-Mic 2.

Manual do Usuário do Processador de Som Naída CI Q90

23

5

Dobre a extremidade do clip para abrir e segurar o processador de som no local desejado na roupa ou cabelo.

Removendo o Naída CI Q90 do Clip

1

2

Para soltar o processador Naída

CI do clip, primeiro puxe para trás o separador, que está ajudando a segurar o processador no clip.

Com cuidado, remova o Naída CI, lidando com a porção interna do gancho.

Tenha cuidado para não usar a PowerCel como uma alavanca ao remover o

Naída CI; isso pode danificar a bateria ou o conector no Naída CI.

O processador deve se soltar do clip com a bateria ainda anexada a ele. É recomendado que o T-Mic 2/Gancho sejam removidos do Naída CI Q90 antes de tirar o processador completamente da orelha. Por favor, consulte

Removendo o T-Mic 2/Gancho.

Utilizando o Processador de Som Naída CI Q90

Ligando o Naída CI Q90

ATENÇÃO:

Fontes de alimentação e carregadores de baterias devem ser usados em áreas abertas para garantir a ventilação adequada. Apesar de, até o momento, não haver registro de ferimentos, os componentes podem aquecer durante o uso normal ou em caso de falha. Se a temperatura do aparelho causar desconforto ou dor ao ser tocado, desconecte a fonte de energia e entre em contato com seu representante local AB.

24 Manual do Usuário do Processador de Som Naída CI Q90

O processador é “ligado” quando uma bateria carregada é conectada ao processador. Para

“desligar” o processador, a bateria deve ser removida. Quando a bateria é acionada, a luz de LED laranja localizada no meio do controle de volume irá acender para indicar a carga da mesma, seguida pela LED verde para indicar a posição do programa.

O Naída CI Q90 sempre será ligado no Programa 1 com o volume e sensibilidade nas configurações padrão.

Para desligar o Naída CI Q90, simplesmente remova a bateria.

Retirar a Bateria

1 2

Gire o cabo RF para cima, para evitar a sua colisão na remoção da pilha.

3

Segure o processador de som em uma mão. Na outra mão, segure o compartimento de pilhas.

4

Deslize com firmeza o compartimento de pilhas para longe do Gancho ou T-Mic 2.

Continue deslizando o compartimento de pilhas até que se separe do processador.

Manual do Usuário do Processador de Som Naída CI Q90

25

Substituindo a Bateria

1 2

Segure o Naída CI em uma mão. Gire o cabo RF para cima, para evitar a sua colisão na colocação da bateria.

3

Alinhe o conector do compartimento de pilhas com o conector de encaixe lateral do processador.

Deslize a bateria sobre o processador até ela esteja encaixada no lugar.

OBSERVAÇÃO:

Não force a bateria no processador. As baterias foram projetadas para serem inseridas em apenas uma direção; o uso de força pode danificar o equipamento.

26 Manual do Usuário do Processador de Som Naída CI Q90

Entendendo as Luzes LED do Naída CI

As luzes de LED do Naída CI são uma característica programável que fornece informação visual acerca do estado do Naída CI Q90, vida útil da bateria, posição do programa e condições de erro.

Indicações LED do Processador de Som Naída CI Q90

Cor

Cor-delaranja

Comportamento

Pisca durante o início

Programável

Não. O indicador da bateria está disponível somente para uso das

PowerCels recarregáveis e AAA PowerPak.

Os indicadores de tempo de vida útil da bateria não estão disponíveis para o uso de pilhas de Zinco-Ar.

Sólido

Pisca duas vezes a cada três segundos

Sim

Sim

Apaga lentamente Não

Sim

Indicação

4 piscadas rápidas indicam que a bateria

• está totalmente carregada

2 - 3 piscadas rápidas indicam que a bateria está carregada suficientemente para ligar o Naída CI90

1 piscada rápida indica que a bateria está

• quase descarregada

Nenhuma piscada indica bateria descarregada. Substitua por uma bateria carregada ou nova

A bateria está quase descarregada

A bateria está quase descarregada e não suporta estimulação (Modo de Suspensão)

O Naída CI Q90 está entrando no Modo de Suspensão

Perda de comunicação do implante Vermelho Pisca uma vez por segundo

Pisca rapidamente

(mais do que uma vez por segundo)

Sólido

Não Intellilink™ ativado e o Naída CI Q90 conectado ao implante errado

Verde

Pisca 5 vezes

Pisca em resposta a entradas altas

Pisca no início, após o estado da bateria e sobre a mudança do programa

Verde Fixo

Pisca 4 vezes

Não

Não-se usar

AB myPilot, esse é o padrão

Sim

Não

Não

Não-se usar AB myPilot, esse é o padrão

Condição de erro do processador de som.

Retire totalmente e volte a introduzir a bateria para reiniciar o processador

Resposta a pergunta AB myPilot para ‘Encontrar Dispositivos Pareados’. O dispositivo pareado da direita irá identificar a si mesmo com esse padrão LED.

O processador de som e o microfone estão captando som

1 piscada indica o programa um

2 piscadas indicam o programa dois

3 piscadas indicam o programa três

4 piscadas indicam programa quatro

5 piscadas indicam programa cinco

Um processador ainda não programado.

Resposta a pergunta AB myPilot para

‘Encontrar Dispositivos Pareados’. O dispositivo pareado da esquerda irá identificar a si mesmo com esse padrão LED.

OBSERVAÇÃO:

O uso de alguns acessórios Naída CI pode atrapalhar o processador LED.

Manual do Usuário do Processador de Som Naída CI Q90

27

Se o usuário quiser saber o status da pilha do Pacote de Pilha Zinco-Ar que está usando atualmente e possui um AB myPilot pareado com o dispositivo, ele pode conduzir uma leitura de Verificação de bateria do Naída CI Q90. Para garantir uma leitura precisa do Pacote de

Pilha de Zinco-Ar, espere pelo menos 15 minutos após ele ter sido anexada ao Naída CI Q90 antes de programar uma leitura de Verificação de bateria.

Por favor, consulte a seção

Verificação de Bateria

do

Manual do Usuário AB myPilot

para instruções de como conduzir verificações de status de bateria usando o AB myPilot.

Entendendo os Alarmes Internos

O alarme interno é uma característica programável que pode ser utilizada de forma independente, ou em conjunto com os LED Naída CI, para providenciar informações importantes acerca do estado do Naída CI e da vida útil da bateria.

Alarmes Internos Naída CI

Comportamento

Bipe com alteração do programa

Bipe Curto com aumento/diminuição do volume

Um Bipe Longo (uma vez a cada 15 minutos)

Programável

Sim

Sim

Sim

Indicação

1 bipe indica programa um

2 bipes indicam programa dois

3 bipes indicam programa três

4 bipes indicam programa quatro

5 bipes indicam programa cinco

Bipa uma vez por pressão no controle de volume, tanto para cima quanto para baixo (um bipe duplo será ouvido quando as seguintes configurações forem feitas: topo da faixa de volume; configuração de volume da linha de base e parte inferior da faixa de volume)

Pouca bateria

Utilizando as Antenas do Naída CI:

O Naída CI Q90 funciona junto com a Antena Universal (UHP)

A Antena Universal

A UHP foi concebida para ser utilizada com o processador Naída CI Q90, durante todas as atividades diárias, com a exceção de natação ou banho.

Substituindo os Cabos RF

Os cabos RF estão disponíveis numa variedade de cores e comprimentos, para se adequarem

às preferências de utilização pessoais do usuário. Antes de utilizar o seu processador de som

Naída CI Q90, você deverá usar o cabo para conectá-lo à antena. Inspecione regularmente

28 Manual do Usuário do Processador de Som Naída CI Q90

o seu cabo para assegurar que esteja em boas condições. Se parecer danificado, substitua-o por um novo cabo.

Para anexar o cabo na antena:

1 2

Segure a antena em uma mão e o conector do cabo na outra.

Para anexar o cabo ao processador de som:

1

Pressione o conector do cabo firmemente no conector da antena.

2

Segure o processador de som em uma mão e o conector do cabo na outra.

Pressione o conector do cabo firmemente na porta do conector do processador de som.

Para a assistência técnica na resolução de problemas dos cabos da antena, consulte a seção

Resolução de Problemas

do Manual do Usuário.

Ajustando a Intensidade Magnética da Antena

É importante possuir a intensidade magnética correta, para que o usuário não apresente problemas de desconforto ou retenção. Se for utilizado um número insuficiente de ímãs na antena, esta poderá cair mais vezes do que o aceitável. Se forem utilizados muitos imãs, o usuário poderá apresentar irritação ou desconforto. Consulte um profissional de cuidados auditivos caso tenha alguma preocupação relativa à intensidade magnética. Se for considerado adequado, o seu profissional de cuidados auditivos poderá introduzir imãs adicionais ou retirar imãs da antena. Se o usuário apresentar qualquer vermelhidão, irritação ou desconforto, interrompa imediatamente o uso da antena, e entre em contato com um centro de implante coclear. Consulte as

Instruções de Uso da Antena

para informações adicionais com relação ao ajuste da intensidade magnética da antena.

Manual do Usuário do Processador de Som Naída CI Q90

29

ADVERTÊNCIA:

Não coloque ímãs adicionais na sua antena, exceto sob a orientação de um profissional de cuidados auditivos que trabalhe com implantes cocleares.

Remover as Capas de Cor da Antena

As Capas de Cor do UHP estão disponíveis numa variedade de cores para combinar com o processador de som Naída CI. Sempre que usar a antena, uma Capa de Cor deve estar no local. As Capas de Cor podem ser substituídas para mudar o visual e estilo da antena.

Para retirar a Capa de Cor da antena, utilize apenas a ferramenta fornecida pela Advanced

Bionics. Consulte a seção

Instruções de Uso da Capa de Cor ou UHP ou Conectando a Antena

Universal (UHP)

desse Manual do Usuário para informações adicionais acerca da remoção e substituição das Capas de Cores da antena.

Ajustando os Controles do Naída CI Q90

Mudando Programas

Botão do Programa

O botão de programa está localizado na coluna do Naída CI, para permitir que o usuário altere com facilidade o programa durante o uso. O Naída CI pode armazenar até cinco programas para uma escuta ideal numa variedade de situações. Estes programas podem ser atualizados e alterados pelo audiologista durante o ajuste.

Quaisquer mudanças feitas no volume ou na sensibilidade serão levadas para alterações de programa subsequentes. Isso se aplica a alterações no volume com os controles de volume conjuntos ou com o controle remoto AB myPilot, assim como, alterações de sensibilidade feitas com o controle remoto AB myPilot.

Para alterar programas:

Empurre brevemente o botão do programa para baixo e então solte-o. Ao empurrar o botão, os programas serão alterados em ordem cronológica; após o programa final, o usuário irá retornar para o primeiro programa.

30 Manual do Usuário do Processador de Som Naída CI Q90

Funcionalidade Adicional do Botão do Programa:

O Botão do Programa também permite que o usuário entre ou saia do Modo de Espera. O

Modo de Espera é um estado de baixo consumo de energia no qual o Naída CI Q90 pode entrar para economizar energia sem ser desligado. O Modo de Espera permite que a PowerCel ou o

Pacote de Pilha de Zinco-Ar permaneça anexado ao processador, sem causar grandes gastos do tempo de vida útil da pilha. Por exemplo, se um usuário em um voo muito longo quer deixar o dispositivo no ouvido, mas desligar o som, ele pode colocar o dispositivo no Modo de Espera para economizar energia. O benefício dessa característica é que o usuário pode retomar o uso do dispositivo e não se preocupar com o gasto da pilha. O Modo de Espera pode ser ativado ou desativado pelo profissional de cuidados auditivos no software de ajuste SoundWave™.

Entrando de forma ativa no Modo Standby (espera)

O usuário deve segurar o botão de programa por quatro segundos.

Ao entrar no Modo de Espera, uma luz de LED laranja se acende brevemente antes de apagar. Isso indica que o processador entrou no Modo de Espera.

Entrando de Forma Passiva no Modo de Espera:

O dispositivo também irá entrar no Modo de Espera de forma passiva, se deixado desbloqueado por mais de cinco minutos.

Saindo do Modo Standby (espera):

Para sair do Modo de Espera o usuário simplesmente pressiona o botão do programa uma vez.

Uma luz de LED laranja se ascenderá no dispositivo para indicar o estado da bateria, seguido de uma luz de LED verde piscante para indicar a configuração atual do programa. O dispositivo agora está totalmente carregado e pronto para uso.

Alterar Volume

Aumentar

Diminuir

Controle de volume

O controle de volume está localizado na coluna do Naída CI Q90, logo acima do botão de programa. Se o profissional de cuidados auditivos não tiver desabilitado o controle de volume, pressionar 10 vezes a porção superior do controle de volume irá levar o usuário à saída de volume máximo, enquanto que ao pressionar 10 vezes a porção inferior do controle de volume da posição de volume de base irá levar o usuário à saída de volume mínimo. O LED do processador Naída CI Q90 está localizado no meio do controle de volume.

Manual do Usuário do Processador de Som Naída CI Q90

31

Para alterar o volume:

1 2

Pressionar suavemente a porção superior do controle de volume irá aumentar o volume.

Pressionar suavemente a porção inferior do controle de volume irá diminuir o volume.

O alcance de volume disponível dentro de um programa pode ser alterado ou desativado pelo audiologista no software de ajuste SoundWave™. Se houverem quaisquer dúvidas com relação à definição específica de alcance de volume, por favor, entre em contato com um centro de implante.

LEMBRE-SE:

O QuickSync permite que os usuários bilaterais controlem programa e volume em ambos os dispositivos simultaneamente, tocando somente um

Naída CI Q90.

Alterar a Sensibilidade

Uma alteração na sensibilidade ajusta o mais suave dos sons que pode ser capturado pelo microfone. Os ajustes de sensibilidade também são programados por um audiologista através do software de ajuste SoundWave™, ou através do uso do controle remoto AB myPilot. Se você tiver quaisquer dúvidas sobre as definições específicas de controle de sensibilidade, por favor, entre em contato com um centro de implante. Por favor, consulte

Alterando a Sensibilidade com o Controle Remoto AB myPilot

no Manual do Usuário do AB myPilot.

Conectividade

Utilizando FM/Roger

As funções FM e Roger ajudam muitos usuários de implantes cocleares, crianças em idade escolar em particular, a superar dificuldades de audição de um interlocutor à distância na presença de ruídos e reverberação. O processador de som Naída CI Q90 permite o uso de sistemas FM e Roger sem fios através de três modos diferentes.

A primeira maneira para acessar o FM/Roger é anexar o receptor FM ou Roger diretamente no transmissor ComPilot. O sinal é então transmitido sem fio para o Naída CI Q90. O sinal pode ser transmitido para um ou dois processadores Naída CI Q90 para usuários bilaterais.

Os sinais FM/Roger podem ser transmitidos para um Naída CI Q90 e um Aparelho Auditivo

Phonak simultaneamente para usuários bimodais.

32 Manual do Usuário do Processador de Som Naída CI Q90

ComPilot

MLxi

O segundo método para acessar o FM/Roger é pedir que seu audiologista ative a bobina telefônica. A bobina telefônica, usada em um ambiente preparado ou com o Phonak MyLink, permitirá que o usuário ouça o interlocutor sem o uso de fios de conexão. Por favor, consulte o

Manual do Usuário ComPilot ou o adendo AB para ComPilot

para mais informações.

O terceiro método para acessar o Roger é conectando o receptor integrado Roger 17 diretamente à parte inferior da bateria PowerCel 170.

OBSERVAÇÃO:

Os recursos de Processamento Final serão desativados quando o módulo de Roger 17 for conectado à bateria PowerCel 170.

MyLink

OBSERVAÇÃO:

Para evitar quaisquer sons desagradáveis, assegure-se de que o processador de som está desligado antes de fixar ou remover um receptor FM/

Roger. Leia as instruções de funcionamento fornecidas com o Sistema FM/Roger antes de utilizar FM/Roger com o processador Naída CI Q90.

Manual do Usuário do Processador de Som Naída CI Q90

33

Para fixar um Receptor FM/Roger ao ComPilot:

1 2

Com o ComPilot desligado, segure-o em uma mão. Com a outra mão, alinhe os três pinos conectores com o Europort no ComPilot.

Tenha cuidado em assegurar que os pinos receptores FM correspondam ao tamanho e orientação dos orifícios no ComPilot. A falha ao realizar tal tarefa pode causar danos ao receptor FM/Roger e/ou ao ComPilot.

Pressione firmemente o receptor

FM/Roger para o seu local no ComPilot.

3

Ajuste a posição do programa no processador ou no AB myPilot para o programa desejado para o uso do FM/Roger.

Reduza as configurações de volume.

Ligue o ComPilot.

Ajuste o volume no nível desejado para o uso com o FM.

Para remover um receptor FM/Roger:

1 2

Com o ComPilot desligado, segure-o em uma mão.

Com a outra mão, puxe cuidadosamente o receptor FM/Roger para fora do Europort.

3

Reajuste a posição do programa e o volume para as configurações desejadas para uso sem o FM/Roger.

Para maiores informações com relação ao uso do FM/Roger, consulte as

Instruções de Uso

incluídas com o sistema FM/Roger.

34 Manual do Usuário do Processador de Som Naída CI Q90

Pareamento com o AB myPilot

Para o AB myPilot controlar o(s) Naída CI(s), ele deve ser pareado com o(s) processador(es).

O AB myPilot pode ser despareado e pareado para diversos processadores Naída CI.

Isso permite que um AB myPilot seja usado com todos os usuários do Naída CI em uma sala de aula. Isso pode ser conveniente para um profissional com diversas crianças implantadas.

Ele precisariam somente de um AB myPilot para ter acesso com controle remoto a todos.

O AB myPilot deve ser pareado com o seu Naída CI Q90 dentro de cinco minutos após o processador ser iniciado. Esse período de tempo é conhecido como Janela de Pareamento e começa após a conexão da PowerCel, Pilha de Zinco-Ar ou Adaptador de Energia ao

Naída CI Q90.

Após os cinco minutos a Janela de Pareamento se encerra e o pareamento não é mais possível.

Se precisar de mais tempo para o pareamento, você deve remover e substituir a bateria do

Naída CI para iniciar novamente a Janela de Pareamento.

A entrada de som do processador não é afetada durante esse período. Se o pareamento não for desejado, o usuário pode prosseguir com o uso normal do Naída CI Q90 durante esse período.

Para Iniciar o Pareamento do AB myPilot com o Naída CI Q90:

1

2

Garanta que um audiologista tenha habilitado a funcionalidade de controle remoto no

Naída CI Q90.

Coloque o Naída CI Q90 que você quer parear a 30 cm (11 polegadas) do controle remoto

AB myPilot.

3

Coloque a PowerCel ou Pacote de bateria Zinco-Ar no Naída CI Q90, iniciando a Janela de Pareamento (tempo de cinco minutos).

4 5

Após ligado, o AB myPilot irá mostrar o seguinte, ‘O AB myPilot precisa ser pareado

com os seus aparelhos auditivos.’ Pressione o botão central no controle remoto.

O menu principal será exibido; nesse menu, clique na seta para baixo para realçar a opção Pareamento. Pressione o botão central novamente para selecionar.

Manual do Usuário do Processador de Som Naída CI Q90

35

6 7

Desse menu, pressione o botão de seta para baixo para realçar a opção

Varredura dos Dispositivos.

8

Quando o Naída CI Q90 for encontrado, será mostrado as iniciais do usuário no AB myPilot, assim como o ouvido para o qual ele está programado.

Haverá um círculo verde com uma marca de verificação nele para mostrar que está pareado.

9

No AB myPilot você pode pressionar o botão central para retornar para a Tela inicial.

Para desparear o AB myPilot e o Naída CI Q90:

1 2

Usando o controle remoto AB myPilot, pressione o botão central para ir para o

Menu Principal. Nesse menu, clique no botão de seta para baixo para realçar a opção Definição. Pressione o botão central novamente para selecionar.

No próximo menu exibido, utilize a seta para baixo para realçar a opção de Pareamento e pressione o botão central novamente para selecionar.

3

Se você quiser desparear somente um dos Naída CI pareado, realce a opção

Parear Dispositivos e pressione o botão central.

36 Manual do Usuário do Processador de Som Naída CI Q90

4

5

A tela lhe dirá quais dispositivos estão pareados, ao mostrar um círculo verde com uma marca de verificação ao lado das iniciais do usuário. Mova para realçar o dispositivo que você gostaria de desparear, usando a seta para baixo. Pressione o botão central uma vez que o dispositivo tenha sido realçado.

O círculo verde com a marca de verificação irá desaparecer e o dispositivo será despareado e não será mais controlado pelo controle remoto AB myPilot.

6 7

Se você quiser desparear todos os dispositivos de uma vez, no menu de pareamento pressione o botão de seta para baixo para realçar a opção Desmarcar Pareamento.

Pressione o botão central para selecionar.

8

Então, o dispositivo irá lhe pedir para confirmar esse comando. Você pode confirmar ao selecionar Confirmar e pressionar o botão central.

Pressionar o botão central irá desmarcar o pareamento de todos os Naída CI pareados com o AB myPilot.

ATENÇÃO:

Esteja atento que posicionar o AB myPilot dentro do alcance de 1 cm

(0,4 polegadas) do Naída CI Q90 irá causar perda de comunicação do Naída CI

Q90 com outros acessórios como o AB myPilot e/ou o ComPilot. Neste momento, o myPilot da AB não estará apto a se comunicar com o Naída CI Q90. O Naída

CI Q90 terá que ser ligado e desligado novamente (reiniciado pela remoção e substituição da fonte de energia) para o AB myPilot retomar a comunicação com o processador de som.

O AB myPilot foi planejado para funcionar a uma distância de um braço do Naída CI Q90.

Manual do Usuário do Processador de Som Naída CI Q90

37

Verificador de Escuta Naída CI e Fones de Ouvido de Verificação de Escuta

Escutando o Microfone(s) e as Entradas Auxiliares

Um modo de teste conveniente é construído em todos os processadores Naída CI para permitir que os indivíduos com audição sem dispositivos possam ouvir as fontes de som. Com o Controle

Remoto AB myPilot, todas as fontes de som podem ser ouvidas de maneira independente.

Sem o Controle Remoto AB myPilot, as fontes de som são ouvidas em um programa, pela configuração do programa.

Microfone Traseiro

Microfone Frontal

T-Mic 2

Microfone da Antena

As fontes de som disponíveis são:

Microfones (Frontal e Traseiro, Fone, T-Mic 2)

Receptores FM/Roger

Bobina telefônica

Som sendo transmitido através do ComPilot

Para escutar a entrada desejada:

1 2

Remova a bateria do processador (se já não estiver removida). Segure o Verificador de

Escuta Naída CI com uma mão, usando os encaixes de aperto nas laterais para tração.

Usando a outra mão, aperte o Verificador de

Escuta Naída CI sobre o logotipo AB e tire-o.

38 Manual do Usuário do Processador de Som Naída CI Q90

Gire a porção do logotipo AB do Verificador de Escuta Naída CI em 90 graus.

3 4

Insira a porção do logotipo AB na outra porção do Verificador de Escuta Naída

CI. Você deve sentir as duas porções se encaixarem. Uma vez no local, os conectores do processador e das baterias serão expostos.

5

Conecte a parte superior do Módulo do

Verificador de Escuta Naída CI no processador

6

Conecte a parte inferior do Verificador de

Escuta Naída CI na fonte de energia (PowerCel,

Pacote de Pilha de Zinco-Ar, AAA PowerPak).

Conecte os fones de ouvidos fornecidos

à entrada auxiliar de 3,5mm, na lateral do Verificador de Escuta Naída CI.

7

Coloque os fones de ouvido nas orelhas do ouvinte sem dispositivos.

8

Quando o Verificador de Escuta Naída CI é anexado, o processador entra imediatamente no modo de verificação de escuta. Se você não estiver usando um AB myPilot para selecionar a fonte de som, você escutará a configuração da fonte de entrada de som do primeiro programa.

Se você quiser ouvir as configurações de fonte de som de outro programa, utilize o botão de programa para deslocar-se pelos programas.

9

Se você estiver usando um AB myPilot, selecione Verificador de Escuta do menu AB myPilot e selecione a fonte de entrada de som que você gostaria de ouvir. Alternativamente, se o Naída

CI já estiver conectado com o Verificador de Escuta Naída CI e pareado com AB myPilot, o

AB myPilot irá para a tela do Verificador de Escuta, uma vez comunicado com o Naída CI.

Isso pode ser feito ao pressionar brevemente o botão de energia do AB myPilot. Uma vez que a tela do Verificador de Escuta for mostrada, você pode usar as setas da esquerda e da direita para as configurações do programa e as fontes de som, independentemente.

Manual do Usuário do Processador de Som Naída CI Q90

39

a.

Se você selecionar a Bobina telefônica, garanta que você esteja dentro de um sistema de indução, com o myLink, ou com o Roger myLink. Providencie uma entrada para o

Transmissor FM ou Microfone Roger para avaliar a qualidade de áudio.

b.

Se selecionar wireless, você estará ouvindo qualquer fonte de áudio sendo transmitida pelo ComPilot (Ex. Dispositivo Bluetooth, FM/Roger, dispositivo à pilha, etc). Para iniciar o processo, ligue o ComPilot e a fonte de transmissão desejada. É uma boa ideia diminuir o volume de qualquer dispositivo conectado ao ComPilot. Se estiver escutando em entrada

FM/Roger, conecte o receptor FM/Roger sem fios ao Europort, localizado no ComPilot, ou à bateria PowerCel 170 e sincronize-o com o Transmissor FM ou com o Microfone

Roger. Providencie uma entrada para o Transmissor FM ou Microfone Roger para avaliar a qualidade de áudio.

10 11

Uma vez que o verificador de escuta estiver completo, desconecte a bateria.

12

Remova o processador do módulo. Reconecte a bateria no processador, e selecione as definições desejadas para uso.

13

Para fechar o Verificador de Escuta Naída CI quando não estiver em uso, remova os fones de ouvido e aperte os encaixes de aperto na lateral do Verificador de Escuta Naída CI com uma mão, enquanto aperta as interfaces do processador e da bateria com a outra mão.

Com cuidado, separe as mãos até que as duas peças desconectem.

Gire uma peça em 90 graus, alinhando a peça do logotipo AB para deslizar na outra peça.

40 Manual do Usuário do Processador de Som Naída CI Q90

14

Empurre-os juntos até encaixarem no lugar.

OBSERVAÇÃO:

O Verificador de Escuta Naída CI precisa de uma fonte de energia carregada para funcionar corretamente. Se a fonte de energia usada para conduzir o Verificador de Escuta foi descarregada até um nível de carregamento inadequado, o usuário não poderá completar a tarefa.

Se o usuário conectar uma PowerCel descarregada, um Power Pack AAA ou uma Opção de

Energia Fora da orelha, uma forte luz de LED vermelha será exibida no Naída CI Q90.

Se o usuário conectar pilhas de Zinco-Ar descarregadas, as LEDs de modo de suspensão serão exibidas no Naída CI Q90 (a luz de LED laranja pisca duas vezes a cada três segundos) ou, se o compartimento estiver completamente descarregado, nenhuma luz de LED será exibida e nenhum som será escutado nos Fones de Ouvido do Verificador de Escuta.

Usando o Telefone

Existem várias maneiras de usar o telefone com o processador de som Naída CI Q90. Consulte seu audiologista para recomendações sobre o uso do telefone e quais das seguintes opções são as melhores:

Utilize o receptor do telefone. O telefone pode ser usado ao posicionar o seu receptor diretamente sobre o T-Mic 2, os microfones processadores ou microfone da antena, se ativado. É por vezes necessário experimentar diferentes telefones e marcas, particularmente quando são utilizados celulares, para o sinal de telefone ideal.

Utilize bobina telefônica. A Bobina telefônica é programável por um audiologista no software de ajuste SoundWave™. Se houverem quaisquer dúvidas com relação à ativação e em qual programa, por favor, entre em contato com o centro de implante. Ao utilizar a bobina telefônica pode ser necessário mover o receptor do telefone ao redor do Naída CI Q90 para verificar onde este funciona melhor.

Utilizar o Bluetooth®. Qualquer dispositivo compatível com Bluetooth pode ser sincronizado com o ComPilot para transmitir chamadas telefônicas diretamente para o Naída CI Q90.

O microfone para o interlocutor está localizado no ComPilot, com isso o telefone pode estar em uma distância de até 5 - 10 metros (15-30 pés) e ainda ser utilizado.

Manual do Usuário do Processador de Som Naída CI Q90

41

Utilizar o DuoPhone (para usuários bilaterais). O DuoPhone é programável por um audiologista através do software de ajuste SoundWave. Com o telefone posicionado em uma orelha, a conversa é ouvida em ambas as orelhas.

Utilizar um cabo de interconexões. Pode ser utilizado um cabo de interconexão diretamente a um celular ou telefone sem fios. O cabo de interconexão liga-se à entrada do seu telefone por uma extremidade e à entrada auxiliar do ComPilot pela outra.mas q Está disponível um

Cabo de Interface Áudio da AB, ou você poderá necessitar de um cabo de interconexão personalizado adquirido com um vendedor independente. Consulte um audiologista ou um representante AB para mais informações relativas a esta opção.

Utilizar um telefone viva-voz. Utilizar um telefone viva-voz elimina a necessidade de equipamento adicional ao usar o telefone. Ligue simplesmente o sistema viva-voz e use normalmente.

Dicas do Telefone

Seja paciente. Lembre-se que o uso do telefone precisa de prática e será melhorado com o passar do tempo.

Pratique a audição com interlocutores conhecidos, como membros da família, amigos, seu terapeuta ou audiologista.

Saber de antemão qual o assunto da conversa pode ajudar. Um bom exemplo é pedir a um amigo que ligue para você em uma determinada hora, para conversar sobre um assunto específico (por exemplo, "ligue para mim às 18h para conversarmos sobre uma ida ao cinema").

Pode ser necessário praticar com diversos telefones até encontrar o melhor.

Ao escolher um telefone celular, lembre-se de testá-lo primeiro.

Para suporte com telefone e exercícios de audição adicionais, visiteTheListeningRoom.com.

Bobina Telefônica

Usando a Bobina Telefônica Acoplada

Bobinas telefônicas permitem o acesso sem fio a telefones e a sistemas indutivos (encontrados em algumas instalações públicas) compatíveis com aparelhos auditivos. As bobinas telefônicas captam campos eletromagnéticos no ambiente e transmitem esses sinais para o processador. Existe uma bobina telefônica acoplada ao seu processador, a ser programada por um profissional de cuidados auditivos. Para ativar a bobina telefônica, primeiro consulte um profissional de cuidados auditivos para determinar se foi criado um programa para isso no seu processador. Se sim, a bobina telefônica será ativada quando o processador for alterado para o programa designado.

Para que a bobina telefônica seja eficiente, o usuário deve ter acesso a um sistema induzido ou a um telefone compatível com aparelhos auditivos. Isso vai permitir que a bobina telefônica receba o campo eletromagnético gerado por esses aparelhos. Se o usuário tentar usar a bobina telefônica com um aparelho de áudio não compatível, pode ser que nenhum som ou apenas um ruído baixo, como um zumbido, seja ouvido.

42 Manual do Usuário do Processador de Som Naída CI Q90

ATENÇÃO:

As bobinas telefônicas são suscetíveis a ruídos eletromagnéticos gerados pela maioria das luminárias industriais, detectores de segurança de lojas e aeroportos, scanners manuais, transformadores de potência, ignições de motores e telas de monitor.

Informação sobre a Bateria

PowerCel 230

PowerCel 170

PowerCel 110 Mini

Zinco-ar

PowerCel 170 Mini

PowerCel 110

Zinco-Ar (Cartucho Inviolável)

O processador de som Naída CI Q90 pode ser usado com duas baterias descartáveis de Zinco-Ar, cinco tamanhos de PowerCels de Lítio-Íon recarregáveis, o AAA PowerPak ou o Adaptador de

Energia. Consulte as Instruções de Uso do

AAA PowerPak e Adaptador de Energia

para mais detalhes sobre esses produtos.

PowerPak AAA

Adaptador de Energia

Manual do Usuário do Processador de Som Naída CI Q90

43

ADVERTÊNCIA:

Não conecte o Pacote de Pilha de Zinco-Ar no carregador.

O carregador deve ser usado somente com as recarregáveis Lítio Íon PowerCels.

Todos os quatro tamanhos da PowerCels de Lítio-Íon podem ser usados no

Carregador PowerCel.

Montando o Carregador PowerCel

ADVERTÊNCIA:

Fontes de alimentação e carregadores de baterias devem ser usados em áreas abertas para garantir a ventilação adequada. Apesar de, até o momento não haver registro de ferimentos, caso ocorra alguma falha, os componentes podem aquecer. Se a temperatura do aparelho causar desconforto ou dor ao ser tocado, desconecte a fonte de energia e contate a AB.

ATENÇÃO:

Use somente o carregador fornecido para as PowerCels AB. Não o use para carregar outras baterias. Não tente carregar as Naída CI PowerCels com outros carregadores que não os fornecidos pela Advanced Bionics.

Adaptadores da Fonte de Alimentação

Carregador de baterias

USB

Fonte de Alimentação

O sistema de carregamento consiste em carregador, fonte de alimentação e adaptadores de energia. O carregador também pode ser usado com a fonte de alimentação fora do cabo, expondo o cabo USB, assim ele pode ser carregado de qualquer entrada USB.

Informações de Carregamento para Baterias de Lítio Íon:

O carregador fornecido junto com o processador de som foi projetado para carregar até quatro PowerCels simultaneamente. Leva em torno de 2-3 horas para carregar totalmente uma PowerCel descarregada. Isso irá variar dos diferentes tipos de PowerCel.

44 Manual do Usuário do Processador de Som Naída CI Q90

As PowerCels não precisam estar totalmente descarregadas para serem recarregadas.

É recomendado usar e recarregar as PowerCels pelo menos uma vez a cada 3 meses. É importante observar que a capacidade das PowerCels diminui com o tempo, mesmo que não sejam usadas.

Isso é normal para qualquer bateria recarregável e não deve ser considerado um defeito.

OBSERVAÇÃO PARA CONSUMIDORES NA EUROPA:

Para o descarte correto das baterias recarregáveis na Europa, devolva as baterias esgotadas a um representante AB mais próximo ou para um centro de programação/acompanhamento designado.

Nos Estados Unidos e Canadá, ligue para a linha da Empresa de Reciclagem de Pilhas

Recarregáveis no número 877-273-2925 ou visite o website www.call2recycle.org.

Inserindo as PowerCels no Carregador

1 2

Localize as guias de deslizamento no carregador. Posicione a PowerCel de modo que o contato da bateria fique voltado para baixo para a base do carregador.

Removendo as PowerCels do Carregador

1

Deslize a PowerCel nas guias até encaixar. O carregador é projetado para que somente seja possível inserir as PowerCels em uma direção.

Deslize suavemente a PowerCel para fora das guias do carregador, em direção à borda externa do carregador.

Manual do Usuário do Processador de Som Naída CI Q90

45

Pacote de Pilha de Zinco-Ar

O Naída CI Q90 utiliza pilhas descartáveis Power Implant tamanho 675 (675P). As pilhas de um aparelho auditivo, de tamanho regular 675, não serão potentes o bastante para um implante coclear.

Inserindo as Pilhas de Zinco-Ar

1 2

Segurando o Pacote de Pilha de Zinco-Ar em uma mão, empurre gentilmente, mas com firmeza, a alavanca na parte traseira do compartimento da pilha. Isso fará com que o encaixe saia pela parte inferior do compartimento.

Puxe o encaixe da pilha para fora do compartimento com a outra mão

3

Remova as baterias de Zinco-Ar do pacote, garantindo a remoção da fita do lado positivo

(+) da célula. A remoção da fita permite a entrada de oxigênio e ativa a pilha, garanta sua instalação imediatamente após a remoção da fita.

4 5

Coloque duas pilhas de Zinco-Ar, lado positivo para cima, nas duas aberturas do encaixe da pilha.

Uma vez que as pilhas estiverem niveladas com a parte superior do encaixe, deslize gentilmente o encaixe da pilha no compartimento de pilhas.

Observação: Se as células não forem inseridas corretamente, o encaixe da pilha não fechará.

46 Manual do Usuário do Processador de Som Naída CI Q90

6

Coloque o compartimento de pilhas no Naída CI, seguindo as mesmas instruções de instalação das PowerCels no Naída CI, na seção

Substituir a Pilha.

Inserindo as Pilhas de Zinco-Ar (Compartimento Inviolável)

1 2

Utilize a mesma ferramenta providenciada para a remoção e substituição do T-Mic 2/

Gancho - Insira a extremidade pontiaguda da ferramenta no pequeno buraco localizado na coluna do Pacote de Pilha de Zinco-Ar. Observação: Se você não tiver a ferramenta, qualquer dispositivo fino e pontiagudo pode servir para soltar o encaixe.

3

Com a ferramenta no orifício, empurre gentilmente para dentro e para baixo, até sentir o encaixe do Pacote de Pilha de Zinco-Ar soltar e o seu botão saltar.

Ajuste a ferramenta no lado e aperte o encaixe do Pacote de Pilha de Zinco-Ar com a sua mão, e puxe suavemente o resto para fora.

Para inserir as pilhas, siga as instruções de 2 a 5 da seção anterior

Inserindo as Pilhas de Zinco-Ar.

Manual do Usuário do Processador de Som Naída CI Q90

47

LED (Light Emitting Diode – Diodo Emissor de Luz) Indicador do Carregador

Luzes de Entrada LED

Luz USB Micro LED

O carregador possui diferentes luzes indicadoras, localizadas na base de cada entrada de carregamento PowerCel, assim como, onde o cabo de alimentação entra no carregador.

Se a luz verde do USB estiver acessa, significa que o carregador está conectado a uma fonte de alimentação e pronto para carregar as PowerCels.

Os Indicadores de LED, localizados na base de cada entrada de carregamento da PowerCel, possuem 3 opções de cor.

Entendendo as LEDs da Entrada de Carregamento da PowerCel

Cor

Azul

Verde

Vermelho

Indicação

PowerCel está carregando

PowerCel está totalmente carregada

Condição de Falha

Se uma falha for exibida no carregador PowerCel, descubra se ela ocorre com a PowerCel, ou com o próprio carregador, fazendo o seguinte. Insira uma PowerCel diferente no compartimento do carregador que apresenta o problema. Se a luz de LED vermelha continuar acessa, o problema é com o carregador. Se a luz de LED vermelha não acender, o problema

é com a PowerCel. Se houver um problema com a PowerCel ou com o carregador, entre em contato com a Advanced Bionics.

A LED do carregador se desliga (ou pode exibir um azul fraco, se a sala estiver muito escura para indicar se a pilha está totalmente carregada ou se há um defeito na pilha). O usuário deve esperar um minuto completo. Se a LED ficar verde, então a pilha está totalmente carregada e pronta para ser usada. Se a LED não ficar verde após um minuto, a pilha deve ser considerada com defeito e você deve entrar em contato com a Advanced Bionics para uma substituição.

48 Manual do Usuário do Processador de Som Naída CI Q90

ADVERTÊNCIAS:

Não recarregue pilhas descartáveis.

Não coloque pilhas na boca.

Não mastigue ou engula as pilhas. Na eventualidade de isso ocorrer, procure imediatamente cuidados médicos.

Não permita que o fluido de pilhas com vazamento entre em contato com a pele, boca ou olhos.

Não jogue as pilhas no fogo.

Não permita que crianças sem supervisão brinquem com as pilhas.

Não permita que as crianças recarreguem as baterias sem supervisão.

CUIDADOS:

Retire as baterias do processador de som quando estiverem descarregadas, para evitar danos por possíveis vazamentos.

Se a pilha revelar sinais óbvios de vazamento, elimine-a de acordo com os regulamentos locais.

Não exponha as baterias ao calor (ex. não as armazene sob o contato direto do sol ou no interior de um carro sujeito a temperaturas elevadas).

Transporte as baterias na case fornecida ou dentro de um saco plástico selado.

As baterias podem entrar em curto-circuito caso entrem em contato com objetos metálicos, tais como moedas ou chaves.

Não submerja as baterias na água.

Apenas recarregue as baterias utilizando o(s) carregador(es) recomendado(s) pelo fabricante.

Quando o Roger não estiver anexado, utilize a capa fornecida para proteger os pinos.

Para mais informações, consulte a seção

Fontes de Alimentação Aprovadas

do Manual do Usuário.

Utilizando os Acessórios Naída CI

A Advanced Bionics fornece uma gama de acessórios para utilização com o Naída CI Q90, apesar de nem todos os acessórios poderem estar incluídos no kit de processador de som.

Consulte o audiologista responsável pelo usuário, para saber quais acessórios estão incluídos com o processador de som Naída CI Q90.

Para mais informações com relação aos acessórios listados abaixo, consulte as

Instruções de Uso

incluídas com o produto ou entre em contato com a Advanced Bionics.

Manual do Usuário do Processador de Som Naída CI Q90

49

Antenas

O Processador de Som Naída CI Q90 foi projetado para o uso junto com a Antena Universal

(UHP).

Antena Universal (UHP)

A UHP destina-se a ser utilizada com o Naída CI Q90 durante as atividades diárias fora de ambientes aquáticos.

ComPilot

ComPilot

MLxi

Quando utilizado com o ComPilot, o Naída CI Q90 é compatível com os receptores sem fios

Phonak MLxi e Roger X. Para instruções de como conectar um Receptor FM no ComPilot, consulte a seção

Utilizar FM ou Roger

do Manual do Usuário ou o

Instruções de Uso do

ComPilot e AB ComPilot Adendo.

Verificador de Escuta Naída CI e Fones de Ouvido de Verificação de Escuta

Fones de Ouvido de Verificação de Escuta

Verificador de Escuta Naída CI

50 Manual do Usuário do Processador de Som Naída CI Q90

O Naída CI Q90 possui um fácil modo monitor, acessado ao usar o Verificador de Escuta

Naída CI e os Fones de Ouvido de Verificação de Escuta. Esse modo permite que alguém com audição normal escute as fontes de entrada de som do Naída CI Q90. Para instruções de como escutar as entradas usando o Verificador de Escuta Naída CI e Fones do Verificador de Escuta, consulte a seção

Escutando o(s) Microfone(s) e as Entradas Auxiliares

do Manual do Usuário.

Acessórios Áudio

Entrada FM/Roger (Euro Socket)

ComPilot

Entrada de Áudio

(3.5 mm Entrada Auxiliar)

Entrada do Carregador (Mini-USB)

A entrada auxiliar do ComPilot permite que o usuário conecte-se diretamente a dispositivos eletrônicos a pilhas, como leitores de MP3, leitores de DVD portáteis ou consoles de jogos portáteis. Ao ligar a dispositivos eletrônicos, poderá haver a necessidade de uma atenuação para impedir que o som esteja muito alto ou distorcido. Essa atenuação pode ser aplicada por um audiologista durante a programação, assim o usuário pode desfrutar totalmente do som de um dispositivo de áudio. Além disso, um audiologista pode criar um programa permitindo ao usuário ouvir os sons ambientes e do dispositivo auxiliar. Converse com seu audiologista sobre quais opções de programação são apropriadas para o usuário nessa situação.

ADVERTÊNCIAS E CUIDADO

Não ligue a fontes de som alimentadas pela rede principal (ex. TV, computador) a não ser que utilize um cabo de isolamento de rede.

Não nade ou tome banho com o ComPilot.

OBSERVAÇÃO:

Ao transmitir áudio com o ComPilot, se sua antena perder conexão, desligue o ComPilot antes de colocá-la novamente. Se não fizer isso, pode haver falha de comunicação do processador de som com seu implante.

Personalização de Cores

O Naída CI Q90 vem com várias opções de cor, permitindo ao usuário personalizar o visual do processador de som, adequando-o ao seu estilo pessoal.

Manual do Usuário do Processador de Som Naída CI Q90

51

Case Naída CI

Case Naída CI

Um estojo é fornecido com o Naída CI Q90 para o uso durante viagens, ou para armazenamento quando o processador de som e seus acessórios não estiverem em uso. Se o Naída CI Q90 for exposto a umidades ou a altos níveis de umidade, armazene os componentes durante a noite no desumidificador fornecido.

Desumidificador

Um desumidificador acompanha o seu Naída CI Q90. Foi projetado para remover a umidade do seu equipamento e destina-se à utilização diária com os acessórios do Naída CI. Para instruções detalhadas sobre como utilizar e cuidar do desumidificador, consulte as

Instruções de Funcionamento

incluídas no pacote. É importante ler e aderir aos

Advertências e Cuidados

antes e durante a utilização.

52 Manual do Usuário do Processador de Som Naída CI Q90

Informação de Classificação IP

Uma classificação do grau de proteção, ou IP, é utilizada para especificar a força de um invólucro que rodeia um equipamento eletrônico. Cada classificação de IP consiste em dois números. O primeiro número indica o nível de proteção que um invólucro fornece contra a penetração de objetos sólidos, materiais ou pó. O segundo número indica o nível de proteção contra a penetração de água ou líquidos.

O Naída CI Q90 possui uma classificação IP57. Essa classificação indica que o Naída CI Q90 está protegido contra as seguintes condições:

Penetração de objetos sólidos com dimensão igual ou superior a 1 mm de diâmetro

Falha devido à imersão de 30 minutos, em uma profundidade de até 1m.

Cuidados com o Processador de Som e Acessórios do Naída CI Q90

O cuidado adequado do Naída CI Q90 é importante para garantir uma audição perfeita em todas as situações. Se qualquer parte do Naída CI Q90 precisar ser limpa, utilize somente um pano úmido para limpar a(s) peça(s). Não exponha nenhuma parte do processador de som, ou acessórios, a solventes adicionais (ex. sabão, alvejante).

Trocando as Tampas do Microfone

O Naída CI Q90 possui um filtro de microfone sobre o microfone traseiro, para prevenir que poeira e fragmentos o danifiquem. A Advanced Bionics recomenda substituir a tampa do microfone no Naída CI Q90 a cada três meses, ou antes, se houver degradação da qualidade sonora.

Removendo a Tampa do Microfone

1 2

Aperte o Naída CI Q90 em uma mão, enquanto segura a ferramenta de remoção na outra.

Usando a extremidade da ferramenta com rosca , aperte-a na proteção do microfone, até que a mesma seja capaz de remover a tampa do microfone.

Manual do Usuário do Processador de Som Naída CI Q90

53

3

Puxe com cuidado a ferramenta para fora da abertura. A tampa do microfone deve sair junto com a ferramenta. A tampa pode ser removida da ferramenta e, então, ser descartada.

Substituindo a Tampa do Microfone

1 2

Apertando a ferramenta em uma mão, use a extremidade lisa, sem rosca, para colocar uma nova proteção do microfone na extremidade da ferramenta. A tampa do microfone é muito pequena, assim a ferramenta funciona como um guia para substitui-la de maneira apropriada e fácil.

3

Com a proteção do microfone na extremidade da ferramenta, segure o

Naída CI Q90 na outra mão e alinhe cuidadosamente a extremidade da ferramenta diretamente sobre a abertura do microfone.

4

Pressione o revestimento no orifício até a ferramenta ficar nivelada com o processador.

54 Manual do Usuário do Processador de Som Naída CI Q90

Puxe com cuidado a ferramenta do processador, deixando a proteção do microfone encaixada corretamente em seu orifício.

Temperaturas de Operação e Armazenamento Recomendadas do Naída CI Q90

Faixas de Operação e Temperatura de Armazenamento

Condição

Temperatura operacional

Temperatura de armazenamento

Mínima

0 °C (32 °F)

-20°C (-4°F)

Máxima

45°C (115°F)

55°C (131°F)

Fontes de Alimentação Aprovadas

A Advanced Bionics verificou o funcionamento do Naída CI Q90 com as fontes de alimentação listadas abaixo; o comportamento com fontes de alimentação que não as listadas aqui, não pode ser garantido.

Fontes de Alimentação Naída CI Q90 Aprovadas

Fonte de Energia

PowerCel

PowerCel Mini

Capacidade (mAhr)

110

170

230

110

170

1.140 mWh Zinco-Ar

Interface de Programação

(utilizado apenas durante o ajuste)

Não Aplicável

Fontes de Alimentação Naída CI Q90 Aprovadas

Fonte de Alimentação

PowerCel

Voltagem Nominal

3,7 V

Tipo

Íon-lítio (Recarregável)

Zinco-Ar

Interface de Programação

2,8 V

5,0 V

Zinco-Ar (Descartável)

CC

Energia Nominal

0,4 Wh – 0,9 Wh

1.240 mWh

1.250 mW

Solução de Problemas do Naída CI Q90

Se não houver qualquer som ou o LED vermelho estiver piscando a cada segundo no LED do processador do Naída CI Q90 quando a antena estiver sobre o implante, tente os seguintes passos de resolução de problemas:

1

Inspecione visualmente o cabo quanto a danos ou quebras e verifique se está firmemente fixo à antena e ao processador de som.

2

Retire quaisquer materiais (chapéu, cachecol, faixa de cabeça, etc.) que possam estar cobrindo o microfone.

3

As pessoas com audição normal poderão executar uma verificação de escuta dos microfones, como descrito na seção

Escutando o Microfone e a Entrada Auxiliar

do Manual do Usuário.

Manual do Usuário do Processador de Som Naída CI Q90

55

4

Substitua o cabo.

5

Substitua a antena.

Se estas medidas não resolverem o problema, entre em contato imediatamente com seu audiologista ou com a Advanced Bionics para maior assistência.

Se não houver qualquer som ou se um LED vermelho sólido for indicado no LED do processador

Naída CI Q90, tente os seguintes passos de resolução de problemas:

1

Retire a bateria.

2

Coloque novamente a bateria.

3

Se você estiver usando baterias de Zinco-Ar e os passos 1 e 2 não resolverem o problema, substitua-as por novas baterias de Zinco-Ar e coloque novamente o compartimento de baterias.

4

Se você estiver usando PowerCels, experimente uma PowerCel que se confirme totalmente carregada e coloque-a novamente.

Se estas medidas não resolverem o problema, entre em contato imediatamente com seu audiologista ou com a Advanced Bionics para maior assistência.

Se forem escutados sons distorcidos ou estática, tente os seguintes passos de resolução de problemas:

1

Retire quaisquer materiais (chapéu, cachecol, faixa de cabeça, etc.) que possam estar cobrindo o seu microfone.

2

Inspecione visualmente o cabo quanto a danos ou quebras. Se forem notados quaisquer problemas, substitua o cabo.

3

Verifique se o cabo está firmemente fixo à antena e ao processador de som e que a antena está corretamente posicionada na cabeça.

4

Verifique se a definição do programa desejado e o nível do volume foram ajustados corretamente. Se sincronizado com um AB myPilot, faça uma leitura de status para confirmar o programa correto, volume e definições de sensibilidade.

5

Se a entrada for do microfone da antena e o os sons estáticos ou distorcidos persistirem, substitua o cabo da antena.

6

Inspecione visualmente os microfones para ver se há sinais de fragmentos ou desgaste.

7

Se houver, substitua a antena e/ou a Capa de Cor da antena.

8

Limpe os contatos da bateria no processador.

9

Substitua a Tampa do Microfone.

10

Substitua o Revestimento do T-Mic 2

11

Pessoas com audição normal poderão executar uma verificação de escuta das fontes de entrada de som, como descrito na seção

Escutando o Microfone e as Entradas Auxiliares

do Manual do Usuário.

56 Manual do Usuário do Processador de Som Naída CI Q90

Se estas medidas não resolverem o problema, entre em contato imediatamente com seu audiologista ou com a Advanced Bionics para maior assistência.

Se os sons forem abafados ou distorcidos:

1

Confirme se nenhuma roupa ou material está obstruindo a abertura do microfone.

2

Repita os passos de resolução de problemas, listados acima, caso haja a ocorrência de estática.

Se os contatos da pilha do Naída CI possuírem ferrugem aparente em formação:

1

Limpe os contatos com uma escova para aparelho auditivo ou um cotonete.

Se o processador de som Naída CI Q90 não ligar:

1

Remova e substitua o compartimento de baterias.

2

Verifique se uma PowerCel carregada, ou duas baterias de Zinco-Ar totalmente carregadas estão no local.

3

Verifique se a PowerCel ou as baterias de Zinco-Ar foram devidamente colocadas.

4

Se o problema persistir, entre em contato com um audiologista ou com a Advanced Bionics para maior assistência.

Se não for escutado qualquer som com um FM/Roger ou dispositivo de áudio auxiliar fixo ao ComPilot:

1

Assegure-se de que o receptor FM/Roger e/ou o dispositivo de áudio auxiliar está firmemente fixo ao ComPilot.

2

Verifique se o ComPilot está ligado.

3

Verifique se o transmissor FM, o microfone Roger e/ou o dispositivo de áudio externo estão ligados.

4 Verifique se está utilizando um programa que permita uma entrada auxiliar, ou Aux, ao

Naída CI e que o Naída CI está habilitado para o uso sem fio.

5

Verifique se o receptor FM/Roger foi programado para utilização com o Naída CI.

6

Verifique se o colar do ComPilot está sendo usado em torno do pescoço, com o ComPilot localizado no meio do peito.

Se estas medidas não resolverem o problema, entre em contato com um audiologista ou com a Advanced Bionics para maior assistência.

Solução de Problemas Naída CI LEDs

As luzes de LED do Naída CI são uma característica programável que fornece informações de diagnósticos com relação ao tempo de vida útil da bateria, função do microfone, capacidades de pareamento ou status do processador. Consulte a seção

Entendendo as Luzes de LED do

Naída CI

do Manual do Usuário para uma explicação do(s) comportamento(s) esperado(s) das luzes de LED.

Manual do Usuário do Processador de Som Naída CI Q90

57

Se não surgirem luzes:

1

Verifique se a Luz de LED não está sendo tampada pelas roupas do usuário, cabelo e/ou pelo dispositivo do processador sendo usado.

2

Verifique se a PowerCel está encaixada de maneira adequada no processador, ou se estiver usando um Pacote de bateria de Zinco-Ar, verifique se as bateria foram inseridas corretamente.

3

Substitua a bateria.

4

Se for o caso, verifique se o Naída CI Q90 não está no Modo de Espera, pressionando brevemente o botão do programa.

Se LED verde não piscar em resposta a sons altos (característica programável):

1

Confirme se esse recurso está disponível no processador/programa.

2

Verifique se a PowerCel está carregada e inserida de maneira apropriada no processador.

Se estiver usando Células de Zinco-Ar, verifique se as células são novas e estão inseridas de maneira apropriada no compartimento.

3

Se pareado com um Controle Remoto AB myPilot, verifique a definição de sensibilidade, ou tente aumentá-la somente para propósitos de avaliação.

4

Tente outra posição de programa.

5

Tente outra fonte de áudio (como o T-Mic 2/microfone do processador/microfone da antena)

6

As pessoas com audição normal poderão executar uma verificação de escuta das entradas de áudio, como descrito na seção

Escutando o Microfone e as Entradas Auxiliares

do Manual do Usuário.

7

Tente outra fonte auxiliar.

a.

Você precisará de um programa que aceite a entrada de fontes de áudio externas e um processador com recurso sem fio habilitado.

b.

Se a luz de LED verde piscar em resposta à entrada de um dispositivo de áudio externo, posicione o processador e a antena no sistema de secagem. Se a luz de LED verde ainda não piscar em resposta aos sons altos, seguido de um ciclo total de secagem e durante a utilização da entrada normal do microfone e os ajustes normais do programa, prossiga para o próximo passo.

8

Se o microfone da antena for a única entrada que não exibe uma luz de LED verde piscante, substitua a antena e/ou cabo. Se o T-Mic 2 for a única entrada que não exibe uma luz de LED verde piscante, substitua o T-Mic 2. Se os microfones do processador não exibirem uma luz de LED verde piscante com entrada de áudio, entre em contato com seu audiologista ou com a Advanced Bionics.

Durante a verificação do estado da bateria, não é observado qualquer piscar ou é observado apenas um piscar cor-de-laranja:

LEMBRE-SE:

As pilhas de Zinco-Ar NÃO fornecerão o status da bateria do LED após a inicialização. Somente as PowerCels recarregáveis darão a leitura de status da pilha do LED.

58 Manual do Usuário do Processador de Som Naída CI Q90

1

Verifique se a PowerCel está inserida de maneira adequada no processador.

2

Substitua por uma PowerCel totalmente carregada.

3

Se não houverem piscadas após a substituição da PowerCel, limpe os contatos com uma escova de aparelho auditivo ou um cotonete.

4

Se o problema persistir, entre em contato com um audiologista ou com a Advanced Bionics para maior assistência.

Se o LED se comportar de forma diferente a seguir à substituição do processador ou à programação:

1

Verifique com o audiologista do usuário se foram efetuadas quaisquer alterações que possam afetar o comportamento do LED.

Se estas medidas não resolverem o problema, entre em contato com um audiologista ou com a Advanced Bionics para maior assistência.

Solução de Problemas dos Alarmes Internos do Naída CI Q90

Os alarmes internos são uma característica programável que pode ser utilizada de forma independente, ou em conjunto com os LED Naída CI, para providenciar informações importantes acerca do estado e da vida útil da bateria. Consulte a seção

Entendendo os Alarmes Internos

do

Manual do Usuário para uma explicação do(s) comportamento(s) esperado do alarme interno.

Se nenhum alarme interno foi escutado:

1

Verifique se a antena está posicionada corretamente sobre o local do implante.

2

Verifique se a bateria se encontra devidamente introduzida dentro do processador.

3

Verifique se a PowerCel ou as baterias de Zinco-Ar possuem carga suficiente para alimentar o Naída CI Q90 e para estimular o implante interno.

4

Substitua a bateria.

5

Mude a definição de programa ou volume para ver se o alarme interno pode ser ouvido.

6

Verifique com o audiologista responsável pelo implante do usuário se quaisquer alterações no programa que possam afetar o comportamento do alarme interno foram realizadas.

7

Ter um ouvinte com audição normal conduzindo uma verificação de escuta para ver se eles podem ouvir os alarmes internos. Consulte a seção

Escutando o Microfone e as Entradas

Auxiliares

do Manual do Usuário.

ADVERTÊNCIA:

O processador ou antena apenas deve ser reparado pela Advanced

Bionics. Não tente abrir nem reparar as peças. Não continue a utilizar o processador ou a antena se qualquer uma das suas peças estiver danificada. A abertura não autorizada do processador, antena ou outro equipamento, irá anular a garantia e poderá comprometer o desempenho do sistema.

Manual do Usuário do Processador de Som Naída CI Q90

59

Orientação e Declaração do Fabricante

Pela IEC 60601-1-2

Emissões Eletromagnéticas

O uso do Naída CI Q90 é destinado aos ambientes eletromagnéticos especificados abaixo. O cliente ou o usuário do Naída CI Q90 deverá assegurar a sua utilização em tal ambiente.

Teste de Emissões Cumprimento

Emissões RF

CISPR 11

Emissões RF

CISPR 11

Emissões harmônicas

IEC 61000-3-2

Flutuações de voltagem/ emissões brilhantes IEC 61000-3-3

Grupo 1

Classe B

Não aplicável

Não aplicável

Orientação-Ambiente Eletromagnético

O Naída CI Q90 utiliza energia RF somente para suas funções internas. Assim sendo, suas emissões RF são muito baixas e provavelmente não causam nenhuma interferência em equipamentos eletrônicos próximos.

O Naída CI Q90 é adequado para uso em todos os estabelecimentos, incluindo estabelecimentos domésticos e aqueles diretamente ligados à rede pública de alimentação de energia de baixa tensão, que fornece energia para os edifícios utilizados para fins domésticos.

Imunidade Eletromagnética

O uso do Naída CI Q90 é destinado aos ambientes eletromagnéticos especificados abaixo. O cliente ou o usuário do Naída CI Q90 deverá assegurar a sua utilização em tal ambiente.

Teste de

Imunidade

Descarga eletrostática (ESD)

IEC 61000-4-2

IEC 60601

Nível de Teste

Nível de cumprimento a

± 6 kV contato

± 8 kV ar

± 6 kV contato

± 8 kV ar

Frequência de alimentação

(50/60 Hz) campo magnético

IEC 61000-4-8

3 A/m 3 A/m

Orientação-Ambiente Eletromagnético

O chão deve ser de madeira, concreto ou cerâmica.

Se os pisos estiverem cobertos com material sintético, a umidade relativa deverá ser de pelo menos 30%.

Os campos magnéticos com frequência potencial devem estar em níveis característicos de uma localização típica, como em um ambiente comercial ou hospitalar.

RF Radiado

IEC 61000-4-3

3 V/m

80 MHz a

2,5 GHz

3 V/m

O equipamento de comunicação RF portátil e móvel não deverá ser utilizado mais próximo de qualquer peça do Naída CI Q90, incluindo cabos, do que distância de separação recomendada, calculada a partir da equação aplicável à frequência do transmissor.

Distância de separação recomendada

d

= 1,2√P < 800 MHz onde

P d

= 2,3√P ≥ 800 MHz

é a potência de saída máxima do transmissor em watts (W), de acordo com o fabricante do transmissor e d é a distância de separação recomendada em metros (m). Campos fortes de transmissores RF fixos, conforme determinado por uma análise eletromagnética no local, b

devem ser menores que o nível de conformidade em cada faixa de frequência.

c

Pode ocorrer interferência nas proximidades do equipamento marcado com o seguinte símbolo:

60 Manual do Usuário do Processador de Som Naída CI Q90

OBSERVAÇÃO:

Estas orientações podem não se aplicar a todas as situações. A propagação eletromagnética é afetada por absorção e reflexo a partir de estruturas, objetos e pessoas.

a O desempenho essencial do Naída CI Q90, segundo os requisitos IEC 60601, está definido como um estímulo auditivo dentro de amplitudes seguras.

b Os campos de força de transmissores fixos, tais como estações de base para rádios, telefones (celular/ sem fios) e rádios móveis de terra, rádio amadora, transmissão de rádio AM e FM e transmissão de TV, não podem ser teoricamente previstos com precisão. Para avaliar o ambiente eletromagnético devido a transmissores fixos RF, deverá ser considerada uma avaliação eletromagnética do local. Se a intensidade de campo medida no local no qual o Naída CI Q90 é utilizado exceder o nível de cumprimento RF aplicável acima, o Naída CI Q90 deverá ser observado para verificar o funcionamento normal.

c Acima da faixa de frequência de 150 kHz a 80 MHz, os campos de força devem ser menores que 3 V/m.

Distâncias de Separação entre o Equipamento de Comunicações RF e o Naída CI Q90

Distâncias de separação recomendadas entre o equipamento de comunicações

RF móvel e portátil e o Naída CI Q90

O uso do Naída CI Q90 destina-se a um ambiente eletromagnético, no qual as perturbações radiadas

RF são controladas. O cliente ou o usuário do Naída CI Q90 poderá ajudar a prevenir a interferência eletromagnética mantendo uma distância mínima entre o equipamento de comunicações RF móvel e portátil (transmissores) e o Naída CI Q90, conforme recomendado abaixo, de acordo com a potência de saída máxima do equipamento de comunicações.

Nível máximo de saída nominal do transmissor

(w)

Distância de separação, de acordo com a frequência do transmissor

(m)

0,01

0,1

1

10

100

d

= 1,2√P < 800 MHz

0,12

0,38

1,2

3,8

12

d

= 2,3√P ≥ 800 MHz

0,23

0,73

2,3

7,3

23

Para transmissores classificados com uma potência de saída máxima não listada acima, a distância de separação recomendada d em metros (m) pode ser estimada utilizando a equação aplicável à frequência do transmissor, onde P é a potência nominal máxima de saída do transmissor em watts

(W) de acordo com o fabricante do transmissor.

OBSERVAÇÃO:

Estas orientações podem não se aplicar a todas as situações.

A propagação eletromagnética é afetada por absorção e reflexo a partir de estruturas, objetos e pessoas.

Manual do Usuário do Processador de Som Naída CI Q90

61

Tabelas de Compatibilidade

C1

Naída CI Q90

Processador de som

Neptune™

Processador Harmony™

Processador de Som

Platinum (PSP)

2

4

1

Exige o SoundWave 2.1 ou posterior

2 Exige SoundWave 2.0 ou posterior

3

Exige o SoundWave 1.4 ou posterior

4 Exige SClin2000 e CPI-II

5

Exige o SoundWave 2.3 ou posterior e CPI-3

Tipo de Implante

CII

5

1

3

HiRes 90K

5

1

3

HiRes 90K Advantage

5

1

1

1

Naída CI Q90

Neptune

Harmony

PSP

1 Requer caixa AquaCase™

Tipo de Implante

C1

1

1

1

1

CII

HiRes 90K HiRes 90K Advantage

SCLIN 2000

SoundWave 1.4 (ou mais recente)

SoundWave 2,0

SoundWave 2,1

SoundWave 2,2

SoundWave 2,3

1

Somente no processador Harmony™

Tipo de Implante

Antena Universal

(UHP)

Antena Universal

Côncava

Antena

AquaMic™

1

62 Manual do Usuário do Processador de Som Naída CI Q90

CPI-II

CPI-3

1

Somente no Harmony

Limpeza e Manutenção

C1

1

Tipo de Implante

CII

HiRes 90K

HiRes 90K Advantage

Limpe com um pano macio. Não molhe.

Siga a manutenção sugerida de rotina das tampas do microfone para o T-Mic 2 e do microfone do processador.

O kit do usuário Naída CI Q90 inclui um desumidificador; recomenda-se que todos os componentes sejam desmontados (UHP, cabo e processador de som) e passem por um ciclo de secagem (8 hrs.) durante a noite diariamente.

As baterias PowerCel™ também devem ser regularmente colocadas no desumidificador quando não estiverem sendo carregadas, principalmente se forem expostas à umidade ou suor.

As baterias não devem ser carregadas soltas em bolsos ou bolsas, pois isto pode fazer com que fragmentos se acumulem no conector. Em vez disso, o estojo de transporte incluído no kit

Naída CI Q90 pode ser utilizado para o transporte das baterias. Se o estojo não está disponível, recomenda-se que as baterias PowerCel sejam seladas em uma pequena bolsa de plástico.

Uma bomba de ar comprimido comumente utilizada para limpar teclados ou equipamentos eletrônicos também pode ser utilizada para secar o conector do processador do Naída CI

Q90 ou soprar resíduos estranhos dentro dos portos Para melhores resultados, deve ser usada também em combinação com o desumidificador.

Serviço ou modificação no Naída CI Q90, ou seus acessórios, por qualquer entidade que não for a Advanced Bionics, não são permitidos e invalidam a garantia do fabricante.

Dados de Desempenho

O implante HiRes 90K Advantage, com o Eletrodo HiFocus e o processador Naída CI Q90, suportam a família HiResolution de estratégias de processamento de som, incluindo HiRes,

HiRes com Fidelity 120 (HiRes 120) e ClearVoice.

Processamento de Som HiRes™ e HiRes Fidelity 120™

Um estudo clínico foi conduzido com 50 adultos com um dispositivo CII/HiRes 90K, com um processador Harmony para documentar os benefícios do processamento de som HiRes 120 e

HiRes. O desempenho com HiRes foi acessado na visita base e comparado com o desempenho do HiRes 120, após três meses de experiência auditiva. Subsequentemente, os sujeitos

Manual do Usuário do Processador de Som Naída CI Q90

63

foram readaptados e testados novamente com o HiRes. Os resultados mostraram valores de reconhecimento CNC equivalentes para as duas estratégias. A média de pontuações de percepção de sentenças HINT em ambientes silenciosos e com ruído foi significativamente mais alta para o HiRes 120 em comparação com a linha de base com o HiRes. Para as sentenças

HINT em ambientes com ruído, os principais valores para HiRes 120 foram significativamente altos, comparados com os sujeitos após a readaptação com HiRes.

Média de Pontuação de Fala com HiRes e o HiRes 120

Palavras CNC

Sentenças HINT no Silêncio

HiRes

Base

63

88

HiRes 120

3 meses

65

93*

HiRes

3 meses

63

91

Sentenças do HINT em Ambientes com Ruídos (+8 dB SNR)

64 70** 65

* Pontuação do HiRes 120 significativamente diferente da pontuação base do HiRes (p<.05)

**Pontuação do HiRes 120 significativamente diferente da pontuação base e de 3 meses do HiRes (p<.05)

Este aparelho é certificado por:

FCC ID: S2B-ABBTE

IC: 10870A-ABBTE

Este aparelho está em conformidade com a seção 15 das regras da FCC e com a RSS-210 da

Industry Canada. O funcionamento está sujeito às duas condições a seguir:

1.

este dispositivo pode não causar interferências nocivas, e

2. este dispositivo deve aceitar qualquer interferência recebida, incluindo as que podem causar funcionamento indesejado.

Alterações ou modificações feitas nesse equipamento, não aprovadas expressamente pela

Advanced Bionics, podem anular a autorização da FCC para operação do mesmo.

64 Manual do Usuário do Processador de Som Naída CI Q90

Entre em Contato Conosco

A Advanced Bionics tem o compromisso de oferecer produtos e serviços da mais alta qualidade a seus clientes. Nós agradecemos seus comentários sobre o processador de som Naída CI

Q90 ou suas sugestões para melhorar nossos produtos. Entre em contato com a AB, ou discuta suas sugestões com seu audiologista.

Advanced Bionics AG

Laubisrütistrasse 28

8712 Stäfa, Switzerland

T: +41.58.928.78.00

F: +41.58.928.78.90

[email protected]

Advanced Bionics LLC

28515 Westinghouse Place

Valencia, CA 91355, United States

T: +1.877.829.0026

T: +1.661.362.1400

F: +1.661.362.1500

[email protected]

AdvancedBionics.com

Advanced Bionics, IntelliLink, AutoSound, SoundWave, HiRes, HiRes Fidelity 120, HiRes Optima, CIS, MPS,

ClearVoice, e Built Kid Tough são marcas registradas da Advanced Bionics nos Estados Unidos da América e outros países.

VELCRO® é uma marca registrada da Velcro Industries B.V.

Bluetooth® é uma marca registrada da Bluetooth SIG, Inc.

Manual do Usuário do Processador de Som Naída CI Q90

65

AdvancedBionics.com

2015

Advanced Bionics AG

Laubisrütistrasse 28

8712 Stäfa, Switzerland

+41.58.928.78.00

Manufactured by:

Advanced Bionics, LLC

California, U.S.A.

+1.661.362.1400

029-M497-85 Rev A

©2015 Advanced Bionics AG and affiliates. All rights reserved.
