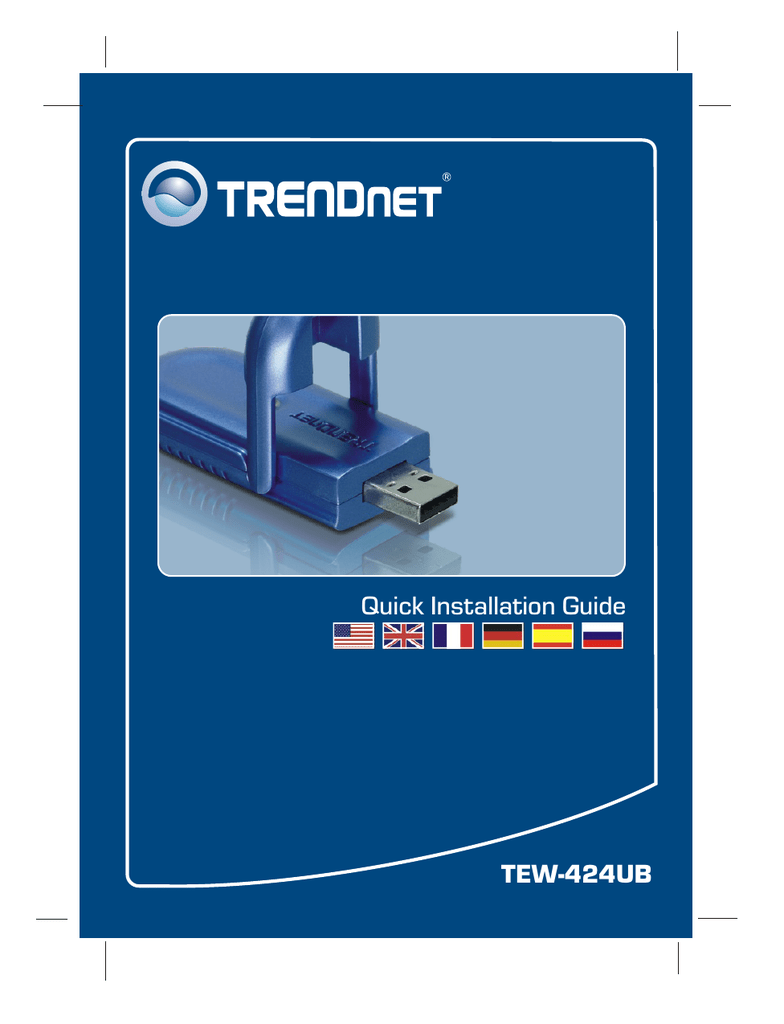

Trendnet TEW-424UBK 54Mbps Wireless G USB Adapter Kit Quick Installation Guide

Quick Installation Guide

TEW-424UB

Deutsch ..................................................................................................... 1

1. Bevor Sie anfangen ...........................................................................

2. Installation .........................................................................................

3. Drahtlose Konfiguration ....................................................................

Troubleshooting ........................................................................................

Version 12.05.2007

1. Bevor Sie anfangen

Packungsinhalt

Systemanforderungen

Prozessor: 300 MHz oder schneller/ 800MHz oder schneller

(Windows Vista)

Anwendung

Workstation with 54Mbps

Wireless USB 2.0 Adapter

(TEW-424UB)

Cable/

DSL Modem

54Mbps 802.11g

Wireless Firewall Router

(TEW-432BRP)

Workstation with 54Mbps

Wireless PCI Adapter

(TEW-423PI)

Notebook with 54Mbps

Wireless PC Card

(TEW-421PC)

Deutsch

2. Installation

Wichtig! Verbinden Sie den drahtlosen USB-Adapter NICHT mit dem

Computer, bevor Sie dazu aufgefordert werden.

1. Legen Sie die Treiber- und

Dienstprogramm-CD in das CD-

ROM-Laufwerk Ihres Computers ein und klicken Sie dann auf

Install

Utility (Programm installieren).

Klicken Sie dann auf die Version für Ihr Betriebssystem.

2. Klicken Sie auf Next (Weiter).

Folgen Sie den Anweisungen des

Installationsassistenten.

3. Klicken Sie auf Finish

(Fertigstellen).

4. Markieren Sie Yes, I want to

restart my computer now (Ja, ich möchte meinen Computer jetzt neu starten) (nur Windows 98SE, und ME) und klicken Sie auf

OK.

Deutsch

5. Verbinden Sie den Funkadapter mit einem verfügbaren USB-Anschluss

Ihres Computers.

6. Die Treiber werden automatisch installiert.

7. Nehmen Sie die Treiber- und

Dienstprogramm-CD-ROM aus dem CD-ROM-Laufwerk Ihres

Computers.

Ihre Installation ist beendet!

Weitere Informationen zu den Konfigurations- und erweiterten Einstellungen des TEW-424UB finden Sie im Abschnitt „Problembehandlung“ der

Bedienungsanleitung auf der beiliegenden CD-ROM oder auf der Website von

Trendnet unter http://www.trendnet.com.

Registrieren Sie Ihr Produkt

Nehmen Sie sich bitte einen Moment Zeit und registrieren Sie Ihr Produkt online, so dass Sie unsere umfassenden Support- und Kundendienstleistungen in Anspruch nehmen können:

www.trendnet.com/register

Vielen Dank für den Kauf eines TRENDnet-Produkts

Deutsch

3. Drahtlose Konfiguration

Hinweis: Wenn Sie Windows XP verwenden, müssen Sie die „Wireless Zero

Configuration“ (Konfigurationsfreie drahtlose Verbindung) deaktivieren. Siehe auch Frage 4 im Abschnitt „Problembehandlung“.

Windows Vista

1. Doppelklicken Sie auf das

Symbol

Wireless Client Utility

(Dienstprogramm für drahtlose

Clients) in der rechten unteren

Bildschirmecke.

2. Klicken Sie auf Site Survey

(Standort-Übersicht). Klicken Sie auf die

SSID Ihres drahtlosen

Access Points und dann auf

Connect (Verbinden).

3. Wenn an Ihrem Access Point die

Verschlüsselung aktiviert ist, wählen Sie die Authentifizierung und Verschlüsselung aus, geben den Schlüssel ein und klicken dann auf

Apply (Übernehmen).

Deutsch

Windows XP/2000/ME/98SE

1. Doppelklicken Sie auf das

Dienstprogramm zur

Konfiguration des

drahtlosen Adapters in der rechten unteren Bildschirmecke.

2. Klicken Sie auf Site Survey

(Standort-Übersicht). Klicken Sie auf die

SSID Ihres drahtlosen

Access Points und dann auf

Connect (Verbinden).

3. Wenn an Ihrem Access Point die

Verschlüsselung aktiviert ist, wählen Sie die Authentifizierung und Verschlüsselung aus, geben den Schlüssel ein und klicken dann auf

Apply (Übernehmen).

Die drahtlose Verbindung ist jetzt vollständig konfiguriert.

Weitere Informationen zu den Konfigurations- und erweiterten Einstellungen des TEW-424UB finden Sie im Abschnitt „Problembehandlung“ der

Bedienungsanleitung auf der beiliegenden CD-ROM oder auf der Website von

Trendnet unter http://www.trendnet.com.

Deutsch

Troubleshooting

Q1: I inserted the Utility & Driver CD-ROM into my computer's CD-ROM Drive but the installation menu does not appear automatically. What should I do?

A1:

If the window does not appear automatically, click

Start, click Run, and type D:\autorun.exe where

"D" in "D:\autorun.exe" is the letter assigned to your CD-ROM Drive, and then press the ENTER key on your keyboard.

Q2: I completed all the steps in the quick installation guide, but my Wireless USB Adapter is not connecting to my access point. What should I do?

A2:

First, verify that the Network Name (SSID) matches your wireless router or access point’s Network

Name (SSID). Second, check your TCP/IP properties to ensure that Obtain an IP address automatically is selected. Third, open the Wireless Adapter coonfiguration Utility icon, click the Site Survey link and then click Refresh to check and see if there are any available wireless networks listed. Fourth, your wireless network may be encryption. Contact your network administrator to find the encryption type and encryption key. Then click on

Configuration (Windows Vista) or Advanced (Windows XP/2000/ME/98SE) to enter the encryption key.

Q3: Windows is unable to recognize my hardware. What should I do?

A3:

First, make sure your computer meets the minimum requirements as specified in Section 1 of this quick installation guide. Second, you must complete the installation of the wireless configuration utility (as described in Section 2) before connecting the Wireless USB Adapter to your computer. Third, connect the

Wireless USB Adapter to a different USB port of your computer.

Q4: I cannot open the wireless configuration utility. What should I do?

A4:

First, access your device manager to make sure the adapter is installed properly. If you see a networking device with a yellow question mark or exclamation point, you will need to reinstall the device and/or the drivers. To access your device manager, right-click

My Computer, click Properties, under the

Hardware tab click Device Manager. Second, if you are running Windows XP, you need to disable wireless zero configuration. Go to

Control Panel > Network Connections. Right click on the Wireless

Network Connection icon and select Properties. Click on the Wireless Networks tab and uncheck Use

windows to configure my wireless settings. Then click OK.

If you still encounter problems or have any questions regarding the TEW-424UB, please refer to the User's Guide included on the Utility & Driver CD-ROM or contact Trendnet's Technical Support Department.

Certifications

This equipment has been tested and found to comply with FCC and CE Rules.

Operation is subject to the following two conditions:

(1) This device may not cause harmful interference.

(2) This device must accept any interference received. Including interference that may cause undesired operation.

Waste electrical and electronic products must not be disposed of with household waste. Please recycle where facilities exist. Check with you Local

Authority or Retailer for recycling advice.

NOTE: THE MANUFACTURER IS NOT RESPONSIBLE FOR ANY RADIO OR TV INTERFERENCE

CAUSED BY UNAUTHORIZED MODIFICATIONS TO THIS EQUIPMENT. SUCH MODIFICATIONS

COULD VOID THE USER’S AUTHORITY TO OPERATE THE EQUIPMENT.

ADVERTENCIA

En todos nuestros equipos se mencionan claramente las caracteristicas del adaptador de alimentacón necesario para su funcionamiento. El uso de un adaptador distinto al mencionado puede producir daños fisicos y/o daños al equipo conectado. El adaptador de alimentación debe operar con voltaje y frecuencia de la energia electrica domiciliaria existente en el pais o zona de instalación.
