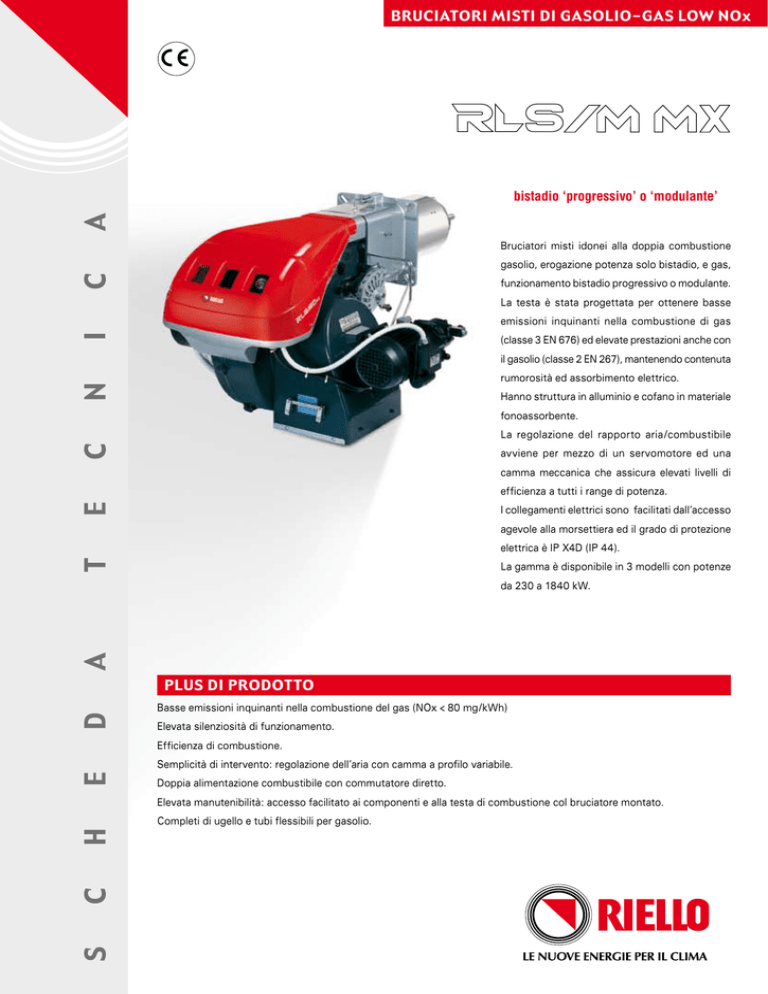

BRUCIATORI MISTI DI GASOLIO-GAS LOW NOx
bistadio ‘progressivo’ o ‘modulante’
Bruciatori misti idonei alla doppia combustione
gasolio, erogazione potenza solo bistadio, e gas,
funzionamento bistadio progressivo o modulante.
La testa è stata progettata per ottenere basse
emissioni inquinanti nella combustione di gas
(classe 3 EN 676) ed elevate prestazioni anche con
il gasolio (classe 2 EN 267), mantenendo contenuta
rumorosità ed assorbimento elettrico.
Hanno struttura in alluminio e cofano in materiale
fonoassorbente.
La regolazione del rapporto aria/combustibile
avviene per mezzo di un servomotore ed una
camma meccanica che assicura elevati livelli di
efficienza a tutti i range di potenza.
I collegamenti elettrici sono facilitati dall’accesso
agevole alla morsettiera ed il grado di protezione
elettrica è IP X4D (IP 44).
La gamma è disponibile in 3 modelli con potenze
da 230 a 1840 kW.
plus di prodotto
Basse emissioni inquinanti nella combustione del gas (NOx < 80 mg/kWh)
Elevata silenziosità di funzionamento.
Efficienza di combustione.
Semplicità di intervento: regolazione dell’aria con camma a profilo variabile.
Doppia alimentazione combustibile con commutatore diretto.
Elevata manutenibilità: accesso facilitato ai componenti e alla testa di combustione col bruciatore montato.
Completi di ugello e tubi flessibili per gasolio.
RLS
Tipo
500/M MX
800/M MX
1300 T
1301 T
1750/3500 ÷ 8000
Potenza (1) min-max
kW
1120/2500 ÷ 5050
Portata (1) min-max
kg/h
95/211 ÷ 425
147/295 ÷ 674
- GASOLIO, viscosità max. a 20 °C: 6 mm /s (1,5 °E - 6 cSt)
- GAS NATURALE: G20 (metano) - G21 - G22 - G23 - G25
- GASOLIO, viscosità max. a 20 °C: 6 mm 2/s (1,5 °E - 6 cSt)
- GAS NATURALE: G20 (metano) - G21 - G22 - G23 - G25
- GPL: G31 - PCI 26 kWh/Nm 3
35,4/52,6
50,6 / 75,4
2
Combustibili
Pressione gas alla potenza max. (2) - Gas: G20/G25
mbar
- Continuo / Intermittente (min. 1 arresto in 24 ore)
- Due stadi progressivi o modulante con kit (vedi accessori)
Funzionamento
Ugelli
n.
1
Impiego standard
1
Caldaie: ad acqua, a vapore, ad olio diatermico
Temperatura ambiente
°C
Temperatura aria comburente
0 - 50
°C max
Alimentazione elettrica
Motori elettrici
Motore ventilatore
Motore pompa
Trasformatore d’accensione
0 - 50
60
60
3N ~ 400 / 230V +/-10% 50 Hz
3N ~ 400 / 230V +/-10% 50 Hz
rpm
2900
2900
V
380 - 415 660 - 718
380 - 415 660 - 718
kW
12
21
A
23 - 13,2
40 - 23
V
230/400
230/400
kW
1,5
1,5
A
6,4/3,7
6,4/3,7
V1 - V2
230 V - 2 x 5 kV
230 V - 1 x 5 kV
I1 - I2
1,9 A - 35 mA
1 A - 20 μA
Pompa
Portata a 16,5 bar
kg/h
560
560
Campo di pressione
bar
6 - 30
6 - 30
Temperatura combustibile
°C max
140
140
Potenza elettrica assorbita (Gasolio)
kW max
15
26
Potenza elettrica assorbita (Gas)
kW max
Grado di protezione
Conformità direttive CE
13
24
IP 54
IP 54
90/396 - 89/336 - 2004/108 - 73/23 - 2006/95
Rumorosità (3) Pressione sonora
dB(A)
86,5
Potenza sonora
dB(A)
100,5
Omologazione
CE
Peso
kg
89,6
103,9
Classe 3 (EN 676) - Classe 2 (EN 267)
280
320
(1) Condizioni di riferimento: Temperatura ambiente 20°C - Temperatura gas 15°C - Pressione barometrica 1013 mbar - Altitudine 0 m s.l.m.
(2) Pressione alla presa 5)(Fig. 5) con pressione zero in camera di combustione ed alla potenza massima del bruciatore.
(3) Test di emissioni sonore effettuati secondo la normativa EN 15036-1 con accuratezza di misura σ = ± 1,5 dB, nel laboratorio di combustione del
costruttore con bruciatore funzionante su caldaia di prova alla massima potenza.
CAMPI DI LAVORO
12
Campo di
modulazione
funzionamento
a gas
pressione in camera di combustione
mbar
10
8
6
Campo di scelta
del bruciatore
RLS 120/M MX
RLS 160/M MX
4
RLS 68/M MX
2
0
0
200
60
400
220
600
380
540
800
700
1000
1200
860
1020
1400
1180
1600
1340
2000 kW
1800
1500
1660
Mcal/h
Potenza termica
dimensioni d’ingombro
Modelli
RLS 500/M MX
RLS 800/M MX
A
mm
1325
1325
B
mm
544
575
C
mm
164
164
D
mm
370
428
E
mm
605
630
F
mm
DN80
DN80
G
mm
900
940
H
mm
890
937
I
mm
395
405
L
mm
1175
1190
R
mm
1055
1055
S
mm
320
320
RLS 500/M MX
RLS 800/M MX
400
Flangia
Forature da predisporre per il fissaggio del bruciatore alla caldaia
Modelli
A
mm
390
B
mm
452
495
C
mm
M18
M18
STRUTTUR A
RLS 500/M MX
Legenda
1 Anelli di sollevamento
2 Girante
3 Motore ventilatore
4 Servomotore
5 Presa di pressione gas testa di combustione
6 Testa di combustione
7 Pilota di accensione
8 Disco di stabilità fiamma
9 Cofano quadro elettrico
10 Cerniera per apertura bruciatore
11 Ingresso aria ventilatore
12 Manicotto
13 Schermo per fissaggio alla caldaia
14 Flangia per rampa gas
15 Otturatore
16 Leva per movimento testa di combustione
17 Ingranaggi per movimento serranda aria
18 Pressostato aria (tipo differenziale)
19 Presa di pressione aria testa di combustione
20 Pressostato gas di massima con presa di
pressione
21 Cellula QRI
22 Presa di pressione per pressostato aria “+”
23 Pompa
24 Motore pompa
25 Pressostato olio di minima
26 Pressostato olio di massima
27 Manometro pressione ritorno ugello
28 Manometro pressione mandata ugello
29 Modulatore olio
30 Attacco manometro
L’apertura del bruciatore può essere effettuata sia a destra che a sinistra senza vincoli dovuti al lato di alimentazione del
combustibile. A bruciatore chiuso la cerniera può essere riposizionata sul lato opposto.
RLS 800/M MX
Legenda
1 Anelli di sollevamento
2 Girante
3 Motore ventilatore
4 Servomotore
5 Presa di pressione gas testa di combustione
6 Testa di combustione
7 Pilota di accensione
8 Disco di stabilità fiamma
9 Cofano quadro elettrico
10 Cerniera per apertura bruciatore
11 Ingresso aria ventilatore
12 Manicotto
13 Schermo per fissaggio alla caldaia
14 Flangia per rampa gas
15 Otturatore
16 Leva per movimento testa di combustione
17 Ingranaggi per movimento serranda aria
18 Pressostato aria (tipo differenziale)
19 Presa di pressione aria testa di combustione
20 Pressostato gas di massima con presa di
pressione
21 Cellula QRI
22 Presa di pressione per pressostato aria “+”
23 Pompa
24 Motore pompa
25 Pressostato olio di minima
26 Pressostato olio di massima
27 Manometro pressione ritorno ugello
28 Manometro pressione mandata ugello
29 Modulatore olio
30 Attacco manometro
31 Rampa gas pilota
L’apertura del bruciatore può essere effettuata sia a destra che a sinistra senza vincoli dovuti al lato di alimentazione del
combustibile. A bruciatore chiuso la cerniera può essere riposizionata sul lato opposto.
DESCRIZIONE QUADRO ELETTRICO
Legenda
1
2
3
4
5
6
7
8
9
10 Morsettiera per kits
Uscita relè contatti puliti
Trasformatore d’accensione
Staffa per l’applicazione del kit regolatore di potenza RWF40
Pulsante di stop
Selettore spento-automatico-manuale
Selettore aumento-diminuzione potenza
Segnalazione luminosa consenso alla partenza
Segnalazione luminosa intervento relè termico motore
Segnalazione luminosa blocco bruciatore e pulsante di sblocco
11 12 13 14 15 16 Apparecchiatura elettrica
Avviatore stella/triangolo
Temporizzatore
Pressostato aria
Morsettiera alimentazione principale
Passaggio cavi di alimentazione e collegamenti
esterni
17 Selettore combustibile e consenso al selettore
combustibile remoto
18 Fusibile circuiti ausiliari
19 Spina/presa servomotore
20 Spina/presa valvole/motore
21 Motore ventilatore
22 Contatore e relè termico motore pompa
23 Relè selezione olio/gas
24 Spina/presa pressostato gas massima
25 Spina/presa sensore fiamma
LINEA ALIMENTAZIONE DEL COMBUSTIBILE GASOLIO
Circuito bitubo
Il bruciatore è dotato di pompa autoaspirante e perciò, entro i limiti indicati nella tabella, è in grado di alimentarsi da solo.
Cisterna più in alto del bruciatore A
È opportuno che la quota P non superi i 10 m per non sollecitare eccessivamente l’organo di tenuta della pompa e la quota
V non superi i 4 m per rendere possibile l’autoinnesco della pompa anche con serbatoio quasi vuoto.
Cisterna più in basso B
Non si deve superare la depressione in pompa di 0,45 bar (35 cm Hg). Con una depressione maggiore si ha liberazione
di gas dal combustibile; la pompa diventa rumorosa e la sua durata diminuisce.
Si consiglia di far arrivare la tubazione di ritorno alla stessa altezza della tubazione di aspirazione; è più difficile il disinnesco
della tubazione aspirante.
Legenda
H Dislivello pompa-valvola di fondo
L Lunghezza tubazione
Ø Diametro interno tubo
1
2
3
4
5
6
7
Bruciatore
Pompa
Filtro
Valvola manuale intercettazione
Condotto di aspirazione
Valvola di fondo
Valvola manuale a chiusura rapida con
comando a distanza
8 Elettrovalvola di intercettazione
elettirico. Collegamenti a cura
dell’installatore (SV).
9 Condotto di ritorno
10 Valvola di ritegno
Circuito ad anello
Il circuito ad anello è costituito da un condotto che
parte dalla cisterna e ritorna in essa nel quale una
pompa ausiliaria fa scorrere il combustibile sotto
pressione.
Una derivazione dall’anello alimenta il bruciatore.
Questo circuito è necessario quando la pompa del
bruciatore non riesce ad autoalimentarsi perchè la
distanza e/o il dislivello della cisterna sono superiori
ai valori riportati in tabella.
SCHEMA IDR AULICO
Legenda
1 Aspirazione pompa
2 Ritorno pompa e ritorno ugello
3 Vite di by-pass in pompa
4 Regolatore pressione pompa
5 Valvola di sicurezza
6 Valvola di sicurezza
7 Mandata ugello
8 Ugello senza spillo di intercettazione
9 Ritorno ugello
10 Regolatore di pressione sul ritorno ugello
11 Servomotore
12 Pressostato sul ritorno ugello
13 Valvola di sicurezza sul ritorno ugello
14 Valvola di sicurezza sul ritorno ugello
15 Pressostato sulla mandata pompa
B Gruppo valvole olio e variatore di pressione
M Manometri
V Attacco vacuometro
LINEA ALIMENTAZIONE DEL COMBUSTIBILE GAS
Legenda
1
2
3
4
5
6
6
7
8
Condotto arrivo del gas
Valvola manuale
Giunto antivibrante
Manometro con rubinetto a pulsante
Filtro
A - Multibloc “filettato” comprendente:
– filtro (sostituibile)
– valvola di sicurezza
– valvola di funzionamento
– regolatore di pressione
B - Multibloc “flangiato” comprendente:
– valvola di sicurezza
– valvola di funzionamento
– regolatore di pressione
Pressostato gas di minima
9
10
P1
P2
P3
P4
L
L1
Kit controllo di tenuta, fornito a parte con il codice indicato
in tabella. Secondo la norma EN 676 il controllo di tenuta è
obbligatorio per i bruciatori con potenza massima superiore a
1200 kW.
Guarnizione
Adattatore rampa-bruciatore, fornito a parte con il codice
indicato in tabella.
Pressione gas alla testa di combustione
Pressione a monte delle valvole/regolatore
Pressione a monte del filtro
Pressione aria alla testa di combustione (Fig. 22)
Rampa gas fornita a parte con il codice indicato in tabella
A cura dell’installatore
ABBINAMENTI SUGGERITI TR A BRUCIATORE E R AMPE
ø E rete
Specifica
ø bruciatore
L mm
Codice
RLS 68/M MX
1”1/4
1”1/4
433
3970144
MB 12/1
RLS 68-120/M MX
1”1/2
1”1/2
523
3970180
MB 15/1
RLS 68-120/M MX
2”
2”
523
3970181
MB 20/1
RLS 68-120/M MX
DN 50
DN 50
573
3970221
MBC 1200 SE 50
RLS 120/M MX
DN 65
DN 65
583
3970222
MBC 1900 SE 65 FC
RLS 160/M MX
2”
2”
523
3970182
MB 20/1 CT
Tipo
Denominazione
commerciale
RLS 160/M MX
DN 50
DN 50
573
3970225
MBC 1200 SE 50 CT
RLS 160/M MX
DN 65
DN 65
583
3970226
MBC 1900 SE 65 FC CT
RLS 160/M MX
DN 80
DN 80
633
3970227
MBC 3100 SE 80 FC CT
3000843
Adattatore C2
3010126
Adattatore C4
3000825
Adattatore D
3000826
Adattatore E
SISTEMA DI REGOLAZIONE ARIA/COMBUSTIBILE E MODULAZIONE POTENZA
Il sistema di regolazione aria/combustibile, e di modulazione della potenza, che equipaggia i bruciatori serie RLS realizza
una serie di funzioni integrate per la totale ottimizzazione energetica e operativa del bruciatore, sia in caso di funzionamento
singolo che in combinazione con altre unità (es. caldaia a doppio focolare o più generatori in parallelo).
Le funzioni di base comprese nel sistema controllano:
1.il dosaggio dell’aria e del combustibile tramite il posizionamento, con servocomando diretto, delle relative valvole,
escludendo i giochi possibili nei sistemi di taratura con levismi e camma meccanica, utilizzati sui bruciatori modulanti
tradizionali;
2.la modulazione della potenza del bruciatore, in funzione del carico richiesto dall’impianto, con mantenimento della
pressione o temperatura della caldaia ai valori di esercizio impostati;
3.la sequenza (regolazione in cascata) di più caldaie tramite opportuno collegamento delle varie unità e l’attivazione del
software interno dei singoli sistemi (opzionale).
Ulteriori interfacce e funzioni di comunicazione con computer, per telecontrollo o integrazione in sistemi di supervisione
di centrale, sono disponibili in base alla configurazione dell’impianto.
NOTA
Il primo avviamento, come pure ogni ulteriore operazione di impostazione interna del sistema di regolazione, o
di ampliamento delle funzioni di base, richiedono l’accesso tramite password e sono riservate a personale del
servizio di assistenza tecnica specificamente addestrato alla programmazione interna dello strumento e sulla
specifica applicazione realizzata con questo bruciatore.
COLLEGAMENTI ELETTRICI (a cura dell’installatore)
10
11
MV Motore ventilatore
PA Pressostato aria
PE Terra bruciatore
PGM Pressostato gas di massima
PGMin Pressostato gas di minima
PO Pressostato olio
PO1 Pressostato olio di massima sul ritorno
RS Pulsante di sblocco bruciatore a distanza
S1 Pulsante arresto emergenza
S2 Selettore spento / automatico / manuale
S4 Selettore aumento / diminuzione potenza
S5 Selettore combustibile e consenso al selettore combustibile a distanza
SH3
Pulsante di sblocco bruciatore e segnalazione di blocco
SM Servomotore
TA Trasformatore di accensione
TL Termostato/pressostato di limite
TR Termostato/pressostato di regolazione
TS Termostato/pressostato di sicurezza
UV Sensore fiamma
Y Valvola di regolazione gas + valvola di sicurezza gas
YVPS Dispositivo di controllo di tenuta valvole gas
X1 Morsettiera alimentazione principale
X2 Morsettiera per Kit RWF40
X4 Morsettiera gruppo gasolio
XAUX Morsettiera ausiliaria
XM Connettore gruppo gasolio
XPGM Connettore pressostato gas di massima
XPGM1 Connettore pressostato gas di minima
XRWF Morsettiera regolatore di potenza RWF40
XS Connettore sensori fiamma
XSM Connettore servomotore
VF Valvola funzionamento gasolio
VP1 Valvola pilota 1
VP2 Valvola pilota 2
VR Valvola ritorno gasolio
VR1 Valvola ritorno gasolio
VS Valvola gasolio di sicurezza
Legenda schemi elettrici
A
B1 B2 BA BA1 BP BP1
BR BT1
BT2
BT3
BT4
BTEXT BV BV1
F1 F2 F3 H1 H2 KL1
KMP KT1 KS1 KST1 K3 K4 K5 K6 KG KO MP Apparecchiatura elettrica
Regolatore di potenza RWF40 interno
Regolatore di potenza RWF40 esterno
Sonda con uscita in corrente
Dispositivo con uscita in corrente per modifica setpoint remoto
Sonda di pressione
Sonda di pressione
Potenziometro setpoint remoto
Sonda a termocoppia
Sonda Pt100 a 2 fili
Sonda Pt100 a 3 fili
Sonda Pt100 a 3 fili
Sonda esterna per la compensazione climatica del
setpoint
Sonda con uscita in tensione
Dispositivo con uscita in tensione per modifica setpoint remoto
Relè termico motore ventilatore
Relè termico motore pompa
Fusibile ausiliario
Segnalazione luminosa bruciatore acceso
Segnalazione luminosa blocco motore ventilatore e motore pompa
Contattore di linea avviatore stella/triangolo e avviamento diretto
Contattore motore pompa
Contattore triangolo avviatore stella/triangolo
Contattore stella avviatore stella/triangolo
Temporizzatore avviatore stella/triangolo
Relè uscita contatti puliti blocco bruciatore
Relè uscita contatti puliti funzionamento gasolio
Relè uscita contatti puliti funzionamento gas
Relè uscita contatti puliti bruciatore acceso
Relè funzionamento gas
Relè funzionamento gasolio
Motore pompa
12
KIT MODULATORE (accessorio)
Regolatore
Tipo
RWF40
Sonda
Tipo
Gamma (°C) (bar)
Temperatura PT 100
-100 ÷ 500°C
Pressione 4÷20 mA
0 ÷ 2,5 bar
Pressione 4÷20 mA
0 ÷ 16 bar
KIT MODULATORE PLUS (accessorio)
RWF40 (uscita addizionale e interfaccia)
cuffia fonica (accessorio)
Servono a ridurre apprezzabilmente il rumore prodotto dal bruciatore (-10 dBA). Sono in acciaio e materiale fono assorbente
e racchiudono completamente il bruciatore. La cuffia fonica, montata su ruote, è facilmente spostabile per l’ispezione al
bruciatore.
Bruciatore
Tipo
RLS 500 ÷ 800/M MX
Tipo
Cuffia C7
13
C7
A
B
C
1350
1430
1100
H
min
max
Peso
max
950
1900
160
riello RLS/M MX
DESCRIZIONE COSTRUTTIVA PER CAPITOLATO SINTETICO
Bruciatore misto ad aria soffiata di tipo bistadio per gasolio e di tipo bistadio progressivo o modulante, con apposito kit, per
metano; completamente automatico con regolazione della fiamma tramite due servomotori.
Idoneo per la combustione di gasolio o di metano.
Caratterizzato da basse emissioni inquinanti di classe 3 secondo UNI-EN 676 per metano e secondo UNI-EN 267 per gasolio.
DESCRIZIONE COSTRUTTIVA PER CAPITOLATO
Bruciatore misto di gasolio-metano del tipo aria soffiata, bistadio per gasolio e bistadio progressivo o modulante, con apposito
kit, per metano, completamente automatico, composto da :
- cofano silenziatore in materiale plastico coibentato che racchiude tutti i componenti dell’apparecchio
- carcassa in lega leggera con flangia di attacco al generatore di calore
- testa di combustione con imbuto di fiamma in acciaio inossidabile per resistere alla corrosione e alle elevate temperature in
camera di combustione
- pompa per gasolio ad ingranaggi con: regolatore di pressione, attacchi frontali per il manometro e il vacuometro, prese di
aspirazione e ritorno combustibile
- valvola gas a farfalla per il funzionamento con motoriduttore per funzionamento modulante o bistadio progressivo
- servomotore per l’azionamento della serranda dell’aria e della testa di combustione
- serranda mobile con chiusura totale in sosta per ridurre al minimo le perdite energetiche connesse al raffreddamento della
caldaia
- sonda di ionizzazione per la rilevazione della fiamma
- apparecchiatura ciclica di comando e controllo del bruciatore, che assicura la costanza dei tempi prefissati durante il programma
di funzionamento, la messa in blocco entro 2 secondi in caso di mancata accensione ed entro 1 secondo in caso di spegnimento
di fiamma
- camma elettronica per la gestione della valvola gas e serranda dell’aria e che comanda il controllo di tenuta
- pressostato di sicurezza lato aria per mandare in blocco il bruciatore nel caso di mancato o anomalo funzionamento del
ventilatore
- regolazione combustibile-aria per garantire una fiamma ottimale dal punto di vista dei parametri della combustione
- guide scorrevoli per interventi di ispezione e manutenzione del bruciatore
- fotoresistenza per la rilevazione di presenza della fiamma
- ventilatore con pale curve indietro
- prese-spine per il collegamento elettrico
- polverizzazione di tipo meccanico del gasolio con possibilità di scelta del tipo di ugello e della regolazione dell’aria per
l’ottimizzazione della combustione
- commutatore manuale olio-metano
- alimentazione elettrica trifase
- predisposizione per l’aggiunta di apposito kit che permetta di trasformare il funzionamento in modulante per metano, cioè la
possibilità erogare qualsiasi valore di potenza tra il minimo ed il massimo, in funzione della richiesta istantanea del carico
- conforme alle norme CEI
- grado di protezione elettrica IP54
- basse emissioni in classe 3 di NOx secondo UNI-EN 676 per gas - classe 2 di NOx secondo UNI-EN 267 per gasolio
- conforme alla direttiva 90/396/CEE (direttiva gas)
- conforme alla direttiva 2004/108/CE (ex 89/336/CEE compatibilità elettromagnetica)
- conforme alla direttiva 2006/95/CE (ex 73/23/CEE bassa tensione)
- conforme alla direttiva 92/42/CEE (rendimenti)
- conforme alla direttiva 98/37/CEE (macchine)
MATERIALE A CORREDO
- tubazioni flessibili di collegamento al circuito gasolio
- nipples per tubi flessibili con guarnizioni
- schermo termico
- viti per fissare la flangia del bruciatore alla caldaia
- flangia per rampa gas
- guarnizione per flangia con viti di fissaggio
- certificato di garanzia dell’apparecchio
- monografia tecnica con disposizioni di installazione, uso e manutenzione
- catalogo ricambi.
ACCESSORI
Kit modulatore standard
Kit modulatore Plus
Sonda di temperatura -100÷500 °C
Sonda pressione 0÷2,5 bar
Sonda pressione 0÷16 bar
Kit display AZL
Cuffia C 7
Molla MBC 0-20 (Neutra)
Molla MBC 40-80 (Nera)
Molla MBC 80-150 (Verde)
Ugelli B5-5A per le varie portate max nominali
Convertitore di segnale di modulazione remoto
Potenziometro
14
NORME DI INSTALLAZIONE
L’olio combustibile deve rispettare le caratteristiche richieste dal Decreto Legislativo 152/2006.
Devono essere effettuate verifiche ed interventi periodici e il controllo della combustione secondo DPR 412/93, DPR 551/99,
Decreto Legislativo 192/05, DPR 59/09 e successive modifiche.
Il bruciatore RLS deve essere installato secondo la normativa vigente; seguire quanto prescritto dal DM 12 aprile 1996 (gas) e
dal DM 28 aprile 2005 (gasolio).
15
Cod. 27003381 rev. 0 3/2010
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
