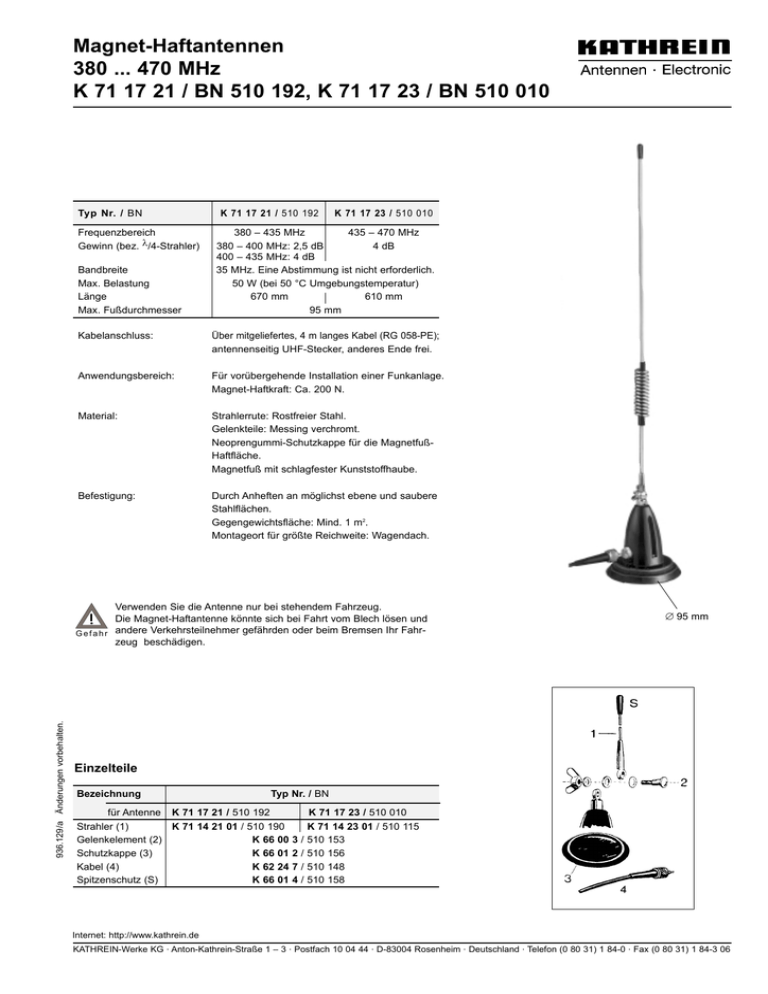

Kathrein K-711721
Magnet-Haftantennen
380 ... 470 MHz
K 71 17 21 / BN 510 192, K 71 17 23 / BN 510 010
Typ Nr. / BN
K 71 17 21 / 510 192
Frequenzbereich
Gewinn (bez. λ/4-Strahler)
Bandbreite
Max. Belastung
Länge
Max. Fußdurchmesser
K 71 17 23 / 510 010
380 – 435 MHz
435 – 470 MHz
380 – 400 MHz: 2,5 dB
4 dB
400 – 435 MHz: 4 dB
35 MHz. Eine Abstimmung ist nicht erforderlich.
50 W (bei 50 °C Umgebungstemperatur)
670 mm
610 mm
95 mm
Kabelanschluss:
Über mitgeliefertes, 4 m langes Kabel (RG 058-PE);
antennenseitig UHF-Stecker, anderes Ende frei.
Anwendungsbereich:
Für vorübergehende Installation einer Funkanlage.
Magnet-Haftkraft: Ca. 200 N.
Material:
Strahlerrute: Rostfreier Stahl.
Gelenkteile: Messing verchromt.
Neoprengummi-Schutzkappe für die MagnetfußHaftfläche.
Magnetfuß mit schlagfester Kunststoffhaube.
Befestigung:
Durch Anheften an möglichst ebene und saubere
Stahlflächen.
Gegengewichtsfläche: Mind. 1 m2.
Montageort für größte Reichweite: Wagendach.
936.129/a Änderungen vorbehalten.
Verwenden Sie die Antenne nur bei stehendem Fahrzeug.
Die Magnet-Haftantenne könnte sich bei Fahrt vom Blech lösen und
G e f a h r andere Verkehrsteilnehmer gefährden oder beim Bremsen Ihr Fahrzeug beschädigen.
∅ 95 mm
Einzelteile
Bezeichnung
für Antenne
Typ Nr. / BN
K 71 17 21 / 510 192
Strahler (1)
K 71 14 21 01 / 510 190
Gelenkelement (2)
K 66 00 3
Schutzkappe (3)
K 66 01 2
Kabel (4)
K 62 24 7
Spitzenschutz (S)
K 66 01 4
K 71 17 23 / 510 010
/
/
/
/
K 71 14 23 01 / 510 115
510 153
510 156
510 148
510 158
Internet: http://www.kathrein.de
KATHREIN-Werke KG . Anton-Kathrein-Straße 1 – 3 . Postfach 10 04 44 . D-83004 Rosenheim . Deutschland . Telefon (0 80 31) 1 84-0 . Fax (0 80 31) 1 84-3 06
Magnet mount antennas
380 ... 470 MHz
K 71 17 21 / Ord.No. 510 192, K 71 17 23 / Ord.No. 510 010
Frequency range
Gain (ref. to quarter wave
whip)
Bandwidth
Maximum load
Length
Max. diameter at base
K 71 17 21 / 510 192
K 71 17 23 / 510 010
380 – 435 MHz
435 – 470 MHz
380 – 400 MHz: 2.5 dB
4 dB
400 – 435 MHz: 4 dB
35 MHz. Tuning is not necessary.
50 W (at 50 °C ambient temperature)
670 mm
610 mm
95 mm
Cable connection:
Cable RG 059-PE, 4 m long, with UHF (m) connector for the antenna without radio set connector.
For temporary installation of a radio set.
Usage:
Magnetic adhesive force: Approx. 200 N.
Material:
Whip: Stainless steel.
Swivel-joint parts:
Chromium-plated brass.
Magnetic base in shock-resistant plastic housing.
Neoprene protection cover for the adhesive surface of the magnetic base.
Fixing:
By attaching the antenna to a steel surface of at
least 1 m2 extension that should be as even as
possible.
Ground plain appox. 1 m2.
Mounting place: Car roof.
Use antenna only on stationary vehicles. The magnet mount antenna
may lift off from vehicle while driving and endanger other drivers or
Danger damange your vehicle when braking.
Diam. 95 mm
Components
Description
for antenna
Type No. / Order No.
K 71 17 21 / 510 192
Whip (1)
K 71 14 21 01 / 510 190
Swivel-joint
elements (2)
K 66 00 3
Protection cover (3)
K 66 01 2
Cable (4)
K 62 24 7
Tip protection (S)
K 66 01 4
K 71 17 23 / 510 010
K 71 14 23 01 / 510 115
/
/
/
/
510
510
510
510
153
156
148
158
Internet: http://www.kathrein.de
KATHREIN-Werke KG . Anton-Kathrein-Straße 1 – 3 . PO Box 10 04 44 . D-83004 Rosenheim . Germany . Telephone +49 803 11 84-0 . Fax +49 803 11 84-3 06
936.129/a Subject to alteration.
Type No. / Order No.
