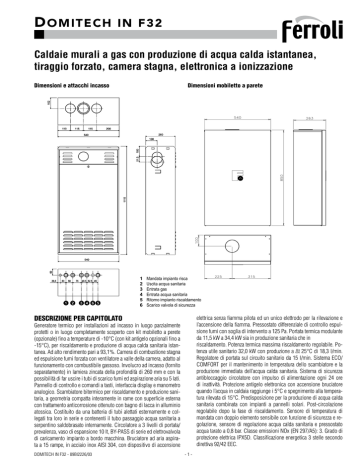

FERROLI Domitech IN F32
D OMITECH
IN F32
Caldaie murali a gas con produzione di acqua calda istantanea,
tiraggio forzato, camera stagna, elettronica a ionizzazione
Dimensioni e attacchi incasso
Dimensioni mobiletto a parete
1
2
3
4
5
6
Mandata impianto riscaldamento
Uscita acqua sanitaria
Entrata gas
Entrata acqua sanitaria
Ritorno impianto riscaldamento
Scarico valvola di sicurezza
DESCRIZIONE PER CAPITOLATO
elettrica senza fiamma pilota ed un unico elettrodo per la rilevazione e
l’accensione della fiamma. Pressostato differenziale di controllo espulsione fumi con soglia di intervento a 125 Pa. Portata termica modulante
da 11,5 kW a 34,4 kW sia in produzione sanitaria che in
riscaldamento. Potenza termica massima riscaldamento regolabile. Potenza utile sanitario 32,0 kW con produzione a Δt 25°C di 18,3 l/min.
Regolatore di portata sul circuito sanitario da 15 l/min. Sistema ECO/
COMFORT per il mantenimento in temperatura dello scambiatore e la
produzione immediata dell’acqua calda sanitaria. Sistema di sicurezza
antibloccaggio circolatore con impulso di alimentazione ogni 24 ore
di inattività. Protezione antigelo elettronica con accensione bruciatore
quando l’acqua in caldaia raggiunge i 5°C e spegnimento alla temperatura rilevata di 15°C. Predisposizione per la produzione di acqua calda
sanitaria combinata con impianti a pannelli solari. Post-circolazione
regolabile dopo la fase di riscaldamento. Sensore di temperatura di
mandata con doppio elemento sensibile con funzione di sicurezza e regolazione, sensore di regolazione acqua calda sanitaria e pressostato
acqua tarato a 0,8 bar. Classe emissioni NOx (EN 297/A5): 3. Grado di
protezione elettrica IPX5D. Classificazione energetica 3 stelle secondo
direttiva 92/42 EEC.
Generatore termico per installazioni ad incasso in luogo parzialmente
protetti o in luogo completamente scoperto con kit mobiletto a perete
(opzionale) fino a temperature di -10°C (con kit antigelo opzionali fino a
-15°C), per riscaldamento e produzione di acqua calda sanitaria istantanea. Ad alto rendimento pari a 93,1%. Camera di combustione stagna
ed espulsione fumi forzata con ventilatore a valle della camera, adatto al
funzionamento con combustibile gassoso. Involucro ad incasso (fornito
separatamente) in lamiera zincata della profondità di 260 mm e con la
possibilità di far uscire i tubi di scarico fumi ed aspirazione aria su 5 lati.
Pannello di controllo e comandi a tasti, interfaccia display e manometro
analogico. Scambiatore bitermico per riscaldamento e produzione sanitaria, a geometria compatta interamente in rame con superficie esterna
con trattamento anticorrosione ottenuto con bagno di lacca in alluminio
atossica. Costituito da una batteria di tubi alettati esternamente e collegati tra loro in serie e contenenti il tubo passaggio acqua sanitaria a
serpentino saldobrasato internamente. Circolatore a 3 livelli di portata/
prevalenza, vaso di espansione 10 lt, BY-PASS di serie ed elettrovalvola
di caricamento impianto a bordo macchina. Bruciatore ad aria aspirata a 15 rampe, in acciaio inox AISI 304, con dispositivo di accensione
DOMITECH IN F32 - 89BI2226/03
-1-
D O MI T ECH
IN F32
VISTA GENERALE E COMPONENTI PRINCIPALI
5 Camera stagna
7 Entrata gas
8 Uscita acqua sanitario
9 Entrata acqua sanitario
10 Mandata impianto
11 Ritorno impianto
14 Valvola di sicurezza
16 Ventilatore
19 Camera combustione
20 Gruppo bruciatori
21 Ugello principale
22 Bruciatore
26 Isolante camera di combustione
27 Scambiatore in rame per riscaldamento e sanitario
28 Camera combustione
29 Collettore uscita fumi
32 Circolatore riscaldamento
36 Sfiato aria automatico
38 Flussostato
42 Sonda temperatura sanitario
43 Pressostato aria
44 Valvola gas
56 Vaso di espansione
74 Rubinetto di riempimento impianto
81 Elettrodo d’accensione e rilevazione
114 Pressostato acqua
187 Diaframma fumi
240 Elettrovalvola caricamento impianto
278 Sensore doppio (Sicurezza + Riscaldamento)
340 Tubo Bypass
SCHEMA ELETTRICO
16 Ventilatore
32 Circolatore riscaldamento
42 Sensore temperatura sanitario
43 Pressostato aria
44 Valvola gas
47 Modureg
72 Termostato ambiente
81 Elettrodo d’accensione/rivelazione
114 Pressostato acqua
139 Cronocomando remoto (OpenTherm)
278 Sensore doppio (Sicurezza + riscaldamento)
240 Elettrovalvola caricamento impianto
DOMITECH IN F32 - 89BI2226/03
-2-
D OMI TECH
IN F32
SCHEMA IDRAULICO
5 Camera stagna
7 Entrata gas
8 Uscita acqua sanitario
9 Entrata acqua sanitario
10 Mandata impianto
11 Ritorno impianto
14 Valvola di sicurezza
16 Ventilatore
20 Gruppo bruciatori
27 Scambiatore in rame per riscaldamento e sanitario
29 Collettore uscita fumi
32 Circolatore riscaldamento
38 Flussostato
42 Sonda temperatura sanitario
43 Pressostato aria
44 Valvola gas
56 Vaso di espansione
74 Rubinetto di riempimento impianto
81 Elettrodo d’accensione e rilevazione
114 Pressostato acqua
187 Diaframma fumi
240 Elettrovalvola carivamento impianto
278 Sensore doppio (Sicurezza + Riscaldamento)
340 Tubo Bypass
PREVALENZE CIRCOLATORE - PERDITE DI CARICO CALDAIA
A
Perdite di carico caldaia
1-2-3 Velocità circolatore
DOMITECH IN F32 - 89BI2226/03
-3-
D O MI T ECH
TABELLA DATI TECNICI
DOMITECH IN
F32
max
min
max
min
max
min
max
min
Pmax
Pmin
30% Pmax
Portata termica riscaldamento
Portata termica sanitario
Potenza termica riscaldamento
Potenza termica sanitario
Remdimento (80-60°C)
Rendimento
Marcatura energetica (direttiva 92/42ECC)
Classe emissioni NOx (direttiva EN 297/A5)
max
min
Portata gas G20
Pressione di alimentazione G20
max
min
Portata gas G31
Pressione di alimentazione G31
Temperatura max di esercizio riscald.
max
min
Pressione di esercizio riscaldamento
Contenuto acqua circuito riscald.
Capacità vaso di espansione riscald.
Pressione di precarica vaso riscald.
max
min
Pressione di esercizio sanitario
Contenuto acqua sanitario
Dt 25°C
Dt 30°C
Produzione sanitaria
Grado di protezione
Tensione di alimentazione
Potenza elettrica assorbita
Potenza elettrica assorbita sanitario
Peso a vuoto
Rendimento di combustione Pmax
Rendimento di combustione Pmin
Perdite al camino bruciatore on Pmax
Perdite al camino bruciatore on Pmin
Perdite al camino bruciatore off
Perdite al mantello bruciatore on Pmax
Temperatura fumi Pmax
Temperatura fumi Pmin
Portata fumi Pmax
Portata fumi Pmin
CO2 Pmax
CO2 Pmin
CO O2=0% Pmax
CO O2=0% Pmin
CO O2=0% ponderato
NOx O2=0% Pmax
NOx O2=0% Pmin
NOx O2=0% ponderato
Massima prevalenza camino
DOMITECH IN F32 - 89BI2226/03
-4-
kW
kW
kW
kW
kW
kW
kW
kW
%
%
%
m3/h
m3/h
mbar
kg/h
kg/h
mbar
°C
bar
bar
litri
litri
bar
bar
bar
litri
l/min
l/min
IP
V/Hz
W
W
kg
%
%
%
%
%
%
°C
°C
kg/h
kg/h
%
%
mg/kWh
mg/kWh
mg/kWh
mg/kWh
mg/kWh
mg/kWh
pascal
34,4
11,5
34,4
11,5
32,0
9,9
32,0
9,9
93,1
86,1
91,0
***
3,0
3,64
1,22
20
2,69
0,9
37,0
90
3
0,8
1,0
10
1
9
0,25
0,5
18,3
15,2
X5D
230/50
135
55
32
5,9
12,2
1,0
1,7
0,05
0,3
122,0
90,0
69,0
72,4
7,4
2,2
189,0
58,0
98,0
220,0
135,0
140,0
125,0
I N F32
