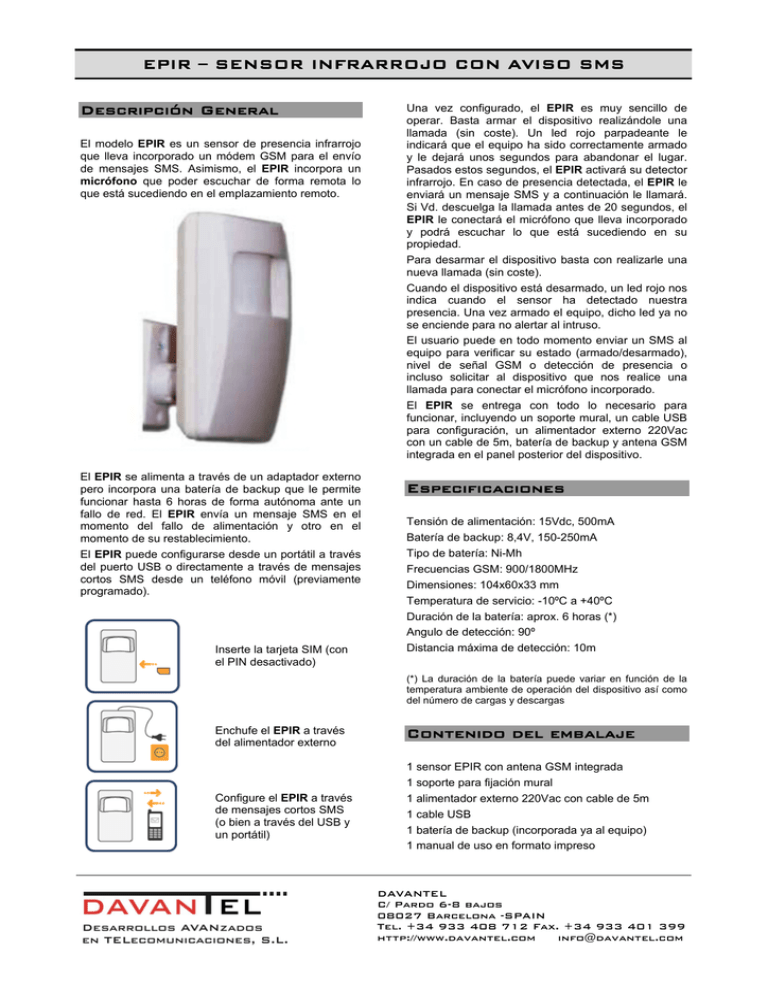

EPIR – SENSOR INFRARROJO CON AVISO SMS
Descripción General
El modelo EPIR es un sensor de presencia infrarrojo
que lleva incorporado un módem GSM para el envío
de mensajes SMS. Asimismo, el EPIR incorpora un
micrófono que poder escuchar de forma remota lo
que está sucediendo en el emplazamiento remoto.
Una vez configurado, el EPIR es muy sencillo de
operar. Basta armar el dispositivo realizándole una
llamada (sin coste). Un led rojo parpadeante le
indicará que el equipo ha sido correctamente armado
y le dejará unos segundos para abandonar el lugar.
Pasados estos segundos, el EPIR activará su detector
infrarrojo. En caso de presencia detectada, el EPIR le
enviará un mensaje SMS y a continuación le llamará.
Si Vd. descuelga la llamada antes de 20 segundos, el
EPIR le conectará el micrófono que lleva incorporado
y podrá escuchar lo que está sucediendo en su
propiedad.
Para desarmar el dispositivo basta con realizarle una
nueva llamada (sin coste).
Cuando el dispositivo está desarmado, un led rojo nos
indica cuando el sensor ha detectado nuestra
presencia. Una vez armado el equipo, dicho led ya no
se enciende para no alertar al intruso.
El usuario puede en todo momento enviar un SMS al
equipo para verificar su estado (armado/desarmado),
nivel de señal GSM o detección de presencia o
incluso solicitar al dispositivo que nos realice una
llamada para conectar el micrófono incorporado.
El EPIR se entrega con todo lo necesario para
funcionar, incluyendo un soporte mural, un cable USB
para configuración, un alimentador externo 220Vac
con un cable de 5m, batería de backup y antena GSM
integrada en el panel posterior del dispositivo.
El EPIR se alimenta a través de un adaptador externo
pero incorpora una batería de backup que le permite
funcionar hasta 6 horas de forma autónoma ante un
fallo de red. El EPIR envía un mensaje SMS en el
momento del fallo de alimentación y otro en el
momento de su restablecimiento.
El EPIR puede configurarse desde un portátil a través
del puerto USB o directamente a través de mensajes
cortos SMS desde un teléfono móvil (previamente
programado).
Inserte la tarjeta SIM (con
el PIN desactivado)
Especificaciones
Tensión de alimentación: 15Vdc, 500mA
Batería de backup: 8,4V, 150-250mA
Tipo de batería: Ni-Mh
Frecuencias GSM: 900/1800MHz
Dimensiones: 104x60x33 mm
Temperatura de servicio: -10ºC a +40ºC
Duración de la batería: aprox. 6 horas (*)
Angulo de detección: 90º
Distancia máxima de detección: 10m
(*) La duración de la batería puede variar en función de la
temperatura ambiente de operación del dispositivo así como
del número de cargas y descargas
Enchufe el EPIR a través
del alimentador externo
Configure el EPIR a través
de mensajes cortos SMS
(o bien a través del USB y
un portátil)
Contenido del embalaje
1 sensor EPIR con antena GSM integrada
1 soporte para fijación mural
1 alimentador externo 220Vac con cable de 5m
1 cable USB
1 batería de backup (incorporada ya al equipo)
1 manual de uso en formato impreso
