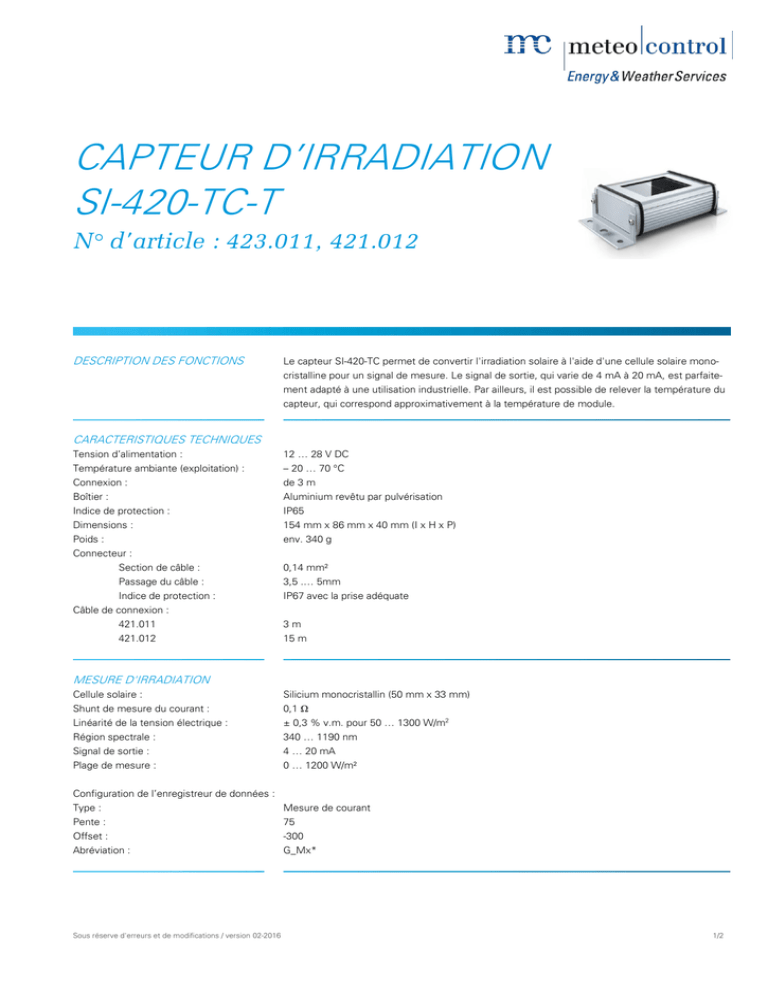

CAPTEUR D’IRRADIATION SI-420-TC-T N° d'article : 423.011, 421.012

CAPTEUR D’IRRADIATION SI-420-TC-T N° d'article : 423.011, 421.012
CAPTEUR D’IRRADIATION
SI-420-TC-T
N° d'article : 423.011, 421.012
DESCRIPTION DES FONCTIONS
Le capteur SI-420-TC permet de convertir l'irradiation solaire à l'aide d'une cellule solaire monocristalline pour un signal de mesure. Le signal de sortie, qui varie de 4 mA à 20 mA, est parfaitement adapté à une utilisation industrielle. Par ailleurs, il est possible de relever la température du
capteur, qui correspond approximativement à la température de module.
CARACTERISTIQUES TECHNIQUES
Tension d’alimentation :
Température ambiante (exploitation) :
Connexion :
Boîtier :
Indice de protection :
Dimensions :
Poids :
Connecteur :
Section de câble :
Passage du câble :
Indice de protection :
Câble de connexion :
421.011
421.012
12 … 28 V DC
– 20 … 70 °C
de 3 m
Aluminium revêtu par pulvérisation
IP65
154 mm x 86 mm x 40 mm (I x H x P)
env. 340 g
0,14 mm²
3,5 .… 5mm
IP67 avec la prise adéquate
3m
15 m
MESURE D'IRRADIATION
Cellule solaire :
Shunt de mesure du courant :
Linéarité de la tension électrique :
Région spectrale :
Signal de sortie :
Plage de mesure :
Silicium monocristallin (50 mm x 33 mm)
0,1 Ω
± 0,3 % v.m. pour 50 … 1300 W/m2
340 … 1190 nm
4 … 20 mA
0 … 1200 W/m²
Configuration de l’enregistreur de données :
Type :
Mesure de courant
Pente :
75
Offset :
-300
Abréviation :
G_Mx*
Sous réserve d'erreurs et de modifications / version 02-2016
1/2
MESURE DE TEMPERATURE
Shunt de mesure du courant :
Signal de sortie :
Plage de mesure :
Précision :
Non-linéarité
0,1 Ω
12,28 … 20 mA
-20 … 70 °C
±2 °C
±0,5 °C
Configuration de l’enregistreur de données :
Type :
Mesure de courant
Pente :
12,5
Offset :
-173,5
Abréviation :
T_Mx*
PARTICULARITES
Installation
Le montage horizontal entraîne une réflexion plus élevée sur le verre et donc
augmente l’erreur de mesure.
* Abréviation
X est un caractère de substitution pour une numérotation continue. Si plusieurscapteurs d’un
seul type ont été montés, commencez la numérotation à partir de 1, sinon à partir de 0.
DONNEES MESUREES
G_Mx
T_Mx
Irradiation sur le plan du module x
Température sur le plan du module x
meteocontrol France S.A.S. | 131 Rue de Créqui | 69006 Lyon | Tél.: +33 (0)4 78 67 33 52
E-Mail: [email protected] | Web: www.meteocontrol.fr
Sous réserve d'erreurs et de modifications / version 02-2016
2/2
