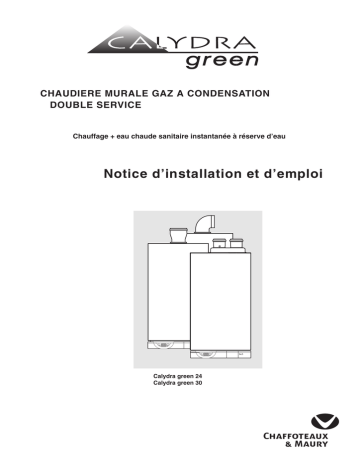

CHAUDIERE MURALE GAZ A CONDENSATION

DOUBLE SERVICE

Chauffage + eau chaude sanitaire instantanée à réserve d’eau

Notice d’installation et d’emploi

Calydra green 24

Calydra green 30

C

2

Sommaire

NOTICE DESTINEE A L’INSTALLATEUR

Page

1- Description .....................................................................................................................................................3

2- Caractéristiques dimensionnelles ..................................................................................................................4

3- Caractéristiques hydrauliques ........................................................................................................................4

4- Conditions d’installation .................................................................................................................................5

5- Pose de la barrette robinetterie et des pattes .................................................................................................6

6- Pose de la chaudière .....................................................................................................................................7

7- Raccordements électriques ...........................................................................................................................8

8- Mise en service ..............................................................................................................................................9

9- Montage de l’habillage .................................................................................................................................10

10- Réglage.........................................................................................................................................................11

11- Incidents de fonctionnement.........................................................................................................................16

12- Changement de gaz .....................................................................................................................................17

NOTICE DESTINEE A L’UTILISATEUR

Page

13- Commandes ................................................................................................................................................19

14- Conduite ......................................................................................................................................................20

15- Entretien ......................................................................................................................................................21

16- La garantie ...................................................................................................................................................21

17- Conseils pratiques .......................................................................................................................................22

18- Changement de gaz ....................................................................................................................................22

19- Incidents de fonctionnement ........................................................................................................................22

20- Caractéristiques techniques ........................................................................................................................23

Cette notice d’installation et d’emploi est destinée aux appareils installés en France

7

2

3

8

51

12

6

10

13

1

Fig. 1

NOTICE DESTINEE A L’INSTALLATEUR

Description

11

9

4

5

15

1.- châssis en tôle d’acier

2.- caisson étanche

3.- ensemble brûleur échangeur

4.- ensemble liaison air gaz

5.- ventilateur 24 V

6.- vanne gaz

7.- électrodes d’allumage

8.- électrode de détection de flamme

9.- transfo d’allumage

10.- boîtier de fumées

11.- transformateur 24 V

12.- siphons

13.- boîtier électronique

14.- circulateur

15.- échangeur sanitaire à plaques en acier inox

16.- manomètre circuit chauffage

17.- vanne 3 voies

18.- purgeur automatique

19 - débistat chauffage

20.- débistat sanitaire

21.- thermistance chauffage

22.- thermistance eau chaude sanitaire

23.- thermistance réserve sanitaire

24.- sécurité de surchauffe

25.- réserve isotherme intégrée (R2i)

26.- clapet de décharge situé sur le tube d’arrivée d’eau froide sanitaire

51.- silencieux

1

24

21

14

17

25

20

22

18

19

16

23

26

Fig. 2

38

37 36 39

27.- afficheur

28.- touche de fonctionnement sanitaire

29.- voyant vert de fonctionnement sanitaire

30.- touche de température sanitaire -

31.- touche de température sanitaire +

32.- touche de fonctionnement chauffage

33.- voyant vert de fonctionnement chauffage

34.- touche de température chauffage -

35.- touche de température chauffage +

36.- voyant vert de mise sous tension

37.- voyant orange de fonctionnement brûleur

38.- voyant rouge de verrouillage

39.- touche de réarmement

Fig 3 35 34

32 33 27 29

28

30 31

3

2

212

Caractéristiques dimensionnelles

Cotes en mm

105

130 maxi

130 maxi

Poids à vide :

24 kW : 48,5 kg

30 kW : 51,0 kg

450 mini pour entretien

440

380

368

270

190

J K L M N I

26 54 54 54 54

68 axe soupape chauffage

Ø 100

Ø 60

Ø 80

Ø 125

M

N

I

soupape chauffage et condensat

J

départ chauffage

K

L

départ eau chaude sanitaire arrivée gaz arrivée eau froide sanitaire retour chauffage

Ø 80

120 Ø 80

Fig. 4

250

250

Type C 13

Type C 33 xx

Type C 33 xy ou C53

Type C 32 xy

3 Caractéristiques hydrauliques

4 mCE

6

Hauteur manométrique

Débit mini (robinets thermostatiques fermés)

5

GVF

4

3

GV

O

PVF

2

1 PV

O

0

100

200

300

400

500

600

700

800

900

1000

1100 l/h

Fig. 5

Diagramme de la pression disponible en fonction du débit (en sortie de chaudière).

Pf

2,0

Pression à froid pour le circuit chauffage (en bar)

1,9

1,8

1,7

1,6

1,5

1,4

50°C

40°C

1,3

1,2

60°C

1,1

70°C

80°C

1,0

0,9

0,8

0,7

20 40 60 80 100 120 140 160 180 200 220 240

Capacité maximale de l'installation (en litres)

260

Diagramme de contenance en eau

Fig. 6

C litre

La chaudière est livrée de série avec un circulateur 2 vitesses et un by-pass réglable.

Sur le diagramme (fig. 5) GV et PV indiquent les courbes de fonctionnement à grande et petite vitesse du circulateur,

O et F correspondent à by-pass ouvert ou fermé.

Réglages : voir § 8

Le débit minimal de l’installation pour assurer un bon fonctionnement doit être de 300 l/h. (Robinets thermostatiques fermés).

Capacité en eau de l’installation.

La chaudière est équipée d’un vase d’expansion sous pression.

Volume maxi du vase d’expansion : 7,1 litres.

Pression de gonflage : 0,7 bar.

Note : - Pf = Pression du vase d’expansion, en bar

- C = Capacité de l'installation,en litres.

La capacité d’expansion du vase d’une installation sous pression varie avec :

- la température moyenne de fonctionnement en °C

- la hauteur statique (qui correspond à la différence de niveau en mètres, entre le point le plus haut de l’installation et l’axe du vase d’expansion).

La pression minimale de remplissage à froid de l’installation est de 0,7 bar (préconisée entre 1 et 1,5 bars).

La pression du vase d’expansion devra toujours être supérieure à la hauteur statique (exprimée en mètres) divisée par 10.

4 Conditions d’installation

4.1 RÉGLEMENTATION

BATIMENTS D'HABITATION

CONDITIONS REGLEMENTAIRES D'INSTALLATION ET D'EN-

TRETIEN

L’installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

- Arrêté du 2 août 1977

Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments et de leur dépendances.

- Arrêté du 5 février 1999 modificatif de l’arrêté du

2 août 1977

Après remplacement d’une chaudière à l’identique ( axe et emprise de l’appareil antérieur ), l’installateur est tenu d’établir un certificat de conformité « modèle 4 ».

- Norme DTU P 45-204 - Installations de gaz (anciennement DTU n°61-1 - Installations de gaz - Avril 1982 + additif n°1 de juillet 1984)

- Règlement Sanitaire Départemental.

Protection du réseau d’eau potable

La présence sur l’installation d’une fonction de disconnection du type CB à zones de pressions différentes non contrôlables répondant aux exigences fonctionnelles de la norme

NF P 43-011, destinée à éviter les retours d’eau de chauffage vers le réseau d’eau potable est requise par les articles 16-7 et 16-8 du Règlement Sanitaire

Départemental.

Un disconnecteur NF est placé sur la barrette robinetterie de la chaudière.

- Norme NF C 15-100 - Installations électriques à basse tension - Règles.

ETABLISSEMENTS RECEVANT DU PUBLIC

CONDITIONS REGLEMENTAIRES D'INSTALLATION

L’installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

- Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public : a) Prescriptions générales

pour tous les appareils :

- Articles GZ

Installations aux gaz combustibles et hydrocarbures liquéfiés.

- Articles CH

Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.

b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...).

Recommandation :

Si la région est exposée aux risques de foudre (installation isolée en bout de ligne EDF,...) prévoir un parafoudre.

Notre garantie est subordonnée à cette condition.

4.2 PRECONISATION D’INSTALLATION

Implantation de la chaudière

- l’axe de la ventouse extérieure doit être placé à une distance de 0,40 m au moins de toute baie ouvrante et à une distance de 0,60 m minimum de tout orifice de ventilation (selont le type de sortie choisi, se reporter à la notice du kit d’évacuation)

- éviter l’installation de l’appareil dans des zones où l’air de combustion contient des taux de chlore élevés (ambiance de type piscine), et/ou d’autres produits nuisibles tels que l’ammoniac (salon de coiffure), les agents alcalins (laverie)...

- dans le cas d’installation d’une chaudière dans une salle d’eau, se conformer aux règles particulières de sécurité de la norme NF C 15-100 (chapitre 7)

- ne pas installer la chaudière au dessus des plaques de cuisson, du four et en général au dessus de tout équipement produisant des vapeurs grasses qui risqueraient, par encrassement, d’en altérer le fonctionnement

- prévoir une paroi et des fixations permettant de supporter le poids de la chaudière (poids : 50 kg environ)

- prendre des précautions pour limiter les nuisances acoustiques.

Circuit d’eau chaude sanitaire.

Dans le cas d'une dureté de l'eau supérieure à TH 25, prévoir un traitement de l'eau.

Voir norme DTU sanitaire.

En cas de présence d’un clapet anti-retour, un dispositif permettant l’expansion est nécessaire (disponible en option).

Circuit de chauffage central

Débit de circulation : lors du dimensionnement, bien veiller au respect du débit minimal : 300 I/h, robinets thermostatiques fermés.

Précautions contre la corrosion

Des incidents de fonctionnement, dûs à la corrosion sont susceptibles de se produire lorsque l’installation est réalisée avec des éléments hétérogènes.

Pour éviter ces problèmes il est souhaitable d’utiliser un inhibiteur de corrosion.

Prendre toute précaution pour éviter que l’eau traitée ne devienne agressive.

Installation ancienne : placer un pot de décantation sur le retour et au point bas, et prévoir un traitement approprié du circuit.

Recommandation : prévoir des purgeurs sur tous les radiateurs et aux points hauts de l’installation ; ainsi que des robinets de vidange aux points bas.

Circuit de combustion

Le taux de soufre du gaz utilisé doit être inférieure aux normes européennes en vigueur : maximum de pointe dans l’année pendant un court temps : 150 mg/m

3 de gaz et moyenne dans l’année de 30 mg/m

3 de gaz

5

6

L

5 Pose de la barrette robinetterie et des pattes

5.1 PRELIMINAIRE

Il est nécessaire d’utiliser le kit d’écartement du mur

(disponible chez votre grossiste) pour des passages de tuyauteries derrière la chaudière.

5.2 PREFABRICATION

Pour la pose de la barrette robinetterie et des pattes d’accrochage :

- présenter le gabarit papier fourni pour la préfabrication à l'endroit retenu et suivre les recommandations de celui-ci.

- tenir compte des conditions d’installation § 4.

5.3 RACCORDEMENT DES CANALISATIONS

Lors de la fourniture, les douilles de raccordement ne sont pas incluses dans le kit de préfabrication.

Divers jeux de raccords sont disponibles chez les grossistes.

- 1ère installation

- remplacement de chaudières Chaffoteaux & Maury

- remplacement de chaudières autres marques

Vérifier la présence du limiteur de débit L (fig. 8) sur l’entrée du robinet d’eau froide.

Soupape de sécurité , disconnecteur et condensat

L’orifice de vidange de la soupape de sécurité 46 , du clapet de décharge 26 (fig.2), celui du disconnecteur 48 placés sur la barrette robinetterie (fig. 7) et le siphon de récupération des condensats 12 (fig. 1) doivent obligatoirement être raccordés à une canalisation d'eau usée.

Vérifier la mise en place du tube d’évacuation des condensats (fig. 9) :.

- il ne doit pas être pincé lors du raccordement

- il ne doit pas former un col de cygne

- veiller à le faire déboucher à l’air libre dans le syphon

Pour l’évacuation des condensats, utiliser uniquement des canalisations correspondants aux normes.

Le débit des condensats peut atteindre 2 litres / heures. Les condensats étant de nature acide (PH voisin de 2), il conviendra de prendre toutes les précautions avant intervention.

Nettoyage de l’installation

Les raccordements hydrauliques terminés, il est indispensable de procéder au nettoyage de l’installation avec un produit approprié (dispersant) afin d'éliminer les limailles, soudures, huiles d'usinage, graisses diverses et boues noires dite “magnétite”.

Proscrire tout solvant ou hydrocarbure aromatique

(essence, pétrole...).

Le traitement complet de l’installation est conseillé dès la mise en service afin de maintenir un PH entre 9 et 9,5.

Description de la barrette robinetterie

Robinets représentés OUVERT

48

40

47

41

Fig. 7

42

43

44 45 46

45

40. Robinet départ chauffage

41. Départ eau chaude sanitaire

42. Robinet gaz avec prise de pression (manette jaune)

43. Robinet d’alimentation eaufroide avec limiteur de débit L

44. Robinet retour chauffage

45. Robinets de remplissage et d’isolement du circuit chauffage (boutons gris)

46. Soupape de sécurité chauffage

47 . Vis de vidange

48. Disconnecteur

Fig. 8 Fig. 9

6 Pose de la chaudière

- dévisser les 4 vis A (fig. 10) de fixation de l’habillage

- enlever l’habillage

- présenter la chaudière au dessus de la barrette, la laisser descendre en appui sur celle-ci (fig. 11), les pattes d’accrochage sont destinées à éviter le basculement de l’appareil

- mettre en place les différents joints, G (caoutchouc) sur le gaz, plus le filtre eau F sur l’eau froide, et serrer les raccords des tubes de liaison en commençant par le tube gaz (fig. 12)

Avant la première mise en route de l’appareil, il est impératif de remplir le siphon 12 (fig. 1) avec de l’eau, pour cela, mettre environ 1/4 de litre d’eau par l’orifice d’évacuation des gaz brûlés avant de monter le dispositif d’évacuation (Fig.13).

- effectuer le montage du dispositif d’évacuation selon le type de raccordement choisi, en se reportant à la notice de montage livrée avec le kit

Utiliser exclusivement un kit spécifique condensation.

Fig. 10

A

A A

A

G

F

Fig.12

Fig. 11

Fig.13

7

8

7 Raccordements électriques

Recommandations :

Conformément à la réglementation, un dispositif de séparation omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe d'alimentation de la chaudière.

La chaudière doit être raccordée à une canalisation fixe.

Emplacement des raccordements :

Le raccordement électrique du TA (Thermostat d’Ambiance) s'effectue à l'arrière du boîtier électronique de la chaudière.

Les arrivées d'alimentation secteur et du thermostat d'ambiance doivent être prévues au mur à la hauteur définie par le gabarit de pose.

• l’alimentation secteur de la chaudière s’effectue avec un câble 2 P + T

• le thermostat d’ambiance avec un câble 2 fils

Pour le câble TA laisser une longueur libre de 50 cm minimum à partir du mur.

Accès au raccordement TA de la chaudière :

- abaisser le boîtier électronique en libérant les pions de verrouillage latéraux P, pour accéder à la face arrière

- dévisser les deux vis V (fig.14) de fixation du capot de protection, ôter le capot.

Le raccordement TA est alors accessible.

Raccordement secteur et terre par le câble C prévu à cet effet en J1. La terre est raccordée à la barrette T sur le boîtier

électronique.

Raccordement d'un thermostat d'ambiance

A sa sortie d'usine, la chaudière est réglée pour fonctionner sans thermostat d'ambiance, un shunt S est placé sur le connecteur J9 (fig.15).

Le raccordement d'un thermostat d’ambiance se fait sur le connecteur :

- ôter le shunt S et raccorder le TA à la place.

P

Fig. 14

V

P

C

J

J

C82

T14

C34

C51

C25

C84

1

R14 R15

T13

R16

R64

R59

R63

R9 R8

C26

R11

R10

J12

C27

R12

R13

R27

PROG

1

R23

R24

R136

D31

1

J5

MOTEUR

J6

R137

TH3

TA

MCD

J9

BUS 1

Z7

Z7A

D16

Z6

OFF ON

12

11

1.23

SW1

SW2 2

1

OFF ON

CALYDRA

12

11

R129

D41

R107

T

D43

T12

RL9

D42

T15

C78

RL7

D46

T10

D14

R19

D40

Z4

U9

R113

C75

C74

D36

R7

1

R7a

RL8

J2

RL10

J3

VITESSE

1

1 230V

1

J4

J1

Z4A

T2A

1

J7

1

T9

C73

R112

D35

RL6

F1

C1

J 1

Fig. 15

8 Mise en service

MISE EN PRESSION

Circuit sanitaire

- ouvrir le robinet d’eau froide 43 (fig. 16) sur la barrette robinetterie

- purger l’installation en puisant aux différents robinets d’eau chaude

Circuit chauffage

- vérifier que les robinets départ chauffage 40 (fig. 16), retour chauffage 44 (fig. 16) sont bien ouverts

- ouvrir les 2 robinets de remplissage et d’isolement 45 (fig. 16)

- refermer ces robinets lorsque l’aiguille du manomètre 16

(fig. 1) se situe à la pression déterminée au § 3

- purger l'installation et la chaudière et rétablir la pression

Circuit gaz

- ouvrir le robinet d’arrivée de gaz 42 (fig. 16)

- purger le circuit gaz

- vérifier les étanchéités, sur toute la ligne gaz

Réglage du by-pass circuit chauffage

La chaudière est équipée d'un by-pass réglable qui permet d'ajuster le débit du circuit chauffage en fonction des caractéristiques de l'installation. Réglage d’usine : à moitié fermé

Agir sur la vis D (fig.16) de réglage du by-pass, afin d'adapter la hauteur manométrique disponible aux pertes de charge de l'installation, selon les courbes des diagrammes

GV ou PV (fig. 17).

Repérage des courbes sur les diagrammes :

- zone de réglage : réglage intermédiaire en manœuvrant la vis D

(fig. 16) sur un quart de tour.

-

GV - bp - : circulateur sur grande vitesse, by-pass fermé.

- GV - bp + : circulateur sur grande vitesse, by-pass ouvert en grand.

- PV - bp - : circulateur sur petite vitesse, by-pass fermé.

- PV - bp + : circulateur sur petite vitesse, by-pass ouvert en grand.

Détail du réglage du by-pass de la figure 16

Fente de la vis sur - : by pass fermé

D

Fente de la vis sur + : by pass ouvert

D

40

42

43

44

45

45

46

Fig. 16

Fig. 17

1

0

3

2 mCE

6

Hauteur manométrique

Débit mini (robinets thermostatiques fermés)

5

4

GV bp-

GV bp+ PV bp-

PV bp+

100

200

300

400

500

600

700

800

900

1000

1100 l/h

9

10

9 Montage de l’habillage

Montage de l'habillage

Retirer le film protecteur de l'habillage :

- présenter l’habillage (fig. 19)

- engager les 2 encoches de coté sur les tenons T du châssis

- vérifier que le centrage et l'aplomb sont corrects

- visser les 4 vis A de fixation de l’habillage, situées en partie inférieure (fig. 18).

T

1

2

T

Fig.18

A

A

A

A

Fig. 19

10 Réglage

L’appareil en sortie d’usine est préréglé. La valeur de ces réglages est spécifiée dans les menus 3 et 4.

Tous les réglages peuvent être modifiés par l’installateur ou un professionnel qualifié. Les réglages et informations sur la chaudière sont accessibles en relevant la porte P du boîtier électrique (fig. 20).

P

Afficheur

Touche menu

Touche réglage

Fig. 20

Touches fonction chauffage

Touches fonction sanitaire

Accès au menu

&

Touches +/de modification de paramètre

Elément 3

Elément 2

AFFICHEUR

Elément 1

Pour accéder aux menus, appuyer sur les touches secondes (fig.20). Le menu 1 s’affiche.

Changement de menu :

Appuyer sur la touche Menu (touche et de la fonction sanitaire simultanement pendant environ 5 de la fonction chauffage) (fig.20). Le numéro du menu s’affiche pendant 3

Changement de rubriques à l’intérieur d’un menu :

Appuyer sur la touche ou sur la touche de la fonction sanitaire pour monter ou descendre les rubriques.

Remarque : lorsqu’on est sur la dernière rubrique, on reboucle sur la 1ère si on exécute un +, et lorsqu’on est sur la première, on reboucle sur la dernière si on exécute un -.

Modification des paramètres d’une rubrique (

ne concerne que les menus 3 et 4) :

Appuyer sur la touche Réglage (touche de la fonction chauffage) pour passer en mode de réglage, les éléments 2 et

3 clignotent. Appuyer ensuite sur ou de la fonction sanitaire pour modifier les paramètres de réglage. Appuyer sur la touche Réglage pour valider les modifications et sortir du mode Réglage, les éléments 2 et 3 s’arrêtent de clignoter .

Retour à la configuration de sortie usine :

Se positionner dans les menus 3 ou 4 et appuyer simultanement sur la touche

Réglage pendant 5 secondes. L’afficheur indique CM de la fonction sanitaire et la touche en clignotant pendant quelques instants lorsque cela est effectué.

Remise à zéro de l’historique des défauts :

Se positionner dans le menu 1 et appuyer simultanement sur la touche pendant 5 secondes. L’afficheur indique CM de la fonction sanitaire et la touche Réglage en clignotant pendant quelques instants lorsque cela est effectué.

Nota : L’afficheur bascule en mode utilisateur au bout d’une minute environ après le dernier appui sur une touche.

11

12

ACTION ETAT

5 ”

Menu - 1 - Historique Défaut

indique les 10 derniers défauts

x fois

Rubrique

Dernier défaut apparu

Avant dernier défaut apparu

...

Dernier défaut apparu avant le précédent

Elément 1 Elément 2 et 3

code de 01 à 99 0

1

...

code de 01 à 99 code de 01 à 99

9

code de 01 à 99

Remarque : l’afficheur indique -- s’il n’y a pas eu de code défaut enregistré

AFFICHEUR

Menu - 2 - Etat Chaudière

indique l’état ou la configuration de la chaudière

1 fois x fois

Rubrique

Version du logiciel carte affichage

Type d’évacuation de fumées

Demande TA présente

Position théorique de la vanne distributrice

Température départ Sanitaire (en °C)

Température ballon (en °C)

Température départ chauffage (en ° C)

Version du logiciel carte principale

Elément 1 Elément 2 et 3

10 à 99

0

2

1 : FF

vitesse variable

7

9

5

6

4

4

3

3

0 : non

1 : oui

0 : sanitaire

1 : chauffage

de 00 à 99 de 00 à 99 de 00 à 99

10 à 99

ACTION ETAT

Menu - 3 - Réglages chaudière

1 fois x fois

Rubrique

Module chaleur douce

Temporisation sanitaire

Temporisation débistat sanitaire

Elément

1

0

Elément

0 : non

2 et 3

5

6

1 : oui

0 à 5 mn pas 1/2 mn

0 à 20

1/10

ème seconde

AFFICHEUR

ACTION ETAT

Menu - 4 - Réglages pour le chauffage

1 fois x fois

Rubrique

Fonctionnement coupe-pompe

Vitesse de pompe

Durée de la post-circulation de pompe

0 à 5 minutes par pas de 1/2 minute

Maximum de la consigne chauffage

2 réglages : 50°C (de 25 à 50 °C)

80°C (de 25 à 80 °C)

TAC

(Temporisation Anti-cycle Chauffage)

0 à 7 minutes par pas de 1/2 minute

8

8

8

8

4

4

2

2

Elément Elément

1 2 et 3

0

0

0 : non

1 : oui

2

2

1

1

0 : Grande

1 : Petite

0 mn

0,5 mn

1,0 mn

5 mn

50°C

80°C

0 mn

0,5 mn

2,5 mn

5 mn

Puissance gaz max. en chauffage

Modèle 24 de niveau 0 (P.min.) 8 kW

à niveau 10 (P.max.) 24 kW

Modèle 30 de niveau 0 (P.min.) 9 kW

à niveau 10 (P.max.) 28 kW

9

9

Valeur entre

0 et10

Valeur entre

0 et10

AFFICHEUR

13

ACTION ETAT

Menu - 5 - Mode Ramonage

1 fois

Effet

5 ”

Mode Ramonage non activé

Afficheur

AFFICHEUR

1 fois

Activation du mode Ramonage à la puissance maximale réglée dans le menu 4 rubrique 9.

Indique la température départ chauffage au degré près.

Les 3 points indiquent le forçage à la puissance maximale

X X

1 fois

Bascule le mode Ramonage à la puissance minimale de l’appareil.

Indique la température départ chauffage au degré près.

Le seul point indique le forçage à la puissance minimale

X X

1 fois

Bascule le mode Ramonage à la puissance maximale réglée dans le menu 4 rubrique 9.

Indique la température départ chauffage au degré près.

Les 3 points indiquent le forçage à la puissance maximale

X X

14

Sortie du mode Ramonage pour aller dans un autre menu.

1 fois

Conditions d’interdiction ou d’arrêt du mode ramonage

- chaudière en veille

- mode sanitaire avec puisage

- mode chauffage avec demande TA et température départ chauffage atteint la consigne chauffage

- mode chauffage sans demande TA

- chaudière en arrêt de sécurité

- chaudière verrouillée

- à la suite d’une remise à zéro ou d’une coupure secteur

- sur ordre du technicien en sortant du menu 5

- au bout de 15 minutes sinon

Nota : Dès que le mode ramonage est activé, les touches de mode sanitaire et mode chauffage sont inactives.

10 Exemple de réglages (suite)

Réglage de la puissance gaz chauffage:

(rappel : réglage d’usine à 18 kW / voir tableau installateur menu 4 rubrique 9).

Procéder comme suit :

1

- passer en mode installateur, touche et de la fonction sanitaire appuyée pendant 5 secondes, l’afficheur indique :

-1- puis 0

-- s’il n’y a pas de défaut ou un code correspondant au dernier défaut

1

2

- appuyer sur la touche menu ( touche de la fonction chauffage) trois fois pour arriver au menu -4-, l’afficheur indique :

-4- puis le réglage de la rubrique 0 soit

0 0 ou 0 1

2

3

- passer à la rubrique 9 (réglage puissance gaz) en appuyant sur la touche de la fonction sanitaire 9 fois , l’afficheur indique :

906 (ce qui correspond au réglage usine 18 kW pour la 24)

9 = rubrique 9 06 = 18 kW

4

- appuyer sur la touche réglage

(touche de la fonction chauffage) une fois, les éléments 2 et 3 clignotent, puis sur la touche ou de la fonction sanitaire pour choisir le niveau de puissance entre 00 et 10 valider en appuyant sur la touche

réglage une fois. Les éléments 2 et 3 ne clignotent plus.

Le réglage est terminé.

L’afficheur rebascule en mode utilisateur au bout d’1 minute environ.

Une fois les différents réglages terminés, refermer la porte P (fig.20).

3

4

5 ” x 3 x 9

Afficheur ou

15

11 Incidents de fonctionnement

En cas d’anomalie de fonctionnement ou d’information, l’afficheur indique un code sur 2 chiffres en clignotant. Se reporter au tableau ci-dessous pour diagnostiquer le problème.

Pour les défauts 01 et 03 l’appareil se verrouille, voyant rouge 38 allumé (fig.21).

Exemple : Mise en sécurité par surchauffe

DEFAUT

38

16

Fig. 21

Codage afficheur Intitulé du défaut

23

24

25

26

11

12

18

20

29

31

32

07

08

09

10

01

03

05

06

Mise en sécurité par surchauffe

Mise en sécurité par défaut d’allumage

Absence circulation d’eau

Défaut de circulation d’eau primaire

Thermistance sanitaire ouverte

Thermistance sanitaire court-circuitée

Thermistance départ chauffage ouverte

Thermistance départ chauffage court-circuitée

Problème de cablage

Vitesse d’extracteur faible (FF)

Défaut de controle de fonctionnement de l’extracteur (FF)

Thermistance ballon ouverte

Thermistance ballon court-circuitée

Vanne 3 voies bloquée en chauffage

Problème de communication avec la carte d’affichage

Défaut de communication avec la carte principale

Information

Hors-gel pompe

Hors-gel brûleur

Tentative de réallumage

12

Changement de gaz

En cas d’adaptation à un autre gaz que celui pour lequel la chaudière est équipée, il sera procédé :

- soit au remplacement des pièces livrées avec le kit de transformation.(transformation de gaz G 20 à G 31)

- soit au réglage de la vanne gaz comme indiqué ci-dessous (transformation de gaz G 20 en G 25 ou réciproquement)

Pour transformer l’appareil de G20 en G25 il est nécessaire de régler la vanne gaz 6 (fig. 22) à l’aide d’un analyseur CO/CO2.

- déposer l’habillage en dévissant les 4 vis A de fixation, situées en partie inférieure (fig. 23)

- déposer le panneau avant du caisson étanche (fig. 22)

- vérifier dans le menu 4 rubrique 9 que la valeur est bien 10 (puissance maximum chauffage)

Puissance gaz max. en chauffage

Modèle 24 de niveau 0 (P.min.) 8 kW

à niveau 10 (P.max.) 24 kW

Modèle 30 de niveau 0 (P.min.) 9 kW

à niveau 10 (P.max.) 28 kW

9

9

Valeur entre

0 et10

Valeur entre

0 et10

- aller dans le menu 5 (mode ramonage)

- activer le mode ramonage à la puissance maxi en appuyant sur la touche de la fonction chauffage.

- La température départ chauffage clignote ainsi que les 3 points sur l’afficheur

X X

- attendre que l’appareil soit stabilisé en température. Mesurer la teneur en CO2 sur la prise de combustion (fig.22) accessible après avoir ôté l’ensemble (vis + bouchon + joint) R (fig.22). La mesure est à prendre sur l’orifice qui se trouve à gauche.

Important : ne pas enlever le silencieux 51.

ajuster la teneur du CO2 à 9 % ± 0,2 en tournant la vis de réglage 50 (fig.24) transformation de G20 en G25 transformation de G25 en G20

☞ dévisser

☞ visser

Effectuer le réglage par rotation successive d’environ 1/4 de tour et attendre après chaque changement de position environ 1 minute que la valeur de CO2 soit stabilisée.

Le réglage terminé, sortez du mode ramonage, remonter l’ensemble R, le panneau avant du caisson ainsi que l’habillage.

- régler ensuite l’appareil à sa puissance chauffage d’origine.

17

18

12

Changement de gaz (suite)

Orifice pour prise de mesure de CO2

R

51

6

A A

Fig. 23

A

A

Fig. 22

50

Fig. 24

13

NOTICE DESTINEE A L’UTILISATEUR

37

Commandes

36

39

38

27

16

35

34

32

33 29 28

Tableau de bord (fig. 25)

16.- manomètre du circuit chauffage

27.- afficheur

28.- touche de fonctionnement sanitaire

29.- voyant vert de fonctionnement sanitaire

30.- touche de température sanitaire

31.- touche de température sanitaire

32.- touche de fonctionnement chauffage

30

31

33.- voyant vert de fonctionnement chauffage

34.- touche de température chauffage

35.- touche de température chauffage

36.- voyant vert de mise sous tension

37.- voyant orange de fonctionnement brûleur

38.- voyant rouge de mise en sécurité

39.- reset touche de réarmement

Fig. 25

48

47

40

+

41

42

STOP

+

43

44

+ +

Fig. 26- Vues de dessus et de face

Barrette robinetterie (fig. 26)

40 : robinet départ chauffage

41 : départ eau chaude sanitaire

42 : robinet gaz

43 : robinet d’alimentation eau froide

46

45

44 : robinet retour chauffage

45 : robinets de remplissage et d’isolement du circuit chauffage

46 : soupape de sécurité chauffage

47 : purgeur

48 : disconnecteur.

19

20

14 Conduite

Mise en route

1. Vérifier que la pression dans le circuit de chauffage est suffisante : I’aiguille du manomètre au minimum 1 bar avec

1,5 bar à froid maxi. Dans le cas contraire voir § 3.

2. S’assurer que le robinet d’arrêt de gaz général de l’installation est ouvert et que la chaudière est sous tension.

Le voyant vert 36 s’allume.

3. Ouvrir le robinet gaz 42 (fig.26).

Votre chaudière est prête à fonctionner.

Attention : lors de la mise en marche après un arrêt prolongé, une présence d’air dans la canalisation de gaz peut contrarier les premiers allumages. Voir § 19 “Incidents de fonctionnement”.

Mode chauffage seul

Appuyer sur la touche 32 départ chauffage , ex.

, le voyant 33 s’allume et l’afficheur indique la température

Les touches 34 et 35 permettent d’ajuster la température de l’eau du circuit départ chauffage en fonction des besoins saisonniers :

• vers par temps froid

• vers par temps doux

Pendant ces réglages, l’afficheur clignote

La demande TA est visualisée par un point en bas à droite de l’afficheur

Mode sanitaire seul

Appuyer sur la touche 28 , le voyant 29 s’allume et :

1er cas : pas de puisage et pas de réchauffage ballon l’afficheur indique en fixe

2ème cas : réchauffage ballon l’afficheur indique défilement des segments dans le sens horaire

3ème cas : puisage l’afficheur indique défilement des segments dans le sens horaire

Les touches 30 et 31 permettent d’ajuster la température de l’eau sanitaire dans la limite de la puissance disponible.

Pendant ces réglages, l’afficheur clignote et indique la température de consigne de l’eau chaude sanitaire.

Remarque: Dans certains cas d’installation, il est possible qu’il se produise, après puisage d’eau chaude, un léger

réchauffement de la canalisation (et éventuellement d’un radiateur). Pour l’éviter, il suffit de fermer le robinet départ chauffage

40 (fig. 26). Ne pas oublier de l’ouvrir en début de saison de chauffage, lorsque l’on autorise à nouveau le mode chauffage.

14 Conduite (suite)

Mode sanitaire et chauffage

Appuyer sur la touche 32

Appuyer sur la touche 28

Le voyant 33 s’allume

Le voyant 29 s’allume

1er cas : pas de puisage et pas de réchauffage ballon l’afficheur indique la température départ chauffage , ex.

2ème cas : réchauffage ballon l’afficheur indique défilement des segments dans le sens horaire

3ème cas : puisage l’afficheur indique défilement des segments dans le sens horaire

Mode veille

Segment milieu fixe et voyant de mise sous tension 36 allumé

Mise en veille de la chaudière et fonction hors gel :

Appuyer sur les touches 32 et 28

, les voyants verts 33 et 29 s’éteignent.

Pendant ce mode, 1 minute de fonctionnement du circulateur et un basculement de la vanne distributrice interviennent toutes les 23 heures.

Attention : dans ce mode la fonction hors gel du TA est inopérente.

Fonction hors gel chaudière : à 7°C déclenchement de la pompe

à 4°C déclenchement du brûleur

Pour assurer la fonction hors gel du TA laisser la chaudière en position chauffage.

Arrêt complet de la chaudière

- Appuyer sur les touches 32 et 28

, les voyants verts 33 et 29 s’éteignent

- couper l’alimentation électrique de l’appareil

- fermer le robinet gaz 42 (fig. 26)

Nota : dans cette position le hors gel n’est pas assuré

15 Entretien

L’entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur.

Faites effectuer, une fois par an, une vérification, par un professionnel qualifié.

Pour toutes les opérations d’entretien de votre chaudière, des formules de contrat d’entretien annuel peuvent vous être proposées par des prestataires de services. Consultez votre installateur ou nos services commerciaux.

La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations d'entretien.

16 Garantie

Votre chaudière est garantie pendant une période spécifiée sur le certificat de garantie qui vous précise les modalités : assurez-vous que le volet détachable de ce certificat a bien été retourné à Chaffoteaux & Maury.

Pour bénéficier de la garantie, un professionnel qualifié doit avoir installé, réglé et opéré la mise en service de votre installation. C’est pour vous l’assurance qu’il s’est conformé à la notice d’installation et que les conditions réglementaires et de sécurité ont été respectées.

Le premier contrôle technique de votre chaudière peut être fait gracieusement à votre demande par un professionnel qualifié

«station technique Chaffoteaux & Maury».

21

17 Conseils pratiques

Système de dégommage pompe

La chaudière sous tension (voyant 36 allumé), le circulateur fonctionne pendant 1 minute après tout arrêt supérieur à

23 heures quel que soit le fonctionnement de la chaudière, ceci pour éviter les gommages de pompe.

Précautions en cas de gel

Nous vous conseillons de consulter votre installateur ou votre service après-vente qui vous indiqueront les mesures les plus adaptées à votre situation.

• Circuit sanitaire

La vidange du circuit sanitaire de la chaudière s'effectue après avoir fermé le compteur d’eau et le robinet d’eau froide de l'installation :

- ouvrir un robinet d'eau chaude

- desserrer l’ écrou de la douille de raccordement eau froide sanitaire

- dévisser la vis 48 du raccord eau chaude sanitaire (fig.26)

• Circuit chauffage

Prendre l'une des dispositions suivantes :

- 1) vidanger le circuit de l'installation de chauffage

- 2) protéger l’installation de chauffage avec un produit antigel. La vérification périodique du niveau de protection apporté par cet antigel est une garantie supplémentaire.

- 3) laisser tourner votre installation au ralenti en réglant le thermostat d’ambiance sur la position “hors-gel” (entre 5 et

10°C).

- 4) laisser la chaudière sous tension, elle est munie d’un dispositif antigel qui met en route le circulateur, puis le brûleur.

18 Changement de gaz

Ces appareils sont prévus pour fonctionner soit au gaz naturel G20, gaz naturel G25 ou gaz propane.

Le changement de gaz doit être effectué par un professionnel qualifié.

22

19 Incidents de fonctionnement

Incidents

La chaudière ne se met pas en marche

Voyant rouge allumé ; verrouillage

Bruits dans l’installation de chauffage

Réchauffage des radiateurs en fonctionnement ETE

Causes

Absence de gaz, Absence d’eau

Absence d’électricité

Présence d’air dans le circuit gaz

Coupure par le thermostat d’ambiance

Présence d’air ou pression insuffisante

Phénomène de thermosiphon au départ du circuit chauffage

Solutions

Faîtes les vérifications qui s’imposent

(arrivée de gaz, présence d’eau, disjoncteurs, fusibles...)

Peut survenir après un arrêt prolongé.

Recommencer les opérations de mise en service, voir § 8

Réglez le thermostat d’ambiance.

Attendre quelques minutes.

Appuyez sur le bouton de réarmement

39 (fig. 25) : le voyant rouge s’éteint, le cycle d’allumage recommence.

En cas de persistance de mise en

“sécurité”, faîtes intervenir un professionnel qualifié.

Purgez l’installation de chauffage ou rétablissez la pression, voir § 8

En été, fermer le robinet départ chauffage 40 (fig. 26) , ne pas oublier de le rouvrir en début de saison.

Si toutefois ces solutions restaient sans résultat, faites appel à un professionnel qualifié.

20 Caractéristiques techniques

Modèle

Plage de puissance utile chauffage ............................80°C/60°C

Plage de puissance utile chauffage ............................50°C/30°C

Puissance eau chaude sanitaire variable maxi ...........................

Catégorie de performance selon RT 2000 ...................................

Catégorie ......................................................................................

Type étanche à flux forcé

- C13 en sortie horizontale concentrique Ø 60/100 mm

- C33 xx en sortie verticale concentrique Ø 125/80 mm

- C33 xy ou C53 en sortie verticale bi-flux Ø 2 x 80 mm

Débit d'air neuf requis pour l'alimentation en air de combustion ..

Débit spécifique eau chaude sanitaire (∆T: 30 K) .......................

Débit d’allumage eau chaude sanitaire .......................................

Débit minimal du circuit chauffage central ...................................

Pression minimale d’enclenchement sanitaire ............................

Pression maximale circuit sanitaire .............................................

Pression maximale circuit chauffage ...........................................

Température départ chauffage réglable ......................................

Température E.C.S. réglable .......................................................

Tension électrique ........................................................................

Puissance électrique absorbée ....................................................

Protection électrique.....................................................................

Débit nominal de gaz (15°C-1013 mbar)

Débit maxi. Chauffage ..................................................................

- G 20 (GN H - Lacq).........................34,02 MJ/m 3 sous 20 mbar

- G 25 (GN L - Groningue) ................29,25 MJ/m 3 sous 25 mbar

- G 31 (propane) ................................46,4 MJ/kg sous 37 mbar

Débit maxi.Sanitaire .....................................................................

- G 20 (GN H - Lacq).........................34,02 MJ/m 3 sous 20 mbar

- G 25 (GN L - Groningue) ................29,25 MJ/m 3 sous 25 mbar

- G 31 (propane) ................................46,4 MJ/kg sous 37 mbar

Débit mini. CH & San....................................................................

- G 20 (GN H - Lacq).........................34,02 MJ/m 3 sous 20 mbar

- G 25 (GN L - Groningue) ................29,25 MJ/m 3 sous 25 mbar

- G 31 (propane) ................................46,4 MJ/kg sous 37 mbar

Diaphragme Diamètre (mm)/repérage

G 20..............................................................................................

G 25..............................................................................................

G 31 (propane) ............................................................................

24

8 à 24 kW

9 à 26 kW

24 kW

Condensation

II

2E

SI

3P

Calydra green

30

9 à 28 kW

10 à 30 kW

30 kW

Condensation

II

2E

SI

3P

35 m 3 /h

12,5 I/min.

2 l/min.

300 I/h

0,1bar

7 bar

3 bar de 25 à 80°C de 40 à 60°C

230 volts mono - 50 Hz

150 W

IP 44

25 kw

2,64 m 3 /h

3,07 m 3 /h

1,94 kg/h

25 kw

2,64 m 3 /h

3,07 m 3 /h

1,94 kg/h

8,3 kw

0,87 m 3 /h

1,02 m 3 /h

0,64 kg/h sans sans

4,40

40 m 3 /h

14,1 I/min.

2 l/min.

300 I/h

0,1bar

7 bar

3 bar de 25 à 80°C de 40 à 60°C

230 volts mono - 50 Hz

150 W

IP 44

28,5 kw

3,01 m 3 /h

3,51 m 3 /h

2,21 kg/h

28,5 kw

3,01 m 3 /h

3,51 m 3 /h

2,21 kg/h

9,4 kw

1 m 3 /h

1,16 m 3 /h

0,73 kg/h sans sans

4,80

23

C

47 rue Aristide Briand

92532 LEVALLOIS PERRET Cedex

Tél. Accueil Consommateur : 01 47 59 80 60

Tél. Assistance Technique Professionnels : 01 47 59 80 20

Fax Services Commerciaux : 01 47 59 80 01

Fax Services Techniques : 01 47 59 80 02 www.chaffoteaux-maury.fr

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
