DIPOLO MULTIBANDA

DIPOLO MULTIBANDA
www.r6-ru4montesecchieta.it

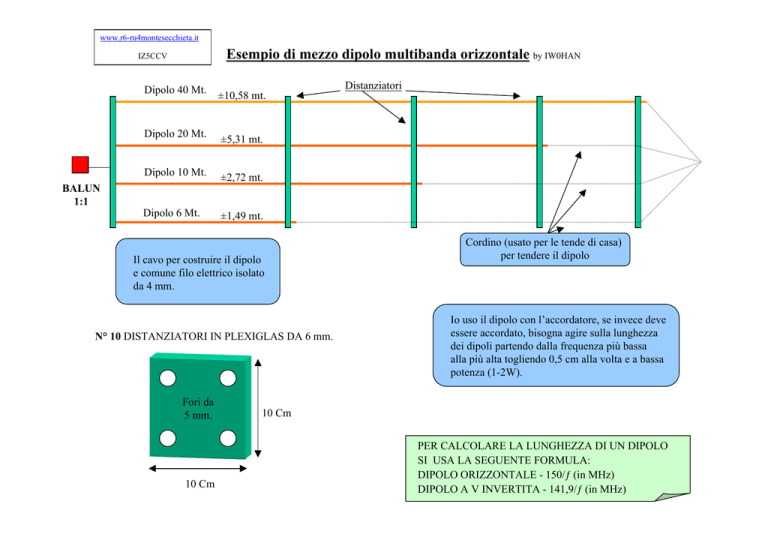

Esempio di mezzo dipolo multibanda orizzontale by IW0HAN
IZ5CCV
Dipolo 40 Mt.
Dipolo 20 Mt.
Dipolo 10 Mt.
BALUN
1:1
Dipolo 6 Mt.
±10,58 mt.
±5,31 mt.
±2,72 mt.
±1,49 mt.
Il cavo per costruire il dipolo
e comune filo elettrico isolato
da 4 mm.
N° 10 DISTANZIATORI IN PLEXIGLAS DA 6 mm.
Fori da
5 mm.
10 Cm
Distanziatori
Cordino (usato per le tende di casa)
per tendere il dipolo
Io uso il dipolo con l’accordatore, se invece deve
essere accordato, bisogna agire sulla lunghezza
dei dipoli partendo dalla frequenza più bassa
alla più alta togliendo 0,5 cm alla volta e a bassa
potenza (1-2W).
10 Cm
PER CALCOLARE LA LUNGHEZZA DI UN DIPOLO
SI USA LA SEGUENTE FORMULA:
DIPOLO ORIZZONTALE - 150/ƒ (in MHz)
DIPOLO A V INVERTITA - 141,9/ƒ (in MHz)
3 CM
Cavo 4 mm L. 15 Cm con capocorda
8 MM
8 CM
Per unire tutti i cavi dei semidipoli usare un tubetto di rame
da 8 mm. usato per i condizionatori d’aria, inciderlo
per circa 3 cm e allargarlo leggermente, quindi
infilare i quattro capi e saldare a stagno usando
un saldatore a gas o da 200 W.
Nella parte opposta saldare un pezzo di cavo da
4 mm e fissare un capocorda che verrà fissato sul Balun 1:1.
