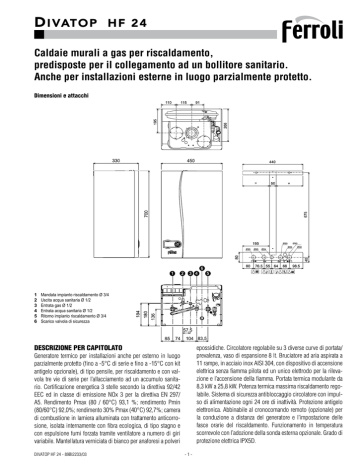

D IVATOP
HF 24
Caldaie murali a gas per riscaldamento,
predisposte per il collegamento ad un bollitore sanitario.
Anche per installazioni esterne in luogo parzialmente protetto.
Dimensioni e attacchi
1
2
3
4
5
6
Mandata impianto riscaldamento Ø 3/4
Uscita acqua sanitaria Ø 1/2
Entrata gas Ø 1/2
Entrata acqua sanitaria Ø 1/2
Ritorno impianto riscaldamento Ø 3/4
Scarico valvola di sicurezza
DESCRIZIONE PER CAPITOLATO
epossidiche. Circolatore regolabile su 3 diverse curve di portata/
prevalenza, vaso di espansione 8 lt. Bruciatore ad aria aspirata a
11 rampe, in acciaio inox AISI 304, con dispositivo di accensione
elettrica senza fiamma pilota ed un unico elettrodo per la rilevazione e l’accensione della fiamma. Portata termica modulante da
8,3 kW a 25,8 kW. Potenza termica massima riscaldamento regolabile. Sistema di sicurezza antibloccaggio circolatore con impulso di alimentazione ogni 24 ore di inattività. Protezione antigelo
elettronica. Abbinabile al cronocomando remoto (opzionale) per
la conduzione a distanza del generatore e l’impostazione delle
fasce orarie del riscaldamento. Funzionamento in temperatura
scorrevole con l’adozione della sonda esterna opzionale. Grado di
protezione elettrica IPX5D.
Generatore termico per installazioni anche per esterno in luogo
parzialmente protetto (fino a -5°C di serie e fino a -15°C con kit
antigelo opzionale), di tipo pensile, per riscaldamento e con valvola tre vie di serie per l’allacciamento ad un accumulo sanitario. Certificazione energetica 3 stelle secondo la direttiva 92/42
EEC ed in classe di emissione NOx 3 per la direttiva EN 297/
A5. Rendimento Pmax (80 / 60°C) 93,1 %; rendimento Pmin
(80/60°C) 92,0%; rendimento 30% Pmax (40°C) 92,7%; camera
di combustione in lamiera alluminata con trattamento anticorrosione, isolata internamente con fibra ecologica, di tipo stagno e
con espulsione fumi forzata tramite ventilatore a numero di giri
variabile. Mantellatura verniciata di bianco per anaforesi a polveri
DIVATOP HF 24 - 89BI2233/03
-1-
D I VAT O P
HF 24
VISTA GENERALE E COMPONENTI PRINCIPALI
5 Camera stagna
7 Entrata gas
10 Mandata impianto
11 Ritorno impianto
14 Valvola di sicurezza
16 Ventilatore modulante
19 Camera combustione
20 Gruppo bruciatori
21 Ugello principale
22 Bruciatore
26 Isolante camera di combustione
27 Scambiatore in rame
28 Collettore fumi
29 Collettore uscita fumi
32 Circolatore riscaldamento
36 Sfiato aria automatico
42 Sensore sanitario
44 Valvola gas
56 Vaso di espansione
74 Rubinetto di riempimento impianto
81 Elettrodo d’accensione e rilevazione
95 Valvola deviatrice
145 Manometro
209 Mandata bollitore
210 Ritorno bollitore
246 Trasduttore di pressione
278 Sensore doppio (Sicurezza + Riscaldamento)
297 Trasduttore di pressione aria
SCHEMA ELETTRICO
Attenzione: Prima di collegare il termostato ambiente o
il cronocomando remoto, togliere il ponticello sulla morsettiera.
16 Ventilatore modulante
32 Circolatore riscaldamento
42 Sensore sanitario
44 Valvola gas
47 Modureg
72 Termoststo ambiente
81 Elettrodo d’accensione e rilevazione
95 Valvola deviatrice
138 Sonda esterna
139 Cronocomando remoto (OpenTherm)
246 Trasduttore di pressione
278 Sensore doppio (Sicurezza + Riscaldamento)
297 Trasduttore di pressione aria
DIVATOP HF 24 - 89BI2233/03
-2-
D I VATOP
HF 24
SCHEMA IDRAULICO
5 Camera stagna
7 Entrata gas
10 Mandata impianto
11 Ritorno impianto
14 Valvola di sicurezza
16 Ventilatore modulante
20 Gruppo bruciatori
27 Scambiatore in rame
29 Collettore uscita fumi
32 Circolatore riscaldamento
36 Sfiato aria automatico
44 Valvola gas
56 Vaso di espansione
74 Rubinetto di riempimento impianto
81 Elettrodo d’accensione e rilevazione
95 Valvola deviatrice
209 Mandata bollitore
210 Ritorno bollitore
241 By-pass automatico
246 Trasduttore di pressione
278 Sensore doppio (Sicurezza + Riscaldamento)
297 Trasduttore di pressione aria
PREVALENZE CIRCOLATORE - PERDITE DI CARICO CALDAIA
A
Perdite di carico caldaia
1-2-3 Velocità circolatore
DIVATOP HF 24 - 89BI2233/03
-3-
D I VAT O P
TABELLA DATI TECNICI
DIVATOP H
F24
max
min
max
min
Pmax
Pmin
30% Pmax
Portata termica
Potenza termica riscaldamento
Remdimento (80-60°C)
Rendimento
Marcatura energetica (direttiva 92/42ECC)
Classe emissioni NOx (direttiva EN 297/A5)
max
min
Portata gas G20
Pressione di alimentazione G20
max
min
Portata gas G31
Pressione di alimentazione G31
Temperatura max di esercizio riscald.
max
min
Pressione di esercizio riscaldamento
Contenuto acqua circuito riscald.
Capacità vaso di espansione riscald.
Pressione di precarica vaso riscald.
Grado di protezione
Tensione di alimentazione
Potenza elettrica assorbita
Peso a vuoto
Rendimento di combustione Pmax
Rendimento di combustione Pmin
Perdite al camino bruciatore on Pmax
Perdite al camino bruciatore on Pmin
Perdite al camino bruciatore off
Perdite al mantello bruciatore on Pmax
Temperatura fumi Pmax
Temperatura fumi Pmin
Portata fumi Pmax
Portata fumi Pmin
CO2 Pmax
CO2 Pmin
CO O2=0% Pmax
CO O2=0% Pmin
CO O2=0% ponderato
NOx O2=0% Pmax
NOx O2=0% Pmin
NOx O2=0% ponderato
Massima prevalenza camino
DIVATOP HF 24 - 89BI2233/03
-4-
kW
kW
kW
kW
%
%
%
m3/h
m3/h
mbar
kg/h
kg/h
mbar
°C
bar
bar
litri
litri
bar
IP
V/Hz
W
kg
%
%
%
%
%
%
°C
°C
kg/h
kg/h
%
%
mg/kWh
mg/kWh
mg/kWh
mg/kWh
mg/kWh
mg/kWh
pascal
25,8
8,3
24,0
7,2
93,0
92,0
92,7
***
3,0
2,73
0,88
20
2,0
0,65
37
90
3
0,8
0,8
8
1
X5D
230/50
110
32
94,1
87,4
5,8
12,2
0,05
1,1
124,0
90,0
50,8
52,3
7,55
2,2
95,0
65,0
75,0
195,0
107,0
138,0
100,0
HF 24
