Kurzanleitung / Quick installation guide
SNC-3302, SNC-3303, SNC-3305

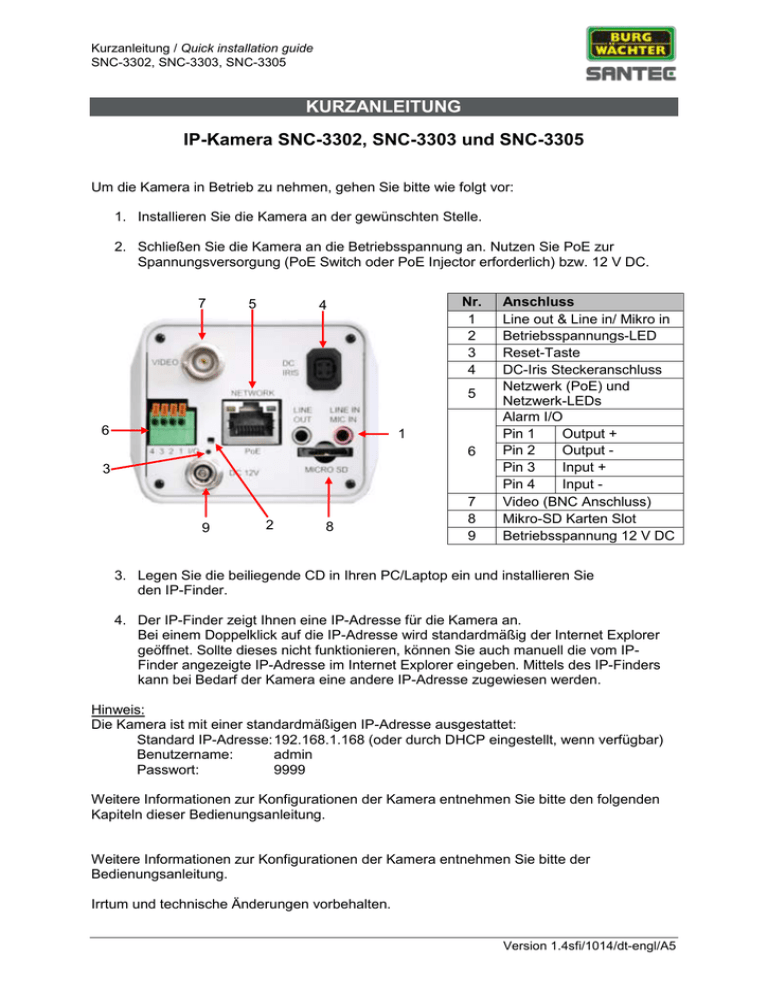

KURZANLEITUNG
IP-Kamera SNC-3302, SNC-3303 und SNC-3305
Um die Kamera in Betrieb zu nehmen, gehen Sie bitte wie folgt vor:
1. Installieren Sie die Kamera an der gewünschten Stelle.
2. Schließen Sie die Kamera an die Betriebsspannung an. Nutzen Sie PoE zur
Spannungsversorgung (PoE Switch oder PoE Injector erforderlich) bzw. 12 V DC.
7
5
Nr.
1
2
3
4
4
5
6
1
6
3
9
2
8
7
8
9
Anschluss
Line out & Line in/ Mikro in
Betriebsspannungs-LED
Reset-Taste
DC-Iris Steckeranschluss
Netzwerk (PoE) und
Netzwerk-LEDs
Alarm I/O
Pin 1
Output +
Pin 2
Output Pin 3
Input +
Pin 4
Input Video (BNC Anschluss)
Mikro-SD Karten Slot
Betriebsspannung 12 V DC
3. Legen Sie die beiliegende CD in Ihren PC/Laptop ein und installieren Sie
den IP-Finder.
4. Der IP-Finder zeigt Ihnen eine IP-Adresse für die Kamera an.
Bei einem Doppelklick auf die IP-Adresse wird standardmäßig der Internet Explorer
geöffnet. Sollte dieses nicht funktionieren, können Sie auch manuell die vom IPFinder angezeigte IP-Adresse im Internet Explorer eingeben. Mittels des IP-Finders
kann bei Bedarf der Kamera eine andere IP-Adresse zugewiesen werden.
Hinweis:
Die Kamera ist mit einer standardmäßigen IP-Adresse ausgestattet:
Standard IP-Adresse: 192.168.1.168 (oder durch DHCP eingestellt, wenn verfügbar)
Benutzername:
admin
Passwort:
9999
Weitere Informationen zur Konfigurationen der Kamera entnehmen Sie bitte den folgenden
Kapiteln dieser Bedienungsanleitung.
Weitere Informationen zur Konfigurationen der Kamera entnehmen Sie bitte der
Bedienungsanleitung.
Irrtum und technische Änderungen vorbehalten.
Version 1.4sfi/1014/dt-engl/A5
Kurzanleitung / Quick installation guide
SNC-3302, SNC-3303, SNC-3305
5
No.
1
2
3
4
4
5
6
1
6
3
9
2
8
7
8
9
Version 1.4sfi/1014/dt-engl/A5
