EE180 :
6E 6333_02a
+
A
B
2
1
ok
menu
4
EG005
3
aceso).
No
Sem mudança
Tipo
Sem mudança
0h
24 h
EE180 : 1 canal
EE180
2 4 6 8
L
N
1 3 5 7
EE181
2 4 6 8
6E 6333_02a
Ajuste de la hora y del día
Cambio de horario verano/invierno
®ß

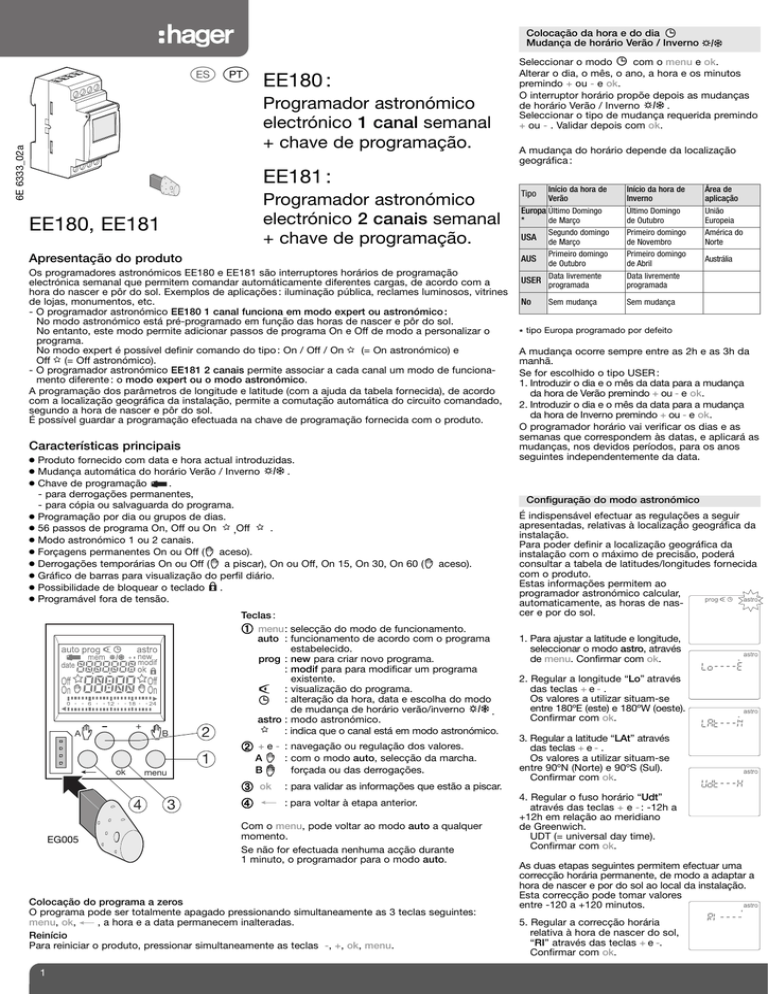

EE180 :
Programador astronómico
de 1 canal semanal + llave
de programación
El tipo de cambio depende del área geográfica.
Tipos disponibles :
EE181 :
Programador astronómico
de 2 canales semanal + llave
de programación
EE180, EE181
Presentación del producto
Los programadores astronómicos EE180 y EE181 son relojes de programación electrónica semanal que
permiten controlar automáticamente diferentes cargas en función de las horas de salida y de puesta del
sol. Ejemplos de aplicación : alumbrado público, letreros luminosos, vitrinas de tiendas, monumentos,
fachadas...
- El programador EE180 de 1 canal funciona en modo expert o astronómico.
En modo astronómico el reloj está programado en función de las horas de salida y de puesta del sol.
Este modo permite además añadir pasos de programa On y Off con el fin de personalizar su programa.
En el modo expert son : On / Off / On
(= On astronómico) y Off
(= Off astronómico).
- El programador astronómico EE181 de 2 canales permite asociar a cada canal el modo de funcionamiento
deseado : modo expert o modo astronómico.
La programación de los parámetros de longitud y latitud (con la llave incluida en el producto) en función
del área geográfica en que se encuentra, permite la conmutación automática del circuito controlado en
función de las horas de salida y de puesta del sol.
Esta llave le permite además guardar su programación.
Características principales
⦁ El producto viene ya con la hora y el día corriente ajustados.
⦁ Cambio automático de horario verano-invierno
.
⦁ Llave de programación
.
- para las derogaciones permanentes,
- para la copia o el almacenamiento del programa.
⦁ Programación por día o por grupo de días.
⦁ 56 pasos de programa On, Off o On
.
, Off
⦁ Modo astronómico de 1 o 2 canales.
⦁ Forzados permanentes On o Off ( fijo).
⦁ Derogaciones temporales On o Off ( parpadeante), On o Off, On 15, On 30, On 60 (
⦁ Gráfico de barra de visualización del perfil diario para las dos vías.
⦁ Posibilidad de bloquear el teclado
.
⦁ Programable fuera de tensión.
+
B
2
1
ok
menu
4
EG005
3
fijo).
+y- : navegación o ajuste de los valores.
A
: en modo auto, selección de marcha forzada
B
o derogación.
ok
: validación de los datos parpadeantes.
: regresar a la etapa precedente.
Se puede volver al modo auto en cualquier momento con
menu.
Si no se ejecuta ninguna acción durante 1 minuto el
interruptor se coloca en modo auto.
Puesta a cero del programa
El programa puede borrarse totalmente, pulsando simultáneamente los tres botones siguientes:
menu, ok,
, se mantienen la hora y la fecha.
Volver a poner en marcha
Pulsando simultáneamente los botones -, +, ok, menu se puede volver a poner en marcha el
producto.
3
www.hager.com
Inicio de la hora
de verano
Euro Ultimo domingo
de marzo
*
Segundo domingo
USA
de marzo
Primer domingo
AUS
de octubre
Fecha de
USER
programación libre
Ningún
No
cambio
Tipo
Inicio de la hora
de invierno
Ultimo domingo
de octubre
Primer domingo
de noviembre
Primer domingo
de abril
Fecha deprogramación
libre
Ningún
cambio
Zona de
aplicación
Unión Europea
América del
Norte
Australia
* tipo por defecto
El cambio se produce siempre entre las 02:00 y las
03:00.
Cuando se selecciona la opción USER:
1. Introducir el día seguido del mes de la fecha de
cambio a la hora de verano con + y -. Validar con ok.
2. Introducir el día seguido del mes de la fecha de
cambio a hora de invierno con + y -. Validar con ok.
El programador horario determina a que días de qué
semanas corresponden esas fechas y aplica esos
cambios a los mismos períodos de los años
siguientes independientemente de la fecha.
Configuración del modo astronómico
Teclas:
menu : selección de modo de funcionamiento.
auto : funcionamiento según el programa establecido.
prog : new para la programación.
: modif para modificar un programa existente.
: verificación del programa.
: modificación de la hora, fecha y horario
verano/invierno
.
astro : modo astronómico.
: indica que el canal está en modo astronómico.
A
Seleccionar el modo
con la tecla menu. Validar
con ok.
Modificar el día, el mes, el año, la hora y los
minutos mediante las teclas + y -. Validar con ok.
El interruptor horario propone luego los cambios de
hora verano/invierno
.
Seleccionar el tipo de cambio deseado mediante las
teclas + y -. Validar con ok.
Es obligatorio efectuar los ajustes siguientes desde
la instalación del reloj en función de la situación
geográfica en que se encuentra.
Para definir su situación geográfica con precisión
usted puede servirse del mapa incluido en el producto.
Estos datos permiten al programador calcular las
horas de salida y de puesta del sol
automáticamente.
1. Para ajustar la longitud y la latitud
seleccionar el modo astro en el
menu y validar con ok.
2. Ajustar la longitud “Lo” con las
teclas + y -.
Los valores de ajuste se encuentran
entre 180°E (este) a 180°W (oeste).
Validar con la tecla ok.
3. Ajustar la latitud “LAt” con las teclas
+ y -.
Los valores de ajuste se encuentran
entre 90°N (norte) a 90°S (sur).
Validar con la tecla ok.
4. Ajustar la zona horaria “Udt” con
las teclas + y -: -12 a +12 con
relación al meridiano de Greenwich.
UDT (= universal day time).
Validar con la tecla ok.
Las dos etapas siguientes le permiten efectuar una
corrección horaria permanente para afinar el ajuste
de la hora de salida y/o puesta del sol en el lugar en
que se encuentra. Esta posible corrección se encuentra entre de –120 a +120 minutos.
5. Ajustar la corrección horaria de la
hora de salida del sol “RI” con la
tecla + y -, validar con la tecla ok.
6. Ajustar la corrección horaria de la
la hora de puesta del sol “Set” con
la tecla + y -, validar con la tecla ok.
Modificación o supresión de un paso
de programa : prog modif
Programación
La programación se efectúa por día o por grupo de
días. En este último caso las consignas son comunes
a varios días.
Los días : 1 = lunes, 2 = martes, 3 = miércoles…
7 = domingo.
1. Seleccionar el modo prog mediante la tecla menu,
y pulsar ok.
2. Seleccionar el canal (A o B) mediante las teclas + o -.
Validar con ok (solo para el programador de
2 canales EE181).
El número de pasos de programa disponibles
aparece durante algunos momentos en el
visualizador.
3. Si un programa ya existe, new parpadea,
pulsar ok para validar este nuevo paso de
programa, si no pasar a 4.
4. Seleccionar el o los días mediante las teclas
+ o -. Validar con ok.
5. ok parpadea. Validar el grupo de días mediante
la tecla ok.
-y
permiten redefinir el grupo de días si es
necesario.
6. Seleccionar mediante + o -, el estado de la
consigna : On o Off si está en modo astronómico
automático,
On, Off, On
o Off
si está en modo expert.
7.Introducir la hora de la conmutación mediante
+ o -. Validar con ok.
8. Introducir los minutos mediante + o -. Validar
con ok.
Programar las otras consignas por grupo de días.
Para esto repetir las operaciones 3 a 8.
El día o el grupo de días puede ser modificado duante la etapa 3 por medio de las teclas +, - y
.
Al final de la programación retornar al modo auto
con la tecla menu.
Para ajustar el programa del otro canal, retornar al
modo prog y repetir las operaciones 2 a 8.
En este modo se puede añadir una consigna al
programa establecido.
Proceder de acuerdo con las instrucciones arriba
indicadas.
Límite de funcionamiento en modo
astronómico
In deze modus is de klok van tevoren geprogrammeerd volgens de tijden van zonsopgang en
zonsondergang.
U kunt onderbrekingsstappen On en Off toevoegen
voor de personalisatie van het programma.
De programmering is onmogelijk tussen Astro Off
en Astro On.
Programación
imposible
0h
24 h
Visualización
Para verificar el perfil diario programado sin ningún
riesgo de modificación o de supresión.
Seleccionar el modo
(menu y ok).
Seleccionar el canal (A o B) mediante las teclas + o -.
Validar con ok.
El primer paso del lunes aparece en el visualizador
así como el perfil diario.
Dos posibilidades para visualizar :
4
Seleccionar el modo prog (menu y ok).
Seleccionar el canal (A o B) mediante las teclas + o -.
Validar con ok.
Seleccionar el modo modif con + y -. Validar con ok.
El número de pasos de programa utilizados aparece
durante algunos momentos en el visualizador.
El primer paso del primer día o grupo de días son
visualizados.
Una serie de presiones sucesivas de la tecla ok provoca que aparezcan todos los pasos programados.
Todo campo que parpadea (estado, hora, minuto)
puede ser modificado mediante las teclas + y -Utilizar
ok para validar.
Cuando el cursor se encuentra posicionado en ok
situado detrás del grupo de días puede, aparecer
los días o grupos de días para acceder directamente
con + o -, al que se desea modificar.
Para suprimir un paso de programa :
seleccionar el estado del canal (On, Off, On
o
Off
), y pulsar simultáneamente + y -.
Clear aparece en el visualizador. Validar con ok.
Llave
Desde que se coloca la llave en el interruptor el
símbolo
aparece en el visualizador.
Dos tipos de funcionamiento :
A. Derogación permanente :
Introducir la llave en el interruptor.
10 segundos más tarde el programa contenido en la
llave será ejecutado sin borrar el registrado en el aparato.
El hecho de retirar la llave valida de nuevo el programa del programador horario.
B. Copia (load) / Registro (save) :
La llave permite guardar un programa contenido en
el interruptor horario. Se puede además copiar el
contenido (programa + ajustes Astro) de la llave en
el reloj.
1. Introducir la llave. Esperar dos segundos.
2. Con el menu seleccionar el modo :
save para guardar el programa un programa
contenido en el producto,
load para cargar el programa de la llave en el
interruptor horario,
para verificar el programa contenido en la llave.
3. Validar la selección mediante la tecla ok.
4. Para save y load ratificar su selección con ok.
Los mensajes de error siguientes pueden aparecer
en el visualizador :
no prog : a llave, no contiene ningún programa.
Error : la llave es la del interruptor 2 canales.
En estos dos casos :
⦁ Sólo el modo save es posible.
⦁ El mensaje de error permanece en el visualizador
hasta que se retire la llave pero el programa
ejecutado es el del programador.
6ta presión : forzado permanente. Off y
permanecen encendidos fijos. Este forzado
debe ser anulado manualmente.
7ta presión : retorno al modo automático.
Bloqueo
Para evitar toda manipulación intempestiva el
teclado del interruptor horario se puede bloquear
por medio de una llave EG004.
El desbloqueo se efectúa de la misma manera.
La puesta a cero total del producto permanece
posible en caso de bloqueo del teclado.
Características técnicas
Características eléctricas
⦁ Tensión de alimentación :
230 V AC ± 15%
⦁ Frecuencia :
50/60 Hz
⦁ Consumo:
max. 6 VA a 50 Hz
⦁ Salida EE180 :
1 contacto inversor libre de
potencial
⦁ Salida EE181 : 2 contactos inversores libres de
potencial reparten entre los 2 canales
⦁ Poder de corte máx : AC1
μ16A 250 V~
Cos φ = 0,6
μ10A 250 V~
Lámparas de incandescencia
2300 W
Lámparas halógenas 230 V
2300 W
Tubos fluorescentes compensados //
(max. 45 μF)
400 W
Tubos fluorescentes no compensados,
compensados a la salida
1000 W
Lámparas fluorescentes compactas
500 W
⦁ Poder de corte mínimo : AC1 100 mA 250 V~
⦁ Aislamiento galvánico entre alimentación y
salida < 4 kV
Características funcionales
⦁ Capacidad de programación : 56 pasos que se
reparten entre las 2 vías.
⦁ Tiempo mínimo entre dos pasos : 1 minuto
⦁ Precisión de marcha : ± 1,5 sec / 24h
⦁ Precisión horaria astronómica : +/- 10 minutos
⦁ Reserva de marcha : pila de litio
5 años de reserva en caso de corte de la red.
⦁ El producto se pone en espera (visualizador
apagado) en caso de ausencia de tensión.
Vuelve al modo auto un segundo después de
volver la tensión. Sin tensión, el visualizador
se activa al pulsar una tecla. Vuelve a ponerse
en espera un minuto después de la última
pulsación.
⦁ Indice de protección : IP 20
Los productos deben ser protegidos de
conformidad con las normas NFC 15 100 y/o
IEC 60 364-1
Entorno
-10 °C a +55 °C
⦁ Ta de funcionamiento :
⦁ Ta de almacenamiento :
-20 °C a +60 °C
Conexión
⦁ Flexible :
1 a 6 mm2
⦁ Rígida :
1,5 a 10 mm2
Esquema de conexión
EE180 : 1 canal
L/+
N/-
Forzado – Derogación
1 3 5 7
EE180: efectuar presiones sucesivas de - para el canal A
EE181: efectuar presiones sucesivas de - para el canal A
y de + para el canal B.
Si el estado de la salida es On :
1° presión : forzado temporal Off y
parpadean.
El retorno al modo automático se efectuará con el
paso de programa siguiente.
2° presión : forzado permanente. On y
permanecen
encendidos fijos. Este forzado debe ser anulado
manualmente.
3ra presión : forzado temporal : 15 minutos.
On,
y 15 permanecen encendidos fijos.
El retorno al modo automático se efectuará al
cabo de los 15 minutos.
4ta presión : forzado temporal : 30 minutos.
On, y
y 30 permanecen encendidos fijos.
El retorno al modo automático se efectuará al
cabo de los 30 minutos.
5ta presión : forzado temporal : 60 minutos.
On, y
y 60 permanecen encendidos fijos.
El retorno al modo automático se efectuará al
cabo de los 60 minutos.
EE180
2 4 6 8
EE181 : canales
L
N
OCOM 113567
8. Programador de 2 canales :
seleccione el canal A o el B con + o
- y validar con la tecla ok.
El símbolo
en el visualizador
principal indica cuando el canal está
en modo astro.
1. Mediante las teclas + y - : salto de un día al otro.
En este caso sólo el primer paso del día y el perfil
diario son visualizados.
2. Mediante la tecla ok : todos los pasos de cada
día aparecen en la pantalla.
1 3 5 7
EE181
Hager 03.2012
7. Activar el modo astro, seleccionando On
con
+ o – y validar con la tecla ok.
Esto permite conmutar el circuito controlado automáticamente en función de los parámetros astronómicos.
2 4 6 8
6E 6333_02a
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Descargar PDF

Anuncio

En otros idiomas

Solo se muestran páginas del documento en Español
