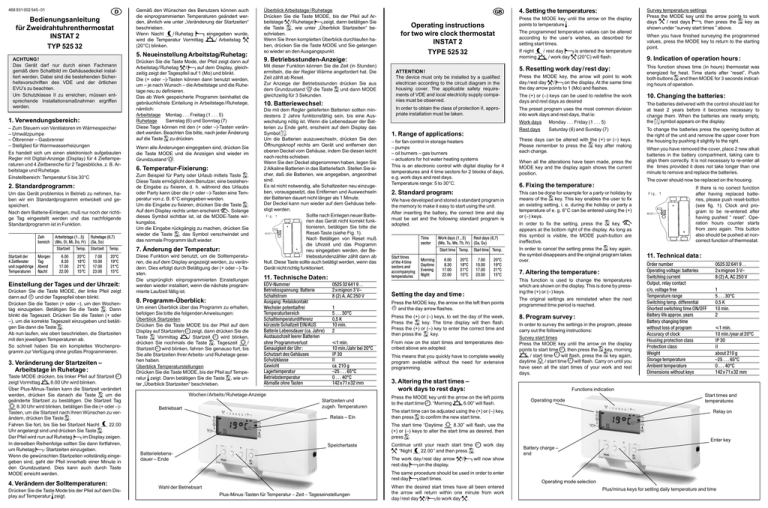

Bedienungsanleitung für Zweidrahtuhrenthermostat INSTAT 2 TYP

Bedienungsanleitung für Zweidrahtuhrenthermostat INSTAT 2 TYP
468 931 002 545 - 01
6. Temperatur-Fixierung:
2. Standardprogramm:
Temp.
Temp.
7. Änderung der Temperatur:
6.00
8.30
17.00
22.00
7.00
10.00
17.00
23.00
0525 32 641 9 . .
2xmignon 3 V–
8 (2) A, AC 250 V
1
5 . . . 30°C
0,5 K
10 min.
2
1 min.
10 min./Jahr bei 20°C
IP 30
II
ca. 210 g
–25 . . . 65°C
0 . . . 40°C
142x71x32 mm
Monday . . . Friday (1 . . . 5)
Saturday (6) and Sunday (7)
2. Standard program:
6.00
8.30
17.00
22.00
Operating mode
Enter key
Battery charge –
end
10. Changement de piles:
6.00
8.30
17.00
22.00
7.00
10.00
17.00
23.00
0525 32 641 9 . .
Tension d’alimentation Pile
2xmignon 3 V–
8 (2) A, AC 250 V
5 . . . 30°C
0,5 K
10 min.
Mode
¡Atención!
El aparato debe ser instalado únicamento por
personal cualificado, según el esquema que aparece en el interior de la carcasa, observando las
normas vigentes de seguridad VDE y las de las
compañías eléctricas correspondientes.
Para conseguir la clase de protección II, hay que
observar las medidas de instalción pertinentes.
1. Aplicaciones:
Para mando sobre:
– Ventiladores de acumuladores
– Bomba de circulación
– Quemadores de fuel/gas
– Elementos de posicionamiento para calefacción por
agua caliente.
El cronotermostato es un regulador electrónico con
display para cuatro niveles de temperatura y cuatro
programas horarios con dos bloques de dias, p. ej.
días laborates y fin de semana.
Con el fin de poner el cronotermostato en funcionamiento sin necesidad de programacíon, el cronotermostato incorpora de fábrica un programa estándar.
Una vez colocadas las pilas, únicamente hay que ajustar el día y la hora y automáticamente el programa
estándar queda activo.
nivel de días laborales (1...5) fin de semana (6,7)
tempe- (LABORAL)
(FESTIVO)
ratura (lu, ma, mie, ju, vie) (sa, do)
1
2. Programa estandar:
8. Visualiser le programme :
Manual de instrucciones
Cronotermostato a dos
hilos INSTAT 2 – Tipo 525 32
conexión
programas
horarios y
temperaturas
correspondientes
mañana
día
tarde
noche
6.00
8.30
17.00
22.00
temperat. conexión temperat.
20°C
18°C
21°C
15°C
7.00
10.00
17.00
23.00
Ajuste del día y de la hora:
1 min.
IP 30
Classe
II
Poids
ca. 210 g
Temperature de stockage
–25 . . . 65°C
Temperature ambiante
0 . . . 40°C
142x71x32 mm
Pulsar la tecia MODE, hasta que la flecha de modo de
funcionaminento 2 quede iluminada. En este momento el indicador del día de la semana actual empezará a parpadear.
Pulsar las teclas +/– para introducir el día de la semana. Confirmar con la tecla B . Ahora parapadea la
hora. Pulsar las teclas +/– para ajustar le hora actual y
confirmar con la tecla B .
Pulsar la tecla MODE, hasta que la flecha de modo de
funcionamiento MARCHA quede iluminada.
A partir de este momento entrarán en funcionamiento
los programas horarios con sus correspondientes niveles de temperatura.
De esta manera tendrá disponible un programa semanal completo sin tener que programar nada.
3. Modificación de los programas horarios –
dias laborales (“LABORAL”)
y fin de semana (“FESTIVO”):
Pulsar decla MODE hasta que la flecha del modo de
funcionamiento 3 quede iluminada. En este momento
se iluminará la flecha del display que indica E y los dias
de la semana que pertenecen a este bloque. Empezará
a parpadear la hora de comienzo del programa 6 .
Con las teclas +/– se puede cambiar la hora; pulsar la
tecla B para confirmar la modificación. A continuación
empezará a parpadear la hora de comienco del programa 7, de nuevo pulsar teclas +/– para cambiar la hora
de comienzo y confirmar con la tecla.
Repetir este proceso para modificar las horas de comienzo de los programas 8 y 9.
Una vez modificada la hora de comienzo del programa 9 y confirmada con la tecla B, en el display
dejará de estar iluminada la flecha que indica E y se
iluminará la flecha que indica F y los dias de la
semana que pertenecen a este bloque. En este momento estamos en disposición de hacer una programación idéntica a la anterior, pero en este caso para
los días de fin de semana.
Cuando haya terminado le introducción de los programas horarios deseados para el bloque E y F
presione la tecla MODE hasta que quede iluminada la
flecha de modo de functionamiento 4, sie quire variar
las temperaturas de consigna para los programas o la
flecha de modo de functionamiento 5 / F si quiere
cambiar la asignación de los días que pertenecen a
cada bloque o la flecha MARCHA si no necesita cambiar nada más y desea poner en servicio la instalación.
4. Ajuste de las temperaturas:
Pulsar la tecla MODE hasta que la flecha en el display
del modo de funcionamiento 4 esté ilumindada.
Según las necesidades del usuario se puede modificar las temperaturas programadas de fábrica de la
misma forma que los programas horarios.
Después de introducir 9/ F empezará a parpadear la temperatura 6 / E (20°C).
5. Reajuste dias laborales (“Laboral”) / fin
de semana (“FESTIVO”):
Pulsar le tecla MODE, hasta que la flecha en el display
del modo de functionamiento 5 / F esté iluminada. Al
mismo tiempo la flecha del día parpadeará en 1 (Lu).
Utilizar las teclas +/– para adjudicar libremente días
laborales y fin de semana.
El programa memorizado en fábrica contiene la adjudicación más usual de días laborales/fin de semana,
es decir:
Lunes . . . Viernes (1 . . . 5)
Días laborales
Fin de semana
Sábado (6) y Domingo (7)
Con la teclas +/– esta programación puede ser modificada libremente, confirmando cada modificación
con la tecla B .
Después de introducir todas las modificaciones
pulsar la tecla MODE y el display vuelve a la posición
actual.
6. Temperatura fija :
Por ejemplo para una fiesta a vacaciones. Mediante
la tecla B . Esta tecla le da al usuario la posibilidad de
fijar una temperatura introducida, es decir, durante las
vacaciones o una fiesta se puede, mediante las teclas
+/–, fijar una temperatura de p. ej. 6°C.
Para fijar le temperatura pulsar la tecla B . En la parte
derecha inferior del display aparecerá el simbolo de
una mano. Mientras que este visible este simbolo, la
tecla MODE queda inactiva.
Para volver al programa normal, pulsar de nuevo la
tecla B , desaparacerá el simbolo y continua el programa normal.
7. Modificación de la temperatura :
Esta función se utiliza para modificar las temperaturas del programa horario que aparece en el display,
con ayuda de las teclas +/–.
Los ajustes originales se vuelven a instalar cuando
empiece el siguiente programa horario.
8. Resumen programación:
Para ver las programaciones, seguir las siguientes instrucciones:
Resumen programas horarios
Pulsar la tecla MODE hasta que la flecha den el display esté en la posición 3 . A continuación pulsar la
tecla B parpadea 6/ 3. Volver a pulsar B parpadea 7/ 3. Seguir de esta forma hasta que haya visto todos los programas horarios de días laborales y
fin de semana.
Modo de
functionamiento
Resumen ajustes de temperaturas
Pulsar la tecla MODE hasta que la flecha esté en la
posición 4 . A continuación pulsar la tecla B y proseguir como descrito en el párafo “Resumen programas
horarios”.
Resumen de días laborales / fin de semana
Pulsar la tecla MODE hasta que la flecha esté en la
posición E / F . A continuación pulsar la tecla B y
proseguir como descrito en el párafo “Resumen programas horarios”.
Para volver al programa original después de haber visto el resumen completo pulsar la tecla MODE.
9. Visualización de horas de funcionamiento:
Con esta función Ud. podrá comprobar el tiempo (en
horas) durante el cual el regulador ha pedido calor. El
tiempo empieza a contar a partir del último Reset
efectuadao.
Para visualizar las horas de funcionamiento, pulse
desde el estado básico 1 las teclas B y MODE al
mismo tiempo durante 3 segundos.
10. Cambio de baterías :
Les baterías suministradas con el cronotermostato
deberían durar min. 2 años antes de cambiarlas.
Cuando estén cerca de agotarse, aparecerá en el display el símbolo G .
Para cambiar las baterías, pulsar el botón en la parte
derecha del aparato y quitar la tapa superior de la carcasa desplazándola hacia la derecha.
A continuación introducir en el compartimento 2 pilas
alcalinas, colocándolas como indicato.
No hace falta introducir los programas horarios de nuevo, siempre que el cambio de baterías no dure más
de un minuto.
Volver a colocar la tapa en la carcasa.
Si después de introducir las pilas
nuevas el aparato no funciona correctamente, pulse la tecla Reset
(ver fig. 1).
Después de pulsar Reset, hay que
introducir nuevamente la hora y el programa; el contador de horas de funcionamiento vuelve a contar desde
cero. También debe pulsarse esta tecla cuando el aparato no funcione correctamente.
11. Datos técnicos:
Codigo
Tensión de funcionamiento: pilas
Potencia de corte
Salida, contacto de relé
conmutator libre de potencial
Rango de temperatura
Differencial de temperatura
Conmutación min CON/DESCON
Vida de las baterias aprox, años
Demora para cambio de pilas
sin pérdida de programación
Error de reloj
Tipo de protección de la carcasa
Clase de protección
Peso
Temperatura ambiente en almacen
Temperatura ambiente en funcionamiento
Dimensiones sin teclas
Display modo de functionamiento
programas horarios
y temperaturas
correspondientes
Rele conectado
Bateria agotada
Selección de modo de
functionamiento
Tecla memoria
