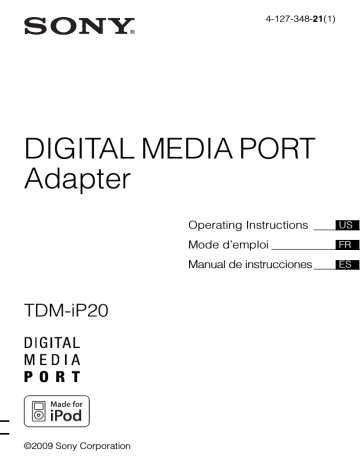

4-127-348-21(1)
DIGITAL MEDIA PORT
Adapter
FR
Mode d’emploi _______________
2US
iPod nano 3rd
generation (video)
iPod nano
2nd generation
(aluminum)
iPod nano
1st generation
iPod mini
US
Notes
3US
4US
AV system
Note
5US
Getting Started
6US
TV
DIGITAL MEDIA
PORT cable
AV system
(Sony DAV series, STR series, etc.)
DIGITAL MEDIA PORT cable
Notes
7US
To connect/disconnect
the unit
DMPORT
1
2
3
1
2
8US
Notes
9US
10US
Press
To
N/X
Start/pause play.
x
Pause play.
X/x
c/ /
ENTER
./>
Press
To
m/M
Notes
11US
12US
13US
AVERTISSEMENT
N’installez pas l’appareil dans un
endroit exigu tel qu’une bibliothèque ou
un meuble encastré.
La plaque signalétique se trouve sur la
face inférieure de l’appareil.
La fiche principale étant utilisée pour
déconnecter l’appareil du secteur,
branchez l’appareil sur une prise
secteur facilement accessible.
Si vous constatez une anomalie de
l’appareil, débranchez immédiatement
la fiche principale de la prise secteur.
L’appareil n’est pas déconnecté du
secteur tant qu’il est branché à la prise
secteur, même si l’appareil lui-même a
été éteint.
Pour les utilisateurs aux ÉtatsUnis
La déclaration du FCC suivante ne
s’applique qu’à la version de ce modèle
fabriquée pour la commercialisation
aux Etats-Unis. Il est possible que
d’autres versions ne soient pas
conformes à la réglementation du FCC.
REMARQUE :
Cet appareil a été contrôlé et satisfait
aux limites imposées pour les unités
numériques de classe B, conformément
à la Partie 15 de la réglementation de la
FCC. Ces restrictions sont conçues pour
fournir une protection raisonnable
contre les interférences nuisibles dans
les lieux résidentiels. Cet appareil
génère, utilise et peut émettre de
l’énergie radioélectrique et, s’il n’est
pas installé ou utilisé selon les
directives, peut causer des interférences
nuisibles aux communications radio.
Cependant, il n’existe aucune garantie
que des interférences ne se produiront
pas dans une installation particulière.
2FR
Si ce matériel est source d’interférences
nuisibles pour la réception radio ou
télévisée, ce qui peut être déterminé en
mettant l’appareil hors tension, puis
sous tension, il est recommandé de
tenter d’éliminer ces interférences en
appliquant l’une ou plusieurs des
mesures suivantes :
– Réorienter ou déplacer l’antenne
réceptrice ;
– Éloigner l’appareil du récepteur ;
– Brancher l’appareil à une prise de
courant sur un circuit distinct de
celui sur lequel le récepteur est
branché ;
– Consulter le concessionnaire ou un
technicien radio/TV compétent pour
obtenir de l’aide.
ATTENTION
Ce dispositif est conforme à la Partie 15
des règlements du FCC. Son utilisation
est soumise aux deux conditions
suivantes : (1) ce dispositif ne doit pas
provoquer d’interférences nuisibles, et
(2) ce dispositif doit accepter toutes
interférences reçues, y compris des
interférences qui pourraient provoquer
un fonctionnement indésirable.
Tout changement ou modification non
expressément approuvé dans ce mode
d’emploi pourrait annuler votre
autorisation à utiliser cet équipement.
AVERTISSEMENT POUR LES
UTILISATEURS AU CANADA
Cet appareil numérique de la classe B
est conforme à la norme NMB-003 du
Canada.
A propos des droits d’auteur
• iPod est une marque de Apple Inc.,
déposée aux Etats-Unis et dans
d’autres pays.
• Toutes les autres marques et marques
déposées appartiennent à leurs
détenteurs respectifs. Dans ce
manuel, les sigles ™ et ® ne sont pas
spécifiés.
Modèles iPod compatibles
Les modèles iPod compatibles sont les suivants. Mettez votre iPod à jour
avec le logiciel le plus récent avant de l’utiliser avec le TDM-iP20.
iPod touch 2ème
génération
iPod nano 4ème
génération (vidéo)
iPod touch 1ère
génération
iPod nano 3ème
génération (vidéo)
iPod nano
2ème génération
(aluminium)
iPod
5ème génération
(vidéo)
iPod nano
1ère génération
FR
iPod
4ème génération
(écran couleur)
iPod
4ème génération
iPod mini
Remarques
• Cet unité est uniquement conçu pour l’iPod. Vous ne pouvez pas connecter d’autres
lecteurs audio portables.
• Sony n’assume aucune responsabilité en cas de perte ou d’altération des données
enregistrées sur l’iPod, alors qu’un iPod est raccordé à cette unité.
• Utilisez un adaptateur de socle fourni avec votre iPod. Sinon, vous devrez acheter
séparément un adaptateur de socle compatible de Apple Inc.
• Ce produit a été conçu spécifiquement pour fonctionner avec l’iPod et il a été
certifié comme répondant aux normes de performance Apple.
3FR
Table des matières
Aperçu ...................................5
Mise en service
1 : Vérification des pièces
fournies ..............................6
2 : Liste des emplacements des
pièces .................................6
3 : Installation du
TDM-iP20 ..........................7
Commande de l’unité
Opérations de base ..............10
Informations
supplémentaires
Dépannage...........................11
Précautions ..........................12
Spécifications ......................13
4FR
Aperçu
Vous pouvez bénéficier du contenu audio, vidéo et photo d’un iPod en
connectant cet unité à un système AV à l’aide de l’interface DIGITAL
MEDIA PORT (série DAV Sony, etc.).
• Vous pouvez actionner votre iPod au moyen de ses touches de
commande, des touches de commande du système AV et de la
télécommande fournie avec le système AV (page 10).
• Vous pouvez confirmer les sélections de menu et d’options sur l’écran
de l’iPod pendant le fonctionnement (page 10).
• Vous pouvez également utiliser cette unité comme chargeur de batterie
(page 9).
iPod et TDM-iP20
Système AV
Remarque
Occasionnellement, l’abréviation DMPORT est utilisée pour désigner DIGITAL
MEDIA PORT.
5FR
Mise en service
1 : Vérification des pièces fournies
Unité (1)
Mode d’emploi (1)
2 : Liste des emplacements des pièces
1 Câble DIGITAL MEDIA PORT (page 7)
2 Connecteur iPod (page 8)
3 Témoin d’alimentation : S’allume en vert lorsque l’unité est sous
tension (page 9).
6FR
3 : Installation du TDM-iP20
Connectez et placez le TDM-iP20 tel qu’illustré ci-dessous.
Câble vidéo
(non fourni)
Téléviseur
Câble DIGITAL
MEDIA PORT
Système AV (Série DAV, série STR Sony, etc.)
Câble DIGITAL MEDIA PORT
Téléviseur
TDM-iP20
Remarques
• Cette unité se met automatiquement sous/hors tension chaque fois que le système
AV connecté (série DAV, etc.) se met sous/hors tension.
• Il se peut que la lecture d’un contenu vidéo soit impossible selon les systèmes AV
connectés. Pour plus d’informations, reportez-vous au mode d’emploi de votre
système AV.
Suite
7FR
Pour connecter/
déconnecter l’unité
DMPORT
Vers prise DMPORT
Connectez le câble
de sorte que les
deux marques f
soient alignées.
Pour placer l’iPod sur
l’unité
1
Choisissez l’adaptateur de
socle pour iPod qui correspond
à votre iPod.
2
Insérez l’adaptateur de socle
dans l’unité.
3
Placez l’iPod sur l’unité.
Pour retirer le câble DIGITAL MEDIA
PORT de la prise DMPORT, appuyez sur
les boutons des deux côtés et tirez-le.
Connexion
1
2
Connectez le câble DIGITAL
MEDIA PORT de cette unité à
la prise DIGITAL MEDIA PORT
d’un système AV (série DAV,
etc.). Veillez à ce que le
système AV soit hors tension
avant d’effectuer la connexion.
Mettez le système AV sous
tension avec une prise
DIGITAL MEDIA PORT
connectée à cette unité, puis
sélectionnez la fonction
DIGITAL MEDIA PORT.
Déconnexion
Avant la déconnexion, mettez le
système AV hors tension.
8FR
Remarques
• Lorsque vous placez ou retirez l’iPod,
tenez l’iPod au même angle que celui
du connecteur iPod sur l’unité et ne
tournez ni ne faites osciller l’iPod afin
d’éviter d’endommager le
connecteur.
• Ne transportez pas l’unité si un iPod
est placé sur le connecteur. Cela
risque de provoquer un
dysfonctionnement.
• Lorsque vous placez ou retirez l’iPod,
maintenez l’unité d’une main et
veillez à ne pas appuyer par
inadvertance sur les commandes de
l’iPod.
Pour utiliser l’unité
comme chargeur de
batterie
Vous pouvez également utiliser
l’unité comme chargeur de
batterie. La batterie peut être
chargée pendant que le témoin
d’alimentation est allumé. L’état
de chargement s’affiche sur
l’écran de l’iPod. Pour plus
d’informations, reportez-vous au
mode d’emploi de votre iPod.
Pour retirer l’adaptateur
de socle pour iPod
Pour retirer l’adaptateur de socle pour
iPod, tirez-le avec un ongle ou un objet
plat au moyen de la fente à l’intérieur de
l’adaptateur.
9FR
Appuyez sur Pour
Commande de l’unité
./>
Appuyez sur cette
touche, puis relâchezla pour passer à la
vidéo/au morceau ou
au chapitre suivant
(précédent) du livre
audio/podcast.
Maintenez cette touche
enfoncée pour avancer
rapidement (reculer
rapidement).
m/M
Avancer rapidement
(reculer rapidement).
Opérations de base
Vous pouvez commander votre
iPod par le système AV avec
interface DIGITAL MEDIA
PORT (série Sony DAV, etc.) et la
télécommande fournie avec le
système AV.
Remarques
• Pour utiliser un iPod, reportez-vous
au mode d’emploi de votre iPod.
• Avant de débrancher l’iPod, mettez la
lecture en pause.
Opérations de base
Appuyez sur Pour
10FR
N/X
Démarrer/mettre en
pause la lecture.
x
Mettre la lecture en
pause.
X/x
Fonctionne de la même
façon que lorsque vous
faites glisser votre
pouce sur la molette
cliquable de l’iPod vers
la gauche (vers la
droite).
c/ /
ENTER
Fonctionne de la même
façon que la touche
centrale de l’iPod.
C/MENU/
Fonctionne de la même
DISPLAY/ façon que la touche
RETURN
Menu de l’iPod.
VOLUME
+/–
Régler le niveau du
volume.
Remarques
• Dirigez la télécommande vers le
système AV.
• En fonction du système AV connecté,
le fonctionnement ou les touches
peuvent varier. Reportez-vous au
mode d’emploi de votre système AV.
• En fonction de l’iPod connecté, les
opérations peuvent varier.
• Avant de regarder une vidéo, ajustez
correctement les réglages vidéo sur
l’iPod selon la situation.
• Le démarrage de la lecture peut
prendre du temps. Cela dépend du
contenu.
• Il n’est pas possible de régler le
volume à l’aide de la commande de
volume de l’iPod lorsqu’il est
connecté au système AV.
Informations
supplémentaires
Dépannage
Si vous rencontrez un problème
avec votre unité, recherchez votre
problème dans la liste de contrôle
de dépannage ci-dessous et
appliquez la mesure corrective
indiquée. Si le problème persiste,
contactez votre revendeur Sony.
Notez que si un technicien
remplace certaines pièces lors
d’une réparation, celles-ci
pourront être conservées.
Lorsque vous apportez le système
pour une réparation, apportez tous
ses éléments.
Ce produit forme un ensemble et
tous les éléments du système sont
nécessaires pour déterminer le
point nécessitant une réparation.
La télécommande ne
fonctionne pas.
• Mettez votre iPod à jour avec le
logiciel le plus récent avant de
l’utiliser avec le TDM-iP20.
• Enlevez tout obstacle.
• Dirigez la télécommande vers le
capteur du système AV (série
DAV, etc.).
• La distance entre la
télécommande et le système AV
est trop importante.
• Remplacez la pile.
• Assurez-vous que l’iPod* est
correctement connecté.
• Vérifiez que la fonction
DMPORT est sélectionnée sur
le système AV.
• Mettez le système AV sous et
hors tension.
L’image vidéo/photo de l’iPod
ne s’affiche pas sur l’écran du
téléviseur.
• Procédez au raccordement
d’après votre système AV
(page 7).
• Vérifiez que le réglage de sortie
TV sur l’iPod est activé
(reportez-vous au mode
d’emploi de votre iPod).
• Vérifiez le système couleur
(NTSC/PAL) sur votre iPod
(reportez-vous au mode
d’emploi de votre iPod).
• Vérifiez que l’iPod* est
compatible avec la sortie vidéo
(reportez-vous au mode
d’emploi de votre iPod).
• Vérifiez que le système AV
connecté est compatible avec la
sortie vidéo de DMPORT
(reportez-vous au mode
d’emploi de votre système AV).
• Vérifiez que la fonction
DMPORT est sélectionnée sur
le système AV.
L’image vidéo/photo de l’iPod
ne s’affiche pas sur l’écran de
l’iPod.
• Ajustez correctement les
réglages de sortie vidéo/photo.
Suite
11FR
Il n’y a pas de son.
• Mettez votre iPod à jour avec le
logiciel le plus récent avant de
l’utiliser avec le TDM-iP20.
• Vérifiez les connexions.
• Assurez-vous que l’unité est
correctement connectée.
• Assurez-vous que l’iPod* est
correctement connecté.
• Assurez-vous que l’iPod* lit de
la musique.
• Le démarrage de la lecture peut
prendre du temps. Cela dépend
du contenu.
• Vérifiez le volume du système
AV connecté.
Sécurité
Si un objet ou du liquide tombe à
l’intérieur de l’unité, débranchezla et faites-la contrôler par un
technicien qualifié avant de la
réutiliser.
Lieu d’installation
Il y a une distorsion du son.
• Réduisez le volume du système
AV connecté.
• Placez le réglage « Égaliseur »
de l’iPod sur « Désactivé » ou
« Plat ».
• Ne placez pas l’unité en
position inclinée.
• Ne placez pas l’unité dans un
endroit :
– extrêmement chaud ou froid
– poussiéreux ou sale
– très humide
– soumis à des vibrations
– en plein soleil.
• Prenez les précautions
nécessaires lors de l’installation
de l’unité sur des surfaces
traitées (cirées, huilées, vernies,
etc.) pour éviter l’apparition de
taches ou la décoloration de la
surface.
* Voir « Modèles iPod
Accumulation de chaleur
Ronflement ou parasites
importants.
• Éloignez l’unité de la source de
parasites.
compatibles » (page 3).
12FR
Précautions
• L’unité chauffe pendant le
fonctionnement, mais ce n’est
pas une anomalie.
• Placez l’unité dans un endroit
bien aéré pour éviter toute
accumulation de chaleur à
l’intérieur.
Pour toute question au sujet de
cette unité ou tout problème,
adressez-vous au revendeur Sony
le plus proche.
Nettoyage de l’unité
Nettoyez l’unité avec un chiffon
doux légèrement imbibé d’une
solution détergente douce.
N’utilisez pas de tampons abrasifs,
de poudre à récurer ou des solvants
tels que diluants, benzène ou
alcool.
Spécifications
Généralités
Alimentation requise :
DC IN : 5 V,
0,6 A (via
DIGITAL MEDIA
PORT)
Dimensions :
Environ φ 80 ×
22 (h) mm
(φ 3 1/4 ×
7/8(h) pouces)
Poids :
Environ 132 g
(4,7 oz)
(câble inclus)
Longueur du câble :
Environ 1 m
(3,3 pieds)
La conception et les spécifications
peuvent être modifiées sans préavis.
13FR
2ES
ES
iPod mini
Notas
3ES
4ES
iPod y TDM-iP20
Nota
5ES
Preparativos
6ES
Televisor
Cable DIGITAL
MEDIA PORT
Cable DIGITAL MEDIA PORT
Notas
7ES
1
2
3
1
2
8ES
Notas
9ES
Pulse
Para
./>
m/M
10ES
Pulse
Para
N/X
x
X/x
c/ /
ENTER
Notas
11ES
12ES
13ES
14ES
15ES
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Télécharger PDF

publicité

Dans d’autres langues

Seules les pages du document en Français ont été affichées
