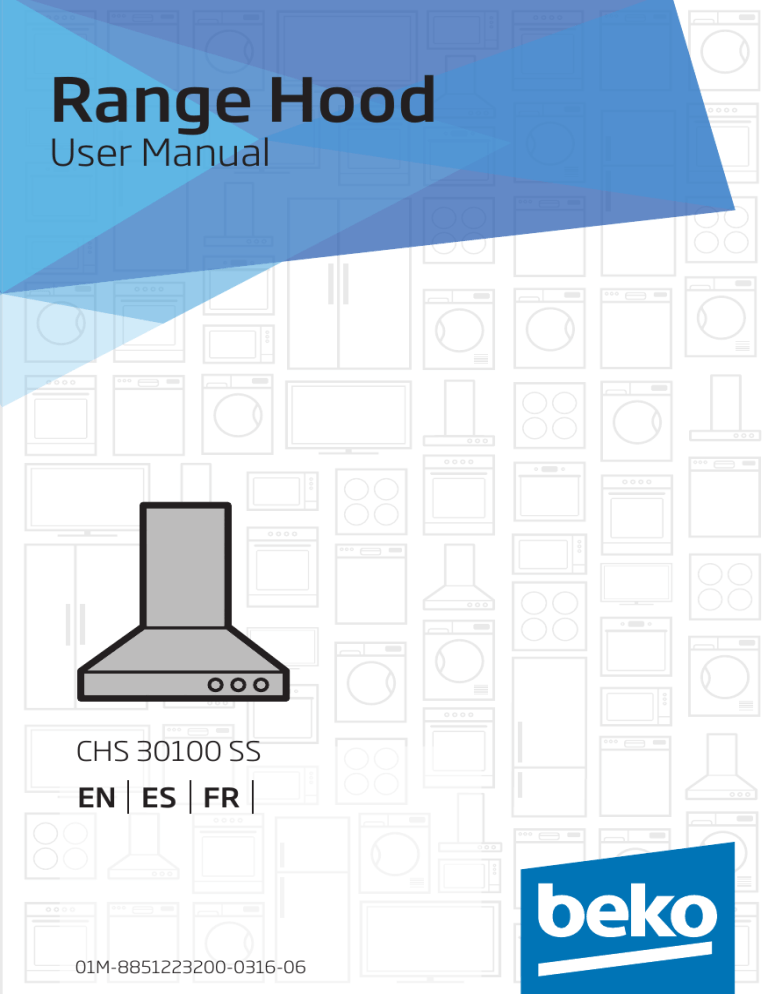

Range Hood

www.beko.com

Range Hood

User Manual

CHS 30100 SS

EN ES FR

01M-8851223200-0316-06

Please read this manual first!

Dear Customers!

Thank you for preferring a Beko product. We hope that you get the best results from your product which has been manufactured with high quality and state-of-the-art technology. Therefore, please read this entire user manual and all other accompanying documents carefully before using the product and keep it as a reference for future use.

If you handover the product to someone else, give the user manual as well. Follow all warnings and information in the user manual.

Remember that this user manual is also applicable for several other models. Differences between the models are explicitly described in the manual.

Meanings of the Symbols

Following symbols are used in the various section of this manual:

C

Important information and useful hints about usage.

A

WARNING: Warnings for dangerous situations concerning the safety of life and property.

B

Warning for electric shock.

Warning for hot surfaces.

This product has been manufactured in environmental friendly modern plants without giving any harm to the nature.

This appliance conforms to the

WEEE regulation.

It does not contain PCB.

CONTENTS

1 Important safety and environmental instructions 4

1.1 General safety. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1.1.1 Electrical safety. . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1.1.2 Product safety. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

1.1.3 Children's safety . . . . . . . . . . . . . . . . . . . . . . . . . . 6

1.2 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

1.3 Compliance with WEEE Directive and disposing of the waste product. . . . . . . . . . . . . . . . . . . . . . .7

Compliance with RoHS Directive: . . . . . . . . . . . . . . .7

1.4 Package information . . . . . . . . . . . . . . . . . . . . . . . .7

2 Electrical & Installation requirements 8

2.1 Electrical requirements. . . . . . . . . . . . . . . . . . . . . 8

2.2 Before installing the hood . . . . . . . . . . . . . . . . . 8

3 Technical specifıcations of your appliance 9

3.1 List of Materials . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

3.1.1 Parts supplied . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

3.1.2 Parts not supplied . . . . . . . . . . . . . . . . . . . . . . . . 9

3.2 Dimensions and Clearances. . . . . . . . . . . . . . . . 9

3.3 Ducting Options and Examples. . . . . . . . . . . . 10

3.3.1 Venting methods. . . . . . . . . . . . . . . . . . . . . . . . 10

3.4 Preparation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

4 Installing your appliance 12

4.1 Installation - Ducting version. . . . . . . . . . . . . . 12

5 Operating your appliance 16

5.1 Description of the hood & Controls . . . . . . . 16

5.1.1 Controls. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

5.1.2 Description of control panel. . . . . . . . . . . . . 16

6 Cleaning and maintenance 17

6.1 Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

6.2 Cleaning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

6.3 Grease Filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

6.4 Replacing the light bulb. . . . . . . . . . . . . . . . . . . 17

6.5 Charcoal Filter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

6.6 Charcoal filter placement (Recirculating accessories). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

7 Warranty 19

Range Hood / User Manual

3 / 56 EN

1 Important safety and environmental instructions

This section contains safety instructions that will help protect from risk of personal injury or property damage. Failure to follow these instructions invalidates the granted warranty.

1.1 General safety

• Always have the installation and repairing procedures carried out by the Authorized Service Agent.

Manufacturing firm shall not be held responsible for damages that may be caused by unauthorized persons.

• This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge.

Children should be supervised to ensure that they do not play with the appliance.

1.1.1 Electrical safety

• Always unplug the appliance from the mains supply during installation, maintenance, cleaning and repair operations.

• If the power cable is faulty, it should be replaced by a qualified person certified by the manufacturer, after-sales service or similar (preferably an electrician) or a person described by the importer.

• Operating voltage is 220 to 240 volts.

• If the appliance has a failure, it should not be operated unless it is repaired by the Authorized

Service Agent. There is the risk of electric shock!

• Do not route power cable close to hobs. Otherwise power cable may cause fire since it melts down easily.

• Never plug the hood before installation is completed.

• In order to obtain the best performance, external conductor must not be longer than 4 m. It must not contain more than 2 perpendicular (90°) angles and its diameter must be min. ø120 mm.

• Disconnect the appliance from mains before any intervention to the internal parts of the appliance.

• Use the appliance with a grounded outlet only.

4 / 56 EN Range Hood / User Manual

1 Important safety and environmental instructions

1.1.2 Product safety

• You can use a pipe with a diameter of 120 mm or 150 mm on the flue connection of the hood.

• Do not make connections to the flues connected with stoves, exhaust shafts or flues with rising flames. Observe the rules set by authorities on the discharge of exhaust air.

• The height between the lower surface of the hood and upper surface of the stove/oven should not be less than 50 cm for gas hobs and 45 cm for electric hobs.

• Do not operate the hood without aluminum filters and do not remove the filters while it is operated.

• Never touch the hood's lamps after they are operated for a long time. Hot lamps may burn your hand.

• Avoid large flames beneath the product. Otherwise, particles on oil filter may ignite and lead to a fire.

• Turn on the hobs after placing pans or pots on it. Otherwise, rising heat may deform certain parts of your product.

• Turn off the hobs before taking away pans or pots.

• Avoid inflammable materials under the hood.

• Oil may ignite while frying foods.

Therefore, be careful about cloths and curtains.

• Never leave the cooker unattended when frying foods; otherwise hot oil may cause fire.

• There is the risk of fire if your hood is not cleaned in the specified periods.

• Be extremely careful and wear gloves when cleaning the hood.

• We advise you to operate the appliance a few minutes before starting to cook in order to increase the suction power. Thus, you shall have a continuous and stable suction power when the vapors arise.

• Operate your hood for 15 minutes more after the end of cooking or frying in order to remove the smell and cooking vapor in the kitchen.

• When the hood is in use, especially together with gas cookers, make sure that environment is ventilated with clean air.

Range Hood / User Manual

5 / 56 EN

1 Important safety and environmental instructions

• Pay attention not to connect the appliance to the flues used by non-electrical devices. (E.g.:

Heater flue).

• Simultaneous and smooth operation of the hood and another device that require air is only possible when a low pressure of 4 Pa (0.04 mbar) is reached, and thus the reabsorption of the gas is avoided. This can only be achieved by means of air coming from uncovered openings (door, window, ventilation openings or other technical measures).

Pay utmost attention to provide sufficient air flow. A flue that provides air ingress/egress is not enough for this purpose.

• This appliance can be used by the children who are at the age of 8 or over and by the people who have limited physical, sensory or mental capacity or who do not have knowledge and experience, as long as they are supervised with regard to safe use of the product or they are instructed accordingly and understand the risks of using the product. Children should not play with the appliance.

• CAUTION: Accessible parts may heat up when used with a cooking device.

1.2 Intended use

1.1.3 Children's safety

• Packaging materials are dangerous to children. Keep packaging materials in a safe place out of reach of children.

• Electrical appliances are dangerous to children. Keep children away from the product.

Do not allow children play with the appliance.

• This appliance is intended for domestic use. It is not suitable for commercial use and it must not be used out of its intended use.

• The manufacturer shall not be liable for any damage caused by improper use or handling.

• Service life of your appliance is 10 years. This is the period required for availability of spare parts for proper functioning of the product.

6 / 56 EN Range Hood / User Manual

1 Important safety and environmental instructions

• WARNING: Failure to fix the screws in concordance with the instructions provided in the manual may lead to electrical hazards.

1.3 Compliance with WEEE

Directive and disposing of the waste product

This product complies with EU WEEE

Directive (2012/19/EU). This product bears a classification symbol for waste electrical and electronic equipment

(WEEE).

This product has been manufactured with high quality parts and materials which can be reused and are suitable for recycling. Do not dispose of the waste product with normal domestic and other wastes at the end of its service life.

Take it to the collection center for the recycling of electrical and electronic equipment. Please consult your local authorities to learn about these collection centers.

Compliance with RoHS

Directive:

The product you have purchased complies with EU

RoHS Directive (2011/65/EU). It does not contain harmful and prohibited materials specified in the

Directive.

1.4 Package information

Package of the product is made of recyclable materials in accordance with our National Legislation. Do not dispose of the packaging materials together with the domestic or other wastes. Take them to the packaging material collection points designated by the local authorities.

Range Hood / User Manual

7 / 56 EN

2 Electrical & Installation requirements

2.1 Electrical requirements

C

Observe all governing codes and ordinances.

It is the customer’s responsibility:

To contact a qualified electrical installer. To assure that the electrical installation is adequate and in conformance with National Electrical Code,

ANSI/NFPA 70 — latest edition*, or CSA Standards

C22.1-94, Canadian Electrical Code, Part 1 and

C22.2 No.0-M91 - latest edition** and all local codes and ordinances.

If codes permit and a separate ground wire is used, it is recommended that a qualified electrician determine that the ground path is adequate.

Do not ground to a gas pipe.

Check with a qualified electrician if you are not sure range hood is properly grounded.

Do not have a fuse in the neutral or ground circuit.

C

Save Installation Instructions for electrical inspector’s use.

C

The range hood must be connected with copper wire only.

C

The range hood should be connected directly to the fused disconnect (Or circuit breaker) box through metal electrical conduit.

Wire sizes must conform to the requirements of the National Electrical Code ANSI/NFPA 70 — latest edition*, or CSA Standards C22.1-94, Canadian

Electrical Code Part 1 and C22.2 No. 0-M91 - latest edition** and all local codes and ordinances.

A U.L.- or C.S.A.-listed conduit connector must be provided at each end of the power supply conduit

(at the range hood and at the junction box).

Copies of the standards listed may be obtained from:

* National Fire Protection Association

Batterymarch Park Quincy, Massachusetts 02269

** CSA International 8501 East Pleasant Valley

Road Cleveland, Ohio 44131-5575

2.2 Before installing the hood

1. For the most efficient air flow exhaust, use a straight run or as few elbows as possible.

A

WARNING: Vent unit to outside of building, only.

2. At least two people are necessary for installation.

3. The hood is fitted with Screws and Drywall

Anchorssuitable for most surfaces, consult a

Qualified Installer,check if they perfectly fit with your cabinet/wall.

4. Do not use flex ducting.

5. COLD WEATHER installations should have an additionalbackdraft damper installed to minimize backward cold airflow and a nonmetallic thermal break to minimizeconduction of outside temperatures as part of theductwork. The damper should be on the cold air side ofthe thermal break.The break should be as close as possible to where theducting enters the heated portion of the house.

6. Make up air: Local building codes may require the use of Make-Up Air Systems when using

Ducted Ventilation Systems greater than specified CFM of air movement. The specified

CFM varies from locale to locale. Consult your

HVAC professional for specific requirements in your area.

8 / 56 EN Range Hood / User Manual

3 Technical specifıcations of your appliance

3.1 List of Materials

3.1.1 Parts supplied

Hood Canopy Assembly with Round Metal

Transition installed

Rectangular Metal Transition with Back draft dampers

Care & Use / Installation Instructions

2 Filters

Fitting Screws

3.2 Dimensions and

Clearances

3.1.2 Parts not supplied

Duct, conduit and all tools required for installation.

Ductless Recirculating Kit

To be used only in the Ductless (Recirculating) version

includes: charcoal filter

CHS30100SS

Operating mode convertible : ducted/ recirculated

Max. Ventilation

Capacity

240 CFM

Nr.of Speeds

3

Controls Electronical Tact Switches

2 x 50 W Halogene Lights

Filtering

Volts

2 x Aluminum Mesh

120 V

Frequency

Total Power

(motor + lamps)

Plug type

Required distance above cooktop

60 Hz

260 W

Hard Wire

30” (gas cooktop)

24” (electrical cooktop)

Range Hood / User Manual

9 / 56 EN

3 Technical specifıcations of your appliance

3.3 Ducting Options and

Examples

Closely follow the instructions set out in this manual.

All responsibility, for any eventual inconveniences, damages or fires caused by not complying with the instructions in this manual, is declined.

3.3.1 Venting methods

Vent Exhaust Option

The hood is designed for vertical or horizontal discharge or can be installed in a recirculating ductless version:

Vertical discharge:

Use a rectangular duct 3 1/4” x 10” or use a round

7” duct.

Horizontal discharge:

Use a rectangular duct 3 1/4” x 10”

Recirculating (non vented ductless)

C

For ductless (Recirculating) version only: purchase the Ductless

Recirculating Kit. Minimum Duct

Size (Ducting/Ductless version): 7”

Round Pipe.

10 / 56 EN Range Hood / User Manual

3 Technical specifıcations of your appliance

3.4 Preparation

Do not cut a joist or stud unless absolutely necessary. If a joist or stud must be cut, then a supporting frame must be constructed.

Fittings material is provided to secure the hood to most types of walls/ceilings.

However, a qualified technician must verify suitability of the materials in accordance with the type of wall/ceiling.

Before making cutouts, make sure there is proper clearance within the ceiling or wall for exhaust vent.

Hood installation height above cooktop is the users preference. The lower the hood is above the cooktop, the more efficient the capturing of cooking odors, grease and smoke.

A

WARNING: For gas ranges ınstallatıon: mount thıs hood so that the bottom edge ıs at 30” (76,2 cm) above the cookıng surface.

For electrıc ranges ınstallatıon: mount thıs hood so that the bottom ıs not less than 24” (61 cm) and not more that

30” (76,2 cm) above the cookıng surface.

Household use. Please, read ınstallatıon manual for specıfıc applıcatıon.

Check your ceiling height and the hood height maximum before you select your hood.

Range Hood / User Manual

11 / 56 EN

4 Installing your appliance

4.1 Installation - Ducting version

After having choosen the vent option, proceed as follows:

Step 2

Remove the round transition from its seat by unscrewing the its fixing screws (save the screws).

Step 3

Remove the grease filters.

Step 4

Remove the junction box cover.

Remove either the top or the back wiring knockout according the preference and install an approved wiring clamp

Step 5

Remove the duct knockouts using a flat blade screwdriver and a small hammer.

Use the screwdriver by knocking out the pannel in similar fashion to a scalpel.

Take care of sharp edges.

C

If it is intended to use the hood in the recirculating version do not remove any duct knockouts and order the necessary charcoal filter from your supplier.

R1 = Remove rectangular duct knockout only.

R2 = Remove semicircular and rectangular duct knockouts

12 / 56 EN Range Hood / User Manual

4 Installing your appliance

C

The round transition can be installed up to 1 inch on either side of the hood center to accommodate off-center ductwork. In extreme offcenter installations, one end of the duct connector may need to be trimmed to clear the electrical cable clamp.

Step 6

For rectangular ducted discharge installations only (otherwise skip to next step)

Attach exhaust adaptor/damper over knockout opening with two exhaust adaptor screws. Make sure damper pivot is nearest to top/back edge of hood.

Remove tape from damper flap.

C

The exhaust adaptor/damper can be installed up to 1 inch on either side of the hood center to accommodate off-center ductwork. In extreme offcenter installations, one end of the duct connector may need to be trimmed to clear the electrical cable clamp.

Step 8

Mark holes

Select the vent option that your installation will require and proceed to that section:

Outside top exhaust

(Vertical duct– 3 1/4”x 10” Rectangular) Use the diagram or the hood as a template and mark the locations on the cabinet for ductwork, electrical wiring and keyhole screw slots.

Step 7

For round ducted discharge installations only Reinstall the round transition with its screws.

Range Hood / User Manual

13 / 56 EN

4 Installing your appliance

Outside top exhaust

(Vertical duct–7” Round)

Use the diagram or the hood as a template and mark the locations on the cabinet for ductwork, electrical wiring and keyhole screw slots.

Step 9

Choose Venting Option

The hood can be set to vent outside or to recirculate air back into the kitchen.

The plastic vent lever is located near the center of the hood opening.

To vent to the outside, make sure the plastic vent lever is in the HORIZONTAL position (flat against the metal top of the hood).

To recirculate air into the kitchen, make sure the plastic vent lever is in the VERTICAL position (flat against the plastic blower housing).

C

In order to change the vent lever position, you will need to pull the lever out slightly to clear the plastic tabs.

Outside rear exhaust

(Horizontal duct– 3 1/4”x 10” Rectangular)

Use the diagram or the hood as a template and mark the locations on the cabinet for ductwork, electrical wiring and keyhole screw slots.

Recirculating

Use the hood as a template and mark the locations on the cabinet for the electrical wiring and keyhole screw slots.

Since the hood is to be recirculated (not to be vented outside), do not cut out any vent openings in the wall or cabinet bottom.

Step 10

For recessed bottom cabinet only

If the cabinets have front, side or back trim, make

2 wood shims the width of the trim and attach them to the cabinet bottom recess on both sides.

See previous page for marking locations.

14 / 56 EN Range Hood / User Manual

4 Installing your appliance

Step 11

Cut holes at marked locations for duct and electrical wiring. For the vertical duct, cut out 3/4” extra toward the front of the cabinet so you can move the duct freely when installing the hood.

It may also ease installation by cutting the hole 10

1/ 2” instead of 10”.

Step 12

Drive a mounting screw (from the hardware packet) partway into each center of the narrow neck of the keyhole slots marked on the cabinet bottom.

Step 13

Fix the wiring conduit to the hood.

Step 14

Slide the hood back against the wall. Tighten the mounting screws. Be sure the screw heads are in the narrow neck of the keyhole slot.

Connect Ductwork to hood.

Step 15.

Electrical connection

To protect you against electric shock, the green and yellow wire must be connected to the grounding wire in your home electrical system, and it must under no circumstances be cut or removed.

Failure to do so can result in death or electrical shock.

Remove the knockout and the Junction box cover and install the conduit connector (cULus listed) in junction box.

Run 3 wires; black, white and green ,according to the National Electrical Code and local codes and ordinances, in 1/2” conduit from service panel to junction box.

Connect black wire from service panel to black or red in junction box, white to white and green to green-yellow.

Close and secure junction box cover.

Step 16

Final installation steps

Replace filters.

Check operation of the hood.

If range hood does not operate:

Check that the circuit breaker is not tripped or the house fuse blown.

Disconnect power supply. Check that wiring is correct.

A

WARNING: Electrical Shock

Hazard

Turn off power circuit at the service panel before wiring this unit.

120 VAC, 15 or 20 Amp circuit required.

Electrical grounding instructions

This appliance is fitted with an electrical junction box with 3 wires, one of which (green/yellow) serves to ground the appliance.

To get the most efficient use from your new range hood, read the “Use and Care Information” section.

Keep your Installation Instructions and Use and

Care Guide close to range hood for easy reference.

Range Hood / User Manual

15 / 56 EN

5 Operating your appliance

5.1 Description of the hood &

Controls

1. Blower and light controls

2. Halogen lamp housings

3. Grease filter Handle

4. Grease filter

5.1.1 Controls

Use the high suction speed in cases of concentrated kitchen vapours. It is recommended that the cooker hood suction is switched on for 5 minutes prior to cooking and to leave in operation during cooking and for another 15 minutes approximately after terminating cooking.

5.1.2 Description of control panel

1. ON/OFF Light

2. ON/OFF general and speed1.

3. ON/OFF, speed 2 and speed 3.

16 / 56 EN Range Hood / User Manual

6 Cleaning and maintenance

6.1 Maintenance

C

Before performing any maintenance operation, isolate the hood from the electrical supply by switching off at the connector and removing the connector fuse.

Or if the appliance has been connected through a plug and socket, then the plug must be removed from the socket.

To remove the grease filter, pull the spring release handle.

6.2 Cleaning

Do not spray cleaners directly to the control while cleaning the Hood.The cooker hood should be cleaned regularly (at least with the same frequency with which you carry out maintenance of the fat filters) internally and externally. Clean using the cloth dampened with neutral liquid detergent. Do not use abrasive products. DO NOT USE ALCOHOL!

A

WARNING: Failure to carry out the basic cleaning recommendations of the cooker hood and replacement of the filters may cause fire risks.

Therefore, we recommend oserving these instructions.

The manufacturer declines all responsibility for any damage to the motor or any fire damage linked to inappropriate maintenance or failure to observe the above safety recommendations.

6.4 Replacing the light bulb

C

C

Before replacing the lamps, switch power off at service panel and lock service panel disconnecting means to prevent power from being switched on accidentally.

Turn off the lights and fan. Allow the lights to cool before handling.

If new lights do not operate be sure lights are inserted correctly before calling service.

6.3 Grease Filter

Traps cooking grease particles.

This must be cleaned once a month using non aggressive detergents, either by hand or in the dishwasher, which must be set to a low temperature and a short cycle. When washed in a dishwasher, the grease filter may discolour slightly, but this does not affect its filtering capacity.

Replace Lights

Remove the damaged light (twist counter clockwise) and replace with a new 120 Volt, 50

Watt (maximum) 50° halogen light made for a

GU10 base, suitable for use in open luminarie.

Range Hood / User Manual

17 / 56 EN

6 Cleaning and maintenance

6.5 Charcoal Filter

If the model is not vented to the outside, the air will be recirculated through disposable charcoal filters that help remove smoke and odors.

The charcoal filters cannot be cleaned.

They must be replaced.

The charcoal filters are clipped inside of each metal grease filter (mounting instructions included with charcoal filters kit). The charcoal filters should be replaced every 4-6 months

(depending on hood usage).

C

DO NOT rinse, or put charcoal filters in an automatic dishwasher.

C

Charcoal filters are not included with the hood.

They must be ordered from your supplier.

Order the needed kit specifying your hood model and width size.

6.6 Charcoal filter placement

(Recirculating accessories)

Fit the charcoal filter mattress on the upper side of each grease filter.

Use provided springs to fix it in place.

C

When removing for replacing for a new one do not remove Fixing

Springs, simply pull out one and rotate outwards.

18 / 56 EN Range Hood / User Manual

7 Warranty

Warranty Statement For Beko Range Hoods

Beko Beko

Beko

Beko

Beko

otherwise

Beko

BEKO

BEKO

Beko

Beko

Please visit our site www.beko.us for necessary contact number to schedule a service appointment and parts purchase.

Range Hood / User Manual

19 / 56 EN

Lea el manual del usuario antes de utilizar el aparato

Estimado cliente:

Gracias por elegir un producto Beko. Esperamos que obtenga los mejores resultados de nuestro producto ya que ha sido fabricado con gran calidad y con tecnología de última generación. Por tanto, le aconsejamos que lea con atención este manual del usuario y todos los demás documentos adjuntos antes de utilizar el producto; guárdelo para futuras consultas. Si va a entregar este producto a otra persona, proporciónele el manual del usuario también. Siga todas las advertencias e instrucciones incluidas en este manual.

Recuerde que este manual del usuario también es válido para otros modelos. Las diferencias entre los modelos se señalan dentro del manual.

Explicación de los símbolos

En este manual se utilizan los siguientes símbolos:

C

Información importante o consejos útiles sobre el uso.

A

Advertencia para situaciones de riesgo con respecto a la vida y la propiedad.

B

Advertencia sobre posibles descargas eléctricas.

Advertencia para las superficies calientes.

Este producto se ha fabricado utilizando la última tecnología y en condiciones de fabricación respetuosas con el medio ambiente.

Cumple con la Directiva WEEE

No contiene PCB

ÍNDICE

1 Instrucciones importantes para la seguridad y el medio ambiente 22

1.1 Seguridad general . . . . . . . . . . . . . . . . . . . . . . . . . 22

1.1.1 Seguridad eléctrica . . . . . . . . . . . . . . . . . . . . . . 22

1.1.2 Seguridad del producto. . . . . . . . . . . . . . . . . . 23

1.1.3 Seguridad de los niños. . . . . . . . . . . . . . . . . . .24

1.2 Uso previsto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

1.3 Conformidad con la Directiva RAEE y la eliminación de los desechos del producto . . . . 25

Cumple con la Directiva RoHS: . . . . . . . . . . . . . . . . 25

1.4 Información de embalaje. . . . . . . . . . . . . . . . . . 25

2 Requisitos eléctricos y de instalación 26

2.1 Requisitos eléctricos . . . . . . . . . . . . . . . . . . . . . . 26

2.2 Antes de instalar la campana. . . . . . . . . . . . . . 26

3 Especificaciones técnicas de su aparato 27

3.1 Lista de materiales . . . . . . . . . . . . . . . . . . . . . . . . 27

3.1.1 Piezas suministradas . . . . . . . . . . . . . . . . . . . . 27

3.1.2 Piezas no suministradas. . . . . . . . . . . . . . . . . 27

3.2 Dimensiones y Espacios libres . . . . . . . . . . . . 27

3.3 Tipos de ductos y ejemplos . . . . . . . . . . . . . . .28

3.3.1 Métodos de ventilación. . . . . . . . . . . . . . . . . .28

3.4 Preparación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

4 Instalación de su aparato 30

4.1 Instalación - Versión con tubos . . . . . . . . . . . 30

5 Funcionamiento de su aparato 34

5.1 Descripción de la campana y los controles 34

5.1.1 Controles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

5.1.2 Descripción del panel de control. . . . . . . . .34

6 Limpieza y mantenimiento 35

6.1 Mantenimiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

6.2 Limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

6.3 Filtro contra la grasa . . . . . . . . . . . . . . . . . . . . . . 35

6.4 Sustitución de la bombilla. . . . . . . . . . . . . . . . . 35

6.5Filtros de Carbón. . . . . . . . . . . . . . . . . . . . . . . . . . . 36

6.6 Colocación del Filtro de Carbón (Accesorios

Recirculación) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

7 Garantía 37

Campana / Manual del usuario

21 / 56 ES

1

Instrucciones importantes para la seguridad y el medio ambiente

Esta sección contiene instrucciones de seguridad que ayudarán a la protección contra los riesgos de lesiones personales o daño a la propiedad. El incumplimiento de estas instrucciones causará la pérdida de la garantía.

1.1 Seguridad general

Los procedimientos de instalación y reparación deben ser siempre llevados a cabo por el servicio técnico autorizado. El fabricante no se responsabilizará por daños resultantes de procedimientos llevados a cabo por personas no autorizadas.

Este aparato no ha sido diseñado para que lo usen niños o adultos con sus facultades físicas, sensoriales o mentales reducidas, o bien que carezcan de la experiencia y conocimientos necesarios.

Vigile a los niños para asegurarse de que no jueguen con este electrodoméstico.

1.1.1 Seguridad eléctrica

Desconecte el producto de la corriente durante los procedimientos de instalación, mantenimiento, limpieza y reparación.

En caso de que el cable de alimentación esté defectuoso, deberá ser sustituido por el fabricante, su servicio técnico o una persona cualificada (preferentemente un electricista) o alguien designado por el importador.

El voltaje de funcionamiento es de entre 220 y 240 voltios.

Si el aparato presenta un fallo, no debe ponerse en funcionamiento salvo que sea reparado por el servicio técnico autorizado. ¡Existe riesgo de descargas eléctricas!

No hacer pasar el cable de electricidad cerca de las placas. En caso contrario, el cable de electricidad puede causar un incendio, ya que se derrite fácilmente.

Nunca enchufe la campana extractora antes de que se haya completado la instalación.

Para obtener el máximo rendimiento, el conductor externo no debe superar los 4 metros de longitud. No debe contener más de 2

ángulos perpendiculares (90°) y su diámetro debe ser de como mín.

ø120 mm.

Desconecte el aparato antes de cualquier intervención en las partes internas del mismo.

22 / 56 ES Campana / Manual del usuario

1

Instrucciones importantes para la seguridad y el medio ambiente

Use el aparato únicamente con un enchufe con toma a tierra.

1.1.2 Seguridad del producto

Se puede utilizar un tubo de 120 mm o 150 mm de diámetro para la conexión de la chimenea de la campana extractora.

No realice las conexiones con las chimeneas conectadas a los fogones, conductos de ventilación o chimeneas con llamas. Siga las reglas establecidas por las autoridades sobre la descarga de los escapes de aire.

La altura entre la superficie inferior de la campana extractora y la superficie superior de la cocina/horno no debe ser inferior a 50 cm para placas a gas y a 45 cm para placas eléctricas.

No poner en funcionamiento la campana extractora sin filtros de aluminio y no quitar los filtros mientras esta se encuentre en funcionamiento.

Nunca toque las lámparas de la campana extractora después de que haya estado en funcionamiento por un tiempo prolongado.

Las lámparas calientes pueden quemar su mano.

Evite que haya llamas de grandes dimensiones debajo del aparato.

En caso contrario, las partículas en el filtro de aceite pueden prenderse fuego y generar un incendio.

Encienda las placas después de haber colocado encima las sartenes u ollas. De lo contrario, la temperatura elevada puede deformar algunas partes de su producto.

Apague las placas después de haber retirado las sartenes u ollas.

Evite colocar materiales inflamables debajo de la campana extractora.

El aceite puede prenderse fuego mientras se están realizando frituras. Por lo tanto, tenga cuidado con los trapos y cortinas.

Nunca desatenga la olla cuando fría alimentos; de lo contrario el aceite caliente podría causar un incendio.

Existe riesgo de incendio si su campana extractora no se limpia en los períodos especificados.

Sea extremadamente cuidadoso y utilice guantes cuando limpie la campana extractora.

Campana / Manual del usuario

23 / 56 ES

1

Instrucciones importantes para la seguridad y el medio ambiente

Le recomendamos que ponga en funcionamiento el aparato algunos minutos antes de comenzar a cocinar para incrementar la potencia de aspiración. Así, tendrá una potencia de aspiración continua y estable cuando salgan los vapores.

Haga funcionar su campana extractora durante 15 minutos más después de terminar de cocinar o freír para eliminar los olores y el vapor de cocción de la cocina.

Cuando la campana se encuentra en uso, especialmente junto con cocinas a gas, asegúrese de que el ambiente esté ventilado con aire limpio.

Preste atención a no conectar el aparato a las chimeneas utilizadas por dispositivos no eléctricos.

(Ej.: Chimeneas de los sistemas de calefacción).

El funcionamiento simultáneo y preciso de la campana y otro dispositivo que necesite aire es

únicamente posible cuando se alcance una presión baja de 4

Pa (0,04 mbar). Así se evita la reabsorción del gas.

Esto sólo se puede conseguir mediante el aire procedente de las aperturas no cubiertas (puerta, ventana, orificios de ventilación u otras medidas técnicas). Ponga especial atención para proporcionar un flujo de aire suficiente.

Una chimenea que posibilite la entrada/salida de aire no es suficiente para este propósito.

1.1.3 Seguridad de los niños

Los materiales de embalaje son peligrosos para los niños. Mantenga los materiales de embalaje en un lugar seguro, fuera del alcance de los niños.

Los aparatos eléctricos son peligrosos para los niños. Mantenga a los niños lejos de este producto.

No deje que los niños jueguen con el aparato.

Los niños de ocho o más años y las personas con las capacidades físicas, sensoriales o mentales limitadas o que no tengan los conocimientos y la experiencia necesarios pueden usar este aparato siempre y cuando lo hagan bajo supervisión o bien comprendan las instrucciones de uso seguro del aparato y sus riesgos potenciales.

24 / 56 ES Campana / Manual del usuario

1

Instrucciones importantes para la seguridad y el medio ambiente

No deje que los niños jueguen con el aparato.

PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se usen con un aparato de cocción.

1.2 Uso previsto

Este aparato se ha diseñado para uso doméstico. No es adecuado para uso comercial y no debe utilizarse fuera de su uso previsto.

El fabricante no será responsable por ningún daño ocasionado por su utilización o manipulación inadecuada.

La vida útil del aparato es de 10 años. Este es el período necesario para que haya disponibilidad de repuestos para el funcionamiento correcto del producto.

ADVERTENCIA: No arreglar los tornillos según las instrucciones indicadas en el manual puede causar riesgos eléctricos.

1.3 Conformidad con la Directiva RAEE y la eliminación de los desechos del producto

Este producto cumple con la Directiva

RAEE de la UE (2012/19/UE). Este producto lleva un símbolo de clasificación para residuos de aparatos eléctricos y electrónicos (RAEE).

En la fabricación de este producto se han empleado piezas y materiales de alta calidad, que pueden reutilizarse y reciclarse. Por lo tanto, no arroje este aparato a la basura junto con residuos domésticos normales al final de su vida útil. Llévelo a un punto de recogida para el reciclado de componentes eléctricos y electrónicos. Por favor, consulte a las autoridades locales para conocer estos puntos de recogida.

Cumple con la Directiva

RoHS:

El producto que ha adquirido cumple con la directiva RoHS de la UE (2011/65/UE). No contiene materiales peligroso ni prohibidos especificados en la

Directiva.

1.4 Información de embalaje

El embalaje del producto está fabricado con material reciclable de acuerdo con las normativas nacionales sobre medio ambiente. No se deshaga del material de embalaje ni de los desechos domésticos o de otro tipo. Llévelos a los puntos de recogida de material de embalaje designados por las autoridades locales.

Campana / Manual del usuario

25 / 56 ES

2

Requisitos eléctricos y de instalación

2.1 Requisitos eléctricos

C

Cumpla todas las normativas y ordenanzas gubernamentales.

Es responsabilidad del cliente:

Ponerse en contacto con un instalador eléctrico cualificado. Asegurarse de que la instalación eléctrica es adecuada y en conformidad con National

Electrical Code, ANSI/NFPA 70 (última edición*) o

CSA Standards C22.1-94, Canadian Electrical Code,

Parte 1 y C22.2 No.0-M91 (última edición*) y toda la normativa y las ordenanzas locales.

Si la normativa lo permite y se utiliza un cable de toma a tierra independiente, se recomienda que un electricista cualificado determine si la difracción de onda de tierra es la adecuada.

No ubique la toma a tierra en una tubería de gas.

Si no está seguro de que la campana está correctamente conectada a tierra, consulte a un electricista cualificado.

No coloque ningún fusible en el circuito neutral o con vuelta por tierra.

C

Guarde las instrucciones de instalación para su uso por parte del inspector de electricidad.

C

La campana debe está conectada

únicamente con hilo de cobre.

C

La campana debe estar conectada directamente al desconectador con fusible (O disyuntor) mediante canal metálico de cables eléctricos.

National Electrical Code, ANSI/NFPA 70 (última edición*) o CSA Standards C22.1-94, Canadian

Electrical Code, Parte 1 y C22.2 No.0-M91 (última edición*) y toda la normativa y las ordenanzas locales.

Es preciso colocar un conector de canal de cables enumerado en U.L. o C.S.A. en cada extremo del canal de cables de fuente de alimentación

(En la campana y en la caja de conexiones).

Se pueden obtener copias de los estándares enumerados en:

* National Fire Protection Association

Batterymarch Park Quincy, Massachusetts 02269

** CSA International 8501 East Pleasant Valley

Road Cleveland, Ohio 44131-5575

2.2 Antes de instalar la campana

1. Para obtener una circulación del flujo de aire más eficaz, utilice un tubo de tramo recto o el menor número posible de tubos acodados.

A

El conducto de ventilación solamente debe tener salida hacia la parte exterior del edificio.

2. Para realizar la instalación, se necesitan al menos dos personas.

3. La campana se ajusta mediante tornillos y anclajes de tabique aislante adecuados para la mayoría de superficies; consulte a un instalador cualificado para comprobar si quedan perfectamente ajustados al armario o a la pared.

4. No emplee tubos flexibles.

5. Las instalaciones en CONDICIONES CLIMÁTICAS

FRÍAS deben tener instalado un regulador de contratiro adicional para minimizar el flujo de aire inverso y una rotura térmica no metálica para minimizar la conducción de temperaturas externas como parte de los tubos. El regulador debe encontrarse en la parte de aire frío de la rotura térmica. La rotura debe estar los más cerca posible al lugar donde los tubos entran en la parte caliente de la casa.

6. Aire limpio: Las normativas locales para edificios pueden requerir el uso de sistemas de aire limpio cuando se utilizan sistemas de ventilación mediante tubos superiores al CFM especificado de movimiento de aire. El CFM especificado varía de una zona a otra. Para conocer los requisitos específicos de su zona, consulte a un profesional de HVAC.

26 / 56 ES Campana / Manual del usuario

3

Especificaciones técnicas de su aparato

3.1 Lista de materiales

3.1.1 Piezas suministradas

Campana ensamblada con transición redonda de metal

Transición rectangular de metal con válvula de no retorno

Manual de uso y cuidado

2 filtros

Tornillos de instalación

3.1.2 Piezas no suministradas

Tubos, cables y todas las herramientas necesarias para la instalación

Kit Recirculante solamente para versión sin ductos (Recirculante)

incluye: filtro de carbón.

CHS30100SS

Funcionamiento convertible: con conducto/recirculado

Máx. Capacidad de ventilación

240 CFM

Nº de

Velocidades

Controles

3

Interruptores táctiles electrónicos

Luces

Filtro

Voltios

Frecuencia:

Potencia total (motor + lámparas)

Halógeno de 50 W 2 Ud.

Mallas de aluminio 2 Ud.

120 V

60 Hz

260 W

Tipo de enchufe

Cable duro

Distancia necesaria encima del anafe

30” (anafe a gas)

24” (anafe eléctrico)

3.2 Dimensiones y Espacios libres

Campana / Manual del usuario

27 / 56 ES

3

Especificaciones técnicas de su aparato

3.3 Tipos de ductos y ejemplos

Siga detenidamente las instrucciones expuestas en este manual.

Se declina toda responsabilidad de cualquier inconveniencia, daños o incendios eventuales ocasionados por el incumplimiento de las instrucciones de este manual.

3.3.1 Métodos de ventilación

Descarga de los gases de combustión

La campana ha sido diseñada para una descarga vertical u horizontal o puede ser instalada en una versión de recirculación sin conducto:

Descarga vertical:

Usar un conducto rectangular 3 1/4” x 10” o un conducto redondo de 7”

Descarga horizontal:

Usar un conducto rectangular de 3 1/4” x 10”

Recirculación (sin conducto de descarga)

C

Sólo para versión sin tubos

(Recirculante): adquiera el kit de conversión sin tubos. Tamaño mínimo de tubo (Versión con o sin tubos):

Tubería redonda de 7”.

28 / 56 ES Campana / Manual del usuario

3

Especificaciones técnicas de su aparato

3.4 Preparación

No corte una vigueta o un perno a menos que sea absolutamente necesario. Si fuera necesario efectuar el corte, deberá construirse un marco de soporte.

Se suministra el material de ajuste necesario para fijar la campana a la mayoría de tipos de muro o techo.

No obstante, un técnico cualificado debe comprobar la idoneidad de los materiales de acuerdo con el tipo de muro o techo.

Antes de efectuar ningún corte, asegúrese de existe espacio libre adecuado en el techo o muro para la expulsión del aire.

La altura de instalación sobre la superficie de cocción es a preferencia del usuario. Cuando más cerca este la campana de la superficie de cocción, más eficaz resultara la captura de olores, grasa y humo.

A

Para la instalacion sobre estufas de gas: instale esta campana de tal manera que la cornisa inferior se encuentre a 30” (76,2 cm) sobre la superficie de coccion.

Para la instalacion sobre estufas electricas: instale esta campana de tal manera que la cornisa inferior se encuentra a no menos de 24” (61 cm) y no mas de

30” (76,2 cm) sobre la superficie de coccion.

Para uso electrodomestico. Por favor, lea el manual de instalacion para una instalacion especifica.

Antes de seleccionar la campana, compruebe la altura del techo y la altura máxima de la campana.

Campana / Manual del usuario

29 / 56 ES

4

Instalación de su aparato

4.1 Instalación - Versión con tubos

Después de haber escogido la opción de descarga, proceder como sigue:

Paso 2

Quitar la transición redonda de su lugar, destornillando sus tornillos (guardar los tornillos).

Paso 3

Quitar los filtros de grasa

Paso 4

Remover la tapa de la caja de conexiones.

Remover el precorte superior o posterior de la campana según la instalación deseada y coloque una abrazadera.

Paso 5

Quitar las piezas removibles del conducto usando un desatornillador plano y un martillo pequeño.

De unos pequeños golpes para remover la cubierta, utilizando el martillo y el desatornillador de forma similar a la que se hace con un cincel.

Ponga atención a los filos cortantes.

C

Si se piensa usar la campana en versión de recirculación, no quitar ninguna pieza removible del conducto y pedir el filtro de carbón necesario a su proveedor.

R1 = Quitar sólo las piezas removibles del conducto rectangular.

R2 = Quitar sólo las piezas removibles de los conductos rectangulares y semicirculares.

30 / 56 ES Campana / Manual del usuario

4

Instalación de su aparato

C

La transición se puede colocar hasta 1” del centro de la campana para acomodarse a instalaciones descentradas. En instalaciones extremadamente descentradas, un lado de la transición deberá ser recortadan para evitar interferencias con la abrazadera del cable.

Paso 6

Sólo para las instalaciones de descarga con conducto rectangular (de otra manera pasar al siguiente paso)

Instalar la trancisión rectangular sobre el precorte con tres tornillos. Asegurese que el pivote quede ubicado hacia la parte posterior o superior de la campana.

C

La transición se puede colocar hasta 1” del centro de la campana para acomodarse a instalaciones descentradas. En instalaciones extremadamente descentradas, un lado de la transición deberá ser recortadan para evitar interferencias con la abrazadera del cable.

Paso 8

Marcar los orificios

Seleccionar la opción de descarga que requiere su instalación y proceder a esa sección:

Extractor superior exterior

(Conducto vertical - 3 1/4”x 10” Rectangular) Usar el diagrama o la campana como plantilla y marque en el gabinete la ubicación del ducto, cableado eléctrico y puntos de sujección.

parte posterior/superior

Paso 7

Sólo para las instalaciones de descargas de conductos redondos Re-instalar la transición redonda con sus tornillos.

Campana / Manual del usuario

31 / 56 ES

4

Instalación de su aparato

Extracción superior al exteriror

(Conducto vertical- 7” Redondo)

Usar el diagrama o la campana como plantilla y marque en el gabinete la ubicación del ducto, cableado eléctrico y puntos de sujección.

Extracción osterior al exterior

( Conducto Horizontal 3 1/4”x 10” Rectangular)

Usar el diagrama o la campana como plantilla y marque en el gabinete la ubicación del ducto, cableado eléctrico y puntos de sujección.

Paso 9

Escoger la Opción de Descarga:

La campana puede ser ajustada para dar salida hacia afuera o hacer circular el aire en la cocina.

La palanca plástica de salida de ventilación se localiza cerca del centro de la abertura de la campana. Para la descarga al exterior, asegurarse que la palanca plástica de salida de ventilación esté en la posición HORIZONTAL (orientada hacia el panel de lámparas)

Para recircular el aire en la cocina, asegurarse que la palanca plástica de salida de ventilación esté en la posición VERTICAL (orientada hacia la cubierta plástica del motor)

C

Para mover la palanca de ventilacion, necesitará jalarla un poco hacia fuera para que libre las lenguetas plásticas.

Recirculante

( Conducto Horizontal 3 1/4”x 10” Rectangular)

Use el diagrama o la campana como plantilla y marque en el gabinete la ubicación del cableado eléctrico y puntos de sujección.

Ya que la campana será recirculante (sin ventilación al exterior), no realice los cortes en las paredes o gabinetes.

Paso 10

Sólo para gabinetes huecos:

Si los gabinetes tienen perfiles frontales, laterales o posteriores, hacer 2 soportes de madera con el ancho del perfil y ensamblelos a ambos lados de la parte inferior del gabinete. Ver la página anterior para marcar los puntos de instalación.

32 / 56 ES Campana / Manual del usuario

4

Instalación de su aparato

Paso 11

Cortar los agujeros en los puntos marcados para el conducto y la instalación eléctrica. Para el conducto vertical, recorte 3 / 4” extra hacia el frente del gabinete para poder mover el conducto libremente al instalar la campana. Al mismo tiempo facilita la instalación cortando el agujero a 10 1/2” en vez de

10

Paso 12

Atornillar un tornillo de montaje parcialmente en el centro de la parte angosta de los orificios de instalación marcados en la parte inferior del gabinete.

Paso 13

Fije el cableado de la casa a la campana.

Paso 14

Deslice la campana hacia la pared. Apriete los tornillos de montaje, asegúrese que la cabeza de los tornillos estén een la parte angosta de los orificios de instalación. Conecte el ducto a la campana.

Paso 15

Conexión eléctrica

A

Peligro de descarga eléctrica

Antes de realizar el cableado de este aparato, desactive el circuito de energía eléctrica en el panel de servicio.

Se requiere un circuito 120 VAC, 15

ó 20 A.

Instrucciones de toma eléctrica

Este aparato dispone de una caja de conexiones eléctricas con 3 cables, uno de los cuales (verde y amarillo) sirve como toma de tierra para el aparato para protegerse de descargas eléctricas, el cable verde y amarillo debe estar conectado al cable de toma a tierra de su sistema doméstico de electricidad y bajo ninguna circunstancia debe cortarse o eliminarse.

De lo contrario, podría tener como resultado una descarga eléctrica o la muerte.

Retire el pestillo extraíble y la tapa de la caja de conexiones e instale el conector de canal de cables

(Enumerado en cULUS) en la caja de conexiones.

Coloque 3 cables (Negro, blanco y verde) de acuerdo con el National Electrical Code y la normativa y las ordenanzas locales en el canal de cables de

1/2” del panel del servicio a la caja de conexiones.

Conecte el cable negro del panel de servicio al cable negro o rojo de la caja de conexiones, el cable blanco al blanco y el verde al verde-amarillo.

Cierre la tapa de la caja de conexiones.

Paso 16

Últimos pasos para la instalación:

Reemplazar los filtros.

Controlar el funcionamiento de la campana.

Si la campana extractora no funciona:

Compruebe si el disyuntor está desconectado o se han fundido los fusibles.

Desconecte el suministro eléctrico. Compruebe si el cableado es correcto.

Para conseguir el funcionamiento más eficaz de la nueva campana extractora, lea la sección “Uso y mantenimiento”.

Para disponer de una referencia sencilla, siga las

Instrucciones de instalación y la Guía de uso y mantenimiento.

Campana / Manual del usuario

33 / 56 ES

5

Funcionamiento de su aparato

5.1 Descripción de la campana y los controles

1. Aspirador y controles de las luces

2. Lámpara halógena

3. Manija del filtro de grasa

4. Filtro de grasa

5.1.1 Controles

Usar la potencia de aspiraciòn mayor en caso de particular concentraciòn de vapores de cocina.

Aconcejamos de encender la aspiraciòn 5 minutos antes de iniciar a cocinar y dejarla en funciòn por otros 15 minutos aproximadamente.

5.1.2 Descripción del panel de control

1. ON/OFF Luz

2. ON/OFF general y velocidad 1.

3. ON/OFF, velocidad 2 y velocidad 3.

34 / 56 ES Campana / Manual del usuario

6

Limpieza y mantenimiento

6.1 Mantenimiento 6.3 Filtro contra la grasa

C

Antes de cualquier operación de limpieza o mantenimiento, quite la campana de la red eléctrica desconectando el enchufe o desconectando el interruptor general de la casa.

C

Or if the appliance has been connected through a plug and socket, then the plug must be removed from the socket.

6.2 Limpieza

No aplique limpiadores directamente al control durante la limpieza de la campana. La campana debe ser limpiada con frecuencia tanto externamente como internamente (con la misma frecuencia con la que se realiza el mantenimiento de los filtros de grasa). Para la limpieza, utilice un paño impregnado de detergente líquido neutro. No utilice productos que contengan abrasivos. ¡NO UTILICE

ALCOHOL!

Retiene las partículas de grasa producidas cuando se cocina.

Debe limpiarse una vez al mes con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.

Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente.

Para desmontar el filtro antigrasa, tirar de la manija como se muestra.

6.4 Sustitución de la bombilla

A

De no observarse las instrucciones dadas para limpiar el aparato y sustituir el filtro, puede producirse un incendio.

El fabricante recomienda leerlas y respetarlas atentamente.

El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato debido a intervenciones de mantenimiento incorrectas o al incumplimiento de las normas de seguridad proporcionadas.

C

C

Antes de reemplazar las lámparas, el interruptor debe estar apagado y bloquear el panel, para evitar que se pueda encender accidentalmente.

Apagar las luces y el ventilador. Las luces deben enfriarse antes de volver a usarlas. Si las nuevas luces no funcionan, asegurarse que las luces estén insertadas correctamente antes de llamar el servicio de asistencia al cliente.

Campana / Manual del usuario

35 / 56 ES

6

Cleaning and maintenance

Reemplazar las Luces

Quitar la luz dañada (girar la lámpara en sentido contrario a las manecillas del reloj) y reemplazar con una nueva luz halógena de 120 V, 50,

(máximo) 50° para una base de GU10, apropiado para el uso en luminarias abiertas.

6.6 Colocación del Filtro de Carbón (Accesorios

Recirculación)

Posicione el filtro de carbón sobre la parte superior de cada filtro de grasa.

Use los seguros para ajustarlo en su lugar.

C

Cuando se quita para sustituirlo por uno nuevo no quite los seguros, simplemente extraiga uno y rotar hacia fuera.

6.5Filtros de Carbón

Si el modelo no tiene una salida hacia el exterior, el aire, recirculará a travésde los filtros de carbón vegetal disponibles, que ayudan a quitar humos y olores. Los filtros de carbón no pueden limpiarse.

Deben ser reemplazados.

Los filtros de carbón vegetal se sujetan dentro de cada filtro de grasa de metal(las instrucciones de montaje están incluidas con el equipo).

Los filtros de carbón vegetal deben ser reemplazados después de 4-6 meses, dependiendo, del uso de la campana).

C

NO enjuagar, o poner los filtros de carbón vegetal en un lavaplatos automático.

C

Los filtros de carbón vegetal no son incluidos con la campana.

Deben ser pedidos al proveedor.

Pedir el equipo necesario especifico para el modelo de la campana y respetar el tamaño de la anchura.

36 / 56 ES Campana / Manual del usuario

7

Garantía

Declaración De Garantía Para Aparatos De Cocina Beko

Beko Beko

Beko

Beko

Beko

Beko

BEKO

BEKO

Beko

Beko

Visite nuestra página web www.beko.us para obtener el número de teléfono para reservar una cita de servicios o para comprar piezas.

Campana / Manual del usuario

37 / 56 ES

Avant d'utiliser l'appareil, veuillez lire ce manuel !

Cher client !

Merci d’avoir choisi les produits Beko. Nous espérons que ce produit, fabriqué dans des installations modernes et soumis à un processus de contrôle qualité rigoureux, vous offre les meilleures performances possibles. C’est pourquoi nous vous recommandons, avant d’utiliser ce produit, de lire attentivement ce manuel et tous les autres documents fournis et de les conserver soigneusement pour toute consultation future. Si vous confiez le produit à quelqu’un d’autre, n’oubliez pas de lui remettre également le manuel d’utilisation. Veillez à bien respecter les consignes et les instructions figurant dans le manuel d’utilisation.

N'oubliez pas que ce manuel d'utilisation s'applique aussi à plusieurs autres modèles d'appareils. Les différences entre un modèle et un autre sont clairement exposées dans le manuel.

Signification des pictogrammes

Les symboles suivants sont repris tout au long de ce manuel:

C

Informations importantes et conseils utiles sur l’utilisation de l’appareil.

A

AVERTISSEMENT : Avertissement sur les situations dangereuses concernant la sécurité des biens et des personnes.

B

Avertissement contre le risque d'électrocution.

Avertissement en cas de contact avec une surface brûlante.

Ce produit a été fabriqué dans les usines modernes respectueuses de l'environnement.

Cet appareil est conforme à la directive DEEE

Ne contient pas de PCB.

TABLE DES MATIÈRES

1 Instructions importantes en matière de sécurité et d’environnement 40

1.1 Consignes générales de sécurité ...................40

1.1.1 Sécurité électrique ...........................................40

1.1.2 Sécurité du produit .......................................... 41

1.2 Utilisation préconisée ........................................43

1.3 Conformité avec la directive DEEE et mise au rebut du produit usagé .............................................43

1.4 Information sur l'emballage .............................43

2 Exigences électriques et exigences d’installation 44

2.1 Exigences électriques ........................................44

2.2 Avant d’installer la hotte ..................................44

3 Spécifications techniques de votre appareil 45

3.1 Liste des pièces ....................................................45

3.1.1 Pièces fournies ..................................................45

3.1.2 Pièces non fournies .........................................45

3.2 Dimensions et Dégagement ...........................45

3.3 Exemples et possibilités de positionnement des conduits ..................................................................46

3.3.1 Méthodes de ventilation ...............................46

3.4 Préparation ............................................................47

4 Installation de votre appareil 48

4.1 Installation - Version à conduit ......................48

5 Fonctionnement de votre appareil 53

5.1 Description de la hotte et des commandes 53

5.1.1 Commandes ........................................................53

5.1.2 Description du panneau de commandes 53

6 Nettoyage et entretien 54

6.1 Entretien .................................................................54

6.2 Nettoyage ...............................................................54

6.3 Filtre à graisse .......................................................54

6.4 Remplacement des ampoules .......................54

6.5 Filtres à charbon ..................................................55

6.6 Placement du filtre au charbon (Accessoires de recyclage d’air) .......................................................55

6 Nettoyage et entretien 55

7 Garantie 56

Hotte / Manuel d’utilisation

39 / 56 FR

1

Instructions importantes en matière de sécurité et d’environnement

Cette section contient les consignes de sécurité qui aident à se prémunir contre les risques de dommages corporels ou de dégâts matériels.

Le non-respect de ces consignes annule la garantie.

1.1 Consignes générales de sécurité

Les procédures d'installation et de réparation doivent toujours

être mises en application par un agent de service agréé. Le fabricant ne saurait être tenu responsable des dommages découlant des procédures effectuées par des personnes non autorisées.

Ce produit n'a pas été prévu pour

être utilisé par des personnes

(notamment les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou n'ayant pas suffisamment d'expérience ou de connaissances. Les enfants doivent toujours

être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

1.1.1 Sécurité électrique

Débranchez toujours l'appareil du secteur pendant les procédures d'installation, d'entretien, de nettoyage et de réparation.

40 / 56 FR

Si le câble d'alimentation est défectueux, faites-le remplacer par une personne qualifiée agréée par le fabricant, le service aprèsvente ou assimilé (de préférence un électricien) ou une personne identifiée par l'importateur.

La tension de fonctionnement est de 220 à 240 volts.

Si l'appareil est défectueux, il ne doit pas être utilisé à moins d'être réparé par un agent de service agréé. Il y a risque d'électrocution !

Ne faites pas passer le câble

électrique près des tables de cuisson. Autrement, il pourrait fondre facilement et causer un incendie.

Ne branchez jamais la hotte avant la fin de l'installation.

Afin d'obtenir les meilleurs résultats, le conducteur externe ne doit pas être supérieur à 4 m.

Il ne doit pas contenir plus de 2 angles (90 °) perpendiculaires et son diamètre doit être de 120 mm minimum.

Débranchez l'appareil du secteur avant toute intervention sur les pièces internes.

Utilisez l’appareil uniquement avec une prise de terre.

Hotte / Manuel d’utilisation

1

Instructions importantes en matière de sécurité et d’environnement

1.1.2 Sécurité du produit

Vous pouvez utiliser un tuyau de

120 mm ou 150 mm de diamètre sur le raccordement au conduit de cheminée de la hotte.

N'effectuez aucun raccordement sur les conduits de cheminée connectés aux cuisinières, aux conduits d'évacuation ou aux conduits de cheminée à flammes montantes. Respectez les règles concernant l'évacuation d'air définies par les autorités.

La hauteur entre la surface inférieure de la hotte et la surface supérieure de la cuisinière/ four ne doit pas être inférieure à

50 cm pour les tables de cuisson

à gaz et à 45 cm pour les tables de cuisson électriques.

N'utilisez pas la hotte sans filtres en aluminium et ne les retirez pas lorsqu'elle est en fonctionnement.

Ne touchez jamais les ampoules de la hotte après une longue durée de fonctionnement. Elles pourraient vous brûler les mains puisqu'elles sont chaudes.

Évitez les grandes flammes sous l'appareil.

Hotte / Manuel d’utilisation

Autrement, les particules du filtre

à huile pourraient s'enflammer et causer un incendie.

Allumez les tables de cuisson après y avoir déposé les poêles ou les casseroles. Sinon, la chaleur

élevée pourrait déformer certaines pièces de votre appareil.

Éteignez les tables de cuisson avant d'y retirer les poêles et les casseroles.

Évitez de laisser les matériaux inflammables sous la hotte.

De l'huile pourrait s'enflammer lors des fritures. Alors, faites attention aux torchons et aux rideaux.

Ne laissez jamais la plaque de cuisson sans surveillance lors des fritures ; autrement, de l'huile chaude pourrait causer un incendie.

Il y a risque d'incendie si votre hotte n'est pas nettoyée à des périodes spécifiques.

Faites très attention et portez des gants pendant le nettoyage de la hotte.

Il est conseillé de faire fonctionner la hotte pendant quelques minutes avant de commencer la cuisson afin d'augmenter la puissance d'aspiration.

41 / 56 FR

1

Instructions importantes en matière de sécurité et d’environnement

Ainsi, la puissance d'aspiration sera continue et stable lors de l'échappement des vapeurs.

Laissez fonctionner la hotte pendant 15 minutes supplémentaires

à la fin de la cuisson ou de la friture afin de débarrasser la cuisine des odeurs de vapeur.

Lorsque la hotte est en fonctionnement, simultanément avec les tables de cuisson de cuisson à gaz, assurez-vous que l'environnement est aéré.

Faites attention de ne pas raccorder l'appareil aux conduits de cheminée utilisés par les appareils non électriques. (Exemple :

Conduit de l'élément chauffant).

Le fonctionnement simultané et sécurisé de la hotte et d'un autre appareil nécessitant de l'air n'est possible que lorsqu'une basse pression de 4 Pa (0,04 mbar) est garantie ; ainsi, la réabsorption du gaz est évitée. Ceci n'est possible que grâce à l'air venant d'ouvertures non couvertes (porte, fenêtre, ouvertures d'aération ou autres mesures techniques). Assurez-vous par dessus tout que le débit d'air est suffisant.

Une cheminée ne fournissant pas suffisamment d'entrée et de sortie d'air ne convient pas à cette utilisation.

1.1.3 Sécurité des enfants

Les matériaux d'emballage sont dangereux pour les enfants.

Conservez-les en lieu sûr, hors de la portée des enfants.

Les appareils électriques sont dangereux pour les enfants.

Tenez les enfants à l’écart de l'appareil. Ne les laissez pas jouer avec l'appareil.

Cet appareil peut être utilisé par les enfants âgés de 8 ans ou plus et par les personnes à capacités physiques, sensorielles ou mentales réduites ou qui n'ont pas les connaissances et l'expérience, tant qu'ils sont surveillés dans l'utilisation sécuritaire du produit ou s’ils sont instruits en conséquence ou comprennent les risques de l'utilisation du produit.

Les enfants ne doivent pas jouer avec l’appareil.

AVERTISSEMENT :Les pièces accessibles peuvent être chaudes lorsqu'elles sont utilisées avec un appareil de cuisson.

42 / 56 FR Hotte / Manuel d’utilisation

1

Instructions importantes en matière de sécurité et d’environnement

1.2 Utilisation préconisée

Le présent appareil a été conçu à des fins domestiques. Il n'est pas adapté pour un usage commercial, et ne doit pas être utilisé à des fins autres que celles prévues.

La responsabilité du fabricant ne saurait être engagée en cas d’utilisation ou de manipulation inadaptée.

La durée de vie de votre appareil est de 10 ans. Il s'agit de la période nécessaire pour la disponibilité des pièces de rechange pour le fonctionnement correct de l'appareil.

AVERTISSEMENT: Le non respect des instructions du présent manuel fournies pour la fixation des vis peut présenter des risques

électriques.

1.3 Conformité avec la directive DEEE et mise au rebut du produit usagé

Cet appareil est conforme à la directive

DEEE (2012/19/UE). Cet appareil porte le symbole de classification pour les déchets des équipements électriques et

électroniques (DEEE).

Le présent appareil a été fabriqué avec des pièces et du matériel de qualité supérieure susceptibles d’être réutilisés aux fins de recyclage. Ne mettez pas l'appareil usagé au rebut avec des déchets domestiques et autres déchets, à la fin de sa durée de vie. Déposez-le dans un point de collecte réservé au recyclage d'appareils électriques et électroniques. Veuillez contacter les autorités locales pour connaître l'adresse de ces points de collecte.

Conformité avec la directive RoHS :

L'appareil que vous avez acheté est conforme

à la Directive RoHS de l'UE (2011/65/UE). Il ne contient pas de matières dangereuses et interdites spécifiées dans la Directive.

1.4 Information sur l'emballage

L'emballage du produit est fait à partir de matériaux recyclables, conformément à notre réglementation nationale. Ne jetez pas les éléments d’emballage avec les déchets domestiques et autres déchets. Déposez-les dans un des points de collecte d’éléments d’emballage que vous indiquera l’autorité locale dont vous dépendez.

Hotte / Manuel d’utilisation

43 / 56 FR

2

Exigences électriques et exigences d’installation

2.1 Exigences électriques

C

Respectez tous les codes et les ordonnances en vigueur.

Le client a la responsabilité de :

Contacter un électricien-installateur. Vérifier que l’installation électrique est adéquate et conforme avec le Code national de l’électricité, ANSI/NFPA

70 (la plus récente édition*), ou les normes C22.1-

94, Code canadien de l’électricité, Partie 1 et C22.2

No.0-M91 (La plus récente édition**) de la CSA, ainsi que tous les codes et les ordonnances de votre région.

Si le code le permet et que vous utilisez un fil de mise à la terre distinct, il est recommandé de faire vérifier le chemin du fil par un électricien.

Ne pas mettre l’appareil à la terre sur une conduite de gaz.

Consultez un électricien qualifié si vous n’êtes pas certain que la hotte est mise à la terre correctement.

N’installez pas un fusible dans le circuit neutre ou le circuit de mise à la terre.

C

Conservez ces instructions afin de pouvoir les remettre à l’inspecteur-

électricien.

C

La hotte doit être câblée uniquement à l’aide de fils de cuivre.

C

Il faut raccorder la hotte directement

à une boîte à fusible ou à un disjoncteur par l’entremise d’une canalisation électrique en métal.

Le calibre de fil doit être conforme aux exigences du Code national de l’électricité, ANSI/NFPA 70 (La plus récente édition*), ou les normes C22.1-94,

Code canadien de l’électricité, Partie 1 et C22.2

0-M91 (La plus récente édition**) de la CSA, ainsi que tous les codes et les ordonnances de votre région.

Il faut prévoir un connecteur de canalisation approuvé par l’UL ou la CSA à chaque extrémité de la canalisation d’alimentation (À la hotte et à la boîte de jonction).

Vous pouvez obtenir un exemplaire des normes indiquées en vous adressant à :

* La National Fire Protection Association,

Batterymarch Park Quincy, Massachusetts, 02269

** La CSA International, 8501 East Pleasant Valley

Road, Cleveland, Ohio, 44131-5575

2.2 Avant d’installer la hotte

1. Pour assurer la ventilation la plus efficace possible, installez la conduite en ligne droite ou avec le moins de coudes possibles.

A

ATTENTION : La sortie de la conduite de ventilation doit donner sur l’extérieur.

2. Deux personnes sont nécessaires pour effectuer l’installation.

3. La hotte comporte des vis et des ancrages pour mur sec adaptés à la plupart des types de surface; consultez un installateur qualifié pour vous assurer que la quincaillerie fournie est adaptée

à votre type de mur ou d’armoire.

4. N’utilisez pas de conduit flexible.

5. Dans le cas des endroits sujets aux

TEMPÉRATURES FROIDES, il faut installer un clapet de contre-tirage supplémentaire afin de minimiser le retour d’air froid et un isolant thermique non métallique afin de minimiser la conduction de la température extérieur dans le conduit. Il faut placer le clapet du côté de l’air froid de l’isolant thermique. L’isolant doit être placé le plus près possible de l’endroit où le conduit entre dans la partie chauffée de la maison.

6. Air d’appoint : Le code du bâtiment de votre région peut exiger l’utilisation d’un système d’air d’appoint si vous utilisez un système de ventilation à conduit dont le mouvement d’air dépasse un certain nombre de CFM. Le nombre de pi3/ min varie d’une région à l’autre. Consultez un professionnel de CVC pour connaître les exigences précises de votre région.

44 / 56 FR Hotte / Manuel d’utilisation

3

Spécifications techniques de votre appareil

3.1 Liste des pièces

3.1.1 Pièces fournies

Le corps de la hotte assemblé et le raccord métallique circulaire en place.

Un raccord métallique rectangulaire avec soupape de tirage

Manuel d’entretien et utilisation/ Manuel d’installation • 2 filtres

Vis de montage.

3.1.2 Pièces non fournies

Conduit, canalisation et tous les outils nécessaires à l’installation.

Trousse de conversion en hotte à recyclage à utiliser seulement avec la version sans conduit

(À recyclage)

Comprend : filtre au charbon

Type d’Evacuation

Possible

Puissance d’Aspiration

(max.)

Nombre de

Vitesses

Commande

CHS30100SS

Evacuation Extérieure ou Recyclage

240 CFM

3

Eclairage et Puissance des Lampes

Filtre

Volts

Fréquence

Puissance

Totale (moteur +

éclairage)

Type de

Connecteur

Distance

Nécessaire au-Dessus de la

Table de Cuisson

Contrôle Electronique

- Bouton

2 x 50W Halogenes

2 x Aluminum

Cassettes

120 V

60 Hz

260 W

Hard Wire

30” (gaz)

24” (éléctrique)

3.2 Dimensions et

Dégagement

Hotte / Manuel d’utilisation

45 / 56 FR

3

Spécifications techniques de votre appareil

3.3 Exemples et possibilités de positionnement des conduits

Suivez à la lettre les directives présentées dans ce manuel.

Le fabricant refuse toute responsabilité en ce qui a trait à tout préjudice, dommage ou incendie causé par la non observation des directives contenues dans le présent manuel.

3.3.1 Méthodes de ventilation

Possibilité d’évacuation

La hotte est prévue pour une évacuation verticale ou horizontale ou bien pour le recyclage d’air en l’absence de conduits :

Évacuation verticale:

Utiliser un conduit rectangulaire de 3 ¼»x10» ou utiliser un conduit circulaire de 7».

Évacuation horizontale :

Utiliser un conduit rectangulaire de 3 ¼»x10»

Recyclage d’air (pas de conduit nécessaire).

C

Dans le cas de la version sans conduit

(À recyclage) seulement : procurezvous la trousse de conversion en hotte à recyclage. Diamètre minimum des conduit (Version avec ou sans conduit) : tuyau rond de 7 po.

46 / 56 FR Hotte / Manuel d’utilisation

3

Spécifications techniques de votre appareil

3.4 Préparation

Ne coupez pas une solive ou un montant à moins qu’il soit absolument nécessaire de le faire. Si vous devez couper une solive ou un montant, vous devez construire un cadre de soutien.

La quincaillerie fournie permet de fixer la hotte à la plupart des murs et des plafonds.

Vous devez cependant demander à un technicien qualifié de vérifier la solidité des matériaux selon le type de mur ou de plafond.

Avant de couper, assurez-vous qu’il y a un dégagement suffisant dans le plafond ou le mur pour passer la conduite de sortie.

Vous pouvez déterminer vous-même la hauteur à laquelle vous installez la hotte au dessus de la cuisinière. Plus la hotte est près de la cuisinière, plus elle est efficace à capter les odeurs de cuisson, la graisse et la fumée.

A

ATTENTION: Pour l installation des cuisinieres a gaz: monter la hotte afin d’avoir entre le bord

Inferieur de la hotte e le plan de cuisson une distance de 30» (76,2 cm).

Pour cuisinieres electriques: monter la hotte afin d’avoir entre le bord inferieur de la hotte et le plan de cuisson la distance ne soit pas inferieure de

24» (61 cm) et superieure de 30» (76,2 Cm).

Emploi domestique. Lire attentivement le livret instructions pour des applications specifiques.

Vérifiez donc la hauteur de votre plafond et la hauteur maximum de la hotte avant de choisir votre modèle de hotte.

Hotte / Manuel d’utilisation

47 / 56 FR

4

Installation de votre appareil

4.1 Installation - Version à conduit

Après avoir choisi le type d’évacuation, procéder comme suit:

Étape 2

Détacher le raccord circulaire des conduits d’évacuation en dévissant les vis qui le fixent (conserver les vis).

Étape 3

Enlever les filtres à graisse.

Étape 4

Enlever le couvercle de la boîte de dérivation.

Enlever la partie supérieure ou arrière prédécoupée suivant votre préférence et installer une attache électrique homologuée.

Étape 5

Enlever les parties prédécoupées pour les conduits en utilisant un fin tournevis et un petit marteau.

Utiliser le tournevis à la façon d‘un biseau.

Faire attention aux parties blessants.

C

En cas d’utilisation de la hotte avec recyclage d’air, ne pas enlever les parties prédécoupées pour les conduits et commander les filtres

à charbon nécessaires chez votre revendeur.

R1 = Enlever uniquement les parties prédécoupées pour les conduits rectangulaires.

R2 = Enlever les parties prédécoupées pour les conduits circulaires et rectangulaires.

48 / 56 FR Hotte / Manuel d’utilisation

4

Installation de votre appareil

Étape 6

Pour les évacuations avec conduits rectangulaires uniquement (autrement, passer à l’étape suivante)

Attacher le joint ou la soupape d’évacuation sur l’ouverture préformée à l’aide des deux vis prévues à cet effet. S’assurer que les éléments soient le plus proche possible de la partie arrière en haut de votre hotte. Enlever la protection du clapet.

C

Le joint/soupape d’évacuation peut

être installé jusqu’à 2,5 cm (1 inch) de part et d’autre du centre de la hotte pour permettre le décentrage des conduits. Dans le cas de systèmes d’évacuation très décentrés, la partie terminale du conduit d’évacuation peut être modifiée pour dégager l’attache du fil électrique.

Étape 7

Pour les évacuations avec conduits circulaires uniquement Réinstaller le raccord circulaire des conduits d’évacuation à l’aide des vis.

C

Le raccord circulaire peut être installé jusqu’à 2,5 cm (1 inch) de part et d’autre du centre de la hotte pour permettre le décentrage des conduits. Dans le cas de systèmes d’évacuation très décentrés, la partie terminale du conduit d’évacuation peut être modifiée pour dégager l’attache du fil électrique.

Étape 8

Emplacement des trous

Sélectionner le type d’évacuation choisi pour votre hotte et procéder :

Évacuation extérieure par le dessus de la hotte

(Conduit vertical rectangulaire de 3 1/4” x 10”)

Utiliser le schéma ou la hotte comme patron et indiquer sur l’armoire l’emplacement des conduits, des fils électriques et les fentes réglables pour les vis.

Hotte / Manuel d’utilisation

49 / 56 FR

4

Installation de votre appareil

Évacuation extérieure par le dessus de la hotte

(Conduit vertical circulaire de 7»)

Utiliser le schéma ou la hotte comme patron et indiquer sur l’armoire l’emplacement des conduits, des fils électriques et les fentes réglables pour les vis.

Évacuation extérieure par l’arrière de la hotte

(Conduit horizontal rectangulaire de 3 1/4” x 10”)

Utiliser le schéma ou la hotte comme patron et indiquer sur l’armoire l’emplacement des conduits, des fils électriques et les fentes réglables pour les vis.

Étape 9

Sélectionner le type d’évacuation choisie pour votre hotte La hotte peut être installée pour évacuer l’air à l’extérieur ou pour recycler l’air dans la cuisine.

Le levier de ventilation en plastique est situé près du centre de l’ouverture de la hotte.

Pour évacuer vers l’extérieur, s’assurer que le levier de ventilation en plastique est en position

HORIZONTALE (à plat contre la partie supérieure métallique de la hotte).

Pour recycler l’air dans la cuisine, s’assurer que le levier de ventilation en plastique est en position

VERTICALE (à plat contre la protection en plastique de la soufflerie).

C

Pour changer la position du levier de ventilation, il est nécessaire de pousser légèrement le levier pour dégager les parties en plastique.

Recyclage d’air

Utiliser le schéma ou la hotte comme patron et indiquer sur l’armoire l’emplacement des fils électriques et les fentes réglables pour les vis. Puisque la hotte va recycler l’air (il n’y a pas d’évacuation vers l’extérieur), ne pas prévoir d’ouverture dans le mur ou l’armoire pour le passage des conduits.

50 / 56 FR Hotte / Manuel d’utilisation

4

Installation de votre appareil

Étape 10

Pour armoires encastrées uniquement

Si les armoires ont une garniture à l’avant, sur le côté ou à l’arrière, réaliser 2 morceaux de bois de la largeur des garnitures et les attacher à l’armoire encastrée sur les 2 côtés. Pour les emplacements des marques, se référer aux indications à la page précédente.

Étape 11

Réaliser les trous pour les conduits et les fils

électriques aux emplacements indiqués. Pour le conduit vertical, agrandir le trou de 3/4» vers le devant de l’armoire pour pouvoir bouger le conduit plus librement lors de la mise en place de la hotte.

L’installation sera également plus facile si le trou fait 10 ½» au lieu de 10».

Étape 12

Serrer une vis de fixation (se trouvant dans le kit de montage) dans chaque petite ouverture des crochets marqués sur le fond de l’armoire.

Étape 13

Raccorder le tube électrique à la hotte.

Étape 14

Replacer la hotte contre le mur. Serrer les vis de fixation. S’assurer que la tête des vis est bien dans la partie plus étroite des fentes des crochets.

Raccorder les conduits à la hotte.

Étape 15

Connexion électrique

AVERTISSEMENT

A

Danger de choc électrique

Coupez l’alimentation du circuit dans le panneau électrique avant de raccorder les fils de cet appareil.

Un circuit de 120 V c.a., de 15 ou 20

A est requis.

Instructions de mise à la terre

Cet appareil est muni d’une boîte de Jonction

électrique à trois fils, dont l’un (Vert/jaune) sert

à mettre l’appareil à la Terre. Pour vous protéger contre les Chocs électriques, vous devez raccorder Le fil vert/jaune au fil de mise à la terre du

Système électrique de votre maison. En Aucune circonstance ce fil doit être Coupé ou enlevé.

Le fait de ne pas respecter cette directive peut entraîner la mort ou un choc électrique.

Retirez l’alvéole défonçable et le couvercle de la boîte de jonction et installez un connecteur de canalisation (Listé dans cULus) dans la boîte de jonction.

Passez trois fils, le noir, le blanc et le vert, en respectant les normes du code national de l’électricité, ainsi que les codes et les ordonnances en vigueur dans votre région, dans une canalisation de 1/2 po, du panneau de service à la boîte de jonction.

Raccordez le fil noir du panneau de service au fil noir ou rouge de la boîte jonction, le blanc avec le blanc et le vert avec le vert/jaune.

Fermez le couvercle de la boîte de jonction.

Hotte / Manuel d’utilisation

51 / 56 FR

4

Installation de votre appareil

Étape 16

FÉtape finale d’installation

Replacer les filtres.

Vérifier que la hotte fonctionne.

Si la hotte ne fonctionne pas :

Vérifiez que le disjoncteur ne s’est pas déclenché ou que le fusible n’est pas grillé.

Débranchez l’alimentation. Vérifiez que les raccords électriques ont été effectués correctement.

Pour utiliser votre nouvelle hotte de façon optimale, lisez la section intitulée “ Entretien et utilisation “.

Gardez vos instructions d’installations et d’utilisation près de la hotte pour pouvoir vous y référer facilement.

52 / 56 FR Hotte / Manuel d’utilisation

5

Fonctionnement de votre appareil

5.1 Description de la hotte et des commandes

1. Boutons de commande du ventilateur et de la lampe

2. Lampe halogène

3. Poignée pour le filtre

4. Filtre à graisse

5.1.1 Commandes

Utiliser la puissance d’aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d’allumer le dispositif d’aspiration 5 minutes avant de commencer la cuisson et de le faire fonctionner encore pendant

15 minutes environ après avoir terminé la cuisson.

5.1.2 Description du panneau de commandes

1. ON/OFF Lumière

2. ON/OFF général et vitesse 1

3. ON/OFF, vitesse 2 et vitesse 3.

Hotte / Manuel d’utilisation

53 / 56 FR

6

Nettoyage et entretien

6.1 Entretien

C

Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l’interrupteur général de l’habitation.

6.2 Nettoyage

Ne pas vaporiser de nettoyants directement sur le panneau de contrôle lors du nettoyage de la

Hotte La hotte doit être régulièrement nettoyée

à l’intérieur et à l’extérieur (au moins à la même fréquence que pour l’entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D’ALCOOL!

ATTENTION:

A

Il y a risque d’incendie si vous ne respectez pas les instructions concernant le nettoyage de l’appareil et le remplacement ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.

Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

6.4 Remplacement des ampoules

C

C

Avant de remplacer les lampes, couper le courant au niveau de la boîte

à fusible et verrouiller cette dernière pour prévenir tout risque qu’on remette le courant accidentellement.

Couper l’aspiration et les lampes.

Laisser les lampes refroidir avant de les manipuler. Si les nouvelles ampoules ne fonctionnent pas, s’assurer qu’elles sont insérées correctement avant d’appeler le service clientèle.

6.3 Filtre à graisse

Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration.

Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

54 / 56 FR Hotte / Manuel d’utilisation

6

Nettoyage et entretien

Remplacer les ampoules

Enlever l’ampoule défectueuse ( tourner dans le sens inverse des aiguilles d’une montre ) et la remplacer avec une nouvelle ampoule halogène de 120 Volt, 50 Watt ( maximum ), 50° prévue pour une base GU10, et convenant pour une utilisation dans les lampadaires.

6.5 Filtres à charbon

Si le système n’a pas d’évacuation vers l’extérieur, l’air va circuler à travers des filtres à charbon jetables qui vont aider à éliminer fumée et odeurs.

Les filtres à charbon ne doivent pas être nettoyés.

Ils doivent être remplacés.

Les filtres à charbon sont fixés à l’intérieur de chaque filtre anti-graisse ( les instructions de montage sont incluses dans le kit de filtre à charbon ). Les filtres à charbon doivent être remplacés après 4 à 6 mois en fonction de l’utilisation de la hotte .

C

NE PAS rincer, ou mettre les filtres à charbon au lave-vaisselle.

C

Les filtres à charbon NE sont PAS inclus dans la hotte.

Ils doivent être commandés chez votre revendeur.

Commander le kit nécessaire en spécifiant votre modèle de hotte et sa largeur.

6.6 Placement du filtre au charbon (Accessoires de recyclage d’air)

Placer le matelas du filtre au charbon sur le côté supérieur de chaque filtre anti-graisse.

Utiliser les ressorts fournis pour le fixer en place.

C

Lorsque vous le retirerez pour le remplacer par un autre, n’enlever pas les ressorts de fixation, poussez-les simplement et faites-les tourner vers l’extérieur.

Hotte / Manuel d’utilisation

55 / 56 FR

7

Garantie

Beko

Clauses De Garantie Pour Le Beko

Beko

Beko

Beko

Beko

Beko

BEKO

Beko

BEKO

Beko

Veuillez visiter notre site www.beko.us en cas de besoin de numéro de téléphone pour prendre un rendez-vous de service et pour faire des achats de pièces détachées.

56 / 56 FR Hotte / Manuel d’utilisation

www.beko.com

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Télécharger PDF

publicité

Sommaire

Dans d’autres langues

Seules les pages du document en Français ont été affichées
