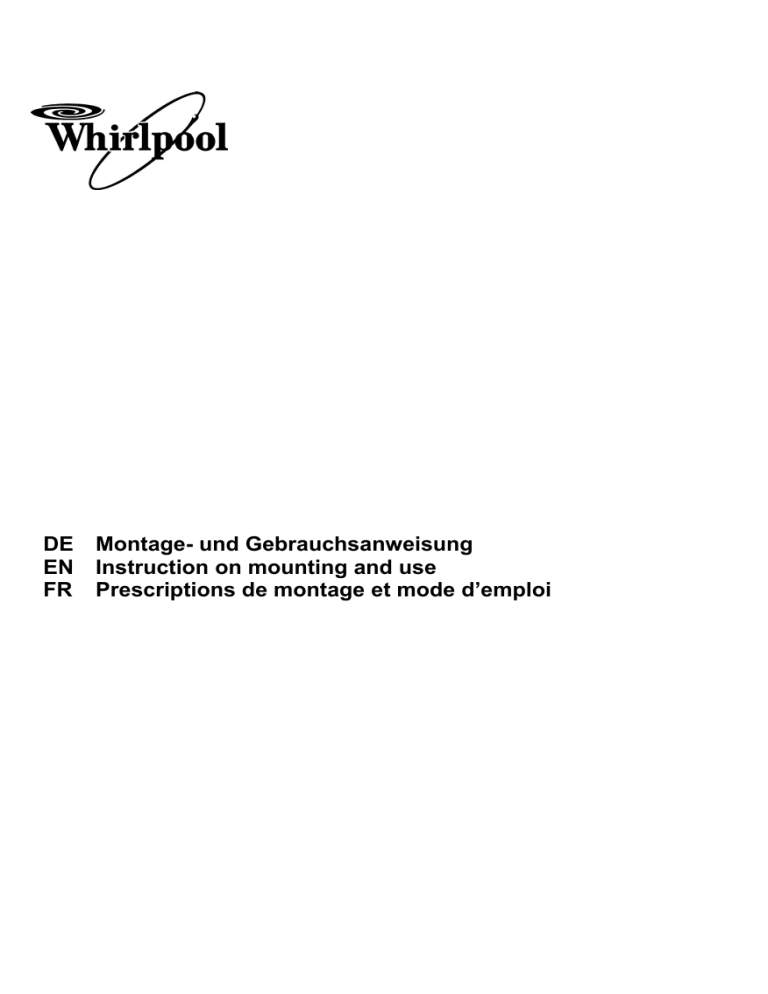

Montage- und Gebrauchsanweisung
Instruction on mounting and use
Prescriptions de montage et mode d’emploi
•
4
Montage
5
Wartung
-
Fettfilter
6
7
•
Use
8
1.
2.
3.
4.
5.
6.
Electrical connection
Operation
9
Replacing lamps
After-sales service
10
FR - Prescriptions de montage et mode d’emploi
Consulter les dessins de la première page avec les références
alphabétiques que l’on retrouvera dans le texte explicatif.
Suivre impérativement les instructions de cette notice. Le
constructeur décline toute responsabilité pour tous les
inconvénients, dommages ou incendies provoqués à l’appareil
et dûs à la non observation des instructions de la présente
notice.
Note: les pièces indiquées avec le symbole “(*)” sont des
accessoires optionnels qui sont fournies uniquement avec
certains modèles ou des pièces non fournies qui doivent être
achetées.
•
Les canaux pour la ventilation doivent être toujours
évacués à l'extérieur.
• Le fabricant décline toute responsabilité en cas
d'utilisations inappropriées ou en cas de mauvais réglage
des commandes.
• Un entretien et un nettoyage constants garantissent le
bon fonctionnement et les bonnes prestations de
l'appareil. Nettoyez souvent les incrustations des
surfaces sales pour éviter l'accumulation de graisses.
Retirez et nettoyez ou remplacez le filtre régulièrement.
• Ne cuisinez pas d'aliments à la flamme (flambés) sous
l'appareil. L'utilisation de flamme nue peut entraîner un
incendie.
• L'air d'évacuation ne doit pas être évacué dans une
conduite utilisée pour évacuer les fumées produites par
des appareils à combustion de gaz ou d'autres
combustibles, mais doit disposer d'une sortie
indépendante. Il faut respecter toutes les normes
nationales.
• Si la hotte est utilisée avec d'autres appareils qui
emploient le gaz ou d'autres combustibles, la pression
négative de la pièce ne doit pas être supérieure à 4 Pa
(4x 10-5 bar). Pour cette raison, assurez-vous que la
pièce soit correctement aérée.
• Ne laissez pas une poêle sans surveillance lorsque vous
faites frire des aliments, car l'huile de cuisson pourrait
s'enflammer.
• Avant de toucher les ampoules, assurez-vous qu'elles
sont froides.
• N'utilisez pas ou ne laissez pas la hotte sans ampoules
correctement montées pour éviter tout risque possible de
décharge électrique.
• La hotte n'est pas un plan d'appui et vous ne devez donc
pas y placer d'objets ni surcharger la hotte.
• Utilisez des gants de travail pour toutes les opérations
d'installation et d'entretien.
• Le produit n'est pas adapté à l'utilisation à l'extérieur.
Cet appareil porte le symbole du recyclage conformément à la
Directive Européenne 2002/96/CE concernant les Déchets
d’Équipements Électriques et Électroniques (DEEE ou
WEEE).
En procédant correctement à la mise au rebut de cet appareil,
vous contribuerez à empêcher toute conséquence nuisible
pour l’environnement et la santé de l’homme.
Attention
Tous les messages relatifs à la sécurité spécifient le
danger/avertissement potentiel auquel ils se réfèrent et
indiquent comment réduire le risque de lésions, de dommages
et de chocs électriques résultant d'une utilisation non
réglementaire
de
l'appareil.
Veuillez
observer
scrupuleusement les instructions suivantes :
• Les opérations d'installation et d'entretien sont du ressort
exclusif d'un technicien spécialisé. Celui-ci est tenu de se
conformer aux instructions du fabricant et aux normes
locales en vigueur en matière de sécurité. Pour toute
réparation ou tout remplacement de pièces, procédez
uniquement aux opérations spécifiées dans le manuel en
utilisant les pièces expressément indiquées.
• Débranchez l'appareil de l'alimentation secteur avant
d'entreprendre toute intervention sur celui-ci.
• La mise à la terre de l'appareil est obligatoire. (cela n'est
pas possible pour les hottes de classe II)
• Le cordon d'alimentation de l'appareil doit être
suffisamment long pour permettre le branchement de
l'appareil à la prise électrique.
• Ne tirez jamais sur le cordon d'alimentation pour
débrancher l'appareil de la prise secteur.
• Une fois l'installation terminée, l'utilisateur ne devra plus
pouvoir accéder aux composants électriques.
• Évitez de toucher l'appareil avec les mains mouillées et
ne l'utilisez pas lorsque vous êtes pieds nus.
• Cet appareil ne doit en aucun cas être utilisé par des
enfants en bas âge ou des personnes handicapées
physiques, mentales, sensorielles ou inexpérimentées
sans l'aide d'une personne responsable de leur sécurité.
• Les enfants doivent être surveillés afin qu’ils ne jouent
pas avec l’appareil.
• Les pièces accessibles peuvent se réchauffer de façon
importante quand elles sont utilisées avec des appareils
pour la cuisson.
• Service d'assistance à la clientèle : ne réparez pas et de
remplacez pas les pièces de l'appareil sauf si cela est
spécifiquement recommandé dans le manuel. Tous les
autres services d'entretien doivent être effectués par un
technicien spécialisé
• Lorsque vous percez le mur, faites attention à ne pas
endommager les raccordements électriques ou les
canalisations.
présent sur l’appareil ou sur la
Le symbole
documentation qui l’accompagne indique que ce produit ne
peut en aucun cas être traité comme déchet ménager. Il doit
par conséquent être remis à un centre de collecte des déchets
chargé du recyclage des équipements électriques et
électroniques.
Pour la mise au rebut, respectez les normes relatives à
l’élimination des déchets en vigueur dans le pays
d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de
11
la récupération et du recyclage de cet appareil, veuillez vous
adresser au bureau compétent de votre commune, à la
société de collecte des déchets ou directement à votre
revendeur.
l’alimentation électrique et d’en vérifier le fonctionnement
correct, contrôlez toujours que le câble d’alimentation soit
monté correctement.
Montage
Utilisation
La hotte est équipée de chevilles de fixation convenant à la
plupart des parois/plafonds. Il est cependant nécessaire de
s’adresser à un technicien qualifié afin de s’assurer que le
matériel est approprié au type de paroi/plafond. La
paroi/plafond doit être suffisamment solide pour supporter le
poids de la hotte.
Le conduit d’évacuation doit avoir un diamètre équivalent à
celui de la bride montée sur l’orifice d’évacuation de la hotte.
Pour la fixation de la hotte, procédez de la façon suivante:
Placer le gabarit de perçage fourni avec la hotte sur la
paroi interne droite de l’armoire murale, de façon à ce
que la flèche soit orientée en direction de l’arête arrière
de l’armoire murale.
Percer les trous en correspondance des marques
dessinées sur le gabarit.
Répéter cette même procédure sur la paroi gauche de
l’armoire murale.
Si les parois de l’armoire murale ont une épaisseur de 16
mm, insérer les 4 pièces intercalaires Z dans les parois
de la hotte.
Mettre en place la hotte, puis visser les 4 vis dans les
trous percés dans l’armoire murale. Utiliser les 4 vis N
fournies avec l’appareil. Fig. 8
La hotte est réalisée de façon qu’elle puisse être utilisée en
version aspirante à évacuation extérieure, ou filtrante à
recyclage intérieur.
Version évacuation extérieure
La hotte est équipée d’une sortie de l’air supérieure B pour
l’évacuation des fumées vers l’extérieur ( tuyau d’évacuation
et colliers de fixation non fournis).
Fig. 5
Attention! Si la hotte est équipée d'un filtre à charbon, ce
dernier doit être enlevé.
Version filtrante
Quand on n’a pas la possibilité d’évacuer l’air à l’extérieur, on
employe un filtre au charbon actif. L’air est depuré par le filtre
et remis dans le milieu.
Attention! Si la hotte est livrée sans filtre à charbon, celuici doit être commandé et monté avant la mise en service.
L’air filtré est évacué au-dessus de l’élément suspendu par un
conduit qui traverse l’élément et dont le diamètre doit être
équivalent à celui de la bride H.
Il est possible de fixer le déflecteur J sur l’ouverture
d’évacuation au moyen des deux vis fournies avec l’appareil.
Fig. 4-5
Instructions supplémentaires pour le montage
Installation
Reglage du tiroir
Préparation pour l'installation
La hotte peut être installée sur des meubles ayant différentes
profondeurs. La partie frontale du tiroir peut toujours être
alignée sur le meuble grâce à un réglage approprié des
butées arrières du tiroir. Pour le réglage, desserrer les vis “M”,
faire glisser les équerres “G” et resserer les vis “M”. Fig. 9
AVVERTISSEMENT: produit ayant un poids
excessif ; le déplacement et l'installation de la hotte
doivent être effectués par un minimum de deux
personnes.
La distance minimum entre la superficie de support des
récipients sur le dispositif de cuisson et la partie la plus basse
de la hotte de cuisine ne doit pas être inférieure à 43cm dans
le cas de cuisinières électriques et de 65cm dans le cas de
cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson au gaz
spécifient une plus grande distance, il faut en tenir compte.
Branchement électrique
La tension électrique doit correspondre à la tension reportée
sur la plaque signalétique située à l’intérieur de la hotte. Si
une prise est présente, branchez la hotte dans une prise
murale conforme aux normes en vigueur et placée dans une
zone accessible. Si aucune prise n’est présente
(raccordement direct au circuit électrique), ou si la prise ne se
trouve pas dans une zone accessible, appliquez un
disjoncteur normalisé pour assurer de débrancher
complètement la hotte du circuit électrique en conditions de
catégorie surtension III, conformément aux règlementations
de montage.
Attention! Avant de rebrancher le circuit de la hotte à
12
Description de la hotte
Entretien
Fig. 1.1
1. Interrupteur éclairage
2. Interrupteur vitesse moteur
3. Eclairage du plan de cuisson
4. Filtre anti-graisse/Grille de support du filtre anti-graisse
5. Support du plafonnier
6. Tiroir amovible
-
AVVERTISSEMENT:
munissez-vous de gants de protection.
débranchez l'appareil.
Nettoyage
AVVERTISSEMENT:
Pour nettoyer votre appareil, n'utilisez en aucun cas
un jet d'eau sous haute pression ni d'appareil de
nettoyage à la vapeur.
débranchez l'appareil.
La hotte doit être régulièrement nettoyée à l’intérieur et à
l’extérieur (au moins à la même fréquence que pour l’entretien
des filtres à graisse). Pour le nettoyage, utiliser un chiffon
humidifié avec un détergent liquide neutre. Ne pas utiliser de
produit contenant des abrasifs.
NE PAS UTILISER D'ALCOOL!
ATTENTION: Il y a risque d’incendie si vous ne respectez pas
les instructions concernant le nettoyage de l’appareil et le
remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être
engagée dans le cas d’un endommagement du moteur ou
d’incendie liés à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.
Modèle avec grille de support du filtre anti-graisse
Comment ouvrir les grilles de support du filtre antigraisse - Fig. 2.1
a. Retirez complètement le tiroir amovible.
b. Tirez les verrous de décrochage A l’un vers l’autre
(direction “Open”, comme imprimé sur le verrou).
c. Pour ôter complètement les grilles, agissez sur les
ressorts de fixation B qui servent de pivot des grilles (Fig.
3).
-
Modèle avec filtres métalliques auto-porteurs
Comment enlever les filtres anti-graisse - Fig. 2.2
a. Retirez complètement le tiroir amovible.
b. Tirez les poignées latérales C (certains modèles sont
munis de poignées Z - Fig. 2.3) vers le côté opposé et
sortez les filtres.
Comment remettre les filtres en place
a. Enlevez le tiroir amovible et montez le filtre anti-graisse
de façon qu’il couvre le tiroir.
b. Refermez le tiroir et montez le filtre anti-graisse restant.
Comment ouvrir le support du plafonnier
a. Retirez complètement le tiroir amovible.
b. En fonction du modèle de hotte en votre possession:
Plafonnier D avec taquets d’accrochage du type A Fig.2.2.
Déplacer les taquets d’accrochage du support l’un vers
l’autre ( en direction de “Open” comme indiqué sur le
plastique du taquet lui même).
Plafonnier F avec taquets d’accrochage du type S - Fig.
1.2.
Déplacer les taquets comme indiqué par les flèches et
retirer complètement le plafonnier de son support (Fig.
1.3).
Filtre anti-gras
Il retient les particules de graisse issues de la cuisson.
S’il est situé à l’intérieur d’une grille support, il peut s’agir d’un
des modèles suivants:
Le filtre en papier doit etre chengé une fois par mois ou s’il
se colore sur sa partie supérieure, lorsque la coloration
transparait au travers de la grille.
Il filtro éponge doit etre lavé à l’eau chaude une fois par
mois et changé tous les 5/6 lavages.
Il filtro metallique doit etre nettoyé une fois par mois avec
un detergent non agressif, à la main ou dans le lave vaisselle
à basse température et pendant un cycle court.
Le lavage du filtre anti-graisse métallique au lave-vaisselle
peut en provoquer la décoloration. Toutefois, les
caractéristiques de filtrage ne seront en aucun cas modifiées.
Démontage des filtres anti-graisse (pour les modèles
avec grilles de support du filtre anti-graisse)
Pour dégager le filtre anti-graisse usé procédez comme suit:
a. Enlevez le tiroir amovible et ouvrez les grilles d’aspiration
supportant les filtres anti-graisse.
b. Dégagez les arrêts de fixation Q du filtre anti-graisse et
retirez-le (Fig.10.1). Dans le cas des filtres métalliques
spéciaux, agissez sur les ressorts en plastique R (Fig.
10.2) pour les décrocher de leur logement.
c. Chaque fois que l’on procède au remplacement ou au
nettoyage du filtre anti-graisse, il faut aussi laver la grille
avec de l’eau tiède savonneuse.
d. Laissez sécher le filtre avant de le remettre en place ou,
dans le cas d’un remplacement, montez le filtre antigraisse de rechange.
Fonctionnement
La hotte est équipée d’un panneau de contrôle doté d’une
commande de vitesse d’aspiration et d’une commande
d’éclairage du plan de cuisson.
Utiliser la puissance d’aspiration maximum en cas de
concentration très importante des vapeurs de cuisson. Nous
conseillons d’allumer la hotte 5 minutes avant de commencer
la cuisson et de la faire fonctionner encore pendant 15
minutes environ après avoir terminé la cuisson.
13
Filtre à charbon actif (uniquement pour version
recyclage)
Service après-vente
Avant de faire appel au Service Après-vente :
1. Vérifiez d'abord s'il n'est pas possible de remédier par
vous-même au défaut en suivant les points décrits au chapitre
«Diagnostic des pannes».
2. Éteignez puis rallumez le four pour voir si le problème a
été éliminé.
Retient les odeurs désagréables de cuisson.
La saturation du charbon actif se constate aprés un emploi
plus ou mois long, selon la fréquence d'utilisation et la
régularité du nettoyage du filtre à graisses. En tout cas, il est
nécessaire de changer le filtre aprés, au maximum, quatre
mois.
IL NE PEUT PAS être nettoyé ou régénéré.
Pour monter et démonter le filtre à charbon actif:
a. Demandez à votre fournisseur un filtre au charbon actif,
en indiquant le modèle de votre hotte .
Attention! Certains filtres au charbon sont enveloppés dans un
film plastique transparent de protection: ôtez cette pellicule
avant d’installer le filtre.
b. Enlevez complètement le tiroir.
c. Dégagez les filtres anti-graisse ou les grilles.
d. Mettre en place le filtre à charbon actif.
1) version à un moteur: insérer le filtre dans son siège
de façon à ce qu’il recouvre la grille en plastique,
ensuite faire tourner le filtre dans le sens des
aiguilles d’une montre jusqu’à ce qu’il soit bloqué
(Fig. 6);
2) version à deux moteurs: pour monter le filtre, insérer
ce dernier dans son siège, puis fixer au moyen des
crochets L prévus à cet effet (Fig. 7);
e. Remonter les filtres anti-graisse ou les grilles.
Pour démonter le filtre à charbon actif, effectuer en sens
inverse l’opération décrite au point 1) ou 2), selon le modèle
d’appareil que vous possédez.
Si, après ces contrôles, le problème persiste, adressezvous à votre Service Après-vente.
Veuillez toujours spécifier :
• une brève description du défaut;
• le type et le modèle exact de l'appareil;
• le code service (numéro suivant le mot «Service» sur la
plaque signalétique), placé à l'intérieur de l'appareil. Le
code service est également indiqué dans le livret de
garantie;
• votre adresse complète;
• votre numéro de téléphone;
Si l'appareil doit être réparé, adressez-vous à un Service
Après-vente agréé (vous aurez ainsi la garantie que les
pièces défectueuses seront remplacées par des pièces
d'origine et que la réparation de votre appareil sera effectuée
correctement).
Remplacement des lampes
Débrancher l’appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous
qu’elles soient froides.
a. Retirez complètement le tiroir amovible.
b. Ouvrez le support du plafonnier ou la grille de support du
filtre anti-graisse.
c. Remplacer la lampe grillée en utilisant,selon le type
prévu, exclusivement des lampes ovales de 40 W max.
(E14), ou une lampe néon de 14W, ou une lampe PL 11
Watt (Modèle avec 1 lampe PL), ou lampe PL 9Watt
(Modèle avec 2 lampes PL).
d. Fermez le support du plafonnier ou la grille de support du
filtre anti-graisse.
Dans l’éventualité où l’éclairage ne devait pas fonctionner,
vérifier si les lampes ont été introduites correctement dans
leur logement, avant de contacter le service après-vente.
14
LIB0002569 Ed. 09/09
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Télécharger PDF

publicité

Dans d’autres langues

Seules les pages du document en Français ont été affichées
