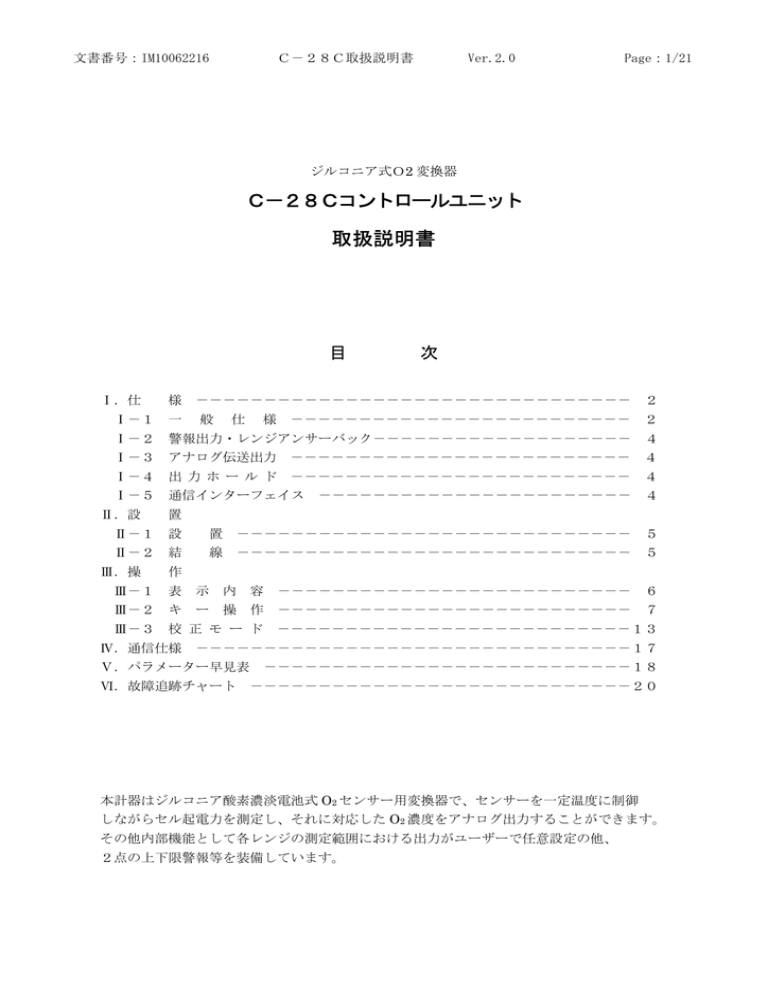

C-28Cコントロールユニット 取扱説明書

C-28Cコントロールユニット 取扱説明書
文書番号:IM10062216
C-28C取扱説明書
Ver.2.0
Page:1/21
ジルコニア式O2 変換器
C-28Cコントロールユニット
取扱説明書
目
Ⅰ.仕
様
Ⅰ-1 一
次
-------------------------------- 2
般
仕
様 ------------------------- 2
Ⅰ-2
警報出力・レンジアンサーバック------------------- 4
Ⅰ-3
アナログ伝送出力 ------------------------- 4
Ⅰ-4
出 力 ホ ー ル ド ------------------------- 4
Ⅰ-5
通信インターフェイス
Ⅱ.設
----------------------- 4
置
Ⅱ-1
設
置
----------------------------- 5
Ⅱ-2
結
線
----------------------------- 5
Ⅲ.操
作
Ⅲ-1
表
示
内
容
-------------------------- 6
Ⅲ-2
キ
ー
操
作
-------------------------- 7
Ⅲ-3
校 正 モ ー ド
--------------------------13
Ⅳ.通信仕様
--------------------------------17
Ⅴ.パラメーター早見表
Ⅵ.故障追跡チャート
---------------------------18
----------------------------20
本計器はジルコニア酸素濃淡電池式 O2 センサー用変換器で、センサーを一定温度に制御
しながらセル起電力を測定し、それに対応した O2 濃度をアナログ出力することができます。
その他内部機能として各レンジの測定範囲における出力がユーザーで任意設定の他、
2点の上下限警報等を装備しています。
文書番号:IM10062216
Ⅰ.仕
様
Ⅰ-1
一
般
仕
C-28C取扱説明書
Ver.2.0
Page:2/21
様
入力信号
①
②
③
④
セル起電力 :‐40~1500mV(精度:±0.2%±1digit)
RTD 抵抗 :弊社仕様による
出力ホールド:無電圧接点入力(接点容量 1mA、5V DC 以上)
リモート校正:無電圧接点入力(接点容量 1mA、5V DC 以上)
出力信号
① ヒーター電圧:SSR 出力 出力電圧は電源電圧による(全波)
ゼロクロス ON/OFF 制御
② アナログ出力:4-20mA DC 0-1V、(DC 0-5V または 0-10V)
③ シリアル通信:RS-232C
④ 警報出力
2点
⑤ 故障警報出力
1点
⑥ レンジアンサーバック 1 点
P3 御参照
サンプリング周期
約 0.2 秒(セル起電力)
表示及び測定単位
1) 表示
上段表示LED:表示色---緑
測定モード時:酸素濃度表示
設定モード時:設定項目表示
下段表示LED:表示色---赤
測定モード時:セル温度とセル起電力、レンジ数、
スケール L&H を切換表示
設定モード時:設定値表示
表示項目ランプ:表示色---緑
下段表示内容が
TEMP:セル温度表示
EMF :セル起電力表示 であることを示す。
ステータスランプ:表示色---緑 5 点、赤 3 点
CAL---校正モード時点灯(緑)
%---%使用時点灯(緑)
ppm---ppm 使用時点灯(緑)
atm---atm 使用時点灯(緑)
mV--- mV 使用時点灯(緑)
AUTO---オートレンジ使用時点灯(赤)
AL1---AL1 出力時点灯(赤)
AL2---AL2 出力時点灯(赤)
2) 表示範囲
表示は選択単位の最大値で表示、表示桁数 4 桁(ゼロサプレス方式)
%O2 の時は 0.00~99.99 又は 0.0~100.0
ppmO2 の時は 0 ~9999 又は 0.0~999.9
‐%O2 の時は ‐19.99~99.99
mVの時は
‐525~1575
セル温度表示は 約‐180~1400
オーバーレンジの時は [
]
アンダーレンジの時は [
]
文書番号:IM10062216
C-28C取扱説明書
Ver.2.0
Page:3/21
3) スケーリング設定範囲
スケーリング設定範囲は単位内で任意設定とする。(シフト、逆転可)
①
%--- 0.00~99.99 又は 0.0~100.0
(+ O2 バージョンで使用時、小数点位置は設定による)
②ppm--- 0 ~9999 又は 0.0~999.9
(‐O2 バージョンでは表示無し、小数点位置は設定による)
③‐O2%--- ‐19.99~99.99
(‐O2 バージョンで使用時)
④ mV--- 0 ~1500
4) 演算式
酸素濃度(%)=20.6/10 ( E / A)
酸素濃度(ppm)=酸素濃度(%)×10000
E:セル起電力、A:50(735℃)
5) レンジ数:1 レンジ
6) レンジ切換:マニュアル時---前面パネルより選択
オート時
---%、ppmレンジの自動切換
(+ O2 バージョンで使用時)
7) レンジアンサーバック:%O2 選択時 ON
電
源
AC90~130V, 50/60Hz
周囲温度・周囲湿度
‐10~50℃ / 20~90%RH(但し、結露しないこと)
絶縁抵抗
1 次側端子---2 次側端子 DC500V 20MΩ以上
但し、1 次側端子=電源端子、調節出力端子、警報出力端子
2 次側端子=測定入力端子、通信端子、補助出力端子
耐電圧
1 次側端子---2 次側端子 AC1500V 1 分間(10mA以下)
但し、1 次側端子=電源端子、調節出力端子、警報出力端子
2 次側端子=測定入力端子、通信端子、補助出力端子
消費電力
約 12VA MAX.(但し、センサー接続時のヒーター分は除く)
前面・ケース
前面 :難燃性 ABS
ケース:難燃性ポリカーボネート樹脂
色
グレー
寸法/重量
96W×96H×107D(端子カバー取付時は 132D) 約 500g
付属品
パネル取付具
2個1組
文書番号:IM10062216
C-28C取扱説明書
Ⅰ-2 警報出力・レンジアンサーバック
Ver.2.0
Page:4/21
3 点(a接点)
警報点数
ヒーター・RTD 断線警報(FAIL AL)
ヒーター・RTD 断線:表示温度 735℃±50℃以上で出力 ON
この時、温度表示を点滅させます。
抵抗負荷
誘導負荷
警報方式
100V AC
100V AC
2A、240V AC
1A、240V AC
2A、30V DC
1A、30V DC
2A
1A
酸素濃度警報(AL1:下限、上限設定用/AL2:下限、上限設定用)
待機付設定(WH、WL)時は、センサー暖機完了まで動作しません
ヒステリシス:AL1、AL2 各警報点に対して設定可能
抵抗負荷
誘導負荷
100V AC
100V AC
2A、240V AC
1A、240V AC
2A、30V DC
1A、30V DC
2A
1A
1点
レンジアンサーバック
トランジスタオープンコレクタ出力
負荷容量---最大 24V DC 50mA
Ⅰ-3
出力点数
アナログ伝送出力
2点
① DC4-20mA(負荷抵抗 600Ω以下、アイソレート)
② DC0-1V(DC0-5V 又は 0-10V)
出力の種類
(電流容量 1mA以下、アイソレート)
設定変更と結線により 0-1V、0-5V と 0-10V を切換
Ⅰ-4
機
出力ホールド
接点 ON 時、伝送出力値(電圧・電流)をホールド、指示は入力通り変化
能
外部接点形式
Ⅰ-5
無電圧接点
通信インターフェイス
通信種類
RS-232C
伝送速度
9600bps
通信機能
A,B,C タイプ有り
文書番号:IM10062216
Ⅱ.設
置
Ⅱ-1
設
C-28C取扱説明書
Ver.2.0
Page:5/21
置
本計器は屋内設置、パネル取付式になっています。
パネルカット寸法は外形図を御参照下さい。
次のような場所に計器を設置するのは避けて下さい。
・ 腐食性ガスや可燃性ガスのある場所
・ 水、油、薬品などの飛沫がかかる場所
・ 塵埃、塩分、鉄粉、油煙が多い場所
・ 高温多湿の場所
計器本体、及び端子台蓋はプラスチック樹脂製です。振動、衝撃等を与えたり、
乱暴な取り扱いを避けて下さい。
Ⅱ-2
結
線
標準結線図を御参照の上、配線を行って下さい。
必要に応じ出力ライン、警報等を他の機器に接続して下さい。
センサーとの結線後は計器端子台で抵抗値を測定し誤配線の無い事の確認をして下さい。
センサー
パーツ
セル
セルヒーター
RTD
TBシリーズ
SGシリーズ
CG-SⅠ、Ⅱ
MΩ
MΩ
MΩ
30 ± 5Ω
15 ~ 20Ω
15 ~ 20Ω
100 ± 20Ω
90 ± 15Ω
75 ± 15Ω
*ヒーター、RTD の抵抗値は設置場所の温度(室温、炉温度)に影響され上表の
数値を超える事がありますので目安とお考え下さい。
結線時には感電に御注意下さい。
本計器には電源スイッチ、ヒューズは内蔵されておりませんので、外部にブレーカー
サーキットプロテクタ、スイッチ(+ヒューズ)等を設けて下さい。
上記の電源遮断機器等は
*TB シリーズは 2A 以上
*SG、CG-SI シリーズは 3A 以上のものを使用して下さい。
電源入力端子には、電源容量に十分余裕の持った配線を接続して下さい。
信号に対するノイズ影響を防止する為、信号線はモーター、ソレノイド、SCRアクチュ
エーター、トランス等と同一コンジットで配線しない事、
収納盤に組み込まれる場合は信号線をリレーその他ノイズ発生源から、出来るだけ離して
下さい。
文書番号:IM10062216
Ⅲ.操
作
C-28C取扱説明書
Ver.2.0
Page:6/21
1.電源を投入すると測定モードで立ち上がります。
上段表示は、酸素濃度を表示します(例外としてレンジ単位設定で mV[セル起電力]を選択して
いると上段表示はセル起電力となります)。
下段表示は、セル温度、セル起電力、スケール下限値、スケール上限値
上段表示部には「----」、あるいは数値が表示されます。これは酸素濃度もしくはセル
起電力を表示しています。暖機終了までは真値ではありません。
2.暖機時間はセンサーの種類や電源電圧によって異なりますが、約 20 分です。
セル温度が 735℃付近になれば暖機完了です。
センサーの点検又は部品交換時は、必ず計器の電源を切ってから行って下さい。
感電、誤動作、計器の損傷あるいは劣化の原因となる事があります。
Ⅲ-1
表示内容
上段表示部
下段表示部
ステータス
ランプ
表示項目ランプ
キー
上段表示部:7セグメント LED4桁、高さ 20mm
下段表示部:7セグメント LED4桁、高さ 14mm
表示項目ランプ:TEMP/EMF(下段表示部に表示される数値の単位)
TEMP のときは℃、EMF のときは mV を表示
表示部
ステータスランプ:左から CAL、%、ppm、‐O2、mV、AUTO、AL1、AL2
CAL:CAL モード状態を表示
%、ppm、mV:選択されている測定単位を表示
‐O2:‐O2 バージョン選択時表示
AUTO:オートレンジ選択状態を表示、マニュアル選択時は表示なし
AL1、AL2:酸素濃度警報 2 点の ON/OFF 状態を表示
操作部
キー:左から MENU、▼、▲、CAL/ENT
文書番号:IM10062216
Ⅲ-2 キー操作
C-28C取扱説明書
Ver.2.0
Page:7/21
キーとは LED 表示内容の選択切換や、パラメーター数値を変更することのできるボタン
スイッチのことです。下記の種類があります。
以下の文章で
内の文字は上カッコが上段、下カッコが下段の表示部に表示される内容を示します。
キーの種類
:測定モードにおいての下段表示の切換や、モードの切換に使用します。
:確認した後計器内のメモリに読み込ませ確定するときに押します。
また校正モードに切換るときにも使用します。
:メッセージ文字の切換や、数値を変更するのに使用します。
文章中は▼▲の記号で表示しています。
▼▲ 操作を実施して数値の変更しているとき、表示部の数値の右下に点(ポイント)が
点滅している時は、数値は変更されていません。CAL/ENT キーを押すと変更されます。
1.測定モード
電源投入時は測定モードで立ち上がります。
LED表示部
(点灯位置)
上段表示部
○TEMP
O2測定値

セル温度(℃)
O2測定値
数 値
セル起電力(mV)
下段表示部
備 考
MENU
○EMF MENU
○表示無し
MENU
O2測定値

出力スケール下限値
自動切換

MENUキー
2秒長押し
CAL/ENTキー
2秒長押し
○CAL


出力スケール上限値
設定モード

校正モード
文書番号:IM10062216
2.設定モード
C-28C取扱説明書
Ver.2.0
Page:8/21
MENU キーを 2 秒以上押すと設定モードになります。測定モードに戻るには
MENU キーを再度 2 秒以上押します。

(測定モード)

MENU(2秒以上)

▲▼

測定単位、出力スケール設定
CAL/ENT


使用単位の変更、確認(-O2バージョンの時はppmの表示無し)
MENU
▲▼
CAL/ENT
MENU
MENU
▲▼
CAL/ENT

MENU
▲▼
CAL/ENT
出力スケール設定(下限値)

CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)


少数点位置の設定(-O2バージョン、mVの時は表示無し)
%の時 1又は2、ppmの時 0又は1
CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)


:%、:ppm、:mV
CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)


CAL/ENT

出力スケール設定(上限値)
MENU
▲▼

CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)
注1)レンジ幅の設定の際、出力に対する表示の幅が狭いと出力値のふらつき
が目立ってきます。ご使用可能な限り範囲を広く設定して下さい。
注2)出力スケールは%、ppm、mVの各単位毎に設定出来ます。

▲▼

使用単位の選択・オートの切換
CAL/ENT
MENU
CAL/ENT


MENU
▲▼

使用単位の選択・オートの切換
(-O2バージョンの時はppm、オートの表示無し)
:%、:ppm、:mV、:オートレンジ
CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)
注1)オートレンジモード:
%~ppm測定単位間で検出された酸素濃度に応じて測定単位が自動で
切換わります。
注2)%とppmの単位の関係は下記の様になっています
0.1%O2 ---- 1000ppmO2 注3)オートレンジの切換わり点
オートレンジで使用される時は、必ず3点校正を行って下さい。
ppmレンジの上限値が切換わり点になります。
例:%レンジが0-25%,ppmレンジが0-1000ppmの時
サンプルガスの酸素濃度が大気(20.6%)から徐々に下がって
1000ppmまで達した場合20.6%から0.1%までは%レンジで
0.1%以下になるとppmのレンジに自動的に切換わります。逆の場合
は1000ppmを越えたとき切換わります。
注4)オートレンジモードの時はAUTOのステータス表示が点灯します。
文書番号:IM10062216
C-28C取扱説明書

▲▼
Ver.2.0
Page:9/21

警報設定
CAL/ENT


MENU
▲▼
CAL/ENT

CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)


MENU
▲▼
CAL/ENT
警報1の設定 注1
:未使用、:待機付上限、:待機付下限、
:上限、:下限

警報1の単位設定(の時及び-O2バージョン時のppmは表示無し)
:%、:ppm、:mV
CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)


MENU
▲▼
CAL/ENT
MENU

CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)


MENU
▲▼
CAL/ENT


MENU
▲▼
CAL/ENT

MENU
▲▼
CAL/ENT

MENU
▲▼
CAL/ENT
警報2の警報値設定(の時は表示無し)

CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)


MENU
▲▼
CAL/ENT
警報2のヒステリシス設定(の時は表示無し) 注2

CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)


MENU
▲▼
警報2の単位設定(の時及び-O2バージョン時のppmは表示無し)
:%、:ppm、:mV
CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)


警報2の設定 注1
:未使用、:待機付上限、:待機付下限、
:上限、:下限
CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)


警報1のヒステリシス設定(の時は表示無し) 注2
CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)

CAL/ENT
警報1の警報値設定(の時は表示無し)

警報演算タイプの設定(の時及び-O2バージョン時は表示無し)
注3
:表示単位優先
:警報設定単位優先
CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)
注1 警報待機:
セル温度が“設定温度(735℃)-5=730℃”に到達するまでO2濃度の警報を出さない様に
する為の設定です。
注2 ヒステリシス:
警報点近くでの警報の頻繁なON、OFFを避ける為、警報点の幅を設けるものです。
注3 警報演算タイプ:
表示単位優先の場合、ppmで警報設定していても%レンジになれば警報は解除されますが
警報設定単位優先の場合、レンジの変更に関わらず警報を維持します。
オートレンジの場合、警報点はppmレンジの上限値と重ならないように注意して下さい。
重なっている時は、レンジ切換わり時に警報が入り切りします。
文書番号:IM10062216
C-28C取扱説明書

▲▼
Ver.2.0
Page:10/21

補正関係の設定
CAL/ENT


MENU
▲▼
CAL/ENT

CAL/ENT(に変更後1回押しで実行、自動的にに戻り再度1回押しで次項目へ)


MENU
▲▼
CAL/ENT


MENU
▲▼
CAL/ENT


▲▼
CAL/ENT

▲▼
CAL/ENT
CAL/ENT



▲▼
CAL/ENT

MENU
▲▼
CAL/ENT

MENU
▲▼
CAL/ENT


▲▼
CAL/ENT


注3
%酸素濃度用フィルタ設定
設定範囲:0~99秒
CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)

MENU
セル温度用フィルタ設定
設定範囲:0~99秒
CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)


シフトの有効/無効(-O2バージョン時表示し、設定可能)
:演算にのみ反映、:セル起電力表示、演算に反映
CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)


-%O2側シフト量(-O2バージョン時表示し、設定可能)
設定範囲:-20.0~20.0mV
CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)

MENU
+%O2側シフト量(-O2バージョン時表示し、設定可能)
設定範囲:-20.0~20.0mV
CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)

MENU
リモート校正基準値の設定 注2
設定範囲:20.60~20.90
CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)

MENU
セル温度補正値の設定 注1
設定範囲:-50~50℃
CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)

MENU
酸素濃度校正値のクリアー
:クリアーしない、:クリアーする

ppm酸素濃度用フィルタ設定(-O2バージョン時は表示無し)
設定範囲:0~99秒
CAL/ENT(内容変更後1回押しで登録、再度1回押しで次項目へ)
バージョン表示
注1 セル温度補正:
セルを交換した時やセルの起電力が経年劣化等で下がってきた場合にセルヒーター温度を上下して所定の
セル起電力を発生させるものです。±50℃までの数値を設定する事が出来ます。▲方向でセル温度が
上昇、▼方向で下降します。この補正はセル起電力を監視しながら実施する必要があります。
詳細につきましては弊社までお問い合わせ下さい。
注2 スパンリモート校正値:
エアー(20.60~20.90%)を導入時、計器背後の端子台CAL.REMOTEの端子間をモーメンタリーでショート
する事により、計器をここで設定したスパン濃度に合わせる事が出来ます。
設定数値範囲は20.60~20.90%ですから導入ガスもこの範囲の空気にして下さい。
誤ってこの範囲を外れたガスを導入してリモート校正した場合は、正しい濃度のガスを再導入してこの
リモート校正を実施するか、前面パネルで手動にて校正し訂正して下さい。
* このスパンリモート校正は前面パネルの校正を実施(ZERO/SPANキーを利用しENTキーを押した時点)
すればクリアーされます。
注3 フィルタ:
指示、出力の移動平均化を行ないます。計器の指示、出力の応答速度が速い、あるいはふらつきが大きい
場合にフィルタの数値を大きくして下さい。単位はsec(秒)です。
文書番号:IM10062216
C-28C取扱説明書
*1 オートレンジ設定例(表 1)
Ver.2.0
Page:11/21
表 1 は%レンジ:0~25%、ppm レンジ:0~10000ppm にスケール設定したものを
オートレンジにした場合の伝送出力の変化を示しています。
図中の太線の部分に沿って出力は変化します。
計器の内部処理としては設定された各レンジの MAX 値(フルスケール値)を
サーチしセル起電力に対しどのレンジに該当するのか、ソフトが判断しています。
実例を挙げて説明いたしますとサンプルガス濃度がエアー(20.6%)から 100ppm まで
変化する場合上記のレンジで設定の分析計の指示、出力は以下のように変化します。
指示:20.6%→ 1%⇔10000ppm→ 100ppm
出力:17.18→4.64⇔20.00
*2 スケール設定例(表 2)
→4.16 (mA)
文書番号:IM10062216
C-28C取扱説明書
Ver.2.0
Page:12/21
スケール設定は SCL.L にて伝送出力のゼロ側(V 出力の 0V、mA 出力の 4mA)を
酸素濃度何%に対応させるのか決定し、SCL.H にて伝送出力のスパン側(V 出力の 1V、
5V 又は 10V、mA 出力の 20mA)を 酸素濃度何%に対応させるのか決定するものです。
表では%のみ例示していますが、ppm、mV についても同様です。
表 2 で横軸は表示される酸素濃度(%)
、縦軸は伝送出力(電圧、電流)数値を示して
います。
(1) は 0-25%に対して出力設定しています。
入力数値:SCL.L=0.00、SCL.H=25.00
(2) は 50-0%に対して出力設定しています。この場合濃度の増減方向と
出力の増減方向が逆転しています。
入力数値:SCL.L=50.00、SCL.H=0.00
(3) は 10-40%に対して出力設定しています。この場合ゼロ側が酸素濃度 10%
とシフトした状態になっています。
入力数値:SCL.L=10.00、SCL.H=40.00
(4) は 0-100%に対して出力設定しています。これは計器に表示される酸素濃度
の全範囲に対して出力設定したものです。
入力数値:SCL.L=0.00、SCL.H=100.00
文書番号:IM10062216
Ⅲ-3 校正モード
C-28C取扱説明書
Ver.2.0
Page:13/21
CAL/ENT キーを 2 秒以上押すと校正モードになります。
校正モードは、酸素濃度の理想曲線とセンサーのばらつきを補正するためのモードです。
各レンジ個別校正の場合 %、ppm、mV の全測定単位の校正が可能です。


(測定モード)
CAL/ENT(2秒以上)

▲ ▼
MENU

.
CAL/ENT
CAL/ENT
CAL/ENT


MENU
▲ ▼

ゼロ・スパンの選択
:ゼロ、
:スパン

.
CAL/ENT
MENU



スパン校正値の設定
▲ ▼キーで表示点滅 


CAL/ENT
ゼロ校正値の設定
▲ ▼キーで表示点滅
CAL/ENT
CAL/ENT

MENU
スパン校正値の登録

MENU
ゼロ校正値の登録
CAL/ENT
測定モードに戻るには MENU キーを 2 秒以上押します。
校正中、▼ ▲ 操作により表示部の数値の右下に点(ポイント)が点滅している時は、
校正値は変更されていません。 CAL/ENT キーを押すと変更されます。
何らかの理由で操作を途中で中止したい場合は MENU キーを 1 回押すと
校正モードの最初に戻ります。操作途中で CAL/ENT キーを押してなければ
誤操作の内容は計器のメモリにインプットされません。
校正操作は、設定モード:[使用単位の選択:]で選択されたレンジのみ
可能です。
その他のレンジを校正する場合はにて単位レンジを変更する必要があります。
文書番号:IM10062216
C-28C取扱説明書
Ver.2.0
Page:14/21
これから下に述べます内容はあくまで実施例ですので、設定する数値(レンジ番号、
校正ガス濃度)は、お客様の設定値と同じではありません。ご注意下さい。
また N2 ガスはゼロガスとしては使用出来ません。濃度の判明している O2/ N2 ガス
を使用して下さい。
校正実施例
エアー(20.6%)及び標準ガスとして 0.90%O2(9000ppm)
,1000ppmO2 が準備されている
時の実施例を以下に記述します。
%レンジの校正
1) CAL/ENT キーを 2 秒以上押すと上段表示部に、下段表示部にが
表示されます。スパン校正を実施する場合はそのまま CAL/ENT キーをもう一度
押します。
2)下段表示部に現在濃度が表示されます。この時点でエアーを導入します。
酸素濃度が安定してから、この数値を▼ ▲を用いて20.60%にあわせて CAL/ENT
キーを押します。
3)下段表示部が合わせた20.60%の数値になり、それでよろしければ CAL/ENT キ
ーを押します。これでスパン校正が終了です。
4)3)の操作完了時点で1)の表示状態(校正モードの先頭)に戻ります。下段表示
部にと表示されますので、これを▼ ▲を用いて表示に変更しま
す。0.90%O2 の標準ガスを流し、スパン校正と同様の操作を行います。
以上で%レンジでのゼロ/スパン校正が完了です。
再び MENU キーを 2 秒以上押すと測定モードに戻ります。
ゼロ校正とスパン校正は順不同で実施する事が可能です。
何らかの理由で操作を途中で中止したい場合は MENU キーを 1 回押すと
校正モードの最初に戻ります。操作途中で CAL/ENT キーを押してなければ
誤操作の内容は計器のメモリにインプットされません。
‐O2%バージョンでご使用の場合、上記%レンジの校正を実施することで
マイナス側の校正も自動的に実施されます。
ppmレンジの校正
導入するガスの濃度は変わり、スパンガスとして 9000ppm、ゼロガスとして 1000ppm
を使用しますが、操作は%レンジの校正と同様です。
オートレンジ使用時の校正
オートレンジ機能を解除し、%レンジと ppm レンジの各校正が必要となります。
注)校正後指示値が大幅に振らついたり、異常値を示したりする時は、校正値の設定
ミスもしくはガスの導入の誤りが考えられますので再度校正を実施して下さい。
どうしても、元に戻らない場合は設定モード【補正関係の設定】内の校正値クリア
ーの操作(10 ページ)を行って下さい。
この操作後は全てのレンジの校正カーブが理論値に沿ったものとなりますので
文書番号:IM10062216
C-28C取扱説明書
Ver.2.0
Page:15/21
実際のセンサー起電力に合わせる為、再校正が必ず必要になります。
注)ゼロ、スパンどちらか1点のみの校正した場合、未実施の側(ZERO,SPAN
のどちらか)は前回校正データのままとなります。
注)出荷時の校正カーブは理論式に沿った数値(本計器単体出荷の場合)あるいは
弊社検査の校正数値(センサーと組み合わせ出荷の場合)となります。
従って本計器単体出荷の場合はお客様の方でセンサーと組み合わせ校正を実施
する必要があります。
注)校正におけるゼロ、スパンガスについて
使用されるレンジのFS(フルスケール)を半分に分けて、下側の範囲に属する濃度
のガスをゼロガスと呼び、上側の範囲に属する濃度のガスをスパンガスと呼びます。
ゼロ、スパンガス導入時、ガスの順序を逆にしたり同一ガスをゼロ-スパンに
用いる等、操作を間違えないで下さい。誤操作で校正カーブが許容誤差から
大幅にはずれて適正な O2 濃度指示をしなくなります。
誤操作の場合、再校正を実施するか、校正値クリアーして再校正する必要があります。
校正操作がスムーズに行えない場合は往々にして他の原因(閉塞、センサーのフィル
ターの目詰まり、ガスの流量不足、センサーの劣化等)による事がありますので無理
矢理校正する事はしないで、他の原因調査を十分に行ってからにして下さい。
Ⅵ.故障追跡チャート(20 ページ)をご参照下さい。
リモート校正
簡易的にエアーのみで校正する事も出来ます。
この場合、校正モードの操作で実施するのは校正カーブに誤差を生じますので
お止め下さい。エアーを導入し指示安定後、背面端子台のリモート校正接点を短絡
して下さい。
この機能を利用し、エアーを供給する電磁弁、タイマー、リレー、シーケンサを
組み合わせ、1点自動校正が可能となります。
表3
文書番号:IM10062216
C-28C取扱説明書
Ver.2.0
Page:16/21
表 3 で(1)の直線は O2 計の指示と真の酸素濃度が完全に合致している
状態で、(2)の直線は(1)に比べ勾配は同じで切片のみ異なる状態、
(3)の直線は(1)に比べ勾配も切片も異なる状態を示します。
セル起電力の経時変化は(2)の状態もあれば、(3)の状態もあります。
このどちらの状態を経て変化するのかは、使用条件(サンプルガス成分、周囲
雰囲気)によりますので確定出来ません。
簡易1点校正はセル起電力の経時変化が(2)であると見て、校正カーブを
エアー1点にて判断しシフト(平行移動)するものです。
これに対し、校正モードにおける操作は(3)の状態のものを調整するもので
ゼロ側だけ、あるいはスパン側だけといった1点だけの校正ではそのポイントのみを
移動させ、他の1点は既存のデータを採用しますので、
(3)の状態のものを
(1) の状態にする事が出来ません。従って必ず2点校正をお願いします。
例)校正データの結果が以下のようになったとします。
-3.10mV で 20.60%(スパン校正)
56.02mV で 1.00%(ゼロ校正)
経年変化で 20.75%を表示しているときのセル起電力が-5.38mV になっていた
とします。理想曲線上では 20.75%のセル起電力は
E=50*log(20.6/20.75)=-0.16mV となります。
よって、元の校正時の 20.75%のセル起電力は
-3.10-0.16=-3.26mV となっています。
経年変化により-5.38-(-3.26)=-2.12mV の差が生じるようになっており、
この後は、-2.12mV をシフトして酸素濃度を演算するようになります。
文書番号:IM10062216
Ⅳ.通信仕様
C-28C取扱説明書
Ver.2.0
Page:17/21
(1)通信仕様
通 信 方 式:半2重調歩同期式(ポーリングセレクティング方式)
伝 送 速 度:9600bps
パリティビット:無し
スタートビット:1ビット
ストップビット:1ビット
デ ー タ 長:8ビット
文 字 コ ー ド:ASCII コード
チェックサム :有り
(2)通信内容
Aタイプ
約1秒に1回データを伝送します。
通常測定時
STX ① ②②②②②②② ③ ETX CR
①アラーム状態
0:異常なし、1:AL1 ON、2:AL2 ON、3:AL1、2 ON
②測定データ
③測定単位
%:%、P:ppm、V:mV
異常時
STX E① ETX CR
①:エラーコード 1=ヒーター断線または RTD 断線時
Bタイプ
約1秒に1回データを伝送します。
通常測定時
STX ① ②②②②② ③ ETX CR
①アラーム状態
スペース:異常なし、1:AL1 ON、2:AL2 ON、3:AL1、2 ON
②測定データ
測定データによりデータフォーマットが変わります。
③測定単位
%:%、P:ppm、V:mV
異常時
STX ①E② ETX CR
①:スペース
②:エラーコード 1=ヒーター断線または RTD 断線時
Cタイプ
データの送受信可能
ENQ ①① STX ②②②②② ETX BCCL BCCH CR LF
①機器番号
②送受信データ(データにより桁数は変わります。)
機
能
リアルデータ要求
レンジ設定
単位/オート設定
警報設定
リモート校正標準値
セル温度用フィルタ設定
酸素濃度用フィルタ設定
内
容
温度、酸素濃度、警報状態、使用単位の読出し
レンジ設定の読出しと書込み
単位/オートの読出しと書込み
警報設定の読出しと書込み
リモート校正標準値の読出しと書込み
セル温度用フィルタの読出しと書込み
酸素濃度用フィルタの読出しと書込み
※ Cタイプを御使用の場合、PCからのコマンドが必要です。
参考資料については弊社まで御請求下さい。
文書番号:IM10062216
Ⅴ.パラメーター早見表
C-28C取扱説明書
Ver.2.0
Page:18/21
メニュー項目
メニュー名
上段表示部
下段表示部
操作
出荷時設定値
セル温度表示
O2 測定値
数 値
MENU
約735℃
セル電圧表示
O2 測定値
数 値
MENU
観察時点のセル電圧
スケーリング数値
O2 測定値
数 値
MENU
3 秒サイクルで
表示自動切換
下限側、上限側スケール値
備
考
mVの単位
SCL.L
SCL.H
モード項目
MODE No.
上段表示部
下段表示部
操作
出荷時設定値

–––
CAL/ENT
––––––




▼ ▲
CAL/ENT
ご指定仕様

数 値
▼ ▲
CAL/ENT
ご指定仕様

数 値

数 値

–––
RANGE
:%
:ppm
:mV
(-02 バージョン時は ppm の表示無し)
表示少数点位置
:1 又は 2
:0 又は 1
(mV 及び-02 バージョン時は表示無し)
スケーリング下限値
ご指定仕様
スケーリング上限値
CAL/ENT
––––––
表示単位選択





▼ ▲
CAL/ENT
レンジの単位
ご指定仕様
指定なき時 PECE

–––
CAL/ENT
––––––






▼ ▲
CAL/ENT
ご指定のある場合
のみ設定
通常 NO




▼ ▲
CAL/ENT

数 値
▼ ▲
CAL/ENT

数 値
▼ ▲
CAL/ENT
ご指定のある場合
のみ設定
通常この項目無表示
ご指定のある場合
のみ設定
通常この項目無表示
ご指定のある場合
のみ設定
通常この項目無表示
考
レンジ設定
ご指定仕様
MODE
ALM
▼ ▲
CAL/ENT
▼ ▲
CAL/ENT
備
オートレンジご指定のときは観察時の
セル起電力がどのレンジ範囲に含まれる
かで表示レンジが決定されます。
(-02 バージョン時は ppm,AUTO の表示
無し)
警報設定
:警報無し
:待機付上限警報
:待機付下限警報
 :上限警報
 :下限警報
ALM1 で NO の時は表示無し
(-02 バージョン時は ppm の表示無し)
ALM1 で NO の時は表示無し
ヒステリシス設定
ALM1 で NO の時は表示無し


AL1 と同様設定



数 値
▼ ▲
CAL/ENT
ご指定のある場合
のみ設定
通常この項目無表示
警報演算タイプの選択
(-02 バージョン時は ppm の表示無し)
文書番号:IM10062216
C-28C取扱説明書
Ver.2.0

–––
CAL/ENT




数 値

数 値
▼ ▲
CAL/ENT
▼ ▲
CAL/ENT
▼ ▲
CAL/ENT

数 値
▼ ▲
CAL/ENT
-02 バージョン時のみ設定
通常この項目無表示
+%O2 側シフト量
(-02 バージョン時表示し設定可能)

数 値
▼ ▲
CAL/ENT
-02 バージョン時のみ設定
通常この項目無表示
-%O2 側シフト量
(-02 バージョン時表示し設定可能)



▼ ▲
CAL/ENT
-02 バージョン時のみ設定
通常この項目無表示
シフトの有効/無効

数 値
▼ ▲
CAL/ENT
通常 3
温度表示フィルタ、秒数

数 値
▼ ▲
CAL/ENT
通常 3
酸素濃度(%)フィルタ、秒数

数 値
▼ ▲
CAL/ENT
通常 10
酸素濃度(ppm)フィルタ、秒数
(-02 バージョン時表示無し)

数 値
CAL/ENT
出荷時バージョン
製品バージョン
R.ADJ
––––––
Page:19/21
拡張機能
通常 no
校正数値のクリアー
通常 0
セル温度補正
20.75
リモート校正使用時の
エアー濃度数値(20.60~20.90)
文書番号:IM10062216
Ⅵ.故障追跡チャート
C-28C取扱説明書
温度制御のトラブル・シュ-ティング
Ver.2.0
Page:20/21
電源SW
ON
電源の確保
ブレーカをON
ヒューズ交換
配線手直し
NO
7セグLED表示
(濃度、温度表示)点灯
YES
異常あり
供給電源及びブレーカ-
・ヒューズの点検や配線確認
温度表示点滅
(振り切れ)
YES
*1
電源OFF後
再投入
NO
約10分待機
NO
温度表示点滅
異常なし
YES
コントロール
ユニットの交換/修理
センサーのRTD
抵抗値を測定
抵抗値OK
*2
温度表示
約735℃
に到達し安定
抵抗値不良
室温付近表示のまま
(ヒーター抵抗値の不良)
YES
センサーアセンブリ
の交換
測定開始
*3
*1:所定の温度(約 735℃)を大幅に越えた温度になる場合や振り切れの場合は RTD(測温抵抗体)の
断線あるいは断線直前状態の可能性が大きいと判断されます。通電を止めマルチメーターの抵抗
レンジでヒーター・RTD の各抵抗値を測定して下さい。抵抗値の標準的な常温数値
は[本書 5 ページ]に記述しています。
センサーの各抵抗値に異常が無い場合はコントロールユニットの不良が考えられます。
*2:お客様にて代替のものがあればそれに取り替えます。この場合は,校正を実施する必要があり
ます。コントロールユニット修理は弊社にご返送下さい。
*3:センサーアセンブリを交換する時は必ずコントロールユニットの電源を OFF にしてから交換し
て下さい。センサーアセンブリの不良がコントロールユニットの不良から派生した場合も想定
され、交換後の通電には細心の注意で温度上昇を監視して下さい。
温度が通電直後から急激に上昇する場合と所定の温度を 10℃以上超えてしまった場合は、温度
暴走の恐れがあり即座に電源を落として下さい。この場合センサー/コントロールユニットの
両方を弊社までご返送下さい。また通電した状態でセンサーを交換されますと温度上昇が急激
に発生し最悪の場合センサー折損や断線に至りますのでご注意下さい。
注) 上の状態は通電開始時のみならず測定途中で発生することもありますのでその場合温度表示の
状態を観察し、どの箇所が不良なのかを調査下さい。
文書番号:IM10062216
C-28C取扱説明書
測定時のトラブル・シューティング
センサーアセンブリ
の交換
*1
Ver.2.0
Page:21/21
サンプルガス導入
指示が振り切れ・高め
(期待値よりかなりオーバー)
NO
YES
YES
サンプルガスの
指示がふらつく
*4
NO
YES
サンプルガス濃度変化
に応じセル電圧が変化
NO
サンプルガスの
指示が低い
YES
指示変化がある
標準ガス校正を
実施する
YES
標準ガス導入でも
ふらつく
サンプル
ガスラインに
可燃性物質が
含まれている/
閉塞が発生
している
測定続行
*4
YES
NO
GOOD
サンプル配管の以下の
状態チェック
1.配管閉塞
2.サンプル圧不足
3.サンプル配管リーク
YES
サンプル配管の以下の
状態チェック
1.配管閉塞
2.サンプル圧不足
3.サンプル配管リーク
NO
センサーアセンブリ
の交換
NO
可燃性物質
/
閉塞を
除去する
標準ガス導入では
指示はどうなるか
NO
TBフィルター
の汚れチェック
*3
NG
*2
TBフィルター
の交換
*1:測定時のトラブルシューティングは温度制御のトラブルが無い前提で実施して下さい。
*2:サンプルガス吸引の方法には数種類ありますので、配管フロー図をご参照になり、真の原因は
何なのか別途検討する必要があります。例えば「サンプル圧不足が原因の場合、ポンプ吸引の
方法を採る場合ではポンプの吸引能力に問題があるのでポンプの弁の掃除やポンプそのものを
交換しなければならない」などです。
*3:TBフィルターの交換はセルの長寿命化に有効です。汚れはもちろんのこと破損している場合
は必ず交換して下さい。
注) 汚れの判断:一度TBフィルターを外し汚れがフィルター内部にまで浸透している場合に交換
して下さい。
*4:セル電圧の変化の程度に比べ指示変化が極端に少ない場合(校正曲線が水平に近い)と指示変化
が極端に大きい(校正曲線が垂直に近い)場合は校正ミスの可能性があります。
校正クリアー[本書 10 ページ]を一度実施して指示確認して下さい。実施後正常に近い状態に
復帰した場合はセンサーアセンブリを交換する必要はなく、続けて正式校正を実施して下さい。
A4N
-O2
96
mV
AUTO
26
27
28
29
30
16
17
18
19
20
8
9
10
21-30
25
15
11-20
45
24
14
端子NO.1-10
44
23
13
C-28C
CAL/ENT
AL2
41-50
50
49
48
47
46
43
42
22
12
2
21
41
AL1
背面端子台(M3.5)
ppm
11
%
1
MENU
CAL
EMF
TEMP
O2 ANALYZER
7
1
10
9
8
7
6
5
4
3
- 2
+
90-130VAC
~
50/60Hz
CELL
132
DO(COM)
RANGE
BACK
HEATER
RTD
C-28C
:CONNECTED TO THE SENSOR
11
+
21
4~20mA
-
12
22
0~10V+
RD 13
23
0~5V +
14
24
0~1V +
25
SG 15
AO(COM)
OUTPUT
26
16
HOLD
FAIL AL
CAL.
27
17
REMOTE
AL1
28
18
AL2
19
29
DI(COM)
DO(COM)
20
30
SD
RS-232C
端子配列図
100
41
50
49
48
47
46
45
44
43
42
TITLE
25
端子カバー
+1
0
50以上
DAIICHI NEKKEN CO.,LTD.
C-28C 外形図
30以上
CH'D
S.K
DR'N
DR'N DATE
C09032636
DWG. No.
TM
APP'D
SCALE
30以上
パネルカット(複数台設置)
92
パネルカット(1台分)
+1
0
92
96
A4N
CELL
1
2
3
4
5
6
7
1
2
3
4
5
6
7
接点入力 ※2
A.C.90~130V 50/60Hz
※1
RS-232C出力
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
DI(COM)
誘導負荷:AC100V/240V/DC30V(1A)
抵抗負荷:AC100V/240V/DC30V(2A)
接点容量:DC5V 1mA以上
※3 A接点
負荷容量:DC24V 50mA
※4 オープンコレクタ出力
DO(COM)
レンジアンサーバック
(RANGE ANSWER BACK)
DO(COM)
ヒーター(HEATER)
測温抵抗体(RTD)
TITLE
21
22
23
24
25
26
27
28
29
30
41
42
43
44
45
46
47
48
49
50
A接点 ※3
DAIICHI NEKKEN CO.,LTD.
CH'D
N.H
DR'N
E0511102B
DWG. NO.
T.M
APP'D
SCALE
負荷容量:DC24V 50mA
DR'N DATE
電圧出力
0-1V、0-5V、0~10Vのいずれか
電流出力
※4オープンコレクタ出力
C-28C 標準結線図
:センサーへの接続端子
リモート校正(CAL REMOTE)
SG
出力ホールド入力(OUTPUT HOLD)
RD
RS-232C
AC電源入力
+
+
-
+
+
D.C.0~1V
0~10V、0~5V、0~1V 故障警報(FAIL AL)
出力警報(AL1)
出力警報(AL2)
D.C.0~10V
D.C.0~5V
D.C.4~20mA
C-28Cコントロールユニット
センサーセル(CELL)
SD
-
+
※1 C-28C本体には電源スイッチはありません。外部にスイッチ、CP等を設置して下さい。
※2 接点入力
測温抵抗体
RTD
ヒーター
HEATER
セル
コネクター又は端子台
O2センサー
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Languages

Only pages of the document in Japanese were displayed
