Midea MPE-60HR V2

Manuais e guias do usuário para Midea MPE-60HR V2. Nós achamos 1 manuais para download gratuito Installation manual

Abaixo você encontrará informações resumidas para Condicionador de Ar Piso Teto MPE-24CR 1F, Condicionador de Ar Piso Teto MPC-24CR 1F, Condicionador de Ar Piso Teto MPE-36CR 1F, Condicionador de Ar Piso Teto MPC-36CR 1F, Condicionador de Ar Piso Teto MPE-36HR 1F, Condicionador de Ar Piso Teto MPC-36HR 1F, Condicionador de Ar Piso Teto MPE-48CR V2, Condicionador de Ar Piso Teto MPC-48CR V2, Condicionador de Ar Piso Teto MPE-48HR V2, Condicionador de Ar Piso Teto MPC-48HR V2. O manual detalha a instalação do condicionador de ar, incluindo a escolha do local, a instalação da unidade interna e externa, a passagem da tubulação, a drenagem, a carga de refrigerante e outras informações importantes sobre a operação do sistema. O manual também inclui diagramas elétricos para auxiliar na instalação do sistema.

Principais recursos

Instalação no piso ou teto
Passagem da tubulação
Drenagem da unidade interna
Teste de estanqueidade
Desidratação da linha frigorígena
Carga de refrigerante
Superaquecimento
Auto diagnóstico
Alimentação elétrica
Medição da corrente do compressor

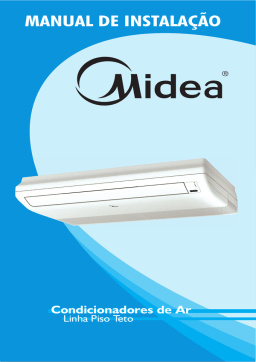

Condicionador de Ar Piso Teto MPE-24CR 1F, MPC-24CR 1F, MPE-36CR 1F - Manual de Instalação

Páginas: 21 Midea MPE-60HR V2 Installation manual

Marca: Midea Categoria: Split-system air conditioners Tamanho: 1 MB

Línguas: Português

Abrir manual

Respostas e perguntas frequentes

Como escolher o local ideal para instalar o condicionador de ar?

O local deve ser de tal forma que não haja obstáculos para entrada e saída de ar, respeitando as distâncias mínimas requeridas conforme figuras no manual. Observe se não ocorrerá interferências de outras instalações, tais como instalações elétricas, canalização de água, esgoto etc. O local de instalação deve levar em consideração a possibilidade de executar futuras manutenções permitindo fácil acesso ao mesmo.

Como realizar a instalação da unidade interna?

Verifique as medidas da unidade na figura no manual e faça a marcação dos furos na parede. Fure e em seguida coloque buchas de fixação. Fixe os ganchos na parede e prenda a unidade interna a eles. Para instalações no teto, o local deve ser firme para evitar possíveis oscilações e de tal forma que a unidade fique nivelada.

Como realizar a instalação da unidade externa?

O local deve ser de tal forma que não haja obstáculos para entrada e saída de ar, preferencialmente em locais de boa ventilação, respeitando as distâncias mínimas requeridas conforme figuras no manual. Observe se não ocorrerá interferências de outras instalações, tais como instalações elétricas, canalização de água, esgoto etc. O local de instalação deve levar em consideração a possibilidade de executar futuras manutenções permitindo fácil acesso ao mesmo.

Como garantir que o óleo lubrificante retorne para o compressor?

Quando a unidade externa estiver acima da unidade interna e esse desnível for maior do que 03 metros, deve-se utilizar um sifão na linha de sucção, conforme indicado no manual. Isso garante que o óleo não fique retido na linha e retorne ao compressor.

Como realizar a carga de refrigerante?

Geralmente a máquina já vem com refrigerante para até 05 metros de linha. Para distâncias maiores, utilize uma garrafa graduada ou cilindro comum com o auxílio de uma balança. Consulte a tabela de carga de refrigerante no manual para determinar a quantidade necessária.
