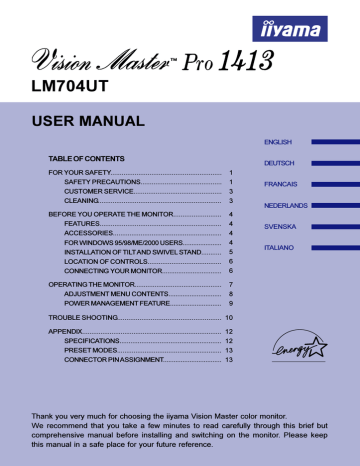

iiyama LM704UT User manual

LM704UT

USER MANUAL

TABLE OF CONTENTS

FOR YOUR SAFETY............................................................

SAFETY PRECAUTIONS............................................

CUSTOMER SERVICE................................................

CLEANING...................................................................

3

3

1

1

BEFORE YOU OPERATE THE MONITOR..........................

FEATURES..................................................................

ACCESSORIES...........................................................

FOR WINDOWS 95/98/ME/2000 USERS......................

INSTALLATION OF TILT AND SWIVEL STAND...........

LOCATION OF CONTROLS........................................

CONNECTING YOUR MONITOR.................................

5

6

6

4

4

4

4

OPERATING THE MONITOR................................................

ADJUSTMENT MENU CONTENTS..............................

POWER MANAGEMENT FEATURE.............................

7

8

9

TROUBLE SHOOTING........................................................

10

APPENDIX............................................................................

12

SPECIFICATIONS........................................................

12

PRESET MODES.........................................................

13

CONNECTOR PIN ASSIGNMENT.................................

13

ENGLISH

DEUTSCH

FRANCAIS

NEDERLANDS

SVENSKA

ITALIANO

Thank you very much for choosing the iiyama Vision Master color monitor.

We recommend that you take a few minutes to read carefully through this brief but comprehensive manual before installing and switching on the monitor. Please keep this manual in a safe place for your future reference.

Congratulations!

You have just purchased a TCO’99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does labelling involve?

This product meets the requirements for the TCO’99 scheme which provides for international and environmental labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO (The Swedish

Confederation of Professional Employees), Svenska Naturskyddsforeningen (The Swedish Society for Nature

Conservation) and Statens Energimyndighet (The Swedish National Energy Administration).

Approval requirements cover a wide range of issues: environment, ergonomics, usability, emission of electric and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example, in respect of the reduction of electric and magnetic fields, physical and visual ergonomics and good usability.

Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden

Fax: +46 8 782 92 07

Email (Internet): [email protected]

Current information regarding TCO’99 approved and labelled products may also be obtained via the Internet, using the address: http://www.tco-info.com/

Environmental requirements

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative * processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO’99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

Cadmium * *

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer displays.

Cadmium damages the nervous system and is toxic in high doses. The relevant TCO’99 requirement states that batteries, the colour-generating layers of display screens and the electrical or electronics components must not contain any cadmium.

Mercury * *

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO’99 requirement states that batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labelled unit.

CFCs (freons)

The relevant TCO’99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks of skin cancer (malignant melanoma) as a consequence.

Lead * *

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The relevant TCO’99 requirement permits the inclusion of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within living organisms

** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

FCC DECLARATION OF CONFORMITY

Model Number:

Trade Name:

Responsible party:

Address:

Telephone number:

LM704UT iiyama

IIYAMA NORTH AMERICA, INC.

1560 Brookhollow Drive, Suite 208, Santa Ana, CA 92705 U.S.A.

714-437-5111

This equipment complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) This equipment may not cause harmful interference, and (2) this equipment must accept any interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part

15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a residential environment. This equipment generates, uses and can radiate radio frequency energy, and if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If you determine the equipment does cause harmful interference to radio or television reception (this may be determined by monitoring the interference while turning the equipment off and on), you are encouraged to try to correct the interference by one of the following measures: n Reorient or relocate the receiving antenna.

n Increase the separation between the equipment and receiver.

n Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

n Consult the dealer or an experienced radio or TV technician for help.

CAUTION Changes or modifications not expressly approved by iiyama could void the users authority to operate the equipment under FCC compliance regulations.

CANADIAN DEPARTMENT OF COMMUNICATIONS COMPLIANCE

STATEMENT

This digital apparatus does not exceed the Class B limits for radio noise emissions from digital apparatus as set out in the radio interference regulation of the Canadian department of communications.

CE MARKING DECLARATION OF CONFORMITY

This Color Data Monitor complies with the requirements of the EC Directive 89/336/EEC “EMC Directive” and

73/23/EEC “Low Voltage Directive” as amended by Directive 93/68/EEC.

The electro-magnetic susceptibility has been chosen at a level that gives correct operation in residential areas, business and light industrial premises and small-scale enterprises, inside as well as outside of the buildings.

All places of operation are characterized by their connection to the public low voltage power supply system.

n We reserve the right to change specifications without notice.

n All trademarks used in this user manual are the property of their respective owners.

n As an E

NERGY

S

TAR

® Partner, iiyama has determined that this product meets the E

NERGY

S

TAR

® guidelines for energy efficiency.

FOR YOUR SAFETY

SAFETY PRECAUTIONS

WARNING

STOP OPERATING THE MONITOR WHEN YOU SENSE TROUBLE

If you notice any abnormal phenomena such as smoke, strange sounds or fumes, unplug the monitor and contact your dealer or iiyama service center immediately. Further use may be dangerous and can cause fire or electric shock.

NEVER REMOVE THE CABINET

High voltage circuits are inside the monitor. Removing the cabinet may expose you to the danger of fire or electric shock.

DO NOT PUT ANY OBJECT INTO THE MONITOR

Do not put any solid objects or liquids such as water into the monitor. In case of an accident, unplug your monitor immediately and contact your dealer or iiyama service center. Using the monitor with any object inside may cause fire, electric shock or damage.

INSTALL THE MONITOR ON A FLAT, STABLE SURFACE

The monitor may cause an injury if it falls or is dropped.

DO NOT USE THE MONITOR NEAR WATER

Do not use the monitor where water may be splashed or spilt on the monitor as it may cause fire or electric shock.

OPERATE UNDER THE SPECIFIED POWER SUPPLY

Be sure to operate the monitor only with the specified power supply. Use of an incorrect voltage will cause malfunction and may cause fire or electric shock.

PROTECT THE CABLES

Do not pull or bend the power cable and signal cable. Do not place the monitor or any other heavy objects on the cables. If damaged, the cables may cause fire or electric shock.

ADVERSE WEATHER CONDITIONS

It is advisable not to operate the monitor during a heavy thunder storm as the continual breaks in power may cause malfunction. It is also advised not to touch the plug in these circumstances as it may cause electric shock.

CAUTION

INSTALLATION LOCATION

Do not install the monitor where sudden temperature changes may occur, or in humid, or dusty or smoky areas as it may cause fire, electric shock or damage. You should also avoid areas where the sun shines directly on the monitor.

DO NOT PLACE THE MONITOR IN A HAZARDOUS POSITION

The monitor may topple and cause injury if not suitably located. Please also ensure that you do not place any heavy objects on the monitor, and that all cables are routed such that children may not pull the cables and possibly cause injury.

FOR YOUR SAFETY 1

CAUTION

MAINTAIN GOOD VENTILATION

Ventilation slots are provided to keep the monitor from overheating. Covering the slots may cause fire. To allow adequate air circulation, place the monitor at least 10 cm (or 4 inches) from any walls.

Do not remove the stand when operating the monitor. Ventilation slots on the cabinet bottom will be blocked and the monitor may overheat if the stand is removed. This may cause fire or damage.

Operating the monitor on its back, side, upside down or on a carpet or any other soft material may also cause damage.

DISCONNECT THE CABLES WHEN YOU MOVE THE MONITOR

When you move the monitor, turn off the power switch, unplug the monitor and be sure the signal cables are disconnected. If you do not disconnect them, it may cause fire or electric shock.

It is recommended that two people are used when moving the monitor.

UNPLUG THE MONITOR

If the monitor is not in use for a long period of time it is recommended that it is left unplugged to avoid accidents.

HOLD THE PLUG WHEN DISCONNECTING

To disconnect the power cable or signal cable, always pull it by the plug. Never pull on the cable itself as this may cause fire or electric shock.

DO NOT TOUCH THE PLUG WITH WET HANDS

Pulling or inserting the plug with wet hands may cause electric shock.

DO NOT PUT FLOPPY DISKS NEAR THE MONITOR

Magnetic data recordings such as on a floppy disk may disappear if they are placed on or near the monitor as the degauss circuit causes a strong momentary magnetic field.

WHEN YOU INSTALL THE MONITOR ON YOUR COMPUTER

Be sure the computer is strong enough to hold the weight of the monitor, otherwise, you may damage your computer.

OTHERS

ERGONOMIC RECOMMENDATIONS

To eliminate eye fatigue, do not operate the monitor against a bright background or in a dark room. For optimal viewing comfort, the monitor should be just below eye level and 40-60 cm (16-24 inches) away from your eyes. When using the monitor over a prolonged time, a ten minute break every hour is recommended as looking at the screen continuously can cause eye strain.

MAGNETIC FIELD INFLUENCE

Place the monitor away from TV, speaker systems or any other source of strong magnetic fields.

The monitor may be noisy or the screen's output may be distorted as a result of interference from other appliances.

2 FOR YOUR SAFETY

OTHERS

ATTENTION FOR USING THE OPQ FUNCTION

(=Optimize Picture Quality)

Due to the nature of the Diamondtron M 2 -CRT, misconvergence, misalignment of the aperture grille, picture shaking or burn-in of phosphors may happen when displaying a high-white picture for a long time while the OPQ function is active.

Turn OFF the OPQ function when displaying anything other than DVD or other moving pictures.

OPTIMUM PICTURE FOR THE OPQ FUNCTION [On screen display]

1. OPQ function: ON n Moving picture (DVD / TV)

OPQ Function

Enable

2. OPQ function: OFF n Word processor and spreadsheet n Text and a like

NOTE

OPQ Function

Disable

Turn OFF the OPQ function when displaying the picture described in 2. because your eyes are fatigued while the OPQ function is active.

CUSTOMER SERVICE

NOTE n

If you have to return your unit for service and the original packaging has been discarded, please contact your dealer or iiyama service center for advice or replacement packaging.

CLEANING

WARNING n If you drop any materials or liquids such as water into the monitor when cleaning, unplug the power cable immediately and contact your dealer or iiyama service center.

CAUTION n For safety reasons, turn off the power switch and unplug the monitor before you clean it.

NOTE n The CRT screen is protected by an anti-reflection & anti-static coating. Do not scratch or rub the screen with a hard object, as this could damage the coating.

n Never use any of the following strong solvents. These will damage the cabinet and the CRT.

Thinner

Benzine

Abrasive cleaner

Spray-type cleaner

Wax

Acid or Alkaline solvent

CABINET Stains can be removed with a cloth lightly moistened with a mild detergent solvent.

Then wipe the cabinet with a soft dry cloth.

CRT It is recommended that a soft clean cloth be used to remove smudges (such as fingerprints) from the CRT.

FOR YOUR SAFETY 3

BEFORE YOU OPERATE THE MONITOR

FEATURES

K Crisp, Clear Display for Windows

®

or Macintosh

K

K

Supports Resolutions up to 1280×1024

Supports Refresh Rate up to 85Hz at 1024×768

K Plug & Play VESA DDC1/2B Compliant

Windows

®

95/98/Me/2000 Compliant

K

K

Power Management (E

NERGY

S

TAR

®

and VESA DPMS Compliant)

Space Saving, Compact Case Design

K Ergonomic Design: TCO ’99 and MPR 2 Approved

ACCESSORIES

The following accessories should be included in the Vision Master packaging. Please ensure that all of them are enclosed.

n

Power Cable* n

Tilt and Swivel Stand nUser Manual

CAUTION * TO USERS IN 120V AREA

The rating of the Power Cable enclosed in 120V area is 10A / 125V. If you are using a power supply higher than this rating, then a power cable with a rating of 10A /

250V must be used.

FOR WINDOWS 95/98/ME/2000 USERS

Windows 95/98/Me/2000 Monitor Information File for iiyama monitors may be obtained via the

Internet, using the address: http://www.iiyama.com (U.S.A.) http://www.iiyama.co.uk (U.K.)

NOTE n

For additional information on how to download the driver for your monitor, please access one of the internet sites noted above.

n

Monitor Drivers are not required in most cases for Macintosh or Unix operating systems.

For further information, please contact your computer dealer first for advice.

4 BEFORE YOU OPERATE THE MONITOR

INSTALLATION OF TILT AND SWIVEL STAND

The monitor is designed to be used with the stand installed. Be sure to install the stand before operating the monitor.

CAUTION n n n

Install the stand on a stable surface. The monitor may cause injury or damage if it falls or is dropped.

Do not give a strong impact to the monitor. It may cause damage.

Unplug the monitor before installation to avoid electric shock or damage.

A Ensure that the monitor is switched off.

B Carefully turn the monitor on its side or upside down.

C Locate the cavities at the bottom front of the monitor.

D Insert the pegs on the stand into these cavities. Push the stand forward until the stand locks in place.

E To remove the stand, hold the bottom of the stand, then push it out.

BEFORE YOU OPERATE THE MONITOR 5

LOCATION OF CONTROLS

< Front > < Back >

A Power Indicator

B Power Switch

C + Button

D – Button

E Menu Button

F Exit Button

G Signal Cable for D-Sub Connection (Fixed)

H AC Connector (AC IN)

CONNECTING YOUR MONITOR

A Ensure that both the computer and the monitor are switched off.

B Connect the computer to the monitor with the signal cable. (See page 13 for CONNECTOR PIN

ASSIGNMENT.)

C Connect the Power Cable to the monitor first and then to the power supply.

NOTE n

The signal cables used for the connection vary by the type of computers you use. An incorrect connection may cause serious damage to both the monitor and the computer.

The cable supplied with the monitor is for a standard 15 pin D-Sub connector. If a special cable is required please contact your local iiyama dealer or regional iiyama office.

n For connection to Macintosh computers, contact your local iiyama dealer or regional iiyama office for a suitable adaptor.

n Make sure you tighten the finger screws at each end of the signal cable.

6 BEFORE YOU OPERATE THE MONITOR

OPERATING THE MONITOR

To create the best picture, your iiyama Vision Master has been preset at the factory with the signal timings listed on page 13 in PRESET MODES. If an incorrect picture appears during the operation, adjust the image by following the procedure below to get the desired picture.

( Main Menu appears on the screen when you press the Menu Button.

B For example, to adjust the contrast, select

Main Menu by using the +/– Buttons.

(Contrast) on the

H: 68.8KHz

V: 85Hz

Adjustment icon

Adjustment menu presently selected

The line shows the p r o g r e s s o f t h e adjustment being made.

OPQ function: ON

Contrast

70

R

G B

OSD

OPQ Enable

C An adjustment scale will turn red when you press the Menu Button.

Use the +/– Buttons to adjust the contrast. See ADJUSTMENT MENU

CONTENTS on next page for further information.

NOTE n

The On Screen Display disappears several seconds after you stop pressing the buttons while performing an adjustment. The Exit Button can be used to exit OSD window immediately.

n Any changes are automatically saved in the memory when the On Screen Display disappears.

Turning off the power should be avoided while using the Menu.

n Adjustments for Size, Position, Pincushion, Trapezoid, Pin Balance, Parallelogram and Moire are saved for each signal timing. Except for these adjustments, all other adjustments such as Contrast,

Brightness, Color and Rotation have only one setting which applies to all signal timings.

n Whenever you press the Menu Button for more than 5 seconds, the OPQ function (=Optimize

Picture Quality) is switched ON and OFF alternately. Turn ON the OPQ function to get the optimum picture quality when displaying DVD or other moving pictures. (See page 3 for ATTENTION FOR

USING THE OPQ FUNCTION.)

OPERATING THE MONITOR 7

ADJUSTMENT MENU CONTENTS

*

Direct Contrast: Press the + Button.

Brightness: Press the – Button.

Menu

Contrast *

Too dull

Too intense

H-Center

H-Size

V-Center

Problem / Option Button to Press

Too dark

Brightness *

Too bright

Too far to the left

Too far to the right

Too small

Too large

Too low

Too high

Menu Problem / Option Button to Press

R

G B

Temperature

(in K: Kelvin)

9300

6500

5000

Degauss

9300K: Normal white

6500K: Warmer white

5000K: Paper white

MENU

Every time the monitor is switched on, the monitor is automatically degaussed. But occasionally the colors change when moving or swiveling the monitor. In this case, first try the tilt adjustment. If the problem persists, select Degauss.

MENU

NOTE Degauss should not be repeated continuously. Wait at least 30 minutes between degaussing operations. While degaussing, the picture shakes and a low sound occurs but this does not indicate a problem, it is normal.

Too small

Too large

V-Size Moire Reduce

H-Moire Reduce

Too small

Too large

Zoom

H-Convergence

Pincushion

Trapezoid

To correct distortion

NOTE Moire is the result of interference between the phosphor layout and the video signal. In some case, you may find the moire very noticeable.

Press OSD menu to enter in the moire reduce setting. Please adjust the level to the optimum condition. Too high of a setting will cause the picture to shake.

Pin-Balance



Parallelogram

Rotation


To correct t i l t

OSD Center

User Color

Red

Blue

8 OPERATING THE MONITOR

MENU

Recall

EXIT

Exit

Factory-preset data is restored.

MENU

NOTE Performing this operation resets any adjustment data made by the user to the factorypreset frequencies. The following settings remain unchanged.

Color Moire

MENU Close OSD window.

NOTE Exit Button also can be used.

Language

Eng

Esp

Deu

It a

Fra

Por

POWER MANAGEMENT FEATURE

The power management feature of this product complies with every power saving requirement of

E NERGY S TAR

® and VESA DPMS. When activated, it automatically reduces unnecessary power consumption of the monitor when your computer is not in use.

To use the feature, the monitor needs to be connected to a VESA DPMS compliant computer. There is a power management step the monitor takes as described below. The power management function, including any timer settings is configured by the operating system. Check your operating system manual for information on how this can be configured.

n Power Management Mode

When the H-sync signal / V-sync signal / H and V sync signals from the computer are off, the monitor enters into Power Management Mode which reduces the power consumption to less than

5W. The screen becomes dark, and the power indicator turns to orange. From Power Management

Mode, the image reappears in 10 seconds when either the keyboard or the mouse are touched again.

NORMAL MODE

POWER MANAGEMENT MODE

Power Indicator

Green

Orange

POWER 0

CONSUMPTION

5 W 100%

NOTE n

Even when using the power management mode, the monitor consumes electricity. Turn off the Power Switch whenever the monitor is not used, during the night and weekends, to avoid unnecessary power consumption.

n It is possible that the video signal from the computer may be on while the H or V sync signal is missing. In this instance, the POWER MANAGEMENT feature may not work properly.

OPERATING THE MONITOR 9

TROUBLE SHOOTING

If the monitor fails to operate correctly, please follow the steps below for a possible solution.

1. Perform the adjustments described in OPERATING THE MONITOR, depending on the problem you have.

2. Consult the following charts if you cannot find an appropriate adjustment item in OPERATING THE

MONITOR or if the problem persists.

3.

If you are experiencing a problem which is not described below or you cannot correct the problem, discontinue using the monitor and contact your dealer or iiyama service center for further assistance.

A

Problem

The picture does not appear.

(Power indicator does not light up.)

(Power indicator is green.)

(Power indicator is orange.)

Check o o o

The Power Cable is firmly seated in the socket.

The Power Switch is turned ON.

The AC socket is live. Please check with another piece of equipment.

o o o o o

If the blank screen saver is in active mode, touch the keyboard or the mouse.

Increase the Contrast and/or Brightness.

The computer is ON.

The Signal Cable is properly connected.

The signal timing of the computer is within the specification of the monitor.

o o o o

If the monitor is in power management mode, touch the keyboard or the mouse.

The computer is ON.



B The screen is not synchronized.

o o o



The video output level of the computer is within the specification of the monitor.

C The screen position is not in the center.

o The signal timing of the computer is within the specification of the monitor.

D The screen is too bright or too dark.

o The video output level of the computer is within the specification of the monitor.

The screen may be too bright due to the video output level difference of the computer. In this case, adjust the Contrast.

E The screen is shaking.

NOTE o o o o

Check if there are any sources of strong magnetic fields such as TV, speakers, etc. nearby.

If yes, remove them from the area of the monitor or change the position/ direction of the monitor to avoid magnetic field interference.

The power voltage is within the specification of the monitor.


Moiré correction is working properly.

A color bar or single color test pattern is displayed on the screen when turning ON the monitor with no signal.

10 TROUBLE SHOOTING

Normal phenomenon on ‘Diamondtron M

2

-CRT’ monitors

Misalignment of Aperture Grille

Due to the nature of the Diamondtron M 2 -CRT, in rare cases, a misalignment of the aperture grille may happen by the shock or vibration caused during transportation. If a black vertical line appears on the screen, apply a light shock to the side of the monitor with your hand. If the problem persists, follow the procedure below.

A

B

Display a full white picture and inspect the problem area.

Display a high-white picture that covers the problem area to shoot a strong electron beam. Leave it for a while, until the problem disappears.

Damper Wires

The two faint horizontal lines that may be visible on the screen are actually the shadows of steel wires called Damper Wires. All Diamondtron M 2 -CRT based monitors have these wires for structural reasons.

TROUBLE SHOOTING 11

APPENDIX

SPECIFICATIONS

CRT

Sync Frequency

Video Bandwidth

17" (16.0" / 41cm viewable), Aperture Grille pitch: 0.25mm,

Diamondtron M 2 -CRT, 90 degree deflection,

Short persistence phosphor, Anti-reflection & Anti-static coating

Horizontal: 30.0-70.0kHz, Vertical: 50-160Hz

110MHz dot clock

Recommended Resolution

Input Connector

1024 × 768 at 85Hz

D-Sub mini 15pin

Plug & Play VESA DDC1/2B™

Input Sync Signal

Input Video Signal

Number of Signal

Storage

Standard Screen Size

Separate sync: TTL, Positive or Negative

Analog: 0.7Vp-p (Standard), 75

Ω,

Factory-presets: 9

User defined settings: 20 maximum

Positive

310mm W × 232.5mm H / 12.2" W × 9.2" H

Power Source

Power Consumption

100-240VAC, 50/60Hz, 2.5A

95W maximum in normal use

Power management mode: 5W maximum

Dimensions, Net Weight

Tilt-Swivel Angle

Environmental

Considerations

Approvals

408 × 420 × 430mm / 16.1 × 16.5 × 16.9" (W × H × D), 16.8kg / 37.0lbs

Right / Left: 90 degrees each, Up: 10 degrees, Forward: 5 degrees

Operating: Temperature

Humidity

0 to 35°C / 32 to 95°F

10 to 80% (No condensation)

Storage: Temperature -20 to 60°C / -4 to 140°F

Humidity 5 to 90% (No condensation)

TCO ’99, CE, TÜV-GS / MPR 2, PTB,

FCC-B, UL, CSA, DHHS, Department of Health (Canada)

408mm/16.1"

326mm/12.8"

430mm/16.9"

12 APPENDIX

PRESET MODES

The following chart indicates the Factory Preset Modes.

Resolution

Horizontal

Frequency

Vertical

Frequency

Sync Polarity

IBM

VGA

VESA

720×400

640×480

640×480

640×480

800×600

800×600

1024×768

1024×768

1280×1024

31.33kHz

31.47kHz

37.50kHz

43.27kHz

46.88kHz

53.67kHz

60.02kHz

68.68kHz

63.98kHz

70.0Hz

59.9Hz

75.0Hz

85.0Hz

75.0Hz

85.1Hz

75.0Hz

85.0Hz

60.0Hz

H

Negative

Negative

Negative

Negative

Positive

Positive

Positive

Positive

Positive

V

Positive

Negative

Negative

Negative

Positive

Positive

Positive

Positive

Positive

NOTE Additional adjustments may be required to the factory-presets, because the signal timings vary depending on the type of graphics board you use.

CONNECTOR PIN ASSIGNMENT

D-Sub mini 15pin Connector

5

6

3

4

Pin

1

2

Input Signal

Red video

7

8

Green video

Blue video

Ground

Ground

Red video ground

Green video ground

Blue video ground

Pin Input Signal

9

10

11

Ground

Ground

12 Data line (SDA) *

13 H-Sync

14

15

V-Sync / V-Clock *

Clock line (SCL) *

* Compliant to VESA DDC.

APPENDIX 13

LM704UT

BEDIENUNGSANLEITUNG

INHALTSÜBERSICHT

FÜR IHRE SICHERHEIT........................................................

SICHERHEITSHINWEISE.............................................

KUNDENDIENST.........................................................

REINIGUNGSHINWEISE ..............................................

3

3

1

1

VOR DER INBETRIEBNAHME............................................

LEISTUNGSMERKMALE ............................................

ZUBEHÖR ...................................................................

FÜR WINDOWS 95/98/ME/2000 BENUTZER..............

INSTALLATION DES MONITORFUSSES.......................

BEDIENUNGSELEMENTE............................................

ANSCHLUSSHINWEISE.............................................

5

6

6

4

4

4

4

INBETRIEBNAHME .............................................................

VERFÜGBARE EINSTELLPARAMETER......................

POWER MANAGEMENT.............................................

7

8

9

FEHLERSUCHE ...................................................................

10

ANHANG...............................................................................

SPEZIFIKATIONEN......................................................

12

12

VOREINSTELLUNGEN...............................................

13

STECKERBELEGUNG.................................................

13

DEUTSCH

Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama Vision Master und bedanken uns für das Vertrauen, das Sie uns entgegenbringen. Damit Ihre Arbeit nicht durch

Fehleinstellungen getrübt wird, bitten wir Sie, sich einige Minuten Zeit zu nehmen und dieses Handbuch durchzulesen, bevor Sie Ihren neuen Vision Master das erste Mal in

Betrieb nehmen. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.

ERKLÄRUNG DER CE-KONFORMITÄT

Dieser Farbmonitor entspricht den Anforderungen der EG Richtlinien 89/336/EWG, “EMV Richtlinie” und 73/23/EWG, “Niederspannungsrichtlinie”, ergänzt durch die Richtlinie 93/68/EWG.

Die Anforderungen zur Störfestigkeit werden eingehalten bei einer Benutzung im Wohnbereich, in

Geschäfts- und Gewerbebereichen sowie in Kleinbetrieben, sowohl innerhalb als auch ausserhalb der Gebäude.

Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs-

Stromversorgung angeschlossen sind.

A

ANSCHLUSSHINWEISE .................................6

Anwenderfarbe ............................................8

B

BEDIENUNGSELEMENTE ............................6

Beenden ...................................................6,8

E

Entmagnetisierung .............................................8

F

Farbtemperatur .................................................8

FEHLERSUCHE ............................................10

FÜR WINDOWS 95/98/ME/2000 BENUTZER ............4

H

H-Center .......................................................8

H-Conver ........................................................8

Helligkeit ...........................................................8

H-Grösse ..........................................................8

H-Moire ............................................................8

I

INBETRIEBNAHME ............................................7

INSTALLATION DES MONITORFUSSES ..................5

K

Kissenverzerrung ............................................8

Kontrast .............................................................8

KUNDENDIENST ................................................3

L

LEISTUNGSMERKMALE ...................................4

N

Neigung ...............................................................8

INDEX

O

OPQ Funktion.......................................................3,7

OSD-Center.....................................................8

P

Parallelogramm ..................................................8

Pin-Balance.......................................................8

POWER MANAGEMENT .....................................9

R

REINIGUNGSHINWEISE ...................................3

S

SICHERHEITSHINWEISE .................................1

SPEZIFIKATIONEN........................................12

Sprache .............................................................8

STECKERBELEGUNG .....................................13

T

Trapez ..................................................................8

V

V-Center...........................................................8

VERFÜGBARE EINSTELLPARAMETER ..........8

V-Grösse ..........................................................8

V-Moire ............................................................8

VOREINSTELLUNGEN ....................................13

W

Wiederaufrufen............................................8

Z

Zoom ..................................................................8

ZUBEHÖR ..........................................................4

n Änderungsrechte vorbehalten.

n Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer.

n Als E

NERGY S TAR ® - Partner hat iiyama sichergestellt, dass dieses Produkt den E NERGY S TAR ® - Bestimmungen für effiziente Energienutzung entspricht.

FÜR IHRE SICHERHEIT

SICHERHEITSHINWEISE

ACHTUNG

BEI GEFAHR ABSCHALTEN

Sollten Sie irgendwelche unnormalen Phänomene wie Rauch, Geräusche oder Gerüche bemerken, schalten Sie sofort den Monitor aus und trennen Sie den Netzstecker vom Gerät. Benachrichtigen

Sie dann bitte Ihren Fachhändler oder das iiyama Customer-Care-Center. Fortgesetzter Bertrieb kann gefährlich sein und zu einem Brand oder zu Stromschlägen führen.

GEHÄUSE NIEMALS ÖFFNEN

Im Innern des Gerätes sind hochspannungführende Teile frei zugänglich. Bei Entfernung des Gehäuses setzen Sie sich der Gefahr aus, einen Brand auszulösen oder einen Stromschlag zu erleiden.

KEINE FREMDGEGENSTÄNDE IN DAS GERÄT STECKEN

Bitte führen Sie keine festen Gegenstände oder flüssigen Materialien in den Monitor ein. Im Falle eines

Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät.

Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Customer-Care-Center. Sollte sich ein Gegenstand im Innern des Monitors befinden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.

STELLEN SIE DEN MONITOR AUF EINE SICHERE UND STABILE UNTERLAGE

Sollten Sie den Monitor fallen lassen, besteht Verletzungsgefahr.

BENUTZEN SIE DEN MONITOR NICHT IN DER NÄHE VON WASSER

Benutzen Sie den Monitor nicht an einer spritzwassergefährdeten Stelle. Sollte Wasser in den

Monitor gelangen, kann dies zu Brandgefahr oder Stromschlägen führen.

BEACHTEN SIE DIE RICHTIGE BETRIEBSSPANNUNG

Achten Sie auf die Einhaltung der spezifizierten Spannungswerte. Die Benutzung einer falschen

Stromspannung kann zu Fehlfunktionen, Brandgefahr oder Stromschlägen führen.

KABEL SCHÜTZEN

Schützen Sie Ihre Kabel vor mechanischer Belastung (Quetschung, Zug). Beschädigte Kabel führen zu Brandgefahr oder Kurzschlüssen.

WIDRIGE WETTERBEDINGUNGEN

Es empfielt sich, den Monitor nicht während heftiger Gewitter zu benützen, da es durch

Spannungsschwankungen zu Fehlfunktionen kommen kann. Um Stromschläge zu vermeiden, ist es ratsam, während solch widriger Witterungsbedingungen das Stromkabel nicht zu berühren.

VORSICHT

UMGEBUNGSBEDINGUNGEN

Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird.

STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE

Der Monitor könnte herunterfallen und jemanden verletzen. Bitte legen Sie ebenfalls keine schweren

Gegenstände auf den Monitor und achten Sie darauf, dass die Kabel so verlegt sind, dass niemand darüber stolpern kann und sich dabei verletzt.

FÜR IHRE SICHERHEIT 1

VORSICHT

BELÜFTUNG SICHERSTELLEN

Die Lüftungsschlitze sollen für ausreichende Belüftung sorgen. Achten Sie darauf, dass Sie die

Belüftungsschlitze des Monitors nicht verdecken, da ansonsten Brandgefahr besteht. Um ausreichende Belüftung zu gewährleisten, lassen Sie bitte mindestens 10 cm Platz zwischen Monitor und Wand. Entfernen Sie auf keinen Fall den Kipp-/Schwenkfuss. Sie würden alle Lüftungsschlitze im Geräteboden blockieren und den Monitor überhitzen. Die Installation des Monitors auf dem Rücken, seitlich oder auf dem Kopf liegend kann zu Beschädigungen führen. Achten Sie darauf, dass Sie den

Monitor auf eine feste Unterlage stellen.

ENTFERNEN SIE DIE KABEL, BEVOR SIE DEN MONITOR TRANSPORTIEREN

Wenn Sie den Monitor transportieren wollen, schalten Sie ihn ab und lösen Sie das Strom- und VGA-

Kabel vom Monitor. Wenn Sie die Kabel nicht entfernen, könnte dies zu Brandgefahr oder

Kurzschlüssen führen.

Es ist ratsam, den Monitor grundsätzlich von zwei Personen tragen zu lassen.

TRENNEN SIE DEN MONITOR VOM STROMNETZ

Sollten Sie den Monitor über langere Zeit nicht benutzen, raten wir das Gerät vom Stromnetz zu trennen, um Unfallgefahren zu vermeiden.

AUS- UND EINSTECKEN

Nehmen Sie beim Aus- und Einstecken immer den Stecker in die Hand. Ziehen Sie niemals an der

Stromleitung, sondern immer am Stecker, ansonsten könnte dies zu Brandgefahr oder Stromschlägen führen.

BERÜHREN SIE DEN STECKER NICHT MIT FEUCHTEN HÄNDEN

Ausstecken des Monitors mit nassen Händen kann zu einem Stromschlag führen.

LEGEN SIE KEINE DISKETTEN IN DIE NÄHE DES MONITORS

Durch das kurzzeitig sehr starke Magnetfeld der Degausspule können gespeicherte Daten von magnetischen Datenträgern, die sich in unmittelbarer Nähe des Monitors befinden, gelöscht werden.

WENN SIE DEN MONITOR AUF IHREN COMPUTER STELLEN MÖCHTEN

vergewissern Sie sich, dass Ihr Computer stabil genug ist um das Gewicht des Monitors zu tragen, ansonsten könnte dies zu Beschädigungen an Ihrem Computer führen.

SONSTIGES

ERGONOMISCHE HINWEISE

Um eine Ermüdung der Augen auszuschliessen, sollten Sie den Monitor nicht vor einem grellen

Hintergrund oder in einem dunklen Raum benutzen. Um optimalen Sehkomfort zu gewährleisten, sollte die Oberkante des Monitors knapp unterhalb Ihrer Augenhöhe liegen und der Abstand zwischen Augen und Monitor 40-60 cm betragen. Wenn Sie den Monitor länger benutzen, sollten Sie mindestens 10

Minuten pro Stunde nicht in den Monitor schauen, um eine Überanstrengung der Augen zu vermeiden.

MAGNETFELDBEEINFLUSSUNG

Stellen Sie den Monitor nicht in die Nähe starker Magnetfelder, z.B. Lautsprecher oder

Leuchtstofflampen. Durch andere Geräte könnte die Darstellung des Monitors beeinträchtigt werden, auch eine Geräuschentwicklung ist nicht auszuschliessen.

2 FÜR IHRE SICHERHEIT

SONSTIGES

BITTE BEACHTEN SIE DIE HINWEISE FÜR DIE BENUTZUNG DER OPQ FUNKTION

(=Optimierung der Bildqualität)

Bei aktivierter OPQ Funktion kann es aufgrund der Eigenschaften der Diamondtron M 2 -CRT zu einer verminderten Konvergenz sowie zu Geometrieproblemen kommen. Sollten Sie zu lange helle, sich nicht bewegende Bilder anzeigen, kann dies zum Einbrennen des Phosphors bzw. zu einem flackernden Bild führen.

Bitte schalten Sie die OPQ Funktion ab falls Sie sich nicht bewegende Bilder anschauen (z. B. Office-

Anwendungen)

OPTIMALE BILDQUALITÄT BEI AKTIVIERTER

OPQ FUNKTION

1. OPQ Funktion: an n Bewegte Bilder (DVD / TV)

[On screen display]

OPQ Function

Enable

2. OPQ Funktion: aus n Office Anwendungen n Texte und textähnliche Darstellungen

ACHTUNG

OPQ Function

Disable

Schalten Sie die OPQ Funktion ab, falls Sie eine der unter Punkt 2 beschriebenen

Anwendungen benutzen. Ihre Augen unterliegen ansonsten einer unnötigen

Belastung und ermüden schneller.

KUNDENDIENST

ANMERKUNG n

Sollten Sie den Monitor für eine Service-Reparatur versenden müssen und Sie verfügen nicht mehr über die Originalverpackung, so wenden Sie sich bitte an lhren Fachhändler, der lhnen bei der Beschaffung einer Ersatz-Verpackung behilflich sein wird.

VORSICHT

ANMERKUNG n Ziehen Sie aus Sicherheitsgründen immer den Netzstecker, bevor Sie den Monitor reinigen.

n Sollten während der Reinigung flüssige oder feste Materialien in den Monitor gelangt sein, schalten Sie bitte Ihren Monitor sofort ab und ziehen Sie den

Netzstecker ab. Benachrichtigen Sie dann bitte Ihren Fachhändler.

n Die Bildröhre ist durch eine Anti-Reflektions- und Anti-Statik-Beschichtung geschützt. Bitte beachten Sie, dass die Beschichtung durch Reiben und Kratzen mit einem harten Gegenstand beschädigt wird.

n Damit die Bildschirmbeschichtung nicht zerkratzt wird, reinigen Sie die Oberfläche nie mit scharfen Werkzeugen oder aggressiven Putzmitteln wie

Verdünnung

Benzin

Scheuermittel

Sprühreiniger

Wachs saure oder alkalische Lösungen

GEHÄUSE

BILDRÖHRE

Flecken können mit einem feuchten, weichen Tuch entfernt werden. Zum Anfeuchten nehmen Sie eine schwache Spülmittellösung.

Es empfiehlt sich, Flecken, wie sie durch Fingerabdrücke auftreten können, nur mit einem weichen Tuch von der Bildröhre zu entfernen.

FÜR IHRE SICHERHEIT 3

VOR DER INBETRIEBNAHME

LEISTUNGSMERKMALE

K Scharfes, klares Bild für Windows

®

und Macintosh

K Unterstützt Auflösungen bis zu 1280×1024

K Unterstützt Bildwiederholfrequenzen bis zu 85Hz bei 1024×768

K Plug & Play VESA DDC1/2B kompatibel

Windows

®

95/98/Me/2000 kompatibel

K Power Management Funktion (E

NERGY

S

TAR

®

und VESA DPMS Compliant)

K Kompaktes, platzsparendes Design

K Ergonomisches Design: strahlungsarm nach TCO ’99 und MPR 2

ZUBEHÖR

Folgendes Zubehör sollte mit Ihrem Monitor mitgeliefert werden: n

Stromkabel n

Monitorfuss n Bedienungsanleitung

FÜR WINDOWS 95/98/ME/2000 BENUTZER

Windows 95/98/Me/2000 Treiber und ICM-Profile für iiyama Monitore finden sie im Internet unter:

http://www.iiyama.de

ANMERKUNG n Nähere Informationen über den Monitortreiber, Beschaffung und Installation finden

Sie auf der oben angegebenen Internetseite.

n

Verwenden Sie ein Macintosh oder Unix Betriebssystem, ist das Einbinden von

Monitortreibern nicht nötig. Detaillierte Informationen erhalten Sie bei Ihrem

Fachhändler vor Ort.

4 VOR DER INBETRIEBNAHME

INSTALLATION DES MONITORFUSSES

Verwenden Sie nur den mitgelieferten Monitorfuss, installieren Sie diesen bevor sie das Gerät in

Betrieb nehmen.

VORSICHT n Installieren sie den Monitorfuss auf einer sicheren und stabilen Unterlage. Sollten

Sie den Monitor fallen lassen, besteht Verletzungsgefahr oder er könnte beschädigt werden.

n n

Setzten sie den Monitor keinen grösseren Stössen aus, er könnte beschädigt werden.

Entfernen sie das Strom- und VGA-Kabel, ansonsten könnte dies zu Stromschlägen führen.

A Stellen Sie sicher, dass der Monitor ausgeschalten ist.

B Drehen Sie den Monitor vorsichtig auf seine Seite oder auf den Kopf.

C Finden Sie die Löcher vorne unten am Monitor.

D Setzen Sie die Pinne auf dem Monitorfuss in diese Löcher. Drücken Sie den Monitorfuss nach vorne, bis er einrastet.

E Zum Entfernen des Monitorfusses halten Sie ihn am Boden fest und drücken ihn dann heraus.

VOR DER INBETRIEBNAHME 5

BEDIENUNGSELEMENTE

< Frontseite > < Rückseite >

A Betriebszustandsanzeige

B Hauptschalter

C + Taste

D – Taste

E Menütaste

F Beenden

G Signalkabel für D-Sub Anschluss

(Fest installiert)

H Stromversorgung (AC IN)

ANSCHLUSSHINWEISE

A

B

Stellen Sie vor dem Einstecken sicher, dass Monitor und Computer ausgeschaltet sind.

Verbinden Sie Monitor und Computer mittels des mitgelieferten Signalkabels siehe Seite 13

STECKERBELEGUNG.

C Schliessen Sie zuerst das Stromkabel am Monitor an und schalten Sie dann den Monitor an.

ACHTUNG n

Die Art des Signalkabels hängt von der Art des angeschlossenen Computers ab.

Ein falsches Kabel kann sowohl den Monitor als auch den Computer zerstören. Mit dem Monitor wird ein Standard-15-Pin D-Sub-Kabel (D-Sub 15) mitgeliefert. Wenn

Sie ein spezielles Kabel benötigen, wenden Sie sich bitte an Ihren Fachhändler.

n Zum Anschluss an einen Macintosh-Computer könnte ein Adapter nötig sein.

Bitte wenden Sie sich, in diesem Fall an Ihren lokalen Fachhähdler.

n Stellen Sie sicher, dass das Signalkabel an beiden Enden festgeschraubt ist.

6 VOR DER INBETRIEBNAHME

INBETRIEBNAHME

Der iiyama Vision Master ist werksseitig entsprechend der Tabelle auf Seite 13 voreingestellt. Falls

Sie die Einstellung optimieren wollen, verfahren Sie bitte entsprechend der im folgenden beschriebenen

Prozedur:

( Wenn Sie die Menütaste drücken, erscheint das Hauptmenü.

B Beispiel: Um die Kontrast zu verändern, wählen Sie im Hauptmenü mittels der +/– Tasten.

(Kontrast)

H: 68.8KHz

V: 85Hz

Einstellsymbol

Derzeitig aktive Menü

Diese Zeile zeigt Ihnen den

Aussteuerungswert an.

Kontrast

OPQ Funktion: an

70

R

G B

OSD

OPQ Enable

C Beim betätigen der Menütaste erscheint eine Skala. Regulieren

S i e j e t z t m i t H i l f e d e r + / – Ta s t e n d i e K o n t r a s t . D e ta i l l i e r t e

Informationen zu den Bedienungselementen finden Sie auf den nächsten Seiten.

ACHTUNG n Das On Screen Menü wird ebenfalls ausgeblendet, wenn mehrere Sekunden lang keine Einstell-

Taste betätigt wird. Die Exit Taste kann auch benutzt werden um das OSD Menü sofort zu schliessen.

n Die veränderten Einstellungen werden automatisch bei jedem Ausblenden des On Screen Menüs abgespeichert.

Das Ausschalten des Monitors während des Einstellvorganges sollte vermieden werden, da dadurch die Veränderungen nicht abgespeichert werden können.

n Einstellungen für “Grösse, Position, Kissenverzerrung, Trapez, Pin-Balance, Prallelogramm und

Moire” werden für jede einzelne Auflösung (=Signaltiming) separat gespeichert. Alle anderen

Einstellungen wie z.B. Kontrast, Helligkeit, Farbe und Rotation wirken jeweils auf alle Auflösungen und können nicht für jedes Timing und jede Auflösung separat eingestellt werden.

n Wenn Sie den Menuknopf länger als 5 Sekunden gedrückt halten, wechselt der Monitor zwischen der aktivierten bzw. deaktivierten OPQ Funktion hin und her. Aktivieren Sie die OPQ Funktion, zur

Darstellung von bewegten Bildern in best möglicher Bildqualität, z.B. für das Abspielen von DVD-

Filmen. (Siehe Seite 3 BITTE BEACHTEN SIE DIE HINWEISE FÜR DIE BENUTZUNG DER OPQ

FUNKTION.)

INBETRIEBNAHME 7

VERFÜGBARE EINSTELLPARAMETER

Menü

Kontrast *

Contrast

Helligkeit *

Brightness

Zu dunkel

Zu hell

H-Center

H-Center

H-Grösse

H-Size

V-Center

V-Center

Problem

Lösung

Zu blass

Zu intensiv

Zu klein

Zu gross

Zu niedrig

Zu hoch

Entsprechende

Taste

Zu weit links

Zu weit rechts

*

Kontrast: Drücken Sie die + Taste.

Helligkeit:Drücken Sie die – Taste.

Problem / Lösung Entsprechende Taste Menü

R

G B

Temperature

(Farbtemperature)

9300 9300K: Normalweiss

6500 6500K: Rötlich weiss

5000 5000K: Papierweiss

MENU

(in K: Kelvin)

Entmagnetisieren

Degauss

Bei jedem Einschaltvorgang wird der Bildschirm automatisch

MENU entmagnetisiert. Aber manchmal treten

Farbschatten auf, vor allem wenn der Bildschirm bewegt (transportiert oder gedreht) wird. In diesem

Falle versuchen Sie bitte zuerst, das Problem mit der Neigung-Einstellung zu lösen, dann wählen

Sie Entmagnet.

BEMERKUNG Entmagnet. sollte nicht permanent wiederholt werden. Warten Sie mindestens 30 Min. zwischen zwei

Entmagnetisierungszyklen. Während des

Entmagnetisierungsvorgangs zittert das Bild und ein dumpfer Ton ist hörbar. Erschrecken Sie nicht, das ist ganz normal.

V-Grösse

V-Size

Zu klein

Zu gross

Moire Reduktion

Moire Reduce

H-Moire

Zoom

Zoom

Zu klein

Zu gross

H-Convergence

Kissenverzerrung

Pincushion

Verzerrung korrigieren

Trapez

Trapezoid

Pin-Balance

Pin-Balance



BEMERKUNG Moire ist das Ergebnis von

Interferenzen zwischen dem Phosphorlayout und dem Videosignal. In einigen Fällen ist das Moire sehr auffällig. Drücken Sie die MENU-Taste, um die Moire-Reduktion aufzurufen. Stellen Sie das

Level bestmöglich ein. Eine zu hohe Einstellung bringt das Bild zum Vibrieren.

Parallelogramm

Parallelogram


Rotation

(Neigung)

OSD-Center

OSD Center

Rot

Anwenderfarbe

User Color

Blau

8 INBETRIEBNAHME

Korrektur der

Bildneigung

MENU

Wiederaufrufen

Recall

Die werksseitigen Voreinstellungen sind wieder aktiv.

MENU

BEMERKUNG Drücken Sie Wiederaufrufen, um die Werksvoreinstellungen des Monitors aufzurufen.

EXIT

Beenden

Exit

Schliesst das OSD-Fenster.

BEMERKUNG

MENU

Die Exit Taste kann auch benutzt werden.

Language

(Sprache)

Eng

Esp

Deu

I t a

Fra

Por

POWER MANAGEMENT

Die Powermanagement funktion entspricht den Vorgaben von E NERGY S TAR ® und VESA/DPMS. Sie reduziert unnötigen Stromverbrauch und schaltet den Monitor automatisch ab, wenn er nicht gebraucht wird.

Um diese Funktion zu nutzen, muss der Monitor an einen VESA/DPMS tauglichen Computer angeschlossen sein. Dieser Monitor verfügt über einen Power-Management-Modus, welcher den

Energiebedarf deutlich verringern kann. Die hierfür erforderlichen Einstellungen, inklusive der

Zeitvorgaben, müssen am Computer vorgenommen werden.

n Power-Management-Modus

Der Power-Management-Modus des Monitors wird aktiviert, wenn kein H- oder V-sync bzw.

keines der beiden Sync-Signale am Monitoreingang anliegt. Der Bildschirm wird schwarz, die

Betriebsanzeige leuchtet orange und die Stromaufnahme sinkt auf unter 5W. Durch eine

Mausbewegung oder eine Keyboardeingabe erscheint das Bild nach ca. 10 Sekunden wieder auf dem Bildschirm.

NORMAL MODUS

POWER-MANAGEMENT-MODUS

Grün

Orange

STROM0

AUFNAHME

5 W 100%

HINWEIS n Auch im Power Management Modus wird Energie verbraucht. Schalten Sie deshalb den Monitor ab, wenn Sie ihn länger nicht benutzen (während der Nacht oder an

Wochenenden), Sie vermeiden damit unnötigen Stromverbrauch.

n Es ist möglich, dass das Videosignal des Computers aktiv ist, obwohl das H- oder V-

Signal fehlt. In diesem Fall arbeitet das Power Management möglicherweise nicht korrekt.

INBETRIEBNAHME 9

FEHLERSUCHE

Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache:

1.

Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben.

2.

Wenn das Problem nicht behoben ist, suchen Sie die Ursache wie unten beschrieben.

3.

Sollten Sie ein Problem bemerken, das nicht in der Liste aufgeführt ist und Sie nicht anhand der

Vorschläge beheben können, schalten Sie den Monitor aus, trennen Sie den Netzstecker vom

Gerät und wenden Sie sich für weitere Hilfe an Ihren Fachhändler.

Abhilfe Problem

A Kein Bild.

(Betriebszustandsanzeige ist aus)

(Betriebszustandsanzeige ist grün)

(Betriebszustandsanzeige ist orange) o o o

Steckt das Stromkabel richtig?

Steht der Hauptschalter auf ON?

Überprüfen Sie mit Hilfe eines anderen Gerätes, ob überhaupt Strom vorhanden ist.

o

Ist der Bildschirmschoner aktiviert? Zur Überprüfung bewegen Sie die Maus oder drücken Sie eine Taste des Keyboards.

o o o o

Drehen Sie Kontrast und/oder Helligkeit auf.

Ist der Computer eingeschaltet?

Ist das Signalkabel richtig eingesteckt?

Entspricht das Signal Timing den Werten des Monitors?

o o o o

Falls der Monitor im Power Management Mode ist, bewegen Sie Keyboard oder Maus.

Ist der Computer eingeschaltet?

Ist das Signalkabel richtig eingesteckt?


B Das Bild synchronisiert nicht.

C Das Bild ist nicht in der Mitte.

o o o

Ist das Signalkabel richtig eingesteckt (verpolt)?


Entspricht der Videoausgangspegel den Spezifikationen des Monitors?

o


D Das Bild ist zu dunkel oder zu hell.

o

Entspricht der Videoausgangspegel den Spezifikationen des Monitors?

Da die Graphik- und Videoschnittstelle der verschiedenen Computer unterschiedliche Level haben können, kann es vorkommen, dass das

Monitorbild zu stark leuchtet und zu hell ist. In diesem Fall reduzieren Sie den Kontrast.

E Das Bild wackelt.

o

Sind starke Magnetfelder in der Nähe (Lautsprecher, Motoren,

Eisenbahnlinie etc.)?

Suchen Sie gegebenenfalls einen anderen Aufstellungsort auf oder drehen o o o

Sie den Monitor.

Entspricht die Spannungsversorgung den Spezifikationen des Monitors?

Entspricht das Video Timing den Spezifikationen des Monitors?

Die Moiré-Einstellung arbeitet korrect.

ACHTUNG Beim Einschalten des Monitors ohne Anschluss des Signalkabels am Computer bzw.

wenn der Computer kein Signal liefert, werden farbige Querbalken oder einzelne

Farbmuster auf dem Bildschirm dargestellt.

10 FEHLERSUCHE

Normales Phänomen des ‘Diamondtron M

2

-CRT’ Monitors

Verwickelte Trenndrähte

Entsprechend der Konstruktion der Diamondtron M 2 -CRT kann es manchmal vorkommen, dass sich die Trenndrähte durch starke Stösse oder Vibrationen während des Transports verwickeln. Auf dem Bildschirm erscheint dann ein senkrechter Strich. Geben Sie in diesem Fall dem Monitor mit der

Hand einen leichten Schlag auf die Seite. Sollte der Fehler damit nicht behoben sein, dann verfahren

Sie bitte wie unten beschrieben.

A

B

Erzeugen Sie ein weisses Bild und grenzen Sie den Bereich ein.

Erzeugen Sie auf der Problemzone einen grellweissen Fleck und lassen ihn stehen bis der Strich verschwindet.

Stützdrähte

Im oberen und unteren Drittel sind zwei feine Linien sichtbar. Das sind die Schatten der Stützdrähte.

Aus Konstruktionsgründen sind diese Drähte bei allen Diamondtron M 2 -CRT vorhanden.

FEHLERSUCHE 11

ANHANG

SPEZIFIKATIONEN

Bildröhre 17" (16.0" / 41cm sichtbar), Aperture Grille pitch: 0.25mm,

Diamondtron M 2 -CRT, 90 Grad Ablenkung, kurz nachleuchtender

Phosphor, Anti-reflexions- und Antistatikbeschichtung

Synchronisationsfrequenzen Horizontal: 30.0-70.0kHz, Vertikal: 50-160Hz

Videobandbreite

Empfohlene Resolution

110MHz dot clock

1024 × 768 bei 85Hz

Signaleingänge

Plug & Play

Sync Signal

Videosignal

Speicherplätze

Standardbildgrösse

D-Sub mini 15pin

VESA DDC1/2B™

Separate sync: TTL, Positiv oder Negativ

Analog: 0.7Vp-p (Standard), 75

Ω,

Positiv

Werksvoreinstellungen: 9 benutzerspezifische Einstellungen: 20

310mm breit × 232.5mm hoch / 12.2" breit × 9.2" hoch

Stromversorgung

Stromaufnahme

Abmessungen, Gewicht 408 × 420 × 430mm / 16.1 × 16.5 × 16.9" (B × H × T), 16.8kg / 37.0lbs

Kipp- Schwenkwinkel rechts / links: jeweils 90 Grad, Auf: 10 Grad, Ab: 5 Grad

Umgebungsbedingungen

Prüfzeichen

100-240VAC, 50/60Hz, 2.5A

95W maximal bei normalen Gebrauch

Power-Management-Modus: max. 5W

Betrieb: Temperatur

Feuchtigkeit

0 bis 35°C / 32 bis 95°F

10 bis 80% (nicht kondensierend)

Lagerung: Temperatur -20 bis 60°C / -4 bis 140°F

Feuchtigkeit 5 bis 90% (nicht kondensierend)



408mm/16.1"

326mm/12.8"

430mm/16.9"

12 ANHANG

VOREINSTELLUNGEN

Die in der folgenden Tabelle aufgelisteten Videomodi sind ab Werk voreingestellt.

IBM

VGA

VESA

Resolution

720×400

640×480

640×480

640×480

800×600

800×600

1024×768

1024×768

1280×1024

Horizontal-

Frequenz

31.33kHz

31.47kHz

37.50kHz

43.27kHz

46.88kHz

53.67kHz

60.02kHz

68.68kHz

63.98kHz

Vertikal-

Frequenz

70.0Hz

59.9Hz

75.0Hz

85.0Hz

75.0Hz

85.1Hz

75.0Hz

85.0Hz

60.0Hz

Sync Polarität

H

Negativ

Negativ

Negativ

Negativ

Positiv

Positiv

Positiv

Positiv

Positiv

V

Positiv

Negativ

Negativ

Negativ

Positiv

Positiv

Positiv

Positiv

Positiv

ACHTUNG Individuelle Einstellungen können möglich werden, da viele Grafik-Karten weitaus mehr

Varianten bieten.

STECKERBELEGUNG

D-Sub mini 15pin Stecker

5

6

3

4

Pin

1

2

Eingangssignal

Rot Video

Grün Video

Blau Video

Masse

Masse

Rot Video Masse

7

8

Grün Video Masse

Blau Video Masse

Pin Eingangssignal

9

10

11

Masse

12 DDC Daten (SDA) *

13 H-Sync

14

15

Masse

V-Sync / V-Clk *

DDC Eingang (SCL) *

* Compliant to VESA DDC.

ANHANG 13

LM704UT

MODE D’EMPLOI

TABLE DES MATIERES

POUR VOTRE SECURITE............................................................

CONSIGNES DE SECURITE.................................................

SERVICE CLIENT.................................................................

ENTRETIEN.........................................................................

3

3

1

1

AVANT D’UTILISER LE MONITEUR............................................

FONCTIONS.......................................................................

ACCESSOIRES...................................................................

POUR LES UTILISATEURS DE WINDOWS 95/98/ME/2000...

INSTALLATION DU SOCLE MONITEUR...............................

EMPLACEMENTS DES RÉGLAGES ET

CONNEXIONS.....................................................................

CONNEXION DU MONITEUR................................................

6

6

4

4

4

4

5

UTILISATION DU MONITEUR........................................................

MENU DES PARAMETRES DE REGLAGE............................

SYSTEME D’ECONOMIE D’ENERGIE

“POWER MANAGEMENT”...................................................

7

8

9

DEPANNAGE..............................................................................

10

ANNEXE.......................................................................................

12

CARACTERISTIQUES TECHNIQUES......................................

12

MODE DE PRÉRÉGLAGE.....................................................

13

AFFECTATION DES BROCHES............................................

13

FRANCAIS

Merci d’avoir choisi un produit iiyama Vision Master.

Ce petit manuel contient toutes les informations nécessaires à l’utilisation du moniteur.

Prières de le lire attentivement avant d’allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.

DECLARATION DE CONFORMITE AU MARQUAGE CE

Ce moniteur couleur est conforme aux spécifications des directives EC 89/336/EEC, aux directives

EMC sur les basses tensions 73/23/EEC et l’amendement 93/68/EEC.

La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d’industrie légère et d’entreprises de petite taille, à l’intérieur aussi bien qu’à l’extérieur des immeubles. Tout lieu d’utilisation devra se caractériser par sa connexion à un système public d’alimentation électrique basse tension.

n Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.

n Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs.

n En tant que partenaire du programme E

NERGY S TAR

® , iiyama a déterminé que ce produit répondait aux directives pour l’économie d’énergie édictées par E NERGY S TAR ® .

POUR VOTRE SECURITE

CONSIGNES DE SECURITE

AVERTISSEMENT

MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d’incendie ou de chocs électriques.

NE PAS INTRODUIRE D’OBJETS DANS LE MONITEUR

N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc

électrique ou des dommages .

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu’un s’il tombe ou s’il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L’EAU

N’utilisez pas le moniteur à proximité d’un point d’eau pour éviter les éclaboussures, ou si de l’eau a

été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d’alimentation secteur spécifiée. L’utilisation d’une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d’alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc

électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

ATTENTION

INSTALLATION

Pour prévenir les risques d’incendie, de chocs électriques ou de dommages, installez votre moniteur

à l’abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d’exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et causer des blessures s’il n’est pas convenablement installé. Vous devez également vous assurez de ne pas placer d’objets lourds sur le moniteur, et qu’aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec

POUR VOTRE SECURITE 1

ATTENTION

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d’éviter tout risque d’incendie. Pour assurer une circulation d’air suffisante, installer le moniteur à 10 cm environ du mur.

Ne jamais utiliser le moniteur sans son socle afin de ne pas obstruer les fentes de ventilation situées sous le boîtier. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d’incendie et de dommages. L’utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Lorsque vous déplacez le moniteur, éteignez-le, débranchez-le et assurez vous que le câble vidéo soit déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc

électrique. Nous recommandons la présence de deux personnes pour manipuler le moniteur.

DEBRANCHEZ LE MONITEUR

Afin d’éviter les accidents, nous vous recommandons de débrancher votre moniteur s’il n’est pas utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Débrancher le câble d’alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

NE PLACEZ PAS DE DISQUETTE PRES DU MONITEUR

Les données d’enregistrements magnétiques tels que les disquettes peuvent disparaître si elles sont placées sur ou près du moniteur notamment lors de la démagnétisation dont le circuit produit un puissant et bref champ magnétique.

LORS DE L’INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l’ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

AUTRES

RECOMMANDATIONS D’USAGE

Pour prévenir toute fatigue visuelle, n’utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l’écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d’utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l’écran peut entraîner une fatigue de l’œil.

INFLUENCE DES CHAMPS MAGNETIQUES

Installer le moniteur à l’écart (environ 2 mètres, voir plus..) de tous champs magnétiques produits par des téléviseurs, Hauts parleurs etc…Le moniteur peut fonctionner bruyamment ou afficher une image déformée sous l’effet des interférences provenant d’autres appareils et à long terme détérioré le tube cathodique.

2 POUR VOTRE SECURITE

AUTRES

ATTENTION A L’ UTILISATION DE LA FONCTIN OPQ

(=Optimisation de la qualité de l’image)

Du fait de la nature du Diamondtron M 2 -CRT, mauvaise convergence, mis alignement de la grille, image tremblante ou destruction des phosphores peut survenir quand vous affichez une image blanche en sur brillance pendant longtemps alors que la fonction OPQ est active.

Invalider la fonction OPQ quand vous affichez une image provenant autre qu’un DVD ou une image en mouvement.

IMAGE OPTIMUM PENDANT LA FONCTION OPQ [Affichage à l’écran]

1. Fonction OPQ : active (ON) n Image en mouvement (DVD / TV)

OPQ Function

Enable

2. Fonction OPQ : désactive (OFF) n Traitement de texte et tableur n Texte et identique

NOTE

OPQ Function

Disable

Désactivée la fonction OPQ quand l’image décrite en 2 est affichée. Parce que vos yeux se fatigue quand la fonction OPQ est active.

SERVICE CLIENT

NOTE n Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama pour conseil ou pour remplacer l’emballage.

ENTRETIEN

AVERTIS-

SEMENT n

Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre revendeur ou le service technique iiyama.

ATTENTION n

Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.

NOTE n Le tube cathodique est protégé par un revêtement antireflet et antistatique. Ne rayez pas ou n’accrochez pas le tube avec des objets rugueux, car cela pourrait n endommager le revêtement.

L’utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et le tube cathodique:

Diluant

Essence

Nettoyants abrasifs

Nettoyants en atomiseur

Cire

Solvants acides ou alcalins

BOITIER Eliminer les tâches à l’aide d’un chiffon légèrement humide et d’un détergent doux, puis essuyer le boîtier à l’aide d’un chiffon sec et propre.

TUBE

CATHODIQUE Pour ôter des tâches (telles que les traces de doigts) fixées sur l’écran, nous vous recommandons d’utiliser un tissu très fin propre.

POUR VOTRE SECURITE 3

AVANT D’UTILISER LE MONITEUR

FONCTIONS

K Affichage net et clair pour Windows

®

ou Macintosh

K

K

Supporte une résolution maximum de 1280×1024

Supporte un taux de rafraîchissement jusqu’à 85Hz à une résolution de

1024×768

K Conforme au Plug & Play VESA DDC1/2B

Conforme au Windows

®

95/98/Me/2000

K Normes d’économie d’énergie (Compatible E

NERGY

S

TAR

®

et VESA DPMS)

K

K

Boîtier compact permettant un gain de place

Ergonomie: approuvé TCO ’99 et MPR 2

ACCESSOIRES

Les accessoires suivants doivent être livrés avec le Vision Master. Assurez vous que ces

éléments sont inclus avec le moniteur.

n

Câble d’alimentation* n

Socle n Mode d’emploi

ATTENTION * UTILISATION EN 120V.

La puissance nominale du câble fourni est de 10A / 125V. En cas d’utilisation à une tension supérieure, utiliser un câble d’alimentation ayant une puissance nominale de 10A / 250V.

POUR LES UTILISATEURS DE WINDOWS 95/98/ME/2000

Les fichiers d’information du moniteur pour Windows 95/98/Me/2000 peuvent être obtenu sur

Internet en vous connectant sur l’adresse: http://www.iiyama.fr

NOTE n Pour plus d’information comment télécharger les drivers de votre moniteur, veuillez vous connectez sur un des sites internet liste ci-dessous.

n Les drivers pour moniteurs ne sont pas requis dans la plus part des cas sous les systèmes d’exploitation Macintosh ou Unix. Pour plus d’informations et conseils, contactez votre revendeur.

4 AVANT D’UTILISER LE MONITEUR

INSTALLATION DU SOCLE MONITEUR

Le monitor est conçu pour être utilisé avec un pied rotatif. Assurez-vous que le pied est bien installé avant d’utiliser le moniteur.

ATTENTION n

Installez le moniteur sur une surface stable et plane. Le moniteur peut basculer et causer des blessures ou dommages, si il n’est pas convenablement installé.

n n

Ne pas donner des chocs trop forts au moniteur, cela peut engendrer des dommages.

Débranché le moniteur avant l’installation pour éviter tous chocs électriques ou dommages.

A

B

Assurez-vous que l’interrupteur du moniteur est sur off.

Posez avec précaution le moniteur sur un de ses côtés ou mettez-le à l’envers.

C Repérer les cavités situées au bas de la face avant du moniteur.

D Insérez les chevilles situées sur la socle dans ces cavités. Poussez la socle vers l’avant jusqu’à ce que la socle arrive en buté.

E Pour retirer la socle, maintenez le fond de la socle, puis poussez-la vers l’extérieur.

AVANT D’UTILISER LE MONITEUR 5

EMPLACEMENTS DES RÉGLAGES ET CONNEXIONS

< Façade > < Arrière >

A Voyant d’alimentation

B Touche marche-arrêt

C Touche +

D Touche –

E Touche Menu

F Quitter

G Câble de signal pour connexion D-Sub

(Fixe)

H Prise d’alimentation secteur (AC IN)

CONNEXION DU MONITEUR

A

B

S’assurer que l’ordinateur et le moniteur sont éteints.

Brancher l’ordinateur au moniteur à l’aide du câble de signal (Se reporter à la section

AFFECTATION DES BROCHES page 13)

C Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique.

NOTE n

Le câble de signal peut varier en fonction du type d’ordinateur utilisé. Une connexion incorrecte risquerait d’endommager sérieusement le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est recquis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

n Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l’adaptateur recquis.

n S’assurer que les connecteurs du câble de signal sont correctement serrés.

6 AVANT D’UTILISER LE MONITEUR

UTILISATION DU MONITEUR

Le iiyama Vision Master a été pré-réglé en usine conformément aux paramètres de signaux indiqués

à la section MODE DE PRÉRÉGLAGE en page 13. S’il s’avère nécessaire d’effectuer un réglage supplémentaire de l’image, procéder de la manière suivante:

( Le Menu principal apparaît sur l’écran lorsqu’on appuie sur la

Touche Menu.

B Par exemple, pour régler la Contraste de l’écran, sélectionner

(Contraste) dans le Menu principal àl’aide des Touches +/–.

H: 68.8KHz

V: 85Hz

Icône de réglage

Menu d’ajustement actuellement sélectionné

La ligne indique le niveau de réglage effectué.

Fonction OPQ: active

Contraste

70

R

G B

OSD

OPQ Enable

C Une échelle rouge d’ajustement apparaîtra quand vous appuyez sur la Touche Menu. Il est alors possible de régler la Contraste de l’écran à l’aide des Touches +/–. Référez-vous au MENU DES

PARAMETRES DE REGLAGE dans les prochaines pages pour plus d’informations.

NOTE n

L’affichage sur écran disparaît quelques secondes après avoir relâché la touche. Le Bouton Exit peut être utilisé également pour fermer la fenêtre OSD.

n Les données de réglage sont automatiquement sauvegardées dans la mémoire lorsque l’affichage sur écran disparaît. Evitez d’éteindre le moniteur pendant cette procédure.

n Les ajustements pour la Taille, Position, Coussin, Trapèze, Repère De Balance, Parallélogramme et

Moiré sont sauvegardés pour chaque fréquence de signal. A l’exception de ces ajustements, tous les autres ajustements tels que Contraste, Luminosité, Couleur et Rotation n’ont q’un seul réglage qui s’applique sur toutes les fréquences de signal.

n Chaque fois que vous pressez le bouton Menu pendant plus de 5 secondes, la fonction OPQ

(Optimisation de la qualité de l’image) est alternativement active et désactive. la fonction OPQ activée permet d’obtenir une qualité optimum de l’image quand vous affichez une image DVD ou autres images en mouvement. (Se reporter à la section ATTENTION A L’ UTILISATION DE LA

FONCTIN OPQ page 3)

UTILISATION DU MONITEUR 7

MENU DES PARAMETRES DE REGLAGE

Menu

Problème

Option

Touche correspondante

Menu

*

Direct Contraste: Appuyez sur le Touche +.

Luminosite: Appuyez sur le Touche –.

Problème / Option Touche correspondante

Contraste *

Contrast

Trop terne

Trop intense

Luminosite *

Brightness

Trop sombre

Trop clair

Centrage H

H-Center

Taille H

H-Size

Centrage V

V-Center

Trop à gauche

Trop à droite

Trop petit

Trop grand

Trop bas

Trop haut

R

G B

Temperature

(Couleur Temp.)

9300 9300K: Blanc normal

6500 6500K: Blanc profond

5000 5000K: Blanc papier

MENU

(en K: Kelvin)

Démagnétisation

Degauss

Le moniteur est automatiquement démagnétisé à chaque mise sous

MENU tension. On observe cependant parfois des variations de couleur lorsqu’on déplace ou que l’on tourne le moniteur. Dans ce cas, essayez d’abord l’ajustement d’inclinaison. Si le problème persiste, sélectionner la fonction Degauss.

NOTE Ne pas répéter continuellement cette procédure. Attendre au moins 30 minutes avant de démagnétiser à nouveau le moniteur. La démagnétisation s’accompagne d’un tremblement de l’image et d’un bruit sourd. Ceci est normal et n’indique pas un problème.

Taille V

V-Size

Trop petit

Trop grand Réduction De

Moiré

Moire Reduce

H-Moiré

H-Convergence

Zoom

Zoom

Trop petit

Trop grand

Effet De Coussin

Pincushion

Correction des distortions

Trapèze

Trapezoid

Repère De Balance

Pin-Balance



NOTE Le Moiré est le résultat d’interférences entre le format phosphorescent et le signal vidéo. Dans certains cas, vous pouvez trouver que le moiré se voit beaucoup. Appuyez sur l e M E N U e t s é l e c t i o n n e z l e r é g l a g e d e réduction de moiré. Veuillez ajuster le niveau

à la condition optimale. Un paramètre trop

élevé fera trembler l’image.

Parallélogramme

Parallelogram

Correction des distortions Rappel

Recall

Restauration des données préréglées en usine.

MENU

Rotation

(Inclinaison)

Correction de l’inclinaison

NOTE Appuyez sur Rappel pour rétablir les réglages d’usine du moniteur.

OSD Center

(Centrage OSD)

Utilisateur

User Color

Rouge

Bleu

8 UTILISATION DU MONITEUR

MENU

EXIT

Quitter

Exit

Fermez la fenêtre OSD.

NOTE

Language

(Langages)

Eng

Esp

MENU

Bouton Exit peut être également utilisé.

Deu

I t a

Fra

Por

SYSTEME D’ECONOMIE D’ENERGIE “POWER MANAGEMENT”

Le système d’économie d’énergie de ce produit est conforme aux normes E NERGY S TAR

® et VESA

DPMS. Il permet de réduire automatiquement la consommation d’énergie du moniteur lorsque l’ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes

VESA DPMS. Il existe un mode d’économie d’énergie disponible comme décrit ci-dessous. Les réglages requis, incluant le paramétrage de mise en veille, doivent être établis à partir de I’ordinateur.

n Mode Economie d’Energie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l’ordinateur sont inactifs, le moniteur entre en Mode Economie d’Energie, ce qui réduit la consommation électrique à moins de 5W. L’écran devient noir, et le voyant d’alimentation passe orange. En Mode Economie d’Energie, I’écran réapparaît instantanément dès que I’on touche le clavier ou la souris.

MODE NORMAL

MODE ECONOMIE D’ENERGIE

Vert

Orange

CONSOMMATION

D’ELECTRICITE

0 5 W 100%

NOTE n Le moniteur continue à consommer de l’électricité même en mode d’économie d’énergie.

Il est recommandé d’éteindre le moniteur lorsque celui-ci n’est pas utilisé, pendant la nuit et les week-ends afin d’éviter toute consommation inutile d’électricité.

n

Il est possible que le signal vidéo provenant de l’ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, l’ECONOMISEUR D’ENERGIE peut ne pas fonctionner normalement.

UTILISATION DU MONITEUR 9

DEPANNAGE

En cas de dysfonctionnement du moniteur, procéder dans l’ordre aux contrôles suivants.

1.

2.

3.

Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré.

Se reporter aux tableaux suivants si l’on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.

Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d’assistance.

Contrôle Problème

A L’image n’apparaît pas

(Le voyant d’alimentation ne s’allume pas)

(Le voyant d’alimentation est vert)

(Le voyant d’alimentation est orange)

B L’écran n’est pas synchronisé o o o

Le câble d’alimentation est-il correctement branché ?

L’interrupteur marche-arrêt est-il sur ON ?

Vérifier à l’aide d’un autre appareil que la prise secteur fonctionne.

o o o o o

Si l’économiseur d’écran est activé, toucher la souris ou l’écran.

Augmenter le Contraste et/ou la Luminosite.

L’ordinateur est-il allumé ?

Le câble de signal est-il correctement branché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

o o o o

Si le moniteur est en mode Economie d’énergie, toucher la souris ou l’écran.

L’ordinateur est-il allumé ?



o o o



Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ?

C

D

L’écran n’est pas centré

L’écran est trop lumineux ou trop sombre.

o Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

o

Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ?

L’écran peut être trop lumineux en raison d’un écart avec le niveau de sortie vidéo de l’ordinateur. Dans ce cas, ajustez le Contraste.

E L’écran tremble o o o o

Rechercher la présence immédiate de champs magnétiques de type téléviseur, hauts-parleurs etc.

Les éloigner de la zone du moniteur ou changer la position/direction du moniteur.

La tension d’alimentation est-elle dans la plage de valeurs du moniteur ?


La correction du moiré fonctionne correctement.

NOTE La mire test bar couleur ou couleur unique est affiché à l’écran quand vous mettez sous tension le moniteur avec un câble signal non connecté ou pas de signal de votre PC.

10 DEPANNAGE

Phénomène normal sur le Moniteurs équipés de tube ‘Diamondtron M

2

-CRT’

Défaut d’alignement des fils de séparation

En raison de la nature du tube cathodique Diamondtron M 2 -CRT, il se peut, dans de rares occasions, que l’alignement des fils de séparation soit affecté par des chocs ou des vibrations subis pendant le transport. En cas d’apparition d’une ligne verticale noire sur l’écran, taper légèrement de la main sur le côté du moniteur. Si le problème persiste, effectuer la procédure suivante:

A

B

Créer une image blanche et inspecter la zone en question.

Placer une tâche très blanche sur la zone afin de la bombarder d’électrons. Attendre quelques minutes jusqu’à ce que le problème ait disparu.

Fils porteurs

Ces deux lignes horizontales à peine visibles sur l’écran sont en fait les ombres de fils d’acier appelés “fils porteurs” dont sont équipés tous les moniteurs intégrant un tube cathodique Diamondtron

M 2 -CRT.

DEPANNAGE 11

ANNEXE

CARACTERISTIQUES TECHNIQUES

Tube cathodique 17" (16,0" / 41cm visible), ouverture de grille point: 0,25mm,

Diamondtron M 2 -CRT, déviation 90°, phosphore courte persistence, revêtement antireflet et antistatique

Fréquence de synchronisation Horizontal: 30,0-70,0kHz, Vertical: 50-160Hz

Bande passante 110MHz dot clock

Résolution recommandée 1024 × 768 à 85Hz

Connecteur d’entrée Mini connecteur secondaire D 15 broches


Signal de synchronisation Sync. séparée: TTL, Positif ou négatif

Signal vidéo Analogique: 0,7Vp-p (standard), 75

Ω,

Positif

Emplacements de mémoire Pré-réglés en usine: 9

Programmables par l’utilisateur: 20 maximum

Taille écran standard

Alimentation

Puissance absorbée

310mm L × 232,5mm H / 12,2" L × 9,2" H

100-240V c.a., 50/60Hz, 2,5A

95W maximum en mode d’utilisation normal

Mode Economie d’Energie: 5W au maximum

Dimensions, Poids net 408 × 420 × 430mm / 16,1 × 16,5 × 16,9" (L × H × P), 16,8kg / 37,0lbs

Angle d’inclinaison / rotation Droit / Gauche: 90 degrés, Vers le haut: 10 degrés, Vers l’avant: 5 degrés

Conditions de fonctionnement

Homologation

Utilisation: Température de 0 à 35°C / 32 à 95°F

Taux d’humidité entre 10 et 80% (sans condensation)

Stockage: Température de -20 à 60°C / -4 à 140°F

Taux d’humidité entre 5 et 90% (sans condensation)



408mm/16,1"

326mm/12,8"

430mm/16,9"

12 ANNEXE

Le tableau suivant contient les paramètres des modes préréglés en usine.

IBM

VGA

VESA

Résolution

720×400

640×480

640×480

640×480

800×600

800×600

1024×768

1024×768

1280×1024

Fréquence horizontale

31,33kHz

31,47kHz

37,50kHz

43,27kHz

46,88kHz

53,67kHz

60,02kHz

68,68kHz

63,98kHz

Fréquence verticale

70,0Hz

59,9Hz

75,0Hz

85,0Hz

75,0Hz

85,1Hz

75,0Hz

85,0Hz

60,0Hz

Polarité de sync.

H V

Négative Positive

Négative Négative

Négative Négative

Négative Négative

Positive

Positive

Positive

Positive

Positive

Positive

Positive

Positive

Positive

Positive

NOTE Il peut s’avérer nécessaire de modifier les paramètres réglés en usine dans la mesure où la synchronisation des signaux varie en fonction des différentes cartes graphiques utilisées.

AFFECTATION DES BROCHES

Mini connecteur secondaire

D 15 broches

Broche

1

2

3

4

Signal d’entrée

Vidéo rouge

Vidéo vert

Vidéo bleu

5

6

Terre

Terre

Terre vidéo rouge

7

8

Terre vidéo vert

Terre vidéo bleu

Broche

Signal d’entrée

9

10

11

Terre

Terre

12

13

Données (SDA) *

Sync H

Sync V / Horloge V * 14

15 Horloge (SCL) *

* Compatible VESA DDC.

ANNEXE 13

LM704UT

GEBRUIKERSHANDLEIDING

INHOUDSOPGAVE

VEILIGHEIDSVOORSCHRIFTEN.......................................

VOORZORGSMAATREGELEN..................................

KLANTENSERVICE.....................................................

REINIGING...................................................................

3

3

1

1

VOORDAT U DE MONITOR GEBRUIKT..........................

KENMERKEN...............................................................

ACCESSOIRES...........................................................

VOOR WINDOWS 95/98ME//2000 GEBRUIKERS.......

INSTALLEREN VAN DE MONITORVOET....................

PLAATS VAN BEDIENINGSELEMENTEN.................

DE MONITOR AANSLUITEN......................................

5

6

6

4

4

4

4

GEBRUIK VAN DE MONITOR.............................................

INHOUD AFSTELLINGSMENU...................................

ENERGIEBEHEER-FUNCTIE.....................................

7

8

9

PROBLEMEN OPLOSSEN..................................................

10

BIJLAGE...............................................................................

SPECIFICATIES...........................................................

12

12

VOORAF INGESTELDE MODI....................................

13

TOEWIJZING VAN PINNEN........................................

13

NEDERLANDS

Wij zijn zeer blij dat u deze iiyama Vision Master hebt gekozen.

Wij raden u aan een paar minuten de tijd te nemen om deze korte maar complete handleiding zorgvuldig door te lezen, voordat u de monitor installeert en inschakelt.

Bewaar deze handleiding om later als referentie te gebruiken.

CONFORMITEITSVERKLARING CE-MARKERING

Deze Color Data Monitor voldoet aan de eisen van EG-richtlijn 89/336/EEC “EMC-richtlijn” en 73/

23/EEC “Richtlijn ten aanzien van laagspanning” zoals gewijzigd door Richtlijn 93/68/EEC.

Het niveau van de elektromagnetische gevoeligheid is zo gekozen dat bij aansluiting op het openbare laagspanningsnet zowel binnen als buiten een goede werking wordt verkregen in woongebieden, op bedrijfsterreinen, gebieden met lichte industrie en bij kleinschalige ondernemingen.

n Wij behouden ons het recht voor om specificaties zonder voorafgaanbericht te wijzigen.

n Alle handelsmerken die in deze gebruikershandleiding worden gebruikt zijn het eigendom van de respectieve eigenaars daarvan.

n iiyama als E

NERGY S TAR ® Partner heeft vastgesteld dat dit product voldoet aan de richtlijnen die gelden voor energie verbruik.

VEILIGHEIDSVOORSCHRIFTEN

VOORZORGSMAATREGELEN

WAARSCHUWING

GEBRUIK DE MONITOR NIET ALS U PROBLEMEN VERMOEDT

Als u abnormale verschijnselen opmerkt, zoals rook, vreemde geluiden of dampen, moet u onmiddellijk de stekker van de monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama.

Het is erg gevaarlijk de monitor nog langer te gebruiken, dit kan brand of elektrische schokken veroorzaken.

VERWIJDER NOOIT DE BEHUIZING

Binnen in de monitor bevinden zich hoogspanningscircuits. Als u de behuizing verwijdert, loopt u het risico op brand of elektrische schokken.

PLAATS GEEN VOORWERPEN IN DE MONITOR

Plaats geen voorwerpen in de monitor en mors geen vloeibare stoffen zoals water in de monitor. Als dit per ongeluk toch gebeurt, moet u onmiddellijk de stekker van uw monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Als u de monitor gebruikt terwijl er zich een voorwerp in bevindt, kan dit brand, elektrische schokken of schade veroorzaken.

PLAATS DE MONITOR OP EEN VLAK, STABIEL OPPERVLAK

De monitor kan, als hij valt of gevallen is, letsel veroorzaken.

GEBRUIK DE MONITOR NIET IN DE BUURT VAN WATER

Gebruik de monitor niet op een plaats waar er water op de monitor terecht kan komen. Dit kan brand of elektrische schokken veroorzaken.

GEBRUIK DE OPGEGEVEN VOEDING

Zorg ervoor dat u de monitor alleen gebruikt met de opgegeven voeding. Gebruik van de onjuiste voeding zal defecten veroorzaken en kan brand of elektrische schokken tot gevolg hebben.

BESCHERM DE KABELS

Trek niet aan het netsnoer of de signaalkabel. Zorg ervoor dat deze kabels niet worden geknikt en dat de monitor of andere zware voorwerpen niet op de kabels worden geplaatst. Als een kabel beschadigd is, kan dat brand of elektrische schokken tot gevolg hebben.

ONGUNSTIGE WEERSOMSTANDIGHEDEN

Het is raadzaam om de monitor niet te gebruiken tijdens zware storm. De herhaalde stroomonderbrekingen kunnen defecten veroorzaken. Het is ook raadzaam om tijdens deze omstandigheden de stekker niet aan te raken omdat dit elektrische schokken kan veroorzaken.

PAS OP

PLAATSING

Zet de monitor niet op een plaats waar plotselinge temperatuurschommelingen kunnen optreden, of in vochtige, stoffige of rokerige ruimten. Dit kan brand, elektrische shokken of schade veroorzaken.

Vermijd ook ruimten waar de zon of ander licht rechtstreeks op de monitor kan schijnen.

PLAATS DE MONITOR NIET IN EEN GEVAARLIJKE POSITIE

Als de monitor niet op een geschikte positie geplaatst is kan de monitor omvallen en letsel tot gevolg hebben. Zorg er ook voor dat er geen zware voorwerpen op de monitor geplaatst worden en zorg ervoor dat kinderen niet aan de kabels kunnen trekken en daardoor letsel oplopen.

VEILIGHEIDSVOORSCHRIFTEN 1

PAS OP

ZORG VOOR EEN GOEDE VENTILATIE

Er zijn ventilatie-openingen aangebracht om te voorkomen dat de monitor oververhit raakt. Als de openingen worden afgedekt of als er een voorwerp in de buurt van de openingen wordt geplaatst kan brand ontstaan.

Plaats de monitor in verband met de luchtcirculatie ten minste 10 cm (4 inches) van de muur af.

Verwijder de kantelvoet niet als u de monitor gebruikt. Als de voet wordt verwijderd, zullen alle ventilatie-openingen aan de onderkant van de behuizing worden geblokkeerd en zal de monitor oververhit raken. Hierdoor kan brand of schade ontstaan. Als u de monitor gebruikt terwijl deze achterover is gekanteld, op zijn zij ligt of ondersteboven staat, of als de monitor op vloerbedekking of een zachte ondergrond geplaatst wordt, kan ook schade ontstaan.

HAAL DE STEKKERS LOS ALS U DE MONITOR VERPLAATST

Zet de monitor uit en haal de stekker uit het stopcontact en zorg ervoor dat de signaal kabels niet aangesloten zijn als u de monitor verplaatst. Anders kan dit brand of elektrische schokken tot gevolg hebben.

Het is aan te raden, wanneer de monitor verplaatst wordt, dit met twee personen te doen.

HAAL DE STEKKER UIT HET STOPCONTACT

Om ongelukken te voorkomen is het raadzaam om de stekker van de monitor uit het stopcontact te halen als u de monitor lange tijd niet gebruikt.

TREK AAN DE STEKKER, NIET AAN HET SNOER

Als u het netsnoer of de signaalkabel wilt verwijderen, moet u het snoer altijd bij de stekker vastpakken.

Trek nooit aan de kabel zelf, dit kan brand of elektrische schokken veroorzaken.

RAAK DE STEKKER NIET MET NATTE HANDEN AAN

Het in of uit het stopcontact halen van de stekker met natte handen kan elektrische schokken veroorzaken.

LEG GEEN FLOPPY DISKS IN DE BUURT VAN DE MONITOR

Data van magnetische opslag zoals floppy disk kan verloren gaan als deze op of naast de monitor geplaatst worden, doordat het demagnetiseer circuit een sterk kortstondig magnetisch veld veroorzaakt.

ALS U DE MONITOR OP UW COMPUTER PLAATST

Zorg ervoor dat de computer sterk genoeg is om het gewicht van de monitor te dragen, anders kan dit schade aan uw computer veroorzaken.

OVERIGE

ERGONOMISCHE AANBEVELINGEN

Om vermoeide ogen te voorkomen, moet u de monitor niet gebruiken tegen een lichte achtergrond of in een donkere ruimte. Voor optimaal comfort moet u de monitor net onder het oogniveau plaatsen en moet de afstand tussen uw ogen en de monitor 40-60 cm zijn. Als u langere tijd achter de monitor zit is het raadzaam om 10 minuten per uur rust te nemen. Continue kijken naar het beeldscherm kan vermoeidheid van de ogen veroorzaken.

INVLOED VAN MAGNETISCHE VELDEN

Plaats de monitor uit de buurt van TV, luidsprekersystemen of andere bronnen van sterke magnetische velden.

Als gevolg van storing door andere apparaten kan de monitor een brommend geluid gaan geven en het beeld vervormen.

2 VEILIGHEIDSVOORSCHRIFTEN

OVERIGE

ENKELE OPMERKINGEN BIJ HET GEBRUIK VAN DE OPQ

(=optimaliseer beeldkwaliteit)

FUNCTIE

Door de aard van de Diamondtron M 2 -CRT kan in zeldzame gevallen verkeerde convergentie, verkeerde afstelling van de lensopening, een trillend beeld of ingebrande fosfor ontstaan wanneer een beeld met hoog witgehalte lang wordt weergegeven terwijl de OPQ-functie geactiveerd is. Schakel de

OPQ-functie UIT wanneer u niet met DVD of andere bewegende beelden werkt.

OPTIMAAL BEELD VOOR DE OPQ-FUNCTIE [Weergave op scherm]

1. OPQ-functie: AAN n Bewegend beeld (DVD / TV)

OPQ Function

Enable

2. OPQ-functie: UIT n Tekstverwerking en spreadsheet n Tekst e.d.

OPMERKING

OPQ Function

Disable

Schakel de OPQ-functie UIT wanneer u het onder 2 beschreven beeld op uw scherm hebt: uw ogen raken sneller vermoeid wanneer de OPQ-functie aan staat.

KLANTENSERVICE

OPMERKING n

Als u het apparaat voor onderhoud moet retourneren en u de originele verpakking niet meer hebt, moet u het apparaat niet in een andere verpakking versturen.

Neem contact op met de dichtstbijzijnde iiyama vestiging of dealer voor advies of vervangende verpakking.

REINIGING

WAAR-

SCHUWING n Als er tijdens het schoonmaken voorwerpen of vloeistoffen in de monitor terecht komen, moet u onmiddellijk de stekker uit het stopcontact halen en contact opnemen met uw dealer of met iiyama.

PAS OP n Zet om veiligheidsredenen de monitor uit en haal de stekker uit het stopcontact, voordat u de monitor gaat reinigen.

OPMERKING n De beeldbuis is beschermt met een anti-reflectie & anti-statische coating. Zorg ervoor dat u de beschermlaag van het scherm niet beschadigt door met een hard voorwerp te krabben of te wrijven.

n Gebruik nooit een van de volgende oplosmiddelen. Hiermee beschadigt u de behuizing en de beeldbuis.

Verdunner

Benzine

Schurende reinigingsmiddelen

Spray-reiniger

Was

Zuur of alkalisch oplosmiddel

BEHUIZING

BEELDBUIS

Vlekken kunt u verwijderen met een doek die licht bevochtigd is met een mild, reinigend oplosmiddel. Veeg de behuizing vervolgens met een zachte droge doek af.

Het wordt aanbevolen een zacht doekje te gebruiken om vlekken (zoals vingerafdrukken) van de beeldbuis te verwijderen.

VEILIGHEIDSVOORSCHRIFTEN 3

VOORDAT U DE MONITOR GEBRUIKT

KENMERKEN

K

K

Helder, duidelijk beeld voor Windows

®

of Macintosh

Ondersteunt resoluties tot 1280×1024

K

K

Ondersteunt frequnties tot 85Hz op 1024×768

Conforme au Plug & Play VESA DDC1/2B

Conforme au Windows

®

95/98/Me/2000

K

K

Energiebeheer-voorziening (voldoet aan E

NERGY

S

TAR

®

en VESA DPMS)

Ruimtebesparende, compacte behuizing

K Ergonomisch ontwerp: goedgekeurd volgens TCO ’99 en MPR 2

ACCESSOIRES

De volgende accessoires moeten zich in de verpakking van de Vision Master bevinden. Controleer of al deze accessoires aanwezig zijn.

n

Netsnoer* n

Monitorvoet n

Gebruikershandleiding

WAAR-

SCHUWING

* VOOR GEBRUIKERS IN 120 VOLT-GEBIED

Het toelaatbare vermogen van het bijgesloten netsnoer in een 120 Volt-gebied is 10

A/125 V. Als u een voedingsbron gebruikt met een hoger toelaatbaar vermogen, moet u een netsnoer met een toelaatbaar vermogen van 10 A/250 V gebruiken.

VOOR WINDOWS 95/98/ME/2000 GEBRUIKERS

Windows 95/98/Me/2000 Monitor Informatie Bestand voor iiyama monitoren kan verkregen worden via internet, op het volgende adres: http://www.iiyama.nl

OPMERKING n

Raadpleeg één van bovenvermelde Internet pagina’s voor meer informatie over het downloaden van het stuurprogramma voor uw monitor.

n Het is niet nodig om een monitor driver te installeren voor Macintosh en Unix besturingssystemen. Voor meer informatie, neem eerst contact op met uw dealer voor advies.

4 VOORDAT U DE MONITOR GEBRUIKT

INSTALLEREN VAN DE MONITORVOET

De monitor is bestemd voor gebruik terwijl de kantelbare voet geïnstalleerd is. Zorg dus dat deze voet geïnstalleerd is voordat u de monitor gaat gebruiken.

PAS OP n Installeer de monitorvoet op een stabiel oppervlak. Als de monitor valt, kan hij letsel of schade veroorzaken.

n n

Behandel de monitor voorzichtig daar deze anders kan beschadigen.

Haal om elektrische schok of schade te voorkomen vóór de installatie het snoer van de monitor uit het stopcontact.

A Controleer of de monitor is uitgeschakeld.

B De monitor voorzichtig op zijn kant of omgedraaid leggen.

C Lokaliseer de openingen aan de voorzijde van de onderkant van de monitor.

D Steek de pennen van de monitorvoet in deze openingen. Druk de monitorvoet naar voren totdat de monitorvoet vast klikt.

E Om de monitorvoet te verwijderen, de onderkant van de monitorvoet vasthouden, en deze dan wegdrukken base.

VOORDAT U DE MONITOR GEBRUIKT 5

PLAATS VAN BEDIENINGSELEMENTEN

< Voorkant > < Achterkant >

A Power-indicator

B Power-schakelaar

C + Knop

D – Knop

E Knop Menu

F Knop Exit

G Signaalkabel voor D-Sub-aansluiting (Vast)

H Wisselstroomaansluiting (AC IN)

DE MONITOR AANSLUITEN

A

B

Controleer of zowel de computer als de monitor uitgeschakeld zijn.

Sluit de computer op de monitor aan met de signaalkabel. (Zie pagina 13 voor TOEWIJZING

VAN PINNEN.)

C Sluit eerst het netsnoer op de monitor aan en vervolgens op de stroom aansluiting.

OPMERKING n

De signaalkabel die voor de aansluiting wordt gebruikt kan variëren. Dit is afhankelijk van het type computer dat u gebruikt. Door onjuiste aansluiting kan ernstige schade aan zowel de monitor als de computer ontstaan. De kabel die bij de monitor geleverd wordt, heeft een standaard 15 pins D-Sub aansluiting. Wanneer een speciale kabel vereist is, neem dan contact op met uw dealer of met één van de iiyama vestigingen.

n Als u de monitor op een Macintosh-computer wilt aansluiten, moet u contact opnemen met uw dealer of met één van de iiyama vestigingen voor een geschikte adapter.

n Zorg ervoor dat u de vingerschroeven van de signaalaansluitingen vastdraait.

6 VOORDAT U DE MONITOR GEBRUIKT

GEBRUIK VAN DE MONITOR

De signaaltimings van de iiyama Vision Master zijn in de fabriek zo ingesteld dat een optimaal beeld wordt verkregen (zie signaaltimings op pagina 13 onder VOORAF INGESTELDE MODI). Als u tijdens gebruik een gebrekkig beeld krijgt, moet u de onderstaande afstellingsprocedure volgen om het gewenste beeld te krijgen.

( Het Hoofdmenu verschijnt op het scherm wanneer u op de Knop Menu drukt.

B Als u bijvoorbeeld de contrast wilt aanpassen, kiest u in het Hoofdmenu met de +/– Knoppen.

(Contrast)

H: 68.8KHz

V: 85Hz

Afstellingspictogram

Geselecteerde afstellingsmenu

De regel toont de voortgang van de afstelling.

Contrast

OPQ-functie: AAN

70

R

G B

OSD

OPQ Enable

C Een instelschaal wordt rood als u op de Knop Menu drukt. Gebruik d e + / – K n o p p e n o m d e c o n t r a s t a f t e s t e l l e n . Z i e I N H O U D

A F S T E L L I N G S M E N U o p d e v o l g e n d e p a g i n a ’ s v o o r n a d e r e informatie.

OPMERKING n

Als u bij het afstellen enkele seconden niet meer op de knoppen drukt, verdwijnt het On Screen

Display. Ook via de Knop Exit kunt u het OSD-scherm direct verlaten.

n De afstellingsgegevens worden automatisch in het geheugen opgeslagen wanneer het On Screen

Display verdwijnt. U moet gedurende deze tijd de monitor niet uitschakelen.

n Da afstellingen voor Grootte, Positie, Kussen, Trapezium, Kussenbalans, Parallelogram en

Moire worden voor elke signaal timing vastgelegd. Buiten deze afstellingen om worden alle andere afstellingen zoals Contrast, Helderheid, Kleur en Rotatie vastgelegd in een instelling die betrekking heeft op alle signaaltimings.

n Wanneer u de knop op de menubalk langer dan 5 seconden ingedrukt houdt, wordt de OPQfunctie (optimaliseer beeldkwaliteit) steeds AAN- en vervolgens weer UITgeschakeld. Activeer de

OPQ-functie om optimale beeldkwaliteit te verkrijgen bij het weergeven van DVD of andere bewegende beelden. (Zie pagina 3 voor ENKELE OPMERKINGEN BIJ HET GEBRUIK VAN DE OPQ

FUNCTIE.)

GEBRUIK VAN DE MONITOR 7

INHOUD AFSTELLINGSMENU

Menu

Contrast *

(Contrast)

Te licht

Te sterk

Brightness *

(Helderheid)

Te donker

Te helder

H-Center

(H-Center)

Te ver naar links

Te ver naar rechts

H-Size

(H-Grootte)

V-Center

(V-Center)

Probleem

Keuze

Te klein

Te groot

Te laag

Te hoog

Te gebruiken knop

*

Contrast: Druk op één van de + Knop.

Helderheid: Druk op één van de – Knop.

Menu Probleem / Keuze Te gebruiken knop

R

G B

Temperature

(Kleur Temp.)

9300 9300K: Normaal wit

6500 6500K: Warmer wit

5000 5000K: Papier wit

Degauss

(Degauss)

MENU

(in K: Kelvin)

Elke keer als de monitor wordt

MENU ingeschakeld, wordt de monitor automatisch gedemagnetiseerd. Soms veranderen de kleuren echter, als de monitor wordt verplaatst of gedraaid. Probeer in dit geval eerst de helling afstelling. Als het probleem aanhoudt, gebruikt u Degauss.

OPMERKING U moet de functie Degauss niet voortdurend herhalen. Wacht ten minste 30 minuten voordat u de monitor opnieuw demagnetiseert. Tijdens het demagnetiseren trilt het beeld en hoort u een zwak geluid. Dit is normaal en wijst niet op een probleem.

V-Size

(V-Grootte)

Te klein

Te groot Moire Reduce

(Moire Reduce)

H-Moire

Zoom

(Zoom)

Te klein

Te groot

H-Convergence

Pincushion

(Kussen)

Trapezoid

(Trapezium)

Pin-Balance

(Kussenbalans)

Correctie van vervorming



OPMERKING Moire is het resultaat van of interferentie tussen de fosfor lay-out en het videosignaal. In sommige gevallen kan de moire erg opvallen. Druk op MENU om de moire reduce instelling in te gaan.

Pas het niveau aan de optimale conditie a a n . E e n t e h o g e i n s t e l l i n g z a l e e n schuddend beeld geven.

Parallelogram

(Parallellogram)

Correctie van vervorming Recall

(Heroproep)

Fabrieksinstellingen worden teruggezet.

MENU

OPMERKING Druk op Heroproep om de fabrieksinstellingen te herstellen.

Rotation

(Rotatie)

Correctie van helling

OSD Center

(OSD Center)

Rood

User Color

(Gebruikerskleur)

Blauw

8 GEBRUIK VAN DE MONITOR

MENU

EXIT

Exit

(Exit)

Sluit het OSD raam.

Deu

I t a

Fra

Por

MENU

OPMERKING U kunt ook de Knop Exit gebruiken.

Language

(Taal)

Eng

Esp

ENERGIEBEHEER-FUNCTIE

De energiebeheer-functie van dit product voldoet aan de energiebesparingseisen van E NERGY

S TAR

® en VESA DPMS. Met deze functie wordt onnodig stroomverbruik van de monitor verminderd wanneer uw computer niet actief wordt gebruikt.

Als u van deze functie gebruik wilt maken, moet de monitor zijn aangesloten op een computer die voldoet aan de VESA DPMS-richtlijnen. Er is één Energiebeheer-modus beschikbaar. Deze modus worden hierna beschreven. De vereiste instelling, waaronder die van de timer, moeten door de computer worden uitgevoerd.

n Power Management modus

Wanneer het H-sync-signaal / V-sync-signaal / H en V-sync-signaal van de computer uit is, wordt de monitor in de Power Management modus gezet. Dit reduceert het stroomverbruik tot minder dan

5W. Het scherm wordt donker en de Power-indicator wordt oranje. Vanuit de Power Management modus verschijnt het scherm weer na 10 seconden nadat u het toetsenbord of de muis hebt aangeraakt.

NORMAL MODUS

POWER MANAGEMENT MODUS

Groen

Oranje

STROOMVERBRUIK 0 5 W 100%

OPMERKING n

Ook als u de energiebeheer-modus gebruikt, verbruikt de monitor elektriciteit.

Schakel de Power-schakelaar, wanneer u de monitor niet gebruikt, ’s nachts en in het weekend uit om te voorkomen dat onnodig stroom wordt verbruikt.

n Het is mogelijk dat het video signaal van de computer aan staat terwijl het H- of

V-synchronisatie signaal ontbreekt. In dit geval zal de ENERGIEBEHEER functie niet goed functioneren.

GEBRUIK VAN DE MONITOR 9

PROBLEMEN OPLOSSEN

Als de monitor niet juist functioneert, moet u de onderstaande punten in de genoemde volgorde doornemen om te zien of een mogelijke oplossing wordt genoemd.

1.

Verricht de afstellingen die staan beschreven in GEBRUIK VAN DE MONITOR, afhankelijk van het probleem dat u ondervindt.

2. Raadpleeg de volgende overzichten als u geen passend afstellingsonderdeel vindt in GEBRUIK

VAN DE MONITOR of als het probleem aanhoudt.

3.

Als u een probleem ondervindt dat niet in de overzichten wordt beschreven of als u het probleem niet aan de hand van de overzichten kunt oplossen, moet u de monitor niet langer gebruiken en moet u contact opnemen met uw dealer of met iiyama voor verdere assistentie.

Probleem Controlepunt

A Geen beeld.

B

(Power-indicator licht niet op.)

(Power-indicator is groen.)

(Power-indicator is oranje.)

Het scherm is niet gesynchroniseerd.

o o o

Is het netsnoer goed aangesloten?

Staat de Power-schakelaar op ON?

Staat er spanning op het stopcontact ? Controleer dit met een ander apparaat.

o

Als de blanco schermbeveiliging actief is, moet u het toetsenbord of de muis aanraken.

o o o o

Verhoog het Contrast en/of de Helderheid.

Is de computer ingeschakeld?

Is de signaalkabel goed aangesloten?

Valt de signaaltiming van de computer binnen de specificatie van de monitor?

o o o o

Als de monitor in de energiebeheer-modus staat, moet u het toetsenbord of de muis aanraken.

Is de computer ingeschakeld?



o o o



Valt het video-uitgangsniveau van de computer binnen de specificatie van de monitor?

C De schermpositie bevindt zich niet in het midden.

o


D Het scherm is te helder of te donker.

o

Valt het video-uitgangsniveau van de computer binnen de specificatie van de monitor?

Het scherm kan te helder zijn doordat het videosignaal niveau verschilt vanuit de computer. In dit geval moet u Contrast afstellen.

E Het scherm trilt.

o o o o

Controleer of er bronnen met sterke magnetische velden in de buurt staan, zoals TV, luidspreker enzovoorts.

Verwijder deze uit de buurt van de monitor of verander de positie/richting van de monitor om storing door magnetische velden te voorkomen.

Valt het voltage binnen de specificatie van de monitor?


Functioneert de moiré correctie naar behoren?

OPMERKING Op het scherm verschijnt een kleurenbalk of een kleurentestbeeld wanneer u de aan/uitknop inschakelt terwijl er geen signaalkabel is aangesloten of geen signaal vanaf de computer wordt ontvangen.

10 PROBLEMEN OPLOSSEN

Normale verschijnselen bij monitors van het type ‘Diamondtron M

2

-CRT’

Verkeerde afstelling van openingsrooster

Bij een Diamondtron M 2 -CRT kan in zeldzame gevallen het openingsrooster verkeerd afgesteld raken als gevolg van een schok of trilling tijdens transport. Als een zwarte verticale streep op het scherm verschijnt, moet u met uw hand een lichte klap op de zijkant van de monitor geven. Voer de onderstaande procedure uit als het probleem aanhoudt.

A

B

Geef een volledig wit beeld weer en inspecteer het probleemgebied.

Geef een sterk wit beeld weer dat het probleemgebied bestrijkt, zodat een sterke elektronenstraal wordt gevormd. Laat de monitor enige tijd in deze toestand totdat het probleem verdwijnt.

Dempingsdraden

Twee zwakke horizontale strepen die op het scherm zichtbaar zijn, zijn in feite de schaduwen van stalen draden die dempingsdraden worden genoemd. Alle monitors met een Diamondtron M 2 -CRT hebben deze draden in verband met hun constructie.

PROBLEMEN OPLOSSEN 11

BIJLAGE

SPECIFICATIES

Beeldbuis 17" (16,0" / 41cm effectief), Aperture Grille pitch: 0,25mm,

Diamondtron M 2 -CRT, 90 graden afbuiging, kort nalichtend fosfor, antireflectie- en antistatische coating

Horizontaal: 30,0-70,0kHz, Verticaal: 50-160Hz Sync-frequentie

Bandbreedte videosignaal 110MHz dot clock

Aangeraden resolutie 1024 × 768 bij 85Hz

Invoeraansluitingen

Plug & Play

Invoersignaal sync

Invoersignaal video

Opslag aantal signalen

D-Sub mini 15-pins

VESA DDC1/2B™

Gescheiden sync: TTL, positief of negatief

Analoog: 0,7Vp-p (standaard), 75

Ω, positief

Fabrieksinstellingen: 9

Door gebruiker gedefinieerde instellingen: maximaal 20

Standaard-schermomvang 310mm × 232,5mm / 12,2" × 9,2" (b × h)

Voedingsbron

Stroomverbruik

100-240 V wisselstroom, 50/60Hz, 2,5A maximaal 95W bij normaal gebruik

Power Management modus: maximaal 5W

Afmetingen, nettogewicht 408 × 420 × 430mm / 16,1 × 16,5 × 16,9" (b × h × d), 16,8kg / 37,0lbs

Kantel- / draaihoek Rechts/links: naar beide kanten 90 graden, omhoog: 10 graden, naar voren: 5 graden

Omgeving

Voldoet aan

Gebruik:

Opslag:

Temperatuur

Vochtigheid

Temperatuur

Vochtigheid

0 tot 35°C / 32 tot 95°F

10 tot 80% (geen condensatie)

-20 tot 60°C / -4 tot 140°F

5 tot 90% (geen condensatie)



408mm/16,1"

326mm/12,8"

430mm/16,9"

12 BIJLAGE

VOORAF INGESTELDE MODI

In het volgende overzicht staan de in de fabriek ingestelde modi.

IBM

VGA

VESA

Resolutie

720×400

640×480

640×480

640×480

800×600

800×600

1024×768

1024×768

1280×1024

Horizontale frequentie

31,33kHz

31,47kHz

37,50kHz

43,27kHz

46,88kHz

53,67kHz

60,02kHz

68,68kHz

63,98kHz

Verticale frequentie

70,0Hz

59,9Hz

75,0Hz

85,0Hz

75,0Hz

85,1Hz

75,0Hz

85,0Hz

60,0Hz

Sync-polariteit

H V

Negatief Positief

Negatief Negatief

Negatief Negatief

Negatief Negatief

Positief

Positief

Positief

Positief

Positief

Positief

Positief

Positief

Positief

Positief

OPMERKING Het is mogelijk dat u in aanvulling op de fabrieksinstellingen nog meer functies moet afstellen: de signaaltimings verschillen, afhankelijk van het soort grafische kaart dat u gebruikt.

TOEWIJZING VAN PINNEN

15-pins D-Sub mini-aansluiting

6

7

8

2

3

4

5

Pen

1

Invoersignaal

Rood video

Groen video

Blauw video

Aarde

Aarde

Rood video aarde

Groen video aarde

Blauw video aarde

Pen Invoersignaal

9

10

11

Aarde

Aarde

12 Gegevenslijn (SDA) *

13 H-sync

14

15

V-sync / V-clk *

Kloklijn (SCL) *

* Voldoet aan VESA DDC

BIJLAGE 13

LM704UT

ANVÄNDARHANDBOK

INNEHÅLL

SÄKERHET...........................................................................

SÄKERHETSFÖRESKRIFTER...................................

KUNDSERVICE...........................................................

RENGÖRING...............................................................

3

3

1

1

INNAN DU BÖRJAR ANVÄNDA BILDSKÄRMEN..............

FUNKTIONER..............................................................

TILLBEHÖR.................................................................

FÖR WINDOWS 95/98/ME/2000 ANVÄNDARE.........

INSTALLATION AV BILDSKÄRMSFOTEN...................

KNAPPARNAS PLACERING......................................

ANSLUTA BILDSKÄRMEN.........................................

5

6

6

4

4

4

4

ANVÄNDA BILDSKÄRMEN................................................

INSTÄLLNINGAR–MENYINNEHÅLL.........................

STRÖMBESPARANDE FUNKTION...........................

7

8

9

FELSÖKNING.......................................................................

10

BILAGA.................................................................................

12

SPECIFIKATIONER......................................................

12

FÖRINSTÄLLDA VÄRDEN.........................................

13

KONTAKTERNAS STIFTADRESSER........................

13

SVENSKA

Tack för att du har valt iiyama Vision Master färgskärm.

Vi rekommenderar att du noggrant läser igenom denna handbok innan du installerar och börjar använda bildskärmen. Förvara handboken på ett säkert ställe för framtida referens.

CE-MARKERING BETRÄFFANDE ÖVERENSSTÄMMELSE

Denna LCD-skärm uppfyller de krav som ställs enligt EC-direktivet 89/336/EEC “EMC Directive” och 73/23/

EEC “Low Voltage Directive” med tillägg enligt direktivet 93/68/EEC.

Den elektromagnetiska känsligheten ligger på en nivå som ger korrekt funktion inom fastigheter avsedda för bostäder, kontor, lätt industri och småföretag, både inom- och utomhus. Alla dessa verksamhetsplatser kännetecknas av att de är anslutna till det allmänna lågspänningsnätet.

n Vi förbehåller oss rätten att ändra specifikationer utan föregående meddelande.

n Samtliga varumärken i denna handbok tillhör respektive ägare.

n Såsom varande en E

NERGY

S

TAR

® -partner har liyama bestämt att denna produkt ska uppfylla de riktlinjer som

E NERGY S TAR

® anger för effektiv energianvändning.

SÄKERHET

SÄKERHETSFÖRESKRIFTER

VARNING

ANVÄND INTE BILDSKÄRMEN OM DU MISSTÄNKER ATT NÅGOT ÄR FEL

Om du upptäcker något konstigt såsom rök, ovanliga ljud eller lukter bör du dra ur kontakten till bildskärmen och kontakta återförsäljaren. Fortsatt användning kan vara farlig och orsaka brand eller elektriska stötar.

TA ALDRIG BORT HÖLJET

Det finns strömkretsar med hög spänning inuti bildskärmen. Tas höljet bort kan du utsätta dig för brandrisk eller elektriska stötar.

PLACERA INGA FÖREMÅL INUTI BILDSKÄRMEN

För aldrig in fasta föremål och häll inte in vätskor, som t ex vatten, i bildskärmen. Om du råkar spilla något, bör du omedelbart dra ur kontakten och kontakta återförsäljaren. Fortsatt användning med ett främmande föremål i bildskärmen kan orsaka brand, elektrisk stöt eller skada.

PLACERA SKÄRMEN PÅ EN PLAN OCH STABIL YTA

Det finns risk för personskador om bildskärmen skulle välta eller ramla ner.

ANVÄND INTE SKÄRMEN I NÄRHETEN AV VATTEN

Placera inte skärmen där vatten kan komma att stänkas eller spillas på den. Detta kan orsaka brand eller elektriska stötar.

ANVÄND SKÄRMEN MED DÄRFÖR AVSEDD STRÖMFÖRSÖRJNING

Kontrollera att bildskärmen används med den avsedda strömförsörjningen. Om skärmen är ansluten till nätuttag med fel spänning kan det medföra felaktig funktion och orsaka brand eller elektriska stötar.

SKYDDA KABLARNA

Dra eller böj inte strömkabeln eller signalkabeln. Placera inte skärmen eller något annat tungt föremål på kablarna. Om de skadas kan de orsaka brand eller elektriska stötar.

OGYNNSAM VÄDERLEK

Vi rekommenderar att du inte använder bildskärmen under åskväder eftersom flera på varandra följande strömavbrott kan medföra funktionsfel. Du bör heller inte röra kontakten under dessa förhållanden eftersom det kan orsaka en elektrisk stöt.

FÖRSIKTIGHET

INSTALLATIONSPLATS

Installera inte bildskärmen där plötsliga temperaturförändringar kan förekomma eller där det är hög luftfuktighet, mycket damm eller rök. På sådana platser ökar risken för brand, elektriska stötar eller andra skador. Du bör också undvika platser där bildskärmen utsätts för direkt solljus.

PLACERA SKÄRMEN I EN SÄKER POSITION

Skärmen kan välta med personskador som följd om den placeras olämpligt. Se till att du inte lägger tunga föremål på skärmen och att alla kablar leds så att barn inte kan komma åt att dra i dem och därmed utsättas för fara.

SÄKERHET 1

FÖRSIKTIGHET

SE TILL ATT ORDNA MED BRA VENTILATION

Skärmen är försedd med ventilationshål för att den inte ska bli överhettad. Övertäckning av dessa hål medför brandrisk. För att få tillräcklig luftcirkulation bör du placera bildskärmen så att avståndet till närmaste väggar blir minst 10 cm. Ta inte bort det inställbara stativet när du arbetar med skärmen, för att undvika att ventilationshålen på höljets baksida blockeras. Tar du bort stativet kanske ventilationshålen blockeras, vilket kan leda till att skärmen blir överhettad med risk för brand eller annan skada. Att använda bildskärmen när den ligger på bakre delen, sidan, upp och nedvänd eller

är placerad på en matta eller något annat mjukt underlag kan också innebära risk för brand.

DRA UT KABLARNA OM DU SKA FLYTTA BILDSKÄRMEN

Om du vill flytta bildskärmen ska du slå av strömmen, dra ut nätkabeln och se till signalkabeln är urkopplad. Var noga med detta så att du inte riskerar brand eller elektrisk stöt. Vi rekommenderar att ni är två personer när skärmen behöver flyttas.

DRA UT NÄTKABELN

Om bildskärmen inte ska användas under en längre tid rekommenderar vi att du drar ut nätkabeln för att undvika olyckor.

HÅLL I KONTAKTEN NÄR DU SKA DRA UT KABELN

Ta alltid tag i kontakten när du ska dra ut nät- eller signalkabeln. Om du håller i enbart kabeln när du drar ut den uppstår fara för brand eller elektrisk stöt.

RÖR ALDRIG KONTAKTEN MED FUKTIGA HÄNDER

Du riskerar att få en elektrisk stöt om du drar ut eller sätter in kontakten när dina händer är fuktiga.

LÄGG INGA DISKETTER I NÄRHETEN AV BILDSKÄRMEN

Magnetiskt lagrade data, exempelvis på disketter, kan gå förlorade om disketter och andra media placeras på eller i närheten av bildskärmen. Kretsen för avmagnetisering alstrar momentant ett starkt magnetiskt fält.

OM DU SKA INSTALLERA BILDSKÄRMEN OVANPÅ DIN DATOR

Kontrollera att datorn ger ett tillräckligt stabilt underlag för att klara bildskärmens tyngd. Det finns annars risk för att skada datorn.

ÖVRIGT

ERGONOMISKA REKOMMENDATIONER

Ansträng inte dina ögon i onödan genom att placera skärmen mot en ljus bakgrund eller arbeta i ett alltför mörkt rum. Du får bästa läskomfort om du har bildskärmens överkant något under ögonhöjd och avståndet till skärmen är 40-60 cm. Om du ska använda bildskärmen under långa arbetspass, rekommenderar vi att du varje timme tar en paus på tio minuter. Långvarigt arbete framför en bildskärm tröttar ögonen.

PÅVERKAN FRÅN MAGNETISKT FÄLT

Placera skärmen en bit bort från TV-mottagare, stereoanläggning eller annan källa med starka magnetiska fält. Bildskärmen kan avge störande oljud eller bilden kan förvrängas om den utsätts för störningar från annan utrustning.

2 SÄKERHET

ÖVRIGT

VAR UPPMÄRKSAM VID ANVÄNDANDET AV OPQ FUNKTIONEN

(=Optimera Bildkvalitet)

På grund av beskaffenheten hos Diamondtron M 2 -CRT bildrör, kan misskonvergens, missgruppering på masken (aperture grill), bildskakningar eller fast-bränning av fosfor uppstå om en skarp vit bild visas under längre tid medans OPQ funktionen är aktiv.

OPTIMAL BILD FÖR OPQ FUNKTIONEN [On screen display]

1. OPQ funktion: PÅ n Rörlig bild (DVD / TV)

OPQ Function

Enable

2. OPQ function: AV n Ordbehandlare och kalkylblad n Text och liknande

Obs!

OPQ Function

Disable

Stäng AV OPQ funktionen när bild enligt beskrivning under 2. visas eftersom ögonen tröttas när OPQ funktionen är aktiv.

KUNDSERVICE

Obs!

n

Om du behöver lämna in skärmen för service och originalförpackningen inte finns kvar, kan du be din återförsäljare om råd eller få en ny kartong.

RENGÖRING

VARNING n

Om du råkar tappa något föremål eller spilla någon vätska, t ex vatten, in i bildskärmen vid rengöringen bör du dra ur kontakten. Kontakta återförsäljaren snarast.

FÖRSIKTIGHET n

För din egen säkerhets skull bör du slå av strömmen och dra ur kontakten till bildskärmen innan du rengör den.

Obs!

HÖLJET

CRT-SKÄRMEN n CRT-skärmen är antireflex- och antistatbehandlad. Skrapa eller gnugga inte på skärmytan med något hårt föremål eftersom beläggningen kan skadas.

n

Använd aldrig något av nedanstående lösningsmedel. Dessa skadar höljet och CRT-skärmen:

Thinner

Bensin

Slipmedel

Rengöringsmedel i sprayflaska

Vax

Syra eller alkaliska lösningsmedel

Ta bort fläckar med en mjuk trasa fuktad med ett milt rengöringsmedel. Torka därefter höljet med torr trasa.

Använd en mjuk, ren trasa när du vill ta bort fettfläckar (t ex fingeravtryck) på skärmens yta.

SÄKERHET 3

INNAN DU BÖRJAR ANVÄNDA BILDSKÄRMEN

FUNKTIONER

K Bildskärmen presterar en klar och tydlig bild för Windows

®

eller Macintosh

K Den klarar av upplösningar upp till 1280×1024

K Stödjer bildfrekvenser på upp till 85fHz vid 1024×768

K Uppfyller Plug & Play VESA DDC1/2B

Uppfyller Windows

®

95/98/Me/2000

K

K

Strömbesparande läge (uppfyller E

NERGY

S

TAR

®

Utrymmessnål med kompakt utformat hölje

och VESA DPMS)

K Ergonomisk design: godkänd för TCO ’99 och MPR 2

TILLBEHÖR

Följande tillbehör är bipackade i kartongen med Vision Master. Kontrollera att alla delar finns med.

n

Nätkabel* n Bildskärmsfoten n Användarhandbok

FÖRSIKTIGHET * VID ANVÄNDNING MED 120 V

Nätkabeln som följer med leveranser avsedda för 120 V har klassificeringen

10 A / 125 V. Om du har strömförsörjning med högre spänning, måste du använda en nätkabel som som är klassad för 10A / 250V.

FÖR WINDOWS 95/98/ME/2000 ANVÄNDARE

Våra skärmar är Plug-and-Play kompatibla med Windows 95/98/Me/2000. Du kan även ladda hem specifika bildskärmsinformationsfiler för Windows 95/98/Me/2000 till iiyama bildskärmar via internet.

Gå in på adressen: http://www.iiyama.se och följ anvisningarna för SUPPORT där.

Obs!

n

För ytterligare information om nedladdning av drivrutiner till Din skärm, vänligen gå in på någon av de internet adresser som finns listade ovan.

n Vanligtvis krävs inga drivrutiner för bildskärmen i Macintosh eller Unix operativsystem miljöer. Har Du ytterligare frågor eller funderingar kring detta kan Du kontakta

Återförsäljaren av Ditt datorsystem.

4 INNAN DU BÖRJAR ANVÄNDA BILDSKÄRMEN

INSTALLATION AV BILDSKÄRMSFOTEN

Bildskärmen är konstruerad för att användas tillsammans med bildskärmsfoten. Se till att denna är installerad innan du börjar använda bildskärmen.

FÖRSIKTIGHET n

Placera skärmen på ett stabilt underlag. Bildskärmen kan orsaka skada eller skadas om den tappas eller ramlar.

n n

Utsätt inte skärmen för hård tryck eller belastning. Detta kan skada skärmen.

Dra ut nätsladden innan installation för att undvika elektriska stötar.

A Försäkra dig om att skärmen är avstängd.

B Vänd försiktigt bildskärmen upp och ner.

C Lokalisera hålen framtill på undersidan av bildskärmen.

D Stick in piggarna på det roterande stället i hålen. Tryck det roterande stället framåt till den hamnar i läge.

E För att avlägsna det roterande stället, håll fast underdelen av det roterande stället, och tryck det sedan ur läge.

INNAN DU BÖRJAR ANVÄNDA BILDSKÄRMEN 5

KNAPPARNAS PLACERING

< Framifrån > < Bakifrån >

A Strömindikator

B Strömbrytare

C + Knapp

D – Knapp

E Menyknapp

F Exitknapp

G Signalkabel för D-Sub anslutning (Fast)

H AC-anslutning (AC IN)

ANSLUTA BILDSKÄRMEN

A Kontrollera att både datorn och bildskärmen är avstängda.

B Anslut bildskärmen till datorn med signalkabeln. (Se sidan 13 för KONTAKTERNAS

STIFTADRESSER.)

C Anslut strömkabeln till bildskärmen först och sedan till eluttaget.

Obs!

n

Signalkablarna som används vid anslutningen varierar med typ av dator du har. En felaktig anslutning kan allvarligt skada både bildskärmen och datorn. Kabeln som levererades med bildskärmen är avsedd för en standardiserad, 15 stifts D-Sub-kontakt.

Om du behöver en specialkabel kan du kontakta din iiyama-återförsäljare.

n Om du ska ansluta till en Macintosh-dator beställer du en lämplig adapter hos din iiyama-

återförsäljare.

n Var noga med att dra åt skruvarna som finns på signalkabeln båda ändar.

6 INNAN DU BÖRJAR ANVÄNDA BILDSKÄRMEN

ANVÄNDA BILDSKÄRMEN

iiyama Vision Master-bildskärmen har förinställda värden från fabriken med signalsynkroniseringar enligt sidan 13 under FÖRINSTÄLLDA VÄRDEN för att skapa bästa möjliga bild. Om bilden blir felaktig justerar du den enligt följande anvisningar:

( Huvudmenyn visas på skärmen när du trycker på Menyknappen på skärmen.

B För att t.ex. justera kantrast, välj (Contrast) i Huvudmenyn genom att använda +/– Knapparna. Undermenyn visas när du bekräftat valet med Menyknappen.

H: 68.8KHz

V: 85Hz

Inställningsikon

Aktuell inställningsmeny

Skalan visar fortlöpande din inställning

OPQ funktion: PÅ

Contrast

70

R

G B

OSD

OPQ Enable

C Justeringsskalan ändrar till röd färg när du bekräftat valet med

Menyknappen. Justera nu den kontrast med +/– Knapparna. Se

INSTÄLLNINGAR - MENYINNEHÅLL på nästa sida för ytterligare information.

Obs!

n On Screen Display försvinner flera sekunder efter det att du slutat trycka på knapparna för att

ändra en inställning. Exit knappen kan också användas för att omedelbart stänga OSD fönstret.

n Eventuella ändringarna sparas automatiskt i minnet när On Screen Display försvinner.

Undvik att bryta strömmen medan du använder menyinställningarna.

n Inställningar för Storlek, Position, Kantbuktn. Inåt, Trapetsoid, Kantbuktn. Utåt, Parallelogram, och

Moaré sparas för varje signalsynkronisering. Förutom dessa inställningar, har alla övriga inställningar som t ex Kontrast, Ljsstyrka, Färgtemperatur och Lutning enbart ett inställningsvärde som gäller för samtliga signalsynkroniseringar.

n När som helst meny knappen trycks in mer än 5 sekunder, slås OPQ funktionen (=optimera bildkvalitet) alternativt PÅ eller AV. Starta OPQ funktion för att få optimal bildkvalitet vid visande av

DVD eller andra rörliga bilder. (Se sidan 3 för VAR UPPMÄRKSAM VID ANVÄNDANDET AV OPQ

FUNKTIONEN.)

ANVÄNDA BILDSKÄRMEN 7

INSTÄLLNINGAR–MENYINNEHÅLL

*

Kontrast: Tryck på + Knapp.

Ljusstyrka: Tryck på – Knapp.

Meny

Contrast

H-Center

H-Size

V-Center

*

(Kontrast)

Brightness *

(Ljusstyrka)

(H-Center)

(H-Storlek)

(V-Center)

Problem / val Tryck på

För svag

För skarpt

För mörk

För ljus

För långt till vänster

För långt till höger

För liten

För stor

För lågt

För högt

Meny Problem / val Tryck på

R

G B

9300 9300K: Normalt vit

Temperature

(Färgtemperatur)

6500 6500K: Varmare vit

5000 5000K: Pappersvit

MENU

(i K: Kelvin)

Degauss

(Avmagnetisera)

Varje gång som skärmen slås på, blir den automatiskt avmagnetiserad.

MENU

Men ibland kan färgerna ändras om skärmen flyttas eller vrids. Händer det kan du först prova med inställningen Tilt. Om problemet kvarstår väljer du Degauss.

Obs!

Avmagnetisering bör inte upprepas flera gånger i följd. Vänta minst 30 minuter mellan avmagnetiseringarna. Under avmagnetiseringen skakar bilden och ett svagt ljud hörs. Detta är helt normalt och indikerar inte något fel.

V-Size

(V-Storlek)

För liten

För stor Moire Reduce

(Moire

Reducering)

H-Moire

H-Convergence

Zoom

(Förstora)

För liten

För stor

Pincushion

(Kantbuktn. Inåt)

För att justera förvrängning

Trapezoid

(Trapetsoid)

Obs!

Moire beror på interferens mellan fosfor layout och video-signalen. I vissa fall är moire väldigt tydligt. Tryck MENU f ö r a t t k o m m a t i l l m o i r e r e d u c e r i n g s inställningen. Justera nivån till optimalt resultat. För höga värden leder till skakig bild.

Pin-Balance

(Kantbuktn. Utåt)



Parallelogram

(Parallellogram)


Recall

(Återställ)

Återställer ursprungliga värden.

MENU

Rotation

(Lutning)


Obs!

Tryck Återställ för att återgå till bildskärmens fabriksinställningar.

OSD Center

(OSD Center)

User Color

(Användar-Färg)

Röd

Blå

8 ANVÄNDA BILDSKÄRMEN

MENU

EXIT

Exit

(Exit)

Stänger OSD-fönstret.

Deu

I t a

Fra

Por

MENU

Obs!

Exit knappen kan också användas.

Language

(Språk)

Eng

Esp

STRÖMBESPARANDE FUNKTION

Bildskärmens strömbesparande funktion är anpassat till alla de krav som innefattas av E NERGY

S TAR

® och VESA DPMS. När den aktiveras reduceras automatiskt onödig strömförbrukning av bildskärmen när du inte använder datorn.

För att använda funktionen behöver skärmen vara ansluten till en VESA DPMS-anpassad dator. Det finns olika Power Management (Strömbesparingsläge) läge, vilka finns beskrivna nedan. De inställningar som krävs, inklusive timerns inställning, görs av datorn.

n Power Management läge

När bildskärmen inte får någon H- alternativt V-synkroniseringssignal eller varken H- eller Vsynkroniseringssignal, går bildskärmen i Power Management (Strömbesparingsläge) läge vilket reducerar strömförbrukningen till mindre än 5W. Skärmen blir svart och strömindikatorn lyser med orange lampa. Bilden återkommer 10 sekunder efter att du tryckt på någon tangent på tangentbordet eller flyttat musen.

NORMAL MIDE

POWER MANAGEMENT LÄGE

Grön

Orange

STRÖMFÖR-

BRUKNING

0 5 W 100%

Obs!

n

Även om bildskärmen är i strömbesparande läge så förbrukas ström. Slå av strömbrytaren när inte skärmen används, t ex under natten och veckoslutet, för att undvika onödig strömförbrukning.

n Det är möjligt att videosignalen från datorn kan vara på medan H- eller V-synkroniserade signalen saknas. Under sådana förhållanden kanske inte den strömbesparande funktionen fungerar korrekt.

ANVÄNDA BILDSKÄRMEN 9

FELSÖKNING

Om du får något problem med bildskärmen vidtar du nedanstående åtgärder för att försöka rätta till felet.

1.

Utför de inställningar som finns beskrivna i “ANVÄNDA BILDSKÄRMEN” beroende på vad problemet är.

2. Gå till nedanstående felsökningslista om du inte kan hitta ett lämpligt inställningsalternativ i

“ANVÄNDA BILDSKÄRMEN” eller om problemet kvarstår.

3.

Om bildskärmen har något fel som inte finns beskrivet här nedan eller om du inte kan åtgärda problemet, sluta använd bildskärmen och kontakta din återförsäljare för ytterligare hjälp.

Problem

A Bilden visas inte.

(Strömindikatorn lyser inte.)

(Strömindikatorn lyser grönt.)

(Strömindikatorn lyser orange.)

Kontrollera o o o att elkabeln sitter ordentligt i kontakten.

att strömbrytaren är påslagen (ON).

att det finns ström i eluttaget. Prova med någon annan utrustning.

o om den strömbesparande funktionen är aktiv, tryck i så fall på någon tangent eller rör musen.

o o o o

Öka bildkontrasten och/eller ljusstyrkan.

att datorn är påslagen (ON).

att signalkabeln är korrekt ansluten.

att datorns signaltiming är inom gränsvärdet för bildskärmen.

o o o o om den strömbesparande funktionen är aktiv, tryck på någon tangent eller rör musen.

att datorn är påslagen (ON).

att signalkabeln är korrekt ansluten.


B Skärmen är inte synkroniserad.

o o o att signalkabeln är korrekt ansluten.


att datorns utdatanivå för videoutgång är inom gränsvärdet för bildskärmen.

C Bildpositionen är inte centrerad.

o att datorns signaltiming är inom gränsvärdet för bildskärmen.

D Skärmbilden är för ljus eller för mörk.

o att datorns utdatanivå för videoutgång är inom gränsvärdet för bildskärmen.

Skärmen kanske är för ljus på grund av skillnad mot datorns utdatanivå för videoutgången. Är detta fallet justerar du bildkontrasten.

E Bilden skakar.

o o o o om det i närheten finns någon källa med starka magnetiska fält, t ex TV, högtalare etc.

I så fall flyttar du dessa en bit bort från bildskärmen alternativt ändrar skärmens position/riktning för att undvika magnetiska störningar.

att strömstyrkan är inom gränsvärdet för bildskärmen.


att korrigeringen av moaré fungerar ordentligt.

Obs!

Färgskala eller ett enkelt testmönster i färg visas på skärmen när strömbrytaren slås på utan att signalkabeln är ansluten eller att det inte finns någon signal från datorn.

10 FELSÖKNING

Normalt på Diamondtron M

2

-CRT

Felplacerat bländargaller

Bländargallret till Diamondtron M 2 -CRT, kan i vissa fall hamna fel på grund av skakningar eller vibrationer under transport. Om du ser en svart vertikal linje på skärmbilden, slår du lätt med handen mot skärmens ena sida. Om problemet kvarstår, följ nedanstående anvisningar.

A

B

Visa en vit skärmbild och studera problemområdet.

Visa en högvit bild som täcker problemområdet för att påverka skärmen med en stark, elektronisk stråle. Vänta en stund tills felet har försvunnit.

Spjälltrådar

De två svaga horisontella linjer som syns på skärmbilden är egentligen skuggorna från ståltrådar som kallas för spälltrådar. Alla Diamondtron M 2 -CRT är försedda med sådana trådar.

FELSÖKNING 11

BILAGA

SPECIFIKATIONER

CRT

Antal lagrade signaler

Standard skärmstorlek

Strömkälla

Strömförbrukning

17" (16,0" / 41cm synlig bildyta), Bländargallerets avstånd: 0,25mm,

Diamondtron M 2 -CRT, 90 graders avböjning, kort varaktig fosforisering, antireflex- och antistatbehandlad

Horisontell: 30,0-70,0kHz, Vertikal: 50-160Hz Synkfrekvens

Videobandbredd 110MHz bildpunktklocka

Rekommenderad upplösning 1024 × 768 vid 85Hz

Ingångar

Plug & Play

D-Sub 15-stifts minikontakt

VESA DDC1/2B™

Ingående synksignal

Ingående videosignal

Separat synk: TTL, positiv eller negativ

Analog: 0,7Vp-p (standard), 75

Ω,

Positiv

Fabriksinställningar: 9

Användarinställningar: max 20

310mm (b) × 232,5mm (h) / 12,2" (b) × 9,2" (h)

100-240 VAC, 50/60Hz, 2,5A max 95W vid normal användning

Strömbesparande läge: max 5W

Dimensioner, nettovikt

Vrid- och lutningsvinkel

Arbetsmiljö

Godkänd

408 × 420 × 430mm / 16,1 × 16,5 × 16,9" (b × h × d), 16,8kg / 37,0lbs

Höger / vänster: 90 grader vardera, upp: 10 grader, framåt: 5 grader

Drift: temperatur luftfuktighet

0 till 35°C / 32 till 95°F

10 till 80% (ej kondens)

Förvaring: temperatur -20 till 60°C / -4 till 140°F luftfuktighet 5 till 90% (ej kondens)

TCO ’99, CE, TÜV-GS / MPR 2, PTB


408mm/16,1"

326mm/12,8"

430mm/16,9"

12 BILAGA

FÖRINSTÄLLDA VÄRDEN

Nedanstående tabell visar de förinställda värdena från fabriken.

Upplösning

Horisontell frekvens

Vertikal frekvens

Synkpolaritet

IBM

VGA

VESA

720×400

640×480

640×480

640×480

800×600

800×600

1024×768

1024×768

1280×1024

31,33kHz

31,47kHz

37,50kHz

43,27kHz

46,88kHz

53,67kHz

60,02kHz

68,68kHz

63,98kHz

70,0Hz

59,9Hz

75,0Hz

85,0Hz

75,0Hz

85,1Hz

75,0Hz

85,0Hz

60,0Hz

H

Negativ

Negativ

Negativ

Negativ

Positiv

Positiv

Positiv

Positiv

Positiv

V

Positiv

Negativ

Negativ

Negativ

Positiv

Positiv

Positiv

Positiv

Positiv

Obs!

Ytterligare justeringar av de fabriksinställda värdena kan behövas eftersom signaltiming varierar beroende på vilken typ av grafikkort du använder.

KONTAKTERNAS STIFTADRESSER

D-sub 15-stifts minikontakt

7

8

5

6

Stift

1

Indatasignal

Röd video

2

3

4

Grön video

Blå video

Jord

Jord

Röd video jord

Grön video jord

Blå video jord

Stift Indatasignal

9

10

11

Jord

12 Datalinje (SDA) *

13 H-synk

14

15

Jord

V-synk / V-clk *

Klocklinje (SCL) *

* I enlighet med VESA DDC.

BILAGA 13

LM704UT

MANUALE DELL’UTENTE

INDICE

PER LA SUA SICUREZZA......................................................

PRECAUZIONI............................................................

SERVIZIO CLIENTI........................................................

PULIZIA......................................................................

3

3

1

1

PRIMA DI METTERE IN FUNZIONE IL MONITOR......................

CARATTERISTICHE....................................................

ACCESSORI..............................................................

PER GLI UTENTI DI WINDOWS 95/98/ME/2000..............

INSTALLAZIONE DELLA BASE ARTICOLATA............

POSIZIONE DEI COMANDI..........................................

COLLEGAMENTO DEL MONITOR.................................

5

6

6

4

4

4

4

FUNZIONAMENTO DEL MONITOR........................................

CONTENUTO DEL MENU DELLE REGOLAZIONI...........

FUNZIONALITÀ DI POWER MANAGEMENT..................

7

8

9

PROBLEMI E SOLUZIONI.......................................................

10

APPENDICE............................................................................

12

CARATTERISTICHE TECNICHE.....................................

12

MODALITÀ PRECONFIGURATE...................................

13

ASSEGNAZIONE DEI PIN DEL CONNETTORE............

13

ITALIANO

Grazie per aver scelto il monitor a colori iiyama Vision Master.

Le raccomandiamo di dedicare alcuni minuti alla lettura di questo manuale, breve ma completo, prima di procedere all’installazione e alla messa in funzione del monitor.

Conservi questo manuale in un posto sicuro, onde poterlo consultare in seguito.

UNIONE EUROPEA - CONTRASSEGNO CE - DICHIARAZIONE DI

CONFORMITÀ

TSi dichiara che il monitor digitale a colori descritto in questo documento è conforme ai requisiti delle direttive del Consiglio europeo elencate di seguito: Direttiva EC 89/336/EEC (“Direttiva EMC”) e Direttiva 73/23/EEC

(“Direttiva sul basso voltaggio”) con emendamenti contenuti nella Direttiva 93/68/EEC.

Il livello di suscettibilità elettromagnetica è stato scelto in modo tale da assicurare il corretto funzionamento in aree residenziali, in sedi di aziende e fabbriche dell’industria leggera nonché piccole imprese, sia all’interno che all’esterno degli edifici. Tutte le installazioni sono caratterizzate dal collegamento alla rete elettrica pubblica a bassa tensione.

n iiyama si riserva il diritto di modificare i dati tecnici senza obbligo di preavviso.

n Tutti i marchi di fabbrica utilizzati in questo manuale sono di proprietà delle rispettive aziende.

n iiyama, nella sua qualità di E

NERGY

S

TAR

® Partner, ha verificato che questo prodotto è conforme alle linee guida

E NERGY S TAR

® relativa all’efficienza energetica.

PER LA SUA SICUREZZA

PRECAUZIONI

AVVERTENZA

SPEGNERE IL MONITOR SE SI VERIFICANO DEI PROBLEMI

Se ci si accorge di una qualsiasi anomalia (fumi, strani rumori o odori), rimuovere il cavo di alimentazione del monitor e rivolgersi immediatamente al proprio rivenditore o al centro di assistenza iiyama. Continuando a utilizzare l’apparecchio, ci si potrebbe esporre al pericolo di incendio o folgorazione.

NON TOGLIERE MAI IL MOBILETTO

All’interno del monitor sono presenti dei circuiti ad alta tensione. L’accesso alle parti interne può esporre al rischio di incendio o folgorazione.

NON FAR PENETRARE ALCUN OGGETTO ALL’INTERNO DEL MONITOR

Non far penetrare alcun oggetto solido o liquido (acqua) all’interno del monitor. Se ciò dovesse avvenire accidentalmente, disinserire immediatamente il monitor e rivolgersi al proprio rivenditore o al centro di assistenza iiyama. L’utilizzo del monitor con un qualsiasi oggetto estraneo al suo interno può esporre al pericolo di incendio o folgorazione, o provocare dei danni.

INSTALLARE IL MONITOR SU UNA SUPERFICIE PIANA E STABILE

La caduta del monitor può provocare danni.

NON UTILIZZARE IL MONITOR VICINO ALL’ACQUA

Non posizionare l’apparecchio in un punto in cui l’acqua può schizzare sul monitor, perché ciò può esporre al pericolo di incendio o folgorazione.

UTILIZZARE IL MONITOR CON L’ALIMENTAZIONE ELETTRICA PREVISTA

Far funzionare il monitor unicamente con il tipo di alimentazione elettrica specificato. L’utilizzo di una tensione non corretta provocherà malfunzionamenti e potrà esporre al pericolo di incendio o folgorazione.

TRATTARE CON CURA I CAVI

Non tirare o piegare il cavo di alimentazione e il cavo di segnale. Non posizionare il monitor o un qualsiasi altro oggetto pesante sui cavi. Un cavo danneggiato può esporre al pericolo di incendio o folgorazione.

CONDIZIONI ATMOSFERICHE AVVERSE

È consigliabile non lasciare acceso il monitor durante un forte temporale, in quanto le continue interruzioni di corrente possono provocare malfunzionamenti. È inoltre consigliabile non toccare in tal caso la spina, perché ciò può esporre al pericolo di folgorazione.

ATTENZIONE

PUNTO DI INSTALLAZIONE

Non installare il monitor in un punto in cui possono verificarsi variazioni improvvise di temperatura, o in ambienti umidi o polverosi o in cui siano presenti delle esalazioni, perché ciò potrebbe esporre al pericolo di incendio o folgorazione, o provocare dei danni. Occorre inoltre evitare aree in cui i raggi del sole colpiscono direttamente il monitor.

NON INSTALLARE IL MONITOR IN UNA POSIZIONE PERICOLOSA

Il monitor può rovesciarsi e provocare lesioni qualora sia installato in una posizione non idonea.

Evitare inoltre di appoggiare oggetti pesanti sul monitor e sistemare i cavi in modo da evitare che dei bambini li strattonino, eventualmente procurandosi danni fisici.

PER LA SUA SICUREZZA 1

ATTENZIONE

ASSICURARE UNA BUONA VENTILAZIONE

L’apparecchio è stato dotato di feritoie di ventilazione, per evitare il rischio di surriscaldamento.

L’ostruzione di tali feritoie può provocare un incendio. Per consentire un’adeguata circolazione d’aria, posizionare il monitor ad almeno dieci centimetri dalle pareti. Non rimuovere il supporto orientabile durante il funzionamento del monitor. In tal caso, le feritoie di ventilazione situate nella parte posteriore del mobile verrebbero ostruite e il monitor potrebbe surriscaldarsi. Ciò a sua volta potrebbe provocare un incendio o danni. Il funzionamento del monitor appoggiato sulla parte posteriore, su una delle due fiancate, capovolto o su una moquette o altro materiale soffice può anch’esso causare dei danni.

SCOLLEGARE I CAVI QUANDO SI SPOSTA IL MONITOR

Quando si sposta il monitor, occorre prima spegnerlo azionando l’interruttore generale, togliere la spina del monitor dalla presa di corrente e scollegare il cavo di segnale. La mancata osservanza di questa norma può esporre al pericolo di incendio o folgorazione.

È opportuno farsi aiutare da un’altra persona.

DISINSERIMENTO DEL MONITOR

Qualora si preveda di non utilizzare il monitor per un lungo periodo di tempo, si raccomanda di spegnerlo e togliere la spina dalla presa di corrente, per evitare incidenti.

IMPUGNARE LA SPINA DEL CAVO QUANDO LO SI SCOLLEGA

Per scollegare il cavo di alimentazione o il cavo di segnale, estrarlo impugnando la spina. Non tirare mai il cavo, perché ciò potrebbe esporre al pericolo di incendio o folgorazione.

NON TOCCARE LA SPINA CON LE MANI BAGNATE

Estrarre o inserire la spina con le mani bagnate può causare pericolo di folgorazione.

NON POSIZIONARE FLOPPY DISK ACCANTO AL MONITOR

I dati registrati su supporti magnetici (ad esempio: i floppy disk) possono essere cancellati se il supporto viene posizionato sul monitor o nelle sue adiacenze, in quanto il circuito di degauss

(smagnetizzazione) genera un campo magnetico temporaneo ad alta intensità.

QUANDO SI INSTALLA IL MONITOR APPOGGIANDOLO SU UN COMPUTER

Accertarsi che il computer sia sufficientemente robusto da sopportare il peso del monitor; in caso contrario, il computer potrebbe essere danneggiato.

ALTRI ACCORGIMENTI

RACCOMANDAZIONI DI CARATTERE ERGONOMICO

Per evitare l’affaticamento della vista, non posizionare il monitor contro uno sfondo luminoso o in un ambiente buio. Per godere del massimo comfort visivo, il monitor dovrebbe essere posizionato al di sotto del livello degli occhi e a una distanza di 40-60 centimetri dagli occhi. Quando si utilizza il monitor molto a lungo, è consigliabile fare una pausa di dieci minuti ogni ora, perché il guardare continuamente lo schermo può affaticare la vista.

INFLUENZA DEI CAMPI MAGNETICI

Posizionare il monitor lontano da televisori, altoparlanti o altre sorgenti di campi magnetici intensi.

La vicinanza di tali sorgenti può provocare interferenze sullo schermo del monitor o distorcere il segnale in uscita.

2 PER LA SUA SICUREZZA

ALTRI ACCORGIMENTI

ATTENZIONE ALL’UTILIZZO DELLA FUNZIONE OPQ

(=ottimizzazione della qualità dell’immagine)

Data la natura dei Diamondtron M2-CRT, si possono verificare situazioni di non convergenza, di disallineamento in corrispondenza dell’Aperture Grille, di immagine tremolante o di distruzione del fosforo nel momento in cui si visualizza un’immagine molto chiara per un periodo di tempo lungo e mentre la funzione OPQ è attiva.

E’ consigliabile abbandonare la funzione OPQ quando si visualizza un’immagine proveniente da un’altra fonte che non sia un DVD o nel caso di immagini in movimento.

FUNZIONE OPQ: OTTIMA QUALITA’ DI IMMAGINE

1. Funzione OPQ: ATTIVA n Immagini in movimento (DVD/TV)

[OSD]

OPQ Function

Enable

2. Funzione OPQ: DISATTIVA n Word processor e foglio elettronico n Testo e simili

NOTA

OPQ Function

Disable

Disattivare la funzione OPQ quando si visualizzano le immagini descritte al punto 2 onde evitare affaticamento agli occhi.

SERVIZIO CLIENTI

NOTA n

Se si deve restituire l’apparecchio per una riparazione e il materiale di imballaggio originario non è stato conservato, rivolgersi al proprio rivenditore o al centro servizio clienti iiyama per chiedere istruzioni o farsi dare del nuovo materiale di imballaggio.

PULIZIA

AVVERTENZA

ATTENZIONE

NOTA n Se dei materiali o dei liquidi (ad esempio: acqua) penetrano accidentalmente all’interno del monitor durante la pulizia, togliere immediatamente la spina del cavo di alimentazione e rivolgersi al proprio rivenditore o al centro servizio clienti iiyama.

n Per ragioni di sicurezza, prima di procedere alla pulizia del monitor, staccare l’interruttore generale e togliere la spina dalla presa di corrente.

n Lo schermo CRT è protetto da un rivestimento antiriflesso e antistatico. Non graffiarlo o strofinarlo con un oggetto duro, perché in tal caso si potrebbe danneggiare il rivestimento.

n Non utilizzare i seguenti solventi energici, perché danneggerebbero il mobiletto e lo schermo CRT.

Solventi Detergenti spray

Benzina

Detergenti abrasivi

Cera

Solventi acidi o alcalini

MOBILETTO È possibile rimuovere le macchie con un panno leggermente inumidito con un solvente detergente ad azione blanda. Asciugare quindi il mobiletto con un panno asciutto morbido.

CRT Si raccomanda di utilizzare un panno pulito morbido per togliere dal CRT (tubo catodico) le macchie di unto (ad esempio: le impronte digitali).

PER LA SUA SICUREZZA 3

PRIMA DI METTERE IN FUNZIONE IL MONITOR

CARATTERISTICHE

K Visualizzazione nitida e chiara per Windows

®

o Macintosh

K Risoluzioni fino a 1280 × 1024

K

K

Frequenza di refresh fino a 85 Hz con risoluzione 1024 × 768

Conforme alla specifica Plug & Play VESA DDC1/2B

Conforme alla specifica Windows

®

95/98/Me/2000

K Power Management (gestione consumo energetico) (conforme agli standard

E

NERGY

S

TAR

®

e VESA DPMS)

K

K

Dimensioni ridotte, mobiletto compatto

Caratteristiche ergonomiche: certificazioni TCO ’99 e MPR 2

ACCESSORI

Vision Master viene fornito con i seguenti accessori. Accertarsi che siano tutti presenti.

n

Cavo di alimentazione* n

Base articolata nManuale dell’utente

ATTENZIONE * Per gli utenti in zone con alimentazione elettrica a 120 V

I valori nominali del cavo di alimentazione nelle aree con alimentazione elettrica a

120 V sono di 10 A / 125 V. Se si utilizza un’alimentazione con valori più elevati, occorre utilizzare un cavo di alimentazione 10 A / 250 V.

PER GLI UTENTI DI WINDOWS 95/98/ME/2000

Il Monitor Information File per Windows 95/98/Me/2000 per i monitor iiyama può essere scaricato da

Internet, ai seguenti indirizzi: http://www.iiyama.it

NOTA n Per ulteriori informazioni sulle modalità di download del driver per il proprio monitor, consultare uno dei due suddetti sito Web.

n

Nella maggior parte dei casi i drivers non sono richiesti per i sistemi operativi di

Macintosh o Unix. Per ulteriori informazioni si prega di contattare il proprio rivenditore.

4 PRIMA DI METTERE IN FUNZIONE IL MONITOR

INSTALLAZIONE DELLA BASE ARTICOLATA

Il monitor è progettato per essere usato con la base installata. Assicurarsi di installare la base prima di usare il monitor.

PRECAUZIONI n Installare il monitor su una superficie piana e stabile. Il monitor può causare danni in caso di caduta o rovesciamento.

n Non maneggiare il monitor con forza. In caso contrario potrebbe provocare danni.

n

Non collegare alla presa il monitor prima dell’installazione al fine di evitare il pericolo di folgorazione o danni.

A

B

Assicurarsi che il monitor sia spento

Girare con delicatezza il monitor su un lato o capovolgerlo

C Individuare le cavità nella parte inferiore del monitor

D Inserire la linguetta all’interno delle cavità e spingere la base in avanti fino a quando si blocca

E Per rimuovere la base premere il fondo della base e spingerla fuori

PRIMA DI METTERE IN FUNZIONE IL MONITOR 5

POSIZIONE DEI COMANDI

< Fronte > < Retro >

A Spia alimentazione

B Interruttore generale

C Tasto +

D Tasto –

E Tasto Menu

F Tasto di uscita

G Cavo di segnale per connessione D-Sub

(Fisso)

H Connettore c.a. (AC IN)

COLLEGAMENTO DEL MONITOR

A Accertarsi che il computer e il monitor siano disinseriti.

B Collegare il computer al monitor con il cavo di segnale. (Si veda a pag. 13 l’assegnazione dei pin del connettore.)

C Collegare il cavo di alimentazione prima al monitor e poi alla presa di corrente.

NOTA n I cavi di segnale utilizzati per la connessione variano a seconda del tipo di computer utilizzato. Un collegamento non corretto può provocare gravi danni sia al monitor che al computer. Il cavo in dotazione al monitor è per un connettore standard D-Sub a 15 pin. Se occorre un cavo speciale, rivolgersi al rivenditore iiyama locale o all’ufficio iiyama regionale.

n Per la connessione a un computer Macintosh, richiedere l’opportuno adattatore al rivenditore iiyama locale o all’ufficio iiyama regionale.

n Serrare le viti ad avvitamento manuale a ciascuna estremità del cavo di segnale.

6 PRIMA DI METTERE IN FUNZIONE IL MONITOR

FUNZIONAMENTO DEL MONITOR

Il Vision Master di iiyama è stato preconfigurato in fabbrica con le sincronizzazioni di segnale elencate a pagina 13 (MODALITÀ PRECONFIGURATE), per ottenere la migliore resa possibile dell’immagine. Se durante il funzionamento appare un’immagine non corretta, utilizzare la seguente procedura per ottimizzarla.

( Il Main Menu viene visualizzato sullo schermo quando si preme il tasto Menu.

B Ad esempio, per regolare la contrasto dello schermo, selezionare

(Contrasto) sul Main Menu utilizzando i tasti +/–.

H: 68.8KHz

V: 85Hz

Icona di regolazione

Menu di regolazione attualmente selezionato

Questa linea mostra l’entità della regolazione che viene effettuata.

Funzione OPQ: attivo

Contrasto

70

R

G B

OSD

OPQ Enable

C La scala di regolazione diventa rossa quando si preme il tasto

Menu. Utilizzare i tasti +/– per regolare la contrasto dello schermo.

Per ulteriori informazioni, vedere CONTENUTO DEL MENU DELLE

REGOLAZIONI alle pagine successive.

NOTA n

Lo On Screen Display sparisce alcuni secondi dopo che si cessa di premere i tasti +/- mentre si effettua una regolazione. Utilizzare il tasto Exit nel caso in cui si voglia abbandonare immediatamente la funzione OSD.

n Le modifiche vengono salvate automaticamente in memoria quando lo On Screen Display sparisce.

Evitare di spegnere il monitor mentre si utilizza il Menu.

n Le regolazioni relative a Dimensione, Posizione, Puntaspilli, Trapezoide, Equilibrio Di Spillo,

Parallelogramma e Moiré vengono salvate per ogni sincronizzazione di segnale. Ad eccezione di queste regolazioni, tutte le altre regolazioni, ovvero Contrasto, Luminosità, Coloew e Rotazione hanno un’unica impostazione che si applica a tutte le sincronizzazioni di segnale.

n

Ogni qualvolta venga premuto il tasto Menu per più di 5 secondi, la funzione OPQ (=Optimize

Picture Quality) si attiva e disattiva alternativamente. Attivare la funzione OPQ per ottenere la migliore qualità di immagine nel caso in cui si utilizzi il DVD o nel caso di immagini in movimento. (Si veda a pag. 3 USARE CON ATTENZIONE LA FUNZIONE OPQ).

FUNZIONAMENTO DEL MONITOR 7

CONTENUTO DEL MENU DELLE REGOLAZIONI

Menu Problema/opzione Tasto da premere Menu

*

Direct

Contrasto: Preme il Tasto +.

Luminosità: Preme il Tasto –.

Problema/opzione Tasto da premere

Contrasto*

Contrast

Troppo tenue

Troppo intenso

Troppo scuro

Luminosità*

Brightness

Troppo chiaro

Centro-O

H-Center

Dimensione-O

H-Size

Centro-V

V-Center

Troppo a sinistra

Troppo a destra

Troppo piccolo

Troppo grande

Troppo alto

Troppo basso

R

G B

9300

Temperature

Temperature

6500

5000

9300K: Bianco normale

6500K: Bianco più caldo

5000K: Bianco carta

MENU

(in K: Kelvin)

Smagnetizzare

Degauss

Ogni volta che il monitor viene acceso,

MENU il degauss viene effettuato automaticamente. Occasionalmente, i colori del monitor cambiano quando lo si sposta o lo si ruota. In tal caso, provare prima a regolare l’inclinazione. Se il problema persiste, selezionare la funzione di

NOTA Il degauss (smagnetizzazione) non deve essere effettuato a intervalli troppo brevi. Attendere almeno 30 minuti tra un degauss e quello successivo. Durante tale operazione, l’immagine oscilla e viene emesso un rumore di bassa intensità, ma ciò è da considerarsi normale.

Dimensione-V

V-Size

Troppo piccolo

Troppo grande H-Moiré

Moire Reduce

H-Moiré

Zoom

Zoom

Troppo piccolo

Troppo grande

H-Convergenza

Puntaspilli

Pincushion

Per correggere la distorsione

Trapezoide

Trapezoid

Equilibrio Di Spillo

Pin-Balance

Parallelogramma

Parallelogram

Rotazione

Rotation




Per correggere l’inclinazione

NOTA

L’effetto Moiré è il risultato dell’interferenza tra le posizioni dei fosfori e il segnale video. In alcuni casi si può osservare che l’effetto Moirè

è molto marcato. Premere il menù OSD per entrare nella funzione di riduzione dell’effetto

Moirè. Regolarne il livello al fine di ottenere la condizione ottimale.

V e n g o n o r i p r i s t i n a t i i d a t i impostati in fabbrica.

MENU

Richiamata

Recall

NOTA

Quando si effettua questa operazione, qualsiasi regolazione effettuata dall’utente viene annullata e vengono ripristinate le frequenze impostate in fabbrica. Le seguenti funzioni rimangono invariate. Colore Moiré

OSD-Center

OSD Center

Dellutente

User Color

Rosso

Blu

8 FUNZIONAMENTO DEL MONITOR

MENU

EXIT

Uscita

Exit

Chiudere la funzione OSD.

Deu

I t a

Fra

Por

MENU

NOTA Può essere usato anche il tasto Exit.

Language

Language

Eng

Esp

FUNZIONALITÀ DI POWER MANAGEMENT

Le funzionalità di Power Management di questo prodotto sono conformi ai requisiti sul contenimento dei consumi energetici di E NERGY S TAR

® e VESA DPMS. Quando esse sono attivate, vengono ridotti automaticamente i consumi di energia elettrica del monitor quando il computer non viene utilizzato.

Per attivare queste funzionalità è necessario che il monitor sia collegato a un computer conforme allo standard VESA DPMS. La riduzione del consumo di elettricità avviene per stadi, come spiegato di seguito. Le funzionalità di Power Management, comprese le impostazioni dei timer, sono configurate mediante il sistema operativo del computer. Per istruzioni in merito, consultare il manuale di tale sistema operativo.

n Modalità Power Management

Quando i segnali H-sync, V-sync e H e V sync in uscita dal computer sono off, il monitor entra nella modalità Power Management, che implica la riduzione del consumo di elettricità a meno di 5 W. La schermo diventa scuro e la spia di alimentazione diventa arancione. Quando il monitor è in tale modalità, è possibile far riapparire l’immagine entro 10 secondi premendo un tasto della tastiera o azionando il mouse.

MODALITÀ NORMALE

Spia di alimentazione

Verde

MODALITÀ POWER MANAGEMENT

Arancione

0

CONSUMO DI

5 W

ENERGIA ELETTRICA

100%

NOTA n

Anche quando si utilizza la modalità Power Management, il monitor consuma elettricità.

Staccare l’interruttore generale quando non lo si utilizza, di notte e durante i fine settimana, per evitare di sprecare inutilmente energia elettrica.

n È possibile che il segnale video in uscita dal computer sia on mentre il segnale H o V sync

è assente. In tal caso, la funzione POWER MANAGEMENT potrebbe non funzionare correttamente.

FUNZIONAMENTO DEL MONITOR 9

PROBLEMI E SOLUZIONI

Se il monitor non funziona correttamente, utilizzare la seguente procedura per individuare una possibile soluzione.

1. Effettuare le regolazioni descritte in FUNZIONAMENTO DEL MONITOR, operando in funzione del problema riscontrato.

2. Consultare le tabelle seguenti se non si riesce a trovare una regolazione appropriata in

FUNZIONAMENTO DEL MONITOR, o se il problema persiste.

3.

Se il problema non è descritto di seguito o se non si riesce a eliminarlo, cessare di utilizzare il monitor e richiedere l’intervento del proprio rivenditore o del centro servizio clienti iiyama.

A

Problema

L’immagine non appare.

(La spia di alimentazione non si accende.)

Verifiche da effettuare:

(La spia di alimentazione è verde.)

(La spia di alimentazione è arancione.)

B Lo schermo non

è sincronizzato

C L’immagine non è centrata sullo schermo o o o

Verificare che la spina del cavo di alimentazione sia ben inserita nella presa di corrente; che l’interruttore generale sia su ON; che la presa di corrente c.a. sia sotto tensione. Verificare con un’altra apparecchiatura.

o

Se lo screen saver con lo schermo nero è attivo, azionare la tastiera o il mouse.

o o o o

Aumentare il contrasto e/o la luminosità.

Verificare che il computer sia acceso; che il cavo di segnale sia collegato opportunamente; che la sincronizzazione di segnale del computer rientri nelle specifiche del monitor.

o o o o

Se il monitor è nella modalità Power Management, azionare la tastiera o il mouse.

Verificare che il computer sia acceso; che il cavo di segnale sia collegato opportunamente; che la sincronizzazione di segnale del computer rientri nelle specifiche del monitor.

o o o o

Verificare che il cavo di segnale sia collegato opportunamente; che la sincronizzazione di segnale del computer rientri nelle specifiche del monitor; che il livello dell’uscita video del computer rientri nelle specifiche del monitor.

Verificare che la sincronizzazione di segnale del computer rientri nelle specifiche del monitor.

D Lo schermo è troppo luminoso o troppo scuro

E L’immagine sullo schermo oscilla o Verificare che il livello dell’uscita video del computer rientri nelle specifiche del monitor. Lo schermo può essere troppo luminoso o troppo scuro a causa del diverso livello di uscita video del computer. In tal caso, regolare il contrasto.

o o o o

Verificare se sono presenti nelle vicinanze del monitor sorgenti di campi magnetici intensi (televisori, altoparlanti ecc.). In tal caso, allontanarli dal monitor o modificare la posizione o l’orientamento del monitor per evitare che tali campi magnetici interferiscano.

Verificare che la tensione di alimentazione corrisponda alle specifiche del monitor; che la sincronizzazione di segnale del computer rientri nelle specifiche del monitor; che la correzione dell’effetto Moiré sia appropriata.

NOTA Scollegare il cavo di segnale del computer e accendere il monitor. Viene visualizzata una barra a colori.

10 PROBLEMI E SOLUZIONI

Un fenomeno normale sui monitor ‘Diamondtron M

2

-CRT’

Damper Wire

Disallineamento in corrispondenza della Aperture Grille

Disallineamento in corrispondenza della Aperture Grille

Data la natura dei Diamondtron M 2 -CRT, in rari casi può verificarsi un disallineamento in corrispondenza della Aperture Grille, dovuto a urti o vibrazioni subiti dal monitor durante il trasporto. Se sullo schermo appare una linea verticale nera, dare con la mano un leggero colpo al monitor su uno dei due lati, Se il problema persiste, utilizzare la procedura seguente.

A

B

Visualizzare un’immagine completamente bianca e individuare la zona in cui si verifica il problema.

Visualizzare un’immagine bianca ad alta luminosità che copra la zona interessata, in modo da far incidere sullo schermo un fascio elettronico ad alta intensità. Fare ciò per un certo periodo di tempo, finché il problema non sparisce.

Damper Wire

Le due linee orizzontali appena visibili sullo schermo sono in realtà le ombre dei cosiddetti Damper

Wire, dei fili di acciaio di cucitura, presenti per ragioni strutturali in tutti i Diamondtron M 2 -CRT.

PROBLEMI E SOLUZIONI 11

APPENDICE

CARATTERISTICHE TECNICHE

CRT 17 pollici (dimensione immagine visualizzabile = 16,0 pollici / 41 cm), passo Aperture Grille: 0,25 mm, Diamondtron M 2 -CRT, deflessione di

90°, Fosfori a persistenza ridotta, rivestimento antiriflesso e antistatico

Frequenza di sincronizzazione Orizzontale: 30,0-70,0 kHz, Verticale: 50-160 Hz

Larghezza banda video

Risoluzione consigliata

Connettori di ingresso

110 MHz dot clock

1024 × 768 a 85 Hz

D-Sub mini a 15pin


Segnale di sincronizzazione in ingresso

Sync separata: TTL, positivo o negativo

Segnale video in ingresso Analogico: 0,7 Vp-p (standard), 75

Ω

, positivo

N. di segnali memorizzabili Impostati in fabbrica:

Definiti dall’utente:

9

20

Dimensioni standard dello schermo 310 × 232,5 mm / 12,2 × 9,2 pollici (altezza per larghezza)

Alimentazione elettrica

Potenza assorbita

Dimensioni, peso netto

Angolo di rotazione

Condizioni ambientali

Certificazioni

100-240 Vca, 50/60 Hz, 2,5 A

95 W max durante l’uso normale (Area 200Vca)

Modalità Power Management: 5 W max.

408×420×430mm / 16,1×16,5×16,9pollici

(largh. x alt. x prof.),

16,8kg / 37,0 libbre

Nel piano orizzontale: 90 gradi, Verso l’alto: 10 gradi, Verso il basso: 5 gradi

Funzionamento: temperatura umidità 10 ÷ 80% (senza formazione di condensa)

Conservazione: temperatura -20 ÷ 60 °C (-4 ÷ 140 °F) umidità

0 ÷ 35 °C (32 ÷ 95 °F)

5 ÷ 90% (senza formazione di condensa)



408mm/16,1"

326mm/12,8"

430mm/16,9"

12 APPENDICE

MODALITÀ PRECONFIGURATE

La tabella seguente indica le modalità preconfigurate in fabbrica.

IBM

VGA

VESA

Risoluzione

720×400

640×480

640×480

640×480

800×600

800×600

1024×768

1024×768

1280×1024

Frequenza orizzontale

31,33kHz

31,47kHz

37,50kHz

43,27kHz

46,88kHz

53,67kHz

60,02kHz

68,68kHz

63,98kHz

Frequenza verticale

70,0Hz

59,9Hz

75,0Hz

85,0Hz

75,0Hz

85,1Hz

75,0Hz

85,0Hz

60,0Hz

Polarità sync

H

Negativo

Negativo

Negativo

Negativo

Positivo

Positivo

Positivo

Positivo

Positivo

V

Positivo

Negativo

Negativo

Negativo

Positivo

Positivo

Positivo

Positivo

Positivo

NOTA Può essere necessario apportare ulteriori correzioni alle regolazioni fatte in fabbrica, perché le sincronizzazioni dei segnali variano a seconda della scheda grafica presente nel computer.

ASSEGNAZIONE DEI PIN DEL CONNETTORE

Connettore D-Sub mini a 15 pin

5

6

3

4

Pin

1

2

7

8

Segnale in ingresso

Video rosso

Video verde

Video blu

Ground

Ground

Ground video rosso

Ground video verde

Ground videl blu

Pin Segnale in ingresso

9

10

11

Ground

12 Data line (SDA) *

13 H-Sync

14

15

Ground

V-Sync / V-Clock *

Clock line (SCL) *

* Comforme a VESA DDC.

APPENDICE 13

IIYAMA CORPORATION

710-1 Kitaowaribe, Nagano-shi 381-0014 Japan

This manual is printed on recycled paper.

Dieses Handbuch ist auf Recyclingpapier gedruckt.

Ce manuel est imprimé sur du papier recyclé.

Deze handleiding is op kringlooppapier gedrukt.

Handboken har tryckts på returpapper.

Questo manuale è stampato su carta riciclata.

No results
