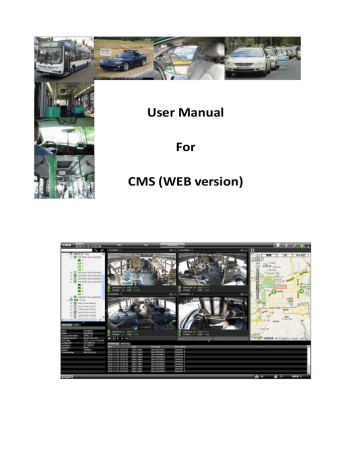

User Manual



For



CMS (WEB version)











Contents

1



Preface ..................................................................................................................................... 1



1.1



System requirements................................................................................................................ 1



1.2



Main features............................................................................................................................ 2



2



Server Installation .................................................................................................................... 3



2.1



System requirement ................................................................................................................. 3



2.2



Installation ................................................................................................................................ 4



2.2.1



Complete........................................................................................................................ 5



2.2.2



Custom ........................................................................................................................... 5



2.2.3



Port configuration .......................................................................................................... 6



2.2.4



IP configuration .............................................................................................................. 7



3



Guide for WCMS....................................................................................................................... 9



3.1



Supported browser ................................................................................................................... 9



3.2



Login ......................................................................................................................................... 9



3.3



Home page.............................................................................................................................. 11



3.4



Vehicle management .............................................................................................................. 11



3.4.1



Add group:.................................................................................................................... 12



3.4.2



Edit group:.................................................................................................................... 12



3.4.3



Delete group: ............................................................................................................... 12



3.4.4



Drag one group into another one: ............................................................................... 13



3.4.5



Add vehicle................................................................................................................... 13



3.4.6



Edit vehicle information ............................................................................................... 14



3.4.7



Delete vehicle:.............................................................................................................. 14



3.4.8



Change vehicle group................................................................................................... 15



3.4.9



Others........................................................................................................................... 15



3.5



User management .................................................................................................................. 16



3.5.1



Functions introduction................................................................................................. 16



3.5.2



Authority management................................................................................................ 16



3.5.3



User management........................................................................................................ 17



3.5.4



Drag role into anther role............................................................................................. 19



3.5.5



Drag user to another role............................................................................................. 20



3.6



Report form ............................................................................................................................ 20



3.7



Video ...................................................................................................................................... 21



3.8



GPS Playback........................................................................................................................... 22



3.9



Help......................................................................................................................................... 24



4



CMS client .............................................................................................................................. 24









4.1



Network Setup........................................................................................................................ 25



4.2



Functions on GUI .................................................................................................................... 26



4.2.1



Check version ............................................................................................................... 26



4.2.2



Window mode ............................................................................................................. 26



4.2.3



Vehicle tree .................................................................................................................. 27



4.2.4



Right click menu ........................................................................................................... 28



4.2.5



Video & transmission Info............................................................................................ 36



4.2.6



GPS playback ................................................................................................................ 39



4.2.7



Log query...................................................................................................................... 39



4.2.8



Geo fence ..................................................................................................................... 40



4.2.9



Download ..................................................................................................................... 46



4.2.10



System setup .............................................................................................................. 49



4.2.11



Alarm Info. .................................................................................................................. 54



4.2.12



Map............................................................................................................................. 55



4.2.13



Vehicle online Info. ..................................................................................................... 57



4.2.14



Log window ................................................................................................................ 57



4.2.15



Basic Info. and PTZ...................................................................................................... 58





5



Case studies............................................................................................................................ 60



5.1



Introduction............................................................................................................................ 60



5.2



Network diagram .................................................................................................................... 61



5.3



Bandwidth calculate ............................................................................................................... 62





1 Preface

After you get the software, please try to setup the MDVR and the CMS to get video first according to

3G &

WIFI setup for MDVR28 and CMS2.0

. If you don’t have this document, please contact us.

In this document, we introduce the basic application of the CMS. If you have a big project which has more  than 100 vehicles, please contact the support team for the best solution.

This software includes 4 parts: message server, transmit server, media proxy server and client.

Message server is used for the register information of all the MDVR, online information, GPS information  and deal with all kinds of commands.

Transmit  server  is  used  to  transmit  video,  you  must  add  and  setup  the  MDVR  information  first  in  the  transmit server.

Client  is  for  the  video  display,  information  display  and  the  reception  of  the  command  from  the  administrators.

1.1 System requirements

1. Operating System:

Server : windows 2003/2008 server



Client: XP/WIN7 32bit or 64 bit for client

2. The computer must have the drive of DirectX. Please check as follows: Start—Run‐‐input “dxdiag”



Click on “OK”







The Direct Draw Acceleration and Direct3D Acceleration must be enabled.

3. Microsoft .Net Framework 3.5 SP1 or above version should be installed before the CMS installation

4. MySql 5.1 data base will be installed automatically during the CMS installation

5. Please install OCX activeX according to the prompt when you apply video on IE for the first time.

6. IE version: Microsoft Internet Explorer 6.0、Microsoft Internet Explorer 8.0



1.2 Main features

The  standard  version  CMS  no  need  to  register,  it  can  manage  100  vehicles  on  center  server  of  transmit  server. The transmit server can transmit 48 channels concurrently to 3 clients (each has 16 video window) at the  same time.

The CMS is functional which integrate the video transmission, remotely PTZ control, alarm, GPS tracking,  local recording on CMS, alarm recording, and also it can show you the operating and alarm information on the  log window. Also, you can change the interface to different mode easily.

Message  server  is  used  for  the  MDVR  register,  GPS  information  and  all  the  commands  downloading.

Transmit server is for the video transmission. Client, the user friendly interface, shows you all the information.

Also, you can setup the MDVR remotely from the client.









Main features:

1. Wireless Video/Audio transmission

2. GPS tracking: show the real‐time location of the vehicle on map window with MapInfo & Google map.

3. GPS playback

4. Report query

5. Support IE browser client.

6. Remotely  PTZ  control:  control  the  PTZ  on  CMS,  including  change  direction,  pre‐set  position,  call  position.

7. CMS local recording: record the video from the CMS video window.

8. Alarm report system: receive the alarm information, and deal with this alarm information according to  the settings.

9. Vehicle management: manage vehicle on the transmit server, show all the vehicle information on the  client vehicle window to check the online information and do some operations remotely to the MDVR.

10. Multi‐clients supported: support many clients connect to the server to apply video.

11. Remotely configuration: setup the GPS upload interval, IO setup, stream setup for video transmission  and so on.

2.1 System requirement

1. Server: 2003 server, 2008 server





Message and transmit server:

CPU: Quad‐ Core Xeon 5504*2

RAM: 8GB, ECC DDR3

HDD:2*320GB SAS HDD, 15K RPM Hotplug

Ethernet card: 2* 1000Mbps

2. Client: XP/WIN 7 ( 32bit & 64 bit)

CPU:Dual Core Intel(R) Pentium(R) Processor E5400,2.7GHZ

RAM: 2GB, DDR3

HDD: 320G SATA 7200RPM

Graphics card: NVIDIA GeForce G310

Ethernet card: Integrated 1000 M Ethernet

2.2 Installation

Please double click the exe file to install the server.



Click on Next to continue











2.2.1 Complete

Complete means install all the servers on this PC under C drive “C:\Program Files\CMS”.

2.2.2 Custom

Custom means you can setup the installation directory and choose the items which need to be installed,  shown as the following two pictures:

Click on Next to continue:







Click on Next and Install to continue.

Click on Next button to continue and configure the port.









These ports are the default ports. For 3G transmission, please make sure you have opened these ports:



During the installation, it will read the local IP automatically,









If you test the MDVR and CMS in LAN (WIFI or RJ45 cable), then please don’t change this IP. But if you test

3G transmission, please setup the IP as WAN IP here.

After the installation, on the right down bottom, there is a server icon  .



The green icons in front of each server means it run normally, otherwise, please check the installation, or  click on this server— Install server—uninstall current server first—Install the current server again.







Double click on the message server to check the online information of vehicle and client.





3 Guide for WCMS

3.1 Supported browser

Microsoft Internet Explorer 6.0、Microsoft Internet Explorer 8.0

3.2 Login

You must login the server for the management of vehicle and user. When login, you need to put IP+ port.

If on the server PC, put  http://127.0.0.1:7260  in the IE address bar; for remote server, put the IP of PC and  the port like  http://58.60.23.1218:7260  Note: “http” here is essential. The default administrator User name and  password is: admin/admin. This user has the authority of managing all vehicles and all users.









If you can’t login and meet this problem:



Please check the follow setup:

1. Please check whether you have installed .NetFramework 3.5 SP1 or above version, if not, please install  it and the reinstall the CMS server.

2. Please check the IP and port configuration, make sure there is no confliction.

3. If  all  the  above  is  OK,  but  the  CMS  ports  are  not  listening,  maybe  your  OS  don’t  support  the  default  web service application, please use IIS. Refer to IIS configuration in appendix.







3.3 Home page

The layout of the home page is as following, vehicle fleet, map and the alarm information.



Vehicle fleet:

: Red means alarm is triggered on this vehicle; Green means online; Grey means offline.

You can tip the vehicle to show the GPS location on the map. The alarm information window will auto scroll the  alarm information in real‐ time.

3.4 Vehicle management

Add vehicle steps:

(1) Vehicle management;  (2) Choose Center group;  (3) Click on Add  group button  to add a  vehicle  group  into center group first; (4) Click on Add vehicle button to add a vehicle









Please be noted that if you enter the transmit IP here, when you add vehicle to this group, it will enter this

IP for vehicle automatically.

Please be noted, if you edit the transmit IP of the group, the transmit IP of all the vehicles will be changed  to the new IP.

Please be noted that if you delete one group, all the vehicles under this group will be deleted.









3.4.4 Drag one group into another one:

Move the mouse onto one group and then press down the left button to drag this group to the final group.



The default information like transmit IP can be changed.







3.4.6 Edit vehicle information



All the information can be modified.









3.4.8 Change vehicle group





Please be noted that, if you drag the vehicle to another group, it will not belong to the last group any more.

3.4.9 Others

With these three buttons, you can fast Expand all vehicles, collapse all vehicles and refresh the group.







3.5 User management



Main features of user management: role management (user group), User management and authority





Input "t", the system will list all of the roles which has ' t' in the name. The other three buttons are: Expand  all/ Collapse all/ Refresh

Click on the Add role button, please enter the role name, remarks, choose the vehicle group for this role  and setup the authority for this role.









Please be noted that  the  sub‐role  can  only manage the vehicles  and authorities which belongs to  parent  role. For example, if the parent role cannot operate the "szgj" vehicle group, then the sub‐role cannot operation  it either. The same, if the parent role cannot Snapshot & Open video, then the sub role cannot do it either.

Click on Add user button, and type in the information required.









If you want to modify the user information, please click on the modify/delete button in front of the user.

Please be noted that, the password can only be reset to "123456" here, like the picture below:









If you want to change the password, please login in IE using your own user name and the password, go to  personal information.



3.5.4 Drag role into anther role

Move the mouse the test role, and then press down the left button on the mouse, drag this role to target  role test2.

Please  be  noted:  if  there  is  an  sub‐role  under  test2,  then  the  test  can  not  be  dragged  to  the  sub‐role  directly.









3.5.5 Drag user to another role

The same operation with the above, click on one user and drag it into another role.

3.6 Report form



Steps:  please  select  report  first,  and  then  setup  the  group/vehicle/date/time,  and  then  click  on  query  to  search.

Chart; It will show you the information in chart, like the picture below. Move the mouse to one point, it will  show you the value automatically.







3.7 Video

There are two methods to open video:

1. Right click on the online vehicle, and choose Video from the right click menu





2. Click on the vehicle icon on map, choose the Live view button on the free‐floating palettes as shown  below:







The video windows are as the below picture:



3.8 GPS Playback

There are two methods for you to open the GPS playback function:



Click on the vehicle icon and choose "GPS playback" on the follow picture:











After open the search window, please setup the right date and time for searching.

And then click on Query button to playback the GPS route









3.9 Help





From Help, you can download the video ActiveX and install it, so you can play video normally on IE.

Please make sure you have install the CMS client when install the server. Otherwise, you cannot download it.

Please login the server to download CMS client first or ask the administrator for it.

Please double click the exe file and click NEXT to finish the installation.



4.1 Network Setup



Sever IP is the IP of the PC installed transmit sever, if transmit sever is in LAN with CMS client, the sever IP  should be LAN IP. If you connect to sever via WAN, then the IP should be public IP. If the message server and the  transmit server are on the same PC, and the port is default 5556, then you can tip Default. Otherwise, please  input the message server and port below.

User name and Password: ask the administrator to create for you, and define your authority.







4.2 Functions on GUI



: click on CMS to check the version number.

:









Three button to change to window mode.

Video: video only.

Map: map only.

Video/Map: show video window and map together as the picture above.





(1) Type in all or part of vehicle ID, click on search button, it will list all the vehicles matched.









: this is used to refresh the vehicle list.

(2) A3 is the group name, click on this    button to expand and show all the vehicles in this group.

(3) If the car icon is    green, it means this MDVR is online, then you can apply for video or right  click on it to do some operation. And click on the    button to show all the cameras. 11019 is the vehicle name.  dns:0000 in the bracket is the MDVR ID.

(4) If the car icon is gray, it means this car is offline.

(5) The white cameras of the first 3 channels means there is no video data transmitted, while the black one  on the 4th channel means applying for video of this channel.



4.2.4 Right click menu

  Right click on the online vehicle to do the following operations:



Get version Info:









If the device has some problem, you can get the version information remotely.

GPS Setup:

Setup the GPS upload interval. If you choose close upload GPS, you can not see the green icon on the map.

02009: Device ID



Stream setup:









Here  you  can  setup  some  parts  of  the  upload  stream  parameters,  so  if  the  transmission  speed  is  not  so  good, you can change the total bandwidth and the frame to get a better speed.

IO setup:









Setup the IO output of the MDVR remotely, you can control the vehicle remotely.

Mileage setup:



Setup the total mileage of the vehicle.

Intercom:



For the interphone function, it needs both the CMS and the device has audio input and output.

Attention: if you want to use this function, please follow the steps:

1) On the MDVR, only the fourth channel can be used as the audio input. For the audio output you can use  the AV out on the DB44 of the rear panel or the Audio out on the front panel.    Please make sure the monitor  has the sound amplifier function, otherwise you can not hear audio output.

For  the  audio  in  on  MDVR,  if  you  use  the  BNC  cable,  you  need  to  connect  a  sound  pick‐up,  the  device  built‐in  the  camera.  It  is  different  with  the  microphone.  The  main  parameters  of  the  sound  pick‐up  are  as  following:

Resistance: 600Ω; Peak‐to‐peak value: 1VPP

OK.

If you use DIN‐jack cable, it is more easier, just connect the camera with audio in function to this cable is

2) Please make sure the function is enabled on the MDVR, as the below picture





SETUP—RECORD—CHANNEL SETTING.



Broad cast:

First, choose the vehicle, or select one group to choose all the vehicles, and then click “start” to broadcast.







Send message:

the MDVR must connect a control panel to support this function.













Please choose the car on left part, choose the position where this message wanted to be shown, choose  the show time and input the content in the bottom blank, when the control panel receives this message, it will  read it out automatically.

Upgrade:

Please click on    to choose the firmware, and click on Start button to continue the remotely upgrade.









3G dormant:

This command will make the 3G module standby, the MDVR keep on recording .

Remote Restart:

 Restart the MDVR remotely.

Remote Shutdown:

shutdown the MDVR remotely.

Listen:

 click on one channel to listen the voice from the device.

You can get the voice from the device without open the video to reduce the data transmission. And also for  the X11‐4CH, X3, MINI3 and D3, when you use the interphone function, the fourth channel will be occupied, so  on the CMS client you can not hear the voice of this channel even open the volume switch.









4.2.5 Video & transmission Info.



(1)  There  is  only  one  No.  for  each  video  window.  When  you  apply  for  video,  it  will  show  the  MDVR  ID  behind the window No..

(2) After get video, it will show the date and time on the screen of MDVR.

(3) Show the channel name on this window.

(4)  Snapshot  can  be  used  after  get  video.  The  same  function  with  snapshot  in  list  after  right  click.  “X”  means close this video.



(5) Right click on the video window, you can do the following operations:











Close video:

Only  close  the  video,  but  remain  the  device  ID  and  Channel  No.  on  this  window,  so  next  time  you  can  choose 5) open video to open this channel video automatically in this window.

Close All:

 close all the video windows.



Snapshot

： get picture of current window. The save path is configured in system setup. Or click on the  camera icon to snapshot



Record:

 click to record this channel and save to PC. There will be an “R” on right top of this channel.

Note: record means record the video from the CMS, and save path is the one setup in system. And once  the network disconnect, it will pack; otherwise pack it every 30 minutes.

Open video:

only available when close one channel.







Open all:

click to open all closed channels

Clear  Data:

  clear  all  the  data  of  the  window  you  choose,  shown  as  the  blow  picture,  no  channel  information stays in this window.

Clear all the data:

clear all the data of all the current open windows.

Scale:

3 options: default is fulfill the screen; 4:3; 16:9



Full screen:

 Full screen this channel.

(6) Get video info.



: Green means the CMS is receiving video now.  : can not get video.

VOLT: voltage of the power input.

Frame: the frame in the buffer.

SIZE: data package received now.

(7) Volume and window

:

Click    this icon to turn on/ turn off the audio. CMS can only play one channel audio currently by click  on the video window.

Click  to change the window number.

(8) Page up and down button

  Page up/ page down







GPS  playback  is  playback  the  GPS  route  of  this  vehicle  of  specified  time  slot.  Please  follow  the  steps  to  playback:

1. Click on this icon to choose a device first.



2. The red dot  on the  calendar means  there is  GPS data at that day.    Choose the  data  please.

3. Setup the start time and end time

4. Click on search to get the GPS data

5.   Buttons  for  playback  operation:  slow,  pause/start,  fast.  X5  is  the  current  speed.

6. This  is  for  alarm  information.  It  will  load  all  the  alarm  information  when  loading  GPS  data.  You  can  double click on the alarm information to locate the GPS position.

Click on the log query button    on right top of the main interface to check the log. It will link to the IE,  please login the IE using your own User name and password. Go to report—system log







Setup the source, type, user and time to search.

Create fence:

There two ways to enter into the GEO fence setup. Click on the Geo fence button , or click on the vehicle

  icon and choose GEO fence .







Click on Create button,











Please enter into the Fence name, choose alarm type, setup alarm name and the trigger time.













Click on OK button, the fence will be shown on the list.









Link to vehicle:

Choose this fence and click on the button  setup on the right click menu.

  or right click on this fence to



When choose this fence, it will be shown on the map, and then click on Link to a vehicle button, to bind  it to vehicles.





















Click on OK to finish the setup.

So when the vehicle triggers alarm, it will be shown on the alarm log window as below.



Enter into fence alarm is alarm name.

Ge02 is fence name.

Note: this only gives an alarm log, if you want the CMS to record or play sound, please go to alarm setup in  system setup.

Export/Import fence:

This is used to save the fence information, so when you upgrade the CMS, no need to re‐create them again.

Choose the fence and click on Export button to save it as a **.areas file. Otherwise, if you click on Export  button, it will save all the fences information.

Click on the Import button and choose the .areas file to load the fence.

4.2.9 Download

As CMS is mainly used for 3G real‐time monitoring, so when you download the whole video file, please take  the 3G network and cost into consideration. Also it support remotely clip which can reduce the cost.







Click on the    download icon on right top of the main interface.



First choose an online device, setup the date, time, channel and file type to search. It will list all the files.

Then select one and click on download. And click on the download label to check the details information.



If you want to clip part of the file, click on Clip button to setup the start time and end time.









After download the video, you can easily check the video using playback function.





Setup the path: click on config label to setup save path.











4.2.10 System setup

Click the setup icon

System:

  on right‐ top the window to setup the system information.









Snapshot  Setup:  Please  tick  Pop‐up  picture  when  Screenshot  successfully  if  you  want  to  get  the  picture  when snapshot.

Video mode: real‐time or smooth mode

Cut off video: this function is developed to reduce the transmission cost when no one monitors video. It  will cut off the video transmission after the setup mins if no one operates.

Register: please copy the machine code and send it to us for registration. We will give you the user name  and register code.









Record:



Record Save Path: setup the disk for the local recording, and the alarm recording on CMS. The folder will  be in each disk.

Note: This path is used for the local recording function on CMS.

Alarm setup:

  After setup the dealing type for each event here, when the CMS receive the alarm information from the  device (alarm information  will be shown on  the Log window—Alarm Log),  it  will  make a sound, pop‐up  video window and record video automatically.







First, click Add to add a deal type.









After setup the name, audio and video deal type, pleas click OK to add this type











Click the dealing type in the left and then the alarm type in right, then click    to setup the alarm.

4.2.11 Alarm Info.

When  there  is  alarm,  the  green  icon  alarm information.

  will  change  to  be  red .  Click  red  icon  to  check  all  the











4.2.12 Map

In Map and Video/Map window, the Maximize button can be used.







  : this one is used to full screen the window

When in Map mode, then if you click this icon, it only full screen the map.











If in Video/Map mode, it will full screen the video and map.









4.2.13 Vehicle online Info.



: This is the total number of device

: Currently online number.

: the number of vehicle which has GPS info. reported.

4.2.14 Log window





In  this  window,  you  can  see  all  your  operation  on  the  system  log.  And  also  you  can  check  all  the  alarm  information by click on the    button.

Please note that alarm information here is from the device, whenever the alarm happens, the device will  report this to CMS and be shown here. It is different with the alarm filter function in system setup.

Right click on the log window,



Scroll  means:  when  the  information  is  full  of  the  log  window,  it  can  scroll  down  automatically,  the  latest  information is shown on the top.

Copy the information: copy information to paste it to other place.









Then use Ctrl+V to paste the information.

Time: 2010‐05‐13 12:28:18

Type: Close video

Device ID: dns:SZGJ0002

Information: Channel: 1

When snapshot, it will show you the path, and double click on this path to open the picture.

4.2.15 Basic Info. and PTZ

Basic Info.:

Click the online car, it will show you the information as follows:



Click this icon    to hide this part.







PTZ:



Please click the directional button to change the camera direction.

: Zoom in and zoom out.



: Aperture

: Focus

: This is for pre‐set and calling position.



5.1 Introduction

There are two typical cases: the first one need to transmit about 250 channels video all the time, so the PC  and  network  must  very  good  to  match  this  requirement;  the  second  one  have  1000  MDVRs,  but  no  need  to  transmit so many channels concurrently, so it is more easier compared with the first one.

 CMS can support 2000 MDVRs at the same time, and it would be a little slow and refreshes every 15~20  seconds.

And if you want to get more channels at the same time, please take the 3G signal strength, bandwidth and

PC performance into consideration.

Here I will give you two examples:

(1) Project reference 1: UNINET

 In this project, there are 325 vehicles, and almost 250 MDVRs' video need to be checked concurrently.

 All the online vehicles report the online, GPS, and alarm information back to CMS message server.

 Due to the limitation of the PC memory, 2 transmit servers are required for the video transmission. (4GB  memory can transmit less than 200 channels)

 Due  to  the  limitation  of  the  3G  bandwidth, it  won't  be  possible  for  the  mass  data  transmission,  our  experience with UNINET project (one of the biggest telecommunications operators).

 In  this  project,  30  CMS clients  are  used  for  video  live  view  checking.  Each client  has  16  video  windows  because of the limitation of the PC graphics card.

 (2) Project reference 2: public bus

 In this project, 1000 vehicles report GPS, online and alarm information back to CMS message server.

 Since there  are  not as  much live  video  transmission as UNIET  project,  only  one  transmit  server is  required for video transmission and 10 clients for video checking.

Conclusion:

(1)  For  live  viewing,  due  to  the  limitation  of  the  PC  graphic  card,  you  can  only  view  16  channels  concurrently per PC.

(2)  For  video  transmission,  due  to  the  limitation  of the  PC  memory, one  PC  can  transmit  less  than  200  channels at the same time.





5.2 Network diagram



PC 1 and PC 2 are two servers PC. PC 1 is installed with the message server and transmit server. Message  server receive all the 325 vehicle information, transmit server on the PC1 is used to transmit 200 channels. PC2  is installed with the transmit server for the transmission of the other 125 vehicles, and also has storage server  for the video storage. There are many clients connect to the server to check video all the time.

The above diagram shows that the client and server works in the same local network. Also the client can  connect to server via WAN, diagram as follows:









You can only install the CMS client in a WAN PC, and then connect it to the server to realize monitoring.

5.3 Bandwidth calculate

  (1)  Video  transmission:  each  vehicle  has  one  channel  video  transmitted,  and  the  bandwidth  is  50Kbps,

325 vehicles.

50kbps *325 = 16250Kbps = 15.87Mbps

(2) GPS information: 5 seconds one packet, each packet 200Bytes, 325 vehicles.

(325*200 Byte / 5)*8 = 101.7kbps = 0.1Mbps

(3) Command information: like apply for video command, 325 vehicles.



So the totally bandwidth needed is 15.87 + 0.1 + 1.3 = 17.27Mbps.
