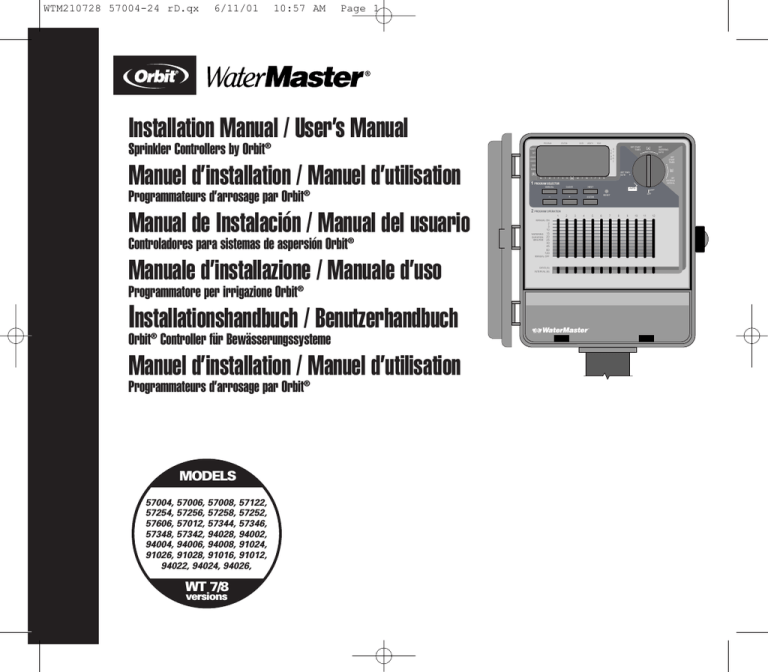

Installation Manual / User’s Manual
Sprinkler Controllers by Orbit®
DATE
STATION
PROGRAM
MONTH
YEAR
EVERY
Manuel d’installation / Manuel d’utilisation
Controladores para sistemas de aspersión Orbit®
SET
WATERING
DAYS
[A]
SET
START
TIMES
T
ODD
EVEN
[B]
SET TIME /
DATE
[B]
M
T
W
T
F
S
S
[A]
M
T
W
T
F
S
SET
WATERING
INTERVAL
S
1 PROGRAM SELECTOR
Programmateurs d’arrosage par Orbit®
Manual de Instalación / Manual del usuario
SET START
TIMES
S
1T
2
3A
4R
DAY
2 DAYS
3 DAYS
MANUAL
CLEAR
NEXT
–
+
ENTER
AUTO
OFF
RESET
2 PROGRAM OPERATION
1
2
3
4
5
6
7
8
9
10
11
12
MANUAL ON
WATERING
DURATION
MINUTES
2
5
10
15
20
25
30
45
60
120
MANUAL OFF
Manuale d’installazione / Manuale d’uso
Programmatore per irrigazione Orbit®
Installationshandbuch / Benutzerhandbuch
Orbit® Controller für Bewässerungssysteme
Manuel d’installation / Manuel d’utilisation
Programmateurs d’arrosage par Orbit®
MODELS
57004, 57006, 57008, 57122,
57254, 57256, 57258, 57252,
57606, 57012, 57344, 57346,
57348, 57342, 94028, 94002,
94004, 94006, 94008, 91024,
91026, 91028, 91016, 91012,
94022, 94024, 94026,
WT 7/8
versions
DAYS (A)
INTERVAL (B)
12 STATION
WaterMaster
Model 57012
®
WTM210728 57004-24 rD.qx
6/11/01
10:57 AM
Page 2
TABLE OF CONTENTS
ENGLISH
Introduction ...........................................................................1
Getting Started .......................................................................2
Programming..........................................................................4
Semi-Automatic and Manual Operation .................................6
Installation of Indoor Mount Controller .................................9
Installation of Outdoor Mount Controller ............................10
Installing Valves, Pump Starts and Master Valves..................11
Other Quality Products and Accessories...................................12
Trouble Shooting......................................................................13
ITALIANO
Introduzione ........................................................................41
Operazioni preliminari .........................................................42
Programmazione ..................................................................44
Funzionamento semiautomatico e manuale..........................46
Installazione del programmatore-montaggio interno ............49
Installazione del programmatore-montaggio esterno ............50
Installazione delle valvole, pompa d’avviamento
o valvola principale ..................................................................52
Altri prodotti ed accessori di qualità ........................................53
Individuazione ed eliminazione delle anomalie ........................54
FRANÇAIS
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Pour commencer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Programmation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Utilisation manuelle et semi-automatique . . . . . . . . . . . . . . 19
Installation du programmateur à montage intérieur . . . . . . . . . 22
Installation du programmateur à montage extérieur . . . . . . . . . 23
Installation des vannes, des relais de démarrage
de pompes et des vannes principales. . . . . . . . . . . . . . . . . . . . . . . 24
Autres produits et accessoires de qualité . . . . . . . . . . . . . . . . . . 25
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
ESPAÑOL
Introducción ........................................................................27
Primeros pasos .....................................................................28
Programación .......................................................................30
Funcionamiento semiautomático y manual ..........................32
Instalación de un controlador de montaje interior ..............35
Instalación de un controlador de montaje exterior ...............36
Instalación de las válvulas, los encendidos
de la bomba y las válvulas principales......................................38
Otros productos y accesorios de calidad ..................................39
Resolución de problemas..........................................................40
DEUTSCH
Einführung...........................................................................55
Erste Schritte........................................................................56
Programmierung ..................................................................58
Halbautomatischer und manueller Betrieb ...........................60
Inneninstallation des Controller .......................................... 63
Außeninstallation des Controller......................................... 64
Installation der Ventile, Pumpenanlasser und Hauptventile..65
Sonstige Qualitätsprodukte und Zubehör.................................66
Fehlerbehebung ......................................................................67
1
se
6/11/01
1
section
10:57 AM
Page 3
cates many of the programming settings. The display is completely interactive with all other controls.
Introduction
2. Programming Buttons
The controller has seven push buttons for setup and program entry.
Working in conjunction with the rotary dial, the buttons are used to set the
time of day, watering time, watering days, start times, and other functions.
Thank you for selecting an Orbit® sprinkler controller. Orbit® designers have
combined the simplicity of mechanical switches with the accuracy of digital
electronics to give you a controller that is both easy to program and extremely versatile. The Orbit® controller provides convenience and flexibility, letting
you run a fully automatic, semi-automatic, or a manual watering program for
all your watering needs.
3. Duration Slide Switches
The vertical slide switches set the number of minutes a station is on when the
controller is operated in automatic mode. The slide switches also set any
individual station to always on, always off, or on with duration when the
controller is operated in manual mode.
Please read this manual completely before you begin to program and use the
controller. A few of the most notable design features include:
4. Program Slide Switches
The program slide switches assign each station to one of three programs:
Program A (14 day cycle), Program B (interval cycle), or Programs A and B
combined.
At-a-Glance Simplicity
By turning the rotary dial to one of seven settings you can review programming or easily make changes.
5. Rotary Selector Dial
Arm Chair Programmable
By inserting two AA alkaline batteries you can program the controller prior to
installing it in its permanent location.
The heart of the controller is the rotary selector dial. This dial makes it easy
to see which function is currently selected and/or in which mode the controller is set to operate.
Automatic Electronic Circuit Breaker w/Fail Safe
6. Reset Button
An electronic circuit breaker protects the controller’s power supply. If the circuit breaker trips, it will reset automatically. In most cases, there is no loss of
data or watering cycles.
The reset button clears all your programming but does not remove the factory installed fail-safe program. To prevent an accidental reset, the button is
recessed into the panel and must be pressed with a small pointed object such
as a pen or pencil tip.
Smart-Scan® Diagnostic Fault Sensing
A diagnostic fault sensor skips over any station that has a short in the solenoid or wiring. If the controller senses a short in a station, it skips the faulty
station and moves on to the next programmed station. The controller displays FAULTY and identifies the faulty station number.
STATION
PROGRAM
1
2
If a pump will be included in the sprinkler system, a terminal is provided to
send a signal to the relay to activate the pump (note section on pump connection in the Installation Manual). This terminal will also activate a master
valve.
SET
WATERING
DAYS
MONTH YEAR
SET
CYCLE START
TIMES
[B]
[A]
INTERVAL
ODD
SET
EVEN
CYCLE
START
NEXT
TIMES
B DAY
M T W T F S S
SECOND WEEK
M T W T F S S
FIRST WEEK
Pump Start or Master Valve Connection
DATE
S 1
T 2
A
R 3
T 4
CLEAR
MANUAL
+
AUTO
6
ENTER
2
3
RAIN DELAY
4
5
6
7
8
9
10
MANUAL ON
3
2
5
10
WATERING 15
DURATION 20
MINUTES 25
Language Overlays
30
45
60
120
Available in Spanish, French, Italian, German and English.
MANUAL OFF
4
1. Digital Display
An extra large LCD (Liquid Crystal Display) shows the time of day and indi-
DAYS (A)
INTERVAL (B)
(A&B)
FIGURE 1: Features of the Controller
1
5
OFF
SET
TIME /
DATE
PROGRAM
RESET
NEXT
–
1
SET
WATERING
INTERVAL
11
12
ENGLISH
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
6/11/01
10:57 AM
Page 4
2
Notable Programming Features
Getting Started
section
Two Watering Programs—Summary
The controller gives you the option of using any or all of these independent
programs. Note that each station can independently be set to either A or B or
both A and B programs.
Programming the controller can be accomplished in just a few basic steps.
Before you begin programming, it is important to install the batteries, set the
time of day and date, and determine a watering plan.
Program A—Days
Any or all days in a two week schedule can be set to water. This program lets you
schedule selected stations to water on specific days of the first and second weeks.
At the end of the two weeks, Program A repeats continuously.
Install the Batteries
The controller requires two AA alkaline batteries to keep the program in
memory in case of AC power loss. In a typical installation, fully charged batteries should provide sufficient power for approximately one year of protection. Therefore, we recommend changing the batteries annually.
Program B—Interval, Odd, Even
Provides two options: One for odd or even day watering and another for an
interval ranging from every day to every 28th day. This feature is designed to
meet the growing needs and restrictions imposed by local governments and
to conserve water.
Remove the battery cover by sliding it to the left.
Insert two AA alkaline batteries into the battery compartment.
Return the battery cover to its closed position.
The controller automatically calculates odd and even days (by date) for each
month and makes adjustments for leap years to provide true odd and even
watering. An interval of “1” will water every day, an interval of “2” will water
every other day, and so on.
Weak or missing batteries can cause the time, date, and program to be erased
after a power failure. If this happens, you will need to install fully charged
batteries and reprogram the controller.
Program A+B—Combined
This setting allows the stations to water under a combination of the A and B
programs. This feature is especially useful for new grass (for watering up to 8
times per day) and allows greater flexibility in scheduling watering. If both
the A and B programs are scheduled to water on a specific day, the station
will water multiple times per day.
Note: Batteries alone will not operate the valves in your sprinkling system. The 24volt transformer must be plugged in and have power to operate your system normally.
Set the Time of Day and Date
If this is the first time the controller has been programmed, you should press
the small recessed button labeled RESET. Pressing RESET does not affect the factory installed fail-safe program [See Figure 2].
Start-Time Stacking
The controller has the intelligence to “stack” start times that might overlap. If
you enter two or more start times that overlap (in the same or in different
programs), the controller will not activate two stations at the same time.
Instead, the controller activates the first program cycle and then activates the
next program cycle(s) in sequence after the first program finishes its preset
watering duration.
MANUAL
CLEAR
NEXT
+
–
ENTER
PROGRAM
RESET
RAIN DELAY
FIGURE 2: Programming Keys
Do not press the RESET button again unless you want to completely remove all
your programming.
The controller will not stack to the next calendar day. This prevents the controller from violating an odd or even day watering schedule.
Turn the rotary dial to the SET TIME/DATE position.
12:00 AM will appear in the display with three arrows pointing to the year,
month, and day.
Press and hold the + button to advance the clock to the correct time of day.
Use the – button to go in reverse [See Figure 3]. When the correct time of
day is reached, press the ENTER button to lock in the time.
Manual and Semi-Automatic Modes
The controller gives you a number of manual and semi-automatic modes for
flexibility in watering. You can override the controller’s automatic programming in a variety of ways.
User-Selectable Rain Delay
Unique watering delay button cancels program for 24, 48, or 72 hours (userselectable), then resumes automatically.
2
6/11/01
10:57 AM
Page 5
To increase or decrease more rapidly, hold down either the + or – buttons until the display goes into rapid advance mode.
Sample Watering Plan
Before programming the controller, we suggest that you fill out the
watering plan sticker inside the door. Below is a sample watering plan for
your reference.
A cursor will appear below the arrow for the year, month, and date when
programming [See Figure 4].
Use the + and – buttons to set the correct year, then press ENTER.
Use the + and – buttons to set the correct month, then press ENTER.
Use the + and – buttons to set the correct day of the week, then press ENTER.
3
The display will show the correct time and day of the week.
STATION
▼
12 00
M T W T F S S
FIRST WEEK
®
DATE MONTH YEAR
▼
1
2
3
4
5
®
6 :00
:
:
:
▼
PROGRAM
S
T
A
R
T
Orbit
Orbit
2
INTERVAL
ODD
EVEN
AM
1
NEXT
B DAY
:
:
:
:
M T W T F S S
SECOND WEEK
FIGURE 3: LCD Display with Surrounding Information
Cursor
AM
▼▼▼
▼
▼
▼
▼▼▼▼
5 00
4
▼▼▼▼▼▼▼ ▼▼▼▼▼▼▼
FIGURE 4: LCD Display with Cursors Showing
After the time of day, date, and year are set, this procedure does not need to
be entered again for any other programming.
Caution: If a watering schedule is not entered into the controller, the factory
installed fail-safe program will turn on each station every day for 10 minutes.
To avoid accidental station activation, either turn the rotary switch to OFF or enter a
watering schedule.
Determine a Watering Plan
To help you visualize how best to program the controller, it might be helpful
to make a watering plan on paper. This will help you establish which days
and times you want to water.
Use the sticker inside the controller door to help determine and record your
watering plan.
3
1
Briefly describe each station and its location.
2
In the A-Days Program column, circle the desired watering days.
3
Enter the cycle start time for Program A. Generally, only one cycle
time is required for Program A.
4
Enter the watering duration for each station assigned to Program A.
5
In the B-Interval Program column, fill in the desired interval (1 to 28) or
circle odd or even. Repeat steps 3-4 for the B-Interval Program.
start
ENGLISH
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
6/11/01
3
10:57 AM
Page 6
Program A Setup
Programming
section
Program A is a two-week daily schedule. Watering may be scheduled for each of
the 14 days. After 14 days, the A program continues to repeat itself—there is no
need to reselect the watering days. To set the watering days, [Note Figure 6]
Set start times as outlined in the previous column (Start Times for Program
A or B).
Turn the rotary selector to SET WATERING DAYS. The cursor (—) will blink
above the current day in the first week. Any or all days in the two-week
schedule can be programmed to water.
To program a day to water, press ENTER. An arrow will be displayed above
programmed days and the cursor will move to the next day. To advance to
a specific day, press NEXT. To clear a day, press NEXT until the cursor is above
that day, then press CLEAR.
The controller has three programs that control a variety of watering plans.
Depending on your needs, you can use one or all programs.
Enter the Watering Schedule in Any Order
You have the option of entering your watering schedule in whatever order
you like. This feature makes it very easy to review and change your watering
schedule. Your settings can be changed at any time—while you’re setting up
the initial schedule or even after years of operation.
PROGRAM
Start Times for Program A or B
M T W T F S S
FIRST
S
T
A
R
T
1
2
3
4
-- -M T W T F S S
FIRST WEEK
To set the watering interval,
Set start times as outlined in the previous column (Start Times for Program
A or B).
Turn the rotary selector to SET WATERING INTERVAL. The cursor will blink to
the right of the word INTERVAL. [Note Figure 7.]
DATE MONTH YEAR
SET
CYCLE
START
TIMES
[A]
M T W T F S S
SECOND
Program B is used to water an interval from 1 to 28 or on odd or even days.
An interval of 1 will water every day; an interval of 2 will water today and
then every other day, etc. The odd or even schedule is based on the date. If
the time of day and the date are set correctly, the controller will only water on
even or odd days. If selected, the controller has leap-year compensation to
ensure conformance to the odd or even schedule.
Set the time you want to begin watering for cycle start time 1 using the + or
– buttons, then press the ENTER button. For additional cycle start times, simply press NEXT to advance to the next cycle start time and repeat this procedure by using the + and – buttons to enter the time and then press ENTER.
Generally, only one cycle start time is required for each program (A, B).
STATION
SET
WATERING
DAYS
Program B Setup
Turn the rotary selector to set the CYCLE START TIMES position in the program
that you want to set up. The display will show an A or B depending on
which program you have selected. The display will show —— : —— and
a blinking cursor will appear in START 1 location [See Figure 5].
A
[A]
FIGURE 6: Program A Setup for Two-Week Schedule
The way you set the cycle start time is the same for all programs. To set the
cycle start times for each program you will be using, do the following:
PROGRAM
SET
CYCLE
START
TIMES
A
Note: A cycle start time is the time of day that the program begins watering the
first station, and all other programmed stations will then follow in sequence. There
are not separate start times for each station. Cycle start times do not correspond to
specific stations. If you enter more than one cycle start time, all stations programmed to operate will water again (in sequence).
SET
WATERING
DAYS
PROGRAM
B
--
M T W T F S S
SECOND WEEK
FIGURE 5: LCD Display with Start Time
DAYS
INTERVAL
ODD
EVEN
NEXT
B DAY
SET
CYCLE
START
TIMES
[B]
SET
WATERING
INTERVAL
FIGURE 7: Program B Setup for Fixed Schedule
Note: You cannot set a cycle start time for each station. Stations can be assigned to either
Program A or B or both A and B. Each program can have up to four cycle start times.
Stations assigned to either program will turn on sequentially according to the cycle start
times assigned. Generally only one cycle start time is required for each program (A, B).
4
When selecting an interval of days, press the + or – buttons to the desired
interval. (Example: If you want to water once every ten days, the interval
will be set for 10.) To program the interval, press ENTER.
To select either odd or even day watering, press NEXT. This moves the cursor to the odd or even setting. Then press ENTER.
6/11/01
10:57 AM
Page 7
To clear a schedule, press the NEXT button to move the cursor to the schedule and then press CLEAR. To enter a new schedule, press the NEXT button to
move to the desired schedule and then press ENTER.
Reviewing and Changing Your Program
The Orbit® controller lets you easily review a complete watering plan.
For example, to review Program A watering cycle start times, simply turn
the rotary selector to the CYCLE START TIMES position in Program A and check
the times that have been entered. Using the NEXT button, you can advance
through the schedule without fear of disturbing any programming.
Note: If an interval of “3” is entered today, the controller will water for the first
time today and then again every third day.
Note: The controller will NOT water on the first day the program is entered or
modified if the start time(s) have already passed.
If you want to change the cycle start times, watering days, or watering intervals, simply follow the directions for that program modification.
Program B Interval Countdown
After reviewing or changing a watering schedule, remember to turn the rotary
selector back to AUTO if you want the controller to automatically follow your plan.
If the interval watering selection is used for Program B, the controller displays
the number of days until the next interval watering day. The controller will
display a number in the lower right corner labeled NEXT B DAY. For example, if
the display shows “1” as the next B day, the interval watering program will
water tomorrow [See Figure 8]. A “0” indicates that the B program will
water today.
Ready for Automatic Operation
After programming is complete, turn the rotary selector to AUTO [See Figure
10]. The controller is now fully programmed and ready to use in the automatic mode. In automatic mode, each station will operate sequentially, starting with Program A.
PROGRAM
B
4 30
INTERVAL
ODD
EVEN
AM
1
NEXT
B DAY
AUTO
FIGURE 8: Program B Interval Countdown
FIGURE 10: Ready for Automatic Operation
Set Watering Durations and
Program Assignments for A or B
The way you set the watering duration is the same for all programs. To set
the duration for each program you will be using, do the following—
Select the watering duration for the stations by sliding each switch to its
desired time from 2 to 120 minutes.
To skip a station, move the station’s slide switch to the MANUAL OFF position
at the bottom of the slide.
Set the program slide switch for each station that you want to assign to
Program A or B or A and B [See Figure 9].
1
MANUAL ON
2
5
10
15
WATERING
20
DURATION
25
MINUTES
30
45
60
120
MANUAL OFF
DAYS (A)
INTERVAL (B)
(A&B)
2
Watering Duration
Slide Switches
Program Slide
Switches
FIGURE 9: Slide Switches
5
ENGLISH
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
4
6/11/01
10:57 AM
Page 8
B. Manual Off—One Station or Multiple Stations
Turn off any individual station or stations by moving the watering duration slide switch to the MANUAL OFF position (fully down). [See Figure 13.]
Semi-Automatic &
Manual Operation
section
1
MANUAL ON (ACCESO)
2
5
10
DURATA
15
D'IRRIGAZIONE 20
MINUTI
25
30
45
60
120
MANUAL OFF (SPENTO)
The Orbit® controller has the ability to override the automatic program without disturbing the preset program.
1. Manual Operation—Using Slide Switches
You can override the automatic program and operate the controller manually
by using the watering duration slide switches [See Figure 11]. If a manual
operation is started during an automatic program cycle, the automatic program cycle will be cancelled.
1
FIGURE 13: Duration Slide Switch Set to Manual Off
Leave the rotary selector in the AUTO position for the MANUAL OFF to affect individual stations.
2
MANUAL ON
2
5
10
15
WATERING
20
DURATION
25
MINUTES
30
45
60
120
MANUAL OFF
Turning the rotary selector to the OFF position will turn all stations and all
programming off. This turns all watering off and is essentially used as a system shut down.
To resume automatic watering—
Turn the rotary selector to the AUTO position and make sure the duration
slide switch or switches are set for the specific watering durations.
FIGURE 11: Manual Watering
A. Manual On—One Station
C. Manual Timed Watering for One Station
Turn the rotary selector to the AUTO position.
You can set any single station to go on manually for a specific amount of time
from 2 to 120 minutes. This is a two-step process using the watering duration slide switch.
First move the watering duration slide switch to the MANUAL ON (fully up)
position, then back to any duration position. For example, if you want
to water a specific station for 15 minutes, push the slide switch to the
MANUAL ON position then back to the 15 minute position [See Figure 14.]
AUTO
Turn on any individual station by moving that station’s watering duration
slide switch to the MANUAL ON position (fully up). The display blinks back
and forth between the water drop and the time of day.
1
MANUAL ON
2
5
10
15
DURATA
D'IRRIGAZIONE 20
25
MINUTI
30
45
60
120
MANUAL OFF
The rotary selector must stay in AUTO for this operation to take effect.
Only one station can be active at a time. The last station set to the MANUAL ON
position will be active (watering).
When a station is turned on manually, the display will show ON inside a water
drop. The display also shows the number of the station that is activated [See
Figure 12].
MANUAL ON
2
5
10
15
DURATA
D'IRRIGAZIONE 20
25
MINUTI
30
45
60
120
MANUAL OFF
FIGURE 14: Manual Watering Station 1 Using the Slide Switch
STATION
01
MANUAL
ON
FIGURE 12: Manual Operation Display
1
2
6
6/11/01
10:57 AM
Page 9
If more than one station is set for manual duration, the controller will activate only the last station you set.
The display will show the first station number that is activated and will
count down the minutes assigned to the watering duration slide switch. All
stations will activate once in sequence (except those that are set to the MANUAL OFF position) for the durations set on the watering duration slide switches.
Any station set to the MANUAL OFF position will not water.
For example: You set station 2 to MANUAL ON for 30 minutes. Then you immediately set station 6 to MANUAL ON for 20 minutes. The controller will only
activate station 6 for 20 minutes—your last input. [See Figure 15.].
Note: After MANUAL has been pushed, if ENTER is not pushed within 60 seconds, the
display will return to the time of day.
STATION
6
MANUAL
ON
20
To interrupt or discontinue this cycle, press the CLEAR button once.
At the completion of this function, the controller reverts back to your normal automatic watering plan.
MINS
FIGURE 15: Manual Timed Watering
Note: If a manual operation is started during an automatic program cycle, the
automatic program will be cancelled.
At the completion of the manual watering duration set on the slide switch,
the controller reverts to the automatic mode.
(All stations cycle once, A program only.)
To activate each station assigned watering durations for the A program
only, press the MANUAL button, followed by the NEXT button. This will select
stations with assigned watering durations in the A program only. To initiate
this semi-automatic watering, press ENTER.
Watering can be turned off at any time by pushing the slide switch to MANUAL
OFF. (Remember to push the slide switch back from MANUAL OFF to a duration if
you are using this station in the automatic watering schedule.)
Note: If a manual operation is started during an automatic program cycle, the
automatic program cycle will be cancelled.
(All stations cycle once, B program only.)
To activate each station assigned watering durations for the B program
only, press the MANUAL button followed by pressing the NEXT button two
distinct times. This will select only those stations with assigned watering
durations in the B program only. To initiate this semi-automatic watering,
press ENTER.
Semi-Automatic Mode
In addition to the manual modes previously discussed, the controller also lets
you override the programmed watering schedule temporarily without adjusting the water duration slide switches.
By using the semi-automatic mode, you won’t need to remember to return
the duration slide switches to their normal positions.
(All stations cycle once, AB program only.)
To activate each station assigned watering durations for the AB program
only, press the MANUAL button followed by pressing the NEXT button three
distinct times. This will select only those stations with assigned watering
durations in the AB program only. To initiate this semi-automatic watering,
press ENTER.
A. All Stations Cycle Once
This can be especially helpful if you happen to experience unusually warm
weather and you want to have all stations activate one time for their normal
duration as set on the slide switches.
Note: After the MANUAL button has been pushed, if a selection is not made within
60 seconds the display returns to the time of day.
To turn on all stations once in sequence (rotary selector in AUTO) press the
MANUAL button once (a blinking ALL is displayed), and then press ENTER.
[See Figure 16.]
MANUAL
ON
To halt or discontinue semi-automatic or manual watering, press the CLEAR
button once. The controller will revert to your original automatic
watering program.
ALL
FIGURE 16: Watering All Stations Once
7
ENGLISH
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
6/11/01
10:57 AM
Page 10
Using the User-Selectable Rain Delay Mode
the faulty station once more. If a short is not detected, the controller will
continue to water the station and the faulty message will be eliminated from
the display.
To stop automatic watering for 24, 48, or 72 hours, use the RAIN DELAY
mode button.
With the rotary dial set to AUTO, press the RAIN DELAY button once. The controller will force a 24-hour interruption of all scheduled watering. After 24
hours, the controller will automatically return to its initial watering schedule.
To increase the rain delay to 48 or 72 hours, simply press the RAIN DELAY
button again until the desired delay time is displayed. Press ENTER.
To cancel the rain delay mode, press CLEAR [See Figure 17].
In order to cancel the faulty message from the display:
Note: While in rain delay mode, the controller will display the remaining hours
(counting down) to the end of the accepted delay alternating with the current time
and date. No other button besides CLEAR will be accepted while the controller is in
the rain delay mode.
The FAULTY message can also be eliminated from the display by turning the
rotary dial.
1. First repair the short in the wiring or replace the faulty solenoid.
2. Test the station by operating a manual watering sequence.
3. If the short is not detected after a few seconds, the FAULTY message will
be terminated.
4. If the message continues, a short in the wiring still exists.
Internal Auto-Resetting Electronic Circuit Breaker
The controller is equipped with an internal electronic circuit breaker. Unlike
a mechanical circuit breaker, the internal circuit breaker has the advantages
of being more temperature stable, having a higher degree of sensitivity, and
resets automatically. In combination with the diagnostic
fault sensing, the internal electronic circuit breaker adds real value to your
controller. The batteries will maintain program data in the event of a circuit
breaker trip. We recommend that you replace the batteries annually.
24 Hr
DELAY
OFF
FIGURE 17: Display Showing Rain Delay
Complete System Shut Down
To shut the system down, turn the rotary dial to the OFF position. The
controller remains programmed but will not water.
The internal circuit breaker will “trip” whenever the controller receives a high
current spike. This might occur in the following situations:
Smart-Scan® Diagnostic Fault Sensing
1. If lightning strikes nearby.
2. When the power supply has an electric spike.
3. If a station has a wiring short.
A diagnostic fault sensor is built into the electronics of the controller. This
feature will automatically scan for the presence of a faulty solenoid or wiring
short in each station as part of each watering sequence. If the controller senses a short in a station, it will skip the faulty station and move to the next
working station. The controller displays faulty and the faulty station number
[See Figure 18]. If a short is detected in the pump/master control valve terminal, a “P” is displayed under the station number and the watering cycle is
discontinued. Only the last station detected as having a wiring short will be
displayed to the controller.
Whenever one of these conditions occurs, the electronic circuit breaker
may “trip” causing the station output from the controller to be halted
momentarily. The batteries will continue to store the program information
and activates the LCD. After a few moments, the controller will automatically
retest the circuit to see if the condition has stopped. In most cases,
the problem causing the current spike has stopped (lightning strike stopped,
power supply spike over, or the diagnostic fault sensor has switched to a
non-faulty station). If so, the electronic circuit breaker will reset itself. It is
NOT necessary to reset the controller manually.
STATION
3
FAULTY
FIGURE 18: Display Showing Station Fault
At the next scheduled watering sequence, the controller will attempt to water
8
se
5
section
6/11/01
10:57 AM
Page 11
3. Install the Batteries
Installation of Indoor
Mount Controller
The controller requires two AA alkaline batteries to keep the program in
memory in case of AC power loss. In a typical installation, fully charged batteries should provide sufficient power for approximately one year of protection. Therefore, we recommend changing the batteries annually.
Remove the battery cover by sliding it to the left.
Insert two AA alkaline batteries into the battery compartment.
Return the battery cover to its closed position.
Install the controller in 5 easy steps—
1. Choosing a Controller Location
2. Mounting the Controller
3. Installing the Batteries
4. Connecting the Transformer
5. Connecting Valve Wires to Controller
Weak or missing batteries can cause the time, date, and program to be erased
after a power failure. If this happens, you will need to install fully charged
batteries and reprogram the controller.
Note: Batteries alone will not operate the valves in your sprinkling system. The 24volt transformer must be plugged in and have power to operate your system normally.
1. Choosing a Controller Location
Select a location near a standard electrical outlet. Avoid using an outlet
controlled by an On/Off switch.
The controller should not be exposed to the weather or operate at temperatures below 14 degrees or above 113 degrees Fahrenheit (-10 degrees or
above 45 degrees Celsius). Avoid direct sunlight.
Installation works best in a garage or protected area. The controller should
not be mounted outdoors.
4. Connecting the Transformer
With the cover off, find the two terminal holes labeled “24 VAC.” Make
sure the transformer is not plugged in. Insert one of the two power leads
from the transformer into each terminal. It doesn’t matter which lead goes
into which terminal.
It may be necessary to open the terminal to allow for wire insertion or
removal. To do this, simply press upward on the tab located on top of the
terminal [See Figure 8, Page 4].
Plug in the transformer [See Figure 20].
Warning: Do not link two or more controllers together with one transformer.
Slide the cover back on until it snaps.
2. Mounting the Controller
A mounting template is provided to assist you in mounting the controller.
Screw a No. 8 screw at eye level leaving the screw head extended out from
the wall about 1/8" (3 mm). Use expanding anchors in plaster or masonry
if necessary.
Slip the keyhole slot in the back
of the controller over the extended
Keyhole
screw.
Screw a No. 8 screw through
each of the two holes at the bottom of
the box into the wall
No. 8 Screw
[See Figure 19].
Screw holes
1
+ 2
3
4
+
5
6
PUMP COM 24VAC 24VAC
To Pump Start Relay
or Master Valve
Transformer
Wall
FIGURE 20: Connecting Pump Start, Master Valve and Transformer
FIGURE 19: Mounting the Controller
9
ENGLISH
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
6
6/11/01
10:57 AM
Page 12
wall. (Use expanding anchors in plaster or masonry if necessary).
Using the lower mark on the template, affix a No. 8 screw (included),
again leaving the head protruding.
Slip the slotted keyhole in the back of the Controller over the extended upper
screw and allow the lower screw to recess into the lower hole in order to prevent the Controller from swinging. [See Fig. 22].
The line cord may now be inserted into the power outlet.
Proceed to section 7.
Installation of Weather-resistant
indoor-outdoor Controller
section
All our Weather-resistant Indoor/Outdoor controllers can run at temperatures
between 35 and 140 degrees Fahrenheit (0 to 60degrees Celsius). Storage temperature is -4 to 149F (-20 to 65C).
Direct sunlight can easily increase temperatures inside the Controllers so chose a
shaded location.
The controllers are weather-resistant to UL-50 and ETL® Listed, but should not
be placed in areas where continuous water could cause damage.
Caution: Do not open the Controller when it is raining.
To make installation easier the Controller has a removable door. Remember to
leave at least 7ins (18cm) to the left of the controller box for the door to swing
open after installation.
Check the model number of your timer: various models are configured differently
to meet national requirements, look for the section covering the model number
on your controller. The model number can be found on the back of the housing,
together with other useful information.
Installation using permanent wiring
Preparing the Controller for Permanent Installation
Before commencing to install the controller you must remove the fitted line
cord and replace with the pigtail wires provided.
Take off the terminal compartment cover by unscrewing the two screws and
pulling the plastic cover forward. [See figure 21], this reveals the AC Power
Cover [Figure 23].
Remove the rubber weather plug from the hole in the center and unscrew the
one fixing screw, pull the plastic cover forward to reveal the AC wiring.
Use a punch to create a hole in the blind Bottom Mounting Hole on the back
of the controller box [Figure 22: Bottom Mounting Hole].
Loosen the screw on the cord restraint and the three screws on the terminal
block and remove the line cord completely.
Feed the three wires of the pigtail through the exit nipple, under the strain relief,
and cross to the terminal block. Fasten the wires to the terminal block ensuring
that the black wire is connected to the Live terminal marked L, the white wire is
connected to the Neutral terminal marked N, and the green wire is connected to
the Earth terminal marked E. Ensure that the terminal screws and the strain relief
screw are all firmly tightened. Check that the wires are clear of any obstruction
and will not be trapped by the AC Power Cover when it is replaced.
Replace the AC Power Cover and screw tight, do not force into place, if resistance is met check that no wires are trapped.
The Controller is now ready for permanent installation; follow all the instructions
for the following models to complete the installation.
Models 57396, 57392, 57384, 57386, 57388, 57382
are for installation in Australia, New Zealand, and South Africa using the fitted line cord.
Models 57606, 57012
are for 110/117VAC operation and are suitable for either wall-hanging installation
using the line cord fitted or permanent installation. You need to decide which type
of installation you are going to use. Ensure that you have the appropriate electrical
PROGRAM
Door
Hinge
Door
Hinge
STATION
DATE
SET
WATERING
DAYS
MONTH YEAR
SET
CYCLE START
TIMES
[B]
[A]
S 1
T 2
A
R 3
T 4
INTERVAL
ODD
SET
EVEN
CYCLE
START
NEXT
TIMES
B DAY
M T W T F S S
SECOND WEEK
M T W T F S S
FIRST WEEK
CLEAR
MANUAL
+
PROGRAM
RESET
NEXT
–
ENTER
1
2
3
SET
WATERING
INTERVAL
OFF
SET
TIME /
DATE
AUTO
RAIN DELAY
4
5
6
7
8
9
10
11
12
MANUAL ON
2
5
10
Slotted
Slotted
Hole
Hole
WATERING 15
DURATION 20
MINUTES 25
30
45
60
120
Models 57344, 57346, 57348, 57342
International Models 94024, 94026, 94028, 94022
MANUAL OFF
DAYS (A)
INTERVAL (B)
(A&B)
Terminal
Terminal
Compartment
Compartment
Cover
Cover
12 STATION
Orbit
®
Bottom
Bottom
Mounting
Mounting
Hole
Hole
TerminalCover
Cover Screws
Terminal
Screws
FIGURE 21: Outdoor Timer, Showing Terminal Cover
FIGURE 22: Back of Timer Box
power available at the location you intend to use. If used outdoors with the line
cord, a suitable weatherproof power outlet must be available.
Installation using the fitted line cord
Use the mounting template provided to assist you in preparing the mounting location: choose a flat, clean surface.
Using the upper mark on the template, insert a No. 8 screw (included) at
eye level leaving the screw head about 1/8th inch (3mm) out from the
10
All the above listed models are designed for permanent installation only. Local
building and electrical codes usually require that an approved electrical conduit and electrical fittings be used to connect exterior wall-mounted equipment to AC power. Please check local codes. Any permanent connection
should be made by a licensed electrical contractor in accordance with the
requirements of the National Electrical Code and other state and local codes.
Take off the terminal compartment cover of the controller by unscrewing the
two screws and pulling the plastic cover forward. [Figure 21].
Remove the rubber weather plug from the screw hole.
Use the mounting template provided to assist you in preparing the mounting
location: choose a flat, clean surface.
Using the upper mark on the template, insert a No. 8 screw (included) at eye
level leaving the screw head about 1/8th inch (3mm) out from the wall.
6/11/01
10:57 AM
Page 13
(Use expanding anchors in plaster or masonry if necessary).
Slip the slotted keyhole in the back of the controller box over the extended
screw [Figure 22].
Push a No. 8 screw (included) through the Bottom Mounting Hole [Figure 22]
in the controller box and tighten until the box is held firmly to the wall, but
do not over-tighten.
The Controller has separate compartments
for the AC line power input and the low
voltage outputs. You must keep the input
power and the low voltage in their separate
places when wiring the controller box.
The controller has a built in transformer that
1/2" (13mm) NPT Nipple
must be connected to an AC line voltage
Junction Box
source. Check the back of the controller box
for power requirements. This connection
Wire Connectors
should be made by a licensed electrical contractor in accordance with the requirements
of the National Electrical Code and other
FIGURE 23: AC Wiring Using Junction Box
state and local codes.
'AA' SIZE BATTERY
1
2
3
4
5
6
7
9
10
Installing Valves, Pump
Starts & Master Valves
OPEN
'AA' SIZE BATTERY
8
7
section
11
12
PUMP COM1 COM2
1/2" (13 mm)
NPT Nipple
Junction
Box
Wire
Connectors
1. Wiring the Electric Valves
If the distance between the controller and valves is under 700' (210 m),
use WaterMaster® sprinkler wire or 20 gauge (AWG) plastic jacketed thermostat wire to connect the controller to the valves. If the distance is over
700' (210 m), use 16 gauge (AWG) wire. The wire can be buried in the
ground; however, for more protection wires can be pulled through PVC
pipe and buried underground. Be careful to avoid burying the wires in locations where they could be damaged by digging or trenching in the future.
Jacket
Wiring the AC input:
Specific
Zone Wire
Caution: do not connect the controller to one phase of a there-phase power system
used by a pump or other electrical equipment.
Wire
Connectors
in Grease Caps
The controller has a nipple-mounted external power connection [Figure 23].
Use this 1/2 inch (13mm) NPT nipple to connect the controller to a standard
electrical junction box that should be UL Listed (or equivalent) or comply
with IEC or EN standards (or equivalent).
Common
Wires
Solenoids
Turn off the AC power at the AC circuit breaker and apply an appropriate
safety lockout. Verify that the power has been turned off to the installation
site using an AC voltmeter set for the correct measurement range.
Use power feed wire of 14 gauge (AWG) minimum with a temperature rating of 155 degrees Fahrenheit (68 degrees Celsius) or higher.
Valves
Install the conduit and associated fittings. Connect the AC electrical power
wiring to the source by following all the right codes and local standards.
FIGURE 23: Connecting Controller Wires to Valves
Each valve has two wires. One wire is to be connected as the common.
The common wires for all the valves can be connected together to one
common wire going to the controller. The other valve wire is to be
connected to the specific station wire that will control that valve
[See Figure 23].
All wires should be joined together using wire nuts, solder, and/or vinyl
tape. For additional protection to waterproof connections, a WaterMaster®
grease cap can be used.
To avoid electrical hazards, only one valve should be connected to
each station.
Connect the junction box (not included) to the NPT nipple [Figure 23].
Connect the source power conduit to the entrance of the junction box, following all the appropriate codes.
Connect the source wires to the wires extending from the controller.
Take care to follow the correct color code. For USA: connect the Green for
Ground, Black for Live, and White for Neutral. Often the source ground
may be bare copper conductor rather than green wire. For Europe: Live is
Brown and Neutral is Blue, there is no ground connection required. Be
sure that all wires are connected to the proper source wire.
Make sure all connections are made with code-approved insulated connectors.
Be sure to place a weatherproof gasket and lid on the junction box.
11
ENGLISH
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
6/11/01
10:57 AM
Page 14
2. Connecting Valve Wires to the Controller
OTHER QUALITY PRODUCTS AND ACCESSORIES
Remove the terminal compartment cover.
Strip 1/4" (6 mm) of the plastic insulation off the end of each wire.
Determine which valve you want to connect to which station. Connect
each valve wire to its station terminal (labeled 1-12) by inserting the bare
wire fully into the terminal.
It may be necessary to open the terminal to allow for wire insertion or
removal. To do this, simply press upward on the tab located on top of the
terminal [See Figure 24].
Connect the common wire to the terminal labeled COM [See Figure 24].
Automatic Rain Shut-Off
For automatic rain shut-off, contact your
Orbit® dealer to purchase an Orbit® Model
57091 (94060) automatic rain shut-off
switch. The rain shut-off easily connects to
the controller and prevents overwatering during rainy periods.
Weather Resistant Controller Box
+ -
-
6
PUMP COM 24VAC 24VAC
®
5
WaterMaster
4
UL
3
®
CLASS 2 TRANSFORMER
INPUT 120V AC 60Hz 35W
OUTPUT 24V AC 1.2 AMP
MODEL NO. DV. 24124
2
Allows outdoor installation of most brands of
indoor mount controllers.
UL® listed.
CAUTION: INDOOR USE ONLY
1
WaterMaster
8-Zone
+
Automatic Valves
Durable, non-corrosive plastic construction.
Automatic valves are available in anti-siphon
or straight valves with safe, low voltage.
To Station Valve
Automatic Converters
Durable non-corrosive plastic construction.
Converts most brands of plastic or brass
valves to automatic.
FIGURE 24: Connecting Valve Wires
Grease Caps
Protects low voltage wires from corrosion
or shorts.
Note: Only one wire can be installed into each terminal. If more than two common
wires are used in your system, splice several together so only one wire runs into
each of the COM terminals. Protect the splice connection with a wire nut.
Remote
Control
Timer Link ™
Remote
Control
Timer Link ™
Remote Control Transmitter and Receiver
Control your sprinklers with the touch of
a button up to 200' (60 m) from your sprinkler controller.
12
6 STATION TRANSMITTER
1
4
ON
2 min
6 STATION RECEIVER
MODEL #57013
ON
10 min
2
5
MODEL #57036
3
6
ALL OFF
Stations
ON
30 min
ON
60 min
6/11/01
10:57 AM
Page 15
Help
TROUBLESHOOTING
Before returning this controller to the store, contact
Orbit® Technical Service at: 1-800-488-6156, 1-801-299-5555
Possible Causes of Problems
One or more stations do not turn on:
Listings
1. Faulty solenoid.
2. Wire broken or not connected.
3. Flow control stem screwed down, shutting valve off.
4. Programming is incorrect.
The controller is tested to UL-1951 (Models 57004, 57006,
57008, 57122) and UL-50 (Models 57606, 57012) standard
and is ETL® listed. Appropriate international models are CSA®
and CE® approved.
Stations turn on when they are not supposed to:
Trademark Notice
1. Water pressure is too high.
2. More than one start time is programmed.
Control Star ®, WaterMaster ®, and Smart-Scan® are registered
trademarks of Orbit® Irrigation Products, Inc.
One station is stuck on and will not shut off:
1. Faulty valve.
2. Particles of dirt or debris stuck in valve.
3. Valve diaphragm faulty.
The information in this manual is primarily intended for the user
who will establish a watering schedule and enter that schedule into
the controller. This product is intended to be used as an automatic
timer controller for activating 24 VAC irrigation valves, as described
in this manual.
All stations do not turn on:
1. Transformer defective or not connected.
2. Programming is incorrect.
3. Circuit breaker has been tripped.
WaterMaster® by Orbit® Limited Two Year Warranty
Orbit® Irrigation Products, Inc. warrants to its customers that its
WaterMaster® products will be free from defects in materials and
workmanship for a period of two years from the date of purchase. We will replace, free of charge, the defective part or parts
found to be defective under normal use and service for a period
of up to two years after purchase (proof of purchase required).
We reserve the right to inspect the defective part prior to
replacement. Orbit® Irrigation Products, Inc. will not be responsible for consequential or incidental cost or damage caused by
the product failure. Orbit® liability under this warranty is limited
solely to the replacement or repair of defective parts.
Controller will not power up:
1. Circuit breaker has been tripped.
2. Transformer not plugged into an operational AC outlet.
Stations continue to turn on and off when they are not programmed to:
1. More than one start time is programmed with overlapping schedules.
2. Excessive pressure.
Circuit breaker trips repeatedly:
1. Short in wiring or solenoids.
To exercise your warranty, return the unit to your dealer with a
copy of the sales receipt.
13
ENGLISH
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
1
6/11/01
10:57 AM
Page 16
STATION
PROGRAM
Introduction
section
1
Nous vous remercions d’avoir choisi un programmateur d’arroseurs de
marque Orbit®. Nos concepteurs ont allié la simplicité des commutateurs
mécaniques à la précision de l’électronique pour vous proposer un
programmateur qui soit à la fois facile à programmer et extrêmement
polyvalent. Le programmateur Orbit®, pratique et flexible, permet d’établir un
programme d’arrosage automatique, semi-automatique ou manuel qui
satisfera vos exigences.
Veuillez lire le manuel en entier avant de commencer la programmation et
l’utilisation du programmateur. Voici quelques unes des fonctionnalités les
plus remarquables :
4
SET
WATERING
DAYS
MONTH YEAR
SET
CYCLE START
TIMES
[B]
[A]
INTERVAL
ODD
SET
EVEN
CYCLE
START
NEXT
TIMES
B DAY
M T W T F S S
SECOND WEEK
M T W T F S S
FIRST WEEK
2
DATE
S 1
T 2
A
R 3
T 4
CLEAR
MANUAL
+
5
OFF
SET
TIME /
DATE
PROGRAM
RESET
NEXT
AUTO
6
–
1
SET
WATERING
INTERVAL
ENTER
2
3
RAIN DELAY
4
5
6
7
8
9
10
11
12
MANUAL ON
2
5
10
3
WATERING 15
DURATION 20
MINUTES 25
30
45
60
120
MANUAL OFF
DAYS (A)
INTERVAL (B)
(A&B)
FIGURE 1 : Caractéristiques du programmateur
Simplicité en un coup d’oeil
1. Affichage numérique
Il suffit de tourner le bouton sur l’une des sept positions afin de revoir le
programme ou de le modifier facilement.
Un écran à cristaux liquides de grandes dimensions affiche l’heure ainsi que
plusieurs des réglages de programmation. L’affichage assure une interaction
directe avec les commandes.
Programmation à distance
En installant deux piles alcalines de format LR06 dans le programmateur, il
est possible de le programmer avant même de l’installer là où il sera utilisé.
2. Touches de programmation
Le programmateur est doté de sept touches pour le réglage et la programmation.
Utilisées de pair avec le bouton, ces touches servent à définir l’heure, l’horaire
d’arrosage, les jours d’arrosage, les heures de début et autres fonctions.
Disjoncteur automatique et électronique à sûreté intégrée
Un disjoncteur électronique protège l’alimentation du programmateur. Si le
disjoncteur est déclenché, il se réenclenche automatiquement. Dans la
plupart des cas, il n’y aura aucune perte de données ou de cycles d’arrosage.
3. Curseurs de durée
Ces curseurs verticaux servent à définir le nombre de minutes pendant lequel
un poste sera activé en mode automatique. Le curseur permet aussi de régler
un poste en marche continue, à l’arrêt complet ou en marche pendant un
certain temps en exploitation manuelle.
Diagnostic Smart-Scan de détection d’anomalies
®
Un détecteur d’anomalies saute tout poste dont le solénoïde ou le câblage
comporte un court-circuit. Lorsque le programmateur détecte un courtcircuit au niveau d’un poste, il saute le poste en question et passe à la station
suivante du programme. Le programmateur affiche le message anomalie ainsi
que le numéro du poste en question.
4. Curseurs de programmes
Les curseurs de programmes affectent chaque poste à l’un de trois
programmes : programme A (cycle de 14 jours), programme B (cycle à
intervalle) ou combinaison des programmes A et B.
Raccordement d’un démarrage de pompe ou d’une vanne principale
Si une pompe fait partie du système d’arrosage, le programmateur est doté d’une
borne qui transmet à un relais le signal d’activation de la pompe (se reporter à la
section sur le raccordement de la pompe dans le Manuel d’installation). Cette
borne peut aussi servir pour actionner une vanne principale.
5. Bouton sélecteur
Langues étrangères
6. Touche de remise à zéro
Le coeur du programmateur est le bouton sélecteur. Il permet de reconnaître
facilement la fonction sélectionnée et le mode d’exploitation du
programmateur.
Disponibles en espagnol, français, italien, allemand et anglais.
La touche de remise à zéro efface toute la programmation, mais n’affecte pas
le programme de sûreté intégré. La touche est en retrait dans le panneau afin
de prévenir une remise à zéro accidentelle ; pour l’enfoncer, il faut se servir
d’un petit objet pointu, comme la pointe d’un stylo ou d’un crayon.
14
6/11/01
10:57 AM
Page 17
2
Fonctions de programmation
Le programmateur permet d’utiliser ou non ces programmes indépendants. A
noter : chaque poste peut être réglé individuellement pour fonctionner selon
le programme A ou B ou les deux.
La programmation s’accomplit en quelques étapes simples. Avant de
l’amorcer, il est important d’installer les piles, de définir l’heure et le jour
et de mettre au point un plan d’arrosage.
Programme A : Jours
Chaque jour d’une période de deux semaines peut être défini comme jour
d’arrosage. Le programme permet de régler les postes pour qu’ils arrosent
certains jours de la première et de la deuxième semaine. A la fin de la
deuxième semaine, le programme A reprend au début.
Installation des piles
Pour conserver le programme en mémoire dans l’éventualité d’une
interruption de l’alimentation, le programmateur fait appel à deux piles
alcalines de format LR06. Dans le cas d’une installation typique, des piles
chargées à bloc fourniront généralement assez d’énergie pour environ un
an de protection. Il est donc recommandé de changer les piles tous les ans.
Programme B : Intervalle, jours pairs ou impairs
Deux options sont proposées : la première permet de régler l’arrosage pour
les jours pairs ou impairs et la seconde, de définir un intervalle allant de un à
28 jours. Cette fonction est adaptée aux économies d’eau et aux restrictions
croissantes imposées par les administrations locales.
Glissez le couvercle du compartiment des piles vers la gauche pour l’ouvrir.
Introduisez deux piles alcalines de format AA dans le compartiment.
Refermez le couvercle.
Le programmateur calcule automatiquement les jours pairs et impairs (selon
la date) pour chaque mois, effectuant les ajustements nécessaires pour les
années bissextiles. Il assure ainsi un véritable arrosage pour jours pairs ou
impairs. Si l’intervalle est réglé sur 1, l’arrosage aura lieu tous les jours ; s’il
est réglé sur 2, il aura lieu tous les 2 jours, etc.
Suite à une interruption de l’alimentation, l’heure, la date et le programme
risquent d’être effacés si les piles sont faibles ou absentes. Si cela se produit,
installez des piles neuves et programmez à nouveau le programmateur.
Programmes A+B : Combinaison
Remarque : Les piles à elles seules ne peuvent pas actionner les vannes du système
d’arrosage. Pour exploiter normalement le système, vous devez raccorder le
transformateur de courant alternatif de 24 V à l’alimentation.
Ce réglage permet aux postes d’arroser suivant les deux programmes. Cette
fonction est particulièrement intéressante dans le cas de gazon fraîchement
planté (permettant un arrosage jusqu’à 8 fois par jour) ; elle permet aussi une
plus grande flexibilité au niveau de l’horaire d’arrosage. Si les programmes A
et B prévoient un arrosage pour un même jour, le poste arrosera à plusieurs
reprises pendant la journée.
Réglage de l’heure et du jour
Si le programmateur n’a jamais encore été programmé, appuyez sur la petite
touche en retrait identifiée par RESET. Cela n’affectera pas le programme de
sûreté intégré [voir la figure 2].
Enchaînement des heures de début
Le programmateur a l’intelligence requise pour « enchaîner » les heures de
début qui se chevauchent. Si vous saisissez deux heures de début qui se
chevauchent (dans le même programme ou non), le programmateur
n’actionnera pas deux postes différents en même temps. Il activera plutôt le
premier cycle programmé, puis le second une fois que le premier aura
terminé son arrosage en fonction de la durée programmée.
MANUAL
CLEAR
NEXT
+
–
ENTER
PROGRAM
RESET
RAIN DELAY
FIGURE 2 : Touches de programmation
Le programmateur n’enchaînera pas jusqu’au jour suivant. Cela empêche le
programmateur de violer un programme d’arrosage basé sur les jours pairs
ou impairs.
Par la suite, n’enfoncez pas la touche RESET, sauf si vous souhaitez effacer
complètement toute votre programmation.
Tournez le bouton à la position SET TIME/DATE.
12:00 AM s’affiche à l’écran ainsi que trois flèches indiquant l’année, le mois
et le jour.
Tenez la touche + enfoncée pour faire avancer l’horloge jusqu’à l’heure
exacte. Utilisez la touche – pour faire reculer l’heure [voir la figure 3].
Une fois l’heure exacte atteinte, appuyez sur la touche ENTER pour
confirmer le réglage.
Modes manuel et semi-automatique
Le programmateur propose plusieurs modes manuels et semi-automatiques
pour assurer la plus grande flexibilité de l’arrosage. Il existe aussi plusieurs
moyens d’effectuer un réglage prioritaire par rapport au programme.
Touche d’interruption en cas de pluie
Une touche exclusive de retardement de l’arrosage permet d’annuler le programme
pendant 24, 48 ou 72 heures (au choix), puis de le redémarrer automatiquement.
Pour commencer
section
Double programme d’arrosage : Aperçu
15
FRANÇAIS
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
6/11/01
10:57 AM
Page 18
Exemple de plan d’arrosage
Pour faire avancer ou reculer l’heure plus rapidement, tenez la touche + ou –
enfoncée jusqu’à ce que l’écran passe en mode de défilement rapide.
Avant de programmer le programmateur, il est recommandé de remplir
l’autocollant d’arrosage figurant à l’intérieur du couvercle. Voici à titre de
référence un exemple d’un plan d’arrosage.
Un curseur s’affiche ensuite sous la flèche représentant l’année, le mois,
puis la date [voir la figure 4].
Utilisez + et – pour atteindre l’année en cours, puis appuyez sur ENTER.
Utilisez + et – pour atteindre le mois en cours, puis appuyez sur ENTER.
Utilisez + et – pour atteindre le jour de la semaine, puis appuyez sur ENTER.
3
L’écran affiche maintenant l’heure exacte et le jour de la semaine.
▼
S
T
A
R
T
1
2
3
4
12 00
M T W T F S S
FIRST WEEK
®
DATE MONTH YEAR
▼
STATION
5
®
:
:
:
:
▼
PROGRAM
Orbit
Orbit
2
INTERVAL
ODD
EVEN
AM
1
NEXT
B DAY
:
:
:
:
M T W T F S S
SECOND WEEK
FIGURE 3 : L’écran et les renseignements qu’il affiche
Curseurs
AM
▼▼▼
▼
▼
▼
▼▼▼▼
5 00
4
▼▼▼▼▼▼▼ ▼▼▼▼▼▼▼
FIGURE 4 : L’écran et les curseurs
Puisque l’heure, la date et l’année ont maintenant été définis, vous n’aurez
pas à saisir ces renseignements lors de la programmation.
Attention : Si aucun programme d’arrosage n’est saisi, le programme de sûreté
intégré ouvrira chacun des postes quotidiennement pendant 10 minutes.
Afin de prévenir l’ouverture imprévue des postes, saisissez un programme
d’arrosage ou tournez le bouton jusqu’à la position OFF.
1
Décrivez brièvement le poste et son emplacement.
Définition d’un plan d’arrosage
2
Dans la colonne du programme A : Jours, encerclez les jours
d’arrosage désirés.
3
Saisissez l’heure de début du cycle du programme A. En règle générale,
une seule heure de début est requise avec le programme A.
4
Saisissez la durée d’arrosage de chacun des postes affectés au
programme A.
5
Dans la colonne du programme B : Intervalle, inscrivez l’intervalle
désiré (entre 1 et 28) ou encerclez pairs ou impairs. Répétez les
étapes 3-4 pour le programme B.
Pour vous aider à visualiser la meilleure façon de programmer le
programmateur, réalisez d’abord un horaire d’arrosage sur papier. Cela vous
aidera à déterminer les jours et les heures d’arrosage.
Servez-vous de l’étiquette à l’intérieur du couvercle du programmateur pour
vous aider à déterminer et à enregistrer le plan d’arrosage.
16
se
6/11/01
3
10:57 AM
Page 19
Programmation
section
Le programmateur propose trois programmes adaptés à divers types d’arrosage. Selon vos besoins, vous pouvez faire appel à l’un, à l’autre ou à tous.
Saisie de l’horaire d’arrosage
Vous pouvez saisir l’horaire d’arrosage dans n’importe quel 'ordre. Cela vous
facilite la tâche si vous voulez le vérifier ou le modifier. Vous pouvez modifier
les réglages à tout moment, que ce soit pendant la programmation initiale ou
après plusieurs années d’utilisation.
Heures de début des programmes A et B
Remarque : L’heure de début du cycle correspond à l’heure à laquelle le
programme ouvrira le premier poste ; les autres postes seront ensuite ouverts dans
l’ordre. Chaque poste n’est pas doté de sa propre heure de début. L’heure de début
du cycle n’est pas affectée aux postes en particulier. Si vous saisissez plus d’une
heure de début, tous les postes programmés arroseront à nouveau (dans l’ordre).
La méthode utilisée pour régler l’heure de début est identique pour tous les
programmes. Pour régler l’heure de début de chacun des programmes
utilisés, procédez ainsi :
Tournez le bouton à la position CYCLE START TIMES du programme désiré.
L’écran affichera A ou B selon le programme sélectionné. Il affichera aussi
—— : —— et un curseur clignotant s’affichera en START 1 [voir la figure 5].
A l’aide des touches + et –, réglez l’heure à laquelle le cycle 1 d’arrosage
doit débuter, puis appuyez sur la touche ENTER. Pour saisir des heures de
début supplémentaires, appuyez sur NEXT pour passer à la suivante et la
régler de la même manière en prenant soin d’appuyer sur ENTER. En règle
générale, chaque programme (A, B) n’exige qu’une seule heure de début.
PROGRAM
STATION
DATE MONTH YEAR
A
S
T
A
R
T
1
2
3
4
-- -M T W T F S S
FIRST WEEK
SET
CYCLE
START
TIMES
[A]
SET
WATERING
DAYS
M T W T F S S
SECOND WEEK
FIGURE 5 : Ecran d’affichage et heures de début
Remarque : Il est impossible de régler une heure de début de cycle distincte pour
chaque poste. On peut affecter chaque poste au programme A ou B, ou aux deux.
Chaque programme peut compter un maximum de quatre heures de début du cycle.
Les postes affectés à chaque programme seront ouverts l’un après l’autre en fonction
de l’heure de début affectée au cycle. En règle générale, une seule heure de début
suffit pour chacun des programmes (A, B).
Définition du programme A
Le programme A est un plan d’arrosage quotidien sur deux semaines. On
peut prévoir un arrosage pour chacun des 14 jours. Après 14 jours, le
programme reprend au début : il n’est pas nécessaire de choisir à nouveau les
jours d’arrosage. Pour sélectionner les jours d’arrosage [voir la figure 6] :
Réglez les heures de début de la manière indiquée plus haut (Heures de
début des programmes A et B).
Tournez le bouton jusqu’à la position SET WATERING DAYS. Le curseur (—)
clignote au-dessus du jour présent de la première semaine. Vous
pouvez programmer l’arrosage pour un seul jour du plan d’arrosage, pour
plusieurs ou pour tous.
Pour programmer un jour d’arrosage, appuyez sur ENTER. Une flèche
s’affiche au-dessus du jour programmé et le curseur passe au jour suivant.
Pour avancer jusqu’à un jour en particulier, appuyez sur NEXT. Pour
déprogrammer un jour, appuyez sur NEXT jusqu’à ce que le curseur se
trouve au-dessus du jour en question, puis appuyez sur CLEAR.
PROGRAM
SET
CYCLE
START
TIMES
A
M T W T F S S
FIRST
[A]
SET
WATERING
DAYS
M T W T F S S
SECOND
FIGURE 6 : Définition du programme A sur deux semaines
Définition du programme B
Le programme B sert pour l’arrosage à intervalle de 1 à 28 jours ou lors des
jours pairs ou impairs. Un intervalle de 1 entraînera un arrosage quotidien ;
un intervalle de 2, un arrosage aujourd’hui, puis après-demain, etc. Le plan
d’arrosage utilisant les jours pairs ou impairs fait appel à la date. Si l’heure et
la date ont été réglés correctement, le programmateur peut être réglé pour
arroser seulement les jours pairs ou impairs. Le programme calcule les années
bissextiles afin d’assurer la conformité au plan d’arrosage.
Pour régler un intervalle d’arrosage :
Réglez les heures de début de la manière indiquée plus haut (Heures de
début des programmes A et B).
Tournez le bouton jusqu’à la position SET WATERING INTERVAL. Le curseur
clignote à droite du mot INTERVAL [voir la figure 7].
PROGRAM
B
--
DAYS
INTERVAL
ODD
EVEN
NEXT
B DAY
SET
CYCLE
START
TIMES
[B]
SET
WATERING
INTERVAL
FIGURE 7 : Définition du programme B à horaire fixe
Pour atteindre l’intervalle désiré, utilisez les touches + et –. (Par exemple :
pour arroser tous les dix jours, réglez l’intervalle sur 10.) Pour
17 programmer l’intervalle, appuyez sur ENTER.
FRANÇAIS
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
6/11/01
10:57 AM
Page 20
Réglez le curseur de programme pour chaque poste devant être commandé
par le programme A, B ou A et B [voir la figure 9].
Pour sélectionner l’arrosage les jours pairs ou impairs, appuyez sur NEXT. Le
curseur passe au réglage pairs ou impairs. Appuyez ensuite sur ENTER.
Pour effacer un plan d’arrosage, déplacez le curseur jusqu’au plan
d’arrosage en question à l’aide de la touche NEXT, puis appuyez sur CLEAR.
Pour saisir un nouveau plan d’arrosage, utilisez la touche NEXT pour le
sélectionner, puis appuyez sur ENTER.
1
Remarque : Si un intervalle de “3” est réglé aujourd’hui, le programmateur
arrosera d’abord aujourd’hui, puis tous les trois jours.
Remarque : Le programmateur N’ARROSERA PAS le jour de saisie du programme si
toutes les heures de début sont déjà passées.
Si l’arrosage par intervalle est sélectionné pour le programme B, le
programmateur affichera le nombre de jours qu’il reste avant le prochain
arrosage. Le programmateur affiche dans le coin inférieur droit un chiffre
identifié NEXT B DAY. Si, par exemple, l’écran affiche 1 à cet endroit, c’est que le
programme à intervalle arrosera demain (voir la figure 8). Un 0 signifie que
le programme B arrosera aujourd’hui.
Passage en revue et modification du programme
Le programmateur Orbit® permet de passer facilement en revue un plan
complet d’arrosage. Par exemple, pour examiner les heures de début des
cycles d’arrosage du programme A, tournez le bouton jusqu’à la position
CYCLE START TIMES du programme A et vérifiez les heures saisies. Utilisez la
touche NEXT pour faire défiler le programme sans risque de le modifier par
inadvertance.
B
INTERVAL
ODD
EVEN
1
Curseur déterminant
le programme
FIGURE 9 : Curseurs
PROGRAM
AM
Curseurs déterminant
la durée d'arrosage
DAYS (A)
INTERVAL (B)
(A&B)
Décompte de l’intervalle du programme B
4 30
2
MANUAL ON
2
5
10
15
WATERING
20
DURATION
25
MINUTES
30
45
60
120
MANUAL OFF
NEXT
B DAY
Pour changer l’heure de début des cycles ou encore les jours ou l’intervalle
d’arrosage, il suffit de suivre les instructions de modification du programme
en question.
FIGURE 8 : Décompte de l’intervalle du programme B
Réglage de la durée d’arrosage et
affectation des programmes A et B
Une fois le plan d’arrosage passé en revue ou modifié, il est essentiel de
toujours régler le bouton sur AUTO pour que le programmateur suive
automatiquement le programme établi.
Le réglage de la durée d’arrosage se fait de la même manière peu importe le
programme. Pour régler la durée de chaque programme utilisé, il suffit de
faire ce qui suit :
Prêt pour l’exploitation automatique
Une fois la programmation terminée, faites passer le bouton à la position AUTO
[voir la figure 10]. Le programmateur est maintenant entièrement
programmé et prêt pour l’utilisation en mode automatique, pendant lequel
les postes sont actionnés l’un après l’autre en commençant par le
programme A.
Choisissez la durée d’arrosage de chaque poste en réglant son curseur à la
valeur désirée, soit de 2 à 120 minutes.
Pour sauter un poste, réglez son curseur à la position MANUAL OFF au bas de
la colonne.
AUTO
FIGURE 10 : Prêt pour l’utilisation automatique
18
se
WTM210728 57004-24 rD.qx
4
6/11/01
10:57 AM
Page 21
B. « Manual Off » : Un ou plusieurs postes
Pour fermer un ou plusieurs postes, glissez le curseur de durée d’arrosage
complètement en bas à la position MANUAL OFF [voir la figure 13].
Utilisation manuelle
et semi-automatique
1
MANUAL ON (ACCESO)
2
5
10
DURATA
15
D'IRRIGAZIONE 20
MINUTI
25
30
45
60
120
MANUAL OFF (SPENTO)
Le programmateur Orbit® permet de contourner le programme automatique
sans pour autant le modifier.
1. Utilisation manuelle à l’aide des curseurs
Il est possible de contourner le programme automatique et d’utiliser le
programmateur manuellement à l’aide des curseurs de durée d’arrosage [voir
la figure 11]. Si l’exploitation manuelle a débuté pendant l’exécution d’un
cycle automatique, le cycle programmé sera annulé.
1
FIGURE 13 : Curseur de durée d’arrosage en position d’arrêt manuel
Pour que le réglage MANUAL OFF affecte les postes, le bouton doit demeurer
réglé sur la position AUTO.
2
MANUAL ON
2
5
10
15
WATERING
20
DURATION
25
MINUTES
30
45
60
120
MANUAL OFF
Si le bouton est sur la position OFF, ce sont tous les postes et tous les
programmes qui seront désactivés. Tout l’arrosage cesse lorsque le bouton est
dans cette position, qui sert d’arrêt global du système.
Pour relancer l’arrosage automatique :
Tournez le bouton jusqu’à la position AUTO et assurez-vous que les curseurs
de durée d’arrosage se trouvent sur la position désirée.
FIGURE 11 : Arrosage manuel
A. « Manual On » : Un poste
C. Arrosage manuel et minuté d’un poste
Tournez le bouton jusqu’à la position AUTO.
Vous pouvez régler un seul poste pour qu’il arrose pendant un temps
déterminé entre 2 et 120 minutes. Ce procédé en deux étapes utilise le
curseur de durée d’arrosage.
Glissez d’abord le curseur de durée d’arrosage complètement en haut à la
position MANUAL ON, puis mettez-le sur la durée désirée. Par exemple, pour
faire arroser un poste pendant 15 minutes, il suffit d’en glisser le curseur
jusqu’à la position MANUAL ON, puis de l’abaisser jusqu’à la position
15 minutes [voir la figure 14].
AUTO
Actionnez un poste en glissant son curseur de durée d’arrosage
complètement en haut à la position MANUAL ON. L’écran affichera en
alternance l’heure et la goutte d’eau.
Pour que cette opération s’exécute, le bouton doit se trouver à
la position AUTO.
1
MANUAL ON
2
5
10
15
DURATA
D'IRRIGAZIONE 20
25
MINUTI
30
45
60
120
MANUAL OFF
Un seul poste à la fois peut être actionné ainsi. Seul le dernier poste réglé sur
MANUAL ON sera actionné (arrosage).
Lorsqu’un poste est actionné manuellement, l’écran affiche ON à l’intérieur
d’une goutte. Il affiche aussi le numéro du poste actionné [voir la figure 12].
STATION
01
1
2
MANUAL ON
2
5
10
15
DURATA
D'IRRIGAZIONE 20
25
MINUTI
30
45
60
120
MANUAL OFF
FIGURE 14 : Arrosage manuel du poste 1 à l’aide du curseur
MANUAL
ON
FIGURE 12 : Affichage de l’utilisation manuelle
19
FRANÇAIS
section
WTM210728 57004-24 rD.qx
6/11/01
10:57 AM
Page 22
Si plus d’un poste est réglé pour un arrosage manuel, seul le dernier réglé
sera actionné par le programmateur.
L’écran affiche le numéro du premier poste actionné et décompte les minutes
affectées à l’aide du curseur. Tous les postes seront actionnés dans l’ordre à
une seule reprise (sauf ceux dont le curseur est sur la position MANUAL OFF)
pendant la durée réglée à l’aide des curseurs. Les postes dont le curseur est
réglé sur la position MANUAL OFF n’arrosent pas.
Par exemple : Le poste 2 a été réglé sur MANUAL ON pour 30 minutes. Vous
réglez ensuite le poste 6 sur MANUAL ON pour 20 minutes. Le programmateur
n’actionnera que le poste 6 pendant 20 minutes, c’est-à-dire la dernière
commande saisie [voir la figure 15].
Remarque : Lorsque vous appuyez sur la touche MANUAL et si vous n’appuyez pas
sur ENTER dans les 60 secondes qui suivent, l’écran se remettra à afficher l’heure.
STATION
6
20
MANUAL
ON
Pour interrompre le cycle, appuyez sur la touche CLEAR.
A la fin du cycle, le programmateur revient au plan d’arrosage programmé.
MINS
Remarque : Si une opération manuelle est entreprise pendant un cycle d’arrosage
programmé, ce cycle sera annulé.
FIGURE 15 : Arrosage manuel minuté
(Cycle d’arrosage unique de tous les postes, programme A seulement.)
Pour actionner chacun des postes affectés au programme A, appuyez sur la
touche MANUAL, puis sur la touche NEXT. Seuls les postes affectés au
programme A seront sélectionnés. Pour lancer l’arrosage semi-automatique,
appuyez sur ENTER.
Une fois que l’arrosage manuel réglé à l’aide du curseur est terminé, le
programmateur revient au mode automatique.
Vous pouvez arrêter l’arrosage à tout moment en glissant le curseur jusqu’à la
position MANUAL OFF. (N’oubliez pas de régler à nouveau une durée d’arrosage
pour ce poste s’il fait partie du plan d’arrosage programmé.)
(Cycle d’arrosage unique de tous les postes, programme B seulement.)
Pour actionner chacun des postes affectés au programme B, appuyez sur la
touche MANUAL, puis à deux reprises sur la touche NEXT. Seuls les postes
affectés au programme B seront sélectionnés. Pour lancer l’arrosage semiautomatique, appuyez sur ENTER.
Remarque : Si une opération manuelle est entreprise pendant un cycle d’arrosage
programmé, ce cycle sera annulé.
Mode semi-automatique
En plus des modes manuels décrits plus haut, le programmateur permet aussi
de contourner temporairement le plan d’arrosage programmé sans réglage des
curseurs de durée d’arrosage.
(Cycle d’arrosage unique de tous les postes, programme AB seulement.)
Pour actionner chacun des postes affectés au programme AB, appuyez sur
la touche MANUAL, puis à trois reprises sur la touche NEXT. Seuls les postes
affectés au programme AB seront sélectionnés. Pour lancer l’arrosage semiautomatique, appuyez sur ENTER.
En utilisant le mode semi-automatique, pas besoin de se rappeler de remettre
le curseur de durée d’arrosage sur sa position normale.
A. Cycle d’arrosage unique de tous les postes
Remarque : Lorsque vous appuyez sur la touche MANUAL et si aucune sélection
n’est faite dans les 60 secondes qui suivent, l’écran se remettra à afficher l’heure.
Cette fonction est particulièrement intéressante si le temps a été
anormalement chaud et que vous souhaitez actionner tous les postes pendant
leur durée habituelle réglée à l’aide des curseurs.
Pour interrompre l’arrosage semi-automatique ou manuel, appuyez sur la
touche CLEAR. Le programmateur revient au programme d’arrosage.
Pour ouvrir tous les postes une seule fois dans l’ordre (bouton en position
AUTO), appuyez sur la touche MANUAL (le mot all clignote à l’écran), puis sur
ENTER [voir la figure 16].
MANUAL
ON
ALL
FIGURE 16 : Cycle d’arrosage unique de tous les postes
20
6/11/01
10:57 AM
Page 23
Report de l’arrosage en cas de pluie
Lors du cycle d’arrosage suivant, le programmateur essaiera encore de faire
arroser le poste qui a fait défaut. Si l’anomalie n’est pas détectée, l’arrosage
procédera normalement et le message FAULTY ne s’affichera plus.
Pour interrompre l’arrosage automatique pendant 24, 48 ou 72 heures,
utilisez la touche du mode RAIN DELAY.
Avec le bouton réglé sur AUTO, appuyez sur la touche RAIN DELAY. Le
programmateur interrompt pendant 24 heures tous les arrosages
programmés. Une fois les 24 heures écoulées, le programme revient
automatiquement au plan d’arrosage programmé.
Pour faire passer l’interruption à 48 ou à 72 heures, appuyez à nouveau
sur la touche RAIN DELAY jusqu’à ce que la durée désirée pour l’interruption
soit affichée. Appuyez ensuite sur ENTER.
Pour annuler le mode d’interruption, appuyez sur CLEAR [voir la figure 17].
Pour éliminer le message FAULTY de l’écran :
1. Réparez d’abord le court-circuit du câblage ou remplacez le solénoïde qui a
fait défaut.
2. Vérifiez le fonctionnement du poste en effectuant un arrosage manuel.
3. Si aucun court-circuit n’a été détecté après quelques secondes, le
message FAULTY s’effacera.
4. Si le message continue de s’afficher, c’est qu’il existe toujours un
court-circuit dans le câblage.
Remarque : Lorsqu’il est en mode d’interruption, le programmateur affiche en
alternance le nombre d’heures (décompte) avant la fin de l’interruption et la date
et l’heure. Aucune touche autre que CLEAR n’aura d’effet pendant que le
programmateur est dans ce mode.
Vous pouvez aussi effacer le message FAULTY de l’écran en tournant
le bouton.
Disjoncteur électronique intégré
avec remise à zéro automatique
Le programmateur est doté d’un disjoncteur électronique intégré.
Comparativement à un disjoncteur mécanique, le disjoncteur intégré est
moins affecté par la température, il est plus sensible et il se remet à zéro
automatiquement. Allié au détecteur d’anomalie, le disjoncteur intégré rend
votre programmateur beaucoup plus performant. De plus, les piles assurent
le maintient du programme en cas de déclenchement du disjoncteur. Voilà
pourquoi il est recommandé de changer les piles tous les ans.
24 Hr
DELAY
OFF
FIGURE 17 : Affichage du report de l’arrosage en cas de pluie
Arrêt complet du système
Pour arrêter complètement le système, tournez le bouton jusqu’à la position
OFF. Le programmateur conserve son programme, mais il n’arrose pas.
Le disjoncteur intégré se déclenche dès que le programmateur subit une
pointe de surtension. Voici quelques situations où cela peut se produire :
Diagnostic Smart-Scan de détection d’anomalies
®
1. Si la foudre frappe à proximité.
2. Si l’alimentation subit une pointe de tension.
3. S’il y a un court-circuit dans le câblage de l’un des postes.
Un détecteur d’anomalies est intégré au système électronique du
programmateur. Lors de chaque cycle d’arrosage, il contrôle
automatiquement le câblage et les solénoïdes de chaque poste pour y détecter
les anomalies et les court-circuits. Si une anomalie est détectée au niveau
d’un poste, ce dernier sera sauté et le programme continuera son exécution
avec le poste suivant. Le programmateur affiche FAULTY ainsi que le numéro du
poste qui fait défaut [voir la figure 18]. Si un court-circuit est détecté au
niveau de la borne qui actionne la pompe ou la vanne principale, un « P »
s’affichera sous le numéro du poste et le cycle d’arrosage cessera. Seul le
numéro du dernier poste où une anomalie a été détectée s’affichera sur
l’écran du programmateur.
Lorsque l’une de ces conditions survient, le disjoncteur peut se déclencher,
entraînant l’interruption momentanée de toute sortie en provenance du
programmateur. Les piles continuent de maintenir le programme en mémoire
et de faire fonctionner l’affichage. Après quelques instants, le programmateur
contrôle automatiquement le circuit afin de savoir si la cause du
déclenchement du disjoncteur a disparu. Dans la plupart des cas, la cause de
la pointe de tension aura disparu (passage de la foudre, fin de la pointe de
tension d’alimentation ou le détecteur d’anomalie ne détecte plus le
problème). Si c’est le cas, le disjoncteur se remettra automatiquement à zéro.
Il N’EST PAS
STATION
3
FAULTY
FIGURE 18 : Ecran affichant un poste qui fait défaut
21
FRANÇAIS
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
5
section
6/11/01
10:57 AM
Page 24
3. Installation des piles
Installation du programmateur
à montage intérieur
Pour conserver le programme en mémoire dans l’éventualité d’une
interruption de l’alimentation, le programmateur a besoin de deux piles
alcalines de format LR06. Dans le cas d’une installation typique, des piles
chargées à bloc fourniront généralement assez d’énergie pour environ un an
de protection. Il est donc recommander de changer les piles tous les ans.
L’installation du programmateur se résume en 5 étapes :
Glissez le couvercle du compartiment de piles vers la gauche pour l’ouvrir.
Introduisez deux piles alcalines de format LR06 dans le compartiment.
Refermez le couvercle.
1. Choix de l’emplacement du programmateur
2. Montage du programmateur
3. Installation des piles
4. Raccordement du transformateur
5. Raccordement au programmateur des fils des vannes
Suite à une interruption de l’alimentation, l’heure, la date et le programme
risquent d’être effacés si les piles sont faibles ou absentes. Si cela se produit,
installez des piles neuves et programmez à nouveau le programmateur.
1. Choix de l’emplacement du programmateur
Remarque : Les piles à elles seules ne peuvent pas actionner les vannes du système
d’arrosage. Pour exploiter normalement le système, vous devez raccorder le
transformateur de 24 V à l’alimentation.
Choisissez un emplacement à proximité d’une prise de courant ordinaire.
Evitez d’utiliser une prise de courant dotée d’un interrupteur.
N’exposez pas le programmateur aux intempéries et ne l’utilisez pas à une
température inférieure à -10 degrés ou supérieure à 45 degrés Celsius.
Evitez de l’exposer aux rayons du soleil.
Le dispositif fonctionne mieux dans un garage ou autre endroit protégé. Ne
montez pas le programmateur à l’extérieur.
4. Raccordement du transformateur
Ouvrez le couvercle et repérez les deux bornes identifiées « 24 VAC ».
Assurez-vous que le transformateur n’est pas branché sur le secteur.
Introduire dans chacune des bornes un des fils d’alimentation du
transformateur. Les fils se branchent indifféremment sur l’une ou l’autre
des bornes.
Il peut être nécessaire d’ouvrir la borne pour introduire ou retirer le fil.
Pour ce faire, il suffit de repousser vers le haut la patte située au-dessus de
la borne [voir la figure 8, page 4].
Branchez le transformateur sur le secteur [voir la figure 20].
Mise en garde : Ne reliez pas deux ou plusieurs programmateurs sur un seul
transformateur.
Refermez le couvercle jusqu’au déclic.
2. Montage du programmateur
Un gabarit de montage est fourni
pour vous faciliter la tâche.
Posez une vis no 8 dans le mur, à
hauteur d’oeil, et laissez la tête en
saillie d’environ 1/8" (3 mm). Dans
un ouvrage de plâtre ou de maçonnerie, employez au besoin une
cheville d’ancrage mural.
Glissez la fente en poire, située à
l’arrière du programmateur, sur la
vis en saillie.
Posez une vis no 8 dans chacun des
trous de la section inférieure du
programmateur [voir la figure 19].
Fente
Vis no. 8
1
Vis troux
+ 2
3
4
+
5
6
PUMP COM 24VAC 24VAC
Mur
Pour raccordement au relais
de démarrage de pompe
ou à la vanne principale
FIGURE 19: Montage du programmateur
Transformateur
FIGURE 20 : Raccordement du relais de démarrage de pompe,
de la vanne principale et du transformateur
22
se
6
section
6/11/01
10:57 AM
Page 25
Installation du programmateur
à montage extérieur
Fente en
forme de
poire
Trou de
montage
La présente section explique comment installer à l’extérieur un programmateur résistant aux intempéries. Si vous ne possédez pas un modèle extérieur,
passez à la section suivante.
FIGURE 22 : Arrière du boîtier du programmateur
Ouvrez le boîtier en dévissant les deux vis et en retirant le couvercle de
plastique [vois la figure 21].
Retirez le capuchon en caoutchouc qui protège le trou de montage et
posez une vis no 8 dans ce trou [voir la figure 23].
Serrez la vis jusqu’à ce que le programmateur soit fixé solidement au mur,
puis remettez en place le capuchon protecteur en caoutchouc
[voir la figure 23].
1. Positionnement et montage du
programmateur
Installez le programmateur à proximité d’une alimentation électrique de secteur.
Le programmateur s’utilise à une température allant de 0 à 60 degrés Celsius.
Il peut être entreposé entre -20 et 65 degrés Celsius. Evitez de l’exposer aux
rayons du soleil.
'AA' SIZE BATTERY
1
2
3
4
5
6
7
OPEN
'AA' SIZE BATTERY
8
9
10
11
12
PUMP COM1 COM2
Le contrôleur résiste aux intempéries conformément à la norme UL-50 et il
est homologué ETL® ; néanmoins, il ne doit pas être placé dans un endroit où
une exposition constante à de l’eau pourrait l’endommager.
Pour assurer une plus grande longévité du programmateur et l’empêcher de
surchauffer, installez-le à l’abri des rayons du soleil.
Pour en faciliter l’installation, le contrôleur est doté d’un couvercle
détachable. N’oubliez pas de prévoir un espace de 7" (18 cm) à gauche du
boîtier pour permettre l’ouverture du couvercle une fois l’installation
terminée.
Capuchon en caoutchouc
du trou de montage
FIGURE 23 : Compartiment du boîtier du programmateur
Un gabarit de montage est fourni pour faciliter le montage du programmateur.
PROGRAM
Gond de la porte
STATION
DATE
SET
WATERING
DAYS
MONTH YEAR
M T W T F S S
SECOND WEEK
M T W T F S S
FIRST WEEK
CLEAR
+
–
ENTER
1
2
3
SET
WATERING
INTERVAL
OFF
SET
TIME /
DATE
PROGRAM
RESET
NEXT
Le programmateur est doté de compartiments distincts pour l’alimentation de
courant alternatif et la sortie à basse tension. Lors du câblage, il est important
de tenir séparés l’alimentation du secteur et le circuit à basse tension.
[B]
INTERVAL
ODD
SET
EVEN
CYCLE
START
NEXT
TIMES
B DAY
MANUAL
2. Raccordement de l’alimentation
SET
CYCLE START
TIMES
[A]
S 1
T 2
A
R 3
T 4
AUTO
RAIN DELAY
4
5
6
7
8
9
10
11
12
MANUAL ON
2
5
10
Le programmateur est doté d’un transformateur intégré qui doit être raccordé
à l’alimentation de courant alternatif. Vérifiez les exigences en matière
d’alimentation sur la plaquette située à l’arrière du boîtier de l’appareil. Le
raccordement doit être exécuté par un électricien agréé, en conformité avec
les codes en vigueur concernant l’électricité.
WATERING 15
DURATION 20
MINUTES 25
30
45
60
120
MANUAL OFF
DAYS (A)
INTERVAL (B)
(A&B)
12 STATION
Couvercle
du boîtier
de la borne
Orbit
®
Remarque : En règle générale, les codes électriques et du bâtiment exigent que le
raccordement à l’alimentation secteur d’équipements montés à l’extérieur fassent appel
à des conduits et à des raccords électriques homologués. Consultez les codes en vigueur.
Vis du couvercle de la borne
FIGURE 21 : Programmateur extérieur et couvercle du bornier
Posez une vis no 8 dans le mur, à hauteur d’oeil, et laissez la tête en saillie
d’environ 1/8" (3 mm). Dans un ouvrage de plâtre ou de maçonnerie,
employez au besoin une cheville d’ancrage mural.
Glissez la fente en forme de poire, située à l’arrière du programmateur, sur
la vis en saillie [voir la figure 22].
Attention : Ne raccordez pas le programmateur à l’alimentation monophasée ou
triphasée qui est utilisée par une pompe ou tout autre équipement électrique.
23
FRANÇAIS
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
6/11/01
10:57 AM
Page 26
7
Câbler l’entrée de courant alternatif
Le programmateur est doté d’un raccordement d’alimentation 110 volts sur
mamelon. Utilisez ce mamelon NPT de 1/2" (13 mm) pour raccorder le
programmateur à une boîte de raccordement électrique standard. Assurezvous que la boîte de raccordement est homologuée UL ou équivalent.
Coupez l’alimentation au niveau du disjoncteur et engagez le dispositif de
sûreté approprié. Vérifiez à l’aide d’un voltmètre réglé sur la bonne plage de
détection que l’alimentation au lieu d’installation a bel et bien été coupée.
Utilisez du fil d’alimentation de calibre 14 (AWG) minimum ayant une
cote de température de 75 degrés Celsius ou plus.
Installez le conduit et les raccords. Raccordez les fils d’alimentation à la
source en respectant les codes et les normes en vigueur.
Raccordez la boîte de raccordement (non fournie) sur le mamelon métallique
de 1/2" (13 mm) NPT situé sous le côté droit du programmateur.
Raccordez le conduit d’alimentation à l’entrée de la boîte de raccordement
en respectant les codes et les normes en vigueur.
Raccordez les fils d’alimentation sur les fils provenant du programmateur.
Vérifiez que le fil de terre (généralement le fil à gaine verte ou le
conducteur en cuivre nu) soit raccordé au fil à gaine verte du
programmateur. Le fil vert doit obligatoirement être raccordé ! Raccordez
les autres fils en respectant les normes [voir la figure 24].
Remarque : Les programmateurs de 110 volts pour les Etats-Unis sont dotés de
trois fils pour le raccordement à la source d’alimentation : un noir, un bleu et un
vert. Ils correspondent aux fils des mêmes couleurs venant de la source
d’alimentation. Les programmateurs de 230 volts pour l’Europe sont eux aussi dotés
d’une combinaison de trois fils : un brun, un bleu et un vert avec une bande jaune.
Assurez-vous que les fils sont tous raccordés au fil d’alimentation correspondant.
Effectuez tous les raccordements à l’aide des raccords isolés prévus par
les normes.
Prenez soin d’installer sur la boîte de raccordement un joint et un
couvercle résistant aux intempéries.
section
Installation des vannes, des
relais de démarrage de pompes
et des vannes principales
1. Câblage des électrovannes
Si la distance séparant le programmateur et les vannes est inférieure à 700'
(210 m), reliez les appareils à l’aide de fil à arroseur WaterMaster® ou de fil
à thermostat à gaine jaune de calibre 20 (AWG). Si la distance est
supérieure à 700' (210 m), utilisez du fil de calibre 16 (AWG). Vous
pouvez enterrer le fil directement ; cependant, pour une protection accrue,
vous pouvez aussi le faire passer dans un tube de PVC avant de l’enterrer.
Prenez soin d’enterrer les fils dans un endroit où ils ne risqueront pas
d’être endommagés par un creusage ultérieur.
Gaine
Fil spécifique
à un poste
Capuchon
du fil de connection
Fil
commun
Solénoïdes
Vannes
©AA© SIZE BATTERY
1
2
3
4
5
6
7
8
9
10
FIGURE 25 : Raccordement aux vannes des fils du contrôleur
OPEN
©AA© SIZE BATTERY
11
12
Chaque vanne est dotée de deux fils. Le premier se raccorde au circuit
commun. Vous pouvez relier le fil commun de chacune des vannes à un
seul fil qui sera acheminé ensuite jusqu’au programmateur. L’autre fil de
chaque vanne doit être raccordé au fil correspondant à un poste de
commande de la vanne [voir la figure 25].
Joignez tous les fils à l’aide de marettes, de ruban vinyle ou par soudage.
Pour assurer une protection accrue des raccordements étanches, utilisez les
capuchons WaterMaster®.
Afin de prévenir les dangers de nature électrique, il est important de ne
raccorder qu’une seule vanne sur chaque poste.
PUMP COM1 COM2
Mamelon
de
Mamelon
de 13
mmNPT
NPT
1/2" (13
mm)
Boîtier de
raccordement
Fils
de connection
FIGURE 24 : Câblage à l’aide d’une boîte de raccordement
24
6/11/01
10:57 AM
Page 27
2. Raccordement des vannes au programmateur
Autres produits et accessoires de qualité
Retirez le couvercle du boîtier.
Dénudez 1/4" (6 mm) de l’isolant en plastique à l’extrémité de chaque fil.
Déterminez quelle vanne sera raccordée sur chaque poste. Raccordez le fil
de chaque vanne sur la borne correspondant à son poste (identifié de
1-12) en introduisant l’extrémité dénudée du fil bien à fond dans la borne.
Il peut être nécessaire d’ouvrir la borne pour introduire ou retirer le fil.
Pour ce faire, il suffit de repousser vers le haut la patte située au-dessus de
la borne [voir la figure 26].
Raccordez le fil commun sur la borne identifiée COM [voir la figure 26].
+ -
1
2
3
4
5
Arrêt automatique en cas de pluie
Pour assurer automatiquement l’arrêt en cas de
pluie, contactez le détaillant Orbit® pour vous
procurer un pluviomètre Orbit® modèle 57091
(94060). Le pluviomètre se raccorde facilement
au programmateur et prévient l’arrosage
superflu lors des périodes de pluie.
Boîtier de programmateur
résistant aux intempéries
+
6
Permet un montage extérieur de la plupart
des programmateurs à montage intérieur.
Homologation UL®.
PUMP COM 24VAC 24VAC
WaterMaster
FRANÇAIS
WTM210728 57004-24 rD.qx
®
8-Zone
UL
WaterMaster
CLASS 2 TRANSFORMER
INPUT 120V AC 60Hz 35W
OUTPUT 24V AC 1.2 AMP
MODEL NO. DV. 24124
CAUTION: INDOOR USE ONLY
®
Vannes automatiques
Construction durable en plastique antirouille.
Les vannes automatiques sont proposées en
modèles droits ou anti-vidange et
fonctionnent en toute sûreté à basse tension.
Pour raccordement
à la vanne du poste
Convertisseurs de vannes
Construction durable en plastique antirouille.
Conversion en vannes automatiques de la
plupart des marques de vannes en plastique
ou en laiton.
FIGURE 26 : Raccordement des vannes
Capuchons
REMARQUE : Un seul fil peut être introduit dans chaque borne. Si le système emploie
Protection des fils à basse tension contre la
corrosion et les courts-circuits.
plus d’un fil commun, reliez-les ensemble pour qu’un seul fil soit branché sur
chacune des bornes COM. Protégez ce raccordement à l’aide d’un capuchon en
plastique.
Emetteur-récepteur à distance
Dispositif permettant de commander les
arroseurs en appuyant sur une touche jusqu’à
200' (60 m) du programmateur.
25
Remote
Control
Timer Link ™
Remote
Control
Timer Link ™
6 STATION TRANSMITTER
1
4
ON
2 min
6 STATION RECEIVER
MODEL #57013
ON
10 min
2
5
MODEL #57036
3
6
ALL OFF
Stations
ON
30 min
ON
60 min
WTM210728 57004-24 rD.qx
6/11/01
10:57 AM
Page 28
Aide
Dépannage
Avant de rapporter le programmateur au détaillant, contactez
le service technique d’Orbit® au : 1-800-488-6156,
1-801-299-5555
Causes possibles de problèmes
Un ou plusieurs postes ne sont pas actionnés :
1. Solénoïde défectueux.
2. Fil cassé ou débranché.
3. Tige de manoeuvre vissée à fond, fermant la vanne.
4. Programmation incorrecte.
Homologations
Le programmateur a été mis à l’essai conformément aux normes
UL-1951 (modèles 57004, 57006, 57008, 57122) et UL-50
(modèles 57606, 57012) et il est homologué ETL®. Les versions
internationales ont reçu les approbations CSA® et CE® requises.
Les postes sont actionnés alors qu’ils ne devraient pas l’être :
1. Pression de l’eau trop élevée.
2. Plus d’une heure de début est programmée.
Marque de commerce
Un poste est bloqué en position d’arrosage et refuse de se fermer :
Control Star ®, WaterMaster ® et Smart-Scan® sont des marques
déposées d’Orbit® Irrigation Products, Inc.
1. Anomalie de la vanne.
2. Des particules de terre ou autres débris sont coincés dans la vanne.
3. Anomalie de la membrane de la vanne.
Les renseignements figurant dans le présent manuel sont d’abord
destinés à l’utilisateur qui aura à établir un horaire d’arrosage et à
programmer l’appareil en conséquence. Le produit est conçu comme
programmateur automatique à minuterie servant à actionner des
vannes d’irrigation de 24 V, comme le décrit le présent manuel.
Aucun des postes n’est actionné :
1. Le transformateur fait défaut ou il n’est pas branché.
2. Programmation incorrecte.
3. Disjoncteur déclenché.
Impossible de mettre le programmateur sous tension :
1. Disjoncteur déclenché.
2. Le transformateur n’est pas branché sur une prise de courant alternatif
sous tension.
Garantie limitée de deux ans sur le
WaterMaster® d’Orbit®
Les postes continuent d’être ouverts et fermés malgré que le
programme ait pris fin :
La société Orbit® Irrigation Products, Inc. garantit à ses clients
pour une période de deux ans à compter de la date de l’achat
que ses produits WaterMaster® ne comportent aucun défaut
matériel ou malfaçon. La société s’engage à remplacer, sans frais,
toute pièce s’avérant défectueuse dans les deux ans suivant
l’achat de l’appareil (preuve d’achat requise) pourvu que
l’équipement ait été utilisé et entretenu normalement. La société
se réserve le droit d’inspecter la pièce défectueuse avant de la
remplacer. Orbit® Irrigation Products, Inc. ne sera en aucune
circonstance tenue responsable des dépenses ou des dommages
indirects ou fortuits pouvant survenir en raison d’un bris du
produit. La seule responsabilité d’Orbit® en vertu de la présente
garantie se limite exclusivement au remplacement ou à la
réparation des pièces défectueuses.
1. Plusieurs heures de début ont été programmées avec des horaires qui se
chevauchent.
2. Pression excessive.
Le disjoncteur se déclenche à répétition :
1. Court-circuit au niveau du câblage ou des solénoïdes.
Pour exercer votre droit à la garantie, veuillez rapporter l’unité
au détaillant avec une copie de la facture.
26
1
1
parte
6/11/01
10:57 AM
Page 29
PROGRAM
Introducción
1
STATION
SET
CYCLE START
TIMES
[B]
[A]
M T W T F S S
SECOND WEEK
CLEAR
MANUAL
+
Le agradecemos la confianza que ha demostrado tener en Orbit® al comprar
nuestro controlador de sistema de riego por aspersor. Los ingenieros de
Orbit® han combinado la simplicidad de los interruptores mecánicos con la
precisión de la tecnología electrónica digital para ofrecerle un controlador que
resulta a la vez fácil de programar y de extrema versatilidad. El controlador de
Orbit® le asegura la comodidad de funcionamiento y la flexibilidad necesarias
para que pueda utilizarlo con un programa de riego completamente automático, semiautomático o manual, en función de sus necesidades de riego.
SET
WATERING
DAYS
MONTH YEAR
INTERVAL
ODD
SET
EVEN
CYCLE
START
NEXT
TIMES
B DAY
M T W T F S S
FIRST WEEK
2
DATE
S 1
T 2
A
R 3
T 4
5
OFF
SET
TIME /
DATE
PROGRAM
RESET
NEXT
AUTO
6
–
1
SET
WATERING
INTERVAL
ENTER
2
3
RAIN DELAY
4
5
6
7
8
9
10
11
12
MANUAL ON
2
5
10
3
WATERING 15
DURATION 20
MINUTES 25
30
45
60
120
MANUAL OFF
4
DAYS (A)
INTERVAL (B)
(A&B)
FIGURA 1: Partes del controlador
1. Pantalla digital
Por favor, lea todos y cada uno de los apartados de este manual antes de
empezar a programar y utilizar el controlador. Algunas de las características
de diseño más destacables son las siguientes:
Pantalla de gran tamaño de cristal líquido (LCD) que muestra la hora e
indica muchos de los valores de programación. La pantalla es
plenamente interactiva con el resto de los controles.
Simplicidad a primera vista
2. Botones de programación
Al situar el dial giratorio en una de las siete posiciones de que dispone, puede
revisar la programación o introducir modificaciones de forma muy sencilla.
El controlador dispone de siete botones para definir los valores de
configuración y la programación. Junto con el dial giratorio, los botones
se utilizan para fijar la hora del día, los horarios de riego, los días de
riego, las horas de inicio, así como otras funciones.
Extrema comodidad para la programación
Introduciendo dos pilas alcalinas R6 (AA) podrá programar el controlador
incluso antes de instalarlo en su ubicación definitiva.
3. Graduadores deslizantes para fijar períodos
Interruptor de circuito electrónico automático con protección para
interrupciones de electricidad
Un interruptor de circuito electrónico protege el suministro eléctrico del
controlador. Si se apaga el interruptor, él mismo se restablecerá
automáticamente. En la mayoría de los casos no se producen pérdidas de
datos ni se omiten ciclos de riego.
Los graduadores deslizantes verticales definen el período, en minutos, en
que una unidad permanecerá encendida cuando el controlador funciona en
modalidad automática. Cuando el controlador se utiliza en la modalidad
manual, los graduadores deslizantes también establecen el estado de
cualquier unidad para que permanezca siempre encendida, siempre
apagada, o encendida durante el período definido.
Smart-Scan® Detector de fallos en un diagnóstico
4. Graduadores deslizantes para fijar un programa
Un detector de fallos en diagnóstico omite la conexión con toda unidad que
presente un cortocircuito en el solenoide o en el cableado. Si el controlador
detecta un cortocircuito en una unidad, omitirá la conexión con dicha unidad
y pasará a la siguiente unidad programada. El controlador mostrará el
mensaje FAULTY (estropeada) e identificará el número de la unidad estropeada.
Los graduadores deslizantes para fijar programas asignan a cada unidad un
programa de los tres de que dispone: Programa A (ciclo de 14 días),
Programa B (ciclo a intervalos) o Programas A y B combinados.
5. Dial selector giratorio
El dial selector giratorio constituye el centro neurálgico del controlador.
Dicho dial facilita la visualización de la función que se haya seleccionado en
cada momento y/o la modalidad de funcionamiento en que se encuentra el
controlador.
Conexión para encendido de bomba o con la electroválvula principal
Si desea integrar una bomba en el sistema de aspersores, dispone de un
terminal para enviar una señal al relé con el fin de activar dicha bomba
(consulte el apartado acerca de la conexión de la bomba que se encuentra en
el Manual de instalación). Este terminal también activará la válvula principal
6. Botón de restablecimiento (Reset)
El botón de restablecimiento elimina todos los programas establecidos,
excepto los programas instalados de fábrica, inmunes también a fallos de
suministro. Para evitar un restablecimiento accidental, dicho botón se
encuentra insertado en un hueco del panel y deberá presionarse con un
objeto punzante como la punta de un lápiz o de un bolígrafo.
Idiomas
Disponible en español, francés, italiano, alemán e inglés.
27
ESPAÑOL
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
6/11/01
10:57 AM
Page 30
2
Opciones de programación destacables
El controlador le ofrece la posibilidad de utilizar uno o todos estos programas
de riego independientes. Tenga en cuenta que cada unidad puede establecerse
en los programas A, B o A y B independientemente de las demás unidades.
Programa A: Días
La programación del controlador requiere unos pocos pasos básicos. Antes de
iniciar el proceso de programación, es de vital importancia que instale las
baterías, que defina la fecha y la hora y que trace un plan de riego.
Se puede planificar el riego para algunos días o para todos los días dentro de un
período de dos semanas. Este programa le permite programar ciertas unidades
para que realicen el riego en días determinados de la primera y la segunda
semanas. Al finalizar las dos semanas, el programa A se repite indefinidamente.
Instalación de las baterías
Programa B: Intervalos de frecuencia, pares e impares
El controlador necesita dos baterías alcalinas R6 (AA) para conservar la
programación en memoria en caso de que se produzca una interrupción del
suministro eléctrico de CA. En una instalación normal, las baterías
completamente cargadas deberían proporcionar aproximadamente un año de
protección. Le aconsejamos, pues, que cambie las baterías una vez al año.
Ofrece dos opciones: una para riego en días impares o días pares, y otra para
establecer un intervalo de frecuencia de riego que puede oscilar entre los dos
y los 28 días. Esta posibilidad está pensada para satisfacer las crecientes
necesidades y restricciones impuestas por los gobiernos locales, así como
para ahorrar agua.
Retire la cubierta de las baterías desplazándola hacia la izquierda.
Introduzca dos baterías alcalinas R6 (AA) en el compartimento.
Vuelva a colocar la cubierta de las baterías en su sitio.
El controlador calcula automáticamente los días pares y los impares (según
fecha) de cada mes, y realiza los ajustes necesarios, en el caso de años
bisiestos, para conseguir un riego en días pares o impares real. Un intervalo
de frecuencia de “1” significará el riego diario, un intervalo de “2” significará
el riego cada dos días, etc.
La falta de baterías o el uso de baterías gastadas puede suponer la pérdida de
la programación, la fecha y la hora de la memoria cuando se produzca una
interrupción del suministro eléctrico. Si se da dicha circunstancia, deberá
instalar baterías nuevas o completamente cargadas y volver a programar el
controlador.
Programa A+B: Combinado
Esta posibilidad permite que las unidades rieguen en función de una
combinación de los programas A y B. La opción combinada está
especialmente indicada para césped joven (para regarlo hasta 8 veces al día) y
permite mayor flexibilidad en el trazado del plan de riego. Si se han definido
los programas A y B para que rieguen en un mismo día, la unidad iniciará el
riego varias veces al día.
Nota: Las baterías en sí mismas no hacen funcionar las válvulas del sistema de
riego. Para que el sistema funcione, el transformador de 24 voltios debe estar
conectado y disponer de suministro eléctrico.
Fijar la fecha y la hora
Escalonado de las horas de inicio
Si es la primera vez que se programa el controlador, pulse en primer lugar el
botón incrustado que lleva la etiqueta RESET. El botón RESET no afectará a los
programas instalados de fábrica que también resisten las interrupciones de
suministro eléctrico [Vea la Figura 2].
El controlador es suficientemente “inteligente” para escalonar las horas de inicio
que se solapan. Si programa dos o más horas de inicio del riego que se solapan
(en el mismo programa o en programas distintos), el controlador no activará dos
unidades al mismo tiempo. En lugar de eso, activará el ciclo del primer programa
y, en cuanto dicho programa haya finalizado el período de riego que se le había
asignado, activará escalonadamente el ciclo o ciclos de los programas siguientes.
El controlador no acumulará programaciones hasta el día siguiente. Esto evita que
el controlador pueda romper un plan de riego basado en días pares o impares.
MANUAL
CLEAR
NEXT
+
–
ENTER
PROGRAM
RESET
RAIN DELAY
FIGURA 2: Botones clave para la programación
Modalidades manual y semiautomática
El controlador le ofrece una gran variedad de modalidades manuales y
semiautomáticas para conseguir la mayor flexibilidad de riego. También dispone
de varios métodos para invalidar los programas automáticos del controlador.
No vuelva a pulsar el botón RESET a menos que desee eliminar completamente
todos los programas que haya definido.
Aplazamiento por lluvia a elección del usuario
Dispone de un botón de aplazamiento del ciclo de riego único que anula la
programación durante 24, 48 ó 72 horas (elección del usuario), para
reanudar el funcionamiento programado automáticamente.
Primeros pasos
parte
Dos programas de riego: Resumen
28
WTM210728 57004-24 rD.qx
6/11/01
10:57 AM
Page 31
Sitúe el dial giratorio en la posición SET TIME/DATE (fijar hora y fecha).
12:00 AM es la primera hora que aparecerá en la pantalla, junto con tres
flechas que señalan al año, mes y día.
Mantenga pulsado el botón + para hacer avanzar el reloj hasta la hora del
día correcta. Utilice el botón – para avanzar en sentido contrario
[Vea la Figura 3]. En cuanto obtenga la hora correcta, pulse el botón
ENTER para fijar la hora.
Utilice el adhesivo que encontrará en el interior de la puerta del controlador
para trazar y dejar constancia de su plan de riego.
Plan de riego de ejemplo
Antes de programar el controlador, le recomendamos que rellene el
adhesivo correspondiente al plan de riego que se encuentra en la puerta del
controlador. Bajo estas líneas puede observar un plan de riego de ejemplo
que le servirá como punto de referencia.
Para avanzar o retroceder más rápidamente, mantenga pulsado el botón + o –
respectivamente hasta que la pantalla entre en la modalidad de avance rápido.
Cuando esté programando, aparecerá un cursor debajo de la flecha correspondiente al año, al mes y al día [Vea la Figura 4].
Para definir el año correcto, utilice los botones + y – y a continuación
pulse ENTER.
Para definir el mes correcto, pulse los botones + y – y a continuación
pulse ENTER.
Para definir el día de la semana correcto, pulse los botones + y – y a
continuación pulse ENTER.
3
Orbit
Orbit
2
5
®
®
:
:
:
:
1
:
:
:
:
La pantalla mostrará la hora y el día de la semana correctos.
DATE MONTH YEAR
1
2
3
4
12 00
M T W T F S S
FIRST WEEK
INTERVAL
ODD
EVEN
AM
ESPAÑOL
▼
S
T
A
R
T
▼
STATION
▼
PROGRAM
NEXT
B DAY
M T W T F S S
SECOND WEEK
FIGURA 3: Pantalla de cristal líquido (LCD) con información circundante
4
Cursor
AM
▼▼▼
▼
▼
▼
▼▼▼▼
5 00
▼▼▼▼▼▼▼ ▼▼▼▼▼▼▼
FIGURA 4: Pantalla de cristal líquido (LCD) con vista de los cursores
1
En cuanto se haya fijado el día, la fecha y la hora, no será necesario volver a
realizar este procedimiento para ningún tipo de programación.
2
Precaución: Si no se especifica ningún plan de riego en el controlador, el programa
instalado de fábrica, que es inmune a interrupciones de suministro eléctrico, activará cada
unidad del sistema cada día durante 10 minutos. Para evitar la activación accidental de
las unidades, sitúe el interruptor giratorio en OFF o bien especifique un plan de riego.
3
4
Trazar un plan de riego
5
Para ilustrarle la mejor forma de programar el controlador, puede resultar de
gran utilidad definir un plan de riego sobre el papel. De este modo, podrá
establecer claramente los días y las horas en que desee regar.
29
Describa brevemente cada una de las unidades de riego y su
situación física.
En la columna correspondiente al programa A: Días (A-Days), dibuje un
círculo alrededor de los días en que desee regar.
Escriba la hora de inicio del ciclo de riego del programa A.
Normalmente, para el programa A, sólo es necesario especificar una hora
de inicio del ciclo.
Escriba la duración del período de riego para cada unidad a la que
asigne el programa A.
La columna correspondiente al programa B: Intervalos (B-Interval),
rellene el intervalo de frecuencia que desee (de 1 a cada 28 días) o
dibuje un círculo en pares (even) o impares (odd). Repita los pasos 3 y 4
para definir el programa B: Intervalos.
WTM210728 57004-24 rD.qx
6/11/01
3
10:57 AM
Page 32
Nota: No podrá definir una hora de inicio de ciclo para cada una de las unidades.
Las unidades pueden estar controladas por el programa A, por el B o por ambos, A
y B. Cada programa puede tener hasta cuatro horas de inicio de ciclos. Las
unidades asignadas a cualquiera de los programas se activarán de forma
escalonada de acuerdo con las horas de inicio de ciclos especificadas. En general,
cada programa (A, B) sólo exige una hora de inicio del ciclo.
Programación
parte
El controlador dispone de tres programas para controlar una gran variedad de
planes de riego. En función de sus necesidades específicas, puede utilizar
uno, dos o los tres programas.
Configuración del programa A
El programa A constituye un plan diario de dos semanas de duración. El
riego puede planificarse para los 14 días si así se desea. Al cabo de los 14
días, el programa A se repetirá indefinidamente, sin necesidad de redefinir los
días de riego. Para fijar los días de riego, [Fíjese en la Figura 6].
Establecer el plan de riego en el
orden más conveniente
Fije las horas de inicio tal como se especifica en el apartado anterior
(Horas de inicio para los programas A o B).
Sitúe el selector giratorio en SET WATERING DAYS (fijar días de riego). El
cursor (—) empezará a parpadear sobre el día de la primera semana en
que se encuentre. Pueden programarse como días de riego algunos o todos
los días dentro de las dos semanas.
Para programar un día como día de riego, pulse ENTER. Aparecerá una
flecha sobre los días programados y el cursor pasará al día siguiente. Para
avanzar a un día en concreto, pulse NEXT (siguiente). Para suprimir un día,
pulse NEXT (siguiente) hasta que el cursor se encuentre sobre el día deseado
y, a continuación, pulse CLEAR (eliminar).
Tiene la posibilidad de especificar su plan de riego en el orden que más le
convenga. Esta opción le facilitará mucho la revisión y modificación del plan
de riego trazado. Podrá cambiar los valores especificados en cualquier
momento, tanto cuando esté definiendo el plan inicial como al cabo de varios
años de funcionamiento del controlador.
Horas de inicio de los programas A o B
Nota: La hora de inicio de un ciclo es la hora del día en que el programa inicia el
riego activando la primera unidad y, a continuación, el resto de las unidades de
riego programadas de forma escalonada. No hay horas de inicio independientes
para cada unidad. Las horas de inicio de los ciclos no corresponden a ninguna
unidad concreta. Si especifica más de una hora de inicio del ciclo, todas las
unidades programadas volverán a iniciar el proceso de riego (de forma escalonada).
PROGRAM
El proceso para fijar la hora de inicio de los ciclos es el mismo para todos los
programas. Para fijar las horas de inicio del ciclo de cada programa que se
disponga a utilizar, siga los pasos siguientes:
M T W T F S S
FIRST
Sitúe el selector giratorio en la posición CYCLE START TIMES (horas de inicio
de los ciclos) correspondiente al programa que desee definir. Aparecerá
una A o una B en la pantalla, según el programa que haya elegido. La pantalla le mostrará —— : —— y aparecerá un cursor intermitente en la posición START 1 (inicio) [Vea la Figura 5].
STATION
S
T
A
R
T
1
2
3
4
-- -M T W T F S S
FIRST WEEK
SET
CYCLE
START
TIMES
[A]
SET
WATERING
DAYS
M T W T F S S
SECOND
Configuración del programa B
El programa B se utiliza para regar en intervalos de frecuencia que oscilan de
1 a 28 días o de forma alterna los días pares o impares. Un intervalo de
frecuencia de valor 1 significará el riego diario; un intervalo de valor 2, regará
cada dos días a partir del día de programación, etc. La planificación basada
en la alternancia días pares/impares se define por la fecha en sí misma. Si los
valores de fecha y hora se han fijado correctamente, el controlador sólo regará
los días pares o los impares. Si se selecciona la opción correspondiente, el
controlador neutralizará los efectos de un año bisiesto para garantizar el
cumplimiento del plan de días pares/impares.
DATE MONTH YEAR
A
[A]
FIGURA 6: Configuración del programa A para un plan de dos semanas
Fije la hora en la que desee iniciar el riego, hora que corresponderá a la hora
de inicio de ciclo 1, mediante los botones + o –, y a continuación pulse el
botón ENTER. Para definir otras horas de inicio de ciclos, pulse NEXT (siguiente)
y pasará a la siguiente hora de inicio de ciclo; repita el proceso: use los
botones + y – para especificar cada hora y a continuación pulse ENTER para
fijarla. En general, cada programa (A, B) sólo exige una hora de inicio del ciclo.
PROGRAM
SET
CYCLE
START
TIMES
A
SET
WATERING
DAYS
Para definir el intervalo de riego,
Fije las horas de inicio tal como se especifica en el apartado anterior
(Horas de inicio para los programas A o B).
M T W T F S S
SECOND WEEK
FIGURA 5: Pantalla de cristal líquido (LCD) con hora de inicio
30
6/11/01
10:57 AM
Page 33
Seleccione la duración de riego para las unidades desplazando cada
graduador hasta el tiempo deseado, de 2 a120 minutos
Para obviar una unidad, sitúe el graduador deslizante correspondiente a la
unidad en cuestión hasta la posición MANUAL OFF (manual desactivado) que
se encuentra en la parte inferior de la barra de desplazamiento.
Fije el graduador deslizante de cada unidad a la que desee atribuir el
programa A , B o A y B [Vea la Figura 9].
Sitúe el selector giratorio en la posición SET WATERING INTERVAL (fijar
intervalos de riego). El cursor empezará a parpadear a la derecha de la
palabra INTERVAL (intervalo). [Fíjese en la Figura 7].
PROGRAM
B
--
DAYS
SET
CYCLE
START
TIMES
INTERVAL
ODD
EVEN
[B]
SET
WATERING
INTERVAL
NEXT
B DAY
1
FIGURA 7: Configuración del programa B para un plan fijo
Si desea seleccionar un intervalo de frecuencia de días, pulse los botones +
o – hasta el intervalo que le convenga. (Ejemplo: Si desea regar una vez
cada diez días, deberá fijar el intervalo de frecuencia en 10). Para
programar el intervalo, pulse ENTER.
Para seleccionar la opción de riego en días pares o impares, pulse NEXT
(siguiente). Con ello, el cursor de desplazará hasta el valor par o impar.
Pulse ENTER para seleccionar una u otra opción.
Si desea eliminar una programación, pulse el botón NEXT para colocar el
cursor en la programación no deseada y pulse CLEAR (eliminar). Si desea
introducir una nueva programación, pulse el botón NEXT (siguiente) para
desplazar el cursor hasta la programación que desee y pulse ENTER.
Interruptores de deslizamiento
del programa
El controlador Orbit® le permite revisar de forma muy sencilla la
configuración completa de un plan de riego.
Por ejemplo, para revisar las horas de inicio de los ciclos del programa A,
limítese a situar el selector giratorio en la posición CYCLE START TIMES (horas de
inicio de los ciclos) del programa A y compruebe las horas que ha
especificado. Mediante el botón NEXT (siguiente), puede avanzar a lo largo de
todo el plan sin riesgo de perjudicar ningún valor de la programación.
Cuenta atrás del intervalo del programa B
Si se opta por fijar un intervalo de frecuencia de riego con el programa B, el
controlador mostrará el número de días que faltan hasta el día en que toque
regar de nuevo. El controlador mostrará un número en la esquina inferior
derecha junto con la inscripción NEXT B DAY (próximo día b). Por ejemplo, si la
pantalla muestra “1” como próximo día B, el programa de riego a intervalos
iniciará el riego al día siguiente (Vea la Figura 8). Un “0” indica que el
programa B va a regar ese mismo día.
Si desea cambiar las horas de inicio de los ciclos, los días de riego o los
intervalos de frecuencia de riego, limítese a seguir las instrucciones
correspondientes a la modificación del programa en cuestión.
En cuanto haya revisado o modificado un plan de riego, no olvide volver a
situar el selector giratorio en la posición AUTO si desea que el controlador
ejecute de forma automática el plan trazado.
PROGRAM
Preparado para funcionamiento automático
B
INTERVAL
ODD
EVEN
1
DAYS (A)
INTERVAL (B)
(A&B)
Revisión y modificación del programa
Nota: El controlador NO regará el mismo día en que se especifique o se
modifique el programa si la hora u horas de inicio ya han pasado.
AM
Interruptores de deslizamiento
de la duración del regadio
FIGURA 9: Graduadores deslizantes
Nota: Si, a día de hoy, determina un intervalo de frecuencia de “3”, el controlador
se activará hoy mismo por primera vez y después lo hará cada tres días.
4 30
2
MANUAL ON
2
5
10
15
WATERING
20
DURATION
25
MINUTES
30
45
60
120
MANUAL OFF
En cuanto haya completado la programación, sitúe el selector giratorio en la
posición AUTO [Vea la Figura 10]. El controlador estará completamente
programado y, por lo tanto preparado, para funcionar en la modalidad
automática. En dicha modalidad, cada una de las estaciones funcionará de
forma escalonada, empezando con el programa A.
NEXT
B DAY
FIGURA 8: Cuenta atrás del intervalo del programa B
Fijar la duración de riego y las
atribuciones de programación A o B
El proceso para fijar la duración del riego es el mismo para todos los
programas. Para fijar la duración del riego correspondiente a cada programa
que se disponga a utilizar, siga los pasos siguientes:
AUTO
31
FIGURA 10: Preparado para el funcionamiento automático
ESPAÑOL
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
4
parte
6/11/01
10:57 AM
Page 34
B. Manual desactivado: Una o varias unidades
Desactive cualquier unidad o unidades situando el graduador deslizante
correspondiente a la duración de riego de las unidades en la posición
MANUAL OFF (manual desactivado), es decir, en el extremo inferior de la
barra. [Vea la Figura 13].
Funcionamiento semiautomático y manual
1
El controlador Orbit® tiene la capacidad de neutralizar la programación
automática sin afectar al programa predeterminado.
1. Funcionamiento manual: Uso de los
graduadores deslizantes
Puede neutralizar la programación automática y activar el controlador de
forma manual utilizando los graduadores deslizantes correspondientes a la
duración de riego [Vea la Figura 11]. Si se inicia el funcionamiento manual
durante un ciclo de programa automático, este quedará anulado.
1
2
MANUAL ON
2
5
10
15
DURATA
D'IRRIGAZIONE 20
25
MINUTI
30
45
60
120
MANUAL OFF
FIGURA 13: Graduador deslizante para la duración situado en Manual Off
Mantenga el selector giratorio en la posición AUTO para que la desactivación
del MANUAL OFF surta efecto en cada unidad seleccionada.
2
MANUAL ON
2
5
10
15
WATERING
20
DURATION
25
MINUTES
30
45
60
120
MANUAL OFF
Si sitúa el selector giratorio en la posición OFF se desactivarán todas las
unidades y programas. Esta operación detiene el riego completamente y se
utiliza principalmente con la finalidad de apagar el sistema.
Para reanudar el riego automático:
FIGURA 11: Riego manual
Sitúe el selector giratorio en la posición AUTO y asegúrese de que el
graduador o graduadores deslizantes para la duración de riego estén en la
posición adecuada para las duraciones de riego deseadas.
A. Manual activado: Una unidad
Sitúe el selector giratorio en la posición AUTO.
C. Temporización manual del riego de una unidad
Puede configurar cualquier unidad para activarla de forma manual durante
cierto tiempo, que puede oscilar entre los 2 y los 120 minutos. Este proceso
se ejecuta en dos pasos y mediante el graduador deslizante para la duración
de riego.
AUTO
Active cualquier unidad individual situando el graduador deslizante
correspondiente a la duración de riego de dicha unidad en la posición
MANUAL ON (manual activado), es decir, en el extremo superior. La pantalla,
iluminará alternativamente la gota de agua y la hora del día.
En primer lugar, sitúe el graduador deslizante en la posición MANUAL ON
(manual activado), es decir, en el extremo superior, y a continuación
vuelva a situarlo en un valor de duración cualquiera. Por ejemplo, si desea
regar en una unidad determinada durante 15 minutos, deslice el graduador
hasta la posición MANUAL ON y después hasta la posición correspondiente a
los 15 minutos [Vea la Figura 14].
El selector giratorio debe permanecer en AUTO para que esta operación
resulte efectiva.
Sólo puede estar activa una unidad simultáneamente. La última unidad que
se sitúe en la posición MANUAL ON estará activa (regando).
1
MANUAL ON
2
5
10
15
DURATA
D'IRRIGAZIONE 20
25
MINUTI
30
45
60
120
MANUAL OFF
Cuando se activa una unidad de forma manual, en la pantalla, dentro de una
gota de agua, se leerá ON. La pantalla también mostrará el número de la
unidad que está activada [Vea la Figura 12].
STATION
01
MANUAL
ON
1
2
MANUAL ON
2
5
10
15
DURATA
D'IRRIGAZIONE 20
25
MINUTI
30
45
60
120
MANUAL OFF
FIGURA 14: Riego manual en la unidad 1 utilizando el graduador deslizante.
FIGURA 12: Pantalla de funcionamiento manual
32
6/11/01
10:57 AM
Page 35
Si se configura más de una unidad para un período de riego controlado
manualmente, el controlador activará sólo la última unidad que se configure.
Por ejemplo: Se configura la unidad 2 con MANUAL ON durante 30 minutos.
Inmediatamente después se configura la unidad 6 con MANUAL ON durante 20
minutos. El controlador sólo activará la unidad 6 durante 20 minutos, lo que
corresponde a la última especificación de programación que se ha efectuado.
[Vea la Figura 15].
STATION
6
MANUAL
ON
20
MINS
FIGURA 15: Riego con temporización manual
En el momento en que termina el período de duración de riego manual
especificado en el graduador deslizante, el controlador vuelve a situarse en la
modalidad automática.
El proceso de riego puede detenerse en cualquier momento situando el
graduador deslizante en la posición MANUAL OFF. (Si la unidad forma parte del
plan de riego automático, no olvide volver a desplazar el graduador
deslizante de aquella unidad de la posición MANUAL OFF a la posición
correspondiente a la duración de riego deseada).
Nota: Si se inicia una operación manual durante un ciclo de programa automático,
el programa automático se cancelará.
Modalidad semiautomática
Además de las modalidades de funcionamiento manuales a las que se ha hecho
referencia en los apartados anteriores, el controlador también le permite
inhabilitar temporalmente el plan de riego programado sin necesidad de volver
a ajustar los graduadores deslizantes que regulan el tiempo de riego.
Con la modalidad semiautomática, no será necesario volver a situar los
graduadores deslizantes de duración de riego a sus posiciones normales.
A. Un ciclo en todas las unidades
Esta opción puede resultarle de gran utilidad si se encuentra con unas
condiciones meteorológicas excepcionalmente cálidas y desea que todas las
unidades se activen una vez durante el tiempo de riego normal especificado
en los graduadores deslizantes.
Para activar todas las unidades una vez de forma secuencial (selector giratorio
en AUTO) pulse el botón MANUAL una vez (se enciende un all (todos)
intermitente), y a continuación pulse ENTER. [Vea la Figura 16].
MANUAL
ON
ALL
FIGURA 16: Riego en todas las unidades a la vez
La pantalla mostrará el número de la primera unidad que se activa y realizará
la cuenta atrás de los minutos que se han asignado como duración de riego
en el graduador. Todas las unidades se activarán una vez de forma secuencial
(exceptuando aquellas que se encuentren en la posición MANUAL OFF) y regarán
durante el tiempo especificado por sus graduadores respectivos. Ninguna
unidad que se encuentre en la posición MANUAL OFF iniciará el ciclo de riego.
NOTA: Después de seleccionar MANUAL, deberá pulsarse ENTER dentro de los 60
segundos siguientes; en caso contrario, la pantalla volverá a mostrar la hora.
Para interrumpir definitiva o momentáneamente este ciclo, pulse el botón
CLEAR una vez.
Cuando esta función haya terminado, el controlador volverá a su plan de
riego automático normal.
Nota: Si se inicia una operación manual durante un ciclo de programa automático,
el programa automático se cancelará.
(Un ciclo en todas las unidades, sólo para el programa A)
Para activar todas aquellas unidades que tienen asignadas duraciones de
riego de acuerdo con el programa A exclusivamente, pulse el botón
MANUAL y seguidamente el botón NEXT. Con esto, seleccionará las unidades
que tienen asignadas duraciones de riego sólo con programa A. Para
iniciar esta modalidad de riego semiautomática, pulse ENTER.
(Un ciclo en todas las unidades, sólo para el programa B)
Para activar todas aquellas unidades que tienen asignadas duraciones de riego
de acuerdo con el programa B exclusivamente, pulse el botón MANUAL y
seguidamente el botón NEXT dos veces. Con esto, seleccionará exclusivamente
las unidades que tienen asignadas duraciones de riego con programa B. Para
iniciar esta modalidad de riego semiautomática, pulse ENTER.
(Un ciclo en todas las unidades, sólo para el programa AB)
Para activar todas aquellas unidades que tienen asignadas duraciones de riego
de acuerdo con el programa AB exclusivamente, pulse el botón MANUAL y
seguidamente el botón NEXT tres veces. Con esto, seleccionará exclusivamente
las unidades que tienen asignadas duraciones de riego con programa AB. Para
iniciar esta modalidad de riego semiautomática, pulse ENTER.
Nota: Después de seleccionar MANUAL, deberá realizarse una selección dentro de los
60 segundos siguientes; de lo contrario, la pantalla volverá a mostrar la hora.
Para detener o interrumpir el proceso de riego semiautomático o manual,
pulse el botón CLEAR una vez. El controlador volverá al programa de riego
automático original.
Utilizar la modalidad de aplazamiento por
lluvia a elección del usuario
Para desactivar el riego automático durante 24, 48 o bien 72 horas, utilice el
botón de la modalidad RAIN DELAY (aplazamiento por lluvia).
Con el dial giratorio en la posición AUTO, pulse el botón RAIN DELAY
33 (aplazamiento por lluvia) una vez. El controlador forzará la interrupción
ESPAÑOL
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
6/11/01
10:57 AM
Page 36
En la siguiente secuencia de riego planificada, el controlador intentará activar
de nuevo la unidad estropeada. Si no detecta ningún cortocircuito, el
controlador continuará utilizando dicha unidad y dejará de mostrar el
mensaje FAULTY (estropeada) en la pantalla.
de 24 horas de todos los riegos programados para dicho período. Después
de esas 24 horas, el controlador volverá automáticamente a su plan de
riego inicial.
Para aumentar el aplazamiento por lluvia a 48 ó 72 horas, pulse el botón
RAIN DELAY hasta que aparezca el tiempo de aplazamiento deseado. Después
pulse ENTER.
Para cancelar la modalidad de aplazamiento por lluvia, pulse CLEAR
[Vea la Figura 17].
Para anular el mensaje faulty de la pantalla:
1. En primer lugar repare el cortocircuito del cableado o sustituya el
solenoide estropeado.
2. Pruebe la unidad activando una secuencia de riego manual.
3. Si al cabo de pocos segundos no se ha detectado cortocircuito alguno,
dejará de visualizarse el mensaje FAULTY.
4. Si el mensaje continua en pantalla, se deducirá que todavía hay un
cortocircuito en el cableado.
Nota: Mientras se encuentre en la modalidad de aplazamiento por lluvia, el
controlador mostrará alternativamente las horas que quedan (cuenta atrás) para que
finalice el aplazamiento y la hora real. Mientras el controlador esté en dicha
modalidad, no se aceptará la función de ningún otro botón excepto la del botón CLEAR.
DELAY
OFF
El mensaje FAULTY también puede eliminarse de la pantalla con el
dial giratorio.
24 Hr
Interruptor electrónico interno de
auto-restablecimiento
El controlador está equipado con un interruptor de circuito electrónico
interno. A diferencia de cualquier interruptor mecánico, el interruptor
interno ofrece varias ventajas: más estabilidad térmica, mayor grado de
sensibilidad y restablecimiento automático. Junto con el
sensor de fallos en diagnóstico, el interruptor de circuito electrónico interno
añade valor real a su controlador. Las baterías conservarán los datos de
programación en caso de desconexión del interruptor. Le aconsejamos que
cambie las baterías una vez al año.
FIGURA 17: Pantalla que muestra el aplazamiento por lluvia
Apagado completo del sistema
Para apagar el sistema, sitúe el dial giratorio en la posición OFF. El controlador
permanecerá programado pero no activará ningún proceso de riego.
Smart-Scan® Detector de fallos en un
diagnóstico
En el componente electrónico del controlador, se ha integrado un sensor de
fallos en diagnóstico. Este dispositivo explora el controlador, en cada
secuencia de riego y de forma automática, en busca de un solenoide o un
cortocircuito en el cableado de cada unidad. Si el controlador detecta un
cortocircuito en una unidad, obviará dicha unidad y pasará a la siguiente
unidad que funcione correctamente. El controlador mostrará el mensaje
faulty (estropeada) junto con el número de la unidad estropeada
[Vea la Figura 18]. Si se detecta un cortocircuito en el terminal de la válvula
de control de la bomba/válvula principal, aparecerá una “P” bajo el número
de la unidad y el ciclo de riego se interrumpirá momentáneamente. Sólo
aparecerá en el controlador la última unidad en la que se haya detectado un
cortocircuito.
El interruptor interno “se apagará” siempre que el controlador reciba una
descarga de corriente. Esta situación puede darse en las siguientes
circunstancias:
1. Si estalla un rayo a poca distancia.
2. Cuando el suministro eléctrico sufre una descarga.
3. Si una unidad sufre un cortocircuito.
Cuando se dé una de estas condiciones, es posible que el interruptor
electrónico se “apague”, con lo que la comunicación del controlador con las
unidades se detendrá momentáneamente. Las baterías mantendrán
almacenada la información de los programas y se activará la pantalla LCD. Al
cabo de unos segundos, el controlador comprobará automáticamente el
circuito para determinar si la situación de error se ha corregido. En la
mayoría de los casos, el causante directo del fallo de suministro se ha resuelto
(el rayo ya ha caído, la descarga de corriente ha terminado, o el sensor de
fallos en diagnóstico ya ha pasado a la siguiente unidad no estropeada). Si tal
es el caso, el interruptor del circuito electrónico se restablecerá. NO será
necesario reiniciar el controlador manualmente.
STATION
3
FAULTY
FIGURA 18: Pantalla que informa de una unidad estropeada
34
p
5
parte
6/11/01
10:57 AM
Page 37
Retire la cubierta de las baterías desplazándola hacia la izquierda.
Introduzca dos baterías alcalinas R6 (AA) en el compartimento.
Vuelva a colocar la cubierta de las baterías en su sitio.
Instalación de un controlador
de montaje interior
La falta de baterías o el uso de baterías gastadas puede suponer la pérdida de
la programación, la fecha y la hora de la memoria cuando se produzca una
interrupción del suministro eléctrico. Si se da dicha circunstancia, deberá
instalar baterías nuevas o completamente cargadas y volver a programar el
controlador.
Instalación del controlador en cinco sencillos pasos:
1. Elegir la ubicación del Controlador
2. Montaje del Controlador
3. Instalación de las baterías
4. Conexión del transformador
5. Conexión de los cables de las válvulas al Controlador
Nota: Las baterías en sí mismas no hacen funcionar las válvulas del sistema de
riego. Para que el sistema funcione, el transformador de 24 voltios debe estar
conectado y disponer de suministro eléctrico.
4. Conexión del transformador
1. Elegir la ubicación del Controlador
Retire la cubierta y localice los dos terminales con la inscripción “24
VAC.” Asegúrese de que el transformador no esté conectado. Introduzca
cada uno de los dos hilos de alimentación del transformador en sendos
terminales. Es indistinto cuál de los dos hilos introduzca en cada terminal.
Puede resultar necesario abrir el terminal para poder introducir o retirar
los hilos. Para ello, eleve la pestaña situada en la parte superior del
terminal [Vea la Figura 8 de la página 4].
Conecte el transformador [Vea la figura 20].
Advertencia: No conecte dos o más de dos controladores con un mismo
transformador.
Vuélva a desplazar la cubierta a su sitio hasta que haga clic.
Seleccione una ubicación cerca de un enchufe eléctrico estándar. Evite
utilizar un enchufe controlado por un interruptor de encendido/apagado.
El controlador no debería estar expuesto a la intemperie ni funcionar a
temperaturas por debajo de los 10 grados bajo cero o por encima de los 45
grados Celsius (por debajo de los 14 grados o por encima de los 113
grados Fahrenheit). Evite exponer el controlador a la luz solar directa.
La instalación resultará más efectiva en un garaje o en una zona cubierta.
No debería montarse el controlador en el exterior.
2. Montaje del Controlador
Dispone de un ejemplo de montaje para guiarse cuando se disponga a
montar el controlador.
Coloque un tornillo del nº 8 a la altura de los ojos, de forma que la cabeza
del tornillo quede separada de la pared por una distancia de unos 1/8" (3
mm) Si es necesario, sírvase de anclas de expansión en yeso o en cemento.
Cuelgue el controlador en la pared deslizando la ranura de la parte
posterior del controlador en el tornillo clavado previamente.
Para completar la sujeción del controlador a la pared, clave dos tornillos
del nº 8 a través de los dos orificios que se encuentran en la parte inferior
de la caja del controlador [Vea la Figura 19].
3. Instalación de las
baterías
El controlador necesita dos baterías
alcalinas R6 (AA) para conservar la
programación en memoria en caso de
que se produzca una interrupción del
suministro eléctrico de CA. En una
instalación normal, las baterías
completamente cargadas deberían
proporcionar aproximadamente un
año de protección. Le aconsejamos,
pues, que cambie las baterías una vez
al año.
1
+ 2
3
4
+
5
6
PUMP COM 24VAC 24VAC
Al relé de los encendidos de bomba
o a la válvula principal
Ranura
Transformador
FIGURA 20: Conexión del encendido de la bomba, de la válvula principal y del transformador
Tornillo Núm. 8
Agujeros de los tornillos
Pared
FIGURA 19: Montaje del Controlador
35
ESPAÑOL
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
6
parte
6/11/01
10:57 AM
Page 38
Coloque un tornillo del nº 8 a la altura de los ojos, de forma que la cabeza
del tornillo quede separada de la pared por una distancia de unos 1/8" (3
mm) Si es necesario, sírvase de anclas de expansión en yeso o en cemento.
Instalación de un controlador
de montaje exterior
Cuelgue la caja del controlador deslizando la ranura de la parte posterior
del controlador sobre el tornillo de la pared [Vea la Figura 4].
Esta segunda parte ofrece las instrucciones de instalación de un controlador
de exterior destinado a resistir la intemperie. Si no dispone de un modelo de
exterior, omita esta parte.
Agujero
de la ranura
Agujero
de montaje
inferior
1. Ubicación y montaje de la caja del controlador
Ubique el controlador en una zona donde disponga de una toma de
suministro eléctrico estándar.
FIGURA 22: Parte posterior de la caja del controlador
Retire la cubierta del compartimento de los terminales destornillando los
dos tornillos y tirando de la cubierta de plástico hacia delante
[Vea la Figura 21].
Retire el tapón de goma de protección contra la intemperie que se
encuentra en el orificio del tornillo e inserte un tornillo del nº 8 a través
de la ranura de la caja del controlador [Vea la Figura 23].
Apriete el tornillo hasta que la caja del controlador quede firmemente
sujeta contra la pared y, a continuación, vuelva a colocar el tapón de goma
en el agujero correspondiente [Vea la Figura 23].
El controlador puede funcionar a temperaturas de entre 0 y 60 grados Celsius
(entre 35 y 140 grados Fahrenheit). La temperatura de almacenamiento
puede oscilar entre los 20 grados bajo cero y los 65 grados Celsius (4 grados
bajo cero a 149 grados Fahrenheit). Evite la exposición directa a la luz solar.
El controlador está diseñado para la intemperie según las especificaciones de
los estándares del UL-50 y está catalogado como producto ETL®; sin
embargo, no debería colocarse en zonas donde el contacto ininterrumpido
con el agua pudiera dañar al controlador.
Si instala el controlador en un sitio protegido de la luz solar directa, evitará
problemas de recalentamiento y conseguirá un rendimiento óptimo durante
más tiempo.
'AA' SIZE BATTERY
1
2
3
4
5
6
7
OPEN
'AA' SIZE BATTERY
8
9
10
11
12
PUMP COM1 COM2
Para facilitar la instalación, el controlador dispone de una puerta que se
puede retirar. No se olvide de dejar al menos 7" (18 cm) a la izquierda de la
caja del controlador para poder abrir cómodamente la puerta una vez que la
caja esté instalada.
Dispone de un ejemplo de montaje para guiarse cuando se disponga a
montar el controlador.
PROGRAM
Visagra de la puerta
STATION
DATE
SET
WATERING
DAYS
MONTH YEAR
[B]
INTERVAL
ODD
SET
EVEN
CYCLE
START
NEXT
TIMES
B DAY
M T W T F S S
SECOND WEEK
M T W T F S S
FIRST WEEK
MANUAL
CLEAR
+
ENTER
2
3
SET
WATERING
INTERVAL
OFF
SET
TIME /
DATE
PROGRAM
RESET
NEXT
–
1
Agujero de montaje
del conector del
tapón de goma lavable
SET
CYCLE START
TIMES
[A]
S 1
T 2
A
R 3
T 4
FIGURA 23: Compartimento para cableado de la caja del controlador
AUTO
RAIN DELAY
4
5
6
7
8
9
10
11
12
MANUAL ON
2
5
10
WATERING 15
DURATION 20
MINUTES 25
30
45
60
120
MANUAL OFF
DAYS (A)
INTERVAL (B)
(A&B)
12 STATION
Cubierta
del compartimento
del terminal
Orbit
®
Tornillos de la cubierta del terminal
FIGURA 21: Controlador de exterior. Vista de la cubierta de los terminales
36
WTM210728 57004-24 rD.qx
6/11/01
10:57 AM
Page 39
Conecte los cables procedentes de la fuente de alimentación a los cables
procedentes del controlador. Asegúrese de conectar el cable de toma de
tierra (a menudo un conductor de color verde o de cobre desnudo) al
cable verde del controlador. Es absolutamente necesario conectar dicho
cable. Conecte también el resto de los cables[Vea la Figura 24].
Nota: Los controladores de CA de 110 voltios de los EE.UU. y homologados por
el UL disponen de tres cables de conexión a la fuente de alimentación: uno negro,
uno verde y uno rojo. Dichos cables corresponden respectivamente a los cables
negro, verde y rojo procedentes de la fuente de alimentación. El modelo europeo
de CA de 230 voltios tiene una combinación de tres cables similar (marrón, azul
y verde con banda amarilla). Asegúrese de que cada uno de los cables esté
conectado al cable de la fuente de alimentación correspondiente.
Asegúrese de que toda conexión se haya realizado con los conectores
aislados según los métodos homologados.
No olvide colocar una junta y una tapa herméticas en la caja de
conexiones.
2. Conexión a alimentación de
corriente alterna (CA)
El controlador dispone de compartimentos separados para la entrada de
corriente alterna y para la salida de bajo voltaje. Cuando instale el cableado
en la caja del controlador, asegúrese de mantener la entrada de corriente
eléctrica y la salida de bajo voltaje en dos lugares distintos.
El controlador dispone de un transformador integrado que deberá conectar a
una fuente de alimentación de corriente alterna (CA). Compruebe las
particularidades relativas a electricidad en la parte posterior de la caja del
controlador. Esta conexión debería realizarse con el suministro de una
empresa eléctrica con licencia y de conformidad con los requisitos del código
nacional relativo a electricidad y otros códigos locales o estatales vigentes.
Nota: Los códigos locales relativos a construcción y electricidad suelen exigir que
todos los cables y porta-cables eléctricos así como todos los accesorios eléctricos que
se utilicen para conectar equipamiento instalado en paredes a la corriente alterna
estén homologados. Por favor, consulte los códigos locales que deban afectarle.
'AA' SIZE BATTERY
Precaución: No conecte el controlador con un sistema de alimentación de una o de
tres fases utilizado por una bomba o por cualquier otro equipo eléctrico.
1
2
3
4
5
6
7
OPEN
'AA' SIZE BATTERY
8
9
10
11
12
PUMP COM1 COM2
El controlador dispone de una toma macho para alimentación de corriente
alterna de 110 voltios. Utilice dicha toma de empalme NPT de 1/2" (13 mm)
para conectar el controlador con una caja de conexiones eléctricas estándar.
Asegúrese de que dicha caja de conexiones esté catalogada por el UL u otro
organismo equivalente.
Apague el suministro de corriente alterna con el interruptor de circuito de
CA y aplique un bloqueo de seguridad adecuado. Verifique que el
suministro de electricidad esté efectivamente desactivado en la zona de
instalación utilizando un Voltímetro de CA definido en la banda de
medición correcta.
Utilice un cable de alimentación eléctrica de sección mínima de 14 (según
AWG) con una capacidad térmica mínima de 75 grados Celsius (155
grados Fahrenheit).
Instale los tubos porta-cables y los accesorios asociados. Conecte el sistema
de cableado de alimentación eléctrica de CA a la fuente de alimentación de
acuerdo con los códigos y estándares locales adecuados.
Conecte la caja de conexiones(no incluida) al accesorio metálico de
empalme NPT de 1/2" (13 mm) que sobresale por debajo del lateral
derecho del controlador.
Conecte el tubo porta-cables procedente de la fuente de alimentación a la
entrada de la caja de conexiones de acuerdo con los códigos
correspondientes.
Toma de empalme
empalme
NPT
1/2
NPT de
1/2"
(13 mm)
Caja
de conexiones
Conectores
de cable
FIGURA 24: Cableado de CA mediante una caja de conexiones
37
ESPAÑOL
Instalar el cableado para la entrada de corriente alterna
WTM210728 57004-24 rD.qx
7
parte
6/11/01
10:57 AM
Page 40
2. Conexión de los cables de las válvulas
al controlador
Instalación de las válvulas, los
encendidos de la bomba y las
válvulas principales
Retire la cubierta del compartimento de los terminales.
En el extremo de cada cable, corte y retire unos 1/4" (6 mm) de la
protección aislante de plástico.
Determine la válvulas que desee conectar con cada una de las unidades.
Conecte los cables de cada una de las electroválvulas con el terminal
(etiquetados de 1 a 12) de su unidad introduciendo la totalidad del
alambre desnudo en el terminal.
Puede resultar necesario abrir el terminal para poder introducir o retirar
los hilos. Para ello, eleve la pestaña situada en la parte superior del
terminal [Vea la Figura 26].
Conecte el cable común al terminal que tiene la inscripción COM
[Vea la Figura 26].
1. Cableado de las válvulas
Si la distancia entre el controlador y las válvulas no supera los 700 pies
(210 m), utilice el cable para aspersores de WaterMaster® o bien el cable
termostático con vaina de plástico de sección 20 (según AWG) para
conectar el controlador a las electroválvulas. Si la distancia supera los 700
pies (210 m), utilice un cable de sección 16 (según AWG). El cable de
conexión puede enterrarse directamente; sin embargo, con vistas a
extremar la protección, se puede introducir el cable en un tubo o
manguera de PVC y enterrar dicha manguera. Evite enterrar los cables en
zonas donde podrían resultar dañados a causa de futuras excavaciones o
trazado de surcos.
+ -
1
2
3
4
5
+
6
PUMP COM 24VAC 24VAC
Vaina
Zona de cable
específica
Conectores
de cable en
vainas de grasa
A la válvula de la estac
Cables
comunes
Solenoides
FIGURA 26: Conexión de los cables de las válvulas
Válvulas
Nota: En cada terminal sólo puede instalarse un cable. Si su sistema utiliza más de
dos cables comunes, junte algunos de ellos de manera que un único cable llegue a
cada terminal COM. Proteja la unión con una abrazadera o tuerca para cables.
FIGURA 25: Conexión de los cables del controlador a las válvulas
Cada electroválvula tiene dos cables. Uno de ellos se conecta como cable
común. Todos los cables comunes a todas las válvulas pueden conectarse
con un único cable común que vaya hasta el controlador. El otro cable de
la válvula ha de conectarse con el cable de la unidad específica que
controlará cada electroválvula. [Vea la Figura 25].
Todos los cables deberían unirse mediante el uso de abrazaderas o tuercas
para cables, soldadura y/o cinta aislante (de vinilo). Para conseguir mayor
protección e impermeabilidad en las conexiones, puede utilizar una vaina
de grasa de WaterMaster®.
Para evitar riesgos de electrocución, evite conectar más de una
electroválvula a cada unidad.
38
WTM210728 57004-24 rD.qx
6/11/01
10:57 AM
Page 41
OTROS PRODUCTOS Y ACCESORIOS DE CALIDAD
Desconexión automática por lluvia
Para que su sistema se apague de forma automática
cuando llueva, póngase en contacto con el distribuidor
de Orbit® para que le suministre un interruptor de
apagado automático por lluvia Orbit® Modelo 57091
(94060) Este sistema de desconexión por lluvia se
conecta de forma muy sencilla con el controlador y
evita un exceso de agua en períodos lluviosos.
Caja del controlador para la intemperie
WaterMaster
Permite la instalación en el exterior de los controladores
de montaje interior suministrados por la mayoría de
marcas comerciales. Homologado por el UL®.
®
8-Zone
UL
WaterMaster
CLASS 2 TRANSFORMER
INPUT 120V AC 60Hz 35W
OUTPUT 24V AC 1.2 AMP
MODEL NO. DV. 24124
CAUTION: INDOOR USE ONLY
®
Válvulas
Dispositivo de plástico muy duradero y anti-corrosión.
Las electroválvulas están disponibles como válvulas de
paso directo o como válvulas antisifonaje con un bajo
voltaje muy seguro.
ESPAÑOL
Convertidores automáticos
Dispositivo de plástico muy duradero y anti-corrosión.
Con capacidad para convertir las válvulas de plástico o
de cobre de la mayoría de marcas comerciales en
electroválvulas.
Vainas de grasa
Protegen los cables de bajo voltaje de la corrosión o de
cortocircuitos.
Transmisor y receptor de control remoto
Controla los aspersores con un botón a una distancia
de hasta 200 pies (60 m) del controlador del sistema
de aspersión.
Remote
Control
Timer Link ™
Remote
Control
Timer Link ™
6 STATION TRANSMITTER
1
4
ON
2 min
6 STATION RECEIVER
MODEL #57013
ON
10 min
2
5
MODEL #57036
3
6
ALL OFF
Stations
ON
30 min
ON
60 min
39
WTM210728 57004-24 rD.qx
6/11/01
10:58 AM
Page 42
Consejo
Resolución de problemas
Antes de devolver este controlador a la tienda donde lo adquirió,
póngase en contacto con el Servicio de asistencia técnica de
Orbit® llamando al teléfono: 1-800-488-6156, 1-801-299-5555
Posibles causantes de los problemas
Una o más de una unidad no se activan:
Catalogaciones
1. Solenoide estropeado.
2. Cable roto o desconectado.
3. Pinzamiento u obturación del canal de control del flujo, desactivación de
la válvula de paso.
4. Programación incorrecta.
El controlador ha superado las pruebas del estándar UL-1951
(los modelos 57004, 57006, 57008, 57122) y del UL-50 (los
modelos 57606, 57012) y está catalogado como producto ETL®.
Los modelos internacionales correspondientes cumplen las
normativas de CSA® y de la CE®.
Las unidades se activan cuando no deberían hacerlo:
1. La presión del agua es demasiado elevada.
2. Se ha programado más de una hora de inicio.
Acerca de las marcas registradas
Una unidad se ha bloqueado en posición de riego y no se desactiva:
Control Star®, WaterMaster® y Smart-Scan® son marcas
registradas de Orbit® Irrigation Products, Inc.
1. Válvula estropeada
2. Hay partículas de polvo o suciedad pegadas en la válvula.
3. El diafragma de la válvula está estropeado.
La información que ofrece este manual está destinada principalmente
al usuario que desee trazar un plan de riego e introducir dicho plan
en el controlador. Este producto ha sido diseñado para utilizarlo como
controlador de temporización automático para activar las válvulas de
riego de 24 VCA, lo que se describe detalladamente en este manual.
No se activa ninguna unidad:
1. El transformador es defectuoso o no está conectado.
2. Programación incorrecta.
3. El interruptor del circuito se ha apagado.
El controlador no se enciende:
1. El interruptor del circuito se ha apagado.
2. El transformador se ha conectado a un enchufe de CA que no suministra
alimentación eléctrica.
WaterMaster® de Orbit® Garantía limitada a dos años
Orbit® Irrigation Products, Inc. garantiza a los usuarios que sus
productos WaterMaster® permanecerán libres de defectos tanto
del material como de fabricación durante un período de dos
años a contar desde la fecha de adquisición del producto. La
empresa se compromete a sustituir, sin cargo adicional para el
usuario, cualquier pieza que resulte defectuosa en condiciones
normales de utilización y a prestar la asistencia necesaria
durante un período de hasta dos años a contar desde la fecha de
adquisición (será necesario presentar el resguardo de compra).
Nos reservamos el derecho de revisar la pieza defectuosa antes
de sustituirla. Orbit® Irrigation Products, Inc. no asumirá la
responsabilidad en caso de costes por daños o perjuicios
fortuitos o derivados de un fallo del producto. La
responsabilidad que esta garantía atribuye a Orbit® se limita
únicamente a la sustitución o reparación de las piezas
defectuosas.
Las unidades continúan activándose y desactivándose cuando no están
programadas:
1. Se ha programado más de una hora de inicio y los planes se solapan.
2. Presión excesiva.
El interruptor del circuito se apaga repetidamente:
1. Cortocircuito en el cableado o los solenoides.
Para que la garantía surta sus efectos, devuelva la unidad al
distribuidor adjuntando una copia del recibo de compra.
40
1
cap
1
capitolo
6/11/01
10:58 AM
Page 43
PROGRAM
Introduzione
1
STATION
SET
CYCLE START
TIMES
[B]
[A]
M T W T F S S
SECOND WEEK
CLEAR
MANUAL
+
La ringraziamo per la fiducia accordataci acquistando un Programmatore per
irrigazione Orbit®. I tecnici Orbit® hanno unito la semplicità degli interruttori
meccanici alla precisione dell’elettronica digitale per produrre un programmatore facile da programmare e, nello stesso tempo, estremamente versatile. I
programmatori Orbit® si contraddistinguono per la loro praticità e flessibilità,
che consentono di eseguire il programma d’irrigazione in modo automatico,
semiautomatico o manuale in base delle diverse esigenze.
SET
WATERING
DAYS
MONTH YEAR
INTERVAL
ODD
SET
EVEN
CYCLE
START
NEXT
TIMES
B DAY
M T W T F S S
FIRST WEEK
2
DATE
S 1
T 2
A
R 3
T 4
5
OFF
SET
TIME /
DATE
PROGRAM
RESET
NEXT
AUTO
6
–
1
SET
WATERING
INTERVAL
ENTER
2
3
RAIN DELAY
4
5
6
7
8
9
10
11
12
MANUAL ON
3
2
5
10
WATERING 15
DURATION 20
MINUTES 25
30
45
60
120
MANUAL OFF
4
DAYS (A)
INTERVAL (B)
(A&B)
FIGURA 1: Caratteristiche del programmatore
Leggere con attenzione il presente manuale dall’inizio alla fine prima di
accingersi alla programmazione del programmatore. Di seguito vengono
indicate alcune delle principali caratteristiche dell’apparecchio:
1. Display digitale
Un display a cristalli liquidi di grandi dimensioni indica l’orario e il giorno e
numerose funzioni di programmazione. Il display è completamente
interattivo con altre funzioni.
Estrema semplicità
Ruotando la manopola di selezione su una delle sette impostazioni è possibile
riesaminare la programmazione ed apportare agevolmente tutte le
modifiche necessarie.
2. Tasti di programmazione
Possibilità di programmare il programmatore stando seduti
comodamente in poltrona
Il programmatore dispone di sette tasti che servono per la configurazione e la
programmazione. In abbinamento alla manopola di selezione rotante, i tasti
servono per impostare l’ora del giorno, l’orario d’irrigazione, i giorni
d’irrigazione, gli orari d’inizio ed altre funzioni.
Basta inserire due batterie alcaline da 1.5 Volts per poter programmare il
programmatore prima d’installarlo nella sua posizione definitiva.
3. Selettori della durata d’irrigazione
I selettori verticali a cursore servono per impostare il numero di minuti di
funzionamento delle stazioni con il programmatore in funzionamento
automatico. I selettori a cursore servono anche per impostare le singole stazioni
in funzionamento permanente o permanentemente disattivate, o in
funzionamento a tempo determinato quando il programmatore funziona in
modo manuale.
Interruttore elettronico automatico a sicurezza interna
Un interruttore elettronico protegge l’alimentazione del programmatore. Se
l’interruttore scatta, si resetta automaticamente. Nella maggior parte dei casi
non si ha alcuna perdita di dati né di cicli d’irrigazione.
Sensore di rilevamento diagnostico dei guasti Smart-Scan®
Un sensore di rilevamento diagnostico dei guasti esclude le eventuali stazioni
con il solenoide o il cablaggio in corto. Se il programmatore rileva un corto in
una stazione, la esclude e si sposta sulla successiva stazione programmata. Il
programmatore visualizza FAULTY (GUASTO) e identifica il numero della
stazione guasta.
4. Selettori dei programmi d’irrigazione
Collegamento relè pompa o valvola principale
Il cuore del programmatore è la manopola delle funzioni, che facilita la
comprensione della funzione al momento selezionata e/o della modalità di
funzionamento nella quale è impostato il programmatore.
I selettori di programmazione a cursore servono per assegnare alle singole
stazioni uno dei tre programmi: programma A (ciclo di 14 giorni),
programma B (ciclo ad intervalli) o programmi A e B combinati.
5. Manopola delle funzioni
Se nell’impianto d’irrigazione dev’essere inserita una pompa, è previsto un
apposito terminale per l’invio d’un segnale al relè per l’attivazione della
pompa (per il collegamento vedere il Manuale d’installazione). Il terminale
attiva anche una valvola principale.
6. Tasto di reset
Serve per cancellare l’intera programmazione, lasciando però inalterato il
programma a sicurezza interna predefinita. Per evitare reset accidentali, il
pulsante è incassato nel pannello e dev’essere premuto con un piccolo
oggetto appuntito come la punta d’una penna.
Adesivi con diciture
Disponibili in spagnolo, francese, italiano, tedesco e inglese.
41
ITALIANO
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
6/11/01
10:58 AM
Page 44
Caratteristiche principali della programmazione
Doppio programma d’irrigazione—Generalità
2
Operazioni preliminari
capitolo
Il programmatore consente di utilizzare uno od entrambi questi programmi
indipendenti. Si noti che le singole stazioni possono essere impostate
indipendentemente sul programma A o sul programma B o su entrambi.
Programma A—Giornaliero
Per programmare il programmatore bastano poche semplici operazioni. Prima
d’iniziare la programmazione è importante installare le batterie, impostare l’orario e la data e stabilire il piano d’irrigazione.
È possibile programmare l’irrigazione in uno o più giorni (anche tutti)
all’interno dell’intervallo di due settimane. Questo programma consente di
programmare determinate stazioni per l’irrigazione in giorni specifici della
prima e della seconda settimana. Al termine delle due settimane il programma
A si ripete automaticamente.
Installazione delle batterie
Il programmatore richiede due batterie alcaline AA (1,5 V) per mantenere il
programma in memoria in caso di mancanza di alimentazione. In
un’installazione tipo, le batterie completamente caricate devono fornire una
potenza sufficiente per circa un anno. Si raccomanda pertanto di sostituire le
batterie annualmente.
Programma B—A intervalli, a giorni pari o dispari
Questo progrmma prevede due possibilità: irrigazione nei giorni pari o dispari
ed irrigazione ad intervalli che vanno da ogni giorno ad ogni 28 giorni. Questa
funzione serve per venire incontro alle crescenti esigenze e limitazioni imposte
dagli enti locali e per risparmiare sulla bolletta dell’acqua.
Aprire il coperchio del vano batterie spostandolo verso sinistra.
Inserire due batterie alcaline AA (1,5 V).
Richiudere il coperchio del vano batterie.
Il programmatore calcola automaticamente i giorni pari e quelli dispari (in base
alla data) per ogni mese ed effettua le modifiche necessarie in caso di anno
bisestile per effettuare l’irrigazione effettivamente nei giorni pari o dispari. Un
intervallo di "1" singifica irrigazione tutti i giorni, un intervallo di "2" significa
irrigazione un giorno sì e uno no e via dicendo.
Se le batterie sono scariche o non sono installate si possono avere la perdita
dell’orario, della data e del programma in caso di mancanza di corrente. Se
ciò si verifica, è necessario installare batterie completamente cariche e
riprogrammare il programmatore.
Programmi A+B—Combinati
Questa funzione consente alle stazioni d’irrigare combinando i programmi A e
B. Questa funzione risulta particolarmente utile per l’erba appena nata (con
irrigazione fino ad 8 volte al giorno) e consente una maggiore flessibilità di
programmazione dell’irrigazione. Se entrambi i programmi sono impostati per
irrigare un giorno specifico, la stazione irriga più volte al giorno.
Nota: le batterie da sole non bastano a far funzionare le valvole dell’impianto
d’irrigazione. Perché l’impianto possa funzionare regolarmente occorre installare e
collegare il trasformatore a 24 Volt.
Impostazione dell’orario e della data
Accorpamento degli orari d’avvio
Se è la prima volta che il programmatore è stato programmato, è necessario
premere il pulsantino incassato identificato con RESET. La pressione del
pulsantino RESET non influisce sul programma a sicurezza interna preinstallato
[Vedere Figura 2].
Il programmatore ha l’intelligenza di accorpare gli orari d’inizio che possono
sovrapporsi. Se vengono immessi due o più orari d’inizio che si sovrappongono
(nello stesso programma o in programmi diversi), il programmatore non attiva
due stazioni contemporaneamente, ma attiva il ciclo del primo programma e
quindi quelli successivi in sequenza quando il primo finisce il periodo
d’irrigazione prestabilito.
Il programmatore non effettua l’accorpamento degli orari del giorno
successivo, per evitare d’interferire sulla programmazione dell’irrigazione nei
giorni pari o dispari.
MANUALE
CANCELLA
+
–
AVANTI
PROGRAM
RESET
ENTER
RITARDO PIO
(CONFERMA)
FIGURA 2: Tasti di programmazione
Modalità manuali e semiautomatiche
Non premere il tasto RESET una seconda volta, a meno che non si voglia
cancellare completamente l’intera programmazione.
Il programmatore prevede diverse modalità manuali e semiautomatiche per una
maggiore flessibilità d’irrigazione. È possibile sovrapporsi alla programmazione
automatica del programmatore in varî modi.
Portare la manopola delle funzioni sulla posizione SET TIME/DATE.
12:00 AM appare sul display, con tre frecce rivolte verso year (anno),
month (mese) e day (giorno).
Sospensione dell'irrigazione selezionabile
Gli esclusivi tasti di ritardo d’irrigazione annullano la programmazione per 24,
48 o 72 ore (selezionabili da parte dell’utilizzatore), per riprenderla poi
automaticamente.
42
WTM210728 57004-24 rD.qx
6/11/01
10:58 AM
Page 45
Premere e mantenere premuto il tasto + per far avanzare l’orologio sull’ora
esatta. Servirsi del tasto – per farlo arretrare[vedere Figura 3]. Quando è
stato raggiunto l’orario del giorno corretto, premere il pulsante ENTER per
memorizzare l’orario.
Piano d’irrigazione esemplificativo
Prima di programmare, si suggerisce di riempire il modulo adesivo che si
trova all’interno dello sportellino del programmatore. Di seguito è riportato
un esempio di piano d’irrigazione.
Per aumentare o diminuire l’orario più rapidamente, mantenere premuti i
tasti + o – per far passare il display in modalità di avanzamento rapido.
3
Appare un cursore sotto alle frecce relative all’anno, al mese e alla data di
programmazione [vedere Figura 4].
Servirsi dei tasti + e – per impostare l’anno corretto, quindi
premere ENTER.
Servirsi dei tasti + e – per impostare il mese corretto, quindi premere ENTER.
1
Servirsi dei tasti + e – per impostare il giorno della settimana corretto,
quindi premere ENTER.
Orbit
Orbit
2
5
®
®
:
:
:
:
:
:
:
:
Il display visualizza l’ora e il giorno della settimana corretti.
PROGRAMMA STAZIONE GIORNOMESE ANNO
▼
▼
1
2
3
4
12 00
▼
IS
NT
I
ZA
IR
OT
INTERVALLO
ODD (DISPAR
EVEN (PARI)
AM
NEXT
B DAY
L M M G V S D L M M G V S D
PRIMA SETTIMANA SECONDA SETTIMANA
FIGURA 3: Display a cristalli liquidi con le relative informazioni
4
Cursori
▼
AM
▼▼▼
▼
▼
▼▼▼▼
5 00
Una volta impostati l’ora del giorno, la data e l’anno, non è più necessario
ripetere questa procedura per la restante programmazione.
Attenzione: se nel programmatore non viene immessa alcuna programmazione
d’irrigazione, su ogni stazione entra in funzione per 10 minuti il programma a
sicurezza interna preinstallato.
Per evitare l’attivazione accidentale delle stazioni, portare la manopola di selezione
su OFF od immettere un programma d’irrigazione.
Stabilire il piano d’irrigazione
Per chiarirsi le idee su come poter programmare al meglio il programmatore,
può essere utile definire su carta un piano d’irrigazione, sulla base del quale
stabilire orari e giorni d’intervento.
Per definire e registrare il piano d’irrigazione servirsi del modulo adesivo
all’interno dello sportellino del programmatore.
43
1
Descrivere brevemente le singole stazioni e la relativa ubicazione.
2
Nella colonna del programma relativo ai giorni A, cerchiare i giorni in
cui si vuole irrigare.
3
Immettere l’orario d’inizio del ciclo per il programma A. In genere, per il
programma A è necessario un solo orario d’inizio A.
4
Immettere la durata d’irrigazione per le singole stazioni assegnate al
programma A.
5
Nella colonna relativa al programma B d’irrigazione ad intervalli,
riempire le caselle corrispondenti agli intervalli voluti (da 1 a 28) o
cerchiare odd (dispari) o even (pari). Ripetere le operazioni indicate ai
punti 3 e 4 per il programma B d’irrigazione ad intervalli.
ITALIANO
▼▼▼▼▼▼▼ ▼▼▼▼▼▼▼
FIGURA 4: Display a cristalli liquidi con l’indicazione dei cursori
WTM210728 57004-24 rD.qx
3
6/11/01
10:58 AM
Page 46
Nota: non è possibile impostare un orario d’inizio ciclo per ogni stazione. Le
stazioni possono essere assegnate al programma A o B o ad entrambi. Ogni
programma può avere fino a quattro orari d’inizio ciclo. Le stazioni assegnate ad
entrambi i programmi intervengono in sequenza in base agli orari d’inizio ciclo
preimpostati. In genere è necessario un solo orario d’inizio ciclo per ogni
programma (A, B).
Programmazione
capitolo
Il programmatore è dotato di tre programmi che controllano una grande varietà di piani d’irrigazione. A seconda delle diverse esigenze, è possibile utilizzare uno o tutti i programmi.
Impostazione del programma A
Il programma A è di tipo giornaliero bisettimanale. L’irrigazione può essere
programmata per ognuno dei 14 giorni. Dopo 14 giorni, il programma A si
ripete automaticamente, senza bisogno di riselezionare i giorni d’irrigazione.
Per impostare i giorni d’irrigazione, [notare Figura 6]
Si può immettere il programma d’irrigazione in
qualsiasi ordine
Impostare gli orari d’avvio indicati nella colonna precedente (orari d’avvio
per il programma A o B).
Portare la manopola delle funzioni su SELEZIONE GIORNI D’IRRIGAZIONE. Il
cursore (—) lampeggia sopra al giorno corrente nella prima settimana. È
possibile programmare per l’irrigazione qualsiasi giorno (anche tutti)
nell’arco di due settimane.
Per programmare un giorno per l’irrigazione premere CONFERMA. Viene
visualizzata una freccia sopra ai giorni programmati ed il cursore si sposta
al giorno seguente. Per avanzare fino ad un giorno specifico premere
AVANTI. Per cancellare un giorno premere AVANTI fino a quando il cursore
non si trova in corrispondenza del giorno da cancellare e premere CANCELLA.
È possibile immettere il programma d’irrigazione nell’ordine preferito. Questa
funzione rende facilissimo riesaminare e modificare il programma. Le
impostazioni possono essere cambiate in qualsiasi momento, quando si
effettua inizialmente la programmazione e addirittura dopo anni di
funzionamento.
Orari d’inizio per i programmi A e B
Nota: l’orario d’inizio ciclo è l’orario del giorno in cui il programma fa iniziare l’irrigazione
sulla prima stazione, e tutte le altre stazioni programmate si avviano in sequenza. Non
esistono orari d’inizio separati per ogni stazione. Gli orari d’inizio ciclo non corrispondono a
stazioni specifiche. Se s’immette più d’un orario d’inizio ciclo, tutte le stazioni programmate
per funzionare irrigano nuovamente (in sequenza).
PROGRAMMA
SELEZIONE [A
ORARIO
INIZIO
CICLO
A
Le modalità d’impostazione dell’orario d’inizio ciclo sono le stesse per tutti i
programmi. Per impostare gli orari d’inizio ciclo per ogni programma da
utilizzare procedere come segue:
L M M G V S D
PRIMA
Portare la manopola di selezione sulla posizione ORARIO INIZIO CICLO nel programma da impostare. Sul display appaiono una A o una B, a seconda del
programma selezionato, oltre a —— : —— e ad un cursore lampeggiante
nella posizione PARTENZA 1 [vedere Figura 5].
A
-- --
SELEZIONE
ORARIO
INIZIO
CICLO
[A]
L M M G V S D
SECONDA
Impostazione del programma B
Il programma B viene utilizzato per irrigare con un intervallo da 1 a 28 giorni
o nei giorni pari o nei giorni dispari. Con un intervallo di 1 l’irrigazione
avviene tutti i giorni, con un intervallo di 2 ogni due giorni etc. La
programmazione a giorni pari o dispari si basa sulla data. Se l’orario e la data
sono impostati correttamente, il programmatore effettua l’irrigazione solo nei
giorni pari o solo nei giorni dispari. Il programmatore dispone inoltre d’una
funzione di compensazione dell’anno bisestile che, se selezionata, garantisce
la conformità del programma a giorni pari o dispari.
PROGRAMMA STAZIONE GIORNO MESE ANNO
1
2
3
4
SELEZIONE
GIORNI
D'IRRIGAZIONE
FIGURA 6: Programmazione dell’irrigazione bisettimanale
Impostare l’orario in cui si vuole che inizi il ciclo d’irrigazione - 1° orario
d’inizio - con i tasti + o –, quindi premere il pulsante CONFERMA. Per gli ulteriori orari d’inizio del ciclo d’irrigazione basta premere AVANTI per avanzare
all’orario d’inizio successivo e ripetere la procedura servendosi dei pusanti +
e – per immettere l’orario e del pulsante CONFERMA per confermare. In
genere, è necessario un solo orario d’inizio ciclo per ogni programma (A, B).
I S
NT
I
ZA
I R
OT
]
SELEZIONE
GIORNI
D'IRRIGAZIONE
Per impostare l’intervallo d’irrigazione:
Impostare gli orari d’avvio indicati nella colonna precedente (orari d’avvio
per il programma A o B).
Portare la manopola delle funzioni su SET WATERING INTERVAL. Il cursore
lampeggia sulla destra della dicitura INTERVAL [notare Figura 7].
L M M G V S D L M M G V S D
PRIMA SETTIMANA SECONDA SETTIMANA
FIGURA 5: Display a cristalli liquidi con l’orario d’inizio
44
6/11/01
10:58 AM
Page 47
Selezionare la durata d’irrigazione per le stazioni spostando il selettore a
cursore corrispondente sul tempo da impostare tra 2 e 120 minuti.
Per saltare una stazione spostare il selettore a cursore corrispondente sulla
posizione MANUALE SPENTO in corrispondenza della finecorsa inferiore.
Impostare il selettore a cursore di programmazione per tutte le stazioni da
assegnare al programma A o B o ad entrambi [vedere Figura 9].
PROGRAMMA
B
--
DAYS
INTERVALLO
ODD (DISPARI)
EVEN (PARI)
NEXT
B DAY
SELEZION
ORARIO
INIZIO
CICLO
[B]
SELEZION
INTERVAL
D'IRRIGAZIO
FIGURA 7: Impostazione del programma B per l’irrigazione ad intervalli
1
Per selezionare un intervallo di giorni premere i tasti + o – in modo da
impostare l’intervallo desiderato (esempio: per irrigare una volta ogni dieci
giorni l’intervallo dev’essere impostato a 10). Per programmare l’intervallo
premere CONFERMA.
Per selezionare l’irrigazione a giorni pari o a giorni dispari premere AVANTI.
Il cursore si sposta sulla funzione pari o dispari. Quindi premere CONFERMA.
Per annullare la programmazione premere il pulsante AVANTI per spostare il
cursore sulla programmazione da cancellare e premere CANCELLA. Per
immettere una nuova programmazione premere il pulsante AVANTI per
spostarsi sulla programmazione desiderata e premere CONFERMA.
Revisione e modifica della programmazione
I programmatori Orbit® consentono di rivedere ed integrare facilmente il
piano d’irrigazione. Ad esempio, per rivedere gli orari d’inizio del ciclo
d’irrigazione per il programma A è sufficiente spostare la manopola delle
funzioni sulla posizione ORARIO INIZIO CICLO nel programma A e verificare gli
orari impostati. Con il pulsante AVANTI è possibile avanzare nella
programmazione senza paura di scombinare nulla.
Conto alla rovescia per gli intervalli del
programma B
Per cambiare gli orari d’inizio ciclo, i giorni d’irrigazione o gli intervalli
irrigazione è sufficiente seguire le istruzioni per modificare il programma.
Se per il programma B è stata impostata l’irrigazione ad intervalli, il
programmatore visualizza il numero di giorni che rimangono prima del
giorno d’irrigazione successivo nell’angolo inferiore destro, con la dicitura
NEXT B DAY. Se, ad esempio, il display visualizza “1" come Next B Day,
significa che l’irrigazione avverrà il giorno seguente (vedere Figura 8). Lo
”0" indica che il programma B comanderà l’irrigazione il giorno stesso.
Al termine della verifica e delle modifiche al programma d’irrigazione riportare la
manopola di selezione in posizione AUTO per far sì che il programmatore esegua
automaticamente il piano d’irrigazione.
Predisposizione per il funzionamento
automatico
PROGRAMMA
B
INTERVALL
ODD (DISPA
EVEN (PAR
1
Programmazione dei
selettori a cursore
FIGURA 9: Selettori a cursore
Nota: se l’orario o gli orari d’inizio sono già passati, il programmatore NON
comanda l’irrigazione il giorno in cui viene effettuata o modificata la
programmazione.
AM
Selettori a cursore dell
durata d'irrigazione
GIORNI (A)
INTERVALLO (B)
(A&B)
Nota: se viene immesso un intervallo di “3”, il programmatore effettuerà
l’irrigazione per la prima volta il giorno stesso della programmazione, ripetendola
ogni tre giorni.
4 30
2
MANUAL ON (ACCESO)
2
5
10
15
DURATA
20
D'IRRIGAZ.
25
MINUTI
30
45
60
120
MANUAL OFF (SPENTO)
Al termine della programmazione spostare la manopola di selezione in
posizione AUTO [vedere Figura 10]. Il programmatore a questo punto è
completamente programmato e pronto per l’uso in modo automatico.
Quando il programmatore funziona in automatico, le singole stazioni entrano
in azione in sequenza, iniziando dal programma A.
NEXT
B DAY
FIGURA 8: Conto alla rovescia dell’intervallo del progrmma B
Impostazione della durata d’irrigazione ed
assegnazione al programma A o al programma B
Le modalità d’impostazione della durata d’irrigazione sono le stesse per tutti i
programmi. Per impostare la durata d’irrigazione per ogni programma da
utilizzare procedere come segue:
AUTO
FIGURA 10: Predisposizione per il funzionamento automatico
45
ITALIANO
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
4
capitolo
6/11/01
10:58 AM
Page 48
B. Fine del funzionamento manuale di una o più stazioni
Per terminare il funzionamento manuale di una o più stazioni occorre
spostare il selettore o i selettori a cursore della durata d’irrigazione
corrispondenti sulla posizione MANUALE SPENTO (a finecorsa in basso)
[vedere Figura 13].
Funzionamento semiautomatico e manuale
1
Il programmatore Orbit® consente di sovrapporsi alla programmazione automatica senza modificarla.
MANUAL ON (ACCESO)
2
5
10
DURATA
15
D'IRRIGAZIONE 20
MINUTI
25
30
45
60
120
MANUAL OFF (SPENTO)
1. Funzionamento manuale tramite i selettori
a cursore
È possibile sovrapporsi alla programmazione automatica e far funzionare il
programmatore manualmente servendosi dei selettori d’irrigazione a cursore
[vedere Figura 11]. Se viene avviato il funzionamento manuale durante un
ciclo automatico, quest’ultimo viene cancellato.
1
FIGURA 13: Selettore a cursore della durata d’irrigazione impostato su Manuale spento
Perché l’impostazione MANUALE SPENTO per le singole stazioni abbia effetto la
manopola delle funzioni dev’essere lasciata in posizione AUTO.
Se la manopola delle funzioni viene posizionata su OFF (SPENTO), tutte le
stazioni e l’intera programmazione vengono disabilitate. In tal modo non si
ha più alcuna irrigazione, per cui questa funzione serve praticamente per
mettere completamente fuori servizio l’impianto.
2
MANUAL ON
2
5
10
15
WATERING
20
DURATION
25
MINUTES
30
45
60
120
MANUAL OFF
Per riportare l’impianto d’irrigazione in funzionamento automatico
FIGURA 11: Irrigazione manuale
Spostare la manopola delle funzioni in posizione AUTO e verificare che i
selettori a cursore della durata d’irrigazione siano impostati per la
durata specifica.
A. Funzionamento manuale per una sola stazione
Portare la manopola di selezione nella posizione auto.
C. Irrigazione manuale a tempo per una sola stazione
È possibile impostare una qualsiasi stazione in modo che entri in funzione
manualmente per un tempo prestabilito tra 2 e 120 minuti. Si tratta d’un
procedimento in due tempi con l’impiego del selettore a cursore della durata
d’irrigazione.
AUTO
Attivare la stazione prescelta spostando il selettore a cursore
corrispondente sulla posizione MANUALE ACCESO (a finecorsa in alto). Il
display lampeggia avanti e indietro tra la goccia e l’ora del giorno.
Perché l’operazione venga eseguita, la manopola delle funzioni dev’essere
lasciata in posizione AUTO.
È possibile attivare una sola stazione alla volta. L’ultima stazione nella
posizione MANUALE ACCESO è quella attiva (cioè quella che irriga).
Quando una stazione viene avviata manualmente, il display visualizza ON dentro
alla goccia, oltre al numero della stazione in funzione [vedere Figura 12].
Spostare il selettore a cursore della durata d’irrigazione sulla posizione
MANUALE ACCESO (finecorsa superiore), quindi riposizionarlo su una durata a
piacere. Ad esempio, se si vuole che una data stazione irrighi
per 15 minuti, spingere il selettore a cursore in posizione MANUALE ACCESO e
quindi sulla posizione 15 minuti [vedere Figura 14].
1
MANUAL ON
2
5
10
15
DURATA
D'IRRIGAZIONE 20
25
MINUTI
30
45
60
120
MANUAL OFF
STAZIONE
01
MANUAL
ON
FIGURA 12: Display in funzionamento manuale
1
2
MANUAL ON
2
5
10
15
DURATA
D'IRRIGAZIONE 20
25
MINUTI
30
45
60
120
MANUAL OFF
FIGURA 14: Stazione 1 impostata in irrigazione manuale tramite
il selettore a cursore della durata d’irrigazione
46
6/11/01
10:58 AM
Page 49
Se vengono predisposte per il funzionamento manuale a tempo più stazioni,
il programmatore attiva solamente l’ultima.
Sul display appare il numero della prima stazione ad entrare in funzione, con
il conto alla rovescia dei minuti d’irrigazione preimpostati tramite il selettore
a cursore corrispondente. Tutte le stazioni vengono attivate in sequenza
(tranne quelle impostate su MANUAL OFF (SPENTO)) per la durata prestabilita. Le
even tuali stazioni impostate su MANUAL OFF (SPENTO), come detto, non irrigano.
Ad esempio: Se s’imposta la stazione 2 su MANUALE ON (ACCESO) per 30 minuti e
quindi s’imposta anche la stazione 6 su MANUALE ON (ACCESO), per 20 minuti, il
programmatore attiverà solamente la stazione 6 per 20 minuti, cioè quella
impostata per ultima [vedere Figura 15].
Nota: se, dopo aver premuto MANUALE, non viene premuto CONFERMA entro 60
secondi, il display visualizza nuovamente l’orario.
STATION
6
MANUAL
ON
20
Per interrompere o sospendere il ciclo basta premere una volta il
pulsante CANCELLA.
Quando il ciclo è stato completato il programmatore riattiva il normale
programma d’irrigazione automatica.
MINS
FIGURA 15: Irrigazione manuale temporizzata
Nota: se viene avviato il funzionamento manuale durante un ciclo automatico,
quest’ultimo viene annullato.
Al termine dell’irrigazione manuale impostata con il selettore a cursore della
durata d’irrigazione il programmatore si riporta in funzionamento
automatico.
Funzionamento di tutte le stazioni una sola volta: solo quelle del
programma A.
Per attivare le singole stazioni per le quali è stata impostata la durata
d’irrigazione per il solo programma A premere il pulsante MANUALE e quindi
il pulsante AVANTI. In questo modo vengono selezionate solamente le
stazioni per le quali è stata impostata la durata d’irrigazione nel solo
programma A. Per avviare l’irrigazione semiautomatica premere CONFERMA.
L’irrigazione può essere disattivata in qualsiasi momento portando il selettore
a cursore in posizione MANUALE OFF (SPENTO). Ricordarsi di riportare il selettore
a cursore in posizione MANUALE OFF (SPENTO) se la stazione viene utilizzata in un
programma d’irrigazione automatica.
Nota: se viene avviato il funzionamento manuale durante un ciclo automatico,
quest’ultimo viene annullato.
Funzionamento di tutte le stazioni una sola volta: solo quelle del
programma B.
Per attivare le singole stazioni per le quali è stata impostata la durata
d’irrigazione per il solo programma B premere il pulsante MANUALE e quindi
il pulsante AVANTI. In questo modo vengono selezionate solamente le
stazioni per le quali è stata impostata la durata d’irrigazione nel solo
programma B. Per avviare l’irrigazione semiautomatica premere CONFERMA.
Modo semiautomatico
Oltre alle modalità manuali testé descritte, il programmatore consente anche
di sovrapporsi temporaneamente alla programmazione d’irrigazione senza
dover intervenire sui selettori a cursore della durata d’irrigazione.
Se si usa il modo semiautomatico non si deve dimenticare di riportare i
selettori a cursore della durata d’irrigazione nelle rispettive posizioni abituali.
Funzionamento di tutte le stazioni una sola volta: quelle dei programmi A e B.
Per attivare le singole stazioni per le quali è stata impostata la durata
d’irrigazione per i programmi A e B premere il pulsante MANUALE e quindi
il pulsante AVANTI. In questo modo vengono selezionate solamente le
stazioni per le quali è stata impostata la durata d’irrigazione nei
programmi A e B. Per avviare l’irrigazione semiautomatica premere
CONFERMA.
A. Funzionamento di tutte le stazioni una sola volta
Questa funzione può risultare particolarmente utile in caso di condizioni
climatiche particolarmente calde e se si vogliono attivare tutte le stazioni in
una volta per la rispettiva durata d’irrigazione preimpostata con i selettori
a cursore.
Per attivare tutte le stazioni in sequenza (con la manopola delle funzioni in
posizione AUTO) premere una volta il tasto MANUALE (viene visualizzata la
dicitura TUTTO lampeggiante) e premere CONFERMA [vedere Figura 16].
MANUALE
ON
Nota: se, dopo aver premuto MANUALE, non viene premuto enter entro
60 secondi, il display visualizza nuovamente l’orario.
Per interrompere o sospendere l’irrigazione semiautomatica o manuale
premere una volta il pulsante CANCELLA. Il programmatore riattiva il
normale programma d’irrigazione automatica.
TUTTO
FIGURA 16: Irrigazione di tutte le stazioni una sola volta
47
ITALIANO
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
6/11/01
10:58 AM
Page 50
Sospensione momentanea dell’irrigazione
selezionabile da parte dell’utilizzatore
STAZIONE
3
Per sospendere l’irrigazione automatica per 24, 48 o 72 ore servirsi del
pulsante RITARDO PIOGGIA.
FAULTY
Con la manopola delle funzioni su AUTO, premere una volta il pulsante
RITARDO PIOGGIA. Il programmatore attiva un’interruzione di 24 ore in tutte le
irrigazioni programmate. Dopo 24 ore il programmatore riattiva il normale
programma d’irrigazione automatica.
Per aumentare l’intervallo di sospensione a 48 o 72 ore basta premere
nuovamente il pulsante RITARDO PIOGGIA fino a quando non viene
visualizzato l’intervallo voluto. Premere CONFERMA.
Per annullare la modalità di sospensione momentanea dell’irrigazione
premere CANCELLA [vedere Figura 17].
FIGURA 18: Visualizzazione d’un guasto ad una stazione
Quando giunge il momento della successiva sequenza d’irrigazione
programmata, il programmatore cerca di far irrigare la stazione guasta ancora
una volta. Se non rileva più il corto, la stazione riprende a funzionare
regolarmente ed il messaggio FAULTY (GUASTO) scompare dal display.
Per far scomparire il messaggio FAULTY dal display:
1. Eliminare il corto nei fili o sostituire il solenoide difettoso.
2. Provare la stazione in funzionamento manuale.
3. Se non viene rilevato il corto dopo pochi secondi, il messaggio
FAULTY (GUASTO) scompare.
4. Se il messaggio non scompare, significa che i fili sono ancora in corto.
Nota: in modalità di sospensione momentanea dell’irrigazione il programmatore
visualizza le ore restanti (conto alla rovescia) alla fine del periodo di sospensione,
alternando questa informazione alla data e all’ora correnti. Quando il programmatore
è in questa modalità, non sono abilitati altri tasti all’infuori di CANCELLA.
RITARDO
OFF
Il messaggio FAULTY può essere tolto dal display agendo sulla manopola
delle funzioni.
24 Hr
Interruttore elettronico a riaccensione automatica
Il programmatore è dotato d’un interruttore elettronico interno. Rispetto a
quelli di tipo meccanico, gli interruttori elettronici presentano i vantaggi
d’una maggiore stabilità, d’un grado di sensibilità più elevato e della
riaccensione automatica. In abbinamento al sistema di rilevamento
diagnostico dei guasti, l’interruttore elettronico interno aggiunge un reale
valore al programmatore. Le batterie mantengono i dati dei programmi in
caso d’intervento d’un interruttore. Si raccomanda pertanto di sostituire le
batterie ogni anno.
FIGURA 17: Visualizzazione del periodo di sospensione momentanea dell’irrigazione
Messa fuori servizio dell’impianto
Per disattivare completamente l’impianto spostare la manopola di selezione
sulla posizione OFF (SPENTO). Il programmatore resta programmato ma non
comanda più alcuna forma d’irrigazione.
Sensore di rilevamento diagnostico dei guasti
Smart-Scan®
L’interruttore interno interviene quando il programmatore riceve uno sbalzo
di corrente elevata di breve durata, il che può verificarsi nei seguenti casi:
Nella scheda elettrica del programmatore è inserito un sensore di rilevamento
diagnostico dei guasti. Questa funzione effettua il controllo automatico dei
componenti dell’impianto, rilevando la presenza di solenoidi guasti e di cavi in
corto nelle singole stazioni nell’esecuzione delle rispettive sequenze d’irrigazione.
Se il programmatore rileva un corto in una stazione, la salta e si sposta sulla
successiva funzionante. Il programmatore visualizza FAULTY (GUASTO) ed il
numero della stazione in avaria [vedere Figura 18]. Se viene rilevato un corto
nel terminale del relè pompa o della pompa, sotto al numero della stazione viene
visualizzata una “P” ed il ciclo d’irrigazione viene interrotto. Viene visualizzata
sul programmatore solo la stazione sulla quale è stato riscontrato un corto.
1. Se un fulmine cade nelle vicinanze.
2. Se nell’impianto d’alimentazione si produce uno sbalzo di tensione.
3. Se una stazione va in corto.
Ogni qualvolta si verifica una di queste condizioni l’interruttore elettronico
può scattare, provocando la momentanea interruzione dell’alimentazione alle
stazioni da parte del programmatore. Le batterie mantengono in memoria i
dati di programmazione ed attivano il display a cristalli liquidi. Dopo alcuni
istanti il programmatore verifica nuovamente il circuito per stabilire se la
condizione anomala è terminata. Nella maggior parte dei casi il problema che
ha provocato il transitorio sbalzo è scomparso (il fulmine si è scaricato, lo
sbalzo di tensione è terminato o il sensore diagnostico dei guasti ha
selezionato un’altra stazione). In tal caso l’interruttore elettronico si riaccende
da solo, per cui NON è necessario operare alcun intervento in tal senso.
48
cap
5
capitolo
6/11/01
10:58 AM
Page 51
caricate devono fornire una potenza sufficiente per circa un anno. Si
raccomanda pertanto di sostituire le batterie annualmente.
Installazione del programmatore-montaggio interno
Aprire il coperchio del vano batterie spostandolo verso sinistra.
Inserire due batterie alcaline AA (1,5 V).
Richiudere il coperchio del vano batterie.
Se le batterie sono scariche o non sono installate si possono avere la perdita
dell’orario, della data e del programma in caso di mancanza di corrente. Se
ciò si verifica, è necessario installare batterie completamente cariche e
riprogrammare il programmatore.
Installazione del programmatore con 5 semplici operazioni
1. Scegliere il punto d’installazione
2. Installare il programmatore
3. Installare le batterie
4. Collegare il trasformatore
5. Collegare i fili delle valvole al programmatore
Nota: le batterie da sole non bastano a far funzionare le valvole dell’impianto d’irrigazione.
Perché l’impianto possa funzionare regolarmente occorre installare e collegare il
trasformatore a 24 volt.
1. Scegliere il punto d’installazione
4. Collegare il trasformatore
Scegliere un punto nei pressi d’una presa elettrica. Non utilizzare
prese comandate.
Il programmatore non dev’essere esposto alle intemperie né funzionare a
temperature inferiori a -10 ° C o superiori a 45° C. Evitare l’esposizione
diretta ai raggi del sole.
L’ideale è installare il programmatore in un garage o in una zona protetta. Il
programmatore non dev’essere installato all’esterno.
Dopo aver tolto il coperchio, individuare i due fori dei morsetti identificati
“24 VAC.” Verificare che il trasformatore non sia collegato. Inserire uno dei
due conduttori d’alimentazione provenienti dal trasformatore in ognuno
dei due morsetti (uno o l’altro non ha importanza).
Può essere necessario aprire il terminale per consentire l’inserimento o la
rimozione del filo. A tal fine basta premere verso l’alto la linguetta che si
trova nella parte superiore del morsetto [vedere Figura 8, pagina 4].
Collegare il trasformatore [vedere Figura 20].
Avvertenza: Non collegare al programmatore più d’un trasformatore.
Rimettere a posto il coperchio, riinserendolo a pressione finché non se ne
sente lo scatto.
2. Installare il programmatore
Per facilitare l’installazione la parte posteriore della scatola ha tre fori:uno
superiore a forma di buco di serratura e due inferiori.
Avvitare una vite No. 8 sulla parete all’altezza degli occhi,
lasciando sporgere la testa della vite dalla parete circa 3 mm. Se necessario,
utilizzare tasselli ad espansione per muratura o intonaco.
Infilare l’asola sul retro
del programmatore sulla parte
sporgente della vite.
Avvitare una vite No. 8 in
ognuno dei due fori sulla parte
Buco superiore a forma di serratura
inferiore della scatola nella parete
[vedere Figura 19].
1
+ 2
3
4
+
5
6
PUMP COM 24VAC 24VAC
ITALIANO
WTM210728 57004-24 rD.qx
Relè di avviamento della pompa
o della valvola principale
Vite n. 8
3. Installare le batterie
Il programmatore richiede due
batterie alcaline AA (1,5 V) per
mantenere il programma in memoria
in caso di mancanza di
alimentazione. In un’installazione
tipo, le batterie completamente
Trasformatore
FIGURA 20: Collegamento del relè di avviamento della pompa o valvola
principale e del trasformatore
buchi di montaggio inferiori
Muro
FIGURA 19: Installazione d’un
programmatore per interni
49
WTM210728 57004-24 rD.qx
6
capitolo
6/11/01
10:58 AM
Page 52
utilizzare tasselli ad espansione per muratura o intonaco.
Installazione del programmatore-montaggio esterno
Infilare l’asola sul retro della scatola
del programmatore sulla parte sporgente della vite [vedere Figura 22].
Fessura
In questo capitolo viene spiegato come installare all’esterno i programmatori
resistenti alle intemperie. Se il modello acquistato non è adatto per uso esterno saltare questo capitolo.
Foro di
montaggio
inferiore
1. Posizionamento ed installazione della scatola
del programmatore
FIGURA 22: Retro della scatola del programmatore
Togliere il coperchio del vano batterie svitando le due viti e spingendo il
coperchio di plastica in avanti senza sollevarlo [vedere Figura 21].
Togliere il tappo in gomma resistente alle intemperie dal foro per la vite ed
infilare una vite No. 8 nel foro della scatola del programmatore
[vedere Figura 23].
Stringere la vite in modo da bloccare saldamente la scatola del
programmatore contro la parete, quindi rimettere il tappo in gomma
resistente alle intemperie nell’apposito foro [vedere Figura 23].
Collocare il programmatore in una posizione in cui sia disponibile
l’alimentazione elettrica standard.
Il programmatore può funzionare a temperature comprese tra 0 e 60 °C. La
temperatura di conservazione ammessa è di -20 ÷ 65 °C. Evitare l’esposizione
diretta ai raggi del sole.
Il programmatore è resistente alle intemperie a norme UL-50 ed è omologato
ETL®, ma non dev’essere installato in zone in cui l’esposizione continua
all’acqua potrebbe danneggiarlo.
Il programmatore può durare più a lungo se lo si protegge dal
surriscaldamento, installandolo in zone non esposte direttamente ai
raggi solari.
'AA' SIZE BATTERY
1
2
3
4
5
6
7
OPEN
'AA' SIZE BATTERY
8
9
10
11
12
PUMP COM1 COM2
Per semplificare l’installazione, il programmatore è dotato d’uno sportello
removibile. Per consentire l’apertura dello sportello devono essere lasciati
circa 18 cm sulla sinistra della scatola del programmatore.
Per facilitare l’installazione la parte posteriore della scatola ha due fori: uno
superiore a forma di serratura e uno inferiore.
PROGRAM
Cardine della porta
STATION
DATE
SET
WATERING
DAYS
MONTH YEAR
[B]
INTERVAL
ODD
SET
EVEN
CYCLE
START
NEXT
TIMES
B DAY
M T W T F S S
SECOND WEEK
M T W T F S S
FIRST WEEK
CLEAR
NEXT
PROGRAM
RESET
+
–
ENTER
RAIN DELAY
1
2
3
4
SET
WATERING
INTERVAL
5
FIGURA 23: Vano cablaggi della scatola del programmatore
OFF
SET
TIME /
DATE
MANUAL
Foro del tappo in gomma
(resistente alle intemperie)
SET
CYCLE START
TIMES
[A]
S 1
T 2
A
R 3
T 4
AUTO
6
7
8
9
10
11
2. Collegare l’alimentazione
12
MANUAL ON
2
5
10
Il programmatore è dotato di due vani d’alimentazione separati: uno per
l’ingresso a CA 220 Volts, l’altro per l’uscita a bassa tensione 24 V. Le due
alimentazioni devono essere tenute separate quando si effettuano i cablaggi
della scatola del programmatore.
WATERING 15
DURATION 20
MINUTES 25
30
45
60
120
MANUAL OFF
DAYS (A)
INTERVAL (B)
(A&B)
12 STATION
Coperchio del
vano batterie
Orbit
®
Il programmatore è dotato d’un trasformatore incorporato, che dev’essere
collegato all’alimentazione a CA. Verificare sul retro del programmatore le
specifiche dell’alimentazione. Il collegamento dev’essere effettuato da un
elettricista riconosciuto, nel rispetto dei regolamenti e delle norme in vigore.
Viti del coperchio
FIGURA 21: Programmatore per montaggio esterno, coperchio della morsettiera
Avvitare una vite No. 8 nella parete all’altezza degli occhi, lasciando
sporgere la testa della vite dalla parete di circa 3 mm. Se necessario,
50
WTM210728 57004-24 rD.qx
6/11/01
10:58 AM
Page 53
Nota: i regolamenti per gli impianti elettrici nell’edilizia impongono in genere l’uso di tubi
ed accessori elettrici di tipo omologato per il collegamento all’alimentazione a CA delle
apparecchiature esterne installate a parete. Verificare le normative locali.
'AA' SIZE BATTERY
1
2
3
4
5
6
7
OPEN
'AA' SIZE BATTERY
8
9
10
11
12
PUMP COM1 COM2
Attenzione: non collegare il programmatore ad una delle fasi dell’impianto trifase
utilizzato da pompe o altre apparecchiature elettriche.
Collegare l’ingresso a CA
Il programmatore è dotato di attacco d’alimentazione a CA a 220 volts a
nipplo da 1/2" (13 mm) NPT, che dev’essere utilizzato per il collegamento ad
una cassetta di giunzione di tipo standard. Accertarsi che la spina elettrica sia
di tipo omologato.
Disinserire l’alimentazione a CA tramite l’apposito interruttore ed inserire
un idoneo blocco di sicurezza. Verificare che l’apparecchiatura sia
effettivamente disalimentata, utilizzando un voltmetro impostato per il
campo di misura corretto.
Utilizzare un cavo elettrico di sezione non inferiore a 14 (AWG) (cioè non
inferiore a 1,630 mm.) e temperatura nominale di almeno 75 °C.
Installare il tubo ed i relativi accessori. Collegare l’alimentazione a CA
all’impianto, nel rispetto delle normative locali.
Collegare la cassetta di giunzione (non in dotazione) al nipplo di metallo da
1/2" (13 mm) NPT, che si trova in basso sulla destra del programmatore.
Collegare il tubo del cavo d’alimentazione all’ingresso della cassetta di
giunzione, nel rispetto delle normative locali.
Collegare i fili d’alimentazione che escono dal programmatore, oltre al filo
di terra (filo verde o conduttore in rame nudo) al filo verde del
programmatore. Il filo verde dev’essere collegato obbligatoriamente!
Collegare anche gli altri fili [vedere Figura 24].
Nota: i programmatori UL a 110 Vca modello USA sono provvisti di tre fili di
collegamento all’alimentazione, di colore rispettivamente nero, verde e verde, che
corrispondono ai fili dello stesso colore dell’impianto elettrico. I modelli europei a
230 Vca sono dotati anch’essi di tre fili (marrone, blue giallo-verde). Tutti e tre i
fili devono essere collegati ai corrispondenti conduttori dell’impianto elettrico.
Verificare che tutti i collegamenti siano stati realizzati con connettori isolati
di tipo approvato.
Applicare una guarnizione a prova d’intemperie ed un coperchio sulla
cassetta di giunzione e spina elettrica.
Rubinetto
di di
Rubinetto
regolazione
regolazione
NTP
1/2"
(13 mm)
NTP
1/2
Scatola di
connessione
Connettori
ITALIANO
FIGURA 24: Collegamento all’impianto elettrico tramite cassetta di giunzione
51
WTM210728 57004-24 rD.qx
7
capitolo
6/11/01
10:58 AM
Page 54
2. Collegamento dei fili del programmatore
alle valvole
Installazione elettrovalvole,
relè pompa o valvola principale
Togliere il coperchio della morsettiera.
Togliere circa 6 mm della plastica d’isolamento all’estremità dei singoli fili.
Decidere a quale stazione si vogliono collegare le singole valvole. Collegare
il filo delle singole valvole ai morsetti corrispondenti (identificati da 1 a
12) introducendo a fondo il filo sguainato nel morsetto.
Può essere necessario aprire il terminale per consentire l’inserimento e la
rimozione del filo. A tal fine basta premere verso l’alto la linguetta che si
trova nella parte superiore del morsetto[vedere Figura 26].
Collegare il neutro al morsetto identificato con COM [vedere Figura 26].
1. Collegamento delle elettrovalvole
Se la distanza tra programmatore ed elettrovalvole è inferiore a 210 metri,
per collegare il programmatore alle valvole utilizzare un filo per irrigatori
WaterMaster® od un filo per termostato rivestito in plastica di sezione 20
AWG (=0,8128 mm.) Se la distanza è superiore ai 210 metri, utilizzare un
filo di sezione 16 AWG (=1,290 mm.) I fili possono essere interrati, ma per
una maggiore protezione è meglio farli passare in un tubo di PVC, che
verrà quindi interrato. Non interrare i fili in zone nelle quali potrebbero
essere strappati o tagliati in seguito ad operazioni di scavo e
di giardinaggio.
+ -
1
2
3
4
5
+
6
PUMP COM 24VAC 24VAC
Rivestimento
Cavo di zona
specifico
Per stabilizzare le valvole
Connettori
in cappucci
lubrificati
Cavi
comuni
Solenoidi
FIGURA 26: Collegamento dei fili delle valvole
Nota: è possibile installare un solo filo in ogni morsetto. Se l’impianto utilizza più
di due neutri, collegarne diversi assieme in modo da inserire un solo neutro in
ognuno dei morsetti COM. Proteggere i neutri intrecciati con un cappuccio di
protezione.
Valvole
FIGURA 25: Collegamento dei fili del programmatore alle valvole
Ogni valvola è dotata di due fili (fase e neutro), uno dei quali dev’essere
collegato come neutro. I neutri di tutte le valvole possono essere collegati
assieme ad un neutro comune facente capo al programmatore. Gli altri fili
delle valvole devono essere collegati al filo della stazione di comando della
valvola corrispondente [vedere Figura 25].
Tutti i fili devono essere collegati assieme tramite cappucci di protezione,
brasatura ed/o nastro in vinile. Per una protezione aggiuntiva dei
collegamenti stagni si possono utilizzare i cappucci anticorrosione lu
brificati WaterMaster®.
Per evitare il rischio di folgorazioni ad ogni stazione dev’essere collegata
una sola valvola.
52
WTM210728 57004-24 rD.qx
6/11/01
10:58 AM
Page 55
ALTRI PRODOTTI ED ACCESSORI DI QUALITÀ
Sensore pioggia
Per la disinserzione automatica dell’impianto
d’irrigazione in caso di pioggia, è disponibile presso
i rivenditori Orbit® un sensore pioggia Orbit®
Modello 57091 (94060). L’interruttore può essere
collegato agevolmente al programmatore ed evita
l’eccesso d’irrigazione durante la stagione piovosa.
Cassetta resistente alle intemperie
Consente l’installazione all’esterno della maggior
parte dei programmatori per uso interno
omologati UL®.
WaterMaster
®
8-Zone
UL
WaterMaster
CLASS 2 TRANSFORMER
INPUT 120V AC 60Hz 35W
OUTPUT 24V AC 1.2 AMP
MODEL NO. DV. 24124
CAUTION: INDOOR USE ONLY
®
Valvole automatiche
Realizzate in plastica anticorrosione di lunga
durata, sono disponibili in esecuzione antisifone e
a via dritta, con alimentazione di sicurezza a
bassa tensione.
Convertitori automatici
Realizzati in plastica anticorrosione di lunga
duranta, consentono di far funzionare
automaticamente la maggior parte delle valvole in
plastica e in ottone.
Cappucci anticorrosione lubrificati
Servono per proteggere i fili a bassa tensione
dalla corrosione e dai cortocircuiti.
Trasmettitore e ricevitore di telecomando
Remote
Control
Timer Link ™
ITALIANO
Consente di comandare gli irrigatori con la
semplice pressione d’un tasto fino alla
distanza di 60 metri dal programmatore.
Remote
Control
Timer Link ™
6 STATION TRANSMITTER
1
4
ON
2 min
6 STATION RECEIVER
MODEL #57013
ON
10 min
2
5
MODEL #57036
3
6
ALL OFF
Stations
ON
30 min
ON
60 min
53
WTM210728 57004-24 rD.qx
6/11/01
10:58 AM
Page 56
Assistenza
INDIVIDUAZIONE ED ELIMINAZIONE DELLE ANOMALIE
Prima di restituire il programmatore al fornitore rivolgersi
all’Assistenza Tecnica Orbit® al numero: 1-801-299-5555.
Cause possibili di problemi
Una o più stazioni non entrano in funzione:
Omologazioni
1. Solenoide guasto.
2. Filo interrotto o scollegato.
3. Regolatore del flusso troppo avvitato, valvola
d’intercettazione chiusa.
4. Programmazione errata.
I modelli USA sono omologati a norme UL-1951 (modelli
57004, 57006, 57008, 57122) ed UL-50 (modelli 57606,
57012) ed ETL®. I modelli internazionali sono omologati
CSA® e CE®.
Le stazioni si avviano al momento sbagliato:
Marchi di fabbrica
1. Pressione dell’acqua eccessiva.
2. Più orari d’avvio programmati.
Control Star®, WaterMaster® e Smart-Scan® sono marchi
depositati della Orbit® Irrigation Products, Inc.
La stazione si blocca e non è possibile disattivarla:
Le informazioni contenute nel presente manuale sono destinate
all’utilizzatore, che deve studiare il proprio programma d’irrigazione
e memorizzarlo nel programmatore. Il prodotto dev’essere utilizzato
come timer di controllo automatico per l’attivazione di elettrovalvole
solenoidi per irrigazione a 24 Vca, come meglio descritto
nel manuale.
1. Valvola guasta.
2. Valvola intasata da polvere o corpi estranei.
3. Membrana difettosa.
Non si avvia nessuna stazione:
1. Trasformatore difettoso o scollegato.
2. Programmazione errata.
3. L’interruttore è scattato.
WaterMaster® Orbit® due anni di garanzia
Il programmatore non s’accende:
La Orbit® Irrigation Products, Inc. garantisce all’acquirente i
prodotti WaterMaster® contro i difetti di materiali e di
lavorazione per due anni dalla data d’acquisto, impegnandosi a
sostituire senz’alcun addebito i particolari difettosi o guastatisi
in condizioni d’uso normale entro il suddetto periodo di due
anni (è richiesta la prova d’acquisto), riservandosi inoltre il
diritto di verficare i componenti prima della sostituzione. La
Orbit® Irrigation Products, Inc. non potrà essere considerata
responsabile per spese e danni indiretti o consequenziali
provocati da guasti al prodotto. La responsabilità della Orbit® in
base alla presente garanzia è limitata alla sostituzione e alla
riparazione dei particolari difettosi.
1. L’interruttore è scattato.
2. Trasformatore collegato ad una presa non funzionante.
Le stazioni continuano ad entrare in funzione e a smettere di funzionare
quando non sono programmate:
1. Più orari d’inizio irrigazione programmati allo stesso tempo.
2. Pressione eccessiva.
L’interruttore scatta ripetutamente:
1. Corto nei fili o guasto ai solenoidi.
Per attivare la garanzia è necessario restituire il prodotto al
rivenditore, unitamente ad una copia della fattura o dello
scontrino fiscale.
54
1
abs
6/11/01
1
abschnitt
10:58 AM
Page 57
PROGRAM
1
Einführung
S
T
A
R
T
STATION
SET
CYCLE START
TIMES
[B]
[A]
M T W T F S S
SECOND WEEK
CLEAR
MANUAL
+
Wir bedanken uns für Ihr Vertrauen in Orbit® Controller für Bewässerungssysteme. Die Orbit® Entwicklungsingenieure haben die Einfachheit mechanischer Schalter mit der Genauigkeit digitaler Elektronik verbunden, um Ihnen
ein Steuerungsgerät zu liefern, das sowohl einfach zu programmieren als
auch äußerst vielseitig ist. Der Orbit® Controller ist praktisch und flexibel
und ermöglicht ein vollautomatisches, halbautomatisches oder manuelles
Bewässerungsprogramm und erfüllt so alle Ihre Anforderungen in Bezug auf
Bewässerung.
SET
WATERING
DAYS
MONTH YEAR
INTERVAL
ODD
SET
EVEN
CYCLE
START
NEXT
TIMES
B DAY
M T W T F S S
FIRST WEEK
2
DATE
1
2
3
4
5
OFF
SET
TIME /
DATE
PROGRAM
RESET
NEXT
AUTO
6
–
1
SET
WATERING
INTERVAL
ENTER
2
3
RAIN DELAY
4
5
6
7
8
9
10
11
12
MANUAL ON
2
5
10
3
WATERING 15
DURATION 20
MINUTES 25
30
45
60
120
MANUAL OFF
4
DAYS (A)
INTERVAL (B)
(A&B)
ABB. 1: Funktionen des Controllers
1. Digitale Anzeige
Bitte lesen Sie dieses Handbuch vollständig durch, bevor Sie mit der
Programmierung und Verwendung des Controllers beginnen. Einige der
besonderen Konstruktionsmerkmale sind:
Eine extragroße LCD (Flüssigkristallanzeige) zeigt die Uhrzeit sowie viele der
Programmiereinstellungen an. Die Anzeige ist voll interaktiv mit allen anderen
Steuerungen.
Einfachheit auf einen Blick
2. Programmiertasten
Durch Einstellung der Wählscheibe auf eine von sieben Positionen wird die
Programmierung überprüft oder Änderungen vorgenommen.
Der Controller besitzt sieben Tasten zur Einrichtung und Programmierung.
Die Tasten arbeiten zusammen mit der drehbaren Wählscheibe und dienen
zur Einstellung der Uhrzeit, der Uhrzeit der Bewässerung, Bewässerungstage,
Startzeiten und anderer Funktionen.
Bequem programmierbar
Der Einsatz von zwei AA-Alkalibatterien ermöglicht es Ihnen, den Controller
vor der Installation an seinem permanenten Standort zu programmieren.
3. Schiebeschalter zur Einstellung der Dauer
Ausfallsichere automatische elektronische Sicherung
Eine elektronische Sicherung schützt die Stromversorgung des Controllers.
Wenn die Sicherung ausgelöst wird, wird sie automatisch wieder
rückgesetzt. In den meisten Fällen tritt kein Verlust von Daten oder
Bewässerungszyklen auf.
Die vertikalen Schiebeschalter stellen die Einschaltzeit einer Station in
Minuten ein, wenn der Controller im automatischen Modus betrieben wird.
Mit den Schiebeschaltern stellt man auch einzelne Stationen ein auf “immer
eingeschaltet”, “immer ausgeschaltet” oder “eingeschaltet für die Dauer des
manuellen Controller-Betriebs”.
Smart-Scan® diagnostischer Fehlersensor
4. Programm-Schiebeschalter
Ein diagnostischer Fehlersensor überspringt jede Station, an der ein Kurzschluß
in der Magnetspule oder Verkabelung vorliegt. Wenn der Controller einen
Kurzschluß in einer Station feststellt, überspringt er die ausgefallene Station
und geht zur nächsten programmierten Station weiter. Der Controller meldet
einen Fehler und gibt die Nummer der fehlerhaften Station an.
Mit den Programm-Schiebeschaltern wird jeder Station eines von drei
Programmen zugewiesen: Programm A (14-Tage-Zyklus), Programm B
(Intervall-Zyklus) oder eine Kombination von Programm A und B.
5. Drehbare Wählscheibe
Die drehbare Wählscheibe ist von zentraler Bedeutung für den Controller.
Anhand der Drehscheibe ist einfach zu ersehen, welche Funktion
gegenwärtig gewählt ist, bzw. auf welchem Betriebsmodus der
Controller eingestellt ist.
Anschluß des Pumpenanlassers oder Hauptventils
Wenn das Bewässerungssystem eine Pumpe umfaßt, wird ein Anschluß
bereitgestellt, der ein Signal an das Relais zur Aktivierung der Pumpe sendet
(siehe Abschnitt zum Anschluß der Pumpe im Installationshandbuch). Dieser
Anschluß aktiviert auch ein Hauptventil.
6. Rücksetztaste
Die Rücksetztaste löscht Ihre Programmierung, entfernt aber nicht das
werkseitig installierte ausfallsichere Programm. Um ein versehentliches
Rücksetzen zu verhindern, ist die Taste in der Konsole eingelassen und muß
mit einem kleinen spitzen Gegenstand, z.B. einem Kugelschreiber oder
Bleistift, eingedrückt werden.
Spracheinblendungen
Erhältlich in Spanisch, Französisch, Italienisch, Deutsch und Englisch.
55
DEUTSCH
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
6/11/01
10:58 AM
Page 58
Besondere Programmierfunktionen
Zwei Bewässerungsprogramme—Zusammenfassung
2
Der Controller kann in nur wenigen grundlegenden Schritten programmiert
werden. Bevor Sie mit der Programmierung beginnen, ist es wichtig, die
Batterien einzusetzen, die Uhrzeit und das Datum einzustellen und einen
Bewässerungsplan zu erstellen.
Programm A—Tage
Einzelne oder alle Tage in einem Zeitraum von zwei Wochen können zur
Bewässerung eingestellt werden. Dieses Programm ermöglicht die Auswahl
bestimmter Stationen, die an bestimmten Tagen der ersten und zweiten Woche
bewässern. Am Ende der zwei Wochen wird Programm A fortdauernd wiederholt.
Einsatz der Batterien
Programm B—Intervall, ungerade, gerade Tage
Der Controller erfordert zwei AA-Alkalibatterien, die das Programm im Fall
eines Wechselstromausfalls speichern. In einer typischen Installation sollten
voll aufgeladene Batterien eine ausreichende Stromversorgung für einen
Schutz von ca. einem Jahr bereitstellen.Wir empfehlen, jedes Jahr einen neuen
Satz Batterien einzusetzen.
Zwei Optionen werden geboten: eine für Bewässerung an geraden oder
ungeraden Tagen, und die andere für ein Intervall, das auf jeden Tag bis hin
zu jedem 28. Tag festgelegt werden kann. Diese Funktion wurde im Hinblick
auf die wachsenden Anforderungen und Einschränkungen durch örtliche
Verwaltungen und im HInblick auf Wasserkonservierung aufgenommen.
Der Controller berechnet automatisch die ungeraden und geraden Tage (nach
Datum) eines jeden Monats und berücksichtigt Schaltjahre, so daß die
Bewässerung wirklich an geraden und ungeraden Tagen erfolgt. Bei einem
Intervall von “1” wird an jedem Tag, und bei einem Intervall von “2” wird an
jedem zweiten Tag (und so weiter) gewässert.
Schieben Sie die Abdeckung des Batteriefachs nach links.
Legen Sie zwei AA-Alkalibatterien im Batteriefach ein.
Verschließen Sie das Batteriefach wieder.
Fehlende oder schwach geladene Batterien können dazu führen, daß die
Uhrzeit, das Datum und das Programm nach einem Stromausfall gelöscht
werden. In einem solchen Fall müssen Sie vollständig aufgeladene Batterien
einsetzen und den Controller neu programmieren.
Programm A+B—Kombination
Diese Einstellung ermöglicht eine Bewässerung durch die Stationen mit einer
Kombination der Programme A und B. Diese Funktion ist besonders nützlich
für neuen Rasen (der bis zu 8 mal täglich berieselt werden muß) und
ermöglicht eine größere Flexibilität des Bewässerungsplans. Wenn beide
Programme A und B auf Bewässerung an einem bestimmten Tag eingestellt
werden, berieselt die Station mehrmals am Tag.
Hinweis: Die Ventile in Ihrem Bewässerungssystem werden nicht nur durch
Batterien allein betrieben. Für einen normalen Betrieb Ihres Systems muß der 24Volt-Transformator eingesteckt sein und mit Stromversorgt werden.
Einstellungvon Uhrzeit und Datum
Wenn Sie den Controller zum ersten Mal programmieren, sollten Sie den
kleinen eingelassenen Knopf, der als RESET (Rücksetzen) gekennzeichnet ist,
eindrücken. Dies hat keine Auswirkung auf das werkseitig installierte
ausfallsichere Programm [siehe Abb. 2].
Startzeit-Stapelung
Der Controller ist so intelligent, daß er möglicherweise überlappende Startzeiten
“stapeln” kann. Wenn Sie zwei oder mehr sich überschneidende (im gleichen
oder in verschiedenen Programmen) Startzeiten eingeben, aktiviert der Controller
nicht zwei Stationen gleichzeitig, sondern er aktiviert den ersten Programmzyklus
und dann den (bzw. die) nächsten der Reihe nach, sobald die voreingestellte
Bewässerungszeit des ersten Programms beendet ist. Der Controller nimmt keine
Stapelung bis zum nächsten Kalendertag vor, um zu verhindern, daß er von
einem Bewässerungsplan für gerade oder ungerade Tage abweicht.
MANUAL
CLEAR
NEXT
+
–
ENTER
PROGRAM
RESET
RAIN DELAY
ABB. 2: Programmiertasten
Manueller und halbautomatischer Modus
Drücken Sie RESET (Rücksetzen) nicht erneut, außer wenn Sie Ihre gesamte
Programmierung vollständig löschen wollen.
Für flexible Bewässerung stellt der Controller eine Anzahl manueller und
halbautomatischer Betriebsmodi bereit. Die automatische Programmierung
des Controllers kann auf verschiedene Weise außer Kraft gesetzt werden.
Vom Benutzer wählbare Regenverzögerung
Die einzigartige Taste zur Bewässerungsverzögerung hebt das Programm für
24, 48 oder 72 Stunden (vom Benutzer wählbar) auf. Danach wird der Plan
automatisch wieder aufgenommen.
Erste Schritte
abschnitt
Mit dem Controller haben Sie die Wahl, alle oder jedes beliebige dieser
unabhängigen Programme zu verwenden. Jede Station kann unabhängig auf A
oder B oder beide Programme A und B eingestellt werden.
56
WTM210728 57004-24 rD.qx
6/11/01
10:58 AM
Page 59
Stellen Sie die Wählscheibe auf die Position für Einstellung SET TIME/DATE
(Uhrzeit/Datum).
Auf der Anzeige erscheint 12:00 A.M. (00:00) und drei Pfeile zeigen auf das
Jahr, den Monat und den Tag.
Drücken und halten Sie die + Taste, um die Uhr auf die korrekte Uhrzeit
vorzustellen. Mit der – Taste können Sie rückwärtsgehen [siehe Abb. 3].
Wenn Sie auf der richtigen Uhrzeit angekommen sind, drücken Sie die
ENTER (Eingabe) Taste, um die Uhrzeit zu fixieren.
und Bleistift zu entwerfen. So können Sie festlegen, an welchen Tagen und zu
welchen Uhrzeiten Sie sprengen wollen.
Bedienen Sie sich des Aufklebers innen an der Controllerklappe zum Entwurf
und zur Aufzeichnung Ihres Bewässerungsplans.
Beispiel für einen Bewässerungsplan
Bevor Sie den Controller programmieren, ist es empfehlenswert, den
Bewässerungsplan-Aufkleber an der Innenseite der Klappe auszufüllen. Sie
können sich auf das nachstehende Beispiel für einen Bewässerungsplan
beziehen:
2
5
3
Für einen schnelleren Vor- oder Rücklauf halten Sie entweder die + oder die Taste niedergedrückt, bis die Anzeige in den Schnellvorlaufmodus übergeht.
Beim Programmieren erscheint ein Cursor unter dem Pfeil für das Jahr,
den Monat und das Datum [siehe Abb. 4].
Stellen Sie das Jahr mit Hilfe der + und – Tasten ein und drücken Sie dann
die ENTER (Eingabe).
Stellen Sie den Monat mit Hilfe der + und – Tasten ein und drücken Sie
dann die ENTER (Eingabe)
Stellen Sie den Wochentag mit den + und – Tasten ein und drücken Sie
dann die ENTER (Eingabe).
Orbit
Orbit
®
®
:
:
:
:
1
:
:
:
:
Jetzt wird die aktuelle Uhrzeit und der Wochentag angezeigt.
STATION
DATE MONTH YEAR
▼
▼
1
2
3
4
12 00
M T W T F S S
FIRST WEEK
▼
PROGRAM
S
T
A
R
T
INTERVAL
ODD
EVEN
AM
NEXT
B DAY
M T W T F S S
SECOND WEEK
Abb. 3: LCD-Anzeige mit umliegenden Informationen
4
Cursor
AM
▼▼▼
▼
▼
▼
▼▼▼▼
5 00
Nach der Einstellung von Uhrzeit, Datum und Jahr braucht dieses Verfahren
nicht noch einmal für andere Programmierungen eingegeben zu werden.
Warnhinweis: Wenn kein Bewässerungsplan in den Controller eingegeben wird,
schaltet das werkseitig installierte ausfallsichere Programm jede Station jeden Tag
für 10 MInuten an. Stellen Sie die Wählscheibe auf OFF (Aus) oder geben Sie einen
Bewässerungsplan ein, um eine unbeabsichtigte Aktivierung der Stationen zu
verhindern.
Erstellung eines Bewässerungsplans
Um sich vor Augen zu führen, wie der Controller am besten
zuprogrammieren ist, empfehlen wir, erst einen Bewässerungsplan mit Papier
57
1
Beschreiben Sie kurz jede Station und deren Lage.
2
Markieren Sie die Tage, an denen gesprengt werden soll, in der
A-Tage-Programmspalte mit einem Kreis.
3
Geben Sie die Zyklusstartzeit für Programm A ein. Normalerweise ist für
Programm A nur eine Startzeit erforderlich.
4
Geben Sie die Bewässerungsdauer für jede Station, die Programm A
zugewiesen ist, ein.
5
Tragen Sie in der B-Intervall-Programmspalte das gewünschte Intervall
(1 bis 28) ein oder markieren Sie gerade oder ungerade mit einem Kreis.
Wiederholen Sie die Schritte 3 - 4 für das B-Intervall-Programm.
DEUTSCH
▼▼▼▼▼▼▼ ▼▼▼▼▼▼▼
Abb. 4: LCD-Anzeige mit Abbildung der Cursor
WTM210728 57004-24 rD.qx
3
6/11/01
10:58 AM
Page 60
Hinweis: Es ist nicht möglich, für jede Station eine Zyklus-Startzeit einzustellen.
Die Stationen können entweder Programm A oder B oder Programm A und B
zugewiesen werden. Jedes Programm kann bis zu vier Zyklus-Startzeiten haben.
Die einem der beiden Programme zugeordneten Stationen werden der Reihe nach
entsprechend den zugeordneten Zyklus-Startzeiten eingeschaltet. Normalerweise ist
für jedes Programm (A, B) nur eine Zyklus-Startzeit erforderlich.
Programmierung
abschnitt
Der Controller umfaßt drei Programme, die verschiedene Bewässerungspläne
steuern. Je nach Bedarf können Sie eines oder alle Programme verwenden.
Einrichten von Programm A
Programm A stellt einen täglichen Plan für zwei Wochen dar. Die Bewässerung
kann für jeden der 14 Tage angesetzt werden. Nach 14 Tagen wird Programm
A wiederholt, d. h. die Bewässerungstage müssen nicht erneut ausgewählt
werden. Zur Einstellung der Bewässerungstage [siehe Abb. 6].
Geben Sie den Bewässerungsplan in beliebiger
Reihenfolge ein.
Sie können Ihren Bewässerungsplan in beliebiger Reihenfolge eingeben, was
Ihnen die Prüfung und Abänderung Ihres Plans stark erleichtert. Ihre
Einstellungen können jederzeit geändert werden--während Sie den ersten
Plan einrichten oder selbst nach jahrelangem Betrieb.
Stellen Sie die Startzeiten wie in der vorausgehenden Spalte (Startzeiten für
Programm A oder B) dargelegt ein.
Drehen Sie die Wählscheibe, um SET WATERING DAYS (Bewässerungstage)
einzustellen. Der Cursor (-) blinkt über dem aktuellen Tag der ersten
Woche. Beliebige Tage oder alle Tage des Zeitraums von zwei Wochen können zur Bewässerung programmiert werden.
Wenn Sie einen Bewässerungstag einprogrammieren wollen, drücken Sie
ENTER (Eingabe). Über den einprogrammierten Tagen erscheint dann ein
Pfeil und der Cursor rückt zum nächsten Tag vor. Drücken Sie “weiter”,
um zu einem bestimmten Tag vorzugehen. Um einen Tag zu löschen,
drücken Sie NEXT (Weiter), bis der Cursor über diesem Tag steht, und
drücken dann auf CLEAR (Löschen).
Startzeiten für Programm A oder B
Hinweis: Eine Zyklus-Startzeit ist die Uhrzeit, an dem das Programm die Bewässerung
durch die erste Station initiiert; alle anderen programmierten Stationen folgen dann der
Reihe nach. Es gibt keine separaten Startzeiten für jede einzelne Station. Die ZyklusStartzeiten entsprechen nicht bestimmten Stationen. Wenn Sie mehr als eine
Zyklus-Startzeit eingeben, werden alle zum Betrieb programmierten Stationen erneut
sprengen (und zwar der Reihe nach).
Die Einstellung der Zyklus-Startzeit ist für alle Programme gleich. Stellen Sie
die Zyklus-Startzeiten für jedes Programm, das Sie verwenden, wie folgt ein:
PROGRAM
Drehen Sie die Wählscheibe, um die Position CYCLE START TIMES (ZyklusStartzeit) im einzurichtenden Programm einzustellen. Auf der Anzeige
erscheint ein A oder B je nachdem welches Programm Sie gewählt haben.
Auf der Anzeige erscheint —— : —— und ein blinkender Cursor
erscheint an der START 1-Position [siehe Abb. 5].
M T W T F S S
FIRST
PROGRAM
STATION
-- -M T W T F S S
FIRST WEEK
SET
CYCLE
START
TIMES
[A]
SET
WATERING
DAYS
M T W T F S S
SECOND
Einrichtung von Programm B
Programm B dient zur Bewässerung in Intervallen von 1 bis 28 Tagen oder an
geraden, bzw. ungeraden Tagen. Bei einem Intervall von 1 wird an jedem Tag
gesprengt. Ein Intervall von 2 bedeutet, daß die Bewässerung am heutigen
Tag und dann an jedem zweiten Tag erfolgt. Der gerade oder ungerade Plan
beruht auf dem Datum. Wenn die Uhrzeit und das Datum richtig eingestellt
sind, sprengt der Controller nur an geraden oder ungeraden Tagen. Der
Controller berücksichtigt Schaltjahre, um die Einhaltung des Plans für
gerade, bzw. ungerade zu gewährleisten.
DATE MONTH YEAR
A
1
2
3
4
[A]
Abb. 6: Einrichtung von Programm A für einen 14-Tage-Plan
Stellen Sie mit der + oder – Taste die Uhrzeit, an der die Bewässerung für
Zyklus-Startzeit 1 beginnen soll, ein und drücken Sie ENTER (Eingabe)
Taste. Zur Einstellung weiterer Zyklus-Startzeiten drücken Sie einfach NEXT
(Weiter), um zur nächsten Zyklus-Startzeit vorzurücken und wiederholen
dieses Verfahren, indem Sie mit Hilfe der + und – Tasten die Uhrzeit
eingeben und dann ENTER (Eingabe) drücken. Normalerweise ist für jedes
Programm (A, B). nur eine Zyklus-Startzeit erforderlich.
S
T
A
R
T
SET
CYCLE
START
TIMES
A
SET
WATERING
DAYS
Zur Einstellung des Bewässerungsintervalls:
Stellen Sie die Startzeiten wie in der vorausgehenden Spalte (Startzeiten für
Programm A oder B) dargelegt ein.
Drehen Sie die Wählscheibe, um SET WATERING INTERVAL
(Bewässerungsintervall) einzustellen. Der Cursor blinkt rechts vom Wort
INTERVAL (Intervall) auf. [siehe Abb. 7.]
M T W T F S S
SECOND WEEK
Abb. 5: LCD-Anzeige mit Startzeit
58
WTM210728 57004-24 rD.qx
6/11/01
10:58 AM
Page 61
Wählen Sie die Bewässerungsdauer für jede Station, indem Sie den
Schiebeschalter auf die gewünschte Zeit zwischen 2 und 120 Minuten einstellen.
Wenn Sie eine Station überspringen wollen, schieben Sie den Schalter der betreffenden Station in die Position MANUAL OFF (Manuell Aus) unten an der Skala.
Stellen Sie den Programm-Schiebeschalter für jede Station, die Sie
Programm A oder B, bzw. A und B zuordnen wollen, ein [siehe Abb. 9].
PROGRAM
B
--
DAYS
SET
CYCLE
START
TIMES
INTERVAL
ODD
EVEN
[B]
SET
WATERING
INTERVAL
NEXT
B DAY
Abb. 7: Einrichtung von Programm B für einen festen Plan
Bedienen Sie sich bei der Auswahl eines Intervalls von bestimmten Tagen
der + oder - Taste, bis Sie das gewünschte Intervall haben. (Beispiel: Wenn
Sie alle 10 Tage einmal sprengen wollen, müssen Sie das Intervall auf 10
einstellen.) Drücken Sie ENTER (Eingabe), um das Intervall einzuprogrammieren.
Wenn Sie entweder an geraden oder ungeraden Tagen sprengen wollen,
drücken Sie auf NEXT (Weiter), was den Cursor auf die gerade oder ungerade Einstellung verschiebt. Drücken Sie dann ENTER (Eingabe).
Wenn Sie einen Plan löschen wollen, drücken Sie auf die Taste NEXT
(Weiter), um den Cursor auf diesen Plan zu stellen, und drücken dann auf
CLEAR (Löschen). Sie können einen neuen Plan eingeben, indem Sie mit der
Taste NEXT (Weiter) zum gewünschten Plan gehen und dann ENTER
(Eingabe) drücken.
1
2
MANUELL AN
2
5
10
15
BEWÄSSERN 20
DAUER
25
MINUTEN
30
45
60
120
MANUELL AUS
Bewässerungsdaue
Dia-Schalter
Programm Dia
Schalter
TAGE (A)
INTERVALL (B)
(A&B)
Abb. 9: Schiebeschalter
Kontrollieren und Ändern des Programms
Hinweis: Wird am heutigen Tage ein Intervall von “3” eingegeben, aktiviert der
Controller die erste Berieselung heute und danach wieder an jedem dritten Tag.
Mit dem Orbit® Controller wird die Überprüfung eines kompletten
Bewässerungsplans leicht gemacht. Wenn Sie z. B. die BewässerungszyklusStartzeiten des Programms A einsehen wollen, drehen Sie einfach die
Wählscheibe auf die CYCLE START TIMES (Zyklus-Startzeiten) Position in
Programm A, um die eingegebenen Zeiten zur Einsicht abzurufen. Mit der
Taste NEXT (Weiter) können Sie den Plan durchlaufen, ohne befürchten zu
müssen, daß die Programmierung verändert wird.
Hinweis: Der Controller aktiviert KEINE Bewässerung am ersten Tag der
Programmeingabe oder -modifizierung, wenn die Startzeit(en) bereits vergangen
ist (sind).
Intervall-Countdown für Programm B
Wenn in Programm B die Intervall-Bewässerung gewählt wurde, zeigt der
Controller die Anzahl der Tage bis zum nächsten Intervalltag, an dem
bewässert wird, an. Der Controller zeigt in der rechten unteren Ecke eine
Zahl, die als NÄCHSTER B-TAG bezeichnet ist. Wenn z. B. in der Anzeige “1"
als Nächster-B-Tag erscheint, bedeutet das, daß das Intervall-Programm die
Bewässerung am morgigen Tag vornimmt (siehe Abb. 8). Eine ”0" zeigt an,
das das Programm B heute bewässert.
Wenn Sie die Zyklus-Startzeiten, Bewässerungstage oder -intervalle ändern
wollen, befolgen Sie einfach die Anweisungen für diese Programmänderung.
Vergessen Sie nach der Prüfung oder Änderung eines Bewässerungsplans nicht, die
Wählscheibe wieder auf AUTO (automatisch) zurückzustellen, damit der Controller
Ihren Plan automatisch befolgt.
Bereit für automatischen Betrieb
PROGRAM
B
AM
1
NEXT
B DAY
Abb. 8: Intervall-Countdown für ProgrammB
Einstellung der Bewässerungsdauer und
Programmierung vonAufgaben für A oder B
Die Bewässerungsdauer wird für alle Programme gleich eingestellt. Um die
Dauer für jedes von Ihnen verwendete Programm einzustellen, gehen Sie
nach den folgenden Schritten vor—
AUTO
Abb. 10: Bereit für automatischenBetrieb
59
DEUTSCH
4 30
Nach beendeter Programmierung drehen Sie die Wählscheibe auf AUTO
(automatisch) [siehe Abb. 10]. Der Controller ist nun vollständig
programmiert und bereit für den Betrieb im automatischen Modus. In diesem
Modus wird jede Station der Reihe nach betrieben, angefangen mit Programm
A.
INTERVAL
ODD
EVEN
WTM210728 57004-24 rD.qx
4
abschnitt
6/11/01
10:58 AM
Page 62
STATION
01
Halbautomatischer
und manueller Betrieb
MANUAL
ON
Abb. 12: Manuelle Betriebsanzeige
Der Orbit® Controller hat die Fähigkeit, das automatische Programm außer
Kraft zu setzen, ohne das voreingestellte Programm zu beeinträchtigen.
B. Manuell Aus—Eine Station oder mehrere Stationen
Sie können jede beliebige einzelne oder mehrere Stationenabschalten, indem Sie
den Bewässerungsdauer-Schiebeschalter in die Position MANUAL OFF (Manuell
Aus) stellen (ganz nach unten) [siehe Abb. 13].
1. Manueller Betrieb—Verwendung der
Schiebeschalter
Sie können das automatische Programm außer Kraft setzen und den
Controller manuell betätigen, indem Sie sich der Schiebeschalter für die
Bewässerungsdauer bedienen [siehe Abb. 11]. Wenn während eines
automatischen Programmzyklus ein manueller Betrieb begonnen wird, wird
der automatische Programmzyklus abgebrochen.
1
1
2
MANUAL ON (ACCESO)
2
5
10
DURATA
15
D'IRRIGAZIONE 20
MINUTI
25
30
45
60
120
MANUAL OFF (SPENTO)
2
MANUAL ON
2
5
10
15
WATERING
20
DURATION
25
MINUTES
30
45
60
120
MANUAL OFF
Abb. 13: Dauer-Schiebeschalter auf Manuell Aus gestellt
Belassen Sie die Wählscheibe in der AUTO (automatisch) Position, damit MANUAL OFF
(Manuell Aus) für die einzelnen Stationen wirksam wird.
Einstellen der Wählscheibe auf die OFF (Aus) Position bewirkt, daß alle Stationen
und die gesamte Programmierung ausgeschaltet werden. Damit wird jegliche
Bewässerung abgeschaltet und diese Funktion dient im wesentlichen zur
Abschaltung des Systems.
Abb. 11: Manuelle Bewässerung
A. Manuell Ein—Eine Station
Stellen Sie die Wählscheibe auf die AUTO (automatisch) Position ein.
Wiederaufnahme der automatischen Bewässerung—
Stellen Sie die Wählscheibe auf die AUTO (automatisch) Position und achten Sie
darauf, daß der, bzw. die Dauer-Schiebeschalter für die spezielle
Bewässerungsdauer eingestellt ist.
AUTO
Schalten Sie jede beliebige einzelne Station ein, indem Sie den betreffenden
Bewässerungsdauer-Schiebeschalter in die Position MANUAL ON (Manuell Ein)
schieben (ganz nach oben). Die Anzeige blinkt abwechseln zwischen
Wassertropfen und Uhrzeit.
C. Manuelle Bewässerungszeiteinstellung für eine Station
Die Wählscheibe muß auf AUTO (automatisch) stehen bleiben, damit dieses
Verfahren in Kraft tritt.
Schieben Sie den Bewäserungsdauer-Schalter zuerst in die Position MANUAL ON
(Manuell Ein) (ganz nach oben) und dann zurück in eine beliebige
Zeitdauerposition. Wenn Sie z. B. wollen, daß eine bestimmte Station 15
Minuten lang sprengt, schieben Sie den Schalter in die Position MANUAL ON
(Manuell Ein) und dann zurück in die 15-Minuten-Position [siehe Abb.14].
Es ist möglich, jede beliebige Station so einzustellen, daß sie manuell für einen
bestimmten Zeitraum zwischen 2 bis 120 Minuten eingeschaltet wird. Dieses
Verfahren, das aus zwei Schritten besteht, wird mit dem BewässerungsdauerSchiebeschalter durchgeführt.
Nur jeweils eine Station kann zu einem Zeitpunkt aktiviert werden. Die letzte
Station, die auf die Position MANUAL ON (Manuell Ein) gestellt wird, ist aktiv (d. h.
berieselt).
Wenn eine Station manuell eingeschaltet wird, erscheint auf der Anzeige innerhalb
des Wassertropfen ein ON (Ein). Die Anzeige gibt auch die Nummer der
aktivierten Station an [siehe Abb. 12].
60
6/11/01
1
10:58 AM
Page 63
(Alle) blinkt auf der Anzeige auf) und drücken ENTER (Eingabe) [siehe Abb. 16].
1
2
MANUAL ON
2
5
10
15
DURATA
D'IRRIGAZIONE 20
25
MINUTI
30
45
60
120
MANUAL OFF
MANUAL ON
2
5
10
15
DURATA
D'IRRIGAZIONE 20
25
MINUTI
30
45
60
120
MANUAL OFF
MANUAL
ON
Abb. 16: Bewässerung einmal durch alle Stationen
Die Anzeige gibt die Nummer der ersten aktivierten Station an so wie einen
Countdown der Minuten, die dem Bewässerungsdauer-Schalter zugeordnet
sind. Alle Stationen werden einmal der Reihe nach aktiviert (außer die auf
MANUAL OFF (Manuell Aus) gestellten Stationen) für die Zeiträume, die jeweils
mit den Bewässerungsschaltern eingestellt wurden. Eine auf MANUAL OFF
(Manuell Aus) eingestellte Station nimmt keine Bewässerung vor.
ABB. 14: Manuelle Bewässerung durch Station1 mit Hilfe des Schiebeschalters
Wenn mehr als eine Station auf manuelle Dauer eingestellt wird, aktiviert der
Controller nur die letzte von Ihnen eingestellte Station.
Zum Beispiel: Sie stellen Station 2 auf MANUAL ON (Manuell Ein) für 30 Minuten
ein. Sofort danach stellen Sie Station 6 auf MANUAL ON (Manuell Ein) für 20
Minuten ein. In dem Fall aktiviert der Controller lediglich Station 6, d. h. Ihre
letzte Eingabe, für 20 MInuten [siehe Abb. 15].
Hinweis: Falls nach dem Drücken von MANUAL (Manuell) die ENTER (Eingabe) Taste
nicht innerhalb von 60 Sekunden gedrückt wird, erscheint auf der Anzeige die Uhrzeit.
Drücken Sie die CLEAR (Löschen) Taste einmal, um diesen Zyklus zu unterbrechen oder abzubrechen.
Nach Beendigung dieser Funktion, kehrt der Controller wieder zu Ihrem
normalen automatischen Bewässerungsplan zurück.
STATION
6
MANUAL
ON
20
MINS
Hinweis: Wenn im Verlauf eines automatischen Programmzyklus ein manueller
Betrieb gestartet wird, wird das automatische Programm abgebrochen.
Abb. 15: Manuelle Einstellung der Bewässerungszeit
Nach Ablauf des manuell über den Schiebeschalter eingestellten
Bewässerungszeitraums kehrt der Controller wieder in den automatischen
Modus zurück.
(Alle Stationszyklen einmal, nur Programm A)
Zur Aktivierung jeder Station, der nur für Programm A Bewässerungszeiten
zugewiesen wurden, drücken Sie die MANUAL (Manuell) Taste und dann die
NEXT (Weiter) Taste. Damit werden Stationen ausgewählt, denen nur in
Programm A Bewässerungszeiten zugewiesen wurden. Drücken Sie die
ENTER (Eingabe) Taste, um diesen halbautomatischen Betrieb zu aktivieren.
Die Bewässerung kann jederzeit ausgeschaltet werden, indem der Schiebeschalter
auf MANUAL OFF (Manuell Aus) gestellt wird. (Nicht vergessen, den Schalter danach
wieder auf eine Zeitdauer einzustellen, wenn diese Station im automatischen
Bewässerungsplan verwendet wird.)
(Alle Stationszyklen einmal, nur Programm B)
Zur Aktivierung jeder Station, der nur für Programm B Bewässerungszeiten
zugewiesen wurden, drücken Sie die MANUAL (Manuell) Taste und dann
zweimal die NEXT (Weiter) Taste. Damit werden nur die Stationen ausgewählt, denen in Programm B Bewässerungszeiten zugewiesen wurden.
Drücken Sie die ENTER (Eingabe) Taste, um diesen halbautomatischen
Betrieb zu aktivieren.
Hinweis: Wenn im Verlauf eines automatischen Programmzyklus ein manueller Betrieb
gestartet wird, wird der automatische Programmzyklus abgebrochen.
Halbautomatischer Modus
Zusätzlich zu den oben besprochenen manuellen Betriebsmodi gestattet der
Controller auch, daß Sie den programmierten Bewässerungsplan
vorübergehend außer Kraft setzen, ohne dazu die BewässerungsdauerSchiebeschalter zu Hilfe zu nehmen.
(AlleStationszyklen einmal, nur Programm AB)
Zur Aktivierung jeder Station, der nur für Programm A+B
Bewässerungszeiten zugewiesen wurden, drücken Sie die MANUAL
(Manuell) Taste und dann dreimal die NEXT (Weiter) Taste. Damit werden
nur die Stationen ausgewählt, denen in Programm A+B
Bewässerungszeiten zugewiesen wurden. Drücken Sie die ENTER (Eingabe)
Taste, um diesen hal bautomatischen Betrieb zu aktivieren.
Im halbautomatischen Modus brauchen Sie auch nicht daran zu denken, die
Dauerschalter in ihre Normalpositionen zurückzustellen.
A. Alle Stationszyklen einmal
Dies kann besonders nützlich sein bei ungewöhnlicher Hitze, wo Sie
möchten, daß alle Stationen einmal für ihre normale auf den
Schiebeschaltern eingestellte Dauer aktiviert werden.
Um alle Stationen einmal der Reihe nach (Drehscheibe auf AUTO (automatisch)
gestellt) einzuschalten, drücken Sie die MANUAL (Manuell) einmal (das Wort ALL
ALL
Hinweis: Wenn Sie nicht innerhalb von 60 Sekunden nach Drücken der manual
(Manuell) Taste eine Auswahl vornehmen, wird auf der Anzeige die Uhrzeit angegeben.
61
DEUTSCH
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
6/11/01
10:58 AM
Page 64
Um die halbautomatische oder manuelle Bewässerung anzuhalten oder zu unterbrechen, drücken Sie die CLEAR (Löschen) Taste einmal. Dann kehrt der Controller
wieder zu Ihrem ursprünglichen automatischen Bewässerungsprogramm zurück.
STATION
3
FAULTY
Verwendung des benutzerseitig einstellbaren
Regenverzögerungmodus
Abb. 18: Anzeige eines Stationsfehlers
Die Taste für RAIN DELAY (Regenverzögerung) dient zum Aussetzen der automatischen
Bewässerung für 24, 48 oder 72 Stunden.
In der nächsten angesetzten Bewässerungssequenz versucht der Controller noch einmal,
die fehlerhafte Station zu aktivieren. Wird kein Kurzschluß festgestellt, fährt der
Controller mit der Aktivierung der Station fort, und FAULTY (Fehler) verschwindet von
der Anzeige.
Drücken Sie die RAIN DELAY (Regenverzögerung) Taste einmal, wobei die
Wählscheibe auf AUTO (automatisch) stehen muß. Der Controller forciert dann
eine Aussetzung der gesamten angesetzten Bewässerung für 24 Stunden. Danach
kehrt der Controller automatisch wieder zu seinem ursprünglichen
Bewässerungsplan zurück.
Um die Regenverzögerung auf 48 oder 72 Stunden zu verlängern, drücken Sie
einfach die RAIN DELAY (Regenverzögerung) Taste noch einmal, bis die gewünschte
Verzögerung angezeigt wird. Drücken Sie dann die ENTER (Eingabe).
Der Regenverzögerungsmodus wird durch Drücken der CLEAR (Löschen) Taste
widerrufen [siehe Abb. 17].
Zum Löschen des FAULTY (Fehler) von der Anzeige:
1. Reparieren Sie zuerst den Kurzschluß oder ersetzen Sie die fehlerhafte Magnetspule.
2. Testen Sie die Station im Rahmen einer manuellen Bewässerungssequenz.
3. Wenn nach einigen Sekunden kein Kurzschluß festgestellt wird, wird FAULTY (Fehler)
aufgehoben.
4. Wenn die Meldung weiter angezeigt wird, liegt immer noch ein Kurzschluß im Kabel
vor.
Die FAULTY (Fehler) kann auch durch Drehen der Wählscheibe von der Anzeige entfernt
werden.
Hinweis: Im Regenverzögerungsmodus zeigt der Controller die verbleibenden
Stunden (Countdown) bis zum Ende der akzeptierten Verzögerung abwechseln mit
der aktuellen Uhrzeit und Datum an. Im Regenverzögerungsmodus des Controllers
kann keine andere Taste als die CLEAR (Löschen) Taste betätigt werden.
DELAY
OFF
Interne automatisch rückgesetzte
elektronische Sicherung
Der Controller ist mit einer internen elektronischen Sicherung ausgestattet. Die interne
Sicherung hat im Gegensatz zu einem mechanischen Sicherungsschalter den Vorteil, daß
sie temperaturbeständiger und empfindlicher ist, und daß sie sich automatisch rücksetzt.
Zusammen mit dem diagnostischen Fehlersensor gibt die interne elektronische Sicherung
Ihrem Controller echten zusätzlichen Wert. Die Batterien wahren die Programmdaten im
Falle eines Auslösens der Sicherung. Wir empfehlen, die Batterien jedes Jahr zu erneuern.
24 Hr
Abb. 17: Anzeige mit Regenverzögerung
Vollständige Systemabschaltung
Um das System vollständig abzuschalten, stellen Sie die Wählscheibe auf die OFF
(Aus) Position. Der Controller bleibt programmiert, aktiviert aber keine
Bewässerung.
Die interne Sicherung wird “ausgelöst”, wenn der Controller eine hohe Spannungsspitze
erhält. Dies kann in den folgenden Situationen auftreten:
1. Blitzeinschlag in der Nähe
2. Stromspitze in der Netzstromversorgung.
3. Kurzschluss in einer Station.
Smart-Scan® Diagnostischer Fehlersensor
In der Elektronik des Controllers ist ein diagnostischer Fehlersensor integriert, der
als Teil der Bewässerungssequenz jede Station automatisch auf Vorhandensein einer
fehlerhaften Magnetspule oder Kabelkurzschluß absucht. Wenn der Controller in
einer Station einen Kurzschluß feststellt, überspringt er die fehlerhafte Station und
geht zur nächsten funktionsfähigen Station weiter. Der Controller zeigt FAULTY
(Fehler) zusammen mit der fehlerhaften Stationsnummer an [siehe Abb. 18]. Wird
an der Pumpen-/Hauptkontrollventilanschlußstelle ein Kurzschluß festgestellt, wird
unter der Stationsnummer ein “P” angezeigt und der Bewässerungszyklus wird
unterbrochen. Nur die letzte Station, bei der ein Kurzschluß festgestellt wird, wird
dem Controller angezeigt.
Jedesmal wenn eine dieser Bedingungen vorliegt, kann der elektronische
Sicherungsschalter “ausgelöst” werden und bewirken, daß die Stationsausgabe vom
Controller kurzfristig angehalten wird.
Die Batterien speichern die Programminformationen weiterhin und aktivieren die LCD.
Der Controller testet den Schaltkreis einen Moment später erneut, um zu sehen, ob die
Bedingung beendet ist. In den meisten Fällen liegt dann das Problem, das die Stromspitze
verursachte, nicht mehr vor (Blitzeingeschlagen, Stromspitze in der Stromversorgung
vorüber oder der diagnostische Fehlersensor ist zu einer nicht-fehlerhaften Station
übergegangen). In dem Fall wird die elektronische Sicherung automatisch rückgesetzt
und der Controller braucht nicht manuell rückgesetzt zu werden.
62
abs
von
ule.
ehler)
Kabel
tfernt
ne
, daß
setzt.
erung
en im
euern.
pitze
CD.
die
spitze
g
tzt
5
abschnitt
6/11/01
10:58 AM
Page 65
Schieben Sie den Deckel des Batteriefachs nach links.
Legen Sie zwei AA-Alkalibatterien in das Batteriefach ein.
Verschließen Sie das Batteriefach wieder.
Inneninstallation des
Controller
Fehlende oder schwach geladene Batterien können dazu führen, daß die
Uhrzeit, das Datum und das Programm nach einem Stromausfall gelöscht
werden. In einem solchen Fall müssen Sie vollständig aufgeladene Batterien
einsetzen und den Controller neu programmieren.
Installation des Controllers in 5 einfachen Schritten1. Wahl des Installationsorts
2. Anbringen des Controllers
3. Einsatz der Batterien
4. Anschluß des Transformators
5. Anschluß der Ventilkabel am Controller
Hinweis: Die Ventile in ihrem Bewässerungssystem werden nicht nur durch
Batterien allein betrieben. Für einen normalen Betrieb Ihres Systems muß der
24-Volt Transformator angeschlossen sein und mit Strom versorgt werden.
4. Anschluß des Transformators
1. Wahl des Installationsorts
Wählen Sie einen Standort in der Nähe einer Standardsteckdose. Ein
Anschluß, der durch einen Ein/Aus-Schalter gesteuert wird, ist zu vermeiden.
Der Controller muß wettergeschützt liegen und sollte nicht bei
Temperaturen unter -10 Grad oder über 45 Grad Celsius betrieben
werden. Auch direkte Sonnenbestrahlung ist nicht wünschenswert.
Die Installation wird am besten in einer Garage oder in einem geschützten
Raum vorgenommen. Der Controller ist nicht zur Außeninstallation
vorgesehen.
2. Anbringen des Controllers
Die bereitgestellte
Befestigungsschablone erleichtert
Ihnen die Anbringung.
Schrauben Sie eine Schraube der
Größe 8 in Augenhöhe ein und
lassen Sie den Schraubenkopf ca. 3
mm aus der Wand vorstehen. Falls
erforderlich können Sie in Gips
oder Mauerwerk Spreizanker
verwenden.
Schieben Sie die schlüssellochartige
Öffnung an der Rückseite des
Controllers über die vorstehende
Schraube. Schrauben Sie je eine
Schraube der Größe 8 durch die
beiden Öffnungen unten am Kasten
in die Wand [siehe Abb. 19].
Nehmen Sie den Deckel ab und machen Sie die beiden mit “24 VAC” [24
Volt Wechselstrom] markierten Anschlußstellen ausfindig. Stellen Sie
sicher, daß der Transformator nicht am Stromnetz angeschlossen ist und
stecken Sie dann eines der beiden Stromzuführungskabel vom
Transformator in jede Anschlußstelle, wobei es gleichgültig ist, welches
Kabel mit welcher Anschlußstelle verbunden wird.
Unter Umständen ist es zum Ein- oder Ausstecken des Kabels erforderlich,
um die Anschlußstelle zu öffnen. Dazu drücken Sie einfach auf den
Schalter oben an der Anschlußstelle [siehe Abbildung 8, Seite 4].
Schließen Sie den Transformator an [siehe Abbildung 20].
Warnhinweis: Schließen sie nie zwei oder mehr Controller am gleichen
Transformator an.
Schieben Sie den Deckel wieder an seinen Platz, bis er einrastet.
-
Schlüsselloch
1
+ 2
3
4
+
5
6
PUMP COM 24VAC 24VAC
Nr. 8 Schraube
Zum Pumpen-Start-Relais
oder Haupt-Klappe
Schraubenlöcher
Wand
Abb. 19: Anbringen eines
außeninstallierten Controllers
3. Einsatz der Batterien
Der Controller erfordert zwei AA-Alkalibatterien, die das Programm im Fall
eines Stromausfalls speichern. In einer typischen Installation sollten voll
aufgeladene Batterien eine ausreichende Stromversorgung und Schutz für ca.
ein Jahr bereitstellen. Wir empfehlen daher, jedes Jahr einen neuen Satz
Batterien einzusetzen.
63
Transformator
ABB. 20: Anschluß des Pumpenanlassers und des Hauptventils am Transformator
DEUTSCH
mal,
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
6
6/11/01
10:58 AM
Page 66
Außeninstallation des
Controller
abschnitt
Dieser Abschnitt illustriert die Außeninstallation des wetterbeständigen Controllers.
Wenn Sie nicht das Modell für Außeninstallation erworben haben, überspringen Sie
diesen Abschnitt.
1. Plazierung und Anbringung des
Controllerkastens
Plazieren Sie den Controller an einem Standort, wo eine standardgemäße
Stromversorgung gegeben ist.
Der Controller kann bei Temperaturen zwischen 0 bis 60 Grad Celsius betrieben
und bei -20 bis 65 Grad Celsius gelagert werden. Direkte Sonnenbestrahlung ist zu
vermeiden.
Der Controller ist gemäß UL-50-Standard wetterbeständig und ETL® geprüft,
jedoch sollte er nicht in Bereichen installiert werden, wo er durch ständige
Wassereinwirkung beschädigt werden könnte.
Schieben Sie die schlüssellochartige Öffnung an der Rückseite des
Controllerkastens auf die vorstehende Schraube [siehe Abb. 22].
Schlüsselloch
Schrauben
löcher
ABB. 22: Rückseite des Controllerkastens
Nehmen Sie den Deckel des Anschlußfaches ab, indem Sie die beiden Schrauben
losschrauben und den Kunststoffdeckel gerade abziehen [siehe Abb. 21].
Entfernen Sie den Gummi-Schutzstöpsel aus der Schraubenöffnung und schieben
Sie eine Schraube der Größe 8 durch die Öffnung im Controllerkasten [siehe
Abb. 23].
Ziehen Sie die Schraube fest an, bis der Controllerkasten an der Wand festsitzt
und setzen Sie dann den Gummistöpsel wieder in die Öffnung [siehe Abb. 23].
'AA' SIZE BATTERY
1
2
3
4
5
6
7
OPEN
'AA' SIZE BATTERY
8
9
10
11
12
PUMP COM1 COM2
Wenn der Controller so installiert wird, daß er keiner direkten Sonnenbestrahlung
ausgesetzt ist, kann das zu einer längeren Lebensdauer beitragen und Überhitzung
verhindern.
Um die Installation zu erleichtern, wurde der Controller mit einer abnehmbaren
Klappe versehen. Kalkulieren Sie ein, daß links vom Controllerkasten mindestens
18 cm Platz bleiben muß, so daß sich die Klappe nach Installation des Kastens
öffnen läßt.
Die bereitgestellte Befestigungsschablone erleichtert Ihnen die Anbringung des
Controllers.
PROGRAM
Tür-Angel
STATION
DATE
SET
WATERING
DAYS
MONTH YEAR
SET
CYCLE START
TIMES
[B]
[A]
S 1
T 2
A
R 3
T 4
INTERVAL
ODD
SET
EVEN
CYCLE
START
NEXT
TIMES
B DAY
M T W T F S S
SECOND WEEK
M T W T F S S
FIRST WEEK
CLEAR
MANUAL
+
ENTER
2
3
OFF
SET
TIME /
DATE
PROGRAM
RESET
NEXT
–
1
SET
WATERING
INTERVAL
AUTO
RAIN DELAY
4
5
6
7
8
9
10
11
Gummi
Dichtungs-Stecker
Montageloch
ABB. 23: Kabelanschlußfach des Controllerkastens
2. Anschluß des Netzkabels
Der Controller hat getrennte Fächer für den Wechselstromeingang und den
Niedrigspannungsausgang. Bei der Verkabelung des Controllerkastens müssen die
Eingangsstromkabel und das Niedrigspannungsausgangskabel getrennt gehalten
werden.
12
MANUAL ON
2
5
10
WATERING 15
DURATION 20
MINUTES 25
30
45
60
120
MANUAL OFF
DAYS (A)
INTERVAL (B)
(A&B)
12 STATION
Terminal
Fach
Schutzkappe
Orbit
®
Terminal-Schutzkappen-Schrauben
ABB. 21: Außen installierter Controller mit abgebildeter Anschlußstellenabdeckung
Schrauben Sie eine Schraube der Größe 8 in Augenhöhe in die Wand und lassen
Sie den Schraubenkopf etwa 3 mm von der Wand vorstehen. Falls erforderlich
können Sie in Gips oder Mauerwerk Spreizanker verwenden.
Der Controller umfaßt einen integrierten Transformator, der an einer
Wechselstromquelle anzuschließen ist. An der Rückseite des Controllerkastens sind
die Anschlußwerte angegeben. Dieser Anschluß muß von einem professionellen
Elektriker unter Einhaltung aller Bestimmungen und Vorschriften für elektrische
Anlagen vorgenommen werden.
Hinweis: Nach den örtlichen Baubestimmungen und Vorschriften für elektrische Anlagen
dürfen normalerweise nur geprüfte elektrische Installationsleitungen und
Verbindungsstücke zum Anschluß an Außenwänden installierten Anlagen an die
Stromquelle verwendet werden. Informieren Sie sich dementsprechend über die örtlichen
Bestimmungen.
Vorsicht: Schließen Sie den Controller nicht an einer Phase eines dreiphasigen
64 Stromsystems an, das von einer Pumpe oder anderen Elektrogeräten verwendet wird.
hieben
he
tzt
23].
die
en
6/11/01
10:58 AM
Page 67
7
Verkabelung des Wechselstromeingangs
Der Controller hat einen 220-Volt-Wechselstromanschluß mit Nippelhalterung.
Mit diesem 1/2" (13 mm) NPT-Nippel wird der Controller an einem StandardVerteilerkasten angeschlossen. Dieser Verteilerkasten muß UL-geprüft sein (oder
gleichwertige Zulassung).
Schalten Sie den Strom mit dem Sicherungsschalter aus und legen Sie eine
entsprechende Sicherheitsverriegelung an. Überprüfen Sie mit einem auf den
richtigen Meßbereich eingestellten Wechselstrom-Voltmeter, daß der Strom zur
Installationsstelle abgeschaltet ist.
Verwenden Sie Stromzuführungsleitungen von mindestens Größe 14
(AWG/Amer. Drahtlehre) mit einer Temperaturleistung von 75 Grad Celsius
oder höher.
Installieren Sie die Leitungen und zugehörigen Anschlußstücke. Schließen Sie
die Wechselstromkabel an der Stromquelle entsprechend aller Bestimmungen
und Normen an.
Schließen Sie den (nicht mitgelieferten) Verteilerkasten am 1/2" (13 mm) NPTMetallnippel an, der rechts unten am Controller vorsteht.
Schließen Sie die Stromquellenleitung am Eingang des Verteilerkastens gemäß
aller anwendbaren Vorschriften an.
Schließen Sie die Stromquellenleitungen an den vom Controller ausgehenden
Kabeln an. Achten Sie darauf, daß die Quellen-Erdung (oftmals ein grünes
Kabel oder Blankkupferleiter) am grünen Kabel des Controllers angeschlossen
wird. Das grüne Kabel MUSS angeschlossen werden! Schließen Sie die anderen
Kabel auf entsprechende Weise an [siehe Abb. 24].
Hinweis: Die amerikanischen 110-Volt AC-UL-Controller haben drei Kabel, die an
der Stromquelle angeschlossen werden: schwarz, grün und grün. Diese entsprechen
den gleichfarbigen Kabeln, die von der Stromquelle ausgehen. Der europäische 230Volt-Wechselstrom-Controller hat eine ähnliche dreifarbige Kabelkombination: braun,
blau und grün mit gelbem Streifen. Achten Sie darauf, daß alle Kabel am richtigen
Stromquellenkabel angeschlossen werden.
Stellen Sie sicher, daß bei allen Verbindungen vorschriftsmäßig isolierte
Anschlüsse verwendet werden.
Der Verteilerkasten ist unbedingt durch eine wetterbeständige Dichtung und
Deckel abzudecken.
'AA' SIZE BATTERY
1
2
3
4
5
6
8
9
10
11
12
Wenn der Abstand zwischen dem Controller und den Ventilen weniger als
ca. 210 m beträgt, verwenden Sie das WaterMaster®
Bewässerungssystemkabel oder gr. 20 (AWG) Thermostatkabel mit
Plastikmantel zur Verbindung des Controllers mit den Ventilen. Liegen
diese beiden jedoch mehr als 210 m auseinander, verwenden Sie gr. 16
(AWG) Kabel. Das Kabel kann unterirdisch verlaufen. Ein besserer Schutz
wird gewährleistet, wenn das Kabel durch ein PVC-Rohr geführt wird und
in der Erde verlegt wird. Vermeiden Sie jedoch später beim Graben oder
bei den Ausschachtungsarbeiten diese in der Erde verlegten Leitungen,
damit sie nicht beschädigt werden.
Hülle
Spezielle
Zonen-Drähte
DrahtVerbindungens
in Fettkappen
Allgemeine
Drähte
Magnetspulen
Ventile
Abb. 25: Anschluß der Controllerkabel an den Ventilen
Jedes Ventil ist mit zwei Kabeln ausgestattet. Das eine Kabel wird als
gemeinsame Leitung verkabelt. Die gemeinsamen Leitungen für alle Ventile
können zusammen an einem zum Controller führenden gemeinsamen Kabel
angeschlossen werden. Das andere Ventilkabel wird an dem speziellen
Stationskabel angeschlossen, das dieses Ventil steuert [siehe Abb. 25].
Alle Kabel sollten unter Einsatz von wasserdichten Kabelverbindern
zusammengeführt werden.
Um elektrische Gefahren zu vermeiden, darf an jeder Station nur ein
Ventil angeschlossen werden.
PUMP COM1 COM2
sind
en
he
agen
hen
d.
1/2" (131/2
mm)
NPT Sauger
NPT Sauger
VerteilerKasten
DrahtVerbindungen
Abb. 24: Wechselstromverkabelung mit Abzweigkasten
Installation der Ventile,
Pumpernanlasser und
Hauptventile
1. Verkabelung der Magnetventile
OPEN
'AA' SIZE BATTERY
7
abschnitt
2. Anschluß der Ventilkabel am Controller
65
Nehmen Sie den Deckel des Anschlußfachs ab.
Streifen Sie 4” (6mm) der Kunststoffisolierung an jedem Kabelende ab.
Stellen Sie fest, welches Ventil Sie an welcher Station anschließen wollen
DEUTSCH
auben
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
6/11/01
10:58 AM
Page 68
und schließen Sie jedes Ventilkabel an der Anschlußstelle seiner Station (mit
1 - 12 markiert) an, indem Sie den blanken Draht ganz in die
Anschlußstelle einstecken.
Zum Einstecken oder Ausziehen des Kabels ist es unter Umständen
erforderlich, die Anschlußstelle zu öffnen. Dazu drücken Sie einfach die
oben an der Anschlußstelle befindliche Zunge nach oben [siehe Abb. 8].
Schließen Sie das gemeinsame Kabel am Anschluß mit der Markierung
“COM” an [siehe Abb. 26].
+ -
1
2
3
4
5
SONSTIGE QUALITÄTSPRODUKTE UND ZUSATZARTIKEL
Automatische Regenabschaltung
Für automatische Regenabschaltung fragen Sie
Ihren Orbit® Händler nach dem Orbit® Modell
57091 (94060) (automatischer
Regenabstellschalter). Dieser Regenabschalter ist
einfach am Controller anzuschließen und
verhindert zu starke Bewässerung in Regenzeiten.
+
6
Wetterbeständiger Controllerkasten
PUMP COM 24VAC 24VAC
Ermöglicht die Außeninstallation der meisten
innen zu installierenden Controller.
WaterMaster
®
8-Zone
UL
WaterMaster
CLASS 2 TRANSFORMER
INPUT 120V AC 60Hz 35W
OUTPUT 24V AC 1.2 AMP
MODEL NO. DV. 24124
CAUTION: INDOOR USE ONLY
®
Automatische Ventile
Zum Ventil
Widerstandsfähige, nicht-korrosive
Kunststoffausführung. Die automatischen Ventile
sind als absaugfeste oder gerade Ventile mit sicherer Niedrigspannung erhältlich.
Automatische Umwandler
Widerstandsfähige, nicht-korrosive
Kunststoffausführung. Zur Umwandlung der
meisten Kunststoff- oder Messingventilmarken auf
automatisch.
Abb. 26: Anschluß der Ventilkabel
Hinweis: An jeder Anschlußstelle kann nur ein Kabel angeschlossen werden.
Sollten in Ihrem System mehr als zwei gemeinsame Kabel verlaufen, spleißen Sie
mehrere zusammen, so daß in jeden der “COM”-Anschlüsse nur ein Kabel führt.
Verwenden Sie zum Schutz der Spleißverbindung eine Lüsterklemme.
Kabelverbinder
Schützt Niedrigspannungskabel vor Korrosion oder
Kurzschlüssen.
Sender und Empfänger für Fernbedienung
Zur Steuerung Ihres Bewässerungssystems durch
Knopfdruck bei einer Entfernung von bis zu 60m
vom Controller.
Remote
Control
Timer Link ™
Remote
Control
Timer Link ™
6 STATION TRANSMITTER
1
4
ON
6 STATION RECEIVER
MODEL #57013
5
Stations
ON
10 min
66
2
MODEL #57036
3
6
ALL OFF
2 min
ON
30 min
ON
60 min
6/11/01
10:58 AM
Page 69
Hilfe
FEHLERBEHEBUNG
Bevor Sie diesen Controller zu Ihrem Händler zurückbringen,
setzen Sie sich bitte mit der Technischen Unterstützung von
Orbit® unter der Nummer 1-801-299-5555 (gebührenfrei
innerhalb der USA) in Verbindung.
Mögliche Problemursachen
Eine oder mehrere Stationen schalten sich nicht ein.
1. Fehlerhafte Magnetspule.
2 Kabel defekt oder nicht angeschlossen.
3. Durchflußspindel eingeschraubt, Ventil schaltet sich ab.
4. Programmierung ist falsch.
Zulassungen
Der Controller entspricht dem UL-1951 (Modelle 57004,
57006, 57008,57122) und UL-50 (Modelle 57606, 57012)
Standard und ist ETL® geprüft. Die entsprechenden
internationalen Modelle sind CSA® und CE® geprüft.
Stationen schalten sich ein, wenn dies nicht beabsichtigt ist:
1. Wasserdruck zu hoch.
2. Mehr als eine Startzeit ist programmiert.
Eine Station ist hängengeblieben und schaltet sich nicht ab:
Warenzeichen-Hinweis
1. Fehlerhaftes Ventil.
2. Schmutzteilchen oder Partikel sitzen im Ventil fest.
3. Fehlerhafte Ventilmembran.
Control Star®, WaterMaster® und Smart-Scan® sind eingetragene
Warenzeichen von Orbit® Irrigation Products, Inc.
Alle Stationen schalten sich nicht ein:
Die Informationen in diesem Handbuch sind primär für den Anwender
bestimmt, der einen Bewässerungsplan aufstellt und diesen in den
Controller eingibt. Dieses Produkt ist zur Verwendung als
automatischer Zeitgeber-Controller zur Aktivierung von 24-VoltBewässerungsventilen, wie in diesem Handbuch beschrieben, bestimmt.
1. Transformator defekt oder nicht angeschlossen.
2. Programmierung ist falsch.
3. Sicherung wurde ausgelöst.
Controller kann nicht in Betrieb gesetzt werden:
1. Sicherung wurde ausgelöst.
2. Transformator nicht in eine funktionstüchtige Wechselstromsteckdose
eingesteckt.
WaterMaster® von Orbit® Eingeschränkte
Zwei-Jahres-Garantie
Stationen schalten sich weiterhin ein und aus, wenn sie dies programmgemäß nicht tun sollten:
Orbit® Irrigation Products, Inc. garantiert seinen Kunden, daß die
WaterMaster® Produkte für einen Zeitraum von zwei Jahren ab
Kaufdatum frei von Material-und Herstellungsfehlern sind. Wir
ersetzen ein defektes Teil, bzw. Teile, die sich bei normaler
Verwendung und Wartung als defekt erweisen, kostenlos für
einen Zeitraum von zwei Jahren ab Kaufdatum (Nachweis
erforderlich). Wir behalten uns das Recht vor, das defekte Teil vor
dem Ersatz zu überprüfen. Orbit® Irrigation Products, Inc.
übernimmt keine Verantwortung für Folge -oder Nebenschäden
sowie durch Produktausfall verursachte Schäden. Die Haftung
von Orbit® unter dieser Garantie beschränkt sich ausschließlich
auf den Ersatz oder die Reparatur defekter Teile. Um Ihre
Garantie in Anspruch zu nehmen, geben Sie bitte das Gerät
zusammen mit einer Kopie Ihrer Quittung an Ihren Händler
zurück.
1. Mehr als eine Startzeit wurde mit sich überschneidenden Plänen
programmiert.
2. Übermäßiger Druck.
Sicherung wird wiederholt ausgelöst.
1. Kurzschluß im Kabel oder Magnetspulen.
67
DEUTSCH
WTM210728 57004-24 rD.qx
WTM210728 57004-24 rD.qx
6/11/01
10:58 AM
Page 70
1-800-488-6156
1-801-299-5555
www.orbitonline.com
Orbit® Irrigation Products Inc.
845 North Overland Rd.
North Salt Lake, Utah 84054
57004-24 Rev D
