Samsung 910MP Manual do usuário

㫖

㫖

G

㫖㩷

㫖㩷

GG

GG

㫖㫖

㫖

㫖

㫖㫖

㩷

㫖

㫖

Instalar controladores

G G G G

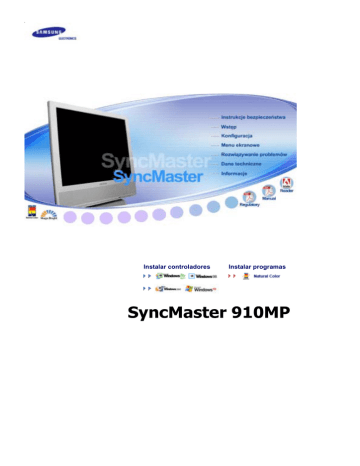

SyncMaster 910MP

㫖

G

G

O não cumprimento das indicações que acompanham este símbolo pode resultar em danos corporais ou danos no equipamento.

Proibido

Não desmonte

Não toque

É importante ler e compreender

Desligue a ficha da tomada

Ligação de terra para evitar choque eléctrico

Energia

Quando não for utilizado durante largos períodos de tempo, defina o seu PC para

DPMS. Se utiliza uma protecção de ecrã, defina-o com o modo de ecrã activo.

Não utilize uma ficha danificada ou solta.

z

Pode provocar choque eléctrico ou incêndio.

Não retire a ficha pelo cabo nem toque na mesma com as mãos molhadas.

z

Pode provocar choque eléctrico ou incêndio.

Utilize uma ficha e uma tomada devidamente ligadas à terra.

z

Uma ligação de terra deficiente pode causar choque eléctrico ou danos no equipamento.

Não dobre excessivamente a ficha ou o cabo nem coloque objectos pesados sobre os mesmos, pois poderá resultar em danos.

z

O não cumprimento desta instrução pode causar choque eléctrico ou incêndio.

Não ligue demasiadas extensões ou fichas a uma tomada.

z

Pode provocar um incêndio.

Instalação

Contacte o centro autorizado de assistência técnica quando instalar o monitor em locais sujeitos a poeiras excessivas, locais sujeitos a temperaturas altas ou baixas, locais onde se utilizem substâncias químicas e locais onde o monitor esteja a funcionar 24 horas por dia como em aeroportos, estações de comboio, etc.

Se não o fizer, pode provocar sérios danos no monitor.

Coloque o monitor num local com pouca humidade e o mínimo de pó.

z

Caso contrário, pode provocar choque eléctrico ou incêndio no interior do monitor.

Não deixe cair o monitor ao mudá-lo de local.

z

Pode causar danos materiais ou corporais.

Instale a base do monitor numa estante ou prateleira de maneira a que

extremidade da base não se prolongue além da estante ou da prateleira.

z

Se deixar cair o produto pode danificá-lo ou magoar-se.

Pouse o monitor com cuidado.

z

Pode estar danificado ou partido.

Não coloque o monitor com o ecrã virado para baixo.

z

A superfície do tubo de raios catódicos (TFT-LCD) pode estar danificada.

A instalação de um suporte de parede tem de ser efectuada por um profissional qualificado.

z z

A instalação levada a cabo por pessoal não qualificado pode resultar em lesões.

Utilize sempre o dispositivo de montagem especificado no manual do proprietário.

Instale o produto mantendo-o a uma distância de 10 cm da parede para uma ventilação adequada.

z

Um produto em sobreaquecimento pode incendiar-se.

Para impedir a água da chuva de deslizar pelo cabo da antena externa e de entrar na casa, certifique-se de que a parte exterior do cabo fica abaixo do ponto de entrada.

z

Se água entrar no produto, pode provocar um choque eléctrico ou um incêndio.

Se estiver a utilizar uma antena externa, certifique-se de que coloca uma distância suficiente entre a antena e os fios eléctricos próximos, para que não possam entrar em contacto no caso de a antena ser derrubada devido a ventos fortes.

z

Uma antena derrubada pode provocar danos ou um choque eléctrico.

Limpeza

Quando limpar a caixa do monitor ou a superfície do tubo de raios catódicos (TFT-LCD), utilize um pano macio ligeiramente húmido.

Não pulverize o detergente directamente no monitor.

z

Pode causar danos, choque eléctrico ou incêndio.

Utilize o detergente recomendado com um pano macio.

Se o conector entre a ficha e o pino estiver com poeira ou sujo, limpe-o correctamente com um pano seco.

z

Um conector sujo pode causar choque eléctrico ou incêndio.

Contacte um Centro de Assistência ou Centro de Clientes para fins de limpeza interior uma vez por ano.

z

Mantenha o interior do produto limpo. A poeira acumulada no interior durante um longo período de tempo pode provocar mau funcionamento ou um incêndio.

Outros

Não retire a tampa (ou a parte de trás).

z

Pode provocar choque eléctrico ou incêndio. z

As reparações devem ser realizadas por técnicos qualificados.

Se o monitor não estiver a funcionar normalmente - em particular, se emitir sons ou odores estranhos - desligue-o imediatamente e contacte um representante autorizado ou centro de assistência.

z

Esta situação pode causar choque eléctrico ou incêndio.

Não permita que água pingue em cima do monitor ou que este seja exposto a humidade.

z

Isso poderá provocar um mau funcionamento, choque eléctrico ou um incêndio. z

De modo especial, evite utilizar o monitor perto de água ou no exterior, onde poderá estar exposto a neve ou chuva.

Se o monitor cair ou se a caixa ficar danificada, desligue o monitor e o fio de alimentação.

z

O monitor poderá funcionar incorrectamente, provocando um choque eléctrico ou um incêndio. z

Em seguida, contacte o centro de assistência .

Mantenha a alimentação desligada quando ocorrerem trovoadas e relâmpagos ou quando o monitor não for utilizado durante um longo período de tempo.

z

O monitor poderá funcionar incorrectamente, provocando um choque eléctrico ou um incêndio.

Mantenha a alimentação desligada quando ocorrerem trovoadas e relâmpagos ou quando o monitor não for utilizado durante um longo período de tempo.

z

O monitor poderá funcionar incorrectamente, provocando um choque eléctrico ou um incêndio.

Não tente mover o monitor puxando o respectivo cabo.

z

Pode causar avaria, choque eléctrico ou incêndio devido a danos resultantes no cabo.

Não tape as aberturas de ventilação da caixa do monitor.

z

Uma ventilação deficiente pode causar uma avaria ou incêndio.

Não coloque recipientes com água, produtos químicos ou pequenos objectos de metal no monitor.

z

Isso poderá provocar um mau funcionamento, choque eléctrico ou um incêndio. z

Se uma substância estranha entrar no monitor, desligue o fio de alimentação e contacte o centro de assistência .

Não utilize nem guarde substâncias inflamáveis próximo do monitor.

z

Pode causar explosão ou incêndio.

Nunca insira um objecto metálico nas aberturas do monitor.

z

Pode causar choque eléctrico, incêndio ou lesão.

Não introduza objectos metálicos como bastonetes, arame e verrumas nem objectos inflamáveis como papel e fósforos nas aberturas de ventilação, portas para auscultadores ou portas AV.

z

Pode provocar um incêndio ou choque eléctrico. Se entrar água ou alguma substância estranha para dentro do produto, desligue-o, retire a ficha da tomada de parede e contacto o centro de assistência.

Se olhar para um ecrã fixo durante um longo período de tempo, poderão aparecer imagens residuais ou manchas.

z

Altere o modo para poupança de energia ou defina uma protecção de ecrã para uma imagem em movimento quando tem de se afastar do monitor durante um longo período de tempo.

Ajusta a resolução e frequência para os níveis adequados ao modelo.

z

Níveis de resolução e de frequência inadequados podem danificar a visão do utilizador.

Ecrã 19 - 1280 X 1024

Mantenha o volume num nível adequado quando utilizar os auscultadores.

z

Níveis de volume demasiado altos podem danificar a audição.

Olhar continuamente para o monitor de muito perto pode provocar lesões

ópticas.

De modo a não esforçar demasiado os olhos, faça uma pausa, de pelo menos cinco minutos, de hora a hora quando utilizar o monitor.

Não instale o produto numa superfície instável, desnivelada ou num local sujeito a vibrações.

z

Se deixar cair o produto pode danificá-lo ou magoar-se. A utilização do produto num local sujeito a vibrações pode reduzir a sua vida útil ou incendiálo.

Quando mover o monitor, desligue o botão de alimentação e desligue o cabo de alimentação. Certifique-se de que todos os cabos, incluindo o cabo da antena e cabos que ligam a outros dispositivos, são desligados antes de mover o monitor.

z

Falha em desligar um cabo pode danificá-lo e provocar um incêndio ou choque eléctrico.

Quando remover as pilhas do controlo remoto, certifique-se de que estas não são engolidas por crianças. Mantenha as pilhas fora do alcance de crianças.

z

Se forem engolidas, contacte um médico imediatamente.

Quando substituir as pilhas, coloque-as na posição de polaridade +/- correcta, tal como indicado no suporte das pilhas.

z

Polaridade incorrecta pode fazer com que uma pilha parta ou tenha fugas, podendo provocar um incêndio, lesões ou contaminação (danos).

Utilize apenas pilhas do padrão especificado. Não utilize pilhas novas e usadas em conjunto.

z

Pode fazer com que uma pilha parta ou tenha fugas, podendo provocar um incêndio, lesões ou contaminação (danos).

A pilha (e a pilha recarregável) não são lixo comum e têm que ser devolvidas por motivos de reciclagem.

Como consumidor da pilha, o cliente é responsável pela devolução da pilha usada ou recarregável para que seja reciclada.

z

O cliente pode devolver a pilha usada ou recarregável a um centro de reciclagem próximo ou a uma loja que venda o mesmo tipo de pilhas ou de pilhas recarregáveis.

Certifique-se de que os seguintes artigos estão incluídos com o monitor. Se faltar um artigo ontacte o seu representante

.

Contacte um representante local para comprar itens opcionais.

Desembalagem

Monitor

Manual

Guia de Instalação

Rápida

Cartão de garantia

(não está disponível em todos os instalação do Natural Color/driver locais)

Manual de instruções e CD de

Cabo

Outros

Cabo de sinal (D-Sub de 15 pinos)

Cabo de alimentação Cabo de áudio

Controlo remoto Pilhas (AAA X 2) Conector

Parte de trás

1. SOURCE

2. PIP

3. MENU

4. CH

5. - VOL +

6. ENTER

7. Botão de ligar e

desliga

8. Indicador de energia

9. Sensor de controlo

remoto

1. SOURCE

Passa do modo de PC para o modo Vídeo.

Só se pode alterar a fonte em dispositivos externos que estejam ligados ao monitor.

Para alternar entres os modos de ecrã:

[PC] [TV] [Ext.] [AV] [S-VIDEO]

>>Clique aqui para visualizar um clip de animação.

Nota : De acordo com o tipo de difusão em cada país, poderá não conseguir seleccionar uma.

Para mais informações > Sistemas de difusão

2. PIP ( Modos disponíveis : PC )

No modo PC, liga o vídeo ou ecrãs de TV num modo de ajuda.


3. MENU

Utilize este botão para abrir o menu no ecrã e recue para o passo 1 no menu.

4.

CH

Move-se de um item de menu para outro na vertical ou ajusta valores de menu seleccionados. No modo TV, selecciona canais de TV.


5. - VOL +

Move-se de um item de menu para outro na vertical ou ajusta valores de menu seleccionados. No modo TV, selecciona canais de TV.


6. ENTER

Utilizado para seleccionar o menu OSD [Sair].

7. Botão de ligar e desliga

Utilize este botão para ligar e desligar o monitor.

8. Indicador Alimentação

Acende-se quando desliga a alimentação.

9. Sensor de controlo remoto

Direccione o controlo remoto para este ponto no monitor.

Consulte a secção PowerSaver do manual para obter mais informação sobre as funções de poupança de energia. Para poupar energia, desligue o monitor quando não necessita dele ou quando o abandona durante longos períodos de tempo.

Parte de trás

(A configuração da parte de trás do monitor pode variar de produto para produto.)

1. Terminal de ligação de alimentação CD

Este produto pode ser utilizado com 100 ~ 240V CA

(+/- 10%).

2. inal de conexão PC

1. Computer connection terminal(15 Pin D-SUB)

Terminal de ligação de áudio

3. Terminal de ligação EXT(RGB)

Terminal de ligação EXT(RGB)

- Scart é principalmente utilizado na Europa.

4. Terminal de ligação AV

1. Terminal de conexão de Áudio (L,R) vídeo

2. Terminal de conexão vídeo

3. Terminal de conexão S-VIDEO

5. Terminal de ligação TV

1. Terminal de conexão tv

Para mais informações > Conectar a TV

2. Terminal de ligação de auscultadores (Saída)

Para obter informações detalhadas relativamente às ligações de cabos, consulte Ligação do monitor em Configuração.

Controlo remoto

O desempenho do controlo remoto pode ser afectado por um aparelho de TV ou outros dispositivos electrónicos a funcionar junto do monitor, provocando um funcionamento incorrecto devido à interferência com a frequência.

1. POWER

2. Número

3. +100, -/--

5. MUTE

6. TTX/MIX

7. MENU

8. ENTER

9. CH/P

10. SOURCE

11. INFO

12. EXIT

13. Botões Para Cima-Para Baixo,

Esquerdo-Direito

14. AUTO

15. P.MODE, M/B (MagicBright™)

16. P.SIZE

17. STILL

18.

PIP

19. S.MODE

20. DUAL/MTS

21. PRE-CH

22.

SOURCE

23.

SIZE

24.

POSITION

25. MAGIC-CH

1. POWER

Utilize este botão para ligar e desligar o monitor.

2. Número

Selecciona canais de TV no modo TV.

3. +100

Premir para seleccionar canais superiores a 100.

Por exemplo, para seleccionar 121, prima "+100", em seguida, prima "2" e "1".

-/-- (Selecção de canais de um/dois dígitos)

Utilizado para seleccionar um canal com o número dez ou superior.

Prima este botão e o símbolo "--” é apresentado.

Introduza o número de canal composto por dois dígitos.

-/-- é principalmente utilizado na Europa.

Também ajusta o volume de áudio.

5. MUTE

Efectua uma pausa (silencia) a saída de áudio temporariamente.

O áudio recomeça se o botão Sem som ou - + for premido no modo Sem som.

6. TTX/MIX

Os canais de TV fornecem serviços de informações escritas através do Teletexto.

Para mais informações > TTX / MIX

TTX / MIX é principalmente utilizado na Europa.

7. MENU

Utilize este botão para abrir o menu no ecrã e recue para o passo 1 no menu.

8. ENTER

Utilizado para seleccionar o menu OSD [Sair].

9. CH/P

No modo TV, selecciona canais de TV.

10. SOURCE

Passa do modo de PC para o modo Vídeo.

Só se pode alterar a fonte em dispositivos externos que estejam ligados ao monitor.

[PC] [TV] [Ext.] [AV] [S-VIDEO]

11. INFO

As informações sobre a imagem actual são apresentadas no canto superior esquerdo.

12. EXIT

Sai ou fecha o ecrã de menu.

13. Botões Para Cima-Para Baixo, Esquerdo-Direito

Desloca-se de um item de menu para outro na horizontal, na vertical ou ajusta os valores de menu seleccionados.

14. AUTO

Ajusta a apresentação do ecrã automaticamente.(PC)

15. P.MODE, M/B (MagicBright™)

Quando prime este botão, é apresentado o modo de áudio actual no canto inferior esquerdo do ecrã.

TV / AV / Ext. / S-Video Modo : P.MODE (modo Imagem)

O monitor tem quatro definições de imagem automáticas cujos valores vêm ajustados de fábrica.

Depois, volte a carregar no botão para percorrer os modos pré-configurados disponíveis.

( Dinâmico Padrão Filme Personalizar )

Modo PC : M/B ( MagicBright™ )

MagicBright™ é uma nova função que fornece o ambiente de visualização ideal dependendo do conteúdo da imagem que está a ver.

Depois, volte a carregar no botão para percorrer os modos pré-configurados disponíveis.

( Entretenimento Internet Texto Personalizar )

16. P.SIZE - Não disponível no modo PC

Carregue para mudar o tamanho do ecrã.

( 16:9 Normal Zoom1 Zoom2 )

17. STILL - Não disponível no modo PC

Prima o botão uma vez para fixar o ecrã. Prima-o novamente para remover essa definição.

18.

PIP ( Modos disponíveis : PC )

Prima este botão para controlar a janela PIP.

19. S.MODE

Quando prime este botão, é apresentado o modo de áudio actual no canto inferior esquerdo do ecrã.

( Standard Musik Film Sprache Benutzerdef. )

20. DUAL / MTS

DUAL : STEREO (Estéreo)/MONO, DUAL l / DUAL ll e MONO/NICAM MONO/NICAM

STEREO (Estéreo) podem ser utilizados dependendo do tipo de difusão, utilizando o botão

DUAL no controlo remoto quando assiste ao jogo.

MTS : Alterna entre MONO/STEREO (Estéreo), DUAL 1/DUAL 2 e MONO/NICAM

MONO/NICAM STEREO (Estéreo).

21. PRE-CH

Move-se de um item de menu para outro na vertical ou ajusta valores de menu seleccionados.

22.

SOURCE

Sempre que premir o botão, selecciona a origem Vídeo.(PIP)

23.

SIZE

Prima para alterar o tamanho do ecrã.

24.

POSITION

Ajusta a localização do ecrã na horizontal e na vertical.

25. MAGIC-CH

MagicChannel permite-lhe assistir apenas a determinados canais. Esta função só está disponível na Coreia.

Ligar o Monitor.

1. Ligar a um computador

1.

2.

Ligue o cabo de alimentação do monitor à porta de alimentação situada na parte de trás do monitor.

Insira o cabo de alimentação do monitor numa tomada que esteja próxima.

Utilizar o conector D-sub (analógico) na placa de vídeo.

Ligue a extremidade do cabo de sinais à porta vídeo do computador (placa de vídeo ou placa gráfica).

3.

4.

Ligue aqui um cabo para a entrada do som da placa de som do computador.

Ligue o computador e o monitor.

2. Ligar a um Macintosh

1. Utilizar o conector D-sub (analógico) na placa de vídeo.

Conectar o cabo de sinal à porta D-SUB do computador Macintosh.

2. Para modelos mais antigos da Macintosh, será preciso ajustar o interruptor DIP de controle de resolução do adaptador Macintosh (opcional), consultando a tabela de configuração de interruptores apresentada na parte traseira.

3. Conectar o monitor ao Macintosh.

Ligar a outros dispositivos

Este monitor permite ao usuário ligá-lo a dispositivos de entrada como um leitor de DVD, um VCR

[gravador de vídeo], câmera de vídeo ou um DTV ou TV sem desligar o PC.

Para saber como ligar dispositivos de entrada AV, consulte User Controls em Regular o monitor.

A configuração, na parte de trás do monitor, pode variar de produto para produto.

1-1. Conectar dispositivos AV

O monitor tem terminais de conexão AV para conectar dispositivos de entrada AV como DVDs, gravadores ou câmeras de vídeo. É possível obter sinais AV contanto que o monitor esteja ligado.

1. Os dispositivos de entrada como DVD, VCR ou câmeras são ligados ao terminal Video ou S-Video do monitor por meio do cabo S-Video.

O cabo S-Vídeo é opcional.

2. Conectar os terminais Áudio (L) e Áudio (R) de um DVD, gravador ou câmera de vídeo aos terminais de entrada de áudio L e R por meio dos cabos de áudio.

3. Em seguida, iniciar o DVD, gravador ou câmera de vídeo com um disco ou fita DVD inserido.

4. Seleccione AV ou S-Vídeo com o botão SOURCE.

1-2. Terminal de ligação EXT(RGB) - Só se aplica a AV DEVICE que suporta SCART.

Ligue à entrada do DVD se o dispositivo tiver um EXT.(RGB).

Pode ver DVD bastando para isso ligar o DVD ao monitor, desde que a alimentação esteja ligada.

1. Ligue o cabo EXT(RGB) do videogravador ou DVD ao conector EXT(RGB) do videogravador ou

DVD.

2. Seleccione Ext. com o botão SOURCE.

2. Conectar a TV

Pode ver programas de televisão no monitor se este estiver ligado a uma antena ou cabo CATV sem ter de instalar hardware ou software de recepção de TV em separado no computador.

1. Ligue o cabo CATV ou o cabo coaxial da antena ao terminal Antenna [Antena] na parte traseira do monitor.

É necessário um cabo da antena coaxial.

Ao utilizar um terminal de antena interior:

Verificar o terminal da antena na parede antes de conectar o cabo.

Ao utilizar uma antena externa:

Se for possível, utilizar os serviços de um profissional para instalá-la.

Para ligar o cabo RF ao terminal de entrada da antena:

Manter reta a parte de cobre do cabo RF.

2. Ligar o monitor.

3. Selecionar TV por meio do botão SOURCE na parte frontal do monitor.

4. Depois da busca de canais, seleccione o canal de televisão pretendido.

Um sinal fraco está causando uma recepção deficiente?

Comprar e instalar um amplificador de sinal para melhorar a recepção.

Em áreas onde o cabo da antena não seja suportado, ligue primeiro o conector à antena de

TV.

3. Conectar os fones de ouvido

É possível conectar fones de ouvido ao monitor.

1. Conectar os fones de ouvido à porta de saída Headphone [Fones de ouvido].

Utilizar a base

Este monitor suporta vários tipos de bases padrão VESA. Tem de dobrar ou remover a base que está a ser utilizada para poder instalar uma base VESA.

1. Dobrar a base

O monitor pode estar reclinado entre 0 a 19 graus.

2. Colocar uma Base

É possível colocar uma placa para instalação interface compatível com VESA de 100 mm. por 100 mm. neste monitor.

A. Monitor

B. Placa da instalação interface

1. Desligue seu monitor e desconecte sua tomada de potência (força).

2. Posicione o monitor LCD virado para baixo sobre uma superfície plana com um amortecedor debaixo dele para proteger a tela.

3. Dobre o suporte de maneira a ficar exactamente num ângulo de 90 graus.

4. Alinhe a Placa de Instalação Interface nos furos na Placa de Instalação da Tampa Traseira e fixe-a com os quatro parafusos fornecidos com a base do tipo com braço, gancho instalado na parede e outras bases.

Para montar o monitor numa parede, deverá adquirir o kit de montagem na parede que lhe permite montar o monitor a uma distância de pelo menos 10cm da superfície da parede. Contacte o Centro de

Assistência da Samsung mais próximo para obter mais informações.

A Samsung Electronics não se responsabiliza por danos provocados pela utilização de uma base que não a especificada.

Quando o sistema operativo solicitar o controlador do monitor, insira o CD-ROM fornecido com este monitor. A instalação do controlador é ligeiramente diferente de acordo com o sistema operativo utilizado. Siga as instruções apropriadas para o sistema operativo de que dispõe.

Prepare uma disquete vazia e transfira o ficheiro do controlador a partir do Web site apresentado a seguir.

z

Web site da Internet : http://www.samsung.com

(Worldwide) http://www.samsungusa.com/monitor (USA) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

Windows ME

1. Insira o CD na unidade do CD-ROM.

2. Clique em "Windows ME Driver".

3. Na lista de modelos, escolha o modelo do seu monitor e, em seguida, clique no botão

"OK".

4. Na janela "Aviso", clique no botão "Instalar".

5. A instalação do Controlador de Monitor está concluída.

Windows XP/2000


2. Clique em "Windows XP/2000 Driver".

3. Na lista de modelos, escolha o modelo do seu monitor e, em seguida, clique no botão

"OK".

4. Na janela "Aviso", clique no botão "Instalar".

5. Se aparecer a janela "Mensagem" seguinte, clique no botão "Continuar" Em seguida, clique no botão "OK". Este controlador de monitor está certificado para o MS Logo e esta instalação não causa danos no seu sistema.

*O controlador certificado será disponibilizado na homepage de monitores da Sams http://www.samsung.com

.


Windows XP | Windows 2000 | Windows Me | Windows NT | Linux

Quando o sistema operativo solicitar o controlador do monitor, insira o CD-ROM fornecido com este monitor. A instalação do controlador é ligeiramente diferente de acordo com o sistema operativo utilizado. Siga as instruções apropriadas para o sistema operativo de que dispõe.

Prepare uma disquete vazia e transfira o ficheiro do controlador a partir do Web site apresentado a seguir. z

Web site da Internet : http://www.samsung.com

(Worldwide) http://www.samsungusa.com/monitor (USA) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

Sistema Operativo Microsoft

®

Windows

®

XP


2. Clique em "Iniciar" - "Painel de controlo" e, depois, clique no ícone "Aspecto e temas".

3. Clique no ícone "Monitor" e escolha o separador "Definições". Depois, clique em

"Avançadas…".

4. Clique no botão "Propriedades" do separador "Monitor" e seleccione o separador

"Controlador".

5. Clique em "Actualizar controlador…" e seleccione "Instalar de uma lista ou…". Depois, clique no botão "Seguinte".

6. Seleccione "Não localizar, vou… " e, em seguida, clique em "Seguinte" e em "Disco...".

7. Clique no botão "Localizar" e escolha D:\Driver. Depois escolha o seu modelo de monitor na lista de modelos. Clique no botão "Seguinte".

8. Se vir a seguinte janela de "Mensagem", clique em "Continuar". Em seguida, clique no botão

"Terminar".

Este controlador de monitor está certificado para o MS Logo e esta instalação não causa danos no seu sistema.

*O controlador certificado será disponibilizado na homepage de monitores da Samsung. http://www.samsung.com

.

9. Clique no botão "Fechar" e, depois, no botão "OK" de forma continuada.



®

Windows

®

2000

Quando vir a mensagem "Assinatura digital não localizada" no monitor, siga estes passos.

1. Escolha o botão "OK" na janela "Inserir disco".

2. Clique no botão "Procurar" na janela "Ficheiro necessário".

3. Escolha "A:\(D:\driver)" e, em seguida, clique no botão "Abrir" e, finalmente, no botão "OK".

Guia de Instalação Manual do Monitor

1. Click "Start" , "Setting" , "Control Panel".

2. Clique duas vezes no ícone "Monitor".

3. Escolha o separador "Definições" e clique em "Avançadas".

4. Escolha "Monitor".

Hipótese1: Se o botão "Propriedades" não estiver disponível, significa que o monitor está devidamente configurado. Pare a instalação.

Hipótese2: Se o botão "Propriedades" estiver disponível, clique no botão "Propriedades".

Siga o próximo passo em sequência.

5. Clique em "Controlador", em "Actualizar controlador" e, finalmente, no botão "Seguinte".

6. Escolha "Crie uma lista de todos os controladores numa localização específica, de modo a poder seleccionar o que deseja", clique em "Seguinte" e, depois, em "Disco".

7. Clique no botão "Procurar" e seleccione A:\(D:\driver).

8. Clique no botão "Abrir" e, em seguida, no botão "OK".

9. Escolha o modelo do seu monitor, clique no botão "Seguinte" e, finalmente, noutro botão

"Seguinte".

10. Clique no botão "Terminar" e, em seguida, no botão "Fechar".

Se vir a janela "Assinatura digital não localizada", clique no botão "Sim". Depois, clique no botão "Terminar" e, finalmente, no botão "Fechar".


®

Windows

®

Millennium

1. Clique em "Iniciar", "Definições" e "Painel de controlo".

2. Clique duas vezes no ícone "Monitor".

3. Seleccione o separador "Definições" e clique no botão "Propriedades avançadas".

4. Seleccione o separador "Monitor".

5. Clique no botão "Alterar" na área "Tipo de monitor".

6. Escolha "Especificar a localização do controlador".

7. Escolha "Apresentar uma lista de todos os controladores numa determinada

localização…" e, em seguida, clique no botão "Seguinte".

8. Clique no botão "Disco".

9. Especifique A:\(D:\driver) e, em seguida, clique no botão "OK".

10. Seleccione "Mostrar todos os dispositivos" e escolha o monitor que corresponde àquele que ligou ao seu computador e clique em "OK".

11. Continue a escolher o botão "Fechar" e o botão "OK" até fechar a caixa de diálogo

"Propriedades do monitor".

(Poderão surgir outras mensagens de aviso no ecrã; nesse caso, clique na opção apropriada ao seu monitor.)


®

Windows

®

NT

1. Clique em "Start", "Settings", "Control Panel" e clique duas vezes em "Display".

2. Na janela "Display Registration Information", clique no separador "Settings" e, em seguida, em "All Display Modes".

3. Seleccione o modo que pretende utilizar ("Resolution", "Number of colors" e "Vertical

frequency") e, em seguida, clique em "OK".

4. Clique no botão "Apply" se vir que o ecrã funciona normalmente depois de ter seleccionado

"Test". Se o ecrã não estiver normal, mude para outro modo (um modo de resolução mais baixa, outras cores ou frequência).

Nota: Se não existirem opções de modo em "All Display Modes", seleccione o nível de resolução e de frequência vertical, consultando a secção Modos de apresentação predefinidos deste manual.

Linux Operating System

Para executar o X-Window, tem de criar o ficheiro X86Config, que é uma espécie de ficheiro de definição de sistema.

1. Prima "Enter" no primeiro e segundo ecrãs após a execução do ficheiro "X86Config".

2. O terceiro ecrã é para "configurar o seu rato".

3. Configure um rato para o computador.

4. O ecrã seguinte é para "seleccionar um teclado".

5. Configure um teclado para o computador.

6. O ecrã seguinte é para "configurar o seu monitor".

7. Primeiro, defina uma "frequência horizontal" para o monitor. (Pode introduzir a frequência directamente.)

8. Defina uma "frequência vertical" para o monitor. (Pode introduzir a frequência directamente.)

9. Introduza o "nome do modelo do seu monitor". Esta informação não afecta a execução do X-

Window.

10. "Terminou" a configuração do seu monitor.

"Execute" o X-Window depois de configurar outro hardware necessário.

Natural Color

Programa de software Natural Color

Um dos problemas informáticos mais recentes é que a cor das imagens impressas numa impressora ou de outras imagens digitalizadas num scanner ou numa câmara digital não são as mesmas que aquelas apresentadas no monitor.

O software Natural Color é a solução para este problema. É um sistema de gestão de cores desenvolvido pela Samsung Electronics em colaboração com o ETRI (instituto coreano de investigação electrónica e de telecomunicações). Este sistema apenas está disponível para os monitores Samsung e torna a cor das imagens no monitor igual à cor das imagens impressas ou digitalizadas.

Para mais informações, consulte a ajuda (F1) do programa de software.

Como instalar o software Natural Color

Insira o CD fornecido com o monitor Samsung na unidade de CD-ROM. Em seguida, aparece o ecrã inicial do programa de instalação. Clique em Natural Color no ecrã inicial para instalar o software

Natural Color. Para instalar o programa manualmente, insira o CD fornecido com o monitor Samsung na unidade de CD-ROM, clique no botão [Start (Iniciar)] do Windows e seleccione [Run

(Executar)].

Introduza D:\color\eng\setup.exe e, em seguida, prima a tecla <Enter>.

(Se a unidade onde o CD é inserido não corresponde à letra D:\, introduza a letra aplicável.)

Como eliminar o programa de software Natural Color

Seleccione [Settings (Definições)]/[Control Panel (Painel de controlo)] no menu [Start (Iniciar)] e, em seguida, faça duplo clique sobre [Add/Remove Program (Adicionar/remover programas)].

Seleccione Natural Color na lista e clique no botão [Add/Remove (Adicionar/remover)].

Entrada

PIP

Modos disponíveis

OSD

Fuentes

Índice

: PC : TV : Ext. : AV : S-Vídeo

Acende o indicador para indicar o sinal de entrada actualmente apresentado.

O botão directo no controlo remoto é o botão 'SOURCE'.

1) PC

2) TV

3) Ext.

No que se refere à porta EXT(RGB) do Monitor, faz a entrada e a saída do sinal de TV ou VIDEO.

4) AV

5) S-Vídeo

Quando dispositivos A/V externos, tais como um videogravador ou leitor de

DVD, estão ligados ao monitor, a função PIP permite-lhe visualizar vídeo a partir desses dispositivos numa pequena janela sobreposta no sinal de vídeo do PC.

Play

Editar nome

1) PIP

Deslig.

Lig.

: Ligar ou desligar o ecrã PIP

- O botão directo no controlo remoto é o botão '

PIP '.

2) Fonte

PC Modo : TV / Ext.(EXT(RGB) é principalmente utilizado na

Europa.) / AV / S-Vídeo

: Seleccionar a origem de entrada para PIP.

O botão directo no controlo remoto é o botão ' SOURCE '.

3) Tamanho

: Permite ao utilizador desactivar ou ajustar o tamanho do ecrã PIP.

O botão directo no controlo remoto é o botão ' SIZE '.

4) Posição

: Altera a posição da janela PIP.

O botão directo no controlo remoto é o botão ' POSITION '.

Atribua um nome ao dispositivo de entrada ligado às tomadas de entrada para facilitar a selecção da origem de entrada.

1) PC

2) Ext.

3) AV

4) S-Vídeo

1) PIP

2) Fonte

3) Tamanho

4) Posição

Imagem

Modo PC

Modos disponíveis : PC : TV : Ext. : AV : S-Vídeo

OSD Índice

MagicBright™ MagicBright™ refere-se a uma nova funcionalidade do monitor que proporciona uma qualidade de apresentação no ecrã duas vezes melhor

Play

em termos de brilho e de nitidez do que a dos monitores existentes.

Proporciona uma resolução e um brilho do ecrã mais adequados para visualizar texto, navegar na Internet ou animações de multimédia de modo a satisfazer os vários requisitos do utilizador. O utilizador pode seleccionar facilmente uma das três opções pré-configuradas relativas ao brilho e resolução, bastando para isso premir um dos botões de controlo

MagicBright localizados na parte frontal do monitor.

O botão directo no controlo remoto é o botão 'M/B'.

1) Divertimento

:Quando Divertimento estiver seleccionado, o monitor muda para o nível de brilho máximo, idêntico ao brilho da televisão, optimizado para visualizar programas de entretenimento

(animação, DVDs, televisão ou jogos online).

2) Internet

: Quando Internet estiver seleccionado, o monitor activa um nível de brilho avançado para navegação na Internet (texto e gráficos), mantendo, ao mesmo tempo, a legibilidade dos caracteres de texto.

3) Texto

: Quando Texto estiver seleccionado, o monitor activa o nível de brilho normal, idêntico ao dos monitores existentes, adequado para ler ou trabalhar com texto.

4) Pessoal

Apesar de os valores serem cuidadosamente seleccionados pelos técnicos, os valores pré-configurados podem não ser adequados aos olhos do utilizador, consoante a respectiva preferência. Se for esse o caso, ajuste o brilho e o contraste através do menu OSD.

Personalzar

Pode utilizar os menus no ecrã para alterar o contraste e brilho de acordo com as suas preferências pessoais.

1) Contraste

: Ajustar o contraste.

2) Brilho

:: Ajustar o brilho.

Controlo de cor

Se ajustar a imagem utilizando a função Personalzar, MagicBright passará para o modo

Pessoal.

Tonalidade

A tonalidade da cor pode ser alterada. Os componentes de cor individuais também podem ser personalizados pelo utilizador.

1) Cores frias

2) Normal

3) Cores quentes

4) Pessoal

Ajuste os controlos de cor R, G, B individuais.

1) Vermelho

2) Verde

3) Azul

Se ajustar a imagem utilizando a função Controlo de cor, Tonalidade passará para o modo

Pessoal.

Bloq. imagem

Image Lock is used to fine-tune and get the best image by removing noise that creates unstable images with jitter and shimmer. If satisfactory results are not obtained using the Fine adjustment, use the Coarse adjustment and then use Fine again.

1) Grosso

: Remove interferências tais como riscas verticais. O Ajuste básico pode mover a área de imagem do ecrã. Pode colocá-la novamente no centro utilizando o menu Controlo horizontal.

2) Fino

: Remove interferências tais como riscas horizontais. Se as interferências continuarem após a Sintonia fina, repita-a depois de ajustar a frequência (velocidade).

3) Nitidez

: Regule a nitidez da imagem.

4) Posição

: Ajusta a localização do ecrã na horizontal e na vertical.

1) Grosso /

2) Ajuste fino /

3) Nitidez

4) Posição

Ajuste auto.

Os valores do ajuste fino, básico e da posição são ajustados automaticamente.

Se alterar a resolução no painel de controlo, a função Ajuste auto. vai ser

executada.

O botão directo no controlo remoto é o botão 'AUTO'.

Imagem PIP

Pode ajustar a definições de ecrã PIP.

1) Contraste

: Regule a Contraste da imagem da janela PIP no ecrã.

2) Brilho

: Regule a Brilho da imagem da janela PIP no ecrã.

3) Nitidez

: Regule a nitidez da imagem da janela PIP no ecrã.

4) Cor

: Regule a cor da imagem da janela PIP no ecrã.

Modo TV / Ext. / AV / S-Vídeo


OSD

Modo

Índice

Ajustar o ambiente de apresentação.

O botão directo no controlo remoto é o botão 'P.MODE'.

1) Dinâmico

2) Standard

3) Filme

4) Pessoal

Personalizar

Pode utilizar os menus no ecrã para alterar o contraste e brilho de acordo com as suas preferências pessoais.

1) Contraste

: Regule a Contraste da imagem.

2) Brilho

: Regule a Brilho da imagem.

3) Nitidez

: Regule a nitidez da imagem.

4) Cor

: Regule a cor da imagem.

Tonalidade

A tonalidade da cor pode ser alterada. Os componentes de cor individuais também podem ser personalizados pelo utilizador.

1) Cores frias 2

2) Cores frias 1

3) Normal

4) C. quentes 1

5) C. quentes 2

Play

Tamanho

Permite escolher entre diferentes tamanhos de imagem.

O botão directo no controlo remoto é o botão 'P.SIZE'.

TV / Ext. / AV / S-Video :

1) 16:9

2) Normal

3) Zoom1

4) Zoom2

Som


OSD

Modo

Índice

O monitor tem um amplificador de áudio em estéreo de alta fidelidade incorporado.

O botão directo no controlo remoto é o botão 'S.MODE'.

1) Standard

: Seleccione Padrão para obter as definições de fábrica padrão.

2) Música

: Seleccione Música quando estiver a ver vídeos de música ou concertos.

3) Filme

: Seleccione Filme quando estiver a ver filmes.

4) Discurso

: Seleccione Diálogo quando estiver a ver um programa que seja principalmente constituído por diálogo (por exemplo, notícias).

5) Pessoal

: Seleccione Pessoal para repor as definições personalizadas.

Personalizar

The sound settings can be adjusted to suit your personal preference.

1) Grave

: Realça o áudio de baixa frequência.

Play

2) Agudo

: Realça o áudio de alta frequência.

3) Balanço

: Equilíbrio de som ==> Permite-lhe ajustar o equilíbrio de som entre o altifalante esquerdo e o altifalante direito.

Pode ouvir o som mesmo com o valor respectivo regulado para 0.

Volume auto. Reduz as diferenças no nível de volume entre os difusores.

Deslig.

Lig.

Dolby Virtual Som Virtual Dolby ligado/desligado (Virtual Dolby simula o efeito do sistema sonoro Dolby Surround [Panorâmico], recriando uma qualidade de som igual

à de cinemas, teatros ou salas de espectáculos.)

Deslig.

Lig.

BBE

BBE (Barcus-Berry Electronics) recria o som natural e melhora a clareza de som através do aumento de gamas de frequência altas e baixas. Como resultado, os sons mais elevados são mais claros, brilhantes e com um nível superior de detalhes, enquanto que os sons baixos são bem definidos e harmonicamente avançados.

Deslig.

Lig.

BBE e Dolby Virtual não podem funcionar ao mesmo tempo.

Seleção do

Som

Pode seleccionar Main ou Sub quando o PIP estiver activado.

Principal

Sub

Canal

Modos disponíveis

: PC : TV : Ext. : AV : S-Vídeo

OSD

País

Memor. auto.

Nome

Índice

Seleccione o país no qual o produto está a ser utilizado antes de utilizar a funcionalidade "Memor. auto." . Se o seu país não constar da lista, seleccione

"Outros".

1) Belgium 2) France 3) Germany

5) Netherlands 6) Spain 7) Sweden

9) UK 10) Others 11) CIS

4) Italy

8) Switzerland

12) E.Europe.

- Modo PC : função PIP activada.

Pode pesquisar os intervalos de frequência disponíveis no seu aparelho de televisão na sua área e guardar todos os canais localizados automaticamente. Estão disponíveis os seguintes países.

Play

Memor. manual


Pode pesquisar os intervalos de frequência disponíveis no seu aparelho de televisão na sua área e guardar todos os canais localizados automaticamente.

1) Programme : Colocação do número de programa adequado no ecrã.

2) Sistema cores: Ajuste repetidamente até a cor ser da melhor qualidade possível.

(Auto <-> PAL <-> SECAM <-> NTSC4.43 )

3) Sistema som: Ajuste repetidamente até o som ser da melhor qualidade possível.

(BG <-> DK <-> I <-> L <-> M)

4) Canal: A selecção do canal de ar através do ajuste para cima/para baixo na frequência actual.

5) Busca : O sintonizador pesquisa os intervalos de frequência até o primeiro canal ou o canal que seleccionou ser recebido no ecrã.

6) Memor. : Utilizado para restaurar os números introduzidos pelo utilizador.


Adicionar/Apagar Para seleccionar o canal pretendido.

Ordenar


Utilizado para trocar os números de dois canais.


Se as informações de nome do canal foram difundidas quando guardar os canais de forma manual ou automática, os nomes serão directamente atribuídos aos canais. No entanto, poderá alterar estes nomes ou atribuir novos consoante for necessário.

Sintonia fina


Devido a sinais fracos ou a uma configuração incorrecta da antena, alguns dos canais podem não estar correctamente sintonizados.


Configurar


OSD Índice

Configuração

área

Quando recebe originalmente o produto e o liga pela primeira vez, é apresentado o menu para seleccionar a localização.

Seleccione a região e o país onde vai utilizar o monitor.

Isto deve-se ao facto de o tipo de difusão variar consoante a região e o país.

Também pode seleccionar o tipo de difusão no menu OSD ao seleccionar

MENU-Configurar-Configuração área.

Nota: Este produto pode ser utilizado em todo o mundo se a configuração de área for configurada, independentemente do tipo de difusão.

Nota: Se o país não for correctamente seleccionado, o produto poderá não localizar os canais.

Language


Pode escolher um de entre 8 idiomas.

Play

Nota:O idioma escolhido influi somente no idioma de OSD. Não exerce nenhum efeito em qualquer software executado pelo computador.

- Se seleccionar alguma zona, pode escolher outros idiomas.

Temporizador Encerra automaticamente o ecrã a uma hora pré-programada.

(Deslig., 30, 60, 90, 120, 150, 180)

Transparênc. era o nível opaco do fundo do OSD.

1) Alta

2) Média

3) Baixa

4) Opaco

Ecrã azul

Se não estiver a ser recebido nenhum sinal ou se o sinal for muito fraco, um ecrã azul substitui automaticamente o fundo de imagem com ruído. Se pretender continuar a visualizar a imagem com problemas, terá de definir o modo “Ecrã azul” para “Deslig.”.

Deslig.

Lig.


Reiniciar

Os parâmetros de cor são substituídos pelas predefinições de fábrica.

1) Repor imagem

1) Repor imagem

2) Repor cor

2) Repor cor

Verificação através da função do teste automático

Verifique os seguintes itens antes de contactar a assistência. Contacte o centro de serviços relativamente a problemas que não consiga resolver sozinho.

Verificação através da função do teste automático | Controlador da placa gráfica

Manutenção e limpeza | Controlador da placa gráfica | Sintomas & acções recomendadas

1. Verificação através da função do teste automático

Existe a função de teste automático que lhe permite verificar o correcto funcionamento do monitor. Se o monitor e o computador estiverem devidamente ligados mas o ecrã do monitor permanece escuro e o indicador de energia estiver intermitente, execute o teste automático do monitor executando os seguintes passos.

1. Desligue o computador e o monitor.

2. Retire o cabo de vídeo da parte de trás do computador.

3. Ligue o monitor.

A figura abaixo ("Verifique Ligação") é apresentada num fundo preto quando o monitor se encontra na condição de funcionamento normal, apesar de não detectar qualquer sinal de vídeo: Quando no modo de teste automático, o indicador de alimentação LED permanece verde e a figura move-se pelo ecrã.

Se nenhuma das caixas aparecer, significa que há um problema com o monitor. Esta caixa também aparece durante o funcionamento normal, se o cabo de vídeo se desligar ou ficar danificado.

4. Desligue o monitor e volte a ligar o cabo de vídeo. Depois, ligue o computador e o monitor.

Se o ecrã do monitor permanecer em branco depois de utilizar o procedimento anterior, verifique o controlador de vídeo e o sistema do computador; o monitor está a funcionar correctamente.

2. Modo inadequado

1. Se a frequência vertical se situar entre 76 e 85hz ou se a resolução for UXGA(1600x1200), aparece a seguinte mensagem em que o sistema lhe diz que só pode ver o ecrã durante um minuto. Em seguida, deixa de ver o ecrã pelo que é preciso mudar para o modo mais adequado.

2. Se a frequência vertical for superior a 86hz, não aparece nada no ecrã além da seguinte mensagem.

Neste caso, reinicie o sistema no modo de segurança e mude as definições do ecrã.

Consulte > Modos de apresentação predefinidos para obter as resoluções ou frequências suportadas pelo monitor.

Contacte o representante ou fabricante do computador para obter informações sobre o arranque no Modo de segurança.

3. Manutenção e limpeza

1. Manter a caixa do monitor

Limpe com um pano macio depois de desligar o fio de alimentação. z z

Não utilize benzina, diluente ou outras substâncias inflamáveis, ou um pano húmido.

Recomendamos a utilização de um agente de limpeza Samsung para impedir danos no ecrã.

2. Manter o ecrã do monitor plano

Limpe com um pano macio (flanela de algodão) suavemente. z z

Nunca utilize acetona, benzina ou diluente. (Podem provocar falhas ou deformação na superfície do ecrã.)

O utilizador será responsável pelos custos e despesas relacionadas com a reparação de danos por si provocados.

4. Controlador da placa gráfica

Placa gráfica refere-se ao controlador da placa de vídeo do computador. Se a placa não estiver correctamente definida, não poderá ajustar a resolução, frequência ou cor, não podendo instalar o controlador de monitor.

1. Verificar o controlador da placa

Clique em Iniciar -- > Definições -- > Painel de controlo -- > Monitor -- > Definições -- > Avançadas -

- > Placa gráfica.

Se "Predefinição" ou um modelo de produto incorrecto estiver indicado, isso significa que o controlador da placa não está correctamente instalado. Instale o controlador da placa novamente de acordo com as informações fornecidas pelos fabricantes do computador ou da placa de vídeo.

2. Instalar o controlador da placa

As instruções abaixo apresentadas destinam-se a circunstâncias gerais. Relativamente a problemas específicos, contacte os respectivos fabricantes do computador ou da placa de vídeo.

1) Clique em Iniciar --> Definições --> Painel de controlo --> Monitor --> Definições --> Avançadas

--> Placa gráfica --> Actualizar controlador --> Seguinte --> Mostrar uma lista de controladores conhecidos para este dispositivo, para que eu possa seleccionar um controlador específico -->

Seguinte -> Disco (Insira disquete do controlador da placa de vídeo) -> OK -> Seguinte ->

Seguinte -> Concluir.

2) No caso de ter o ficheiro de configuração do controlador da placa::

Execute Setup.exe ou Install.exe, localizado no ficheiro de configuração do controlador da placa.

5. Sintomas e acções recomendadas

Um monitor recria sinais visuais recebidos do PC. Por isso, se o PC ou a placa de vídeo apresentam problemas, podem fazer com que o monitor fique em branco, tenha má coloração, ruído, esteja Not Optimum Mode, etc. Nesse caso, verifique primeiro a origem do problema e, em seguida, contacte um centro de assistência ou o seu representante .

1. Verifique se o cabo de alimentação e o cabo estão correctamente ligados ao computador.

2. Verifique se, ao reiniciar, o computador emite um sinal sonoro mais de 3 vezes. (Se o fizer, solicite uma operação pós-assistência para a motherboard do computador.)

3. Se instalou uma nova placa de vídeo ou se montou o PC, verifique se instalou o controlador do adaptador (de vídeo) e o controlador do monitor.

4. Verifique se o rácio de varredura do ecrã de vídeo está definido com os valores 75Hz. (A taxa de actualização do ecrã tem de ser definida entre 56~75hz.)

5. Se tiver problemas com a instalação do controlador do adaptador (de vídeo), inicie o computador no modo de segurança, remova o adaptador de vídeo em "Painel de controlo", "Sistema", "Gestor de dispositivos" e, em seguida, reinicie o computador para reinstalar o controlador do adaptador (de vídeo).

A tabela seguinte lista possíveis problemas e as respectivas soluções. Antes de contactar a assistência, consulte as informações nesta secção de modo a verificar se pode resolver quaisquer problemas sozinho. Se necessitar de assistência, contacte o número de telefone indicado no cartão da garantia, o número de telefone na secção de informações ou contacte o fornecedor .

Instalação | Ecrã | Áudio | Controlo remoto

1. Problemas relacionados com a instalação

Estão listados problemas relacionados com a instalação do monitor e respectivas soluções.

PC

TV

Problemas

O PC parece não estar a funcionar normalmente.

O ecrã do monitor fica intermitente.

TV screen is blurred or shows noise signals.

O ecrã da TV está escurecido ou apresenta sinais de interferência.

Soluçãos

z

Verifique se o controlador da placa gráfica

(controlador VGA) está bem instalado. (Consulte

Instalação do controlador de monitor ) z

Check if the signal cable between the computer and the monitor is securely connected and tightened.

(Refer to Connecting to a Computer ) z

Verifique se o cabo de sinal entre o computador e o monitor estão bem ligados e apertados. (Consulte

Ligar a um computador ) z

Verifique "Sistema do canal" e certifique-se de que selecciona o sistema de canais correcto.

(Consulte o Memo Auto )

2. Problemas relacionados com o ecr

Estão listados problemas relacionados com o ecrã do monitor e respectivas soluções.

Problemas

O ecrã está em branco e o indicador de alimentação está desligado

Mensagem "Verificar cabo sinal"

Mensagem "Modo inadequado"

A imagem rola na vertical.

A imagem não está nítida. A imagem está manchada.

z

Soluçãos

Certifique-se de que o cabo de alimentação está correctamente ligado e que o monitor LCD está ligado.

(Consulte Ligação do monitor ) z z

Certifique-se de que o cabo de sinal está correctamente ligado às entradas do PC ou de vídeo. (Consulte Ligação do monitor )

Certifique-se de que as entradas do PC ou de vídeo estão ligadas.

z z

Verifique a resolução e frequência máximas da placa de vídeo.

Compare estes valores com os dados no gráfico Modos de apresentação predefinidos .

z

Verifique se o cabo de sinal está correctamente ligado.

Ligue-o novamente de forma correcta. (Consulte Ligar a um computador ) z z z

Execute o Ajuste básico e a Sintonia fina da frequência.

Ligue-o novamente depois de ter removido todos os acessórios (cabo de extensão do vídeo, etc.)

Defina a resolução e a frequência para os valores

A imagem está instável e treme.

Aparecem imagens “fantasma” na imagem.

A imagem está demasiado clara ou demasiado escura

A cor do ecrã está inconsistente.

A cor da imagem está distorcida com sombras escuras.

A cor branca tem uma qualidade fraca.

O indicador de alimentação está verde intermitente.

O ecrã está em branco e intermitente.

recomendados.

z

Verifique se a resolução e a frequência definidas para a placa de vídeo do computador estão dentro dos valores suportados pelo monitor. Se não estiverem, defina-as novamente consultando Informação no menu Monitor e

Modos de apresentação predefinidos .

z

Ajuste os valores de Brilho e Contraste.

(Consulte Brilho , Contraste ) z

Ajuste a cor utilizando Modo usuário no menu Ajuste de cor

OSD.

z z

O monitor está a utilizar o respectivo sistema de gestão de energia.

Mova o rato do computador ou prima uma tecla no teclado z

Se for apresentada a mensagem “TEST GOOD” no ecrã quando premir o botão MENU, verifique a ligação do cabo entre o monitor e o computador para assegurar que o conector está correctamente ligado.

3. Problemas relacionados com o áudio

Estão listados problemas relacionados com sinais de áudio e respectivas soluções.

Sem som

Problemas

O nível de som está demasiado baixo.

O som tem os agudos demasiado altos ou demasiado baixos

Soluçãos

z z

Certifique-se de que o cabo de áudio está correctamente ligado à porta de entrada de áudio no monitor e à porta de saída de áudio na placa de som. (Consulte Ligação do monitor )

Verifique o nível do volume. (Consulte Volume ) z z

Verifique o nível do volume. (Consulte Volume )

Se o volume ainda estiver demasiado baixo depois de girar o controlo para a posição máxima, verifique o controlo de volume na placa de som do computador ou o programa de software.

z

Ajuste os Agudos e os TGraves para o nível adequado.

4. Problemas relacionados com o controlo remoto

Estão listados problemas relacionados com o controlo remoto e respectivas soluções.

Problemas

Os botões do controlo remoto não respondem.

Itens a verificar

z z z z z

Verifique as polaridades das pilhas (+/-).

Verifique se as pilhas estão gastas.

Verifique se o monitor está ligado.

Verifique se o cabo de alimentação está correctamente ligado.

Verifique se existe uma lâmpada fluorescente especial ou de néon ligada nas proximidades.

P & R

Como posso alterar a frequência?

Pergunat

Como posso ajustar a resolução?

Como posso definir a função de poupança de energia?

Como posso limpar a caixa exterior/Painel LCD?

Resposta

z z

Pode alterar a frequência reconfigurando a placa de vídeo.

Repare que o suporte da placa de vídeo pode variar, consoante a versão do controlador utilizado. (Para mais detalhes, consulte os manuais do computador ou da placa de vídeo.) z z

Windows XP : Defina a resolução em Painel de controlo -->

Aspecto e temas --> Ecrã --> Definições.

Windows ME/2000 : Defina a resolução em Painel de controlo --> Ecrã --> Definições.

* Para mais detalhes, contacte o fabricante da placa de vídeo z z

Windows XP : Defina a função na configuração do BIOS do computador ou da protecção de ecrã. (Consulte o Manual do

Windows/Computador.)

Windows ME/2000 : Defina a função na configuração do

BIOS do computador ou da protecção de ecrã. (Consulte o

Manual do Windows/Computador.) z z

Desligue o cabo de alimentação e limpe o monitor com um pano macio, utilizando uma solução de limpeza ou simplesmente água.

Não deixe resíduos do detergente nem risque a caixa. Não deixe que a água penetre no monitor.

Generalidades

Generalidades

Modelo

Painel LCD

Tamanho

Área de visualização

Pixel Pitch

Tipo

Sincronização

Horizontal

Vertical

Cor de apresentação

16.7M Cores

Resolução

SyncMaster 910MP

19,0 polegadas na diagonal

376,32 (H) x 301,056 (V)

0,294 (H) x 0,294 (V)

Matriz activa a-si TFT

30 ~ 81kHz

56 ~75Hz

Resolução óptima

Resolução máxima

SXGA 1280 x 1024@60Hz

SXGA 1280 x 1024@75Hz

Sinal de Entrada, Terminado

RGB Analógico,0.7Vp-p ±5%, brilho positivo, 75 ohms ±10% (com terminação), sinc. H/V separada, nível TTL positivo ou negativo

TV/VÍDEO

Sistema de cor

Formato de vídeo

NTSC-3.58/4.43 ,PAL-M/N,PAL/SECAM-L/L',B/G,D/K,I

CVBS , S-Video, SCART input

Relógio de pixel máximo

135 MHz

Corrente de alimentação

AC 100 ~ 240 VAC (+/- 10%), 60/50 Hz ± 3Hz

Cabo de Sinal

Cabo D-sub de 15pinos-para-15pinos, destacável, 1,8m

Consumo de energia

Menos de 49W

Power Saving

Less than 2W

Dimensões (LxPxA) / Peso

430 X 434,4 X 227,8 mm

430 X 420 X 63 mm / 5,8 kg ( Com suporte )

Interface VESA

100mm x 100mm (para uso com hardware de montagem especial (braço))

Considerações Ambientais

Operação

Armazenamento

Temperatura: 10°C ~ 40°C(50°F ~ 104°F)

Humidade: 10% ~ 80%, sem condensação

Temperatura: -20°C ~ 45°C (-4°F ~113°F)

Humidade: 5% ~ 95%, sem condensação

Capacidade Plug and Play

Este monitor pode ser instalado em qualquer sistema compatível com Plug & Play. A interacção entre o monitor e os sistemas de computador proporcionará as melhores condições de funcionamento e definições do monitor. Na maioria dos casos, a instalação do monitor prossegue automaticamente, a menos que o utilizador queira seleccionar definições alternativas.

Aceitável por pontos

O painel TFT LCD é fabricado usando a tecnologia de semicondutor avançada com precisão de 1 ppm

(milionésimo). Mas os pixels de VERMELHO, VERDE, AZUL e BRANCO algumas apresentam-se mais brilhantes ou é possível ver os pixels escuros. Isso não acontece por causa da qualidade precária da imagem e é possível utilizá-lo sem reservas. z

Por exemplo, o número de sub-pixels de TFT LCD contidos neste produto é de 3.932.160.

Nota: O projeto e as especificações estão sujeitos a mudança sem prévio aviso.

PowerSaver

Este monitor dispõe de um sistema de gestão de energia incorporado designado por PowerSaver. Esse sistema poupa energia, colocando o monitor num modo de baixo consumo energético quando não é utilizado durante um determinado período de tempo. O monitor retoma automaticamente o funcionamento normal quando o utilizador move o rato do computador ou prime uma tecla do teclado. Para poupar energia, desligue o monitor quando não está a ser utilizado ou quando o abandona durante longos períodos de tempo. O sistema

PowerSaver funciona com uma placa de vídeo compatível com VESA DPMS instalada no computador. Utilize um utilitário instalado no computador para configurar esta função.

Estado

Indicador de energia

Consumo de energia

Funcionamento normal

Verde

Menos de 49W

Modo de poupança de energia

EPA/ENERGY 2000

Verde intermitente

Menos de 2W

(modo off )

(115Vac / 230Vac)

Desligar a Potência

(Força)

Preto

Menos de 2W

(115Vac / 230Vac)

Este monitor é compatível com EPA ENERGY STAR

®

e com ENERGY2000 quando utilizado com um computador equipado com funcionalidade VESA

DPMS.

Como parceiro da ENERGY STAR

®

, a SAMSUNG determinou que este produto está em conformidade com as directrizes da ENERGY STAR

® relativas à eficácia energética.

Modos de apresentação predefinidos

Se o sinal transferido a partir do computador corresponder aos seguintes "Modos de apresentação predefinidos", o ecrã é automaticamente ajustado. No entanto, se o sinal for diferente, o ecrã pode ficar em branco, enquanto o LED do indicador de energia continua aceso. Consulte o manual da placa de vídeo e ajuste o ecrã de acordo com o seguinte.

Table 1. Modos de apresentação predefinidos

Modo de Apresentação

Frequência

Horizontal

Frequência

Vertical (Hz)

MAC, 640 x 480

MAC, 832 x 624

MAC,1152 x870

IBM, 640 x 350

IBM, 640 x 480

IBM, 720 x 400

VESA, 640 x 480

VESA, 640 x 480

VESA, 800 x 600

VESA, 800 x 600

VESA, 800 x 600

VESA, 800 x 600

VESA, 1024 x 768

VESA, 1024 x 768

VESA, 1024 x 768

VESA, 1152 x 864

VESA, 1280 x 1024

VESA, 1280 x 1024

35,156

37,879

48,077

46,875

48,363

56,476

60,023

67,500

63,981

79,976

35,000

49,726

68,681

31,469

31,469

31,469

37,500

37,861

56,250

60,317

72,188

75,000

60,004

70,069

75,029

75,000

60,020

75,025

66,667

74,551

75,062

70,086

59,940

70,087

75,000

72,809

Relógio de Pixel

(MHz)

36,000

40,000

50,000

49,500

65,000

75,000

78,750

108,000

108,00

135,00

30,240

57,284

100,000

25,175

25,175

28,322

31,500

31,500

Polaridade de

Sincronização

(H/V)

-/-

-/-

-/-

+/-

-/-

-/+

-/-

-/-

+,-/+,-

+/+

+/+

+/+

-/-

-/-

+/+

+/+

+/+

+/+

Table 2. Broadcasting Systems

NOTA : De acordo com o tipo de programação em cada país, talvez não poderá selecionar um deles.

Broadcasting

Systems

Países

NTSC

NTSC -M

E.U.A.

Coreia do Sul

Japão

Equador

México

Guatemala

Canadá

Broadcasting

Systems

PAL-B/G PAL-D/K

PAL

PAL-I PAL-N PAL-M

Países

Broadcasting

Systems

Países

Itália

Suécia

Alemanha

Noruega

Espanha

Israel

Dinamarca

Portugal

Países Baixos

Áustria

Singapura

Indonésia

Austrália

China

Coreia da

Norte

Roménia

Irlanda

Inglaterra

África do Sul

Hong-Kong

Argentina

Uruguay

Paraguay

SECAM-D

SECAM

SECAM-K

1

SECAM-B

Iran

Iraq

Saudi arabia

Syria

Lebanon

Egypt

Russia

Hungary

Bulgaria

Poland

Brazil

SECAM-L

France

Frequência Horizontal

O tempo de varredura de uma linha, ligando a extremidade direita à extremidade esquerda do ecrã na horizontal, é designado por Ciclo

Horizontal e o número inverso do Ciclo Horizontal é designado por

Frequência Horizontal. Unidade: kHz

Frequência Vertical

Tal como uma lâmpada fluorescente, o ecrã tem de repetir a mesma imagem várias vezes por segundo para apresentar uma imagem ao utilizador. A frequência dessa repetição é designada por Frequência

Vertical ou Taxa de Actualização. Unidade: Hz

Assistência

A morada e o número de telefone da empresa podem ser alterados sem aviso prévio.

AUSTRALIA :

Samsung Electronics Australia Pty Ltd.

Customer Response Centre

7 Parkview Drive, Homebush Bay NSW 2127

Tel : 1300 362 603 http://www.samsung.com.au/

BRAZIL :

Samsung Eletronica da Amazonia Ltda.

R. Prof. Manoelito de Ornellas, 303, Terro B

Chacara Sto. Antonio, CEP : 04719-040

Sao Paulo, SP

SAC : 0800 124 421 http://www.samsung.com.br/

CANADA :

Samsung Electronics Canada Inc.

Samsung Customer Care

7037 Financial Drive

Mississauga, Ontario

L5N 6R3

1-800-SAMSUNG (1-800-726-7864) http://www.samsung.ca/

CHILE :

SONDA S.A.

Teatinos 550, Santiago Centro, Santiago, Chile

Fono: 56-2-5605000 Fax: 56-2-5605353

56-2-800200211 http://www.sonda.com/ http://www.samsung.cl/

COLOMBIA :

Samsung Electronics Colombia

Cra 9 No 99A-02 Of. 106

Bogota, Colombia

Tel.: 9-800-112-112

Fax: (571) 618 - 2068 http://www.samsung-latin.com/ e-mail : [email protected]

ESPAÑA :

Samsung Electronics Comercial Iberica, S.A.

Ciencies, 55-65 (Poligono Pedrosa) 08908

Hospitalet de Llobregat (Barcelona)

Tel. : (93) 261 67 00

Fax. : (93) 261 67 50 http://samsung.es/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service

Paris Nord 2

66 rue des Vanesses

BP 50116 Villepinte

95950 Roissy CDG Cedex

Tel : 08 25 08 65 65

Fax : 01 48 63 06 38 http://www.samsungservices.com/

GERMANY :

TELEPLAN Rhein-Main GmbH

Feldstr. 16

64331 Weiterstadt

T. 06151/957-1306

F. 06151/957-1732

* EURO 0.12/Min http://www.samsung.de/

HUNGARY :

Samsung Electronics Magyar Rt.

1039, Budapest, Lehel u. 15-17.

Tel: 36 1 453 1100

Fax: 36 1 453 1101 http://www.samsung.hu/

ITALY :

Samsung Electronics Italia S.p.a.

Via C. Donat Cattin, 5

20063 Cernusco s/Naviglio (MI)

Servizio Clienti: 199.153.153 http://www.samsung-italia.com/

MÉXICO :

SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan

Tultitlán, Estado de México, C.P. 54940

Tel: 01-55-5747-5100 / 01-800-726-7864

Fax: 01-55-5747-5202 / 01-800-849-1743

RFC: SEM950215S98 http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan

Tultitlán, Estado de México, C.P. 54940

Tel: 01-55-5747-5100 / 01-800-726-7864

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong - gu,

Suwon City, Gyeonggi-do Korea

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V.

Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS

Service and informatielijn ;

Belgium :0800-95214, http://www.samsung.be/

Netherlands : 0800-2295214, http://www.samsung.nl/

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A.

Calle 50 Edificio Plaza Credicorp, Planta Baja

Panama

Tel. : (507) 210-1122, 210-1133

Tel : 800-3278(FAST) http://www.samsung-latin.com/

PERU :

Servicio Integral Samsung

Av.Argentina 1790 Lima1. Peru

Tel: 51-1-336-8686

Fax: 51-1-336-8551 http://www.samsungperu.com/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A.

Rua Mário Dioniso, N o

2 - 1º Drt. 2795-140 LINDA-A-VELHA

Tel. 214 148 114/100 Fax. 214 148 133/128

Free Line 800 220 120 http://www.samsung.pt/

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park,

Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa

Tel : 0027-11-549-1621

Fax : 0027-11-549-1629 http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB

Box 713

S-194 27 UPPLANDS VÄSBY

SVERIGE

Besöksadress : Johanneslundsvägen 4

Samsung support Sverige: 020-46 46 46

Samsung support Danmark : 8088-4646

Samsung support Norge: 8001-1800

Samsung support Finland: 0800-118001

Tel +46 8 590 966 00

Fax +46 8 590 966 50 http://www.samsung.se/

THAILAND :

HAI SAMSUNG SERVICE CENTER

MPA COMPLEX BUILDING,1st-2nd Floor

175 SOI SUEKSA VIDHAYA SATHON SOI 12

SILOM ROAD ,SILOM,BANGRAK

BANGKOK 10500

TEL : 0-2635-2567

FAX : 0-2635-2556

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE

4 Glybochitska str.

Kiev, Ukraine

Tel. 8-044-4906878

Fax 8-044-4906887

Toll-free 8-800-502-0000 http://www.samsung.com.ua/

United Kingdom :

Samsung Electronics (UK) Ltd.

Samsung House, 225 Hook Rise South

Surbiton, Surrey KT6 7LD

Tel. : (0208) 391 0168

Fax. : (0208) 397 9949

< European Service Center & National Service >

Stafford Park 12 Telford, Shropshire, TF3 3BJ

Tel. : (0870) 242 0303

Fax. : (01952) 292 033 http://samsungservice.co.uk/

U.S.A. :

Samsung Electronics America

Service Division

400 Valley Road, Suite 201

Mount Arlington, NJ 07856

1-800-SAMSUNG (1-800-726-7864) http://samsungusa.com/monitor/

Terminologia

Sinal de sincronização

Os sinais de sincronização (Sincronizado) referem-se aos sinais padrão necessários para apresentar as cores pretendidas no monitor. Dividem-se em sinais de sincronização verticais e horizontais. Estes sinais apresentam imagens de cor normal por meio da resolução e da freqüência definidas.

Tipos de sinais de sincronização

Separado Esquema de transmissão de sinais de sincronização verticais individuais para o monitor.

Composto

Sincronização em verde

Esquema de combinação de sinais de sincronização verticais em um sinal composto transmitido ao monitor. O monitor apresenta os sinais de cor separando o sinal composto nos sinais de cor originais.

Este esquema não utiliza sinais de sincronização. Em vez disso, combina sinais de sincronização verticais e horizontais em um sinal verde e transmite-o ao monitor. É utilizado principalmente para estações de trabalho.

Distância entre pontos

Num monitor, as imagens são compostas por pontos vermelhos, verdes e azuis. Quanto mais próximos os pontos, mais elevada a resolução. A distância entre dois pontos da mesma cor é designada por

'Distância entre pontos'. Unidade: mm

Frequência Vertical

O ecrã tem de ser redesenhado várias vezes por segundo, por forma a criar e apresentar uma imagem para o utilizador. A frequência desta repetição por segundo é designada por Frequência Vertical ou

Taxa de Actualização. Unidade: Hz

Exemplo: Se a mesma luz se repete 60 vezes por segundo, o valor correspondente é de 60 Hz. Neste caso, pode detectar-se um movimento de cintilação no ecrã. Para evitar esse problema, existe um modo isento de cintilação que utiliza uma frequência vertical superior a 70 Hz.

Frequência Horizontal

O tempo de varredura de uma linha, ligando a extremidade direita à extremidade esquerda do ecrã na horizontal, é designado por Ciclo Horizontal. O número inverso do Ciclo Horizontal é designado por

Frequência Horizontal. Unidade: kHz

Métodos Entrelaçado e Não Entrelaçado

O método Não Entrelaçado apresenta as linhas horizontais do ecrã de cima a baixo, enquanto que o método Entrelaçado apresenta primeiro as linhas ímpares e depois as linhas pares. O método Não

Entrelaçado é utilizado para a maioria dos monitores para garantir uma imagem clara. O método

Entrelaçado é o método utilizado nos televisores.

Plug & Play

Trata-se de uma função que proporciona um ecrã da melhor qualidade pelo facto de permitir que o computador e o monitor troquem informação automaticamente. Este monitor segue a norma internacional VESA DDC para a função Plug & Play.

Resolução

O número de pontos horizontais e verticais utilizado para compor a imagem do ecrã é designado por

'resolução'. Esse número mostra a exactidão da apresentação. Uma resolução elevada é apropriada para a execução de várias tarefas, dado que possibilita a apresentação de mais informação de imagem no ecrã.

Exemplo: Se a resolução for 1280 X 1024, significa que o ecrã é composto por 1280 pontos horizontais

(resolução horizontal) e 1024 linhas verticais (resolução vertical).

Cabo RF

Cabo de sinal redondo que costuma ser utilizado em antenas de TV.

Transmissão por satélite

Serviço de transmissão fornecido via satélite. Permite uma imagem de alta qualidade e som claro em todo o país, independentemente da localização do espectador.

Balanço

Equilibra os níveis de som em cada alto-falante nos televisores com dois alto-falantes.

TV a cabo

Whereas the terrestrial broadcasting is delivered via frequency signals through the air, cable broadcasting is transmitted via a cable network. In order to view cable TV, one must purchase a cable receiver and hook it up to the cable network.

CATV

A "CATV" é o serviço de transmissão oferecido em hotéis, escolas e outros edifícios por meio de um sistema próprio, independente das transmissões em VHF ou UHF das transmissoras terrestres. Entre os programas de CATV pode haver filmes, variedades e programas educacionais. (Diferente da TV a cabo.)

A CATV só pode ser assistida nos locais onde o serviço é oferecido.

S-Vídeo

Abreviatura de "Super Vídeo". O S-Vídeo permite até 800 linhas de resolução horizontal, possibilitando vídeo de alta qualidade.

VHF/UHF

VHF indica os canais de TV de 2 a 13, e UHF os canais de 14 a 69.

Sintonia fina

Recurso que permite ao espectador fazer a sintonia fina dos canas para obter as melhores condições possíveis. O televisor Samsung Monet tem recursos de sintonia fina automática e manual para permitir que o espectador a ajustar sua própria configuração.

Entrada de dispositivo externo

A entrada de dispositivo externo é a entrada de vídeo de dispositivos como VCRs, câmeras de vídeo e reprodutores de DVD, independentemente de transmissões de TV.

Para melhor apresentação

1. Defina a frequência de atualização e resolução do computador no painel de controle do computador de acordo com os itens descritos abaixo para obter uma alta qualidade de imagem. A imagem da tela pode se tornar precária se o TFT (Thin Film Transistor) -LCD não garantir uma imagem superior.

{

{

Resolução: 1280 X 1024

Frequência Vertical (taxa de atualização): 60 Hz

2. O painel TFT LCD é fabricado usando a tecnologia de semicondutor avançada com precisão de 1 ppm (milionésimo). Mas os pixels de VERMELHO, VERDE, AZUL e BRANCO algumas apresentamse mais brilhantes ou é possível ver os pixels escuros. Isso não acontece por causa da qualidade precária da imagem e é possível utilizá-lo sem reservas.

{

Por exemplo, o número de sub-pixels de TFT LCD contidos neste produto é de 3.932.160.

3. Ao limpar a caixa do monitor, favor aplicar a quantidade recomendada de produto de limpeza e usar um pano seco e macio para polimento. Limpe suavemente a superfície do LCD para não deixar nenhuma marca através de pressão excessiva.

4. Caso não esteja satisfeito com a qualidade da imagem, configure a "função ajuste automático" na tela do vídeo que aparece ao pressionar o botão de fechamento da janela. Se ainda aparecer ruído após o ajuste automático, utilize a função configuração NÍTIDA/INFERIOR.

5. Se olhar para um ecrã fixo durante um longo período de tempo, poderão aparecer imagens residuais ou manchas.

Altere o modo para poupança de energia ou defina uma protecção de ecrã para uma imagem em movimento quando tem de se afastar do monitor durante um longo período de tempo.

Autoridade

As informações contidas neste documento estão sujeitas a modificação sem aviso prévio. © 2005

Samsung Electronics Co., Ltd. Todos os direitos reservados.

A reprodução deste material por qualquer meio sem o consentimento por escrito da Samsung Electronics

Co., Ltd. É estritamente proibida.

A Samsung Electronics Co., Ltd. não será responsabilizada por erros contidos aqui nem por danos incidentais ou conseqüentes relativos ao fornecimento, desempenho ou utilização deste material.

Samsung é marca registrada da Samsung Electronics Co., Ltd.; Microsoft, Windows e Windows NT são marcas registradas da Microsoft Corporation; VESA, DPMS e DDC são marcas registradas da Video

Electronics Standard Association; o nome e o logotipo ENERGY STAR® são marcas registradas da

Agência de Proteção Ambiental dos EUA (U.S. Environmental Protection Agency - EPA). Na qualidade de parceira do programa ENERGY STAR®, a Samsung Electronics Co., Ltd. Considera que este produto cumpre as normas ENERGY STAR® de eficiência energética. Todos os demais nomes de produtos mencionados neste documento podem ser marcas comerciais ou marcas registradas de seus respectivos proprietários.

MPR II Comp liance

Europ ean N otice ( Eur ope on ly) | PCT Notice | VCCI |

TCO' 95 - Ecological req uir eme nts for p ersona l com puter s ( T CO'95 applie d mod el o nly)



TCO' 03 R ecyclin g Infor mation ( TC O'03 applie d mode l o nly)

Medical R equir ement

Mercur y Stateme nt (L CD Monitor , LCD TV, DLP Pr ojection TV, Pr ojector for U SA only)

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and magnetic fields.

European Notice(Europe Only)

Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC),

(9 3/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the

European Community. Compliance with these directives implies conformity to the following

European Norms: z z z z z z

EN55022:1998+A1:2000 - Radio Frequency Interference

EN55024:1998 - Electromagnetic Immunity

EN55013:1990+A12:1994+A13:1996+A14:1999 - Radio Frequency Interference

EN55020:1994+A11:1996+A12/A13/A14:1999 - Electromagnetic Immunity

EN61000 -3-2:1995+A1/A2:1998 - Power Line Harmonics

EN61000 -3-3:1995 - Voltage Fluctuations z

EN60065:1997 or EN60950:1998 - Product Safety

PCT Notic e

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for

Interference by Information Technology Equipment (VCCI). If this is used near a radio or television receiver in a domestic environment, it may cause radio interference. Install and use the equipment according to the instruction manual.

TCO' 95-Ecological requirements for personal computers (TCO'95 applied model only)

AB ge neral requirements

AB2 Written Eco-doc ument acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and to the further development of environmentally-adapted electronic products.

Why do we have environmentally -labelled monitors?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment.The main problem as far as monitors and other electronic equipment are concerned is that environmentally harmful substances are used both in the products and during their manufacture. Since it has not been possible so far for the majority of electronic equipment to be recycled in a satisfactory way, most of these potentially damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are important from both the working and natural environment viewpoints. Since all types of conventional electricity generation have a negative effect on the environment (acidic and climate -influencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic equipment in offices consumes an enormous amount of energy, since it is often routinely left ru nning continuously.

Wha t does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international environmental labelling of monitors. The labelling scheme was developed as a joint effort by the

TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The

Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and

Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission of electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated solvents. The product must be prepared for recycling and the manufacturer is obliged to have an environmental plan, which must be adhered to in each country where the company conducts its operations policy. The energy requirements include a demand that the monitor after a certain period of inactivity shall reduce its power consumption to a lower level, in one or more stages.

The length of time to reactivate the monitor shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example in respect of the re duction of electric and magnetic fields, along with physical and visual ergonomics and good usability.

TCO De velopment Unit 1996 -11-29

On the page this folder you will find a brief summary of the environmental requirements met by this product.

The complere environmental criteria document may be ordered from:

TCO De velopment Unit

S-11494 Stockholm

Sweden

Fax: +46 8 782 92 07

E-mail (Internet): develo pment@ tco.se

Current information regarding TCO'95 -approved and labelled products may also be obtained via the Internet, using the address: http://w ww .tco - info .co m/

TCO'95 is a co -operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer casing can consist of flame retardant substances. These are related to another group of environmental toxins, PCBs, which are suspected to give rise to similar harm, including re productive damage in fish eating birds and mammals, due to the bioaccumulative processes.

Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur. z

TCO'95 demand requires that plastic components weighing more than 25 grams must not contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. z

TCO'95 requirement Permits the inclusion of lead since no replacement has yet been developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. z

TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million) of cadmium. The colour-generating layers of display screens must not contain any

cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous system and is toxic in high doses. z

TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million) of mercury. It also demands that no mercury is present in any of the electrical or electronics components concerned with the display unit.

CFCs (freons)

CFCs (fre ons) are sometimes used for washing printed circuit boards and in the manufacturing of expanded foam for packaging. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on Earth of ultraviolet light with consequent increased risks of skin cancer (malignant melanoma). z

The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the manufacturing of the product or its packaging.


Congratulations !

You have just purchased a TCO'99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to re ducing the burden on the environment and also to the further development of environmentally adapted electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an international environmental and quality labelling labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO(The Swedish Confederation of Professional

Employees), Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation),

Statens Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction of electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural (external) environments.

Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climate -influencing emissions, radioactive waste), it is vital to save energy.

Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

Wha t does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The

Swedish Society for Nature Conservation). These demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons) and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages.

The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The

complete environmental criteria document may be ordered from:

TCO De velopment

SE-114 94 Stockholm, Sweden

Fax: +46 8 782 92 07

Email (Internet): develo pment@ tco.se

Current information regarding TCO'99 approved and labelled products may also be obtain ed via the Internet, using the address: http://w ww .tco - info .co m/

Environmental requirements

Fla me retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings.

Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the

PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour -generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. The re levant TCO'99 requirement states that batteries, the colour -generating layers of display screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labelled unit. There is however one exception.

Mercury is, for the time being, permitted in the back light system of flat panel monitors as today there is no commercially available alternative. TCO aims on removing this exception when a

Mercury free alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stra tosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requ ire ment permits the inclusion of lead since no replacement has yet been developed.


Congratulations !

The display you have just purchased carries the TCO'03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the impact on our natural environment.

Some of the features of the TCO'03 Display requirements:

Ergonomics

Good visual ergonomics and image quality in order to improve the working environment for the user and to reduce sight and strain problems. Important parameters are luminance, contrast, re solution, reflectance, colour rendition and image stability.

Energy

z

Energy-saving mode after a certain time ?beneficial both for the user and the environment z

Electrical safety

Emissions

z z

Electromagnetic fields

Noise emissions

Ecology

z

The product must be prepared for recycling and the manufacturer must have a certified environmental management system such as EMAS or ISO 14 000 z

Restrictions on

o chlorinated and brominated flame retardants and polymers

o heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in cooperation with scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has been involved in influencing the development of IT equipment in a more user-friendly direction. Our labelling system started with displays in 1992 and is now re quested by users and IT-manufacturers all over the world.

For more information, Please visit

www.tcodevelopment.com

TCO' 03 Recycling Information (TCO'03 applied model only)

For re cycling information for TCO'03 certified monitors, for the residents in the following countries, please contact the company corresponding to your region of residence. For those who reside in other countries, please contact a nearest local Samsung dealer for recycling information for the products to be treated in environmentally acceptable way.

[U.S.A. Resi den ts Onl y] [European Resi den ts Only ]

COMPANY

U. S.A.

Sol id Was te Transfer &

Recycli ng Inc

SWEDEN

ELKRETSEN

NORWAY

Elek tronikkretur AS

GERMANY vfw AG

ADDRESS

442 Freli nghuysen Ave

Newark , NJ 07114

TELEPHONE 973-565-0181

FAX Fax: 973 -565-9485

E-

MAIL

HOM E

PAGE none http://w ww .bcua.or g/Solid

Waste_Disposal.htm

ELKRETSEN Box

1357, 111 83

Sto ckho lm

Barn husgatan 3, 4 tr.

08 -545 212 9 0

08 -545 212 9 9

6454 Ett erst ad 0 602 Oslo

Fyrsti kkalln 3 B

Max Pl ank Strasse

42

50858 Collo gne

Germany

23 06 07 4 0

23 06 07 4 1

49 0 2234 9587 - 0 info@el -krets en.s e adm @elektroni kkret ur. no vfw.i nfo@vfw -ag.de

http://w ww .elkr etsen.se/ http://w ww .elr etur .no/

Medical Requirement

Classifications:

In accordance with UL 2601 -1/IEC 60601-1, the product is cssified as Continuous duty Class I equipment, which is not protected against ingress of liquids. The product is not suitable for use in the presence of a flammable anaesthetic mixture with air or with oxygen or nitrous oxide.

EMC

This equipment has been tested and found to comply with the limits for medical devices to the

IEC 601 -1-2:1994. These limits are designed to provide reasonable protection against harmful interference in a typical medical installation. This equipment generates, uses and can radiate ra dio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to other devices in the vicinity. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to other devices, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: z z z z

Reorient or relocate the receiving device.

Increase the separation between the equipment.

Connect the equipment into an outlet on a circuit different from that to which the other device(s) are connected.

Consult the manufacturer or field service technician for help.

Video In / RS 232 / Video Out

Accessories equipment connected to the analog and digital interfaces must be certified to the re spective IEC standards (i.e. IEC 950 for data processing equipment and IEC 601 -1 for medical equipment.) Furthermore all configurations shall comply with the system standard IEC

601-1-1. Everybody who connects additional equipment to the signal input part or signal output part configures a medical system, and is therefore, responsible that the system complies with the requirements of the system standard IEC 601-1-1. If in doubt, consult the technical services department or your local representative.

Transport and Storage Limitations:

Temperature Range of -40¶C to +70¶C

Relative Humidity of 10 -95%, non-condensing

* Bio-accumulative is defined as substances which accumulate within living organisms.

** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Mercury Statement (LCD Monitor, LCD TV, DLP Projection TV, Projector for USA only)

LAMP(S) INSIDE THIS PRODUCT CONTAIN MERCURY AND MUST BE RECYCLED OR

DISPOSED OF ACCORDING TO LOCAL, STATE OR FEDERAL LAWS

For details see lamprecycle.org, eiae.org, or call 1-800-Samsung

INFORMAÇÃ O DO PRODUTO (Sem Retenção de Imagem)

Os monitores e aparelhos de televisão de LCD poder ão ficar com retenção de imagem quando mudam de uma imagem para outra, em especial, depois de apresentarem uma imagem fixa durante muito tempo.

Este guia serve para demonstrar a utiliza çã o correcta de produtos de LCD, como forma de os proteger contra a reten çã o de imagem.

O que é a Retenção de imagem?

Durante o funcionamento normal de um painel LCD, a reten ção de imagem em pixels não ocorre. No entanto, se a mesma imagem for apresentada durante muito tempo, uma ligeira diferença na carga eléctri ca acumula-se entre os dois eléctro dos que contêm o cristal l íquido.Isto pode provocar a formaçã o de cristal líquido em determinadas áre as do ecrã. Assim, a imagem anterior é re tida quando muda para uma nova imagem de vídeo. Todos os produtos que apresentam imagens, incluindo

LCD, estão sujeitos a reten ção de imagem. Não se trata de um defeito do produto.

Siga as sugestões abaixo para proteger o seu LCD da reten ção de imagem

Modo de Alimentação Desligada, de Protec ção de Ecrã ou de Poupança de

Energia

Exemplo) z

Desligar a alimentação quando utiliza um padr ão fixo. z

- Desligar a alimentação durante 4 horas ap ós um período de utilizaçã o de 24 horas

- Desligar a alimentação durante 2 horas ap ós um período de utilizaçã o de 12 horas

Se possível, utilizar uma protecçã o de ecrã

- Recomenda-se uma protecçã o de ecr ã numa cor ou uma imagem em movimento. z

Defina o Monitor para o estado de alimenta ção desligada através do esquema de alimentação de propriedades do ecr ã de computador.

Sugestões para aplica ções espec íficas

Exemplo) Aeroportos, Estaçõ es de Trânsito, Bolsas de Valores, Bancos e

Sistemas de Controlo

Recomendamos que siga as instru ções de instala ção do programa de sistema de apresentaçã o, tal como abaixo indicado:

Apresentar Informações em conjunto com o Logótipo ou cic lo de Imagem em movimento.

Exemplo) Ciclo : Apresentar Informaçõ es durante 1 hora a seguir a apresentação do logótipo ou imagem em movimento durante 1 minuto.

Alte rar periodicamente as informações de cor (Utilize 2 cores diferentes).

Exemplo) Efectue a rotaçã o das informa ções da cor com 2 cores, a cada 30 minutos.

Evite a utilização de uma combina ção de caracteres e de uma cor de fundo com uma grande diferença em termos de luminosidade.

Evite utilizar cores cinzentas, que poderão provocar facilmente a reten ção de imagens. z

Evite: Cores com uma grande diferença em termos de luminosidade (Branco

& Preto, Cinzento)

Exemplo) z

Definições recomendadas: Cores brilhantes com uma pequena diferen ça em

termos de luminosidade

- Altere a cor dos caracteres e a cor de fundo a cada 30 minutos

Exemplo)

- A cada 30 minutos, altere os caracteres com movimento.

Exemplo)

A melhor forma de proteger o monitor da Retenção de imagem consiste em definir o computador ou o sistema para utilizar um programa de protec ção do ecrã qua ndo n ão o e stá a utilizar.

A Reten ção de imagem pode não ocorrer quando um painel LCD é utilizado em circunstâncias normais.

Como circunstâncias normais entenda-se a alteraçã o constante de padr ões de vídeo.

Quando o painel de LCD é utilizado durante um longo per íodo de tempo com um padrão fixo (mais de 12 horas), poderá ocorrer uma ligeira diferença de tensão nos eléctro dos que utilizam o cristal líquido (LC) num pixel.A diferença de tensão entre os eléctro dos aumenta com o tempo, forçando o cristal líquido a ficar menor. Quando isto ocorre, a imagem anterior pode ser visualizada quando o padr ão é alterado.

Para impedir isto, a diferen ça de tensão acumulada tem de ser diminu ída.

O Monitor de LCD está em conformidade com a norma ISO13406-2, de falha de pixels,

Classe II.

Samsung 910MP Manual do usuário

Instalar controladores

SyncMaster 910MP

Entrada

Imagem

Som

Canal

Configurar

Generalidades

PowerSaver

Modos de apresentação predefinidos

Assistência

Terminologia

Para melhor apresentação

Autoridade

www.tcodevelopment.com

INFORMAÇÃ O DO PRODUTO (Sem Retenção de Imagem)

Related manuals

Samsung

173MP

Samsung

242MP

Samsung

2333HD

Samsung

T200HD

Samsung

933HD

Samsung

T260HD

Samsung

710MP

Samsung

460CX

Samsung

520DX

Samsung

460DR-S

Samsung

320MXN-2

Samsung

460UTN
