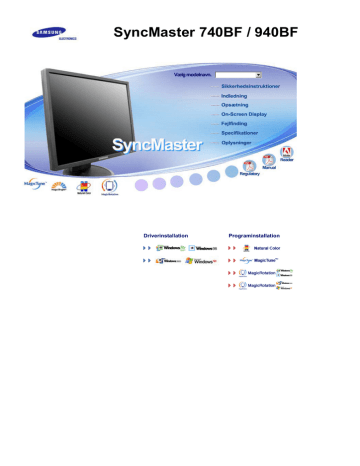

SyncMaster 740BF / 940BF

Driverinstallation Programinstallation

Bemærkninger

Anvisninger, der er markeret med dette symbol skal overholdes - undladelse heraf kan resultere i legemsbeskadigelse eller ødelæggelse af material.

Forbudt

Må ikke afmonteres

Må ikke berøres

Bør altid læses og forstås

Fjern stikket fra kontakten

Jordforbindelse for at undgå elektrisk stød

Strøm

DPMS ( bør forklares - ingen her ved hvad DPMS er PC), hvis den ikke skal bruges i længere tid. Hvis du bruger en pauseskærm, sæt denne til aktiv status.

Anvend aldrig et beskadiget eller løst stik. z

Dette kan forårsage elektrisk stød eller brand.

Tag aldrig stikket ud ved at rykke i ledningen, og rør aldrig ved

ledningen med våde hænder z

Dette kan forårsage elektrisk stød eller brand.

Anvend altid kun stik og kontakter med korrekt jordforbindelse. z

Forkert jordforbindelse kan føre til elektrisk stød eller beskadigelse af materiel.

Indsæt strømstikket forsvarligt, så det ikke går løst.

z

En dårlig forbindelse kan medføre brand.

Installation

Undgå at bøje stik og ledninger samt at placere tunge genstande ovenpå

disse og derved beskadige dem. z

Dette kan forårsage elektrisk stød eller brand.

Undgå at tilslutte flere forlængerledninger eller stik til samme kontakt. z

Dette kan føre til brand.

Undlad at koble netledningen fra, mens skærmen bruges.

z

Frakobling kan forårsage et strømstød og dermed beskadige skærmen.

Brug ikke netledningen, hvis stikket eller stikproppen er støvet. z z

Hvis netledningens stik eller stikprop er støvet, skal det rengøres med en tør klud.

Brug af netledningen, hvis stikket eller stikproppen er støvet, kan forårsage elektrisk stød eller brand.

Kontakt et autoriseret servicecenter når skærmen skal installeres på steder med særligt meget støv, med høje eller lave temperaturer, med høj fugtighed, hvor kemiske opløsninger anvendes eller hvor skærmen er tændt døgnet rundt som f.eks. i lufthaven, jernbanestationer osv.

Såfremt dette ikke gøres, kan det medføre alvorlig beskadigelse af skærmen.

Anbring din skærm et forholdsvis støvfrit sted med lav luftfugtighed. z

I modsat fald er der risiko for elektrisk stød eller der kan udvikle sig brand inde i skærmen.

Undgå at tabe skærmen under transport. z

Dette kan forårsage legemsbeskadigelse eller skade på materiel.

Montér skærmfoden i en montre eller på en hylde, så enden af foden ikke

stikker ud over montren eller hylden. z

Produktet kan blive beskadiget, eller der kan opstå personskade, hvis produktet tabes.

Anbring ikke produktet på en ustabil eller lille overflade. z

Anbring produktet på en lige, plan overflade, da produktet kan vælte og udgøre en fare for personer, specielt børn, der går forbi.

Anbring ikke produktet på gulvet. z

Personer, specielt børn, kan falde over det.

Hold alle brændbare ting, som f.eks. lys, insekticider eller cigaretter, borte fra produktet.

z

Ellers kan det medføre brand.

Hold alle varmeapparater borte fra strømkablet. z

En smeltet belægning kan medføre elektrisk stød eller brand.

Installér ikke produktet på steder med dårlig ventilation som f.eks. en

bogreol, et skab e.l. z

Enhver forøgelse af den interne temperatur kan medføre brand.

Sæt skærmen ned med forsigtighed. z

Den kan muligvis blive ødelagt.

Anbring aldrig monitoren med skærmfladen nedad. z

TFT-LCD overfladen kunne blive beskadiget.

Installation af et væghængsel skal foretages af professionel montør. z

Der kan opstå skader ved installationer, der foretages af ikkekvalificerede personer. z

Brug altid den monteringsenhed, der er angivet i ejerens brugerhåndbog.

Når produktet installeres, skal man sørge for at der er afstand til væggen

(større end 10 cm / 4 inch), så der er plads til ventilation.

z

Dårlig ventilation kan medføre en forøgelse af produktets interne temperatur. Det medfører nedsat komponentlevetid og forringet ydelse.

Opbevar plasticemballagen (pose) uden for børns rækkevidde.. z

Hvis børn leger med plasticemballagen (pose) kan det resultere i kvælning.

Rengøring

Skærmkabinettet eller TFT-LCD fladen kan tørres af med en fugtig, blød klud.

Sprøjt ikke rengøringsmidlet direkte på monitoren. z

Det kan føre til beskadigelse, elektrisk stød eller brand.

Anvend det anbefalede rengøringsmiddel og brug en blød klud.

Rengør stik og stikkontakt med en tør klud, hvis de er støvede eller

snavsede. z

Et snavset stik kan forårsage elektrisk stød eller brand.

Sørg for at fjerne strømkablet, inden produktet rengøres.

z

Ellers kan det medføre elektrisk stød eller brand.

Fjern strømkablet fra stikkontakten, og aftør produktet med en blød, tør klud.

z

Anvend ikke kemikalier som f.eks. voks, rensebenzin, alkohol, fortyndere, insekticider, luftfriskere, smøremidler eller vaskemidler.

Kontakt et servicecenter eller kundecenter for indvendig rengøring en

gang om året. z

Sørg for at holde produkterne rene indvendigt. Støv, som samles i de indvendige dele over en længere periode, kan føre til fejlfunktion eller brand.

Andet

Fjern ikke dæksel eller bagbeklædning. z z

Dette kan føre til elektrisk stød eller brand.

Overlad service til en kvalificeret servicetekniker.

Hvis skærmen ikke fungerer normalt - specielt, hvis der fremkommer mærkelige lyde eller lugt - tag øjeblikkelig stikket ud og kontakt en autoriseret forhandler eller servicetekniker

. z

Det kan føre til elektrisk stød eller brand.

Hold produktet borte fra steder, der udsættes for olie, røg eller kondens.

Installér ikke produktet i et køretøj. z z

Dette kan resultere i fejl, elektrisk stød eller brand.

Undgå især at bruge skærmen i nærheden af vand eller udendørs, hvor den kan blive udsat for sne eller regn.

Hvis du taber skærmen, eller rammen beskadiges, skal du slukke for skærmen og tage stikket ud af stikkontakten. Kontakt derefter servicecentret .

z

Der kan opstå fejl med skærmen, som kan resultere i elektrisk stød eller brand.

Sluk for strømmen, når der er lyn og torden udenfor, eller undlad at

bruge skærmen i en længere periode. z

Der kan opstå fejl med skærmen, som kan resultere i elektrisk stød eller brand.

Forsøg ikke på at flytte skærmen ved kun at trække i kablet eller

signalkablet. z

Dette kan føre til systemsvigt, elektrisk stød eller brand på grund af beskadigelse af kablet.

Ryk aldrig skærmen til højre eller til venstre ved bare at trække i

ledningen eller signalkablet. z

Dette kan føre til systemsvigt, elektrisk stød eller brand på grund af beskadigelse af kablet.

Tildæk aldrig skærmkabinettets ventilationsåbninger. z

Dårlig ventilation kan forårsage systemsvigt eller brand.

Undgå at placere vandbeholdere, kemiske produkter eller små metalgenstande på skærmen.

z z

Dette kan resultere i fejl, elektrisk stød eller brand.

Hvis der kommer en fremmed substans ind i skærmen, skal du tage stikket ud og kontakte servicecentret .

Hold produktet borte fra letantændelige kemiske sprayer eller

brændbare stoffer. z

Det kan forårsage en eksplosion eller brand.

Stik aldrig metalgenstande ind i åbningerne i skærmen. z

Dette kan føre til elektrisk stød, brand eller beskadigelse.

Indfør ikke metalgenstande, som f.eks. spisepind, metaltråd og bor eller brandbare genstande, som f.eks. papir og tændstikker, i ventilationshullet, hovedtelefonporten eller AV-portene.

z

Det kan forårsage brand eller elektrisk stød). Hvis der flyder fremmede

væsker eller vand ind i produktet, skal du slukke for produktet, trække strømstikket ud af stikkontakten og kontakte servicecenteret .

Hvis du får vist et fast skærmbillede i længere tid, kan der der vises restbilleder eller slørethed.

z

Skift tilstanden til energisparetilstand, eller indstil en pauseskærm til et bevægeligt billede, når du skal være væk fra skærmen i længere tid.

Indstil opløsningen og frekvensen i overensstemmelse med modellen. z

Forkerte indstillinger af opløsning og frekvens kan beskadige synet.

17, 19 " (43, 48 cm) - 1280 X 1024

Hvis skærmen vedvarende betragtes for tæt på, kan det beskadige

synet.

Af hensyn til øjnene anbefales det at tage en pause på fem minutter i timen ved skærmarbejde.

Installer ikke produktet på en ustabil, ujævn overflade, eller et sted der

kan blive udsat for vibrationer. z

Produktet kan blive beskadiget, eller der kan opstå personskade, hvis produktet tabes. Hvis produktet anvendes på et sted, hvor det kan blive udsat for vibrationer, kan produktets levetid forkortes, eller der kan opstå brand.

Når skærmen flyttes, skal man først slukke den og tage stikket ud. Sørg for, at alle ledninger, herunder antenneledningen og ledninger, som er tilsluttet andre enheder, tages ud, før du flytter skærmen.

z

Hvis du ikke tager en ledning ud, kan det føre til brand eller elektrisk stød.

Anbring produktet udenfor børns rækkevidde, da de kan komme til skade ved at hænge i det.

z

Et produkt, der vælter, kan forvolde fysisk skade og endda død.

Hvis produktet ikke bruges i en længere periode, bør produktet ikke være tilsluttet.

z

Ellers kan det medføre varmeafgivelse fra det opsamlede støv eller

nedsat isolering, der kan føre til elektrisk stød eller brand.

Anbring ikke børnenes foretrukne legetøj (eller andet der kan friste) på produktet.

z

Børn forsøger måske at klatre op på produktet for at hente en ting.

Produktet kan vælte med risiko for fysisk skade eller endda død.

Funktionsliste

RTA Skærm

RTA(Response Time Accelerator)

En funktion der accelererer panelets reaktionstid for at give et skarpere og mere naturligt videobillede. z

RTA On (RTA TIL) Aktiverer RTA-funktionen, så panelet arbejder med en højere reaktionstid end dets originale hastighed.

z

RTA Off(RTA FRA) Deaktiverer RTA-funktionen, så panelet arbejder med dets originale reaktionstid.

(Bemærk : Hvis du afbryder for strømmen og tænder igen efter at have slået RTA fra, aktiveres RTA-funktionen automatisk (fabriksindstilling))

Udpakning

Type 1

Kontroller, at pakken indeholder følgende dele.

Kontakt din forhandler, hvis der mangler noget .

Kontakt en lokal forhandler

for at købe ekstraudstyr.

Skærm og simpel holder

Programmet MagicRotation™ kan ikke leveres,

Bund

da en simpel sokkel ikke understøtter drejefunktionen.

Type 2

Type 3

Skærm og pivotholder

Skærm og Glidesokkel

Brugervejledning

Kabel

Hurtig installationsvejledning

Garantibevis

(Ikke alle steder)

Installations-cd med brugervejledning, skærmdriver, Natural

Color-software,

MagicTune™,

MagicRotation-software

Foran

[

Knappen MENU [ ]

Åbner OSD-menuen. Bruges også til at afslutte OSD-menuen eller vende tilbage til den forrige menu.

Knappen MagicBright

[ ]

MagicBright refererer til en ny skærmfunktion med en skærmvisningskvalitet, der er dobbelt så god og tydelig som på eksisterende skærme. Seks forskellige tilstande er tilgængelige i øjeblikket. Hver tilstand har en særskilt forudkonfigureret lysstyrkeværdi. Du kan let vælge en af de seks indstillinger ved blot at trykke på MagicBright™-knappen.

1) Custom

Selvom værdierne vælges omhyggeligt at teknikere, er de forudkonfigurerede værdier muligvis ikke så behagelige for

øjnene, afhængigt af din smag.

Hvis dette er tilfældet, skal du justere lysstyrken og kontrasten ved hjælp af OSD-menuen.

2) Text

Til dokumentation eller værker, der involverer meget tekst.

3) Internet

Til arbejde med en blanding af billeder, f.eks. tekst og grafik.

4) Game

Til visning af film, f.eks. et spil.

5) Sport

Til visning af film, f.eks. sport.

6) Movie

Til visning af film, f.eks. en DVD eller Video-CD.

>>Klik her for at se et animationsklip.

Knappen Lysstyrke

[ ]

Knappen Justerings

]

Knappen Enter [ ] /

Knappen KILDE

(Source)

Når OSD ikke vises på skærmen, skal du trykke på knappen for at justere lysstyrken.

Med disse knapper kan du markere og justere menuelementer.

Bruges til at vælge OSD-menuen. /

Når du trykker på knappen ' ', vælges videosignalet, mens OSD er slået fra.(Når kildeknappen trykkes for at ændre indgangstilstanden, vises en meddelelse øverst til venstre på skærmen, der oplyser den aktuelle tilstand -- indgangssignalerne

Analog, Digital.)

Bemærk:Hvis du vælger tilstanden Digital, skal du tilslutte skærmen til grafikkortet med en digital DVI-port ved hjælp af DVIkablet.

Anvend denne knap til direkte automatisk justering

Knappen AUTO

Tænd/sluk-knap [ ] /

Strømindikator

Anvend denne knap til at tænde eller slukke for skærmen. /

Denne lampe lyser grønt ved normal drift og blinker grønt en enkelt gang, når skærmen gemmer dine justeringer.

Gå til PowerSaver , der er nærmere beskrevet i håndbogen, for yderligere oplysninger om energibesparende funktioner. Sæt din PC til OFF, når den ikke skal bruges eller hvis du forlader arbejdspladsen i længere tid.

Bagpå

Simpel holder Pivotholder / Glidesokkel

(Konfigurationen bag på monitoren kan variere mellem produkter.)

POWER-port

Tilslut skærmens strømkabel til dette stik bag på monitoren.

DVI IN-port

Tilslut DVI-kablet til DVI-stikket på bagsiden af din skærm.

RGB IN-port

Kensington-lås

Tilslut signalkablet til D-sub-stikket (15 ben) på bagsiden af din skærm.

Kensington-låsen er en enhed, der anvendes til fysisk at fastgøre systemet, når det anvendes et offentligt sted.

(Låsen skal anskaffes separat. )

For hjælp til brug af en låseenhed skal du kontakte forhandleren, hvor du købte den.

Gå til afsnittet Tilslutning af Skærmen for yderligere oplysninger om kabeltilslutninger.

Tilslutning af skærmen

1.

Forbind skærmens strømkabel til strømstikket på skærmens bagpanel.

Sæt stikket fra skærmens strømkabel i den nærmeste stikkontakt.

2-1.

Bruge D-sub-tilslutningskablet (analogt) sammen med skærmkortet.

Tilslut signalkablet til D-sub-stikket (15 ben) på bagsiden af din skærm.

[ RGB IN ]

2-2.

Bruge DVI-tilslutningskablet (digitalt) sammen med skærmkortet.

Tilslut DVI-kablet til DVI-stikket på bagsiden af din skærm.

[ DVI IN ]

2-3.

Tilsluttet en Macintosh

Tilslut skærmen til Macintosh-computeren ved hjælp af D-sub-tilslutningskablet .

2-4.

Hvis du har en ældre Macintosh, skal du tilslutte skærmen ved hjælp af en speciel Macadapter.

3.

Tænd for computer og skærm. Hvis du ser et skærmbillede, er installationen færdig.

Brug af holderen

Samling af skærmen

Skærm og bund

Pivotholder / Glidesokkel

A.Højdejustering

Montering af fodstykke

Til denne monitor anvendes en 75mm x 75mm VESA kompatibel tilslutningsplade for ophæng.

Simpel holder

Pivotholder

Glidesokkel

A. Skærm

B. Tilslutningsplade for ophæng

1. Zet uw monitor uit en trek het netsnoer eruit.

2. Leg het beeldscherm van de LCD-monitor op een vlakke ondergrond en plaats hieronder een zacht kussen om het beeldscherm te beschermen.

3. Verwijder de vier schroeven en vervolgens de voet van de LCD-monitor.

4. Anbring tilslutningspladen for ophænget ud for hullerne i bagpanelets monteringsplade og fastspænd den med de fire skruer, der leveres med fodstykke-armen, vægophæng and det andet fodstykke.

Installation af skærmdriveren (Automatisk)

z

Når du bliver prompted af operativsystemet for skærmdriveren isættes den medleverede CD-ROM. Installation af driver varierer en smule fra det ene operativsystem til det andet. Følg de anvisninger, der gives for det operativsystem,

som du anvender. klargør en tom diskette og download driverens programfil fra det her viste Internet web site:

Internet web site : http://www.samsung.com/ (Worldwide) http://www.samsung.com/monitor/ (U.S.A) http://www.samsung.se/

Windows ME

1. Sæt CD'en ind i CD-ROM drevet.

2. Klik på "Windows ME Driver".

3. Vælg din monitormodel i modellisten, og klik så på "OK"-knappen.

4. Klik på "Installér"-knappen i "Advarsel" vinduet.

5. Installation af monitordriver er komplet.

Windows XP/2000

1. Sæt CD'en ind i CD-ROM drevet.

2. Klik på "Windows XP/2000 Driver".

3. Vælg din monitormodel i modellisten, og klik så på "OK"-knappen.

4. Klik på "Installér"-knappen i "Advarsel" vinduet.

5. Hvis du ser følgende "Besked"-vindue, klik så på "Fortsæt" knappen. Klik på "OK" knappen.

Denne monitor-driver har MS Logo-autorisation, og installation vil ikke beskadige dit system.

*Den autoriserede driver kan findes på Samsung Monitor's hjemmeside.

http://www.samsung.com/ .

6. Installation af monitordriver er komplet.

Installation af skærmdriveren (Manuelt)

z

Windows XP | Windows 2000 | Windows Me | Windows NT | Linux

Når du bliver prompted af operativsystemet for skærmdriveren isættes den medleverede CD-ROM. Installation af drev varierer en smule fra det ene operativsystem til det andet. Følg de anvisninger, der gives for det operativsystem,

som du anvender. klargør en tom diskette og download driverens programfil fra det her viste Internet web site:

Internet web site : http://www.samsung.com/ (Worldwide) http://www.samsung.com/monitor/ (U.S.A) http://www.samsung.se/

Microsoft

®

Windows

®

XP Operativsystem

1. Sæt CD'en ind i CD-ROM drevet.

2. Klik på "Start" - "Kontrolpanel", og klik derefter på ikonet for "Udseende og Emner..".

3. Klik på Display-ikonet, vælg "Indstillinger"-fanen og klik på "Avanceret".

4. Klik på knappen for "Egenskaber" på "Monitor"-fanen og vælg "Driver"-fanen.

5. Klik på "Opdatér driver" og vælg "Installér fra liste eller ...", og klik derefter på "Næste"knappen.

6. Vælg "Søg ikke, jeg vil ...", klik så på "Næste" og derefter klik på "Har diskette".

7. Klik på "Gennemse"-knappen, vælg derefter A:\(D:\driver), vælg din monitormodel i listen og klik så på "Næste"-knappen.

8. Hvis du ser følgende "Besked"-vindue, klik så på "Fortsæt" knappen. Klik på "Slut"knappen.

Denne monitor-driver har MS Logo-autorisation, og installation vil ikke beskadige dit system.

*Den autoriserede driver kan findes på Samsung Monitor's hjemmeside. http://www.samsung.com/

9. Klik på "Luk"-knappen og igen på "OK"-knappen.

10. Installation af monitordriver er komplet.

Microsoft

®

Windows

®

2000 Operativsystem

Når du ser "Digital Signature Not Found" på din skærm, følg disse trin.

1. Vælg "OK" knappen i "Isæt diskette" vinduet.

2. Klik på "Gennemse" knappen i "Fil kræves" vinduet

3. Vælg A:\(D:\driver) og klik så på "Åbn" knappen, og derefter "OK" knappen.

Manuel installationsguide

1. Klik på "Start", "Indstillinger", Kontrolpanel".

2. Dobbeltklik "Skærm" ikonet.

3. Vælg "Indstillinger" fanen og klik derefter på "Avanceret"

4. Vælg "Monitor".

Situation1:Hvis "Egenskaber" knappen er inaktiv betyder det, at din skærm ikke er korrekt konfigureret. Stands installationen.

Situation2:Hvis "Egenskaber" knappen er aktiv, så klik på "Egenskaber" knappen. Følg herefter hvert af de følgende trin.

5. Klik på "Driver" og så "Opdater Driver" og klik derefter på "Næste" knappen.

6. Vælg "Vis en liste over de aktuelle drivere for dette udstyr, så jeg kan vælge den ønskede driver". Klik så på "Næste", og derefter på "Har diskette".

7. Klik på "Gennemse" knappen og vælg derefter A:\(D:\driver).

8. Klik på "Åbn" knappen, og klik derefter på "OK" knappen.

9. Vælg din skærmmodel, klik på "Næste" knappen og derefter på "Næste" knappen.

10. Klik på "Slut" knappen og derefter på "Luk" knappen.

Hvis du kan se "Digital Signature Not Found" vinduet, så klik på "Ja" knappen, og derefter på "OK" knappen. Klik så på "Slut" knappen og derefter på "Luk" knappen.

Microsoft

®

Windows

®

Millenium Operativsystem

1. Klik på "Start", "Indstillinger", "Kontrolpanel".

2. Dobbeltklik "Skærm" ikonet.

3. Vælg "Settings" fanen og klik så på "Advanced Properties" knappen.

4. Vælg "Monitor" fanen.

5. Klik på "Change" knappen i "Monitor Type" feltet.

6. Vælg "Specify the location of the driver".

7. Vælg "Display a list of all the drivers in a specific location." og klik derefter på "Next" knappen.

8. Klik på "Have Disk" knappen.

9. Angiv det rigtige A:\(D:\driver) og klik så på "OK" knappen.

10. Vælg "Show all devices" og vælg så den monitor, som er tilsluttet din computer og klik derefter på "OK".

11. Fortsæt med at vælge "Close" knappen og "OK" knappen, indtil du har lukket dialogboksen

for Display Properties. (Hvis der kommer andre skærmbilleder frem med advarsler og lignende, klikkes der på det, der passer for din monitor).

Microsoft

®

Windows

®

NT Operativsystem

1. Klik på Start, Indstillinger, Kontrolpanel, og dobbeltklik derefter på Skærm.

2. I Vis registreringsoplysninger vinduet, klik på Indstillinger fanen og klik på All Display

Modes.

3. Klik på den ønskede indstilling (Opløsning, Antal Farver og Lodret Frekvens) og klik så på

OK.

4. Klik på Anvend knappen, hvis skærmen virker normalt efter at du har klikket på Test. Hvis skærmen ikke virker normalt, kan du skifte til en anden indstilling (lavere opløsning, farver eller frekvens).

Hvis der ikke er nogen "Mode" i All Display Modes, kan du vælge opløsning og vertikal frekvens ved hjælp af afsnittet om Fabriksindstillede Modes i denne håndbog.

Linux Operativsystem

For at kunne udføre X-Window, er det nødvendigt at oprette X86Config filen, som er en form for system opstillingsfil.

1. Tryk på Enter ved det første og andet skærmbillede efter at have udført X86Config filen.

2. Det tredje skærmbillede bruges til installation af mus.

3. Indsæt en mus for din computer.

4. Næste skærmbillede bruges til Valg af tastatur.

5. Indsæt tastatur for din computer.

6. Næste skærmbillede anvendes til installation af skærm.

7. Først indsættes en vandret frekvens for din skærm. (Du kan indsætte frekvensen direkte).

8. Indsæt derefter en lodret frekvens for din skærm. (Du kan indsætte frekvensen direkte).

9. Indtast Navn på skærmmodel. Disse oplysninger vil ikke have nogen direkte indflydelse på den faktiske udføring af X-Window.

10. Du har nu afsluttet opstillingen af din skærm.

Udfør X-Window efter at have indsat andet ønsket hardware.

Natural Color - Farvestyrings system

Natural Color Software Program

Et af de seneste problemer man har haft i forbindelse med en computer er, at farverne på de billeder, der trykkes ud på en printer, eller billeder der skanderes via en scanner eller digitalkamera, ikke er de samme farver, som ses på skærmen. Natural Color Software er løsningen på dette problem. Det er et farvestyringssystem, som er udviklet af Samsung

Electronics i samarbejde med Korea Electronics & Telecommunications Research Institute

(ETRI). Dette system kan kun fås med Samsung skærme, og det matcher monitorens

skærmfarver med output fra farveprintere og scannere.

For yderligere oplysninger, gå til Hjælp (F1) i softwareprogrammet.

Installation af Natural Color Software

Sæt den medleverede CD for Samsung monitoren ind i CD-ROM-drevet. Det første skærmbillede for installation af programmet vises. Klik nu på Natural Color for at installere

Natural Color software. Hvis du ønsker at installere programmet manuelt, indsæt den medleverede Samsung CD i CD-ROM-drevet, klik på [Start] tasten i Windows og vælg så

[Execute].

Indtast D:\color\eng\setup.exe og tryk på tasten.

(Hvis CD'en ikke er i et D:\drev, indtastes det faktiske bogstav for drevet.)

Fjernelse af Natural Color Software Programmet

Vælg [Indstilling]/[Kontrolpanel] på startmenuen og dobbeltklik på [Tilføj/Fjern et program].

Vælg Natural Color fra listen og klik så på [Tilføj/Fjern] tasten.

1. Når menuen for skærmindstillinger er deaktiveret: Brug denne knap til at åbne OSD og aktivere et fremhævet menupunkt.

2. Juster emner i menuen.

3. Aktivere et fremhævet menupunkt.

4. Tryk her for at indstille det modtagne PC-signal automatisk.

Værdierne for Fine/Coarse (Fin/Grov) og Position (Position) angives automatisk.

AUTO

Menu

AUTO

Indhold

Når du trykker på knappen 'AUTO', vises skærmen Auto Adjustment

(Automatisk justering) på den animerede skærm i midten.

(Kun tilgængelig i analogt-tilstand) ryk her for at indstille det modtagne PC-signal automatisk. Værdierne for

Fine/Coarse (Fin/Grov) og Position (Position) angives automatisk.

For at gøre den automatiske justeringsfunktion skarpere, anvend 'AUTO' funktionen, mens AUTO PATTERN er fremme.

(Klick her for at se en animationsfilm der omhandler Automatisk Indstilling.) z z

Hvis Auto Adjustment (Automatisk justering) ikke fungerer korrekt, skal du trykke på knappen Auto (Auto) igen for at justere billedet med større nøjagtighed.

Hvis du ændrer opløsningen i kontrolpanelet, udføres funktionen Auto

(Auto) automatisk.

OSD Lock & Unlock

Menu

OSD Lock & Unlock

Indhold

Hvis du trykker på knappen "MENU" i mere end 5 sekunder, låses OSDfunktionen (eller låses op).

Du kan også justere skærmens lysstyrke og kontrast med funktionen til låsning af OSD-justering

MagicBright™

Menu

MagicBright™

Indhold

Tryk på knappen MagicBright igen, og vælg den ønskede tilstand.

- seks forskellige tilstande (Custom/Text/Internet/Game/Sport/Movie)

Brightness

Menu

Brightness

SOURCE

Indhold

Når OSD ikke vises på skærmen, skal du trykke på knappen for at justere lysstyrken.

Menu

SOURCE

Indhold

Aktiverer indikatoren for at angive de aktuelt viste inputsignal.


Color


OSD

Setup

Information

Brightness

MagicColor

Coarse

Language

Contrast

Color Tone

Fine

H-Position

Color Control Gamma

Sharpness

V-Position

Auto Source Image Reset Color Reset

H-Position V-Position

Transparency Display Time

RTA


Menu

Brightness

Contrast

Color

Indhold

Du kan bruge menuerne på skærmen til at ændre lysstyrken, afhængigt af dine personlige præferencer.

Direkte indstillingsfunktioner : Når OSD ikke vises på skærmen, skal du trykke på knappen for at justere lysstyrken.

Du kan bruge menuerne på skærmen til at ændre kontrasten, afhængigt af dine personlige præferencer.

( Ikke tilgængelig i MagicColor-tilstandene Full og

Intelligent.

)

Play/Stop

Menu

MagicColor

Indhold

MagicColor er en ny teknologi, som er udviklet af

Samsung for at forbedre digitale billeder og vise naturlige farver mere tydeligt uden at forstyrre billedkvaliteten.

1) Off - Der vendes tilbage til den oprindelige tilstand.

2) Demo - Skærmbilledet før anvendelse af MagicColor vises til højre, og skærmbilledet efter anvendelse af

MagicColor vises til venstre.

3) Full - Viser ikke kun levende naturlige farver, men også mere realistiske hudfarver meget tydeligt.

4) Intelligent - Viser levende naturlige farver meget tydeligt.

5) MagicZone - MagicZone sikrer klar og skarp visning af animerede multimediebilleder eller fotografier ved forbedring af kontrast, skarphed, mætning, nuance i et bestemt område på skærmen.

MagicZone er særlig velegnet til levende billeder.

Play/Stop

MagicZone

Hue

: Funktionen justerer MagicZone’s nuance.

Saturation

: Funktionen justerer MagicZone’s mætning.

Brightness

: Funktionen justerer MagicZone’s kontrast.

Sharpness

: Denne funktion anvendes til at justere MagicZone skarphed.

H-Position

: Denne funktion bruges til at flytte MagicZone vandret.

V-Position

: Denne funktion bruges til at flytte MagicZone lodret.

H-Size

: Denne funktion bruges til at justere den vandrette størrelse på MagicZone.

V-Size

: Denne funktion bruges til at justere den lodrette størrelse på MagicZone.

H-Position

V-Position

H-Size

V-Size

Hue

Saturation

Brightness

Sharpness

Color Tone

Color Control

Gamma


Farvens tone kan ændres, og en af fire tilstande kan vælges - Cool, normal, Warm og Custom (Kold, Normal,

Varm og Brugerdefineret).

( Ikke tilgængelig i MagicColor-tilstandene Full og

Intelligent.

)

Følg disse trin for individuel justering af R, G, B farvekontrol.

( Ikke tilgængelig i MagicColor-tilstandene Full og

Intelligent.

)

Gammakorrektion ændrer farvernes lysintensitet med en middellysintensitet. z z z

Mode 1

Mode 2

Mode 3

Menu

Coarse

Fine

Sharpness

H-Position

Indhold

Fjerner støj som f.eks. lodrette striber. Coarse-justering kan flytte skærmbilledområdet. Du kan placere det i centrum igen med menuen for vandret justering.

(Kun tilgængelig i analogt-tilstand )

Fjerner støj som f.eks. vandrette striber. Hvis støjen fortsætter efter Fine-justering, skal du gentage den efter justering af frekvensen (urhastighed).

(Kun tilgængelig i analogt-tilstand )

ølg denne vejledning for at ændre billedets tydelighed.

( Ikke tilgængelig i MagicColor-tilstandene Full og

Intelligent.

)

Følg disse anvisninger for at ændre den lodrette placering af monitorens skærmbillede.

(Kun tilgængelig i analogt-tilstand )

Følg disse anvisninger for at ændre den lodrette placering

Play/Stop

V-Position

OSD

af monitorens skærmbillede.

(Kun tilgængelig i analogt-tilstand )

Menu Indhold

Du kan vælge blandt 9 sprog.

Language

H-Position

V-Position

Transparency

Display Time

Setup

Bemærk: Det valgte sprog har kun indvirkning på OSD.

Det har ingen indflydelse på andet software, der anvendes i computeren.

Du kan ændre den vandrette placering af OSD menuen på din skærm.

Du kan ændre den lodrette placering af OSD menuen på din skærm.

Indstilling af opacitet i OSD baggrund.

Menuen vil automatisk forsvinde efter et vist tidsrum, hvis der ikke foretages nogen indstillinger.

Du kan indstille den tid, du ønsker at menuen vises, inden den forsvinder.

Play/Stop

Menu

Auto Source

Image Reset

Indhold

Vælg Auto Source(Automatisk kilde), hvis skærmen automatisk skal vælge signalkilden.

Billedfarveparametre udskiftes med fabriksstandardværdier.

Color Reset

farveparametre udskiftes med fabriksstandardværdier.

RTA

RTA(Response Time Accelerator)

En funktion der accelererer panelets reaktionstid for at give et skarpere og mere naturligt videobillede.

RTA On

(RTA TIL)

: Aktiverer RTA-funktionen, så panelet arbejder med en højere reaktionstid end dets originale hastighed.

RTA Off

(RTA

FRA)

: Deaktiverer RTA-funktionen, så panelet arbejder med dets originale reaktionstid.

(Bemærk : Hvis du afbryder for strømmen og tænder igen efter at have slået RTA fra, aktiveres RTAfunktionen automatisk (fabriksindstilling))

Information

Play/Stop

Menu

Information

Indhold

Viser en videokilde og skærmtilstand på OSD-skærmen.

Oversigt

| Installation | OSD-tilstand | Farvekalibrering | Afinstallation | Fejlfinding

Oversigt

Hvad er MagicTune™

Ydeevnen for skærme kan variere, afhængigt af grafikkort, værtscomputeren, lysforhold og andre miljømæssige faktorer. Du opnår det bedste billede på en skærm, hvis du angiver dine egne indstillinger. Desværre viser det sig ofte, at de manuelle knapper, der findes til justering af billedet er svære at bruge. Korrekt justering kræver et letanvendeligt program, hvor du bliver ført trinvist igennem processen og derved opnår den bedste overordnede billedkvalitet.

I de fleste tilfælde kræver selv simple justeringer som Lysstyrke eller Kontrast navigation i skærmmenuerne på flere niveauer (OSD-menuerne), som ikke er brugervenlige. Desuden er der ingen feedback til at hjælpe med den korrekte indstilling af knapperne på skærmen. MagicTune™ er et softwareværktøj, som fører dig gennem justeringsprocessen med brugervenlig vejledning og baggrundsmønstre, som er udviklet til hver enkelt skærmknap. Skærmindstillingerne for hver enkelt bruger kan gemmes, hvilket giver en nem måde at vælge skærmindstillinger i et miljø med flere brugere, eller en enkelt bruger kan have flere definerede forudindstillinger baseret på indhold og omgivende lys.

Grundlæggende funktioner

MagicTune™™ er et softwareværktøj, som bruges til skærmjustering og farveindstilling vha.

DDC/CIprotokollen (Display Data Channel Command Interface).

Alle justeringer af skærmen styres via softwaren, så det er ikke nødvendigt at bruge skærmdisplayet. MagicTune™ understøtter Windows™ 98SE, Me, 2000, XP

Home og XP Professional.

Det anbefales, at du bruger MagicTune™ i Windows™2000 eller nyere.

Med MagicTune™ får du hurtigt og præcist indstillet skærmen og kan let gemme og bruge de skærmkonfigurationer, som er mest velegnet til dig.

OSD-tilstand

Med OSD-tilstand kan du let justere skærmindstillingerne uden at udføre foruddefinerede trin. Du har adgang til det ønskede menupunkt og let angive indstillinger.

Oversigt |

Installation

| OSD-tilstand | Farvekalibrering | Afinstallation | Fejlfinding

Installation

1. Indsæt installations-cd'en i cd-rom-drevet.

2. Klik på MagicTune™-installationsfilen.

3. Vælg installationssproget, og klik derefter på [Next] (Næste).

4. Når vinduet InstallationShield Wizard vises, skal du klikke på "Next".

5. Vælg "I agree to the terms of the license agreement" (Jeg accepterer vilkårene i licensaftalen) for at acceptere vilkårene for anvendelse.

6. Vælg den mappe, hvor MagicTune™-programmet skal installeres.

7. Klik på "Install" (Installer).

8. Vinduet "Installation Status" (Iinstallationsstatus) vises.

9. Klik på "Finish" (Udfør).

10. Når installationen er udført, vises ikonet til det eksekverbare MagicTune™-program på skrivebordet.

Dobbeltklik på ikonet for at starte programmet.

MagicTune™-eksekveringsikonet vises muligvis ikke, afhængigt af specifikationen for computersystemet eller skærmen. Hvis dette er tilfældet, skal du trykke på F5.

Installationsproblemer

Installationen af MagicTune™ kan påvirkes af faktorer som skærmkortet, bundkortet og netværksmiljøet.

Se

"Fejlfinding"

, hvis der opstår problemer under installationen.

Systemkrav

Operativsystemer z z z

Windows™ 98 SE

Windows™ Me

Windows™ 2000

z z

Windows™ XP Home Edition

Windows™ XP Professional

Det anbefales, at du bruger MagicTune™ i Windows™2000 eller

nyere.

Hardware z z

32 MB hukommelse og derover

Harddisk på 25 MB og derover

* Yderligere oplysninger finder du på webstedet

for MagicTune™.

Oversigt | Installation |

OSD-tilstand

| Farvekalibrering | Afinstallation | Fejlfinding

Med MagicTune™ får du hurtigt og præcist indstillet skærmen og kan let gemme og bruge de skærmkonfigurationer, som er mest velegnet til dig. z z z

OSD-tilstanden kan virke, som om den ikke svarer til forklaringen i vejledningen, afhængigt af specifikationerne for hver enkelt skærm.

Når Rotation anvendes, fungerer en del af programmet

MagicTune™ muligvis ikke normalt.

AutoRotation: Skærmvisningen drejes automatisk, når skærmen drejes.

Følg instruktionerne herunder for at køre AutoRotation. z

Installer både programmet MagicRotation™ og programmet

MagicTune™ 3.6 i computeren z z

Start MagicTune™ 3.6

Option → Preference /Klik på den lille boks i menuen Enable Task

Tray . z z

MagicTune™-kontrolfunktion er forskellig i forhold til de forskellige skærmmodeller.

Skærmens tilladte rotationsvinkel afhænger af skærmens model.

OSD-tilstand

Med OSD-tilstand kan du let foretage indstillingsjusteringer på alle skærme. Hvis du vælger en fane, viser hver fane øverst i justeringsvinduet generelle beskrivelser af de undermenupunkter, du kan justere. Hvis du vælger en fane, viser hver fane en liste over menuer. Med OSD-tilstanden får du hurtigt og nemt adgang til alle faner og undermenupunkter, så du hurtigt kan justere skærmindstillingerne.

Knapdefinition

OK

Reset (Nulstil)

Anvender de ændringer, der er foretaget, og afslutter MagicTune™.

Gendanner de skærmværdier, der vises i det aktive justeringsvindue, til de værdier, der anbefales af producenten.

Afslutter MagicTune™ uden at anvende de ændringer, der er foretaget. Hvis du ikke har

Cancel (Annuller) foretaget nogen ændringer i justeringsvinduet, udføres der ingen handlinger, når du klikker på "Cancel" (Annuller).

Definition af fanen Picture (Billede)

Gør det muligt for brugeren at justere skærmindstillingerne til de ønskede værdier.

Brightness

Gør hele skærmen lysere eller mørkere. De detaljerede data for billederne i de mørke områder kan gå tabt, hvis lysstyrken ikke justeres til det korrekte niveau. Juster lysstyrken, så du opnår de bedste visningsbetingelser.

Juster forskellen i lysstyrke mellem de lyse og mørke områder på skærmen. Bestemmer billedets

Contrast

Resolution

(Opløsning) skarphed.

Se alle de skærmopløsninger, der understøttes af programmet.

MagicBright refererer til en ny skærmfunktion med en skærmvisningskvalitet, der er dobbelt så god og tydelig som på eksisterende skærme. Seks forskellige tilstande er tilgængelige i øjeblikket. Hver tilstand har en særskilt forudkonfigureret lysstyrkeværdi. Du kan let vælge en af de seks indstillinger ved blot at trykke på MagicBright™-knappen.1) Custom

MagicBright™

1. Text : Til dokumentation eller værker, der involverer meget tekst.

2. Internet : Til arbejde med en blanding af billeder, f.eks. tekst og grafik.

3. Game : Til visning af film, f.eks. et spil.

4. Sport : Til visning af film, f.eks. sport

5. Movie : Til visning af film, f.eks. en DVD eller Video-CD.

6. Custom: Selvom værdierne vælges omhyggeligt at teknikere, er de forudkonfigurerede værdier muligvis ikke så behagelige for øjnene, afhængigt af din smag. Hvis dette er tilfældet, skal du justere lysstyrken og kontrasten ved hjælp af OSD-menuen.

MagicBright-kontrolfunktion er forskellig i forhold til de forskellige skærmmodeller.

Nogle skærme understøtter kun fire funktioner(Text, Internet, Entertain, Custom)

Definition af fanen Color (Farve)

Justerer "varmen" på skærmens baggrunds- eller billedfarve.

MagicColor og Gamma vises kun på skærme, som understøtter disse funktioner.

Farvetonen kan ændres. z z

Warm2 - Warm1 - Cool 1 - Cool 2 - Cool 3 - Cool 4 - Cool 5 - Cool 6 - Cool 7

Off

Color Tone

(Farvetone)

Color Tone-funktion er forskellig i forhold til de forskellige skærmmodeller. Nogle skærme understøtter kun fire funktioner( Warm, Normal, Cool, Custom)

Color Control

(Farvestyring)

Justerer skærmens billedfarve.

Du kan ændre skærmfarven efter behov.

Calibration

(Kalibrering) z

R- G - B

Den proces, der bruges til at optimere og vedligeholde farver, du vælger. MagicTune™ vil være meget nyttig for dig, hvis du ønsker at få vist billeder med alle detaljer nøjagtigt gengivet, herunder webbilleder og billeder, som produceres vha. et digitalt kamera eller en scanner.

MagicColor er en ny teknologi, som er udviklet af Samsung for at forbedre digitale billeder og vise naturlige farver mere tydeligt uden at forstyrre billedkvaliteten.

1. OFF : Der vendes tilbage til den oprindelige tilstand.

2. DEMO : Skærmbilledet før anvendelse af MagicColor vises til højre, og skærmbilledet efter anvendelse af MagicColor vises til venstre.

3. Full : Viser levende naturlige farver meget tydeligt.

4. Intelligent : Viser ikke kun levende naturlige farver, men også mere realistiske hudfarver meget

MagicColor tydeligt

5. MagicZone

{

MagicZone sikrer klar og skarp visning af animerede multimediebilleder eller fotografier ved forbedring af kontrast, skarphed, mætning, nuance i et bestemt område på skærmen. Disse indeholder et let betjent interface, der fremhæver videoafspilningsdelen af dit multimedieprogram ved automatisk at detektere og fremhæve det ønskede område ved at trække.

{

Når musemarkøren er aktiveret ( ), og det er nødvendigt at inaktivere den for at bruge den til andre formål, skal du højreklikke med musen eller anbringe den aktiverede markør

{

{

{

( )på proceslinjen og klikke. Når inaktiveret, ændres ikonet på skærmen tilbage til det, det var inden aktivering.

MagicZone er særlig velegnet til levende billeder.

Auto Detect (Automatisk søgning): Hvis du kører filmen i visse afspillere, vil

MagicZone automatisk fremhæve afspilningsskærmbilledet (dette understøttes i afspillere som Gom, Adrenalin, KCP, Window Media, Power DVD osv.). Visse andre afspillere kan også blive fremhævet, men kan have visse problemer.

Bakkemenu

HUE Justerer farvenuancen.

Saturation Justerer farvemætningen

Brightness Justerer kontrasten.

Sharpness

Justerer forskellen mellem de lyseste og de mørkeste områder på skærmen.

Zone Off Inaktiverer den zone, du har fanget.

Reset Vender tilbage til fabriksindstillingerne (standardindstillingerne). z z z

Afhængigt af skærmmodel, vil Color Control, Sharpness, Contrast, Color

Tone, Brightness ikke være justerbar i MagicColor-tilstandene Full og

Intelligent.

MagicTune™ forsvinder, hvis du anvender MagicZone. Hvis MagicZone lukkes efter justering, vises MagicTune™ igen. (Systembakke er ikke afkrydset)

MagicTune™ forsvinder, hvis du anvender MagicZone. Hvis MagicZone lukkes efter justering, vises MagicTune™ ikke igen. (Systembakke er afkrydset)

MagicColor-funktion er forskellig i forhold til de forskellige skærmmodeller.MagicZone-funktionen vises, hvis skærmen understøtter den.

Gammakorrektion ændrer farvernes lysintensitet med en middellysintensitet.

Gamma

Gamma-funktion er forskellig i forhold til de forskellige skærmmodeller. Nogle skærme understøtter kun tre funktioner. (Mode1, Mode2, Mode3)

Definition af fanen Image (Billedindstillinger)

Justerer værdierne for Fine <Fin>, Coarse <Grov> og Position <Position>.

Image Setup

(Billedopsætning) z z z

Fine (Fin): Fjerner støj som f.eks. vandrette streger.

Hvis støjen fortsætter efter finjusteringen, skal du gentage handlingen, når du har justeret frekvensen (urhastigheden).

Coarse (Grov): Fjerner støj som f.eks. lodrette striber.

Grovjustering kan flytte skærmbilledområdet. Du kan placere det i centrum igen med menuen for vandret justering.

Auto Setup : Værdierne for Fine/Coarse (Fin/Grov) og Position (Position) angives automatisk. Følg disse anvisninger for at ændre den lodrette placering af monitorens skærmbillede.

Position

(Placering)

Sharpness

Følg disse anvisninger for at ændre den lodrette placering af monitorens skærmbillede.

Følg denne vejledning for at ændre billedets tydelighed.

Definition af fanen Options (Indstillinger)

Du kan konfigurere MagicTune™ med følgende indstillinger.

Preferences

(Indstillinger)

Source Select

Indlæser dialogboksen Preferences (Indstillinger). Indstillinger, der er i brug, har et "V" i afkrydsningsfeltet. To turn on or off any Preference, position the cursor over the box and click. z z

Enable System Tray (Aktiver opgavebakkemenuen).

- MagicTune™ skal du klikke på ikonet i [task tray menu] (menuen Proceslinje).

Menuerne vises ikke, hvis [Enable System Tray] (Aktiver proceslinje) ikke er valgt i

[Options] (Indstillinger) → [Basic Settings] (Grundlæggende indstillinger).

Select Language(Vælg sprog) - Valg af sprog påvirker kun sproget i OSD. z z

Analog

Digital

Definition af fanen Support (Support)

Viser programmets aktiv-id og versionsnummer og giver dig mulighed for at bruge funktionen Help (Hjælp)

Help

(Hjælp)

Asset ID

(Aktiv-id)

Version

(Version)

Besøg webstedet for MagicTune™, eller klik for at åbne Hjælp-filerne (brugervejledningen), hvis du har brug for hjælp til at installere eller køre MagicTune™. Brugervejledningen åbnes i et grundlæggende browservindue.

Du kan anvende serveren til at styre klientskærmen.

(Serverprogrammet skal installeres for at bruge dette program som klient)

User Name Viser det brugernavn, der er registreret i pc’en.

User ID

Server IP

Department

Location

Viser det bruger-id, der er registreret i pc’en.

Skriv server-IP’en ned.

Skriv afdelingen ned.

Skriv placeringen ned.

Viser versionsnummeret på MagicTune™.

Oversigt | Installation | OSD-tilstand |

Farvekalibrering

| Afinstallation | Fejlfinding

Color Calibration (Farvekalibrering)

1. Color Calibration (Farvekalibrering)

Med"Color Calibration" (Farvekalibrering) kan du opnå optimale farveforhold for skærmen.

Benytfølgende 5 trin for at opnå optimale skærmforhold.

1. Anvend styrebjælken for lysstyrke for at tilpasse lysstyrken for kontrol-patch'et til lysstyrken for baggrundsmønsteret.

2. Når du ser bestemte farvetoner på kontrol-patch'et, skal du flytte kontrolmarkøren i retning af den farve, der refererer til farvereferencecirklen.

=> Når justeringen er foretages korrekt, behøver du ikke se nogen farvetone på kontrol-patch'et.

3. Når du er færdig med justeringerne i trin 1, skal du klikke på knappen “Next” (Næste).

4. Gentag 1)-, 2)- og 3)-procedurerne for de resterende punkter 2-5.

5. Du kan let se kalibreringseffekten ved at klikke på knappen “Preview” (Eksempel).

Sådan kan flere brugere bruge justerede farveværdier

Definition

Når skærmen bruges af flere brugere, kan farveværdier, som justeres via Color calibration for hver bruger, gemmes og anvendes. Op til 5 brugere kan anvende de gemte farveværdier.

1. Sådan gemmes justerede farveværdier:

Tryk på Next (Næste) for kunne anvende Apply (Anvend). Derefter kan du gemme de justerede farveværdier. Du kan gemme op til 5 værdier.

2. Sådan gemmes justerede farveværdier:

Tryk på Next (Næste) for kunne anvende Apply (Anvend). Derefter kan du gemme de justerede farveværdier. Du kan gemme op til 5 værdier.

2. Preview(Eksempel)

Tryk på knappen "Preview" (Eksempel) på "Color Calibration" (Farvekalibrering).

Billedet ovenfor vises.

1. Tryk på knappen "View Calibrated" (Vis kalibreret) for at se den justerede kalibreringseffekt.

2. Tryk på knappen "View Uncalibrated" (Vis ikke-kalibreret) for at se det oprindelige billede.

Oversigt | Installation | OSD-tilstand | Farvekalibrering |

Afinstallation

| Fejlfinding

Afinstallation

MagicTune™-programmet kan fjernes ved at bruge indstillingen "Add or Remove Programs" (Tilføj/fjern programmer) i Kontrolpanel i Windows™.

Benyt følgende fremgangsmåde for at fjerne MagicTune™.

1. Gå til [Tusk Tray (Opgavebakke)] ' [Start (Start)] ' [Settings (Indstillinger)], og vælg derefter [Control

Panel (Kontrolpanel)] i menuen. Hvis programmet kører på Windows™ XP, skal du gå til [Control

Panel (Kontrolpanel)] i menuen [Start (Start)].

2. Klik på ikonet "Add or Remove Programs" (Tilføj/fjern programmer i Kontrolpanel.

3. Rul ned til "MagicTune™" på skærmbilledet "Add or Remove Programs" (Tilføj/fjern programmer).

Klik på det for at markere det.

4. Klik på knappen "Change/Remove" (Rediger/fjern) for at fjerne programmet.

5. Klik på "Yes" (Ja) for at begynde afinstallationen.

6. Vent på, at dialogboksen "Uninstall Complete" (Fjernelsen er fuldført) vises.

Besøg webstedet

for MagicTune™ for at få teknisk support til MagicTune™, se FAQs (ofte stillede spørgsmål og svar) og hente softwareopgraderinger.

Oversigt | Installation | OSD-tilstand | Farvekalibrering | Afinstallation |

Fejlfinding

Fejlfinding

Det aktuelle computersystem er ikke kompatibelt med MagicTune™.

Tryk venligst på OK, og klik på "Genvej til MagicTune™-sitet" for at besøge vores

hjemmeside i fremtiden.

Den opstår muligvis en fejl, hvis dit skærmkort ikke findes på listen

'Available' ('Tilgængelige').

(De ældste eller nyeste kort er muligvis ikke kompatible.)

Besøg venligst vores hjemmeside for at se afsnittet om problemløsning.

Der opstår muligvis en fejl, hvis kortproducenten har ændret skærmkortets driver eller chip, også selvom kortet findes på listen.

Besøg venligst vores hjemmeside for at se afsnittet om problemløsning.

Kontrollér, om din skærm er produceret af Samsung.

Produkter fra andre producenter kan medføre fejl.

Kun Samsung-produkter understøtter denne funktion.

Der kan også opstå en fejl, når din skærm er produceret af Samsung, men er forældet.

Kontrollér, om din skærm understøtter MagicTune™.

Denne funktion understøttes kun af de skærme, der er registreret på vores hjemmeside,

Kontrollér skærmen inden køb, da forældede modeller ikke understøttes.

Der opstår en fejl, hvis der ikke findes Extended Display Identification Data (EDID) for den aktuelle skærm.

Dette sker, når du fra dit skrivebord vælger Start > Indstillinger > Kontrolpanel>

System > Hardware > Enhedshåndtering > Skærme, fjerner den aktuelle "Plugand-play-skærm", søger efter ny hardware, og systemet kan ikke finde nogen

"Plug-and-play-skærm".

Besøg venligst vores hjemmeside for at se afsnittet om problemløsning.

Der opstår en fejl ved udskiftning af skærmen med en anden, når systemstrømmen er afbrudt, men systemet ikke er blevet genstartet.

Venligst genstart systemet, hver gang skærmen udskiftes, inden du bruger

MagicTune™.

Den opstår en fejl, når driveren til skærmkortet ikke er installeret korrekt.

Dette sker, når listen med det aktuelle skærmkort ikke vises korrekt. Du kan kontrollere via Start > Indstillinger > System > Hardware > Enhedshåndtering >

Skærmkort.

Besøg skærmkortproducentens hjemmeside, og download og installér den nyeste driver.

Kontakt kortproducenten for flere oplysninger om skærmkortet.

Genstart dit system for at sikre korrekt drift.

Der opstår en fejl, når systemet ikke genstartes efter installation af MagicTune™.

(Dette gælder kun for Win 98SE og Win Me.)

Genstart systemet inden brug.

For at få den bedste ydelse af MagicTune™ skal du justere til den optimale opløsning.

Se i brugervejledningen for den optimale opløsning.

Hvis du ikke justerer til den optimale opløsning og udfører Color Calibration

(Farvekalibrering), kan skærmen ikke justeres til den optimale betingelse.

Se i vejledningen for den optimale opløsning.

Dette skærmkort understøtter ikke MagicTune™.

Installér venligst en ny driver til skærmkortet.

Den opstår en fejl, når driveren til skærmkortet ikke er installeret korrekt.

Dette sker, når listen med det aktuelle skærmkort ikke vises korrekt. Du kan kontrollere fra Start > Indstillinger > System > Hardware > Enhedshåndtering >

Skærmkort.

Besøg skærmkortproducentens hjemmeside, og download og installér den nyeste driver.

Kontakt kortproducenten for flere oplysninger om skærmkortet.

Da Highlight-programmet bruger kommunikationslinjerne,

bedes du afslutte Highlight-programmet, inden du kan få adgang til MagicTune™.

Nogle af Samsungs CDT-skærme understøtter ikke funktionen Highlight.

Ved samtidig brug af funktionen Highlight og MagicTune™ kan der opstå konflikter, der kan medføre fejl.

Sørg for at slukke for Highlight, inden du bruger MagicTune™.

Fejlfinding

MagicTune™ fungerer muligvis ikke, hvis skærmen udskiftes, eller grafikkortdriveren opdateres, mens

MagicTune™ kører. Hvis dette er tilfældet, skal du genstarte systemet.

Symptomer

Kontrolleres, når

MagicTune™ ikke fungerer korrekt.

Checkliste

MagicTune™-funktionen findes kun på pc'er (VGA) med Windowsoperativsystemer, som understøtter Plug & Play.

Løsninger

* Hvis du vil kontrollere, om din pc kan anvende

MagicTune™-funktionen, skal du følge nedenstående procedure (hvis du anvender

Windows™ XP):

Kontrolpanel -> Ydelse og vedligeholdelse ->

System -> Hardware -> Enhedshåndtering ->

Skærm -> Når du har slettet Plug & Playskærmen, skal du finde "Plug and Play-skærm" ved at søge efter ny hardware.

MagicTune™ fungerer ikke korrekt.

Har du skiftet pc eller grafikkort?

MagicTune™ er ekstra software til skærmen.

Visse grafikkort understøtter muligvis ikke din skærm. Hvis du har problemer med grafikkortet, kan du besøge vores websted, hvor der findes en liste over kompatible grafikkort. http://www.samsung.com/monitor/MagicTune

Download det seneste program. Programmet kan downloades fra http://www.samsung.com/monitor/MagicTune

.

z

Besøg webstedet

for MagicTune™ for at få teknisk support til MagicTune™, se FAQs (ofte stillede spørgsmål og svar) og hente softwareopgraderinger. z

Besøg vores website

, og download installationssoftwaren til MagicTune™ MAC.

Oversigt

| Installation |

Oversigt

Grænseflade | Afinstallation | Fejlfinding

Hvad er MagicRotation?

Computerskærme tillader normalt kun brugeren at bruge tilstanden Landskab.

I nutidens informationssamfund har flere brugere brug for at se dokumenter, websider, e-mails i det daglige.

Disse programtyper vises bedre i Portræt-tilstand, hvor hele indholdet er tilgængeligt på skærmen. Dette forbedrer i høj grad brugerens produktivitet og giver vedkommende fleksibilitet til at skifte mellem tilstandene

Landskab og Portræt.

MagicRotation-softwaren fra Samsung Electronics, Inc. giver brugeren med en rotationsfunktion (0, 90, 180,

270 retning), der giver den absolut bedste udnyttelse af computerskærmen, bedre visning og forbedret brugerproduktivitet.

Grundlæggende funktion

MagicRotation understøtter Windows™ 98 SE, Me, NT 4.0, 2000, XP Home og XP Professional.

* Windows™ er et registreret varemærke, der tilhører Microsoft Corporation, Inc.

Oversigt |

Installation

| Grænseflade | Afinstallation | Fejlfinding

Installation

1. Indsæt installations-cd'en i cd-rom-drevet.

2. Klik på MagicRotation-installationsfilen.

3. Vælg installationssprog. Klik på "Next".

4. Når vinduet InstallationShield Wizard vises, skal du klikke på "Next".

5. Vælg "I agree to the terms of the license agreement" ("Jeg accepterer betingelserne i licensaftalen") for at acceptere betingelserne for brug.

6. Vælg en mappe til installation af MagicRotation-programmet.

7. Klik på "Install."

8. Vinduet "Installationation Status" ("Installationsstatus") vises.

9. Klik på "Finish."

Du skal genstarte systemet, for at MagicRotation fungerer korrekt.

10. Når installationen er fuldendt, vises det kørbare ikon MagicRotation på skrivebordet.

Installationsproblemer

Installationen af MagicRotation kan påvirkes af faktorer som f.eks. grafikkort, bundkort og netværksomgivelser.

Se

"Fejlfinding"

, hvis du har problemer med installationen.

Begrænsning

1. "Grafikkort-driveren" skal indlæses korrekt, for at MagicRotation fungerer korrekt.

Den installerede "grafikkort-driver" skal være den nyeste leveret af producenten.

2. Hvis nogle programmer, som f.eks. Windows™ Media Player, Real Player mv. ikke viser filmklip korrekt i retningerne 90, 180 og 270, skal du gøre følgende:

{

Luk programmet.

{

{

Vælg den retning (90, 180, 270), som du ønsker at vise programmet i.

Genstart programmet.

Dette løser i de fleste tilfælde problemet.

3. Brugerprogrammer, der anvender OpenGL og DirectDraw (3D-tegning), fungerer ikke med den valgte retningstilstand (90, 180, 270). f.eks. 3D-spil

4. DOS-baserede programmer i fuld skærm fungerer ikke med den valgte retningstilstand (90, 180,

270).

5. Dual understøttes ikke i Windows™ 98, ME, NT 4.0.

6. MagicRotation understøtter ikke 24 bit-per-pixel (farvedybde/farvekvalitet).

7. Hvis du ændrer dit grafikkort, anbefales det, at du afinstallerer MagicRotation-softwaren, inden du gør det.

Systemkrav

OS z z z z z z

Windows™ 98 SE

Windows™ Me

Windows™ NT 4.0

Windows™ 2000

Windows™ XP Home Edition

Windows™ XP Professional

Hardware z z

128 MB hukommelse (mindst) (anbefales)

25 MB ledig harddiskplads eller mere

Service Packs z z

Det anbefales, at du installerer de seneste servics packs på dit system.

For Windows™ NT 4.0 anbefales det at installere Internet Explorer 5.0 eller nyere med Active

Desktop-komponenten.

* Besøg MagicRotations website

for flere informationer.

* Windows™ er et registreret varemærke, der tilhører Microsoft Corporation,Inc.

Oversigt | Installation |

Grænseflade

| Afinstallation | Fejlfinding z z

Når Rotation anvendes, fungerer en del af programmet MagicTune™ muligvis ikke normalt.

AutoRotation: Skærmvisningen drejes automatisk, når skærmen drejes.

Følg instruktionerne herunder for at køre AutoRotation. z

Installer både programmet MagicRotation™ og programmet MagicTune™ 3.6 i computeren z

Start MagicTune™ 3.6 z

Option → Preference → Klik på den lille boks i enable task tray menu. z z

Programmet MagicRotation™ kan ikke leveres, da en simpel sokkel ikke understøtter drejefunktionen.

Skærmens tilladte rotationsvinkel afhænger af skærmens model.

Grænseflade

Proceslinjemenu

Menuen åbnes, når du højreklikker med musen.

Rotate (Rotér): Skærmen roteres i trin på 90 grader

Rotate to 0 (Rotér til 0): Visningen drejes 0 grader i forhold til den nuværende vinkel.

Rotate to 90 (Rotér til 90): Visningen drejes 90 grader i forhold til den nuværende vinkel.

Rotate to 180 (Rotér til 180): Visningen drejes 180 grader i forhold til den nuværende vinkel.

Rotate to 270 (Rotér til 270):Visningen drejes 270 grader i forhold til den nuværende vinkel.

Hot Key(Genvejstast): Hot Key(Genvejstast) findes som standard og kan ændres af brugeren.

Den kan angives af brugeren direkte med tastaturet efter ændring af den eksisterende genvejstast. Brugeren kan oprette genvejstasten med en kombination af Skift, Ctrl, Alt og almindelige taster. Hvis der kun trykkes på én tast, tildeles den i dette format: Alt+den almindelige tast.

Help (Hjælp): Viser HELP (HJÆLP) i programmet MagicRotation™.

About (Om): Viser versions- og copyright-oplysninger for programmet

MagicRotation™.

Exit (Afslut): Afslutter programmet MagicRotation™.

Oversigt | Installation | Grænseflade |

Afinstallation

| Fejlfinding

Afinstallation

MagicRotation-programmet kan kun fjernes ved at bruge kontrolpanelet "Tilføj/fjern programmer" i

Windows™.

Udfør følgende trin for at fjerne MagicRotation.

1. Gå til [Proceslinje] ' [Start] ' [Indstillinger], og vælg [Kontrolpanel] på menuen.

Hvis programmet kører på Windows™ XP, skal du gå til [Kontrolpanel] i [Start]-menuen.

2. Klik på ikonet "Tilføj/Fjern programmer" i kontrolpanelet.

3. Rul ned, og find "MagicRotation" på billedet "Tilføj/Fjern programmer"

4. Klik på knappen "Rediger/fjern" for at fjerne programmet.

5. Klik på "Ja" for at starte afinstallationen.

6. Vent, indtil dialogboksen "Uninstall Complete" ("Afinstallation færdig") vises.

7. Efter afinstallationen skal du genstarte systemet for at færdiggøre afinstallationen.

Besøg MagicRotations website

for teknisk support til MagicRotation, FAQ (spørgsmål og svar) og softwareopdateringer.

* Windows™ er et registreret varemærke, der tilhører Microsoft Corporation,Inc.

Oversigt | Installation | Grænseflade |

Fejlfinding

Afinstallation |

Fejlfinding

Inden du ringer til teknisk support

z

MagicRotation-softwaren fungerer med den installerede "grafikkort-driver", der leveres af producenten af dit skæmkort, for at give mulighed for at rotere skærmen. Hvis den installerede

"grafikkort-driver" ikke fungerer korrekt, eller er fejlbehæftet, findes disse fejl stadig, også når

MagicRotation-softwaren er installeret.

Enhver forkert/anderledes opførsel, der skyldes problemer i den installerede "grafikkort-driver", skyldes ikke MagicRotation-softwaren.

For at undersøge om der er et problem med den installerede "grafikkort-driver", kan du udføre følgende diagnostiktrin:

1. Kontrollér, om problemet optræder i både 0-rotation (Landskabs-tilstand) og i 90-rotation

(Portræt-tilstand).

2. Kontrollér, om problemer optræder i forskellige farvedybder (8/16/32 bit pr. pixel) og forskellige opløsninger (800 x 600, 1024 x 768).

3. Kontrollér, om problemet optræder, når MagicRotation-softwaren ikke er installeret.

Hvis problemet gentages i et eller flere af scenarierne, skyldes det muligvis et problem med din installerede "grafikkort-driver":

For at løse problemet skal du udføre følgende trin:

1. Afinstallér MagicRotation-softwaren.

2. Hent den nyeste "grafikkort-driver" hos producenten af dit grafikkort.

De nyeste "grafikkort-drivere" fra (ATI, NVIDIA, MATROX, INTEL mv.) er tilgængelig for download fra de respektive websites.

3. Installér den nyeste "grafikkort-driver".

4. Installér MagicRotation-softwaren. Dette løser i de fleste tilfælde problemet. z

MagicRotation fungerer muligvis ikke, hvis skærmen udskiftes eller grafikkortet opdateres, mens

MagicRotation kører.

Sker dette, skal du genstarte systemet. z

Besøg MagicRotations website

for teknisk support til MagicRotation, FAQ (spørgsmål og svar) og softwareopdateringer.

Checklist

Check oplysninger i det følgende afsnit, før du tilkalder en servicetekniker, for at se, om du selv kan klare problemet. Hvis du har brug for assistance, kan du bruge telefonnummeret på dit garantibevis, nummeret, der er angivet i afsnittet med Oplysninger eller du kan kontakte din forhandler .

Symptomer Checkliste Mulige løsninger

Der er ikke noget billede på skærmen.

Jeg kan ikke tænde for monitoren.

Er strømkablet rigtigt tilsluttet?

Kommer meddelelsen

""Check Signal Cable"" op på skærmen?

Kontroller strømforbindelse og forsyning.

(Tilsluttet ved hjælp af D-sub-

kablet)

Kontroller, om computeren er tilsluttet korrekt.

(Tilsluttet ved hjælp af DVI-kablet)

Hvis der vises en (fejl-)meddelelse på skærmen, selv om skæmen er tilsluttet korrekt, skal du kontrollere, om skærmens status er indstillet til analog. Tryk på knappen Source

(Kilde) for at få skærmen til at dobbelttjekke signalets inputkilde.

Hvis strømmen er tilsluttet, genstart computeren for at se

åbningsskærm-billedet

(login skærmbilledet).

Hvis åbningsskærmbilledet (login skærmbilledet) kommer frem, start så computeren i passende mode

(sikker mode for Windows

ME/2000/XP), og juster derefter videokortets frekvens.

(Se Fabriksindstillede Modes .)

Kommer "Not Optimum

Mode. Recommended mode 1280 x 1024

60Hz" frem på skærmen?

Bemærk: Hvis

åbningsskærmbilledet (login skærmbilledet) ikke kommer frem, kontakt da et servicecenter eller din forhandler .

Denne meddelelse vises, hvis signalet fra videokortet overstiger den maksi-male opløsning og frekvens for din monitor.

Juster din monitors maksimale opløs- ning og frekvens.

Hvis skærmen overstiger SXGA eller 75Hz, vises meddelelsen "Not

Optimum Mode. Recommended

mode 1280 x 1024 60Hz". Hvis skærmen overstiger 85Hz, fungerer skærmen korrekt, men meddelelsen

"Not Optimum Mode.

Recommended mode 1280 x 1024

60Hz" i ét minut, hvorefter den forsvinder. Skift til den anbefalede tilstand i perioden med på ét minut.

(Meddelelsen vises igen, hvis systemet genstartes).

Der er ikke noget billede på skærmen. Blinker strømindikatorlampen på monitoren med 1 sekunds interval?

Monitoren er i PowerSaver mode.

Tryk på en tast på tastaturet eller flyt musen for at aktivere monitoren og kald billedet frem på skærmen.

Tilslutttet ved hjælp af

DVI-kablet?

Du kan få en tom skærm, hvis du starter systemet, inden du tilslutter

DVI-kablet, eller hvis du tager DVIkablet ud og derefter tilslutter det igen, mens systemet kører, da visse typer grafikkort ikke udsender videosignaler. Tilslut DVI-kablet, og genstart derefter systemet.

Jeg kan ikke finde On

Screen Display

Har du låst for On

Screen Display (OSD) menuen for at sikre, at der ikke sker ændringer?

Åbn for OSD ved at trykke på menu knappen i mindst 5 sekunder.

Skærmbilledet har underlige farver eller er kun sort og hvidt.

Har skærmbilledet kun

én farve, som om man ser på skærmen gennem et stykke cellofan?

Kontroller signalkabelforbindelsen.

Sørg for at videokortet er skubbet helt ind.

Blev skærmbilledets farver anderledes efter at køre et program eller på grund af kollision af applikationer?

Genstart computeren.

Er videokortet indstillet korrekt?

Indstil videokortet i henhold til instruktionsbogen for videokort.

Skærmbilledet er pludselig ude af balance.

Har du skiftet videokort eller drev?

Juster placering og størrelse af skærm billede ved hjælp af OSD.

Skærmbilledet er ude af fokus eller OSD kan ikke justeres.

Har du justeret monitorens opløsning eller frekvens?

Har du justeret monitorens opløsning eller frekvens?

Juster videokort opløsning og frekvens.

(Se Fabriksindstillede Modes ).

Skærmbilledet kan komme ud af balance som følge af videokortsignalernes cyklus. Genindstil placering, idet du følger OSD.

Juster videokortopløsning og frekvens.

(Se Fabriksindstillede Modes ).

LED blinker, men der er ingen billeder på skærmen.

Der er kun 16 farver vist på skærmen.

Skærmbilledets farver har ændret sig efter at

Check Display Timing på menuen og kontroller, om frekvensen er rigtigt indstillet.

Juster frekvensen rigtigt i henhold til videokortets instruktionsbog og de

Fabriksindstillede Modes .

(Maximumfrekvens per resolution kan variere fra det ene produkt til det andet).

Er farverne i Windows indstillet korrekt?

For Windows ME/2000/XP:

Indstil farverne korrekt ved at gå til

Kontrolpanel, Skærm,

Indstillinger.

videokortet blev skiftet.

Er videokortet indstillet korrekt?

Der fremkommer en besked "Ukendt monitor, Plug & Play

(VESA DDC) monitor fundet".

Har du installeret monitordriver?

Se i instruktionsbog for videokort for at finde ud af, om Plug & Play

(VESA DDC) understøttes.

Kontrolleres, når

MagicTune™ ikke fungerer korrekt.

Indstil vidokortet i henhold til instruktionsbogen for videokort.

Installer monitordriver i henhold til instruktioner for driverinstallation .

Installer monitordriver i henhold til instruktioner for driverinstallation .

Funktionen MagicTune™ findes kun på pc'er

(VGA) med Windowsoperativsystemet, der understøtter Plug and

Play.

* Hvis du vil kontrollere, om en pc kan bruges sammen med funktionen

MagicTune™, skal du følge trinene nedenfor (i forbindelse med

Windows XP):

Control Panel -> Performance and

Kontrolpanel -> Ydeevne og vedligeholdelse -> System ->

Hardware -> Enhedshåndtering ->

Skærme ->. Når du har slettet Plug and Play-skærmen, skal du søge efter "Plug and Play-skærm" ved at søge i den nye hardware.

MagicTune™ er ekstra software til skærmen. Visse grafikkort understøtter muligvis ikke din skærm. Hvis du har problemer med grafikkortet, kan du besøge vores websted, hvor der findes en liste over kompatible grafikkort. http://www.samsung.com/monitor/magictune

MagicTune™ fungerer ikke korrekt.

Har du skiftet pc eller grafikkort?

Download det seneste program.

Programmet kan downloades fra http://www.samsung.com/monitor/magictune .

Besøg vores website, og download installationssoftwaren til MagicTune™ MAC.

Check følgende punkter, hvis der er problemer med monitoren.

1. Kontroller at strømledning og kabel er rigtigt tilsluttet computeren.

2. Check om computeren bipper mere end 3 gange ved opstart.

(Hvis den gør, tilkald service for computerens bundkort).

3. Hvis du selv har installeret et nyt videokort eller hvis du selv installerede pc'en, så kontroller det installerede adapter (video) drev og monitor drev.

4. Kontroller at videoskærmens scanning ratio er indstillet til 56Hz eller 75Hz.

(Den bør ikke overstige 75Hz ved brug af maksimumopløsning.)

5. Hvis du har problemer med at installere adapter (video) drev, så genstart computeren i Sikker

Mode, fjern Display Adapteren i "Kontrolpanel, System, Udstyrsadministrator" og genstart computeren for at geninstallere adapter (video) driver

Hvis problemet sker gentagne gange, bør en autoriseret servicetekniker tilkaldes .

Spørgsmål & Svar

Spørgsmål

Hvordan ændrer jeg frekvensen?

Svar

Frekvensen kan ændres ved at omkonfigurere videokortet.

Hvordan kan jeg justere opløsningen?

Hvordan kan jeg indstille

PowerSaver funktionen?

Hvordan kan jeg rengøre det udvendige kabinet/LCD

Skærm?

Bemærk, at support for videokort kan variere, afhængigt af versionen af den anvendte driver.

(Se instruktionsbogen for computer eller videokort for yderlige oplysninger).

Windows ME/XP/2000: Indstil opløsningen i Kontrolpanel, Skærm,

Indstillinger.

* Kontakt fabrikanten af videokort for yderligere oplysninger.

Windows ME/XP/2000: Indstil BIOS-SETUP for computeren eller pauseskærmen. (Se Windows/Computerhåndbog).

Slå strømmen fra, tag ledningen ud og tør monitoren af med en blød klud. Brug enten et rengøringsmiddel eller rent vand.

Sørg for, at der ikke efterlades rester af rengøringsmidlet og at kabinettet ikke bliver ridset. Pas på, at der ikke kommer vand ind i monitoren.

Selv-test Kontrolfunktion

Selv-test Kontrolfunktion | Advarsler | Miljø | Gode Tips

Din monitor er forsynet med en selv-test funktion, som gør det muligt for dig at kontrollere, om din monitor fungerer korrekt.

Selv-test Kontrolfunktion

1. Sluk for både computer og monitor.

2. Fjern videostikkablet fra computerens bagpanel.

3. Tænd for monitoren.

Hvis monitoren fungerer korrekt, vil du se et felt med indrammet tekst som vist på følgende illustration. sDe tre felter inde i rammen er rød, grøn og blå.

Såfremt en boks ikke kommer til syne betyder det, at der er et problem med din monitor.

Denne boks kommer også frem under normal drift, hvis videokablet går løst eller bliver

ødelagt.

4. Sluk for din monitor og tilslut videokablet igen; tænd så for både computer og monitor.

Hvis din monitorskærm stadig er sort efter at have udført ovenstående procedure, bør du checke din video controller og computer system; din monitor fungerer korrekt.

Advarsler

Hvis der er noget galt med inputsignalet, vil der fremkomme en besked på skærmen, eller skærmbilledet forsvinder helt, selv om LED er aktiv. Beskeden kan angive, at monitoren er uden for scanning rækkevidde eller at du skal checke signalkablet.

Miljø

Stedet og placeringen af monitoren kan have indflydelse på kvaliteten og andre af

monitorens funktioner. z

Hvis der er woofer højttalere i nærheden af monitoren, bør wooferen fjernes og anbringes i andet rum. z

Fjern alle elekriske apparater som f.eks. radioer, ventilatorer, ure og telefoner, der er inden for en radius af 1 meter fra monitoren.

Gode Tips

z

En monitor genskaber visuelle signaler, der modtages fra pc'en. Som følge heraf, hvis der er problemer med pc'en eller videokortet, kan dette forårsage, at monitorskærmens billede forsvinder, har forkerte farver, udsender støj, Video mode not supported, osv. Hvis det er tilfældet, check først, hvor problemet er og kontakt så et servicecenter eller din forhandler. z

Kontrol af monitorens funktionstilstand

Hvis der ikke er noget billede på skærmen eller advarslen "Not Optimum

Mode","Recommended mode 1280 x 1024 60Hz" kommer frem, fjern da kablet fra computeren, mens monitoren stadig er tændt.

{

Hvis en besked kommer frem på skærmen eller hvis skærmen bliver hvid betyder det, at

{ monitoren virker.

Hvis det er tilfældet, bør computeren checkes for at se, om der er problemer.

Generelle

Generelle

Modelbetegnelse

LCD Skærm

Størrelse

Billedareal

Pixel Pitch

Type

Synkronisering

Vandret

Lodret

Skærmfarver

16,2M farver

SyncMaster 740BF

17,0 " diagonalt

337,92mm (H) x 270,336mm (V)

0,264mm (H) x 0,264mm (V) a-si TFT aktiv matrix

30 ~ 81 kHz

56 ~ 75 Hz

Opløsning

Optimal opløsning

Maksimal opløsning

1280 x 1024@60 Hz

1280 x 1024@75 Hz

Inputsignal. Afgrænset

RGB Analog, DVI-kompatibel Digital RGB.

Sammensat Sync, 0,7 V p-p positiv ved 75Ω +-10% Separat V/L sync, Komposit,

TTL niveau positivt eller negativt

Maksimum Pixel Clock

140 MHz

Strømforsyning

AC 100 ~ 240 VAC(+/- 10%) ,60/50Hz ± 3Hz

Signalkabel

15pin-to-15pin D-sub kabel, aftageligt, 1,8m

DVI-D to DVI-D kabel, aftageligt, 2,0m

(tilbehør)

Effektforbrug

Mindre end 34W

Dimensioner (BxDxH) / Vægt (Simpel holder)

366,0 x 200,0 x 391,2mm / 14,4 x 7,9 x 15,4inch (Med fod) / 3,4kg

Dimensioner (BxDxH) / Vægt (pivotholder)

366,0 x 200,0 x 391,2mm / 14,4 x 7,9 x 15,4inch (Med fod) / 4,7kg

Dimensioner (BxDxH) / Vægt (Glidesokkel)

366,0 x 200,0 x 391,2mm / 14,4 x 7,9 x 15,4inch (Med fod) / 4,7kg

VESA Monteringsplade

75mm x 75mm (for anvendelse med speciel (Arm) Monteringsbeslag.)

Miljøforhold

Drift

Opbevaring

Temperatur: 10°C ~ 40°C(50°F ~ 104°F)

Fugtighed: 10% ~ 80%, ikke-kondenserende

Temperatur: -20°C ~ 45°C(-4°F ~113°F)

Fugtighed: 5% ~ 95%, ikke-kondenserende

Plug and Play

Denne monitor kan installeres på alle Plug & Play-kompatible systemer. Interaktion mellem monitor og computer system vil give de bedste driftsforhold og monitor indstillinger. I de fleste tilfælde vil monitor installation ske automatisk, med mindre brugeren ønsker at vælge alternative indstillinger.

Dot Acceptable

TFT LCD skærmen er fremstillet ved hjæp af avanceret halvleder-teknologi med 1ppm (en milliontedel) nøjagtighed. De RØDE, GRØNNE, BLÅ og HVIDE pixels kan undertiden forekomme lyse, eller der kan forekomme sorte pixels. Det er imidlertid ikke ensbetydende med dårlig kvalitet og du kan have fuld tillid til produktet. z

Antallet af TFT LCD-underpixel i dette produkt er f.eks. 3.932.160.

Bemærk: Design og specifikationer kan ændres uden forudgående varsel

PowerSaver

Denne monitor har et indbygget PowerSaver energistyringssystem,. Dette system sparer på energien ved at sende din monitor til lavenergiforbrug, når den ikke er blevet brugt et stykke tid. Monitoren vil automatisk gå tilbage til normal drift, når du bevæger computerens mus eller trykker på en tast i tastaturet. Hvis du ønsker at spare på energien, bør du slukke for din monitor, når den ikke skal bruges, eller hvis du ikke bruger den i en længere periode. PowerSaver systemet virker ved hjælp af et videokort, der følger VESA DPMS, og som er installeret i din computer. Du skal bruge den software utility, der er installeret på din computer, for at anvende denne funktion.

Tilstand Normal Drift

Strøbesparelse

EPA/ENERGY

2000

Strømafbryder

(Tænd/sluk

lampe)

Strømafbryder

(Strøm til/fra)

Strømindikator blå blå, blinker Sort Sort

Effektforbrug

Mindre end

34W

Mindre end 1W

(Off-tilstand (Fra))

Mindre end 1W

(120Vac/220 Vac)

Mindre end 0W

Denne monitor opfylder EPA ENERGY STAR® og ENERGY2000 kravene, når den anvendes sammen med en computer med VESA

DPMS funktion. SAMSUNG, der er en ENERGY STAR®Partner, har fastslået, at dette produkt opfylder ENERGY STAR®retningslinjer for energibesparelse.

IBM, 640 x 350

IBM, 640 x 480

IBM, 720 x 400

MAC, 640 x 480

MAC, 832 x 624

MAC, 1152 x 870

VESA, 640 x 480

VESA, 640 x 480

VESA, 800 x 600

VESA, 800 x 600

VESA, 800 x 600

VESA, 800 x 600

VESA, 1024 x 768

VESA, 1024 x 768

VESA, 1024 x 768

VESA, 1152 x 864

VESA, 1280 x 1024

VESA, 1280 x 1024

Fabriksindst-illede Modes

Hvis signalet fra computeren er det samme som følgende fabriksindstillede Timing Modes, vil skærmen blive justeret automatisk. Hvis signalet derimod ikke er det samme, vil skærmbilledet måske forsvinde helt, selv om LED er tændt. Se håndbogen for videokortet og indstil skærmen således:

Fabriksindstillede Timing Modes

Display Mode

Lodret Frekvens

(kHz)

31,469

31,469

31,469

35,000

49,726

Vandret

Frekvens

(Hz)

70,086

59,940

70,087

66,667

74,551

Pixel Clock

(MHz)

25,175

25,175

28,322

30,240

57,284

Sync Polaritet

(V/L)

+/-

-/-

-/+

-/-

-/-

68,681 75,062 100,00 -/-

37,500 75,000 31,500 -/-

37,861 72,809 31,500 -/-

35,156 56,250 36,000 -/-

37,879 60,317 40,000 +/+

46,875 75,000 49,500 +/+

48,077 72,188 50,000 +/+

48,363 60,004 65,000 -/-

56,476 70,069 75,000 -/-

60,023 75,029 78,750 +/+

67,500 75,000 108,00 +/+

63,981 60,020 108,00 +/+

79,976 75,025 135,00 +/+

Vandret Frekvens

Den tid, det tager at scanne én linje, der går fra højre kant til venstre kant af skærmen vandret, kaldes den Vandrette Cyklus, og det inverse tal for Vandret Cyklus kaldes Vandret Frekvens. Enhed: kHz.

Lodret Frekvens

Nøjagtigt som et lysstofrør, så skal skærmen gentage det samme billede mange gange i sekundet for at vise et billede for brugeren.

Denne gentagelsesfrekvens kaldes den Lodrette Frekvens eller billedgenskabelsesfrekvensen. Enhed: Hz.

Generelle

Generelle

Modelbetegnelse

LCD Skærm

Størrelse

Billedareal

Pixel Pitch

Type

Synkronisering

Vandret

Lodret

Skærmfarver

16,7M farver

SyncMaster 940BF

19,0 " diagonalt

376,32mm (H) x 301,056mm (V)

0,294mm (H) x 0,294mm (V) a-si TFT aktiv matrix

30 ~ 81 kHz

56 ~ 75 Hz

Opløsning

Optimal opløsning

Maksimal opløsning

1280 x 1024@60 Hz

1280 x 1024@75 Hz

Inputsignal. Afgrænset

RGB Analog, DVI-kompatibel Digital RGB.

Sammensat Sync, SOG, 0,7 V p-p positiv ved 75Ω +-10% Separat V/L sync, Komposit,

TTL niveau positivt eller negativt

Maksimum Pixel Clock

140 MHz

Strømforsyning

AC 100 ~ 240 VAC(+/- 10%) ,60/50Hz ± 3Hz

Signalkabel

15pin-to-15pin D-sub kabel, aftageligt, 1,8m

DVI-D to DVI-D kabel, aftageligt, 2,0m (tilbehør)

Effektforbrug

Mindre end 38W

Dimensioner (BxDxH) / Vægt (Simpel holder)

407,6 x 217,0 x 421,5mm / 16,0 x 8,5 x 16,6inch (Med fod) / 4,85kg

Dimensioner (BxDxH) / Vægt (pivotholder)

407,6 x 200,0 x 408,0mm / 16,0 x 7,9 x 16,1inch (Med fod) / 5,55kg

Dimensioner (BxDxH) / Vægt (Glidesokkel)

407,6 x 200,0 x 408,0mm / 16,0 x 7,9 x 16,1inch (Med fod) / 5,7kg

VESA Monteringsplade

75mm x 75mm (for anvendelse med speciel (Arm) Monteringsbeslag.)

Miljøforhold

Drift

Opbevaring

Temperatur: 10°C ~ 40°C(50°F ~ 104°F)

Fugtighed: 10% ~ 80%, ikke-kondenserende

Temperatur: -20°C ~ 45°C(-4°F ~113°F)

Fugtighed: 5% ~ 95%, ikke-kondenserende

Plug and Play

Denne monitor kan installeres på alle Plug & Play-kompatible systemer. Interaktion mellem monitor og computer system vil give de bedste driftsforhold og monitor indstillinger. I de fleste tilfælde vil monitor installation ske automatisk, med mindre brugeren ønsker at vælge alternative indstillinger.

Dot Acceptable

TFT LCD skærmen er fremstillet ved hjæp af avanceret halvleder-teknologi med 1ppm (en milliontedel) nøjagtighed. De RØDE, GRØNNE, BLÅ og HVIDE pixels kan undertiden forekomme lyse, eller der kan forekomme sorte pixels. Det er imidlertid ikke ensbetydende med dårlig kvalitet og du kan have fuld tillid til produktet. z

Antallet af TFT LCD-underpixel i dette produkt er f.eks. 3.932.160.

Bemærk: Design og specifikationer kan ændres uden forudgående varsel

PowerSaver

Denne monitor har et indbygget PowerSaver energistyringssystem,. Dette system sparer på energien ved at sende din monitor til lavenergiforbrug, når den ikke er blevet brugt et stykke tid. Monitoren vil automatisk gå tilbage til normal drift, når du bevæger computerens mus eller trykker på en tast i tastaturet. Hvis du ønsker at spare på energien, bør du slukke for din monitor, når den ikke skal bruges, eller hvis du ikke bruger den i en længere periode. PowerSaver systemet virker ved hjælp af et videokort, der følger VESA DPMS, og som er installeret i din computer. Du skal bruge den software utility, der er installeret på din computer, for at anvende denne funktion.

Tilstand Normal Drift

Strøbesparelse

EPA/ENERGY

2000

Strømafbryder

(Tænd/sluk

lampe)

Strømafbryder

(Strøm til/fra)

Strømindikator blå blå, blinker Sort Sort

Effektforbrug

Mindre end

38W

Mindre end 1W

(Off-tilstand (Fra))

Mindre end 1W

(120Vac)

Mindre end 0W

Denne monitor opfylder EPA ENERGY STAR® og ENERGY2000 kravene, når den anvendes sammen med en computer med VESA

DPMS funktion. SAMSUNG, der er en ENERGY STAR®Partner, har fastslået, at dette produkt opfylder ENERGY STAR®retningslinjer for energibesparelse.

IBM, 640 x 350

IBM, 640 x 480

IBM, 720 x 400

MAC, 640 x 480

MAC, 832 x 624

MAC, 1152 x 870

VESA, 640 x 480

VESA, 640 x 480

VESA, 800 x 600

VESA, 800 x 600

VESA, 800 x 600

VESA, 800 x 600

VESA, 1024 x 768

VESA, 1024 x 768

VESA, 1024 x 768

VESA, 1152 x 864

VESA, 1280 x 1024

VESA, 1280 x 1024

Fabriksindst-illede Modes

Hvis signalet fra computeren er det samme som følgende fabriksindstillede Timing Modes, vil skærmen blive justeret automatisk. Hvis signalet derimod ikke er det samme, vil skærmbilledet måske forsvinde helt, selv om LED er tændt. Se håndbogen for videokortet og indstil skærmen således:

Fabriksindstillede Timing Modes

Display Mode

Lodret Frekvens

(kHz)

31,469

31,469

31,469

35,000

49,726

Vandret

Frekvens

(Hz)

70,086

59,940

70,087

66,667

74,551

Pixel Clock

(MHz)

25,175

25,175

28,322

30,240

57,284

Sync Polaritet

(V/L)

+/-

-/-

-/+

-/-

-/-

68,681 75,062 100,00 -/-

37,500 75,000 31,500 -/-

37,861 72,809 31,500 -/-

35,156 56,250 36,000 -/-

37,879 60,317 40,000 +/+

46,875 75,000 49,500 +/+

48,077 72,188 50,000 +/+

48,363 60,004 65,000 -/-

56,476 70,069 75,000 -/-

60,023 75,029 78,750 +/+

67,500 75,000 108,00 +/+

63,981 60,020 108,00 +/+

79,976 75,025 135,00 +/+

Vandret Frekvens

Den tid, det tager at scanne én linje, der går fra højre kant til venstre kant af skærmen vandret, kaldes den Vandrette Cyklus, og det inverse tal for Vandret Cyklus kaldes Vandret Frekvens. Enhed: kHz.

Lodret Frekvens

Nøjagtigt som et lysstofrør, så skal skærmen gentage det samme billede mange gange i sekundet for at vise et billede for brugeren.

Denne gentagelsesfrekvens kaldes den Lodrette Frekvens eller billedgenskabelsesfrekvensen. Enhed: Hz.

Vælg modelnavn.

SyncMaster 740BF

Kontakt SAMSUNG

Hvis du har spørgsmål eller kommentarer vedrørende Samsung produkter,

venligst kontakte Samsung Support.

North America

CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca

MEXICO

U.S.A

01-800-SAMSUNG (7267864)

1-800-SAMSUNG (7267864) http://www.samsung.com/mx http://www.samsung.com

ARGENTINE

BRAZIL

Latin America

0800-333-3733

0800-124-421 http://www.samsung.com/ar http://www.samsung.com/br

CHILE

COSTA RICA

ECUADOR

EL SALVADOR

GUATEMALA

JAMAICA

PANAMA

PUERTO RICO

REP. DOMINICA

TRINIDAD & TOBAGO

VENEZUELA

800-726-7864 (SAMSUNG)

0-800-507-7267

1-800-10-7267

800-6225

1-800-299-0013

1-800-234-7267

800-7267

1-800-682-3180

1-800-751-2676

1-800-7267-864

1-800-100-5303 http://www.samsung.com/cl http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin

Europe

BELGIUM 02 201 2418 http://www.samsung.com/be

RUSSIA

UKRAINE

AUSTRALIA

CHINA

HONG KONG

INDIA

INDONESIA

JAPAN

MALAYSIA

PHILIPPINES

SINGAPORE

THAILAND

TAIWAN

VIETNAM

SOUTH AFRICA

U.A.E

CZECH REPUBLIC

DENMARK

FINLAND

FRANCE

GERMANY

HUNGARY

ITALIA

LUXEMBURG

NETHERLANDS

NORWAY

POLAND

PORTUGAL

SLOVAKIA

SPAIN

SWEDEN

U.K

844 000 844

38 322 887

09 693 79 554

08 25 08 65 65 (€ 0,15/min)

01805 - 121213 (€ 0,12/Min)

06 40 985 985

199 153 153

02 261 03 710

0900 20 200 88 (€ 0.10/Min)

231 627 22

0 801 801 881

80 8 200 128

0850 123 989

902 10 11 30

08 585 367 87

0870 242 0303

8-800-200-0400

8-800-502-0000

CIS

http://www.samsung.com/cz http://www.samsung.com/dk http://www.samsung.com/fi http://www.samsung.com/fr http://www.samsung.de

http://www.samsung.com/hu http://www.samsung.com/it http://www.samsung.lu

http://www.samsung.com/nl http://www.samsung.com/no http://www.samsung.com/pl http://www.samsung.com/pt http://www.samsung.com/sk http://www.samsung.com/es http://www.samsung.com/se http://www.samsung.com/uk http://www.samsung.ru

http://www.samsung.com/ur

1300 362 603

Asia Pacific

800-810-5858, 010- 6475 1880

2862 6001

3030 8282, 1600 1100 11

0800-112-8888

0120-327-527

1800-88-9999

1800-10-SAMSUNG (7267864)

1800-SAMSUNG (7267864)

1800-29-3232, 02-689-3232

0800-329-999

1 800 588 889 http://www.samsung.com/au http://www.samsung.com.cn

http://www.samsung.com/hk http://www.samsung.com/in http://www.samsung.com/id http://www.samsung.com/jp http://www.samsung.com/my http://www.samsung.com/ph http://www.samsung.com/sg http://www.samsung.com/th http://www.samsung.com/tw http://www.samsung.com/vn

Middle East & Africa

0860 7267864 (SAMSUNG)

800SAMSUNG (7267864) http://www.samsung.com/za http://www.samsung.com/mea

Ordforklaring

Dot Pitch

Skærmbilledet er sammensat af røde, grønne og blå punkter. Jo tættere punkterne står, des højere er opløsningen. Afstanden mellem to punkter af samme farve kaldes 'Dot Pitch'. Enhed: mm.

Lodret Frekvens

Skærmen skal kaldes frem flere gange hvert sekund for at danne og vise et billede for brugeren. Frekvensen af denne gentagelse per sekund kaldes Lodret Frekvens eller

Gentagelsesfrekvens. Enhed: Hz.

Eksempel : Hvis det samme lyssignal gentages 60 gange i sekundet, så kaldes det 60 Hz.

Vandret Frekvens

Den tid, det tager at scanne én linje, der går fra højre kant til venstre kant af skærmen vandret, kaldes den Vandrette Cyklus. Det inverse tal for Vandret Cyklus kaldes Vandret Frekvens.

Enhed: kHz.

Interlace og Non-Interlace Metoder

Når skærmens vandrette linjer fra top til bund vises i rækkefølge, kaldes det Non-Interlace metode, mens det kaldes Interlace metode, når lige og derefter ulige linjer vises. Non-Interlace metoden anvendes for de fleste skærme for at opnå et klart billede. Interlace metoden er den samme metode, som anvendes for TV.

Plug & Play

Dette er en funktion, som giver den bedst mulige skærmkvalitet for brugeren ved at gøre det muligt for computer og skærm automatisk at udveksle informationer. Denne monitor opfylder den internationale standard VESA DDC for Plug & Play funktionen.

Opløsning

Antallet af vandrette og lodrette punkter, der anvendes for at danne skærmbilledet, kaldes

'opløsning'. Dette tal angiver billedets nøjagtighed. Høj opløsning er velegnet for multi-tasking, idet skærmen er i stand til at vise flere billedinformationer.

Eksempel: Hvis opløsningen er 1280 x 1024 betyder det, at skærmbilledet er sammensat af

1280 vandrette punkter (vandret opløsning) og 1024 lodrette punkter (lodret opløsning).

For bedre billede

1. Juster computer-opløsningen og skærmens strålehastighed (opdateringsfrekvens) som beskrevet nedenfor for at opnå den højeste billedkvalitet. Skærmens billedkvalitet kan være ujævn, hvis der ikke ydes den højeste billedkvalitet i TFT-LCD.

{

{

Opløsning: 1280 x 1024

Lodret frekvens (opdateringshastighed): 60 Hz

2. TFT LCD skærmen er fremstillet ved hjæp af avanceret halvleder-teknologi med 1ppm (en milliontedel) nøjagtighed. De RØDE, GRØNNE, BLÅ og HVIDE pixels kan undertiden forekomme lyse, eller der kan forekomme sorte pixels. Det er imidlertid ikke ensbetydende med dårlig kvalitet og du kan have fuld tillid til produktet.

{

Antallet af TFT LCD-underpixel i dette produkt er f.eks. 3.932.160.

3. Ved rengøring af monitor og skærmflade, bør du kun bruge en blød klud med en smule af det anbefalede rensemiddel, og derefter tørre efter med en tør klud. Husk ikke at være for

hårdhændet, idet dette kan medføre at der dannes mærker på skærmen.

4. Hvis du ikke er tilfreds med billedkvaliteten, kan du forbedre den ved at udføre "automatisk indstillingsfunktion" for skærmbilledet, der vises, når du trykker på vinduets slukke-knap. Hvis der stadig er forstyrrelser efter automatisk indstilling, anvendes FIN/GROVjusteringsfunktionen.

5. Hvis du får vist et fast skærmbillede i længere tid, kan der der vises restbilleder eller slørethed.

Skift tilstanden til energisparetilstand, eller indstil en pauseskærm til et bevægeligt billede, når du skal være væk fra skærmen i længere tid.

Rettigheder

Oplysningerne i dette dokument kan ændres uden varsel.

© 2006 Samsung Electronics Co., Ltd. Alle rettigheder forbeholdt.

Enhver form for gengivelse uden forudgående skriftlig tilladelse fra Samsung Electronics Co., Ltd er strengt forbudt.

Samsung Electronics Co., Ltd er ikke ansvarlig for eventuelle fejl i håndbogen eller for heraf følgende skader som følge af levering, drift eller anvendelse af denne håndbog.

Samsung er det indregistrerede varemærke for Samsung Electronics Co., Ltd; Microsoft, Windows og Windows NT er indregistrerede varemærker for Microsoft Corporation; VESA, DPMS og DDC er indregistrerede varemærker for Video Standards Association; ENERGY STAR® navn og logo er indregistrerede varemærker for U.S. Environmental Protection Agency (EPA). Samsung

Electronics Co., Ltd, der er en ENERGY STAR® Partner, har fastslået, at dette produkt opfylder

ENERGY STAR® retningslinjer for energibesparelse. Alle andre produkter, der omtales i håndbogen, er muligvis varemærker eller indregistrerede varemærker for deres respektive ejere.

RoHS-verificeret:

RoHS-direktivet 2002/95/EØF forbyder brug af de seks substanser/materialer nævnt nedenfor sammen med elektrisk og elektronisk udstyr.

- Bly(Pb), cadmium(Cd), kviksølv(Hg), chrom VI(Cr VI), polybrominerede bifenyler(PBB), polybrominerede difenylætere(PBDE)

Denne certificering bidrager til beskyttelse af sundhed og miljørigtig genbrug og bortskaffelse af elektrisk og elektronisk affaldsudstyr.

Klasse B

Dette enhed er et klasse B-apparat. For sikkerhed og overholdelse af EMC-guiden kan du se i

"Forskriftsguiden".

MÉXICO

IMPORTADO POR:

SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan

Tultitlán, Estado de México, C.P. 54940

Tel: 01-55-5747-5100 / 01-800-726-7864

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong - gu,

Suwon City, Gyeonggi-do Korea

PRODUKTOPLYSNINGER (uden billedbibeholdelse)

LCD-skærme og -tv-apparater kan have billedbibeholdelse, når der skiftes fra et billede til et andet, særligt efter at et statisk billede er blevet vist i længere tid.

I denne vejledning beskrives korrekt brug af LCD-produkter, så de beskyttes mod billedbebeholdelse.

Garanti

Garantien dækker ikke defekter forårsaget af billedindbrænding.

Billedindbrænding dækkes ikke af garantien.

Hvad er billedbebeholdelse?

Under normal betjening af et LCD-panel forekommer der ingen bibeholdelse af pixelbilleder. Hvis det samme billede vises i længere tid, akkumuleres en lille forskel i den elektriske ladning dog mellem de to elektroder, der omslutter de flydende krystaller.

Dette kan resultere i en ophobning af de flydende krystaller i bestemte områder på skærmen. Derved bevares det forrige billede, når der skiftes til et nyt videobillede. Ved alle skærmprodukter, herunder LCD-produkter, kan der forekomme billedbibeholdelse.

Dette er ikke en produktfejl.

Følg den anbefalede vejledning nedenfor for at beskytte LCD-enheden mod billedbibeholdelse.

Tilstanden Strømstyring fra, Pauseskærm eller strømbesparelsestilstand

Eksempel) z

Sluk enheden, når der bruges et statisk mønster.

- Sluk enheden i 4 timer efter 24 timers brug. z

- Sluk enheden i 2 timer efter 12 timers brug.

Brug evt. en pauseskærm.

- Pauseskærm med én farve eller et bevægeligt billede anbefales. z

Sluk skærmen vha. strømstyringsmodellen PC Display Properties

(Skærmegenskaber for pc).

Forslag til specifikke anvendelsesformål

Eksempel) Lufthavne, transithaller, børsmarkeder, banker og styresystemer

Det anbefales at følge konfigurationen af skærmsystemet, som vist nedenfor:

Skærmoplysninger sammen med logo eller cyklussen for bevægelige

billeder.

Eksempel) Cyklus: Skærmoplysninger i 1 time efterfulgt af et skærmlogo eller et bevægeligt billede i 1 minut.

Skift farveoplysningerne jævnligt (brug 2 forskellige farver).

Eksempel) Roter billedoplysningerne med 2 farver hver halve time.

Undgå at bruge en kombination af tegn og baggrundsfarver, hvor der er stor lysstyrkeforskel.

Undgå at bruge grå farver, som let kan forårsage billedbibeholdelse. z

Undgå følgende: Farver, hvor der er stor lysstyrkeforskel (sort og hvid, grå)

Eksempel) z

Anbefalede indstillinger: Klare farver med kun en anelse lysstyrkeforskel

- Skift tegnfarverne og –baggrunden hver halve time

Eksempel)

- Hver halve time skal tegnene med bevægelse skiftes.

Eksempel)

Den bedste måde at beskytte skærmen mod billedbibeholdelse er at indstille pc'en eller systemet til at køre et pauseskærmsprogram, når du ikke bruger enheden.

Billedbibeholdelse forekommer ikke, når et LCD-panel betjenes under normale forhold.

Normale forhold defineres som en jævnlig ændring af videomønstrene. Når LCDpanelet betjenes i længere tid med et fast mønster (over 12 timer), kan der forekomme en anelse forskel i spændingen mellem de elektroder, der styrer de flydende krystaller i en pixel (LC - Liquid Crystal).Spændingen mellem elektroderne øges med tiden, hvilket tvinger de flydende krystaller til at "hælde". Når dette sker, kan det forrige billede ses, når mønstret ændres.

Dette kan undgås, ved at den akkumulerede spænding mindskes.

LCD Monitor opfylder ISO13406-2 Pixelstandard Klasse II.
