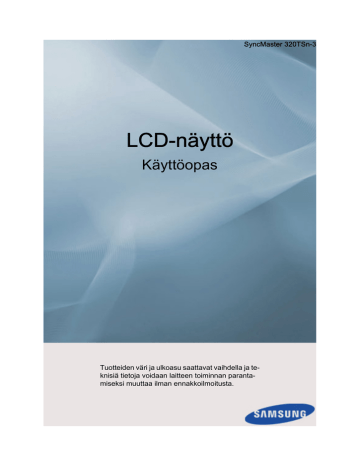

LCD-näyttö

Käyttöopas

SyncMaster 320TSn-3

Tuotteiden väri ja ulkoasu saattavat vaihdella ja teknisiä tietoja voidaan laitteen toiminnan parantamiseksi muuttaa ilman ennakkoilmoitusta.

Turvallisuusohjeet

Huomautukset

Huomautus

Näitä turvallisuusohjeita on noudatettava turvallisuutesi varmistamiseksi ja omaisuusvahinkojen estämiseksi.

Lue ohjeet huolellisesti ja käytä tuotetta asianmukaisella tavalla.

Vaara / varoitus

Tällä merkillä merkittyjen ohjeiden noudattamatta jättäminen voi aiheuttaa henkilövahingon tai vahingoittaa laitetta.

Huomautus

Kielletty

Älä pura

Älä koske

Tärkeä lukea ja ymmärtää

Irrota pistoke pistorasiasta

Maadoita sähköiskun välttämiseksi

Virta

Jos et aio käyttää tuotetta pitkään aikaan, aseta tietokone DPM-tilaan.

Jos käytät näytönsäästäjää, aseta se aktiiviseksi näyttötilaksi.

Nämä kuvat on tarkoitettu vain viitteeksi, ja ne eivät sovellu kaikkiin tapauksiin (tai maihin).

Pikavalinta Anti-afterimage Instructions (Ohjeita kuvan palamisen varalta) -kohtaan.

Älä käytä vaurioitunutta virtajohtoa tai pistoketta tai vaurioitunutta tai löystynyttä pistorasiaa.

• Tästä saattaa muussa tapauksessa olla seurauksena sähköisku tai tulipalo.

Älä kosketa virtajohtoa märillä käsillä kun irrotat pistokkeen pistorasiasta tai kun kytket sen pistorasiaan.

• Tästä saattaa olla seurauksena sähköisku.

Varmista, että kytket virtajohdon maadoitettuun pistorasiaan.

• Muussa tapauksessa seurauksena voi olla sähköisku tai tulipalo.

Asennus

Turvallisuusohjeet

Varmista, että pistoke on kytketty pistorasiaan oikein.

• Muutoin seurauksena saattaa olla tulipalo.

Älä taivuta pistoketta tavallisesta poikkeavalla tavalla äläkä aseta sen päälle painavia esineitä.


Älä kytke useita laitteita samaan pistorasiaan.

• Muutoin ne voivat ylikuumentua ja aiheuttaa tulipalon.

Älä irrota virtajohtoa, kun tuote on käytössä.

• Tästä voi olla seurauksena laitetta vahingoittava sähköisku.

Laite kytketään irti virtaverkosta vetämällä pistoke pois pistorasiasta, joten pistorasian tulisi olla helposti käytettävissä.


Käytä vain valmistajan toimittamaa alkuperäistä virtajohtoa. Älä käytä toisen tuotteen virtajohtoa.

• Tästä saattaa olla seurauksena sähköisku tai tulipalo.

Kytke pistoke sellaiseen pistorasiaan, joka on käden ulottuvilla.

• Jos laitteeseen tulee jokin vika, sinun täytyy irrottaa virtajohto pistorasiasta tai katkaista sähköt. Et voi katkaista sähkönsyöttöä täysin painamalla laitteen virtapainiketta.

Ota yhteyttä valtuutettuun huoltoliikkeeseen, jos laite asennetaan johonkin seuraavista paikoista: pölyiset paikat tai paikat, joissa käytetään kemikaaleja, erittäin kylmät ja kuumat paikat, erittäin kosteat paikat tai lentokentät ja juna-asemat, joissa laite altistuu jatkuvalle käytölle vuorokauden ympäri.

Jos näin ei tehdä, laite saattaa vaurioitua vakavasti.

Laitteen nostamiseen ja siirtämiseen tarvitaan vähintään kaksi ihmistä.

• Muussa tapauksessa laite voi vahingoittua tai pudota ja aiheuttaa henkilövahinkoja ja/tai laitevaurioita.

Jos tuote sijoitetaan hyllylle tai telineeseen, älä sijoita tuotetta siten, että laitteen etureuna ylittää alustalevyn etureunan.

• Laite saattaa muussa tapauksessa pudota ja aiheuttaa henkilövahinkoja.

• Sijoita laite sopivankokoiseen hyllyyn tai telineeseen.

Turvallisuusohjeet

ÄLÄ ASETA LAITTEEN LÄHELLE KYNTTILÖITÄ, HYTTYS-

SAVUJA, SAVUKKEITA TAI LÄMMITYSLAITTEITA.


Pidä lämmityslaitteet mahdollisimman kaukana virtajohdosta tai tuotteesta.


Älä sijoita laitetta huonosti tuuletettuun tilaan kuten kirjahyllyyn tai kaappiin.

• Muutoin laitteen sisäisen lämpötilan kohoaminen saattaa aiheuttaa tulipalon.

Kun lasket tuotetta alas, tee se varovasti.

• Laitteen näyttöruutu saattaa vaurioitua.

Älä laske laitetta etuosa edellä lattialle.

• Laitteen näyttöruutu saattaa vaurioitua.

Anna seinätelineen kiinnitys valtuutetun asennusliikkeen tehtäväksi.


• Varmista, että kiinnitettävä seinäteline on hyväksytty laitteen kanssa käytettäväksi.

Asenna laite hyvin tuuletettuun tilaan. Asenna laite siten, että laitteen ja seinän väliin jää yli 4 tuumaa (10 cm) rako.


Taivuta ulkoantennin kaapelia alaspäin sisääntulokohdassa, jotta sadevesi ei pääse valumaan kaapelia pitkin laitteeseen.

• Jos laitteeseen pääsee vettä, seurauksena voi olla tulipalo tai sähköisku.

Sijoita antenni mahdollisimman kauaksi mahdollisista korkeajännitejohdoista.

• Jos antenni koskettaa korkeajännitejohtoa tai putoaa sen päälle, seurauksena voi olla tulipalo tai sähköisku.

Säilytä pakkausmuovit poissa lasten ulottuvilta.

• Muoveilla leikkiviä lapsia uhkaa tukehtumisen vaara.

Turvallisuusohjeet

Jos näytön korkeus on säädettävissä ja lasket jalustaa, älä aseta näytön päälle mitään esineitä äläkä nojaa näyttöön laskemisen aikana.

• Laite voi vaurioitua ja kantajalle voi aiheutua vammoja.

Puhdistaminen

Kun puhdistat TFT-LCD-näytön runkoa tai pintaa, käytä pyyhkimiseen kevyesti kostutettua, pehmeää kangasta.

Älä ruiskuta puhdistusainetta suoraan tuotteen pinnalle.

• Tuotteen pintarakenne ja -väri voivat vaurioitua ja näytön pinta voi irrota.

Pistokkeen ja pistorasian puhdistukseen tulee käyttää kuivaa kangasta.

• Muussa tapauksessa seurauksena saattaa olla tulipalo.

Irrota virtajohto pistorasiasta ennen laitteen puhdistamista.

• Muussa tapauksessa seurauksena saattaa olla sähköisku tai tulipalo.

Kytke pistoke irti pistorasiasta ja puhdista laite pehmeällä, kuivalla liinalla.

• (Älä käytä kemikaaleja, kuten vahaa, bentseeniä, alkoholia, ohennusainetta, hyönteismyrkkyä, voitelu- tai puhdistusaineita.) Ne saattavat vaikuttaa laitteen pintarakenteeseen ja liuottaa tuotteen merkintätarrat irti.

Puhdista tuote vain pehmeällä kankaalla, sillä tuotteen ulkopinta naarmuuntuu helposti.

Älä ruiskuta vettä suoraan laitteen päälle, kun puhdistat laitteen.

• Varmista, että laite ei ole märkä, ja ettei sen sisälle pääse vettä.

• Tästä saattaa muussa tapauksessa olla seurauksena sähköisku, tulipalo tai toimintahäiriö.

Muut

Korkeajännitelaite. Älä pura, korjaa tai muuta laitetta itse.

• Tästä saattaa muussa tapauksessa olla seurauksena sähköisku tai tulipalo. Ota yhteys huoltoon, kun laite vaatii huoltoa.

Jos laitteesta tulee savua, epätavallisia ääniä tai outoa hajua, kytke laite välittömästi pois päältä, irrota virtajohto pistorasiasta ja ota yhteyttä huoltoon.

Turvallisuusohjeet


Älä asenna laitetta ajoneuvoon tai tiloihin, joissa se voi joutua kosketuksiin kosteuden, pölyn, savun tai veden kanssa.


Jos laite on pudonnut maahan tai sen kotelo on rikkoutunut, kytke laite pois päältä ja irrota pistoke pistorasiasta. Ota yhteyttä huoltoliikkeeseen.


Älä kosketa laitteen virtajohtoa tai antenninjohtoa ukonilmalla.


Älä yritä siirtää näyttöä vetämällä vain virtajohdosta tai signaalikaapelista.

• Laite voi kaatua ja vaurioitua tai aiheuttaa sähköiskun tai tulipalon, jos virtajohto vaurioituu.

Älä nosta tai liikuta laitetta etu- tai sivusuunnassa, jos pidät kiinni vain laitteen virtajohdosta tai signaalikaapeleista.

• Laite voi kaatua ja vaurioitua tai aiheuttaa sähköiskun tai tulipalon, jos virtajohto vaurioituu.

Varmista, ettei pöytä tai verho ole laitteen tuuletusaukon edessä.


Älä aseta laitteen päälle vettä sisältäviä astioita, esim. maljakoita, kukkaruukkuja, lääkkeitä tai metalliesineitä.

• Jos laitteen sisään pääsee vettä tai vieraita aineita, irrota pistoke pistorasiasta ja ota yhteyttä huoltoon.

• Tästä voi olla seurauksena toimintahäiriö, sähköisku tai tulipalo.

Älä käytä tai säilytä laitteen lähellä räjähtäviä ruiskepulloja tai syttyviä materiaaleja.

• Tästä voi aiheutua räjähdys tai tulipalo.

Älä työnnä laitteeseen (esim. ilmanvaihtoaukkojen tai sisään-/ ulostuloliittimien kautta) metalliesineitä, kuten puikkoja, kolikkoja, neuloja ja terästä tai syttyvää materiaalia, kuten paperia tai tulitikkuja.

• Jos laitteen sisään pääsee vettä tai vieraita aineita, irrota pistoke pistorasiasta ja ota yhteyttä huoltoon.


Turvallisuusohjeet

Näytölle voi ilmestyä jälkikuva tai tahra pysäytetyn kuvan pitkittyneen katselun seurauksena.

• Jos laitetta ei käytetä pitkään aikaan, kytke laite lepotilaan tai käytä liikkuvaa näytönsäästäjää.

Valitse laitteelle sopiva resoluutio ja taajuus.

• Näkösi saattaa muussa tapauksessa vaurioitua.

Älä säädä äänenvoimakkuutta liian lujalle, kun käytät korvakuulokkeita.

• Liian korkea äänenvoimakkuus voi vahingoittaa kuuloa.

Älä istu liian lähellä laitetta, jotta silmäsi eivät rasitu.

Pidä vähintään viiden (5) minuutin tauko, kun olet käyttänyt näyttöä yhden (1) tunnin ajan.

Tämä vähentää silmiesi väsymistä.

Älä sijoita näyttöä epätasaiselle alustalle, kuten kaltevalle telineelle tai tärinäalttiisiin paikkoihin.

• Muussa tapauksessa laite voi pudota ja aiheuttaa henkilövahinkoja ja/tai laitevaurioita.

• Jos käytät laitetta tärinäalttiissa paikassa, laite voi vaurioitua ja aiheuttaa tulipalon.

Kytke virta pois päältä ja irrota kaikki laitteeseen kytketyt kaapelit sekä virtajohto pistokkeesta ennen kuin liikutat laitetta.

• Muussa tapauksessa seurauksena saattaa olla sähköisku tai tulipalo.

Valvo, etteivät lapset roiku laitteessa tai kiipeä laitteen päälle.

• Laite voi pudota ja aiheuttaa henkilövahinkoja tai kuoleman.

Irrota virtajohto pistorasiasta, jos et käytä laitetta pitkään aikaan.

• Laite saattaa muussa tapauksessa ylikuumentua, aiheuttaa tulipalon, sähköiskun tai sähkövuodon.

Älä aseta laitteen päälle painavia esineitä tai leluja, makeisia ja vastaavia esineitä, jotka voivat houkutella lapsia kiipeämään laitteen päälle.

• Jos lapset kiipeävät laitteen päälle, he saattavat roikkua laitteesta, jolloin laite voi pudota aiheuttaen vammautumisen tai kuoleman.

Turvallisuusohjeet

Valvo, etteivät lapset laita kaukosäätimen paristoa suuhunsa, kun vaihdat pariston. Laita patteri paikkaan, jossa se ei ole lasten ulottuvilla.

• Ota heti yhteyttä lääkäriin, jos lapsella on ollut paristo suussa.

Kun vaihdat pariston, varmista, että asennat sen paikalleen navat oikein päin (+, -).

• Väärinpäin asennettu paristo saattaa vaurioitua tai aiheuttaa tulipalon, henkilövahinkoja tai paristosta voi vuotaa laitetta vaurioittavaa nestettä.

Käytä ainoastaan tuotteelle tarkoitettuja standardiparistoja. Älä käytä uutta ja käytettyä paristoa samanaikaisesti.

• Muussa tapauksessa paristo saattaa vaurioitua tai aiheuttaa tulipalon, henkilövahinkoja tai paristosta voi vuotaa tuotetta vaurioittavaa nestettä.

Paristot (myös ladattavat paristot) on toimitettava kierrätettäviksi, niitä ei saa hävittää tavallisen jätteen mukana. Kuluttaja on velvollinen toimittamaan käytetyt paristot kierrätettäviksi.

• Käytetyt paristot voi viedä paikalliseen paristonkeräyspisteeseen tai liikkeeseen, jossa myydään samantyyppisiä paristoja.

Älä sijoita laitetta suoraan auringonvaloon tai lämpölähteen, esim. takan tai lämmittimen, viereen.

• Tämä voi lyhentää tuotteen käyttöikää ja aiheuttaa tulipalon.

Älä pudota laitteen päälle mitään esineitä; laitteeseen ei myöskään saa kohdistua iskuja.


Älä sijoita laitetta ilmankostuttimen lähelle.


Jos huoneessa on kaasuvuoto, älä koske laitetta tai pistoketta; tuuleta huone heti.

• Mahdollinen kipinä saattaa aiheuttaa räjähdyksen tai tulipalon.

Jos laite on pitkään päällä, sen näyttö kuumenee. Älä kosketa näyttöä.

Säilytä pienet lisävarusteet poissa lasten ulottuvilta.

Turvallisuusohjeet

Säädä laitteen kallistuskulma ja korkeus varovaisuutta noudattaen.

• Käsi tai sormet voivat jäädä laitetta liikutettaessa puristuksiin aiheuttaen henkilövahinkoja.

• Jos laitetta kallistetaan liikaa taaksepäin, se saattaa kaatua ja aiheuttaa henkilövahinkoja.

Älä sijoita laitetta matalalle lasten helposti ulottuvilla olevaan paikkaan.


• Asenna laite tasaiselle ja vakaalle tasolle, sillä laitteen etuosa on painava.

Älä aseta laitteen päälle mitään raskaita esineitä.

• Tämä voi aiheuttaa henkilövahinkoja ja/tai laitevaurioita.

Johdanto

Pakkauksen sisältö

Pakkauksen sisällön tarkistaminen

Huomautus

• Kun olet purkanut pakkauksen, muista tarkistaa sen sisältö.

• Säilytä pakkauslaatikko tallessa siltä varalta, että sinun täytyy siirtää laitetta myöhemmin.

• Jos osia puuttuu, ota yhteyttä jälleenmyyjään.

• Ota yhteys paikalliseen jälleenmyyjään, jos haluat ostaa lisävarusteita.

Pakkauksen avaaminen

LCD-näyttö

Oppaat

Pika-asetusopas Takuukortti

(Ei saatavilla kaikilla alueilla)

MagicInfo ohjelmisto DVD

Kaapelit

Virtajohto D-Sub-kaapeli

Käyttöopas

Johdanto

Muut

Kaukosäädin

(BP59-00138B)

Erikseen myytävät

Paristot (AAA X 2)

(Ei saatavilla kaikilla alueilla)

Aputeline LAN-kaapeli USB-kaapeli

RGB-BNC-kaapeli RGB/komponentti-kaapeli Televisioviritin (vain Yhdysvallat)

Seinäteline RS232C-kaapeli

Huomautus

Laitteen mukana hankittavissa olevat lisävarusteet vaihtelevat maittain.

LCD-näyttö

Tuotteiden väri ja ulkoasu saattavat vaihdella ja teknisiä tietoja voidaan laitteen toiminnan parantamiseksi muuttaa ilman ennakkoilmoitusta.

Etupaneeli

Johdanto

MENU-painike [MENU]

Avaa kuvaruutuvalikon ja poistuu valikosta. Painikkeella voit myös sulkea kuvaruutuvalikon tai palata edelliseen valikkoon.

Navigointipainikkeet (ylös/alas)

Siirtyy toimintojen välillä pystysuunnassa tai muuttaa valitun toiminnon arvoa.

Säätöpainikkeet (vasen/oikea-painikkeet) / Äänenvoimakkuusnäppäimet

Siirtyy toimintojen välillä vaakasuunnassa tai muuttaa valitun toiminnon arvoa. Kun OSD ei ole näkyvissä, muuta äänenvoimakkuutta painamalla painiketta.

ENTER-painike [ENTER]

Ottaa käyttöön korostetun valikkovaihtoehdon.

SOURCE-painike [SOURCE]

Siirtyy PC-tilasta Video-tilaan. Valitse se kuvalähde, johon ulkoinen laite on kytketty.

[PC] → [DVI] → [AV] → [Component] → [HDMI1] → [HDMI2] → [Display-

Port] → [MagicInfo] → [TV]

Huomautus

• [RGB/COMPONENT IN] -portti on yhteensopiva RGB- (PC) ja komponenttisignaalien kanssa.

Kuva saattaa kuitenkin näkyä väärin, jos yhdistetty ulkoinen tulosignaali ei ole sama kuin valittu videosignaali.

• Televisiovirittimen (myydään erikseen) on oltava kytkettynä televisiota käytettäessä. (vain Yhdysvallat)

MagicInfo käyttö

Kun haluat käyttää MagicInfo TSn-3-mallin kanssa, asenna laitteen sisälle

Samsungin teknisten vaatimusten mukainen verkkosovitin ja kytke sovittimen MagicInfo-tulo laitteen

[HDMI IN 2 (MAGICINFO)] -liitäntään.

Johdanto

D.MENU-painike

Avaa kuvaruudun D.MENU.

Huomautus

D.MENU-painike aktivoidaan, kun televisioviritin on kytkettynä, ja muissa tapauksissa käytettävissä on PIP-painike.

PIP-painike

Paina PIP-painiketta ottaaksesi PIP-näytön käyttöön tai pois käytöstä.

Virtapainike [ ]

Tällä painikkeella voit kytkeä ja katkaista LCD-näytön virran.

Brightness sensori

Tunnistaa automaattisesti huoneen kirkkauden.

Virran ilmaisinvalo

Vilkkuva vihreä valo osoittaa laitteen olevan virransäästötilassa

Huomautus

Katso lisätietoja virransäästötoiminnoista käyttöoppaan kohdasta Virransäästäjä. Voit säästää sähköä katkaisemalla LCD-näytön virran, kun näyttöä ei tarvita tai käytetä pitkään aikaan.

Kaukosäätimen vastaanottosensori

Suuntaa kaukosäädin LCD-näytön tähän kohtaan.

Takapaneeli

Huomautus

Saat lisätietoja kaapeliliitännöistä "Liitännät" osiosta. LCD-näytön takaosan kokoonpano saattaa vaihdella jonkin verran mallista riippuen.

Johdanto

POWER S/W ON [ │ ] / OFF

Kytkee LCD-näytön päälle/pois päältä.

POWER

Virtajohto kytketään LCD-näyttöön ja pistorasiaan.

RGB/COMPONENT IN (PC/KOMPO-

NENTTI-liitäntä (tulo))

• Kytke näytön [RGB/COMPONENT IN]portti tietokoneen RGB-porttiin D-SUBkaapelilla.

• Yhdistä näytön [RGB/COMPONENT IN]

-portti ulkoisen laitteen COMPONENT porttiin RGB/komponentti-kaapelilla.

• Kytke näytön [RGB/COMPONENT IN]portti tietokoneen BNC-porttiin RGB–

BNC-kaapelilla.

DVI IN (PC video -liitäntä)

Kytke näytön

[DVI IN]-portti tietokoneen DVIporttiin DVI-kaapelilla.

RGB/DVI/DP/HDMI AUDIO IN (PC/DVI/

DP/HDMI audioliitäntä (tulo))

Kytke äänijohto (erikseen myytävä lisävaruste) näytön

[RGB/DVI/DP/HDMI AUDIO

IN] -liitäntään ja tietokoneen äänikortin kaiutinlähtöliitäntään.

DP IN

Vastaanottaa signaalin Displayport.

Yhdistä DP-kaapeli tuotteen

[DP IN] -liittimeen ja toisen näytön DP IN -liittimeen.

Johdanto

L]

AV/COMPONENT AUDIO IN [R-AUDIO-

Kytke näytön

[AV/COMPONENT AUDIO IN

[R-AUDIO-L]] -portti PC:n tai ulkoisen laitteen äänen lähtöporttiin äänikaapelilla.

AV IN

Yhdistä näytön

[AV IN]-liitin ulkoisen laitteen videolähdön liittimeen VIDEO-kaapelilla.

AUDIO OUT

Kytke kuuloke tai ulkoinen kaiutin.

DC OUT

Käytä

[DC OUT]-liitäntää hyväksytyn televisiovirittimen liittämiseen. (vain Yhdysvallat)

Muutoin laite saattaa vaurioitua.

HDMI IN 1

• Kytke HDMI-kaapeli LCD-näytön takana olevaan

[HDMI IN 1]-liitäntään ja digitaalisen laitteen HDMI-liitäntään.

• Enintään HDMI 1,3 on tuettuna.

Huomautus

•

[HDMI IN 1]-liitäntään voi kytkeä tavallisen ulkoisen laitteen (DVD-soittimen, videonauhurin jne.) tai televisiovirittimen.

• Jos käytät Televisioviritin (vain Yhdysvallat), kytke se

[HDMI IN 1] -liitäntään.

HDMI IN 2 (MAGICINFO)

• Kytke HDMI-kaapeli LCD-näytön takana olevaan

[HDMI IN 2 (MAGICINFO)]-liitäntään ja digitaalisen laitteen HDMI-liitäntään.

• Enintään HDMI 1,3 on tuettuna.

MagicInfo käyttö

Kun haluat käyttää MagicInfo TSn-3-mallin kanssa, asenna laitteen sisälle Samsungin teknisten vaatimusten mukainen verkkosovitin ja kytke sovittimen MagicInfo-tulo laitteen


Johdanto

RJ45 MDC (MDC-portti)

MDC (Multiple Display Control) -ohjelmaportti

Yhdistä LAN-kaapeli tuotteen

[RJ45 MDC] liittimeen ja tietokoneen LAN-liittimeen.

MDC:n käyttö edellyttää, että MDC-ohjelma asennetaan tietokoneeseen.

Huomautus

Valitse Multi Control ja sitten RJ45 MDC kohtaan MDC Connection.

RS232C OUT/IN (RS232C-sarjaportti)

MDC (Multiple Display Control) -ohjelmaportti

Yhdistä sarjakaapeli (ristiinkytketty) tuotteen

[RS232C]-porttiin ja tietokoneen RS232Cporttiin. MDC:n käyttö edellyttää, että MDCohjelma asennetaan tietokoneeseen.

Huomautus

Valitse Multi Control ja sitten RS232C MDC kohtaan MDC Connection.

RGB OUT

MagicInfo-videolähtöportti

MAGICINFO OUT

Tämä on MagicInfon kuva-, ääni- ja ohjaussignaalien lähtöliitäntä.

Se voidaan kytkeä [HDMI IN 2 (MAGICIN-

FO)] -liitäntään DP-HDMI-kaapelilla.

LAN (lähiverkkoliitäntä)

Kytkeytyy LAN-kaapeliin Internetin tai verkon käytön mahdollistamiseksi MagicInfo-tilassa.

USB(USB-liitäntä)

Yhteensopiva näppäimistön, hiiren ja massamuistilaitteiden kanssa.

Johdanto

Kensington Lock slot

Kensington-lukko on varkaudenestolaite, jonka avulla laite voidaan lukita kiinni siten, että sitä voi käyttää huoletta julkisilla paikoilla. Koska lukituslaitteen muoto ja käyttötapa riippuvat sen mallista ja valmistajasta, tarkista kiinnitysohjeet lukituslaitteen mukana tulevasta käyttöoppaasta.

Huomautus

Kensington-lukko on ostettava erikseen.

Jos haluat lukita laitteen, toimi seuraavasti:

1. Kierrä Kensington-lukon kaapeli jonkin suureen, paikallaan pysyvän kohteen ympärille. Sopiva kohde on esimerkiksi pöytä tai tuoli.

2. Pujota kaapelin pää ja siihen kiinnitetty lukko kaapelin toisen pään silmukan läpi.

3. Työnnä Kensington-lukko näytön takaosassa olevaan lukituspaikkaan ( ).

4. Lukitse lukko ( ).

Huomautus

• Nämä ovat yleisohjeita. Katso tarkat ohjeet lukituslaitteen mukana toimitetusta käyttöoppaasta.

• Voit ostaa lukituslaitteen elektroniikkaliikkeestä, verkkokaupasta tai yrityksemme huoltoliikkeestä.

Huomautus

Sekä näytön että verkkosovittimen virtakytkinten tulee olla päällä, jotta verkkosovitin toimisi oikein.

Kaukosäädin

Huomautus

• Kaukosäätimen toimintaan saattaa vaikuttaa LCD-näytön lähistöllä käytössä oleva televisio tai muu elektroninen laite, jonka käyttämä taajuus voi aiheuttaa virheitä.

• Televisiovirittimen (myydään erikseen) on oltava kytkettynä televisiota käytettäessä. (vain

Yhdysvallat)

Johdanto

POWER

OFF

Numeropainikkeet

/ GUIDE-painike [

+ VOL -

SOURCE

POWER

OFF

Numeropainikkeet

/ GUIDE-painike

+ VOL -

SOURCE

D.MENU

TOOLS

Ylös/alas/vasemmalle/oikealle -painikkeet

INFO

Väripainike ja PC/DVI/HDMI/DP -valintapainike

TTX/MIX

MTS/DUAL

ENTER/PRE-CH

MUTE

CH/P

TV

MENU

RETURN

EXIT

MagicInfo

Kytkee näytön päälle/pois päältä.

Kytkee näytön pois päältä.

Käytetään joko salasanan syöttämiseen kuvaruutuvalikon säätämisen aikana tai MagicInfo-ohjelman käyttämiseen.

Painamalla tätä voit vaihtaa kanavaa.

"-"-painikkeella voit valita digitaaliset kanavat.

Sähköinen ohjelmaopas (EPG).

Huomautus

Tätä painiketta voi käyttää vain TV-tilassa, kun televisioviritin (erikseen myytävä lisävaruste) on kytkettynä.

Säätää äänenvoimakkuutta.

Valitsee kytketyn ulkoisen tulolähteen tai MagicInfo-tilan.

Johdanto

D.MENU

TOOLS

Ylös/alas/vasemmalle/oikealle -painikkeet

INFO

Väripainike ja PC/DVI/

HDMI/DP-valintapainike

TTX/MIX

Painiketta painamalla voidaan vaihtaa tulosignaalin

SOURCE.

On mahdollista vaihtaa SOURCE vain sillä hetkellä LCDnäyttöön kytkettyjen ulkoisten laitteiden kesken.

DTV-valikkonäyttö

Huomautus

Tätä painiketta voi käyttää vain TV-tilassa, kun televisioviritin (erikseen myytävä lisävaruste) on kytkettynä.

Käytä tätä usein käytettyjen toimintojen pikavalintaan.

Huomautus

Toiminto ei ole käytössä tässä LCD-näytössä.

Siirtyy toimintojen välillä vaakasuunnassa, pystysuunnassa tai muuttaa valitun toiminnon arvoa.

Nykyinen kuvatieto näytetään näytön vasemmassa yläreunassa.

TV-tilassa näitä painikkeita voi käyttää kanavaluetteloiden asettamiseen.

Voit valita ulkoisen PC-, DVI-, HDMI- tai DisplayPort -tulolähteen suoraan jossakin muussa kuin TV-tilassa.

Televisiokanavat lähettävät kirjallisia tietopalveluja tekstitelevision kautta.

- Teksti-TV:n painikkeet

MTS/DUAL

Huomautus

Toiminto ei ole käytössä tässä LCD-näytössä.

MTS-

Voit valita MTS-tilan (monikanava-TV-stereo).

FM Stereo

Äänityyppi

Mono

Stereo

SAP

MTS/S_Tila

Mono

Mono ↔ Stereo

Mono ↔ SAP

Oletusasetus

Manuaalinen vaihto

Mono

DUAL-

STEREO/MONO, DUAL l / DUAL ll ja MONO/NICAM

MONO/NICAM STEREO -tiloja voidaan käyttää lähetystavasta riippuen painamalla kaukosäätimen DUAL-painiketta televisiota katsellessa.

Johdanto

Huomautus

Käytössä, kun televisioviritin on kytkettynä.

Tällä painikkeella voit palata suoraan edelliseen kanavaan.

ENTER/PRE-CH

MUTE

Huomautus


Keskeyttää (mykistää) äänentoiston tilapäisesti. Tämä näkyy ruudun vasemmassa alakulmassa. Ääni kuuluu jälleen, jos painat MUTE- tai - VOL + -painiketta mykistystilassa.

Valitsee TV-kanavat TV-tilassa.

CH/P

Huomautus


Voit katsella analogisia tai digitaalisia televisiolähetyksiä.

TV

MENU

Huomautus


Avaa kuvaruutuvalikon ja poistuu valikosta tai sulkee säätövalikon.

Palaa edelliseen valikkoon.

RETURN

EXIT

Sulkee kuvaruutuvalikon.

MagicInfo

MagicInfo -pikakäynnistysnäppäin.

MagicInfo käyttö



Käyttäjän asennusopas

Huomautus

• Kutsu Samsung Electronicsin asentaja asentamaan tämä tuote.

• Takuu raukeaa, jos tuotteen asentaa joku muu kuin Samsung Electrionicsin valtuuttama ammattihenkilö.

• Samsung Electronicsin asiakaspalvelu antaa tarvittaessa lisätietoja.

Kallistuskulma ja kääntö

1 2

Johdanto

1. Tuotetta voi kallistaa pystysuoralla seinällä enintään 15 astetta.

2. Jos haluat käyttää tuotetta pystyasennossa, käännä sitä myötäpäivään niin, että LEDilmaisin tulee alas.

Ilmankiertoon liittyvät vaatimukset

1. Pystyseinään asentaminen

<Näkymä sivulta>

A : vähintään 40 mm

B : Ympäröivän lämpötilan mittauspiste < 35 ˚C

• Jos asennat tuotteen pystyseinälle, varmista että tuotteen taakse jää kuvan mukaisesti ainakin 40 mm vapaata tilaa, jossa ilma pääsee kiertämään. Ympäröivä lämpötila saa olla enintään 35 ˚C.

Huomautus

Samsung Electronicsin asiakaspalvelu antaa tarvittaessa lisätietoja.

Johdanto

2. Upotettu asennus

<Näkymä sivulta> <Näkymä ylhäältä>


B : vähintään 70 mm

C : vähintään 50 mm

D : vähintään 50 mm

E : Ympäröivän lämpötilan mittauspiste < 35 ˚C

• Jos upotat tuotteen seinään, varmista että tuotteen taakse jää kuvan mukaisesti vapaata tilaa, jossa ilma pääsee kiertämään. Ympäröivä lämpötila saa olla enintään 35 ˚C.

Huomautus


3. Lattiaan asentaminen

<Näkymä sivulta>


B : Ympäröivän lämpötilan mittauspiste < 20 ˚C

• Jos upotat tuotteen lattiaan, varmista että tuotteen taakse jää kuvan mukaisesti ainakin

50 mm vapaata tilaa, jossa ilma pääsee kiertämään. Ympäröivä lämpötila saa olla enintään 20 ˚C.

Huomautus


Mekaaninen sijoittelu

Johdanto

VESA-telineen asennus

• Kun asennat VESA-telinettä, pidä huolta siitä, että noudatat kansainvälisiä VESA-standardeja.

• VESA-telineen ostoon ja asentamiseen liittyvää tietoa: Tee tilaus lähimmälle SAMSUNGjälleenmyyjälle. Tilauksen tehtyäsi asennusmekaanikot tulevat luoksesi asentamaan telineen.

• LCD-näytön siirtämiseen tarvitaan vähintään kaksi henkilöä

• SAMSUNG ei vastaa tuotteelle aiheutuneista vahingoista tai henkilövahingoista, jos asiakas on itse yrittänyt asentaa tuotteen.

Mitat

Huomautus

Kiinnitä teline seinään ainoastaan koneruuveilla, jotka ovat halkaisijaltaan 6 mm ja pituudeltaan 8-12 mm.

Lisävarusteet (myydään erikseen)

Johdanto

• Mitta muiden lisävarusteiden kanssa

Seinätelineen asennus

• Pyydä apua asentajalta, kun haluat asentaa seinätelineen.

• SAMSUNG Electronics ei ole vastuussa mistään tuotteelle aiheutuneista vahingoista tai henkilövahingoista, jos asiakas asentaa tuotteen itse.

• Tämä tuote on tarkoitettu sementtiseinälle asentamista varten. Tuote ei välttämättä pysy paikoillaan laasti- tai puupinnalle asennettuna.

Komponentit

Käytä ainoastaan tuotteen mukana toimitettuja osia ja lisävarusteita.

Seinäteline (1) Sarana (vasen 1, oikea 1)

Muovipidike (4)

Ruuvi

(A)(11)

Ruuvi

(B)(4)

Ruuvitulppa

(11)

Tuotteen kiinnittäminen seinätelineeseen

Tuotteen muoto saattaa vaihdella mallista riippuen. (Muovipidikkeen ja ruuvin asennus on samanlainen)

1. Poista kaikki neljä ruuvia tuotteen takaosasta.

Johdanto

2. Asenna B-ruuvi muovipidikkeeseen.

Huomautus

• Kiinnitä tuote seinätelineeseen ja varmista, että se on kunnolla kiinni sekä oikeanettä vasemmanpuoleisessa muovipidikkeessä.

• Ole varovainen, kun asennat tuotetta telineeseen, sillä sormet saattavat jäädä kiinni reikiin.

• Varmista, että seinäteline on lujasti kiinni seinässä, jotta tuote pysyisi paikoillaan asennuksen jälkeen.

3. Kiristä kohdassa 2 käytetyt neljä ruuvia (muovipidike ja B-ruuvi) tuotteen takana oleviin reikiin.

4. Poista varmistussokka (3) ja kiinnitä tuotteen kaikki neljä pidikettä niille tarkoitettuihin reikiin (1) kiinnitystelineessä. Aseta tämän jälkeen tuote (2) lujasti kiinni telineeseen.

Muista laittaa varmistussokat (3) takaisin paikoilleen ja kiristää ne niin, että tuote pysyy lujasti kiinni telineessä.

Johdanto

A.

B.

C.

LCD-näyttö

Seinäteline

Seinä

Seinätelineen kulman säätäminen

Säädä telineen kulma asentoon -2˚ ennen kuin asennat sen seinään.

1. Kiinnitä tuote seinätelineeseen.

2. Pitele tuotetta yläreunasta keskeltä ja työnnä sitä eteenpäin (nuolen suuntaan), kun säädät kulmaa.

Huomautus

Voit kallistaa telinettä -2˚ - 15˚ kulmassa.

Kun säädät näytön kallistusta, tee se yläreunasta keskeltä. Älä käytä näytön vasenta tai oikeaa sivua.

Johdanto

Kaukosäädin (RS232C)

Kaapeliliitännät

liitin nasta

Bittinopeus

Databittejä

Pariteetti

Stopbittejä

Vuonohjaus

Enimmäispituus

• Nastajärjestys

RS232C(9-nastainen)

TxD(nro 2) RxD(nro 3) GND(nro 5)

9600 bps

8 bitti

Ei mitään

1 bitti

Ei mitään

15 m (vain suojattu tyyppi)

7

8

9

2

3

4

5

6

Nasta

1

Signaali

Kantoaallon tunnistus

Tuleva data

Lähtevä data

Päätelaite valmiina

Signaalimaa

Siirtolaite valmiina

Lähetyspyyntö

Lähetysvalmius

Soiton osoitus

• RS232C-kaapeli

Liitin: 9-nastainen D-Sub

Kaapeli: Ristiinkytketty (käännetty) kaapeli

-P1-

NAARAS Rx

-P1-

2 --------->

-P2-

3 Rx

-P2-

NAARAS

Tx

Gnd

• Yhdistämismenetelmä

3

5

Johdanto

<---------

----------

2

5

Tx

Gnd

Ohjauskoodit

• Ota ohjaus

Etuliite

0xAA

• Aseta hallinta

Etuliite komento komentotyyppi komento

0xAA komentotyyppi

ID

• komentosanat

ID

DATA-pituus

1

DATA-pituus Tarkistussum-

0

DATA

Arvo ma

Tarkistussumma

4

5

6

7

8

9

2

3

Numero

1 komentotyyppi

Virran ohjaus

Äänenvoimakkuus

Tulolähde

Kuvatila

Kuvan koko

PIP päällä/pois

Automaattinen säätö

Videoseinän tila

Turvalukko komento

0x11

0x12

0x14

0x18

0x19

0x3C

0x3D

0x5C

0x5D

-

-

Arvoalue

0~1

0~100

0~255

0~1

0

0~1

0~1

- ID:n tulisi näyttää määritellyn tunnuksen arvo heksadesimaalilukuna, mutta ID 0:n tulisi olla 0xFF.

Johdanto

- Kaikki viestintä tapahtuu heksadesimaalimuodossa ja tarkistussumma on ylijääneiden osien summa. Jos siinä on enemmän kuin kaksi lukua eli jos se on esimerkiksi 11+FF+01

+01=112, jätä ensimmäinen luku huomioimatta kuten alla.

esimerkki) PowerOn&ID=0

Etuliite

0xAA komento

0x11

ID

DATA-pituus

1

DATA 1

Virta

Tarkistussumma

Etuliite

0xAA komento

0x11

ID

DATA-pituus

1

DATA 1

1

12

Jos haluat hallita kaikkia sarjakaapelin mekanismeja riippumatta sen ID:stä, aseta ID:ksi

"0xFE" ja lähetä komennot. Tällöin jokainen laite tottelee komentoja, mutta ei vastaa niihin

ACK-viestillä.

• Virranhallinta

• Toiminto

Tietokone laittaa television/näytön virran päälle / pois päältä.

• Näytä, onko virta päällä / pois päältä

Etuliite

0xAA komento

0x11

ID


0 ma

• Aseta virta päälle / pois päältä

Etuliite

0xAA komento

0x11

ID

DATA-pituus

1

Virta : Televisioon/näyttöön asetettava virtakoodi

1 : Virta päällä

0 : Virta pois päältä

• Ack

Etuliite komento

0xAA 0xFF

Virta : Kuten edellä

• Nak

Etuliite komento

0xAA 0xFF

ID

ID

DATApituus

3

DATApituus

3

"A"

"N"

0x11

0x11

DATA

Ack/Nak r-CMD

Ack/Nak r-CMD

Virta

Arvo1

Virta

Arvo1

ERR

Tarkistussumma

Tarkistussumma

Tarkistussumma

Johdanto

ERR : Virhekoodi, josta näkee, mikä virhe on tapahtunut

• Äänenvoimakkuuden hallinta

• Toiminto

Tietokone muuttaa television/näytön äänenvoimakkuutta.

• Näytä äänenvoimakkuuden tila

Etuliite

0xAA komento

0x12

ID


0 ma

• Aseta äänenvoimakkuus

Etuliite

0xAA komento

0x12

ID

DATA-pituus

1

DATA

Äänenvoimakkuus

Tarkistussumma

Äänenvoimakkuus : Televisioon/näyttöön asetettava äänenvoimakkuuskoodi (0–100)

• Ack

Etuliite komento

0xAA 0xFF

ID

Äänenvoimakkuus : Kuten edellä

DATApituus

3

Ack/Nak r-CMD Arvo1

"A" 0x12

Äänenvoimakkuus

Tarkistussumma

• Nak

Etuliite komento

0xAA 0xFF

ID

DATApituus

3

Ack/Nak r-CMD

"N" 0x12


Arvo1

ERR

Tarkistussumma

• Tulolähteen hallinta

• Toiminto

Tietokone muuttaa television/näytön tulolähdettä.

• Näytä tulolähteen tila

Etuliite

0xAA komento

0x14

ID


0 ma

Johdanto

• Aseta tulolähteen tila

Etuliite

0xAA komento

0x14

ID

DATA-pituus

1

DATA

Tulolähde

Tulolähde : Televisioon/näyttöön asetettava tulolähdekoodi

0x30

0x40

0x21

0x22

0x23

0x24

0x25

0x14

0x1E

0x18

0x0C

0x04

0x08

0x20

0x1F

PC

BNC

DVI

AV

S-Video

Komponentti

MagicInfo

DVI_VIDEO

RF(TV)

DTV

HDMI1

HDMI1_PC

HDMI2

HDMI2_PC

Näyttöportti

Tarkistussumma

Varoitus

DVI_VIDEO, HDMI1_PC, HDMI2_PC → Vain haku

MagicInfon tapauksessa tämä onnistuu vain sellaisissa malleissa, joissa on MagicInfo

Television tapauksessa tämä onnistuu vain sellaisissa malleissa, joissa on televisio.

• Ack

Etuliite komento

0xAA 0xFF

Tulolähde : Kuten edellä

ID

DATApituus

3

Ack/Nak r-CMD

"A" 0x14

Arvo1

Tulolähde

Tarkistussumma

• Nak

Etuliite komento

0xAA 0xFF

ID

DATApituus

3

Ack/Nak r-CMD

"N" 0x14


Arvo1

ERR

Tarkistussumma

Johdanto

• Näyttötilan hallinta

• Toiminto

Tietokone muuttaa television näyttötilaa.

Ei voi säätää, kun Video Wall on käytössä.

Varoitus

Toimii vain sellaisissa malleissa, joissa on televisio.

• Näytä näyttötilan tila

Etuliite

0xAA komento

0x18

ID


0 ma

• Aseta kuvan koko

Etuliite

0xAA komento

0x18

ID

DATA-pituus

1

DATA

Näyttötila

Näyttötila : Televisioon/näyttöön asetettava näyttötilakoodi

0x01

0x04

0x31

0x0B

16 : 9

Zoomaus

Leveä zoomaus

4 : 3

Tarkistussumma

• Ack

Etuliite komento

0xAA 0xFF

Näyttötila : Kuten edellä

ID

DATApituus

3

Ack/Nak r-CMD Arvo1

"A" 0x18

Näyttötila

Tarkistussumma

• Nak

Etuliite komento

0xAA 0xFF

ID

DATApituus

3

Ack/Nak r-CMD

"N" 0x18


Arvo1

ERR

Tarkistussumma

• Näytön koon hallinta

• Toiminto

Tietokone tunnistaa television/näytön koon.

Johdanto

• Näytä näytön koon tila

Etuliite

0xAA komento

0x19

ID


0 ma

• Ack

Etuliite komento

0xAA 0xFF

ID

DATApituus

3

Ack/Nak r-CMD Arvo1

Tarkis-

"A" 0x19

Näytön koko tussumma

Näytön koko : Television/näytön koko (välillä: 0–255, mittayksikkö: tuumaa)

• Nak

Etuliite komento

0xAA 0xFF

ID

DATApituus

3

Ack/Nak r-CMD

"N" 0x19


Arvo1

ERR

Tarkistussumma

• PIPin käytön hallinta (päällä / pois päältä)

• Toiminto

Tietokone laittaa television tai näytön PIP-toiminnon päälle / pois päältä.

Tämä ei toimi MagicInfo-tilassa.

• Näytä, onko PIP päällä / pois päältä

Etuliite

0xAA komento

0x3C

ID


0 ma

• Aseta päälle / pois päältä

Etuliite

0xAA komento

0x3C

ID

DATA-pituus

1

DATA

PIP

Tarkistussumma

PIP : Televisioon/näyttöön asetettava PIP-toiminnon päälle / pois päältä -koodi.

1 : PIP päällä

0 : PIP pois päältä

• Ack

Etuliite komento

0xAA 0xFF

ID

DATApituus

3

Ack/Nak r-CMD

"A" 0x3C

Arvo1

PIP

Tarkistussumma

Johdanto

PIP : Kuten edellä

• Nak

Etuliite komento

0xAA 0xFF

ID

DATApituus

3

Ack/Nak r-CMD

"N" 0x3C


Arvo1

ERR

Tarkistussumma

• Automaattisten säätöjen hallinta (vain PC, BNC)

• Toiminto

Tietokone hallitsee tietokonejärjestelmän näyttöä automaattisesti.

• Näytä automaattisen säädön tila

Ei mitään

• Aseta automaattinen säätö

Etuliite

0xAA komento

0x3D

ID

DATA-pituus

1

DATA


Tarkistussumma

Automaattinen säätö : 0x00 (aina)

• Ack

Etuliite komento

0xAA 0xFF

ID

DATApituus

3

Ack/Nak r-CMD Arvo1

"A" 0x3D


Tarkistussumma

• Nak

Etuliite komento

0xAA 0xFF

ID

DATApituus

3

Ack/Nak r-CMD

"N" 0x3D


Arvo1

ERR

Tarkistussumma

• Videoseinätilan hallinta

• Toiminto

Tietokone muuttaa television/näytön videoseinätilan, kun videoseinä on päällä.

Johdanto

Toimii vain sellaisissa televisioissa/näytöissä, joissa videoseinä on päällä.

Ei toimi MagicInfossa

• Näytä videoseinätila

Etuliite

0xAA komento

0x5C

ID


0 ma

• Aseta videoseinätila

Etuliite

0xAA komento

0x5C

ID

DATA-pituus

1

DATA

Videoseinätila

Videoseinätila : Televisioon/näyttöön asetettava videoseinätilakoodi

1 : Full

0 : Natural

Tarkistussumma

• Ack

Etuliite komento

0xAA 0xFF

ID

Videoseinätila : kuten edellä

DATApituus

3

Ack/Nak r-CMD Arvo1

"A" 0x5C

Videoseinätila

Tarkistussumma

• Nak

Etuliite komento

0xAA 0xFF

ID

DATApituus

3

Ack/Nak r-CMD

"N" 0x5C


Arvo1

ERR

Tarkistussumma

• Turvalukko

• Toiminto

Tietokone laittaa television/näytön turvalukon päälle / pois päältä.

Toimii riippumatta siitä, onko virta päällä vai pois päältä.

• Näytä turvalukon tila

Etuliite

0xAA komento

0x5D

ID


0 ma

Johdanto

• Aseta turvalukko käyttöön / pois käytöstä

Etuliite komento

ID

0xAA 0x5D

DATA-pituus

1

DATA

Turvalukko

Turvalukko : Televisioon/näyttöön asetettava lukituskoodi

1 : Päällä

0 : Pois päältä

Tarkistussumma

• Ack

Etuliite komento

0xAA 0xFF

Turvalukko : Kuten edellä

ID

DATApituus

3

Ack/Nak r-CMD

"A" 0x5D

Arvo1

Turvalukko

Tarkistussumma

• Nak

Etuliite komento

0xAA 0xFF

ID

DATApituus

3

Ack/Nak r-CMD Arvo1

Tarkis-

"N" 0x5D

Turvalukko tussumma


Liitännät

Tietokoneen kytkeminen

Tietokoneen voi kytkeä näyttöön useilla tavoilla. Valitse yksi seuraavista vaihtoehdoista.

Videokortin liittäminen (analogisen) D-liittimen avulla.

• Kytke D-liitinkaapeli LCD-näytön takana olevaan 15-nastaiseen

[RGB/

COMPONENT IN]-liittimeen ja tietokoneen 15-nastaiseen D-liitäntään.

Digitaalisen DVI-liittimen käyttö videokortin kanssa.

• Kytke DVI-kaapeli LCD-näytön takana olevaan

[DVI IN]‑liittimeen ja tietokoneen DVI-liittimeen.

Videokortin liittäminen (digitaalisen) D-liittimen avulla.

• Kytke LCD-näytön

[HDMI IN 1] / [HDMI IN 2 (MAGICINFO)]-portti tietokoneen HDMI-porttiin HDMI-kaapelilla.

Liitännät

Huomautus

Valitse tulolähteeksi HDMI2 tai HDMI1, kun kytket tietokoneeseen HDMIkaapelilla.

Jotta tietokoneen kautta saadaan normaali kuva ja ääni, HDMI2 tai

HDMI1 pitää valita ennen kuin PC valitaan Edit Name -asetuksessa.

Äänen kuuluminen DVI Device -valintaa käytettäessä edellyttää, että vaihe

( ) toteutetaan.

Kytke LCD-näytön audiokaapeli toisen LCD-näytön takana olevaan audioliittimeen.

Kytke LCD-näytön virtajohto sen takana olevaan virtaliittimeen. Kytke virta päälle virtakytkimestä.

Huomautus

Ota yhteys paikalliseen SAMSUNG Electronics -huoltoliikkeeseen, jos haluat ostaa lisävarusteita.

Kytkeminen muihin laitteisiin

Huomautus

• LCD-näyttöön voi kytkeä sellaisia AV-tulolla varustettuja laitteita kuten DVD-laitteet, videonauhurit, videokamerat ja tietokone. Katso lisätietoa laitteiden, joissa AV-tulo, kytkemisestä luvun LCD-näytön säätäminen kohdasta Käyttäjän hallintalaitteet.

• LCD-näytön takaosan kokoonpano saattaa vaihdella jonkin verran näytön mallista riippuen.

AV-laitteiden kytkeminen

Liitännät

1. Yhdistä äänikaapeli tuotteen

[AV/COMPONENT AUDIO IN [R-AUDIO-L]]

-liitäntään ja ulkoisen laitteen (esim. videonauhuri tai DVD-soitin) ääniliitäntään.

2. Yhdistä videokaapeli tuotteen

[AV IN] -liitäntään ja ulkoisen laitteen kuvan lähtöliitäntään.

3. Aseta sitten DVD-laitteeseen, videonauhuriin tai videokameraan DVD-levy tai kasetti ja käynnistä laite.

4. Paina tuotteen tai kaukosäätimen

SOURCE-painiketta ja valitse "AV".

Kytkeminen videokameraan

1. Paikanna videokamerasi AV-lähtöliitäntä. Tavallisesti liitäntä löytyy joko kameran sivulta tai takaa. Kytke videokaapeli videokameran VIDEO OUT-

PUT ‑lähtöön ja LCD-näytön

[AV IN] -tuloon.

2. Kytke äänikaapelit videokameran AUDIO OUTPUT -lähtöihin ja LCD-näytön

[AV /COMPONENT AUDIO IN [R-AUDIO-L]] -tuloihin.


SOURCE-painiketta ja valitse "AV".

4. Käynnistä tämän jälkeen videokamera, jossa on kasetti sisällä.

Huomautus

Ohessa näkyvän kaltaiset AV-kaapelit tulevat tavallisesti videokameran mukana.

(Jollei sinulla ole näitä kaapeleita, hanki ne elektroniikkaliikkeestä.)

Jos videokamerasi on stereokamera, sinun täytyy yhdistää kahdet kaapelit.

Yhdistäminen HDMI-kaapelilla

Liitännät

1. Kytke HDMI-kaapeli tuotteen

[HDMI IN 2 (MAGICINFO)]- tai [HDMI IN 1]porttiin ja digitaalisen laitteen HDMI-lähtöporttiin.


SOURCE-painiketta ja valitse "HDMI1 /

HDMI2".

Huomautus

HDMI-tilassa vain PCM-äänimuoto on tuettuna.

Yhdistäminen DVI-HDMI-kaapelilla

Kytke DVI–HDMI-kaapeli tuotteen

[HDMI IN 2 (MAGICINFO)]- tai [HDMI

IN 1]-porttiin ja digitaalisen laitteen DVI-lähtöporttiin.

Kytke RCA-stereokaapelin (tietokoneelle) punainen ja valkoinen liitin digitaalilaitteen samanvärisiin äänilähtöliittimiin ja kytke kaapelin toinen pää

LCD-näytön

[RGB/DVI/DP/HDMI AUDIO IN] -liittimeen.

Liitännät


SOURCE-painiketta ja valitse "HDMI1 /

HDMI2".

Yhdistäminen DVD-soittimeen

Kytke RGB/komponentti-kaapeli nestekidenäytön

[RGB/COMPONENT

IN]-portin ja DVD-soittimen P

R

, Y, P

B

-liitinten välille.

Kytke äänikaapelit LCD-näytön

[AV/COMPONENT AUDIO IN [R-AUDIO-

L]]-liittimen ja DVD-soittimen AUDIO OUT -liittimen välille.

Huomautus

• Paina tuotteen tai kaukosäätimen

SOURCE-painiketta ja valitse "Component".

• Käynnistä tämän jälkeen DVD-soitin, jossa on sisällä DVD-levy.

• RGB/komponentti-kaapeli on lisävaruste.

• Jos haluat lisätietoja komponenttivideosta, tutustu DVD-soittimesi käyttöoppaaseen.

Yhdistäminen digiboksiin (kaapeli/satelliitti)

Liitännät

Kytke RGB/komponentti-kaapeli nestekidenäytön

[RGB/COMPONENT

IN]-portin ja DVD-soittimen P

R

, Y, P

B

-liitinten välille.

Kytke äänikaapelit LCD-näytön

[AV/COMPONENT AUDIO IN [R-AUDIO-

L]] -liittimen ja digiboksin AUDIO OUT-liittimen välille.

Huomautus

• Paina tuotteen tai kaukosäätimen

SOURCE-painiketta ja valitse "Component".

• Jos haluat lisätietoja komponenttivideosta, tutustu digiboksisi käyttöoppaaseen.

Kytkeminen äänentoistolaitteistoon

1. Kytke äänikaapelit äänentoistolaitteiston AUX L, R -liittimien ja LCD-näytön

[AUDIO OUT] -liittimien välille.

Kytkeminen MAGICINFO OUT -liitäntään

Liitännät

Kytke verkkosovittimen [MAGICINFO OUT] -liitäntä näytön [HDMI IN 2 (MAGICINFO)] -liitäntään DP-HDMI-kaapelilla.

LAN-kaapelin kytkeminen

Kytke verkkokaapeli laitteen [LAN]-liittimen ja tietokoneen [LAN]-liittimen välille.

USB-laitteiden kytkeminen

Voit liittää näyttöön USB-laitteita, esimerkiksi hiiren tai näppäimistön.

Ohjelmiston käyttö

Näytönohjain

Huomautus

Kun käyttöjärjestelmä pyytää asentamaan näytönohjainohjelmiston, aseta näytön mukana toimitettu CD-ROM-levy CD-ROM-asemaan. Ohjaimen asennus vaihtelee hieman käyttöjärjestelmästä riippuen. Noudata tietokoneesi käyttöjärjestelmän mukaisia ohjeita.

Alusta tyhjä levyke ja lataa ohjainohjelmiston tiedosto oheiselta Internet-sivustolta.

Internet-sivusto : http://www.samsung.com/

Näytönohjaimen asentaminen (automaattisesti)

1. Aseta CD-levy CD-ROM-asemaan.

2. Napsauta "Windows".

3. Valitse näyttösi malli malliluettelosta ja napsauta sitten "OK" -painiketta.

4. Jos näytöllä näkyy seuraava ikkuna, napsauta "Continue Anyway" (Jatka asentamista)

-painiketta. Napsauta sitten "OK"-painiketta (Microsoft jestelmä).

®

Windows

®

XP/2000 -käyttöjär-


Huomautus

Tämä näyttö on Microsoftin hyväksymä, eikä sen asentaminen vahingoita järjestelmää.

Hyväksytty alkuperäinen ohjain on saatavissa Samsung-näyttöjen kotisivulta.

http://www.samsung.com/

Näytönohjaimen asentaminen (manuaalisesti)

Microsoft

®

Windows Vista™‚ -käyttöjärjestelmä

1. Aseta Käyttöopas-CD CD-ROM-asemaan.

2. Napsauta (Käynnistä) ja "Ohjauspaneeli". Kaksoisnapsauta tämän jälkeen "Appearance and Personalization" (Ulkoasu ja Mukauttaminen).

3. Napsauta "Personalization" (Mukauttaminen) ja "Display Settings" (Näytön asetukset).

4. Napsauta "Advanced Settings..." (Lisäasetukset).

5. Napsauta "Properties" (Ominaisuudet) välilehdessä "Monitor" (Näyttö). Näytön määritykset on suoritettu jos "Properties" (Ominaisuudet) -painike ei ole käytössä. Näyttöä voidaan käyttää sellaisenaan.


Jos viesti "Windows needs..." (Windows tarvitsee…) näkyy näytöllä, kuten kuvattu alla, napsauta "Continue" (Jatka).

Huomautus

Tässä näytönohjaimessa on alkuperäinen MS-logo, eikä sen asentaminen vahingoita järjestelmää.


6. Napsauta "Update Driver..." (Päivitä ohjain) välilehdessä "Driver" (Ohjain).

7. Valitse "Browse my computer for driver software" (Selaa ohjainohjelmaa tietokoneelta)

-valintaruutu ja napsauta "Let me pick from a list of device drivers on my computer" (Valitse tietokoneen laiteohjainten luettelosta).

8. Napsauta "Have Disk..." (Levy) ja valitse kansio (esimerkiksi, D:\Asema) jossa ohjaimen asennustiedosto sijaitsee ja napsauta "OK".


9. Valitse näytöllä olevasta näyttöjen luettelosta malli, joka vastaa näyttöäsi ja napsauta

"Next" (Seuraava).

10. Napsauta "Close" (Sulje) → "Close" (Sulje) → "OK" → "OK" seuraavilla ruuduilla, jotka näkyvät järjestyksessä.


Microsoft ® Windows ® XP -käyttöjärjestelmä

1. Aseta CD-levy CD-ROM-asemaan.

2. Napsauta "Start" (Käynnistä) → "Control Panel" (Ohjauspaneeli) ja napsauta sitten "Appearance and Themes" (Ulkoasu ja teemat) -kuvaketta.

3. Napsauta "Display" (Näyttö) kuvaketta, valitse välilehti "Settings" (Asetukset) ja napsauta sitten "Advanced..." (Lisäasetukset).

4. Napsauta "Properties" (Ominaisuudet) -painiketta välilehdessä "Monitor" (Näyttö) ja valitse välilehti "Driver" (Ohjain).

5. Napsauta "Update Driver..." (Päivitä ohjain) ja valitse "Install from a list or..." (Asenna luettelosta tai...) ja napsauta sitten painiketta "Next" (Seuraava).


6. Valitse "Don't search, I will..." (Ei hakua), napsauta "Next" (Seuraava) ja valitse "Have disk" (Levy).

7. Napsauta "Browse" (Selaa)-painiketta, valitse A:(D:\Driver) ja valitse näyttösi malli malliluettelosta ja napsauta sitten "Next" (Seuraava)-painiketta.

8. Jos näytöllä näkyy seuraava ikkuna, napsauta "Continue Anyway" (Jatka asentamista)

-painiketta. Napsauta sitten "OK"-painiketta.

Huomautus

Tämä näytönohjain on Microsoftin hyväksymä, eikä sen asentaminen vahingoita järjestelmää.


Ohjelmiston käyttö http://www.samsung.com/

9. Napsauta "Close" (Sulje)-painiketta ja paina sen jälkeen "OK"-painiketta yhtäjaksoisesti.

10. Näytönohjaimen asennus on valmis.

Microsoft ® Windows ® 2000 -käyttöjärjestelmä

Noudata seuraavia ohjeita, jos näytöllä näkyy viesti "Digital Signature Not Found" (Digitaalista allekirjoitusta ei löytynyt).

1. Napsauta "OK"-painiketta "Insert disk" (Aseta levy)-ikkunassa.

2. Napsauta "Browse" (Selaa)-painiketta "File Needed" (Haettava tiedosto) -ikkunassa.

3. Valitse A:(D:\Driver), napsauta "Open" (Avaa)-painiketta ja valitse "OK".

Asennus

1. Napsauta "Start" (Käynnistä), "Setting" (Asetukset), "Control Panel" (Ohjauspaneeli).

2. Kaksoisnapsauta "Display" (Näyttö) -kuvaketta.

3. Valitse "Settings" (Asetukset) -välilehti ja napsauta "Advanced Properties" (Lisäominaisuudet) -painiketta.

4. Valitse "Monitor" (Näyttö).

Vaihtoehto 1: Näytön asetukset ovat oikein, jos "Properties" (Ominaisuudet) -painike ei toimi. Lopeta asennus.

Vaihtoehto 2: Jos "Properties" (Ominaisuudet)-painike on käytettävissä, napsauta "Properties" (Ominaisuudet)-painiketta ja noudata seuraavia ohjeita.

5. Valitse "Driver" (Ohjain), napsauta "Update Driver..." (Päivitä ohjain) ja napsauta sitten

"Next" (Seuraava) -painiketta.

6. Valitse "Display a list of the known drivers for this device so that I can choose a specific driver" (Näytä laitteen tunnettujen ohjainten luettelo, jotta voin valita ohjaimen), napsauta

"Next" (Seuraava) ja napsauta sitten "Have disk" (Levy).


7. Napsauta "Browse" (Selaa) -painiketta ja valitse sitten A:(D:\Driver).

8. Napsauta "Open" (Avaa) -painiketta ja napsauta sitten "OK"-painiketta.

9. Valitse näytön malli ja napsauta "Next (Seuraava)" -painiketta. Napsauta tämän jälkeen

"Next (Seuraava)" -painiketta.

10. Napsauta "Finish" (Valmis) -painiketta ja napsauta sitten "Close" (Sulje) -painiketta.

Jos näytöllä näkyy ikkuna "Digital Signature Not Found" (Digitaalista allekirjoitusta ei löytynyt), napsauta "Yes" (Kyllä) -painiketta. Napsauta "Finish" (Valmis)-painiketta ja sen jälkeen "Close" (Sulje)-painiketta.

Microsoft

®

Windows

®

Millennium -käyttöjärjestelmä

1. Napsauta "Start" (Käynnistä), "Setting" (Asetukset), "Control Panel" (Ohjauspaneeli).

2. Kaksoisnapsauta "Display" (Näyttö) -kuvaketta.

3. Valitse "Settings" (Asetukset) -välilehti ja napsauta "Advanced Properties" (Lisäominaisuudet) -painiketta.

4. Valitse "Monitor" (Näyttö) -välilehti.

5. Napsauta "Change" (Muuta) -painiketta kohdassa "Monitor Type" (Näytön tyyppi).

6. Valitse "Specify the location of the driver" (Määritä ohjaimen sijainti).

7. Valitse "Display a list of all the driver in a specific location..." (Näytä tietyssä sijainnissa olevien ohjainten luettelo) ja napsauta "Next" (Seuraava) -painiketta.

8. Napsauta "Have Disk" (Levy) -painiketta.

9. Määritä A:\(D:\driver) ja napsauta "OK" -painiketta.

10. Valitse "Show all devices" (Näytä kaikki laitteet) ja valitse näyttö, joka vastaa tietokoneeseen kytkemääsi näyttöä ja napsauta "OK".

11. Jatka valitsemalla "Close" (Sulje) -painike ja "OK" -painike kunnes Näytön ominaisuudet

-valintaikkuna sulkeutuu.

Microsoft

®

Windows

®

NT -käyttöjärjestelmä

1. Napsauta "Start" (Käynnistä), "Settings" (Asetukset), "Control Panel" (Ohjauspaneeli) ja kaksoisnapsauta "Display" (Näyttö) -kuvaketta.

2. Napsauta Näytön rekisteröintitiedot -ikkunassa Asetukset-välilehteä ja napsauta sitten

"All Display Modes" (Kaikki näyttötilat).

3. Valitse käytettävä tila (Resoluutio, Värien määrä ja Pystysuora taajuus) ja napsauta sitten "OK".

4. Napsauta "Apply" (Sovella) -painiketta, jos näyttö toimii tavallisesti "Test" (Testaus) painikkeen painamisen jälkeen. Jos näyttö ei vaikuta normaalilta, vaihda tilaa (pienempi tarkkuus, vähemmän värejä tai pienempi taajuus).

Huomautus

Jos kohdassa Kaikki näyttötilat ei ole valittu mitään tilaa, valitse erottelutarkkuus ja pystysuora taajuus noudattaen käyttöoppaan kohdassa Esiasetetut ajastustilat annettuja ohjeita.

Linux Käyttöjärjestelmä


X-Window -toiminnon suorittamiseksi on luotava X86Config-tiedosto, joka on järjestelmäasetustiedosto.

1. Paina "Enter" ensimmäisessä ja toisessa ikkunassa X86Config-tiedoston suorittamisen jälkeen.

2. Kolmas ikkuna on hiiren asetusten suorittamista varten.

3. Määritä tietokoneelle hiiri.

4. Seuraava ikkuna on näppäimistön valintaa varten.

5. Määritä tietokoneelle näppäimistö.

6. Seuraava ikkuna on näytön asetusten suorittamista varten.

7. Aseta ensin näytön vaakataajuus. (Voit syöttää taajuuden suoraan.)

8. Aseta näytön pystysuora taajuus. (Voit syöttää taajuuden suoraan.)

9. Kirjoita näytön mallinimi. Tämä tieto ei vaikuta X-Window -sovelluksen suorittamiseen.

10. Näytön asetukset ovat valmiit. Suorita X-Window muiden laitteistoasetusten suorittamisen jälkeen.

MDC-ohjelman asennus ja asennuksen poisto

Asennus

1

Aseta asennuslevy CD-asemaan.

2

Napsauta MDC Unified -asennusohjelmaa.

Jos ohjelmistoasennusikkunaa ei näy päänäytössä, suorita asennus käyttämällä CD-levyn MDCkansiossa olevaa "MDC Unified" -asennustiedostoa.

3

Napsauta ohjattu asennuksen ikkunan kohtaa "Next".

4

Kun "License Agreement" -ikkuna avautuu, valitse "I accept the terms in the license agreement" ja napsauta "Next".

5

Anna kaikki "Customer Information" -ikkunassa pyydetyt tiedot ja napsauta "Next".

6

Valitse ikkunasta "Destination Folder" se tiedostopolku, johon haluat asentaa ohjelman ja napsauta

"Next".

Jos tiedostopolkua ei määritellä, ohjelma asennetaan oletuspolkuun.

7

Tarkista ikkunasta "Ready to Install the Program" ohjelman asennukseen käytettävä tiedostopolku ja napsauta "Install".

8

Asennuksen edistyminen näkyy näytöllä.

9

Napsauta "InstallShield Wizard Complete" -ikkunan kohtaa "Finish".

Jos haluat käynnistää MDC-ohjelman välittömästi, valitse "Launch MDC Unified" ja napsauta

"Finish".

10

MDC Unified -pikakuvake ilmestyy työpöydälle asennuksen jälkeen.





MDC:n käynnistyskuvake ei välttämättä ilmesty näkyviin tietokonejärjestelmästä tai laitteen ominaisuuksista riippuen.

Jos käynnistyskuvaketta ei näy, paina F5-painiketta.

Asennuksen poisto

1

Valitse Käynnistä-valikosta Asetukset > Ohjauspaneeli ja napsauta kohtaa Lisää tai poista ohjelmia kaksi kertaa.

2

Valitse luettelosta MDC Unified ja napsauta Muuta tai poista.

MDC:n asennukseen voivat vaikuttaa sellaiset tekijät kuten käytettävä videokortti, emolevy tai verkon tila.

Mikä on MDC?

Multiple display control "MDC" on sovellus, jonka avulla tietokoneelta voi helposti hallita useita näyttöjä samanaikaisesti.

Yhteyden muodostaminen MDC:hen

MDC:n käyttö RS-232C-kaapelilla (sarjatiedonsiirtostandardien mukaisesti)

RS-232C-sarjakaapeli on kytkettävä tietokoneen ja näytön sarjaportteihin.

MDC:n käyttö Ethernetin kautta

Anna ensisijaisen näyttölaitteen IP-osoite ja kytke laite tietokoneeseen. Toinen näyttölaite voidaan kytkeä

RS-232C-sarjakaapelilla.

Yhteyksien hallinta

Yhteyksien hallinta käsittää yhteysluettelon ja yhteysluettelon muutosasetukset.

Yhteysluettelo – Yhteysluettelo sisältää yhteyksien tiedot, kuten yhteysasetuksen (IP/COM, porttinumero, MAC-osoite ja Connection Type), yhteyden tilan, Set ID Range -asetuksen ja havaitut laitteet. Jokaista yhteyttä voi käyttää enintään 100 LFD-näyttöä, jotka on liitetty toisiinsa sarjaliitännöillä ketjuttamalla. Kaikki yhteyttä käytettäessä havaitut LFD-näytöt näytetään laiteluettelossa, jossa käyttäjä voi muodostaa ryhmiä ja lähettää komentoja havaittuihin laitteisiin.

Yhteysluettelon muutosasetukset – Yhteyden muutosasetuksiin kuuluvat Add, Edit, Delete ja

Refresh.

Auto Set ID

Auto Set ID -toiminto määrittää jokaiselle valittua yhteyttä käyttävälle ketjutetulle LFD-näytölle laitetunnuksen. Jokaista yhteyttä voi käyttää enintään 100 LFD-näyttöä. Laitetunnus määritetään ketjussa numerojärjestyksessä 1–99 ja lopulta 0.

Kloonaus

Kloonaus-toiminnon avulla voit kopioida yhden LFD-näytön asetuksen ja käyttää sitä useiden valittujen

LFD-näyttöjen kanssa. Kopiointiasetuksen valintaikkunassa voit valita kloonausta varten tiettyjä välilehtiluokkia tai kaikki välilehtiluokat.

Komennon uudelleenyritys

Tämän toiminnon avulla voit määrittää, kuinka monta kertaa MDC-komento suoritetaan uudelleen, jos

LFD-näyttö ei vastaa tai vastaus on virheellinen. Uudelleenyrityskertojen määrän arvo voidaan määrittää

MDC-asetusikkunassa. Uudelleenyrityskertojen määrän arvon on oltava välillä 1–10. Oletusarvo on 1.

MDC:n käytön aloittaminen

1

Käynnistä MDC-ohjelma valitsemalla Käynnistä Ohjelmat Samsung MDC Unified.

2

Lisää näyttölaite valitsemalla Add.

z

Jos yhteys muodostetaan RS232C-kaapelilla, valitse Serial ja määritä COM Port.

z

Jos yhteys muodostetaan Ethernet-yhteyden kautta, anna näyttölaitteen IP-osoite.

Päänäytön asettelu

1

6

5

4

2

3

1

Valikkorivi

2

Laiteluokka

3

Aikataululuokka

4

Laiteluettelo

5

Muokkaa laiteluetteloa

6

Ohjeaiheet

Muuta näyttölaitteen tilaa tai ohjelman ominaisuuksia.

Näytä yhdistettyjen näyttölaitteiden tai laiteryhmien luettelo.

Näytä näyttölaitteiden aikataululuettelo.

Valitse säädettävä näyttölaite.

Lisää, muokkaa, ryhmittele tai poista laitteita.

Näytä ohjelman ohjeaiheet.

Valikot

Voit kytkeä tai katkaista valitun laitteen virran tai muuttaa laitteen syöttölähdettä tai äänenvoimakkuutta.

Valitse näyttölaitteet laiteluettelosta ja valitse Home-välilehti.

1

Home

Valitse kohde ja muuta sitä vastaavaa asetusta.

Virta z

On: Kytke valitun näytön virta.

z

Off : Katkaise valitun näytön virta.

Input z

Syöttölähde: Vaihda syöttölähdettä.

z

Käytettävissä olevat syöttölähteet vaihtelevat kytketyn laitteen mallin mukaan.

Voit muuttaa vain sellaisten laitteiden syöttölähdettä, joiden virta on kytkettynä.

Channel : Vaihda kanavaa.

Kanavaa voidaan vaihtaa ylä- ja alanuolinäppäimillä.

Kanavaa voidaan vaihtaa vain silloin, kun syöttölähteenä on TV.

Vain rekisteröidyt kanavat voidaan valita.

2

Volume

Äänenvoimakkuutta voidaan muuttaa tai ääni voidaan mykistää vain silloin, jos näytön virta on kytkettynä.

Volume

Äänenvoimakkuutta voidaan säätää liukusäätimellä välillä 0–100.

Säädä valitun näytön äänenvoimakkuutta.

Syöttö

Ota valitun näytön Mute-toiminto käyttöön tai poista se käytöstä.

Mute-toiminto poistetaan automaattisesti käytöstä, jos Volume-asetusta säädetään Mutetoiminnon ollessa käytössä.

z

3

Alert

Fault Device

Tässä valikossa on luettelo näyttölaitteista, joissa on ilmennyt tuuletinvirhe, lämpötilavirhe, kirkkausanturin virhe tai lamppuvirhe.

Valitse näyttölaite luettelosta. Repair-painike otetaan käyttöön. Päivitä näyttölaitteen virhetila napsauttamalla päivityspainiketta. Korjattu näyttölaite poistetaan Fault Device List -kohdasta.

Fault Device Alert

Näyttölaitteesta, jossa on havaittu virhe, ilmoitetaan sähköpostitse.

Täytä kaikki pakolliset kentät. Test- ja OK-painikkeet otetaan käyttöön. Varmista, että Sendertiedot ja ainakin yksi Recipient on annettu.

Näytön säätö

Näytön asetuksia (esim. kontrastia ja kirkkautta) voidaan säätää.

Valitse näyttölaitteet laiteluettelosta ja valitse Picture-välilehti.

Mukautettu

Valitse kohde ja muuta sitä vastaavaa näytön asetusta.

z z z

Contrast

Color ja Tint eivät ole käytettävissä, jos syöttölähteenä on PC.

Red, Green, Blue ja PC Screen Adjustment eivät ole käytettävissä, jos syöttölähteenä on Video.

Color, Tint, Color Tone, Color Temp, Red, Green, Blue ja PC Screen Adjustment eivät ole käytettävissä, jos sekä PC Source että Video Source on valittu.

z

Säädä valitun näyttölaitteen kontrastia.

Brightness z

Säädä valitun näyttölaitteen kirkkautta.

Color z

Säädä valitun näyttölaitteen värejä.

Tint (G/R) z

Säädä valitun näyttölaitteen värisävyä.

Color Tone z

Säädä valitun näyttölaitteen taustaväriä.

Color Temp z

Säädä valitun näyttölaitteen värilämpötilaa.

Tämä asetus otetaan käyttöön, jos Color Tone-asetukseksi on valittu Off.

Red z

Muokkaa valitun näyttölaitteen punaisen värin tummuutta.

Green z

Muokkaa valitun näyttölaitteen vihreän värin tummuutta.

Blue z

Muokkaa valitun näyttölaitteen sinisen värin tummuutta.

Asetukset

Dynamic Contrast

Säädä valitun näyttölaitteen Dynamic Contrast -asetusta.

Gamma Control

Muuta valitun näytön gamma-arvoa. z z z z z z

Auto Motion Plus

Tätä asetusta käytetään dynaamisten kuvien katseluun.

Off: Poista Auto Motion Plus -toiminto käytöstä.

Clear: Aseta Auto Motion Plus -asetuksen taso kirkkaaksi. Tämä tila soveltuu eloisien kuvien katseluun.

Standard: Aseta Auto Motion Plus -asetuksen taso normaaliksi.

Smooth: Aseta Auto Motion Plus -asetuksen taso pehmeäksi. Tämä tila soveltuu pehmeiden kuvien katseluun.

Custom : Mukauta näytön jälkikuvien muodostumisen tai välkynnän tasoa.

Demo : Tämä toiminto esittelee Auto Motion Plus -tekniikan. Tilan muuttamisen tuloksen voi esikatsella ikkunan vasemmassa reunassa.

Brightness Sensor

Ota valitun näyttölaitteen Brightness Sensor-toiminto käyttöön tai poista se käytöstä.

Brightness Sensor-toiminto tunnistaa vallitsevan valon voimakkuuden ja säätää kirkkautta automaattisesti.

Brightness Sensor ei ehkä ole käytettävissä kaikissa laitteissa.

Koko

Picture Size

Säädä valitun näyttölaitteen näytön kokoa.

Detail-toiminto poistetaan käytöstä, jos Picture Size-asetukseksi on valittu tila, joka ei tue yksityiskohtaisen kokoonpanon käyttöä.

Painikkeilla +/- voidaan säätää Zoom-asetusta.

Näyttökuvan paikkaa voidaan muuttaa ylä- ja alanuolipainikkeilla sekä vasemmalla ja oikealla nuolipainikkeella.

Detail

Voit tarkastella valitun näyttökoon tietoja.

PC Screen Adjustment

Taajuudensäätö tai hienoviritys on mahdollista painikkeilla -/+ Coarse- tai Fine-asetuksia käytettäessä.

Voit vaihtaa näyttökuvan paikkaa napsauttamalla yhtä alla olevasta neljästä Position-kuvasta.

Jos haluat suorittaa taajuudensäädön, hienovirityksen tai näyttökuvan paikanvaihdon automaattisesti, valitse Auto Adjustment.

Äänen säätö

Voit muuttaa ääniasetuksia.

Valitse näyttölaitteet laiteluettelosta ja valitse Sound-välilehti.

Bass- tai Treble-toiminto poistetaan käytöstä, jos valittu laite ei tue sitä.

Bass

Säädä valitun näytön bassoa.

Treble

Säädä valitun näytön diskanttia.

Balance (L/R)

Säädä valitun näyttölaitteen vasemman ja oikean kaiuttimen äänenvoimakkuutta.

SRS TS XT

Ota valitun näytön SRS TS XT-tehoste käyttöön tai poista se käytöstä.

Järjestelmän asetukset

Valitse näyttölaitteet laiteluettelosta ja valitse System-välilehti.

Video Wall

Video Wall-toimintoa voi käyttää joko näyttämään osan kuvasta tai toistamaan koko kuvan kaikissa kytketyissä näyttölaitteissa.

Video Wall otetaan käyttöön vain silloin, kun laitteet ovat ryhmässä.

Video Wall

Ota Video Wall käyttöön tai poista se käytöstä.

Format

Valitse jaetun näytön näyttötapa.

Full Natural

H

Anna vaakasuuntaan asetettujen näyttölaitteiden määrä.

Yhdellä rivillä voi olla korkeintaan 15 näyttöä.

Pystysuunnassa voi olla enintään 6 laitetta, jos vaakasuunnassa on 15 laitetta.

V

Anna pystysuuntaan asetettujen näyttölaitteiden määrä.

Yhdellä rivillä voi olla korkeintaan 15 näyttöä.

Pystysuunnassa voi olla enintään 6 laitetta, jos vaakasuunnassa on 15 laitetta.

Screen Position

Näytä näyttöjen asettelu (näytönohjaimen asetusten mukaisesti) tai muuta asettelu haluamaksesi.

Screen Position ja Preview otetaan käyttöön, kun Video Wall on käytössä.

Huomaa, että jos valitset useita laitteita, Preview otetaan käyttöön vain silloin, jos vaaka- ja pystyasetusten arvot vastaavat valittujen laitteiden asettelua.

Voit muuttaa Position-asetusta valitsemalla sarjan ja vetämällä sen uuteen paikkaan.

Näytönjakajan asetukset voivat vaihdella eri malleissa.

PIP

PIP-asetuksen säätämiseen tarvittavat perustiedot tulevat valikkonäyttöön.

z z

PIP poistetaan käytöstä, kun Video Wall-asetuksena on ON.

Huomaa, että Picture Size poistetaan käytöstä, kun PIP-asetuksena on ON.

PIP Size

Näytä nykyisen näytön PIP Size.

PIP Source

Valitse PIP-syöttölähde.

Sound Select

Valitse ja ota ääni käyttöön ensisijaisessa tai toissijaisessa näytössä.

Channel

Kanavaa voidaan vaihtaa, jos PIP Source-asetuksena on TV.

Yleiset

User Auto Color

Säädä näytön värejä automaattisesti.

Käytettävissä vain PC-tilassa.

Auto Power

Määritä laite käynnistymään automaattisesti.

Standby Control

Määritä laite siirtymään valmiustilaan, jos syöttölähdettä ei havaita.

Tuuletin ja lämpötila

Määritä tunnistimen nopeuden ja sisäisen lämpötilan tunnistamiseen tarvittavat asetukset laitteen suojaamiseksi.

Fan Control

Valitse tuulettimen nopeuden määritystapa.

Fan Speed

Määritä tuulettimen nopeus.

Temperature

Tunnista sisäinen lämpötila määrittämällä lämpötila-alue.

3 MDC:n käyttö

Suojaus

Safety Lock

Lukitse kuvaruutuvalikot.

Poista valikoiden lukitus määrittämällä Safety Lock-asetukseksi Off.

Button Lock

Lukitse näyttölaitteen painikkeet.

Poista painikkeiden lukitus määrittämällä Button Lock-asetukseksi Off.

Kuvaruutunäyttö

Source OSD

Valitse, haluatko näyttää viestin, kun Source-asetusta muutetaan.

Not Optimum Mode OSD

Valitse, haluatko näyttää viestin, kun laite havaitsee yhteensopimattoman tilan.

No Signal OSD

Valitse, haluatko näyttää viestin, kun syöttösignaalia ei ole.

MDC OSD

Valitse, haluatko näyttää viestin, kun asetuksia muutetaan MDC:stä.

Aika

Clock Set

Muuta valitun näyttölaitteen nykyistä kellonaikaa tietokoneessa määritetyn ajan mukaan.

Jos näyttölaitteessa ei aseteta aikaa, laite näyttää tyhjiä arvoa.

Timer z z z z z z

On Time : Aseta valitun näyttölaitteen käynnistysaika.

Off Time : Aseta valitun näyttölaitteen sammutusaika.

Volume : Määritä näyttölaitteen äänenvoimakkuus, kun laite käynnistetään On Time-toiminnolla.

Source: Määritä näyttölaitteen syöttölähde, kun laite käynnistetään On Time-toiminnolla.

Holiday: Holiday Management -asetuksia voidaan käyttää Timer-toiminnon kanssa.

Repeat: Määritä ajanjakso, jolla valittu Timer-toiminto toistetaan.

Once: Ajastin aktivoidaan vain kerran.

EveryDay: Ajastin aktivoidaan joka päivä.

Mon~Fri: Ajastin aktivoidaan maanantaista perjantaihin.

Mon~Sat: Ajastin aktivoidaan lauantaista sunnuntaihin.

Manual: Aseta viikonpäivät.

Viikonpäivien valitsemiseen käytettävät, Repeat-kohdan alla olevat valintaruudut otetaan käyttöön vain silloin, kun Manual on valittuna.

Holiday Management

Holiday Management -toiminnolla voit estää Timer-toiminnolla käynnistettäviä laitteita käynnistymästä määrättynä päivänä.

Holiday Management -toiminto voidaan ottaa käyttöön tai poistaa käytöstä Timer-asetusvalikossa.

z

Add : Voit määrittää lomapäivät:

Napsauta Holiday Management -ikkunassa olevaa Add-painiketta.

z z

Delete : Poista lomapäivät. valitse vastaavat valintaruudut ja napsauta tätä painiketta.

Lomapäivien luettelo: Tarkastele lisättyjen lomapäivien luetteloa.

Jälkikuvien muodostumisen vastainen suojaus

Pixel Shift

Siirrä näyttökuvan paikkaa tietyin aikavälein hieman jälkikuvien muodostumisen estämiseksi.

Screen Saver z z

Tämä toiminto estää jälkikuvien muodostumisen, kun valitun näyttölaitteen näyttöä ei käytetä pitkään aikaan.

Interval: Määritä Screen Saver-toiminnon aktivoinnin aikaväli.

Mode: Time-asetus voi vaihdella Mode-asetuksen mukaan.

Safety Screen

Tässä laitteessa on Safety Screen -toiminto, joka estää jälkikuvien muodostumisen näyttölaitteen näytön näyttäessä pysäytettyä kuvaa pitkän aikaa.

Lamp Control

Taustavaloa säädetään Lamp Control -toiminnon avulla virrankulutuksen pienentämiseksi.

Säädä valitun näyttölaitteen taustavaloa asetettuna ajankohtana automaattisesti.

Manual Lamp Control -asetusta säädettäessä Auto Lamp Control -asetukseksi muutetaan automaattisesti Off.

Säädä valitun näytön taustavaloa manuaalisesti.

Auto Lamp Control -asetusta säädettäessä Manual Lamp Control -asetukseksi muutetaan automaattisesti Off. z

Ambient Light: Ambient Light -toiminto tunnistaa vallitsevan valon voimakkuuden ja säätää kaikkien samaan ketjuun kuuluvien LFD-näyttöjen kirkkautta automaattisesti.

Työkaluasetukset

1 2 3 4

1

Suojaus

Panel Control

Kytke tai katkaise näyttölaitteen virta.

Remote Control

Ota kaukosäädin käyttöön tai poista se käytöstä.

2

Palauta

Reset Picture

Palauta näytön asetukset.

Reset Sound

Palauta ääniasetukset.

Reset System

Palauta järjestelmän asetukset.

Reset All

Palauta näytön asetukset, ääniasetukset ja järjestelmän asetukset samaan aikaan.

3

Edit Column

Valitse laiteluettelossa näytettävät kohteet.

4

Information

Näytä ohjelmatiedot.

Muut toiminnot

Ikkunan koon muuttaminen

Aseta hiiriosoitin ohjelmaikkunan kulman päälle. Näyttöön tulee nuoli. Mukauta ohjelmaikkunan kokoa siirtämällä nuolta.

Ryhmien hallinta

Ryhmien luominen

Luo ryhmiä ja hallitse laiteluetteloa ryhmien mukaan.

Ryhmien nimien on oltava yksilöllisiä.

1

Napsauta hiiren kakkospainiketta ja valitse ohjelmaikkunan vasemmalla puolella olevasta näyttölaiteluettelo-osasta Group>Edit.

2

Valitse näyttöön tulevasta Edit Group -ikkunasta Add on the sub level tai Add on the same level.

z

Add on the sub level: Luo aliryhmä valitun ryhmän alle.

z

Add on the same level: Luo ryhmä valitun ryhmän kanssa samalle tasolle.

Add on the same level -painike otetaan käyttöön vain silloin, jos ainakin yksi ryhmä on luotu.

3

Anna ryhmän nimi.

Ryhmien poistaminen

1

Valitse ryhmän nimi ja napsauta Edit-painiketta.

2

Valitse Edit Group -ikkunasta Delete.

3

Valitse Yes. Ryhmä poistetaan.

Ryhmien nimeäminen uudelleen

1

Valitse ryhmän nimi ja napsauta Edit-painiketta.

2

Valitse Edit Group -ikkunasta Rename.

3

Jos ryhmän vanhan nimen kohdalle ilmestyy kohdistin, anna ryhmälle uusi nimi.

Aikataulujen hallinta

Aikataulujen luominen

Luo ja rekisteröi aikataulu ryhmien mukaan.

1

Valitse ohjelmaikkunan vasemmalla puolella olevasta aikatauluosasta All Schedule List. Keskellä oleva Add-painike otetaan käyttöön.

2

Napsauta Add-painiketta. Add Schedule -ikkuna tulee näyttöön.

3

Napsauta Device Group-kohdan alla olevaa Add-painiketta ja valitse ryhmä, johon haluat lisätä aikataulun.

4

Valitse Date&Time/Action ja sen jälkeen OK. Aikataulu lisätään ja aikataululuettelo ilmestyy laiteluetteloikkunaan.

z z z

Device Group : Valitse ryhmä.

Date&Time

Instant Execution : Suorita aikataulu heti.

Timer: Määritä aikataulun suorituspäivä, -aika ja -aikaväli.

Action : Valitse toiminto, joka otetaan käyttöön määrättynä aikana ja määrätyin aikavälein.

Aikataulun muuttaminen

Voit muuttaa aikataulua valitsemalla sen ja napsauttamalla Edit.

Aikataulun poistaminen

Voit poistaa aikataulun valitsemalla sen ja napsauttamalla Delete.

Vianmääritysopas

Ongelma Ratkaisu

Järjestelmän tietojen taulukosta ei löydy sitä näyttöpäätettä, jota haluat hallita.

1.

Tarkista RS232C-kaapelin kytkentä (tarkista, että kaapeli on kytketty oikeaan sarjaliitäntään).

2.

Tarkista, ettei toista, samaa ID-asetusta käyttävää näyttöä ole kytketty. Samaa ID-asetusta käyttävien näyttöjen kytkeminen voi aiheuttaa sen, ettei näyttöjä näytetä, sillä niiden tiedot ovat keskenään ristiriidassa.

3.

Tarkista, että näytön ID on välillä 0–99. (Voit muuttaa tunnuksen Näyttö-valikosta.)

Muista hallintatietotaulukoista ei löydy sitä näyttöpäätettä, jota haluat hallita.

Ne näytöt, jotka tukevat 0–99 välisiä tunnistearvoja, tulee asettaa käyttämään 0–99 välistä ID-arvoa.

Tarkista, että näytön virta on kytketty päälle. (Tarkista virran tila järjestelmän tietojen taulukosta.)

Varmista, että olet valinnut sen syöttölähteen, johon näyttö on kytketty.

Oheinen viesti näkyy toistuvasti: Tarkista, että olet valinnut sen näytön, jota haluat hallita.

Näyttöpäätteet käynnistyvät tai sammuvat eri aikoina, vaikka On

Time tai Off Time on asetettu.

Kaukosäädin ei toimi.

Synkronoi kytkettyjen näyttöpäätteiden aika-asetukset säätämällä tietokoneen aikaa.

Kaukosäädin ei ehkä toimi, jos RS-232C-kaapeli on irti tai jos ohjelma sulkeutuu poikkeavalla tavalla, kun Remote Controltoiminnon tilana on Disable. Ratkaise tämä ongelma käynnistämällä ohjelma uudelleen ja asettamalla Remote

Control-asetukseksi Enable.

Ohjelma saattaa toisinaan toimia virheellisesti muiden, lähellä sijaitsevien elektroniikkalaitteiden lähettämien sähkömagneettisten aaltojen vuoksi tai jos tietokoneen ja näytön välisessä tiedonsiirrossa esiintyy ongelmia.

Miten näytön ominaisuudet näytetään, kun käytössä on useampi näyttö

1

Kun yhtään näyttöä ei ole valittu: oletusarvo näytetään.

2

Kun yksi näyttö on valittu: valitun näytön asetukset näytetään.

3

Kun kaksi näyttöä on valittu (esim. ID-arvot 1 ja 3): ID 1:n asetukset näytetään ennen ID 3:n asetuksia.

4

Kun valintaruutu All+Select ja kaikki näytöt ovat valittuina: oletusasetukset näytetään.

LCD-näytön säätäminen

Input

•

•

•

•

•

•

Käytettävissä olevat tilat

PC / DVI / DisplayPort

AV

Component

HDMI

MagicInfo

TV

Huomautus

Televisiovirittimen (myydään erikseen) on oltava kytkettynä televisiota käytettäessä. (vain

Yhdysvallat)

MagicInfo käyttö

Kun haluat käyttää MagicInfo TSn-3-mallin kanssa, asenna laitteen sisälle Samsungin teknisten vaatimusten mukainen verkkosovitin ja kytke sovittimen MagicInfo-tulo laitteen [HDMI

IN 2 (MAGICINFO)] -liitäntään.

Source List

Valitse PC, HDMI tai joku muu LCD-näyttöön kytketty ulkoinen tulolähde. Tällä voit valita haluamasi kuvalähteen.

1. PC

2. DVI

3. AV

4. Component

5. HDMI1

6. HDMI2

7. DisplayPort

8. MagicInfo

PIP


9. TV - Käytössä, kun televisioviritin on kytkettynä.

Huomautus

[RGB/COMPONENT IN] -portti on yhteensopiva RGB- (PC) ja komponenttisignaalien kanssa.

Kuva saattaa kuitenkin näkyä väärin, jos yhdistetty ulkoinen tulosignaali ei ole sama kuin valittu videosignaali.

Huomautus

PIP-toiminto ei ole käytettävissä, kun Video Wall -toiminto on On-tilassa.

Kun LCD-näyttöön liitetään jokin ulkoinen AV-laite, voit PIP:n avulla katsella videoita tällaisista laitteista pienessä ikkunassa päällekkäiskuvana PC video -signaalin kanssa. (Off/On)

Huomautus

• PIP-toiminto kytkeytyy pois päältä, kun nestekidenäyttö vaihdetaan ulkoiseen lähteeseen.

• Jos valitset , , kohdassa Size, Position- ja Transparency-toiminnot eivät mene päälle.

PIP

Source

Kytkee PIP-kuvan Off/On.

• Off

• On

Valitsee PIP-kuvan lähteen.

Huomautus

• PIP otetaan pois käytöstä, jos päänäyttö ei vastaanota signaalia.

Size


• Televisiovirittimen (myydään erikseen) on oltava kytkettynä televisiota käytettäessä. (vain

Yhdysvallat)

• PC : DVI / AV / HDMI1 / HDMI2 / DisplayPort

• DVI : PC

• AV : PC

• HDMI : PC

• DisplayPort PC

Position

Muuttaa PIP-ikkunan kokoa.

Muuttaa PIP-ikkunan sijaintia.

Transparency

Säätää PIP-ikkunoiden läpinäkyvyyttä.

• High

• Medium

• Low

• Opaque

Edit Name


Nimeä tuloliittimiin kytketty laite, jotta tulolähteen valitseminen olisi helpompaa.

VCR / DVD / Cable STB / HD STB / Satellite STB / AV Receiver / DVD Receiver / Game /

Camcorder / DVD Combo / DHR / PC / DVI PC / DVI Devices

Huomautus

• Näytetyt laitteet vaihtelevat ulkoisen tulotilan mukaan.

• Jos PC kytketään HDMI-liittimeen, aseta Edit Name -arvoksi PC. Muissa tapauksissa aseta Edit Name tilaan AV. Koska 640x480, 720P (1280x720) ja 1080p (1920x1080) ovat yhteisiä signaaleja AV- ja PC-laitteille, varmista että asetat Edit Name -valinnan tulosignaalin mukaiseksi.

• Jos kytket laitteeseen tietokoneen, määrittele kohdan Edit Name asetukseksi DVI PC, jotta voisit käyttää kytketyn tietokoneen ääntä ja kuvaa.

• Jos kytket laitteeseen AV-laitteen, määrittele kohdan Edit Name asetukseksi DVI Device, jotta voisit käyttää kytketyn AV-laitteen ääntä ja kuvaa.

Source AutoSwitch Settings

Jos näyttö kytketään päälle, kun Source AutoSwitch on tilassa On ja aiempi kuvalähdevalinta ei ole aktiivinen, näyttö etsii automaattisesti aktiivisen videokuvan kuvalähteet.

Huomautus

• Jos näytön televisiolähde on aktiivinen (televisioviritin on kytketty näyttöön), Source AutoSwitch -hakutoiminto poistetaan käytöstä. Näyttö pitää televisiolähteen käytössä.

• Source AutoSwitch -valinta ja PIP-toiminto: Jos Source AutoSwitch -valintana on On,

PIP-toiminto ei toimi. Source AutoSwitch -valintana on oltava Off, jotta PIP-ominaisuus toimisi.

• Jos Source AutoSwitch -valintana on On ja/tai Primary Source Recovery on tilassa On, näytön virransäästötila poistetaan käytöstä.

• Kun Primary Source Recovery on tilassa On, vain Primary Source- ja Secondary

Source -valinnat ovat käytettävissä. Ne ovat vaihdettavissa keskenään ja niistä voi valita kumman tahansa.

Tarkista kunkin ensisijaisen tulolähteen kanssa yhteensopivat signaalit kohdasta PIP >

Source.

Source AutoSwitch


Kun Source AutoSwitch on tilassa On, aktiivisen videokuvan kuvalähde etsitään automaattisesti.

Primary Source -valinta otetaan käyttöön, jos senhetkistä kuvalähdettä ei tunnisteta. Secondary Source -valinta otetaan käyttöön, jos ensisijainen kuvalähde ei ole käytettävissä. Jos ensisijaista tai toissijaista lähdettä ei tunnisteta, näyttö tekee haun uudelleen. Jos aktiivista videokuvaa ei löydy, näytölle ilmestyy viesti, jossa kerrotaan, että tulosignaalia ei ole.

Jos Primary Source -valintana on All, näyttö etsii kuvan tulolähteitä kaksi kertaa peräkkäin aktiiviselle kuvalähteelle. Jos videokuvaa ei löydy, näyttö palaa takaisin järjestyksessä ensimmäiseen kuvalähteeseen.

1. Off

2. On

Primary Source Recovery

Kun Primary Source Recovery on tilassa On, vain Primary Source- ja Secondary Source kuvalähteitä etsitään aktiiviselle videokuvalle.

Primary Source valitaan, jos aktiivinen videokuva löytyy. Jos videokuvaa ei löydy, valitaan

Secondary Source. Jos videokuvaa ei löydy myöskään kohteelle Secondary Source, näytölle ilmestyy viesti, jossa kerrotaan, että tulosignaalia ei ole.

1. Off

2. On

Primary Source


Määrittele automaattisen tulolähteen Primary Source.

Secondary Source

Määrittele automaattisen tulolähteen Secondary Source.

Picture [PC / DVI / DisplayPort / MagicInfo -tila]

• Jos kytket laitteen tietokoneeseen, määrittele kohdan Edit Name asetukseksi DVI PC, jotta voisit käyttää tietokoneelle tallennettuja ääni- ja videotiedostoja.

• Jos kytket laitteen AV-laitteeseen, määrittele kohdan Edit Name asetukseksi DVI Device, jotta voisit käyttää AV-laitteeseen tallennettuja ääni- ja videotiedostoja.

•

•

•

•

•

•



AV

Component

HDMI

MagicInfo

TV

Huomautus


Yhdysvallat)

MagicInfo käyttö


[HDMI


Mode


Huomautus

Ei käytettävissä, jos Dynamic Contrast -tila on On.

1. Information

Suositellaan tarkkojen tietojen lähettämiseen (esim. julkiset tiedot).

2. Advertisement

Suositellaan mainosten näyttämiseen (esim. videot ja sisä- tai ulkomainokset).

3. Custom

Custom

Kuvaruutuvalikoissa voit vaihtaa kontrastin ja kirkkauden mieleiseksesi.

Huomautus

• Mode siirtyy Custom-tilaan, kun säädät kuvaa käyttämällä Custom-toimintoa.

• Ei käytettävissä, jos Dynamic Contrast -tila on On.

1. Contrast

Säätää kontrastia.

2. Brightness

Säätelee kirkkautta.

3. Sharpness

Säätää terävyysasetusta.

4. Gamma

Säädä keskialueen kirkkaus (Gamma).

• Natural

• Mode 1


Color Tone

Säätää kuvan arvon kirkkaampaan asetukseen kuin Natural.

• Mode 2

Säätää kuvan tummempaan asetukseen kuin Mode 1.

• Mode 3

Lisää kontrastia tummien ja kirkkaiden värien välillä.

Huomautus


Värisävyjä voidaan muuttaa.

1. Off

2. Cool

3. Normal

4. Warm

5. Custom

Huomautus

Jos Color Tone -tilaksi valitaan Cool, Normal, Warm tai Custom, Color Temp. -toiminto estetään.

Jos Color Tone on Off-tilassa, Color Control -toiminto estetään.

Color Control

Säätää punaisen, vihreän ja sinisen väritasapainon erikseen.

Huomautus


1. Red

2. Green


3. Blue

Color Temp.

Image Lock

Image Lock (Kuvan lukitus) -toimintoa käytetään kuvan hienosäätöön. Toiminto poistaa kohinan, joka saa aikaan epävakaan, tärisevän ja epävakaan kuvan. Jos et saa hyviä tuloksia

Fine (Hieno) -asetuksella, käytä Coarse (Karkea) -asetusta ja käytä sitten uudelleen Fine

(Hieno) -asetusta.

Huomautus


Coarse

Color Temp. ilmoittaa kuvan värien "lämpötilan".

Huomautus

Tämä toiminto on käytettävissä vain, kun Mode on asetettu tilaan Custom ja kohtien Dynamic

Contrast ja Color Tone asetuksena on Off.

Fine

Poistaa kohinaa, esim. pystyraidat. Karkeasäätö saattaa muuttaa kuvan sijaintia näytöllä.

Kuva voidaan palauttaa näytön keskelle vaakakuvan säätövalikosta.

Position

Poistaa kohinaa, esim. vaakaraidat. Jos ääni kuuluu yhä hienosäädön jälkeen, toista hienosäätö taajuuden (kellotaajuus) säädön jälkeen.

Säätää näytön sijaintia vaaka- ja pystysuorasti.

Auto Adjustment


Fine-, Coarse- ja Position-arvot säädetään automaattisesti. Jos vaihdat resoluutiota ohjauspaneelista, automaattinen toiminto käynnistyy.

Huomautus


Signal Balance

Käytetään korvaamaan pitkän signaalikaapelin lähettämää heikkoa RGB-signaalia.

Huomautus

• Ei käytettävissä, jos Dynamic Contrast -tila on On.

• Käytettävissä vain PC-tilassa.

Signal Balance

Valitsee On tai Off signaalitasapainon tilaksi.

Signal Control

Huomautus

Käytössä, jos Signal Balance on tilassa On.

1. R-Gain

2. G-Gain

3. B-Gain

4. R-Offset

5. G-Offset

6. B-Offset

Size

Size on vaihdettavissa.

1. 16:9

2. 4:3

HDMI Black Level

LCD-näytön säätäminen os tuotteeseen kytketään DVD-soitin tai digisovitin HDMI- tai DVI-liitännällä, kuvanlaatu saattaa heiketä ulkoisesta laitteesta riippuen; kuvan tummuus voi lisääntyä, kontrasti laskea, väritasapaino saattaa vääristyä jne. Jos näin tapahtuu, säädä tuotteen kuvanlaatua käyttäen asetusta HDMI Black Level.

1. Normal

2. Low

Huomautus

Jos näyttötila on käytettävissä sekä tietokoneen että digisovittimen HDMI ja DTV -tilassa,

HDMI Black Level-asetusta voi muuttaa.

PIP Picture

Säätää PIP-näytön asetuksia.

Huomautus

• Käytettävissä olevat tilat: PIP On

1. Contrast


Säätää PIP -ikkunan kontrastia näytöllä.

2. Brightness

Säätää PIP -ikkunan kirkkautta näytöllä.

3. Sharpness

Säätää PIP-ikkunan terävyyttä näytöllä.

4. Color

Säätää PIP-ikkunan väriä näytöllä.

Huomautus

PIP-tulolähde on käytettävissä vain AV-, HDMI- tai Component-tilassa.

5. Tint

Lisää PIP-ikkunaan luonnollisen sävyn.

Huomautus

PIP-tulolähde on käytettävissä vain AV-, HDMI- tai Component-tilassa.

Dynamic Contrast

Dynamic Contrast havaitsee automaattisesti visuaalisen tulosignaalin jakauman ja mukautuu luomaan optimaalisen kontrastin.

1. Off

2. On

Huomautus

Tämä toiminto ei ole käytettävissä, kun PIP- tai Energy Saving on asetettu tilaan On.

Lamp Control


Säätää invertterilamppua energiankulutuksen vähentämiseksi.

Huomautus


Brightness Sensor

Brightness Sensor tunnistaa ympäröivän valaistuksen voimakkuuden, jotta kuvan kirkkauden voisi automaattisesti asettaa sen mukaiseksi.

1. Off

2. On

Picture Reset


Picture [ AV / HDMI / TV / Component -tila]

•

•

•

•

•

•



AV

Component

HDMI

MagicInfo

TV

Huomautus


Yhdysvallat)

MagicInfo käyttö


[HDMI



Mode

LCD-näytössä on tehdasasetuksena neljä automaattista kuva-asetusta ("Dynamic", "Standard", "Movie" ja "Custom").

Huomautus


1. Dynamic

2. Standard

3. Movie

4. Custom

Custom

Contrast

Kuvaruutuvalikoissa voit vaihtaa kontrastin ja kirkkauden mieleiseksesi.

Huomautus


Säätää kontrastia.

Brightness

Säätelee kirkkautta.

Sharpness

Color

Säädä kuvan terävyysasetusta.

Säädä kuvan väriasetusta.


Tint

Lisää näyttöön luonnollisen sävyn.

Huomautus

Tint on näkyvissä vain, kun -tulolähteenä on HDMI, Component tai AV.

Color Tone

Värisävyjä voidaan muuttaa. Käyttäjä voi säätää myös yksittäisiä värikomponentteja.

Huomautus


1. Off

2. Cool2

3. Cool1

4. Normal

5. Warm1

6. Warm2

Huomautus

• Jos Color Tone tilaksi valitaan Cool2, Cool1, Normal, Warm1 tai Warm2, Color Temp. toiminto estetään.

• Jos muutat jotakin asetusta Color Tone -valikossa, näyttötilaksi muutetaan Custom.

Color Temp.

Color Temp. ilmoittaa kuvan värien "lämpötilan".

Huomautus

Tämä toiminto on käytettävissä vain, kun Mode on asetettu tilaan Custom ja kohtien Dynamic

Contrast ja Color Tone asetuksena on Off.


Size

Size on vaihdettavissa.

PC-tila (PC, HDMI [PC-tahdistus]): 16:9 - 4:3

Videotila (HDMI [videotahdistus], AV tai Component): 16:9 - Zoom1 - Zoom2 - 4:3 - Screen

Fit - Custom

1. 16:9 - Asettaa kuvan 16:9-laajakulmatilaan.

2. Zoom 1 - Suurentaa kuvan kokoa kuvaruudulla.

3. Zoom 2 - Suurentaa kuvan kokoa enemmän kuin Zoom 1.

4. 4:3 - Sets the picture to 4:3 normal mode.

5. Screen Fit - Näyttää kuvan sellaisenaan, ilman rajauksia, kun vastaanotetaan HDMI

720p-, 1080i- tai 1080p-signaalia.

6. Custom - Vaihtaa tarkkuuden käyttäjän haluamaksi.

Huomautus

• Tietyt ulkoiset laitteet saattavat syöttää näytölle määritysten vastaista signaalia, joka voi aiheuttaa rajoitusta, vaikka käytettäisiin Screen Fit -ominaisuutta.

• Screen Fit on käytössä vain 1080i/p:lle Component-tilassa ja 1080i/p:lle tai 720p:lle

HDMI-tilassa.

• Zoom 1 ja Zoom 2 eivät ole käytössä HD-signaaleille (1080i/p, 720p tai 768p).

• Position- ja Reset-toiminnot ovat käytettävissä Zoom 1- ja Zoom 2 -tiloissa.

Digital NR (Digital Noise Reduction)

Digitaalinen kohinanvaimennus Off/On. Digitaalinen kohinanvaimennus tekee kuvista selkeämpiä ja terävämpiä.

1. Off


2. On

Huomautus

Digital NR -toiminto ei ole käytettävissä kaikille resoluutioille.

HDMI Black Level

os tuotteeseen kytketään DVD-soitin tai digisovitin HDMI- tai DVI-liitännällä, kuvanlaatu saattaa heiketä ulkoisesta laitteesta riippuen; kuvan tummuus voi lisääntyä, kontrasti laskea, väritasapaino saattaa vääristyä jne. Jos näin tapahtuu, säädä tuotteen kuvanlaatua käyttäen asetusta HDMI Black Level.

1. Normal

2. Low

Huomautus

Jos näyttötila on käytettävissä sekä tietokoneen että digisovittimen HDMI ja DTV -tilassa,

HDMI Black Level-asetusta voi muuttaa.

Film Mode

Film Mode kalibroi epäluonnollisen kuvan, joka esiintyy katsottaessa elokuvaa (24 kuvaa) televisiosta (30 kuvaa).

Liikkuva tekstitys saattaa näkyä huonosti tässä tilassa.

(Tätä toimintoa voi käyttää HDMI-tilassa, kun tulosignaalina on lomitettu pyyhkäisy. Sitä ei voi käyttää jatkuvan pyyhkäisyn kanssa.)

1. Off

2. On

PIP Picture

Säätää PIP-näytön asetuksia.


Huomautus

Käytettävissä olevat tilat: PIP On

1. Contrast

Säätää PIP -ikkunan kontrastia näytöllä.

2. Brightness

Säätää PIP -ikkunan kirkkautta näytöllä.

3. Sharpness

Säätää PIP-ikkunan terävyyttä näytöllä.

Dynamic Contrast

Dynamic Contrast havaitsee automaattisesti visuaalisen tulosignaalin jakauman ja mukautuu luomaan optimaalisen kontrastin.

1. Off

2. On

Huomautus

Tämä toiminto ei ole käytettävissä, kun PIP- tai Energy Saving on asetettu tilaan On.

Lamp Control

Säätää invertterilamppua energiankulutuksen vähentämiseksi.

Huomautus



Brightness Sensor

Brightness Sensor tunnistaa ympäröivän valaistuksen voimakkuuden, jotta kuvan kirkkauden voisi automaattisesti asettaa sen mukaiseksi.

1. Off

2. On

Picture Reset


Sound

Mode

•

•

•

•

•

•



AV

Component

HDMI

MagicInfo

TV

Huomautus


Yhdysvallat)

MagicInfo käyttö


[HDMI



Custom

Ääniasetuksia voi muuttaa henkilökohtaisten mieltymysten mukaiseksi.

Huomautus

• Ääni kuuluu vaikka äänenvoimakkuus olisi 0.

• Mode siirtyy Custom-tilaan, kun säädät ääntä käyttämällä Custom-toimintoa.

Bass

LCD-näytössä on sisäinen hifi-stereovahvistin.

1. Standard

Valitsee Standard perustehdasasetuksille.

2. Music

Valitsee Music, kun katsotaan musiikkivideoita tai konsertteja.

3. Movie

Valitsee Movie, kun katsotaan elokuvia.

4. Speech

Valitsee Speech, kun katsotaan ohjelmia, joissa on lähinnä puhetta tai keskustelua (kuten uutisia).

5. Custom

Valitse Custom, jos haluat säätää asetukset henkilökohtaisten mieltymystesi mukaisiksi.

Treble

Korostaa matalataajuisia ääniä.

Balance

Korostaa korkeataajuisia ääniä.

Voit säätää äänen tasapainoa vasemman ja oikean kaiuttimen välillä.

Auto Volume


Pienentää äänenvoimakkuuden eroja eri televisioasemien välillä.

1. Off

2. On

SRS TS XT

SRS TS XT on patentoitu SRS-teknologia, joka mahdollistaa monikanavaisen 5.1-sisällön soittamisen kahdella kaiuttimella. TruSurround XT simuloi laadukkaasti surround-ääntä, kun käytössä on kahden kaiuttimen stereotoistolaitteet, kuten television sisäiset kaiuttimet. Se on täysin yhteensopiva kaikkien monikanavaformaattien kanssa.

1. Off

2. On

Sound Select

Valitsee ensisijaisen tai toissijaisen näytön äänen PIP-tilassa.

Huomautus

Käytössä, jos PIP on tilassa On.

1. Main

2. Sub

Speaker Select

Kun käytät tätä tuotetta kotiteatterijärjestelmän kanssa, ota tuotteen sisäinen kaiutin pois käytöstä. Näin ääni kuuluu suoraan kotiteatterisi (ulkoisista) kaiuttimista.


1. Internal

Ääni toistetaan sekä Internal-kaiuttimesta että External-kaiuttimista, mutta äänenvoimakkuuden säätö vaikuttaa vain Internal-kaiuttimeen.

2. External

Sound Reset

Jos ääni toistetaan ainoastaan External-kaiuttimista, äänenvoimakkuuden säätö vaikuttaa myös External-kaiuttimiin.

Palauta äänen asetukset.

Setup

•

•

•

•

•

•



AV

Component

HDMI

MagicInfo

TV

Huomautus


Yhdysvallat)

MagicInfo käyttö


[HDMI


Language

Voit valita yhden 13 kielestä.


Huomautus

Kielen valinta vaikuttaa vain kuvaruutuvalikon kieleen. Se ei vaikuta tietokoneella toimiviin ohjelmiin.

Time

Clock Set

Valitsee yhden neljästä aika-asetuksesta: Clock Set, Sleep Timer, Timer tai Holiday Management.

Nykyinen aika-asetus.

Sleep Timer

Kytkee LCD-näytön pois päältä automaattisesti tiettyinä aikoina.

1. Off

2. 30

3. 60

4. 90

5. 120

6. 150

7. 180

Timer1 / Timer2 / Timer3


Voit asettaa nestekidenäytön kytkeytymään päälle ja sulkeutumaan automaattisesti tiettyyn aikaan.

Huomautus

• Käytettävissä vain, kun kello on asetettu käyttäen Clock Set -valikkoa.

• Voit valita viikonpäivän Manual-toiminnolla.

• Holiday : Kun valitset Apply, ajastin ei ole käytettävissä loman aikana, ja kun valitset Don't apply, ajastin on käytettävissä loman aikana.

Holiday Management

• Add

Voit tallentaa lomapäiviä.

• Delete Selected

Voit poistaa valitut lomapäivät.

Huomautus

• Käytettävissä vain, kun tallennettuja lomapäiviä on valittuna.

• Useampi kuin yksi lomapäivä voidaan valita ja poistaa.

• Delete All

Voit poistaa kaikki tallennetut lomapäivät.

Menu Transparency


Muuttaa kuvaruutuvalikon taustan läpinäkyvyyden.

1. High

2. Medium

3. Low

4. Opaque

Safety Lock

Change PIN

Lock

Salasanan voi muuttaa.

Oletussalasana LCD-näytölle on "0000".

Huomautus

Jos olet unohtanut salasanan, palauta salasana-asetukseksi "0000" painamalla kaukosäätimen painikkeita INFO + EXIT + MUTE.

Tämä toiminto lukitsee kuvaruutuvalikon niin, että näyttö pysyy senhetkisessä tilassa eivätkä muut pysty muuttamaan asetuksia.

Energy Saving


Tällä toiminnolla voidaan säätää laitteen virrankulutusta.

1. Off

2. On

Video Wall

Video Wall tarkoittaa toisiinsa liitettyjen videonäyttöjen sarjaa, jossa jokaisella näytöllä näkyy jokin kuvakokonaisuuden osa tai toistuu sama kuva.

Kun Video Wall on käytössä, voit säätää Video Wall -näytönasetuksia.

Huomautus

• Kun Video Wall on toiminnassa, Size-toiminnot eivät ole käytettävissä.

• Pois käytöstä, jos PIP on tilassa On.

Video Wall

Format

Kytkee valitun näytön Video Wall -toiminnon päälle tai pois päältä.

• Off

• On

Voit valita Format jaettua näyttöä käytettäessä.


• Full

Suurentaa kuvan koko näytön kokoiseksi ilman reunoja.

• Natural

Näyttää luonnollisen kuvan alkuperäisessä kuvasuhteessa.

Horizontal

Vertical

Määrittää, kuinka moneen osaan näyttö jaetaan vaakasuunnassa.

Viisitoista säätötasoa: 1~15.

Huomautus

Jos Vertical on asetettu arvoon 15, Horizontal-asetuksen enimmäisarvo on 6.

Määrittää, kuinka moneen osaan näyttö jaetaan pystysuunnassa.

Viisitoista säätötasoa: 1~15.

Huomautus

Jos Horizontal on asetettu arvoon 15, Vertical-asetuksen enimmäisarvo on 6.

Screen Position

Näyttö voidaan jakaa useisiin eri kuviin. Jakoa tehdessäsi voit valita useita ikkunoita, joilla on eri asetukset.


• Valitse tila Screen Position-valikosta.

• Valitse näyttö näytön valintavalikosta.

• Valinta määritellään painamalla jotakin numeropainiketta valitussa tilassa.

• Näyttö voidaan jakaa enintään 100 alakuvaan.

Huomautus

Jos yhdistetään enemmän kuin neljä näyttöä, suosittelemme käytettäväksi vähintään tarkkuutta XGA (1024*768), jotta kuvan laatu ei heikkene.

Safety Screen

Pixel Shift

Pixel Shift

Safety Screen -toiminto estää jälkikuvat, joita voi syntyä, jos pysäytetty kuva näkyy näytöllä pitkän aikaa.

Huomautus

Tämä toiminto ei ole käytettävissä, kun virta on katkaistu.

Jälkikuvien välttämiseksi näytöllä voidaan käyttää tätä toimintoa, jolloin LCD-näytön pikselit siirtyvät vaaka- tai pystysuunnassa.

• Off

• On

Horizontal

Määrittää, kuinka monta kuvapistettä näyttö siirtyy vaakasuunnassa.

Viisi säätötasoa: 0, 1, 2, 3, ja 4.


Vertical

Time

Määrittää, kuinka monta kuvapistettä näyttö siirtyy pystysuunnassa.

Viisi säätötasoa: 0, 1, 2, 3, ja 4.

Timer

Timer

Aseta toiston aikaväli vaaka- ja pystysuuntaiselle siirrolle.

Kuvaruudun palamisen estolle voidaan asettaa ajastin.

Jos käynnistät toiminnon, joka poistaa jäännöskuvat, toiminto suoritetaan asetettuna ajanjaksona ja lopetetaan automaattisesti.

• Off

• On


Mode

Period

Voit muuttaa Safety Screen Type (Turvaruudun tyyppi) ‑asetusta.

• Bar

• Eraser

• Pixel

Time

Tällä toiminnolla voit asettaa toteutusajanjakson jokaiselle ajastimella asetettavalle tilalle.

Bar

Määritä toteutusaika asetetun ajanjakson sisällä.

Tällä toiminnolla estetään näytön jälkikuvia siirtämällä pitkiä mustia ja valkoisia pystyviivoja.


Eraser

Pixel

Tällä toiminnolla estetään näytön jälkikuvia siirtämällä suorakulmaista kuviota.

Tällä toiminnolla estetään näytön jälkikuvia siirtämällä näytössä useita pikseleitä.

Side Gray

Valitse harmaan kirkkaus ruudun taustaa varten.

• OFF

• Light

• Dark

Resolution Select


Jos kuva ei näy näytöllä oikein, kun määrität tietokoneen grafiikkakortin resoluutioksi

1024 x 768 (60 Hz), 1280 x 768 (60 Hz), 1360 x 768 (60 Hz) tai 1366 x 768 (60 Hz), tällä toiminnolla (Resolution Select) saat kuvan näkymään määritetyllä resoluutiolla.

Huomautus


1. Off

2. 1024 X 768

3. 1280 X 768

4. 1360 x 768

5. 1366 X 768

Huomautus

Valikon valitseminen on mahdollista vain silloin, kun näytön resoluutio on 1024 x 768

(60 Hz), 1280 x 768 (60 Hz), 1360 x 768 (60 Hz) tai 1366 x 768 (60 Hz).

Power On Adjustment

Säätää näytön päällekytkentäaika‑asetusta.

Varoitus: Aseta päällekytkentäaika‑asetus pitemmäksi ylijännitteen välttämiseksi.

OSD Rotation

Kuvaruutuvalikon suunnan muuttaminen

1. Landscape

2. Portrait

Advanced Settings

Määrittää asetukset monipuolisemmin.


Temperature

Säätää lämpötilatoiminnon asetukset. Lämpötilatoiminto suojaa laitetta valvomalla sen sisälämpötilaa.

Huomautus

Kun MagicInfo kytketään, Temperature-valikko muuttuu Fan & Temperature-valikoksi. jolloin

Fan Control ja Fan Speed Setting voidaan määrittää alivalikkoina.

Fan & Temperature

Suojaa laitetta tunnistamalla tuulettimen nopeuden ja sisäisen lämpötilan.

Fan Control

Valitsee automaattiset tai manuaaliset tuulettimen nopeuden asetukset.

• Auto

• Manual

Fan Speed Setting

Asettaa tuulettimen nopeuden välille 0 ja 100.

Huomautus

Käytössä, jos Fan Control on tilassa Manual.

Temperature Control


Tunnistaa laitteen sisäisen lämpötilan ja määrittelee lämpötilan sopivaksi.

Laitteen oletusasetus on 77˚C.

Huomautus

• Kuva himmenee, jos lämpötila nousee määriteltyä korkeammalle. Jos lämpötila nousee edelleen, laite sammuu, jottei se ylikuumenisi.

• Paras käyttölämpötila on 75 - 80˚C (kun ympäristön lämpötila on 40˚C).

Katso lisätietoja käyttöolosuhteista kohdasta "Tekniset tiedot".

• Fan Control tulisi muuttaa asetukseen Auto, jos muutat Temperature Control -asetusta.

Current Temperature

Näyttää tuotteen lämpötilan.

Auto Power

Sallii tai estää tuotteen Auto Power -toiminnon.

• Off

• On

Huomautus

Kun Auto Power on tilassa On, tuote käynnistyy automaattisesti heti, kun siihen tulee virtaa.


Button Lock

Lukitsee tai vapauttaa tuotteen näytön ohjauspainikkeet.

• Off

• On

User Auto Color

1. Auto Color

Säätää värit automaattisesti.

2. Reset

Palauttaa väriasetukset.

Huomautus

Käytössä vain PC-tilassa.

Standby Control

Asettaa valmiustilan, joka aktivoituu, kun tulosignaalia ei havaita.

• Off

Jos signaalia ei havaita, näytössä näkyy ilmoitus No Signal.

• On


Virransäästötila aktivoituu, kun tulosignaalia ei havaita.

• Auto

Kun tulosignaalia ei havaita,

- virransäästötila aktivoituu, kun ulkoinen laite yhdistetään.

- näytössä näkyy ilmoitus No Signal, jos ulkoista laitetta ei ole yhdistettynä.

Huomautus

• Käytössä vain PC-, DVI-, HDMI- tai DisplayPort -tilassa.

• Auto on pois käytöstä HDMI-tilassa.

Lamp Schedule

Asettaa luminanssin käyttäjän määrittelemään arvoon tiettynä aikana.

OSD Display

Näyttää tai piilottaa valikkokohdan näytössä.

Source OSD

• Off

• On

Not Optimum Mode OSD

• Off

• On

No Signal OSD


• Off

• On

MDC OSD

• Off

• On

Software Upgrade

Päivittää ohjelmiston.

1. Kytke laite tietokoneeseen digitaalisella signaalilla, joko DVI:llä tai HDMI:llä. Napsauta ohjelmistokoodista muunnettua BMP-kuvatiedostoa. Laitteen näytölle ilmestyy alla oleva kuva.

2. Kun näytöllä näkyy ohjelmakoodista muunnettu BMP-kuva, valitse Software Upgrade.

Huomautus

Kun BMP-kuvia on yksi tai useampia, ne näytetään diaesityksenä.

• Diaesityksen kuvien toiston suositeltu aikaväli on yksi sekunti. Kuvan purkamisen todennäköisyys pienenee muilla aikaväleillä.


• BMP-kuvaa ei välttämättä pureta, jos sen päällä on jokin toinen kuva (esimerkiksi hiiren osoittimen kuva).

3. Jos jokin nykyistä ohjelmistoversiota uudempi versio löydetään, sinulta kysytään, haluatko päivittää ohjelmiston. Jos valitset <Yes>, ohjelmisto päivitetään.

4. Kun ohjelmiston päivitys on valmis, laite kytkeytyy automaattisesti pois päältä ja takaisin päälle.

Huomautus

• Tämä koskee vain digitaalisia signaaleja eli se toimii vain DVI-, HDMI1- tai HDMI2-tilassa.

(Tulotarkkuuden on oltava sama kuin paneelin tarkkuus.)

• HDMI1- ja HDMI2-tiloissa tietokoneelle ja televisiolle käytettyjä tahdistusarvoja tuetaan vain, jos kohdan Edit Name asetuksena on PC tai DVI PC.

• Tätä tuetaan vain, jos kohdan Size asetuksena on 16:9.

Setup Reset

Reset All

Palauta kaikki asetuksen arvot.

Palauta kaikki näytön arvot.

Multi Control

•

•

•

•

•

•



AV

Component

HDMI

MagicInfo

TV


Huomautus


Yhdysvallat)

MagicInfo käyttö


[HDMI


Multi Control

Määrittää yksilöllisen tunnuksen vastaanottimelle.

• ID Setup

Määrittää erilliset tunnukset vastaanottimelle.

• ID Input

Käytetään valitsemaan yksilöllisen VASTAANOTTIMEN lähetintoiminnot. Vain sellainen vastaanotin aktivoidaan, jonka tunnus vastaa lähetinasetusta.

• MDC Connection

Valitsee portin, joka vastaanottaa MDC-tulot.

MagicInfo

• RS232C MDC - Muodostaa yhteyden MDC :hen RS232C MDC -kaapelin avulla.

• RJ45 MDC - Muodostaa yhteyden MDC :hen RJ45 MDC -kaapelin avulla.

• Network Setting

• IP Setting : Manual, Auto

• IP Address : Anna IP Address manuaalisesti, jos IP Setting -asetuksena on Manual.

• Subnet Mask : Anna Subnet Mask manuaalisesti, jos IP Setting -asetuksena on Manual.

• Gateway : Anna Gateway manuaalisesti, jos IP Setting -asetuksena on Manual.

•

•



AV


•

•

•

•

Component

HDMI

MagicInfo

TV

Huomautus


Yhdysvallat)

MagicInfo käyttö


[HDMI


Huomautus

• Jos MagicInfo on laitetilassa, ulkoisten laitteiden siirtäminen käynnistyksen aikana voi aiheuttaa virheitä. Kytke ulkoiset laitteet vain, jos LCD-näyttöön tulee virta.

• Älä irrota LAN-kaapelia käyttäessäsi verkkoa (esim. videonäyttö). Muutoin ohjelma (MagicInfo) saattaa lakata toimimasta. Jos irrotat kaapelin, käynnistä järjestelmä uudelleen.

• Älä irrota LAN-kaapelia, joka on USB-laitteen käytössä (esim. videonäyttö). Muutoin ohjelma (MagicInfo) saattaa lakata toimimasta.

• Saat käyttöön muut lähteet painamalla SOURCE-painiketta MagicInfo-ohjelmassa.

• Oletussalasana LCD-näytölle on "000000".

• Palvelinohjelman virrankytkentätoiminto toimii vain silloin, kun LCD-näytöstä on kytketty virta kokonaan pois päältä.

Varmista, ettet käytä virrankytkentätoimintoa LCD-näytön virran katkaisun aikana, sillä se voi aiheuttaa LCD-näytössä järjestelmävirheitä.

• Kun käytössä on MagicInfo MagicInfo-palvelinohjelman kanssa: suorita verkkotila.

• Jos käytät MagicInfo-ohjelmaa LCD-näyttöön suoraan kytketyn laitteen kanssa: suorita laitetila.

• Siirry suoraan MagicInfo-ikkunaan painamalla ESC.

• Jos haluat käyttää MagicInfoa Windows-ikkunassa, tarvitset näppäimistön ja hiiren.

• Saat lisätietoja MagicInfon käytöstä Windows-ikkunassa MagicInfo Server -ohjelman ohjetiedostosta.

Älä katkaise virtaa käytön aikana.

• Käännettävät LCD-näytöt eivät tue läpinäkyvää tikkeriä.

• Käännettävien LCD-näyttöjen resoluutio voi olla enintään 720 x 480 (SD) elokuvia katseltaessa.

• EWF:ää ei käytetä asemalle D.


MagicInfo

• Jotta asetuksiin tehdyt muutokset tallentuvat, kun EWF on Enable-tilassa, muutoksille pitää tehdä Commit-toiminto.

• Järjestelmä käynnistyy uudelleen painamalla Disable, Enable tai Commit.

1. Select Application - step 1

Voit valita sovelluksen, joka käynnistyy tietokoneella Windowsin käynnistyessä.

2. Select TCP/IP - step 2

MagicInfo Setup Wizard -asennusohjelman vaiheessa step 2 ei tarvitse siirtyä TCP/IP-asetuksiin erilliselle verkkoasetukset-näytölle. Asetukset voi tehdä suoraan MagicInfo -asennusohjelman vaiheessa step 2.

3. Select Language - step 3


Jos käytössä on useita kieliä, voit valita kielet ja asettaa yhden niistä käyttöön

4. Select Screen Type - step 4

Voit valita laitteessa käytettävän näytön asennon.

5. Setup Information


Näyttää käyttäjän valitsemat asetukset.

Huomautus

Jos Magicinfo -kuvaketta ei näy ilmaisualueella, kaksoisnapsauta työpöydällä olevaa Magicinfo -kuvaketta. Kuvake ilmestyy ilmaisualueelle.

Vianmääritys

Itsetestitoiminnon tarkistaminen

Huomautus

Tarkista seuraavat kohdat ennen kuin otat yhteyttä huoltoon. Ota yhteys palvelukeskukseen, jos et voi ratkaista ongelmaa itse.

Itsetestitoiminnon tarkistaminen

1. Kytke tietokoneen ja LCD-näytön virta pois päältä.

2. Irrota videokaapeli tietokoneen takapaneelista.

3. Kytke LCD-näyttöön virta.

Oheinen kuva ("No Signal") näkyy mustalla taustalla, kun LCD-näyttö toimii normaalisti, vaikka videosignaalia ei havaitakaan: Itsetestaustoiminnon aikana virran LED-merkkivalo palaa vihreänä ja kuva liikkuu näytöllä.

4. Katkaise LCD-näytöstä virta ja kytke videokaapeli uudelleen. Laita sen jälkeen virta päälle sekä tietokoneeseen että LCD-näyttöön.

Jos LCD-näyttö pysyy tyhjänä tämänkin toimenpiteen jälkeen, tarkista video-ohjain ja tietokoneen käyttöjärjestelmä. LCD-näyttö toimii oikein.

Varoitusviestit

Voit katsella näyttöä myös 1920 x 1080 -resoluutiolla. Näytölle ilmestyy kuitenkin oheinen viesti minuutin ajaksi. Tuona aikana voit joko muuttaa näytön resoluutiota tai pysyä valitsemassasi tilassa. Jos virkistystaajuus on asetettu suuremmaksi kuin 85 Hz, näyttö muuttuu mustaksi, sillä LCD-näyttö ei tue yli 85 Hz:n virkistystaajuutta.

Huomautus

Tarkista LCD-näytön tukemat tarkkuudet ja taajuudet kohdasta Tekniset tiedot > Esiasetetut ajastustilat.

Kunnossapito ja puhdistus

1) LCD-näytön kuoren kunnossapito.

Irrota virtajohto ja puhdista pehmeällä liinalla.

Vianmääritys

• Älä käytä bensiiniä, tinneriä tai muita syttyviä aineita.

2) Litteän näytön kunnossapito

Puhdista näyttö pehmeällä liinalla (puuvillaflanellilla).

• Älä koskaan käytä asetonia, bensiiniä tai tinneriä.

(Ne saattavat aiheuttaa läiskiä tai vaurioita kuvaruudun pinnassa.)

• Käyttäjä on itse vastuussa mistä tahansa näiden aineiden käytön aiheuttamista vahingoista.

Vika ja suositeltavat toimenpiteet

Huomautus

LCD-näyttö toistaa tietokoneesta tulevat kuvasignaalit. Jos tietokoneessa tai videokortissa ilmenee ongelmia, ne voivat aiheuttaa muun muassa sen, että LCD-näyttö on tyhjä, siinä on värivääristymiä tai kohinaa. Tarkista tällöin ensin ongelman syy ja ota vasta sitten yhteyttä huoltoliikkeeseen tai jälleenmyyjään.

1. Tarkasta, että virtajohto ja videokaapelit on kytketty oikein tietokoneeseen.

2. Tarkasta, piippaako tietokone useammin kuin kolme kertaa uudelleenkäynnistyksen yhteydessä.

(Jos näin tapahtuu, tilaa laitteelle huolto.)

3. Jos olet asentanut uuden videokortin tai koonnut tietokoneen itse, tarkista, että olet asentanut näyttösovittimen.

4. Tarkista, että näytön skannaustaajuus on välillä 56 Hz - 85 Hz.

(Älä käytä yli 60 Hz:n taajuutta enimmäisresoluution kanssa.)

5. Jos video-ohjaimen asennuksessa esiintyy ongelmia, käynnistä tietokone uudelleen vikasietotilassa ja poista näyttösovitin kohdassa "Control Panel" (Ohjauspaneeli) −> "System" (Järjestelmä) −> "Device Administrator" (Laitehallinta)" ja käynnistä tietokone uudelleen, jotta näyttösovitin voidaan asentaa uudelleen.

Tarkistusluettelo

Huomautus

• Oheisesta taulukosta löydät mahdollisia ongelmia sekä ratkaisuja niihin. Ennen kuin otat yhteyttä huoltoon, tarkista, voitko ratkaista ongelman itse tästä kohdasta löytyvien ohjeiden avulla. Jos tarvitset apua, soita Tiedot-osan puhelinnumeroon tai ota yhteyttä jälleenmyyjääsi.

• Lisää verkkoon liittyviä tietoja on MagicInfo kohdassa Vianetsintä.

Asennukseen liittyvät ongelmat

Huomautus

LCD-näytön asentamiseen liittyvät ongelmat ja niiden ratkaisut on luetteloitu.

Vianmääritys

Q: LCD-näyttö välkkyy.

A: Tarkista, että tietokoneen ja LCD-näytön välinen signaalikaapeli on kunnolla kytketty.

(Katso lisätietoja kohdasta Tietokoneen kytkeminen)

Kuvaruutuun liittyvät ongelmat

Huomautus

LCD-näytön kuvaan liittyvät ongelmat ja niiden ratkaisut on luetteloitu ohessa.

Q: Näyttö on tyhjä ja virtavalo on sammunut.

A: Varmista, että virtajohto on hyvin kiinnitetty ja että LCD-näytössä on virta päällä.


Q: "No signal"-viesti.

A: Varmista, että signaalikaapeli on hyvin kiinnitetty tietokoneeseen tai videolähteeseen.


A: Varmista, että tietokoneessa tai videolähteessä on virta päällä.

Q: "Not Optimum Mode" -viesti.

A: Tarkista videosovittimen maksimiresoluutio ja taajuus.

A: Vertaa näitä arvoja tietoihin Esiasetetut ajastustilat -taulukossa.

Q: Kuva pyörii pystysuunnassa.

A: Tarkista, onko signaalikaapeli kytketty kunnolla. Kytke se tarvittaessa uudelleen


Q: Kuva ei ole kirkas tai se on epätarkka.

A: Suorita taajuuden karkea- ja hienosäätötoiminnot: Coarse ja Fine.

A: Käynnistä uudelleen poistettuasi kaikki tarvikkeet (kuvan jatkokaapelit jne.)

A: Aseta resoluutio ja taajuus suositelluille alueille.

Q: Kuva on epävakaa ja tärisee.

A: Tarkista, että tarkkuus- ja taajuusasetukset tietokoneen videokortilla ovat LCD-näytön tukemissa rajoissa. Jos ne eivät ole rajojen sisällä, aseta ne uudelleen katsoen LCDnäyttövalikon Tiedot ja Esiasetetut ajastustilat.

Q: Kuvassa näkyy haamukuvia.

A: Tarkista, että tarkkuus- ja taajuusasetukset tietokoneen videokortilla ovat LCD-näytön tukemissa rajoissa. Jos ne eivät ole rajojen sisällä, aseta ne uudelleen katsoen LCDnäyttövalikon Tiedot ja Esiasetetut ajastustilat.

Q: Kuva on liian vaalea tai liian tumma.

A: Säädä brightness ja contrast.

(Katso lisätietoja kohdasta Brightness, Contrast.)

Vianmääritys

Q: Näytön väri ei ole normaali.

A: Säädä kohtaa Color Control kuvaruudun säätövalikossa.

Q: Värikuvassa esiintyy tummia varjoja.


Q: Valkoinen väri ei näy kunnolla.


Q: Virtavalo vilkkuu.

A: LCD-näyttö tallentaa parhaillaan kuvaruutuvalikon muistiin tehtyjä muutoksia.

Q: Ruutu on tyhjä ja virran merkkivalo vilkkuu puolen sekunnin tai sekunnin välein.

A: LCD-näyttö käyttää virranhallintajärjestelmäänsä. Paina jotain näppäintä näppäimistöllä.

Ääneen liittyvät ongelmat

Huomautus

Äänisignaaleihin liittyvät ongelmat ja niiden ratkaisut on luetteloitu.

Q: Ei ääntä.

A: Varmista, että äänijohto on kytketty kunnolla sekä LCD-näytön äänituloon että äänikortin äänilähtöön.


A: Tarkista äänenvoimakkuus.

Q: Äänenvoimakkuus on liian pieni.

A: Tarkista äänenvoimakkuus.

A: Jos äänenvoimakkuus on liian pieni, kun olet säätänyt äänenvoimakkuuden mahdollisimman suureksi, tarkista tietokoneen äänikortin tai ohjelmiston äänenvoimakkuus.

Q: Äänenkorkeus on liian korkea tai matala.

A: Säätää asetukset Treble ja Bass sopiviksi.

Kaukosäätimeen liittyvät ongelmat

Huomautus

Kaukosäätimeen liittyvät ongelmat ja niiden ratkaisut on luetteloitu.

Q: Kaukosäätimen painikkeet eivät toimi.

A: Tarkista paristojen napaisuus (+/-).

A: Tarkista, onko paristojen virta lopussa.

A: Tarkista, onko virta kytketty päälle.

A: Tarkista, onko virtajohto kytketty kunnolla.

Vianmääritys

A: Tarkista, onko lähellä loisteputki- tai neonvalaisimia.

Kysymykset ja vastaukset

Q: Miten voin muuttaa taajuuden?

A: Taajuus voidaan muuttaa määrittämällä videokortin asetukset uudelleen.

Huomautus

Tuetut videokortit voivat vaihdella käytettävästä ohjainversiosta riippuen. (Katso lisätiedot tietokoneen vai videokortin käyttöohjeista.)

Q: Miten voin muuttaa resoluution?

A: Windows XP:

Säädä resoluutio kohdassa "Control Panel" (Ohjauspaneeli) → "Appearance and

Themes" (Ulkoasu ja teemat) → "Display" (Näyttö) → "Settings" (Asetukset).

A: Windows ME/2000:

Säädä resoluutio kohdassa "Control Panel" (Ohjauspaneeli) → "Display" (Näyttö) →

"Settings" (Asetukset).

* Pyydä lisätietoja videokortin valmistajalta.

Q: Miten voin asettaa virransäästötilan?

A: Windows XP:

Ohjauspaneeli → Ulkoasu ja teemat → Näyttö → Ota virransäästötoiminto käyttöön kohdassa Näytönsäästäjä.

Aseta toiminto tietokoneen BIOS-asetuksissa. (Katso Windows-käsikirja / tietokoneen käsikirja).

A: Windows ME/2000:

Ohjauspaneeli → Näyttö → Näytönsäästäjä.

Aseta toiminto tietokoneen BIOS-asetuksissa. (Katso Windows-käsikirja / tietokoneen käsikirja).

Q: Miten puhdistan näytön kotelon / LCD-paneelin?

A: Irrota virtajohto ja puhdista LCD-näyttö pehmeällä liinalla. Käytä puhdistusliuosta tai pelkkää vettä.

Älä naarmuta koteloa ja pyyhi kaikki puhdistusaine pois. Älä anna LCD-näytön joutua kosketuksiin veden kanssa.

Q: Miten voin katsella videoita?

A: Videotoiminto tukee ainoastaan MPEG1- ja WMV-koodekkeja. Asenna videon toistamiseen tarvittava koodekki. Huomaa, että jotkut koodekit eivät ole yhteensopivia laitteen kanssa.

Vianmääritys

Huomautus

Ennen kuin otat yhteyttä huoltoon, tarkasta voitko korjata ongelman itse tässä kohdassa esitettyjä tietoja hyväksi käyttäen. Jos tarvitset apua, soita Tiedot-osan puhelinnumeroon tai ota yhteyttä jälleenmyyjääsi.

Tekniset tiedot

Yleiset tiedot

Yleiset tiedot

Mallin nimi 320TSn-3

LCD-näyttö

Koko

Näyttöalue

31,5 tuumaa / 80 cm

697,68 mm (V) x 392,25 mm (P)

Synkronointi

Vaakasuuntainen

Pystysuuntainen

Näytön värit

16,7 miljoonaa (kaikki värit)

30–81 kHz

56–85 Hz

Tarkkuus

Optimaalinen erottelutarkkuus

1366 x 768 @ 60Hz

Korkein erottelutarkkuus 1920 x 1080 @ 60Hz

Maksimi pikselikello

148,5MHz (analoginen, digitaalinen)

Virtalähde

Tämä tuote toimii 100 – 240 V:n jännitteellä.

Koska normaalijännite vaihtelee eri maiden välillä, tarkasta oikea jännite tuotteen takaosaan kiinnitetystä tarrasta.

Signaaliliitin

D-sub(Component), DVI-D In, VCR, HDMI 1/2, RS232C In/Out, DP, DC Out, Stereo Audio In/Out, Audio In(L/R), RJ45, (USBx3, LAN, D-sub out, HDMI out

Mitat (L x K x S)

Jalustan kanssa

Ilman jalustaa

787,4 mm x 553,1 mm x 311,0 mm(jalustan kanssa)

787,4 mm x 482,2 mm x 116,3 mm (ilman jalustaa)

Paino

20,8 Kg

VESA-kiinnitysteline

200,0 mm X 200,0 mm

Käyttö- ja säilytysympäristö

Käyttö Käyttölämpötila: 10˚C ~ 40˚C (50˚F ~ 104˚F)

Tekniset tiedot

Käyttö- ja säilytysympäristö

Kosteus: 10% – 80%, ei-kondensoiva

Säilytys Käyttölämpötila: -20˚C ~ 45˚C (-4˚F ~ 113˚F)

Kosteus: 5% – 95 %, ei-kondensoiva

Plug and Play -tuki

Tämä LCD-näyttö voidaan asentaa mihin tahansa Plug & Play -yhteensopivaan järjestelmään. LCD-näytön ja tietokonejärjestelmien välinen vuorovaikutus tarjoaa parhaat käyttöolosuhteet ja LCD-näyttöasetukset. Tavallisesti LCD-näytön asennus etenee automaattisesti, jollei käyttäjä halua vaihtaa asetuksia.

Hyväksyttävä pikselien virhemarginaali

Tuotteessa on käytetty TFT-LCD-paneeleja, jotka on valmistettu kehittyneellä puolijohdetekniikalla miljoonasosan tarkkuudella. PUNAISEN, VIHREÄN, SINISEN ja

VALKOISEN värin pikselit esiintyvät joskus kirkkaina tai mustina. Tämä ei johdu huonosta laadusta. Voit käyttää näyttöä ongelmitta.

Esimerkiksi tämän tuotteen TFT-LCD-alapikselien määrä on 3.147.264.

Huomautus

Ulkoasua ja teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.

Luokan A laite (teollisuuskäyttöön tarkoitettu tietoliikennelaite)

Huomautus jälleenmyyjille ja käyttäjille. Tämä laite on rekisteröity teollisuuskäyttöön sähkömagneettisten yhteensopivuusvaatimusten (EMC) mukaisesti (luokka A) ja sitä voi käyttää muissa kuin kotitaloustiloissa.

Virransäästö

Tämä LCD-näyttö on varustettu sisäänrakennetulla virransäästöjärjestelmällä (PowerSaver).

Virransäästäjä säästää energiaa kytkemällä LCD-näytön virransäästötilaan silloin, kun näyttöä ei käytetä tietyn ajanjakson aikana. LCD-näyttö palautuu automaattisesti normaalitilaan, jos painat mitä tahansa näppäintä. Voit säästää sähköä katkaisemalla LCD-näytön virran, kun et käytä näyttöä pitkään aikaan. Virransäästäjä toimii tietokoneeseen asennetun VESA

DPM -yhteensopivan videokortin kanssa. Asenna virransäästöjärjestelmä tietokoneeseen asennetulla apuohjelmalla.

Virransäästö

Tila

Virran merkkivalo

Tehonkulutus

(Tyypillinen)

Tavallinen käyttötila

On

177 wattia

(603,57

BTU/h)

Virransäästötila

Vilkkuu

5 wattia

Virta katkaistu

Kullanruskea

5 wattia

(17,05 BTU/ h)

(17,05 BTU/ h)

Virta katkaistu

(Virtapainike)

Pois käytöstä

0 wattia

(0 BTU/h)

Tekniset tiedot

Huomautus

• Todellinen virrankulutus saattaa poiketa alla ilmoitetusta virrankulutuksesta, jos järjestelmän ympäristö tai asetukset muuttuvat.

• Virrankulutus lakkaa kokonaan, kun sammutat virran katkaisimesta tai irrotat virtakaapelin laitteen takaosasta. Kytke virta pois, jos aiot olla kotoa pois useita tunteja.

Esiasetetut ajastustilat

Näytön säätö tapahtuu automaattisesti, jos tietokoneesta lähetetty signaali vastaa seuraavia esiasetettuja ajastustiloja. Huomaa, että jos signaali poikkeaa näistä asetuksista, näyttö saattaa mennä pimeäksi, vaikka LED-valo palaisikin. Katso lisätietoja videokortin käyttöoppaasta ja säädä näyttö seuraavien asetusten mukaisesti.

Näyttötila

IBM, 640 x 350

IBM, 640 x 480

IBM, 720 x 400

MAC, 640 x 480

MAC, 832 x 624

MAC, 1152 x 870

VESA, 640 x 480

VESA, 640 x 480

VESA, 800 x 600

VESA, 800 x 600

VESA, 800 x 600

VESA, 800 x 600

VESA, 848 x 480

VESA, 1024 x 768

VESA, 1024 x 768

VESA, 1024 x 768

VESA, 1152 x 864

VESA, 1280 x 768

VESA, 1280 x 960

VESA, 1280 x 1024

VESA, 1280 x 1024

VESA, 1360 x 768

VESA, 1366 x 768

VESA,1600 x 1200

VESA,1920 x 1080

Poikkisuora taajuus (kHz)

"Vertical

Frequency" (Pystytaajuus) (Hz)

70,086

59,940

70,087

66,667

74,551

75,062

72,809

75,000

56,250

60,317

72,188

75,000

60,000

60,004

70,069

75,029

75,000

59,870

60,000

60,020

75,025

60,015

59,790

60,000

60,000

37,500

35,156

37,879

48,077

46,875

31,020

48,363

56,476

31,469

31,469

31,469

35,000

49,726

68,681

37,861

60,023

67,500

47,776

60,000

63,981

79,976

47,712

47,712

75,000

67,500

Pikselikello

(MHz)

31,500

36,000

40,000

50,000

49,500

33,750

65,000

75,000

25,175

25,175

28,322

30,240

57,284

100,000

31,500

78,750

108,000

79,500

108,000

108,000

135,000

85,500

85,500

162,000

148,500

Tahdistuksen polaarisuus

(H/V)

+/+

+/+

-/-

-/-

-/-

+/+

+/+

+/+

-/-

-/-

-/-

-/-

+/-

-/-

-/+

+/+

+/+

+/+

+/+

+/+

+/+

-/+

+/+

+/+

+/+

Tekniset tiedot

Vaakataajuus

Yhden näytön oikeasta reunasta vasempaan vaakatasossa ulottuvan juovan skannaukseen kuluvaa aikaa kutsutaan vaakasykliksi (Horizontal Cycle), ja kääntäen verrannollinen määrä vaakasyklejä on nimeltään vaakataajuus. Mittayksikkö: kHz

Pystytaajuus

Kuten loisteputkessa, näytön täytyy toistaa samaa kuvaa monta kertaa sekunnissa näyttääkseen kuvan käyttäjälle. Tämän toiston taajuutta kutsutaan Pystytaajuudeksi tai ruudun virkistystaajuudeksi. Mittayksikkö: Hz

Tietoja

Paremman näytön saamiseksi

Säädä tietokoneen resoluutio ja näytön injektio (virkistys)-taajuus alla olevia ohjeita noudattaen, jotta voit nauttia parhaimmasta mahdollisesta kuvan laadusta.

Näytön kuva voi olla huonolaatuinen, jos TFT-LCD-näytön kuvanlaaduksi ei ole valittu parasta kuvalaatua.

• Resoluutio: 1366 x 768

• Pystytaajuus (virkistystaajuus): 60 Hz

TFT-LCD-paneeli, jota tässä tuotteessa on käytetty, on valmistettu käyttäen edistyksellistä 1 ppm (yksi miljoonasosa) tarkkaa puolijohdeteknologiaa. PUNAIS-

EN, VIHREÄN, SINISEN ja VALKOISEN värin pikselit esiintyvät kuitenkin joskus kirkkaina tai mustina. Tämä ei johdu huonosta laadusta. Voit käyttää näyttöä ongelmitta.

• Esimerkiksi tämän tuotteen TFT-LCD-alapikselien määrä on 3.147.264.

Kun puhdistat näyttöä ja sen ulkopintaa, käytä pehmeää kangasta, jota olet ensin kostuttanut kevyesti vedellä. Pyyhi LCD-näyttöruutu kevyesti. Se saattaa tahraantua, jos käytät liikaa voimaa.

Jos et ole tyytyväinen kuvan laatuun, voit parantaa kuvaa suorittamalla autopainikkeen painamisen jälkeen ilmestyvässä näyttöruudussa "Auto Adjustment toiminnon". Jos kuvassa on automaattisen säädön jälkeen edelleen häiriöitä, käytä

Fine/Coarse -säätötoimintoa.

Katsellessa liikkumatonta kuvaa pitkän aikaa, jäännöskuvia tai kuvan epäter-

ävyyttä saattaa esiintyä. Siirry virransäästötilaan tai ota käyttöön näytönsäästäjä, jossa on liikkuva kuva, kun et käytä näyttöä pitkään aikaan.

TUOTETIEDOT (jäännöskuvien estäminen)

Mikä jäännöskuva on?

Jäännöskuvan riski on olematon LCD-näytön ollessa normaalikäytössä.

Normaalikäytöllä tarkoitetaan jatkuvasti vaihtuvia videokuvioita. Jos LCD-näytöllä esitetään pitkän aikaa (yli 12 tuntia) liikkumatonta kuvaa, pikselin nestekiteitä liikuttavien elektrodien välinen jännite saattaa hieman muuttua. Elektrodien välinen jännite-ero kasvaa ajan myötä pakottaen nestekiteen kallelleen. Tämän tapahtuessa näytöllä voi näkyä edellinen kuva kuvan vaihtuessa. Tämä voidaan estää kerääntynyttä jännite-eroa alentamalla.

Tietoja

Virta pois päältä, Näytönsäästäjä tai Virransäästötila

• Kytke virta pois päältä kahdeksi tunniksi 12 tunnin käytön jälkeen

• Kytke näytön virta pois päältä valikosta Näytön ominaisuudet - virrankulutus.

• Käytä näytönsäästäjää, jos mahdollista: suosittelemme yksiväristä tai liikkuvan kuvan sisältävää näytönsäästäjä.

• On suositeltavaa käyttää Image Retention Free -toimintoa tuotteen kanssa.

Vaihda väritiedot säännöllisin väliajoin

Huomautus

Käytä kahta eri väriä

Vaihda väriasetuksia 30 minuutin välein ja käytä kahta eri väriä.

• Älä käytä sellaista merkkien ja taustavärin yhdistelmää, joiden välinen luminanssiero on suuri.

Vältä harmaiden värien käyttöä; ne aiheuttavat helposti jäännöskuvan.

Vältä: Värejä, joiden välinen luminanssiero on suuri (musta ja valkoinen, harmaa)

Tietoja

Vaihda merkkien väri säännöllisin väliajoin

• Käytä kirkkaita värejä, joiden välinen luminanssiero on pieni.

- Jakso: Vaihda merkkien väri ja taustaväri 30 minuutin välein.

• Vaihda liikkuvat merkit 30 minuutin välein.

• Näytä kuvia ja logo säännöllisin väliajoin.

- Jakso: Näytä liikkuva kuva yhdessä logon kanssa 60 sekunnin ajan aina neljän käyttötunnin välein.

• Jäännöskuvan synty on helpointa estää kytkemällä virta pois päältä tai määrittämällä näytönsäästäjä toimimaan tietokoneella tai järjestelmässä silloin, kun se ei ole käytössä. Näiden ohjeiden noudattamatta jättäminen voi vaikuttaa takuun voimassaoloon.

Näytön pikseli -toiminnon käyttö

• Ota näytön pikselitoiminto käyttöön

- Oire: Piste ja musta väri liikkuvat ylös ja alas.

• Näytön palkki -toiminnon käyttö

- Oire: Vaaka- / pystypalkki ja musta väri liikkuvat ylös ja alas.

Tietoja

Näytön tyhjennys -toiminnon käyttö

• Ota näytön tyhjennystoiminto käyttöön

- Oire: 2 vertikaalista palkkia liikkuu näytön tyhjennyksen mukana

Liite

Ota yhteyttä SAMSUNGiin

Huomautus

Jos sinulla on kysymyksiä tai kommentteja koskien Samsung tuotteita voitte ottaa yhtyettä

SAMSUNG tukeen.

U.S.A

CANADA

MEXICO

North America

1-800-SAMSUNG (726-7864) http://www.samsung.com

1-800-SAMSUNG (726-7864) http://www.samsung.com/ca

01-800-SAMSUNG

(726-7864) http://www.samsung.com/ ca_fr (French) http://www.samsung.com

ARGENTINA

BRAZIL

Latin America

0800-333-3733

0800-124-421

4004-0000

800-10-7260

800-SAMSUNG (726-7864) http://www.samsung.com

http://www.samsung.com

BOLIVIA

CHILE http://www.samsung.com


COLOMBIA

COSTA RICA

DOMINICA

ECUADOR

EL SALVADOR

GUATEMALA

HONDURAS

JAMAICA

NICARAGUA

PANAMA

PERU

PUERTO RICO

TRINIDAD & TO-

BAGO

VENEZUELA

From mobile 02-482 82 00

01-8000112112

0-800-507-7267

1-800-751-2676

1-800-10-7267

800-6225

1-800-299-0013

800-27919267

1-800-234-7267

00-1800-5077267

800-7267

0-800-777-08

1-800-682-3180 http://www.samsung.com














ALBANIA

AUSTRIA

BELGIUM

Europe

42 27 5755

0810 - SAMSUNG (7267864,

€ 0.07/min)



http://www.samsung.com/be

(Dutch)

BOSNIA

BULGARIA

CROATIA

CZECH

Liite

Europe

05 133 1999

07001 33 11

062 SAMSUNG (062 726

7864)

800 -

(800-726786)

SAMSUNG http://www.samsung.com/ be_fr (French) http://www.samsung.com




DENMARK

FINLAND

FRANCE

GERMANY

CYPRUS

GREECE

70 70 19 70

030 - 6227 515

01 48 63 00 00

01805 - SAMSUNG

(726-7864, € 0,14/Min) http://www.samsung.com




From landline : 8009 4000 http://www.samsung.com

From landline : 80111-SAM-

SUNG (7267864) http://www.samsung.com

HUNGARY

ITALIA

KOSOVO

LUXEMBURG

From landline & mobile : (+30)

210 6897691



+381 0113216899

261 03 710

MACEDONIA 023 207 777

MONTENEGRO 020 405 888

NETHERLANDS 0900-SAMSUNG

(0900-7267864) ( € 0,10/Min) http://www.samsung.com





NORWAY

POLAND

815-56 480

0 801-1SAMSUNG (172-678) http://www.samsung.com


PORTUGAL

RUMANIA

SERBIA

SLOVAKIA

SPAIN

SWEDEN

+48 22 607-93-33

808 20-SAMSUNG (808 20

7267)

From landline : 08010-SAM-

SUNG (7267864) http://www.samsung.com


From landline & mobile : (+40)

21 206 01 10

0700 SAMSUNG (0700 726

7864) http://www.samsung.com

0800 - SAMSUNG (0800-726

786)

902 - 1 - SAMSUNG (902 172

678) http://www.samsung.com


0771 726 7864 (SAMSUNG) http://www.samsung.com

Liite

Europe

SWITZERLAND 0848 - SAMSUNG (7267864,

CHF 0.08/min)

U.K

EIRE http://www.samsung.com/ch http://www.samsung.com/ ch_fr/(French)

0330 SAMSUNG (7267864) http://www.samsung.com

0818 717100 http://www.samsung.com

LITHUANIA

LATVIA

ESTONIA

TURKEY

8-800-77777

8000-7267

800-7267

444 77 11 http://www.samsung.com




RUSSIA

GEORGIA

ARMENIA

AZERBAIJAN

KAZAKHSTAN

UZBEKISTAN

KYRGYZSTAN

TADJIKISTAN

MONGOLIA

UKRAINE

BELARUS

MOLDOVA

CIS

8-800-555-55-55

8-800-555-555

0-800-05-555

088-55-55-555

8-10-800-500-55-500 (GSM:

7799)

8-10-800-500-55-500

00-800-500-55-500

-

8-10-800-500-55-500










http://www.samsung.com/ua

810-800-500-55-500

00-800-500-55-500 http://www.samsung.com/ ua_ru http://www.samsung.com


1300 362 603

Asia Pacific

AUSTRALIA

NEW ZEALAND 0800 SAMSUNG (0800 726

786)

CHINA

HONG KONG

400-810-5858

(852) 3698 - 4698 http://www.samsung.com



http://www.samsung.com/hk

INDIA 1800 1100 11

3030 8282 http://www.samsung.com/ hk_en/ http://www.samsung.com

INDONESIA

1800 3000 8282

1800 266 8282

0800-112-8888

021-5699-7777 http://www.samsung.com

Liite

JAPAN

MALAYSIA

PHILIPPINES

SINGAPORE

THAILAND

TAIWAN

VIETNAM

IRAN

OMAN

KUWAIT

BAHRAIN

EGYPT

JORDAN

MOROCCO

SAUDI ARABIA

U.A.E

0120-327-527

Asia Pacific

1800-88-9999

1-800-10-SAMSUNG

(726-7864) for PLDT

1-800-3-SAMSUNG

(726-7864) for Digitel

1-800-8-SAMSUNG

(726-7864) for Globe http://www.samsung.com



02-5805777



02-689-3232

0800-329-999

0266-026-066

1 800 588 889 http://www.samsung.com


Middle East

021-8255 http://www.samsung.com


183-2255

8000-4726

08000-726786





080 100 2255




Africa

CAMEROON 7095- 0077

COTE D'LVOIRE 8000 0077

GHANA 0800-10077 http://www.samsung.com



KENYA

NIGERIA

SENEGAL

0302-200077

0800 724 000

0800-726-7864




SOUTH AFRICA 0860-SAMSUNG (726-7864) http://www.samsung.com

TANZANIA

UGANDA

0685 88 99 00

0800 300 300 http://www.samsung.com


Termejä

Pistetiheys Näytöllä näkyvä kuva muodostuu punaisista, vihreistä ja sinisistä pisteistä. Mitä lähempänä pisteet ovat toisiaan, sitä

Liite

Pystytaajuus suurempi kuvan resoluutio on. Kahden samanvärisen pisteen välistä etäisyyttä kutsutaan kuvapistetiheydeksi. Mittayksikkö: mm

Luodakseen ja näyttääkseen kuvan käyttäjälle, näytön tulee piirtyä uudelleen useita kertoja sekunnissa. Tämän toiston taajuutta per sekunti kutsutaan pystytaajuudeksi tai ruudun virkistystaajuudeksi. Mittayksikkö: Hz

Esimerkki: Jos sama valo toistuu 60 kertaa sekunnissa, taajuus on 60 Hz.

Vaakataajuus

Lomittamis- ja ei-lomittamismetodit

Yhden näytön oikeasta reunasta vasempaan vaakatasossa ulottuvan juovan skannaukseen kuluvaa aikaa sanotaan vaakasykliksi. Kääntäen verrannollinen määrä vaakasyklejä on nimeltään vaakataajuus. Mittayksikkö: kHz

Vaakatason juovien näyttäminen näytöllä järjestyksessä ylhäältä alas on nimeltään ei-lomitettu metodi, kun taas parittomien ja parillisten juovien näyttäminen vuorotellen on lomitettu menetelmä. Suurin osa monitoreista käyttää ei-lomitettua metodia selkeän kuvan varmistamiseksi. Lomitettu metodi on sama kuin mitä televisioissa käytetään.

Plug and Play (Liitä ja Käytä) Tämä toiminto antaa käyttäjälle parhaimman laatuisen näytön sallimalla tietokoneen ja näytön automaattisen informaatiovaihdon. Tämä näyttö noudattaa kansainvälistä VE-

SA DDC -standardia liitä ja käytä-toiminnoille.

Resoluutio ‘Resoluutioksi’ nimitetään näytön kuvan muodostavaa vaaka- ja pystysuunnassa olevien pisteiden määrää. Tämä numero osoittaa näytön tarkkuuden. Korkea resoluutio on hyvä useiden tehtävien samanaikaiseen suorittamiseen, koska näytöllä voidaan näyttää enemmän kuvainformaatiota.

Esimerkki: Jos resoluutio on 1366 X 768, se tarkoittaa, että näyttö muodostuu 1366 vaakatason pisteestä (vaakatason resoluutio) ja 768 pystyjuovasta (pystyresoluutio).

Liite

Oikea hävittäminen

Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim.

laturia, kuulokkeita tai USB-kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten.

Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen.

Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.

Tuotteen paristojen oikea hävittäminen

(Koskee Euroopan Unionia ja muita Euroopan maita, joissa on erillinen paristojen palautusjärjestelmä.)

Pariston, käyttöoppaan tai pakkauksen tämä merkintä tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg,

Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä ylin EU:n direktiivien 2006/66 viiterajojen. Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä.

Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä - erottele paristot muusta jätteestä ja toimita ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään.

Tuotteen paristojen oikea hävittäminen

(Koskee Euroopan Unionia ja muita Euroopan maita, joissa on erillinen paristojen palautusjärjestelmä.)

Pariston, käyttöoppaan tai pakkauksen tämä merkintä tarkoittaa, että tämän tuotteen sisältämää paristoa ei saa hävittää muun kotitalousjätteen seassa. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU-direktiivin 2006/66 viiterajojen.

Käyttäjä ei voi vaihtaa tuotteen sisältämää paristoa. Kysy lisätietoja vaihtamisesta palveluntarjoajalta. Alä yritä poistaa paristoa tai hävittää sitä tulessa. Älä pura, murskaa tai rei'itä paristoa. Jos olet hävittämässä tätä tuotetta, toimita se asianmukaiseen keräyspisteeseen, joka huolehtii tuotteen kierrätyksestä.

Liite

Valtuudet

Tämän julkaisun sisältämiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.

© 2011 Samsung Samsung Electronics Co., Ltd. Kaikki oikeudet pidätetään.

Tämän julkaisun kaikenlainen jäljentäminen on ehdottomasti kielletty ilman Samsung Electronics Co., Ltd.:n kirjallista lupaa.

Samsung Electronics Co., Ltd. ei vastaa julkaisun sisältämistä virheistä eikä tämän materiaalin toimittamiseen, toimintaan tai käyttöön liittyvistä liitännäis- tai seurannaisvahingoista.

Samsung on Samsung Electronics Co., Ltd.:n rekisteröity tuotenimike; Microsoft, Windows ja Windows NT ovat Microsoft Corporationin rekisteröityjä tuotenimikkeitä; VESA, DPM ja

DDC ovat Video Electronics Standard Association:in rekisteröityjä tuotenimikkeitä; Kaikki muut tässä asiakirjassa mainitut tuotenimet saattavat olla omistajiensa tuotenimikkeitä tai rekisteröityjä tuotenimikkeitä.

TruSurround XT, SRS and the symbol are trademarks of

SRS Labs, Inc.TruSurround XT technology is incorporated under licese form SRS Labs, Inc.

No results
