Samsung Färglaserskrivare 18ppm (4ppm färg) CLP-365 Bruksanvisning

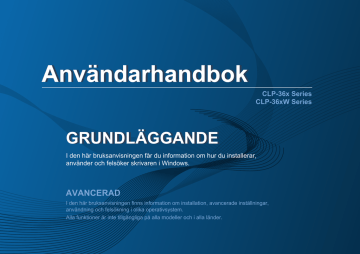

Användarhandbok
CLP-36x Series
CLP-36xW Series
GRUNDLÄGGANDE
GRUNDLÄGGANDE
I den här bruksanvisningen får du information om hur du installerar,
använder och felsöker skrivaren i Windows.
AVANCERAD
I den här bruksanvisningen finns information om installation, avancerade inställningar,
användning och felsökning i olika operativsystem.
Alla funktioner är inte tillgängliga på alla modeller och i alla länder.
GRUNDLÄGGANDE
1. Introduktion
Tillgängligt förbrukningsmaterial
40
Tillgängliga reservdelar
41
Fördelar
Förvara tonerkassetten
4
42
Olika modellers funktioner
Omfördela toner
6
44
Bra att veta
Byta ut tonerkassetten
9
46
Om bruksanvisningen
Byta spilltonerbehållaren
10
48
Säkerhetsinformation
Byta skannerenheten
11
50
Översikt över maskinen
Rengöra maskinen
16
52
Översikt över kontrollpanelen
Tips för att flytta och förvara skrivaren
19
54
Slå på maskinen
21
Drivrutinen installeras lokalt
22
Ominstallation av drivrutinen
23
2. Lär dig grundfunktionerna
Skriva ut en demosida
25
Medier och kassetter
26
Grundläggande information om utskrift
33
3. Underhåll
Beställa förbrukningsvaror och tillbehör
4. Felsökning
Så undviker du pappersstopp
56
Ta bort papper som fastnat
57
Att förstå statusindikatorn
60
5. Bilaga
Specifikationer
64
Godkännandeinformation
73
Copyright
84
39
2
1. Introduktion
I den här kapitlet finns det du behöver veta innan du börjar använda skrivaren.
• Fördelar
4
• Olika modellers funktioner
6
• Bra att veta
9
• Om bruksanvisningen
10
• Säkerhetsinformation
11
• Översikt över maskinen
16
• Översikt över kontrollpanelen
19
• Slå på maskinen
21
• Drivrutinen installeras lokalt
22
• Ominstallation av drivrutinen
23
Fördelar
Miljövänlig
- För enkelsidig färgutskrift, 4 ppm (A4 eller Brev).
Smidigt
• Med Eko-funktionen kan du skriva ut med mindre toner- och
pappersåtgång (se ”Easy Eco Driver” på sidan 157).
• Du kan spara papper genom att skriva ut flera sidor på ett ark (se
”Använda specialfunktioner för utskrift” på sidan 141).
• Du kan skriva ut mobilt från en smartmobil eller laptop med hjälp av
Google Cloud Print-program (se ”Google Cloud Print” på sidan 134).
• Du kan även skriva ut dubbelsidigt (manuell dubbelsidig utskrift) (se
”Använda specialfunktioner för utskrift” på sidan 141).
• Med Easy Capture Manager kan du snabbt och smidigt redigera och
skriva ut skärmdumpar som du har tagit via Print Screen-tangenten (se
”Easy Capture Manager” på sidan 154).
• Skrivaren sparar ström automatiskt i och med att energiförbrukningen
minskas drastiskt när den inte används.
Skriv ut med enastående kvalitet och hastighet
• Samsung Easy Printer Manager och Samsung skrivarens status är ett
program som övervakar och informerar dig om skrivarens status och så
att du kan anpassa inställningarna (se ”Använda Samsung Easy Printer
Manager” på sidan 161 eller ”Använda Samsung skrivarens status” på
sidan 164).
• Med AnyWeb Print kan du snabbt och smidigt ta skärmdumpar,
förhandsgranska, skapa urklipp och skriva ut (se ”Samsung AnyWeb
Print” på sidan 156).
• Genom att använda cyan, magenta, gul och svart kan du skriva ut en
komplett palett färger.
• Du kan skriva ut med 2 400 x 600 dpi upplösning (600 x 600 x 2 bitar).
• Snabba utskrifter.
- För enkelsidig svartvit utskrift, 18 ppm (A4) eller 19 ppm (Brev).
• Smart Update letar reda på den senaste versionen av programvaran
och installerar denna samtidigt som skrivaren installeras. Finns endast
tillgängligt för Windows.
• Om du har en internetanslutning kan du få tillgång till hjälp, support,
skrivardrivrutiner, handböcker och beställningsinformation på
Samsungs hemsida: www.samsung.com > Sök produkthjälp > Support
eller Nedladdningar.
Fördelar
Många funktioner och stöd för många olika
program
Stöder flera konfigureringsmetoder för trådlösa
nätverk
• Stöd för flera olika pappersstorlekar (se ”Specifikationer för
utskriftsmedier” på sidan 66).
• Använda WPS-knappen (Wi-Fi Protected Setup™)
• Skriv ut vattenstämplar: Du kan anpassa dokument med ord, t.ex.
CONFIDENTIAL (se ”Använda specialfunktioner för utskrift” på sidan
141).
• Skriv ut affischer: Texten och bilderna på varje sida i dokumentet
förstoras och skrivs ut över flera sidor som sedan kan tejpas ihop till en
affisch (se ”Använda specialfunktioner för utskrift” på sidan 141).
• Du kan använda olika operativsystem när du skriver ut (se
”Systemkrav” på sidan 69).
- Det är lätt att ansluta till ett trådlöst nätverk med WPS-knappen på
maskinen och åtkomstpunkten (en trådlös router).
• Använda USB- eller nätverkskabel
- Du kan ansluta och konfigurera olika trådlösa nätverksinställningar
med en USB- eller nätverkskabel.
• Använda Wi-Fi Direct
- Du kan enkelt skriva ut från din mobila enhet med Wi-Fi eller Wi-Fi
Direct-funktionen.
• Skrivaren har ett ett USB-gränssnitt och/eller ett nätverksgränssnitt.
Se ”Introduktion av trådlösa inställningsmetoder” på sidan 108.
Olika modellers funktioner
Vissa funktioner och tillbehör kanske inte finns tillgängliga på alla modeller eller i alla länder.
Operativsystem
Operativsystem
CLP-36x Series
CLP-36xW Series
Windows
●
●
Macintosh
●
●
Linux
●
●
Olika modellers funktioner
Programvara
Skrivardrivrutinen och programvaran finns på programvaru-cd:n. Om du använder Windows väljer du drivrutin och programvara i fönstret Välj
vilken programvara och vilka verktyg som ska installeras.
Programvara
CLP-36x Series
CLP-36xW Series
SPL skrivardrivrutin
●
●
XPS-skrivardrivrutina
●
●
Samsung Easy Printer Manager
●
●
Samsung Easy Color Managerb
●
●
Samsung AnyWeb Printb
●
●
Samsung skrivarens status
●
●
SyncThru™ Web Service
●
a. När det gäller XPS-drivrutiner kan dessa installeras via fönstret Anpassad installation (Se den program-CD som medföljde skrivaren).
b. Hämta programvara från Samsungs webbplats och installera den (http://www.samsung.com > leta reda på modellen > Support eller Downloads). Innan du installerar bör du
kontrollera att progrmavaran har stöd för datorns operativsystem.
Olika modellers funktioner
Olika funktioner
funktioner
Höghastighets-USB 2.0
CLP-36x Series
CLP-36xW Series
●
●
Ethernet-gränssnitt (10/100 Base TX trådbundet LAN)
●
Nätverksgränssnitt 802.11b/g/n trådlöst LANa
●
IPv6
●
Google Cloud Print
●
Eko-utskrift (Easy Eco Driver)b
●
WPS (Wi-Fi Protected Setup™)
Dubbelsidig utskrift (manuellt)c
●
●
●
●
a. Beroende på land kanske inte trådlösa LAN-kort finns tillgängliga. I vissa länder kan endast 802.11 b/g användas. Kontakta din lokala Samsung-återförsäljare där du köpte
maskinen.
b. Eko-inställningarna anges via Windows-drivrutinen.
c. Finns endast tillgängligt för Windows.
(●: Ingår, Tom: ej tillgänglig)
Bra att veta
Var kan jag ladda ned drivrutinen till
skrivaren?
• Gå in på www.samsung.com/printer och hämta och
installera den senaste drivrutinen till skrivaren.
Var kan jag köpa tillbehör och
förbrukningsartiklar?
• Hör med återförsäljaren eller en Samsung-distributör.
• Gå in på www.samsung.com/supplies. När du har valt land
eller region visas serviceinformationen.
Ett papper har fastnat.
• Öppna och stäng de övre luckan (se ”Framsida” på sidan
17).
• Läs igenom avsnittet om hur du tar bort papper som har
fastnat och felsök (se ”Ta bort papper som fastnat” på
sidan 57).
Utskrifterna är otydliga.
• Tonern kan vara på väg att ta slut eller vara ojämnt
fördelad. Skaka tonerkassetten.
• Prova med en annan inställning för utskriftskvalitet.
Statusindikatorerna blinkar eller lyser
ständigt.
• Byt ut tonerkassetten.
• Stäng av skrivaren och slå på den igen.
Skrivaren skriver inte ut.
• Läs igenom avsnittet om vilka funktioner indikatorerna står
för i bruksanvisningen och felsök funktionen i fråga (se ”Att
förstå statusindikatorn” på sidan 60).
• Öppna skrivarkön och ta bort dokumentet från listan (se
”Avbryta en utskrift” på sidan 34).
• Ta bort drivrutinen och installera den på nytt (se
”Drivrutinen installeras lokalt” på sidan 22).
• Välj skrivaren som standardskrivare i Windows.
Om bruksanvisningen
Bruksanvisningen innehåller grundläggande information om skrivaren och
detaljerade användningsinstruktioner.
•
Läs säkerhetsinformationen innan du använder skrivaren.
•
Mer information om eventuella fel som kan uppstå finns i kapitlet om
felsökning.
•
I kapitlet Ordlista förklaras termerna som används i den här
bruksanvisningen.
•
Bilderna som visas här kan skilja sig från den skrivare du har (beroende
på tillval och modell).
•
Skärmbilderna som visas i den här användarguiden kan skilja sig från
vad som faktiskt visas på din skrivare (beroende på inbyggd
programvara och drivrutin).
•
Anvisningarna i den här bruksanvisningen gäller huvudsakligen
Windows 7.
2
Allmänna ikoner
Ikon
Text
Försiktig
het
Obs
Beskrivning
Ger användaren information som skyddar
maskinen från skador och fel.
Ger ytterligare information eller detaljerade
specifikationer om maskinens funktioner och
möjligheter.
1
Ordförklaringar
Vissa termer kan ha samma betydelse:
•
Dokument är synonymt med original.
•
Papper är synonymt med medium eller utskriftsmedium.
•
Maskinen syftar på skrivaren eller multifunktionsskrivaren.
1. Introduktion
10
Säkerhetsinformation
Dessa varningar och säkerhetsföreskrifter finns med i bruksanvisningen så
att du ska kunna undvika person- eller maskinskador. Läs alla dessa
anvisningar innan du använder skrivaren. När du har läst det här avsnittet
bör du förvara det på en säker plats för framtida bruk.
4
Driftsmiljö
Varning
3
Viktiga säkerhetssymboler
Förklaringar av alla ikoner och symboler som
används i det här kapitlet
Varning
Risker eller osäkra metoder som kan leda till svåra
personskador eller dödsfall.
Försiktig
het
Risker eller osäkra metoder som kan leda till lättare
personskador eller skador på egendom.
Försök inte.
Använd inte skrivaren om nätsladden är skadad eller om
vägguttaget inte är jordat.
Det kan leda till elektriska stötar eller eldsvåda.
Ställ ingenting på skrivaren (exempelvis vatten, små
metallföremål, tunga föremål, ljus eller tända cigaretter).
Det kan leda till elektriska stötar eller eldsvåda.
• Om skrivaren blir överhettad, börjar ryka, låter konstigt eller
börjar lukta konstigt ska du omedelbart stänga av den och
dra ur sladden.
• Du bör se till att du alltid kan komma åt vägguttaget eftersom
du kan behöva dra ut kontakten vid nödsituationer.
Det kan leda till elektriska stötar eller eldsvåda.
Böj inte nätsladden och ställ inga tunga föremål på den.
Om du trampar på nätsladden eller klämmer ihop den med
tunga föremål kan elstötar eller eldsvåda uppstå.
Ta inte bort stickkontakten genom att dra i sladden, och hantera
den inte med blöta händer.
Det kan leda till elektriska stötar eller eldsvåda.
1. Introduktion
11
Säkerhetsinformation
5
Försiktighet
Du bör dra ut kontakten vid åskväder eller om du inte tänker
använda skrivaren på ett tag.
Driftsmetod
Försiktighet
Det kan leda till elektriska stötar eller eldsvåda.
Tänk på att utmatningsområdet blir hett.
Dra inte ut papperet med våld under utskrift.
Du kan bränna dig.
Skrivaren kan ta skada.
Om någon har tappat skrivaren, eller om höljet verkar vara
skadad bör du koppla ur alla gränssnittsanslutningar och
kontakta kvalificerad servicepersonal.
Placera inte handen mellan skrivaren och pappersmagasinet.
Det finns risk för elektriska stötar eller eldsvåda.
Du kan skada dig.
Om skrivaren inte fungerar som den ska även efter det att du
följt dessa instruktioner kopplar du ur maskinen från alla
gränssnittsanslutningar och kontaktar kvalificerad
servicepersonal.
Skrivaren strömförsörjs via nätsladden.
Det finns risk för elektriska stötar eller eldsvåda.
Var försiktig när du byter papper eller tar bort papper som
fastnat inuti skrivaren.
Försök inte tvinga in kontakten i vägguttaget om det inte går
lätt att sätta i den.
Nya papper har vassa kanter och du kan skära dig.
Ring en elektriker för att byta vägguttaget, annars finns risk för
elektriska stötar.
När du skriver ut stora kvantiteter kan den undre delen av
utmatningsområdet bli het. Låt inte barn röra den.
Låt inte husdjur gnaga på nätsladden, telesladden eller
kablarna för anslutning till datorn.
Det kan leda till elektriska stötar och eldsvåda. Dessutom kan
djuret skadas allvarligt.
Om du vill stänga av strömförsörjningen drar du ur nätsladden
från vägguttaget.
Du kan bränna dig.
Du bör inte ta bort papper som har fastnat med pincett eller
vassa metallföremål.
Den kan skadas.
1. Introduktion
12
Säkerhetsinformation
Låt inte alltför många papper ansamlas i utmatningsmagasinet.
Försiktighet
Den kan skadas.
Blockera inte och tryck inte in objekt i ventilationsöppningen.
Det kan leda till höjda temperaturer hos komponenterna, vilket
kan orsaka skador eller eldsvåda.
Kontroller, justeringar eller procedurer annat än de som
beskrivs här kan leda till farlig bestrålning.
Innan du flyttar skrivaren ska du stänga av strömmen och
koppla ur alla sladdar. Informationen nedan är bara förslag
som baseras på enheternas vikt. Om du har en sjukdom som
hindrar dig från att lyfta, ska du inte lyfta maskinen. Be om
hjälp, och lyft alltid enheten tillsammans med ett lämpligt antal
personer på ett säkert sätt.
Lyft sedan skrivaren:
• Om skrivaren väger under 20 kg kan du lyfta den själv.
6
Installera/flytta
Varning
Placera inte skrivaren i ett område med damm, fukt eller
vattenläckor.
Det kan leda till elektriska stötar eller eldsvåda.
• Om skrivaren väger 20–40 kg ska den lyftas av två
personer.
• Om skrivaren väger över 40 kg ska den lyftas av fyra eller
fler personer.
Den kan annars falla i golvet, vilket kan orsaka person- eller
maskinskador.
Placera inte skrivaren på ett instabilt underlag.
Den kan annars falla i golvet, vilket kan orsaka person- eller
maskinskador.
Använd endast 26 AWGa eller grövre talefonsladd.
Annars kan maskinen skadas.
1. Introduktion
13
Säkerhetsinformation
7
Använd nätsladden som medföljer skrivaren för säker drift. Om
du använder en sladd som är längre än 2 meter med en 110volts skrivare ska tjockleken överstiga 16 AWG.
Annars kan skrivaren skadas och elstötar och eldsvåda kan
uppstå.
Underhåll/kontroll
Försiktighet
Kontrollera att du sätter i nätsladden i ett jordat vägguttag.
Det finns risk för elektriska stötar eller eldsvåda.
Överbelasta inte vägguttag eller förlängningssladdar.
Det kan försämra produktens prestanda och leda till elektriska
stötar eller eldsvåda.
Dra ut sladden från vägguttaget innan du rengör insidan av
skrivaren. Rengör inte skrivaren med bensin, thinner eller
alkohol och spreja inte vatten direkt i skrivaren.
Det kan leda till elektriska stötar eller eldsvåda.
Täck inte över skrivaren och placera den inte på någon plats
utan ventilation, t.ex. i en garderob.
Skrivaren ska inte användas samtidigt som du byter delar
eller rengör insidan.
Om skrivaren inte är väl ventilerad kan eldsvåda uppstå.
Du kan skada dig.
Skrivaren ska anslutas till den spänning som anges på
etiketten.
Förvara städprodukter utom räckhåll för barn.
Om du är osäker och vill kontrollera vilken spänningsnivå du
använder kontaktar du din elleverantör.
a. AWG: Amerikanskt kabelmått
De kan skada sig.
Plocka inte isär, reparera inte och bygg inte om skrivaren
själv.
Den kan skadas. Ring en certifierad fackman när skrivaren
behöver repareras.
1. Introduktion
14
Säkerhetsinformation
• Ta inte bort kåpor eller skydd som är fastskruvade.
• Fixeringsenheter får endast repareras av certifierad
servicetekniker. Reparation av lekman kan leda till
eldsvåda och elstötar.
• Skrivaren får endast repareras av Samsungs
servicetekniker.
Vid rengöring och drift av maskinen ska du följa
anvisningarna i bruksanvisningen som medföljer maskinen.
Annars kan skrivaren skadas.
Se till att nätsladden och kontaktytan inte utsätts för damm
eller väta.
Det finns risk för elektriska stötar eller eldsvåda.
Bränn inte upp förbrukningsmaterial (exempelvis
tonerkassetten eller fixeringsenheten).
Det kan orsaka en explosion eller en okontrollerbar eldsvåda.
Förvara förbrukningsmaterial, till exempel tonerkassetter
utom räckhåll för barn.
Toner kan vara farligt för människor vid förtäring eller
inandning.
När du byter tonerkassett eller tar bort papper som har
fastnat ska du vara försiktig så att du inte får toner på dig eller
dina kläder.
Toner kan vara farligt för människor vid förtäring eller
inandning.
Om du får toner på kläderna ska du inte tvätta dem i varmt
vatten.
8
Använda förbrukningsmaterial
Försiktighet
Plocka inte isär tonerkassetten.
Varmt vatten gör att tonern fastnar i tyget. Använd kallt
vatten.
Att använda återvunnet förbrukningsmaterial, t.ex. toner, kan
skada maskinen.
Om det uppstår skador på grund av användning av
återvunnet förbrukningsmaterial tas en serviceavgift ut.
Toner kan vara farligt för människor vid förtäring eller
inandning.
1. Introduktion
15
Översikt över maskinen
9
Tillbehör
Nätsladd
Snabbinstallationsanvisning
Programvaru-cda
Diverse tillbehörb
a. Programvaru-cd:n innehåller drivrutinen och program.
b. Vilka tillbehör som medföljer skrivaren beror på i vilket land du har köpt den och vilken modell det rör sig om.
1. Introduktion
16
Översikt över maskinen
10
Framsida
• Bilden kan skilja sig från din maskin beroende på modell.
• Vissa funktioner och tillbehör kanske inte finns tillgänliga för alla modeller och i alla länder (se ”Olika modellers funktioner” på sidan 6).
1
2
3
8
7
6
4
9
10
5
1
6
Utmatningsmagasin
Främre lucka
2
Utmatningsstöd
3
7
Öppningsknapp för
främre luckan
8
Övre lucka
Tonerkassetter
4
9
Kontrollpanel
Spilltonerbehållare
5
10
Kassett
Skannerenhet
1. Introduktion
17
Översikt över maskinen
11
Baksida
• Bilden kan skilja sig från din maskin beroende på modell.
• Vissa funktioner och tillbehör kanske inte finns tillgänliga för alla modeller och i alla länder (se ”Olika modellers funktioner” på sidan 6).
4
3
2
1
1
Bakre lucka
2
Nätkontakt
3
USB-port
4
Nätverksporta
a. Endast CLP-36xW.
1. Introduktion
18
Översikt över kontrollpanelen
Kontrollpanelen kan skilja sig från din skrivare beroende på modell. Det
finns olika typer av kontrollpaneler.
3
Konfigurerar den trådlösa nätverksanslutningen utan
att en dator behövs (se ”Installation av trådlöst
nätverk” på sidan 107).
• Manuell utskrift
a
(WPS)
1
- Om du har valt Manuell matare som Källa i
skrivardrivrutinen lägger du i ett ark och trycker
på den här knappen för utskrift.
2
3
4
5
6
1
Tonerindikator
Visar tonerkassettens status (se ”Statusindikator” på
sidan 61).
Eko
Försätter skrivaren i eko-läge med mindre toner- och
pappersåtgång vid datorutskrift enbart (se ”Ekoutskrifter” på sidan 36).
2
1. Introduktion
19
Översikt över kontrollpanelen
3
• Skriver ut skärmbilden
4
Du kan stoppa en åtgärd när som helst. Du kan även
göra så här.
- Tryck på den här knappen. Den gröna indikatorn
börjar blinka. Om du vill skriva ut den aktiva
skärmen släpper du knappen när den gröna
indikatorn slutar att blinka. Vill du istället skriva
ut hela skärmen släpper du knappen medan
indikatorn blinkar.
• Inställningssida
- Håll ned knappen i cirka 2 sekunder tills den
gröna indikatorn börjar blinka.
• Skriver ut händelseloggrapport/
användningsräknare
- Manuell utskrift
(Avbryt)
▪ Om du har valt Manuell matare som Källa i
skrivardrivrutinen lägger du i ett ark och
trycker på den här knappen för utskrift.
- Tryck och håll ned den här knappen i ca 4
sekunder tills den gröna lysdioden blinkar
snabbt, och släpp upp.
• Skriver ut en rapport över förbrukningsvaror
(Skriv ut
skärm)b
- Håll ned den här knappen i cirka 6
sekunder sekunder tills den gröna indikatorn
tänds.
• Skriv ut skärm kan endast användas med
Windows och Macintosh.
• Du kan endast använda denna funktion
med en USB-ansluten skrivare.
• När du skriver ut aktivt fönster/hela
skärmen genom att använda
skärmutskriftsknappen kan maskinen
erfordra mer toner beroende på vad som
skrivs ut.
• Om du använder Macintosh kan du endast
använda funktionen efter att ha installerat
Easy Printer Manager. Vidare måste
Screen Print Settings aktiveras från Easy
Printer Manager.
5
(Strömbrytare/
väckning)
6
Med den här knappen slår du på och stänger av
skrivaren. Om den är försatt i viloläge återgår den till
normalläge.
Visar skrivarens status (se ”Statusindikator” på sidan
61).
(Status
indikator
a. Endast CLP-36xW
b. Endast CLP-36xW
1. Introduktion
20
Slå på maskinen
1
Anslut först skrivaren till elnätet.
1
2
2
tryck på
(Strömbrytare/väckning) på kontrollpanelen.
Tryck på
(Strömbrytare/väckning) på kontrollpanelen för att stänga av.
1. Introduktion
21
Drivrutinen installeras lokalt
Med en lokalt ansluten skrivare menas en skrivare som är kopplad till datorn
via en USB-kabel. Om skrivaren är ansluten till ett nätverk hoppar du över
stegen nedan och går till avsnittet om installation av drivrutin för en
nätverksansluten skrivare (se den avancerade bruksanvisningen).
3
Välj Installera nu.
4
Följ anvisningarna i installationsfönstret.
• Mer information om Mac OS- och Linux-installation finns i
"Macintosh-instInstallation" på sidan 90 och "Linux-installation" på
sidan 92.
• Installationsfönstret i den här Användarhandbok kan variera
beroende på vilken maskin och vilket gränssnitt som används.
• Använd en USB-kabel som är kortare än 3 meter.
12
Windows
1
Kontrollera att skrivaren är ansluten till datorn och påslagen.
Om Ny maskinvara har hittats visas under installationen klickar du på
Avbryt för att stänga fönstret.
2
Sätt i den medföljande cd-skivan med programvara i cd-romenheten.
Välj programvara i fönstret Välj vilken programvara och vilka verktyg
som ska installeras.
Cd-skivan med programvara startar automatiskt och ett
installationsfönster visas.
1. Introduktion
22
Ominstallation av drivrutinen
Om skrivardrivrutinen inte fungerar ordentligt följer du anvisningarna för att
installera om drivrutinen.
13
Windows
1
2
3
4
Kontrollera att skrivaren är ansluten till datorn och påslagen.
På menyn Starta väljer du Program eller Alla program > Samsung
Printers > namnet på skrivardrivrutinen > Avinstallera.
Följ anvisningarna i installationsfönstret.
Sätt i programvaru-cd:n i cd-enheten och installera drivrutinen på
nytt (se ”Drivrutinen installeras lokalt” på sidan 22).
1. Introduktion
23
2. Lär dig
grundfunktionerna
När installationen är klar kan du ange standardinställningar. Läs nästa avsnitt om du vill ange eller ändra värden.
I det här kapitlet finns information om den övergripande menystrukturen och om de grundläggande
installationsalternativen.
• Skriva ut en demosida
25
• Medier och kassetter
26
• Grundläggande information om utskrift
33
Skriva ut en demosida
Skriver ut en provsida så att du kan försäkra dig om att skrivaren fungerar (fungerar endast i Windows).
Så här skriver du ut en demosida:
•
Öppna fliken Utskriftsinställningar (se ”Öppna utskriftsinställningarna” på sidan 34) > Samsung > Demosida.
2. Lär dig grundfunktionerna
25
Medier och kassetter
I det här kapitlet beskrivs hur du lägger utskriftsmedier i skrivaren.
1
Översikt över kassetter
• Om du använder utskriftsmedia som inte uppfyller specifikationerna
kan skrivaren skadas med följd att den måste repareras. Sådana
reparationer omfattas inte av Samsungs garanti eller serviceavtal.
• Använd inte fotopapper för bläckstråleskrivare i den här maskinen
eftersom skrivaren kan skadas.
Du måste justera pappersstöden om du ändrar pappersformat.
1
2
3
• Användning av lättantändliga utskriftsmedia kan orsaka brand.
• Använd avsedda utskriftsmedier (se ”Specifikationer för
utskriftsmedier” på sidan 66).
4
Lättantändliga utskriftsmedia och andra främmande material som
lämnas i skrivaren kan orsaka överhettning och i sällsynta fall brand.
1
2
3
4
Papperslock
Pappersstödets lås
Längdstöd för papper
Pappersbreddsstöd
Om du inte justerar breddstödet kan papperet fastna eller skrivas ut
snett.
2. Lär dig grundfunktionerna
26
Medier och kassetter
2
Fylla på papper i magasinet
1
3
Dra ut kassetten efter att ha tryckt ned och hakat loss stödlåset i
kassetten. Ställ sedan in pappersstöden för längd och bredd.
Dra ut pappersmagasinet (se ”Översikt över kassetter” på sidan 26).
1
32
2
4
2
Böj eller bläddra pappersbunten så att sidorna separeras innan du
lägger i dem.
Öppna pappersluckan.
2. Lär dig grundfunktionerna
27
Medier och kassetter
5
Lägg papperet så att den sida varpå du vill skriva ut är vänd uppåt.
1
2
För papper som är mindre än brevstorlek trycker du och låser upp
pappersstödens lås i kassetten och trycker in denna manuellt. Ställ
sedan in pappersstödens längd och bredd.
1
• Tryck inte breddstödet så hårt mot bunten att papperen böjs.
• Använd inte papper med böjd kant eftersom det kan orsaka
pappersstopp eller leda till att papperet skrynklas ihop.
• Om du inte justerar breddstödet kan det orsaka pappersstopp.
2
För papper som är längre än Legal-storlek trycker du in och hakar av
pappersstödens lås på papperskassetten och drar ut kassetten
manuellt. Ställ sedan in pappersstödens längd och bredd.
2. Lär dig grundfunktionerna
28
Medier och kassetter
6
Pressa på papperslängdsstödet och skjut det mot kanten av
pappersbunten utan att papperen böjer sig.
7
Stäng luckan.
8
Stäng papperskassetten.
9
När du skriver ut ett dokument ställer du in papperets typ och storlek
för kassetten (se ”Ange pappersformat och typ” på sidan 32).
Inställningar som görs från maskinens drivrutin åsidosätter
inställningarna på kontrollpanelen.
a Om du vill skriva ut från ett program öppnar du programmet och
öppnar utskriftsmenyn.
b Öppna Utskriftsinställningar (se ”Öppna utskriftsinställningarna”
på sidan 34).
c Tryck på fliken Papper i Utskriftsinställningar och välj lämplig
papperstyp.
Om du t.ex. vill använda etiketter anger du papperstypen som
Etiketter.
d Välj Autoval (eller Manuell matare) som papperskälla och tryck
sedan på OK.
e Påbörja utskriften i programmet.
2. Lär dig grundfunktionerna
29
Medier och kassetter
3
Typer
Skriva ut på specialmedier
Kassetta
CardStock
●
Tabellen nedan visar tillgängliga specialmedier för varje kassett/magasin.
Etiketter
●
Medietyperna visas i Utskriftsinställningar. För högsta utskriftskvalitet bör
du välja rätt utskriftsmedium i fönstret Utskriftsinställningar > fliken
Papper > Papperstyp (se ”Öppna utskriftsinställningarna” på sidan 34).
Förtryckt
●
Bomullspapper
●
Återvunnet
●
Arkiv papper
●
Glättat foto
●
Matt foto
●
Om du tänker skriva ut på etiketter väljer du således Etiketter som
Papperstyp.
När du använder specialmedier rekommenderar vi att du matar ett
papper åt gången.(se ”Specifikationer för utskriftsmedier” på sidan 66).
a. Följande papperstyper kan användas för manuell matning i kassett:
Information om hur mycket de olika arken väger finns i ”Specifikationer för
utskriftsmedier” på sidan 66.
Typer
(●: Ingår, Tom: ej tillgänglig)
Kassetta
Vanligt
●
Tjockt papper
●
Tunt papper
●
Brevpapper
●
Färg
●
2. Lär dig grundfunktionerna
30
Medier och kassetter
Etiketter
•
Kontrollera att det inte finns något synligt lim mellan etiketterna. Synliga
limområden kan orsaka att etiketterna skalas av under utskriften, vilket
kan ge upphov till pappersstopp. Synligt lim kan även skada skrivarens
delar.
•
Kör inte ett ark med etiketter genom skrivaren mer än en gång.
Skyddspapperet har endast utformats för att passera genom skrivaren
en gång.
•
Använd inte etiketter som har lossnat från skyddsarket, eller är
skrynkliga, bubbliga eller skadade på något annat sätt.
Använd enbart etiketter som är avsedda för laserskrivare. Annars kan
skrivaren skadas.
Kortpapper/papper i anpassad storlek
•
Tänk på följande saker när du väljer etiketter:
-
Lim: limmet måste tåla skrivarens fixeringstemperatur.
Fixeringstemperaturen anges i specifikationen för skrivaren
(omkring 170 °C).
-
Arrangemang: använd endast etiketter där du inte kan se
bakgrundspapperet mellan dem. Etiketter som inte ligger kant i kant
kan lossna och orsaka problem.
-
Buktigt papper: måste ligga plant med mindre än 5 mm böjning i
någon riktning.
-
Status: använd inte etiketter med skrynklor, bubblor eller andra
tecken på att de har lossnat från bakstycket.
•
I programvaran ställer du in marginaler som är minst 6,4 mm från
kanterna på materialet.
2. Lär dig grundfunktionerna
31
Medier och kassetter
Förtryckt papper
När du fyller på förtryckt papper ska utskriftssidan vara vänd uppåt med en
jämn kant längst fram. Får du problem med pappersmatningen vänder du
pappersbunten. Observera att utskriftskvaliteten kan försämras.
4
Ange pappersformat och typ
När du har lagt i papper i papperskassetten ställer du in papperets storlek
och typ.
Öppna Utskriftsinställningar (se ”Öppna utskriftsinställningarna” på sidan
34) och ställ in pappersstorlek och -typ på fliken Papper.
Om du vill använda specialstorlekar av papper, t.ex. för fakturor, väljer
du Anpassat på fliken Papper i Utskriftsinställningar (se ”Öppna
utskriftsinställningarna” på sidan 34).
•
Måste tryckas med värmebeständigt bläck som inte smälter, förångas
eller frigör farliga gaser när det utsätts för skrivarens
fixeringstemperatur (ungefär 170 °C) under 0,1 sekunder.
•
Bläck på brevhuvuden/förtryckt papper måste vara brandsäkert och får
inte skada maskinens rullar.
•
Innan du lägger i förtryckt papper måste du vara säker på att bläcket på
papperet är torrt. Under fixeringen kan fuktig färg lossna från förtryckt
papper och försämra utskriftskvaliteten.
2. Lär dig grundfunktionerna
32
Grundläggande information om utskrift
För speciella utskriftsfunktioner läs Avancerad guide (se ”Använda
specialfunktioner för utskrift” på sidan 141).
3
Markera din skrivare i listan Välj skrivare.
4
De grundläggande utskriftsinställningarna, som antalet kopior och
utskriftsområde, väljs i fönstret Skriv ut.
5
Skriver ut
Om du använder en Macintosh eller Linux hänvisar vi till ”Macintoshutskrift” på sidan 148 eller ”Linux-utskrift” på sidan 150.
Fönstret Utskriftsinställningar som följer avser Anteckningar i Windows 7.
1
2
Öppna dokumentet du vill skriva ut.
Välj Skriv ut på menyn Fil.
Om du vill dra nytta av de avancerade utskriftsfunktionerna klickar du
på Egenskaper eller Inställningar i Skriv ut (se ”Öppna
utskriftsinställningarna” på sidan 34).
5
Starta utskriften genom att klicka på OK eller Skriv ut i fönstret
Skriv ut.
2. Lär dig grundfunktionerna
33
Grundläggande information om utskrift
6
Avbryta en utskrift
Om utskriftsjobbet väntar i en utskriftskö eller utskriftsbuffert avbryter du
jobbet så här:
•
Du kan också öppna fönstret genom att dubbelklicka på skrivarikonen
(
•
1
2
3
4
Öppna dokumentet du vill skriva ut.
Välj Skriv ut på Arkiv-menyn.
Markera din skrivare i listan Välj skrivare.
Klicka på Egenskaper eller Inställningar.
) i Aktivitetsfältet i Windows.
Du kan även avbryta det aktuella jobbet genom att trycka på
(Avbryt) på kontrollpanelen.
7
Öppna utskriftsinställningarna
• Fönstret Utskriftsinställningar som visas i den här
bruksanvisningen kan se annorlunda ut beroende på vilken skrivare
som används. Däremot har de olika fönstren ungefär samma
uppbyggnad.Utskriftsinställningar.
• När du väljer ett alternativ i Utskriftsinställningar kan
varningsmarkeringen
eller
visas. Ett utropstecken ( ) anger
att du kan markera det aktuella alternativet men att det inte
rekommenderas, och tecknet
anger att det inte går att markera
det alternativet på grund av skrivarens inställningar eller miljö.
2. Lär dig grundfunktionerna
34
Grundläggande information om utskrift
• Du kan använda Eko-funktioner för att spara på papper och toner vid
utskrift (se ”Easy Eco Driver” på sidan 157).
• Du kontrollerar skrivarstatus via knappen med samma namn (se
”Använda Samsung skrivarens status” på sidan 164).
1
2
Ändra önskade inställningar på varje flik.
3
4
5
Klicka på spara.
Ange ett namn på objektet i inmatningsrutan för Favoriter.
Använda en favoritinställning
Funktionen Favoriter som finns på alla inställningsflikar utom fliken
Samsung kan användas för att spara aktuella inställningar för framtida
bruk.
Följ dessa steg för att spara Favoriter:
Ange namn och beskrivning samt välj önskad ikon.
Klicka på OK. När du sparar Favoriter sparas alla inställningar.
För att använda en sparad favorit väljer du den på fliken Favoriter.
Skrivaren är nu klar för utskrift med valda inställningar. Om du vill ta bort
sparade inställningar markerar du dem på fliken Favoriter och klickar
på Ta bort.
2. Lär dig grundfunktionerna
35
Grundläggande information om utskrift
8
Använda hjälpen
Inställningar som utförs från skrivarens drivrutin har högre prioritet än
inställningarna på kontrollpanelen.
Välj det alternativ som du vill veta mer om i fönstret Utskriftsinställningar
och tryck därefter på F1 på tangentbordet.
Aktiverar eko-läge för drivrutinen
9
Eko-utskrifter
När funktionen Eko är aktiverad begränsas toner- och
pappersförbrukningen. MedEko blir utskrifterna både billigare och mer
miljövänliga.
Öppna fliken Eko för att aktivera eko-läget. Om eko-bilden visas (
läget redan aktiverat.----
) är
Ett annat sätt att skriva ut i eko-läge är att använda programmet Easy Eco
Driver. Se ”Easy Eco Driver” på sidan 157.
Eko-alternativ
Ställ in eko-läge på kontrollpanelen
Läget aktiveras när du trycker på Eko-knappen på kontrollpanelen.
Standardinställningen för ekoläget ärFlera sidor per ark (2) och
tonerbesparing.
Du kan ändra inställningar för skrivaren via Enhetsinställningar i
programmet Samsung Easy Printer Manager.
•
Skrivarens standard: Inställningarna som angetts via skrivarens
kontrollpanel används.
•
Ingen: Eko-läget inaktiveras.
•
Eko-utskrift: Eko-läget aktiveras. De olika eko-alternativen som du har
angett aktiveras.
•
Lösenord: Om administratören har skapat ett lösenord måste du ange
detta för att aktivera/inaktivera läget.
• I Windows och Mac anges inställningarna i Samsung Easy Printer
Manager >
(växla till avancerat läge) > Enhetsinställningar,
se ”Enhetsinställningar” på sidan 163.
2. Lär dig grundfunktionerna
36
Grundläggande information om utskrift
Knappen Lösenord: Du kan ställa in via SyncThru™ Web Service
(Settings fliken > Machine Settings > System > Eco > Settings) eller
Samsung Easy Printer Manager (Enhetsinställningar > Eko),
lösenordsknappen är då aktiverad. Om du vill ändra
utskriftsinställningar klickar du på knappen, anger lösenordet eller
kontaktar administratören vid behov.
Resultatsimulator
Resultatsimulator visar hur mycket mindre koldioxid, energi och papper
som går åt med de eko-inställningar som du har valt jämfört med en vanlig
utskrift.
•
Vid beräkningen antas att du skriver ut 100 sidor och att ingen av dessa
är tom när eko-läget är inaktiverat.
•
Mer information om beräkningskoefficienten som används för
koldioxidutsläpp finns hos IEA, Japans departement för inrikes affärer
och kommunikation, samt på webbplatsen
www.remanufacturing.org.uk. Olika beräkningsmetoder används för de
olika modellerna.
•
Med energiförbrukningen avses skrivarens genomsnittliga
energiförbrukning.
•
De faktiska mängden som visas är bara en uppskattning eftersom den
verkliga mängden beror på ytterligare faktorer, exempelvis vilket
operativsystem, vilka program och vilken dator du använder samt på
anslutningen, utskriftsmediet och dess tjocklek, storlek och komplexitet.
2. Lär dig grundfunktionerna
37
3. Underhåll
Det här kapitlet innehåller information om hur du anskaffar förbrukningsartiklar, tillbehör och reservdelar till
maskinen.
• Beställa förbrukningsvaror och tillbehör
39
• Tillgängligt förbrukningsmaterial
40
• Tillgängliga reservdelar
41
• Förvara tonerkassetten
42
• Omfördela toner
44
• Byta ut tonerkassetten
46
• Byta spilltonerbehållaren
48
• Byta skannerenheten
50
• Rengöra maskinen
52
• Tips för att flytta och förvara skrivaren
54
Beställa förbrukningsvaror och tillbehör
Vilka tillbehör som finns tillgängliga kan variera mellan olika länder. Kontakta din återförsäljare om du vill få en lista över tillgängliga tillbehör och
underhållsdelar.
Kontakta din lokala Samsung-återförsäljare eller butiken där du köpte maskinen om du vill beställa Samsung-auktoriserade förbrukningsmaterial, tillbehör
eller reservdelar. Du kan även besöka www.samsung.com/supplies och välja land. Då visas kontaktinformationen.
3. Underhåll
39
Tillgängligt förbrukningsmaterial
Du kan beställa följande förbrukningsmaterial som har tjänat ut:
Genomsnittlig livslängda
Typ
Tonerkassett
• Genomsnittlig kontinuerlig kapacitet för svart kassett: Cirka 1 500 standardsidor (svart)
Reservdelsnamn
• K406 (CLT-K406S): Svart
• Genomsnittlig kontinuerlig kapacitet för färgkassett: Cirka 1 000 standardsidor (gul/magenta/ • C406 (CLT-C406S): Cyan
cyan)
• M406 (CLT-M406S): Magenta
• Y406 (CLT-Y406S): Gul
Skannerenhet
Cirka 16 000 bilderb
CLT-R406
Spilltonerbehållare
Cirka 7 000 bilderb
CLT-W406
a. Deklarerat avkastningsvärde i enlighet med ISO/IEC 19798. Antalet sidor kan påverkas av användningsmiljön, utskriftsintervall, diagram, mediatyp och -storlek.
b. Antalet sidor grundas på en färg per sida. Om du skriver ut i fyrfärgstryck (cyan, magenta, gult, svart) minskas sidantalet med 25 %.
Tonerkassettens livslängd kan variera, beroende på vilka alternativ och jobblägen som används och på hur stor del av sidan som täcks av utskriften.
Du måste köpa nya tonerkassetter och andra tillbehör i samma land där du köpte maskinen. Annars passar de inte med maskinen. Tonerkassetter och
andra tillbehör tillverkas på olika sätt beroende på skilda förhållanden i olika länder.
Samsung rekommenderar inte att man använder andra tonerkassetter än Samsungs egna, till exempel påfyllda eller återanvända kassetter. Samsung kan
inte garantera kvaliteten hos tonerkassetter från andra tillverkare än Samsung. Service- eller reparationsbehov som uppstår till följd av att andra
tonerkassetter än Samsungs används täcks inte av garantin.
3. Underhåll
40
Tillgängliga reservdelar
När du ska köpa reservdelar kontaktar du försäljningsstället där du köpte maskinen. Vi rekommenderar att byte av reservdelar endast utförs av en
auktoriserad serviceverkstad, återförsäljare eller där maskinen köptes. Garantin täcker inte byte av reservdelar efter deras genomsnittliga livslängd.
Reservdelar byts ut med specifika intervall för att undvika problem med utskriftskvalitet och pappersmatning som beror på slitna delar. Se tabellen nedan.
Syftet med detta är att se till att maskinen fungerar på bästa sätt. Reservdelarna nedan ska bytas ut när livslängden för varje del har uppnåtts.
Genomsnittlig livslängda
Reservdelar
Fixeringsenhet
Ca 20 000 sidor för svartvitt läge eller 5 000 sidor för färgläge
Överföringsvals
Cirka 20 000 sidor
Matarvals
Cirka 20 000 sidor
Matningsvals
Cirka 20 000 sidor
Intermediate Transfer Belt (ITB)
Ca 20 000 sidor för svartvitt läge eller 5 000 sidor för färgläge
a. Beror på vilket operativsystem du använder, datorns prestanda, programvara, typ av anslutning, medietyp och mediestorlek samt jobbets komplexitet.
3. Underhåll
41
Förvara tonerkassetten
Tonerkassetter innehåller komponenter som är känsliga för ljus, temperatur och fukt. Samsung råder användare att följa rekommendationerna för att
bibehålla högsta prestanda, kvalitet och livslängd för nya tonerkassetter från Samsung.
Förvara kassetten i samma miljö som skrivaren ska användas i, det vill säga i kontorsmiljö med reglerad temperatur och luftfuktighet. Tonerkassetten bör
förvaras i den oöppnade originalförpackningen tills den installeras. Om originalförpackningen inte finns till hands ska öppningen på kassettens ovandel
täckas över med ett papper och kassetten förvaras i ett mörkt skåp.
Om kassettens förpackning öppnas innan kassetten ska användas förkortas dess livslängd och funktion drastiskt. Förvara den inte på golvet. Om du tar ut
en tonerkassett ur skrivaren ska den förvaras enligt följande.
•
Förvara kassetten inuti skyddspåsen från originalförpackningen.
•
Den ska förvaras liggande med samma sida uppåt (som om den redan satt i skrivaren).
•
Förvara inte förbrukningsartiklar under något av följande förhållanden:
-
Temperaturer över 40 °C.
-
Luftfuktighet på under 20 % eller över 80 %.
-
Miljöer där luftfuktigheten eller temperaturen varierar kraftigt.
-
Direkt solljus eller rumsbelysning.
-
Dammiga miljöer.
-
En bil under längre tid.
-
Miljöer med frätande gaser.
-
Salthaltig luft.
3. Underhåll
42
Förvara tonerkassetten
1
3
Hanteringsanvisningar
•
Rör inte vid ytan på tonerkassettens ljuskänsliga trumma.
•
Utsätt inte tonerkassetten för onödiga vibrationer eller stötar.
•
Vrid aldrig trumman manuellt, speciellt inte åt fel håll. Det kan skada
delar inuti tonerkassetten och orsaka tonerspill.
Kassettens uppskattade livslängd
Kassettens uppskattade livslängd (toner- eller skannerkapaciteten) beror
på den mängd toner som utskrifterna kräver. Det faktiska antalet utskrivna
sidor beror på mängden trycksvärta på utskrivna sidor, driftsmiljön,
bildernas storlek, utskriftsintervall, medietyp och mediestorlek. Om du till
exempel skriver ut mycket grafik ökar toneråtgången och du kan behöva
byta kassett oftare.
2
Tonerkassetten
Samsung Electronics rekommenderar och godkänner inte användning av
tonerkassetter som inte är Samsung-original i maskinen. Detta inkluderar
generiska, återfyllda, eller återtillverkade tonerkassetter, och
tonerkassetter med olika butikers varumärke.
Samsungs skrivargaranti täcker inte skador på skrivaren som orsakats
av användning av påfyllda eller återanvända tonerkassetter eller
kassetter från andra tillverkare än Samsung.
3. Underhåll
43
Omfördela toner
När tonerkassetten nästan är tom:
•
Kan vita strimmor uppstå på utskriften och trycket bli starkare på en sida.
•
Tonerindikatorn blinkar orange.
Om det händer kan du tillfälligt förbättra utskriftskvaliteten genom att omfördela resterande toner i tonerkassetten. I vissa fall blir det fortfarande vita streck
eller ljus utskrift även om du omfördelar tonern.
• Innan du öppnar den övre luckan bör du stänga utmatningsstödet.
• Om du får toner på kläderna bör du torka bort den med en torr trasa och tvätta kläderna i kallt vatten. Varmt vatten gör att tonern fastnar i tyget.
• Om du fortsätter att skriva ut trots att tonern är tom (och ett meddelande om detta har visats) kan maskinen ta skada.
3. Underhåll
44
Omfördela toner
3. Underhåll
45
Byta ut tonerkassetten
• Innan du öppnar den övre luckan bör du stänga utmatningsstödet.
• Använd inte vassa föremål (såsom kniv eller sax) när du öppnar förpackningen till tonerkassetten. Trumman i kassetten kan ta skada.
• Om du får toner på kläderna bör du torka bort den med en torr trasa och tvätta kläderna i kallt vatten. Varmt vatten gör att tonern fastnar i tyget.
• Om du skakar tonerkassetten ordentligt kommer de första utskrifterna att bli betydligt bättre.
• Rör inte vid den gröna undersidan av tonerkassetten. Använd handtaget på kassetten i stället så att du kan undvika detta område.
• Om du fortsätter att skriva ut trots att tonern är tom (och ett meddelande om detta har visats) kan maskinen ta skada.
3. Underhåll
46
Byta ut tonerkassetten
När en tonerkassett är nästan slut visas fönstret Printing Status på datorn och visar vilken tonerkassett som måste bytas.
3. Underhåll
47
Byta spilltonerbehållaren
När spilltonerbehållarens livslängd är slut visas Smart Panel-programmets fönster på skärmen med information om att behållaren behöver bytas ut. Om
detta inte görs går det inte att skriva ut mer.
• Små tonerpartiklar kan släppas ut inuti skrivaren med det innebär inte att maskinen skadas. Kontakta en servicerepresentant utskriftskvaliteten
försämras.
• När du drar ut spilltonerbehållaren ur skrivaren måste du vara försiktig så att du inte tappar den.
• Lägg spilltonerbehållaren på en plan yta så att du inte spiller ut toner.
Luta eller vänd inte på behållaren.
3. Underhåll
48
Byta spilltonerbehållaren
Beställningsinformationen anges för tillvalsenheter (se ”Tillgängligt förbrukningsmaterial” på sidan 40).
3. Underhåll
49
Byta skannerenheten
När det är dags att byta ut skannerenheten startas Smart Panel och du får ett meddelande om att enheten behöver bytas ut. I annat fall avbryter maskinen
utskriften.
• Öppna inte förpackningen med något vasst föremål, till exempel en kniv eller en sax. Du kan skada skannerenhetens yta.
• Repa inte ytan på skannerenheten.
• Utsätt inte skannerenheten för ljus i mer än ett par minuter, för att undvika att den skadas. Täck eventuellt över den med ett papper.
• Se till att alla tonerkassetter är isatta ordentligt innan du stänger frontluckan.
3. Underhåll
50
Byta skannerenheten
3. Underhåll
51
Rengöra maskinen
Om det uppstår problem med utskriftskvaliteten, eller om du använder skrivaren i en dammig miljö, behöver du regelbundet rengöra den för att få bästa
möjliga utskriftsförhållanden och öka skrivarens livslängd.
• Om du rengör skrivarens hölje med rengöringsmedel med hög alkoholhalt, lösningsmedel eller andra starka ämnen, kan höljet missfärgas eller skadas.
• Om det läcker ut toner i eller kring maskinen torkar du upp den med en trasa eller papper fuktat med vatten. Om du använder en dammsugare virvlar
tonern upp i luften och kan vara skadlig för din hälsa.
• Vid utskrift kan papperspartiklar, toner och damm samlas inuti maskinen. Detta kan orsaka problem med utskriftskvaliteten, till exempel tonerfläckar
eller utsmetad toner. Rengöring av skrivarens insida löser och minimerar dessa problem.
4
Rengöra utsidan
Rengör maskinens utsida med en mjuk och luddfri trasa. Fukta trasan försiktigt i vatten, men var noga med att inte droppa vatten på eller i maskinen.
5
Rengöra insidan
Vid utskrift kan papperspartiklar, toner och damm samlas inuti maskinen. Detta kan orsaka problem med utskriftskvaliteten, till exempel tonerfläckar eller
utsmetad toner. Rengöring av skrivarens insida löser och minimerar dessa problem.
3. Underhåll
52
Rengöra maskinen
• Rengör skrivaren med en torr trasa som inte luddar.
• Om skrivaren har en strömbrytare ska du stänga av strömmen innan du rengör skrivaren.
• Innan du öppnar den övre luckan bör du stänga utmatningsstödet.
1
2
2
1
3. Underhåll
53
Tips för att flytta och förvara skrivaren
•
Luta inte maskinen och vänd den inte upp och ned när du flyttar den. Toner kan läcka ut och smutsa ned skrivarens insida, vilket kan försämra
utskriftskvaliteten eller skada skrivaren.
•
Var minst två personer när skrivaren flyttas och håll i den ordentligt.
3. Underhåll
54
4. Felsökning
I det här kapitlet finns information om vad du ska göra om ett fel uppstår.
• Så undviker du pappersstopp
56
• Ta bort papper som fastnat
57
• Att förstå statusindikatorn
60
I det här kapitlet får du informatiom om hur du åtgärdat fel. Om skrivaren är försedd med
skärm bör du först kontrollera vad för felmeddelande som visas på den. Om du inte hittar
lösningen på problemet i det här kapitlet hänvisar vi till kapitlet Felsökning i den
Avancerad Användarhandbok (se ”Felsökning” på sidan 169). Om du inte hittar någon
lösning i Användarhandbok eller om problemet kvarstår rekommenderar vi att du ringen
telefonsupport.
Så undviker du pappersstopp
Genom att välja rätt medietyper går de flesta pappersstopp att undvika. Följ anvisningarna nedan för att undvika pappersstopp:
•
Kontrollera att de justerbara stöden är rätt placerade (se ”Översikt över kassetter” på sidan 26).
•
Fyll inte på för mycket papper i magasinet. Kontrollera att pappersnivån är under kapacitetsmärket på insidan av magasinet.
•
Ta inte bort papper ur magasinet under utskrift.
•
Böj, bläddra och jämna till pappersbunten innan du lägger i den.
•
Använd inte veckade, fuktiga eller kraftigt skrynklade papper.
•
Blanda inte olika papperstyper i magasinet.
•
Använd enbart rekommenderade utskriftsmedier (se ”Specifikationer för utskriftsmedier” på sidan 66).
4. Felsökning
56
Ta bort papper som fastnat
Undvik att papper som har fastnat går sönder genom att dra ut det sakta och försiktigt.
1
I kassetten
4. Felsökning
57
Ta bort papper som fastnat
2
Inuti skrivaren
• Fixeringsområdet är hett. Var försiktig när du tar ut papper ur skrivaren.
4. Felsökning
58
Ta bort papper som fastnat
3
I pappersutmatningsområdet
• Fixeringsområdet är hett. Var försiktig när du tar ut papper ur skrivaren.
4. Felsökning
59
Att förstå statusindikatorn
Färgen på indikatorn visar skrivarens aktuella status.
• Vissa indikatorer kanske inte finns på din modell, beroende på vilken modell du har och var du har köpt den (se ”Översikt över kontrollpanelen” på sidan
19).
• Läs först felmeddelandet och de anvisningar som anges i respektive felsökningsavsnitt (se ”Felsökning” på sidan 169).
• Du kan också lösa problemet via anvisningarna i datorns Samsung-skrivarens Status-programfönster (se ”Använda Samsung skrivarens status” på
sidan 164).
• Kontakta en servicetekniker om problemet kvarstår.
4. Felsökning
60
Att förstå statusindikatorn
4
Statusindikator
Status
Beskrivning
Av
Grön
(Statusindikato
r)
Skrivaren är offline eller i energisparläge.
Blinkar
• Skrivaren tar emot data från datorn.
• Skrivaren skriver ut data.
På
Skrivaren är online och kan användas.
Blinkar
Maskinen är i läget manuell utskrift eller manuell duplexutskrift.
• Luckan är öppen. Stäng luckan (se ”Översikt över maskinen” på sidan 16).
Röd
På
• Det finns inget papper i kassetten när du tar emot eller skriver ut data. Fyll på papper i kassetten (se ”Fylla på
papper i magasinet” på sidan 27).
• Maskinen har stoppats på grund av ett allvarligt fel.
Orange
Blinkar
Inbyggd programvara uppgraderas.
På
Ett papper har fastnat (se ”Ta bort papper som fastnat” på sidan 57).
4. Felsökning
61
Att förstå statusindikatorn
5
Toner / WPS / På/av / Eko Indikatorn
Status
Beskrivning
Blinkar
Orange
(Indikator för toner)
På
Blå
(WPSIndikator)b
(Strömbrytare/
väckning-Indikatorn)
Eko
Blå
Grön
Det finns inte så mycket toner kvar i kassetten. Tonerenheten har snart uppnått den förväntade livslängden.
Köp eller beställ en ny ersättningskassett. Du kan tillfälligt öka utskriftskvaliteten genom att omfördela tonern
(se ”Omfördela toner” på sidan 44).
• En tonerkassett är snart slut.a. Vi rekommenderar att du byter ut tonerkassetten (se ”Byta ut
tonerkassetten” på sidan 46).
• Tonerkassetten är inte installerad eller fel tonerkassett är installerad (se ”Byta ut tonerkassetten” på sidan
46).
Av
Alla tonerkassetter har normal kapacitet.
Blinkar
Skrivaren ansluts till det trådlösa nätverket.
På
Skrivaren ansluts till det trådlösa nätverket (se ”Använda WPS-knappen” på sidan 109).
Av
Skrivaren är inte ansluten till det trådlösa nätverket.
På
Skrivaren är i energisparläge.
Av
Skrivaren är i redoläge eller avstängd.
På
Eko-läge används (se ”Eko-utskrifter” på sidan 36).
Av
Eko-läget används inte.
a. Kassettens förväntade livslängd innebär tonerkassettens förväntade eller beräknade livslängd. Detta anger den genomsnittliga utskriftskapaciteten och har beräknats enligt ISO/
IEC 19798. Antalet sidor kan påverkas av driftsmiljön, utskriftsintervall, grafik, medietyp och mediestorlek. Det kan finnas en viss mängd toner kvar i kassetten även efter att den röda
indikatorn tänds och det inte längre går att skriva ut.
b. Endast den trådlösa modellen (se ”Olika modellers funktioner” på sidan 6).
4. Felsökning
62
5. Bilaga
I det här kapitlet finns information om de standarder som uppfylls.
• Specifikationer
64
• Godkännandeinformation
73
• Copyright
84
Specifikationer
1
Allmänna specifikationer
Dessa anges i listan nedan och kan ändras utan att detta meddelas i förväg. Se www.samsung.com för eventuella ändringar av informationen.
Poster
Beskrivning
Dimensioner
Bredd x längd x höjd
382 x 309 x 211 mm
Vikt
Maskin med
förbrukningsmaterial
9.84 kg
Redoläge
Nivå för bakgrundsljud
Bullernivåa
Temperatur
Luftfuktighet
Effektmärkningb
Utskriftsläge
• färgutskrift Mindre än 45 dB(A)
• svartvit utskrift: Mindre än 48 dB(A)
Drift
10 till 32 °C
Lagring (förpackad)
0 till 40 °C
Drift
20 till 80% relativ luftfuktighet
Lagring (förpackad)
10 till 90 % relativ luftfuktighet
110-voltsmodeller
110–127 V växelström
220-voltsmodeller
220–240 V växelström
5. Bilaga
64
Specifikationer
Poster
Energiförbrukning
Trådlösc
Beskrivning
Genomsnittligt driftsläge
Mindre än 290W
Redoläge
Mindre än 60 W
Energisparläge
Mindre än 1,0 W för CLP-36x-serien, samt mindre än 1,4 W för CLP-36xW-serien
Strömlöst läge
0,45 W
Modul
SPW-B4319S
a. Ljudtrycksnivå, ISO 7779. Testad konfiguration: grundläggande ininstallation, A4-papper, enkelsidig utskrift.
b. Märkdata på maskinen anger korrekt spänning (V), frekvens (Hz) och typ av ström (A).
c. Endast den trådlösa modellen (se ”Olika modellers funktioner” på sidan 6).
5. Bilaga
65
Specifikationer
2
Specifikationer för utskriftsmedier
Typ
Storlek
Vikt för utskriftsmediera
Mått
Kassett
Letter
216 x 279 mm
60 till 85 g/m2
Legal
216 x 356 mm
• 150 ark papper med ytvikten 75 g/m2
US Folio
216 x 330 mm
A4
210 x 297 mm
Oficio
216 x 343 mm
JIS B5
182 x 257 mm
ISO B5
176 x 250 mm
Executive
184 x 267 mm
A5
148 x 210 mm
A6
105 x 148 mm
Tjockt papper
Se avsnittet om
vanligt papper
Se avsnittet om vanligt papper
Se avsnittet om
vanligt papper
Se avsnittet om vanligt papper
Tunt papper
Vanligt papper
86 till 120 g/m2
• 5 ark
60 till 70 g/m2
• 150 ark papper med ytvikten 60 g/m2 brevpapper
5. Bilaga
66
Specifikationer
Typ
Storlek
Vikt för utskriftsmediera
Mått
Kassett
Bomullspapper
Färgat
Förtryckt
Återvunnet
Etiketterb
Kortpapper
Se avsnittet om
vanligt papper
Se avsnittet om
vanligt papper
Se avsnittet om vanligt papper
75 till 90 g/m2
• 150 ark papper med ytvikten 75 g/m2
Se avsnittet om vanligt papper
60 till 85 g/m2
• 150 ark papper med ytvikten 75 g/m2
Letter, Legal, Oficio,
US Folio, A4, JIS B5,
ISO B5, Executive,
A5
Se avsnittet om vanligt papper
Letter, Legal, Oficio,
US Folio, A4, JIS B5,
ISO B5, Executive,
A5,
Se avsnittet om vanligt papper
120 till 150 g/m2
• 5 ark
121 till 163 g/m2
• 5 ark
Vykort 4x6
Bond-papper
Se avsnittet om
vanligt papper
Se avsnittet om vanligt papper
Arkiv papper
Se avsnittet om
vanligt papper
Se avsnittet om vanligt papper
105 till 120 g/m2
• 10 ark
70 till 90 g/m2
• 100 ark
5. Bilaga
67
Specifikationer
Typ
Storlek
Vikt för utskriftsmediera
Mått
Kassett
Glättat
fotopapper,
Matt foto
Letter, A4,
Se avsnittet om vanligt papper
111 till 220 g/m2
• 1 ark
Vykort 4x6
Minsta storlek (anpassad)
76 x 152 mm
Maximal storlek (anpassad)
216 x 356 mm
60 till 120 g/m2
a. Kapaciteten kan variera beroende på mediets ytvikt, tjocklek och utskriftsmiljön.
b. Jämnheten på de etiketter som används i maskinen ligger mellan 100 och 250 (Sheffieldpunkter). Detta är ett mått på hur jämna de är.
Om mediet väger mer än 120 g/m2 lägger du i ett papper i taget i kassetten.
5. Bilaga
68
Specifikationer
3
Systemkrav
Microsoft® Windows®
Krav (rekommenderas)
Operativsystem
Processor
RAM-minne
ledigt
hårddiskutrymme
Windows® XP
Intel® Pentium® III 933 MHz (Pentium IV 1 GHz)
128 MB (256 MB)
1,5 GB
Windows Server® 2003
Intel® Pentium® III 933 MHz (Pentium IV 1 GHz)
128 MB (512 MB)
1,25 GB till 2 GB
Windows Server® 2008
Intel® Pentium® IV 1 GHz (Pentium IV 2 GHz)
512 MB (2 MB)
10 GB
Windows Vista®
Intel® Pentium® IV 3 GHz
512 MB (1 MB)
15 GB
Intel® Pentium® IV-processor på 1 GHz och 32- eller 64-bitar eller högre
1 GB (2 GB)
16 GB
®
Windows 7
• Stöd för DirectX® 9-grafik med 128 MB minne (för Aerotemat).
• DVD-R/W-enhet
Windows Server® 2008 R2
Intel® Pentium® IV 1 GHz (x86) eller 1,4 GHz-processorer (x64) (2 GHz eller mer) 512 MB (2 MB)
10 GB
5. Bilaga
69
Specifikationer
• Internet Explorer 6.0 eller senare krävs för alla Windows-operativsystem.
• Användare med administratörsrättigheter kan installera programvaran.
• Windows Terminal Services är kompatibelt med maskinen.
Macintosh
Operativsystem
Krav (rekommenderas)
Processor
• Intel®-processorer
Mac OS X 10.4
• PowerPC G4/G5
• Intel®-processorer
RAM-minne
• 128 MB för en Mac med PowerPCprocessor (512 MB)
Ledigt hårddiskutrymme
1 GB
• 512 MB för en Intel-baserad Mac (1 GB)
512 MB (1 MB)
1 GB
Mac OS X 10.5
• 867 MHz eller snabbare Power
PC G4/G5
Mac OS X 10.6
• Intel®-processorer
1 GB (2 GB)
1 GB
Mac OS X 10.7
• Intel®-processorer
2 GB
4 GB
5. Bilaga
70
Specifikationer
Linux
Poster
Krav
Fedora 5~13 (32-/64-bitars)
OpenSuSE® 10.2, 10.3, 11.0, 11.1, 11.2 (32-/64-bitars)
SuSE 10.1 (32-bitars)
Operativsystem
Ubuntu 6.06, 6.10, 7.04, 7.10, 8.04, 8.10, 9.04, 9.10, 10.04 (32-/64-bitars)
Mandriva 2007, 2008, 2009, 2009.1, 2010 (32-/64-bitars)
Debian 4.0, 5.0 (32-/64-bitars)
Redhat® Enterprise Linux WS 4, 5 (32-/64-bitars)
SuSE Linux Enterprise Desktop 10, 11 (32-/64-bitars)
Processor
Pentium IV 2.4GHz (Intel Core™ 2)
RAM-minne
512 MB (1 MB)
Ledigt hårddiskutrymme
1 GB (2 GB)
5. Bilaga
71
Specifikationer
4
Nätverksmiljö
Gäller endast modeller med trådlös eller trådbunden nätverksanslutning (se ”Olika modellers funktioner” på sidan 6).
Du måste installera nätverksprotokoll på skrivaren om du vill använda den som nätverksskrivare. Följande tabell visar vilka nätverksmiljöer maskinen kan
användas i.
Poster
Nätverkskort
Specifikationer
• 802.11b/g/n trådlöst LAN
• Windows® XP, Windows Server® 2003, Windows Vista®, Windows® 7, Windows Server® 2008 R2
Nätverksoperativsystem
• Olika Linux-distributioner
• Mac OS X 10.4–10.7
• TCP/IPv4
• DHCP, BOOTP
Nätverksprotokoll
• DNS, WINS, Bonjour, SLP, UPnP
• Standard TCP/IP-utskrift (RAW), LPR, IPP, WSD
• SNMPv 1/2/3, HTTP
• TCP/IPv6 (DHCP, DNS, RAW, LPR, SNMPv 1/2/3, HTTP)
Trådlös säkerhet
• Autentisering: Öppet system, Delad nyckel, WPA personlig, WPA2 personlig (PSK)
• Kryptering: WEP64, WEP128, TKIP, AES
5. Bilaga
72
Godkännandeinformation
Den här maskinen är utformad för en normal arbetsmiljö och certifierad med
flera godkännandedeklarationer.
Vid användning av denna produkt ska de grundläggande
säkerhetsföreskrifterna alltid följas för att minska risken för brand, elektriska
stötar och personskador:
5
Säkerhetsdeklaration för laser
Skrivaren är certifierad i USA och uppfyller kraven i DHHS 21 CFR,
paragraf 1 underparagraf J för Klass I(1) laserprodukter, och, i övriga
världen, certifierad som en Klass I-laserprodukt som uppfyller kraven i IEC
60825-1 : 2007.
Klass 1-laserprodukter anses inte vara skadliga. Lasersystemet och
skrivaren är konstruerade så att människor aldrig kommer i kontakt med
laserstrålning överstigande klass 1 under normal drift, underhåll och
föreskriven service.
Varning
Använd eller reparera aldrig skrivaren om skyddet till laser-/
skannerenheten är borttaget. Den reflekterade strålen kan skada dina
ögon, även om den är osynlig.
6
Ozonsäkerhet
Produkten släpper ut mindre än 0,1 ppm ozon. I och med att
ozon är tyngre än luft bör du sörja för god ventilation där du
använder skrivaren.
5. Bilaga
73
Godkännandeinformation
7
9
Energispar
Endast Kina
Skrivaren innehåller avancerad teknik för att spara energi
som minskar energiförbrukningen när den inte används
aktivt.
Om skrivaren inte tar emot data under en längre tid minskar
energiåtgången automatiskt.
Namnet ENERGY STAR och ENERGY STAR-märket är
registrerade varumärken i USA.
Om du vill veta mer om ENERGY STAR-programmet besöker
du http://www.energystar.gov.
Modeller som är godkända enligt ENERGY STARspecifikationerna är försedda med en ENERGY STAR-dekal.
Kontrollera om skrivaren har en sådan.
8
Återvinning
Återvinn eller deponera produktens förpackningsmaterial på ett
miljövänligt sätt.
5. Bilaga
74
Godkännandeinformation
10
11
Avfallshantering (kassera elektrisk och
elektronisk utrustning)
(Gäller inom EU och övriga europeiska länder
med skilda insamlingssystem)
Märkningen på produkten, tillbehören eller dokumentationen anger
att produkten och de elektroniska komponenterna (t.ex. laddare,
headset, USB-kabel) inte ska kasseras tillsammans med annat
hushållsavfall. För att förhindra eventuell skada på miljö eller
människors hälsa på grund av felaktig avfallshantering ska den
separeras från andra typer av avfall och återvinnas för att främja
hållbar återanvändning av materiella resurser.
Hemanvändare bör antingen kontakta återförsäljaren som de köpte
produkten av, eller den lokala myndigheten för information om hur
och var de kan lämna produkten för miljövänlig återvinning.
Kontorsanvändare bör kontakta sin leverantör och kontrollera
villkoren i inköpskontraktet. Den här produkten och dess elektriska
komponenter ska inte blandas med annat kommersiellt avfall.
Endast för USA
Elektronikskrot ska återvinnas. Närmsta godkända återvinningsanläggning
hittar dupå vår webbplats:www.samsung.com/recyclingdirect Du kan även
ringa (877) 278 - 0799
Radiofrekvensstrålning
FCC-information till användaren
Enheten uppfyller del 15 i FCC-reglerna. Den får användas om följande två
villkor är uppfyllda:
•
Enheten får inte ge upphov till skadlig interferens och
•
enheten måste acceptera inkommande interferens, inklusive störningar
som orsakar oönskad drift.
Apparaten har testats och funnits överensstämma med gränsvärdena för
en digital enhet i klass B, enligt del 15 av FCC-reglementet. Gränsvärdena
är framtagna för att ge ett rimligt skydd mot skadliga störningar i en bostad.
Utrustning ger upphov till, använder och kan utstråla radiofrekvensenergi,
och kan om den inte installeras och används enligt anvisningarna orsaka
skadliga störningar i radiokommunikation. Det finns emellertid ingen garanti
för att störningar inte inträffar i en viss installation. Om utrustningen orsakar
skadliga störningar på radio- eller TV-mottagningen, vilket kan påvisas
genom att stänga av och sedan sätta på utrustningen igen, uppmanas
användaren att försöka korrigera störningen genom att vidta en eller flera
av följande åtgärder:
•
Rikta om eller flytta mottagarantennen.
•
Öka avståndet mellan utrustningen och mottagaren.
•
Anslut utrustningen till ett annat vägguttag eller en annan strömkrets än
den som mottagaren är ansluten till.
5. Bilaga
75
Godkännandeinformation
•
Rådfråga återförsäljaren eller en erfaren radio/TV-tekniker om du
behöver hjälp.
Ändringar eller modifieringar som inte uttryckligen godkänts av den
tillverkare som är ansvarig för produktöverensstämmelserna kan
innebära att användaren inte längre får använda apparaten.
12
USA
De amerikanska federala myndigheterna för
etermedier (FCC)
Avsiktlig sändning enligt del 15 i FCC
Kanadensiska bestämmelser för radiostörningar
Den digitala enheten överstiger inte de gränsvärden för klass Bradiostörningar från digitala apparater såsom de anges i standarden för
störningsorsakande utrusning, betecknad ”Digital Apparatus”, ICES-003
från Industry and Science Canada.
Cet appareil numérique respecte les limites de bruits radioélectriques
applicables aux appareils numériques de Classe B prescrites dans la
norme sur le matériel brouilleur : “Appareils Numériques”, ICES-003
édictée par l’Industrie et Sciences Canada.
Lågeffektsutrustning av Radio LAN-typ (trådlösa kommunikationsenheter
med radiofrekvens (RF)) som används i frekvensbandet 2,4/5 GHz kan
finnas inbyggd i ditt skrivarsystem. Kapitlet gäller endast om dessa enheter
finns i systemet. Läs på systemetiketten för att verifiera närvaron av
trådlösa enheter.
Eventuella trådlösa enheter i ditt system är endast godkända för
användning i USA om det finns ett FCC ID-nummer på systemetiketten.
FCC har angett en allmän riktlinje om 20 cm avstånd mellan apparaten och
kroppen för användning av trådlösa enheter i närheten av kroppen (detta
inkluderar inte extern utrustning). Apparaten ska inte användas närmare än
20 cm från kroppen när trådlösa enheter är påslagna. Utgångseffekten från
den trådlösa enheten (eller de trådlösa enheterna), som kan finnas
inbyggda i din skrivare, ligger klart under de gränsvärden för avgiven RF
som FCC har angivit.
Denna sändare får inte samlokaliseras eller samköras med någon annan
antenn eller sändare.
5. Bilaga
76
Godkännandeinformation
Enheten får användas om följande två villkor är uppfyllda: (1) Enheten får
inte ge upphov till skadlig interferens, och (2) enheten måste acceptera
inkommande interferens, inklusive störningar som orsakar oönskad drift av
apparaten.
Användare får inte reparera trådlösa enheter på egen hand. Förändra
dem inte på något sätt. Modifiering av trådlösa enheter innebär att du
inte längre har tillstånd att använda dem. Kontakta tillverkaren för
service.
13
Endast Ryssland
14
Endast Tyskland
FCC-deklaration för användning av trådlöst LAN
15
Vid installation och användning av kombinationen av sändare och
antenn kan gränsvärdet för avgiven radiofrekvens om 1 mW/cm²
överstigas på platser nära den installerade antennen. Därför ska
användaren alltid iaktta ett minimiavstånd om 20 cm från antennen.
Denna apparat kan inte samlokaliseras med en annan sändare och
sändarantenn.
Endast Turkiet
16
Endast thai
5. Bilaga
77
Godkännandeinformation
17
Ersätta den anpassade kontakten (endast
Storbritannien)
Viktig varning
Den här maskinen måste jordas.
Viktiga
Maskinens nätsladd är utrustad med en 13 A-standardkontakt (BS 1363)
och har en 13 A-säkring. Om du byter eller undersöker säkringen måste du
sätta tillbaka rätt säkring på 13 A. Du måste sedan sätta tillbaka
säkringsskyddet. Om du har tappat bort säkringsskyddet ska du inte
använda kontakten förrän du har ett nytt säkringsskydd.
Kontakta återförsäljaren.
Kontakten på 13 A är den vanligaste typen i Storbritannien och bör passa.
Vissa byggnader (mestadels äldre) har emellertid inte uttag för en vanlig
kontakt på 13 A. Då måste du köpa en lämplig nätkontaktsadapter. Ta inte
bort den gjutna kontaktdelen.
Om du tar bort den gjutna kontaktdelen bör du göra dig av med den
direkt. Du kan inte koppla in ny kabel på kontakten, och du kan få en
elektrisk stöt om du sätter in den i ett uttag.
Trådarna i nätsladden har följande färgkoder:
• Grön och gul: jord
• Blå: neutral
• Brun: spänningsförande
Om trådarna i din nätsladd inte matchar färgerna i din kontakt, gäller
följande:
Du måste ansluta den gröna/gula tråden till stiftet märkt med ”E” eller med
jordsymbolen eller till den gröna/gula eller gröna anslutningen.
Du måste koppla den blå tråden till stiftet som är märkt med ett ”N” eller är
svartfärgat.
Du måste koppla den bruna tråden till stiftet som är märkt med ett ”L” eller
är rödfärgat.
Du måste ha en säkring på 13 A i kontakten, adaptern eller elpanelen.
5. Bilaga
78
Godkännandeinformation
18
Deklaration om överensstämmelse (Länder i
Europa)
Godkännanden och certifieringar
9 mars 1999: Kommissionens direktiv 1999/5/EC om radioutrustning och
terminalutrustning för telekommunikation och ömsesidigt erkännande av
deras överensstämmelse. En undertecknad kopia av Declaration of
Conformity, som definierar de relevanta direktiven och refererade normer
kan erhållas från din representant för Samsung Co., Ltd.
EG-certifiering
• Samsung Electronics intygar härmed att produkten [CLP-36x
Series] uppfyller kraven som anges i direktivet om
lågspänning (2006/95/EC) samt i EMC-direktivet (2004/108/
EC).
Överensstämmelse med direktivet för radioutrustning och
teleterminalutrustning (1999/5/EC).
• Samsung Electronics intygar härmed att produkten [CLP36xW-serien] uppfyller alla väsentliga krav och andra
relevanta bestämmelser i direktivet om radioutrustning och
teleterminalutrustning (1999/5/EC).
Samsung-produkten har certifierats av Samsung gällande alleuropeisk
terminalanslutning till det publika telefonnätet (PSTN) i enlighet med
direktivet 1999/5/EC. Produkten har utformats för anslutning till det publika
telefonnättet och till kompatibla icke-publika telefonväxlar i Europa.
Denna deklaration om överensstämmelse finns på
www.samsung.com, gå till Support > Filarkiv och ange
skrivarens (MFP) namn så att motsvarande dokument visas.
Om det uppstår problem bör du i första hand vända dig till Euro QA Lab hos
Samsung Electronics Co., Ltd.
1 januari 1995: Kommissionens direktiv 2006/95/EC rörande
approximation av medlemsstaternas lagstiftning som rör
lågspänningsutrustning.
1 januari 1996: Kommissionens direktiv 2004/108/EC om harmonisering
av medlemsstaterna lagstiftning rörande elektromagnetisk kompatibilitet.
Den här produkten har testats i enlighet med TBR21.
Standardiseringsorganet för telekommunikation i Europa (ETSI) har
publicerat ett rådgivande dokument (EG 201 121) som innehåller utförlig
information om krav och nätverkskompatibilitet vad gäller TBR21terminaler. Produkten har utvecklats med dokumentet i åtanke och är helt
kompatibelt med däri angivna rekommendationer.
5. Bilaga
79
Godkännandeinformation
European Radio Approval-information (för
produkter utrustade med av EU godkända
radioenheter)
Lågeffektsutrustning av Radio LAN-typ (trådlösa kommunikationsenheter
med radiofrekvens (RF)) som används i frekvensbandet 2,4/5 GHz kan
finnas inbyggd i ditt skrivarsystem som är avsett för hemmabruk eller
kontorsbruk. Kapitlet gäller endast om dessa enheter finns i systemet. Läs
på systemetiketten för att verifiera närvaron av trådlösa enheter.
Eventuella trådlösa enheter i ditt system får endast
användas inom Europeiska Unionen eller
associerade områden om det finns ett CE-märke, ett
registreringsnummer från ett anmält organ och om
varningssymbolen finns på systemetiketten.
Utgångseffekten från den trådlösa enheten, eller enheterna, som kan finnas
inbyggda i din skrivare, ligger klart under de gränsvärden för avgiven RF
som är fastställda av Europeiska kommissionen genom direktivet R&TTE.
Får användas i de europeiska staterna under trådlösa
godkännanden:
EU-länder
Enligt fransk lag får utrustningen endast användas inomhus.
EEA-/EFTA-länder
Inga begränsningar för närvarande.
19
Deklaration om överensstämmelse med regler
Riktlinjer för trådlös utrustning
Lågeffektsutrustning av Radio LAN-typ (trådlösa kommunikationsenheter
med radiofrekvens (RF)) som används i frekvensbandet 2,4/5 GHz kan
finnas inbyggd i ditt skrivarsystem. Följande kapitel är en allmän översikt
över den hänsyn som måste tas vid användning av trådlös utrustning.
Ytterligare begränsningar, försiktighetsåtgärder och varningar för vissa
länder listas i avsnitten för dessa länder (eller grupper av länder). De
trådlösa enheterna i ditt system är endast godkända för användning i de
länder som anges på etiketten för radiogodkännande på märkskylten. Om
det land som du ska använda den trådlösa enheten i inte finns med i listan
kontaktar du den myndighet i landet som utfärdar godkännanden för
radioutrustning för att få veta vilka bestämmelser som gäller. Användandet
av trådlösa enheter är strikt reglerat och det är kanske inte tillåtet att
använda dem.
Med restriktioner för användning:
EU
5. Bilaga
80
Godkännandeinformation
Utgångseffekten från den trådlösa enheten (eller de trådlösa enheterna),
som kan finnas inbyggda i din skrivare, ligger klart under de gränsvärden
för avgiven RF som är kända för närvarande. Eftersom de trådlösa
enheterna (som kan finnas inbyggda i din skrivare) utstrålar mindre energi
än vad som anges i säkerhetsnormer och rekommendationer för
radiosäkerhet, anser tillverkaren att enheterna tryggt kan användas.
Oberoende av effektnivåerna bör du vidtaga åtgärder för att minimera
kontakten mellan din kropp och de trådlösa enheterna under normal drift.
FCC anger en generell riktlinje om 20 cm avstånd mellan den trådlösa
apparaten och kroppen för användning av trådlösa enheter i närheten av
kroppen (detta inkluderar inte extern utrustning). Apparaten ska inte
användas närmare än 20 cm från kroppen när trådlösa enheter är påslagna
och sänder.
Denna sändare får inte samlokaliseras eller samköras med någon annan
antenn eller sändare.
Vissa omständigheter kräver restriktioner vid användning av trådlösa
enheter. Exempel på vanliga restriktioner listas nedan:
Trådlös kommunikation med radiofrekvens kan störa utrustningen
på flygplan. Nuvarande regler inom civilflyget kräver att trådlösa
enheter stängs av i flygplan. Kommunikationsenheter med IEEE
802.11 (också känt som trådlöst Ethernet) och Bluetooth är exempel
på enheter som använder trådlös kommunikation.
I miljöer där risk för störningar på andra enheter eller tjänster är
skadlig eller anses vara skadlig, kan möjligheten att använda
trådlösa enheter vara begränsad eller förbjuden. Flygplatser,
sjukhus och platser där syrgas eller brännbara gaser finns i
atmosfären är några exempel där användningen av trådlösa enheter
kan vara begränsad eller förbjuden. Om du är osäker på om det är
tillåtet att använda trådlösa enheter på den plats där du befinner dig,
ska du först kontakta tillämplig myndighet för att få ett godkännande
innan du sätter på den trådlösa enheten.
Varje land har egna restriktioner för användning av trådlösa enheter.
Eftersom ditt system är försett med en trådlös enhet, ska du vid resa
mellan länder kontrollera med den lokala myndighet som utfärdar
godkännanden för användning av trådlösa enheter vilka restriktioner
som gäller för resa till det aktuella landet, innan du reser dit.
Om ditt system levererades med en inbyggd trådlös enhet, ska du
inte använda denna innan du stängt alla luckor och skärmar och
systemet är fullständigt monterat.
Användare får inte reparera trådlösa enheter på egen hand.
Förändra dem inte på något sätt. Modifiering av trådlösa enheter
innebär att du inte längre har tillstånd att använda dem. Kontakta
tillverkaren för service.
Använd endast drivrutiner som är godkända i det land där enheten
ska användas. Läs i tillverkarens Systemåterställningssats, eller
kontakta tillverkarens tekniska support för ytterligare information.
5. Bilaga
81
Godkännandeinformation
20
Endast för Israel
5. Bilaga
82
Godkännandeinformation
21
Endast Kina
5. Bilaga
83
Copyright
© 2012 Samsung Electronics Co., Ltd. Med ensamrätt.
Användarhandboken tillhandahålls endast i informationssyfte. All information i handboken kan ändras utan förvarning.
Samsung Electronics är inte ansvarigt för några direkta eller indirekta skadeståndskrav som kan uppstå som en följd av eller i samband med användningen
av denna användarhandbok.
•
Samsung och Samsung-logotypen är varumärken som tillhör Samsung Electronics Co., Ltd.
•
Microsoft, Windows, Windows Vista, Windows 7 och Windows Server 2008 R2 är varumärken eller registrerade varumärken som tillhör Microsoft
Corporation.
•
Microsoft, Internet Explorer, Excel, Word, PowerPoint, och Outlook är varumärken eller registrerade varumärken som tillhör Microsoft Corporation i USA
och andra länder.
•
Google, Picasa, Google Docs, Android och Gmail är antingen registrerade varumärken eller varumärken som tillhör Google Inc.
•
Google Cloud Print är ett varumärke som tillhör Google Inc.
•
iPad, iPhone, iPod touch, TrueType, Mac och Mac OS är varumärken som tillhör Apple Inc., vilka har registrerats i USA och i andra länder.
•
AirPrint och AirPrint-logotypen är varumärken som tillhör Apple Inc.
•
TrueType, LaserWriter och Macintosh är varumärken som tillhör Apple Computer, Inc.
•
Alla övriga varumärken eller produktnamn är varumärken som tillhör respektive företag eller organisation.
Licensinformation om öppen källkod finns i filen 'LICENSE.txt' på den medföljande cd-skivan.
REV. 1.10
5. Bilaga
84
Användarhandbok
CLP-36x Series
CLP-36xW Series
AVANCERAD
AVANCERAD
I den här bruksanvisningen finns information om installation, avancerade
inställningar, användning och felsökning i olika operativsystem.
Alla funktioner är inte tillgängliga på alla modeller och i alla länder.
GRUNDLÄGGANDE
I den här bruksanvisningen får du information om hur du installerar, använder och
felsöker skrivaren i Windows.
AVANCERAD
1. Programvaruinstallation
Ange att din skrivare ska vara
standardskrivare.
140
Använda specialfunktioner för utskrift
141
Macintosh-installation
89
Macintosh-utskrift
Installera om för Macintosh
148
90
Linux-utskrift
Linux-installation
150
91
ominstallation för Linux
92
2. Använda en nätverksansluten
skrivare
4. Nyttiga administreringsverktyg
Easy Capture Manager
154
Samsung Easy Color Manager
155
Samsung AnyWeb Print
156
Nyttiga nätverksprogram
94
Easy Eco Driver
157
Installation av trådbundet nätverk
95
Använda SyncThru™ Web Service
158
Installera drivrutinen via nätverk
98
Använda Samsung Easy Printer Manager 161
IPv6-konfiguration
104
Använda Samsung skrivarens status
164
Installation av trådlöst nätverk
107
Samsung MobilePrint
132
Använda Linux Unified Driver
Configurator
166
Google Cloud Print
134
5. Felsökning
3. Specialfunktioner
Höjdjustering
Problem med pappersmatning
138
Ändra standardinställningarna för utskrift 139
170
Problem med strömförsörjning och kablar 171
Utskriftsproblem
172
86
AVANCERAD
Problem med utskriftskvalitet
176
Problem med operativsystemet
184
87
1. Programvaruinstallation
I det här kapitlet finns information om hur du installerar nödvändig och nyttig programvara för kabelanslutna
skrivare. Med en lokalt ansluten skrivare menas en skrivare som är kopplad till datorn via en USB-kabel. Om
skrivaren är ansluten till ett nätverk hoppar du över stegen nedan och fortsätter till avsnittet om installation av
drivrutin för en nätverksansluten skrivare (se Installera drivrutinen via nätverk98).
• Macintosh-installation
89
• Installera om för Macintosh
90
• Linux-installation
91
• ominstallation för Linux
92
• Om du använder Windows hänvisar vi till ”Drivrutinen installeras lokalt” på sidan 22 för
information om hur du installerar drivrutinen till skrivaren.
• Använd en USB-kabel som är kortare än 3 meter.
Macintosh-installation
1
2
3
4
5
6
7
8
9
10
Kontrollera att skrivaren är ansluten till datorn och påslagen.
Sätt i den medföljande cd-skivan med programvara i cd-romenheten.
Dubbelklicka på cd-skivans symbol som visas på Macintoshskrivbordet.
Klicka på Close när installationen är klar.
Öppna mappen Applications > Utilities > Print Setup Utility.
•
15
Dubbelklicka på symbolen Installer OS X i mappen MAC_Installer.
I Mac OS X 10.5-10.7 öppnar du mappen Applications >
System Preferences och klickar på Print & fax.
Klicka på Add i Printer List.
•
I Mac OS X 10.5-10.7 klickar du på mappikonen + varefter ett
fönster visas på skärmen.
Klicka på Continue.
Läs licensavtalet och klicka på Continue.
16
Välj Default Browser och leta reda på USB-anslutningen.
•
Klicka på Agree för att godkänna licensavtalet.
Ett meddelande visas om att alla program kommer att avslutas på
datorn. Klicka på Continue.
17
Klicka på Install. Alla komponenter som krävs för att använda
skrivaren installeras.
För Mac OS X 10.5-10.7 klickar du på Default och letar reda på
USB-anslutningen.
Om det automatiska valet inte fungerar i Mac OS X 10.4 väljer du
Samsung under Print Using och skrivarnamnet som Model.
•
Välj Continue på panelen User Options Pane.
Om du väljer Customize kan du välja vilka komponenter som ska
installeras.
11
12
13
14
Om det automatiska valet inte fungerar på Mac OS X 10.5-10.7
väljer du Select a driver to use... och skrivarens namn i Print
Using.
Skrivaren visas i Printer List och anges som standardskrivare.
18
Klicka på Add.
Ange lösenordet och klicka på OK.
Du måste starta om datorn när progarmvaran har installerats. Klicka
på Continue Installation.
1. Programvaruinstallation
89
Installera om för Macintosh
Om skrivardrivrutinen inte fungerar korrekt kan du avinstallera drivrutinen
och installera om den.
1
2
Kontrollera att skrivaren är ansluten till datorn och påslagen.
3
Dubbelklicka på cd-skivans symbol som visas på Macintoshskrivbordet.
4
Dubbelklicka på mappen MAC_Installer och på ikonen Uninstaller
OS X.
5
6
Ange lösenordet och klicka på OK.
Sätt i den medföljande cd-skivan med programvara i cd-romenheten.
När programmet har avinstallerats klickar du på OK.
Om det redan finns en skrivare tar du bort den från Print Setup Utility
eller Print & Fax.
1. Programvaruinstallation
90
Linux-installation
Du måste hämta programvarupaket för Linux från Samsung:s webbplats
om du vill installera skrivarprogramvaran (http://www.samsung.com > find
your product > Support eller Downloads).
1
Installationsprogrammet har lagt till ikonen för Unified Driver Configurator
på skrivbordet och Unified Driver-gruppen på systemmenyn för din
bekvämlighet. Om du undrar över något kan du titta i onlinehjälpen, som du
öppnar från systemmenyn eller från programfönstren i drivrutinen, till
exempel Unified Driver Configurator eller Image Manager.
Installera Unified Linux Driver-paketet
1
2
Kontrollera att skrivaren är ansluten till datorn och påslagen.
När fönstret Administrator Login öppnas, skriver du ”root” i fältet
Login och anger systemets lösenord.
Du måste logga in som superanvändare (root) för att kunna installera
programvaran för skrivaren. Be din systemadministratör om hjälp om
du inte är superanvändare.
3
Från Samsungs webbplats hämtar du ner Unified Linuxdrivrutinspaket till din dator.
4
5
6
7
Högerklicka på paketet Unified Linux Driver och packa upp det.
Dubbelklicka på cdroot > autorun.
Klicka på Next när välkomstsidan visas.
När installationen är klar klickar du på Finish.
1. Programvaruinstallation
91
ominstallation för Linux
Om skrivardrivrutinen inte fungerar korrekt kan du avinstallera drivrutinen
och installera om den.
1
2
Kontrollera att skrivaren är ansluten till datorn och påslagen.
När fönstret Administrator Login öppnas skriver du ”root” i fältet
Login och anger systemets lösenord.
Du måste logga in som superanvändare (root) för att kunna
avinstallera skrivardrivrutinen. Be din systemadministratör om hjälp
om du inte är superanvändare.
3
Öppna terminalprogrammet. När terminalfönstret öppnas skriver du
följande:
[root@localhost root]#cd /opt/Samsung/mfp/uninstall/
[root@localhost uninstall]#./uninstall.sh
4
5
Klicka på Next.
Klicka på Finish.
1. Programvaruinstallation
92
2. Använda en
nätverksansluten skrivare
Det här kapitlet innehåller steg för steg-anvisningar om hur du installerar den nätverksanslutna skrivaren och
dess programvara.
• Nyttiga nätverksprogram
94
• Installation av trådbundet nätverk
95
• Installera drivrutinen via nätverk
98
• IPv6-konfiguration
104
• Installation av trådlöst nätverk
107
• Samsung MobilePrint
132
• Google Cloud Print
134
Enheter och funktioner som stöds kan variera beroende på vilken modell du använder (se
”Olika modellers funktioner” på sidan 6).
Nyttiga nätverksprogram
Det finns flera program som underlättar nätverksinställningarna i
nätverksmiljö. Särskilt för nätverksadministratören är det möjligt att hantera
flera skrivare i nätverket.
• Ange först IP-adressen innan du använder programmen nedan.
• Vissa funktioner och tillbehör kanske inte finns tillgänliga för alla
modeller och i alla länder (se ”Olika modellers funktioner” på sidan
6).
2
SyncThru™ Web Admin Service
En webbaserad maskinhanteringslösning för nätverksadministratörer.
SyncThru™ Web Admin Service är en smidig lösning för hantering av
nätverksenheter. Du kan exempelvis fjärrövervaka och fjärrfelsöka skrivare
så länge du har tillgång till företagets nätverk.
•
Hämta programmet från http://solution.samsungprinter.com.
3
1
SetIP
SyncThru™ Web Service
En webbserver på nätverksskrivaren varifrån du kan göra följande (se
”Använda SyncThru™ Web Service” på sidan 106):
•
Kontrollera förbrukningsmaterial och status.
•
Anpassa skrivarinställningarna.
•
Aktivera e-postavisering. När du har aktiverat aviseringen skickas ett epostmeddelande med skrivarstatus (tonerkassettens status och
eventuellt skrivarfel) automatiskt till en viss e-postadress.
•
Konfigurera nätverksparametrarna som krävs för att skrivaren ska
kunna ansluta till olika nätverksmiljöer.
Med det här hjälpprogrammet kan du ange ett nätverkskort och manuellt
konfigurera IP-adresser för användning med TCP/IP-protokollet.
•
Se ”Konfigurera IPv4-adress med programmet SetIP (Windows)” på
sidan 95.
•
Se ”Konfigurera IPv4-adress med programmet SetIP (Mac)” på sidan
96.
•
Se ”Konfigurera IPv4-adress med programmet SetIP (Linux)” på sidan
97.
• Om skrivaren inte stödjer nätverkets gränssnitt kan den inte använda
den här funktionen (se ”Baksida” på sidan 18).
• Det här programmet är inte kompatibelt med TCP/IPv6.
2. Använda en nätverksansluten skrivare
94
Installation av trådbundet nätverk
Du måste ange nätverksprotokollen på skrivaren innan den kan användas
i nätverket.
5
Ange en IP-adress
Du kan använda nätverket när du har anslutit en nätverkskabel till en
motsvarande port på skrivaren.
•
• Om skrivaren inte stödjer nätverkets gränssnitt kan den inte använda
den här funktionen (se ”Baksida” på sidan 18)
Om skrivaren saknar display på kontrollpanelen bör du använda
progarmmet SyncThru™ Web Service eller programmet SetIP.
-
Se ”Använda SyncThru™ Web Service” på sidan 158.
-
Se ”Ange en IP-adress” på sidan 95.
4
• Det här programmet är inte kompatibelt med TCP/IPv6.
Först måste du ange en IP-adress för utskrifter och hantering via nätverk. I
de flesta fall tilldelas en ny IP-adress automatiskt av en DHCP-server
(Dynamic Host Configuration Protocol) i nätverket.
Skriva ut en nätverkskonfigurationsrapport
Du kan skriva ut en nätverkskonfigurationsrapport från skrivarens
kontrollpanel. Där visas skrivarens aktuella nätverksinställningar. På så vis
blir det lättare att konfigurera nätverket.
•
Skrivaren saknar display: Håll ned knappen
(Avbryt eller Stoppa/
Rensa) i mer än två sekunder på kontrollpanelen.
Med hjälp av nätverkskonfigurationsrapporten kan du ta reda på
skrivarens MAC-adress och IP-adress.
Exempel:
•
MAC-adress: 00:15:99:41:A2:78
•
IP-adress: 165.254.192.192
Konfigurera IPv4-adress med programmet SetIP
(Windows)
Innan du använder SetIP måste du inaktivera brandväggen via
Kontrollpanelen > Säkerhetscenter > Windows-brandväggen.
1
Installera det här programmet från den medföljande cd-rom-skivan
genom att dubbelklicka på Application > SetIP > Setup.exe.
2
3
4
Följ anvisningarna i installationsfönstret.
Anslut skrivaren till nätverket med en nätverkskabel.
Starta skrivaren.
2. Använda en nätverksansluten skrivare
95
Installation av trådbundet nätverk
5
Öppna Starta-menyn i Windows och välj Alla program > Samsung
Printers > SetIP > SetIP.
6
Klicka på
-ikonen (tredje från vänster) i fönstret SetIP, varefter
TCP/IP-konfigurationsfönstret öppnas.
7
Ange skrivarens nya information i konfigurationsfönstret enligt
följande. I ett företagsintranät måste du kanske få den här
informationen av en nätverksadministratör innan du kan fortsätta.
Ta reda på MAC-adressen via Nätverkskonfigurationsrapporten och
ange den utan kolon (se ”Skriva ut en nätverkskonfigurationsrapport”
på sidan 95). Skriv t.ex. 00:15:99:29:51:A8 som 0015992951A8.
8
Konfigurera IPv4-adress med programmet SetIP
(Mac)
Innan du använder SetIP måste du inaktivera brandväggen via System
Preferences > Security > Firewall.
Följande anvisningar kan variera något beroende på modell.
1
2
Anslut skrivaren till nätverket med en nätverkskabel.
3
Dubbelklicka på filen. Safari öppnas automatiskt. Välj sedan Trust.
Sidan SetIPapplet.html öppnas i webbläsaren med skrivarens
namn och IP-adressuppgifter.
4
Klicka på
-ikonen (tredje från vänster) i fönstret SetIP, varefter
TCP/IP-konfigurationsfönstret öppnas.
5
Ange skrivarens nya information i konfigurationsfönstret. I ett
företagsintranät måste du kanske få den här informationen av en
nätverksadministratör innan du kan fortsätta.
Sätt i installationsskivan och öppna skivfönstret. Välj MAC_Installer
> MAC_Printer > SetIP > SetIPapplet.html.
Klicka på Verkställ och sedan på OK. Skrivaren skriver automatiskt
ut Nätverkskonfigurationsrapporten. Kontrollera att alla
inställningar är korrekta.
2. Använda en nätverksansluten skrivare
96
Installation av trådbundet nätverk
Ta reda på MAC-adressen via Nätverkskonfigurationsrapporten och
ange den utan kolon (se ”Skriva ut en nätverkskonfigurationsrapport”
på sidan 95). Skriv t.ex. 00:15:99:29:51:A8 som 0015992951A8.
6
7
4
Ange skrivarens nya information i konfigurationsfönstret. I ett
företagsintranät måste du kanske få den här informationen av en
nätverksadministratör innan du kan fortsätta.
Ta reda på MAC-adressen via Nätverkskonfigurationsrapporten och
ange den utan kolon (se ”Skriva ut en nätverkskonfigurationsrapport”
på sidan 95). Skriv t.ex. 00:15:99:29:51:A8 som 0015992951A8.
Välj Apply och sedan OK och OK igen.
Stäng Safari.
Konfigurera IPv4-adress med programmet SetIP
(Linux)
5
Skrivaren skriver automatiskt ut
Nätverkskonfigurationsrapporten.
Innan du använder SetIP måste du inaktivera brandväggen via System
Preferences eller Administrator.
Följande anvisningar kan variera något beroende på modell och
operativsystem.
1
2
3
Öppna /opt/Samsung/mfp/share/utils/.
Dubbelklicka på filen SetIPApplet.html.
Klicka för att öppna TCP/IP-konfigurationsfönstret.
2. Använda en nätverksansluten skrivare
97
Installera drivrutinen via nätverk
• Vissa funktioner och tillbehör är kanske inte tillgängliga för alla
modeller och i alla länder (se ”Olika modellers funktioner” på sidan
6).
3
Välj Installera nu.
• Om skrivaren inte stödjer nätverkets gränssnitt kan den inte använda
den här funktionen (se ”Baksida” på sidan 18).
• Skrivardrivrutinen och programvaran finns på programvaru-cd:n.
Om du använder Windows väljer du drivrutin och programvara i
fönstret Välj vilken programvara och vilka verktyg som ska
installeras.
6
Windows
1
2
Kontrollera att skrivaren är ansluten till nätverket och påslagen.
Skrivarens IP-adress måste även ha angetts (se ”Ange en IPadress” på sidan 95).
Med Anpassad installation kan du välja skrivaranslutning och
installera enskilda komponenter. Följ anvisningarna i fönstret.
Sätt i den medföljande cd-skivan med programvara i cd-romenheten.
4
Läs Licensavtal och välj Jag godkänner villkoren i licensavtalet.
Klicka därefter på Nästa.
Om skrivaren inte hittas i nätverket eller lokalt visas följande
felmeddelande. Välj de komponenter du vill installera om och klicka på
Nästa.
2. Använda en nätverksansluten skrivare
98
Installera drivrutinen via nätverk
5
6
7
Välj alternativet Använda förbättrade funktioner och delta i
insamlingsprogrammet för information om skrivaranvändning.
Klicka sedan på Nästa.
Välj Nätverksanslutning på skärmen Skrivaranslutning.
Om fönstret Anslut enhet visas bör du kontrollera att maskinen är
ansluten till nätverket. Klicka sedan på Nästa.
Tyst installationsläge
Tyst installationsläge är en installationsmetod som inte kräver någon åtgärd
från användaren. När du har startat installationen installeras maskinens
drivrutiner och programvara automatiskt på datorn. Starta den tysta
installationen genom att skriva /s eller /S i kommandofönstret.
Kommandoradsparametrar
Det kan hända att brandväggen blockerar anslutningen. Innan du
ansluter enheten till nätverket bör du därför inaktivera brandväggen på
datorn.
8
Maskinerna som söks igenom visas på skärmen. Markera önskad
maskin och klicka på OK.
9
Följ anvisningarna i installationsfönstret.
I följande tabell visas de kommandon som kan användas i
kommandofönstret.
Den följande kommandoraden används och utförs när kommandot
används tillsammans med /s eller /S. /h, /H och /? är dock särskilda
kommandon som kan användas separat.
Kommandorad
/s eller /S
Definition
Startar tyst installation.
Beskrivning
Installerar
maskindrivrutiner utan att
det krävs någon åtgärd från
användaren eller visas i
användargränssnittet.
2. Använda en nätverksansluten skrivare
99
Installera drivrutinen via nätverk
Kommandorad
/p”<portnamn>” eller
/P”<portnamn>”
Definition
Anger skrivarporten.
Nätverksporten
skapas via
standardportmo
nitorn för TCP/
IP. För lokala
portar måste
porten finnas på
datorn innan den
kan anges med
det här
kommandot.
/a”<målsökväg>”
eller /
A”<målsökväg>”
Anger en målsökväg för
installationen.
Målsökvägen
måste vara en
fullständig
sökväg.
Beskrivning
Skrivarportnamnet kan
anges som en IP-adress,
värdnamn, lokalt USBportnamn eller IEEE1284portnamn.
Exempel:
Kommandorad
Beskrivning
/n”<skrivarnamn>”
eller /
N”<skrivarnamn>”
Anger skrivarnamnet.
Skrivarinstansen
skapas som det angivna
skrivarnamnet.
Med den här parametern
kan du lägga till önskade
skrivarinstanser.
/nd eller /ND
Anger att en installerade
drivrutinen inte ska
användas som
standardmaskindrivrutin
.
Den installerade
maskindrivrutinen blir inte
standardmaskindrivrutin på
systemet om det finns
minst en installerad
skrivardrivrutin. Om det
inte finns någon installerad
maskindrivrutin används
inte det här alternativet
eftersom den installerade
skrivardrivrutinen blir
standardmaskindrivrutin i
Windows.
/x eller /X
Angänder befintliga
maskindrivrutinfiler till
att skapa en
skrivarinstans om den
redan har installerats.
Med det här kommandot
kan du installera en
skrivarinstans som
använder installerade
skrivardrivrutinfiler utan att
installera en ytterligare
drivrutin.
• /p”xxx.xxx.xxx.xxx” där
”xxx.xxx.xxx.xxx” avser
nätverksskrivarens IPadress. /p”USB001”, /
P”LPT1:”, /p”värdnamn”
Eftersom maskindrivrutiner
ska installeras på en OSspecifik plats gäller detta
kommando endast för
tillämpningsprogram.
Definition
2. Använda en nätverksansluten skrivare
100
Installera drivrutinen via nätverk
Kommandorad
/up”<skrivarnamn>”
eller /
UP”<skrivarnamn>”
/d eller /D
/v”<delningsnamn>”
eller /
V”<delningsnamn>”
/o eller /O
Definition
Tar endast bort den
angivna
skrivarinstansen och
inte drivrutinsfilerna.
Avinstallerar alla
enhetsdrivrutiner och
program från systemet.
Beskrivning
Kommandorad
Med det här kommandot
tar du endast bort den
angivna skrivarinstansen
från systemet utan att
andra skrivardrivrutiner
påverkas. Inga
skrivardrivrutinfiler tas bort.
Med det här kommandot
avinstalleras alla
installerade
enhetsdrivrutiner och
applikationsprogram från
systemet.
Delar ut den installerade
maskinen och lägger till
andra tillgängliga
plattformsdrivrutiner för
Peka och skriv ut.
Alla maskindrivrutiner som
stöds i den aktuella
Windows-versionen
installeras på systemet och
delas ut med det angivna
<delningsnamnet> för
Peka och skriv ut.
Öppnar mappen
Skrivare och fax efter
installationen.
Med det här kommandot
öppnas mappen Skrivare
och fax efter den tysta
installationen.
Definition
/f”<loggfilnamn>”
eller /
F”<loggfilnamn>”
Anger loggfilnamn.
Standardloggfilen
skapas i systemets
temp-mapp om inget
anges.
/h, /H eller /?
Visar hjälp för
kommandoraden.
Beskrivning
En loggfil skapas i mappen
som angavs.
7
Macintosh
1
2
Kontrollera att skrivaren är ansluten till nätverket och påslagen.
3
Dubbelklicka på cd-skivans symbol som visas på Macintoshskrivbordet.
4
5
6
7
Dubbelklicka på symbolen Installer OS X i mappen MAC_Installer.
Sätt i den medföljande cd-skivan med programvara i cd-romenheten.
Klicka på Continue.
Läs licensavtalet och klicka på Continue.
Klicka på Agree för att godkänna licensavtalet.
2. Använda en nätverksansluten skrivare
101
Installera drivrutinen via nätverk
8
Ett meddelande visas om att alla program kommer att avslutas på
datorn. Klicka på Continue.
9
Välj Continue på panelen User Options Pane.
•
16
I Mac OS X 10.4 klickar du på IP Printer.
•
Om du inte har angett IP-adressen klickar du på Set IP. Mer information
finns i ”Konfigurera IPv4-adress med programmet SetIP (Mac)” på
sidan 96. Information om hur du ställer in trådlös anslutning finns i
”Installation på Macintosh” på sidan 118.
10
Klicka på Install. Alla komponenter som krävs för att använda
skrivaren installeras.
Om du väljer Customize kan du välja vilka komponenter som ska
installeras.
11
12
13
14
I Mac OS X 10.5-10.7 klickar du på IP.
Välj HP Jetdirect - Socket i Protocol.
När du skriver ut ett dokument som innehåller många sidor kan du öka
utskriftshastigheten med alternativet Socket för Printer Type.
18
19
Ange skrivarens IP-adress i fältet Address.
20
Om det automatiska valet inte fungerar i Mac OS X 10.4 väljer du
Samsung under Print Using och skrivarnamnet som Model.
Ange könamn i fältet Queue. Om du inte kan ta reda på
utskriftsskrivarens könamn ska du försöka med standardkön först.
Ange lösenordet och klicka på OK.
Du måste starta om datorn när progarmvaran har installerats. Klicka
på Continue Installation.
•
Klicka på Close när installationen är klar.
Öppna mappen Applications > Utilities > Print Setup Utility.
•
15
17
I Mac OS X 10.5-10.7 klickar du på ikonen ”+”. Ett fönster visas
på skärmen.
I Mac OS X 10.5-10.7 öppnar du mappen Applications >
System Preferences och klickar på Print & fax.
21
Om det automatiska valet inte fungerar under Mac OS X 10.510.7 väljer du Select Printer Software och skrivarens namn i
Print Using.
Klicka på Add.
Skrivaren visas i Printer List och anges som standardskrivare.
Klicka på Add i Printer List.
2. Använda en nätverksansluten skrivare
102
Installera drivrutinen via nätverk
8
Linux
Du måste hämta programvarupaket för Linux från Samsung:s webbplats
om du vill installera skrivarprogramvaran (http://www.samsung.com > find
your product > Support eller Downloads).
10
11
12
Ange en beskrivning för skrivaren och klicka på Next.
När skrivaren har lagts till klickar du på Finish.
När installationen är klar klickar du på Finish.
Lägg till nätverksskrivare
Installera Linux-drivrutinen och lägg till
nätverksskrivare
1
Kontrollera att skrivaren är ansluten till nätverket och påslagen.
Skrivarens IP-adress måste även ha angetts.
2
3
4
5
6
7
8
9
Ladda ned paketet Unified Linux Driver från Samsungs webbplats.
Hämta paketet UnifiedLinuxDriver och öppna den nya mappen.
Dubbelklicka på mappen cdroot > autorun.
Installationsfönstret Samsung öppnas. Klicka på Next.
Fönstret med guiden för ny skrivare öppnas. Klicka på Next.
1
2
3
4
5
6
7
8
Dubbelklicka på Unified Driver Configurator.
Klicka på Add Printer..
Fönstret med guiden Add printer wizard visas. Klicka på Next.
Välj Network printer och klicka på knappen Search.
Skrivarens IP-adress och modellnamn visas i listfältet.
Markera skrivaren och klicka på Next.
Ange en beskrivning för skrivaren och klicka på Next.
När skrivaren har lagts till klickar du på Finish.
Ange nätverksskrivare och klicka på knappen Search.
Skrivarens IP-adress och modellnamn visas i listfältet.
Markera skrivaren och klicka på Next.
2. Använda en nätverksansluten skrivare
103
IPv6-konfiguration
IPv6 stöds endast fullt ut under Windows Vista eller senare.
6
7
Om IPv6-nätverket inte tycks fungera återställer du alla
nätverksinställningar till ursprungsinställningarna och försöker igen
med Rensa install..
Om du vill använda IPv6-nätverksmiljön följer du förfarandet nedan för att
använda IPv6-adressen.
9
Via kontrollpanelen
1
2
3
Anslut skrivaren till nätverket med en nätverkskabel.
4
5
Välj Starta > Kontrollpanelen > Skrivare och fax.
Starta skrivaren.
Skriv ut en nätverkskonfigurationsrapport som innehåller IPv6adresserna (se ”Skriva ut en nätverkskonfigurationsrapport” på
sidan 95).
Klicka på Lägg till en skrivare till vänster i fönstret Skrivare och
fax.
Klicka på Lägg till en lokal skrivare i fönstret Lägg till skrivare.
Fönstret Guiden Lägg til skrivare öppnas. Följ anvisningarna i
fönstret.
Aktivera IPv6 om skrivaren inte fungerar i nätverksmiljön. Se nästa
avsnitt.
Aktivera IPv6
1
2
3
4
5
Tryck på
(Meny) på kontrollpanelen.
Välj Nätverk > TCP/IP (IPv6) > Aktivera IPv6.
Välj Pa och tryck på OK.
Stäng av skrivaren och slå på den igen.
Installera om skrivardrivrutinen.
Ställa in IPv6-adresser
Skrivaren har stöd för följande IPv6-adresser för utskrift och hantering via
nätverk.
2. Använda en nätverksansluten skrivare
104
IPv6-konfiguration
•
Link-local Address: Egenkonfigurerad lokal IPv6-adress (adressen
börjar med FE80).
•
Stateless Address: IPv6-adress som konfigurerats automatiskt av en
nätverksrouter.
•
Stateful Address: IPv6-adress som konfigurerats av en DHCPv6server.
•
Manual Address: IPv6-adress som konfigurerats manuellt av en
användare.
DHCPv6-adresskonfigurering (Stateful)
Om det finns en DHCPv6-server i nätverket kan du ange något av följande
alternativ som standard för dynamisk värdkonfigurering.
1
2
3
Tryck på
10
Via SyncThru™ Web Service
Om skrivaren inte har display måste du först öppna SyncThru™ Web
Service via IPv4-adressen och därefter följa anvisningarna nedan för
att använda IPv6.
1
Starta en webbläsare i Windows, t.ex. Internet Explorer. Ange
skrivarens IP-adress (http://xxx.xxx.xxx.xxx) i adressfältet och tryck
på Enter eller klicka på Gå.
2
Om det är första gången du använder SyncThru™ Web Service
måste du logga in som administratör. Ange de användaruppgifter
som anges nedan. Av säkerhetsskäl rekommenderar vi dig att ändra
det förinställda lösenordet.
(Meny) på kontrollpanelen.
Välj Nätverk > TCP/IP (IPv6) > Konfig.DHCPv6.
Tryck sedan på OK för att välja värde.
•
DHCPv6-adr.: Använd alltid DHCPv6 oavsett av om routern
efterfrågar det.
•
DHCPv6 Av: Använd aldrig DHCPv6 oavsett av om routern
efterfrågar det.
•
Router: Använd endast DHCPv6 när det efterfrågas av en
router.
•
ID: admin
•
Password: sec00000
3
Fönstret SyncThru™ Web Service öppnas. Flytta muspekaren till
Settings i den översta menyraden och klicka på Network Settings.
4
5
Klicka på TCP/IPv6 till vänster på webbsidan.
Markera kryssrutan IPv6 Protocol.
2. Använda en nätverksansluten skrivare
105
IPv6-konfiguration
6
Markera kryssrutan Manual Address. Textrutan Address/Prefix
aktiveras.
7
Ange resten av adressen (till exempel 3FFE:10:88:194::AAAA. A
motsvaras av det hexadecimala värdet 0 till 9 eller A till F).
8
9
Välj DHCPv6.
Klicka på knappen Apply.
Använda SyncThru™ Web Service
1
Starta en webbläsare (exempelvis Internet Explorer) som har stöd
för IPv6-adresser.
2
Välj någon av IPv6-adresserna (Link-local Address, Stateless
Address, Stateful Address, Manual Address) från
Nätverkskonfigurationsrapporten (se ”Skriva ut en
nätverkskonfigurationsrapport” på sidan 95).
3
Ange IPv6-adresserna (t.ex. http://[FE80::215:99FF:FE66:7701]).
Adressen måste omges av []-klamrar.
2. Använda en nätverksansluten skrivare
106
Installation av trådlöst nätverk
• Kontrollera att skrivaren har stöd för trådlösa nätverk. Det kan hända
att vissa modeller saknar stöd för trådlösa nätverk (se ”Olika
modellers funktioner” på sidan 6).
• Om IPv6-nätverket inte tycks fungera återställer du alla
nätverksinställningar till ursprungsinställningarna och försöker igen
med Rensa install..
Namn på trådlöst nätver och nätverkslösenord
På grund av säkerhetskraven för trådlösa nätverk skapas även ett
nätverkslösenord, en säkerhetsmetod samt ett nätverksnamn (SSID) när
administratören skapar åtkomstpunkten. Be honom eller henne om dessa
uppgifter innan du går vidare med skrivarinstallationen.
11
Komma igång
Mer om nätverkstyper
Normalt kan du bara ha en anslutning mellan datorn och skrivaren
samtidigt.
Infrastrukturläge
Det är en miljö som vanligen används i hem, på mindre
kontor och på hemmakontor. I detta läge används en
åtkomstpunkt för trådlös kommunikation med skrivaren.
Ad hoc-läge
Det här läget använder inte en åtkomstpunkt. Den trådlösa
datorn och den trådlösa skrivaren kommunicerar direkt.
2. Använda en nätverksansluten skrivare
107
Installation av trådlöst nätverk
12
Introduktion av trådlösa inställningsmetoder
Du kan göra trådlösa inställningar antingen från skrivaren eller från datorn. Välj inställningsmetod från tabellen nedan.
Vissa installationer av trådlösa nätverk kanske inte finns tillgängliga för alla modeller eller i alla länder.
Inställningsmetod
Anslutningsmetod
Från datorn
Med åtkomstpunkt
Från maskinens kontrollpanel
Beskrivning & referens
Information för Windows finns i ”Åtkomstpunkt via USB-kabel (rekommenderas)” på
sidan 114.
A
Information för Macintosh finns i ”Åtkomstpunkt via USB-kabel (rekommenderas)” på
sidan 118.
B
Se ”Använda nätverkskabel” på sidan 123.
C
• Se ”Skrivare med display” på sidan 110.
O
• Se ”Skrivare utan display” på sidan 111.
Utan åtkomstpunkt
Från datorn
Inställning av Wi-Fi Direct
Se ”Använda menyknappen” på sidan 113.
E
Information för Windows finns i ”Ad hoc via USB-kabel” på sidan 116.
F
Information för Macintosh finns i ”Ad hoc via USB-kabel” på sidan 120.
O
Se ”Komma igång med Wi-Fi Direct” på sidan 126.
H
Se kapitlet om felsökning (”Felsökning” på sidan 128) om det uppstår problem vid den trådlösa inställningen eller installationen av drivrutinen.
2. Använda en nätverksansluten skrivare
108
Installation av trådlöst nätverk
Välja typ
13
Använda WPS-knappen
Om din skrivare och en åtkomstpunkt (eller trådlös router) är kompatibel
med Wi-Fi Protected Setup™ (WPS), kan du på ett enkelt sätt konfigurera
inställningarna för trådlöst nätverk genom att trycka på knappen
på kontrollpanelen utan att använda en dator.
(WPS)
• Om du vill använda det trådlösa nätverket i infrastrukturläget
kontrollerar du att nätverkskabeln är urkopplad från skrivaren.
Huruvida du använder knappen WPS (PBC) eller istället anger PINkoden från datorn för att ansluta till åtkomstpunkten beror på vad för
typ av åtkomstpunkt (eller trådlös router) som du använder. Se
bruksanvisningen till åtkomstpunkten (eller den trådlösa routern).
• Ställs det trådlösa nätverket in med WPS-knappen kan
säkerhetsinställningar ändras. För att förhindra detta ska du låsa
WPS-alternativet för de nuvarande inställningarna för trådlös
säkerhet. Alternativets namn kan variera beroende på vilken
åtkomstpunkt (trådlös router) du använder.
Du kan ansluta skrivaren till ett trådlöst nätverk via knappen
kontrollpanelen på två sätt:
(WPS) på
Med metoden tryckknappskonfigurering (PBC) kan du ansluta din
skrivare till ett trådlöst nätverk genom att trycka både på knappen
(WPS)
på skrivarens kontrollpanel och knappen WPS (PBC) på en WPS-aktiverad
(Wi-Fi Protected Setup™) åtkomstpunkt (eller trådlös router).
Med PIN-metoden (Personal Identification Number) kan du ansluta
skrivaren till ett trådlöst nätverk genom att ange den medföljande PINkoden på en WPS-utrustad (Wi-Fi Protected Setup™) åtkomstpunkt eller
trådlös router.
Fabriksinställningen för din skrivare är PBC, vilket rekommenderas för en
typisk trådlös nätverksmiljö.
Du ändrar WPS-läge på kontrollpanelen (
Tradlos > OK > WPS-instä.).
(Meny) > Nätverk >
Objekt att förbereda
•
Kontrollera om åtkomstpunkten (eller den trådlösa routern) har stöd för
WPS (Wi-Fi Protected Setup™).
•
Kontrollera om skrivaren har stöd för WPS (Wi-Fi Protected Setup™).
•
Nätverksansluten dator (endast PIN-läget).
2. Använda en nätverksansluten skrivare
109
Installation av trådlöst nätverk
Skrivare med display
Ansluta i PBC-läge
1
Håll knappen
sekunder.
(WPS) på kontrollpanelen nedtryckt längre än 2
Ansluta i PIN-läge
1
Håll knappen
sekunder.
2
Den åttasiffriga PIN:en visas på displayen.
Du måste skriva in den åttasiffriga PIN-koden inom två minuter på
datorn som är ansluten till åtkomstpunkten (eller den trådlösa
routern).
Sedan har du två minuter på dig att trycka på knappen WPS (PBC)
på åtkomstpunkten (eller den trådlösa routern).
2
Meddelandena visas på displayen i följande ordning:
Tryck på WPS (PBC)-knappen på den trådlösa åtkomstpunkten eller
routern.
a Ansluter: Skrivaren ansluts till det trådlösa nätverket.
b Ansluten: När skrivaren har anslutits till det trådlösa nätverket
lyser indikatorn för WPS med ett fast sken.
Meddelandena visas på displayen i följande ordning:
a Ansluter: Skrivaren ansluter till åtkomstpunkten (eller den
trådlösa routern).
b Ansluten: När skrivaren har anslutits till det trådlösa nätverket
lyser indikatorn för WPS med ett fast sken.
c AP SSID: Efter att det trådlösa nätverkets anslutningsprocess
har slutförts visas åtkomstpunktens SSID-information på
displayen.
3
(WPS) på kontrollpanelen nedtryckt längre än 2
c SSID-typ: När det trådlösa nätverket har anslutits visas
åtkomstpunktens SSID-information på LCD-displayen.
3
Sätt i den medföljande programvaru-cd:n och följ anvisningarna på
skärmen för att konfigurera det trådlösa nätverket.
Sätt i den medföljande programvaru-cd:n och följ anvisningarna på
skärmen för att konfigurera det trådlösa nätverket.
2. Använda en nätverksansluten skrivare
110
Installation av trådlöst nätverk
Skrivare utan display
Skrivare utan knappen
knappen (WPS)
Håll knappen
(WPS) på kontrollpanelen nedtryckt i ungefär 2–4
sekunder tills statusindikatorn blinkar snabbt.
Skrivaren påbörjar anslutningen till det trådlösa nätverket. Indikatorn
blinkar långsamt i upp till två minuter tills du trycker på PBC-knappen
på den trådlösa åtkomstpunkten eller routern.
2
2
3
Tryck på WPS (PBC)-knappen på den trådlösa åtkomstpunkten eller
routern.
1
Du måste skriva in den åttasiffriga PIN-koden inom två minuter på
datorn som är ansluten till åtkomstpunkten (eller den trådlösa
routern).
Indikatorn blinkar långsamt i upp till två minuter tills du anger den
åttasiffriga PIN-koden.
WPS-indikatorn blinkar på följande sätt:
b När skrivaren har anslutits till det trådlösa nätverket lyser
indikatorn för WPS med ett fast sken.
a WPS-indikatorn blinkar snabbt. Skrivaren ansluter till
åtkomstpunkten (eller den trådlösa routern).
b När skrivaren har anslutits till det trådlösa nätverket lyser
indikatorn för WPS med ett fast sken.
Sätt i den medföljande programvaru-cd:n och följ anvisningarna på
skärmen för att konfigurera det trådlösa nätverket.
Ansluta i PIN-läge
Håll knappen
(WPS) på kontrollpanelen nedtryckt i mer än 4
sekunder tills statusindikatorn lyser.
Skrivaren börjar ansluta till en åtkomstpunkt (eller trådlös router).
a WPS-indikatorn blinkar snabbt. Skrivaren ansluter till
åtkomstpunkten (eller den trådlösa routern).
3
under minst tio sekunder på kontrollpanelen.
Då visas skrivarens PIN.
Ansluta i PBC-läge
1
(Avbryt eller Stoppa/Rensa): Tryck ned
4
Sätt i den medföljande programvaru-cd:n och följ anvisningarna på
skärmen för att konfigurera det trådlösa nätverket.
Du måste skriva ut en rapport som innehåller
nätverkskonfigurationen samt PIN-koden (se ”Skriva ut en
nätverkskonfigurationsrapport” på sidan 95).
I redoläget håller du ned knappen
(Avbryt eller Stoppa/Rensa)
i mer än fem sekunder på kontrollpanelen.
2. Använda en nätverksansluten skrivare
111
Installation av trådlöst nätverk
Ansluta till ett nätverk på nytt
Koppla ifrån ett nätverk
När den trådlösa funktionen har inaktiverats försöker skrivaren automatiskt
ansluta till åtkomstpunkten (eller den trådlösa routern) på nytt med de
anslutningsinställningar och den adress som användes tidigare.
Du kopplar ifrån anslutningen till det trådlösa nätverket genom att trycka på
Skrivaren ansluter automatiskt till det trådlösa nätverket i följande fall:
• Skrivaren stängs av och slås på.
• Åtkomstpunkten (eller den trådlösa routern) stängs av och slås på.
knappen
(WPS) på kontrollpanelen i minst två sekunder.
•
När Wi-Fi-nätverket befinner sig i viloläget: Skrivaren kopplas från
det trådlösa nätverket direkt och WPS-indikatorn släcks.
•
När det trådlösa nätverket används: När skrivaren väntar på att det
aktuella jobbet ska slutföras blinkar WPS-indikatorn snabbt. Då avbryts
funktionen för anslutning till trådlösa nätverk automatiskt och WPSindikatorn släcks.
Avbryta anslutningen
Om du vill avbryta funktionen för anslutning till trådlösa nätverk trycker du
på knappen
(Avbryt eller Stoppa/Rensa) eller
(Strömbrytare/
väckning) på kontrollpanelen. Du måste vänta 2 minuter innan du
ansluter igen till det trådlösa nätverket.
2. Använda en nätverksansluten skrivare
112
Installation av trådlöst nätverk
14
Använda menyknappen
Vissa menyer visas kanske inte i displayen, beroende på tillval eller
modell. Menyer som inte visas kan inte användas på din maskin
3
Tryck på OK för att välja inställningsmetod.
•
Guide (rekommenderas): I detta läge är konfigurationen
automatisk. På skrivaren visas ett antal nätverk som du kan välja
ifrån. Därefter blir du ombedd att ange nätverkets lösenord.
•
Anpassad: I det här läget kan användare ange eller redigera sitt
egna SSID manuellt, eller välja säkerhetsalternativet i detalj.
Innan du börjar måste du känna till det trådlösa nätverkets namn (SSID)
samt nätverksnyckeln om det är krypterat. Denna information angavs när
åtkomstpunkten (eller den trådlösa routern) installerades. Om du inte vet
vilken trådlös miljö du arbetar i kontaktar du personen som har konfigurerat
nätverket.
När du har anslutit till det trådlösa nätverket måste du installera en
drivrutin så att du kan skriva ut från ett program (se ”Installera
drivrutinen via nätverk” på sidan 98).
1
2
Tryck på
(Meny) på kontrollpanelen.
Välj Nätverk > Trådlös > WLAN-inställningar.
2. Använda en nätverksansluten skrivare
113
Installation av trådlöst nätverk
3
Sätt i den medföljande cd-skivan med programvara i cd-romenheten.
4
5
Klicka på Installera nu.
6
Välj alternativet Använda förbättrade funktioner och delta i
insamlingsprogrammet för information om skrivaranvändning.
Klicka sedan på Nästa.
Åtkomstpunkt via USB-kabel (rekommenderas)
7
På skärmen Skrivaranslutning väljer du Konfigurera det trådlösa
nätverket med USB-kabel Klicka sedan på Nästa.
Objekt att förbereda
8
Efter sökningen visas de trådlösa nätverksenheterna i fönstret. Välj
namnet (SSID) på den åtkomstpunkt som du tänker använda och
klicka på Nästa.
15
Installation i Windows
Genväg till programmet Trådlös inställning utan cd-skivan: När du väl
har installerat skrivarens drivrutin kan du komma åt Trådlös
inställning utan cd-skivan. Från Start-menyn väljer du Program eller
Alla program > Samsung Printers > namnet på skrivardrivrutinen
> Program för inställning av trådlösa nätverk.
•
Åtkomstpunkt.
•
Nätverksansluten dator.
•
CD-skiva med programvara som följde med skrivaren
•
En skrivare med ett trådlöst nätverksgränssnitt installerat
•
USB-kabel.
Skapa infrastruktur för nätverk
1
2
Läs Licensavtal och välj Jag godkänner villkoren i licensavtalet.
Klicka därefter på Nästa.
Om det trådlösa nätverket redan är konfigurerat visas fönstret
Information om trådlöst nätverk. Välj Jag vill installera
programvara med aktuella inställningar. (rekommenderas).
Klicka sedan på Nästa.
Om du inte hittar nätverksnamnet som du vill välja, eller om du vill
konfigurera den trådlösa anslutningen manuellt, klickar du på
Avancerade inställningar.
Kontrollera att USB-kabeln är ansluten till skrivaren.
• Ange trådlöst nätverksnamn: Skriv in åtkomstpunktens SSID
(SSID är skiftlägeskänsligt).
Sätt på datorn, åtkomstpunkten och maskinen.
• Driftläge: Välj Infrastruktur.
2. Använda en nätverksansluten skrivare
114
Installation av trådlöst nätverk
• Autentisering: Välj autentiseringstyp.
Öppet system: Autentisering används inte. Kryptering används
eventuellt, beroende på behovet av datasäkerhet.
Delad nyckel: autentisering används. En enhet med en korrekt
WEP-nyckel kan ansluta till nätverket.
WPA personlig eller WPA2 Personlig: Välj det här alternativet för
att autentisera skrivarservern baserat på en delad WPA-nyckel. När
den här inställningen har valts används en delad hemlig nyckel som
konfigureras manuellt vid åtkomstpunkten och för var och en av dess
klienter.
10
Om skrivaren har stöd för Wi-Fi Direct visas följande fönster.
Klicka på Nästa.
• Kryptering: Välj kryptering (Ingen, WEP64, WEP128, TKIP, AES,
TKIP AES).
• Nätverkslösenord: Ange det krypterade lösenordet.
• Bekräfta nätverkslösenordet: Bekräfta det krypterade lösenordet.
• WEP-nyckelindex: Om du använder WEP-kryptering väljer du
lämpligt WEP-nyckelindex.
• Kan börja bygga Wi-Fi Direct genom att använda Samsung Easy
Printer Manager (se ”Komma igång med Wi-Fi Direct” på sidan 126).
9
Det trådlösa nätverkets säkerhetsfönster visas när åtkomstpunkten har
säkerhetsinställningar.
• Wi-Fi Direct-namn: Standardnätverksnamn är modellens namn och
maximalt antal tecken är 22 (inte inkluderat "DIRECT-XX-").
Ange nätverkslösenordet för åtkomstpunkten (eller routern).
• Lösenord är en siffersträng och storleken är 8–64 tecken.
När fönstret för nätverksanslutning visas kopplar du ur
nätverkskabeln. Klicka sedan på Nästa. Det kan nämligen hända att
kabelanslutningen inverkar på sökningen efter trådlösa enheter.
11
När inställningen av det trådlösa nätverket är klar kopplar du bort
USB-kabeln mellan datorn och skrivaren. Klicka på Nästa.
12
Klicka på Nästa när fönstret Skrivare hittade visas.
2. Använda en nätverksansluten skrivare
115
Installation av trådlöst nätverk
13
14
15
Välj vilka komponenter som ska installeras. Klicka på Nästa.
När du har valt komponenterna kan du också ändra skrivarnamn,
ställa in skrivaren så att den delas i ett nätverk, ställa in skrivaren
som standardskrivare och ändra portnamnet för varje skrivare.
Klicka på Nästa.
Om du vill registrera din skrivare på Samsungs hemsida och få
användbar information ska du klicka på On-lineregistrering.
Annars klickar du på Slutför.
Ad hoc via USB-kabel
Om du inte har någon åtkomstpunkt kan du fortfarande ansluta skrivaren
trådlöst till datorn via ett trådlöst ad-hoc-nätverk som du ställer in genom att
följa de enkla anvisningarna nedan.
Objekt att förbereda
•
Nätverksansluten dator.
•
CD-skiva med programvara som följde med skrivaren
•
En skrivare med ett trådlöst nätverksgränssnitt installerat
•
USB-kabel
Skapa ett ad-hoc-nätverk i Windows
1
2
3
Kontrollera att USB-kabeln är ansluten till skrivaren.
4
5
Klicka på Installera nu.
6
Välj alternativet Använda förbättrade funktioner och delta i
insamlingsprogrammet för information om skrivaranvändning.
Klicka därefter på Nästa.
7
På skärmen Skrivaranslutning väljer du Konfigurera det trådlösa
nätverket med USB-kabel Klicka sedan på Nästa.
8
När sökningen efter det trådlösa nätverket är färdig visas en lista
med de trådlösa nätverk som skrivaren har hittat. Klicka på
Avancerade inställningar.
Sätt på datorn och skrivaren.
Sätt i den medföljande cd-skivan med programvara i cd-romenheten.
Läs Licensavtal och välj Jag godkänner villkoren i licensavtalet.
Klicka därefter på Nästa.
• Ange trådlöst nätverksnamn: Skriv in önskat SSID-namn (SSID är
skiftlägeskänsligt).
• Driftläge: Välj ad hoc.
• Kanal: Välj kanal (Auto inst. eller 2 412–2 467 MHz).
2. Använda en nätverksansluten skrivare
116
Installation av trådlöst nätverk
• Autentisering: Välj autentiseringstyp.
Öppet system: Autentisering används inte. Kryptering används
eventuellt, beroende på behovet av datasäkerhet.
Delad nyckel: autentisering används. En enhet med en korrekt
WEP-nyckel kan ansluta till nätverket.
• Kryptering: Välj kryptering (Ingen, WEP64, WEP128).
• Nätverkslösenord: Ange det krypterade lösenordet.
• Bekräfta nätverkslösenordet: Bekräfta det krypterade lösenordet.
• WEP-nyckelindex: Om du använder WEP-kryptering väljer du
lämpligt WEP-nyckelindex.
Det trådlösa nätverkets säkerhetsfönster visas när ad hoc-nätverket
har säkerhet aktiverad.
Välj Öppet system eller Delad nyckel för autentisering och klicka på
Nästa.
• WEP (Wired Equivalent Privacy) är ett säkerhetsprotokoll som
skyddar ditt trådlösa nätverk mot obehörig åtkomst. Med WEP
krypteras datadelen av varje paket som överförs i ett trådlöst nätverk
med hjälp av en 64-bitars eller en 128-bitars WEP-krypteringsnyckel.
9
Ett fönster med den trådlösa nätverksinställningen visas. Kontrollera
inställningarna och klicka på Nästa.
Innan du anger skrivarens IP-adress måste du känna till informationen
om datorns nätverkskonfigurering. Om datorns nätverkskonfiguration
är inställd på DHCP bör även den trådlösa nätverksinställningen vara
DHCP. Om datorns nätverkskonfiguration är inställd på statisk bör även
den trådlösa nätverksinställningen vara statisk.
Om datorn är inställd på DHCP och du vill använda en statisk inställning
måste du kontakta nätverksadministratören för att få den statiska IPadressen.
• Med DHCP-metoden
Om metoden för tilldelning av IP-adress är DHCP ska du kontrollera
att DHCP visas i fönstret Bekräfta trådlösa nätverksinställningar.
Om det visar Statisk ska du klicka på Ändra TCP/IP för att ändra
tilldelningsmetoden till Få IP-adress automatiskt (DHCP).
• Med den statiska metoden
Om metoden för tilldelning av IP-adress är Statisk kontrollerar du att
Statisk visas i fönstret Bekräfta trådlösa nätverksinställningar.
Om DHCP visas så klickar du på Ändra TCP/IP för att ange IPadressen och andra nätverkskonfigurationsvärden för skrivaren.
Exempel:
Om datorns nätverksinformation ser ut på följande sätt:
- IP-adress: 169.254.133.42
- Nätmask: 255.255.0.0
Skrivarens nätverksinformation ska då vara som följer:
- IP-adress: 169.254.133.43
- Nätmask: 255.255.0.0 (använd datorns nätmask)
- Gateway: 169.254.133.1
2. Använda en nätverksansluten skrivare
117
Installation av trådlöst nätverk
10
Fönstret Trådlös nätverksinställning är avslutad visas. Klicka på
Nästa.
11
När inställningen av det trådlösa nätverket är klar kopplar du bort
USB-kabeln mellan datorn och skrivaren. Klicka på Nästa.
12
13
14
Klicka på Nästa när fönstret Skrivare hittade visas.
15
Välj vilka komponenter som ska installeras. Klicka på Nästa.
När du har valt komponenterna kan du också ändra skrivarnamn,
ställa in skrivaren så att den delas i ett nätverk, ställa in skrivaren
som standardskrivare och ändra portnamnet för varje skrivare.
Klicka på Nästa.
Om du vill registrera din skrivare på Samsungs hemsida och få
användbar information ska du klicka på On-lineregistrering.
Annars klickar du på Slutför.
16
Installation på Macintosh
Objekt att förbereda
•
Åtkomstpunkt
•
Nätverksansluten dator
•
CD-skiva med programvara som följde med skrivaren
•
En skrivare med ett trådlöst nätverksgränssnitt installerat
•
USB-kabel
Åtkomstpunkt via USB-kabel (rekommenderas)
1
2
3
Kontrollera att USB-kabeln är ansluten till skrivaren.
4
Dubbelklicka på cd-skivans symbol som visas på Macintoshskrivbordet.
5
6
Dubbelklicka på symbolen Installer OS X i mappen MAC_Installer.
Sätt på datorn, åtkomstpunkten och skrivaren.
Sätt i den medföljande cd-skivan med programvara i cd-romenheten.
Klicka på Continue.
2. Använda en nätverksansluten skrivare
118
Installation av trådlöst nätverk
7
8
9
10
11
Läs licensavtalet och klicka på Continue.
Klicka på Agree för att godkänna licensavtalet.
Ett meddelande visas om att alla program kommer att avslutas på
datorn. Klicka på Continue.
WPA Personal eller WPA2 Personal: Välj det här alternativet för att
autentisera skrivarservern baserat på den delade WPA-nyckeln. När
den här inställningen har valts används en delad hemlig nyckel som
konfigureras manuellt vid åtkomstpunkten och för var och en av dess
klienter.
• Encryption: Välj kryptering (Ingen, WEP64, WEP128, TKIP, AES,
TKIP, AES).
Klicka på knappen Wireless Network Setting på User Options
Pane.
• Network Password: Ange det krypterade lösenordet.
Efter sökningen visas de trådlösa nätverksenheterna i fönstret. Välj
namnet (SSID) på den åtkomstpunkt som du tänker använda och
klicka på Next.
• WEP Key Index: Om du använder WEP-kryptering väljer du lämpligt
WEP Key Index.
Om det trådlösa nätverket redan är konfigurerat visas fönstret
Information om trådlöst nätverk. Välj Jag vill installera
programvara med aktuella inställningar. (rekommenderas).
Klicka sedan på Nästa.
• Confirm Network Password: Bekräfta det krypterade lösenordet.
Det trådlösa nätverkets säkerhetsfönster visas när åtkomstpunkten har
säkerhet aktiverad.
Ange nätverkslösenordet för åtkomstpunkten (eller routern).
Om du ställer in den trådlösa konfigurationen manuellt ska du klicka på
Advanced Setting.
• Enter the wireless Network Name: Skriv in åtkomstpunktens SSID
(SSID är skiftlägeskänsligt).
• Operation Mode: Välj Infrastructure.
• Authentication: Välj autentiseringstyp.
Open System: Autentisering används inte. Kryptering används
eventuellt, beroende på behovet av datasäkerhet.
Shared Key: autentisering används. En enhet med en korrekt WEPnyckel kan ansluta till nätverket.
2. Använda en nätverksansluten skrivare
119
Installation av trådlöst nätverk
12
Om skrivaren har stöd för Wi-Fi Direct visas följande fönster.
14
Klicka på Next.
Inställningen för det trådlösa nätverket är slutförd. Klicka på Quit när
installationen är klar.
När du har anslutit till det trådlösa nätverket måste du installera en
drivrutin så att du kan skriva ut från ett program (se ”Macintoshinstallation” på sidan 89).
Ad hoc via USB-kabel
Om du inte har någon åtkomstpunkt kan du fortfarande ansluta skrivaren
trådlöst till datorn via ett trådlöst ad hoc-nätverk som du ställer in genom att
följa de här enkla anvisningarna.
Objekt att förbereda
• Kan börja bygga Wi-Fi Direct genom att använda Samsung Easy
Printer Manager (se ”Komma igång med Wi-Fi Direct” på sidan 126).
• Network Name(SSID): Standardnätverksnamn är modellens namn
och maximalt antal tecken är 22 (inte inkluderat "DIRECT-").
• Network Password är en siffersträng och storleken är 8 ~ 64
tecken.
13
När inställningen av det trådlösa nätverket är klar kopplar du bort
USB-kabeln mellan datorn och skrivaren.
•
Nätverksansluten dator
•
CD-skiva med programvara som följde med skrivaren
•
En skrivare med ett trådlöst nätverksgränssnitt installerat
•
USB-kabel
Skapa ett ad hoc-nätverk i Macintosh
1
2
Kontrollera att USB-kabeln är ansluten till skrivaren.
Sätt på datorn och skrivaren.
2. Använda en nätverksansluten skrivare
120
Installation av trådlöst nätverk
3
Sätt i den medföljande cd-skivan med programvara i cd-romenheten.
4
Dubbelklicka på cd-skivans symbol som visas på Macintoshskrivbordet.
5
6
7
8
9
• Authentication: Välj autentiseringstyp.
Open System: Autentisering används inte. Kryptering används
eventuellt, beroende på behovet av datasäkerhet.
Shared Key: autentisering används. En enhet med en korrekt WEPnyckel kan ansluta till nätverket.
• Encryption: Välj kryptering (Ingen, WEP64, WEP128).
Dubbelklicka på symbolen Installer OS X i mappen MAC_Installer.
• Network Password: Ange det krypterade lösenordet.
Klicka på Continue.
• Confirm Network Password: Bekräfta det krypterade lösenordet.
Läs licensavtalet och klicka på Continue.
• WEP Key Index: Om du använder WEP-kryptering väljer du lämpligt
WEP Key Index.
Klicka på Agree för att godkänna licensavtalet.
Det trådlösa nätverkets säkerhetsfönster visas när ad hoc-nätverket
har en säkerhetsinställning.
Ett meddelande visas om att alla program kommer att avslutas på
datorn. Klicka på Continue.
Välj Open System eller Shared Key för autentisering och klicka på
Next.
10
Klicka på knappen Wireless Network Setting på User Options
Pane.
• WEP (Wired Equivalent Privacy) är ett säkerhetsprotokoll som
skyddar ditt trådlösa nätverk mot obehörig åtkomst. Med WEP
krypteras datadelen av varje paket som överförs i ett trådlöst nätverk
med hjälp av en 64-bitars eller en 128-bitars WEP-krypteringsnyckel.
11
När sökningen efter det trådlösa nätverket är färdig visas en lista
med de trådlösa nätverk som skrivaren har hittat. Klicka på
Advanced Setting.
12
Ett fönster med den trådlösa nätverksinställningarna visas.
Kontrollera inställningarna och klicka på Next.
• Enter the wireless Network Name: Skriv in SSID-namnet (SSID är
skiftlägeskänsligt).
• Operation Mode: Välj ad hoc.
• Channel: Välj kanalen (Auto Setting eller 2 412 MHz till 2 467
MHz).
2. Använda en nätverksansluten skrivare
121
Installation av trådlöst nätverk
Innan du anger skrivarens IP-adress måste du känna till informationen
om datorns nätverkskonfigurering. Om datorns nätverkskonfiguration
är inställd på DHCP bör även den trådlösa nätverksinställningen vara
DHCP. Om datorns nätverkskonfiguration är inställd på statisk bör även
den trådlösa nätverksinställningen vara statisk.
Om datorn är inställd till DHCP och du vill använda statisk trådlös
inställning måste du kontakta nätverksadministratören för att få den
statiska IP-adressen.
• Med DHCP-metoden
Om metoden för tilldelning av IP-adress är DHCP ska du kontrollera
att DHCP visas i fönstret Wireless Network Setting Confirm. Om
det visar Statisk ska du klicka på Change TCP/IP för att ändra
tilldelningsmetoden till Receive IP address automatically (DHCP)
(automatisk tilldelning av IP-adress).
13
När fönstret som informerar dig om att nätverkskabelanslutningen
har bekräftats visas ska du koppla ifrån nätverkskabeln och klicka på
Next.
Om nätverkskabeln är ansluten kan det vara svårt att hitta maskinen
när du konfigurerar det trådlösa nätverket.
14
15
Det trådlösa nätverket ansluter enligt nätverkskonfigurationen.
Inställningen för det trådlösa nätverket är slutförd. Klicka på Quit när
installationen är klar.
När du har anslutit till det trådlösa nätverket måste du installera en
drivrutin så att du kan skriva ut från ett program (se ”Macintoshinstallation” på sidan 89).
• Med den statiska metoden
Om metoden för tilldelning av IP-adress är Statisk kontrollerar du att
Statisk visas i fönstret Wireless Network Setting Confirm. Om
DHCP visas så klickar du på Change TCP/IP för att ange IPadressen och andra nätverkskonfigurationsvärden för skrivaren.
Exempel:
Om datorns nätverksinformation visas så här:
- IP-adress: 169.254.133.42
- Nätmask: 255.255.0.0
Skrivarens nätverksinformation ska då visas så här:
- IP-adress: 169.254.133.43
- Nätmask: 255.255.0.0 (Använd datorns nätmask)
- Gateway: 169.254.133.1
2. Använda en nätverksansluten skrivare
122
Installation av trådlöst nätverk
17
Använda nätverkskabel
Skriva ut en nätverkskonfigurationsrapport
Du kan ta reda på skrivarens nätverksinställningar genom att skriva ut en
konfigurationsrapport för nätverket.
Om skrivaren inte stödjer nätverkets gränssnitt kan den inte använda
den här funktionen (se ”Baksida” på sidan 18).
Skrivaren är nätverkskompatibel. För att din skrivare ska fungera i nätverket
måste du utföra viss konfigurering.
• När du har anslutit till det trådlösa nätverket måste du installera en
drivrutin så att du kan skriva ut från ett program (se ”Installera
drivrutinen via nätverk” på sidan 98).
• Be nätverksadministratören, eller personen som installerade det
trådlösa nätverket, om information om nätverkets konfiguration.
Objekt att förbereda
•
Åtkomstpunkt
•
Nätverksansluten dator
•
CD-skiva med programvara som följde med skrivaren
•
En skrivare med ett trådlöst nätverksgränssnitt installerat
•
Nätverkskabel.
Se ”Skriva ut en nätverkskonfigurationsrapport” på sidan 95.
Ange IP-adress med programmet SetIP
(Windows)
Med det här programmet anger du manuellt IP-adressen för din skrivare
med hjälp av MAC-adressen för att kommunicera med skrivaren. En MACadress är nätverkskortets serienummer och visas i
nätverkskonfigurationsrapporten.
Se ”Ange en IP-adress” på sidan 95.
Konfigurera skrivarens trådlösa nätverk
Innan du börjar måste du känna till det trådlösa nätverkets namn (SSID)
samt nätverksnyckeln om det är krypterat. Denna information angavs när
åtkomstpunkten (eller den trådlösa routern) installerades. Om du inte vet
vilken trådlös miljö du arbetar i kontaktar du personen som har konfigurerat
nätverket.
Du kan konfigurera trådlösa parametrar med hjälp av SyncThru™ Web
Service.
2. Använda en nätverksansluten skrivare
123
Installation av trådlöst nätverk
Använda SyncThru™ Web Service
Wizard hjälper dig att installera den trådlösa nätverkskonfigurationen.
Men om du hellre vill ställa in det trådlösa nätverket direkt väljer du
Custom.
Innan du börjar konfigurera trådlösa parametrar kontrollerar du status för
kabelanslutningen.
1
Kontrollera om nätverkskabeln är ansluten till skrivaren. Anslut
annars skrivaren till datorn med en standardnätverkskabel.
2
Starta en webbläsare, till exempel Internet Explorer, Safari eller
Firefox, och ange skrivarens nya IP-adress i webbläsarfönstret.
7
Välj Network Name(SSID) i listan.
•
SSID: SSID (Service Set Identifier) är ett namn som identifierar
ett trådlöst nätverk, åtkomstpunkter och trådlösa enheter som vill
få tillgång till ett specifikt trådlöst nätverk måste använda samma
SSID. SSID är skiftlägeskänsligt.
•
Operation Mode: Operation Mode syftar på typ av trådlös
anslutning (se ”Namn på trådlöst nätver och nätverkslösenord”
på sidan 107).
Exempel:
3
Klicka på Login längst upp till höger på webbplatsen SyncThru™
Web Service.
4
Om det är första gången du använder SyncThru™ Web Service
måste du logga in som administratör. Ange de användaruppgifter
som anges nedan. Av säkerhetsskäl rekommenderar vi dig att ändra
det förinställda lösenordet.
•
ID: admin
•
Password: sec00000
5
När fönstret SyncThru™ Web Service öppnas klickar du på
Network Settings.
6
Klicka på Wireless och välj Wizard.
-
Ad-hoc: möjliggör direktkommunikation mellan trådlösa
enheter i en peer-to-peer-miljö.
-
Infrastructure: möjliggör kommunikation mellan trådlösa
enheter via en åtkomstpunkt.
Om nätverkets Operation Mode är Infrastructure väljer du
åtkomstpunktens SSID. Om Operation Mode är Ad-hoc väljer du
skrivarens SSID. Observera att ”Portthru” är standard-SSID för din
skrivare.
2. Använda en nätverksansluten skrivare
124
Installation av trådlöst nätverk
8
Klicka på Next.
Om fönstret för trådlös nätverkssäkerhet visas anger du det
registrerade lösenordet (nätverksnyckeln) och klickar på Next.
9
Sätta på och stänga av det trådlösa nätverket
En bekräftelse visas. Kontrollera de trådlösa inställningarna. Klicka
på Apply om inställningarna stämmer.
Koppla bort nätverkskabeln (standard eller nätverk). Din skrivare ska
sedan börja kommunicera trådlöst med nätverket. Om du använder ad
hoc-läget kan du använda ett trådlöst och ett trådbundet nätverk
samtidigt.
10
18
Om skrivaren har en display går det även att aktivera och inaktivera
trådlöst nätverk via menyn Network på skrivarens kontrollpanel.
1
Kontrollera att nätverkskabeln är ansluten till skrivaren. Anslut
annars skrivaren till datorn med en standardnätverkskabel.
2
Starta en webbläsare, till exempel Internet Explorer, Safari eller
Firefox, och ange skrivarens nya IP-adress i webbläsarfönstret.
Sätt i den medföljande programvaru-cd:n och följ anvisningarna på
skärmen för att konfigurera det trådlösa nätverket.
Exempel:
3
Klicka på Login längst upp till höger på webbplatsen SyncThru™
Web Service.
4
Om det är första gången du använder SyncThru™ Web Service
måste du logga in som administratör. Ange de användaruppgifter
som anges nedan. Av säkerhetsskäl rekommenderar vi dig att ändra
det förinställda lösenordet.
•
ID: admin
•
Password: sec00000
2. Använda en nätverksansluten skrivare
125
Installation av trådlöst nätverk
5
När fönstret SyncThru™ Web Service öppnas klickar du på
Network Settings.
6
Klicka på Wireless och välj Custom.
Du kan även slå på och stänga av det trådlösa nätverket.
19
Wi-Fi Direct-inställning för mobila utskrifter
Komma igång med Wi-Fi Direct
Du kan aktivera funktionen Wi-Fi Direct på ett av följande vis:
Från dator med USB-kabelanslutning (rekommenderas)
När installationen av drivrutinen är klar, kan Samsung Easy Printer
Manager ställas in och ändringar kan göras i Wi-Fi Direct.
Samsung Easy Printer Manager är enbart tillgängligt för Windows- och
Mac-operativsystem.
Wi-Fi Direct är en smidig metod för anslutning av Wi-Fi Direct-certifierad
skrivare och en mobilenhet. Fördelarna är bland annat att säkerheten och
genomströmningen blir bättre jämfört med ad hoc-läge.
Med Wi-Fi Direct kan du ansluta skrivaren till ett Wi-Fi Direct-nätverk
samtidigt som du ansluter till en åtkomstpunkt. Du kan även använda ett
trådbundet nätverk och ett Wi-Fi Direct-nätverk samtidigt så att flera
användare kan komma åt och skriva ut dokument både från Wi-Fi Direct
och från ett trådbundet nätverk.
• Det går inte att ansluta den mobila enheten till internet genom
skrivarens Wi-Fi Direct.
• Listan över protokoll som stöds kan variera beroende på modell. WiFi Direct-nätverk stödjer INTE IPv6, nätverksfiltrering, IPSec, WINS
eller SLP-tjänster.
• Som mest kan tre enheter vara anslutna via Wi-Fi Direct.
•
Från Starta-menyn väljer du Program eller Alla program > Samsung
Printers > Samsung Easy Printer Manager > Enhetsinställningar >
Nätverk.
-
Wi-Fi Direkt på/av: Välj På för att aktivera.
-
Enhetsnamn: Ange det namn på skrivaren som sedan används vid
sökning av skrivaren i ett trådlöst nätverk. Som standard används
modellnamnet som enhetens namn.
-
IP-adress: Ange skrivarens IP-adress. Denna IP-adress används
endast i det lokala nätverket och inte i trådbundet eller trådlöst
nätverk i infrastrukturen. Vi rekommenderar att den lokala IP-adress
som är standard används (den lokala IP-adressen som är standard
för skrivaren i Wi-Fi Direct är 192.168.3.1).
2. Använda en nätverksansluten skrivare
126
Installation av trådlöst nätverk
-
-
Gruppägare: Aktivera detta alternativ för att tilldela skrivaren Wi-Fi
Direct-gruppens ägare. Gruppägare fungerar på ett liknande sätt
som en trådlös åtkomstpunkt. Vi rekommenderar att det här
alternativet är aktiverat.
Nätverkslösenord: Om skrivaren är en Gruppägare behövs ety
Nätverkslösenord för att andra mobila enheter ska kunna ansluta
till den. Du kan själv ange nätverksnyckel eller lägga den
nätverksnyckel som genereras slumpmässigt på minnet.
- Gå till SyncThru Web Service, välj Settings > Network
Settings > Wireless > Wi-Fi Direct.
- Aktivera eller inaktivera Wi-Fi Direct.
Inställning av den mobila enheten
•
När Wi-Fi Direct har ställts in från skrivaren, behöver du läsa i
användarhandboken till den mobila enhet du använder för att också
ställa in dennas Wi-Fi Direct.
•
När installationen av Wi-Fi Direct är slutförd behöver du hämta det
mobila utskriftsprogrammet. (Exempelvis Samsung Mobile printer) om
du vill skriva ut från din smartphone.
Från skrivaren (skrivare med display)
•
Välj Nätverk > Tradlos > Wi-Fi Direct från kontrollpanelen.
•
Aktivera Wi-Fi Direct.
Från en nätverksansluten dator
Om din skrivare använder en nätverkskabel eller en trådlös åtkomstpunkt
kan du aktivera och konfigurera Wi-Fi Direct via SyncThru™ Web Service.
•
Gå till SyncThru™ Web Service, välj Settings > Network Settings >
Wireless > Wi-Fi Direct.
•
Aktivera eller inaktivera Wi-Fi Direct och ställ in andra alternativ.
• När du har hittat den skrivare du vill ansluta till från din mobila enhet
väljer du skrivaren, varpå skrivarens lysdiod blinkar. Tryck på WPSknappen på skrivaren så ansluts den till din mobila enhet.
• Om din mobila enhet inte har stöd för WPS behöver du ange
"Nätverksnyckel" till en skrivare istället för att trycka på WPSknappen.
• För Linux OS-användare:
- Skriv ut en konfigurationsrapport för IP-nätverket för att
kontrollera uteffekten (se ”Skriva ut en
nätverkskonfigurationsrapport” på sidan 95).
2. Använda en nätverksansluten skrivare
127
Installation av trådlöst nätverk
20
Felsökning
Problem som kan inträffa under installation av
skrivare eller drivrutin
Anslutningsfel - Allmänt anslutningsfel
•
Datorn får ingen signal från skrivaren. Kontrollera att USB-kabeln är
ansluten och att skrivaren är på.
Anslutningsfel - Anslutet trådbundet nätverk
•
Inga skrivare hittades
Skrivaren är ansluten med en nätverkskabel. Ta bort den trådbundna
nätverkskabeln från skrivaren.
•
Skrivaren kanske inte är påslagen. Slå på datorn och skrivaren.
Anslutningsfel - Tilldelning av IP-adress
•
USB-kabeln är inte ansluten mellan datorn och skrivaren. Anslut
skrivaren till datorn med USB-kabeln.
•
•
Skrivaren stöder inte trådlösa nätverk. Läs skrivarens bruksanvisning
som finns på CD-skivan med programvara som levererades med
skrivaren och förbered en trådlös nätverksskrivare.
PC-anslutningsfel
Anslutningsfel - SSID kunde inte hittas
•
Skrivaren kan inte hitta det nätverksnamn (SSID) som du har valt eller
angett. Kontrollera nätverksnamnet (SSID) på din åtkomstpunkt och
försök ansluta igen.
•
Åtkomstpunkten är avstängd. Starta åtkomstpunkten.
•
Stäng av och slå på åtkomstpunkten (exempelvis routern) och
skrivaren.
Den konfigurerade nätverksadressen fungerar inte mellan datorn och
skrivaren.
-
För DHCP-nätverksmiljö
Skrivaren tilldelas IP-adressen automatiskt (DHCP) när datorn är
konfigurerad som DHCP.
Anslutningsfel - Ogiltig säkerhet
Om skrivaren inte arbetar i DHCP-läge kan problemet bero på den
automatiskt ändrade IP-adressen. Jämför produktens IP-adress med
skrivarportens IP-adress.
•
Så här jämför du:
Säkerheten har inte konfigurerats på rätt sätt. Kontrollera
säkerhetskonfigurationen för åtkomstpunkten och skrivaren.
2. Använda en nätverksansluten skrivare
128
Installation av trådlöst nätverk
-
1 Skriv ut skrivarens nätverksinformationsrapport och kontrollera
sedan IP-adressen (se ”Skriva ut en nätverkskonfigurationsrapport”
på sidan 95).
2 Kontrollera skrivarportens IP-adress från datorn.
a Klicka på Windows Starta-meny.
b I Windows XP/Server 2003 väljer du Skrivare och fax.
För miljö med statiska nätverksadresser
Skrivaren använder den statiska adressen när datorn är
konfigurerad med en statisk adress.
Exempel:
Om datorns nätverksinformation ser ut på följande sätt:
• I Windows Server 2008/Vista väljer du Kontrollpanelen >
Maskinvara och ljud> Skrivare.
▪
IP-adress: 169.254.133.42
• I Windows 7 väljer du Kontrollpanelen > Enheter och
skrivare.
▪
Nätmask: 255.255.0.0
Skrivarens nätverksinformation ska då vara som följer:
• I Windows Server 2008 R2 väljer du Kontrollpanelen >
Maskinvara > Enheter och skrivare.
c Högerklicka på din maskin.
d I Windows XP/2003/2008/Vista trycker du på Egenskaper.
I kontextmenyerna i Windows 7 och Windows Server 2008 R2
väljer du Skrivaregenskaper.
Om posten Skrivaregenskaper är markerad med ► kan du välja
andra skrivardrivrutiner som är anslutna till den valda skrivare.
e Klicka på fliken Port.
f Klicka på knappen Konfigurera port...
g Kontrollera om Skrivarnamn eller IP-adress:: är IP-adressen på
nätverkskonfigureringsbladet.
3 Ändra skrivarportens IP-adress om den skiljer sig från informationen
i nätverksrapporten.
Anslut till en nätverksskrivare om du vill använda installations-cdskivan för att ändra portens IP-adress. Återanslut sedan till IPadressen.
▪
IP-adress: 169.254.133.43
▪
Nätmask: 255.255.0.0 (Använd datorns nätsmask).
▪
Gateway: 169.254.133.1
Övriga problem
Om problem uppstår när skrivaren används i ett nätverk kontrollerar du
följande.
Se respektive bruksanvisning för information om åtkomstpunkt (eller
trådlös router).
•
Det går inte att använda kabelanslutet och trådlöst nätverk på samma
gång.
•
Datorn, åtkomstpunkten (eller den trådlösa routern) eller skrivaren
kanske inte är påslagen.
2. Använda en nätverksansluten skrivare
129
Installation av trådlöst nätverk
•
Kontrollera den trådlösa mottagningen i skrivarens närhet. Om routern
är alltför långt ifrån skrivaren eller om det finns hinder i vägen kan det
vara svårt att fånga upp signalen.
•
Stäng av och sätt på strömmen för åtkomstpunkten (eller den trådlösa
routern), skrivaren och datorn. Ibland kan nätverkskommunikationen
återupptas om strömmen stängs av och slås på igen.
•
•
Registrera produktens MAC-adress när du konfigurerar DHCP-servern
på åtkomstpunkten (eller den trådlösa routern). Sedan kan du alltid
använda IP-adressen som ställts in med MAC-adressen. Du kan ta reda
på skrivarens MAC-adress genom att skriva ut en konfigurationsrapport
för nätverket (se ”Skriva ut en nätverkskonfigurationsrapport” på sidan
95).
Kontrollera om brandväggsprogrammet (V3 eller Norton) blockerar
kommunikationen.
Om datorn och skrivaren är anslutna till samma nätverk och det inte går
att hitta skrivaren i nätverket kan det bero på att brandväggens
programvara blockerar kommunikationen. Se programvarans
bruksanvisning för information om hur man stänger av den och sök
sedan efter skrivaren igen.
•
Kontrollera om skrivarens IP-adress är korrekt tilldelad. Du kan
kontrollera IP-adressen genom att skriva ut en
nätverkskonfigurationsrapport.
•
Kontrollera om åtkomstpunkten (eller den trådlösa routern) har
konfigurerats med säkerhetsinställningar (lösenord). I så fall frågar du
administratören för åtkomstpunkten (eller den trådlösa routern) om
lösenordet.
Kontrollera om skrivarens IP-adress är korrekt tilldelad. Ominstallera
skrivarens drivrutin och ändra inställningarna för att ansluta skrivaren till
nätverket. På grund av egenskaperna för DHCP kan den tilldelade IPadressen ändras om skrivaren inte används en längre tid eller om
åtkomstpunkten har återställts.
•
Kontrollera den trådlösa nätverksmiljön. I infrastrukturmiljön måste du
eventuellt ange användaruppgifter för att kunna ansluta till
åtkomstpunkten (eller den trådlösa routern).
•
Skrivaren fungerar bara med IEEE 802.11 b/g/n och Wi-Fi. Det saknas
stöd för andra trådlösa nätverk (exempelvis Bluetooth).
•
I ad-hoc-läget måste du kanske ställa in den trådlösa anslutningen varje
gång du använder skrivaren, exempelvis om du använder Windows
Vista.
•
Du kan inte använda infrastrukturläge och ad hoc-läge samtidigt med
Samsungs trådlösa nätverksskrivare.
•
Se till att skrivaren är inom det trådlösa nätverkets räckvidd.
2. Använda en nätverksansluten skrivare
130
Installation av trådlöst nätverk
•
Se till att det inte finns hinder som kan blockera den trådlösa signalen
till skrivaren.
Avlägsna alla stora metallföremål mellan åtkomstpunkten (eller den
trådlösa routern) och skrivaren.
Se till att det inte står stolpar, väggar eller stödpelare av metall eller
betong mellan skrivaren och den trådlösa åtkomstpunkten eller routern.
•
Se till att skrivaren står på tillräckligt avstånd från andra elektroniska
enheter som kan störa den trådlösa signalen.
Många apparater kan störa den trådlösa signalen, bland annat
mikrovågsugnar och vissa Bluetooth-enheter.
•
Varje gång som din åtkomstpunkts konfiguration (eller trådlösa routers
konfiguration) ändras måste du utföra produktens inställning för
trådlösa nätverk igen.
•
Maximalt antal enheter som kan anslutas via Wi-Fi Direct är 3.
•
Om Wi-Fi Direct är På sker anslutningen mellan åtkomstpunkten och
skrivaren via gränssnittet 802.11 b/g.
2. Använda en nätverksansluten skrivare
131
Samsung MobilePrint
21
22
Vad är Samsung MobilePrint?
Samsung MobilePrint är ett gratis program med vilket användare kan
skriva ut foton, dokument och webbsidor direkt från mobiltelefonen eller
surfplattan. Samsung MobilePrint är inte bara kompatibelt med
mobiltelefoner med Android, Windows och iOS, utan också med din iPod
Touch och surfplatta. Det ansluter din mobila enhet till en nätverksansluten
Samsung-skrivare eller till en trådlös skrivare via en Wi-Fi-åtkomstpunkt.
Det är inte nödvändigt att installera en ny drivrutin eller konfigurera
nätverksinställningar – installera bara programmet Samsung MobilePrint
helt enkelt, så kommer det automatiskt att upptäcka kompatibla Samsungskrivare. Förutom utskrift av foton, webbsidor och PDF-filer stöds också
skanning. Om du har en Samsung-multifunktionsskrivare kan du skanna
alla dokument till formaten JPG, PDF eller PNG för snabb och enkel visning
på din mobila enhet.
Hämta Samsung MobilePrint
Om du vill hämta Samsung MobilePrint går du till programbutiken
(Samsung Apps, Android Market, App Store, Marketplace) på din mobila
enhet och söker helt enkelt efter ”Samsung MobilePrint.” Du kan också gå
till iTunes för Apple-enheter eller Marketplace för Windows-enheter på
datorn.
23
Kompatibla mobil-OS
•
Android OS 2.1 eller senare
•
iOS 4.0 eller senare
•
Windows Phone 7 eller senare
2. Använda en nätverksansluten skrivare
132
Samsung MobilePrint
24
Kompatibla enheter
•
iOS 4.0 eller senare: iPod Touch, iPhone, iPad
•
Android 2.1 eller senare: Galaxy S, Galaxy S2, Galaxy Tab och mobila
Android-enheter
•
Windows Phone 7 eller senare: Samsung Focus, Omnia7 och
OmniaW, och Windows Mobile-enheter
2. Använda en nätverksansluten skrivare
133
Google Cloud Print
Google Cloud Print™ är en tjänst som möjliggör utskrift till en skrivare via
din mobiltelefon, bärbara pekdator eller någon annan webbansluten
utrustning. Registrera ditt Google-konto till skrivaren så kan du använda
tjänsten Google Cloud Print. Du kan skriva ut dokument eller e-post med
Chrome OS, Chrome-webbläsaren eller en Gmail/ GOOGLE DOCSapplikation i den mobila enheten, så du behöver inte installera skrivarens
drivrutiner i den mobila enheten. På Googles webbplats (http://
support.google.com/cloudprint) finns mer information Google Cloud
Print™.
5
Klicka på Login längst upp till höger på webbplatsen SyncThru™
Web Service.
6
Om det är första gången du använder SyncThru™ Web Service
måste du logga in som administratör. Ange i nedanstående ID och
Password. Av säkerhetsskäl rekommenderar vi dig att ändra det
förinställda lösenordet.
•
ID: admin
•
Lösenord: sec00000
25
Om nätverket använder en proxyserver måste du konfigurera proxy-IP
och portnummer från Settings > Network Settings > Google Cloud
Print > Proxy Setting. Kontakta din Internetleverantör eller
nätverksadministratör om du vill ha mer information.
Registrera Google-kontot till skrivaren
• Kontrollera att skrivaren är påslagen och ansluten till Internet via
kabel eller trådlös anslutning.
• Du bör skapa Google-kontot i förväg.
1
2
3
4
Öppna Chrome-webbläsaren.
Besök www.google.com.
7
När fönstret SyncThru™ Web Service öppnas klickar du på
Settings > Network Settings > Google Cloud Print.
8
9
Ange skrivarnamn och en beskrivning.
Klicka på Register.
Ett bekräftelsefönster visas.
Logga in på Googles webbplats med Gmail™-adressen.
Starta Chrome och ange skrivarens IP-adress i webbläsarfönstret.
2. Använda en nätverksansluten skrivare
134
Google Cloud Print
Om pop-up-fönster är blockerade i webbläsaren kommer
bekräftelsefönstret inte att visas. Tillåt att pop-up-fönster visas på
webbplatsen.
10
11
Klicka på Finish printer registration.
Skriva ut från ett program i en mobil enhet
Följande steg är ett exempel på hur man använderGOOGLE DOCSprogrammet från en Android-mobiltelefon.
1
Klicka på Manage your printers.
Installera programmet Cloud Print i den mobila enheten.
Om du inte har programmet laddar du ner den från t.ex. Android Market
eller App store.
Skrivaren är nu registrerad för tjänsten Google Cloud Print .
Google Cloud Print-kompatibla enheter visas i listan.
26
Skriva ut via Google Cloud Print
Utskriftsproceduren varierar beroende på vilket program eller vilken enhet
du använder. Du kan se en lista över program som stödjer tjänsten Google
Cloud Print.
Kontrollera att skrivaren är påslagen och ansluten till Internet via kabel
eller trådlös anslutning.
2
3
4
5
6
7
Öppna programmet GOOGLE DOCS i den mobila enheten.
Peka på alternativet
-knappen för det dokument du vill skriva ut.
Peka på knappen Sänd
.
Peka på knappen Cloud Print
.
Ändra utskriftsinställningarna vid behov.
Peka på Click here to Print.
2. Använda en nätverksansluten skrivare
135
Google Cloud Print
Skriva ut från Chrome-webbläsaren
Följande steg är exempel på hur man använder Chrome-webbläsaren.
1
2
3
4
5
6
Starta Chrome.
Öppna dokumentet eller e-postmeddelandet du vill skriva ut.
Klicka på skiftnyckeln (
) upp i till höger i webbläsarfönstret.
Klicka på Skriv ut. En ny flik för utskrift visas.
Välj Skriv ut med Google Cloud Print.
Klicka på Skriv ut.
2. Använda en nätverksansluten skrivare
136
3. Specialfunktioner
I det här kapitlet beskrivs skrivarens specialfunktioner.
• Höjdjustering
138
• Ändra standardinställningarna för utskrift
139
• Ange att din skrivare ska vara standardskrivare.
140
• Använda specialfunktioner för utskrift
141
• Macintosh-utskrift
148
• Linux-utskrift
150
Anvisningarna i det här kapitlet gäller huvudsakligen Windows 7.
Höjdjustering
Utskriftskvaliteten påverkas av lufttrycket, som avgörs av hur högt över
havsnivån skrivaren befinner sig. Följande uppgifter hjälper dig att ställa in
skrivaren för bästa utskriftskvalitet.
Innan du ställer in höjdvärdet måste du fastställa vilken höjd du befinner dig
på.
4,000 m
(13,123 ft)
1
3,000 m
(9,842 ft)
2
2,000 m
(6,561 ft)
3
1,000 m
(3,280 ft)
4
0
•
1
2
3
4
Hög 3
Hög 2
Hög 1
Normal
I Windows och Mac anges inställningarna i Samsung Easy Printer
Manager >
(växla till avancerat läge) > Enhetsinställningar. Se
”Enhetsinställningar” på sidan 163.
• Om skrivaren är ansluten till nätverket kan du ange höjden via
SyncThru™ Web Service (se ”Använda SyncThru™ Web Service”
på sidan 158).
3. Specialfunktioner
138
Ändra standardinställningarna för utskrift
1
2
3
4
Klicka på Windows Starta-meny.
I Windows XP/Server 2003 väljer du Skrivare och fax.
•
I Windows Server 2008/Vista väljer du Kontrollpanelen >
Maskinvara och ljud> Skrivare.
•
I Windows 7 väljer du Kontrollpanelen > Enheter och skrivare.
•
I Windows Server 2008 R2 väljer du Kontrollpanelen >
Maskinvara > Enheter och skrivare.
Högerklicka på din maskin.
I Windows XP/Server 2003/Server 2008/Vista väljer du
Utskriftsinställningar.
I snabbmenyerna i Windows 7 och Windows Server 2008 R2 väljer
du Utskriftsinställningar.
Om Utskriftsinställningar är markerat med symbolen ► kan du välja
andra skrivardrivrutiner kopplade till vald skrivare.
5
6
Ändra inställningarna på respektive flik.
Klicka på OK.
Om du vill ändra inställningarna för varje utskriftsjobb ändrar du dem i
Utskriftsinställningar.
3. Specialfunktioner
139
Ange att din skrivare ska vara standardskrivare.
1
2
3
4
Klicka på Windows Starta-meny.
I Windows XP/Server 2003 väljer du Skrivare och fax.
•
I Windows Server 2008/Vista väljer du Kontrollpanelen >
Maskinvara och ljud> Skrivare.
•
I Windows 7 väljer du Kontrollpanelen > Enheter och skrivare.
•
I Windows Server 2008 R2 väljer du Kontrollpanelen >
Maskinvara > Enheter och skrivare.
Markera din maskin.
Högerklicka på skrivaren och välj Välj som standardskrivare.
Om posten Välj som standardskrivare är markerad med ► i Windows
7 eller Windows Server 2008 R2, kan du ansluta andra
skrivardrivrutiner som är anslutna till den valda skrivaren.
3. Specialfunktioner
140
Använda specialfunktioner för utskrift
Skrivardrivrutin för XPS används för att skriva ut dokument i XPSformat.
1
Markera rutan Skriv till fil i fönstret Skriv ut.
2
3
Klicka på Skriv ut.
• Se ”Olika modellers funktioner” på sidan 6.
• Drivrutinen kräver Windows Vista eller senare operativsystem.
• Om skrivaren får slut på minne vid utskrift av XPS-jobb bör du
installera extra minne.
• Du installerar XPS-drivrutinen från programvaru-cd:n. När
installationsfönstret öppnas väljer du Anpassad installation Du kan
välja XPS-skrivaren i fönstret Välj programvara.
• För mdeller som hämtar XPS-drivrutinen från Samsungs hemsida,
www.samsung.com > find your product> Support eller downloads.
1
Skriva till fil (PRN)
Skriv målsökvägen och filnamnet. Klicka sedan på OK.
Till exempel c:\Temp\filnamn.
Ibland kan det vara nödvändigt spara utskriftsdata som en fil.
Om du endast anger filnamnet sparas filen automatiskt i Mina
dokument, Documents and Settings eller Användare. Mappen där
filen sparas kan variera beroende på vilket operativsystem och program
du använder.
3. Specialfunktioner
141
Använda specialfunktioner för utskrift
2
Så här fungerar specialfunktionerna
Skrivaren har stöd för avancerade utskriftsfunktioner.
Om du vill dra nytta av alla funktioner som skrivaren kan hantera klickar du på Egenskaper eller Inställningar i programmets Skriv ut fönster. Där kan du
ändra inställningarna. Skrivarnamnet som visas i fönstret med skrivaregenskaper kan skilja sig beroende på vilken maskin som används.
• Vissa menyer visas kanske inte på displayen, beroende på tillval eller modeller. Menyer som inte visas kan inte användas på din maskin.
• Välj menyn Hjälp eller klicka på
på sidan 36).
Objekt
Flera sidor per ark
i fönstret. Du kan även trycka på F1 på tangentbordet samt på det alternativ du vill veta mer om (se ”Använda hjälpen”
Beskrivning
Anger hur många sidor som du vill skriva ut på ett enda pappersark. Om du vill skriva ut fler än en sida per ark kommer sidorna
att förminskas och ordnas på arket på det sätt du anger. Du kan skriva ut högst sexton sidor på ett ark.
3. Specialfunktioner
142
Använda specialfunktioner för utskrift
Objekt
Affischutskrift
Beskrivning
Du kan även skriva ut ett ensidigt dokument på 4 (affisch 2 x 2), 9 (affisch 3 x 3) eller 16 (affisch 4 x 4) ark om du vill tejpa ihop
arken och göra en affisch.
Markera värdet Överlappning för affisch. Ange Överlappning för affisch i millimeter eller med alternativknappen längst upp
till höger på fliken Grundläggande. Det gör det lättare att sammanfoga arken.
Med den här funktionen kan du skriva ut ett dokument på båda sidor av papperet och ordna sidorna så att papperet kan vikas på
mitten och bilda ett häfte.
Utskrift av häftea
8
9
Häften måste skrivas ut på utskriftsmedia i formatet Letter, Legal, A4, US Folio eller Oficio.
Alternativet Utskrift av häfte är inte tillgängligt för alla pappersformat. Välj alternativet Storlek på fliken Papper om du vill
se vad det finns för tillgängliga pappersstorlekar.
Om du väljer ett pappersformat som inte är tillgängligt avbryts åtgärden automatiskt. Välj bara tillgängligt papper (papper
utan - eller -märke).
3. Specialfunktioner
143
Använda specialfunktioner för utskrift
Objekt
• Dubbelsidig utskrifta
Beskrivning
Du kan skriva ut på båda sidor av ett papper (duplex). Innan du skriver ut ska du bestämma vilken orientering dokumentet ska ha.
• Dubbelsidig utskrift
(manuell)a
• Den här funktionen fungerar med papper i storleken Letter, Legal, A4, US Folio och Oficio
• Om skrivaren inte har en någon duplexenhet måste du avsluta utskriften manuellt. Skrivaren skriver först ut varannan
sida i dokumentet. Sedan visas ett meddelande på datorn.
• Fukntionen Hoppa över tomma sidor fungerar inte med dubbelsidiga utskrifter.
• Vi rekommenderar att du inte skriver ut på båda sidorna av specialmedier som etiketter, kuvert eller tjockt papper. Detta
kan annars orsaka att papper fastnar eller att maskinen skadas.
• Skrivarens standard: När du väljer det här alternativet bestäms funktionen av den inställning du gör på skrivarens
kontrollpanel. Denna funktion är endast tillgänglig när du använder PCL-/SPL-skrivardrivrutinen (se ”Olika modellers
funktioner” på sidan 6).
• Ingen: Funktionen inaktiveras.
• Långsida: det här är det normala layoutalternativet för bokbindning.
• Kortsida: det här är det normala layoutalternativet för kalendrar.
• Omvänd dubbelsidig utskrift: Markera det här alternativet om du vill vända utskriftsordningen vid dubbelsidig utskrift. Det
här alternativet är inte tillgängligt när du skriver ut via Omvänd dubbelsidig utskrift (manuell).
3. Specialfunktioner
144
Använda specialfunktioner för utskrift
Objekt
Beskrivning
Pappersalternativ
Du anger ett procenttal för att förstora eller förminska dokumentet så att det skrivs ut större eller mindre än dess faktiska storlek.
Vattenstämpel
Med alternativet Vattenstämpel kan du skapa en vattenstämpel på papperet som ligger ”bakom” den övriga texten i dokumentet.
Du kan till exempel skriva ut ordet ”UTKAST” eller ”SEKRETESS” diagonalt över ett dokuments första sida eller samtliga sidor i
stora, gråa bokstäver.
Vattenstämpel
a Om du vill ändra utskriftsinställningarna i programmet går du till Utskriftsinställningar.
b Klicka på fliken Avancerat och välj sedan Redigera i listrutan Vattenstämpel. Fönstret Redigera vattenstämpel visas.
c Ange en text i rutan Vattenstämpelns meddelande.
Du kan ange upp till 256 tecken. Meddelandet visas i förhandsgranskningsfönstret.
(Skapa en vattenstämpel)
Vattenstämpel
(Redigera en
vattenstämpel)
a Om du vill ändra utskriftsinställningarna i programmet går du till Utskriftsinställningar.
b Klicka på fliken Avancerat och välj sedan Redigera i listrutan Vattenstämpel. Fönstret Redigera vattenstämpel visas.
c Välj den vattenstämpel som du vill redigera i listan Aktuella vattenstämplar och ändra vattenstämpelns text och andra
alternativ.
d Klicka på Uppdatera för att spara ändringarna.
e Klicka på OK eller Skriv ut tills fönstret Skriv ut stängs.
a
(Ta bort en vattenstämpel) b
c
d
Vattenstämpel
Om du vill ändra utskriftsinställningarna i programmet går du till Utskriftsinställningar.
Klicka på fliken Avancerat och välj sedan Redigera i listrutan Vattenstämpel. Fönstret Redigera vattenstämpel visas.
Välj den vattenstämpel som du vill ta bort i listan Aktuella vattenstämplar och klicka sedan på Ta bort.
Klicka på OK eller Skriv ut tills fönstret Skriv ut stängs.
3. Specialfunktioner
145
Använda specialfunktioner för utskrift
Objekt
Beskrivning
Denna funktion är tillgänglig när du använder PCL-/SPL-skrivardrivrutinen (se ”Programvara” på sidan 7).
Överlägga
Ett överlägg är en text och/eller bilder som lagras på datorns hårddisk i ett särskilt filformat. Det kan skrivas ut på ett valfritt
dokument. Överlägg används ofta i stället för papper med brevhuvud. I stället för att använda ett förtryckt brevhuvud kan du skapa
ett överlägg som innehåller exakt samma information som finns på ditt brevhuvud. Om du vill skriva ut ett brev med ditt företags
brevhuvud behöver du inte längre ladda förtryckt papper i skrivaren: skriv bara ut brevhuvud som ett överlägg på dokumentet.
När du vill använda ett överlägg måste du först skapa ett nytt överlägg som innehåller företagets logotyp eller annan information.
• Överläggsdokumentets format måste vara likadant som det dokument som du vill skriva ut överlägget på. Skapa inte
ett överlägg med en vattenstämpel.
• Upplösningen på överläggsdokumentet måste vara samma som för dokumentet som du vill skriva överlägget på.
Överlägg
(Skapa ett nytt överlägg)
a
b
c
d
Om du vill spara dokumentet som ett överlägg går du till Utskriftsinställningar.
Klicka på fliken Avancerat och välj sedan Redigera i listrutan Text. Fönstret Redigera överlägg visas.
Klicka på Skapa i fönstret Redigera överlägg.
I fönstret Spara som skriver du ett namn i rutan Jobbnamn. Ange målsökväg, om det behövs (standardinställningen är
C:\Formover).
e Klicka på spara. Namnet visas i Överläggslista.
f Klicka på OK eller Skriv ut tills fönstret Skriv ut stängs.
Filen skrivs inte ut. I stället lagras den på datorns hårddisk.
3. Specialfunktioner
146
Använda specialfunktioner för utskrift
Objekt
Överlägg
(Använda ett överlägg)
Överlägg
(Ta bort ett överlägg)
Beskrivning
a Klicka på fliken Avancerat.
b Välj önskat överlägg i listrutan Text.
c Om den överläggsfil du vill använda inte visas i listrutan Text väljer du Redigera... i listan och klickar på Hämta. Välj den
överläggsfil som du vill använda.
Om du har sparat den överläggsfil som du vill använda på en extern plats kan du också läsa in filen när du öppnar fönstret
Öppna.
När du har valt filen klickar du på Öppna. Filen visas i rutan Överläggslista och kan användas för utskrifter. Välj överlägget i
rutan Överläggslista.
d Markera kryssrutan Bekräfta sidöverlägg vid utskrift om det behövs. Om denna ruta är markerad öppnas ett
meddelandefönster varje gång du skickar ett dokument till utskrift. Där bekräftar du att du vill ha ett överlägg på dokumentet.
Om rutan är avmarkerad och du har valt ett överlägg skrivs detta ut automatiskt på dokumentet.
e Klicka på OK eller Skriv ut tills fönstret Skriv ut stängs.
a
b
c
d
e
f
I fönstret Printing Preferences klickar du på fliken Avancerat.
Välj Redigera i listrutan Text.
Markera det överlägg du vill ta bort i rutan Överläggslista.
Klicka på Ta bort.
När ett bekräftelsefönster öppnas klickar du på Ja.
Klicka på OK eller Skriv ut tills fönstret Skriv ut stängs. Du kan ta bort överlägg som du inte använder längre.
a. Den här inställningen finns inte tillgänglig när du använder XPS-drivrutin.
3. Specialfunktioner
147
Macintosh-utskrift
4
Ändra utskriftsinställningar
Alla funktioner är inte tillgängliga på alla modeller och i alla utföranden.
Det kan därför hända att din skrivare inte har stöd för alla funktioner.
Skrivaren har stöd för avancerade utskriftsfunktioner.
3
Skriva ut ett dokument
När du skriver ut från en Macintosh måste du kontrollera inställningarna för
skrivardrivrutinen i varje program som du använder. Gör så här om du vill
skriva ut från en Macintosh:
1
2
Öppna dokumentet som ska skrivas ut.
3
Välj papperets storlek, orientering, skalning och andra alternativ,
och kontrollera att din maskin är markerad. Klicka på OK.
4
5
6
Öppna menyn File och klicka på Page Setup (Document Setup i
vissa program).
Öppna ett program och välj Print från menyn File. Maskinnamnet som
visas i fönstret med skrivaregenskaper kan skilja sig beroende på vilken
maskin som används. Förutom namnet ser fönstren med
skrivaregenskaper ungefär ut som följande.
5
Skriva ut flera sidor per ark
Du kan skriva ut fler än en sida på ett enda pappersark. Med den här
funktionen kan du skriva ut billiga utkast.
1
2
Öppna ett program och välj Print på menyn File.
3
4
Välj övriga alternativ som ska användas.
Öppna menyn File och klicka på Print.
Välj antal kopior och vilka sidor du vill skriva ut.
Klicka på Print.
Välj Layout i listrutan under Orientation. Välj det antal sidor du vill
skriva ut på ett pappersark i listrutan Pages per Sheet.
Klicka på Print.
Skrivaren skriver ut det valda antalet aidor på ett ark.
3. Specialfunktioner
148
Macintosh-utskrift
6
Dubbelsidig utskrift
Om du skriver ut fler än två kopior kan den första och den andra kopian
skrivas ut på samma pappersark. Undvik att skriva ut på båda sidor av
papperet när du skriver ut fler än en kopia.
Alla funktioner är inte tillgängliga på alla modeller och i alla utföranden.
Det kan därför hända att din skrivare inte har stöd för alla funktioner.
7
Innan du skriver ut dubbelsidiga dokument bör du bestämma vilken kant
som skall bindas. Det här är de olika bindningsalternativen:
•
Long-Edge Binding: Det här är det normala layoutalternativet vid
bokbindning.
•
Short-Edge Binding: Det här alternativet används ofta för kalendrar.
1
2
3
4
5
Använda hjälpen
Klicka på frågetecknet i fönstrets nedre vänstra hörn och klicka sedan på
ett ämne du vill veta mer om. Då visas ett popup-fönster med information
om hur alternativet fungerar.
Välj Print på menyn File i Macintosh-programmet.
Välj Layout i listrutan under Orientation.
Välj en bindningsorientering från alternativet Two-Sided.
Välj övriga alternativ som ska användas.
När du klickar på Print skriver skrivaren ut på båda sidorna av
pappret.
3. Specialfunktioner
149
Linux-utskrift
Alla funktioner är inte tillgängliga på alla modeller och i alla utföranden.
Det kan därför hända att din skrivare inte har stöd för alla funktioner.
Automatisk/manuell dubbelsidig kopiering är inte tillgänglig på alla
skrivarmodeller. Du kan istället använda utskriftssystemet lpr eller
andra program för udda-jämn-utskrift.
8
•
Text: Anger sidmarginaler och ställer in alternativ för text,
exempelvis radavstånd och kolumner.
•
Graphics: Anger alternativ för bilder som används när du skriver
ut bildfiler, till exempel färger, bildstorlek och bildposition.
•
Advanced: Anger upplösningen, papperskällan och målet.
Skriva ut från program
I många Linux-program kan du skriva ut med hjälp av CUPS (Common
UNIX Printing System). Du kan skriva ut på skrivaren från sådana program.
1
2
3
Öppna ett program och välj Print från menyn File.
4
Ändra egenskaperna för utskriftsjobbet genom att använda följande
fyra flikar överst i fönstret.
Välj Print direkt med LPR.
I LPR GUI-fönstret väljer du modellnamn för din maskin i
skrivarlistan och klickar på Properties.
•
5
Klicka på Apply om du vill spara ändringarna och stänga fönstret
Properties.
6
7
Klicka på OK i fönstret LPR GUI när du vill starta utskriften.
Utskriftsfönstret visas, där du kan övervaka utskriftsjobbets status.
Du kan avbryta det aktuella jobbet genom att klicka på Cancel.
General: Används för att ändra pappersstorleken, papperstypen
och dokumentens orientering. Här kan du aktivera
duplexfunktionen, lägga till alternativ för början och slut på
banderoller och ändra antal sidor per ark.
3. Specialfunktioner
150
Linux-utskrift
9
10
Skriva ut filer
Du kan skriva ut många olika typer av filer på skrivaren via CUPS, direkt
från kommandoradsgränssnittet. Med verktyget CUPS lpr kan du göra just
det, men paketet med drivrutiner ersätter standardverktyget (lpr) med ett
mer användarvänligt grafiskt LPR-program.
Så här skriver du en dokumentfil:
1
Skriv lpr <filnamn> i kommandotolken i Linux-skalet och tryck sedan
på Enter. Fönstret LPR GUI visas.
Om du bara skriver lpr och trycker på Enter visas Select file(s) to
print-fönstret först. Välj helt enkelt de filer som du vill skriva ut och
klicka på Open.
2
I fönstret LPR GUI väljer du skrivaren i listan och ändrar sedan
egenskaperna för utskriftsjobbet.
3
Klicka på OK när du vill starta utskriften.
Konfigurera skrivaregenskaper
Med hjälp av fönstret Printer Properties i Printers configuration kan du
ändra olika egenskaper för skrivaren i dess egenskap av skrivare.
1
Öppna Unified Driver Configurator.
Om det behövs kan du växla till Printers configuration.
2
Markera skrivaren i listan med tillgängliga skrivare och klicka på
Properties.
3
Fönstret Printer Properties visas.
Följande fem flikar finns högst upp i fönstret:
•
General: Är ett alternativ där du kan ändra skrivarens plats och
namn. Namnet som anges på den här fliken visas i listan över
skrivare i Printers configuration.
•
Connection: Är ett alternativ där du kan visa eller välja en annan
port. Om du ändrar maskinporten från USB till parallell eller
tvärtom medan den används, måste du konfigurera om
maskinporten på den här fliken.
•
Driver: Ett alternativ där du kan visa eller välja en annan
skrivardrivrutin. Om du klickar på Options kan du ange
enhetens standardinställningar.
3. Specialfunktioner
151
Linux-utskrift
4
•
Jobs: Visar listan med utskriftsjobb. Klicka på Cancel job om du
vill avbryta det markerade jobbet, och markera kryssrutan Show
completed jobs om du vill visa de tidigare jobben i jobblistan.
•
Classes: Visar vilken klass skriven hör till. Klicka på Add to
Class om du vill lägga till den i en viss klass, eller klicka på
Remove from Class om du vill ta bort skrivaren från den
markerade klassen.
Klicka på OK om du vill spara ändringarna och stänga fönstret
Printer Properties.
3. Specialfunktioner
152
4. Nyttiga
administreringsverktyg
I det här kapitlet beskrivs de hanteringsverktyg som medföljer och som hjälper dig att använda skrivaren på bästa
sätt.
• Easy Capture Manager
154
• Samsung Easy Color Manager
155
• Samsung AnyWeb Print
156
• Easy Eco Driver
157
• Använda SyncThru™ Web Service
158
• Använda Samsung Easy Printer Manager
161
• Använda Samsung skrivarens status
164
• Använda Linux Unified Driver Configurator
166
Easy Capture Manager
• Denna funktion kanske inte finns tillgänglig för alla modeller och för alla produkter (se ”Programvara” på sidan 7).
• Finns endast tillgängligt för Windows (se ”Programvara” på sidan 7).
Du tar en skärmdump och startar Easy Capture Manager genom att trycka på knappen Print Screen på tangentbordet. Du har därefter möjlighet att redigera
bilden och skriva ut den.
4. Nyttiga administreringsverktyg
154
Samsung Easy Color Manager
Med Samsung Easy Color Manager kan användaren göra finjusteringar med sexfärgstoner och andra egenskaper, såsom ljusstyrka, kontrast och mättnad.
Förändringar i färgtoner kan sparas som en profil och användas från drivrutinen eller skrivaren.
• Denna funktion kanske inte finns tillgänglig för alla modeller och för alla produkter (se ”Programvara” på sidan 7).
• Finns endast tillgängligt för Windows och Mac OS (se ”Programvara” på sidan 7).
Med det här programmet kan användare på ett enkelt sätt justera färger för Samsung-färglaserskrivare.
Hämta programvara från Samsungs webbplats. Packa sedan upp filerna och installera dem (http://www.samsung.com > leta reda på modellen > Support
eller Downloads).
4. Nyttiga administreringsverktyg
155
Samsung AnyWeb Print
Finns endast tillgängligt för Windows och Mac OS.
Med hjälp av det här verktyget kan du enkelt ta skärmdumpar, förhandsgranska och skriva ut sidor.
Hämta programvara från Samsungs webbplats. Packa sedan upp filerna och installera dem (http://www.samsung.com > leta reda på modellen > Support
eller Downloads).
4. Nyttiga administreringsverktyg
156
Easy Eco Driver
Drivrutinen Easy Eco Driver ger dig tillgång till Eko-läget som är perfekt om du vill spara på toner och papper. Klicka på kryssrutan Aktivera eko-läge före
utskrift i Utskriftsinställningar om du vill använda besparingsläget.
Easy Eco Driver har även redigeringsmöjligheter. Du kan exempelvis ta bort bilder och textobjekt samt ändra teckensnitt. Du kan spara inställningar som
du ofta använder som förinställningar.
Finns endast tillgängligt för Windows.
Så här använder du funktionen:
1 Öppna dokumentet som ska skrivas ut.
2 Skriv ut dokumentet.
Ett fönster med förhandsgranskning öppnas.
3 Välj inställningar och alternativ för utskriften.
Dessa återspeglas i förhandsgranskningen.
4 Klicka på Skriv ut.
4. Nyttiga administreringsverktyg
157
Använda SyncThru™ Web Service
• Internet Explorer 6.0 eller senare är minimikravet för SyncThru™
Web Service.
• Funktionerna i SyncThru™ Web Service som beskrivs här kan skilja
sig från din version, beroende på tillval och modell.
• Endast nätverksmodellen.
1
Klicka på Login längst upp till höger på webbplatsen SyncThru™
Web Service.
2
Om det är första gången du använder SyncThru™ Web Service
måste du logga in som administratör. Ange de användaruppgifter
som anges nedan. Av säkerhetsskäl rekommenderar vi dig att ändra
det förinställda lösenordet.
•
ID: admin
•
Password: sec00000
1
Så här får du tillgång till SyncThru™ Web
Service:
1
Starta en webbläsare i Windows, t.ex. Internet Explorer.
2
Översikt över SyncThru™ Web Service
Ange skrivarens IP-adress (http://xxx.xxx.xxx.xxx) i adressfältet och
tryck på Retur eller klicka på Gå.
2
Skrivarens inbyggda webbplats öppnas.
Beroende på modell kanske vissa flikar inte visas.
Logga in på SyncThru™ Web Service
Innan du kan konfigurera alternativ i SyncThru™ Web Service måste du
logga in som administratör. Du kan använda SyncThru™ Web Service även
utan att logga in men du har då inte tillgång till flikarna Settings och
Security.
4. Nyttiga administreringsverktyg
158
Använda SyncThru™ Web Service
Fliken Information
Fliken Security
på den här fliken finns allmän information om skrivaren. Du kan kontrollera
olika saker, t.ex. återstående tonernivå. Du kan även skriva ut felrapporter
och andra rapporter.
På den här fliken kan du ställa in säkerhetsinformation för systemet och
nätverket. Du måste logga in som administratör för att kunna visa den här
fliken.
•
Active Alerts: Visar varningar som har inträffat och hur pass allvarliga
dessa har varit.
•
System Security: Anger information för systemadministratören samt
aktiverar och inaktiverar skrivarfunktioner.
•
Supplies: Visar hur många sidor som har skrivits ut och hur mycket
toner som återstår i kassetten.
•
Network Security: Anger inställningar för IPv4/IPv6-filtrering.
•
Usage Counters: Visar räknare för olika utskriftstyper: enkelsidiga eller
dubbelsidiga.
Fliken Maintenance
•
Current Settings: Visar skrivarens nätverksinformation.
•
Print information: Skriver ut rapporter, exempelvis systemrelaterade
sådana och teckensnittsreporter.
På den här fliken kan du underhålla skrivaren genom att uppgradera den
inbyggda programvaran och ange e-postadresser. Du kan även ansluta till
Samsungs webbplats eller hämta drivrutiner via menyn Link.
Fliken Settings
På den här fliken kan du ställa in konfigurationer för skrivaren och nätverket.
Du måste logga in som administratör för att kunna visa den här fliken.
•
Fliken Machine Settings: Ställer in de alternativ som skrivaren anger.
•
Fliken Network Settings: Visar alternativ för nätverksmiljön. Ställer in
alternativ såsom TCP/IP och nätverksprotokoll.
•
Firmware Upgrade: Uppgraderar skrivarens inbyggda programvara.
•
Contact Information: Visar kontaktinformation.
•
Link: Öppnar länkar till nyttiga webbplatser där du kan hämta verktyg
och få information.
4. Nyttiga administreringsverktyg
159
Använda SyncThru™ Web Service
3
Ange information om systemadministratören
Den här inställningen är nödvändig för användning av e-postmeddelanden.
1
Starta en webbläsare i Windows, t.ex. Internet Explorer.
Ange skrivarens IP-adress (http://xxx.xxx.xxx.xxx) i adressfältet och
tryck på Enter eller klicka på Gå.
2
3
4
Skrivarens inbyggda webbplats öppnas.
5
Klicka på Apply.
Välj System Security > System Administrator på fliken Security.
Ange administratörens namn, telefonnummer, plats och epostadress.
4. Nyttiga administreringsverktyg
160
Använda Samsung Easy Printer Manager
Samsung Easy Printer Manager är ett program som samlar alla
inställningar för Samsungskrivaren på ett och samma ställe. Samsung Easy
Printer Manager ger dig tillgång till enhetsinställningarna och till olika
skrivarmiljöer, och låter dig utföra olika skrivaråtgärder. Programmet gör det
enkelt att dra nytta av Samsung-skrivarens funktioner. Samsung Easy
Printer Manager har två olika gränssnitt som användaren kan välja mellan:
ett grundläggande och ett avancerat. Det är enkelt att växla mellan
gränssnitten; klicka bara på knappen
Gränssnittet i Samsung Easy Printer Manager består av olika avsnitt enligt
följande:
Skärmens faktiska utseende beror på vilket operativsystem du
använder.
.
• Finns endast tillgängligt för Windows och Mac OS.
• Samsung Easy Printer Manager för Windows fungerar endast med
Internet Explorer 6.0 och senare versioner.
4
Så här fungerar Samsung Easy Printer Manager
Så här startar du programmet:
För Windows
Välj Starta > Program eller Alla program > Samsung Printers >
Samsung Easy Printer Manager > Samsung Easy Printer Manager.
1
Skrivarlistan
I skrivarlistan visas ikonerna för de installerade
skrivarna på datorn.
För Mac
Öppna mappen Program > Samsung > Samsung Easy Printer Manager.
4. Nyttiga administreringsverktyg
161
Använda Samsung Easy Printer Manager
Skrivarinform
ation
2
På den här fliken finns allmän information om skrivaren.
Här listas bland annat skrivarens modellnamn, IPadress (eller postnamn) samt skrivarens status.
Knapp för Användarhandbok: Den här
knappen kopplas istället till Felsökningsguide
när det uppstår fel. Du kan öppna
felsökningsavsnittet i bruksanvisningen direkt.
Programinfor
mation
Innehåller länkar för att ändra till avancerade
inställningar (byte av gränssnitt), uppdatering,
summering, hjälp och grundfakta.
5
6
Innehållsomå
rde
Här finns information om de valda skrivaren,
exempelvis hur mycket toner och papper som återstår.
Informationen som visas beror på vilken skrivare som
har valts. Denna funktion finns inte i alla skrivare.
Beställ
förbruknings
material
Klicka på Beställ i fönstret för beställningar. Du kan
beställa nya tonerkassetter online.
Klicka på Hjälp-knappen ( ) i fönstrets övre högra hörn och klicka
sedan på ett alternativ du vill veta mer om.
3
Knappen
används för att växla till det
avancerade gränssnittet.
Snabblänkar
Visar Snabblänkar till skrivarspecifika funktioner. I det
här avsnittet finns även länkar till verktyg i de
avancerade inställningarna.
4
Om du ansluter skrivaren till ett nätverk
aktiveras ikonen för SyncThru™ Web Service.
4. Nyttiga administreringsverktyg
162
Använda Samsung Easy Printer Manager
5
Översikt över gränssnittet för avancerade
inställningar
Det avancerade gränssnittet är avsett för nätverks- och
skrivaradministratörer.
Jobbredovisning
Här finns kvotinformation om den användare som skriver ut jobbet.
Kvoterna kan skapas och tillämpas för olika enheter via
administreringsprogram av typen SyncThru™ och CounThru™.
Enhetsinställningar
Du kan ange olika inställningar, exempelvis för papper, layout, emulering
och utskriftsinformation samt konfigurera nätverket.
Varningsinställningar (endast för Windows)
I den här menyn finns inställningar för varningar.
•
Skrivarvarning: Innehåller inställningar för när varningarna ska visas.
•
E-postvarning: Innehåller inställningar för hur e-postvarningar ska
skickas.
•
Varningshistorik: Här visas tidigare enhets- och tonervarningar.
4. Nyttiga administreringsverktyg
163
Använda Samsung skrivarens status
Samsung skrivarens status är ett program som övervakar och informerar
dig om skrivarens status.
Ikon
Avser
Normal
Skrivaren är redo och inga fel eller varningar har
uppstått.
Varning
Skrivaren befinner sig i ett läge där det finns risk för
framtida fel. Kanske är tonernivån låg, vilket kan leda
till fel när tonern har tagit slut.
Fel
Ett eller flera fel har inträffat i skrivaren.
• Finns tillgängligt för Windows.
• Fönstret Samsung skrivarens status och dess innehåll som visas i
denna bruksanvisning kan skilja sig åt beroende på vilken skrivare
eller vilket operativsystem som används.
• Kontrollera vilka operativsystem som är kompatibla med skrivaren
(se ”Systemkrav” på sidan 69).
Beskrivning
6
Översikt över Samsung skrivarens status
Om ett fel uppstår under drift kan du kontrollera felet i Samsung skrivarens
status. Samsung skrivarens status installeras automatiskt när du installerar
skrivarens programvara.
Du kan även starta Samsung skrivarens status manuellt. Gå till
Utskriftsinställningar och klicka på fliken Grundläggande och på
knappen Skrivarstatus.
Tonernivå
Följande ikoner visas på Aktivitetsfältet i Windows:
1
Du kan visa den återstående tonernivån i varje
kassett. Skrivaren och antalet tonerkassetter
som visas i fönstret ovan kan variera beroende
på vilken skrivare som används. Denna funktion
finns inte i alla skrivare.
4. Nyttiga administreringsverktyg
164
Använda Samsung skrivarens status
2
3
4
5
Alternativ
Du kan ange varningsinställningar för
utskriftsjobb.
Beställ
förbrukningsmater
ial
Du kan beställa nya tonerkassetter online.
Felsökning
Du kan öppna felsökningsavsnittet i
bruksanvisningen direkt.
Stäng
Stäng fönstret.
4. Nyttiga administreringsverktyg
165
Använda Linux Unified Driver Configurator
Unified Driver Configurator är ett verktyg som främst är avsett för
konfigurering av skrivare. Du måste installera Unified Linux Driver innan du
kan börja använda Unified Driver Configurator (se ”Linux-installation” på
sidan 91).
När du har installerat drivrutinen skapas ikonen för Unified Driver
Configurator automatiskt på skrivbordet.
7
Öppna Unified Driver Configurator
1
1 Printer Configuration
2 Port Configuration
Dubbelklicka på Unified Driver Configurator på skrivbordet.
Du kan även klicka på ikonen Startup och välja Samsung Unified
Driver > Unified Driver Configurator.
2
Om du vill öppna direkthjälpen klickar du på Help.
Klicka på knapparna till vänster när du vill växla till motsvarande
konfigurationsfönster.
3
När du har ändrat konfigurationerna stänger du Unified Driver
Configurator genom att klicka på Exit.
4. Nyttiga administreringsverktyg
166
Använda Linux Unified Driver Configurator
Knapparna för skrivarkontroll är följande:
8
Skrivarkonfiguration
•
Refresh: Uppdaterar listan över tillgängliga skrivare.
•
Add Printer: här kan du lägga till en ny skrivare.
•
Remove Printer: tar bort den markerade skrivaren.
Fliken Printers
•
Set as Default: här anger du att den valda skrivaren ska vara
standardskrivare.
Visa det aktuella systemets skrivarkonfiguration genom att klicka på
skrivarikonen till vänster i fönstret Unified Driver Configurator.
•
Stop/Start: stoppar/startar skrivaren.
•
Test: här kan du skriva ut en testsida för att kontrollera att skrivaren
fungerar ordentligt.
•
Properties: Här kan du granska och ändra skrivaregenskaper.
Printers configuration har två flikar: Printers och Classes.
1
Växlar till Printers configuration.
2
Visar alla installerade skrivare.
3
Visar skrivarens status, modellnamn och URL.
4. Nyttiga administreringsverktyg
167
Använda Linux Unified Driver Configurator
Fliken Classes
9
Ports configuration
På fliken Classes visas en lista med tillgängliga skrivarklasser.
1
I det här fönstret kan du visa en lista med tillgängliga portar, kontrollera
status för varje port och frisläppa en port som har fastnat i upptagetläge när
dess ägare av någon anledning avslutat ett jobb.
2
1
2
1
Visar alla skrivarklasser.
2
Visar status för klassen och antalet skrivare som ingår i klassen.
3
•
Refresh: uppdaterar listan med klasser.
1
Växlar till Ports configuration.
•
Add Class: här kan du lägga till en ny skrivarklass.
2
Visar alla tillgängliga portar.
•
Remove Class: tar bort den markerade skrivarklassen.
3
Visar porttyp, enheten som är ansluten till porten och status. Visar alla
tillgängliga portar.
•
Refresh: uppdaterar listan med tillgängliga portar.
•
Release port: frigör den markerade porten.
4. Nyttiga administreringsverktyg
168
5. Felsökning
I det här kapitlet finns information om vad du ska göra om ett fel uppstår.
• Problem med pappersmatning
170
• Problem med strömförsörjning och kablar
171
• Utskriftsproblem
172
• Problem med utskriftskvalitet
176
• Problem med operativsystemet
184
Problem med pappersmatning
Status
Föreslagna åtgärder
Papper fastnar vid utskrift.
Ta bort papper som har fastnat.
Papper fastnar i varandra.
• Kontrollera hur mycket papper som ryms i kassetten.
• Kontrollera att du använder rätt papperstyp.
• Avlägsna papperet från magasinet och böj eller bläddra bunten.
• Fuktiga förhållanden kan också göra att papper fastnar i varandra.
Flera ark papper matas inte.
Olika papperstyper kan ha fyllts på i magasinet. Lägg bara i papper av samma typ samt med samma storlek och
vikt.
Papperet matas inte in i skrivaren.
• Ta bort eventuella hinder inuti skrivaren.
• Papperet har fyllts på på fel sätt. Avlägsna papperet från magasinet och lägg tillbaka det på rätt sätt.
• Det finns för mycket papper i magasinet. Avlägsna överskottspapper från magasinet.
• Papperet är för tjockt. Använd bara papper som överensstämmer med skrivarens specifikationer.
Papperet fastnar hela tiden.
• Det finns för mycket papper i magasinet. Avlägsna överskottspapper från magasinet. Om du skriver ut på
specialpapper ska du använda den manuella mataren.
• Fel papperstyp används. Använd bara papper som överensstämmer med skrivarens specifikationer.
• Det kan finnas skräp inuti skrivaren. Öppna den övre luckan och ta bort eventuellt skräp.
5. Felsökning
170
Problem med strömförsörjning och kablar
Status
Föreslagna åtgärder
Skrivaren får ingen ström,
eller så är anslutningskabeln mellan
datorn och skrivaren inte ordentligt
ansluten.
• Anslut först skrivaren till vägguttaget och tryck sedan på
(Strömbrytare/väckning) på kontrollpanelen.
• Koppla ifrån kabeln och anslut den på nytt.
5. Felsökning
171
Utskriftsproblem
Status
Skrivaren skriver inte
ut.
Möjlig orsak
Föreslagna åtgärder
Skrivaren får ingen ström.
Kontrollera nätsladden. Kontrollera strömbrytaren och strömkällan.
Skrivaren är inte vald som standardmaskin.
Välj skrivaren som standardskrivare i Windows.
Kontrollera följande på skrivaren:
• Den övre luckan är inte stängd. Stäng den.
• Papper har fastnat i skrivaren. Ta bort papperet som har fastnat (se ”Ta bort papper som fastnat” på sidan 57).
• Det finns inget papper i skrivaren. Fyll på papper (se ”Fylla på papper i magasinet” på sidan 27).
• Det finns ingen tonerkassett i skrivaren. Sätt i tonerkassetten (se ”Byta ut tonerkassetten” på sidan 46).
• Se tilll att skyddspapperet inte sitter kvar på tonern (se ”Byta ut tonerkassetten” på sidan 46).
Om det uppstår ett systemfel kontaktar du en servicetekniker.
Anslutningskabeln mellan datorn och
skrivaren är inte ordentligt ansluten.
Koppla ifrån skrivarsladden och koppla in den igen (se ”Baksida” på sidan 18).
Anslutningskabeln mellan datorn och
skrivaren är trasig.
Anslut sladden till en annan dator som fungerar, om det är möjligt, och skriv ut ett
jobb. Du kan också försöka använda en annan maskinkabel.
Inställningen för skrivarporten är felaktig.
Kontrollera skrivarinställningen i Windows och kontrollera att utskriften skickas till
rätt port. Om datorn har flera portar kontrollerar du att skrivaren är ansluten till rätt
port.
Skrivaren kan vara felkonfigurerad.
Kontrollera Utskriftsinställningar för att försäkra dig om att alla inställningar är
korrekta.
5. Felsökning
172
Utskriftsproblem
Status
Skrivaren skriver inte
ut.
Möjlig orsak
Föreslagna åtgärder
Skrivardrivrutinen kan vara felaktigt
installerad.
Avinstallera skrivarens drivrutin och installera den på nytt.
Skrivaren fungerar inte.
Kontrollera meddelandet på kontrollpanelens display för att se om skrivaren
indikerar ett systemfel. Kontakta en servicetekniker.
Dokumentstorleken är så stor att datorns
hårddisk inte räcker till för utskriftsjobbet.
Frigör mer hårddiskutrymme och skriv ut dokumentet igen.
Utmatningsfacket är fullt.
Ta bort papperet från utmatningsfacket, så återupptas utskriften automatiskt.
Skrivaren väljer
utskriftsmaterial från fel
papperskälla.
Valet av papperskälla i Utskriftsinställningar
kan vara fel.
I många program hittar du papperskällans inställning på fliken Papper i
Utskriftsinställningar (se ”Öppna utskriftsinställningarna” på sidan 34). Välj rätt
papperskälla. Se hjälpfönstret om skrivardrivrutinen (se ”Använda hjälpen” på
sidan 36).
Ett utskriftsjobb tar
väldigt lång tid.
Utskriftsjobbet kan vara mycket komplext.
Minska sidans komplexitet eller försök justera inställningarna för utskriftskvaliteten.
Halva sidan är tom.
Sidriktningen kan vara fel.
Ändra sidriktningen i programmet du skriver ut från (se ”Öppna
utskriftsinställningarna” på sidan 34). Se hjälpfönstret om skrivardrivrutinen (se
”Använda hjälpen” på sidan 36).
Pappersformatet och motsvarande
pappersinställningar överensstämmer inte.
Kontrollera att pappersformatet i skrivardrivrutinens inställningar stämmer med
papperet i kassetten. Kontrollera annars att pappersformatet i skrivardrivrutinens
inställningar stämmer med pappersvalet i programvaruinställningarna (se ”Öppna
utskriftsinställningarna” på sidan 34).
5. Felsökning
173
Utskriftsproblem
Status
Skrivaren skriver ut
men texten är fel,
förvrängd eller
ofullständig.
Sidorna skrivs ut men är
tomma.
Möjlig orsak
Föreslagna åtgärder
Maskinkabeln kan vara lös eller trasig.
Koppla loss maskinkabeln och anslut den igen. Prova med ett utskriftsjobb som har
lyckats tidigare. Om det är möjligt kan du koppla in kabeln och skrivaren i en annan
dator och försöka skriva ut ett jobb som du vet fungerar. Försök slutligen att
använda en ny maskinkabel.
Du har valt fel skrivardrivrutin.
Kontrollera programmets meny för skrivarval och kontrollera att rätt skrivare är
vald.
Programmet du använder fungerar inte
ordentligt.
Försök att skriva ut från ett annat program.
Operativsystemet fungerar inte ordentligt.
Avsluta Windows och starta om datorn. Stäng av skrivaren och slå på den igen.
Tonerkassetten är trasig eller tom.
Omfördela tonern om det behövs. Vid behov byter du ut tonerkassetten.
• Se ”Omfördela toner” på sidan 44.
• Se ”Byta ut tonerkassetten” på sidan 46.
PDF-filer skrivs inte ut
korrekt. Vissa delar av
grafik, text eller bilder
saknas.
Filen innehåller kanske tomma sidor.
Kontrollera att filen inte innehåller tomma sidor.
Vissa delar, till exempel styrdonet eller
moderkortet, kan vara skadade.
Kontakta en servicetekniker.
Inkompatibilitet mellan PDF-filen och Acrobat- Det kan gå att skriva ut PDF-filen genom att skriva ut den som bild. Aktivera Skriv
programmen.
ut som bild från utskriftsinställningarna i Acrobat.
Det tar längre tid att skriva ut när du skriver ut en PDF-fil som en bild.
5. Felsökning
174
Utskriftsproblem
Status
Möjlig orsak
Föreslagna åtgärder
Fotografier skrivs ut
med dålig kvalitet.
Bilderna är inte tydliga.
Upplösningen på fotot är mycket låg.
Minska fotografiets storlek. Om du förstorar en bild i programmet minskas
upplösningen.
Skrivaren släpper ut
ånga vid
utmatningsfacket innan
utskrift.
Användning av fuktigt papper kan orsaka ånga
vid utskrift.
Det här är inget allvarligt. Du kan fortsätta skriva ut.
Skrivaren skriver inte ut
papper i
specialstorlekar, t.ex.
fakturapapper.
Pappersformatet och inställningen för
pappersformat överensstämmer inte.
Ange rätt pappersstorlek under fliken Anpassat under fliken Papper i
Utskriftsinställningar (se ”Öppna utskriftsinställningarna” på sidan 34).
Det utskrivna
fakturapapperet är böjt.
Inställningarna för papperstyp stämmer inte
överens.
Ändra skrivaralternativen och försök igen. Gå till Utskriftsinställningar, klicka på
fliken Papper och välj typen Tjockt papper (se ”Öppna utskriftsinställningarna” på
sidan 34).
5. Felsökning
175
Problem med utskriftskvalitet
Om insidan av skrivaren är smutsig eller papper har fyllts på felaktigt kan utskriftskvaliteten bli sämre. Se tabellen nedan för felsökning av problemet.
Status
Ljus eller blek utskrift
Föreslagna åtgärder
• Om vita vertikala streck eller blekta partier syns på sidan börjar en tonerkassett ta slut. Installera en ny tonerkassett (se
”Byta ut tonerkassetten” på sidan 46).
• Om ett lodrätt streck eller ett urblekt område visas på sidan trots att det finns tillräckligt med toner kvar bör dy öppna och
stänga den främre luckan 3-4 gånger (se ”Översikt över maskinen” på sidan 16).
• Papperet kanske inte uppfyller pappersspecifikationerna. Det kan vara för fuktigt eller för grovt.
• Om hela sidan är ljus är upplösningen för låg eller också är tonersparläget aktiverat. Justera utskriftsupplösningen och
inaktivera tonersparläget. Se hjälpen om skrivardrivrutinen.
• En kombination av blekta fält och utsmetad färg kan betyda att tonerkassetten behöver rengöras. Rengör insidan av
maskinen (se ”Rengöra maskinen” på sidan 52).
• Ytan på laserskanningsenheten (LSU) i skrivaren kan vara smutsig. Rengör insidan av maskinen (se ”Rengöra maskinen”
på sidan 52). Om dessa åtgärder inte löser problemet kontaktar du en servicetekniker.
Den övre halvan av papperet
skrivs ut ljusare än resten av
papperet
Tonern kanske inte fäster som den ska på den här typen av papper.
• Ändra skrivaralternativen och försök igen. Gå till Utskriftsinställningar, klicka på fliken Papper och välj typen Återvunnet
(se ”Öppna utskriftsinställningarna” på sidan 34).
5. Felsökning
176
Problem med utskriftskvalitet
Status
Tonerfläckar
Föreslagna åtgärder
• Papperet kanske inte uppfyller pappersspecifikationerna. Det kan t.ex. vara för fuktigt eller för grovt.
• Överföringsvalsen kan vara smutsig. Rengör insidan av maskinen (se ”Rengöra maskinen” på sidan 52).
A aB bC c
A aB bC c
A aB bC c
A aB bC c
A aB bC c
• Pappersbanan kan behöva göras rent. Kontakta service (se ”Rengöra maskinen” på sidan 52).
Tomma områden
Urblekta områden (som ofta är runda) dyker upp slumpmässigt på sidan:
• Ett enstaka pappersark kan vara skadat. Prova att skriva ut igen.
A aBb C
A aBb C
A aBb C
A aBb C
A aBb C
• Fuktinnehållet i papperet kan vara ojämnt eller så har papperet fuktfläckar på ytan. Försök att använda ett annat
pappersfabrikat.
• Hela bunten är dålig. Tonern kanske inte fastnar i vissa områden på grund av tillverkningsprocessen. Försök att använda
ett annat pappersfabrikat.
• Ändra skrivaralternativen och försök igen. Gå till Utskriftsinställningar, klicka på fliken Papper och välj typen Tjockt
papper eller Tjockare papper (se ”Öppna utskriftsinställningarna” på sidan 34).
Om dessa åtgärder inte löser problemet kontaktar du en servicetekniker.
Vita fläckar
Om det blir vita fläckar på papperet:
• Papperet är för strävt och smuts från ett papper faller ned i de inre delarna av skrivaren. Det innebär att överföringsvalsen
kan vara smutsig. Rengör insidan av maskinen (se ”Rengöra maskinen” på sidan 52).
• Pappersbanan kan behöva göras rent. Rengör insidan av maskinen (se ”Rengöra maskinen” på sidan 52).
Om dessa åtgärder inte löser problemet kontaktar du en servicetekniker.
5. Felsökning
177
Problem med utskriftskvalitet
Status
Lodräta linjer
Föreslagna åtgärder
Om svarta lodräta streck syns på sidan:
• Ytan (trumdelen) på tonerkassetten i skrivaren har antagligen repats. Ta bort tonerkassetten och installera en ny (se ”Byta
skannerenheten” på sidan 50).
Om vita lodräta streck syns på sidan:
• Ytan på laserskanningsenheten (LSU) i skrivaren kan vara smutsig. Rengör insidan av maskinen (se ”Rengöra maskinen”
på sidan 52). Om dessa åtgärder inte löser problemet kontaktar du en servicetekniker.
Svart bakgrund
Om skuggningen på bakgrunden blir oacceptabel:
• Byt till ett lättare papper.
• Kontrollera den omgivande miljön: mycket torra eller fuktiga (högre än 80 % RF) förhållanden kan öka skuggningen.
• Ta bort befintlig avbildningsenhet och installera en ny (se ”Byta skannerenheten” på sidan 50).
• Fördela om den (se ”Omfördela toner” på sidan 44).
Utsmetad toner
• Rengör insidan av maskinen (se ”Byta ut tonerkassetten” på sidan 46).
• Kontrollera papperets typ och kvalitet.
• Ta bort befintlig avbildningsenhet och installera en ny (se ”Byta skannerenheten” på sidan 50).
5. Felsökning
178
Problem med utskriftskvalitet
Status
Återkommande lodräta
defekter
Föreslagna åtgärder
Om det finns märken som återkommer på utskriftssidan med jämna intervall:
• Skannerenheten kan vara skadad. Ta bort avbildningsenheten och installera en ny om problemet kvarstår (se ”Byta
skannerenheten” på sidan 50).
• Det kan finnas toner på skrivarens delar. Om defekterna visar sig på papperets baksida försvinner problemet förmodligen
av sig självt efter ett par sidor.
• Fixeringsenheten kan vara skadad. Kontakta en servicetekniker.
Fläckig bakgrund
A
Det är tonerpartiklar runt
fetstilta tecken eller bilder
Fläckar i bakgrunden beror på att små tonerpartiklar har spridits slumpvis över den utskrivna sidan.
• Papperet kan vara för fuktigt. Försök skriva ut med papper från en annan pappersbunt. Öppna inte pappersförpackningar
förrän det är nödvändigt för att förhindra att papperet absorberar för mycket fukt.
• Justera upplösningen med hjälp av programvaran om "bakgrundsbrus" täcker hela den utskrivna sidan, eller i
Utskriftsinställningar (se”Öppna utskriftsinställningarna” på sidan 34). Kontrollera att du har valt rätt pappersformat.
Exempel: Om du har valt Tjockare papper men istället skriver ut på Vanligt papper kan utsskriftskvaliteten bli lidande.
• Om du använder en ny toner ska den först omfördelas (se ”Omfördela toner” på sidan 44).
Tonern kanske inte fäster som den ska på den här typen av papper.
• Ändra skrivaralternativen och försök igen. Gå till Utskriftsinställningar, klicka på fliken Papper och välj typen Återvunnet
(se ”Öppna utskriftsinställningarna” på sidan 34).
• Kontrollera att du har valt rätt pappersformat. Exempel: Om du har valt Tjockare papper men istället skriver ut på Vanligt
papper kan utsskriftskvaliteten bli lidande.
5. Felsökning
179
Problem med utskriftskvalitet
Status
Föreslagna åtgärder
Missformade tecken
• Om tecknen formas felaktigt och är konturerade kan papperet vara för glatt. Försök med en annan sorts papper.
Sned utskrift
• Kontrollera att papperet har fyllts på korrekt.
• Kontrollera papperets typ och kvalitet.
• Kontrollera att stöden inte sitter för hårt eller för löst mot pappersbunten.
Buktigt eller vågigt papper
• Kontrollera att papperet har fyllts på korrekt.
• Kontrollera papperets typ och kvalitet. Både hög temperatur och luftfuktighet kan leda till att papperet buktar.
• Vänd på bunten i magasinet. Försök också vända papperet 180° i magasinet.
5. Felsökning
180
Problem med utskriftskvalitet
Status
Skrynkligt eller veckat
papper
Föreslagna åtgärder
• Kontrollera att papperet har fyllts på korrekt.
• Kontrollera papperets typ och kvalitet.
• Vänd på bunten i magasinet. Försök också vända papperet 180° i magasinet.
Baksidan på utskrifterna är
smutsig
• Sök efter läckande toner. Rengör insidan av maskinen (se ”Rengöra maskinen” på sidan 52).
Sidor helt i färg eller svart
• Skannerenheten har kanske inte satts i på rätt sätt. Ta ut den och sätt i den igen.
• Skannerenheten kan vara skadad. Ta bort bildenheten och sätt i en ny (se ”Byta skannerenheten” på sidan 50).
A
• Skrivaren kan behöva repareras. Kontakta en servicetekniker.
5. Felsökning
181
Problem med utskriftskvalitet
Status
Tonerspill
Föreslagna åtgärder
• Rengör insidan av maskinen (se ”Rengöra maskinen” på sidan 52).
• Kontrollera papperets typ och kvalitet.
• Ta bort bildenheten och sätt i en ny (se ”Byta skannerenheten” på sidan 50).
Om problemet kvarstår kan skrivaren behöva repareras. Kontakta en servicetekniker.
Brutna tecken
Teckentomrum är vita områden inom delar av tecken som borde vara helt svarta:
• Du skriver kanske ut på fel sida av papperet. Ta ut papperet och vänd på det.
A
Vågräta ränder
• Papperet motsvarar kanske inte specifikationerna.
Om vågräta färgade eller svarta streck syns på papperet eller om det finns utsmetad färg:
• Skannerenheten har kanske inte satts i på rätt sätt. Ta ut den och sätt i den igen.
• Skannerenheten kan vara skadad. Ta bort bildenheten och sätt i en ny (se ”Byta skannerenheten” på sidan 50).
Om problemet kvarstår kan skrivaren behöva repareras. Kontakta en servicetekniker.
5. Felsökning
182
Problem med utskriftskvalitet
Status
Buktigt papper
Föreslagna åtgärder
Om det utskrivna arket är vågigt eller om papperet inte matas in i skrivaren:
• Vänd på bunten i magasinet. Försök också vända papperet 180° i magasinet.
• Ändra skrivarens pappersinställningar och försök igen. Gå till Utskriftsinställningar, klicka på fliken Papper och välj typen
Tunt papper (se ”Öppna utskriftsinställningarna” på sidan 34).
• En okänd bild skrivs ut på
vissa ark
Skrivaren används antagligen på 1 000 meters höjd eller högre. Den höga höjden kan påverka utskriftskvaliteten, t.ex.
tonerspill eller ljusa bilder. Ändra till korrekt höjdinställning för skrivaren (se ”Höjdjustering” på sidan 138).
• Tonerspill
• Trycket blir för ljust eller
så inträffar tonerspill
5. Felsökning
183
Problem med operativsystemet
1
Vanliga Windows-problem
Status
Föreslagna åtgärder
Ett meddelande om att filen
används visas vid
installationen.
Avsluta alla program. Ta bort alla program från startgruppen och starta sedan om Windows. Installera om skrivardrivrutinen.
Meddelandet ”Allmänt
skyddsfel”, ”Undantagsfel”,
”Spool 32” eller ”Förbjuden
åtgärd” visas.
Stäng alla program, starta om Windows och försök skriva ut igen.
Meddelandet ”Kan inte skriva
ut”, ”Timeout-fel uppstod vid
utskrift” visas.
Dessa meddelanden kan visas under utskrift. Vänta tills skrivaren är klar med utskriften. Om meddelandet visades i redoläget
eller efter att utskriften är klar kontrollerar du anslutningen och/eller att ett fel verkligen har uppstått.
Läs användarhandboken för Microsoft Windows som följde med datorn om du vill veta mer om felmeddelanden i Windows.
5. Felsökning
184
Problem med operativsystemet
2
Vanliga Macintosh-problem
Status
Föreslagna åtgärder
PDF-filer skrivs inte ut korrekt. Vissa Det kan gå att skriva ut PDF-filen genom att skriva ut den som bild. Aktivera Skriv ut som bild från
delar av grafik, text eller bilder saknas. utskriftsinställningarna i Acrobat.
Det tar längre tid att skriva ut när du skriver ut en PDF-fil som en bild.
Vissa bokstäver visas inte korrekt då
framsidan skrivs ut.
Macintosh kan inte skapa teckensnittet när framsidan skrivs ut. Siffror och det engelska alfabetet visas korrekt på
framsidan.
När ett dokument skrivs ut från
Acrobat Reader 6.0 eller senare med
en Macintosh-dator skrivs inte
färgerna ut ordentligt.
Kontrollera att inställningen för upplösning i skrivarens drivrutin motsvarar inställningen i Acrobat Reader.
Läs användarhandboken för Mac som följde med datorn om du vill veta mer om felmeddelanden i Mac.
5. Felsökning
185
Problem med operativsystemet
3
Vanliga Linux-problem
Status
Skrivaren skriver inte ut.
Föreslagna åtgärder
• Kontrollera att skrivardrivrutinen är installerad i systemet. Öppna Unified Driver Configurator och växla till fliken Printers i
fönstret Printers configuration om du vill visa listan med tillgängliga maskiner. Kontrollera att skrivaren visas i listan. Finns
den inte där ska du köra guiden Add new printer wizard och konfigurera enheten.
• Kontrollera att skrivaren är påslagen. Öppna Printers configuration och välj maskinen i listan med skrivare. Granska
beskrivningen i rutan Selected printer. Om dess status innehåller strängen Stopped trycker du på knappen Start. Därefter
bör maskinen fungera normalt. Statusen ”stopped” kan aktiveras när det uppstår vissa problem med utskriften. Det kan till
exempel vara ett försök att skriva ut dokument när en port är upptagen med en skanningstillämpning.
• Kontrollera att porten inte är upptagen. Eftersom funktionella komponenter i maskinen (skrivare och skanner) delar samma
I/O-gränssnitt (port) är det möjligt att olika användarprogram använder porten samtidigt. För att undvika konflikter kan
endast en av dem ges kontroll över enheten. Den andra användaren får svaret ”device busy” (enheten är upptagen). Öppna
portkonfigurationen och välj den port som har tilldelats maskinen. I rutan Selected port kan du se om porten är upptagen
av något annat program. I så fall bör du vänta tills det aktuella jobbet är slutfört eller trycka på knappen Release port om
du är säker på att det aktuella programmet inte fungerar.
• Kontrollera om programmet har ett speciellt utskriftsalternativ, t.ex. ”-oraw”. Om ”-oraw” anges i parametern på
kommandoraden tar du bort detta så att du kan skriva ut. För Gimp front-end väljer du ”print” -> ”Setup printer” och redigerar
kommandoradens parameter i kommandoalternativet.
• CUPS-versionen (Common UNIX Printing System) som distribueras med SuSE Linux 9.2 (cups-1.1.21) har problem med
IPP-utskrifter (Internet Printing Protocol). Använd socket-utskrift i stället för IPP eller installera en senare version av CUPS
(cups-1.1.22 eller senare).
Vissa färger skrivs ut helt i
svart.
Detta är en känd bugg i Ghostscript (till GNU Ghostscript version 7.05) när den grundläggande färgrymden i dokumentet är
indexfärg och den omvandlas via färgrymden CIE. Eftersom Postscript använder CIE-färgrymd för färgmatchningssystem ska
du uppgradera Ghostscript på ditt system till minst GNU Ghostscript version 7.06 eller senare. Du hittar den senaste versionen
av Ghostscript på www.ghostscript.com.
5. Felsökning
186
Problem med operativsystemet
Status
Föreslagna åtgärder
Vissa färgbilder skrivs ut i
oväntade färger.
Det är ett känt fel i Ghostscript (fram till GNU Ghostscript version 7.xx) när grundfärgrymden i dokumentet är indexerad RGBfärgrymd och konverteras genom CIE-färgrymd. Eftersom Postscript använder CIE-färgrymd som färgmatchningssystem bör
du uppgradera Ghostscript på ditt system till GNU Ghostscript version 8.xx eller senare. Du hittar den senaste versionen av
Ghostscript på www.ghostscript.com.
Skrivaren skriver inte ut hela
sidor och utskriften skrivs ut
på halva sidan.
Det är ett känt problem som uppstår när en färgmaskin används med Ghostscript version 8.51 eller tidigare och en 64-bitars
version av Linux OS, som har rapporterats till bugs.ghostscript som Ghostscript Bug 688252. Problemet är åtgärdat i AFPL
Ghostscript version 8.52 och senare. Hämta den senaste versionen av AFPL Ghostscript från http://sourceforge.net/projects/
ghostscript/ och installera den för att åtgärda problemet.
Ett meddelande om att det
inte går att öppna filen för
portenheten visas vid
utskrift.
Undvik att ändra parametrar för utskriftsjobben (t.ex. med LPR GUI) medan ett utskriftsjobb pågår. Kända versioner av CUPSservern avbryter utskriftsjobb när utskriftsalternativen ändras och försöker sedan starta om jobbet från början. Eftersom Unified
Linux Driver låser mfp-porten vid utskrift medför det abrupta avbrottet i drivrutinen att porten förblir låst och den kan därför inte
användas för efterföljande jobb. Om den här situationen har inträffat ska du försöka frigöra mfp-porten genom att välja Release
port i fönstret Port configuration.
Se användarhandboken för Linux som följde med datorn om du vill veta mer om felmeddelanden i Linux.
5. Felsökning
187
Ordlista
Följande ordlista hjälper dig bekanta dig med produkten och förstå de
termer som ofta används i samband med utskrift och som nämns i den
här användarhandboken.
802.11
802.11 är en uppsättning standarder för kommunikation i trådlösa lokala
nätverk (WLAN), som har utvecklats av IEEE LAN/MAN Standards
Committee (IEEE 802).
802.11b/g/n
802.11 b/g/n kan använda samma maskinvara och 2,4 GHz-bandet.
802.11b fungerar med en bandbredd på upp till 11 mbit/s. 802.11n fungerar
med en bandbredd på upp till 150 mbit/s. 802.11b/g/n-enheter kan ibland
råka ut för störningar från mikrovågsugnar, sladdlösa telefoner och
Bluetooth-enheter.
Åtkomstpunkt
En åtkomstpunkt eller en trådlös åtkomstpunkt (AP eller WAP) är en enhet
som kopplar samman trådlösa kommunikationsenheter i trådlösa lokala
nätverk (WLAN) och fungerar som en central enhet för att ta emot och
skicka ut WLAN-radiosignaler.
ADF
En automatisk dokumentmatare eller (ADF) är en skanningsenhet som
automatiskt matar ett pappersark med original så att maskinen kan skanna
en del av papperet direkt.
AppleTalk
AppleTalk är en uppsättning protokoll som utvecklats av Apple, Inc för
datornätverk. Det ingick i originalmodellen av Macintosh (1984), men Apple
rekommenderar nu att man i stället använder TCP/IP-nätverk.
Färgdjup
En term inom datorgrafiken som beskriver hur många bitar som används för
att representera färgen för en pixel i en bitmappbild. Högre färgdjup ger ett
större omfång av olika färger. I takt med att antalet bitar ökar blir antalet
möjliga färger opraktiskt stort för en färgkarta. 1-bitsfärg kallas vanligtvis
monokrom eller svartvitt.
BMP
Ett bitmappat grafikformat som används internt av grafikundersystemet
(GDI) i Microsoft Windows, och ofta används som ett enkelt grafikfilformat i
Windows.
Ordlista
188
Ordlista
BOOTP
Täckning
Bootstrap Protocol. Ett nätverksprotokoll som används av en nätverksklient
för att hämta IP-adressen automatiskt. Det görs oftast när datorn eller
operativsystemet startas. BOOTP-servrarna tilldelar IP-adressen från en
adresspool till varje klient. Med BOOTP kan datorer av typen ”disklösa
arbetsstationer” få en IP-adress innan de startar ett avancerat
operativsystem.
Täckning är en tryckterm som används för att mäta toneranvändning på
utskrifter. 5 % täckning betyder att ett A4-papper har ungefär 5 % bilder
eller text. Om papperet eller originalet har invecklade bilder eller mycket
text blir täckningen större och tonerförbrukningen blir lika stor som
täckningen.
CCD
CSV
CCD (Charge Coupled Device) är den del av maskinvaran som gör det
möjligt att skanna. CCD-låsmekanismen används för att hålla fast CCDmodulen så inga skador uppkommer när du flyttar maskinen.
CSV (Comma Separated Values). Är en typ av filformat som används för att
utbyta data mellan olika program. Filformatet, som bl.a. används i Microsoft
Excel, har blivit en defactostandard i branschen, även på plattformar som
inte kommer från Microsoft.
Sortering
DADF
Sortering är processen att skriva ut flera kopior av ett jobb i uppsättningar.
När sortering är vald skriver enheten ut en hel uppsättning innan den skriver
ut fler kopior.
En dubbelsidig automatisk dokumentmatare (DADF) är en skanningsenhet
som automatiskt matar ett pappersark med original och vänder det så att
maskinen kan skanna båda sidorna av papperet.
Kontrollpanel
Standardinställning
En kontrollpanel är en platt yta, vanligtvis vertikal, där kontroll- eller
övervakningsinstrument visas. Den finns vanligen på framsidan av
maskinen.
Det värde eller den inställning som gäller när skrivaren packas upp första
gången, återställs eller initieras.
Ordlista
189
Ordlista
DHCP
Matrisskrivare
DHCP (Dynamic Host Configuration Protocol) är ett nätverksprotokoll av
klient-server-modell. En DHCP-server ger konfigurationsparametrar som är
specifika för DHCP-klientvärdens begäran om nödvändig information för att
delta i ett IP-nätverk. DHCP gör det också möjligt att tilldela IP-adresser till
klientvärdar.
En matrisskrivare är en sorts datorskrivare med ett skrivarhuvud som löper
fram och tillbaka på sidan och skriver ut genom att slå an ett tygband med
bläck mot papperet, ungefär som en skrivmaskin.
DIMM
Punkter per tum (DPI) är ett mått för upplösning som används vid skanning
och utskrift. I allmänhet leder högre DPI till högre upplösning, fler synliga
detaljer i bilden och större filer.
DIMM (Dual Inline Memory Module) är ett litet kretskort som innehåller
minne. DIMM-modulerna lagrar alla data i skrivaren, t.ex. utskriftsdata eller
mottagna faxdata.
DLNA
DLNA (Digital Living Network Alliance) är en standard som gör det möjligt
för enheter på ett hemmanätverk att dela information med varandra över
nätverket.
DNS
DNS (Domain Name Server) är ett system som lagrar information om
domännamn i en distribuerad nätverksdatabas, t.ex. Internet.
DPI
DRPD
DRPD (Distinctive Ring Pattern Detection). Är en tjänst från telefonbolaget
som gör att en användare kan svara på flera telefonnummer från en och
samma telefon.
Duplex
Duplexenheten är en mekanism som automatiskt vänder på ett pappersark
så att maskinen kan skriva ut (eller skanna) på båda sidorna av papperet.
En skrivare med en duplexenhet kan skriva ut på båda sidorna av papperet
under en utskriftscykel.
Ordlista
190
Ordlista
Utskriftskapacitet
Ethernet
Utskriftskapaciteten är det antal sidor som inte påverkar skrivarens
prestanda under en månad. Skrivaren har i allmänhet en livstidsgräns på
ett antal sidor per år. Livstiden innebär den genomsnittliga
utskriftskapaciteten, vanligtvis inom garantiperioden. Om
utskriftskapaciteten är 48 000 sidor i månaden beräknat på 20 arbetsdagar,
är skrivarens gräns beräknad till 2 400 sidor om dagen.
Ethernet är en rambaserad teknik för lokala datornätverk (LAN). Den
definierar kablar och signalstandard för det fysiska lagret, och ramformat
och protokoll för MAC- (Media Access Control)/datalänkslagret hos OSImodellen. Ethernet är oftast standardiserat som IEEE 802.3. Sedan 1990talet och framåt har det blivit den mest spridda och använda LAN-tekniken.
ECM
ECM (Error Correction Mode) är ett extra överföringsläge som finns inbyggt
i klass 1-faxar eller faxmodem. Det upptäcker och korrigerar automatiskt fel
i faxöverföringen som ibland orsakas av störningar på linjen.
Emulering
Emulering är en teknik där en maskin får samma resultat som en annan
maskin.
Emulatorn duplicerar funktionerna hos ett system med ett annat system, så
att det andra systemet beter sig som det första. Emulering fokuserar på att
reproducera ett externt beteende exakt, till skillnad från simulering, som rör
en abstrakt modell av systemet som simuleras och ofta tar hänsyn till dess
inre status.
EtherTalk
En uppsättning protokoll som utvecklats av Apple Computer för
datornätverk. Det ingick i originalmodellen av Macintosh (1984), men Apple
rekommenderar nu att man i stället använder TCP/IP-nätverk.
FDI
FDI (Foreign Device Interface) är ett kort som installeras inuti maskinen så
att en tredjepartsenhet, t.ex. en myntenhet eller en kortläsare, kan
användas. Enheterna gör det möjligt att ta betalt för maskinens tjänster.
FTP
FTP (File Transfer Protocol) är ett vanligt protokoll som används för att
överföra filer i ett TCP/IP-nätverk (t.ex. Internet eller ett intranät).
Ordlista
191
Ordlista
Fixeringsenhet
HDD
Den del av laserskrivaren som fixerar tonern på utskriftsmediet. Den består
av en het vals och en tryckvals. När tonern har överförs till papperet avger
fixeringsenheten värme och tryck som ser till att tonern blir permanent på
papperet. Det är därför papperet är varmt när det kommer ut ur en
laserskrivare.
En hårddisk (HDD) är en lagringsenhet som sparar digitalt kodade data på
snabbt roterande skivor med magnetiska ytor.
Gateway
En anslutning mellan datornätverk eller mellan ett datornätverk och en
telefonlinje. Den är mycket populär, eftersom den är en dator eller ett
nätverk som möjliggör åtkomst till en annan dator eller ett nätverk.
Gråskala
Gråtoner som återger ljusa och mörka delar av en bild när färgbilder
konverteras till gråskala. Färger återges med olika gråtoner.
Halvton
En bildtyp som simulerar gråskalor genom att variera antalet punkter.
Mörkare områden består av många punkter, medan ljusare områden har
färre punkter.
IEEE
IEEE (Institute of Electrical and Electronics Engineers) är en internationell
icke-vinstdrivande yrkesorganisation för att främja elektroteknik.
IEEE 1284
Parallellportstandarden 1284 utvecklades av IEEE. Termen ”1284-B” avser
en viss typ av kontakt i änden av parallellkabeln som ansluts till tillbehöret
(t.ex. en skrivare).
Intranät
Ett privat nätverk som använder Internetprotokoll, nätverksanslutningar och
kanske det allmänna telekommunikationssystemet för att dela en del av en
organisations information eller drift med sina anställda på ett säkert sätt.
Ibland betyder termen bara den synligaste tjänsten, den interna
webbplatsen.
Ordlista
192
Ordlista
IP-adress
ISO
En IP-adress (Internet Protocol) är ett unikt nummer som olika enheter
använder för att identifiera och kommunicera med varandra i ett nätverk
som använder IP-standarden.
Internationella standardiseringsorganisationen (ISO) är ett internationellt
standardiseringsorgan, som består av representanter från nationella
standardiseringsinstitutioner. Det producerar världsomspännande
industriella och kommersiella standarder.
IPM
Bilder per minut (IPM) är ett sätt att mäta en skrivares hastighet. IPMhastigheten visar hur många enkelsidiga ark en skrivare kan slutföra på en
minut.
IPP
IPP (Internet Printing Protocol) är ett standardprotokoll för utskrift och för att
hantera utskriftsjobb, mediestorlekar, upplösning o.s.v. IPP kan användas
lokalt eller via Internet till hundratals skrivare, och har också stöd för
åtkomstkontroll, autentisering och kryptering, vilket gör det till en mer
avancerad och säkrare utskriftslösning än äldre protokoll.
IPX/SPX
IPX/SPX står för Internet Packet Exchange/Sequenced Packet Exchange.
Det är ett nätverksprotokoll som används av Novell NetWareoperativsystem. IPX och SPX har båda anslutningstjänster som liknar TCP/
IP, där IPX-protokollet liknar IP och SPX liknar TCP. IPX/SPX utformades
främst för lokala nätverk och är ett mycket effektivt protokoll för ändamålet
(vanligen har det högre prestanda än TCP/IP i lokala nätverk).
ITU-T
International Telecommunication Union är en internationell organisation
som upprättats för att standardisera och reglera internationella radio- och
telekommunikationer. Dess huvuduppgifter är standardisering, tilldelning
av radiospektrat och att organisera anslutningar mellan olika länder så att
internationella telefonsamtal blir möjliga. Suffixet -T i ITU-T betyder
telekommunikation.
ITU-T Testtabell nr 1
En standardiserad testtabell som publiceras av ITU-T för faxöverföring av
dokument.
JBIG
JBIG (Joint Bi-level Image Experts Group) är en standard för
bildkomprimering utan förlust av korrekthet eller kvalitet, som upprättades
för att komprimera binära bilder, i synnerhet för fax men även för andra
bilder.
Ordlista
193
Ordlista
JPEG
MH
JPEG (Joint Photographic Experts Group) är den vanligaste
standardmetoden för destruktiv komprimering av foton. Det är det format
som oftast används för att lagra och överföra foton på webben.
MH (Modified Huffman) är en komprimeringsmetod rekommenderad av
ITU-T T.4 som minskar den mängd data som behövs för att skicka en bild
mellan faxmaskiner. MH är ett kodboksbaserat RLE-schema som har
optimerats för att på ett effektivt sätt komprimera vita ytor. Eftersom de
flesta fax mest består av vita ytor minskar det överföringstiden för de flesta
fax.
LDAP
LDAP (Lightweight Directory Access Protocol) är ett nätverksprotokoll för
att fråga och ändra katalogtjänster via TCP/IP.
LED
En indikator består av en lysdiod (LED), d.v.s. en halvledarenhet som visar
maskinens status.
MAC-adress
MAC-adressen (Media Access Control) är en unik adress som är kopplad
till ett nätverkskort. MAC-adressen är en unik identifierare på 48 bitar, som
vanligtvis skrivs som 12 hexadecimala tecken grupperade i par (t.ex. 00-000c-34-11-4e). Adressen är vanligtvis hårdkodad i nätverkskortet av
tillverkaren och används för att hjälpa routrar hitta maskiner i stora nätverk.
MFP
MMR
MMR (Modified Modified READ) är en komprimeringsmetod som
rekommenderas av ITU-T T.6.
Modem
En enhet som modulerar en bärvågssignal för att koda digital information
och även demodulerar signalen för att avkoda överförd information.
MR
MR (Modified READ) är en komprimeringsmetod som rekommenderas av
ITU-T T.4. Med MR kodas den första skannade raden med MH-metoden.
Nästa rad jämförs med den första, skillnaderna avgörs och sedan kodas
och sänds skillnaderna.
En MFP (Multi Function Peripheral) är en kontorsmaskin som kombinerar
flera olika funktioner i en maskin, t.ex. skrivare, kopiator, fax och skanner.
Ordlista
194
Ordlista
NetWare
OSI
Ett nätverksoperativsystem utvecklat av Novell, Inc. Från början använde
det kooperativ parallellbearbetning för att köra olika tjänster på en PC, och
nätverksprotokollen baserades på den ursprungliga Xerox XNS-stacken. I
dag har NetWare stöd för såväl TCP/IP som IPX/SPX.
OSI (Open Systems Interconnection) är en modell som utvecklats av ISO
(International Organization for Standardization) för kommunikationer. OSI
erbjuder ett standardiserat moduluppbyggt förhållningssätt till
nätverksdesign som delar upp den obligatoriska uppsättningen komplexa
funktioner i hanterbara, kompletta funktionslager. Lagren är, uppifrån och
ner: Applikation, Presentation, Session, Transport, Nätverk, Datalänk och
Fysiskt.
OPC
OPC (Organic Photo Conductor) är en mekanism som skapar en virtuell
bild för utskrift med en laserstråle från laserskrivaren. Den är oftast grön
eller rostfärgad och cylinderformad.
I en skannerenhet som innehåller en trumma nöts trumman långsamt bort
när den används i skrivaren. Den bör bytas ut med jämna mellanrum
eftersom den slits när den kommer i kontakt med kassettens
framkallningsborste, rengöringsmekanismen och papper.
Original
Det första exemplaret av någonting, t.ex. ett dokument, ett foto eller en text,
som kopieras, reproduceras eller översätts för att skapa fler, men som själv
inte är kopierat eller härlett från något annat.
PABX
PABX (Private Automatic Branch eXchange) är en automatisk telefonväxel
i ett privat företag.
PCL
PCL (Printer Command Language) är ett sidbeskrivningsspråk (PDL) som
utvecklats av HP som skrivarprotokoll och blivit en branschstandard. Det
utvecklades ursprungligen för tidiga bläckstråleskrivare, men har släppts i
olika nivåer för termiska skrivare, matrisskrivare och laserskrivare.
PDF
PDF (Portable Document Format) är ett filformat som utvecklats av Adobe
Systems för att återge tvådimensionella dokument i ett enhets- och
upplösningsoberoende format.
Ordlista
195
Ordlista
PostScript
Protokoll
PostScript (PS) är ett sidbeskrivningsspråk som i första hand används inom
elektronisk publicering och DTP, d.v.s. att det körs i en tolk som genererar
en bild.
En konvention eller standard som styr eller möjliggör anslutning,
kommunikation och dataöverföring mellan två datorenheter.
Skrivardrivrutin
Ett program som används för att skicka kommandon och överföra data från
datorn till skrivaren.
Utskriftsmedier
Medier som papper, kuvert, etiketter och OH-film som kan användas i en
skrivare, skanner, fax eller kopiator.
PPM
Sidor per minut (PPM) är ett sätt att mäta hur snabbt en skrivare skriver ut.
Det anger hur många sidor en skrivare kan producera på en minut.
PRN-fil
Ett gränssnitt för en enhetsdrivrutin, som gör det möjligt för programvara att
interagera med drivrutinen med vanliga systemanrop för in- och utmatning,
vilket gör många uppgifter enklare.
PS
Se PostScript.
PSTN
PSTN (Public-Switched Telephone Network) är det nätverk som består av
världens publika telefonnät, som i företag oftast leds genom en växel.
RADIUS
RADIUS (Remote Authentication Dial In User Service) är ett protokoll för
autentisering och redovisning av fjärranvändare. RADIUS möjliggör
centraliserad hantering av autentiseringsinformation, till exempel
användarnamn och lösenord som hanterar nätverksåtkomsten med hjälp
av Trippel A-konceptet (authentication, authorization and accounting –
autentisering, auktorisering och redovisning).
Upplösning
Bildens skärpa, mätt i punkter per tum (DPI). Ju fler dpi, desto högre
upplösning.
Ordlista
196
Ordlista
SMB
TCP/IP
SMB (Server Message Block) är ett nätverksprotokoll som främst används
för att dela filer, skrivare, serieportar och diverse kommunikationer mellan
noder på ett nätverk. Det erbjuder också en autentiserad mekanism för
kommunikation mellan processer.
TCP (Transmission Control Protocol) och IP (Internet Protocol) är den
uppsättning kommunikationsprotokoll som implementerar den
protokollstack som Internet och de flesta kommersiella nätverk körs på.
SMTP
SMTP (Simple Mail Transfer Protocol) är standarden för e-postöverföring
över Internet. SMTP är ett relativt enkelt textbaserat protokoll, där en eller
flera mottagare av ett meddelande specificeras, och meddelandetexten
sedan överförs. Det är ett klient–server-protokoll, där klienten överför ett epostmeddelande till servern.
SSID
SSID (Service Set Identifier) är ett namn på ett trådlöst lokalt nätverk
(WLAN). Alla trådlösa enheter i ett WLAN-nätverk kommunicerar med
varandra via samma SSID. SSID-identifierarna är skriftlägeskänsliga och
kan bestå av maximalt 32 tecken.
Undernätverksmask
Undernätverksmasken används tillsammans med nätverksadressen för att
avgöra vilken del som är nätverksadressen och vilken som är
värdadressen.
TCR
TCR (Transmission Confirmation Report) ger detaljer om varje överföring,
t.ex. jobbstatus, överföringsresultat och antal sidor som sänts. Rapporten
kan ställas in att den ska sändas efter varje jobb eller bara efter
misslyckade överföringar.
TIFF
TIFF (Tagged Image File Format) är ett bitmappat bildformat med variabel
upplösning. TIFF beskriver bilddata som vanligtvis kommer från skannrar.
TIFF-bilder använder taggar, nyckelord som definierar egenskaper hos
bilden som ingår i filen. Det här flexibla och plattformsoberoende formatet
kan användas för bilder som skapas av olika bildbehandlingsprogram.
Tonerkassett
Tonerkassetten är en sorts flaska eller en behållare inuti en maskin, t.ex. en
skrivare, och som innehåller toner. Toner är ett pulver som används i
laserskrivare och kopiatorer och som bildar text och bilder på det utskrivna
papperet. Tonern fixeras av en kombination av värme och tryck från
fixeringsenheten så att den binds till pappersfibrerna.
Ordlista
197
Ordlista
TWAIN
Vattenstämpel
En branschstandard för skannrar och program. Genom att använda en
TWAIN-kompatibel skanner med ett TWAIN-kompatibelt program, går det
att starta en skanning inifrån programmet. Det är en API för bildinsamling
för operativsystemen Microsoft Windows och Apple Mac OS.
En vattenstämpel (eller ett vattenmärke) är en igenkännbar bild eller ett
mönster i papper som ser ljusare ut när man låter ljus skina genom det.
Vattenstämplar började användas i Bologna i Italien år 1282. De har
använts av pappersmakare för att identifiera produkter, samt på frimärken,
sedlar och andra offentliga dokument för att förhindra förfalskningar.
UNC-sökväg
UNC (Uniform Naming Convention) är ett standardiserat sätt att komma åt
delade nätverksenheter i Windows NT och andra Microsoft-produkter. En
UNC-sökväg har följande format:
\\<servernamn>\<enhetsnamn>\<ytterligare katalog>
URL
URL (Uniform Resource Locator) är den globala adressen till dokument och
resurser på Internet. Den första delen av adressen visar vilket protokoll som
ska användas, den andra delen anger IP-adressen eller domännamnet där
resursen finns.
WEP
WEP (Wired Equivalent Privacy) är ett säkerhetsprotokoll enligt IEEE
802.11 som tillhandahåller samma säkerhetsnivå som i ett kabelanslutet
nätverk. WEP tillhandahåller säkerhet genom att kryptera data via radio så
att de skyddas under överföringen från en slutpunkt till en annan.
WIA
WIA (Windows Imaging Architecture) är en bildbehandlingsarkitektur som
introducerades i Windows Me och Windows XP. Det går att inleda en
skanning från dessa operativsystem med en WIA-kompatibel skanner.
USB
WPA
USB (Universal Serial Bus) är en standard som utvecklats av USB
Implementers Forum, Inc. för att koppla ihop datorer och tillbehör. Till
skillnad från parallellporten är USB utformad så att flera tillbehör kan
kopplas till en enda USB-port på datorn.
WPA (Wi-Fi Protected Access) är en systemklass som säkrar trådlösa (WiFi) datornätverk och som skapades i syfte att förbättra
säkerhetsfunktionerna i WEP.
Ordlista
198
Ordlista
WPA-PSK
WPA-PSK (WPA Pre-Shared Key) är en speciell typ av WPA för små
företag och hemanvändare. En delad nyckel, eller ett lösenord,
konfigureras i den trådlösa åtkomstpunkten (WAP) och i eventuella trådlösa
bärbara och stationära datorer och enheter. WPA-PSK genererar en unik
nyckel för varje session mellan en trådlös klient och tillhörande WAP, vilket
höjer säkerheten.
WPS
WPS (Wi-Fi Protected Setup) är en standard för att upprätta ett trådlöst
hemmanätverk. Om din trådlösa åtkomstpunkt har stöd för WPS kan du
enkelt konfigurera den trådlösa nätverksanslutningen utan en dator.
XPS
XPS (XML Paper Specification) är en specifikation för ett
sidbeskrivningsspråk (PDL) och ett nytt dokumentformat som har
utvecklats av Microsoft och som innebär fördelar för portabla dokument och
elektroniska dokument. Specifikationen är XML-baserad och bygger på ett
nytt filformat och ett vektorbaserat dokumentformat som är
enhetsoberoende.
Ordlista
199
Contact SAMSUNG worldwide
If you have any comments or questions regarding Samsung products,
contact the Samsung customer care center.
Country/Region
Customer Care Center
Web Site
ALBANIA
42 27 5755
ARGENTINE
0800-333-3733
ARMENIA
0-800-05-555
AUSTRALIA
1300 362 603
www.samsung.com
AUSTRIA
0810-SAMSUNG (7267864, €
0.07/min)
www.samsung.com
AZERBAIJAN
088-55-55-555
BAHRAIN
8000-4726
BELARUS
810-800-500-55-500
02-201-24-18
BELGIUM
BOSNIA
BRAZIL
www.samsung.com
www.samsung.com
www.samsung.com/
be (Dutch)
www.samsung.com/
be_fr (French)
05 133 1999
0800-124-421
www.samsung.com
4004-0000
BULGARIA
07001 33 11
www.samsung.com
CANADA
1-800-SAMSUNG (726-7864)
www.samsung.com
Country/Region
Customer Care Center
Web Site
CHILE
800-SAMSUNG (726-7864)
www.samsung.com
CHINA
400-810-5858
www.samsung.com
COLOMBIA
01-8000112112
www.samsung.com
COSTA RICA
0-800-507-7267
www.samsung.com
CROATIA
062 SAMSUNG (062 726
7864)
www.samsung.com
800-SAMSUNG (800-726786)
www.samsung.com
CZECH
REPUBLIC
Samsung Zrt., česká organizační složka, Oasis Florenc,
Sokolovská394/17, 180 00, Praha 8
DENMARK
70 70 19 70
www.samsung.com
DOMINICA
1-800-751-2676
www.samsung.com
ECUADOR
1-800-10-7267
www.samsung.com
EGYPT
0800-726786
www.samsung.com
EIRE
0818 717100
www.samsung.com
EL SALVADOR
800-6225
www.samsung.com
ESTONIA
800-7267
www.samsung.com
FINLAND
030-6227 515
www.samsung.com
FRANCE
01 48 63 00 00
www.samsung.com
Contact SAMSUNG worldwide
200
Contact SAMSUNG worldwide
Country/Region
GERMANY
Customer Care Center
01805 - SAMSUNG (726-7864
€ 0,14/min)
Web Site
www.samsung.com
GEORGIA
8-800-555-555
www.samsung.com
GREECE
IT and Mobile : 80111SAMSUNG (80111 7267864)
from land line, local charge/
from mobile, 210 6897691
Cameras, Camcorders,
Televisions and Household
AppliancesFrom mobile and
fixed 2106293100
GUATEMALA
1-800-299-0013
www.samsung.com
HONDURAS
800-27919267
www.samsung.com
(852) 3698-4698
www.samsung.com/
hk
HONG KONG
HUNGARY
INDIA
INDONESIA
www.samsung.com/
hk_en/
06-80-SAMSUNG (726-7864)
www.samsung.com
3030 8282
www.samsung.com
1800 3000 8282
0800-112-8888
021-5699-7777
www.samsung.com
Country/Region
Customer Care Center
Web Site
IRAN
021-8255
www.samsung.com
ITALY
800-SAMSUNG (726-7864)
www.samsung.com
JAMAICA
1-800-234-7267
www.samsung.com
JAPAN
0120-327-527
www.samsung.com
JORDAN
800-22273
www.samsung.com
KAZAKHSTAN
8-10-800-500-55-500
(GSM:7799)
www.samsung.com
KOSOVO
+381 0113216899
KUWAIT
183-2255
www.samsung.com
KYRGYZSTAN
00-800-500-55-500
www.samsung.com
LATVIA
8000-7267
www.samsung.com
LITHUANIA
8-800-77777
www.samsung.com
LUXEMBURG
261 03 710
www.samsung.com
MALAYSIA
1800-88-9999
www.samsung.com
MACEDONIA
023 207 777
MEXICO
01-800-SAMSUNG (726-7864) www.samsung.com
MOLDOVA
00-800-500-55-500
MONTENEGRO
020 405 888
MOROCCO
080 100 2255
www.samsung.com
Contact SAMSUNG worldwide
201
Contact SAMSUNG worldwide
Country/Region
Customer Care Center
Web Site
NIGERIA
080-SAMSUNG(726-7864)
www.samsung.com
NETHERLANDS
0900-SAMSUNG (09007267864) (€ 0,10/min)
www.samsung.com
NEW ZEALAND
0800 SAMSUNG (0800 726
786)
www.samsung.com
NICARAGUA
00-1800-5077267
www.samsung.com
NORWAY
815-56 480
www.samsung.com
Country/Region
Customer Care Center
Web Site
www.samsung.com
RUMANIA
08010 SAMSUNG (08010 726
7864) only from landline, local
network Romtelecom - local
tariff /021 206 01 10 for landline
and mobile, normal tariff.
RUSSIA
8-800-555-55-55
www.samsung.com
SAUDI ARABIA
9200-21230
www.samsung.com
SERBIA
0700 SAMSUNG (0700 726
7864)
www.samsung.com
OMAN
800-SAMSUNG (726-7864)
www.samsung.com
PANAMA
800-7267
www.samsung.com
SINGAPORE
1800-SAMSUNG (726-7864)
www.samsung.com
PERU
0-800-777-08
www.samsung.com
SLOVAKIA
0800-SAMSUNG (726-7864)
www.samsung.com
1800-10-SAMSUNG (7267864)
www.samsung.com
SOUTH AFRICA
0860 SAMSUNG (726-7864)
www.samsung.com
SPAIN
902-1-SAMSUNG(902 172
678)
www.samsung.com
SWEDEN
0771 726 7864 (SAMSUNG)
www.samsung.com
0848-SAMSUNG (7267864,
CHF 0.08/min)
www.samsung.com/
ch
PHILIPPINES
1-800-3-SAMSUNG (7267864)
1-800-8-SAMSUNG (7267864)
02-5805777
POLAND
0 801 1SAMSUNG (172678)
SWITZERLAND
www.samsung.com/
ch_fr/
www.samsung.com
022-607-93-33
PORTUGAL
80820-SAMSUNG (726-7864)
www.samsung.com
PUERTO RICO
1-800-682-3180
www.samsung.com
TADJIKISTAN
8-10-800-500-55-500
www.samsung.com
TAIWAN
0800-329-999
www.samsung.com
Contact SAMSUNG worldwide
202
Contact SAMSUNG worldwide
Country/Region
THAILAND
Customer Care Center
1800-29-3232
Web Site
www.samsung.com
02-689-3232
TRINIDAD &
TOBAGO
1-800-SAMSUNG (726-7864)
www.samsung.com
TURKEY
444 77 11
www.samsung.com
U.A.E
800-SAMSUNG (726-7864)
www.samsung.com
U.K
0330 SAMSUNG (726-7864)
www.samsung.com
U.S.A
1-800-SAMSUNG (726-7864)
www.samsung.com
0-800-502-000
www.samsung.com/
ua
UKRAINE
www.samsung.com/
ua_ru
UZBEKISTAN
8-10-800-500-55-500
www.samsung.com
VENEZUELA
0-800-100-5303
www.samsung.com
VIETNAM
1 800 588 889
www.samsung.com
Contact SAMSUNG worldwide
203
Index
A
allmänna ikoner
använda hjälpen
att förstå statusindikatorn
10
36, 149
60
B
papper i kassett 1
27
specialmedier
30
drivrutin ominstallation
godkännandeinformation
73
18
Macintosh
använda SetIP
Linux
ekoutskrifter
36
F
favoritinställningar för utskrift
Macintosh
148
förbrukningsmaterial
beställa
tillgängligt förbrukningsmaterial
40, 46
40
uppskattad livslängd för tonerkassetten
43
framsida
funktioner
utskriftsmediefunktion
fylla på
4
66
drivrutinsinstallation för anslutningar med
89, 101
USBkabel
150
installera om drivrutinen för USBanslutna
90
skrivare
kassett
skriva ut
vanliga Macintoshproblem
ändra kassettstorlek
26
justera bredd och längd
26
manuell mataremultikassett
19
använda specialmedier
kontrollpanelen
L
N
Linux
nätverk
använda SetIP
97
drivrutinsinstallation för anslutningar med
USBkabel
91, 103
17
96
K
35
Flera utskrifter på ett ark
23, 22
M
inställning av utskriftsupplösning
E
186
lokal
G
I
baksida
vanliga Linuxproblem
installera om drivrutinen för USBanslutna
92
skrivare
skriva ut
unified driver configurator
150, 151
166
drivrutinsinstallation
Linux
Macintosh
Windows
installation av trådlöst nätverk
94
IPv6konfiguration
148, 70
185
30
103
101
98
107, 72,
104
Index 204
Index
SetIPprogrammet
95, 96, 97, 123
O
information
11
symboler
11
service contact numbers
ordförklaringar
ordlista
10
188
SetIPprogrammet
200
pappersstopp
så undviker du pappersstopp
ta bort papper
56
148
57
Linux
150
Macintosh
148
skriva till fil
Windows
Macintosh
141
33
149
problem med pappersmatning 170, 176
strömproblem
171
utskriftsproblem
172
skriva ut ett dokument
R
rengöra
Linux
150
Macintosh
148
insida
52
skriva ut med google cloud
utsida
52
skriva ut överlägg
134
rengöra skrivaren
52
skapa
146
reservdelar
41
ta bort
147
utskrift
147
S
säkerhet
skrivarens placering
justering enligt höjd
138
151
Skrivarstatus
allmän information
Skriver
skriva ut
flera sidor på ett pappersark
Macintosh
Problem
Linux
95, 123
ändra standardinställningarna för utskrift
139
P
skrivarinställningar
specialfunktioner för utskrift
specifikationer
utskriftsmedier
stoppknapp
164
33
137
64
66
20
SyncThru Web Service
allmän information
158
T
Tonerkassett
byta ut tonerkassetten
46
förvaring
42
hanteringsanvisningar
43
omfördela toner
44
påfyllda eller inte från Samsung
43
uppskattad livslängd
43
trådlöst
ad hocläge
107
Infrastrukturläge
107
USBkabel
114
Index 205
Index
WPS
koppla ifrån
PBC
110
111
trådlöst nätverk
nätverkskabel
123
skapa
145
ta bort
145
W
Windows
använda SetIP
U
drivrutinsinstallation för anslutningar med
22, 23, 98
USBkabel
Unix
systemkrav
95, 123
71
systemkrav
vanliga Windowsproblem
USBkabel
drivrutinsinstallation
89, 91
installera om drivrutin
92, 90
69
184
utskrift
mobileprint
132
utskriftsmedier
etiketter
31
förtryckt papper
32
kortpapper
31
specialmedier
30
utmatningsstödet
66
V
vattenstämpel
redigera
145
Index 206
