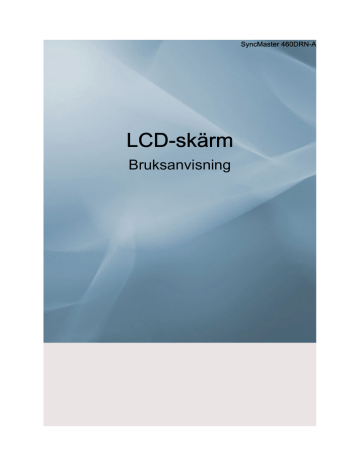

LCD-skärm
Bruksanvisning
SyncMaster 460DRN-A
Säkerhetsanvisningar
Symboler
Obs
Dessa säkerhetsanvisningar måste följas för att säkerställa säkerhet och förhindra skada på egendom.
Se till att läsa anvisningarna noggrant och använd produkten på rätt sätt.
Varning/försiktighet
Att inte följa de anvisningar som är illustrerade med denna symbolen kan ge upphov till kroppslig fara eller skador på utrustningen.
Symbolförklaringar
Förbjudet
Montera inte isär
Rör ej
Detta är alltid viktigt att läsa och förstå
Koppla ur kontakten från anslutningen
Jorda för att förhindra elektriska stötar
Ström
Ställ in din dator på DPM om den inte används under en längre tid.
Om du använder skärmsläckare ska du anpassa den för det aktuella skärmläget.
Bilderna är endast för referens, de gäller inte vid alla tillfällen (eller i alla länder).
Anvisningar för att undvika risk för kortslutning
Använd inte en skadad kontakt eller ett skadat vägguttag.
• Detta kan orsaka en elektrisk stöt eller brand.
Ta inte i kontakten med våta händer när du ska sätta i kontakten i vägguttaget eller ta ur det.
• Detta kan orsaka en elektrisk stöt.
Se till att ansluta strömsladden i ett jordat uttag.
• Annars kan det orsaka en elektrisk stöt eller brand.
Säkerhetsanvisningar
Kontrollera att kontakten är korrekt ansluten till ett uttag.
• Detta kan orsaka brand.
Använd inte onödigt mycket kraft när du drar ur kontakten och ställ inga tunga objekt på den.
• Detta kan orsaka brand.
Anslut inte flera apparater till samma vägguttag.
• Detta kan orsaka brand på grund av överhettning.
Koppla inte från strömkabeln när du använder produkten.
• Annars kan det leda till skada på produkten på grund av elektrisk kortslutning.
Om du vill koppla från apparaten från strömkällan måste kontakten kopplas från huvudströmmen och den ska göras helt funktionsduglig.
• Detta kan orsaka en elektrisk stöt eller brand.
Använd bara strömkabeln som tillhandahålls av vårt företag.
Använd inte medföljande strömkabel för någon annan produkt.
• Annars kan det orsaka en elektrisk stöt eller brand.
Installation
Kontakta auktoriserad kundtjänst vid installation av bildskärmen på en plats med mycket damm, höga eller låga temperaturer, hög luftfuktighet, där det förekommer kemiska ämnen och om den används dygnet runt, exempelvis på flygplatser, tågstationer etc.
Om du inte gör det kan det leda till skada på skärmen.
Se till att det alltid är minst fyra personer som lyfter produkten när den ska flyttas.
• Annars kan den tappas och orsaka personskador och/eller skador på produkten.
Vid installation av produkten i ett skåp eller på en hylla ska du se till att främre delen av produkten inte skjuter ut.
• Annars kan den falla ned eller orsaka personskada.
• Använd ett skåp eller en hylla med en storlek som passar produkten.
PLACERA INTE LJUS, MYGGLJUS, CIGARETTER ELLER
ANDRA VARMA FÖREMÅL NÄRA PRODUKTEN.
• Detta kan orsaka brand.
Rengöring
Säkerhetsanvisningar
Strömkabeln och produkten ska ej placeras nära värmekällor.
• Detta kan orsaka en elektrisk stöt eller brand.
När du lägger ned produkten ska du vara försiktig.
• Annars kan det orsaka skada på skärmen.
Placera inte produkten på golvet.
• Annars kan det orsaka skada på skärmen.
Installera din produkt på en väl ventilerad plats. Säkerställ att det finns ett mellanrum på mer än 10 cm från väggen.
• Det kan annars orsaka brand på grund av för hög inre temperatur.
Säkerställ att förpackningsmaterialet förvaras på avstånd från barn.
• Annars kan det orsaka allvarlig skada om barnen leker med det (kvävningsrisk).
När du rengör skärmens hölje eller ytan på TFT-LCD-skärmen torkar du rent dem med ett något fuktigt, rent tyg.
Vid rengöring av strömkontaktens stift eller dammning av eluttaget ska du rengöra med en torr trasa.
• Detta kan orsaka brand.
Vid rengöring av produkten ska du kontrollera att strömkabeln har kopplats ur.
• Annars kan det orsaka en elektrisk stöt eller brand.
När du rengör produkten ska du först koppla ur strömkontakten och rengöra den med en mjuk och torr trasa.
• (Använd inte kemikalier, såsom vax, bensen, alkohol, tinner, myggmedel, smörjmedel eller rengöringsmedel.) Detta kan ändra produktens yta och avlägsna märketiketter på produkten.
Eftersom produktens hölje lätt repas ska du se till att endast använda en trasa som är avsedd för den.
• Fukta trasan lätt. Eftersom produkten lätt repas om det finns främmande föremål på trasan ska du skaka den ordentligt innan du använder den.
Övrigt
Säkerhetsanvisningar
Den här produkten är en högspänningsprodukt. Kontrollera att användare inte demonterar, reparerar eller modifierar produkten på egen hand.
• Detta kan orsaka en elektrisk stöt eller brand. Om produkten behöver repareras ska du kontakta ett servicecenter.
Om det förekommer en underlig lukt eller konstiga ljud eller om det kommer ut rök ur produkten, ska du koppla från strömkontakten omedelbart och kontakta ett servicecenter.
• Detta kan orsaka en elektrisk stöt eller brand.
Om du tappar produkten eller om höljet går sönder, ska du slå av strömmen och koppla ur strömsladden. Kontakta ett servicecenter.
• Detta kan orsaka en elektrisk stöt eller brand.
Om det börjar åska eller blixtra ska du inte röra vid strömsladden eller antennkabeln.
• Detta kan orsaka en elektrisk stöt eller brand.
Försök inte flytta skärmen genom att dra i sladden eller signalkabeln.
• Annars kan den falla, vilket kan resultera i elektrisk kortslutning, skada på produkten eller brand på grund av skada på kabeln.
Lyft eller flytta inte produkten bakåt, framåt eller åt höger eller vänster samtidigt som du håller i strömsladden eller signalkablarna.
• Annars kan den falla, vilket kan resultera i elektrisk kortslutning, skada på produkten eller brand på grund av skada på kabeln.
Kontrollera att ventilationsöppningen inte är blockerad.
• Det kan annars orsaka brand på grund av för hög inre temperatur.
Använd eller förvara inte antändbara medel nära produkten.
• Detta kan orsaka en explosion eller brand.
För inte in några metallföremål, exempelvis gafflar, mynt och liknande, eller antändbara föremål, såsom tändstickor eller papper, in i produkten (genom ventilöppningar, in- och utgångsterminaler etc.).
• Om vatten eller främmande föremål tränger in i produkten ska du koppla ur strömsladden och kontakta ett servicecenter.
• Detta kan orsaka en elektrisk stöt eller brand.
Säkerhetsanvisningar
Vid användning av en fast bild under längre tid, kan det bildas en bildskärmsbränning eller uppstå fläckar.
• Om du inte använder produkten under en längre tid ska försätta den i viloläge eller använda en rörlig skärmsläckare.
Ange en upplösning och frekvens som passar för produkten.
• Annars kan du skada din syn.
Vid användning av hörlurar eller örsnäckor, vrid inte upp volymen för högt.
• Om ljudet är för högt kan det skada hörseln.
Om du kontinuerligt placerar dig närmare produktskärmen kan synen bli sämre.
Ta en paus på minst fem (5) minuter efter användning av skärmen i en (1) timme.
Det här minskar tröttheten i ögonen.
Installera inte på en instabil plats, exempelvis en ostadig hylla eller på en ojämn yta, eller där den kan utsättas för vibrationer.
• Annars kan den falla och orsaka personskador och/eller skador på produkten.
• Om du använder produkten på en plats där den utsätts för vibrationer kan det leda till skada på produkten och orsaka brand.
När du flyttar produkten ska du slå av strömmen och koppla ur strömkontakten, antennkabeln och alla kablar som är anslutna till produkten.
• Annars kan det orsaka en elektrisk stöt eller brand.
Se till att barn inte hänger över produkten eller klättrar på den.
• Produkten kan falla och orsaka personskada eller dödsfall.
Om du inte använder produkten under en längre period ska du koppla från strömsladden från vägguttaget.
• Annars kan det leda till överhettning eller brandrisk på grund av damm och brandrisk till följd av elektrisk kortslutning eller läckage.
Placera inga tunga föremål eller leksaker eller livsmedel, exempelvis kakor på produkten, eftersom det kan göra att barn vill klättra upp på produkten.
• Dina barn kan hänga över produkten, vilket kan göra att den faller och resultera i personskada eller dödsfall.
Säkerhetsanvisningar
Var försiktig så att barn inte stoppar in batteriet i munnen om de plockar ur det ur fjärrkontrollen. Placera batteriet på en plats där barn eller ungdomar inte når det.
• Om barn har haft ett batteri i munnen ska du omedelbart kontakta läkare.
Vid byte av batteri, sätt i det med polerna på rätt håll (+, -).
• Annars kan batteriet skadas eller orsaka brandrisk, personskada eller skada på grund av läckage av den interna vätskan.
Använd bara specificerade standardbatterier och använd inte ett nytt batteri och ett använt batteri samtidigt
• Annars kan batteriet skadas eller orsaka brandrisk, personskada eller skada på grund av läckage av den interna vätskan.
Batterier (uppladdningsbart eller ej uppladdningsbart) är inte hushållsavfall, utan måste lämnas till återvinning. Kunden ansvarar för att återinlämna det batteri (uppladdningsbart eller ej uppladdningsbart) till ett ställe för återvinning.
• Kunden kan lämna in batterier när de är förbrukade (uppladdningsbart eller ej uppladdningsbart) till en kommunal återvinningsstation eller till en butik som säljer samma typ av batteri
(uppladdningsbart eller ej uppladdningsbart).
Tappa inga föremål på produkten eller orsaka någon skada på den.
• Detta kan orsaka en elektrisk stöt eller brand.
Placera inga tunga föremål på produkten.
• Det kan orsaka personskada och/eller skada på produkten.
Elinstallationsguide
Se till att läsa anvisningarna och följa dem noggrant. Om du inte gör det kan det leda till dödsfall, allvarlig personskada eller brandrisk.
• Innan du installerar produkten ska du kontrollera vilka krav på elförsörjning som råder för installationsplatsen.
Om du vill installera produkten i ett elsystem (elkabel, eluttag, kretsbrytare etc.) med en strömförsörjning som understiger produktens, installera en separat transformator enligt tabellen 'Effektförhållanden'.
Konsumenten måste stå för dessa kostnader.
• Se till att ansluta produkten till ett dedikerat eluttag och inte till en förlängningssladd med flera kontakter.
Om du måste använda en förlängningssladd med flera kontakter, se aktuell förbrukning i tabellen 'Effektförhållanden' och använd en förlängningssladd med flera kontakter med en specifikation som överstiger den totala förbrukningen för de produkter den är ansluten till.
Säkerhetsanvisningar
• Vid användning av en dedikerad förlängningssladd ska du använda en med hög prestanda.
Använd en strömsladd med en 12,5 A eller mer.
Effekt på elkontakt/sladd/koppling
• Använd en elsladd på 12,5 A eller mer.
Se specifikationerna för kabelsäkerhet.
• UL-specifikationer – Använd en kabel på 14 AWG eller mer
• KS-specifikationer – Använd en kabel på 20,0 SQ eller mer
• IEC-specifikationer – Använd en kabel på 2,5 SQ eller mer
Inledning
Förpackningens innehåll
Obs
Kontrollera att följande saker medföljer LCD-skärmen.
Kontakta din återförsäljare om det saknas något.
Kontakta en lokal återförsäljare för att köpa till artiklar.
Uppackning
LCD-skärm
Handböcker
Snabbstartguide Garantikort
(Ej tillgängligt på alla platser)
Bruksanvisning
Kablar
Övrigt
GND-kabel (3)
Inledning
Stötsensor
Fjärrkontroll Batterier (AAA X 2)
(Ej tillgängligt på alla platser)
Säljs separat
LAN-kabel
Din LCD-skärm
Fram
DVI-kabel
MENU-knapp [MENU]
Öppnar skärmmenyn och stänger den. Används även för att stänga OSDmenyn eller återgå till föregående meny.
Inledning
Navigeringsknappar (Upp-Ned)
Går från ett menyalternativ till ett annat vertikalt eller justerar valda menyvärden.
Justeringsknappar (Vänster-Höger)/Volymknappar
Går från ett menyalternativ till ett annat horisontellt eller justerar valda menyvärden. När OSD inte är på skärmen trycker du på knappen för att justera ljusstyrkan.
ENTER-knapp [ENTER]
Aktiverar det markerade menyalternativet.
SOURCE-knapp [SOURCE]
Växlar från PC-läge till Videoläge. Det är endast tillåtet att ändra källa för externa enheter som är anslutna till LCD-skärmen för tillfället.
[PC] → [DVI] → [AV] → [HDMI] → [MagicInfo]
PIP
Tryck på knappen PIP för att slå på/av BIB-skärmen.
Det går inte att överlappa mer än en BIB på skärmen då BNC och komponenten använder samma terminal.
Strömbrytare [ ]
Använde den här knappen när du vill slå på och stänga av LCD-skärmen.
Sensor för ljusstyrka
Produktens funktion för Sensor för ljusstyrka avkänner automatiskt omgivande ljusförhållanden via en sensor och justerar ljusstyrkan efter det.
Strömindikator
Visar energisparläge när den blinkar grönt
Obs
Se Energisparfunktion som beskrivs i handboken för mer information om energibesparingsfunktioner. För att spara energi bör du även slå av LCDskärmen när den inte används, eller när du lämnar den obevakad under långa perioder.
Mottagare för fjärrkontrollen
Rikta fjärrkontrollen mot den här punkten på LCD-skärmen.
Kamera : Spelar in och sparar händelsen som inträffade framför skärmen när något händer med produkten. (Mer information finns i beskrivningen till stötsensorn.)
Bluetooth-sändare: Gör att användare kan ansluta till Bluetooth-enheter.
Högtalare
Bak
Obs
Mer information om kabelanslutningar finns i avsnittet Avslutning av kablar under Installation.
LCD-skärmens konfigurering på baksidan kan variera något beroende på LCD-skärmmodell.
Inledning
POWER S/W ON [ │ ] / OFF [O]
Slår på och av LCD-skärmen.
POWER IN
Strömkabeln ansluts till LCD-skärmen och till ett vägguttag.
RS232C OUT/IN (RS232C Serieport)
MDC(Multiple Display Control) programport
PC / DVI / HDMI IN [PC / DVI / HDMI
AUDIO IN] (PC/DVI/HDMI Ljuduttag (ingång))
PC / DVI / HDMI IN [HDMI]
Anslut HDMI-terminalen på baksidan av
LCD-skärmen till HDMI-terminalen på din digitala utgångsenhet med en HDMI-kabel.
PC / DVI / HDMI IN [RGB](PC Video anslutningsterminal)
Använd en D-Sub-kabel (15-stifts D-Sub) -
PC-läge (analog PC)
PC / DVI / HDMI IN [DVI] (PC Video anslutningsterminal)
Inledning
Använd en DVI-kabel (DVI-D till DVI-D) -
DVI-läge (digital PC)
DC OUT [5V/1.5A]
Anslut till POWER på TV-mottagningsboxen eller nätverksboxen.
AV IN [VIDEO] (VIDEO anslutningsterminal)
Anslut ingången [ VIDEO ] på skärmen till videoutgången på den externa enheten med en VIDEO-kabel.
AV AUDIO IN [L-AUDIO-R](LCD-skärmens ljuduttag (ingång))
AV AUDIO OUT [L-AUDIO-R] (LCDskärmens ljuduttag (utgång))
LAN(LAN anslutningsterminal)
USB(USB anslutningsterminal)
Kompatibel med tangentbord/mus/lagringsenhet.
Obs
Antalet LCD-skärmar som kan anslutas till en loopout kan variera beroende på kablar, signalkälla etc. Med kablar utan försämring eller signalkälla kan upp till tio LCD-skärmar anslutas.
Circuit Breaker
En kretsbrytarenhet är utformad att förhindra brand eller elektrisk stöt på grund av elfel.
Inledning
Sida
1. Anslut GND-kablarna till den nedre delen av båda sidorna av produkten och sedan till baksidan av produkten, så som visas i bilden ( ).
2. Anslut den andra änden av GND-kablarna till jordningsboxen när du är inomhus och till jordningsstaven som är satt i jorden när du är utomhus.
Obs
Jordningen (GND) används för att förhindra produktstörningar och för att skydda personer från elektrisk stöt orsakad av elfel.
Fjärrkontroll
Obs
Fjärrkontrollens prestanda kan påverkas av en TV eller andra elektroniska enheter som används nära LCD-skärmen. Störningar av frekvensen kan orsaka tekniska fel.
1. POWER
2. Off
3. Number Buttons
4. DEL -knapp
Inledning
POWER
OFF
Number Buttons
DEL
+ VOL -
MUTE
TV/DTV
MENU
-knapp
INFO
FÄRGKNAPPAR
TTX/MIX
STILL
AUTO
S.MODE
MDC
LOCK
SOURCE
ENTER/PRE-CH
CH/P
D.MENU
GUIDE
RETURN knapparna Upp-Ner Vänster-Höger
EXIT
SRS
MagicInfo
P.MODE
DUAL/MTS
PIP
SWAP
Slå på skärmen.
Slå av skärmen.
Tryck här när du vill byta kanal.
Knappen "-" fungerar endast tillsammans med DTV. Används för att välja MMS (multikanal) för en DTV.
5. + VOL -
6. MUTE
7. TV/DTV
8. MENU
9.
10.
INFO
11.COLOR BUTTONS
12.
13.STILL
14.AUTO
TTX/MIX
15. S.MODE
16.MDC
17.LOCK
18. SOURCE
19.
ENTER/PRE-CH
20. CH/P
21.D.MENU
22.GUIDE
23.
RETURN
Inledning
Justera ljudvolymen.
Pausar (tystar) det utgående ljudet tillfälligt. Visas längst ned till vänster på skärmen. Ljudet hörs igen om MUTE eller
- VOL + trycks in i läget Mute (tyst).
Väljer TV- och DTV-läge direkt.
Öppnar skärmmenyn och stänger den eller stänger inställningsmenyn.
Aktiverar det markerade menyalternativet.
Den aktuella bildinformationen visas i skärmens övre vänstra hörn.
Tryck för att lägga till eller ta bort kanaler och för att lagra kanaler till listan över favoritkanaler i menyn “Channel
List” (Kanallista).
TV-kanalerna erbjuder skriftlig information via text-tv.
- Text-tv-knappar
För ytterligare information > TTX / MIX
Tryck på knappen en gång för att frysa skärmen. Tryck på den igen för att upphäva frysningen.
Ändrar skärmvisningen automatiskt i läget PC. Om upplösningen ändras i kontrollpanelen utförs autofunktionen.
När du trycker på den här knappen visas det aktuella bildläget längst ned på skärmens mittdel. LCD-skärmen har en inbyggd hi-fi stereoförstärkare. Tryck sedan på knappen igen för att gå igenom de förinställda lägena. ( Standard
→
Musik → Film → Tal → Personlig )
MDC Snabbstartsknapp.
Aktiverar eller avaktiverar alla funktionsknappar både på fjärrkontrollen och på LCD-skärmen, förutom strömknappen och LOCK.
Tryck på knappen SOURCE för att ändra ingångssignal.
Det är endast tillåtet att ändra SOURCE för externa enheter som är anslutna till skärmen för tillfället.
Den här knappen används för att återgå till den kanal som användes innan den aktuella.
Väljer TV-kanaler i läget TV.
Visar DTV-menyn
Visar EPG (elektronisk programguide).
Går tillbaka till föregående meny.
Inledning
24. Knapparna Upp-Ned,
Vänster-Höger
25.
EXIT
26.
SRS
27.MagicInfo
28. P.MODE
Går från ett menyalternativ till ett annat horisontellt eller vertikalt eller justerar valda menyvärden.
Stänger menyskärmen.
Väljer SRS TruSurround XT-läge.
MagicInfo Snabbstartsknapp.
När du trycker på den här knappen visas det aktuella bildläget på nedre delen av skärmens mittdel.
AV / HDMI / TV : P.MODE
LCD-skärmen har fyra automatiska bildinställningar från fabriken. Tryck sedan på knappen igen för att gå igenom de förinställda lägena. ( Dynamisk → Standard → Film → Personlig)
29. DUAL/MTS
30.
31.
PIP
SWAP
PC / DVI / MagicInfo: M/B (MagicBright)
MagicBright är en ny funktion som erbjuder en optimal visningsmiljö beroende på innehållet i bilden som du tittar på.
Tryck sedan på knappen igen för att gå igenom de förinställda lägena. (Nöje → Internet → Text → Personlig )
DUAL-
STEREO/MONO, DUAL l / DUAL ll och MONO/NICAM
MONO/NICAM STEREO kan användas beroende på sändningstypen, genom att använda DUAL-knappen på fjärrkontrollen medan du tittar på TV.
MTS-
Du kan välja läget MTS (Multichannel Television Stereo).
FM Stereo
Ljudtyp
Mono
Stereo
SAP
MTS/S_läge
Mono
Mono ↔ Stereo
Mono ↔ SAP
Standard
Manuell ändring
Mono
Varje gång du trycker på knappen visas en BIB-skärm.
- Den här funktionen fungerar inte på den här LCD-skärmen.
Byta innehåll i BIB och huvudbilden. Bilden i BIB kommer att visas på huvudskärmen och bilden från huvudskärmen kommer att visas i BIB.
- Den här funktionen fungerar inte på den här LCD-skärmen.
Använda mjukvaran
Pekskärm
1. Dubbelklicka på "Calibrate" (Kalibrera) på skrivbordet.
Högerklicka på ikonen i systemfältet och välj "Calibrate" (Kalibrera) i popup-menyn.
När poängen visas pekar du exakt på motsvarande punkter.
Obs
Eftersom du kanske inte kan peka på en punkt som är placerad på kanten kan du ansluta och använda en mus.
Stötsensor
Obs
Spelar in och sparar händelsen som inträffade framför skärmen när något händer med produkten.
1. För att ändra stötsensorns känslighet ska du köra filen "C:\Program Files\SetupVMon
\VSetting.exe".
Använda mjukvaran
2. För att aktivera kameran att interagera med stötsensorn ska du köra filen "VProc-
Man.exe“.
3. Om något påverkar produkten visas följande meddelande och händelsen som inträffar framför skärmen spelas in.
4. För att avsluta programmet ska du högerklicka på ikonen i systemfältet och välja Exit
(Avsluta) i popup-menyn eller klicka på “Exit” (Avsluta) i “ProcMan”.
Använda mjukvaran
5. För att visa den inspelade videon ska du köra filen "C:\Program Files\SetupVMon\VMenu.exe". Du kan visa eller ta bort inspelade videofiler med det här programmet.
Introduktion
Ett MDC-program (Multiple Display Control) låter dig samtidigt använda olika bildskärmar på ett enkelt sätt med en
PC. RS-232C är en standard för seriell kommunikation som används för kommunikation mellan en PC och en bildskärm. Därför ska en seriell kabel anslutas mellan datorns seriella port och bildskärmens seriella port.
Början – Huvudskärm
Klicka på Start > Program > Samsung > MDC System för att starta programmet.
Välj en uppsättning för att visa volymen för den valda uppsättningen inom skjutreglaget.
Huvudikoner
Remocon
Safety Lock
Port Selection
Markeringsknapp
Inforutnät
Val av bildskärm
Kontrollverktyg
1. Använd huvudikonerna för att växla mellan olika bildskärmar.
2. Låter dig aktivera eller inaktivera bildskärmsenhetens mottagarfunktion för fjärrkontrollsignaler.
3. Ställer in Safety Lock. <säkerhetslåsfunktionen>
4. Inställningen för PC:ns serieport kan ändras. Originalvärdet är COM1.
5. Klicka på Markera alla (Select All) eller Rensa (Clear) för att markera eller rensa alla bildskärmar.
6. Använd rutnätet för att visa kort information om vald bildskärm.
7. Välj en skärm från skärmväljaren.
8. Använd kontrollverktygen för att kontrollera bildskärmarna.
<Obs> Fjärrkontrollens funktion Aktivera/Inaktivera (Enable/Disable) fungerar oavsett om strömmen är av eller på, och detta gäller alla bildskärmar som är anslutna till MDC. Men oavsett status vid den tidpunkt då
MDC stängs, aktiveras alla bildskärmars mottagarfunktion för fjärrkontrollens signaler när MDC stängs.
Port Selection
1. MDC (Multiple Display Control -flerskärmskontroll) är ursprungligen inställd på COM1.
2. Om någon annan port än COM1 används, kan COM1 till COM4 väljas på menyn för portval.
3. Om det exakta namnet på porten som är ansluten till bildskärmen med en seriell kabel inte valts, fungerar kommunikationen inte.
4. Den valda porten lagras i programmet och används också för nästa program.
Power Control
1. Klicka på Strömkontroll (Power Control) bland huvudikonerna och skärmen för strömkontroll visas.
Inforutnätet visar grundläggande information om strömkontroll.
1)
(Power Status(Strömstatus))
3) Image Size
4) On Timer
5) Off Timer
2. Använd knappen Markera alla (Select All) eller markera en kryssruta för att välja en bildskärm.
Med strömkontrollen kan du reglera vissa funktioner för den valda bildskärmen.
1) Power On/Off
- Slår på/stänger av strömmen till vald bildskärm.
2) Volume
- Styr volymnivån för vald bildskärm.
Den tar emot volymvärdet för den valda bildskärmen visar det i skjutreglaget.
(När du avbryter valet eller väljer Markera alla (Select All), återställs värdet till standardvärdet 10)
3)
Mute On /Off (Ljud På/Av)
- Slår på/stänger av ljudet till vald bildskärm.
Om du väljer en uppsättning åt gången, och den valda uppsättningen redan är inställd på ljud av (MUTE), måste du markera MUTE.
(Om du väljer att ångra dina val eller väljer Markera alla (Select All) återställs värdenas standardinställningar.)
Strömkontroll gäller för alla bildskärmar.
Funktionerna Volym och Ljud av gäller endast bildskärmar med strömstatus PÅ (ON).
Input Source
1. Klicka på Ingångskälla (Input Source) bland huvudikonerna och skärmen för kontroll av ingångskälla visas.
Klicka på Markera allt eller använd kryssrutan för att välja den skärm som ska regleras.
• TV Mode
• MagicInfo Mode
Inforutnätet visar grundläggande information om kontroll av ingångskälla.
1) PC
- Ändrar inmatningskälla för vald skärm till PC.
2) BNC
- Ändrar inmatningskälla för vald skärm till BNC.
3) DVI
- Ändrar inmatningskälla för vald skärm till DVI.
4) TV
- Ändrar inmatningskälla för vald skärm till TV.
5) DTV
- Ändrar inmatningskälla för vald skärm till DTV.
6) AV
- Ändrar inmatningskälla för vald skärm till AV.
7) S-Video
- Ändrar inmatningskälla för vald skärm till S-Video.
8) Component
- Ändrar inmatningskälla för vald skärm till Component.
9) MagicInfo
- Inmatningsenheten för MagicInfo fungerar bara på MagicInfo-modellen.
10) HDMI
- Ändrar inmatningskälla för vald skärm till HDMI.
11) Channel
- Kanalpilen visas när Input Source (Ingångskällan) är TV.
TV-källan kan väljas endast för produkter med TV och det går endast att styra kanalerna när
ingångskällan är TV.
Kontroll av ingångskälla gäller endast bildskärmar med strömmen PÅ.
Image Size
PC, BNC, DVI
1. Klicka på Bildstorlek bland huvudikonerna så visas skärmen för kontroll av bildstorlek.
1)
Inforutnätet visar den grundinformation som krävs för kontroll av bildstorlek.
(Power Status(Strömstatus))
- Visar strömstatus för aktuell bildskärm.
2) Image Size
- Visar aktuell bildstorlek för vald skärm.
3) Input
- Visar aktuell ingångskälla för den bildskärm som används.
4) Inforutnätet visar bara de skärmar som har inmatningskälla PC,BNC,DVI .
5) PC Source -När du klickar på Bildstorlek visas först flikarna PC, BNC, DVI.
- Knappen för kontroll av bildstorlek reglerar tillgänglig bildstorlek för PC,BNC,DVI.
6) Video Source
- Klicka på fliken Video Source för att kontrollera bildstorleken för respektive ingångskälla.
Inmatningsenheten för MagicInfo fungerar bara på MagicInfo-modellen.
Kontroll av bildstorlek är endast tillgänglig för skärmar med strömmen PÅ.
Image Size
TV, AV, S-Video, Component, DVI(HDCP), HDMI, DTV.
1. Klicka på Bildstorlek bland huvudikonerna så visas skärmen för kontroll av bildstorlek.
Inforutnätet visar den grundinformation som krävs för kontroll av bildstorlek.
1) Klicka på fliken Video Source för att justera bildstorleken för TV, AV, S-Video, Component, HDMI, DTV.
Klicka på Markera allt eller använd kryssrutan för att välja den skärm som ska regleras.
2) Inforutnätet visar bara den skärm som har TV, AV, S-VIDEO, Component, HDMI, DTV som inmatningskälla.
3) Växla bildstorlek för vald skärm slumpmässigt.
Obs: Auto Wide (Autovidvinkel), Zoom1 och Zoom2 finns inte tillgängliga när ingångssignalen för
Component och DVI (HDCP) är 720p eller 1080i.
4) Skärmlägena kan bara justeras när en TV (endast PAL) är ansluten och alternativet Image Size (Bildstorlek) är inställt på Auto Wide (Auto Wide).
Inmatningsenheten för MagicInfo fungerar bara på MagicInfo-modellen.
Kontroll av bildstorlek är endast tillgänglig för skärmar med strömmen PÅ.
Time
1. Klicka på Tid (Time) bland huvudikonerna och skärmen för tidskontroll visas.
Inforutnätet visar grundläggande information om kontroll av tid.
1) Current Time
- Ställ in aktuell tid för vald bildskärm (PC-tid)
- För att ändra aktuell tid, ändra först PC-tid.
2) On Time Setup
3) Off Time Setup
4) Visar inställningarna för On Time (Tid på).
5) Visar inställningarna för Off Time (Tid av).
Inmatningsenheten för MagicInfo fungerar bara på MagicInfo-modellen.
Kontroll av tid är endast tillgänglig för bildskärmar med strömstatus PÅ (ON).
Vid On Time Setup (Tidsinställning på), fungerar endast TV Source (TV-källa) för TV.
PIP
PIP Size
1. Klicka på PIP bland huvudikonerna så visas PIP-kontrollskärmen.
Klicka på Markera allt eller använd kryssrutan för att välja den skärm som ska regleras.
Inforutnätet visar den grundinformation som krävs för kontroll av PIP-storlek.
1) PIP Size
- Visar aktuell PIP-storlek för den skärm som används.
2) OFF
- Stänger av PIP för vald skärm.
3) Large
- Sätter på PIP för vald skärm och ändrar storleken till Large.
4) Small
- Sätter på PIP för vald skärm och ändrar storleken till Small.
5) Double 1
- Sätter på PIP för vald skärm och ändrar storleken till Double 1.
6) Double 2
- Sätter på PIP för vald skärm och ändrar storleken till Double 2.
7) Double 3 (Bild efter bild)
– Sätter på PIP för vald skärm och ändrar storleken till Double 3.
Inmatningsenheten för MagicInfo fungerar bara på MagicInfo-modellen.
PIP-storleken kan regleras när du sätter på strömmen till bildskärmen.
PIP
PIP Source
1. Klicka på PIP bland huvudikonerna så visas PIP-kontrollskärmen.
Inforutnätet visar den grundinformation som krävs för kontroll av PIP-källa.
1) PIP Source
- PIP-källan kan regleras när du sätter på strömmen till bildskärmen.
2) PC
- Ändrar PIP-källa för vald skärm till PC.
3) BNC
- Ändrar PIP-källa för vald skärm till BNC.
4) DVI
- Ändrar PIP-källa för vald skärm till DVI.
5) AV
- Ändrar PIP-källa för vald skärm till AV.
6) S-Video
- Ändrar PIP-källa för vald skärm till S-Video.
7) Component
- Ändrar PIP-källa för vald skärm till Component.
8) HDMI
- Ändrar PIP-källa för vald skärm till HDMI.
Obs: Vissa BiB-källor kan eventuellt inte väljas, beroende på typ av ingångskälla för huvudskärmen.
Inmatningsenheten för MagicInfo fungerar bara på MagicInfo-modellen.
BiB-kontrollfunktionen är endast tillgänglig för de skärmar som har strömmen PÅ och BiB-funktionen
PÅ.
Settings
1. Klicka på Inställningar (Settings) bland huvudikonerna och skärmen för kontroll av inställningar visas.
Inforutnätet visar grundläggande information om kontroll av inställningar. När en funktion är vald, visar det inställda värdet för denna funktion i skjutreglaget.
När markera alla (Select All) är valt, återställs standardvärdet (50).
När du ändrar ett värde på denna skärm ändras läget automatiskt till "CUSTOM" (anpassad).
1) Picture
- Endast tillgängligt för TV, AV, S-Video, Component, HDMI, DTV.
2) Contrast
- Justerar kontrast för vald bildskärm.
3) Brightness
- Justerar ljusstyrka för vald bildskärm.
4) Sharpness
- Justerar skärpa för vald bildskärm.
5) Color
- Justerar färg för vald bildskärm.
6) Tint
- Justerar färgton för vald bildskärm.
7) Color Tone
- Adjusts Color Tone of the selected display.
8) Color Temp
- Justerar Color Temp för vald skärm.
9) Brightness Sensor
- Justerar Brightness Sensor för vald skärm.
10) Dynamic Contrast
- Justerar Dynamic Contrast för vald skärm.
Inmatningsenheten för MagicInfo fungerar bara på MagicInfo-modellen.
Den här funktionen aktiveras endast om Färgton är inställd på Off.
Den här funktionen är endast tillgänglig på de displayer vars status ärn satt till ON och om inget annat valts visas fabriksinställningen.
Settings
Picture PC
1. Klicka på Inställningar (Settings) bland huvudikonerna och skärmen för kontroll av inställningar visas.
Inforutnätet visar grundläggande information om kontroll av inställningar. När varje funktion är vald visas inställningsvärdet för den valda funktionen på skjutreglaget. När det har valts hämtar varje funktion värdet för inställningen och visar det på skjutreglaget. När "Select All" (Markera alla) är valt visas standardvärdet. När du
ändrar ett värde på denna skärm ändras läget automatiskt till "CUSTOM" (anpassad).
1) Picture PC
- Endast tillgängligt för PC, BNC, DVI.
2) Contrast
- Justerar kontrast för vald bildskärm.
3) Brightness
- Justerar ljusstyrka för vald bildskärm.
4) Red
- Justerar färgtemperatur för vald skärm.
5) Green
- Justerar färgtemperatur för vald skärm.
6) Blue
- Justerar färgtemperatur för vald skärm. (Blue)
7) Color Tone
- Adjusts the Color Tone for the selected display.
8) Color Temp
- Justerar Color Temp för vald skärm.
9) Brightness Sensor
- Justerar Brightness Sensor för vald skärm.
10) Dynamic Contrast
- Justerar Dynamic Contrast för vald skärm.
Inmatningsenheten för MagicInfo fungerar bara på MagicInfo-modellen.
Den här funktionen aktiveras endast om Färgton är inställd på Off.
Den här funktionen är endast tillgänglig på de displayer vars status ärn satt till ON och om inget annat valts visas fabriksinställningen.
Settings
Audio
1. Klicka på Inställningar (Settings) bland huvudikonerna och skärmen för kontroll av inställningar visas.
Inforutnätet visar grundläggande information om kontroll av inställningar. När en funktion är vald, visar det inställda värdet för denna funktion i skjutreglaget.
När markera alla (Select All) är valt, återställs standardvärdet (50).
När du ändrar ett värde på denna skärm ändras läget automatiskt till "CUSTOM" (anpassad).
1) Audio
- Kontrollerar ljudinställningar för alla ingångskällor.
2) Bass
- Justerar bas för vald bildskärm.
3) Treble
- Justerar diskant för vald bildskärm.
4) Balance
- Justerar balans för vald bildskärm.
5) SRS TSXT
- SRS TSXT-ljud på/av.
6) Sound Select
- Du kan välja antingen huvud eller sub när PIP är PÅ.
Inmatningsenheten för MagicInfo fungerar bara på MagicInfo-modellen.
Den här funktionen är endast tillgänglig på de displayer vars status ärn satt till ON och om inget annat valts visas fabriksinställningen.
Settings
Image Lock
1. Klicka på Inställningar (Settings) bland huvudikonerna och skärmen för kontroll av inställningar visas.
Inforutnätet visar grundläggande information om kontroll av inställningar.
1) Image Lock
- Endast tillgängligt för PC, BNC.
2) Coarse
- Justerar coarse för vald bildskärm.
3) Fine
- Justerar fine för vald bildskärm.
4) Position
- Justerar position för vald bildskärm.
5) Auto Adjustment
-
Den automatiska justeringen gör det möjligt för monitorn att automatiskt anpassa sig till den inkommande videosignalen.
Inmatningsenheten för MagicInfo fungerar bara på MagicInfo-modellen.
Inställningskontroll är endast tillgänglig för bildskärmar med strömstatus PÅ (ON).
Maintenance
Lamp Control
1. Klicka på ikonen "Maintenance" (underhåll) i huvudikonkolumnen för att visa underhållsskärmen.
Ett "info-rutnät" med åtskilliga grundläggande dataposter visas.
1) Maintenance
- Kompatibel med funktionen Maintenance Control (Underhållskontroll) för alla ingångskällor.
2) Auto Lamp Control
- Justerar automatiskt bakgrundsbelysningen för den valda skärmen vid en angiven tidpunkt.
Den manuella Lamp Control (lampkontrollen) slås automatiskt av om du justerar med Auto Lamp Control
(autolampkontrollen).
3) Manual Lamp Control
- Låter dig justera bakgrundsbelysningen för vald skärm oavsett tidpunkt.
Den automatiska lampkontrollfunktionen stängs av automatiskt om du justerar den manuella lampkontrollfunktionen.
Underhållskontrollfunktionen är endast tillgänglig för de skärmar som har strömmen PÅ.
Inmatningsenheten för MagicInfo fungerar bara på MagicInfo-modellen.
Maintenance
Scroll
1. Klicka på ikonen "Maintenance" (underhåll) i huvudikonkolumnen för att visa underhållsskärmen.
1) Scroll
- Den här funktionen används för att ta bort efterbilder som kan uppstå om en stillbild står på för länge.
2) Pixel Shift
- Detta gör det möjligt för skärmen att förflytta sig lite i angivna tidsintervall.
3) Safety Screen
- Funktionen Safety Screen (Säker skärm) används för att förhindra efterbilder som kan uppstå när en stillbild visas på skärmen under en längre tid. Interval item (Intervallalternativet) används för att ställa in en repetitiv cykel i timintervall och alternativet Time (Tid) används för att ställa tiden när funktionen Safety Screen
(Säkerhetsskärm) måste utföras.
Alternativet Type (Typ) kan ställas in på Scroll (Rulla), Pixel (Pixel), Bar (Fält), Eraser (Radergummi), All White
(Helvit) och Pattern (Mönster).
4) Safety Screen2
- Den här funktionen används för att förhindra efterbilder. Det finns fem (5) types (typer) som du kan välja och kontrollera med den här funktionen.
För Scroll type (Rullningstyp), kan alternativet Time (Tid) ställas in på 1, 2, 3, 4 eller 5. För Bar (Fält) och) Eraser (Radergummi), kan det ställas in till 10, 20, 30, 40 och 50. För All White (Helvit) och
Pattern (Mönster), kan det ställas in till 1, 5, 10, 20 och 30.
Inmatningsenheten för MagicInfo fungerar bara på MagicInfo-modellen.
Underhållskontrollfunktionen är endast tillgänglig för de skärmar som har strömmen PÅ.
Maintenance
Video Wall
1. Klicka på ikonen "Maintenance" (underhåll) i huvudikonkolumnen för att visa underhållsskärmen.
1) Delad skärmbild
- En videovägg är ett antal videoskärmar som är anslutna tillsammans så att varje skärm visar en del av bilden eller att samma bild repeteras på alla skärmar.
2) Video Wall (Screen divider)
- Skärmen kan delas upp på följande sätt.
Du kan välja antal skärmar och olika layouter att dela in dem i. z z
Välj ett läge i Skärmdelaren.
Välj en skärm från skärmväljaren. z z
Placering ställs in genom att ange ett nummer i det markerade läget.
Det medföljande MDC-programmet som tillhandahålls av Samsung stöder upp till 5x5 LCD-skärmar.
3) On / Off
- Slår till/från funktionen Video Wall (Videovägg) för den markerade skärmen.
4) Format
- Format kan väljas för att visa en delad skärm. z
Full z
Naturlig
Inmatningsenheten för MagicInfo fungerar bara på MagicInfo-modellen.
Underhållskontrollfunktionen är endast tillgänglig för de skärmar som har strömmen PÅ.
Felsökning
1. Den bildskärm du vill kontrollera visas inte i inforutnätet för strömkontroll.
- Kontrollera anslutningen för RS232C. (Kontrollera om den är rätt ansluten till Com1-porten.)
- Kontrollera bildskärmarna för att se om någon av de övriga anslutna bildskärmarna har samma ID. Om mer än en
bildskärm har samma ID, hittas dessa bildskärmar inte på rätt sätt av programmet pga datakonflikt.
- Kontrollera om bildskärmens inställda ID är en siffra mellan 0 och 25. (Justera med hjälp av bildskärmsmenyn.)
Obs:
Bildskärmens inställda ID måste vara ett värde mellan 0 och 25.
Om värdet ligger utanför detta intervall, kan MDC-systemet inte kontrollera bildskärmen.
2. Den bildskärm du vill kontrollera visas inte i inforutnätets övriga kontrollskärmar.
- Kontrollera om strömmen till bildskärmen ä PÅ (ON). (Du kan kontrollera detta i inforutnätet för strömkontroll.)
- Kontrollera om du kan ändra ingångskälla för bildskärmen.
3. Dialogrutan visas upprepade gånger.
- Kontrollera om den bildskärm du vill kontrollera är markerad.
4. Både timer på/av är inställt men olika tider visas.
- Tillämpa aktuell tid för att synkronisera bildskärmsklockorna.
5. Fjärrkontrollen fungerar kanske bristfälligt när du stänger av fjärrfunktionen, kopplar ur RS-232C-kabeln eller stänger programmet på fel sätt. Kör programmet på nytt och slå på fjärrfunktionen igen för att återställa normala funktioner.
<Obs> Detta program kan fungera bristfälligt pga problem i kommunikationskretsar eller störningar från elektroniska apparater i närheten.
Visning av inställningsvärden i flerbildskärmsläge
När mer än en bildskärm är ansluten, visas inställningsvärdena enligt följande.
1. Inget val: Visar förinställt standardvärde.
2. En bildskärm vald: Hämtar och visar inställningsvärden för vald bildskärm.
3. En bildskärm vald (ID1) och ännu en bildskärm läggs till (ID3): Programmet, som visade inställningsvärden för ID 1, hämtar och visar värdet för ID3.
4. Alla uppsättningar är markerade med Markera alla (Select all): Återgår till förinställda standardvärden.
Justera LCD-skärmen
Ingångar
•
•
•
•
Tillgängliga lägen
PC / DVI
AV
HDMI
MagicInfo
Obs
Menyn TV är endast tillgänglig när TV-mottagningsboxen är installerad.
Källa
MENU → ENTER → [Ingångar] → ENTER → [Källa]
→
, → ENTER
Använd för att välja PC, DVI eller annan extern ingångskälla som är ansluten till LCD-skärmen. Används för att välja skärm.
1. PC
2. DVI
3. AV
4. HDMI
5. MagicInfo
Obs
• Direktvalsknappen på fjärrkontrollen är knappen 'SOURCE'.
• För PC och DVI är det här inaktiverat om kabeln kopplas ur.
Ändra namn
MENU → ENTER → [Ingångar] → → ENTER → [Ändra namn]
Justera LCD-skärmen
→
, → ENTER
Döp den enhet som är ansluten till ingångarna för att göra det enklare att välja ingångskälla.
1. PC
2. DVI
3. AV
4. HDMI
Bild [läge PC / DVI / MagicInfo]
•
•
•
Tillgängliga lägen
PC / DVI
AV
HDMI
•
MagicInfo
MagicBright
MENU → → ENTER → [Bild] → ENTER → [MagicBright]
→
, → ENTER
MagicBright är en ny funktion som erbjuder en optimal visningsmiljö beroende på innehållet i bilden som du tittar på. För närvarande finns fyra olika lägen: Nöje, Internet, Text och
Personlig. Varje läge har ett eget fördefinierat ljusvärde. Du kan enkelt välja en av de fyra inställningarna genom att trycka på MagicBright-kontrollknappen.
(Ej tillgängligt om läget Dynamisk kontr. är På.)
1. Nöje
High brightness
Justera LCD-skärmen
För visning av rörliga bilder, såsom DVD eller VCR.
2. Internet
Mellanljusstyrka
För arbete med en blandning av bilder så som text och grafik.
3. Text
Normal ljusstyrka
För dokumentation eller arbeten som innefattar tunga texter.
4. Personlig
Även om värden utvalts noggrannt av våra tekniker kan de förkonfigurerade värdena vara obekväma för dina ögon beroende på tycke och smak.
Justera ljusstyrka och kontrast med den här OSD-menyn.
Personlig
Genom att använda skärmmenyerna kan du ändra kontrast och ljusstyrka.
MENU → → ENTER → [Bild] → → ENTER → [Personlig]
(Ej tillgängligt om läget Dynamisk kontr. är På.)
Obs
Genom att ändra bilden med funktionen Personlig ändras MagicBright till läget Personlig.
Kontrast
MENU → → ENTER → [Bild] → → ENTER → [Personlig] → ENTER→ [Kontrast]
→
, → ENTER
Justerar kontrast.
Ljusstyrka
MENU → → ENTER → [Bild] → → ENTER → [Personlig] → → ENTER→ [Ljusstyrka]
→
, → ENTER
Justerar ljusstyrkan.
Skärpa
MENU → → ENTER → [Bild] → → ENTER → [Personlig] → → → ENTER →
[Skärpa]
Justera LCD-skärmen
→
, → ENTER
Justera Skärpan.
Färgton
MENU → → ENTER → [Bild] → → → ENTER → [Färgton]
→
, → ENTER
Du kan ändra färgton.
(Ej tillgängligt om läget Dynamisk kontr. är På.)
1. Av
2. Sval
3. Normal
4. Varm
5. Personlig
Obs
Om du ställer in Färgton som Sval, Normal, Varm eller Personlig avaktiveras funktionen Color
Temp.
Om du ställer in Färgton som Av avaktiveras funktionen Färgkontroll.
Färgkontroll
Ändra balansen för röd, grön och blå individuellt.
MENU → → ENTER → [Bild] → → → → ENTER → [Färgkontroll]
(Ej tillgängligt om läget Dynamisk kontr. är På.)
Obs
Om du ändrar bilden med funktionen Färgkontroll ändras Färgton till läget Personlig.
Röd
MENU → → ENTER → [Bild] → → → → ENTER → [Färgkontroll] → ENTER →
[Röd]
→
, → ENTER
Justera LCD-skärmen
Grön
MENU → → ENTER → [Bild] → → → → ENTER → [Färgkontroll] → → ENTER
→
[Grön]
Blå
→
, → ENTER
MENU → → ENTER → [Bild] → → → → ENTER → [Färgkontroll] → → → ENTER
→
[Blå]
→
, → ENTER
Color Temp
MENU → → ENTER → [Bild] → → → → ENTER → [Color Temp]
→
, → ENTER
Color Temp är ett mått på hur "varma" bildens färger är.
(Ej tillgängligt om läget Dynamisk kontr. är På.)
Obs
Den här funktionen är endast aktiverad om Färgton är inställd som Av.
Bildlås
Bildlås används för att fininställa och få fram bästa bildkvalitet genom att avlägsna brus som skapar instabila bilder med skakningsoskärpa och suddigheter. Om du inte får tillfredsställande resultat med fininställningen kan du använda grovinställning och sedan justera mot fint igen.
(Endast tillgänglig i läget PC)
(Ej tillgängligt om läget Dynamisk kontr. är På.)
MENU → → ENTER → [Bild] → → → → → ENTER → [Bildlås ]
Grov
MENU → → ENTER → [Bild] → → → → → ENTER → [Bildlås ] → ENTER →
[Grov]
→
, → ENTER
Avlägsnar störningar som vertikala ränder. Grovjustering kan innebära att skärmens bildområde flyttas. Du kan flytta tillbaka det till mitten med menyn för horisontell kontroll.
Justera LCD-skärmen
Fin
MENU → → ENTER → [Bild] → → → → → ENTER → [Bildlås ] → → ENTER →
[Fin]
→
, → ENTER
Avlägsnar störningar som horisontala ränder. Om bruset kvarstår även efter fininställning ska du upprepa efter frekvensjustering (clock speed (klockhastighet)).
H-position
MENU → → ENTER → [Bild] → → → → → ENTER → [Bildlås ] → → → ENTER
→
[H-Position]
→
, → ENTER
Justerar skärmens placering horisontellt.
V-position
MENU → → ENTER → [Bild] → → → → → ENTER → [Bildlås ] → → → →
ENTER → [V-Position]
→
, → ENTER
Justerar skärmens placering vertikalt.
Autojustering
MENU → → ENTER → [Bild] → → → → → → ENTER → [Autojustering]
Värdena för Fin, Grov, Position ändras automatiskt. Om upplösningen ändras i kontrollpanelen utförs autofunktionen.
(Endast tillgänglig i läget PC)
(Ej tillgängligt om läget Dynamisk kontr. är På.)
Obs
Direktvalsknappen på fjärrkontrollen är knappen 'AUTO'.
Signalbalans
Används för att kompensera för den svaga RGB-signalen som överförs i en lång signalkabel.
MENU → → ENTER → [Bild] → → → → → → → ENTER → [Signalbalans]
(Endast tillgänglig i läget PC)
Justera LCD-skärmen
(Ej tillgängligt om läget Dynamisk kontr. är På.)
Signalbalans
MENU → → ENTER → [Bild] → → → → → → → ENTER → [Signalbalans] →
ENTER → [Signalbalans]
→
, → ENTER
Välj antingen På eller Av med signalkontrollen.
Ställa in signal
MENU → → ENTER → [Bild] → → → → → → → ENTER → [Signalbalans] →
ENTER → → [Ställa in signal]
1. R-Gain
MENU → → ENTER → [Bild] → → → → → → → ENTER → [Signalbalans]
→
ENTER → → [Ställa in signal] → ENTER → [R-Gain]
→
, → ENTER
2. G-Gain
MENU → → ENTER → [Bild] → → → → → → → ENTER → [Signalbalans]
→
ENTER → → [Ställa in signal] → → ENTER→ [G-Gain]
→
, → ENTER
3. B-Gain
MENU → → ENTER → [Bild] → → → → → → → ENTER → [Signalbalans]
→
ENTER → → [Ställa in signal] → → → ENTER→ [B-Gain]
→
, → ENTER
4. R-Offset
MENU → → ENTER → [Bild] → → → → → → → ENTER → [Signalbalans]
→
ENTER → → [Ställa in signal] → → → → ENTER→ [R-Offset]
Justera LCD-skärmen
→
, → ENTER
5. G-Offset
MENU → → ENTER → [Bild] → → → → → → → ENTER → [Signalbalans]
→
ENTER → → [Ställa in signal] → → → → → ENTER→ [G-Offset]
→
, → ENTER
6. B-Offset
MENU → → ENTER → [Bild] → → → → → → → ENTER → [Signalbalans]
→
ENTER → → [Ställa in signal] → → → → → → ENTER → [B-Offset]
→
, → ENTER
Storlek
MENU → → ENTER → [Bild] → → → → → → → → ENTER → [Storlek]
→
, → ENTER
Storlek kan ändras.
(Ej tillgängligt om läget Dynamisk kontr. är På.)
1. 16:9
2. 4:3
Dynamisk kontr.
MENU → → ENTER → [Bild] → → → → → → → → → ENTER → [Dynamisk kontr.]
Justera LCD-skärmen
→
, → ENTER
Dynamisk kontr. används för att automatiskt identifiera spridningen av inkommande visuella signaler och justera för optimal kontrast.
1. Av
2. På
Ljusstyrkesensor
MENU → → ENTER → [Bild] → → → → → → → → → → ENTER →
[Ljusstyrkesensor]
→
, →ENTER
Ljusstyrkesensor används för att automatiskt identifiera spridningen av inkommande visuella signaler och justera för optimal ljusstyrka.
1. Av
2. På
Bild [Läge AV / HDMI]
•
•
•
•
Tillgängliga lägen
PC / DVI
AV
HDMI
MagicInfo
Läge
MENU → → ENTER → [Bild] → ENTER → [Läge]
→
, → ENTER
Justera LCD-skärmen
LCD-skärmen har fyra automatiska bildinställningar ("Dynamisk", "Standard", "Film" och
"Personlig") som är förinställda i fabriken.
Dynamisk, Standard, Film eller Personlig kan aktiveras.
(Ej tillgängligt om läget Dynamisk kontr. är På.)
1. Dynamisk
2. Standard
3. Film
4. Personlig
Personlig
Obs
Direktvalsknappen på fjärrkontrollen är knappen 'P.MODE'.
Genom att använda skärmmenyerna kan du ändra kontrast och ljusstyrka.
MENU → → ENTER → [Bild] → → ENTER → [Personlig]
(Ej tillgängligt om läget Dynamisk kontr. är På.)
Kontrast
MENU → → ENTER → [Bild] → → ENTER → [Personlig] → ENTER→ [Kontrast]
→
, → ENTER
Justerar kontrast.
Ljusstyrka
MENU → → ENTER → [Bild] → → ENTER → [Personlig] → → ENTER → [Ljusstyrka]
→
, → ENTER
Justerar ljusstyrkan.
Skärpa
MENU → → ENTER → [Bild] → → ENTER → [Personlig] → → → ENTER →
[Skärpa]
→
, → ENTER
Justera bildens Skärpa.
Justera LCD-skärmen
Färg
MENU → → ENTER → [Bild] → → ENTER → [Personlig] → → → → ENTER →
[Färg]
Ton
→
, → ENTER
Justera bildens Färg.
MENU → → ENTER → [Bild] → → ENTER → [Personlig] → → → → → ENTER
→
[Ton]
→
, → ENTER
Lägger på en naturlig ton på displayen.
Färgton
MENU → → ENTER → [Bild] → → → ENTER → [Färgton]
→
, → ENTER
Du kan ändra färgton. De individuella färgkomponenterna är även inställbara.
(Ej tillgängligt om läget Dynamisk kontr. är På.)
1. Av
2. Sval2
3. Sval1
4. Normal
5. Varm1
6. Varm2
Obs
Om du ställer in Färgton som Sval2, Sval1, Normal, Varm1 eller Varm2 avaktiveras funktionen Color Temp.
Justera LCD-skärmen
Color Temp
MENU → → ENTER → [Bild] → → → → ENTER → [Color Temp]
→
, → ENTER
Color temp är ett mått på hur "varma" bildens färger är.
(Ej tillgängligt om läget Dynamisk kontr. är På.)
Obs
Den här funktionen är endast aktiverad om Färgton är inställd som Av.
Storlek
MENU → → ENTER → [Bild] → → → → → ENTER → [Storlek]
→
, → ENTER
Storlek kan ändras.
1. 16:9
2. Zoom 1
3. Zoom 2
4. 4:3
5. Endast skan
(Ej tillgängligt om läget Dynamisk kontr. är På.)
Obs
Zoom1, Zoom2 är inte tillgängliga HDMI.
Funktionen Endast skan är endast tillgänglig med HDMI.
Brusreducer. (Digital Noise Reduction)
MENU → → ENTER → [Bild] → → → → → → ENTER → [Brusreducer.]
Justera LCD-skärmen
→
, → ENTER
Slår Av/På funktionen för digial brusreducering. Funktionen för digital brusreducering gör det möjligt för dig att njuta av klarare och tydligare bilder.
1. Av
2. På
Filmläge
MENU → → ENTER → [Bild] → → → → → → → ENTER → [Filmläge]
→
, → ENTER
Funktionen Filmläge erbjuder en visningen med hemmabioeffekt.
(I läget HDMI kan den här funktionen vara tillgänglig om insignalen är sammanflätad skanning, den är inte tillgänglig med progressiv skanningssignal.)
1. Av
2. På
Dynamisk kontr.
MENU → → ENTER → [Bild] → → → → → → → → ENTER → [Dynamisk kontr.]
→
, → ENTER
Dynamisk kontr. används för att automatiskt identifiera spridningen av inkommande visuella signaler och justera för optimal kontrast.
1. Av
2. På
Ljusstyrkesensor
MENU → → ENTER → [Bild] → → → → → → → → → ENTER →
[Ljusstyrkesensor]
Justera LCD-skärmen
→
, →ENTER
Ljusstyrkesensor används för att automatiskt identifiera spridningen av inkommande visuella signaler och justera för optimal ljusstyrka.
1. Av
2. På
Ljud
•
•
•
•
Tillgängliga lägen
PC / DVI
AV
HDMI
MagicInfo
Läge
MENU → → → ENTER → [Ljud] → ENTER → [Läge]
→
, → ENTER
LCD-skärmen har en inbyggd hi-fi stereoförstärkare.
1. Standard
Väljer Standard för fabriksinställningar.
2. Musik
Väljer Musik när du tittar på musikvideo eller konsert.
3. Film
Väljer Film när du tittar på film.
Justera LCD-skärmen
Personlig
4. Tal
Väljer Tal när det det främst förekommer dialoger (exempelvis nyheter).
5. Personlig
Väljer Personlig om du vill ändra inställningarna efter dina egna behov.
Du kan ställa in ljudet efter dina egna önskemål.
MENU → → → ENTER → [Ljud] → → ENTER → [Personlig]
Obs
• Du kan höra ljudet även om volymen är ställd till 0.
• Om du ändrar ljudet med funktionen Personlig kommer Läge att ändras till Personlig.
Bas
MENU → → → ENTER → [Ljud] → → ENTER → [Personlig]→ENTER→ [Bas]
Diskant
→
, → ENTER
Framhäver ljud med låg frekvens.
MENU → → → ENTER → [Ljud] → → ENTER → [Personlig]→ →ENTER→ [Diskant]
→
, → ENTER
Framhäver ljud med hög frekvens.
Balans
MENU → → → ENTER → [Ljud] → → ENTER → [Personlig]→ → →ENTER→ [Balans]
→
, → ENTER
Gör att du kan justera ljudbalansen mellan höger och vänster högtalare.
Auto volym
MENU → → → ENTER → [Ljud] → → → ENTER → [Auto volym]
Justera LCD-skärmen
→
, → ENTER
Minskar volymskillnaderna mellan olika sändningar.
1. Av
2. På
SRS TS XT
MENU → → → ENTER → [Ljud] → → → → ENTER → [SRS TS XT]
→
, → ENTER
SRS TS XT är en patenterad SRS-teknik (SRS) som gör det möjligt att spela 5.1 flerkanalsinnehåll i två högtalare. TruSurround ger en påtaglig och virtuell ljudupplevelse genom högtalarsystem med två högtalare, inklusive inbyggda TV-högtalare. Det är helt kompatibelt med samtliga flerkanalsformat.
1. Av
2. På
Obs
Direktvalsknappen på fjärrkontrollen är knappen 'SRS'.
Inställning
•
•
•
•
Tillgängliga lägen
PC / DVI
AV
HDMI
MagicInfo
Justera LCD-skärmen
Språk
MENU → → → → ENTER → [Inställning] → ENTER → [Språk ]
→
, → ENTER
Du kan välja mellan 11 olika språk.
Obs
Det valda språket påverkar endast språket för skärmmenyerna. Det påverkar inte någon programvara som körs på datorn.
Tid
Välj någon av de 4 tidsinställningarna Ställ tid, Sovtimer, Starttid och Sluttid.
MENU → → → → ENTER → [Inställning] → → ENTER → [Tid]
Ställ tid
MENU → → → → ENTER → [Inställning] → → ENTER → [Tid] → ENTER→ [Ställ tid]
→
, / , → ENTER
Ställa in aktuell tid.
Sovtimer
MENU → → → → ENTER → [Inställning] → → ENTER → [Tid] → → ENTER→
[Sovtimer]
Justera LCD-skärmen
→
, → ENTER
Slår av LCD-skärmen automatisk vid vissa tidpunkter.
1. Av
2. 30
3. 60
4. 90
5. 120
6. 150
7. 180
Starttid
MENU → → → → ENTER → [Inställning] → → ENTER → [Tid] → → → ENTER
→
[Starttid]
→
, / , → ENTER
Slår på LCD-skärmen automatiskt vid förinställd tid. Kontrollerar läge och volymnivå vid tiden då LCD-skärmen slås av automatiskt.
Sluttid
MENU → → → → ENTER → [Inställning] → → ENTER → [Tid] → → → → ENTER
→
[Sluttid]
Justera LCD-skärmen
→
, / , → ENTER
Slår av LCD-skärmen automatiskt vid förinställd tid.
Meny-transparens
MENU → → → → ENTER → [Inställning] → → → ENTER → [Meny-transparens]
→
, → ENTER
Ändrar transparensen på OSD-menyns bakgrund.
1. Hög
2. Medium
3. Låg
4. Matt
Säkerhets-PIN
MENU → → → → ENTER → [Inställning] → → → → ENTER → [Säkerhets-PIN]
→
[0∼9, 0∼9, 0∼9, 0∼9] → [0∼9, 0∼9, 0∼9, 0∼9] → [0∼9, 0∼9, 0∼9, 0∼9]
Du kan ändra lösenordet.
Energispar
MENU → → → → ENTER → [Inställning] → → → → → ENTER → [Energispar]
Justera LCD-skärmen
→
, → ENTER
Den här funktionen justerar energiförbrukning för enheten för att spara energi.
1. Av
2. På
Obs
Om du vill minska strömförbrukningen i standbyläget ställer du in Energispar som På. När
Energispar är inställt på På kan du inte använda fjärrfunktionen för påslagning för MDC och funktionen WOL (Wake On LAN) för MagicInfo.
HDMI svart
MENU → → → → ENTER → [Inställning] → → → → → → ENTER → [HDMI svart]
→
, → ENTER
När en DVD-spelare eller digital-tv-box är ansluten till din TV via HDMI, kan det leda till en försämrad bildkvalitet, såsom ökning av svart, låg kontrast, missfärgning etc., beroende på vilken extern enhet som är ansluten. Om så är fallet ska du ändra skärmkvaliteten för TV:n genom att konfigurera HDMI svart.
1. Normal
2. Låg
Delad skärmbild
En Delad skärmbild är en uppsättning videoskärmar som är sammankopplade så att varje skärm visar en del av hela bilden, eller där samma bild upprepas på varje skärm.
När Delad skärmbild är på kan du ändra skärminställningen för Delad skärmbild.
MENU → → → → ENTER → [Inställning] → → → → → → → ENTER → [Delad skärmbild]
Obs
När Delad skärmbild körs är inte funktionernaAutojustering, Bildlås och Storlek tillgängliga.
Delad skärmbild kan inte användas i läget MagicInfo.
Delad skärmbild
MENU → → → → ENTER → [Inställning] → → → → → → → ENTER → [Delad skärmbild]→ ENTER → [Delad skärmbild]
Justera LCD-skärmen
→
, → ENTER
Slår av/på funktionen Delad skärmbild för den valda visningen av/på.
1. Av
2. På
Format
MENU → → → → ENTER → [Inställning] → → → → → → → ENTER → [Delad skärmbild]→ → ENTER → [Format]
→
, → ENTER
Du kan välja Format för att dela skärmvisningen.
1. Full
Ger fullskärm utan marginaler.
2. Naturlig
Visar en naturlig bild med oförändrat originalformat.
Vågrät
MENU → → → → ENTER → [Inställning] → → → → → → → ENTER → [Delad skärmbild]→ → → ENTER → [Vågrät]
→
, → ENTER
Justera LCD-skärmen
Ställer in hur många delar av skärmen som ska delas horisontellt.
Det finns fem nivåer: 1, 2, 3, 4, och 5.
Lodrät
MENU → → → → ENTER → [Inställning] → → → → → → → ENTER → [Delad skärmbild]→ → → → ENTER → [Lodrät]
→
, → ENTER
Ställer in hur många delar av skärmen som ska delas vertikalt.
Det finns fem nivåer: 1, 2, 3, 4, och 5.
Inst. skärmstorlek
MENU → → → → ENTER → [Inställning] → → → → → → → ENTER → [Delad skärmbild]→ → → → → ENTER → [Inst. skärmstorlek]
Skärmen kan delas in i flera bilder. Antalet skärmar kan väljas med olika layout när du delar.
• Välj ett läge i skärmdelaren.
• Välj en visning bland visningsvalen.
• Valet ställs in genom att trycka in ett nummer i det valda läget.
Säkerhetsskärm
Funktionen Säkerhetsskärm används för att förhindra efterbilder som kan uppstå när en stillbild visas på skärmen under en längre tid.
• Funktionen Säkerhetsskärm bläddrar på skärmen under en angiven tidsperiod.
• Den här funktionen går inte att använda när strömmen är avslagen.
MENU → → → → ENTER → [Inställning] → → → → → → → → ENTER →
[Säkerhetsskärm]
Justera LCD-skärmen
Pixelskiftning
Pixelskiftning
MENU → → → → ENTER → [Inställning] → → → → → → → → ENTER →
[Säkerhetsskärm] → ENTER → [Pixelskiftning] → ENTER → [Pixelskiftning] → , → ENTER
Använd den här funktionen för att förebygga inbrända bilder på skärmen. Varje minut rör sig pixlarna på LCD:n antingen horisontellt eller vertikalt.
1. Av
2. På
Obs
Pixelskiftning är inte tillgänglig när Delad skärmbild är På.
Vågrät punkt
MENU → → → → ENTER → [Inställning] → → → → → → → → ENTER →
[Säkerhetsskärm] → ENTER → [Pixelskiftning] → → ENTER → [Vågrät punkt] → , →
ENTER
Ställer in hur många pixlar skärmen flyttas horisontellt.
Det finns fem nivåer: 0, 1, 2, 3, och 4.
Vertikal linje
MENU → → → → ENTER → [Inställning] → → → → → → → → ENTER →
[Säkerhetsskärm] → ENTER → [Pixelskiftning] → → → ENTER → [Vertikal linje] → ,
→ ENTER
Tid
Justera LCD-skärmen
Ställer in hur många pixlar skärmen flyttas vertikalt.
Det finns fem nivåer: 0, 1, 2, 3, och 4.
MENU → → → → ENTER → [Inställning] → → → → → → → → ENTER →
[Säkerhetsskärm] → ENTER → [Pixelskiftning] → → → → ENTER → [Tid] → , →
ENTER
Timer
Timer
Ange tidsintervallet för att utföra respektive horisontell och vertikal förflyttning.
MENU → → → → ENTER → [Inställning] → → → → → → → → ENTER →
[Säkerhetsskärm] → → ENTER → [Timer] → ENTER → [Timer] → , → ENTER
Läge
Du kan ställa in timer för Screen Burn Protection (Skydd för bildskärmsbränning).
Om du startar radering av efterbilder kommer åtgärden att utföras under den angivna tidsperioden och sedan avslutas automatiskt.
1. Av
2. På
MENU → → → → ENTER → [Inställning] → → → → → → → → ENTER →
[Säkerhetsskärm] → → ENTER → [Timer] → → ENTER → [Läge] → , → ENTER
Justera LCD-skärmen
Du kan ändra typ av Säkerhetsskärm.
1. Scroll
2. Fält
3. sudd
Period
MENU → → → → ENTER → [Inställning] → → → → → → → → ENTER →
[Säkerhetsskärm] → → ENTER → [Timer] → → → ENTER → [Period] → , → ENTER
Tid
Använd den här funktionen för att ställa in tiden för att verkställa, för varje läge som är inställt i timern.
MENU → → → → ENTER → [Inställning] → → → → → → → → ENTER →
[Säkerhetsskärm] → → ENTER → [Timer] → → → → ENTER → [Tid] → , →
ENTER
Ange en tid för att verkställa, inom den angivna tidsperioden.
• Läge-Scroll : 1~5 sek.
• Läge-Fält, sudd : 10~50 sek.
Scroll
MENU → → → → ENTER → [Inställning] → → → → → → → → ENTER →
[Säkerhetsskärm] → → → ENTER → [Scroll]
Fält
Justera LCD-skärmen
Den här funktionen förebygger inbrända bilder på skärmen genom att flytta alla pixlar på
LCD:n enligt ett mönster.
Använd den här funktionen när det finns inbrända bilder eller symboler på skärmen. Det kan inträffa om du visar en stillbild under en längre tid på skärmen.
MENU → → → → ENTER → [Inställning] → → → → → → → → ENTER →
[Säkerhetsskärm] → → → →ENTER → [Fält]
sudd
Den här funktionen förebygger inbrända bilder på skärmen genom att långa svarta och vita vertikala linjer rör sig över skärmen.
MENU → → → → ENTER → [Inställning] → → → → → → → → ENTER →
[Säkerhetsskärm] → → → → →ENTER → [sudd]
Den här funktionen förebygger inbrända bilder på skärmen genom att ett rektangulärt mönster rör sig över skärmen.
Välj upplösning
MENU → → → → ENTER → [Inställning] → → → → → → → → →ENTER
→
[Välj upplösning]
→
, → ENTER
Om bilden inte visas som den skall på skärmen när grafikkortet är inställt på 1024 x 768 @
60Hz, 1280 x 768 @ 60Hz, 1360 x 768@ 60Hz eller 1366 x768 @ 60Hz, kan du genom att använda den här funktionen visa bilden på skärmen i önskad upplösning.
Justera LCD-skärmen
Obs
Endast tillgänglig i läget PC
1. Av
2. 1024 X 768
3. 1280 X 768
4. 1360 x 768
5. 1366 X 768
Obs
Det går bara att välja meny när upplösningen är inställd på 1024 x 768 vid 60Hz, 1280 x 768 vid 60Hz, 1360 x 768 vid 60Hz eller 1366 x768 vid 60Hz.
Ändra Ström PÅ
MENU → → → → ENTER → [Inställning] → → → → → → → → → →
ENTER → [Ändra Ström PÅ ]
→
, → ENTER
Justerar tiden för att slå på ström för skärmen.
Grå sida
Varning! Ställ in tiden för ström på att vara längre, för att undvika överspänning.
MENU → → → → ENTER → [Inställning] → → → → → → → → → →
→
ENTER → [Grå sida]
→
, → ENTER
Välj ljusstyrkan för den gråa skärmbakgrunden.
Justera LCD-skärmen
1. Av
2. Ljus
3. Mörk
Återställ
Återställer produktinställningarna till fabriksstandard. Återställningsfunktionen är endast tillgänglig när PC / DVI används.
MENU → → → → ENTER → [Inställning] → → → → → → → → → →
→
→ ENTER → [Återställ]
Återställ bild
MENU → → → → ENTER → [Inställning] → → → → → → → → → →
→
→ ENTER → [Återställ]→ ENTER → [Återställ bild]
→
, → ENTER
Obs
Endast tillgänglig i läget PC
Obs
Återställningsfunktionen är inte tillgänglig när Delad skärmbild är inställd som På.
Återställ färg
MENU → → → → ENTER → [Inställning] → → → → → → → → → →
→
→ ENTER → [Återställ]→ → ENTER → [Återställ färg]
→
, → ENTER
Justera lampan
MENU → → → → ENTER → [Inställning] → → → → → → → → → →
→
→ → ENTER → [Justera lampan]
→
, → ENTER
Justerar ljuset för att minska energiåtgången.
Obs
Den här funktionen fungerar inte om Dynamisk kontr. är inställd som På i lägena PC, DVI,
AV, HDMI, TV.
Justera LCD-skärmen
Flerstyrning
•
•
•
Tillgängliga lägen
PC / DVI
AV
HDMI
•
MagicInfo
Flerstyrning
Tilldelar INSTÄLLNINGEN ett individuellt ID.
MENU → → → → → ENTER → [Flerstyrning] → ENTER
→
, → [0~9]
• ID-inst.
Tilldelar profilerade ID till INSTÄLLNINGEN.
MagicInfo
• Ange ID
Används för att välja sändarfunktioner för den individuella inställningen. Endast en UP-
PSÄTTNING där ID:t överensstämmer med sändarinställningen aktiveras.
•
•
•
•
Tillgängliga lägen
PC / DVI
AV
HDMI
MagicInfo
Obs
• För MagicInfo, finns en fjärrkontroll tillgänglig för MagicInfo. Men vi rekommenderar att du använder ett separat USB-tangentbord.
• Fel kan uppstå om du flyttar anslutna enheter när MagicInfo startar i enhetsläge. Ställ endast in externa enheter om LCD-skärmen är påslagen.
Justera LCD-skärmen
• Koppla inte ur LAN-kabeln som används till nätverket (ex: videodisplay). Programmet
(MagicInfo) kan stängas av. Om du kopplar ur kabeln måste du starta om systemet.
• Koppla inte ur LAN-kabeln som används av en USB-enhet (ex: videodisplay). Programmet
(MagicInfo) kan stängas av.
• Tryck på knappen SOURCE i MagicInfo för att få åtkomst till andra källor.
• Det förinställda lösenordet för LCD-skärmen är "000000".
• Serverprogrammets alternativ för påslagning fungerar endast om LCD-skärmens ström
är helt avstängd.
Se till att du inte använder påslagningsalternativet när LCD-skärmen håller på att stänga ner eftersom det kan orsaka systemfel på LCD-skärmen.
• OSD-bilden för MagicInfo är nätverksläget samma som enhet.
• Om du använder MagicInfo med MagicInfo-i Server Program: kör nätverksläget.
• När du använder MagicInfo med enheten direktansluten till LCD-skärmen: kör enhetsläget.
• Tryck på ESC för att gå direkt till MagicInfo Windows-skärm.
• För att installera MagicInfo på en Windows-skärm krävs ett tangentbord och en mus.
• Information om installation av MagicInfo på en Windows-skärmen finns i hjälpen till MagicInfo Server.
Vi rekommenderar starkt att du inte stänger av strömmen när enheten arbetar.
• Transparent klocka stöds inte av vridbara LCD-skärmar.
• Vridbara LCD-skärmar stödjer en skärmupplösning på 720*480(SD) för filmer.
• För enhet D: gäller inte EWF.
• Om innehållet i inställningen har ändrats när EWF har status Enable måste du Commit
ändringarna för att spara dem på disken.
• När du väljer Disable, Enable eller Commit startar systemet om.
MagicInfo
Obs
Om temperaturen är lägre än 5˚ visas meddelandet MagicInfo warming up OSD på skärmen och värmeenheten förvärmer systemet. MagicInfo kan endast startas upp när temperaturen
är lika med eller högre än 5˚.
Justera LCD-skärmen
1. Välj MagicInfo i menyn Source List.
2. Skärmvisningen MUI Install visas. Välj önskat språk.
3. Tryck på den Install knappen.
Om du väljer Do not show again och klickar på knappen Install visas schemaläggningsskärmen efter omstart.
4. Anslut tangentbord och mus och tryck på "ESC" på tangentbordet.
5. Windows skrivbord visas med ikonen MagicInfo-i (bild kommer att infogas). För markören
över ikonen.
Obs
Om ikonen Magicinfo-i inte visas i meddelandeområdet dubbelklickar du på ikonen Magicinfoi på skrivbordet för Windows. Ikonen visas.
6. )Högerklicka på ikonen MagicInfo-i (bild kommer att infogas) och välj 'Run' från menyn.
7. Skärmen Player (Spelare) i MagicInfo-i visas.
Obs
Mer information finns i bruksanvisningen till MagicInfo-i.
Felsökning
Egenhändigt funktionstest
Obs
Kontrollera följande saker innan du ringer efter hjälp. Kontakta servicecentret rörande problem som du inte kan lösa själv.
Egenhändigt funktionstest
1.
Slå av både datorn och LCD-skärmen.
2.
Koppla ur videokabeln från datorns baksida.
3.
Slå på LCD-skärmen.
På bilden nedan visas ("Check Signal Cable") på en svart bakgrund när LCD-skärmen fungerar normalt, även om ingen videosignal har hittats: När du använder Self-Test mode förblir strömindikatorn grön och figurerna rör sig på skärmen.
4.
Stäng av LCD-skärmen och återanslut videokabeln, starta sedan både datorn och LCD-skärmen.
Om LCD-skärmen fortfarande är tom när du har följt proceduren skall du kontrollera din videostyrning och ditt datorsystem, LCD-skärmen fungerar som den ska.
Varningsmeddelanden
Du kan även visa skärmen med upplösningen 1366 x 768. Du kommer dock att få ett meddelande under en minut där du kan välja att ändra skärmupplösningen eller ha kvar aktuellt läge under den tiden. Om upplösningen är mer än 85 Hz visas en svart skärm eftersom LCD-skärmen inte stöder mer än 85 Hz.
Obs
Under Specifikationer > Förinställda tidslägen finns information om vilka upplösningar och frekvenser som LCD-skärmen stöder.
Underhåll och rengöring
1) Underhålla höljet till LCD-skärmen.
Rengör med en mjuk trasa efter att du har kopplat ur strömsladden.
52
Felsökning
• Använd inte bensen, tinner eller antändbara ämnen, eller en våt trasa.
• Vi rekommenderar att du använder rengöringsmedel från
SAMSUNG för att förhindra att skärmen skadas.
2) Bevara plattskärmsvisning.
Rengör med en mjuk trasa (bomull).
• Använd aldrig aceton, benzen eller tinner.
(De kan orsaka fläckar eller fel på skärmens yta).
• Användaren kommer att bli skyldig att själv betala för kostnader och relaterade utgifter för reparation som orsakas av honom eller henne.
Symptom och rekommenderade lösningar
Obs
En LCD-skärm återskapar visuella signaler som tas emot från datorn. Därför kan ett eventuellt problem med datorn eller bildkortet orsaka att LCD-skärmen blir tom, får dålig färgkvalitet, att det bildas brus på skärmen, att videoläget inte fungerar etc. Om detta är fallet ska du först kontrollera felets orsak och sedan kontakta ett Servicecenter eller en återförsäljare.
1.
Kontrollera om strömkabeln och videokablarna är korrekt anslutna till datorn.
2.
Kontrollera om datorn piper mer än 3 gånger när den startas.
(Om den gör det ska moderkortet i datorn kontrolleras.)
3.
Om du har installerat ett nytt videokort eller om du har sammansatt datorn, kontrollera att adaptern
är installerad för video.
4.
Kontrollera om skärmens sökkvoten är inställd mellan 50 Hz - 85 Hz.
(Överskrid inte 60 Hz när du använder max. upplösningen.)
5.
Om du har problem med installation av grafikdrivrutinen startar du datorn i felsäkert läge, tar bort grafikkortet i "Control Panel" (Kontrollpanelen) → "System" → "Device Administrator" (Enhetshanteraren) startar sedan om datorn så att grafikdrivrutinen installeras på nytt.
Kontrollista
Obs
• Följande tabell listar möjliga problem och lösningar. Läs följande avsnitt innan du tillkallar service för att se om du kan åtgärda eventuella problem själv. Om du behöver hjälp ringer du telefonnumret i informationsavsnittet eller så kan du kontakta din återförsäljare.
• För mer nätverksrelaterad information, se MagicInfo avsnittet för felsökning.
Problem kopplade till installationen (läge PC)
Obs
Problem kopplade till LCD-skärmsinstallationen och lösningar finns angivna.
Q: LCD-skärmen blinkar.
53
Felsökning
A: Kontrollera om signalkabeln mellan dator och LCD-skärm är ordentligt ansluten.
Q: När produktens interna kylsystem används kan kondens uppstå på produktens yta under vissa temperatur- och luftfuktighetsförhållanden.
A: Denna symptom påverkar inte produktens prestanda och försvinner när temperatur- och luftfuktighetsförhållandena ändras.
Problem kopplade till skärmen.
Obs
Problem kopplade till LCD-skärmen och lösningar finns angivna.
Q: Skärmen är tom och strömindikatorn är av.
A: Kontrollera att strömkabeln är ordentligt ansluten och att LCD-skärmen är påslagen.
Q: "Meddelandet "Check Signal Cable"
A: Kontrollera att signalkabeln är ordentligt ansluten till dator- eller videokällorna.
A: Kontrollera att dator- och videokällorna är påslagna.
Q: "Meddelandet "Not Optimum Mode"
A: Kontrollera videoadapterns maximala upplösning och frekvens.
A: Jämför dessa värden med data i tidsdiagrammet för Förinställda tidslägen.
Q: Bilden rullar vertikalt.
A: Kontrollera om signalkabeln är ordentligt ansluten. Anslut den igen, vid behov.
Q: Bilden är inte klar, bilden är suddig.
A: Kör frekvensinställning, Coarse och Fine.
A: Slå på den igen efter att du har tagit bort alla tillbehör (videoförlängingskabel etc.).
A: Ställ in upplösning och frekvens till rekommenderade intervall.
Q: Bilden är instabil och skakar.
A: Kontrollera om upplösning och frekvens som är inställda för datorns bildkort håller sig inom de intervall som stöds av LCD-skärmen. Om inte ska de återställas för att hänvisa till aktuell
Information under LCD-skärmmenyn och Förinställda tidslägen.
Q: Spökbilder visas ofta i bilden.
A: Kontrollera om upplösning och frekvens som är inställda för datorns bildkort håller sig inom de intervall som stöds av LCD-skärmen. Om inte ska de återställas för att hänvisa till aktuell
Information under LCD-skärmmenyn och Förinställda tidslägen.
Q: Bilden är för ljus eller för mörk.
A: Ändra brightness och contrast.
(Se Brightness, Contrast)
Q: Skärmfärgen är felaktig.
54
Felsökning
A: Ändra färg med Custom i menyn för OSD-färgjustering.
Q: Färgerna har mörka skuggor.
A: Ändra färg med Custom i menyn för OSD-färgjustering.
Q: Den vita färgen är dålig.
A: Ändra färg med Custom i menyn för OSD-färgjustering.
Q: Strömindikatorn blinkar grön.
A: LCD-skärmen sparar aktuella ändringar som görs i inställningar för OSD-minnet.
Q: Skärmen är tom och strömindikatorn lyser med fast grönt sken varje halv eller hel sekund
A: LCD-skärmen använder strömhanteringssystemet.
A: Tryck på en knapp på tangentbordet.
Q: Skärmen är tom och blinkar.
A: Om meddelandet "TEST GOOD" visas på skärmen när du trycker på knappen MENU ska du kontrollera kabelanslutningen mellan LCD-skärmen och datorn för att se till att anslutningen är korrekt gjord.
Problem kopplade till ljudet
Obs
Problem kopplade till ljudsignaler och möjliga lösningar anges nedan.
Q: Inget ljud.
A: Säkerställ att audiokabeln är korrekt ansluten till båda audioportarna på LCD-skärmen och till audioporten på ljudkortet.
A: Kontrollera volymnivån.
Q: Ljudnivån är för låg.
A: Kontrollera volymnivån.
A: Om volymen fortfarande är för låg efter att du har vridit upp den till max, kontrollera volymkontrollen på datorns ljudkort eller programvaran.
Q: Ljudet är för högt eller för lågt.
A: Ändra Treble och Bass till lämpliga nivåer.
Problem kopplade till fjärrkontrollen
Obs
Problem kopplade till fjärrkontrollen och lösningar finns angivna.
Q: Fjärrkontrollknapparna svarar inte.
A: Kontrollera batteriernas polaritet (+/-).
A: Kontrollera om batteriet är slut.
A: Kontrollera om strömmen är på.
55
Felsökning
A: Kontrollera om strömsladden är ordentligt ansluten.
A: Kontrollera om en speciell fluorescerande lampa eller neonlampa är tänd i närheten.
Problem kopplade till MagicInfo
Obs
Skapa en Boot-bar USB Flash Disk.
Q: Skapa en Boot-bar USB Flash Disk
A: 1) Du kan förvandla en vanlig 512-MB eller större USB-lagringsenhet till en boot-bar disk, genom att använda verktyget för att skapa en USB boot-bar disk. (Exempelvis HP formateringsverktyg för USB-lagring)
A: 2) Kopierar operativsystemets ghost och körningar till USB-enheten.
A: 3) Ange BIOS-menyn för ditt set genom att trycka på F2 i skärmvisningen med BIOS logotyp.
Aktivera sedan alternativet USB Boot First genom att välja alternativet och trycka på Enter i menyn Boot.
A: 4) Slå på dit set medan USB-enheten är ansluten och boot:a i DOS-läge.
A: 5) Kör C:\ghost.exe och välj Local → Partition → From Image i menyn. Välj vilken ghost du vill använda för uppdateringen av USB-enheten och välj måldisk.
A: 6) När ghost-uppdateringen är slutförd startas enheten om automatiskt.
Frågor och svar
Q: Hur ändrar jag frekvens?
A: Frekvensen kan ändras vid omkonfigurering av grafikkortet.
Obs
Stödet för videokort kan variera, beroende på vilken version av drivrutin som används. (Se bruksanvisningen för dator eller videokort för ytterligare information.)
Q: Hur ändrar jag upplösningen?
A: Windows XP:
Ställ in upplösning på "Control Panel" (Kontrollpanelen) → "Appearance and Themes" (Utseenden och teman) → "Display" (Visning) → "Settings" (Inställningar).
A: Windows ME/2000:
Ställ in upplösning på "Control Panel" (Kontrollpanelen) → "Display" (Visning) → "Settings" (Inställningar).
* Kontakta grafikkortets tillverkare för mer information.
Q: Hur ställer jag in energisparläget?
A: Windows XP:
Ställ in upplösning på Control Panel (Kontrollpanelen) → Appearance and Themes (Utseenden och teman) → Display (Visning) →Screen Saver (Skärmsläckare).
Ställ in funktionen i datorns BIOS-inställningar. (Se Windows/datorns manual).
56
Felsökning
A: Windows ME/2000:
Ställ in upplösning på Control Panel (Kontrollpanelen) → Display (Visning) → Screen Saver
(Skärmsläckare).
Ställ in funktionen i datorns BIOS-inställningar. (Se Windows/datorns manual).
Q: Hur rengör jag höljet/LCD-panelen?
A: Koppla ur strömsladden och rengör LCD-skärmen med en mjuk trasa, antingen med mild tvållösning eller bara med vatten.
Lämna inga rengöringsmedel eller repor på höljet. Låt inte vatten tränga in i LCD-skärmen.
Q: Hur spelar jag video?
A: Video stöder endast MPEG1 och WMV codec. Installera motsvarande codec för att spela video.
Observera att vissa codec inte är kompatibla.
Obs
Läs följande avsnitt innan du tillkallar service för att se om du kan åtgärda eventuella problem själv.
Om du behöver hjälp ringer du telefonnumret i informationsavsnittet eller så kan du kontakta din
återförsäljare.
57
Specifikationer
Allmänt
Allmänt
Modellnamn
LCD-skärm
Strl
Visningområde
Bildpunktstopp
SyncMaster 460DRN-A
46 " diagonalt (116 cm)
1018,35 mm (H) x 572,5 mm (V)
0,7455 mm (H) x 0,7455 mm (V)
Synkronisering
Vågrät
Lodrät
Bildskärmsfärg
16,7 M
30 ~ 81 kHz
56 ~ 85 Hz
Upplösning
Optimal upplösning 1366 x 768@60 Hz
Maximal upplösning 1920 x 1080@60 Hz (RB)
Ingångssignal, avslutad
RGB Analog, DVI Compliant Digital RGB
0,7 Vp-p ± 5 %
Separat H/V-sync, Komposite, SOG
TTL-nivå (V hög ≥ 2,0 V, V låg ≤ 0,8 V)
Maximal pixelklocka
165 MHz (Analog,Digital)
Nätanslutning
Skärm : AC 100 - 240 V~ (+/- 10 %), 50/60 Hz ± 3 Hz
Luftkonditionering : AC 240 V, 50 Hz ± 3 Hz
Signalkabel
15 stift till 15 stift D-sub-kabel, borttagbar
Anslutningsenhet för DVI-D till DVI-D, borttagbar
Mått (B x D x H) / Vikt
742,0 x 1947,3 x 675,5 mm / 165 kg
Miljöaspekter
DriftsSkärm temperatur : 10˚C ~ 43˚C (50˚F ~ 109,4˚F)
Specifikationer
Miljöaspekter
Förvarings-
Med luftkonditionering
Luftfuktighet: 10 % till 80 %, icke-kondenserande temperatur : -30˚C ~ 43˚C (-22˚F ~ 109,4˚F)
Luftfuktighet: 10 % till 80 %, icke-kondenserande temperatur : -20˚C ~ 45˚C (-4˚F ~ 113˚F)
Luftfuktighet: 5 % till 95 %, icke-kondenserande
Plug and Play-kapacitet
LCD-skärmen kan installeras på alla Plug & Play-kompatibla system. Interaktionen mellan LCD-skärmen och datorsystemen tillhandahåller bästa möjliga driftsvilkor och LCD-skärminställningar. I de flesta fall sker installationen av LCD-skärmen automatiskt, om inte användaren vill välja alternativa inställningar.
Godtagbara punkter
TFT-LCD-skärmar tillverkas med avancerad semiledarteknoligi med en precision på 1 ppm (en miljondel) har använts för den här produkten. Ibland verkar de RÖDA,
GRÖNA, BLÅA och VITA bildpunkterna vara klara och ibland visas svarta bildpunkter. Detta beror inte på dålig kvalitet, och du kan fortsätta använda skärmen utan problem.
Till exempel är antalet TFT-LCD-underpixlar i denna produkt 3.147.264.
Obs
Design och specifikationer kan ändras utan föregående meddelande.
Klass A-utrustning
Förinställda tidslägen
Om signalen som överförs från datorn är samma som följande förinställda tidslägen justeras skärmen automatiskt. Men om signalen är en annan kan skärmen bli tom när ström-LEDlampan är på. Se bruksanvisningen för grafikkortet och justera skärmen enligt följande.
Visningsläge
IBM, 640 x 350
IBM, 640 x 480
IBM, 720 x 400
MAC, 640 x 480
MAC, 832 x 624
MAC, 1152 x 870
VESA, 640 x 480
VESA, 640 x 480
VESA, 800 x 600
VESA, 800 x 600
VESA, 800 x 600
Horisontell frekvens
(kHz)
31,469
31,469
31,469
35,000
49,726
68,681
37,861
37,500
35,156
37,879
48,077
Vertikal frekvens
(Hz)
70,086
59,940
70,087
66,667
74,551
75,062
72,809
75,000
56,250
60,317
72,188
Pixel Clock
(MHz)
Synkpolaritet
(H/V)
25,175
25,175
28,322
30,240
57,284
100,000
31,500
31,500
36,000
40,000
50,000
-/-
-/-
-/-
-/-
+/-
-/-
-/+
-/-
+/+
+/+
+/+
Specifikationer
Visningsläge
VESA, 800 x 600
VESA, 848 x 480
VESA, 1024 x 768
VESA, 1024 x 768
VESA, 1024 x 768
VESA, 1152 x 864
VESA, 1280 x 768
VESA, 1280 x 960
VESA, 1280 x 1024
VESA, 1280 x 1024
VESA, 1360 x 768
VESA, 1366 x 768
VESA, 1600 x 1200
VESA, 1920 x 1080
Horisontell frekvens
(kHz)
46,875
31,020
48,363
56,476
60,023
67,500
47,776
60,000
63,981
79,976
47,712
47,712
75,000
66,587
Vertikal frekvens
(Hz)
75,000
60,000
60,004
70,069
75,029
75,000
59,870
60,000
60,020
75,025
60,015
59,790
60,000
59,934
Pixel Clock
(MHz)
49,500
33,750
65,000
75,000
78,750
108,000
79,500
108,000
108,000
135,000
85,500
85,500
162,000
138,500
Synkpolaritet
(H/V)
+/+
+/+
-/-
-/-
+/+
+/+
-/+
+/+
+/+
+/+
+/+
+/+
+/+
+/-
Horisontell frekvens
Tiden som krävs för att läsa av en rad från höger sida till vänster sida av skärmen horisontellt kallas horisontal cykel och det omvända talet kallas horisontal frekvens. Enhet: kHz
Vertikal frekvens
Som en fluorescerande lampa är skärmen tvungen att upprepa samma bild många gånger per sekund för att återge en bild för användaren. Frekvensen på denna upprepning kallas Vertikal frekvens eller uppdateringsfrekvens. Enhet: Hz
Information
För bättre display
Ställ in datorns upplösning och skärmens injektionshastighet (uppdateringsfrekvens) på datorn enligt beskrivningen nedan för att få bästa bildkvalitet. Du kan få en ojämn bildkvalitet på skärmen om bästa möjliga bildkvalitet inte tillhandahålls för TFT-LCD.
• Upplösning: 1366 x 768
• Vertikal frekvens (uppdateringsfrekvens): 60 Hz
TFT-LCD-skärmar tillverkas med avancerad semiledarteknoligi med en precision på 1 ppm (en miljondel) och mer har använts för den här produkten. Ibland verkar de RÖDA, GRÖNA, BLÅA och VITA bildpunkterna vara klara och ibland visas svarta bildpunkter. Detta beror inte på dålig kvalitet, och du kan fortsätta använda skärmen utan problem.
• Till exempel är antalet TFT-LCD-underpixlar i denna produkt 3.147.264.
När du rengör bildskärmens och skärmens utsida använder du rekommenderad mängd rengöringsmedel och torkar av med en mjuk, torr trasa. Påfresta inte
LCD-området, utan torka rent det försiktigt. Överdriven kraft kan orsaka skada.
Om du inte är nöjd med bildkvaliteten kan du förbättra den genom att använda funktionen Autojustering i fönstret som visas när du trycker på en autoknapp. Om bilden fortfarande inte är tillfredsställande efter den automatiska justeringen använder du justeringsfunktionen Fin/Grov.
Vid visning av en stillbild under längre tid kan det bildas rester av den efteråt på skärmen, eller bilden kan bli suddig. Ändra läget till energispar eller aktivera en skärmsläckare för rörlig bild när du ska vara borta från skärmen under en längre tidsperiod.
PRODUKTINFORMATION (Fri från bildskärmsbränning)
Vad är bildskärmsbränning?
Bildskärmsbränning uppstår inte när en LCD-skärm används under normala förhållanden.
Normala förhållanden anges som kontinuerligt förändrade bildmönster. När LCDskärmen används under lång tid med ett oförändrat mönster (mer än 12 timmar) kan det uppstå en skillnad i spänning mellan elektroder som driver kristallerna på skärmens yta (LC = Liquid Crystal) i en pixel. Spänningsskillnaden mellan elektroderna ökar över tid, vilket gör att kristallerna förflyttar sig. När detta inträffar kan den föregående bilden synas när mönstret ändras. För att förhindra detta måste den samlade spänningsskillnaden minskas.
Information
Ström av, skärmsläckare eller energisparläge
• Stäng av strömmen i 4 timmar efter 20 timmars användning
• Stäng av strömmen i 2 timmar efter 12 timmars användning
• Försätt skärmen i läget för ström av enligt strömschemat för PC-skärmegenskaper.
• Om möjligt, använd en skärmsläckare - Enfärgad skärmsläckare eller skärmsläckare med rörliga bilder rekommenderas.
Ändra färginformationen periodiskt
Obs
Använd två olika färger
Rotera färginformationen med två olika färger var 30:e minut.
Information
• Undvik att använda en kombination av tecken och bakgrundsfärger med stora skillnader i ljusstyrka.
Undvik att använda grå färger, som lätt kan orsaka bildskärmsbränning.
Undvik följande: Färger med stora ljusskillnader (svart, vitt, grått)
Ändra färgen för tecknen periodiskt
• Använd ljusa färger med endast liten ljusskillnad.
- Cykel: Ändra teckenfärgen och bakgrundsfärgen var 30:e minut
• Ändra teckenrörelsen var 30:e minut.
• Områdesdisplay Periodisk rörlig bild tillsammans med logotyp.
- Cykel: Rörlig på bild på skärm tillsammans med logotyp under 60 sekunder efter 4 timmars användning.
• Bästa sättet att skydda skärmen från bildskärmsbränning är att slå av den, eller ställa in dator eller system för att använda skärmsläckaren när du inte använder den. Garantin gäller endast för användning i enlighet med bruksanvisning.
Verkställ skärmscroll-funktion för produkten
• Verkställ skärmbläddringsfunktionen
- Symptom: Horisontellt fält med svart färg som förflyttar sig upp och ned.
- Välj metod
• Anvisning: OSD Menu -> Set Up -> Safety Screen -> Screen Scroll (OSDmeny -> Inställningar -> Skärmsäkerhet -> Skärm-scroll).
• Tidsintervall: 1 ~ 10 timmar ( Rekommendation: 1 )
• Tidsperiod: 1 ~ 5 sekunder ( Rekommendation: 5 )
Information
Obs
(Se bruksanvisningen för CD-skivan, "Skärmmenyfunktioner", eftersom vissa modeller inte finns tillgängliga)
Verkställ skärmpixel-funktion för produkten
• Verkställ skärmpixelsfunktionen
- Symptom: Punkt med svart färg som förflyttar sig upp och ned.
- Välj metod
• Anvisning: OSD Menu -> Set Up -> Safety Screen -> Pixel (OSD-meny ->
Inställningar -> Skärmsäkerhet -> Pixel).
• Tidsintervall: 1 ~ 10 timmar ( Rekommendation: 1 )
• Tidsperiod: 10 ~ 50 sekunder ( Rekommendation: 50 )
• Verkställ skärmfältsfunktion
- Symptom: Horisontellt/vertikalt fält med svart färg som förflyttar sig upp och ned.
- Välj metod
• Anvisning: OSD Menu -> Set Up -> Safety Screen -> Bar (OSD-meny ->
Inställningar -> Skärmsäkerhet -> Fält).
• Tidsintervall: 1 ~ 10 timmar ( Rekommendation: 1 )
• Tidsperiod: 10 ~ 50 sekunder ( Rekommendation: 50 )
Obs
(Se bruksanvisningen för CD-skivan, "Skärmmenyfunktioner", eftersom vissa modeller inte finns tillgängliga. )
Verkställ skärmrensningsfunktion för produkten
• Verkställ skärmraderingsfunktionen
- Symptom: 2 vertikala block rör sig vid rensning av bilden
Information
- Välj metod
• Anvisning: OSD Menu -> Set Up -> Safety Screen -> Eraser (OSD-meny -
> Inställningar -> Skärmsäkerhet -> Rensning)
• Tidsintervall: 1 ~ 10 timmar ( Rekommendation: 1 )
• Tidsperiod: 10 ~ 50 sekunder ( Rekommendation: 50 )
Obs
(Se bruksanvisningen för CD-skivan, "Skärmmenyfunktioner", eftersom vissa modeller inte finns tillgängliga)
Appendix
Kontakta SAMSUNG WORLDWIDE
Obs
Om du har några frågor eller synpunkter om Samsungs produkter, är du välkommen att kontakta SAMSUNG Support.
U.S.A
CANADA
MEXICO
North America
1-800-SAMSUNG(726-7864) http://www.samsung.com/us
1-800-SAMSUNG(726-7864) http://www.samsung.com/ca
01-800-SAMSUNG
(726-7864) http://www.samsung.com/mx
ARGENTINA
BRAZIL
Latin America
0800-333-3733 http://www.samsung.com/ar
0800-124-421 http://www.samsung.com/br
CHILE
COLOMBIA
COSTA RICA
ECUADOR
EL SALVADOR
GUATEMALA
HONDURAS
4004-0000
800-SAMSUNG(726-7864) http://www.samsung.com/cl
01-8000112112
0-800-507-7267 http://www.samsung.com/co http://www.samsung.com/latin
1-800-10-7267
800-6225
1-800-299-0013
800-7919267 http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin
JAMAICA
NICARAGUA
PANAMA
PUERTO RICO
1-800-234-7267
00-1800-5077267
800-7267
1-800-682-3180 http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin http://www.samsung.com/latin
REP. DOMINICA
TRINIDAD & TO-
BAGO
VENEZUELA
1-800-751-2676 http://www.samsung.com/latin
1-800-SAMSUNG(726-7864) http://www.samsung.com/latin
0-800-100-5303 http://www.samsung.com/latin
AUSTRIA
Europe
0810 - SAMSUNG (7267864,
€ 0.07/min) http://www.samsung.com/at
BELGIUM
Appendix
02 201 2418
Europe
CZECH REPUBLIC 800-SAMSUNG
(800-726786) http://www.samsung.com/be
(Dutch) http://www.samsung.com/ be_fr (French) http://www.samsung.com/cz
DENMARK
EIRE
FINLAND
FRANCE
GERMANY
8 - SAMSUNG (7267864)
0818 717 100
30 - 6227 515
01 4863 0000
01805 - SAMSUNG
(7267864, € 0,14/Min) http://www.samsung.com/dk http://www.samsung.com/ie http://www.samsung.com/fi http://www.samsung.com/fr http://www.samsung.de
HUNGARY
ITALIA
LUXEMBURG
06-80-SAMSUNG (726-7864) http://www.samsung.com/hu
800-SAMSUNG (726-7864) http://www.samsung.com/it
02 261 03 710
NETHERLANDS 0900-SAMSUNG
(0900-7267864) ( € 0,10/Min) http://www.samsung.com/lu http://www.samsung.com/nl
NORWAY
POLAND
3 - SAMSUNG (7267864)
0 801 1SAMSUNG(172678) http://www.samsung.com/no http://www.samsung.com/pl
PORTUGAL
SLOVAKIA
SPAIN
022 - 607 - 93 - 33
808
(7267864)
20-SAMSUNG http://www.samsung.com/pt
0800 - SAMSUNG (726-7864) http://www.samsung.com/sk
902 - 1 - SAMSUNG (902 172
678) http://www.samsung.com/es
SWEDEN
SWITZERLAND
075-SAMSUNG(726 78 64) http://www.samsung.com/se
0848 - SAMSUNG (7267864,
CHF 0.08/min) http://www.samsung.com/ch
U.K
0845 SAMSUNG (7267864) http://www.samsung.com/uk
ESTONIA
LATVIA
LITHUANIA
KAZAKHSTAN
KYRGYZSTAN
RUSSIA
TADJIKISTAN
UKRAINE
UZBEKISTAN
CIS
800-7267
8000-7267
8-800-77777
8-10-800-500-55-500
00-800-500-55-500
8-800-555-55-55
8-10-800-500-55-500
8-800-502-0000
8-10-800-500-55-500 http://www.samsung.com/ee http://www.samsung.com/lv http://www.samsung.com/lt http://www.samsung.com/ kz_ru http://www.samsung.ru
http://www.samsung.ua
http://www.samsung.com/ kz_ru
Appendix
AUSTRALIA
CHINA
INDIA
1300 362 603
Asia Pacific
800-810-5858
400-810-5858 http://www.samsung.com/au http://www.samsung.com/cn
010-6475 1880
HONG KONG:3698 - 4698 http://www.samsung.com/hk
3030 8282 http://www.samsung.com/in
1-800-3000-8282
INDONESIA
JAPAN
MALAYSIA
1800 110011
0800-112-8888
0120-327-527
1800-88-9999
NEW ZEALAND 0800 SAMSUNG (0800 726
786)
PHILIPPINES 1-800-10-SAMSUNG
(726-7864) http://www.samsung.com/id http://www.samsung.com/jp http://www.samsung.com/my http://www.samsung.com/nz http://www.samsung.com/ph
SINGAPORE
THAILAND
TAIWAN
VIETNAM
1-800-3-SAMSUNG
(726-7864)
02-5805777
1800-SAMSUNG(726-7864) http://www.samsung.com/sg
1800-29-3232, 02-689-3232 http://www.samsung.com/th
0800-329-999 http://www.samsung.com/tw
1 800 588 889 http://www.samsung.com/vn
Middle East & Africa
SOUTH AFRICA 0860-SAMSUNG(726-7864) http://www.samsung.com/za
TURKEY
U.A.E
444 77 11
800-SAMSUNG(726-7864) http://www.samsung.com/tr http://www.samsung.com/ae
8000-4726
Ordlista
Bildpunktstopp
Vertikal frekvens
Horisontell frekvens
Bilden på skärmen består av röda, gröna och blå punkter.
Ju närmare punkterna ligger varandra, desto högre upplösning. Avståndet mellan två punkter av samma färg kallas "Bildpunktstopp". Enhet: mm
Skärmen måste ritas om flera gånger per sekund för att bilden ska skapas och visas för användaren. Frekvensen på denna upprepning kallas Vertikal frekvens eller uppdateringsfrekvens. Enhet: Hz
Exempel: Om samma ljussignal upprepas 60 gånger per sekund står det för 60 Hz.
Tiden det tar att läsa av en rad från höger kant till vänster kant på skärmen horisontalt kallas horisontal cykel. Den ho-
Appendix
Sammanflätade och ej sammanflätade metoder
Plug & Play
Upplösning risontala cykelns omvända tal kallas horisontal frekvens.
Enhet: kHz
Att visa de horisontala raderna på skärmen uppifrån och ned efter varandra kallas ej sammanflätad metod, medan metoden att visa udda rader och sedan jämna rader kallas sammanflätad metod. Ej sammanflätad metod används för huvuddelen av alla skärmar för att uppnå en tydlig bild.
Sammanflätad metod används av tv-apparater.
Den här funktionen ger bästa möjlig resultat för användaren genom att datorn och skärmen kan utbyta information automatiskt. Den här skärmen följer den internationella standarden VESA DDC för Plug & Play-funktionen.
'Upplösning' är antalet lodräta och vågräta punkter (pixlar) som används för att skapa skärmbilden. Siffran anger skärmvisningen. Hög upplösning är bra när flera uppgifter ska göras, eftersom mer information kan visas på skärmen.
Exempel: Om upplösningen är 1366 X 768 består skärmen av 1366 horisontala bildpunkter (horisontal upplösning) och
768 vertikala rader (vertikal upplösning).
Korrekt avfallshantering
Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)
Denna markering på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Till förebyggande av skada på miljö och hälsa bör dessa föremål hanteras separat för
ändamålsenlig återvinning av beståndsdelarna.
Hushållsanvändare bör kontakta den återförsäljare som sålt produkten eller sin kommun för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.
Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.
Korrekt avfallshantering av batterierna i denna produkt
Denna markering på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör slängas tillsammans med annat hushållsavfall. kemiska symbolerna Hg, Cd eller Pb visar iförekommande fall att batterierna innehåller kvicksilver, kadmium ellerbly i mängder överstigande de gränsvärden som anges i EU-direktivet2006/66. Om batterierna inte slängs på ett ansvarsfullt sätt kan dessasubstanser utgöra en fara för hälsa eller miljö.
Hjälp till att skydda naturresurser och bidra till materialåtervinning genom att sortera batterierna separat
Appendix
Korrekt avfallshantering av batterierna i denna produkt från annat avfall och lämna in dem på en återvinningsstation.
Obs
De laddningsbara batterierna i denna produkt är inte avsedda att bytas av användare. Mer information om batteribyte kan du få från närmaste serviceställe.
Behörighet
Informationen i det här dokumentet kan komma att ändras utan förvarning.
© 2009 Samsung Electronics Co., Ltd. Med ensamrätt.
Reproduktion på alla sätt och under alla förutsättningar utan föregående skriftligt samtycke från Samsung Electronics Co., Ltd. är strikt förbjuden.
Samsung Electronics Co., Ltd. skall inte hållas ansvarigt för tillfälliga skador eller följdskador som beror på möblering, prestanda eller användning av den här produkten.
Samsung är ett registrerat varumärke som tillhör Samsung Electronics Co., Ltd.; Microsoft,
Windows och Windows NT är registrerade varumärken som tillhör Microsoft Corporation;
VESA, DPM och DDC är registrerade varumärken som tillhör Video Electronics Standard
Association, namnet och logotypen ENERGY STAR
®
är registrerade varumärken som tillhör
EPA (U.S. Environmental Protection Agency). Alla andra produktnamn som nämns i detta material kan vara varumärken eller registrerade varumärken som tillhör respektive tillverkare.
advertisement
Key Features
- Digital signage flat panel Black
- 116.8 cm (46") 1366 x 768 pixels 1500 cd/m²
- 8 ms
- Built-in speaker(s)
Related manuals
advertisement
Table of contents
- 1 LCD-skärm
- 2 Säkerhetsanvisningar
- 2 Symboler
- 2 Ström
- 3 Installation
- 4 Rengöring
- 5 Övrigt
- 7 Elinstallationsguide
- 8 Effekt på elkontakt/sladd/koppling
- 8 Se specifikationerna för kabelsäkerhet.
- 9 Inledning
- 9 Förpackningens innehåll
- 9 Uppackning
- 10 Din LCD-skärm
- 10 Fram
- 11 Bak
- 14 Sida
- 14 Fjärrkontroll
- 18 Använda mjukvaran
- 18 Pekskärm
- 18 Stötsensor
- 40 Justera LCD-skärmen
- 40 Ingångar
- 40 Källa
- 40 Ändra namn
- 41 Bild [läge PC / DVI / MagicInfo]
- 41 MagicBright
- 42 Personlig
- 42 Kontrast
- 42 Ljusstyrka
- 42 Skärpa
- 43 Färgton
- 43 Färgkontroll
- 43 Röd
- 44 Grön
- 44 Blå
- 44 Color Temp
- 44 Bildlås
- 44 Grov
- 45 Fin
- 45 H-position
- 45 V-position
- 45 Autojustering
- 45 Signalbalans
- 46 Signalbalans
- 46 Ställa in signal
- 47 Storlek
- 47 Dynamisk kontr.
- 48 Ljusstyrkesensor
- 48 Bild [Läge AV / HDMI]
- 48 Läge
- 49 Personlig
- 49 Kontrast
- 49 Ljusstyrka
- 49 Skärpa
- 50 Färg
- 50 Ton
- 50 Färgton
- 51 Color Temp
- 51 Storlek
- 51 Brusreducer. (Digital Noise Reduction)
- 52 Filmläge
- 52 Dynamisk kontr.
- 52 Ljusstyrkesensor
- 53 Ljud
- 53 Läge
- 54 Personlig
- 54 Bas
- 54 Diskant
- 54 Balans
- 54 Auto volym
- 55 SRS TS XT
- 55 Inställning
- 56 Språk
- 56 Tid
- 56 Ställ tid
- 56 Sovtimer
- 57 Starttid
- 57 Sluttid
- 58 Meny-transparens
- 58 Säkerhets-PIN
- 58 Energispar
- 59 HDMI svart
- 59 Delad skärmbild
- 59 Delad skärmbild
- 60 Format
- 60 Vågrät
- 61 Lodrät
- 61 Inst. skärmstorlek
- 61 Säkerhetsskärm
- 62 Pixelskiftning
- 62 Pixelskiftning
- 62 Vågrät punkt
- 62 Vertikal linje
- 63 Tid
- 63 Timer
- 63 Timer
- 63 Läge
- 64 Period
- 64 Tid
- 64 Scroll
- 65 Fält
- 65 sudd
- 65 Välj upplösning
- 66 Ändra Ström PÅ
- 66 Grå sida
- 67 Återställ
- 67 Återställ bild
- 67 Återställ färg
- 67 Justera lampan
- 68 Flerstyrning
- 68 Flerstyrning
- 68 MagicInfo
- 69 MagicInfo
- 77 Specifikationer
- 77 Allmänt
- 78 Förinställda tidslägen
- 80 Information
- 80 För bättre display
- 80 PRODUKTINFORMATION (Fri från bildskärmsbränning)
- 85 Appendix
- 85 Kontakta SAMSUNG WORLDWIDE
- 87 Ordlista
- 88 Korrekt avfallshantering
- 89 Behörighet
