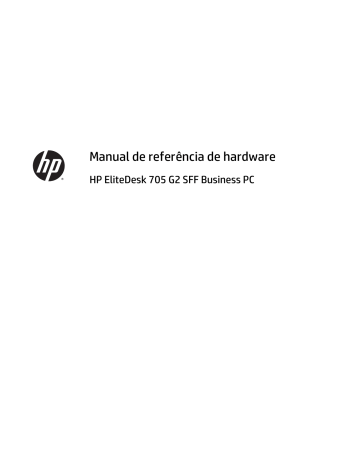

Manual de referência de hardware HP EliteDesk 705 G2 SFF Business PC © Copyright 2015 Hewlett-Packard Development Company, L.P. Microsoft e Windows são marcas comerciais registadas do grupo de empresas Microsoft Corporation nos Estados Unidos. As informações deste documento estão sujeitas a alteração sem aviso prévio. As únicas garantias para os produtos e serviços da HP são estabelecidas nas declarações de garantia expressa que acompanham esses produtos e serviços. No presente documento, nenhuma declaração deverá ser interpretada como constituindo uma garantia adicional. A HP não se responsabiliza por erros técnicos e editoriais ou por omissões neste documento. Primeira edição: maio de 2015 Número de publicação do documento: 822865-131 Aviso do produto Termos de software Este guia descreve características que são comuns à maioria dos modelos. Algumas características podem não estar disponíveis no seu computador. Ao instalar, copiar, transferir ou de outro modo utilizar qualquer produto de software pré-instalado neste computador, concorda em ficar sujeito aos termos do presente Contrato de Licença de Utilizador Final (EULA) HP. No caso de não aceitar os termos de licença, a sua única solução é devolver todo o produto não utilizado (hardware e software), dentro de um prazo de 14 dias, para obter um reembolso de acordo com a política de reembolso do local de compra. Nem todas as funcionalidades estão disponíveis em todas as edições do Windows 8. Pode ter de atualizar este computador e/ou hardware, controladores e/ou software adquirido separadamente para tirar todo o partido da funcionalidade do Windows 8. Ver http://www.microsoft.com para mais detalhes. Este computador pode necessitar de atualização e/ou compra separada de hardware e/ou de uma unidade de DVD a fim de instalar o software do Windows 7 e usufruir da funcionalidade total do Windows 7. Ver http://windows.microsoft.com/en-us/ windows7/get-know-windows-7 para mais detalhes. No caso de pretender informações adicionais ou pedir um reembolso completo do computador, contacte o seu ponto de venda local (o vendedor). Acerca deste manual Este manual fornece as informações básicas para atualizar o computador HP EliteDesk Business. AVISO! O texto identificado desta forma indica que a não observância das instruções poderá resultar em ferimentos pessoais ou morte. CUIDADO: O texto identificado desta forma indica que a não observância das indicações do aviso poderá resultar em danos no equipamento ou na perda de informações. NOTA: O texto identificado desta forma fornece informações adicionais importantes. iii iv Acerca deste manual Índice 1 Características do produto ............................................................................................................................. 1 Funcionalidades da configuração padrão ............................................................................................................. 1 Componentes do painel frontal ............................................................................................................................. 2 Componentes do painel posterior ......................................................................................................................... 3 Localização do número de série ............................................................................................................................ 4 2 Atualizações de hardware .............................................................................................................................. 5 Funcionalidades de assistência ............................................................................................................................. 5 Avisos e cuidados ................................................................................................................................................... 5 Remover o painel de acesso do computador ........................................................................................................ 6 Substituir o painel de acesso ao computador ....................................................................................................... 7 Remover o painel frontal ....................................................................................................................................... 8 Remover um painel vazio de unidade ótica fina ................................................................................................... 9 Substituir o painel frontal ................................................................................................................................... 10 Mudar da configuração de secretária para a configuração de torre .................................................................. 11 Ligações da placa de sistema .............................................................................................................................. 12 Instalar memória adicional .................................................................................................................................. 13 DIMMs ................................................................................................................................................ 13 DIMM DDR3/DDR3L-SDRAM .............................................................................................................. 13 Ocupar sockets DIMM ........................................................................................................................ 13 Instalar DIMMs ................................................................................................................................... 14 Remover ou instalar uma placa de expansão ..................................................................................................... 16 Posições das unidades ........................................................................................................................................ 20 Instalar e remover unidades ............................................................................................................................... 21 Remover uma unidade ótica fina de 9,5 mm .................................................................................... 22 Instalar uma unidade ótica fina de 9,5 mm ...................................................................................... 23 Remover e voltar a colocar uma unidade de disco rígido principal de 3,5 polegadas .................... 25 Remover uma unidade de disco rígido secundária de 3,5 polegadas .............................................. 28 Instalar uma unidade de disco rígido secundária de 3,5 polegadas ................................................ 30 Remover uma unidade de disco rígido de 6,35 cm (2,5 pol.) ........................................................... 33 Instalar uma unidade de disco rígido de 6,35 cm (2,5 pol.) ............................................................. 35 Instalar um cadeado de segurança ..................................................................................................................... 38 Bloqueio do cabo ............................................................................................................................... 38 Cadeado ............................................................................................................................................. 38 Cadeado de segurança do HP Business PC V2 .................................................................................. 39 Segurança do painel frontal .............................................................................................................. 44 v Apêndice A Substituição da bateria .................................................................................................................. 45 Apêndice B Descarga electrostática ................................................................................................................. 48 Prevenir os danos resultantes de descargas electrostáticas ............................................................................. 48 Métodos de ligação à terra .................................................................................................................................. 48 Apêndice C Orientações para o funcionamento do computador, cuidados de rotina e preparativos para o envio .... 49 Orientações para o funcionamento do computador e cuidados de rotina ......................................................... 49 Precauções com a unidade óptica ....................................................................................................................... 50 Funcionamento ................................................................................................................................. 50 Limpeza ............................................................................................................................................. 50 Segurança .......................................................................................................................................... 50 Preparativos para o envio ................................................................................................................................... 50 Apêndice D Acessibilidade ............................................................................................................................... 51 Tecnologias assistivas suportadas ..................................................................................................................... 51 Contactar o suporte ao cliente ............................................................................................................................ 51 Índice Remissivo ............................................................................................................................................. 52 vi 1 Características do produto Funcionalidades da configuração padrão As funcionalidades podem variar consoante o modelo. Para obter assistência de suporte e para obter mais informações sobre o hardware e software instalado no seu modelo de computador, execute o utilitário HP Support Assistant. NOTA: Este modelo de computador pode ser utilizado numa configuração de torre ou de computador de secretária. Funcionalidades da configuração padrão 1 Componentes do painel frontal A configuração da unidade pode variar de acordo com o modelo. Alguns modelos têm um painel vazio que cobre o compartimento da unidade ótica fina. 1 Unidade óptica fina (opcional) 6 Conector de auscultadores 2 Porta de carregamento (alimentada) USB 2.0 (preta) 7 Botão de energia com dois estados 3 Porta USB 2.0 (preto) 8 Indicador luminoso de actividade da unidade de disco rígido 4 Portas USB 3.0 (azul) 9 Leitor de cartões SD (opcional) 5 Conector para Microfone/Auscultadores NOTA: Quando um dispositivo é ligado ao conector para microfone/auscultadores, surge uma caixa de diálogo que lhe pergunta se pretende utilizar o conector para um dispositivo de entrada de linha de microfone ou auscultadores. Pode reconfigurar o conector em qualquer altura clicando duas vezes no ícone do Audio Manager (Gestor de áudio) na barra de tarefas do Windows. NOTA: A porta de carregamento USB 2.0 também fornece corrente para carregar um dispositivo, como um smartphone. A corrente de carregamento está disponível sempre que o cabo de alimentação estiver ligado ao sistema, mesmo quando o sistema está desligado. NOTA: O indicador luminoso de alimentação está geralmente branco quando a alimentação está ligada. Se estiver vermelho intermitente, significa que há um problema com o computador e que está a apresentar um código de diagnóstico. Consulte o Manual de Manutenção e Assistência para interpretar o código. 2 Capítulo 1 Características do produto Componentes do painel posterior 1 Conector do rato PS/2 (verde) 7 Conector de teclado PS/2 (lilás) 2 Conector série 8 Conectores do monitor DisplayPort 3 Conector de rede RJ-45 9 Conector do monitor VGA 4 Portas USB 2.0 com funcionalidade de reativação a partir de S4/S5 (pretas) 10 Portas USB 3.0 (azul) 5 Conector de entrada de linha áudio (azul) 11 Portas USB 2.0 (pretas) 6 Conector do cabo de alimentação 12 Conector de saída de linha para dispositivos de áudio com alimentação (verde) NOTA: A HP disponibiliza uma segunda porta série opcional e uma porta paralela opcional. Se utilizar um teclado USB, a HP recomenda que ligue o teclado a uma das portas USB 2.0 com funcionalidade de reativação a partir de S4/S5. A funcionalidade de reativação a partir de S4/S5 também é suportada nos conectores PS/2 se estiver ativada na F10 Setup do BIOS. Quando um dispositivo é ligado ao Conector de entrada de linha de áudio, aparece uma caixa de diálogo a perguntar se pretende utilizar o conector para um dispositivo de entrada de linha ou para um microfone. Pode reconfigurar o conector em qualquer altura clicando duas vezes no ícone do Audio Manager (Gestor de áudio) na barra de tarefas do Windows. Quando está instalada uma placa gráfica numa das ranhuras da placa de sistema, os conectores de vídeo na placa gráfica e os gráficos integrados na placa de sistema podem ser utilizados simultaneamente. No entanto, numa configuração deste tipo, apenas o monitor ligado à placa gráfica discreta apresentará mensagens POST. Os gráficos da placa do sistema podem ser desactivados alterando as definições em Computer Setup (Configuração do computador). Componentes do painel posterior 3 Localização do número de série Cada computador tem um número de série exclusivo e um número de ID do produto que se encontram localizados no exterior do computador. Tenha estes números consigo quando contactar o serviço de apoio ao cliente para obter assistência. 4 Capítulo 1 Características do produto 2 Atualizações de hardware Funcionalidades de assistência O computador inclui funcionalidades que facilitam a atualização e a assistência. É necessária uma chave de fendas Torx T15 ou de cabeça chata para alguns dos procedimentos de instalação descritos neste capítulo. Avisos e cuidados Antes de efectuar actualizações, certifique-se de que lê com atenção todas as instruções, atenções e avisos aplicáveis deste manual. AVISO! Para reduzir o risco de ferimentos pessoais provenientes de choque eléctrico, superfícies quentes ou fogo: Desligue o cabo de energia da tomada e deixe arrefecer os componentes internos do sistema antes de lhes tocar. Não ligue conectores de telecomunicações ou telefone aos receptáculos do controlador de interface de rede (NIC). Não remover a ficha com ligação à terra do cabo de alimentação. A ficha com ligação à terra é um importante dispositivo de segurança. Ligue o cabo de alimentação a uma tomada eléctrica com ligação à terra que seja facilmente acessível sempre que necessário. Para reduzir o risco de ferimentos graves, leia o Manual de segurança e conforto. Este manual descreve a organização do local de trabalho, a postura, bem como os hábitos de trabalho e de saúde convenientes para utilizadores de computadores e fornece informações importantes a nível de electricidade e mecânica. Este manual encontra-se na Web em http://www.hp.com/ergo. AVISO! Existem peças móveis e sob tensão, no interior. Desligue a alimentação do equipamento antes de retirar a tampa da caixa. Substitua e fixe a caixa antes de ligar o equipamento novamente à alimentação. CUIDADO: A eletricidade estática pode danificar os componentes elétricos do computador ou do equipamento opcional. Antes de iniciar estes procedimentos, certifique-se de que descarrega toda a sua eletricidade estática tocando brevemente num objeto metálico com ligação à terra. Para obter mais informações, consulte Descarga electrostática na página 48. Quando o computador estiver ligado a uma fonte de alimentação, a voltagem é sempre aplicada à placa do sistema. Tem de desligar o cabo de energia da fonte de energia antes de abrir o computador para evitar a ocorrência de danos aos componentes internos. Funcionalidades de assistência 5 Remover o painel de acesso do computador Para aceder aos componentes internos, tem de remover o painel de acesso: 1. Remova/desactive todos os dispositivos de segurança que impedem a abertura do computador. 2. Remova todos os suportes amovíveis, como discos compactos ou unidades flash USB, do computador. 3. Desligue o computador de forma correta através do sistema operativo, em seguida desligue todos os dispositivos externos. 4. Desligue o cabo de energia da tomada e desligue todos os dispositivos externos. CUIDADO: Independentemente de estar ou não ligado, a tensão está sempre presente na placa de sistema enquanto o sistema estiver ligado a uma tomada eléctrica activa. Tem de desligar o cabo de energia da fonte de energia para evitar a ocorrência de danos aos componentes internos do computador. 6 5. Se o computador estiver assente num suporte, retire-o do suporte e deite o computador. 6. Levante a pega do painel de acesso (1) e, em seguida, remova o painel do computador (2). Capítulo 2 Atualizações de hardware Substituir o painel de acesso ao computador Deslize as patilhas na extremidade frontal do painel de acesso para baixo do rebordo na frente do chassis (1) e, em seguida, pressione a extremidade posterior do painel de acesso contra o chassis para fixá-la na posição (2). Substituir o painel de acesso ao computador 7 Remover o painel frontal 1. Remova/desactive todos os dispositivos de segurança que impedem a abertura do computador. 2. Remova todos os suportes amovíveis, como discos compactos ou unidades flash USB, do computador. 3. Desligue o computador de forma correta através do sistema operativo, em seguida desligue todos os dispositivos externos. 4. Desligue o cabo de energia da tomada e desligue todos os dispositivos externos. CUIDADO: Independentemente de estar ou não ligado, a tensão está sempre presente na placa de sistema enquanto o sistema estiver ligado a uma tomada eléctrica activa. Tem de desligar o cabo de energia da fonte de energia para evitar a ocorrência de danos aos componentes internos do computador. 8 5. Se o computador estiver assente num suporte, retire-o do suporte e deite o computador. 6. Remova o painel de acesso ao computador. 7. Levante as três patilhas na parte lateral do painel (1) e, em seguida, rode o painel para removê-lo do chassis (2). Capítulo 2 Atualizações de hardware Remover um painel vazio de unidade ótica fina Alguns modelos têm um painel vazio que tapa o compartimento da unidade ótica fina. Remova o painel vazio antes de instalar uma unidade ótica. Para remover um painel vazio: 1. Remova o painel de acesso ao computador e o painel frontal. 2. Para remover o painel vazio de unidade ótica fina, pressione para dentro nas três patilhas de retenção que prendem o painel vazio na posição (1) e, em seguida, rode o painel vazio para removê-lo do painel frontal (2). Remover um painel vazio de unidade ótica fina 9 Substituir o painel frontal Insira os quatro ganchos da parte inferior do painel nos orifícios retangulares do chassis (1) e, em seguida, rode a parte superior do painel contra o chassis (2) e encaixe-o na posição. 10 Capítulo 2 Atualizações de hardware Mudar da configuração de secretária para a configuração de torre O computador Small Form Factor pode ser utilizado com um formato de torre, recorrendo a um suporte de torre adicional que pode ser adquirido na HP. 1. Remova/desactive todos os dispositivos de segurança que impedem a abertura do computador. 2. Remova todos os suportes amovíveis, como discos compactos ou unidades flash USB, do computador. 3. Desligue o computador de forma correta através do sistema operativo, em seguida desligue todos os dispositivos externos. 4. Desligue o cabo de energia da tomada e desligue todos os dispositivos externos. CUIDADO: Independentemente de estar ou não ligado, a tensão está sempre presente na placa de sistema enquanto o sistema estiver ligado a uma tomada eléctrica activa. Tem de desligar o cabo de energia da fonte de energia para evitar a ocorrência de danos aos componentes internos do computador. 5. Oriente o computador de forma a que o lado direito fique virado para baixo e coloque o computador no suporte opcional. NOTA: Para melhor estabilizar o computador em posição de torre, a HP recomenda a utilização da base de torre opcional. 6. Volte a ligar o cabo de alimentação e quaisquer dispositivos externos e ligue o computador. NOTA: Certifique-se de que deixa, pelo menos, 10,2 centímetros (4 polegadas) de espaço livre a toda a volta do computador. 7. Bloqueie todos os dispositivos de segurança desactivados quando o painel de segurança foi removido. Mudar da configuração de secretária para a configuração de torre 11 Ligações da placa de sistema Consulte a seguinte ilustração e a tabela para identificar os conectores da placa do seu sistema. 12 N.º Conector da placa de sistema Etiqueta da placa de sistema Color Componente 1 PCI Express x16 Gen 2 retromudada para uma x4 X4PCIEXP branco Placa de expansão 2 PCI Express x1 Gen 2 X1PCIEXP2 preto Placa de expansão 3 PCI Express x1 Gen 2 X1PCIEXP1 preto Placa de expansão 4 PCI Express x16 Gen 3 X16PCIEXP preto Placa de expansão 5 Porta série COMB preto Segunda porta série opcional 6 DIMM4 (Canal A) DIMM4 branco Módulo de memória 7 DIMM3 (Canal A) DIMM3 preto Módulo de memória 8 DIMM2 (canal B) DIMM2 branco Módulo de memória 9 DIMM1 (canal B) DIMM1 preto Módulo de memória 10 SATA 3,0 SATA2 azul claro Qualquer dispositivo SATA que não a unidade de disco rígido principal 11 SATA 3,0 SATA1 azul claro Qualquer dispositivo SATA que não a unidade de disco rígido principal 12 SATA 3,0 SATA0 azul escuro Unidade de Disco Primária 13 Bateria BAT preto Bateria Capítulo 2 Atualizações de hardware Instalar memória adicional O computador está equipado com módulos de memória em linha dupla (DIMM) de memória de acesso aleatória dinâmica síncrona com velocidade de transferência dupla (DDR3L-SDRAM) de baixo consumo. Também suporta módulos DIMM DDR3-SDRAM padrões. DIMMs As ranhuras de memória na placa de sistema podem ser preenchidas com um máximo de quatro DIMMs padrão. Estas ranhuras de memória estão preenchidas com, pelo menos, um DIMM pré-instalado. Para obter o suporte máximo de memória, pode preencher a placa de sistema com um máximo de 32 GB de memória configurados em modo de canal duplo de alto desempenho. DIMM DDR3/DDR3L-SDRAM Para o funcionamento correto do sistema, os DIMM devem ser: ● Ser de 240 pinos, padrão na indústria ● Não compatíveis com ECC PC3-12800 DDR3/DDR3L-1600 MHz sem memória intermédia ● DIMM DDR3-SDRAM de 1,5 volts ou DDR3L-SDRAM de 1,35 volts (baixo consumo) Os DIMM também devem: ● Suportar DDR3/DDR3L com latência CAS 11 a 1.600 MHz (temporização 11-11-11) ● Conter as informações JEDEC SPD obrigatórias Adicionalmente, o computador suporta: ● Tecnologias de memória não-ECC de 512 Mbit, 1 Gbit e 2 Gbit ● DIMMs de uma face e de duas faces ● DIMMs fabricados com dispositivos DDR x8 e x16; DIMMs fabricados com x4 SDRAM não são suportados NOTA: O sistema não funcionará corretamente se instalar DIMMs não suportados. Ocupar sockets DIMM Há quatro sockets DIMM na placa de sistema, com dois sockets por canal. Os sockets estão identificados como DIMM1, DIMM2, DIMM3 e DIMM4. Os sockets DIMM1 e DIMM2 funcionam no canal de memória B. Os sockets DIMM3 e DIMM4 funcionam no canal de memória A. O sistema funcionará automaticamente no modo de canal único, no modo de canal duplo ou no modo flex, consoante a forma como instalar os DIMMs. NOTA: As configurações de memória de canal único e de canal duplo não equilibrado resultarão num desempenho gráfico inferior. ● O sistema funcionará automaticamente no modo de canal único se os sockets DIMM estiverem ocupados apenas num canal. ● O sistema não funcionará num modo de canal duplo de maior desempenho se a capacidade total de memória dos DIMMs no Canal A for igual à capacidade total de memória dos DIMMs no Canal B. A largura do dispositivo e tecnologia podem variar entre os canais. Por exemplo, se o Canal A for ocupado com dois DIMMs de 1 GB e o Canal B for ocupado com um DIMM de 2 GB, o sistema funcionará no modo de canal duplo. Instalar memória adicional 13 ● O sistema não funcionará no modo flex se a capacidade total de memória dos DIMMs no Canal A não for igual à capacidade total de memória dos DIMMs no Canal B. No modo flex, o canal preenchido com a menor quantidade de memória descreve o total de memória atribuída ao canal duplo e o restante é atribuído ao canal simples. Para uma velocidade ideal, os canais devem estar equilibrados, para que a maior quantidade de memória esteja espalhada pelos dois canais. Caso exista um canal que irá ter mais memória que o outro, a quantidade maior deve ser atribuída ao Canal A. Por exemplo, se estiver a ocupar os sockets com um DIMM de 2 GB e três DIMMs de 1 GB, o Canal A deverá ser ocupado com o DIMM de 2 GB e um de 1 GB e o Canal B deve ser ocupado com os dois DIMMs de 1 GB. Com esta configuração, serão executados 4 GB em canal duplo e 1 GB em canal simples. ● Em qualquer modo, a velocidade operacional máxima é definida pelo DIMM mais lento do sistema. Instalar DIMMs CUIDADO: É necessário desligar o cabo de energia e esperar cerca de 30 segundos para que a energia residual seja drenada, antes de adicionar ou remover módulos de memória. Independentemente de estar ou não ligado, é sempre fornecida tensão aos módulos de memória enquanto o computador estiver ligado a uma tomada eléctrica activa. Adicionar ou remover módulos de memória enquanto existir tensão presente pode causar danos irreparáveis aos módulos de memória ou à placa de sistema. As ranhuras do módulo de memória têm contactos de metal dourados. Quando atualizar a memória, é importante utilizar módulos de memória com contactos de metal dourado para evitar a corrosão e/ou a oxidação como resultado de metais incompatíveis em contacto um com o outro. A eletricidade estática pode danificar os componentes eletrónicos do computador ou os cartões opcionais. Antes de iniciar estes procedimentos, certifique-se de que descarrega toda a sua eletricidade estática tocando brevemente num objeto metálico com ligação à terra. Para obter mais informações, consulte Descarga electrostática na página 48. Quando manusear um módulo de memória, tenha cuidado para não tocar nos contactos. Pode ser o suficiente para danificar o módulo. 1. Remova/desactive todos os dispositivos de segurança que impedem a abertura do computador. 2. Remova todos os suportes amovíveis, como discos compactos ou unidades flash USB, do computador. 3. Desligue o computador de forma correta através do sistema operativo, em seguida desligue todos os dispositivos externos. 4. Desligue o cabo de energia da tomada e desligue todos os dispositivos externos. CUIDADO: É necessário desligar o cabo de energia e esperar cerca de 30 segundos para que a energia residual seja drenada, antes de adicionar ou remover módulos de memória. Independentemente de estar ou não ligado, é sempre fornecida tensão aos módulos de memória enquanto o computador estiver ligado a uma tomada eléctrica activa. Adicionar ou remover módulos de memória enquanto existir tensão presente pode causar danos irreparáveis aos módulos de memória ou à placa de sistema. 5. Se o computador estiver assente num suporte, retire-o do suporte. 6. Remova o painel de acesso ao computador. AVISO! Para reduzir o risco de ferimentos pessoais resultantes de superfícies quentes, deixe arrefecer os componentes internos do sistema antes de lhes tocar. 14 Capítulo 2 Atualizações de hardware 7. Abra ambas as patilhas da ranhura do módulo de memória (1) e insira o módulo de memória na ranhura (2). NOTA: Um módulo de memória apenas pode ser instalado de uma forma. Faça corresponder a ranhura no módulo com a patilha no socket de memória. Preencha os sockets DIMM pretos antes dos sockets DIMM brancos. Para o obter o maior desempenho, preencha os sockets de modo que a capacidade de memória seja distribuída de forma tão uniforme quanto possível entre o Canal A e o Canal B. Consulte Ocupar sockets DIMM na página 13 para obter mais informações. 8. Carregue no módulo para o encaixar no socket, certificando-se de que o módulo está completamente inserido e bem fixo. Certifique-se de que as patilhas se encontram na posição fechada (3). 9. Repita os passos 7 e 8 para instalar módulos adicionais. 10. Volte a colocar o painel de acesso ao computador. 11. Se o computador estava assente num suporte, volte a colocá-lo. 12. Volte a ligar o cabo de alimentação e quaisquer dispositivos externos e ligue o computador. 13. Bloqueie todos os dispositivos de segurança desactivados quando o painel de segurança foi removido. O computador deve reconhecer automaticamente a memória adicional da próxima vez que ligar o computador. Instalar memória adicional 15 Remover ou instalar uma placa de expansão O computador tem dois sockets de expansão PCI Express x1, um socket de expansão PCI Express x16 e um socket de expansão PCI Express x16 retromudado para um socket x4. NOTA: Os sockets PCI Express suportam apenas placas de expansão de baixo perfil. Pode instalar uma placa de expansão PCI Express x1, x4, x8 ou x16 no socket PCI Express x16. Para configurações com duas placas gráficas, a primeira placa (principal) deve ser instalada no socket PCI Express x16 que NÃO está retromudado para x4. Para remover, substituir ou adicionar uma placa de expansão: 1. Remova/desactive todos os dispositivos de segurança que impedem a abertura do computador. 2. Remova todos os suportes amovíveis, como discos compactos ou unidades flash USB, do computador. 3. Desligue o computador de forma correta através do sistema operativo, em seguida desligue todos os dispositivos externos. 4. Desligue o cabo de energia da tomada e desligue todos os dispositivos externos. CUIDADO: Independentemente de estar ou não ligado, a tensão está sempre presente na placa de sistema enquanto o sistema estiver ligado a uma tomada eléctrica activa. Tem de desligar o cabo de energia da fonte de energia para evitar a ocorrência de danos aos componentes internos do computador. 5. Se o computador estiver assente num suporte, retire-o do suporte. 6. Remova o painel de acesso ao computador. 7. Localize a ranhura de expansão vazia correcta na placa de sistema e a ranhura de expansão correspondente na parte de trás do chassis do computador. 8. Liberte o fecho de retenção da tampa da ranhura que prende as tampas das ranhuras levantando a patilha no trinco e rodando-o para a posição de aberto. 9. Antes de instalar um cartão de expansão, remova a tampa da ranhura de expansão ou a placa de expansão existente. NOTA: Antes de remover um cartão de expansão instalado, desligue todos os cabos que possam estar ligados à placa de expansão. 16 Capítulo 2 Atualizações de hardware a. Se estiver a instalar uma placa de expansão num socket vazio, remova a tampa da ranhura de expansão apropriada na parte de trás do chassis. Puxe a tampa da ranhura para cima e afaste-a do interior do chassis. b. Se estiver a retirar uma placa PCI Express x1, segure a placa pelas extremidades e mova-a cuidadosamente para a frente e para trás até os conectores se desencaixarem do socket. Puxe a placa de expansão para fora do socket (1) e, em seguida, para fora do chassis, para a soltar da estrutura do chassis (2). Certifique-se de que não arranha a placa nos outros componentes. Remover ou instalar uma placa de expansão 17 c. Se estiver a retirar uma placa PCI Express x16, puxe o braço de retenção da parte de trás da ranhura de expansão afastando-a da placa e mova-a cuidadosamente para a frente e para trás até os conectores se desencaixarem da ranhura. Puxe a placa de expansão para fora do socket e, em seguida, para fora do chassis, para a soltar da estrutura do chassis. Certifique-se de que não arranha a placa nos outros componentes. 10. Guarde a placa removida numa embalagem anti-estática. 11. Se não estiver a instalar uma placa de expansão nova, instale uma tampa para a ranhura de expansão para fechar a ranhura aberta. CUIDADO: Depois de remover uma placa de expansão, tem de a substituir por uma nova placa ou uma tampa de ranhura de expansão para um arrefecimento correcto dos componentes internos durante o funcionamento. 18 Capítulo 2 Atualizações de hardware 12. Para instalar uma nova placa de expansão, segure a placa acima do socket de expansão na placa de sistema e, em seguida, desloque-a para a parte posterior do chassis (1), de modo a que o suporte da placa fique alinhado com a ranhura aberta na parte posterior do chassis. Prima a placa para a encaixar no socket de expansão da placa de sistema (2). NOTA: Ao instalar uma placa de expansão, pressione firmemente na mesma de modo a que todo o conector encaixe corretamente no socket da placa de expansão. 13. Coloque novamente o trinco de fixação da tampa da ranhura na posição original, para fixar a placa de expansão. 14. Se necessário, ligue os cabos externos à placa instalada. Se necessário, ligue os cabos internos à placa de sistema. 15. Substitua o painel de acesso ao computador. 16. Se o computador estava assente num suporte, volte a colocá-lo. 17. Volte a ligar o cabo de alimentação e quaisquer dispositivos externos e ligue o computador. Remover ou instalar uma placa de expansão 19 18. Bloqueie todos os dispositivos de segurança desactivados quando o painel de segurança foi removido. 19. Reconfigure o computador, se for necessário. Posições das unidades 1 Instalar um compartimento de unidade ótica fina de 9,5 mm 2 Compartimento da unidade de disco rígido principal de 3,5 polegadas 3 Compartimento da unidade de disco rígido secundária de 3,5 polegadas 4 Compartimento de unidade de disco rígido de 2,5 polegadas NOTA: A configuração das unidades do seu computador pode ser diferente da configuração de unidades apresentada acima. Para verificar o tipo e tamanho dos dispositivos de armazenamento instalados no computador, execute Computer Setup. 20 Capítulo 2 Atualizações de hardware Instalar e remover unidades Quando instalar unidades, siga estas orientações: ● A unidade de disco rígido Serial ATA (SATA) principal deverá ser ligada ao conector SATA principal azul escuro da placa de sistema, identificado como SATA0. ● Ligue unidades de disco rígido secundárias e unidades óticas a um dos conectores SATA azuis-claros na placa do sistema (identificados como SATA1 e SATA2). ● A HP inclui parafusos de montagem adicionais de 6-32 para unidades de disco rígido instalados na parte superior do compartimento da unidade de disco rígido (1), para instalar uma unidade de disco rígido no compartimento da unidade de disco rígido secundária de 3,5 polegadas. Se estiver a substituir uma unidade de disco rígido, remova os parafusos de montagem da unidade antiga e instale-os na nova unidade. NOTA: Também pode utilizar um dos parafusos de montagem adicionais para fixar o painel frontal (consulte Segurança do painel frontal na página 44 para mais informações). CUIDADO: De modo a impedir a perda de trabalho e danos ao computador ou unidade: Se estiver a inserir ou a remover uma unidade, encerre o sistema operativo de forma correcta, desligue o computador e desligue o cabo de energia. Não remova uma unidade enquanto o computador estiver ligado ou no modo de espera. Antes de manusear uma unidade, certifique-se de que descarrega toda a sua eletricidade estática. Ao manusear uma unidade, evite tocar no conector. Para mais informações sobre como evitar danos eletrostáticos, consulte Descarga electrostática na página 48. Manuseie a unidade com cuidado; não a deixe cair. Não utilize força excessiva quando inserir uma unidade. Evite a exposição de uma unidade de disco rígido a líquidos, temperaturas extremas ou produtos que tenham campos magnéticos como monitores ou altifalantes. Se uma unidade tiver de ser enviada pelo correio, coloque-a numa embalagem almofadada ou noutra embalagem de protecção e identifique-a como “Frágil: Tratar com cuidado.” Instalar e remover unidades 21 Remover uma unidade ótica fina de 9,5 mm CUIDADO: Todos os suportes amovíveis devem ser retirados de uma unidade antes de a remover do computador. 1. Remova/desactive todos os dispositivos de segurança que impedem a abertura do computador. 2. Remova todos os suportes amovíveis, como discos compactos ou unidades flash USB, do computador. 3. Desligue o computador de forma correta através do sistema operativo, em seguida desligue todos os dispositivos externos. 4. Desligue o cabo de energia da tomada e desligue todos os dispositivos externos. CUIDADO: Independentemente de estar ou não ligado, a tensão está sempre presente na placa de sistema enquanto o sistema estiver ligado a uma tomada eléctrica activa. Tem de desligar o cabo de energia da fonte de energia para evitar a ocorrência de danos aos componentes internos do computador. 5. Se o computador estiver assente num suporte, retire-o do suporte. 6. Remova o painel de acesso ao computador. 7. Desligue o cabo de alimentação (1) e o cabo de dados (2) na parte posterior da unidade ótica, empurre o fecho de libertação verde no lado posterior direito da unidade em direcção ao centro da unidade (3) e, em seguida, deslize a unidade para a frente e para fora do compartimento através do painel frontal (4). CUIDADO: Ao remover os cabos, puxe a patilha ou o conector e não o cabo para evitar danos. 22 Capítulo 2 Atualizações de hardware Instalar uma unidade ótica fina de 9,5 mm 1. Remova/desactive todos os dispositivos de segurança que impedem a abertura do computador. 2. Remova todos os suportes amovíveis, como discos compactos ou unidades flash USB, do computador. 3. Desligue o computador de forma correta através do sistema operativo, em seguida desligue todos os dispositivos externos. 4. Desligue o cabo de energia da tomada e desligue todos os dispositivos externos. CUIDADO: Independentemente de estar ou não ligado, a tensão está sempre presente na placa de sistema enquanto o sistema estiver ligado a uma tomada eléctrica activa. Tem de desligar o cabo de energia da fonte de energia para evitar a ocorrência de danos aos componentes internos do computador. 5. Se o computador estiver assente num suporte, retire-o do suporte. 6. Remova o painel de acesso ao computador. 7. Remova o painel frontal se estiver a instalar uma unidade num compartimento tapado por um painel vazio e, em seguida, remova o painel vazio. Para obter mais informações, consulte Remover um painel vazio de unidade ótica fina na página 9. 8. Alinhe os pinos pequenos no fecho de libertação com o orifício pequeno situado na parte lateral da unidade e pressione o fecho firmemente contra a unidade. Instalar e remover unidades 23 9. Deslize completamente a unidade ótica através do painel do chassis para o interior do compartimento até encaixar (1) e, em seguida, ligue o cabo de alimentação (2) e o cabo de dados (3) à parte posterior da unidade. 10. Ligue a outra extremidade do cabo de dados a um dos conectores SATA azuis-claros na placa do sistema. NOTA: Consulte Ligações da placa de sistema na página 12 para ver uma ilustração dos conectores de unidades da placa do sistema. 11. Volte a colocar o painel frontal caso o tenha removido. 12. Substitua o painel de acesso ao computador. 13. Se o computador estava assente num suporte, volte a colocá-lo. 14. Volte a ligar o cabo de alimentação e quaisquer dispositivos externos e ligue o computador. 15. Bloqueie todos os dispositivos de segurança desactivados quando o painel de segurança foi removido. 24 Capítulo 2 Atualizações de hardware Remover e voltar a colocar uma unidade de disco rígido principal de 3,5 polegadas NOTA: Antes de remover a unidade de disco rígido antiga, certifique-se de que faz uma cópia de segurança dos dados nela existentes de modo a poder instalar os dados na nova unidade. 1. Remova/desactive todos os dispositivos de segurança que impedem a abertura do computador. 2. Remova todos os suportes amovíveis, como discos compactos ou unidades flash USB, do computador. 3. Desligue o computador de forma correta através do sistema operativo, em seguida desligue todos os dispositivos externos. 4. Desligue o cabo de energia da tomada e desligue todos os dispositivos externos. CUIDADO: Independentemente de estar ou não ligado, a tensão está sempre presente na placa de sistema enquanto o sistema estiver ligado a uma tomada eléctrica activa. Tem de desligar o cabo de energia da fonte de energia para evitar a ocorrência de danos aos componentes internos do computador. 5. Se o computador estiver assente num suporte, retire-o do suporte. 6. Remova o painel de acesso ao computador. 7. Desligue o cabo de energia (1) e o cabo de dados (2) da parte de trás da unidade de disco rígido. Instalar e remover unidades 25 26 8. Puxe para fora a alavanca de libertação ao lado da parte posterior da unidade de disco rígido (1). Enquanto puxa a alavanca de libertação para fora, deslize a unidade para trás até parar e, em seguida, levante a unidade e remova-a do compartimento (2). 9. Para instalar uma unidade de disco rígido, deve transferir os parafusos de montagem da unidade de disco rígido antiga para a nova unidade de disco rígido. Capítulo 2 Atualizações de hardware 10. Alinhe os parafusos de montagem com as ranhuras no compartimento da unidade no chassis, pressione a unidade de disco rígido para dentro do compartimento e, em seguida, deslize-a para a frente até parar e encaixar. 11. Ligue o cabo de energia (1) e o cabo de dados (2) à parte de trás da unidade de disco rígido. NOTA: O cabo de dados da unidade de disco rígido principal deve ser ligado ao conector azul-escuro na placa do sistema identificado como SATA0, para evitar quaisquer problemas no desempenho da unidade de disco rígido. 12. Volte a colocar o painel de acesso ao computador. 13. Se o computador estava assente num suporte, volte a colocá-lo. 14. Volte a ligar o cabo de alimentação e quaisquer dispositivos externos e ligue o computador. 15. Bloqueie todos os dispositivos de segurança desactivados quando o painel de segurança foi removido. Instalar e remover unidades 27 Remover uma unidade de disco rígido secundária de 3,5 polegadas 1. Remova/desactive todos os dispositivos de segurança que impedem a abertura do computador. 2. Remova todos os suportes amovíveis, como discos compactos ou unidades flash USB, do computador. 3. Desligue o computador de forma correta através do sistema operativo, em seguida desligue todos os dispositivos externos. 4. Desligue o cabo de energia da tomada e desligue todos os dispositivos externos. CUIDADO: Independentemente de estar ou não ligado, a tensão está sempre presente na placa de sistema enquanto o sistema estiver ligado a uma tomada eléctrica activa. Tem de desligar o cabo de energia da fonte de energia para evitar a ocorrência de danos aos componentes internos do computador. 28 5. Se o computador estiver assente num suporte, retire-o do suporte. 6. Remova o painel de acesso ao computador. 7. Rode o compartimento de unidades para a posição vertical. Capítulo 2 Atualizações de hardware 8. Desligue o cabo de alimentação (1) e o cabo de dados (2) da parte posterior da unidade de disco rígido. Prima o fecho na parte lateral do compartimento da unidade (3) e, em seguida, deslize a unidade para fora do compartimento da unidade (4). 9. Se estiver a instalar uma nova unidade, consulte Instalar uma unidade de disco rígido secundária de 3,5 polegadas na página 30. Se não estiver a instalar uma nova unidade, rode o compartimento da unidade para baixo e volte a colocar o painel de acesso. Instalar e remover unidades 29 Instalar uma unidade de disco rígido secundária de 3,5 polegadas 1. Remova/desactive todos os dispositivos de segurança que impedem a abertura do computador. 2. Remova todos os suportes amovíveis, como discos compactos ou unidades flash USB, do computador. 3. Desligue o computador de forma correta através do sistema operativo, em seguida desligue todos os dispositivos externos. 4. Desligue o cabo de energia da tomada e desligue todos os dispositivos externos. CUIDADO: Independentemente de estar ou não ligado, a tensão está sempre presente na placa de sistema enquanto o sistema estiver ligado a uma tomada eléctrica activa. Tem de desligar o cabo de energia da fonte de energia para evitar a ocorrência de danos aos componentes internos do computador. 5. Se o computador estiver assente num suporte, retire-o do suporte. 6. Remova o painel de acesso ao computador. 7. Instale os quatro parafusos de montagem prateados de 6-32 nos lados da unidade (dois de cada lado). NOTA: A HP inclui quatro parafusos de montagem prateados adicionais de 6-32 instalados no chassis junto ao compartimento da unidade de disco rígido principal de 3,5 polegadas. Consulte Instalar e remover unidades na página 21 para ver uma ilustração da localização dos parafusos de montagem adicionais. Quando substituir uma unidade, transfira os quatro parafusos de montagem da unidade antiga para a nova unidade. 30 Capítulo 2 Atualizações de hardware 8. Rode o compartimento de unidades para a posição vertical. 9. Deslize a unidade para dentro do compartimento da unidade (1) e, em seguida, ligue o cabo de alimentação (2) e o cabo de dados (3) à parte posterior da unidade de disco rígido. NOTA: No caso de se tratar de uma unidade de disco rígido secundária, ligue a outra extremidade do cabo de dados a um dos conectores SATA azuis-claros na placa do sistema. Tratando-se da unidade de disco rígido principal, ligue a outra extremidade do cabo de dados ao conector SATA azul-escuro na placa do sistema. Instalar e remover unidades 31 10. Rode o compartimento de unidades para trás e para baixo, relativamente à sua posição normal. CUIDADO: Tenha cuidado para não entalar qualquer cabo ou fio quando rodar o compartimento de unidades para baixo. 11. Substitua o painel de acesso ao computador. 12. Se o computador estava assente num suporte, volte a colocá-lo. 13. Volte a ligar o cabo de alimentação e quaisquer dispositivos externos e ligue o computador. 14. Bloqueie todos os dispositivos de segurança desactivados quando o painel de segurança foi removido. 32 Capítulo 2 Atualizações de hardware Remover uma unidade de disco rígido de 6,35 cm (2,5 pol.) 1. Remova/desactive todos os dispositivos de segurança que impedem a abertura do computador. 2. Remova todos os suportes amovíveis, como discos compactos ou unidades flash USB, do computador. 3. Desligue o computador de forma correta através do sistema operativo, em seguida desligue todos os dispositivos externos. 4. Desligue o cabo de energia da tomada e desligue todos os dispositivos externos. CUIDADO: Independentemente de estar ou não ligado, a tensão está sempre presente na placa de sistema enquanto o sistema estiver ligado a uma tomada eléctrica activa. Tem de desligar o cabo de energia da fonte de energia para evitar a ocorrência de danos aos componentes internos do computador. 5. Se o computador estiver assente num suporte, retire-o do suporte. 6. Remova o painel de acesso ao computador. 7. Rode o compartimento de unidades para a posição vertical. Instalar e remover unidades 33 8. Desligue o cabo de energia (1) e o cabo de dados (2) da parte de trás da unidade de disco rígido. 9. Puxe para fora a alavanca de libertação na parte posterior da unidade (1), deslize a unidade para trás até parar e, em seguida, puxe a unidade para baixe e retire-a do compartimento da unidade (2). 10. Se estiver a instalar uma nova unidade, consulte Instalar uma unidade de disco rígido de 6,35 cm (2,5 pol.) na página 35. Se não estiver a instalar uma nova unidade, rode o compartimento da unidade para baixo e volte a colocar o painel de acesso. 34 Capítulo 2 Atualizações de hardware Instalar uma unidade de disco rígido de 6,35 cm (2,5 pol.) 1. Remova/desactive todos os dispositivos de segurança que impedem a abertura do computador. 2. Remova todos os suportes amovíveis, como discos compactos ou unidades flash USB, do computador. 3. Desligue o computador de forma correta através do sistema operativo, em seguida desligue todos os dispositivos externos. 4. Desligue o cabo de energia da tomada e desligue todos os dispositivos externos. CUIDADO: Independentemente de estar ou não ligado, a tensão está sempre presente na placa de sistema enquanto o sistema estiver ligado a uma tomada eléctrica activa. Tem de desligar o cabo de energia da fonte de energia para evitar a ocorrência de danos aos componentes internos do computador. 5. Se o computador estiver assente num suporte, retire-o do suporte. 6. Remova o painel de acesso ao computador. 7. Coloque quatro parafusos guias de montagem do isolamento pretos e azuis M3 (dois de cada lado da unidade). NOTA: Os parafusos guias de montagem do isolamento métricos M3 podem ser adquiridos à HP. Quando substituir uma unidade, transfira os quatro parafusos de montagem da unidade antiga para a nova unidade. Instalar e remover unidades 35 36 8. Rode o compartimento de unidades para a posição vertical. 9. Alinhe os parafusos de montagem na unidade com as ranhuras J nos lados do compartimento da unidade. Pressione a unidade para cima para dentro do compartimento da unidade e, em seguida, deslize-a para a frente até encaixar. Capítulo 2 Atualizações de hardware 10. Ligue o cabo de energia (1) e o cabo de dados (2) à parte de trás da unidade de disco rígido. NOTA: Se a unidade de disco rígido de 2,5 polegadas for a unidade principal, ligue a outra extremidade do cabo de dados ao conector SATA azul-escuro identificado como SATA0 na placa do sistema. Se for uma unidade de disco rígido secundária, ligue a outra extremidade do cabo de dados a um dos conectores SATA azuis-claros na placa do sistema. 11. Rode o compartimento de unidades para trás e para baixo, relativamente à sua posição normal. CUIDADO: Tenha cuidado para não entalar qualquer cabo ou fio quando rodar o compartimento de unidades para baixo. 12. Substitua o painel de acesso ao computador. 13. Se o computador estava assente num suporte, volte a colocá-lo. 14. Volte a ligar o cabo de alimentação e quaisquer dispositivos externos e ligue o computador. 15. Bloqueie todos os dispositivos de segurança desactivados quando o painel de segurança foi removido. Instalar e remover unidades 37 Instalar um cadeado de segurança As fechaduras de segurança abaixo apresentadas e nas páginas seguintes podem ser utilizadas para bloquear o computador. Bloqueio do cabo Cadeado 38 Capítulo 2 Atualizações de hardware Cadeado de segurança do HP Business PC V2 1. Fixe a braçadeira do cabo de segurança ao tampo de uma secretária utilizando os parafusos adequados para o seu ambiente (parafusos não incluídos) (1) e, em seguida, encaixe a tampa na base da braçadeira do cabo (2). 2. Passe o cabo de segurança à volta de um objeto estacionário. Instalar um cadeado de segurança 39 40 3. Deslize o cabo de segurança através da braçadeira do cabo de segurança. 4. Afaste as duas chapas de tesoura no cadeado do monitor e insira o cadeado na ranhura de segurança na parte posterior do monitor (1), feche as chapas de tesoura para prender o cadeado na posição (2) e, em seguida, deslize o guia do cabo através do centro do cadeado do monitor (3). Capítulo 2 Atualizações de hardware 5. Deslize o cabo de segurança através do guia de segurança instalado no monitor. 6. Fixe a braçadeira para cabos de acessórios ao tampo de uma secretária utilizando o parafuso adequado para o seu ambiente (parafuso não incluído) (1) e, em seguida, coloque os cabos de acessórios na base da braçadeira (2). Instalar um cadeado de segurança 41 42 7. Deslize o cabo de segurança através dos orifícios da braçadeira para cabos de acessórios. 8. Aparafuse o cadeado ao chassis utilizando o parafuso incluído (1). Insira a extremidade da ficha do cabo de segurança no cadeado (2) e empurre o botão para dentro (3) para engatar o cadeado. Utilize a chave fornecida para desengatar o cadeado. Capítulo 2 Atualizações de hardware 9. Quando tiver concluído todos os passos, todos os dispositivos na sua estação de trabalho ficarão seguros. Instalar um cadeado de segurança 43 Segurança do painel frontal O painel frontal pode ser fixado na posição certa, instalando um parafuso de segurança fornecido pela HP. Para instalar o parafuso de segurança: 1. Remova/desactive todos os dispositivos de segurança que impedem a abertura do computador. 2. Remova todos os suportes amovíveis, como discos compactos ou unidades flash USB, do computador. 3. Desligue o computador de forma correta através do sistema operativo, em seguida desligue todos os dispositivos externos. 4. Desligue o cabo de energia da tomada e desligue todos os dispositivos externos. CUIDADO: Independentemente de estar ou não ligado, a tensão está sempre presente na placa de sistema enquanto o sistema estiver ligado a uma tomada eléctrica activa. Tem de desligar o cabo de energia da fonte de energia para evitar a ocorrência de danos aos componentes internos do computador. 5. Se o computador estiver assente num suporte, retire-o do suporte. 6. Remova o painel de acesso ao computador. 7. Se não tiver um parafuso de 6-32 padrão, remova um dos quatro parafusos prateados de 6-32 padrões situados na parte superior do compartimento da unidade. Consulte Instalar e remover unidades na página 21 para ver uma ilustração das localizações dos parafusos de 6-32 padrões. 8. Instale o parafuso de segurança de 6-32 através da patilha de libertação a meio do painel frontal para fixar o painel frontal na posição. 9. Volte a colocar o painel de acesso ao computador. 10. Se o computador estava assente num suporte, volte a colocá-lo. 11. Volte a ligar o cabo de alimentação e quaisquer dispositivos externos e ligue o computador. 12. Bloqueie todos os dispositivos de segurança desactivados quando o painel de segurança foi removido. 44 Capítulo 2 Atualizações de hardware A Substituição da bateria A bateria fornecida com o computador fornece energia ao relógio em tempo real. Quando substituir a bateria, utilize uma equivalente à originalmente instalada no computador. O computador é fornecido com uma pilha redonda e achatada de lítio de 3 volts. AVISO! O computador contém uma bateria interna de dióxido de manganésio de lítio. Existe o risco de incêndio e de queimaduras, se a bateria não for adequadamente manuseada. Para reduzir o risco de ferimentos pessoais: Não tente recarregar a pilha. Não exponha a temperaturas superiores a 60 °C (140 °F). Não a desmonte, esmague, fure, coloque os contactos exteriores em curto-circuito nem a deite fora para o fogo ou água. Substitua a bateria apenas pela peça de substituição HP indicada para este produto. CUIDADO: Antes de substituir a bateria, é importante criar uma cópia de segurança das definições do CMOS do computador. Quando a bateria for retirada ou substituída, as definições do CMOS serão limpas. A electricidade estática pode danificar os componentes electrónicos do computador ou do equipamento opcional. Antes de iniciar estes procedimentos, certifique-se de que descarrega toda a sua electricidade estática tocando brevemente num objecto metálico ligado à terra. NOTA: A duração da bateria de lítio pode ser aumentada através da ligação do computador a uma tomada CA activa. A bateria de lítio só é utilizada quando o computador NÃO está ligado à alimentação CA. A HP encoraja os clientes a reciclar hardware electrónico usado, cartuchos de impressão originais da HP e pilhas recarregáveis. Para mais informações sobre programas de reciclagem, visite http://www.hp.com/ recycle. 1. Remova/desactive todos os dispositivos de segurança que impedem a abertura do computador. 2. Remova todos os suportes amovíveis, como discos compactos ou unidades flash USB, do computador. 3. Desligue o computador de forma correta através do sistema operativo, em seguida desligue todos os dispositivos externos. 4. Desligue o cabo de energia da tomada e desligue todos os dispositivos externos. CUIDADO: Independentemente de estar ou não ligado, a tensão está sempre presente na placa de sistema enquanto o sistema estiver ligado a uma tomada eléctrica activa. Tem de desligar o cabo de energia da fonte de energia para evitar a ocorrência de danos aos componentes internos do computador. 5. Remova o painel de acesso ao computador. 6. Localize a bateria e o respectivo suporte na placa de sistema. NOTA: Em certos modelos de computador, poderá ser necessário retirar um componente interno para ter acesso à bateria. 7. Dependendo do tipo de suporte da bateria na placa de sistema, siga as instruções a seguir apresentadas para substituir a bateria. Tipo 1 45 a. Levante a bateria do suporte. b. Faça deslizar a bateria de substituição até à posição correcta, com o lado positivo virado para cima. O suporte da bateria fixa automaticamente a bateria na posição correcta. Tipo 2 a. Para libertar a bateria do suporte, aperte o grampo metálico que fixa a extremidade da bateria. Quando a bateria se soltar, retire-a (1). b. Para inserir a bateria nova, faça deslizar uma extremidade da bateria de substituição para baixo da aba do suporte, com o lado positivo virado para cima. Prima a outra extremidade até o grampo fixar a outra extremidade da bateria (2). Tipo 3 a. 46 Puxe o grampo (1) que segura a bateria, e retire-a (2). Apêndice A Substituição da bateria b. Insira a nova bateria e coloque o grampo na posição inicial. NOTA: Após a substituição da bateria, siga os passos a seguir apresentados para concluir este procedimento. 8. Substitua o painel de acesso ao computador. 9. Volte a ligar o cabo de alimentação e quaisquer dispositivos externos e ligue o computador. 10. Reponha a data e hora, as palavras-passe e outras configurações especiais do sistema utilizando o Computer Setup (programa de configuração do computador). 11. Bloqueie todos os dispositivos de segurança desactivados quando o painel de acesso ao computador foi removido. 47 B Descarga electrostática Uma descarga de electricidade estática proveniente de um dedo ou de outro condutor pode danificar placas de sistema ou outro dispositivos sensíveis à electricidade estática. Este tipo de danos pode reduzir a vida útil do dispositivo. Prevenir os danos resultantes de descargas electrostáticas Para prevenir os danos resultantes das descargas electrostáticas, adopte sempre as seguintes medidas de prevenção: ● Evite o contacto com as mãos transportando sempre os dispositivos nos recipientes de protecção contra a electricidade estática. ● Mantenha as peças electrostaticamente sensíveis nas suas caixa até se encontrarem em locais electrostaticamente seguros. ● Coloque as peças numa superfície ligada à terra antes de as remover dos seus recipientes. ● Evite tocar nos pinos, condutores ou circuitos. ● Assegure-se de que está devidamente ligado à terra sempre que tocar num componente ou aparelho sensível à electricidade estática. Métodos de ligação à terra Existem vários métodos para estabelecer uma ligação à terra. Utilize um ou mais dos seguintes métodos quando manusear ou instalar peças electrostaticamente sensíveis: ● Utilize uma pulseira ligada por um cabo de terra a uma estação de trabalho ligada à terra ou ao chassis do computador. As correias de pulso são correias flexíveis com um mínimo de resistência de 1 megohm +/- 10 porcento nos cabos ligados à terra. Para uma correta ligação à terra, coloque a pulseira justa e bem colada à pele. ● Utilize pulseiras de tornozelo, de pés ou de botas nas estações de trabalho em pé. Utilize as pulseiras em ambos os pés quando estiver de pé sobre soalhos condutores ou tapetes dissipadores. ● Utilize ferramentas de assistência condutoras. ● Utilize um kit de assistência portátil com uma bancada de trabalho amovível dissipadora de electricidade estática. Se não tiver nenhum dos equipamentos sugeridos para uma adequada ligação à terra, contacte um revendedor, agente ou fornecedor de serviços autorizado da HP. NOTA: Para obter mais informações sobre a electricidade estática, contacte um revendedor, agente ou fornecedor de serviços autorizado da HP. 48 Apêndice B Descarga electrostática C Orientações para o funcionamento do computador, cuidados de rotina e preparativos para o envio Orientações para o funcionamento do computador e cuidados de rotina Siga estas orientações para configurar e manter de forma correta o computador e o monitor: ● Mantenha o computador afastado de humidade excessiva, luz solar directa e calor ou frio extremo. ● Opere o computador numa superfície fixa e uniforme. Deixe um espaço de 10,2 cm (4 polegadas) em redor de todos os lados ventilados do computador e sobre o monitor para permitir a ventilação necessária. ● Nunca restrinja o fluxo de ar para dentro do computador bloqueando as ventilações ou as entradas de ar. Não coloque o teclado, com as bases do teclado para baixo, directamente contra a parte da frente da unidade de secretária já que isto também restringe o fluxo de ar. ● Nunca opere o computador com as tampas do painel de acesso ou das ranhuras do cartão de expansão removidas. ● Não empilhe computadores em cima uns dos outros nem os coloque tão próximos que estejam sujeitos ao ar recirculado ou pré-aquecido uns dos outros. ● Se o computador tiver de ser operado dentro de um ambiente separada, a ventilação de entrada e de saída deve ser fornecida no ambiente e as mesmas orientações de funcionamento listadas em cima devem ser aplicadas. ● Não derrame líquidos sobre o computador ou sobre o teclado. ● Nunca cubra as ranhuras de ventilação no monitor com qualquer tipo de material. ● Instale ou ative as funções da gestão de energia do sistema operativo ou de outro software, incluindo estados de suspensão. ● Desligue o computador antes de efectuar um dos seguintes procedimentos: ◦ Limpe o exterior do computador com um pano suave e húmido como for necessário. A utilização de produtos de limpeza poderá retirar a cor ou danificar o acabamento. ◦ Ocasionalmente, limpe as ventilações de ar em todos os lados ventilados do computador. Cotão, pó e outros materiais podem bloquear as ventilações e bloquear o fluxo de ar. Orientações para o funcionamento do computador e cuidados de rotina 49 Precauções com a unidade óptica Certifique-se de que observa as seguintes orientações enquanto opera ou limpa a unidade óptica. Funcionamento ● Não mova a unidade durante o funcionamento. Isto poderá causar o seu mau funcionamento durante a leitura. ● Evite a exposição da unidade a alterações bruscas da temperatura, já que se poderá formar condensação no interior da unidade. Se a temperatura mudar de repente enquanto a unidade está ligada, espere pelo menos uma hora antes de desligar a energia. Se operar a unidade imediatamente, pode funcionar de forma incorrecta durante a leitura. ● Evite colocar a unidade num local sujeito a muita humidade, temperaturas extremas, vibrações mecânicas ou luz solar directa. Limpeza ● Limpe o painel e os controlos com um pano suave e seco ou com um pano seco ligeiramente húmido com um detergente suave. Nunca vaporize fluidos directamente sobre a unidade. ● Evite a utilização de qualquer tipo de solvente, como álcool ou benzina, pois poderá danificar o acabamento. Segurança Se qualquer objecto ou líquido cair dentro da unidade, desligue imediatamente o computador e leve-o a um fornecedor de serviços autorizado da HP. Preparativos para o envio Siga estas sugestões quando se preparar para enviar o computador: 1. Faça uma cópia de segurança dos ficheiros da unidade de disco rígido num dispositivo de armazenamento externo. Certifique-se de que os suportes de cópia de segurança não são expostos a impulsos elétricos ou magnéticos no armazenamento ou em trânsito. NOTA: A unidade de disco rígido bloqueia de forma automática quando a energia do sistema é desligada. 2. Remova e guarde todos os suportes amovíveis. 3. Desligue o computador e os dispositivos externos. 4. Desligue o cabo de energia da tomada eléctrica e depois do computador. 5. Desligue os componentes do sistema e os dispositivos externos das respetivas fontes de energia e depois do computador. NOTA: Certifique-se de que todas as placas estão acomodadas de forma adequada nas respectivas ranhuras antes de enviar o computador. 6. 50 Embale os componentes do sistema e os dispositivos externos nas suas caixas originais ou em embalagens semelhantes com suficiente material de embalagem para os proteger. Apêndice C Orientações para o funcionamento do computador, cuidados de rotina e preparativos para o envio D Acessibilidade A HP desenha, produz e comercializa produtos e serviços que podem ser utilizados por todos, incluindo pessoas com incapacidades, de forma autónoma ou com dispositivos assistivos adequados. Tecnologias assistivas suportadas Os produtos HP suportam uma extensa variedade de tecnologias assistivas dos sistemas operativos e podem ser configurado para trabalhar com tecnologias assistivas adicionais. Utilize a funcionalidade Procurar no seu dispositivo para localizar mais informações sobre as funcionalidades assistivas. NOTA: Para obter informações adicionais sobre um determinado produto de tecnologia assistiva, contacte o suporte ao cliente desse produto. Contactar o suporte ao cliente Estamos constantemente a otimizar a acessibilidade dos nossos produtos e serviços e valorizamos a opinião dos nossos clientes. Se tiver um problema com um produto ou quiser falar-nos sobre as funcionalidades de acessibilidade que o ajudaram, contacte-nos através do número (888) 259-5707, de segunda a sexta-feira, das 06h00 às 21h00, hora das Montanha Rochosas. Se é surdo ou tem dificuldade de audição auditiva e utiliza o TRS/VRS/WebCapTel, contacte-nos se necessitar de suporte técnico ou tiver dúvidas sobre a acessibilidade através do número (877) 656-7058, de segunda a sexta-feira, das 06h00 às 21h00, hora das Montanhas Rochosas da América do Norte. NOTA: Suporte apenas em inglês. Tecnologias assistivas suportadas 51 Índice Remissivo A acessibilidade 51 B bloqueios bloqueio do cabo 38 cadeado 38 Cadeado de segurança do HP Business PC 39 painel frontal 44 C componentes do painel frontal 2 componentes do painel posterior 3 conversão em torre 11 D descarga electrostática, evitar danos 48 DIMMs. Consulte Memória E especificações memória 13 I instalar bateriatipo 45 cabos de unidade 21 memória 13 placa de expansão 16 unidade de disco rígido de 6,35 cm (2,5 pol.) 35 unidade de disco rígido principal de 3,5 polegadas 25 unidade de disco rígido secundária de 3,5 polegadas 30 unidade ótica fina 23 L ligações da placa de sistema 12 localização da ID do produto 4 localização do número de série 4 52 Índice Remissivo M memória especificações 13 instalação 13 ocupação de sockets 13 O orientações de instalação 5 orientações de ventilação 49 orientações para o funcionamento do computador 49 P painel de acesso remoção 6 substituição 7 painel fontal substituição 10 painel frontal remoção 8 remoção de painel vazio 9 segurança 44 placa de expansão instalação 16 remoção 16 preparação para o envio 50 R remover bateriatipo 45 painel de acesso do computador 6 painel frontal 8 painel vazio 9 placa de expansão 16 unidade de disco rígido de 3,5 polegadas 28 unidade de disco rígido de 6,35 cm (2,5 pol.) 33 unidade de disco rígido principal de 3,5 polegadas 25 unidade ótica fina 22 S segurança bloqueio do cabo 38 cadeado 38 Cadeado de segurança do HP Business PC 39 painel frontal 44 substituição da bateria 45 U unidade de disco rígido (3,5 polegadas) instalação 25, 30 remoção 25, 28 unidade de disco rígido (6,35 cm (2,5 pol.)) instalação 35 remoção 33 unidade óptica limpeza 50 precauções 50 unidade ótica instalação 23 remoção 22 unidades instalação 21 ligação dos cabos 21 localizações 20
