Philips 273V5LHAB/00 Manuel utilisateur

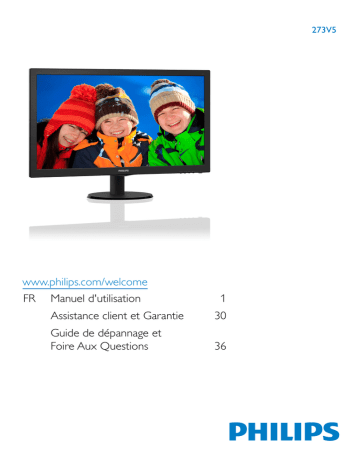

273V5
www.philips.com/welcome
FR Manuel d'utilisation
1
Assistance client et Garantie
30
Guide de dépannage et
Foire Aux Questions
36
Table des matières
1. Important.................................................1
1.1 Précautions de sécurité et
d'entretien...........................................................1
1.2Notations.............................................................3
1.3 Mise au rebut du produit et des
matériaux d’emballage.................................4
2. Installation du moniteur........................5
2.1Installation............................................................5
2.2 Utilisation du moniteur................................7
2.3 Enlever le support du socle
et le socle.......................................................................9
3. Optimisation de l'image......................11
3.1SmartContrast...............................................11
3.2 Philips SmartControl Lite........................11
4. Caractéristiques techniques..............18
4.1 Résolution et modes de
préréglage.........................................................21
5. Gestion de l'énergie.............................22
6. Informations règlementaires..............24
7. Assistance clientèle et Garantie........30
7.1 Politique de Philips relative aux pixels
défectueux des écrans plats...................30
7.2 Assistance client & Garantie..................32
8. Guide de dépannage et Foire Aux
Questions...............................................36
8.1 Recherches de causes de pannes.......36
8.2 Questions générales...................................37
1. Important
• Lors de la mise en place du moniteur,
veillez à ce que la fiche d'alimentation et la
prise soient facilement accessibles.
1. Important
Ce guide électronique de l’utilisateur est
conçu pour toutes les personnes qui utilisent
le moniteur de Philips. Prenez le temps de lire
ce Manuel d'utilisation avant d’utiliser votre
moniteur. Il contient des informations et des
notes importantes au sujet de l'utilisation de
votre moniteur.
• Si vous mettez le moniteur hors tension
en débranchant le câble secteur ou le
câble d'alimentation CC, attendez 6
secondes avant de rebrancher ces câbles.
• Utilisez toujours le cordon secteur
fourni par Philips. Si le cordon secteur
est manquant, veuillez contacter votre
centre de service local. (Reportez-vous
au chapitre Centre d'information à la
clientèle.)
La garantie Philips s'applique à la condition que
le produit soit manipulé correctement pour
son utilisation prévue et conformément aux
instructions d'utilisation, et sur présentation
de la facture d'origine ou du ticket de caisse
d'origine, indiquant la date de l'achat, le nom du
revendeur ainsi que le modèle et le numéro de
production du produit.
• Ne soumettez pas le moniteur à de
fortes vibrations ou à des impacts violents
lorsque vous l’utilisez.
• Ne pas heurter ni laisser tomber le
moniteur pendant l'utilisation ou le
transport.
1.1 Précautions de sécurité et
d'entretien
Entretien
Avertissements
L’utilisation de touches de réglages, d’ajustements
ou de procédures différentes de celles qui sont
décrites dans ce manuel pourrait présenter un
risque de choc électrique, d’électrocution et/ou
mécanique.
• Afin de protéger votre moniteur contre
des dommages, n’appuyez pas trop
fortement sur l’écran LCD. Lorsque vous
déplacez le moniteur, saisissez-le par son
cadre pour le soulever ; ne mettez pas vos
mains ni vos doigts sur l'écran LCD pour
le soulever.
Lorsque vous connectez et utilisez le moniteur
de votre ordinateur, lisez et respectez les
consignes suivantes :
• Débranchez le moniteur si vous envisagez
de ne pas l'utiliser pendant un certain
temps.
• Veuillez protéger le moniteur de la lumière
directe du soleil, des forts éclairages et
ne l'utilisez pas à proximité de sources
de chaleur. L'exposition prolongée à
ces types d'environnement peut causer
des dommages au moniteur et une
décoloration.
• Débranchez le moniteur si vous voulez
le nettoyer. Pour ce faire, utilisez un
chiffon légèrement humide. Vous pouvez
aussi vous servir d'un chiffon sec, pour
autant que le moniteur soit hors tension.
Par contre, n'utilisez jamais de solvants
organiques, tels que l'alcool ou des liquides
à base d'ammoniaque, pour nettoyer le
moniteur.
• Éloignez tout objet pouvant tomber dans
les orifices de ventilation ou empêcher le
refroidissement correct des composants
électroniques du moniteur.
• Afin d'éviter tout risque d'électrocution ou
d'endommagement permanent à l'appareil,
n'exposez pas le moniteur à la poussière ni
à la pluie.
Utilisation
• N'obstruez pas les orifices de ventilation
du boîtier.
1
1. Important
• Ne le mettez pas non plus en contact
avec de l'eau ni avec un environnement
excessivement humide.
Avertissement
Les symptômes de « brûlure », d’« image
résiduelle » ou d’« image fantôme » ne
disparaîtront pas et ne pourront pas être
réparés si vous n'utilisez pas un économiseur
d'écran ou une application de rafraîchissement
périodique de l'écran. Ce dommage n'est pas
couvert par votre garantie.
• Si votre moniteur est mouillé par de l'eau,
essuyez-le aussi rapidement que possible à
l'aide d'un chiffon sec. Si un corps étranger
ou de l'eau pénètrent dans le moniteur,
mettez-le immédiatement hors tension
et débranchez le cordon secteur. Retirez
ensuite le corps étranger ou épongez
l'eau et envoyez le moniteur au centre de
maintenance.
Service après-vente :
• Le boîtier peut uniquement être ouvert
par un technicien qualifié.
• Si vous avez besoin de documents en
vue d'une réparation, veuillez prendre
contact avec votre centre de service local.
(Reportez-vous au chapitre « Centre
d'information à la clientèle. »)
• Ne pas stocker ni utiliser le moniteur dans
des endroits tels qu'il risque d'être exposé
à de la chaleur, à la lumière directe du soleil
ou à un froid extrême.
• Afin d'assurer les performances optimales
de votre moniteur et l'utiliser pendant
plus longtemps, il doit se trouver dans
un endroit compris dans les plages de
température et d'humidité suivantes :
• Pour plus d’informations sur le transport,
veuillez vous référer à la section
« Caractéristiques techniques ».
• Ne laissez pas votre moniteur dans une
voiture ni dans un coffre de voiture à la
lumière directe du soleil.
• Température : 0-40°C 32-95°F
• Humidité : 20-80% HR
Remarque
Adressez-vous à un technicien si le moniteur ne
fonctionne pas normalement ou si vous n'êtes
pas sûr(e) de la procédure à suivre après avoir
lu les instructions du mode d'emploi.
Informations importantes à propos des
brulûres/images fantômes
• Activez systématiquement un programme
économiseur d’écran en mouvement
lorsque votre écran n’est pas sollicité.
Activez systématiquement une application
de rafraîchissement périodique de votre
moniteur pour afficher un contenu
statique fixe. L'affichage sans interruption
d'image statique ou immobile sur une
longue période peut engendrer une «
brûlures », également appelée « images
résiduelles » ou « images fantômes » sur
votre écran.
Ces images « brûlures », « images
résiduelles » ou « images fantômes »
sont un phénomène bien connu de la
technologie des panneaux LCD. Dans
la plupart des cas, cette « rémanence
à l’extinction », ou « image résiduelle
» ou « image fantôme » disparaît
progressivement une fois l’alimentation
éteinte.
2
1. Important
1.2 Notations
Les sous-parties suivantes décrivent les
différentes conventions de notation utilisées
dans ce document.
Notes, mises en garde et avertissements
Tout au long de ce guide, des blocs de texte
pourront être accompagnés d'une icône et
imprimés en caractères gras ou en italiques.
Ces blocs contiennent des notes, des mises en
garde ou des avertissements. Ils sont utilisés de
la façon suivante:
Remarque
Cette icône indique l'existence d'informations
et de conseils importants vous aidant à mieux
utiliser votre ordinateur.
Mise en garde
Cette icône indique l'existence d'informations
vous expliquant comment éviter
l'endommagement potentiel de votre matériel
ou la perte de données.
Avertissement
Cette icône indique qu'il existe un risque de
blessures et vous explique comment éviter le
problème.
Il se peut que des avertissements apparaissent
sous des formats différents et ne soient pas
accompagnés d'icônes. Dans ces cas-là, la
présentation spécifique de l'avertissement
est dictée par les autorités chargées des
réglementations.
3
1. Important
Informations relative à la reprise/recyclage
destinées aux clients
1.3 Mise au rebut du produit et des
matériaux d’emballage
Philips établit des objectifs viables d’un point de
vue technique et économie, visant à optimiser
les performances environnementales du produit,
du service et des activités de l’organisation.
Déchet d'équipement électrique et
électronique - DEEE
Concernant le planning, la conception et les
étapes de production, Philips se concentre sur
une fabrication de produits facilement recyclables. Chez Philips, la gestion de la fin de vie
inclut l’implication aux initiatives nationales
de reprise et aux programmes de recyclage,
lorsque cela est possible, idéalement en coopération avec la concurrence, en recyclant tous les
matériaux (produits et matériaux d’emballage
correspondants), conformément à l’ensemble
des lois sur l’environnement et au programme
de reprise de l’entreprise.
Cette Marque sur le produit ou sur l’emballage illustre que, sous la Directive Européenne
2012/19/EU gouvernant l’utilisation des équipements électriques et électroniques, ce produit
peut ne pas être jeté avec les ordures ménagères. Vous êtes responsable de l’élimination
de cet équipement à travers une collection aux
déchets d’équipements électriques et électroniques désignés. Afin de déterminer les emplacements de telles ordures électriques et électroniques, veuillez contacter votre représentant
du gouvernement local pour connaitre l’organisation de décharge d’ordure dont dépend votre
foyer ou le magasin où vous avez acheté le
produit.
Votre produit est fabriqué avec des matériaux et des composants de haute qualité, qui
peuvent être recyclés et réutilisés.
Pour en savoir plus sur notre programme de
recyclage, visitez le site : http://www.philips.com/
sites/philipsglobal/about/sustainability/ourenvironment/productrecyclingservices.page.
Votre nouveau moniteur contient des matériaux recyclables et réutilisables. Des entreprises
spécialisées peuvent recycler votre produit pour
augmenter la quantité de matériels réutilisables
et minimiser la quantité à être jetée.
Tous les matériaux d’emballage superflus ont
été enlevés. Nous avons essayé de notre mieux
de faciliter la séparation des matériaux d’emballage en des matériaux basiques.
Veuillez consulter votre réglementation locale
relative à la mise au rebut de votre ancien
moniteur et des matériaux d’emballage auprès
de votre revendeur local.
4
2. Installation du moniteur
Installer le support du socle
2. Installation du moniteur
1. Posez le moniteur face à terre sur une
surface douce et plane en faisant attention
à ne pas rayer ou abîmer l’écran.
2.1 Installation
Contenu de la boîte
Register your product and get support at
www.philips.com/welcome
273V5
Quick
Start
2. Attachez la colonne de base au moniteur
jusqu’à ce qu’elle « clique ».
user s manual
使用产品前请阅读使用说明
2013
* Audio
Power
保留备用
* VGA
3. Tenez le support du socle du moniteur
avec deux mains et insérez fermement le
support du socle dans la colonne du socle.
* DVI
* Depends
on the country
* Dépends
du pays
5
2. Installation du moniteur
Connexion à votre PC
273V5LHAB
273V5QHAB/273V5QHABP
5
5
6
6
7
5
6
7
1 Entrée d'alimentation CA
2 Entrée HDMI
1 Entrée d'alimentation CA
2 Entrée HDMI
3 Entrée DVI-D
4 Entrée VGA
3 Entrée DVI-D
4 Entrée VGA
5 Entrée Audio
6 Jack de l'écouteur
7 Verrou antivol Kensington
5 Entrée Audio
6 Jack de l'écouteur
7 Verrou antivol Kensington
273V5LYAB
273V5LHSB
5
5
5
6
7
1 Entrée d'alimentation CA
2 Entrée Audio
1 Entrée d'alimentation CA
2 Entrée VGA
3 Entrée DP
4 Entrée DVI-D
3 Entrée HDMI
4 Sortie audio HDMI
5 Entrée VGA
6 Jack de l'écouteur
7 Verrou antivol Kensington
5 Verrou antivol Kensington
273V5LSB/273V5QSB/273V5QSBP/273V5QS
W/273V5QSWP/273V5LSW
Connexion à un PC
Entrée d'alimentation CA
Entrée DVI-D
Entrée VGA
Verrou antivol Kensington
6
1. Connectez le cordon d'alimentation à
l'arrière du moniteur fermement.
2. Mettez votre ordinateur hors tension et
débranchez son câble d'alimentation.
3. Connectez le câble de signal du moniteur
au connecteur vidéo situé à l'arrière de
votre ordinateur.
4. Insérez les câbles d'alimentation de votre
ordinateur et du moniteur dans une prise
secteur.
5. Mettez votre ordinateur et le moniteur sous
tension. Si le moniteur affiche une image,
cela signifie que l'installation est terminée.
2. Installation du moniteur
Description de l'affichage sur écran
2.2 Utilisation du moniteur
Qu’est-ce que Affichage à l’écran (OSD) ?
Description de la vue de face du produit
La fonction d'affichage des menus à l'écran
(OSD) est présente avec tous les moniteurs
LCD de Philips. Elle permet à l'utilisateur
final d'effectuer des réglages d'écran ou de
sélectionner directement les fonctions du
moniteur par le biais d'une fenêtre d'instructions
apparaissant à l'écran. Une interface conviviale,
semblable à celle reproduite ci-après, apparaît :
Modèle 273V5LSB/273V5QSB/273V5QSBP/27
3V5QSW/273V5QSWP/273V5LSW:

Modèle 273V5QHAB/273V5QHABP/273V5L
HAB/273V5LYAB




5

 
7
6
4
3
2
Modèle 273V5LYAB:
Modèle 273V5LSB/273V5QSB/273V5QSBP/27
3V5QSW/273V5QSWP/273V5LSW/273V5LH
SB


5





7
6
4
3

2
Allume et éteint (MARCHE
et ARRÊT) l'alimentation du
moniteur.
Modèle 273V5LHSB:

Ouvre le menu OSD.
Confirme le réglage de l'OSD.


Retourne au niveau précédent
du menu OSD.

Ajuste le niveau de luminosité.

Ajuste le menu OSD.
Ajuste le volume du haut-parleur.
Change le format d'affichage.
Ajuste automatiquement le
moniteur.
7


2. Installation du moniteur
Le menu OSD
Modèle 273V5LHAB:

Vous trouverez ci-dessous une vue d'ensemble
de la structure de l'affichage sur écran. Vous
pourrez par la suite l'utiliser comme référence
lorsque vous voudrez plus tard revenir aux
différents réglages.






Main menu
Sub menu
VGA
DVI
HDMI
DisplayPort
(available for selective models)
Picture Format
Brightness
Contrast
SmartResponse
SmartContrast
Pixel Orbiting
Over Scan
Gamma
(available for selective models)
Input

Modèle 273V5QHAB/273V5QHABP:






Audio
Volume
Mute
Audio Source
(available for selective models)


Color
Instructions simples et basiques sur les
touches de contrôle
Language
Wide Screen, 4:3
0~100
0~100
Off, Fast, Faster, Fastest
On, Off
On, Off
On, Off
(1.8, 2.0, 2.2, 2.4, 2.6)
0~100
On, Off
Audio In, HDMI, DisplayPort
Color Temperature
sRGB
6500K, 9300K
User Define
Red: 0~100
Green: 0~100
Blue: 0~100
English Español, Français, Deutsch, Italiano,
Português, Русский 简体中文, Türkçe,
Dans le menu OSD ci-dessus, l'utilisateur peut
appuyer sur les boutons
situées sur le
panneau frontal du moniteur pour déplacer le
curseur, et sur OK pour confirmer un choix ou
une modification.
Nederlands, Svenska, Suomi, Polski, Čeština
한국어, 日本語, Maryar, Українська,
Português do Brazil, Ελληνική (προαιρετικός),
繁體中文(可選)
OSD
Settings
Setup
Horizontal
0~100
Vertical
0~100
Transparency
Off, 1, 2, 3, 4
OSD Time Out
5s, 10s, 20s, 30s, 60s
Auto
H. Position
0~100
V. Position
0~100
Phase
0~100
Clock
0~100
Resolution
Notification
On, Off
Reset
Yes, No
Information
8
2. Installation du moniteur
Avis de résolution
2.3 Enlever le support du socle et le
socle
Ce moniteur a été conçu pour offrir des
performances optimales à une résolution native
de 1920 × 1080 à 60 Hz. Quand le moniteur
est allumé à une autre résolution, le message
d’alerte suivant s’affiche à l’écran : Use 1920
× 1080 @ 60 Hz for best results (Utilisez la
résolution 1920 x 1080 à 60 Hz pour des
résultats optimaux).
Déposer le support du socle
Avant de commencer à enlever le socle du
moniteur, suivez les instructions suivantes
pour réduire le risque de blessure et/ou de
dommage.
1. Posez le moniteur face à terre sur une
surface douce en faisant attention à ne pas
rayer ou abîmer l’écran.
L’affichage du message d’alerte de résolution
native peut être désactivé à partir de
Configuration dans le menu d’affichage à l’écran
(OSD).
Fonction physique
Inclinaison
2. Appuyez sur les clips de verrouillage pour
détacher le support de la colonne du socle.
1
3. Appuyez sur le bouton de détachement
pour détacher la colonne de base.
2
9
2. Installation du moniteur
Remarque
Ce moniteur accueille une interface de montage
de 100mm x 100mm.
100mm
100mm
Mise en garde
À utiliser exclusivement avec un support mural
certifié UL d’une capacité de charge minimale
de 3,5Kg
10
3. Optimisation de l'image
3.2 Philips SmartControl Lite
3. Optimisation de l'image
Le nouveau logiciel SmartControl Lite de Philips
vous permet de contrôler votre moniteur à
l’aide d’une interface graphique facile à utiliser.
C'en est fini des réglages compliqués, ce logiciel
pratique vous aide à ajuster la résolution, à
faire l'étalonnage des couleurs, les réglages de
l’horloge/de la phase, le réglage du point blanc
RGB, etc.
3.1 SmartContrast
De quoi s'agit-il ?
Cette technologie unique analyse de façon
dynamique le contenu à l'écran, et optimise
automatiquement le contraste du moniteur
LCD pour une clarté visuelle et un plaisir visuel
maximum. Le rétroéclairage est ainsi augmenté
pour des images plus claires, plus précises et
plus lumineuses, ou diminué pour un affichage
clair des images sur fond sombre.
Grâce aux dernières technologies dans
l'algorithme principal, offrant un traitement et
un temps de réponse plus rapides, ce logiciel
compatible avec Windows7/8 est basé sur des
icônes avec une interface très conviviale pour
vous aider à bien utiliser vos moniteurs de
Philips.
Pourquoi en ai-je besoin ?
Vous attendez une clarté visuelle optimale
et un confort visuel, quel que soit le type de
contenu à l'écran. SmartConstrast contrôle
dynamiquement le contraste et ajuste le
rétroéclairage pour des images ou des
écrans de jeu et de vidéo claires, précises et
lumineuses, et pour du texte de bureautique
lisible. En réduisant la consommation électrique
de votre moniteur, vous réalisez des économies
énergétiques et prolongez la durée de vie de
votre écran.
Installation
• Suivez les instructions pour l'installation.
• Vous pouvez le lancer une fois l'installation
terminée.
• Si vous voulez lancer le logiciel
ultérieurement, vous pourrez alors cliquer
sur le raccourci du bureau ou de la barre
d'outils.
Comment ça marche ?
Lorsque vous activez SmartContrast, ce dernier
va analyser le contenu affiché en temps réel
et ajuster les couleurs et contrôler l'intensité
du rétroéclairage. Cette fonction permet
d'optimiser dynamiquement le contraste
pour plus de plaisir dans votre divertissement,
visionnage de clips vidéo ou jeux.
Premier lancement – Assistant
• La première fois après l'installation
de SmartControl Lite, l'assistant est
automatiquement lancé.
11
3. Optimisation de l'image
• L'assistant va vous aider à ajuster les
performances de votre moniteur, étape
après étape.
• Rendez-vous dans le menu Plug-in
(Branchement) pour lancer l'assistant
ultérieurement.
• Vous pouvez ajuster davantage d'options
sans l'assistant depuis le panneau Standard.
Lancement depuis le panneau Standard :
Menu Adjust (Réglage) :
• Le menu Adjust (Réglage) vous permet
d'ajuster la Brightness (luminosité), le
Contrast (contraste), la Focus (mise au
point), la Position (position) et la Resolution
(résolution).
• Suivez les instructions pour effectuer les
réglages.
• L'invite Cancel (Annuler) vous permet
d'annuler l'installation.
12
3. Optimisation de l'image
Menu Color (Couleur) :
• Le menu Color (Couleur) vous permet
d'ajuster le RVB (rouge/vert/bleu), Black
Level (Niveau noir), White Point (Point
blanc), et Color Calibratio (l'étalonnage des
couleurs).
• Suivez les instructions pour effectuer les
réglages.
• Référez-vous au tableau ci-dessous pour les
éléments du sous-menu selon votre choix.
• Exemple pour Color Calibration
(l'étalonnage des couleurs) :
13
3. Optimisation de l'image
• Le bouton Previous (précédent) est
désactivé jusqu'au deuxième écran de
couleur.
• Next (Suivant) permet d'accéder à la cible
suivante (6 cibles).
• Finalement, allez dans File (Fichier) > Preset
pane (Panneau préréglages).
• Cancel (Annuler) ferme l'interface
utilisateur et retourne à la page Plug-in
(Branchement).
Options > Preferences (Préférences) n'est disponible que lorsque vous choisissez
Preferences (Préférences) dans le menu
déroulant Options. Sur un écran non pris en
charge, mais compatible DDC/CI, seuls les
onglets Help (Aide) et Options sont disponibles.
1. « Show Me » (Me montrer) lance le
tutoriel d'aide à l'étalonnage des couleurs.
2. Start (Démarrer) - lance la séquence
d'étalonnage des couleurs en 6 étapes.
3. Quick View (Visualisation rapide) charge les
images précédente/suivante.
4. Pour retourner au panneau d'accueil Color
(Couleur), cliquez sur le bouton Cancel
(Annuler).
5. Enable color calibration (Active l'étalonnage
des couleurs) - activé par défaut. Si la case
n'est pas cochée, il n'y a pas d'étalonnage
des couleurs, les boutons Start (Démarrer)
et Quick View (Visualisation rapide) sont
grisés.
6. Les informations relatives au brevet doivent
figurer sur l'écran d'étalonnage.
• Affiche les réglages préférés actuels.
• Cochez la case pour activer la fonction. La
case à cocher est une touche à bascule.
Écran de premier étalonnage des couleurs :
• Enable Context Menu (Activer le menu
contextuel) sur le bureau est coché (activé)
par défaut. Enable Context Menu (Activer
le menu contextuel) affiche les sélections
SmartControl Lite pour Select Preset
(Choisir préréglage) et Tune Display (Régler
affichage) dans le menu contextuel du
bureau clic avec le bouton droit. Désactivé
supprime SmartControl Lite du menu
contextuel (clic avec le bouton droit).
14
3. Optimisation de l'image
Options > Input (Entrée) - n'est disponible que
lorsque vous choisissez Input (Entrée) dans le
menu déroulant Options. Sur un écran non pris
en charge, mais compatible DDC/CI, seuls les
onglets Help (Aide) et Options sont disponibles.
Aucun autre onglet de SmartControl Lite n'est
disponible.
• L’icône Enable Task Tray (Activer barre
des tâches) est coché (activé) par défaut.
Enable Context Menu (Activer le menu
contextuel) affiche le menu de la barre des
tâches pour SmartControl Lite. Cliquez
avec le bouton droit sur l'icône de la barre
des tâches pour afficher les options du
menu pour Help (Aide), Technical Support
(Assistance technique), Check for Update
(Vérification des mises à niveau), About (À
propos) et Exit (Quitter). Lorsque le menu
Enable Task Tray (Activer barre des tâches)
est désactivé, l'icône de la barre des tâches
affiche uniquement l’option Exit (Quitter).
• Run at Startup (Exécuter au démarrage)
est coché (activé) par défaut. En cas de
désactivation, SmartControl Lite n'est pas
lancé au démarrage ou reste dans la barre
des tâches. Pour lancer SmartControl Lite,
utilisez le raccourci depuis le bureau ou
la liste des programmes. Si cette case est
décochée (désactivée), aucun préréglage
ne se charge au démarrage, même s'il a
été défini comme devant s'exécuter au
démarrage.
• Affiche le panneau d'instructions Source
et le paramétrage actuel de la source
d'entrée.
• Activer le Mode transparence
(Windows7/8, Vista, XP). Par défaut : 0%
opaque.
• En mode affichage d'entrée simple, ce
panneau n'est pas visible.
Options > Audio - n'est disponible que lorsque
vous choisissez Audio dans le menu déroulant
Options.
Sur un écran non pris en charge, mais
compatible DDC/CI, seuls les onglets Help
(Aide) et Options sont disponibles.
15
3. Optimisation de l'image
Help (Aide) > Version - n'est disponible que
lorsque vous choisissez Version dans le menu
déroulant Help (Aide). Sur un écran non pris
en charge, mais compatible DDC/CI, seuls les
onglets Help (Aide) et Options sont disponibles.
Help (Aide) > User Manual (Manuel
d'utilisation) - n'est disponible que lorsque vous
choisissez User Manual (Manuel d'utilisation)
dans le menu déroulant Help (Aide). Sur un
écran non pris en charge, mais compatible
DDC/CI, seuls les onglets Help (Aide) et
Options sont disponibles.
Context Sensitive Menu (Menu sensible au
contexte)
Le Context Sensitive Menu (Menu sensible
au contexte) est Activé par défaut. Si Enable
Context Menu (Activer le menu contextuel) est
coché dans le panneau Options > Preferences
(Préférences), le menu est alors visible.
Le Context Menu (menu contextuel) présente
trois entrées :
• SmartControl Lite - si sélectionné, l'écran
About (À propos) s'affiche.
• Select Preset (Choisir préréglage) - présente
un menu hiérarchique des préréglages
enregistrés pour une utilisation immédiate.
La marque « coché » indique le préréglage
actuellement sélectionné. Il est également
possible de choisir le Factory Preset
(Préréglage usine) depuis le menu déroulant.
16
3. Optimisation de l'image
• Tune Display (Régler affichage) - ouvre le
panneau de commande SmartControl Lite.
Menu Barre des tâches activé
Le menu barre des tâches s'affiche en cliquant
avec le bouton droit sur l'icône SmartControl
Lite, depuis la barre des tâches. Cliquez avec le
bouton gauche pour lancer l'application.
Menu Barre des tâches désactivé
Lorsque la Barre des tâches est désactivée dans
le dossier des préférences, seul le choix EXIT
(QUITTER) est disponible. Pour supprimer
complètement SmartControl Lite de la barre
des tâches, désactivez Run at Startup (Exécuter
au démarrage) sous Options > Preferences
(Préférences).
La barre des tâches présente cinq entrées :
• Help (Aide) - accès au fichier du manuel
d'utilisation : Ouvre le fichier du manuel
d'utilisation en utilisant la fenêtre du
navigateur par défaut.
Remarque
Toutes les illustrations de cette section sont
données à titre de référence uniquement. La
version du logiciel SmartControl peut être
modifiée sans préavis. Veuillez toujours vérifier le
site Web officiel de Portrait
www.portrait.com/dtune/phl/enu/index pour
télécharger la dernière version du logiciel
SmartControl.
• Technical Support (Assistance technique) affiche la page de l'assistance technique.
• Check for Update (Contrôler les mises
à jour) - accès à la page de renvoi PDI
et contrôle la version de l'utilisateur par
rapport à la dernière version disponible.
• About (À propos) - affiche les informations
détaillées de référence : version du produit,
informations sur la publication et nom du
produit.
• Exit (Quitter) - Ferme SmartControl Lite.
Pour exécuter SmartControl Lite une nouvelle
fois, sélectionnez SmartControl Lite dans le
menu Program (Programmes), double-cliquez
sur l'icône PC de bureau ou redémarrez le
système.
17
4. Caractéristiques techniques
4. Caractéristiques techniques
Image/Affichage
Type de dalle d'écran
Rétroéclairage
Taille de la dalle
Proportions
Taille de pixel
Luminosité
SmartContrast
Taux de contraste (typique)
Temps de réponse (typique)
Réponse Smart
Résolution optimale
Angle de vue
Couleurs d’affichage
Fréquence de
rafraîchissement vertical
Fréquence horizontale
sRGB
Connectivité
Entrée de signal
Signal d'entrée
Entrée/sortie audio
Caractéristiques pratiques
Haut-parleurs intégrés
TN-LCD(273V5L);MVA LCD(273V5Q)
DEL
27'' L (68,6 cm)
16:9
0,311 × 0,311 mm
300 cd/m²
10 000 000:1
1000:1 / 3000:1 (273V5QHAB/273V5QSB/273V5QSW)
5ms / 12ms(273V5QHAB/273V5QSB/273V5QSW) / 15ms(273V5
QHABP/273V5QSBP/273V5QSWP)
4ms(GtG) (273V5QHAB/273V5QSB/273V5QSW)
5ms(GtG) (273V5QHABP/273V5QSBP/273V5QSWP)
1ms(GtG) (273V5LHAB/273V5LHSB)
1920 x 1080 à 60Hz
170° (H) / 160° (V) à Tx Contraste > 10;
178° (H) / 178° (V) à Tx Contraste > 10 (273V5QHAB/273V5Q
HABP/273V5QSB/273V5QSBP/273V5QSW/273V5QSWP)
16,7 M
56Hz - 76Hz
30kHz - 83kHz
OUI
VGA, DVI (273V5LSB/273V5QSB/273V5QSBP/273V5QSW/273V
5QSWP/273V5LSW/273V5LYAB/273V5LHAB/273V5QHAB/273V
5QHABP), HDMI (273V5LHAB/273V5LHSB/273V5QHAB/273V5
QHABP), DP (273V5LYAB)
Synchro séparée, synchro sur vert
Entrée audio PC (273V5LYAB/273V5QHAB/273V5QHABP/273V5
LHAB),
sortie casque (273V5QHAB/273V5QHABP/273V5LHAB/273V5LY
AB),
Sortie audio HDMI (273V5LHSB)
2W × 2 (273V5QHAB/273V5QHABP/273V5LHAB/273V5LYAB)
273V5LSB/273V5QSB/273V5QSBP/273V5QSW/273V5QSWP/27
3V5LSW/273V5LHSB:
Fonctions pratiques
273V5QHAB/273V5QHABP/273V5LHAB/273V5LYAB:
18
4. Caractéristiques techniques
Image/Affichage
Langues OSD
Autres fonctions pratiques
Compatibilité Plug & Play
Socle
Inclinaison
Anglais, Français, Allemand, Espagnol, Italien, Russe,
Chinois simplifié, Portugais, Turc, Néerlandais, Suédois, Finlandais,
Polonais, Tchèque, Coréen, Japonais, Hongrois, Ukrainien, Portugais
brésilien, Grec (optionnel), Chinois traditionnel (optionnel)
Verrouillage Kensington
DDC/CI, sRGB, Windows 8/7, Mac OSX, Linux
-5 / +20
273V5LHSB/273V5LHAB/273V5QHAB/273V5QHABP
Alimentation
273V5LHSB: 29,1 W (typique), 34,26 W (max.)
273V5LHAB: 27,19 W (typique), 34,84 W (max.)
Mode Marche
273V5QHAB: 40,74 W (typique), 47,59 W (max.)
273V5QHABP: 25,49 W (typique), 28,18 W (max.)
Veille (En attente)
0,5W
Eteint
0,3W
Voyant DEL d’alimentation
En mode : Blanc, mode En attente/Veille : Blanc (clignote)
Alimentation
Intégré, 100-240VCA, 50/-60Hz
273V5LSB/273V5QSB/273V5QSBP/273V5QSW/273V5QSWP/273V5LSW/273V5LYAB
Alimentation
273V5LSB/273V5LSW: 32,53 W (typique), 33,95 W (max.)
273V5LYAB: 25,05 W (typique), 35,3 W (max.)
Mode Marche
273V5QSB/273V5QSW: 35,57 W (typique), 36,27 W (max.)
273V5QSBP/273V5QSWP: 23,90 W (typique), 24,58 W (max.)
Veille (En attente)
0,5W
Eteint
0,5W
Voyant DEL d’alimentation
En mode : Blanc, mode En attente/Veille : Blanc (clignote)
Alimentation
Intégré, 100-240VCA, 50/-60Hz
Dimensions
Produit avec socle (LxHxP)
Produit sans socle (LxHxP)
Poids
Produit avec socle
Produit sans socle
Condition de fonctionnement
Plage de température (en
fonctionnement)
Plage de température
(Hors fonctionnement)
Humidité relative
MTBF
646× 471 × 240 mm
646 x 398 × 57 mm
4,53kg
4,00kg
de 0 °C à 40 °C
de -20 °C à 60 °C
de 20% à 80%
30 000 heures
Environnement
19
4. Caractéristiques techniques
ROHS
EPEAT
Emballage
Energy Star
Conformité et normes
Approbations réglementaires
Boîtier
Couleur
Finition
OUI
Silver (www.epeat.net)
100% recyclable
OUI
Marque CE, FCC Classe B, SEMKO, TCO Certified, ETL,
ISO9241-307, BSMI, EPA, UKRAINIAN, CCC, CECP, PSB, WEEE,
C-TICK, CU
Noir/Blanc
Brillant/Texture
Remarque
1. EPEAT Gold ou Silver n'est valide qu'aux endroits où Philips a enregistré le produit. Visitez le site
www.epeat.net pour connaître l'état de l'enregistrement dans votre pays.
2. Ces données sont sujettes à modifications sans préavis. Visitez www.philips.com/support pour
télécharger la dernière version de la brochure.
3. Le temps de réponse Smart est la valeur optimale des tests GtG ou GtG (BW).
20
4. Caractéristiques techniques
4.1 Résolution et modes de
préréglage
Résolution maximale
1920 x 1080 à 60Hz (Entrée analogique)
1920 x 1080 à 60Hz (Entrée numérique)
Résolution recommandée
1920 x 1080 à 60Hz (Entrée numérique)
Fréq. H.
(KHz)
Résolution
Fréq.V. (Hz)
31,47
720 × 400
70,09
31,47
640 × 480
59,94
35,00
640 × 480
66,67
37,86
640 × 480
72,81
37,50
640 × 480
75,00
37,88
800 × 600
60,32
46,88
800 × 600
75,00
48,36
1024 × 768
60,00
60,02
1024 × 768
75,03
44,77
1280 × 720
59,86
63,89
1280 × 1024
60,02
79,98
1280 × 1024
75,03
55,94
1440 × 900
59,89
70,64
1440 × 900
74,98
65,29
1680 × 1050
59,95
67,50
1920 × 1080
60,00
Remarque
Veuillez noter que votre moniteur fonctionne
de façon optimale à sa résolution native de
1920 × 1080 à 60Hz. Pour un affichage optimal,
veuillez suivre cette recommandation quant à la
résolution.
21
5. Gestion de l'énergie
273V5LYAB:
5. Gestion de l'énergie
Définition de la gestion énergétique
Si vous disposez d'une carte vidéo compatible
VESA DPM ou d'un logiciel installé sur votre
PC, le moniteur va automatiquement réduire
sa consommation électrique lorsqu'il n'est
pas utilisé. En cas d'activation d'une touche
du clavier, de manipulation de la souris ou
de détection d'un autre appareil d'entrée, le
moniteur va automatiquement « se réveiller
». Le tableau suivant affiche la consommation
électrique et la signalisation de ladite fonction
d'économie d'énergie :
Mode VESA
Video
(Vidéo)
Actif
ACTIVÉ
Veille (En
DÉSACTIVÉ
attente)
Éteint
Mode VESA Video (Vidéo) H-sync V-sync
Mode VESA
Video
(Vidéo)
Actif
ACTIVÉ
Oui
29,1W
(typique)
34,26 W
(max.)
Blanc
DÉSACTIVÉ
< 0,5 W
DÉSACTIVÉ
(typique)
273V5QHAB
Définition de la gestion énergétique
Définition de la gestion énergétique
Mode VESA Video (Vidéo) H-sync V-sync
Oui
Non
-
Énergie
utilisée
Couleur du
voyant DEL
35,57 W
(typique)
36,27 W
(max.)
Blanc
< 0,5 W
(typique)
Blanc
(clignote)
< 0,5 W
DÉSACTIVÉ
(typique)
Mode VESA
Video
(Vidéo)
Actif
ACTIVÉ
Oui
Veille (En
attente)
DÉSACTIVÉ
Éteint
DÉSACTIVÉ
Énergie
utilisée
Oui
40,74 W
(typique)
47,59 W
(max.)
Blanc
Non
Non
< 0,5 W
(typique)
Blanc
(clignote)
-
-
< 0,3W
(typique)
DÉSACTIVÉ
Mode VESA
Video
(Vidéo)
Actif
ACTIVÉ
Oui
Veille (En
attente)
DÉSACTIVÉ
Éteint
DÉSACTIVÉ
Couleur du
voyant DEL
Oui
23,90 W
(typique)
24,58 W
(max.)
Blanc
Non
< 0,5 W
(typique)
Blanc
(clignote)
-
Couleur du
voyant DEL
Définition de la gestion énergétique
Définition de la gestion énergétique
Mode VESA Video (Vidéo) H-sync V-sync
Énergie
utilisée
H-sync V-sync
273V5QHABP:
273V5QSBP/273V5QSWP:
-
Oui
< 0,3W
(typique)
273V5QSB/273V5QSW:
DÉSACTIVÉ
Couleur du
voyant DEL
-
-
Éteint
Énergie
utilisée
H-sync V-sync
-
-
Non
DÉSACTIVÉ
DÉSACTIVÉ
DÉSACTIVÉ
DÉSACTIVÉ
< 0,5W
(typique)
Éteint
Éteint
Veille (En
attente)
-
Blanc
(clignote)
< 0,5 W
(typique)
Oui
-
Blanc
(clignote)
Non
ACTIVÉ
Blanc
(clignote)
< 0,5 W
(typique)
Non
Actif
< 0,5 W
(typique)
Non
DÉSACTIVÉ
-
Non
Non
Veille (En
attente)
DÉSACTIVÉ
Non
DÉSACTIVÉ
Oui
Éteint
Blanc
Veille (En
attente)
Oui
Non
25,05 W
(typique)
35,3 W
(max.)
Blanc
ACTIVÉ
DÉSACTIVÉ
Oui
Couleur du
voyant DEL
Actif
Veille (En
attente)
Oui
Énergie
utilisée
32,53 W
(typique)
33,95 W
(max.)
Oui
Couleur du
voyant DEL
Définition de la gestion énergétique
Définition de la gestion énergétique
ACTIVÉ
Énergie
utilisée
273V5LHSB:
273V5LSB/273V5LSW:
Actif
DÉSACTIVÉ
H-sync V-sync
< 0,5 W
DÉSACTIVÉ
(typique)
273V5LHAB:
22
Énergie
utilisée
Couleur du
voyant DEL
Oui
25,49 W
(typique)
28,18 W
(max.)
Blanc
Non
Non
< 0,5 W
(typique)
Blanc
(clignote)
-
-
< 0,3W
(typique)
DÉSACTIVÉ
H-sync V-sync
5. Gestion de l'énergie
Définition de la gestion énergétique
Mode VESA
Video
(Vidéo)
Énergie
utilisée
Couleur du
voyant DEL
Actif
ACTIVÉ
Oui
Oui
27,19 W
(typique)
34,84 W
(max.)
Blanc
Veille (En
attente)
DÉSACTIVÉ
Non
Non
< 0,5 W
(typique)
Blanc
(clignote)
Éteint
DÉSACTIVÉ
-
-
< 0,3W
(typique)
DÉSACTIVÉ
H-sync V-sync
La configuration suivante est utilisée pour
mesurer la consommation électrique de ce
moniteur.
• Résolution native : 1920 × 1080
• Contraste : 50%
• Luminosité : 300 nits ou 200 nits
• Color temperature (Température de
couleurs) : 6 500k avec motif blanc complet
Remarque
Ces données sont sujettes à modifications sans
préavis.
23
6. Informations règlementaires
6. Informations
règlementaires
• ISO9241-307:2008 (Ergonomic
requirement, Analysis and compliance test
methods for electronic visual displays).
Lead-free Product
• prEN50279:1998 (Low Frequency Electric
and Magnetic fields for Visual Display).
• GS EK1-2000:2013 (GS mark requirement).
Lead free display promotes environmentally sound recovery and disposal
of waste from electrical and electronic equipment. Toxic substances like
Lead has been eliminated and compliance with
European community’s stringent RoHs directive
mandating restrictions on hazardous substances
in electrical and electronic equipment have been
adhered to in order to make Philips monitors
safe to use throughout its life cycle.
• MPR-II (MPR:1990:8/1990:10 Low
Frequency Electric and Magnetic fields).
• TCO CERTIFIED (Requirement for
Environment Labeling of Ergonomics,
Energy, Ecology and Emission, TCO: Swedish
Confederation of Professional Employees)
for TCO versions.
CE Declaration of Conformity
This product is in conformity with the following
standards
• EN60950-1:2006+A11:2009+A1:20
10+A12:2011 (Safety requirement of
Information Technology Equipment).
• EN55022:2010 (Radio Disturbance
requirement of Information Technology
Equipment).
• EN55024:2010 (Immunity requirement of
Information Technology Equipment).
• EN61000-3-2:2006 +A1:2009+A2:2009
(Limits for Harmonic Current Emission).
• EN61000-3-3:2008 (Limitation of Voltage
Fluctuation and Flicker) following provisions
of directives applicable.
• 2006/95/EC (Low Voltage Directive).
• 2004/108/EC (EMC Directive).
• 2009/125/EC (ErP, Energy-related Product
Directive, EC No. 1275/2008 and 642/2009
Implementing)
• 2011/65/EU (RoHS Directive)
And is produced by a manufacturing organization on ISO9000 level.
The product also comply with the following
standards
24
6. Informations règlementaires
Federal Communications Commission (FCC)
Notice (U.S. Only)
FCC Declaration of Conformity
Declaration of Conformity for Products Marked
with FCC Logo,
This equipment has been tested and found
to comply with the limits for a Class B
digital device, pursuant to Part 15 of the
FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This
equipment generates, uses and can radiate
radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to
radio communications.
United States Only
This device complies with Part 15 of the FCC
Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, and (2) this device must accept
any interference received, including interference
that may cause undesired operation.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception,
which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by
one or more of the following measures:
Commission Federale de la Communication
(FCC Declaration)
Cet équipement a été testé et déclaré
conforme auxlimites des appareils numériques de class B,aux termes de l'article
15 Des règles de la FCC. Ces limites sont
conçues de façon à fourir une protection
raisonnable contre les interférences nuisibles
dans le cadre d'une installation résidentielle.
• Reorient or relocate the receiving antenna.
• Increase the separation between the
equipment and receiver.
CET appareil produit, utilise et peut émettre
des hyperfréquences qui, si l'appareil n'est
pas installé et utilisé selon les consignes
données, peuvent causer des interférences
nuisibles aux communications radio.
Cependant, rien ne peut garantir l'absence
d'interférences dans le cadre d'une installation particulière. Si cet appareil est la cause
d'interférences nuisibles pour la réception
des signaux de radio ou de télévision, ce qui
peut être décelé en fermant l'équipement,
puis en le remettant en fonction, l'utilisateur
pourrait essayer de corriger la situation en
prenant les mesures suivantes:
• Connect the equipment into an outlet on
a circuit different from that to which the
receiver is connected.
• Consult the dealer or an experienced
radio/TV technician for help.
Changes or modifications not expressly
approved by the party responsible for
compliance could void the user's authority
to operate the equipment.
Use only RF shielded cable that was supplied
with the monitor when connecting this monitor
to a computer device.
To prevent damage which may result in fire or
shock hazard, do not expose this appliance to
rain or excessive moisture.
• Réorienter ou déplacer l’antenne de
réception.
THIS CLASS B DIGITAL APPARATUS MEETS
ALL REQUIREMENTS OF THE CANADIAN
INTERFERENCE-CAUSING EQUIPMENT
REGULATIONS.
• Brancher l’équipement sur un autre circuit
que celui utilisé par le récepteur.
• Augmenter la distance entre l’équipement
et le récepteur.
25
6. Informations règlementaires
EN 55022 Compliance (Czech Republic Only)
• Demander l’aide du marchand ou d’un
technicien chevronné en radio/télévision.
Toutes modifications n'ayant pas reçu
l'approbation des services compétents
en matière de conformité est susceptible
d'interdire à l'utilisateur l'usage du présent
équipement.
N'utiliser que des câbles RF armés pour les
connections avec des ordinateurs ou périphériques.
Polish Center for Testing and Certification
Notice
The equipment should draw power from a
socket with an attached protection circuit (a
three-prong socket). All equipment that works
together (computer, monitor, printer, and so on)
should have the same power supply source.
CET APPAREIL NUMERIQUE DE LA CLASSE
B RESPECTE TOUTES LES EXIGENCES DU
REGLEMENT SUR LE MATERIEL BROUILLEUR
DU CANADA.
The phasing conductor of the room's electrical
installation should have a reserve short-circuit
protection device in the form of a fuse with a
nominal value no larger than 16 amperes (A).
To completely switch off the equipment, the
power supply cable must be removed from the
power supply socket, which should be located
near the equipment and easily accessible.
A protection mark "B" confirms that the equipment is in compliance with the protection usage
requirements of standards PN-93/T-42107 and
PN-89/E-06251.
26
6. Informations règlementaires
North Europe (Nordic Countries) Information
Ergonomie Hinweis (nur Deutschland)
Placering/Ventilation
VARNING:
FÖRSÄKRA DIG OM ATT HUVUDBRYTARE
OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR
DU STÄLLER DIN UTRUSTNING PÅPLATS.
Der von uns gelieferte Farbmonitor entspricht
den in der "Verordnung über den Schutz vor
Schäden durch Röntgenstrahlen" festgelegten
Vorschriften.
Auf der Rückwand des Gerätes befindet sich
ein Aufkleber, der auf die Unbedenklichkeit der
Inbetriebnahme hinweist, da die Vorschriften
über die Bauart von Störstrahlern nach Anlage
III ¤ 5 Abs. 4 der Röntgenverordnung erfüllt sind.
Placering/Ventilation
ADVARSEL:
SØRG VED PLACERINGEN FOR, AT NETLEDNINGENS STIK OG STIKKONTAKT ER
NEMT TILGÆNGELIGE.
Damit Ihr Monitor immer den in der Zulassung
geforderten Werten entspricht, ist darauf zu
achten, daß
Paikka/Ilmankierto
VAROITUS:
SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO
VOIDAAN TARVITTAESSA HELPOSTI IRROTTAA PISTORASIASTA.
1. Reparaturen nur durch Fachpersonal
durchgeführt werden.
2. nur original-Ersatzteile verwendet werden.
3. b
ei Ersatz der Bildröhre nur eine
bauartgleiche eingebaut wird.
Plassering/Ventilasjon
ADVARSEL:
NÅR DETTE UTSTYRET PLASSERES, MÅ DU
PASSE PÅ AT KONTAKTENE FOR STØMTILFØRSEL ER LETTE Å NÅ.
Aus ergonomischen Gründen wird empfohlen,
die Grundfarben Blau und Rot nicht auf dunklem Untergrund zu verwenden (schlechte
Lesbarkeit und erhöhte Augenbelastung bei zu
geringem Zeichenkontrast wären die Folge).
Der arbeitsplatzbezogene Schalldruckpegel
nach DIN 45 635 beträgt 70dB (A) oder weniger.
BSMI Notice (Taiwan Only)
ACHTUNG: BEIM AUFSTELLEN DIESES
GERÄTES DARAUF ACHTEN, DAß
NETZSTECKER UND NETZKABELANSCHLUß LEICHT ZUGÄNGLICH SIND.
27
6. Informations règlementaires
中国大陆RoHS
Restriction on Hazardous Substances
statement (India)
根据中国大陆《电子信息产品污染控制管理办法》(也
称为中国大陆RoHS),以下部分列出了本产品中可能
包含的有毒有害物质或元素的名称和含量
This product complies with the “India E-waste
Rule 2011” and prohibits use of lead, mercury,
hexavalent chromium, polybrominated
biphenyls or polybrominated diphenyl ethers
in concentrations exceeding 0.1 weight % and
0.01 weight % for cadmium, except for the
exemptions set in Schedule 2 of the Rule.
本表适用之产品
显示器(液晶及CRT)
有毒有害物质或元素
部件名称
E-Waste Declaration for India
有毒有害物质或元素
铅
汞
镉
六价铬 多溴联苯 多溴二苯醚
(Pb) (Hg) (Cd) (Cr6+) (PBB) (PBDE)
外壳
O
O
O
O
O
O
CRT显示屏
X
O
O
O
O
O
液晶显示屏/灯管
X
O
O
O
O
O
电路板组件*
X
O
O
O
O
O
电源适配器
X
O
O
O
O
O
电源线/连接线
X
O
O
O
O
O
*:电路板组件包括印刷电路板及其构成的零部件,如电阻、电容、集成电
路、连接器等
O:表示该有毒有害物质在该部件所有均质材料中的含量均在
GB/T26572-2011规定的限量要求以下
X:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出
GB/T26572-2011规定的限量要求;但是上表中打“×”的部件,符合欧
盟RoHS法规要求(属于豁免的部分)
This symbol on the product or on its packaging
indicates that this product must not be
disposed of with your other household waste.
Instead it is your responsibility to dispose of
your waste equipment by handing it over to
a designated collection point for the recycling
of waste electrical and electronic equipment .
The separate collection and recycling of your
waste equipment at the time of disposal will
help to conserve natural resources and ensure
that it is recycled in a manner that protects
human health and the environ-ment. For more
information about where you can drop off your
waste equipment for recycling in India please
visit the below web link.
环保使用期限
此标识指期限(十年),电子信息产品中含有的有毒有害物
质或元素在正常使用的条件下不会发生外泄或突变, 电
子信息产品用户使用该电子信息产品不会对环境造成严
重污染或对其人身、 财产造成严重损害的期限.
中国能源效率标识
根据中国大陆《能源效率标识管理办法》,本显示器符
合以下要求:
能源效率(cd/W) >1.05
http://www.india.philips.com/about/sustainability/
recycling/index.page
关闭状态(W)
<0.5
能效等级
1级
能效标准
GB 21520-2008
详细有关信息请查阅中国能效标识网:
http://www.energylabel.gov.cn
China RoHS
《废弃电器电子产品回收处理管理条例》提示性
说明
The People's Republic of China released a
regulation called "Management Methods for
Controlling Pollution by Electronic Information
Products" or commonly referred to as China
RoHS. All products including CRT and Monitor
which are produced and sold for China market
have to meet China RoHS request.
为了更好地关爱及保护地球,当用户不再需要此产品或
产品寿命终止时,请遵守国家废弃电器电子产品回收处
理相关法律法规,将其交给当地具有国家认可的回收处
理资质的厂商进行回收处理。
28
6. Informations règlementaires
EU Energy Label
The European Energy Label informs you on
the energy efficiency class of this product.
The greener the energy efficiency class of this
product is the lower the energy it consumes.
On the label, you can find the energy efficiency
class, the average power consumption of
this product in use and the average energy
consumption for 1 year.
Note
The EU Energy Label will be ONLY applied on
the models bundling with HDMI and TV tuners.
29
7. Assistance clientèle et Garantie
pixel blanc. Quand ils sont tous éteints, les trois
sous-pixels colorés apparaissent ensemble comme
un seul pixel noir. Les autres combinaisons de souspixels allumés et éteints apparaissent comme les
pixels individuels d'autres couleurs.
7. Assistance clientèle et
Garantie
7.1 Politique de Philips relative aux
pixels défectueux des écrans
plats
Types de défauts de pixels
Les défauts de pixels et de sous-pixels apparaissent
sur l'écran de différentes façons. Il existe deux
catégories de défauts de pixels et plusieurs types
de défauts de sous-pixels dans chaque catégorie.
Philips s'efforce de livrer des produits de la plus
haute qualité. Nous utilisons les processus de
fabrication les plus avancés de l'industrie et les
méthodes les plus strictes de contrôle de la qualité.
Néanmoins, des défauts au niveau des pixels ou
des sous-pixels sont parfois inévitables dans les
dalles TFT utilisées dans les écrans plats. Aucun
fabricant ne peut garantir que tous les panneaux
seront sans pixel défectueux, mais Philips garantit
que tout moniteur avec un nombre inacceptable
de défauts sera réparé ou remplacé sous garantie.
Cet avis explique les différents types de défauts de
pixels et définit les niveaux de défauts acceptables
pour chacun des ces types. Pour bénéficier de la
réparation ou du remplacement sous garantie,
le nombre de défauts de pixels sur un panneau
TFT doit dépasser ces niveaux acceptables. Par
exemple, pas plus de 0,0004% des sous-pixels d'un
moniteur ne peuvent être défectueux. En outre,
étant donné que certains types ou combinaisons
de défauts de pixels sont plus remarqués que
d'autres, Philips détermine des niveaux de qualité
encore plus élevés. Cette garantie est valable dans
le monde entier.
Défauts de points brillants
Les points défectueux brillants sont des pixels
ou sous-pixels toujours allumés ou « activés
». Un pixel brillant est donc un sous-pixel qui
ressort du fond sombre de l'écran. Voici les
types de pixels brillants défectueux.
Un sous-pixel rouge, vert ou bleu allumé.
sous-pixel sous-pixel sous-pixel
Deux sous-pixels allumés adjacents :
- Rouge + Bleu = Violet
- Rouge + Vert = Jaune
- Vert + Bleu = Cyan (Bleu pâle)
pixel
Pixels et sous-pixels
Un pixel, ou élément d'image, est composé de trois
sous-pixels correspondants aux couleurs primaires
rouge, vert et bleu. Une image se compose d'un
grand nombre de pixels. Quand tous les souspixels d'un pixel sont allumés, les trois sous-pixels
colorés apparaissent ensemble comme un seul
Trois sous-pixels adjacents allumés (un pixel blanc).
30
7. Assistance clientèle et Garantie
Proximité des défauts de pixels
Du fait que des défauts de même type
provenant de pixels et sous-pixels proches les
uns des autres peuvent être plus facilement
remarqués, Philips spécifie aussi des tolérances
pour la proximité des défauts de pixels.
Remarque
Un pixel brillant rouge ou bleu a une luminosité
supérieure à 50 % par rapport aux pixels
environnants, tandis qu'un pixel brillant vert est
30 % plus lumineux que les pixels environnants.
Défauts de points sombres
Les points défectueux sombres sont des pixels
ou sous-pixels toujours noirs ou « éteints ». Un
pixel sombre est donc un sous-pixel qui ressort
du fond clair de l'écran. Voici les types de pixels
sombres défectueux.
Tolérances des défauts de pixels
Pour bénéficier, pendant la période de garantie,
d'une réparation ou d'un remplacement en
raison de défauts de pixels, le panneau TFT d'un
écran plat Philips doit avoir des défauts de pixels
et sous-pixels qui dépassent les tolérances
répertoriées dans les tableaux suivants.
DÉFAUTS DES POINTS LUMINEUX
1 sous-pixel éclairé
2 sous-pixels adjacents éclairés
3 sous-pixels adjacents éclairés (un pixel blanc)
Distance entre deux points lumineux défectueux*
Total des points lumineux défectueux, tous types confondus
NIVEAU ACCEPTABLE
3
1
0
>15mm
3
POINTS NOIRS DÉFECTUEUX
1 sous-pixel noir
2 sous-pixels noirs adjacents
3 sous-pixels noirs adjacents
Distance entre deux points noirs défectueux*
Nombre total de points défectueux de tous types
NIVEAU ACCEPTABLE
5 ou moins
2 ou moins
0
>15mm
5 ou moins
TOTAL DES POINTS DÉFECTUEUX
Nombre total de points lumineux ou noirs défectueux de tous
types
NIVEAU ACCEPTABLE
5 ou moins
Remarque
1. 1 ou 2 sous-pixels adjacents = 1 point défectueux
2. Le moniteur est conforme à la norme ISO9241-307.(ISO9241-307 : méthodes de test sur
l'exigence ergonomique, l'analyse et la conformité des écrans électroniques)
3. ISO9241-307 est le successeur de la norme connue sous le nom de ISO13406, retirée par
l'Organisation Internationale de la normalisation (International Organisation for Standardisation, ou
ISO) le : 2008-11-13.
31
7. Assistance clientèle et Garantie
7.2 Assistance client & Garantie
Pour plus d'informations sur la garantie et le support additionnel pour votre région, veuillez consultez le
site www.philips.com/support. Vous pouvez également contacter le service d'assistance à la clientèle de
Philips de votre région, à l'un des numéros ci-dessous.
Informations de contact pour la région EUROPE DE L’OUEST :
Pays
CSP
Numéro de hotline
Prix
Heures d'ouverture
Austria
RTS
+43 0810 000206
€ 0,07
Mon to Fri : 9am - 6pm
Belgium
Ecare
+32 078 250851
€ 0,06
Mon to Fri : 9am - 6pm
Cyprus
Alman
800 92 256
Free of charge
Mon to Fri : 9am - 6pm
Denmark
Infocare
+45 3525 8761
Local call tariff
Mon to Fri : 9am - 6pm
Finland
Infocare
+358 09 2290 1908
Local call tariff
Mon to Fri : 9am - 6pm
France
Mainteq
+33 082161 1658
€ 0,09
Mon to Fri : 9am - 6pm
Germany
RTS
+49 01803 386 853
€ 0,09
Mon to Fri : 9am - 6pm
Greece
Alman
+30 00800 3122 1223
Free of charge
Mon to Fri : 9am - 6pm
Ireland
Celestica
+353 01 601 1161
Local call tariff
Mon to Fri : 8am - 5pm
Italy
Anovo Italy
+39 840 320 041
€ 0,08
Mon to Fri : 9am - 6pm
Luxembourg
Ecare
+352 26 84 30 00
Local call tariff
Mon to Fri : 9am - 6pm
Netherlands
Ecare
+31 0900 0400 063
€ 0,10
Mon to Fri : 9am - 6pm
Norway
Infocare
+47 2270 8250
Local call tariff
Mon to Fri : 9am - 6pm
Poland
MSI
+48 0223491505
Local call tariff
Mon to Fri : 9am - 6pm
Portugal
Mainteq
800 780 902
Free of charge
Mon to Fri : 8am - 5pm
Spain
Mainteq
+34 902 888 785
€ 0,10
Mon to Fri : 9am - 6pm
Sweden
Infocare
+46 08 632 0016
Local call tariff
Mon to Fri : 9am - 6pm
Switzerland
ANOVO CH +41 02 2310 2116
Local call tariff
Mon to Fri : 9am - 6pm
Local call tariff
Mon to Fri : 8am - 5pm
United Kingdom Celestica
+44 0207 949 0069
32
7. Assistance clientèle et Garantie
Informations de contact pour la région EUROPE CENTRAL ET EUROPE DE L’EST :
Pays
Centre
d'appel
CSP
Numéro clientèle
Belarus
N/A
IBA
+375 17 217 3386
+375 17 217 3389
Bulgaria
N/A
LAN Service
+359 2 960 2360
Croatia
N/A
MR Service Ltd
+385 (01) 640 1111
Czech Rep.
N/A
Asupport
+420 272 188 300
Estonia
N/A
FUJITSU
+372 6519900(General)
+372 6519972(workshop)
Georgia
N/A
Esabi
+995 322 91 34 71
Hungary
N/A
Profi Service
+36 1 814 8080(General)
+36 1814 8565(For AOC&Philips only)
Kazakhstan
N/A
Classic Service I.I.c.
+7 727 3097515
Latvia
N/A
ServiceNet LV
+371 67460399
+371 27260399
Lithuania
N/A
UAB Servicenet
+370 37 400160(general)
+370 7400088 (for Philips)
Macedonia
N/A
AMC
+389 2 3125097
Moldova
N/A
Comel
+37322224035
Romania
N/A
Skin
+40 21 2101969
Russia
N/A
CPS
+7 (495) 645 6746
Serbia&Montenegro
N/A
Kim Tec d.o.o.
+381 11 20 70 684
Slovakia
N/A
Datalan Service
+421 2 49207155
Slovenia
N/A
PC H.and
+386 1 530 08 24
the republic of Belarus N/A
ServiceBy
+ 375 17 284 0203
Turkey
N/A
Tecpro
+90 212 444 4 832
N/A
Topaz
+38044 525 64 95
N/A
Comel
+380 5627444225
Ukraine
Informations de contact pour la région AMÉRIQUE LATINE :
Pays
Brazil
Argentina
Centre d'appel
Numéro clientèle
0800-7254101
Vermont
0800 3330 856
Informations de contact pour la Chine :
Pays
Centre d'appel
Numéro clientèle
China
PCCW Limited
4008 800 008
33
7. Assistance clientèle et Garantie
Informations de contact pour l'AMÉRIQUE DU NORD :
Pays
Centre d'appel
Numéro clientèle
U.S.A.
EPI - e-center
(877) 835-1838
Canada
EPI - e-center
(800) 479-6696
Informations de contact pour la région Asie-Pacifique/Moyen Orient/Afrique :
Pays
ASP
Numéro clientèle
Heures d'ouverture
Australia
AGOS NETWORK
PTY LTD
1300 360 386
Mon.~Fri. 9:00am-5:30pm
New Zealand Visual Group Ltd.
0800 657447
Mon.~Fri. 8:30am-5:30pm
Hong Kong
Macau
Company: Smart Pixels
Technology Ltd.
Hong Kong:
Tel: +852 2619 9639
Macau:
Tel: (853)-0800-987
Mon.~Fri. 9:00am-6:00pm
Sat. 9:00am-1:00pm
India
REDINGTON INDIA
LTD
Tel: 1 800 425 6396
SMS: PHILIPS to 56677
Mon.~Fri. 9:00am-5:30pm
Indonesia
+62-21-4080-9086
PT. CORMIC
(Customer Hotline)
SERVISINDO PERKASA +62-8888-01-9086
(Customer Hotline)
Mon.~Thu. 08:30-12:00; 13:0017:30
Fri. 08:30-11:30; 13:00-17:30
Korea
Alphascan Displays, Inc
1661-5003
Mon.~Fri. 9:00am-5:30pm
Sat. 9:00am-1:00pm
Malaysia
R-Logic Sdn Bhd
+603 5102 3336
Mon.~Fri. 8:15am-5:00pm
Sat. 8:30am-12:30am
Pakistan
TVONICS Pakistan
+92-213-6030100
Sun.~Thu. 10:00am-6:00pm
Singapore
Philips Singapore Pte
Ltd (Philips Consumer
Care Center)
(65) 6882 3966
Mon.~Fri. 9:00am-6:00pm
Sat. 9:00am-1:00pm
Taiwan
FETEC.CO
0800-231-099
Mon.~Fri. 09:00 - 18:00
Thailand
Axis Computer System
(662) 934-5498
Co., Ltd.
Mon.~Fri. 08:30am~05:30pm
South Africa
Computer Repair
Technologies
011 262 3586
Mon.~ Fri. 08:00am~05:00pm
Israel
Eastronics LTD
1-800-567000
Sun.~Thu. 08:00-18:00
Vietnam
+84 8 38248007
Ho Chi Minh City
FPT Service Informatic
+84 5113562666
Company Ltd. - Ho Chi
Danang City
Minh City Branch
+84 5113562666
Can tho Province
34
Mon.~Fri. 8:00-12:00, 13:30-17:30
Sat. 8:00-12:00
7. Assistance clientèle et Garantie
Philippines
EA Global Supply Chain
(02) 655-7777; 6359456
Solutions ,Inc.
Mon.~Fri. 8:30am~5:30pm
Armenia
Azerbaijan
Georgia
Kyrgyzstan
Tajikistan
Firebird service centre
+97 14 8837911
Sun.~Thu. 09:00 - 18:00
Uzbekistan
Soniko Plus Private
Enterprise Ltd
+99871 2784650
Mon.~Fri. 09:00 - 18:00
Turkmenistan
Technostar Service
Centre
+(99312) 460733, 460957 Mon.~Fri. 09:00 - 18:00
Japan
フィリップスモニター
0120-060-530
・サポートセンター
35
Mon.~Fri. 10:00 - 17:00
8. Guide de dépannage et Foire Aux Questions
• Vérifiez l'absence de broches tordues au
niveau du câble du moniteur.
8. Guide de dépannage et
Foire Aux Questions
• Vérifiez que l'ordinateur est allumé.
Le bouton AUTO ne marche pas
• La fonction Auto ne marche qu'en mode
VGA-Analog (VGA-Analogique). Si les
résultats ne sont pas bons, vous pouvez
faire un ajustement manuel avec le menu
OSD.
8.1 Recherches de causes de pannes
Cette page reprend les problèmes pouvant
être corrigés par un utilisateur. Si le problème
persiste même après avoir appliqué ces
corrections, contactez un représentant du
service client Philips.
Remarque
La fonction Auto ne marche pas dans le mode
DVI-Digital (DVI-Numérique) car elle est inutile
dans ce mode.
Problèmes les plus fréquents
Aucune image (le voyant DEL d’alimentation
ne s'allume pas)
Signes visibles de fumée ou d'étincelles
• Assurez-vous d'avoir bien branché le
cordon d'alimentation dans une prise, et à
l'arrière du moniteur.
• N'effectuez aucun dépannage.
• Débranchez immédiatement le moniteur
de la prise d’alimentation secteur pour
votre sécurité.
• Puis contrôlez le bouton marche/arrêt à
l'avant du moniteur. S'il est en position
éteint, appuyez pour le mettre en position
allumé.
• Contactez immédiatement le service-client
de Philips.
Problèmes relatifs à l'image
Aucune image (Le voyant DEL d’alimentation
est blanc)
L'image n'est pas centrée
• Vérifiez que l'ordinateur est allumé.
• Réglez la position de l'image en utilisant la
fonction « Auto » dans le menu OSD.
• Vérifiez que le câble signal est bien branché
sur votre ordinateur.
• Réglez la position de l'image en utilisant
la fonction Phase/Clock (Horloge) du
Setup (installation) dans les commandes
principales du menu à l'écran. Elle ne
fonctionne qu'en mode VGA.
• Assurez-vous que le câble du moniteur ne
présente pas de broches tordues du côté
connexion. Si c'est le cas, il faut réparer ou
remplacer le câble.
• La fonction d'économie d'énergie est peutêtre activée.
L'image vibre sur l'écran
• Contrôlez le branchement du câble signal
au niveau de la carte graphique ou du PC.
L'écran affiche
Un scintillement vertical apparait
Attention
Check cable connection
• Réglez l'image en utilisant la fonction «
Auto » dans le menu OSD.
• Vérifiez que le câble du moniteur est bien
relié à votre ordinateur. (Veuillez également
vous référer au Guide de démarrage
rapide).
36
8. Guide de dépannage et Foire Aux Questions
• Éliminez les barres verticales en utilisant
la fonction Phase/Clock (Horloge) du
Setup (installation) dans les commandes
principales du menu à l'écran. Elle ne
fonctionne qu'en mode VGA.
• Les symptômes de « brûlures », ou
d’ « images résiduelles » ou d’ « images
fantômes » les plus graves ne disparaissent pas
et ne peuvent pas être réparés. Ce dommage
n'est pas couvert par votre garantie.
Un scintillement horizontal apparait
L'image apparaît déformée. Le texte est flou
ou brouillé.
• Réglez la résolution d'affichage du PC sur
celle recommandée pour le moniteur.
Des points verts, rouges, bleus, sombres et
blancs apparaissent à l'écran
• Réglez l'image en utilisant la fonction «
Auto » dans le menu OSD.
• Éliminez les barres verticales en utilisant
la fonction Phase/Clock (Horloge) du
Setup (installation) dans les commandes
principales du menu à l'écran. Elle ne
fonctionne qu'en mode VGA.
• Les points rémanents sont une
caractéristique normale du cristal liquide
utilisé dans la technologie d'aujourd'hui ;
veuillez lire la section relative aux pixels
défectueux pour plus de détails.
l'image apparaît floue, imparfaite ou trop
sombre
Le voyant « Marche » est trop puissant et me
gêne
• Vous pouvez ajuster le voyant « Marche »
en utilisant Configuration DEL
d’alimentation dans le menu OSD.
Pour une assistance plus approfondie, veuillez
consulter la liste des Centres d'information aux
clients et contacter un représentant du service
client Philips.
• Réglez le contraste et la luminosité en
utilisant le menu à l'écran.
Des « images résiduelles », « brûlures » ou
« images fantômes » apparaissent lorsque
l’alimentation est coupée.
• L'affichage sans interruption d'image
statique ou immobile sur une longue
période peut engendrer une « brûlures »,
également appelée « images résiduelles »
ou « images fantômes » sur votre écran.
Ces images « brûlures », « images
résiduelles » ou « images fantômes »
sont un phénomène bien connu de la
technologie des panneaux LCD. Dans
la plupart des cas, cette « rémanence à
l’extinction », ou « image résiduelle » ou
« image fantôme » disparaît
progressivement une fois l’alimentation
éteinte.
8.2 Questions générales
Q1 : « Cannot display this video mode »
(Impossible d’afficher ce mode vidéo)
Rép.: Résolution recommandée pour ce
moniteur : 1920 x 1080 à 60 Hz.
• Débranchez tous les câbles, puis branchez
votre PC sur le moniteur que vous utilisiez
précédemment.
• Dans Windows Start Menu (Menu
Démarrer de Windows), choisissez Settings/
Control Panel (Paramètres/Panneau de
configuration) Dans Control Panel Window
(Fenêtre du Panneau de configuration),
sélectionnez l'icône Display (Affichage)
Dans Display Control Panel (Panneau
de configuration Affichage), sélectionnez
l'onglet « Settings » (Paramètres). Dans
l'onglet Paramètres, dans la boîte
• Activez systématiquement un programme
économiseur d’écran en mouvement
lorsque votre écran n’est pas sollicité.
• Activez systématiquement une application
de rafraîchissement périodique de votre
moniteur LCD pour afficher un contenu
statique fixe.
37
8. Guide de dépannage et Foire Aux Questions
Q5 : Que faire si je m'embrouille pendant les
réglages du moniteur ?
Rép.: Appuyez simplement sur le bouton OK,
puis sélectionnez « Reset » (Réinitialiser)
pour restaurer tous les paramètres
d'origine.
« Desktop Area » (zone bureau), déplacez
la réglette sur 1920 x 1080 pixels.
• Ouvrez « Advanced Properties »
(Propriétés avancées) et réglez l’option
Refresh Rate (Taux de rafraîchissement) sur
60 Hz. Cliquez ensuite sur OK.
• Redémarrez votre ordinateur, reprenez les
étapes 2 et 3 et vérifiez que votre PC est
bien réglé sur 1920 × 1080 à 60 Hz.
Q6 : L'écran LCD résiste-t-il aux rayures ?
Rép.: En général, il est recommandé d'éviter
de soumettre la surface du panneau à un
choc excessif et de le protéger contre les
objets émoussés ou pointus. Lorsque vous
manipulez le moniteur, assurez-vous de
ne pas appliquer de pression ou de force
sur le côté panneau. Cela pourrait affecter
vos conditions de garantie.
• Éteignez votre ordinateur. Débranchez
votre ancien moniteur puis reconnectez
votre moniteur LCD Philips.
• Mettez votre moniteur sous tension, puis
allumez votre PC.
Q2 : Quel est le taux de rafraîchissement
recommandé pour le moniteur LCD ?
Rép.: Le taux de rafraîchissement recommandé
pour les moniteurs LCD est 60 Hz. En cas
de perturbation au niveau de l'écran, vous
pouvez l'ajuster sur 75 Hz pour essayer
de supprimer le brouillage.
Q7 : Comment nettoyer la surface de l'écran
LCD ?
Rép.: Pour un nettoyage normal, utilisez un
chiffon propre et doux. Pour un nettoyage
plus en profondeur, utilisez de l'alcool
isopropylique. N'utilisez pas de solvant,
comme l'alcool éthylique, l'éthanol,
l'acétone, l'hexane, etc.
Q8 : Comment modifier le réglage des
couleurs sur mon moniteur ?
Rép.: Vous pouvez modifier le réglage des
couleurs depuis la commande du menu à
l'écran. Suivez la procédure ci-dessous,
Q3 : À quoi servent les fichiers .inf et .icm
sur le CD-ROM? Comment installer les
pilotes (.inf et .icm) ?
Rép.: Il s'agit des fichiers correspondant au
pilote de votre moniteur. Suivez les
instructions de votre manuel d'utilisateur
pour installer les pilotes. Au moment
de l'installation de votre moniteur, votre
ordinateur peut vous demander les pilotes
du moniteur (les fichiers .inf et .icm) ou
un disque contenant les pilotes. Suivez
les instructions pour insérer le CD-ROM
inclus dans cet emballage. Les pilotes du
moniteur (les fichiers .inf et .icm) peuvent
s'installer automatiquement.
• Appuyez sur « OK » pour afficher le menu
OSD (affichage à l’écran).
• Appuyez sur la « Down Arrow » (Flèche
vers le bas) pour sélectionner l'option
« Color » ( Couleur ). Appuyez ensuite
sur « OK » pour ouvrir le sous-menu de
réglage des couleurs ; il y a trois réglages
indiqués ci-dessous.
1. Color Temperature (Température de
couleurs) : les deux réglages sont
6 500K et 9 300K. Avec un réglage
dans de température de 6 500K, l'écran
apparaît « chaud », avec une tonalité
rouge-blanc, alors que la température
9 300K est plus « froide », avec une
tonalité bleu-blanc.
Q4 : Comment ajuster la résolution ?
Rép.: Le pilote de votre carte graphique et
le moniteur déterminent ensemble les
résolutions disponibles. Vous pouvez
choisir la résolution voulue depuis le
Windows® Control Panel (Panneau
de configuration de Windows®), sous
« Display properties » (Propriétés
d'affichage).
38
8. Guide de dépannage et Foire Aux Questions
2. sRGB : il s'agit d'un réglage standard
permettant d'assurer le bon échange
des couleurs entre différents appareils
(par exemple les appareils photos
numériques, les moniteurs, les
imprimantes, les scanners, etc.)
fantômes » sont un phénomène bien
connu de la technologie des panneaux
LCD. Dans la plupart des cas, cette
« rémanence à l’extinction », ou « image
résiduelle » ou « image fantôme » disparaît
progressivement une fois l’alimentation
éteinte.
Activez systématiquement un programme
économiseur d’écran en mouvement
lorsque votre écran n’est pas sollicité.
Activez systématiquement une application
de rafraîchissement périodique de votre
moniteur LCD pour afficher un contenu
statique fixe.
3. User Define (Défini par l'utilisateur) :
l'utilisateur peut choisir son réglage
préféré des couleurs en ajustant le
rouge, le vert et le bleu.
Remarque
Une mesure de la couleur de la lumière
émise par un objet lorsqu'il est chauffé. Cette
mesure s'exprime en termes d'échelle absolue
(degrés Kelvin). Les températures Kelvin faibles,
comme 2 004K, sont rouges. Les températures
plus élevées, comme 9 300K sont bleues. La
température neutre est blanche, à 6 504K.
Avertissement
Les symptômes de « brûlure », d’« image
résiduelle » ou d’« image fantôme » ne
disparaîtront pas et ne pourront pas être
réparés si vous n'utilisez pas un économiseur
d'écran ou une application de rafraîchissement
périodique de l'écran. Ce dommage n'est pas
couvert par votre garantie.
Q9 : Est-il possible de connecter mon
moniteur LCD à n'importe quel PC,
station de travail ou Mac ?
Rép.: Oui. Tous les moniteurs LCD Philips sont
compatibles avec les PC, les Mac et les
stations de travail standard. Vous aurez
peut-être besoin d'un adaptateur de câble
pour brancher le moniteur sur un système
Mac. Nous vous recommandons de
contacter votre représentant commercial
Philips pour plus d'informations.
Q12 :Pourquoi mon Affichage ne me permet
pas d'obtenir un texte clair, le contour
des caractères affichés n'est pas net ?
Rép : Votre moniteur LCD fonctionne de façon
optimale en utilisant la résolution 1920 x
1080 à 60Hz. Pour un affichage optimal,
utilisez cette résolution.
Q10 :Les moniteurs LCD Philips disposent-ils
de la fonctionnalité « Plug-and-Play » ?
Rép.: Oui, les moniteurs sont compatibles Plugand-Play avec Windows 8/7/Vista/XP/NT,
Mac OSX, Linux
Q11 :Qu’appelle-t-on Image fixe, « brûlure », «
image résiduelle » ou « image fantôme »
pour les écrans LCD?
Rép.: L'affichage sans interruption d'image
statique ou immobile sur une longue
période peut engendrer une « rémanence
à l’extinction », également appelée « image
résiduelle » ou « image fantôme » sur
votre écran. Ces images « brûlures »,
« images résiduelles » ou « images
39
© 2014 Koninklijke Philips N.V. Tous droits réservés.
Philips et l’emblème Philips Shield sont des marques commerciales
déposées de Koninklijke Philips N.V. et sont utilisées sous licence de
Koninklijke Philips N.V.
Les spécifications sont sujettes à des modifications sans préavis.
Version : M5273V2T
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
