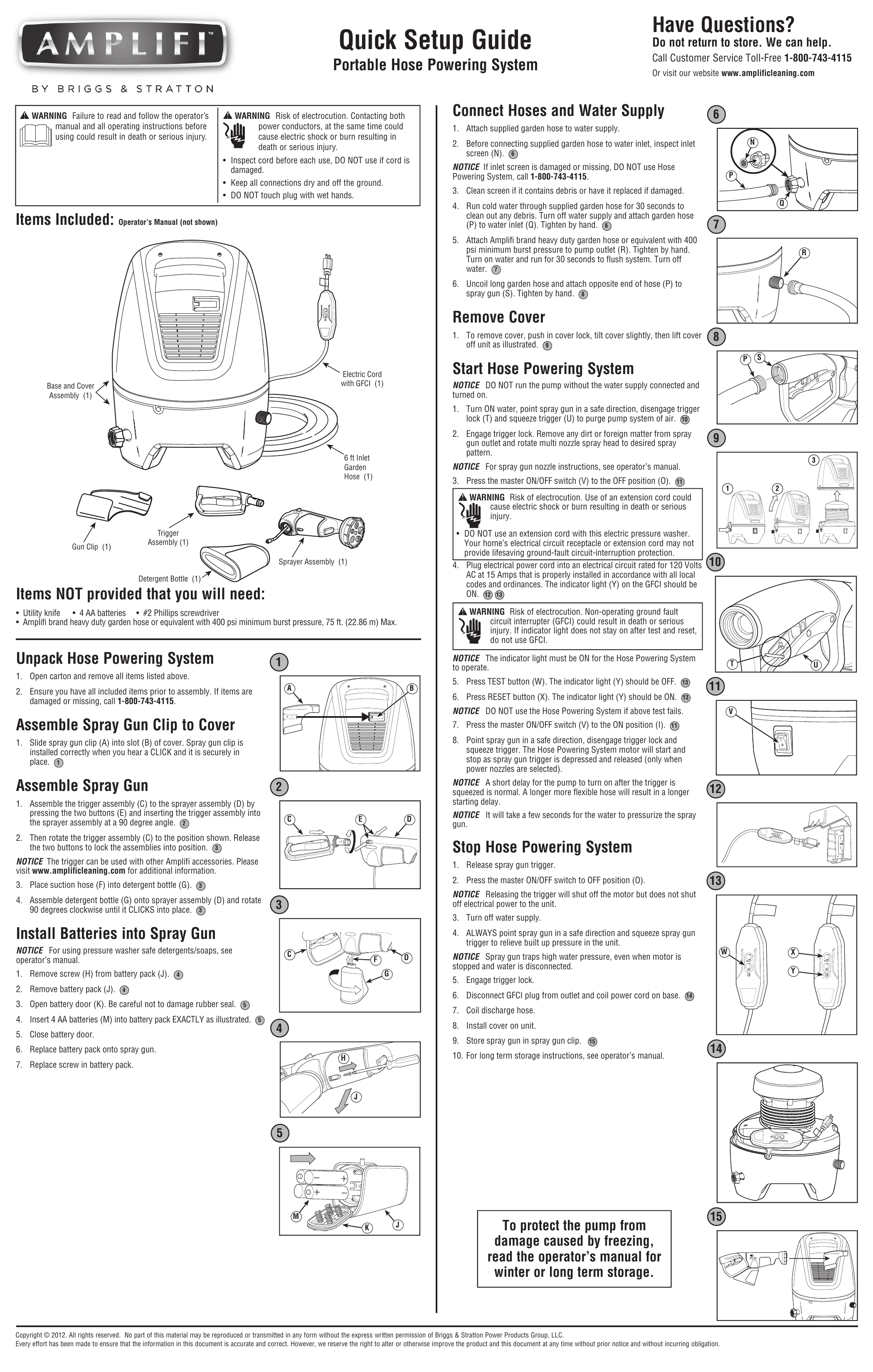

Simplicity 020530-0 Setup Guide

Have Questions?
Quick Setup Guide
Do not return to store. We can help.
Call Customer Service Toll-Free 1-800-743-4115
Portable Hose Powering System
WARNING Failure to read and follow the operator’s
manual and all operating instructions before
using could result in death or serious injury.
Or visit our website www.amplificleaning.com
Connect Hoses and Water Supply
WARNING Risk of electrocution. Contacting both
power conductors, at the same time could
cause electric shock or burn resulting in
death or serious injury.
6
1. Attach supplied garden hose to water supply.
• Inspect cord before each use, DO NOT use if cord is
damaged.
• Keep all connections dry and off the ground.
• DO NOT touch plug with wet hands.
NOTICE If inlet screen is damaged or missing, DO NOT use Hose
Powering System, call 1-800-743-4115.
P
3. Clean screen if it contains debris or have it replaced if damaged.
4. Run cold water through supplied garden hose for 30 seconds to
clean out any debris. Turn off water supply and attach garden hose
(P) to water inlet (Q). Tighten by hand. 6
Items Included: Operator’s Manual (not shown)
N
2. Before connecting supplied garden hose to water inlet, inspect inlet
screen (N). 6
Q
7
5. Attach Amplifi brand heavy duty garden hose or equivalent with 400
psi minimum burst pressure to pump outlet (R). Tighten by hand.
Turn on water and run for 30 seconds to flush system. Turn off
water. 7
R
6. Uncoil long garden hose and attach opposite end of hose (P) to
spray gun (S). Tighten by hand. 8
Remove Cover
1. To remove cover, push in cover lock, tilt cover slightly, then lift cover
off unit as illustrated. 9
P
Start Hose Powering System
Electric Cord
with GFCI (1)
Base and Cover
Assembly (1)
8
S
NOTICE DO NOT run the pump without the water supply connected and
turned on.
1. Turn ON water, point spray gun in a safe direction, disengage trigger
lock (T) and squeeze trigger (U) to purge pump system of air. 10
2. Engage trigger lock. Remove any dirt or foreign matter from spray
gun outlet and rotate multi nozzle spray head to desired spray
pattern.
6 ft Inlet
Garden
Hose (1)
9
3
NOTICE For spray gun nozzle instructions, see operator’s manual.
3. Press the master ON/OFF switch (V) to the OFF position (O).
11
1
2
WARNING Risk of electrocution. Use of an extension cord could
cause electric shock or burn resulting in death or serious
injury.
Trigger
Assembly (1)
Gun Clip (1)
• DO NOT use an extension cord with this electric pressure washer.
Your home’s electrical circuit receptacle or extension cord may not
provide lifesaving ground-fault circuit-interruption protection.
4. Plug electrical power cord into an electrical circuit rated for 120 Volts
AC at 15 Amps that is properly installed in accordance with all local
codes and ordinances. The indicator light (Y) on the GFCI should be
ON. 12 13
Sprayer Assembly (1)
Detergent Bottle (1)
Items NOT provided that you will need:
WARNING Risk of electrocution. Non-operating ground fault
circuit interrupter (GFCI) could result in death or serious
injury. If indicator light does not stay on after test and reset,
do not use GFCI.
• Utility knife • 4 AA batteries • #2 Phillips screwdriver
• Amplifi brand heavy duty garden hose or equivalent with 400 psi minimum burst pressure, 75 ft. (22.86 m) Max.
Unpack Hose Powering System
NOTICE The indicator light must be ON for the Hose Powering System
to operate.
1
1. Open carton and remove all items listed above.
A
2. Ensure you have all included items prior to assembly. If items are
damaged or missing, call 1-800-743-4115.
10
B
5. Press TEST button (W). The indicator light (Y) should be OFF.
13
6. Press RESET button (X). The indicator light (Y) should be ON.
13
T
11
NOTICE DO NOT use the Hose Powering System if above test fails.
Assemble Spray Gun Clip to Cover
7. Press the master ON/OFF switch (V) to the ON position (I).
1. Slide spray gun clip (A) into slot (B) of cover. Spray gun clip is
installed correctly when you hear a CLICK and it is securely in
place. 1
8. Point spray gun in a safe direction, disengage trigger lock and
squeeze trigger. The Hose Powering System motor will start and
stop as spray gun trigger is depressed and released (only when
power nozzles are selected).
Assemble Spray Gun
1. Assemble the trigger assembly (C) to the sprayer assembly (D) by
pressing the two buttons (E) and inserting the trigger assembly into
the sprayer assembly at a 90 degree angle. 2
C
E
D
2. Then rotate the trigger assembly (C) to the position shown. Release
the two buttons to lock the assemblies into position. 3
11
NOTICE It will take a few seconds for the water to pressurize the spray
gun.
1. Release spray gun trigger.
13
2. Press the master ON/OFF switch to OFF position (O).
3
4. Assemble detergent bottle (G) onto sprayer assembly (D) and rotate
90 degrees clockwise until it CLICKS into place. 3
12
Stop Hose Powering System
NOTICE The trigger can be used with other Amplifi accessories. Please
visit www.amplificleaning.com for additional information.
3. Place suction hose (F) into detergent bottle (G).
V
NOTICE A short delay for the pump to turn on after the trigger is
squeezed is normal. A longer more flexible hose will result in a longer
starting delay.
2
U
NOTICE Releasing the trigger will shut off the motor but does not shut
off electrical power to the unit.
3
3. Turn off water supply.
Install Batteries into Spray Gun
4. ALWAYS point spray gun in a safe direction and squeeze spray gun
trigger to relieve built up pressure in the unit.
NOTICE For using pressure washer safe detergents/soaps, see
operator’s manual.
1. Remove screw (H) from battery pack (J).
2. Remove battery pack (J).
C
D
F
G
4
6. Disconnect GFCI plug from outlet and coil power cord on base.
5
4. Insert 4 AA batteries (M) into battery pack EXACTLY as illustrated.
5. Close battery door.
14
7. Coil discharge hose.
5
8. Install cover on unit.
4
9. Store spray gun in spray gun clip.
6. Replace battery pack onto spray gun.
10. For long term storage instructions, see operator’s manual.
H
7. Replace screw in battery pack.
15
14
J
5
M
K
J
To protect the pump from
damage caused by freezing,
read the operator’s manual for
winter or long term storage.
X
Y
5. Engage trigger lock.
4
3. Open battery door (K). Be careful not to damage rubber seal.
W
NOTICE Spray gun traps high water pressure, even when motor is
stopped and water is disconnected.
15
Copyright © 2012. All rights reserved. No part of this material may be reproduced or transmitted in any form without the express written permission of Briggs & Stratton Power Products Group, LLC.
Every effort has been made to ensure that the information in this document is accurate and correct. However, we reserve the right to alter or otherwise improve the product and this document at any time without prior notice and without incurring obligation.
Guía de instalación rápida
Sistema eléctrico portátil para manguera de riego
ADVERTENCIA Si no se leen y siguen las
indicaciones del manual del operario y todas
las instrucciones de uso, se pueden producir
lesiones graves o incluso la muerte.
ADVERTENCIA Riesgo de electrocución. El contacto
simultáneo con ambos conductores eléctricos
podría provocar electrocución o quemaduras
que pueden causar lesiones graves o la muerte.
• Inspeccione el cable antes de cada uso. NO lo utilice
si está dañado.
• Mantenga secas y alejadas del suelo todas
las conexiones.
• NO toque el enchufe con las manos mojadas.
¿Tiene Preguntas?
No vuelva a la tienda. Podemos ayudarle.
Llame gratuitamente al departamento de servicio al cliente,
1-800-743-4115 o visite nuestro sitio web, www.amplificleaning.com
Conexión de mangueras y del
suministro de agua
6
N
1. Conecte la manguera de riego al suministro de agua.
2. Antes de conectar la manguera de riego al suministro de agua, revise
el filtro del suministro (N). 6
P
AVISO Si el filtro del suministro está dañado o si éste falta, NO use el
sistema eléctrico para manguera, llame al 1-800-743-4115.
Q
3. Limpie el filtro si tiene residuos, o remplácelo si está dañado.
Componentes incluidos: Manual del operario (no se muestra en la figura)
4. Deje correr agua fría por la manguera de riego durante 30 segundos
para limpiar cualquier posible residuo. Interrumpa la alimentación
de agua y conecte la manguera de riego (P) a la entrada de agua (Q).
Apriete a mano. 6
7
R
5. Conecte la manguera de riego de alta resistencia de la marca Amplifi
o su equivalente con una presión de ruptura mínima de 400 psi a
la bomba de suministro (R). Apriete a mano. Abra el suministro de
agua y déjela correr durante 30 segundos para limpiar el sistema.
Cierre el suministro de agua 7
6. Desenrolle la manguera de riego larga y conecte el extremo opuesto
de la manguera (P) a la pistola rociadora (S). Apriete a mano. 8
Retiro de la cubierta
Cable eléctrico
con GFCI (1)
Unidad de la base
y la cubierta (1)
8
P
S
1. Para retirar la cubierta, presione el seguro, inclínela ligeramente y
después levántela de la unidad como se muestra. 9
Encendido del sistema eléctrico para
manguera de riego
AVISO NO utilice la bomba sin antes conectar el suministro de agua y
abrir el grifo.
Manguera para
riego de 1,8 m
(6 pies) (1)
9
3
1. Abra el grifo de agua, apunte con la pistola a una dirección segura,
libere el seguro del gatillo (T) y apriete el gatillo (U) para eliminar el
aire del sistema de bombeo. 10
1
Broche de la pistola (1)
Unidad del
gatillo (1)
AVISO Para obtener instrucciones sobre la boquilla de la pistola
rociadora, consulte el manual del operador.
Unidad del rociador (1)
3. Pulse el interruptor principal ON/OFF (V) a la posición OFF (O).
Botella de detergente (1)
Elementos NO provistos que usted necesitará:
• Cuchillo de trabajo • 4 baterías AA • Destornillador (Phillips) #2 para tornillos de cabeza ranurada en cruz
• Manguera de riego de alta resistencia de la marca Amplifi o su equivalente, con una presión de ruptura mínima de 400 psi
y 22,8 m (75 pies) como máximo
Desembalaje del sistema eléctrico
para manguera de riego
1
A
1. Abra la caja y retire todos los elementos descritos anteriormente.
B
Ensamble del broche de la pistola
rociadora en la cubierta
ADVERTENCIA Riesgo de electrocución. El uso de un cable
prolongador podría provocar electrocución y quemaduras, y
tener como resultado lesiones graves o la muerte.
• NO utilice un cable prolongador con esta limpiadora a presión eléctrica.
El posible que la toma eléctrica residencial o el cable prolongador no
le brinde protección con interrupción de circuito de fallo de conexión a
tierra, crucial para la vida de una persona.
4. Enchufe el cable de alimentación eléctrica a un circuito eléctrico
regulado para 120 V CA a 15 A que haya sido instalado y conectado
a tierra conforme a todos los códigos y normativas locales. La luz de
indicación (Y) en el GFCI debe estar ENCENDIDA. 12 13
5. Pulse el botón TEST (W). La luz de indicación (Y) debe
estar APAGADA. 13
2
T
U
11
V
12
6. Pulse el botón RESET (X). La luz de indicación (Y) debe
estar ENCENDIDA. 13
C
E
D
Ensamble de la pistola rociadora
AVISO Si esta prueba no funciona, NO utilice el sistema eléctrico para
manguera de riego.
7. Pulse el interruptor principal ON/OFF (V) a la posición ON (I).
1. Vuelva a unir la unidad del gatillo (C) con la unidad del rociador (D)
oprimiendo los dos botones (E) e insertando la unidad del gatillo en
la unidad del rociador, a un ángulo de 90 grados. 2
2. Después haga girar la unidad del gatillo (C) a la posición que se
muestra. Libere los dos botones para trabar las unidades en
su posición. 3
11
8. Apunte con la pistola a una dirección segura, libere el seguro
del gatillo y apriete el gatillo. El motor del sistema eléctrico para
manguera de riego arrancará y se detendrá al apretar y soltar el
gatillo de la pistola rociadora (sólo cuando se hayan seleccionado las
boquillas de potencia).
3
AVISO Es normal que la bomba demore un poco en encenderse después
de que se aprieta el gatillo. Una manguera más flexible y más larga
retrasará el arranque.
AVISO El agua demorará algunos segundos en presurizar la
pistola rociadora.
AVISO El gatillo puede usarse con otros accesorios de la marca Amplifi.
Para obtener más información, visite www.amplificleaning.com.
3
C
D
F
4. Coloque la botella de detergente (G) en el cuerpo del rociador (D)
y gire 90 grados en el sentido de las manecillas del reloj hasta que
haga CLIC al quedar en su posición. 3
13
W
Parada del sistema eléctrico para
manguera de riego
G
X
Y
1. Suelte el gatillo de la pistola rociadora.
Instalación de baterías en la
pistola rociadora
2. Pulse el interruptor principal ON/OFF en la posición OFF (O).
4
AVISO Al soltar el gatillo, el motor se parará, pero la unidad seguirá
recibiendo alimentación eléctrica.
AVISO Para usar detergentes/jabones seguros para lavadora a presión,
consulte el manual del operador.
2. Retire el compartimiento de baterías (J).
10
AVISO La luz de indicación debe estar ENCENDIDA para que el sistema
eléctrico para manguera de riego pueda funcionar.
1. Deslice el broche de la pistola rociadora (A) en la ranura (B) de
la cubierta. El broche de la pistola rociadora estará instalado
correctamente cuando escuche un CLIC y se encuentre afianzado en
su posición. 1
3. Coloque la manguera de succión (F) en la botella de detergente (G).
11
ADVERTENCIA Riesgo de electrocución. Usar un interruptor
de circuito con descarga a tierra (GFCI) defectuoso
puede ocasionar la muerte o lesiones graves. Si la luz de
indicación no permanece encendida después de la prueba y
reinicio, no use el GFCI.
2. Antes de iniciar el montaje compruebe que no falte ninguno de los
elementos incluidos. Si falta algún elemento o si está dañado, llame
al 1-800-743-4115.
1. Quite el tornillo (H) del compartimiento de baterías (J).
2
2. Active el seguro del gatillo. Elimine cualquier suciedad o material
extraño que pueda encontrarse en la salida de la pistola rociadora y
gire la cabeza rociadora de boquillas múltiples al patrón de
rociado deseado.
4. Apunte SIEMPRE con la pistola rociadora hacia una dirección segura
y apriete el gatillo para eliminar la presión acumulada en la unidad.
4
4
3. Abra la tapa del compartimiento de baterías (K). Tenga cuidado de
no dañar la junta de goma. 5
4. Inserte 4 baterías AA (M) en el compartimiento de baterías,
EXACTAMENTE como se ilustra. 5
14
3. Cierre el suministro de agua.
H
AVISO La pistola rociadora retiene agua a alta presión, incluso con el
motor detenido y el suministro de agua desconectado.
J
5. Active el seguro del gatillo.
6. Desconecte el enchufe del GFCI de la toma y enrolle el cable
de alimentación. 14
5
5. Cierre la tapa del compartimiento de baterías.
7. Enrolle la manguera de descarga.
6. Vuelva a colocar el paquete de baterías en la pistola rociadora.
8. Coloque la cubierta en la unidad.
7. Vuelva a colocar el tornillo en el compartimiento de baterías.
9. Coloque la pistola rociadora en el broche de la pistola.
15
10. Para obtener instrucciones sobre almacenaje prolongado, consulte el
manual del operador.
15
M
K
J
Para proteger la bomba de daños
causados por congelamiento, consulte
el manual del operador para obtener
información sobre almacenaje
prolongado o durante el invierno.
Copyright © 2012. Reservados todos los derechos. Queda prohibida la reproducción o transmisión total o parcial de este material, sea cual sea la forma empleada para ello, sin el permiso previo y por escrito de Briggs & Stratton Power Products Group, LLC.
Se ha realizado el máximo esfuerzo para reunir en este documento la información más precisa y correcta. No obstante, nos reservamos el derecho de alterar o mejorar de cualquier otra forma el producto y este documento en cualquier momento, sin previo aviso y sin incurrir en obligación alguna.
319314, Rev -

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
