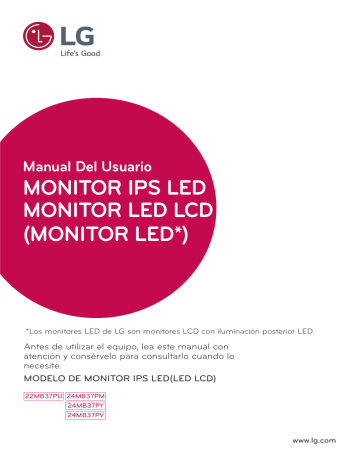

Manual Del Usuario
MONITOR IPS LED
MONITOR LED LCD
(MONITOR LED*)
*Los monitores LED de LG son monitores LCD con iluminación posterior LED.
Antes de utilizar el equipo, lea este manual con atención y consérvelo para consultarlo cuando lo necesite.
MODELO DE MONITOR IPS LED(LED LCD)
22MB37PU 24MB37PM
24MB37PY
24MB37PV
www.lg.com
2
CONTENIDO
CONTENIDO
MONTAJE Y PREPARACIÓN
5 - Montaje de la base del soporte
5 - Desmontaje de la base y del cuerpo del soporte
6 - Desmontaje de la base y del cuerpo del soporte
- Ajuste de la altura del soporte
- Uso del dispositivo de bloqueo Kensington
- Utilizar la función de Pivote
USO DEL MONITOR
13 - Conexión de dispositivos periféricos
PERSONALIZACIÓN DE LOS
AJUSTES
15 Personalización de los ajustes
SOLUCIÓN DE PROBLEMAS
ESPECIFICACIONES
29 Modos predefinidos (resolución)
POSTURA CORRECTA
30 Adopte la postura correcta para utilizar el monitor.
MONTAJE Y PREPARACIÓN
3
MONTAJE Y PREPARACIÓN
Desembalaje
Compruebe si se incluyen los siguientes elementos con el producto. Si falta algún accesorio, póngase en contacto con el distribuidor local donde haya comprado el producto. Las ilustraciones que aparecen en este manual pueden ser diferentes con respecto al producto y los accesorios reales.
Tarjeta/CD (manual de usuario)
Cable D-SUB
(Este cable no se incluye en todos los países).
Cable DVI-D
(Este cable no se incluye en todos los países).
Cable de alimentación
Base del soporte Un Tornillo
El soporte del cable
Cable Display Port
24MB37PY
( Este cable no se incluye en todos los países. )
Cable de Audio
(Este cable no se incluye en todos los países).
Cable USB
22MB37PU 24MB37PY
(Este cable no se incluye en todos los países).
PRECAUCIÓN
y y y y garantía.
NOTA
y y y y aviso debido a la actualización de las funciones del producto.
Cable HDMI
24MB37PV
(Este cable no se incluye en todos los países).
4
MONTAJE Y PREPARACIÓN
Piezas y botones
22MB37PU
24MB37PY
24MB37PY
22MB37PU
24MB37PV
24MB37PM
Indicador de encendido
y y y recibe alimentación y recibe alimentación
(Botón de encendido)
Botones de la parte frontal
Conectores de entrada (Consulte la página11 hasta la 13)
MONTAJE Y PREPARACIÓN
5
Instalación del monitor
Montaje de la base del soporte
1
Coloque la pantalla del monitor boca abajo.
PRECAUCIÓN
y y su superficie con una tela suave.
2
Compruebe la
posición (frontal y posterior)
del cuerpo del soporte y,
a continuación,
monte la
base del soporte
en el
cuerpo del soporte
como se muestra en la figura.
Cuerpo del soporte
Desmontaje de la base y del cuerpo del soporte
1
Coloque la pantalla del monitor boca abajo.
Para evitar que la pantalla se raye, cubra su superficie con una tela suave.
2
Con la ayuda de una moneda, gire el tornillo de la base del soporte en sentido contrario al de las agujas del reloj. Separe la
base del soporte
del
cuerpo del soporte
.
Cuerpo del soporte
Base del soporte
Base del soporte
3
Con la ayuda de una moneda, gire el tornillo en el sentido de las agujas del reloj para fijar la
base del soporte.
Base del soporte
PRECAUCIÓN
y y ilustraciones pueden tener un aspecto distinto de los del producto real.
y y podría soltarse de su soporte y causar daños y lesiones.
y y al levantar o mover el monitor, sujete el producto únicamente por el soporte o la tapa de plástico. De este modo se evita ejercer una presión innecesaria en la pantalla.
y y solamente cuando el monitor esté montado en la base del soporte y se encuentre en posición vertical. De lo contrario, el cuerpo del soporte podría sobresalir y causar lesiones.
6
MONTAJE Y PREPARACIÓN
Desmontaje de la base y del cuerpo del soporte
1
Coloque la pantalla del monitor boca abajo.
Para evitar que la pantalla se raye, cubra su superficie con una tela suave.
2
Con la ayuda de un destornillador, quite los cuatro tornillos y separe el soporte del monitor.
NOTA
y y montaje de pared. y y
Usando el soporte del cable
1
Fije la Perilla (Cable holder) en el
Orificio(Hingebody).
2
Utilice un tornillo para fijar el Cable Holder y la unidad de monitor.
3
Cierre el Cable holder.
Instalación en una mesa
1
Levante el monitor y colóquelo encima de una mesa en posición vertical.
Instálelo a una distancia mínima de
10 cm
de la pared para permitir una ventilación adecuada.
10 cm
10 cm
10 cm
10 cm
MONTAJE Y PREPARACIÓN
7
2
Conecte el cable de Alimentación al monitor y luego enchufe el cable de alimentación a la toma de corriente.
ADVERTENCIA
y y pantalla, no sujete la parte inferior del marco del monitor como se muestra a continuación.
3
Pulse el botón de encendido de la parte frontal del monitor para encender el monitor.
PRECAUCIÓN
y y de mover o instalar el monitor. Existe riesgo de descarga eléctrica.
y y
área de la pantalla al ajustar el ángulo del monitor.
Ajuste del ángulo
1
Coloque el monitor montado sobre la base del soporte en posición vertical.
2
Ajuste el ángulo de la pantalla. El ángulo de la pantalla se puede ajustar hasta 5SDgr hacia delante y 20SDgr hacia atrás para que la visualización sea más cómoda.
Ajuste de la altura del soporte
1
Coloque el monitor montado sobre la base del soporte en posición vertical.
2
Quite la
cinta
adherida a la parte inferior trasera del
cuerpo del soporte y
tire del
pasador de bloqueo
.
Cuerpo del soporte
Cinta
Parte posterior
Parte frontal
Pasador de bloqueo
8
MONTAJE Y PREPARACIÓN
3
La altura se puede ajustar hasta a
120 mm
.
Uso del dispositivo de bloqueo
Kensington
120,0 mm
El conector para el candado Kensington está situado en la parte posterior del monitor.
Para obtener más información sobre su instalación y uso, consulte el manual del usuario del candado
Kensington, o visite el sitio web http://www.
kensington.com.
PRECAUCIÓN
y y volver a insertarlo para ajustar la altura.
Fije el monitor a la mesa con el cable de anclaje
Kensington.
ADVERTENCIA
y y pantalla y la base (chasis) al ajustar la altura de la pantalla.
NOTA
y y
Puede adquirir los accesorios en cualquier tienda de electrónica.
MONTAJE Y PREPARACIÓN
9
SOPORTE GIRATORIO
La imagen que se muestra puede ser ligeramente diferente de su set.
1
Una vez instalado el equipo, puede ajustarlo de forma manu- al 355 grados hacia la izquierda o hacia la derecha para adaptarlo a su posición de visualización.
3
Tenga cuidado con los cables al girar la pantalla.
Utilizar la función de Pivote
La función de pivote le permite girar la pantalla 90 grados hacia la derecha.
1
Levante el monitor a su mayor altura para utilizar la función de Pivote.
2
Vista y retrato: Se puede girar el panel de
90°hacia la derecha. Por favor, tenga cuidado y evite el contacto entre la cabeza del monitor y el Base del soporte cuando gira la pantalla para acceder a la función de Pivote. Si la cabeza del monitor toca el Base del soporte, el
Base del soporte puede agrietarse.
Sección de la cabeza
Sección del soporte
10
MONTAJE Y PREPARACIÓN
y y
Montaje en una pared
Para permitir una ventilación adecuada, deje un espacio de 10 cm a cada lado y con respecto a la pared. Su distribuidor puede proporcionarle instrucciones detalladas. Consulte la guía de instalación y configuración del soporte de montaje en pared con inclinación.
10 cm
10 cm
10 cm
10 cm
Si usted quiere montar el monitor en la pared, por favor coloque el interfaz del montaje en pared
(componentes opcionales) en la parte posterior del monitor.
Si instala el monitor mediante el accesorio de montaje en pared (piezas opcionales), fíjelo con cuidado para que no se caiga.
1 Si se utilice el tornillo más largo que lo permitido por el estándar, el interior del monitor puede estar dañado.
2 LG no asume la responsabilidad ninguna por el daño y la caída del producto producida por el uso del tornillo inadecuado.
Modelo
Montaje de pared (A x B)
Tornillo estándar
Número de tornillos
Placa de montaje en pared
(opcional)
22MB37PU
24MB37PM 24MB37PY 24MB37PV
100 x 100
M4 x L10
4
RW120
A
B
PRECAUCIÓN
y y de mover o instalar el monitor. De lo contrario, podría producirse una descarga eléctrica.
y y inclinada, podría caerse y producir lesiones físicas graves. y y autorizado por LG y póngase en contacto con el distribuidor local o con personal cualificado.
y y podría ocasionar daños al monitor y anular la garantía. y y pared que cumplan el estándar VESA. Los daños o las lesiones físicas causados por mal uso o por emplear un accesorio inadecuado no están cubiertos por la garantía.
y y exterior de la tapa posterior deberían ser de menos de 8mm.
Plataforma de montaje en la pared
Tornillo estándar
Tapa posterior
Máximo 8mm
NOTA
y y y especificaciones del estándar VESA.
y y de instalación y las piezas necesarias.
y
Puede solicitar accesorios adicionales a su distribuidor local.
y y según el soporte de montaje en pared.
Asegúrese de emplear la longitud adecuada.
y y instrucciones incluidas con el soporte de montaje en pared.
USO DEL MONITOR
11
USO DEL MONITOR
Conexión a un PC
y y
* Plug & Play: un usuario puede conectar un dispositivo al PC y, cuando el dispositivo se enciende, el PC lo reconoce sin necesidad de configuración ni intervención por parte del usuario.
Conexión D-SUB
Transmite la señal de vídeo analógica del PC al monitor. Conecte el PC al monitor con el cable de señales D-sub de 15 patillas proporcionado como se muestra en las ilustraciones siguientes.
Conexión DVI-D
Transmite una señal de video digital desde su PC a la unidad Monitor. Conecte el PC y la unidad de Monitor mediante un cable de DVI como se muestra en las siguientes ilustraciones.
Conexión HDMI
Transmite las señales de vídeo y audio digitales desde su PC al set del Monitor. Conecte el PC y el set del Monitor con el cable HDMI tal y como se muestra en las siguientes ilustraciones.
NOTA
y y de señal D-Sub para Macintosh y y
Para poder utilizar un Macintosh de Apple, se necesita un adaptador de enchufe independiente para cambiar el conector
VGA D-SUB de alta densidad de 15 patillas
(3 filas) del cable suministrado por un conector de 15 patillas de 2 filas.
NOTA
y y un problema de compatibilidad.
12
USO DEL MONITOR
NOTA
y y y un problema de compatibilidad.
y conecte los cables de señal (D-SUB/DVI-D/
HDMI/DP) respectivamente al monitor.
y y posible que la pantalla parpadee. Esto es normal.
y y rojos, verdes o azules en la pantalla. Esto es normal.
PRECAUCIÓN
y y entrada de señal y asegúrelo girando los tornillos en el sentido de las agujas del reloj.
y y durante mucho tiempo porque se podría producir una distorsión temporal en la y pantalla.
y la pantalla durante un largo periodo de tiempo para evitar la aparición de imágenes
"quemadas". Utilice un salvapantallas si es posible.
Conexión a dispositivos AV
Conexión HDMI
Transmite las señales de video y audio digitales desde sus dispositivos AV al monitor. Conecte su dispositivo AV al monitor con el cable HDMI como se muestra a continuación.
Función Self Image Setting
(Ajuste de imagen automático)
Presionar el botón de fuente que está en el panel abajo para encender la fuente. Al encender la fuente del monitor, la función
Self Image Setting
(Ajuste de imagen automático) se aplicará automáticamente. (Solo se admite en modo analógico)
NOTA
y y
imagen automático).
Esta función proporciona al usuario los ajustes óptimos para la pantalla.
Cuando el usuario conecta el monitor por primera vez, esta función permite ajustar automáticamente la pantalla en función de los valores óptimos para cada señal de entrada. (Solo se admite en modo y analógico) y
Función AUTO.
Cuando se produzcan problemas como pantalla borrosa, letras borrosas, parpadeos de la pantalla o pantalla inclinada al utilizar el dispositivo o tras cambiar la resolución de la pantalla, pulse el botón de la función
AUTO para mejorar la resolución. (Solo se admite en modo analógico)
NOTA
y y un problema de compatibilidad.
USO DEL MONITOR
13
Conexión de dispositivos periféricos
Conecte los dispositivos periféricos al monitor.
24MB37PY
Dos puertos de USB en el sentido descendente
Conecte estos puertos a un ratón, teclado de USB, tarjeta de memoria con especificaciones actuales a 100 mA.
Un Puerto de USB en el sentido ascendente
Conecte este puerto al puerto de un ordenador en el sentido descendente, ordenador portátil o monitor de USB (su ordenador o monitor de USB debe ser compatible con USB y contar con puertos de
USB).
22MB37PU
NOTA
y y y separado.
y parte inferior del monitor sirven para conectar un teclado, un ratón y otros dispositivos y
USB.
y causar problemas de espacio, por lo que le recomendamos que utilice clavijas rectas siempre que sea posible.
Dos puertos de USB en el sentido descendente
Conecte estos puertos a un ratón, teclado de USB, tarjeta de memoria con especificaciones actuales a 100 mA.
Un Puerto de USB en el sentido ascendente
Conecte este puerto al puerto de un ordenador en el sentido descendente, ordenador portátil o monitor de USB (su ordenador o monitor de USB debe ser compatible con USB y contar con puertos de
USB).
NOTA
y y con USB 2.0 y cables de alta velocidad.
y y
El cable se compara por Separado.
Tipo en ángulo Tipo recto
NOTA
y y funcionen correctamente, según la configuración del servidor del PC. y y funciones o a la velocidad del dispositivo de almacenamiento USB específico.
14
PERSONALIZACIÓN DE LOS AJUSTES
PERSONALIZACIÓN DE LOS AJUSTES
1
Presione el botón deseado en el fondo del conjunto del Monitor.
2
Presionar el botón en el debajo del dispositivo monitor para variar el valor del menú.
Para volver al menú superior o ajustar otras opciones del menú, utilice el botón de flecha hacia arriba ( ).
3
Seleccione
EXIT (SALIR)
para salir del menú OSD.
Botones del monitor
SALIR)
Botón
(MENÚ)
(ENTRADA /
(Botón de encendido)
Descripción
Permite el acceso a los menús principales. (Consulte la página15)
OSD Bloqueado/
Desbloqueado
Esta función le permite bloquear las configuraciones de control actual, de modo que no se puede modificar por error.
Mantenga presionado el botón MENU varios segundos.
Entonces aparecerá el OSD de “OSD Lock”. Después de eso, el usuario puede seleccionar bloquear o desbloquear mediante presionar el botón izquierdo/derecho.
Si el usuario selecciona el icono “Lock” al presionar el botón
“OK”, aparecerá el mensaje “OSD Locked”. De lo contrario, aparecerá “OSD Unlocked”. Después de seleccionar el
“Lock”, si usted desea cambiar a Desbloquear, puede pulsar el botón “MENU” unos segundos. Aparecerá el mensaje “OSD
Unlocked”.
Pulse este botón para entrar en el menú Modo Lector. Su función principal es mostrar la pantalla como si fuera una imagen en papel, lo cual favorece a una lectura més cómoda.
Para más información. (Consulte la página21)
Pulse este botón para entrar a los menú SMART ENERGY SAVING. (Consulte la página22)
A la hora de ajustar las opciones de la pantalla, pulse siempre el botón AUTO del menú de visualización en pantalla MONITOR SETUP (CONFIGURACIÓN DEL MONITOR).
(Solo se admite en modo analógico)
El mejor modo de visualización
1920 x 1080
Puede elegir la señal de entrada.
y
Cuando hay al menos dos señales de entrada conectadas, puede seleccionar la señal de entrada (D-SUB/DVI-D/HDMI/DP) que desee.
y
Cuando solo hay una señal de entrada conectada, ésta se detecta automáticamente.
El valor predeterminado es D-SUB.
EXIT (SALIR)
Permite salir del menú de visualización en pantalla (OSD).
Permite encender y apagar el aparato.
Indicador de encendido
El indicador de potencia será de color blanco mientras el monitor funcione correctamente (Modo On). Cuando el monitor esté en Modo Standby, el indicador de potencia será una luz blanca parpadeante.
PERSONALIZACIÓN DE LOS AJUSTES
15
Personalización de los ajustes
Ajustes de menú
1
Presione el botón de
MENU
en el fondo del conjunto del Monitor para mostrar el OSD del
Menu
.
2
Ajuste las opciones por presionando el ◄ o ► o ▼ botones.
3
Seleccione el
"Siguiente Menu"
botón para entrar los más ajustes de opción.
4
Seleccione
EXIT (Salir)
para salir del menú OSD.
Para volver al menú superior o ajustar otras opciones del menú, utilice el botón de flecha hacia arriba ( ).
Cada una de las opciones se explica a continuación.
Volumen
Menu Analógico Digital DP HDMI
22MB37PU
24MB37PY
24MB37PM
Brillo
Tiempo de Respuesta
●
●
●
●
●
●
●
●
24MB37PY
24MB37PV
24MB37PM
Panorámico/Orig
● ● ● ●
Descripción
Para ajustar el volumen
Para ajustar el brillo de la pantalla
Se puede establecer un tiempo de respuesta para las imágenes que se muestran sobre la base de la velocidad de la pantalla. Para un entorno normal, se recomienda el uso de 'Off'. Para tener una imagen de movimiento rápido, se recomienda que utilice "Alto".
Panorámico
● ● ● ●
Original
Reiniciar
● ● ● ●
16
PERSONALIZACIÓN DE LOS AJUSTES
Imagen
Menu > Siguiente Menu
Contraste
Analógico Digital
● ●
●
Nitidez
Color
Niv. de Osc.
24MB37PV
Over Scan
24MB37PV
Gamma
Temperat.
Seis Colores
24MB37PY
24MB37PV
24MB37PM
Reajuste Color
24MB37PY
24MB37PV
24MB37PM
Pantalla Horizontal
Vertical
Reloj
Fase
Audio
Entrada de Audio
●
●
●
●
Otros
Idioma
Indicador de Enc.
Conf Auto apagado
Resolución
●
●
y y entrada D-SUB (señal analógica).
y y
: entrada DVI-D (señal digital). y y
: entrada Display Port. y y
: entrada HDMI (señal digital).
●
●
22MB37PU
24MB37PY
24MB37PV
24MB37PM
Analógico
●
●
●
●
Digital
●
●
●
●
DP
●
DP
●
●
●
●
●
HDMI
●
●
●
HDMI
●
●
●
●
Descripción
Para ajustar el contraste de la pantalla
Para ajustar la claridad de la pantalla
Para establecer el nivel offset
Para mejorar la claridad y estabilidad de la pantalla
Para personalizar el color de la pantalla
Para ajustar la posición de la pantalla
Para mejorar la claridad y estabilidad de la pantalla
Para seleccionar la entrada de audio
Para personalizar el estado de la pantalla al entorno operativo del usuario.
Imagen
Menu > Siguiente Menu
Contraste
Nitidez
Niv. de Osc.
Over Scan
Color
Gamma
Temperat.
Seis Colores
Analógico Digital
● ●
● ●
DP
●
●
HDMI
●
●
●
●
Descripción
Para ajustar el contraste de la pantalla
Para ajustar la claridad de la pantalla
Para establecer el nivel offset
Para mejorar la claridad y estabilidad de la pantalla
● ● ● ●
Para personalizar el color de la pantalla
Reajuste Color
Pantalla Horizontal
Vertical
Reloj
Fase
Audio
Entrada de Audio
●
●
Otros
Idioma
Indicador de Enc.
Conf Auto apagado
Resolución
●
●
y y entrada D-SUB (señal analógica).
y y
: entrada DVI-D (señal digital). y y
: entrada Display Port. y y
: entrada HDMI (señal digital).
●
●
● ●
Para ajustar la posición de la pantalla
Para mejorar la claridad y estabilidad de la pantalla
Para seleccionar la entrada de audio
Para personalizar el estado de la pantalla al entorno operativo del usuario.
PERSONALIZACIÓN DE LOS AJUSTES
17
Imagen
1
Presione el botón de
MENU
en el fondo del conjunto del Monitor para mostrar el OSD del
Menu
.
2
Seleccione el
"Siguiente Menu"
botón para entrar los más ajustes de opción.
3
Entre a
Imagen
por presionando el ▼ botón.
4
Ajuste las opciones por presionando el ◄ o ► o ▼ botones.
5
Seleccione
EXIT (Salir)
para salir del menú OSD.
Para volver al menú principal o ajustar otras opciones del menú, utilice el botón de flecha hacia arriba ( ).
Cada una de las opciones se explica a continuación.
Menu > Siguiente Menu > Imagen
Contraste
Nitidez
Descripción
Para ajustar el contraste de la pantalla
Para ajustar la claridad de la pantalla
18
PERSONALIZACIÓN DE LOS AJUSTES
Color
1
Presione el botón de
MENU
en el fondo del conjunto del Monitor para mostrar el OSD del
Menu
.
2
Seleccione el
"Siguiente Menu"
botón para entrar los más ajustes de opción.
3
Seleccione
Color
por presionando el ► botón.
4
Entre a
Color
por presionando el ▼ botón.
5
Ajuste las opciones por presionando el ◄ o ► o ▼ botones.
6
Seleccione
EXIT (Salir)
para salir del menú OSD.
Para volver al menú principal o ajustar otras opciones del menú, utilice el botón de flecha hacia arriba ( ).
Cada una de las opciones se explica a continuación.
Menu > Siguiente Menu > Color
Gamma
Temperat.
Seis Colores
24MB37PY
24MB37PV
24MB37PM
Reajuste Color
24MB37PY
24MB37PV
24MB37PM
Descripción
Ajuste su propio valor de gamma: Gamma 0 (Gamma 0), Gamma 1 (Gamma
1), Gamma 2 (Gamma 2), Off (Off) en el monitor. Los valores de gamma altos se muestran con imágenes blanquecinas, y los valores de gamma bajos se muestran con imágenes negruzcas.
Si el usuario no quiere ajustar la gamma, el usuario puede seleccionar la opción de Gamma off.
Usuario
• Rojo:
le permite definir sus propios niveles de color rojo.
• Verde:
le permite definir sus propios niveles de color verde.
• Azul:
le permite definir sus propios niveles de color azul.
Permite seleccionar el color de la pantalla.
Calido:
define una temperatura de color cálida (más rojo) para la pantalla.
Medio:
define una temperatura de color media para la pantalla.
Frio:
define una temperatura de color fría (más azul) para la pantalla.
Establece y conserva el color y la saturación para seis colores (Rojo/Verde/Azul/Cyan/
Magenta/Amarillo) para satisfacer los requisitos de color del usuario.
Tonalidad
Saturación
Ajusta el color de la pantalla
Ajusta la nitidez de color en la pantalla. Valores bajos debilitan la nitidez de color y aclaran los colores, mientras que los valores altos refuerzan la nitidez y oscurecen los colores.
Reinicia los ajustes de color a los ajustes por defecto de fábrica para el dispositivo de entrada actual.
PERSONALIZACIÓN DE LOS AJUSTES
19
Pantalla
1
Presione el botón de
MENU
en el fondo del conjunto del Monitor para mostrar el OSD del
Menu
.
2
Seleccione el
"Siguiente Menu"
botón para entrar los más ajustes de opción.
3
Seleccione
Pantalla
por presionando el ► botón.
4
Entre a
Pantalla
por presionando el ▼ botón.
5
Ajuste las opciones por presionando el ◄ o ► o ▼ botones.
6
Seleccione
EXIT (Salir)
para salir del menú OSD.
Para volver al menú principal o ajustar otras opciones del menú, utilice el botón de flecha hacia arriba ( ).
Cada una de las opciones se explica a continuación.
Menu > Siguiente Menu > Pantalla
Horizontal
Vertical
Reloj
Fase
Descripción
Para mover la imagen a izquierda y derecha
Para mover la imagen hacia arriba y hacia abajo
Para minimizar las barras verticals o rayas visibles en el fondo de pantalla. El tamaño de la pantalla horizontal también cambiará.
Para ajustar el enfoque de visualización. Este punto le permite eliminar cualquier ruido horizontal y aclarar o acentuar la imagen de los caracteres.
Audio
1
Presione el botón de
MENU
en el fondo del conjunto del Monitor para mostrar el OSD del
Menu
.
2
Seleccione el
"Siguiente Menu"
botón para entrar los más ajustes de opción.
3
Seleccione
Audio
por presionando el ► botón.
4
Entre a
Audio
por presionando el ▼ botón.
5
Ajuste las opciones por presionando los ◄ o ► botones.
6
Seleccione
EXIT (Salir)
para salir del menú OSD.
Para volver al menú principal o ajustar otras opciones del menú, utilice el botón de flecha hacia arriba ( ).
Cada una de las opciones se explica a continuación.
Menu > Siguiente Menu > Audio
Entrada de Audio
Descripción
Para seleccionar la fuente de audio a la salida para altavoces/auriculares desde los elementos siguientes.
1. DP: La fuente de audio en el puerto de DP (Sólo en la entrada de DP).
2.Audio-In: La fuente de audio en el conector de audio analógico externo.
(Sólo en la entrada de Dsub/DVI-D)
3. Auto : La fuente de audio se cambia automáticamente entre el DP o
Audio-In.DP tiene mayor prioridad. (Sólo en la entrada de DP)
20
PERSONALIZACIÓN DE LOS AJUSTES
Otros
1
Presione el botón de
MENU
en el fondo del conjunto del Monitor para mostrar el OSD del
Menu
.
2
Seleccione el
"Siguiente Menu"
botón para entrar los más ajustes de opción.
3
Seleccione
Otros
por presionando el ► botón.
4
Entre a
Otros
por presionando el ▼ botón.
5
Ajuste las opciones por presionando el ◄ o ► o ▼ botones.
6
Seleccione
EXIT (Salir)
para salir del menú OSD.
Para volver al menú principal o ajustar otras opciones del menú, utilice el botón de flecha hacia arriba ( ).
Cada una de las opciones se explica a continuación.
Menu > Siguiente Menu > Otros
Idioma
Indicador de Enc.
Conf Auto apagado
Resolución
Descripción
Para elegir el idioma de visualización de los nombres de control.
Con esta función para configurar la luz del indicador de fuente que está abajo del monitor como On o Off. Cuando sea Off, el indicador será apagado.
Si establece On en cualquier momento, el indicador de potencia se encienderá automáticamente.
La unidad de monitor se cambiará al modo de apagado después del tiempo a ser elegido por el usuario (1 ~ 24 horas)
El Usuario puede establecer la resolución deseada. La función está disponible solo cuando la resolución de la pantalla en su ordenador está configurada según lo siguiente, excepto si el PC genera una resolución errónea.
1024x768, 1280x768, 1360x768, 1366x768,Off
1280x960, 1600x900, Off
1440x960, 1600x900, Off
Ajustes de Lector
1
Presione
Lector
botón en el fondo del conjunto del
Monitor para mostrar el OSD de
Modo Lector
.
2
Ajuste las opciones por presionando los ◄ o ► botones.
3
Seleccione
EXIT (Salir)
para salir del menú OSD.
PERSONALIZACIÓN DE LOS AJUSTES
21
Cada una de las opciones se explica a continuación.
Lector 1
Lector 2
Lector off
Modo Lector Descripción
Este es un modo en el que la pantalla se ajusta al máximo a la de un periódico. Si usted quiere una pantalla más iluminada, puede controlar el brillo en el Menu OSD.
Este es un modo en el que la pantalla se ajusta al máximo a la de los dibujos animados. Si usted quiere una pantalla más iluminada, puede controlar el brillo en el Menu OSD.
Con este modo, el modo lectura (Reader Mode) está apagado.
NOTA
Si la opción del Modo Lector es Lector 1 o Lector 2, el SMART ENERGY SAVING se pondrá en posición Off automáticamente.
22
PERSONALIZACIÓN DE LOS AJUSTES
SMART ENERGY SAVING
1
Presione el botón de
SAVING
.
en el fondo del conjunto del
Monitor para mostrar el OSD del
SMART ENERGY
2
A juste las opciones por presionando los ◄ o ► botones.
3
Seleccione
EXIT (Salir)
para salir del menú OSD.
Cada una de las opciones se explica a continuación.
SMART ENERGY SAVING
Alto
Bajo
Off
Descripción
Habilitar SMART ENERGY SAVING Puede ahorrar energía con esta función de Alta
Eficiencia de Energía.
Habilitar SMART ENERGY SAVING Puede ahorrar energía con esta función de Baja
Eficiencia de Energía.
Deshabilita la función SMART ENERGY SAVING.
* SMART ENERGY SAVING :
Ahorre energía utilizando el algoritmo de compensación de la luminosidad.
NOTA
y
Guardar Información depende del Panel. Por tanto, esos valores deberían ser diferentes entre panel y panel. Si establece la opción
SMART ENERGY SAVING
como
Alto
o
Bajo
, la luminosidad del y monitor se reducirá o se incrementará dependiendo de la fuente.
Si la opción del SMART ENERGY SAVING es Alto o Bajo, el Modo Lector se pondrá en posición
Lector off automáticamente.
SOLUCIÓN DE PROBLEMAS
23
SOLUCIÓN DE PROBLEMAS
Realice las comprobaciones siguientes antes de llamar al servicio técnico.
No aparece ninguna imagen
¿El cable de alimentación de la pantalla está conectado?
y
Compruebe que el cable de alimentación esté bien conectado a la toma de corriente.
y
Pulse el botón de encendido.
¿La luz del indicador de encendido está encendida?
Está conectado y el indicador de potencia es de color blanco?
¿El indicador de encendido parpadea?
y
Ajuste el brillo y el contraste.
¿Aparece el mensaje "SEÑAL
FUERA DE RANGO" en la pantalla?
¿Aparece el mensaje "SIN SEÑAL" en la pantalla? y
Si la pantalla se encuentra en modo de ahorro de energía, intente mover el ratón o pulsar cualquier tecla del teclado para encender la pantalla.
y
Intente encender el PC.
y
Este mensaje aparece cuando la señal del PC (tarjeta de vídeo) se encuentra fuera del rango de frecuencia horizontal o vertical de la pantalla. Consulte la sección "Especificaciones" de este manual y vuelva a configurar la pantalla.
y
Después de que en el monitor aparezca "SIN SEÑAL", el monitor entra en modo DPM.
y
Este mensaje aparece cuando no se detecta ningún cable de señal entre el PC y el monitor, o si el cable está desconectado. Compruebe el cable y vuelva a conectarlo.
¿Aparece el mensaje "OSD BLOQUEADO" en la pantalla?
¿Aparece el mensaje "OSD
BLOQUEADO" al pulsar el botón
MENU (MENÚ)?
y
Puede bloquear los ajustes de control actuales para que no se puedan modificar sin querer. Puede desbloquear los controles del menú de visualización en pantalla en cualquier momento pulsando el botón MENU (MENÚ) durante varios segundos. A continuación, aparecerá el mensaje "OSD DESBLOQUEADO".
La imagen no se visualiza correctamente
La posición de la pantalla es incorrecta.
y
Pulse el botón
AUTO
para ajustar automáticamente la imagen de la pantalla según la configuración más adecuada.
En el fondo de la pantalla, se ven barras o rayas verticales.
Aparece ruido horizontal en cualquier imagen o los caracteres no se representan con claridad.
y
Pulse el botón
AUTO
para ajustar automáticamente la imagen de la pantalla según la configuración más adecuada. y
Pulse el botón
AUTO
para ajustar automáticamente la imagen de la pantalla según la configuración más adecuada. y
Vaya a
Panel de control ► Pantalla ► Configuración
y defina la resolución de pantalla recomendada o ajuste la imagen de la pantalla según la configuración más adecuada. Seleccione una calidad de color superior a 24 bits (color verdadero).
24
SOLUCIÓN DE PROBLEMAS
PRECAUCIÓN
y
Vaya a
Panel de control ► Pantalla ► Configuración
y compruebe si se ha cambiado la frecuencia o la resolución. Si es así, vuelva a ajustar la tarjeta de vídeo según la resolución recomendada.
y
Si no se selecciona la resolución recomendada (resolución óptima), las letras pueden aparecer borrosas y la pantalla atenuada, truncada o sesgada. Asegúrese de seleccionar la resolución recomendada.
y
El método de configuración puede variar según el ordenador y el sistema operativo, por lo que es posible que la tarjeta de vídeo no admita la resolución mencionada. En este caso, póngase en contacto con el fabricante del ordenador o de la tarjeta de vídeo.
La imagen no se visualiza correctamente
El color de la pantalla es monocromo o anormal.
y
Compruebe que el cable de señal esté bien conectado y utilice un destornillador para apretarlo si es necesario.
y
Asegúrese de que la tarjeta de vídeo esté bien insertada en la ranura.
y
Seleccione una calidad de color superior a 24 bits (color verdadero) en
Panel de control ► Configuración
.
La pantalla parpadea.
y
Compruebe si la pantalla se encuentra en modo entrelazado y, en caso afirmativo, defina la resolución recomendada.
¿Aparece el mensaje "Unrecognized monitor, Plug&Play (VESA DDC) monitor found" (Monitor no reconocido; se ha encontrado un monitor Plug&Play [VESA DDC])?
¿Ha instalado el controlador de la pantalla?
y
Asegúrese de instalar el controlador de la pantalla desde el CD (o disquete) del controlador de la pantalla que se entrega junto con la pantalla. También puede descargar el controlador desde nuestra página web: http://www.lg.com.
y
Asegúrese de comprobar que la tarjeta de vídeo admite la función
Plug&Play.
ESPECIFICACIONES
25
ESPECIFICACIONES
22MB37PU
Pantalla
Entrada sincronizada
Entrada de vídeo
Tipo de pantalla
Paso de píxeles
0,24795 mm x 0,24795 mm (paso de píxeles)
Frecuencia horizontal
De 30 kHz a 83 kHz (automática)
Frecuencia vertical
Forma de entrada
De 56 Hz a 75 Hz (D-SUB,DVI-D)
Sincronización independiente Digital
Entrada de señal
LCD de matriz activa y pantalla plana TFT de
Recubrimiento antirreflejante conector D-SUB de 15 patillas (digital) / Conector
DVI-D(digital)
Resolución
Forma de entrada
Máx.
Recomendada
RGB analógica (0,7 Vp-p/75 ohmios), digital
VESA 1920 x 1080 a 60 Hz
VESA 1920 x 1080 a 60 Hz
DDC 2B (analógica, digital)
Plug & Play
Consumo de energía
Modo encendido: 21,7 W típ. (Condiciones a la salida de fábrica) *
Modo de inactividad: ≤ 0,3 W **
Modo apagado: ≤ 0,3 W
Entrada de alimentación
AC 100-240V ~ 50/60Hz 1,0 A
Potencia de Altavoz
1 W + 1 W
Dimensiones
(ancho x alto x profundo)
Peso
Rango de inclinación
Soporte incluido
Soporte no incluido
4,1 kg
De -5° a 20°
50,9 cm x 36,3 cm x 23,9 cm
50,9 cm x 30,4 cm x 6,9 cm
Condiciones ambientales
Temperatura de funcionamiento
Humedad de funcionamiento
Temperatura de almacenamiento
Humedad de almacenamiento
De 10 °C a 35 °C
De 10 % a 80 %
De -20 °C a 60 °C
De 5 % a 90 %, sin condensación
Base del soporte
Instalada ( ), desinstalada (O)
Cable de alimentación
Tipo toma de pared una actualización de las funciones del producto.
* El nivel de consumo de electricidad puede ser diferente por el ajuste de monitor y la condición de
26
ESPECIFICACIONES
ESPECIFICACIONES
24MB37PY
Pantalla
Entrada sincronizada
Entrada de vídeo
Resolución
Plug & Play
Consumo de energía
Tipo de pantalla
LCD de matriz activa y pantalla plana TFT de
Recubrimiento antirreflejante
Paso de píxeles
Frecuencia horizontal
De 30 kHz a 83 kHz (automática)
Frecuencia vertical
De 56 Hz a 75 Hz (D-SUB,DVI-D)
De 56 Hz a 61 Hz (DP)
Forma de entrada
Entrada de señal
0,2745 mm x 0,2745 mm (paso de píxeles)
Sincronización independiente Digital conector D-SUB de 15 patillas (digital) / Conector
DVI-D(digital) / Conector DP
Forma de entrada
Máx.
Recomendada
RGB analógica (0,7 Vp-p/75 ohmios), digital
VESA 1920 x 1080 a 60 Hz
VESA 1920 x 1080 a 60 Hz
DDC 2B (analógica, digital, DP)
Modo encendido: 24 W típ. (Condiciones a la salida de fábrica) *
Modo de inactividad: ≤ 0,3 W **
Modo apagado: ≤ 0,3 W
Entrada de alimentación
AC 100-240V ~ 50/60Hz 1,2 A
Potencia de Altavoz
1 W + 1 W
Dimensiones
(ancho x alto x profundo)
Soporte incluido
Soporte no incluido
56,9 cm x 38,2 cm x 23,9 cm
56,9 cm x 34,2 cm x 6,3 cm
Peso
Rango de inclinación
4,8 kg
De -5° a 20°
Condiciones ambientales
Temperatura de funcionamiento
Humedad de funcionamiento
Temperatura de almacenamiento
Humedad de almacenamiento
De 10 °C a 35 °C
De 10 % a 80 %
De -20 °C a 60 °C
De 5 % a 90 %, sin condensación
Base del soporte
Instalada ( ), desinstalada (O)
Cable de alimentación
Tipo toma de pared una actualización de las funciones del producto.
* El nivel de consumo de electricidad puede ser diferente por el ajuste de monitor y la condición de funcionamiento.
* El consumo de potencia en modo ON se mide mediante el estándar de prueba LGE (patrón blanco completo, resolución máxima).
** El monitor pasa a Modo Suspensión en un par de minutos (Máx. 5 minutos).
ESPECIFICACIONES
27
ESPECIFICACIONES
24MB37PV
Pantalla
Entrada sincronizada
Entrada de vídeo
Tipo de pantalla
LCD de matriz activa y pantalla plana TFT de
Recubrimiento antirreflejante
Paso de píxeles
Frecuencia horizontal
De 30 kHz a 83 kHz (automática)
Frecuencia vertical
De 56 Hz a 75 Hz (D-SUB,DVI-D)
De 56 Hz a 61 Hz (HDMI)
Forma de entrada
Entrada de señal
0,275 mm x 0,275 mm (paso de píxeles)
Sincronización independiente Digital conector D-SUB de 15 patillas (digital) / Conector
DVI-D(digital) / Conector HDMI
Resolución
Plug & Play
Consumo de energía
Forma de entrada
Máx.
Recomendada
RGB analógica (0,7 Vp-p/75 ohmios), digital
VESA 1920 x 1080 a 60 Hz
VESA 1920 x 1080 a 60 Hz
DDC 2B (analógica, digital, HDMI)
Modo encendido: 20 W (ENERGY STAR
®
estándar)*
Modo de inactividad: ≤ 0,3 W
Modo apagado: ≤ 0,3 W
Entrada de alimentación
AC 100-240V ~ 50/60Hz 1,2 A
Potencia de Altavoz
1 W + 1 W
Dimensiones
(ancho x alto x profundo)
Soporte incluido
Soporte no incluido
56,9 cm x 38,2 cm x 23,9 cm
56,9 cm x 34,2 cm x 6,3 cm
Peso
Rango de inclinación
4,8 kg
De -5° a 20°
Condiciones ambientales
Temperatura de funcionamiento
Humedad de funcionamiento
Temperatura de almacenamiento
Humedad de almacenamiento
De 10 °C a 35 °C
De 10 % a 80 %
De -20 °C a 60 °C
De 5 % a 90 %, sin condensación
Base del soporte
Instalada ( ), desinstalada (O)
Cable de alimentación
Tipo toma de pared una actualización de las funciones del producto.
funcionamiento.
*El “On” modo del consumo de electricidad es medido con la ENERGY STAR
*LA ENERGY STAR
Estados Unidos.
®
estándar de prueba.
®
es una marca registrada de EE.UU de la Agencia de Protección de Ambiental de
28
ESPECIFICACIONES
ESPECIFICACIONES
24MB37PM
Pantalla
Entrada sincronizada
Entrada de vídeo
Resolución
Plug & Play
Consumo de energía
Tipo de pantalla
LCD de matriz activa y pantalla plana TFT de
Recubrimiento antirreflejante
Paso de píxeles
0,2745 mm x 0,2745 mm (paso de píxeles)
Frecuencia horizontal
De 30 kHz a 83 kHz (automática)
Frecuencia vertical
De 56 Hz a 75 Hz (D-SUB,DVI-D)
Forma de entrada
Entrada de señal
Sincronización independiente Digital conector D-SUB de 15 patillas (digital) / Conector
DVI-D(digital)
Forma de entrada
Máx.
Recomendada
RGB analógica (0,7 Vp-p/75 ohmios), digital
VESA 1920 x 1080 a 60 Hz
VESA 1920 x 1080 a 60 Hz
DDC 2B (analógica, digital)
Modo encendido: 22,8 W típ. (Condiciones a la salida de fábrica) *
Modo de inactividad: ≤ 0,3 W **
Modo apagado: ≤ 0,3 W
Entrada de alimentación
AC 100-240V ~ 50/60Hz 1,2 A
Potencia de Altavoz
1 W + 1 W
Dimensiones
(ancho x alto x profundo)
Soporte incluido
Soporte no incluido
56,9 cm x 38,2 cm x 23,9 cm
56,9 cm x 34,2 cm x 6,3 cm
Peso
Rango de inclinación
4,8 kg
De -5° a 20°
Condiciones ambientales
Temperatura de funcionamiento
Humedad de funcionamiento
Temperatura de almacenamiento
Humedad de almacenamiento
De 10 °C a 35 °C
De 10 % a 80 %
De -20 °C a 60 °C
De 5 % a 90 %, sin condensación
Base del soporte
Instalada ( ), desinstalada (O)
Cable de alimentación
Tipo toma de pared una actualización de las funciones del producto.
* El nivel de consumo de electricidad puede ser diferente por el ajuste de monitor y la condición de funcionamiento.
* El consumo de potencia en modo ON se mide mediante el estándar de prueba LGE (patrón blanco completo, resolución máxima).
** El monitor pasa a Modo Suspensión en un par de minutos (Máx. 5 minutos).
ESPECIFICACIONES
29
Modos predefinidos (resolución)
Temporizador D-SUB/DVI
Modos de pantalla
(resolución)
720 x 400
640 x 480
640 x 480
800 x 600
800 x 600
1024 x 768
1024 x 768
1152 x 864
1280 x 1024
1280 x 1024
1680 x 1050
1920 x 1080
Temporizador DP/HDMI
Frecuencia horizontal (kHz)
31,468
31,469
37,500
37,879
46,875
48,363
60,023
67,500
63,981
79,976
65,290
67,500
60
75
60
75
Frecuencia vertical
(Hz)
70
60
75
75
60
75
60
60
Polaridad (H/V)
+/+
-/-
+/+
+/+
+/+
-/+
-/-
-/-
+/+
+/+
-/+
+/+ Modo recomendado
Modo de soporte de fábrica
(Modo Predeterminado)
480P
576P
720P
720P
1080P
1080P
Frecuencia horizontal (kHz)
31,50
31,25
37,50
45,00
56,25
67,50
Frecuencia vertical (Hz)
60
50
50
60
50
60
HDMI
O
O
O
O
O
O
Modo recomendado
Indicador
Modo
Modo encendido
Modo de inactividad
Modo apagado
Color de LED
Blanco
Blanco parpadeante
Apagado
30
POSTURA CORRECTA
POSTURA CORRECTA
Adopte la postura correcta para utilizar el monitor.
Ajuste el monitor y su postura para poder ver las imágenes con el
ángulo de visión
óptimo.
Ajuste la posición del monitor para evitar que refleje la luz.
Coloque las manos con cuidado encima del teclado de manera que los brazos queden doblados por los codos y horizontalmente planos.
Declaration of Conformity
Trade Name: LG
Model : 22MB37PU, 24MB37PM, 24MB37PY,
24MB37PV
Responsible Party: LG Electronics Inc.
Address : 1000 Sylvan Ave. Englewood Cliffs
NJ 07632 U.S.A
TEL: 201-266-2534
*above information is only for USA FCC Regulatory
Asegúrese de leer las precauciones de seguridad antes de utilizar el producto.
Guarde el CD con el manual del usuario en un lugar accesible para poder consultarlo en un futuro.
El número de serie y el modelo del equipo están situados en la parte posterior y en un lateral del mismo. Anótelos por si alguna vez necesita asistencia.
MODELO
N.º DE SERIE
advertisement
* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
Key Features
- 54.6 cm (21.5") LED IPS
- Full HD 1920 x 1080 pixels 16:9
- 5 ms 250 cd/m² 1000:1
- F 19 kWh
Related manuals
advertisement
Table of contents
- 1 Manual Del Usuario
- 2 CONTENIDO
- 3 MONTAJE Y PREPARACIÓN
- 3 Desembalaje
- 4 Piezas y botones
- 5 Instalación del monitor
- 5 Montaje de la base del soporte
- 5 Desmontaje de la base y del cuerpo del soporte
- 6 Desmontaje de la base y del cuerpo del soporte
- 6 Usando el soporte del cable
- 6 Instalación en una mesa
- 7 Ajuste del ángulo
- 7 Ajuste de la altura del soporte
- 8 Uso del dispositivo de bloqueo Kensington
- 9 SOPORTE GIRATORIO
- 9 Utilizar la función de Pivote
- 10 Montaje en una pared
- 11 USO DEL MONITOR
- 11 Conexión a un PC
- 11 Conexión D-SUB
- 11 Conexión DVI-D
- 11 Conexión HDMI
- 12 Conexión a dispositivos AV
- 12 Conexión HDMI
- 13 Conexión de dispositivos periféricos
- 14 PERSONALIZACIÓN DE LOS AJUSTES
- 15 Personalización de los ajustes
- 15 Ajustes de menú
- 17 Imagen
- 18 Color
- 19 Pantalla
- 19 Audio
- 20 Otros
- 21 Ajustes de Lector
- 22 SMART ENERGY SAVING
- 23 SOLUCIÓN DE PROBLEMAS
- 25 ESPECIFICACIONES
- 25 22MB37PU
- 26 24MB37PY
- 27 24MB37PV
- 28 24MB37PM
- 29 Modos predefinidos (resolución)
- 29 Indicador
- 30 Postura correcta
- 30 Adopte la postura correcta para utilizar el monitor.
