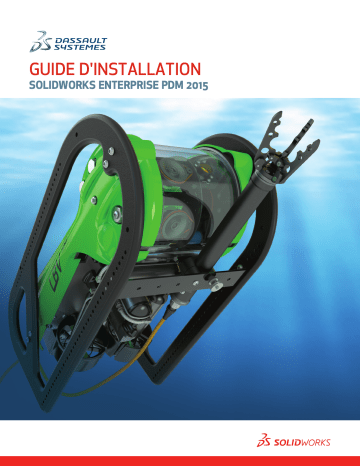

GUIDE D'INSTALLATION
SOLIDWORKS ENTERPRISE PDM 2015
Sommaire
1 Guide d'installation de SOLIDWORKS Enterprise PDM..........................................10
2
Sommaire
Donner à un utilisateur SQL l'accès db_owner aux bases de données de coffre-fort
4 Installation de SOLIDWORKS Enterprise PDM.......................................................40
3
Sommaire
Distribution d'une vue de coffre-fort Enterprise PDM par le biais de Microsoft Windows Active
Configuration manuelle du serveur d'archives annoncé aux clients Enterprise PDM .................93
Spécification manuelle des stratégies de groupe pour les paramètres SolidWorks Enterprise
Mise à jour de la base de données du coffre-fort avec le nom du serveur d'indexation ............103
Programmer des sauvegardes de base de données par le biais d'un plan de maintenance ..........110
Programmer un plan de maintenance pour la sauvegarde de bases de données ....................111
4
Sommaire
Restauration d'une version incorrectement mise à niveau à partir d'une sauvegarde ..............156
Configurer Enterprise PDM pour communiquer en utilisant uniquement des adresses IP .............159
5
Sommaire
Mettre à jour les clients Enterprise PDM pour communiquer en utilisant des adresses
Déplacement du serveur de base de données SOLIDWORKS Enterprise PDM ......................163
6
Mentions légales
© 1995-2015, Dassault Systèmes SolidWorks Corporation, une société de Dassault Systèmes
SE 175 Wyman Street, Waltham, Mass. 02451 USA. Tous droits réservés.
Les informations et le logiciel dont il est question dans ce document peuvent être modifiés sans avis préalable et ne constituent pas un engagement de la part de Dassault Systèmes
SolidWorks Corporation (DS SolidWorks).
Aucun matériel ne peut être reproduit ou transmis, quels que soient la manière, les moyens utilisés, électroniques ou manuels, ou le but, sans l’autorisation écrite formelle de DS
SolidWorks.
Le logiciel constituant l'objet de ce document est fourni sous licence, et ne peut être utilisé et reproduit que conformément aux termes de la licence. Toutes les garanties données par DS
SolidWorks concernant le logiciel et la documentation qui l’accompagne sont énoncées dans le Contrat de licence, et aucun des termes explicites ou implicites de ce document ne peut
être considéré comme une modification ou un amendement desdites garanties.
Mentions de brevets
SOLIDWORKS
®
Le logiciel de CAO mécanique 3D est protégé par les brevets américains
5 815 154 ; 6 219 049 ; 6 219 055 ; 6 611 725 ; 6 844 877 ; 6 898 560 ; 6 906 712 ;
7 079 990 ; 7 477 262 ; 7 558 705 ; 7 571 079 ; 7 590 497 ; 7 643 027 ; 7 672 822 ;
7 688 318 ; 7 694 238 ; 7 853 940 ; 8 305 376 ; 8 581 902 ; 8 817 028 ; 8 910 078 ; et autres brevets étrangers (par exemple EP 1 116 190 B1 et JP 3 517 643).
Le logiciel eDrawings
® est protégé par les brevets américains 7 184 044; 7 502 027; et le brevet canadien 2 318 706.
Brevets Etats-Unis et brevets étrangers en instance.
Marques commerciales et noms de produits pour les produits et services
SOLIDWORKS
SOLIDWORKS, 3D ContentCentral, 3D PartStream.NET, eDrawings, et le logo eDrawings logo sont des marques déposées et FeatureManager est une marque déposée codétenue par DS
SolidWorks.
CircuitWorks, FloXpress, PhotoView 360 et TolAnalyst sont des marques de DS SolidWorks.
FeatureWorks est une marque déposée de Geometric Ltd.
SOLIDWORKS 2015, SOLIDWORKS Standard, SOLIDWORKS Professional, SOLIDWORKS
Premium, SOLIDWORKS Enterprise PDM, SOLIDWORKS Workgroup PDM, SOLIDWORKS
Simulation, SOLIDWORKS Flow Simulation, eDrawings, eDrawings Professional, SOLIDWORKS
Sustainability, SOLIDWORKS Plastics, SOLIDWORKS Electrical, SOLIDWORKS Composer et
SOLIDWORKS MBD sont des noms de produits DS SolidWorks.
Les autres noms de marques ou noms de produits sont les marques ou les marques déposées de leurs titulaires respectifs.
LOGICIEL INFORMATIQUE COMMERCIAL - BREVET
7
Le Logiciel est un "article commercial" tel que ce terme est défini à l'article 48 C.F.R. 2.101
(octobre 1995). Il consiste en un "logiciel informatique commercial" ("commercial computer software") et une "documentation du logiciel informatique commercial" ("commercial software documentation") au sens où ces deux expressions sont utilisées à l'Article 48 C.F.R. 12.212
(septembre 1995) et est concédé au gouvernement des Etats-Unis (a) pour acquisition par ou pour le compte d'organismes civils, conformément aux stipulations de l'Article 48 C.F.R. 12.212; ou (b) pour acquisition par ou pour le compte du Département américain de la Défense, conformément aux stipulations des Articles 48 C.F.R. 227.7202-1 (juin 1995) et 227.7202-4
(juin 1995).
Si vous recevez une demande d'un organisme du Gouvernement des Etats-Unis pour fournir le Logiciel avec des droits allant au-delà de ceux énoncés ci-dessus, vous vous engagez à notifier DS SolidWorks de l'étendue de la demande et DS SolidWorks disposera de cinq (5) jours ouvrables pour accepter ou rejeter une telle demande, à sa seule discrétion.
Contractant/Fabricant: Dassault Systèmes SolidWorks Corporation, 175 Wyman Street,
Waltham, Massachusetts 02451 USA.
Copyright pour les produits SOLIDWORKS Standard, Premium, Professional et Education
Portions de ce logiciel
©
1986-2015 Siemens Product Lifecycle Management Software Inc. Tous droits réservés.
Ce travail contient les logiciel suivants qui sont la propriété de Siemens Industry Software
Limited :
D-Cubed
™
2D DCM
©
2015. Siemens Industry Software Limited. Tous droits réservés.
D-Cubed
™
3D DCM © 2015. Siemens Industry Software Limited. Tous droits réservés.
D-Cubed
™
PGM © 2015. Siemens Industry Software Limited. Tous droits réservés.
D-Cubed
™
CDM
©
2015. Siemens Industry Software Limited. Tous droits réservés.
D-Cubed
™
AEM
©
2015. Siemens Industry Software Limited. Tous droits réservés.
Portions of this software © 1998-2015 Geometric Ltd.
Des portions de ce logiciel incorporent PhysX
™ par NVIDIA 2006-2010.
Portions de ce logiciel
©
2001-2015 Luxology, LLC. Tous droits réservés, brevets en instance.
Portions de ce logiciel
©
2007-2015 DriveWorks Ltd.
Copyright 1984-2010 Adobe Systems Inc. et ses concédants. Tous droits réservés. Protégé par brevets Etats-Unis 5 929 866 ; 5 943 063 ; 6 289 364 ; 6 563 502 ; 6 639 593 ; 6 754
382 ; Brevets en instance.
Adobe, le logo Adobe, Acrobat, le logo Adobe PDF, Distiller et Reader sont des marques déposées ou des marques commerciales d'Adobe Systems Inc. aux États-Unis et dans d'autres pays.
Pour obtenir de plus amples informations sur le copyright DS SolidWorks, consultez ? > A
propos de SOLIDWORKS.
Copyright pour les produits SOLIDWORKS Simulation
Portions de ce logiciel
©
2008 Solversoft Corporation.
PCGLSS
©
1992-2013 Computational Applications and System Integration, Inc. Tous droits réservés.
8
Copyright pour le produit SOLIDWORKS Enterprise PDM
Outside In
®
Viewer Technology, © 1992-2012 Oracle
©
2011, Microsoft Corporation. Tous droits réservés.
Copyright pour les produits eDrawings
Portions de ce logiciel
©
2000-2014 Tech Soft 3D.
Portions de ce logiciel
©
1995-1998 Jean-Loup Gailly et Mark Adler.
Portions de ce logiciel
©
1998-2001 3Dconnexion.
Portions de ce logiciel
©
1998-2014 Open Design Alliance. Tous droits réservés.
Portions de ce logiciel
©
1995-2012 Spatial Corporation.
Le logiciel eDrawings
®
Group.
pour Windows
® est fondé en partie sur le travail d'Independent JPEG
Portions d'eDrawings
® pour iPad
® copyright © 1996-1999 Silicon Graphics Systems, Inc.
Portions d'eDrawings
® pour iPad
® copyright © 2003 – 2005 Apple Computer Inc.
9
1
Guide d'installation de
SOLIDWORKS Enterprise PDM
Vue d'ensemble de l'installation
à la page 11
Composants d'installation requis et optionnels, scénarios de déploiement et sommaire d'installation.
Installation et configuration de SQL Server
à la page 18
Installation et mise à niveau de SQL Server 2014 et SQL
Server 2012. Inclut le changement de compte de connexion au serveur SQL.
à la page 40
L'installation de la base de données Enterprise PDM, des serveurs d'archives, du Gestionnaire de licences
SolidNetWork, des serveurs Web et des clients Enterprise
PDM. L'installation des clients inclut la création et le déploiement d'images administratives et le script d'installations silencieuses.
Création et distribution des vues de coffres-forts de fichiers
à la page 75
Création des vues de coffre-fort de fichiers par le biais de l'assistant de configuration des vues. Inclut l'application de licences, l'utilisation de vues partagées, l'installation de la vue de coffre-fort de fichiers de script et la distribution de vues de coffre-fort de fichiers.
Configuration de la recherche de contenu
à la page 99
Configuration du service d'indexation de Enterprise PDM.
Inclut l'indexation d'archives de coffre-fort de fichiers, la mise à jour du nom de serveur d'index, le changement de comptes de connexion et l'ajout de filtres de serveur d'index.
à la page 116
Mise à niveau de la base de données, l'archive et les serveurs
Web, la base de données du coffre-fort de fichiers et les archives, et les clients Enterprise PDM.
Sauvegarde et restauration de coffres-forts
à la page 108
Copie de sauvegarde de la base de données du coffre-fort de fichiers et de la base de données principale de Enterprise
PDM, y compris les paramètres du serveur d'archives. Inclut la planification des copies de sauvegarde de la base de données et la restauration de coffres-forts de fichiers.
à la page 158
Gestion de la taille du journal de transactions SQL, configuration des communications de Enterprise PDM avec adresses IP uniquement et déplacement des composants de serveur sur un autre système.
10
2
Vue d'ensemble de l'installation
Ce chapitre traite des sujets suivants:
•
Composants d'installation requis
•
Composants d'installation optionnels
•
Scénarios de déploiement de Enterprise PDM
•
•
•
Composants d'installation requis
Pour utiliser Enterprise PDM, les composants suivants doivent être installés et configurés.
Microsoft SQL Server La base de données du coffre-fort de fichiers
Enterprise PDM doit être hébergée sur Microsoft SQL
Server 2014, Microsoft SQL Server 2012 ou Microsoft
SQL Server 2008 R2.
Le logiciel SQL Server n'est pas inclus sur le DVD de
SOLIDWORKS Enterprise PDM et doit être installé séparément.
Serveur de base de données
SOLIDWORKS Enterprise PDM
Périodiquement, le serveur consulte les bases de données Enterprise PDM pour voir s'il y a des mises
à jour, telles que des notifications, des actualisations locales des vues, des mises à jour de la planification des réplications et des modifications du serveur d'index. Il gère aussi les règles d'importation et d'exportation de données.
Serveur d'archives de
SOLIDWORKS Enterprise PDM
Le serveur d'archives héberge les fichiers physiques enregistrés dans un coffre-fort de fichiers Enterprise
PDM et gère les utilisateurs et leurs légitimations.
11
Vue d'ensemble de l'installation
Gestionnaire de licences
SolidNetWork
Le Gestionnaire de licences SolidNetWork gère les licences de SOLIDWORKS Enterprise PDM.
Si vous avez déjà un Gestionnaire de licences
SolidNetWork installé pour SOLIDWORKS, vous pouvez l'utiliser avec SOLIDWORKS Enterprise PDM.
Vous devez vous assurer qu'il est mis à jour pour la version Enterprise PDM.
Client de SOLIDWORKS Enterprise
PDM
Chaque ordinateur qui accède au coffre-fort de fichiers Enterprise PDM doit avoir installé un des clients suivants:
SOLIDWORKS
Enterprise PDM
Professional
CAD Editor &
Web
Prend en charge le fonctionnement avec tous les types de fichiers, y compris la gestion améliorée et la prévisualisation de formats CAO tels que SOLIDWORKS. Des compléments de CAO permettent aux utilisateurs d'accéder à Enterprise PDM à partir de l'application de CAO.
SOLIDWORKS
Enterprise PDM
Professional
Contributor &
Web
Prend en charge le fonctionnement avec tous les types de fichiers, y compris des fichiers CAO. Cependant, les compléments CAO ne sont pas pris en charge par ce type de clients.
SOLIDWORKS
Enterprise PDM
Professional
Viewer
Permet l'accès en lecture seule aux coffres-forts de fichiers; l'utilisateur ne peut ajouter ou modifier des fichiers (extraire, archiver, mettre à jour des valeurs) ou utiliser des compléments CAO.
Licence
SOLIDWORKS
Enterprise PDM
Professional
Processor
Accorde l'autorisation d'exécuter tout type de client, jusqu'au nombre spécifié dans la licence.
12
Vue d'ensemble de l'installation
Composants d'installation optionnels
Les composants d'installation suivants sont optionnels:
Serveur Web de Enterprise
PDM
Le serveur Web permet d'accéder à un coffre-fort de fichier au travers de l'Internet ou d'un intranet.
Serveur d'index de Enterprise
PDM
Le serveur d'index de Enterprise PDM permet la recherche complète de contenu dans les nombreux types de fichiers enregistrés dans un coffre-fort de fichiers de Enterprise
PDM.
Scénarios de déploiement de Enterprise PDM
Le déploiement des composants de Enterprise PDM dépend de la taille et du type d'organisation où Enterprise PDM sera utilisé.
Réseau moyen de bureau
Un serveur exécutant Microsoft SQL Server héberge le serveur d'archives, le serveur de base de données et le serveur SNL. Des postes de travail sur lesquels le client Enterprise
PDM a été installé sont connectés au serveur.
Grand réseau de bureau
Un serveur exécutant SQL Server héberge les bases de données de coffre-fort de fichiers et le serveur de base de données. Un serveur héberge le serveur d'archives et un autre serveur héberge le serveur SNL. Des postes de travail sur lesquels le client Enterprise
PDM a été installé sont connectés au serveur. Un serveur Web permet l'accès au travers de l'Internet en utilisant des clients Web de Enterprise PDM.
13
Vue d'ensemble de l'installation
Bureaux connectés par réseau WAN
Un serveur principal exécutant SQL Server héberge le serveur central de bases de données.
Un second serveur héberge le serveur d'archives et un troisième serveur héberge le serveur SNL. Chaque bureau du réseau WAN a un serveur qui héberge un serveur d'archives local avec une réplique de l'archive de coffre-fort de fichiers.
Des postes de travail sur lesquels le client Enterprise PDM a été installé sont connectés
à leur serveur d'archives local et au serveur de base de données central.
14
Vue d'ensemble de l'installation
Configuration du système
La configuration requise pour Enterprise PDM est disponible sur le site Web de
SOLIDWORKS.
http://www.solidworks.com/sw/support/pdmsystemrequirements.html
.
15
Vue d'ensemble de l'installation
Sommaire de l'installation
Bien que les composants puissent être installés dans n'importe quel ordre, la séquence recommandée pour une installation LAN est décrite ici.
Pour installer des composants de Enterprise PDM:
1.
Installez SQL Server sur le système qui hébergera la base de données du coffre-fort de fichiers Enterprise PDM, à moins que vous ayez un serveur SQL existant en fonctionnement.
Pour plus de détails, voir
Installation et configuration de SQL Server
à la page
18.
2.
Installez le composant du serveur de base de données sur le système où s'exécute le serveur SQL.
Pour plus de détails, voir
Installation du serveur de bases de données
à la page 42.
3.
Installez le serveur d'archives sur le système où s'exécute le serveur SQL ou sur un système séparé.
Pour plus de détails, voir
Installation du serveur d'archives de SOLIDWORKS
à la page 44.
4.
Installer et configurer le Gestionnaire de licences SolidNetWork sur un serveur qui est accessible à tous les clients, de préférence le serveur de base de données SQL.
Pour plus de détails, voir
Installer et configurer la gestion des licences
à la page 53.
5.
Installez le client Enterprise PDM sur tous les postes de travail qui fonctionneront dans le coffre-fort de fichiers.
Pour plus de détails, voir
Installation du client de SOLIDWORKS Enterprise PDM
à la page 64.
6.
Créez un nouveau coffre-fort de fichiers à l'aide de l'outil d'administration de Enterprise
PDM sur un système où le client Enterprise PDM est installé.
Pour plus de détails, voir
.
7.
Connectez le reste des clients au serveur d'archives et créez des vues locales de coffre-fort de fichiers par le biais de l'assistant Configuration des vues.
Pour plus de détails, voir
Création d'une vue de coffre-fort par le biais de l'assistant Configuration des vues
à la page 83.
8.
Optionnellement, configurez le serveur d'index de Enterprise PDM pour la prise en charge de la recherche de contenu.
Pour plus de détails, voir
Configuration de la recherche de contenu
à la page 99.
Assistance à l'installation
Le support technique du premier niveau pour les produits SOLIDWORKS est assuré par votre revendeur.
Pour vous aider à contacter votre revendeur:
16
Vue d'ensemble de l'installation
• Veuillez visiter
http://www.solidworks.com/sw/support/customer-software-support.htm
.
• Appelez le 1-800-693-9000 à partir des Etats-Unis ou du Canada.
• Appelez le 1 978-371-5011 à partir du reste du monde.
• Envoyez un courriel à
.
17
3
Installation et configuration de SQL
Server
SOLIDWORKS Enterprise PDM utilise une base de données basée sur Microsoft SQL pour enregistrer des informations à propos de fichiers et des activités dans un coffre-fort de fichiers.
Les coffres-forts exigent que vous ayez SQL Server 2014, SQL Server 2012 ou SQL
Server 2008R2.
Il est recommandé d'utiliser SQL Server 2014 en tant qu'hôte pour la base de données du coffre-fort de fichiers.
Un DVD Microsoft SQL Server 2014 est inclus avec le kit média SOLIDWORKS Enterprise
PDM. Si vous effectuez l'installation à partir d'un kit téléchargé, vous devez vous procurer le logiciel Microsoft SQL Server séparément ; il n'est pas inclus dans le téléchargement.
Si vous avez déjà installé la version requise de SQL Server, passez à
à la page 40.
Si vous n'êtes pas certain de quelle version de SQL Server est installée, reportez-vous à l'article
321185 de la base de connaissances de Microsoft afin d'identifier la version et l'édition:
http://support.microsoft.com/default.aspx/kb/321185/fr-fr
Ce chapitre traite des sujets suivants:
•
Prise en charge de SQL Server 2014
•
Installation de SQL Server 2014
•
Mise à niveau vers SQL Server 2014
•
Installation de SQL Server 2012
•
Mise à niveau à SQL Server 2012
•
•
Modification du compte de connexion au serveur SQL utilisé par Enterprise PDM
Prise en charge de SQL Server 2014
SOLIDWORKS Enterprise PDM 2015 prend en charge l'utilisation de Microsoft SQL
Server 2014.
Pour les clients qui ont obtenu SQL Server 2014 par d'autres biais, SOLIDWORKS prend désormais en charge l'utilisation avec SOLIDWORKS Enterprise PDM 2015.
18
Installation et configuration de SQL Server
Installation de SQL Server 2014
Le programme d'installation de SQL Server 2014 fournit de l'aide, y compris des considérations pour l'exécution sous Windows Vista et versions ultérieures. La documentation en ligne de SQL Server 2014 fournit la configuration matérielle et logicielle requise et des instructions d'installation détaillées.
Pour plus de détails, voir
http://msdn.microsoft.com/en-in/library/bb545450.aspx
.
Avant l'installation de SQL Server 2014
Pour les installations locales, vous devez exécuter Configuration en tant qu'administrateur. Si vous installez SQL Server 2014 à partir d'un emplacement distant partagé, vous devez utiliser un compte de domaine qui possède des autorisations de lecture et d'exécution à l'emplacement distant partagé.
Si Enterprise PDM est déjà installé sur le système, utilisez Désinstaller un programme pour désinstaller le package Compatibilité descendante de Microsoft SQL Server 2012 avant de commencer l'installation de SQL Server 2014.
Microsoft .Net Framework version 3.5 SP01 et Windows Installer 4.5 sont requis. S'ils ne sont pas installés, l'assistant d'installation les installe avant de démarrer l'installation de
SQL Server 2014. Vous devrez peut-être redémarrer votre ordinateur après ces installations.
Pour Windows Server 2008 R2 x64, pour installer .Net framework 3.5 SP01, cliquez à droite sur Poste de travail et sélectionnez Gérer > Fonctionnalités. Dans l'Assistant
Ajout de fonctionnalités, sur la page Fonctionnalités, développez Fonctionnalités du
.Net Framework 3.5.1 et sélectionnez .Net Framework 3.5.1 (installé).
Exécution de l'installation de SQL Server 2014
1.
Fermez toutes les applications Windows, y compris l'Explorateur Windows.
2.
Insérez le média d'installation de SQL Server 2014. A partir du dossier racine, double-cliquez sur setup.exe
et utilisez les sélections par défaut, à moins d'instructions contraires.
Ecran Action
Dans le volet de gauche, cliquez sur Installation.
Centre d'installation SQL
Server/Planning
Centre d'installation SQL
Server/Installation
Cliquez sur Nouvelle installation autonome SQL
Server ou ajout de fonctionnalités à une
installation existante.
19
Installation et configuration de SQL Server
Ecran
Règles de support du programme d'installation
Action
Le programme d'installation vérifie l'existence de problèmes qui pourraient empêcher l'installation des fichiers de support de SQL Server:
• Si aucun problème n'est indiqué, cliquez sur OK.
• Si des problèmes sont signalés:
1. Cliquez sur Afficher les détails pour lister les composants qui ont échoué ou ont fait l'objet d'avertissements.
2. Cliquez sur Annuler pour interrompre l'installation et corriger les problèmes.
Clé de produit
1. Sélectionnez Entrez la clé de produit et saisissez-la.
2. Cliquez sur Suivant.
Termes du contrat de licence
1. Lisez et acceptez le contrat de licence.
2. Cliquez sur Suivant.
Fichiers de support du programme d'installation
Règles de support du programme d'installation
Cliquez sur Installer.
Le programme d'installation effectue une vérification supplémentaire:
• Si aucun problème n'est indiqué, cliquez sur Suivant.
• Si des problèmes sont signalés:
1. Cliquez sur Afficher les détails pour lister les composants qui ont échoué ou ont fait l'objet d'avertissements.
2. Cliquez sur Annuler pour interrompre l'installation et corriger les problèmes.
Sélection de fonction
1. Sous Fonctionnalités de l'instance, sélectionnez
Services Moteur de base de données.
2. Sous Fonctionnalités partagées, sélectionnez:
• Connectivité des outils clients
• Services d'intégration
• Compatibilité ascendante des outils clients
• Composants de documentation
• Outils de gestion - De base
• Outils de gestion - Complet
3. Cliquez sur Suivant.
20
Installation et configuration de SQL Server
Ecran Action
Configuration de l'instance S'il s'agit d'une nouvelle installation:
1. Sélectionnez Instance par défaut.
2. Cliquez sur Suivant.
Si SQL Server est déjà installé sur le système et que vous avez décidé de ne pas mettre à niveau:
1. Sélectionnez Instance nommée.
2. Entrez un nom d'instance unique pour cette installation:
nom_ordinateur
\
nom_instance
.
3. Cliquez sur Suivant.
Espace disque requis Si les conditions sont remplies, cliquez sur Suivant.
Si ce n'est pas le cas:
1. Notez l'espace requis.
2. Cliquez sur Annuler.
3. Ajoutez l'espace requis.
4. Exécutez à nouveau l'installation.
Configuration du service/onglet Compte de service
SQL Server Agent :
• Nom du compte:
NT
Service\SQLAgent$MSSQLSERVER
• Type de démarrage:
Automatique
Moteur de base de données SQL Server :
• Nom du compte:
NT Service\MSSQL$MSSQLSERVER
• Type de démarrage:
Automatique
SQL Server Integration Services 12.0 :
• Nom du compte:
NT Service\MsDtsServer120
• Type de démarrage:
Automatique
SQL Server Browser:
• Nom du compte:
AUTORITE NT\SERVICE LOCAL
• Type de démarrage:
Automatique
21
Installation et configuration de SQL Server
Ecran Action
Configuration du service/onglet Classement
1. Pour Moteur de base de données, cliquez sur
Personnaliser.
2. Dans la boîte de dialogue, sélectionnez Indicateur
de classement et ordre de tri Windows et l'Indicateur de classement qui correspond à vos paramètres régionaux. Gardez les autres sélections.
Vous ne pouvez utiliser Enterprise PDM sur un serveur utilisant des paramètres binaires.
3. Cliquez sur Suivant.
Configuration du moteur de base de données/onglet
Attribution de privilèges d'accès aux comptes
Ne changez pas les paramètres sur les onglets Répertoires de données ou Flux de fichier.
1. Sélectionnez Mode mixte (authentification SQL
Server et authentification Windows). Enterprise
PDM utilise l'authentification SQL Server pour les communications de base de données.
2. Saisissez un mot de passe sécurisé pour le compte de l'administrateur système (sa). Ne laissez pas le champ du mot de passe vide. Pour les règles relatives aux mots de passe, cliquez sur Aide.
Retapez le mot de passe pour le confirmer.
Souvenez-vous du mot de passe pour l'utiliser lors de la configuration des bases de données de coffre-fort Enterprise PDM.
3. Sous Spécifier les administrateurs SQL Server, cliquez sur Ajouter.
4. Dans la boîte de dialogue Sélectionner les utilisateurs, les ordinateurs ou les groupes, saisissez le nom de l'administrateur local du système ou du groupe d'administrateurs.
5. Cliquez sur Suivant.
Configuration du moteur de base de données/onglet
Répertoires de données
Facultativement, pour modifier le dossier de stockage par défaut des bases de données créées par Enterprise
PDM, changez l'emplacement du Répertoire de la base
de données utilisateur et du Répertoire de journal
de base de données utilisateur.
Rapports d'erreurs et d'utilisation
Cliquez sur Suivant.
22
Installation et configuration de SQL Server
Ecran
Règles d'installation
Action
Le programme d'installation vérifie l'existence de problèmes qui pourraient empêcher l'installation de SQL
Server 2014.
• Si aucun problème n'est indiqué, cliquez sur Suivant.
• Si des problèmes sont signalés:
1. Cliquez sur Afficher les détails pour lister les composants qui ont échoué ou ont fait l'objet d'avertissements.
2. Cliquez sur Annuler pour interrompre l'installation et corriger les problèmes.
Prêt pour l'installation Cliquez sur Installer.
Progression de l'installation L'installation risque de prendre du temps.
Si vous obtenez une erreur concernant les fichiers de rétrocompatibilité de SQL Server, annulez l'installation.
Utilisez Désinstaller un programme pour désinstaller le package Compatibilité descendante de Microsoft SQL
Server 2012. Recommencez ensuite l'installation de SQL
Server 2014.
Lorsque la barre de progression indique Processus
d'installation terminé, cliquez sur Suivant.
Installatio&n standard Cliquez Fermer.
Si vous obtenez un message indiquant qu'il est nécessaire de redémarrer votre ordinateur, cliquez sur
OK. Si un redémarrage ne commence pas automatiquement, redémarrez votre ordinateur manuellement.
Après l'installation de SQL Server 2014
Pour utiliser des communications SQL sécurisées sur le réseau et avoir un serveur de certificats, vous pouvez activer le chiffrement SSL.
Pour plus de détails, consultez l'article Microsoft :
http://support.microsoft.com/kb/318605/fr-fr
23
Installation et configuration de SQL Server
Vérification de la bonne installation de SQL Server 2014
Pour vérifier que SQL Server 2014 est installé correctement :
1.
Démarrez le gestionnaire de configuration de SQL Server.
2.
Cliquez sur Services SQL Server 2014 et vérifiez si SQL Server (MSSQLSERVER) est activé.
3.
Si ce n'est pas le cas, cliquez à l'aide du bouton droit de la souris sur SQL Server
(MSSQLSERVER) et sélectionnez Démarrer.
4.
Quittez le gestionnaire de configuration de SQL Server.
Mise à niveau vers SQL Server 2014
Suivez les instructions ci-dessous pour mettre à niveau une instance existante de SQL
Server 2008R2 ou SQL 2012 vers SQL Server 2014.
Pour une mise à niveau vers SQL Server 2014, consultez la documentation en ligne de
SQL Server 2014 pour des instructions détaillées :
http://msdn.microsoft.com/fr-fr/library/bb677622.aspx
http://msdn.microsoft.com/fr-fr/library/bb545450.aspx
Si vous n'êtes pas certain de quelle version de SQL Server est installée, reportez-vous à l'article 321185 de la base de connaissances de Microsoft afin d'identifier la version et l'édition:
http://support.microsoft.com/default.aspx/kb/321185/fr-fr
Toutes les bases de données de coffre-fort de fichiers sont automatiquement mises à niveau au format SQL Server 2014 lorsque l'instance du serveur est mise à niveau.
Exécution de la mise à niveau vers SQL Server 2014
1.
Fermez toutes les applications Windows, y compris l'Explorateur Windows.
2.
Insérez le média d'installation de SQL Server 2014 et, à partir du dossier racine, double-cliquez sur setup.exe
.
Utilisez les sélections par défaut, à moins d'instructions contraires.
Ecran
Centre d'installation SQL
Server/page Planning
Action
Dans le volet de gauche, cliquez sur Installation.
Centre d'installation SQL
Server/page Installation
Cliquez sur Mise à niveau de SQL Server 2005,
SQL Server 2008, SQL Server 2008 R2 ou SQL
Server 2012.
24
Installation et configuration de SQL Server
Ecran Action
Règles de support du programme d'installation
Le programme d'installation vérifie l'existence de problèmes qui pourraient empêcher l'installation des fichiers de support de SQL Server:
• Si aucun problème n'est indiqué, cliquez sur OK.
• Si des problèmes sont signalés:
1. Cliquez sur Afficher les détails pour lister les composants qui ont échoué ou ont fait l'objet d'avertissements.
2. Cliquez sur Annuler pour interrompre l'installation et corriger les problèmes.
Clé de produit
1. Sélectionnez Entrez la clé de produit et saisissez-la.
2. Cliquez sur Suivant.
Termes du contrat de licence
1. Lisez et acceptez le contrat de licence.
2. Cliquez sur Suivant.
Fichiers de support du programme d'installation
Cliquez sur Installer.
Règles de support du programme d'installation
Le programme d'installation effectue une vérification supplémentaire.
• Si aucun problème n'est indiqué, cliquez sur
Suivant.
• Si des problèmes sont signalés:
1. Cliquez sur Afficher les détails pour lister les composants qui ont échoué ou ont fait l'objet d'avertissements.
2. Cliquez sur Annuler pour interrompre l'installation et corriger les problèmes.
Sélectionner une instance
Sélectionner les fonctions
Configuration de l'instance
Sélectionnez l'instance de SQL Server à mettre à niveau. MSSQLSERVER, par défaut.
Liste les composants SQL installés qui seront mis
à niveau.
Cliquez sur Suivant.
Liste l'instance nommée qui sera mise à niveau.
Cliquez sur Suivant.
25
Installation et configuration de SQL Server
Ecran
Espace disque requis
Action
Si les conditions sont remplies, cliquez sur
Suivant.
Si ce n'est pas le cas:
1. Notez l'espace requis.
2. Cliquez sur Annuler.
3. Ajoutez l'espace requis.
4. Exécutez à nouveau l'installation.
Configuration du serveur
Mise à niveau du catalogue de texte intégral
Cliquez sur Suivant.
Sélectionnez Importer et cliquez sur Suivant.
Rapports d'erreurs et d'utilisation
Cliquez sur Suivant.
Règles de mise à niveau Le programme d'installation vérifie l'existence de problèmes qui pourraient empêcher la mise à niveau vers SQL Server 2014.
• Si aucun problème n'est indiqué, cliquez sur
Suivant.
• Si des problèmes sont signalés:
1. Cliquez sur Afficher les détails pour lister les composants qui ont échoué ou ont fait l'objet d'avertissements.
2. Cliquez sur Annuler pour interrompre l'installation et corriger les problèmes.
Prêt pour la mise à niveau Cliquez sur Mettre à niveau.
Progression de la mise à niveau Lorsque la mise à niveau est terminée pour tous les composants, cliquez sur Suivant.
Installatio&n standard Cliquez Fermer.
Centrer d'installation SQL Server Cliquez sur le X dans le coin supérieur droit de la fenêtre pour la fermer.
Après la mise à niveau vers SQL Server 2014
• Vérifiez la mise à niveau.
26
Installation et configuration de SQL Server
Pour plus de détails, voir
Vérification de la bonne installation de SQL Server 2014
à la page 24.
• Solutionnez les problèmes.
Pour plus de détails, voir
à la page 35.
Installation de SQL Server 2012
Le programme d'installation de SQL Server 2012 fournit de l'aide, y compris des considérations pour l'exécution sous Windows Vista et versions ultérieures. Les manuels
SQL Server 2012 en ligne (composants de documentation SQL Server 2012) décrivent la configuration logicielle et matérielle requise et fournissent des instructions d'installation détaillées.
Pour plus de détails, voir
http://sqlish.com/installing-books-online-for-microsoft-sql-server-2012/
.
Avant l'installation de SQL Server 2012
Pour les installations locales, vous devez exécuter Configuration en tant qu'administrateur. Si vous installez SQL Server 2012 à partir d'un emplacement distant partagé, vous devez utiliser un compte de domaine qui possède des autorisations de lecture et d'exécution à l'emplacement distant partagé.
Si Enterprise PDM est déjà installé sur le système, utilisez Désinstaller un programme pour désinstaller le package Compatibilité descendante de Microsoft SQL Server 2008 avant de commencer l'installation de SQL Server 2012.
Microsoft .Net Framework version 3.5 SP01 et Windows Installer 4.5 sont requis. S'ils ne sont pas installés, l'assistant d'installation les installe avant de démarrer l'installation de
SQL Server 2012. Vous devrez peut-être redémarrer votre ordinateur après ces installations.
Pour Windows Server 2008 R2 x64, pour installer .Net framework 3.5 SP01, cliquez à droite sur Poste de travail et sélectionnez Gérer > Fonctionnalités. Dans l'Assistant
Ajout de fonctionnalités, sur la page Fonctionnalités, développez Fonctionnalités du
.Net Framework 3.5.1 et sélectionnez .Net Framework 3.5.1 (installé).
Exécution de l'installation de SQL Server 2012
1.
Fermez toutes les applications Windows, y compris l'Explorateur Windows.
2.
Insérez le média d'installation de SQL Server 2012. A partir du dossier racine, double-cliquez sur setup.exe
et utilisez les sélections par défaut, à moins d'instructions contraires.
Ecran Action
Centre d'installation SQL
Server/Planning
Dans le volet de gauche, cliquez sur Installation.
Centre d'installation SQL
Server/Installation
Cliquez sur Nouvelle installation autonome SQL
Server ou ajout de fonctionnalités à une
installation existante.
27
Installation et configuration de SQL Server
Ecran
Règles de support du programme d'installation
Action
Le programme d'installation vérifie l'existence de problèmes qui pourraient empêcher l'installation des fichiers de support de SQL Server:
• Si aucun problème n'est indiqué, cliquez sur OK.
• Si des problèmes sont signalés:
1. Cliquez sur Afficher les détails pour lister les composants qui ont échoué ou ont fait l'objet d'avertissements.
2. Cliquez sur Annuler pour interrompre l'installation et corriger les problèmes.
Clé de produit
1. Sélectionnez Entrez la clé de produit et saisissez-la.
2. Cliquez sur Suivant.
Termes du contrat de licence
1. Lisez et acceptez le contrat de licence.
2. Cliquez sur Suivant.
Fichiers de support du programme d'installation
Règles de support du programme d'installation
Cliquez sur Installer.
Le programme d'installation effectue une vérification supplémentaire:
• Si aucun problème n'est indiqué, cliquez sur Suivant.
• Si des problèmes sont signalés:
1. Cliquez sur Afficher les détails pour lister les composants qui ont échoué ou ont fait l'objet d'avertissements.
2. Cliquez sur Annuler pour interrompre l'installation et corriger les problèmes.
Sélection des fonctionnalités
1. Sous Fonctionnalités de l'instance, sélectionnez
Services Moteur de base de données.
2. Sous Fonctionnalités partagées, sélectionnez :
• Connectivité des outils clients
• Services d'intégration
• Compatibilité ascendante des outils clients
• Composants de documentation.
• Outils de gestion - De base
• Outils de gestion - Complet
3. Cliquez sur Suivant.
28
Installation et configuration de SQL Server
Ecran Action
Configuration de l'instance S'il s'agit d'une nouvelle installation:
1. Sélectionnez Instance par défaut.
2. Cliquez sur Suivant.
Si SQL Server est déjà installé sur le système et que vous avez décidé de ne pas mettre à niveau:
1. Sélectionnez Instance nommée.
2. Entrez un nom d'instance unique pour cette installation:
nom_ordinateur
\
nom_instance
.
3. Cliquez sur Suivant.
Espace disque requis Si les conditions sont remplies, cliquez sur Suivant.
Si ce n'est pas le cas:
1. Notez l'espace requis.
2. Cliquez sur Annuler.
3. Ajoutez l'espace requis.
4. Exécutez à nouveau l'installation.
Configuration du service/onglet Compte de service
Agent SQL Server et Moteur de base de données
SQL Server:
• Nom du compte:
AUTORITE NT\SYSTEME
• Type de démarrage:
Automatique
SQL Server Integration Services 10.0:
• Nom du compte:
AUTORITE NT\SYSTEME
• Type de démarrage:
Automatique
SQL Server Browser:
• Nom du compte:
AUTORITE NT\SERVICE LOCAL
• Type de démarrage:
Automatique
29
Installation et configuration de SQL Server
Ecran Action
Configuration du service/onglet Classement
1. Pour Moteur de base de données, cliquez sur
Personnaliser.
2. Dans la boîte de dialogue, sélectionnez Indicateur
de classement et ordre de tri Windows et l'Indicateur de classement qui correspond à vos paramètres régionaux. Gardez les autres sélections.
Vous ne pouvez utiliser Enterprise PDM sur un serveur utilisant des paramètres binaires.
3. Cliquez sur Suivant.
Configuration du moteur de base de données/onglet
Attribution de privilèges d'accès aux comptes
Ne changez pas les paramètres sur les onglets Répertoires de données ou Flux de fichier.
1. Sélectionnez Mode mixte (authentification SQL
Server et authentification Windows). Enterprise
PDM utilise l'authentification SQL Server pour les communications de base de données.
2. Saisissez un mot de passe sécurisé pour le compte de l'administrateur système (sa). Ne laissez pas le champ du mot de passe vide. Pour les règles relatives aux mots de passe, cliquez sur Aide.
Retapez le mot de passe pour le confirmer.
Souvenez-vous du mot de passe pour l'utiliser lors de la configuration des bases de données de coffre-fort Enterprise PDM.
3. Sous Spécifier les administrateurs SQL Server, cliquez sur Ajouter.
4. Dans la boîte de dialogue Sélectionner les utilisateurs, les ordinateurs ou les groupes, entrez le nom de l'administrateur local du système ou du groupe d'administrateurs.
5. Cliquez sur Suivant.
Configuration du moteur de base de données/onglet
Répertoires de données
Facultativement, pour modifier le dossier de stockage par défaut des bases de données créées par Enterprise
PDM, changez l'emplacement du Répertoire de la base
de données utilisateur et du Répertoire de journal
de base de données utilisateur.
Rapports d'erreurs et d'utilisation
Cliquez sur Suivant.
30
Installation et configuration de SQL Server
Ecran
Règles d'installation
Action
Le programme d'installation vérifie l'existence de problèmes qui pourraient empêcher l'installation de SQL
Server 2012.
• Si aucun problème n'est indiqué, cliquez sur Suivant.
• Si des problèmes sont signalés:
1. Cliquez sur Afficher les détails pour lister les composants qui ont échoué ou ont fait l'objet d'avertissements.
2. Cliquez sur Annuler pour interrompre l'installation et corriger les problèmes.
Prêt pour l'installation Cliquez sur Installer.
Progression de l'installation L'installation risque de prendre du temps.
Si vous obtenez une erreur concernant les fichiers de rétrocompatibilité de SQL Server, annulez l'installation.
Utilisez Désinstaller un programme pour désinstaller le package Compatibilité descendante de Microsoft SQL
Server 2008. Recommencez ensuite l'installation de SQL
Server 2012.
Lorsque la barre de progression indique Processus
d'installation terminé, cliquez sur Suivant.
Terminé Cliquez Fermer.
Si vous obtenez un message indiquant qu'il est nécessaire de redémarrer votre ordinateur, cliquez sur
OK. Si un redémarrage ne commence pas automatiquement, redémarrez votre ordinateur manuellement.
Après l'installation de SQL Server 2012
Pour utiliser des communications SQL sécurisées sur le réseau et avoir un serveur de certificats, vous pouvez activer le chiffrement SSL.
Pour plus de détails, voir les articles Microsoft :
http://support.microsoft.com/kb/318605/fr-fr
Information associée
Vérification de la bonne installation de SQL Server 2012
à la page 32
à la page 35
31
Installation et configuration de SQL Server
Vérification de la bonne installation de SQL Server 2012
Pour vérifier que SQL Server 2012 est installé correctement :
1.
Démarrez le gestionnaire de configuration de SQL Server.
2.
Cliquez sur Services SQL Server et vérifiez si SQL Server (MSSQLSERVER) est en cours d'exécution.
3.
Si ce n'est pas le cas, cliquez à l'aide du bouton droit de la souris sur SQL Server
(MSSQLSERVER) et sélectionnez Démarrer.
4.
Quittez le gestionnaire de configuration de SQL Server.
Mise à niveau à SQL Server 2012
Suivez les instructions ci-dessous pour mettre à niveau une instance existante de SQL
Server 2008 vers SQL Server 2012.
Pour une mise à niveau vers SQL Server 2012, consultez la documentation en ligne de
SQL Server 2012 pour des instructions détaillées :
http://sqlish.com/installing-books-online-for-microsoft-sql-server-2012/
Pour une mise à niveau vers SQL Server 2008 R2, voir
http://msdn.microsoft.com/en-us/library/bb677622(v=sql.105).aspx
.
Si vous n'êtes pas certain de quelle version de SQL Server est installée, reportez-vous à l'article 321185 de la base de connaissances de Microsoft afin d'identifier la version et l'édition:
http://support.microsoft.com/default.aspx/kb/321185/fr-fr
Toutes les bases de données de coffre-fort de fichiers sont automatiquement mises à niveau au format SQL Server 2012 lorsque l'instance du serveur est mise à niveau.
Exécution de la mise à niveau vers SQL Server 2012
1.
Fermez toutes les applications Windows, y compris l'Explorateur Windows.
2.
Insérez le support d'installation de SQL Server 2012 et, à partir du dossier racine, double-cliquez sur setup.exe
.
Utilisez les sélections par défaut, à moins d'instructions contraires.
Ecran
Centre d'installation SQL
Server/page Planning
Action
Dans le volet de gauche, cliquez sur Installation.
Centre d'installation SQL
Server/page Installation
Cliquez sur Mise à niveau de SQL Server 2008.
32
Installation et configuration de SQL Server
Ecran Action
Règles de support du programme d'installation
Le programme d'installation vérifie l'existence de problèmes qui pourraient empêcher l'installation des fichiers de support de SQL Server:
• Si aucun problème n'est indiqué, cliquez sur OK.
• Si des problèmes sont signalés:
1. Cliquez sur Afficher les détails pour lister les composants qui ont échoué ou ont fait l'objet d'avertissements.
2. Cliquez sur Annuler pour interrompre l'installation et corriger les problèmes.
Clé de produit
1. Sélectionnez Entrez la clé de produit et saisissez-la.
2. Cliquez sur Suivant.
Termes du contrat de licence
1. Lisez et acceptez le contrat de licence.
2. Cliquez sur Suivant.
Fichiers de support du programme d'installation
Cliquez sur Installer.
Règles de support du programme d'installation
Le programme d'installation effectue une vérification supplémentaire.
• Si aucun problème n'est indiqué, cliquez sur
Suivant.
• Si des problèmes sont signalés:
1. Cliquez sur Afficher les détails pour lister les composants qui ont échoué ou ont fait l'objet d'avertissements.
2. Cliquez sur Annuler pour interrompre l'installation et corriger les problèmes.
Sélectionner une instance
Sélectionner les fonctions
Configuration de l'instance
Sélectionnez l'instance de SQL Server à mettre à niveau. MSSQLSERVER, par défaut.
Liste les composants SQL installés qui seront mis
à niveau.
Cliquez sur Suivant.
Liste l'instance nommée qui sera mise à niveau.
Cliquez sur Suivant.
33
Installation et configuration de SQL Server
Ecran
Espace disque requis
Action
Si les conditions sont remplies, cliquez sur
Suivant.
Si ce n'est pas le cas:
1. Notez l'espace requis.
2. Cliquez sur Annuler.
3. Ajoutez l'espace requis.
4. Exécutez à nouveau l'installation.
Configuration du serveur
Mise à niveau du catalogue de texte intégral
Cliquez sur Suivant.
Sélectionnez Importer et cliquez sur Suivant.
Rapports d'erreurs et d'utilisation
Cliquez sur Suivant.
Règles de mise à niveau Le programme d'installation vérifie l'existence de problèmes qui pourraient empêcher la mise à niveau vers SQL Server 2012.
• Si aucun problème n'est indiqué, cliquez sur
Suivant.
• Si des problèmes sont signalés:
1. Cliquez sur Afficher les détails pour lister les composants qui ont échoué ou ont fait l'objet d'avertissements.
2. Cliquez sur Annuler pour interrompre l'installation et corriger les problèmes.
Prêt pour la mise à niveau Cliquez sur Mettre à niveau.
Progression de la mise à niveau Lorsque la mise à niveau est terminée pour tous les composants, cliquez sur Suivant.
Terminé(s) Cliquez Fermer.
Centrer d'installation SQL Server Cliquez sur le X dans le coin supérieur droit de la fenêtre pour la fermer.
Après la mise à niveau vers SQL Server 2012
• Vérifiez la mise à niveau.
34
Installation et configuration de SQL Server
Pour plus de détails, voir
Vérification de la bonne installation de SQL Server 2012
à la page 32.
• Solutionnez les problèmes.
Pour plus de détails, voir
à la page 35.
Dépannage de SQL Server
Des clients ne peuvent pas travailler dans le coffre-fort
Cause
Solution
Le mot de passe SQL a expiré ou le compte a été bloqué.
Déverrouillez le compte en vous connectant à l'aide de l'authentification Windows.
Pour déverrouiller le compte SQL Server
1.
Ouvrez Microsoft SQL Server Management Studio.
2.
Dans la boîte de dialogue Se connecteur au serveur: a) Dans Authentification, sélectionnez Authentification Windows.
b) Cliquez sur Se connecter.
3.
Dans le volet gauche, développez Sécurité et sélectionnez Connexions.
4.
Cliquez avec le bouton droit de la souris sur le nom de connexion SQL défini pour
être utilisé dans le serveur d'archives (généralement, le compte sa) et sélectionnez
Propriétés.
5.
Dans le volet gauche de la boîte de dialogue Propriétés de la connexion, cliquez sur
Etat.
6.
Sous Etat, pour Authentification SQL Server, désactivez la case La connexion
est verrouillée.
7.
Quittez Microsoft SQL Server Management Studio.
Les fonctions administratives d'Enterprise PDM échouent
Cause
Solution
Les connexions distantes ne sont pas permises.
Activez l'option d'accès à distance de SQL Server.
Pour activer l'option d'accès à distance de SQL Server
1.
Ouvrez Microsoft SQL Server Management Studio.
2.
Connectez-vous en tant qu'administrateur système.
3.
Cliquez à l'aide du bouton droit de la souris sur le serveur et sélectionnez Propriétés.
4.
Dans la boîte de dialogue Propriétés du serveur, cliquez sur Connexions.
5.
Dans le volet droit, sous Connexions à distance au serveur, vérifiez que Permettre
les connexions à distance sur ce serveur est bien sélectionné et cliquez sur OK.
6.
Quittez Microsoft SQL Server Management Studio.
35
Installation et configuration de SQL Server
Enterprise PDM ne peut pas connecter au serveur
Cause
Solution
TCP/IP n'est pas activé ou le port TCP est erroné.
Activez le protocole TCP/IP pour les connexions client et assurez-vous que le port TCP 1433 est ouvert.
Pour activer le protocole TCP/IP de SQL Server:
1.
Ouvrez le gestionnaire de configuration de SQL Server.
2.
Connectez-vous en tant qu'administrateur système.
3.
Dans le volet de gauche, développez Configuration réseau SQL Server 2008 et cliquez sur Protocoles pour MSSQLSERVER.
4.
Dans le volet de droite, vérifiez que TCP/IP est activé.
5.
A l'aide du bouton droit de la souris, cliquez sur TCP/IP et sélectionnez Propriétés.
6.
Dans l'onglet Adresses IP, assurez-vous que TCP utilise le port 1433.
7.
Quittez le Gestionnaire de configuration SQL Server.
Modification du compte de connexion au serveur SQL utilisé par Enterprise PDM
Les services de serveur d'archives et/ou de base de données, doivent pouvoir atteindre des bases de données Enterprise PDM qu'ils gèrent en utilisant un nom de connexion SQL ayant au moins le droit d'accès db_owner sur les bases de données. Normalement, lorsque
SQL Server est installé, un nom de connexion d'administrateur système (sa) est créé, donnant l'accès total à toutes les bases de données du serveur SQL.
Utilisez cet administrateur de système ou créez un nouvel utilisateur avec droits d'accès db_owner aux bases de données Enterprise PDM.
Si vous prévoyez de créer de nouvelles bases de données de coffre-fort de fichiers en utilisant le nom de connexion db_owner, créez d'abord ce nom de connexion SQL.
Pour créer une nouvelle base de données de coffre-fort, vous devez vous connecter en tant qu'administrateur système SQL. Si vous utilisez une connexion SQL db_owner, vous êtes invité à vous connecter en tant qu'administrateur système (sa) lors la création du coffre-fort.
Création d'un nouveau compte de connexion SQL
1.
Ouvrez Microsoft SQL Server Management Studio.
2.
Connectez-vous en tant qu'administrateur système.
3.
Dans le volet gauche, développez Sécurité.
4.
Cliquez à l'aide du bouton droit de la souris sur Connexions et sélectionnez Nouvelle
connexion.
5.
Dans la boîte de dialogue Nom de connexion - Nouveau, sélectionnez Général : a) Saisissez un nom de connexion pour le nouvel utilisateur SQL.
b) Sélectionnez Authentification SQL Server et saisissez un mot de passe.
36
Installation et configuration de SQL Server c) Désactivez le Contrôle de mot de passe.
d) Cliquez sur OK.
6.
Fermez Microsoft SQL Server Management Studio.
Ce nom de connexion n'exige pas de permissions supplémentaires pour être utilisé avec Enterprise PDM.
Utilisation du nouveau compte SQL avec le serveur d'archives Enterprise PDM
1.
Sur le système qui exécute le serveur d'archives Enterprise PDM, ouvrez la boîte de dialogue Serveur d'archives SOLIDWORKS Enterprise PDM en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, depuis le menu Démarrer de Windows, cliquez sur Tous les programmes >
SOLIDWORKS Enterprise PDM > Configuration du serveur d'archives.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Configuration
du serveur d'archives.
2.
Sélectionnez Outils > Paramètres par défaut.
3.
Dans la boîte de dialogue Paramètres, sous Connexion SQL, cliquez sur Modifier.
4.
Dans la boîte de dialogue Changer la connexion SQL, saisissez le nom d'utilisateur
SQL et le mot de passe du nouvel utilisateur SQL et cliquez deux fois sur OK.
Désormais, les nouvelles bases de données de coffre-fort de fichiers créées recevront les droits d'accès db_owner pour cet utilisateur.
5.
Quittez la boîte de dialogue Serveur d'archives SOLIDWORKS Enterprise PDM.
6.
Sur le système qui exécute le serveur de base de données Enterprise PDM, ouvrez la boîte de dialogue Serveur de base de données SOLIDWORKS Enterprise PDM en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, depuis le menu Démarrer de Windows, cliquez sur Tous les programmes >
SOLIDWORKS Enterprise PDM > Configuration du serveur de base de
données.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Configuration
du serveur de base de données.
7.
Saisissez le nouveau nom d'utilisateur SQL et le mot de passe et cliquez sur OK.
8.
Redémarrez le service du serveur de base de données SOLIDWORKS Enterprise PDM.
37
Installation et configuration de SQL Server
Donner à un utilisateur SQL l'accès db_owner aux bases de données de coffre-fort Enterprise PDM existantes
1.
Sur le serveur SQL qui héberge les nouvelles bases de données Enterprise PDM, ouvrez Microsoft SQL Server Management Studio.
2.
Connectez-vous en tant qu'administrateur système.
3.
Dans le volet gauche, développez le dossier Sécurité et sélectionnez Connexions.
4.
Cliquez à l'aide du bouton droit de la souris sur l'utilisateur SQL et sélectionnez
Propriétés.
5.
Dans la boîte de dialogue Propriétés de la connexion: a) Dans le volet gauche, sélectionnez Mappage de l'utilisateur.
b) Dans le volet droit, sous Utilisateurs mappés à cette connexion, sélectionnez
Mappage pour toutes les bases de données Enterprise PDM (bases de données de coffre-fort et ConisioMasterDb).
c) Pour chaque base de données, sélectionnez db_owner sous Appartenance au
rôle de base de données.
d) Cliquez sur OK.
6.
Cliquez à l'aide du bouton droit de la souris sur le serveur et sélectionnez Nouvelle
requête.
7.
Dans le volet droit, saisissez la requête suivante sur le nouvel utilisateur db_owner et cliquez sur Exécuter.
ACCORDER L'AUTORISATION VIEW SERVER STATE A [
NOM_UTILISATEUR_SQL
]
8.
Quittez Microsoft SQL Server Management Studio.
9.
Sur le système qui exécute le serveur d'archives Enterprise PDM, ouvrez la boîte de dialogue Serveur d'archives SOLIDWORKS Enterprise PDM en effectuant l'une des actions suivantes :
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Configuration
du serveur d'archives.
10. Sélectionnez Outils > Paramètres par défaut.
11. Dans la boîte de dialogue Paramètres, sous Connexion SQL, cliquez sur Modifier.
12. Dans la boîte de dialogue Changer la connexion SQL, saisissez le nom d'utilisateur
SQL et le mot de passe du nouvel utilisateur SQL et cliquez sur OK.
13. Fermez la boîte de dialogue Serveur d'archives SOLIDWORKS Enterprise PDM.
14. Sur le système qui exécute le serveur de base de données Enterprise PDM, ouvrez la boîte de dialogue Serveur de base de données SOLIDWORKS Enterprise PDM en effectuant l'une des actions suivantes :
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Configuration
du serveur de base de données.
15. Saisissez le nouveau nom d'utilisateur SQL et le mot de passe et cliquez sur OK.
16. Redémarrez le service du serveur de base de données SOLIDWORKS Enterprise PDM.
38
Installation et configuration de SQL Server
Autorisations SQL insuffisantes
Si vous n'attribuez pas les autorisations SQL requises à l'utilisateur SQL, il ne pourra pas se connecter aux vues de coffre-fort de fichiers.
Des messages d'avertissement seront affichés si l'utilisateur SQL ne possède pas au moins les droits d'accès db_owner:
• Dans la base de données ConisioMasterDb
Par exemple:
Impossible de se connecter à la base de données "
coffre-fort
sur le serveur
nom_serveur
".
• Dans la base de données du coffre-fort
Par exemple:
Impossible d'accéder à l'article dans la base de données.
39
4
Installation de SOLIDWORKS
Enterprise PDM
Les supports de SOLIDWORKS Enterprise PDM contiennent les composants du serveur et des clients.
Vous pouvez installer chaque composant séparément ou sélectionner plusieurs composants pour les installer en une seule opération.
Par exemple, pour installer le serveur de bases de données et le serveur d'archives sur un même ordinateur, vous pouvez sélectionner les deux options de l'écran Installation du serveur.
Lorsque vous installez plusieurs composants, les écrans appropriés pour ces composants sont affichés. Pour plus de simplicité, les procédures d'installation des composants sont décrites séparément dans ce chapitre.
Ce chapitre traite des sujets suivants:
•
Initialisation des installations Enterprise PDM
•
Installation du serveur de bases de données SOLIDWORKS Enterprise PDM
•
Installation du serveur d'archives de SOLIDWORKS Enterprise PDM
•
Installer et configurer la gestion des licences SolidNetWork
•
Installation du serveur Web de SOLIDWORKS Enterprise PDM
•
Installation du client de SOLIDWORKS Enterprise PDM
Initialisation des installations Enterprise PDM
Vous exécutez les mêmes étapes initiales pour entamer toutes les installations de
Enterprise PDM.
Les composants suivants doivent être installés pour pouvoir installer SOLIDWORKS
Enterprise PDM :
• Windows Installer 3.1
• MSXML 6.0
• .NET Framework 4.0
Adobe Acrobat doit être installé si vous souhaitez visualiser la documentation disponible sur le DVD de SOLIDWORKS Enterprise PDM.
40
Installation de SOLIDWORKS Enterprise PDM
Pour initialiser l'installation de Enterprise PDM:
1.
Insérez le DVD de SOLIDWORKS Enterprise PDM.
Si l'écran d'installation de SOLIDWORKS Enterprise PDM n'est pas affiché, accédez au
Autorun.exe
sur le disque d'installation et double-cliquez dessus.
Vous pouvez également lancer manuellement l'assistant d'installation en exécutant
\setup\setup.exe
à partir du CD, mais cela ignorera l'écran initial de l'installation.
2.
Pour modifier la langue de l'écran d'installation, ainsi que la langue installée, placez le curseur sur l'icône de la langue et sélectionnez une langue dans l'écran d'installation de SOLIDWORKS Enterprise PDM.
3.
Dans la partie inférieure de l'écran, vous pouvez:
• Cliquer sur les deux premiers liens pour visualiser des instructions d'installation sommaires.
• Cliquez sur Guides d'administration pour visualiser les documentations d'installation et d'administration.
4.
Cliquez sur Installer pour commencer l'installation.
L'assistant d'installation vérifie si les composants requis, Windows Installer 3.1,
MSXML 6.0 et .Net Framework 4.0, sont installés sur le système.
5.
Si un composant requis manque, une boîte de dialogue indiquant les composants manquants apparaît.
Cliquez sur OK pour installer ces composants.
Une fois cela terminé, l'assistant d'installation continue. Initiez l'installation en suivant les instructions suivantes:
Ecran Action
Bienvenue
Contrat de licence
Cliquez sur Suivant.
Acceptez le contrat de licence et cliquez sur Suivant.
Informations du client
1. Saisissez le nom de l'utilisateur et la société.
2. Sélectionnez la langue par défaut.
3. Cliquez sur Suivant.
Dossier de destination Pour accepter l'emplacement d'installation par défaut, cliquez sur Suivant.
Pour spécifier un emplacement d'installation différent:
1. Cliquez sur Modifier.
2. Recherchez un autre emplacement.
3. Cliquez sur OK.
4. Cliquez sur Suivant.
41
Installation de SOLIDWORKS Enterprise PDM
Action Ecran
Type d'installation
• Pour installer un ou plusieurs serveurs Enterprise PDM, sélectionnez Installation du serveur.
Pour plus de détails, voir:
•
Installation du serveur de bases de données
à la page 42
•
Installation du serveur d'archives de SOLIDWORKS
à la page 44
•
Installation du serveur Web de SOLIDWORKS
à la page 64
• Pour installer le client Enterprise PDM, sélectionnez
Installation du client.
Pour plus de détails, voir
à la page 64.
• Pour choisir les composants à installer (y compris l'Explorateur d'articles et le filtre GZ pour l'indexation d'archives compressées), sélectionnez Personnalisée.
Installation du serveur de bases de données SOLIDWORKS
Enterprise PDM
Périodiquement, le serveur consulte les bases de données Enterprise PDM pour voir s'il y a des mises à jour, telles que des notifications, des actualisations locales des vues, des mises à jour de la planification des réplications et des modifications du serveur d'index.
Il doit être installé pour:
Notifications automatiques Flux de travail et autres notifications automatiques, tels que l'état de modifications, l'extraction, l'archivage, l'ajout et la date limite
Mises à jour des vues
Mises à jour de listes de cartes
Mises à jour automatiques (rafraichissements) des listes dans les vues de coffre-fort de fichiers et les compléments
Mises à jour périodiques de listes de cartes qui utilisent des demandes SQL pour obtenir leur contenu
Programmation Cold store Mises à jour de serveurs d'archives avec les modifications apportées à la programmation Cold store
Programme de réplication Mises à jour de serveurs d'archives avec les modifications apportées à la programmation de réplication
Administration du serveur d'index
Administration du service d'index pour les recherches de contenu
42
Installation de SOLIDWORKS Enterprise PDM
Import/export de données L'exécution de règles d'importation et d'exportation à des intervalles prédéterminés
Nous recommandons d'installer le serveur de bases de données sur le même système que le serveur Microsoft SQL. Vous pouvez l'installer sur un autre système, mais une certaine surcharge du réseau pourrait se présenter.
Avant d'installer le serveur de base de données
• Assurez-vous que le serveur de bases de données a accès au serveur d'archives par le port TCP 3030 et au serveur SQL par le port TCP 1433.
• Obtenez les informations suivantes:
• Nom du serveur SQL
• Nom et mot de passe d'un compte d'utilisateur SQL avec accès de lecture/écriture
Si vous ne connaissez pas le nom d'un utilisateur avec accès en lecture et en écriture, vous pouvez utiliser le compte SQL sa qui possède ces autorisations. Vous pouvez aussi créer un nom de connexion à cet effet.
Pour plus de détails, voir Modification du compte de connexion au serveur SQL utilisé
par Enterprise PDM.
Information associée
Modification du compte de connexion au serveur SQL utilisé par Enterprise PDM
à la page 36
Exécution de l'installation du serveur de base de données
1.
Connectez localement ou à distance en tant qu'utilisateur avec droits administratifs locaux sur le système où vous allez installer le serveur de bases de données.
2.
Débutez l'installation comme décrit dans
Initialisation des installations Enterprise
à la page 40.
3.
Complétez l'installation en suivant les instructions suivantes:
Ecran Action
Type d'installation
Sélectionnez Installations du serveur et cliquez sur Suivant.
Pour installer plusieurs composants, tels que des composants client et serveur, sur un même système ou installer des composants supplémentaires, sélectionnez Personnalisée.
Installation du serveur
Installation du serveur
Sélectionnez Serveur de base de données et cliquez sur Suivant.
43
Installation de SOLIDWORKS Enterprise PDM
Ecran Action
Connexion SQL sur serveur de la base de données de
SOLIDWORKS Enterprise
PDM
1. Spécifiez le nom du serveur SQL qui hébergera les bases de données de coffre-fort en procédant de l'une des façons suivantes:
• Tapez le nom du serveur SQL.
• Cliquez sur Parcourir pour faire une sélection dans la liste d'instances de serveur SQL sur le réseau et cliquez sur OK.
Si SQL Server est installé sur le système où vous allez installer le serveur de bases de données, saisissez ou sélectionnez (local).
2. Dans le champ Nom de connexion, saisissez le nom d'un utilisateur SQL sur le serveur qui dispose de l'accès en lecture et en écriture
(autorisation db_owner) pour toutes les bases de données Enterprise PDM hébergées sur le serveur
SQL (les bases de données de coffre-fort et
ConisioMasterDb).
3. Dans le champ Mot de passe, entrez le mot de passe de l'utilisateur SQL.
4. Cliquez sur Suivant.
Les informations de connexion sont vérifiées. Si elles sont correctes, un avertissement s'affiche.
L'installation du programme peut commencer
Cliquez sur Installer.
Assistant InstallShied terminé
Cliquez sur Terminer.
Installation du serveur d'archives de SOLIDWORKS
Enterprise PDM
Le serveur d'archives héberge les fichiers physiques (mises en plan, documents, etc.) enregistrés dans un coffre-fort Enterprise PDM et gère les utilisateurs Enterprise PDM et leurs informations d'identification.
Tous les clients utilisant Enterprise PDM doivent se connecter sur un ou plusieurs serveurs d'archives hébergeant une ou plusieurs archives de coffre-fort de fichiers.
Le serveur d'archives s'exécute en tant que service sur le compte système de l'ordinateur où il est installé, en transmettant des fichiers entre les clients et l'archive du coffre-fort de fichiers. Il contient également des mots de passe et des informations de connexion des utilisateurs. Une seule installation de serveur d'archives est requise par ordinateur, hébergeant une ou plusieurs archives de coffre-fort de fichiers.
44
Installation de SOLIDWORKS Enterprise PDM
Dans un environnement répliqué, plusieurs serveurs d'archives peuvent être installés pour héberger les copies d'une même archive de coffre-fort de fichiers. Reportez-vous au Guide de réplication de SOLIDWORKS Enterprise PDM, situé dans le répertoire
\
Support\Guides\ du DVD de SOLIDWORKS Enterprise PDM.
Pour éviter tout problème de connexion au serveur d’archives, le nom du serveur ne doit pas comporter plus de 15 caractères.
Avant d'installer le serveur d'archives
Configurez les utilisateurs, comptes et autorisations nécessaires pour compléter l'installation du serveur d'archives.
Accès au dossier racine Le compte système doit avoir des droits d'accès complets pour créer des dossiers et des fichiers dans le dossier qui sera désigné comme dossier racine du serveur d'archives. Le dossier racine peut aussi se trouver sur une partie du réseau qui permet au service du serveur d'archives de lire et d'écrire des fichiers.
Vous pouvez modifier le compte de connexion au service de serveur d'archives à des utilisateurs différents du compte système dans les Propriétés du service.
Compte utilisateur SQL L'utilisateur SQL qui communique avec les bases de données de coffre-fort de fichiers de Enterprise PDM doit avoir au moins des permissions db_owner sur les bases de données de coffre-fort de fichiers sur le serveur SQL.
Vous pouvez utiliser le compte sa qui a été créé lorsque SQL
Server était installé.
Pour plus d'informations sur les connexions SQL, voir Modification
du compte de connexion au serveur SQL utilisé par Enterprise
PDM.
Comptes d'utilisateurs et de groupes
Si vous souhaitez attribuer des droits d'accès à des utilisateurs et à des groupes sur le serveur d'archives lors de l'installation, créez les utilisateurs et les groupes avant de commencer.
Pour utiliser des utilisateurs de domaine dans Enterprise PDM, créez un groupe de domaines sur le contrôleur de domaines et ajoutez les utilisateurs de domaine qui doivent avoir la possibilité de se connecter à SOLIDWORKS Enterprise PDM.
• Lors de l'installation, ajoutez le groupe de domaines au travers du dialogue Rechercher un utilisateur ou un groupe; les utilisateurs apparaitront dans l'outil d'administration de
Enterprise PDM.
• Après l'installation, vous pouvez utiliser l'outil de configuration du serveur d'archives pour ajouter ou modifier les attributions d'utilisateurs et de groupes.
45
Installation de SOLIDWORKS Enterprise PDM
Information associée
Modification du compte de connexion au serveur SQL utilisé par Enterprise PDM
à la page 36
Exécution de l'installation du serveur archives
1.
Connectez localement ou à distance en tant qu'utilisateur avec droits administratifs locaux sur le système où vous allez installer le serveur d'archives.
2.
Débutez l'installation comme décrit dans
Initialisation des installations Enterprise
à la page 40.
3.
Complétez l'installation à l'aide des instructions suivantes:
Ecran Action
Type d'installation
Installation du serveur
Sélectionnez Installation du serveur.
Sélectionnez Serveur d'archives et cliquez sur
Suivant.
L'installation du programme peut commencer
Cliquez sur Installer.
Si vous voyez un message indiquant que l'accès à votre réseau local sécurisé est configuré à “Invités uniquement” et devrait être modifié à “Classique”, cliquez sur Oui pour accepter la modification.
Lorsque l'installation se termine, l'assistant
Configuration du serveur d'archives apparaît.
Assistant de configuration du serveur d'archives
Bienvenue
Cliquez sur Suivant.
46
Installation de SOLIDWORKS Enterprise PDM
Assistant de configuration du serveur d'archives
Dossier racine
1. Choisissez:
• Acceptez l'emplacement par défaut pour le dossier racine du serveur d'archives.
• Modifiez l'emplacement en effectuant l'une des actions suivantes:
• Cliquez sur le bouton Parcourir pour naviguer vers un dossier.
• Saisissez le chemin.
Si le dossier que vous avez spécifié n'existe pas, un message vous demande si vous souhaitez le créer.
Le chemin vers le dossier racine reçoit le nom Archives, qui est ensuite utilisé pour la configuration d'un coffre-fort de fichiers ou son association avec un coffre-fort de fichiers à partir de l'assistant de Configuration de la vue sur un client.
Vous devez inclure le dossier racine et ses sous-dossiers
(c.-à-d. archives de coffre-fort de fichiers) dans les routines de copie de sauvegarde quotidiennes.
2. Cliquez sur Suivant.
Mot de passe
Admin
1. Saisissez et confirmez un mot de passe pour l'utilisateur Admin.
Le compte d'utilisateur Admin reçoit les droits administratifs complets sur les coffres-forts de fichiers. Admin peut créer des utilisateurs, configurer des flux de travail, effacer des fichiers, etc. C'est le seul utilisateur présent dans un coffre-fort de fichiers qui vient d'être créé.
Vous pouvez modifier le mot de passe à tout moment à l'aide de l'outil Configuration du serveur d'archives.
2. Cliquez sur Suivant.
Nom d'utilisateur et mot de passe
SQL
1. Saisissez les informations de connexion pour l'utilisateur SQL qui communiquera avec les bases de données hébergés sur le serveur SQL.
Vous pouvez utiliser l'utilisateur administrateur du système du serveur SQL sa.
Si vous spécifiez un utilisateur SQL avec de faibles autorisations sur le serveur SQL, cet utilisateur recevra l'accès db_owner sur tous les nouveaux coffres-forts de fichiers créés.
2. Cliquez sur Suivant.
47
Installation de SOLIDWORKS Enterprise PDM
Assistant de configuration du serveur d'archives
Sécurité
Pour définir les comptes utilisateur Windows ayant accès sur ce serveur d'archives, sélectionnez les comptes sous Utilisateurs
et groupes disponibles et cliquez sur la flèche indiquant Droits
d'administrateur ou Droits de connexion.
Utilisateurs et groupes disponibles
Tous les utilisateurs et groupes locaux trouvés sur le système sont listés par défaut.
Pour ajouter des comptes de domaine à la liste:
1. Cliquez sur Rechercher un utilisateur
ou un groupe.
2. Dans la boîte de dialogue Rechercher un utilisateur ou un groupe, recherchez des comptes utilisateur ou de groupe supplémentaires. Pour ajouter un groupe de domaines, par exemple, saisissez
domaine
\
nom_de_groupe
et cliquez sur OK.
Droits d'administrateur
Donne suffisamment de droits d'accès pour créer de nouveaux coffres-forts de fichiers ou pour supprimer, attacher ou mettre à jour des coffres-forts de fichiers existants sur ce serveur d'archives.
Lorsque vous créez un coffre-fort de fichiers, saisissez le nom d'utilisateur et le mot de passe d'un compte ajouté à cette section.
Droits de connexion
Donne suffisamment de droits d'accès pour attacher des coffres-forts de fichiers existants gérés par ce serveur d'archives.
Lorsque vous créez une vue de coffre-fort de fichiers ou connectez à un coffre-fort de fichiers, saisissez le nom d'utilisateur et le mot de passe d'un compte ajouté à cette section.
48
Installation de SOLIDWORKS Enterprise PDM
Assistant de configuration du serveur d'archives
Type de connexion
Sélectionnez une des méthodes d'authentifications suivantes à utiliser en tant que méthode par défaut lors de la création de nouveaux coffres-forts de fichiers gérés par ce serveur d'archives.
Nom de connexion de
Enterprise
PDM
Les noms d'utilisateurs et mots de passe Enterprise
PDM sont enregistrés dans le serveur d'archives.
Vous pouvez les ajouter et supprimer à l'aide de l'outil d'administration de Enterprise PDM sur un client Enterprise PDM.
Connexion
Windows
Connexion Windows Synchronise les connexions sur un coffre-fort de fichiers avec les utilisateurs
Windows connectés (Active Directory). Les mots de passe et les noms sont définis à l'aide du gestionnaire des comptes standard de Windows.
Dans la boîte de dialogue des paramètres de connexion Windows, sélectionnez des comptes sous
Utilisateurs et groupes disponibles et ajoutez-les aux Utilisateurs et groupes ajoutés, en cliquant sur le bouton de la flèche à droite.
Pour ajouter des comptes de domaine à la liste:
1. Cliquez sur Rechercher un utilisateur ou un
groupe.
2. Dans la boîte de dialogue Rechercher un utilisateur ou un groupe, recherchez des comptes utilisateur ou de groupe supplémentaires. Pour ajouter un groupe de domaines, par exemple, saisissez
domaine
\
nom_de_groupe
et cliquez sur
OK.
Connexion
LDAP
Récupère les comptes des utilisateurs dans un serveur à l'aide de la méthode LDAP (par exemple, les serveurs Novell). Les utilisateurs sont disponibles en ajoutant des utilisateurs à un coffre-fort de fichiers à l'aide de l'outil d'administration de
Enterprise PDM. Les mots de passe et noms d'utilisateurs sont définis dans le serveur LDAP gérant les comptes.
Pour définir les paramètres de connexion sur le serveur avec LDAP:
Nom du serveur
Port
Saisissez le nom ou l'adresse IP d'un serveur
LDAP.
Saisissez le port utilisé pour LDAP sur le serveur.
Le port par défaut est 389.
49
Installation de SOLIDWORKS Enterprise PDM
Assistant de configuration du serveur d'archives
Contextes
Ajoutez au moins un contexte avec les utilisateurs devant être listés dans le gestionnaire d'utilisateurs d'Enterprise PDM.
Les contextes saisis doivent être des noms distinctifs, par exemple,
O-société, OU=service,
O=société ou
CN=Utilisateurs, DC=société,
DC=com
.
Terminée
Contexte utilisateur
Saisissez un contexte pour le nom de connexion utilisé par le serveur d'archives pour se connecter au serveur LDAP.
Nom d'utilisateur
Saisissez un nom d'utilisateur qui existe dans le contexte utilisateur sélectionné. Cet utilisateur est utilisé par le serveur d'archives pour se connecter au serveur LDAP.
Mot de passe
Saisissez le mot de passe pour l'utilisateur sélectionné.
Cliquez sur Terminer.
Ouverture de ports pour la communication client/serveur
Windows Server, Windows 7 et Windows 8 ont un pare-feu intégré qui est activé par défaut. Cela peut restreindre l'accès réseau aux applications ayant besoin des connexions par l'interface TCP/IP.
Le serveur d'archives utilise le port TCP 3030 pour communiquer avec les clients. Ce port doit être complètement ouvert dans le pare-feu pour que l'installation d'Enterprise PDM puisse accepter les connexions entrantes. Si le port n'est pas ouvert, le serveur d'archives ne sera pas disponible.
Il est recommandé d'autoriser également le trafic entrant sur les ports UDP correspondants afin de permettre aux serveurs de diffuser (s'annoncer) sur le réseau, par exemple en affichant le nom dans une liste déroulante afin que les utilisateurs puissent joindre un serveur à partir d'un client.
Pour permettre à SQL Server de communiquer avec les clients, vous devez ouvrir les ports TCP 1433 et 1434. Si vous installez le Serveur Web de Enterprise PDM, vous devez ouvrir les ports 80 et 443.
Pour extraire une licence client, vous devez ouvrir les ports 25734 et 25735 sur le serveur de licences SolidNetWork.
Ce tableau résume les ports qui doivent être accessibles. Vous ouvrez les ports de pare-feu sur le côté à l'écoute/en réception.
50
Installation de SOLIDWORKS Enterprise PDM
A l'écoute/en réception
Client
Client
Serveur d'archives
3030
Service de base de données
SQL Server
Serveur SNL
Serveur Web
1433/1434
25734/25735
80/443
3030
Communication provenant de
Serveur d'archives
1433/1434
Service de base de données
3030
1433/1434
SQL Server Serveur
Web
3030
1433/1434
25734/25735
Microsoft désactive le filtrage sortant par défaut. Toutefois, vos administrateurs peuvent avoir créé des règles de sortie qui limitent le trafic aux applications qui sont approuvées sur le réseau de votre organisation. Si un client Enterprise PDM ou un serveur répliqué ne peut pas joindre le serveur SQL Server ou le serveur d'archives, assurez-vous que l'administrateur réseau n'a pas limité l'accès aux ports du serveur dans les paramètres du pare-feu Windows.
Ouverture de ports sur les systèmes Windows et Windows Server
Vous utilisez le Pare-feu Windows avec fonctions avancées de sécurité pour ouvrir les ports nécessaires pour communiquer avec les clients.
Vous créez des règles de port qui activent les ports TCP et UDP pour le trafic Enterprise
PDM entrant.
Ouvrez d'abord les ports pour le serveur d'archives. Ensuite, suivez les mêmes instructions pour ouvrir les ports pour le serveur SQL Server et le serveur Web.
Pour ouvrir les ports pour le serveur d'archives :
1.
Ouvrez le Panneau de configuration.
2.
Sur la page Ajuster les paramètres de l'ordinateur, cliquez sur Système et sécurité.
3.
Dans le volet droit, cliquez sur Pare-feu Windows.
4.
Dans le volet gauche, cliquez sur Paramètres avancés.
5.
Dans le volet droit, sous Afficher et créer des règles de pare-feu, cliquez sur
Règles de trafic entrant.
6.
Dans le volet le plus à droite, sous Actions, Règles de trafic entrant, cliquez sur
Nouvelle règle.
7.
Sur l'écran Type de règle de l'Type de règle, dans le volet droit, sélectionnez Port et cliquez sur Suivant.
51
Installation de SOLIDWORKS Enterprise PDM
8.
Dans le volet droit de l'écran Protocole et ports: a) Sélectionnez TCP.
b) Sélectionnez Ports locaux spécifiques et saisissez
3030
.
c) Cliquez sur Suivant.
9.
Dans le volet droit de l'écran Action, sélectionnez Autoriser la connexion et cliquez sur Suivant.
10. Dans le volet droit de l'écran Profil, désactivez Public et cliquez sur Suivant.
11. Sur l'écran Nom, entrez le nom de l'exception dans Nom, par exemple,
Activer le port TCP 3030 pour le trafic entrant d'Enterprise PDM et cliquez sur
Terminer.
L'assistant se ferme et la règle est ajoutée à la liste de règles de trafic entrant. Par défaut, elle est activée.
12. Répétez les étapes 6 à 11 pour créer une règle entrante pour le port UDP 3030.
13. Sur le système qui héberge le serveur SQL Server, répétez les étapes 6 à 12 pour créer des règles TCP et UDP entrantes pour les ports 1433 et 1434.
14. Sur le système qui héberge le serveur de licences SolidNetWork, répétez les étapes 6
à 12 pour créer des règles TCP de trafic entrant pour les ports 25734 et 25735.
15. Sur le système qui héberge le serveur Web, répétez les étapes 6 à 12 pour créer des règles TCP et UDP entrantes pour les ports 80 et 443.
16. Cliquez sur Fichier > Quitter pour fermer la fenêtre Pare-feu Windows avec fonctions avancées de sécurité.
17. Fermez le Panneau de configuration.
Ajout de serveurs d’archives dans un environnement WAN
Les clients SOLIDWORKS Enterprise PDM sont habituellement configurés afin de communiquer avec le serveur d'archives et SQL server en utilisant des noms de système.
Ces noms de système sont résolus en adresses IP.
Une recherche de nom inaboutie ou lente peut avoir les conséquences suivantes:
• Les clients ne peuvent pas trouver le serveur. Ce problème est commun lors de l'utilisation de sous-réseaux ou de configurations WAN.
• Les performances lors de l'utilisation des fonctions Enterprise PDM, telles que la connexion, la recherche ou l'ajout de fichiers sont lentes.
• La réplication entre les serveurs échoue.
52
Installation de SOLIDWORKS Enterprise PDM
Vérifier que le nom du serveur peut être résolu
Pour obtenir des performances optimales, assurez-vous que la configuration du serveur
DNS est définie de façon à résoudre les noms correctement et efficacement.
1.
Ouvrez une invite de commandes en cliquant sur Démarrer > Exécuter > CMD.
2.
Tapez
Ping
nom_serveur
.
Si vous pouvez atteindre le serveur en entrant son nom, une réponse avec l'adresse
IP du serveur apparaît. Par exemple :
PING SRV-DEV-15Reply from 192.168.1.71: bytes=32 time<1ms TTL=128
3.
Vérifiez que l'adresse IP correcte est renvoyée.
Si DNS renvoie une adresse IP erronée, un système autre que le serveur répond.
Si le nom du serveur ne peut pas être résolu, la configuration du serveur DNS n'est pas définie correctement. Par exemple :
PING SRV-DEV-15Ping request could not find host SRV-DEV-15. Please check the name and try again.
Configuration du fichier Hosts pour résoudre le nom du serveur
Si les serveurs DNS ne peuvent pas être configurés ou si les performances sont toujours lentes, mettez à jour le fichier Hosts du client avec le nom de serveur et l'adresse IP corrects. De cette façon, le fichier Hosts est demandé pour l'adresse serveur directement au lieu d'attendre la résolution du nom DNS.
Pour configurer le fichier Hosts et résoudre le nom du serveur:
1.
Dans le client Enterprise PDM, recherchez le fichier
Hosts
.
L'emplacement par défaut est:
C:\Windows\System32\Drivers\Etc\
2.
Ouvrez le fichier dans un éditeur de texte (comme le Bloc-notes).
3.
Ajoutez une ligne et entrez l'adresse IP du serveur suivir du nom du serveur.
Par exemple :
192.168.1.71 SRV-DEV-15
4.
Répétez l'étape 3 pour les serveurs supplémentaires utilisés par Enterprise PDM.
5.
Enregistrez et fermez le fichier Hosts.
Installer et configurer la gestion des licences SolidNetWork
SOLIDWORKS Enterprise PDM gère les licences à l'aide Gestionnaire de licences
SolidNetWork (SNL).
L'installation de la licence SolidNetWork comprend les éléments suivants :
• Installation du Gestionnaire de licences SolidNetWork.
53
Installation de SOLIDWORKS Enterprise PDM
Si vous avez déjà un Gestionnaire de licences SolidNetWork installé pour
SOLIDWORKS, vous pouvez l'utiliser avec SOLIDWORKS Enterprise PDM. Vous devez vous assurer qu'il est mis à jour pour la version Enterprise PDM.
• Activation des licences client.
• Configuration du serveur de licences SolidNetWork pour une utilisation avec le coffre-fort de fichiers.
• Garantie que le serveur de licences SolidNetWork est accessible à tous les clients.
Installation d'un Gestionnaire de licences SolidNetWork
Vous utilisez le numéro de série de la licence SolidNetWork pour installer le Gestionnaire de licences SolidNetWork sur un serveur accessible à tous les clients, de préférence le serveur de base de données SQL.
Le logiciel de licences SolidNetWork est inclus avec le média d'installation SOLIDWORKS
Enterprise PDM.
Avant de commencer l'installation, obtenez la licence SolidNetWork depuis le Portail clients de SOLIDWORKS sous My Products (Mes produits).
Pour installer le Gestionnaire de licences SolidNetWork à partir du programme d'installation d'Enterprise PDM :
1. Sur la page Mise en place personnalisée ou Serveur, sélectionnez Serveur de licences et cliquez sur Suivant.
2. Sur la page Informations sur la licence, saisissez le numéro de série Enterprise PDM.
3. Cliquez sur Suivant.
4. Cliquez sur Installer.
Pour installer le Gestionnaire de licences SolidNetWork à partir du programme d'installation autonome :
1.
Changez de répertoire pour qu'il corresponde au dossier d'installation approprié sur le DVD de SOLIDWORKS Enterprise PDM.
2.
Démarrez l'installation en exécutant
\Setup\swlicmgr\setup.exe
.
3.
Saisissez le numéro de série Enterprise PDM.
4.
Cliquez sur Suivant.
5.
Cliquez sur Installer.
54
Installation de SOLIDWORKS Enterprise PDM
Activer une licence SolidNetWork
Vous devez activer une licence SolidNetWork pour vous connecter au coffre-fort Enterprise
PDM en tant que client.
Pour activer la licence SolidNetWork :
1.
Démarrez le Gestionnaire de licences SolidNetWork en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, cliquez sur Démarrer > Tous les programmes > Version de SOLIDWORKS >
Outils SOLIDWORKS > Gestionnaire de licences SolidNetWork version.
• Sur Windows 8 et Windows Server 2012 ou versions ultérieures, sur l'écran
Applications, sous Outils SOLIDWORKS, cliquez sur Gestionnaire de licences
SolidNetWork version.
2.
Lorsque vous êtes invité à activer, cliquez sur Oui.
Si une licence SolidNetWork est activée, cliquez sur Modifier.
3.
Sur l'écran Informations du Serveur de licences SolidNetWork :
• Si votre société utilise un pare-feu, sélectionnez Un pare-feu est utilisé sur ce
serveur.
Pour plus d'informations, voir
Utiliser le Serveur de licences SolidNetWork avec des pare-feux
à la page 56.
• Utilisez la valeur par défaut dans les champs Numéro de port (et Numéro de
port du démon si vous avez un pare-feu), ou spécifiez les numéros de port utilisés par votre société.
Le numéro de port est un numéro TCP/IP compris entre 1024 et 60000 utilisé exclusivement par ce processus. Le réglage par défaut, 25734, est normalement adéquat et il est improbable qu'il soit le même que tout autre processus de serveur FLEXnet en cours sur le serveur du gestionnaire de licences.
4.
Sur l'écran Activer votre produit SOLIDWORKS :
• Sélectionnez la procédure par Internet ou par courrier électronique.
• Fournissez les informations de contact par courrier électronique.
• Cliquez sur Suivant pour continuer.
• Par Internet: L'activation a lieu automatiquement.
• Courriel: Appuyez sur Enregistrer pour créer un fichier de requête, puis envoyez ce fichier à [email protected]. Quand vous recevez le courriel contenant le fichier de réponse, extrayez ce dernier du courriel puis cliquez sur Ouvrir pour le charger.
Si nécessaire, quittez et exécutez de nouveau la procédure d'activation pour ouvrir le fichier de réponse.
5.
Cliquez sur Terminer.
55
Installation de SOLIDWORKS Enterprise PDM
Utiliser le Serveur de licences SolidNetWork avec des pare-feux
Si votre serveur utilise un pare-feu, vous devez configurer les ports de façon à ce qu'ils prennent en charge la gestion des licences SolidNetWork.
Vous devez configurer le pare-feu côté serveur.
Modifier les paramètres du Gestionnaire de licences SolidNetWork pour le Pare-feu Windows
Si vous utilisez le Pare-feu Windows, vous devez modifier le fichier de licence SolidNetWork afin d'utiliser les ports du pare-feu pour distribuer les licences aux ordinateurs clients de la licence.
1.
Démarrez le Gestionnaire de licences SolidNetWork en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, cliquez sur Démarrer > Tous les programmes > Version de SOLIDWORKS >
Outils SOLIDWORKS > Gestionnaire de licences SolidNetWork version.
• Sur Windows 8 et Windows Server 2012 ou versions ultérieures, sur l'écran
Applications, sous Outils SOLIDWORKS, cliquez sur Gestionnaire de licences
SolidNetWork version.
2.
Dans l'onglet Administration du serveur, sous Serveur de licences, cliquez sur
Arrêter. (Cliquez sur Oui lorsque vous êtes invité à confirmer et sur OK pour compléter l'arrêt du serveur de licences.)
3.
Sous Informations sur la licence, cliquez sur Modifier.
4.
Sous Type de serveur, sélectionnez la configuration de serveur pour votre réseau
(Unique ou Triade) puis cliquez sur Suivant.
5.
Sous Informations sur le serveur: a) Sélectionnez Un pare-feu est utilisé sur ce serveur.
b) Le numéro de port et le numéro de port du démon doivent contenir les numéros de port spécifiés pour le Pare-feu Windows.
c) Sélectionnez Fichier d'options et cliquez sur Parcourir pour localiser le fichier.
Cliquez sur Editer pour modifier ses paramètres.
Le fichier d'options permet à l'administrateur de licences de contrôler les différents paramètres de fonctionnement des licences FLEXnet.
Il est recommandé de placer le fichier d'options dans le répertoire d'installation du Gestionnaire de licences de SolidNetWork
(
SolidNetwork_License_Manager_install_dir
\Licenses \sw_d.opt
). Ce fichier doit se situer dans le même répertoire que le fichier sw_d.lic
.
Pour obtenir des informations supplémentaires sur le fichier d'options, voir le
License Administration Guide (Guide d'administration des licences) de FLEXnet
Publisher dans le répertoire d'installation du Gestionnaire de licences
SolidNetwork (
\Docs\flexuser\licensingenduserguide.pdf
).
d) Cliquez sur Suivant, puis sur Terminer.
56
Installation de SOLIDWORKS Enterprise PDM
6.
Dans l'onglet Administration du serveur, sous Serveur de licences, cliquez sur
Démarrer.
7.
Cliquez sur OK pour fermer le Gestionnaire de licences SolidNetWork.
Administration des licences SolidNetWork.
Au nombre des tâches se trouvent le démarrage, la mise à niveau et la désinstallation des licences du gestionnaire de licences.
Démarrer le Gestionnaire de licences SolidNetWork
Vous pouvez démarrer le Gestionnaire de licences SolidNetWork depuis le menu Démarrer de Windows.
Démarrez le Gestionnaire de licences SolidNetWork en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, cliquez sur Démarrer > Tous les programmes > Version de SOLIDWORKS >
Outils SOLIDWORKS > Gestionnaire de licences SolidNetWork version.
• Sur Windows 8 et Windows Server 2012 ou versions ultérieures, sur l'écran
Applications, sous Outils SOLIDWORKS, cliquez sur Gestionnaire de licences
SolidNetWork version.
Mettre à niveau le Gestionnaire de licences SolidNetWork
Dans le cas des versions principales de SOLIDWORKS Enterprise PDM, la mise à niveau du gestionnaire de licences consiste à désinstaller l'ancien gestionnaire de licences, à en installer un nouveau et à réactiver la licence SolidNetWork.
Pour mettre à niveau le Gestionnaire de licences SolidNetWork :
1.
Démarrez le Gestionnaire de licences SolidNetWork en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, cliquez sur Démarrer > Tous les programmes > Version de SOLIDWORKS >
Outils SOLIDWORKS > Gestionnaire de licences SolidNetWork version.
• Sur Windows 8 et Windows Server 2012 ou versions ultérieures, sur l'écran
Applications, sous Outils SOLIDWORKS, cliquez sur Gestionnaire de licences
SolidNetWork version.
2.
Sur l'onglet Utilisation de la licence, vérifiez qu'aucun ordinateur client du réseau n'exécute SOLIDWORKS Enterprise PDM.
3.
Désinstaller le Gestionnaire de licences SolidNetWork. Pour plus de détails, voir
Désinstaller le Gestionnaire de licences SolidNetWork
.
4.
Installer le nouveau gestionnaire de licences et réactiver la licence SolidNetWork sur le serveur du gestionnaire de licences. Pour plus de détails, voir
Gestionnaire de licences SolidNetWork
à la page 54.
Désinstaller le Gestionnaire de licences SolidNetWork
Si vous voulez mettre à niveau le Gestionnaire de licences SolidNetWork, vous devez le désinstaller avant d'installer le nouveau. Si vous souhaitez transférer la licence
57
Installation de SOLIDWORKS Enterprise PDM
SolidNetWork sur un autre serveur, vous devez effectuer le transfert avant de la supprimer de ce serveur.
1.
Démarrez le Gestionnaire de licences SolidNetWork en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, cliquez sur Démarrer > Tous les programmes > Version de SOLIDWORKS >
Outils SOLIDWORKS > Gestionnaire de licences SolidNetWork version.
• Sur Windows 8 et Windows Server 2012 ou versions ultérieures, sur l'écran
Applications, sous Outils SOLIDWORKS, cliquez sur Gestionnaire de licences
SolidNetWork version.
2.
Vérifiez qu'aucun client du réseau n'exécute SOLIDWORKS Enterprise PDM.
L'onglet Utilisation de la licence affiche les clients qui utilisent les licences.
3.
Dans l'onglet Administration du serveur, sous Serveur de licences, cliquez sur
Arrêter.
4.
Cliquez sur OK pour quitter le gestionnaire de licences.
5.
Dans Windows, ouvrez Panneau de configuration > Programmes > Programmes
et fonctionnalités.
6.
Sélectionnez Gestionnaire de licences SolidNetWork de SOLIDWORKS, cliquez sur Désinstaller et confirmez la suppression.
Vous êtes maintenant prêt à installer une nouvelle version du gestionnaire de licences.
Pour plus de détails, voir
Installation d'un Gestionnaire de licences SolidNetWork
et
Activer une licence SolidNetWork
à la page 55.
Transférer une licence SolidNetWork
Pour transférer une licence SolidNetWork sur un nouvel ordinateur ou sur un serveur mis
à niveau, transférez-la d'abord sur le serveur de clés de licence de SOLIDWORKS
Corporation, puis réactivez-la sur l'autre serveur.
Si vous êtes dans l'impossibilité de transférer la licence à Dassault Systèmes
SOLIDWORKS Corporation (en raison d'une défaillance du disque dur, par exemple), la réactivation peut tout de même avoir lieu dans la plupart des cas. Si ce n'est pas le cas, contactez votre revendeur pour qu'il vous assiste.
Vous ne pouvez avoir qu'un seul serveur de licences SolidNetWork activé par numéro de série.
58
Installation de SOLIDWORKS Enterprise PDM
Pour transférer une licence SolidNetWork vers le serveur :
1.
Démarrez le Gestionnaire de licences SolidNetWork en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, cliquez sur Démarrer > Tous les programmes > Version de SOLIDWORKS >
Outils SOLIDWORKS > Gestionnaire de licences SolidNetWork version.
• Sur Windows 8 et Windows Server 2012 ou versions ultérieures, sur l'écran
Applications, sous Outils SOLIDWORKS, cliquez sur Gestionnaire de licences
SolidNetWork version.
2.
Sous Informations sur la licence, cliquez sur Modifier. L'assistant Activation de produit SOLIDWORKS démarre.
3.
Sous Que souhaitez-vous faire?, sélectionnez Transférer une licence du logiciel puis cliquez sur Suivant.
4.
Sous Comment voulez-vous procéder au transfert?, sélectionnez
Automatiquement sur Internet (recommandé).
5.
Sous Coordonnées, spécifiez une adresse électronique à laquelle vous contacter.
6.
Cliquez sur Suivant. Le transfert de licence de produit se termine.
Installer des licences temporaires
La licence temporaire "ANY" peut être utilisée temporairement lorsque la licence
SolidNetWork d'origine n'est pas disponible.
En installant le fichier de licence "ANY", vous acceptez de mettre en place le fichier de licence traditionnel lorsque vous recevez une licence SolidNetWork délivrée par Dassault
Systèmes SOLIDWORKS Corporation. Vous devez respecter les restrictions relatives à la licence à tout moment.
Pour installer une licence "ANY":
1.
Si vous êtes un utilisateur existant de SolidNetWork, désinstallez le Gestionnaire de licences SolidNetWork et supprimez le dossier d'installation. Pour plus de détails, voir
Désinstaller le Gestionnaire de licences SolidNetWork.
2.
Installez le Gestionnaire de licences SolidNetWork à partir du programme d'installation de SOLIDWORKS Enterprise PDM.
Vous pouvez également installer le Gestionnaire de licences SolidNetWork à partir d'un programme d'installation autonome. Pour plus de détails, voir
Installation d'un Gestionnaire de licences SolidNetWork
à la page 54.
a) Sur la page Installation du Gestionnaire de licences SolidNetWork de SOLIDWORKS, saisissez le numéro de série de la licence SolidNetWork et cliquez sur Suivant.
b) Cliquez sur Installer.
3.
Démarrez le Gestionnaire de licences SolidNetWork (Démarrer > Tous les
programmes > Version de SOLIDWORKS > Outils SOLIDWORKS > Gestionnaire
de licences SolidNetWorkVersion).
4.
Si le programme vous demande d'activer, cliquez sur Non.
L'onglet Administration du serveur du Gestionnaire de licences SolidNetWork de
SOLIDWORKS apparaît.
59
Installation de SOLIDWORKS Enterprise PDM
5.
Sous Options avancées, cliquez sur Options.
La boîte de dialogue Options avancées apparaît.
6.
Sous Mode de licence du serveur SolidNetWork, cliquez sur Fichier de licence, puis sur OK.
La boîte de dialogue Options avancées se ferme.
7.
Sous Informations sur la licence, cliquez sur Modifier.
La boîte de dialogue Assistance du fichier de licence SolidNetWork apparaît.
8.
Sous Type de serveur, sélectionnez Unique et cliquez sur Suivant.
9.
Quand vous recevez le message suivant:
N'a pas pu lire le numéro d'identification du dongle.
Cliquez sur Annuler.
L'identification "ANY" apparaît automatiquement.
Si votre ordinateur utilise un pare-feu, il se peut que vous ayez à spécifier d'autres informations sur cet écran. Pour plus d'informations, voir
Utiliser le Serveur de licences SolidNetWork avec des pare-feux
à la page 56.
10. Poursuivez l'installation.
Dépannage des licences SolidNetWork
Si l'installation du Gestionnaire de licences SolidNetWork échoue, consultez les explications possibles suivantes.
Accéder aux fichiers journaux des licences SolidNetWork
En cas d'erreur avec la licence, la réponse apparaît souvent dans le fichier
SNL_Manager_install_dir\lmgrd.log
.
Impossible d'obtenir de licence pour SOLIDWORKS Enterprise PDM ou
Connexion impossible au serveur de licences
De manière générale, ces problèmes sont créés par les paramètres de port.
• Les paramètres de port ne correspondent pas entre le Gestionnaire de licences
SolidNetWork et le client de la licence.
• Des paramètres de port supplémentaires n'ont pas été spécifiés pour des versions multiples du Gestionnaire de licences SolidNetWork.
• Vérifiez que l'ordinateur client peut résoudre et router vers le serveur, compte tenu du nom du serveur. Vérifiez également que le serveur peut résoudre et router vers le client, compte tenu du nom du client.
• Vérifiez que le numéro de port figurant dans le fichier journal sous l'onglet Administration du serveur est correct.
• Vérifiez que le pare-feu sur le serveur de licences SolidNetWork ne bloque pas l'accès au port.
Lorsqu'une erreur de journal se produit, vous pouvez vérifier le fichier journal dans l'outil d'administration.
60
Installation de SOLIDWORKS Enterprise PDM
Licensing
Types de licence
Enterprise PDM utilise les licences client flottantes. Lorsque vous vous connectez à un coffre-fort, la licence installée sur votre système est prise dans une réserve de licences activées par le fichier de licences enregistrées. Lorsque vous vous déconnectez ou quittez
Enterprise PDM, la licence est replacée dans la réserve et peut être utilisée par un autre client.
Les licences disponibles sont:
• SOLIDWORKS Enterprise PDM Professional CAD Editor & Web
Comprend les types de licence suivants:
Editor: Prend en charge le fonctionnement avec tous les types de fichiers, y compris la gestion et la prévisualisation de formats CAO tels que SOLIDWORKS. Des compléments de CAO permettent aux utilisateurs d'accéder à Enterprise PDM à partir de l'application de CAO.
Web: Les utilisateurs à distance peuvent utiliser le client Web pour faire des recherches dans le coffre-fort et exécuter les fonctions de base permettant d'activer les processus de travail à distance.
• SOLIDWORKS Enterprise PDM Professional Contributor & Web
Comprend les types de licence suivants:
Contributor: Les utilisateurs d'un réseau local (LAN), d'un réseau étendu (WAN) ou d'un réseau privé virtuel (VPN) peuvent exécuter les mêmes fonctions qu'avec le type de licence Editor, à l'exception du fait que les compléments de CAO ne sont pas activés.
Web: Les utilisateurs à distance peuvent utiliser le client Web pour faire des recherches dans le coffre-fort et exécuter les fonctions de base permettant d'activer les processus de travail à distance.
• SOLIDWORKS Enterprise PDM Professional Viewer
Donne un accès en lecture seule aux coffres-forts. Les utilisateurs ne peuvent pas ajouter ou modifier des fichiers (extraire, archiver, mettre à jour des valeurs) ou utiliser des compléments CAO.
• Licence SOLIDWORKS Enterprise PDM Professional Processor
Accorde l'autorisation d'exécuter tout type de client, jusqu'au nombre spécifié dans la licence.
Changement du type de licence client
Vous sélectionnez le type de licence client pendant l'installation.
Conditions préalables :
• Pour modifier le type de licence, vous devez posséder des autorisations administratives locales pour Windows.
• Pour les clients installés depuis une image administrative, (par l'intermédiaire du déploiement d'Active Directory ou d'un script d'installation similaire), vous devez réinstaller le client en utilisant une autre image administrative du type de client indiqué.
Vous pouvez changer le type de la licence en:
61
Installation de SOLIDWORKS Enterprise PDM
• Utilisez Panneau de configuration > Programmes > Désinstaller un programme pour supprimer Enterprise PDM puis réinstallez-le.
• Ouvrez la boîte de dialogue Désinstaller ou modifier un programme, et sélectionnez
SOLIDWORKS Enterprise PDM > Changer. Dans l'assistant d'installation
SOLIDWORKS Enterprise PDM, sélectionnez Modifier.
• Utiliser la boîte de dialogue A propos de SOLIDWORKS Enterprise PDM.
Pour changer le type de licence de client depuis la boîte de dialogue A propos de
SOLIDWORKS Enterprise PDM :
1.
Cliquez sur Aide > Administration de SOLIDWORKS Enterprise PDM.
2.
Dans la liste déroulante Type de client, sélectionnez un type de licence de client différent.
3.
Cliquez sur OK.
4.
Lorsque le programme vous demande de redémarrer votre ordinateur, cliquez sur
OK.
5.
Redémarrez votre ordinateur.
En fonction du type de licence qui a été utilisé quand le client a été installé, le passage au type de licence CAD Editor à partir de la boîte de dialogue A propos de SOLIDWORKS
Enterprise PDM peut ne pas activer le complément de CAO. Si c'est le cas, supprimez
Enterprise PDM comme indiqué ci-dessus et sélectionnez SOLIDWORKS Enterprise
PDM Editor quand vous réinstallez.
Affichage des informations pour les systèmes autres que les systèmes clients
Pour trouver la version du logiciel Enterprise PDM sur un serveur sur lequel aucun client n'est installé:
1.
Ouvrez le Panneau de configuration > Programmes > Désinstaller un
programme.
2.
Cliquez sur SOLIDWORKS Enterprise PDM.
La colonne Version affiche la version actuellement installée.
Affichage des informations pour les systèmes clients
Pour trouver la version du logiciel Enterprise PDM sur un client :
1.
Connectez-vous à l'outil d'administration Enterprise PDM.
2.
Cliquez sur Aide > Administration de SOLIDWORKS Enterprise PDM.
3.
Affichez la Version client et cliquez sur OK.
Ajout et modification du Serveur de licences SolidNetWork
Pour vous connecter à un coffre-fort depuis un client Enterprise PDM, vous devez disposer d'une licence correspondant au type et à la version de la licence installée actuellement.
La licence est récupérée à partir du serveur de licences SolidNetWork défini par les paramètres de licence. Pour ajouter ou modifier le serveur de licences SolidNetWork, vous utilisez la boîte de dialogue Définir licence disponible depuis l'outil d'administration.
62
Installation de SOLIDWORKS Enterprise PDM
Pour ajouter ou modifier un serveur de licences :
1.
Ouvrez l'outil d'administration en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, cliquez sur Démarrer > Tous les programmes > SOLIDWORKS Enterprise
PDM > Administration.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Administration.
2.
Créez un coffre-fort ou développez le coffre-fort existant.
3.
Cliquez à l'aide du bouton droit de la souris sur le noeud Licence et sélectionnez
Ouvrir.
4.
Dans l'onglet Liste de serveurs, cliquez sur Ajouter.
5.
Saisissez l'adresse du gestionnaire de licences SolidNetWork sous la forme : port@NomDeServeurSNL
Le numéro par défaut du port est 25734. Vous pouvez saisir le nom d'hôte ou l'adresse IP du serveur de licences SolidNetWork pour le nom de serveur SNL.
Assurez-vous que tous les clients peuvent se connecter au serveur par adresse IP ou nom de l'hôte.
6.
Cliquez sur OK.
7.
Cliquez sur l'onglet Utilisation de la licence pour garantir que les licences Enterprise
PDM sont disponibles.
8.
Cliquez sur OK.
Boîte de dialogue Définir licence
Utilisez la boîte de dialogue Définir licence pour ajouter ou modifier des serveurs de licences. Pour vous connecter à un coffre-fort depuis un client Enterprise PDM, vous devez disposer d'une licence correspondant au type et à la version de la licence installée actuellement.
Connectez-vous à l'outil d'administration et, pour ouvrir cette boîte de dialogue, effectuez l'une des opérations suivantes :
• Double-cliquez sur Licence.
• A l'aide du bouton droit de la souris, cliquez sur Licence et sélectionnez Ouvrir.
Serveur
Liste de serveurs
Liste les serveurs de licences SOLIDWORKS.
Par exemple,
Port@SNLservername
Ajouter
Supprimer
Vous permet d'ajouter des serveurs de licences.
Vous permet de supprimer les serveurs de licences sélectionnés.
63
Installation de SOLIDWORKS Enterprise PDM
Utilisation de la licence
Serveur
Produit
Vous permet de sélectionner le serveur de licences SOLIDWORKS.
Vous permet de sélectionner un type de licence Enterprise PDM pour obtenir un supplément d'informations. Les types disponibles sont les suivants :
• SOLIDWORKS Enterprise PDM Professional CAD Editor &
Web
• SOLIDWORKS Enterprise PDM Professional Contributor &
Web
• SOLIDWORKS Enterprise PDM Professional Viewer
• Licence SOLIDWORKS Enterprise PDM Professional
Processor
Pour plus d'informations, voir Types de licence.
Licences totales
Licences disponibles
Indique le nombre total de licences.
Indique le nombre de licences disponibles.
Licences utilisées par
Fournit des informations sur les licences utilisées.
Installation du serveur Web de SOLIDWORKS Enterprise
PDM
Le serveur Web de SOLIDWORKS Enterprise PDM donne accès en direct aux utilisateurs
à un ou plusieurs coffres-forts de fichiers à partir de n'importe quel système en utilisant
Windows Internet Explorer au travers d'Internet ou d'un intranet.
Pour en apprendre plus sur l'installation et l'utilisation du serveur Web et du client, reportez-vous au Guide du serveur Web de SOLIDWORKS Enterprise PDM, situé dans le répertoire
\Support\Guides\ du DVD de SOLIDWORKS Enterprise PDM.
Installation du client de SOLIDWORKS Enterprise PDM
Pour qu'un système fonctionne avec un coffre-fort de fichiers Enterprise PDM, le client
Enterprise PDM doit être installé sur ce système.
Les types de client Enterprise PDM suivants sont disponibles:
64
Installation de SOLIDWORKS Enterprise PDM
SOLIDWORKS
Enterprise PDM
Professional CAD Editor
& Web
Prend en charge le fonctionnement avec tous les types de fichiers, y compris la gestion améliorée et la prévisualisation de nombreux formats CAO tels que SOLIDWORKS, AutoCAD,
Inventor, SolidEdge et Pro/ENGINEER. Devrait être utilisé sur tous les systèmes fonctionnant avec des fichiers CAO.
Pour travailler avec des fichiers Pro/ENGINEER, installez le complément CAO Pro/ENGINEER après l'installation du client Enterprise PDM. A compter de SOLIDWORKS
Enterprise PDM 2012, Pro/ENGINEER Connector nécessite un média d'installation séparé. Contactez votre revendeur
SOLIDWORKS pour obtenir de plus amples informations.
Comprend la prise en charge de l'accès au client Enterprise
PDM Web.
SOLIDWORKS
Enterprise PDM
Professional Contributor
& Web
Prend en charge le fonctionnement avec tous les types de fichiers, y compris des fichiers CAO. Cependant, les compléments CAO ne sont pas pris en charge par ce type de clients.
Comprend la prise en charge de l'accès au client Enterprise
PDM Web.
SOLIDWORKS
Enterprise PDM
Professional Viewer
Permet l'accès en lecture seule aux coffres-forts de fichiers; l'utilisateur ne peut ajouter ou modifier des fichiers (extraire, archiver, mettre à jour des valeurs). Les compléments CAO ne sont pas pris en charge par ce type de clients.
Licence SOLIDWORKS
Enterprise PDM
Professional Processor
Accorde l'autorisation d'exécuter tout type de client, jusqu'au nombre spécifié dans la licence.
Vous pouvez installer des clients:
• En utilisant l'assistant d'installation du DVD de SOLIDWORKS Enterprise PDM.
• En créant une image administrative de déploiement pour installer plusieurs postes.
Information associée
Installation de clients par le biais de l'assistant d'installation
à la page 67
Création d'une image administrative d'Enterprise PDM Client
à la page 68
Avant l'installation de clients
• Recherchez le type de client que votre contrat de licence vous permet d'utiliser.
Le gestionnaire de licences flottantes de Enterprise PDM empêche les connexions sur un coffre-fort de fichiers si un type de client erroné est installé.
• Si vous allez installer Enterprise PDM Client, vous pourrez installer des compléments
CAO.
Les compléments permettent des fonctions de gestion de version, telles que l'extraction, l'archivage et obtenir à partir des menus et barres d'outils de votre logiciel de CAO.
65
Installation de SOLIDWORKS Enterprise PDM
Elles sont optionnelles et n'affectent pas les types de formats de fichier qui peuvent
être gérés par Enterprise PDM en utilisant l'interface de l'Explorateur Windows ou les dialogues d'ouverture ou d'enregistrement de fichiers.
Les pré-requis spécifiques aux produit suivants s'appliquent:
SolidWorks
Vous pouvez gérer des fichiers SolidWorks sans avoir installé
SolidWorks. Il est recommandé d'installer le viewer de eDrawings pour la prévisualisation. Normalement, eDrawings est installé automatiquement avec le client.
Autodesk
Inventor
Autodesk
AutoCAD
Pour gérer des fichiers Inventor (ajouter, extraire, archiver, prévisualisation, etc.), le système client doit disposer de l'application
Autodesk Inventor complète ou du logiciel Inventor Design Assistant.
Pour pré-visualiser des fichiers Inventor, Inventor View devrait être installé.
AutoCAD ne doit pas être installé pour gérer des fichiers DWG/DXF.
Il est recommandé d'installer les applications eDrawings ou DWG
TrueView pour la prévisualisation de fichiers DWG et DWF Viewer pour la prévisualisation de fichiers DWF.
Intégration de
Microsoft Office
Vous pouvez installer le complément Microsoft Office lorsque vous installez SOLIDWORKS Enterprise PDM. Vous n'avez pas besoin de licence supplémentaire pour utiliser le complément Microsoft Office mais vous devez avoir une licence Contributor, CAD Editor, ou PSL pour extraire et archive des fichiers.
Solid Edge
Enterprise PDM exige l'installation de l'application Solid Edge complète pour gérer et pré-visualiser des fichiers Solid Edge.
Pro/ENGINEER
Enterprise PDM exige l'installation de l'application Pro/ENGINEER complète pour gérer et pré-visualiser des fichiers Pro/ENGINEER.
A compter de SolidWorks Enterprise PDM 2012, Pro/ENGINEER
Connector nécessite une installation séparée après cette du client
SolidWorks. Le logiciel peut être obtenu auprès de votre revendeur
(VAR) SolidWorks.
Pour de plus amples informations, connectez-vous au Portail client et consultez la solution
Knowledge Base S-029120 de la base de connaissances.
Ces exigences s'appliquent aux installations exécutées à partir des supports de SolidWorks
Enterprise PDM ou à partir d'une image administrative.
66
Installation de SOLIDWORKS Enterprise PDM
Installation de clients par le biais de l'assistant d'installation
1.
Connectez-vous à l'ordinateur client en tant qu'utilisateur avec droits d'administrateur local.
2.
Débutez l'installation comme décrit dans
Initialisation des installations Enterprise
à la page 40.
3.
Complétez l'installation à l'aide des instructions suivantes:
Ecran Action
Type d'installation Pour installer le client sans l'Explorateur d'articles, sélectionnez Installation du client et cliquez sur
Suivant.
Pour inclure l’Explorateur d'articles dans votre installation:
1. Sélectionnez Personnalisé.
2. Dans l’écran Installation personnalisée, sous
Client, cliquez sur Explorateur d’articles et sélectionnez Cette fonction sera installée
sur le disque dur local.
3. Cliquez sur Suivant.
Choisir le type de produit
1. Sélectionnez le type de client à installer, selon votre licence:
• SolidWorks Enterprise PDM Professional
CAD Editor & Web
• SolidWorks Enterprise PDM Professional
Contributor & Web
• SolidWorks Enterprise PDM Professional
Viewer
2. Cliquez sur Suivant.
Sélectionner les compléments
1. Optionnellement, si le type de produit est
SOLIDWORKS Enterprise PDM Editor, sélectionnez les compléments de logiciel CAO ou les compléments de Microsoft Office à installer.
2. Cliquez sur Suivant.
L'installation du programme peut commencer
Cliquez sur Installer.
Assistant InstallShied terminé Cliquez sur Terminer.
67
Installation de SOLIDWORKS Enterprise PDM
Activation de la journalisation pour résoudre les problèmes d'installation
Un journal d'installation est utile pour dépanner une installation défaillante.
1.
Ouvrez l'invite de commandes.
2.
Changez de répertoire pour qu'il corresponde au dossier d'installation approprié sur le DVD de SOLIDWORKS Enterprise PDM :
• Pour les systèmes 32 bits: Mise en place
• Pour les systèmes 64 bits: Setup64
3.
Saisissez la commande appropriée pour démarrer une installation avec mise en journal:
• Pour les systèmes 32 bits:
MSIEXEC /i EnterprisePDM.msi /L*v C:\LOGFILE.TXT
• Pour les systèmes 64 bits:
MSIEXEC /i EnterprisePDM64.msi /L*v C:\LOGFILE.TXT
Un journal d'installation est créé avec des informations à propos de l'installation.
Création d'une image administrative d'Enterprise PDM
Client
Une image administrative d'installation vous permet de contrôler l'installation et de mettre
à niveau le client sur plusieurs machines clients.
Vous devez créer et déployer des images séparées, selon le type de licence client ou le système d'exploitation (64 ou 32 bits).
L'assistant d'installation crée un progiciel de configuration (
EnterprisePDM.msi
et fichiers requis) que vous pouvez distribuer par le biais de Microsoft Active Directory ou d'une autre méthode de distribution.
Conservez une copie de l'image administrative qui comprend toutes les options sélectionnées afin de faciliter la désinstallation lors d'une mise à niveau.
Pour créer une image administrative:
1.
Dans le menu Démarrer de Windows, cliquez sur Exécuter.
2.
Saisissez l'emplacement de setup.exe
ou naviguez vers ce fichier sur le DVD de
SOLIDWORKS Enterprise PDM et ajoutez le commutateur de commande
/a
.
A titre d'exemple:
Système d'exploitation
Commande
32 bits
E:\Setup\setup.exe /a
68
Installation de SOLIDWORKS Enterprise PDM
Commande Système d'exploitation
64 bits
E:\Setup64\setup.exe /a
3.
Cliquez sur OK.
4.
Créez l'image administrative en suivant ces instructions:
Ecran Action
Choisir la langue d'installation Sélectionnez la langue pour l'assistant d'installation et cliquez sur OK.
Bienvenue
Contrat de licence
Cliquez sur Suivant.
Lisez et acceptez le contrat de licence et cliquez sur Next.
Sélectionnez la langue par défaut Sélectionnez la langue pour les clients et cliquez sur Suivant.
Prise en charge des articles
• Pour donner aux clients qui effectuent l'installation à partir d'une image administrative l'accès à l'Explorateur d'articles, sélectionnez
Explorateur d'articles et cliquez sur Suivant.
• Pour interdire l'accès à l'Explorateur d'articles, cliquez sur Suivant.
Choisir le type de produit
1. Sélectionnez le type de client pour lequel créer une image administrative, selon la licence:
• Enterprise PDM Editor
• Enterprise PDM Contributor
• Enterprise PDM Viewer
2. Cliquez sur Suivant.
Sélectionner les compléments
1. Optionnellement, si le type de produit est
Enterprise PDM Editor, sélectionnez les compléments de logiciel CAO à installer.
2. Cliquez sur Suivant.
69
Installation de SOLIDWORKS Enterprise PDM
Ecran
Emplacement réseau
Action
Entrez l'emplacement de création de l'image administrative du client Enterprise PDM.
Si vous souhaitez distribuer cette image, placez-la sur une ressource de réseau disponible
à tous les systèmes clients.
L'installation du programme peut commencer
Cliquez sur Installer.
Assistant InstallShied terminé Cliquez sur Terminer.
Déploiement des clients avec Windows Active Directory
En utilisant les fonctions de stratégie de groupe de Windows Active Directory, vous pouvez déployer, installer et gérer centralement tous les clients Enterprise PDM d'une société.
Vous pouvez aussi exécuter des tâches de maintenance de routine, telles que des mises
à niveau, mettre en œuvre des correctifs ou supprimer des clients, à partir d'un emplacement central, sans avoir à accéder aux postes de travail individuels.
Si vous distribuez les clients en utilisant une image administrative, vous devez déployer
Microsoft XML Core Services (MSXML) 6.0 et .Net Framework 4.0 sur tous les clients.
Pour des informations sur la distribution de MSXML et .Net Framework, voir
http://msdn.microsoft.com/fr-fr/library/cc390831.aspx
.
Il n'est plus nécessaire de déployer les composants SQL_DMO sur les clients.
Seul le client Enterprise PDM peut être déployé à l'aide de cette méthode. Installez le serveur d'archives et le serveur de bases de données au travers de la méthode d'installation standard.
Remarques sur le déploiement avec Active Directory:
• Comme Enterprise PDM est installé au niveau d'un ordinateur, avant qu'un utilisateur quelconque se soit connecté, le progiciel de déploiement doit être disponible (c.-à-d.
partagé avec suffisamment de droits d'accès) à tous les systèmes désignés pour le déploiement.
• Pour déployer Enterprise PDM sur des systèmes d'exploitation utilisant une autre langue que l'anglais, activez l'option Ignorer la langue en déployant cette application dans les paramètres avancés de déploiement de progiciel.
• Une fois déployé, vous pouvez ajouter des vues de coffre-fort de fichiers aux clients:
• A l'aide d'une stratégie
Pour plus de détails, voir
à la page 91.
• A l'aide d'un script d'installation de vue
70
Installation de SOLIDWORKS Enterprise PDM
Pour plus de détails, voir
Configuration de la vue de coffre-fort de fichiers par script
à la page 89.
Pour déployer une image administrative de client à l'aide de Windows Server 2008
Active Directory:
1.
Créez une image administrative (
EnterprisePDM.msi
) à un emplacement du réseau accessible par chemin UNC, à partir de tous les systèmes où Enterprise PDM doit être déployé.
Pour plus de détails, voir
Création d'une image administrative d'Enterprise PDM
à la page 68.
2.
Ouvrez le Panneau de configuration et cliquez sur Système et sécurité > Outils
d'administration > Utilisateurs et ordinateurs Active Directory.
3.
Créez un groupe de sécurité ou utilisez un groupe de sécurité existant.
Pour créer un groupe de sécurité: a) Dans la boîte de dialogue Utilisateurs et ordinateurs Active Directory, cliquez avec le bouton droit de la souris sur Utilisateurs et sélectionnez Nouveau > Groupe.
b) Dans la boîte de dialogue Nouvel objet - Groupe, saisissez un nom de Groupe.
c) Sous Type de groupe, sélectionnez Sécurité et cliquez sur OK.
4.
Ajoutez les ordinateurs sur lesquels Enterprise PDM doit être déployé.
Pour ajouter des ordinateurs de domaine au groupe de sécurité: a) Cliquez à l'aide du bouton droit de la souris sur le groupe de sécurité et sélectionnez
Propriétés.
b) Dans l'onglet Membres, cliquez sur Ajouter et ajoutez les ordinateurs.
5.
Fermez la boîte de dialogue Utilisateurs et ordinateurs Active Directory.
6.
Dans le Panneau de configuration, cliquez sur Système et sécurité > Outils
d'administration > Gestion des stratégies de groupe.
7.
Dans la console Gestion des stratégies de groupe, créez une nouvelle stratégie de groupe pour le groupe de sécurité que vous avez créé au cours des étapes 3 et 4.
8.
Développez Objets de stratégie de groupe dans la forêt et le domaine qui contiennent la nouvelle stratégie de groupe, et sélectionnez la stratégie de groupe.
9.
Dans le volet de droite, sur l'onglet Paramètres, cliquez avec le bouton droit de la souris sur Configuration d'ordinateur et cliquez sur Modifier.
10. Dans l'Editeur de gestion des stratégies de groupe, naviguez vers Configuration
ordinateur > Stratégies > Paramètres du logiciel > Installation logicielle.
11. Cliquez à l'aide du bouton droit de la souris et sélectionnez Nouveau > Package.
12. Naviguez au fichier
EnterprisePDM.msi
à l'emplacement où vous avez créé l'image administrative du client Enterprise PDM.
Naviguez jusqu'à l'emplacement en passant par Favoris réseau afin d'utiliser correctement le chemin UNC. N'utilisez pas un lecteur mappé.
13. Cliquez sur Ouvrir.
14. Dans la boîte de dialogue Déploiement du logiciel, sélectionnez Affectées et cliquez sur OK.
15. Quittez l'Editeur de gestion des stratégies de groupe et la console Gestion des stratégies de groupe.
71
Installation de SOLIDWORKS Enterprise PDM
L'image du client peut maintenant être déployée et sera installée sur les ordinateurs du groupe de sécurité au prochain démarrage du système.
Activation de la journalisation lors du déploiement d'Enterprise PDM
Pour dépanner des problèmes d'installation pouvant survenir lors du déploiement d'une image administrative Enterprise PDM Client avec Windows Active Directory, il est conseillé d'activer la journalisation de la procédure d'installation. Cela se fait par le biais d'une stratégie de groupe.
1.
Sur le serveur de Active Directory, recherchez l'UO à laquelle est attribué le progiciel de déploiement.
2.
A l'aide du bouton droit de la souris, cliquez sur l'UO et sélectionnez Propriétés.
3.
Dans l'onglet Stratégie de groupe de la boîte de dialogue Propriétés, cliquez sur
Nouveau pour ajouter un nouvel objet de stratégie de groupe. Donnez un nom à la stratégie (
Journalisation
, par exemple) et cliquez sur OK.
4.
Sélectionnez la nouvelle stratégie (ou une stratégie de déploiement existante) et cliquez sur Editer.
5.
Dans l'Editeur d'objets de stratégie de groupe, développez Configuration ordinateur
> Modèles d'administration > Composants Windows > Windows Installer.
6.
Dans le volet droit, double-cliquez sur le paramètre Journalisation.
7.
Dans la boîte de dialogue Propriétés de l'objet de stratégie: a) Activez la stratégie.
b) Dans la boîte de texte Ecriture dans le journal, saisissez tous les arguments d'écriture dans le journal: iwearucmpvo c) Cliquez sur OK.
8.
Dans l'onglet Stratégie de groupe, assurez-vous que la nouvelle stratégie apparaît en haut de la liste si vous avez créé un nouvel objet de stratégie de groupe.
Lorsque vous déployez Enterprise PDM, un journal d'installation
.msi
est créé dans le dossier
Temp sous le dossier système de Windows.
Script d'une installation silencieuse de Enterprise PDM
Vous pouvez utiliser un script pour l'installation du client à partir d'une image administrative (par ex., pour exécuter l'installation à partir d'un fichier
.bat
).
Pour utiliser un script d'installation silencieuse:
72
Installation de SOLIDWORKS Enterprise PDM
1.
Créez une image administrative pour le type de client que vous allez installer pour créer le progiciel d'installation
EnterprisePDM.msi
qui sera utilisé dans les commandes suivantes.
Pour plus de détails, voir Création d'une image administrative d'Enterprise PDM Client.
2.
Mettez à jour votre script d'installation avec une des commandes suivantes pour lancer une installation silencieuse:
• Installation silencieuse avec progrès
Msiexec /i EnterprisePDM.msi /qb
• Installation silencieuse sans progrès
Msiexec /i EnterprisePDM.msi /qn
• Installation silencieuse avec progrès et redémarrage automatique (si nécessaire)
Msiexec /i EnterprisePDM.msi /qb-
• Installation silencieuse sans invite de redémarrage
Msiexec /i EnterprisePDM.msi /qb REBOOTYESNO=NO REBOOT=REALLYSUPPRESS
Si vous mettez à jour une installation précédente avec cette option, vous devez lancer un redémarrage à la fin de l'installation pour recharger les fichiers remplacés en cours d'utilisation.
• Installation silencieuse avec progrès et sans installation automatique de eDrawings
Msiexec /i EnterprisePDM.msi /qb REMOVE=eDrawings
Si vous omettez le sélecteur
REMOVE=eDrawings
, la visionneuse eDrawings sera automatiquement incluse dans l'installation à partir d'une image administrative.
Information associée
Création d'une image administrative d'Enterprise PDM Client
à la page 68
Commutateurs d'installation silencieuse
Commutateur
/qn
/qb
/qr
/qf
Description
Aucune IU
IU standard
IU réduite avec une boîte de dialogue modale affichée à la fin de l'installation
IU complète avec une boîte de dialogue modale affichée à la fin de l'installation
73
Installation de SOLIDWORKS Enterprise PDM
Commutateur
/qn+
/qb+
/qb-
REMOVE=[
chaîne
]
Description
Aucune IU, à l'exception d'une boîte de dialogue modale affichée
à la fin de l'installation
IU standard avec une boîte de dialogue modale affichée à la fin de l'installation
IU standard sans boîtes de dialogue modales
Exclut l'installation d'une fonction
74
5
Création et distribution des vues de coffres-forts de fichiers
Les coffres-forts de fichiers de Enterprise PDM enregistrent les fichiers et informations gérés par Enterprise PDM.
Pour ajouter un fichier à un coffre-fort de fichiers, vous devez le placer dans une vue locale du coffre-fort de fichiers, qui fait office de dossier de travail où toutes les modifications intermédiaires sur les fichiers sont exécutées.
La vue du coffre-fort de fichiers est directement connectée avec:
• Le serveur d'archives, qui enregistre les fichiers physiques dans une archive de coffre-fort de fichiers
• La base de données de coffre-fort de fichiers, qui enregistre des informations sur les fichiers et les activités dans le coffre-fort de fichiers
Vous ne pouvez accéder aux fichiers et aux informations enregistrées dans un coffre-fort qu'à partir d'un système où le client Enterprise PDM est installé, en vous connectant en tant qu'utilisateur avec des droits d'accès suffisants.
Ce chapitre traite des sujets suivants:
•
•
Configuration du serveur de licences SolidNetWork pour le coffre-fort de fichier
•
Création d'une vue de coffre-fort par le biais de l'assistant Configuration des vues
•
Distribution d'une vue de coffre-fort Enterprise PDM par le biais de Microsoft
•
Distribution de vues de coffre-fort dans un environnement WAN
Création de coffre-fort
Utilisez l'outil d'administration de Enterprise PDM pour créer le coffre-fort sur le serveur d'archives.
Prérequis
Avant de créer un coffre-fort:
• Vérifiez que tous les composants Enterprise PDM ont été installés.
• Vérifiez que le serveur d'archives est disponible.
Si le serveur d'archives que vous souhaitez utiliser se trouve sur un autre système, vous devrez peut-être l'ajouter.
75
Création et distribution des vues de coffres-forts de fichiers
Le serveur d'archives peut ne pas être accessible si un pare-feu sur le système d'archivage bloque le port TCP 3030.
• Si SQL Server se trouve sur un système autre que le serveur d'archives, vérifiez qu'il est disponible. Il peut ne pas l'être si un pare-feu bloque le port 1433.
• Vérifiez que vous disposez d'autorisations d'accès suffisantes.
Votre compte utilisateur Windows doit avoir les droits administratifs sur le serveur d'archives. Si vous créez le coffre-fort sur le même système que le serveur d'archives, l'administrateur local dispose de ces droits d'accès par défaut.
• Obtenez les informations sur SQL Server.
Vous devez savoir:
• Le nom du serveur SQL.
• Les informations de connexion pour un utilisateur ayant des droits administrateur système suffisants pour créer un coffre-fort.
Information associée
Installation du serveur d'archives de SOLIDWORKS Enterprise PDM
à la page 44
Installation du serveur de bases de données SOLIDWORKS Enterprise PDM
à la page
42
Installation du client de SOLIDWORKS Enterprise PDM
à la page 64
Installation et configuration de SQL Server
à la page 18
Ajout d'un serveur d'archives
Pour créer un coffre-fort, vous devez être en mesure de vous connecter à un serveur d'archives. Vous pouvez ajouter un serveur d'archives si celui-ci est installé, mais n'apparaît pas dans l'outil d'administration.
1.
Démarrez l'outil d'administration en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, depuis le menu Démarrer de Windows, sélectionnez Tous les programmes >
SOLIDWORKS Enterprise PDM > Administration.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Administration.
2.
Cliquez sur Fichier > Ajouter un serveur.
3.
Dans la boîte de dialogue Ajouter un serveur, pour le Nom du serveur, sélectionnez ou tapez le nom du serveur à ajouter.
Servez-vous du nom du système de serveurs, et non pas de l'adresse IP, à moins que l'environnement ne soit configuré pour la communication IP uniquement, comme décrit dans le Guide d'installation.
Lorsque vous ajoutez un serveur d'archives à un réseau étendu (WAN), le DNS peut
échouer lorsqu'il recherche l'adresse IP du nom de l'hôte du serveur. Pour contourner ce problème, assurez-vous que le client peut effectuer un ping du serveur par nom.
Si le ping n'aboutit pas, mettez à jour le fichier
HOSTS local. L'article 172218 de la base de connaissances de Microsoft décrit ces questions de manière plus détaillée.
http://support.microsoft.com/default.aspx?scid=kb;EN-US;172218
.
4.
Cliquez sur OK.
76
Création et distribution des vues de coffres-forts de fichiers
Connexion à un serveur d'archives
Avant de créer un nouveau coffre-fort, vous devrez peut-être vous connecter. Si le compte détient les droits de création sur le serveur d'archives, la connexion n'est pas nécessaire.
Pour vous connecter à un serveur d'archives:
1.
Dans la boîte de dialogue Connexion, entrez le nom d'utilisateur et le mot de passe
Windows d'un utilisateur ayant l'accès aux coffres-forts sur le serveur d'archives.
• Pour ajouter le serveur d'archives et lister ses coffre-forts, connectez-vous en tant qu'utilisateur membre de la liste droits de connexion dans l'outil Configuration du serveur d'archives.
• Pour effectuer des tâches administratives telles que la création, la mise à niveau ou la suppression d'un coffre-fort, connectez-vous en tant qu'utilisateur avec accès
administratif.
2.
Si la boîte de dialogue Connexion comporte une liste Domaine, choisissez entre les procédures suivantes:
• Si vous utilisez un compte utilisateur local sur le serveur d'archives, sélectionnez le nom du système suivi de (compte local).
• Si vous utilisez un compte de domaine, sélectionnez ou tapez le domaine correct.
3.
Cliquez sur Connexion.
Création d'un coffre-fort
Pour créer un coffre-fort:
1.
Connectez-vous sur un système sur lequel le client Enterprise PDM est installé.
2.
Démarrez l'outil d'administration en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, depuis le menu Démarrer de Windows, sélectionnez Tous les programmes >
SOLIDWORKS Enterprise PDM > Administration.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Administration.
3.
Si le serveur d'archives avec lequel vous souhaitez travailler n'est pas listé, ajoutez-le comme décrit dans Ajout d'un serveur d'archives.
4.
Dans le volet de gauche, cliquez à l'aide du bouton droit de la souris sur le serveur d'archives dans lequel créer le coffre-fort puis sélectionnez Créer un nouveau
coffre-fort.
Si vous êtes invité à vous connecter, reportez-vous à Connexion à un serveur
d'archives.
5.
Dans l'assistant d'installation du coffre-fort:
Ecran Action
Bienvenue Cliquez sur Suivant.
77
Création et distribution des vues de coffres-forts de fichiers
Ecran
Choisir le nom du coffre-fort
Action
Tapez un nom et la description du nouveau coffre-fort.
Ce nom apparaît sur tous les systèmes clients attachés et ne peut pas être modifié par la suite.
Sélectionner la racine du coffre-fort
Sous Dossier racine du coffre-fort, sélectionnez le dossier racine dans lequel stocker les archives de coffre-fort.
Le dossier racine par défaut est
Archives
.
Choisir la base de données
La base de données de coffre-fort contient des informations sur les fichiers et les activités du coffre-fort.
Sélectionnez ou entrez le serveur SQL qui doit héberger la base de données de coffre-fort dans Sélectionner le serveur
de base de données.
Saisissez le Nom de base de données.
Si la boîte de dialogue de connexion SQL s'affiche, c'est que la connexion SQL stockée ne dispose pas de privilèges de connexion suffisants ou n'est pas un utilisateur du serveur
SQL. Spécifiez un utilisateur SQL tel que sa disposant de privilèges d'administration système suffisants. Cette connexion est réglée sur les paramètres de connexion SQL spécifiques pour le nouveau coffre-fort.
Sélectionnez les paramètres régionaux
Langue
Sélectionnez la langue à utiliser dans le coffre-fort.
Format de date
Sélectionnez le format à utiliser lorsque vous représentez des dates dans le coffre-fort. Vous pouvez changer ce réglage par la suite en cliquant à l'aide du bouton droit de la souris sur le coffre-fort et en sélectionnant
Propriétés.
78
Création et distribution des vues de coffres-forts de fichiers
Ecran
Créer l'utilisateur admin
Action
Choisissez:
• Sélectionner Utiliser le mot de passe 'admin' par défaut
pour ce serveur d'archives.
Le mot de passe de l'utilisateur Admin défini pendant l'installation du serveur d'archives est utilisé pour l'utilisateur Admin du coffre-fort.
• Désactiver l'option pour entrer et confirmer un mot de passe.
Cette connexion est réglée sur les paramètres de connexion admin spécifiques pour le nouveau coffre-fort.
Configurer le coffre-fort
Choisissez:
• Utiliser une configuration basée sur un fichier
d'export administratif (*.cex)
Allez à un fichier
.cex
contenant les paramètres à utiliser pour le coffre-fort, par exemple des paramètres que vous avez exportés depuis un autre coffre-fort.
• Utiliser une configuration standard
Sélectionnez l'option souhaitée:
Vide
Crée un dossier de données ne contenant aucun fichier, ce qui facilite l'importation ou la création de cartes de données, de flux de travail, etc.
Par défaut
Installe l'ensemble de données installées avec les versions précédentes d'Enterprise PDM.
Démarrage rapide
Installe un ensemble de données simples y compris des groupes prédéfinis et des permissions, ce qui permet aux sociétés qui installent Enterprise PDM pour la première fois de commencer rapidement à utiliser le logiciel dans un environnement de production.
79
Création et distribution des vues de coffres-forts de fichiers
Action Ecran
Sélectionnez les détails de la configuration
80
Création et distribution des vues de coffres-forts de fichiers
Ecran Action
L'option que vous choisissez sur l'écran Configurer le coffre-fort détermine ce qui est affiché sur cet écran.
• Si vous avez choisi d'utiliser une configuration basée sur un fichier d'exportation administratif, cet écran ne s'affiche pas.
• Si vous avez choisi l'option Par défaut, les options suivantes sont disponibles. Cliquez sur un nom d'option pour afficher une description.
Compléments
• Dispatch
Le complément SWTaskAddin est ajouté au coffre-fort si vous sélectionnez Convertir et Imprimer sous Exécution de tâches.
Nomenclatures
• Nomenclature standard
• Nomenclature pour construction soudée
• Liste des pièces soudées
Cartes
Cartes de fichiers et de dossiers
• Adobe Acrobat
• AutoCAD
• Autodesk Inventor
• Images bitmap
• CAL
• Carte de dossier par défaut
• Microsoft Office
• MP3
• Pro/ENGINEER
Nécessite une installation séparée de Pro/ENGINEER Connector.
• SolidEdge
• SOLIDWORKS
• Fichiers texte
• XML
Articles
• Articles de support
L'aide des articles comprend les cartes de recherche d'article.
81
Création et distribution des vues de coffres-forts de fichiers
Ecran Action
Aide à la recherche
Elle est affichée et à la disposition des utilisateurs quand il font des recherches dans le coffre-fort
• Recherche complète de fichiers
• Recherche d'utilisateurs
Exécution de tâches
(compléments côté serveur)
Tâches disponibles avec la
.dll
SWTaskAddin
• Convertir
• Imprimer
• Si vous avez choisi Vide, aucune option de données n'est installée dans le coffre-fort pour faciliter l'importation des fichiers personnalisés
.cex
que vous avez créés.
• Si vous avez choisi Démarrage rapide pour
SOLIDWORKS, les options suivantes, conçues pour une installation simple de SOLIDWORKS, sont installées :
Nomenclatures
• Nomenclature standard
• Nomenclature pour construction soudée
• Liste des pièces soudées
Cartes
• Carte de dossier par défaut
• SOLIDWORKS
Carte unique utilisée pour tous les fichiers SOLIDWORKS.
Aide à la recherche
Elle est affichée et à la disposition des utilisateurs quand il font des recherches dans le coffre-fort
• Recherche complète de fichiers
• Recherche rapide
Vérifier les informations
Terminé
Passez les paramètres de coffre-fort en revue puis cliquez sur
Terminer.
Cliquez sur Fermer.
82
Création et distribution des vues de coffres-forts de fichiers
Configuration du serveur de licences SolidNetWork pour le coffre-fort de fichier
Vous pouvez configurer le serveur pour le coffre-fort de fichiers après avoir installé le
Gestionnaire de licences SolidNetWork et activé la licence sur le serveur.
Vous ne devez configurer le serveur de licences qu'une seule fois puisque tous les coffres-forts Enterprise PDM sur le serveur SQL utilisent le même serveur SNL.
1.
Ouvrez l'outil d'administration en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, cliquez sur Démarrer > Tous les programmes > SOLIDWORKS Enterprise
PDM > Administration.
• Sur Windows 8 et Windows Server 2012 ou versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Administration.
2.
Créez un coffre-fort ou développez le coffre-fort existant.
3.
Cliquez à l'aide du bouton droit de la souris sur le nœud Licence et sélectionnez
Ouvrir.
4.
Dans l'onglet Liste de serveurs, cliquez sur Ajouter.
5.
Saisissez l'adresse du gestionnaire de licences SolidNetWork sous la forme : port@SNLServerName
.
Le numéro de port par défaut est 25734. Vous pouvez saisir le nom d'hôte ou l'adresse IP du serveur de licences SolidNetWork pour SNLServerName. Tous les clients doivent pouvoir se connecter au serveur grâce à l'adresse IP ou le nom d'hôte.
6.
Cliquez sur OK.
7.
Cliquez sur l'onglet Utilisation de la licence pour vous assurer que les licences
Enterprise PDM sont disponibles.
8.
Cliquez sur OK.
Création d'une vue de coffre-fort par le biais de l'assistant
Configuration des vues
Les utilisateurs gérant des fichiers doivent se connecter à un coffre-fort de fichiers au travers d'une vue locale de coffre-fort de fichiers (dossier de travail) créée sur chaque client.
Pour configurer la vue de coffre-fort de fichiers, le client de Enterprise PDM doit être installé.
Vous pouvez également créer une vue locale de coffre-fort en utilisant l'outil d'administration d'Enterprise PDM. Reportez-vous à la rubrique sur la création d'une vue locale de coffre-fort de fichiers dans le Guide d'administration de SOLIDWORKS
Enterprise PDM.
83
Création et distribution des vues de coffres-forts de fichiers
Pour créer la vue de coffre-fort par le biais de l'assistant Configuration des vues:
1.
Exécutez Configuration de la vue en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, cliquez sur Démarrer > Tous les programmes > SOLIDWORKS Enterprise
PDM > Configuration de la vue.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Configuration
de la vue.
2.
Créez la vue du coffre-fort de fichiers à l'aide des instructions suivantes:
Ecran Action
Bienvenue Cliquez sur Suivant.
Sélectionner le(s) serveur(s) d'archives
Les serveurs d'archives disponibles sur réseau sont listés.
1. Si le serveur d'archives sur lequel vous souhaitez vous attacher est listé, sélectionnez-le.
2. Si le serveur d'archives que vous désirez n'est pas affiché: a. Cliquez sur Ajouter.
b. Dans la boîte de dialogue Ajouter le serveur manuellement, tapez le nom du système et cliquez sur OK.
Une boîte de dialogue de connexion apparaît si votre compte n'a pas les droits d'accès nécessaires. Connectez avec un compte utilisateur avec les droits d'accès d'attachement sur le serveur d'archives.
c. Sélectionnez le nouveau serveur d'archives.
3. Pour vous connecter à d'autres serveurs d'archives avec des coffres-forts de fichiers, sélectionnez-les.
4. Cliquez sur Suivant.
Sélectionner coffre(s)-fort(s)
Tous les coffres-forts de fichiers sur les serveurs d'archives sélectionnés seront listés.
1. Sélectionnez les coffres-forts de fichiers pour lesquels vous souhaitez créer une vue locale de coffre-fort de fichiers.
2. Cliquez sur Suivant.
84
Création et distribution des vues de coffres-forts de fichiers
Action Ecran
Sélectionner emplacement:
1. Sélectionnez où sera créée la vue de coffre-fort de fichiers.
Vous pouvez placer la vue à un emplacement quelconque; toutefois, pour une vue partagée qui sera accessible à tous les profils du système, créez-la dans la racine du disque dur local, pour la rendre facilement accessible.
2. Sélectionnez le type de vue à créer:
Uniquement pour moi
La vue locale n'est accessible que par le profil
Windows actuellement connecté au système.
Utilisez cette option lorsque plusieurs utilisateurs utilisent le même système, par exemple, dans le cas d'un serveur de terminaux ou d'un environnement Citrix. Placez la vue locale de coffre-fort de fichiers dans un dossier d'utilisateur qui est accessible par le profil actuellement connecté.
Pour plus de détails, voir Utilisation de
Enterprise PDM sur un serveur de terminaux.
Pour tous les utilisateurs de cet ordinateur
La vue locale est accessible par tous les profils
Windows sur ce système (configuration préférée). L'utilisateur actuellement connecté doit avoir des droits d'administrateur local pour utiliser cette option puisqu'elle exige la mise à jour du registre système local.
Pour plus de détails, voir Utilisation d'une vue
de coffre-fort de fichiers partagée avec
plusieurs profils d'utilisateur.
3. Cliquez sur Suivant.
Revoir actions
Terminé
Cliquez sur Terminer.
Cliquez sur Fermer.
Information associée
Utilisation de Enterprise PDM sur un serveur de terminaux
à la page 88
Utilisation d'une vue de coffre-fort de fichiers partagée avec plusieurs profils d'utilisateur
à la page 86
85
Création et distribution des vues de coffres-forts de fichiers
Activation de la diffusion avec les pare-feu Windows
Si vous exécutez Enterprise PDM sur un poste de travail où le pare-feu Windows est activé, vous devez activer la diffusion afin de lister les serveurs d'archives lorsque des utilisateurs créent une vue de coffre-fort par le biais de la configuration des vues.
C'est le cas puisque Enterprise PDM utilise une méthode de diffusion pour obtenir une liste de tous les serveurs d'archives disponibles sur le réseau. Cette diffusion est envoyée au port par défaut 3030 sur le système de serveur à partir d'un port dynamique sur le client. Par défaut, le pare-feu de Windows ne permet qu'un délai de trois secondes pour le retour du résultat de la diffusion du serveur au port dynamique du client. Après ce délai, la réponse à la diffusion est arrêtée par le pare-feu.
Pour que la diffusion du serveur d'archives fonctionne correctement sur un client avec le pare-feu Windows activé, vous devez autoriser les applications demandant la diffusion par le pare-feu. Pour Enterprise PDM, il s'agit de l'assistant de configuration des vues
(
Viewsetup.exe
) et l'outil d'administration d'Enterprise PDM (
ConisioAdmin.exe
).
L'article suivant de la base de connaissances de Microsoft décrit le problème en détail:
http://support.microsoft.com/?kbid=885345
Activer la diffusion sous Windows 7
Si vous exécutez Enterprise PDM sur Windows 7, ajoutez les applications à la liste des programmes autorisés afin d'activer la diffusion.
1.
Dans le menu Démarrer de Windows, cliquez sur Panneau de configuration.
2.
Sur la page Ajuster les paramètres de l'ordinateur, cliquez sur Pare-feu Windows.
3.
Dans le volet de gauche, cliquez sur Autoriser un programme ou une
fonctionnalité via le Pare-feu Windows.
4.
Sur l'écran Autoriser les programmes à communiquer à travers le Pare-feu Windows, sous la liste de programmes autorisés, cliquez sur Autoriser un autre programme.
5.
Dans la boîte de dialogue Ajouter un programme, cliquez sur Parcourir et recherchez
ViewSetup.exe
(situé par défaut sous
\Program Files\SOLIDWORKS Enterprise
PDM\
) puis cliquez sur Ouvrir.
6.
Cliquez sur Ajouter.
La boîte de dialogue se ferme et le programme est ajouté à la liste des programmes et fonctionnalités autorisés.
7.
Répétez les étapes 4 à 6 pour ajouter
ConisioAdmin.exe
, affiché en tant qu'Administration.
8.
Cliquez sur OK pour fermer l'écran Autoriser les programmes à communiquer à travers le Pare-feu Windows.
9.
Fermez le Panneau de configuration.
Utilisation d'une vue de coffre-fort de fichiers partagée avec plusieurs profils d'utilisateur
Une vue de coffre-fort de fichiers partagée est créée par un utilisateur avec des autorisations Windows administratives locales. Par défaut, le groupe d'administration
86
Création et distribution des vues de coffres-forts de fichiers local obtient toutes les autorisations sur tous les fichiers créés (ou mis en cache) dans cette vue.
Sur de nombreux systèmes, les groupes d'utilisateurs locaux ou d'utilisateurs expérimentés n'ont que des autorisations limitées sur les dossiers sous Windows. Si un utilisateur avec des autorisations administratives locales met en cache un fichier dans la vue de coffre-fort partagée, il se peut que d'autres profils d'utilisateur Windows, avec uniquement les autorisations d'accès d'utilisateur ou d'utilisateur expérimentés ne disposent pas des autorisations suffisantes pour accéder correctement au fichier ou pour changer l'état de lecture seule en extrayant le fichier.
Si vous souhaitez utiliser une vue de coffre-fort de fichiers partagée avec des profils d'utilisateur Windows ou utilisateur expérimentés, vous devriez définir les autorisations d'accès aux dossiers pour ces groupes.
Modification des droits d'accès à une vue partagée à l'aide de la boîte de dialogue Propriétés
1.
Connectez-vous au système en tant qu'utilisateur avec droits d'administrateur local.
2.
Dans l'Explorateur Windows, naviguez au dossier de la vue de coffre-fort de fichiers et sélectionnez-le.
3.
Cliquez sur le dossier de la vue de coffre-fort de fichiers avec le bouton droit de la souris et sélectionnez Propriétés.
4.
Dans la boîte de dialogue Propriétés de la vue du coffre-fort de fichiers, cliquez sur l'onglet Sécurité.
5.
Sous Noms de groupes ou d'utilisateurs, sélectionnez les groupes de profils
Windows qui utiliseront la vue de coffre-fort de fichiers partagée et assurez-vous qu'ils ont toutes les autorisations d'accès cochées (c.-à-d., Contrôle total).
6.
Cliquez sur OK.
Modification des droits d'accès à une vue partagée à l'aide de l'invite de commande
1.
Connectez-vous au système en tant qu'utilisateur avec droits d'administrateur local.
2.
Ouvrez l'invite de commandes et ouvrez le dossier parent contenant la vue de coffre-fort de fichiers (généralement
C:\
).
3.
Utilisez la commande cacls pour attribuer le contrôle d'accès suffisant aux groupes d'utilisateurs et utilisateurs expérimentés.
CACLS “
nom_vue_coffre-fort
” /E /G “
groupe_ou_utilisateur
”:F
Par exemple, pour donner le contrôle d'accès nécessaire à un groupe d'utilisateurs locaux, saisissez:
CACLS “c:\Coffre-fort EPDM” /E /G “utilisateurs”:F
Pour plus d'informations sur la commande cacls
, visitez:
http://support.microsoft.com/kb/162786/FR-FR/
87
Création et distribution des vues de coffres-forts de fichiers
Utilisation de Enterprise PDM sur un serveur de terminaux
Les clients Enterprise PDM peuvent être installés dans un environnement de terminaux, tel que Microsoft Terminal Server ou Citrix.
Gardez à l'esprit les différences suivantes avec l'installation de clients indépendants:
• Le logiciel client est installé une seule fois sur le serveur de terminaux puisque tous les profils de terminaux utilisent le même système central et les mêmes fichiers de programme. Vous ne pouvez combiner plusieurs types de licences client sur le même système de terminaux; le même type de licence est utilisé par tous les profils client terminaux.
• Lors de la création des vues de coffre-fort de fichiers locales pour les clients terminaux, vous devez être connecté en tant que profil Windows ayant accès à la vue. Rendez les vues privées en utilisant le type d'attachement Uniquement pour moi ou l'option Pas
disponible à tous.
Pour rendre l'administration de vues pour plusieurs profils de clients terminaux plus facile, utilisez la stratégie Enterprise PDM ou créez un fichier de configuration de vue administrative.
Seul le profil Windows pour lequel la vue avait été créée peut se connecter sur la vue du coffre-fort de fichiers puisque l'information de la vue est enregistrée dans la section de l'utilisateur actuel du registre, qui n'est disponible qu'au profil actuel.
• Pour enraciner les vues privées au même emplacement pour tous les profils, placez-les dans le dossier d'origine de l'utilisateur de terminal. Par exemple, utilisez les variables d'environnement
%HOMEDRIVE%%HOMEPATH%
. Ces variables ont le même chemin pour la majorité des utilisateurs.
• Vous ne devriez pas créer une vue partagée accessible par tout le monde sur le serveur de terminaux d'un environnement de terminaux. Si vous utilisez une vue partagée, tous les utilisateurs de terminaux travailleront dans le même cache local et pourront donc s'écraser mutuellement les modifications aux fichiers.
Création d'un fichier de configuration des vues
Si vous créez un fichier de configuration des vues (
.cvs
), vous pouvez attacher des clients
à un coffre-fort en exécutant le fichier
.cvs
, sans avoir à utiliser l'assistant de configuration des vues.
Le fichier
.cvs
peut aussi être lancé silencieusement en utilisant des déclencheurs, comme indiqué dans Configuration de la vue de coffre-fort de fichiers par script.
Vous pouvez créer un fichier
.cvs
à partir d'un quelconque client Enterprise PDM existant.
88
Création et distribution des vues de coffres-forts de fichiers
Pour créer le fichier
.cvs
:
1.
Lancez la configuration de la vue en utilisant le déclencheur
/a
.
Par exemple, à partir du menu Démarrer de Windows, cliquez sur Exécuter, puis entrez la commande suivante :
« C:\Program Files\SOLIDWORKS Enterprise PDM\ViewSetup.exe » /a
2.
Suivez les étapes de l'assistant Configuration de vues comme si vous créiez des vues locales.
Voir Création d'une vue de coffre-fort par le biais de l'assistant Configuration des
vues. Vous pouvez sélectionner un nombre quelconque de vues.
Sur l'écran Revoir actions, l'action disponible est Enregistrer dans un fichier.
3.
Cliquez sur Terminer et spécifiez un emplacement et un nom pour le fichier de configuration du vues.
4.
Cliquez sur Fermer.
Information associée
Configuration de la vue de coffre-fort de fichiers par script
à la page 89
Création d'une vue de coffre-fort par le biais de l'assistant Configuration des vues
à la page 83
Utilisation d'un fichier de configuration de vues de coffres-forts
Vous pouvez attacher des clients à un coffre-fort en exécutant le fichier .cvs sans avoir
à utiliser l'assistant Configuration de vues.
Le fichier
.cvs
peut aussi être lancé silencieusement en utilisant des déclencheurs, comme indiqué dans Configuration de la vue de coffre-fort de fichiers par script.
Pour utiliser le fichier de configuration des vues:
1.
Copiez le fichier
.cvs
sur un client que vous souhaitez attacher au coffre-fort.
2.
Double-cliquez sur le fichier
.cvs
.
L'assistant Configuration des vues s'ouvre sur l'écran Terminer, qui liste les coffres-forts pour lesquels des vues seront créées.
3.
Cliquez sur Terminer.
Information associée
Configuration de la vue de coffre-fort de fichiers par script
à la page 89
Configuration de la vue de coffre-fort de fichiers par script
L'assistant de configuration des vues peut être lancé avec la commande
ViewSetup.exe
et les déclencheurs suivants pour automatiser les installations des vues. Ceci peut être
89
Création et distribution des vues de coffres-forts de fichiers utile lorsque vous souhaitez distribuer la vue de coffre-fort de fichiers par le biais de scripts de connexion ou par une méthode de distribution similaire.
Option ou argument Action
/a
Crée un fichier de configuration de vues.
chemin_d'accès_au_fichier_.cvs
Ouvre le fichier de configuration de vues et vous permet d'attacher en utilisant les informations du fichier.
Le chemin d'accès complet au fichier
.cvs
doit être utilisé.
/q
/s {
VaultID
}
Exécute silencieusement l'attachement sans utiliser l'assistant. Ne fonctionnera qu'en combinaison avec le sélecteur /s ou un fichier
.cvs
.
Recherchez l'ID du coffre-fort en sélectionnant les propriétés du coffre-fort dans l'outil d'administration de
Enterprise PDM.
Si vous avez plus d'un serveur d'archives qui hébergent le coffre-fort, voir Distribution de vues de coffre-fort dans
un environnement WAN.
Exemples
• Crée silencieusement un coffre-fort à partir du fichier
.cvs
:
ViewSetup.exe PDMWEVault.cvs /q
• Crée un fichier
.cvs
avec les deux coffres-forts fournis par l'ID :
ViewSetup.exe /s
{A8E07E93-F594-42c9-A01B-F613DBA53CB5}{699C4EC3-60FC-452f-940E-8786A7AAF1B2}
/a
Information associée
Distribution de vues de coffre-fort dans un environnement WAN
à la page 93
90
Création et distribution des vues de coffres-forts de fichiers
Distribution d'une vue de coffre-fort Enterprise PDM par le biais de Microsoft Windows Active Directory
En utilisant la stratégie d'utilisateur de Enterprise PDM pour Microsoft Windows Active
Directory, vous pouvez déployer centralement des vues de coffre-fort de fichiers sur les postes de travail clients.
Avant de configurer Active Directory, recherchez l'ID unique de la vue de coffre-fort que vous souhaitez distribuer comme décrit dans Recherche de l'ID du coffre-fort Enterprise
PDM.
La majorité des boîtes de dialogue de stratégie ont un onglet Expliquer avec un descriptif de la stratégie.
Pour distribuer une vue de coffre-fort à l'aide de Windows Server Active Directory:
1.
Ouvrez le Panneau de configuration et cliquez sur Système et sécurité > Outils
d'administration > Utilisateurs et ordinateurs Active Directory.
2.
Créez un nouveau groupe de sécurité (ou utilisez un groupe existant).
3.
Cliquez à l'aide du bouton droit de la souris sur le groupe de sécurité et sélectionnez
Propriétés.
4.
Dans la boîte de dialogue Propriétés du groupe de sécurité, sous l'onglet Membres, ajoutez les utilisateurs vers lesquels la vue de coffre-fort de fichiers Enterprise PDM devrait être déployée.
5.
Cliquez à l'aide du bouton droit de la souris sur le conteneur de domaine supérieur
(ou toute unité organisationnelle (UO) principale contenant les ordinateurs cibles) et sélectionnez Propriétés.
6.
Dans la boîte de dialogue Propriétés du domaine, sous l'onglet Stratégie de groupe, cliquez sur Nouveau pour créer un nouvel objet de stratégie.
7.
Sélectionnez le nouvel objet et cliquez sur Propriétés.
8.
Dans la boîte de dialogue Propriétés de l'objet, sous l'onglet Sécurité: a) Ajoutez le groupe contenant les utilisateurs à la liste et sélectionnez-le.
b) Sous Autorisations, dans la colonne Permettre, sélectionnez Appliquer la
stratégie de groupe pour attribuer la stratégie au groupe.
Si vous ne souhaitez pas appliquer la stratégie à d'autres groupes de domaines, assurez-vous que l'autorisation est désactivée pour les autres groupes.
c) Cliquez sur OK.
9.
Dans la boîte de dialogue Propriétés du domaine, re-sélectionnez le nouvel objet et cliquez sur Editer.
10. Dans l'Editeur d'objets de stratégie de groupe: a) Naviguez jusqu'à Configuration de l'utilisateur > Modèles d'administration.
b) Cliquez à l'aide du bouton droit de la souris et sélectionnez Ajout/Suppression
de modèles.
11. Dans la boîte de dialogue Modèles de stratégie, sur le DVD SolidWorks Enterprise
PDM, naviguez jusqu'à
\Support\Policies
. Sélectionnez
PDMWorks Enterprise.ADM
et cliquez sur Ouvrir.
91
Création et distribution des vues de coffres-forts de fichiers
12. Quand la procédure est chargée, cliquez sur Fermer.
Une nouvelle option Paramètres de SolidWorks Enterprise PDM apparaît sous les Modèles administratifs > Modèles d'administration classiques (ADM).
13. Naviguez vers le dossier Configuration de la vue et double-cliquez sur
Configuration automatique de la vue.
14. Dans la boîte de dialogue Propriétés de la configuration automatique de la vue : a) Sélectionnez Activé.
b) Cliquez sur Montrer pour afficher les vues à installer.
c) Dans la boîte de dialogue Montrer le contenu, cliquez sur Ajouter pour ajouter la vue de coffre-fort de fichiers.
d) Dans la boîte de dialogue Ajouter un objet, attribuez un nom à la vue à distribuer
(de préférence le même nom que celui du coffre-fort de fichiers).
e) Ajoutez l'ID de coffre-fort au champ de valeur de l'objet.
f) Cliquez trois fois sur OK.
Si vous avez plus d'un serveur d'archives qui hébergent le coffre-fort, voir
Distribution de vues de coffre-fort dans un environnement WAN.
15. Pour que la nouvelle vue soit annoncée lorsque l'utilisateur se connecte, Enterprise
PDM doit être lancé. Pour automatiser cela, naviguez au dossier Gestionnaire de
connexion et activez la stratégie Lancer le gestionnaire de connexion de
Enterprise PDM à la connexion Windows.
16. Fermez l'Editeur de stratégie.
Information associée
Recherche de l'ID du coffre-fort Enterprise PDM
à la page 92
Distribution de vues de coffre-fort dans un environnement WAN
à la page 93
Recherche de l'ID du coffre-fort Enterprise PDM
1.
Sur un ordinateur client, ouvrez l'outil d'administration en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, depuis le menu Démarrer de Windows, cliquez sur Tous les programmes >
SolidWorks Enterprise PDM > Administration.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SolidWorks Enterprise PDM, cliquez sur Administration.
2.
A l'aide du bouton droit de la souris, cliquez sur la vue du coffre-fort et cliquez sur
Propriétés.
3.
Dans la boîte de dialogue Propriétés du coffre-fort de fichiers, vous pouvez copier l'ID de coffre-fort et la coller dans un fichier.
Vous pouvez également retrouver l'ID de coffre-fort dans la table SystemInfo de la base de données du coffre-fort.
92
Création et distribution des vues de coffres-forts de fichiers
Réception d'une vue de coffres-forts de fichiers distribuée
Lorsque vous distribuez une vue de coffre-fort de fichiers, les utilisateurs reçoivent des notifications automatiques.
• Lorsque des utilisateurs du groupe récepteur de la distribution se connectent, une bulle avec le message suivant les informe qu'une nouvelle vue de coffre-fort est disponible:
Votre gestionnaire système a assigné de nouveau coffres-forts à attacher.
Cliquer ici pour les attacher.
En cliquant sur le message, l'écran Sélectionner emplacement de l'assistant Configuration de la vue apparaît, pour permettre à l'utilisateur de définir où il désire placer la vue.
Si l'utilisateur ne clique pas sur le message avant qu'il disparaisse, il peut cliquer sur l'icône de Enterprise PDM dans la barre d'état système pour afficher l'option Attacher qui contient les vues distribuées.
• Si l'option Configuration silencieuse des vues est sélectionnée dans la stratégie de configuration automatique de la vue, les utilisateurs verront le message suivant :
Votre gestionnaire système vous a assigné à de nouveaux coffres-forts.
Cliquer ici pour naviguer.
La vue du coffre-fort s'affiche dans l'Explorateur Windows lorsque vous cliquez sur la boîte de message.
Pour que la stratégie de configuration silencieuse de la vue fonctionne, les profils d'utilisateurs de domaine qui utilisent la stratégie doivent figurer dans la liste d'accès d'attachement (ou d'accès administratif) dans la section de sécurité de l'outil de configuration du serveur d'archives. Sinon, la vue doit être créée manuellement par le biais de l'option Attacher.
Distribution de vues de coffre-fort dans un environnement
WAN
Par défaut, un serveur d'archives s'annonce sur le réseau aux clients utilisant une interface de diffusion (par le port 3030). Cela permet à l'assistant Configuration des vues ou à l'outil Administration de lister automatiquement le serveur d'archives lors de la création de vues.
Lorsqu'un script ou une stratégie Active Directory distribue une vue de coffre-fort de fichiers, le client utilise le premier serveur d'archives qui y est annoncé. Dans certaines situations, telle qu'avec un environnement répliqué avec plusieurs serveurs, il se peut que ce ne soit pas le serveur correct.
Si vous avez des problèmes pour utiliser des scripts de vue ou des stratégies sur des
WAN ou des réseaux restreints, ajoutez manuellement le serveur approprié par le biais de la stratégie des paramètres de SOLIDWORKS Enterprise PDM.
Configuration manuelle du serveur d'archives annoncé aux clients Enterprise PDM
1.
Ouvrez l'outil d'administration en effectuant l'une des actions suivantes :
93
Création et distribution des vues de coffres-forts de fichiers
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, cliquez sur Démarrer > Tous les programmes > SOLIDWORKS Enterprise
PDM > Administration.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Administration.
2.
Sous Réglages locaux, cliquez sur Stratégies de groupe.
3.
Dans la boîte de dialogue Stratégie de groupe, cliquez sur Configuration de
l'utilisateur > Modèles d'administration > Paramètres de SOLIDWORKS
Enterprise PDM.
4.
Désactivez la diffusion normale de la stratégie SOLIDWORKS Enterprise PDM : a) Dans le volet droit, double-cliquez sur Désactiver la diffusion.
b) Dans la boîte de dialogue Désactiver les propriétés de diffusion, sélectionnez
Désactivé, et cliquez sur OK.
5.
Ajoutez le serveur d'archives sur lequel les clients se connectent: a) Cliquez sur Configuration de la vue.
b) Double-cliquez sur Configuration de la page de sélection de serveur.
c) Dans la boîte de dialogue Propriétés de la configuration de la page de sélection de serveur, sélectionnez Activé.
d) Cliquez sur Montrer pour afficher les serveurs par défaut.
e) Dans la boîte de dialogue Montrer le contenu, cliquez sur Ajouter pour ajouter le serveur.
f) Dans la boîte de dialogue Ajouter un objet, saisissez le nom du serveur d'archives et le port, généralement
3030
.
g) Cliquez sur OK pour fermer chaque boîte de dialogue.
Lorsque les vues de coffre-fort de fichiers sont distribuées, les clients seront forcés d'utiliser le serveur d'archives spécifié.
Spécification manuelle des stratégies de groupe pour les paramètres SolidWorks Enterprise PDM
Les options de stratégie de Windows Active Directory peuvent être utilisées pour distribuer les paramètres Enterprise PDM. Si vous n'utilisez pas Active Directory pour distribuer les stratégies de groupe, vous pouvez ajouter manuellement la stratégie des paramètres de
SolidWorks Enterprise PDM sur un client en tant que stratégie de groupe local.
Pour plus de détails sur l'utilisation d'Active Directory pour la distribution des paramètres
Enterprise PDM, voir Distribution d'une vue de coffre-fort Enterprise PDM par le biais de
Microsoft Windows Active Directory.
Pour ajouter la stratégie manuellement:
1.
Ouvrez l'outil d'administration en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, cliquez sur Démarrer > Tous les programmes > SolidWorks Enterprise PDM
> Administration.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SolidWorks Enterprise PDM, cliquez sur Administration.
2.
Sélectionnez Paramètres locaux.
94
Création et distribution des vues de coffres-forts de fichiers
3.
Cliquez à l'aide du bouton droit de la souris sur Stratégies de groupe et cliquez sur
Ouvrir.
4.
Dans la boîte de dialogue Stratégie de groupe, sélectionnez Configuration de
l'utilisateur.
5.
Cliquez à l'aide du bouton droit de la souris sur Modèles d'administration et sélectionnez Ajouter/Supprimer modèles.
6.
Dans la boîte de dialogue Ajouter/Supprimer modèles, cliquez sur Ajouter.
7.
Dans la boîte de dialogue Modèles de stratégie, naviguez au modèle de stratégie
PDMWorks Enterprise.ADM sur le DVD de SolidWorks Enterprise PDM sous
\
Support\Policies et cliquez sur Ouvrir.
8.
Cliquez sur Fermer.
Les options de la stratégie de Paramètres de SolidWorks Enterprise PDM s'affichent sous Modèles d'administration > Modèles d'administration classiques (ADM).
Information associée
Distribution d'une vue de coffre-fort Enterprise PDM par le biais de Microsoft Windows
à la page 91
Options de stratégie de paramètres de SOLIDWORKS
Enterprise PDM
Stratégie
Options
Configurer le port de diffusion
Désactiver la diffusion
Description
Définit le port utilisé pour la diffusion; par défaut, le port
3030. Ce port doit correspondre au port du serveur d'archives.
Vous ne devriez pas avoir à le changer.
Empêche les utilisateurs d'utiliser la diffusion pour retrouver les serveurs d'archives sur le sous-réseau local. Seuls les serveur ajoutés manuellement seront utilisés. Utilisez cette stratégie pour vous assurer qu'un serveur d'archives spécifique sera utilisé.
Pour plus de détails, voir Distribution d'une vue de coffre-fort
Enterprise PDM par le biais de Microsoft Windows Active
Directory.
Désactiver l'actualisation automatique de la vue
Normalement, la diffusion met à jour (actualise) la vue de coffre-fort de l'Explorateur lorsqu'un autre client Enterprise
PDM modifie un élément de la vue (par exemple en renommant un fichier ou en l'extrayant).
Utilisez cette option pour empêcher l'actualisation automatique des vues. Les utilisateurs doivent appuyer sur F5 pour actualiser manuellement la liste de dossiers dans une vue.
Paramètres du gestionnaire de connexion
95
Création et distribution des vues de coffres-forts de fichiers
Stratégie
Activer des serveurs alternatifs
Description
Lorsqu'un coffre-fort de fichiers est répliqué, l'activation de cette stratégie crée une liste dans le dialogue de connexion des serveurs d'archives hébergeant le coffre-fort répliqué sur lequel l'utilisateur peut se connecter.
Utilisez cette stratégie si vous travaillez sur un ordinateur portable et que vous travaillez sur les deux emplacements hébergeant un coffre-fort répliqué. Seuls les serveurs diffusés figurent dans la liste. Il se peut que vous deviez inclure le serveur dans la stratégie Ajouter des serveurs alternatifs.
Lancer le gestionnaire de connexion de Enterprise
PDM à la connexion
Windows
Activez cette stratégie lorsque vous distribuez des vues par le biais de la stratégie Configuration automatique de la
vue. Elle lance le gestionnaire de connexion de Enterprise
PDM dès la connexion Windows, pour permettre d'ajouter des vues.
Ajouter des serveurs alternatifs
La liste des serveurs alternatifs contient des serveurs diffusés disponibles hébergeant le coffre-fort répliqué. Si le serveur ne figure pas dans la liste de diffusion, il est possible que vous deviez l'ajouter manuellement par le biais de cette stratégie. Ajoutez le nom du serveur en tant que Nom de
valeur et le port du serveur en tant que Valeur.
Stratégie Description
Paramètres de configuration de la vue
Désactiver l'ajout de serveurs
Empêche les utilisateurs d'ajouter manuellement des serveurs
à la liste de sources de coffres-forts dans l'assistant
Configuration de vues. Utilisez cette stratégie en combinaison avec Désactiver la diffusion et Page de sélection de
serveur, pour limiter les clients à un groupe spécifique de serveurs.
96
Création et distribution des vues de coffres-forts de fichiers
Stratégie
Page de sélection d'attachement
Description
Contrôle l'écran Sélection d'emplacement de l'assistant
Configuration de vues. Elle devrait être définie lors de l'ajout silencieux de vues.
Emplacement
Définit l'emplacement d'attachement par défaut du coffre-fort de fichiers. Ce paramètre peut être utilisé dans des environnements de services terminaux pour forcer la création de vues de coffre-fort de fichiers dans un dossier spécifique
(généralement le lecteur local de l'utilisateur).
Type
Définit le type d'attachement par défaut du coffre-fort de fichiers. Généralement, un utilisateur Windows restreint n'a pas le droit d'ajouter des vues de coffre-fort de fichiers par ordinateur.
Page de sélection de serveur
Contrôle l'écran Sélection du serveur d'archives de l'assistant
Configuration de vues. Ajoute les noms des serveurs d'archives par défaut à la liste de serveurs de l'assistant.
Saisissez le nom du serveur d'archives et le port (3030) en tant que valeur.
Utilisez cette stratégie en combinaison avec Désactiver la
diffusion et Désactiver l'ajout de serveurs pour forcer les clients à utiliser un groupe spécifique de serveurs. Vous devriez également utiliser cette stratégie lorsque la diffusion empêche que des serveurs d'archive figurent dans la liste de l'assistant Configuration de vues (par exemple via un réseau
WAN).
Configuration automatique de la vue
Utilisez cette stratégie pour distribuer des vues de coffre-fort de fichiers aux ordinateurs clients. Ajoutez le nom du coffre-fort et l'ID du coffre-fort pour les vues qui doivent être annoncées.
Si vous utilisez Configuration silencieuse des vues, les vues sont ajoutées sans aucune interaction de l'utilisateur.
Si vous utilisez cette option pour vous assurer que la vue sera créée à l'emplacement correct, vous devriez aussi définir la stratégie Page de sélection d'attachement. Si les ordinateurs clients résident sur des sous-réseaux différents et ne peuvent recevoir la diffusion, vous devez définir la stratégie Page de sélection de serveur.
97
Création et distribution des vues de coffres-forts de fichiers
Stratégie Description
Paramètres de Workflow Editor
Désactiver l'arrière-plan du flux de travail
Configure l'arrière-plan de l'éditeur de flux de travail à blanc dans l'outil d'administration de Enterprise PDM.
Paramètres de l'Explorateur
Configuration des miniatures
Définit la taille et le détail des couleurs des miniatures créées sur le serveur d'archives.
Extensions de mises en plan
Vous permet d'ajouter d'autres extensions qui devraient se comporter en tant que mises en plan dans la vue de nomenclature. Par défaut, les fichiers SLDDRW et IDW sont définis en tant que mises en plan.
Normalement, lorsque vous décochez l'option Inclure
sélection de la vue de nomenclature, les fichiers de mise en plan ne sont pas considérés comme le nœud principal; pour cette raison, tant la mise en plan que l'assemblage seront exclus.
Suppression de 'Copier l'arborescence' du dossier racine
Supprime l'élément Copier l'arborescence du menu contextuel du dossier racine du coffre-fort.
Configuration de l'obtention de fichiers
Configurez les options de thread utilisées pour récupérer des fichiers vers le client. Utilisez une valeur comprise entre 1 et
20. Valeur par défaut : 5.
SQL
Configuration des opérations en bloc
Configure quand il convient d'utiliser les opérations en bloc dans le cadre des communications avec SQL Server.
En l'absence d'opérations en bloc, l'instruction est construite par le texte et concaténée, si possible, à l'instruction 'exécute'.
A utiliser uniquement sur instruction du support
SOLIDWORKS.
Information associée
Distribution d'une vue de coffre-fort Enterprise PDM par le biais de Microsoft Windows
à la page 91
98
6
Configuration de la recherche de contenu
Lorsque vous indexez une archive de coffre-fort, l'outil de recherche peut utiliser l'option de recherche de contenu pour rechercher dans le contenu ou dans les propriétés du document.
Par exemple, vous pouvez rechercher tous les documents contenant le mot "produit" ou vous pouvez rechercher tous les documents Microsoft Office créés par un auteur spécifique.
Ce chapitre traite des sujets suivants:
•
Aperçu général de la recherche de contenu
•
Configuration d'ordinateur recommandée
•
Configuration du service d'indexation sur le système SQL Server
•
Configuration du service d'indexation sur un système non-SQL Server
•
•
Gestion de catalogues d'indexation de coffres-forts
•
Retrait de l'index d'un coffre-fort
Aperçu général de la recherche de contenu
La recherche de contenu de SOLIDWORKS Enterprise PDM utilise le service d'indexation
Microsoft pour créer un catalogue pour chaque coffre-fort de fichiers indexé. Le catalogue contient des informations d'indexation et les propriétés enregistrées pour toutes les versions de tous les documents dans les dossiers d'archivage du coffre-fort de fichiers.
Le service d'indexation consulte périodiquement les dossiers d'archivage du coffre-fort de fichiers et en extrait le contenu par le biais de composants de filtrage. Le service d'indexation Microsoft dispose de filtres pour des fichiers Microsoft Office, fichiers HTML, messages MIME et fichiers texte brut. Vous pouvez installer d'autres filtres de recherche de contenu de documents, par exemple, pour des fichiers PDF.
Le processus d'indexation crée un catalogue avec un index principal qui enregistre des mots et leur emplacement dans un ensemble de documents indexés. La recherche de contenu de Enterprise PDM consulte les catalogues en recherche de combinaisons de mots à l'aide de l'index principal, de listes de mots et d'indexes fantômes pour exécuter des recherches de contenu.
Configuration d'ordinateur recommandée
Vous devriez configurer le serveur d'indexation de Enterprise PDM pour un coffre-fort de fichiers sur le serveur SQL qui héberge la base de données du coffre-fort de fichiers.
99
Configuration de la recherche de contenu
L'hébergement du catalogue du service d'indexation sur un autre système peut affecter les performances de la recherche de contenu.
La configuration matérielle minimale pour le service d'indexation est identique à celle du serveur de bases de données de Enterprise PDM. Toutefois, les performances de l'indexation et de l'outil de recherche dépendent du nombre et de la taille des documents
à indexer et des ressources disponibles pour le service d'indexation.
Le tableau suivant montre la configuration de mémoire recommandée pour le service d'indexation.
Nombre de documents à indexer
Mémoire minimum (en
Mo)
Mémoire recommandée
(en Mo)
Moins de 100 000 64 64
De 100 000 à 250 000
De 250 000 à 500 000
500 000 ou plus
64
64
128
De 64 à 128
De 128 à 256
256 ou plus
Si le nombre de documents (et versions) dans le coffre-fort de fichiers est très élevé, un manque de mémoire affectera notablement les performances. Si les performances sont faibles lorsque le service d'indexation est actif:
• Ajustez les performances comme décrit dans l'aide du service d'indexation Windows.
• Ajoutez de la mémoire et augmentez la quantité de mémoire dédiée au mappage du cache de propriété.
• Utilisez un processeur plus rapide pour améliorer les performances de l'indexation et la vitesse de traitement des requêtes.
La taille totale des documents à indexer affecte l'espace de disque requise pour le stockage des données du service d'indexation. Sur un système de fichiers NTFS, l'espace requis par le catalogue est d'environ 15 % de la quantité de texte indexé.
Configuration du service d'indexation sur le système SQL
Server
La configuration du service d'indexation de Enterprise PDM sur le serveur SQL exige de vérifier l'installation du service d'indexation Microsoft, de le contrôler et de le paramétrer, puis d'indexer les archives de coffre-fort Enterprise PDM.
Vérification de l'installation du service d'indexation
Microsoft
Par défaut, le Service d'indexation n'est pas installé sur les ordinateurs Windows Server
2008. Pour des instructions sur l'installation et la configuration du Service d'indexation sur Windows Server 2008, voir
http://support.microsoft.com/kb/954822
.
100
Configuration de la recherche de contenu
1.
Sur le serveur SQL hébergeant le coffre-fort de fichiers à indexer, ouvrez Panneau
de configuration > Désinstaller un programme.
2.
Sur le côté gauche de l'écran Désinstaller un programme, cliquez sur Activer ou
désactiver des fonctionnalités Windows.
3.
Dans la boîte de dialogue Fonctionnalités de Windows, vérifiez si le Service
d'indexation est activé (coché). Si ce n'est pas le cas, sélectionnez-le pour l'installer.
Contrôle et paramétrage du service d'indexation Microsoft
1.
Dans le menu Démarrer, cliquez avec le bouton droit de la souris sur Poste de
travail et sélectionnez Gérer.
2.
Dans la boîte de dialogue Gestion de l'ordinateur, cliquez sur Services et Applications
> Service d'indexation.
Indexation des archives de coffre-fort Enterprise PDM
Cette procédure explique la configuration du serveur d'indexation lorsque le serveur d'indexation et le serveur de bases de données sont installés sur le serveur SQL qui héberge les bases de données de coffre-fort de fichiers.
Pour installer le serveur d'index sur un système séparé, voir Configuration du service
d'indexation sur un système non-SQL Server.
Avant d'indexer les archives de coffre-fort:
• Assurez-vous que le serveur de bases de données a été installé et configuré.
• Obtenez le nom d'utilisateur et le mot de passe d'un utilisateur de Enterprise PDM avec l'autorisation Mise à jour des réglages d'indexation possible.
• Si le serveur d'indexation se trouve sur un système différent que le serveur d'archives, obtenez un des éléments suivants:
• Les informations de connexion de domaine d'un utilisateur avec tous les droits d'accès sur la partition UNC du dossier d'archives.
• Les informations de connexion d'un utilisateur Windows local sur le serveur d'indexation.
Pour configurer le serveur d'indexation sur le système SQL Server:
1.
Sur un système client, ouvrez l'outil d'administration en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, cliquez sur Démarrer > Tous les programmes > SOLIDWORKS Enterprise
PDM > Administration.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Administration.
2.
Connectez-vous sur le coffre-fort de fichiers à indexer en tant qu'utilisateur de
Enterprise PDM avec l'autorisation Mise à jour des réglages d'indexation possible.
3.
Dans le volet de gauche, sous le coffre-fort de fichiers, cliquez à l'aide du bouton droit sur Indexation et sélectionnez Ouvrir.
101
Configuration de la recherche de contenu
4.
Si vous y êtes invité, connectez-vous sur le serveur d'archives en tant qu'utilisateur avec accès d'administration.
5.
Dans la boîte de dialogue Réglages d'indexation, sélectionnez Indexer les archives
de coffre-fort, pour activer la recherche de contenu dans ce coffre-fort de fichiers.
6.
Double-cliquez sur le chemin des archives sous Emplacements des archives.
7.
Dans le second champ de la boîte de dialogue Editer le chemin du dossier d'archivage du coffre-fort, spécifiez le chemin vers l'archive à partir du système où réside le service d'indexation. Vous pouvez utiliser le bouton Parcourir pour rechercher le dossier des archives.
• Si le serveur d'indexation (généralement le serveur SQL) se trouve sur le même système que le serveur d'archives, copiez le chemin affiché dans le premier champ et collez-le dans le second champ.
• Si le serveur d'indexation se trouve sur un système différent du serveur d'archives, indiquez le chemin UNC au dossier des archives.
Saisissez une des informations suivantes:
• La connexion de domaine d'un utilisateur, tel que l'administrateur du domaine, avec tous les accès sur la partition UNC
• Le nom d'utilisateur et le mot de passe d'un utilisateur Windows local sur le serveur d'indexation
8.
Cliquez sur OK et fermez la boîte de dialogue Réglages d'indexation.
Un nouveau catalogue de service d'indexation pour le coffre-fort, appelé
Conisio_vaultID, est créé sur le serveur d'indexation. Toutes les archives de coffre-fort de fichiers contenant les types de fichiers pris en charge sont indexés lorsque le service d'indexation est activé; cela se produit instantanément ou avec un certain délai.
9.
Pour vérifier, cliquez à l'aide du bouton droit sur Poste de travail et sélectionnez
Gestion.
10. Dans la boîte de dialogue Gestion de l'ordinateur, cliquez sur Services et applications
> Service d'indexation et assurez-vous que le catalogue Conisio a été créé.
Information associée
Configuration du service d'indexation sur un système non-SQL Server
à la page 102
Configuration du service d'indexation sur un système non-SQL Server
Pour configurer le service d'indexation, le serveur de bases de données de Enterprise
PDM et Microsoft SQL Server doivent pouvoir communiquer avec le système utilisé en tant que serveur d'indexation.
Pour utiliser un système autre que le serveur SQL en tant que serveur d'indexation, exécutez ces étapes avant de configurer l'indexation pour un coffre-fort de fichiers.
Une fois les comptes de service et la base de données du coffre-fort de fichiers configurés, ajoutez le service d'indexation et indexez les archives du coffre-fort de fichiers comme décrit dans Indexation des archives de coffre-fort Enterprise PDM.
Information associée
Indexation des archives de coffre-fort Enterprise PDM
à la page 101
102
Configuration de la recherche de contenu
Mise à jour de la base de données du coffre-fort avec le nom du serveur d'indexation
1.
Ouvrez Microsoft SQL Server Management Studio et cliquez sur Connecter.
2.
Dans le volet de gauche, développez Bases de données >
base_données_coffre-fort > Tables.
3.
Cliquez à l'aide du bouton droit sur la table SystemInfo (dbo.SystemInfo) et sélectionnez Ouvrir Table.
4.
Dans le volet de droite, mettez à jour la colonne IndexServer avec le nom du système du serveur d'indexation.
Si le nom du serveur contient des tirets (-), placez-le entre guillemets (" ").
Si vous ne mettez pas à jour la table SystemInfo avec le nom du serveur d'indexation correct, le service d'indexation Microsoft sur le serveur SQL sera utilisé en tant que serveur d'indexation.
5.
Enregistrez vos modifications et quittez Microsoft SQL Server Management Studio.
Modification du compte de connexion au serveur de bases de données
Si les services de base de données et d'archives et le service d'indexation sont hébergés sur des systèmes différents, ils doivent pouvoir communiquer par le biais d'un compte de service différent du compte système.
Avant de modifier le compte de connexion au serveur de bases de données, obtenez les informations de connexion d'un utilisateur Windows avec des droits administratifs locaux sur le serveur de bases de données et sur le serveur d'indexation.
L'utilisateur doit avoir le même nom, mot de passe et privilèges de compte locaux sur les deux systèmes.
Pour modifier le compte de connexion pour le serveur de base de données:
1.
Dans le menu Démarrer de Windows, cliquez sur Panneau de configuration >
Outils d'administration > Services.
2.
Cliquez à l'aide du bouton droit de la souris sur Serveur de base de données
SOLIDWORKS Enterprise PDM et sélectionnez Propriétés.
3.
Dans la boîte de dialogue Propriétés de Serveur de base de données SOLIDWORKS
Enterprise PDM, dans l'onglet Connexion, sous Ouvrir une session en tant que, sélectionnez Ce compte.
103
Configuration de la recherche de contenu
4.
Spécifiez un compte utilisateur Windows, tel que l'administrateur de domaine, avec des droits administratifs locaux sur les deux systèmes qui hébergent le serveur de bases de données et le serveur d'indexation et cliquez sur OK.
5.
Arrêtez et redémarrez le service du serveur de base de données SOLIDWORKS
Enterprise PDM.
Si le serveur de bases de données ne réussit pas à communiquer avec le serveur d'indexation, vous ne pourrez pas créer ni effacer des indexations pour les archives de coffre-fort de fichiers. Le message d'erreur suivant pourrait s'afficher:
Accès refusé. Le serveur de base de données de SOLIDWORKS Enterprise PDM ne peut pas communiquer avec
nom_serveur
.
Modification du compte de connexion au serveur SQL
Si le service SQL Server et le service du serveur d'indexation sont hébergés sur des systèmes différents et n'appartiennent pas au même domaine, ils doivent pouvoir communiquer par le biais d'un compte de service différent du compte système. S'ils appartiennent au même domaine, cette procédure n'est pas nécessaire.
Avant de modifier le compte de connexion au serveur SQL, obtenez les informations de connexion d'un utilisateur Windows avec des droits administratifs locaux sur le serveur
SQL et sur le serveur d'indexation.
L'utilisateur doit avoir le même nom, mot de passe et privilèges de compte locaux sur les deux systèmes.
Pour modifier le compte de connexion pour le serveur Microsoft SQL:
1.
Dans le menu Démarrer de Windows, cliquez sur Panneau de configuration >
Outils d'administration > Services.
2.
Faites défiler jusqu'à SQL Server (MSSQLSERVER), cliquez dessus à l'aide du bouton droit de la souris et sélectionnez Propriétés.
3.
Dans la boîte de dialogue Propriétés de SQL Server (MSSQLSERVER), dans l'onglet
Connexion, sous Ouvrir une session en tant que, sélectionnez Ce compte.
4.
Spécifiez un compte utilisateur Windows, tel que l'administrateur de domaine, avec des droits administratifs locaux sur les deux systèmes qui hébergent le serveur SQL
Microsoft et le serveur d'indexation et cliquez sur OK.
5.
Arrêtez et redémarrez le service MSSQL.
Si le serveur SQL ne réussit pas à communiquer avec le serveur d'indexation, les recherches de contenu dans Enterprise PDM échoueront et donneront lieu au message d'erreur suivant:
Panne de liaison de communication lors de l'accès au serveur de base de données du serveur. Le service de base de données a peut-être été redémarré ou le réseau est tombé en panne. Prière de réessayer l'opération et de contacter l'administrateur système au cas où le problème persisterait. “
vaultname
”
104
Configuration de la recherche de contenu
Ajout de filtres d'indexation
Par défaut, le service d'indexation de Microsoft prend en charge l'indexation de contenu pour les formats de fichier suivants: Fichiers Microsoft Office, fichiers HTML, messages
MIME et fichiers texte brut. En installant des filtres d'indexation sur le serveur d'indexation, vous pouvez ajouter la prise en charge de la recherche de contenu pour de nombreux autres formats de fichier.
Filtre d'archives comprimées (gzip)
Pour indexer des archives comprimées et ajouter le filtre GZ de Enterprise PDM, installez le filtre GZ manuellement ou en utilisant l'assistant d'installation de Enterprise PDM.
Si des versions plus anciennes dans l'archive du coffre-fort de fichiers sont comprimées, seule la version non comprimée la plus récente du fichier sera indexée.
Installation du filtre GZ avec l'assistant d'installation de Enterprise
PDM
1.
Connectez-vous au système configuré pour la recherche sur index avec droits d'administrateur.
2.
Insérez le DVD de SOLIDWORKS Enterprise PDM.
3.
Double-cliquez sur
\setup\setup.exe
.
4.
Dans l'écran Maintenance du programme, sélectionnez Modifier et cliquez sur
Suivant.
5.
Sur l'écran Installation personnalisée, spécifiez Filtre GZ pour l'installer.
Installation manuelle du filtre GZ
1.
A partir du CD de SOLIDWORKS Enterprise PDM, copiez le fichier
\Support\Filters\
GZFilter.dll
dans un dossier local sur le serveur d'indexation.
2.
Ouvrez une fenêtre DOS et changez de répertoire vers celui contenant le filtre.
3.
Inscrivez le fichier en utilisant la commande suivante: regsvr32 GZFilter.dll
Nouvelle analyse du catalogue d'indexation
Si le service d'indexation a déjà indexé les archives non comprimées, vous devez lancer une nouvelle analyse de tout le catalogue d'indexation pour actualiser son contenu. Vous pouvez faire cette opération à partir du nœud d'indexation dans le répertoire du catalogue sur le serveur d'indexation.
1.
Cliquez à l'aide du bouton droit de la souris sur Poste de travail et sélectionnez
Gérer.
2.
Dans la boîte de dialogue Gestion de l'ordinateur, cliquez sur Services et applications
> Service d'indexation, IDCoffre-fort_Conisio.
3.
Cliquez sur Répertoires.
4.
Dans le volet de droite, cliquez à l'aide du bouton droit sur le répertoire et sélectionnez
Toutes les tâches > Analyser de nouveau (complètement).
105
Configuration de la recherche de contenu
Filtres d'indexation Microsoft
Vous pouvez télécharger des filtres d'indexation (iFilters) supplémentaires de Microsoft pour ajouter la prise en charge de la recherche de contenu pour de nombreux autres types de fichier, par exemple, PDF, DWF, MSG, StarOffice, Zip et RAR.
Vous pouvez trouver les filtres sur
http://gallery.live.com/results.aspx?tag=IFilter&bt=15
.
Suivez les instructions d'installation pour chaque filtre.
Vous devez lancer une nouvelle analyse de tout le catalogue d'indexation pour actualiser son contenu avec la prise en charge du nouveau format de fichier. Pour plus de détails, voir
Nouvelle analyse du catalogue d'indexation
à la page 105.
Gestion de catalogues d'indexation de coffres-forts
Il y a plusieurs manières de configurer le comportement du service d'indexation de
Microsoft.
Pour plus d'informations concernant le nœud du serveur d'indexation, consultez l'aide de
Windows ou en ligne sur le site
http://support.microsoft.com
.
1.
Cliquez à l'aide du bouton droit de la souris sur Poste de travail et sélectionnez
Gérer.
2.
Dans la boîte de dialogue Gestion de l'ordinateur, cliquez sur Services et
applications.
3.
Pour vérifier l'état d'un index de coffre-fort de fichiers, sélectionnez Service
d'indexation.
Le volet de droite indique l'état d'un index d'archives de coffre-fort de fichiers; par exemple le nombre de fichiers en attente d'indexation.
4.
Pour arrêter et démarrer le service d'indexation, cliquez à l'aide du bouton droit sur
Service d'indexation et sélectionnez Arrêter ou Démarrer.
5.
Pour changer la fréquence de balayage d'une archive, cliquez à l'aide du bouton droit sur Service d'indexation et sélectionnez Toutes les tâches > Réglage de la
performance.
6.
Définissez l'option préférée et cliquez sur OK.
Retrait de l'index d'un coffre-fort
Lorsque vous retirez un index de coffre-fort de fichiers, seul le catalogue d'indexation est supprimé; aucune archive de fichiers n'est affectée par cette opération.
Avant de retirer un index de coffre-fort de fichiers, obtenez les informations de connexion d'un utilisateur avec les autorisations suivantes:
• Accès administratif au serveur d'archives
• Autorisation de mise à jour des réglages d'indexation dans Enterprise PDM
Pour retirer un index d'une archive de coffre-fort de fichiers:
1.
Sur un système client, ouvrez l'outil d'administration en effectuant l'une des actions suivantes :
106
Configuration de la recherche de contenu
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, cliquez sur Démarrer > Tous les programmes > SOLIDWORKS Enterprise
PDM > Administration.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Administration.
2.
Connectez-vous au coffre-fort de fichiers dont vous souhaitez supprimer l’index.
3.
Cliquez à droite sur Indexation et sélectionnez Ouvrir.
4.
Si vous y êtes invité, connectez-vous sur le serveur d'archives en tant qu'utilisateur avec accès d'administration sur le serveur d'archives.
5.
Désactivez Indexer les archives de coffre-fort et cliquez sur OK.
107
7
Sauvegarde et restauration de coffres-forts
Les sauvegardes des coffres-forts de fichiers devraient faire partie de la gestion quotidienne de SOLIDWORKS Enterprise PDM. Elles sont également nécessaires avant toute mise à niveau de vos composants de Enterprise PDM.
Vous pouvez utiliser l'assistant de maintenance SQL pour programmer des plannings de sauvegardes.
Lorsque vous sauvegardez le coffre-fort, les dernières mises à jour dans des fichiers qui sont toujours extraits et modifiés sur des postes de travail client, ne seront pas inclus puisqu'ils sont enregistrés dans la vue locale de coffre-fort (cache) du client. Pour assurer que les informations les plus récentes de tous les fichiers sont toujours incluses dans une sauvegarde, les fichiers devraient être archivés.
Ce chapitre traite des sujets suivants:
•
Sauvegarder la base de données de coffres-forts
•
Sauvegarder la base de données principale de Enterprise PDM
•
Sauvegarder les paramètres du serveur d'archives
•
Sauvegarder les fichiers d'archives
•
Programmer des sauvegardes de base de données par le biais d'un plan de maintenance
•
Restauration d'un coffre-fort de fichiers
Sauvegarder la base de données de coffres-forts
Sauvegarder la base de données de coffre-fort de fichiers hébergée sur le serveur SQL en utilisant idéalement une solution de sauvegarde qui prend en charge les sauvegardes de bases de données SQL interactives. Vous pouvez aussi exécuter la sauvegarde par le biais des outils de gestion SQL inclus avec SQL Server.
1.
Ouvrez SQL Server Management Studio.
2.
Développez le dossier Databases.
3.
Cliquez à l'aide du bouton droit de la souris sur la base de données à sauvegarder et sélectionnez Tâches > Sauvegarder.
4.
Dans la boîte de dialogue Sauvegarder les bases de données, sous Source: a) Pour Type de sauvegarde, sélectionnez Intégrale.
b) Pour Sauvegarder composant, sélectionnez Base de données.
5.
Sous Destination, cliquez sur Ajouter.
108
Sauvegarde et restauration de coffres-forts
6.
Dans la boîte de dialogue Sélectionner la destination de la sauvegarde, saisissez un chemin de destination et un nom de fichier pour la base de données sauvegardée et cliquer sur OK.
7.
Cliquez sur OK pour démarrer la sauvegarde.
8.
Lorsque la sauvegarde se termine, cliquez sur OK.
9.
Répétez la procédure de sauvegarde pout toutes les bases de données de coffres-forts de fichiers supplémentaires.
10. Quittez SQL Server Management Studio.
Sauvegarder la base de données principale de Enterprise
PDM
En outre des bases de données de coffres-forts de fichiers, la base de données principale de Enterprise PDM appelée ConisioMasterDb doit aussi être sauvegardée.
Pour sauvegarder cette base de données, suivez les mêmes instructions que celles utilisées pour sauvegarder la base de données d'un coffre-fort. Pour plus de détails, voir
Sauvegarder la base de données de coffre-fort de fichiers.
Information associée
Sauvegarder la base de données de coffres-forts
à la page 108
Sauvegarder les paramètres du serveur d'archives
Le serveur d'archives contient des paramètres de coffre-fort de fichiers, tels que mots de passe et types de connexion définis. C'est également l'emplacement physique des fichiers d'archive du coffre-fort de Enterprise PDM. La sauvegarde des paramètres du serveur d'archives ne sauvegarde pas les fichiers d'archive mêmes.
Après avoir sauvegardé les paramètres du serveur d'archives, intégrez le fichier de sauvegarde dans votre sauvegarde normale de fichiers.
Pour sauvegarder les paramètres du serveur d'archives:
1.
Sur le serveur d'archives, ouvrez la boîte de dialogue Serveur d'archives SolidWorks
Enterprise PDM en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, depuis le menu Démarrer de Windows, sélectionnez Tous les programmes >
SolidWorks Enterprise PDM > Configuration du serveur d'archives.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SolidWorks Enterprise PDM, cliquez sur Configuration du
serveur d'archives.
2.
Sélectionnez Outils > Réglages de sauvegarde.
3.
Dans la boîte de dialogue Réglages de sauvegarde: a) Sélectionnez Inclure tous les coffres-forts. (réglage préféré)
Vous pouvez aussi sélectionner Inclure les coffres-forts sélectionnés et spécifier les coffres-forts de fichiers dont les paramètres seront sauvegardés.
b) Spécifiez ou sélectionnez l'Emplacement du dossier de sauvegarde.
L'emplacement par défaut est le dossier racine d'archives.
109
Sauvegarde et restauration de coffres-forts c) Pour programmer une sauvegarde automatique, cliquez sur Planifier et définissez le planning.
d) Saisissez et confirmez un mot de passe pour le fichier de sauvegarde.
Ce mot de passe est requis pour restaurer les paramètres.
e) Effectuez l'une des actions suivantes :
• Pour exécuter la sauvegarde immédiatement, cliquez sur Lancer une
sauvegarde. Lorsqu'un message confirme la sauvegarde, cliquez sur OK.
• Pour exécuter la sauvegarde à l'heure planifiée, cliquez sur OK.
4.
Fermez la boîte de dialogue Serveur d'archives SolidWorks Enterprise PDM.
Le fichier de sauvegarde est enregistré à l'emplacement spécifié et appelé
Backup.dat
.
Sauvegarder les fichiers d'archives
Les archives du coffre-fort de fichiers contiennent les fichiers physiques stockés dans un coffre-fort de fichiers. Un fichier ajouté au coffre-fort de fichiers est enregistré dans le dossier d'archives spécifié par le serveur d'archives.
1.
Localisez le dossier d'archivage qui porte le même nom que le coffre-fort.
Ce dossier est enregistré sous le chemin défini du dossier racine sur le serveur d'archives. Pour plus de détails, voir Installation du serveur d'archives de SOLIDWORKS
Enterprise PDM.
Si vous n'êtes pas certain de l'emplacement où sont enregistrées les archives du coffre-fort de fichiers, consultez le
HKEY_LOCAL_MACHINE\SOFTWARE\SOLIDWORKS\
Applications\PDMWorks Enterprise\ArchiveServer\Vaults\
vaultname
\
ArchiveTable
.
2.
Utilisez une application de sauvegarde telle que Backup Exec pour sauvegarder ce dossier et ses contenus.
Information associée
Installation du serveur d'archives de SOLIDWORKS Enterprise PDM
à la page 44
Programmer des sauvegardes de base de données par le biais d'un plan de maintenance
Pour configurer une sauvegarde automatique répétitive des bases de données SQL de coffres-forts de fichiers, vous pouvez utiliser les plans de maintenance de SQL Server
Management Studio.
Un plan de maintenance vous permet de créer des sauvegardes intégrales des bases de données, que vous pourrez intégrer dans votre routine normale de sauvegarde de fichiers.
Avant de programmer des sauvegardes de bases de données:
• Les SSIS (services d'intégration) doivent être installés sur le serveur SQL. Normalement, les services d'intégration font partie de l'étape d'installation des composants de poste de travail dans l'assistant d'installation de SQL Server.
Pour de plus amples informations, veuillez consulter:
110
Sauvegarde et restauration de coffres-forts
http://support.microsoft.com/kb/913967
• SQL Server Agent doit être lancé.
Installez SQL Server 2005 SP2 ou supérieur si vous avez des problèmes pour configurer ou utiliser les plans de maintenance.
Lancer SQL Server Agent
Si SQL Server Agent n'est pas lancé, un message pourrait s'afficher indiquant que le composant XP de l'agent est désactivé pour satisfaire la configuration de sécurité de votre ordinateur.
1.
Ouvrez le gestionnaire de configuration de SQL Server.
2.
Dans le volet de gauche, sélectionnez Services SQL Server.
3.
Si l'état de SQL Server Agent est Arrêté, cliquez dessus à l'aide du bouton droit de la souris et sélectionnez Démarrer.
Assurez-vous que le Mode de démarrage de l'agent est réglé sur Automatique.
Si ce n'est pas le cas, cliquez sur l'agent à l'aide du bouton droit de la souris et sélectionnez Propriétés, puis configurez le Mode de démarrage sous l'onglet
Services.
4.
Quittez le gestionnaire de configuration de SQL Server.
Programmer un plan de maintenance pour la sauvegarde de bases de données
La manière la plus facile de programmer un plan de maintenance de sauvegardes est d'utiliser l'assistant de maintenance SQL.
Lorsque le plan de maintenance de sauvegardes est exécuté, les bases de données de coffres-forts de fichiers sont sauvegardées et placées dans un dossier que vous avez spécifié. Intégrez le dossier de sauvegarde dans votre procédure quotidienne normale de sauvegarde.
Pour programmer un plan de maintenance de sauvegardes:
1.
Ouvrez Microsoft SQL Server Management Studio et cliquez sur Connecter.
2.
Dans le volet de gauche, sous SQL Server, étendez Gestion.
3.
Cliquez à l'aide du bouton droit de la souris sur Plans de maintenance et sélectionnez
Assistant de plans de maintenance.
Ecran Action
Assistant de plans de maintenance de SQL Server
Cliquez sur Suivant.
111
Sauvegarde et restauration de coffres-forts
Ecran Action
Sélectionner les propriétés du plan
1. Saisissez un nom et une description pour le nouveau plan de maintenance.
2. Cliquez sur Changer pour configurer un planning.
Dans la boîte de dialogue Propriétés de planning de tâche, spécifiez un nom pour le plan et choisissez l'horaire d'exécution de la sauvegarde des bases de données. Choisissez l'heure à proximité de l'heure de démarrage des sauvegardes normales quotidiennes. La sauvegarde d'une base de données sur un disque dur prend généralement en quelques minutes.
3. Cliquez sur OK.
4. Cliquez sur Suivant.
Sélectionner des tâches de maintenance
1. Sélectionnez Sauvegarde de base de données
(intégrale).
Si vous effectuez des sauvegardes quotidiennes, vous pouvez aussi sélectionner Sauvegarde
de base de données (différentielle). Vous devriez créer au moins une sauvegarde intégrale par semaine.
2. Cliquez sur Suivant.
Sélectionner l'ordre des tâches de maintenance
1. Assurez-vous que la tâche de sauvegarde figure dans la liste.
2. Cliquez sur Suivant.
112
Sauvegarde et restauration de coffres-forts
Ecran Action
Définir la tâche de sauvegarde de base de données (intégrale)
1. Etendez la liste Bases de données.
2. Sélectionnez Toutes les bases de données
d'utilisateur.
Cela sélectionne toutes les bases de données de
Enterprise PDM et exclut les bases de données du système SQL qui ne sont pas requises par
Enterprise PDM.
Pour sélectionner individuellement les bases de données, sélectionnez Ces bases de données et effectuez votre sélection. Assurez-vous de sélectionner les bases de données du coffre-fort de fichiers et la base de données
ConisioMasterDb.
3. Cliquez sur OK.
4. Sélectionnez Sauvegarde expire dans et définissez combien de jours la sauvegarde doit
être maintenue.
5. Sélectionnez Sauvegarder sur disque.
6. Sélectionnez Créer un fichier de sauvegarde
pour chaque base de données.
7. Pour Dossier, saisissez un chemin local sur le serveur SQL vers un dossier existant dans lequel les fichiers de sauvegarde peuvent être créés.
8. Cliquez sur Suivant.
Sélectionner les options du rapport
1. Pour obtenir un rapport de la tâche de sauvegarde, sélectionnez Ecrire un rapport dans un fichier
texte ou Rapport par courriel et spécifiez où il devrait être enregistré ou envoyé.
2. Cliquez sur Suivant.
Complétez l'assistant Cliquez sur Terminer.
Progrès de l'assistant de plans de maintenance
Lorsque toutes les tâches sont terminées, cliquez sur
Fermer.
4.
Quittez Microsoft SQL Server Management Studio.
113
Sauvegarde et restauration de coffres-forts
Restauration d'un coffre-fort de fichiers
La restauration d'un coffre-fort exige des sauvegardes récentes des bases de données de coffres-forts, de la base de données ConisioMasterDb, des paramètres de configuration du serveur d'archives et des fichiers d'archive du coffre-fort.
Restauration des bases de données de coffre-fort de fichiers du serveur SQL
1.
Installez SQL Server: a) Configurez le type de connexion SQL au mode mixte.
b) Sélectionnez d'installer les outils de gestion.
Pour plus de détails, voir Installation et configuration de SQL Server.
2.
Appliquez le pack de service le plus récent.
3.
Restaurez les fichiers de sauvegarde des bases de données SQL dans un dossier temporaire sur le serveur SQL.
4.
Ouvrez Microsoft SQL Server Management Studio et cliquez sur Connecter.
5.
Dans le volet de gauche, cliquez à l'aide du bouton droit sur Bases de données et sélectionnez Restaurer la base de données.
6.
Dans la boîte de dialogue Restaurer la base de données, dans le champ Dans base
de données, saisissez le nom de la base de données de coffre-fort de fichiers exactement comme quand elle était nommée au moment de la sauvegarde.
7.
Sous Source de restauration, sélectionnez Depuis et cliquez sur le bouton
Parcourir.
8.
Dans la boîte de dialogue Spécifier la sauvegarde, cliquez sur Ajouter.
9.
Dans la boîte de dialogue Spécifier le fichier de sauvegarde, sélectionnez le fichier de sauvegarde de la base de données et cliquez sur OK à deux reprises pour revenir à la boîte de dialogue Restaurer la base de données.
10. Sous Sélectionner les sauvegardes à restaurer, cliquez sur Restaurer pour restaurer la base de données.
11. Dans le volet gauche, sélectionnez Options.
12. Dans le volet droit, vérifiez que les chemins vers les fichiers de base de données sont corrects.
Par défaut, SQL choisit les chemins utilisés lors de la sauvegarde de la base de données.
13. Cliquez sur OK pour démarrer la restauration.
14. Répétez cette procédure pour les autres bases de données de coffre-fort de fichiers, y compris la base de données ConisioMasterDb.
15. Quittez Microsoft SQL Server Management Studio.
Information associée
Installation et configuration de SQL Server
à la page 18
114
Sauvegarde et restauration de coffres-forts
Vérifier la restauration de la base de données
ConisioMasterDb
Après avoir restauré la base de données ConisioMasterDb, assurez-vous que les informations dans les colonnes VaultName et DatabaseName de la table FileVaults sont correctes. Si une entrée quelconque manque, les notifications ne pourront pas être traitées.
1.
Ouvrez Microsoft SQL Server Management Studio et cliquez sur Connecter.
2.
Développez Bases de données > ConisioMasterDb > Tables > dbo.FileVaults.
3.
Cliquez sur Colonnes, et vérifiez les valeurs VaultName et DatabaseName.
4.
Quittez Microsoft SQL Server Management Studio.
Restaurer le serveur d'archives et les archives de coffre-fort de fichiers
Utilisez cette procédure pour restaurer le réglage du serveur d'archives à la configuration précédente, y compris tous les paramètres de connexion et les informations des utilisateurs.
1.
Sur le nouveau serveur d'archives, restaurez les archives physiques de coffre-fort à partir de la sauvegarde (dossiers 0-F) au même emplacement qu'avant la sauvegarde.
2.
Installez le serveur d'archives.
Utilisez les paramètres dont vous vous êtes servis lors de l'installation d'origine. Si vous avez des doutes, utilisez les options par défaut. Définissez le même chemin vers le dossier racine que le chemin d'origine.
3.
Restaurez le fichier de sauvegarde des paramètres de configuration du serveur d'archives
Backup.dat
dans le dossier racine des archives.
4.
Ouvrez la boîte de dialogue Serveur d'archives SOLIDWORKS Enterprise PDM en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, depuis le menu Démarrer de Windows, sélectionnez Tous les programmes >
SOLIDWORKS Enterprise PDM > Configuration du serveur d'archives.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Configuration
du serveur d'archives.
5.
Sélectionnez Outils > Réglages de sauvegarde.
6.
Dans la boîte de dialogue Réglages de sauvegarde, cliquez sur Charger une
sauvegarde.
7.
Recherchez le fichier de sauvegarde des paramètres du serveur d'archives
Backup.dat
et cliquez sur Ouvrir.
8.
Dans la boîte de dialogue Saisir mot de passe, saisissez le mot de passe pour le fichier de sauvegarde.
9.
Une fois les paramètres restaurés, cliquez sur OK.
10. Fermez la boîte de dialogue Serveur d'archives SOLIDWORKS Enterprise PDM.
115
8
Mise à niveau d'Enterprise PDM
Utilisez l'assistant d'installation de Enterprise PDM pour mettre à niveau. L'assistant désinstalle automatiquement tous les anciens composants du logiciel trouvés et installe les nouveaux logiciels.
Suivez ces instructions pour mettre à niveau d'une version précédente ou d'un pack de service précédent de Conisio, PDMWorks Enterprise ou SOLIDWORKS Enterprise PDM.
Voir
Déterminer la version actuelle
à la page 117 pour déterminer la version actuellement installée.
Ce chapitre traite des sujets suivants:
•
A propos de la mise à niveau d'Enterprise PDM
•
Mise à niveau du serveur d'archives
•
Mise à niveau du serveur de bases de données
•
Installation ou mise à niveau du Gestionnaire de licences SOLIDWORKS
•
Mise à niveau des coffres-forts de fichiers
•
Mise à niveau de Toolbox dans Enterprise PDM
A propos de la mise à niveau d'Enterprise PDM
Mise à niveau de versions plus anciennes que Conisio 6.2
La première version de Conisio prise en charge par l'assistant de mise à niveau de
Enterprise PDM est Conisio 6.2. Si vous utilisez Conisio 6.1 ou une version antérieure et souhaitez mettre à niveau vers SOLIDWORKS Enterprise PDM, vous devez d'abord mettre
à niveau la base de données du coffre-fort et les archives vers le format Conisio 6.2 ou ultérieur. Suivez les instructions fournies avec cette version.
Pour plus de détails, voir Déterminer la version actuelle.
Mise à niveau le serveur Web d'Enterprise PDM
Pour mettre à niveau les composants du serveur Web d'Enterprise PDM version Conisio 5.3
ou antérieure, désinstallez l'ancien serveur Web avec Désinstaller un programme et suivez les instructions d'installation du Guide du serveur Web de SOLIDWORKS Enterprise
PDM. Pour des versions plus récentes, suivez les procédures normales de mise à niveau.
116
Mise à niveau d'Enterprise PDM
Licences client
Une mise à niveau de base de données à une nouvelle version majeure réinitialise le nombre de licences à 0 utilisateurs. Après la mise à niveau, vous devez installer une licence valide pour que plusieurs utilisateurs puissent se connecter.
Si vous allez mettre à niveau à partir d'un ancien pack de service, par exemple de
Enterprise PDM 2012 SP1 vers Enterprise PDM 2012 SP2, votre clé de licence existante reste valide.
Compléments Visual Basic 6
Visual Basic 6 n'est pas pris en charge par SOLIDWORKS Enterprise PDM 2009 ou version ultérieure. Tous les compléments doivent être écrits en tant qu'applications multithread
(en utilisant, par exemple, l'environnement Visual Studio.Net).
Avant la mise à niveau
Effectuez les tâches suivantes avant la mise à niveau d'Enterprise PDM.
• Demandez une nouvelle clé de licence au Customer Center de SOLIDWORKS ou à votre revendeur.
• Archivez tous les fichiers.
• Sauvegardez:
• base de données de coffre-fort de fichiers du serveur SQL
• Archive complète du coffre-fort
• Paramètres du serveur d'archives
• Assurez-vous qu'aucun utilisateur ne travaille dans l'ancien coffre-fort de fichiers. Sur tous les clients, les utilisateurs doivent fermer tous les outils utilisant le coffre-fort, cliquer sur l'icône Enterprise PDM à droite de la barre des tâches et choisir
Déconnecter et Quitter.
• Retirez les compléments Visual Basic 6 compilés du coffre-fort de fichiers.
Information associée
Programmer des sauvegardes de base de données par le biais d'un plan de maintenance
à la page 110
Sauvegarder les fichiers d'archives
à la page 110
Sauvegarder les paramètres du serveur d'archives
à la page 109
Retirer les compléments Visual Basic 6
à la page 119
Déterminer la version actuelle
Vous pouvez déterminer la version actuelle des logiciels Conisio ou Enterprise PDM et de la base de données de coffre-fort de fichiers.
1.
Ouvrez le Panneau de configuration Windows.
2.
Double-cliquez sur Désinstallez un programme.
3.
Sur l'écran Désinstaller ou modifier un programme, localisez Conisio ou SOLIDWORKS
Enterprise PDM.
La colonne Version affiche la version actuellement installée.
117
Mise à niveau d'Enterprise PDM
Si la colonne de Version ne s'affiche pas, cliquez avec le bouton droit de la souris sur les en-têtes de colonne et sélectionnez Version.
Vous pouvez déterminer également la version actuelle en ouvrant l'outil d'administration
SOLIDWORKS Enterprise PDM et en cliquant sur Aide > A propos de.
Les numéros de version correspondent aux versions installées suivantes:
Numéro de version de Publisher Version du produit installé
6.02.0042
6.03.0095
Conisio 6.2
Conisio 6.3
6.04.0022
6.05.0016
7.00.0027 à 7.05.0074
7.07.0032 à 7.09.0042
8.00.0090 à 8.04.0185
9.00.0723 à 9.05.1225
10.00.0523 à 10.05.1077
11.00.0509 à 11.05.1015
12.00.0408 à 12.05.0916
13.00.0511 à 13.05.1011
14.00.0506 à 14.05.1017
Conisio 6.4
PDMWorks Enterprise 2006
PDMWorks Enterprise 2007 édition 32 bits
PDMWorks Enterprise 2007 édition 64 bits
PDMWorks Enterprise 2008
SOLIDWORKS Enterprise PDM 2009
SOLIDWORKS Enterprise PDM 2010
SOLIDWORKS Enterprise PDM 2011
SOLIDWORKS Enterprise PDM 2012
SOLIDWORKS Enterprise PDM 2013
SOLIDWORKS Enterprise PDM 2014
Déterminer quelles mises à jour ont été appliquées
1.
Démarrez l'outil d'administration en effectuant l'une des actions suivantes :
118
Mise à niveau d'Enterprise PDM
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, depuis le menu Démarrer de Windows, sélectionnez Tous les programmes >
SOLIDWORKS Enterprise PDM > Administration.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Administration.
2.
Dans le volet de gauche, cliquez à l'aide du bouton droit de la souris sur le nom du coffre-fort de fichiers et sélectionnez Propriétés.
3.
Dans la boîte de dialogue Propriétés du coffre-fort de fichiers, vérifiez la liste Mises
à jour installées.
Cette liste indique le produit de mise à jour, la version et la date de mise à jour.
Retirer les compléments Visual Basic 6
Si un coffre-fort de fichiers mis à niveau contient des compléments créés sous Visual
Basic 6, une erreur est générée lorsqu'un client parcoure la vue de coffre-fort de fichiers mise à niveau.
Pour retirer les compléments Visual Basic 6:
1.
Démarrez l'outil d'administration en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, depuis le menu Démarrer de Windows, sélectionnez Tous les programmes >
SOLIDWORKS Enterprise PDM > Administration.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Administration.
2.
Dans le volet de gauche, sélectionnez le coffre-fort de fichiers et connectez-vous en tant qu'Admin.
3.
Développez Compléments.
4.
A l'aide du bouton droit de la souris, cliquez sur le complément créé en utilisant Visual
Basic 6 et cliquez sur Supprimer.
Mise à niveau du serveur d'archives
Si les logiciels du serveur d'archives et du serveur de bases de données sont installés sur le même système, vous pouvez mettre à niveau ou installer les deux composants simultanément.
Tous les paramètres de l'installation précédente du serveur d'archives sont maintenus.
1.
Connectez localement ou à distance en tant qu'utilisateur avec droits administratifs locaux sur le système où est installé le serveur d'archives.
2.
Insérez le DVD de SOLIDWORKS Enterprise PDM.
Vous pouvez également lancer manuellement l'assistant d'installation en exécutant
\setup\setup.exe
à partir du CD, mais cela ignorera l'écran initial. N'essayez pas de mettre à jour le serveur d'archives avec le fichier
\Upgrade\Upgrade.exe
; ce fichier ne doit être utilisé que pour la mise à niveau d'une base de données.
119
Mise à niveau d'Enterprise PDM
3.
Sur l'écran d'installation de SOLIDWORKS Enterprise PDM, cliquez sur Mettre à
niveau.
Un avertissement s'affiche indiquant que des anciennes versions du logiciel Enterprise
PDM ont été trouvées et seront mises à niveau.
4.
Cliquez sur OK.
5.
Suivez les étapes de l'assistant d'installation en cliquant sur Suivant dans chaque
écran.
6.
Dans l'écran Type d'installation, sélectionnez Installations du serveuret cliquez sur
Suivant.
Si vous mettez à niveau plusieurs composants de Enterprise PDM sur le même système, sélectionnez Personnalisé.
7.
Dans l'écran Installation du serveur, assurez-vous que Serveur d'archives est sélectionné et cliquez sur Suivant.
Si le serveur de bases de données est installé sur le même système, vous pouvez
également le sélectionner.
8.
Une fois la mise à niveau réalisée, cliquez sur Terminer.
Mise à niveau du serveur de bases de données
Si vous avez mis à niveau le serveur de bases de données lors de la mise à niveau du serveur d'archives, passez à l'étape
Mise à niveau de la base de données du coffre-fort
à la page 122.
Avant de mettre à niveau le serveur de bases de données, obtenez les informations suivantes:
• Informations de connexion d'un utilisateur avec des droits d'administration locaux
• Nom du serveur SQL
• Nom et mot de passe d'un compte d'utilisateur SQL avec accès de lecture/écriture sur toutes les bases de données Enterprise PDM hébergées sur le serveur SQL.
Si vous ne connaissez pas le nom d'un utilisateur avec accès en lecture et en écriture, vous pouvez utiliser le compte SQL sa qui possède ces autorisations. Vous pouvez aussi créer un nom de connexion à cet effet. Pour plus de détails, voir Modification
du compte de connexion au serveur SQL utilisé par Enterprise PDM.
Pour mettre à niveau le serveur de bases de données:
1.
Connectez-vous localement ou à distance sur le serveur SQL où est hébergée la base de données de coffre-fort de fichiers.
2.
Insérez le DVD de SOLIDWORKS Enterprise PDM.
3.
Sur l'écran d'installation de SOLIDWORKS Enterprise PDM, cliquez sur Mettre à
niveau.
Un message s'affiche indiquant qu'une ancienne version du logiciel serveur de
Enterprise PDM a été trouvée et sera mise à niveau.
120
Mise à niveau d'Enterprise PDM
4.
Cliquez sur OK.
5.
Suivez les étapes de l'assistant d'installation en cliquant sur Suivant dans chaque
écran.
Ecran Action
Type d'installation Sélectionnez Installations du serveur et cliquez sur Suivant.
Pour mettre à niveau plusieurs composants de Enterprise PDM sur le même système, sélectionnez Personnalisé.
Installation du serveur Sélectionnez Serveur de base de données et cliquez sur Suivant.
Connexion SQL sur serveur de la base de données de SOLIDWORKS
Enterprise PDM
1. Effectuez l'une des actions suivantes :
• Saisissez le nom du serveur SQL qui hébergera les bases de données de coffre-fort de fichiers que le serveur de base de données gèrera.
• Cliquez sur Parcourir pour afficher une liste de serveurs SQL et d'instances disponibles sur le réseau.
Sélectionnez le nom approprié et cliquez sur OK.
2. Dans le champ Nom de connexion, saisissez le nom d'un utilisateur SQL sur le serveur qui dispose de l'accès en lecture et en écriture
(autorisation db_owner) pour toutes les bases de données Enterprise PDM hébergées sur le serveur SQL (les bases de données de coffre-fort et ConisioMasterDb).
Dans le doute, utilisez le nom de connexion sa.
3. Dans le champ Mot de passe, saisissez le mot de passe de l'utilisateur SQL.
4. Cliquez sur Suivant.
Les informations de connexion sont vérifiées. Si elles sont correctes, un avertissement s'affiche.
L'installation du programme peut commencer
Cliquez sur Installer.
Assistant InstallShied terminé Cliquez sur Terminer.
121
Mise à niveau d'Enterprise PDM
Information associée
Modification du compte de connexion au serveur SQL utilisé par Enterprise PDM
à la page 36
Installation ou mise à niveau du Gestionnaire de licences
SOLIDWORKS
Pour mettre à niveau SOLIDWORKS Enterprise PDM, vous devez installer ou mettre à niveau le Gestionnaire de licences SOLIDWORKS.
Pour installer ou mettre à niveau le Gestionnaire de licences SOLIDWORKS :
1.
Mettez à niveau le serveur d'archives d'Enterprise PDM SOLIDWORKS.
2.
Mettez à niveau le serveur de bases de données.
3.
Mettez à niveau le Gestionnaire de licences SOLIDWORKS.
Pour plus d'informations, voir
Mettre à niveau le Gestionnaire de licences
à la page 57.
Mise à niveau des coffres-forts de fichiers
Pour mettre à niveau de coffres-forts de fichiers, vous devez d'abord mettre à niveau la base de données du coffre-fort et ensuite les archives du coffre-fort de fichiers.
Mise à niveau de la base de données du coffre-fort
Vous pouvez exécuter l'assistant de mise à niveau de bases de données de Enterprise
PDM sur le serveur d'archives ou de bases de données ou bien à partir d'un système qui héberge le client de Enterprise PDM. Toutefois, tous les logiciels Enterprise PDM installés sur le système doivent correspondre à la version de l'assistant de mise à niveau. Vous ne pouvez pas lancer l'assistant de mise à niveau sur un client ou sur un système serveur qui utilise encore une version antérieure du logiciel. Le processus de mise à niveau de la base de données peut prendre un certain temps, selon la taille de la base de données et la version.
Avant de mettre à niveau la base de données du coffre-fort:
• Obtenez un fichier de licence pour la version Enterprise PDM vers laquelle vous voulez effectuer la mise à niveau.
• Assurez-vous qu'aucun utilisateur ne travaille dans le coffre-fort.
• Sauvegardez la base de données du coffre-fort.
Pour plus de détails, voir
Sauvegarder la base de données de coffres-forts
à la page 108.
• Installez ou mettez à niveau le logiciel de serveur d'archives.
Pour plus de détails, voir
Mise à niveau du serveur d'archives
à la page 119.
• Installez ou mettez à niveau le logiciel de serveur de bases de données.
Pour plus de détails, voir
Mise à niveau du serveur de bases de données
à la page
120.
N'installez pas d'anciens clients jusqu'à ce que la mise à niveau de la base de données soit terminée.
122
Mise à niveau d'Enterprise PDM
Pour mettre à niveau la base de données du coffre-fort de fichiers:
1.
Insérez le DVD de SOLIDWORKS Enterprise PDM.
2.
Sur l'écran d'installation de SOLIDWORKS Enterprise PDM, sélectionnez Comment
mettre à niveau une version antérieure de SOLIDWORKS Enterprise PDM.
Une procédure sommaire de mise à niveau est affichée
3.
Après l'étape 4 de la procédure de mise à niveau, cliquez sur Mise à niveau de la
base de données pour lancer l'assistant de mise à niveau de la base de données.
Vous pouvez aussi lancer manuellement l'assistant de mise à niveau à partir du dossier
Upgrade sur le CD en exécutant
Upgrade.exe
.
4.
Lorsqu'un message d'avertissement indique que les assistants de mise à jour de bases de données et de coffres-forts de fichiers ne doivent être lancés que par des administrateurs, cliquez sur Oui.
5.
Complétez les étapes de l'assistant de mise à jour de bases de données de Enterprise
PDM.
Ecran Action
Etape 1 Vérifiez que vous avez répondu à tous les pré-requis pour la mise à niveau, et cliquez sur Suivant.
Etape 2
1. Dans la liste des serveurs, sélectionnez le serveur SQL qui héberge les bases de données de coffres-forts à mettre à niveau.
Si le serveur ne figure pas dans la liste, vous pouvez saisir le nom du système SQL.
2. Cliquez sur Suivant.
3. Dans la boîte de dialogue de connexion, saisissez le nom d'utilisateur et le mot de passe d'un utilisateur SQL avec autorisation sysadmin, tel que sa et cliquez sur Connexion.
Etape 3
Etape 4
Sélectionnez les bases de données à mettre à niveau et cliquez sur Suivant.
Cliquez sur Suivant pour lancer la mise à niveau.
Ne fermez pas l'assistant de mise à niveau, ni arrêtez le serveur SQL jusqu'à ce que la mise à niveau soit terminée.
123
Mise à niveau d'Enterprise PDM
Ecran
Etape 5
Action
Lorsque la mise à niveau de la base de données de coffre-fort de fichiers est terminée, un journal s'affiche avec les actions et les résultats de la mise à niveau.
Pour garder une copie du journal, sélectionnez et copiez les résultats et collez-les dans un fichier texte.
Cliquez sur Terminer.
6.
Vous devez réinitialiser votre version de Microsoft SQL Server une fois que les bases de données ont été mises à niveau.
Sinon, vous risquez de constater une détérioration des performances tant que vous ne réinitialisez pas le serveur.
Après la mise à niveau des bases de données de coffre-fort
SOLIDWORKS Enterprise PDM 2009 SP02 ou version ultérieure inclut les fonctionnalités permettant de créer et de gérer des articles. Si vous installez cette version, puis mettez
à niveau une base de données de coffre-fort à partir d'une installation antérieure, la base de données mise à niveau n'inclura pas les cartes d'article par défaut, la nomenclature d'articles ou le numéro de série utilisé pour générer des numéros d'article.
Pour travailler avec des articles dans ce coffre-fort, utilisez l'outil d'administration d'Enterprise PDM pour importer les cartes et le numéro de série suivants:
• all(Item Card)_gb.crd
• all(Item Search Property)_gb.crd
• all(Item Search Simple)_gb.crd
• all(Item Search)_gb.crd
• all_Item Setup_codelangue.cex, où codelangue représente le code pour votre langue
Import de cartes d'articles
1.
Démarrez l'outil d'administration en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, depuis le menu Démarrer de Windows, sélectionnez Tous les programmes >
SOLIDWORKS Enterprise PDM > Administration.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Administration.
2.
Cliquez sur Cartes à l'aide du bouton droit de la souris et sélectionnez Ouvrir.
3.
Dans l'Editeur de cartes, cliquez sur Fichier > Import.
4.
Dans la boîte de dialogue Ouvrir, sous Rechercher dans, parcourez jusqu'à
dossier_d'installation
\Default Cards
.
5.
Dans la liste de cartes, sélectionnez all(item Card)_gb.crd et cliquez sur Ouvrir.
6.
Cliquez sur Fichier > Enregistrer pour enregistrer la carte dans le coffre-fort.
7.
Répétez les étapes 3 à 6 pour importer le reste des cartes de données d'articles.
124
Mise à niveau d'Enterprise PDM
Import du numéro de série et de la nomenclature d'articles
1.
Cliquez à l'aide bouton droit de la souris sur le coffre-fort mis à niveau et sélectionnez
Importer.
2.
Dans la boîte de dialogue Ouvrir, sous Rechercher dans, parcourez jusqu'à
dossier_d'installation
\Default Data
.
3.
Dans la liste de fichiers, sélectionnez all_Item Setup_langue.cex et cliquez sur
Ouvrir.
4.
Dans le message de confirmation, cliquez sur OK.
Mise à niveau des archives de coffre-fort
Après avoir mis à niveau la base de données de coffre-fort de fichiers, vous pouvez mettre
à niveau les archives du coffre-fort de fichiers par le biais de l'outil d'administration de
Enterprise PDM, qui n'est disponible que sur des installations client.
La mise à niveau implique les tâches suivantes:
• Mise à niveau ou installation d'un client Enterprise PDM initial sur l'ordinateur où vous souhaitez mettre à niveau les archives de coffre-fort.
Les autres clients seront mis à niveau après la mise à jour des archives de coffre-fort.
• Mise à niveau de l'archive de coffre-fort en utilisant l'outil d'administration d'Enterprise
PDM sur le client initial.
• Mise à niveau des clients Enterprise PDM restants.
Le processus de mise à niveau de l'archive du coffre-fort peut prendre plusieurs heures, selon le nombre de fichiers et la taille de l'archive. Pendant la mise à niveau, les utilisateurs ne peuvent travailler dans le coffre-fort de fichiers.
Avant de mettre à niveau les archives de coffre-fort de fichiers:
• Sauvegardez tout le coffre-fort de fichiers. (Pour plus de détails, voir Sauvegarder et
restaurer des coffres-forts de fichiers.)
• Assurez-vous qu'aucun utilisateur n'est connecté à Enterprise PDM.
• Obtenez les informations de connexion:
• Un compte utilisateur Windows avec accès administratif au serveur d'archives
• Un compte Enterprise PDM avec autorisation de gestion du coffre-fort
Information associée
Sauvegarde et restauration de coffres-forts
à la page 108
Mise à niveau du premier client Enterprise PDM
1.
Connectez-vous à un poste de travail client en tant qu'utilisateur avec droits d'administration locaux.
2.
Insérez le DVD de SOLIDWORKS Enterprise PDM.
3.
Sur l'écran d'installation de SOLIDWORKS Enterprise PDM :
• Si une ancienne version du client Enterprise PDM est installée, cliquez sur Mise à
niveau.
125
Mise à niveau d'Enterprise PDM
Dès que le message indiquant que le logiciel client sera mis à niveau apparaît, cliquez sur OK.
• Si le client Enterprise PDM n'est pas installé, cliquez sur Installer.
4.
Suivez les étapes de l'assistant d'installation en cliquant sur Suivant dans chaque
écran.
5.
Sur l'écran Type d'installation, choisissez l'une des options suivantes:
• Pour mettre à niveau ou installer le client sans l'Explorateur d'articles, sélectionnez
Installation du client et cliquez sur Suivant.
• Pour inclure l'Explorateur d'articles:
1. Sélectionnez Personnalisé.
2. Sur l'écran Installation personnalisée, sous Client, cliquez sur Explorateur
d'articles et sélectionnez Cette fonction sera installée sur le disque dur
local.
3. Cliquez sur Suivant.
Si vous mettez à niveau plusieurs composants d'Enterprise PDM sur le même système, sélectionnez Personnalisé.
6.
Suivez l'assistant d'installation tout comme si vous installiez un nouveau client.
Pour plus de détails, voir Installation de clients par le biais de l'assistant d'installation.
Dans l'écran Choisir le type de produit, sélectionnez le produit correct pour votre type de licence client.
Information associée
Installation de clients par le biais de l'assistant d'installation
à la page 67
Mise à niveau des archives de coffre-fort
1.
Démarrez l'outil d'administration en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, depuis le menu Démarrer de Windows, sélectionnez Tous les programmes >
SolidWorks Enterprise PDM > Administration.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SolidWorks Enterprise PDM, cliquez sur Administration.
2.
Si le serveur d'archives hébergeant le coffre-fort de fichiers mis à niveau n'est pas affiché dans le volet de gauche: a) Sélectionnez Fichier > Ajouter un serveur.
b) Dans la boîte de dialogue Ajouter un serveur, sélectionnez ou saisissez le nom du serveur d'archives, spécifiez le port et cliquez sur OK.
c) Connectez-vous sur le serveur d'archives avec un compte utilisateur Windows avec accès d'administration sur le serveur d'archives.
3.
Développez le serveur d'archives dans le volet de gauche. Les archives du coffre-fort de fichiers en attente de mise à niveau sont indiquées dans le serveur d'archives avec une icône rouge .
126
Mise à niveau d'Enterprise PDM
• Si l'icône n'est pas affichée, actualisez la vue en cliquant à l'aide du bouton droit sur le nom de l'archive et en sélectionnant Actualiser.
• Si l'icône n'apparaît toujours pas après l'actualisation, l'archive du coffre-fort de fichiers est à jour et aucune mise à niveau n'est requise.
4.
Cliquez à l'aide du bouton droit de la souris sur le nom de l'archive et sélectionnez
Mise à niveau.
Si vous êtes invité à vous connecter, saisissez un nom d'utilisateur Enterprise PDM et le mot de passe d'un utilisateur avec autorisation de gestion du coffre-fort de fichiers (généralement
Admin
).
Deux messages s'affichent:
• Le premier vous avertit que la mise à niveau pourrait prendre beaucoup de temps et qu'aucun utilisateur ne devrait être connecté.
• Le second indique qu'une copie de sauvegarde du serveur d'archives devrait exister.
Si ces pré-requis sont remplis, cliquez sur Oui dans les deux messages.
Pendant la mise à niveau de l'archive, la fenêtre Moniteur de charges affiche une barre de progrès. N'abandonnez pas le processus jusqu'à ce que le message Terminé! apparaisse.
Si vous devez mettre à niveau plusieurs archives de coffre-fort de fichiers, vous pouvez aussi lancer la mise à niveau sur ces archives. Elles seront ajoutées au
Moniteur de charges.
Lorsque la mise à niveau se termine, cliquez sur Voir le journal pour afficher le journal des résultats de la mise à niveau.
5.
Fermez le Moniteur de charges.
6.
Pour vérifier la bonne exécution de la mise à niveau, connectez-vous sur la vue de coffre-fort de fichiers et essayer de récupérer un fichier.
Mise à niveau d'une archive répliquée du coffre-fort
Des configurations additionnelles sont nécessaires lors de la mise à niveau d'archives répliquées sur d'autres serveurs.
Lors de la mise niveau de serveurs d'archives qui hébergent un coffre-fort de fichiers répliqué, les coffres-forts de fichiers qui nécessitent une mise à niveau sont répertoriés avec une icône rouge .
Si l'icône n'est pas affichée, actualisez la vue en cliquant à l'aide du bouton droit sur le nom de l'archive et en sélectionnant Actualiser. Si l'icône maintenant n'est toujours pas affichée, aucune mise à niveau n'est nécessaire.
Si l'icône est affichée:
• Vous devez mettre à niveau le logiciel de serveur d'archives sur tous les serveurs qui hébergent le coffre-fort de fichiers répliqué. L'archive sélectionnée sera toujours mise
127
Mise à niveau d'Enterprise PDM
à niveau et vous devrez lancer séparément la mise à niveau de l'archive pour les serveurs répliqués une fois que le logiciel sera mis à niveau.
• Si le logiciel du serveur d'archives est mis à niveau sur tous les serveurs d'archives répliqués et ceux-ci s'affichent dans l'arborescence d'administration, l'archive du coffre-fort de fichiers répliqué sera mise à niveau sur tous les serveurs simultanément.
• Si le coffre-fort est répliqué et que les serveurs d'archives répliqués ne figurent pas dans l'arborescence d'administration, un dialogue s'affiche dans lequel vous pouvez choisir d'attacher au serveur répliqué. Si vous choisissez de ne pas vous connecter, seule l'archive sélectionnée sera mise à niveau et vous devrez lancer séparément la mise à niveau de l'archive pour les serveurs répliqués.
Mise à niveau des clients restants
Lorsque la base de données de coffre-fort de fichiers et l'archive sont mises à niveau, vous pouvez mettre à niveau les clients restant à Enterprise PDM.
Utilisez la même méthode que celle utilisée pour le premier client. Pour plus de détails, voir Mise à niveau du premier client Enterprise PDM.
Information associée
Mise à niveau du premier client Enterprise PDM
à la page 125
Après la mise à niveau des clients
Après la mise à niveau des clients Enterprise PDM, suivez les étapes de configuration suivantes.
Après la mise à niveau:
• Dans l'outil d'administration Enterprise PDM, activez le nouveau fichier de licence pour permettre à plusieurs utilisateurs de se connecter.
• Facultativement, mettez à jour les cartes Recherche complète et Recherche d'utilisateurs.
(A faire si vous faites une mise à niveau à partir de la version 2006 ou antérieure.)
La mise à niveau des cartes efface toutes les modifications que vous y avez apportées.
• Mettez à jour les compléments.
Les compléments pour SOLIDWORKS Enterprise PDM 2009 et versions ultérieures doivent être multicritères.
• Le module Enterprise PDM 2007 Dispatch est de critère unique. Pour mettre à jour le complément Dispatch, utilisez les modules Dispatch sur le DVD de SOLIDWORKS
Enterprise PDM, qui sont compilés en multicritères.
• Si le coffre-fort de fichiers mis à niveau contient des compléments créés sous Visual
Basic 6, des messages d'erreur indiquant que les compléments ne sont pas multicritères sont générés lorsque les clients parcourent la vue de coffre-fort de fichiers mise à niveau.
Supprimez les compléments Visual Basic 6 et remplacez-les par des compléments multicritères.
Lorsque vous exécutez ces tâches sur un client, elles seront automatiquement distribuées sur les autres clients.
128
Mise à niveau d'Enterprise PDM
Activation d'un nouveau fichier de licence
1.
Démarrez l'outil d'administration en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, depuis le menu Démarrer de Windows, sélectionnez Tous les programmes >
SOLIDWORKS Enterprise PDM > Administration.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Administration.
2.
Naviguez jusqu'au coffre-fort dans le volet gauche et connectez-vous en tant qu'
Admin
.
3.
Sous le coffre-fort de fichiers, double-cliquez sur Licence.
4.
Dans la boîte de dialogue Définir licence, sous Fichier de licence, tapez le chemin d'accès au nouveau fichier de licence ou parcourez à sa recherche, puis cliquez sur
OK.
Mise à jour des cartes de recherche par défaut
1.
Dans l'outil d'administration d'Enterprise PDM, sous le coffre-fort, double-cliquez sur
Cartes et cliquez sur Ouvrir l'Editeur de cartes.
2.
Dans l'Editeur de cartes, sélectionnez Fichier > Import.
3.
Recherchez et ouvrez la carte de recherche Complèteall(Search Complete)_gb.crd.
Par défaut, elle se trouve dans
…\Program Files\SOLIDWORKS Enterprise PDM\
Default Cards
.
Les cartes sont spécifiques à la langue. Choisissez la carte appropriée pour votre environnement.
4.
Dans la boîte de dialogue Editeur de cartes, sous Propriétés de carte, désignez les utilisateurs et les groupes qui pourront utiliser la carte de recherche.
5.
Pour enregistrer la carte de recherche, sélectionnez Fichier > Enregistrer. Attribuez un nouveau nom ou écraser la carte existante si nécessaire.
6.
Répétez les étapes 4 à 7 pour la carte recherche d'utilisateurs, All(Search
Users)_gb.crd.
Mise à jour de compléments
1.
Dans l'outil d'administration d'Enterprise PDM, sous le coffre-fort, développez
Compléments.
2.
Pour mettre à jour le complément Dispatch: a) Cliquez à l'aide du bouton droit de la souris sur Dispatch, puis cliquez sur
Supprimer.
b) Cliquez sur Oui pour confirmer la suppression du complément.
c) Cliquez à l'aide du bouton droit de la souris sur Compléments et cliquez sur
Nouveau complément.
129
Mise à niveau d'Enterprise PDM d) Recherchez le complément Dispatch approprié situé sur le DVD de SOLIDWORKS
Enterprise PDM sous
\Support\Dispatch\
.
Sur un système d'exploitation de 64 bits, sélectionnez
Dispatch.dll
et
Dispatch64.dll
.
e) Cliquez sur Ouvrir.
3.
Dans la boîte de dialogue Propriétés, cliquez sur OK.
4.
Répétez les étapes 2 et 3 pour tous les autres compléments qui ne sont pas multicritères.
Les compléments mis à jour sont automatiquement distribués aux autres clients, dès que ces derniers se connectent.
Mise à niveau du complément de tâches de SOLIDWORKS
Pour veiller à ce que la version la plus récente et à jour d'un complément fonctionne
(comme le complément de tâches de SOLIDWORKS), vous devez manuellement mettre
à niveau le complément.
Quand vous mettez à niveau un coffre-fort de fichiers vers un nouveau Service Pack ou une nouvelle version, les compléments existants ne sont pas mis à jour automatiquement.
Cela permet d'empêcher que les informations mises à jour dans les compléments remplacent vos personnalisations.
Par exemple, vous pourriez avoir personnalisé les tâches contrôlées par le complément de tâches de SOLIDWORKS. Vous pouvez continuer à utiliser vos tâches personnalisées et ne pas mettre à niveau. Toutefois, vous ne pourrez pas utiliser la nouvelle fonctionnalité de tâche et vous risquez d'avoir des problèmes pour démarrer des tâches et traiter des fichiers SOLIDWORKS mis à niveau.
Pour vous permettre de mettre à jour manuellement les tâches, les fichiers
.cex
qui contiennent des mises à jour pour le complément SWTaskAdd-in et les tâches Convertir,
Design Checker et Imprimer sont copiés dans le dossier
C:\Program Files\SOLIDWORKS
Enterprise PDM\Default Data\
. Vous importez un ou plus de ces fichiers pour mettre
à jour le complément SWTaskAdd-in et les tâches qu'il prend en charge.
Déterminer les versions actuelles de Enterprise PDM et le complément de tâches de SOLIDWORKS
Pour veiller à ce que vous ayez les mises à jour les plus récentes vers le complément de tâches de SOLIDWORKS, la version de SOLIDWORKS Enterprise PDM et la version de
SWTaskAddin doivent être les mêmes.
1.
Pour déterminer la version de Enterprise PDM, dans l'outil d'administration Enterprise
PDM de SOLIDWORKS, cliquez sur Aide > A propos de SOLIDWORKS Enterprise
PDM Administration.
Le champ Version Client affiche la version sous la forme :
YY.SS.BBBB
où:
130
Mise à niveau d'Enterprise PDM
•
YY
est les deux derniers chiffres de la version majeure. Par exemple, 12 = 2012.
•
SS
est le Service Pack. Par exemple, 03 = SP03.
•
BBBB
est le numéro de build. Par exemple, 903.
2.
Pour déterminer le numéro de version du complément SWTaskAddin actuellement installé: a) Dans la zone de notification Windows, cliquez avec le bouton droit de la souris sur l'icône SOLIDWORKS Enterprise PDM et cliquez sur Configuration de l'hôte
de la tâche.
b) Dans la boîte de dialogue Configuration de l'hôte de la tâche, sélectionnez le coffre-fort dans lequel vous voulez vérifier la version du complément SWTaskAddin.
La colonne Version affiche la version au format suivant:
YYYYSSBBBB
où:
•
YYYY
est la version majeure.
•
SS
est le Service Pack.
•
BBBB
est le numéro de build.
Exécuter la mise à niveau de SWTaskAddin
Si la version de SWTaskAddin est antérieure à la version d'Enterprise PDM, vous pouvez mettre à niveau SWTaskAddin en important un fichier
.cex
.
1.
Démarrez l'outil d'administration en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, depuis le menu Windows Démarrer, sélectionnez Tous les programmes >
SOLIDWORKS Enterprise PDM Administration > Administration.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Administration.
2.
Connectez-vous au coffre-fort dont vous voulez mettre à niveau SWTaskAddin en tant qu'administrateur.
3.
Cliquez sur Fichier > Ouvrir.
4.
Naviguez jusqu'à
C:\Program Files\SOLIDWORKS Enterprise PDM\Default Data\ et sélectionnez
Convert_GB.cex
.
5.
Dans la boîte de dialogue qui s'affiche, développez Convert_GB.cex, sélectionnez
SWTaskAddin et faites-le glisser vers le nœud Addins dans le volet de gauche.
6.
Dans la fenêtre de message, sélectionnez Oui pour mettre à jour le complément existant.
7.
Dans la zone de notification de Windows, cliquez avec le bouton droit de la souris sur l'icône SOLIDWORKS Enterprise PDM et cliquez sur Configuration de l'hôte de
la tâche pour vérifier que SWTaskAddin a été mis à niveau.
Si le client que vous venez de mettre à niveau sert d'hôte de tâches, quittez
Enterprise PDM et reconnectez-vous avant d'exécuter la vérification.
131
Mise à niveau d'Enterprise PDM
Mise à niveau de tâches
Après avoir mis à niveau SWTaskAddin, vous pouvez importer les versions les plus récentes des tâches Convertir, Imprimer et Design Checker .
Cette procédure décrit comment mettre à niveau la tâche Convertir .
1.
Dans l'outil d'administration, développez le nœud Tâches.
2.
Si des tâches possèdent les noms par défaut Convertir, Impression ou Design
Checker, renommez-les pour que les personnalisations que vous avez effectuées sur ces tâches ne soient pas remplacées.
3.
Cliquez sur Fichier > Ouvrir.
4.
Pour mettre à niveau la tâche Convertir, naviguez jusqu'à
C:\Program Files\
SOLIDWORKS Enterprise PDM\Default Data\ et sélectionnez
Convert_GB.cex
.
5.
Dans la boîte de dialogue qui s'affiche, sous Tâches, sélectionnez Convertir et faites-la glisser vers le nœud Tâches dans le volet de gauche.
6.
Modifier la tâche importée pour qu'elle corresponde à la tâche utilisée et configurez de nouvelles options selon vos besoins.
Cela inclut les chemins d'accès de fichier et les formats de noms, les types de conversions, les ordinateurs agissant comme hôte de tâches, les autorisations pour la tâche, les notifications, etc.
7.
Si la tâche existante comportait des modifications des Options de script avancées
(accessibles via la page Détails du fichier de sortie), apportez ces modifications à la nouvelle version du script.
Le Script avancé est souvent mis à jour pour qu'une nouvelle version d'Enterprise
PDM puisse utiliser de nouvelles fonctions de SOLIDWORKS ou pour ajouter de nouvelles fonctions à la tâche. Il se peut que vous ayez donc à fusionner le nouveau script avec votre script personnalisé.
Ajoutez des commentaires au script pour le rendre plus facile à comprendre et pour transférer la personnalisation plus facilement la prochaine fois que vous effectuerez une mise à jour.
Conservez la tâche Convertir par défaut pour référence et pour le test, si des problèmes se présentent avec une tâche Convertir personnalisée. Définissez des autorisations pour qu'elle puisse uniquement être vue par l'utilisateur Admin.
Pour les copies des scripts d'Options de script avancées pour plusieurs versions récentes d'Enterprise PDM et les instructions pour leur utilisation, reportez-vous à la solution S-057908 de la Base de connaissances.
8.
Modifiez les transitions de flux de travail qui ont causé l'exécution de la tâche d'origine et sélectionnez la tâche mise à jour comme tâche à exécuter.
Enregistrez les modifications de flux de travail.
Mise à niveau de Toolbox dans Enterprise PDM
Si vous avez intégré SOLIDWORKS Toolbox à Enterprise PDM, lorsque vous mettez à niveau le logiciel SOLIDWORKS, Toolbox est mis à niveau si vous avez ajouté des pièces.
Avant d'exécuter le Gestionnaire d'installation SOLIDWORKS pour démarrer la mise à niveau, préparez le dossier Toolbox.
132
Mise à niveau d'Enterprise PDM
• Sur le premier ordinateur à exécuter la mise à niveau, extrayez la base de données
Toolbox pour que le Gestionnaire d'installation SOLIDWORKS puisse y écrire. Utilisez l'option Obtenir la dernière version pour télécharger les pièces Toolbox dans votre cache local pour que le programme d'installation puisse vérifier si elles doivent être mises à jour ou ajoutées.
• Pour mettre à jour d'autres ordinateurs, obtenez la dernière version des fichiers Toolbox
à partir d'Enterprise PDM avant d'exécuter le Gestionnaire d'installation SOLIDWORKS.
Pour mettre à niveau le premier ordinateur Enterprise PDM:
1.
Dans l'Explorateur Windows, connectez-vous au coffre-fort en tant qu'utilisateur avec toutes les autorisations (extraction, archivage, ajout, suppression).
2.
Accédez au dossier Toolbox dans le coffre-fort.
3.
Cliquez à l'aide du bouton droit de la souris sur le dossier Toolbox et cliquez sur
Obtenir la dernière version pour copier tous les fichiers Toolbox et la base de données Toolbox dans votre cache local.
Si votre serveur d'archives est distant, ceci peut prendre plusieurs minutes.
4.
Pour les mises à niveau, vous devez extraire le fichier de base de données Toolbox :
• A partir de SOLIDWORKS 2014 ou version antérieure, extraire :
nom_du_coffre
\
Nom_du_dossier_Toolbox
\lang\
French
\SWBrowser.mdb
.
• A partir des versions ultérieures de SOLIDWORKS, extraire :
nom_du_coffre
\
Nom_du_dossier_Toolbox
\lang\
French
\swbrowser.sldedb
.
5.
Exécutez le Gestionnaire d'installation SOLIDWORKS pour mettre à niveau le logiciel
SOLIDWORKS (ainsi que SOLIDWORKS Toolbox).
6.
Sur l'écran Résumé, assurez-vous que l'emplacement d'installation sous Options
Toolbox est celui du coffre-fort.
Si ce n'est pas le cas, cliquez sur Modifier, sélectionnez Référencer ou mettre à
niveau une installation de Toolbox existante et naviguez jusqu'à l'emplacement de Toolbox dans le coffre-fort.
7.
Pour les mises à niveau à partir de SOLIDWORKS 2014 ou toute version antérieure, une fois la mise à niveau terminée, dans l'Explorateur Windows, naviguez jusqu'au dossier indiqué à l'étape 4 et ajoutez le fichier de base de données Toolbox swbrowser.sldedb
au coffre-fort.
Vous pouvez ajouter d'autres fichiers locaux créés dans ce dossier au coffre-fort.
8.
Pour toutes les mises à niveau, archivez le dossier Toolbox pour ajouter les nouveaux fichiers ou ceux qui ont été mis à niveau dans le coffre-fort afin que d'autres utilisateurs puissent travailler avec Toolbox.
9.
Pour les mises à niveau vers SOLIDWORKS 2012 ou version ultérieure, accédez à votre dossier Toolbox dans le coffre-fort et assurez-vous que les éléments suivants sont présents :
•
\
Nom_du_dossier_Toolbox
\Updates
•
\
Nom_du_dossier_Toolbox
\ToolboxStandards.xml
•
\
Nom_du_dossier_Toolbox
\Browser\ToolboxFiles.index
Si ce n'est pas le cas, contactez votre revendeur.
133
Mise à niveau d'Enterprise PDM
Pour mettre à jour d'autres ordinateurs, avant de lancer la mise à niveau de SOLIDWORKS
Enterprise PDM, utilisez l'option Obtenir la dernière version pour télécharger le dossier
Toolbox du coffre-fort dans le cache local.
Le Gestionnaire d'installation SOLIDWORKS vérifie que les fichiers Toolbox sont à jour lorsque vous exécutez l'installation.
134
9
Mise à niveau de fichiers
SOLIDWORKS
Ce chapitre traite des sujets suivants:
•
Mise à niveau de fichiers SOLIDWORKS
•
Utilitaire de mise à niveau requis
•
•
Installation de l'utilitaire de mise à niveau de version de fichiers
•
Préparation de la mise à niveau
•
Sélection des paramètres de version
•
Essai de mise à niveau de fichiers
•
Exécution de l'utilitaire de mise à niveau
•
Création et utilisation de fichiers de paramétrage
•
Terminer une mise à niveau interrompue
•
•
Gestion des fichiers de sauvegarde
Mise à niveau de fichiers SOLIDWORKS
L'utilitaire de mise à niveau de version de fichiers SOLIDWORKS Enterprise PDM met à niveau une version antérieure des fichiers SOLIDWORKS à un format de fichiers
SOLIDWORKS ultérieur.
Une fois les fichiers mis à niveau, vous ne pouvez plus les ouvrir dans des versions antérieures de SOLIDWORKS.
L'outil extrait, met à niveau et archive automatiquement les fichiers SOLIDWORKS stockés dans les coffre-forts Enterprise PDM. Les références de fichiers, étiquettes de révision et
états de flux de travail restent intacts.
Les seuls formats de fichiers mis à niveau sont les formats .sldprt, .slddrw et .sldasm.
Mettez à niveau manuellement les fichiers de modèle et de bloc SOLIDWORKS.
Pour réduire le temps pris par la mise à niveau, vous pouvez effectuer des mises à niveau simultanées sur plusieurs stations de travail, chacune exécutant l'outil de mise à niveau.
La première station de travail exécutant l'outil de mise à niveau joue le rôle de station maître et elle crée le plan de mise à niveau. Ce plan est composé de plusieurs fichiers de paramétrage, un pour chaque station participant au processus de mise à niveau. Pour plus de détails, voir Création et utilisation de fichiers de paramétrage.
135
Mise à niveau de fichiers SOLIDWORKS
Les fichiers de paramétrage renferment trois structures reflétant les relations parent-enfant des fichiers SOLIDWORKS. Les stations de travail maître et esclave peuvent toutes deux exécuter des fichiers de paramétrage supplémentaires une fois qu'elles ont fini de traiter le premier. Bien que les pièces et les sous-assemblages puissent être partagés par d'autres assemblages, chaque fichier est mis à niveau une seule fois.
Si un assemblage référence des pièces qui ne sont pas de la dernière version, vous pouvez choisir un paramètre de version qui lie l'assemblage à la dernière version des pièces qu'il référence. Vous pouvez aussi choisir un paramètre de version qui remplace la version existante des fichiers référencés par la dernière version. Voir Sélection des
paramètres de version.
Utilitaire de mise à niveau requis
Utilisez la version du logiciel de mise à niveau qui correspond à la version de SOLIDWORKS vers laquelle vous effectuez une mise à niveau.
Version de
SOLIDWORKS
Version d'Enterprise PDM Utilitaire de mise à niveau
SOLIDWORKS 2008 PDMWorks Enterprise 2008
SOLIDWORKS Enterprise
PDM 2009
Depuis le disque d'installation
2008
Depuis le disque d'installation
2009
SOLIDWORKS 2009 SOLIDWORKS Enterprise
PDM 2009
Depuis le disque d'installation
2009
136
Mise à niveau de fichiers SOLIDWORKS
Version de
SOLIDWORKS
SOLIDWORKS 2010
SOLIDWORKS 2011
SOLIDWORKS 2012
SOLIDWORKS 2013
SOLIDWORKS 2014
SOLIDWORKS 2015
Version d'Enterprise PDM
SOLIDWORKS Enterprise
PDM 2010
SOLIDWORKS Enterprise
PDM 2011
SOLIDWORKS Enterprise
PDM 2012
SOLIDWORKS Enterprise
PDM 2013
SOLIDWORKS Enterprise
PDM 2014
SOLIDWORKS Enterprise
PDM 2015
Utilitaire de mise à niveau
Depuis le disque d'installation
2010
Depuis le disque d'installation 2011
Depuis le disque d'installation 2012
Depuis le disque d'installation 2013
Depuis le disque d'installation 2014
Depuis le disque d'installation 2015
Configuration du système
La configuration requise dépend de la base de données qui est mise à niveau. Elle est affectée par la structure de la base de données (nombre de fichiers, versions et références
à convertir).
Utilisez des stations de travail puissantes. A mesure que des fichiers sont ouverts et réenregistrés dans SOLIDWORKS, il est important que les ressources soient suffisantes pour traiter même les structures d'assemblage les plus complexes. Idéalement, il est recommandé d'utiliser des stations de travail 64 bits avec au moins 4 Go de RAM et suffisamment d'espace disque libre.
Arrêtez tous les processus de moindre importance pour libérer autant de ressources que possible sur les stations de travail concernées.
Respectez les recommandations suivantes:
• Serveur d'archives
Lorsque la conversion implique l'écrasement de versions existantes de fichiers, une sauvegarde est créée pour chaque fichier remplacé. La serveur d'archives doit avoir la capacité nécessaire au stockage de ces fichiers de sauvegarde.
Avant de commencer la mise à jour, un message à l'écran vous notifie de l'espace requis selon les fichiers sélectionnés pour la mise à niveau.
• Stations de travail
Toutes les stations de travail utilisées pour la mise à niveau doivent avoir assez de
RAM pour ouvrir le plus gros assemblage à convertir. Un minimum de 4 Go de RAM est recommandé.
SOLIDWORKS, recommande un minimum de 6 Go de RAM (ou plus sur les systèmes d'exploitation Windows 7 x64).
137
Mise à niveau de fichiers SOLIDWORKS
SOLIDWORKS Enterprise PDM 2015 ne prend pas en charge l'utilitaire de mise à niveau de version de fichier sur des systèmes d'exploitation 32 bits.
Installation de l'utilitaire de mise à niveau de version de fichiers
.
L'utilitaire de mise à niveau de version de fichiers est fourni sur le média d'installation de SOLIDWORKS Enterprise PDM, dans le répertoire
\Support\File Version Upgrade\
Pour installer l'utilitaire de mise à niveau de version de fichiers:
1.
Naviguez jusqu'à
\Support\File Version Upgrade Utility\ sur le média d'installation.
2.
Double-cliquez sur File Version Upgrade.exe.
3.
Sur l'écran de bienvenue, cliquez sur Suivant.
4.
Acceptez le contrat de licence et cliquez sur Suivant.
5.
Cliquez sur Installer.
6.
Cliquez sur Terminer.
Préparation de la mise à niveau
Préparez les stations de travail affectées par la mise à niveau avant de commencer.
Effectuez une sauvegarde complète du coffre-fort, y compris des éléments suivants:
• Base de données du coffre-fort
• Fichiers d'archive
Sur les stations de travail maître et esclave qui participent au processus de mise à niveau:
1. Installez la même version et le même niveau de révision du client Enterprise PDM.
2. Créez des vues locales du coffre-fort de fichiers à mettre à niveau.
3. Archivez tous les documents dans le coffre-fort.
4. Fermez SolidWorks.
Sur la station de travail maître:
1. Donnez aux clients participant à la mise à niveau l'accès en lecture/écriture à tous les fichiers se trouvant dans le coffre-fort que vous mettez à niveau.
2. Créez un dossier pour les fichiers de paramétrage et partagez-le, avec des droits complets (lecture/écriture), avec tous les clients concernés.
Information associée
Sauvegarder la base de données de coffres-forts
à la page 108
Sauvegarder les fichiers d'archives
à la page 110
138
Mise à niveau de fichiers SOLIDWORKS
Sélection des paramètres de version
L'écran Paramètres des versions vous permet de spécifier quelles versions et révisions du type de fichier sélectionné sont mises à niveau et si les versions antérieures sont remplacées.
Avant de procéder à une conversion complète, faites un test de mise à niveau et vérifiez le résultat en ouvrant un échantillon de fichiers dans la version cible de SOLIDWORKS pour dépister d'éventuelles erreurs de conversion.
Sélectionnez Créer une nouvelle version des fichiers si vous voulez mettre à niveau la dernière version des fichiers uniquement et préserver les versions existantes des fichiers dans le format antérieur. De nouvelles versions Enterprise PDM sont créées.
Sélectionnez Remplacer les versions existantes des fichiers si vous souhaitez:
• Remplacer toutes les versions des fichiers par les fichiers mis à niveau.
• Spécifier la version des fichiers à remplacer en sélectionnant l'une des options suivantes ou les deux:
• Dernière version L'outil met à niveau les dernières versions des fichiers ainsi que tous les fichiers qu'elles référencent.
• Versions avec une révision L'outil met à niveau tous les fichiers avec des étiquettes de révision.
Si vous choisissez de remplacer les versions existantes, l'outil de mise à niveau crée une sauvegarde des fichiers avant la mise à niveau. Vous pouvez supprimer ces sauvegardes après vérification du bon déroulement de la mise à niveau. Voir Gestion
des fichiers de sauvegarde.
Les assemblages contenant des références cycliques ne sont pas mis à niveau si vous choisissez de remplacer les versions existantes de fichiers.
Scénarios de mise à niveau
Les rubriques suivantes illustrent les divers scénarios de mise à niveau possibles pour l'ensemble de fichiers ci-dessous.
139
Mise à niveau de fichiers SOLIDWORKS incrémentation de version référence
Créer une nouvelle version des fichiers
Lorsque vous créez une nouvelle version de fichiers, les versions antérieures existent toujours et vous pouvez les ouvrir dans l'ancienne version de SOLIDWORKS.
Réassociation à la dernière version des fichiers référencés
Vous pouvez recréer un lien entre un assemblage et la dernière version des fichiers qu'il référence.
Si l'assemblage et ses sous-assemblages référencent des pièces qui ne sont pas de la dernière version, les références sont déplacées vers la dernière version des pièces.
Les versions antérieures des pièces, de l'assemblage et du sous-assemblage ne sont pas mises à jour et leurs références ne sont pas affectées.
Si des versions ultérieures de fichiers référencés ont subi des modifications de la géométrie, l'utilisation de cette option peut créer des changements indésirables ou des erreurs de reconstruction dans l'assemblage. De plus, si les propriétés du fichier comme le numéro de pièce, la description ou le matériau ont changé, dans les versions plus récentes, ceci peut causer des changements dans les nomenclatures.
Les sélections représentées dans le diagramme ci-dessous sous les suivantes:
140
Mise à niveau de fichiers SOLIDWORKS
Ecran Option Sélections
Rechercher les fichiers à mettre à niveau
Fichiers de type
Paramètres des versions
<Tous les types de fichiers SW>
Créer une nouvelle version des fichiers
Fichiers référençant des versions antérieures
• Sont réassociés à la nouvelle version
Mettre à jour les révisions
• Ne pas mettre à jour la révision
Liens de référence avant la mise à niveau
Liens de référence après la mise à niveau
Fichiers avant la mise à niveau
Fichiers mis à niveau
141
Mise à niveau de fichiers SOLIDWORKS
Déplacement d'étiquettes de révision existantes
Vous pouvez déplacer la dernière étiquette de révision vers la dernière version d'un fichier que vous mettez à niveau.
Les sélections représentées dans le diagramme ci-dessous sous les suivantes:
Ecran Option Sélections
Rechercher les fichiers à mettre à niveau
Fichiers de type <Tous les types de fichiers SW>
Paramètres des versions
Créer une nouvelle version des fichiers
Fichiers référençant des versions antérieures
• Sont exclus
Mettre à jour les révisions
• Déplacer la révision
Fichiers avant la mise à niveau, indiquant une révision déplacée
142
Mise à niveau de fichiers SOLIDWORKS
Fichiers mis à niveau
Incrémentation des étiquettes de révision
Vous pouvez incrémenter les étiquettes de révision sur les dernières versions des fichiers
à mesure qu'ils sont mis à niveau.
Les sélections représentées dans le diagramme ci-dessous sous les suivantes:
Ecran Option Sélections
Rechercher les fichiers à mettre à niveau
Fichiers de type <Tous les types de fichiers SW>
143
Mise à niveau de fichiers SOLIDWORKS
Ecran
Paramètres des versions
Option Sélections
Créer une nouvelle version des fichiers
Fichiers référençant des versions antérieures
• Sont réassociés à la nouvelle version
Mettre à jour les révisions
• Incrémenter une révision
Liens de référence avant la mise à niveau
Fichiers avant la mise à niveau, indiquant une révision déplacée et incrémentée
Liens de référence après la mise à niveau
Fichiers mis à niveau
144
Mise à niveau de fichiers SOLIDWORKS
Remplacer les versions existantes des fichiers
Lorsque vous remplacez les versions existantes des fichiers, les fichiers présents sont remplacés par des fichiers mis à niveau. De nouvelles versions ne sont pas créées.
Remplacer la dernière version des fichiers
Vous pouvez choisir de remplacer la dernière la dernière version de tous les fichiers du type sélectionné. Toute version d'un fichier qui est référencé par un fichier mis à niveau est aussi mise à niveau.
Remplacer la dernière version de tous les fichiers
Ecran Option Sélections
Rechercher les fichiers à mettre à niveau
Fichiers de type
Paramètres des versions
Remplacer les versions existantes des fichiers
<Tous les types de fichiers SW>
Remplacer
• Dernière version
145
Mise à niveau de fichiers SOLIDWORKS
Remplacer la dernière version des pièces
Ecran Option Sélections
Rechercher les fichiers à mettre à niveau
Fichiers de type
Paramètres des versions
Remplacer les versions existantes des fichiers
*.sldprt
Remplacer
• Dernière version
Par défaut, les mises en plan de pièce ne sont pas mises à niveau. Cependant, comme les mises en plan sont les parents de pièces, l'Avertissement relatif à une référence rompue vous permet de choisir de mettre à niveau les mises en plan qui référencent les pièces en cours de mise à niveau.
Remplacer la dernière version des assemblages
Ecran Option
Rechercher les fichiers à mettre à niveau
Fichiers de type
Sélections
*.sldasm
146
Mise à niveau de fichiers SOLIDWORKS
Ecran
Paramètres des versions
Option Sélections
Remplacer les versions existantes des fichiers
Remplacer
• Dernière version
Dans la version référencée, l'utilitaire de mise à niveau met également à niveau les dernières pièces, comme l'indiquent les cases bleues .
Par défaut, les mises en plan de pièce et d'assemblage ne sont pas mises à niveau.
Cependant, comme les mises en plan sont les parents de pièces et d'assemblages, l'Avertissement relatif à une référence rompue vous permet de choisir de mettre à niveau les mises en plan qui référencent les pièces et les assemblages en cours de mise à niveau.
Remplacer la dernière version des mises en plan
Ecran Option
Rechercher les fichiers à mettre à niveau
Fichiers de type
Sélections
*.slddrw
147
Mise à niveau de fichiers SOLIDWORKS
Ecran
Paramètres des versions
Option Sélections
Remplacer les versions existantes des fichiers
Remplacer
• Dernière version
Remplacer les fichiers avec des étiquettes de révision
Vous pouvez inclure des fichiers avec des étiquettes de révision dans la mise à niveau.
Les exemples suivants montrent les fichiers mis à niveau lorsque les options Dernière
version et Version avec une révision sont sélectionnées. Les cases rouges indiquent les fichiers mis à niveau en raison de leur étiquette de révision, bien qu'il ne s'agisse pas de la dernière version.
Remplacer tous les fichiers avec des étiquettes de révision
Ecran Option Sélections
Rechercher les fichiers à mettre à niveau
Type des fichiers
Paramètres des versions
Remplacer les versions existantes des fichiers
<Tous les types de fichiers SW>
Remplacer
• Dernière version
• Version avec une révision
148
Mise à niveau de fichiers SOLIDWORKS
Remplacer les pièces avec des étiquettes de révision
Ecran Option
Rechercher les fichiers à mettre à niveau
Type des fichiers
Paramètres des versions
Sélections
*.sldprt
Remplacer les versions existantes des fichiers
Remplacer
• Dernière version
• Version avec une révision
149
Mise à niveau de fichiers SOLIDWORKS
Par défaut, les mises en plan de pièce ne sont pas mises à niveau. Cependant, comme les mises en plan sont les parents de pièces, l'Avertissement relatif à une référence rompue vous permet de choisir de mettre à niveau les mises en plan qui référencent les pièces en cours de mise à niveau.
Remplacer les assemblages avec des étiquettes de révision
Ecran Option Sélections
Rechercher les fichiers à mettre à niveau
Type des fichiers
Paramètres des versions
Remplacer les versions existantes des fichiers
*.sldasm
Remplacer
• Dernière version
• Version avec une révision
150
Mise à niveau de fichiers SOLIDWORKS
Dans la version référencée, l'utilitaire de mise à niveau met également à niveau les dernières pièces, comme l'indiquent les cases bleues .
Par défaut, les mises en plan de pièce et d'assemblage ne sont pas mises à niveau.
Cependant, comme les mises en plan sont les parents de pièces et d'assemblages, l'Avertissement relatif à une référence rompue vous permet de choisir de mettre à niveau les mises en plan qui référencent les pièces et les assemblages en cours de mise à niveau.
Remplacer les mises en plan avec des étiquettes de révision
Ecran
Rechercher les fichiers à mettre à niveau
Type des fichiers
Paramètres des versions
Option
Remplacer les versions existantes des fichiers
Sélections
*.slddrw
Remplacer
• Dernière version
• Version avec une révision
151
Mise à niveau de fichiers SOLIDWORKS
Essai de mise à niveau de fichiers
Avant de procéder à la mise à niveau de fichiers SOLIDWORKS dans un coffre-fort de production, effectuez un essai sur une copie du coffre-fort de production pour vous assurer qu'il n'y a aucun problème. Contactez votre revendeur (VAR) pour de l'aide sur la création d'une copie de votre coffre-fort.
1.
Restaurez une sauvegarde complète du coffre-fort sur un autre serveur.
2.
Démarrez l'utilitaire Mise à niveau de version en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, depuis le menu Démarrer de Windows, sélectionnez Tous les programmes >
SOLIDWORKS Enterprise PDM > Mise à niveau de version.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Mise à niveau
de version.
3.
Suivez les instructions de l'assistant de mise à niveau.
4.
Vérifiez la bonne exécution de la mise à niveau.
Voir Après la mise à niveau.
Exécution de l'utilitaire de mise à niveau
Pour exécuter l'utilitaire de mise à niveau:
1.
Démarrez l'utilitaire Mise à niveau de version en effectuant l'une des actions suivantes :
152
Mise à niveau de fichiers SOLIDWORKS
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, depuis le menu Démarrer de Windows, sélectionnez Tous les programmes >
SOLIDWORKS Enterprise PDM > Mise à niveau de version.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Mise à niveau
de version.
2.
Sur l'écran Bienvenue, effectuez l'une des actions suivantes:
• Pour configurer la mise à niveau, cliquez sur Lancer un nouveau processus de
mise à niveau (Station de travail maître).
• Pour exécuter un fichier de paramétrage créé pour la mise à niveau, cliquez sur
Participer à un processus de mise à niveau (Station de travail esclave).
• Pour réessayer une mise à niveau abandonnée inopinément, cliquez sur
Redémarrer un processus de mise à niveau interrompu (Station de travail
maître et esclave).
3.
Suivez les instructions de l'assistant de mise à niveau.
Création et utilisation de fichiers de paramétrage
La création de fichiers de paramétrage permet l'exécution simultanée de l'outil de mise
à niveau sur plusieurs stations de travail afin de gagner du temps.
Vous créez les fichiers de paramétrage sur la première station de travail exécutant l'outil de mise à niveau, qui devient alors la station maître.
Pour créer et utiliser des fichiers de paramétrage:
1.
Créez un dossier partagé et donnez à chaque station de travail participant à la mise
à niveau un accès en lecture/écriture.
2.
Démarrez l'utilitaire Mise à niveau de version en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, depuis le menu Démarrer de Windows, sélectionnez Tous les programmes >
SOLIDWORKS Enterprise PDM > Mise à niveau de version.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Mise à niveau
de version.
3.
Sur l'écran Bienvenue, sélectionnez Lancer un nouveau processus de mise à
niveau (Station de travail maître), puis cliquez sur Suivant.
4.
Effectuez toutes les étapes de l'assistant.
5.
Sur l'écran Paramètres de mise à niveau: a) Sous Paramètres de mise à niveau, sélectionnez Diviser la tâche de mise à
niveau en plusieurs fichiers d'instructions de travail.
b) Indiquez le nombre de fichiers de paramétrage à créer.
c) Pour Emplacement partagé pour les fichiers de paramétrage, tapez le nom du dossier partagé créé à l'étape 1 ou cliquez sur le bouton Parcourir pour naviguer jusqu'au dossier.
Le nom du dossier doit être au format UNC.
d) Cliquez sur Suivant.
153
Mise à niveau de fichiers SOLIDWORKS
6.
Sur l'écran Prêt à mettre à jour les fichiers, effectuez l'une des actions suivantes:
• Pour mettre à niveau maintenant, cliquez sur Oui.
Lorsqu'un message indique qu'une opération est terminée, cliquez sur OK.
• Pour quitter l'utilitaire de mise à niveau et exécuter les fichiers de paramétrage ultérieurement, cliquez sur Non.
7.
Si vous avez sélectionné Non à l'étape 6, exécutez l'outil Mise à niveau de version à nouveau pour effectuer la mise à niveau en utilisant les fichiers de paramétrage.
8.
Sur l'écran Bienvenue, sélectionnez Participer à un processus de mise à niveau
(Station de travail esclave).
9.
Sur l'écran Sélectionner le fichier de paramétrage: a) Naviguez jusqu'à l'emplacement des fichiers de paramétrage.
b) Sélectionnez le fichier de paramétrage à utiliser.
c) Cliquez sur Suivant.
Le Résumé du fichier de paramétrage affiche un résumé en lecture seule des paramètres spécifiés pour la mise à niveau.
d) Cliquez sur Suivant.
10. Sur l'écran Prêt à mettre à jour les fichiers: a) Cliquez sur Afficher les fichiers pour afficher une liste des fichiers qui seront mis
à niveau.
b) Pour mettre à niveau les fichiers, cliquez sur Oui.
c) Lorsqu'un message indique qu'une opération est terminée, cliquez sur OK.
Terminer une mise à niveau interrompue
Il arrive parfois qu'une mise à niveau soit interrompue inopinément, par exemple quand vous perdez une connexion réseau ou l'alimentation en électricité.
Pour terminer une mise à niveau interrompue:
1.
Cliquez sur Réessayer dans le message d'erreur.
2.
Cliquez sur OK dans le message vous informant que la conversion n'a pas été terminée avec succès.
3.
Cliquez sur Quitter.
4.
Résolvez le problème à l'origine de l'interruption.
Par exemple, restaurez le réseau ou redémarrez l'ordinateur.
5.
Exécutez de nouveau l'utilitaire de mise à niveau.
6.
Sur l'écran Bienvenue, sélectionnez Redémarrer un processus de mise à niveau
interrompu (Station de travail maître et esclave).
7.
Sur l'écran Continuer la migration interrompue, cliquez sur Suivant.
8.
Sur l'écran Résumé du fichier de paramétrage, cliquez sur Suivant.
9.
Sur l'écran Prêt à mettre à jour les fichiers, cliquez sur Terminer.
Après la mise à niveau
Une fois la mise à niveau terminée:
154
Mise à niveau de fichiers SOLIDWORKS
• Consultez les fichiers journaux de mise à niveau.
• Mettez à niveau manuellement les fichiers que l'outil n'a pas pu mettre à niveau automatiquement.
Une mise à niveau manuelle crée de nouvelles versions. Si l'option
Remplacer les versions existantes est sélectionnée, une mise à niveau manuelle rendrait la structure de références non valide.
• Facultativement, servez-vous de l'option Obtenir dernière version pour créer des copies locales des fichiers convertis sur d'autres stations de travail.
• Ouvrez un échantillon de fichiers dans SOLIDWORKS afin de vérifier qu'ils ont bien été convertis.
• Si vous avez choisi de remplacer les versions existantes des fichiers, supprimez les sauvegardes du serveur d'archives une fois la conversion réussie.
Information associée
Recherche et suppression de fichiers de sauvegarde
Formats de noms de fichiers pour les journaux de mise à niveau
Les noms de fichiers dans les journaux de mise à jour prennent les formats suivants:
• Fichiers qui ont été mis à niveau
Upgrade Utility <
id
>Batch<
n
>.log
où:
• <id> est une chaîne alphanumérique unique
• <n> est le numéro du fichier par lots pour lequel le fichier journal a été créé
Exemple:
Upgrade Utility 471F2FDS Batch 4.log
• Fichiers qui n'ont pas pu être mis à niveau
Upgrade Utility <
id
> Batch <
n
>.logExcluded.log
Exemple:
Upgrade Utility 471F2FDS Batch 4.logExcluded.log
Gestion des fichiers de sauvegarde
Si vous choisissez de remplacer les versions existantes des fichiers que vous mettez à niveau, l'outil de mise à niveau crée une sauvegarde de chaque fichier.
Ces fichiers de sauvegarde sont conservés après la mise à niveau. Vous pouvez les supprimer une fois la mise à niveau réussie.
Création d'un fichier de sauvegarde
Dans la mesure où il est impossible de désactiver l'option de sauvegarde, vous devez vous assurer que l'espace libre sur le serveur d'archives est suffisant avant de lancer la mise à niveau.
L'écran Prêt à mettre à jour les fichiers indique la quantité d'espace approximative dont vous aurez besoin.
155
Mise à niveau de fichiers SOLIDWORKS
Pour chacun des fichiers remplacés:
1.
L'outil de mise à niveau extrait la version originale du fichier dans le dossier d'archive des fichiers pour la placer sur le système client qui exécute un fichier d'instructions de travail pour la mise à niveau.
2.
L'outil ouvre le fichier dans SOLIDWORKS, le met à niveau et le renvoie au dossier d'archives lorsque le processus de traitement est terminé.
3.
Avant que la version ne soit remplacée, la version originale dans l'archive est renommée selon le format suivant: bak_
counter
_
version
.
extension
Où:
• bak est le préfixe de tous les fichiers de sauvegarde.
•
counter
est le compteur unique au cas où le fichier existant portant le même nom de sauvegarde soit présent suite à une autre mise à niveau.
•
version
est le numéro, au format hexadécimal, de la version du fichier à remplacer.
•
extension
est l'extension du fichier.
4.
L'outil de mise à niveau place la version mise à niveau du fichier dans l'archive en se servant du nom du fichier original.
Restauration d'une version incorrectement mise à niveau
à partir d'une sauvegarde
Si la version mise à niveau d'un fichier est incorrecte, vous pouvez utiliser le fichier de sauvegarde pour restaurer le contenu d'origine du fichier.
1.
Dans la vue locale du coffre-fort de fichiers, déterminez le nom du fichier à localiser.
2.
Ouvrez Microsoft SQL Server Management Studio et cliquez sur Connecter.
3.
Développez les Base de données et sélectionnez le coffre-fort contenant le fichier
à restaurer.
4.
Cliquez sur Nouvelle requête.
5.
Dans le volet de droite, saisissez une requête dans le format suivant: select * from documents where filename like '
filename.ext
'
A titre d'exemple: select * from documents where filename like 'speaker_frame.sldprt'
6.
Cliquez sur Exécuter.
Enregistrez les DocumentID des fichiers qui sont listés dans l'onglet Résultats.
7.
Quittez SQl Server Management Studio.
8.
Utilisez une calculatrice pour convertir le DocumentID en format hexadécimal.
9.
Dans une fenêtre de l'Explorateur, naviguez vers
install_dir
\Program Files\
SOLIDWORKS Enterprise PDM\Data\
vault_name
.
10. Développez l'archive du coffre-fort qui correspond au dernier chiffre du numéro hexadécimal.
A titre d'exemple, si le numéro hexadécimal est 3B, développez le dossier intitulé B.
156
Mise à niveau de fichiers SOLIDWORKS
11. Développez le dossier correspondant au numéro hexadécimal.
12. Renommez ou supprimez la version du fichier à restaurer.
A titre d'exemple, renommez
00000002.sldprt
à
00000002.backup
.
13. Renommez le fichier bak_ approprié au nom du fichier d'origine.
A titre d'exemple, renommez bak_0_00000002.sldprt
à
00000002.sldprt
.
14. Quittez Microsoft SQL Server Management Studio.
157
10
Configuration additionnelle
Ce chapitre traite des sujets suivants:
•
Gérer la taille du journal des transactions SQL
•
Configurer Enterprise PDM pour communiquer en utilisant uniquement des adresses IP
•
Déplacer des composants de serveur vers un autre système
Gérer la taille du journal des transactions SQL
Chaque base de données SQL contient un fichier de base de données (
.mdf
) et au moins un fichier de journal de transactions (
.ldf
). Le fichier de base de données contient les données physiques ajoutées à la base de données et le journal des transactions contient des informations sur les modifications de la base de données. Le serveur SQL utilise le journal des transactions pour maintenir l'intégrité de la base de données, en particulier lors de la récupération.
Par défaut, la méthode de récupération d'une base de données SQL est configurée au modèle de récupération totale, ce qui signifie que chaque modification de la base de données est mise en journal. La taille du journal des transactions peut augmenter jusqu'à ce que le disque soit plein; les performances du serveur SQL commencent alors à se dégrader.
Le modèle de récupération totale est la méthode préférée pour restaurer à un point précis dans le temps, mais si vous dépendez de copies de sauvegardes nocturnes quotidiennes et vous souhaitez assurer que la taille du journal des transactions n'augmente pas et que les performances SQL soient maintenues, il est préférable de passer au modèle de récupération simple.
Pour réduire la taille d'un journal de transactions volumineux après avoir passé au modèle de récupération simple, comprimez le journal des transactions.
Pour plus de détails sur la modification du modèle de récupération, consultez la documentation en ligne de SQL Server et l'article suivant de la base de connaissances de
Microsoft:
http://support.microsoft.com/?kbid=873235
Passer au modèle de récupération simple
1.
Ouvrez Microsoft SQL Server Management Studio et cliquez sur Connecter.
2.
Dans le volet de gauche, étendez le dossier Bases de données, cliquez à l'aide du bouton droit de la souris sur le nom de la base de données et sélectionnez Propriétés.
158
Configuration additionnelle
3.
Dans la boîte de dialogue Propriétés de la base de données, dans le volet de gauche, sélectionnez Options.
4.
Dans la liste Modèle de récupération, sélectionnez Simple et cliquez sur OK.
5.
Fermez Microsoft SQL Server Management Studio.
Comprimer le journal des transactions
1.
Cliquez à l'aide du bouton droit de la souris sur le nom de la base de données et sélectionnez Tâches > Comprimer > Fichiers.
2.
Dans la boîte de dialogue Comprimer fichier, dans la liste Type de fichier, sélectionnez
Journal.
3.
Cliquez sur OK.
Configurer Enterprise PDM pour communiquer en utilisant uniquement des adresses IP
Par défaut, lorsque vous configurez un environnement Enterprise PDM, les clients communiquent avec les serveurs en utilisant des noms de système. Si la recherche de
DNS est instable ou insuffisante pour la configuration du réseau, vous pouvez configurer
Enterprise PDM pour n'utiliser que des numéros IP pour la communication.
Cette configuration suppose:
1. Mise à jour du serveur d'archives
2. Mise à jour du SQL Server
3. Mise à jour des clients Enterprise PDM
Lorsque vous vous connectez au serveur d'archives, vous pouvez retirer et rattacher la vue de coffre-fort de fichiers en utilisant l'adresse IP du serveur d'archives au lieu de mettre le registre à jour manuellement.
Mettre à jour le serveur d'archives pour communiquer à l'aide d'adresses IP
1.
Sur le système qui exécute le serveur d'archives, dans le menu Démarrer de Windows, cliquez sur Exécuter > regedit pour ouvrir le registre.
2.
Recherchez le code du serveur d'archives:
HKEY_LOCAL_MACHINE\SOFTWARE\SOLIDWORKS\Application\PDMWorks
Enterprise\ArchiveServer
3.
Dans le volet droit, cliquez à l'aide du bouton droit de la souris et sélectionnez
Nouveau > Chaîne et appelez la chaîne
NomDeServeur
.
4.
Double-cliquez sur NomDeServeur.
5.
Dans la boîte de dialogue Editer la chaîne, dans le champ Valeur, saisissez l'adresse
IP du serveur d'archives et cliquez sur OK.
6.
Recherchez le code du coffre-fort de fichiers:
HKEY_LOCAL_MACHINE\SOFTWARE\SOLIDWORKS\Applications\PDMWorks
Enterprise\ArchiveServer\Vaults\vaultname
159
Configuration additionnelle
7.
Double-cliquez sur Serveur, mettez à jour le champ Valeur avec l'adresse IP du serveur SQL qui héberge la base de données du coffre-fort et cliquez sur OK.
8.
Redémarrez le service du serveur d'archives.
Mettre à jour le serveur SQL pour communiquer en utilisant des adresses IP
1.
Ouvrez Microsoft SQL Server Management Studio et cliquez sur Connecter.
2.
Dans le volet de gauche, étendez le dossier Bases de données, la base de données du coffre-fort et Tables.
3.
Cliquez du bouton droit sur dbo.ArchiveServers et sélectionnez Ouvrir Table.
4.
Sous ArchiveServerName, modifiez l'entrée à l'adresse IP du serveur d'archives qui héberge le coffre-fort.
5.
Cliquez à l'aide du bouton droit de la souris sur dbo.SystemInfo et sélectionnez
Ouvrir Table.
6.
Sous ArchiveServerName, modifiez l'entrée à l'adresse IP du serveur d'archives qui héberge le coffre-fort.
7.
Quittez Microsoft SQL Server Management Studio.
Mettre à jour les clients Enterprise PDM pour communiquer en utilisant des adresses IP
1.
Si le logiciel est démarré, quittez Enterprise PDM en cliquant sur l'icône Enterprise
PDM à droite de la barre de tâches et en sélectionnant Quitter. Assurez-vous que l'outil d'administration n'est pas actif.
2.
Sur le système qui exécute le serveur d'archives, dans le menu Démarrer de Windows, cliquez sur Exécuter > regedit pour ouvrir le registre.
3.
Recherchez le code de la vue du coffre-fort de fichiers:
HKEY_LOCAL_MACHINE\SOFTWARE\SOLIDWORKS\Applications\PDMWorks
Enterprise\Databases\vaultname
4.
Mettez à jour la valeur DbServer avec l'adresse IP du serveur SQL qui héberge le coffre-fort de fichiers.
5.
Mettez à jour la valeur ServerLoc avec l'adresse IP du serveur d'archives qui héberge l'archive du coffre-fort.
6.
Si l'outil d'administration était utilisé sur le client, supprimez le code suivant:
HKEY_CURRENT_USER\Software\SOLIDWORKS\Application\PDMWorks
Enterprise\ConisioAdmin
Le code est régénéré lorsque vous démarrez l'outil d'administration.
160
Configuration additionnelle
Vérifier les communications par adresse IP
1.
Lorsque tous les serveurs et clients sont mis à jour, vérifiez que vous pouvez:
• Connecter au coffre-fort de fichiers.
• Ajouter un nouveau fichier.
• Récupérer un fichier existant.
2.
Si le coffre-fort est répliqué, assurez-vous que vous utilisez les adresses IP du dialogue de paramètres de réplication.
3.
Si vous avez des problèmes pour vous connecter aux nouvelles adresses:
• Vérifiez si les journaux du client et du serveur d'archives indiquent des erreurs.
• Assurez-vous que vous pouvez lancer un ping sur les serveurs depuis le client en utilisant les adresses IP fournies.
Déplacer des composants de serveur vers un autre système
Suivez ces procédures lorsque vous déplacez des composants de serveur Enterprise PDM d'un système à un autre ou pour voir quelles entrées de la base de données et du registre doivent être mises à jour lorsque vous changez le nom sur le système du serveur.
Ces instructions décrivent le déplacement des serveurs de la base de données et d'archives.
Si vous ne déplacez un seul des serveurs, suivez les instructions appropriées.
Avant de commencer, dites aux utilisateurs de fermer tous les coffre-forts Enterprise
PDM. Les utilisateurs peuvent travailler hors ligne pendant que vous réalisez le déplacement. Après la mise à jour des clés de registre des clients, les utilisateurs peuvent archiver le travail qu'ils effectuent hors ligne dans le nouvel emplacement de coffre-fort.
Copier des fichiers vers le nouveau serveur
1.
Sur l'ancien serveur SQL, faites une copie de sauvegarde de la base de données du coffre-fort et de ConisioMasterDb.
Pour plus de détails, voir Sauvegarder la base de données de coffre-fort de fichiers.
2.
Copier le fichier de copie de sauvegarde vers le nouveau serveur.
3.
Ouvrez la boîte de dialogue Serveur d'archives SOLIDWORKS Enterprise PDM en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, depuis le menu Démarrer de Windows, sélectionnez Tous les programmes >
SOLIDWORKS Enterprise PDM > Configuration du serveur d'archives.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Configuration
du serveur d'archives.
161
Configuration additionnelle
4.
Pour faire une copie de sauvegarde des paramètres du serveur d'archives: a) Sélectionnez Outils > Réglages de sauvegarde.
Pour plus de détails, voir Sauvegarder les paramètres du serveur d'archives.
b) Effacez ou définissez un mot de passe et cliquez sur Lancer une sauvegarde.
c) Fermez la boîte de dialogue Serveur d'archives SOLIDWORKS Enterprise PDM.
d) Copier le fichier de copie de sauvegarde ( backup.dat
) vers le nouveau serveur.
5.
Copiez le dossier d'archive de coffre-fort de fichiers complet de l'ancien serveur vers le nouveau serveur, en gardant le même chemin.
Si vous n'êtes pas certain de l'emplacement des archives, vérifiez le code suivant du registre:
HKEY_LOCAL_MACHINE\SOFTWARE\SOLIDWORKS\Application\PDMWorks
Enterprise\ArchiveServer\Vaults\vaultname\ArchiveTable
Information associée
Sauvegarder la base de données de coffres-forts
à la page 108
Sauvegarder les paramètres du serveur d'archives
à la page 109
Configurer la base de données de coffre-fort SQL déplacée
1.
Installez le logiciel SQL Server sur le nouveau serveur.
Pour plus de détails, voir Installation et configuration de SQL Server.
2.
Pour maintenir les paramètres de comparaison de l'ancien serveur: a) Ouvrez Microsoft SQL Server Management Studio et cliquez sur Connecter.
b) Cliquez à l'aide du bouton droit de la souris sur le serveur et sélectionnez
Propriétés.
c) Dans la boîte de dialogue Propriétés du serveur, dans le volet droit, notez le paramètre Comparaison de serveur de l'ancien serveur.
d) Pendant l'installation du nouveau SQL, sélectionnez Personnalisée et configurez la même comparaison.
3.
Restaurez la base de données sauvegardée, en gardant le nom d'origine.
Arrêtez le service de l'ancien serveur SQL ou mettez les anciennes bases de données hors ligne pour ne pas avoir deux serveurs actifs avec la même base de données de coffre-fort.
4.
Dans la base de données de coffre-fort de fichiers restaurée, mettez à jour avec le nom du nouveau serveur d'archives dans les tables ArchiveServers et SystemInfo.
Dans un environnement répliqué, la table ArchiveServers contient chaque serveur répliqué. Assurez-vous de ne mettre à jour que l'entrée du serveur déplacé. Ne changez pas l'entrée VaultName (nom de coffre-fort).
162
Configuration additionnelle
5.
Pour permettre l'indexation de la base de données de coffre-fort de fichiers déplacée, créez une entrée de serveur lié: a) Ouvrez Microsoft SQL Server Management Studio et cliquez sur Connecter.
b) Cliquez avec le bouton droit de la souris sur la base de données de coffre-fort de fichiers déplacée et sélectionnez Nouvelle requête.
c) Saisissez la commande suivante dans la fenêtre de demande, puis appuyez sur
Exécuter (
F5
) pour lancer la demande.
Exec Sys_IndexServerLink 1
Si l'indexation est déjà définie sur l'ancien serveur, supprimez et recréez le catalogue d'indexation sur le nouveau serveur à partir du nœud Indexation dans l'outil d'Administration.
6.
Quittez Microsoft SQL Server Management Studio.
Information associée
Installation de SQL Server 2012
à la page 27
Déplacement du SolidNetWork License Manager
Si vous devez déplacer votre logiciel de Gestionnaire de licences sur un autre serveur, vous devez transférer les licences activées sur le serveur de clés de licence de Dassault
Systèmes SOLIDWORKS Corporation.
Pour déplacer le SolidNetWork License Manager :
1.
Transférez la licence activée sur le serveur de clés de licence.
Pour plus d'informations, voir
Transférer une licence SolidNetWork
à la page 58.
2.
Installez le SolidNetWork License Manager sur le nouveau serveur.
3.
Réactivez la licence.
Pour plus d'informations, voir
Installer et configurer la gestion des licences
à la page 53.
Déplacement du serveur de base de données
SOLIDWORKS Enterprise PDM
Si vous déplacez la base de données Enterprise PDM vers un nouveau système, vous devez déplacer ou réinstaller le composant du serveur de base de données.
Le déplacement ou la réinstallation du composant du serveur de base de données garantit que le serveur de base de données reçoit les mises à jour, telles que des notifications, des actualisations locales des vues, des mises à jour de la planification des réplications et des modifications du serveur d'index à partir de la base de données Enterprise PDM.
Pour déplacer le serveur de base de données SOLIDWORKS Enterprise PDM :
1.
Désinstallez le serveur de base de données Enterprise PDM à partir de l'ancien serveur.
2.
Installez le serveur de base de données Enterprise PDM sur le nouveau serveur.
163
Configuration additionnelle
3.
Lorsque vous êtes invité à spécifier le serveur SQL qui héberge les bases de données de coffre-fort de fichiers, spécifiez le nom du serveur SQL où vous avez déplacé la base de données du coffre-fort.
4.
Pour vérifier la configuration du service de messagerie : a) Sur le nouveau serveur, développez le menu Démarrer et saisissez regedit dans le champ Rechercher les programmes et fichiers.
b) Sous Programmes, cliquez à l'aide du bouton droit de la souris sur regedit.exe et cliquez sur Exécuter en tant qu'administrateur.
c) Dans l'Editeur du Registre, développez HKEY_LOCAL_MACHINE > SOFTWARE
> SOLIDWORKS > Applications > PDMWorksEnterprise > MailService.
d) Vérifiez la valeur Server.
La valeur est :
• Vide si vous avez installé le serveur de base de données Enterprise PDM sur le même système que le serveur SQL et que les bases de données sont en cours d'exécution sous l'instance SQL par défaut.
• Le nom du serveur ou de l'instance SQL si le serveur SQL se trouve sur un système différent ou utilise une instance SQL nommée.
Configuration du serveur d'archives déplacé
1.
Installez le serveur d'archives sur le nouveau serveur. Utilisez les paramètres par défaut utilisés sur l'ancien serveur, si vous vous en souvenez.
Pour plus de détails, voir Installation du serveur d'archives de SOLIDWORKS Enterprise
PDM.
2.
Ouvrez la boîte de dialogue Serveur d'archives SOLIDWORKS Enterprise PDM en effectuant l'une des actions suivantes :
• Sur les systèmes Windows 7 et Windows Server antérieurs à Windows Server 2012, depuis le menu Démarrer de Windows, sélectionnez Tous les programmes >
SOLIDWORKS Enterprise PDM > Configuration du serveur d'archives.
• Sur Windows 8 et Windows Server 2012 ou les versions ultérieures, sur l'écran
Applications, sous SOLIDWORKS Enterprise PDM, cliquez sur Configuration
du serveur d'archives.
3.
Sélectionnez Outils > Réglages de sauvegarde.
4.
Dans la boîte de dialogue Réglages de sauvegarde, cliquez sur Charger une
sauvegarde.
Les paramètres de l'ancien serveur d'archives sont importés.
5.
Sur le nouveau serveur d'archives, dans le menu Démarrer de Windows, cliquez sur
Exécuter > regedit pour ouvrir le registre.
6.
Mettez à jour et vérifiez les codes suivants, qui pourraient être différents des paramètres de l'ancien serveur:
• HKEY_LOCAL_MACHINE\SOFTWARE\SOLIDWORKS\Application\PDMWorks
Enterprise\ArchiveServer\Computers\local\Archives
Assurez-vous que la valeur par défaut indique le dossier racine correct (= parent) dans lequel l'archive de coffre-fort de fichiers est enregistrée (c.-à-d. l'emplacement
164
Configuration additionnelle où le dossier d'archives de coffre-fort de fichiers avait été copié). Par exemple, saisissez:
C:\Program Files\SOLIDWORKS Enterprise PDM\Data
• HKEY_LOCAL_MACHINE\SOFTWARE\SOLIDWORKS\Application\PDMWorks
Enterprise\ArchiveServer\Vaults\nomducoffre-fort
Assurez-vous que la valeur Server est mise à jour avec le nom du nouveau serveur
SQL et que SQLDbName correspond au nom de la base de données de coffre-fort de fichiers restaurée. Ne changez pas l'entrée DbName (nom de coffre-fort).
• HKEY_LOCAL_MACHINE\SOFTWARE\SOLIDWORKS\Application\PDMWorks
Enterprise\ArchiveServer\Vaults\nomducoffre-fort\ArchiveTable
Assurez-vous que tous les chemins indiquent l'emplacement de l'archive de coffre-fort de fichiers où vous avez copié les fichiers (à partir de l'ancien serveur).
7.
Arrêtez le service de l'ancien serveur.
De préférence, déconnectez l'ancien serveur du réseau pour qu'il ne soit pas disponible jusqu'à ce que tous les clients soient mis à jour ou arrêtez le serveur d'archives et le service de SQL Server.
Information associée
Installation du serveur d'archives de SOLIDWORKS Enterprise PDM
à la page 44
Mise à jour des clés de registre des clients
1.
Sur chaque client, mettez à jour le code de registre suivant:
HKEY_LOCAL_MACHINE\SOFTWARE\SOLIDWORKS\Application\PDMWorks
Enterprise\Databases\vaultname
Mettez à jour DbServer (serveur de base de données) et ServerLoc (serveur d'archives) avec le nom du nouveau serveur.
Sur les clients 64 bits, mettez à jour DbServer et ServerLoc dans cette clé de registre :
HKEY_LOCAL_MACHINE\SOFTWARE\Wow6432Node\SOLIDWORKS\Application\PDMWorks
Enterprise\Databases\vaultname
2.
Sur chaque client, supprimez le code de registre suivant:
HKEY_CURRENT_USER\Software\SOLIDWORKS\Application\PDMWorks
Enterprise\ConisioAdmin
165
Configuration additionnelle
Mise à jour des paramètres de réplication
Si vous déplacez des composants de serveur d'archives dans un environnement répliqué, mettez à jour les paramètres de réplication pour qu'ils reflètent le nom du nouveau serveur d'archives.
1.
A partir d'un client mis à jour, ouvrez l'outil d'administration et connectez-vous au coffre-fort.
2.
Cliquez à l'aide du bouton droit de la souris sur Paramètres de réplication et sélectionnez Ouvrir.
3.
Dans la boîte de dialogue Paramètres de réplication, sous Connexions, sélectionnez la première ligne.
4.
Sous Connexion sélectionnée, pour Adresse IP ou nom DNS, tapez la nouvelle adresse IP ou le nom du serveur d'archives déplacé.
5.
Redémarrez le service sur chaque serveur d'archives sur lequel le coffre-fort est répliqué.
Vérifier le déplacement du serveur
1.
Connectez-vous en tant qu'Admin et consultez la liste des coffres-forts.
2.
Assurez-vous que le serveur d'archives fonctionne parfaitement en ajoutant un fichier texte, en l'archivant et ensuite en le supprimant.
Si vous ne pouvez pas vous connecter au coffre-fort, ni ajouter, extraire, ou modifier des fichiers, assurez-vous que le chemin d'accès au dossier d'archivage du coffre-fort que vous avez spécifié à l'étape 5 de Copier des fichiers vers le nouveau serveur est correct.
Information associée
Copier des fichiers vers le nouveau serveur
à la page 161
166
advertisement
Related manuals
advertisement
